Logitech G Flight Yoke User Manual

FLIGHT YOKE SYSTEM

Professional Yoke and Throttle Quadrant Simulation Controller
Manche à volant et quadrant de commande des gaz
pour simulation devol pro

USER GUIDE | GUIDE DE L’UTILISATEUR

logitechG.com

3

4 ENGLISH
16 FRANÇAIS
29 ESPAÑOL
42 PORTUGUÊS

4 English

LEFT HANDLE

8-way point of view hat switch
2-way rocker switch
Single-function button
(back of left handle)

RIGHT HANDLE

2x2-way rocker switches
Single-function button
3-position Mode switch
(back of right handle)

CHRONOGRAPH

Accurate time and stopwatch function to time
each leg of your ight.
Display also indicates which programming mode
is selected.

5 English

GETTING STARTED: QUADRANT

LEVER KNOBS

Detachable lever knobs to congure
any combination of throttle, aps,
mixture or prop pitch

LEVERS

Smooth-travel levers
with 0 button detent

THREE 2-WAY ROCKER SWITCHES

6 English

INTRODUCTION

Congratulations on buying the Logitech G Flight Yoke System. The Flight Yoke features
realistic controls congurable for all the major ight simulation software to make
your ying experiences more realistic.

FEATURES:

• 8-way point of view hat switch

• 6 x 2-way rocker switches

• 2 x Single-function buttons

• 3-position mode switch

• Downloadable software to program and customize controls and to save

personalized proles.

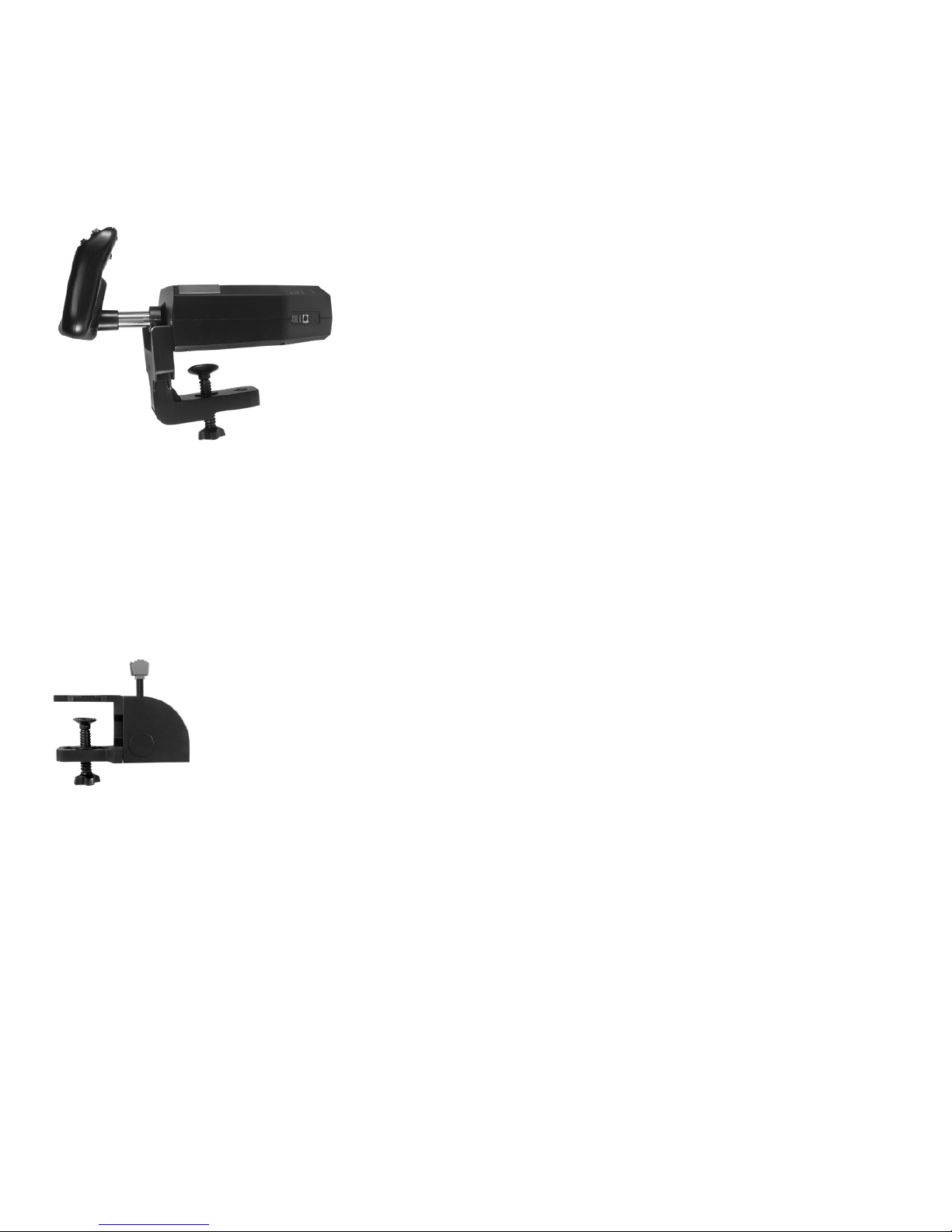

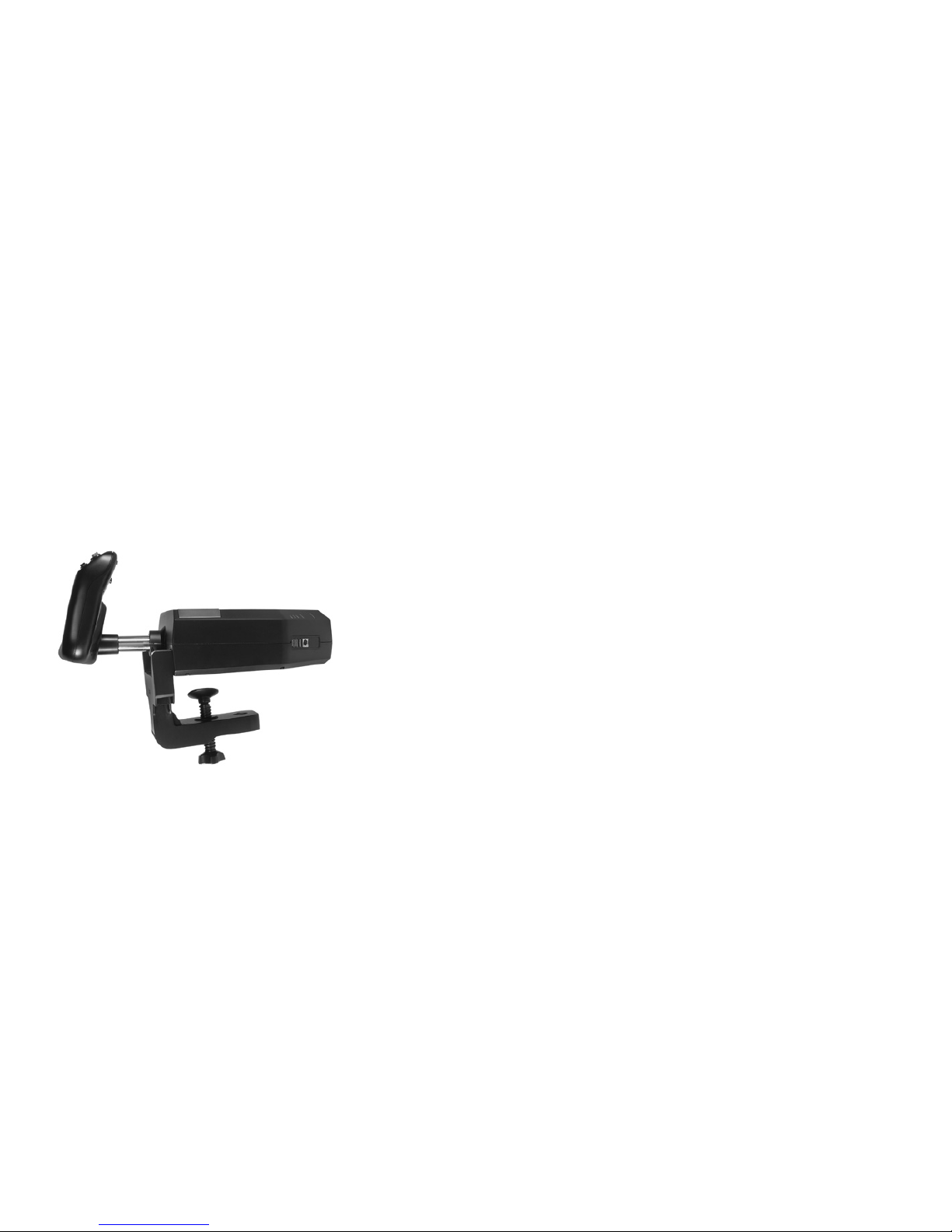

INSTALLING THE FLIGHT YOKE AND THROTTLE QUADRANT

First, x the Flight Yoke to your table or desk by
inserting the prongs of the mounting clamp into
the holes on the yoke base and then tightening
the screw mechanism until the yoke is rmly attached
(be careful not to overtighten the screw as you may
damage the clamp). Next, screw the mounting plate
to the Throttle Quadrant using the four screws
provided. You can screw the plate to one of two sides
of the quadrant depending on how you want

to mount the quadrant - either in front and
below your table or on top of it. Please note that whichever way you choose
to mount the quadrant, ensure that as you look at the unit the rocker switches are
at the bottom.

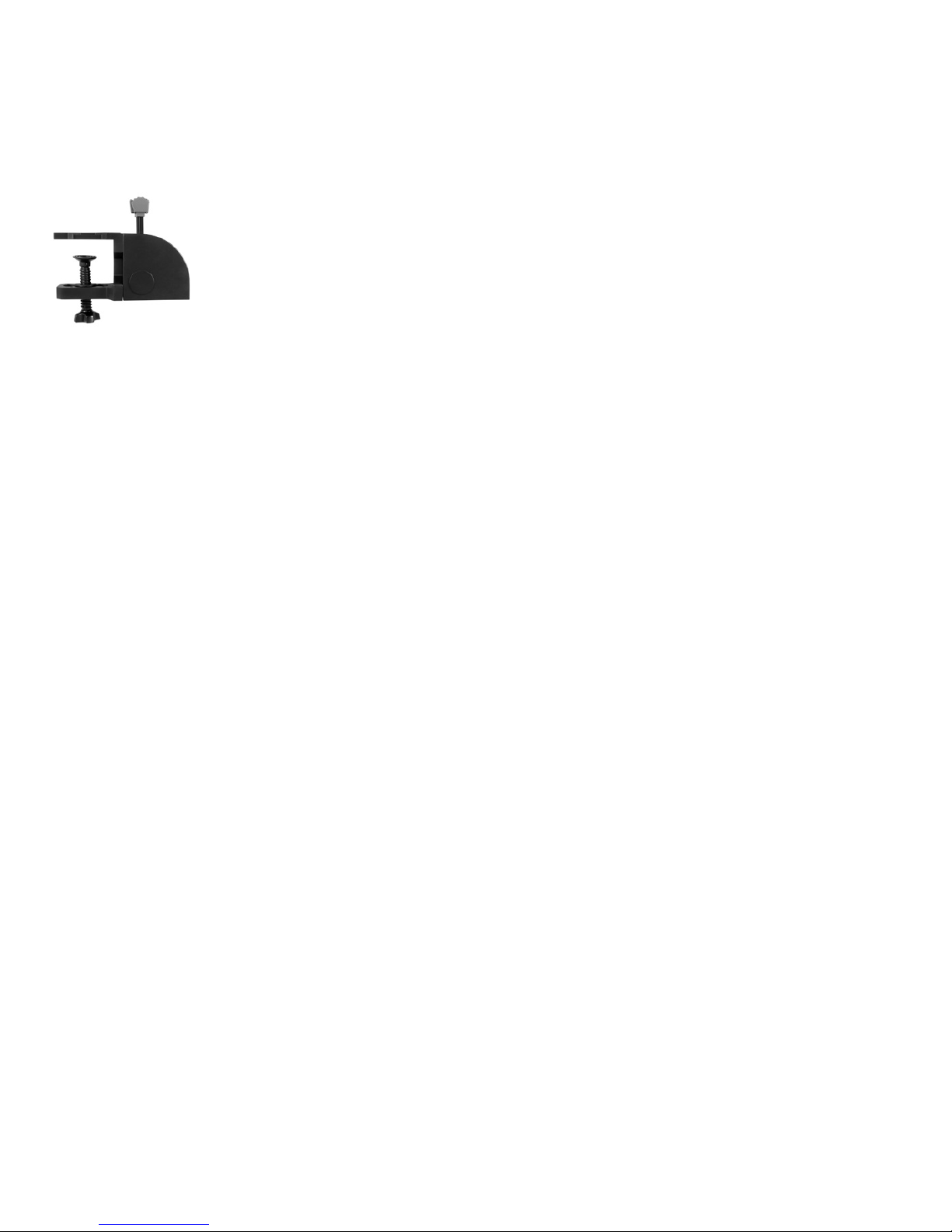

Now tighten the throttle unit clamp’s screw mechanism until it is rmly attached
to your table. You can also position the Throttle Quadrant on the left or right side of
the Flight Yoke.

7 English

Now, connect the Throttle Quadrant to the Flight Yoke with the
PS/2 connector provided. Your Throttle Quadrant comes supplied
with additional lever knobs to congure any combination of throttle,
aps, mixture or prop pitch and you can also buy additional
quadrants to link together for more complex multi-engined aeroplane
congurations.

Use the integrated USB Hub on the side of the Flight Yoke to easily connect other
parts of the Logitech G Flight range of products, such as additional Flight Throttle
Quadrants, Flight Rudder Pedals, or other peripherals.

INSTALLATION FOR WINDOWS® 10, WINDOWS® 8.1
ANDWINDOWS® 7

DRIVER INSTALLATION

1 Visit logitech.com/support/yoke to download the latest drivers and software

for your operating system.

2 With device disconnected, follow the onscreen instructions to complete the

installation.

3 At the Driver Setup screen, only when prompted, insert USB cable into one of

your computer’s USB ports, then click Next.

4 At the Driver Setup screen, click Next to test your controller.
5 Follow the on screen prompts to test the controls and verify device operation.

After the test, click OK.

8 English

IMPORTANT INFORMATION

Driver updates

From time to time there may be updates to the driver and programming software for
this product. You can check for the latest software updates by visiting the Logitech
website (support.logitech.com).

Enabling your controller in the game

Most games support game controllers, but typically default to the mouse and
keyboard until you go into the option menu within the game. The rst time you start
a game after installing your controller, go to the options menu within the main menu
of the game and make sure your controller is set up correctly. If you are having trouble
working out how to do this, or if you’re unsure whether the game itself supports game
controllers, then please refer to the user manual of that game for more help.

TECHNICAL SUPPORT

Online Support: support.logitech.com

PROGRAMMING YOUR LOGITECH G PRO FLIGHT YOKE AND THROTTLE
QUADRANT

The Pro Yoke System’s buttons, controls and axes correspond to commonly used
functions in Microsoft FS9 and FSX according to the tables below.

As with any software, if you wish to change the function of a button or control, you
will need to change the settings of the game software.

9 English

CONFIGURING YOUR FLIGHT YOKE AND THROTTLE QUADRANT FOR
MICROSOFT FLIGHT SIMULATOR 9 AND FSX

The Flight Yoke System’s buttons, controls and axes correspond to commonly used
functions in Microsoft FS9 and FSX. As with any software, if you wish to change the
function of a button or control, you will need to change the settings of the game
software.

Once you have done this, simply nd the command that you want to assign to your
controller from the list of commands, click it and then click the Change Assignment
button. A window will appear asking you to move the part of your controller that
you want to assign to that command - press/move the button/axis that you want to
assign to that command and then click OK.

Tip: You may nd that when you assign the levers on the quadrant to a command,
that they don’t appear to work when you test them in the game. If this happens then
you must look in the Sensitivities screen (Flight Simulator 2004) or the Calibration
tab of the Controls screen (Flight Simulator X) of the game, select the axis command
in the list there and ensure that the Sensitivity isn’t set too low (set the horizontal
sensitivity slider control to around 70%).

10 English

PROGRAMMING YOUR FLIGHT YOKE AND THROTTLE QUADRANT WITH
LOGITECH SOFTWARE

Introducing Logitech Programming Software

Software can be downloaded to congure your Flight controller for enhanced
functionality. It delivers a powerful set of features, allowing you to program your
device with the ultimate conguration for total interaction. For a complete guide on
how to program your Logitech G Flight controller, visit support.logitech.com or look at
the help tab on your app menu.

Software features:

• Quick and easy setup in any game

• Personalize the controller settings for your favorite games

• Congure your controller with an on-screen 3D model and interface

• Multiple setup option for each controller - ideal if a controller is used by several

people and you need more than one prole per device

• Program special moves with sophisticated timing features

• Download the latest drivers and software from http://www.logitech.com/support/

yoke

11 English

FUNCTION OVERVIEW

BUTTON 1

BUTTON 2

MODE SELECTOR

T1 = BUTTON 3
T2 = BUTTON 4

T3 = BUTTON 5
T4 = BUTTON 6

T5 = BUTTON 7
T6 = BUTTON 8

POV

CHRONOMETER DISPLAY

FUNCTION STOPWATCH/CLOCK

STOPWATCH START/STOP

STOPWATCH RESET

12 English

FLIGHT YOKE CONTROLS AND CORRESPONDING FUNCTIONS
IN MICROSOFT FLIGHT SIMULATOR

Function Default function in FS9 and FSX

Yoke axis X axis Ailerons

Y axis Elevator

Main Buttons Button 1 Brakes (apply/release)

T1 (button 3) Elevator trim down

T2 (button 4) Elevator trim up

T3 (button 5) Flaps retract incrementally

T4 (button 6) Flaps extend incrementally

T5 (button 7) Knee board display/hide

T6 (button 8) Landing gear up/down

Button 2 Views (cycle)

POV Panoramic viewing

Other Controls Mode switch Switch Mode when programming

software is running

Clock Buttons Function Clock / stopwatch swap

Start/Stop Start/stop stopwatch

Reset Reset stopwatch

13 English

FUNCTION OVERVIEW

T1 = BUTTON 15
T2 = BUTTON 16

T3 = BUTTON 17
T4 = BUTTON 18

T5 = BUTTON 19
T6 = BUTTON 20

Z BUTTON

RX BUTTON

Z AXIS

RX AXIS

RY AXIS

RY BUTTON

14 English

QUADRANT CONTROLS AND CORRESPONDING FUNCTIONS IN MICROSOFT
FLIGHT SIMULATOR

Function Default function in FS9 and FSX

Quadrant Axis Z axis Throttle

Rx axis Flaps

Ry axis Spoiler

Axis buttons Z button Assignable in game

Rx button Assignable in game

Ry button Assignable in game

Toggle switches T1 (button 15) Assignable in game

T2 (button 16) Assignable in game

T3 (button 17) Assignable in game

T4 (button 18) Assignable in game

T5 (button 19) Assignable in game

T6 (button 20) Assignable in game

15 English

HOW TO ASSIGN FLIGHT YOKE CONTROLS TO FLIGHT SIMULATOR FUNCTIONS.

If you wish to change the controls or set up the additional buttons that have not
been assigned by Flight Simulator automatically, then you must use the Assignments
(Flight Simulator 2004) or Controls (Flight Simulator X) screen within the game.
This is accessed from the Settings menu within the game.

When you access the Assignments/Controls screen in Flight Simulator, ensure that
the Logitech G Flight Yoke is selected in the option labelled Joystick Type. If you wish
to reassign any of the axes on your controller, (the yoke itself or the levers on
the throttle quadrant) you must select Joystick Axes (Flight Simulator 2004)
or Control Axes (Flight Simulator X) at the top of the window. If you wish to reassign
any of the buttons on your controller, you must rst select the Buttons/Keys tab at
the top of the window.

16 Français

MANCHE DE GAUCHE

Interrupteur principal à 8 angles de vue
Interrupteur à bascule va-et-vient
Bouton de fonction unique
(arrière du manche de gauche)

MANCHE DE DROITE

2 interrupteurs à bascule va-et-vient
Bouton de fonction unique
Commutateur de mode 3 positions
(arrière du manche de droite)

CHRONOGRAPH

E

Fonction de chronomètre et temps précise pour
chronométrer chaque étape de votre vol.
L'écran indique également quel mode de programmation
est sélectionné.

17 Français

DÉMARRAGE: QUADRANT

BOUTONS DE LEVIER

Des boutons de levier amovibles pour
congurer la commande des gaz, les volets,
le mélange ou le pas de l'hélice.

LEVIERS

Leviers sans aucune détente pour
des déplacements uides

TROIS INTERRUPTEURS À BASCULE
VA-ET-VIENT

18 Français

INTRODUCTION

Nous vous remercions pour votre achat de Logitech G Flight Yoke System. Le volant
présente des commandes réalistes congurables sur l'ensemble des principaux
logiciels de simulation de vol, pour des expériences de vol plus réalistes.

FONCTIONS:

• Bouton principal à 8 angles de vue

• 6 interrupteurs à bascule va-et-vient

• 2 boutons à fonction unique

• Commutateur de mode à 3 positions

• Logiciel à télécharger pour programmer et personnaliser les commandes et pour

enregistrer des prols personnalisés.

19 Français

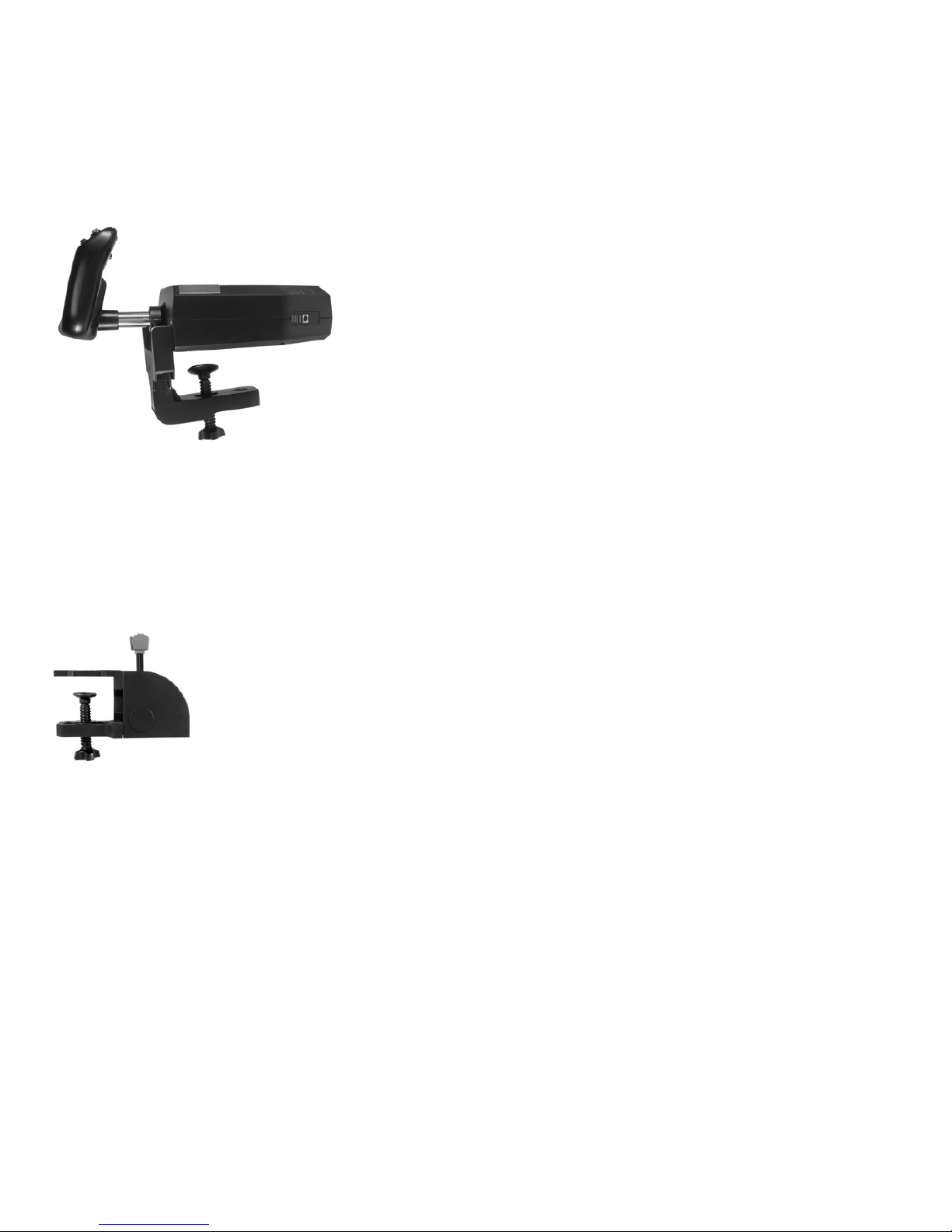

INSTALLATION DU VOLANT ET DU QUADRANT DE COMMANDE DES GAZ

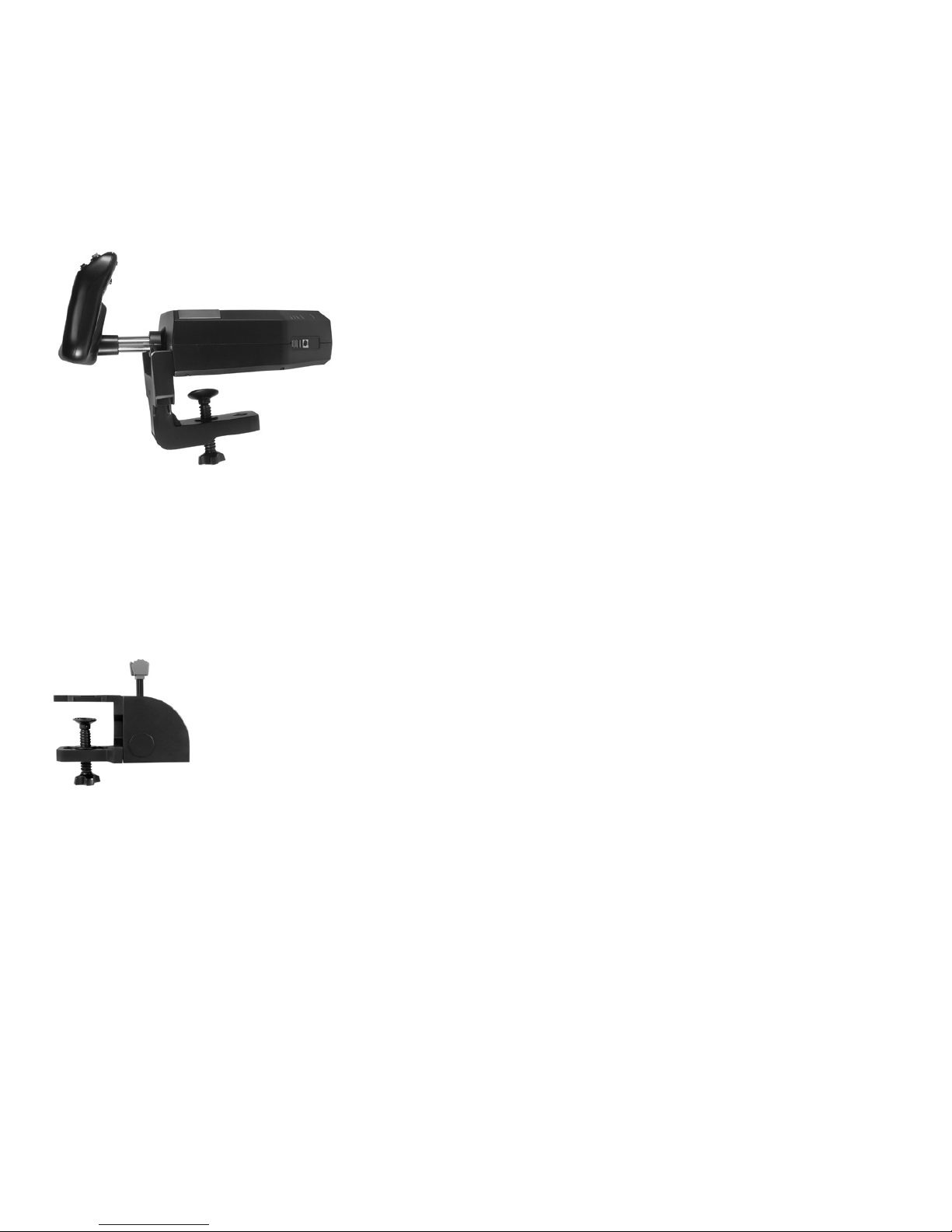

Fixez d'abord le volant à votre table ou bureau en

insérant les dents du clip de xation dans les trous

de la base du volant puis serrez le mécanisme des vis

jusqu'à ce que le volant soit fermement xé

(attention à ne pas trop serrer la vis, vous risqueriez

d'endommager le clip). Ensuite, vissez la plaque de

xation au quadrant de commande des gaz en

utilisant les quatre vis fournies. Vous pouvez visser

la plaque sur l'un des deux côtés du quadrant en

fonction de la façon dont vous souhaitez xer
le quadrant: à l'avant, sous ou dessus la table. Veuillez noter que, quelle que soit
la façon dont vous xez le quadrant, vous devez vous assurer que l'unité
des interrupteurs à bascule se trouve sur la partie basse.

Serrez le mécanisme de vis du clip de xation de la commande des gaz jusqu'à
ce qu'elle soit fermement xée à la table. Vous pouvez également positionner
le quadrant de commandes des gaz à gauche ou à droite du volant.

Raccordez maintenant le quadrant de commande des gaz au volant
avec le connecteur PS/2 fourni. Votre quadrant de commande des gaz
est fourni avec des boutons de levier supplémentaires pour congurer
la commande des gaz, les volets, le mélange et le pas de l'hélice.
Vous pouvez également acheter d'autres quadrants à relier pour
des congurations d'avion à plusieurs moteurs.

Utilisez le hub USB intégré sur le côté du volant pour connecter facilement d'autres
éléments de la gamme de produits Logitech G Flight, comme des quadrants de
commande des gaz, des pédales de direction de vol ou d'autres périphériques.

20 Français

INSTALLATION POUR WINDOWS®10, WINDOWS®8.1
ETWINDOWS®7

INSTALLATION DES PILOTES

1 Rendez-vous sur logitech.com/support/yoke pour télécharger les derniers pilotes

et le logiciel compatibles avec votre système d'exploitation.

2 Déconnectez le dispositif et suivez les instructions à l'écran pour terminer

l'installation.

3 À l'achage de l'écran de conguration des pilotes, lorsque vous y êtes invité,

insérez le câble USB dans l'un des ports USB de votre ordinateur et cliquez
sur Suivant.

4 À l'achage de l'écran de conguration des pilotes, cliquez sur Suivant pour tester

votre contrôleur.

5 Suivez les invites à l'écran pour tester les commandes et vérier le fonctionnement

du dispositif. Après le test, cliquez sur OK.

21 Français

INFORMATIONS IMPORTANTES

Mises à jour des pilotes

Parfois, des mises à jour du pilote et du logiciel de programmation peuvent être
nécessaires pour ce produit. Vous pouvez vérier les toutes dernières mises à jour
logicielles en consultant le site Web de Logitech (support.logitech.com).

Activation de votre contrôleur dans le jeu

La plupart des jeux prennent en charge des contrôleurs mais, en général, la souris
et le clavier sont sélectionnés par défaut tant que vous n'avez pas accédé
au menu des options du jeu. Au premier démarrage d'un jeu, après avoir installé
votre contrôleur, accédez au menu des options dans le menu principal du jeu et
assurez-vous que votre simulateur est conguré correctement. Si vous rencontrez
des dicultés ou si vous n'êtes pas certain que le jeu prend en charge les contrôleurs,
reportez-vous au guide d'utilisation de ce jeu pour en savoir plus.

SUPPORT TECHNIQUE

Support en ligne: support.logitech.com

PROGRAMMATION DE VOTRE LOGITECH G PRO FLIGHT YOKE
ET THROTTLE QUADRANT

Les boutons, les commandes et les axes du volant pro correspondent aux fonctions
utilisées le plus fréquemment dans Microsoft FS9 et FSX selon les tableaux ci-dessous.

Comme c'est le cas pour tous logiciels, si vous souhaitez modier la fonction d'un
bouton ou d'une commande, vous devrez modier les paramètres du logiciel de jeu.

22 Français

CONFIGURATION DE VOTRE VOLANT ET DU QUADRANT DE COMMANDE
DES GAZ POUR MICROSOFT FLIGHT SIMULATOR 9 ET FSX

Les boutons, les commandes et les axes du volant correspondent aux fonctions
utilisées le plus fréquemment dans Microsoft FS9 et FSX selon les tableaux ci-dessous.
Comme c'est le cas pour tous logiciels, si vous souhaitez modier la fonction d'un
bouton ou d'une commande, vous devrez modier les paramètres du logiciel de jeu.

Ensuite, il vous sut de trouver la commande à attribuer à votre contrôleur dans
la liste, de cliquer dessus puis de cliquer sur le bouton Changer l'aectation.
Une fenêtre s'achera avec un message vous demandant de déplacer la partie de
votre contrôleur que vous souhaitez aecter à cette commande: appuyez/déplacez
le bouton/l'axe à aecter à cette commande, puis cliquez sur OK.

Conseil: lorsque vous aectez les leviers sur le quadrant à une commande,
ils ne fonctionneront peut-être pas lorsque vous les testerez dans le jeu. Si cela se
produit, vous devez consulter l'écran des sensibilités (Flight Simulator 2004) ou l'onglet
Calibrage de l'écran de Commandes (Flight Simulator X) du jeu, sélectionner la
commande des axes dans la liste et vous assurer que la sensibilité n'est pas trop faible
(placez le curseur de sensibilité horizontal sur 70 %, environ).

23 Français

PROGRAMMATION DE VOTRE VOLANT ET DU QUADRANT DE COMMANDE
DES GAZ AVEC LE LOGICIEL LOGITECH

Présentation du logiciel de programmation Logitech

Vous pouvez télécharger le logiciel pour congurer votre contrôleur de vol avec
des fonctionnalités améliorées. Il ore un ensemble riche de fonctionnalités,
vous permettant ainsi de programmer votre dispositif avec la conguration ultime
pour une interaction totale. Pour un guide complet sur la programmation de
votre contrôleur Logitech G Flight, consultez le site support.logitech.com ou l'onglet
d'aide du menu de votre application.

Fonctions logicielles:

• Conguration simple et rapide, quel que soit le jeu

• Personnalisation des paramètres du contrôleur pour vos jeux préférés

• Conguration de votre contrôleur avec un modèle et une interface 3D à l'écran

• Plusieurs options de conguration pour chaque contrôleur, très utiles si

un simulateur est utilisé par plusieurs personnes et si vous avez besoin de plusieurs
prols par dispositif.

• Programmation de déplacements particuliers avec des fonctionnalités de temps

élaborées

• Téléchargez les tous derniers pilotes et le logiciel sur http://www.logitech.com/

support/yoke

24 Français

PRÉSENTATION DES FONCTIONS

BOUTON 1

BOUTON 2

SÉLECTEUR DE MODE

T1 = BOUTON 3
T2 = BOUTON 4

T3 = BOUTON 5
T4 = BOUTON 6

T5 = BOUTON 7
T6 = BOUTON 8

POV

ÉCRAN CHRONOMÈTRE

FONCTION CHRONOMÈTRE/HORLOGE

DÉMARRER/ARRÊTER LE CHRONOMÈTRE

RÉINITIALISATION DU CHRONOMÈTRE

25 Français

COMMANDE DU VOLANT ET FONCTIONS ASSOCIÉES
DANS MICROSOFT FLIGHT SIMULATOR

Fonction Fonction par défaut dans FS9

et FSX

Axe du volant AxeX Ailerons

AxeY Gouvernail

Boutons principaux Bouton1 Freins (enclencher/libérer)

T1 (bouton3) Compensateur de profondeur

vers le bas

T2 (bouton4) Compensateur de profondeur

vers le haut

T3 (bouton5) Rétractation progressive des

volets

T4 (bouton6) Extension progressive des volets

T5 (bouton7) Acher/masquer la planchette

de vol

T6 (bouton8) Train d'atterrissage vers le haut/

bas

Bouton2 Vues (cycle)

POV Vue panoramique

Autres commandes Commutateur de mode Commutateur de mode lorsque

le logiciel de programmation est
en cours d'exécution

Boutons de l'horloge Fonction Échange horloge/chronomètre

Démarrer/arrêter Démarrer/arrêter le chronomètre

Réinitialiser Réinitialiser le chronomètre

26 Français

PRÉSENTATION DES FONCTIONS

T1 = BOUTON 15
T2 = BOUTON 16

T3 = BOUTON 17
T4 = BOUTON 18

T5 = BOUTON 19
T6 = BOUTON 20

BOUTON Z

BOUTON RX

AXE Z

AXE RX

AXE RY

BOUTON RY

27 Français

COMMANDES DU QUADRANT ET FONCTIONS ASSOCIÉES DANS MICROSOFT
FLIGHT SIMULATOR

Fonction Fonction par défaut dans FS9 et FSX

Axe du quadrant AxeZ Commande des gaz

AxeRx Volets

AxeRy Déporteur

Boutons de l'axe BoutonZ Aectation possible en jeu

BoutonRx Aectation possible en jeu

BoutonRy Aectation possible en jeu

Interrupteurs à bascule T1 (bouton15) Aectation possible en jeu

T2 (bouton16) Aectation possible en jeu

T3 (bouton17) Aectation possible en jeu

T4 (bouton18) Aectation possible en jeu

T5 (bouton19) Aectation possible en jeu

T6 (bouton20) Aectation possible en jeu

28 Français

COMMENT AFFECTER LES COMMANDES DU VOLANT AUX FONCTIONS DU
SIMULATEUR.

Si vous souhaitez modier les commandes ou congurer les boutons supplémentaires
qui n'ont pas été aectés par le simulateur automatiquement, vous devez utiliser
l'écran Aectations (Flight Simulator 2004) ou Commandes (Flight Simulator X)
dans le jeu. Vous pouvez y accéder dans le menu Paramètres du jeu.

Lorsque vous accédez à l'écran Aectations/Commandes du simulateur,
assurez-vous que Logitech G Flight Yoke est sélectionné dans l'option Type de joystick.
Si vous souhaitez réattribuer un axe de votre contrôleur (le volant lui-même ou
les leviers du quadrant de commande des gaz), vous devez sélectionner des axes
du joystick (Flight Simulator 2004) ou des axes de commande (Flight Simulator X)
dans la partie supérieure de la fenêtre. Si vous souhaitez réaecter un bouton de
votre contrôleur, vous devez d'abord sélectionner l'onglet Boutons/Touches dans
la partie supérieure de la fenêtre.

29 Español

EMPUÑADURA IZQUIERDA

Selector de vista de 8 direcciones
Conmutadores de balancín bidireccionales
Botón de una sola función
(parte posterior de empuñadura izquierda)

EMPUÑADURA DERECHA

2 conmutadores de balancín bidireccionales
Botón de una sola función
Conmutador de modo de 3 posiciones
(parte posterior de empuñadura derecha)

CRONÓGRAFO

Función de cronometraje preciso
para cada fase de vuelo.
También se indica en pantalla el modo
de programación seleccionado.

30 Español

INTRODUCCIÓN: CUADRANTE

POMOS DE PALANCA

Pomos de palanca extraíbles para congurar
cualquier combinación de aceleración, aps,
mezcla o cabeceo

PALANCAS

Palancas de accionamiento uido
con botón de bloqueo 0

3 CONMUTADORES DE BALANCÍN
BIDIRECCIONALES

31 Español

INTRODUCCIÓN

Gracias por comprar Logitech G Flight Yoke System, cuyos controles congurables
para la mayoría de programas de software de simulación de vuelo harán
tu experiencia mucho más real.

CARACTERÍSTICAS:

• Selector de vista de 8 direcciones

• 6 conmutadores de balancín bidireccionales

• 2 botones de una sola función

• Conmutador de modo de 3 posiciones

• Software descargable para programar y personalizar controles y guardar perles

personalizados.

32 Español

INSTALAR LA PALANCA DE MANDOS PARA VUELO Y EL CUADRANTE DE
ACELERACIÓN

Primero, monta la palanca de mandos para vuelo

en una mesa u otra supercie plana, insertando

las patillas de la mordaza de montaje en los oricios

de la base de la palanca y atornillando hasta que

quede rmemente acoplada (pero no aprietes

excesivamente, para evitar dañar la mordaza).

A continuación, atornilla la placa de montaje en

el cuadrante de aceleración, usando los cuatro

tornillos suministrados. Puedes atornillar la placa

a uno de los lados del cuadrante, dependiendo de
cómo quieras montarlo: Acoplado a la parte frontal de la mesa y bajo esta, o sobre
la mesa. En cualquier caso, si miras hacia la unidad deberás ver que los conmutadores
de balancín están en la parte inferior.

Ahora aprieta la mordaza de la unidad de aceleración hasta que quede rmemente
sujeta a la mesa. También puedes colocar el cuadrante de aceleración a la izquierda
o a la derecha de la palanca de mandos para vuelo.

Ahora conecta el cuadrante de aceleración a la palanca de mandos
para vuelo mediante el conector PS/2 suministrado. El cuadrante de
aceleración incluye pomos de palanca adicionales, para congurar
distintas combinaciones de aceleración, aps, mezcla o cabeceo,
y puedes comprar más cuadrantes y conectarlos entre sí para obtener
conguraciones de nave multimotor más complejas.

Usa el hub USB integrado, en el lateral de la palanca de mandos para vuelo,
para conectar fácilmente otros componentes de la gama de productos Logitech
G Flight como por ejemplo otros cuadrantes de aceleración para vuelo, timón/pedales
para vuelo y otros periféricos.

33 Español

INSTALACIÓN PARA WINDOWS® 10, WINDOWS®8.1
YWINDOWS®7

INSTALACIÓN DE CONTROLADORES

1 Ve a logitech.com/support/yoke para descargar el software y los controladores

más recientes para el sistema operativo.

2 Con el dispositivo desconectado, sigue las instrucciones en pantalla

para completar la instalación.

3 Cuando se te indique en la pantalla de conguración del controlador,

inserta el cable USB en uno de los puertos USB de la computadora y haz click
en Siguiente.

4 En la pantalla de conguración de controlador, haz click en Siguiente para probar

tu dispositivo.

5 Sigue las instrucciones en pantalla para probar los controles y vericar el buen

funcionamiento del dispositivo. Al nalizar las pruebas, haz click en Aceptar.

34 Español

INFORMACIÓN IMPORTANTE

Actualizaciones de controlador

Ocasionalmente puede haber actualizaciones del software de programación
y el controlador de este producto. Para comprobar si hay actualizaciones recientes,
visita el sitio web de Logitech (support.logitech.com).

Activar tu dispositivo en el juego

Aunque la mayoría de los juegos son compatibles con este tipo de dispositivos,
por lo general funcionan mediante el teclado y el mouse hasta que el usuario cambia
ese comportamiento en el menú de opciones del juego en cuestión. La primera vez
que vayas a jugar tras la instalación de tu dispositivo, ves al menú de opciones
del juego, dentro del menú principal, y comprueba que el dispositivo está congurado
correctamente. Si tienes problemas para realizar el procedimiento o no sabes si
ese juego es compatible con dispositivos de juego, consulta el manual del usuario
del juego.

ASISTENCIA TÉCNICA

Servicio de asistencia online: support.logitech.com

PROGRAMAR LOGITECH G PRO FLIGHT YOKE Y EL CUADRANTE DE
ACELERACIÓN

Los botones, controles y ejes de Pro Yoke System corresponden a las funciones usadas
habitualmente en Microsoft FS9 y FSX, como se detalla en las tablas que aparecen
más adelante en este documento.

Al igual que con cualquier programa de software, para cambiar la función de
un botón o un control tendrás que modicar los ajustes del software del juego.

35 Español

CONFIGURAR LA PALANCA DE MANDOS PARA VUELO Y EL CUADRANTE
DE ACELERACIÓN PARA MICROSOFT FLIGHT SIMULATOR 9 Y FSX

Los botones, controles y ejes del sistema de palanca de mandos para vuelo
corresponden a las funciones usadas habitualmente en Microsoft FS9 y FSX. Al igual
que con cualquier programa de software, para cambiar la función de un botón
o un control tendrás que modicar los ajustes del software del juego.

Después de hacerlo, simplemente localiza en la lista de comandos el que quieras
asignar al dispositivo, haz click en él y luego en el botón de cambio de asignación.
Se abrirá una ventana en la que se indica que muevas la parte del dispositivo
que quieras asignar al comando: Pulsa/mueve el botón/eje que quieres asignar
al comando y haz click en Aceptar.

Consejo: Es posible que al asignar las palancas del cuadrante a un comando,
no funcionen cuando las pruebes en el juego. De ser así, examina la pantalla
de sensibilidades (Flight Simulator 2004) o la cha de calibración en la pantalla de
controles (Flight Simulator X) del juego, selecciona el comando de eje en la lista
y asegúrate de que la sensibilidad no tenga un valor muy bajo (selecciona un valor
de aproximadamente 70% para la sensibilidad horizontal).

36 Español

PROGRAMAR LA PALANCA DE MANDOS PARA VUELO Y EL CUADRANTE
DE ACELERACIÓN CON SOFTWARE LOGITECH

Software de programación de Logitech

Puedes descargar software para congurar tu dispositivo de vuelo con más
o mejores funciones. Las posibilidades que ofrece este software te permitirán
programar el dispositivo con una gran conguración para la interacción total.
Encontrarás todo tipo de información para programar tu dispositivo Logitech G Flight
en support.logitech.com y en la sección de ayuda del menú de la aplicación.

Funciones del software:

• Conguración rápida y fácil en cualquier juego

• Personaliza ajustes del dispositivo para tus juegos favoritos

• Congura tu dispositivo con una interfaz y un modelo tridimensional

• Opción de conguraciones múltiples para cada dispositivo de juego: Ideal cuando

un dispositivo tiene varios usuarios y se necesitas más de un perl

• Programación de movimientos especiales con funciones de temporización

avanzada

• Descarga del software y los controladores más recientes desde

http://www.logitech.com/support/yoke

37 Español

ESQUEMA DE FUNCIONES

BOTÓN 1

BOTÓN 2

SELECTOR DE MODO

T1 = BOTÓN 3
T2 = BOTÓN 4

T3 = BOTÓN 5
T4 = BOTÓN 6

T5 = BOTÓN 7
T6 = BOTÓN 8

SELECTOR DE VISTA

PANTALLA DE CRONÓMETRO

CRÓNOMETRO/RELOJ DE FUNCIÓN

INICIO/DETENCIÓN DE CRONÓMETRO

RESTABLECIMIENTO DE CRONÓMETRO

38 Español

CONTROLES DE PALANCA DE MANDOS PARA VUELO Y FUNCIONES
CORRESPONDIENTES EN MICROSOFT FLIGHT SIMULATOR

Función Función predeterminada en FS9

y FSX

Eje de palanca de
mandos

Eje X Alerones

Eje Y Timón de profundidad

Botones principales Botón 1 Frenos (accionar/soltar)

T1 (botón 3) Timón de profundidad abajo

T2 (botón 4) Timón de profundidad arriba

T3 (botón 5) Repliegue incremental de aps

T4 (botón 6) Despliegue incremental de aps

T5 (botón 7) Portanotas visible/oculto

T6 (botón 8) Subida/bajada de tren de aterrizaje

Botón 2 Vistas (ciclo)

Selector de vista Vista panorámica

Otros controles Conmutador de modo Cambio de modo cuando se ejecuta

software de programación

Botones de reloj Función Cambio de reloj a cronómetro

Iniciar/detener Iniciar/detener cronómetro

Botón de restablecimiento Restablecer cronómetro

39 Español

ESQUEMA DE FUNCIONES

T1 = BOTÓN 15
T2 = BOTÓN 16

T3 = BOTÓN 17
T4 = BOTÓN 18

T5 = BOTÓN 19
T6 = BOTÓN 20

BOTÓN Z

BOTÓN RX

EJE Z

EJE RX

EJE RY

BOTÓN RY

40 Español

CONTROLES DE CUADRANTE DE ACELERACIÓN Y FUNCIONES
CORRESPONDIENTES EN MICROSOFT FLIGHT SIMULATOR

Función Función predeterminada en FS9 y FSX

Eje de cuadrante Eje Z Acelerador

Eje Rx Flaps

Eje Ry Deector

Botones de eje Botón Z Asignable en juego

Botón Rx Asignable en juego

Botón Ry Asignable en juego

Conmutadores T1 (botón 15) Asignable en juego

T2 (botón 16) Asignable en juego

T3 (botón 17) Asignable en juego

T4 (botón 18) Asignable en juego

T5 (botón 19) Asignable en juego

T6 (botón 20) Asignable en juego

41 Español

CÓMO ASIGNAR CONTROLES DE PALANCA DE MANDOS PARA VUELO
A FUNCIONES DE FLIGHT SIMULATOR

Si quieres cambiar controles o congurar botones que el simulador de vuelo no asignó
automáticamente, hazlo desde la pantalla de asignaciones (Flight Simulator 2004)
o de controles (Flight Simulator X) dentro del juego. Se abren desde el menú de
conguración dentro del juego.

Al acceder a la pantalla de asignaciones/controles en Flight Simulator, asegúrate de
que está seleccionado Logitech G Flight Yoke como Tipo de joystick. Si quieres volver
a asignar cualquiera de los ejes del dispositivo de juego (la palanca de mandos
propiamente dicha o las palancas del cuadrante de aceleración), debes seleccionar
Ejes del joystick (Flight Simulator 2004) o Ejes de control (Flight Simulator X)
en la parte superior de la ventana. Si quieres volver a asignar cualquiera de
los botones de tu dispositivo de juego, selecciona primero la cha de botones/teclas
en la parte superior de la ventana.

42 Português

MANÍPULO ESQUERDO

Interruptor de 8 modos
de ponto de vista no manípulo
Interruptor basculante de 2 modos
(atrás do manípulo esquerdo)

MANÍPULO DIREITO

2 x interruptores basculantes
Botão de função simples
Interruptor de modo de 3 posições
(atrás do manípulo direito)

CRONÓGRAFO

Função precisa de tempo e cronómetro para
cronometrar cada percurso do seu voo.
O visor indica também qual o modo
de programação seleccionado.

43 Português

INTRODUÇÃO: QUADRANTE

BOTÕES DE ALAVANCAS

Botões amovíveis de alavancas adicionais
para congurar qualquer combinação
de aceleração, aps, mistura ou hélice

ALAVANCAS

Alavancas de voo suave
sem detenção de botão

TRÊS INTERRUPTORES BASCULANTES
DE DOIS MODOS

44 Português

INTRODUÇÃO

Parabéns por adquirir o Flight Yoke System da Logitech G. O Flight Yoke
inclui controlos realistas conguráveis para todos os software de simulação
de voo principais, de modo a tornar as suas experiências de voo mais realistas.

CARACTERÍSTICAS:

• Interruptor de 8 modos de ponto de vista no manípulo

• 6 x interruptores basculantes de dois modos

• 2 x botões de função simples

• Interruptor de modo de 3 posições

• Software transferível para programar e personalizar os controlos e também

para guardar pers personalizados.

45 Português

INSTALAR O COMANDO DE VOO E O QUADRANTE DE ACELERAÇÃO

Primeiro, xe o Flight Yoke à sua mesa ou secretária

introduzindo os ganchos do grampo de montagem

nos orifícios da base do comando e aperte

o mecanismo de parafuso até que o comando esteja

rmemente xado (tenha cuidado para não apertar

demasiado os parafusos porque poderá danicar

o grampo). Em seguida, aperte a placa de montagem

no Throttle Quadrant utilizando os quatro parafusos

fornecidos. Pode aparafusar a placa num dos lados

do quadrante, dependendo da forma como pretende
instalar o mesmo – na parte frontal e em baixo da secretária ou na parte superior da
mesma. Tenha em atenção que, independentemente da forma que escolher instalar
o quadrante, certique-se de que os interruptores basculantes se encontram na parte
inferior quando se olha para a unidade.

Em seguida, aperte o mecanismo de aparafusamento da placa da unidade da
alavanca de aceleração até estar rmemente xada na secretária. Pode também
posicionar o Throttle Quadrant no lado esquerdo ou direito do Flight Yoke.

Agora, ligue o Throttle Quadrant ao Flight Yoke com o conector PS/2
fornecido. O Throttle Quadrant inclui botões de alavancas adicionais
para congurar qualquer combinação de aceleração, aps,
mistura ou hélice e pode também comprar quadrantes adicionais
para os combinar e obter congurações mais complexas de aviões
com vários motores.

Utilize o concentrador USB na parte lateral do Flight Yoke para ligar facilmente outras
peças da gama de produtos de voo da Logitech G, como Flighjt Throttle Quadrants,
Flight Rudder Pedals adicionais ou outros periféricos.

46 Português

INSTALAÇÃO PARA WINDOWS® 10, WINDOWS®8.1,
EWINDOWS®7

INSTALAÇÃO DO DRIVER

1 Acesse o site logitech.com/support/yoke para baixar os drivers e o software

mais recentes para seu sistema operacional.

2 Desconecte o dispositivo e siga as instruções na tela para completar a instalação.
3 Na tela de Conguração do Driver, apenas quando solicitado, insira o cabo USB

na porta USB do computador e clique Avançar.

4 No ecrã Conguração de controlador, clique em Seguinte para testar o controlador.
5 Siga as instruções no ecrã para testar os controlos e vericar o funcionamento

do dispositivo. Após o teste, clique em OK.

47 Português

INFORMAÇÕES IMPORTANTES

Actualizações do controlador

Ocasionalmente, podem existir actualizações do software do controlador
e do software relativas a este produto. Pode vericar as actualizações de software
mais recentes, ao visitar o Web site da Logitech (support.logitech.com).

Activar o controlador no jogo

A maioria dos jogos suporta controladores de jogo, mas, normalmente, a predenição
é o rato e o teclado até aceder ao menu de opções no jogo. Ao iniciar um jogo
pela primeira vez após instalar o controlador, aceda ao menu de opções no menu
principal do jogo e certique-se de que o seu controlador se encontra congurado
correctamente. Se está com problemas para efectuar esta acção, ou se não tem
a certeza se o jogo suporta controladores de jogo, consulte o manual do utilizador
do jogo para obter mais ajuda.

SUPORTE TÉCNICO

Suporte online: support.logitech.com

PROGRAMAR O SEU PRO FLIGHT YOKE E THROTTLE QUADRANT DA LOGITECH G

Os botões, controlos e eixos do Pro Yoke System correspondem às funções
frequentemente utilizadas no Microsoft FS9 e FSX, de acordo com as tabelas abaixo.

Tal como com qualquer software, se pretender mudar a função de um botão
ou controlo, será necessário alterar as denições do software do jogo.

48 Português

CONFIGURAR O SEU FLIGHT YOKE E THROTTLE QUADRANT PARA O
MICROSOFT FLIGHT SIMULATOR 9 E FSX

Os botões, controlos e eixos do Flight Yoke System correspondem às funções
frequentemente utilizadas no Microsoft FS9 e FSX. Tal como com qualquer software,
se pretender mudar a função de um botão ou controlo, será necessário alterar
as denições do software do jogo.

Após ter efectuado estas acções, procure simplesmente o comando que pretende
atribuir ao controlador na lista de comandos, clique no controlador e, em seguida,
clique no botão Alterar atribuição. É apresentada uma janela a solicitar que mova
a parte do controlo que pretende atribuir a esse comando – prima/mova o botão/eixo
que pretende atribuir ao comando e, em seguida, clique em OK.

Sugestão: Por vezes, quando atribui as alavancas do quadrante a um comando,
estas parecem não funcionar quando as testa no jogo. Se isto acontecer,
deve olhar para o ecrã Sensibilidades (Flight Simulator 2004) ou o separador
Calibração no ecrã Controlos (Flight Simulator X) do jogo, seleccionar o comando
do eixo na lista e certicar-se de que a Sensibilidade não está denida demasiado
baixa (dena o controlo de deslize da sensibilidade horizontal para cerca de 70%).

49 Português

PROGRAMAR O SEU FLIGHT YOKE E THROTTLE QUADRANT
COM O SOFTWARE LOGITECH

Apresentação do Software de Programação Logitech

Pode transferir software para congurar o seu controlador de voo e obter maior
funcionalidade. Oferece um poderoso conjunto de funcionalidades, permitindo-lhe
programar o seu dispositivo com a conguração mais recente e obter uma interacção
total. Para obter um guia completo sobre como programar o seu Flight Controller
da Logitech G, visite support.logitech.com ou consulte o separador Ajuda no menu
da aplicação.

Características do software:

• Conguração fácil e rápida de qualquer jogo

• Personalize as denições do controlador para os seus jogos favoritos

• Congure o seu controlador com um modelo e interface 3D no ecrã

• Opção de várias congurações para cada controlador – idela se o controlador

for utilizado por várias pessoas e necessitar de mais de um perl por dispositivo

• Programe movimentos especiais com funcionalidades de temporização

sosticadas

• Transra os controladores e software mais recentes em http:www.logitech.com/

support/yoke

50 Português

DESCRIÇÃO GERAL DA FUNÇÃO

BOTÃO 1

BOTÃO 2

SELECTOR DE MODO

T1 = BOTÃO 3
T2 = BOTÃO 4

T3 = BOTÃO 5
T4 = BOTÃO 6

T5 = BOTÃO 7
T6 = BOTÃO 8

SELECTOR DE VISTA

VISOR DO CRONÓMETRO

FUNÇÃO DE CRONÓMETRO/RELÓGIO

INICIAR/PARAR CRONÓMETRO

REPOSIÇÃO DO CRONÓMETRO

51 Português

CONTROLOS DO COMANDO DE VOO E CORRESPONDENTES FUNÇÕES NO
MICROSOFT FLIGHT SIMULATOR

Função Função predenida no FS9 e FSX

Eixo do comando Eixo X Ailerons

Eixo Y Leme de profundidade

Botões principais Botão 1 Travões (aplicar/libertar)

T1 (botão 3) Leme de profundidade para baixo

T2 (botão 4) Leme de profundidade para cima

T3 (botão 5) Os aps retraem de forma incremental

T4 (botão 6) Os aps estendem de forma incremental

T5 (botão 7) Mostrar/ocultar porta-notas

T6 (botão 8) Trem de aterragem para cima/para baixo

Botão 2 Vistas (ciclo)

SELECTOR DE VISTA Vista panorâmica

Outros controlos Interruptor de modo Mude de modo quando o programa

desoftware está em execução

Botões do relógio Função Alternar relógio/cronómetro

Iniciar/parar Iniciar/parar cronómetro

Reinicialização Reiniciar cronómetro

52 Português

DESCRIÇÃO GERAL DA FUNÇÃO

T1 = BOTÃO 15
T2 = BOTÃO 16

T3 = BOTÃO 17
T4 = BOTÃO 18

T5 = BOTÃO 19
T6 = BOTÃO 20

BOTÃO Z

BOTÃO RX

EIXO Z

EIXO RX

EIXO RY

BOTÃO RY

53 Português

CONTROLOS DO QUADRANTE E CORRESPONDENTES FUNÇÕES
NO MICROSOFT FLIGHT SIMULATOR

Função Função predenida no FS9 e FSX

Eixo do quadrante Eixo Z Acelerador

Eixo Rx Flaps

Eixo Ry Spoiler

Botões do eixo Botão Z Atribuível no jogo

Botão Rx Atribuível no jogo

Botão Ry Atribuível no jogo

Comutadores T1 (botão 15) Atribuível no jogo

T2 (botão 16) Atribuível no jogo

T3 (botão 17) Atribuível no jogo

T4 (botão 18) Atribuível no jogo

T5 (botão 19) Atribuível no jogo

T6 (botão 20) Atribuível no jogo

54 Português

COMO ATRIBUIR CONTROLOS DO FLIGHT YOKE A FUNÇÕES DO FLIGHT
SIMULATOR.

Se pretende alterar os controlos ou congurar botões adicionais que não foram
atribuídos pelo Flight Simulator automaticamente, deve utilizar o ecrã Atribuições
ou Controlos (Flight Simulator 2004) no jogo. Este ecrã é acedido a partir do menu
Denições no jogo.

Quando acede ao ecrã Atribuições/Controlos no Fligh Simulator, certique-se de
que o Flight Yoke da Logitech G se encontra seleccionado na opção Tipo de joystick.
Se pretende atribuir um dos eixos no seu controlador (o próprio comando ou
as alavancas no quadrante do acelerador), deve seleccionar Eixos do joystick
(Flight Simulator 2004) ou Eixos de controlo (Flight Simulator X) na parte superior
da janela. Se pretende atribuir um dos botões no seu controlador, deve seleccionar
primeiro o separador Botões/Teclas na parte superior da janela.

© 2017 Logitech. Logitech, Logi, and other Logitech marks are owned by Logitech and may be registered.
Allother trademarks are the property of their respective owners.

© 2017 Logitech. Logitech, Logi et les autres marques Logitech sont la propriété de Logitech
etsontsusceptibles d'être déposées. Toutes les autres marques sont la propriété exclusive de
leursdétenteurs respectifs.

WEB-621-000936.002
