LogiSat 4400 HD PVR User guide [de]

Bedienungsanleitung

Bitte aufklappen

1 x USB-SCHNITTSTELLE

1 x COMMON INTERFACE

8-stelliges alphanumerisches Display

HD TWIN TUNER

Integrierte Festplatte•

2 Programme aufnehmen & gleichzeitig ein anderes schauen!•

Direkte Aufnahme über USB-Schnittstelle auf externen S• peicher,
z. B. USB-Stick, externe Festplatte oder direkt auf PC

Nr. Taste/Anzeige Erklärung

1

Einschalten/Standby/Sleeptimer aktivieren

Halten Sie diese Taste länger als 10 Sekunden gedrückt, werden
die Werkseinstellungen wieder hergestellt.
Achtung! Dadurch gehen Ihre persönlichen Einstellungen verloren.

2 Menu Menü aufrufen/einen Menüschritt zurück

3 OK OK-Taste zum Bestätigen

4 Exit Exit-Taste zum Verlassen des Menüs

5 Vol-/+ Vol-/Vol+ Tasten zur Lautstärkenregelung

6 CH-/+ CH-/CH+ Tasten zur Programmwahl

7 CI-Schacht CI-Schacht

8 USB USB-Anschluss (Mini-USB)

9 Display 8-stelliges alphanumerisches Display

10 POWER

Rote LED leuchtet, wenn der Receiver eingeschaltet
oder im Standby-Betrieb ist

Nr.

Anschluss/
Schalter

Erklärung

1 On/Off Netz-Schalter

2 Coaxial Digitaler Audioausgang koaxial

3 Video Videoausgang (CVBS)

4 YPbPr YPbPr-Anschluss

5 TV

Scartanschluss TV

6 LNB in 1

Antenneneingang 1 LNB in

7

IF out 1

Antennenausgang 1 IF out

8

IF out 2

Antennenausgang 2 IF out

9

LNB in 2

Antenneneingang 2 LNB in

10 VCR Scartanschluss VCR

11 HDMI HDMI-Anschluss

12 S-VHS Videoausgang (S-VHS)

13 Audio Audioausgang Stereo L,R

14 Optical Digitaler Audioausgang optisch

Geräteübersicht

Geräteübersicht

1. Vorderseite Receiver

1. Vorderseite Receiver

2. Rückseite Receiver

2. Rückseite Receiver

3. Fernbedienung

9

5

6 7 84321

10

7

8 10 11 12 13 14

6

345 1

2

3

4

5

6

7

8

9

10
11

12

23
24

25

13

1

39

38

37
36

35
34

32

30

29
28

27
26

14-22

31

33

2

9

14

15 16

17

22

21

18

20 19

LogiSat 4400 HD PVR

Fernbedienung

Nr. Taste Erklärung

1
2

3 0-9 Zahlen-/Zifferneingabe (A-Z)
4 SIG Signal-Informationen
5 Vol-/+ Lautstärke leiser / lauter regeln
6 P-/P+ Bei aufgerufener Programmliste umschalten in 10er Schritten
7 Exit Menü verlassen / Einblendungen ausblenden

8 / 32 

9 EPG Elektronischer Programmführer

10 TV/SAT

11 MP Vorschau von 9 Kanälen / Sonderfunktion „gelbe Taste“

Einschalten / Standby / Sleeptimer aktivieren
Lautstärke ein / stumm schalten

Pfeiltasten: Benutzen Sie die Pfeiltasten, um im Menü zu navigieren.
Im normalen Betrieb (TV/Radio) können Sie die Lautstärke regeln.

Wechsel zwischen Haus- und Satellitenantenne / Sonderfunktion
„blaue Taste“

12 TIMER Timermenü aufrufen
13 AUDIO Audiospur auswählen / ändern

14
15

16
17

18
19
20
21
22
23 Photo Tasten zum Direktaufrufen des Bilder-Menüs
24 Music Tasten zum Direktaufrufen des Musik-Menüs (Nicht aktiv!)
25 Movie Tasten zum Direktaufrufen des Aufnahmen-Menüs
26 SUBT Untertitel aufrufen
27 INFO Zeigt zusätzliche Informationen an
28
29 V.FMT Video-Auflösung wählen / Sonderfunktion „rote Taste“
30 FAV Favoritenlisten anzeigen / durchschalten

31 / 35 

33 OK
34 TEXT Videotext anzeigen (transparent schalten)
36 Menü Menü aufrufen / im Menü einen Menüschritt zurück
37 RECALL Zuletzt gesehenes Programm aufrufen
38 CH-/+ Kanal runter / hoch schalten
39 TV/RAD Umschalten zwischen TV- und Radiobetrieb

●



►








Grüne Taste

REC-Taste (Aufnahmemenü aufrufen & Aufnahme starten)
Stop-Taste

Play-Taste
Pause-Taste / Time-Shift Funktion

Sprungtaste im Wiedergabemodus vor
Sprungtaste im Wiedergabemodus zurück
Vorspulen
Zeitlupe
Rücklauf

Sonderfunktion „grüne Taste“

Pfeiltasten: Benutzen Sie die Pfeiltasten, um im Menü zu navigieren.
Im norm. Betrieb (TV/Radio) können Sie die Programme wechseln.

Bestätigen Sie Ihre Eingaben (Menü, etc.), Programmliste aufrufen

- 1 -

LogiSat 4400 HD PVR

Bitte beachten Sie, dass zu einigen Tasten Sonderfunktionen in



den Menüs zugeordnet sind. Die jeweilige Funktion wird Ihnen in
der Menülegende erklärt.

- 2 -

LogiSat 4400 HD PVR

Vorwort

Diese Bedienungsanleitung hilft Ihnen beim bestimmungsgemäßen, sicheren
und vorteilhaften Gebrauch des digitalen HD Twin-Satelliten-Receivers, im
Folgenden Receiver genannt.

Vor der ersten Verwendung des Receivers lesen Sie bitte diese Anleitung,
auch wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist.

Jede Person, die diesen Receiver montiert, anschließt, bedient, reinigt und
entsorgt muss den vollständigen Inhalt dieser Bedienungsanleitung zur
Kenntnis genommen haben. Bewahren Sie diese Bedienungsanleitung immer
in der Nähe des Receivers auf. Geben Sie die Bedienungsanleitung auch
weiter, wenn Sie den Receiver verkaufen oder weitergeben.

Gestaltungsmerkmale

Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten
Gestaltungsmerkmalen versehen. So können Sie leicht unterscheiden, ob es
sich um

normalen Text,

• Aufzählungen

oder



Handlungsschritte

handelt.

Stand: 16. September 2009, Version 1.1
Änderungen und Irrtümer vorbehalten. Für Druckfehler übernehmen wir keine
Haftung.

- 3 -

LogiSat 4400 HD PVR

Inhaltsverzeichnis

Fernbedienung ..............................................................................................1

Vorwort..........................................................................................................3

Gestaltungsmerkmale ...................................................................................3

Inhaltsverzeichnis..........................................................................................4

Sicherheitshinweise.......................................................................................6

Grundlegende Sicherheitshinweise ...............................................................6

Der richtige Umgang mit Batterien.................................................................8

Erläuterung der Sicherheitshinweise .............................................................9

Bestimmungsgemäßer Gebrauch..................................................................9

Beschreibung des Gerätes..........................................................................10

Auspacken des Gerätes ..............................................................................11

Lieferumfang ...............................................................................................12

Einsetzen der Batterien ...............................................................................13

Ausstattungsmerkmale................................................................................14

Vorbereitung zur Inbetriebnahme ................................................................16

Receiver anschließen..................................................................................16

Anschlussbeschreibung...............................................................................17

Anschluss mit HDMI-Kabel..........................................................................17

Anschluss mit einem Scart-Kabel................................................................19

Anschluss mit einem YUV–Kabel (YPbPr)...................................................21

Anschluss mit S-Video-Kabel (S-VHS) ........................................................23

Anschluss mit Video-Cinch-Kabel (CVBS)...................................................25

Anschluss eines Audio-Digital-Receivers ....................................................27

Inbetriebnahme ...........................................................................................30

Bedienung...................................................................................................35

Installation...................................................................................................36

Antenneneinstellungen................................................................................36

Sendersuche...............................................................................................49

Transponder-Listen-Editor...........................................................................53

Programmlisteneditor ..................................................................................60

Benutzereinrichtung ....................................................................................64

OSD-Einstellung..........................................................................................67

Uhrzeit-Einstellungen ..................................................................................68

Timer-Programmierung ...............................................................................70

Timer editieren ............................................................................................71

Timer aktivieren/deaktivieren.......................................................................74

Timer löschen..............................................................................................74

Systemeinstellungen ...................................................................................76

Passworteinstellungen ................................................................................76

Werkseinstellungen wiederherstellen ..........................................................78

- 4 -

LogiSat 4400 HD PVR

System-Informationen .................................................................................78

Softwareaktualisierung ................................................................................79

Senderlistenverwaltung ...............................................................................81

Senderliste von Festplatte/USB wiederherstellen........................................81

Senderliste sichern auf Festplatte/USB .......................................................82

Automatische Abschaltung..........................................................................83

Common Interface.......................................................................................84

Festplatten-/USB-Anwendungen .................................................................85

Aufzeichnungen...........................................................................................85

Aufnahmen wiedergeben.............................................................................86

Aufnahmen entfernen..................................................................................87

Aufnahmen bearbeiten ................................................................................87

Bilder...........................................................................................................90

Festplatten-Manager ...................................................................................92

Sonderfunktionen ........................................................................................95

EPG ............................................................................................................95

Aufnahme mehrerer Programme.................................................................97

Beispiel mit einer Kabelbrücke (Loop):........................................................97

Direktaufnahme...........................................................................................98

Timeshift (Zeitversetztes Fernsehen) ..........................................................99

Anzeigen der Streaminformationen .............................................................99

Sleeptimer.................................................................................................100

Multipicture................................................................................................101

Text...........................................................................................................101

Umschalten TV/SAT..................................................................................102

Umschalten TV/Radio ...............................................................................102

V-Format ...................................................................................................102

Programminformationen............................................................................102

Untertitel....................................................................................................102

Audio-Einstellungen ..................................................................................103

Anschluss von externen Speichermedien..................................................103

Anschluss an einen PC/Notebook .............................................................105

Direkter Zugriff auf Aufnahmen und Bilder.................................................106

Tasten mit PVR-Funktionen ......................................................................106

Außerbetriebnahme...................................................................................107

Reinigen....................................................................................................107

Technische Daten .....................................................................................108

Tipps und Tricks / Probleme lösen ............................................................110

Vertrieb und Service durch........................................................................113

Garantie ....................................................................................................114

Konformität................................................................................................114

Glossar......................................................................................................115

Notizen......................................................................................................118

- 5 -

LogiSat 4400 HD PVR

Sicherheitshinweise

Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in
Betrieb nehmen.
Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der
Bedienungsanleitung.

Grundlegende Sicherheitshinweise

Elektrischer Anschluss

• Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle.
Hinweis: trotz Ausschaltens am rückseitigen Netzschalter ist der Receiver
noch unter Spannung.

• Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden,
setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus.

• Öffnen Sie niemals das Gehäuse. Andernfalls besteht die Gefahr eines
elektrischen Stromschlags. Es befinden sich keine zu wartenden Teile im
Inneren

• Schließen Sie den Receiver nur an eine fachgerecht installierte Netz­Steckdose von 100–240 V~, 50–60 Hz an.

• Die Gesamt-Stromaufnahme am Antennen-Anschluss des Receivers „LNB
IN“ darf 300 mA nicht überschreiten.

• Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über
einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzstecker,
nicht am Kabel.

• Fassen Sie das Netzkabel nicht mit nassen oder feuchten Händen an.

• Ziehen Sie bei Gewitter den Netzstecker des Receivers aus der Steckdose.

• Die Standby-Taste (Gerätefront) dieses Gerätes trennt das Gerät nicht

vollständig vom Stromnetz. Um das Gerät vollständig vom Netz zu trennen,
betätigen Sie den On/Off-Schalter an der Geräterückseite.

• Schrauben Sie bei Gewitter das Anschlusskabel (Satelliten-Zuleitung) vom
Receiver ab.

• Sollten Fremdkörper oder Flüssigkeit in den Receiver gelangen, ziehen Sie
sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von
qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb
nehmen. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.

• Stellen Sie keine Gegenstände oder sonstiges auf das Netzkabel.

- 6 -

LogiSat 4400 HD PVR

• Beachten Sie bitte, dass die Stromquelle (Steckdose) leicht zugänglich ist.
Knicken oder quetschen Sie das Netzkabel nicht.

• Wenn das Netzkabel beschädigt ist, müssen Sie den
Receiver von Fachpersonal reparieren lassen bevor Sie ihn erneut
verwenden. Es besteht sonst die Gefahr eines Stromschlags.

• Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen, oder mit
der Antennen-Anlage spielen. Kinder können mögliche Gefahren nicht
immer richtig einschätzen.

• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal,
andernfalls gefährden Sie sich und andere.

• Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle.

• Bezug von Ersatzteilen nur beim Hersteller.

• Änderungen am Gerät führen zum Erlöschen der Verantwortung des

Herstellers.

• Entfernen Sie alle Schutzfolien, bevor Sie das Gerät in Betrieb nehmen.

• Halten Sie sämtliche Verpackungsmaterialien (Folien, etc.) von Kindern

fern. Es besteht Erstickungsgefahr.

Richtiger Standort

• Stellen Sie den Receiver auf eine feste, ebene Unterlage.

• Stellen Sie keine Gefäße mit Flüssigkeit (zum Beispiel Vasen) auf oder

neben den Receiver.

• Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außer­gewöhnlich viel Staub.

• Decken Sie niemals die Lüftungsschlitze ab. Sorgen Sie für ausreichende
Belüftung des Receivers.

• Stellen Sie keine schweren Gegenstände auf den Receiver.

• Wenn Sie den Receiver von einer kalten in eine warme Umgebung bringen,

kann sich im Inneren des Receivers Feuchtigkeit niederschlagen. Warten
Sie in diesem Fall etwa eine Stunde, bevor Sie ihn in Betrieb nehmen.

• Verlegen Sie das Netzkabel und das Antennenkabel so, dass niemand
darauf treten oder darüber stolpern kann.

Vermeiden Sie die Nähe von:

• Wärmequellen, wie z. B. Heizkörpern,

• offenem Feuer, wie z. B. Kerzen,

• Geräten mit starken Magnetfeldern, wie z. B. Lautsprechern.

- 7 -

LogiSat 4400 HD PVR

Der richtige Umgang mit Batterien

Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht
in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund
nehmen und verschlucken. Wurde eine Batterie verschluckt, muss sofort
medizinische Hilfe in Anspruch genommen werden.
Auslaufende Batterien können Beschädigungen an der Fernbedienung
verursachen. Wenn der Receiver längere Zeit nicht benutzt wird, nehmen Sie
die Batterien aus der Fernbedienung.
Batterien können Giftstoffe enthalten. Entsorgen Sie die Batterien deshalb
unbedingt entsprechend der geltenden gesetzlichen Bestimmungen/
umweltgerecht. Werfen Sie die Batterien niemals in den normalen Hausmüll,
sondern geben Sie diese in den dafür vorgesehenen Sammelstellen ab.

Setzen Sie die Batterien nie offenem Feuer oder starker Hitze aus, da sonst
Explosionsgefahr besteht.
Laden Sie Batterien nie auf, da sonst Explosionsgefahr besteht.
Ersetzen Sie die Batterien immer durch denselben Typ.

Entsorgung von Altgeräten

Wenn dieses Symbol eines durchgestrichenen Abfalleimers auf einem
Produkt angebracht ist, unterliegt dieses Produkt der europäischen Richtlinie
2002/96/EC.

Alle Elektro- und Elektronik-Altgeräte müssen getrennt vom Hausmüll über
dafür staatlich vorgesehene Stellen entsorgt werden.
Mit der ordnungsgemäßen Entsorgung des alten Gerätes vermeiden Sie
Umweltschäden und eine Gefährdung der persönlichen Gesundheit.
Weitere Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der
Stadtverwaltung, beim Entsorgungssamt oder in dem Geschäft, in dem Sie
das Produkt erworben haben.

- 8 -

LogiSat 4400 HD PVR

Erläuterung der Sicherheitshinweise

In der Bedienungsanleitung finden Sie folgende Kategorien von
Sicherheitshinweisen:

Gefahr!

Hinweise mit dem Wort GEFAHR warnen vor möglichen Personen­schäden.

Achtung!

Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder
Umweltschäden.

Diese Hinweise enthalten besondere Angaben zum wirt-



Bestimmungsgemäßer Gebrauch

Der Receiver dient dem Empfang von unverschlüsselten und verschlüsselten,
digitalen Satelliten-Programmen im privaten Bereich. Er ist ausschließlich für
diesen Zweck bestimmt und darf nur dafür verwendet werden. Dazu gehört
auch die Beachtung aller Informationen dieser Bedienungsanleitung, insbe­sondere der Sicherheitshinweise.
Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu
Sachschäden oder sogar zu Personenschäden führen. Sie bedeutet zudem
den sofortigen Garantieverlust.
Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht
bestimmungsgemäßen Gebrauch entstehen.

schaftlichen Gebrauch des Receivers.

- 9 -

LogiSat 4400 HD PVR

Beschreibung des Gerätes

Mit dem Receiver können Sie unverschlüsselte und verschlüsselte, digitale
Satelliten-Programme in Standard Definition und High Definition über eine
Satelliten-Antenne empfangen. Zusätzlich haben Sie die Möglichkeit eine
zweite Satelliten-Zuleitung zu verwenden, um über den zweiten eingebauten
Tuner ein anderes Programm aufzunehmen und zu einem späteren Zeitpunkt
wiederzugeben. Das Gerät verfügt über eine eingebaute Festplatte und
besitzt zusätzlich die Möglichkeit Daten über die USB-Schnittstelle
wiederzugeben. Eine Aufnahme auf ein USB-Medium ist ebenfalls möglich.

Sie brauchen den Receiver vorerst nicht zu programmieren.
Die wichtigsten Sender und Satelliten sind vorprogrammiert.

Die Satelliten-Antenne muss auf den gewünschten Satelliten ausgerichtet
sein.
Der Receiver sucht weitere neue Programme, sobald Sie den automatischen
Sender-Suchlauf für diesen Satelliten starten. Nicht vorprogrammierte
Satelliten können hinzugefügt werden.
Alle Receiver-Einstellungen können Sie leicht über die Benutzer-Oberfläche
(Menü) auf dem TV-Bildschirm vornehmen.

Die mehrsprachige Benutzer-Oberfläche unterstützt folgende Sprachen:

• deutsch

• schwedisch

• tschechisch

• englisch

• französisch

• türkisch

• spanisch

• italienisch

- 10 -

LogiSat 4400 HD PVR

Auspacken des Gerätes

Bevor Sie das Gerät in Betrieb nehmen können, sollten Sie folgende Hinweise
beachten und die aufgeführten Schritte durchführen.



Nach dem Öffnen, entfernen Sie das Verpackungsmaterial und die
Schutzfolie, welche sich um das Gerät befinden.



Entnehmen Sie das Zubehör. Dieses befindet sich in einer separaten
Plastiktüte.



Überprüfen Sie umgehend nach dem Öffnen die Vollständigkeit des
Lieferumfangs (siehe folgende Seite).

Achtung!

Bitte bewahren Sie die Originalverpackung und die Kunststoffbeutel
des Receivers auf. Sollten Sie Ihren Receiver aufgrund eines Defekts
zu uns einschicken müssen, packen Sie ihn in den Kunststoffbeutel und
die Originalkartonage mit den Originaleinlagen ein. Dies schützt den
Receiver gegen Beschädigung und speziell die Frontblende des
Receivers gegen Kratzer.

- 11 -

LogiSat 4400 HD PVR

Lieferumfang

Kontrollieren Sie nach dem Kauf den Lieferumfang. Im Lieferumfang müssen
sich die unten aufgeführten Komponenten befinden.

1 2 3

4 5

Nr. Anzahl Erklärung
1 1 Receiver
2 1 Fernbedienung
3 2 Batterien Typ AAA/1,5 V
4 1 USB-Adapterkabel (Mini-A-Stecker auf Normal-A-Buchse)
5 1 Loop-Kabel (optional)

- 1 Bedienungsanleitung

Abbildungen ähnlich.

- 12 -

LogiSat 4400 HD PVR

Einsetzen der Batterien



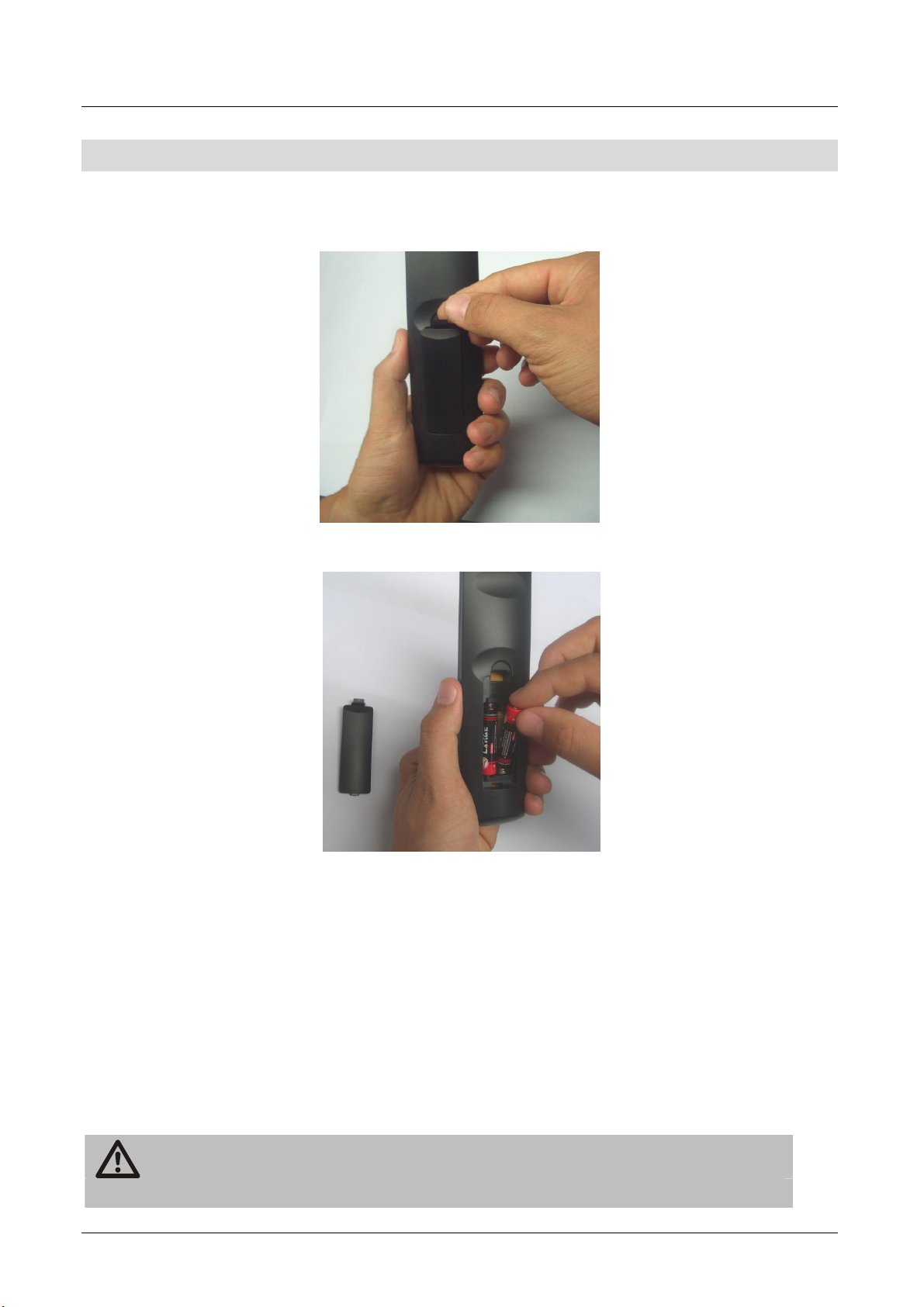

Öffnen Sie das Batteriefach.



Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in
das Batteriefach ein.



Schließen Sie den Batteriefachdeckel wieder sorgfältig, bis der Deckel
einrastet.

Tauschen Sie schwächer werdende Batterien rechtzeitig aus,



Beachten Sie die Entsorgungshinweise auf Seite 7.

ansonsten ist die Sendeleistung der Fernbedienung zu schwach.
Tauschen Sie immer beide Batterien gleichzeitig aus und
verwenden Sie Batterien des gleichen Typs.
Prüfen Sie bitte mindestens einmal jährlich die Batterien Ihrer
Fernbedienung.
Wenn eine Batterie ausgelaufen ist, ziehen Sie Schutzhandschuhe
an und reinigen Sie das Batteriefach mit einem trockenen Tuch.

Achtung!

- 13 -

LogiSat 4400 HD PVR

Ausstattungsmerkmale

• HDTV und SDTV

• 8-stelliges alphanumerisches Display an der Gerätevorderseite

• Anschlussmöglichkeit für externes USB-Speichermedium an der USB-

Schnittstelle zur Aufnahme und Wiedergabe von Inhalten. Des
Weiteren Wiedergabe von lesbaren Bilddateien.

• HD TWIN-Tuner zum gleichzeitigen Aufnehmen und Ansehen von
verschiedenen Programmen.

• Gleichzeitiges Aufnehmen von zwei Programmen und Ansehen eines
dritten Programms (in Abhängigkeit vom aufgenommenen Transponder).

• Software-Update via Satellit ASTRA1 19,2°E, oder über den USB­Anschluss an der Gerätevorderseite.

• 8 Tasten an der Frontblende

• Speichern des zuletzt gesehenen Programms (Last Station Memory)

• LNB-Steuerlogik (Ton 0/22 kHz), max. Stromabgabe für LNB 300 mA

• Symbolrate 1–35 Mb/s und Frequenzeingang 950–2150 MHz

• Common Interface-Schnittstelle an der Gerätevorderseite

• Plug and Play

• Leistungsaufnahme im Standby-Betrieb ca. 2 Watt.

• Netzanschluss 100–240 V~, 50/60 Hz

• 5.000 Programmspeicherplätze

• Kindersicherung (voreingestelltes Passwort: 0000)

• Eingebaute Festplatte zum Aufnehmen und Speichern von Sendungen und

Filmen.

• 10 Favoritenlisten

• Automatischer Sendersuchlauf

• Senderlisten-Editor

• Analoger Tonausgang über Cinch-Buchse (Stereo), Lautstärkeregelung

über Fernbedienung möglich

• HDMI-Anschluss

• Koaxialer Ausgang (Digital-Audio) für AC3/Dolby Digital

• Optischer Ausgang (Digital-Audio) für AC3/Dolby Digital

• 2 Euro-SCART-Anschlüsse, für TV- und Videogerät (VCR)

• TV-SCART-Ausgang mit CVBS-, RGB- und YUV (YPbPr)-Belegung

- 14 -

LogiSat 4400 HD PVR

• Durchschleif-Funktion zum Anschluss eines weiteren Satelliten-Receivers

• Super-Fast-Videotext mit einem Speicher von 800 Seiten

• Digitaler Radio-Empfang, Radio-Bildschirmschoner.

• Beim Programmwechsel erhalten Sie in einer Anzeige weitere

Programminformationen.

• DiSEqC 1.0, 1.2, wird unterstützt, wenn entsprechende Antennen-Anlage
angeschlossen wird.

• Bildschirm-Formate einstellbar auf 4:3 letterbox, 4:3 PanScan, 16:9.

• 60-fach Multi-Funktionstimer an EPG gekoppelt

• Sleep-Timer

• Elektronische Programmzeitschrift EPG (bis zu 7 Tage im Voraus,

programmabhängig)

• SCPC/MCPC-Empfangsnorm C/Ku-Band–Satelliten

• Automatische Wahl der Fernseh-Norm mit Videoumwandler (SDTV).

• Digitaler Sat-Finder optisch + akustisch zum Ausrichten des Parabol-

Spiegels.

Zusätzlich können Sie über unsere Hotline einen passenden



Programm-Editor erhalten. Mit Ihrem Computer können Sie dann
die Programmlisten des Receivers bearbeiten. Bitte beachten Sie
hierzu die Informationen auf unserer Homepage.

- 15 -

LogiSat 4400 HD PVR



Vorbereitung zur Inbetriebnahme

Receiver anschließen

Der Receiver wird über einem bzw. zwei Koaxial-Kabel(n) mit Ihrer Satelliten­Antenne verbunden. Bevor Sie den Receiver anschließen können, müssen
Sie gegebenenfalls ein bzw. zwei Koaxial-Kabel anfertigen.

Ein Koaxial-Kabel gehört nicht zum Lieferumfang.

Achtung!

Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn
ordnungsgemäß an alle Geräte und die Antenne angeschlossen haben.
Andernfalls kann der Receiver beschädigt werden.
Das Drahtgeflecht und der innere Leiter des Koaxial-Kabels führen
während des Betriebes Strom.

- 16 -

LogiSat 4400 HD PVR



Anschlussbeschreibung

Anschluss mit HDMI-Kabel



Stecken Sie das HDMI-Kabel vorsichtig in den HDMI-Anschluss am
Receiver. Bitte beachten Sie, dass der HDMI-Anschluss empfindliche
Elektronik darstellt und daher mit der notwendigen Vorsicht und Sorgfalt zu
behandeln ist.



Verbinden Sie das HDMI-Kabel mit dem TV-Gerät. Beachten Sie die
Bedienungsanleitung des TV-Geräts (Bild 1).

Achtung!

Bei nicht vorsichtiger oder unsorgfältiger Handhabung des HDMI­Anschlusses bzw. HDMI-Kabels droht Beschädigung.



Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital / AC3) nutzen
wollen, müssen Sie Ihren Audio-Digital Receiver mit dem optischen oder
koaxialen Ausgang des Receivers verbinden. Wenn Sie eine Stereo-Anlage
anschließen möchten, stecken Sie die Cinch-Stecker des Cinch-Kabels in
die Buchsen „AUDIO R“ und „AUDIO L“ des Receivers.

Es ist kein HDMI-Kabel im Lieferumfang enthalten.

- 17 -

LogiSat 4400 HD PVR

Anschluss an den HDMI-Ausgang

Bild 1

- 18 -

LogiSat 4400 HD PVR



Anschluss mit einem Scart-Kabel



Stecken Sie das Scart-Kabel in die Scart-Buchse „TV“ am Receiver.



Verbinden Sie das Scart-Kabel mit dem TV-Gerät. Beachten Sie die
Bedienungsanleitung des TV-Geräts (Bild 1).



Wenn Sie ein Video-Gerät anschließen möchten, stecken Sie ein Scart­Kabel in die Scart-Buchse „VCR “ am Receiver (Bild 2).



Verbinden Sie das Scart-Kabel mit dem Video-Gerät. Beachten Sie die
Bedienungsanleitung des Video-Geräts.



Wenn Sie eine Stereo-Anlage anschließen möchten, stecken Sie die Cinch­Stecker des Cinch-Kabels in die Buchsen „AUDIO R“ und „AUDIO L“ des
Receivers.

Scart-Kabel nicht im Lieferumfang enthalten.

- 19 -

LogiSat 4400 HD PVR

Anschluss an den Scartbuchsen

Bild 1

Bild 2

- 20 -

LogiSat 4400 HD PVR



in die Buchsen „AUDIO R“ und „AUDIO L“ des Receivers.



Anschluss mit einem YUV–Kabel (YPbPr)

Dazu benötigen Sie ein YUV-Kabel. Sie können dieses direkt über die YUV­Buchsen am Receiver mit dem TV-Gerät verbinden.



Verbinden Sie das YUV-Kabel mit den YUV-Anschlüssen am Receiver.



Verbinden Sie das YUV-Kabel mit den YUV-Anschlüssen am TV-Gerät
(Bild 1).

Beachten Sie die Hinweise in der Bedienungsanleitung des TV­Geräts.

Das YUV-Kabel gehört nicht zum Lieferumfang.

Da das YUV-Kabel kein Audiosignal an das TV-Gerät sendet, müssen Sie
Ihren Receiver mit einer Stereo-Anlage verbinden, um den Ton hören zu
können.



Verwenden Sie hierfür ein Cinch-Kabel und stecken Sie die Cinch-Stecker

Alternativ können Sie auch einen Audio-Digital-Receiver zur 5-Kanal­Audioübertragung an Ihren Receiver anschließen. Verwenden Sie dafür die
digitalen Audio-Ausgänge „COAXIAL“ bzw. „OPTICAL“. Das jeweilige
Anschluss-Schema finden Sie auf den folgenden Seiten.

Achtung!

Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit
dem Receiver, das kann Ihre Stereo-Anlage zerstören.
Beachten Sie unbedingt die Angaben zum Anschluss eines
Cinch-Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage.

Dieser YUV-Ausgang ist ein besonders hochwertiger Ausgang und
speziell geeignet für Flachbildschirme, Plasma TV-Geräte oder
Videoprojektoren (Beamer). Beachten Sie die Hinweise in der
Bedienungsanleitung der angeschlossenen Geräte.

- 21 -

LogiSat 4400 HD PVR

Anschluss am YUV-Ausgang

Bild 1

- 22 -

LogiSat 4400 HD PVR



Anschluss mit S-Video-Kabel (S-VHS)

Achtung!

Beachten Sie unbedingt die Angaben zum Anschluss des S-Video­Kabels (SVHS) in der Bedienungsanleitung Ihres TV-Geräts.

Das S-Video-Kabel gehört nicht zum Lieferumfang.





Stecken Sie das S-Video-Kabel in die Buchse „S-Video“ am Receiver.



Verbinden Sie das S-Video-Kabel mit dem TV-Gerät.



Stecken Sie die Cinch-Stecker des Cinch-Kabels in die Buchsen „AUDIO­R“ und „AUDIO-L“ des Receivers.



Verbinden Sie das Cinch-Kabel mit dem TV-Gerät oder einer Stereo­Anlage.



Wenn Sie ein Video-Gerät anschließen möchten, stecken Sie ein SCART­Kabel in die SCART-Buchse „VCR“ am Receiver.



Verbinden Sie das SCART-Kabel mit dem Video-Gerät.

Beachten Sie die Bedienungsanleitung des Video-Geräts.
Wenn der Receiver mit einer Stereo-Anlage verbunden ist, muss
bei der Funktion Radio das TV-Gerät nicht eingeschaltet sein, um
die Radio-Funktion nutzen zu können.

Achtung!

Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit
dem Receiver, das kann Ihre Stereo-Anlage zerstören.
Beachten Sie unbedingt die Angaben zum Anschluss eines
Cinch-Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage.

- 23 -

LogiSat 4400 HD PVR

Anschluss am S-VHS-Ausgang

- 24 -

LogiSat 4400 HD PVR



Anschluss mit Video-Cinch-Kabel (CVBS)

Wenn Sie ein TV-Gerät besitzen, das nicht über einen SCART-Anschluss
verfügt, können Sie den Receiver über ein Cinch-Kabel anschließen.



Verbinden Sie den Anschluss „VIDEO“ am Receiver mit dem Video­Eingang am TV-Gerät.



Verbinden Sie die Anschlüsse „AUDIO-R“ und „AUDIO-L“ des Receivers
mit den Audio-Eingängen des TV-Geräts oder einer Stereo-Anlage.

Das Cinch-Kabel gehört nicht zum Lieferumfang.
Wenn der Receiver mit einer Stereo-Anlage verbunden ist, muss
bei der Funktion Radio das TV-Gerät nicht eingeschaltet sein, um
die Radio-Funktion nutzen zu können.

Achtung!

Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit
dem Receiver, das kann Ihre Stereo-Anlage zerstören.
Beachten Sie unbedingt die Angaben zum Anschluss eines
Cinch-Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage.

- 25 -

LogiSat 4400 HD PVR

Anschluss am Video-Ausgang

- 26 -

LogiSat 4400 HD PVR

Anschluss eines Audio-Digital-Receivers

Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital / AC3) nutzen wollen,
müssen Sie Ihren Audio-Digital Receiver mit dem optischen oder koaxialen
Ausgang des Receivers verbinden.

Für den optischen Ausgang des Receivers benötigen Sie ein Lichtwellenleiter­Kabel oder auch „optisches Kabel“ genannt.
Für den koaxialen Audio-Ausgang des Receivers benötigen Sie ein
Cinch-Kabel.

Achtung!

Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit
dem Receiver, das kann Ihre Stereo-Anlage zerstören.
Beachten Sie unbedingt die Angaben zum Anschluss eines
Cinch-Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage.

Achtung!

Beachten Sie unbedingt die Angaben zum Anschluss in der
Bedienungsanleitung Ihres Audio-Digital-Receivers.

Das optische Kabel und das Koaxial-Kabel gehören nicht zum





Lieferumfang.

Zum Radio-Empfang muss Ihr TV-Gerät nicht eingeschaltet sein.

- 27 -

LogiSat 4400 HD PVR

Anschluss koaxialer Digitalausgang

Stecken Sie ein Cinch-Kabel in den Anschluss „COAXIAL“ am Receiver.
Verbinden Sie das andere Ende des Cinch-Kabels mit dem Audio-Digital­Receiver.

- 28 -

LogiSat 4400 HD PVR

Anschluss optischer Digitalausgang

Ziehen Sie die Schutzkappe aus der Buchse „OPTICAL“ am Receiver.
Stecken Sie das optische Kabel in den Anschluss „OPTICAL“ am Receiver.
Verbinden Sie das optische Kabel mit dem Audio-Digital-Receiver.

- 29 -

LogiSat 4400 HD PVR



Inbetriebnahme

Nachdem Sie den Receiver angeschlossen haben, können Sie diesen in
Betrieb nehmen. Hierzu schalten Sie den EIN/AUS-Schalter auf der Rückseite
auf EIN (On).

Mit der Taste (1) der Fernbedienung schalten Sie den Receiver ein. Nach
einem kurzen Startvorgang erscheint die Grundinstallation.
Bewegen Sie den gelben Balken mit den Pfeiltasten hoch (35) und runter (31)
auf den Menüpunkt, welchen Sie ändern möchten.

Sie können jederzeit die Basisinstallation beenden. Drücken Sie
hierzu die Exit-Taste (7) auf der Fernbedienung.

Spracheinstellungen

In diesem Punkt können Sie die Spracheinstellungen der Menüanzeigen
ändern.



Drücken Sie die Taste OK (33).



Drücken Sie die Pfeiltaste links (32) oder rechts (8) der Fernbedienung, um
die Sprache umzustellen.



Mit den Pfeiltasten hoch (35) und runter (31) können Sie weitere
Spracheinstellungen vornehmen.



Mit der Menü-Taste (36) gelangen Sie zurück zur Grundinstallation. Die
eingestellten Werte werden gespeichert.

Zeit- und Datumseinstellungen

In diesem Untermenü können Sie die Region, in der Sie sich befinden
festlegen und somit die Uhrzeit (Zeitzone) angeben. Der Receiver sucht sich
automatisch die Uhrzeit, sobald ein Satelliten-Signal anliegt. Des Weiteren
können Sie das Datum einstellen.



Um in das Untermenü zu gelangen, drücken Sie die OK-Taste (33).

- 30 -

LogiSat 4400 HD PVR

Zeit automatisch übernehmen

Auswahl Ja: Automatische Zeit- und Datumseinstellung durch das Satelliten­Signal
Auswahl Nein: Manuelle Zeit- und Datumseinstellung

Datum

Auswahl „Zeit automatisch übernehmen“ Ja: Datum gemäß Satelliten-Signal
Auswahl „Zeit automatisch übernehmen“ Nein: Manuelle Datumseingabe mit
dem Zahlenblock auf der Fernbedienung.

Zeit

Auswahl „Zeit automatisch übernehmen“ Ja: Zeit gemäß Satelliten-Signal
Auswahl „Zeit automatisch übernehmen“ Nein: Manuelle Uhrzeiteingabe mit
dem Zahlenblock auf der Fernbedienung.

Zeitzone

Hier wählen Sie die Stadt/das Land aus, in dem der Receiver betrieben wird.
Falls die Stadt/das Land, wo der Receiver betrieben wird, nicht zur Auswahl
steht, wählen Sie die Stadt/das Land aus dem Angebot, welche Ihrer
Stadt/Ihrem Land am nächsten liegt.
Drücken Sie die Pfeiltaste rechts (8) oder links (32) der Fernbedienung, um
die Stadt umzustellen.
oder



Drücken Sie die Taste OK (33) der Fernbedienung. Es öffnet sich ein
Auswahlfenster.



Bewegen Sie den gelben Balken mit den Pfeiltasten hoch (35) oder runter
(31) und wählen Sie die gewünschte Sprache des Landes aus.



Bestätigen Sie die Auswahl mit der OK-Taste (33).

GMT-Ausgleich

Hier wird informell die Zeitverschiebung, je nach gewähltem Land, angezeigt.
Eine manuelle Änderung ist nicht möglich.

Sommerzeit

Hier können Sie die Zeit zwischen „Sommerzeit An“ und „Sommerzeit Aus“
(=Winterzeit) einstellen.



Drücken Sie die Pfeiltaste rechts (8) oder links (32) der Fernbedienung, um
die Sommerzeit einzustellen.



Um in das vorherige Menü zu gelangen, drücken Sie die Menü-Taste (36)
der Fernbedienung.

- 31 -

LogiSat 4400 HD PVR



Installation
In diesem Untermenü konfigurieren Sie den Receiver. Dies ist ein sehr
wichtiger Punkt für die einwandfreie Funktion des Receivers!

Antenneneinrichtung

Hier wird der Receiver auf die vorhandene Sat-Anlage eingestellt.

Satellit auswählen
Auswahl des Satelliten, auf den Ihre Antenne ausgerichtet ist.

Tuner auswählen
In diesem Punkt können Sie die Anzahl und die Anschlussvariante der Tuner
auswählen.

• Sie haben die Möglichkeit, wenn Ihnen zwei getrennte (unabhängige)
Satelliten-Zuleitungen zur Verfügung stehen, beide an jeweils einen Tuner
anzuschließen (empfohlene Anschlussvariante, sofern möglich).

Mit dieser Anschlussvariante können Sie die vollen Funktionen des
Gerätes nutzen.



Wählen Sie mit den Pfeiltasten links (32) oder rechts (8) die Einstellung
„1 und 2“ (werkseitige Einstellung) aus.

Zu wählen, wenn eine (unabhängige) Satelliten-Zuleitung in den
Anschluss LNB IN 1 und eine weitere (unabhängige) Satelliten-Zuleitung
an den Anschluss LNB IN 2 angeschlossen ist.

Nur wenn 2 (unabhängige) Satelliten-Zuleitungen an den Receiver
angeschlossen sind und die Konfiguration „1 und 2“ gewählt ist,
sind die vollen Funktionen des Receivers nutzbar.

• Falls Sie nur eine Satelliten-Zuleitung zur Verfügung haben, haben Sie die
Möglichkeit nur einen Tuner zu verwenden.



Wählen Sie mit den Pfeiltasten links (32) oder rechts (8) die Einstellung
„1“ oder „2“ aus.

Auswahl „1“: Nur an den Anschluss LNB IN 1 ist eine (unabhängige)
Satelliten-Zuleitung angeschossen.

oder

Auswahl „2“: Nur an den Anschluss LNB IN 2 ist eine (unabhängige)
Satelliten-Zuleitung angeschossen.

- 32 -

LogiSat 4400 HD PVR



• Wenn nur eine (unabhängige) Satelliten-Zuleitung zur Verfügung steht,
kann eine zweite (unabhängige) Satelliten-Zuleitung mit dem im
Lieferumfang enthaltenen Loop-Kabel (kurzes Antennenkabel oder auch
Kabelbrücke genannt) simuliert werden. Wählen Sie hierfür diese Auswahl.
Damit erhalten Sie einen höheren Nutzungsumfang des Receivers, als
wenn nur ein Tuner angeschlossen wäre wie bei Auswahl „1“ oder „2“.



Wählen Sie mit den Pfeiltasten links (32) oder rechts (8) die Einstellung
„Loop“ aus.



Verbinden Sie, zusätzlich zum Anschluss LNB IN 1 mit einer Satelliten­Zuleitung, die Anschlüsse IF OUT 1 und LNB IN 2 mit der Kabelbrücke.

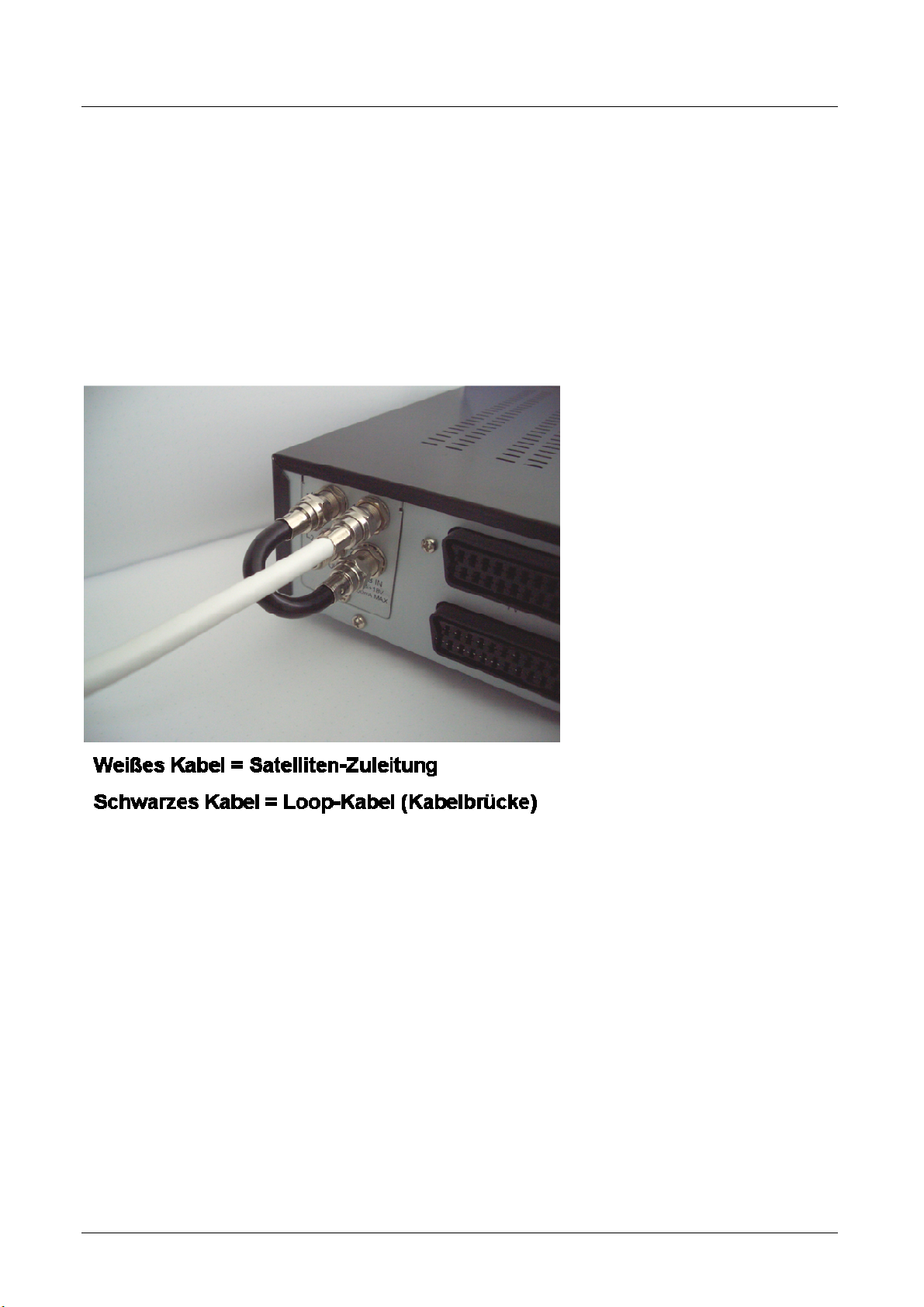

Der Anschluss der Satelliten-Zuleitung ist wie in der folgenden Abbildung
dargestellt durchzuführen:

Eine Kabelbrücke ist ein ca. 10 cm langes Koaxial-Kabel, mit
einem F-Stecker an jedem Ende. Ist die Kabelbrücke korrekt
angeschlossen, können Sie mit nur einer angeschlossenen
Satelliten-Zuleitung:

- während einer Aufnahme zu den Programmen auf der
Polarisationsebene, auf der sich das aufgenommene Programm

- 33 -

LogiSat 4400 HD PVR

befindet, wechseln.

- eine zweite Aufnahme innerhalb der Polarisationsebene des
ersten aufgenommenen Programms ausführen.

- bei zwei Aufnahmen das Programm auf den Transpondern der
aufgenommenen Programme wechseln.

Voraussetzung ist jeweils eine hohe Signal-Qualität.

Nach Abschluss von dieser Konfiguration sind die wichtigsten Einstellungen
vollzogen. Der Receiver wird mit den aktuellsten Sendern vorprogrammiert
ausgeliefert.
Für weitere Einstellungen in diesem Menüpunkt gehen Sie bitte zum Punkt
Installation auf den folgenden Seiten.



Drücken Sie die Exit-Taste (7) um die Grundinstallation zu beenden.

- 34 -

LogiSat 4400 HD PVR



Bedienung

Im Folgenden finden Sie die Erklärung der einzelnen Menüpunkte und
Funktionen des Gerätes. Einige Schritte werden sich wiederholen, um Ihnen
die Bedienung intuitiver und einfacher zu gestalten.
Die folgenden Punkte finden Sie im Menü des Gerätes. Um in das
Hauptmenü zu gelangen, drücken Sie die Menü-Taste (36). Zum Verlassen
des Hauptmenüs oder einer Einblendung, drücken Sie die Menü-Taste (36)
nochmals oder die Exit-Taste (7).

Den Punkt „Installation“ finden Sie ebenfalls in der
Grundinstallation (wenn Sie das Gerät das erste Mal in Betrieb
nehmen oder nach dem Wiederherstellen der Werkseinstellungen).

- 35 -

LogiSat 4400 HD PVR

Installation

Im Punkt Installation können Sie Antennen-Einstellungen durchführen, Kanäle
suchen und Transponder- und Programmlisten editieren.



Drücken Sie die OK-Taste (33), um in das Untermenü zu gelangen.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) das gewünschte
Untermenü aus.



Drücken Sie die OK-Taste (33), um in eines der folgenden Untermenüs zu
gelangen.

Antenneneinstellungen

In diesem Menü können Sie die Konfiguration Ihrer Satellitenanlage
einstellen.

- 36 -

LogiSat 4400 HD PVR



Mit der Taste SIG (4) können Sie einen elektronischen Beep-Ton
ein- oder ausschalten, um die Empfangsstärke akustisch
wiederzugeben. Ein Ton erklingt nur, wenn ein entsprechender
Transponder ausgewählt ist.
Mit der Menü-Taste (36) können Sie jederzeit einen Menüschritt
zurückgehen.
Sie können jederzeit die Basisinstallation beenden. Drücken Sie
hierzu die Exit-Taste (7) auf der Fernbedienung.

Satellit auswählen

Hier können Sie einen der voreingestellten Satelliten auswählen.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um einen der
voreingestellten Satelliten auszuwählen.

Ab Werk sind folgende Satelliten vorprogrammiert:

• ASTRA (19,2° Ost)

• ASTRA 2 (28,2° Ost)

• Hotbird (13,0° Ost)

• Türksat 1C (42,0° Ost)

• Sirius (5,0° Ost)

• Amos 1 (4,0° West)

• Hispasat 1C/1D (30,0°West)

Wir behalten uns vor, die Satellitenliste zugunsten unserer Kunden stets auf
dem neuesten Stand zu halten. Daher kann sich die o.g. Auflistung im
Kundensinne ändern.

- 37 -

LogiSat 4400 HD PVR



Wenn Sie einen neuen Satelliten hinzufügen oder löschen möchten, befolgen
Sie bitte die nachfolgenden Schritte:

Hinzufügen:



Markieren Sie den Punkt „Satellit auswählen“ und drücken Sie die OK­Taste (33). Es öffnet sich der Satellitenlisten-Editor.



Drücken Sie die grüne Taste (28).



Drücken Sie die OK-Taste (33), um den neuen Satelliten umzubenennen.

Es öffnet sich eine „virtuelle Tastatur“, mit der Sie mit den Pfeiltasten (8,32,
31, 35) die gewünschten Zeichen aussuchen können.

Mit der roten Taste (29) löschen Sie den vorgegebenen Namen
„Neuer Satellit“. Bewegen Sie den braunen Cursor mit den
Pfeiltasten links (32), rechts (8), hoch (35) und runter (31) auf den
gewünschten Buchstaben oder die gewünschte Zahl und
bestätigen Sie die Eingabe mit der OK-Taste (33).



Mit der OK-Taste (33) bestätigen Sie das ausgewählte Zeichen.



Mit der Menü-Taste (36) bestätigen Sie die Eingabe und schließen die
virtuelle Tastatur.



Drücken Sie die Pfeiltaste runter (31), um auf den Punkt „Orbitale Position
in °“ zu gelangen.



Um die orbitale Position einzugeben, drücken Sie die OK-Taste (33) und
geben die Grad-Zahl mit Hilfe des Zahlenblocks (3) ein.



Bestätigen Sie die Eingabe mit der OK-Taste (33).



Drücken Sie die Pfeiltaste runter (31), um auf den Punkt „West/Ost“ zu
gelangen.



Drücken Sie die Pfeiltaste links (32) oder rechts (8), um die
Himmelsrichtung einzustellen.



Drücken Sie die Menü-Taste (36), um den neuen Satelliten zu speichern
und zu den Antennen-Einstellungen zurückzukehren.

- 38 -

LogiSat 4400 HD PVR

Löschen:



Markieren Sie den Punkt „Satellit wählen“ und drücken Sie die OK-Taste
(33). Es öffnet sich der Satellitenlisten-Editor.



Wählen Sie mit den Pfeiltasten links (32) oder rechts (8) den gewünschten
Satelliten aus, welchen Sie löschen möchten.



Drücken Sie die rote Taste (29).



Bestätigen Sie die Eingabe mit der OK-Taste (33). Falls Sie den Vorgang
abbrechen, und den Satelliten nicht löschen möchten, drücken Sie die Exit ­Taste (7).



Drücken Sie die Menü-Taste (36), um die Einstellungen zu speichern und
zu den Antennen-Einstellungen zurückzukehren.

Wenn Sie den Namen, ähnlich wie bei einem Handy eingeben möchten,
können Sie dieses über die Zahlen-/Ziffereingabe (3) tun.
Dazu verwenden Sie den unten angezeigten Eingabemodus
(ABC/Abc/abc/123).



Drücken Sie die grüne Taste (28), um den Eingabemodus des
Ziffern-/Zahlenblocks (3) zu ändern (Umschaltung zwischen ABC (nur
Großbuchstaben), Abc (1. Buchstabe in Großbuchstabe), abc (nur
Kleinbuchstaben) oder 123 (Zahleneingabe).
Bei den Ziffernmodi ändert sich die Groß- und Kleinschreibung des Wortes
(siehe Beispiel folgende Seite).



Geben Sie nun über die entsprechende Taste auf der Fernbedienung den
gewünschten Buchstaben oder die gewünschte Zahl ein.

- 39 -

LogiSat 4400 HD PVR

Beispiele:

Eingabemodus auf ABC



Drücken Sie die Zahlentaste 8 ein Mal kurz, um den Buchstaben T zu
erhalten.



Drücken Sie die Zahlentaste 3 zwei Mal kurz, um den Buchstaben E zu
erhalten.



Drücken Sie die Zahlentaste 7 drei Mal kurz, um den Buchstaben S zu
erhalten.



Drücken Sie die Zahlentaste 8 ein Mal kurz, um den Buchstaben T zu
erhalten.

Nun sollte das Wort „TEST“ zu sehen sein.

Eingabemodus auf abc



Drücken Sie die Zahlentaste 8 ein Mal kurz, um den Buchstaben t zu
erhalten.



Drücken Sie die Zahlentaste 3 zwei Mal kurz, um den Buchstaben e zu
erhalten.



Drücken Sie die Zahlentaste 7 drei Mal kurz, um den Buchstaben s zu
erhalten.



Drücken Sie die Zahlentaste 8 ein Mal kurz, um den Buchstaben t zu
erhalten.

Nun sollte das Wort „test“ zu sehen sein.

Eingabemodus auf 123



Drücken Sie die Zahlentaste 8 ein Mal kurz, um die Zahl 8 zu erhalten.



Drücken Sie die Zahlentaste 3 ein Mal kurz, um die Zahl 3 zu erhalten.



Drücken Sie die Zahlentaste 7 ein Mal kurz, um die Zahl 7 zu erhalten.



Drücken Sie die Zahlentaste 8 ein Mal kurz, um die Zahl 8 zu erhalten.

Nun sollte die Zahl „8378“ zu sehen sein.

Tuner auswählen

In diesem Punkt können Sie die Anzahl und die Anschlussvariante der Tuner
auswählen. Sie haben die Möglichkeit, wenn Ihnen zwei getrennte Satelliten-

- 40 -

LogiSat 4400 HD PVR





Zuleitungen zur Verfügung stehen, beide an jeweils einen Tuner
anzuschließen (empfohlene Anschlussvariante, sofern möglich).
Mit dieser Anschlussvariante können Sie die vollen Funktionen des Gerätes
nutzen.

Diesen Punkt haben wir bereits bei der Grundinstallation erklärt.
Aufgrund der Wichtigkeit wiederholen wir den Vorgang im
Folgenden.

• Sie haben die Möglichkeit, wenn Ihnen zwei getrennte (unabhängige)
Satelliten-Zuleitungen zur Verfügung stehen, beide an jeweils einen Tuner
anzuschließen (empfohlene Anschlussvariante, sofern möglich).

Mit dieser Anschlussvariante können Sie die vollen Funktionen des
Gerätes nutzen.



Wählen Sie mit den Pfeiltasten links (32) oder rechts (8) die Einstellung
„1 und 2“ (werkseitige Einstellung) aus.

Zu wählen, wenn eine (unabhängige) Satelliten-Zuleitung in den
Anschluss LNB IN 1 und eine weitere (unabhängige) Satelliten-Zuleitung
an den Anschluss LNB IN 2 angeschlossen ist.

Nur wenn 2 (unabhängige) Satelliten-Zuleitungen an den Receiver
angeschlossen sind und die Konfiguration „1 und 2“ gewählt ist,
sind die vollen Funktionen des Receivers nutzbar.

• Falls Sie nur eine Satelliten-Zuleitung zur Verfügung haben, haben Sie die
Möglichkeit nur einen Tuner zu verwenden.



Wählen Sie mit den Pfeiltasten links (32) oder rechts (8) die Einstellung
„1“ oder „2“ aus.

Auswahl „1“: Nur an den Anschluss LNB IN 1 ist eine (unabhängige)
Satelliten-Zuleitung angeschossen.

oder

Auswahl „2“: Nur an den Anschluss LNB IN 2 ist eine (unabhängige)
Satelliten-Zuleitung angeschossen.

• Wenn nur eine (unabhängige) Satelliten-Zuleitung zur Verfügung steht,
kann eine zweite (unabhängige) Satelliten-Zuleitung mit dem im
Lieferumfang enthaltenen Loop-Kabel (kurzes Antennenkabel oder auch
Kabelbrücke genannt) simuliert werden. Wählen Sie hierfür diese Auswahl.

- 41 -

LogiSat 4400 HD PVR



Damit erhalten Sie einen höheren Nutzungsumfang des Receivers, als
wenn nur ein Tuner angeschlossen wäre wie bei Auswahl „1“ oder „2“.



Wählen Sie mit den Pfeiltasten links (32) oder rechts (8) die Einstellung
„Loop“ aus.



Verbinden Sie, zusätzlich zum Anschluss LNB IN 1 mit einer Satelliten­Zuleitung, die Anschlüsse IF OUT 1 und LNB IN 2 mit der Kabelbrücke.

Der Anschluss der Satelliten-Zuleitung ist wie in der folgenden Abbildung
dargestellt durchzuführen:

Eine Kabelbrücke ist ein ca. 10 cm langes Koaxial-Kabel, mit
einem F-Stecker an jedem Ende. Ist die Kabelbrücke korrekt
angeschlossen, können Sie mit nur einer angeschlossenen
Satelliten-Zuleitung:

- während einer Aufnahme zu den Programmen auf der
Polarisationsebene, auf der sich das aufgenommene Programm
befindet, wechseln.

- eine zweite Aufnahme innerhalb der Polarisationsebene des
ersten aufgenommenen Programms ausführen.

- bei zwei Aufnahmen das Programm auf den Transpondern der
aufgenommenen Programme wechseln.

Voraussetzung ist jeweils eine hohe Signal-Qualität.

- 42 -

LogiSat 4400 HD PVR

Nach Abschluss von dieser Konfiguration sind die wichtigsten Einstellungen
vollzogen. Der Receiver wird mit den aktuellsten Sendern vorprogrammiert
ausgeliefert.
Für weitere Einstellungen in diesem Menüpunkt gehen Sie bitte zum Punkt
Installation auf den folgenden Seiten.

oder



Drücken Sie die OK-Taste (33). Es erscheint ein Auswahlfenster.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Einstellung.



Bestätigen Sie Ihre Auswahl mit der OK-Taste (33).

LNB-Typ

Wählen Sie den angeschlossenen LNB-Typ aus (Standardeinstellung ist
„Universal 1“).



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Einstellung zu
verändern und zwischen „Universal 1“, „Universal 2“ oder „Standard“ zu
wählen.

oder



Drücken Sie die OK-Taste (33). Es erscheint ein Auswahlfenster.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Einstellung.



Bestätigen Sie Ihre Auswahl mit der OK-Taste (33).

Achtung!

Die Einstellung „Standard“ ist nur für versierte Benutzer empfohlen, da
hier der LNB-Oszillator manuell eingegeben werden kann (siehe
nachfolgenden Punkt).

LNB lokaler Oszillator

Bei den Einstellungen „Universal 1“ und „Universal 2“ des LNB-Typs, kann
diese Einstellung nicht verändert werden.
Wenn die Einstellung „Standard“ (LNB-Typ) gewählt ist, kann die
Oszillatorfrequenz manuell eingeben werden.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die angezeigte
Oszillatorfrequenz zu verändern.

oder

- 43 -

LogiSat 4400 HD PVR





Drücken Sie die OK-Taste (33). Die angezeigte Oszillatorfrequenz wird
gelöscht.



Geben Sie mit dem Zahlenblock (3) die gewünschte Oszillatorfrequenz ein.



Bestätigen Sie Ihre Auswahl mit der OK-Taste (33).

LNB Stromversorgung

Wählen Sie aus, ob die LNB Stromversorgung an oder ausgeschaltet werden
soll.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Einstellung zu
verändern.

oder



Drücken Sie die OK-Taste (33). Es erscheint ein Auswahlfenster.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Einstellung.



Bestätigen Sie Ihre Auswahl mit der OK-Taste (33).

Achtung!

Bei einigen Ein-Kabel-Lösungen der Antennenanlage muss diese
Funktion ausgeschaltet sein, da sonst Beschädigungen die Folge sein
können. Bitte kontaktieren Sie Ihre Hausverwaltung bzw. zuständige
Person und erkundigen Sie sich.

22 kHz

Wählen Sie aus, ob die 22 kHz-Einstellung an- oder ausgeschaltet werden
soll.

Diese Funktion kann nur manuell verändert werden, wenn der
LNB-Typ „Standard“ angewählt ist.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Einstellung zu
verändern.

oder



Drücken Sie die OK-Taste (33). Es erscheint ein Auswahlfenster.

- 44 -

LogiSat 4400 HD PVR





Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Einstellung.



Bestätigen Sie Ihre Auswahl mit der OK-Taste (33).

DiSEqC

Wählen Sie aus, ob die Funktion DiSEqC an- oder ausgeschaltet werden soll.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Einstellung zu
verändern. Sie haben die Auswahlmöglichkeit zwischen
A, B, C, D, DiSEqC 1.2, usals,Ton A, Ton B und Aus.

oder



Drücken Sie die OK-Taste (33). Es erscheint ein Auswahlfenster.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Einstellung.



Bestätigen Sie Ihre Auswahl mit der OK-Taste (33).

Motoreinstellungen

Mit diesem Punkt können Sie die Motor-Einstellung verändern bzw. festlegen,
falls Ihre Satelliten-Anlage einen Motor besitzt.

Diese Funktion kann nur verändert werden, wenn „DiSEqC 1.2“
angewählt ist.



Drücken Sie die OK-Taste (33). Es erscheint das Menü
„Motoreinstellungen“.

- 45 -

LogiSat 4400 HD PVR



Position auswählen

Sie können bis zu 64 Motor-Positionen speichern (inkl. 0).



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Einstellung zu
verändern.

oder



Drücken Sie die OK-Taste (33). Es erscheint ein Auswahlfenster.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Einstellung.



Bestätigen Sie Ihre Auswahl mit der OK-Taste (33).

Um erweiterte Einstellungen zur Motor-Steuerung anzeigen zu
lassen, drücken Sie die EPG-Taste (9).

Motor drehen

- 46 -

LogiSat 4400 HD PVR



Sie können die Position des Motors einstellen, in dem Sie den Motor in eine
der möglichen Richtungen drehen.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Richtung (Ost
/ West) zu verändern (Einstellung bei Aufrufen der Motor-Einstellung ist
„Stop“).

Position speichern

Sobald Sie Änderungen vorgenommen haben, können Sie diese unter der
angegebenen Positionsnummer (Position auswählen) abspeichern.



Drücken Sie zum Speichern die OK-Taste (33).

Neu berechnen

Nach Änderung der Einstellungen im Menü „Motoreinstellungen“, müssen
diese vom Motor neuberechnet werden.



Drücken Sie zum Neuberechnen die OK-Taste (33).

Grenze setzen

Sie können die aktuelle Position als Begrenzung festlegen. Der Motor dreht
dann nicht weiter als die festgelegte Position und erkennt somit die äußere
Grenze.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Richtung (Ost
/ West) zu verändern.



Drücken Sie zum Speichern die OK-Taste (33).

Begrenzungen löschen

Falls die eingestellten Begrenzungen nicht korrekt sind, können Sie diese
wieder löschen.



Drücken Sie zum Löschen die OK-Taste (33).

Die Begrenzungen Ost und West werden gelöscht. Das Löschen
von nur einer Begrenzung ist nicht möglich.

Gehe zu Referenz

Der Motor verfügt zur Orientierung über einen Referenzpunkt. Dieser Punkt ist
die Position 0.

- 47 -

LogiSat 4400 HD PVR



Drücken Sie die OK-Taste (33). Der Motor dreht auf die Position 0 zurück.

Transponder wählen

Sie können den Transponder manuell auswählen. Es ist je nach gewähltem
Satelliten eine unterschiedliche Anzahl von Transpondern voreingestellt.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um zwischen den
voreingestellten Transpondern zu wählen.

oder



Drücken Sie die OK-Taste (33), um in den Transponder-Listen-Editor zu
gelangen.
Lesen Sie dazu bitte unter dem Punkt Transponder-Listen-Editor auf den
nachfolgenden Seiten weiter.

Signal-Stärke

Hier sehen Sie die Signalstärke je nach Empfangsstärke grafisch und
numerisch angezeigt.

Signal-Qualität

Hier sehen Sie die Signal-Qualität je nach Empfangsqualität grafisch und
numerisch angezeigt.



Um die Einstellungen zu speichern, drücken Sie die Menü-Taste (36). Sie
gehen eine Seite im Menü zurück.

oder



Um die Einstellungen zu verwerfen, drücken Sie die Exit-Taste (7). Sie
verlassen das Menü komplett.

- 48 -

LogiSat 4400 HD PVR



Sendersuche

In diesem Menüpunkt können Sie alle verfügbaren Programme oder einzelne
Transponder nach eventuellen Erneuerungen suchen lassen.

Satelliten auswählen

Hier wählen Sie den gewünschten Satelliten aus.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Einstellung zu
verändern.

oder



Drücken Sie die OK-Taste (33). Es erscheint ein Auswahlfenster.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Einstellung.



Bestätigen Sie Ihre Auswahl mit der OK-Taste (33).

Suchmethode

Wählen Sie hier die Suchmethode aus. Wenn Sie die Einstellung „Auto“
wählen, werden alle verfügbaren Transponder abgesucht. Bei der Einstellung
„Sender“ wird nur der Transponder abgesucht, welcher unter
„Transponder bearbeiten/auswählen“ eingestellt ist.
Bei der Suchmethode „Blindscan“ wird der komplette Satellit durchsucht.

Die Suchmethode Blindscan kann einige Minuten in Anspruch
nehmen.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Einstellung zu
verändern.

- 49 -

LogiSat 4400 HD PVR

oder



Drücken Sie die OK-Taste (33). Es erscheint ein Auswahlfenster.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Einstellung.



Bestätigen Sie Ihre Auswahl mit der OK-Taste (33).

Freie / Verschlüsselte Programme

Sie können die Suche zwischen „nur freie Programme“, „nur unverschlüsselte
Programme“ oder „Alle“ durchführen. Bei „nur freie Programme“ werden keine
verschlüsselten Programme gesucht.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Einstellung zu
verändern.

oder



Drücken Sie die OK-Taste (33). Es erscheint ein Auswahlfenster.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Einstellung.



Bestätigen Sie Ihre Auswahl mit der OK-Taste (33).

TV / Radio-Programme

Sie haben die Wahl zwischen einer Suche nach TV- und Radio-Programmen.
Die Auswahl beinhaltet die Möglichkeit zwischen folgenden Punkten
auszuwählen:

• TV + Radio

• Nur TV

• Nur Radio



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Einstellung zu
verändern.

oder



Drücken Sie die OK-Taste (33). Es erscheint ein Auswahlfenster.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Einstellung.



Bestätigen Sie Ihre Auswahl mit der OK-Taste (33).

- 50 -

LogiSat 4400 HD PVR

TP editieren/ausw.

Sie können den Transponder manuell auswählen. Es sind je nach gewähltem
Satelliten eine unterschiedliche Anzahl von Transpondern voreingestellt.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um zwischen den
voreingestellten Transpondern zu wählen.

oder



Drücken Sie die OK-Taste (33), um in den Transponder-Listen-Editor zu
gelangen.
Lesen Sie dazu bitte unter dem Punkt Transponder-Listen-Editor auf den
nachfolgenden Seiten weiter.

Signal-Stärke

Hier sehen Sie die Signal-Stärke je nach Empfangsstärke grafisch und
numerisch angezeigt.

Signal-Qualität

Hier sehen Sie die Signal-Qualität je nach Empfangsqualität grafisch und
numerisch angezeigt. Bei der Ausrichtung der Antenne ist dieser Wert
maßgebend.

Starte Suchlauf

Mit diesem Punkt starten Sie die Suche mit den eingestellten Parametern.



Drücken Sie die OK-Taste (33).

oder



Drücken Sie die rote Taste (29), auch wenn Sie den Punkt „Suche starten“
nicht markiert haben.

- 51 -

LogiSat 4400 HD PVR

Es öffnet sich ein „Programmsuchlauf“-Fenster. Hier sehen Sie den Fortschritt
der Suche und die gefundenen Programme.



Drücken Sie die rote Taste (29), um die Suche abzubrechen.



Drücken Sie die Menü-Taste (36), um das Suchfenster zu verlassen.

Es erscheint ein Bestätigungsfenster, in dem Sie die Änderungen speichern
oder verwerfen können.



Drücken Sie die OK-Taste (33), um die Änderungen zu speichern.



Drücken Sie die Exit-Taste (7), um die Änderungen nicht zu speichern.

- 52 -

LogiSat 4400 HD PVR

Transponder-Listen-Editor

In diesem Untermenü können Sie die voreingestellten Transponder
bearbeiten, löschen oder neue Transponder hinzufügen.

Satellitenposition auswählen

Hier wählen Sie den gewünschten Satelliten aus.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Einstellung zu
verändern.

oder



Drücken Sie die OK-Taste (33). Es erscheint ein Auswahlfenster.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Einstellung.



Bestätigen Sie Ihre Auswahl mit der OK-Taste (33).

Transponder auswählen

Sie können den Transponder manuell auswählen. Es ist je nach gewähltem
Satelliten eine unterschiedliche Anzahl von Transpondern voreingestellt.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um zwischen den
voreingestellten Transpondern zu wählen.

- 53 -

LogiSat 4400 HD PVR

oder



Drücken Sie die OK-Taste (33). Es erscheint ein Auswahlfenster.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Einstellung.



Bestätigen Sie Ihre Auswahl mit der OK-Taste (33).

Frequenz

Sie können die gewünschte Frequenz direkt eingeben oder in Einer-Schritten
verändern.



Geben Sie die Frequenz direkt über den Zahlenblock (3) ein.



Bestätigen Sie Ihre Eingabe mit der OK-Taste (33).

oder



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Frequenz
einen Schritt (1 MHz) runter (Pfeiltaste links (32)) oder hoch (Pfeiltaste
rechts (8)) zu schalten.

Symbol Rate

Geben Sie die Symbolrate direkt über den Zahlenblock ein oder benutzen Sie
die Pfeiltasten, um die Symbolrate in 100er-Schritten zu verändern.



Geben Sie die Symbolrate direkt über den Zahlenblock (3) ein.



Bestätigen Sie Ihre Eingabe mit der OK-Taste (33).

oder



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Symbolrate
einen Schritt (100 K Baud) runter (Pfeiltaste links (32)) oder hoch (Pfeiltaste
rechts (8)) zu schalten.

Modulation

Standardeinstellung ist QPSK. Bitte beachten Sie, dass einige HD-Sender die
8 PSK Modulation verwenden.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Modulation zu
verändern.

- 54 -

LogiSat 4400 HD PVR



Polarisation

Ändern Sie die Polarisation und wählen Sie zwischen horizontal oder vertikal
aus.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Polarisation zu
verändern.

Signal-Stärke

Hier sehen Sie die Signal-Stärke je nach Empfangsstärke grafisch und
numerisch angezeigt.

Signal-Qualität

Hier sehen Sie die Signal-Qualität je nach Empfangsqualität grafisch und
numerisch angezeigt. Bei der Ausrichtung der Antenne ist dieser Wert
maßgebend.

Um einen Transponder zu löschen, drücken Sie die rote Taste
(29).
Um einen neuen Transponder hinzuzufügen, drücken Sie die
grüne Taste (28).

Starte Suchlauf

Mit diesem Punkt starten Sie die Suche mit den eingestellten Parametern.



Drücken Sie die OK-Taste (33).

oder



Drücken Sie die rote Taste (29), auch wenn Sie den Punkt „Suche starten“
nicht markiert haben.

- 55 -

LogiSat 4400 HD PVR

Es öffnet sich ein „Programmsuchlauf“-Fenster. Hier sehen Sie den Fortschritt
der Suche und die gefundenen Programme.



Drücken Sie die rote Taste (29), um die Suche abzubrechen.



Drücken Sie die Menü-Taste (36), um das Suchfenster zu verlassen.

Es erscheint ein Bestätigungsfenster, in dem Sie die Änderungen speichern
oder verwerfen können.



Drücken Sie die OK-Taste (33), um die Änderungen zu speichern.



Drücken Sie die Exit-Taste (7), um die Änderungen nicht zu speichern.

Transponder entfernen

Sie können voreingestellte oder neu hinzugefügte Transponder aus der Liste
löschen.

Achtung!

Beachten Sie, dass voreingestellte Transponder endgültig gelöscht
werden. Um den vollen Umfang des Gerätes und der
Programmauswahl zu erhalten, ist es ratsam, keine voreingestellten
Transponder zu löschen. Wenn ein Transponder gelöscht wird, werden
auch die auf diesem Transponder gesendeten Programme gelöscht.

- 56 -

LogiSat 4400 HD PVR



Wählen Sie im Punkt „Transponder auswählen“ den gewünschten
Transponder aus.



Drücken Sie die rote Taste (29).



Drücken Sie die OK-Taste (33), um die Eingabe zu bestätigen.

oder



Drücken Sie die Exit-Taste (7), um die Eingabe abzubrechen und den
Transponder nicht zu löschen.

Transponder hinzufügen

Falls der gewünschte Transponder nicht in der Liste eingetragen ist, können
Sie neue Transponder hinzufügen.



Drücken Sie die grüne Taste (28).



Geben Sie im Punkt „Frequenz“ den gewünschten Wert ein. Nähere
Informationen entnehmen Sie bitte dem Punkt „Frequenz“ auf den
vorhergehenden Seiten.



Geben Sie im Punkt „Symbol Rate“ den gewünschten Wert ein. Nähere
Informationen entnehmen Sie bitte dem Punkt „Symbolrate“ auf den
vorhergehenden Seiten.



- 57 -

LogiSat 4400 HD PVR



Wählen Sie im Punkt „Modulation“ den gewünschten Wert.
Standardeinstellung ist QPSK. Bitte beachten Sie, dass einige HD-Sender
die 8 PSK Modulation verwenden.



Wählen Sie im Punkt „Polarisation“ horizontal oder vertikal. Nähere
Informationen entnehmen Sie bitte dem Punkt „Polarisation“ auf den
vorhergehenden Seiten.



Starten Sie den Suchlauf wie bereits auf den vorhergehenden Seiten
erklärt.



Um die Einstellungen zu speichern, drücken Sie die Menü-Taste (36). Sie
gehen eine Seite im Menü zurück.

oder



Um die Einstellungen zu verwerfen, drücken Sie die Exit-Taste (7). Sie
verlassen das Menü komplett.

Alle Transponder löschen

Um alle gespeicherten Transponder des ausgewählten Satelliten zu löschen,
drücken Sie die gelbe Taste.



Drücken Sie die gelbe Taste (11).



Drücken Sie die OK-Taste (33), um die Eingabe zu bestätigen.

oder



Drücken Sie die rote Taste (29), um die Eingabe abzubrechen und die
Transponder nicht zu löschen.

Alle Sender von einem Transponder löschen

Um alle gespeicherten Sender des ausgewählten Transponders zu löschen,
drücken Sie die blaue Taste.



Drücken Sie die blaue Taste (20).



Drücken Sie die OK-Taste (33), um die Eingabe zu bestätigen.

oder

- 58 -

LogiSat 4400 HD PVR



Drücken Sie die rote Taste (29), um die Eingabe abzubrechen und die
Sender des ausgewählten Transponders nicht zu löschen.

- 59 -

LogiSat 4400 HD PVR



Programmlisteneditor

In diesem Menü können Sie TV- oder Radio-Programme in Favoritenlisten
speichern, die Programme sortieren oder löschen.

In der linken Hälfte sehen Sie die gesamte Programmliste. In der rechten
Hälfte wird Ihnen die Favoritenliste angezeigt, in der das gewünschte
Programm eingefügt wird. Sie haben die Wahl zwischen verschiedenen
Favoritenlisten. Sie können den Namen jeder Favoritenliste nach Belieben
ändern.

Um die Funktionen anzuzeigen, drücken Sie die Info-Taste (27).
Hier finden Sie die Informationen zum Bearbeiten der Programm­und Favoritenlisten.

- 60 -

LogiSat 4400 HD PVR

Erklärung der Funktionen (über die Info-Taste (27) einblendbar):

EPG: Wechseln Sie zwischen den Listen. Die gewählte Liste ist

grün gerahmt.

Play: Mit der Play-Taste (16) können Sie das gewählte Programm

im Hintergrund anzeigen lassen (Bei Wechseln auf ein
neues Programm muss die Play-Taste (16) erneut gedrückt
werden, um das Programm zu aktualisieren).

TV/RAD Wählen Sie durch Drücken der TV/RAD-Taste (39)

zwischen TV- oder Radio-Programmen aus.

FAV Drücken Sie die FAV-Taste (30) mehrfach, um die

gewünschte Favoritenliste zu wählen.

REW/FF


Drücken Sie die Tasten Zurück- (22) oder Vorspulen (20),
um den markierten Sender in der Liste nach oben oder
unten in 1er Schritten zu verschieben. Mit den Tasten
 und  können Sie die markierten Sender in 10er
Schritten verschieben.

OK Drücken Sie die OK-Taste (33), um das markierte

Programm (Programmliste) in die gewählte Favoritenliste
hinzuzufügen.

MENU Drücken Sie die Menü-Taste (36), um die Änderungen zu

speichern oder zu verwerfen. Es erscheint ein
Bestätigungsfenster.

TEXT Durch Drücken der TEXT-Taste (34) öffnet sich ein

Eingabefenster (virtuelle Tastatur). Sie können den Namen
des gesuchten Programms eingeben, um diesen schneller
zu finden. Wenn Sie den ersten Buchstaben eingegeben
haben, erscheinen nur Programme, welche mit diesem
Buchstaben anfangen. Mit der Exit-Taste (7) verlassen Sie
das Eingabe-Fenster. Bitte beachten Sie, dass Sie den
ersten Buchstaben wieder löschen müssen, um alle
Programme anzeigen zu lassen.

Rote Taste Drücken Sie die rote Taste (29), um den gewählten Sender

zu löschen.
Bitte beachten Sie, dass kein Bestätigungsfenster erscheint,
wenn Sie ein Programm löschen. Sie können auch
Programme aus der gesamten Programmliste löschen.

Grüne Taste Mit der grünen Taste (28) öffnet sich ein Auswahlfenster

zum Sortieren der Programme. Sie können zwischen den
Möglichkeiten Kanalnummer, A-Z, Z-A, freie Kanäle,
Verschlüsselte, Sat/TP wählen.

- 61 -

LogiSat 4400 HD PVR

Gelbe Taste Mit der gelben Taste (11) können Sie Programme sperren

oder entsperren. Die gesperrten Programme können dann
nur noch mit Eingabe des vierstelligen Passworts gesehen
werden. Bitte beachten Sie hierzu den Punkt „Menüsperre“
auf Seite 76.

Blaue Taste Drücken Sie die blaue Taste (10), um die gewählte

Favoritenliste umzubenennen. Es erscheint ein
Eingabefenster.

STOP



INFO Funktionen ein- oder ausblenden, (Taste 27).
EXIT Durch Drücken der Exit-Taste (7) verlassen Sie den

Drücken Sie die STOP-Taste (15), um den kompletten Inhalt
der gewählten Liste zu löschen.
Bitte beachten Sie, dass kein Bestätigungsfenster erscheint,
wenn Sie eine Liste löschen. Sie können auch die Liste aller
Programme löschen.

Programmlisteneditor ohe Änderungen.

Falls Sie unbeabsichtigt ein Programm, eine ganze Liste oder einen



Favoritenliste bearbeiten









Satelliten gelöscht haben, können Sie eine Kanalsuche durchführen
oder die Werkseinstellungen wiederherstellen, um die Programme
wieder zu erhalten.

Drücken Sie die FAV-Taste (30), um in die gewünschte Favoritenliste zu
wechseln. Den aktuellen Namen der Favoritenliste sehen Sie rechts oben.

Wählen Sie das gewünschte Programm aus, und drücken Sie die OK-Taste
(33), um das gewählte Programm dieser Favoritenliste zuzuordnen. Die
Markierung springt automatisch zum nächsten Programm.

Wiederholen Sie den Vorgang, bis alle gewünschten Programme in der
entsprechenden Favoritenliste aufgeführt sind.

Wahlweise können Sie TV- und Radio-Programme in einer
Favoritenliste mischen. Sobald ein TV-Programm angezeigt wird und
Sie in der Programmliste ein Radio-Programm anwählen, springt das
Gerät automatisch um.



Um ins Hauptmenü zurück zu gelangen, drücken Sie die Menü-Taste (36).
Sie gehen eine Seite im Menü zurück.

- 62 -

LogiSat 4400 HD PVR

oder



Um das Menü komplett zu verlassen, drücken Sie die Exit-Taste (7).

- 63 -

LogiSat 4400 HD PVR



Benutzereinrichtung

In diesem Menü stellen Sie die Benutzer-relevanten Punkte, wie z.B. die
OSD-Sprache, Bildseitenverhältnis, TV Norm, Video-Ausgangssignal, OSD­und Uhrzeit-Einstellungen, ein.

Sprache

In diesem Punkt können Sie die Spracheinstellungen der Menüanzeigen
ändern.

Diesen Punkt haben wir bereits bei der Grundinstallation erklärt.



Drücken Sie die Taste OK (33).



Drücken Sie die Pfeiltaste rechts (32) oder links (8) der Fernbedienung, um
die Sprache umzustellen.



Mit den Pfeiltasten hoch (35) und runter (31) können Sie weitere
Spracheinstellungen vornehmen.



Mit der Menü-Taste (36) gelangen Sie zurück zum vorherigen Menü. Die
eingestellten Werte werden gespeichert.

Bildformat

Wählen Sie das Bildseitenverhältnis entsprechend zu Ihrem Fernsehgerät
aus. Sie haben die Möglichkeit zwischen „4:3“ oder „16:9“ auszuwählen.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Einstellung zu
verändern.

- 64 -

LogiSat 4400 HD PVR





oder



Drücken Sie die OK-Taste (33). Es erscheint ein Auswahlfenster.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Einstellung.



Bestätigen Sie Ihre Auswahl mit der OK-Taste (33).

HDTV-Einstellungen

Hier können Sie die gewünschte Bildauflösung einstellen.

720p und 1080i sind HDTV-Auflösungsformate. Bei der Wahl der
Auflösung „Aus Quelle“ wird die vom Programm gesendete
Auflösung wiedergegeben.



Drücken Sie die OK-Taste (33). Es erscheint ein Auswahlfenster.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Auflösung
einzustellen.



Mit der Menü-Taste (36) gelangen Sie zurück zum vorherigen Menü. Die
eingestellten Werte werden gespeichert.

oder



Drücken Sie die OK-Taste (33) und wählen Sie mit den Pfeiltasten hoch
(35) oder runter (31) die gewünschte Auflösung.



Bestätigen Sie Ihre Auswahl mit der OK-Taste (33).



Mit der Menü-Taste (36) gelangen Sie zurück zum vorherigen Menü. Die
eingestellten Werte werden gespeichert.

Diese Einstellungen sind zu beachten, wenn der Receiver über ein
HDMI-Kabel oder ein YUV-Kabel (bzw. Komponenten-Kabel) an
ein Fernsehgerät angeschlossen haben.
Voraussetzung für den Empfang in HDTV-Auflösung ist stets der
Anschluss des Receivers an ein Fernsehgerät entweder über ein
HDMI-Kabel oder über ein YUV-Kabel (bzw. Komponenten-Kabel).
Diese Kabel sind nicht im Lieferumfang enthalten.

- 65 -

LogiSat 4400 HD PVR



SDTV-Einstellungen

Je nach Einsatzland des Gerätes muss die TV-Norm eingestellt werden. Sie
können zwischen PAL, NTSC, Secam oder Auto wählen.



Drücken Sie die OK-Taste (33). Es erscheint ein Auswahlfenster.



Wählen Sie bei TV-Typ mit den Pfeiltasten links (32) oder rechts (8) die
gewünschte Einstellung. Für in Europa betriebene Receiver bitte PAL
einstellen.



Wählen Sie bei Videoausgang mit den Pfeiltasten links (32) oder rechts (8)
das gewünschte Videoformat aus.



Mit der Menü-Taste (36) gelangen Sie zurück zum vorherigen Menü. Die
eingestellten Werte werden gespeichert.

oder



Drücken Sie die OK-Taste (33). Es erscheint ein Auswahlfenster.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Einstellungen bei TV-Typ und Videoausgang.



Bestätigen Sie Ihre Auswahl mit der OK-Taste (33).



Mit der Menü-Taste (36) gelangen Sie zurück zum vorherigen Menü. Die
eingestellten Werte werden gespeichert.

Anschluss mit einem Scart-Kabel:

Sie können je nach Fernsehgerät die Einstellung CVBS+RGB oder CVBS+S­Video wählen. Wählen Sie die Einstellung, die auf dem angeschlossenen
Fernsehgerät das beste Bild liefert.

Anschluss mit einem S-Video-Kabel:

Wenn Sie den Receiver und das Fernsehgerät mit einem S-Video-Kabel
verbunden haben, stellen Sie die Einstellung auf oder CVBS+S-Video.

Anschluss mit einem Video-Kabel:

Wenn Sie den Receiver und das Fernsehgerät mit einem Video-Kabel
verbunden haben, stellen Sie die Einstellung auf CVBS+RGB.

Mit diesen drei genannten Kabel-Typen keine HDTV-Auflösung
möglich. Diese sind nicht im Lieferumfang enthalten.

- 66 -

LogiSat 4400 HD PVR

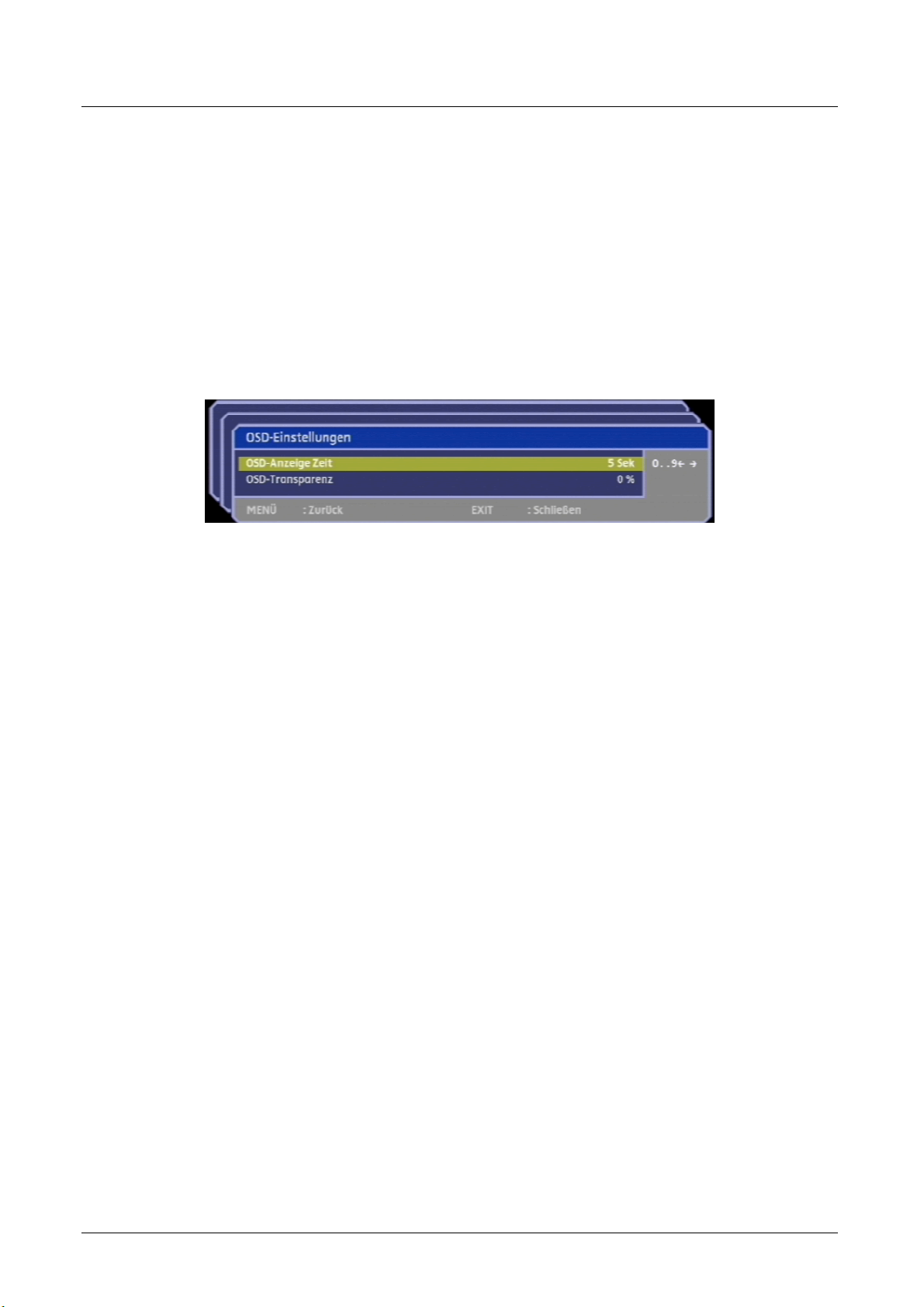

OSD-Einstellung

In dem Untermenü „OSD-Einstellungen“ verändern Sie die OSD-Anzeigezeit
und die Transparenz des OSDs.
Mit der OSD-Anzeigezeit stellen Sie die Zeit ein, bis die Einblendungen (z.B.
bei Programmwechsel) automatisch ausgeblendet werden.
Durch die Einstellung der Transparenz werden die Einblendungen je nach
Einstellung durchsichtiger oder undurchsichtiger.

OSD-Anzeigezeit

Ändern Sie die Dauer der Einblendungen (1 – 30 Sekunden).



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Einstellung zu
verändern.

oder



Drücken Sie die OK-Taste (33).



Geben Sie eine Zahl zwischen 1 und 30 über den Zahlenblock (3) ein.



Bestätigen Sie Ihre Eingabe mit der OK-Taste (33).

OSD-Transparenz

Ändern Sie die Transparenz der Einblendungen.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Einstellung zu
verändern.

Die Änderungen werden automatisch gespeichert.



Um zur Benutzereinrichtung zurück zu gelangen, drücken Sie die Menü­Taste (36).

oder

- 67 -

LogiSat 4400 HD PVR





Um das Menü komplett zu verlassen, drücken Sie die Exit-Taste (7).

Uhrzeit-Einstellungen

Diesen Punkt haben wir bereits bei der Grundinstallation erklärt.

Zeit- und Datumseinstellungen

In diesem Untermenü können Sie die Region, in der Sie sich befinden
festlegen und somit die Uhrzeit (Zeitzone) angeben. Der Receiver sucht sich
automatisch die Uhrzeit, sobald ein Satelliten-Signal anliegt. Des Weiteren
können Sie das Datum einstellen.



Um in das Untermenü zu gelangen, drücken Sie die OK-Taste (33).

Zeit automatisch übernehmen

Auswahl Ja: Automatische Zeit- und Datumseinstellung durch das Satelliten­Signal
Auswahl Nein: Manuelle Zeit- und Datumseinstellung

Datum

Auswahl „Zeit automatisch übernehmen“ Ja: Datum gemäß Satelliten-Signal
Auswahl „Zeit automatisch übernehmen“ Nein: Manuelle Datumseingabe mit
dem Zahlenblock auf der Fernbedienung.

Zeit

Auswahl „Zeit automatisch übernehmen“ Ja: Zeit gemäß Satelliten-Signal
Auswahl „Zeit automatisch übernehmen“ Nein: Manuelle Uhrzeiteingabe mit
dem Zahlenblock auf der Fernbedienung.

Zeitzone

- 68 -

LogiSat 4400 HD PVR

Hier wählen Sie die Stadt/das Land aus, in dem der Receiver betrieben wird.
Falls die Stadt/das Land, wo der Receiver betrieben wird, nicht zur Auswahl
steht, wählen Sie die Stadt/das Land aus dem Angebot, welche Ihrer
Stadt/Ihrem Land am nächsten liegt.
Drücken Sie die Pfeiltaste links (32) oder rechts (8) der Fernbedienung, um
die Stadt umzustellen.
oder



Drücken Sie die Taste OK (33) der Fernbedienung. Es öffnet sich ein
Auswahlfenster.



Bewegen Sie den gelben Balken mit den Pfeiltasten hoch (35) oder runter
(31) und wählen Sie die gewünschte Sprache des Landes aus.



Bestätigen Sie die Auswahl mit der OK-Taste (33).

GMT-Ausgleich

Hier wird informell die Zeitverschiebung, je nach gewähltem Land, angezeigt.
Eine manuelle Änderung ist nicht möglich.

Sommerzeit

Hier können Sie die Zeit zwischen „Sommerzeit An“ und „Sommerzeit Aus“
(=Winterzeit) einstellen.



Drücken Sie die Pfeiltaste links (32) oder rechts (8) der Fernbedienung, um
die Sommerzeit einzustellen.



Um in das vorherige Menü zu gelangen, drücken Sie die Menü-Taste (36)
der Fernbedienung.

- 69 -

LogiSat 4400 HD PVR



Timer-Programmierung

Um Aufnahmen zu programmieren oder eingestellte Programmierungen zu
ändern/löschen, rufen Sie das Untermenü Timer-Programmierung auf.



Drücken Sie die OK-Taste (33), um in das Untermenü zu gelangen.

Diesen Punkt erreichen Sie auch direkt über die TIMER-Taste
(12).

Wenn keine Programmierung vorhanden ist, können Sie nur eine neue
hinzufügen.



Drücken Sie die grüne Taste (28), um eine neue Programmierung
einzugeben. Es öffnet sich das Timer-editieren-Fenster „Aktionszeiten
programmieren“.

- 70 -

LogiSat 4400 HD PVR

Wenn Timer-Programmierungen gespeichert sind, können Sie diese editieren
und die gespeicherten Daten ändern.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) den gewünschten
Punkt in der Übersichtsliste aus.

Timer editieren

Titel

Geben Sie über die virtuelle Tastatur den gewünschten Namen der Aufnahme
ein.



Drücken Sie die OK-Taste (33), um die virtuelle Tastatur zu öffnen.



Geben Sie den Namen des Titels ein.



Drücken Sie die Menü-Taste (36), um die Eingabe zu bestätigen und
zurück in das Timer-Menü zu gelangen.

Beginn [Datum]

Hier stellen Sie das Datum der Aufnahme ein. Benutzen Sie hierfür entweder
die Pfeiltasten oder den Zahlenblock zur Direkteingabe.



Drücken Sie die Pfeiltaste links (32) oder rechts (8), um das gewünschte
Datum auszuwählen.

oer



Geben Sie die Startzeit direkt über den Zahlenblock (3) ein.

Beachten Sie, dass das Datum des Folgetages eingegeben werden



Beginn [Zeit]

Geben Sie die Startzeit der Sendung ein. Benutzen Sie hierfür entweder die
Pfeiltasten oder den Zahlenblock zur Direkteingabe.



oder



muss, wenn eine Sendung um z. B. 00:05 Uhr anfängt.

Geben Sie die Startzeit direkt über den Zahlenblock (3) ein.

Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Startzeit eine
1 Minute früher (Pfeiltaste links (32)) oder später (Pfeiltaste rechts (8)) zu
schalten.

- 71 -

LogiSat 4400 HD PVR

Ende [Zeit]

Geben Sie die Endzeit der Sendung ein. Benutzen Sie hierfür entweder die
Pfeiltasten oder den Zahlenblock zur Direkteingabe.



Geben Sie die Endzeit direkt über den Zahlenblock (3) ein.

oder



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Endzeit einen
1 Minute früher (Pfeiltaste links (32)) oder später (Pfeiltaste rechts (8)) zu
schalten.

Geben Sie die Start- und Endzeit immer mit etwas Spielraum ein, um



Programm

Stellen Sie das gewünschte Programm ein, auf dem die aufzunehmende
Sendung ausgestrahlt wird.



eventuelle Verschiebungen oder Überlänge einzukalkulieren. Mit der
Editier-Funktion für Aufnahmen können Sie überflüssige Aufnahmezeit
im Nachhinein bearbeiten.

Drücken Sie die Pfeiltasten links (32) oder rechts (8), um das Programm
einen Programmplatz runter (Pfeiltaste links (32)) oder hoch (Pfeiltaste
rechts (8)) zu schalten.

Timer-Modus

Im Timer-Modus wählen Sie die Wiederholrate aus. Sie können zwischen den
Modi „einmal“, „täglich“, „Wochenende“, „wöchentlich“ oder „werktags“
auswählen.

Der Modus „Wochenende“ beinhaltet die Tage Samstag und Sonntag.





oder



Bei der Einstellung „wöchentlich“ wird die Aufnahme „jede Woche zur
eingestellten Zeit (und Tag)“ wiederholt.
Im Modus „werktags“ werden die Aufnahmen Montags-Freitags
wiederholt.

Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Einstellung zu
verändern.

Drücken Sie die OK-Taste (33). Es erscheint ein Auswahlfenster.

- 72 -

LogiSat 4400 HD PVR



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Einstellung.



Bestätigen Sie Ihre Auswahl mit der OK-Taste (33).

Stromsparmodus nach der Aufnahme

Ändern Sie den Status des Receivers nach Beendigung der Aufnahme. Wenn
das Gerät in den Standby-Modus geschaltet werden soll, wählen Sie „An“.
Wählen Sie „Aus“, wenn das Gerät nach der Aufnahme in den Betriebs­Modus gehen soll.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Einstellung zu
verändern.

oder



Drücken Sie die OK-Taste (33). Es erscheint ein Auswahlfenster.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Einstellung.



Bestätigen Sie Ihre Auswahl mit der OK-Taste (33).

Aufnehmen auf

Sie haben die Möglichkeit, Aufnahmen auf die interne Festplatte oder auf
einen USB-Stick (nicht im Lieferumfang enthalten) zu speichern. Sie können
die Aufnahme auch auf die Scartbuchse VCR ausgeben, um diese mit einem
anderen Aufnahmegerät aufzuzeichnen.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Einstellung zu
verändern.

oder



Drücken Sie die OK-Taste (33). Es erscheint ein Auswahlfenster.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Einstellung.



Bestätigen Sie Ihre Auswahl mit der OK-Taste (33).



Drücken Sie die Exit-Taste (7) um das Menü ohne zu speichern zu
verlassen.

oder

- 73 -

LogiSat 4400 HD PVR



Um in die Übersichtsliste der Timer-Programmierungen zurück zu
gelangen, drücken Sie die Menü-Taste (36). Es öffnet sich ein
Bestätigungsfenster.



Drücken Sie die OK-Taste (33), um die Änderungen zu speichern.

oder



Drücken Sie die Exit-Taste (7), um die Änderungen nicht zu speichern und
die Eingabe abzubrechen.

oder



Drücken Sie die REC-Taste (14), um die Änderungen zu speichern, das
„Timer editieren“-Fenster zu verlassen und den Timer auf „aktivieren“ zu
stellen.

Stellen Sie sicher, dass der Timer nach Eingabe der Aufnahmedaten



auf aktiviert ist, da sonst keine Aufnahme erfolgt.

Timer aktivieren/deaktivieren

Sie müssen eine Timer-Programmierung aktivieren, damit der Receiver das
eingegebene Programm aufzeichnen kann. Bei der Einstellung „deaktivieren“
wird das gewählte Timer-Programm nicht aufgezeichnet.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Timer-Programmierung aus.



Drücken Sie die blaue Taste (10), um die gewählte Timer-Programmierung
zu aktivieren oder zu deaktivieren. Ist der Timer aktiv, ist die Spalte „Aktiv“
mit ja gekennzeichnet.

Timer löschen

Sie können gespeicherte Timer aus der Übersichtsliste löschen. Die Daten
werden dann unwiderruflich gelöscht.



Drücken Sie die rote Taste (29), um den gewählten Timer zu löschen. Es
öffnet sich ein Bestätigungsfenster.



Drücken Sie die OK-Taste (33), um die Eingabe zu bestätigen.

oder

- 74 -

LogiSat 4400 HD PVR



Drücken Sie die rote Taste (29), um den Timer nicht zu löschen und zur
Übersichtsliste zurück zu kehren.



Um in das Hauptmenü zu gelangen, drücken Sie die Menü-Taste (36).

oder



Drücken Sie die Exit-Taste (7), um das Menü komplett zu verlassen.

Die Änderungen werden automatisch gespeichert.

- 75 -

LogiSat 4400 HD PVR

Systemeinstellungen

In diesem Untermenü können Sie system-relevante Einstellungen vornehmen,
wie z.B. Kindersicherung einstellen, Werkseinstellungen wiederherstellen, ein
Software-Update durchführen, etc.

Bitte beachten Sie, dass die persönlichen Programmlisten durch das



Wiederherstellen der Werkseinstellungen gelöscht werden.

Passworteinstellungen

Um in dieses Untermenü zu gelangen, müssen Sie ein vierstelliges Passwort
eingeben. Das werksseitige Passwort lautet 0000. Sie können das Passwort
beliebig ändern.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) den Punkt
„Passworteinstellungen“ aus und drücken Sie die OK-Taste (33).



Geben Sie das aktuelle Passwort mit Hilfe des Zahlenblocks (3) ein. Es
öffnet sich das Untermenü „Passworteinstellungen“.

Menüsperre

Mit der Menüsperre können Sie festlegen, ob zum Aufrufen einiger
Menüpunkte eine Passwortabfrage erscheinen soll. So können Sie die

- 76 -

LogiSat 4400 HD PVR

eingestellten Programmlisten und Satelliteneinstellungen vor
unsachgemäßem Gebrauch schützen.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Einstellung zu
verändern.

Um Programme zu sperren oder entsperren, muss diese Funktion auf



Passwort (PIN) ändern

Hier können Sie das werksseitige Passwort ändern und ein persönliches
Passwort festlegen.





„An“ geschaltet werden.

Drücken Sie die OK-Taste (33). Es erscheint ein Eingabefenster.
Geben Sie das aktuelle Passwort ein (Standard 0000).
Geben Sie zweimal das neue, persönliche Passwort ein.

Bei korrekter Eingabe wird in der unteren Bildmitte „Pin erfolgreich geändert“
eingeblendet.

Falls Sie das persönlich festgelegte Passwort vergessen haben,



Altersfreigabe

In diesem Menü legen Sie ein Mindestalter zwischen 6 und 18 Jahren fest.
Wenn ein Programm eine Altersbegrenzung ausstrahlt, können Sie ein
Ansehen dieses Programms einschränken.





wenden Sie sich bitte an die Service Hotline.

Bitte beachten Sie, dass auch mit eingestelltem Mindestalter diese
Funktion von den Sendeanstalten abhängig ist. Wenn die Sendeanstalt
kein Mindestalter ausstrahlt, funktioniert die Schutzfunktion nicht.

Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Einstellung zu
verändern.

oder



Drücken Sie die OK-Taste (33). Die angezeigte Zahl wird gelöscht und Sie
können über den Zahlenblock (3) ein Alter zwischen 6 und 18 festlegen. Sie
können das Mindestalter auch ausschalten, um diese Funktion nicht zu
nutzen.

- 77 -

LogiSat 4400 HD PVR

Werkseinstellungen wiederherstellen

Um in dieses Untermenü zu gelangen, müssen Sie ein vierstelliges Passwort
eingeben. Das werksseitige Passwort lautet 0000.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) den Punkt
„Werkseinstellungen wiederherstellen“ aus und drücken Sie die OK-Taste
(33).



Geben Sie das aktuelle Passwort mit Hilfe des Zahlenblocks (3) ein. Es
erscheint ein Bestätigungsfenster.



Drücken Sie die OK-Taste (33), um das Wiederherstellen der
Werkseinstellungen zu bestätigen.

oder



Drücken Sie die rote Taste (29), um den Vorgang abzubrechen.

System-Informationen

In diesem Menü können Sie sich die aktuellen Hardware- und Softwarestände
anzeigen lassen. Eine Einstellung können Sie hier nicht vornehmen.

Halten Sie diese Daten zur Verfügung, wenn Sie unsere Hotline





kontaktieren.

Drücken Sie die Menü-Taste (36), um wieder in das vorherige Menü zu
gelangen.

oder



Drücken Sie die Exit-Taste (7), um das Menü komplett zu verlassen.

- 78 -

LogiSat 4400 HD PVR

Softwareaktualisierung

Sie können den Receiver mit einer neuen Software updaten (aktualisieren).
Wählen Sie zwischen den Möglichkeiten ein Update über Satellit (per OTA)
oder über USB/Festplatte durchzuführen. Um in dieses Untermenü zu
gelangen, müssen Sie ein vierstelliges Passwort eingeben. Das werksseitige
Passwort lautet 0000.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) den Punkt
„Software-Update“ aus und drücken Sie die OK-Taste (33).



Geben Sie das aktuelle Passwort mit Hilfe des Zahlenblocks (3) ein. Es
erscheint das Fenster „Software-Update“.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) zwischen den
Punkten „Software-Update via USB/Festplatte“ oder „Software-Update über
Satellit“ aus.



Drücken Sie die OK-Taste (33).

Software-Update via USB/Festplatte

Es öffnet sich ein Ordnerfenster (ähnlich wie bei einem PC). Wählen Sie die
gewünschte Datei aus. Nach erfolgreichem Update startet der Receiver neu.



Wählen Sie mit Hilfe der Pfeiltasten hoch (35) oder runter (31) die
gewünschte Datei aus.

- 79 -

LogiSat 4400 HD PVR



Bestätigen Sie die Auswahl mit der OK-Taste (33).

Es erscheint ein Bestätigungsfenster mit der aktuellen und der neuen Version
der Software. Hier haben Sie die Möglichkeit den Vorgang abzubrechen oder
das Update zu starten.



Bestätigen Sie mit der OK-Taste (33). Das Software Update beginnt.

oder



Drücken Sie die Exit-Taste (7), um den Vorgang abzubrechen. Sie
gelangen zurück ins Menü „Software-Update“.

Wenn Sie ein Software-Update über einen USB-Stick durchführen



Softwareupdate per OTA (über Satellit)

Falls ein Software-Update über Satellit zur Verfügung steht, können Sie den
Receiver über Ihren Satellitenanschluss updaten.
Nachdem Sie den Punkt „Softwareupdate per OTA“ angewählt haben, öffnet
sich das Menü „Software-Update über Satellit“.

Sie haben die Möglichkeit den zutreffenden Satelliten, den entsprechenden
Transponder und die betreffende PID auszuwählen.



wollen, drücken Sie die blaue Taste (10), um auf das Verzeichnis des
USB-Sticks zu schalten. Verwenden Sie das mitgelieferte USB­Adapterkabel zum Anschließen des USB-Sticks.

Die Daten für ein Software-Update über Satellit sind werksseitig
voreingestellt.



Um in das Untermenü „System-Einstellungen“ zurück zu gelangen, drücken
Sie die Menü-Taste (36).

oder



Drücken Sie die Exit-Taste (7), um das Menü komplett zu verlassen.

- 80 -

LogiSat 4400 HD PVR

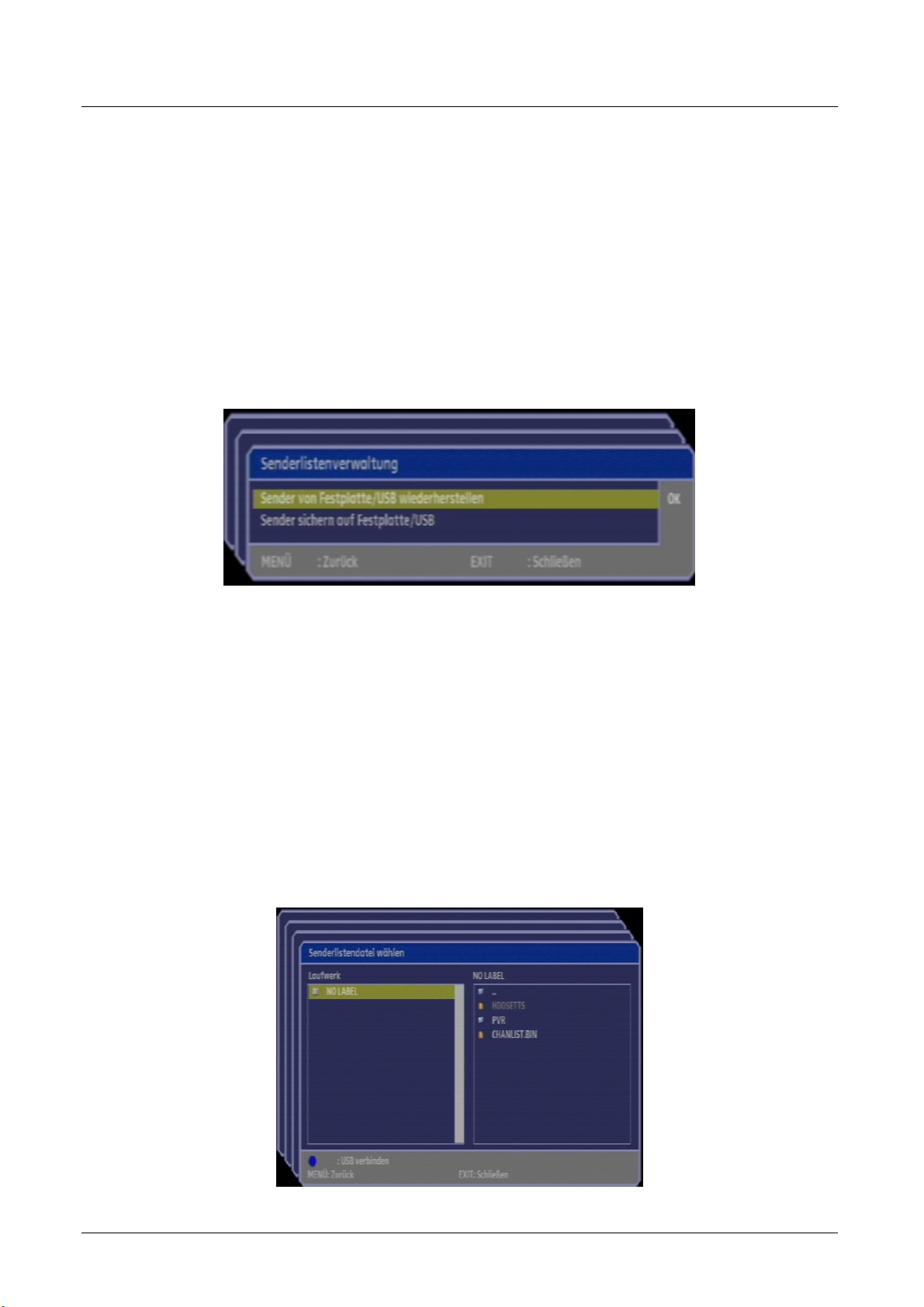

Senderlistenverwaltung

In diesem Menü können Sie die gespeicherte Senderliste von der Festplatte
oder von einem USB-Stick wiederherstellen oder eine persönliche Senderliste
speichern. Um in dieses Untermenü zu gelangen, müssen Sie ein vierstelliges
Passwort eingeben. Das werksseitige Passwort lautet 0000.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) den Punkt
„Senderlistenverwaltung“ aus und drücken Sie die OK-Taste (33).



Geben Sie das aktuelle Passwort mit Hilfe des Zahlenblocks (3) ein. Es
erscheint das Fenster „Kanallisten-Management“.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) zwischen den
Punkten „Sender von Festplatte/USB wiederherstellen“ oder „Senderliste
sichern auf Festplatte/USB“ aus.



Drücken Sie die OK-Taste (33).

Senderliste von Festplatte/USB wiederherstellen

Es öffnet sich das Verzeichnis-Fenster.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) den gewünschten
Ordner, in dem sich die gespeicherte Senderliste befindet, aus und drücken
Sie die OK-Taste (33). Die Dateiendung .BIN wird Ihnen angezeigt, so dass
Sie die Senderlisten-Datei ohne Probleme erkennen können.

- 81 -

LogiSat 4400 HD PVR



Markieren Sie nun die .BIN Datei und drücken die grüne Taste (28), um die
Senderlisten-Datei zu laden.



Es erscheint ein Bestätigungsfenster.



Drücken Sie die OK-Taste (33), um die vorhandene Senderliste zu
ersetzen.

oder



Drücken Sie die rote Taste (29), um den Vorgang abzubrechen.

Senderliste sichern auf Festplatte/USB

Es öffnet sich das Verzeichnis-Fenster.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) den gewünschten
Ordner, in dem die Senderliste gespeichert werden soll, aus und drücken
Sie die OK-Taste (33).

- 82 -

LogiSat 4400 HD PVR



Drücken Sie die grüne Taste (28). Die Senderliste wird gesichert.



Um in das Untermenü „System-Einstellungen“ zurück zu gelangen, drücken
Sie die Menü-Taste (36).

oder



Drücken Sie die Exit-Taste (7), um das Menü komplett zu verlassen.

Automatische Abschaltung

In diesem Menü können Sie einstellen, nach welcher Zeit ohne Benutzer­einwirkung der Receiver in den Standby-Modus wechseln soll. Werkseitig
voreingestellt sind drei Stunden. Sie können diese Funktion abschalten,
indem Sie „Aus“ wählen.

Diese Funktion dient speziell dem Umweltschutz. Sollten Sie eine





oder



Aufnahme gestartet haben, die länger dauert als die Restlaufzeit bis
zum automatischen Wechsel in den Standby-Modus, so wechselt der
Receiver nicht automatisch in den Standby-Modus. Ihre Aufnahme wird
nicht beeinträchtigt.

Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Einstellung
auszuwählen.

Drücken Sie die OK-Taste (33).



Wählen Sie zwischen einer, zwei oder drei Stunden aus, bzw. deaktivieren
mit der Auswahl „Aus“.



Bestätigen Sie Ihre Eingabe mit der OK-Taste (33).



Drücken Sie die Exit-Taste (7), um das Menü komplett zu verlassen.

- 83 -

LogiSat 4400 HD PVR

Common Interface

Über den CI-Schacht können Sie zusätzlich erhältliche CI-Module für
Bezahlfernsehen verwenden. Sie benötigen eine Smartcard des Anbieters,
die mittels eines CI-Moduls in den Receiver gesteckt wird. Wenn Sie die
gewünschten Programme gesucht und eingestellt haben, können Sie diese je
nach Anbieterleistung ansehen.
Im Untermenü Common Interface wird Ihnen das aktuell verwendete CI-Modul
angezeigt.



Bitte beachten Sie, dass je nach CI-Modul eine Softwareoberfläche des
Moduls hinterlegt ist. Beachten Sie hierzu bitte die
Bedienungsanleitung des CI-Moduls.
Wenn eine Softwareoberfläche hinterlegt ist, können Sie in einem
Extramenü auf das CI-Modul zugreifen.

- 84 -

LogiSat 4400 HD PVR

Festplatten-/USB-Anwendungen

In diesem Untermenü können Sie die Aufnahmen und Bilder der Festplatte
und des angeschlossenen USB-Sticks verwalten. Darüber hinaus können Sie
Bilder über den Receiver von der Festplatte oder einem USB-Stick
wiedergeben.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) den gewünschten
Punkt aus.



Drücken Sie die OK-Taste (33), um in das entsprechende Untermenü zu
gelangen.

Aufzeichnungen

Verwalten Sie Ihre Aufnahmen auf der Festplatte oder einem USB-Stick. Es
erscheint ein Übersichtsfenster. Hier finden Sie die gespeicherten
Aufnahmen. Sie können eine Wiedergabe starten, die Aufnahme editieren
oder löschen.

- 85 -

LogiSat 4400 HD PVR



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Aufnahme aus.

Wenn Sie die Info-Taste (27) drücken, erscheint die Auswahl an



ausführbaren Befehlen in diesem Menü.

Aufnahmen wiedergeben



Um die gewählte Aufnahme wiederzugeben, drücken Sie die OK-Taste
(33).

Es erscheint ein Auswahlfenster. Wählen Sie aus, ob Sie die Aufnahme vom
letzten Stopp-Punkt oder vom Anfang wiedergeben möchten. Sie können den
Vorgang auch abbrechen.



Drücken Sie die OK-Taste (33), um die Aufnahme vom letzten Stopp-Punkt
wiederzugeben.

oder



Drücken Sie die rote Taste (29), wenn Sie die Aufnahme vom Anfang
abspielen möchten.

oder



Drücken Sie die Exit-Taste (7), um den Vorgang abzubrechen.

- 86 -

LogiSat 4400 HD PVR

Aufnahmen entfernen

Mit dieser Funktion können Sie die zu löschenden Aufnahmen endgültig
entfernen.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die zu löschende
Aufnahme aus.



Wenn diese angewählt ist, drücken Sie die rote Taste (29). Es erscheint
eine Markierung.



Wenn Sie noch weitere Aufnahmen entfernen möchten, wiederholen Sie
den Vorgang entsprechend.



Zum endgültigen Löschen drücken Sie die grüne Taste (28).



Bestätigen Sie die Sicherheitsabfrage mit der OK-Taste (33) oder brechen
Sie den Vorgang ab durch Drücken der Exit-Taste (7).

Beachten Sie, dass die Markierung bestehen bleibt, wenn Sie den



Bitte beachten Sie, dass die Aufnahmen unwiderruflich gelöscht werden.

Aufnahmen bearbeiten

Mit der Editier-Funktion können Sie unerwünschte Sequenzen, wie z. B.
Werbeblöcke oder einen Vor- oder Nachspann aus der Aufnahme entfernen.



Vorgang mit Exit abbrechen. Durch erneutes Drücken der roten Taste
(29) bei den markierten Aufnahmen entfernen Sie die Markierung.

Mit der Taste P+ (6) markieren Sie sofort alle Aufnahmen. Mit der Taste
P- (6) entfernen Sie sofort alle Markierungen.

Achtung!

Wenn Sie die gewählte Aufnahme editieren möchten, drücken Sie die gelbe
Taste (11). Es erscheint das Editierfenster „Aufnahme bearbeiten“.

- 87 -

LogiSat 4400 HD PVR



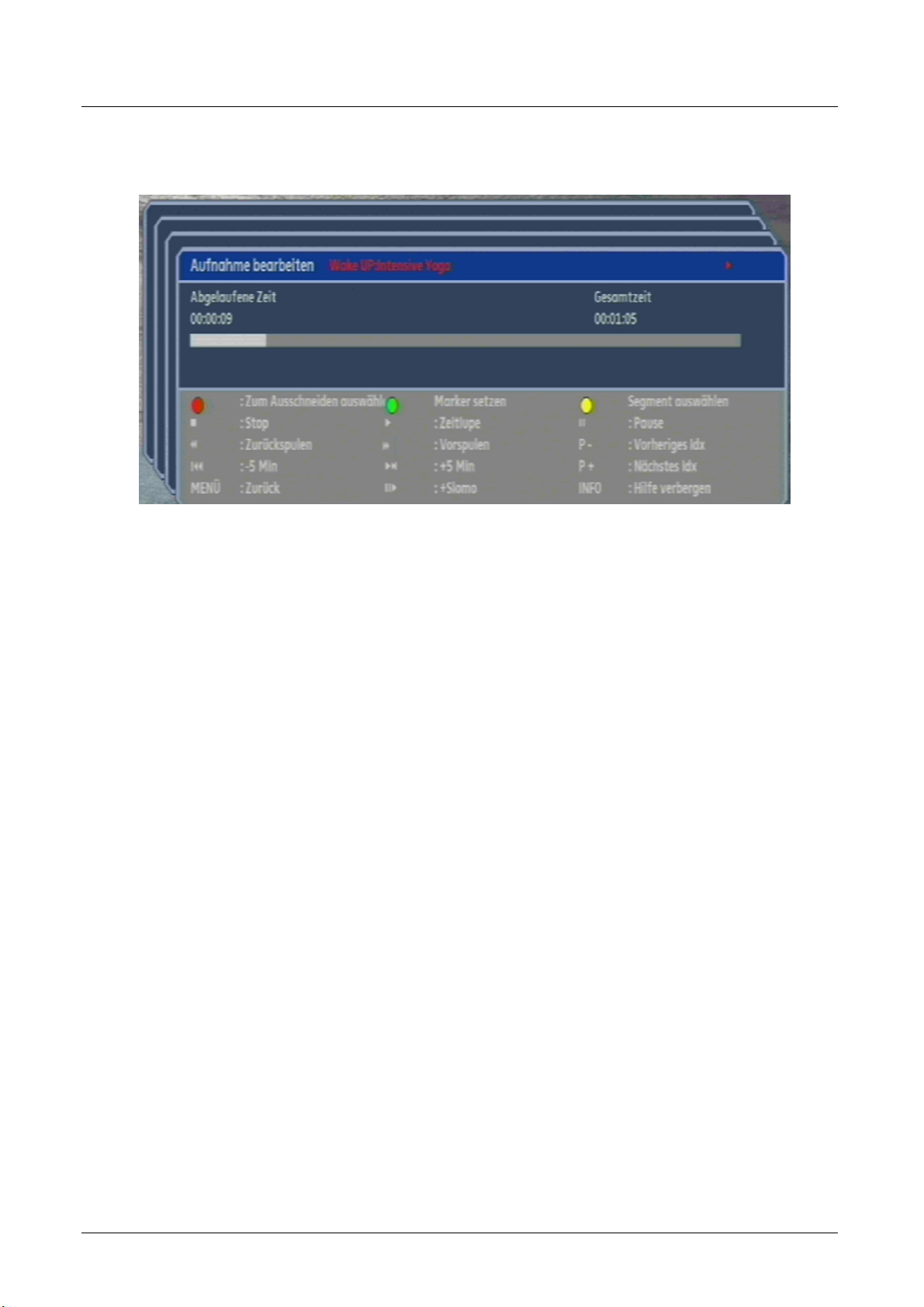

Drücken Sie die Info-Taste (27) und danach die Play-Taste (16). Es
erscheint die Auswahl an ausführbaren Befehlen.

Die Wiedergabe ist standardmäßig gestoppt. Sie können nun die Wiedergabe
starten. Um vor- oder zurück zu spulen, benutzen Sie die Spul-Tasten (20,

22).

Die unerwünschten Teile der Aufnahme müssen markiert werden. Die
Aufnahme wird in Segmente unterteilt. Anschließend können Sie einzelne
Segmente löschen.



Drücken Sie die Play-Taste (16), um die Wiedergabe zu starten.



Wenn Sie an der gewünschten Stelle der Aufnahme angelangt sind,
drücken Sie die grüne Taste (28), um eine Markierung zu setzen. Sie sehen
einen vertikalen Strich im Fortschrittsbalken.



Sie können während der Wiedergabe auch die Zeitlupen-Taste (21)





oder die Play-Taste (16) noch einmal drücken, um die Zeitlupenfunktion
zu aktivieren. So können Sie genauer die Markierung setzen.
Ebenfalls kann die Pause-Taste (17) gedrückt werden, um die
Aufnahme anzuhalten und dann die Markierung zu setzen.
Sie können mit den P-/P+Tasten (6) zwischen den einzelnen
Markierungspunkten wechseln.
Wenn Sie auf einer gesetzten Markierung die grüne Taste (28)
nochmals drücken, wird die gesetzte Markierung entfernt.

Wiederholen Sie die Schritte so lange, bis Sie den unerwünschten Teil der
Aufnahme am Anfang und am Ende des unerwünschten Teils markiert
haben.

- 88 -

LogiSat 4400 HD PVR



Drücken Sie die gelbe Taste (11) mehrfach, um das Segment auszuwählen,
welches Sie löschen möchten. Das aktuelle Segment wird im Fortschritts­balken rot umrahmt.



Drücken Sie die rote Taste (29), um das gewählte Segment zu löschen. Es
erscheint ein Bestätigungsfenster.



Drücken Sie die OK-Taste (33), um das gewählte Segment
auszuschneiden.

oder



Drücken Sie die rote Taste (29), um den Vorgang abzubrechen.

Achtung!

Ausgeschnittene Segmente werden unwiderruflich gelöscht.



Um in das Übersichtsfenster „Aufnahmen“ zurück zu gelangen, drücken Sie
die Menü-Taste (36).

oder



Drücken Sie die Exit-Taste (7), um das Menü komplett zu verlassen.

- 89 -

LogiSat 4400 HD PVR

Bilder

Mit der Bilder-Funktion können Sie alle lesbaren Bild-Dateien von der
Festplatte oder einem externen USB-Speichermedium wiedergeben.

Es öffnet sich ein Ordnerfenster (ähnlich wie bei einem PC).



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Datei aus.



Drücken Sie die OK-Taste (33), um die gewählte Datei wiederzugeben.

- 90 -

LogiSat 4400 HD PVR

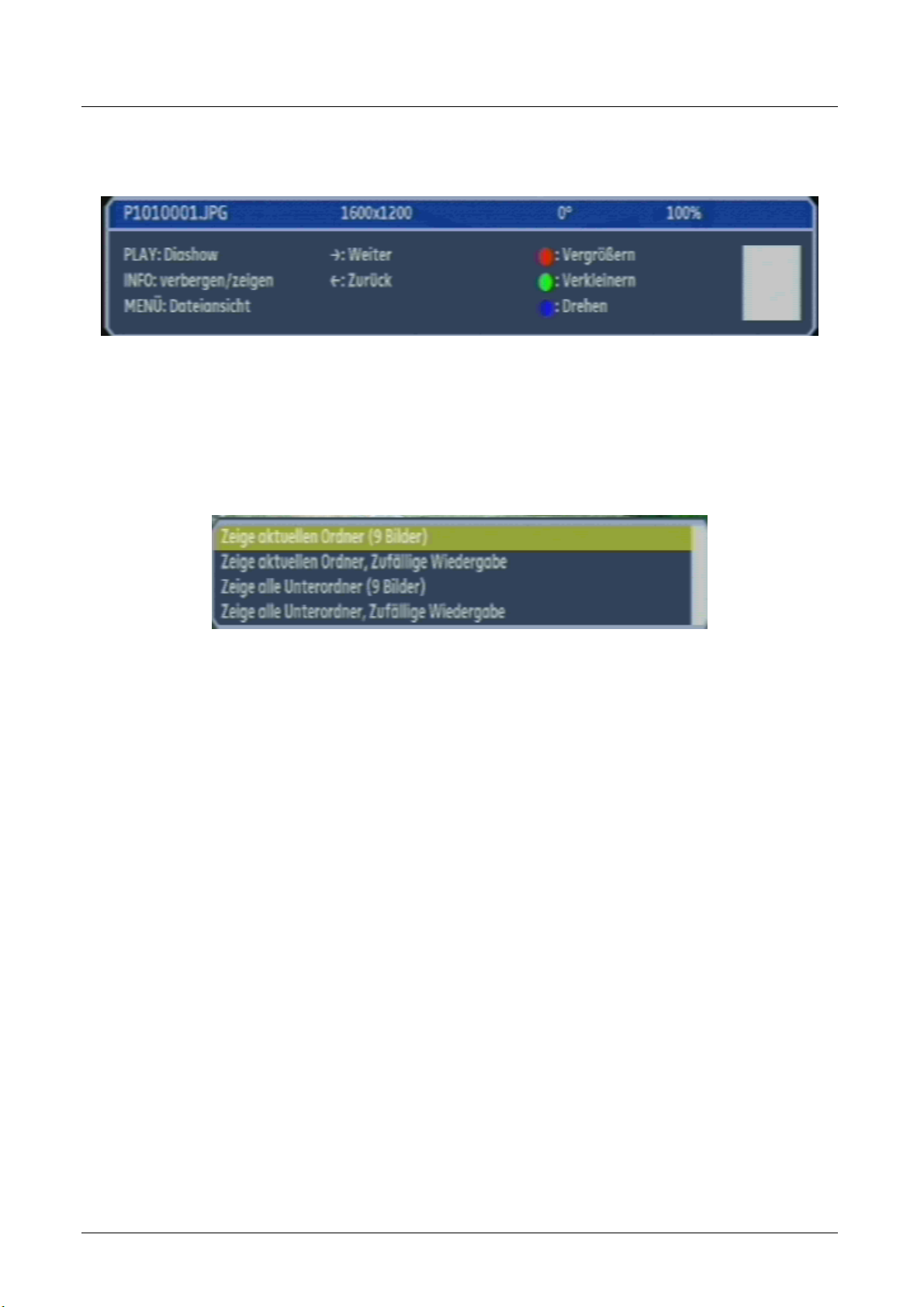

Bilderwiedergabe

Es öffnet sich das Wiedergabe-Fenster. Die ausgewählte Datei wird gezeigt.

Bedienung der Bilderwiedergabe:

Diashow



Mit der Play-Taste (16) können Sie eine Dia-Show der auf der Festplatte
oder dem USB-Stick befindlichen Bilder starten. Es öffnet sich ein
Auswahlfenster.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die
entsprechende Anzeigemöglichkeit aus und bestätigen Sie mit der OK­Taste (33).

Vorheriges/Nächstes



Drücken Sie die Pfeiltasten links (32) für Weiter oder rechts (8) für Zurück,
um ein Bild zurück- oder vorzuspringen.

Verb./Zeig.



Mit der Info-Taste (27) blenden Sie die Bedienleiste aus oder ein.

Zoom



Mit der roten (29) oder grünen (28) Taste können Sie das Bild herein- oder
herauszoomen. In der unteren rechten Ecke der Bedienleiste finden Sie ein
Positionsanzeiger des Gesamtbildes, damit Sie Ihre aktuelle Position
bestimmen können. Sie können bis maximal 800 % hereinzoomen.
Benutzen Sie die Pfeiltasten (8, 32, 31, 35), um die Ansicht des
Bildausschnitts im Gesamtbild zu verschieben.

- 91 -

LogiSat 4400 HD PVR

Drehen



Drücken Sie die blaue Taste (10), wenn Sie das Bild drehen möchten.
Durch mehrfaches Drücken wird das Bild bei Tastendruck im Uhrzeigersinn
gedreht (0°, 90°, 180°, 270°).



Benutzen Sie die Menü-Taste (36), um wieder zurück in die Ordnerstruktur
„Datei Ansicht“ zu gelangen.



Um in das Untermenü „Festplatten-/USB-Anwendungen“ zurück zu
gelangen, drücken Sie die Menü-Taste (36).

oder



Drücken Sie die Exit-Taste (7), um das Menü komplett zu verlassen.

Festplatten-Manager

In diesem Menü können Sie festplatten-relevante Änderungen vornehmen.
Sie können die gesamte Festplatte formatieren, die Zeit, bis die Festplatte
sich ausschalten soll, einstellen, oder sich Festplatten-Informationen anzeigen
lassen.

Festplatte formatieren

Wenn Sie die Festplatte formatieren möchten, befolgen Sie die folgenden
Punkte.

Achtung!

Alle Daten und Partitionen der Festplatte werden unwiderruflich
gelöscht.



Drücken Sie die OK-Taste (33). Es erscheint ein Eingabefenster.



Geben Sie das aktuelle Passwort ein (Standard 0000).



Bestätigen Sie den Formatierungsvorgang mit der OK-Taste (33).

- 92 -

LogiSat 4400 HD PVR

oder



Drücken Sie die rote Taste (29), um den Vorgang abzubrechen.

Festplatte herunterfahren

Sie können die Zeit einstellen, wann die Festplatte in den Ruhemodus
schaltet.



Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Einstellung zu
verändern.

oder



Drücken Sie die OK-Taste (33). Es erscheint ein Auswahlfenster.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Einstellung.



Bestätigen Sie Ihre Auswahl mit der OK-Taste (33).

Beachten Sie, dass es einige Sekunden benötigt, aus dem Ruhemodus



Festplatten-Informationen

Lassen Sie sich die Festplatten-Informationen anzeigen. Hier finden Sie die
Kapazität der Festplatte und die noch verbleibende Datenmenge.



USB automatisch verbinden

Wir empfehlen, diese Einstellung auf „An“ zu stellen. Dies kann bei Timer­Aufnahmen auf ein externes USB-Speichermedium von Vorteil sein.



wieder in den Betriebsmodus zu wechseln. Dieser Fall könnte bei einer
Direktaufnahme relevant werden.

Drücken Sie die OK-Taste (33), um die Festplatten-Informationen
anzuzeigen.

Drücken Sie die Pfeiltasten links (32) oder rechts (8), um die Einstellung zu
verändern.

- 93 -

LogiSat 4400 HD PVR

oder



Drücken Sie die OK-Taste (33). Es erscheint ein Auswahlfenster.



Wählen Sie mit den Pfeiltasten hoch (35) oder runter (31) die gewünschte
Einstellung.



Bestätigen Sie Ihre Auswahl mit der OK-Taste (33).



Um in das Hauptmenü zurück zu gelangen, drücken Sie die Menü-Taste
(36).

oder



Drücken Sie die Exit-Taste (7), um das Menü komplett zu verlassen.

- 94 -

LogiSat 4400 HD PVR

Sonderfunktionen

EPG

Elektronische Programmzeitschrift (Electronic Program Guide). Um die
Funktion zu aktivieren, drücken Sie bitte die EPG-Taste (9). Die
Programmliste erscheint.



Mit den Pfeiltasten hoch (35) oder runter (31) können Sie ein Programm
auswählen.



Mit den Pfeiltasten links (32) oder rechts (8) können Sie zwischen den
Tagen blättern.



Drücken Sie für die Anzeige der Detailinformationen des aktuellen
Ereignisses die OK-Taste (33).

- 95 -

LogiSat 4400 HD PVR



Drücken Sie für die Anzeige der kompletten Ereignisliste des gewählten
Senders die OK-Taste (33).

Wenn Sie das EPG Fenster aufrufen und die Detailinformation



Eine direkte Übernahme eines ausgewählten Ereignisses eines Senders in
den Timer erfolgt durch Drücken der blauen Taste (10). Es öffnet sich das
Timer-Menü.

oder



einblenden, können Sie mit den Pfeiltasten links (32) oder rechts (8) die
zuvor ausgestrahlten Sendungen oder die nachfolgenden anzeigen.

Drücken Sie die EPG-Taste (9) nach Aufruf des EPGs erneut, so erhalten
Sie eine Programmübersicht in Tabellenform.



Innerhalb der Tabelle navigieren Sie mit Pfeiltasten hoch (35) oder runter
(31) und links (32) oder rechts (8).

Unten rechts erhalten Sie eine kurze Ereignisinformation.





Drücken Sie die EPG-Taste (9) nach Aufruf des EPGs erneut, so erhalten
Sie eine Programmübersicht in Tabellenform.



Mit der blauen Taste (10) wird das markierte Ereignis gekennzeichnet und
direkt in den Timer übernommen. Drücken Sie die blaue Taste (10) bei
einem gekennzeichneten Ereignis erneut, wird die Markierung gelöscht.

- 96 -

LogiSat 4400 HD PVR



Um den EPG zu verlassen, drücken Sie die Exit-Taste (7).

Aufnahme mehrerer Programme

Mit diesem Receiver haben Sie die Möglichkeit zwei unterschiedliche
Programme aufzunehmen und ein separates anzuschauen, wenn zwei
separate Satelliten-Zuleitungen an den Receiver angeschlossen sind. Das
Fernsehprogramm ist in Transponder (Programmpakete) unterteilt. Ein
Transponder beinhaltet mehrere Programme.

Beispiel mit zwei separaten Satelliten-Zuleitungen:

• Sie nehmen ein Programm aus Transponder A auf (REC 1).

• Sie nehmen ein Programm aus Transponder B auf (REC 2).

Das Programm, welches Sie anschauen möchten, kann nur aus den aktuell
laufenden Transpondern (abhängig von der Aufnahme) gewählt werden. Sie
können eine Programmauswahl aus den Transpondern A und B treffen. Die
restlichen Transponder stehen nicht zur Verfügung.

Beispiel mit einer Satelliten-Zuleitung:

• Sie nehmen ein Programm aus Transponder A auf (REC 1).

• Sie nehmen ein Programm aus Transponder A auf (REC 2).

Das Programm, welches Sie anschauen möchten, kann nur aus dem aktuell
laufenden Transponder (abhängig von der Aufnahme) gewählt werden. Sie
können eine Programmauswahl aus dem Transponder A treffen. Die
restlichen Transponder stehen nicht zur Verfügung.

Beispiel mit einer Kabelbrücke (Loop):

• Sie nehmen ein Programm aus Transponder A auf (REC 1).

• Sie nehmen ein Programm aus Transponder B auf (REC 2).

Das Programm, welches Sie anschauen möchten, kann nur aus den aktuell
laufenden Transpondern (abhängig von der Aufnahme) gewählt werden. Sie
können eine Programmauswahl aus den Transpondern A und B treffen. Die
restlichen Transponder stehen nicht zur Verfügung. Durch die Kabelbrücke
stehen Ihnen jedoch mehr Möglichkeiten als mit nur einer Satelliten-Zuleitung
zur Verfügung. Diese sind auf Seite 41 beschrieben.

- 97 -

LogiSat 4400 HD PVR

Direktaufnahme

Ohne einen Timer zu programmieren, können Sie laufende Programme direkt
aufnehmen.



Drücken Sie die -Taste (14), um die Aufnahme zu starten. Es erscheint
das „Timer editieren“-Fenster.



Drücken Sie die -Taste (14) erneut, um die Direktaufnahme zu starten.

Bei Drücken der Info-Taste (27) im laufenden Programm sehen Sie die
laufende Zeit der Aufnahme(n) eingeblendet. Diese befinden sich in der linken
unteren Ecke des Informationsfensters.



Um die Aufnahme zu stoppen, drücken Sie die -Taste (15). Je nachdem,
ob eine oder zwei Aufnahmen gestartet sind, erscheint ein Auswahlfenster.

- 98 -
