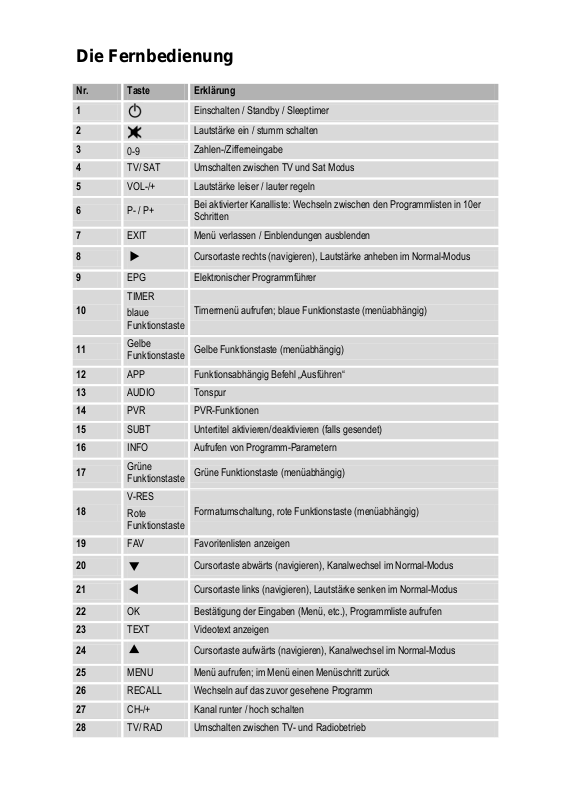

Die Fernbedienung
Nr.
Taste
Erklärung
1 Einschalten / Standby / Sleeptimer
2 Lautstärke ein / stumm schalten
3
0-9
Zahlen-/Zifferneingabe
4
TV/ SAT
Umschalten zwischen TV und Sat Modus
5
VOL-/+
Lautstärke leiser / lauter regeln
6
P- / P+
Bei aktivierter Kanalliste: Wechseln zwischen den Programmlisten in 10er
Schritten
7
EXIT
Menü verlassen / Einblendungen ausblenden
8 Cursortaste rechts (navigieren), Lautstärke anheben im Normal-Modus
9
EPG
Elektronischer Programmführer
10
TIMER
blaue
Funktionstaste
Timermenü aufrufen; blaue Funktionstaste (menüabhängig)
11
Gelbe
Funktionstaste
Gelbe Funktionstaste (menüabhängig)
12
APP
Funktionsabhängig Befehl „Ausführen“
13
AUDIO
Tonspur
14
PVR
PVR-Funktionen
15
SUBT
Untertitel aktivieren/deaktivieren (falls gesendet)
16
INFO
Aufrufen von Programm-Parametern
17
Grüne
Funktionstaste
Grüne Funktionstaste (menüabhängig)
18
V-RES
Rote
Funktionstaste
Formatumschaltung, rote Funktionstaste (menüabhängig)
19
FAV
Favoritenlisten anzeigen
20 Cursortaste abwärts (navigieren), Kanalwechsel im Normal-Modus
21 Cursortaste links (navigieren), Lautstärke senken im Normal-Modus
22
OK
Bestätigung der Eingaben (Menü, etc.), Programmliste aufrufen
23
TEXT
Videotext anzeigen
24
Cursortaste aufwärts (navigieren), Kanalwechsel im Normal-Modus
25
MENU
Menü aufrufen; im Menü einen Menüschritt zurück
26
RECALL
Wechseln auf das zuvor gesehene Programm
27
CH-/+
Kanal runter / hoch schalten
28
TV/ RAD
Umschalten zwischen TV- und Radiobetrieb
Digitaler Satelliten-Receiver
LogiSat 2550 HD+
Bedienungsanleitung
Änderungen und Irrtümer vorbehalten.
Für Druckfehler übernehmen wir keine Haftung.
Version 1.0 DE, 25.03.2010
Lieber Kunde,
die TV-Kanäle 100 – 2.000 und Radio-Kanäle 100 –
500 sind durch HD+ vorgegeben und werden
regelmäßig durch ein Software-Update über Satellit
auf den aktuellsten Stand gebracht. Daher kann es
einige Zeit in Anspruch nehmen, bis Sie nach dem
Einschalten des Receivers ein Bild sehen. Damit sind
Sie stets auf dem aktuellsten Stand.
3
Vorwort
Diese Bedienungsanleitung hilft Ihnen beim
Bestimmungsgemäßen
sicheren
vorteilhaften
Gebrauch des digitalen Satelliten-Receivers, kurz
Receiver genannt.
Wir setzen voraus, dass der Bediener des Receivers
allgemeine Kenntnisse im Umgang mit Geräten der
Unterhaltungselektronik hat.
Jede Person, die diesen Receiver
montiert
anschließt
bedient
reinigt
entsorgt
muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis genommen haben. Bewahren Sie
diese Bedienungsanleitung immer in der Nähe des
Receivers auf.
Gestaltungsmerkmale
Verschiedene Elemente der Bedienungsanleitung sind
mit festgelegten Gestaltungsmerkmalen versehen. So
können Sie leicht unterscheiden, ob es sich um
normalen Text,
Aufzählungen
oder
Handlungsschritte
handelt.
Inhaltsverzeichnis
Vorwort ...........................................................................3
Gestaltungsmerkmale ...................................................3
Inhaltsverzeichnis ..........................................................4
Sicherheitshinweise ......................................................7
Grundlegende Sicherheitshinweise .................................7
Erläuterung der Sicherheitshinweise ............................. 11
Bestimmungsgemäßer Gebrauch .................................. 11
Lieferumfang ................................................................ 12
Beschreibung ............................................................... 13
Receiver anschließen .................................................. 17
Das LNB-Kabel montieren ............................................. 18
Anschluss mit HDMI–Kabel ........................................... 21
Anschluss mit SCART-Kabel ......................................... 23
Anschluss eines Audio-Digital-Receivers ....................... 25
Die Antenne anschließen und grob ausrichten .............. 27
In Betrieb nehmen........................................................ 33
Fernbedienung ............................................................... 33
Der Receiver .................................................................. 35
Bedienen ....................................................................... 36
In den Menüs navigieren ................................................ 36

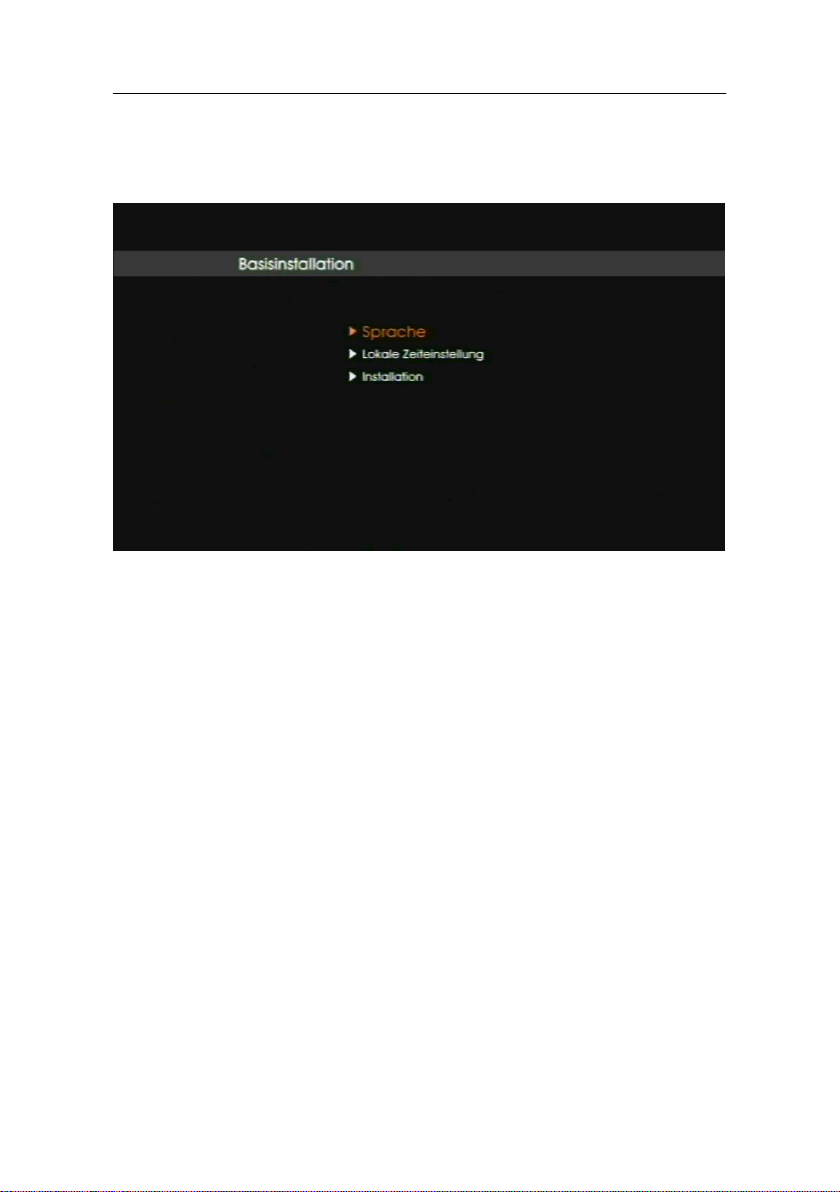

Erstinbetriebnahme ........................................................ 37
Durch Drücken der EXIT-Taste wird die
Basisinstallation abgebrochen. ...................................... 38

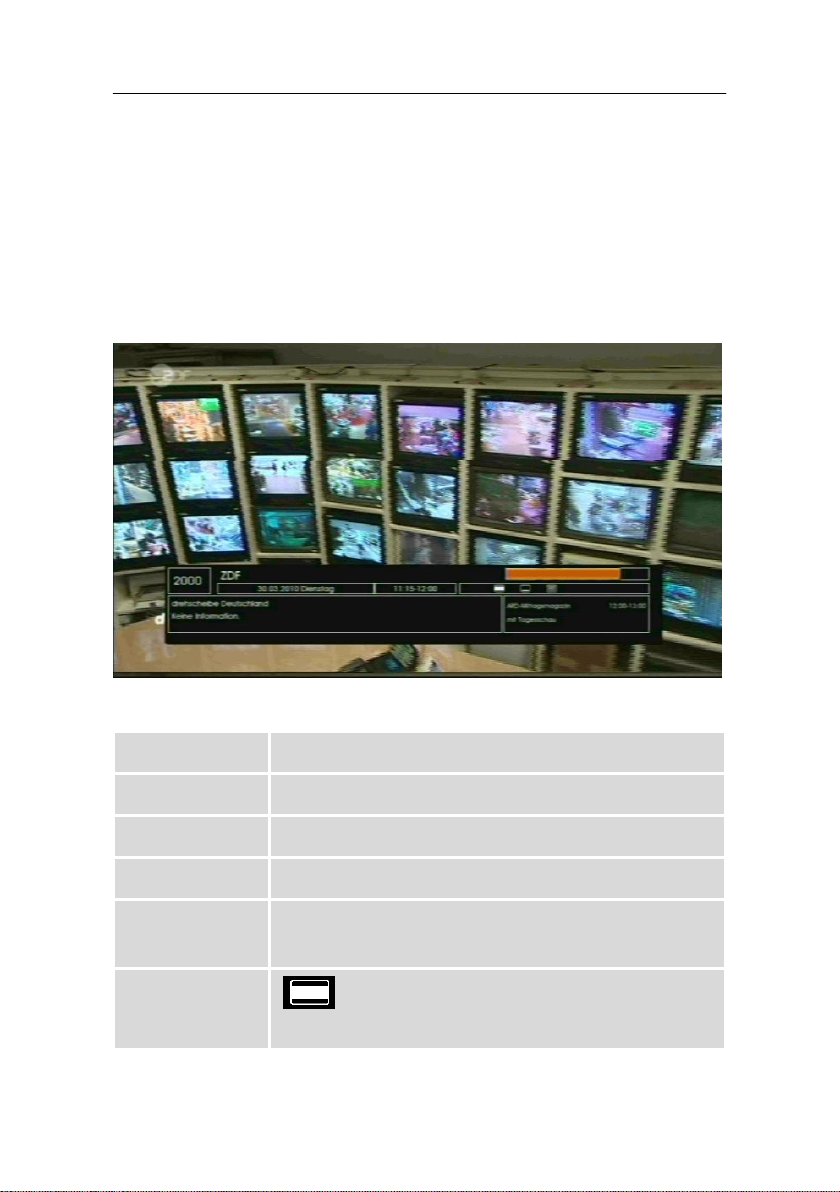

Bildschirm-Einblendungen bei einem Programm-
Wechsel ......................................................................... 39
Benutzer-Oberfläche auf dem TV-Bildschirm ................. 41

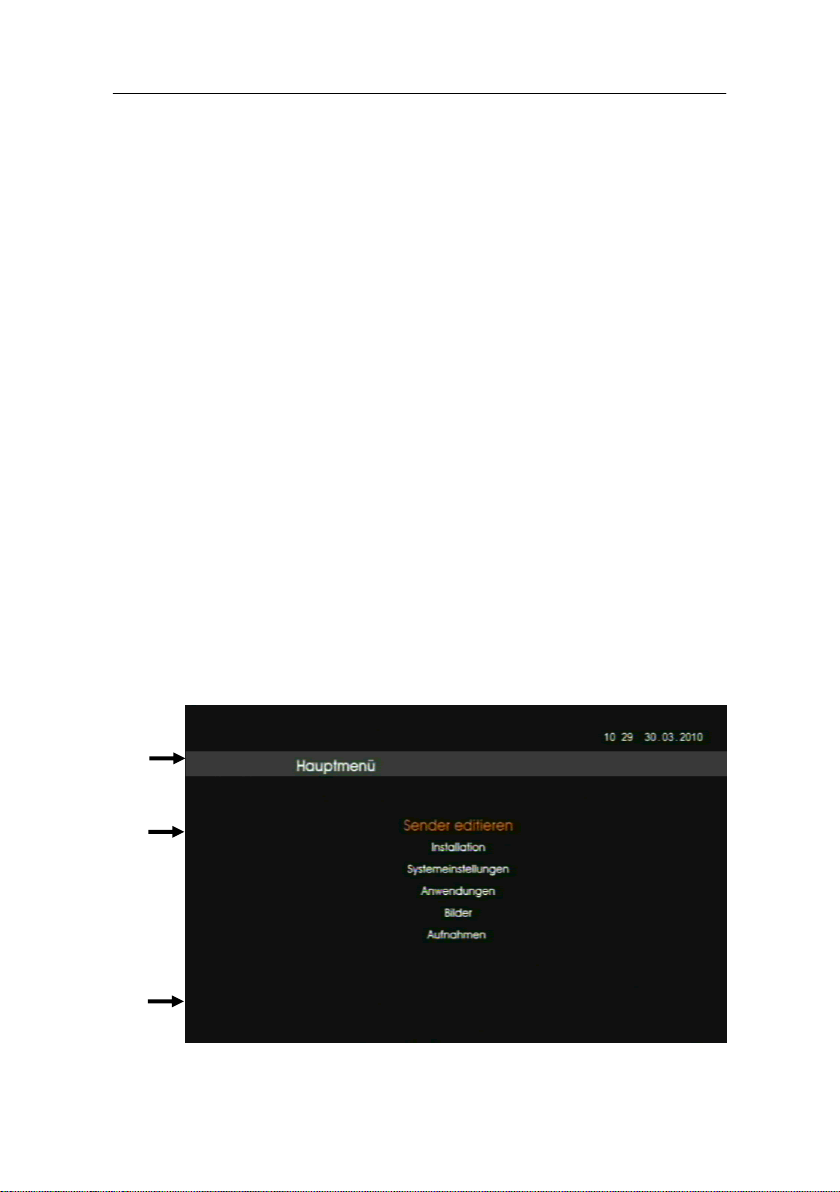

Menü-Aufbau ................................................................. 42

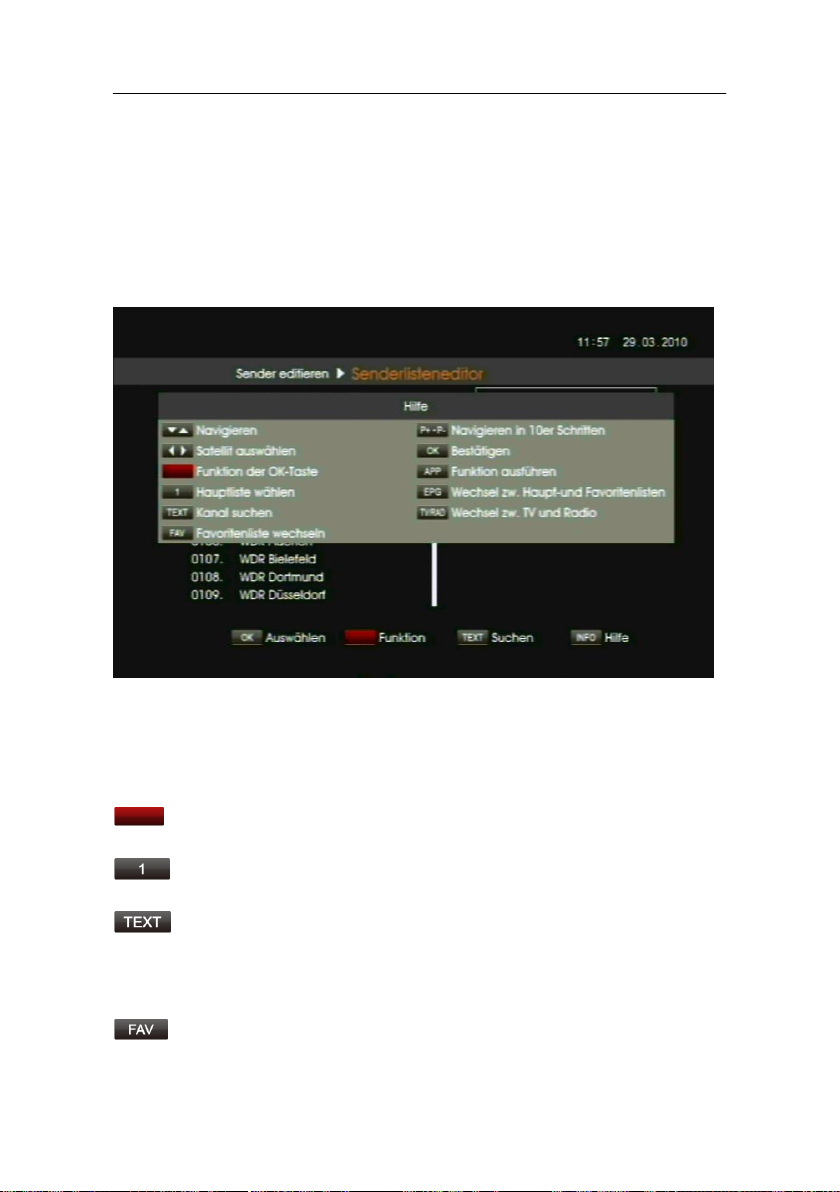

Hauptmenüpunkt Sender editieren ................................ 44

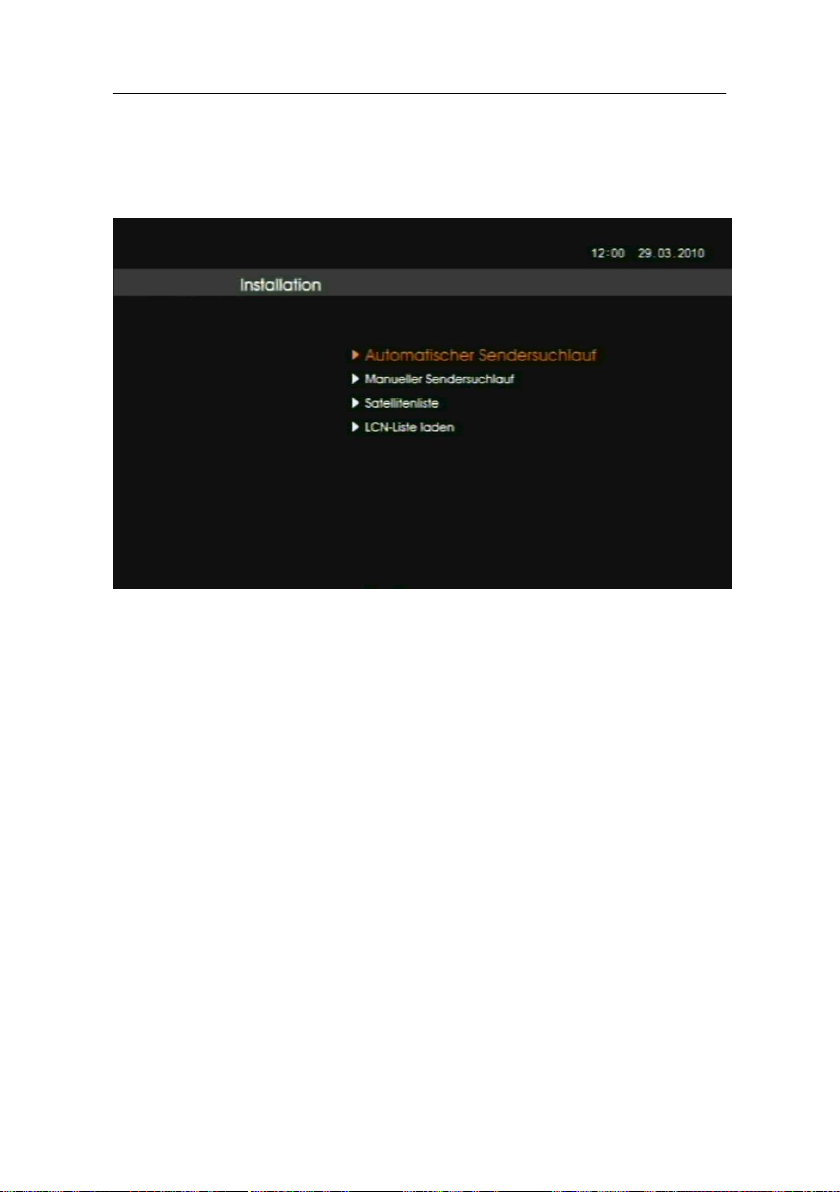

Hauptmenüpunkt Installation ......................................... 60
4

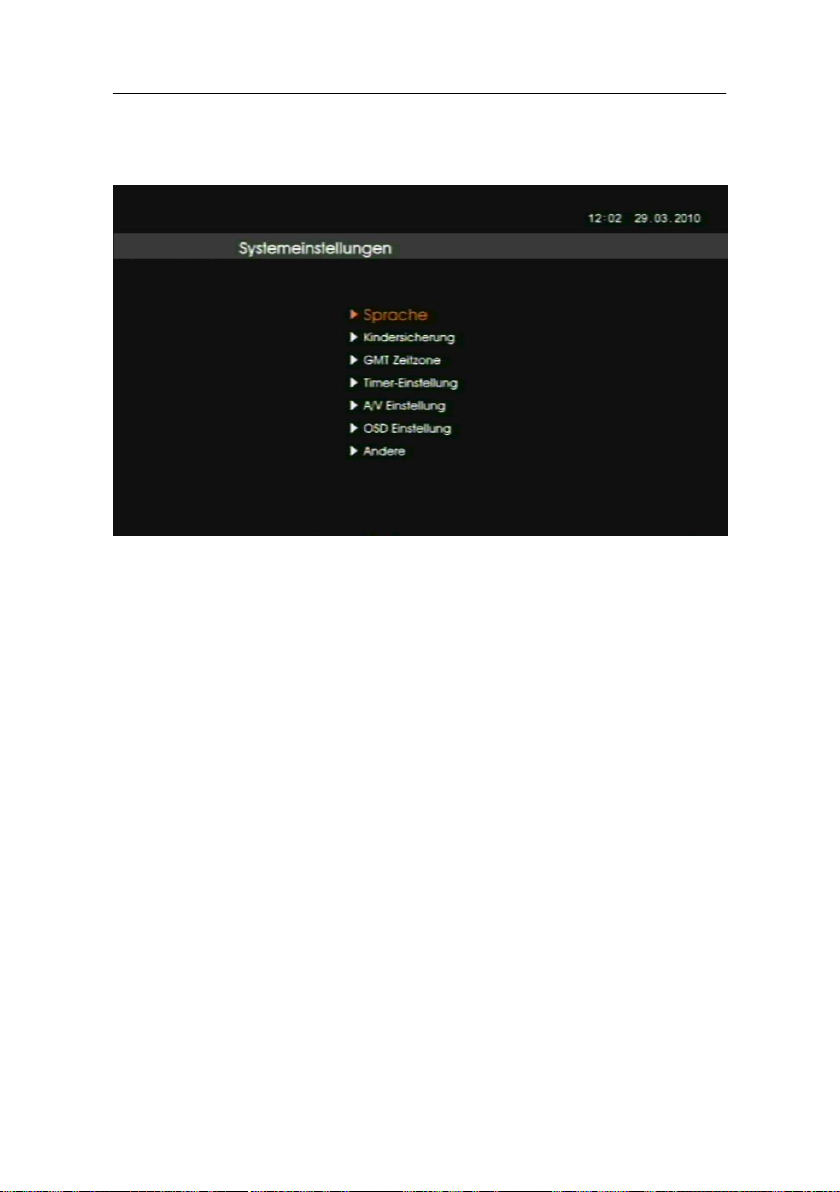

Hauptmenüpunkt Systemeinstellungen.......................... 69
Hauptmenüpunkt Anwendungen .................................... 75

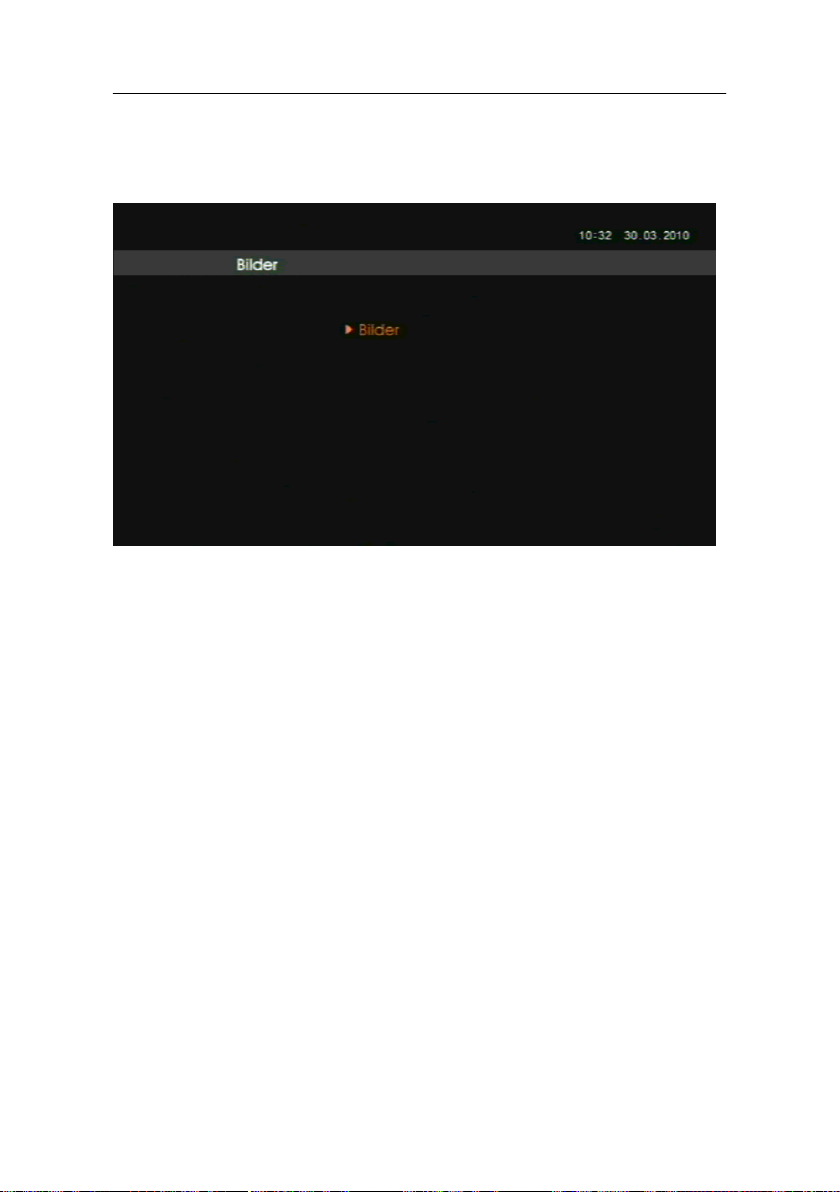

Hauptmenüpunkt Bilder ................................................. 77
Hauptmenüpunkt Aufnahmen ........................................ 78
Tasten mit Sonderfunktionen ..................................... 80
Standby – Sleeptimer..................................................... 80
Umschalten TV/RAD ...................................................... 80
Umschalten TV/SAT ...................................................... 81
CH- / CH+ ...................................................................... 81
VOL- / VOL+ .................................................................. 81
MENU ............................................................................ 81
RECALL ......................................................................... 81
P- / P+ ............................................................................ 81
TEXT.............................................................................. 81
EXIT ............................................................................... 82
OK.................................................................................. 82
FAV ................................................................................ 82
EPG ............................................................................... 82
V-FMT (rote Funktionstaste) .......................................... 83
TIMER (blaue Funktionstaste) ....................................... 83
INFO .............................................................................. 84
SUBT ............................................................................. 84
AUDIO ........................................................................... 84
APP................................................................................ 84
Tasten mit PVR-Funktionen ........................................ 85
Reinigen ........................................................................ 87
Tipps und Tricks/Probleme lösen .............................. 88
Entsorgen ..................................................................... 92
Technische Daten ........................................................ 93
Vertrieb und Service durch ......................................... 95
Gewährleistung / Garantie .......................................... 96
Hinweis zur Konformität .............................................. 97
5
Glossar ......................................................................... 98
Allgemeine Geschäftsbedingungen HD+ ................. 100
6
Sicherheitshinweise
Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor
Sie den Receiver in Betrieb nehmen.
Beachten Sie alle Warnungen und Hinweise auf dem
Gerät und in der Bedienungsanleitung.
Grundlegende Sicherheitshinweise
Elektrischer Anschluss
Trennen Sie bei Betriebsstörungen den Receiver von
der Stromquelle. Hinweis: trotz Ausschaltens am
rückseitigen Netzschalter ist der Receiver noch unter
Spannung.
Um Feuergefahr und die Gefahr eines elektrischen
Schlags zu vermeiden, setzen Sie den Receiver weder
Regen noch sonstiger Feuchtigkeit aus.
Öffnen Sie niemals das Gehäuse. Andernfalls besteht
die Gefahr eines elektrischen Stromschlags.
Schließen Sie den Receiver nur an eine fachgerecht
installierte Netz-Steckdose von 220–240 V~, 50–60 Hz
an.
Die Gesamt-Stromaufnahme am Antennen-Anschluss
des Receivers „LNB IN“ darf 300 mA nicht
überschreiten.
Ziehen Sie den Netzstecker aus der Steckdose, falls
Sie das Gerät über einen längeren Zeitraum nicht
benutzen. Ziehen Sie nur am Netzstecker, nicht am
Kabel.
Ziehen Sie bei Gewitter den Netzstecker des
Receivers aus der Steckdose.
7
Schrauben Sie bei Gewitter das LNB-Kabel vom
Receiver ab.
Sollten Fremdkörper oder Flüssigkeit in den Receiver
gelangen, ziehen Sie sofort den Netzstecker aus der
Steckdose.
Lassen Sie das Gerät von qualifiziertem Fachpersonal
überprüfen, bevor Sie es wieder in Betrieb nehmen.
Andernfalls besteht die Gefahr eines elektrischen
Stromschlags.
Beachten Sie bitte, dass die Stromquelle (Steckdose)
leicht zugänglich ist.
Knicken oder quetschen Sie das Netzkabel nicht.
Wenn das Netzkabel beschädigt ist, müssen Sie den
Receiver von Fachpersonal reparieren lassen bevor
Sie ihn erneut verwenden. Es besteht sonst die Gefahr
eines Stromschlags.
Lassen Sie Kinder niemals unbeaufsichtigt den
Receiver benutzen, oder mit der Antennen-Anlage
spielen.
Überlassen Sie Wartungsarbeiten stets qualifiziertem
Fachpersonal. Andernfalls gefährden Sie sich und
andere.
Trennen Sie bei Betriebsstörungen den Receiver von
der Stromquelle.
Bezug von Ersatzteilen nur beim Hersteller.
Änderungen am Gerät führen zum Erlöschen der
Verantwortung des Herstellers.
Schutzfolien entfernen.
8
Achtung!
Hinweis zur Netztrennung. Die Standby-Taste dieses
Gerätes trennt das Gerät nicht vollständig vom
Stromnetz. Außerdem nimmt das Gerät im StandbyBetrieb Strom auf. Um das Gerät vollständig vom Netz
zu trennen, muss der Netzstecker aus der Steckdose
gezogen werden.
Richtiger Standort
Stellen Sie den Receiver auf eine feste, ebene
Unterlage.
Vermeiden Sie die Nähe von:
o Wärmequellen, wie z. B. Heizkörpern
o offenem Feuer, wie z. B. Kerzen
o Geräten mit starken Magnetfeldern, wie z. B.
Lautsprechern.
Stellen Sie keine Gefäße mit Flüssigkeit (zum Beispiel
Vasen) auf den Receiver.
Vermeiden Sie direkte Sonneneinstrahlungen und Orte
mit außergewöhnlich viel Staub.
Decken Sie niemals die Lüftungsschlitze ab. Sorgen
Sie für ausreichende Belüftung des Receivers.
Stellen Sie keine schweren Gegenstände auf den
Receiver.
Wenn Sie den Receiver von einer kalten in eine warme
Umgebung bringen, kann sich im Inneren des
Receivers Feuchtigkeit niederschlagen. Warten Sie in
9
diesem Fall etwa eine Stunde, bevor Sie ihn in Betrieb
nehmen.
Verlegen Sie das Netzkabel und das Antennenkabel
so, dass niemand darauf treten oder darüber stolpern
kann.

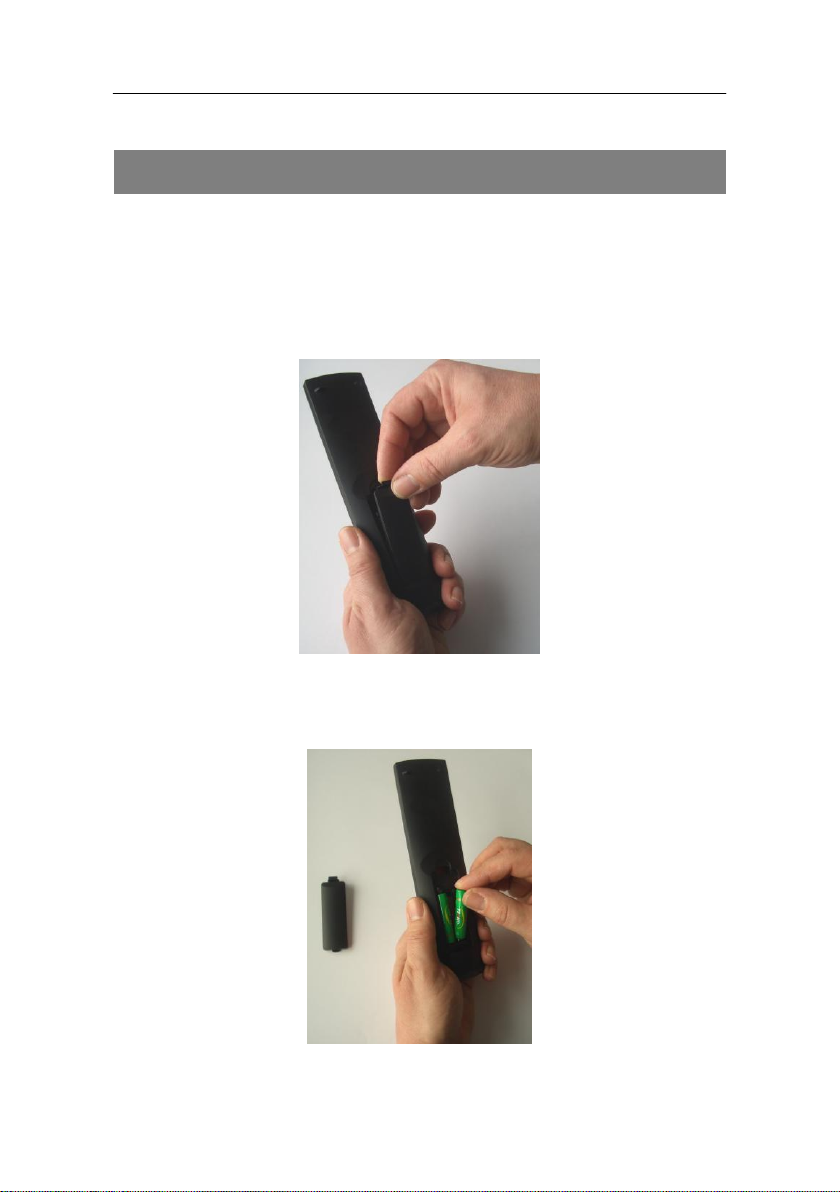

Der richtige Umgang mit Batterien
Batterien können Giftstoffe enthalten. Achten Sie
darauf, dass Batterien nicht in die Hände von Kindern
gelangen. Kinder könnten Batterien in den Mund
nehmen und verschlucken. Sollte eine Batterie
verschluckt werden, nehmen Sie bitte sofort ärztliche
Hilfe in Anspruch.
Auslaufende Batterien können Beschädigungen an der
Fernbedienung verursachen. Wenn der Receiver
längere Zeit nicht benutzt wird, nehmen Sie die
Batterien aus der Fernbedienung.
Batterien können Giftstoffe enthalten. Entsorgen Sie
die Batterien deshalb unbedingt entsprechend der
geltenden gesetzlichen Bestimmungen/umweltgerecht.
Werfen Sie die Batterien niemals in den normalen
Hausmüll.
Setzen Sie die Batterien nie offenem Feuer oder
starker Hitze aus, da sonst Explosionsgefahr besteht.
Ersetzen Sie die Batterien immer durch denselben
Typ.
10
Gefahr!
Hinweise mit dem Wort GEFAHR warnen vor
möglichen Personenschäden.
Achtung!
Hinweise mit dem Wort ACHTUNG warnen vor
möglichen Sach- oder Umweltschäden.
Diese Hinweise enthalten besondere Angaben
zum wirtschaftlichen Gebrauch des Receivers.
Erläuterung der Sicherheitshinweise
In der Bedienungsanleitung finden Sie folgende
Kategorien von Sicherheitshinweisen:
Bestimmungsgemäßer Gebrauch
Der Receiver dient dem Empfang von digitalen
unverschlüsselten (free-to-air) Satelliten-Programmen im
privaten Bereich. Des Weiteren gelten die allgemeinen
Geschäftsbedingungen von HD+, welche am Ende dieser
Bedienungsanleitung zu finden sind. Der Receiver ist
ausschließlich für diesen Zweck bestimmt und darf nur
dafür verwendet werden. Dazu gehört auch die Beachtung aller Informationen dieser Bedienungsanleitung, insbesondere der Sicherheitshinweise.
Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu
Personenschäden führen. Sie bedeutet zudem den
sofortigen Garantieverlust.
Der Hersteller übernimmt keine Haftung für Schäden, die
durch nicht bestimmungsgemäßen Gebrauch entstehen.
11
Nr.
Anzahl
Erklärung
1 1 Receiver
2 1 Fernbedienung
3 2 Batterien Typ AAA/1,5 V
- 1 Bedienungsanleitung
- 1 HD+ Karte
Lieferumfang
Kontrollieren Sie nach dem Kauf den Lieferumfang. Der
Lieferumfang kann je nach Modell variieren, beachten Sie
die Angaben auf der Verpackung.
Die HD+ Karte ist ausschließlich für die Nutzung in der
Bundesrepublik Deutschland bestimmt.
12
Beschreibung
Mit dem Receiver können Sie unverschlüsselte (free-toair) digitale Satelliten-Programmen im privaten Bereich
über eine Satelliten-Antenne empfangen. Des Weiteren
können Sie HD+ empfangen, solange die HD+ Karte
nicht abgelaufen ist. Informationen zu HD+ finden Sie auf
dem HD+ Beileger dieser Bedienungsanleitung.
Sie brauchen den Receiver vorerst nicht zu
programmieren. Die wichtigsten Sender und
Satelliten sind vorprogrammiert.
Die Satelliten-Antenne muss auf den gewünschten
Satelliten ausgerichtet sein.
Der Receiver sucht weitere neue Programme, sobald Sie
den automatischen Sender-Suchlauf für diesen Satelliten
starten. Nicht vorprogrammierte Satelliten können
hinzugefügt werden.
Alle Receiver-Einstellungen können Sie leicht über die
Benutzer-Oberfläche (Menü) auf dem TV-Bildschirm
vornehmen.
Die mehrsprachige Benutzer-Oberfläche unterstützt
folgende Sprachen:
Deutsch
Englisch
Französisch
Italienisch
Spanisch
Türkisch
13
Russisch
Polnisch
Niederländisch
Ab Werk sind u.a. folgende Satelliten vorprogrammiert:
ASTRA1 19,2°E
Hotbird 13,0°E
Türksat 42°E
ASTRA2 28,2°E
Sirius2 5,0°E
Amos/Atlantic 4-5°W
HispaSat 30°W
Eutel W2 16°E
HellasSat 39°E
ASTRA 23,5°E
Eurobird 9,0°E
Wir behalten uns vor, bei Bedarf diese Satelliten in Ihrem
Interesse zu ändern.
This product is licensed under the commercial use of a
consumer to (i) encode video in compliance with the AVC
Standard („AVC Video“) and/or (ii) decode AVC Video that
was encoded by a consumer engaged in a personal and
non-commercial activity and/or was obtained from a video
provider licensed to provide AVC Video. No license is
granted or shall be implied for any other use. Additional
information may be obtained from MPEG LA, L.L.C.
See http://www.mpegla.com
14
Weitere Ausstattungsmerkmale:
HDTV & SDTV
Upscaling von SDTV-Programmen (senderabhängig)
Software-Update via Satellit ASTRA1 19,2°E
LNB-Steuerlogik (Ton 0/22 kHz), max. Stromabgabe
für LNB 300 mA
Symbolrate 1–35 Mb/s und Frequenzeingang 950–
2150 MHz
3 Tasten an der Frontblende
Plug and play
Leistungsaufnahme im Standby-Betrieb ca. 1 Watt.
Netzanschluss 220–240 V~, 50/60 Hz
5.000 Programmspeicherplätze
Kindersicherung (voreingestellte Receiver-PIN: 0000)
Mehrere Favoritenlisten
Automatischer und manueller Sendersuchlauf
Senderlisteneditor
AC3 optischer digitaler Audio-Ausgang
TV-SCART-Ausgang mit CVBS und RGB-Belegung
HDMI-Ausgang
USB 2.0
Super-Fast-Videotext mit einem Speicher von 800
Seiten
Digitaler Radio-Empfang
Beim Programmwechsel erhalten Sie in einer Anzeige
weitere Programminformationen.
15
DiSEqC 1.0 und 1.2 werden unterstützt, wenn
entsprechende Antennen-Anlage angeschlossen wird
SWAP-Funktion (über Recall-Taste)
Bildschirm-Formate einstellbar auf 4:3, 16:9 Pan Scan
und letterbox
50-fach Multi-Funktionstimer an EPG gekoppelt
Sleep-Timer
Elektronische Programmzeitschrift EPG
(senderabhängig)
SCPC/MCPC-Empfangsnorm C/Ku-Band–Satelliten
Automatische Wahl der Fernseh-Norm mit
Videoumwandler
Digitaler Sat-Finder optisch (Signalqualität) zum
Ausrichten des Sat-Spiegels.
16
Das Koaxial-Kabel gehört nicht zum Lieferumfang.
Achtung!
Verbinden Sie den Receiver erst mit dem Stromnetz,
wenn Sie ihn ordnungsgemäß an alle Geräte und die
Antenne angeschlossen haben. Andernfalls kann der
Receiver beschädigt werden.
Achtung!
Hinweis zur Netztrennung. Die Standby-Taste dieses
Gerätes trennt das Gerät nicht vollständig vom
Stromnetz. Außerdem nimmt das Gerät im StandbyBetrieb Strom auf. Um das Gerät vollständig vom Netz
zu trennen, muss der Netzstecker aus der Steckdose
gezogen werden.
Das Drahtgeflecht und der innere Leiter des KoaxialKabels führen während des Betriebs Strom.
Gefahr!
Verbinden Sie den Receiver erst mit dem Stromnetz,
wenn Sie ihn ordnungsgemäß an alle Geräte und die
Antenne angeschlossen haben. Ansonsten besteht die
Gefahr eines elektrischen Schlags, der schädlich für
Leib und Leben ist.
Receiver anschließen
Der Receiver wird über ein Koaxial-Kabel mit Ihrer
Satelliten-Antenne verbunden. Bevor Sie den Receiver
anschließen können, müssen Sie gegebenenfalls ein
Koaxial-Kabel anfertigen.
17
Beim Abisolieren dürfen weder der innere Leiter,
die Folie noch das Drahtgeflecht beschädigt
werden.
Achtung!
Das Drahtgeflecht und die Folie dürfen den inneren
Leiter nicht berühren. Die Folie muss die
Innenisolierung umschließen und darf nicht beschädigt
werden.
Das LNB-Kabel montieren
(vgl. Montage-Schema auf der nachfolgenden Seite)
Zur Montage der F-Stecker auf das Koaxial-Kabel
benötigen Sie ein Messer (ideal: Abisolierzange) und
einen Seitenschneider.
Trennen Sie an jedem Ende 8 mm Koaxial-Kabel bis
auf den inneren Leiter ab.
Trennen Sie vorsichtig 10 mm der äußeren Isolierung
ab, so dass das Drahtgeflecht frei liegt.
Stülpen Sie das Drahtgeflecht nach hinten und drehen
Sie es über die äußere Isolierung, so dass es den
inneren Leiter nicht berührt.
Entfernen Sie die innere Isolierung mit der sich
darüber befindenden Folie bis 2 mm vor dem
Drahtgeflecht.
Drehen Sie den F-Stecker auf das zurück gestülpte
Drahtgeflecht, bis der Stecker an die innere Isolierung
anstößt.
18
Es darf kein Drahtgeflecht hinten am SteckerEnde überstehen.
Kürzen Sie den Innenleiter mit einem Seitenschneider,
so dass er maximal 1 mm aus dem Stecker ragt.
19
Montage-Schema
Schrauben Sie den F-Stecker des Koaxial-Kabels auf
den Antennen-Anschluss „LNB IN“ am Receiver. Das
andere Ende des Koaxial-Kabels schrauben Sie am
LNB fest.
20
Beachten Sie, dass das Scart- und das HDMIKabel nicht zum Lieferumfang gehören. Es ist
nicht möglich, den Receiver über Scart und über
HDMI Anschluss gleichzeitig zu betreiben. Sie
haben entweder am Scart oder am HDMI
Ausgang ein Signal.
Um HD-Qualität genießen zu können, muss der
Receiver über den HDMI-Anschluss an ein
HDready oder FullHD Fernsehgerät (oder
anderes Wiedergabegerät wie z.B. ein Beamer)
angeschlossen werden.
Anschluss mit HDMI–Kabel
Stecken Sie das HDMI-Kabel in die HDMI-Buchse
„HDMI“ am Receiver.
Verbinden Sie das HDMI-Kabel mit dem TV-Gerät.
Bitte beachten Sie die Bedienungsanleitung des TVGeräts.
21
Anschluss-Schema
22
Das Scart-Kabel gehört nicht zum Lieferumfang.
Anschluss mit SCART-Kabel
Stecken Sie das SCART-Kabel in die SCART-Buchse
„TV“ am Receiver.
Verbinden Sie das SCART-Kabel mit dem TV-Gerät.
Beachten Sie die Bedienungsanleitung des TV-Geräts.
23
Anschluss-Schema
24
Achtung!
Verbinden Sie niemals den Phono-Eingang Ihrer
Stereo-Anlage mit dem Receiver, das kann Ihre
Stereo-Anlage zerstören.
Beachten Sie unbedingt die Angaben zum Anschluss
eines Cinch-Kabels in der Bedienungsanleitung Ihrer
Stereo-Anlage.
Achtung!
Beachten Sie unbedingt die Angaben zum Anschluss
in der Bedienungsanleitung Ihres Audio-DigitalReceivers.
Das optische Audio-Kabel gehört nicht zum
Lieferumfang.
Anschluss eines Audio-Digital-Receivers
Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital
Klang/AC3) nutzen wollen, müssen Sie Ihren AudioDigital Receiver mit dem optisch digitalen Ausgang des
Receivers verbinden.
25
Anschluss koaxialer Digitalausgang
Stecken Sie das optische Audio-Kabel in den
Anschluss „OPTICAL“ am Receiver.
Verbinden Sie das Audio-Kabel mit dem Audio-Digital-
Receiver.
Anschluss-Schema
26
Beachten Sie auch die Bedienungsanleitung Ihrer
Satelliten-Antenne.
Achtung!
Der Receiver darf erst an die Stromversorgung
angeschlossen sein, wenn Sie das Antennenkabel an
den Receiver angeschlossen haben.
Bei der Suche nach der südlichen Richtung hilft
Ihnen der Stand der Sonne. Die Sonne steht
während der Winterzeit um 12 Uhr und während
der Sommerzeit um 13 Uhr genau im Süden.
Die Antenne anschließen und grob ausrichten
Bevor Sie die Antenne ausrichten, müssen Sie das
Antennenkabel an den LNB anschließen.
Schrauben Sie den F-Stecker an den Anschluss des
LNB.
Wenn Sie Ihre Satelliten-Anlage noch nicht montiert und
ausgerichtet haben, müssen Sie zunächst einen
geeigneten Standort für die Montage der Antenne
suchen. Hierbei ist zu beachten, dass die Antenne
südöstlich ausgerichtet werden muss. Das heißt, wenn
Sie hinter Ihrer Antenne stehen, müssen Sie freie Sicht in
Richtung Südosten haben. Bitte beachten Sie, dass die
Antenne nie hinter einer Balkonbrüstung, Hausbrüstung
oder sonstigen Hindernissen (z. B. Bäume) montiert
werden darf.
27
Süden Süden
Osten
Dieses Blickfeld müssen Sie haben, wenn Sie hinter der
Antenne stehen.
In diesem 90 ° Winkel liegen fast alle gängigen
Satellitenpositionen wie z.B. ASTRA1 19,2 °E, Eutelsat
Hotbird 13 °E, Türksat 42 °E.
Je nachdem, welchen Satelliten Sie empfangen wollen,
muss in diesem Winkel freie Sicht ohne Hindernisse sein.
Dies muss vor allem bei der Montage an einer Wand
beachtet werden. Vergewissern Sie sich, bevor Sie eine
entsprechende Wandhalterung (nicht unbedingt im
Lieferumfang enthalten) an Ihrer Hauswand befestigen,
ob Sie Ihre Antenne auch so weit drehen können, ohne
an die Hauswand anzustoßen.
Nachdem Sie alle Verbindungen hergestellt haben,
können Sie nun beginnen, die Antenne einzurichten. Bitte
überprüfen Sie nochmals, ob der Receiver mit dem LNB
an der Antenne verbunden ist und der Receiver mit Ihrem
TV-Gerät verbunden ist. Wenn diese Kabelverbindungen
28
korrekt hergestellt wurden, können Sie die Geräte
einschalten.
Erster Schritt:
Schalten Sie Ihr TV-Gerät ein. Bitte beachten Sie, dass
Ihr TV-Gerät mit dem Receiver abgeglichen ist. Das TVGerät muss auf den richtigen Eingang geschaltet sein.
Zweiter Schritt:
Schalten Sie nun den Receiver ein. Bitte beachten Sie
hierbei, dass der Receiver für die gängigsten Satelliten
und deren Programme vorprogrammiert ist und Sie die
Senderplätze nur über die Zifferntasten ReceiverFernbedienung eingeben müssen.
Dritter Schritt:
Richten Sie nun Ihre Antenne auf den von Ihnen
gewünschten Satelliten aus. Hierzu gibt es mehrere
Möglichkeiten. Die einfachste Lösung ist wie folgt:
Stellen Sie sich hinter Ihre Antenne und stellen Sie die
Antenne ganz senkrecht (siehe Zeichnung B). Achten Sie
darauf, dass das Empfangsteil der Antenne nach Süden
zeigt (siehe Zeichnung A).
29
Süden
Zeichnung A Zeichnung B
Drehen Sie nun Ihre Antenne unter Beobachtung des TVGerätes langsam nach Osten (links), bis das
Empfangsteil genau nach Osten zeigt, also um 90 °
drehen (siehe folgende Zeichnung).
Süden
Osten
30
Bei digitalem Sat-Empfang empfängt der
Receiver das Sendesignal etwas zeitversetzt.
Drehen Sie deshalb die Antenne sehr langsam
und warten Sie bei jeder Position einige
Sekunden, bis der Receiver im Bildschirmmenü
die Signalstärke anzeigt.
Stellen Sie nun Ihre Antenne um 1 ° steiler. Ziehen Sie
hierfür oben an der Antenne. Nun führen Sie die Antenne
langsam wieder zurück bis zum Ausgangspunkt in
Richtung Süden. Stellen Sie nun die Antenne wieder 1 °
steiler und führen Sie die Antenne wieder nach links
Richtung Osten. Diese Schritte wiederholen Sie so lange,
bis sich der Höhenwinkel und Seitenwinkel z.B. für
ASTRA1 bei 19,2 ° Ost kreuzt und Sie auf Ihrem TVGerät das eingestellte Programm empfangen.
Bitte überprüfen Sie jetzt nochmals, ob Sie das am
Receiver eingestellte Programm empfangen und schalten
Sie mit der Fernbedienung mit den und Tasten am
Receiver die Sender weiter.
Haben Sie den gewünschten Satelliten, so optimieren Sie
die Ausrichtung der Antenne so lange, bis Sie auf allen
Kanälen ein sauberes Bild haben. Dies erreichen Sie
durch optimale Einstellung des Höhen- und
Seitenwinkels. (siehe Zeichnung A und B). Bitte
verwenden Sie ferner die Anzeige der Signalstärke und
Signalqualität, welche Sie durch zweimaliges Drücken
der INFO-Taste erhalten.
31
Zuletzt ziehen Sie alle Schrauben sorgfältig an, damit
sich die Einstellung Ihrer Antenne nicht mehr verändern
kann.
32
In Betrieb nehmen
Fernbedienung
Für die Fernbedienung benötigen Sie zwei Batterien vom
Typ AAA/1,5 V.
Öffnen Sie das Batteriefach.
Legen Sie zwei Batterien unter Beachtung der
vorgegebenen Polarität in das Batteriefach ein.
33
Achtung!
Batterien können Giftstoffe enthalten, die die
Gesundheit und die Umwelt schädigen. Entsorgen Sie
die Batterien deshalb unbedingt entsprechend den
geltenden gesetzlichen Bestimmungen. Werfen Sie die
Batterien niemals in den normalen Hausmüll.
Schließen Sie den Batteriefachdeckel wieder sorg-
fältig, bis der Deckel einrastet.
Tauschen Sie schwächer werdende Batterien recht-
zeitig aus, ansonsten ist die Sendeleistung der
Fernbedienung zu schwach.
Tauschen Sie immer beide Batterien gleichzeitig aus
und verwenden Sie Batterien des gleichen Typs.
Prüfen Sie bitte mindestens einmal jährlich die
Batterien Ihrer Fernbedienung.
Wenn eine Batterie ausgelaufen ist, ziehen Sie
Schutzhandschuhe an und reinigen Sie das
Batteriefach mit einem trockenen Tuch.
Die Fernbedienung übermittelt Infrarot-Signale an den
Receiver. Die Funktion der Tasten entnehmen Sie bitte
der Übersicht der Fernbedienung.
Richten Sie die Fernbedienung auf die Vorderseite des
Receivers und drücken Sie einmal kurz die
entsprechende Taste.
34
Achtung!
Kontrollieren Sie den ordnungsgemäßen Anschluss
aller Geräte und der Antenne, bevor Sie den Receiver
mit dem Stromnetz verbinden.
Um in den Standby-Modus zu gelangen, drücken
Sie die rote Taste oben links auf der
Fernbedienung zweimal. Die POWER-LED
leuchtet. Das Gerät verbraucht dabei nur ca. 1
Watt. Dies ist ein aktuell sehr niedriger
Stromverbrauchs-Wert.
Der Receiver
Stecken Sie die Netz-Stecker der angeschlossenen
Geräte in die Netz-Steckdose und schalten Sie die
angeschlossenen Geräte ein.
Schalten Sie den HDMI-Kanal bzw. AV-Kanal am TV-
Gerät ein. (Sofern das TV-Gerät die vom Receiver
ausgegebene Schaltspannung erkennt, schaltet es
automatisch in den AV-Betrieb bei Scart.)
Stecken Sie den Netz-Stecker des Receivers in die
Netz-Steckdose. Das Gerät befindet sich im NormalModus. Der aktuelle Programmplatz wird angezeigt.
Der Bootvorgang kann einige Minuten in Anspruch
nehmen.
Der Receiver wird mit vorprogrammierten FernsehProgrammen ausgeliefert und kann direkt benutzt
werden. Nur bei Erstinbetriebnahme oder nach
Durchführen der Werkseinstellungen muss die
Basisinstallation durchgeführt werden.
35
Bedienen
In den Menüs navigieren
In den Menüs navigieren Sie mit den Tasten ▲, ▼, ►
und ◄. Gewählte Menüpunkte werden markiert. Mit der
OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste können
Sie das Menü verlassen. Änderungen müssen teilweise
zusätzlich bestätigt werden. Änderungen erfordern
teilweise eine Bestätigung der Sicherheitsabfrage.
Beispiel: GMT Zeitzone auswählen
Taste MENU, Systemeinstellungen auswählen, Taste
OK, GMT Zeitzone auswählen, Taste OK. Punkt GMT
Zeitzone mit den Tasten ► und ◄ einstellen. Mit Taste
EXIT das Menü verlassen.
36
Erstinbetriebnahme
Bei der Erstinbetriebnahme (und nach Wiederherstellen
der Werkseinstellungen) muss die Basisinstallation
durchgeführt werden.
Sprache:
o OSD-Sprache: Stellen Sie die gewünschte
Sprache des Menüs ein.
o Erster Audiokanal: Vorauswahl der Audio-Sprache
(falls vom Sender angeboten)
o Zweiter Audiokanal: Vorauswahl der Audio-
Sprache (falls vom Sender angeboten)
Lokale Zeiteinstellung: Stellen Sie die gewünschte
Zeitzone ein. Werkseitig: Berlin, Deutschland
37
Der Receiver ist werkseitig vorprogrammiert.
Zudem wird bei jedem Neustart die Senderliste
aktualisiert.
Installation: In diesem Menüpunkt konfigurieren Sie
den Receiver. Die Erklärung finden Sie ab Seite 60 in
dieser Bedienungsanleitung.
Durch Drücken der EXIT-Taste wird die Basisinstallation
abgebrochen.
38
Speicherplatz
Sendername
Datum
Uhrzeit
Oranger
Balken
Fortschritt der aktuellen Sendung, von links nach
rechts zunehmend
Icons
16:9
Bildschirm-Einblendungen bei einem ProgrammWechsel
Bei einem Programm-Wechsel wird am Bildschirm für 5
Sekunden (einstellbar) eine Informationsleiste
eingeblendet.
In dieser Informationsleiste finden Sie folgende Hinweise:
39
Kindersicherung
Verschlüsselter Sender
Untertitel verfügbar
Teletext verfügbar
18+ / 16+ Altersbeschränkung (Jugendschutz)
Programminfos links
Name der aktuellen Sendung
Sendezeit
EPG-Kurzinformationen
Programminfos rechts
Name der folgenden Sendung
Sendezeit
40
2 1 3
Benutzer-Oberfläche auf dem TV-Bildschirm
Über die Menüs der Benutzer-Oberfläche können Sie
individuelle Einstellungen Ihres Receivers vornehmen.
Dazu müssen Receiver und TV-Gerät eingeschaltet und
mit einem Kabel (z.B. HDMI oder SCART) verbunden
sein.
Drücken Sie die „MENU“-Taste. Das Hauptmenü wird
angezeigt. Mit der „EXIT“-Taste oder erneutem Drücken
auf die „MENU“-Taste können Sie dieses wieder
verlassen.
Die angesteuerte Auswahl ist orange markiert. In der
unteren Abbildung ist aktuell „Sender editieren“
angesteuert.
So können Sie sich in den Menüs orientieren
Oben (Pfeil 1): Menü-Name
Mitte (Pfeil 2): Menü-Punkte
Unten (Pfeil 3): Anwendbare Befehle (wenn angeboten)
41
Hauptmenü
Untermenü
Erläuterung
Sender editieren
Seite: 44
Kanäle 1-99
bearbeiten
Seite: 45
Senderlisteneditor
Seite: 48
Favoritenlisteneditor
Seite: 53
Alle Sender löschen
Seite: 56
Senderliste speichern
Seite: 56
Senderliste laden
Seite: 57
Installation
Seite: 60
Automatischer
Sendersuchlauf
Seite: 61

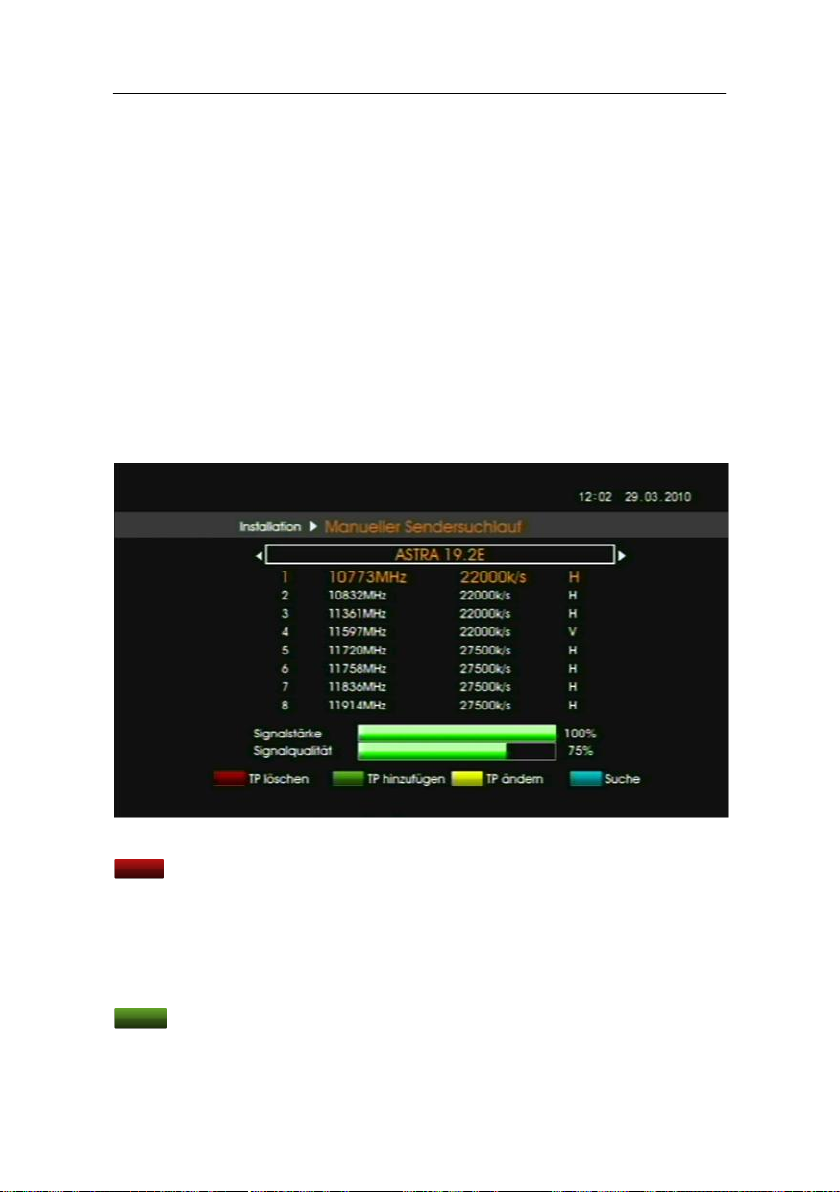

Manueller
Sendersuchlauf
Seite: 64

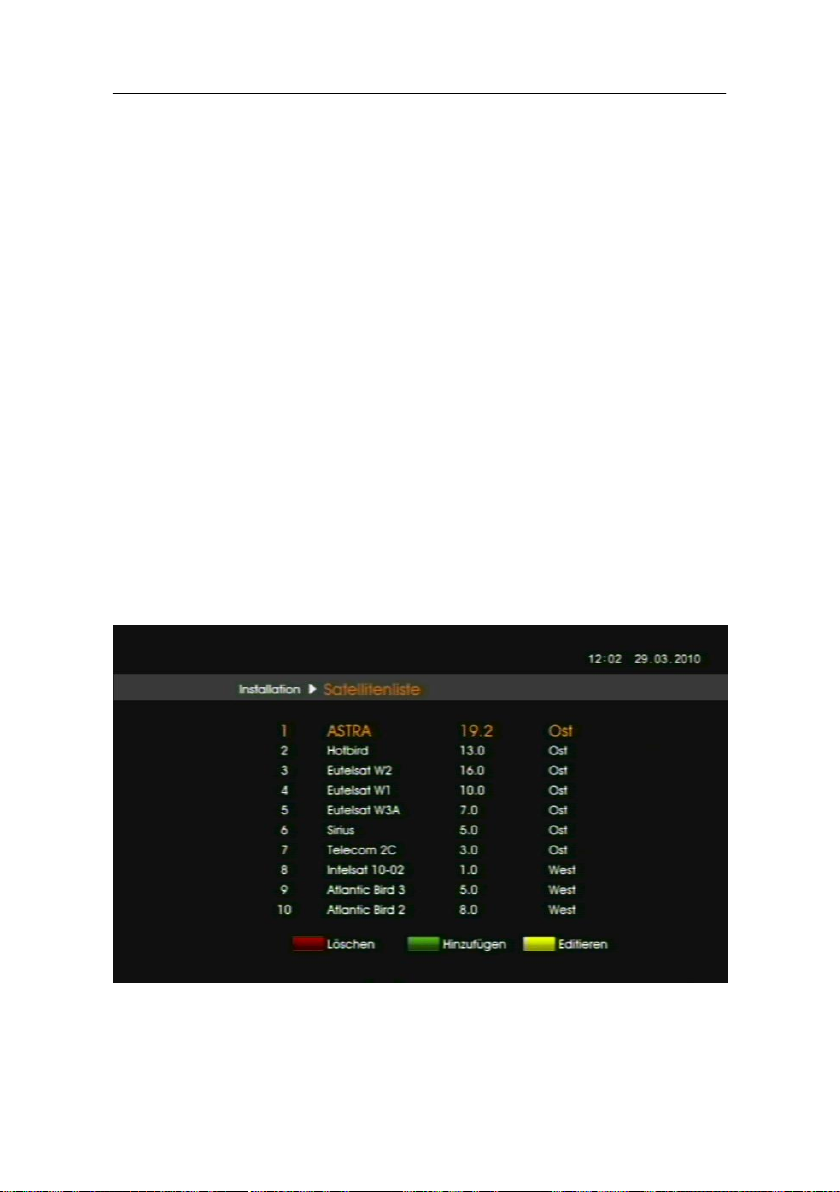

Satellitenliste
Seite: 66
LCN-Liste laden
Seite: 68
Systemeinstellungen
Seite: 69
Sprache
Seite: 69
Kindersicherung
Seite: 70
Lokale
Zeiteinstellung
Seite: 71
Timer-Einstellung
Seite: 71
A/V Einstellung
Seite: 73
OSD Einstellung
Seite: 74
Andere
Seite: 74
Menü-Aufbau
42
Anwendungen
Seite: 75
Information
Seite: 75
Werkseinstellungen
Seite: 75
HD+ Karte
Informationen
Seite: 75
Software Update
Seite: 76
USB-Informationen
Seite: 76
Bilder
Seite: 77

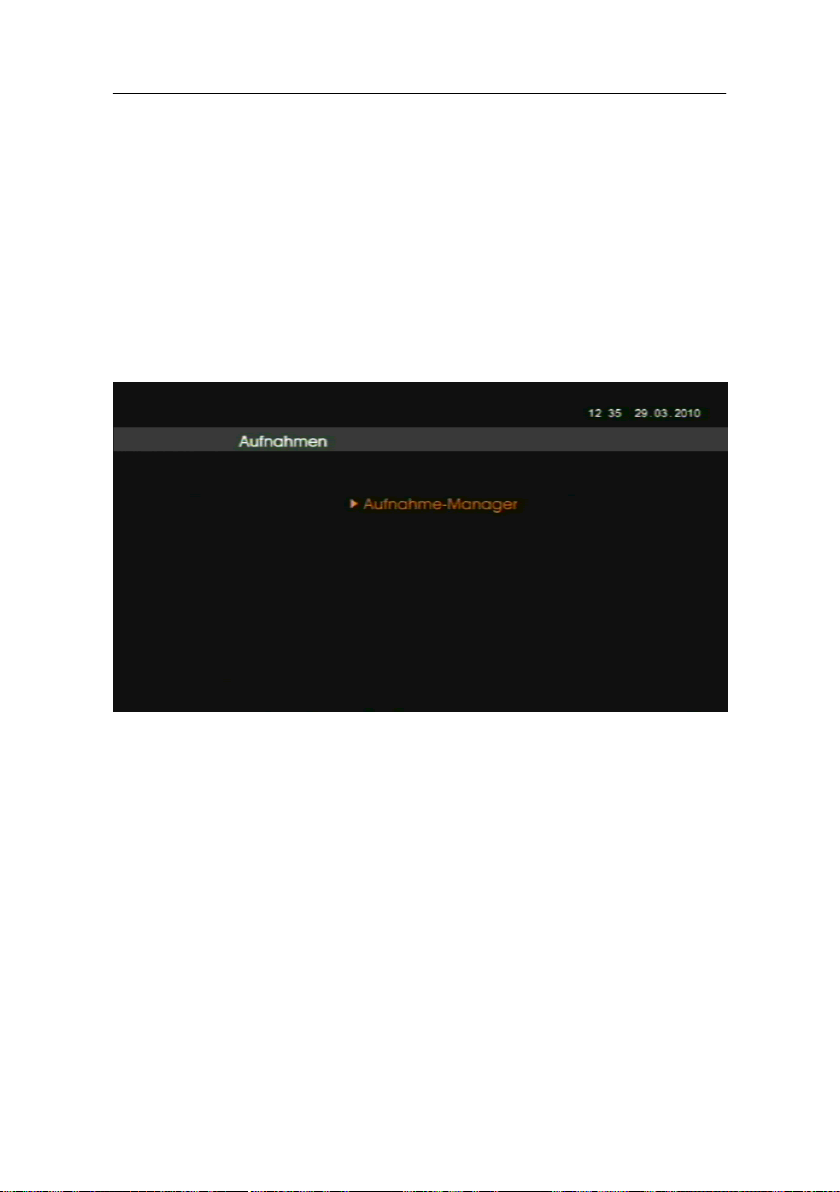

Aufnahmen
Seite: 78
Aufnahmen-Manager
Seite: 78
43
Genereller Hinweis: die TV-Kanäle 100 – 2.000
und Radio-Kanäle 100 - 500 sind durch HD+
vorgegeben und werden regelmäßig auf den
aktuellsten Stand durch ein Software-Update
über Satellit gebracht. Damit sind Sie stets auf
dem aktuellsten Stand. Der Bootvorgang kann
deswegen einige Zeit in Anspruch nehmen.
Alle von Ihnen durchgeführten Änderungen der
TV-Kanäle 100 – 2.000 und Radio-Kanäle 100 –
500 sind nach dem Software-Update
überschrieben.
Hauptmenüpunkt Sender editieren
Im Folgenden werden Ihnen die Menüpunkte des
Hauptmenüpunkts „Sender editieren“ erklärt.
44
Die Kanäle 1-99 können beliebig belegt werden.

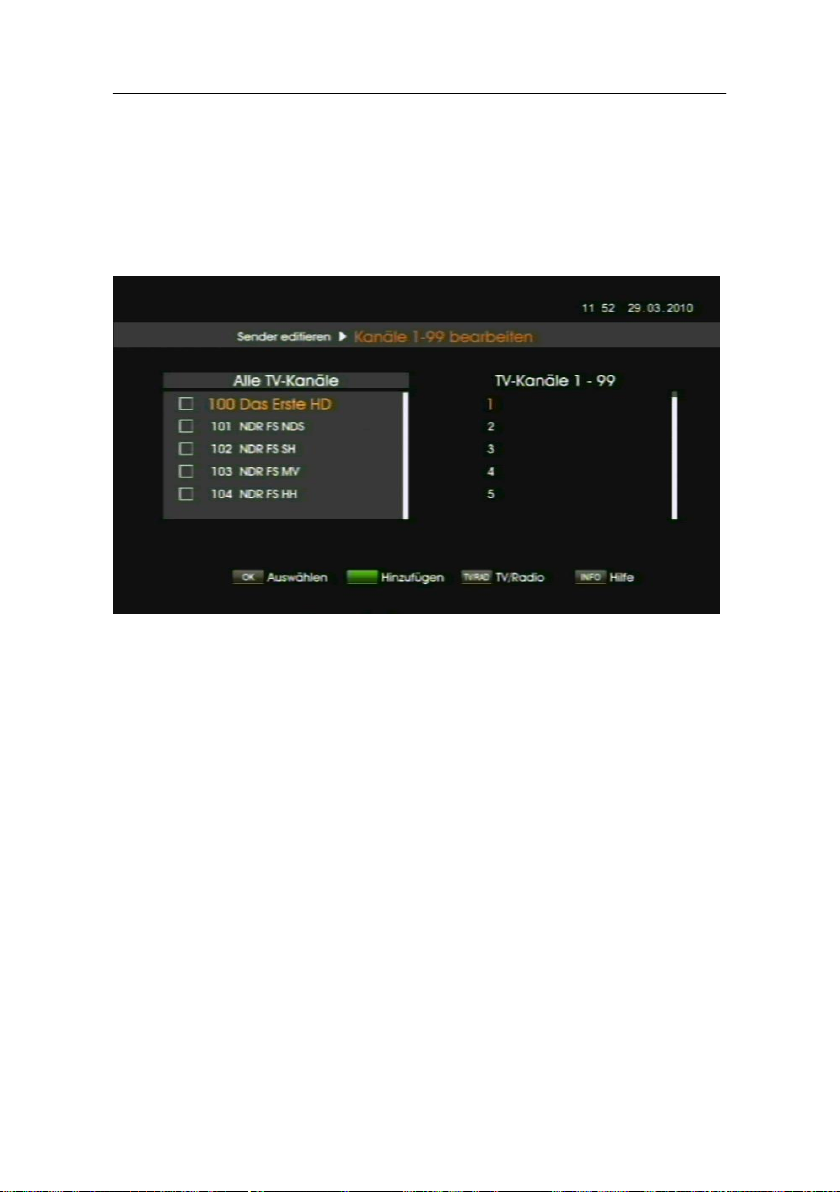

Kanäle 1-99 bearbeiten
Sie können in diesem Menüpunkt nur die Kanäle von 199 belegen und ordnen.
Mit der Taste TV/RAD wechseln Sie zwischen den TVKanälen und den Radio-Kanälen.
Mit der INFO-Taste öffen Sie die Übersicht der
anwendbaren Befehle.
Die linke Liste ist die Quell-Liste. Alle auf dem Receiver
gespeicherten Kanäle befinden sich in dieser Liste. Aus
der Quell-Liste können Sie bis zu 99 Kanäle auswählen,
die Sie in die rechte Liste kopieren (= hinzufügen) und
beliebig ordnen können. Dadurch gestalten Sie Ihre
bevorzugte Liste, welche Ihnen ab Programmplatz 1
45
Die der rechten Liste hinzugefügten Kanäle
bleiben der Quell-Liste selbstverständlich
erhalten.
angezeigt wird, sobald Sie im Normalbetrieb die OKTaste drücken.
Zwischen den beiden Listen wechseln Sie mit den Tasten
► und ◄. Entsprechend der Liste, in der Sie sich
befinden, finden Sie in der Fußzeile die anwendbaren
Befehle.
Mit den Tasten ▲ und ▼ navigieren Sie innerhalb der
beiden Listen.
Navigieren Sie in der Quell-Liste zu den Kanälen, die Sie
der rechten Liste hinzufügen möchten. Drücken Sie dann
die OK-Taste. Die hinzuzufügenden Kanäle werden mit
einem Häkchen markiert. Das Häkchen wird durch
nochmaliges Drücken der OK-Taste entfernt.
Drücken Sie die grüne Funktionstaste, sobald Sie alle
hinzuzufügenden Kanäle mit einem Häkchen markiert
haben. Die Kanäle werden nun in der rechten Liste
aufgeführt.
Zum Bearbeiten der rechten Liste wechseln Sie in diese
durch Drücken der ►Taste. Anwendbare Befehle werden
in der Fußzeile angezeigt. Die zu bearbeitenden Kanäle
müssen wie gehabt mit einem Häkchen markiert werden.
Rote Funktionstaste: Entfernen der markierten Kanäle
aus der rechten Liste
46
Es kann entweder nur ein Kanal oder mehrere
Kanäle gleichzeitig markiert und bearbeitet
werden.
Blaue Funktionstaste: Verschieben der markierten
Kanäle. Bewegen Sie die Markierung zum
Zielspeicherplatz und drücken Sie die blaue
Funktionstaste.
Gelbe Funktionstaste: Alle Kanäle markieren bzw. alle
Markierungen entfernen.
Mit der EXIT-Taste verlassen Sie den Menüpunkt. Mit
Bestätigung der Sicherheitsabfrage werden die
Änderungen gespeichert. Bei Nicht-Bestätigung werden
die Änderungen verworfen.
47
Genereller Hinweis: die TV-Kanäle 100 – 2.000
und Radio-Kanäle 100 – 500 sind durch HD+
vorgegeben und werden regelmäßig auf den
aktuellsten Stand durch ein Software-Update
über Satellit gebracht. Damit sind Sie stets auf
dem aktuellsten Stand.
Alle von Ihnen durchgeführten Änderungen der
TV-Kanäle 100 – 2.000 und Radio-Kanäle 100 –
500 sind nach dem Software-Update
überschrieben.
Senderlisteneditor
In diesem Menüpunkt können Sie alle TV- und RadioKanäle bearbeiten.
In der Fußzeile finden Sie die anwendbaren Befehle.
48
Der zu bearbeitende Kanal muss mit den Tasten ▲ und
▼ angesteuert werden (orange Schriftfarbe).
Funktionsabhängig sind Mehrfachmarkierungen möglich.
Mit der INFO-Taste rufen Sie die Befehlsübersicht auf.
▲▼: Zu einem Kanal navigieren
◄►: Satellit auswählen
: Funktion der OK-Taste wechseln
: Einfacher Wechsel zurück zur Hauptliste.
: Aufrufen der Kanal-Suchfunktion. Direkteingabe
des Namens des gesuchten Senders über die
erscheinende virtuelle Tastatur.
: Favoritenliste wechseln
49
und : In 10er Schritten navigieren
: Funktion bestätigen
: Ausführen einer Funktion
: Wechsel zwischen der Hauptliste und den
Favoritenlisten
: Wechsel zwischen TV-Empfang und Radio-
Empfang
Mir der EXIT-Taste schließen Sie die Befehlsübersicht.
Die OK-Taste ist mit mehreren Funktionen belegt. Der
Funktionswechsel erfolgt durch Drücken der roten
Funktionstaste. Beim Feld steht die aktive
Funktion geschrieben.
Funktionsübersicht der OK-Taste:
Auswählen
Der Kanal, der orange gekennzeichnet ist (annavigiert
ist), in der Vorschau durch Drücken der OK-Taste
anzeigen lassen.
Sperren
Den Kanal, der orange gekennzeichnet ist (annavigiert
ist), durch Drücken der OK-Taste sperren. Ein gesperrter
Kanal ist durch gekennzeichnet. Durch die Sperre
kann ein gesperrter Kanal nur gesehen werden, wenn die
50
Im Menüpunkt Systemeinstellungen –
Kindersicherung muss der Punkt Sender sperren
aktiviert sein. Ist dieser Punkt deaktiviert, sind die
Sperren solange stillgelegt, bis der Punkt Sender
sperren wieder aktiviert wurde.
korrekte Receiver-PIN eingegeben wird (werkseitig
0000).
Überspr(ingen)
Den Kanal, der orange gekennzeichnet ist (annavigiert
ist), durch Drücken der OK-Taste überspringen. Ein
Kanal, der übersprungen wird, ist mit gekennzeichnet.
Beim Zappen durch die Kanäle wird der so gekennzeichnete Kanal übersprungen. Er kann jedoch über die
Zifferntasten direkt angewählt werden.
Verschieben
Es kann ein oder mehrere Kanäle zum Verschieben
vormarkiert werden. Navigieren Sie dafür die zu
verschiebenden Kanäle an und drücken jeweils einmal
die OK-Taste. Die vormarkierten Kanäle sind durch
gekennzeichnet. Bewegen Sie die Markierung zum
Zielspeicherplatz und drücken Sie die APP-Taste.
51
Sie können in eine Favoritenliste sowohl TVKanäle als auch Radio-Kanäle ablegen.
Die Favoritenlisten können auch im folgenden
Menüpunkt verwaltet werden. Hier stehen Ihnen
noch weitere spezifische Anwendungen zur
Verfügung.
Löschen
Es kann ein oder mehrere Kanäle zum Löschen
vormarkiert werden. Navigieren Sie dafür die zu
löschenden Kanäle an und drücken jeweils einmal die
OK-Taste. Die vormarkierten Kanäle sind durch
gekennzeichnet. Zum Löschen drücken Sie die APPTaste.
Favorit
Zunächst wählen Sie durch Drücken der FAV-Taste die
Favoritenliste aus, in der Sie einen Kanal als Favorit
ablegen möchten. Die aktuell gewählte Favoritenliste
finden Sie unter dem Vorschau-Fenster.
Der Wechsel zwischen TV-Kanälen und Radio-Kanälen
erfolgt durch Drücken der TV/RAD-Taste.
Den Kanal, der orange gekennzeichnet ist (annavigiert
ist), durch Drücken der OK-Taste zur gewählten
Favoritenliste hinzufügen. Ein Favoritenkanal ist durch
gekennzeichnet.
52
Falls Sie einen TV-Sender der Speicherplätze
100 – 2.000 oder Radio-Sender der
Speicherplätze 100 – 500 einer Favoritenliste
Die Favoritenliste rufen Sie im Normalbetrieb mit der
FAV-Liste auf. Durch Drücken der 1-Taste verlassen Sie
die Favoritenliste und gelangen zurück zur Hauptliste, in
der alle Kanäle gespeichert sind.
Mit der EXIT-Taste verlassen Sie das Menü. Die
durchgeführten Änderungen sind gespeichert.
Favoritenlisteneditor
In diesem Menü können Sie ausschließlich die
Favoritenlisten bearbeiten. Voraussetzung ist, dass Sie
bereits eine oder mehrere Favoritenlisten, wie im
Menüpunkt zuvor beschrieben, angelegt haben.
53
hinzufügen, wird dieser auch in der Favoritenliste entsprechend des automatischen Updates
nach einem Neustart geändert.
In der Fußzeile finden Sie die anwendbaren Befehle.
Der Wechsel zwischen den Favoritenlisten erfolgt über
die Tasten ◄ und ►. Die zu bearbeitende Favoritenliste
ist zu wählen.
Der zu bearbeitende Kanal muss mit den Tasten ▲ und
▼ angesteuert werden (orange Schriftfarbe). Funktions-
abhängig sind Mehrfachmarkierungen möglich.
Mit der gelben Funktionstaste ändern Sie den Namen der
aktuellen Favoritenliste. Geben Sie den gewünschten
Namen über die erscheinende virtuelle Tastatur ein.
Die OK-Taste ist mit mehreren Funktionen belegt. Der
Funktionswechsel erfolgt durch Drücken der roten
Funktionstaste. Beim Feld steht die aktive
Funktion geschrieben.
Funktionsübersicht der OK-Taste:
Auswählen
Der Kanal, der orange gekennzeichnet ist (annavigiert
ist), in der Vorschau durch Drücken der OK-Taste
anzeigen lassen.
54
Im Menüpunkt Systemeinstellungen –
Kindersicherung muss der Punkt Sender sperren
aktiviert sein. Ist dieser Punkt deaktiviert, sind die
Sperren solange stillgelegt, bis der Punkt Sender
sperren wieder aktiviert wurde.
Sperren
Den Kanal, der orange gekennzeichnet ist (annavigiert
ist), durch Drücken der OK-Taste sperren. Ein gesperrter
Kanal ist durch gekennzeichnet. Durch die Sperre
kann ein gesperrter Kanal nur gesehen werden, wenn die
korrekte Receiver-PIN eingegeben wird (werkseitig
0000).
Überspr(ingen)
Den Kanal, der orange gekennzeichnet ist (annavigiert
ist), durch Drücken der OK-Taste überspringen. Ein
Kanal, der übersprungen wird, ist mit gekennzeichnet.
Beim Zappen durch die Kanäle wird der so gekennzeichnete Kanal übersprungen. Er kann jedoch über die
Zifferntasten direkt angewählt werden.
Verschieben
Es kann ein oder mehrere Kanäle zum Verschieben
vormarkiert werden. Navigieren Sie dafür die zu
verschiebenden Kanäle an und drücken jeweils einmal
die OK-Taste. Die vormarkierten Kanäle sind durch
gekennzeichnet. Bewegen Sie die Markierung zum
Zielspeicherplatz und drücken Sie die APP-Taste.
55
Entfernen
Es kann ein oder mehrere Kanäle aus der Favortienliste
entfernt werden. Dazu müssen diese zum Entfernen
vormarkiert werden. Navigieren Sie dafür die zu
entfernenden Kanäle an und drücken jeweils einmal die
OK-Taste. Die vormarkierten Kanäle sind durch
gekennzeichnet. Zum Entfernen drücken Sie die APPTaste.
Mit der EXIT-Taste verlassen Sie das Menü. Die
durchgeführten Änderungen sind gespeichert.
Alle Sender löschen
In diesem Menüpunkt können Sie alle gespeicherten TV-
Kanäle und Radio-Kanäle löschen. Geben Sie dafür in
der erscheinenden Eingabeaufforderung die aktuelle
Receiver-PIN ein (werkseitig 0000).
Senderliste speichern
In diesem Menüpunkt kann die komplette Senderliste auf
ein externes USB-Speichermedium gespeichert werden.
Dafür muss ein externes USB-Speichermedium
angeschlossen und erkannt sein. Ansonsten können Sie
diesen Menüpunkt nicht aufrufen.
Nach korrekter Receiver-PIN-Eingabe (werkseitig 0000)
und Bestätigung der Sicherheitsabfrage wird die
56
Genereller Hinweis: die TV-Kanäle 100 – 2.000
und Radio-Kanäle 100 - 500 sind durch HD+
vorgegeben und werden regelmäßig auf den
aktuellsten Stand durch ein Software-Update
über Satellit gebracht. Damit sind Sie stets auf
dem aktuellsten Stand.
Alle von Ihnen durchgeführten Änderungen der
TV-Kanäle 100 – 2.000 und Radio-Kanäle 100 –
500 sind nach dem Software-Update
überschrieben.
komplette Senderliste auf das externe USBSpeichermedium gespeichert.
Senderliste laden
In diesem Menüpunkt können Sie eine gespeicherte
Senderliste des Receivers laden. Dafür muss ein
externes USB-Speichermedium angeschlossen und
erkannt sein. Ansonsten können Sie diesen Menüpunkt
nicht aufrufen.
57
Wählen Sie USB Flash Driver aus und drücken Sie die
OK-Taste auf der Fernbedienung. Danach befinden Sie
sich hier:
58
Wählen Sie die Datei ChanList.bin und drücken die OKTaste auf der Fernbedienung. Bestätigen Sie die
Sicherheitsabfrage. Die Senderliste wird geladen.
Mit der EXIT-Taste verlassen Sie das Menü.
59
Hauptmenüpunkt Installation
Im Folgenden werden Ihnen die Menüpunkte des
Hauptmenüpunkts „Installation“ erklärt.
60

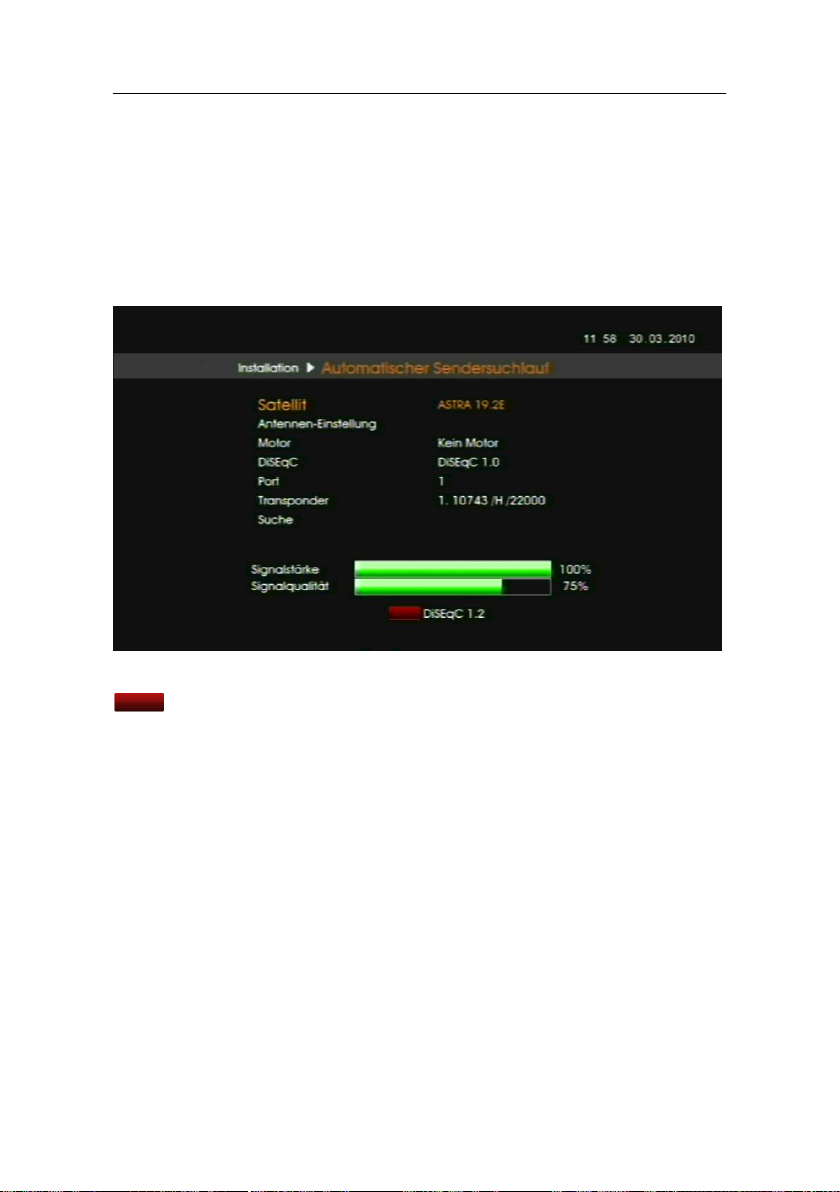

Automatischer Sendersuchlauf
In diesem Menüpunkt können Sie die angelegten
Satelliten konfigurieren und einen vollständigen
Sendersuchlauf durchführen.
DiSEqC 1.2: Voraussetzung ist, dass bei Punkt
„Motor“ die Auswahl DiSEqC 1.2 aktiviert ist. Durch
Drücken der roten Funktionstaste gelangen Sie direkt zu
den DiSEqC 1.2 Motoreinstellungen.
Satellit: Auswahl des zu durchsuchenden Satelliten.
LNB-Einstellung: Hier können Sie das angeschlossene
LNB konfigurieren. Die Voreinstellung ist für alle
gängigen Satelliten-Anlagen geeignet. Eine Änderung
sollte nur von Fachleuten durchgeführt werden.
61
Die DiSEqC-Einstellungen sind wichtig, falls der
Receiver an eine Mehrfach-Satelliten-Antenne
angeschlossen ist.
Ziehen Sie im Zweifel einen Fachmann oder den
Installateur der Satelliten-Anlage zu Rate.
Wichtig: hier können Sie die LNB-Stromversorgung
aktivieren und deaktivieren.
Motor: Entweder keinen Motor oder einen DiSEqC 1.2Motor auswählen.
DiSEqC: Einstellungen für DiSEqC
o Deaktiviert
o DiSEqC 1.0: Einstellmöglichkeit Port 1, 2, 3 und 4
o Tone Burst: Ton A oder Ton B
Transponder: Auswahl des Transponders, für den die
Signalstärke und Signalqualität angezeigt werden sollen.
Suche: Drücken Sie die OK-Taste, um den automatischen Sendersuchlauf zu starten. Sie müssen jedoch
zunächst die Filtereinstellungen im erscheinenden
Fenster eingeben:
o Nur für FTA: Ja / Nein
(ja = nur frei empfangbare Kanäle / nein = frei
empfangbare und verschlüsselte Kanäle)
62
o Gesuchte Kanäle: Auswahl, ob nur nach TV-
Kanälen, nur nach Radio-Kanälen oder nach
beidem gesucht werden soll
o Netzwerk Suchlauf: Falls „Ja“ werden
zusammenhängende Transponder nacheinander
gelistet und durchsucht. Falls „Nein“ werden nur
bereits angelegte Transponder durchsucht.
Mit der blauen Funktionstaste starten Sie den automatischen Sendersuchlauf. Wenn Sie die rote Funktionstaste drücken, wird der automatische Sendersuchlauf
nicht gestartet und der Vorgang abgebrochen. Der
Balken zeigt Ihnen den Fortschritt des Suchvorgangs.
Nach dem automatischen Sendersuchlauf werden
neugefundene Kanäle am Ende der Kanalliste angefügt,
wenn dies von Ihnen bestätigt wird. Wenn Sie nicht
bestätigen, wird der Vorgang abgebrochen.
Mit der EXIT-Taste verlassen Sie das Menü.
63
Manueller Sendersuchlauf
In diesem Menüpunkt können Sie Transponder
bearbeiten, neu anlegen, löschen und durchsuchen.
Wählen Sie mit den Tasten ◄ und ► zunächst den
Satelliten aus.
Der zu bearbeitende Transponder muss mit den Tasten
▲ und ▼ angesteuert werden (orange Schriftfarbe).
Die Abkürzung für Transponder lautet TP. Transponder
ist gleichbedeutend mit Frequenz.
TP löschen: Der angesteuerte Transponder wird
nach Bestätigung der Sicherheitsabfrage gelöscht. Alle
diesem Transponder zugeordneten Sender werden
gelöscht.
TP hinzufügen: Hier kann ein neuer Transponder,
welcher noch nicht angelegt wurde, angelegt werden.
64
Verwenden Sie diese Funktion, um nach einem Sender
zu suchen, wenn Ihnen die notwendigen Daten bekannt
sind. Diese Daten müssen Sie im erscheinenden Fenster
eingegeben werden und zum Speichern die blaue Funktionstaste gedrückt werden. Der neu angelegte Transponder erscheint in der Liste. Über die blaue Funktionstaste Suche kann dieser durchsucht werden.
TP ändern: Wenn ein bereits angelegter Transponder geändert werden soll, drücken Sie die gelbe
Funktionstaste wenn der Transponder angesteuert ist.
Alle diesem Transponder zugeordneten Sender werden
gelöscht.
Suche: Drücken Sie diese Taste, den manueller
Sendersuchlauf zu starten. Sie müssen jedoch zunächst
die Filtereinstellungen im erscheinenden Fenster
eingeben:
o Nur für FTA: Ja / Nein
(ja = nur frei empfangbare Kanäle / nein = frei
empfangbare und verschlüsselte Kanäle)
o Gesuchte Kanäle: Auswahl, ob nur nach TV-
Kanälen, nur nach Radio-Kanälen oder nach
beidem gesucht werden soll
o Netzwerk Suchlauf: Falls „Ja“ werden
zusammenhängende Transponder nacheinander
gelistet und durchsucht. Falls „Nein“ werden nur
bereits angelegte Transponder durchsucht.
Mit der blauen Funktionstaste starten Sie den manuellen
Sendersuchlauf. Der Balken zeigt Ihnen den Fortschritt
65
des Suchvorgangs. Wenn Sie die rote Funktionstaste
drücken, wird der manuelle Sendersuchlauf nicht
gestartet und der Vorgang abgebrochen.
Nach dem manuellen Sendersuchlauf werden
neugefundene Kanäle am Ende der Kanalliste angefügt,
wenn dies von Ihnen bestätigt wird. Wenn Sie nicht
bestätigen, wird der Vorgang abgebrochen.
Mit der EXIT-Taste verlassen Sie das Menü.
Satellitenliste
In diesem Menüpunkt können Sie bereits angelegte
Satelliten löschen oder bearbeiten und neue Satelliten
hinzufügen.
Der zu bearbeitende Satellit muss mit den Tasten ▲ und
▼ angesteuert werden (orange Schriftfarbe).
66
Um die Funktion des Receivers nicht zu beeinträchtigen, kann der Satellit ASTRA 19,2 ° OST
kann nicht bearbeitet oder gelöscht werden. Auf
diesem Satellit werden die HD+ Kanäle gesendet.
Löschen: Nach Bestätigung der Sicherheitsabfrage
wird der angesteuerte Satellit gelöscht. Alle auf diesem
Satellit gesendeten Transponder und Sender werden
gelöscht.
Hinzufügen: Geben Sie den Namen, die Orbitalposition und die Lage des hinzuzufügenden Satelliten in
der erscheinenden virtuellen Tastatur ein. Durch Drücken
der blauen Funktionstaste wird der neue Satellit in der
Satellitenliste gespeichert. Der neu angelegte Satellit
kann nun auf Kanäle durchsucht werden. Mit der roten
Funktionstaste brechen Sie den Vorgang ab.
Editieren: Hier können die Daten eines angelegten
Satelliten (ausser ASTRA 19,2° Ost) editiert werden.
Durch Drücken der blauen Funktionstaste werden die
Änderungen gespeichert. Mit der roten Funktionstaste
brechen Sie den Vorgang ab.
Mit der EXIT-Taste verlassen Sie das Menü.
67
Diese Liste wird vom Receiver bei jedem
Neustart geladen, damit der Receiver stets auf
dem aktuellsten Stand ist.
LCN-Liste laden
Hier können Sie die von HD+ per Satellit ausgestrahlte
Senderliste laden. Dies betrifft die TV-Kanäle 100 – 2.000
und Radio-Kanäle 100 – 500.
Wählen Sie die gewünschte LCN-Liste aus. Zum Starten
die OK-Taste drücken.
Mit der EXIT-Taste verlassen Sie das Menü.
68
Diese Einstellungen sollten Sie bereits bei der
Erstinbetriebnahme eingestellt haben.
Hauptmenüpunkt Systemeinstellungen
Sprache
o OSD-Sprache: Stellen Sie die gewünschte Sprache
des Menüs ein.
o Erster Audiokanal: Vorauswahl der Audio-Sprache
(falls vom Sender angeboten)
o Zweiter Audiokanal: Vorauswahl der Audio-Sprache
(falls vom Sender angeboten)
69
Erfordert Receiver-PIN-Eingabe. Werkseitig: 0000
Bei dreimaliger falscher Eingabe der aktuellen
Receiver-PIN wird der Receiver zehn Minuten
gesperrt.
Bei dreimaliger falscher Eingabe der aktuellen
HD+ Karte wird der Receiver zehn Minuten
gesperrt.
Kindersicherung
o Sender sperren: Aktivieren / Deaktiveren der
vorgenommenen Sender sperren.
o Menü sperren: Bei Aktivierung werden die
wichtigsten Menüpunkte, die der Basisinstallation
des Receivers dienen, gesperrt.
o Receiver-PIN ändern: Hier kann die Receiver-PIN
geändert werden. Beachten Sie, dass die neue
Receiver-PIN aus vier unterschiedlichen Zahlen
bestehen muss.
o HD+ Karte PIN ändern: Hier kann die Receiver-
PIN geändert werden. Beachten Sie, dass die
neue Receiver-PIN aus vier unterschiedlichen
Zahlen bestehen muss.
70
Diese Einstellungen sollten Sie bereits bei der
Erstinbetriebnahme eingestellt haben.
Bitte beachten Sie, dass Aufnahmen von HD+
Sender senderabhängig sind.
Lokale Zeiteinstellung
Lokale Zeiteinstellung: Stellen Sie die gewünschte
Zeitzone ein. Werkseitig: Berlin, Deutschland
Timer-Einstellung
Mit der Funktion Timer können Sie den Receiver
programmieren, zu einem festgelegten Zeitpunkt einen
Vorgang, z.B. Aufnehmen, zu starten.
Es stehen Ihnen 50 Timer-Speicherplätze zur Verfügung.
Löschen: Löschen des in der Timer-Tabelle
markierten Timer-Speicherplatz. Nach Bestätigung der
Sicherheitsabfrage wird der Timer-Speicherplatz
gelöscht.
71
Timer-Einstellung
Startdatum (S.D.)
Eingabe des Startdatums des
Ereignis
Startzeit (S.Z.)
Einage der Startzeit des Ereignis
Enddatum (E.D.)
Eingabe des Enddatums des
Ereignis
Sender (S.N.)
Eingabe des Senders, auf dem
das Ereignis gesendet wird.
Status nach der Aufnahme
(Danach)
Standby: Receiver geht in den
Standby-Modus
An: Receiver bleibt im
Betriebsmodus
Timer-Funktion (Funk.)
USB: Aufnahme auf ein
angeschlossenes USBSpeichermedium.
Aufrufen: Wechsel zum
eingestellten Sender. (Symbol in
Timer-Tabelle: Uhr)
Hinzufügen: Einen neuen Timer-Speicherplatz
programmieren. Es erscheint die Auswahl zur TimerEinstellung
Mit der blauen Funktionstaste speichern Sie die TimerEinstellung. Diese wird der Timer-Tabelle hinzugefügt.
Die Timer-Einstellung ist aktiviert.
Mit der roten Funktionstaste brechen Sie die
Programmierung ab.
Aktiv: Den markierten Timer-Speicherplatz
aktivieren / deaktivieren. Die Abkürzung in der TimerTabelle lautet „Akt.“. Ist der Timer-Speicherplatz aktiviert,
72
so ist er mit ► gekennzeichnet. Ist er deaktiviert, ist er
mit gekennzeichnet.
A/V Einstellung
o Auflösung: Wählen Sie die gewünschte Auflösung.
Ab 720p steht Ihnen HD-Qualität zur Verfügung.
1080p steht nur zur Verfügung, wenn dies
tatsächlich vom Sender gesendet wird.
o TV-Modus: nicht einstellbar. Abhängig von der
Auswahl beim vorherigen Punkt.
o TV-Bildschirm: Auswahl des Bildschirm-Formats
des angeschlossenen TV-Geräts (oder anderes
Wiedergabegerät, z.B. Beamer)
o Bildschirmanpassung:
TV-Format: die Anpassung erfolgt über das
angeschlossene TV-Gerät. Voreingestellt.
Letterbox: Empfohlene Einstellung falls ein
4:3 TV-Gerät angeschlossen ist.
Pan Scan: Bildschirmfüllende Einstellung.
Zoom: Bildschirmfüllende Einstellung.
Verzerrung des Bildinhalts möglich.
73
o HDCP aktiviert: HDCP aktivieren / deaktivieren.
Voreingestellt ist deaktiviert.
o Scart: Auswahl, ob am Scart-Anschluss in CVBS
oder RGB ausgegeben wird.
OSD Einstellung
o OSD Transparenz: Menü-Transparenz
o Information ausblenden: Einstellung der Anzeigezeit
der Informationsleiste bei einem Programmwechsel.
Andere
Automatische Abschaltung:
180 min / 120 min / 60 min / Deaktiviert
Voreingestellt: Deaktiviert
Mit der Funktion Automatische Abschaltung können Sie
einstellen, nach wie vielen Minuten der Receiver
automatisch in den Standby-Modus schalten soll, wenn
er innerhalb der eingestellten Restlaufzeit keinen Befehl
erhält. Zwei Minuten vor Ablauf der eingestellten Restlaufzeit wird eine entsprechende Nachricht kurz eingeblendet, um Sie zu informieren. Möchten Sie, dass der
Receiver dann nicht in den Standby-Modus wechselt,
übermitteln Sie ihm einen Befehl über die Fernbedienung. Die eingestellte Restlaufzeit beginnt dann
wieder von vorne. Dies ist eine Funktion, die dem
Umweltschutz dient.
74
Hauptmenüpunkt Anwendungen
Information
Technische Information. Halten Sie diese Daten bereit,
wenn Sie die Hotline kontaktieren.
Werkseinstellungen
Erfordert Receiver-PIN-Eingabe (werkseitig 0000).
Receiver auf die Werkseinstellungen zurücksetzen. Alle
Änderungen werden rückgängig gemacht.
Der Receiver startet nach Durchführung der
Werkseinstellungen wieder mit der Basisinstallation.
HD+ Karte
Informationen zur HD+ Karte. Halten Sie diese bereit,
wenn Sie die Hotline kontaktieren.
75
Generell wird bei jedem Einschalten des
Receivers nach einem Software-Update gesucht.
Software Update
Erfordert Receiver-PIN-Eingabe (werkseitig 0000).
Es steht nur die Möglichkeit zur Verfügung, das Update
über Satellit durchzuführen.
USB-Informationen
Dafür muss ein externes USB-Speichermedium
angeschlossen und erkannt sein. Ansonsten können Sie
diesen Menüpunkt nicht aufrufen.
Sie erhalten Informationen zum angeschlossenen USBSpeichermedium.
Des Weiteren kann hier das externe USBSpeichermedium formatiert werden.
Mit der EXIT-Taste verlassen Sie das Menü.
76
Hauptmenüpunkt Bilder
Bilder
Dafür muss ein externes USB Schließen Sie das externe
USB-Speichermedium an, auf dem die Bilddateien
gespeichert sind. Das externe USB-Speichermedium
muss vom Receiver erkannt werden. Erst dann können
Sie den Menüpunkt „Bilder“ durch Drücken der OK-Taste
aufrufen. Dann werden die Dateinamen der lesbaren
Bilddateien im Verzeichnis angezeigt.
Sie können nun mit den Tasten ▲ und ▼ die einzelnen
Bilder ansteuern. Durch Drücken der OK-Taste können
Sie nun das angesteuerte Bild auf dem TV-Gerät
betrachten.
Mit der EXIT-Taste verlassen Sie das Menü.
77
Dieser Menüpunkt kann direkt aus dem
Normalbetrieb durch Drücken der MOVIE-Taste
aufgerufen werden. Bitte beachten Sie, dass
Aufnahmen von HD+ Sendern gewissen
senderabhängigen Restriktionen unterliegen.
Hauptmenüpunkt Aufnahmen
Aufnahme-Manager
Dafür muss ein externes USB-Speichermedium
angeschlossen und erkannt sein. Ansonsten können Sie
diesen Menüpunkt nicht aufrufen.
Wenn Aufnahmen auf dem USB-Speichermedium
vorhanden sind, welche auf diesem Receiver getätigt
worden sind, erscheinen diese in der Liste.
Für die Wiedergabe einer Aufnahme steuern Sie diese
mit den Tasten ▲ und ▼ an und drücken die OK-Taste
78
Löschen: Löschen der angesteuerten Aufnahme.
Nach Bestätigung der Sicherheitsabfrage wird die
Aufnahme gelöscht.
Aufnahmen, die mit einem + gekennzeichnet sind, sind
verfügbar. Aufnahmen, die mit einem - gekennzeichnet
sind, sind nicht mehr verfügbar.
Mit der EXIT-Taste verlassen Sie das Menü.
79
Tasten mit Sonderfunktionen
Standby – Sleeptimer
Den Receiver in den Standby-Modus schalten, bzw. in
den Normal-Betrieb schalten.
Auch den Sleeptimer erreichen Sie im Normalbetrieb
über die Standby-Taste.
Sie haben folgende Einstellmöglichkeiten:
Standby: In den Standby-Modus wechseln
Sleeptimer deaktivieren
10, 30, 60, 90 oder 120 min: Zeit bis der Receiver
automatisch in den Standby wechselt.
Mit der OK-Taste die Eingabe bestätigen und durch
Drücken der EXIT-Taste verlassen.
Wenn Sie die Standby-Taste zweimal drücken, schaltet
der Receiver sofort in den Standby-Modus.
Umschalten TV/RAD
Mit der TV/RAD-Taste können Sie zwischen Fernseherund der Radio-Funktion hin- und herschalten.
Der Receiver überträgt bei der Radio-Übertragung ein
Radioprogramm und zeigt ein Hintergrundbild an.
80
Umschalten TV/SAT
Mit der TV/SAT-Taste können Sie zwischen Fernseherund Satelliten-Funktion hin- und herschalten. (Diese
Funktion muss von Ihrem Fernseher zur Verfügung
gestellt werden).
CH- / CH+
Kanal/Sender hoch- und runterschalten
VOL- / VOL+
Lautstärke anheben / Lautstärke senken.
MENU
Menü aufrufen.
RECALL
Durch Drücken der RECALL-Taste wechseln Sie auf den
zuvor gewählten Kanal/Sender.
P- / P+
Normalmodus: ohne Funktion
Bei aktivierter Senderliste: In 10er Schritten schalten.
TEXT
Teletext ist ein Informationssystem, das Teletext auf
Ihrem Fernsehgerät anzeigt. Für den Teletext-Empfang
muss der gewählte Sender diese Funktion unterstützen.
Beim Programm-Wechsel wird Ihnen dann ein TXTSymbol angezeigt. Beim Vergleich mit anderen
81
Receivern werden Sie feststellen, dass unser Teletext
außergewöhnlich schnell ist.
Um den Teletext einzuschalten, drücken Sie die
TEXT-Taste.
Wenn Sie den Teletext wieder ausschalten möchten,
drücken Sie die EXIT- oder TEXT-Taste.
EXIT
Zum Verlassen von Menüs und/oder Anwendungen.
OK
Normalmodus: Aufrufen der Programmliste.
Menü / Anwendungen: Bestätigung
FAV
Drücken Sie die FAV-Taste.
Mit der grünen und gelben Funktionstaste blättern Sie
zwischen den Favoritenlisten, sofern diese angelegt sind.
Durch Drücken der Taste 1 gelangen Sie zurück zur
Hauptliste.
EPG
Elektronische Programmzeitschrift (Electronic Program
Guide). Dies ist eine senderabhängige Funktion.
Einmaliges Drücken: Informationen zur laufenden
Sendung. Durch den Inhalt scrollen Sie mit den Tasten ▲
und ▼. Durch Drücken der blauen Funktionstaste erfolgt
die direkte Übernahme in den Timer.
82
Zweimaliges Drücken: Programmübersicht des aktuellen
Senders. Mit den Tasten ▲ und ▼ können Sie eine
Sendung ansteuern. Durch Drücken der OK-Taste
erhalten Sie Informationen zur angesteuerten Sendung.
Durch den Inhalt scrollen Sie mit den Tasten ▲ und ▼.
Durch Drücken der blauen Funktionstaste erfolgt die
direkte Übernahme in den Timer.
Dreimaliges Drücken: Multi-Sender-Vorschau
Mit den Tasten ►, ◄, ▼ und ▲ navigieren Sie in der
EPG-Tabelle die Markierung.
Durch Drücken der blauen Funktionstaste erfolgt die
direkte Übernahme in den Timer der gewählten Sendung.
Mit den farbigen Funktionstasten navigieren Sie im EPG
gemäß der jeweiligen Angabe.
Mit der EXIT-Taste verlassen Sie den EPG.
V-RES (rote Funktionstaste)
Direkte Formatumschaltung des Videoausgangsignals.
TIMER (blaue Funktionstaste)
Direkter Zugriff zur Timer-Funktion.
83
INFO
Es werden Ihnen aktuelle Programminformationen
gezeigt. Drücken Sie während der Einblendung der
Programminformationen erneut die INFO-Taste, erhalten
Sie aktuelle Empfangsparameter, u.a. werden Ihnen auch
die Signalstärke und die Signalqualität angezeigt.
SUBT
Liefert ein Programm ein digitales Subtitle-Signal, können
Sie dieses hier ein- bzw. ausschalten.
Unter Untertitel-Auswahl können Sie hier Ihre Auswahl
treffen, falls mehrere Untertitel-Sprachen gesendet
werden.
Unter Subtitle versteht man den Untertitel, welcher
programmabhängig gesendet wird.
AUDIO
Auswahl der Tonspur.
APP
Im Normal-Modus: Anzeige der anwendbaren Tasten und
deren Erklärung.
Im Menü: Ausführen.
84
Die PVR-Funktionen sind senderabhängig!
Die Funktion Timeshift steht Ihnen senderabhängig zur Verfügung.
Tasten mit PVR-Funktionen
●
Einmaliges Drücken: Direkte Aufnahme des laufenden
Programms.
Einmaliges Drücken: Beenden der Aufnahme nach
Bestätigen der Sicherheitsabfrage.
►
Wiedergabe-Taste. Durch Drücken dieser Taste wird die
Wiedergabe der ausgewählten Aufnahme gestartet bzw.
fortgesetzt.
Sie müssen zuvor durch Drücken der MOVIE-Taste die
Liste der Aufnahmen des Receivers aufrufen.
PVR-Modus: Unterbrechen der Wiedergabe
Normal-Modus: Time-Shift aktivieren.
85
/
Rücklauf / Vorspulen
Durch mehrmaliges Drücken erhalten Sie unterschied-
liche Geschwindigkeiten.
/
Sprungtaste im Wiedergabemodus.
Zeitlupe vorwärts (Slowmotion)
Zeitlupe rückwärts (Slowmotion)
MOVIE
Direkter Zugriff zu Aufnahmen. Nur möglich, wenn
externes USB-Speichermedium korrekt angeschlossen
ist und Aufnahmen des Receivers gespeichert sind.
MEDIA
Aufrufen des Bilder-Datenverzeichnisses.
86
Achtung!
Der Receiver darf nicht nass werden. Reinigen Sie ihn
niemals mit einem nassen Tuch.
Verwenden Sie keine lösungsmittelhaltigen
Reinigungsmittel wie Benzin oder Verdünnung. Diese
Mittel können die Oberfläche des Gehäuses
beschädigen.
Reinigen
Reinigen Sie das Gehäuse des Receivers mit einem
trockenen Tuch.
Das Display des Receivers mit einem leicht feuchten
Tuch reinigen.
87
Symptom
Mögliche Ursache und Abhilfe
Frontanzeige
dunkel
Das Netzkabel ist nicht angeschlossen.
Schließen Sie das Netzkabel an eine
funktionierende Netzsteckdose an.
Kein Ton oder
Bild, aber
Menüanzeigen
des Receivers
vorhanden
Die Antenne ist nicht auf den Satellit
ausgerichtet.
Richten Sie die Antenne richtig aus.
Kein Signal.
Prüfen Sie die Kabelverbindung vom LNB zum
Receiver und vom Receiver zu den
angeschlossenen Geräten.
Richten Sie die Antenne aus.
Frontanzeige
zeigt
Programmplatz
an.
TV-Gerät zeigt
kein Bild an.
Das System ist nicht korrekt angeschlossen.
Prüfen Sie den Anschluss des HDMI-Kabels
bzw. Scart-Kabels.
Am TV-Gerät ist nicht der richtige Eingang
gewählt. Schalten Sie das TV-Gerät auf den
richtigen Eingang.
Schlechtes Bild,
Blockierfehler,
Klötzchenbildung,
Tonstop
Die Antenne ist nicht genau auf den Satelliten
ausgerichtet.
Richten Sie die Antenne genauer aus.
Benützen Sie dafür die "Info"-Taste auf der
Fernbedienung. Signalanzeige für die
Antennenausrichtung wird angezeigt.
Das LNB ist defekt. Ersetzen Sie das LNB.
Tipps und Tricks/Probleme lösen
88
Kein Bild, kein
Ton, Signalstärke
und Signalqualität
vorhanden
Satelliten-Antenne ist auf einen falschen
Satelliten ausgerichtet.
Schlechter
Empfang von:
DSF, etc.
Schnurloses Telefon stört (DECT-Standard).
Telefon anders platzieren.
Software-Absturz
(Receiver lässt
sich nicht mehr
bedienen.)
Sollte der unwahrscheinliche Fall eines
Software-Absturzes eintreten, trennen Sie den
Receiver vom Stromnetz. Schließen Sie ihn
nach 10 Sekunden wieder an. Dadurch ist das
Problem in der Regel gelöst.
Bitte beachten Sie: ein Software-Absturz ist
keine Fehlfunktion, es tritt dadurch kein
Garantiefall ein. Bei technischen Geräten (z.B.
auch PC, Funknetzwerk, etc.) lässt sich ein
Software-Absturz auf diesem Weg
unkompliziert und schnell lösen.
Die
Fernbedienung
funktioniert nicht.
Die Batterien sind verbraucht.
Erneuern Sie die Batterien.
Die Fernbedienung ist falsch ausgerichtet.
Richten Sie die Fernbedienung auf die
Vorderseite des Receivers und stellen Sie
sicher, dass nichts zwischen Fernbedienung
und Receiver steht.
89
Programm hat
eine neue
Frequenz und
wird mit den
aktuellen Daten
nicht mehr
übertragen.
Das entsprechende Programm löschen, dann
automatischen Sendersuchlauf durchführen.
Favoritenliste
verlassen
FAV-Taste drücken, 1-Taste drücken.
PIN
Die werkseitige Receiver-PIN lautet 0000.
Persönliche PIN
(Receiver-PIN)
vergessen
Bitte kontaktieren Sie die Service Hotline, falls
Sie Ihre Receiver-PIN vergessen haben.
Kein HD+
Empfang
Ihre HD+ Karte ist nicht richtig im Receiver
eingesteckt. Die Kontaktfläche der HD+ Karte
(Chip) muss nach vorne und unten in den dafür
vorgesehenen Karten-Einschub am Receiver
(Smartcard) eingeführt werden.
Ihre HD+ Karte ist abgelaufen. Bitte
kontaktieren Sie HD+. Informationen hierzu auf
dem HD+ Beileger.
Externes USBSpeichermedium
wird nicht erkannt.
Bitte den Receiver vom Netz trennen. USBSpeichermedium erneut anschließen. Receiver
wieder in den Normal-Betrieb schalten.
Die uns bekannten, handelsüblichen USBSpeichermedien sind mit diesem Receiver
kompatibel. Für größere USB-Festplatten
verwenden Sie ein externes Netzteil, unter
Beachtung der Bedienungsanleitung der USBFestplatte.
90
Des Weiteren zeigt Ihnen der Receiver Meldungen,
welchen Sie bitte entsprechend befolgen.
Sollte sich ein Problem trotzdem nicht beseitigen lassen,
wenden Sie sich bitte an Ihren Fachhändler oder den
Hersteller.
91
Entsorgen
Europäische Entsorgungsrichtlinie 2002/96/EC
Werfen Sie den Receiver keinesfalls in den normalen
Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder
Gemeindeverwaltung nach Möglichkeiten einer umweltund sachgerechten Entsorgung des Geräts.
Werfen Sie Batterien keinesfalls in den normalen
Hausmüll. Batterien können Giftstoffe enthalten.
Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen im
Rahmen der gesetzlichen Rückgabepflicht. Erkundigen
Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach
Möglichkeiten einer umwelt- und sachgerechten
Entsorgung. Geben Sie verbrauchte Batterien bei einer
Sammelstelle ab. Dadurch leisten Sie einen positiven
Beitrag zum Umweltschutz.
92
Receiver
Maße in mm (B × T × H)
280 × 170 × 45
Gewicht in Gramm
Receiver 900 g
Fernbedienung 80 g (ohne
Batterien)
Eingangsfrequenzbereich
950 MHz – 2.150 MHz
Stromversorgung LNB
13/18 V DC, 0,30 A max.
Spitzen-Überlastungsschutz
LNB-Steuerung
22 kHz ± 2 kHz, 0,6 V pp ± 0,2 V
DiSEqC-Steuerung
Version 1.0, Version 1.2
Symbolrate
1 - 35 MS/s
Eingangsgeschwindigkeit
Max. 15 Mbit/s
Fehlerkorrektur (FEC)
1/2, 2/3, 3/4, 5/6, 7/8, auto
Höhen-Seiten-Verhältnis
4:3 LB, 4:3 PS, 16:9
Videoauflösung
480p, 480i, 576p, 576i, 720p,
1080i, 1080p
Audiomodus
Links, Rechts, Stereo, Mono,
AC3-Digitalton
Anschlußmöglichkeiten
LNB F-Eingang
Typ F, IEC 169-24
LNB F-Ausgang
Typ F, IEC 169-24
TV-SCART (nur Ausgang)
Video CVBS, RGB, Audio L, R
OPTICAL
Digitaler Audio-Ausgang
HDMI-Schnittstelle
Anschluss zur digitalen
Übertragung von Audio- und
Video-Signal
Technische Daten
93
USB
USB 2.0-Schnittstelle
Smartcard
Einschub für HD+ Karte
Stromversorgung
Netzteil-Eingangsspannung
220-240 V ~, 50/60 Hz
Leistungsaufnahme
ca. 8 W (Betrieb mit Single LNB)
ca. 1 W (Bereitschaft)
Betriebstemperatur
0 ºC ~ +40 ºC
Lagerungstemperatur
– 40 ºC ~ + 65 ºC
94
Vertrieb und Service durch
Sky Vision Satellitentechnik GmbH
Dorfstrasse 3-8
D-38179 Schwülper
Internet: www.sky-vision.de
95
Gewährleistung / Garantie
Die Gewährleistung für dieses Produkt entspricht den
gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs.
Änderungen am Gerät führen zum Erlöschen der
Garantie und Gewährleistung des Herstellers. Ein
Absturz der Betriebs-Software stellt keinen
Gewährleistungs- bzw. Garantiefall dar.
Sollte ein angeschlossenes USB-Speichermedium nicht
mit dem Receiver kompatibel sein, stellt dies keinen
Gewährleistungs- bzw. Garantiefall dar.
96
Hinweis zur Konformität
Der Hersteller erklärt hiermit für dieses Produkt die
Übereinstimmung mit folgenden Richtlinien und Normen:
Niederspannungsrichtlinie 2006/95/EC
Richtlinie zur elektromagnetischen Verträglichkeit
2004/108/EC
Ökodesign-Richtlinie 2009/125/EC
Gerätetyp:
Digitaler HD Satelliten-Receiver 2550 HD+
Schwülper, 25.03.2010
97
AC
Alternating Current
Anschluss für Wechselstrom
DC
Direct Current
Anschluss für Gleichstrom
DiSEqC
Digital Satellite Equipment Control
Digitales System, mit dem der Empfänger
verschiedene Komponenten der Außeneinheit
steuern kann. Es wird insbesondere zur Auswahl
zwischen mehreren Satellitenpositionen (zum
Beispiel ASTRA und Eutelsat) gebraucht.
EPG
Electronic Programm Guide
Elektronische Programmzeitschrift
F-Stecker
Koaxialer Stecker zum Anschluss des LNBAntennenkabels.
FTA
Free-to-air services
Gebührenfreie Dienste, die ohne speziellen
Decoder empfangen werden können.
HDTV
High Definition Television
Auflösungen: 720p, 1080i und 1080p
LNB
Low Noise Block Amplifier / Converter
Gerät im Mittelpunkt der Antenne, das die vom
Satelliten ankommenden hoch frequenten Signale
in einen niedrigeren Frequenzbereich umsetzt und
gleichzeitig verstärkt.
Mute
Taste der Fernbedienung zur TonStummschaltung.
Glossar
98
OSD
On Screen Display
Auf dem Bildschirm sichtbare Menüsteuerung.
Receiver
Empfangsgerät, das die Signale von der Antenne
in Video- und Audiosignale umwandelt.
SCART
21-polige Steckverbindung zum Anschluss des
Fernsehgerätes an den Receiver.
SDTV
Standard Digital Television
SwapFunktion
Wechsel zwischen aktuellem und letztgesehenem
Programm
Transponder
Satellitenfrequenz. Auf einem Transponder können
mehrere digitale Programme gleichzeitig gesendet
werden.
99
Allgemeine Geschäftsbedingungen
HD+
1 Geltungsbereich, Vertragsgegenstand und HD+ Karte
1.1 Diese allgemeinen Geschäftsbedingungen der HD PLUS GmbH mit Sitz in der
Betastraße 1-10, 85774 Unterföhring („HD PLUS“) gelten ausschließlich für den HD+
Service.
1.2 HD PLUS überlässt dem Nutzer nach Maßgabe dieser allgemeinen
Geschäftsbedingungen den Besitz an einem Datenträger („HD+ Karte“). Die auf der
HD+ Karte gespeicherte Software bzw. Daten (zusammen die „HD+ Software“) sind
lediglich technische Voraussetzung zum entschlüsselten Empfang bestimmter, digital
verschlüsselt ausgestrahlter TV- Angebote („Programmangebote“) über einen
Digitalempfänger mit HD+ Zertifizierung („HD+ Service“).
1.3 HD PLUS räumt dem Nutzer eine nicht ausschließliche, nicht übertragbare Lizenz
zur bedingungsgemäßen Nutzung der auf der HD+ Karte befindlichen HD+ Software
zum Zwecke der vertragsgemäßen Entschlüsselung von Programmangeboten ein.
Dieses Recht ist auf das Gebiet der Bundesrepublik Deutschland beschränkt. Es
ist dem Nutzer untersagt, die HD+ Karte außerhalb Deutschlands zu nutzen. HD
PLUS kann verlangen, dass die HD+ Karte ausschließlich in Verbindung mit einem ihr
zugeordneten Digitalempfänger verwendet wird. Außerdem ist HD PLUS berechtigt,
dies technisch sicherzustellen (sog. Pairing von Digitalempfänger und HD+ Karte).
1.4 Die Aktivierung der HD+ Karte obliegt dem Nutzer. Die HD+ Karte darf nicht
anders als vereinbart verwendet werden. Der Nutzer ist nicht berechtigt, die HD+
Software zu kopieren, zu modifizieren, zu disassemblieren, zu dekompilieren oder
andere Verfahren auf sie anzuwenden, um deren Quellcode oder deren Struktur zu
erfahren oder Prozesse oder deren Zustandsrepräsentation unberechtigt in Erfahrung
zu bringen oder zu beeinflussen. Gesetzliche Dekompilierungsrechte bleiben
unberührt.
1.5 Der Digitalempfänger, das Wiedergabegerät (z. B. TV) und die
Programmangebote sind ausdrücklich nicht Leistungsgegenstand. Zertifizierte
Digitalempfänger sind im Handel erhältlich. Ihre Installation obliegt dem Nutzer. Im
Falle technischer oder allgemeiner Probleme mit dem Digitalempfänger liegt die
Verantwortung für den Kundenservice beim Hersteller des Digitalempfängers. Die
Anzahl und Zusammenstellung der Programmangebote kann sich während der
Vertragslaufzeit ändern.
1.6 HD PLUS behält sich vor, die zur Nutzung des HD+ Services sowie zu dessen
Ergänzung oder Änderung erforderliche Software auf die HD+ Karte sowie den
Digitalempfänger in unregelmäßigen Zeitabständen kostenfrei aufzuspielen oder dort
vorhandene HD+ Software zu aktualisieren, zu ergänzen oder zu ändern.
Unbeschadet der vorstehenden Regelungen ist die Haftung von HD PLUS bei
Datenverlusten auf den typischen Wiederherstellungsaufwand beschränkt.
1.7 HD PLUS behält sich vor, HD+ Karten zu sperren bzw. nicht mehr zu unterstützen,
die aufgrund von Rechtsverletzungen auch durch Dritte die unerlaubte Nutzung des
HD+ Services bzw. eine Umgehung der Verschlüsselung ermöglichen. Eine
Verlängerung des HD+ Services nach Ablauf der Freischaltung gemäß Ziffer 3.1 ist
auf gesperrten bzw. nicht mehr unterstützten HD+ Karten nicht möglich.
100
Loading...
