Bedienungsanleitung
Bitte aufklappen
Bitte aufklappen
1080i, 720p
USB2.0-
Schnittstelle
1
16
17
18
20
23
22
21
3
5
9
10
11
13
14
7
4
2
6
8
12
15
25
26
28
24
27
19
2
1
5
6
21
3 4
Nr. Taste/Anzeige Erklärung
1 LED
LED leuchtet grün, wenn der Receiver im Betrieb-Modus
ist. LED leuchtet rot, wenn der Receiver im Standby-
Modus ist.
2 USB USB 2.0 Schnittstelle
Nr.
Anschluss/
Schalter
Erklärung
1 Loop Out
Anschluss für einen zweiten Sat-Receiver
2 LNB IN Anschluss für das Antennen-Kabel
3 COAXIAL Digitaler koaxialer Tonausgang
4 HDMI HDMI-Schnittstelle
5 TV (nur Ausgang) SCART-Anschluss TV-Gerät
6
100-240 V~
50/60Hz
Netzanschluss
Geräteübersicht
Geräteübersicht
1. Vorderseite Receiver
1. Vorderseite Receiver
2. Rückseite Receiver
2. Rückseite Receiver
3. Fernbedienung
Tasten der Fernbedienung
1. Stummschaltung (Mute)
2. Informationstaste (INFO)
3. Videotext Taste (TTX)
4. Untertitel Taste (SUBTITLE)
5. Beenden Taste (EXIT)
6. Bestätigen (OK)
7. Lautstärke+ Taste bzw. Navigation rechts
8. Kanal- (CH-) Taste bzw. Navigation unten
9. Wechsel zwischen TV und Radio (TV/RADIO)
10. Letzter Kanal Taste (RECALL)
11. Suche Taste (GOTO)
12. Vorherige Datei Taste (|<<)
13. Nächste Datei Taste (>>|)
14. Wiederholen-Taste (REPEAT)
15. Stopp-Taste (STOP)
16. STANDBY Taste
17. EPG Taste
18. Audio Taste
19. Kanal+ (CH+) Taste bzw. Navigation oben
20. Einstellungsmenü Taste (MENU)
21. Lautstärke- Taste bzw. Navigation links
22. Favoritentaste (FAVOURITE)
23. Numerische Taste (0 .. 9)
24. Schneller Vorlauf bei der Wiedergabe (>>)
25. Schneller Rücklauf bei der Wiedergabe (<<)
26. Abspielen Taste (PLAY/ >)
27. Pause Taste
28. Funktionstasten (rot, grün, gelb, blau)
Hinweise:
Der Receiver hat keine PVR-Funktionen. Die PVR-Tasten sind
nicht mit PVR-Funktionen belegt. Sie dienen anderen
Funktionen des Receivers.
Die Farbtasten grün, rot, gelb und blau haben in den
verschiedenen Modi unterschiedliche Funktionen. Die
Arbeitsweise der Tasten wird in den Modi immer erklärt.

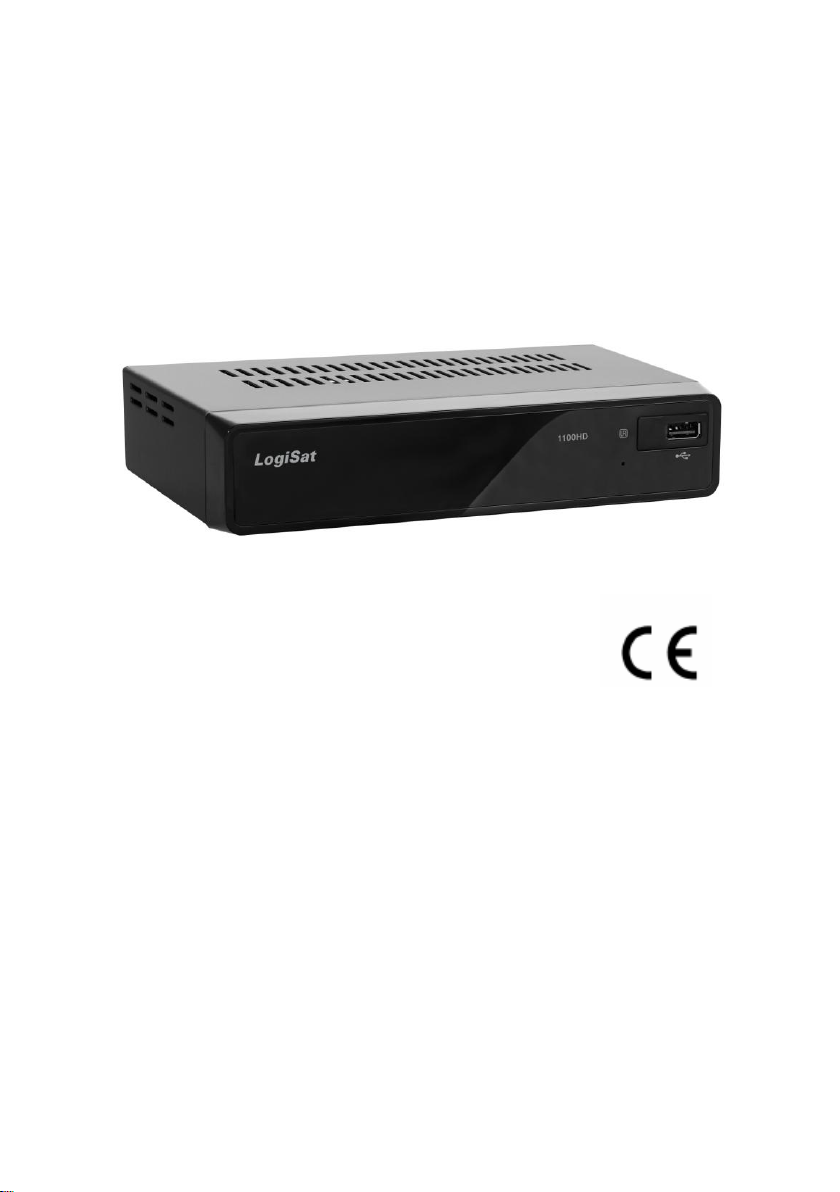

Digitaler HD Satelliten-Receiver
LogiSat 1100 HD
Bedienungsanleitung
Änderungen und Irrtümer vorbehalten.
Für Druckfehler übernehmen wir keine Haftung.
Version 1.0 DE, 01.09.2010
Lieber Kunde,
im Sinne eines umweltfreundlichen Verhaltens bitten wir
Sie, Ihren Receiver nach Gebrauch vom Stromnetz zu
trennen. Dadurch leisten Sie einen positiven Beitrag zum
Umweltschutz und sparen Geld.
Aufgrund der Ökodesignrichtlinie schaltet der Receiver
automatisch in den Standby, wenn er innerhalb 180
Minuten keinen Befehl erhält. Diese Funktion kann im
Menüpunkt Zeit – Auto Aus deaktiviert werden.
Vorwort
3
Diese Bedienungsanleitung hilft Ihnen beim
bestimmungsgemäßen
sicheren
vorteilhaften
Gebrauch des digitalen HD Satelliten-Receivers, kurz
Receiver genannt.
Wir setzen voraus, dass der Bediener des Receivers
allgemeine Kenntnisse im Umgang mit Geräten der
Unterhaltungselektronik hat.
Jede Person, die diesen Receiver
montiert
anschließt
bedient
reinigt
entsorgt
muss den vollständigen Inhalt dieser
Bedienungsanleitung zur Kenntnis genommen haben.
Bewahren Sie diese Bedienungsanleitung immer in der
Nähe des Receivers auf.
Gestaltungsmerkmale
Verschiedene Elemente der Bedienungsanleitung sind
mit festgelegten Gestaltungsmerkmalen versehen. So
können Sie leicht unterscheiden, ob es sich um
normalen Text,
Aufzählungen
oder
Handlungsschritte
handelt.
Inhaltsverzeichnis
Vorwort .............................................................................................. 3
Gestaltungsmerkmale ...................................................................... 3
Inhaltsverzeichnis ............................................................................. 4
Sicherheitshinweise ......................................................................... 6
Grundlegende Sicherheitshinweise .................................6
Erläuterung der Sicherheitshinweise ............................. 10
Bestimmungsgemäßer Gebrauch .................................. 10

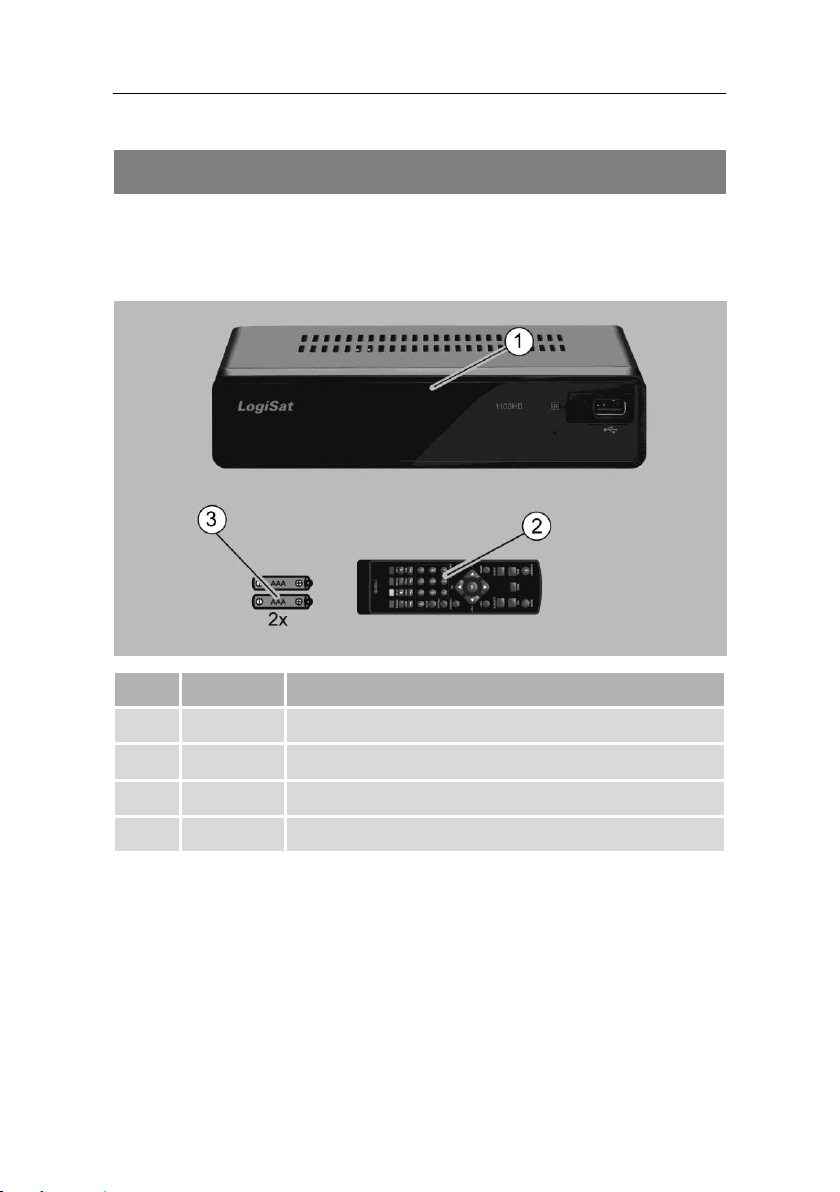

Lieferumfang ................................................................................... 11
Beschreibung .................................................................................. 12
Receiver anschließen ..................................................................... 15

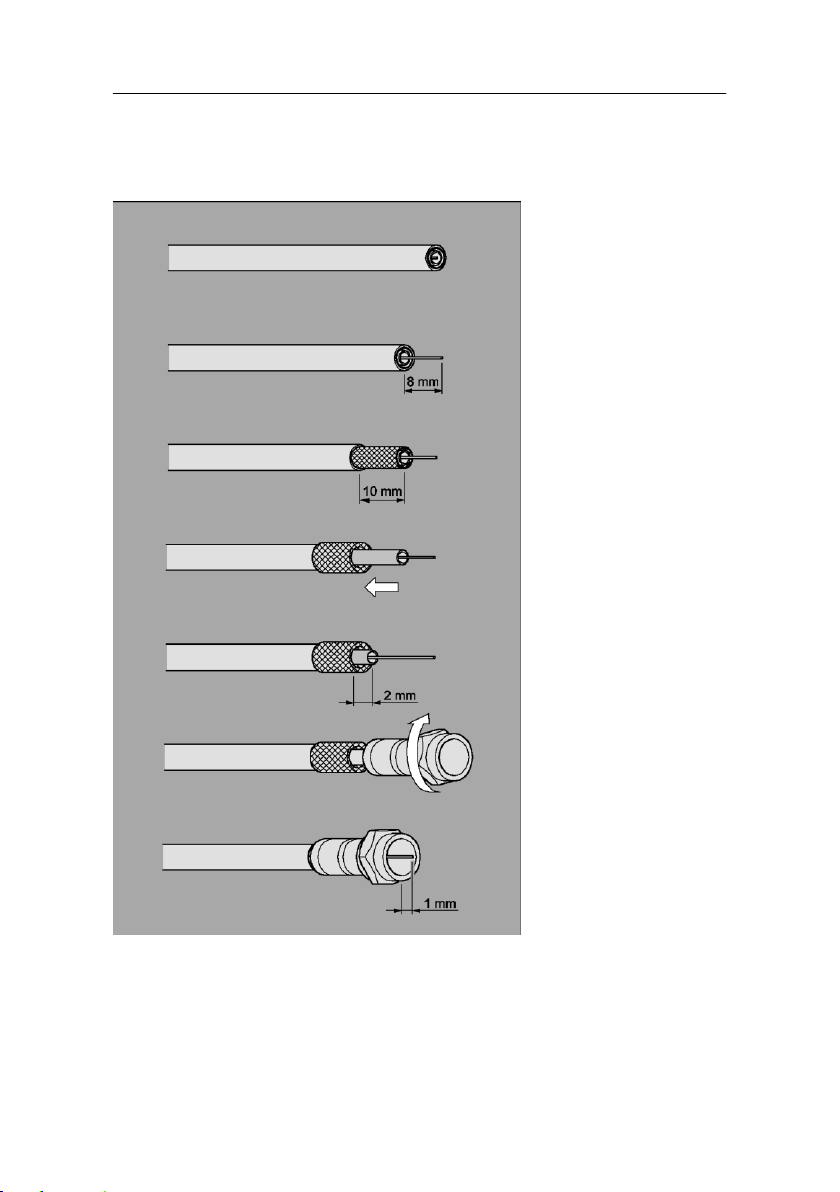

Das LNB-Kabel montieren ............................................. 16

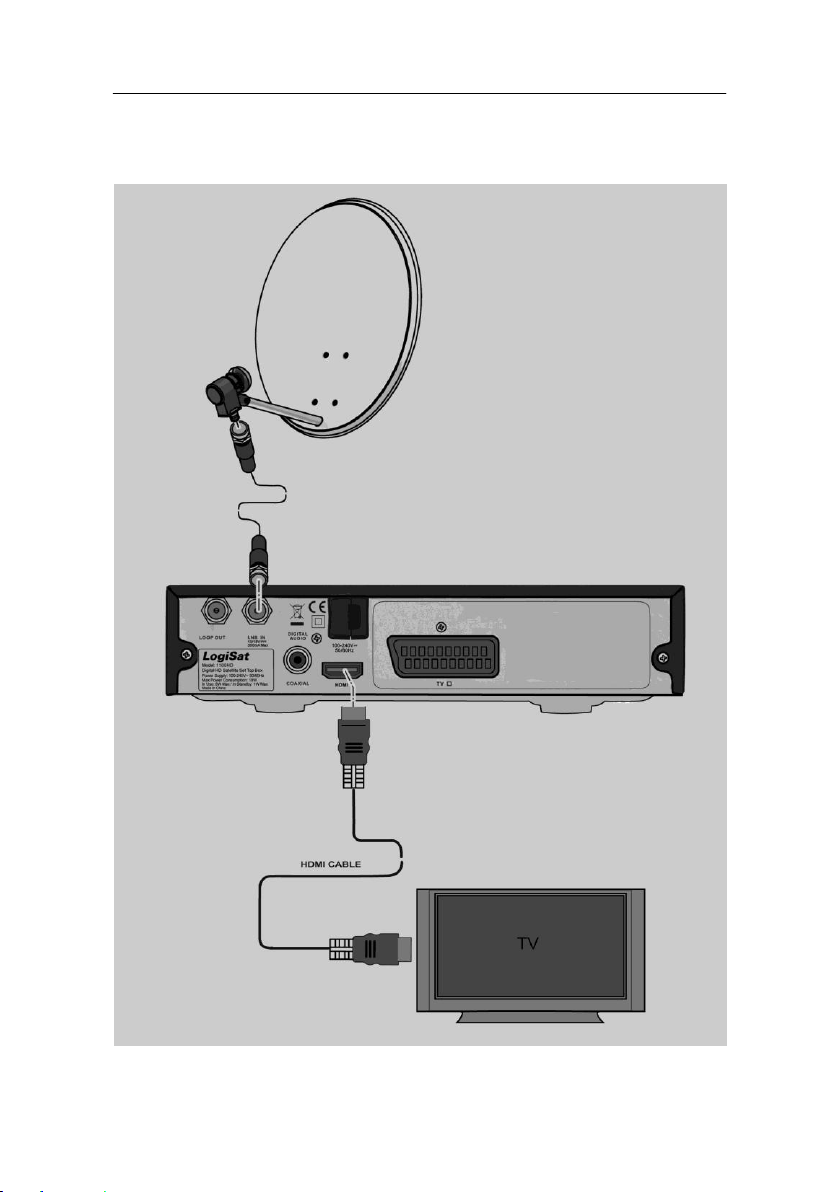

Anschluss mit HDMI–Kabel ........................................... 19

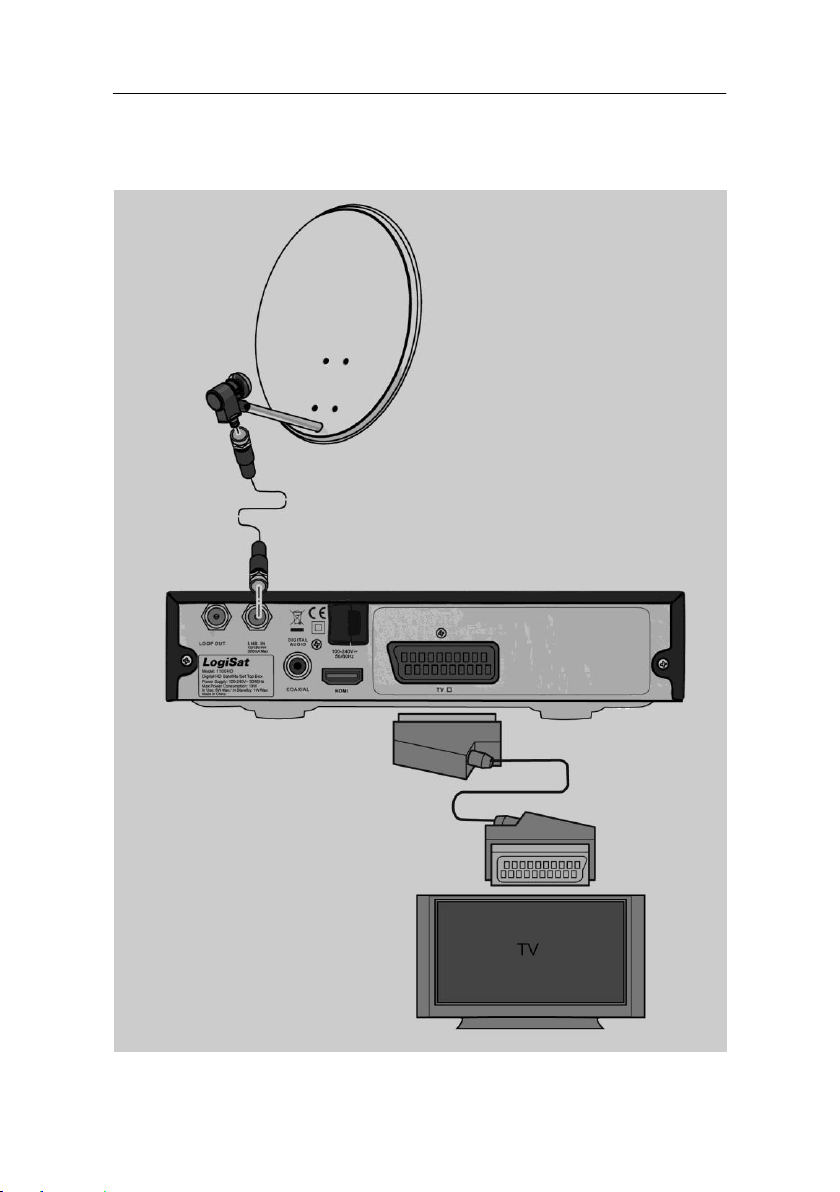

Anschluss mit SCART-Kabel ......................................... 21

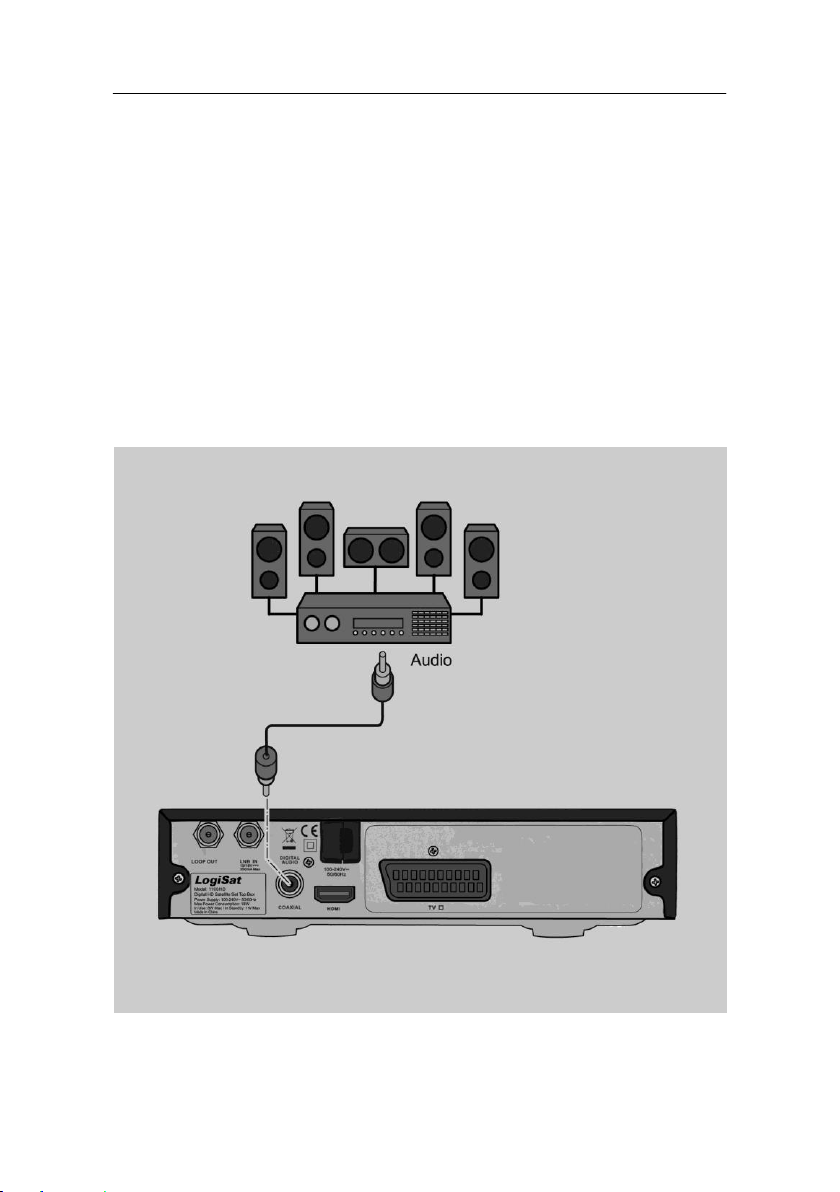

Anschluss eines Audio-Digital-Receivers ....................... 23

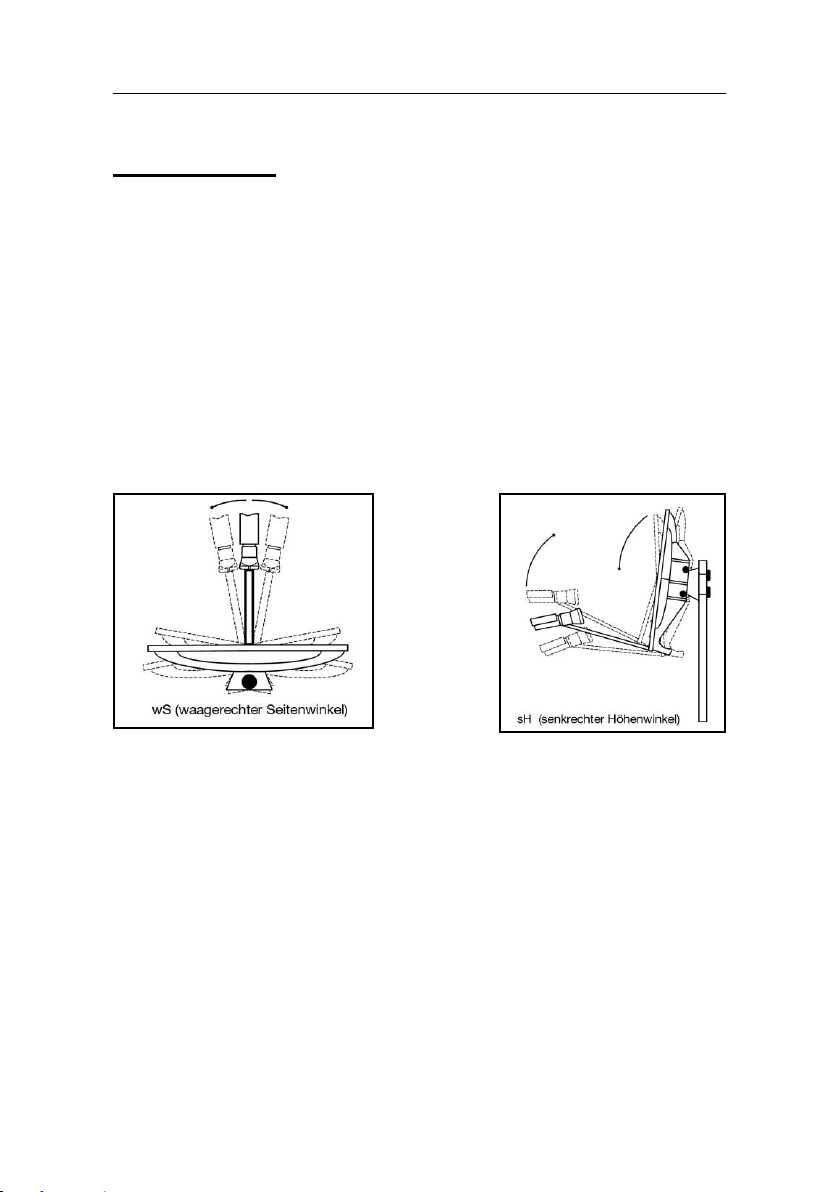

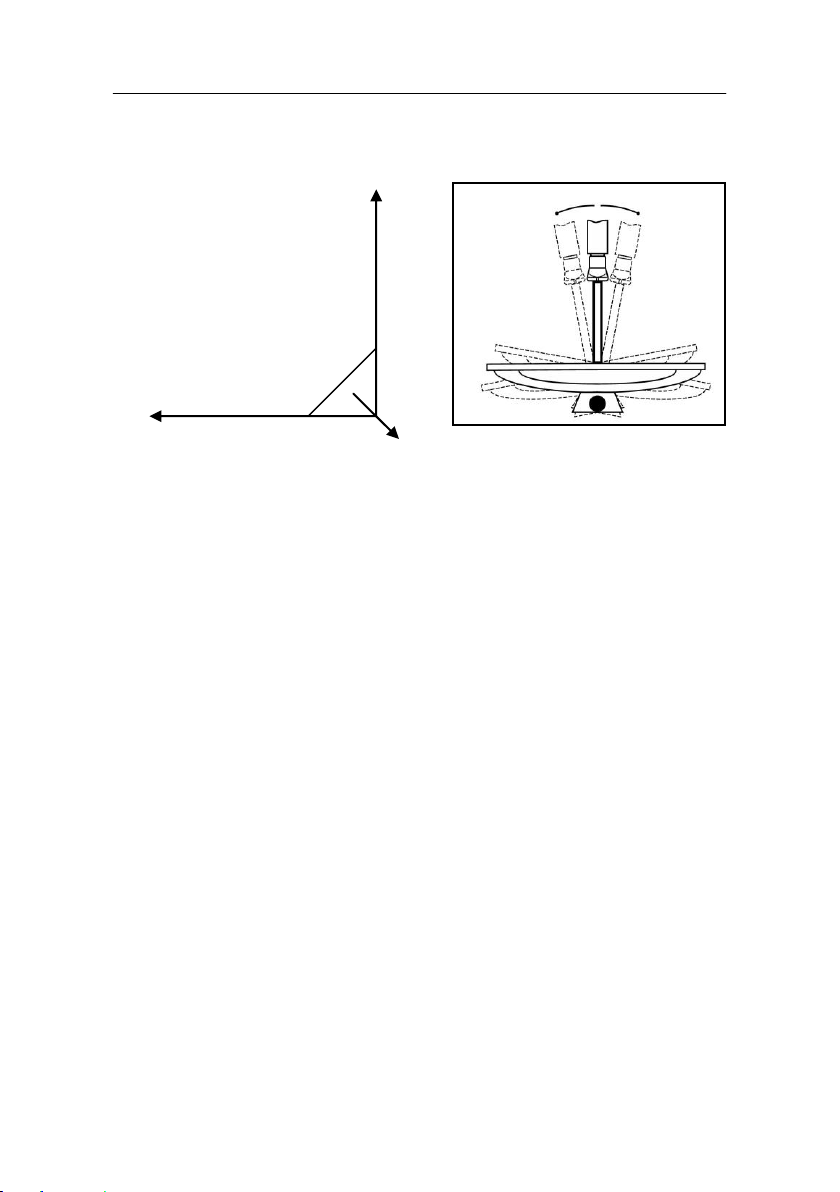

Die Antenne anschließen und grob ausrichten .............. 25
In Betrieb nehmen .......................................................................... 31
Fernbedienung ............................................................... 31
Der Receiver .................................................................. 33
Bedienen .......................................................................................... 34

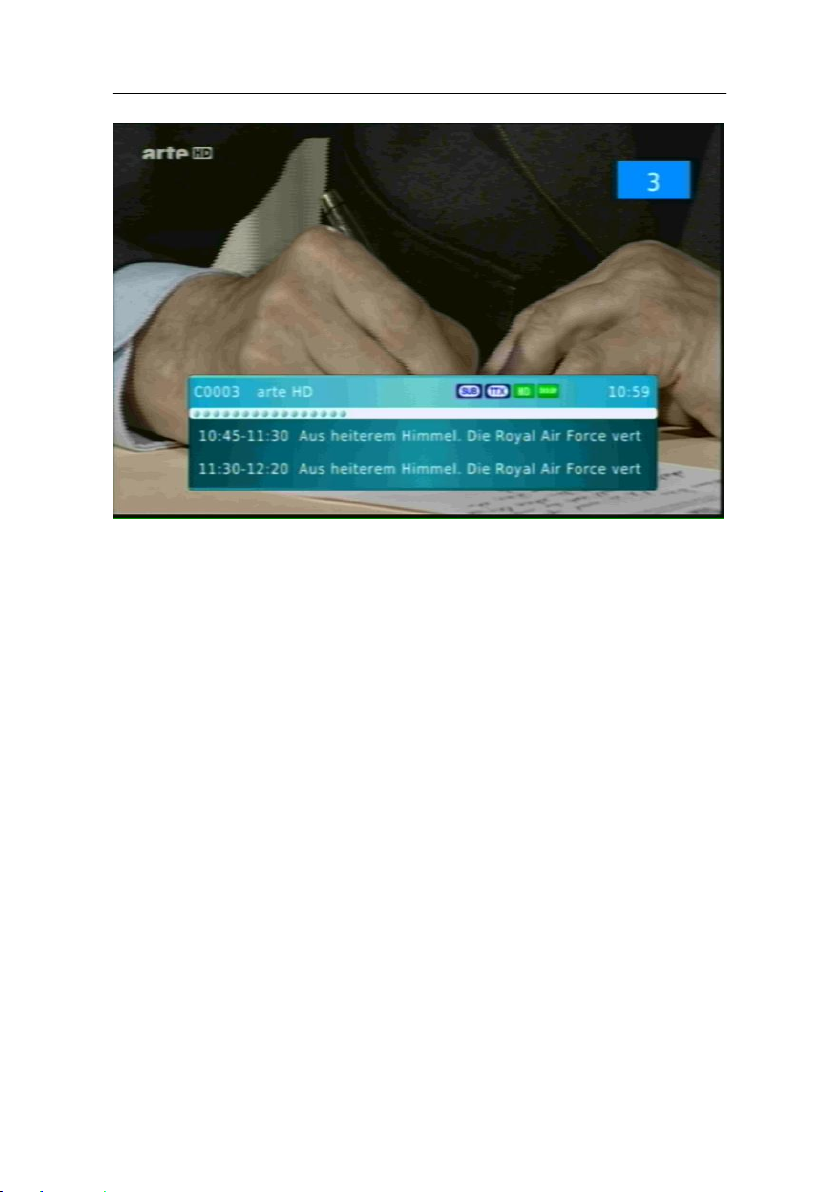

Bildschirm-Einblendungen bei einem
Programm-Wechsel ....................................................... 34
Benutzer-Oberfläche auf dem TV-Bildschirm ................. 36
Menü-Aufbau ................................................................. 37
In den Menüs navigieren ................................................ 39

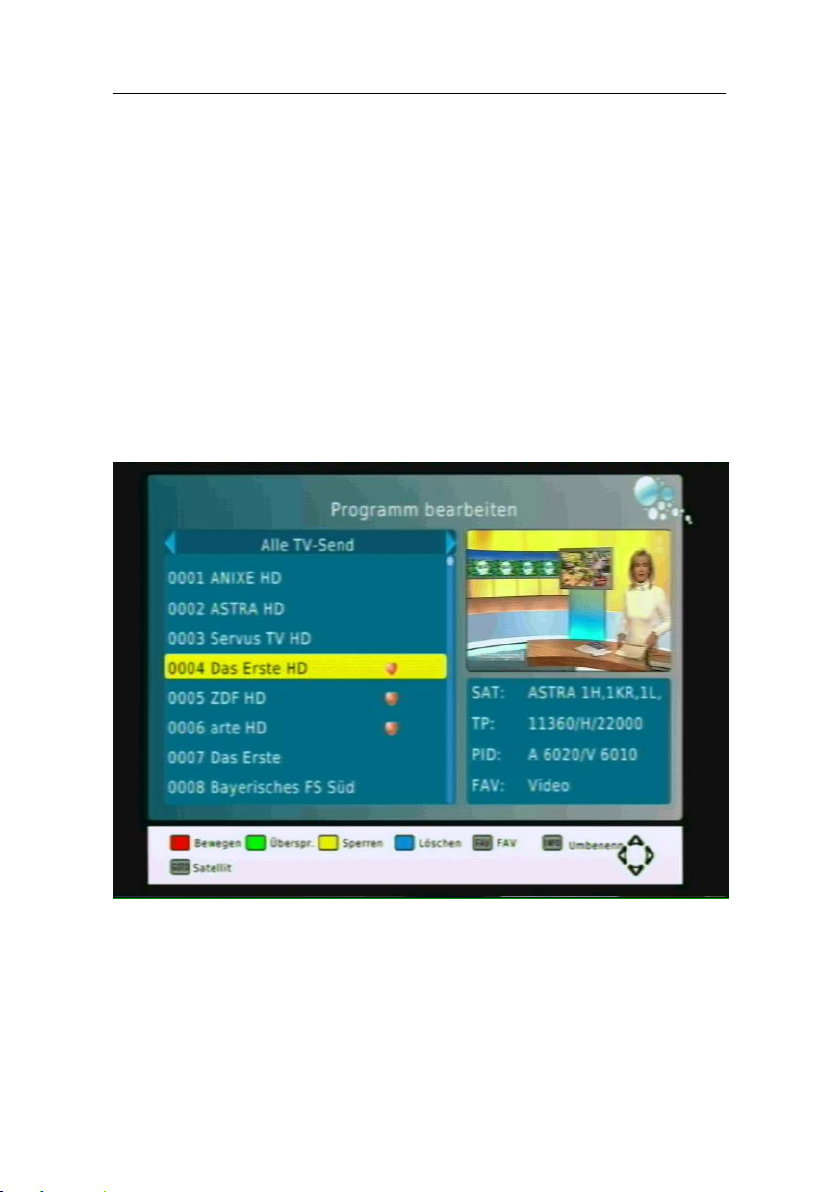

Programmliste (Symbol: Fernseher I) ............................ 40

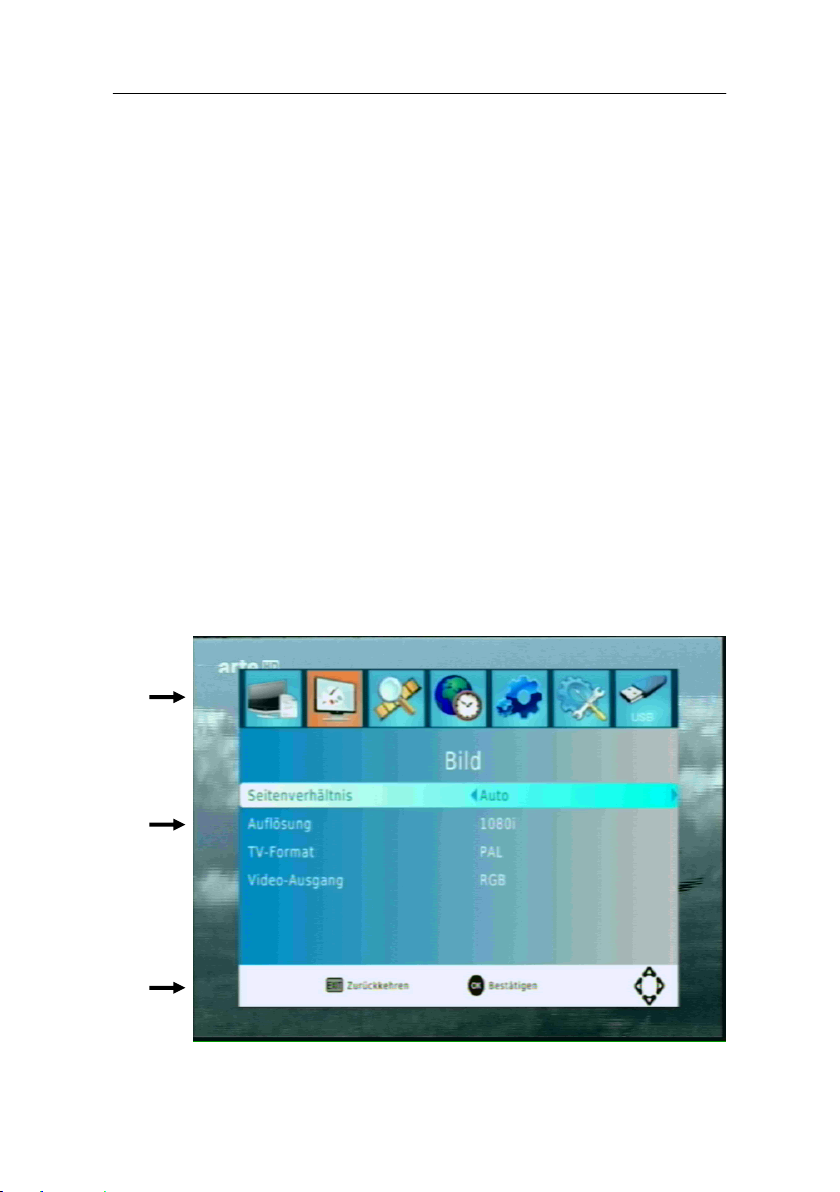

Videoeinstellungen (Symbol: Fernseher II) .................... 44

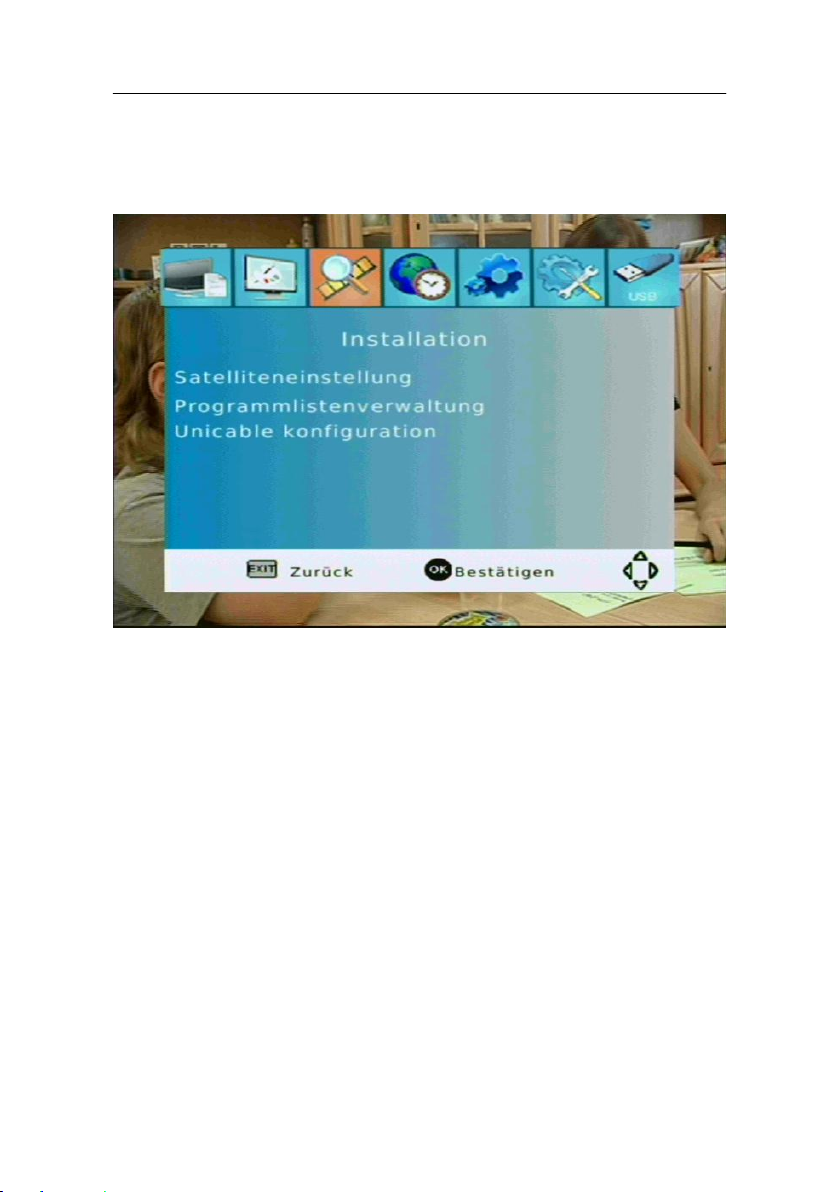

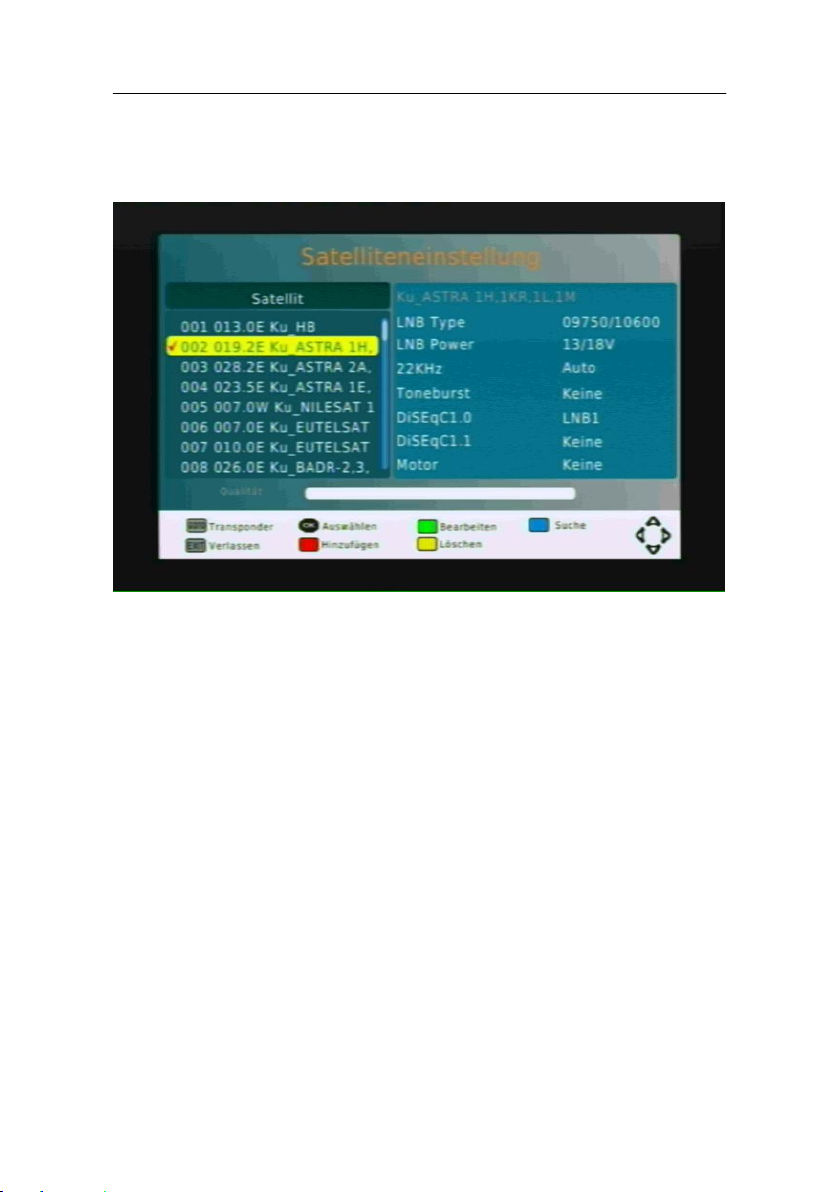

Installation (Symbol: Lupe) ............................................ 45
Zeit (Symbol: Uhr & Erde) .............................................. 52
4
Option (Symbol: Zahnräder) .......................................... 54
System (Symbol: Werkzeug) ......................................... 55

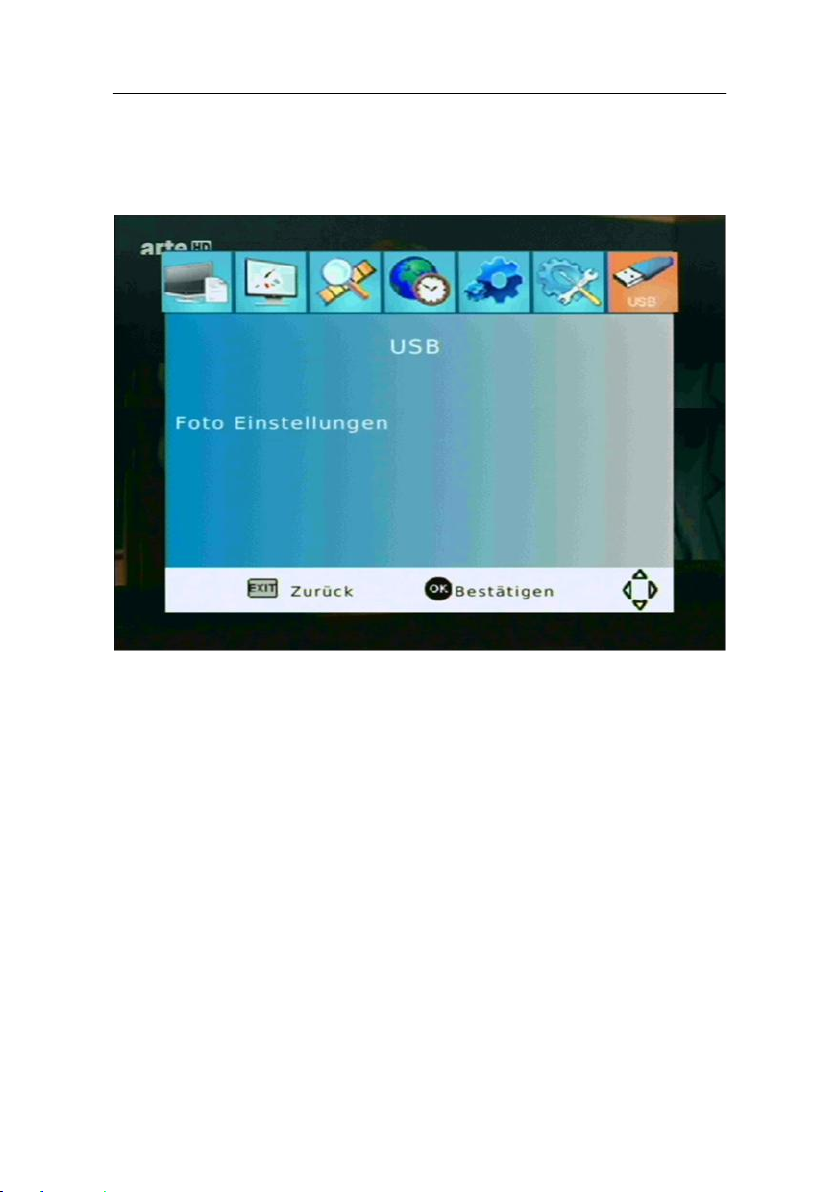

USB (Symbol: USB-Stick) (optional) .............................. 56
Tasten mit Sonderfunktionen ........................................................ 59
MUTE ............................................................................. 59

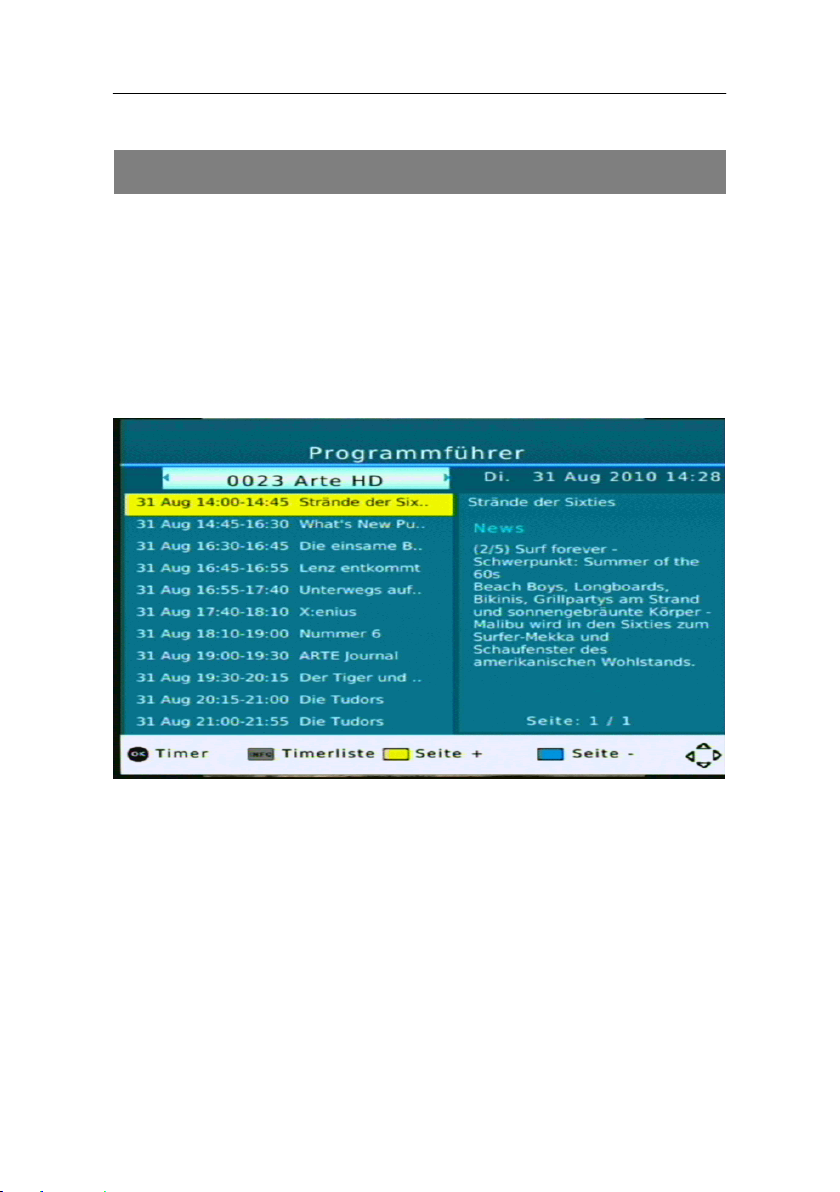

EPG ............................................................................... 59
INFO – Optisches Signal zum Ausrichten
der Antenne ................................................................... 61
TTX ................................................................................ 61
AUDIO ........................................................................... 61
DTV/VCR ....................................................................... 61
SUBTITLE ...................................................................... 61
FAVOURITE .................................................................. 62
TV/RADIO ...................................................................... 62
RECALL ......................................................................... 62
GOTO ............................................................................ 62
Tipps und Tricks/Probleme lösen ................................................. 63
Entsorgen ........................................................................................ 67
Technische Daten ........................................................................... 68
Vertrieb und Service durch ............................................................ 70
Garantie ........................................................................................... 71
Hinweis zur Konformität ................................................................ 72
Glossar............................................................................................. 73
5
Sicherheitshinweise
Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor
Sie den Receiver in Betrieb nehmen.
Beachten Sie alle Warnungen und Hinweise auf dem
Gerät und in der Bedienungsanleitung.
Grundlegende Sicherheitshinweise
Elektrischer Anschluss
Trennen Sie bei Betriebsstörungen den Receiver von
der Stromquelle
Um Feuergefahr und die Gefahr eines elektrischen
Schlags zu vermeiden, setzen Sie den Receiver weder
Regen noch sonstiger Feuchtigkeit aus.
Öffnen Sie niemals das Gehäuse. Andernfalls besteht
die Gefahr eines elektrischen Stromschlags.
Schließen Sie den Receiver nur an eine fachgerecht
installierte Netz-Steckdose von 100–240 V~, 50–60 Hz
an.
Die Gesamt-Stromaufnahme am Antennen-Anschluss
des Receivers „LNB IN“ darf 300 mA nicht
überschreiten.
Ziehen Sie den Netzstecker aus der Steckdose, falls
Sie das Gerät über einen längeren Zeitraum nicht
benutzen. Ziehen Sie nur am Netzstecker, nicht am
Kabel.
Ziehen Sie bei Gewitter den Netzstecker des
Receivers aus der Steckdose.
Schrauben Sie bei Gewitter das LNB-Kabel vom
Receiver ab.
6
Sollten Fremdkörper oder Flüssigkeit in den Receiver
gelangen, ziehen Sie sofort den Netzstecker aus der
Steckdose. Lassen Sie das Gerät von qualifiziertem
Fachpersonal überprüfen, bevor Sie es wieder in
Betrieb nehmen. Andernfalls besteht die Gefahr eines
elektrischen Stromschlags.
Beachten Sie bitte, dass die Stromquelle (Steckdose)
leicht zugänglich ist.
Knicken oder quetschen Sie das Netzkabel nicht.
Wenn das Netzkabel beschädigt ist, müssen Sie den
Receiver von Fachpersonal reparieren lassen bevor
Sie ihn erneut verwenden. Es besteht sonst die Gefahr
eines Stromschlags.
Lassen Sie Kinder niemals unbeaufsichtigt den
Receiver benutzen, oder mit der Antennen-Anlage
spielen.
Überlassen Sie Wartungsarbeiten stets qualifiziertem
Fachpersonal. Andernfalls gefährden Sie sich und
andere.
Trennen Sie bei Betriebsstörungen den Receiver von
der Stromquelle.
Bezug von Ersatzteilen nur beim Hersteller.
Änderungen am Gerät führen zum Erlöschen der
Verantwortung des Herstellers.
Schutzfolien entfernen.
7
Achtung!
Hinweis zur Netztrennung. Die Standby-Taste der
Fernbedienung trennt das Gerät nicht vollständig vom
Stromnetz. Außerdem nimmt das Gerät im StandbyBetrieb Strom auf. Um das Gerät vollständig vom Netz
zu trennen, muss der Netzstecker aus der Steckdose
gezogen werden.
Richtiger Standort
Stellen Sie den Receiver auf eine feste, ebene
Unterlage.
Vermeiden Sie die Nähe von:
- Wärmequellen, wie z. B. Heizkörpern,
- offenem Feuer, wie z. B. Kerzen,
- Geräten mit starken Magnetfeldern, wie z. B.
Lautsprechern.
- Stellen Sie keine Gefäße mit Flüssigkeit (zum
Beispiel Vasen) auf den Receiver.
Vermeiden Sie direkte Sonneneinstrahlungen und Orte
mit außergewöhnlich viel Staub.
Decken Sie niemals die Lüftungsschlitze ab. Sorgen
Sie für ausreichende Belüftung des Receivers.
Stellen Sie keine schweren Gegenstände auf den
Receiver.
Wenn Sie den Receiver von einer kalten in eine warme
Umgebung bringen, kann sich im Inneren des
Receivers Feuchtigkeit niederschlagen. Warten Sie in
diesem Fall etwa eine Stunde, bevor Sie ihn in Betrieb
nehmen.
8
Verlegen Sie das Netzkabel und das Antennenkabel
so, dass niemand darauf treten oder darüber stolpern
kann.

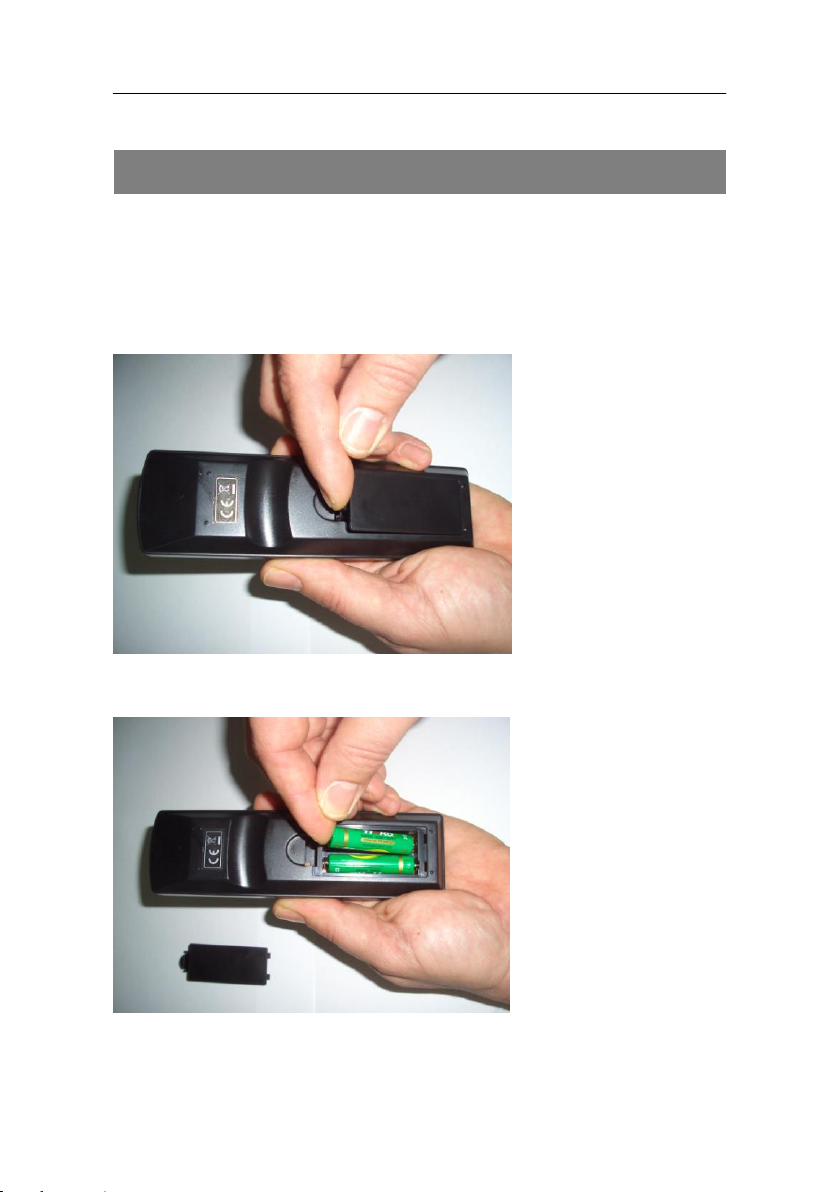

Der richtige Umgang mit Batterien
Batterien können Giftstoffe enthalten. Achten Sie
darauf, dass Batterien nicht in die Hände von Kindern
gelangen. Kinder könnten Batterien in den Mund
nehmen und verschlucken. Sollte eine Batterie
verschluckt werden, nehmen Sie bitte sofort ärztliche
Hilfe in Anspruch.
Auslaufende Batterien können Beschädigungen an der
Fernbedienung verursachen. Wenn der Receiver
längere Zeit nicht benutzt wird, nehmen Sie die
Batterien aus der Fernbedienung.
Batterien können Giftstoffe enthalten. Entsorgen Sie
die Batterien deshalb unbedingt entsprechend der
geltenden gesetzlichen Bestimmungen/umweltgerecht.
Werfen Sie die Batterien niemals in den normalen
Hausmüll.
Setzen Sie die Batterien nie offenem Feuer oder
starker Hitze aus, da sonst Explosionsgefahr besteht.
Ersetzen Sie die Batterien immer durch denselben
Typ.
9
Gefahr!
Hinweise mit dem Wort GEFAHR warnen vor
möglichen Personenschäden.
Achtung!
Hinweise mit dem Wort ACHTUNG warnen vor
möglichen Sach- oder Umweltschäden.
Diese Hinweise enthalten besondere Angaben
zum wirtschaftlichen Gebrauch des Receivers.
Erläuterung der Sicherheitshinweise
In der Bedienungsanleitung finden Sie folgende
Kategorien von Sicherheitshinweisen:
Bestimmungsgemäßer Gebrauch
Der Receiver dient dem Empfang von digitalen
unverschlüsselten (free-to-air) Satelliten-Programmen im
privaten Bereich. Er ist ausschließlich für diesen Zweck
bestimmt und darf nur dafür verwendet werden. Dazu
gehört auch die Beachtung aller Informationen dieser
Bedienungsanleitung, insbesondere der Sicherheitshinweise.
Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu
Personenschäden führen. Sie bedeutet zudem den
sofortigen Garantieverlust.
Der Hersteller übernimmt keine Haftung für Schäden, die
durch nicht bestimmungsgemäßen Gebrauch entstehen.
10
Nr.
Anzahl
Erklärung
1
1 Stück
Receiver
2
1 Stück
Fernbedienung
3
2 Stück
Batterien Typ AAA/1,5 V
- 1 Bedienungsanleitung (nicht abgebildet)
Lieferumfang
Kontrollieren Sie nach dem Kauf den Lieferumfang. Der
Lieferumfang kann je nach Modell variieren, beachten Sie
die Angaben auf der Verpackung.
11
Beschreibung
Mit dem Receiver können Sie unverschlüsselte (free-toair) digitale Satelliten-Programmen im privaten Bereich
über eine Satelliten-Antenne empfangen.
Sie brauchen den Receiver vorerst nicht zu
programmieren.
Die wichtigsten Sender und Satelliten sind
vorprogrammiert.
Die Satelliten-Antenne muss auf den gewünschten
Satelliten ausgerichtet sein.
Der Receiver sucht weitere neue Programme, sobald Sie
den automatischen Sender-Suchlauf für diesen Satelliten
starten. Nicht vorprogrammierte Satelliten können
hinzugefügt werden.
Alle Receiver-Einstellungen können Sie leicht über die
Benutzer-Oberfläche (Menü) auf dem TV-Bildschirm
vornehmen.
Die mehrsprachige Benutzer-Oberfläche unterstützt
folgende Sprachen:
deutsch
italienisch
spanisch
portugiesisch
tschechisch
niederländisch
schwedisch
englisch
12
französisch
Ab Werk ist eine Vielzahl an Satelliten vorprogrammiert.
Führen Sie einen automatischen Sendersuchlauf durch,
um die frei empfangbaren Sender des gewünschten
Satelliten zu schauen.
Die populärsten deutschsprachigen Sender des Satelliten
ASTRA 19,2° Ost sind werkseitig vorprogrammiert.
Weitere Ausstattungsmerkmale:
HDTV & SDTV
Upscaling von SDTV-Programmen
Software-Update via Satellit ASTRA1 19,2°E (optional)
oder über die USB-Schnittstelle
Speichern des zuletzt gesehenen Programms (Last
Station Memory)
LNB-Steuerlogik (Ton 0/22 kHz), max. Stromabgabe
für LNB 300 mA
Symbolrate 1–35 Mb/s und Frequenzeingang 950 –
2150 MHz
plug and play
Leistungsaufnahme im Standby-Betrieb ca. 1 Watt.
Netzanschluss 110–240 V~, 50/60 Hz
5.000 Programmspeicherplätze
Kindersicherung (voreingestelltes Passwort: 000000)
4 Favoritenlisten
Automatischer Sender-Suchlauf
Sender-Listeneditor
13
AC3 koaxialer digitaler Audio-Ausgang
1 Euro-SCART-Anschluss für TV
TV-SCART-Ausgang mit CVBS
HDMI-Ausgang
Super-Fast-Videotext mit einem Speicher von 800
Seiten
Digitaler Radio-Empfang, Radio-Hintergrundbild
(Background-Display)
Beim Programmwechsel erhalten Sie in einer Anzeige
weitere Programminformationen.
DiSEqC 1.0, 1.2, 1.3, wird unterstützt, wenn
entsprechende Antennen-Anlage angeschlossen wird
SWAP-Funktion (über Recall-Taste)
Bildschirm-Formate einstellbar auf 4:3, 16:9 und
automatisch (letterbox)

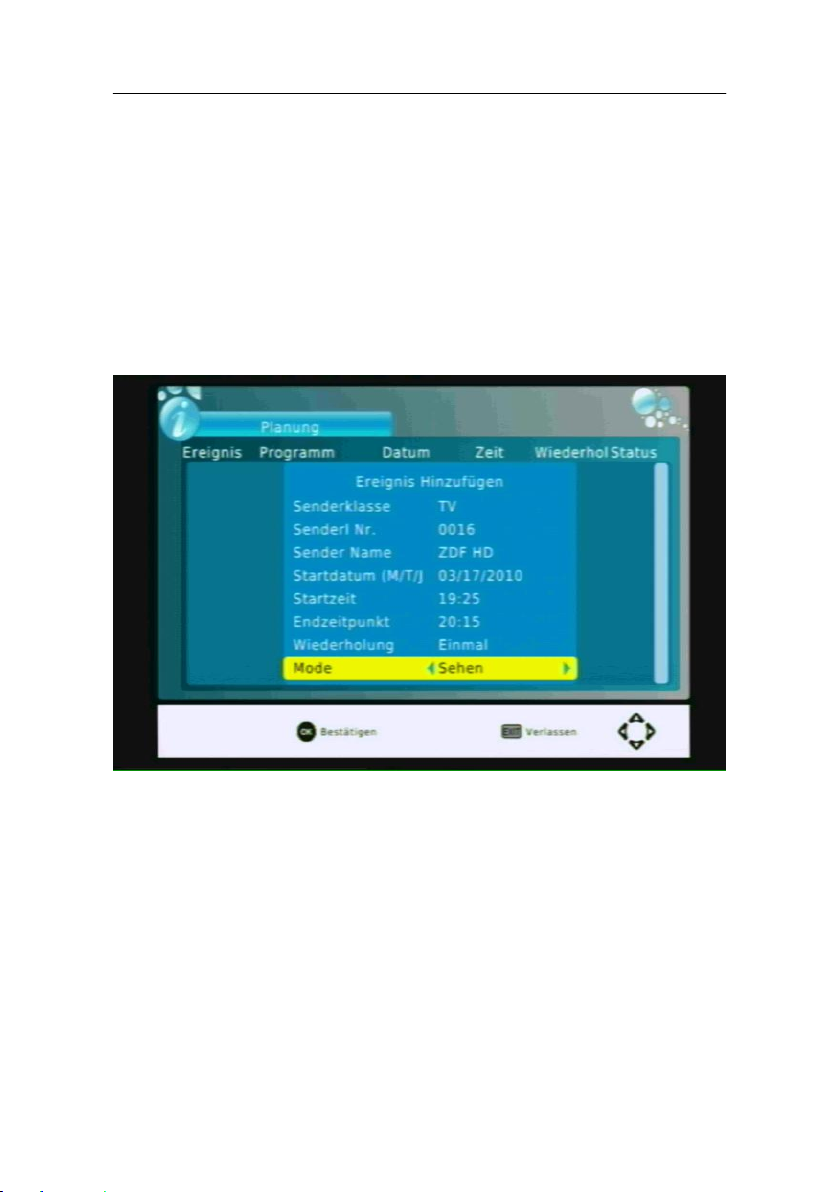

20-fach Multi-Funktionstimer an EPG gekoppelt
Sleep-Timer
Elektronische Programmzeitschrift EPG (bis zu 7 Tage
im Voraus, senderabhängig)
SCPC/MCPC-Empfangsnorm C/Ku-Band–Satelliten
Automatische Wahl der Fernseh-Norm mit
Videoumwandler
Digitaler Sat-Finder optisch zum Ausrichten der Sat-
Antenne.
14
Das Koaxial-Kabel gehört nicht zum Lieferumfang.
Achtung!
Verbinden Sie den Receiver erst mit dem Stromnetz,
wenn Sie ihn ordnungsgemäß an alle Geräte und die
Antenne angeschlossen haben. Andernfalls kann der
Receiver beschädigt werden.
Achtung!
Hinweis zur Netztrennung. Die Standby-Taste der
Fernbedienung trennt das Gerät nicht vollständig vom
Stromnetz. Außerdem nimmt das Gerät im StandbyBetrieb Strom auf. Um das Gerät vollständig vom Netz
zu trennen, muss der Netzstecker aus der Steckdose
gezogen werden.
Das Drahtgeflecht und der innere Leiter des KoaxialKabels führen während des Betriebs Strom.
Gefahr!
Verbinden Sie den Receiver erst mit dem Stromnetz,
wenn Sie ihn ordnungsgemäß an alle Geräte und die
Antenne angeschlossen haben. Ansonsten besteht die
Gefahr eines elektrischen Schlags, der schädlich für
Leib und Leben ist.
Receiver anschließen
Der Receiver wird über ein Koaxial-Kabel mit Ihrer
Satelliten-Antenne verbunden. Bevor Sie den Receiver
anschließen können, müssen Sie gegebenenfalls ein
Koaxial-Kabel anfertigen.
15
Beim Abisolieren dürfen weder der innere Leiter,
die Folie noch das Drahtgeflecht beschädigt
werden.
Achtung!
Das Drahtgeflecht und die Folie dürfen den inneren
Leiter nicht berühren. Die Folie muss die
Innenisolierung umschließen und darf nicht beschädigt
werden.
Das LNB-Kabel montieren
(vgl. Montage-Schema auf der nachfolgenden Seite)
Zur Montage der F-Stecker auf das Koaxial-Kabel
benötigen Sie ein Messer (ideal: Abisolierzange) und
einen Seitenschneider.
Trennen Sie an jedem Ende 8 mm Koaxial-Kabel bis
auf den inneren Leiter ab.
Trennen Sie vorsichtig 10 mm der äußeren Isolierung
ab, so dass das Drahtgeflecht frei liegt.
Stülpen Sie das Drahtgeflecht nach hinten und drehen
Sie es über die äußere Isolierung, so dass es den
inneren Leiter nicht berührt.
Entfernen Sie die innere Isolierung mit der sich
darüber befindenden Folie bis 2 mm vor dem
Drahtgeflecht.
Drehen Sie den F-Stecker auf das zurück gestülpte
Drahtgeflecht, bis der Stecker an die innere Isolierung
anstößt.
16
Es darf kein Drahtgeflecht hinten am SteckerEnde überstehen.
Kürzen Sie den Innenleiter mit einem Seitenschneider,
so dass er maximal 1 mm aus dem Stecker ragt.
17
Montage-Schema
Schrauben Sie den F-Stecker des Koaxial-Kabels auf
den Antennen-Anschluss „LNB IN“ am Receiver. Das
andere Ende des Koaxial-Kabels schrauben Sie am
LNB fest.
18
Beachten Sie, dass das Scart- und das HDMIKabel nicht zum Lieferumfang gehören. Es ist
nicht möglich, den Receiver über Scart und über
HDMI Anschluss gleichzeitig zu betreiben. Sie
haben entweder am Scart oder am HDMI
Ausgang ein Signal.
Die Wiedergabe eines am VCR-Scart-Anschluss
angeschlossenen Video-Geräts ist über den
HDMI-Anschluss nicht möglich.
Anschluss mit HDMI–Kabel
Stecken Sie das HDMI-Kabel in die HDMI-Buchse
„HDMI“ am Receiver.
Verbinden Sie das HDMI-Kabel mit dem TV-Gerät.
Bitte beachten Sie die Bedienungsanleitung des TVGeräts.
19
Anschluss-Schema
20
Das Scart-Kabel gehört nicht zum Lieferumfang.
Anschluss mit SCART-Kabel
Stecken Sie das SCART-Kabel in die SCART-Buchse
„TV“ am Receiver.
Verbinden Sie das SCART-Kabel mit dem TV-Gerät.
Beachten Sie die Bedienungsanleitung des TV-Geräts.
21
Anschluss-Schema
22
Achtung!
Verbinden Sie niemals den Phono-Eingang Ihrer
Stereo-Anlage mit dem Receiver, das kann Ihre
Stereo-Anlage zerstören.
Beachten Sie unbedingt die Angaben zum Anschluss
eines Cinch-Kabels in der Bedienungsanleitung Ihrer
Stereo-Anlage.
Achtung!
Beachten Sie unbedingt die Angaben zum Anschluss
in der Bedienungsanleitung Ihres Audio-DigitalReceivers.
Das Koaxial-Kabel gehört nicht zum Lieferumfang.
Zum Radio-Empfang muss Ihr TV-Gerät nicht
eingeschaltet sein.
Wenn Sie den TV-Ton über Ihre Stereo-Anlage
empfangen möchten, müssen Sie das TV-Gerät
einschalten.
Anschluss eines Audio-Digital-Receivers
Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital
Klang/AC3) nutzen wollen, müssen Sie Ihren AudioDigital Receiver mit dem koaxialen Ausgang des
Receivers verbinden.
23
Anschluss koaxialer Digitalausgang
Stecken Sie das Koaxial-Kabel in den Anschluss
„COAXIAL“ am Receiver.
Verbinden Sie das Koaxial-Kabel mit dem Audio-
Digital-Receiver.
Aktivieren Sie im Menüpunkt Option – Digitale
Tonausgabe den digitalen Audioausgang des
Receivers.
Anschluss-Schema
24
Beachten Sie auch die Bedienungsanleitung Ihrer
Satelliten-Antenne.
Achtung!
Der Receiver darf erst an die Stromversorgung
angeschlossen sein, wenn Sie das Antennenkabel an
den Receiver angeschlossen haben.
Bei der Suche nach der südlichen Richtung hilft
Ihnen der Stand der Sonne. Die Sonne steht
während der Sommerzeit um 12 Uhr und
während der Winterzeit um 13 Uhr genau im
Süden.
Die Antenne anschließen und grob ausrichten
Bevor Sie die Antenne ausrichten, müssen Sie das
Antennenkabel an den LNB anschließen.
Schrauben Sie den F-Stecker an den Anschluss des
LNB.
Wenn Sie Ihre Satelliten-Anlage noch nicht montiert und
ausgerichtet haben, müssen Sie zunächst einen
geeigneten Standort für die Montage der Antenne
suchen. Hierbei ist zu beachten, dass die Antenne
südöstlich ausgerichtet werden muss. Das heißt, wenn
Sie hinter Ihrer Antenne stehen, müssen Sie freie Sicht in
Richtung Südosten haben. Bitte beachten Sie, dass die
Antenne nie hinter einer Balkonbrüstung, Hausbrüstung
oder sonstigen Hindernissen (z. B. Bäume) montiert
werden darf.
25

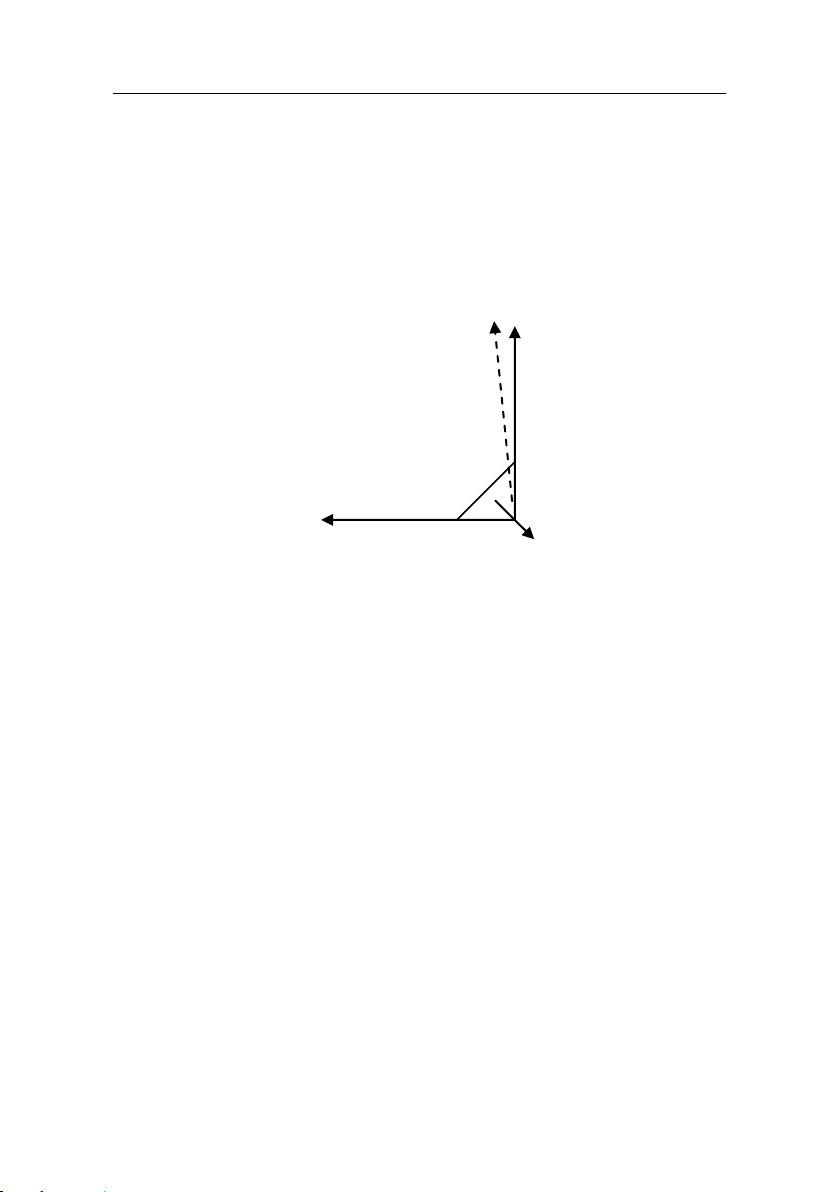

Süden Süden
Osten
Dieses Blickfeld müssen Sie haben, wenn Sie hinter der
Antenne stehen.
In diesem 90 ° Winkel liegen fast alle gängigen
Satellitenpositionen wie z.B. ASTRA1 19,2 °E, Eutelsat
Hotbird 13 °E, Türksat 42 °E.
Je nachdem, welchen Satelliten Sie empfangen wollen,
muss in diesem Winkel freie Sicht ohne Hindernisse sein.
Dies muss vor allem bei der Montage an einer Wand
beachtet werden. Vergewissern Sie sich, bevor Sie eine
entsprechende Wandhalterung (nicht unbedingt im
Lieferumfang enthalten) an Ihrer Hauswand befestigen,
ob Sie Ihre Antenne auch so weit drehen können, ohne
an die Hauswand anzustoßen.
Nachdem Sie alle Verbindungen hergestellt haben,
können Sie nun beginnen, die Antenne einzurichten. Bitte
überprüfen Sie nochmals, ob der Receiver mit dem LNB
an der Antenne verbunden ist und der Receiver mit Ihrem
TV-Gerät verbunden ist. Wenn diese Kabelverbindungen
26
korrekt hergestellt wurden, können Sie die Geräte
einschalten.
Erster Schritt:
Schalten Sie Ihr TV-Gerät ein. Bitte beachten Sie, dass
Ihr TV-Gerät mit dem Receiver abgeglichen ist. Bei ScartVerbindung muss das TV-Gerät auf dem richtigen AVKanal sein.
Zweiter Schritt:
Schalten Sie nun den Receiver ein. Bitte beachten Sie
hierbei, dass der Receiver für die populärsten Sender
des Satelliten ASTRA 19,2° Ost vorprogrammiert ist und
Sie die Programmplätze nur über die Nummerntastatur
der Receiver-Fernbedienung eingeben müssen:
Beispiel:
Wenn Sie den Satellit ASTRA1 19,2°E empfangen
möchten, müssen Sie zum Ausrichten der Antenne Ihren
Receiver auf Programmplatz 1 stellen.
Möchten Sie die Sat-Anlage auf einen anderen Satelliten
ausrichten, müssen Sie im Menüpunkt Installation –
Satelliteneinstellung den gewünschten Satellit mit der
OK-Taste anwählen und die Signalqualität prüfen. Wollen
Sie bestimmte Transponder/Frequenzen des Satelliten
überprüfen bzw. durchsuchen, drücken Sie die GOTOTaste und wählen Sie die gewünschte Frequenz mit der
OK-Taste aus.
27
Dritter Schritt:
Richten Sie nun Ihre Antenne auf den von Ihnen
ausgesuchten Satelliten aus. Hierzu gibt es mehrere
Möglichkeiten. Die einfachste und kostengünstigste
Lösung ist wie folgt:
Stellen Sie sich hinter Ihre Antenne und stellen Sie die
Antenne ganz senkrecht (siehe Zeichnung B). Achten Sie
darauf, dass das Empfangsteil der Antenne nach Süden
zeigt (siehe Zeichnung A).
Süden
Zeichnung A Zeichnung B
28
Bei digitalem Sat-Empfang empfängt der
Receiver das Sendesignal etwas zeitversetzt.
Drehen Sie deshalb die Antenne sehr langsam
und warten Sie bei jeder Position einige
Sekunden, bis der Receiver im Bildschirmmenü
die Signalstärke anzeigt.
Drehen Sie nun Ihre Antenne unter Beobachtung des TVGerätes langsam nach Osten (links), bis das
Empfangsteil genau nach Osten zeigt, also um 90 °
drehen (siehe folgende Zeichnung).
Süden
Osten
Stellen Sie nun Ihre Antenne um 1 ° steiler. Ziehen Sie
hierfür oben an der Antenne. Nun führen Sie die Antenne
langsam wieder zurück bis zum Ausgangspunkt in
Richtung Süden. Stellen Sie nun die Antenne wieder 1 °
steiler und führen Sie die Antenne wieder nach links
Richtung Osten. Diese Schritte wiederholen Sie so lange,
bis sich der Höhenwinkel und Seitenwinkel z.B. für
ASTRA1 bei 19,2 ° Ost kreuzt und Sie auf Ihrem TVGerät das eingestellte Programm empfangen.
29
Bitte überprüfen Sie jetzt nochmals, ob Sie das am
Receiver eingestellte Programm empfangen und schalten
Sie mit der Fernbedienung mit der CH und CH Taste
am Receiver die Programme weiter.
Haben Sie den gewünschten Satelliten, so optimieren Sie
die Ausrichtung der Antenne so lange, bis Sie auf allen
Kanälen ein sauberes Bild haben. Dies erreichen Sie
durch optimale Einstellung des Höhen- und
Seitenwinkels. (siehe Zeichnung A und B). Bitte
verwenden Sie ferner die Anzeige der Signalstärke und
Signalqualität, welche Sie durch Drücken der INFO-Taste
erhalten.
Zuletzt ziehen Sie alle Schrauben sorgfältig an, damit
sich die Einstellung Ihrer Antenne nicht mehr verändern
kann.
30
In Betrieb nehmen
Fernbedienung
Für die Fernbedienung benötigen Sie zwei Batterien vom
Typ AAA/1,5 V
Öffnen Sie das Batteriefach.
Legen Sie zwei Batterien unter Beachtung der
vorgegebenen Polarität in das Batteriefach ein.
Schließen Sie den Batteriefachdeckel wieder sorg-
fältig, bis der Deckel einrastet.
31
Achtung!
Batterien können Giftstoffe enthalten, die die
Gesundheit und die Umwelt schädigen. Entsorgen Sie
die Batterien deshalb unbedingt entsprechend den
geltenden gesetzlichen Bestimmungen. Werfen Sie die
Batterien niemals in den normalen Hausmüll.
Tauschen Sie schwächer werdende Batterien recht-
zeitig aus, ansonsten ist die Sendeleistung der
Fernbedienung zu schwach.
Tauschen Sie immer beide Batterien gleichzeitig aus
und verwenden Sie Batterien des gleichen Typs.
Prüfen Sie bitte mindestens einmal jährlich die
Batterien Ihrer Fernbedienung.
Wenn eine Batterie ausgelaufen ist, ziehen Sie
Schutzhandschuhe an und reinigen Sie das
Batteriefach mit einem trockenen Tuch.
Die Fernbedienung übermittelt Infrarot-Signale an den
Receiver. Die Funktion der Tasten entnehmen Sie bitte
der Übersicht der Fernbedienung.
Richten Sie die Fernbedienung auf die Vorderseite des
Receivers und drücken Sie einmal kurz die
entsprechende Taste.
32
Achtung!
Kontrollieren Sie den ordnungsgemäßen Anschluss
aller Geräte und der Antenne, bevor Sie den Receiver
mit dem Stromnetz verbinden.
Um in den Standby-Modus zu gelangen, drücken
Sie die rote Taste oben links auf der
Fernbedienung. Die rote LED leuchtet an der
Receiver-Vorderseite leuchtet. Das Gerät
verbraucht dabei nur ca. 1 Watt. Dies ist ein
aktuell sehr niedriger Stromverbrauchs-Wert.
Der Receiver
Stecken Sie die Netz-Stecker der angeschlossenen
Geräte in die Netz-Steckdose und schalten Sie die
angeschlossenen Geräte ein.
Schalten Sie den AV-Kanal am TV-Gerät ein. Sofern
das TV-Gerät die vom Receiver ausgegebene
Schaltspannung erkennt, schaltet es automatisch in
den AV-Betrieb (bei Scart). Bei Anschluss über HDMI
wählen den entsprechenden HDMI-Eingang am TVGerät.
Stecken Sie den Netz-Stecker des Receivers in die
Netz-Steckdose. Das Gerät befindet sich im NormalModus. Die grüne LED leuchtet.
Der Receiver wird mit vorprogrammierten FernsehProgrammen des Satelliten ASTRA 19,2° Ost
ausgeliefert und kann direkt benutzt werden. Wenn Sie
feststellen möchten, ob es neue Programme gibt,
aktivieren Sie einen Programm-Suchlauf. Lesen Sie dazu
die Informationen weiter unten.
33
Programm–Name
Senderplatz
Aktuelle Uhrzeit (Entsprechend der Voreinstellung
im Menüpunkt „Zeit“)
TTXSymbol
Wird angezeigt, wenn der gewählte Sender Teletext
anbietet.
HDSymbol
Wird angezeigt, sofern es sich um einen HD-Sender
handelt.
SUB
Untertitel verfügbar
DOLBY
Wird angezeigt, wenn AC3-Tonspur vorhanden ist
und ausgewählt ist (über AUDIO-Taste).
HerzSymbol
Das Herz-Symbol wird angezeigt, wenn Sie das
Programm in eine Favoritenliste aufgenommen
haben.
Bedienen
Bildschirm-Einblendungen bei einem ProgrammWechsel
Bei einem Programm-Wechsel wird am Bildschirm für 5
Sekunden (im Menü „Option, Banner Zeit“ änderbar) eine
Informationsleiste eingeblendet.
In dieser Informationsleiste finden Sie folgende Hinweise:
34
Zusätzlich zeigt die gepunktete Linie den Fortschritt der
aktuellen Sendung an. Der Verlauf ist von links nach
rechts.
Darunter finden Sie die aktuelle Sendung und die darauf
folgende. Davor stehen die jeweiligen Start- und
Endzeiten der Sendungen.
35
3 1 2
Benutzer-Oberfläche auf dem TV-Bildschirm
Über die Menüs der Benutzer-Oberfläche können Sie
individuelle Einstellungen Ihres Receivers vornehmen.
Dazu müssen Receiver und TV-Gerät eingeschaltet und
mit einem Kabel (z.B. SCART oder HDMI) verbunden
sein.
Drücken Sie die „MENU“-Taste. Das Hauptmenü wird
angezeigt. Mit der „EXIT“-Taste oder erneutem Drücken
auf die „MENU“-Taste können Sie dieses wieder
verlassen.
So können Sie sich in den Menüs orientieren
Oben (Pfeil 1): Menü-Symbol (ausgewähltes Menü
ist orange hinterlegt)
Mitte (Pfeil 2): Menü-PunkteSymbole
Unten (Pfeil 3): Anwendbare Befehle
36
Hauptmenü
Untermenü
Erläuterung
Programmliste
(Symbol:
Fernseher I)
Seite: 40
Programmliste
bearbeiten
siehe folgende Seiten
Videoeinstellungen
(Symbol:
Fernseher II)
Seite : 44
Seitenverhältnis
siehe folgende Seiten
Auflösung
siehe folgende Seiten
TV-Format
siehe folgende Seiten
SCART Ausgang
siehe folgende Seiten
Installation
(Symbol: Lupe)
Seite: 45
Satelliteneinstellung
siehe folgende Seiten
Programmlistenverwaltung
siehe folgende Seiten
Unicablekonfiguration
siehe folgende Seiten
Zeit
(Symbol:
Uhr/Erde)
Seite: 52
Auto. Zeiteinstellung
siehe folgende Seiten
Zeitzone
siehe folgende Seiten
Datum
siehe folgende Seiten
Zeit
siehe folgende Seiten
Auto Aus
siehe folgende Seiten
Menü-Aufbau
37
Option
(Symbol:
Zahnräder)
Seite: 54
Menüsprache
siehe folgende Seiten
Untertitel Sprache
siehe folgende Seiten
Audio-Sprache
siehe folgende Seiten
Digitale Tonausgabe
siehe folgende Seiten
Banner Zeit
siehe folgende Seiten
System
(Symbol:
Werkzeug)
Seite: 55
Passwort einrichten
siehe folgende Seiten
Werkseinstellung
wiederherstellen
siehe folgende Seiten
Information
siehe folgende Seiten
Abrufliste
siehe folgende Seiten
USB
(Symbol: USBStick)
Seite: 56
Foto Einstellungen
siehe folgende Seiten
38
In den Menüs navigieren
In den Menüs navigieren Sie mit den Tasten ▲, ▼, ►
und ◄. Gewählte Menüpunkte werden markiert. Mit der
OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste können
Sie das Menü verlassen. Änderungen müssen zusätzlich
bestätigt werden. Änderungen erfordern teilweise eine
Bestätigung der Sicherheitsabfrage.
Beispiel: Receiver auf Sommerzeit einstellen.
Taste MENU, Menü „Zeit“ auswählen, Taste OK,
Zeitzone auswählen, die Zeitzone standortabhängig
einstellen (Deutschland: „GMT+01:00“ für Winterzeit oder
„GMT+02:00“ für Sommerzeit). Mit Taste EXIT das Menü
verlassen.
39
Abhängig davon, ob Sie sich im TV- oder
Radiobetrieb befinden, wird die entsprechende
Programmliste angezeigt.
Programmliste (Symbol: Fernseher I)
Programmliste bearbeiten
Erfordert Passworteingabe. Werkseitig 000000
Der zu ändernde Sender, der mit den Tasten ▲und▼
ausgewählt wird, ist mit einem gelben Balken markiert.
Das aktuelle Programm läuft in dem kleinen Fenster auf
der rechten Seite.
40
Die Bearbeitungsmöglichkeiten sind über die folgenden
Tasten aktivierbar:
1. Rote Funktionstaste: Bewegen.
Um einen Sender zu verschieben, wählen Sie diesen hier
aus und drücken die rote Funktionstaste. Der Sender ist
nun mit dem Bewegen-Symbol markiert. Mit den Tasten
▲und ▼ bewegen Sie den Sender in Einerschritten, mit
den Tasten ► und ◄ in Zehnerschritten an den
gewünschten Programmplatz. Wenn der Sender am
gewünschten Programmplatz steht, drücken Sie die rote
Funktionstaste erneut.
2. Grüne Funktionstaste: Überspr.
Um einen Sender während des Durchschaltens (Zappen)
auszulassen, können Sie diesen hier mit der grünen
Funktionstaste entsprechend kennzeichnen. Das SKIPSymbol erscheint beim Sender. Der Sender kann nur
noch mit den Zifferntasten der Fernbedienung angewählt
werden.
Um dies rückgängig zu machen, wählen Sie den Sender
erneut an und drücken die grüne Funktionstaste. Das
SKIP-Symbol wird entfernt.
3. Gelbe Funktionstaste: Sperren
Um einen Sender mit ein Passwort (werkseitig 000000)
zu schützen, markieren Sie diesen und drücken die gelbe
Funktionstaste. Der Sender wird mit einem Schloss
gekennzeichnet. Der Sender kann nur gesehen werden,
wenn das richtige Passwort eingegeben wird.
41
Rückgängig kann dies gemacht werden, indem Sie den
Sender hier erneut markieren und die gelbe
Funktionstaste drücken. Das Schloss wird entfernt, die
Sperre ist aufgehoben.
4. Blaue Funktionstaste: Löschen
Um einen Sender zu löschen, markieren Sie diesen und
drücken die blaue Funktionstaste. Wenn Sie die
erscheinende Sicherheitsabfrage mit der OK-Taste
bestätigen, wird der Sender gelöscht.
5. FAV: Favourite-Taste
Um einen Sender einer der 4 Favoritenlisten zuordnen,
markieren Sie diesen und drücken die Favourite-Taste
auf der Fernbedienung. Wählen Sie eine der vier
erscheinenden Favoritentypen aus und drücken die OKTaste. Der Sender ist nun diesem Favoritentyp
zugeordnet und wird mit einem Herz gekennzeichnet.
Um einen Sender von einer Favoritenliste zu entfernen,
markieren Sie ihn und drücken die Favourite-Taste.
Wählen Sie im erscheinenden Fenster „Kein Favorit“ und
drücken die OK-Taste. Das Herz wird ausgeblendet, der
Sender gehört keinem Favoritentyp mehr an.
6. INFO: Umbenennen
Um einen Sender umzubenennen, markieren Sie diesen
und drücken die INFO-Taste auf der Fernbedienung. In
der erscheinenden virtuellen Tastatur können Sie nun mit
den Cursor-Tasten die jeweiligen Buchstaben anwählen
und damit den neuen Sendernamen schreiben. Wenn der
42
neue Sendername fertig geschrieben ist, wählen Sie das
Feld OK aus und drücken die OK-Taste auf der
Fernbedienung.
7. GOTO: Auswahl eines Satelliten
Durch Drücken der GOTO-Taste auf der Fernbedienung
erscheint die Liste der programmierten Satelliten. Um die
Programmliste eines Satelliten anzuzeigen, können Sie
diesen hier direkt auswählen.
Das Menü wird durch Drücken der EXIT-Taste verlassen.
Sollten Änderungen durchgeführt worden sein, so
erscheint der Hinweis, dass gespeichert wird.
43
HDTV-Qualität bei HD-Programmen: ab 720p
Verwendeter Anschluss: HDMI
Videoeinstellungen (Symbol: Fernseher II)
Seitenverhältnis
Bildschirm-Format: Auto, 4:3 Vollbild, 4:3 Pan & Scan,
4:3 Letterbox, 16:9 Vollbild (voreingestellt ist Auto,
empfohlen für Flachbild-Fernseher ist Auto, für RöhrenFernseher 4:3 Letterbox)
Auflösung
Auswahl der Video-Auflösung (Voreingestellt: 1080i)
TV-Format
Auswahl: PAL, NTSC, Auto
Voreingestellt: PAL
Scart-Ausgang
Auswahl: CVBS, RGB (optional)
Mit der EXIT-Taste das Menü verlassen.
44
Installation (Symbol: Lupe)
45
Satelliteneinstellung
Markieren Sie in der Satelliten-Tabelle mit den Tasten ▲
und ▼ den zu durchsuchenden Satelliten aus. Nun
können Sie entweder den kompletten Satellit oder
einzelne Transponder (= manueller Suchlauf)
durchsuchen.
Durch Drücken der ►Taste gelangen Sie zu den satellitspezifischen Einstellungen des markierten Satelliten.
Diese Einstellungen sind wichtig für den MehrSatellitenempfang.
1. Blaue Funktionstaste: Suche (automatischer
Sendersuchlauf, Satelliten-Ebene)
46
Empfohlene Suchmethode! Der komplette Satellit wird
auf Sender durchsucht. Wählen Sie den zu
durchsuchenden Satelliten mit der OK-Taste aus.
Nach Drücken der blauen Funktionstaste müssen Sie im
erscheinenden Fenster auswählen:
Suchmodus:
o Standard (nur vorprogrammierte Frequenzen
(Transponder))
o Blind-Suche (keine Daten notwendig,
vollständige Durchsuchung des Satelliten)
o Netzwerk (Durchsuchen nach
Programmgruppen)
Filter:
o Alle Sender
o Freie Sender
Sendertyp:
o Alle
o TV
o Radio
Der Suchvorgang wird mit der OK-Taste gestartet. Vor
dem Start des Suchlaufs werden Sie gefragt, ob die
bestehenden Sender erhalten bleiben sollen oder
gelöscht werden sollen.
47
Die Signalqualität des aktuell angewählten
Transponders wird gezeigt.
2. GOTO-Taste: Transponder-Suchlauf (Manueller
Suchlauf, Transponder-Ebene)
Drücken Sie die GOTO-Taste auf der Fernbedienung.
Die Liste der vorprogrammierten Transponder
(Frequenzen) des vorgewählten Satelliten erscheint.
Markieren Sie hier mit der OK-Taste die zu
durchsuchenden Transponder. Eine Mehrfachwahl ist
möglich.
Drücken Sie die blaue Funktionstaste. Sie müssen im
erscheinenden Fenster auswählen:
Suchmodus:
o Standard (nur vorprogrammierte Frequenzen
(Transponder))
o Blind-Suche (keine Daten notwendig,
vollständige Durchsuchung des Satelliten)
o Netzwerk (Durchsuchen nach
Programmgruppen)
Filter:
o Alle Sender
o Freie Sender
48
Wenn hier Änderungen durchgeführt werden, so
gehen die bereits gespeicherten Daten verloren.
Sendertyp:
o Alle
o TV
o Radio
Durch Drücken der OK-Taste beginnt der Transpondersuchlauf.
3. Allgemeine Funktionen auf Satelliten-Ebene und
Transponder-Ebene
Der Receiver ist weitestgehend vorprogrammiert.
Möchten Sie jedoch einen Satellit oder einen
Transponder bearbeiten oder hinzufügen, stehen Ihnen
hier die entsprechenden Möglichkeiten zur Verfügung.
o Grüne Funktionstaste: Bearbeiten
Voreingestellte Werte eines Satelliten oder
Transponder modifizieren. Sie müssen dafür die
notwendigen Daten zur Verfügung haben.
o Rote Funktionstaste: Hinzufügen
Einen neuen Satelliten oder Transponder bei einem
bestehenden Satelliten hinzufügen. Sie müssen dafür
die notwendigen Daten zur Verfügung haben.
49
Die Sender der gelöschten Satelliten bzw.
Transponder können Sie nach dem Löschvorgang nicht mehr schauen, da sie entfernt
werden.
o Gelbe Funktionstaste: Löschen
Markieren Sie in der Satellitenliste bzw. Transponderliste die zu löschenden Satelliten bzw. Transponder
durch Drücken der OK-Taste. Dann drücken Sie die
gelbe Funktionstaste. Mit Bestätigung der
erscheinenden Sicherheitsabfrage mit der OK-Taste
wird gelöscht.
Programmlistenverwaltung
o Gesicherte Liste laden: Eine gesicherte, individuelle
Programmliste von einem externen USBSpeichermedium laden.
o Liste sichern: Speichern der aktuellen
Programmliste auf ein externes USBSpeichermedium.
Unicablekonfiguration
Wird der Receiver an ein Unicable-Antennensystem
angeschlossen können Sie hier die notwendigen
Einstellungen vornehmen.
Beachten Sie unbedingt die Bedienungsanleitung des
verwendeten Unicable-Antennensystems.
Der Receiver unterstützt die EN 50494.
50
Beachten Sie, dass nach erfolgreicher Installation
weitere Änderungen sich auf das komplette UnicableAntennensystem auswirken können.
Mit Drücken der EXIT-Taste verlassen Sie das Menü.
51
Zeit (Symbol: Uhr & Erde)
Auto. Zeiteinstellung
Aktivieren / Deaktivieren
Aktiviert: Uhrzeit wird vom empfangenen Sat-Signal
übernommen.
Deaktiviert: Manuelle Einstellung
Zeitzone
Bei aktivierter automatischer Zeiteinstellung können Sie
hier die Zeitzone einstellen.
Deutschland Winter: GMT +1
Deutschland Sommer: GMT +2
Datum
Manuelle Eingabe wenn auto. Zeiteinstellung deaktivert
ist.
Zeit
Manuelle Eingabe wenn auto. Zeiteinstellung deaktivert
ist.
Auto Aus
Nicht aktiv / Minuten-Auswahl; Voreingestellt: 180
Minuten
52
Mit der Funktion Auto Aus können Sie einstellen,
nach wie vielen Minuten der Receiver
automatisch in den Standby-Modus schalten soll,
wenn er innerhalb der eingestellten Restlaufzeit
keinen Befehl erhält. Sie haben die Auswahl
zwischen 60, 120 und 180 Minuten. 2 Minuten
vor Ablauf der eingestellten Restlaufzeit wird eine
entsprechende Nachricht kurz eingeblendet, um
Sie zu informieren. Möchten Sie, dass der
Receiver dann nicht in den Standby-Modus
wechselt, übermitteln Sie ihm einen Befehl über
die Fernbedienung. Die eingestellte Restlaufzeit
beginnt dann wieder von vorne. Um diese
Funktion zu deaktivieren, wählen sie „nicht aktiv“.
Dies ist eine Funktion, die dem Umweltschutz
dient.
53
Option (Symbol: Zahnräder)
Menüsprache
Auswahl der gewünschten Menüsprache.
Untertitel Sprache
Falls eine Sendung mit Untertiteln in verschiedenen
Sprachen gesendet wird, können Sie hier Ihre Auswahl
treffen.
Audio-Sprache
Falls eine Sendung in verschiedenen Sprachen gesendet
wird, können Sie hier Ihre Sprach-Auswahl treffen.
Digitale Tonausgabe
Hier können Sie das digitale Audio-Format für den
digitalen koaxialen Tonausgang wählen.
Banner Zeit
Hier können Sie einstellen, wie lange die Informationen
bei einem Programmwechsel angezeigt werden sollen.
54
System (Symbol: Werkzeug)
Passwort einrichten
Hier können Sie ein neues Passwort einrichten.
Werkseitig voreingestellt 000000.
Werkseinstellung wiederherstellen
Erfordert Passworteingabe. Werkseitig 000000
Receiver auf die Werkseinstellung zurückstellen. Alle
durchgeführten Änderungen werden rückgängig
gemacht. Der Receiver startet im Normal-Modus im
Auslieferungszustand.
Information
Technische Informationen. Halten Sie diese Daten bereit,
wenn Sie unsere Service-Hotline kontaktieren.
Abrufliste
Aktivieren/Deaktivieren
Aktiviert: beim Drücken der RECALL-Taste wird eine
Liste der zuletzt angewählten Sender geöffnet. Hier
können Sie auswählen.
Werkseitig: deaktiviert: beim Drücken der RECALL-Taste
wechseln Sie zwischen dem aktuellen und zuletzt
gewählten Sender.
55
Voraussetzung ist, dass ein angeschlossenes
USB-Speichermedium erkannt und vom Receiver
akzeptiert wird.
Das angeschlossene USB-Speichermedium
muss im Format FAT32 sein.
Aufgrund der Vielfalt der am Markt befindlichen
USB-Speichermedien können wir nicht
garantieren, dass jedes angeschlossene USBSpeichermedium vom Receiver akzeptiert wird.
Abhängig von der Speicherkapazität kann die
Erkennung eines USB-Speichermediums
mehrere Minuten beanspruchen.
USB (Symbol: USB-Stick) (optional)
56
Multimedia
Zugang zum Portal für USB-Anwendungen.
Wählen Sie die gewünschte Anwendung und drücken Sie
die OK-Taste auf der Fernbedienung.
Foto
Das Verzeichnis der darstellbaren Bilddateien bzw.
Ordner erscheint.
In der rechten Bildhälfte erhalten Sie eine Bildvorschau
mit Angabe von Bilddaten.
Um ein Bild im Vollbild darzustellen, navigieren Sie zu
diesem Bild und drücken die OK-Taste auf der
Fernbedienung. Mit den Tasten und auf der
Fernbedienung können Sie zwischen den Bildern des
aktuellen Verzeichnisses blättern. Die rote Funktionstaste
bietet eine Zoom-Funktion. Mit der grünen und der
gelben Funktionstaste können Sie das aktuelle Bild im
UZS bzw. GUZS drehen. Mit der EXIT-Taste gelangen
Sie zurück zum Verzeichnis.
Diashow:
Die Diashow kann immer nur mit den Bildern des
aktuellen Ordners bzw. Stammverzeichnis durchgeführt
werden.
Mit der REPEAT-Taste der Fernbedienung können Sie
den gewünschten Diashow-Modus auswählen. Mit der
EXIT-Taste verlassen Sie die Diashow.
57
Raster-Show:
Drücken Sie die GOTO-Taste um eine 8-fache
Multipicture-Show zu starten. Mit den Cursor-Tasten
können Sie zwischen den Bildern des aktuellen
Verzeichnisses blättern. Drücken Sie die OK-Taste, um
das aktuell markierte Bild im Vollbild darzustellen. Mit der
EXIT-Taste verlassen Sie die Raster-Show.
Mit der EXIT-Taste verlassen Sie die Anwendung.
Foto Einstellung
Wählen Sie hier die Einstellungen für die Diashow aus.
o Übergangszeit: Dauer der Anzeige eines Bilds.
o Diashow-Modus
o Seitenverhältnis:
Behalten: Originalgröße
Verwerfen: Bildschirm wird ausgefüllt. Diese
Wahl kann das ursprüngliche Bildformat
verzerren.
58
Tasten mit Sonderfunktionen
MUTE
Stummschaltung aktivieren und deaktivieren.
EPG
Elektronische Programmzeitschrift (Electronic Program
Guide).
Der EPG liefert Programminformationen in Tabellenform,
falls diese vom Sender zur Verfügung gestellt werden.
Es werden Informationen zur Sendezeit und zum
Programminhalt geliefert.
Mit den Tasten ◄ und ► können Sie den Sender
wechseln. Der Sendername wird in der Kopfzeile
angezeigt.
59
Mit der gelben und der blauen Funktionstaste blättern Sie
in den Programminformationen der rechten Hälfte.
Die Übernahme einer Sendung in den Timer erfolgt durch
Drücken der OK-Taste, sobald die gewünschte Sendung
markiert ist.
Timerübernahme wie folgt:
Sie können die übernommenen werte bei Bedarf manuell
anpassen.
Wichtig bei Punkt Mode: die Auswahl „Sehen“ bedeutet,
dass nur auf die programmierte Sendung umgeschaltet
wird, z.B. als Erinnerung.
Abschließend mit der OK-Taste bestätigen oder mit der
EXIT-Taste ohne Speicherung verlassen.
60
Mit der INFO-Taste können Sie die aktuell
programmierten Timer anzeigen und gemäß den
Optionen in der Fußzeile bearbeiten.
INFO – Optisches Signal zum Ausrichten der
Antenne
Einmaliges Drücken: Kurz-Info zur laufenden Sendung
Zweimaliges Drücken: Detail-Informationen zur laufenden
Sendung. Es wird Ihnen hier auch die Signalqualität
angezeigt. Dies ist eine wichtige Unterstützung für die
Ausrichtung der Antenne.
TTX
Aufrufen des Teletext. Der Receiver unterstützt die
Fasttext-Funktionen über die Funktionstasten.
AUDIO
Einige Sender senden mehrere Tonspuren. Hier können
Sie die gewünschte Auswahl treffen.
DTV/VCR
Nur für Scart-Verbindung.
Aktivierung der Durchschleiffunktion vom VCR Scart zum
TV Scart.
SUBTITLE
Liefert ein Programm ein digitales Subtitle-Signal, können
Sie es mit dieser Taste ein- bzw. ausschalten.
61
FAVOURITE
Falls Sie bereits Favoritenlisten angelegt, können Sie
diese über die FAVOURITE-Taste aufrufen. Der Wechsel
zwischen den Favoritenlisten erfolgt über mehrfaches
Drücken der FAVOURITE-Taste.
TV/RADIO
Wechsel zwischen TV- und Radio-Betrieb.
RECALL
Wechsel zum zuletzt gesehenen Sener.
Falls im Menüpunkt System-Abrufliste dieser Punkt
eingeschaltet ist, wird Ihnen hier die Liste der zuletzt
gesehen Sender angezeigt.
GOTO
Es wird die Liste der angelegten Satelliten angezeigt.
Diese Funktion dient der einfachen Senderfindung.
62
Symptom
Mögliche Ursache und Abhilfe
Satellit wird nicht
gefunden, oder
kein Signal
Beispiel: Astra1 19,2° Ost
Taste 1 (Vorprogrammierung: „Das Erste“)
Taste INFO 2x drücken („Das Erste“,
FR11837)
Qualität ist bei 0 %
Den senkrechten Spiegel nach Süden
ausrichten. Wenige Millimeter nach links
drehen, ca. 3 Sekunden warten und
wiederholen, bis Qualität angezeigt wird. Bei
einem Signal von ca. 60% verschwindet der
schwarze Hintergrund und es erscheint das
Fernsehbild.
Für einen anderen Satelliten wählen Sie bitte
ein aktuelles Programm aus der
vorprogrammierten Kanalliste und drücken Sie
dann die Taste INFO 2x.
Frontanzeige
(LED) dunkel
Das Netzkabel ist nicht angeschlossen.
Schließen Sie das Netzkabel an eine
funktionierende Netzsteckdose an.
Kein Ton oder
Bild, aber
Menüanzeigen
Die Antenne ist nicht auf den Satellit
ausgerichtet.
Richten Sie die Antenne richtig aus.
Tipps und Tricks/Probleme lösen
63
des Receivers
vorhanden
Kein Signal-Anzeige.
Prüfen Sie die Kabelverbindung vom LNB zum
Receiver und vom Receiver zu den
angeschlossenen Geräten.
Richten Sie die Antenne aus.
Frontanzeige
(LED) leuchtet
grün.
TV-Gerät zeigt
kein Bild an.
Das System ist nicht korrekt angeschlossen.
Prüfen Sie den Anschluss des SCART-Kabels
bzw. HDMI-Kabels.
Das TV-Gerät ist nicht im AV- oder HDMI-
Modus.
Schalten Sie das TV-Gerät auf den jeweiligen
AV- bzw HDMI-Eingang.
Schlechtes Bild,
Blockierfehler,
Klötzchenbildung,
Tonstop
Die Antenne ist nicht genau auf den Satelliten
ausgerichtet.
Richten Sie die Antenne genauer aus.
Benützen Sie dafür die "Info"-Taste auf der
Fernbedienung. Signalanzeige für die
Antennenausrichtung wird angezeigt.
Das LNB ist defekt. Ersetzen Sie das LNB.
Kein Bild, kein
Ton, Signalstärke
und Signalqualität
vorhanden
Satelliten-Antenne ist auf einen falschen
Satelliten ausgerichtet.
Schlechter
Empfang von:
DSF, etc
Schnurloses Telefon stört (DECT-Standard).
Telefon anders platzieren.
64
Software-Absturz
(Receiver lässt
sich nicht mehr
bedienen.)
Sollte der unwahrscheinliche Fall eines
Software-Absturzes eintreten, trennen Sie den
Receiver vom Stromnetz. Schließen Sie ihn
nach 10 Sekunden wieder an. Dadurch ist das
Problem in der Regel gelöst.
Bitte beachten Sie: ein Software-Absturz ist
keine Fehlfunktion, es tritt dadurch kein
Garantiefall ein. Bei technischen Geräten (z.B.
auch PC, Funknetzwerk, etc.) lässt sich ein
Software-Absturz auf diesem Weg
unkompliziert und schnell lösen.
Die
Fernbedienung
funktioniert nicht.
Die Batterien sind verbraucht.
Erneuern Sie die Batterien.
Die Fernbedienung ist falsch ausgerichtet.
Richten Sie die Fernbedienung auf die
Vorderseite des Receivers und stellen Sie
sicher, dass nichts zwischen Fernbedienung
und Receiver steht.
Programm hat
eine neue
Frequenz und
wird mit den
aktuellen Daten
nicht mehr
übertragen.
Das entsprechende Programm löschen, dann
automatischen Suchlauf durchführen.
Passwort
Das werkseitige Passwort lautet 000000.
Persönliches
Passwort
vergessen
Bitte kontaktieren Sie die Service Hotline, falls
Sie Ihr persönliches Passwort vergessen
haben.
65
Werkseinstellung
Erfolgt über den Menüpunkt System-
Werkseinstellung wiederherstellen.
Achtung! Dadurch gehen Ihre persönlichen
Einstellungen verloren.
Externes USB-
Speichermedium
wird nicht erkannt.
Bitte Receiver in den Standby-Betrieb
schalten. USB-Speichermedium erneut
anschliessen. Receiver wieder in den Normal-
Modus schalten. Aufgrund der Vielfalt der am
Markt befindlichen USB-Speichermedien
können wir nicht garantieren, dass jedes
angeschlossene USB-Speichermedium vom
Receiver akzeptiert wird.
Die uns bekannten, handelsüblichen USB-
Speichermedien sind mit diesem Receiver
kompatibel. Für größere USB-Festplatten
verwenden Sie ein externes Netzteil, unter
Beachtung der Bedienungsanleitung der USB-
Festplatte.
Sollte sich ein Problem trotzdem nicht beseitigen lassen,
wenden Sie sich bitte an Ihren Fachhändler oder den
Hersteller.
66
Entsorgen
Europäische Entsorgungsrichtlinie 2002/96/EC
Werfen Sie den Receiver keinesfalls in den normalen
Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder
Gemeindeverwaltung nach Möglichkeiten einer umweltund sachgerechten Entsorgung des Geräts.
Werfen Sie Batterien keinesfalls in den normalen
Hausmüll. Batterien können Giftstoffe enthalten.
Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen im
Rahmen der gesetzlichen Rückgabepflicht. Erkundigen
Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach
Möglichkeiten einer umwelt- und sachgerechten
Entsorgung. Geben Sie verbrauchte Batterien bei einer
Sammelstelle ab. Dadurch leisten Sie einen positiven
Beitrag zum Umweltschutz.
67
Receiver
Maße in mm (B × T × H)
180 × 130 × 45
Gewicht in Gramm
Receiver 500 g
Fernbedienung 80 g (ohne
Batterien)
Eingangsfrequenzbereich
950 MHz ~ 2150 MHz
Stromversorgung LNB
13/18 V GS, 0,30 A max.
Spitzen Überlastungsschutz
LNB-Steuerung
22 KHz ± 2 KHz, 0,6 V pp ± 0,2 V
DiSEqC-Steuerung
Version 1.0, Version 1.2
Symbolrate
2 ~ 45 MS/s
Fehlerkorrektur (FEC)
1/2, 2/3, 3/4, 5/6, 7/8, auto
Höhen-Seiten-Verhältnis
4:3 LB , 4:3 PS , 16:9 , Auto.
Videoauflösung
720 x 576 (Pal), 720 x 480
(NTSC), 1280 x 720, 1920 x 1080
Audiomodus
Links, Rechts, Stereo, Mono,
AC3-Digitalton
Anschlußmöglichkeiten
LNB IF-Eingang
Typ F, IEC 169-24
TV-SCART (nur Ausgang)
Video CVBS, RGB (optional), Audio L,
R
COAXIAL
Digital Audio Ausgang
HDMI-Schnittstelle
Anschluss zur digitalen
Übertragung von Audio- und
Video-Signal
USB
USB 2.0-Schnittstelle
Technische Daten
68
Stromversorgung
Netzteil-Eingangsspannung
100-240 V ~, 50/60 Hz
Leistungsaufnahme
ca. 11,5 W (Betrieb mit Single
LNB)
ca. 1 W (Bereitschaft)
Betriebstemperatur
0 ºC ~ +40 ºC
Lagerungstemperatur
– 40 ºC ~ + 65 ºC
69
Vertrieb und Service durch
Sky Vision Satellitentechnik GmbH
Dorfstrasse 3-8
D-38179 Schwülper
Internet: www.sky-vision.de
70
Garantie
Die Gewährleistung für dieses Produkt entspricht den
gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs.
Änderungen am Gerät führen zum Erlöschen der
Garantie und Gewährleistung des Herstellers. Ein
Absturz der Betriebs-Software stellt keinen
Gewährleistungs- bzw. Garantiefall dar.
Sollte ein angeschlossenes USB-Speichermedium nicht
mit dem Receiver kompatibel sein, stellt dies keinen
Gewährleistungs- bzw. Garantiefall dar.
71
Hinweis zur Konformität
Der Hersteller erklärt hiermit für dieses Produkt die
Übereinstimmung mit folgenden Richtlinien und Normen:
Niederspannungsrichtlinie 2006/95/EC
Richtlinie zur elektromagnetischen Verträglichkeit
2004/108/EC
Ökodesign-Richtlinie 2009/125/EC
Gerätetyp/Type: Digitaler Satelliten-Receiver 1100 HD
Schwülper, 01.09.2010
72
AC
Alternating Current
Anschluss für Wechselstrom
DC
Direct Current
Anschluss für Gleichstrom
Cinch-
Stecker
Koaxialer Stecker für den Anschluss von TV-Gerät
oder Stereoanlage.
DiSEqC
Digital Satellite Equipment Control
Digitales System, mit dem der Empfänger
verschiedene Komponenten der Außeneinheit
steuern kann. Es wird insbesondere zur Auswahl
zwischen mehreren Satellitenpositionen (zum
Beispiel ASTRA und Eutelsat) gebraucht.
EPG
Electronic Programm Guide
Elektronische Programmzeitschrift
F-Stecker
Koaxialer Stecker zum Anschluss des LNB-
Antennenkabels.
FTA
Free-to-air services
Gebührenfreie Dienste, die ohne speziellen
Decoder empfangen werden können.
LNB
Low Noise Block Amplifier / Converter
Gerät im Mittelpunkt der Antenne, das die vom
Satelliten ankommenden hoch frequenten Signale
in einen niedrigeren Frequenzbereich umsetzt und
gleichzeitig verstärkt.
Mute
Taste der Fernbedienung zur Ton-
Stummschaltung.
Glossar
73
OSD
On Screen Display
Auf dem Bildschirm sichtbare Menüsteuerung.
PID
Kennnummer eines empfangenen Datenstromes
Die PID’s sorgen dafür, dass ein Sender
vollständig empfangen werden kann.
Receiver
Empfangsgerät, das die Signale von der Antenne
in Video- und Audiosignale umwandelt.
SCART
21-polige Steckverbindung zum Anschluss des
Fernsehgerätes an den Receiver.
Swap-
Funktion
Wechsel zwischen aktuellem und letztgesehenem
Programm
Transponder
Satellitenfrequenz. Auf einem Transponder können
mehrere digitale Programme gleichzeitig gesendet
werden.
VCR
Abkürzung für Video Cassette Recorder.
74
Loading...
