1.0 Sicherheitshinweise
Bei Stürzen kann das Gerät beschädigt werden.
Setzen Sie das Gerät nicht direktem Sonnenlicht oder hohen
Temperaturen aus, da dieses sonst ebenfalls beschädigt werden
kann oder sich die Nutzungsdauer verkürzt.
Stellen Sie das Produkt nicht in der Nähe von Wärmequellen wie
Heizkörpern oder anderen Wärme erzeugenden Geräten auf.
Setzen Sie das Gerät nicht Regen, Wasser, Nässe oder hoher
Luftfeuchtigkeit aus. Stellen Sie es nicht im Badezimmer oder in
der Küche neben einem Wasch- oder Spülbecken auf und
vermeiden Sie auf alle Fälle direkten Kontakt mit Wasser.
Versuchen Sie nicht das Gerät zu öffnen.
Bitte fertigen Sie vor der erstmaligen Verwendung unseres
Produktes eine Datensicherung an.
Wir haften nicht für den Verlust von Daten, es sei denn, es ist
uns Vorsatz oder grobe Fahrlässigkeit vorzuwerfen.
In jedem Falle ist die Haftung bei Datenverlust auf den Aufwand
beschränkt, der notwendig ist, um anhand vorhandener
Sicherungskopien die verlorenen Daten auf der Anlage des
Nutzers wiederherzustellen.
Herzlichen Glückwunsch zum Kauf dieses Produkts!
Lesen Sie die Anweisungen und Warnhinweise in dieser
Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt
zum ersten Mal verwenden. Bei Nichtbeachtung kann es zu
Beschädigungen des Gerätes kommen.
- 1 -
2.0 Einführung
Der WL0145 ist speziell für SOHO Benutzer konzipiert worden.
Einfache Bedienung und Sicherheitseinstellungen erlauben
Benutzern einen schnellen und unkomplizierten Weg zur
drahtlosen Verbindung.
2.1 Spezifikationen
Kompatibel zum IEEE 802.11b/g/n Standard
Datentransferrate bis zu 150Mbps
64/128-bit WEP, WPA, WPA2, WPA-PSK und WPA2-PSK
Verschlüsselung
Integrierte Wi-Fi Protected Setup (WPS) Funktion
Unterstützt USB 2.0/ abwärtskompatibel zu USB 1.1
Geeignet für Windows XP/Vista/7/8, Linux und MAC OS
2.2 Packungsinhalt
1 x Wireless N USB Adapter WL0145
1 x Bedienungsanleitung
1 x CD (Treiber/Utility/Handbuch)
2.3 WL0145 Übersicht
Eine Status LED und der USB Interface
befinden sich unterhalb des WL0145.
USB Interface:
Verbinden Sie den WL0145 mit einem freien
USB Port Ihres Computers.
LED:
Die LED leuchtet permanent um eine WLAN
Verbindung anzuzeigen.
- 2 -
3.0 Installation
Beachten Sie bitte folgende
Instruktionen zur Inbetriebnahme
des WL0145.
1. Verbinden Sie den WL0145
mit einem freien USB 2.0 Port
Ihres angeschalteten
Computers.
Der WL0145 muss ohne Kraftaufwand mit dem USB Port zu
verbinden sein.
Verwenden Sie keine Gewalt.
2. Sobald der WL0145 mit dem Computer verbunden wird,
öffnet sich der Hardware Assistent von Windows.
Die Meldung von Windows „Neue Hardware
gefunden“ können Sie mit „Cancel (Abbrechen)“ schließen.
Windows XP
Windows 7
- 3 -

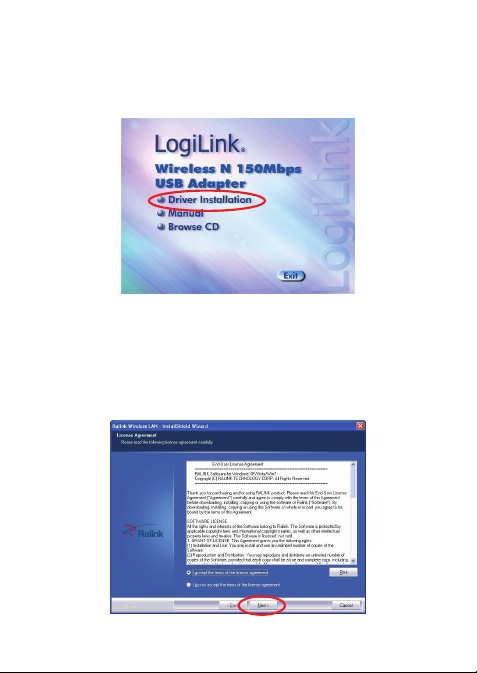

3. Legen Sie beiliegende CD in Ihr CD/DVD Laufwerk ein. Bei
aktiviertem Autostart erscheint folgendes Fenster. Ansonsten
starten Sie das Programm manuell durch Doppelklick auf die
„autorun.exe“ Datei auf der CD.
Nur für Windows Vista und 7
Sofern in Windows Vista und 7 die Benutzerkontensteuerung
(UAC) aktiviert ist, öffnet sich ein Fenster in dem Sie die
Installation bestätigen müssen. Um mit der Installation
fortzufahren müssen Sie hier „Ja / Erlauben/
Zulassen“ auswählen.
- 4 -

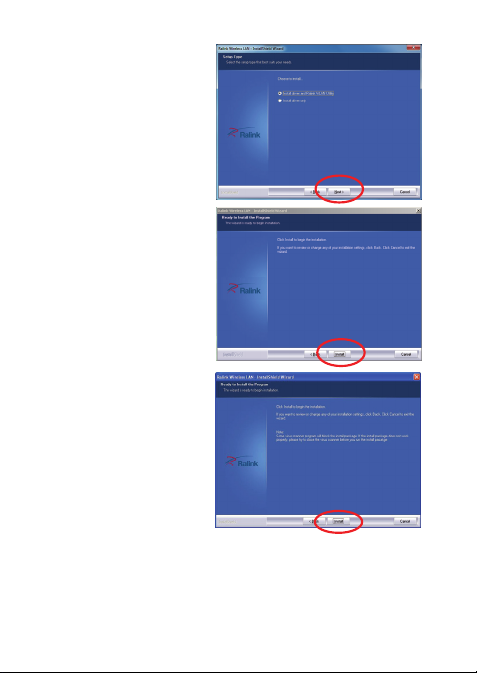

4. Hier können Sie
auswählen ob Sie die
Treiber und die Ralink
Software oder nur die
Treiber für den
WL0145 installieren
wollen. Klicken Sie
nach der Auswahl auf
„Next“.
5. Klicken Sie
anschließend auf
„Install“ um die
Installation zu starten.
Die Installationsdauer
wird Ihnen anhand
eines
Fortschrittsbalkens
angezeigt.
6. Mit Klick auf
„Finish“ wird die
Installation
abgeschlossen.
4.0 Inbetriebnahme
Windows WLAN Tool
1. Wenn Sie nur die Treiber installiert haben, können Sie sich mit
dem Windows XP/Vista/7/8 eigenen WLAN Tool mit einem
drahtlosen Netzwerk verbinden.
- 5 -

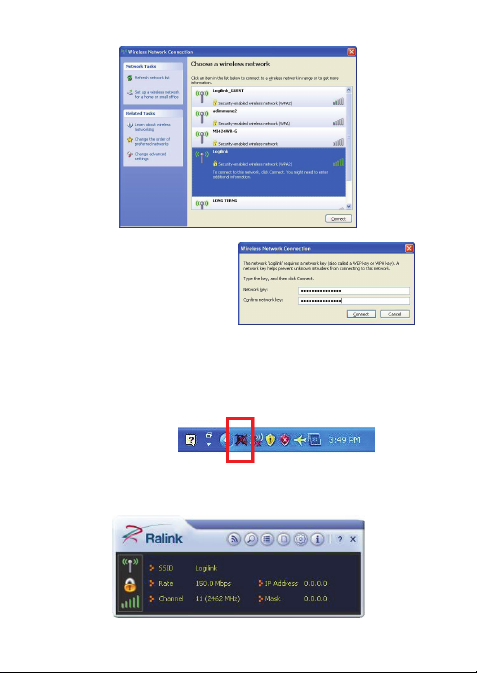

2. Klicken Sie dazu auf den
„Verbinden“ Button, tragen
Sie Ihr Passwort ein und
bestätigen Sie dieses.
Ralink Software – Allgemein
1. Wenn Sie die Treiber und die Ralink Software installiert haben,
können Sie sich mithilfe der Software mit einem drahtlosen
Netzwerk verbinden. Sie finden das Icon der Ralink Software
in der Windows Systray.
2. Sie können die Software mit einem Doppelklick oder mit
einem Rechtsklick und der Auswahl „Launch Config
Utility“ öffnen. Die Software startet mit dem Hauptbildschirm.
- 6 -

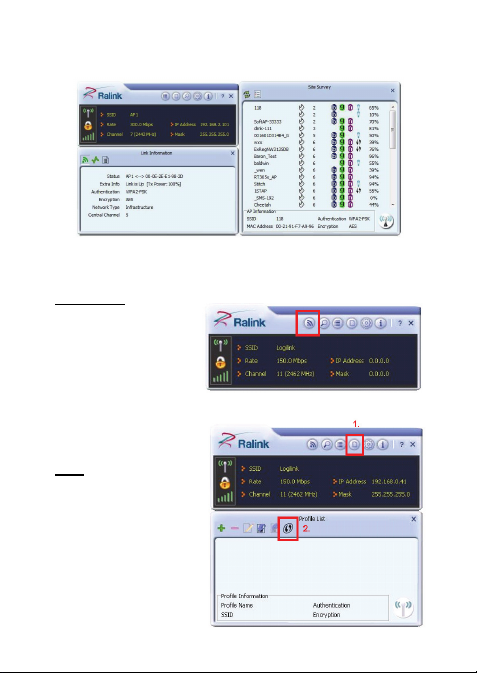

3. Durch Klick auf die verschiedenen Symbole wechselt die
Software dann in den erweiterten Modus.
Ralink Software – Funktionen
Wi-Fi Direct
Der WL0145 unterstützt
den „Wi-Fi
Direct“ Standard.
Mithilfe dieser Funktion
kann sich der WL0145
mit anderen „Wi-Fi
Direct“ fähigen WLAN Geräten verbinden ohne das ein Router
benötigt wird.
WPS
Der WL0145 unterstützt
ebenfalls den „W PS
(Wi-Fi Protected
Setup)“ Standard.
Klicken Sie auf
„Profile“ und
anschließend auf „WPS
Konfiguration“.
- 7 -
WPS bietet Ihnen zwei Methoden:
1. PBC (Push Button Configuration) Methode (Empfohlen)
Das Gerät mit dem Sie sich verbinden wollen muss über
einen WPS Button an oder auf dem Gehäuse oder als
Funktion einer Software verfügen.
2. PIN Methode
Verwenden Sie diese Methode wenn das Gerät mit dem Sie
sich verbinden wollen keine/n WPS Button/Funktion zur
Verfügung stellt. Der WL0145 unterscheidet zwei PIN
Verbindungsarten:
a) Config Mode = Enrollee
Sofern das Gerät mit dem Sie sich verbinden wollen eine PIN
benötigt.
b) Config Mode = Registrar
Sofern das Gerät mit dem Sie sich verbinden wollen eine PIN
zur Verfügung stellt.
AP Modus
Der WL0145 kann auch als Access Point (AP) eingesetzt werden
um drahtlose Signale zu übermitteln und um ein drahtloses
Netzwerk einzurichten, so das andere WLAN Clients auf dieses
Netzwerk zugreifen können.

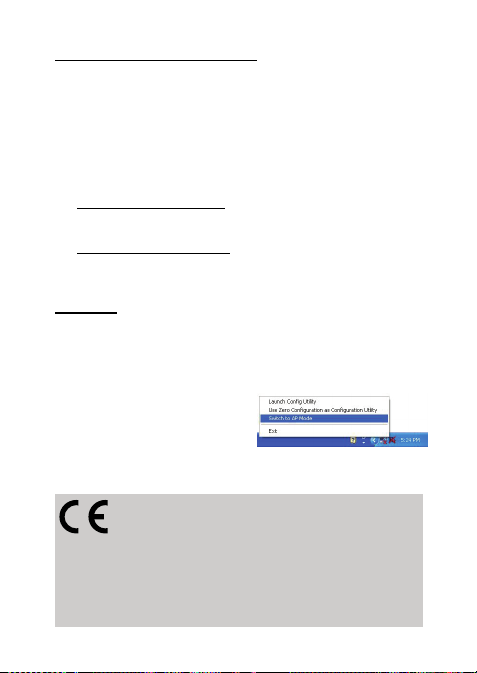

Um in den AP Modus zu wechseln, klicken Sie mit der rechten
Maustaste auf das Ralink Icon in
der Systray und wählen Sie „Switch
to AP Mode“.
Informationen zu weitergehenden Einstellungen finden Sie im
englischsprachigen Manual auf der CD.
CE-Konformitätserklärung:
Dieses Gerät ist mit der nach der Richtlinie 1999/5/EG
vorgeschriebenen Kennzeichnung versehen: Mit dem
CE Zeichen erklärt Logilink ®, eine registrierte Marke der 2direct
GmbH, dass das Gerät die grundlegenden Anforderungen und
Richtlinien der europäischen Bestimmungen erfüllt. Diese können
online auf www.logilink.com angefragt werden. Alle Handelsmarken
und registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber.
