Geben Sie das Gerät am Ende der Lebensdauer
nicht in den normalen Hausmüll. Bringen Sie es zum
Recycling zu einer offiziellen Sammelstelle. Auf diese
Weise helfen Sie die Umwelt zu schonen.
1.0 Sicherheitshinweise
Bei Stürzen kann das Gerät beschädigt werden.
Setzen Sie das Gerät nicht direktem Sonnenlicht oder hohen
Temperaturen aus, da dieses sonst ebenfalls beschädigt werden
kann oder sich die Nutzungsdauer verkürzt.
Stellen Sie das Produkt nicht in der Nähe von Wärmequellen wie
Heizkörpern oder anderen Wärme erzeugenden Geräten auf.
Setzen Sie das Gerät nicht Regen, Wasser, Nässe oder hoher
Luftfeuchtigkeit aus. Stellen Sie es nicht im Badezimmer oder in
der Küche neben einem Wasch- oder Spülbecken auf und
vermeiden Sie auf alle Fälle direkten Kontakt mit Wasser.
Versuchen Sie nicht das Gerät zu öffnen.
Bitte fertigen Sie vor der erstmaligen Verwendung unseres
Produktes eine Datensicherung an.
Wir haften nicht für den Verlust von Daten, es sei denn, es ist
uns Vorsatz oder grobe Fahrlässigkeit vorzuwerfen.
In jedem Falle ist die Haftung bei Datenverlust auf den Aufwand
beschränkt, der notwendig ist, um anhand vorhandener
Sicherungskopien die verlorenen Daten auf der Anlage des
Nutzers wiederherzustellen.
Herzlichen Glückwunsch zum Kauf der WL0088!
Lesen Sie die Anweisungen und Warnhinweise in dieser
Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt
zum ersten Mal verwenden. Bei Nichtbeachtung kann es zu
Beschädigungen des Gerätes kommen.
- 1 -
2.0 Einführung
2.1 Spezifikationen
Kompatibel zum 802.11n, IEEE 802.11g und IEEE 802.11b
Standard
High Speed Übertragungsrate – bis zu 150Mbps
Unterstützt QoS-WMM, WMM-PS und WMM-SA (IEEE
802.11e QoS Standard)
Unterstützt 64/128bit WEP, WPA, WPA2 Verschlüsselung
Unterstützt Wi-Fi Protected Setup (WPS Funktion)
Unterstützt 32bit PCI Interface
Plug & Play
Windows 2000, XP 32/64bit, Vista 32/64bit, Windows 7, Linux
und Mac
2.2 Packungsinhalt
1 x WL0088 WLAN N 150 Mbps PCI Karte
1 x Antenne
1 x Bedienungsanleitung
1 x CD (Treiber/Software)
3.0 Installation
3.1 Hardware Installation
Um die WL0088 in Betrieb nehmen zu können, muss der
Computer geöffnet werden. Sollten Ihre Erfahrungen nicht
ausreichen oder es zu Schwierigkeiten kommen, wenden Sie
sich an erfahrenes Fachpersonal.
Beachten Sie folgende Schritte zur Installation der WL0088:
1. Schalten Sie Ihren Computer aus, trennen Sie diesen vom
Stromnetz und öffnen sie das Computergehäuse.
2. Wählen Sie einen freien PCI-Slot und entfernen Sie das
Slotblech.
3. Stecken Sie die WL0088 in den ausgewählten Slot und
befestigen Sie die WL0088 am Computergehäuse.
- 2 -
4. Schließen Sie das Computergehäuse
5. Verbinden Sie Ihren Computer mit dem Stromnetz und
schalten diesen an.
3.2 Software Installation
Die folgende Anleitung beschreibt die Installation unter
Windows XP.
Windows XP erkennt die neu eingebaute Karte automatisch
und öffnet den Windows Hardware Assistenten.
1. Die nach dem Start erscheinende Nachricht können Sie mit
„Cancel“ schließen.
- 3 -
2. Sobald Sie die beiliegende CD in Ihr CD/DVD-ROM-Laufwerk
einlegen, erscheint der Willkommensbildschirm. Sollte das
nicht der Fall sein, so starten Sie das „Setup.exe“ Programm
manuell mit einem Doppelklick auf die Datei.
3. Um die Treiber und die Software zu installieren, akzeptieren
Sie die Lizenzvereinbarung und fahren Sie mit „Next“ fort.
- 4 -
4. Sie können hier auswählen ob Sie die Treiber und die
(a)
(b)
Software (a) oder lediglich nur die Treiber (b) installieren
wollen. Fahren Sie nach Ihrer Auswahl mit „Next“ fort und
starten Sie die Installation mit „Install“.
- 5 -

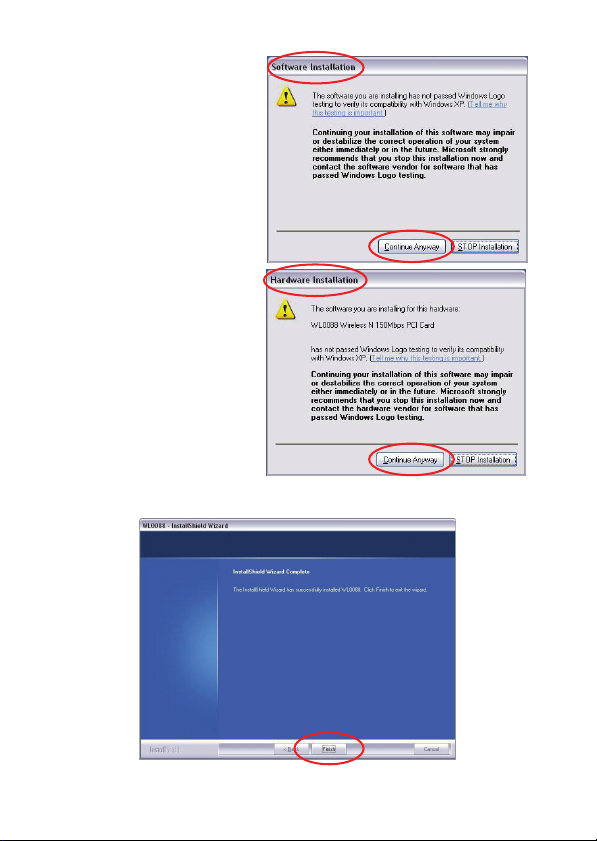

5. Bestätigen Sie den
Windows Logo Test für
die Software (optional,
siehe Punkt 4.) und die
Hardware mit
„Continue Anyway“ um
die Installation
fortzusetzen.
6. Schließen Sie die Installation mit einem Klick auf „Finish“ ab.
- 6 -

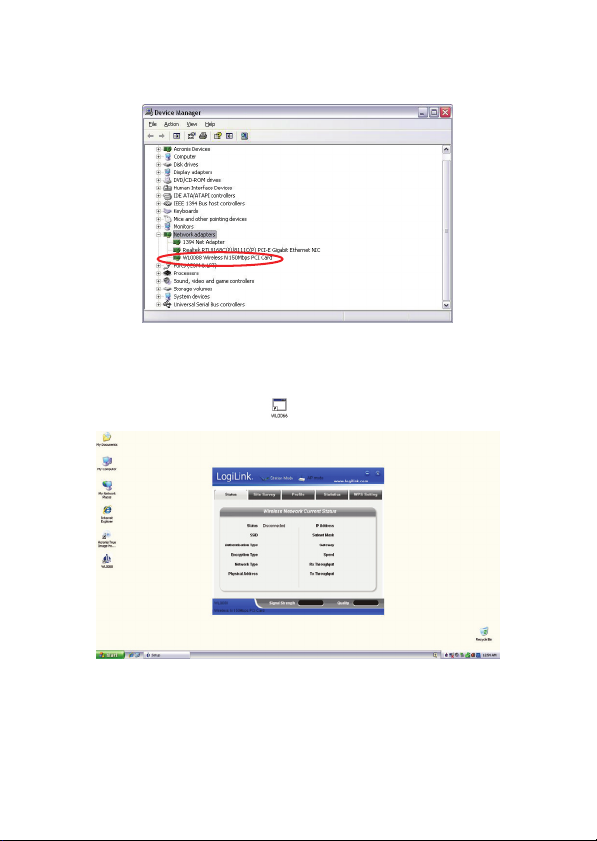

7. Prüfen Sie abschließend ob die WL0088 ordnungsgemäß im
Gerätemanager angezeigt wird.
4.0 Software Oberfläche
1. Klicken Sie auf das Icon auf Ihrem Desktop.
2. Oder wählen Sie: Start \ Programme \ Logilink \ WL0088
Hinweis: Unter Windows XP/Vista und 7 können Sie entweder
die beiliegende Software des WL0088 oder das
Windows eigene WLAN Tool zur Konfiguration
verwenden.
- 7 -
Die Software des WL0088 bietet Ihnen zwei verschiedene
Modi für den WL0088 an: Station Mode
oder AP Mode.
Der werksseitig eingestellte Modus ist der Station Mode.
4.1 Station Mode

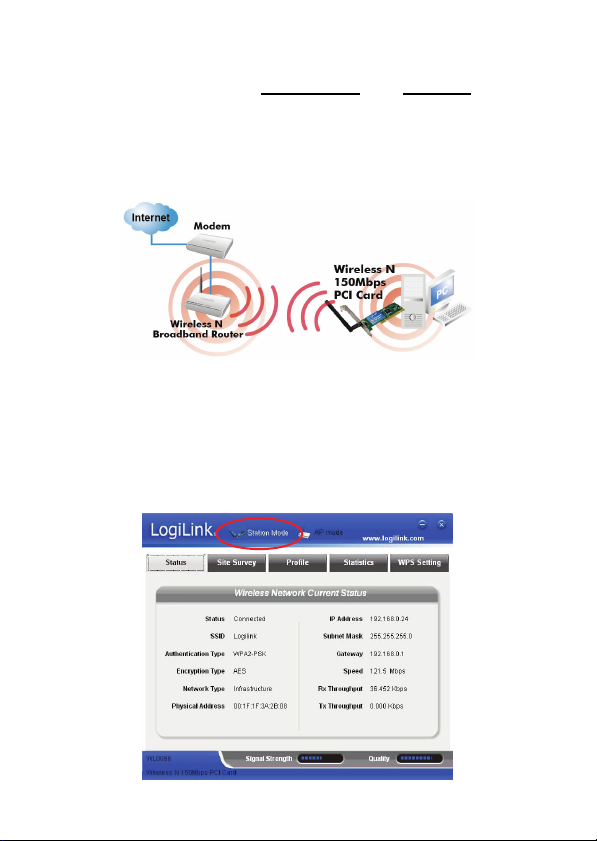

4.1.1 Station Mode Topologie
In diesem Modus agiert die WL0088 als Client und erhält die
entsprechenden Signale von einem Router / Modem.
4.1.2 Status
Im Stausfenster werden diverse WLAN Informationen angezeigt,
wie z.B. SSID, Authentifizierungstyp, Verschlüsselung, IP Adresse, Subnetzmaske, Gateway, usw.
- 8 -

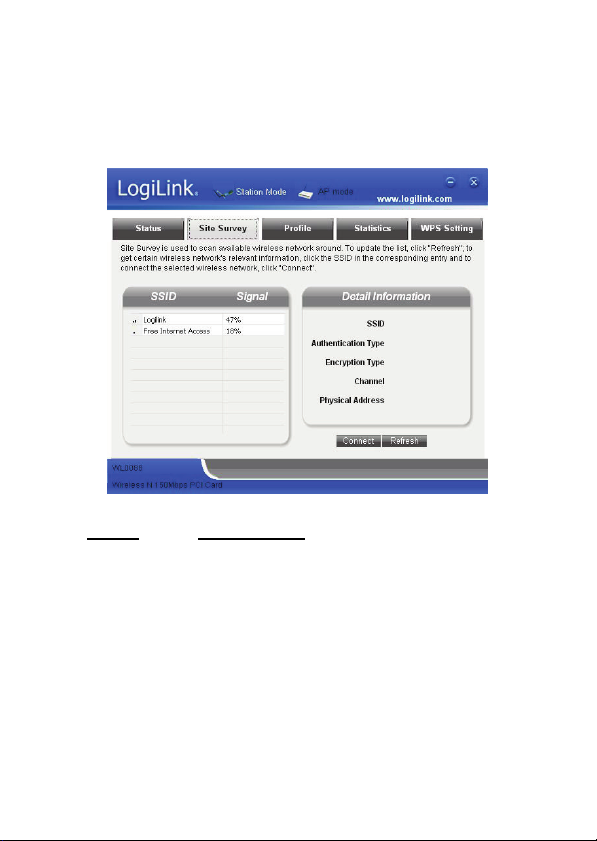

4.1.3 Site Survey
Unter Site Survey werden Ihnen die verfügbaren WLAN
Netzwerke angezeigt, die entsprechenden Signalstärken und
weitere Detail Informationen, die es Ihnen erleichtern sollen Ihr
entsprechendes WLAN auszuwählen.
Button Beschreibung
Connect Wählen Sie ein entsprechendes WLAN aus
um sich durch einen Klick auf „Connect“ mit
diesem zu verbinden, sofern Ihnen die
Zugangsdaten bekannt sind.
Refresh Aktualisieren Sie hier die Ansicht der
verfügbaren WLAN Netzwerke.

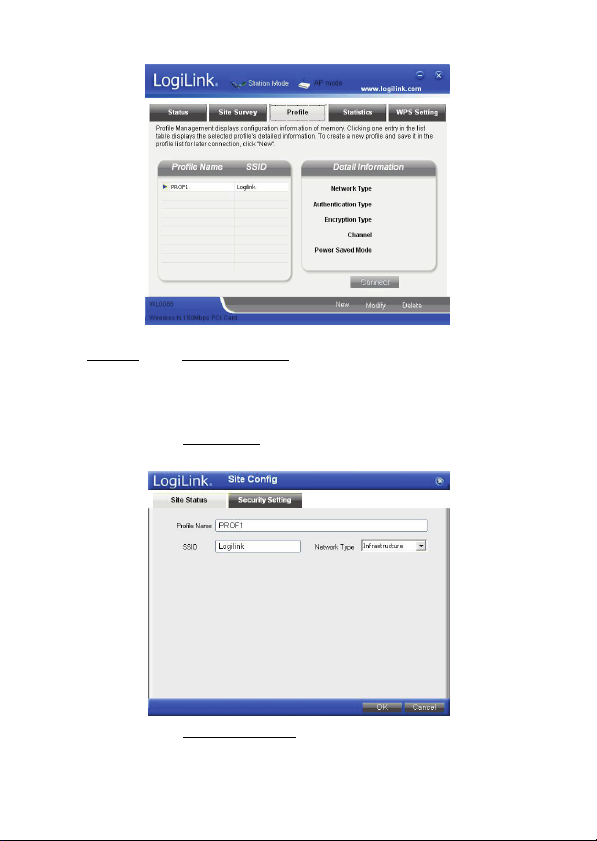

4.1.4 Profile
Hier können Sie unterschiedliche Profile für verschiedene
WLAN’s speichern um jeweils einen schnellen Zugriff zu
ermöglichen.
- 9 -
Button Beschreibung
Connect Zur Aktivierung des entsprechenden Profils.
New Zur Erstellung und Konfiguration eines neuen
Profils.
Site Status
: Zur Eingabe eines Profil Namens,
der SSID und des Netzwerktyps.

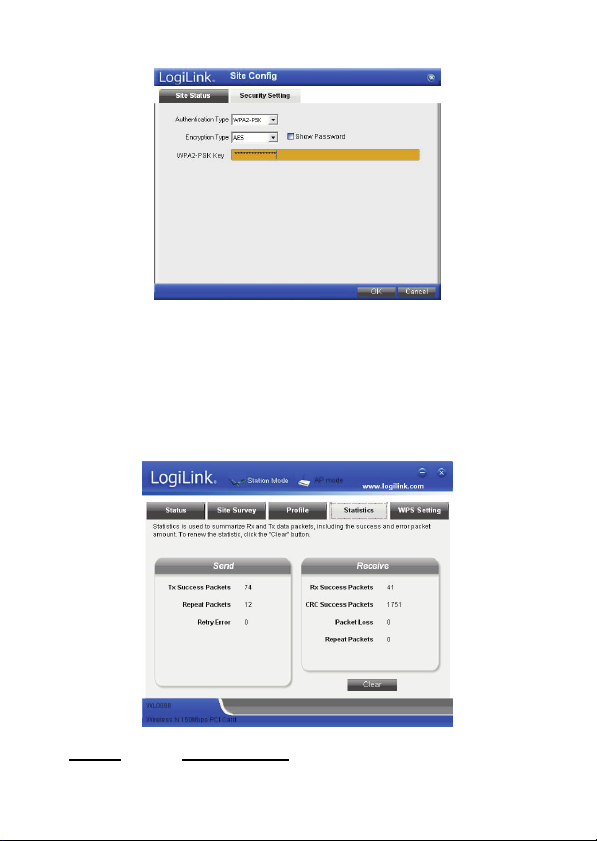

Security Setting
: Zur Eingabe des
Authentifizierungstyps, der Verschlüsselungsart
und des Schlüssels.
- 10 -
Modify Zur Modifizierung eines existierenden Profils
Delete Zur Löschung eines existierenden Profils
4.1.5 Statistik
Unter Statistik haben Sie eine Übersicht über die Rx (erhaltenen)
und Tx (gesendeten) Datenpakete, inkl. der korrekten und der
fehlerhaft versendeten Datenpakete.
Button
Beschreibung
Clear Aktualisieren Sie die Ansicht mit „Clear“.
- 11 -

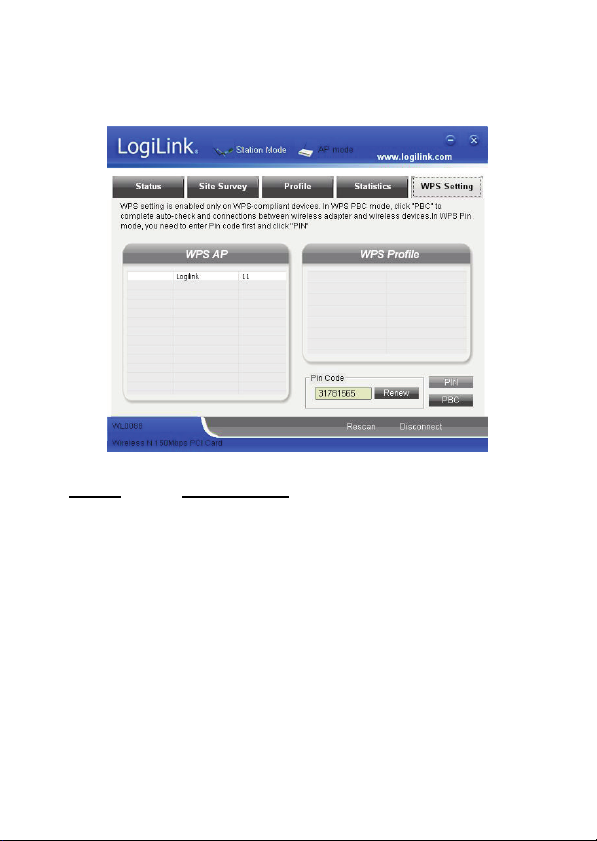

4.1.6 WPS Setting
WPS Setting kann nur mit WPS kompatiblen Geräten genutzt
werden.
Beschreibung
Button
PIN Geben Sie hier den PIN Code eines
entsprechenden WLAN Gerätes ein und klicken
Sie auf „PIN“ um die WL0088 automatisch mit
dem WLAN Gerät zu verbinden.
PBC Klicken Sie auf PBC sofern das andere zu
verbindende WLAN Gerät diese Funktion
ebenfalls unterstützt. Die Verbindung wird dann
automatisch hergestellt (Push-Button-Methode).
Renew Zur Erneuerung des PIN Codes.
Rescan Zur erneuten Suche nach WPS kompatiblen
Geräten.
Disconnect Zur Trennung von derzeit verbundenen Geräten.
- 12 -

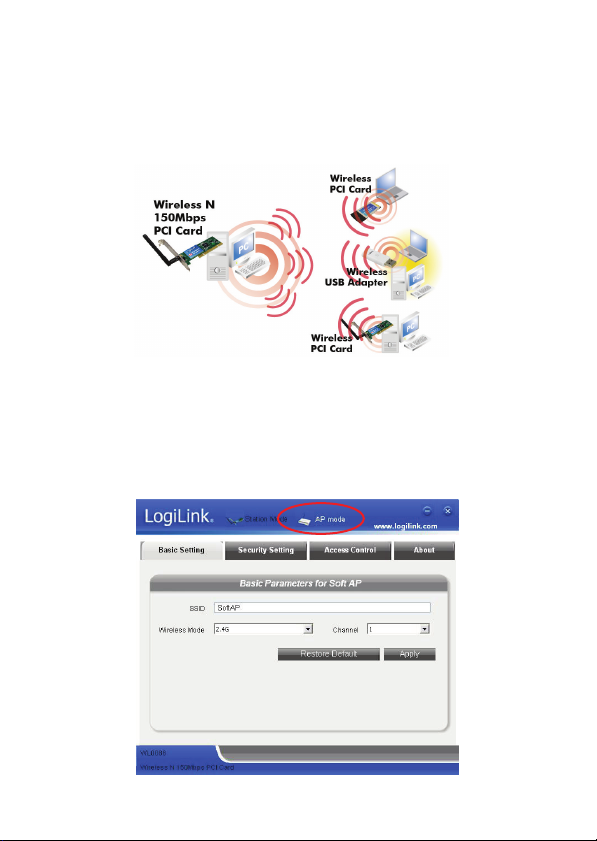

4.2 AP Mode
4.2.1 AP Mode Topologie
Die WL0088 kann auch als Access Point für drahtlose
Signalübertragung dienen, so dass andere drahtlose Clients auf
die WL0088 zugreifen können.
Klicken Sie das „AP Mode“ Icon um das AP Mode Interface zu
öffnen.
4.2.2 Basic Setting
Unter Basic Setting können Sie die Basis Parameter, wie SSID,
Wireless Mode und Kanal für das WLAN eingeben.
- 13 -
Auswahl Beschreibung
SSID angezeigter Name des WLAN’s
Wireless Mode 802.11b, 802.11g, 802.11b/g mixed
Channel Zur Verfügung stehen Kanal 1 – 11
Button
Beschreibung
Restore Default auf Werkseinstellung setzen
Apply Zur Bestätigung und Speicherung
der Eingaben

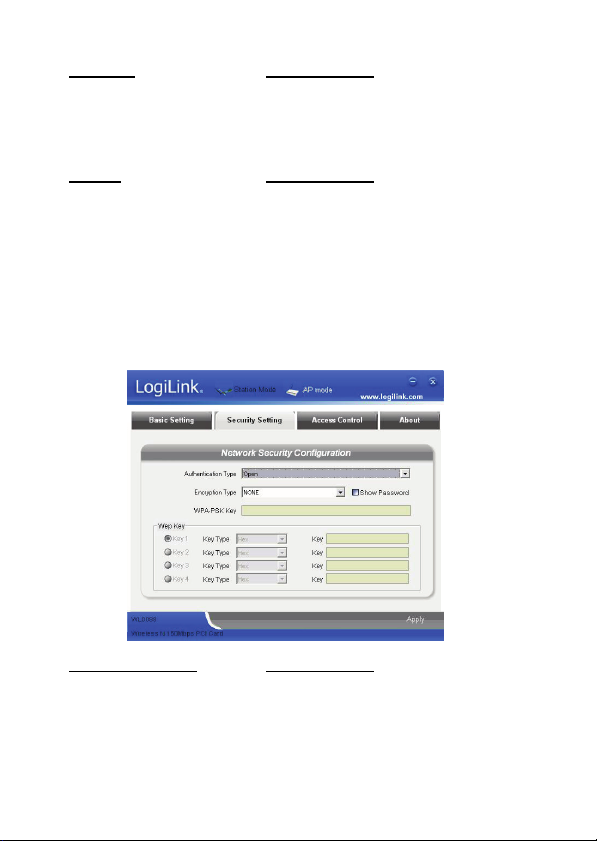

4.2.3 Security Setting
Unter Security Setting können Sie die gewünschte
Verschlüsselung einstellen. Zur Verfügung stehen: Ohne, WEP,
WPA-PSK, WPA2-PSK und WPA-PSK/WPA2-PSK.
Verschlüsselung
Beschreibung
WEP 10/26 bits Hex od. 5/13 bits ASCII
WPA-PSK 8 – 32 bits ASCII
WPA2-PSK 8 – 32 bits ASCII
WPA-PSK/WPA2-PSK 8 – 32 bits ASCII
- 14 -
Hinweise:
1. Hex Charakteren beinhalten die Ziffern 0 – 9 und die
Buchstaben a – f.
2. ASCII Charakteren beinhalten alle Ziffern, Buchstaben
und Zeichen.

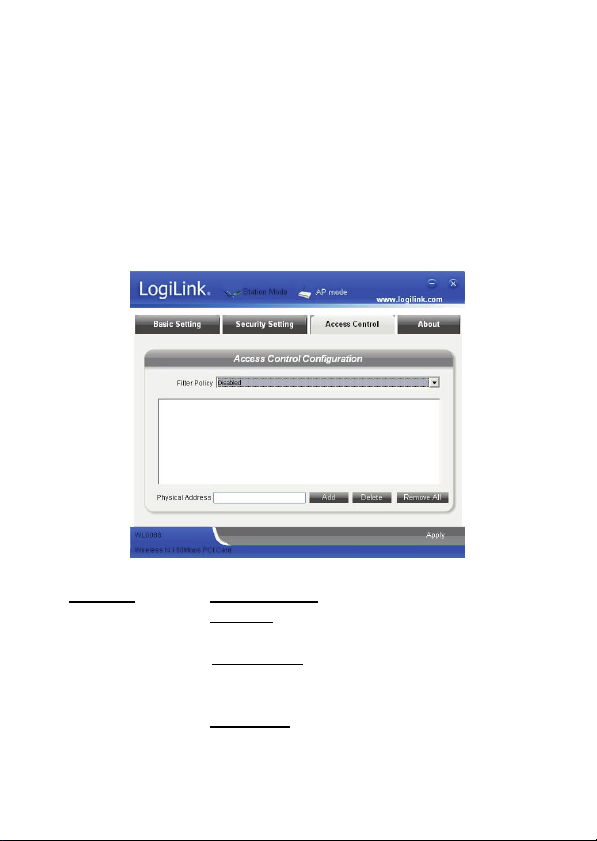

4.2.4 Access Control
Unter Access Control haben Sie mithilfe der Mac Adresse die
Möglichkeit bestimmten Computern den Zugang zum WLAN
Netzwerk zu erlauben oder zu verweigern.
Auswahl Beschreibung
Filter Policy Disabled
All Permitted
All Blocked
= Deaktivieren der
= Allen Clients in der Liste
= Allen Clients in der Liste
- 15 -
Filterfunktion
wird der Zugang zum WLAN
Netzwerk erlaubt.
wird der Zugang zum WLAN
Netzwerk verweigert.
Physical Address Zur Eingabe einer MAC Adresse, so das
der entsprechende Filter Policy Eintrag
ausgeführt werden kann.
Beschreibung
Button
Add Hinzufügen der eingegebenen MAC Adresse
zur Liste.
Delete Zur Löschung einer MAC Adresse in der Liste
Remove All Zur Löschung aller MAC Adressen in der Liste.
Apply Zur Bestätigung und Speicherung der Eingaben

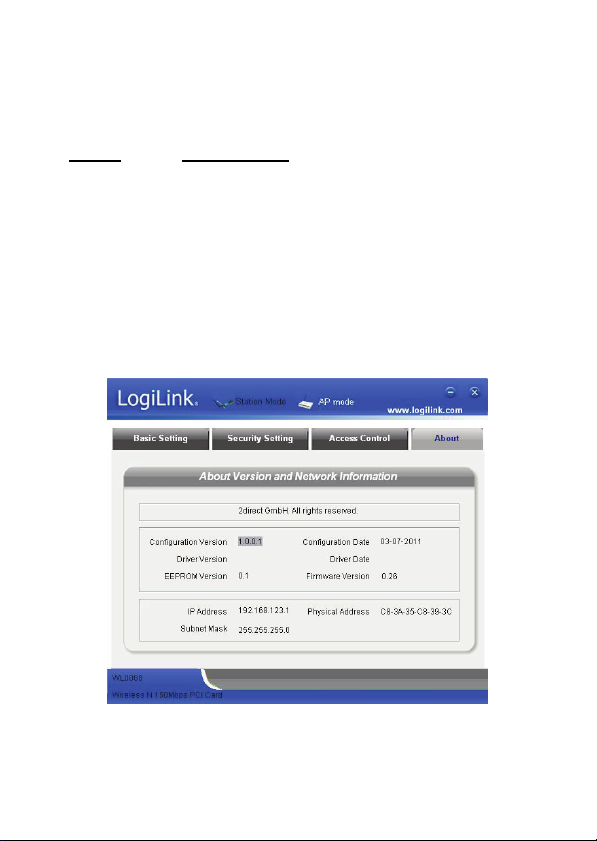

4.2.5 About
Hier erhalten Sie Informationen über die verwendete Software
und den WLAN Adapter.
- 16 -
Anhang: Abkürzungen und Begriffe
WLAN Wireless Local Area Network
802.11 Spezifikation entwickelt von der IEEE für WLAN Technologie
802.11a Erweiterung zum 802.11 WLAN Standard.
Übertragungsrate bis zu 54 Mbps im 5 GHz Frequenzbereich.
802.11b Erweiterung zum 802.11 WLAN Standard.
802.11g Erweiterung zum 802.11 WLAN Standard.
Übertragungsrate bis zu 54 Mbps im 2:4GHz Frequenzbereich.
802.11g verwendet OFDM Modulation und ist
abwärtskompatibel zu 802.11b.
Ad-Hoc Eine Gruppe von Computern die über WLAN Karten/Adapter
miteinander verbunden sind und ein unabhängiges WLAN
Netzwerk bilden.
AES Advanced Encryption Standard
BSSID Basic Service Set ID
DHCP Dynamic Host Configuration Protocol
DSSS Direct Sequence Spread Spectrum.
QoS Quality of Service
OFDM Orthogonal Frequency Division Multiplexing
RADIUS Remote Authentication Dial In User Service
RTS Request to Send
SSID Service Set Identifier. Frei wählbarer Name eines WLAN
Netzwerkes. Eine SSID-Zeichenfolge kann bis zu 32 Zeichen
lang sein.
TCP/IP Transmission Control Protocol/Internet Protocol
TKIP Temporal Key Integrity Protocol
WDS Wireless Distribution System
WEP Wired Equivalent Privacy
Übertragungsrate bis zu 11 Mbps im 2:4GHz Frequenzbereich:
802.11b verwendet DSSS Modulation.
Das CE-Zeichen bestätigt, dass dieses Produkt die
Hauptanforderungen der Richtlinie 1995/5/EC und
2006/95/EC des Europäischen Parlaments und des
Europarates über Telekommunikations- und Endgeräte
bezüglich der Sicherheit und der Gesundheit der Benutzer
und hinsichtlich elektro- magnetischer Störungen einhält. Die
CE Konformität wurde nachgewiesen. Die entsprechenden
Erklärungen sind beim Hersteller hinterlegt.
- 17 -
