Wireless N 300Mbps Access Point
WL0053
Bedienungsanleitung
Inhaltsverzeichnis
1.0 Sicherheitshinweise
2.0 Einführung
3.0 Inbetriebnahme
4.0 Netzwerk Konfiguration
5.0 CE – Erklärung
1.0 Sicherheitshinweise
Stellen Sie das Gerät immer auf eine stabile und gerade Fläche.
Bei Stürzen kann es beschädigt werden.
Setzen Sie das Gerät nicht direktem Sonnenlicht oder hohen
Temperaturen aus, da dieses sonst ebenfalls beschädigt werden
kann oder sich die Nutzungsdauer verkürzt.
Stellen Sie das Produkt nicht in der Nähe von Wärmequellen wie
Heizkörpern oder anderen Wärme erzeugenden Geräten auf.
Setzen Sie das Gerät nicht Regen, Wasser, Nässe oder hoher
Luftfeuchtigkeit aus. Stellen Sie es nicht im Badezimmer oder in
der Küche neben einem Wasch- oder Spülbecken auf und
vermeiden Sie auf alle Fälle direkten Kontakt mit Wasser.
Versuchen Sie nicht das Gerät zu öffnen.
!!! ACHTUNG !!!
Bitte fertigen Sie vor der erstmaligen Verwendung unseres
Produktes eine Datensicherung an.
Wir haften nicht für den Verlust von Daten, es sei denn, es
ist uns Vorsatz oder grobe Fahrlässigkeit vorzuwerfen.
In jedem Falle ist die Haftung bei Datenverlust auf den
Aufwand beschränkt, der notwendig ist, um anhand
vorhandener Sicherungskopien die verlorenen Daten auf
der Anlage des Nutzers wiederherzustellen.
Herzlichen Glückwunsch zum Kauf des WL0053!
Lesen Sie die Anweisungen und Warnhinweise in dieser
Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt
zum ersten Mal verwenden. Bei Nichtbeachtung kann es zu
Beschädigungen des Gerätes kommen.
2.0 Einführung
1
2.1 Spezifikationen
• kompatibel zum IEEE802.11b/g/n Standard
• unterstützt das 2.400~2.4835GHz Frequenzband
• High Speed Datenübertragung – bis zu 300Mbps
• Auto Rate Fallback bei Störungen oder Interferenzen
• unterstützt Point – to - Point und Point – to – Multi – Point
Bridge Funktion
• unterstützt WDS (Wireless Distributed System) Repeater
Mode
• unterstützt Universal Repeater Mode
• unterstützt AP Client Mode
• unterstützt vier ESSID Einstellungen zur Gruppierung
unterschiedlicher Netzwerke
• unterstützt Roaming Link Integrity
• bietet 64/128-bit WEP Verschlüsselung
• unterstützt WPA, WPA2 Verschlüsselung
(Pre-Shared-Key, 802.1x, TKIP, AES…)
• unterstützt WPS (Wi-Fi Protected Setup) Funktion
• bietet Mac Access Control
• bietet „SSID unsichtbar“ Funktion
• webbasiertes Konfigurationsmenü
• Firmware Upgrade via Browser
2.2 Packungsinhalt

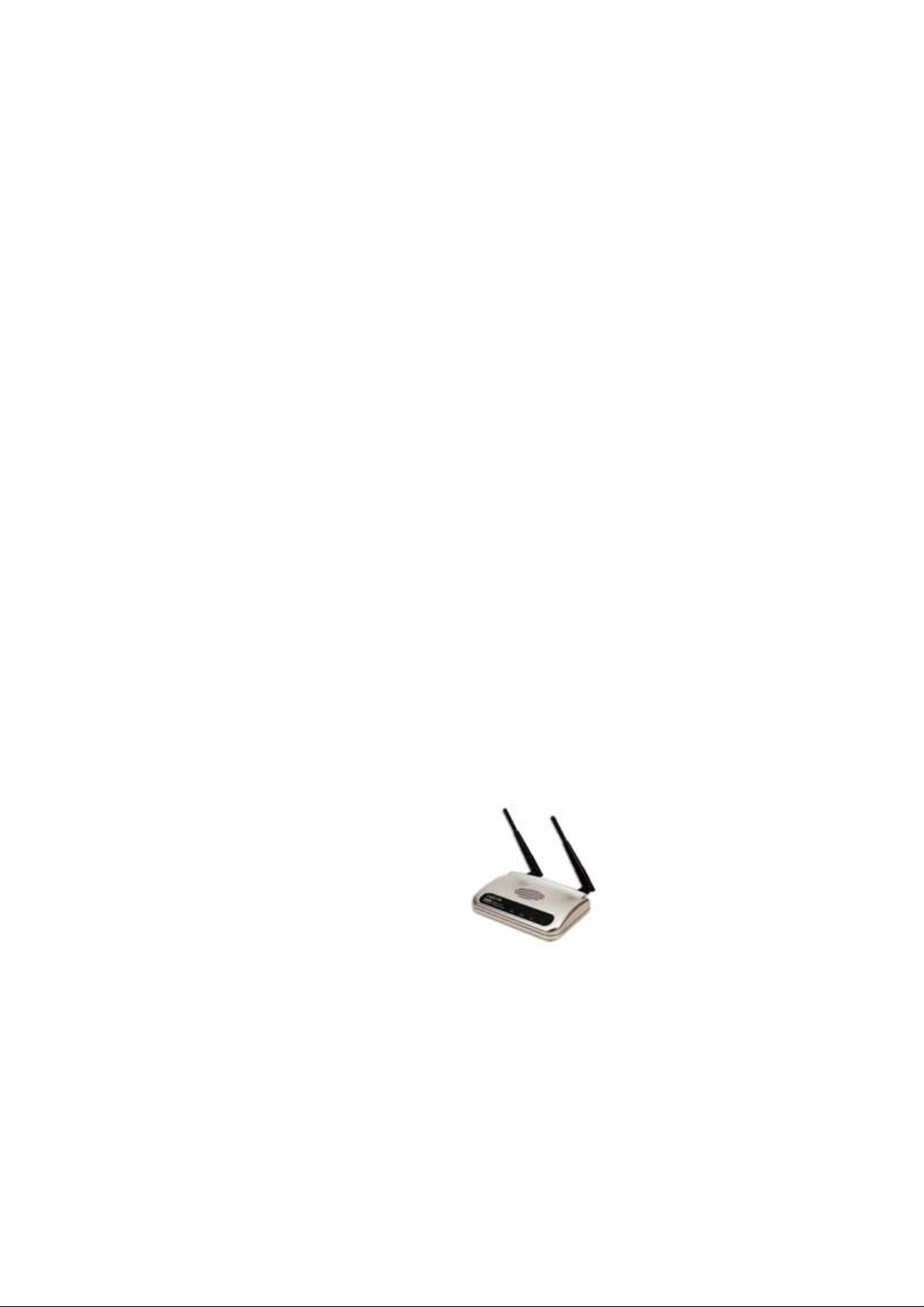

• 1 x Wireless N Access Point WL0053
• 2 x abnehmbare Antennen
• 1 x Kurzinstallationsanleitung
• 1 x Netzteil
• 1 x CD (Treiber + Manual)
2
3.0 Inbetriebnahme
Beachten Sie bitte nachfolgende Anleitung zur Inbetriebnahme
Ihres WL0053.
1. V erbinden Sie beide Antennen entsprechend
mit dem WL0053.
2. Verbinden Sie den WL0053 mit Ihrem ADSL Modem, Router
oder Switch/Hub mit einem Netzwerkkabel über den LAN
Port des WL0053 mit Ihrem Netzwerk.
3. V e rbinden Sie das Netzteil mit einer Steckdose und
anschließend mit dem Stromanschluss des WL 00 53 .
4. Überprüfen Sie die LED’s auf der Vorderseite des WL0053.
Die „PWR“ LED sollte permanent leuchten, sobald der
WL0053 mit Strom versorgt wird.
Die „LAN“ LED sollte permanent leuchten, sobald der
WL0053 ordnungsgemäß mit Ihrem ADSL Modem, Router
oder Switch/Hub verbunden ist.
Sollte die „PWR“ LED trotz fehlerfreier Verbindung zum
Stromnetz nicht leuchten, wenden Sie sich bitte an Ihren
zuständigen Händler .
Hinweis: Bitte verwenden Sie ausschließlich den
beigefügten Netzadapter, da die Verwendung
eines anderen Modells Schäden verursachen
kann.
3
4.0 Netzwerk Konfiguration
Sie benötigen zur ersten Konfiguration des WL0053 einen Web
Browser und ein normales RJ45 Netzwerkkabel.
Verbinden Sie dann den Access Point zunächst direkt mit Ihrem
PC und dem Ethernet Port des WL0053.

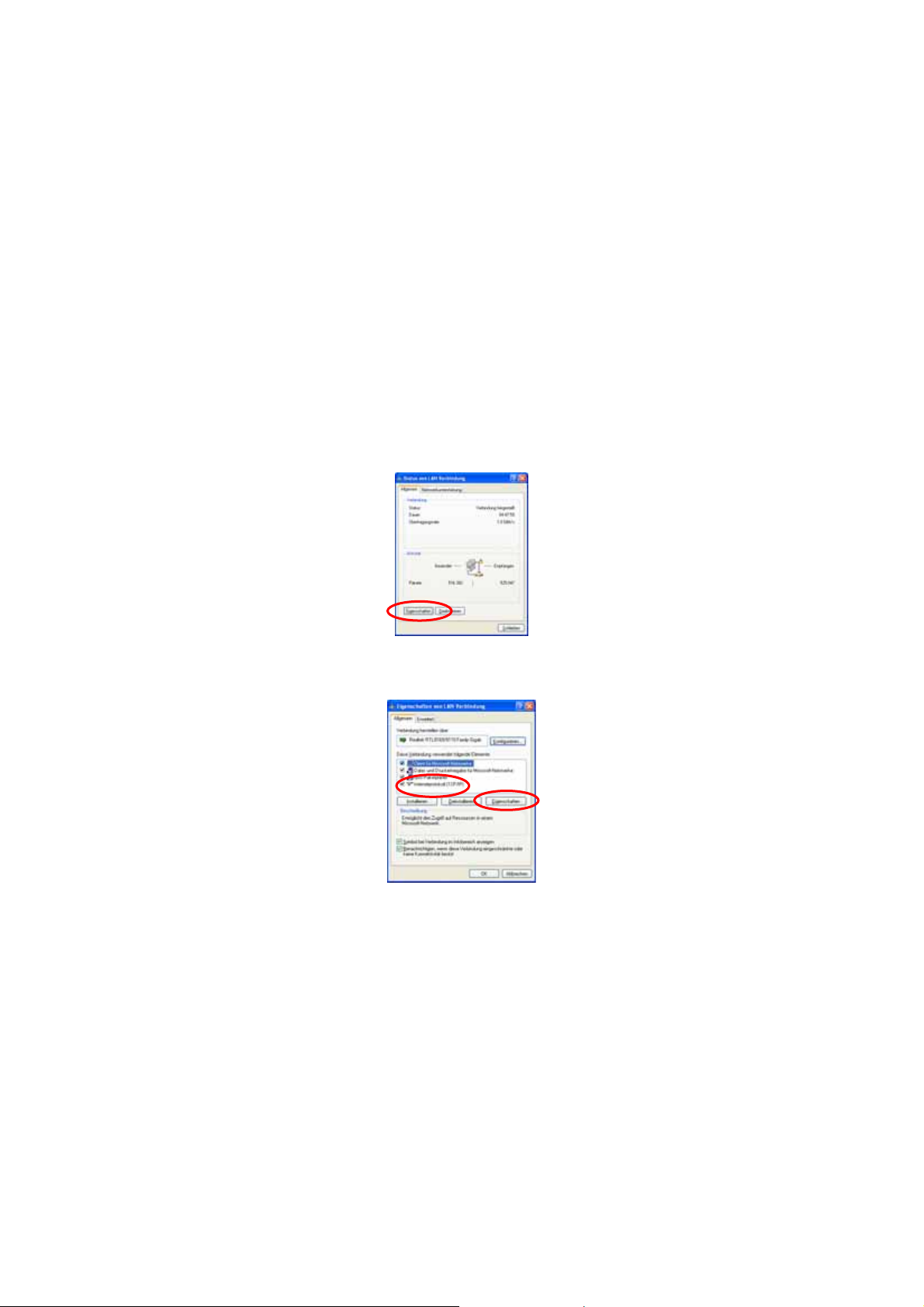

1. Zunächst müssen Sie Ihren PC so einstellen, dass dieser
eine IP-Adresse vom WL0053 beziehen kann. Öffnen Sie
dazu den „St atus von LAN Verbindung“.
Sie finden diesen Punkt unter: Start – Systemsteuerung –
Netzwerk- und Internetverbindungen –
Netzwerkverbindungen – Doppelklick auf LAN Verbindung.
Klicken Sie dann auf „Eigenschaften“.
Sollte keine LAN Verbindung angezeigt werden, so
überprüfen Sie, ob die Geräte eingeschaltet und mit einem
funktionierenden LAN Kabel ordnungsgemäß angeschlossen
sind.
2. „Eigenschaften von LAN-Verbindung“ öffnet sich.
Markieren Sie „Internetprotokoll /TCP/IP)“ (1) und klicken Sie
auf „Eigenschaften“ (2).
1
2
4
3. Wählen Sie „Folgende IP-Adresse verwenden“ und tragen
Sie folgende Werte ein:
IP Adresse = 192.168.2.2 / Subnetzmaske = 255.255.255.0
Bestätigen Sie Ihre Eingaben mit „OK“.
Hinweis: Vergessen Sie nicht nach Abschluss der
Konfiguration die IP-Adresse Ihres PC's auf den
ursprünglichen Wert zurückzustellen.
4. Nach dem Öffnen Ihres Web Browsers und Eingabe der
entsprechenden IP-Adresse des WL0053 in der Adresszeile
des Web Browsers, wird unten stehende Meldung angezeigt.
Tragen Sie hier den Benutzernamen und das Passwort des
WL0053 ein und klicken Sie auf „OK“ um in das webbasierte
Konfigurationsmenü des Routers zu gelangen.
Standard IP-Adresse = 192.168.2.1
Standard Subnetzmaske = 255.255.255.0
Standard Benutzername = admin
Standard Passwort = 1234
5

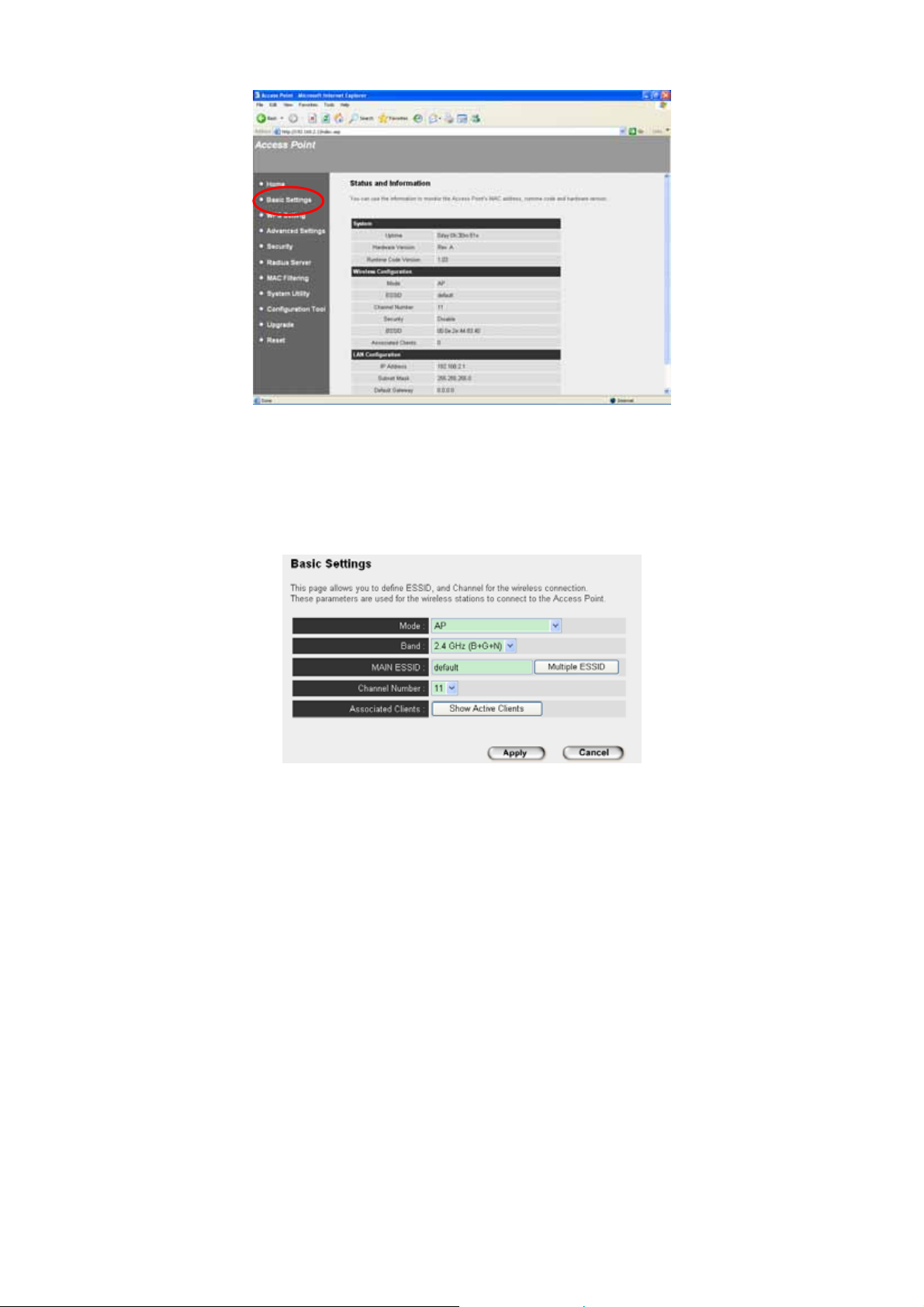

5. Wählen Sie „Basic Settings“.
6. Tragen Sie hier die entsprechend benötigten Werte für
Ihr Netzwerk ein, wie z.B.: SSID, WLAN Kanal, usw. und
bestätigen Sie Ihre Eingaben mit „Apply“.
Weitergehende Einstellungsmöglichkeiten finden Sie im
englischsprachigen Handbuch auf der CD.
6
7. Wenn Sie folgende Nachricht sehen, sind Ihre Werte
entsprechend eingetragen.
Klicken Sie auf "Continue", um zur Konfigurationsseite
zurückzugehen und weitere Werte einzugeben.
Klicken Sie auf „Apply“ um den Access Point neu zu starten
und die Änderungen nach ca. 30 Sekunden zu übernehmen.
Weitergehende Einstellungsmöglichkeiten finden Sie im
englischsprachigen Handbuch auf der CD.
5.0 Das CE-Zeichen bestätigt, dass dieses Produkt die
Hauptanforderungen der Richtlinie 1999/5/CE des Europäischen Parlaments
und des Europarates über Telekommunikations- und Endge räte bezüglich der
Sicherheit und der Gesundheit der Benutzer und hinsichtlich elektromagnetischer Störungen einhält. Die CE Konformität wurde nachgewiesen.
Die entsprechenden Erklärungen sind beim Hersteller hinterlegt.
7
