WebCam 1.3Mpix
UA0067
Bedienungsanleitung
Inhaltsverzeichnis
1.0 Sicherheitshinweise
2.0 Einführung
3.0 Installation & Anwendung
4.0 CE – Erklärung
1.0 Sicherheitshinweise
Stellen Sie das Gerät immer auf eine stabile und gerade Fläche.
Bei Stürzen kann es beschädigt werden.
Setzen Sie das Gerät nicht direktem Sonnenlicht oder hohen
Temperaturen aus, da dieses sonst ebenfalls beschädigt werden
kann oder sich die Nutzungsdauer verkürzt.
Stellen Sie das Produkt nicht in der Nähe von Wärmequellen wie
Heizkörpern oder anderen Wärme erzeugenden Geräten auf.
Setzen Sie das Gerät nicht Regen, Wasser, Nässe oder hoher
Luftfeuchtigkeit aus. Stellen Sie es nicht im Badezimmer oder in
der Küche neben einem Wasch- oder Spülbecken auf und
vermeiden Sie auf alle Fälle direkten Kontakt mit Wasser.
Versuchen Sie nicht das Gerät zu öffnen.
Herzlichen Glückwunsch zum Kauf der UA0067!
Lesen Sie die Anweisungen und Warnhinweise in dieser
Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt
zum ersten Mal verwenden. Bei Nichtbeachtung kann es zu
Beschädigungen des Gerätes kommen.
2.0 Einführung
Die UA0067 1.3Mpix WebCam ist ideal zur Verwendung mit ihrem
Desktop - PC oder Notebook. Durch die einfache Plug & Play
Installation können Sie die UA0067 schnell in Betrieb nehmen und
ohne spezielle Treiber nutzen.
1
2.1 Spezifikationen
• USB 1.1/2.0 kompatibel
• eingebautes Mikrofon
• Plug & Play
• effektive Pixelanzahl: 1300K
• max. Auflösung: 800 x 600
• Farbtiefe: 24bit RGB, True Color
• max. Framerate: 30 fps
• Sichtwinkel: 54°
• manueller Fokus
• Aufnahmeabstand: 5 cm bis unendlich
• hochwertige 2G Linse
• automatischer Weißabgleich
• automatischer Farbabgleich
• 4 regulierbare LED’s
2.2 Systemvoraussetzungen
• ein freier USB Port
• mind. Pentium II 200/MMX/AMD K6
• mind. 32MB Arbeitsspeicher
• Windows 2000/XP und Vista
2.3 Packungsinhalt
• 1 x WebCam UA0067 1.3Mpix
• 1 x Bedienungsanleitung
• 1 x CD (Software Utility)
2.4 Produkt
Foto
Button 1: Snapshot Button – Fotos auf Knopfdruck
Button 2: Schärfeeinstellung des Objektivs
Button 3: Helligkeitseinstellung der LED’s
2
3.0 Installation & Anwendung
Bei der UA0067 handelt es sich um eine einfach zu bedienende
WebCam. Nach Verbindung mit einem Desktop - PC oder
Notebook wird die WebCam unter den Betriebssystemen
Windows 98SE/ME/2000/XP und Vista ohne zusätzliche,
spezielle Treiber installiert.
Um jedoch alle Funktionen der UA0067 nutzen zu können,
empfehlen wir Ihnen im Vorfeld die beigefügte Software AMCAP
zu installieren, bevor Sie die Kamera in Betrieb nehmen.
3.1 Installation der ACMAP Software
Die folgende Installationsanleitung wird am Beispiel von Windows
XP gezeigt. Der Installationsablauf bei anderen Betriebssystemen
ist ähnlich.
1. Legen Sie die beiliegende CD in ihr CD- / DVD - Laufwerk und
verbinden Sie die UA0067 mit einem freien USB Port Ihres PC’s.
Doppelklicken Sie die „setup.exe“ Datei (Bild 1) und es erscheint
eine Dialogbox (Bild 2).
Bild 1
Bild 2
3
2. Stellen Sie sicher, dass die UA0067 ordnungsgemäß
angeschlossen ist und schließen Sie alle anderen Programme,
bevor sie mit der Installation fortfahren. Nach Bestätigung mit
„OK“ beginnt die Installation, die Sie anhand der
Fortschrittsanzeige (Bild 3) verfolgen können.
Bild 3
3. Schließen Sie die Installation mit „Finish“ ab (Bild 4).
Bild 4
4
3.2 Anwendung der AMCAP Software
Klicken Sie nach erfolgter Installation auf das Icon „PMCap“
(Bild 5) und Sie können das Bild der WebCam sehen (Bild 6).
Bild 5
Bild 6
1. Menüpunkt „File“
a) Set Capture File
Bestimmen Sie hier den Speicherort der Capture Datei (Foto).
b) Allocate File Space
Legen Sie die Größe der entsprechenden Capture Datei fest.
5
c) Save Capture Video
Bestimmen Sie hier den Speicherort der Capture Video Datei.
d) Exit
Programm verlassen
2. Menüpunkt „Devices“
Unter diesem Menüpunkt können Sie Ihre entsprechende/n
Kamera/s auswählen.
3. Menüpunkt „Options“
a) Preview
Mit aktiviertem Preview können Sie das Bild der Kamera sehen.
b) Video Capture Filter
Sie können hier folgende drei verschiedene Einstellungen treffen,
„Stream Property“ (Einstellungen für Eigenschaften des
Videostreams), „Face Tracking“ (Gesichtserkennung/-verfolgung)
und „Effect Frame“ (Effekte und Rahmen).
- „Stream Property“ (Einstellungen für Eigenschaften des
Videostreams)
6
- „Face Tracking“ (Gesichtserkennung/-verfolgung)
- „Effect Frame“ (Effekte und Rahmen)
7

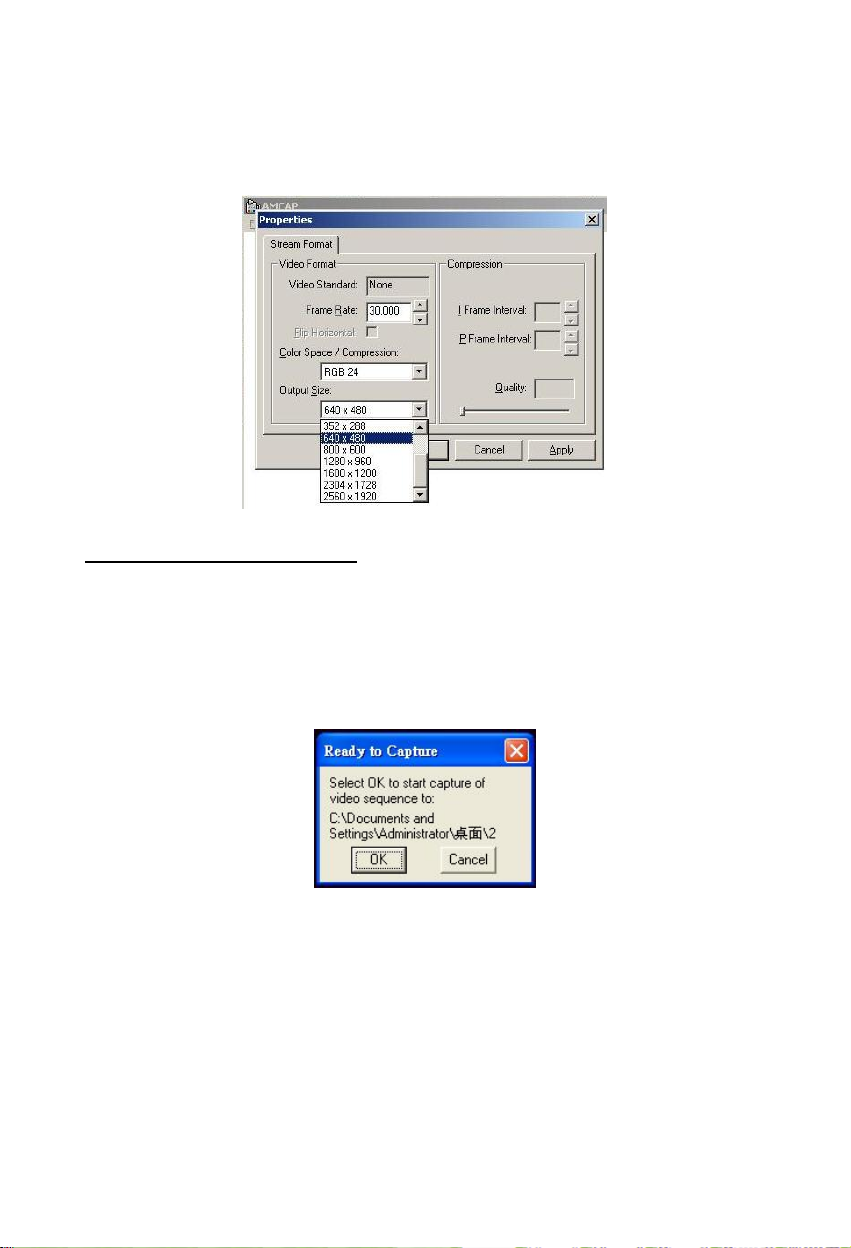

c) Video Capture Pin
Sie können hier folgende drei Einstellungen treffen, „Video
Format“ (Einstellungen der Framerate), „Color
Space“ (Farbbereich) und „Output Size“ (Ausgabegröße).
4. Menüpunkt „Capture“
a) Start Capture
Nach einem Klick auf „Start Capture“, haben Sie die Möglichkeit
die Videosequenz mit „OK“ zu speichern oder mit
„Cancel“ abzubrechen. Die Videosequenz wird unter dem in Punkt
1) c) angegebenen Speicherort abgespeichert.
b) Capture Photo
Nach einem Klick auf „Capture Photo“, haben Sie die Möglichkeit
ein Foto abzuspeichern. Das Foto wird dann unter dem in Punkt 1)
a) angegebenen Speicherort abgespeichert.
c) Capture Audio
Hier können Sie festlegen ob eine Aufnahme mit oder ohne Ton
erfolgen soll.
8
d) Master Stream
Hier haben Sie drei Auswahlmöglichkeiten: „None“, „Audio“ oder
„Video“.
e) Set Frame Rate
Einstellungen der Framerate
f) Set Time Limit
Einstellungen einer Höchstaufnahmedauer
5. Menüpunkt „Help“
Hier finden Sie die genaue Bezeichnung und die Versionsnummer
der AMCAP Software.
4.0
Das CE-Zeichen bestätigt, dass dieses Produkt die
Hauptanforderungen der Richtlinie 1999/5/CE des Europäischen Parlaments
und des Europarates über Telekommunikations- und Endgeräte bezüglich der
Sicherheit und der Gesundheit der Benutzer und hinsichtlich elektromagnetischer Störungen einhält. Die CE Konformität wurde nachgewiesen.
Die entsprechenden Erklärungen sind beim Hersteller hinterlegt.
9
