Adapter iz USB 2.0 na serijski vmesnik
LogiLink® UA0042A, 9+25 polov
Kataloška št.: 55 87 11
2
Iskrene čestitke ob nakupu adapterja UA0042A!
Pred prvo uporabo izdelka natančno preberite napotke in opozorila v teh navodilih za
uporabo. Pri neupoštevanju lahko pride do poškodb naprave.
Kazalo
1.0 Varnostni napotki ........................... ............... ........................... ............... .......................... 2
2.0 Uvod .................................................................................................................................. 2
2.1 Izdelek ...................... ........................... ............... ........................... ............... ............... 2
2.2 Značilnosti .......... .............. ............................ .............. ............................ .............. ....... 2
2.3 Sistemske zahteve ...................................................................................................... 3
3.0 Namestitev .......................... ............................ .............. ............................ .............. .......... 3
3.1 Namestitev programske opreme ................................................................................. 3
3.2 Namestitev strojne opreme ........................................... ............... ............................ ... 3
3.3 Sprememba COM-vrat ....... ............... ............... ........................... ............... ................. 5
3.4 Nastavitve naprav RS-232 ............................ .............. ............................ .............. ...... 6
3.5 Odnamestitev ..................... ............... ........................... ............... ........................... ..... 6
4.0 Izjava o skladnosti ............................................................................................................. 7
5.0 Odstranjevanje .................................................................................................................. 7
Garancijski lis t ............................ ............... ........................... ............... .................................... 8
1.0 Varnostni napotki
Pri padcu se lahko naprava poškoduje.
Naprave ne izpostavljajte neposredni sončni svetlobi ali visok im tem peraturah, sicer se lahko
poškoduje ali pa se skrajša njena življenjska doba.
Izdelka ne uporabljajte v bližini virov toplote kot so radiatorji ali druge naprave, ki pr oizvajajo
toploto. Naprave ne izpostavljajte dežju, vodi, mokroti ali visoki vlažnosti zraka. Naprave ne
uporabljajte v kopalnici ali kuhinji poleg umivalnika ali pomivalnega korita ter v vsakem
primeru preprečite neposreden stik z vodo.
Naprave ne poskušajte odpirati.
2.0 Uvod
Adapter UA0042A vam omogoča uporabo serijskih naprav na prostih USB-vratih vašega
računalnika. Priključite lahko naprave z 9-polnim D-Sub vtičem kot so npr. igralne palice,
dlančniki, mobilni telefoni starejše generacije, modemi ali adapterji ISDN-terminalov. S
pomočjo adapterja iz 25-polnega D-Sub konektorja na 9-polni D-Sub konektor lahko v
kombinaciji z napravo UA0042A uporabljate tudi naprave s 25-polnimi D-Sub konektorji.
2.1 Izdelek
2.2 Značilnosti
• Podpira serijski vmesnik RS-232
• Združljiv z USB-standardom
• Napajanje prek USB-priključka – zunanje napajanje ni potrebno
3
2.3 Sistemske zahteve
• Min. 100 MHz CPE
• Prosta USB-vrata
• CD/DVD-ROM pogon
• Windows 98SE/ME/2000/2003/XP/Vista/7/8, Linux in min. Mac OS 8.6
3.0 Namestitev
3.1 Namestitev programske opreme
V naslednjih napotkih je opisana namestitev programske opreme v operacijskem sistemu
Windows 2000.
1..Vključite svoj računalnik in se prepričajte, da USB-vrata, ki jih nameravate uporabiti,
....pravilno delujejo.
2. Adapter UA00042A priključite na svoj računalnik šele po opravljeni namestitvi programske
....opreme.
3..Vstavite CD v ustrezen pogon in zaženite namestitev, tako da dvokliknete datoteko
....„setup.exe“.
4. Nato zaključite namestitev s klikom na „OK“ (V redu).
3.2 Namestitev strojne opreme
1. Adapter UA0042A povežite s prostimi USB-vrati svojega računalnika. Nato upoštevajte
....napotke čarovnika za strojno opremo operacijskega sistema Windows („Najdena nova
....strojna oprema“).
2. Na tem mestu nadaljujte s klikom na „Next“ (Naprej).
3. Izberite možnost „Search for a suitable Driver for my Device (recommended)“ (Poišči
....primeren gonilnik za mojo napravo (priporočeno)) in počakajte, da Windows samodejno
....poišče nameščen gonilnik.
4
4. Windows nato poišče gonilnik, ki ste ga namestili pod točko 3.1. Nato ga namestite s
....klikom na „Next“ (Naprej).
5. Po namestitvi gonilnika zaključite postopek s klikom na „Finish“ (Dokončaj).
6. Nato v Upravitelju naprav preverite, če je bil adapter UA0042A brez napak nameščen kot
....„Prolific USB-to-Serial COM Port“.
5
3.3 Sprememba COM-vrat
3.3.1 V operacijskem sistemu Windows 98SE
V operacijskem sistemu Windows 98SE lahko spremenite COM-vrata s pomočjo priloženega
programa SetCOM.exe.
3.3.2 V operacijskem sistemu ME/2000/XP
1. Odprite Upravitelja naprav (pogled = naprave glede na tip) in pod „Ports (COM & LPT)“
....(Vrata (COM & LPT)) izberite adapter UA0042A.
2. Z dvoklikom na UA0042A („Prolific USB-to-Serial COM Port“) odprete lastnosti.
3. Na tem mestu izberite „Port Settings“ (Nastavitve vrat) in nato „Advanced“ (Napredno).
....Nato določite potrebna COM-vrata in potrdite izbiro s klikom na „OK“ (V redu).
6
Opomba: Če po spremembi COM-vrat vaš modem več ne deluje pravilno, modem
odnamestite in ga ponovno namestite.
Po spremembi COM-vrat se lahko tudi pri drugih napravah zgodi, da več ne delujejo brez
napak. V tem primeru ustrezne naprave odnamestite in jih nato ponovno namestite.
3.4 Nastavitve naprav RS-232
1. Izključite serijsko napravo (npr. modem). 9-polni D-Sub vtič adapterja UA0042A povežite s
....serijsko napravo. Ponovno vključite serijsko napravo.
2. Vključite svoj računalnik in adapter UA0042A povežite s prostimi USB-vrati.

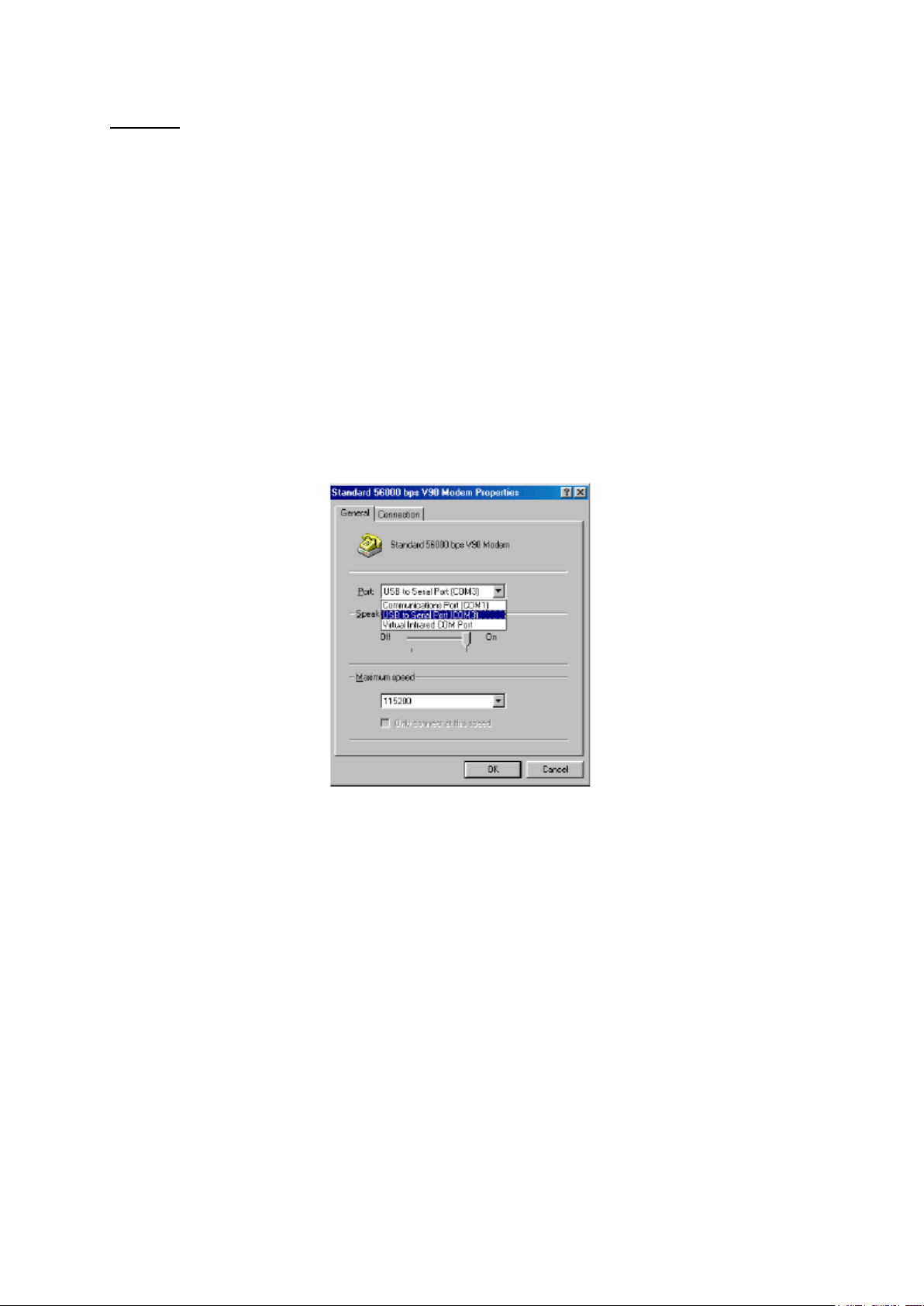

3. Če je bil pred tem že nameščen kak modem, potem morate ustrezno prilagoditi COM-vrata
....pod „Start - Nastavitve - Modemi“. Pri tem odprite lastnosti modema, izberite ustrezen
....modem, nato pa izberite lastnosti. Pod zavihkom „Splošno“ imate nato možnost, da
....ustrezno prilagodite COM-vrata modema.
4. Po spremembi lahko modem spet uporabljate brez težav.
3.5 Odnamestitev
Za odnamestitev programa z gonilnikom adapterja UA0042A upoštevajte naslednje korake:
1. Adapter UA0042A ločite od svojega računalnika.
2..Zaženite program „DRemover98_2K.exe“, ki se nahaja na CD-ju, nato pa ponovno
....zaženite računalnik.
7
4.0 Izjava o skladnosti
Oznaka CE potrjuje, da ta izdelek izpolnjuje glavne zahteve direktive 1999/5/ES
Evropskega parlamenta in Sveta Evrope o telekomunikacijski in terminalski opremi
glede varnosti in zdravja uporabnikov in glede elektromagnetnih motenj. Izdelek je
.................opremljen z oznako skladnosti CE. Ustrezne izjave so v lasti proizvajalca.
5.0 Odstranjevanje
Napravo ob koncu njene življenjske dobe ne smete odvreči med običajne
gospodinjske odpadke. Oddajte jo na uradnem zbirališču, ki bo poskrbelo za
reciklažo. Na ta način boste prispevali k varstvu okolja.
