Best Connectivity
Best Connectivity
Do not throw the appliance away with the normal household waste at the
end of its life, but hand it in at an official collection point for recycling. By
doing this you will help to preserve the environment.

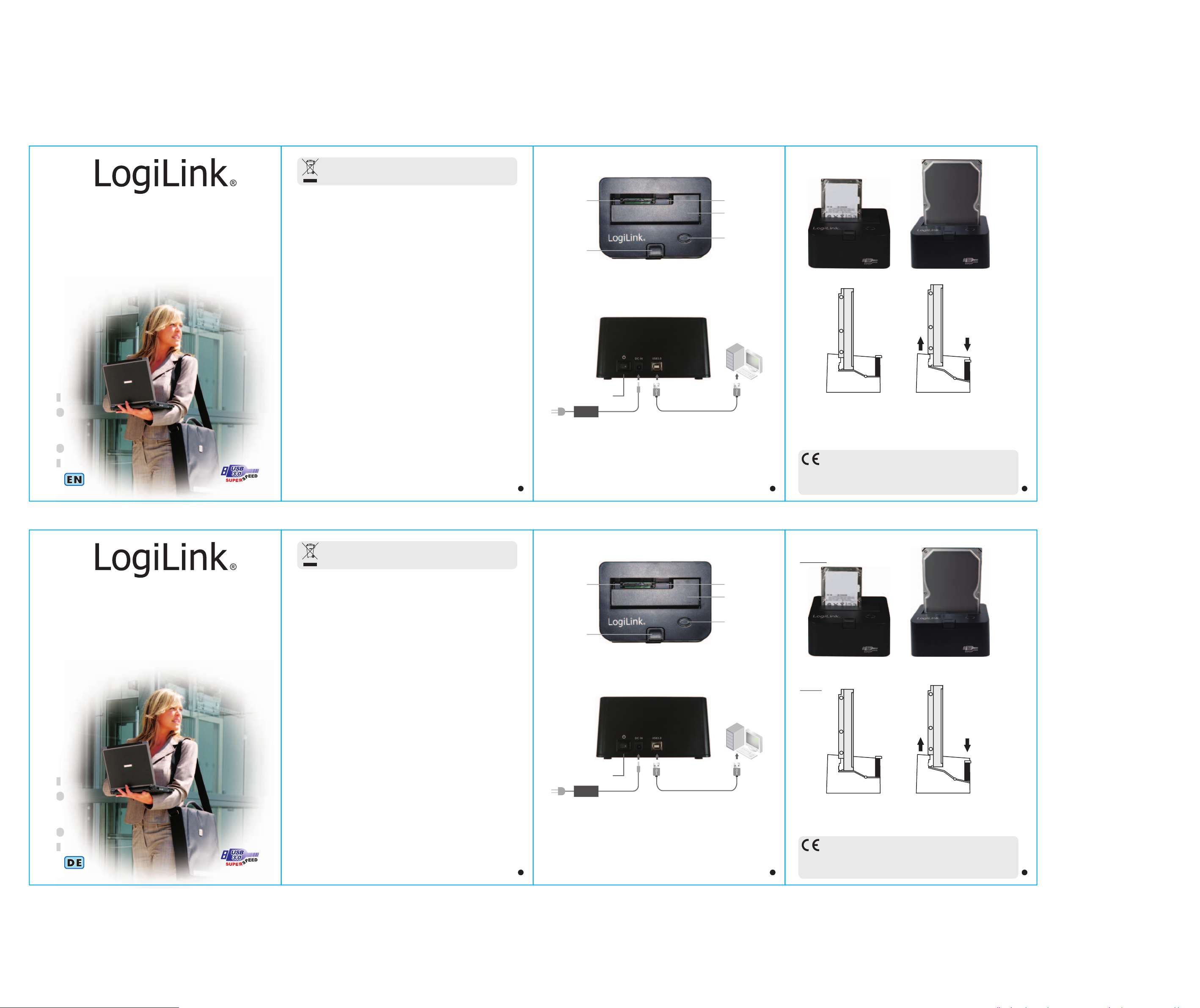

3.0 Hardware Installation
3.1 Topside
3.4 Hard Disk Installation
QP0008
USB3.0 Super Speed
Docking Statiofor
2.5”/3.5” SATA HDDs
Quick User Guide
1.0 Safety Instructions
Put the Device always on a stable and straight Surface. In case of falling it can be
damaged.
Don’t place the Device into direct Sunlight or in Places with high Temperature. This
can damage the Device or shorten his average useful Life.
Don’t place it in the near of Heat Sources, like Radiators or other heat producing
Devices.
Don’t expose the Device to Rain, Water, Wetness or high Humidity. Don’t place it in
the Bathroom or the Kitchen in the near of a Sink. Avoid the direct Contact with
Water.
Don’t try to open the Device.
Congratulations to the Purchase of the QP0008!
Please read the Manual and Safety Instructions before using the Product for the first
Time. Otherwise Damage can be the Result.
2.0 Introduction
QP0008 is with super speed USB3.0 up to 5Gbps for data transfer while it works with
USB3.0 compliant peripherals.
Simply connect any 2.5" or 3.5" SATA HDD (up to 2 TB capacities) into the docking
unit QP0008 and then you can enjoy the fastest data transfer.
2.1 Specification:
• Compliant with USB3.0 Specification Rev 1.0
• Compliant with USB3.0 (5Gbps), USB2.0 (480Mbps), and USB1.1 (12Mbps)
Specification
• Compliant with Serial ATA Specification Revision 2.6
• Connects to 2.5”/3.5” SATA II, SATA Hard Drive
• Supports with USB Mass Storage Class, Bulk-Only Transport Specification
Revision 1.3
• Supports Hot Plug and Plug & Play
• Power On/Off switch and with LED indicator
• Provided External Power Supply
• Supports Windows 2000/2003/XP/Vista/7
2.2 Package content:
• 1 x USB3.0 Docking Station
• 1 x USB3.0 Cable AM to BM
• 1 x Power Adapter (12V, 2A)
• 1 x User Manual
a.
b.
a. SATA interface
b. Push button to release hard disk
c. 2,5"- SATA hard disk
d. 3,5"- SATA hard disk
e. Power and access LEDs
3.2 Backside
Power On/Off Switch
DC Jack USB Port to PC Host with
1. Connect the 12VDC Adapter to the QP0008 DC Jack.
2. Connect your PC to the USB 3.0 port with a USB 3.0 Cable.
3. Power switch off
3.3 Connection
1. Connect the 12VDC Adapter to the QP0008 DC Jack.
2. Connect your PC to the USB 3.0 Port of the QP0008 with a USB 3.0 Cable.
1 2 3
3. Connect the HDD with the QP0008.
3. Power switch on.
USB3.0 compliant port
c.
d.
e.
Install 2.5" HDD Install 3.5" HDD
Press the button for
HDD depart from
docking unit
QP0008 is an innovative product which allows the easy removal of the hard disk
from the docking station.
Note: Please ensure to hold the hard disk whilst pushing the removal button.
The CE mark confirmed that this product meets the main requirements of the
Directive 2004/108/EC and 2006/95/EC of the European Parliament and the
Council of Europe concerning telecommunications and terminals regarding the
Safety and health of users and of electro-magnetic interference compliance.
The CE has been demonstrated. These statements are deposited by the
manufacturer.
Size: 105 x 148mm
Geben Sie das Gerät am Ende der Lebensdauer nicht in den normalen
Hausmüll. Bringen Sie es zum Recycling zu einer offiziellen
Sammelstelle. Auf diese Weise helfen Sie die Umwelt zu schonen.
1.0 Sicherheitshinweise
Stellen Sie das Gerät immer auf eine stabile und gerade Fläche. Bei Stürzen kann
es beschädigt werden.
QP0008
Quickport USB3.0
für 2,5" + 3,5"
Installationsanleitung
SATA Festplatten
Setzen Sie das Gerät nicht direktem Sonnenlicht oder hohen Temperaturen aus, da
dieses sonst ebenfalls beschädigt werden kann oder sich die Nutzungsdauer
verkürzt.
Stellen Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizkörpern oder
anderen Wärme erzeugenden Geräten auf.
Setzen Sie das Gerät nicht Regen, Wasser, Nässe oder hoher Luftfeuchtigkeit aus.
Stellen Sie es nicht im Badezimmer oder in der Küche neben einem Wasch- oder
Spülbecken auf und vermeiden Sie auf alle Fälle direkten Kontakt mit Wasser.
Versuchen Sie nicht das Gerät zu öffnen.
Herzlichen Glückwunsch zum Kauf des QP0008!
Lesen Sie die Anweisungen und Warnhinweise in dieser Bedienungsanleitung
sorgfältig durch, bevor Sie das Produkt zum ersten Mal verwenden. Bei
Nichtbeachtung kann es zu Beschädigungen des Gerätes kommen.
2.0 Einführung
Wir gratulieren Ihnen zum Kauf der QP0008 USB 3.0 Docking Station. Die QP0008
USB 3.0 bietet Ihnen eine Übertragungsrate von bis zu 5Gbps, sofern USB 3.0
kompatible Geräte verwendet werden. Sie müssen lediglich eine entsprechende
Festplatte (Größe max. bis zu 2TB) mit der QP0008 verbinden um diese schnelle
Übertragungsrate dann nutzen zu können.
2.1 Spezifikationen:
• Kompatibel zur USB3.0 Spezifikation Rev 1.0
• Kompatibel zur USB3.0 (5Gbps), USB2.0 (480Mbps) und USB1.1 (12Mbps)
Spezifikation
• Kompatibel zur Serial ATA Spezifikation Revision 2.6
• Anschlussmöglichkeit für 2.5”/3.5” SATA II und SATA Festplatten
• Unterstützt USB Mass Storage Class Bulk-Only Transport Spezifikation Revision 1.3
• Plug & Play und Hot Plug
• Power ON/OFF Switch LED
• Inkl. externem Netzteil
• Windows 2000/2003/XP/Vista/7
2.2 Packungsinhalt
• 1 x USB 3.0 Docking Station QP0008
• 1 x USB 3.0 Kabel (Stecker Typ A zu Typ B)
• 1 x Netzteil (12V, 2A)
• 1 x Bedienungsanleitung
3.0 Hardware
3.1 Obenansicht
a.
b.
a. SATA Interface
b. Auswurfknopf für Festplatte
c. für 2.5" SATA Festplatten
d. für 3.5" SATA Festplatten
e. Strom- und Betriebs LED
3.2 Rückansicht
Power On/Off Switch
DC Jack USB Port to PC Host with
Power On/Off Switch: An-/Aus Schalter
DC Jack: Anschluss für beiliegendes, externes Netzteil
USB Port to PC Host with USB3.0 compliant port: USB Anschluß
3.3 Anschluss
1. Verbinden Sie das beiliegende, externe Netzteil mit der QP0008
2. Verbinden Sie den USB 3.0 Port der QP0008 mit beiliegendem USB 3.0 Kabel mit
einem USB Port Ihres Computers.
1 2
1 2 3
3. Verbinden Sie eine entsprechende Festplatte mit der QP0008
4. Schalten Sie die QP0008 an.
USB3.0 compliant port
c.
d.
e.
3.3 Verbinden/Trennen von Festplatten
Verbinden
2,5" Festplatte 3,5" Festplatte
Trennen
Betätigen Sie den
Auswurfknopf um
die Festplatte vom
Quick Port zu trennen.
Betätigen Sie den Auswurfknopf um die Festplatte aus der QP0008 zu entnehmen.
Hinweis: Halten Sie die Festplatte fest wenn Sie den Auswurfknopf betätigen.
Das CE-Zeichen bestätigt, dass dieses Produkt die Hauptanforderungen der
Richtlinie 2004/108/EC und 2006/95/EC des Europäischen Parlaments und des
Europarates über Telekommunikations- und Endgeräte bezüglich der Sicherheit
und der Gesundheit der Benutzer und hinsichtlich elektro- magnetischer
Störungen einhält. Die CE Konformität wurde nachgewiesen. Die
entsprechenden Erklärungen sind beim Hersteller hinterlegt.
3
Size: 105 x 148mm
* 100P 雪銅紙
* 拉頁,德文英文手冊在前,西班牙文波蘭在後
* 兩面,四色彩色印刷
Best Connectivity
Best Connectivity
No tire el aparato fuera de la normal de residuos domésticos al final de
PL
su vida, pero en parte, en un punto oficial de recogida para su reciclado.
De esta forma usted ayudará a preservar el medio ambiente.

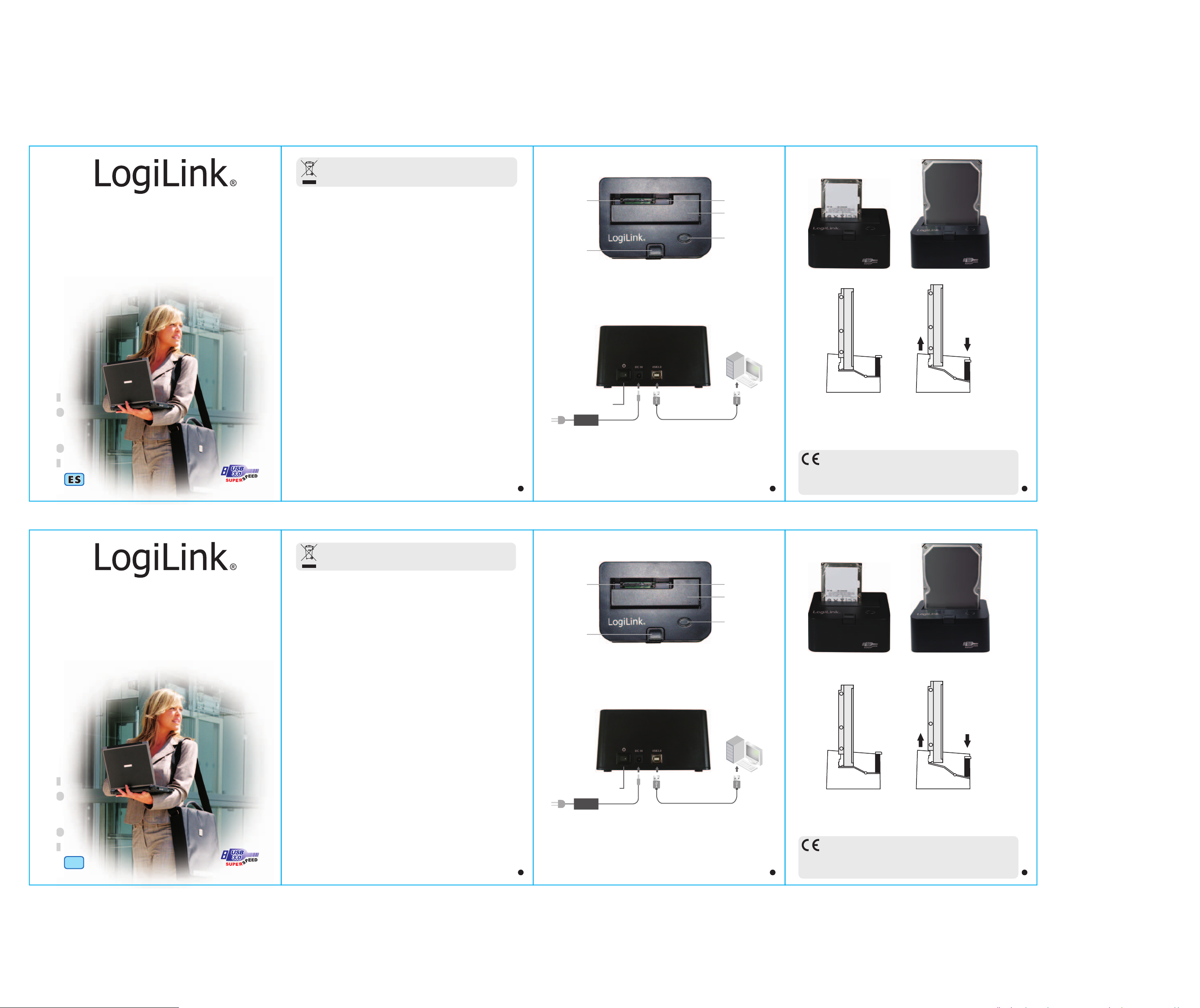

3.0 Hardware
3.1 Parte superior
3.3 Inserción de disco duro
QP0008
USB3.0 SuperSpeed
2.5/3.5 SATA HDD
Docking Station
Guía rápida del usuario
1.0 Instrucciones de seguridad
Coloque el dispositivo siempre sobre una superficie estable y recta. En caso de
caída que puede ser dañado.
No coloque el dispositivo en luz directa del sol o en lugares con alta temperatura.
Esto puede dañar el dispositivo o acortar su vida útil promedio.
No lo coloque en la cerca de fuentes de calor, como radiadores o de calor, la
fabricación de dispositivos.
No exponga el dispositivo a la lluvia, el agua, la humedad o alta humedad. No lo
coloque en el baño o la cocina, cerca de un fregadero. Evite el contacto directo con
el agua.
No intente abrir el dispositivo.
Felicitaciones a la compra de la QP0008!
Por favor, lea el Manual e instrucciones de seguridad antes de usar el producto por
primera vez. De lo contrario los daños pueden ser el resultado.
2.0 Introducción
QP0008 es con USB3.0 super velocidad de hasta 5Gbps para transferencia de
datos mientras que trabaja con los periféricos USB3.0 compatible.
Basta con conectar cualquier de 2,5 "o 3,5" SATA HDD (de hasta 2 TB de
capacidad) en el QP0008 unidad de acoplamiento y, a continuación se puede
disfrutar de la transferencia de datos más rápida.
2.1 Especificación:
• Compatible con USB3.0 Especificación Rev 1.0
• Compatible con USB3.0 (5Gbps), USB 2.0 (480Mbps) y USB 1.1 (12Mbps)
Especificación
• Cumple con la especificación Serial ATA 2.6 Revisión
• Se conecta a 2,5 "/ 3,5" SATA II, Disco Duro SATA
• Soporte con USB Mass Storage Class, sólo el transporte a granel-Revisión de
especificación 1.3
• Soporta conexión en caliente y Plug & Play
• Power On / Off, y con indicador LED
• Siempre Fuente de alimentación externa
• Soporte Windows 2000/2003/XP/Vista/7
2.2 Contenido del paquete
• 1 x USB3.0 Docking Station
• 1 x USB3.0 Cable AM a BM
• 1 x Power Adapter (12V, 2A)
• 1 x Manual de usuario
a.
b.
a. Interfaz SATA
b. Pulse el botón para liberar el disco duro
c. 2,5 "- disco duro SATA
d. 3,5 "- disco duro SATA
e. El poder y el acceso LEDs
3.2. Panel trasero
Power On/Off Switch
DC Jack Puerto USB a un PC host con
puerto USB3.0 compatible con
3.3 Conexión
1. 12VDC Conecte el adaptador a la toma DC QP0008.
2. Conecte su PC al puerto USB 3.0 de la QP0008 con un cable USB 3.0.
3. Conecte el disco duro con la QP0008.
3. Interruptor de alimentación.
1 2 31 2 31 2
c.
d.
e.
2,5'' – Disco duro 3,5'' – Disco duro
Pulse el botón para
Apartarse de HDD
unidad de coplamiento
QP0008 es un producto innovador que permite la fácil remoción del disco duro de la
estación de acoplamiento.
Nota: Por favor, asegúrese de mantener el disco duro mientras que pulsando el
botón de eliminación.
La marca CE confirma que este producto cumple los principales requisitos de
la Directiva 2004/108/EC y 2006/95/EC del Parlamento Europeo y el Consejo
de Europa relativas a las telecomunicaciones y los terminales con respecto a
la seguridad y la salud de los usuarios y de electro-magnético injerencia
cumplimiento. El marcado "CE" se ha demostrado. Estas declaraciones son
depositados por el fabricante.
Size: 105 x 148mm
Nie należy wyrzucać urządzenia do kosza na śmieci, a gdy przestanie
służyć należy zwrócić je do oficjalnego odbiorcy tego typu odpadów dla
celów recyclingu. Postępując w ten sposób pomagamy chronić środowisko
naturalne.
1.0 Instrukcje z zakresu bezpieczeństwa
Urządzenie powinno zawsze stać na stabilnym i płaskim podłożu. Upadek może
QP0008
SuperSpeed stacja
dokująca z USB3.0 dla
2.5/3.5 dysków z SATA
Instrukcja obsługi
PL
spowodować uszkodzenie urządzenia.
Nie wystawiać urządzenia na bezpośrednie działanie słońca, ani nie stawiać w
miejscach gdzie narażone byłoby na działanie wysokich temperatur. Wysoka
temperatura może spowodować uszkodzenie urządzenia lub znacznie skrócić okres
jego użytkowania.
Nie należy pozostawiać urządzenia w pobliżu źródeł ciepła takich jak grzejniki czy
wydmuchy.
Nie należy wystawiać urządzenia na działanie deszczu, wody, wilgoci ani wilgotnego
powietrza. Nie należy pozostawiać urządzenia w kuchni ani w łazience w pobliżu
kranu. Należy unikać bezpośredniego kontaktu z wodą.
Nie otwierać obudowy urządzenia.
Gratulujemy zakupu urządzenia QP0008!
Przed użyciem należy zapoznać się z instrukcją oraz zasadami bezpiecznego
korzystania z urządzenia. Nieświadome użytkowanie może prowadzić do
uszkodzenia urządzenia.
2.0 Wprowadzenie
Urządzenie QP0008 z super szybkim USB3.0 o transferze danych do 5Gb/s jeśli
pracuje z urządzeniami kompatybilnymi z USB3.0.
Wystarczy podłączyć dowolny 2,5 lub 3,5 calowy twardy dysk (do 2TB) do stacji
dokującej QP0008 i już można korzystać z oferowanych szybkości transferu danych.
2.1 Specyfikacje:
• Zgodność ze specyfikacją USB3.0 wersja 1.0
• Zgodność ze specyfikacją USB3.0 (5Gb/s), USB2.0 (480Mb/s) oraz USB1.1 (12Mb/s)
• Zgodność ze specyfikacją interfejsu szeregowego ATA wersja 2.6
• Przeznaczona dla 2,5/3,5 calowych dysków z SATA II, SATA
• Obsługa urządzeń typu USB Mass Storage Class Bulk-Only Transport, wersja 1.3
• Obsługa funkcji Plug & Play oraz Hot Plug (dająca możliwość podłączania
urządzeń peryferyjnych przy włączonym zasilaniu)
• Włącznik/ wyłącznik zasilania z diodą sygnalizującą
• Zewnętrzny zasilacz
• Obsługuje Windows 2000/2003/XP/Vista/7
2.2 Zawartość opakowania
• Stacja dokująca z USB3.0 – 1 szt.
• Kabel USB3.0 AM-BM – 1 szt.
• Zasilacz (12V, 2A) - 1 szt.
• Instrukcja użytkownika - 1 szt.
3.0 Urządzenie
3.1 Widok z góry
a.
b.
a. Złącze SATA
b. Wcisnąć by wypiąć podłączony twardy dysk
c. 2,5 calowy twardy dysk z SATA
d. 3,5 calowy twardy dysk z SATA
e. Diody sygnalizujące zasilanie i dostęp
3.2 Widok z tyłu
Przełącznik Włącz/ Wyłącz
Gniazdo zasilania typu
jack do prądu DC
3.3 Połączenie
1. Podłączyć transformator 12VDC do gniazda DC urządzenia QP0008.
2. Połączyć komputer z portem USB 3.0 urządzenia QP0008.
3. Podłączyć twardy dysk to urządzenia QP0008.
3. Wyłączyć zasilanie
1 2
1 2 3
Kabel z portu USB 3.0 do
kompatybilnego portu komputera
c.
d.
e.
3.4 Podłączanie twardego dysku
3,5 calowy twardy dysk2,5 calowy twardy dysk
Wcisnąć przycisk by
wysunąć ze stacji
dokującej
QP0008 to innowacyjny produkt pozwalający na proste wyjmowanie dysku ze stacji
dokującej.
Uwaga: Należy przytrzymać przycisk podczas wciskania dysku do stacji dokującej.
Znak CE potwierdza, że niniejszy produkt spełnia główne założenia dyrektywy
2004/108/EC i 2006/95/EC Parlamentu Europejskiego oraz Rady Europy w
zakresie urządzeń i terminali telekomunikacyjnych zarówno jeśli chodzi o
bezpieczeństwo jak zdrowie użytkownika oraz spełnia wymogi zgodności
interferencji elektromagnetycznej. Produkt posiada znak CE. Niniejsze
oświadczenie jest oświadczeniem producenta.
3
Size: 105 x 148mm
* 100P 雪銅紙
* 拉頁,德文英文手冊在前,西班牙文波蘭在後
* 兩面,四色彩色印刷
Loading...
