Geben Sie das Gerät am Ende der Lebensdauer
nicht in den normalen Hausmüll. Bringen Sie es zum
Recycling zu einer offiziellen Sammelstelle. Auf diese
Weise helfen Sie die Umwelt zu schonen.
1.0 Sicherheitshinweise
Stellen Sie das Gerät immer auf eine stabile und gerade Fläche.
Bei Stürzen kann es beschädigt werden.
Setzen Sie das Gerät nicht direktem Sonnenlicht oder hohen
Temperaturen aus, da dieses sonst ebenfalls beschädigt werden
kann oder sich die Nutzungsdauer verkürzt.
Stellen Sie das Produkt nicht in der Nähe von Wärmequellen wie
Heizkörpern oder anderen Wärme erzeugenden Geräten auf.
Setzen Sie das Gerät nicht Regen, Wasser, Nässe oder hoher
Luftfeuchtigkeit aus. Stellen Sie es nicht im Badezimmer oder in
der Küche neben einem Wasch- oder Spülbecken auf und
vermeiden Sie auf alle Fälle direkten Kontakt mit Wasser.
Versuchen Sie nicht das Gerät zu öffnen.
Herzlichen Glückwunsch zum Kauf der QP0005!
Lesen Sie die Anweisungen und Warnhinweise in dieser
Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt zum
ersten Mal verwenden. Bei Nichtbeachtung kann es zu
Beschädigungen des Gerätes kommen.
2.0 Einführung
Vielen Dank dass Sie sich für den Kauf unseres QP0005
entschieden haben. Diese Dockingstation erlaubt Ihnen einen
schnellen und einfachen Zugriff auf alle 2,5"- and 3,5"SATA-Festplatten. QO0005 ist einfach zu installieren und
benutzerfreundlichen Ergänzung in Ihrer digitalen Welt.
- 1 -
2.1 Specification:
• USB2.0 Docking Station für 2,5” + 3,5” SATA HDD
• Kompatibel mit allen 2,5"- und 3,5"- SATA-Festplatten
• Kompatibel zur USB 1.1/2.0 Spezifikation
• USB 2.0 Übertragungsrate bis 480 Mbit/s
• Kompakte Docking-Bauweise
• USB-Hub für die Verbindung von USB-Sticks und anderen
USB-Speichermedien.
• Unterstützt alle MS-, SD- & MMC-Kartenformate inclusive
T-flash cards
• SIM Card Schnittstelle mit Software erlaubt Ihnen den
einfachen Zugriff auf das Telefonbuch und die SMS
Datenbank Ihres Handys.
• Netzschalter an/aus
• LED-Anzeige für Power und Zugriff
• Innovatives Design für die Entnahme der Festplatte aus der
Dockingstation
• Netzadapter 12 V / 2 A
• Windows 2000/2003/XP/Vista/7, MAC OS 10.3 oder höhere
Version
2.2 Package contents
• 1 x QP0005 Dockingstation
• 1 x Netzadapter 12 V / 2 A
• 1 x USB-Kabel
• 1 x CD mit Software und Treibern
• 1 x Kurzanleitung
- 2 -
3.0 Hardware

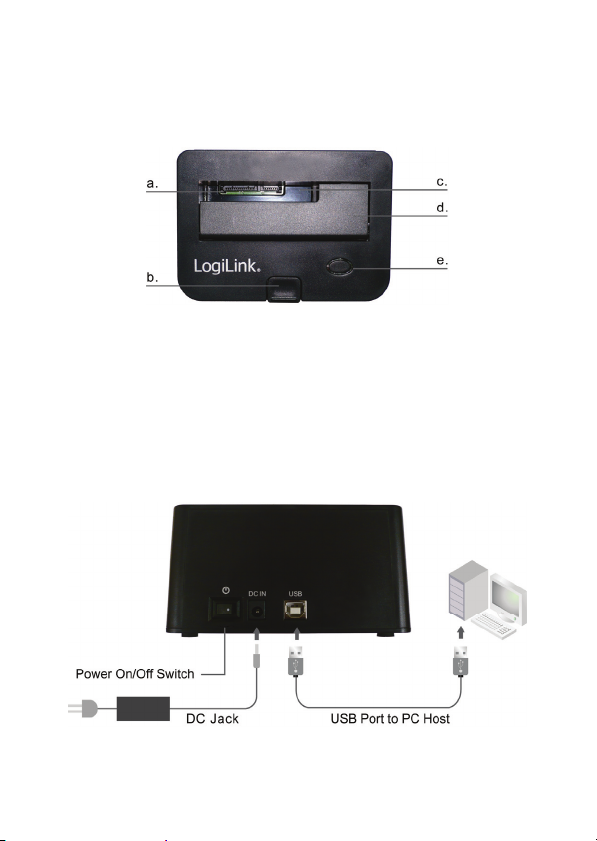

3.1 Oberseite
a. Anschluss für SATA
b. Taste drücken, um Festplatte freizugeben
c. Für 2,5"-Festplatte
d. Für 3,5"-Festplatte
e. LEDs für Strom und Zugriff
3.2 Rückseite
- 3 -

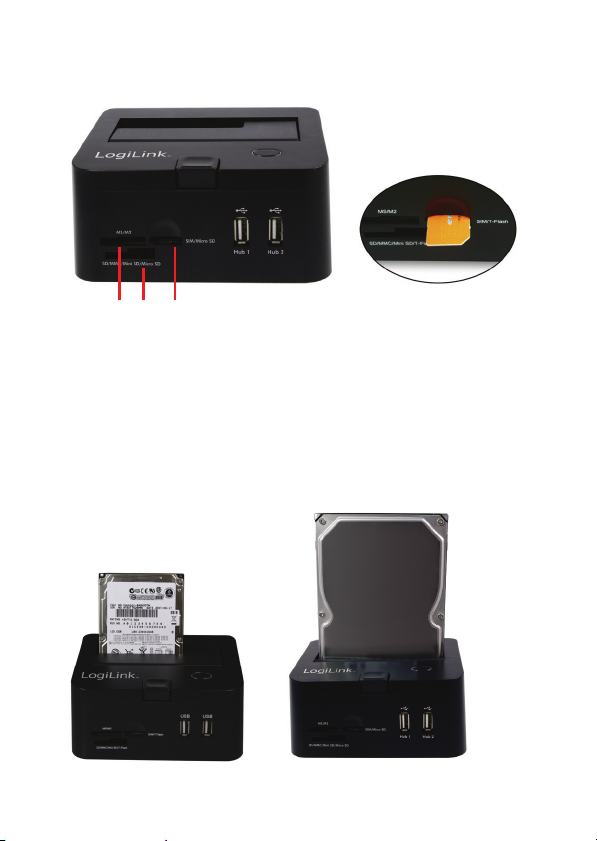

3. 3 Frontseite
b. c. a
a. MS/MSPRO/MSPRO Duo/ MS Duo/ MS M2
b. SD/ Micro SD/ SDHC/ miniSD/ miniSDHC/ MMC/ MMC
Plus/ RS MMC/ MMC Mobile
c. SIM/ SD/ Micro SD
3.4 Festplatte einsetzen
- 4 -
2,5'' – Festplatte 3,5'' – Festplatte
Press the
button for HDD
depart from
docking unit.
QP0005 ist ein innovatives Produkt, das die einfache Entnahme
der Festplatte aus der Dockingstation erlaubt.
Achtung: Halten Sie beim Drücken der Taste bitte gleichzeitig
die Festplatte fest.
4.0 Betriebsmodi
4.1 Modus 1: USB-HUB und Cardreader via USB
- 5 -
1. Verbinden Sie den 12VDC-Adapter mit dem entsprechenden
Anschluss der QP0005.
2. Verbinden Sie Ihren PC mit dem beigefügten USB-Kabel.
3. Schalten Sie das Gerät aus.
Der USB-HUB und der Cardreader werden auf dem PC via
USB erkannt.
4.2 Modus 2: USB-HUB, Cardreader und SATA-HDD
via USB
1. Verbinden Sie den 12VDC-Adapter mit dem entsprechenden
Anschluss der QP0005.
2. Verbinden Sie Ihren PC mit dem beigefügten USB- Kabel.
3. Stecken Sie eine 2.5” oder 3.5” SATA Festplatte in die jeweils
dafür vorgesehene Öffnung.
4. Schalten Sie QP0005.
Der USB-HUB, der Cardreader und die SATA-Festplatte werden
auf dem PC via USB erkannt.
- 6 -
5.0 Software “USIMEditor”
5.1 Einführung in die Software “USIMEditor”
Systemvoraussetzung
− Betriebssystem: Microsoft Windows ® 2000/XP/Vista/7
− Hardware: PC mit USB 2.0 und datacask merkur 3360m
Verfügbare Sprachen
Englisch, Deutsch, vereinfachtes & traditionelles Chinesisch,
Russisch, Italienisch, Spanisch, Französisch, Japanisch und
Niederländisch.
Eigenschaften
Mit “USIMEditor” können Sie einfach Telefonbuchdaten oder die
SMS-Daten von Ihrer Handy-SIM-Karte auf Ihrem PC erstellen,
bearbeiten oder sichern. Sie können Ihre Daten komfortabel auf
dem PC erstellen und müssen diese nicht
auf der Handy-Tastatur mühsam eintippen.
Anmerkungen
Wenn das Fenster für die PIN-Eingabe erscheint, ist hiermit die
PIN ihres Handys gemeint. Geben Sie die korrekte PIN von Ihrem
Handy ein. PIN (Personal Identification Number)
Die SIM-Karte wird gesperrt, wenn Sie den PIN 3 x falsch
eingeben. Sie können nur mit Ihrer PUK (Personal Unlocking
Number) die Sperre wieder aufheben.
Achtung!
Die SIM-Karte wird dauerhaft gesperrt, wenn
Sie die PUK 10 x falsch eingeben!!!
Der “USIMEditor” unterstützt alle GSM/CDMA-Codes und wählt
automatisch das beste Editorprogramm.
- 7 -
Im Funkstandard GSM sind nur die Zeichen 0 ~ 9, #, * und +
gültig. Geben Sie keine anderen Zeichen ein.
Die maximale Anzahl an Einträgen richtet sich nach der
Speicherkapazität Ihrer SIM-Karte.
5.2 Treiberinstallation
5.2.1 Hinweis zur Installation
“USIMEditor” ermöglicht Ihnen, die Daten auf Ihrer SIM- Karte in
einer Windows Umgebung zu bearbeiten. Das entsprechende
Programm und der Treiber müssen vorher auf Ihrem
Betriebssystem installiert werden, bevor Sie auf die SIM-Karte
zugreifen können.
Der in QP0005 eingebaute SIM-Kartenleser kann nur auf echte
SIM-Karten schreiben bzw. von diesen lesen.
5.2.2 Installationsanweisung
Legen Sie die mitgelieferte CD in Ihr CD- oder DVD- Laufwerk.
Das Installationsprogramm wird automatisch gestartet. Folgen
Sie den Anweisungen um die Installation zu beenden.
- 8 -
5.3 USIMEditor” Bedienungsanleitung
5.3.1 Bedienungsanleitung für das Telefonbuch
Starten Sie “USIMEditor” durch Doppelklicken auf das Symbol
Das Fenster “USIMEditor” öffnet sich. Wählen Sie die
Registerkarte Telefonbuch und klicken Sie auf Laden.
Um auf die Daten des Telefonbuches auf Ihrer SIM-Karte zu
zugreifen, geben Sie bitte Ihren PIN-Code ein.
- 9 -
Achtung: Nehmen Sie die SIM-Karte NICHT aus dem Gerät
während die Daten geladen werden!!!
A. Laden: Lädt die Daten Ihres Telefonbuches von der SIM-Karte
auf Ihren PC.
B. Sichern: Sichert Telefonbucheinträge auf Ihre SIM-Karte, die
mit “USimEditor” auf dem PC erstellt wurden
- 10 -
C. PIN-Code aktivieren, deaktivieren oder ändern: Erlaubt Ihnen
die Bearbeitung des PIN-Code Ihrer SIM-Karte.
D. Entsperren: Die SIM-Karte wird gesperrt, wenn der PIN-Code 3
x falsch eingegeben wurde. Geben Sie die PUK ein, um die
SIM-Karte wieder zu entsperren.
Achtung!
Die SIM-Karte wird dauerhaft gesperrt, wenn Sie die PUK 10
x falsch eingeben!
E. Neu: Hinzufügen von neuen Namen und Telefondaten in das
Telefonbuch auf Ihrer SIM-Karte. Sie können 14 Zeichen für den
Namen und bis zu 20 Ziffern für die Telefonnummer eingeben.
F. Löschen: Löschen des aktuell ausgewählten
Telefonbucheintrages.
G. Schließen: Schließen und Beenden des “USIMEditor"-
Fensters.
H. Status Telefonbuch: Zeigt die Speicherkapazität des
ausgewählten Telefonbuchs (total/genutzt/ungenutzt). Die
maximale Anzahl an Einträgen richtet sich nach der
Speicherkapazität Ihrer SIM-Karte.
I. Status SMS: Zeigt die Speicherkapazität SMS-Nachrichten
(total/genutzt/ungenutzt). Die maximale Anzahl an Einträgen
richtet sich nach der Speicherkapazität Ihrer SIM-Karte.
J. Sprache auswählen: Wählen Sie eine der 10 verfügbaren
Sprachen.
K. Import oder Export von Daten: Überträgt die Daten des
Telefonbuchs oder SMS-Nachrichten auf eine andere SIMKarte (entweder im TXT- oder CSV-Datenformat.
L. Informationen zur SIM-Karte: Zeigt Informationen zum
Telefonbuch oder der SMS-Nachrichten auf Ihrer SIM-Karte.
- 11 -
5.3.2 Bedienungsanleitung für SMS-Nachrichten:
Starten Sie “USIMEditor” durch Doppelklicken auf das Symbol
Das Fenster “USIMEditor” öffnet sich. Wählen Sie die
Registerkarte SMS und klicken Sie auf Laden.
Um auf die Daten des Telefonbuches auf Ihrer SIM-Karte zu
zugreifen, geben Sie bitte Ihren PIN-Code ein.
- 12 -
Nehmen Sie die SIM-Karte NICHT aus dem Gerät während
die Daten geladen werden!!!
A. Laden: Lädt die SMS-Daten von Ihrer SIM-Karte auf den PC.
B. Sichern: Sichert SMS-Einträge auf Ihre SIM-Karte, die mit
“USIMEditor” auf dem PC erstellt wurden. C. PIN-Code
aktivieren, deaktivieren oder ändern: Erlaubt Ihnen die
Bearbeitung des PIN-Code Ihrer SIM-Karte.
D. Entsperren: Die SIM-Karte wird gesperrt, wenn der PIN-Code 3
x falsch eingegeben wurde. Geben Sie die PUK ein, um die
SIM-Karte wieder zu entsperren.
- 13 -
Achtung!
Die SIM-Karte wird dauerhaft gesperrt, wenn Sie die PUK 10
x falsch eingeben!
E. Neu: Hinzufügen von neuen SMS-Nachrichten auf Ihre
SIM-Karte. Sie können bis zu 20 Ziffern für die Telefonnummer
und bis zu 140 Zeichen für die SMS- Nachricht eingeben.
F. Löschen: Löschen der aktuell ausgewählten SMS- Nachricht.
G. Schließen: Schließen und Beenden des “USIMEditor"-
Fensters.
H. Status Telefonbuch: Zeigt die Speicherkapazität des
ausgewählten Telefonbuchs (total/genutzt/ungenutzt). Die
maximale Anzahl an Einträgen richtet sich nach der
Speicherkapazität Ihrer SIM-Karte.
I. Status SMS: Zeigt die Speicherkapazität SMS- Nachrichten
(total/genutzt/ungenutzt). Die maximale Anzahl an Einträgen
richtet sich nach der Speicherkapazität Ihrer SIM-Karte.
J. Sprache auswählen: Wählen Sie eine der 10 verfügbaren
Sprachen.
K: Import und Export von Daten: Ermöglicht das Übertragen von
Daten des Telefonbuchs oder SMS- Nachrichten von
verschiedenen SIM-Karten (entweder im TXT- oder
CSV-Datenformat).
L. Informationen zur SIM-Karte: Zeigt Informationen zum
Telefonbuch oder der SMS-Nachrichten auf Ihrer SIM-Karte.
Das CE-Zeichen bestätigt, dass dieses Produkt die
Hauptanforderungen der Richtlinie 2004/108/EC und
2006/95/EC des Europäischen Parlaments und des
Europarates über Telekommunikations- und Endgeräte
bezüglich der Sicherheit und der Gesundheit der Benutzer
und hinsichtlich elektro- magnetischer Störungen einhält. Die
CE Konformität wurde nachgewiesen. Die entsprechenden
Erklärungen sind beim Hersteller hinterlegt.
- 14 -
