De acuerdo con la directiva europea WEEE, equipos eléctricos y
electrónicos no deben desecharse con los residuos a los
consumidores. Sus componentes deben ser reciclados o eliminados
separados unos de otros. De lo contrario las sustancias contaminante
y peligrosa puede contaminar nuestro medio ambiente.
Usted como consumidor se han comprometido por ley a disponer de
dispositivos eléctricos y electrónicos para el productor, el distribuidor, o puntos
públicos de recogida al final de la vida de los dispositivos de forma gratuita.
Datos están reguladas en el derecho nacional. El símbolo en el producto, en el
manual del usuario, o en el embalaje hace referencia a estos términos. Con
este tipo de separación de residuos, aplicación y eliminación de residuos de
aparatos utilizados a lograr una participación importante a la protección del
medio ambiente.
1.0 Instrucciones de seguridad
Desconecte el acoplador de AC de la toma de corriente antes de
limpiarlo. Use un paño húmedo para limpiarlo. NO use
limpiadores líquidos o aerosoles.
Este producto nunca debe colocarse cerca o sobre un radiador u
otra fuente de calor.
Este producto se basa en la instalación eléctrica del edificio para
cortocircuitos (subidas de corriente) de protección.
NO coloque nada sobre los cables de interconexión del producto.
No coloque este producto donde la gente puede caminar sobre
las cuerdas.
Debido a que el PLC 500 Mbps Ethernet Bridge producto envía
datos a través de la red eléctrica, se recomienda que se conecta
directamente a una toma de corriente. No conecte el dispositivo a
un SAI o una regleta con protección contra sobretensiones. El
PLC 500 Mbps Ethernet Bridge producto tiene su propio poder de
filtro para la protección contra sobretensiones.

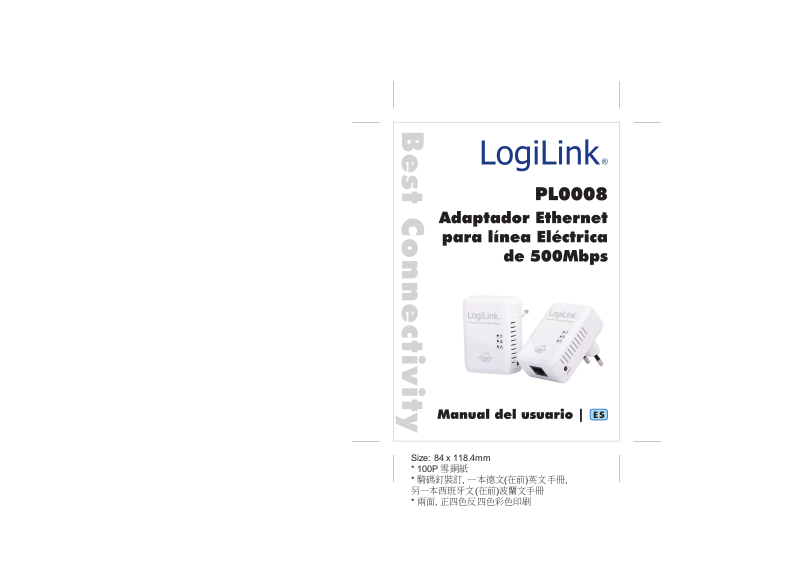

Felicitaciones a la compra de PL0008 !
Por favor, lea el Manual e instrucciones de seguridad antes de
utilizar el producto por primera vez. De lo contrario el daño
puede ser el resultado.
-1-
2.0 Introducción
Entretenimiento en alta definición y la red doméstica en una
rápida: con una velocidad de 500 Mbps, el PL0008 Powerline es
lo suficientemente potente para transmitir incluso películas en 3D
de todas las habitaciones de su casa. Sin pasar los cables o
tartamudean WLAN foto - simplemente sobre el cableado
eléctrico. Conecte ordenadores, portátiles, consolas de
videojuegos, así como TV de Internet y las grabadoras de disco
duro entre sí ya Internet. El primer adaptador Powerline de última
generación es totalmente compatible con todos los adaptadores
AV 200, es el ahorro de
energía y muy, gracias a
su diseño plano, discreto,
se puede colocar en
cualquier lugar.
2.1 Característica:
x IEEE1901 y HomePlug AV Cumple
x Co-existencia con HomePlug 1,01
x Hasta 500 Mbps de tasa de PHY
x Alta Definición (HD) y Definición Estándar (SD) de distribución
de video
x Internet Protocol T elevision (IPTV) de distribución
x Inicio red troncal de red de Wi-Fi y USB inalámbrico
x Alta velocidad de intercambio de la banda ancha
x Audio y video streaming y las descargas de Internet
x Los archivos de PC y aplicaciones de uso compartido
x Impresora y compartir periféricos
x Red y el juego interactivo en línea
x Las cámaras de seguridad
x Compatible con baja potencia modo "Standby" para el 2013
PUE estándar
-2-
2.2 Especificación
PHY 500 Mbps (IEEE 1901 y HomePlug ® AV compatible)
Efecto de la
Tarifa de
Datos
Banda de
frecuencia
Métodos de
acce so
Qos Sistema Integrado de Calidad de Servicio (QoS)
Modulación OFDM (QAM 8/16/64/256/1024/4096, QPSK, BPSK,
Normas IEEE 802.3, HomePlug AV Protocol Compliance with
Sistema
operativo
Nodos Hasta 15 esclavos con un maestro, 16 dispositivos
IGMP Soporta IGMP IGMP administrados sesiones de
Cifrado De 128-bit AES de cifrado de enlace con la gestión de
Presione el
botón
Puerto Un puerto Ethernet 100M
Distancia Cable de AC: 200 metros
LED PWR (verde) del PLC (verde / naranja / rojo indicador
Temperatu ra En funcionamiento: 0 ~ 40 ºC
Humedad
relativa
Fuente de
alimentación
Consumo de
energía
TCP: Hasta 97 Mbps de rendimiento efectiva
UDP: Hasta 97 Mbps de rendimiento efectiva
2 ~ 68 MHz (con máscara)
Prioridad basados en CSMA / CA sistemas de acceso
de los canales de maximizar la eficiencia y el
rendimiento
Mejoras
Los clasificadores de paquetes de hardware para
equipos de especialistas, CoS y número de puerto IP
Soporta IGMP gestionado sesiones de multidifusión
ROBO)
HomePlug 1.0 coexistence capability
Microsoft Windows ® 2000, XP, Vist a,
Windows 7/8 (para la utilidad del programa solamente)
totales
Es compatible con máx. 8 nodos en el hogar
multidifusión
claves
DNI / botón RST
de rendimiento) ETH (Verde)
Almacenamiento: -20 ~ 60 ºC
Almacenamiento: 5 ~ 90% sin condensación
En funcionamiento: 10 ~ 85% sin condensación
100 ~ 240 VAC 50/60Hz
4W Max. (Modo Normal) Por debajo de 0,5 W (modo
de espera)
-3-
2.3 Requisitos del sistema
x Microsoft ® Windows ® 98SE, ME, 2000, XP, Vista, Windows
7/8, Mac OS o Linux
x Procesador Pentium ® III o superior, velocidad de reloj de 2,0
GHz más rápido de lo recomendado
x Al menos un puerto Ethernet libre de 500 Mbps PLC-Ethernet
Bridge
2.4 Contenido del paquete
x 2 x 500 Mbps Powerline Ethernet Adapters
x 2 x Cables CAT5e, 1.2M
x 1 x Guía de instalación rápida
x 1 x CD (Software & Manual)
3.0 Instalación
3.1 Tenga en cuenta antes de la instalación
Su PC no debe estar configurado para otra red. Esto
significa:
1. No hay clientes de la red, excepto para Microsoft * Network, el
cliente para NetWare * redes o Microsoft * Familia de inicio de
sesión se han instalado.
2. No hayservicios de red, excepto compartir archivos e
impresoras para redes Microsoft o * Personal Web Server
están instalados
3. No hay protocolos de red, excepto Microsoft TCP / IP, IPX / SPX,
NetBEUI, o red de soporte de BIOS para IPX / SPX se instalan
La instalación en red requiere de dos pasos:
1. Instalar el PLC 500 Mbps Ethernet Bridge
2. Para cada PC que se añade a la red, repita el proceso
Compruebe que dispone de las siguientes partes para
cada PC de la red:
1. PLC 500 Mbps Ethernet Bridge
2. Cable Ethernet (CAT 5)
-4-
Familiarícese con las conexiones de los dispositivos
Powerline:
Sólo hay un puerto Ethernet. Esto se utiliza para la conexión con el
PC, xDSL/router, módem por cable o punto de acceso inalámbrico.
Limitación del dispositivo PLC:
Para cumplir con la regulación de la seguridad, la distancia más
larga entre los dispositivos PLC se limitará a 200 metros y para
uso interno solamente. Más de 200 metros hará que la señal de
reducción o pérdida de datos.
3.2 Instalación
No conecte el dispositivo a una regleta o protector de
sobretensión ya que estos dispositivos pueden consistir en el
filtro y poner en peligro la señal. Además, evite conectar el
dispositivo al lado de las fuentes ruidosas, como el cargador del
teléfono celular, luz halógena, bombilla de ahorro de energía,
equipo de escritorio ruidosa, aspirador, etc ambos casos se
obtiene la velocidad de transmisión de los pobres.
Para instalar la red local de PC Powerline
1. Utilice el cable Ethernet de Categoría 5 para conectar Puente
Ethernet y un puerto Ethernet de su PC.
2. Conecte el Puente Ethernet a la red.
3. El indicador LED PWR se encenderá después de conectar.
4. Puede repetir los pasos 1 y 2 para la conexión de los otros.
5. El indicador PL-ACT LED empieza a parpadear cuando el
producto de comunicación de datos en la línea eléctrica.
6. El indicador ETH-ACT LED empieza a parpadear cuando el
producto de comunicación de datos en Ethernet.
Para compartir un xDSL o cable módem con un servicio
de acceso a Internet
1. Conecte un puente Ethernet al router de banda ancha
- Conecte el Puente Ethernet a una toma de AC.
- Conecte el cable Ethernet al conector RJ45 del puente y conecte
el otro extremo del cable a un puerto Ethernet del router.
-5-
2. Conecte el otro puente Ethernet (s) a la PC (s) para compartir
acceso a internet de loss
- Conecte el puente a una toma de AC.
- Conecte el cable Ethernet al conector RJ45 del puente y
conecte el otro extremo del cable al puerto Ethernet en el PC.
Como punto de acceso inalámbrico (Access Point)
Extender
1. Conecte un puente Ethernet al router de banda ancha
- Conecte el puente a una toma de AC.
- Conecte el cable Ethernet al conector RJ45 del puente y
conecte el otro extremo del cable a un puerto Ethernet del
router de banda ancha.
2. Conecte el otro puente Ethernet al punto de acceso inalámbrico
- Conecte el puente a una toma de AC.
- Conecte el cable Ethernet al conector RJ45 del puente y
conecte el otro extremo del cable al puerto Ethernet en el
punto de acceso inalámbrico.
LED
PWR (Rojo) En: Encendido
PLC
(Verde /
Naranja /
Rojo)
ETH
(verde)
*1: El LED "PWR" indicador parpadeará en modo de espera. Se
Intermitente: el modo de espera (*1)
Apagado: Apagado
En: Link Powerline detectado y no ha y tr áfico
Intermitente: el tráfico Powerline detectado
Verde: La calidad de la conexión Powerline es bueno
Naranja: La calidad de la conexión Powerline es justo
Rojo: La calidad de la conexión Powerline es malo
Apagado: No hay enlace Powerline detectado
En: Enlace Ethernet detectado
Intermitente: tráfico Ethernet detecta
Apagado: No hay enlace Ethernet detecta
obtendrá automáticamente en modo de espera, si la red
Ethernet de enlace se pierde por 60 segundos. Si desenchufa
el cable de Ethernet, se pondrá en modo de espera después
de 60 segundos. En el modo de espera, el PLC y los LED
ETH ambos estarán fuera.
-6-
Pulsadores (Sólo aplicable para los modelos con pulsador)
Empuje funciones de los botones se desactivan en el modo de
espera.
DNI / botón RST Uso:
1) Establecer dos dispositivo en el mismo grupo (red privada):
Paso 1. Mantenga pulsado el dispositivo "DNI / RST" durante
menos de 3 segundos al mismo tiempo. Puede soltar el botón de
este dispositivo en la misma red privada.
2) Agregar un nuevo dispositivo a la red privada existente:
Paso 1. Conecte el nuevo dispositivo y un dispositivo de
agruparse. Pulse y mantenga su "DNI / RST" botón menos de 3
segundos al mismo tiempo.
Paso 2. El nuevo dispositivo comienza a comunicarse con el
dispositivo desde la red privada existente, y trata de unirse a esta
red privada existente.
Paso 3. Si no, por favor, repita el paso 1 al paso 2 de nuevo.
3) Salir de la red privada:
Paso 1. Si el dispositivo se quiere ir de la red privada, presione y
mantenga presionado el dispositivo de "DNI / RST" durante 5-10
segundos de forma aleatoria la opción de cifrado de la red. Este
dispositivo saldrá de la red privada.
4) Reinicie el dispositivo a la configuración predeterminada de
fábrica:
Empuje el dispositivo "DNI / RST" durante 10-15 segundos seg.
Verá el dispositivo todos los LED están apagados y se reiniciará.
El dispositivo de ajuste se restablece a los "valores
predeterminados de fábrica".
Declaración CE:
Este dispositivo corresponde a la directiva europea
2004/108/CE y 2006/95/CE: Con el signo CE LogiLink®,
una marca registrada de la 2direct GmbH garantiza que el producto se
ajustaba a las normas básicas y directivas. Estas normas se pueden
solicitar en lonea en www.logilink.com. Todas las marcas comerciales
y marcas registradas son propiedad de sus respectivos dueños.
-7-
Loading...
