USB 3.0 PCI Express Karte
PC0054
Bedienungsanleitung
Inhaltsverzeichnis
1.0 Sicherheitshinweise
2.0 Einführung
3.0 Hardware Installation
4.0 Software Installation
5.0 CE – Erklärung
1.0 Sicherheitshinweise
Setzen Sie das Gerät nicht direktem Sonnenlicht oder hohen
Temperaturen aus, da dieses sonst ebenfalls beschädigt werden
kann oder sich die Nutzungsdauer verkürzt.
Stellen Sie das Produkt nicht in der Nähe von Wärmequellen wie
Heizkörpern oder anderen Wärme erzeugenden Geräten auf.
Setzen Sie das Gerät nicht Regen, Wasser, Nässe oder hoher
Luftfeuchtigkeit aus. Stellen Sie es nicht im Badezimmer oder in
der Küche neben einem Wasch- oder Spülbecken auf und
vermeiden Sie auf alle Fälle direkten Kontakt mit Wasser.
Versuchen Sie nicht das Gerät zu öffnen.
Verwenden Sie beim Einbau keine Gewalt.
Befestigen Sie das Slotblech mit der dafür vorgesehenen
Schraube an Ihrem Computergehäuse.
Herzlichen Glückwunsch zum Kauf der PC0054!
Lesen Sie die Anweisungen und Warnhinweise in dieser
Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt
zum ersten Mal verwenden. Bei Nichtbeachtung kann es zu
Beschädigungen des Gerätes kommen.
2.0 Einführung
Wir gratulieren Ihnen zum Kauf der USB 3.0 PCI Express Karte
PC0054.
Diese Karte bietet Ihnen die zurzeit schnellste Übertragungsrat e
in V erbindung mit USB Peripherie Geräten.
USB 3.0 bietet Ihnen eine Übertragungsrate von bis zu 5Gbps,
sofern USB 3.0 kompatible Geräte verwendet werden. Zusätzlich
ist jedoch eine Abw ärtskomp atib ilität gegeben, so dass auch USB
2.0 und USB 1.1 Geräte weiterhin unterstützt werden.
Die PC0054 wird über einen entsprechenden PCI Express Slot
mit dem Computer verbunden.
1
2.1 Spezifikationen
Allgemein:
z kompatibel zur PCI-Express Revision 2.0
z Plug & Play und Hot Swappable
z Windows XP/Vista/7 und Mac OS 10.3 oder höher
USB3.0:
z 2 Port USB 3.0 A Female
z kompatibel zur USB 3.0 Spezifikation Rev 1.0
z kompatibel zur USB 3.0 (5Gbps), USB2.0 (480Mbps)
und USB1.1 (12Mbps) Spezifikation
z unterstützt die USB Legacy Funktion
z USB Bus Power/Self Power
z unterstützt den Anschluss an das interne Netzteil des
Computers um jeden USB Port mit maximal 900mA pro Port
zu versorgen
2.2 Systemvoraussetzungen
• IBM PC/AT kompati bel
• ein freier, funktionierender PCIe Slot auf dem Mainboard
• Windows XP (SP2/SP3)/Vist a/7
2.3 Packungsinhalt
• 1 x PC0054 USB 3.0 PCIe Karte
• 1 x CD-ROM (Treiber)
• 1 x Bedienungsanleitung
2
3.0 Hardware Installation
Schritt 1: Schalten Sie Ihren Computer aus, trennen Sie diesen
vom Stromnetz und öffnen Sie das Computergehäuse.
Schritt 2: Entfernen Sie das entsprechende Slotblech am
Computergehäuse.
3
Schritt 3: Setzen Sie die PC0054 in einen freien PCIe-Slot Ihres
Computers. Achten Sie dabei auf den korrekten Einbau der PCIe
Karte im Slot. Befestigen Sie abschließend das Slotblech der
PC0054 entsprechend mit dem Gehäuse Ihres Computers.
Schritt 4: Schließen Sie das Computergehäuse, verbinden Sie
den Computer mit dem Stromnetz und schalten diesen an.
4.0 Softwareinstallation
4.1 Windows XP (SP2/SP3), Windows Vista und W indows 7
Schritt 1: Schließen Sie unten aufgeführte Fenster nacheinander
mit “Cancel”.
2.
1.
4
Schritt 2: Legen Sie die beiliegende CD in ein entsprechendes
CD/DVD Laufwerk.

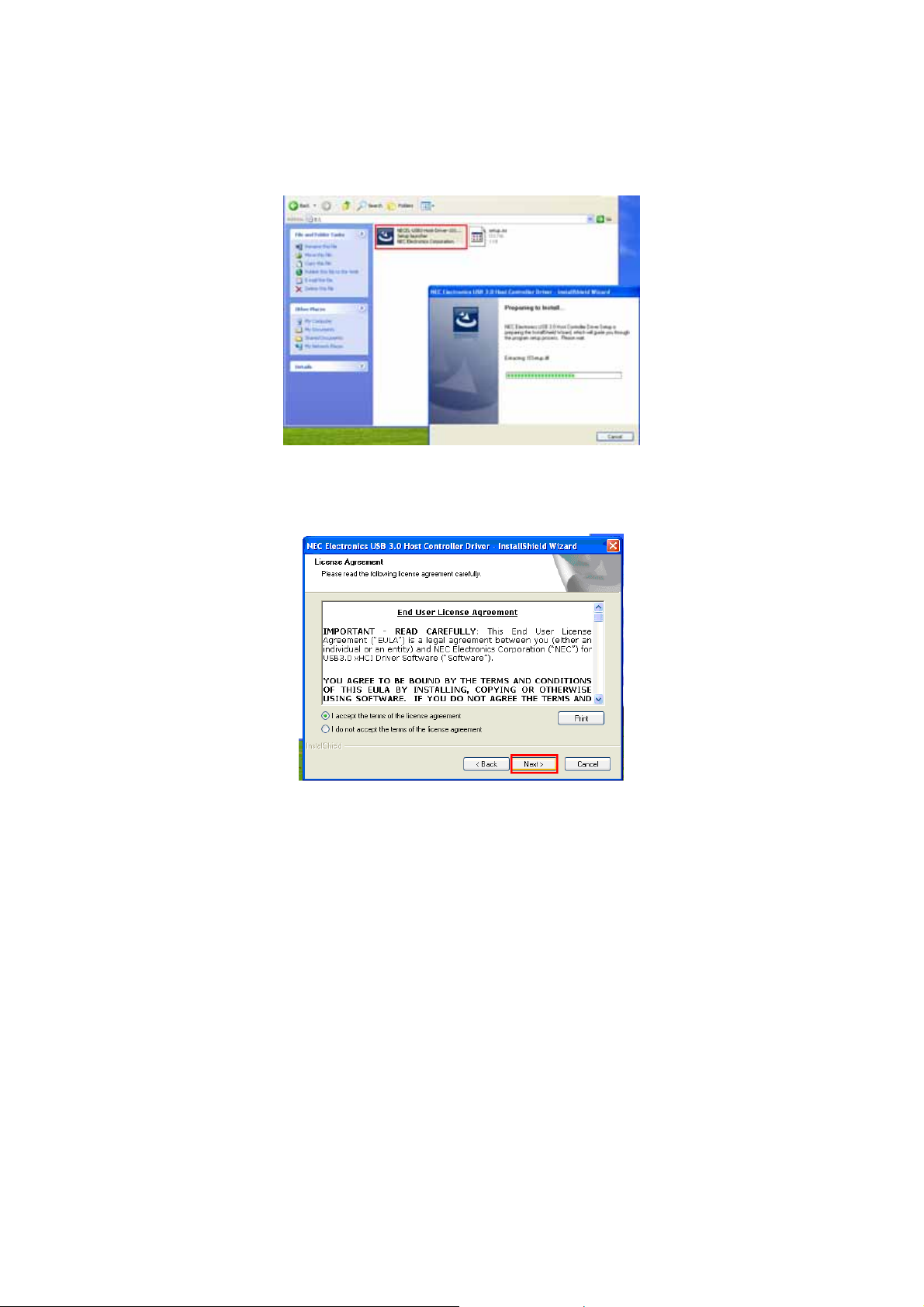

Schritt 3: Ein Doppelklick auf die Datei „setup.exe“ startet den
Installationsvorgang.
Schritt 4: Bestätigen Sie die Lizenzbedingungen mit „I accept the
terms of the license agreement“ und fahren Sie mit “Next” fort.
5
Schritt 5: Sie haben hier die Möglichkeit einen anderen
Speicherort auszuwählen. Wollen Sie den standardmäßig
vorgegebenen Ordner behalten, klicken Sie auf „Next“.
Schritt 6: Klicken sie auf „Install“ um den Installationsvorgang zu
starten.
6
Schritt 7: Schließen Sie die Installation mit einem Klick auf
„Finish“ ab und starten Sie Ihren Computer neu.
Schritt 8: Nach erfolgreicher Installation erscheinen im
Gerätemanager unter dem Punkt „USB-Controller“ die Punkte
- “NEC Electronics USB 3.0 Host Controller” und
- “NEC Electronics USB 3.0 Root Hub”
7
5.0 Das CE-Zeichen bestätigt, dass dieses Produkt die
Hauptanforderungen der Richtlinie 1999/5/CE des Europäischen Parlaments
und des Europarates über Telekommunikations- und Endge räte bezüglich der
Sicherheit und der Gesundheit der Benutzer und hinsichtlich elektromagnetischer Störungen einhält. Die CE Konformität wurde nachgewiesen.
Die entsprechenden Erklärungen sind beim Hersteller hinterlegt.
