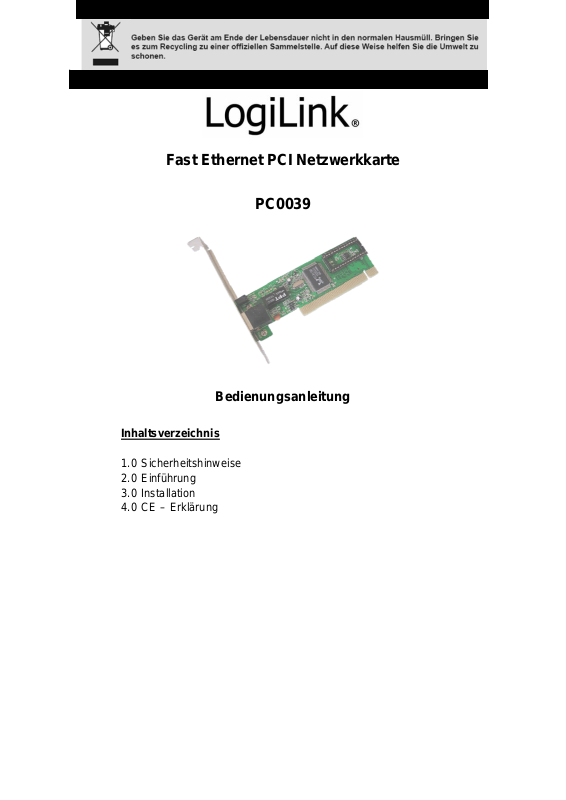

Fast Ethernet PCI Netzwerkkarte
PC0039
Bedienungsanleitung
Inhaltsverzeichnis
1.0 Sicherheitshinweise
2.0 Einführung
3.0 Installation
4.0 CE – Erklärung
1.0 Sicherheitshinweise
Setzen Sie das Gerät nicht direktem Sonnenlicht oder hohen
Temperaturen aus, da dieses sonst ebenfalls beschädigt werden
kann oder sich die Nutzungsdauer verkürzt.
Stellen Sie das Produkt nicht in der Nähe von Wärmequellen wie
Heizkörpern oder anderen Wärme erzeugenden Geräten auf.
Setzen Sie das Gerät nicht Regen, Wasser, Nässe oder hoher
Luftfeuchtigkeit aus. Stellen Sie es nicht im Badezimmer oder in
der Küche neben einem Wasch- oder Spülbecken auf und
vermeiden Sie auf alle Fälle direkten Kontakt mit Wasser.
Verwenden Sie beim Einbau keine Gewalt.
Befestigen Sie das Slotblech mit der dafür vorgesehenen
Schraube an Ihrem Computergehäuse.
Herzlichen Glückwunsch zum Kauf der PC0039!
Lesen Sie die Anweisungen und Warnhinweise in dieser
Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt
zum ersten Mal verwenden. Bei Nichtbeachtung kann es zu
Beschädigungen des Gerätes kommen.
2.0 Einführung
Wir gratulieren Ihnen zum Kauf der Fast Ethernet PCI
Netzwerkkarte PC0039.
Diese leistungsfähige Karte ist für Desktop PC’s mit einem 32bit
PCI Slot geeignet. Die PC0039 kann in 10BaseT und 100BaseTX
Netzwerken betrieben werden. Der 10/100M RJ-45 Port der
Karte ermittelt automatisch die maximale Geschwindigkeit des
Netzwerks und stellt diese entsprechend ein.
1
2.1 Produkt
2.2 Spezifikationen
• kompatibel zum IEEE 802.3 Fast Ethernet Standard
• kompatibel zur 32bit PCI Revision 2.2
• unterstützt Half und Full Duplex bei 10/100Mbps
• unterstützt 10/100Mbps N-Way Autonegotiation
• unterstützt ACPI/WOL (Wake On LAN) Power
Management
• unterstützt Full Duplex Flow Control (IEEE802.3x)
• erweiterter Power Saving Modus sofern LAN oder Wake
up Funktion nicht genutzt wird
• unterstützt die Loopback Funktion
• unterstützt 2 large 2k Bytes unabhängig vom Senden oder
Empfangen FIFO’s
• LED Anzeige für Link und Aktivität
• Plug & Play
• bietet einen Boot ROM Socket
• 1 x eingebauter RJ-45 Anschluss
• Windows 98SE/ME/NT/2000/2003/XP/Vista/Mac/Unix und
Linux
2
2.3 Packungsinhalt
• 1 x PC0039 Fast Ethernet PCI Netzwerkkarte
• 1 x Bedienungsanleitung
• 1 x CD-ROM (Treiber und Handbuch)
3.0 Installation
3.1 Installation der PC0039
1. Schalten Sie Ihren Computer aus, trennen Sie diesen vom
Stromnetz und öffnen Sie das Computergehäuse.
2. Setzen Sie die PC0039 in einen freien PCI-Slot Ihres
Computers. Achten Sie dabei auf den korrekten Einbau der PCI
Card im Slot.
3. Befestigen Sie das Slotblech der PC0039 entsprechend mit
dem Gehäuse Ihres Computers.
4. Schließen Sie das Computergehäuse.
5. Verbinden Sie ein Ende eines Twisted Pair Netzwerkkabels mit
dem Anschluss der PC0039.
6. Verbinden Sie das andere Ende des Netzwerkkabels mit
einem anderen, entsprechenden Gerät, wie z.B. Hub, Switch,
DSL Modem, Kabelmodem, Router, usw.. Hinweis: Die
maximale Länge von CAT3/5 Kabeln ist auf 100m Länge
begrenzt).
7. Verbinden Sie den Computer mit dem Stromnetz und schalten
diesen an. Sofern das BIOS Ihres Computers Plug & Play
kompatibel ist, wird die PC0039 automatisch erkannt und
installiert.
3
3.2 Softwareinstallation
Die folgende Anleitung beschreibt die Softwareinstallation unter
Windows XP.
1. Schalten Sie Ihren PC nach erfolgter Installation der PC0039
an. Die neue Hardware wird erkannt und die Treiber werden
automatisch installiert.
2. Prüfen sie anschließend die korrekte Installation im
Gerätemanager ihres PC's. Die Karte wird als “Realtek
RT8139/810x Family Fast Ethernet NIC” angezeigt.
3. In der rechten unteren Ecke über der System Tray werden
dann unten aufgeführte Meldungen angezeigt.
4. Im Anschluss ist die PC0039 einsetzbar.
4.0 Das CE-Zeichen bestätigt, dass dieses Produkt die
Hauptanforderungen der Richtlinie 1999/5/CE des Europäischen Parlaments
und des Europarates über Telekommunikations- und Endge räte bezüglich der
Sicherheit und der Gesundheit der Benutzer und hinsichtlich elektromagnetischer Störungen einhält. Die CE Konformität wurde nachgewiesen.
Die entsprechenden Erklärungen sind beim Hersteller hinterlegt.
