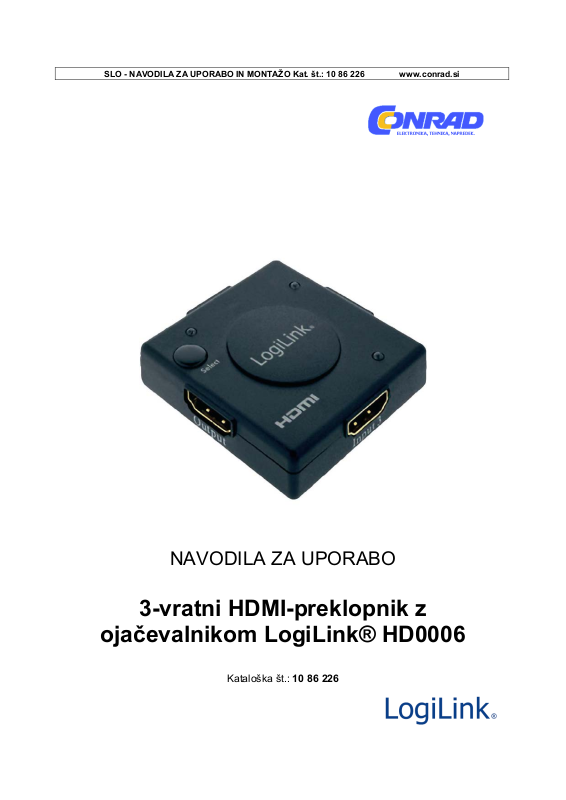

SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 10 86 226 www.conrad.si
NAVODILA ZA UPORABO
3-vratni HDMI-preklopnik z
ojačevalnikom LogiLink® HD0006
Kazalo
1.0 Varnostni napotki .............................................................................................................. 2
2.0 Uvod .................................................................................................................................. 2
2.1 Značilnosti ................................................................................................................... 3
2.2 Tehnični podatki .......................................................................................................... 3
2.3 Vsebina paketa ........................................................................................................... 3
3.0 Priprava na obratovanje .................................................................................................... 4
3.1 Opis naprave ............................................................................................................... 4
3.2 Priključitev in obratovanje ........................................................................................... 4
3.3 Diagram priključitve ..................................................................................................... 4
3.4 Pametna funkcija ........................................................................................................ 4
4.0 Odstranjevanje .................................................................................................................. 5
5.0 Izjava o skladnosti ............................................................................................................. 5
Garancijski list ......................................................................................................................... 6
1.0 Varnostni napotki
Napravo vedno postavite na stabilno in ravno površino. Ob padcu se lahko poškoduje.
Naprave ne izpostavljajte neposredni sončni svetlobi ali visokim temperaturah, sicer se lahko poškoduje ali pa se skrajša njena življenjska doba.
Izdelka ne postavljajte v bližini virov toplote kot so radiatorji ali druge naprave, ki proizvajajo toploto.
Naprave ne izpostavljajte dežju, vodi, mokroti ali visoki vlažnosti zraka. Naprave ne postavljajte v kopalnici ali kuhinji poleg umivalnika ali pomivalnega korita ter v vsakem primeru preprečite neposreden stik z vodo.
Naprave ne poskušajte odpirati.
Prosimo, da pred prvo uporabo tega izdelka varnostno kopirate podatke.
Ne jamčimo za izgubo podatkov, razen če smo krivi namerne nepravilnosti ali velike malomarnosti.
Vsekakor je jamstvo pri izgubi podatkov omejeno na delo, ki je potrebno, da se na podlagi obstoječih varnostnih kopij izgubljeni podatki povrnejo na uporabnikov sistem.
Iskrene čestitke ob nakupu HDMI-preklopnika HD0006!
Pred prvo uporabo izdelka natančno preberite napotke in opozorila v teh navodilih za uporabo. Pri neupoštevanju lahko pride do poškodb naprave.
2.0 Uvod
............................................................ .................................................................................. .............................................................................. ....................................................................................... ................................................................................... ............................................................................
............................................................ .................................................................................. .............................................................................. ....................................................................................... ................................................................................... ............................................................................
............................................................ .................................................................................. .............................................................................. ....................................................................................... ................................................................................... ............................................................................
Čestitamo vam ob nakupu mini HDMI-preklopnika, ki ne nudi samo funkcije preklapljanja s pritiskom tipke, temveč tudi pametno funkcijo. Mini HDMI-preklopnik vam nudi visokoločljivostni video (glede na ločljivost do 1080p) in digitalni avdio za vse priključene naprave. Visokoločljivostni video signali se prek vhodov (Input) hkrati pošiljajo na vse priključene naprave.
2
HDMI-pretvornik HD0006 je združljiv s HD-DVD, SKY-STB, PS3, Xbox360 itd. Izhod (Output) prav tako pošilja visokoločljivostni avdio/video signal na priključen visokoločljivostni zaslon.
2.1 Značilnosti
HDMI-pretvornik HD0006 ima naslednje koristne značilnosti:
• Večfunkcijsko preklapljanje: samodejno ali mehansko
• Podpira HDMI 1.3b
• Ločljivost do 1080p
• Podpira pasovno širino 250 MHz/2,5 Gb/s na kanal (7,5 Gb/s za vse kanale)
• Podpira barvno globino 12 bitov na kanal (36 bitov za vse kanale)
• HDCP Pass Through
• Podpira nestisnjene avdio signale kot je npr. LPCM
• Podpira stisnjene avdio signale kot so npr. DTS Digital, Dolby Digital (z DTS-HD in Dolby
..True HD)
2.2 Tehnični podatki
Signalni vhodi in izhod
Vhod za DDC-signal: ............................................................................................... 5 V
Maksimalni razpon pri enojni povezavi: .............................................................. 1920 x 1080p
Video izhod: ............................................................................................................. HDMI 1.3b
Obratovalna frekvenca
Navpični frekvenčni razpon: ........................................................................................ 50/60Hz
Pasovna širina video ojačevalnika: .............................................................. 2,5 Gb/s/250 MHz
Ločljivosti (HDTV)
Prepletena slika (50 in 60Hz): ........................................................................ 480i, 576i, 1080i
Neprepletena slika (50 in 60Hz): ...................................................... 480p, 576p, 720p, 1080p
Mere in teža
Mere (D x Š x V): ................................................................................... 50,5 x 51,1 x 13,5 mm
Teža: .................................................................................................................................. 28 g
Pogoji okolice
Obratovalna temperatura: ................................................................................. 0 ºC do +70 ºC
Vlažnost zraka med obratovanjem: ......................... 10 % do 85 % rel. vl. (brez kondenzacije)
Temperatura pri shranjevanju: ....................................................................... -10 ºC do +80 ºC
Vlažnost zraka pri shranjevanju: ............................... 5 % do 90 % rel. vl. (brez kondenzacije)
Zahteve glede napajanja
Zunanji napajalnik: ................................................................................. načeloma ni potreben
Maks. električna poraba: .................................................................................................... 5 W
2.3 Vsebina paketa
• 1 x mini HDMI-preklopnik HD0006
• 1 x navodila za uporabo
(TTL)
pp
Pridržujemo si pravico do sprememb.
3
3.0 Priprava na obratovanje
3.1 Opis naprave
3.2 Priključitev in obratovanje
Povežite ustrezno HDMI-napravo z mini HDMI-preklopnikom. Ustrezni HDMI-kabli niso priloženi.
Upoštevajte tudi diagram priključitve v 3. poglavju pod točko 3.3.
Nato za izbiro ustrezno priključene naprave pritisnite tipko „Select“.
Napotek: Uporabljene HDMI-kable priključite in ločite od naprave z ustrezno skrbnostjo.
3.3 Diagram priključitve
3.4 Pametna funkcija
1. Takoj ko vključite ali priključite napravo, preklopnik samodejno izbere to napravo.
2..Takoj ko napravo izključite ali ločite od preklopnika, potem HDMI-preklopnik HD0006
....samodejno izbere naslednjo vključeno napravo z upoštevanjem sekvenčnega zaporedja
....vhodov (Input1 > Input2 > Input3).
4
Napotek:
• Ko priključenih naprav ne uporabljate, jih je treba popolnoma izključiti, saj uporaba pametne
..funkcije ni možna, ko se naprave nahajajo v načinu pripravljenosti.
• Pametna funkcija je na voljo takoj po priključitvi preklopnika.
4.0 Odstranjevanje
Naprave ob koncu njene življenjske dobe ne smete metati med običajne gospodinjske odpadke. Oddajte je na uradnem zbirališču odpadkov, ki bo poskrbelo za reciklažo. Na ta način prispevate k varstvu okolja.
5.0 Izjava o skladnosti
Oznaka CE potrjuje, da ta izdelek izpolnjuje glavne zahteve direktiv 2004/108/ES in 2006/85/ES Evropskega parlamenta in Sveta Evrope o telekomunikacijski in
terminalski opremi glede varnosti in zdravja uporabnikov in glede elektromagnetnih
.................motenj. Izdelek je opremljen z oznako skladnosti CE. Ustrezne izjave so v lasti
.................proizvajalca.
5
GARANCIJSKI LIST
Izdelek: 3-vratni HDMI-preklopnik z ojačevalnikom LogiLink® HD0006 Kat. št.: 10 86 226
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije. Garancija za izdelek je 1 leto. Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu. Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po preteku garancije. Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus­Conrad-Strasse 1, Nemčija. Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno izpolnjenim garancijskim listom.
Conrad Electronic d.o.o. k.d. Ljubljanska c. 66, 1290 Grosuplje Fax: 01/78 11 250, Tel: 01/78 11 248
www.conrad.si
, info@conrad.si
6
