Geben Sie das Gerät am Ende der Lebensdauer
nicht in den normalen Hausmüll. Bringen Sie es zum
Recycling zu einer offiziellen Sammelstelle. Auf diese
Weise helfen Sie die Umwelt zu schonen.
1.0 Sicherheitshinweise
Stellen Sie das Gerät immer auf eine stabile und gerade Fläche.
Bei Stürzen kann es beschädigt werden.
Setzen Sie das Gerät nicht direktem Sonnenlicht oder hohen
Temperaturen aus, da dieses sonst ebenfalls beschädigt werden
kann oder sich die Nutzungsdauer verkürzt.
Stellen Sie das Produkt nicht in der Nähe von Wärmequellen wie
Heizkörpern oder anderen Wärme erzeugenden Geräten auf.
Setzen Sie das Gerät nicht Regen, Wasser, Nässe oder hoher
Luftfeuchtigkeit aus. Stellen Sie es nicht im Badezimmer oder in
der Küche neben einem Wasch- oder Spülbecken auf und
vermeiden Sie auf alle Fälle direkten Kontakt mit Wasser.
Versuchen Sie nicht das Gerät zu öffnen.
Bitte fertigen Sie vor der erstmaligen Verwendung unseres
Produktes eine Datensicherung an.
Wir haften nicht für den Verlust von Daten, es sei denn, es ist uns
Vorsatz oder grobe Fahrlässigkeit vorzuwerfen.
In jedem Falle ist die Haftung bei Datenverlust auf den Aufwand
beschränkt, der notwendig ist, um anhand vorhandener
Sicherungskopien die verlorenen Daten auf der Anlage des
Nutzers wiederherzustellen.
Herzlichen Glückwunsch zum Kauf des HD0006!
Lesen Sie die Anweisungen und Warnhinweise in dieser
Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt
zum ersten Mal verwenden. Bei Nichtbeachtung kann es zu
Beschädigungen des Gerätes kommen.
- 1 -
2.0 Einführung
Wir gratulieren Ihnen zum Kauf des Mini HDMI Switches, der
Ihnen nicht nur die Key-Press-Switching Funktion, sondern auch
eine intelligente Funktion bietet. Der Mini HDMI Switch bietet
Ihnen High Definition Video (je nach Auflösung bis zu 1080p) und
Digital Audio für alle angeschlossenen Geräte. Alle
angeschlossenen Geräte werden über die Inputs gleichzeitig mit
High Definition Video Signalen versorgt.
Der HD0006 ist kompatibel zu
HD-DVD, SKY-STB, PS3,
Xbox360, usw. Der Output
sendet ebenfalls ein High
Definition Audio/Video Signal an
ein angeschlossenes High
Definition Display.
2.1 Features
Der HD0006 bietet Ihnen folgende nützliche Features:
Multifunktionales Umschalten: automatisch oder mechanisch
Unterstützt HDMI 1.3b
Auflösung bis zu 1080p
Unterstützt 250MHz/2.5Gbps pro Kanal Bandbreite (7.5Gbps
für alle Kanäle)
Unterstützt 12bit pro Kanal Farbtiefe (36bit für alle Kanäle)
HDCP Pass Through
Unterstützt unkomprimierte Audio Signale wie z.B. LPCM
Unterstützt komprimierte Audio Signale wie z.B. DTS Digital,
Dolby Digital (inkl. DTS-HD und Dolby True HD)
- 2 -
2.2 Spezifikationen
Signal Inputs/Output
Input DDC Signal 5 volts p-p (TTL)
Maximum Single Link Range 1920x1080p
Output Video HDMI 1.3b
Operating Frequency
Vertical Frequency Range 50/60Hz
Video Amplifier Bandwidth 2.5Gbps/250MHz
Auflösungen (HDTV)
Interlaced(50&60Hz) 480i, 576i, 1080i
Progressive(50&60Hz) 480p, 576p, 720p, 1080p
Maße und Gewicht
Abmessungen (L x B x H) 50.5 x 51.1 x 13.5 in mm
Gewicht 28 g
Umgebungsvariablen
Betriebstemperatur 0 ºC bis +70 ºC
Luftfeuchtigkeit – Betrieb 10% bis 85 % RH (no
condensation)
Lagertemperatur -10 ºC bis +80 ºC
Luftfeuchtigkeit - Lagerung 5% bis 90 % RH (no
condensation)
Stromanforderungen
externes Netzteil Wird grundsätzlich nicht benötigt
Stromverbrauch (Max) 5W
Änderungen vorbehalten
2.3 Packungsinhalt
1 x HD0006 Mini HDMI Switch
1 x Bedienungsanleitung
- 3 -
3.0 Inbetriebnahme

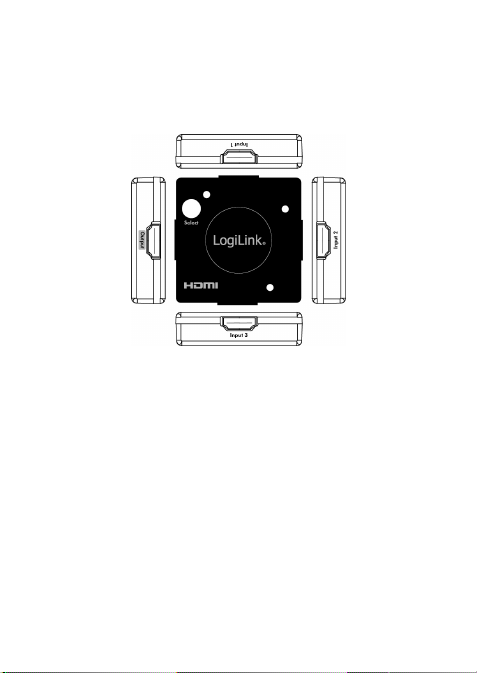

3.1 Gerätebeschreibung
3.2 Anschluss und Betrieb
Verbinden Sie ein entsprechendes HDMI-Gerät mit dem Mini
HDMI Switch. Entsprechende HDMI Kabel gehören nicht zum
Lieferumfang.
Beachten Sie auch das Anschlussdiagramm im Kapitel 3.3.
Drücken Sie dann auf den „Select“ Button um das entsprechend
angeschlossene Gerät auszuwählen.
Hinweis: Verbinden und entfernen Sie die zu verwendenden
HDMI Kabel mit entsprechender Sorgfalt.
- 4 -

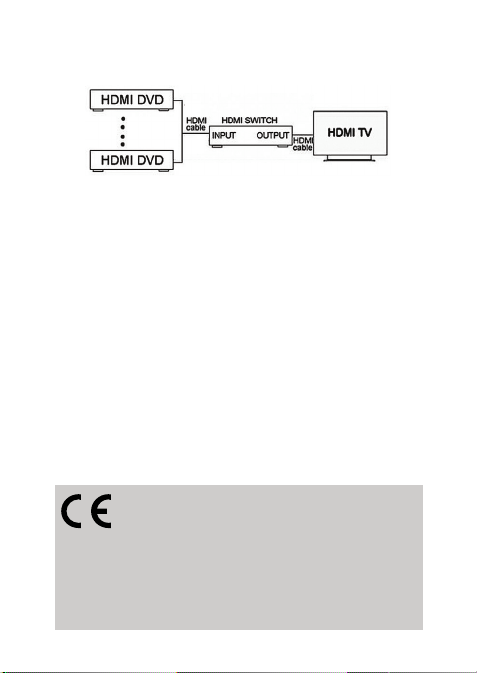

3.3 Anschlussdiagramm
3.4 intelligente Funktion
1. Sobald ein Gerät eingeschaltet oder angeschlossen wird,
wählt der Switch dieses Gerät automatisch aus.
2. Sobald ein Gerät ausgeschaltet oder vom Switch getrennt
wird, wählt der HD0006, unter Beachtung der
Sequenzreihenfolge (Input1 > Input2 > Input3), automatisch
das nächste eingeschaltete Gerät aus.
Hinweis:
Sofern angeschlossene Geräte nicht genutzt werden,
sollten diese komplett ausgeschaltet werden, da die
intelligente Funktion nicht genutzt werden kann, solange
sich die Geräte im Stand-by-Modus befinden.
Direkt nach Anschluss des Switches steht Ihnen die
intelligente Funktion zur Verfügung.
Das CE-Zeichen bestätigt, dass dieses Produkt die
Hauptanforderungen der Richtlinie 2004/108/EC und
2006/85/EC des Europäischen Parlaments und des
Europarates über Telekommunikations- und Endgeräte
bezüglich der Sicherheit und der Gesundheit der Benutzer
und hinsichtlich elektro- magnetischer Störungen einhält. Die
CE Konformität wurde nachgewiesen. Die entsprechenden
Erklärungen sind beim Hersteller hinterlegt.
