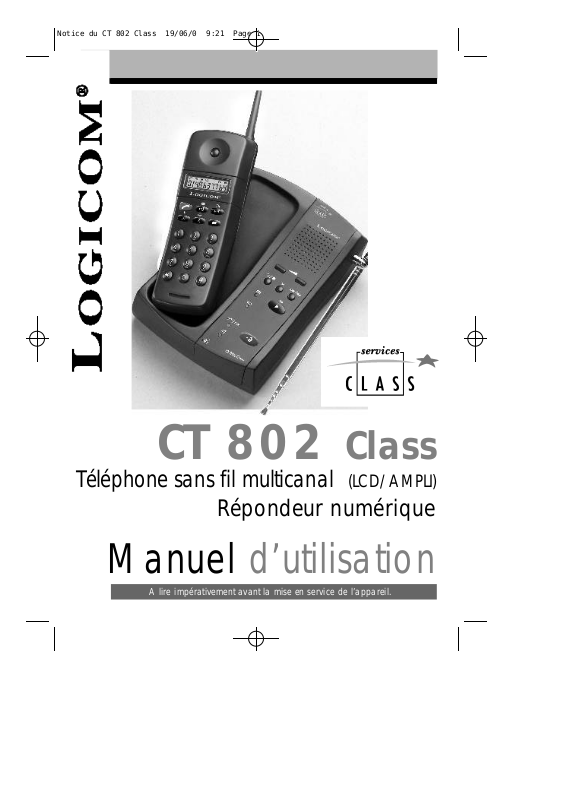

Logicom CT 802 CLASS User Manual

Notice du CT 802 Class 19/06/0 9:21 Page 1

CT 802 Class

Téléphone sans fil multicanal ( L C D / A M P L I )

Répondeur numérique

Manuel d’utilisation

A lire impérativement avant la mise en service de l’appareil.

Notice du CT 802 Class 19/06/0 9:22 Page 3

SOMMAIRE

1 Présentation de l’appareil page 03 2 Fonction téléphone page 09 3 Fonction présentation du numéro page 21 4 Fonction répondeur page 29 5 En cas de problèmes page 39 6 Procédure pour contacter le SAV page 41 7 Champ d’application de la garantie page 41

1 PRESENTATION

Vous venez d’acquérir le CT 802 Class et nous vous en remercions. Intégrant les plus récentes technologies, il est l’outil indispensable pour communiquer

aujourd’hui : vous disposez d’un téléphone sans fil multicanal avec Ecoute Ampifiée, et d’un répondeur numérique.

Enfin, compact et simple à utiliser, le CT 802 Class tiendra peu de place sur votre bureau. Merci de bien vouloir lire la notice entièrement pour l’utiliser au mieux.

1 Contenu de l’emballage page 4 2 Caractéristiques page 4 3 Précautions d’emploi page 6 4 Conditions de sécurité page 7 5 Témoins lumineux page 7

OGICOM

Notice du CT 802 Class 19/06/0 9:22 Page 4

1 Contenu de l’emballage

L’emballage du CT 802 Class comprend :

• La base.

• Le combiné.

• L’alimentation associée.

• Le cordon de ligne téléphonique.

• La notice d’utilisation.

• Une étiquette répertoire.

• Une batterie.

• Une carte code

Vérifier le contenu de l’emballage, et contactez votre vendeur s’il vous manque un accessoire .

2 Caractéristiques

Le CT 802 Class est un téléphone sans fil, multicanal avec 15 mémoires.

Ses caractéristiques techniques principales sont : P a rtie téléphone :

• Portée : 300 m (en champ libre).

• Autonomie : 2 jours en veille 6 heures en conversation.

• Sonnerie du combiné réglable (MARCHE / ARRET).

• Sonnerie de la base réglable (FORT / FAIBLE).

• 15 numeros en mémoire de 20 chiffres maximum.

• Appel combiné.

• Touche CANAL Ch .

• Rappel du dernier numéro .

• 65 536 codes de sécurité.

• Ecoute amplifiée.

• Volume d’écoute réglable sur le combiné (FORT / FAIBLE).

• Accès aux services confort France Télécom (TOUCHE R).

• Numérotation en Fréquence Vocale (FV) uniquement.

• Position de charge du combiné recto/verso.

• Compteur de durée de conversation.

OGICOM

Notice du CT 802 Class 19/06/0 9:22 Page 5

P a rtie présentation du numéro :

• Ecran LCD 2 lignes (numéros + icônes).

• Journal des appels de 20 numéros.

• Horodatage des appels.

• Compteur de message (Total / Nouveaux).

• Composition d’un numéro à partir du journal des appels.

• Transfert d’un message du journal des appels vers la mémoire indirecte.

• Effacement des messages (Sélectif / Total).

• Indicateur Top Message.

P a rtie répondeur :

• Répondeur numérique (sans cassette).

• Capacité mémoire totale de 14 min.

• Horodatage vocal des messages (jour et heure).

• Une annonce de 2 minutes maximum.

• Une annonce par défaut (préenregistrée par le constructeur).

• Capacité mémoire de 2 minutes maximum par message.

• Filtrage d’appel.

• Avance et retour rapide pour la sélection des messages.

• Effacement d’un ou de tous les messages.

• Mode économiseur d’appel uniquement.

• Détection de silence et raccrochage automatique.

• Indicateur d’appel par flash.

• Indicateur de mémoire pleine.

• Code de sécurité à trois chiffres personnalisé.

• Interrogeable à distance.

• Utilisation de certaines fonctions à distance.

• Mise EN service du répondeur, à distance.

OGICOM

Notice du CT 802 Class 19/06/0 9:22 Page 6

3 Précautions d’emploi :

• Lire attentivement les instructions données.

• Utiliser uniquement l’adaptateur fourni.

• Ne pas installer l’appareil près d’une source de chaleur, sous la lumière directe du soleil, dans un endroit sensible à la poussière ou susceptible de subir des perturbations dues à des vibrations ou à des chocs.

• Ne pas placer la base près d’une télévision, ou d’un ordinateur afin d’éviter les parasites.

• Ne jamais verser de liquide sur l’appareil sous risque de court circuit.

• Ne jamais démonter l’appareil.

• Débrancher la connexion du téléphone avant de débrancher la prise électrique.

• Débrancher immédiatement un appareil endommagé et le faire réparer dans un service après-vente agréé.

• Après avoir déplacé l’appareil, commencer par rebrancher la prise électrique.

• Ne rien mettre sur le cordon électrique, éviter que des personnes puissent marcher dessus.

• Eviter de brancher trop d‘appareils sur la même source de courant.

• Ne jamais installer durant un orage.

• Ne jamais installer les prises de téléphone dans un endroit humide.

• Ne jamais toucher des fils de téléphone dénudés, à moins qu’ils soient débranchés.

• Débrancher l’appareil avant de le nettoyer, ne pas utiliser de nettoyants ou d’aérosols, utiliser un chiffon légèrement humide.

• Ne pas utiliser l’appareil près d’une baignoire, d’un lavabo, d’un évier, d’une piscine ou dans un sous-sol humide.

• Ne pas placer l’appareil sur un élément non stable, il ne doit pas tomber cela causerait de sérieux dommages.

• Conserver précieusement ce manuel d’utilisation pour toute référence future.

I M P O RTANT : 1) N’utiliser que le type de batteries.

2) Ne pas jeter les batteries au feu.

3) Ne pas ouvrir les batteries, l’electrolyte qu’elles contiennent est corrosif, et p o u rrait causer des brûlures aux mains, à la peau et aux yeux et serait toxique si on l’avalait.

OGICOM

Notice du CT 802 Class 19/06/0 9:22 Page 7

4 Conditions de sécurité :

• L’appareil n’est pas connectable à un schéma d’alimentation IT.

• L’adaptateur servant de dispositif de sectionnement, le socle de prise de courant doit être installé à proximité de l’appareil et doit être aisément accessible.

• La connexion à la ligne téléphonique répond au niveau de sécurité TRT.

• L’entrée d’alimentation répond au niveau de sécurité TBTS.

• La sécurité électrique correspond aux vérifications NF EN 60950 deuxième édition, et aux amendements A1, A2, A3 et A4.

• La température maximale d’utilisation est de 35° C.

• Le cordon téléphonique doit être impérativement débranché avant l’ouverture de la trappe pile, située sous la base.

5 Témoins lumineux :

T é m o i n s N ° F o n c t i o n s I n d i c a t i o n s

C h a rg e

L i g n e

P i l e E c o u t e

a m p l i f i é e

R é p o n d e u r

Le combiné est en charge sur sa base

1 6

Le combiné n’est pas sur sa base En communication

1 6

Hors communication La pile de sauvegarde est pleine

3 1

La pile de sauvegarde est vide L’écoute amplifiée est activée

2 5

L’écoute amplifiée est désactivée Répondeur en marche, pas de message Répondeur en marche, 1 message

3 0

Répondeur en marche, 2 messages Répondeur en marche, 3 messages Répondeur en marche, plus de 3 messages Répondeur éteint

Allumé en perm a n e n c e Eteint en perm a n e n c e Allumé en perm a n e n c e Eteint en perm a n e n c e Eteint en perm a n e n c e Allumé en perm a n e n c e Allumé en perm a n e n c e Eteint en perm a n e n c e Allumé en perm a n e n c e 1 flash 2 flashs 3 flashs Flashs en continus Eteint en perm a n e n c e

OGICOM

Notice du CT 802 Class 19/06/0 9:22 Page 9

2 FONCTION TELEPHONE

1 Schéma et Fonctions page 10 2 Réglage de la sonnerie page 12 3 Ecran LCD page 13 4 C h a rge de la batterie page 14 5 I n s t ructions d’installation page 14 6 Code de sécurité page 15 7 Réception d’un appel page 15 8 Ecoute amplifiée page 16 9 Touche canal page 16 1 0 Dépassement de port é e page 16 1 1 Touche R page 17 1 2 Touche pause page 17 1 3 Mise en mémoire des numéro s page 17 1 4 E ffacement des numéros en mémoire page 18 1 5 Composition d’un numéro page 18 1 6 Appel combiné page 19 1 7 Réglage du volume d’écoute sur le combiné page 20 1 8 Compteur de durée de conversation page 20

OGICOM

Notice du CT 802 Class 19/06/0 9:22 Page 10

1 Schéma et fonctions

35 34

OGICOM

Notice du CT 802 Class 19/06/0 9:22 Page 11

01) - Ecran LCD

P e rmet d’afficher : l’heure, la date, les numéros, les icônes.

02) - Touche E F F / C h

P e rmet d’effacer les numéros en mémoire dans le journ a l . P e rmet de changer de cana l manuellement.

03) - Touche .

P e rmet d’activer l’écoute amplifiée à partir du combiné.

04) - Touche R / .

P e rmet l’accès au service confort de France Te l e c o m . P e rmet la mise en mémoire de numéro s .

05) - Touche

P e rmet l’insertion d’une pause. P e rmet la répétition automatique du dernier numéro

c o m p o s é .

06) - To u c h e

P e rmet de composer les numéros en mémoire .

77) - Touche

P e rmet d’obtenir la tonalité, communication,…

08) - Touche

P e rmet d’augmenter ou de diminuer le volume d’écoute sur le combiné.

P e rmet la consultation des numéros dans le journ a l .

79) - Clavier de numéro t a t i o n

P e rmet de composer un numéro de téléphone.

10) - Micro du mobile P e rmet de parler avec votre corre s p o n d a n t .

11) - Contacts de charg e P e rmettent de re c h a rger la batterie du mobile.

12) - Ecouteur du mobile P e rmet d’écouter votre corre s p o n d a n t .

13) - Antenne du mobile P e rmet la liaison radio entre le mobile et la base.

14) - Compartiment de la batterie P e rmet de placer la batterie dans le mobile.

15) - Contacts de charg e P e rmettent de re c h a rger la batterie du mobile.

16) - Témoin lumineux . Indique la prise de ligne. Indique la charge de la batterie.

17) - Touche P e rmet de faire un appel combiné.

18) - Antenne de la base P e rmet la liaison radio entre le mobile et la base.

19) - Fiche d’alimentation P e rmet de raccorder l’adaptateur d’alimentation

20) - Connecteur P e rmet de raccorder la prise téléphonique.

21) - Adaptateur secteur P e rmet d’alimenter le téléphone.

22) - Cordon téléphonique P e rmet de raccorder le téléphone à la prise murale.

23) - Haut parleur P e rmet d’écouter votre correspondant, en écoute amplifiée.

24) - Touche volume – P e rmet de diminuer le volume, en écoute amplifiée.

25) - Témoin lumineux P e rmet de visualiser que vous êtes en écoute amplifiée

26) - Interrupteur P e rmet de régler le volume de la sonnerie de la base

( F o rt/ Faible)

27) - Touche P e rmet d’enre g i s t rer l’annonce. P e rmet de lire l’annonce P e rmet la lecture du message précédent.

28) - Touche P e rmet d’effacer les messages.

29) - Touche P e rmet la lecture des messages P e rmet la lecture du message suivant.

30) - Témoin lumineux m e s s Indique le nombre de message et la mise en/hors

s e rvice de l’appare i l .

31) - Témoin lumineux indique la présence d’une pile de sauvegarde.

32) - Micro P e rmet d’enre g i s t rer l’annonce.

33) - Touche P e rmet de mettre en/hors service le répondeur P e rmet d’arrêter la lecture .

34) - Compartiment de la pile de sauvegard e P e rmet de placer la pile de sauvegarde dans la base.

35) - Touche code P e rmet de programmer le code de sécurité.

36) - Touche heure P e rmet de programmer l’heure et le jour et d’obtenir

l ’ h e u re et le jour de façon vocale.

37) - Touche volume + P e rmet d’augmenter le volume en écoute amplifiée.

Notice du CT 802 Class 19/06/0 9:22 Page 12

2 Réglage de la sonnerie

a) Sonnerie de la base

L’interrupteur (26) vous permet de régler le mode de sonnerie sur la base :

• Position : La base sonne fortement.

• Position : La base sonne faiblement.

b) Sonnerie du combiné

Il y a 2 modes de réglage sur le combiné du CT 802 Class (0 et 1) :

– 0 Le combiné ne sonne pas – 1 Le combiné sonne

Pour régler la sonnerie du combiné, vous devez suivre la manipulation suivante :

• Presser la touche (4) R / .

• Presser la touche # et 5.

• L’écran LCD affiche 5 et le mode de réglage en cours 0 ou 1.

• Vous disposez de 10 secondes pour entrer le mode de fonctionnement désiré 0 ou 1.

• Presser la touche (4) R / pour valider.

Remarques : - Quand la sonnerie du combiné a été programmé sur le mode “0”,

l’icône s’affiche sur l’écran LCD.

OGICOM

Notice du CT 802 Class 19/06/0 9:22 Page 13

3 Ecran LCD :

Indicateur présence de message vocaux

Compteur d’appel

88/8888888888

28:88 18/28

Zone d’affichage du numér o (20 chiffres max) et d’informations (15 caractères)

Jour/mois (courant ou de l’appel)

Heures : minutes (courantes ou de l’appel)

Indique que l’écoute amplifiée est activée

Indique la prise de ligne

Indicateur de piles faibles

Indique que la sonnerie du combiné est coupée (mode 0)

OGICOM

Notice du CT 802 Class 19/06/0 9:22 Page 14

4 Charge de la batterie :

Avant toute utilisation, il faut impérativement charger la batterie (pour la première fois), durant un minimum de 20 heures.

• Connectez la fiche de l’adaptateur à la prise marquée “ ” située à l’arrière de l’appareil et à la prise de courant.

• Insérez et connectez la batterie dans le compartiment pile (14).

• Placez le mobile sur la base.

• Le témoin LUMINEUX (16) “ ” s’allume.

• Laissez le mobile sur la base durant un minimum de 20 heures, sans interru p t i o n.

NB : Le combiné peut se poser en recto ou verso sur sa base.

ATTENTION : - Si vous ne laissez pas votre mobile se charger durant 20 heures pour la

p re m i è re fois, il ne fonctionnera pas au maximum de ses capacités.

- La garantie ne prendra pas effet pour les problèmes de disfonctionnement dus à une charge incomplète lors de la pre m i è re utilisation.

5 Instructions d’installation :

Placez le téléphone sur une surface stable et plane en laissant de chaque côté au moins 25 mm d’espace libre pour l’aération.

• Aprés avoir bien respecté le temps de charge, branchez le cordon téléphonique dans la prise modulaire (20) “ ” de la base et l’autre extrémité à votre prise de téléphone, murale.

• Déployez complêtement l’antenne (18) sur la base.

OGICOM
