Thank you for purchasing the Logic3 PSU448/PSU449. As with all Logic3 products it has been built to the
highest manufacturing standards and tested throughout its development, to ensure you get the best possible
product. Please read through and familiarize yourself with this manual before you use the PSU448/PSU449.

PSU448

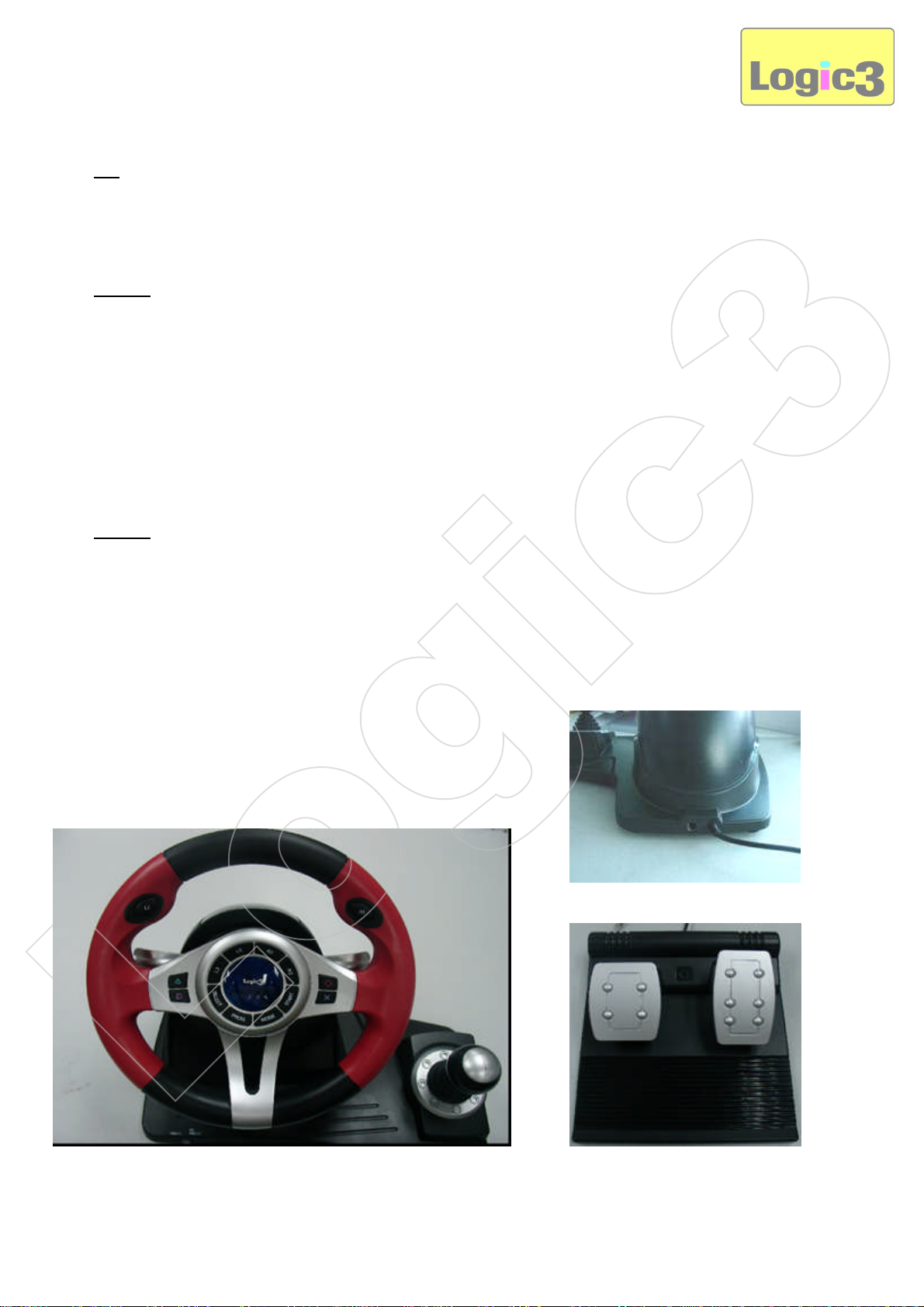

 3 in 1 Steering Wheel and Pedals, compatible with PlayStation3, PlayStation2 & PC
 10 inch (25.5cm) Steering Wheel with Rubberised Grip
 Analog Accelerator and Brake Pedals
 Vibration Feedback
 Realistic Stick Shift Gear Stick
 Adjustable Steering Sensitivity
 Button Relocation feature

PSU449

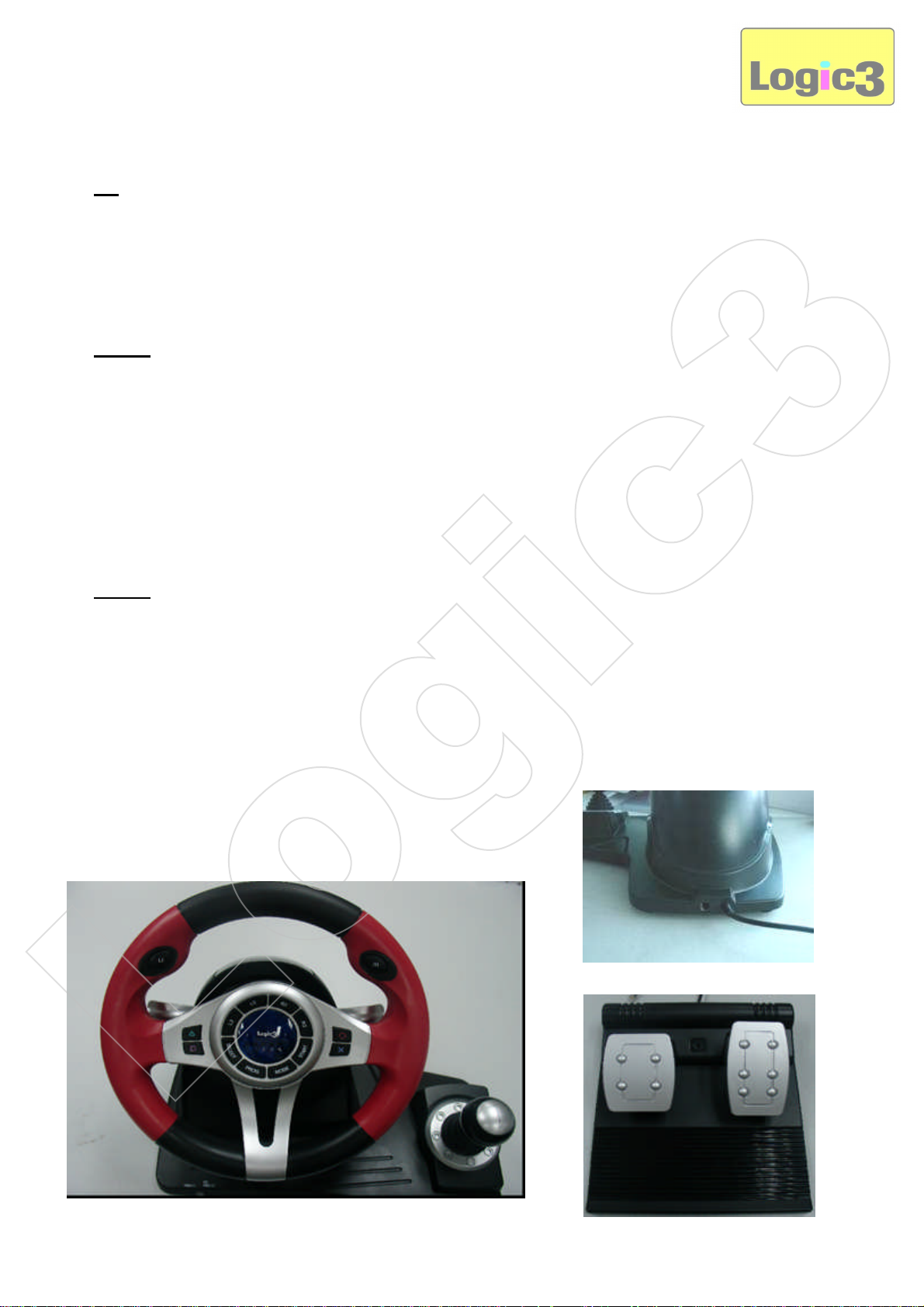

 Wireless RF 3 in 1 Steering Wheel and Pedals, compatible with PlayStation3, PlayStation2 & PC
 10 inch (25.5cm) Steering Wheel with Rubberised Grip
 Analog Accelerator and Brake Pedals
 Vibration Feedback
 Realistic Stick Shift Gear Stick
 Adjustable Steering Sensitivity
 Uses 4 x AA batteries (Supplied)
 10 Metre Operating Range
 Button Relocation feature

Type PS2/Digital PS2/Analog

PS3

PC



Logic3

X X

○ ○ ○

X 3

2

Action key

D-PAD

‘Logic3’

Function Key

L-Wing

R-Wing

L- Pedal

R- Pedal

MODE Key

□ □ □

 

R1 R1

L1 L1 L1

R2 R2 R2

L2 L2 L2

- R3 R3

- L3 L3

UP UP UP

DOWN DOWN DOWN

LEFT LEFT LEFT

RIGHT RIGHT RIGHT

START START START

SELECT SELECT SELECT

←/→ LX LX

□ □ □

X X X

□ □ □

X X X

MODE MODE PS -

R1 6

4
1

5
8

7
12
11

UP

DOWN

LEFT

RIGHT

10

9

←/→

4

3

4

3

Power – PS449 only

Insert 4 X AA Batteries into the bottom of the steering wheel and move the power switch to the ON position

PS3 Connection

Logic3

NOTE: Please ensure that your console is turned OFF before connecting or disconnecting the TOPDRIVE.

1. Connect the accelerator/brake pedal unit into the socket at the rear of the TOPDRIVE Wheel.

2. Connect the USB plug into port 1 of your console .

3. Place the accelerator/brake pedal unit in convenient location under a table or in front of a chair within easy
reach.

4. Turn "ON" your PS3.

5. The four LED’s will begin to flash.

6. Press the MODE button to connect the Steering Wheel.

7. Press and hold the MODE button for 2 seconds to enter the PS3 home window

8. The LED number indication on the steering wheel will represent the player number the steering wheel is
assigned to :

LED 1 ~ 4 = Player 1 ~ 4
LED 1 + 4 = Player 5
LED 2 + 4 = Player 6
LED 3 + 4 = Player 7
Please note: Once the steering wheel is disconnected from the USB port of the PS3 or the PS3 console is

restarted or switched off you will need to re-connect the steering wheel.

PC

System requirements

1. Uses USB Port

2. Compatible with Windows98/ME.2000/XP & Vista

3. DirectX version 7.0 or later

To connect the Topdrive, plug the Topdrive’s USB connector into a spare USB port on your computer, (Note:
To use a USB controller, you must be running windows 98/98SE/ME/2000/ XP/ Vista operating systems)

Installation

1. Enter into Windows

2. Insert the supplied Driver CD into your PC CD Rom

3. Double click the SETUP icon

4. Install the driver ‘LS-USBmX1/2/3’ following system prompts

5. Connect the Steering Wheel to a USB Port on the PC

6. Select ‘Game Controllers’ in the Control Panel to calibrate the steering wheel properties

Calibrate the Topdrive as described in the calibration section of the game controller window. The USB driver

Logic3

will only have to be installed once, after this has been done whenever you connect the Topdrive to your USB
port the “USB Steering Wheel” will appear within the “Gaming Options” window. To ensure the Topdrive
works correctly please re-calibrate the Topdrive before use.

When you have finished testing, quit by clicking on OK in the Test window, and OK in the General window.
Finally, close the Control Panel window. Now its time to load your favorite game and start playing! Note the
actual controls for the fire buttons, throttle and brake pedals are set within each individual game. Check your
game documentation for further details.

Relocate the pedals to Y Axis

1. Press the PROG button till the green LED illuminates.

2. Press the LEFT button on the D-Pad

3. Pressing a pedal now should move the Y-Axis

4. The relocation is now complete

Clear the pedal relocation

1. Press the PROG button till the green LED illuminates

2. Press the L-Wing / R-Wing or Pedals Twice.

3. The relocation is now cleared.

PS2

CONNECTION / PLUG AND PLAY
NOTE: Please ensure that your console is turned OFF before connecting or disconnecting the TOPDRIVE.

1. Connect the accelerator/brake pedal unit into the socket at the rear of the TOPDRIVE Wheel.

2. Plug the correct console plug into port 1 of your console .

3. Place the accelerator/brake pedal unit in convenient location under a table or in front of a chair within easy
reach.

4. Turn "ON" your game console and load your driving game software. You are now ready to play

The Mode Switch is designed for use only when the TOPDRIVE Wheel is being in conjunction with
PlayStation consoles only. Simply press the Mode Switch to select Digital (LED is OFF) or Analog (LED is
ON)

Sensitivity Adjustment

Sensitivity Adjustment Control:

1. The Topdrive wheel has three settings of steering sensitivity to suit your driving games – High, Middle &
Low.

2. To change between these three levels of sensitivity,

3. Press and Hold the Select and Start buttons for 3 seconds, a green LED will switch ON;

4. Press the Select button to enter the sensitivity adjustment.

Logic3

5. Press the Select button again to select between the following:

Middle (Green-LED illuminates)  Highest (Green-LED flashing quickly)  Lowest (Green-LED flashing
slowly)

6. Press the UP button on the D-pad to exit.

Button Relocation

The TOPDRIVE Steering Wheel incorporates a very useful feature called Button Relocation to re-map any
control button to the most convenient and useful button configuration for the user.

1. Press and hold the program button (or start and select) for 3 seconds till the green led illuminates

2. Press the button that you wish to relocate the function to, the LED starts to flash.

3. Press the button with the function you wish to be relocated, the LED turns OFF, the relocation is
complete.

4. Repeat the above steps to relocate further control buttons.

5. (NB. Please ensure that Button Relocations are deleted before changing to a different driving game,
otherwise the controls may not match the new game being played)

To Clear a Button Relocation (Remap)

1. Press and hold the program button (or start and select) for 3 seconds till the green led illuminates

2. Press the desired button to delete the Button Relocation, the LED starts to flash.

3. Re-press the button, the LED is OFF, deletion is complete.

4. Repeat the above steps to clear any other Button Relocations

Power Save (Sleep Mode) – PSU449 only

The steering wheel features a power save mode on save battery power. There are 2 ways to enter the power
save mode when the steering wheel is switched to the ON position.

1. No connection is made between the steering wheel and receiver after 4 minutes

2. Once connected the steering wheel is left idle for 3 minutes

To exit the power save move press “START“, the LED indicator on the receiver will now glow.

Low – Battery alert function – PSU449 only

When the battery life of the steering wheel is low, the LEDs on the steering wheel will begin to flash indicating
the current batteries need to be replaced.

WARNING: Please ensure that the batteries are inserted correctly. If they are inserted incorrectly , it may
cause personal injury as well as damage to your Steering wheel.

Force Connect – PSU449 only

Logic3

Use the Force Connect button to manually connect a steering wheel to its respective receiver.

1. Connect the receiver to your PS2 controller port or PS3 / PC USB port

2. Press the button “Select + down” on the steering wheel.

3. Press the FC Button on the receiver

TROUBLE SHOOTING

The Steering Wheel does not locate in the neutral centre,
Do not turn the Wheel when you are switching on your PlayStation . If the Wheel is not at its neutral (centre)

position when the console is turned on, then the position that it is held at will be read as the new neutral
(centre) position, and this may cause the unit to operate incorrectly. To reset to the neutral position, switch off
the console, leave the Wheel centralized, and then turn on the console again.

The controller does not function properly:
Please check to ensure that the button/pedal not working has not been relocated – Please follow the

instructions in the Relocation section. Please follow the instructions to clear a button remap.

PlayStation

Check the control mode switch, the “Analog Button”. If the game does not support the mode that you have set,
then the controller (TOPDRIVE wheel) may not operate correctly. Try to select another mode to suit the game
& reset your console.

The Pedals do not seem to work,
Please check to ensure that the button/pedal not working has not been relocated – Please follow the

instructions in the Relocation section. Please follow the instructions to clear a button remap.
Please make sure the game you are playing is set up so that the acceleration and brake are using the

following functions. (PlayStation - Acceleration “X” button, brake “ ” button . Please refer to the software
manual on how to change the acceleration and brake settings.

The gearshift does not work,
Please check to ensure that the gearshift function has not been relocated – Please follow the instructions in

the Relocation section. Please follow the instructions to clear a button remap.
Please make sure that the game is set to Manual Gear Selection (MT) mode. If the game is in Automatic Gear

Selection mode (AT), then the game will change gear for you automatically, making the Topdrive gearshift
redundant.

Conformity

Herewith Logic3 plc declares that the device TopDrive Freebird RF Wheels & Pedals, conforms with the
relevant requirements and standards of the 1999/5/EC directive. You may request a full declaration of
conformity from the contact details on the last page of this manual

Should you have any setup problems with the Top Drive Wheel (PSU448/449) please contact our Technical
Support Hotline on [phone] – National/International call rates apply or Email [e-mail]

- Spare parts are available for some models at our website www.logic3.com
