Logan simplex plus 760, simplex plus 750 Instruction And Operation Manual

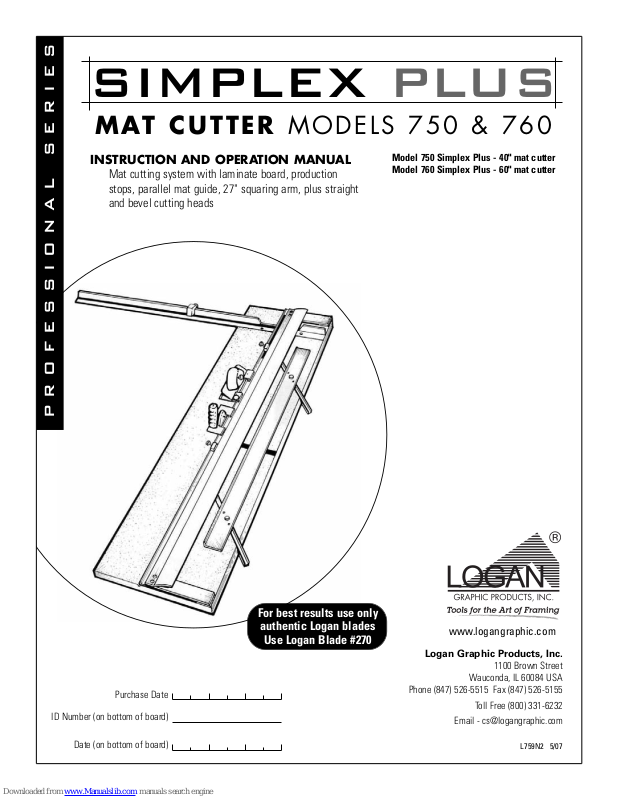

SIMPLEX PLUS

MAT CUTTER MODELS 750 & 760

INSTRUCTION AND OPERATION MANUAL

Mat cutting system with laminate board, production stops, parallel mat guide, 27" squaring arm, plus straight and bevel cutting heads

PROFESSIONAL SERIES

Model 750 Simplex Plus - 40" mat cutter Model 760 Simplex Plus - 60" mat cutter

Purchase Date

ID Number (on bottom of board)

Date (on bottom of board)

For best results use only

authentic Logan blades

Use Logan Blade #270

www.logangraphic.com

Logan Graphic Products, Inc.

1100 Brown Street

Wauconda, IL 60084 USA

Phone (847) 526-5515 Fax (847) 526-5155

Toll Free (800) 331-6232

Email - cs@logangraphic.com

L759N2 5/07

SIMPLEX PLUS

INTRODUCTION: TABLE OF CONTENTS:

MAT CUTTER MODELS 750 & 760

Congratulations on your purchase of the Logan Simplex Plus Mat Cutter. The Simplex Plus is a well designed mat cutter with professional features to produce professional results. Features like production stops, parallel mat guide in aluminum channels and anti-crawl pin make the Simplex Plus an efficient yet cost effective tool for artists, photographers and crafters alike. This instruction manual is written to acquaint you thoroughly with this product. Please take some time to familiarize yourself with it before cutting. You will find that the time taken will be well worth it and you will be cutting quality mats in no time.

Introduction 1

Warranty 1

Product Description 2

Identification Of Machine Components 2

Orientation

A. Unpacking/Check of Contents 3 B. Assembly 3 C. Blade Installation 4

Operation

A. Straight Cutting a Board To Size 4 B. Cutting a Beveled Opening Using Marked Lines 5 C. Cutting a Beveled Opening Using One Production Stop 6 D. Cutting a Beveled Opening Using Two Production Stops 7 E. Cutting a Straight Opening 7

Adjustments & Maintenance

A. Blade Depth Adjustment 8 B. Re-Parallel The Mat Guide 8 C. Re-Square the Squaring Arm 8 D. Helpful Hints 9

Trouble Shooting 9

Creative Matting Guide

A. Double Mat 10 B. Off-Set Corner Mat 10 C. Inlay Mat 10

Parts schematic available online at www.logangraphic.com

Warranty

Logan Graphic Products, Inc. (“Logan”) warrants the 750 SIMPLEX PLUS to be free from defects in parts and workmanship for a period of two years from the date of original purchase. Logan warrants that it will either repair or replace, in its sole discretion, any necessary replacement parts found to be defective. Should the product need to be returned to Logan for repair or replacement parts, authorization for any return must come from Logan in writing. Costs of returning the product to Logan, including insurances, shall be borne by the purchaser. Logan shall not be liable for any damages or losses, incidental or consequential, direct or indirect, arising from the use of this product. This warranty extends only to the original purchaser and is not assignable or transferable. This warranty is in lieu of all other warranties, expressed or implied.

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

PRODUCT DESCRIPTION

MAT CUTTER MODELS 750 & 760

750 Simplex Plus - 40” Laminated Cutting Board with Mat Guide in aluminum channels, two guide rail stops, 27” Squaring Arm, Squaring Arm Stop, Slip Sheet, Straight and

760 Simplex Plus - 60” Laminated Cutting Board with Mat Guide in aluminum channels, two guide rail stops, 27” Squaring Arm, Squaring Arm Stop, Slip Sheet, Straight and

Bevel Cutting Heads, Logan Screwdriver and 1 five pack of Logan #270 blades.

IDENTIFICATION OF MACHINE COMPONENTS

Simplex Plus Cutting Board

Guide Rail - Used to guide cutting heads while in use. Mat Guide - Used to set the border width of a mat and keep the mat in

position. Squaring Arm - 27” board mounted 90 degree bar used to hold mats square

when cutting and as stop when bevel cutting.

Cutting Board - Laminated surface base board of machine. Production Stops - Used when production cutting to speed up the process of

mat cutting. Slip Sheet - Scrap piece of mat board placed underneath the mat being cut.

Produces a cleaner cut and longer blade life. Squaring Arm Stop - Used when downsizing mat board.

27” Squaring Arm

Guide Rail

Cutting Board

Squaring Arm Stop

Slip Sheet

Production Stops

Mat Guide

Retaining Screw

Start and Stop Indicator

Anti-Crawl Pin

Nylon Guides

702 Bevel Cutting Head

Start and Stop Indicator - Line which shows where to begin and end cut. Retaining Screw - Screw which keeps blade safely in slot when not in use. Anti-Crawl Pin - Prevents cutting head from creeping forward during initial penetration of blade

into mat. Nylon Guides - Guides which allow Bevel Cutting Head to hook onto

Guide Rail.

Blade Screw

Blade Holder

Blade Cover

701 Straight Cutting Head

Blade Holder - Block which holds blade in place while cutting. Has three separate depth settings.

Blade Cover - Covers blade on Blade Holder. Blade Screw - Holds blade in place inside Blade Holder.

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

MAT CUTTER MODELS 750 & 760

ORIENTATION

The procedure detailed in the following instructions refer to the right and left side, and the top and bottom of the machine as shown.

Fig. 1

Top

Left

Bottom

A. UNPACKING/CHECK OF CONTENTS

Items packed loose in the box include:

1. Straight Cutting Head

2. Bevel Cutting Head

3. 27” Squaring Arm

4. Mat Guide

5. Aluminum Guide Channels (2)

6. Channel Screws (4)

7. Guide Rail Stops (2)

8. Squaring Arm Stop (1)

9. Logan Screwdriver

10. Five Pack of #270 blades

11. #750 Base Board (not shown)

12. Slip Sheet (not shown)

13. Instruction Manual (not shown)

If there are any missing or damaged items please call customer service immediately at 1-800-331-6232

Right

Fig. 2

10.

B. ASSEMBLY

Mat Guide

1. Press each aluminum mat guide channel into board slots with rounded end towards the Guide Rail. Insert the four small guide rail channel screws from the UNDERSIDE of the board and tighten. Fig. 3

2. To install the Mat Guide loosen each knob three full turns. Hold the mat guide at either end and evenly drop the Mat Guide into the aluminum channels and tighten the knobs.

3. To loosen, turn knobs counterclockwise and slide.

Fig. 4

Squaring Arm

Use the line-up tool found in the squaring arm slot to line up the slot in the board with the slot in the squaring arm. Use the two larger machine screws provided to tighten the squaring arm into the board slot. These machine screws are found screwed into the board for shipping purposes. Fig. 4

Slip Sheet

A Slip Sheet is a piece of scrap matboard placed underneath the mat to be cut when bevel cutting. The Slip Sheet must be at least as long as the mat being cut and at least 4” wide. This protects the blades while cutting and produces a better cut.

Fig. 5

NOTE: It is important not to continue to cut in the same spot of the Slip Sheet as this can cause curves in the cut. Replace Slip Sheet as necessary.

Fig. 3

Fig. 4

Line-Up Tool

Fig. 4

Fig. 5

Mat Board

Slip Sheet

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

MAT CUTTER MODELS 750 & 760

C. BLADE INSTALLATION

701 Straight Cutting Head

Remove the Blade Screw and the Blade Cover from the Blade Holder. Place one #270 blade, sharp edge down, in the slot on the Blade Holder and line up the hole in the blade with the desired depth setting. Replace the Blade Cover and Blade Screw. Fig. 4

The #701 has three depth settings:

Top setting - safety setting Middle setting - standard thickness mat board (4 ply) Bottom setting - 3/16” foamboard

NOTE: Always have the three holes on the Blade Cover lined up exactly with the three holes on the Blade Holder before replacing the Blade Screw.

702 Bevel Cutting Head

NOTE: The following must be done before loosening blade knob.

Loosen the Retaining Screw found on the back side of the Cutting Head until flush with the surface of the base. This allows the Blade Holder to tilt back all the way for blade change. Slide one #270 blade all the way in the back of the Blade Holder as shown. Fig. 5

NOTE: The hole in the blade is not designed to line up with the Blade Screw.

Re-tighten the Blade Knob and tilt the Blade Holder down allowing the tip of the blade to enter the Blade Slot. Retighten the Retaining Screw.

Fig. 4

OPERATION

A. STRAIGHT CUTTING A BOARD TO SIZE

1. Remove the Mat Guide and Slip Sheet before straight cutting.

2. Set the Squaring Arm Stop at the number on the scale which you want your mat to be cut down to.

3. Lift the Guide Rail and place a sheet of matboard against the Squaring Arm and slide the mat board to the right against the stop. Make sure that it is squarely against the Squaring Arm.

4. Hook the Straight Cutting Head onto the Guide Rail past the end of the board to be cut. Grasp the handle as shown in the picture and pull the Straight Cutting head towards you. Keep constant downward pressure on the Straight Cutting Head and the Guide Rail as you make your cut. Fig. 1

CAUTION: Be careful to control the Straight Cutting Head as it breaks through the end of the matboard as it will tend to “jump” towards you.

Fig. 5

Squaring Arm Stop

Fig. 1

Blade Slot

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

B. CUTTING A BEVELED OPENING USING MARKED LINES

EXAMPLE: Cutting a mat with a 2” border.

1. To re-install the Mat Guide, loosen the black knobs three turns and with the raised edge towards the Guide Rail, line up the Mat Guide with the parallel slots. Hold the Mat Guide at either end and evenly drop the Mat Guide into the aluminum channels and then tighten the black knobs.

2. Set the Mat Guide to the desired border width. For example for a 2” border align the front of the Mat Guide at the 2” mark and tighten the black knobs. Fig. 2

3. Make sure the Slip Sheet is in place before bevel cutting. You must use a Slip Sheet. The straight cut slot underneath the Guide Rail is used for straight cutting only.

4. Place the mat color side down under the Guide Rail, against the Mat Guide and down against the Squaring Arm. Fig. 3

5. Using a pencil, draw a line down the full length of the back of the matboard. Repeat this for the remaining three sides. Fig. 4

6. Hook the 702 Bevel Cutter on to the Guide Rail.

7. Position the cutter so that the Start and Stop Indicator line lines up with the marked line closest to the top of the machine. Fig. 5

8. With the left hand depress the Anti-Crawl Pin and firmly pivot the Blade Holder down into the mat. Fig. 5

9. Release the Anti-Crawl Pin and pull the cutting head towards you until the Start and Stop Indicator line lines up with the line on the matboard closest to you. DO NOT GO PAST THE LINE! Fig. 6

MAT CUTTER MODELS 750 & 760

2”

Fig. 2

Fig. 3

NOTE: It is essential to keep even downward pressure on the Blade Holder as you cut.

10. Rotate the Blade Holder back up to the neutral position, turn the mat 1/4 turn to the right and repeat steps 7 through 9 for the remaining three sides to finish the mat.

Fig. 4

Mat Board

Slip Sheet

Fig. 5

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

Fig. 6

SIMPLEX PLUS

MAT CUTTER MODELS 750 & 760

C. CUTTING A BEVELED OPENING USING ONE PRODUCTION

STOP

EXAMPLE: Cutting a mat with a 2” border.

1. Set the Mat Guide to the desired border width. For example, for a 2” border, align the front of the Mat Guide at the 2” mark and tighten the Black Knobs. Fig. 1

2. Place the mat to be cut into the machine colored side down with the Slip Sheet underneath and lower the guide rail.

3. Install the guide rail stop onto the guide rail and tighten at the 2” mark on the scale. Fig. 2

4. Using a pencil, mark a line along the full length of the mat board using the guide rail as a guide. Fig. 3. Turn the mat 1/4 turn to the right before cutting.

5. Hook the bevel cutting head onto the guide rail and slide it up until the Start and Stop indicator lines up with the marked line closest to the top of the machine.

6. With the left hand, depress the anti-crawl pin and pivot the blade holder to insert the blade into the mat. Fig. 4

7. Release the anti-crawl pin and pull the bevel cutting head towards you until it gently contacts the guide rail stop. Pivot the blade holder up to remove the blade from the mat.

8. Lift the guide rail and turn the mat 1/4 turn to the right.

9. Slide the bevel cutting head up to the cut just made in the mat and line up the start and stop indicator for the next cut. Continue steps 6 through 9 to finish mat.

NOTE: In order for the production stops to be accurate, the blade depth must be set properly. If using the stop produces an overcut or undercut, a blade depth adjustment may be needed. (see page 8)

Fig. 1

2”

Fig. 2

2”

Fig. 3

Fig. 4

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

MAT CUTTER MODELS 750 & 760

D. CUTTING A BEVELED OPENING USING TWO PRODUCTION

STOPS

EXAMPLE: Cutting a mat with a 2” border.

NOTE: This method should only be used when cutting multiple numbers of mats that have the same outside and inside dimensions.

1. Set the Mat Guide to the desired border width. For example for a 2” border align the front of the Mat Guide at the 2” mark and tighten the Black Knobs.

2. Place the mat to be cut into the machine colored side down with the Slip Sheet underneath and lower the guide rail.

3. Using a pencil, mark a line along the full length of the mat board using the guide rail as a guide. Fig. 3. Turn the mat 1/4 turn to the right before cutting.

4. Install the first guide rail stop onto the guide rail and slide it past the far end of the matboard but do not tighten it.

5. Install the second guide rail stop onto the guide rail and tighten at the 2” mark on the guide rail scale.

6. Hook the bevel cutting head onto the guide rail and slide up until the start & stop indicator lines up with the marked line closest to the top of the machine. Fig. 4

7. Slide the top guide rail stop towards you until it makes contact against the bevel cutting head and tighten. Fig. 5

8. Both guide rail stops are now set to make repeated opposite side cuts on a multiple number of mats of the same size. To then cut the other sides of the mats, reset the top stop as you did in step 6. and cut the remaining sides.

Fig. 5

E. CUTTING A STRAIGHT OPENING

Example: Cutting a mat with a 2” border

1. Set the Mat Guide to the 2” mark on the scale and retighten the black knobs.

2. Place the mat to be cut into the machine colored side down with the Slip Sheet underneath and lower the Guide Rail.

3. Using a pencil, mark a line along the full length of the matboard using the Guide Rail as a guide. Fig. 1. Repeat this for remaining three sides.

4. Using the Straight Cutting Head, align the top scribe line with the top border line and press down on the handle until the cutting head sits flat on the matboard so the Nylon Guides hook onto the Guide Rail lip. Fig. 2

5. Pull the Straight Cutting Head until the bottom scribe line lines up with the bottom border line. Repeat until all borders are cut. Fig. 3

Fig. 1

Fig. 3Fig. 2

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

MAT CUTTER MODELS 750 & 760

ADJUSTMENTS & MAINTENANCE

A. BLADE DEPTH ADJUSTMENT- BEVEL CUTTING HEAD

Tools needed: Screwdriver, Ruler

1. Hold the 702 Bevel Cutter upside down in your hand with the blade activated in the cutting position.

2. Looking at the tip of the blade, measure the exposed amount with a ruler at the same angle as the blade. For standard thickness mat board (4 ply) only 1/8” of blade should be seen. To adjust, find the screw head recessed below the bottom of the surface of the cutting head near where the blade is coming out. Fig. 4

3. Turning the screw to the right (clockwise) will decrease the blade depth, the left (counterclockwise) will increase the blade depth. Not all matboard requires 1/8”. Thicker matboard will require more. Always have the blade depth set so that the Slip Sheet is scored only slightly. Cutting even half way through the Slip Sheet is entirely too much blade depth. This extra blade depth allows the blade tip to flex and cause hooks and curves in the cut.

Extra blade depth can also cause the Start and Stop indicator to be incorrect which results in overcuts. This test and adjustment needs to be done periodically as mat board has many variances of thickness and the depth can increase itself over time with regular use.

Fig. 4

1/8”

Blade Depth

Screw

B. RE-PARALLEL THE MAT GUIDE

Tools needed: Phillips Screwdriver, Ruler.

To re-parallel the Mat Guide, first determine that the Mat Guide is out of parallel by doing a parallel test.

Parallel Test:

1. Lock the Mat Guide at the 2" mark on the scale. Fig. 1

2. Place a scrap piece of matboard under the Guide Rail and up against the Mat Guide at the top end of the machine.

3. Using a pencil, mark a line across the mat.

4. Slide the mat all the way down to the bottom where you are standing keeping the mat against the mat guide but not against the Squaring Arm.

5. Draw a line across the mat.

6. The piece of matboard should now appear to only have one single line across it. If the two lines drawn do not line up with each other, the Mat Guide needs to be re-paralleled.

To Re-parallel:

1. Release the Mat Guide.

2. Use a Phillips head screwdriver to loosen the screws on either side of the black knobs one turn each. There are four screws total to be loosened this way.

3. Place a metal ruler or suitable straight edge between the Mat Guide and the Guide Rail. Fig. 2

4. Slide the Mat Guide against the straight edge and the Guide Rail. Make sure both the Mat Guide and the Guide Rail are making solid contact on both sides of the straight edge.

5. Re-tighten the Black Knobs first.

6. Then re-tighten the four screws. Do another parallel test to ensure that the Mat Guide is now parallel.

C. RE-SQUARE THE SQUARING ARM

Tools needed: Screwdriver, Carpenter’s Square.

ATTENTION: It is common for 32” x 40” sheets of mat board to be un-square when bought. Take this into account before making any adjustments to the Squaring Arm.

Before making any adjustments to the squaring arm, make sure that the machine is truly out of square, not the mat board, by using the squareness test.

Squareness Test

1. Place the carpenter’s square against the right hand side of the guide rail and down against the

squaring arm. Fig. 1 Look to see if there are any gaps between the framing square and the squaring arm. If so, the squaring arm needs to be adjusted.

Fig. 1

2”

Place straight edge here

Fig. 2

Fig. 1

Place square here

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

MAT CUTTER MODELS 750 & 760

To re-square

1. By looking at where the gap is you can determine which way the squaring arm needs to go in order to be square again.

2. Remove the squaring arm and locate the three screws inside of the slot.

3. Adjust only two screws A&B. DO NOT ADJUST C. To adjust, you must turn screws A & B in equal but opposite directions. To move the far right end of the squaring arm towards the top end of the machine, turn adjustment screw B inward (clockwise) about a quarter turn and adjustment screw A outward (counter-clockwise) a quarter turn. Fig. 2

4. Re-install the squaring arm and check for square. This is a trial and error method, in some cases more than a quarter turn is needed, in some cases less.

D. HELPFUL HINTS

1. Always store your Simplex Plus Mat Cutter flat. Never stand the Mat Cutter up against a wall for any period of time. This can cause the Mat Cutter base to bow.

2. If you need to clean the Guide Rail, only use an evaporating solvent (lighter fluid, alcohol) that will leave no residue. Do not lubricate the Guide Rail as the substance will soften the Nylon Guides on the cutting heads causing them to bind on the Guide Rail.

3. The Bevel Cutting head has a “spring back” feature installed. This spring action is not intended to pull the blade up out of the mat after a cut. It is a safety device to prevent the blade from dropping down into the blade slot and cutting into a table, your hand, etc. when not in use.

4. A NOTE ON BLADE LIFE: No two blades may last the same. It is a good idea to install a new blade before starting a new project to insure best cutting results.

Note: Use only authentic Logan blades

Fig. 2

TROUBLE SHOOTING

Problem

Hooks or Curves

Overcut on Top Cut

Solution

■ Use authentic Logan blades only.

■ Blade depth set too deep. (see page 8)

■ Blade is dull.

■ Blade is catching on previous cut in Slip

Sheet. (see page 4)

■ Uneven pressure being applied to Cutting

Head during cut. (see page 6)

■ Cutting Head crawling forward as you

insert the blade. Use Anti-Crawl Pin. (see page 6)

■ Blade depth set too deep.

(see page 8)

■ Stops not set properly.

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

Problem

Overcut on Bottom Cut

Mat Borders Uneven

Ragged Bevel Cut

Not Cutting Through

Solution

■ Adjust where you start and stop in relation to Start and Stop indicator.

■ Not keeping mat squarely against squaring arm when cutting.

■ Mat Guide not parallel. (see page 8)

■ Cutting without a Slip Sheet. (see page 4)

■ Slip Sheet is worn out. (see page 4)

■ Not changing the blade often enough.

■ Machine not on a level surface. (see page 9)

■ Not using a Slip Sheet at least as long as the mat you are cutting.

(see page 4)

■ Slip Sheet not as wide as Guide Rail.

■ Blade depth set too shallow. (see page 8)

■ Uneven pressure being applied to cutting head during cut.

(See page 6)

SIMPLEX PLUS

Detailed Instructions on how to cut more creative style mats.

MAT CUTTER MODELS 750 & 760

DOUBLE RECTANGLE MAT

(Example: 8” x 10” with 31/2” x 51/2” opening)

Step 1 Set the Mat Guide to 2” and cut an opening in the mat from the BACK. Step 2 Keeping the fallout piece in place, run double sided tape around the back of the window border. Do not put tape

Step 3 Straight cut a second piece of matboard of desired color to an outside dimension 71/2” x 91/2”. Step 4 Affix the second mat FACE DOWN to the taped back of the first mat being sure it is centered reasonably well. Step 5 Set the Mat Guide to 2

on cut line. Also put a small swatch of tape in the center of the fallout.

will be finished and perfectly aligned. NOTE: Triple mats can be achieved by repeating the above procedures again.

/4” and cut the second opening. The double fallout will drop from the window and the mat

OFF-SET CORNER MAT

(Example: 8” x 10” with 5” x 7” opening)

Step 1 Set the mat guide at 2” and draw all four lines. Step 2 Reset the Mat Guide at 11/2” and draw another set of lines.

Step 3 Leaving the Mat Guide at 1

indicator line with the bottom pencil line closest to center of the mat. Cut until the silver indicator lines up with the top pencil line closest to the center of the mat. Using the same procedure, cut all four sides. IMPORTANT: At this

point the fallout will not drop from the window. Step 4 Remove the mat and reset the Mat Guide to 2”. Reinsert the mat. Step 5 Line up the silver indicator line on the Bevel Cutting Head with the drawn pencil line furthest from the center of the

mat. Cut until the silver indicator line lines up with the line at the top of the mat furthest from the center of the mat.

Using the same procedure, cut all four sides. NOTE: Be careful to hold the fallout piece in place as you turn the mat

for the last cut.

/2”, place the mat in the cutter, put on the Bevel Cutting Head and line up the silver

Double Mat

Off-Set Corner Mat

INLAY MAT

(Example: 8” x 10” with 5” x 7” opening)

Step 1 Set the Mat Guide at 2” and cut as per regular instructions.

Step 2 Reset the Mat Guide at 1

keep the fallout piece in place by taping it on the back.

Step 3 Discard the outer border piece and fallout. Retain the inside border cutout. Step 4 Leaving the Mat Guide in place at 11/2”, cut a second mat of a different color as per regular procedures.

IMPORTANT: The second mat must be of the exact same outside dimension as the first mat. Step 5 Remove the fallout piece from the second mat and place the inside border cutout from the first mat in the window

opening from the second mat. The two pieces should fit together like a puzzle creating a flush surface across the

front of the mat. Put tape on back to hold it in place.

/2”. Keeping the fallout in place, cut the mat again as per regular instructions. You may

Inlay Mat

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

Also available from Logan…

MAT CUTTER MODELS 750 & 760

For more creative ideas in matting, pick up a copy of Logan’s “How To Cut Mats” DVD by Vivian C. Kistler, CPF. - Model 237-D

Simplex V-Groover offers a way to cut surface V-Grooves quickly and accurately with zero overcuts.

Push-Pull action cuts V-Grooves right on the surface of the matboard eliminating any need for trimming or taping. Works entirely with stops.

Simplex V-Groover - Model 703 Replacement Blades - Model 1258

Also available are 3 different books on matting and framing also by Vivian C. Kistler, CPF.

Do It Yourself Picture Framing- Model 241 Mat Decoration Book- Model 240 Basic Mat Cutting - Model 238

Complete and detailed directions featuring Logan's Picture Framing Tools System. Learn inside secrets from professional framers for creating your own custom framed art.

Home Picture Framing - Model F245

3-Step Oval and Circle Mat Cutter is easy to use, fast and portable. Cuts ovals or circles on the surface of the matboard using a patented 3-step mechanism for gradual increase of blade depth.

Converts from oval to circle cutter with a turn of a knob.

Oval from 31/4 in. x 43/4 in. to 20 in. x 23 in. Circles from 41/2 in. to 20 in.

3-Step Oval & Circle Mat Cutter Model 201

Replacement Blades - Model 324

Take the guess work out of glass cutting simply by using the Model 704 Glass Cutter with the Model 750 and 760 Simplex Plus mat cutters. The 704 mounts onto the cutting rail in the same way as the standard straight and bevel cutting heads supplied with the Simplex Plus, providing quick and easy glass cutting.

Glass Cutter - Model 704

See your local Logan Dealer for availability or call at 800/331-6232 for a dealer near you, or please check our 'where to buy' section on Logan's website www.logangraphic.com

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

Secure artwork, backing board and glass into hard or soft wood frames. Spring-loaded action drives both rigid and flexible points. For successful operation, use only authentic Logan points.

Dual-Drive Point Driver - Model F500-1 Replacement Points: F53 - Flex Point Strip 600 pcs. F54 - Rigid Point Strip 600 pcs. F55 - Flex Point Strip 2,500 pcs. F56 - Rigid Point Strip 2,500 pcs.

SIMPLEX PLUS

COUTEAUX À PASSE-PARTOUT MODÈLES 750 ET 760

CORTADOR DE LÁMINA PERIMÉTRICA MODELOS 750 Y 760

PASSEPARTOUTSCHNEIDER MODELLE 750 & 760

TAGLIERINE PER PASSEPARTOUT MODELLI 750 E 760

Couteau à passe-partout Simplex Plus modèle 750 de 40 po (101,6 cm)

Couteau à passe-partout Simplex Plus modèle 760 de 60 po (152,4 cm)

MANUEL D'INSTRUCTIONS ET D’UTILISATION

Mat cutting system with laminate board, production stops, parallel mat guide, 27" squaring arm, plus straight and bevel cutting heads

Cortador de lámina perimétrica de 40" - Modelo 750 Simplex Plus

ESP

Cortador de lámina perimétrica de 60" - Modelo 760 Simplex Plus

MANUAL DE INSTRUCCIÓN Y OPERACIÓN

Sistema de corte de la Lámina Perimétrica con tablero laminado, topes de producción, guía paralela de la lámina perimétrica, brazo de escuadra de 27", además de los cabezales de corte recto y biselado

PROFI-SERIE • SERIE PROFESSIONALE

G AMME POUR PROFESSIONNELS • SERIE PROFESIONAL

Modell 750 Simplex Plus – 100 cm Passepartout-Schneider

Modell 760 Simplex Plus – 150 cm Passepartout-Schneider

BEDIENUNGSANLEITUNG

Passepartout-Schneidesystem mit Laminatplatte, Produktionsanschläge, paralleler Passepartout-Führung, 70 cm Auswinkelarm sowie geraden und Winkel-Schneideköpfen.

Modello 750 Simplex Plus – Taglierina per passepartout 40"

ITL

Modello 760 Simplex Plus – Taglierina per passepartout 60"

MANUALE D'USO

Sistema di taglio per passepartout con pannello in laminato, arresti di produzione, guida del passepartout parallela, braccio di squadratura 27" e teste per tagli diritti e a smusso

Date d'achat

Numéro d’identification (partie inférieure du support)

Date (partie inférieure du support)

Fecha de Compra

Número de identificación (en la parte baja del tablero)

Fecha (en la parte baja del tablero)

Kaufdatum

Kennnummer (an der Platte unten)

Datum (an der Platte unten)

Data di acquisto

Numero di identificazione (sul fondo del pannello)

Data (sul fondo del pannello)

Pour de meilleurs résultats

n’utilisez que les lames

Logan authentiques

Para mejores resultados

utilice solamente las

cuchillas auténticas de Logan

Für optimale Schneidergebnisse

Verwendung von Logan-

Originalklingen empfohlen

Per ottenere i migliori risultati

usare solamente lame Logan

originali

www.logangraphic.com

Logan Graphic Products, Inc.

1100 Brown Street

Wauconda, IL 60084 USA

Phone (847) 526-5515

Fax (847) 526-5155

Toll Free (800) 331-6232

Email - cs@logangraphic.com

L759-N2 5/07

SIMPLEX PLUS

COUTEAUX À PASSE-PARTOUT MODÈLES 750 ET 760

CORTADOR DE LÁMINA PERIMÉTRICA MODELOS 750 Y 760

PASSEPARTOUTSCHNEIDER MODELLE 750 & 760

TAGLIERINE PER PASSEPARTOUT MODELLI 750 E 760

INTRODUCTION

Nous vous félicitons d’avoir acheté le couteau à passe-partout Logan Simplex Plus Le Simplex Plus est un couteau à passe-partout de conception originale doté de caractéristiques de type professionnel pour des résultats professionnels. Des dispositifs comme les butées de production, le guide de passe-partout longitudinal en profilés d’aluminium et goujon anti-glissement font du Simplex Plus un outil efficace et économique pour les artistes, les photographes et les artisans. Ce manuel d’instructions a été conçu pour vous permettre d’acquérir une connaissance approfondie de ce produit. Veuillez prendre le temps de vous familiariser avec son contenu, avant de commencer à découper. Vous verrez que le temps que vous aurez passé ne sera pas perdu, et que vous serez alors très vite en mesure de découper des passe-partout de qualité.

EINFÜHRUNG:

Wir gratulieren Ihnen zum Kauf Ihres Logan-Schneiders „Simplex Plus Mat Cutter“. Dieser gut durchdachte, erschwingliche Schneider liefert Profi-Ergebnisse zu einem Bruchteil der Kosten von Profigeräten. Eigenschaften, wie Produktionsanschläge, parallele Passepartout-Führung in Aluminiumkanälen und ein Kriechschutzstift machen das Simplex Plus zu einem effizienten und kostengünstigen Werkzeug für Künstler, Fotografen und Heimwerker. Diese Bedienungsanleitung soll Ihnen den Umgang mit dem Werkzeug erleichtern. Bitte lesen Sie sich vor dem Schneiden die Bedienungsanleitung gründlich durch. Sie werden feststellen, dass Sie dann hochqualitative Passepartouts im Handumdrehen zuschneiden können.

INTRODUCCIÓN

Felicitaciones por su compra del Cortador de Lámina Perimétrica Simplex Plus de Logan. El Simplex Plus es un cortador de la lámina perimétrica bien diseñado con características profesionales para producir resultados profesionales. Características tales como los topes de producción, la guía paralela de lámina perimétrica en canales de aluminio y pasador anti-arrastre hacen del Simplex Plus una eficiente herramienta y aún así efectiva por su costo, para los artistas, los fotógrafos y artesanos similares. Este manual de instrucción se ha escrito para familiarizarlo a fondo con este producto. Por favor tome un cierto tiempo para familiarizarse con el antes de cortar. Usted encontrará que el tiempo será una buena inversión, y estará cortando láminas perimétricas de calidad muy pronto.

INTRODUZIONE

Congratulazioni per l’acquisto della vostra Taglierina per passepartout Simplex Plus Logan! La Simplex Plus è una taglierina dal pratico design con caratteristiche professionali per ottenere risultati professionali. Elementi come gli arresti di produzione, la guida del passepartout parallela in canali di alluminio e il perno antiscivolo rendono la Simplex Plus un utensile efficiente e al tempo stesso vantaggioso per artisti, fotografi e artigiani. Il presente manuale d’uso intende fornirvi le informazioni più complete possibili riguardo a questo prodotto. Si consiglia di dedicare del tempo ad acquisire familiarità con il manuale prima di procedere con il taglio. Scoprirete che ne sarà valsa la pena quando eseguirete tagli di qualità in brevissimo tempo!

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

COUTEAUX À PASSE-PARTOUT MODÈLES 750 ET 760

CORTADOR DE LÁMINA PERIMÉTRICA MODELOS 750 Y 760

PASSEPARTOUTSCHNEIDER MODELLE 750 & 760

TAGLIERINE PER PASSEPARTOUT MODELLI 750 E 760

TABLE DES MATIÈRES:

Introduction 1 Description du produit 3 Identification des composants de l’appareil 3 Orientation

A. Déballage et vérification du contenu 4 B. Montage 4/5 C. Installation de la lame 5

Utilisation

A. Découpe à angle droit d’une feuille à la bonne dimension 6 B. Découpe d’une ouverture en biseau en utilisant les lignes de repère 6 C. Découpe d’une ouverture en biseau en n’utilisant qu’une butée de

production multiple 7

D. Découpe d’une ouverture en biseau en utilisant les deux butées de

production multiples 8

E. Découpe d’une ouverture à angle droit 9

Réglages et entretien

A. Ajustement de la hauteur de la lame 10 B. Repositionnement du guide longitudinal de passe-partout 11 C. Remise d’équerre du bras d’équerrage 11/12 D. Conseils utiles 13

Problèmes et solutions 14 Guide pour faire des passe-partout créatifs

A. Double passe-partout 15 B. Passe-partout à coins décalés 16 C. Passe-partout incrusté 17

ÍNDICE DE CONTENIDO:

ESP

Introducción 1 Descripción del producto: 3 Identificación de los Componentes de la Máquina 3 Orientación

A. Desempacando/comprobando el Contenido 4 B. Armado 4/5 C. Instalación de la Cuchilla 5

Operación

A. Corte Recto de Una Plancha A la Medida 6 B. Corte de una Abertura Biselada Utilizando Líneas Marcadas 6 C. Corte de una Abertura Biselada Utilizando Un Tope de Producción 7 D. Corte de una Abertura Biselada Utilizando Dos Topes de Producción 8 E. Corte de una Abertura Recta 9

Ajustes Y Mantenimiento

A. Ajuste De la Profundidad de la Cuchilla 10 B. Reponer en Paralelo la Guía de la Lámina Perimétrica 11 C. Re-poner a escuadra el Brazo de Escuadra 11/12 D. Datos Útiles 13

Solución de Fallas 14 Guía Creativa de Láminas Perimétricas

A. Lámina Perimétrica Doble 15 B. Lámina Perimétrica de Esquina Desplazada 16 C. Lámina Perimétrica de Embutir 17

INHALTSVERZEICHNIS:

Einführung 1 Produktbeschreibung 3 Geräteteile 3 Einweisung

A. Auspacken/Prüfen des Inhalts 4 B. Zusammenbau 4/5 C. Einlegen der Klingen 5

Bedienung

A. Gerades Zuschneiden eines Bogens 6 B. Schneiden einer winkligen Öffnung mit den markierten Linien 6 C. Schneiden einer winkligen Öffnung mit einem Produktionsanschlag 7 D. Schneiden einer winkligen Öffnung mit zwei Produktionsanschlägen 8 E. Schneiden einer geraden Öffnung 9

Einstellung & Wartung

A. Einstellung der Klingentiefe 10 B. ErneutesParallelisieren der Passepartout-Führung 11 C. Erneutes Glattstellen des Anwinkelarms 11/12 D. Hilfreiche Tipps 13

Fehlerbehebung 14 Kreative Schneidetechniken

A. Doppelte Passepartouts 15 B. Passepartouts mit versetzten Ecken 16 C. Einlege-Passepartouts 17

INDICE:

ITL

Introduzione 1 Descrizione del prodotto 3 Identificazione dei componenti 3 Orientamento

A. Disimballaggio/verifica del contenuto 4 B. Montaggio 4/5 C. Installazione della lama 5

Impiego

A. Taglio diritto a misura di un cartoncino 6 B. Taglio di un’apertura a smusso usando linee tracciate 6 C. Taglio di un’apertura a smusso usando un arresto di produzione 7 D. Taglio di un’apertura a smusso usando due arresti di produzione 8 E. Taglio di un'apertura diritta 9

Regolazioni e manutenzione

A. Regolazione della profondità della lama 10 B. Ripristino del parallelismo della guida del passepartout 11 C. Ripristino della squadratura del braccio di squadratura 11/12 D. Suggerimenti utili 13

Localizzazione guasti 14 Guida alla decorazione creativa del passepartout

A. Passepartout doppio 15 B. Passepartout con angoli inversi 16 C. Passepartout a intarsio 17

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

COUTEAUX À PASSE-PARTOUT MODÈLES 750 ET 760

CORTADOR DE LÁMINA PERIMÉTRICA MODELOS 750 Y 760

PASSEPARTOUTSCHNEIDER MODELLE 750 & 760

TAGLIERINE PER PASSEPARTOUT MODELLI 750 E 760

DESCRIPTION DU PRODUIT

Simplex Plus 750 - Support de découpe en laminé de 40 po

(101,6 cm) guide de passe-partout en profilés d’aluminium, deux butées montées sur rail de guidage, bras d’équerrage de 27 po (68,6 cm), butée de bras d’équerrage, feuille doublure, têtes de découpe en biseau et à angle droit, tournevis Logan et un paquet de cinq lames de rechange Logan n° 270. Simplex Plus 760 - Support de découpe en laminé de 60 po (152,4 cm) guide de passe-partout en profilés d’aluminium, deux butées montées sur rail de guidage, bras d’équerrage de 27 po (68,6 cm), butée de bras d’équerrage, feuille doublure, têtes de découpe en biseau et à angle droit, tournevis Logan et un paquet de cinq lames de rechange Logan n° 270.

DESCRIPCIÓN DEL PRODUCTO:

750 SimplexPlus - Tablero de Corte Laminado de 40" con la

Guía de la Lámina Perimétrica en canales de aluminio, dos topes del car

ril de guía, Brazo de Escuadra de 27", Tope del Brazo de Escuadra, Hoja de Respaldo, Cabezales de Corte Recto y Biselado, el Destornillador Logan y 1 paquete de cinco cuchillas Logan #270. 760 SimplexPlus - T Guía de la Lámina Perimétrica en canales de aluminio, dos topes del carril de guía, Brazo de Escuadra de 27", Tope del Brazo de Escuadra, Hoja de Respaldo, Cabezales de Corte Recto y Biselado, el Destornillador Logan y 1 paquete de cinco cuchillas Logan #270.

IDENTIFICATION DES COMPOSANTS DE L’APPAREIL IDENTIFICACIÓN DE LOS COMPONENTES DE LA MÁQUINA GERÄTETEILE IDENTIFICAZIONE DEI COMPONENTI

Bras d’équerrage de 27 po (68,6 cm) Brazo de Escuadra de 27" 70 cm Auswinkelarm Braccio di squadratura 27"

Feuille doublure Hoja de Respaldo Unterlagekarton Foglio di rinforzo

Rail de guidage Carril Guía Führungsschiene Rotaia di guida

Support de découpe Tablero de Corte Schnittplatte Pannello di taglio

Butée de bras d’équerrage Tope del Brazo de Escuadra Auswinkelarmanschlag Arresto del braccio di squadratura

Butées de production multiple Topes de Producción Produktionsanschlag Arresti di produzione

ablero de Corte Laminado de 60" con la

Support de découpe Simplex Plus

Rail de guidage – sert à guider les têtes de coupe pendant la découpe.

Guide de passe-partout – servent à fixer la largeur de bordure d’un passe-partout et maintenir le passe-partout en place.

Bras d’équerrage – barre montée à 90 degrés sur le support pour maintenir les passe-partout d’équerre pendant la découpe et comme butée pendant la découpe de biseaux.

Support de découpe – support de l’appareil en laminé.

Butées de production multiple – utilisées pour les productions multiples afin d’accélérer le processus de découpe des passe-partout.

Feuille doublure – chute de feuille pour passe-partout placée sous le passepartout à découper. Permet d’obtenir une coupe plus franche ainsi qu’une durée de vie des lames plus longue.

Butée du bras d’équerrage – utilisée pour diminuer la surface de découpe du support.

PRODUKTBESCHREIBUNG

750 SimplexPlus -100 cm Laminat-Schnittpatte mit

Passepartout-Führung in Aluminiumkanälen, zwei Führungsschienenanschlags, 70 cm Auswinkelarm, Glattstellarmanschlag, Unterlagebogen, gerade und WinkelSchneideköpfe, Logan-Schraubenzieher und ein 5er Pack an Logan #270 Klingen. 760 SimplexPlus - 150 cm Laminat-Schnittpatte mit Passepar

tout-Führung in Aluminiumkanälen, zwei Führungsschienenanschlags, 70 cm Auswinkelarm, Glattstellarmanschlag, Unterlagebogen, gerade und WinkelSchneideköpfe, Logan-Schraubenzieher und ein 5er Pack an Logan #270 Klingen.

Tablero de Corte Simplex Plus

Barra Guía - Utilizada para guiar los cabezales de cor

Guía de la Lámina Perimétrica - Utilizada para ajustar la anchura de la franja de lámina perimétrica y para mantener la lámina perimétrica en posición.

Brazo de Escuadra - Barra de 90 grados montada en un tablero de 27" utilizada para sostener láminas perimétricas a escuadra al cortar y como tope cuando se corta a bisel.

Tablero de Corte - Tablero base de la máquina, con la superficie laminada.

Topes de Producción - Utilizadas cuando se hace corte de producción para acelerar el proceso de corte de la lámina perimétrica.

Hoja de Respaldo - Pieza de desecho de plancha de lámina perimétrica puesta debajo de la lámina perimétrica que se corta. Produce un corte más limpio y una vida más larga de la cuchilla.

Tope del Brazo de Escuadra - Utilizada cuando se achica la plancha de lámina perimétrica.

te mientras están en uso.

Simplex Plus Schnittplatte

ungsschiene- Zur Führung der

Führ Schneideköpfe..

Passepartout-Führung- Bestimmung der Randbreite eines Passepartouts und Festhalten des Passepartouts.

Auswinkelarm- 70 cm lange, an der Platte im 90° Winkel befestigte, Leiste zum rechtwinkligen Festhalten des Passepartouts beim Schneiden und als Anschlag beim Winkelschnitt.

Schnittplatte- Laminatoberfläche der Maschine.

Produktionsanschlag- Verwendung beim Produktionschnitt, um das Schneiden von Passepartouts zu beschleunigen.

Unterlagekarton – Extra-Passepartout, das unter das zuzuschneidene Passepartout gelegt wird, um die Qualität des Winkelschnitts zu verbessern

Auswinkelarmanschlag- Zum Verkleinern des Passepartoutkartons.

DESCRIZIONE DEL PRODOTTO

750 SimplexPlus - Pannello di taglio laminato 40" con guida

del passepartout in canali di alluminio, due arresti per la rotaia di guida, braccio di squadratura 27", arresto del braccio di squadratura, foglio di rinforzo, teste per tagli diritti e a smusso, cacciavite Logan e una confezione da cinque lame Logan #270.

760 SimplexPlus - Pannello di taglio laminato 60" con guida del passepartout in canali di alluminio, due arresti per la rotaia di guida, braccio di squadratura 27", arresto del braccio di squadratura, foglio di rinforzo, teste per tagli diritti e a smusso, cacciavite Logan e una confezione da cinque lame Logan #270.

Pannello di taglio Simplex Plus

Rotaia di guida – Per guidare le teste di taglio durante l’uso.

Guida per passepar larghezza del bordo di un passepartout e tenere quest’ultimo in posizione.

Braccio di squadratura – Barra montata a 90 gradi sul pannello 27" usata per mantenere i passepartout ad angolo retto durante il taglio e come arresto durante il taglio a smusso.

Pannello di taglio – Pannello di base dell’attrezzo con superficie laminata.

Arresti di produzione – Utilizzati durante il taglio di produzione per accelerare il processo di taglio del passepartout.

Foglio di rinforzo – Pezzo di cartoncino di scarto posizionato sotto il passepartout da tagliare. Produce un taglio più netto e allunga la durata della lama.

Arresto del braccio di squadratura – Utilizzato per ridurre le dimensioni del cartoncino.

tout – Per definire la

Repère de début et de fin Indicador de Inicio y de Parada Start- und Stopp-Anzeige Indicatore di inizio e di fine

Goujon anti-glissement Pasador Anti-Arrastre Kriechschutzstift Perno antiscivolo

Tête de découpe en biseau 702

Repère de début et de fin - Ligne indicatrice du début et de la fin de la découpe.

is de retenue – Vis qui permet de

V maintenir la lame en toute sécurité dans la fente quand elle est inutilisée.

Goujon anti-glissement – évite que la tête de découpe de déraper vers l’avant pendant l’entame de la lame dans le passe-partout.

Guides de nylon - guides qui permettent à la tête de découpe en biseaux de rester au contact du rail de guidage.

Guide de passe-partout Guía de Lámina Perimétrica Passepartout-Führung Guida del passepartout

Vis de retenue Tornillo de Retención Halteschraube Viti di fermo

Guides de nylon Guías de Nylon Nylonführungen Guide di nylon

Cabezal de Corte Biselado 702

Indicador de Comienzo y de Parada Línea que muestra donde comenzar y

minar el corte.

ter Tornillo de Retención - Tornillo que

mantiene la cuchilla con seguridad dentro de la ranura cuando no está en uso.

Pasador Anti-Arrastre - Evita que el cabezal de corte se arrastre hacia adelante durante la penetración inicial de la cuchilla en la lámina perimétrica.

Guías de Nylon - Guías que permiten que el Cabezal de Corte de Bisel se enganchen en el Carril Guía

Plaque de couverture de la lame Cubierta de la Cuchilla Klingenschutz Coprilama

702 Winkelschneidekopf

Start- und Stopp-Anzeige – Linie, die zeigt, wo der Schnitt anfängt und aufhör

Halteschraube – Schraube, die die Klinge im Schlitz festhält, wenn diese nicht verwendet wird.

Kriechschutzstift- Verhindert, dass der Schneidekopf beim ersten Eindringen der Klinge in das Passepartout nach vorne kriecht.

Nylonführungen- Führungen, mit denen sich der Winkelschneidekopf in die Führungsschiene einhaken kann.

Vis de serrage de la lame Tornillo de la Cuchilla Klingenschraube Vite della lama

Support de lame Sujetador de la Cuchilla Klingenhalter Portalama

702 Testa per tagli a smusso

Indicatore di inizio e di fine – Linea che mostra dove iniziare e dove ter taglio.

Vite di fermo – Vite che tiene la lama nella sua fessura in tutta sicurezza quando non viene utilizzata.

Perno antiscivolo – Impedisce alla testa di taglio di spostarsi in avanti durante l’introduzione iniziale della lama nel passepartout.

Guide di nylon – Guide che consentono alla testa per tagli a smusso di agganciarsi alla rotaia di guida.

minare il

Tête de découpe à angle droit 701

Support de la lame – vis de blocage qui maintient la lame en place pendant la découpe. Elle est dotée de trois réglages de hauteur indépendants.

Plaque de couverture de la lame – recouvre la lame dans son suppor

Vis de serrage de la lame – maintient la lame en place dans son support.

701 Gerader Schneidekopf

Klingenhalter – Block, der die Klinge beim Schneiden festhält. Drei unterschiedliche Tiefeneinstellungen.

Klingenschutz – Schutz der Klinge auf dem Klingenhalter.

Klingenschraube – Hält die Klinge im Klingenhalter fest.

Cabezal de Corte Recto 701

Sujetador de la Cuchilla - Bloque que retiene la cuchilla en su lugar mientras corta. Tiene tres ajustes separados de profundidad.

Cubier

ta de la Cuchilla - Cubre la cuchilla

sobre el Sujetador de la Cuchilla. Tornillo de la Cuchilla - Retiene la

cuchilla en su lugar dentro del Sujetador de la Cuchilla.

701 Testa per tagli diritti

Portalama – Blocchetto che tiene ferma la lama durante il taglio. Consente tre regolazioni distinte di profondità.

Coprilama – Copre la lama montata sul portalama.

ite della lama – Tiene ferma la lama

nel portalama.

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

COUTEAUX À PASSE-PARTOUT MODÈLES 750 ET 760

CORTADOR DE LÁMINA PERIMÉTRICA MODELOS 750 Y 760

PASSEPARTOUTSCHNEIDER MODELLE 750 & 760

TAGLIERINE PER PASSEPARTOUT MODELLI 750 E 760

ORIENTATION

La procédure détaillée dans les instructions suivantes se réfère au côté droit et gauche et à la partie supérieure et inférieure de l’appareil ainsi qu’illustré.

Fig. 1

El procedimiento detallado en las instrucciones siguientes se refiere al lado derecho e izquierdo y a la parte alta y la parte baja de la máquina según lo mostrado. Fig. 1

A. DÉBALLAGE ET VÉRIFICATION DU CONTENU

Les éléments emballés en vrac dans la boîte sont :

1. Tête de découpe à angle droit

2. Tête de découpe en biseau

3. Bras d’équerrage de 27 po (68,6 cm)

4. Guide de passe-partout

5. Guides en profilés d’aluminium (2)

6. Vis pour profilés (4)

7. Butées de rail de guidage (2)

8. Butée de bras d’équerrage (1)

9. Tournevis Logan

10. Paquet de cinq lames de rechange n° 270

11. Support de coupe n° 750 (non montré)

12. Feuille doublure (non montrée)

13. Manuel d’instructions (non montré)

A. AUSPACKEN/PRÜFEN DES INHALTS

Lose Teile:

1. Gerader Schneidekopf

2. Winkelschneidekopf

3. 70 cm Auswinkelarm

4. Passepartout-Führung

5. Aluminium-Führungskanäle (2)

6. Kanalschrauben (4)

7. Führungsschienenanschläge (2)

8. Auswinkelarmanschlag (1)

9. Logan-Schraubenzieher

10. 5er Pack #270 Klingen

11. #750 Grundplatte (nicht abgebildet)

12. Unterlagekarton (nicht abgebildet)

13. Bedienungsanleitung (nicht abgebildet)

ORIENTACIÓN

EINWEISUNG

Das in der nachfolgenden Anleitung beschriebene Verfahren bezieht sich auf die linke und rechte Seite, sowie den oberen und unteren Teil der Maschine, wie in der Abbildung zu sehen ist. Abb. 1

A. DESEMPACANDO/COMPROBANDO EL CONTENIDO

Los artículos embalados sueltos en la caja incluyen:

1. Cabezal de Corte Recto

2. Cabezal de Corte Biselado

3. Brazo de Escuadra de 27"

4. Guía de Lámina Perimétrica

5. Canales de Guía de Aluminio (2)

6. Tornillos del Canal (4)

7. Topes del Carril Guía (2)

8. Tope del Brazo de Escuadra (1)

9. Destornillador Logan

10. Paquete de cinco cuchillas #270

11. Tablero base #750 (no mostrado)

12. Hoja de Respaldo (no mostrada)

13. Manual de Instrucción (no mostrado)

A. DISIMBALLAGGIO/VERIFICA DEL CONTENUTO

I pezzi confezionati sciolti nella scatola comprendono:

1. Testa per tagli diritti

2. Testa per tagli a smusso

3. Braccio di squadratura 27"

4. Guida del passepartout

5. Canali di guida in alluminio (2)

6. Viti dei canali (4)

7. Arresti della rotaia di guida (2)

8. Arresto del braccio di squadratura (1)

9. Cacciavite Logan

10. Confezione da cinque lame #270

11. Pannello di base #750 (non illustrato)

12. Foglio di rinforzo (non illustrato)

13. Manuale d’istruzioni (non illustrato)

ORIENTAMENTO

La procedura descritta nelle seguenti istruzioni si riferisce al lato destro e sinistro e alla parte superiore e inferiore dell’attrezzo come illustrato.

Fig. 1

Fig. 2

Fig. 1

Côté gauche Izquierda Links Sinistra

10.

Partie supérieure Arriba Oben Parte superiore

Côté droit Derecha Rechts Destra

Partie inférieure Abajo Unten Parte inferiore

B : MONTAGE

Guide de passe-partout

1. Insérez chaque profilé en aluminium de guidage dans les fentes du support avec les bords arrondis du côté du rail de guidage. Insérez les quatre petites vis à profilé du rail de guidage à partir du dessous du support et serrez.

Fig. 3

2. Pour installer le guide de passe-partout, dévissez chaque bouton de trois tours complets. Maintenez le guide de passe-partout à chaque bout, et insérez-le de façon équilibrée dans les profilés en aluminium et serrez les boutons.

3. Pour desserrer, tournez les boutons dans le sens inverse des aiguilles d’une montre et faites glisser. Fig. 4

B. ZUAMMENBAU

Passepartout-Führung

1. Drücken Sie jeden Aluminium-Passepartout-Führungskanal in die Plattenschlitze, wobei das abgerundete Ende zur Führungsschiene hin zeigt. Stecken Sie die vier kleinen Führungsschienen-Kanalschrauben von der UNTERSEITE der Platte ein und ziehen Sie sie fest. Abb. 3

2. Zum Einbau der Passepartout-Führung lösen Sie jeden Knopf um drei volle Umdrehungen. Halten Sie die Passepartout-Führung an beiden Enden fest und legen Sie die Passepar Sie die Knöpfe fest.

3. Zum Lösen drehen Sie die Knöpfe gegen den Uhrzeigersinn und schieben.

Abb. 4

tout-Führung in die Aluminumkanäle ein und ziehen

B. ARMADO

Guía de Lámina Perimétrica

1. Presione cada canal de aluminio de la guía de lámina perimétrica dentro de las ranuras del tablero con el extremo redondeado hacia el Carril Guía. Inserte los cuatro tornillos pequeños del canal del carril guía desde la SUPERFICIE INFERIOR del tablero y apriete. Fig. 3

2. Para instalar al Guía de la Lámina Perimétrica afloje cada perilla tres vueltas completas. Sostenga la guía de la lámina perimétrica en cualquiera de los extremos y deje caer niveladamente la Guía de la Lámina Perimétrica dentro de los canales de aluminio y apriete las perillas.

3. Para aflojar, gire las perillas en dirección contraria a las agujas del reloj y deslice. Fig. 4

B. MONTAGGIO

Guida del passepartout

1. Introdurre ciascun canale di guida del passepartout in alluminio nelle scanalature del pannello con l'estremità arrotondata rivolta alla rotaia di guida. Inserire le quattro piccole viti del canale della rotaia di guida dalla PARTE INFERIORE del pannello e serrare. Fig. 3

2. Per installare la guida del passepartout allentare ciascuna manopola di tre giri completi. Tenere la guida del passepartout per una delle estremità, inserirla nei canali di alluminio e quindi serrare le manopole.

3. Per allentare, ruotare le manopole in senso antiorario e fare scorrere. Fig. 4

Fig. 3

Fig. 4

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

COUTEAUX À PASSE-PARTOUT MODÈLES 750 ET 760

CORTADOR DE LÁMINA PERIMÉTRICA MODELOS 750 Y 760

PASSEPARTOUTSCHNEIDER MODELLE 750 & 760

TAGLIERINE PER PASSEPARTOUT MODELLI 750 E 760

BRAS D’ÉQUERRAGE

Utilisez l’outil d’alignement situé dans la fente du bras d’équerrage pour aligner la fente du support avec celle du bras. Utilisez les deux grandes vis à métaux fournies pour fixer le bras d’équerrage dans la fente du support. Ces vis à métaux sont vissées dans le support pendant l’expédition. Fig. 4

FEUILLE DOUBLURE

Une feuille doublure est une chute de feuille de passe-partout placée sous le passe-partout à découper pour la coupe en biseau. La feuille doublure doit être au moins aussi grande que le passe-partout découpé et doit faire au minimum 4 po (10 cm) de large. Cela protège les lames pendant la découpe et permet d’obtenir une meilleure découpe. Fig. 5

REMARQUE : Il est important de ne pas découper plusieurs fois au même endroit de la feuille doublure, car cela peut causer des courbes dans la découpe. Remplacer la feuille doublure si nécessaire.

AUSWINKELARM

Verwenden Sie das Ausrichtwerkzeug im Auswinkelarmschlitz, um den Schlitz in der Platte mit dem im Auswinkelarm auszurichten. Verwenden Sie die zwei größeren Maschinenschrauben, um den Auswinkelarm im Plattenschlitz zu befestigen. Diese Maschinenschrauben werden zu Transportzwecken in die Platte eingeschraubt. Abb. 4

UNTERLAGEKARTON

Ein Unterlagekarton ist ein Stück Abfall-Passepartoutkarton, der unter das Passepartout gelegt wird, wenn Winkel geschnitten werden. Der Unterlagekarton muss mindestens so groß wie das Passepartout sein und mindestens 10 cm breit. Damit wird die Klinge beim Schneiden geschützt und Sie erhalten einen besseren Schnitt. Abb. 5

HINWEIS: Es ist wichtig, nicht immer an der selben Stelle des Unterlagekartons zu schneiden, weil dadurch Kurven im Schnitt entstehen. Ersetzen Sie den Unterlagekarton regelmäßig.

Utilice la herramienta de alinear que se encuentra en la ranura del brazo de escuadra para alinear la ranura del tablero con la ranura en el brazo de escuadra. Utilice los dos tornillos de máquina más grandes provistos para apretar el brazo de escuadra en la ranura del tablero. Estos tornillos de máquina se encuentran enroscados en el tablero para los propósitos del viaje de envío. Fig. 4

HOJA DE RESPALDO

Una Hoja de Respaldo es una pieza de lámina perimétrica de desecho colocada debajo de la lámina perimétrica que se cortará cuando se corta a bisel. La Hoja de Respaldo debe ser por lo menos tan larga como la lámina perimétrica que se corta y por lo menos de 4" de ancho. Esto protege las cuchillas mientras se corta y produce un corte mejor Fig. 5

NOTA: Es importante no continuar cortando en el mismo punto de la Hoja de Respaldo ya que esto puede causar curvas en el corte. Reemplace la Hoja de Respaldo tanto como sea necesario.

Utilizzare l’utensile di allineamento collocato nella scanalatura del braccio di squadratura per allineare la scanalatura del pannello con la scanalatura del braccio di squadratura. Con le due viti più grandi fornite, serrare il braccio di squadratura nella scanalatura del pannello. Queste viti si trovano avvitate nel pannello per scopi di trasporto. Fig. 4

FOGLIO DI RINFORZO

Un foglio di rinforzo è un pezzo di cartoncino di scarto posizionato sotto il passepartout da tagliare a smusso. Il foglio di rinforzo deve essere lungo almeno quanto il passepartout da tagliare e largo almeno 4". In tal modo si proteggono le lame durante il taglio e si ottiene un taglio migliore. Fig. 5

NOTA: è importante non continuare a tagliare nello stesso punto del foglio di rinforzo in quanto ciò potrebbe causare curve nel taglio. Sostituire il foglio di rinforzo secondo necessità.

C. INSTALLATION DE LA LAME

Tête de découpe à angle droit 701

Retirez la vis de la lame et la plaque de couverture de la lame du support de lame. Placez une lame n° 270, le bord tranchant vers le bas, dans la fente du support de lame et alignez le trou de la lame avec le réglage de hauteur souhaité. Remettez en place la plaque de couverture de la lame et la vis de la lame. Fig. 4

Le n° 701 offre trois réglages de hauteur différents :

Réglage haut – réglage de sécurité Réglage moyen - feuille à passe-partout d’épaisseur normale (4 couches) Réglage bas – planche de mousse de 3/16 po (0,48 cm)

REMARQUE : Ayez toujours les trois trous de la plaque de couverture de la lame exactement alignés avec les trois trous du support de lame avant de remettre en place la vis de la lame.

Tête de découpe en biseau 702

REMARQUE : La procédure suivante doit être suivie avant de desserrer le bouton de la lame.

Desserrez la vis de retenue située sur le côté arrière de la tête de découpe jusqu’à ce qu’elle soit au même niveau que la sur remplacer la lame. Faites glisser une lame n° 270 à fond dans le support de lame tel qu’illustré. Fig. 5

REMARQUE : Le trou dans la lame, n’est pas destiné à s’aligner avec la vis de la lame.

Resserrez le bouton de la lame et basculez à nouveau en sens inverse le support de lame en permettant à la pointe de la lame d’entrer dans la fente à lame. Resserrez la vis de retenue.

face de la base. Ceci permet au support de lame de basculer en arrière entièrement, pour

C. EINLEGEN DER KLINGE

701 Gerader Schneidekopf

Entfernen Sie die Klingenschraube und den Klingenschutz aus dem Klingenhalter. Legen Sie eine #270 Klinge mit der scharfen Kante nach unten in den Schlitz auf dem Klingenhalter ein und richten Sie das Loch in der Klinge mit der gewünschten Tiefeneinstellung aus. Bringen Sie den Klingenschutz und die Klingenschraube wieder an. Abb. 4

#701 hat drei Tiefeneinstellungen:

Oberste Einstellung- Sicherheitseinstellung Mittlere Einstellung- Standarddicke des Passepartoutkartons (4 Lagen) Unterste Einstellung- 5 mm Schaumstoffplatte

HINWEIS: Die drei Löcher im Klingenschutz müssen immer genau mit den drei Löchern auf dem Klingenhalter abgeglichen werden, bevor die Klingenschraube wieder eingesteckt wird.

702 Winkel-Schneidekopf

HINWEIS: Das Folgende muss vor dem Lösen des Klingenknopfs vorgenommen werden.

Lösen Sie die Halteschraube an der Rückseite des Schneidekopfs, bis dieser auf gleicher Höhe wie die Oberfläche der Grundplatte ist. Dadurch kann der Klingenhalter nach hinten gekippt werden, damit die Klinge ausgewechselt werden kann. Schieben Sie eine #270 Klinge ganz nach hinten in den Klingenhalter, wie auf der Abbildung zu sehen ist. Abb. 5

HINWEIS: Das Loch in der Klinge kann nicht mit der Klingenschraube abgeglichen werden.

Ziehen Sie den Klingenknopf wieder fest und biegen Sie den Klingenhalter nach unten, damit die Spitze der Klinge in den Klingenschlitz eintreten kann. Ziehen Sie die Halteschraube wieder fest.

BRAZO DE ESCUADRA

BRACCIO DI SQUADRATURA

Fig. 4

Fig. 5

Feuille pour passe-partout Plancha de Lámina Perimétrica Passepartoutkarton Cartoncino

C. INSTALACIÓN DE LA CUCHILLA

Cabezal de Corte Recto 701

Quite el Tornillo de la Cuchilla y la Cubierta de la Cuchilla del Sujetador de la Cuchilla. Coloque una cuchilla #270, borde afilado abajo, en la ranura del Sujetador de la Cuchilla y alinee el orificio en la cuchilla con el ajuste deseado de profundidad. Vuelva a poner la Cubierta de la Cuchilla y el Tornillo de la Cuchilla. Fig. 4

El #701 tiene tres ajustes de profundidad:

Ajuste Superior - ajuste de seguridad Ajuste Intermedio - tablero de lámina perimétrica de grosor estándar (4 capas) Ajuste Inferior - lámina de espuma de 3/16"

NOTA: Tenga siempre los tres orificios en la Cubierta de la Cuchilla alineados exactamente con los tres orificios en el Sujetador de la Cuchilla antes de volver a poner el Tornillo de la Cuchilla.

Cabezal de Corte Biselado 702

NOTA: Lo siguiente debe hacerse antes de aflojar la perilla de la cuchilla.

Afloje el Tornillo de Retención que se encuentra en el lado posterior del Cabezal de Corte hasta que esté a ras con la superficie de la base. Esto permite que el Sujetador de la Cuchilla se incline hacia atrás del todo para hacer el cambio de la cuchilla. Deslice una cuchilla #270 hacia atrás hasta el fondo del Sujetador de la Cuchilla según lo mostrado. Fig. 5

NOTA: El orificio en la cuchilla no está diseñado para alinearse con el Tornillo de la Cuchilla.

Vuelva a apretar la Perilla de la Cuchilla e incline el Sujetador de la Cuchilla hacia abajo para permitir que la punta de la cuchilla entre a la Ranura de la Cuchilla. V

uelva a apretar el Tornillo de Retención.

C. INSTALLAZIONE DELLA LAMA

701 Testa per tagli diritti

Rimuovere la vite della lama e il coprilama dal portalama. Inserire una lama #270, con il bordo affilato rivolto verso il basso, nella fessura del portalama e allineare il foro della lama con la regolazione della profondità desiderata. Sostituire il por

La #701 consente tre regolazioni di profondità:

Regolazione superiore – regolazione di sicurezza Regolazione centrale – cartoncino di spessore standard (4 strati di compensato) Regolazione inferiore – foamboard 3/16"

NOTA: prima di sostituire la vite della lama, accertarsi che i tre fori del portalama siano sempre esattamente allineati con i tre fori del portalama.

702 Testa per tagli a smusso

NOTA: prima di allentare la manopola della lama occorre sempre eseguire le seguenti procedure.

Allentare la vite di fermo situata sul lato posteriore della testa di taglio finché non sia a livello con la

ficie della base. Ciò consente al portalama di inclinarsi all’indietro fino in fondo per sostituire la lama.

super Far scorrere fino in fondo una lama #270 sul retro del portalama come illustrato. Fig. 5

NOTA: il foro nella lama non è stato ideato per allinearsi con la vite della lama.

Serrare nuovamente la manopola della lama e inclinare il portalama verso il basso facendo entrare la punta della lama nell’apposita fessura. Serrare nuovamente la vite di fermo.

talama e la vite della lama. Fig. 4

Fig. 4

Fig. 5

Outil d’alignement Herramienta de Alinear Ausrichtwerkzeug Utensile di allineamento

Feuille doublure Hoja de Respaldo Unterlagekarton Foglio di rinforzo

Fente à lame Ranura de la Cuchilla Klingenschlitz Fessura della lama

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

UTILISATION

A. Découpe à angle droit d’une feuille à la dimension voulue

1. Retirez le guide de passe-partout et la feuille doublure avant toute coupe à angle droit.

2. Réglez la butée du bras d’équerrage sur le chiffre de la graduation correspondant à la dimension de découpe souhaitée du passe-partout.

3. Levez le rail de guidage et placez une feuille à passe-partout contre le bras d’équerrage et faites glisser la feuille vers la droite jusqu’à la butée. Assurez-vous qu’elle est bien calée contre le bras d'équerrage.

4. Positionnez la tête de découpe à angle droit contre le rail de guidage au-delà du bout de la feuille à découper. Saisissez la poignée comme illustré sur le croquis et tirez la tête de découpe à angle droit vers vous. Maintenez une pression constante sur la tête de découpe à angle droit et le rail de guidage pendant que vous découpez. Fig. 1

ATTENTION : Soyez prudent de garder le contrôle de la tête de découpe à angle droit quand elle arrive au bout de la feuille à passe-partout, car elle aura tendance à « sauter » vers vous.

OPERACIÓN

A. CORTE RECTO DE UNA PLANCHA A LA MEDIDA

1. Quite la Guía de la Lámina Perimétrica y la Hoja de Respaldo antes del corte recto.

2. Ajuste la Tope del Brazo de Escuadra en el número de la escala al cual usted quiere cortar su lámina perimétrica.

3. Levante el Carril Guía y coloque una hoja de lámina perimétrica contra el Brazo de Escuadra y deslice la plancha de lámina perimétrica a la derecha contra el tope. Asegúrese de que esté en ángulo recto contra el Brazo de Escuadra.

4. Enganche el Cabezal de Corte Recto sobre el Carril Guía más allá del extremo del tablero que se cortará. Agarre la manija según lo mostrado en el cuadro y tire del cabezal de corte recto hacia usted. Mantenga la presión constante hacia abajo sobre el Cabezal de Corte Recto y el Carril Guía conforme usted hace su corte Fig. 1

PRECAUCIÓN: T conforme se abre paso a través del final de la lámina perimétrica, pues tenderá a "saltar" hacia usted.

enga cuidado de controlar el Cabezal de Corte Recto

COUTEAUX À PASSE-PARTOUT MODÈLES 750 ET 760

CORTADOR DE LÁMINA PERIMÉTRICA MODELOS 750 Y 760

PASSEPARTOUTSCHNEIDER MODELLE 750 & 760

TAGLIERINE PER PASSEPARTOUT MODELLI 750 E 760

Butée de bras d’équerrage Tope del Brazo de Escuadra Auswinkelarmanschlag Arresto del braccio di squadratura

Fig. 1

BEDIENUNG

A. Gerades Zuschneiden eines Kartons

1. Entfernen Sie die Passepartout-Führung und den Unterlagekarton vor einem geraden Schnitt.

2. Stellen Sie den Auswinkelarmanschlag auf die Zahl auf der Skala ein, auf die das Passepartout zugeschnitten werden soll.

3. Heben Sie die Führungsschiene an und legen Sie einen Bogen Karton an den Auswinkelarm. Schieben Sie den Passepartoutkarton rechts an den Anschlag. Vergewissern Sie sich, dass er rechtwinklig am Auswinkelarm anliegt.

4. Haken Sie den geraden Schneidekopf auf der Führungsschiene über das Ende des zuzuschneidenden Kartons hinaus ein. Halten Sie den Griff, wie in der Abbildung gezeigt wird, und ziehen Sie den Geraden Schneidekopf zu sich hin. Üben Sie konstanten Druck auf den Schneidekopf und die Führungsschiene aus, wenn Sie Ihren Schnitt vornehmen. Abb. 1

ACHTUNG: Achten Sie darauf, den geraden Schneidekopf zu kontrollieren, wenn der durch das Ende des Passepartoutkartons tritt, weil er auf Sie „zuspringt“.

B. DÉCOUPE D’UNE OUVERTURE EN BISEAU EN UTILISANT

LES LIGNES DE REPÈRE

EXEMPLE : Découpe d’un passe-partout avec une bordure de 2 pouces (5,08 cm).

1. Pour installer à nouveau le guide de passe-partout longitudinal, desserrez les boutons noirs de trois tours et, le bord relevé vers le rail de guidage, alignez le guide de passe-partout avec les fentes parallèles. Maintenez le guide de passepartout à chaque extrémité et abaissez le dans les profilés en aluminium puis serrez les boutons noirs.

2. Réglez le guide de passe-partout à la largeur de bordure souhaitée. Par exemple, pour une bordure de 2 pouces (5,08 cm), alignez l’avant du guide de passe-partout au niveau du repère de 2 pouces et serrez les boutons noirs.

Fig. 2

3. Assurez-vous que la feuille doublure est en place avant de procéder à une découpe en biseau. Une feuille doublure est nécessaire. La fente de découpe à angle droit sous le rail de guidage est uniquement réservée à la coupe à angle droit.

4. Placez le passe-partout avec le côté coloré vers le bas, sous le rail de guidage et contre le bras d’équer

5. En utilisant un crayon, tracez une ligne sur toute la longueur au dos de la feuille de carton. Répétez l’opération pour les trois autres côtés. Fig. 4

rage. Fig. 3

IMPIEGO

A. TAGLIO DIRITTO A MISURA DI UN CARTONCINO

1. Rimuovere la guida del passepartout e il foglio di rinforzo prima di effettuare il taglio diritto.

2. Posizionare l’arresto del braccio di squadratura sul numero del righello a cui si desidera tagliare il passepartout.

3. Sollevare la rotaia di guida, posizionare un foglio di cartoncino contro il braccio di squadratura e far scorrere il cartoncino verso destra contro l’arresto. Accertarsi che si trovi ad angolo retto contro il braccio di squadratura.

4. Agganciare la testa per tagli diritti alla rotaia di guida oltre l’estremità del pannello da tagliare. Afferrare l’impugnatura come illustrato nella figura e tirare verso di sé la testa per tagli diritti. Esercitare una costante pressione sulla testa per tagli diritti e sulla rotaia di guida mentre si esegue il taglio. Fig. 1

CAUTELA: accertarsi di controllare la testa per tagli diritti mentre si raggiunge la fine del cartoncino, in quanto tenderà a "saltare" verso di voi.

B. CORTE DE UNA ABERTURA BISELADA UTILIZANDO LÍNEAS

MARCADAS

EJEMPLO: Corte de una lámina perimétrica con una franja de 2".

1. Para reinstalar la Guía de la Lámina Perimétrica, afloje las Perillas Negras tres vueltas y con el borde levantado hacia el Carril Guía, alinee la Guía de la Lámina Perimétrica con las ranuras paralelas. Sostenga la Guía de la Lámina Perimétrica en cualquier extremo y deje caer niveladamente la Guía de la Lámina Perimétrica dentro de los canales de aluminio y después apriete las perillas negras.

2. Ajuste la Guía de la Lámina Perimétrica a la anchura de franja deseada. Por ejemplo para una franja de 2" alinee el frente de la Guía de Lámina Perimétrica en la marca de 2" y apriete las perillas negras. Fig. 2

3. Asegúrese de que la Hoja de Respaldo esté en su lugar antes de hacer el corte biselado. Usted debe usar una Hoja de Respaldo. La ranura de corte recto debajo del Carril Guía es usada para cortes rectos solamente.

4. Ponga el lado de color de la lámina perimétrica debajo del Carril Guía, contra la Guía de la Lámina Perimétrica y abajo contra el Brazo de Escuadra. Fig. 3

5. Utilizando un lápiz, dibuje una línea de longitud completa del dorso de la lámina perimétrica. Repita esto para los tres lados restantes. Fig. 4

Fig. 2

2”

Fig. 3

Feuille pour passe-partout Plancha de Lámina Perimétrica Passepartoutkarton Cartoncino

Feuille doublure Hoja de Respaldo Unterlagekarton Foglio di rinforzo

B. SCHNEIDEN EINER WINKLIGEN ÖFFNUNG MIT

MARKIERTEN LINIEN

BEISPIEL: Schneiden eines Passepartouts mit einem 5 cm breiten Rand.

1. Zum Wiedereinbau der Passepartout-Führung lösen Sie die schwarzen Knöpfe um drei Umdrehungen, damit die erhobene Kante zur Führungsschiene hinzeigt. Richten Sie die Passepartout-Führung mit den parallelen Schlitzen aus. Halten Sie die Passepartout-Führung an beiden Enden fest und legen Sie sie in die Aluminiumkanäle ein. Ziehen Sie die schwarzen Knöpfe fest.

2. Stellen Sie die Passepartout-Führung auf die gewünschte Randbreite ein. Für einen 5 cm breiten Rand richten Sie die Vorderseite der Passepartout-Führung bei der 5 cm (2 Zoll) Markierung aus und ziehen die schwarzen Knöpfe fest.

Abb. 2

3. Vergewissern Sie sich, dass der Unterlagekarton vor einem Winkelschnitt angebracht wurde. Sie müssen einen Unterlagekarton verwenden. Der gerade Schnittschlitz unter der Führ verwendet werden.

4. Legen Sie das Passepartout mit der farbigen Seite nach unten unter die Führungsschiene, an die Passepartout-Führung und an den Auswinkelarm.

Abb. 3

5. Ziehen Sie mit einem Bleistift Linien über die gesamte Länge der Passepar Rückseite. Wiederholen Sie diesen Schritt für die anderen drei Seiten. Abb. 4

ungsschiene kann nur für gerade Schnitte

tout-

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

B. TAGLIO DI UN’APERTURA A SMUSSO USANDO LINEE

TRACCIATE

ESEMPIO: taglio di un passepartout con un bordo di 2".

1. Per reinstallare la guida del passepartout, allentare le manopole nere di tre giri e, con il bordo sollevato verso la rotaia di guida, allineare la guida del passepartout con le scanalature parallele. Tenere la guida del passepartout per una delle estremità, inserirla uniformemente nei canali di alluminio e quindi serrare le manopole nere.

2. Regolare i bordi della guida del passepartout in base alla profondità desiderata. Ad esempio, per un bordo di 2" allineare la parte anteriore della guida del passepartout sul segno 2" e serrare le manopole nere. Fig. 2

3. Prima di effettuare il taglio a smusso accertarsi che il foglio di rinforzo sia ben

4. Posizionare il lato colorato del passepartout sotto la rotaia di guida, contro la guida

5. Con una matita, tracciare una linea lungo l'intera lunghezza della par

’utilizzo di un foglio di rinforzo è necessario. La scanalatura diritta

posizionato. L sottostante la rotaia di guida serve esclusivamente per i tagli diritti.

del passepartout e in basso contro il braccio di squadratura. Fig. 3

del cartoncino. Ripetere la procedura per i tre lati rimanenti. Fig. 4

te posteriore

Fig. 4

SIMPLEX PLUS

COUTEAUX À PASSE-PARTOUT MODÈLES 750 ET 760

CORTADOR DE LÁMINA PERIMÉTRICA MODELOS 750 Y 760

PASSEPARTOUTSCHNEIDER MODELLE 750 & 760

TAGLIERINE PER PASSEPARTOUT MODELLI 750 E 760

6. Placez le couteau biseauté 702 sur le rail de guidage.

7. Placez le couteau de sorte que le repère de début et de fin s’aligne avec la

ligne tracée la plus proche de la partie supérieure de l’appareil. Fig. 5

8. Avec la main gauche, appuyez sur le goujon anti-glissement et faites

pivoter fermement le support de lame dans la feuille. Fig. 5

9. Relâchez le goujon anti-glissement et tirez la tête de découpe vers vous jusqu’à ce que le repère de début et de fin s’aligne avec la ligne tracée sur la feuille à passe-partout la plus proche de vous. NE DÉPASSEZ PAS CETTE LIGNE ! Fig. 6

REMARQUE : Il est essentiel de maintenir une pression d’appui sur le support de lame lors de la coupe.

10. Faites pivoter le suppor partout de 1/4 de tour vers la droite et répétez les étapes 7 à 9 pour les trois côtés restants afin de terminer le passe-partout.

6. Haken Sie den 702 Winkelschneider in die Führungsschiene ein.

7. Positionieren Sie den Schneider so, dass die Start- und Stopp-Anzeigelinie mit den markierten Linien oben auf der Maschine ausgerichtet sind. Abb.

8. Drücken Sie mit der linken Hand den Kriechschutzstift und drehen Sie den Klingenhalter fest nach unten in das Passepartout. Abb. 5

9. Lassen Sie den Kriechschutzstift los und ziehen Sie den Schneidekopf zu sich hin, bis die Start- und Stopp-Anzeigelinie mit der Ihnen am nächsten liegenden Linie auf dem Passepartoutkarton. GEHEN SIE NICHT ÜBER DIESE LINIE HINAUS! Abb. 6

HINWEIS: Es ist wichtig, dass Sie beim Schneiden Druck auf den Klingenhalter ausüben.

10. Drehen Sie den Klingenhalter nach oben in die neutrale Position und drehen Sie das Passepartout um _ Drehung nach rechts. Wiederholen Sie die Schritte 7 bis 9 für die restlichen drei Seiten, um das Passepar fertigzustellen.

t de lame en position neutre, tournez le passe-

tout

6. Enganche el Cortador de Bisel 702 en el Carril Guía.

7. Coloque el cortador de modo que la línea Indicadora de Inicio y de Parada se alinee con la línea marcada lo más cercana posible a la parte alta de la máquina. Fig. 5

8. Presione hacia abajo con la mano izquierda el Pasador Anti-Arrastre y gire firmemente el Sujetador de la Cuchilla abajo dentro de la lámina perimétrica.

Fig. 5

9. Libere el Pasador Anti-Arrastre y tire del cabezal del corte hacia usted hasta que la línea Indicadora de Inicio y Parada se alinee con la línea en la lámina perimétrica más cercana a usted. ¡NO VAYA MÁS ALLÁ DE LA LÍNEA! Fig. 6

NOTA: Es esencial mantener la presión hacia abajo estable sobre el Sujetador de la Cuchilla conforme usted corta.

10. Rote de vuelta el Sujetador de la Cuchilla hasta la posición neutral, gire la lámina perimétrica 1/4 de vuelta a la derecha y repita los pasos 7 a 9 para los tres lados restantes para terminar la lámina perimétrica.

6. Agganciare la taglierina per passepartout a smusso 702 alla rotaia di guida.

7. Posizionare la taglierina in modo tale che l’indicatore di inizio e di fine si

allinei con la linea tracciata più vicina alla cima dell’attrezzo. Fig. 5

8. Con la mano sinistra premere il perno antiscivolo e inserire il portalama nel

passepartout ruotandolo verso il basso. Fig. 5

9. Rilasciare il perno antiscivolo e tirare la testa di taglio verso di voi finché l’indicatore di inizio e di fine non si allinei con la linea sul cartoncino più vicina a voi. NON SUPERARE LA LINEA! Fig. 6

NOTA: è essenziale esercitare una pressione uniforme sul portalama.

10. Ruotare nuovamente il portalama riportandolo in posizione neutrale, ruotare il passepartout di 1/4 di giro verso destra e ripetere le procedure da 7 a 9 per i tre lati rimanenti per terminare il passepartout.

Fig. 5

Fig. 6

Fig. 1

C. DÉCOUPE D’UNE OUVERTURE EN BISEAU EN

N’UTILISANT QU’UNE BUTÉE DE PRODUCTION MULTIPLE

EXEMPLE : Découpe d’un passe-partout avec une bordure de 2 pouces (5,08 cm).

1. Réglez le guide de passe-partout à la largeur de bordure souhaitée. Par exemple, pour une bordure de 2 pouces (5,08 cm), alignez l’avant du guide de passe-partout au niveau du repère de 2 pouces et serrez les boutons noirs. Fig. 1

2. Placez le passe-partout à découper dans l’appareil, le côté coloré vers le bas, avec la feuille doublure en dessous et abaissez le rail de guidage.

3. Placez la butée du rail de guidage au repère 2 po (5,08 cm) sur l’échelle graduée et serrez. Fig. 2 suite page 8

C. SCHNEIDEN EINER WINKLIGEN ÖFFNUNG MIT

EINEM PRODUKTIONSANSCHLAG

BEISPIEL: Schneiden eines Passepartouts mit einem 5 cm breiten Rand.

1. Stellen Sie die Passepartout-Führung auf die gewünschte Randbreite ein. Für einen 5 cm breiten Rand richten Sie die Vorderseite der Passepartout-Führung mit der 5 cm (2 Zoll) Markierung aus und ziehen die schwarzen Knöpfe fest. Abb. 1

2. Legen Sie das zuzuschneidende Passepartout mit der farbigen Seite nach unten mit dem Unterlagekarton in die Maschine und senken Sie die Führungsschiene.

3. Installieren Sie den Führungsschienenanschlag auf der Führungsschiene und ziehen Sie bei 5 cm (2 Zoll) auf der Skala fest. Abb. 2

Fortsetzung auf Seite 8

C. CORTE DE UNA ABERTURA BISELADA UTILIZANDO UN

TOPE DE PRODUCCIÓN

EJEMPLO: Corte de una lámina perimétrica con una franja de 2".

1. Ajuste la Guía de la Lámina Perimétrica a la anchura de franja deseada. Por ejemplo para una franja de 2" alinee el frente de la Guía de Lámina Perimétrica en la marca de 2" y apriete las Perillas Negras. Fig. 1

2. Coloque la lámina perimétrica que se cortará dentro de la máquina con el lado de color hacia abajo y con la hoja de respaldo debajo y baje el carril guía.

3. Instale el tope del carril de guía sobre el carril de guía y apriete en la marca de 2"en la escala. Fig. 2

Continúa en la página 8

C. TAGLIO DI UN’APERTURA A SMUSSO USANDO UN

ARRESTO DI PRODUZIONE

ESEMPIO: taglio di un passepartout con un bordo di 2”.

1. Regolare i bordi della guida del passepartout in base alla profondità desiderata.

Ad esempio, per un bordo di 2" allineare la parte anteriore della guida del passepartout sul segno 2" e serrare le manopole nere. Fig. 1

2. Posizionare il passepartout da tagliare nell’attrezzo con il lato colorato rivolto

verso il basso e con il foglio di rinforzo sotto di esso, e abbassare la rotaia di guida.

3. Installare l'arresto della rotaia di guida sulla rotaia stessa e serrare sul segno

2” del righello. Fig. 2

Continua a pagina 8

2”

Fig. 2

2”

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

COUTEAUX À PASSE-PARTOUT MODÈLES 750 ET 760

CORTADOR DE LÁMINA PERIMÉTRICA MODELOS 750 Y 760

PASSEPARTOUTSCHNEIDER MODELLE 750 & 760

TAGLIERINE PER PASSEPARTOUT MODELLI 750 E 760

4. En utilisant un crayon, tracez une ligne sur toute la longueur du passe-partout en utilisant le rail de guidage comme guide. Fig. 3. Tournez le passe-partout de 1/4 de tour vers la droite avant de découper.

5. Placez la tête de découpe en biseau sur le rail de guidage et faites-là glisser jusqu’à ce que le repère de début et de fin s’aligne avec la ligne tracée la plus proche de la partie supérieure de l’appareil.

6. Avec la main gauche, appuyez sur le goujon anti-glissement et faites pivoter le support de lame pour insérer la lame dans la feuille.

Fig. 4

7. Relâchez le goujon anti-glissement et tirez la tête de découpe en biseau vers vous jusqu’à ce qu’elle entre en contact avec la butée du rail de guidage. Faites pivoter le suppor lame pour sortir la lame du passe-partout.

8. Relevez le rail de guidage pour tourner le passe-partout de 1/4 de tour vers la droite.

9. Faites glisser la tête de découpe en biseau sur la découpe que vous venez d’effectuer dans le passe-partout et aligner le repère de début et de fin pour la découpe suivante. Poursuivez les étapes 6 à 9 pour terminer le passe-partout.

REMARQUE : Afin que les butées de production multiple soient jouent leur rôle avec précision, la lame doit être positionnée correctement. Quand vous utilisez la butée, s’il se produit une découpe trop importante ou insuffisante, cela signifie qu’un réglage de la hauteur de la lame est peut-être nécessaire. (voir Page 8)

t de

Utilizando un lápiz, marque una línea a lo

4. largo de toda la longitud de la plancha de lámina perimétrica utilizando el carril de guía como guía. Fig. 3. Gire la lámina perimétrica _ de vuelta a la derecha antes de cortar.

5. Enganche el cabezal del corte de bisel sobre el carril guía y deslícelo hasta que el indicador de inicio y de parada se alinee con la línea marcado más cercana a la parte alta de la máquina.

6. Con la mano izquierda, presione el pasador anti-arrastre y gire el sujetador de la cuchilla para insertar la cuchilla en la lámina perimétrica. Fig. 4 Libere el pasador anti -arrastre y tire del

7. cabezal de corte biselado hacia usted hasta que contacte suavemente el tope del carril guía. Gire el sujetador de la cuchilla hacia arriba para quitar la cuchilla de la lámina perimétrica.

8. Levante el carril de guía y gire la lámina perimétrica _ de vuelta a la derecha.

9. Deslice el cabezal del corte biselado hasta el corte recién hecho en la lámina perimétrica y alinee el indicador de inicio y parada para el corte siguiente. Continúe los pasos 6 a 9 para terminar la lámina perimétrica.

A: Con el fin de que los topes de

NOT producción sean exactas, la profundidad de la cuchilla debe ser ajustada correctamente. Si al utilizar el tope se produce un sobrecorte o un corte incompleto, se necesita hacer un ajuste de la profundidad de la cuchilla. (vea pagina 8)

Ziehen Sie mit einem Bleistift Linien über die

4. gesamte Länge der Passepartout-Rückseite und verwenden Sie die Führungsschiene als Anhaltspunkt. Abb. 3. Drehen Sie das Passepartout vor dem Schnitt um eine 1/4 Drehung nach rechts.

5. Haken Sie den Winkelschneidekopf auf der Führungsschiene ein und schieben Sie ihn nach oben, bis die Start- und StoppAnzeigelinien mit der markierten Linie oben auf der Maschine ausgerichtet werden.

6. Drücken Sie mit der linken Hand den Klingenhalter nach unten und drehen Sie den Klingenhalter, um die Klinge in das Passepartout einzustecken. Abb. 4 Lassen Sie den Kriechschutzstift los und

7. ziehen Sie den Winkelschneidekopf zu sich hin, bis Kontakt mit dem Führungsschienenanschlag besteht. Drehen Sie den Klingenhalter nach oben, um die Klinge aus dem Passepartout zu ziehen.

8. Heben Sie die Führungsschiene an und drehen Sie das Passepartout um 1/4 Drehung nach rechts.

9. Schieben Sie den Winkelschneidekopf nach oben zu dem gerade vorgenommenen Schnitt im Passepartout und bereiten Sie die Start- und Stopp-Anzeige für den nächsten Schnitt vor. Wiederholen Sie die Schritte 6 bis 9, um das Passepartout fertig zu stellen.

HINWEIS: Der Produktionsanschlag ist nur dann richtig, wenn die Klingentiefe richtig eingestellt wurde. Wenn bei der Verwendung des Anschlags ein Überoder Unterschnitt verursacht wird, muss die Tiefe der Klinge neu eingestellt werden. (Siehe Seite 8)

Con una matita, tracciare una linea lungo

4. l'intera lunghezza del cartoncino utilizzando la rotaia di guida come guida. Fig. 3. Prima di tagliare, ruotare il passepartout di 1/4 di giro verso destra.

5. Agganciare la testa per tagli a smusso alla rotaia di guida e farla scorrere verso l’alto finché l’indicatore di inizio e di fine non si allinei con la linea tracciata più vicina alla cima dell’attrezzo.

6. Con la mano sinistra premere il perno antiscivolo e ruotare il portalama per inserire la lama nel passepartout. Fig. 4

7. Rilasciare il perno antiscivolo e tirare la testa per tagli a smusso verso di voi finché non tocchi delicatamente l'ar guida. Ruotare il portalama verso l’alto per estrarre la lama dal portalama.

8. Sollevare la rotaia di guida e ruotare il passepartout di 1/4 di giro verso destra.

9. Far scorrere verso l’alto la testa per tagli a smusso verso il taglio appena eseguito nel passepartout e allineare l’indicatore di inizio e di fine per il prossimo taglio. Ripetere le procedure da 6 a 9 per completare il passepartout.

NOTA: per assicurare la precisione degli arresti di produzione, la profondità della lama deve essere regolata adeguatamente. Se l'impiego dell’arresto produce tagli imprecisi, potrebbe rendersi necessario regolare la profondità della lama (vedere pagina 8).

resto della rotaia di

Fig. 3

Fig. 4

D. DÉCOUPE D’UNE OUVERTURE EN BISEAU

EN UTILISANT LES DEUX BUTÉES DE PRODUCTION MULTIPLES

EXEMPLE : Découpe d’un passe-partout avec une bordure de 2 pouces (5,08 cm).

REMARQUE: Cette méthode ne doit être utilisée que pour la découpe de plusieurs passe-partout qui ont les mêmes dimensions intérieures et extérieures.

2. Placez le passe-partout à découper dans l’appareil, le côté coloré vers le bas, avec la feuille doublure en dessous et abaissez le rail de guidage.

3. En utilisant un crayon, tracez une ligne sur toute la longueur du passe-partout en utilisant le rail de guidage comme guide.

Tournez le passe-partout de 1/4 de tour vers la droite avant

de découper.

4. Placez la première butée sur le rail de guidage et faites-là glisser au-delà du bout de la feuille à passe-partout, sans la serrer.

5. Placez la deuxième butée sur le rail de guidage au repère 2 po (5,08 cm) sur l’échelle graduée et serrez.

6. Placez la tête de découpe en biseau sur le rail de guidage et faites-là glisser jusqu’à ce que le repère de début et de fin s’aligne avec la ligne tracée la plus proche de la partie supérieure de

Fig. 4

l’appareil.

7. Faites glisser la butée du rail de guidage jusqu’à ce qu’elle entre en contact avec la tête de découpe en biseau et serrez.

8. Les deux butées du rail de guidage sont désormais en place pour effectuer des découpes répétitives des deux côtés opposés sur un nombre multiple de passe-partout de la même taille. Pour ensuite découper les autres côtés des passe-partout, repositionnez la butée supérieure comme vous l’avez fait lors de l’étape 6 et découpez les côtés restants.

Fig.

Fig. 5

D. CORTE DE UNA ABERTURA BISELADA

UTILIZANDO DOS TOPES DE PRODUCCIÓN

EJEMPLO: Corte de una lámina perimétrica con una franja de 2" (5,08 cm).

NOTA: Este método debe utilizarse solamente al cortar números múltiples de láminas perimétricas que tienen las mismas dimensiones exteriores e interiores.

. Ajuste la Guía de la Lámina Perimétrica a la anchura de franja

deseada. Por ejemplo para una franja de 2" alinee el frente de la Guía de Lámina Perimétrica en la marca de 2" y apriete las Perillas Negras.

2. Coloque la lámina perimétrica que se cortará dentro de la máquina con el lado de color hacia abajo y con la hoja de respaldo debajo y baje el carril guía.

3. Utilizando un lápiz, marque una línea a lo largo de toda la longitud de la plancha de lámina perimétrica utilizando el carril de guía como guía. vuelta a la derecha antes de cortar.

4. Instale el primer tope del carril de guía sobre el carril de guía y deslícela más allá del final más alejado de la lámina perimétrica pero no la apriete.

5. Instale el segundo tope del carril de la guía sobre el carril guía y apriete en la marca de 2" en la escala del carril guía.

6. Enganche el cabezal del corte de bisel sobre el carril guía y deslícelo hasta que el indicador de inicio y parada se alinee con la línea marcada más cercana a la parte alta de la máquina.

Fig. 4

7. Deslice el tope del carril guía superior hacia usted hasta que haga contacto contra el cabezal de corte biselado y apriete.

Fig. 5

8. Ambos topes del carril de guía ahora se ajustan para hacer cortes repetidos de lados opuestos en un número múltiple de láminas perimétricas del mismo tamaño. Para luego cortar los otros lados de las láminas perimétricas, reajuste el tope superior como usted hizo en el paso 6 y corte los lados restantes.

Fig. 3

. Gire la lámina perimétrica _ de

D. SCHNEIDEN EINER WINKLIGEN ÖFFNUNG

MIT ZWEI PRODUKTIONSANSCHLÄGEN

BEISPIEL: Schneiden eines Passepartouts mit einem 5 cm breiten Rand.

HINWEIS: Diese Methode sollte nur beim Schneiden von Passepartouts mit denselben Innen- und Außenabmessungen ver

1. Stellen Sie die Passepartout-Führung auf die gewünschte Randbreite ein. Für einen 5 cm breiten Rand richten Sie die Vorderseite der Passepartout-Führung auf die 5 cm (2 Zoll) Markierung aus und ziehen die schwarzen Knöpfe fest.

2. Legen Sie das zuzuschneidende Passepartout mit der farbigen Seite nach unten mit dem Unterlagekarton in die Maschine und senken Sie die Führungsschiene.

3. Ziehen Sie mit einem Bleistift Linien über die gesamte Länge der Passepartout-Rückseite und verwenden Sie die Führungsschiene als Anhaltspunkt. Abb. 3. Drehen Sie das Passepartout vor dem Schnitt um eine 1/4 Drehung nach rechts.

4. Installieren Sie den ersten Führungsschienenanschlag auf der

ungsschiene und schieben Sie ihn über das Ende des

Führ Passepartouts hinaus. Ziehen Sie ihn noch nicht fest.

5. Installieren Sie den zweiten Führungsschienenanschlag auf der Führungsschiene und ziehen Sie bei 5 cm (2 Zoll) auf der Skala fest.

6. Haken Sie den Winkelschneidekopf auf der Führungsschiene ein und schieben Sie ihn nach oben, bis die Start- und StoppAnzeigelinien mit der markierten Linie oben auf der Maschine ausgerichtet sind. Abb. 4

7. Schieben Sie den oberen Führungsschienenanschlag zu sich hin, bis er Kontakt mit dem W Sie ihn dann fest. Abb. 5

8. Beide Führungsanschläge sind jetzt so eingestellt, dass Schnitte an gegenüberliegenden Enden an mehreren gleichgroßen Passepartouts vorgenommen werden können. Um die anderen Seiten der Passepar müssen Sie den oberen Anschlag wie in Schritt 6 beschrieben zurücksetzen und die restlichen Seiten schneiden.

wendet werden.

inkelschneidekopf hat. Ziehen

touts zu schneiden,

Fig. 5

D. TAGLIO DI UN’APERTURA A SMUSSO

USANDO DUE ARRESTI DI PRODUZIONE

ESEMPIO: taglio di un passepartout con un bordo di 2”.

NOTA: questo metodo va utilizzato soltanto quando si tagliano molteplici passepartout le cui misure esterne e interne sono uguali.

1. Regolare i bordi della guida del passepartout in base alla profondità desiderata. Ad esempio, per un bordo di 2"

te anteriore della guida del passepartout sul

allineare la par segno 2" e serrare le manopole nere.

2. Posizionare il passepartout da tagliare nell’attrezzo con il lato colorato rivolto verso il basso e con il foglio di rinforzo sotto di esso, e abbassare la rotaia di guida.

3. Con una matita, tracciare una linea lungo l'intera lunghezza del cartoncino utilizzando la rotaia di guida come guida. Fig. 3. Prima di tagliare, ruotare il passepartout di 1/4 di giro verso destra. Montare il primo arresto della rotaia di guida sulla rotaia

4. stessa e farlo scorrere oltre l’estremità del cartoncino ma senza serrarlo.

5. Installare il secondo arresto della rotaia di guida sulla rotaia stessa e serrare sul segno 2” del righello della rotaia.

6. Agganciare la testa per tagli a smusso alla rotaia di guida e farla scorrere verso l’alto finché l’indicatore di inizio e di fine non si allinei con la linea tracciata più vicina alla cima dell’attrezzo. Fig. 4

7. Far scorrere verso di voi l’arresto superiore della rotaia di guida finché non tocchi la testa per tagli a smusso e ser

Fig. 5

8. Entrambi gli arresti della rotaia di guida sono ora regolati per eseguire ripetuti tagli laterali opposti su molteplici

tout della stessa misura. Per tagliare gli altri lati dei

passepar passepartout, riposizionare l’arresto superiore come descritto nella procedura 6 e tagliare i lati rimanenti.

rare.

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

COUTEAUX À PASSE-PARTOUT MODÈLES 750 ET 760

CORTADOR DE LÁMINA PERIMÉTRICA MODELOS 750 Y 760

PASSEPARTOUTSCHNEIDER MODELLE 750 & 760

TAGLIERINE PER PASSEPARTOUT MODELLI 750 E 760

E. DÉCOUPE D’UNE OUVERTURE À ANGLE DROIT

Exemple : Découpe d’un passe-partout avec une bordure de 2 pouces (5,08 cm).

Réglez le guide de passe-partout au niveau du repère de 2 pouces sur

1. l’échelle et resserrez les boutons noirs.

2. Placez le passe-partout à découper dans l’appareil, le côté coloré vers le bas, avec la feuille doublure en dessous et abaissez le rail de guidage.

3. En utilisant un crayon, tracez une ligne sur toute la longueur du passepartout en utilisant la barre de guidage comme guide. Fig. 1. Répétez cette opération pour les trois côtés restants.

4. En utilisant une tête de découpe à angle droit, alignez la ligne de séparation avec la ligne de la bordure supérieure et appuyez sur la poignée jusqu'à ce que la tête de découpe repose à plat sur le passe-partout et que les guides en nylon s’appuient sur le bord du rail de guidage. Fig. 2

5. Tirez la tête de découpe à angle droit jusqu'à ce que la ligne de séparation inférieure s’aligne avec la ligne de la bordure inférieure. Recommencez jusqu'à ce toutes les bordures soient coupées. Fig. 3

E. SCHNEIDEN EINER GERADEN ÖFFNUNG

Beispiel: Schneiden eines Passepartouts mit einem 5 cm breiten Rand.

1. Stellen Sie die Passepartout-Führung auf die gewünschte Randbreite ein. Für einen 5 cm breiten Rand richten Sie die Vorderseite der PassepartoutFührung mit der 5 cm (2 Zoll) Markierung aus und ziehen die schwarzen Knöpfe fest. Abb. 1

2. Legen Sie das zuzuschneidende Passepartout mit der farbigen Seite nach unten mit dem Unterlagekarton in die Maschine und senken Sie die Führungsschiene.

3. Ziehen Sie mit einem Bleistift Linien über die gesamte Länge der Passepartout-Rückseite. Wiederholen Sie diesen Schritt für die anderen drei Seiten. Abb 1.

4. Verwenden Sie den geraden Schneidekopf und richten Sie die obere Linie mit der oberen Randlinie aus und drücken Sie auf dem Griff nach unten, bis der Schneidekopf flach auf dem Passepartout aufliegt, so dass die Nylonführungen in die Führungsschiene eingehakt werden. Abb. 2

5. Ziehen Sie den geraden Schneidekopf, bis die untere Linie an der unteren Randlinie anliegt. Wiederholen Sie diesen Schritt, bis alle Ränder geschnitten sind. Abb. 3

E. CORTE DE UNA ABERTURA RECTA

Ejemplo: Corte de una lámina perimétrica con una franja de 2".

1. Ajuste la Guía de la Lámina Perimétrica en la marca de 2" en la escala y vuelva a apretar las perillas negras.

2. Coloque la lámina perimétrica que se cortará dentro de la máquina con el lado de color hacia abajo y con la Hoja de Respaldo debajo y baje el Carril Guía.

3. Utilizando un lápiz, marque una línea a lo largo de la longitud completa de la lámina perimétrica utilizando el Carril Guía como guía. Fig. 1. Repita esto para los tres lados restantes.

4. Utilizando el Cabezal de Corte recto, alinee la línea superior trazada con la línea superior de la franja y presione hacia abajo la manija hasta que el cabezal de corte se siente completamente plano sobre la lámina perimétrica de modo que las Guías del Nylon se enganchen en el borde del carril guía. Fig. 2

Tire del Cabezal de Corte Recto hasta que la línea trazada de la parte

5. baja se alinee con la línea del borde inferior. Repita hasta que estén cortados todos los bordes Fig. 3

E. TAGLIO DI UN'APERTURA DIRITTA

Esempio: taglio di un passepartout con un bordo di 2”

1. Disporre la guida del passepartout sul segno 2" del righello e serrare nuovamente le manopole nere.

2. Posizionare il passepartout da tagliare nell’attrezzo con il lato colorato rivolto verso il basso e con il foglio di rinforzo sotto di esso, e abbassare la rotaia di guida.

3. Con una matita, tracciare una linea lungo l’intera lunghezza del cartoncino utilizzando la rotaia di guida come guida. Fig. 1. Ripetere per i tre lati rimanenti.

4. Con l’ausilio della testa per tagli diritti, allineare il tratto di matita superiore con la linea del bordo superiore ed esercitare pressione sull’impugnatura finché la testa di taglio non poggi, piana, sul cartoncino di modo che le guide in nylon si aggancino alla rotaia di guida. Fig. 2

5. Tirare la testa per tagli diritti finché il tratto di matita inferiore non si allinei con la linea del bordo inferiore. Ripetere finché tutti i bordi non siano tagliati. Fig. 3

Fig. 1

Fig. 2

Fig. 3

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

COUTEAUX À PASSE-PARTOUT MODÈLES 750 ET 760

CORTADOR DE LÁMINA PERIMÉTRICA MODELOS 750 Y 760

PASSEPARTOUTSCHNEIDER MODELLE 750 & 760

TAGLIERINE PER PASSEPARTOUT MODELLI 750 E 760

RÉGLAGES ET ENTRETIEN

A. Réglage de la hauteur de positionnement de la lame Tête de découpe biseautée Outils nécessaires : Tournevis, règle

1. Maintenir le couteau biseauté 702 à l’envers dans la main avec la lame activée en position de découpe.

2. En regardant l’extrémité de la lame, mesurez la portion exposée avec une règle au même angle que la lame. Pour une feuille à passe-partout d’épaisseur normale (4 couches) seulement 1/8 pouce (3,2 mm) doit être vu. Pour le réglage, trouvez la tête de la vis dans le renfoncement du bas de la surface de la tête de découpe, à l’endroit où sort la lame. Fig. 4

3. La rotation de la vis vers la droite (dans le sens des aiguilles d’une montre) réduit la hauteur de la lame ; la rotation vers la gauche (dans le sens contraire des aiguilles d’une montre) augmente sa hauteur. Une hauteur de 1/8 pouce (3,2 mm) n’est pas adaptée à tous les passe-partout. Un passe-partout plus épais en nécessite plus. Réglez toujours la profondeur de la lame pour n’entailler que légèrement la feuille doublure. Même le fait de n’entailler que la moitié de l’épaisseur de la feuille doublure indique une profondeur de lame excessive. Cette hauteur de lame supplémentaire permet à l’extrémité de la lame de s’infléchir ce qui cause des entailles et des courbes dans la découpe.

Une hauteur supplémentaire de lame peut aussi fausser le repère de début et de fin, ce qui peut provoquer des découpes excessives. Ce test et ces réglages doivent être effectués périodiquement car la hauteur peut augmenter d’elle-même au fur et à mesure d’une utilisation régulière.

AJUSTES Y MANTENIMIENTO

A. Ajuste de la Profundidad de la Cuchilla Cabezal de Corte Biselado Herramientas necesarias: Destornillador, Regla

1. Sostenga el Cortador de Bisel 702 al revés en su mano con la cuchilla activada en la posición de corte.

2. Mirando la punta de la cuchilla, mida la cantidad expuesta con una regla al mismo ángulo que la cuchilla. Para la plancha de lámina perimétrica de grosor estándar (4 capas) solamente se debe ver 1/8" de cuchilla. Para ajustar, encuentre la cabeza del tornillo a ras debajo de la parte baja de la superficie del cabezal de corte cerca donde está asomando la cuchilla. Fig. 4

3. Girando el tornillo a la derecha (en el sentido de las agujas del reloj) se disminuirá la profundidad de la cuchilla, a la izquierda (en dirección contraria a las agujas del reloj) se aumentará la profundidad de la cuchilla. No todas las láminas perimétricas requieren 1/8". Una lámina perimétrica más gruesa requerirá más. Siempre tenga la profundidad de la cuchilla ajustada de modo que la Hoja de Respaldo sea tocada solo levemente. Cortar aún hasta la mitad a través de la Hoja de Respaldo es enteramente demasiada profundidad de cuchilla. Esta profundidad adicional de cuchilla permite que la punta de la cuchilla se flexione y causa enganches y curvas en el corte.

La profundidad adicional de cuchilla puede también hacer que el indicador de inicio y de parada sea incorrecto, lo que da lugar a sobrecortes. Esta prueba y ajuste necesita hacerse periódicamente pues la plancha de lámina perimétrica tiene muchas variaciones de grosor y la profundidad puede aumentarse sola con el tiempo con el uso regular.

Fig. 4

1/8”

Vis de positionnement

de la hauteur de la

lame

Tornillo de Profundidad

de la Cuchilla Klingentiefe-Schraube Vite di profondità della

lama

EINSTELLUNGEN & WARTUNG

A. Einstellung der Klingentiefe-Winkelschneidekopf Benötigte Werkzeuge: Schraubenzieher, Lineal

1. Halten Sie den 702 Winkelschneider umgedreht in Ihrer Hand, wobei die Klinge in Schneideposition ist.

2. Sehen Sie auf die Klingenspitze und messen Sie die hervorstehende Spitze mit einem Lineal im selben Winkel wie die Klinge. Für Passepartouts mit Standarddicke (4 Lagen) sollten nur 3 mm der Klinge zu sehen sein. Stellen Sie die Tiefe an der Schraube unter der Oberfläche des Schneidekopfs ein, wo die Klinge austritt. Abb. 4

3. Drehen Sie die Schraube nach rechts (im Uhrzeigersinn), um die Klingentiefe zu reduzieren, oder nach links (gegen den Uhrzeigersinn), um die Tiefe zu erhöhen. Nicht alle Kartons erfordern 3 mm. Dickere Kartons benötigen mehr. Die Klingentiefe muss immer so eingestellt werden, so dass der Unterlagekarton nur leicht eingritzt wird. Wenn der Unterlagekarton zur Hälfte durchstoßen wird, ist die Klinge zu tief eingestellt. Diese zusätzliche Klingentiefe führt zu einem Verbiegen der Klingenspitze und zu Kurven im Schnitt.

Zu viel Klingentiefe kann auch dazu führen, dass die Start- und StoppAnzeige nicht richtig ist und Überschnitte vorkommen. Dieser Test und die Einstellungen müssen regelmäßig vorgenommen werden, weil der Passepartoutkarton verschieden dick sein kann und sich die Tiefe im Laufe der Zeit selbst verstellen kann.

REGOLAZIONI E MANUTENZIONE

A. Regolazione della profondità della lama Testa per tagli a smusso

Utensili necessari: cacciavite, righello

1. Tenere in mano la taglierina per passepartout a smusso 702 capovolta con la lama attivata in posizione di taglio.

2. Osservando la punta della lama, misurarne la parte esposta con un righello alla stessa angolazione della lama. Per cartoncini di spessore standard (4 strati di compensato) dovrebbe vedersi soltanto 1/8” della lama. Per regolarla, localizzare la testa della vite incassata sotto il fondo della superficie della testa di taglio in prossimità del punto dal quale fuoriesce la lama. Fig. 4

3. La rotazione in senso orario della vite ridurrà la profondità della lama, mentre la rotazione in senso antiorario la aumenterà. Non tutti i cartoncini richiedono 1/8”. Cartoncini più spessi richiederanno una profondità maggiore. Regolare sempre la profondità della lama di modo che il foglio di rinforzo risulti solo lievemente marcato. Un taglio anche solo fino alla metà dello spessore del foglio di rinforzo rappresenta una profondità della lama eccessiva. Per via di questo eccesso di profondità della lama, la punta della lama potrebbe piegarsi e causare lingue e curve nel taglio.

Una profondità eccessiva della lama potrebbe anche far sì che l’indicatore di inizio e di fine sia scorretto, dando luogo a tagli imprecisi. Questa verifica e regolazione va effettuata periodicamente in quanto il cartoncino ha molte varianti di spessore e la profondità potrebbe aumentare col tempo se l'attrezzo viene utilizzato regolarmente.

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

COUTEAUX À PASSE-PARTOUT MODÈLES 750 ET 760

CORTADOR DE LÁMINA PERIMÉTRICA MODELOS 750 Y 760

PASSEPARTOUTSCHNEIDER MODELLE 750 & 760

TAGLIERINE PER PASSEPARTOUT MODELLI 750 E 760

B. REPOSITIONNEMENT LONGITUDINAL DU GUIDE DE PASSE- PARTOUT

Outils nécessaires : Tournevis cruciforme, règle

Avant de repositionner longitudinalement le guide passe-par d'abord que cela est nécessaire en effectuant un test de parallélisme.

Test de parallélisme :

1. Verrouillez le guide de passe-partout longitudinalement au niveau du repère de 2 pouces (5,08 cm) sur l’échelle. Fig. 1

2. Placez un morceau de chute de passepar haut contre le guide de passe-partout à l’extrémité supérieure de l’appareil.

3. À l’aide d’un crayon, tracez une ligne à travers le passe-partout.

4. Faites glisser le passe-partout complètement vers le bas vers vous en le gardant contre le guide de passe-partout mais pas contre le bras d’équerrage.

5. Tracez une ligne à travers le passe-partout.

6. Le morceau de passe-partout doit à présent sembler n’avoir qu’une seule ligne en son travers. Si les deux lignes tracées ne s’alignent pas l’une sur l’autre, le parallélisme du guide de passe-partout doit être rétabli.

Pour rétablir le parallélisme :

1. Relâchez le guide de passe-partout. À l’aide d’un tournevis à tête cruciforme,

2. desserrez d’un tour chacune les vis des deux côtés des boutons noirs. Desserrez les quatre vis de cette façon.

3. Placez une règle en métal ou une barre rectiligne appropriée entre le guide de passe-partout et le rail de guidage. Fig. 2

4. Faites glisser le guide de passe-partout contre la règle et le rail de guidage. Assurez-vous qu’un bon contact existe entre le guide de passe-par guidage des deux côtés de la règle.

5. Resserrez les boutons noirs en premier.

6. Puis resserrez les quatre vis. Effectuez un autre test de parallélisme pour s’assurer que le guide de passe-partout est à présent parallèle.

tout, assurez-vous tout

tout sous le rail de réglage et vers le

tout et le rail de

C. REMISE D’ÉQUERRE DU BRAS

D’ÉQUERRAGE

Outils nécessaires : Tournevis, équerre.

ATTENTION : Les feuilles de passe-partout de 32 po x 40 po (81,28 cm x 101,6 cm) ne sont généralement pas rectangulaires à l’achat. Songez-y avant d’effectuer un réglage quelconque du bras d’équerrage.

Avant d’effectuer un réglage quelconque du bras d’équer

rage, assurez-vous que l’appareil n’est vraiment pas à angle droit, et non pas simplement la feuille de feuille de passe-partout, en exécutant le test de rectangularité.

Test de rectangularité

1. Placez l’équerre contre le côté droit du rail de guidage et le bras d’équer

1). Assurez-vous qu’il n’existe aucun jour entre le cadre et le bras d’équerrage. Ajustez le bras d’équerrage dans le cas contraire.

rage (Fig.

B. REPONER EN PARALELO LA GUÍA DE LA LÁMINA PERIMÉTRICA

Herramientas necesarias: Destornillador Phillips, Regla

Para reponer en paralelo la Guía de la Lámina Perimétrica, primero deter la Guía de la Lámina Perimétrica está fuera de paralelismo haciendo una prueba de paralelismo.

Prueba de Paralelismo:

Trabe la Guía de la Lámina Perimétrica en la

marca de 2" de la escala. Fig. 1

2. Coloque una pieza de desecho de lámina perimétrica debajo del Carril Guía y arriba contra la Guía de la Lámina Perimétrica en el extremo de arriba de la máquina.

3. Utilizando un lápiz, marque una línea a través de la lámina perimétrica.

4. Deslice la lámina perimétrica a todo lo que da en el fondo donde usted se encuentra manteniendo la lámina perimétrica contra la guía de la lámina perimétrica pero no contra el Brazo de Escuadra.

5. Dibuje una línea a través de la lámina perimétrica.

6. La pieza de lámina perimétrica debe ahora parecer como que solamente tiene una sola línea a través de ella. Si las dos líneas dibujadas no se alinean la una con la otra, la Guía de la Lámina Perimétrica necesita ser repuesta en paralelo.

Para Reponer en Paralelo:

1. Libere la Guía de la Lámina Perimétrica.

2. Utilice un destornillador de punta Phillips para aflojar una vuelta los tor cualquiera de los dos lados de las perillas negras. Hay cuatro tornillos en total para aflojar de esta manera.

3. Coloque una regla de metal o filo recto adecuado entre la Guía de la Lámina Perimétrica y el Carril Guía. Fig. 2

4. Deslice la Guía de la Lámina Perimétrica contra el borde recto y el Car seguro que la Guía de la Lámina Perimétrica y el Carril Guía están haciendo un sólido contacta en ambos lados del borde recto.

5. Vuelva a apretar las Perillas Negras primero.

6. Entonces vuelva a apretar los cuatro tornillos. Haga otra prueba paralela para asegurarse de que la Guía de la Lámina Perimétrica está paralela ahora.

mine que

nillos en

ril Guía. Esté

C. RE-PONER A ESCUADRA EL

BRAZO DE ESCUADRA

Herramientas necesarias: Destornillador, escuadra de carpintero.

ATENCION: Es común que las hojas de 32" x 40" de las planchas de lámina perimétrica sean no-a-escuadra cuando se compran. Tome esto en cuenta antes de hacer cualquier ajuste en el Brazo de Escuadra.

Antes de hacer cualquier ajuste en el brazo de escuadra, asegúrese que la máquina está verdaderamente fuera de escuadra, no la lámina perimétrica, utilizando la pr cuadratura.

Prueba de Cuadratura

1. Coloque la escuadra de carpintero contra el lado derecho del carril guía y abajo contra el brazo de escuadra. Fig. 1 Mire a ver si hay algunos vacíos entre la escuadra del marco y el brazo de escuadra. Si es así el brazo de escuadra necesita ser ajustado.

ueba de

B. ERNEUTES PARALLELISIEREN DER PASSEPARTOUT-FÜHRUNG

Benötigte Werkzeuge: Kreuzkopfschraubenzieher, Lineal.

Zur erneuten Parallelisierung der

tout-Führung müssen Sie zunächst

Passepar feststellen, dass die Passepartout-Führung nicht mehr parallel ist, indem Sie einen Test durchführen.

Parallelitätstest:

Arretieren sie die Passepartout-Führung an

1. der 5 cm (2 Zoll) Markierung auf der Skala. Abb. 1

2. Legen Sie einen Bogen Abfall-Passepartout unter die Führungsschiene an die Passepartout-Führung oben an der Maschine.

3. Ziehen Sie mit einem Bleistift eine Linie über das gesamte Passepartout.

4. Schieben Sie das Passepartout ganz nach unten, wo Sie stehen und lassen Sie das Passepartout an der Passepartout-Führung, aber nicht am Auswinkelarm.

5. Ziehen Sie eine Linie über das gesamte Passepartout.

6. Das Passepartout sollte jetzt nur eine Linie aufweisen. Wenn die beiden Linien nicht vollkommen aufeinanderliegen, muss die Passepartout-Führung neu parallelisiert werden.

Erneutes Parallelisieren:

1. Lassen Sie die Passepartout-Führung los. Lösen Sie mit einem

2. Kreuzkopfschraubenzieher die Schrauben an den Seiten der schwarzen Knöpfe um jeweile eine Drehung. Insgesamt müssen vier Schrauben gelöst werden.

3. Positionieren Sie ein Metalllineal oder eine gerade Kante zwischen die PassepartoutFührung und die Führungsschiene. Abb. 2

4. Schieben Sie die Passepartout-Führung an die gerade Kante der Führ Vergewissern Sie sich, dass die Passepartout-Führung und die Führungsschiene an beiden Seiten der geraden Kante Kontakt haben.

5. Ziehen Sie die schwarzen Knöpfe zuerst wieder fest.

6. Ziehen Sie dann die vier Schrauben fest. Machen Sie einen weiteren Parallelitätstest, um sicherzugehen, dass die PassepartoutFührung jetzt parallel ist.

ungsschiene.

C. ERNEUTES GLATTSTELLEN DES

AUSWINKELARMS

Benötigte Werkzeuge: Schraubenzieher, Zimmermannswinkel.

ACHTUNG: Es ist normal, dass 80 x 100 cm große Passepartoutkartons nicht rechteckig sind. Berücksichtigen Sie das, bevor Sie den Auswinkelarm einstellen.

Bevor Sie Einstellungen am Auswinkelarm vornehmen, müssen Sie sichergehen, dass die Maschine wirklich nicht rechteckig ist, nicht das Passepartout, indem Sie einen Test machen.

Rechteckigkeitstest

1. Legen Sie den Zimmermannswinkel an der rechten Seite der Führ Auswinkelarm an. Abb. 1 Achten Sie darauf, ob Lücken zwischen dem Rahmenwinkel und dem Auswinkelarm bestehen. Ist das der Fall, muss der Auswinkelarm eingestellt werden.

ungsschiene am

B. RIPRISTINO DEL PARALLELISMO DELLA GUIDA DEL PASSEPARTOUT

Utensili necessari: cacciavite per viti con taglio a croce, righello

Per ripristinare il parallelismo della guida del

tout, accertare prima che la guida

passepar non sia parallela effettuando una prova di parallelismo.

Prova di parallelismo:

1. Bloccare la guida del passepartout sul segno

2” del righello. Fig. 1 Posizionare un pezzo di cartoncino di scarto

2. sotto la rotaia di guida e contro la guida del passepartout all’estremità in alto dell’attrezzo.

3. Con una matita, tracciare una linea attraverso il passepartout.

4. Far scorrere il passepartout per l’intera lunghezza verso il basso tenendolo contro la guida del passepartout ma non contro il braccio di squadratura.

5. Tracciare una linea attraverso il passepartout.

6. Sul pezzo di cartoncino dovrebbe ora apparire una sola linea. Se le due linee tracciate non si allineano l’una con l’altra, occorre ripristinare il parallelismo della guida del passepartout.

Per ripristinare il parallelismo:

1. Sbloccare la guida del passepartout. Utilizzare un cacciavite per viti con taglio a

2. croce per allentare di un giro ciascuna le viti su entrambi i lati delle manopole. Le viti da allentare in questo modo sono complessivamente quattro.

3. Posizionare un righello metallico o un bordo diritto appropriato tra la guida del passepartout e la rotaia di guida. Fig. 2

4. Far scorrere la guida del passepartout contro il bordo diritto e la rotaia di guida. Accertarsi che sia la guida del passepartout che la rotaia di guida si trovino a contatto con entrambi i lati del bordo diritto. Serrare nuovamente prima le manopole

5. nere.

6. Quindi serrare nuovamente le quattro viti. Eseguire un'altra prova di parallelismo per verificare che la guida del passepartout sia ora parallela.

C. RIPRISTINO DELLA

SQUADRATURA DEL BRACCIO DI SQUADRATURA

Utensili necessari: cacciavite, squadra da falegname.

ATTENZIONE: può accadere che, appena acquistati, che i fogli di cartoncino 32” x 40” siano fuori squadra.Si consiglia di tenerne conto prima di effettuare qualsiasi regolazione al braccio di squadratura.

Prima di effettuare alcuna regolazione al braccio di squadratura, accer l’attrezzo, e non il cartoncino, sia effettivamente fuori squadra eseguendo la prova di squadratura.

Prova di squadratura

1. Posizionare la squadra del falegname contro il lato destro della rotaia di guida e in basso contro il braccio di squadratura. Fig. 1 Verificare la presenza di eventuali spazi vuoti tra la squadra di incor braccio di squadratura. Qualora ve ne siano, occorre regolare il braccio di squadratura.

tarsi che

niciatura e il

2”

Fig. 2

Fig. 1

Placez la règle ici Ponga el borde recto aquí Gerade Kante hier Posizionare qui il bordo diritto

Fig. 1

Placez l’équerre ici Coloque la escuadra aquí Winkel hier Posizionare qui la squadra

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

COUTEAUX À PASSE-PARTOUT MODÈLES 750 ET 760

CORTADOR DE LÁMINA PERIMÉTRICA MODELOS 750 Y 760

PASSEPARTOUTSCHNEIDER MODELLE 750 & 760

TAGLIERINE PER PASSEPARTOUT MODELLI 750 E 760

Remise d’équerre

1. En vérifiant l’emplacement du jour, vous pouvez déterminer dans quelle direction il faut déplacer le bras d'équerrage afin de rétablir l'équerre.

2. Déposez le bras d’équerre et localisez les trois vis à l’intérieur de la fente.

3. Réglez les deux vis A et B uniquement. NE RÉGLEZ PAS LA VIS C. Le réglage consiste à tourner les vis A et B uniformément, mais dans le sens contraire l'une par rapport à l'autre. Pour déplacer l’extrémité droite du bras d’équerrage vers le haut de l’appareil, tournez la vis de réglage B dans le sens des aiguilles d’une montre d’environ 1 quart de tour et la vis de réglage A dans le sens contraire d’un quart de tour également (Fig. 2).

4. Ré-installez le bras d’équerrage et vérifiez de nouveau la rectangularité. Il s'agit d'une méthode par tâtonnement ; dans certains cas, plus d'un quart de tour est nécessaire, moins dans d'autres.

Neue Glattstellung

1. Indem Sie sehen, wo die Lücke ist, können Sie bestimmen, in welche Richtung der Auswinkelarm gehen muss, damit er wieder rechteckig ist.

2. Entfernen Sie den Auswinkelarm und finden Sie die drei Schrauben an der Innenseite des Schlitzes.

3. Stellen Sie lediglich die beiden Schrauben A & B ein. VERSTELLEN SIE NICHT SCHRAUBE C. Zum Einstellen müssen Sie die Schrauben A & B in entgegengesetzte Richtung drehen. Um das ganz rechte Ende des Auswinkelarms nach oben auf der Maschine zu bringen, drehen Sie Schraube B nach innen (im Uhrzeigersinn) um eine Viertel-Drehung und Schraube A nach außen (gegen den Uhrzeigersinn) um eine Viertel-Drehung. Abb. 2

4. Instalieren Sie den Auswinkelarm erneut und achten Sie auf die Rechteckigkeit. Sie müssen es ausprobieren, weil manchmal mehr als eine Viertel-Drehung und manchmal weniger notwendig ist.

Para reponer a escuadra

1. Mirando donde está el vacío usted puede determinar hacia qué lado necesita ir el brazo de escuadra para estar a escuadra otra vez.

2. Quite el brazo de escuadra y ubique los tres tornillos dentro de la ranura.

3. Ajuste solamente dos tornillos A y B. NO AJUSTE C. Para ajustar, usted debe girar los tornillos A y B en direcciones iguales pero opuestas. Para mover el extremo derecho más alejado del brazo de escuadra hacia el extremo superior de la máquina, gire el tornillo de ajuste B hacia el interior (en el sentido de las agujas del reloj) alrededor de un cuarto de vuelta y ajuste el tornillo A hacia afuera (contra el sentido de las agujas del reloj) un cuarto de vuelta. Fig. 2

4. Reinstale el brazo de escuadra y compruebe la escuadra. Esto es un método de prueba y error, en algunos casos es necesaria más de un cuarto de vuelta, en algunos casos menos.

Per ripristinare la squadratura

1. Vedendo dove si trova lo spazio vuoto è possibile stabilire in quale direzione deve muoversi il braccio di squadratura per tornare nuovamente ad angolo retto.

2. Rimuovere il braccio di squadratura e localizzare le tre viti all’interno della scanalatura.

3. Regolare solamente le due viti A & B. NON REGOLARE LA VITE C. Per effettuare la regolazione, ruotare le viti A & B in direzioni opposte. Per spostare l’estremità destra del braccio di squadratura verso l’estremità superiore dell’attrezzo, ruotare la vite di regolazione B verso l’interno (in senso orario) di circa un quarto di giro e la vite di regolazione A verso l’esterno (in senso antiorario) di un quarto di giro. Fig. 2

4. Reinstallare il braccio di squadratura e verificare che sia ad angolo retto. Questo è un metodo basato su tentativi ed errori: in alcuni casi è necessario più di un quarto di giro, in altri casi meno.

Fig. 2

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

COUTEAUX À PASSE-PARTOUT MODÈLES 750 ET 760

CORTADOR DE LÁMINA PERIMÉTRICA MODELOS 750 Y 760

PASSEPARTOUTSCHNEIDER MODELLE 750 & 760

TAGLIERINE PER PASSEPARTOUT MODELLI 750 E 760

D. CONSEILS UTILES

1. Rangez toujours votre couteau à passe-partout à plat. Ne posez jamais le couteau à passe-partout verticalement contre un mur pendant quelque durée que ce soit. Cela peut provoquer le fléchissement de l’embase du couteau à passe-partout.

2. S’il est nécessaire de nettoyer le rail de guidage, n’utilisez qu’un solvant évaporant (fluide pour briquet, alcool) qui ne laisse aucun résidu. Ne lubrifiez pas le rail de guidage car la substance ramollirait les guides en nylon des têtes de découpe, provoquant leur pliage sur le rail de guidage.

3. La tête de découpe en biseau comporte un dispositif à « ressort de rappel ». Ce ressort n’est pas destiné à tirer la lame hors du passe-partout après une coupe. C’est une caractéristique de sécurité conçue pour éviter que la lame ne tombe dans la fente à lame et ne coupe une table, une main, etc. quand l’outil n’est pas utilisé.

4. À PROPOS DE LA DURÉE DE VIE DES LAMES La duré de vie des lames peut varier d’une lame à l’autre. Il est préférable d’installer une lame neuve avant de commencer un nouveau projet afin d’obtenir de meilleurs résultats de découpe.

Remarque : N’utilisez que des lames Logan authentiques.

5. Pour éviter les aléas de la découpe du verre, utilisez simplement le coupe-verre modèle 704 en tandem avec les modèles de couteau à passe-partout 750 et 760. Le modèle 704 se monte sur le rail de découpe de la même façon que les têtes de découpe en biseau et à angle droit fournies avec le Simplex Plus. La découpe du verre s’effectue alors sans peine.

D. HILFREICHE TIPPS

. Bewahren Sie den Schneider Simplex Plus Mat Cutter immer flach auf. Lehnen Sie

den Schneider nie für längere Zeit aufrecht gegen eine Wand. Dadurch kann die Grundplatte verbogen werden.

2. Wenn Sie die Führungsschienen reinigen müssen, sollten Sie nur Flüssigkeiten, wie Feuerzeugbenzin oder Alkohol verwenden, weil diese verdampfen und keine Ablagerungen hinterlassen. Schmieren Sie die Führungsschiene nicht, weil die Nylonführungen dadurch weicher werden und die Schneideköpfe auf den Führungsschienen stecken bleiben.

3. Der Winkelschneidekopf hat eine “Rücksprung”-Eigenschaft. Diese Eigenschaft ist nicht dazu vorgesehen, die Klinge nach einem Schnitt aus dem Passepartout zu ziehen. Es handelt sich um eine Sicherheitsvorrichtung, damit die Klinge nicht in den Klingenschlitz fällt und einen Tisch, Ihre Hand oder einen anderen Gegenstand durchschneidet, wenn sie nicht verwendet wird.

4. EIN HINWEIS ZUR LEBENSDAUER VON KLINGEN: Keine zwei Klingen sind gleich. Sie sollten vor Beginn eines neuen Projekts immer eine neue Klinge einlegen, um beste Schnitte zu erzielen.

Hinweis: Verwenden Sie nur echte Logan-Klingen.

5. Und wenn Sie Glas schneiden, sollten Sie den Glasschneider Modell 704 „Glass Cutter“ mit den Passepartout-Schneidern 750 und 760 Simplex Plus verwenden. Der 704 wird wie der gerade und Winkelschneidekopf des Simplex Plus auf die Führungsschiene montiert, um schnelle und einfache Glasschnitte zu gewährleisten.

D. DATOS ÚTILES

1. Almacene siempre su Cortador de Lámina Perimétrica Simplex Plus en forma plana. Nunca pare el Cortador de Lámina Perimétrica contra una pared por cualquier período de tiempo. Esto puede causar que la base del Cortador de Lámina Perimétrica se arquee.

2. Si necesita limpiar el Carril Guía, sólo uso un solvente que se evapore (fluido de encendedor, alcohol) que no deje ningún residuo. No lubrique el Carril Guía pues la sustancia ablandará las Guías de Nylon en los cabezales de corte causando que se peguen en el Carril Guía.

3. El cabezal de Corte Biselado tiene instalada una característica de "saltar para atrás". Esta acción del resorte no está concebida para extraer la cuchilla fuera de la lámina perimétrica después de un corte. Es un dispositivo de seguridad para evitar que la cuchilla se deslice por la ranura de la cuchilla y corte una mesa, su mano, etc. cuando no esté en uso.

4. UNA NOTA SOBRE LA VIDA DE LA CUCHILLA: No hay dos cuchillas que duren lo mismo. Es una buena idea instalar una cuchilla nueva antes de comenzar un nuevo proyecto para asegurar los mejores resultados de corte.

Nota: Use cuchillas auténticas de Logan solamente.

5. Deje de lado el conjeturar en su trabajo de cortar vidrio simplemente utilizando el Cortador de Vidrio Modelo 704 con los cortadores de lámina perimétrica Simplex Plus Modelos 750 y 760. El 704 se monta sobre el carril de corte de la misma manera que los cabezales estándar rectos y de corte biselado provistos con el Simplex Plus, proporcionando un corte de vidrio rápido y fácil.

D. SUGGERIMENTI UTILI

1. Conservare sempre la Taglierina per passepartout Simplex Plus in posizione piana. Non appoggiare mai la taglierina contro un muro, neanche per breve tempo, in quanto ciò potrebbe far piegare la sua base.

2. Se si rende necessario pulire la rotaia di guida, utilizzare solamente un solvente evaporante (liquido leggero, alcool) che non lasci residui. Non lubrificare la rotaia di guida in quanto la sostanza ammorbidirebbe le guide in nylon sulle teste di taglio facendole piegare sulla rotaia.

3. La testa per tagli a smusso ha una funzione di “ritorno elastico”. Questa azione di ritorno non è concepita per far saltare la lama fuori dal passepartout dopo un taglio. Si tratta di una caratteristica di sicurezza atta a impedire che la lama scenda bruscamente nella sua fessura tagliando il tavolo, la vostra mano, ecc., quando non viene utilizzata.

4. UN’OSSERVAZIONE SULLA DURATA DELLA LAMA: Non esiste una lama che duri quanto un’altra. E’ una buona idea montare una lama nuova prima di iniziare un nuovo progetto per garantire i migliori risultati di taglio.

Nota: Utilizzare esclusivamente lame Logan originali.

5. Bando alle approssimazioni quando si taglia il vetro! E’ sufficiente utilizzare la Taglierina per vetro modello 704 insieme con le Taglierine per passepartout Simplex Plus modelli 750 e 760! La 704 si monta sulla rotaia di taglio allo stesso modo delle teste per tagli diritti e a smusso standard fornite in dotazione con la Simplex Plus, agevolando e accelerando l’operazione di taglio del vetro.

Coupe-verre – Modèle n° 704 Cortador de Vidrio - Modelo #704 Glass Cutter - Modell #704 Taglierina per vetro - Modello #704

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

COUTEAUX À PASSE-PARTOUT MODÈLES 750 ET 760

SIMPLEX PLUS

CORTADOR DE LÁMINA PERIMÉTRICA MODELOS 750 Y 760

PASSEPARTOUTSCHNEIDER MODELLE 750 & 760

TAGLIERINE PER PASSEPARTOUT MODELLI 750 E 760

PROBLÈMES ET SOLUTIONS • SOLUCIÓN DE FALLAS • MÖGLICHE FEHLERQUELLEN UND IHRE BEHEBUNG • LOCALIZZAZIONE GUASTI

Problème

Crochets ou courbes

Solution

• N’utilisez que des lames d’origine Logan.

• Lame réglée à une hauteur excessive. (voir page 8)

• Lame émoussée.

• La lame accroche une coupe précédente dans la feuille doublure. (voir page 4)

• Pression inégale appliquée sur la tête de découpe lors de la découpe. (voir page 6)

Problème

Découpe excessive sur la coupe supérieure

Solution

• La tête de découpe dérape vers l’avant lors de l’insertion de la lame. Utiliser des goujons antiglissement. (voir page 6)

• Lame réglée à une hauteur excessive.

• (voir page 8)

• Les butées ne sont pas réglées correctement.

Problème

Découpe excessive sur la coupe inférieure

Solution

• Régler en début et en fin de course par rapport aux repères Start (Début) et Stop (Fin).

Problème

Bordures de passe-partout inégales

Solution

• Le passe-partout n’est pas maintenu tout contre le bras d’équerrage lors de la découpe.

• Le guide de passe-partout n’est pas parallèle. (voir page 9)

Problème

Coupe en biseau décalée

Solution

• Découpe sans feuille doublure. (voir page 4)

• Feuille doublure usée. (voir page 4)

• Fréquence de remplacement de la lame insuffisante.

Problème

Ne coupe pas au travers

Solution

• L’appareil ne repose pas sur une surface plane. (voir page 10)

• Une feuille doublure au moins aussi longue que le passe-partout à couper n’est pas utilisée. (voir page 4)

• La feuille doublure n’est pas aussi large que le rail de guidage.

• La hauteur de la lame est insuffisante. (voir page 8)

• Pression inégale appliquée sur la tête de découpe lors de la découpe. (voir page 6)

Problema

Ganchos o Curvas

Solución

• Use cuchillas auténticas de Logan solamente.

• Profundidad de la cuchilla graduada muy hondo. (vea pagina 8)

• La cuchilla está embotada.

• La cuchilla se está atracando en un corte anterior de la Hoja de Respaldo. (vea pagina 4)

• Se está aplicando presión desigual al Cabezal de Corte durante el corte. (vea pagina 6)

Problema

Cortado en exceso en el Corte de Arriba

Solución

• El Cabezal de Corte se arrastra hacia adelante cuando inserta la cuchilla. Use el Pasador Anti-Arrastre (vea pagina 6)

• Profundidad de la cuchilla graduada muy hondo.

• (vea pagina 8)

• Topes no están puestos correctamente.

Problema

Cortado en exceso en el Corte de Abajo

Solución

• Ajuste donde usted inicia y para en relación con el indicador de Inicio y Parada.

Problema

Bordes Desiguales de la Lámina Perimétrica

Solución

• No mantiene la lámina perimétrica en ángulo recto contra el brazo de escuadra al cortar.

• Guía de la Lámina Perimétrica no paralela. (vea pagina 9)

Problema

Corte Desigual del Bisel

Solución

• Corte sin una Hoja de Respaldo. (vea pagina 4)

• La Hoja de Respaldo está desgastada. (vea pagina 4)

• No está cambiando la cuchilla suficiente a menudo.

Problema

No está Cortando A Través

Solución

• La máquina no está en una superficie a nivel. (vea pagina 10)

• No está utilizando una Hoja de Respaldo por lo menos con la lámina perimétrica que usted está cortando. (vea pagina 4)

• Hoja de Respaldo no es tan ancho como el Carril Guía.

• Profundidad de la cuchilla graduada no muy profunda. (vea pagina 8)

• Se está aplicando presión desigual al cabezal de corte durante el corte. (Vea pagina 6)

Problem

Haken oder Kurven

Lösung

• Verwenden Sie nur echte Logan-Klingen.

• Klinge ist zu tief eingestellt. (Siehe Seite 8)

• Klinge ist stumpf.

• Klinge bleibt an den vorhergehenden Schnittstellen auf dem Unterlagkarton stecken. (Siehe Seite 4)

• Druck wird nicht gleichmäßig auf den Schneidekopf beim Schneiden ausgeübt. (Siehe Seite 6)

Problem

Überschnitt auf dem obersten Schnitt

Lösung

• Schneidekopf kriecht nach vorne, wenn Sie die Klinge einstecken. Verwenden Sie den Kriechschutzstift. (Siehe Seite 6)

• Klinge ist zu tief eingestellt.

• (Siehe Seite 8)

• Anschläge nicht richtig eingestellt.

Problem

Überschnitt auf dem untersten Schnitt

Lösung

• Sie müssen Ihren Start und Stopp in Bezug auf die Start- und Stopp-Anzeige einstellen.

Problem

Passepartout-Ränder uneben

Lösung

• Passepartout liegt beim Schnitt nicht rechteckig am Auswinkelarm an.

• Passepartout-Führung nicht parallel. (Siehe Seite 9)

Problem

Ausgefranster Winkelschnitt

Lösung

• Schnitt ohne Unterlagekarton. (Siehe Seite 4)

• Unterlagekarton zu alt. (Siehe Seite 4)

• Klinge wird nicht häufig genug ausgewechselt.

Problem

Schnitt geht nicht durch

Lösung

• Maschine ist nicht auf einer ebenen Oberfläche. (Siehe Seite 10)

• Unterlagekarton ist nicht mindestens so lang wie das Passepartout. (Siehe Seite 4)

• Unterlagekarton ist nicht so breit wie die Führungsschiene.

• Klinge ist nicht tief genug eingestellt. (Siehe Seite 8)

• Druck wird nicht gleichmäßig auf den Schneidekopf beim Schneiden ausgeübt. (Siehe Seite 6)

Problema

Si piega o si curva

Soluzione

• Utilizzare esclusivamente lame Logan originali.

• La profondità della lama è eccessiva (vedere pagina 8).

• La lama è smussata.

• La lama si impiglia sul taglio precedente nel foglio di rinforzo (vedere pagina 4).

• Durante il taglio si applica alla testa di taglio una pressione irregolare (vedere pagina 6).

Problema

Taglio impreciso sul taglio superiore

Soluzione

• La testa di taglio si sposta in avanti mentre si inserisce la lama. Utilizzare il perno antiscivolo (vedere pagina 6).

• La profondità della lama è eccessiva (vedere pagina 8).

• Gli arresti non sono ben posizionati.

Problema

Taglio impreciso sul taglio inferiore

Soluzione

• Regolare il punto di inizio e di fine rispetto all’indicatore di inizio e di fine.

Problem

I bordi del passepartout sono irregolari

Soluzione

• Durante il taglio non si tiene il passepartout ad angolo retto contro il braccio di squadratura.

• La guida del passepartout non è parallela (vedere pagina 9).

Problema

Taglio a smusso irregolare

Soluzione

• Si sta tagliando senza un foglio di rinforzo (vedere pagina 4).

• Il foglio di rinforzo è consumato (vedere pagina 4).

• La lama non viene cambiata con sufficiente frequenza.

Problema

Non taglia

Soluzione

• L’attrezzo non si trova su una superficie piana (vedere pagina 10).

• Durante il taglio non si utilizza un foglio di rinforzo lungo almeno quanto il passepartout (vedere pagina 4).

• Il foglio di rinforzo non è ampio quanto la rotaia di guida.

• La profondità della lama è insufficiente (vedere pagina 8).

• Durante il taglio si applica alla testa di taglio una pressione irregolare (vedere pagina 6).

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

COUTEAUX À PASSE-PARTOUT MODÈLES 750 ET 760

SIMPLEX PLUS

CORTADOR DE LÁMINA PERIMÉTRICA MODELOS 750 Y 760

PASSEPARTOUTSCHNEIDER MODELLE 750 & 760

TAGLIERINE PER PASSEPARTOUT MODELLI 750 E 760

Instructions détaillées sur la coupe de passe-partout de style plus créatifs. • Instrucciones detalladas en cómo cortar láminas perimétricas de estilo más creativas. Detaillierte Anleitungen zum Schneiden kreativer Passepartouts. • Istruzioni dettagliate su come realizzare passepartout più fantasiosi.

PASSE-PARTOUT À DOUBLE RECTANGLE

(Exemple : 20,3 cm x 25,4 cm avec ouverture de 8,89 cm x 13,97 cm)

Étape 1 Réglez le guide de passe-partout longitudinal à 5,08 cm et coupez une ouverture dans le passe-partout depuis le VERSO. Étape 2 En gardant la chute en place, appliquez un ruban adhésif à

double face autour du verso de la bordure de la fenêtre. N’appliquez pas de ruban adhésif sur la ligne de découpe. Appliquez un petit morceau de bande adhésive au centre de la chute.

Étape 3 Coupez un deuxième morceau de passe-partout de la couleur souhaitée à une dimension extérieure de 19,05 x 24,13 cm. Étape 4 Apposez le deuxième passe-partout FACE VERS LE BAS sur le recto adhésif du premier passe-partout en s’assurant qu’il est

relativement bien centré.

Étape 5 Réglez le guide de passe-par

fenêtre et le passe-partout est terminé est parfaitement aligné. REMARQUE: Des passe-partout triples peuvent être obtenus en répétant la procédure ci-dessus.

ESP

LÁMINA PERIMÉTRICA DE DOBLE RECTÁNGULO

(Ejemplo: 20,3 cm x 25,4 cm con/ abertura 8,89 cm x 13,97 cm)

Paso 1 Ajuste la Guía de la Lámina Perimétrica en 5,08 cm y corte una abertura en la lámina perimétrica de ATRÁS para adelante. Paso 2 Manteniendo en su lugar la pieza que sale, corra la cinta de doble cara alrededor del dorso de la franja perimétrica de la

ventana. No ponga cinta en la línea de corte. También ponga un retazo pequeño de cinta en el centro de la pieza que se saca.

Paso 3 Corte recta la segunda pieza de lámina perimétrica del color deseado a una dimensión exterior de 19,05 x 24,13 cm. Paso 4 Fije la segunda lámina perimétrica CARA HACIA ABAJO en el dorso encintado de la primera lámina perimétrica

asegurándose que esté centrada razonablemente bien.

Paso 5 Ajuste la Guía de la Lámina Perimétrica a 6,1 cm y corte la segunda aber

y la lámina perimétrica estará terminada y perfectamente alineada. NOTA: Se pueden lograr láminas perimétricas triples repitiendo los procedimientos antedichos otra vez.

tout longitudinal à 6,1 cm et coupez la deuxième ouverture. La double chute tombe de la

PASSE-PARTOUT À DOUBLE RECTANGLE LÁMINA PERIMÉTRICA DE DOBLE RECTÁNGULO DOPPELTES RECHTECKIGES PASSEPARTOUT PASSEPARTOUT A DOPPIO RETTANGOLO

tura. La doble pieza que sale caerá de la ventana

DOPPELTES RECHTECKIGES PASSEPARTOUT

(Beispiel 20 x 25 cm mit einer 8,25 x 14 cm große Öffnung)

Schritt 1 Stellen Sie die Passepartout-Führung bei 5 cm ein und schneiden Sie eine Öffnung in das Passepartouts von HINTEN.. Schritt 2 Lassen Sie die ausgeschnittenen Teile an Ort und Stelle und kleben Sie ein doppelseitiges Klebeband auf die Rückseite des

Fensterrahmens. Kleben Sie kein Klebeband auf die Schnittlinie. Kleben Sie auch ein kleines Stück Klebeband in die Mitte des ausgeschnittenen Teils

Schritt 3 Schneiden Sie ein zweites Passepartout in der gewünschten Farbe mit einer Außengröße von 19 x 23 cm. Schritt 4 Kleben Sie das zweite Passepartout UMGEDREHT auf das erste auf und vergewissern Sie sich, dass es gut aufliegt. Schritt 5 Markieren Sie jetzt die Linien und schneiden Sie ein Passepartout mit einem 6 cm breiten Rand aus. Der doppelte Abfall

fällt aus dem Fenster und das Passepar indem Sie das obige Verfahren wiederholen.

PASSEPARTOUT A DOPPIO RETTANGOLO

ITL

(Esempio: 20 x 25 cm con apertura 8,25 x 14 cm)

Procedura 1 Disporre la guida del passepartout su 5 cm e tagliare un’apertura nel passepartout dal RETRO. Procedura 2 Mantenendo in posizione il pezzo ritagliato, applicare il nastro biadesivo intorno alla parte posteriore del bordo della

Procedura 3 Tagliare in rettilineo un secondo pezzo di cartoncino del colore desiderato per una misura esterna di 19 x 23 cm. Procedura 4 Applicare il secondo passepartout RIVOLTO VERSO IL BASSO alla parte posteriore munita di nastro adesivo del primo

Procedura 5 Disporre la guida del passepartout su 6 cm e tagliare la seconda apertura. Il doppio pezzo ritagliato cadrà dalla finestra

finestra. Non applicare il nastro sulla linea di taglio. Applicare anche un rettangolino di nastro al centro della parte ritagliata.

passepartout, accertandosi che sia ben centrato.

tout sarà finito e perfettamente allineato. NOTA: è possibile ottenere passepartout tripli ripetendo ancora

e il passepar una volta le suddette procedure.

tout ist perfekt ausgerichtet. HINWEIS: Sie können dreifache Passepartouts machen,

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

PASSE PARTOUT À ANGLES DÉCALÉS

(Exemple : 20,3 cm x 25,4 cm avec ouverture de 12,7 cm x 17,8 cm)

Étape 1 Réglez le guide de passe-partout longitudinal à 5,08 cm et tracez les quatre lignes. Étape 2 Réglez de nouveau le guide de passe-partout longitudinal à 3,81 cm et tracez une autre série de traits. Étape 3 En laissant le guide de passe-partout à 3,81 cm, placez le passe-partout dans le couteau, installez la tête de découpe en biseau et alignez la

ligne argentée du repère avec la ligne au crayon inférieure la plus proche du centre du passe-par argentées du repère s’alignent avec la ligne au crayon supérieure la plus proche du centre du passe-partout. En suivant la même procédure, découpez les quatre côtés. IMPORTANT: À ce stade la tombée ne se détachera pas de la découpe.

Étape 4 Retirez le passe-partout et réglez-le de nouveau à 5,08 cm. Insérez à nouveau le passe-partout. Étape 5 Alignez la ligne argentée du repère de la tête de découpe en biseau avec la ligne au crayon la plus éloignée du centre du passe-partout.

Découpez jusqu'à ce que les lignes argentées du repère s’alignent avec la ligne au crayon supérieure la plus éloignée du centre du passe-

tout. En suivant la même procédure, découpez les quatre côtés.

par

REMARQUE : Faire attention de maintenir la chute en place en pivotant le passe-partout pour la dernière coupe.

ESP

LÁMINA PERIMÉTRICA DE ESQUINA DESPLAZADA

(Ejemplo: 20,3 cm x 25,4 cm con abertura 12,7 cm x 17,8 cm)

Paso 1 Ponga la guía de la lámina perimétrica en 5,08 cm y dibuje las cuatro líneas. Paso 2 Reajuste la Guía de la Lámina Perimétrica a 3,81 cm y dibuje otro juego de líneas. Paso 3 Dejando la Guía de la Lámina Perimétrica en 3,81 cm, ponga la lámina perimétrica en el cor

de Bisel y alinee la línea indicadora plateada con la línea de lápiz de abajo lo más cerca al centro de la lámina perimétrica. Corte hasta que el indicador de plata se alinee con línea de lápiz superior lo más cerca al centro de la lámina perimétrica. Utilizando el mismo procedimiento, corte los cuatro lados. IMPORTANTE En este punto la pieza que sale no caerá de la ventana.

Paso 4 Quite la lámina perimétrica y reajuste la Guía de la Lámina Perimétrica a 5,08 cm. Reinserte la lámina perimétrica. Paso 5 Alinee la línea indicadora de plata sobre el Cabezal de Corte de Bisel con la línea de lápiz trazada más alejada del centro de la

lámina perimétrica. Corte hasta que la línea indicadora de plata se alinee con la línea en la parte alta de la lámina perimétrica lo más lejos del centro de la lámina perimétrica. Utilizando el mismo procedimiento, corte los cuatro lados.

NOTA: Tenga cuidado de sostener la pieza que sale en su lugar cuando usted gira la lámina perimétrica para el último corte.

tout. Coupez jusqu'à ce que les lignes

tador, ponga encima el Cabezal de Corte

COUTEAUX À PASSE-PARTOUT MODÈLES 750 ET 760

CORTADOR DE LÁMINA PERIMÉTRICA MODELOS 750 Y 760

PASSEPARTOUTSCHNEIDER MODELLE 750 & 760

TAGLIERINE PER PASSEPARTOUT MODELLI 750 E 760

PASSE PARTOUT À ANGLES DÉCALÉS LÁMINA PERIMÉTRICA DE ESQUINA DESPLAZADA PASSEPARTOUT MIT VERSETZTEN ECKEN PASSEPARTOUT CON ANGOLI INVERSI

PASSEPARTOUT MIT VERSETZTEN ECKEN

(BEISPIEL: 20 x 25 cm mit einer 13 x 18 cm großen Öffnung)

Schritt 1 Markieren Sie die Linien für ein Passepartout mit einem 5 cm breiten Rand. Schritt 2 Markieren Sie die Linien für ein Passepartout mit einem 3,5 cm breiten Rand.. Schritt 3 An der 3,5 cm Linie legen Sie einen Winkelschneidekopf an und richten die silberfarbene Anzeigelinie mit der unteren Bleistiftlinie in

der Mitte des Passepar aufeinandertrifft. Schneiden Sie alle vier Seiten auf diese Art und Weise. WICHTIG: Der Schnittabfall fällt zu diesem Zeitpunkt noch nicht aus dem Fenster. Machen Sie weiter.

Schritt 4 Entfernen Sie das Passepartout und stellen Sie die Passepartout-Führung auf 5 cm ein. Legen Sie das Passepartout erneut ein. Schritt 5 Legen Sie die silberfarbene Anzeigelinie auf dem Winkelschneidekopf auf die Bleistiftlinie, die sich am weitesten von der Mitte des

Passepartouts entfer von der Mitte des Passepartouts entfernt zusammenfällt. Schneiden Sie alle vier Seiten auf diese Art und Weise.

HINWEIS: Achten Sie darauf, dass noch keine Abfallteile herausfallen, weil sie das Passepartout für den letzten Schnitt umdrehen.

ITL

PASSEPARTOUT CON ANGOLI INVERSI

(Esempio: 20 x 25 cm con apertura 13 x 18 cm)

Procedura 1 Disporre la guida del passepartout tu 5 cm e tracciare tutte e quattro le linee. Procedura 2 Riportare la guida del passepartout su 3,5 cm e tracciare un’altra serie di linee. Procedura 3 Lasciando la guida del passepartout su 3,5 cm, posizionare il passepartout nella taglierina, applicare la Testa per tagli a smusso e

Procedura 4 Rimuovere il passepartout e riportare la guida del passepartout su 5 cm. Reinserire il passepartout. Procedura 5 Allineare la linea argentata sulla Testa per tagli a smusso con il tratto di matita più lontano dal centro del passepartout. Tagliare

allineare la linea argentata con il tratto di matita inferiore più vicino al centro del passepar non si allinei con il tratto di matita superiore più vicino al centro del passepartout. Con la stessa procedura, tagliare tutti e quattro gli angoli. IMPORTANTE: a questo punto il pezzo ritagliato non cadrà dalla finestra.

finché la linea argentata non si allinei con il tratto in cima al passepar la stessa procedura, tagliare tutti e quattro gli angoli.

NOTA: accertarsi di tenere in posizione il pezzo ritagliato mentre si ruota il passepartout per l’ultimo taglio.

touts aus. Schneiden Sie, bis die silberfarbene Anzeigelinie mit der Bleistiftlinie in der Mitte des Passepartouts

nt befindet. Schneiden Sie, bis die silberne Anzeigelinie mit der Linie oben auf dem Passepartouts am weitesten

tout. Tagliare finché la linea argentata

tout nel punto più lontano dal centro del passepartout. Con

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

PASSE-PARTOUT ENCASTRÉ

(Exemple: 20,3 cm x 25,4 cm avec ouverture de 12,7 cm x 17,8 cm)

Étape 1 Réglez le guide de passe-partout longitudinal à 5,08 cm et découpez-le selon les instructions habituelles. Étape 2 Réglez de nouveau le guide de passe-partout à 3,81 cm. En gardant la chute en place, coupez à nouveau le

passe-partout selon les instructions habituelles. La chute peut être maintenue en place en la collant au verso au moyen d’un ruban adhésif.

Étape 3 Mettez au rebut le morceau extérieur de la bordure et la chute. Conservez la découpe de la bordure intérieure. Étape 4 En laissant le guide de passe-partout longitudinal en place à 3,81 cm, découpez un deuxième passe-partout d’une

couleur différente selon les procédures habituelles. IMPOR dimension extérieure que le premier passe-partout.

Étape 5 Retirez la chute du deuxième passe-partout et placez la découpe de la bordure intérieure du premier passe-partout

dans l’ouverture de la fenêtre du deuxième passe-partout. Les deux morceaux doivent s’ajuster comme les pièces d’un puzzle en créant une surface lisse à travers le recto du passe-partout. Fixez les pièces en place en apposant du ruban adhésif au dos.

LÁMINA PERIMÉTRICA CON RELLENO

(Ejemplo: 20,3 cm x 25,4 cm con abertura 12,7 cm x 17,8 cm)

Paso 1 Ajuste la Guía de la Lámina Perimétrica en 5,08 cm y corte según las instrucciones regulares. Paso 2 Reajuste la Guía de la Lámina Perimétrica en 3,81 cm. Manteniendo la pieza que sale en su lugar, corte la lámina

perimétrica otra vez según instrucciones regulares. Usted puede mantener pieza que sale en su lugar pegándola con cinta por detrás.

Paso 3 Deseche la pieza externa a la franja y la pieza que sale. Conserve el recorte de la franja interior. Paso 4 Dejando en su lugar la Guía de la Lámina Perimétrica en 3,81 cm, corte una segunda lámina perimétrica de un

color diferente según procedimientos regulares. IMPOR exactamente la misma dimensión exterior que la primera lámina perimétrica.

Paso 5 Quite la pieza que sale de la segunda lámina perimétrica y coloque la franja interior del recorte de la primera

lámina perimétrica en la abertura de la ventana de la segunda lámina perimétrica. Las dos piezas deben encajar juntas como un rompecabezas creando una superficie a ras a través del frente de la lámina perimétrica. Ponga cinta en el dorso para retenerla en su lugar.

TANT: Le deuxième passe-partout doit avoir la même

TANTE La segunda lámina perimétrica debe ser de

COUTEAUX À PASSE-PARTOUT MODÈLES 750 ET 760

CORTADOR DE LÁMINA PERIMÉTRICA MODELOS 750 Y 760

PASSEPARTOUTSCHNEIDER MODELLE 750 & 760

TAGLIERINE PER PASSEPARTOUT MODELLI 750 E 760

PASSE-PARTOUT ENCASTRÉ LÁMINA PERIMÉTRICA CON RELLENO EINLEGE-PASSEPARTOUT PASSEPARTOUT A INTARSIO

ESP

EINLEGE-PASSEPARTOUT

(BEISPIEL: 20 x 25 cm mit einer 13 x 18 cm großen Öffnung)

Schritt 1 Stellen Sie die Passepartout-Führung bei 5 cm ein und schneiden Sie wie angegeben. Schritt 2 Stellen Sie die Passepartout-Führung auf 3,5 cm ein. Lassen Sie das ausgeschnittene Stück an Ort und Stelle und

schneiden Sie das Passepartout wie gewohnt. Sie können das ausgeschnittene Stück durch Ankleben festhalten.

Schritt 3 Wer fen Sie das äußere Randstück und das ausgeschnittene Stück Karton weg. Behalten Sie das ausgeschnittene

Stück von der Innenseite des Rahmens.

Schritt 4 Lassen Sie die Passepartout-Führung an Ort und Stelle beu 3,5 cm und schneiden Sie ein zweites Passepartout in

einer anderen Farbe wie angegeben. WICHTIG: Das zweite Passepartout muss dieselben Außenmaße aufweisen wie das erste.

Schritt 5 Entfernen Sie das ausgeschnittene Stück vom zweiten Passepartout und legen Sie das augeschnitten Stück Karton

PASSEPARTOUT A INTARSIO

ITL

(Esempio: 20 x 25 cm con apertura 13 x 18 cm)

Procedura 1 Disporre la guida del passepartout su 5 cm e tagliare seguendo le normali istruzioni. Procedura 2 Riportare la guida del passepartout su 3,5 cm. Mantenendo in posizione il pezzo ritagliato, tagliare

Procedura 3 Scartare il pezzo di bordo esterno e il ritaglio. Tenere il pezzo di bordo interno. Procedura 4 Lasciando la guida del passepartout in posizione su 3,5 cm, tagliare un secondo passepartout di diverso

Procedura 5 Rimuovere il pezzo ritagliato dal secondo passepartout e posizionare il ritaglio del bordo interno del primo

halb des Rahmens in die Fensteröffnung des zweiten Passepartouts. Die beiden Stücke sollten wie ein

von inner Puzzle zusammenpassen und eine ebene Oberfläche an der Vorderseite des Passepartouts bilden. Kleben Sie das Passepartout mit einem Klebeband HINTEN fest.

nuovamente il passepartout seguendo le normali istruzioni. E’ possibile tenere fermo il ritaglio fissandolo sul retro con del nastro adesivo.

colore seguendo le normali procedure. IMPORTANTE: le dimensioni esterne del secondo passepartout deve essere identiche a quelle del primo passepar

passepartout nella finestra del secondo passepartout. I due pezzi dovrebbero incastrarsi come un puzzle, creando una superficie piana attraverso la parte anteriore del passepartout. Applicare del nastro adesivo sul retro per tenerlo fermo.

tout.

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

COUTEAUX À PASSE-PARTOUT MODÈLES 750 ET 760

CORTADOR DE LÁMINA PERIMÉTRICA MODELOS 750 Y 760

PASSEPARTOUTSCHNEIDER MODELLE 750 & 760

TAGLIERINE PER PASSEPARTOUT MODELLI 750 E 760

Sont également disponibles auprès de Logan... También disponible de Logan…

Pour plus d’idées créatives en matière d’encadrement, procurez-vous une

copie de la DVD de Logan « How To Cut Mats » (Comment découper des passe-partout) de Vivian C. Kistler, CPF. - Modèle 237.

Para más ideas creativas en láminas perimétricas, consiga una copia del

ESP

DVD de "Cómo Cortar las Láminas Perimétricas" de Vivian C. Kistler, CPF de Logan. - Modelo 237.

Weitere kreative Ideen zu Passepartouts können Sie in dem DVD „How To

Cut Mats" von Vivian C. Kistler, CPF. - Modell 237 sehen.

DVD "Come tagliare i passepartout" di Vivian C. Kistler, CPF. - Modello 237.

ITL

Aussi disponibles, trois livres de V

Basic Mat Cutting (Conseils de base pour la découpe de passe-partout) - Modèle 238-M. Mat Decoration Book (Le livre de la décoration des passe-partout) - Modèle 240-M. Do It Yourself Picture Framing (L’encadrement de documents à la porté de tous) - Modèle 241-M.

También están disponibles 3 diversos libros sobre láminas perimétricas y enmarcado también por Vivian C. Kistler, CPF.

Corte Básico de Láminas Perimétricas - Modelo 238-M. Libro de Decoración de Láminas Perimétricas - Modelo 240-M. Enmarcado de Cuadros Hágalo Usted mismo Modelo 241-M.

Vivian C. Kistler, CPF, hat auch drei Bücher zu Passepartouts und Rahmenherstellung verfasst:

Basic Mat Cutting - Modell 238-M. Mat Decoration Book- Modell 240-M. Do It Yourself Picture Framing- Modell 241-M.

Sono inoltre disponibili 3 diversi libri sulla decorazione dei passepartout e l’incorniciatura, sempre a cura di Vivian C. Kistler, CPF.

Tagli di base per passepartout - Modello 238-M. Libro sulla decorazione dei passepartout - Modello 240-M. Incorniciatura fai-da-te - Modello 241-M.

Logan-Bücher und Videos... Anche disponibile da Logan…

ivian C. Kistler, CPF, sur la réalisation de passe-partout et d’encadrements.

Tout ce que vous devez savoir sur les systèmes d’outillage pour les encadrements de documents de Logan. Apprenez tous les secrets de la part des encadreurs professionnels pour créer vos propres encadrements artistiques.

Home Picture Framing (L’encadrement de documents chez soi) – Modèle 245

Direcciones completas y detalladas que presentan el sistema de herramientas de enmarcado de cuadros de Logan. Aprenda los secretos de los expertos enmarcadores profesionales para crear sus propios marcos para las obras de arte a gusto del cliente.

Enmarcado de Cuadros del Hogar - Modelo 245

Vollständige und detaillierte Anweisungen zum Logan Bilderrahmen-Werkzeugsystem. Lernen Sie die Geheimnisse der ProfiRahmer kennen, damit auch Sie Ihre Kunstwerke gekonnt einrahmen können.

Home Picture Framing - Modell 245

Informazioni complete e dettagliate sugli attrezzi di incorniciatura Logan. Scoprite i segreti dei corniciai professionisti per realizzare le vostre cornici personalizzate!

Come realizzare cornici a casa propria - Modello 245

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

SIMPLEX PLUS

Le couteau à passe-partout ovale et circulaire en 3 étapes est portable, d’utilisation simple et rapide.

Il permet de découper des ovales ou des cercles sur la surface de la feuille à passe-partout, au moyen d’un procédé breveté en 3 étapes, autorisant un accroissement graduel de la hauteur de la lame.

Utilise une lame ordinaire. Logan – Modèle 324, équivalent au Dexter ou à l’X-Acto. Couteau à passe-partout en ovale et en cercle en 3 étapes - Modèle 201. Lames de rechange – Modèle 324.

Cortador de 3 pasos de Lámina Perimétrica Ovalada y Circular es fácil de usar, rápido y portátil.

ESP

Corta ovalados y círculos en la superficie de la lámina perimétrica utilizando un mecanismo patentado de 3 pasos para el aumento gradual de la profundidad de la cuchilla.

Usa una cuchilla común. Logan - Modelo 324, Dexter o X-Acto equivalente. Cortador de Lámina Perimétrica de 3 pasos Oval y Circular - Modelo 201 Cuchillas de Reemplazo - Modelo 324

Schneider „3-Step Oval & Circle Mat Cutter" - einfache Verwendung, schnell und tragbar.

Schneidet Ovale oder Kreise auf den Oberflächen eines Passepartouts mit einem patentierten 3-SchrittMechanismus, der die Klingentiefe langsam erhöht.

Verwendet normale Klingen. Logan - Modell 324, Dexter oder X-Acto Äquivalent. Schneider „3-Step Oval & Circle Mat Cutter" - Modell 201

Ersatzklingen- Modell 324

COUTEAUX À PASSE-PARTOUT MODÈLES 750 ET 760

CORTADOR DE LÁMINA PERIMÉTRICA MODELOS 750 Y 760

PASSEPARTOUTSCHNEIDER MODELLE 750 & 760

TAGLIERINE PER PASSEPARTOUT MODELLI 750 E 760

La taglierina per passepartout ovali e circolari a 3 fasi è di semplice impiego, rapida e portatile.

ITL

Taglia ovali o tondi sulla superficie del cartoncino con l’ausilio di un meccanismo brevettato a 3 fasi per aumentare gradualmente la profondità della lama.

Utilizza lame comuni. Logan - Modello 324, equivalente Dexter o X-Acto. Taglierina per passepartout ovali e circolari a 3 fasi - Modello 201. Lame di ricambio - Modello 324

Simplex V-Groover permet de découper des rainures en V rapidement et précisément sans coupe excessive.

L’action pousser-tirer découpe des rainures en V directement sur la surface du passe-partout en éliminant tout besoin de détourage ou de collage. Fonctionne entièrement avec des butées.

Simplex V-Groover (Couteau pour rainurer en V) – Modèle 703. Lames de rechange – Modèle 1258.

El Ranurador en V Simplex ofrece una manera de cortar los Surcos en V en la superficie rápida y exactamente con

ESP

cero de sobrecortadas. La acción de Empujar-Jalar corta bien los Surcos en V en la superficie de la lámina perimétrica eliminando

cualquier necesidad de ajustes o de encintados. Trabaja enteramente con topes.

Ranurador en V Simplex - Modelo 703 Cuchillas de Reemplazo - Modelo 1258

Simplex V-Groover hilft Ihnen dabei, Oberflächen-V-Nähte schnell und genau ohne Überschnitte zu schneiden.

V- Nähte werden direkt auf der Oberfläche des Passepartouts geschnitten – kein Zurechtschneiden oder Kleben ist notwendig. Funktioniert mit Anschlägen.

Simplex V-Groover - Modell 703. Ersatzklingen - Modell 1258.

L’Utensile per scanalature a V Simplex consente di realizzare scanalature a V superficiali in modo rapido e accurato

ITL

senza tagli imprecisi. L’azione "push-pull" realizza scanalature a V direttamente sulla superficie del cartoncino, eliminando qualsiasi

necessità di rifilare o fissare con nastro adesivo. Funziona interamente con gli arresti.

Utensile per scanalature a V Simplex - Modello 703. Lame di ricambio - Modello 1258.

Logan Graphic Products Inc., 1100 Brown Street, Wauconda, IL 60084 Toll Free 1 800 331 6232 www.logangraphic.com

Logan simplex plus 760, simplex plus 750 Instruction And Operation Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
