Modelo: L-SB01

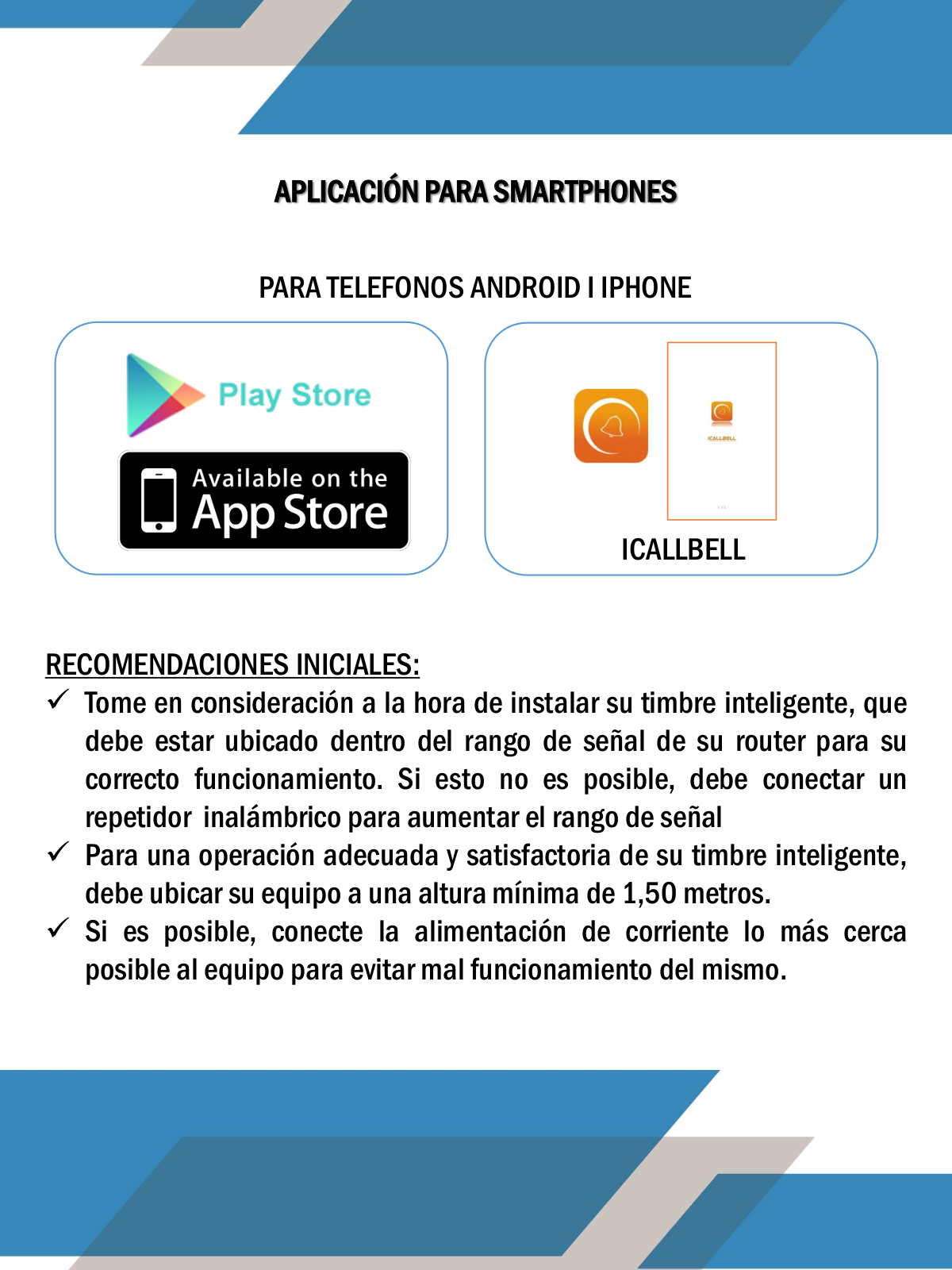

PARA TELEFONOS ANDROID I IPHONE
APLICACIÓN PARA SMARTPHONES
RECOMENDACIONES INICIALES:
Tome en consideración a la hora de instalar su timbre inteligente, que
debe estar ubicado dentro del rango de señal de su router para su
correcto funcionamiento. Si esto no es posible, debe conectar un
repetidor inalámbrico para aumentar el rango de señal
Para una operación adecuada y satisfactoria de su timbre inteligente,
debe ubicar su equipo a una altura mínima de 1,50 metros.
Si es posible, conecte la alimentación de corriente lo más cerca
posible al equipo para evitar mal funcionamiento del mismo.
ICALLBELL

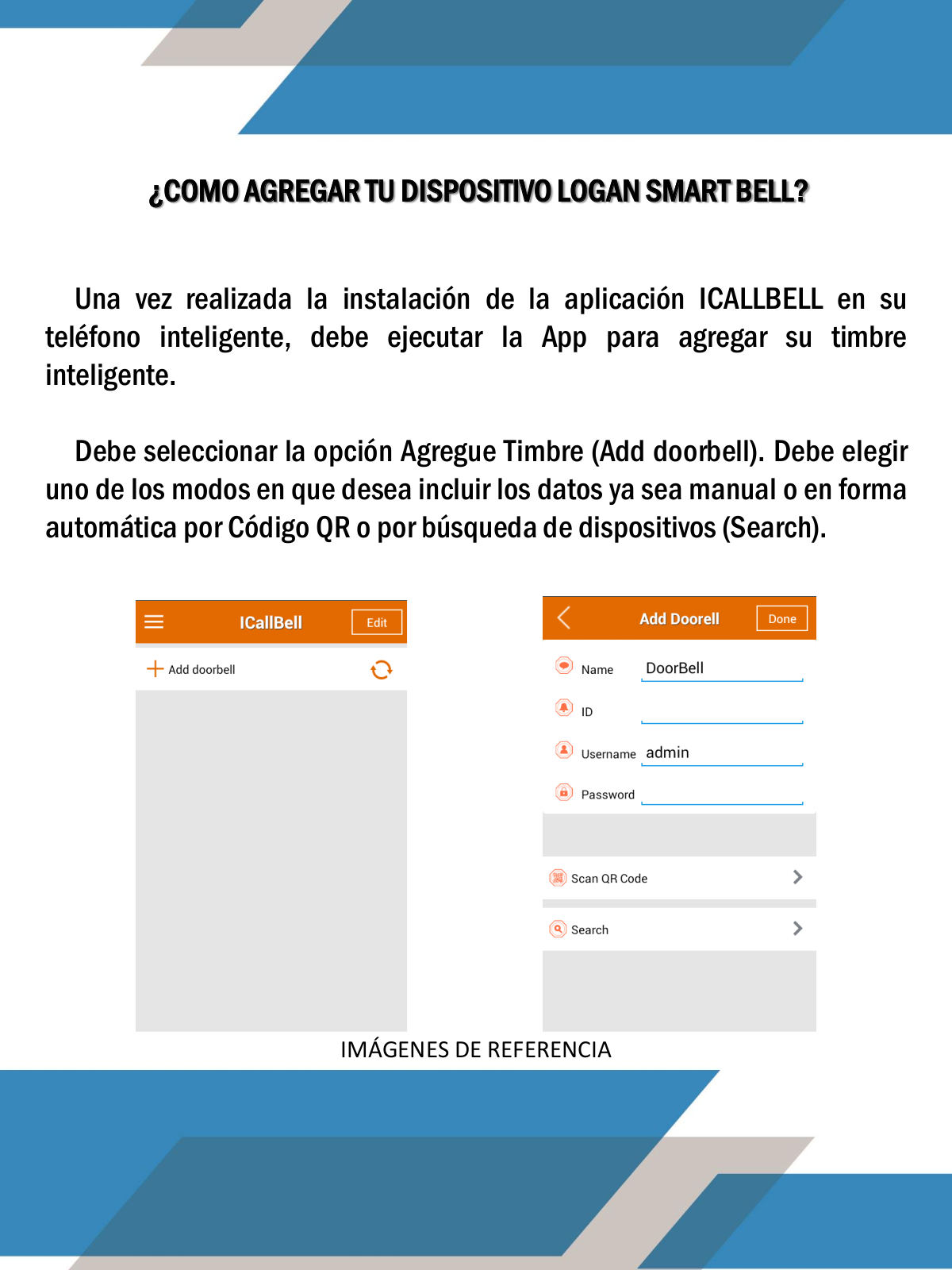

¿COMO AGREGAR TU DISPOSITIVO LOGAN SMART BELL?
Una vez realizada la instalación de la aplicación ICALLBELL en su
teléfono inteligente, debe ejecutar la App para agregar su timbre
inteligente.
Debe seleccionar la opción Agregue Timbre (Add doorbell). Debe elegir
uno de los modos en que desea incluir los datos ya sea manual o en forma
automática por Código QR o por búsqueda de dispositivos (Search).
IMÁGENES DE REFERENCIA
Para ello se deben tomar los datos ubicados en la parte posterior de su
timbre inteligente e incluirlos como parámetros del equipo.
A continuación se muestran los pasos a seguir.
Agregar dispositivo Manualmente
IMÁGENES DE REFERENCIA

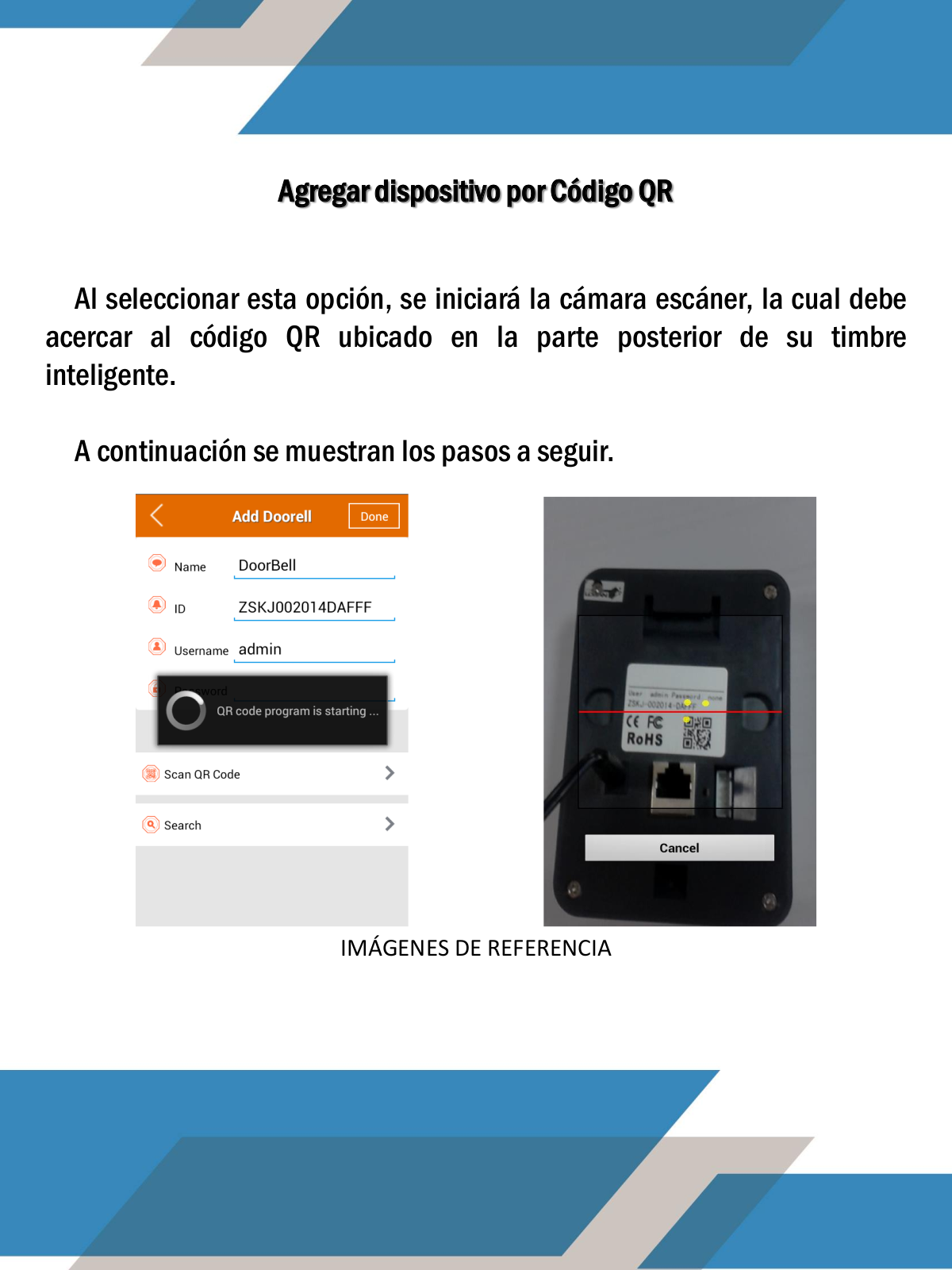

Al seleccionar esta opción, se iniciará la cámara escáner, la cual debe
acercar al código QR ubicado en la parte posterior de su timbre
inteligente.
A continuación se muestran los pasos a seguir.
Agregar dispositivo por Código QR
IMÁGENES DE REFERENCIA

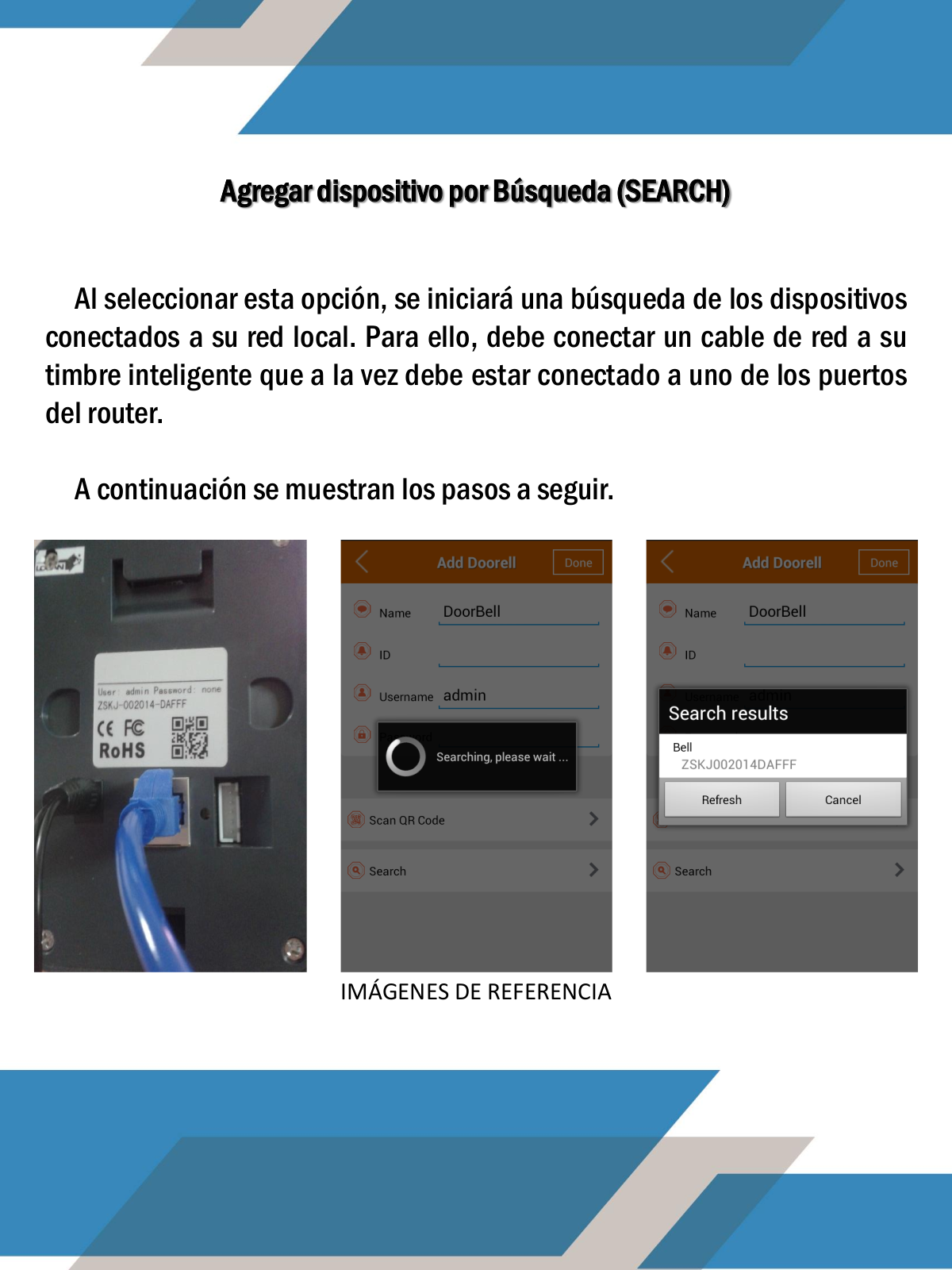

Al seleccionar esta opción, se iniciará una búsqueda de los dispositivos
conectados a su red local. Para ello, debe conectar un cable de red a su
timbre inteligente que a la vez debe estar conectado a uno de los puertos
del router.
A continuación se muestran los pasos a seguir.
Agregar dispositivo por Búsqueda (SEARCH)
IMÁGENES DE REFERENCIA

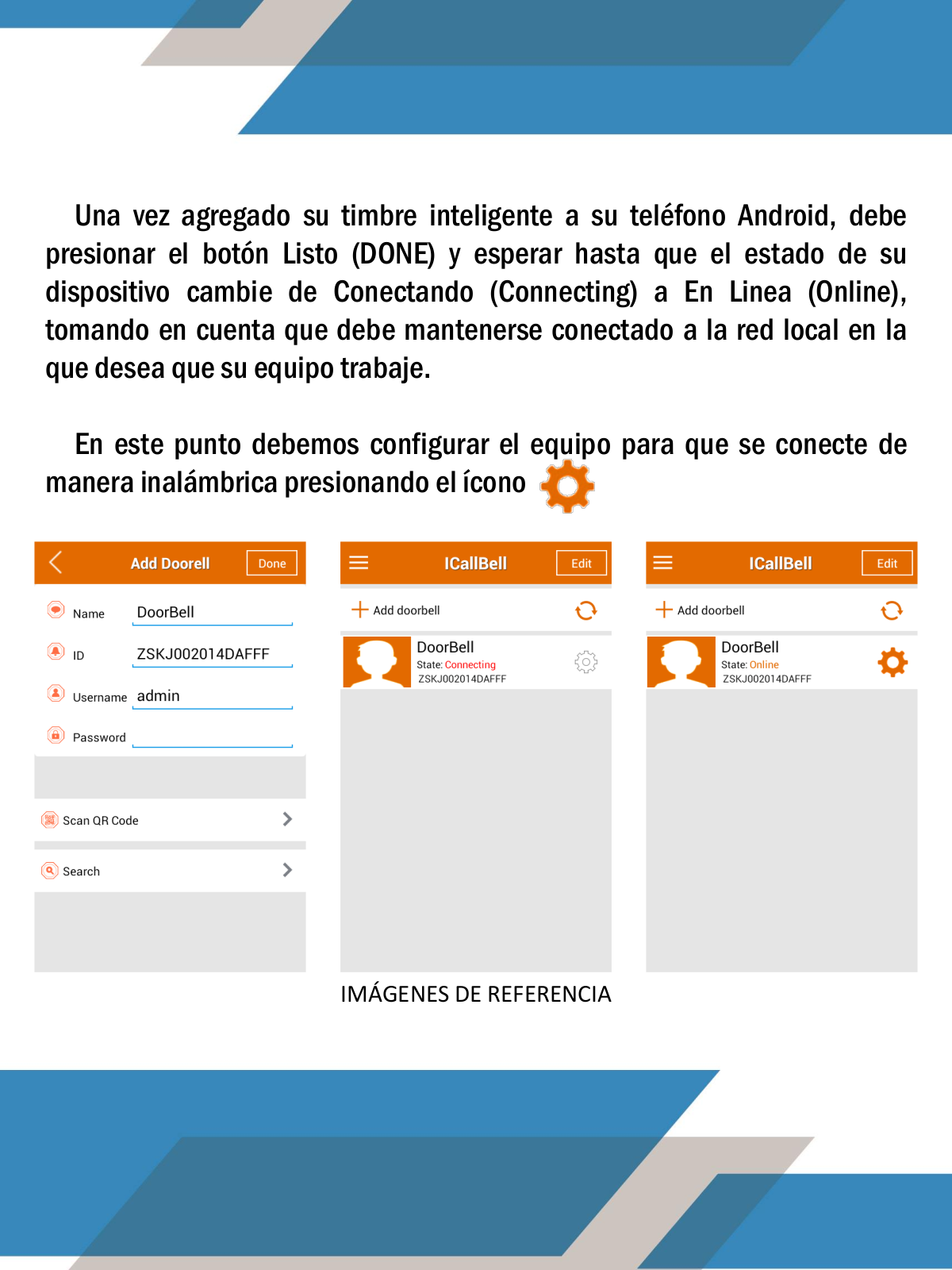

Una vez agregado su timbre inteligente a su teléfono Android, debe
presionar el botón Listo (DONE) y esperar hasta que el estado de su
dispositivo cambie de Conectando (Connecting) a En Linea (Online),
tomando en cuenta que debe mantenerse conectado a la red local en la
que desea que su equipo trabaje.
En este punto debemos configurar el equipo para que se conecte de
manera inalámbrica presionando el ícono
IMÁGENES DE REFERENCIA

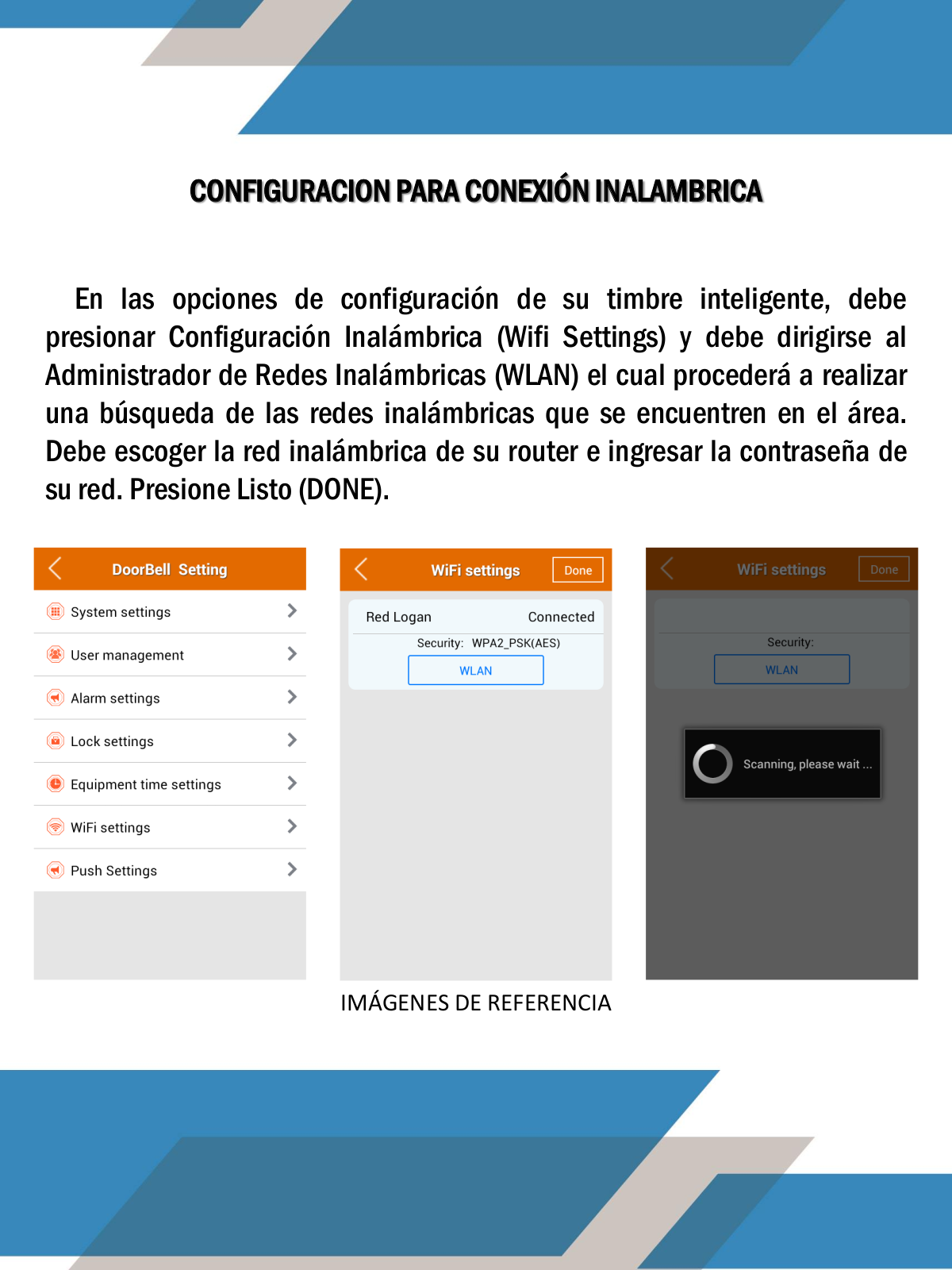

En las opciones de configuración de su timbre inteligente, debe
presionar Configuración Inalámbrica (Wifi Settings) y debe dirigirse al
Administrador de Redes Inalámbricas (WLAN) el cual procederá a realizar
una búsqueda de las redes inalámbricas que se encuentren en el área.
Debe escoger la red inalámbrica de su router e ingresar la contraseña de
su red. Presione Listo (DONE).
CONFIGURACION PARA CONEXIÓN INALAMBRICA
IMÁGENES DE REFERENCIA

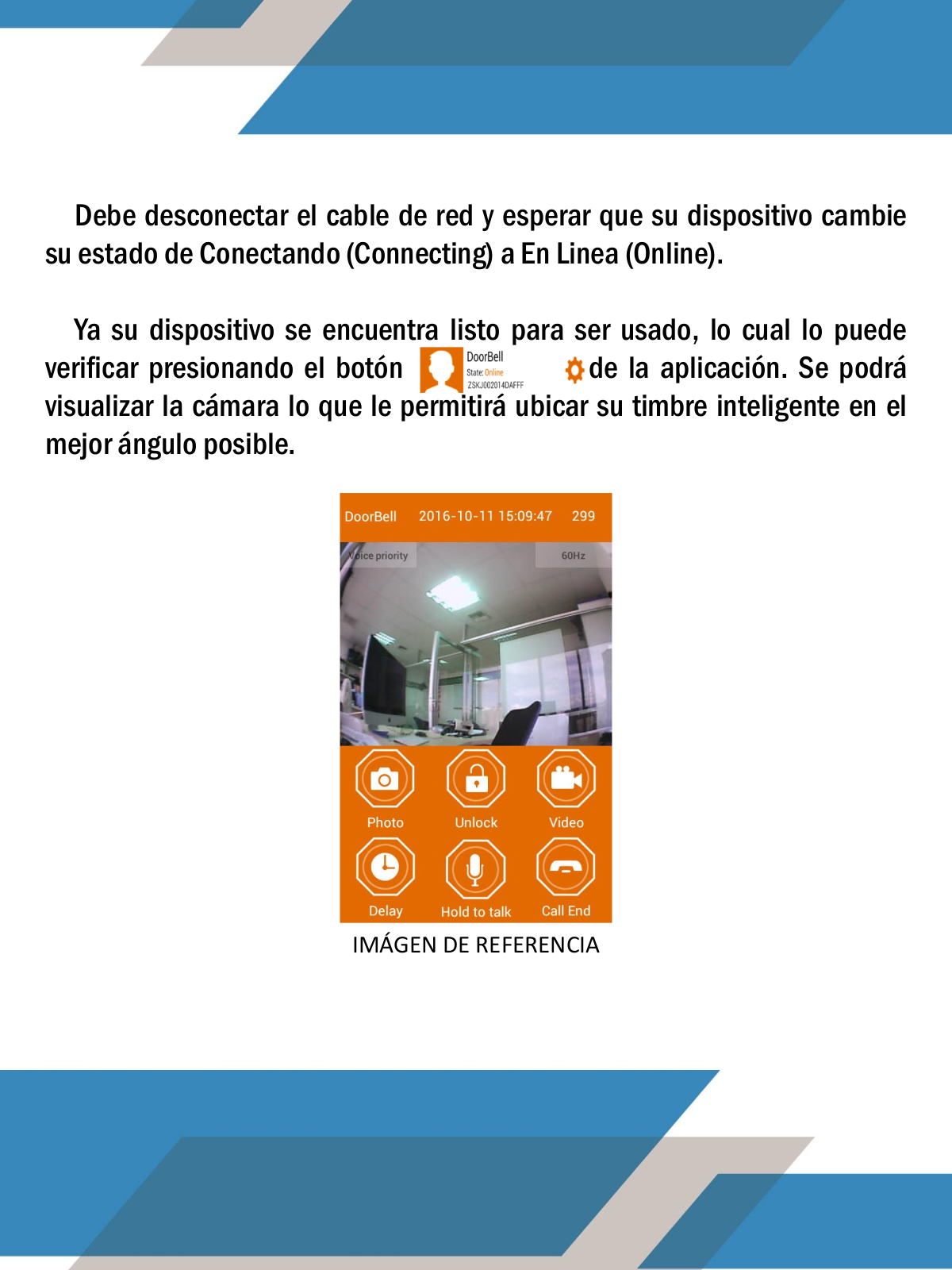

Debe desconectar el cable de red y esperar que su dispositivo cambie
su estado de Conectando (Connecting) a En Linea (Online).
Ya su dispositivo se encuentra listo para ser usado, lo cual lo puede
verificar presionando el botón de la aplicación. Se podrá
visualizar la cámara lo que le permitirá ubicar su timbre inteligente en el
mejor ángulo posible.
IMÁGEN DE REFERENCIA

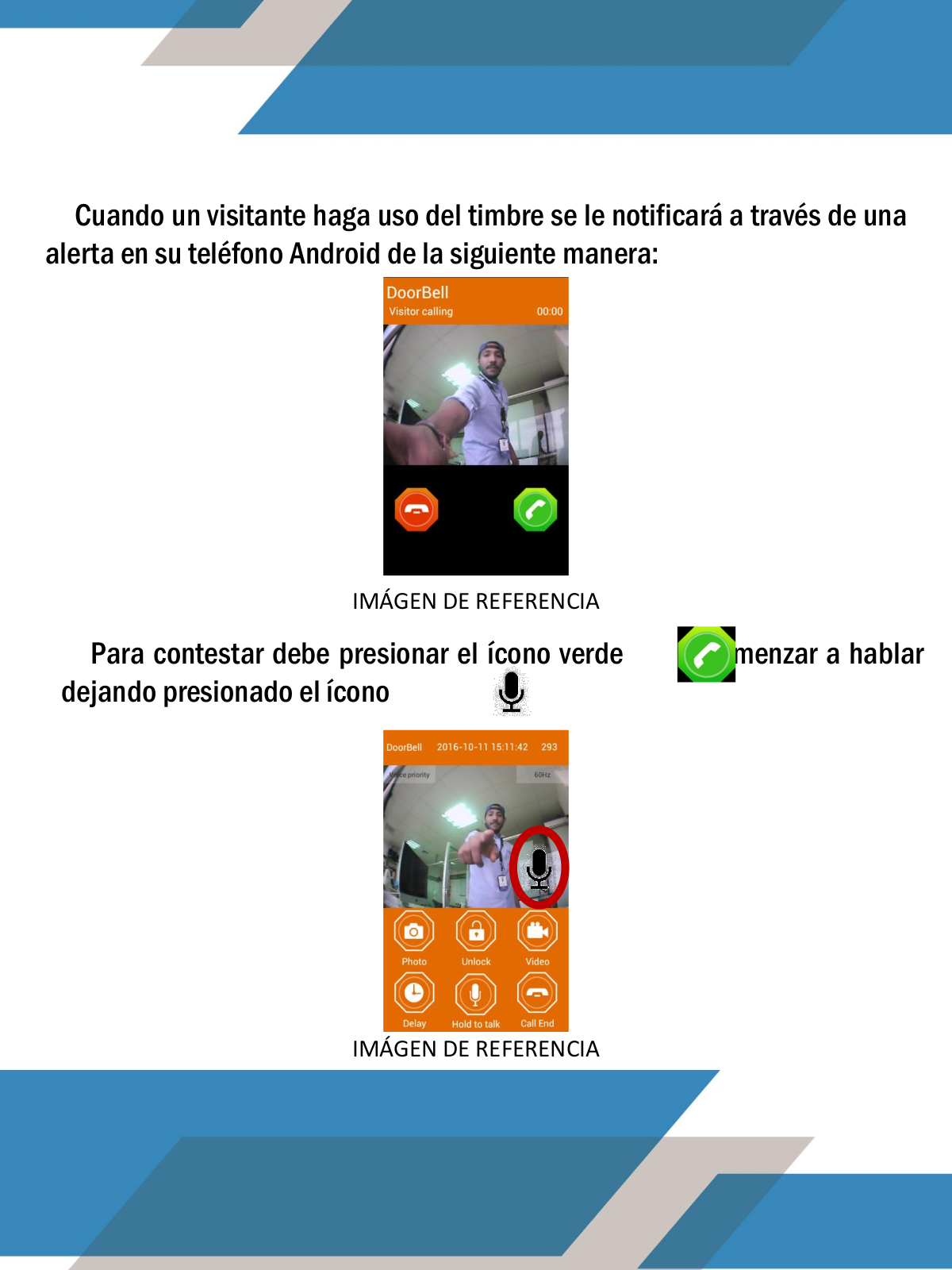

Para contestar debe presionar el ícono verde y comenzar a hablar
dejando presionado el ícono
IMÁGEN DE REFERENCIA
Cuando un visitante haga uso del timbre se le notificará a través de una
alerta en su teléfono Android de la siguiente manera:
IMÁGEN DE REFERENCIA

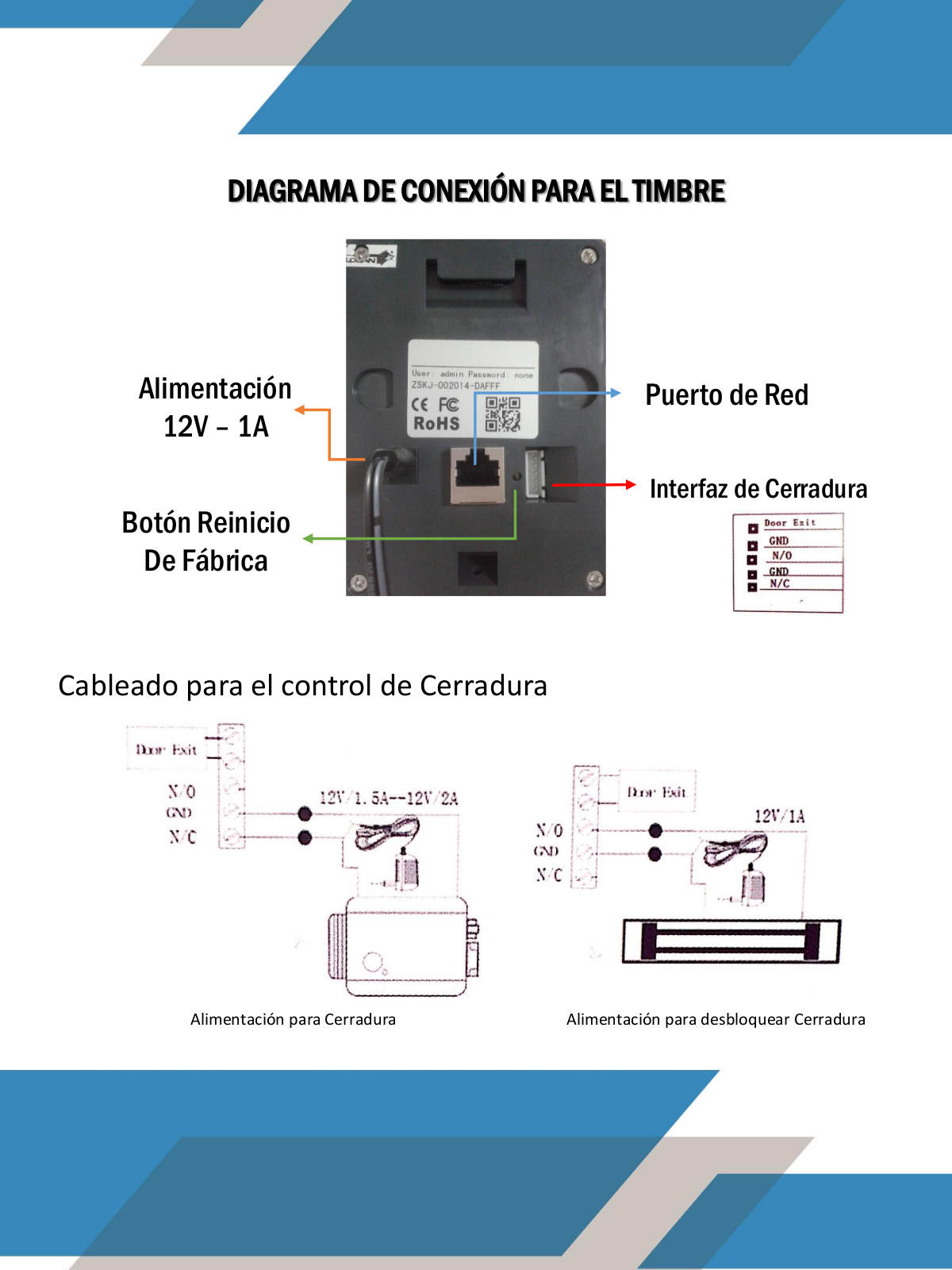

Puerto de Red
Alimentación
12V – 1A
Botón Reinicio
De Fábrica
Interfaz de Cerradura
DIAGRAMA DE CONEXIÓN PARA EL TIMBRE
Cableado para el control de Cerradura
Alimentación para Cerradura Alimentación para desbloquear Cerradura

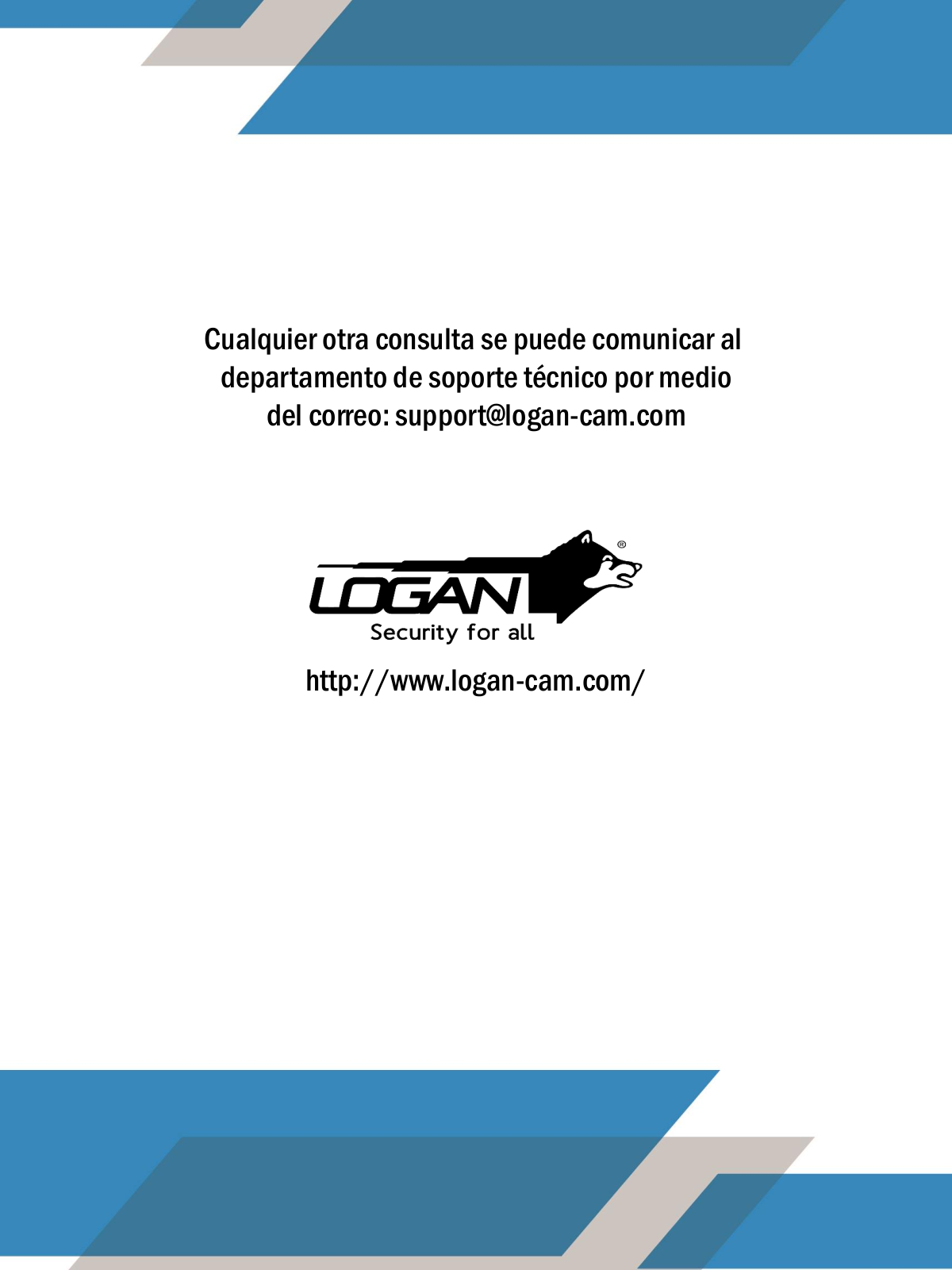

Cualquier otra consulta se puede comunicar al
departamento de soporte técnico por medio
del correo: support@logan-cam.com
http://www.logan-cam.com/

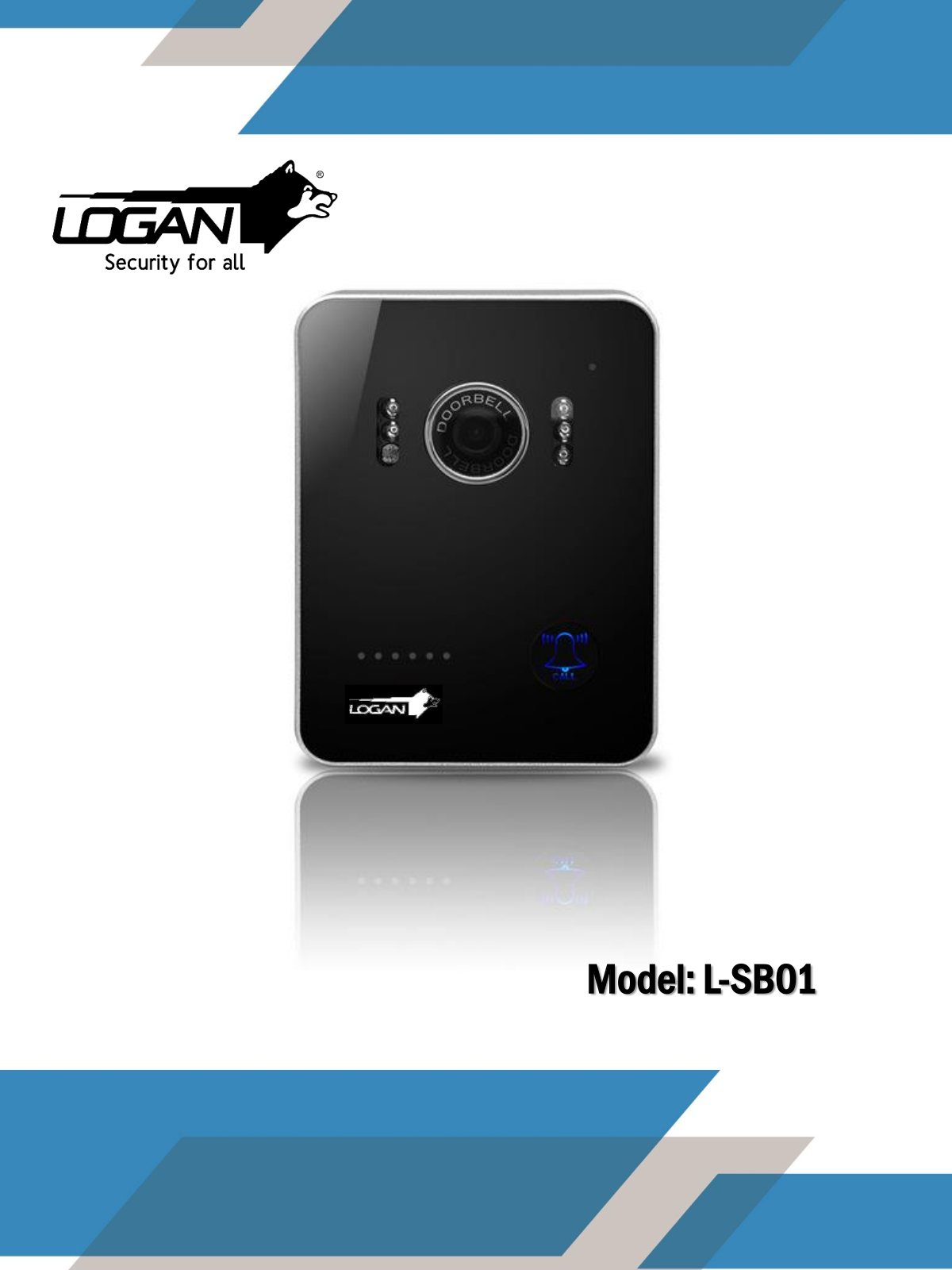

Model: L-SB01

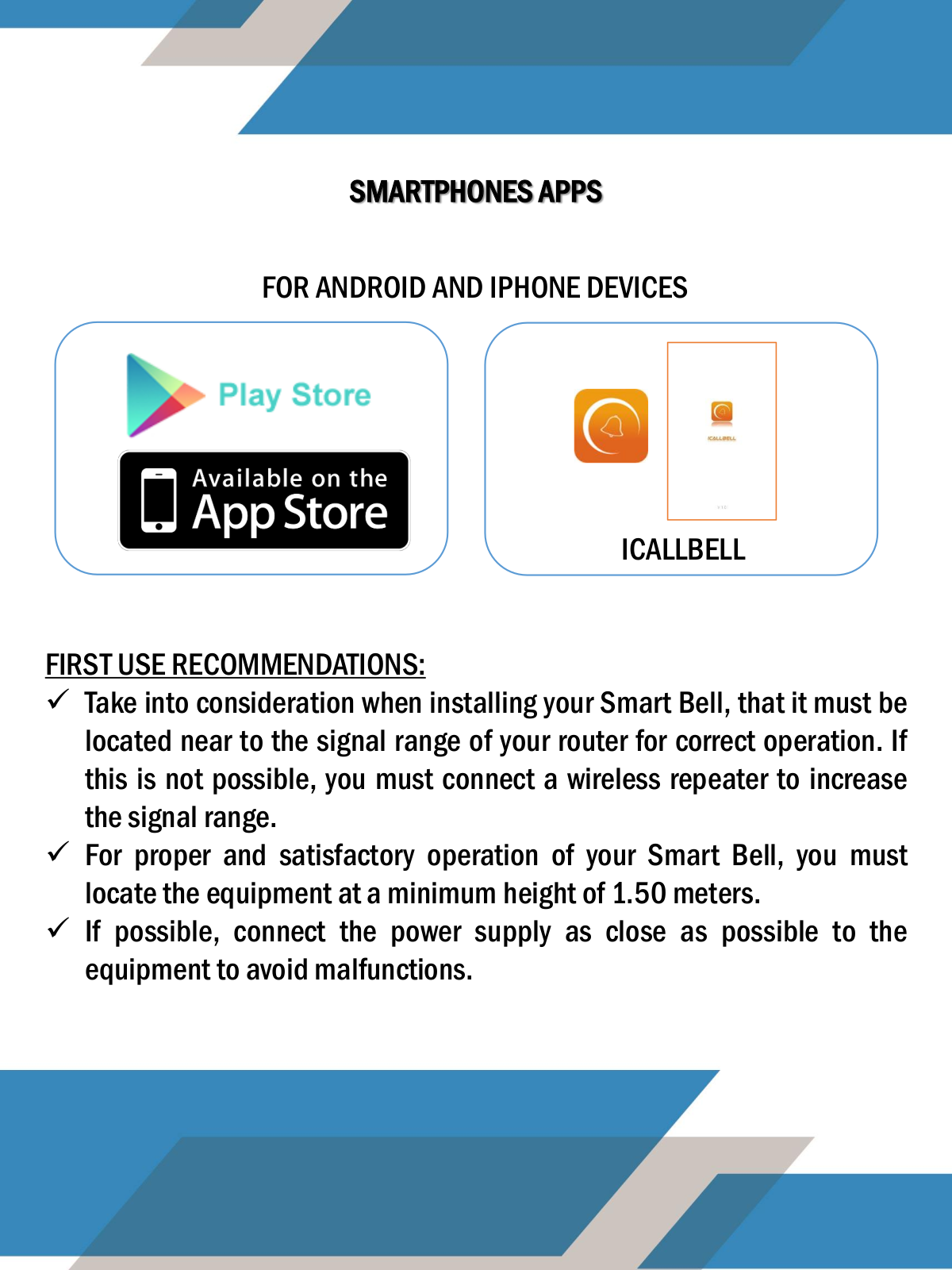

FOR ANDROID AND IPHONE DEVICES
SMARTPHONES APPS
FIRST USE RECOMMENDATIONS:
Take into consideration when installing your Smart Bell, that it must be
located near to the signal range of your router for correct operation. If
this is not possible, you must connect a wireless repeater to increase
the signal range.
For proper and satisfactory operation of your Smart Bell, you must
locate the equipment at a minimum height of 1.50 meters.
If possible, connect the power supply as close as possible to the
equipment to avoid malfunctions.
ICALLBELL

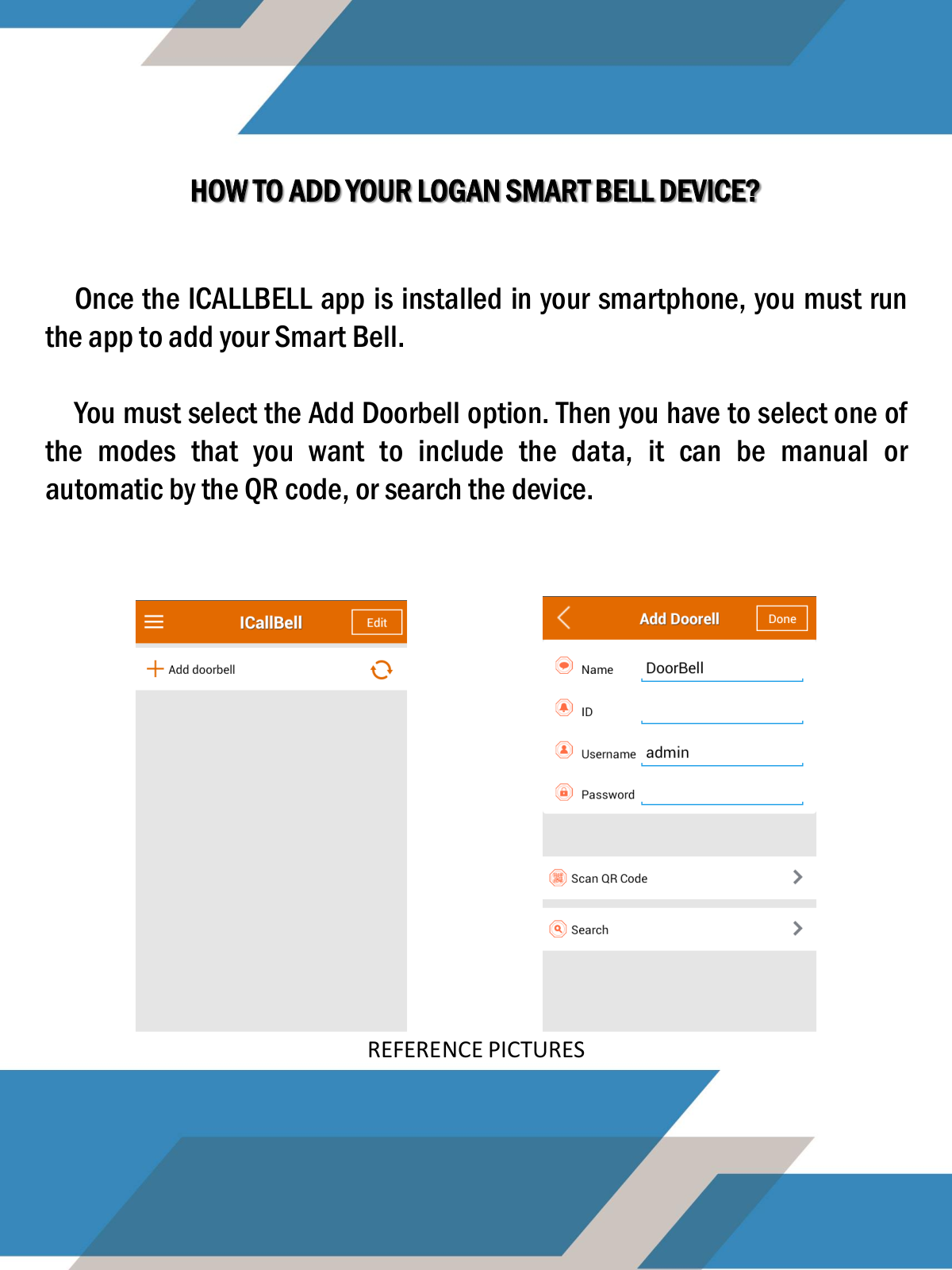

HOW TO ADD YOUR LOGAN SMART BELL DEVICE?
Once the ICALLBELL app is installed in your smartphone, you must run
the app to add your Smart Bell.
You must select the Add Doorbell option. Then you have to select one of
the modes that you want to include the data, it can be manual or
automatic by the QR code, or search the device.
REFERENCE PICTURES

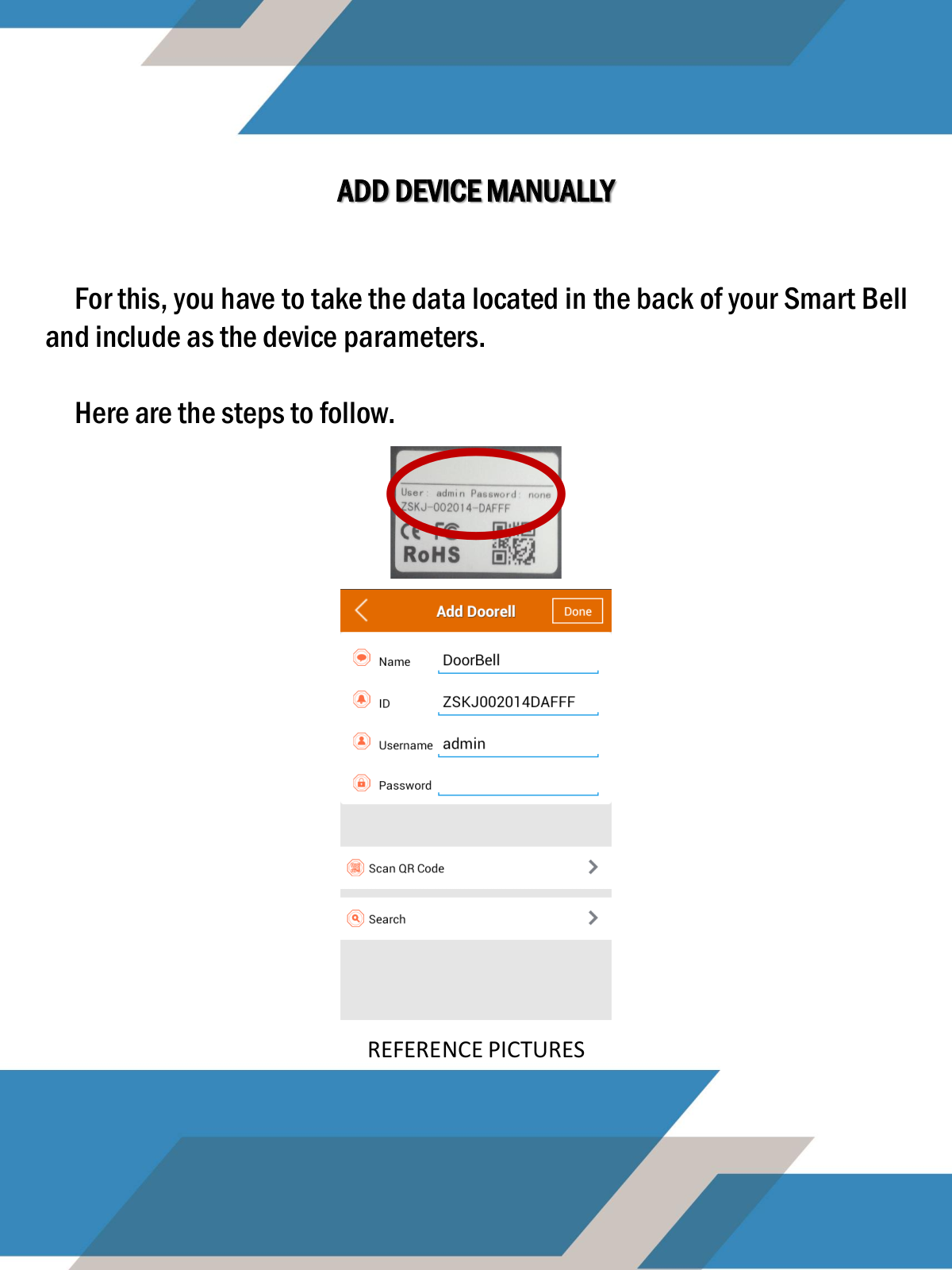

For this, you have to take the data located in the back of your Smart Bell
and include as the device parameters.
Here are the steps to follow.
ADD DEVICE MANUALLY
REFERENCE PICTURES

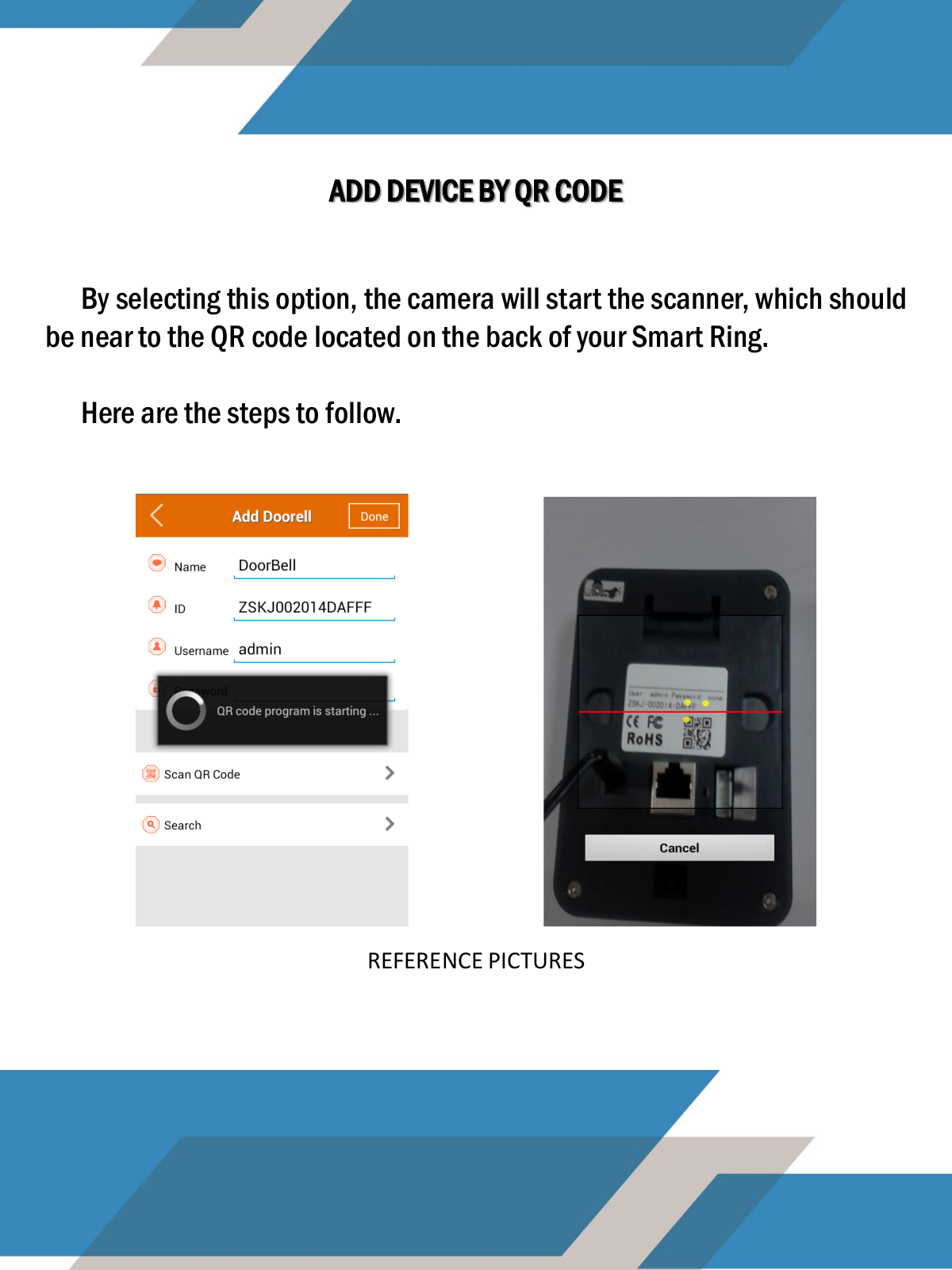

By selecting this option, the camera will start the scanner, which should
be near to the QR code located on the back of your Smart Ring.
Here are the steps to follow.
ADD DEVICE BY QR CODE
REFERENCE PICTURES

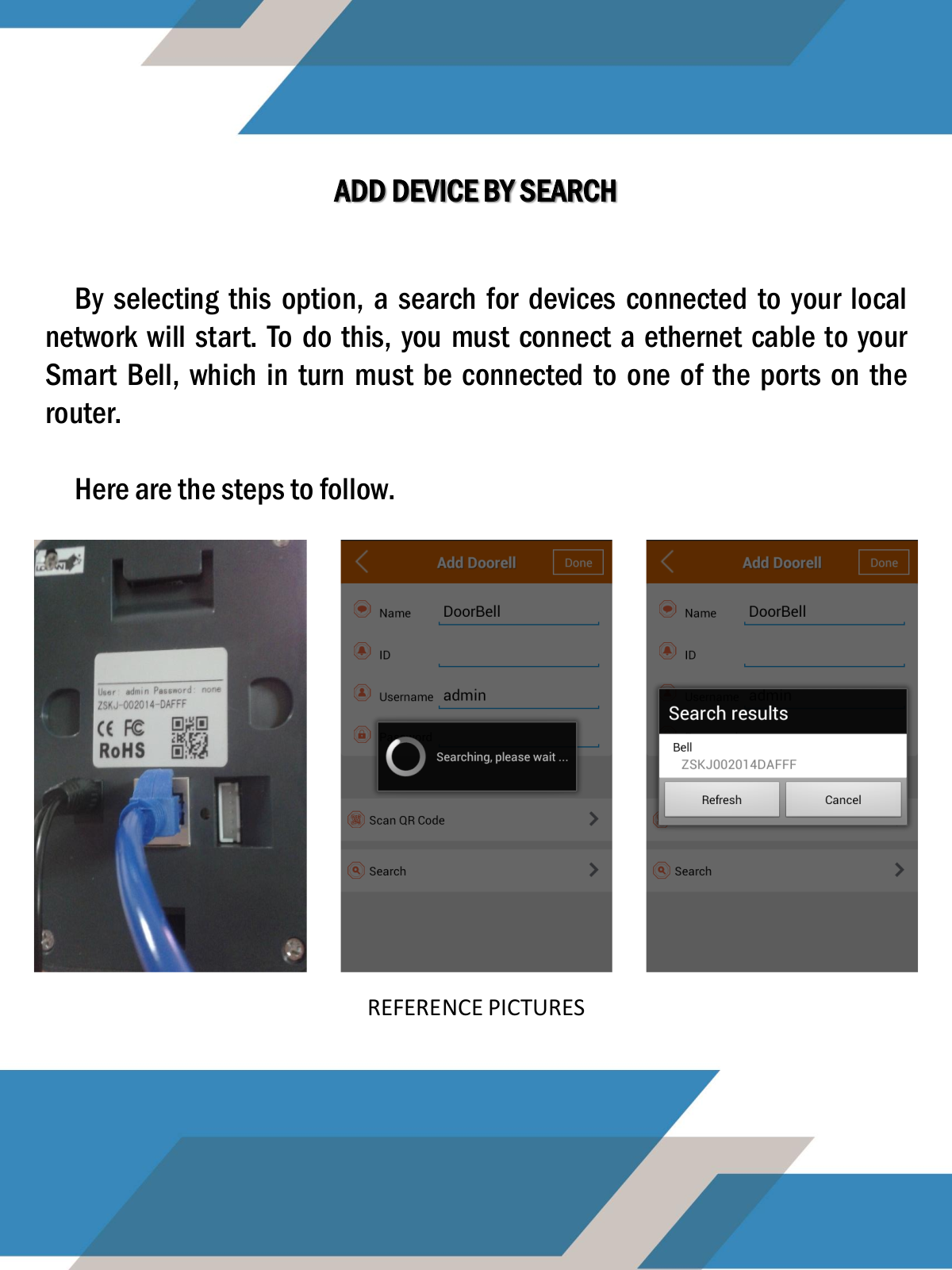

By selecting this option, a search for devices connected to your local
network will start. To do this, you must connect a ethernet cable to your
Smart Bell, which in turn must be connected to one of the ports on the
router.
Here are the steps to follow.
ADD DEVICE BY SEARCH
REFERENCE PICTURES

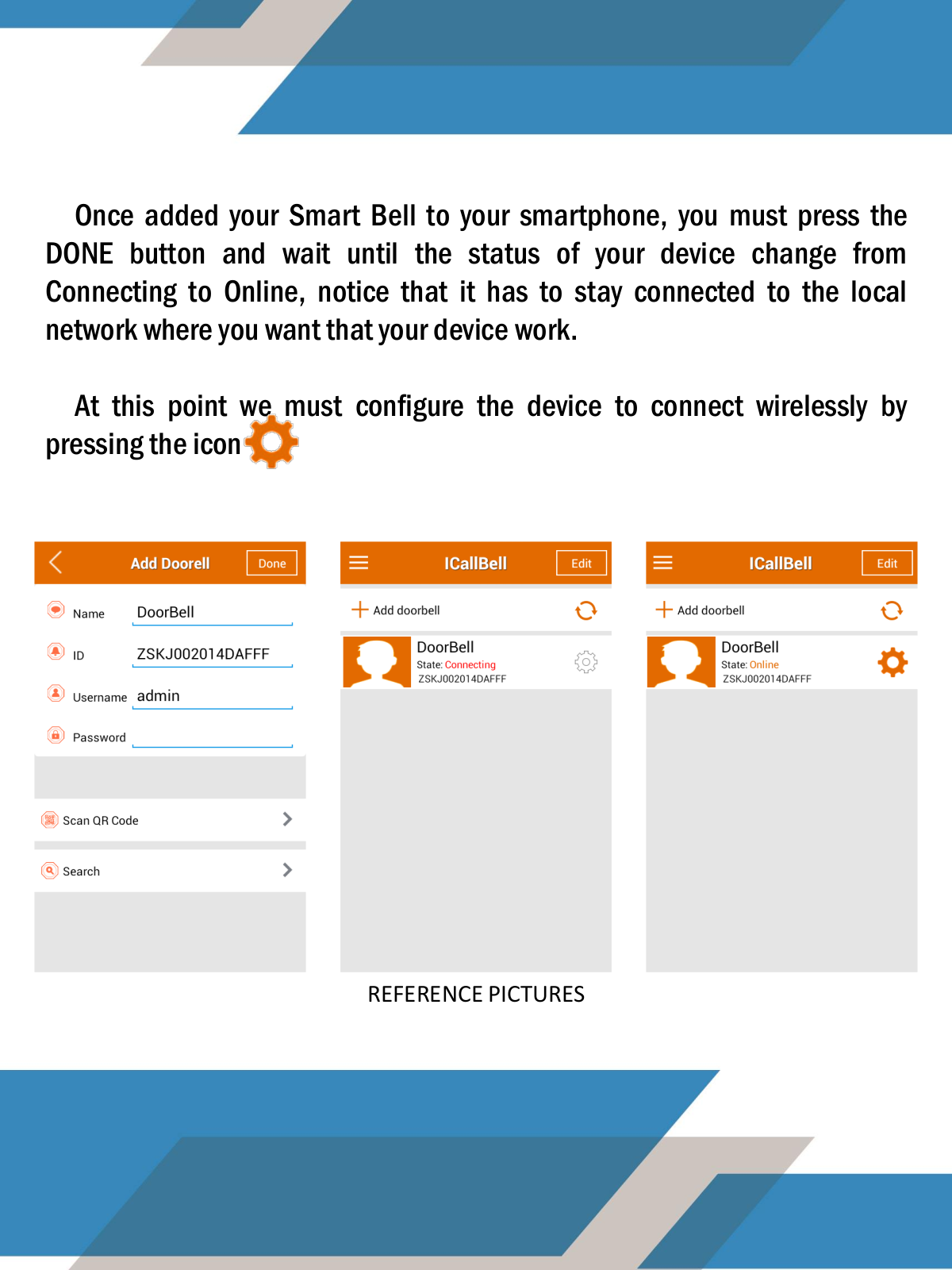

Once added your Smart Bell to your smartphone, you must press the
DONE button and wait until the status of your device change from
Connecting to Online, notice that it has to stay connected to the local
network where you want that your device work.
At this point we must configure the device to connect wirelessly by
pressing the icon
REFERENCE PICTURES

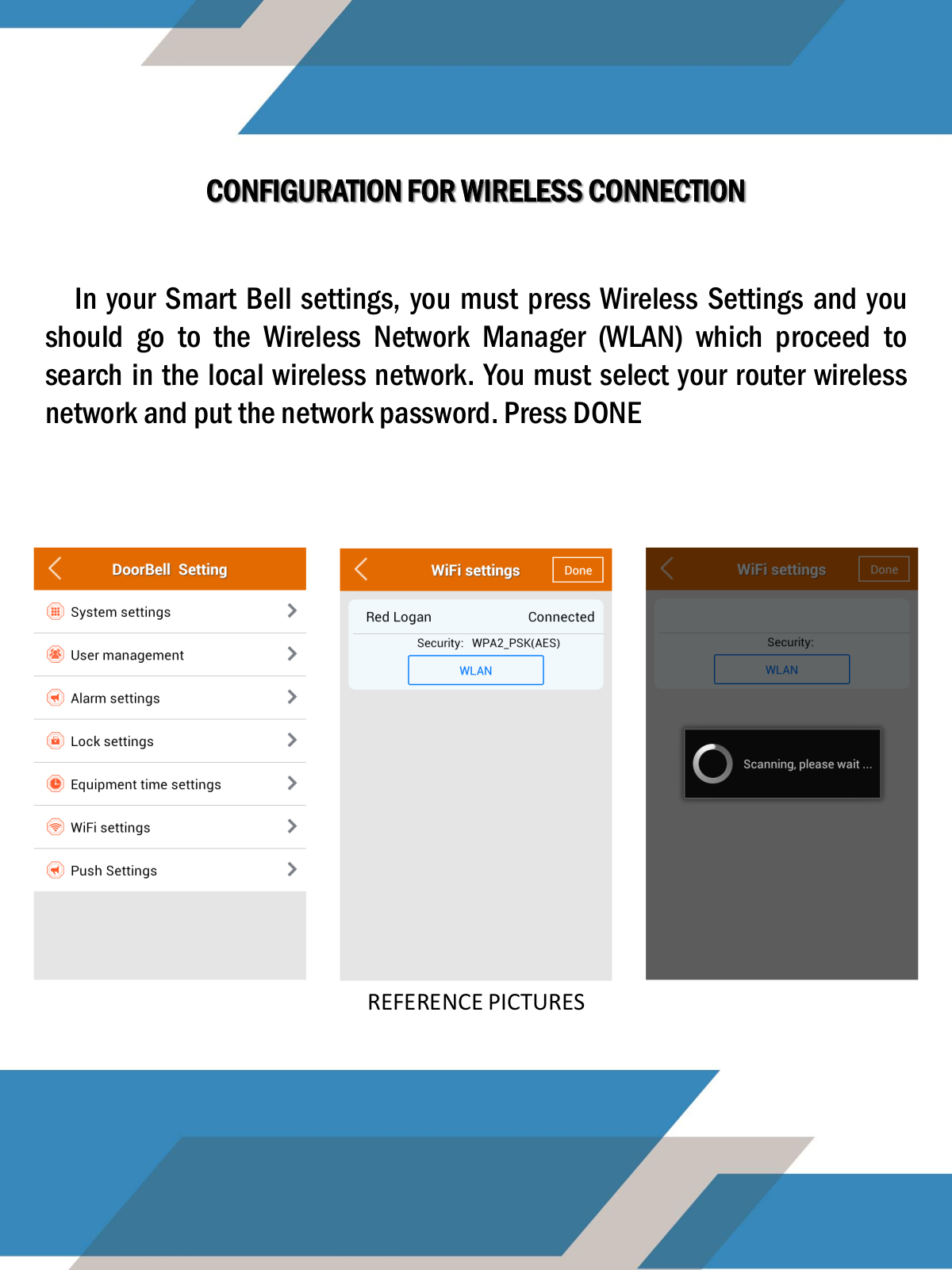

In your Smart Bell settings, you must press Wireless Settings and you
should go to the Wireless Network Manager (WLAN) which proceed to
search in the local wireless network. You must select your router wireless
network and put the network password. Press DONE
CONFIGURATION FOR WIRELESS CONNECTION
REFERENCE PICTURES

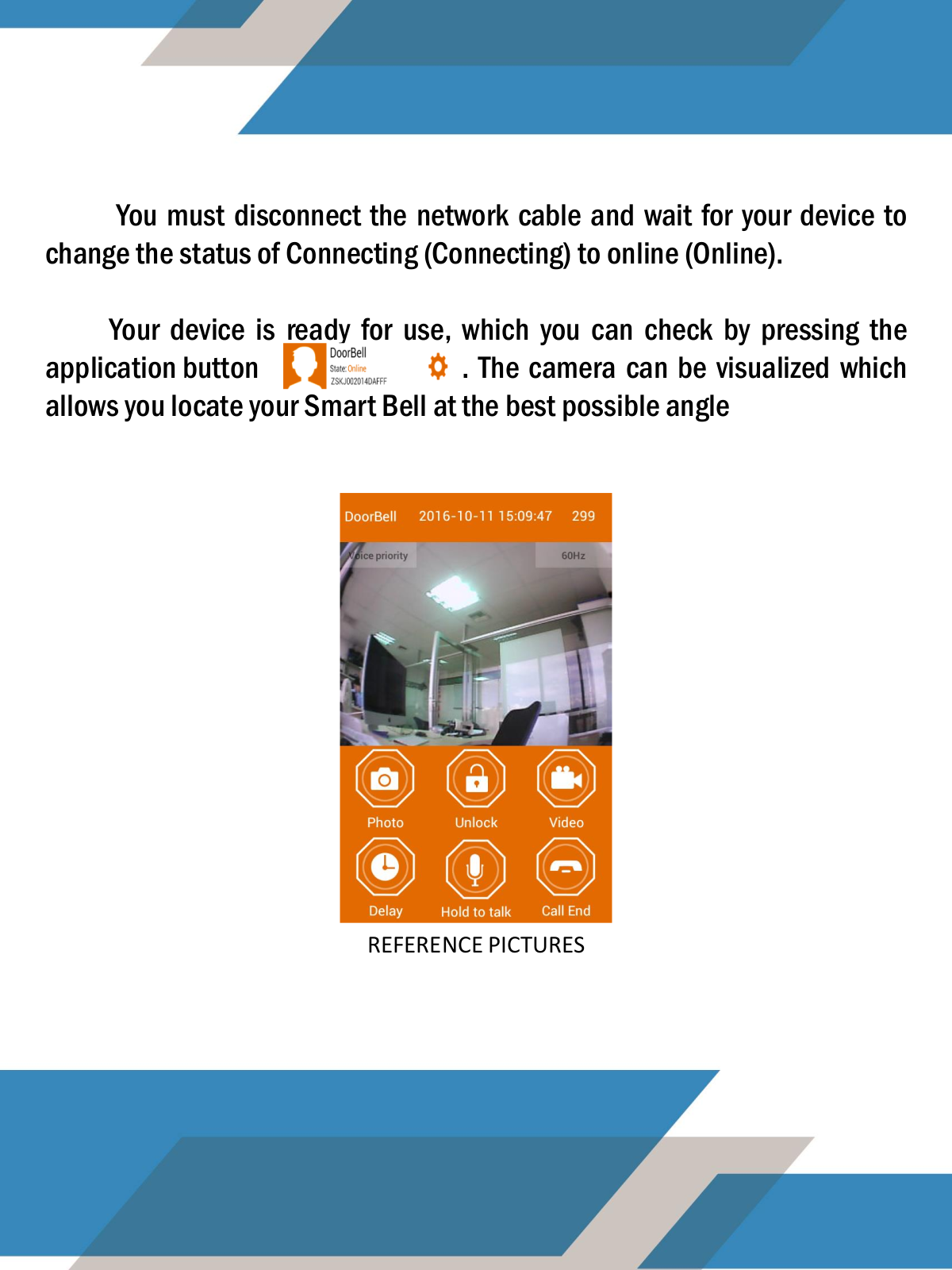

You must disconnect the network cable and wait for your device to
change the status of Connecting (Connecting) to online (Online).
Your device is ready for use, which you can check by pressing the
application button . The camera can be visualized which
allows you locate your Smart Bell at the best possible angle
REFERENCE PICTURES

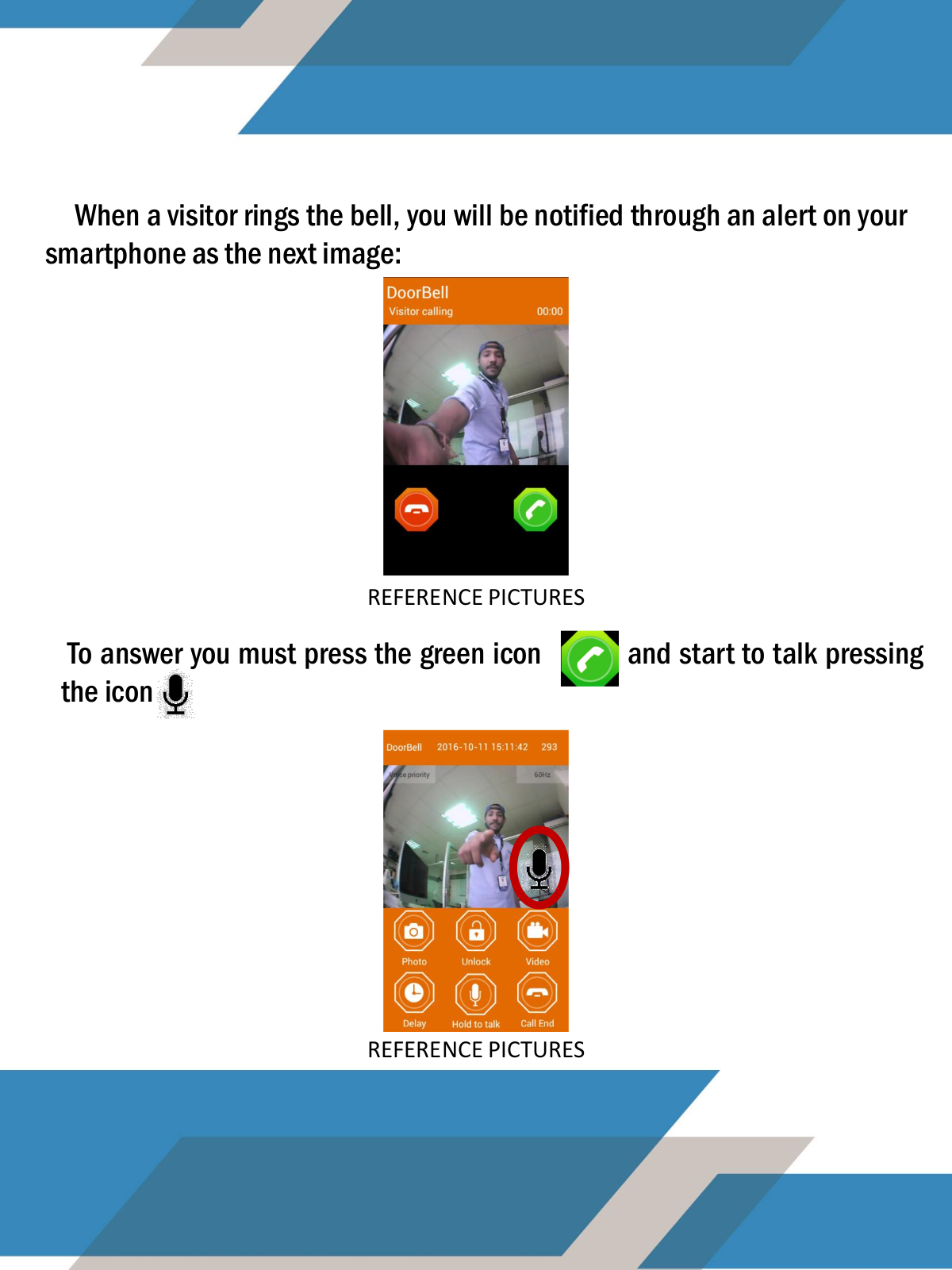

To answer you must press the green icon and start to talk pressing
the icon
When a visitor rings the bell, you will be notified through an alert on your
smartphone as the next image:
REFERENCE PICTURES
REFERENCE PICTURES

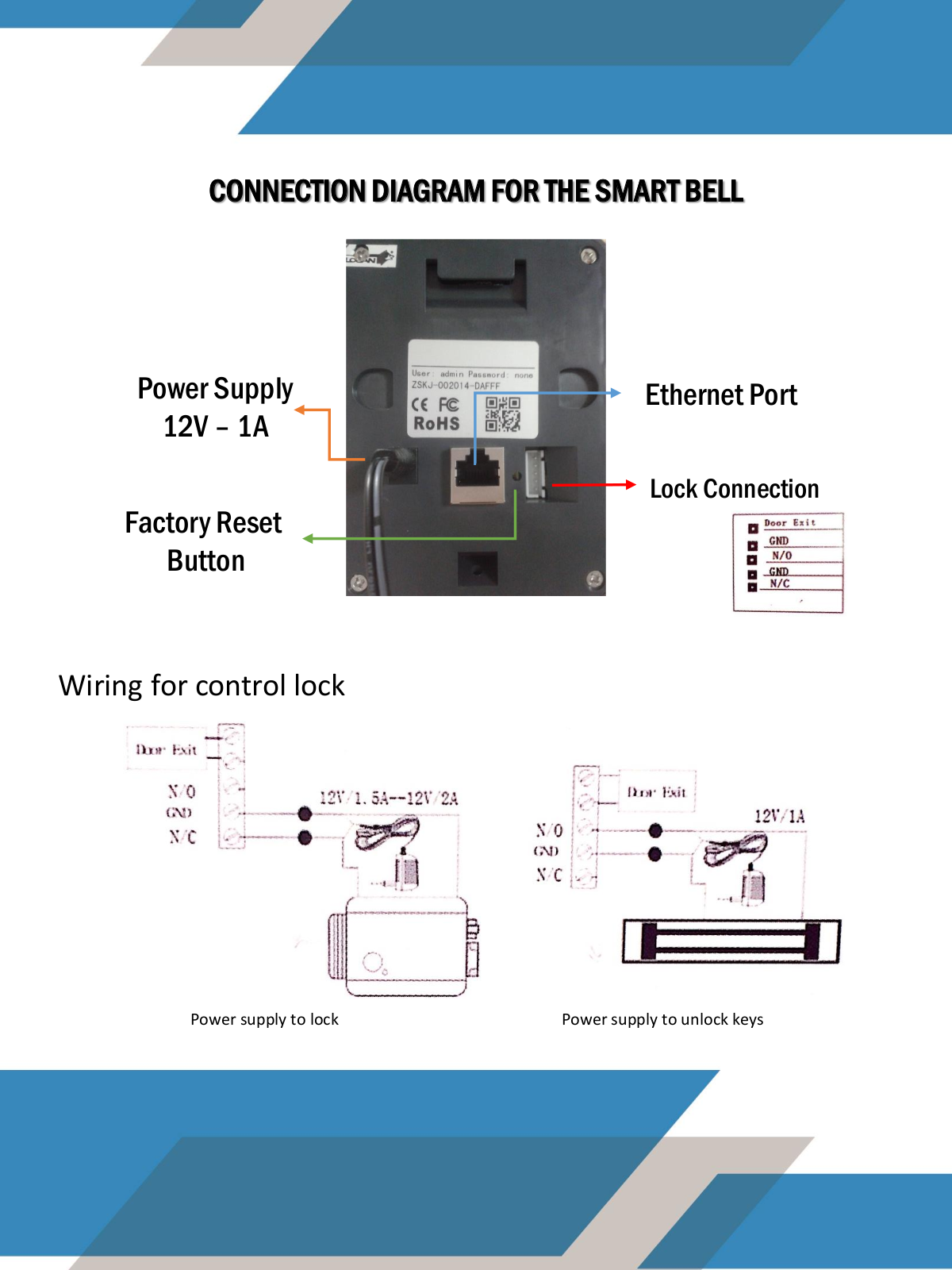

Ethernet Port
Power Supply
12V – 1A
Factory Reset
Button
Lock Connection
CONNECTION DIAGRAM FOR THE SMART BELL
Wiring for control lock
Power supply to lock Power supply to unlock keys

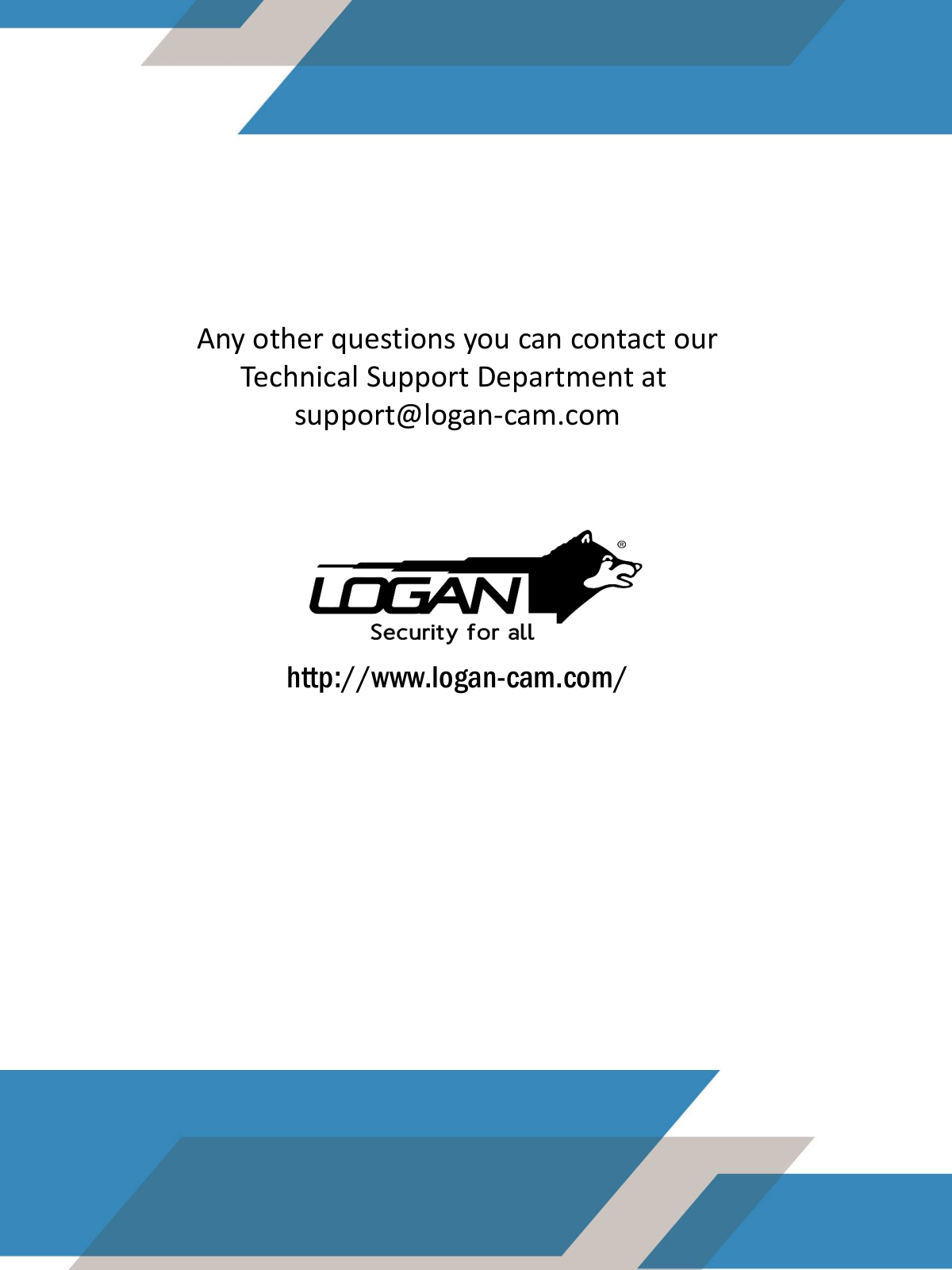

Any other questions you can contact our
Technical Support Department at
support@logan-cam.com
http://www.logan-cam.com/
