Page 1
Ergänzungsanleitung
Supplement Manual
Instruction complémentaire
zur Serviceanleitung
to Service Manual
pour Manuel de Service
230-90337.907
M 1003
Xelos M55 TM
Art.-Nr. 58497L00
Xelos M55 TM 58497L00
Xelos M55 TM
Art.-Nr. 58497V00
230-90352 971
Page 2
Allgemeiner Teil / General Section / Partie générale M 1003
D
Für die auf der Titelseite aufgeführten Geräte gilt die Serviceanleitung M 1000/1001. Diese Ergänzung dokumentiert die Unterschiede bzw. zusätzlichen Bestückungen der Geräte.
Die Bausteinbestückung und die Materialnummern der einzelnen
Bausteine entnehmen Sie bitte der Tabelle auf Seite 3.
Grundlage für den Service sind:
– Service Manual M 1000/1001 (Materialnummer 230-90337 907)
Inhaltsverzeichnis
Seite
Modulübersicht................................................................................ 3
Technische Daten ........................................................................... 4
Netzteil ............................................................................................ 5
Uhr Modul ....................................................................................... 7
Interface-Platte................................................................................ 9
Ersatzteillisten............................................................................... 11
Loewe Service

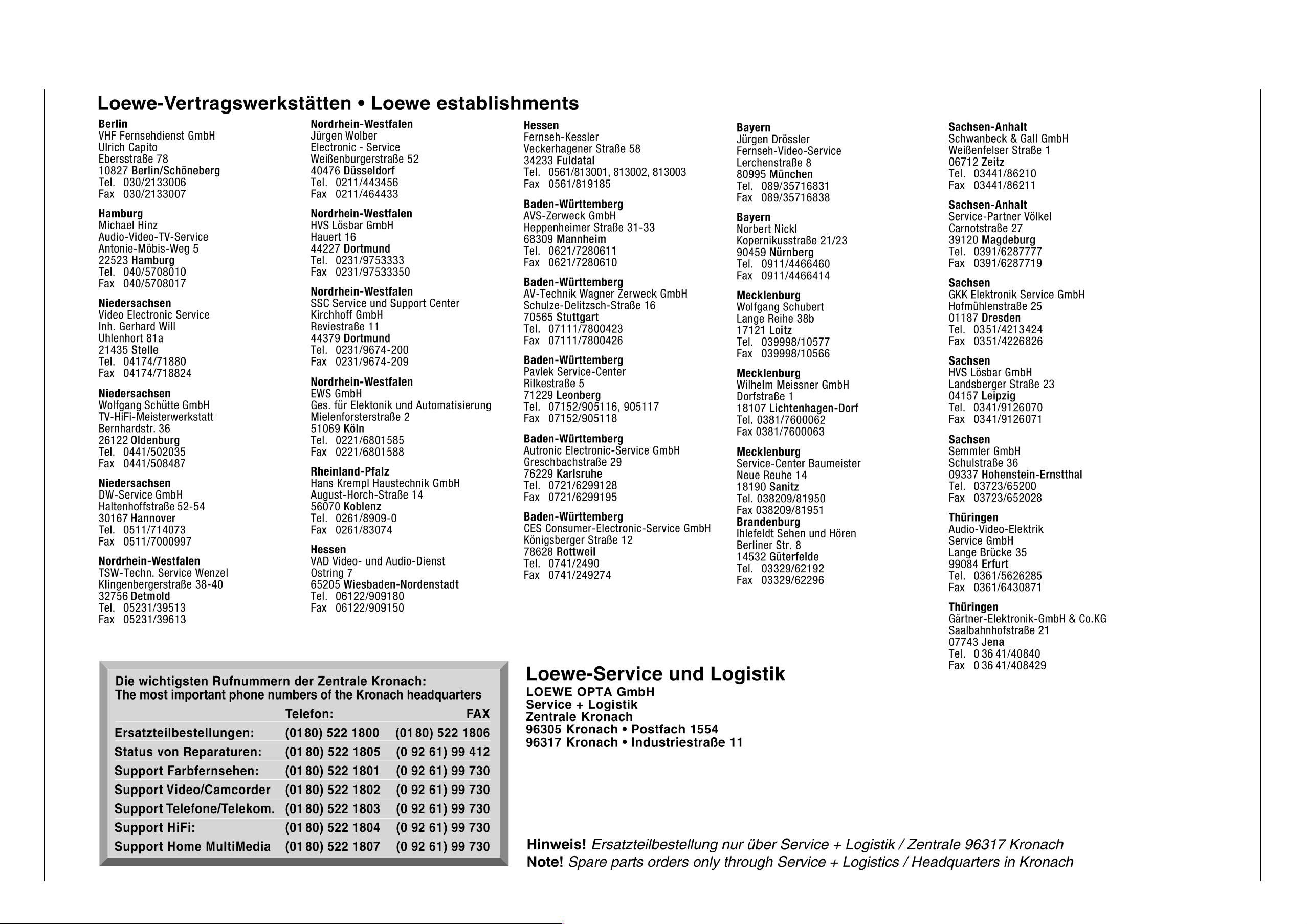

Loewe-Vertragswerkstätten / Loewe-Service und Logistik ........... 15

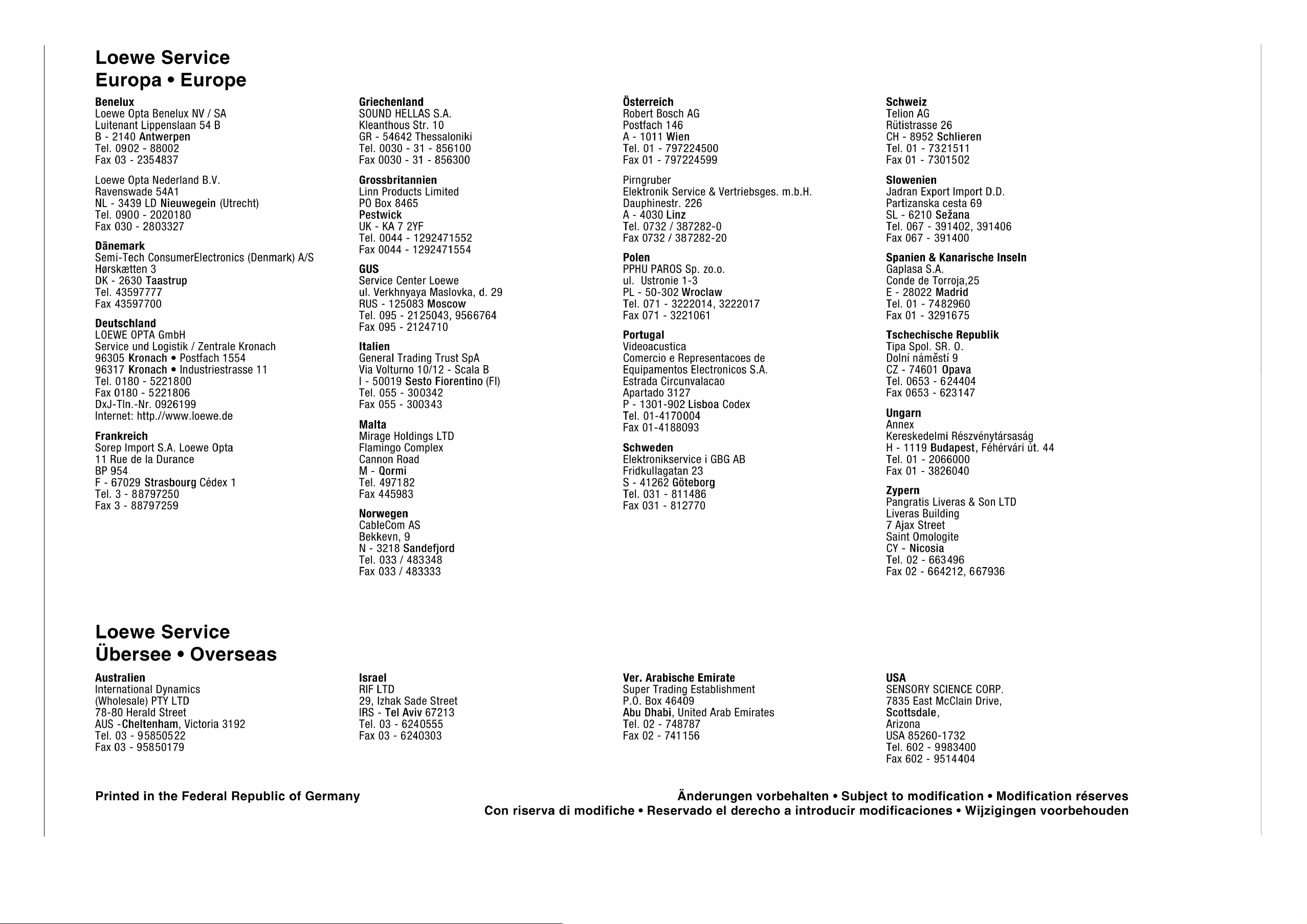

Loewe Service Europa / Loewe Service Übersee......................... 16
GB
The Service Manual M 1000/1001 applies to the colour television
receivers specified on the front page. This Manual describes the
differences and the additionally fitted modules of the TV receivers.
The individual modules and the relevant part numbers are listed in the
table on page 3.
Basic instructions for servicing are given in the:
– Service Manual M 1000/1001 (Part No. 230-90337 907)
Bestellung von Ersatzteilen:
Benutzen Sie für die Bestellung von Ersatzteilen nicht die in den
Schaltplänen oder Platinenabbildungen verwendeten Identnummer,
sondern die Ersatzteil-Materialnummern aus der Ersatzteilliste.
Ordering of Spare Parts:
For ordering spare parts do not use the ident numbers indicated on the
circuit diagrams or figures of the circuit boards but the spare part
numbers specified in the spare parts list.
Table of Contents
Page
Module List...................................................................................... 3
Technical Data ................................................................................ 4
Mains Section ................................................................................. 5
Clock Module .................................................................................. 7
Interface Board ............................................................................... 9
Spare Parts Lists........................................................................... 11
Loewe Service
Loewe-Establishments / Loewe-Service and Logistics ................. 15
Loewe Service Europe / Loewe Service Overseas....................... 16
F
Pour les appareils présentés sur la première page, se reporter au
manuel d'utilisation M 1000/1001. Ce supplément contient les différences ainsi que les équipements complémentaires des appareils.
La liste des modules et des numéros de réference sont indiqués sur le
tableau de la page 3.
Les documents de base pour la maintenance sont:
– Service Manual M 1000/1001 (Réf. N° 230-90337 907)
Sommaire
Page
Composition des appareils.............................................................. 3
Caractéristiques techniques............................................................ 4
Alimentation .................................................................................... 5
Module horloge ............................................................................... 7
Carte interface ................................................................................ 9
Liste de pièces détachées ............................................................ 11
Loewe Service
Succursale Loewe / Loewe-Service et Logistics........................... 15
Loewe Service Europe / Loewe Service Overseas....................... 16
Commande de pièces détachées.
N’utilisez pas les références indiquées sur les schémas ou les vues de
platines pour commander des pièces, mais utilisez uniquement les
références contenues dans la liste de pièces.
2 LOEWE.-Service
Page 3
M 1003 Allgemeiner Teil / General Section / Partie générale
Modulübersicht / Module List / Composition des appareils
Identnummer
Ident Number
Ident N°
Chassis
Châssis
Tuner PLL 29504 301 0100
Bildrohrplatte
CRT Panel
C.I. tube
Interfaceplatte
Interface Board
Carte interface
Uhr Modul
Clock Module
Module horloge
Netzteil 12/17V
Power Supply 12/17V
Alimentation 12/17V
Fernbedienung Control 100
Control Unit Control 100
Télécommande Control 100
29305 022 1900
29305 129 1300
29501 088 0100
29304 050 8100
29642 065 0100
Xelos M55 TM
M 1003
29704 006 3500
•
•
•
•
•
•
LOEWE.-Service 3
Page 4
Allgemeiner Teil / General Section / Partie générale M 1003
Technische Daten / Technical Data / Caractéristiques techniques
XELOS M55 TM
(M 1003)
Bildröhre / Picture Tube / Tube image
Sichtbares Bild
Visible picture
Taille de I'image
Bildschirmdiagonale
Screen diagonal
Taille du tube
Ablenkwinkel
Deflection angle
Angle de déviation
Bildwechselfrequenz
Vertical frequency
Fréquence image
Elektronik / Electronic / Electronique
Programmspeicherplätze
Programme positions
Nombre de programmes mémorisables
Tuner
TV-Normen
TV-Standards
Normes de réception TV
Uhr
Clock
Horloge
Videotext
Teletext
Télétexte
Musikleistung
Music power
Puissance musicale
Anschlüsse Rückwand / Connections Rear Panel / Connexions au dos
syntonisateur fréquence PLL
51cm
55cm (21")
Black Matrix
small neck 27,5KV
90°
50Hz
99 TV + 1 AV
PLL-Frequenzsynthesizer
Abstimmung UHF/VHF
PLL frequency synthesizer
tuning UHF/VHF
syntonisation UHF/VHF
PAL, SECAM
B/G, I, L/L`
4 x 7-Segment LED
LED à 4 x 7 segments
1 Seitentext
1-page text
télétexte 1 page
Mono 8W
Euro AV 1 (schwarz, black, noire)
Lautsprecherbuchse
Loudspeaker socket
Embase haut-parleur
Antennenanschluß terrestrisch
Antenna for terrestial reception
Embase antenne terrestre
Interface
Netzanschluß
Power supply plug
Embase secteur
Netzteil / Mains Stage / Alimentation
Netzspannung (Regelber.)
Mains voltage (variable)
Tension secteur (Plage de variation)
Netzfrequenz
Mains frequency
Fréquence
Leistungsaufnahme
Power consumption
Consommation normale
Leistungsaufnahme Standby
Standby consumption
Consommation en veille
FBAS-Ein/Ausgang,
S-Video-Eingang, RGB-Eingang,
Kommunikations- Interface 40 PIN
Communication interface 40 PIN
Interface de communication à 40 PIN
Digital Link
CCVS in-/output,
S-Video input, RGB input,
Digital Link
Entrée/sortie FBAS,
Entrée S-Vidéo, Entrée RVB,
Digital Link
optional
en option
Koaxialbuchse
Coaxial socket
Embase coaxiale
Netzkabel steckbar
Power cord plug-in type
cordon secteur enfichable
150…265V
50 / 60Hz
ca. / env. 60W
ca. / env. 6W
4 LOEWE.-Service
Page 5
M 1003 Platinenabbildungen und Schaltpläne / Layout of the PCBs and Circuit Diagrams / Circuits imprimés et schémas électriques
Netzteil / Mains Section / Alimentation
Achtung!
Netzteil steht auch nach Ausschalten des Netzschalters primärseitig weiter unter Netzspannung.
Warning!
When switching off with the mains switch, mains voltage is still applied to the primary side of the mains section.
Attention!
Le côté primaire du bloc d'alimentation reste sous tension secteur même après la
mise hors service avec l'interrupteur secteur.
PRIMAERMASSE / NICHT NETZGETRENNTES SCHALTUNGSTEIL
P
PRIMARY CHASSIS, NOTE / CIRCUT NOT MAINS ISOLATED
MASSE PRIMAIRE / CIRCUIT NON ISOLE DU SECTEUR
MASSA PRIMARIO / CIRCUITO NON SEPAR., DALLA RETE
MASA PRIMARIA / SECTOUR DE COM. NO SEP. DE LA RED
NETZ
220V-240V~
NETZ1
NETZ2
!
SI60251
T2A
P
R60251
C60261
10u/385V
+
4,7M
C60251
SI60201
D60202
D60203
F
0,1u/250V_AC
T200mA
BR60201
TR60201
29201-619.97
BA159
BZT03D180
L60251
XX
823.96
n.V.
5
4
0,1u/250V_AC
7
F
C60252
L61211
-014
C60256
P
C60257
SI61211
C60254
M
1n/400V_AC
D60258
D60256
1n
1n
*
1N4007
D60257
1N4007
C61211
K
100p
D61211
BYT53D
1N4007
D60259
1N4007
C60258
C60259
1n
1n
C60253
1n/400V_AC
M
C60203
P
47u/16V
NETZTEIL 29304-050.80
MAINS SECTION
BLOC D ALIMENT.
SEZIONE RETE
SECTOR DE RED
1
D60204
BAV21
23
12k
1
2,7n
PP
IC60201
VIPER20A
4
F
6,8n
C60206
PP
2
+
R60203
F
C60204
29304-050.81
R60207
F
C60207
8,2k
0,1u
R60204
3
45
P
*
P
5
P
3
2
C60210
1n/400V_AC
8
9
OK60210
CNY17F1
M
K
-050.80
-050.81
M
ST-HOTEL1
1
+12V
+5V
+17V
+12V
ZUR HOSPITAL/
HOTEL-INTERFACE-PLATTE
M
2
R60212
1
47
R60213
24
1
*
*
D60213
P
M
*
R60213
+
C61212
M M
F
C61213
470/35V
0,33u
IC61211
*
3
2
F
C61216
M M M
IC61211D60213R60204
6810 MC780511V/0,5W/2%
20/1%
150
MC781216V/0,5W/2%
0,1u
C61217
SI61211
T630mA
T800mA
3
+
100u/35V
051198
LOEWE.-Service 5
Page 6

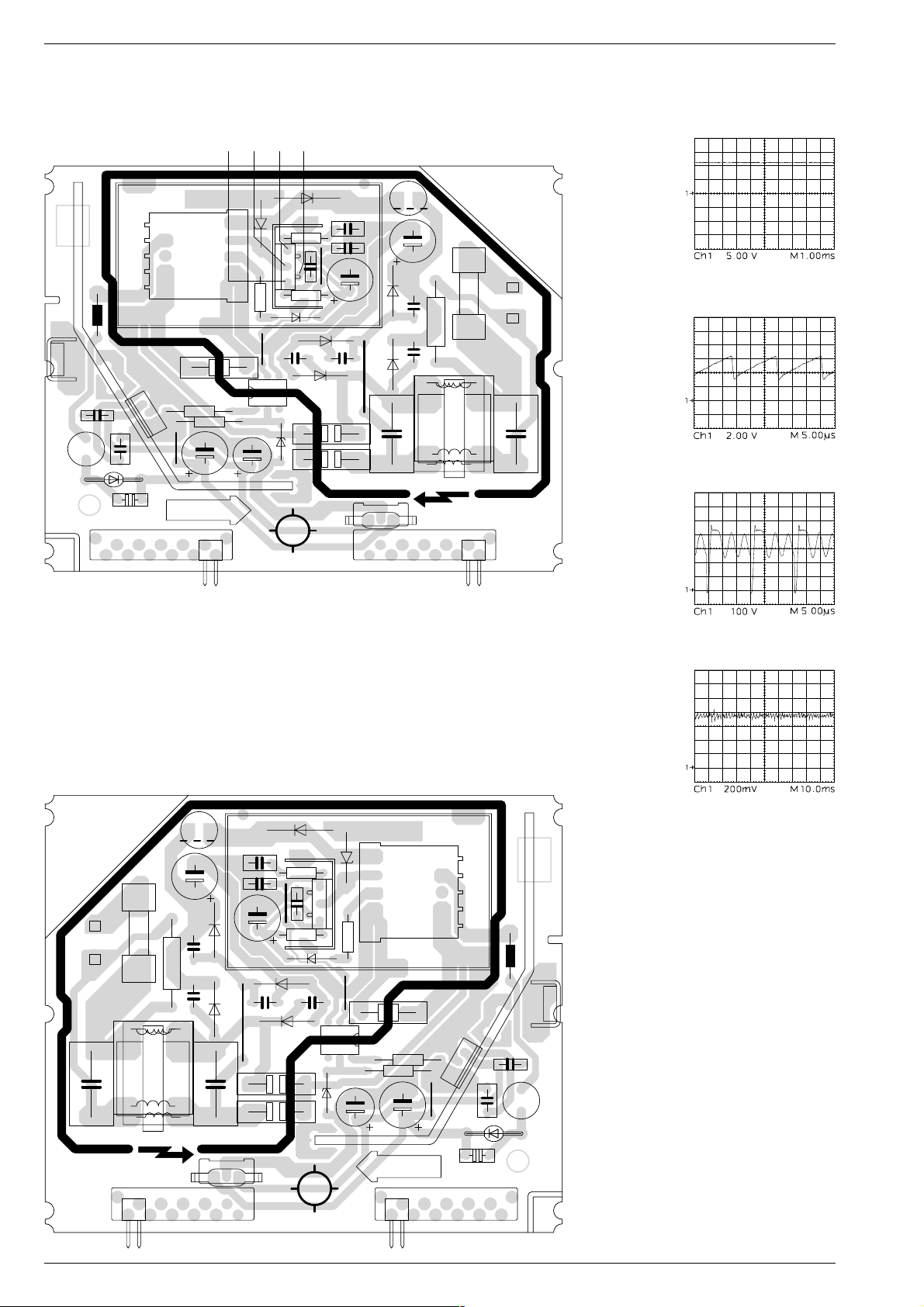

Platinenabbildungen und Schaltpläne / Layout of the PCBs and Circuit Diagrams / Circuits imprimés et schémas électriques M 1003
Bestückungsseite, Ansicht von oben
Component Side, Top View
Côte composants, Vue de dessus
3 4 12
29304-475.80/4B(01)
NETZTEILPLATTE
L61211
IC61211
C61216
29304-475.80/2L(01)
SI61211
-050.81 T800mA
-050.80 T630mA
3
D61211
5
C61211
D60203
5
OK60210
111
4
3
2
13
R60213
C61217
3
ST-A2
IC60201
R60204
BR60210
46
567
4
2
111
7
8
9
TR60201 C60203
C60210
R60212
1
BR61212
C61213
C61212
DURCHLAUFRICHTUNG
D60202
C60207
R60207
C60206
BR60206
C60204
15
R60203
D60204
D60257
C60257C60256
D60256
C60254
D60213
C60253
8
9
10
12
BR60201
C60261
BR60252
C60252
KEINE NETZTRENNUNG
13
13
SI60201
T200mA
C60259
R60251
D60259
SI60251
C60258
D60258
T2A
L60251
34
21
43
12
ST-HOTEL1
1212
111
X2
1
NETZ1
1
NETZ2
C60251
ST-A1
ǵ
Ƕ
Ƿ
Lötseite, Ansicht von unten
Solder Side, Bottom View
Côte soudures, Vue de dessous
BR60201
SI60201
1
NETZ1
T200mA
R60251
C60259
C60261
D60259
NETZ2
1
SI60251
T2A
C60251
L60251
21
X2
12
C60258
D60258
34
43
KEINE NETZTRENNUNG
ST-HOTEL1
ST-A1
1 2 1 2
111
13
13
D60202
BR60252
C60252
C60207
C60206
R60207
BR60206
C60204
R60203
D60204
D60257
C60257 C60256
D60256
C60254
C60253
8
9
10
D60203
IC60201
R60204
15
BR60210
46
R60213
D60213
567
4
2
111
12
29304-475.80/4B(01)
5
4
3
2
OK60210
13
C61217
C61212
DURCHLAUF-
3
ST-A2
111
TR60201C60203
R60212
RICHTUNG
C60210
BR61212
1
7
8
9
C61213
D61211
C61211
3
IC61211
C61216
NETZTEILPLATTE
L61211
SI61211
-050.81 T800mA
5
Ǹ
29304-475.80/2L(01)
-050.80 T630mA
6 LOEWE.-Service
Page 7
M 1003 Platinenabbildungen und Schaltpläne / Layout of the PCBs and Circuit Diagrams / Circuits imprimés et schémas électriques
CC80411
CC80432
CC80433
CC80416
CT80405
CT80410
CT80415
CR80405
CR80428
CR80427
CR80403
CR80401
CR80406
CR80407
CR80431
CR80408
CR80433
CR80412
CR80413
CR80432
CR80416
CR80411
CR80409
CR80419
CR80417
CR80418
CR80421
CD80406
CC80434
CR80434
CT80420
CT80430
1
CIC80430
29306-241.01/4LS(01)

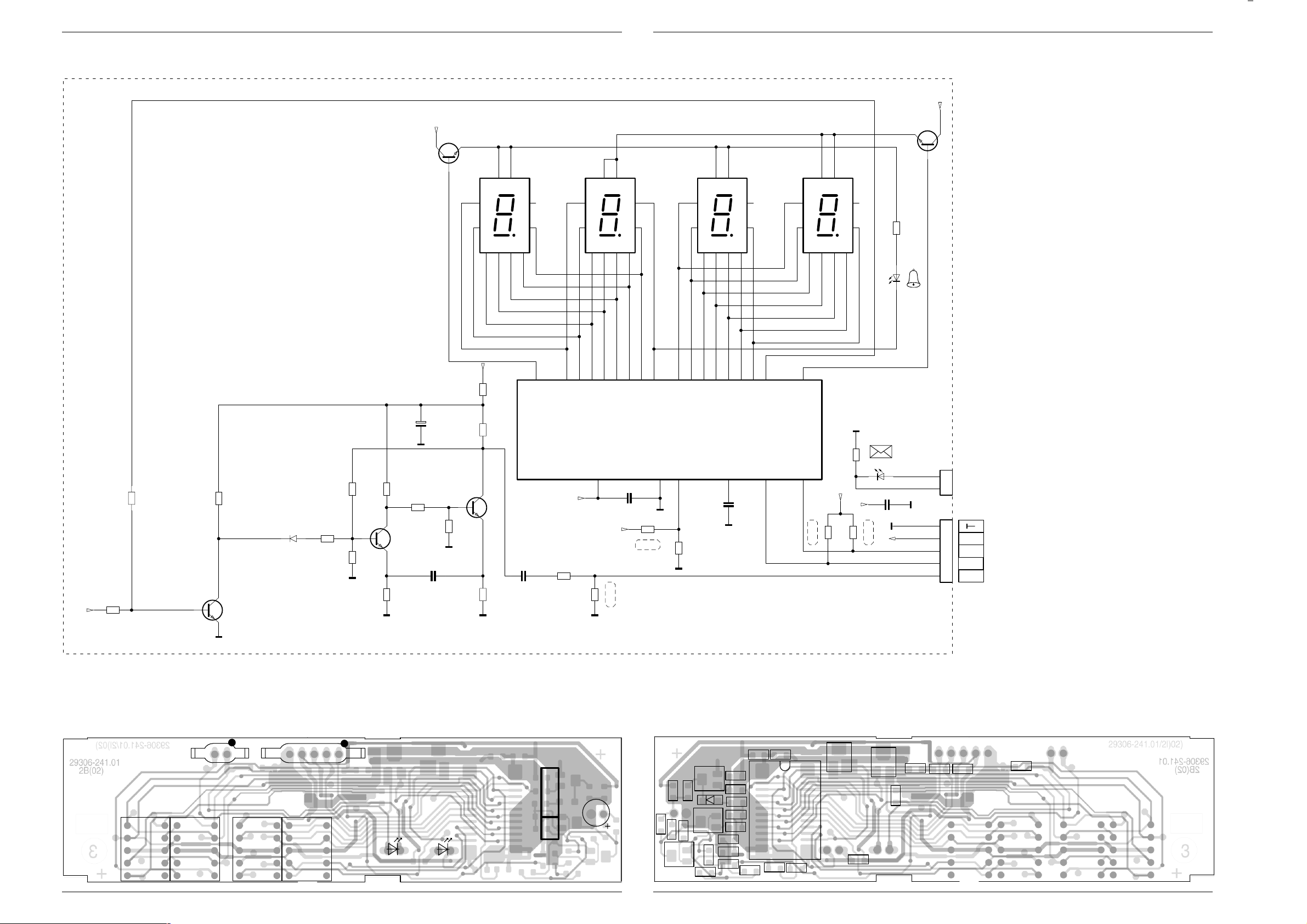

Uhr Modul / Clock Module / Module horloge
M 1003 Platinenabbildungen und Schaltpläne / Layout of the PCBs and Circuit Diagrams / Circuits imprimés et schémas électriques
+H
+H
CR80405
47k
1k
CR80401
1k
CR80403
CT80405
BC848B
M
CD80406
LS4148
CR80409
0
2,2k
CR80406
2,2k
CR80407
M
2,2k
CR80411
CT80410
BC848B
10k
CR80408
+
C80421
CR80417
2,2k
CC80411
0,22u
+H
47u
CT80420
BC817-40
2,2k
CR80418
M
PC
10
A
9
B
7542
+H
47
CR80421
2,2k
CR80412
CT80415
BC848B
10k
CR80413
MM
DP80400
TDSG3156
83
6
DP
1
G
ED
FC
14 1516 1718 1920 21 22
MX2
10
9
P6
DP80410
TDSG3156
83
PC
A
B
DP
G
ED
7542
FC
P5P4P3P2P1
6
1
P8
P7
10
A
9
B
7542
345678910 11
P10
P12
P14
CIC80430
SAA1064
ADR
VEE
12
1213
M
CR80432
xx
n.V.
0
CR80433
M
UHR-MODUL 29501-088.0100
CC80416
0,1u
+H
CR80416
33k
VCC
+H
xx
CR80419
M
CC80432
0,1u
n.V.
TDSG3156
83
PC
DP
G
ED
FC
P9
P11
CEXT
2,7n
CC80433
M
29305-113.0100
DP80420
6
1
P13
P15
10
9
P16
SDA
23 24
DP80430
TDSG3156
83
PC
A
B
MX1
SCL
DP
G
ED
7542
FC
+H
XX
n.V.
CR80427
6
1
M
180
CR80434
TLHR4601
+H
XX
CR80428
D80433
CC80434
0,1u
n.V.
+H
CR80431
D80431
M
CT80430
BC817-40
0
TLMO4601
M
ST-1
1
2
ST-2
1
2
3
4
5
140200
+H
CLK
DATA
NF/UHR
29306-241.01
4B(01)
LOEWE.-Service
DP80400 DP80410
ST-1 –> ST-M-LED (Interfaceplatte / Interface Board / Carte interface)
ST-2 –> ST-UHR (Interfaceplatte / Interface Board / Carte interface)
12
ST-1
DP80420
15
ST-2
DP80430
D80433
D80431
MI-
C80421
Lötseite, Ansicht von unten / Solder Side, Bottom View / Côte soudures, Vue de dessousBestückungsseite, Ansicht von oben / Component Side, Top View / Côte composants, Vue de dessus
7
LOEWE.-Service
8
Page 8
Platinenabbildungen und Schaltpläne / Layout of the PCBs and Circuit Diagrams / Circuits imprimés et schémas électriques M 1003
Platinenabbildungen und Schaltpläne / Layout of the PCBs and Circuit Diagrams /Circuits imprimés et schémas électriques M 1003

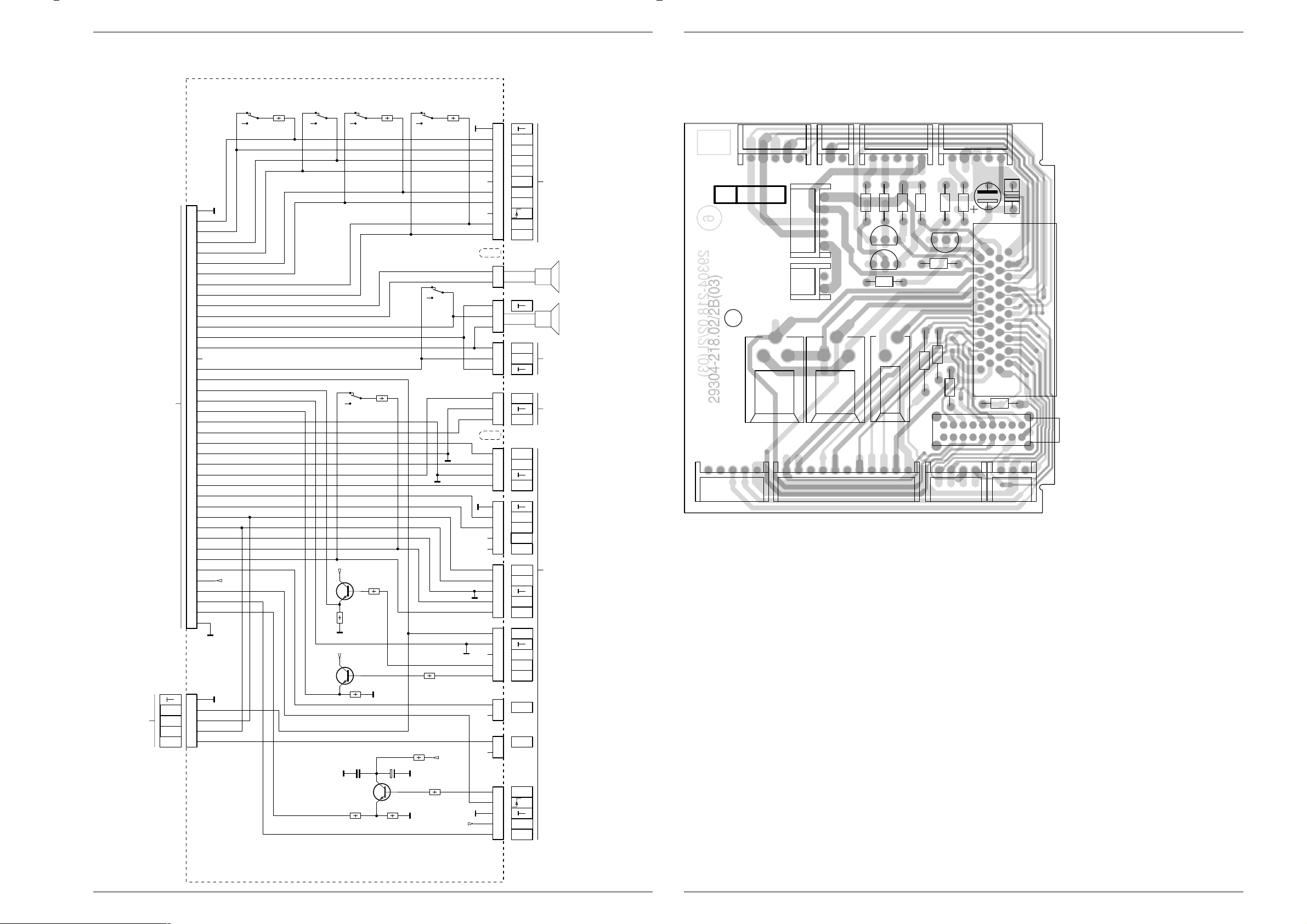

Interfaceplatte / Interface Board / Carte interface
INTERFACE-PLATTE 29305 129 0800 / 1300
R91131
ZUM C-MODUL
TO C-MODUL
VERS C-MODUL
AL C-MODUL
AL CLOCK MODUL
ZUM CLOCK MODUL
TO CLOCK MODUL
VERS CLOCK MODUL
AL CLOCK MODUL
AL CLOCK MODUL
47
S91130
SSCJ2618
ST-HOTEL2
1
M
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
+E
37
38
39
40
FBAS
*
ST-UHR
POWER
+H
CLK
DATA
NF/UHR NF/UHR
5
4
3
2
1
*
NUR BEI -219.1300
ONLY WITH
SEUL. POUR
SOLO CON
SOLAN. CON
S91130
SSCJ2618
T91111
BC548B
FBAS
SSCJ2618
+E
R91101
POWER
+E
S91130
SSCJ2618
S91130
T91101
BC548B
1k
R91112
1k
C91122
10n
T91121
BC548B
R91124
75
R91102
K
R91133
330
R91136
330
1k
POWER
C91121
+
47u/16V
R91123
1k
S91130
SSCJ2618
R91111
R91121
2,2
FBAS
FBAS
S91130
SSCJ2618
NF
1k
+E
R91122
100
R91134
330
M
POWER
FBAS
+E
ST-RGB2
M
ST-HOTEL1
ST-HOSP2
ST-HOSP1
M
ST-ASIS3
uP
ST-ASIS1
ST-M-LED
*
ST-ASIS4
1
2
3
4
5
6
7
8
9
10
11
n.V.
ST-LS2
2
1
ST-LS1
3
2
1
ST-LS
3
2
1
1
2
3
n.V.
4
3
2
1
1
2
3
4
5
1
2
3
4
5
5
4
3
2
1
1
2
1
2
ST-V3
1
2
3
4
5
FB0
FB1
R1
ZUM CHASSIS
R0
TO CHASSIS
H
VERS CHASSIS
SYNC
AL CHASSIS
AL CHASIS
G1
G0
U
EURO-
AV1
B1
B0
ZUM CHASSIS
NF+
TO CHASSIS
VERS CHASSIS
NF-
AL CHASSIS
AL CHASIS
ZUM STANDBY-NETZTEIL
+17V
TO STANDBY MAINS SECTION
VERS SECTEUR STANDBY
AL SEZIONE RETE STANDBY
AL SECTION DE RED STANDBY
+12V
AV_!
IN_L
AV_!
IN_R
AV_!
OUT_R
HOTEL
RESET
HOSP
IDENT
+F
BUS
RESET
ZUM CHASSIS
TO CHASSIS
VERS CHASSIS
CLK
AL CHASSIS
AL CHASIS
DATA
IR
OUT
IR
IN
+H
+M
H
SYNC
V
SYNC
MES
LED
FBAS
AV2_OUT
U
EURO-
AV2
+E
FBAS
IN2
R
L/MONO
Bestückungsseite, Ansicht von oben
Component Side, Top View
Côte composants, Vue de dessus
15
ST-ASIS3
12
ST-M-LED
MI-
15
12
ST-LS
13
ST-HOSP1
15
ST-LS1
13
15
ST-ASIS1
ST-UHR
R91111
R91102
R91101
R91112
T91101
EC
T91111
T91121
EC
R91121
ST-ASIS4
ST-LS2
12
ST-RGB2
111
15
ST-V3
C91121
R91123
R91122
EC
192039
C91122
40
R91124
R91133
R91134
ST-HOTEL2
29304-218.02/4B(03)
R91131
1
2
21
22
R91136
19
10 18
S91130
ST-HOSP2
14
ST-HOTEL1
13
180100
9
LOEWE.-Service
10
LOEWE.-Service
Page 9
LOEWE.-Service 11
M 1003 Ersatzteilliste / Spare Parts List / Liste de pièces détachées
Ersatzteilliste / List of Spare Part / Liste de pièces détachées
Chassisplatte – / Chassis Board – / C.I. principal M 1003
Pos.Nr.
Pos. No.
N° Pos.
C 40057 90336 972 ELKO 1000UF 20% 16V
C 53002 90350 916 FOKO KF #35 9000PF 3,5% 1500V
C 54011 90337 928 KERKO HV C 100PF 20% 1KV
C 54012 90337 947 ELKO 1000UF 20% 35V
C 54031 90337 928 KERKO HV C 100PF 20% 1KV
C 60001 90337 966 KERKO HV C 1000PF 20% 1KV
C 60009 90337 985 FOKO FKP1 220PF 5% 2000V
C 60023 90337 966 KERKO HV C 1000PF 20% 1KV
C 60024 90337 966 KERKO HV C 1000PF 20% 1KV
C 60026 90337 966 KERKO HV C 1000PF 20% 1KV
C 60027 90337 966 KERKO HV C 1000PF 20% 1KV
C 60210 90338 903 S SI-KERKO B-SS 1000PF 20% 400V
C 60251 90350 935 S MP3 0,1UF 20% 250V
C 60252 90350 935 S MP3 0,1UF 20% 250V
C 60253 90338 903 S SI-KERKO B-SS 1000PF 20% 400V
C 60254 90338 903 S SI-KERKO B-SS 1000PF 20% 400V
C 60256 90337 966 KERKO HV C 1000PF 20% 1KV
C 60257 90337 966 KERKO HV C 1000PF 20% 1KV
C 60258 90337 966 KERKO HV C 1000PF 20% 1KV
C 60259 90337 966 KERKO HV C 1000PF 20% 1KV
C 61036 90337 928 KERKO HV C 100PF 20% 1KV
C 61056 90337 928 KERKO HV C 100PF 20% 1KV
C 61211 90337 928 KERKO HV C 100PF 20% 1KV
C 62021 90338 903 S SI-KERKO B-SS 1000PF 20% 400V
C 62022 90338 903 S SI-KERKO B-SS 1000PF 20% 400V
C 62048 90338 903 S SI-KERKO B-SS 1000PF 20% 400V
C 62501 90343 984 S FOKO MP3 0,22UF 20% 250V
C 81063 90338 922 EMIFIL 0,1 UF
CD 32162 25810 SMD DIODE BA592
CD 32167 25810 SMD DIODE BA592
CD 32201 25810 SMD DIODE BA592
CD 32411 25810 SMD DIODE BA592
CD 32421 25810 SMD DIODE BA592
CIC 32410 90338 941 SMD IC MC14094BD
CT 32105 17765 SMD-TRANS.BC 817-25
CT 32111 90306 998 SMD TRANS BC848B/BC847B
CT 32119 90306 998 SMD TRANS BC848B/BC847B
CT 32122 90307 916 SMD TRANS BC858B/BC857B
CT 32123 90306 998 SMD TRANS BC848B/BC847B
CT 32124 90307 916 SMD TRANS BC858B/BC857B
CT 32132 90306 998 SMD TRANS BC848B/BC847B
CT 32160 90306 998 SMD TRANS BC848B/BC847B
CT 32165 90306 998 SMD TRANS BC848B/BC847B
CT 32201 90306 998 SMD TRANS BC848B/BC847B
CT 32205 90306 998 SMD TRANS BC848B/BC847B
CT 32435 90306 998 SMD TRANS BC848B/BC847B
CT 32440 90307 916 SMD TRANS BC858B/BC857B
CT 32455 90306 998 SMD TRANS BC848B/BC847B
CT 32475 90306 998 SMD TRANS BC848B/BC847B
CT 32480 90306 998 SMD TRANS BC848B/BC847B
CT 34031 90307 916 SMD TRANS BC858B/BC857B
Material-Nr.
Part No.
N° Référence
Teile-Bezeichnung
Description
Désignation
Pos.Nr.
Pos. No.
N° Pos.
CT 40065 90306 998 SMD TRANS BC848B/BC847B
CT 43244 90307 916 SMD TRANS BC858B/BC857B
CT 43246 90306 998 SMD TRANS BC848B/BC847B
CT 46004 90306 998 SMD TRANS BC848B/BC847B
CT 46009 90306 998 SMD TRANS BC848B/BC847B
CT 52260 90307 916 SMD TRANS BC858B/BC857B
CT 54020 90307 916 SMD TRANS BC858B/BC857B
CT 57005 90306 998 SMD TRANS BC848B/BC847B
CT 57020 90307 916 SMD TRANS BC858B/BC857B
CT 57021 90307 916 SMD TRANS BC858B/BC857B
CT 57112 90307 916 SMD TRANS BC858B/BC857B
CT 57113 90307 916 SMD TRANS BC858B/BC857B
CT 57124 90306 998 SMD TRANS BC848B/BC847B
CT 61043 90306 998 SMD TRANS BC848B/BC847B
CT 61053 90306 998 SMD TRANS BC848B/BC847B
CT 81058 90336 935 SMD TRANS BC808-25
CT 81065 90307 916 SMD TRANS BC858B/BC857B
CT 81070 90307 916 SMD TRANS BC858B/BC857B
CT 81075 90307 916 SMD TRANS BC858B/BC857B
CT 81120 90307 916 SMD TRANS BC858B/BC857B
CT 81125 90307 916 SMD TRANS BC858B/BC857B
CT 81220 90306 998 SMD TRANS BC848B/BC847B
CT 81225 90306 998 SMD TRANS BC848B/BC847B
CT 84002 90307 916 SMD TRANS BC858B/BC857B
CT 84003 90307 916 SMD TRANS BC858B/BC857B
D 40012 31818 DIODE 1N4148
D 40060 31818 DIODE 1N4148
D 40061 31818 DIODE 1N4148
D 40062 31818 DIODE 1N4148
D 40063 90336 954 Z DIODE 7,5 C 0,5W
D 40065 31818 DIODE 1N4148
D 43055 31818 DIODE 1N4148
D 43056 31818 DIODE 1N4148
D 43071 31818 DIODE 1N4148
D 43072 31818 DIODE 1N4148
D 43073 31818 DIODE 1N4148
D 50022 94891 DIODE BAV21
D 50023 90082 959 DIODE 1 N 4004
D 50026 90336 973 Z DIODE 51 C 0,5W
D 50027 90336 992 DIODE BAT42
D 52001 31818 DIODE 1N4148
D 53003 44799 DIODE BA157
D 54001 90337 929 S DIODE BYV16
D 54011 44799 DIODE BA157
D 54021 90350 954 Z DIODE 3,6 C 0,5W
D 54022 90344 902 Z DIODE 33 B 0,5W
D 54031 44799 DIODE BA157
D 57011 31818 DIODE 1N4148
D 57013 31818 DIODE 1N4148
D 57023 31818 DIODE 1N4148
D 57122 31818 DIODE 1N4148
Material-Nr.
Part No.
N° Référence
Teile-Bezeichnung
Description
Désignation
Page 10
12 LOEWE.-Service
Ersatzteilliste / Spare Parts List / liste de pièces détachées M 1003
Pos.Nr.
Pos. No.
N° Pos.
Material-Nr.
Part No.
N° Référence
Teile-Bezeichnung
D 60006 90337 967 DIODE BYT 54 M
D 60007 90337 967 DIODE BYT 54 M
D 60012 94891 DIODE BAV21
D 60022 79585 DIODE 1 N 4007
D 60024 79585 DIODE 1 N 4007
D 60026 79585 DIODE 1 N 4007
D 60027 79585 DIODE 1 N 4007
D 60037 94891 DIODE BAV21
D 60202 49148 DIODE BA159
D 60203 90350 973 Z-DIODE BZT03D180
D 60204 94891 DIODE BAV21
D 60213 90348 948 Z DIODE 16 B 0,5W
D 60256 79585 DIODE 1 N 4007
D 60257 79585 DIODE 1 N 4007
D 60258 79585 DIODE 1 N 4007
D 60259 79585 DIODE 1 N 4007
D 61016 90337 986 S DIODE BYW178
D 61036 90348 967 DIODE BYT108-400
D 61056 24689 S DIODE BYW172D
D 61211 90348 986 DIODE BYT 53 D
D 81054 00031 818 DIODE 1N4148
D 81123 00031 818 DIODE 1N4148
D 84003 00031 818 DIODE 1N4148
D 85001 90338 923 LE-DIODE LUB371GK
F 32101 90338 942 FILTER 7X7 405
F 32109 90336 936 CER.TRAP 42
F 32121 90336 955 FILTER 7X7 360
F 32162 90336 974 KERAMIK-FILTER 40 SFE 5,5 MHZ
F 32167 90336 993 KERAMIK-FILTER 60 SFE 6,0 MHZ
F 32410 90337 911 SPULE 7X7 351 FARBE 718
F 32412 90337 987 OFWFIL K3451K
F 32420 90338 905 OFW L 9460
IC 32490 90338 924 IC U4467B-M
IC 32520 11085 IC HEF4053BP
IC 34015 90338 962 IC TDA8842N2S1
IC 40050 90336 937 IC TDA7266M
IC 50020 90336 956 IC TDA8356N6
IC 60010 22113 IC TDA4605/3
IC 60201 90349 923 IC VIPER20A/022Y
IC 61040 98831 IC LM317T
IC 61050 98831 IC LM317T
IC 61060 805071 IC MC7805CT
IC 61211 79382 IC MC7812CT
IC 80000 90336 975 IC MC33164P-5RP
IC 80010 90336 994 IC TSOP1236
IC 81050 LOE 90357 915 IC SDA545X OTP PROG.KPL
WW. LOE 90356 921 IC SDA5257-2-G561
IC 81210 11400 IC HEF4066BP
IC 82005 90337 931 IC M24C08B1
L 31043 90337 969 DR ST 0411-GRP 8,2UH 10%
L 32108 90337 988 DR 0309 2,7UH 5% ST
Description
Désignation
Pos.Nr.
Pos. No.
N° Pos.
Material-Nr.
Part No.
N° Référence
Teile-Bezeichnung
Description
Désignation
L 32109 90338 906 DR ST 0309-GRP 10UH 5%
L 32151 90338 944 DR ST 0309-GRP 27UH 10%
L 32201 90336 938 DR N-GR 4,7MH 5%
L 53003 90336 995 FERRITPERLE HF70 BTL 3,5X6 / FERRITE BEAD / PERLE FERRITE
L 53011 90337 913 DR A AX-GA 10UH 10%
L 53021 90337 932 LINEARITAETSREGLER / LINEARITY CONTROL /
REGLEUR DE LINEARITE
L 53074 90337 951 ZB-SPULE/BOBINE
L 60006 90337 989 FERRITPERLE 3,6UH / FERRITE BEAD / PERLE FERRITE
L 60251 90349 961 S FUNKENTSTOERDROSSEL / INTERFERENCE COIL /
BOBINE ANTIPARASITE
L 61038 90338 907 FERRITPERLE BL02RN2-R62 / FERRITE BEAD / PERLE FERRITE
L 61041 90336 957 DR A AX-GA 27UH 10%
L 61211 90336 976 DAEMPF-PERLE 433003038102 / DAMPING BEAD /
FERITE DÕATTENUTATION
L 62501 90338 926 S FUNKENTSTOERDROSSEL / INTERFERENCE COIL /
BOBINE ANTIPARASITE
L 81061 90338 945 FERRITPERLE HF55 BTL 3,5X4,5 / FERRITE BEAD / PERLE FERRITE
OK 60210 17531 S OPTOKOPPLER CNY17F1
Q 34043 90336 996 QUARZ #136 2A 4,433619MHZ
Q 80001 90337 914 QUARZ 6,0 MHZ
R 40053 90337 933 S KSW SI B 2,2 OHM 5%
R 50023 79505 S KSW NB 0207 33 OHM 5%
R 50046 90356 959 S KSW NB 0207 1,6 OHM 2%
R 50047 90337 952 S KSW NB 0207 1,8 OHM 2%
R 52004 90344 997 S MOW 0411 150 OHM 5%
R 53002 90338 927 S KSW NB 0207 10 KOHM 5%
R 53009 90336 998 MGW AX 1 MOHM 5%
R 53011 90345 915 S MOW 0411 6,8 OHM 5%
R 53016 90356 978 S DRW 9 10 OHM 10%
R 53021 90350 936 S MOW 0411 820 OHM 5%
R 53033 90350 955 S MOW 0411 1,5 OHM 5%
R 53074 96371 S MOW 0617 820 OHM 5%
R 54001 90345 953 S MOW 0411 10 OHM 5%
R 54006 90336 959 S DRW 0,75W 1 OHM 10%
R 54031 90350 974 S KSW NB 0207 8,2 OHM 5%
R 60008 90345 972 S MOW 0617 22 KOHM 5%
R 60009 90345 972 S MOW 0617 22 KOHM 5%
R 60016 90345 991 S MOW 0617 56 OHM 5%
R 60021 90336 997 NTC 4,7 OHM 30%
R 60029 90343 966 S MOW 0617 68 KOHM 5%
R 60037 90337 915 ESTR.SK10-A 1,5 KOHM LIN
R 60204 90348 949 MSW 0207 20 OHM 1%
R 60251 90337 934 S MSW SI 0414 4,7 MOHM VDE
R 61018 90343 985 S KSW 0411 220 KOHM 5%
R 62049 90337 934 S MSW SI 0414 4,7 MOHM VDE
R 62505 90356 997 S PTC DUO T2S1-A80-A10
R 91124 90348 968 KSW 0204 75 OHM 5%
SI 52001 90337 991 S SI LOET T160MA 250V
SI 60201 90348 987 S SI LOET 200 MA/T 250V
SI 60251 37597 S SI 5X20 T2A L 250V
Page 11
LOEWE.-Service 13
Pos.Nr.
Pos. No.
N° Pos.
SI 61211 90349 905 S SI LOET T800MA 250V
SI 62501 45568 S SI 5X20 T2,5A L 250V
T 00665 90338 909 TRANS.IRF BC 40
T 52001 13561 020 TRANS.BC 637
T 53001 17452 002 TRANS S2055N
T 91101 90344 922 TRANS BC548B/BC547B
T 91111 90344 922 TRANS BC548B/BC547B
T 91121 90344 922 TRANS BC548B/BC547B
TR 52001 90338 928 TRAFO TREIBER / TRANSFORMER DRIVER / TRANSFORMATEUR
TR 53010 90349 924 S TRAFO DIODEN-SPLIT KPL / TRANSFORMER DIODE SPLIT /
TR 60201 90349 943 S TRANSFORMER
TR 61000 90336 941 S SPERRWANDLERTRAFO / B.O. CONVERTER TRANSFORMER /
Material-Nr.
Part No.
N° Référence
TRANSFORMATEUR LIGNE CPL
ALIMENTATION STAND BY
TRANSFO DÕALIM A DECOUPAGE
Teile-Bezeichnung
Description
Désignation
Geräteersatzteillisten (mechanisch) / TV Parts of the sets (mechanic) / Liste de pieces
des appareils TV (Mecaniques)
Pos.Nr.
Pos. No.
N° Pos.
100.000 90338 958 TUNER-GLOBAL (PLL) / TUNER GLOBAL PLL / TUNER PLL
211.000 90348 966 ABDECKUNG BUCHSE EURO-AV / COVER SOCKETS /
247.000 90345 912 EURO AV BUCHSENLEISTE 21-POL SCHWARZ / EURO AV SOCKET
258.000 90336 953 S FOKUSLEITUNG / FOCUSING CABLE / CABLE LIAISON FOCUS
400.000 90348 985 S NETZTEIL STAND BY / POWER SUPPLY STAND BY /
410.000 90344 996 BAUSTEINSICHERUNG INTERFACE-EINHEIT / MODULE FIXING
420.000 90349 903 BAUSTEINSICHERUNG NETZTEIL / MODULE FIXING POWER SUPPLY /
500.000 90356 996 INTERFACE-EINHEIT / INTERFACE UNIT / UNITE INTERFACE
510.000 90349 941 FUEHRUNG LEITERPLATTE / GUIDE PCB / GUIDE DE C.I.
520.000 90357 952 ABDECKUNG INTERFACE-EINHEIT / COVER INTERFACE UNIT /
530.000 90349 979 SCHIEBESCHALTER / SLIDE SWITCH / INTERR. A COULISSE
1.000.000 90345 933 S SICHERUNGSHALTER SI60251/62501 / FUSE HOLDER SI60251/62501 /
2.000.000 90345 931 S NETZSCHALTER O.WISCHER /MAINS SWITCH W/O WIPER /
WW. 90336 977 S NETZSCHALTER O.WISCHER 4A / MAINS SWITCH W/O WIPER 4A /
2.200.000 90337 984 S NETZ EINBAUGERAETESTECKER / APPLIANCE COUPLER /
2.410.000 90338 902 MONTAGECLIP IC40050 / MOUNTING CLIP IC40050 /
2.415.000 90345 971 MONTAGECLIP IC50020/T53001 / MOUNTING CLIP IC50020/T53001 /
2.435.000 90349 998 MONTAGECLIP IC61211 / MOUNTING CLIP IC61211 /
2.440.000 90338 921 MONTAGECLIP T60020 / MOUNTING CLIP T60020 /
2.445.000 90343 965 MONTAGECLIP IC61040/61050/61060 / MOUNTING CLIP IC61040/
2.470.000 90338 959 CONDUCTING
Material-Nr.
Part No.
N° Référence
RECOUVREMENT PRISES EURO AV
STRIP 21PIN BLACK / PRISE PERI EURO AV 21 P NOIR
ALIMENTATION STAND BY
INTERFACE UNIT / FIXIATION DE UNITE INTERFACE
FIXIATION DE ALIMENTATION
RECOUVREMENT DE UNITE INTERFACE
CONTACT DE FUSIBLE SI60251/62501
INTERRUPTEUR SECTEUR
INTERRUPTEUR SECTEUR 4A
FICHE SECTEUR + CABLE
CLIPS DE MONTAGE IC40050
CLIPS DE MONTAGE IC50020/T53001
CLIPS DE MONTAGE IC61211
CLIPS DE MONTAGE T60020
61050/61060 /CLIPS DE MONTAGE IC61040/61050/61060
IC61040/61050/61060/T60020 / MICA LAMINATION IC61040/61050/
61060/T60020
Teile-Bezeichnung
Description
Désignation
M 1003 Ersatzteilliste / Spare Parts List / Liste de pièces détachées
Page 12
14 LOEWE.-Service
Geräteersatzteillisten / TV Parts of the sets / Liste de pieces des appareils TV
XELOS M55 TM / 58497L00 GRAPHIT XELOS M55 TM / 58497V00 CHAMPAGNER
Ersatzteilliste / Spare Parts List / liste de pièces détachées M 1003
Pos.Nr.
Pos. No.
N° Pos.
200.000 90357 934 GEH-VORDERTEIL DRUCK KPL / CABINET FRONT PRINT CPL
201.000 90336 949 LAUTSPRECHER / LOUDSPEAKER / HAUT PARLEUR
218.000 90337 942 TASTENKNOPF NETZ / KNOB MAINS SWITCH / TOUCHE SECTEUR
230.000 90357 953 IR-FENSTER / IR WINDOW / FENETRE IR
300.000 90337 943 GEH-RUECKTEIL OFB / REAR PANEL SURFACE TREATED /
320.000 90357 972 TYPENAUFKLEBER / TYPE LABEL SELF ADHESIVE /
350.000 90336 969 ZWISCHENSTUECK RUECKWANDBEFESTIGUNG / INTERMEDIA PIECE
400.000 90357 991 MODUL-UHR KPL / CLOCK MODULE / MODULE HEURE
410.000 90358 909 AUFNAHME UHR-MODUL / HOLDER CLOCK MODULE /
420.000 90355 985 ABDECKUNG LED / COVER LED / CACHE LED
430.000 90356 903 LICHTLEITER / LIGHT GUIDE / GUIDE DE LUMIERE
700.000 90336 988 S SPULE ENTMAGNETISIERUNG M.HALTER / DEGAUSSING COIL
740.000 90337 925 EINSATZBUCHSE BILDROHR / INSERT SOCKET PICTURE TUBE
1.100.000 26643 S BILDR.A51EAL155X01 PHILIPS / PICTURE TUBE A51EAL155X01 PHILIPS
1.200.000 90341 963 S ANODENKAPPE M.HOCHSPANNUNGSKABEL / ANODE CAP W. HIGH
2.100.000 90337 982 S NETZKABEL / MAINS LEAD / CABLE SECTEUR
2.300.000 90338 919 S BILDROHRPLATTE / PICTURE TUBE BOARD / CI TUBE IMAGE
Material-Nr.
Part No.
N° Référence
BOITIER, PARTIVE AVANT CPL
BOITIER, ARRIERE
ETIQUETTE DE IDENTIFICATION
REAR PANEL FIXING / PIECE INTERMEDIAIRE FIXATION FOND
SUPPORT MODULE HEURE
W. HOLDER / BOBINE DE DEMAGNETISATION AVEC SUPPORT
INSERT EMBASE TUBE IMAGE
TUBE IMAGE A51EAL155X01 PHILIPS
VOLTAGE CABLE / CAPOT ANODIQUE AVEC CABLE
Teile-Bezeichnung
Description
Désignation
Pos.Nr.
Pos. No.
N° Pos.
200.000 90356 998 GEH-VORDERTEIL DRUCK KPL / CABINET FRONT PRINT CPL /
201.000 90336 949 LAUTSPRECHER / LOUDSPEAKER / HAUT PARLEUR
218.000 90357 916 TASTENKNOPF NETZ / KNOB MAINS SWITCH / TOUCHE SECTEUR
230.000 90357 953 IR-FENSTER / IR WINDOW / FENETRE IR
300.000 90357 935 CKTEIL OFB / REAR PANEL SURFACE TREATED /
320.000 90357 954 TYPENAUFKLEBER / TYPE LABEL SELF ADHESIVE /
350.000 90336 969 ZWISCHENSTUECK RUECKWANDBEFESTIGUNG / INTERMEDIA PIECE
400.000 90357 991 MODUL-UHR KPL / CLOCK MODULE / MODULE HEURE
410.000 90358 909 AUFNAHME UHR-MODUL / HOLDER CLOCK MODULE /
420.000 90355 985 ABDECKUNG LED / COVER LED / CACHE LED
430.000 90356 903 LICHTLEITER / LIGHT GUIDE / GUIDE DE LUMIERE
700.000 90336 988 S SPULE ENTMAGNETISIERUNG M.HALTER / DEGAUSSING COIL
740.000 90337 925 EINSATZBUCHSE BILDROHR / INSERT SOCKET PICTURE TUBE
1.100.000 26643 S BILDR.A51EAL155X01 PHILIPS / PICTURE TUBE A51EAL155X01 PHILIPS
1.200.000 90341 963 S ANODENKAPPE M.HOCHSPANNUNGSKABEL / ANODE CAP W. HIGH
2.100.000 90337 982 S NETZKABEL / MAINS LEAD / CABLE SECTEUR
2.300.000 90338 919 S BILDROHRPLATTE / PICTURE TUBE BOARD / CI TUBE IMAGE
Material-Nr.
Part No.
N° Référence
BOITIER, PARTIVE AVANT CPL
BOITIER, ARRIERE
ETIQUETTE DE IDENTIFICATION
REAR PANEL FIXING / PIECE INTERMEDIAIRE FIXATION FOND
SUPPORT MODULE HEURE
W. HOLDER / BOBINE DE DEMAGNETISATION AVEC SUPPORT
INSERT EMBASE TUBE IMAGE
TUBE IMAGE A51EAL155X01 PHILIPS
VOLTAGE CABLE / CAPOT ANODIQUE AVEC CABLE
Teile-Bezeichnung
Description
Désignation
90357 991 MODUL-UHR KPL / CLOCK MODULE / MODULE HEURE
CD 80406 90338 929 SMD DIODE LS 4148
CIC 80430 90356 922 SMD IC SAA1064T-S2
CT 80405 90306 998 SMD TRANS BC848B/ BC847B
CT 80410 90306 998 SMD TRANS BC848B/ BC847B
CT 80415 90306 998 SMD TRANS BC848B/ BC847B
CT 80420 18685 SMD-TRANS.BC 817-40
CT 80430 18685 SMD-TRANS.BC 817-40
D 80400 90356 941 LED DISPLAY TDSG 3150
D 80410 90356 941 LED DISPLAY TDSG 3150
D 80420 90356 941 LED DISPLAY TDSG 3150
D 80430 90356 941 LED DISPLAY TDSG 3150
D 80431 90356 979 LE DIODE TLHR 4601
D 80433 90356 979 LE DIODE TLHR 4601
Sicherheitsvorschriften
Achtung: Bei Eingriffen ins Gerät sind die Sicherheitsvorschriften nach VDE 0701
(reparaturbezogen) bzw. VDE 0860 / IEC 65 / EN60065 (gerätebezogen) zu
beachten!
Bauteile nach IEC- / VDE-Richtlinien! Im Ersatzfall nur Teile mit
!
gleicher Spezifikation verwenden!
90357 991 MODUL-UHR KPL / CLOCK MODULE / MODULE HEURE
CD 80406 90338 929 SMD DIODE LS 4148
CIC 80430 90356 922 SMD IC SAA1064T-S2
CT 80405 90306 998 SMD TRANS BC848B/ BC847B
CT 80410 90306 998 SMD TRANS BC848B/ BC847B
CT 80415 90306 998 SMD TRANS BC848B/ BC847B
CT 80420 18685 SMD-TRANS.BC 817-40
CT 80430 18685 SMD-TRANS.BC 817-40
D 80400 90356 941 LED DISPLAY TDSG 3150
D 80410 90356 941 LED DISPLAY TDSG 3150
D 80420 90356 941 LED DISPLAY TDSG 3150
D 80430 90356 941 LED DISPLAY TDSG 3150
D 80431 90356 979 LE DIODE TLHR 4601
D 80433 90356 979 LE DIODE TLHR 4601
Safety Standard Compliance
After repairing a product which originally conformed to the Safety Class II (double
insulated), the Insulation Resistance and / or Leakage Current with the product
switched on must be checked to VDE 0701 or to the National Safety Regulations
quoted above.
!
Components conforming to IEC or VDE Approval Specification! For
replacement purposes, use parts with the same specification only!
Prescriptions de sécurité
Attention: En cas d’interventions sur l’appareil, il convient de respecter les
prescriptions de sécurité respectivement selon VDE 0701 (se rapportant à la
maintenance) et selon VDE 0860 / IEC 65 / EN 60065 (se rapportant à l’appareil).
Composants conformes aux normes IEC ou VDE ! En cas remplacement,
!
utiliser uniquement des pièces répondant aux spécifications d’origine !
MOS Vorschriften beim Umgang mit MOS-Bauteilen beachten!
MOS Observe the requirements when handling MOS Components!
MOS Lors de leur manipulation, respecter les prescriptions des
composants MOS !
Page 13
15 LOEWE.-Service
Ersatzteilliste / Spare Parts List / liste de pièces détachées M 1003
Page 14
LOEWE.-Service 16
M 1003
Page 15
Con riserva di modifiche
Änderungen vorbehalten
Subject to modification
Modification réserves
