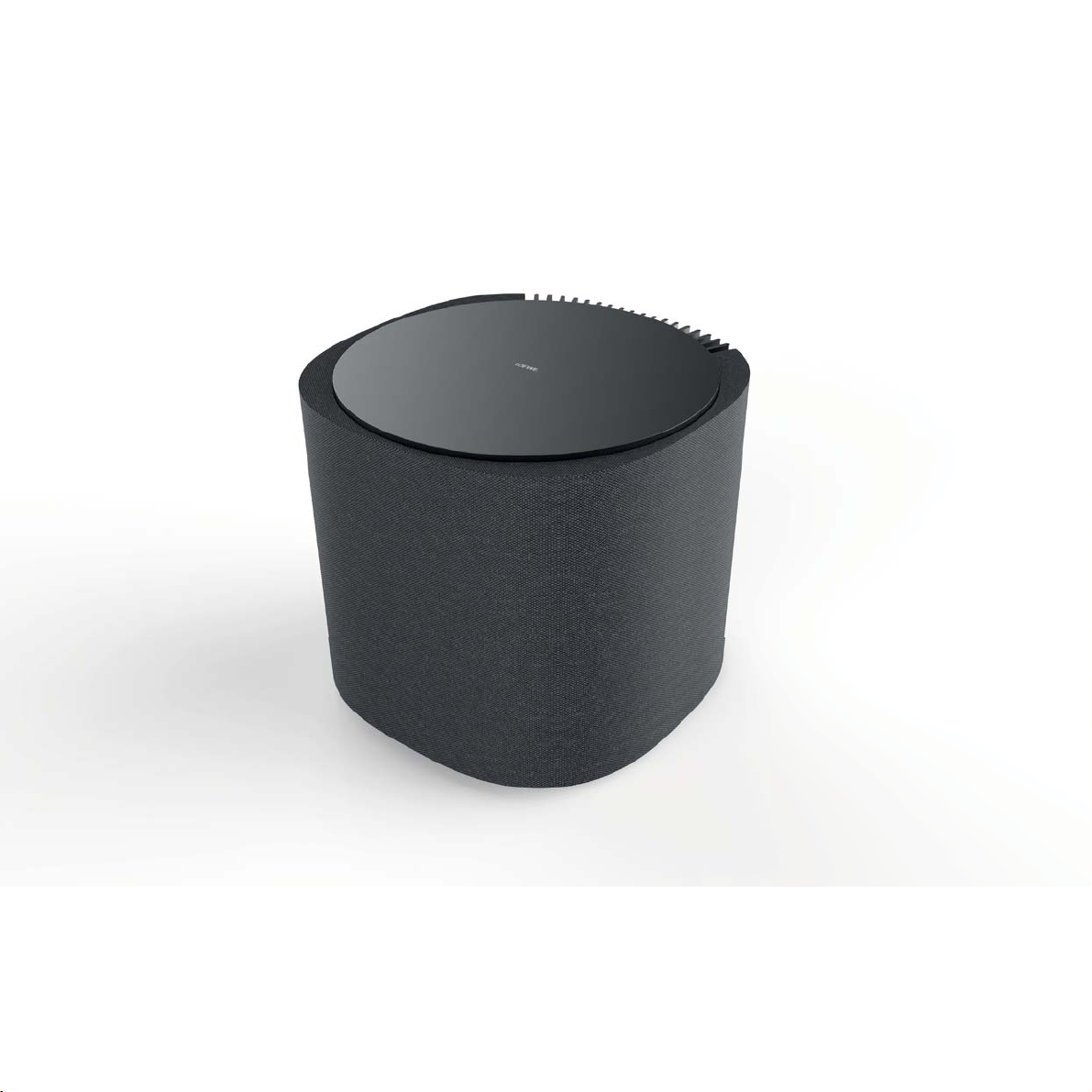

Loewe klang 5 subwoofer
36778002
Manuale de instrucciones
Page 2
Page 3
Loewe klang 5 subwoofer
Manuale de instrucciones
Índice
Índice ........................................................................................................... 3
Muchas gracias ..........................................................................................4
Volumen de suministro ..............................................................................4
Instrucciones de seguridad ......................................................................5
Uso previsto ...................................................................................................................5
Cable de red/Alimentación .......................................................................................... 5
Colocación .....................................................................................................................5
Circulación del aire y temperaturas elevadas ........................................................... 5
Limpieza ......................................................................................................6
Montaje de la sujeción para cable ............................................................6
Conexiones y dispositivos ......................................................................... 7
Ejemplo de configuración .........................................................................8
Ejemplo de conexión/colocación con un subwoofer (sistema 2.1) ....................... 8
Solución de conexión/colocación con dos subwoofers
por WIRELESS DIGITAL AUDIO LINK (sistema 5.2) ................................................8
Solución de conexión/colocación con dos subwoofers
mediante DIGITAL AUDIO LINK y LOEWE KLANG LINK (sistema 5.2) ................ 9
Eliminación ............................................................................................... 18
Declaración de conformidad del fabricante ..........................................18
Aviso legal ................................................................................................. 18
Conectar Subwoofer mediante Digital Audio Link ............................... 10
Conectar el Subwoofer a través de LINE IN .......................................... 11

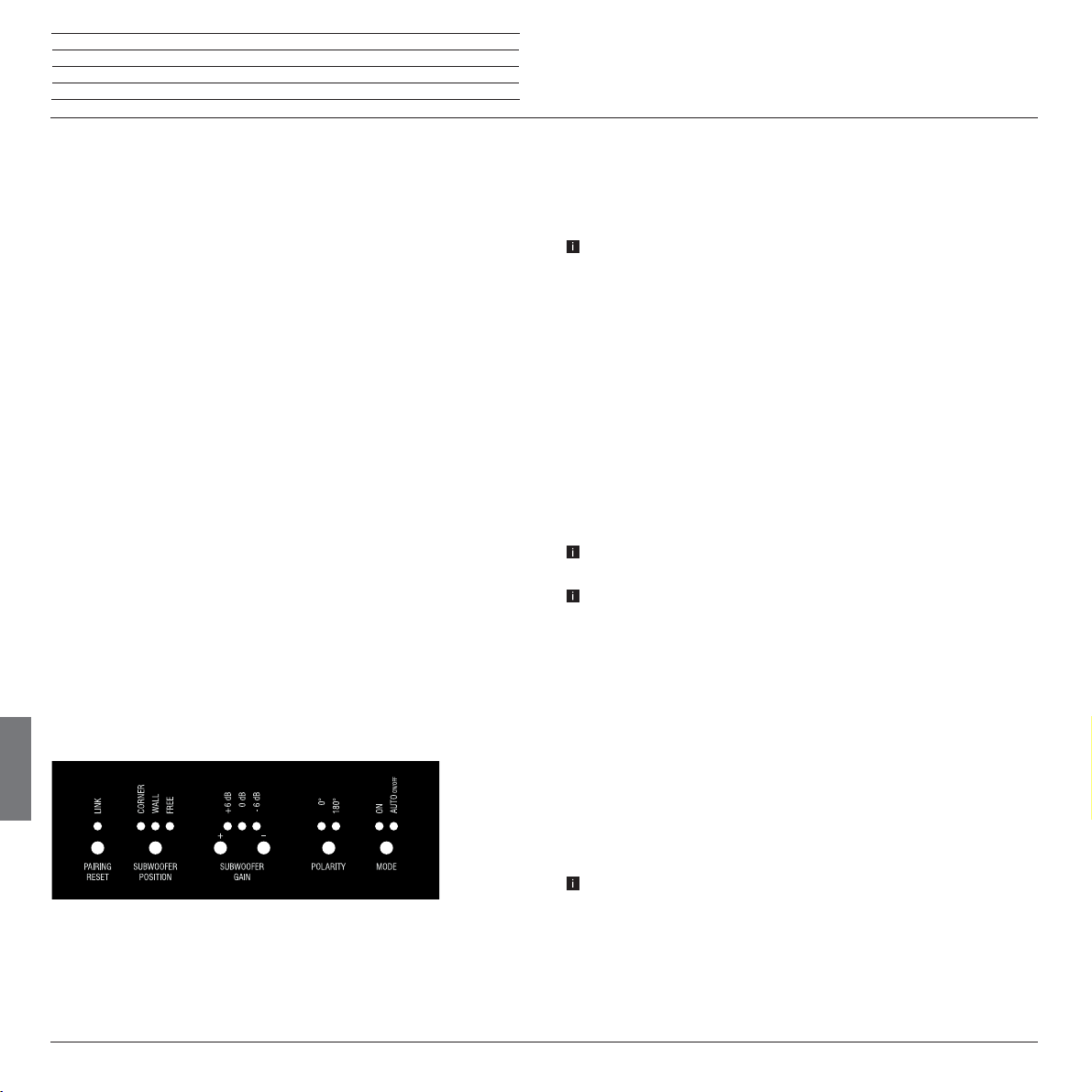

Ajustes directos en el Subwoofer .......................................................... 12
Ajustes mediante botones de control .......................................................................12
Sincronización con Loewe klang link ..................................................... 14

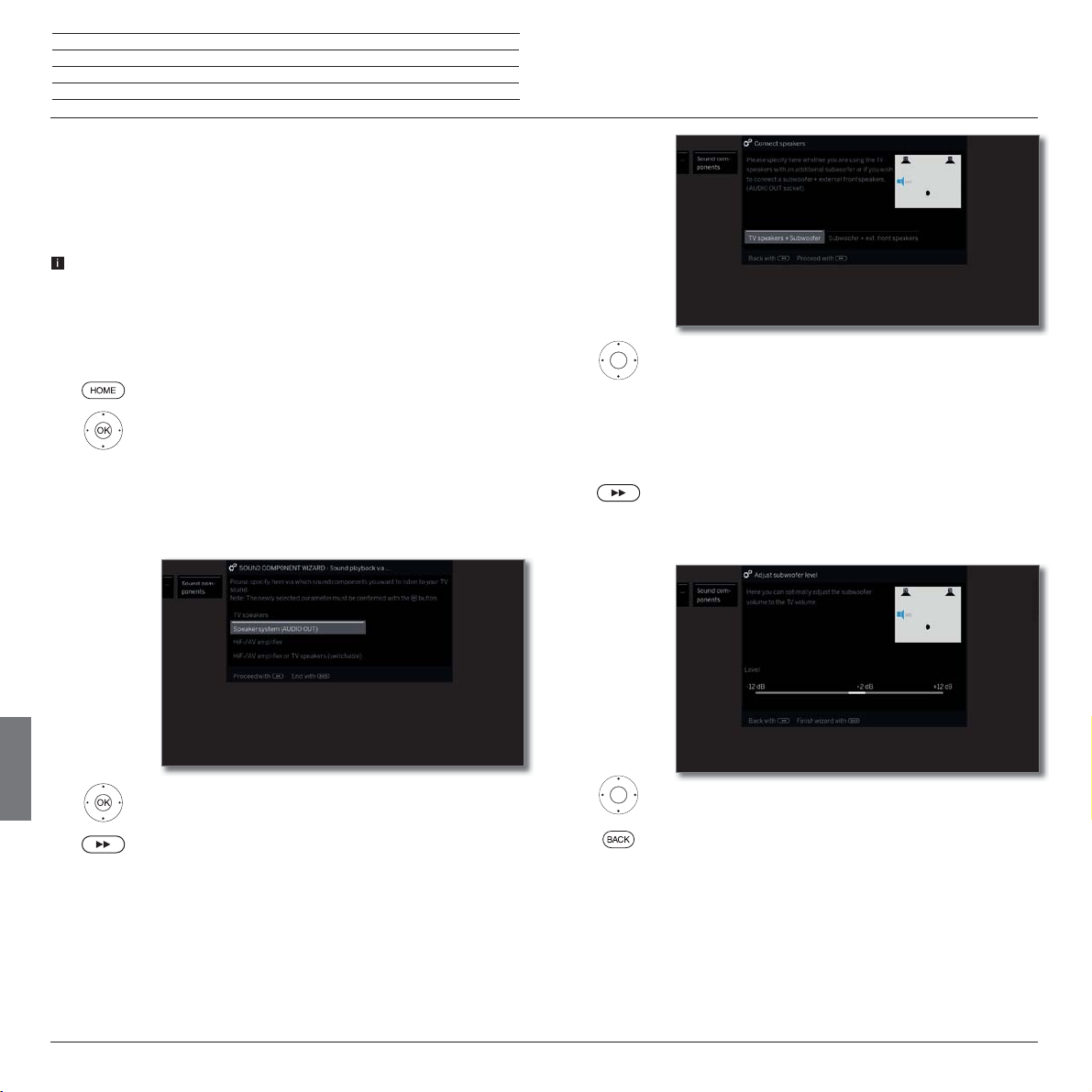

Configuración del subwoofer a través de Digital Audio Link .............. 14
Configuración del subwoofer a través de LINE IN................................ 16
Actualización de software ........................................................................17
Datos técnicos .......................................................................................... 18
español
3
Page 4
Loewe klang 5 subwoofer
Manuale de instrucciones
Muchas gracias
Volumen de suministro
Muchas gracias.
por haberse decidido por un producto de Loewe. Nos complace mucho contarle entre nuestros clientes.
Loewe es un nombre asociado a una exigente calidad en la técnica, el diseño y la facilidad de manejo. Esto se aplica también en nuestros televisores, DVD/Blu-ray,
equipos de audio y accesorios.
Ni la técnica ni el diseño deben ser una meta en sí mismos, sino que les deben proporcionar a nuestros clientes el mayor placer para la vista y el oído.
También en el diseño hemos tenido en cuenta las tendencias más actuales. A fin de cuentas, usted ha adquirido un dispositivo de alta calidad, del que podrá disfrutar
durante mucho tiempo sin cansarse de él.
El Loewe klang 5 subwoofer está adaptado a los televisores y a los sistemas de sonido Loewe. El dispositivo cuenta con un potente amplificador de bajos y está preparado para funcionar sin cables con la función Wireless Digital Audio Link.
Los televisores Loewe con decodificador multicanal de audio digital integrado llevan la señal y la información de sonido de la configuración al subwoofer mediante la
conexión DIGITAL AUDIO LINK IN. Puede modificar cómodamente la configuración y los ajustes del subwoofer Loewe klang 5 y de los altavoces conectados con los
televisores Loewe actuales. La conexión por DIGITAL AUDIO LINK OUT permite también conectar otro subwoofer para disfrutar de unos bajos mucho más potentes
y equilibrados.
También puede conectar el klang 5 subwoofer u otra fuente de audio a un televisor Loewe sin DIGITAL AUDIO LINK mediante la conexión LINE IN.
Para garantizar un uso seguro y duradero de su sistema de audio Loewe, lea el capítulo Instrucciones de seguridad antes de encender el altavoz por primera vez.

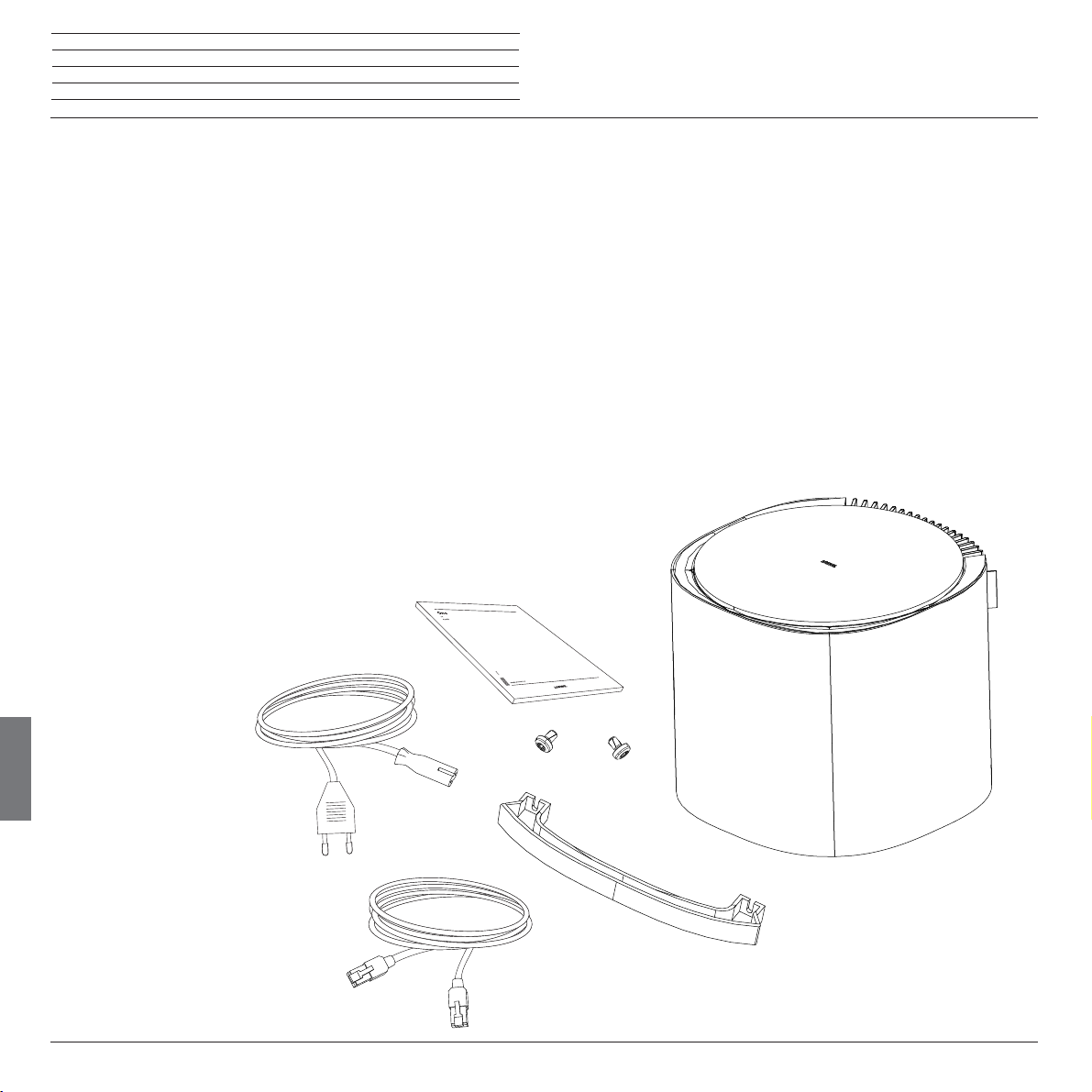

Volumen de suministro
• Loewe klang 5 subwoofer
• Cable de alimentación de red
• Digital Audio Link-Cable
• Sujeción para cable
• Llave acodada
• 2x tornillo Torx T20
• Manuale de instrucciones
español
4
Page 5
Loewe klang 5 subwoofer
Manuale de instrucciones
Instrucciones de seguridad
Uso previsto
Instrucciones de seguridad
Por su propia seguridad y para evitar daños innecesarios a su dispositivo, lea y
siga las siguientes instrucciones de seguridad.
Este dispositivo ha sido construido únicamente para ser utilizado en un entorno
doméstico. Las prestaciones de garantía solamente cubren este uso previsto.
Atención: A fin de evitar descargas eléctricas, no abra nunca el aparato. En el
interior de la carcasa no se encuentran piezas que puedan ser reparadas por el usuario. Encargue los trabajos de reparación únicamente
a un comerciante especializado de Loewe .
Uso previsto
Este dispositivo ha sido diseñado exclusivamente para la reproducción
de señales de audio.
No tumbar Coloque el altavoz solo en los pies de goma montados.
No coloque sobre el dispositivo objetos llenos de líquido.
Mantenga el dispositivo en todo momento alejado de velas y
otras fuentes de fuego a fin de evitar la propagación del fuego.
Si ha trasladado el dispositivo de un ambiente frío a uno caliente,
déjelo apagado durante aprox. una hora, ya que en caso contrario podría
condensarse la humedad. Conecte los altavoces a la red eléctrica cuando
hayan alcanzado la temperatura ambiente. De este modo, evitará daños
graves en los componentes.
Proteja el dispositivo de ...
• agua, humedad, gotas y salpicaduras de agua, vapor
• golpes y cargas mecánicas
• campos magnéticos y eléctricos
• voltajes superiores a los indicados
• Frío, calor, radiación solar directa y fuertes cambios de temperatura.
• polvo
• tapas que impidan la entrada de aire
• manipulaciones en el interior del dispositivo
Cable de red/Alimentación
Desenchufe el aparato antes de conectar o desconectar otros aparatos
o altavoces.
No deje funcionando el dispositivo sin estar usted presente. Desenchufe
el aparato en caso de ausencias largas.
Se debe tener fácil acceso al enchufe de red para poder desconectar el
dispositivo de la red en cualquier momento.
Cuando retire el enchufe de red, no tire del cable, sino de la cubierta del
enchufe. En caso contrario, los cables del interior del enchufe podrían
sufrir daños y provocar un cortocircuito al volver a ser conectado a la red.
En caso de tormenta, desenchufe el cable de red. Las sobretensiones
provocadas por un rayo pueden dañar el dispositivo.
Coloque los cables de altavoz y de audio de manera que no puedan
sufrir daños. El cable de red no se debe doblar ni colocar sobre bordes
afilados, tampoco se debe pisar ni exponer a productos químicos; esto
último también es aplicable a todo el equipo. Un cable de conexión a la
red con un aislamiento defectuoso puede provocar descargas eléctricas
y representa un peligro de incendio, por lo que debe sustituirse antes de
continuar utilizando el aparato.
Colocación
Coloque el aparato sobre una superficie estable y plana.
El lugar más seguro para utilizar sus altavoces klang 5 subwoofer es
en el suelo.
No coloque el dispositivo en las proximidades de fuentes de calor potentes ni en lugares expuestos a la radiación solar directa.
Los altavoces crean zonas de dispersión magnética que actúan alrededor
de la carcasa. Recomendamos una distancia mínima de > 0,5 m con
los equipos con sensibilidad magnética, como por ejemplo soportes
de datos magnéticos, etc.
español
Circulación del aire y temperaturas elevadas
No obstruya en ningún caso la entrada de aire al Loewe klang 5 subwoofer. Asegúrese de que el aparato está a suficiente distancia de la pared
(> 10 cm).
Si lo instala en un armario o en una estantería cerrada: deje un espacio
libre de (> 10 cm) alrededor del dispositivo para que el aire pueda
circular libremente y no se produzca ninguna acumulación de calor ni
presión acústica.
5
Page 6
Loewe klang 5 subwoofer
Manuale de instrucciones
Limpieza
Montaje de la sujeción para cable
Limpieza
Limpie la parte superior de aluminio del subwoofer únicamente con un paño
húmedo, suave y limpio (sin productos de limpieza abrasivos).
La carcasa del subwoofer está revestida con material textil. Aspire la superficie
con regularidad con una boquilla de cepillo suave.
En caso de suciedad o manchas:
Humedezca un paño suave blanco con lejía o un quitamanchas convencional y
frote sobre la mancha con suavidad. También puede tratar la mancha directamente con un spray quitamanchas en seco convencional (aspirar polvo).
No humedezca la tela de revestimiento directamente con lejía o quitamanchas
(riesgo de formación de cercos). No utilice disolventes para la limpieza de la tela.
Tenga en cuenta las instrucciones de uso del fabricante al utilizar quitaman-
chas.
Si se limpia el revestimiento textil con nicotina a presión, existe riesgo de
formación de cercos.

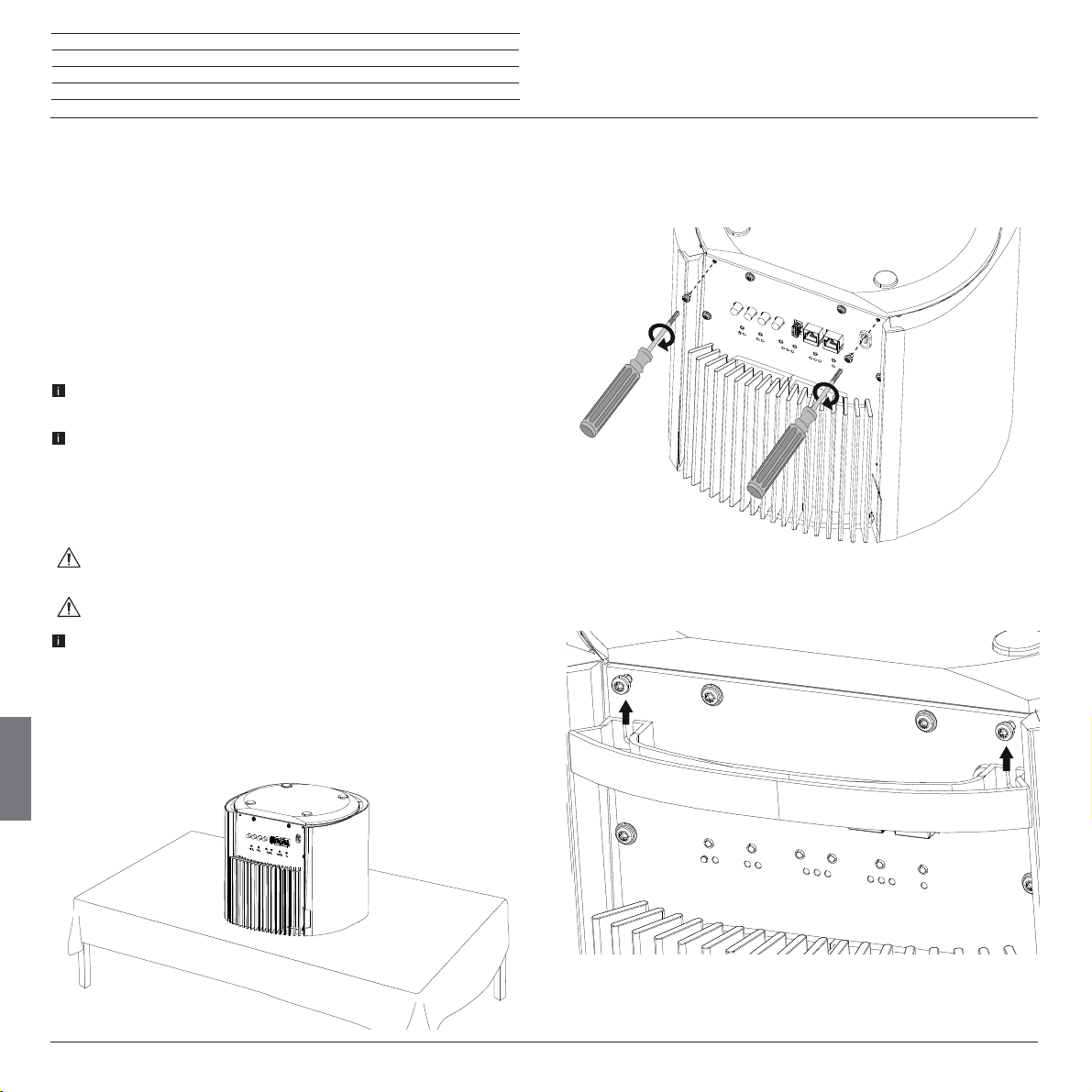

Montaje de la sujeción para cable
La sujeción para cable sirve solo para guiar el cable.
No está diseñada como asa de transporte.
Los tornillos de la sujeción para cable no deben introducirse sin colocar
la sujeción en la rosca hasta el tope.
Tome las precauciones necesarias al utilizar herramientas.
Montaje
1. Introduzca los dos tornillos incluidos en la rosca correspondiente solo hasta
que no se caigan.
2. Coloque la sujeción del cable con la cara abierta hacia abajo entre el cabezal
del tornillo y el subwoofer.
Preparación del subwoofer
Retire el paquete adicional de la caja de transporte del Loewe klang 5. Saque
el subwoofer de la caja y colóquelo sobre una superficie blanda y limpia con la
parte superior hacia arriba. Puede utilizar la tela del embalaje.
español
6
3. Apriete los tornillos a mano con la llave acodada incluida.
Page 7
Loewe klang 5 subwoofer
Manuale de instrucciones

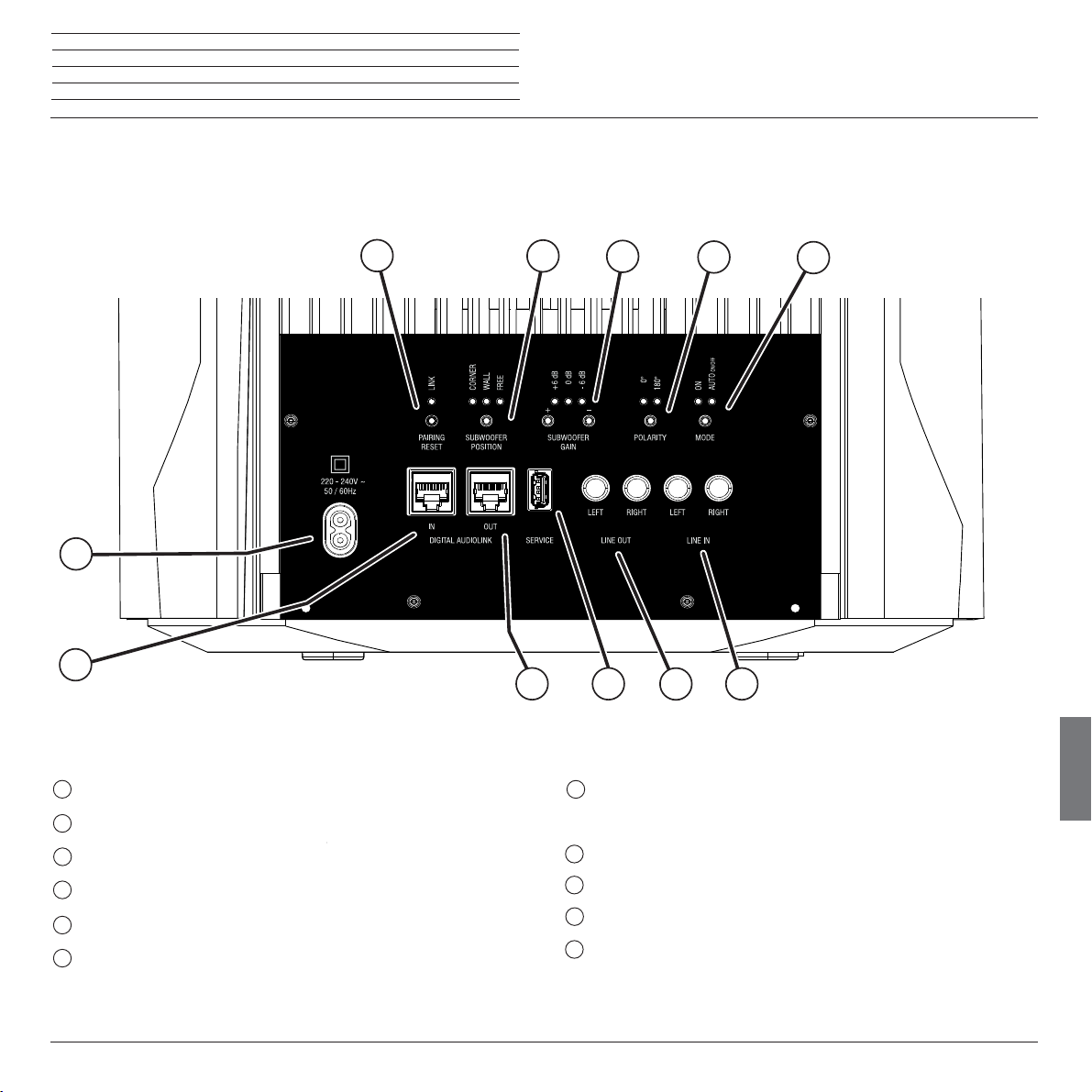

Conexiones y dispositivos
Conexiones y dispositivos
11
1
2
1
220-240 V ~ 50 / 60 Hz - Conexión a la red eléctrica
2
DIGITAL AUDIO LINK IN - Entrada de sonido (digital)
3
DIGITAL AUDIO LINK OUT - Salida de sonido (digital)
4
SERVICIO - Interfaz de servicio para uso interno
5
LINE OUT – LEFT/RIGHT - Salida de sonido izquierda/derecha (analógica)
6
LINE IN – LEFT/RIGHT - Entrada de sonido izquierda/derecha (analógica)
10
3 4
7
MODE -
8
POLARIDAD - Ajuste/Visualización de la posición de fase
9
SUBWOOFER GAIN - Ajuste/Visualización de la intensidad de bajos
10
SUBWOOFER POSITION -
11
PAIRING/RESET - Establecer conexión con Loewe klang link (Wireless
9
Ajuste/Visualización del comportamiento de encendido/apagado
del subwoofer
8
5
Digital Audio Link)
7
6
Ajuste/Visualización de la posición del subwoofer
español
7
Page 8
Loewe klang 5 subwoofer
Manuale de instrucciones
Ejemplo de configuración

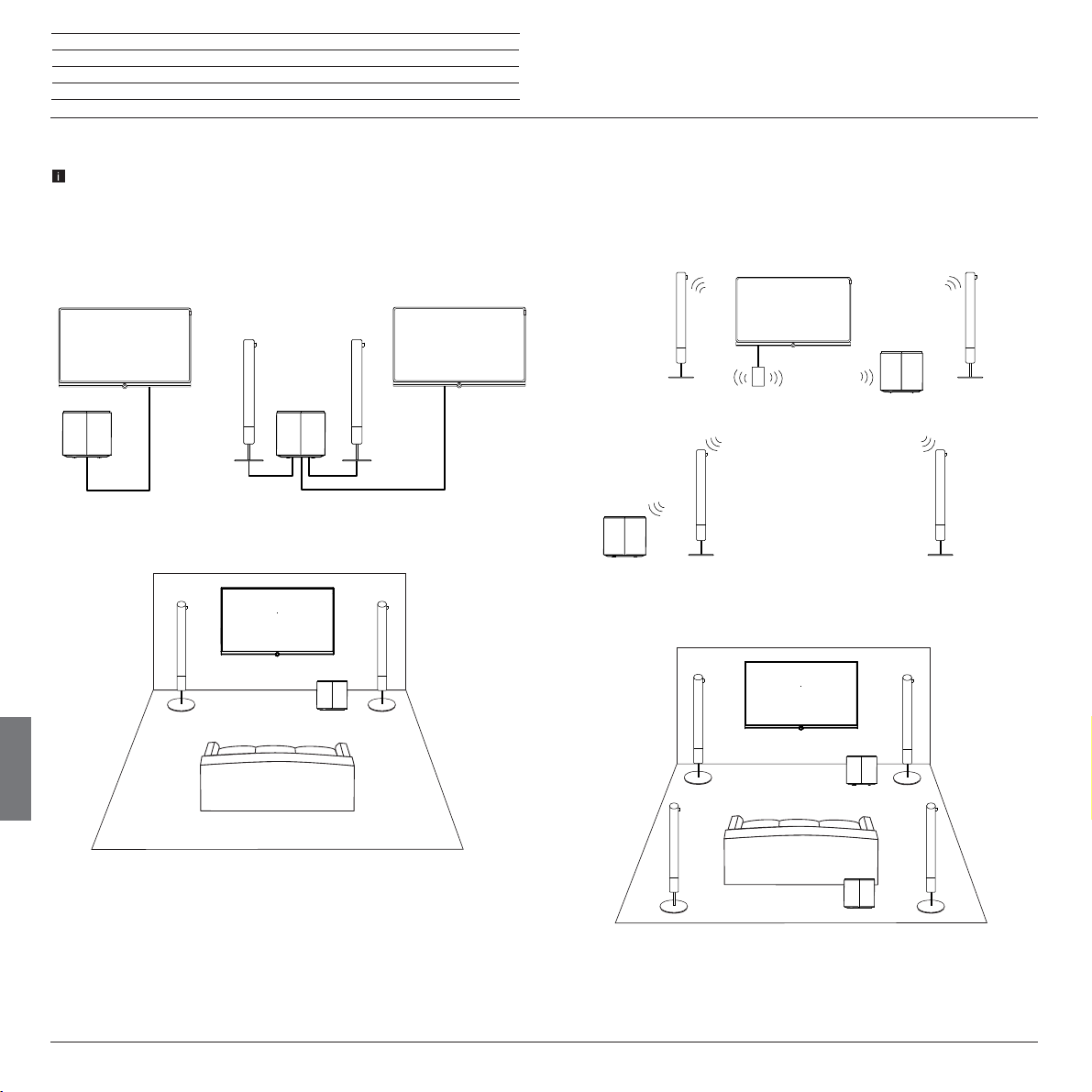

Ejemplo de configuración
Solo se permite una forma de los ejemplos mencionados aquí.
Ejemplo de conexión/colocación con un subwoofer (sistema 2.1)
Al configurar un sistema 2.1, el subwoofer se conecta a la fuente de audio por
DIGITAL AUDIO LINK IN o por LINE IN. En el sistema 2.1 hay dos altavoces
conectados al subwoofer. Esto se aplica solo a la conexión por LINE IN.
TV-set
TV speakers as
front speakers L / R
klang 5 subwoofer
DIGITAL AUDIO LINK / LINE IN
DIGITAL AUDIO LINK / LINE IN
Ejemplo para la TV con subwoofer
Front
left
Front
left
klang 5 subwoofer
Front
right
LINE IN
klang 5 subwoofer
Ejemplo para sistema 2.1
Fron t
right
TV-set

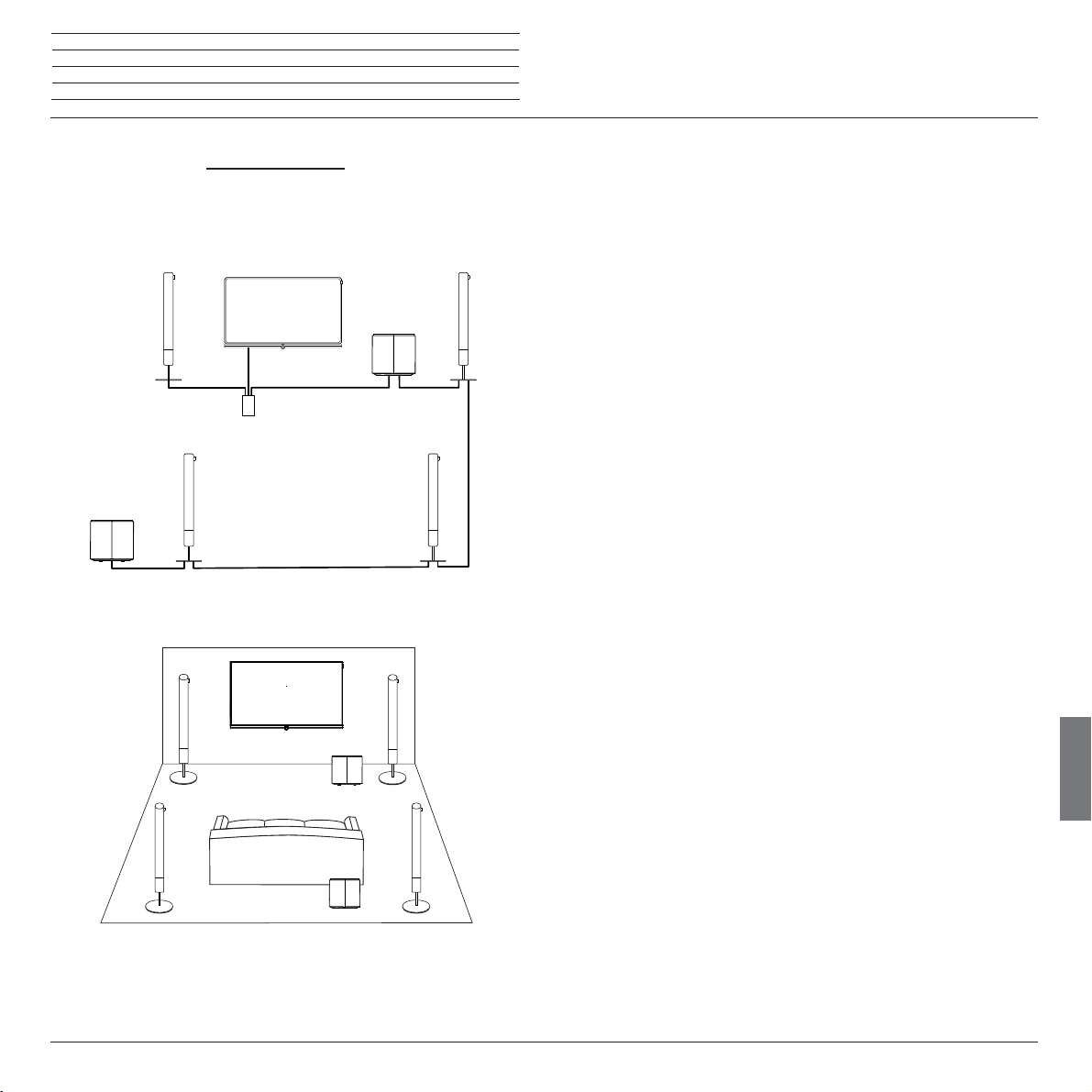

Solución de conexión/colocación con dos subwoofers por WIRELESS
DIGITAL AUDIO LINK (sistema 5.2)
Los altavoces y subwoofer ya están preparados de fábrica para el funcionamiento
inalámbrico de Loewe. La función puede utilizarse con Loewe klang link Box.
Para ello, conecte el Box a su televisor mediante un cable DIGITAL AUDIO LINK.
TV set
klang 5 subwoofer
(2)
Front
left
Front
left
Surround
left
TV speaker
as centre speaker
Loewe klang link
TV speaker
as centre speaker
klang 5 subwoofer
(1)
Surround
right
Ejemplo para sistema 5.2
Fron t
right
Front
right
español
Ejemplo de colocación para sistema 2.1

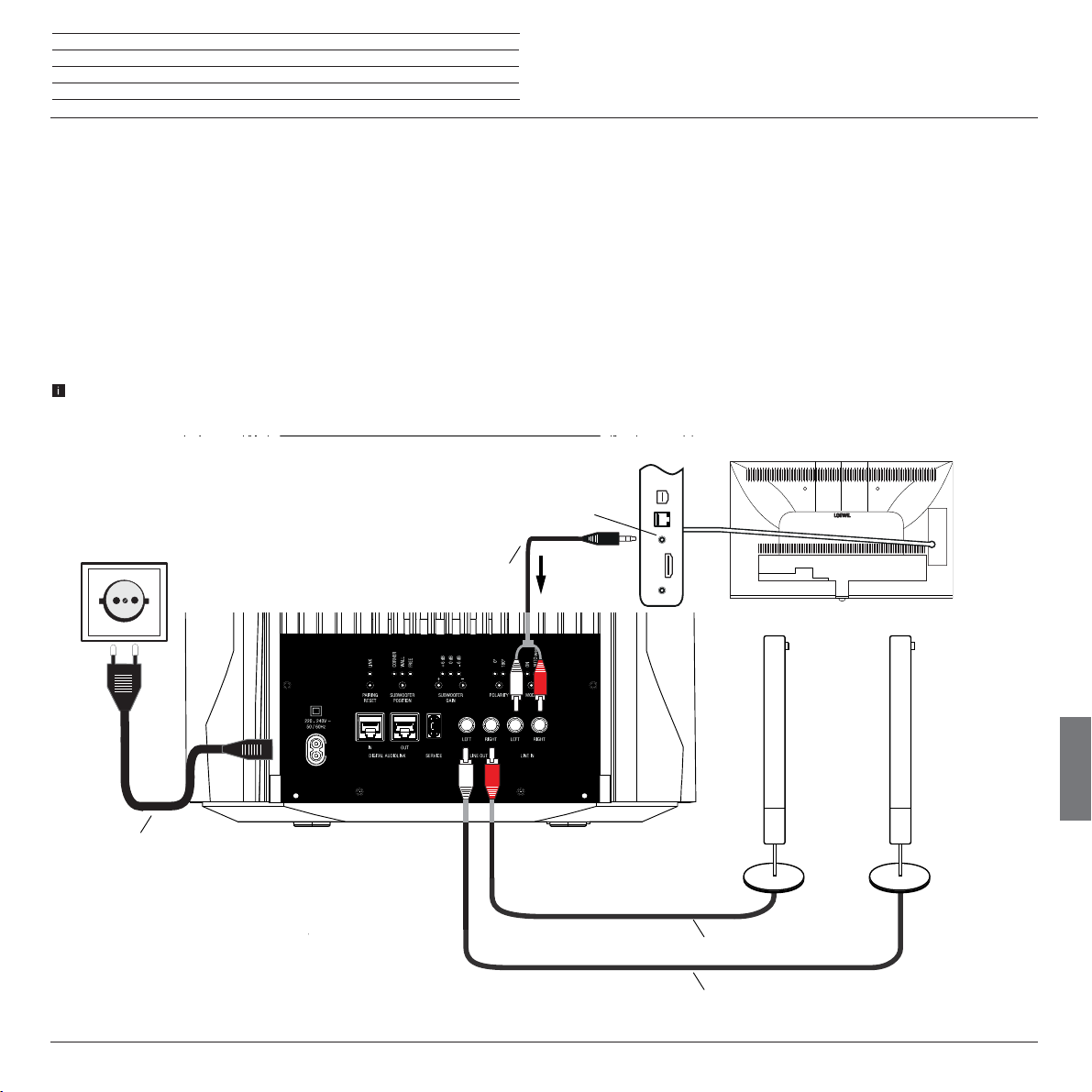

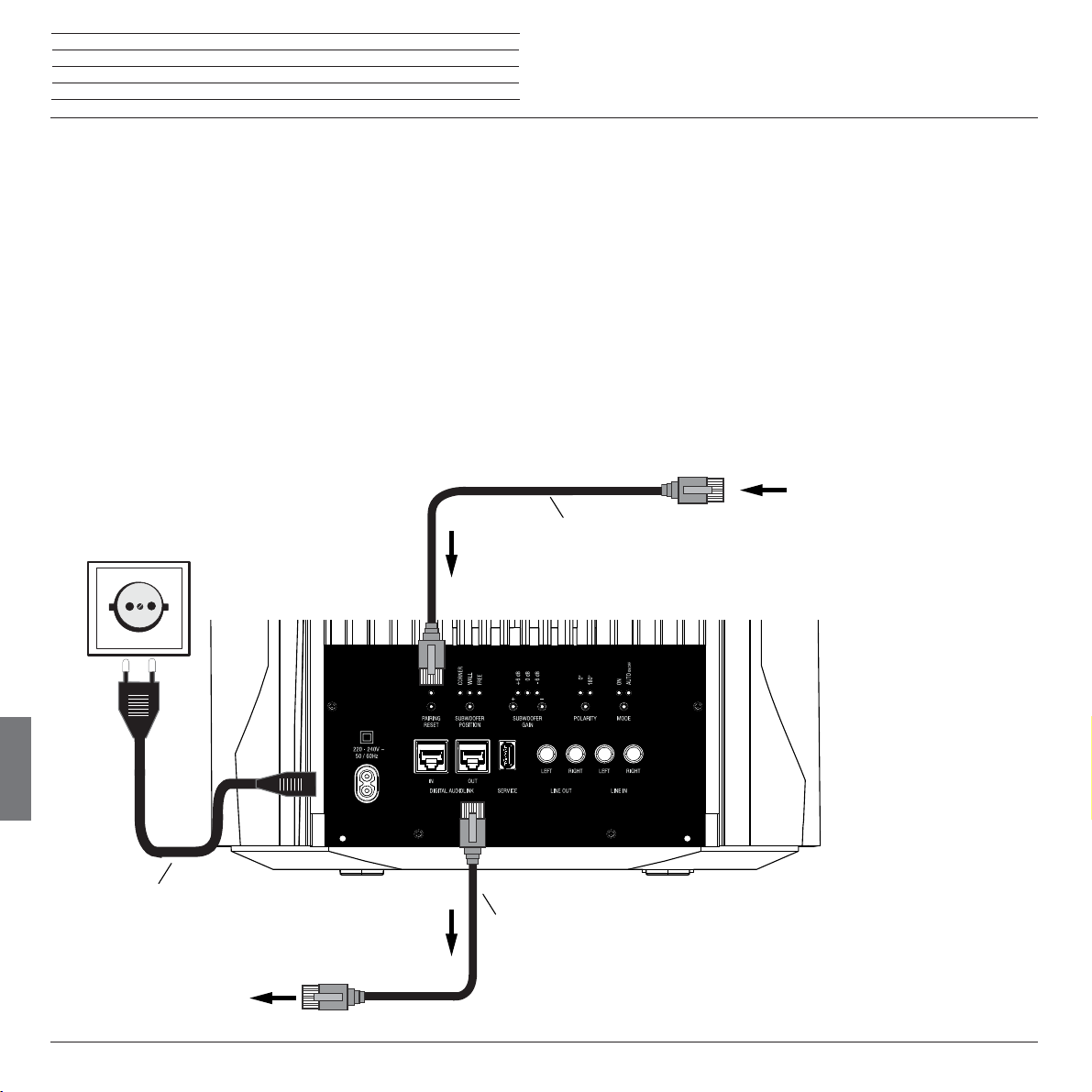

Encontrará cómo conectar el subwoofer mediante DIGITAL AUDIO LINK en la
página 10. La conexión mediante LINE IN se describe en la página 11.
8
klang 5 subwoofer (1)
Surround
left
klang 5 subwoofer (2)
Surround
right
Ejemplo de colocación para sistema 5.2
Encontrará información sobre la conexión de su Loewe klang link Box en el
manual de instrucciones de Loewe klang link Box.
Page 9
Loewe klang 5 subwoofer
Manuale de instrucciones
Ejemplo de configuración
Solución de conexión/colocación con dos subwoofers mediante
DIGITAL AUDIO LINK y LOEWE KLANG LINK (sistema 5.2)
Un sistema 5.2 con Loewe klang link Box le permite conectar los altavoces y
subwoofer fácilmente y sin esfuerzo. Esto se aplica también para otras soluciones
de conexión/colocación con Loewe klang link Box.
TV set
klang 5 subwoofer
TV speaker
as centre speaker
(1)
klang 5 subwoofer
(2)
Surround
left
Front
left
Front
left
Surround
left
Loewe klang link
TV speaker
as centre speaker
DIGITAL AUDIO LINK
klang 5 subwoofer (1)
klang 5 subwoofer (2)
Front
right
Surround
right
Ejemplo para sistema 5.2
Fron t
right
Surround
right
español
Ejemplo de colocación para sistema 5.2
Encontrará cómo conectar el subwoofer mediante DIGITAL AUDIO LINK en la
página 10.
9
Page 10
Loewe klang 5 subwoofer
Manuale de instrucciones
Conectar Subwoofer mediante Digital Audio Link
Conectar Loewe klang 5 subwoofer mediante Digital Audio Link
Mediante la interfaz DIGITAL AUDIO LINK IN puede conectar el klang 5 subwoofer digitalmente a su televisor
Antes de realizar la conexión, desconecte todos los dispositivos de la red eléctrica.
Conecte la interfaz DIGITAL AUDIO LINK del televisor Loewe con la interfaz DIGITAL AUDIO LINK IN del subwoofer klang 5 mediante el cable Digital Audio Link
incluido. Si desea conectar otro subwoofer klang 5 u otro altavoz klang 5, conecte la interfaz DIGITAL AUDIO LINK OUT del primer subwoofer/altavoz con la interfaz
DIGITAL AUDIO LINK IN del segundo subwoofer/altavoz.
Puede conectar el subwoofer en cualquier lugar del sistema existente, en un altavoz conectado con DIGITAL AUDIO LINK de la serie Loewe klang 5 o directamente
en el televisor.
Conecte el cable del altavoz al altavoz conforme al manual de instalación correspondiente.
Conecte con el cable de red suministrado el conector 220-240 V ~ 50/60 Hz del klang 5 subwoofer con un enchufe de 220-240 V 50/60 Hz.
DAL cabel
Mains socket
(1
.
DIGITAL AUDIO LINK OUT
TV - set / Subwoofer / Speaker
klang 5 subwoofer
español
Mains cable
DIGITAL AUDIO LINK IN
Subwoofer 2 / Speaker
(1
La disponibilidad y posición de la interfaz DIGITAL AUDIO LINK depende del modelo de aparato empleado.
10
DAL cabel
Page 11
Loewe klang 5 subwoofer
Manuale de instrucciones
Conectar el Subwoofer a través de LINE IN
Conectar el Loewe klang 5 subwoofer a través de LINE IN
A través de la interfaz LINE IN puede conectar analógicamente el klang 5 subwoofer a su televisor o a cualquier fuente de audio.
Antes de realizar la conexión, desconecte todos los dispositivos de la red eléctrica.
Conecte la salida de sonido analógica AUDIO OUT
utilice un cable de audio con jack de 3,5mm a 2 cinch. Si utiliza una fuente de audio con tomas separadas para izquierda/derecha, utilice el cable cinch estándar.
Conecte el altavoz de la serie Loewe klang 5 que se encuentra a la izquierda de su televisor con un cable cinch a la toma blanca (LEFT) del subwoofer.
Conecte el altavoz de la serie Loewe klang 5 que se encuentra a la derecha de su televisor con un cable cinch a la toma roja (RIGHT) del subwoofer.
Conecte el cable al altavoz según las instrucciones correspondientes.
Conecte con el cable de red suministrado el conector 220-240 V ~ 50/60 Hz del klang 5 subwoofer con un enchufe de 220-240 V 50/60 Hz.
Si en el asistente de componentes de sonido del televisor Loewe está activo el punto del menú altavoces TV, puede suceder que al encender el televisor, el klang
5 subwoofer conectado a AUDIO OUT empiece a sonar a un volumen muy alto. Para ello seleccione en el asistente de componentes de sonido en primer lugar
sistema de altavoces (AUDIO OUT)
(1
(1
del televisor u otra fuente de audio con las entradas de sonido LINE IN LEFT/RIGHT del subwoofer. Para ello,
(consulte la página 16) antes de conectar el subwoofer a la red.
AUDIO OUT
TV-set
Mains socket
Audio cable 3.5mm jack / 2x cinch
Mains cable
(1
En televisores Loewe a partir del chasis SL3xx y el software V2.2.13 sin conexión AUDIO OUT, utilice la conexión HEADPHONE.
klang 5 subwoofer
Cinch cabel
Cinch cabel
Speaker
Right
Speaker
Left
español
11
Page 12
Loewe klang 5 subwoofer
Manuale de instrucciones
Ajustes directos en el Subwoofer
Ajustes directos en el klang 5 subwoofer
Antes de comenzar con la configuración y la puesta en funcionamiento, asegúrese de que el cable esté conectado.
LED de estado
Significado de los colores del LED de estado:
Azul: DIGITAL AUDIO LINK – Entrada activo
Amarillo: WIRELESS DIGITAL AUDIO LINK: modo activo
Verde: LINE IN – Entrada activo (analógica señal)
Blanco: sin señal detectada
Rojo: Irregularidad
El estado se muestra durante 15 acta y después el LED se desconecta.
Ajustes mediante botones de control
Se pueden realizar diferentes ajustes en el subwoofer por medio de varios
botones de control. Cada uno de los LEDs muestra el estado correspondiente.
El indicador LED se apaga pasados 15 acta y vuelve a encenderse si se vuelve a
presionar un botón de control.
La realización de los ajustes directamente en el subwoofer depende del tipo de
conexión del subwoofer. Depende de si el subwoofer está conectado al televisor
o a la fuente de sonido a través de DIGITAL AUDIO LINK o LINE IN.
Al conectar el subwoofer mediante DIGITAL AUDIO LINK a un televisor Loewe
(chasis SL3xx o superior) solo podrá ajustar la POLARIDAD (POLARITY) y la
GANANCIA DEL SUBWOOFER (SUBWOOFER GAIN) desde el televisor. En caso
de modificaciones locales en el subwoofer klang 5 no se envía ningún mensaje
al televisor.
Cuando se conecta el subwoofer al televisor o a una fuente de sonido a través
de LINE IN, los ajustes deben hacerse directamente en el klang 5 subwoofer.
Ajustes MODE
Con el botón MODE puede fijar la pauta de conexión y desconexión del subwoofer. El indicador LED ENCENDIDO muestra el modo seleccionado. Si el LED está
encendido, el modo ENCENDIDOestá activo. Si no hay ningún LED iluminado,
ENCENDIDO/APAGADO AUTOMÁTICO está activo.
El ajuste MODE se realiza exclusivamente en el subwoofer.
Selección AUTO ON/OFF:
Con la selección AUTO ON/OFF el subwoofer se conecta automáticamente des-
de el estado de espera cuando se conecta un aparato de televisión a la conexión
DIGITAL AUDIO LINK IN o WIRELESS DIGITAL AUDIO LINK o cuando llega
una señal de audio a los conectores Cinch LINE IN (LEFT / RIGHT).
Si se utilizan simultáneamente las dos conexiones (TV conectado a DIGITAL
AUDIO LINK, fuente de sonido con señal a LINE IN) DIGITAL AUDIO LINK tendrá
prioridad. Si se conecta el televisor a DIGITAL AUDIO LINK en el modo en espera,
el subwoofer cambia automáticamente a LINE IN.
Si el televisor conectado al subwoofer a través de DIGITAL AUDIO LINK IN se
pone en espera o no llega ninguna señal de audio a LINE IN, el subwoofer se
desconecta automáticamente pasados 10 acta en el modo AUTO ON/OFF
(Modo Standby).
Si hay alguna interferencia de señal en la conducción de audio (LINE IN), el
subwoofer puede conectarse ocasionalmente, de forma automática.
Con conexión LINE IN, el subwoofer se puede desconectar automáticamen-
te en caso de períodos largos muy silenciosos. Aumente el volumen.
Selección ON:
En el modo ON el subwoofer se desconecta automáticamente pasadas 4 horas
(modo Standby), si el televisor conectado al subwoofer por DIGITAL AUDIO
LINK o WIRELESS DIGITAL AUDIO LINK se pone en standby o no hay señal de
audio en LINE IN.
español
Todos los valores establecidos se conservan después de desconectar el subwoofer y volver a conectarlo.
12
Ajuste POLARITY
Con el botón POLARITY puede fijar la fase del subwoofer. Los dos indicadores
LED 0º y 180º muestran el ajuste seleccionado.
Pruebe ambos valores (0º y 180º) elija la reproducción de graves que mejor
perciba desde su posición de escucha.
Al conectar el subwoofer mediante DIGITAL AUDIO LINK, el ajuste se realiza
en el asistente de componentes de sonido del televisor (Ajustar fase de
subwoofer, ver página 15).
Page 13
Loewe klang 5 subwoofer
Manuale de instrucciones
Ajustes directos en el Subwoofer
Ajuste SUBWOOFER GAIN
Con los botones SUBWOOFER GAIN +/- puede ajustar el valor básico de los ba-
jos. Los tres indicadores LED -6 dB/0 dB/+6 dB muestran el nivel seleccionado.
El margen de regulación va desde -6 dB hasta +6 dB y puede cambiarse en pasos
de 1 dB . Para los valores -6 dB, 0 db y +6 dB se ilumina el LED correspondiente.
Para los valores intermedios se van atenuando correspondientemente.
Con el subwoofer conectado a través de DIGITAL AUDIO LINK el ajuste del
nivel se realiza en el asistente de componentes de sonido (ajuste de nivel de
altavoz, consulte pág. 15) del televisor.
Ajuste SUBWOOFER POSITION
Con el botón SUBWOOFER POSITION
frecuencia más bajas (20 Hz - 50 Hz) para la reproducción de los bajos. Los tres
indicadores LED CORNER / WALL / FREE muestran el ajuste seleccionado.
puede elevar o reducir las gamas de
El ajuste SUBWOOFER POSITION se realiza exclusivamente en el subwoofer.
Selección CORNER:
Si el subwoofer está situado cerca de la esquina de la habitación, seleccione
CORNER (-3 dB).
Selección WALL:
Si el subwoofer está situado cerca de una pared, seleccione WALL (0 dB).
Selección FREE:
Si el subwoofer está situado en un espacio libre, seleccione FREE (+3 dB).
Ajuste de SINCRONIZACIÓN/REINICIO
Para poder utilizar la función WIRELESS DIGITAL AUDIO LINK necesita el
Loewe klang link Box y un televisor (chasis SL3xx o superior con Software
V4.1.x o superior) con conexión Digital Audio Link.
El Loewe klang link Box no está incluido.
Si pulsa la tecla SINCRONIZAR/REINICIAR, el subwoofer estará listo para
conectarse sin cables con un sistema existente o para conectarse solo con el
Loewe klang link Box y el televisor.
Qué indica el LED después de pulsar la tecla SINCRONIZAR/REINICIAR:
Fijo: El subwoofer ha encontrado el Loewe klang link Box y está conec-
tado con él.
Intermitente: El subwoofer todavía no ha encontrado el Loewe klang link Box.
Si la conexión no se establece después de 1 minuto, deberá
intentarlo de nuevo manualmente.
español
13
Page 14
Loewe klang 5 subwoofer
Manuale de instrucciones

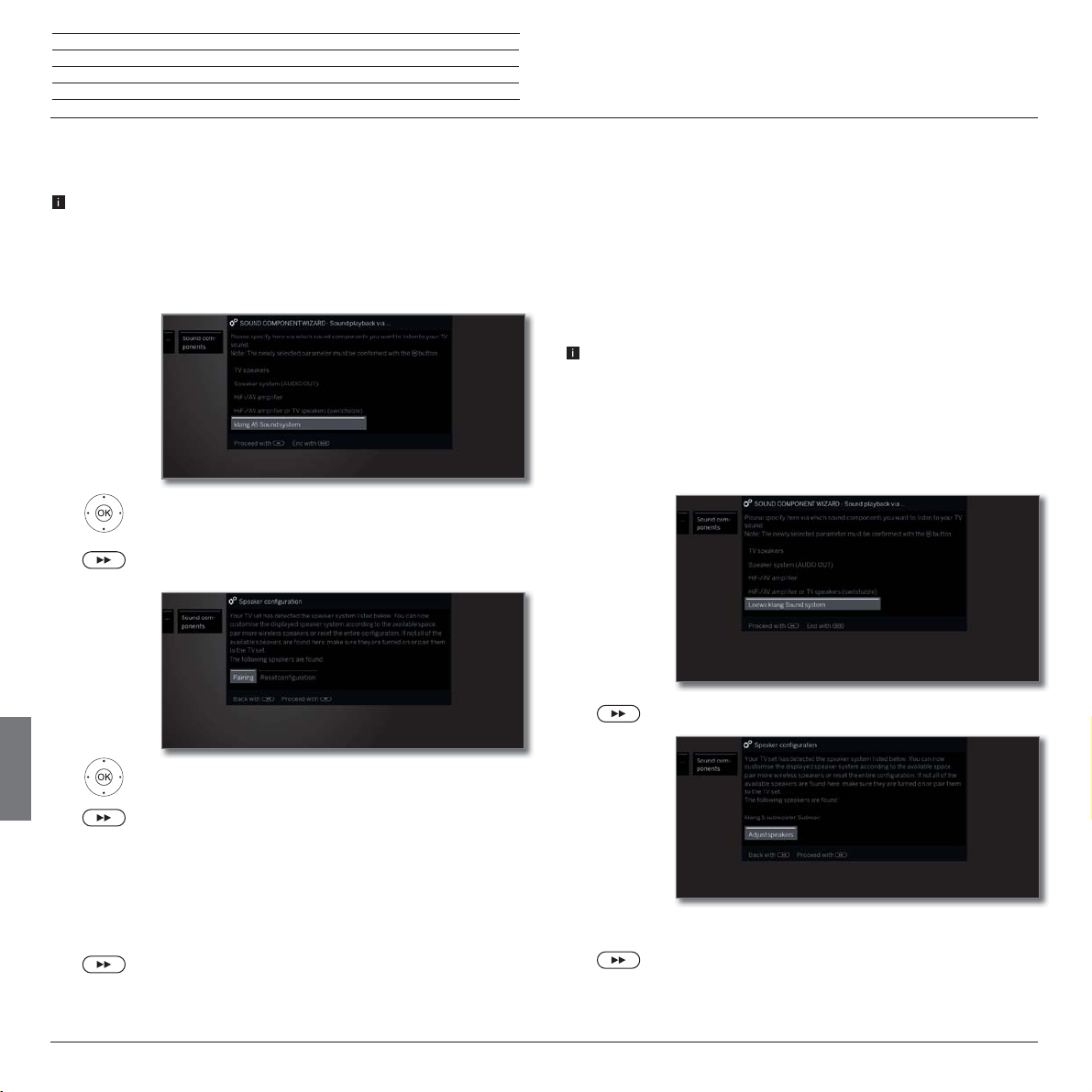

Sincronización con Loewe klang link
Configuración del subwoofer a través de Digital Audio Link
Cómo conectar Loewe klang 5 subwoofer
mediante Loewe klang link
No es posible utilizar el sistema en modo mixto. Debe elegir entre un sistema
de conexión inalámbrica o una conexión por cable. El televisor reconocerá
automáticamente si la conexión es inalámbrica o por cable.
Puede abrir el asistente de componentes de sonido desde Ajustes del
sistema – Conexiones – Componentes de sonido.
Reproducción
de sonido a
través de...
Seleccionar Sistema de Loewe klang..
OK Confirmar selección.
Pasar al siguiente paso.
Configuración
de altavoces
Configuración del klang 5 subwoofer (DIGITAL
AUDIO LINK/WIRELESS DIGITAL AUDIO LINK)
Después de encender el televisor, el asistente de componentes de audio reconoce que hay un Sistema de Loewe klang conectado a DIGITAL AUDIO LINK
y lo muestra automáticamente en el asistente de componentes de audio. Como
ejemplo de configuración se toma un sistema 3.1.
Puede abrir el asistente de componentes de sonido desde Ajustes del sistema
– Conexiones – Componentes de sonido.
El reconocimiento automático del Sistema de Loewe klang depende
del tipo de chasis de Loewe y de la versión de software utilizada (a partir
del tipo de chasis SL3xx y el software V4.x). Con otros tipos de chasis/
versiones de software, abra el asistente de componentes de sonido
manualmente y seleccione Sistema de altavoces (DIGITAL AUDIO
LINK). La sucesión y la presentación de los puntos del menú pueden ser
diferente de la que se indica aquí.
Reproducción
de sonido a
través de...
español
Después de seleccionar Conectar y de encender el altavoz/subwoofer
tocando cualquier tecla, pulse la tecla PARING en cada uno de los altavoces/
subwoofer Loewe klang 5. El altavoz/subwoofer y su televisor se conectan de
forma independiente. Los altavoces/subwoofer conectados se muestran en el
menú Acoplar.
Conectar finalizar.
Si la PAIRING se ha efectuado correctamente, configure el Loewe klang 5 sistema desde el televisor.
14
Seleccionar Conectar.
Pasar al siguiente paso.
Configuración
de altavoces
Continuar al siguiente pas.
Se mostrarán los altavoces encontrados.
Continuar a
Conexión de altavoces frontales.
Page 15
Loewe klang 5 subwoofer
Manuale de instrucciones

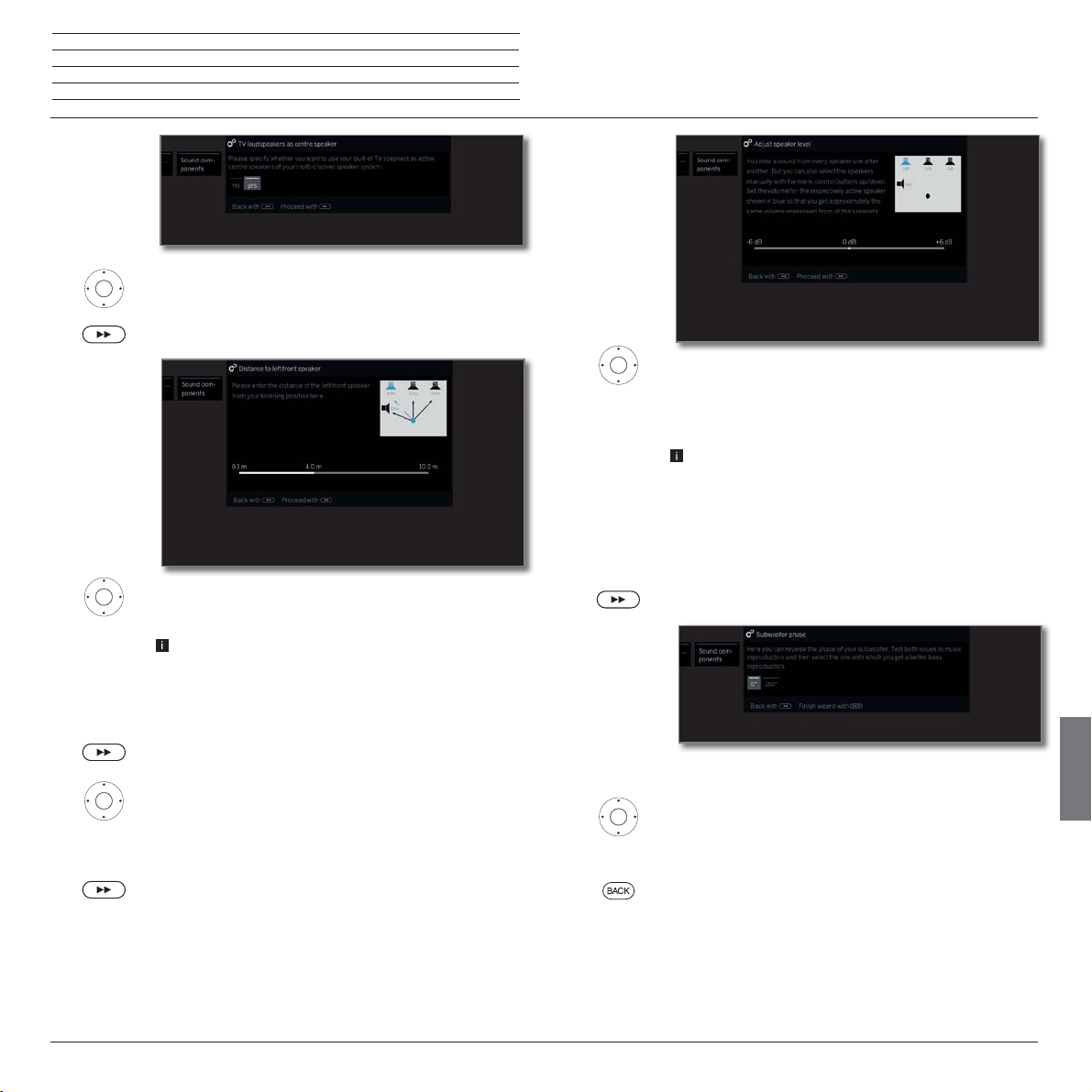

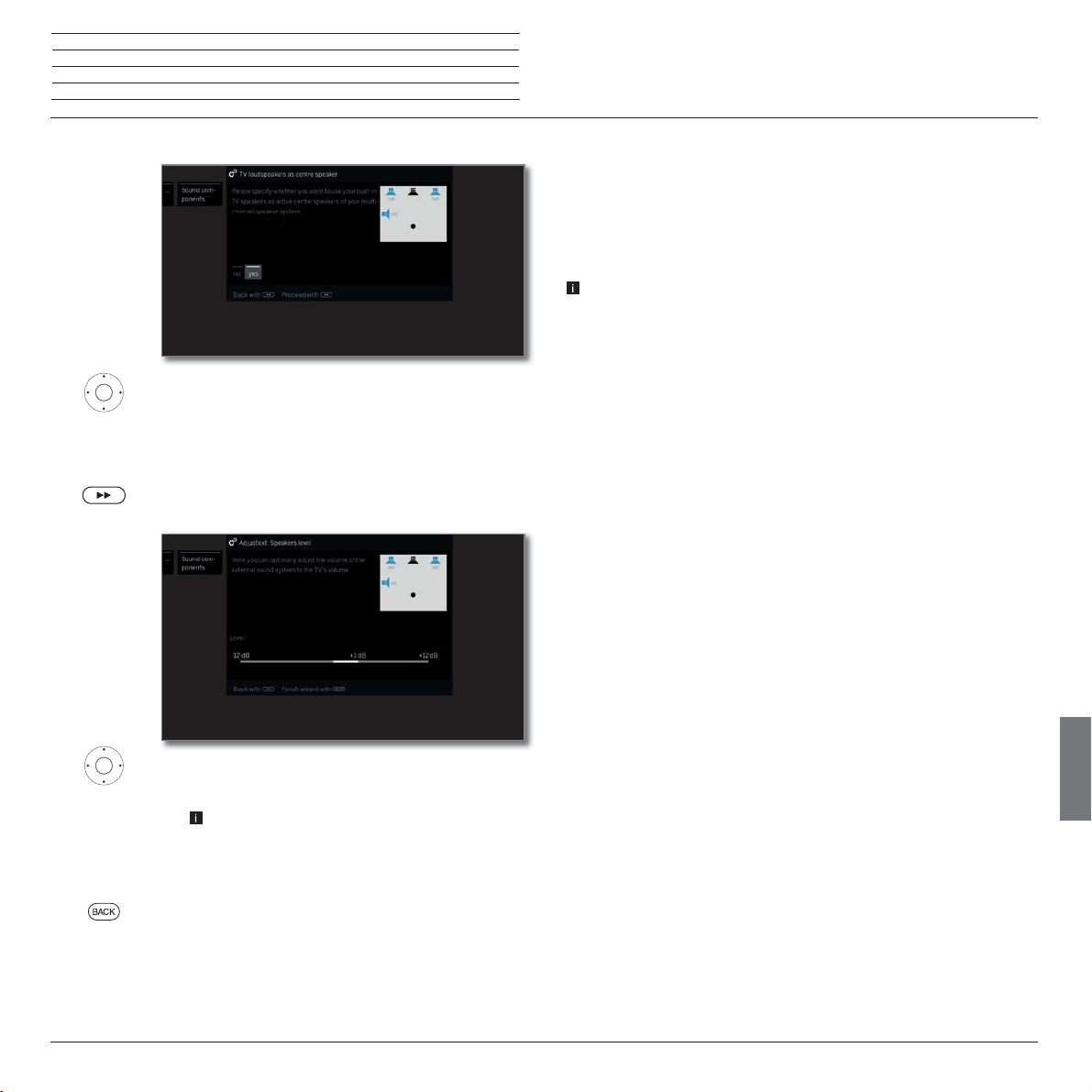

Configuración del subwoofer a través de Digital Audio Link
Altavoz del TV
como alt.
central
Distancia al
altavoz
frontal
izquierdo
Seleccione si quiere emplear el altavoz del TV como
altavoz central.
Continuar a Distancia al altavoz frontal izquierdo.
En pasos de 10 cm, ajustar la distancia del altavoz frontal
izquierdo respecto a su posición de escucha.
Mida las distancias desde su posición de escucha hasta los
altavoces frontales y el altavoz central (en caso de que lo
utilice). El sistema calcula los tiempos de retardo de las
señales de los altavoces para que el sonido llegue al mismo
tiempo al oyente.
Continuar del mismo modo con los demás altavoces
(altavoz frontal derecho, altavoz central y subwoofer)
la distancia. Los altavoces actualmente seleccionados
se marcan en azul.
Después de ajustar la distancia respecto al subwoofer.
Ajuste del nivel
de los altavoces
Fase de
subwoofer
Ajustar el volumen para los altavoces.
Seleccionar altavoz.
Los altavoces actualmente seleccionados se marcan en
azul.
Para que la reproducción del sonido sea equilibrada, debe
ajustarse el mismo volumen para todos los altavoces. Uno
tras otro, todos los altavoces emitirán automáticamente
una señal de ruido; ajuste desde su asiento el mismo volumen para cada uno de ellos.
Después del ajuste del último altavoz.
Continuar con Fase de subwoofer.
Active un canal con música o inicie la reproducción de música
en un reproductor.
Pruebe ambos valores (0º und 180º) y elija la
reproducción de graves que mejor perciba desde su
posición de asiento.
español
Continuar a Ajuste del nivel de los altavoces.
Back: Cerrar el asistente.
El asistente de componentes de sonido para la conexión y la
configuración de un sistema de altavoces finaliza así.
15
Page 16
Loewe klang 5 subwoofer
Manuale de instrucciones
Configuración del subwoofer a través de LINE IN
Configuración del klang 5 subwoofer (LINE IN)
Configure en el asistente de componentes de sonido del televisor Loewe, que
está utilizando un klang 5 subwoofer conectado a través de LINE IN a la toma
AUDIO OUT
sistema 3.1.
Si el klang 5 subwoofer está conectado a la toma AUDIO OUT
seleccionar Altavoces del TV , saque el enchufe del subwoofer antes de
hacer la selección Altavoces del TV . En la toma AUDIO OUT
Altavoces del TV puede hacer que eventualmente se produzca una señal
de audio con un volumen elevado.
Reproducción
(1
de su televisor. Como ejemplo de configuración se ha tomado el
HOME: Acceder a la vista Home.
Marcar Ajustes del sistema,
OK acceder ajustes del sistema.
Seleccionar Conexiones,
cambiar en columna siguiente.
Seleccionar Componentes de sonido,
Cambiar en columna siguiente.
de sonido a
través de...
(1
y quiere volver
(1
la selección
Conectar
altavoces
Seleccionar Altavoces del TV + subwoofer o
Subwoofer + altavoces frontales externos.
Indique aquí si quiere utilizar los altavoces del televisor
con un subwoofer adicional o un subwoofer con altavoces
frontales externos en la conexión AUDIO OUT del televisor.
Continuar con la selección correspondiente
Altavoces del TV + subwoofer
Subwoofer-
Adaptar nivel
.
Seleccionar Sistema de altavoces (AUDIO OUT)
español
OK Confirmar selección.
Continuar al siguiente paso.
(1
En los modelos sin conexión AUDIO OUT, utilice la conexión para los HEADPHONE.
16
(1
.
Indique el volumen del subwoofer.
Back: Cerrar el asistente.
El asistente de componentes de sonido para la conexión y la
configuración de un sistema de altavoces finaliza así.
Page 17
Loewe klang 5 subwoofer
Manuale de instrucciones
Configuración del subwoofer a través de LINE IN
Actualización de software
Subwoofer + altavoces frontales externos
Altavoz del TV
como alt.
central
Seleccione sí, si quiere utilizar los altavoces integrados
del televisor como altavoz central.
Si aquí selecciona No, los altavoces del televisor no
transmiten ninguna parte del sonido.
Continuar al siguiente paso
Ajustar nivel de
los altavoces
externos
Actualización de software
Actualización de software a través de DIGITAL AUDIO LINK
Si con una actualización del software del televisor hay disponible también una
nueva versión del software del Loewe klang 5 subwoofer, este se actualizará a
través de la interfaz DIGITAL AUDIO LINK. Encontrará más información relativa
a la actualización del software en el manual de instrucciones de su televisor.
Durante la actualización no se debe desconectar el subwoofer de la red.
.
Ajuste el volumen del sistema de sonido externo al volumen
del televisor.
Mediante la conexión AUDIO OUT se transmite una
señal de audio de banda ancha. Por eso, al ajustar el
volumen cambia al mismo tiempo el nivel del altavoz
frontal y el del subwoofer.
Back: Cerrar el asistente.
El asistente de componentes de sonido para la conexión y la
configuración de un sistema de altavoces finaliza así.
español
17
Page 18
Loewe klang 5 subwoofer
Manuale de instrucciones
Datos técnicos
Eliminación/conformidad
Datos técnicos
Núm. ref. 56234xxx
Temperatura de funcionamiento [ºC] 5 ... 35
Humedad [%] (sin condensación) 20... 80
Dimensiones [An. x Al. x Pr. en cm] An. 32,1 x Al. 29,4 x Pr. 32,1
Peso [kg] 11,2 kg
Fases digitales
Principio acústico
Altavoz de bajos 1 x 8 pulga-
Equipamiento de altavoces
Altavoz pasivo 2 x 8 pulgadas
Tensión de red [Volt 50/60Hz] 220 - 240
Potencia máxima [Watt] 370
Red standby [Watt] < 0.6
Gama de intensidad [dB] +6 / -6
Gama de transferencia (acústica) 29 Hz - 150 Hz (± 3dB)
Presión sonora máxima
Gama de transferencia (eléctrica)
Conexiones
español
Sensibilidad de entrada
Filtro LINE IN / LINE OUT
Reconocimiento de señal >1 mV en LINE IN
Transmisión de señal 5,8 GHz
Optimización de sonido
Paso bajo 2º orden 100 Hz,
2 x 150 W (Sinus)
2 x 300 W (música)
con resonadores pasivos
111 dBA ± 1 dB a 1m de
20 Hz - 500 Hz
DAL IN (RJ45)
DAL OUT (RJ45)
LINE IN (CINCH)
LINE OUT (CINCH)
250 mV / 20 kOhm
(a +6 dB de intensidad)
paso alto 2º orden 100 Hz
Esquina, pared, montaje
cerrado
das,
distancia
WDAL (radio)
exento
Eliminación
Embalaje y caja
Para la eliminación del embalaje hemos abonado un importe, de acuerdo con
las legislaciones nacionales, a la gestora de residuos encargada de recoger
estos embalajes en los comercios especializados. No obstante, recomendamos
conservar el cartón original y el material de embalaje para transportar el
dispositivo protegido, cuando fuera necesario.
El aparato
Atención: la Directiva europea 2012/19/EU regula la
retirada, el tratamiento y el aprovechamiento de los aparatos
electrónicos usados.
Por ello, los aparatos electrónicos usados deben desecharse
por separado. No deseche este dispositivo junto con la
basura doméstica. Puede depositar su dispositivo usado
de forma gratuita en los puntos de recogida autorizados o
bien entregarlo en su comercio especializado al comprar un
nuevo dispositivo similar. Para más detalles sobre la recogida
(también para países no pertenecientes a la UE), consulte a
las autoridades locales.
Declaración de conformidad del fabricante
Loewe Technologies declara que este producto cumple con las
exigencias actuales y con otras disposiciones de la directiva
2014/53/EU y de todas las directivas CE aplicables.
Encontrará la declaración de conformidad completa correspondiente a su
televisor en Selección de productos, en:
www.loewe.tv/es/servicio
Aviso legal
Loewe Technologies GmbH
Industriestraße 11
D-96317 Kronach
www.loewe.tv
Se reservan los derechos de las modificaciones técnicas, los errores y la traducciónn. La pantalla de la imagen es solo un ejemplo. Los componentes de
hardware/software disponibles pueden variar en función del tipo de dispositivo.
Impreso en Alemania
Fecha de redacción 09/17-3.0 PS
© Loewe Technologies GmbH, Kronach
18
Page 19
Loewe klang 5 subwoofer
Service
Qualifi Pty Ltd
24 Lionel Road
Mt.Waverley VIC 3149 Australia
Tel +61-03-8542 1111
Fax +61-03-9543 3677
E-mail: [email protected]
Loewe Opta Benelux NV/SA
Uilenbaan 84
2160 Wommelgem, België
Tel +32 - 3 - 2 70 99 30
Fax +32 - 3 - 2 71 01 08
E-mail: [email protected]
Telion AG
Rütistrasse 26
8952 Schlieren, Schweiz
Tel +41 - 44 732 15 11
Fax +41 - 44 732 15 02
E-mail: [email protected]
Guangdong MG Audio Development
Co.Ltd
No.8 Jinghu Rd. Xinhua St. Huadu
Reg. GZ, PRC
Tel +86-(0)20-22675666
Fax +86-(0)20-22675777
E-mail: [email protected]
Xiamen Tenote Investment Co. Ltd
26F 3# Xinglin Bay Operation Center,
No.478 xinglinwan Avenue,
Jimei District, Xiamen, Fujian, PRC
Tel +86-400 088 1566
E-mail: [email protected]
Hadjikyriakos & Sons Ltd.
121 Prodromos Str., P.O Box 21587
1511 Nicosia, Cyprus
Tel +357 - 22 87 21 11
Fax +357 - 22 66 33 91
E-mail: [email protected]
BaSys CS s.r.o.
Sodomkova 1478/8
10200 Praha 10 - Hostivar,
Česká republika
Tel +420 234 706 700
Fax +420 234 706 701
E-mail: [email protected]
Loewe Technologies GmbH,
Customer Care Center
Industriestraße 11
96317 Kronach, Deutschland
Tel +49 9261 99-500
Fax +49 9261 99-515
E-mail: [email protected]
www.loewe-friends.de
EET Europarts
Loewe Denmark
Bregnerødvej 133 D
3460 Birkerød, Denmark
Tel +45 - 82 19 19
E-mail: [email protected]
Gaplasa S.A.
Conde de Torroja, 25
28022 Madrid, España
Tel +34 - 917 48 29 60
Fax +34 - 913 29 16 75
E-mail: [email protected]
Loewe France SAS
Rue du Dépôt,
13 Parc de l l‘Europe, BP 10010
67014 Strasbourg Cédex, France
Tel +33 - 3- 88 79 72 50
Fax +33 - 3- 88 79 72 59
E-mail: [email protected]
EET Europarts
Loewe Finland
Metsänneidonkuja 12
02130 Espoo, Finland
Tel +358 9 47 850 900
www.eeteuroparts.fi
Loewe UK Limited
1st Floor, 237A Kensington High St
London
W8 6SA, UK
Tel +44 - (0) 207 368 1100
Fax +44 - (0) 207 368 1101
E-mail: [email protected]
Issagogiki Emboriki Ellados S.A.
321 Mesogion Av.
152 31 Chalandri-Athens, Hellas
Tel +30 - 210 672 12 00
Fax +30 - 210 674 02 04
E-mail: christina_argyropoulou@
isembel.gr
Plug&Play Ltd.
Bednjanska 8, 10000 Zagreb
Hrvatska (Kroatia)
Tel +385 1 4929 683
Fax +385 1 4929 682
E-mail: [email protected]
Loewe Italiana S.r.L.
Via Monte Baldo, 14/P – 14/N
37069 Dossobuono di Villafranca di
Verona
Tel +39 - 045 82 51 690
Fax +39 - 045 82 51 622
E-mail: [email protected]
Clear electronic entertainment Ltd
13 Noah Mozes St.
Agish Ravad Building
Tel Aviv 67442, Israel
Tel +972 - 3 - 6091100
Fax +972 - 3 - 6092200
E-mail: [email protected]
Nonplus Ultra Home Automation Pvt Ltd
First Floor, No. 615, Second Main Road
Indiranagar Stage I, Indiranagar
Bangalore 560038
India
Tel +91 80 41114599
E-mail: [email protected]
Pars Royal Taramesh
LOEWE Gallery
#3 Shariati St. Opp. Soheil St.
P.O Box 1914965537
Tehran, Iran
Tel + 98 21-22391661
E-Mail: [email protected]
JOR
ACCU-TECH Solutions Co.
1-Kharija Al-Ashja‘i Street
Jabal Al-Weibdeh
P.O.Box 9668 Amman 11191, Jordan
Tel: +962-6-465-9985
Fax: +962-6-465-0119
E-Mail: [email protected]
LOEWE Show Room
Olaya Street, Near Kingdom Center
RIYADH, SAUDI ARABIA
P.O Box 92831 Riyadh 11663
Tel +966-11-4640927
Fax +966-11-4640759
E-mail: [email protected]
Kpartners, SIA
A.Čaka iela 80
Rīga, LV-1011, Latvia
Tel +3 71 - 67 29 29 59
Fax +3 71 - 67 31 05 68
E-mail: [email protected]
A Cappella Ltd.
Ausros Vartu 5, Pasazo skg.
01129 Vilnius, Lithuania
Tel +370 - 52 12 22 96
Fax +370 - 52 62 66 81
E-mail: [email protected]
EET Europarts AS
Olaf Helsetsvei 6 (Vekstsenteret)
0694 Oslo, Norge
Tel +47 - 22919500
E-mail: [email protected]
Gaplasa S.A.
Rua Professor Henrique de Barros
Edifício Sagres, 2º. C
2685-338 Prior Velho, Portugal
Tel +351 - 21 942 78 30
Fax +351 - 21 940 00 78
E-mail: [email protected]
3LOGIC Sp.z o.o.
ul. Zakopiańska 153
30-435 Kraków
Tel +48 - 12 640 20 00
Fax +48 - 12 640 20 01
www.3logic.pl
V2 Indonesia
5th Intiland tower
Jl. Jenderal Sudirman 32
Jakarta 10220, INDONESIA
Tel +62-21 57853547
E-mail: [email protected]
I Control SAL
Gemmaizeh, Rmeil.
Building 328 1st Floor Beirut, Lebanon
Tel +961 1 446777 / 1 587446
Fax +961 1 582446
E-mail: [email protected]
Service Center Loewe
Aptekarsky per.4 podjezd 5A
105005 Moscow, Russia
Tel +7 - 499 940 42 32 ( ext. 454 )
Fax +7 - 495 730 78 01
E-mail: [email protected]
EET Europarts AB
Loewe Sweden
Box 4124
SE-131 04, Nacka, Sverige
Tel +46 - 8 507 510 00
E-mail: [email protected]
Atlas Care Centre
11 changi south street 3
#03-01 builders centre
Singapore 486122
Tel +65 - 6745 2028
Fax +65 - 6546 7861
E-mail: [email protected]
ENKAY GROUP
SERVISPLUS MUSTERI HIZMETLERI
Alemdag Cad. Site Yolu No:18
Umraniye, Istanbul, TÜRKIYE
Tel 444 4 784
E-mail: [email protected]
Volco Enterprise Close Corporation
Unit 8
7 on Mastiff (Road)
Longlake Ext 1, Lingbro Business Park
2165 Johannesburg
Tel +27 11 608 1228
Fax +27 11 608 1740
E-mail: [email protected]
© by Loewe Technologies 01.09.15
Page 20
Loading...
