alphaTel 3000 DE

Bedienungs­anleitung

Einleitung

1

Einleitung

Das Loewe AlphaTel 3000 DE ist nach dem
Europastandard für schnurlose Telefone (DECT)
ausgeführt und zugelassen.

Sie dürfen das Gerät sowohl an einen analogen
Amtsanschluß als auch an eine Nebenstellenanlage
anschließen.

Das Loewe AlphaTel 3000 DE besteht aus einer
Basisstation und einem Mobilteil. Weitere Mobilteile
mit Ladeeinheit sind als Sonderzubehör erhältlich.
An die Basisstation können Sie bis zu sechs
Mobilteile anmelden.

Um den Bereich, in dem Sie telefonieren wollen zu
erweitern, können Mobilteile an bis zu vier Basis­stationen angemeldet werden.

Bitte nehmen Sie sich etwas Zeit, bevor Sie das
Gerät in Betrieb nehmen, und lesen Sie diese Be­dienungsanleitung durch.

Im Lieferumfang enthalten sind:

Basisstation

•

Mobilteil

•

Netzteil

•

Telefonanschlußkabel

•

2 NiCd-Akkus

•

Trageclip

•

Bedienungsanleitung

•

2

Inhaltsverzeichnis

2

Inhaltsverzeichnis

1 Einleitung 2
2 Inhaltsverzeichnis 3
3 Geräteübersicht und Display 5

3.1 Geräteübersicht 5

3.2 Display 6

4 Inbetriebnahme 7

4.1 Basisstation 8

4.2 Mobilteil 9

5 Telefonieren 11

5.1 Ankommende Gespräche 11

5.1.1 Rufnummernanzeige (CLIP-Funktion) 11

5.2 Abgehende Gespräche 12

5.2.1 Wählen/Wahlvorbereitung 13

5.2.2 Wahlwiederholung 13

5.2.3 Kurzwahl 14

5.3 Hörerlautstärke 15

5.4 Mikrofon stummschalten 15

5.5 Notizbuch-Funktion 15

5.6 Gesprächsdauer 16

5.7 Signaltaste R (Flash / Hookflash) 16

6 Einstellungen 17

6.1 BASIS-PIN 17

6.2 Mobilteil-PIN 18

6.3 Gebührenzähler 19

6.4 Babyruf 20

6.5 Rufnummernsperre/Gesamtsperre 21

6.6 Notrufnummern 22

6.7 Mobilteilsuche (Paging) 23

6.8 Tastatur sperren 23

6.9 Lautstärke und Melodie der Klingel 24

6.10 Tastenklick 25

6.11 Anzeige Mobilteil- und Basisstationsnummer 26

6.12 Automatische Leitungsbelegung 27

6.13 Grundeinstellungen / Speicher löschen 29

6.14 Akustische Signalisierung am Mobilteil 30

3

Inhaltsverzeichnis

7 Betrieb mehrerer Mobilteile / Basistationen 32

7.1 Mobilteil anmelden 32

7.2 Mobilteil abmelden 33

7.3 Interne Gespräche 33

7.4 Anklopfen / Rückfragen / Makeln / Gesprächsübergabe 34

7.5 Basisstation wechseln 35

7.6 GAP-Funktion 36

8 Betrieb an einer Nebenstellenanlage 37

8.1 Hauptanlagenkennzahlen und Amtskennzahlen 37

8.2 Wahlpause nach Amtskennzahl 38

9 Allgemeine Hinweise 39

9.1 Allgemeinzuteilung von Frequenzen durch die

9.2 Europäische Normenverträglichkeit 39

9.3 Garantiebedingungen 40

9.4 Reinigen 41

9.5 Akku- / Batterieentsorgung, Recycling 41

10 Hilfe bei Störungen 42
11 Was tun, wenn... 43

Regulierungsbehörde für Telekommunikation und Post 39

12 Technische Daten 46
13 Index 47
14 Kurzbedienungsanleitung 51
15 Fehlermeldung 53

4

Geräteübersicht und Display

3

Geräteübersicht und Display

3.1

14

13

12

11

Geräteübersicht

I

H

K

J

G

V

S

U

R

T

Q

P

1

2

3

C

F

B

E

A

D

O

L

N

M

Z

Y

X

W

4
5

6

8
9

15

1 Hörmuschel
2 Display Das Display zeigt Rufnummer, ausgewählte Funktionen sowie Nummer

des Mobilteils und der Basisstation an.
3 Trageclip Mit dem Trageclip befestigen Sie das Mobilteil z.B. an Ihrer Jackentasche.
4Mikrofon

Mit K schalten Sie das Mikrofon aus und ein oder korrigieren Eingaben.

stummschalten

5 Signaltaste Die Funktion von R hängt von Ihrer Nebenstellenanlage oder vom

Netzbetreiber ab.
6 Wahlwiederholung Mit w rufen Sie die Wahlwiederholung auf oder geben Wahlpausen ein.
7 Kurzwahl Mit f rufen Sie die Kurzwahl auf.
8 Interntaste Mit

INTERN

führen Sie ein internes Gespräch.
9 Mikrofon
10 Ladekontakt Über die Ladekontakte werden die Akkus Ihres Mobilteils aufgeladen, wenn

es in der Ladeablage liegt.
11 Hörer-Taste Mit J belegen Sie die Telefonleitung bzw. geben diese frei.
12 Speichertaste Mit s gelangen Sie in den Programmiermodus und speichern Funktionen.
13 Zifferntasten Mit den Zifferntasten wählen Sie Telefonnummern und Funktionen.
14 Ein-Taste Mit I schalten Sie Ihr Mobilteil ein und aus oder sperren / entsperren die

Tastatur.
15 Ladeanzeige Die LED leuchtet, wenn das Mobilteil geladen wird.

Die LED blinkt, wenn der Akku vollständig geladen ist (Erhaltungsladung).
16 Paging-Taste Mit der Paging-Taste können Sie Mobilteile anmelden oder lokalisieren.
17 Belegungsanzeige Die LED leuchtet, wenn ein Mobilteil die Leitung belegt.
18 Ladeablage In die Ladeablage legen Sie das Mobilteil zum Aufladen.
19 Abdeckung Hinter der Abdeckung befinden sich die Westernbuchsen für Telefon- und

Netzanschluß.

5

Geräteübersicht und Display

3.2

Ssapinkåy

123456

p F

-1- H1

p F

P

p F

n

– u U P

Display

In der oberen Zeile des Displays Ihres Mobilteils
werden die Symbole für die verschiedenen Betriebs­zustände, in der unteren Ziffern und Zeichen ange­zeigt.

Anzeige der Nummer von Basis- (links) und Mobilteil
(rechts).).

Tastatur gesperrt.

Sonderzeichen von links nach rechts:

, Flash, Hook-Flash und Pause.

T, #

Zeichen Erläuterung

S
s

Wahlsperre aktiv.
Programmiermodus, keine Wahl
möglich.

a

Externes Gespräch.
Blinkt bei ankommenden Ruf,
geparktem Amtsgespräch oder wenn
ein anderes Mobilteil die Amtsleitung
belegt.

p
i

Mobilteil eingeschaltet.
Internes Gespräch.
In Verbindung mit der Speichertaste:
Programmierung der Basisstation.

n

Mehrfrequenzwahlverfahren (fest
eingestellt).

k

Mikrofon stummgeschaltet.
Akku-Anzeige:

b
å
D
A
F

y

Akku leer
Akku 75 % entladen
Akku 50 % entladen
Akku 25 % entladen
Akku voll
Gebühren werden angezeigt.

6

Inbetriebnahme

4

Inbetriebnahme

Hinweise:

Bei Netzspannungsausfall oder nicht ange-

•

schlossenem Netzgerät ist Ihr Gerät nicht funk­tionsfähig.

Verwenden Sie nur das mitgelieferte Netzgerät.

•

Basisstation und Mobilteil sollten Sie nicht in

•

unmittelbarer Nähe von elektrischen Geräten
(z. B. medizinischen Geräten, Telefonen, Fern­sehern oder Energiesparlampen) betreiben.

Beachten Sie, daß Ihr Telefon keiner direkten

•

Sonneneinstrahlung oder sonstigen Wärme­quelle ausgesetzt wird. Es ist für normale Raum­bedingungen ausgelegt.

Träger von Hörgeräten sollten vor der Nutzung

•

des Telefons beachten, daß die Funksignale
zwischen Basisstation und Mobilteil in Hör­geräten einen sehr unangenehmen Brummton
verursachen können.

Verwenden Sie keinesfalls normale Batterien,

•

sondern nur wiederaufladbare Akkus. Bei Einsatz
normaler Batterien besteht Explosionsgefahr und
das Mobilteil kann durch auslaufende Säure
zerstört werden! In diesem Fall erlischt der
Garantieanspruch! Bei Ersatzbedarf achten Sie
darauf, daß nur die originalen Ersatz-NiCd-Akkus
(1,2 V, 700 mAh) verwendet werden.

• Achtung: Akkus dürfen nicht übermäßiger
Wärme wie z.B direkter Sonneneinstrahlung,
Feuer oder dergleichen ausgesetzt werden.

Achten Sie darauf, daß die Ladekontakte nicht

•

mit metallischen und fettigen Teilen in Berührung
kommen.

7

Inbetriebnahme

Aufstellort

4.1

N

Basisstation

N

F

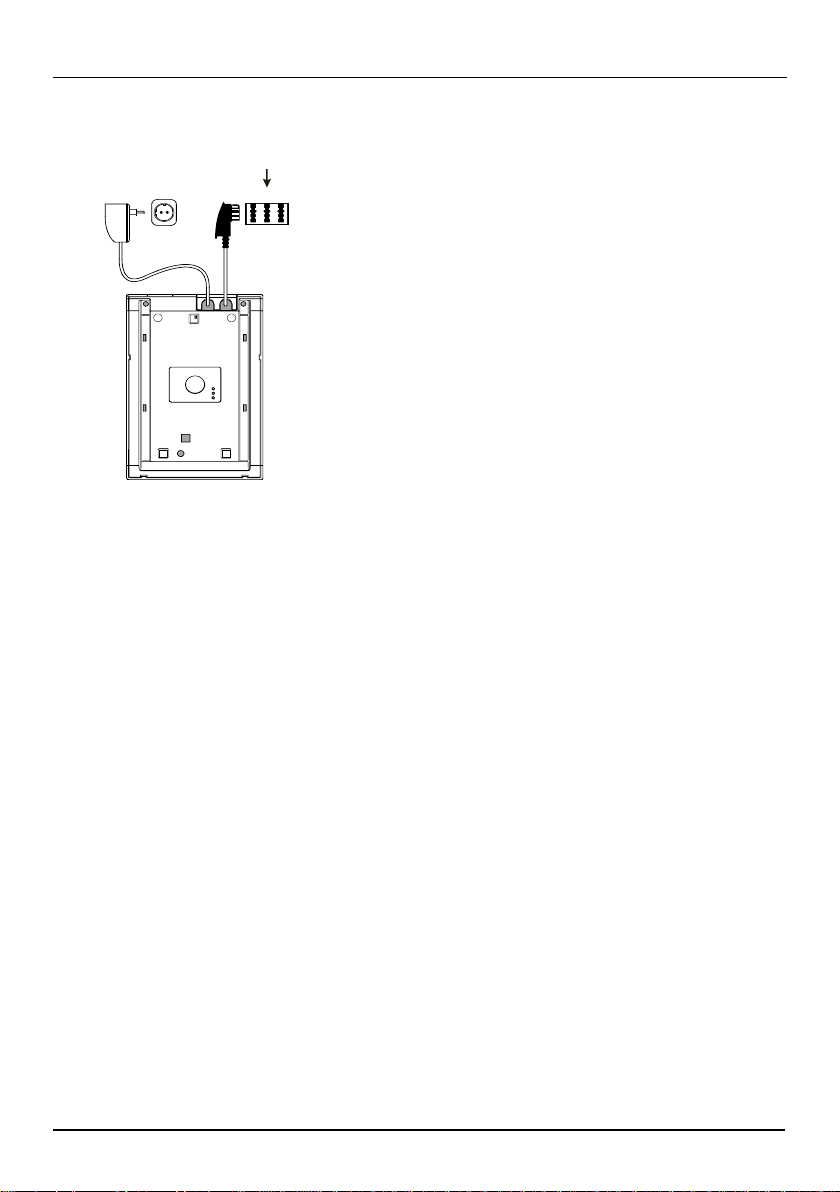

1. Abdeckung an der Geräterückseite entfernen.

2. Westernstecker von TAE-Kabel und Netzkabel in
die entsprechenden Buchsen stecken.

3. Abdeckung wieder einsetzen.

4. TAE-Stecker in die F-codierte TAE­Anschlußdose stecken.

5. Netzgerät in Steckdose stecken.

Stellen Sie die Basisstation möglichst zentral in dem
Bereich auf, in dem Sie telefonieren wollen, z. B. in
der Diele Ihrer Wohnung.

Am Aufstellort wird ein 230V-Anschluß benötigt.
Wollen Sie auch außerhalb Ihres Gebäudes z. B. im

Garten telefonieren, sollten Sie das Gerät möglichst
in einem Raum aufstellen, der zum Garten zeigt und
zwar in Fensterhöhe.

Aufstellfläche

Die Basisstation stellen Sie am besten auf eine
ebene Fläche.

Wegen der Vielzahl der bei Möbeln eingesetzten
Lacke und Polituren kann nicht völlig ausgeschlos­sen werden, daß die Füße der Basisstation Spuren
auf der Standfläche hinterlassen.

Reichweite

Abhängig von den Umgebungsbedingungen beträgt
die Reichweite im Freien ca. 300 m und in Ge­bäuden ca. 50 m.

Hinweis: Durch bautechnische Gegebenheiten
(z.B. Stahlkonstruktion) kann die Reichweite
geringer sein.

8

Inbetriebnahme

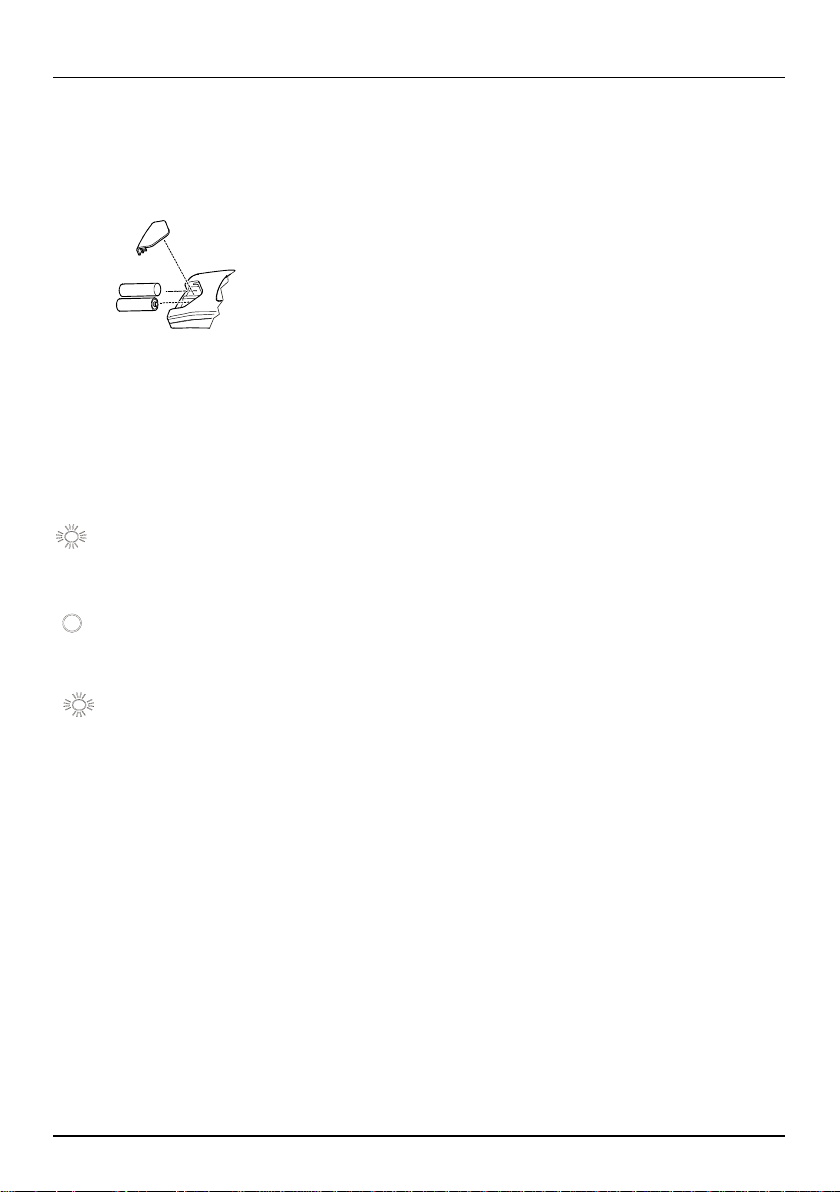

Akku einlegen

-

+

+

-

Akku laden

LED leuchtet:

Akkuladung

LED aus:
Ladezustandskontrolle

LED blinkt:
Akku geladen
(Erhaltungsladung)

4.2

Mobilteil

Das Mobilteil wird über zwei NiCd -Akkus mit Span­nung versorgt.

1. Mobilteil mit den Tasten nach unten halten.

2. Akkufach öffnen und mitgelieferte Akkus
einlegen.
Richtige Polung beachten!

3. Akkufach schließen.

Die Akkus sind im Auslieferungszustand nicht
geladen.

Zum Laden legen Sie das Mobilteil in die Ablage der
Basisstation.

Als Bestätigung für die Kontaktierung hören Sie
einen Signalton, und die Lade-LED in der Basis­station leuchtet.

Zu bestimmten Zeiten erlischt die LED für eine
Minute. In dieser Zeit wird der Ladezustand
kontrolliert.

Die Akkus sind vollständig geladen, wenn die LED
blinkt (Erhaltungsladung). Zwischen dem Ende der
Aufladung und dem Beginn der Erhaltungsladung
wird eine längere Pause eingelegt. Während dieser
Zeit ist die LED aus.

Laden Sie vor dem ersten Telefonieren die Akkus
gründlich auf. Hierzu werden ca. 4 bis 5 Stunden
benötigt.

Neue Akkus erreichen ihre volle Kapazität in der
Regel erst nach einigen Lade- und Entladezyklen.

Wir empfehlen deshalb, das Mobilteil nicht nach
jedem Gespräch wieder in die Basisstation oder
Ladeschale zu legen, da dies zu einem frühzeitigen
Kapazitätsverlust (Memory-Effekt) führt. Erst wenn

kurze

,

die Akkus vollständig entladen sind (

b

9

Inbetriebnahme

Signaltöne sind zu hören), legen Sie das Mobilteil
zum Laden auf die Ladeablage.

Bei vollständig geladenen Akkus lassen sich
Dauergespräche bis zu 7 Stunden führen.

Die Betriebsbereitschaft (Standby Zeit) beträgt bei
vollem Akku ca. 80 Stunden.

Hinweis: Je nach Ladezustand können sich kürzere
Betriebszeiten ergeben.

I

I

1 Sek.
drücken

Mobilteil ein­und
ausschalten

p F

-1- H1

Sie können die Bereitschaftszeit verlängern, indem
Sie das Mobilteil ausschalten, wenn Sie z.B. außer
Haus gehen. Bei längerer Abwesenheit ist es
ratsam, das Mobilteil auszuschalten.

Sie schalten das Telefon ein, indem Sie I drücken.
Im Display wird p angezeigt.

Sie schalten das Telefon aus, indem Sie I ca.
1 Sekunde drücken.

Hinweis: Ein ausgeschaltetes Mobilteil klingelt
nicht. Die Basisstation läutet aber nach wie vor. Um
einen Ruf entgegenzunehmen, müssen Sie das
Mobilteil vorher einschalten.

10

Telefonieren

5

g

Telefonieren

5.1

p F

M

a p n F

pF

-1- H1

Hinweis: Die verwendete Übertragung zwischen
Mobilteil und Basisstation nach dem DECT-Stan­dard bietet eine hohe Sicherheit gegen fremdes
Mithören Ihrer Gespräche. Befindet sich das Telefon
nicht im Funkbereich einer Basisstation, blinkt das
Display. Telefonieren ist nicht möglich.

Ankommende Gespräche

Wenn Sie angerufen werden, klingeln die Basis­station und alle eingeschalteten Mobilteile. An der
Basisstation blinkt die Belegungs-LED und im Dis-

.

play des Mobilteils blinkt

Um das Gespräch entgegenzunehmen, drücken

⇒

Sie am Mobilteil eine beliebige Taste, außer I,
oder nehmen das Mobilteil einfach aus der Lade­ablage, wenn die automatische Leitungs­belegung für ankommende Gespräche aktiviert
ist (siehe Abschnitt 6.12).

Um das Gespräch zu beenden, drücken Sie g

⇒

oder legen Sie das Mobilteil wieder auf die
Lageablage.

a

5.1.1 Rufnummernanzeige (CLIP-Funktion)

Mp F

08956375

CLIP ist die Abkürzung für „Calling Line Identifica­tion Presentation“. Wie bei ISDN besteht jetzt auch
bei analogen Anschlüssen der Telekom die Möglich­keit, die Rufnummer des Anrufenden zu übertragen.
Voraussetzung dafür ist, daß Anrufender und
Gerufener für dieses Leistungsmerkmal
freigeschaltet sind.

Die Rufnummer wird zwischen dem ersten und
zweiten Rufsignal übertragen. Sie wird im Display
bis 6 Sekunden nach Rufende angezeigt.

Mit „Calling Line Identification Restriction“ (CLIR)
kann die Rufnummernübermittlung auch für einen

11

Telefonieren

Ruf unterdrückt werden. Geben Sie dazu vor der
eigentlichen Wahl

T31#

ein.

Hinweis: Wenn das Mobilteil auf der Basisstation
aufliegt und Sie wollen die Rufnummer des Anrufen­den sehen, muß die automatische Leitungsbelegung
für ankommende Gespräche ausgeschaltet sein.

5.2

Abgehende Gespräche

Buchstabenwahl

Dieses Telefon ist auch für die Buchstabenwahl
geeignet, d.h. die aufgedruckten Buchstaben sind
den richtigen Ziffern zugeordnet. Die Buchstaben­wahl gilt für die neuen gebührenfreien 0800 Num­mern, die von der Regulierungsbehörde für
Telekommunikation und Post (RegTP) vergeben
werden. Anstatt einer bestimmten Ziffernfolge, die
nur schwer zu merken ist, gibt man einen sieben­stelligen Namen ein, z.B. für LOEWETV betätigt
man die Tasten 5639388 (unverbindliches Beispiel).

Kettenwahl

Es ist möglich, hintereinander mehrere Nummern
aus der Wahlwiederholung, dem Kurzwahlspeicher
oder per Hand wählen zu lassen. Eine Nummer aus
dem Wahlwiederholspeicher muß aber zuerst
gewählt werden, da sonst die Taste w mit der
Pause-Funktion belegt ist.

Wahlpause

12

Sie können nach jeder Ziffer einer Rufnummer eine
Wahlpause von 3 Sekunden eingeben, indem Sie
drücken. Die Wahlpause wird auch im
Wahlwiederholspeicher und im Kurzwahlspeicher
gespeichert. Sie wird im Display mit „P“ dargestellt
(siehe auch Wahlpausenlänge ändern Abschnitt

8.2).

w

5.2.1 Wählen/Wahlvorbereitung

Wie bei herkömmlichen Telefonen können Sie erst
die Leitung belegen (durch Drücken von g) und
dann wählen. Da hierbei eine Kontrolle und
Korrektur der Rufnummer nicht möglich ist,
empfehlen wir das Wählen mit Wahlvorbereitung.
Bei der Wahlvorbereitung, auch Blockwahl genannt,
geben Sie zuerst die Rufnummer ein und belegen
anschließend die Leitung.

Telefonieren

!

g

w

ggf. mehrfach

g

p F

868P1230

ap n F

868P1230

5.2.2 Wahlwiederholung

p F

8681230

ap n F

8681230

1. Geben Sie die gewünschte Rufnummer ein.
Die zuletzt eingegebene Ziffer löschen Sie, in­dem Sie kurz K drücken. Soll die gesamte
Rufnummer gelöscht werden, dann drücken Sie

länger als 1 Sekunde.

K

2. Drücken Sie g.
Das Telefon wählt die eingegebene Rufnummer.

Meldet sich ein Teilnehmer nicht, oder ist der An­schluß besetzt, können Sie die Wahl zu einem spä­teren Zeitpunkt wiederholen. Sie können eine der
letzten vier Rufnummern wieder wählen.

1. Drücken Sie w.
Die zuletzt gewählte Nummer wird im Display an­gezeigt. Drücken Sie w so oft, bis die
gewünschte Rufnummer angezeigt wird.

2. Drücken Sie g.
Die Nummer wird gewählt.

Hinweis: Die Wahlwiederholung der zuletzt
gewählten Nummer funktioniert auch, wenn Sie
vorher die Leitung belegen. Eine Auswahl ist hier
aber nicht möglich.

13

Telefonieren

5.2.3 Kurzwahl

Für 10 Rufnummern, die Sie häufig benutzen, ste­hen Ihnen die Kurzwahlspeicher 0 bis 9 zur Verfü­gung. Bereits gewählte Rufnummern können vom
Wahlwiederholspeicher in den Kurzwahlspeicher
übernommen werden.

Speichern

s f

...

0

oder

oder

!

s

f

f

0

...

9

f

9

s p F

-

p F

0

L

s p F

w

0 851P2385

p F

3 99725678901234

p F

99720

1. Drücken Sie s, dann f.

2. Geben Sie die Ziffer ein, unter der Sie die Ruf­nummer speichern wollen (0-9). Der Speicher­platz wird angezeigt. Mit f blättern Sie im Kurz­wahlspeicher.

3. Geben Sie die zu speichernde Rufnummer ein
oder wählen Sie mit w eine Nummer aus dem
Wahlwiederholspeicher aus.

4. Drücken Sie s.
Sie speichern Ihre Eingaben.

Hinweis: Ist ein Kurzwahlspeicher nicht belegt,

“ im Display.

erscheint „

L

Wählen

1. Drücken Sie f so oft, bis Sie die gewünschte
Rufnummer gefunden haben (es werden links
der Speicherplatz und rechts die Rufnummer
angezeigt)
– oder –
drücken Sie f und die Zifferntaste für die
Speicherplatznummer (es wird nur die Ruf­nummer angezeigt, ein Suchen mit f ist nicht
mehr möglich).

14

g

ap n F

8681230

2. Drücken Sie g.
Die Rufnummer wird automatisch gewählt.

Hinweis: Eine Kurzwahl ist auch bei vorheriger
Leitungsbelegung möglich; jedoch nicht zu em­pfehlen, weil nach Drücken von f die Speicher-

Telefonieren

platznummer eingegeben werden muß und das
Telefon sofort die angezeigte Rufnummer wählt.

s #

1

3

...

s

K

5.3

sap n F

- 2

sap n F

- 3

5.4

ap nl F

Hörerlautstärke

Sie können während eines Amtsgesprächs oder
nach vorherigem Drücken der Hörertaste die
Hörerlautstärke ändern.

So stellen Sie die Hörerlautstärke ein:

1. Drücken Sie s, dann #. Im Display wird rechts
unten die Lautstärke angezeigt.
Geben Sie die gewünschte Hörerlautstärke ein:

2.

= leise

1

= normal

2

= laut.

3

3. Drücken Sie s.
Die Hörerlautstärke ist gespeichert.

Mikrofon stummschalten

Wenn Sie während eines Telefongesprächs mit
einer Person im selben Raum sprechen wollen,
ohne daß der Gesprächspartner Sie hören soll:

1. Drücken Sie K.
Das Mikrofon ist ausgeschaltet. Sie können den
Gesprächsteilnehmer jedoch weiterhin hören.

s

s

!

5.5

sap n F

sap n F

8681230

2. Durch erneutes Drücken von K schalten Sie das
Mikrofon wieder ein.

Notizbuch-Funktion

Während eines Gesprächs können Sie eine
Nummer für die Wahlwiederholung speichern.

1. Sie führen ein Gespräch. Drücken Sie s.

2. Geben Sie die Rufnummer ein.

3. Drücken Sie s. Die Rufnummer ist gespeichert.

15

Telefonieren

Hinweis: Sie können die Rufnummer nach

Gesprächsende auch in den Kurzwahlspeicher
übernehmen. Gehen Sie dabei wie in Abschnitt

5.2.3 beschrieben vor.

5.6

ap n F

00-20

p F

04-00

5.7

Gesprächsdauer

Ihr Telefon zeigt entweder die Gesprächsdauer oder
bei einem abgehenden Amtsgespräch die Gebühren
an. Bei einem ankommenden Amtsgespräch oder
wenn der Gebührenimpuls nicht freigeschaltet ist
(siehe Abschnitt 6.3), wird stets die Gesprächsdauer
angezeigt.

Die Gesprächsdauer wird

20 Sekunden nach der letzten gewählten Num-

•

mer oder
20 Sekunden nach Belegen der Leitung ohne

•

anschließendes Wählen angezeigt.

Die Dauer des Amtsgesprächs wird nach Beenden
des Gesprächs noch 5 Sekunden lang angezeigt.

Signaltaste R (Flash / Hookflash)

Die Flash-Funktion wird an Nebenstellenanlagen
benötigt. Informieren Sie sich über die Funktion in
der Bedienungsanleitung Ihrer Nebenstellenanlage.
Mit der Hook-Flash-Funktion (250 ms) können Sie
gegebenenfalls erweiterte Dienstleistungen Ihres
Amtsanschlusses nutzen. Fragen Sie hierzu den
zuständigen Netzbetreiber (z.B. TELEKOM).

R

kurz drücken

R

1 Sek. drücken

16

Flash

kurz drücken: 85 ms Flash-Signal

R

Im Display wird dies mit u angezeigt.

Hook-Flash

1 Sekunde drücken: 250 ms Hook-Flash-Signal.

R

Im Display wird dies mit U angezeigt.

Einstellungen

6

Einstellungen

Dieses Kapitel beschreibt, wie Sie Einstellungen
ändern und Sonderfunktionen aufrufen.

Hinweise:

Ein eingehender Ruf unterbricht den

•

Programmiermodus. Ausnahme: Die Basisstation
wird programmiert (Display zeigt Symbol INT). In
diesem Fall muß der Programmiermodus
beendet werden, um das Gespräch annehmen
zu können.
Wenn Sie g drücken, verlassen Sie den
Programmiermodus ohne zu speichern.

Die verschiedenen Programmiervorgänge wer-

•

den automatisch abgebrochen, wenn Sie inner­halb von 20 Sekunden keine Taste drücken.

6.1

BASIS-PIN

Eine „Persönliche-Identifikations-Nummer“ ist eine
Geheimnummer, die eingegeben werden muß,
wenn wichtige Einstellungen am Telefon geändert
werden sollen. Deshalb sollten nur Sie diese PIN
kennen!

s #

8 9

Alte
BASIS-PIN

sp iF

sp iF

89 - - - -

sp iF

89 -

Die BASIS-PIN benötigen Sie, wenn Sie z. B.
zusätzliche Mobilteile an der Basisstation anmelden
oder Nummernsperren eingeben wollen.

Die vierstellige BASIS-PIN ist ab Werk auf

0000

eingestellt.

So ändern Sie die BASIS-PIN:

1. Drücken Sie s, dann #.
Sie hören einen Bestätigungston.

2. Geben Sie 8 9 ein.

3. Geben Sie die bisherige BASIS-PIN ein.

17

Einstellungen

Neue
BASIS-PIN

Neue
BASIS-PIN

s

s

89

Alte
Mobilteil-PIN

sp iF

89 -

sp iF

89 -

6.2

s p F

s p F

89 - - - -

s p F

89 -

4. Geben Sie die neue BASIS-PIN ein.

5. Geben Sie die neue BASIS-PIN zur Bestätigung
noch einmal ein.

Merken Sie sich die neue BASIS-PIN gut.

6. Drücken Sie s.
Die neue BASIS-PIN wird gespeichert.

Mobilteil-PIN

Für jedes Mobilteil können Sie eine eigene Mobilteil­PIN vergeben. Diese wird für die Babyruf-Funktion
benötigt.

Die vierstellige Mobilteil-PIN ist ab Werk auf

0000

eingestellt.

So ändern Sie die Mobilteil-PIN:

1. Drücken Sie s.

2. Geben Sie

89

ein.

3. Geben Sie die bisherige Mobilteil-PIN ein.

Neue
Mobilteil-PIN

Neue
Mobilteil-PIN

s

18

s p F

89 -

s p F

89

4. Geben Sie die neue Mobilteil-PIN ein.

5. Geben Sie die neue Mobilteil-PIN zur
Bestätigung noch einmal ein.

Merken Sie sich die neue Mobilteil-PIN gut.

6. Drücken Sie erneut s, um die Einstellungen zu
speichern.

Einstellungen

6.3

ap n F y

1.20

s pi Fy

1.20

Gebührenzähler

Ihr Telefon kann die gerade anfallenden Gebühren
sowie die Gesamtkosten anzeigen. Den Betrag pro
Gebühreneinheit können Sie eingeben. Die Grund­einstellung ist der z.Zt. gültige Gebührentakt der
Telekom AG von 0,12 DM/Einheit.

Hinweise:

Sie müssen den Gebührenimpuls gesondert bei

•

Ihrem Netzbetreiber beantragen.
Die Gebührenanzeige ihres Telefons kann aus

•

technischen Gründen von der Ihrer
Fernmelderechnung abweichen.

Gebührenanzeige während des Gesprächs. Nach
Gesprächsende werden die Gebühren noch 5
Sekunden lang angezeigt.

Gebühren des letzten Gesprächs kontrollieren

Geben Sie nacheinander s, #,

⇒

70

,
Basis-PIN, 1, ein.
Die Gebühren des letzten Gesprächs werden
angezeigt.

Um zu beenden, drücken Sie s.

⇒

s pi Fy

24.36

Gesamtsumme kontrollieren

Um die Gesamtsumme zu sehen, geben Sie

⇒

nacheinander s, #,

, Basis-PIN, 2, ein.

70

Die Gebühren aller bisher geführten Anrufe
werden angezeigt.

Um zu beenden, drücken Sie s.

⇒

Gebührensumme löschen

Die Gesamtsumme löschen Sie, indem Sie

⇒

nacheinander s, #,

, Basis-PIN, 0,

70

eingeben.

s

19

Einstellungen

Gebühreneinheit ändern

s

8 8

Mobilteil-PIN

s pi Fy

0.12

6.4

s p F

s p F

88 - - - -

s p F
L

1. Geben Sie nacheinander s, #,

70

, Basis­PIN, 3, ein.

2. Geben Sie mit den Zifferntasten den Betrag pro
Gebühreneinheit ein und speichern Sie mit s.

Babyruf

Wenn Sie Ihr Kind in der Wohnung alleine lassen,
kann es mit der Babyruf-Funktion dort anrufen, wo
Sie sich aufhalten. Es braucht nur eine beliebige
Taste (außer s) zu drücken und das Telefon wählt
die gespeicherte Nummer.
Der Babyruf ist nach Eingabe der Rufnummer
automatisch aktiviert und kann ohne erneute
Eingabe der Rufnummer aus- und eingeschaltet
werden.

Rufnummer eingeben und Babyruf aktivieren

1. Drücken Sie s.

2. Geben Sie 8 8 ein.

3. Geben Sie die Mobilteil-PIN ein.

20

s

!

s p F

811124

S p F

811124

4. Geben Sie die Rufnummer ein
(maximal 20-stellig).

5. Drücken Sie s, um die Rufnummer für den
Babyruf zu speichern. Der Babyruf ist auto­matisch aktiviert und wird im Display angezeigt.

Babyruf ausschalten

Um den Babyruf auszuschalten, geben Sie

⇒

nacheinander ein: s, 8 0, Mobilteil-PIN,

s

.

Einstellungen

Babyruf wieder einschalten :

Um den Babyruf wieder einzuschalten, geben

⇒

Sie nacheinander ein: s,

, Mobilteil-PIN,

81

Hinweise:

Ein Babyruf wird mit allen Tasten, außer der

•

Speichertaste, ausgelöst.
Babyruf beenden: J drücken oder Mobilteil in
die Ladeablage legen.
Ein Babyruf wird auch bei aktivierter

•

Gesamtsperre ausgeführt.
Gespräche können entgegengenommen

•

werden.

.

s

s #

7 5

Basis-PIN

1

6

...

Mobilteil-Nr.

!

6.5

s pi F

s pi F

75 - - - -

s pi F

1 2 3

s pi F

L

0

s pi F

0 00

Rufnummernsperre/Gesamtsperre

Für jedes Mobilteil kann eine individuelle Sperre
eingerichtet werden. Sie können bis zu 3 Nummern
oder Rufnummernanfänge (bis zu 8 Stellen) sperren
oder eine Gesamtsperre aktivieren, d.h. es sind
überhaupt keine abgehenden externen Gespräche
möglich. Die Rufnummernsperre kann ohne erneute
Eingabe der Rufnummern aus- und eingeschaltet
werden.

Nummerneingabe

1. Drücken Sie s, dann #.

2. Geben Sie 7 5 ein.

3. Geben Sie die BASIS-PIN ein.
Es werden die angemeldeten Mobilteile
angezeigt.

4. Geben Sie die Nummer des zu sperrenden
Mobilteils ein (z. B. 2).

5. Geben Sie die Rufnummer ein (1 bis 8stellig, im
Beispiel 00), die Sie sperren wollen. Mit

K

können Sie eingegebene Ziffern wieder löschen.

21

Einstellungen

Drücken Sie w, um die nächste zu speichernde
Rufnummer einzugeben.

s

6.6

6. Drücken Sie s.

Rufnummernsperre einschalten

Geben Sie nacheinander ein: s, #,

⇒

PIN, Mobilteilnummer, 1, s.

Gesamtsperre einschalten

Geben Sie nacheinander ein: s, #,

⇒

PIN, Mobilteilnummer, 2, s.

Rufnummern- oder Gesamtsperre ausschalten

Geben Sie nacheinander ein: s, #,

⇒

PIN, Mobilteilnummer, 0, s.

Hinweise:

Bei Wahl einer gesperrten Nummer wird der

•

Wahlvorgang sofort abgebrochen.
Notrufnummern können auch bei aktivierter

•

Gesamtsperre gewählt werden (siehe 6.6 ).

Notrufnummern

Sie können 3 Notrufnummern (max. 12stellig) spei­chern. Diese werden auch bei aktivierter Gesamt­sperre gewählt. Vorprogrammiert sind die Notruf­nummern 110 und 112.

74

74

74

, Basis-

, Basis-

, Basis-

s #

2 5

Basis-PIN

22

s pi F

s pi F

25 - - - -

s pi F

0 110

So speichern Sie Notrufnummern:

1. Drücken Sie s, dann #.

2. Geben Sie 2

5

ein.

3. Geben Sie die BASIS-PIN ein. Im Display wird
die erste Notrufnummer angezeigt.

Einstellungen

!

s

s pi F

0 1590

_

kurz drücken

_

kurz drücken

6.7

6.8

4. Geben Sie mit den Zifferntasten eine neue Not­rufnummer ein oder wählen mit w einen anderen
Speicherplatz. Mit K können Sie eingegebene
Ziffern wieder löschen.

5. Drücken Sie s, um die Notrufnummern zu
speichern.

Mobilteilsuche (Paging)

Sie können alle Mobilteile von der Basisstation aus
rufen, um z. B. verlegte Mobilteile wiederzufinden.

Drücken Sie die Paging-Taste an der

⇒

Basisstation.
Alle Mobilteile klingeln 30 Sekunden lang. Im
Display der Mobilteile wird - - - für Paging
angezeigt.

Paging vorzeitig beenden: Paging-Taste erneut

⇒

drücken oder am Mobilteil die INTERN-Taste
zweimal drücken.

Hinweis: Die Paging-Funktion ist nur verfügbar,
wenn keine Gespräche geführt werden.

Tastatur sperren

I

I

p F

P

p F

-1- H1

Sie können die Tastatur eines eingeschalteten Mo­bilteils vor unbeabsichtigtem Betätigen, z. B. beim
Tragen in der Tasche schützen. Ein eingehender
Ruf entsperrt die Tastatur automatisch. Nach
Beenden des Gesprächs durch Drücken der
Hörertaste ist die Tastatur wieder gesperrt.

So sperren Sie die Tastatur des Mobilteils :

Drücken Sie kurz die EIN-Taste.

⇒

Ist die Tastatur gesperrt, steht im Display links
unten „P“.

So entsperren Sie die Tastatur des Mobilteils :

Taste I ca. 1 Sekunde lang gedrückt halten.

⇒

23

Einstellungen

s

(#)

Basisstation

5

0

3

...

6.9

s p F

s p(i)F

s p(i) F

5 2

s p(i) F
5 3

Lautstärke und Melodie der Klingel

Lautstärke und Melodie der Klingel von Mobilteil und
Basisstation können unabhängig voneinander geän­dert werden. Es sind 6 verschiedene Melodien und
4 Lautstärkestufen (einschließlich Klingel aus)
möglich.

So stellen Sie die Lautstärke der Klingel ein

1. Drücken Sie s.

Um die Klingellautstärke der Basisstation
einzustellen, drücken Sie anschließend #.

Hinweis: Dieser Schritt gilt nur für die Basis­station. Zur Einstellung des Mobilteils dürfen Sie
die Taste # nicht drücken.

2. Geben Sie 5 ein.
Im Display wird rechts unten die eingestellte
Lautstärke angezeigt und akustisch
wiedergegeben.

3. Geben Sie mit den Zifferntasten die gewünschte
Klingellautstärke ein.

= aus

0

= leise

1

= mittel (ab Werk voreingestellt)

2

= laut

3

s

s

(#)

Basisstation

24

s p F

s p(i)F

4. Drücken Sie s.
Die Lautstärke ist gespeichert.

So stellen Sie die Melodie der Klingel ein

1. Drücken Sie s.

Um die Melodie der Basisstation einzustellen,
drücken Sie anschließend #.
Hinweis: Dieser Schritt gilt nur für die Basis­station. Zur Einstellung des Mobilteils dürfen Sie
die Taste # nicht drücken.

Einstellungen

6

1

s

s

4

0

6

...

oder

s p(i) F
6 4

s p(i) F
6 3

s p F

s p F

4 1

s p F

1

4 0

2. Geben Sie 6 ein.
Im Display wird rechts unten die eingestellte Me­lodie angezeigt und akustisch wiedergegeben.

3. Geben Sie mit den Zifferntasten eine Ziffer für
die gewünschte Melodie (1 ... 6) ein. Die aus­gewählte Melodie wird akustisch wiedergegeben.

4. Drücken Sie s zum Speichern.

6.10 Tastenklick

Der Tastenklick, den Sie beim Drücken einer Taste
hören, dient als Bestätigung für eine Eingabe.

So schalten Sie den Tastenklick aus bzw. ein:

1. Drücken Sie s.

2. Geben Sie 4 ein.
Im Display wird rechts unten angezeigt, ob der
Tastenklick ein- oder ausgeschaltet ist.

3. Geben Sie zum Ein- und Ausschalten des
Tastenklicks die entsprechende Ziffer ein:

= aus

0

= ein

1

s

4. Drücken Sie s, um die Eingabe zu speichern.

25

Einstellungen

6.11 Anzeige Mobilteil- und Basisstationsnummer

Im Display werden die Nummer des Mobilteils und
der Basisstation, an der das Mobilteil momentan
angemeldet ist, angezeigt.

So schalten Sie die Anzeige der Basisstation aus
bzw. ein:

s

2

0

s

s

0

3

oder

oder

s p F

s p F

2 1

s p F

1

2 0

s p F

s p F

3 1

s p F

1

3 0

1. Drücken Sie s.

2. Geben Sie 2 ein.

3. Geben Sie zum Ein- oder Ausschalten der
Nummer der Basisstation die entsprechende
Ziffer ein:

= ausschalten

0

= einschalten.

1

4. Drücken Sie s, um die Eingabe zu speichern.

So schalten Sie die Anzeige der Mobilteilnummer
aus bzw. ein:

1. Drücken Sie s.

2. Geben Sie 3 ein.

3. Geben Sie zum Ein- oder Ausschalten der
Mobilteilnummer die entsprechende Ziffer ein:

= ausschalten

0

= einschalten.

1

26

s

4. Drücken Sie s, um die Eingabe zu speichern.

6.12 Automatische Leitungsbelegung

Im Anlieferzustand ist das Mobilteil so eingestellt,
daß es bei einem ankommenden Ruf nach dem
Abheben von der Ladeschale die Leitung belegt und
damit die angezeigte Rufnummer sofort verschwin­det. Um die CLIP-Funktion auch in diesem Fall nut­zen zu können, wurde die Bedienung des Mobilteils
durch verschiedene Möglichkeiten der Leitungsbele­gung erweitert:

Automatische Leitungsbelegung nur bei

•

ankommendem Ruf (Anlieferzustand).

Bei einem ankommenden Ruf wird die Leitung
automatisch belegt, wenn das Mobilteil von der
Ladeschale genommen wird. Für ein abgehen­des Gespräch muß die Hörertaste gedrückt
werden.
Wenn das Mobilteil auf der Ladeschale aufliegt,
kann die Rufnummeranzeige in diesem Fall nicht
genutzt werden.

Keine automatische Leitungsbelegung

•

Sowohl für ein abgehendes Gespräch als auch
bei einem ankommenden Ruf muß die Hörer­taste gedrückt werden.
Rufnummeranzeige und Wahlvorbereitung sind
möglich.

Automatische Leitungsbelegung bei ankommen-

•

dem Ruf und abgehendem Gespräch

Sowohl für ein abgehendes Gespräch als auch
bei einem ankommenden Ruf wird die Leitung
automatisch mit Abnahme des Mobilteils belegt.
Wahlvorbereitung und Rufnummernanzeige sind
nicht möglich, wenn das Mobilteil auf der Lade­schale aufliegt.

Automatische Leitungsbelegung nur bei

•

abgehendem Gespräch

Für ein abgehendes Gespräch wird die Leitung
automatisch belegt, wenn das Mobilteil von der
Ladeschale genommen wird. Für ein ankommen-

Einstellungen

27

Einstellungen

des Gespräch muß die Hörertaste am Mobilteil
gedrückt werden.
Rufnummernanzeige ist möglich, nicht jedoch
Wahlvorbereitung.

So stellen Sie die Art der Leitungsbelegung des
Mobilteils nach Abheben von der Ladeschale ein:

s

7

!

0

s

s p F

s p F

7 - - - -

s p F

7 0

3

...

s p F

7 1

1. Drücken Sie s.

2. Drücken Sie die Zifferntaste 7.

3. Geben Sie die Mobilteil-PIN ein.

4. Geben Sie für die gewünschte Art der
Leitungsbelegung ein:

: Automatische Leitungsbelegung nur bei

0

ankommendem Ruf (Anlieferzustand)

: Keine automatische Leitungsbelegung

1

: Automatische Leitungsbelegung bei

2

ankommendem Ruf und abgehendem
Gespräch

: Automatische Leitungsbelegung nur bei

3

abgehendem Gespräch.

5. Drücken Sie s, um die gewählte Einstellung zu
speichern.

Hinweis:

Die automatische Leitungsbelegung bei einem

•

ankommenden Ruf (im Fall 0 und 2) ist bis zu
6 Sekunden nach dem letzten Klingelsignal aktiv.

Um in den Prgrammiermodus zu gelangen, muß

•

in den Fällen 2 und 3 nach dem Abheben von
der Ladeschale zunächst die Hörertaste gedrückt
werden.

28

Einstellungen

6.13 Grundeinstellungen / Speicher löschen

Folgende Werte sind voreingestellt:

Lautstärke der Klingel 2
Melodie der Klingel 4
Lautstärke des Hörers 2
Tastenklick Ein
Sperren Aus
Kurzwahlspeicher leer
Wahlwiederholung leer
Babyruf leer
Anzeige Basisstationsnummer Ein
Anzeige Mobilteilnummer Ein
Mobilteil-PIN 0000
Basis PIN 0000
Gebühreneinheit 0,12 DM
Länge der Wahlpause 3 Sek.
Amtskennzahlen keine
Notrufnummer 110 und 112
Automatische Leitungs­belegung

bei ankommendem
Ruf

s

9 9

s

s p F

s p F

99

Speicher löschen

Mit dieser Funktion löschen Sie den Kurzwahl-, den
Wahlwiederhol- und den Babyrufspeicher im
Mobilteil.

1. Drücken Sie s.

2. Geben Sie

99

ein.

3. Drücken Sie s.
Alle Speicher werden gelöscht.

29

Einstellungen

6.14 Akustische Signalisierung am Mobilteil

Signalisierung durch den eingebauten Signalgeber

Tastenklick

Fehleingabe

Bestätigungs­ton

Negativer
Quittierungs­ton

Bei eingeschaltetem Tastenklick folgt jedem
Tastendruck ein kurzer, hoher Ton:

Bei falscher Tasteneingabe hören Sie kurz aufein­anderfolgend zwei hohe Töne:

Der erfolgreiche Abschluß eines Programms wird
mit einem langen hohen Ton bestätigt:

Wird ein Programm nicht erfolgreich zu Ende ge­führt, werden Sie mit einem langen tiefen Warnton
darauf aufmerksam gemacht:

30

Warnton
(Akku fast leer)

Ist die Batterie fast leer, sind im Minutenabstand 2
kurze hohe Töne zu hören:

Signalisierung im Hörer

Einstellungen

Interner
Besetztton

Interner
Wählton

Anklopfton

Warnton für
Verlassen des
Funkbereichs

Wollen Sie ein internes oder externes Gespräch
führen und der Partner oder die externe Leitung sind
bereits besetzt, hören Sie in regelmäßigen
Abständen kurze Töne. Die gleichen Töne hören
Sie, wenn der interne Partner auflegt:

Der Wählton ist ein Dauerton:

Werden Sie während eines internen Gesprächs von
einem externen Teilnehmer angerufen, hören Sie in
langen Zeitintervallen einen kurzen Ton:

Wenn das Mobilteil den Funkbereich der Basissta­tion während eines Gesprächs verläßt, hören Sie
einen langen hohen Warnton:

31

Betrieb mehrerer Mobilteile / Basistationen

7

Betrieb mehrerer Mobilteile / Basistationen

I

1 Sek.gedrücken

7.1

An einer Basisstation können bis zu sechs Mobilteile
angemeldet werden.

Neben einem internen Gespräch zwischen 2 Mobil­teilen kann gleichzeitig mit einem dritten Mobilteil
ein externes Gespräch geführt werden. Falls über
ein anderes Mobilteil bereits ein externes Gespräch
geführt wird, ist ein Besetztton zu hören und im
Display dessen Nummer zu sehen.

Sie können Ihr Mobilteil an maximal vier Basissta­tionen anmelden. Durch entsprechende Plazierung
der Basisstationen können Sie die Reichweite eines
Mobilteils vergrößern.

Mobilteil anmelden

Jedes zusätzliche Mobilteil muß an der Basisstation
angemeldet werden. Das Display des noch nicht
angemeldeten Mobilteils blinkt. Die Nummern von
Basisstation und Mobilteil werden nicht angezeigt.

1. Schalten Sie das Mobilteil aus, indem Sie die
länger als 1 Sekunde drücken.

I

_

6 Sek.gedrückt halten

und

s

z.B.

1

gedrückt halten

I

Mobilteil
einschalten

Basis-PIN

#

32

s F

-1- - - - - - - - -

p F

23456

2. Paging-Taste an der Basisstation 6 Sekunden
lang drücken (Anmeldeton ist zu hören).
Sie können dann innerhalb der nächsten 30 Se­kunden das Mobilteil anmelden.

3. Halten Sie am Mobilteil s und die Nummer
(1,2,3 oder 4) für die ausgewählte Basis­station gedrückt (die Nummern für die Basis­stationen können Sie zwischen 1 und 4 frei
vergeben) und

schalten Sie das Mobilteil wieder ein, indem Sie
zusätzlich I drücken.

4. Geben Sie die BASIS-PIN ein (ab Werk ist

0000

eingestellt) und drücken Sie #. Am Display
werden nach kurzer Zeit alle freien Mobilteil­nummern angezeigt.

z.B.

2

Mobilteil-Nr.

pF

-1- H2

Betrieb mehrerer Mobilteile / Basistationen

Hinweise:

Einige Basisstationen benötigen eine bis zu

•

achtstellige Basis-PIN. Nach Eingabe einer
achtstelligen Basis-PIN muß # nicht gedrückt
werden.

Sind bereits 6 Mobilteile an der Basisstation

•

angemeldet, wird der Anmeldevorgang
abgebrochen.

5. Wählen Sie eine dieser Nummern und geben Sie
diese mit den Zifferntasten ein (im Beispiel wurde
dem Mobilteil die Nummer 2 zugeteilt).

s #

9 0 0

Basis-PIN

Mobilteil-Nr.

s

INTERN

7.2

s pi F

s pi F

900 - - - -

s pi F

123456

s pi F

3

p F

- -

pi F

7.3

L

Mobilteil abmelden

Das Mobilteil kann jederzeit von der Basisstation
abgemeldet werden, z. B. wenn ein defektes gegen
ein neues ausgetauscht werden soll.

1. Drücken Sie s, dann #.

2. Geben Sie 9 0 0 ein.

3. Geben Sie die BASIS-PIN ein. Am Display
werden alle angemeldeten Mobilteile angezeigt.

4. Geben Sie die Nummer des Mobilteils ein, das
Sie abmelden wollen (im Beispiel Nummer 3).

5. Drücken Sie s erneut, wird das Mobilteil
abgemeldet (im Beispiel wurde das eigene
Mobilteil abgemeldet).

Interne Gespräche

Von Mobilteil zu Mobilteil anrufen

1. Drücken Sie

1

Es ertönt der interne Wählton. Die eigene

INTERN

.

Mobilteilnummer wird angezeigt.

33

Betrieb mehrerer Mobilteile / Basistationen

...

6

1

Mobilteil-Nr

INTERN

beenden

pi F

2 1

2. Geben Sie die Nummer des anzurufenden
Mobilteils ein z.B. 2.

Drücken Sie

INTERN

beenden.

, um das Gespräch zu

INTERN

T

INTERN

beenden

INTERN

beenden

pi F

3-4

Hinweis: Wenn zwei andere Mobilteile miteinander
ein internes Gespräch führen, ist kein weiteres
internes Gespräch möglich. Die Nummern der
beiden gesprächsführenden Mobilteile werden im
Display angezeigt.

Alle Mobilteile gleichzeitig rufen (Sammelruf)

p i F

p i F

234 1

1. Drücken Sie INTERN.

1

2. Drücken Sie T. Im Display werden links unten
die gerufenen Mobilteile angezeigt.

3. Drücken Sie INTERN, um den Sammelruf zu
beenden

Anruf entgegennehmen

pi F

3 1

1. Im Display wird angezeigt, welches Mobilteil
anruft. Sie übernehmen das Gespräch, indem
Sie irgendeine Taste (außer I) drücken.

2. Drücken Sie INTERN, um das Gespräch zu
beenden.

7.4

Anklopfen / Rückfragen / Makeln /
Gesprächsübergabe

INTERN

34

Anklopfton und Gespräch übernehmen

Geht während eines internen Gesprächs ein
externer Ruf ein, ist in beiden Mobilteilen ein
Anklopfton zu hören. Sie haben zwei Möglichkeiten,
das Gespräch zu übernehmen:

um das bestehende

Drücken Sie

⇒

INTERN

,

Gespräch zu halten.

oder

R

kurz drücken

INTERN

Mobilteil-Nr.

R

INTERN

INTERN

Mobilteil-Nr.

g

Betrieb mehrerer Mobilteile / Basistationen

Drücken Sie kurz R, um das interne Gespräch

⇒

zu beenden und das externe anzunehmen

Rückfrage

Sie führen ein Amtsgespräch und wollen Rückfrage
mit einem anderen Mobilteil halten.

Rufen Sie das gewünschte Mobilteil an (durch

⇒

Drücken von

INTERN

Mobilteilnummer). Mit

und der gewünschten

zurück zum

R

Amtsgespräch.

Makeln

Um zwischen einem Amtsgespräch und einem

⇒

internen Gespräch zu wechseln (Makeln),
drücken Sie INTERN.

Gesprächsübergabe

Sie führen ein Amtsgespräch und wollen dieses an
ein anderes Mobilteil übergeben.

Rufen Sie das gewünschte Mobilteil an (durch

⇒

Drücken von INTERN und der gewünschten
Mobilteilnummer). Drücken Sie g, um das
Gespräch zu übergeben.

Hinweis: Sie müssen nicht warten, bis die interne
Verbindung aufgebaut ist, sondern können gleich

g

drücken, um das Gespräch zu übergeben.
Übernimmt das andere Mobilteil das Gespräch nicht
innerhalb 30 Sekunden, wird automatisch an Sie
zurückverbunden.

s

INTERN

7.5

s p F

0 1234

Basisstation wechseln

1. Drücken Sie s, dann
Das Display zeigt die Nummern der Basisstatio­nen an, an denen Ihr Mobilteil angemeldet ist.
Die Nummer der ausgewählten Basisstation (im
Beispiel Basisstation 1) blinkt. Wurde noch keine
Basisstation ausgewählt, blinkt die Null.

INTERN

.

35

Betrieb mehrerer Mobilteile / Basistationen

z.B.

s

2

s p F

0 1234

p F

-2- H1

7.6

2. Wählen Sie eine Basisstation (im Beispiel
Basisstation 2)

oder

drücken Sie 0, dann wird nach allen Basis­stationen gesucht und die erste gefundene
Basisstation ausgewählt. Beim Verlassen des
Funkbereichs dieser Basisstation wird auto­matisch nach der nächsten Basisstation gesucht.

3. Bestätigen Sie die Eingabe mit s.
Das Display blinkt so lange, bis das Mobilteil die
gewünschte Basisstation (im Beispiel Basissta­tion 2) gefunden hat.

Hinweis: Sie können immer nur an der Basisstation
anrufen und angerufen werden, an der das Mobilteil
angemeldet ist. Interne Gespräche können Sie nur
mit den Mobilteilen führen, die an derselben
Basisstation angemeldet sind.

GAP-Funktion

GAP (Generic Access Profile) ist eine genormte
Schnittstelle zwischen Basisstation und Mobilteil.
Herstellerunabhängig kann jedes beliebige Mobilteil
an jede beliebige Basisstation angemeldet werden.

36

Wollen Sie Mobilteile anderer Hersteller an Ihrer
Basisstation bzw. Ihr Mobilteil an eine Basistation
eines anderen Herstellers anmelden, gehen Sie
folgendermaßen vor:

1. Leiten Sie die Anmeldeprozedur an der Basis ein
(Bedienungsanleitung Basisstation).

2. Starten Sie die Anmeldeprozedur des Mobilteils
(Bedienungsanleitung Mobilteil).

3. Geben Sie die PIN der Basis ein
(Bedienungsanleitung Basisstation).

4. Beenden Sie die Anmeldeprozedur des Mobilteils
(Bedienungsanleitung Mobilteil).

Hinweis: Herstellerbedingt sind nicht alle
Funktionen und Anzeigen gewährleistet.

Betrieb an einer Nebenstellenanlage

8

Betrieb an einer Nebenstellenanlage

Bei einigen Nebenstellenanlagen muß zwischen
Amtskennzahl und Rufnummer eine Pause einge­legt werden. Damit diese Pause (voreingestellt
3 Sek.) bei einer Wahl automatisch eingefügt wird,
müssen Sie die Amtskennzahl speichern.

Eine Amtskennzahl kann aus ein bis vier Ziffern, R,

oder * bestehen. Aus der Bedienungsanleitung

#

Ihrer Nebenstellenanlage erfahren Sie, ob eine Pau­se erforderlich ist und welche Amtskennzahl Sie
eingeben müssen.

Betreiben Sie Ihr Telefon nur an einer Nebenstellen­anlage, geben Sie die Amtskennzahl unter einem
beliebigen Speicherplatz ein (z.B: A0).

Für den Fall, daß Ihr Telefon an einer Unteranlage
angeschlossen ist, müssen Sie auch eine
Hauptanlagenkennzahl speichern. Mit der
Hauptanlagenkennzahl gelangen Sie zunächst von
der Unteranlage zur Hauptanlage und mit der
Amtskennzahl in das öffentliche Telefonnetz.

Es können drei Paare von Kennzahlen eingegeben
werden:

s #

0 0

!

s

8.1

s pi F

s pi F

H 0 _ _ _ _

pi F

H 0 0 _ _ _

H0 – A0, H1 – A1 und H2 – A2

Hauptanlagenkennzahlen und Amtskennzahlen

1. Drücken Sie s, dann #.
Sie hören einen Bestätigungston.

2. Geben Sie mit den Zifferntasten 0 0 ein.

3. Geben Sie eine bis zu vierstellige Hauptanlagen­kennzahl ein oder wählen Sie mit w den näch­sten Speicherplatz.

4. Drücken Sie s. Die Kennzahl wird gespeichert.

37

Betrieb an einer Nebenstellenanlage

Beispiel für den Betrieb an hintereinandergeschalte­ten Nebenstellen:

s #

0 2

...

0

s

s pi F

s pi F

02 1

2

s pi F

02 2

8.2

Zugang zur
Hauptanlage
z.B. H0=79

Telefon Amt

Wahlpause nach Amtskennzahl

Unter­anlage

Haupt­anlage

Amtszugang
z.B. A0=0

So stellen Sie die Länge der Wahlpause ein:

1. Drücken Sie s, dann #.
Sie hören einen Bestätigungston.

2. Geben Sie 0 2 ein.

3. Geben Sie mit den Zifferntasten die gewünschte
Pausenlänge ein:

Pause von 1 Sekunde

0

Pause von 3 Sekunden (ab Werk eingestellt)

1

Pause von 5 Sekunden

2

4. Bestätigen Sie die Eingabe mit s.

38

Allgemeine Hinweise

9

Das Gerät ist für den Betrieb am normalen analogen Hauptanschluß vorgesehen.
Das Gerät kann auch an einer Nebenstellenanlage betrieben werden, sofern

diese den Anschlußbedingungen des Hauptanschlusses entspricht. Aufgrund der
Vielzahl von verschiedenartigen Nebenstellenanlagen können wir die einwand­freie Funktion des Gerätes an jeder dieser Anlagen nicht garantieren. Sollten Sie
hierzu Fragen haben, so bitten wir Sie, sich an den Lieferanten der
entsprechenden Anlage zu wenden.

9.1

Die Regulierungsbehörde hat die Allgemeinzuteilung von Frequenzen für die
Benutzung durch die Allgemeinheit für Schnurlose Telekommunikationsanlagen
des Systems DECT seit dem 1.1.1999 (Vfg 145/1998) neu geregelt.

Diese Allgemeinzuteilung gilt für Schnurlose Telekommunikationsanlagen des
Systems DECT. Sie dürfen ausschließlich im folgenden Funkbereich betrieben
werden:

System DECT 1880 - 1900 MHz
Die Ausweisung des Frequenzbereichs 1880 - 1900 MHz im Frequenznutzungs-

plan gilt zunächst für einen Zeitraum von 10 Jahren und wird in Abhängigkeit von
der europäischen Harmonisierung fortgeschrieben.

Allgemeine Hinweise

Allgemeinzuteilung von Frequenzen durch die
Regulierungsbehörde für Telekommunikation und Post

9.2

Dieses Telefon ist mit dem CE-Zeichen ausgestattet und entspricht damit den zur
Zeit geltenden deutschen Zulassungsbestimmungen und europäischen Normen
für den Betrieb dieser Geräte. Damit sind geltende Richtlinien der elektromagne­tischen Verträglichkeit und die Sicherheitsbestimmungen nach der Niederspan­nungsrichtlinie gewährleistet. Gegenseitige Störungen mit anderen
elektronischen Geräten sind normalerweise ausgeschlossen, wenn diese
ebenfalls den gültigen Normen entsprechen. Vereinzelte Störungen können
jedoch nicht ausgeschlossen werden.

Europäische Normenverträglichkeit

39

Allgemeine Hinweise

Dieses Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien
überein:

73/23/EWG, geändert durch 93/68/EWG

Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten
betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter
Spannungsgrenzen - Niederspannungsrichtlinie vom 19. Februar 1973.

89/336/EWG, geändert durch 92/31/EWG und 93/68/EWG

Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten
über die elektromagnetische Verträglichkeit vom 3. Mai 1989.

Technisch bedingte Änderungen behalten wir uns vor.
Die Registernummern der EG-Baumusterprüfbescheinigung sind für:

das Mobilteil D000260L
die Basisstation D000259L

9.3

Garantiebedingungen

Dieses Gerät wurde mit großer Sorgfalt hergestellt und geprüft. Wir leisten
Garantie von 12 (zwölf) Monaten, gerechnet vom Tag des Kaufs. Nachweis ist
der Kaufbeleg.

Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstel­lungsfehler zurückzuführen sind, kostenlos durch den Vertragskundendienst
beseitigt.

Wir behalten uns vor, bei Reklamationen die defekten Teile auszubessern oder
zu ersetzen oder das Gerät auszutauschen.

Der Garantieanspruch erlischt bei Eingriffen durch den Käufer oder durch Dritte.
Schäden, die durch unsachgemäßen Gebrauch oder Verschleiß entstehen, fallen
nicht unter die Garantieleistung.

Die Garantie umfaßt nicht Verbrauchsmaterialien und auch nicht diejenigen Män­gel, die den Wert oder die Gebrauchstauglichkeit des Telefons nur unerheblich
beeinträchtigen.

Ihre Garantieansprüche können Sie auch direkt beim Loewe Vertragskunden­dienst geltend machen.

Diese Garantiezusage ist gültig für Deutschland.

40

Allgemeine Hinweise

9.4

Das Gerät reinigen Sie am besten mit einem feuchten Tuch. Das Tuch darf auch
mit einem Kunststoffreiniger befeuchtet sein. Vermeiden Sie Sprays und zu viel
Flüssigkeit, da diese durch die Öffnungen in das Geräteinnere gelangen und
Schäden verursachen könnten.

Verwenden Sie auf keinen Fall Reiniger, die Scheuermittel, Alkohol, Spiritus oder
Lösungsmittel (z.B. Terpentin) enthalten. Diese Mittel können das Kunststoff­gehäuse angreifen und die Bedruckung beschädigen.

9.5

Akkus und Batterien gehören nicht in den Hausmüll! Als Verbraucher sind Sie
gesetzlich verpflichtet, verbrauchte Akkus und Batterien zurückzugeben. Diese
können Sie bei den örtlichen Sammelstellen Ihrer Gemeinde bzw. im Fachhandel
abgeben. Die im Lieferumfang enthaltenen Akkus und Batterien enthalten keine
Schadstoffe wie Blei oder Quecksilber.

Handelsübliche Akkus und Batterien enthalten ggf. Schwermetalle, die wie folgt
gekennzeichnet sind:

•

•

•

Reinigen

Akku- / Batterieentsorgung, Recycling

Pb für Blei
Hg für Quecksilber
Cd für Cadmium

Pb Cd Hg

Zur Entsorgung Ihres Gerätes:
Wenn dieses Produkt eines Tages ausgedient
hat, werfen Sie es bitte nicht in den Hausmüll.
Bringen Sie es der Umwelt zuliebe zu einem
Wertstoff- oder Recyclinghof, über den Alt­geräte angenommen und einer umweltge­rechten Verwertung zugeführt werden.

41

Hilfe bei Störungen

10

Nicht bei jeder Störung handelt es sich um ein defektes Gerät.
Wenn Sie einfache Fehlerursachen (siehe Kapitel „Was tun, wenn...“) erkennen
und beseitigen können, sparen Sie unter Umständen Zeit und Geld. Führen Sie
aber keine Reparaturen im Gerät selbst aus.

Überprüfen Sie, ob die Akkus richtig eingelegt (auf Polung achten) und genügend
geladen sind, alle Mobilteile angemeldet, alle Stecker eingerastet und kein Kabel
beschädigt ist. Alle Kabel sind an beiden Enden steckbar und lassen sich leicht
austauschen.

Falls Sie weiterhin Probleme haben sollten, die Sie nicht anhand der Fehlerliste
beseitigen können, wenden Sie sich an Ihren Telefonhändler, oder rufen Sie uns
an:

werktags von 8.00 Uhr bis 18.00 Uhr

Telefon: [phone]

Der Vertragskundendienst gibt Ihnen gerne Auskunft. Halten Sie bitte
Bezeichnung, Artikelnummer, Seriennummer und Kaufdatum bereit.

Hinweis:

Bevor Sie das Gerät im Reparaturfall an den Kundendienst schicken, rufen Sie
bitte vorher die Hotline an. Vielleicht läßt das Problem telefonisch lösen, und ein
Einschicken ist nicht notwendig.

Im Reparaturfall schicken Sie bitte das Gerät komplett mit Verpackung und
Original-Kaufbeleg an:

Hilfe bei Störungen

Loewe Binatone
Vertragskundendienst
Industriestraße 11
96317 Kronach

Bei Rückfragen zur Reparatur:

Tel. [phone]

Fax [phone]
Email [email protected]
Bitte füllen Sie im Reparaturfall die Fehlermeldung (Seite 53) möglichst genau

und detailliert aus und legen diese dem Gerät bei.

42

Was tun, wenn...

11

Was tun, wenn...

Symptom Mögliche Ursache Abhilfe

Keine Anzeige im
Display

Batterieanzeige
und Warnton

Kein Amtszeichen Telefonkabel nicht

Mobilteil klingelt
nicht

Kein Tastenklick Tastenklick ist

Akkus werden nicht
geladen

Keine Akkus im
Mobilteil oder falsch
eingelegt.

Akkus entladen.
Mobilteil nicht

eingeschaltet
Akkus leer. Akkus vollständig aufladen.

b

gesteckt od.
beschädigt

Klingel ist
ausgestellt.

ausgeschaltet.
Kontakte sind ver-

schmutzt.

Akkus einlegen (auf Polung
achten).

Akkus laden.
Mobilteil einschalten (Taste

drücken).

I

Telefonkabel und Stecker
überprüfen.

Klingel einschalten (siehe
Abschnitt 6.9).

Tastenklick einschalten
(siehe Abschnitt 6.10).

Reinigen Sie die Kontakte
mit einem feuchten Tuch.

Mobilteil-PIN wird
nicht angenommen

falsche PIN
PIN vergessen

richtige PIN eingeben
Löschen Sie die PIN:

1. Mobilteil ausschalten.

2.

,

J

INTERN

drückt halten und Mobil­teil wieder einschalten.

3. Melden Sie das Mobilteil
wieder an der Basis­station an.

4. Einstellungen ggf. vor­nehmen, da das Mobilteil
in den Auslieferungszu­stand zurückgesetzt ist.

und K ge-

43

Was tun, wenn...

Symptom Mögliche Ursache Abhilfe

Basis-PIN wird nicht
angenommen

V F
0

Display blinkt

V F

Y Z

falsche PIN
PIN vergessen

Netzteil nicht richtig

R

eingesteckt; keine
Netzspannung

Mobilteil nicht ange-

R

meldet.

Display blinkt
Keine Wahl möglich Sperrmodus

aktiviert.
Impulswahlverfah-

ren wird benötigt
(nur an Neben­stellenanlagen)

Kein Amtsgespräch
möglich, Besetztton

Amtsleitung ist
durch anderes
Mobilteil belegt.

Wählvorgang wird

Sperre ist aktiviert. Sperre deaktivieren (siehe

abgebrochen
Mobilteil reagiert

nicht auf Tasten-

Tastatur gesperrt
(P im Display)

druck

richtige PIN eingeben
Löschen Sie die PIN:

1. Netzgerät ziehen.

2.

-Taste gedrückt halten,

_

Netzgerät einstecken,
nach dem Signalton

_

loslassen.

3. Mobilteil an der Basis­station anmelden

Einstellungen ggf.
vornehmen, da Basisstation
in den Auslieferungszustand
zurückgesetzt ist.

Stecker an der Basisstation
und der 230-V-Steckdose
kontrollieren und eventuell
herausziehen und nochmals
einstecken.

Melden Sie das Mobilteil an
die Basisstation an (siehe
Abschnitt 7.1).

Sperrmodus ausschalten
(siehe Abschnitt 6.5).

Impulswahl ist nicht möglich.

Warten, bis Amtsleitung frei
ist.

Abschnitt 6.5).
Tastatur entsperren

1 Sekunde drücken

I

44

Symptom Mögliche Ursache Abhilfe

Was tun, wenn...

Fernabfrage z. B.
eines Anrufbeant­worters nicht
möglich

Töne des Mehr­frequenzwahlver­fahrens zu kurz
(MFV-Kurzwahl)

Drücken Sie vor der Fernab­frage

sTTs

für MFV­Langwahl. Der MFV-Ton
wird dann, solange Sie die
Zifferntasten drücken,
ausgesendet.

45

Technische Daten

12

Technische Daten

Standard DECT/GAP
Kanalzahl 120 Duplexkanäle
Kanalraster 1,728 MHz
Bitrate 1152 kBit/ s
Duplexverfahren TDMA (Zeitschlitzverfahren)
Sprachcodierung ADPCM (32kbit/s)
Modulation GFSK
Funkfrequenzbereich 1,880 GHz bis 1,900GHz
mittlere Sendeleistung ca. 10 mW (pro Kanal)
Reichweite bis zu 300 m im Freien

bis zu 50 m in Gebäuden

Stromversorgung

Mobilteil 2 NiCd Akku 1,2 V, 700 mAh

Betriebsdauer des Mobilteils bei
vollem Akku im Gespräch bis zu 7h

Standby Zeit ca. 80 h
Zul. Umgebungstemperatur 0°C bis 40°C
Zul. Lagertemperatur -20°C bis 60°C
Abmessungen (Länge x Breite x Höhe)

Mobilteil 165 x 50 x 34 mm

Gewicht

Mobilteil 175 g
Wahlverfahren MFV
Signaltastenfunktion Flash / Hook-Flash
Telefonanschlußkabel mit Stecker TAE 6F, ca. 3 m
Steckernetzgerät mit Eurostecker,

Anschlußkabel ca. 2 m

46

Index

13

Index

—A—

Akku

einlegen 9
laden 9

Ladezustand 6, 9
Akustische Signalisierung 30
Amtsgespräch

Dauer 16
Amtskennzahl 29, 37
Anklopfen 34
Ankommende Gespräche 11
Anmelden

Mobilteil 32
Anruf

interner 33
Anzeige von

Basisstation 26

Mobilteil 26
Aufstellen

Basisstation 8
Aufstellfläche 8
Aufstellort 8
Ausschalten Mobilteil 10
Automatische Leitungsbelegung 27

—B—

Babyruf 20

ausschalten 20

einschalten 21

Rufnummer eingeben 20
Basisstation

anzeigen 6, 26

aufstellen 8

PIN 17

Voreinstellungen 29

wechseln 35

Basisstationsnummer

Anzeige 26
Batteriesymbol 6
Belegungssymbol 6
Besetztton

interner 31
Bestätigungston 30
Betrieb an Nebenstellenanlage 37
Betrieb mehrerer Mobilteile 32
Buchstabenwahl 12

—C—

CE-Zeichen 39
CLIP-Funktion 11

—D—

Display 6

Basisstation 26

Mobilteil 26

—E—

Einschalten

Mobilteil 10
Einstellen

Babyruf 20

Display 26

Hörerlautstärke 15

Klingellautstärke 24

Klingelmelodie 24

Mikrofon 15

Notrufnummern 22

Tastatursperre 23

Tastenklick 25
Einstellungen 17
EIN-Symbol 6
Entsorgung 41
Ersatzakkus 7

47

Index

—F—

Fehleingabe 30
Fehlerliste 43
Fehlermeldung 53
Flash 16, 46

—G—

GAP-Funktion 36
Garantiebedingungen 40
Gebrauchszeiten 10, 46
Gebühreneinheit ändern 20
Gebührenzähler 19
Geräteübersicht 5
Gesamtsperre 21

einschalten 22

Gespräche

ankommende 11
Gesprächsdauer 16
Gesprächsübergabe 35
Grundeinstellungen 29

—H—

Hauptanlagenkennzahl 29, 37
Hilfe bei Störungen 42
Hook-Flash 16, 46
Hörerlautstärke 15

—I—

Inbetriebnahme 7
Interner Anruf 33, 35
Internsymbol 6

—K—

Kanalraster 46
Kanalzahl 46
Kettenwahl 12
Klingel 24

Klingellautstärke

einstellen 24

Klingelmelodie

einstellen 24
Kundendienst 42
Kurzwahl 14

—L—

Laden

Akku 9
Ladezustand

Akku 9
Ladezustand

Akku 6
Lautstärke

Hörer 15

Klingel 24
Löschen

alle Speicher 29

—M—

Makeln 35
Mikrofon stummschalten 15
Mikrofon-Symbol 6
Mobilteil

abmelden 33

anmelden 32

anzeigen 6, 26

ausschalten 10

Betrieb mehrerer 32

einschalten 10

Klingel einstellen 24

PIN 18

Stromversorgung 46

suchen 23

Tastenklick 25

Voreinstellungen 29
Mobilteilnummer

Anzeige 26, 32, 33

Anzeige aus-/einschalten 26

48

Index

Mobilteil-PIN 18
Mobilteilsuche 23
Modulation 46

—N—

Nebenstellenanlage 37, 39
Negativer Quittierungston 30
Normenverträglichkeit 39
Notizbuch-Funktion 15
Notrufnummern 22

speichern 22

—P—

Paging 23
PIN

Basisstation 17
Mobilteil 18

—R—

Recycling 41
Reichweite 8, 46
Reinigen 41
Rückfrage 35
Rückfragetaste (Signaltaste) 16, 35
Rufnummernanzeige 11
Rufnummernsperre 21

—S—

Sammelruf 23, 34
Sendeleistung 46
Signalisierung 30
Signaltaste 16
Signaltastenfunktion 46
Speicher

alle löschen 29

Speichern

Notrufnummern 22
Rufnummer in Kurzwahlspeicher 14

Speichersymbol 6
Sperre

Bestimmte Rufnummern 21

Gesamtsperre 21

Tastatur 23
Sperrsymbol 6
Sprachcodierung 46
Stromversorgung

Mobilteil 46
System-PIN 17

—T—

Tastatur

entsperren 23

sperren 23
Tastenklick 25, 30
Technische Daten 46
Telefonieren 11
Trageclip 5

—V—

Voreinstellungen

Basisstation 29

Mobilteil 29

—W—

Wählen

mit Wahlvorbereitung 13

Wahlwiederholung 13
Wahlpause 12, 38
Wahlsperre 21
Wählton

interner 31
Wahlverfahren 46
Wahlverfahren-Symbol 6
Wahlvorbereitung 13
Wahlwiederholung 13
Warnton 30, 31

49

Index

50

Kurzbedienungsanleitung

14

Kurzbedienungsanleitung

Die Bedienung des Loewe AlphaTel 3000 DE wird im folgenden kurz
beschrieben. Nähere Informationen sind in der Bedienungsanleitung enthalten.

Einstellungen Mobilteil

Klingel-Lautstärke
Klingel-Melodie s
Hörerlautstärke
Tastenklick aus/ein s
Anzeige Basisstation aus/ein s
Displayanzeige Mobilteil aus/ein s
Mobilteil-PIN einstellen s

s 5

(0-3)

6 (1-6)

g

s # (1-3)

4 (0-1)
2 (0-1)
3 (0-1)

89

Mobilteil umschalten auf andere
Basisstation

s INTERN 0-4 s

Telefonieren

Wahl abgenommener Hörer

g 

Wahlvorbereitung g
Wahlwiederholung

g

• abgenommener Hörer

• Wahlvorbereitung

w

ggf. mehrfach)

w

(

Wahlpause

• Länge einstellen

s # 02

• eingeben w

Kurzwahl

• Rufnummer speichern

s f

(

• Rufnummer wählen
∗ abgenommener Hörer
∗ Wahlvorbereitung f

g

f (0-9)

(0-9)

Mikrofon stummschalten K
Intern anrufen

INTERN

Rückfragen INTERN
Amtsgespräch weiterleiten INTERN
Makeln INTERN

s

s

s

s

s

s

alte Mobilteil-PIN, neue PIN, neue PIN,

,

g

)

s

s

,

R

,

g

(0-2)

ggf. mehrfach

g

Mobilteil-Nr.

,

Mobilteil-Nr.

,

Mobilteil-Nr.

,

s

51

Kurzbedienungsanleitung

Weitere Funktionen

Speicher löschen
Tastatur sperren I
Tastatur entsperren I
Babyrufnummer speichern und

aktivieren
Babyruf aus s
Babyruf ein s
Notizbuch-Funktion g
Mobilteil ausschalten I
Mobilteil einschalten I
Gebühren

• des letzten Gesprächs

• Gesamtsumme s

• Löschen s

• Gebühreneinheit ändern s

Rufnummernsperre

• Nummerneingabe

• Gesamtsperre s

• Sperre ein-, ausschalten s

Notrufnummern s

Automatische Leitungsbelegung s

s 99 s

1 Sek.

Mobilteil-PIN

,

s 88

Mobilteil-PIN

,

80

Mobilteil-PIN

,

81

s

s #

1 Sek.

s # 7 0

# 7 0,
# 7 0,
# 7 0,

s # 7 5

# 7 4,
# 7 4,
# 2 5,

(oder mit

w

Mobilteil-PIN

7

bei ankommenden Ruf

0

keine

1

bei ankommenden und abgehenden Gesprächen

2

bei abgehenden Gesprächen

3

,

s

#

,

s

,

s

Basis-PIN

,

Basis-PIN
Basis-PIN
Basis-PIN

Basis-PIN, Mobilteil-Nr., Rufnummer

,

Basis-PIN, Mobilteil-Nr.
Basis-PIN, Mobilteil-Nr.
Basis-PIN, neue Notrufnummer eingeben

erst anderen Speicherplatz wählen)

(0

s

, 1

s

, 2

s

, 0

Betrag pro Gebühreneinheit

, 3,

-

3) s

, 2,

(für ein) oder

,1

s

,

s

,

s

(für aus)

,

0

,

s

s

52

Fehlermeldung

15

Sehr verehrte Kundin, sehr verehrter Kunde,
Sie helfen uns sehr und unterstützen uns in unserem Bestreben nach

Verbesserung und Zuverlässigkeit, wenn Sie diese Störungsmeldung – mit ein
paar Kreuzchen ausgefüllt – der Einsendung an uns beilegen.

Was ist gestört?
Mobilteil

r
r
r
r
r
r
r

Weitere Hinweise:

Wird das Gerät an einer Nebenstellenanlage betrieben:

Fehlermeldung

Basisstation

überhaupt keine Funktion
wählt nicht / wählt falsch
Klingel fehlerhaft
akustische Störungen
Anzeige-/ Displayfehler
Hörer defekt
fehlerhafte Speicherung

_________________________________________________
_________________________________________________

überhaupt keine Funktion

r

Paging-Taste fehlerhaft

r

Klingel fehlerhaft

r

Nein

r

Ja, Typ: _________________________________________________

r

Wann tritt die Störung auf?

ständig / immer

r

nur zeitweise

r

Absender: _________________________________________________

_________________________________________________
_________________________________________________

Telefonnummer: _________________________________________________

53

Alle schnurlosen DECT-Telefone
auf einen Blick:

alphaTel 3000 DE

Schnurloses

DECT-Telefon

Ergonomisches Design und DECT/GAP-Techno­logie. Hohe Sprachqualität und Abhörsicherheit!

alphaTel 3000 DA

Schnurloses DECT-Telefon

mit Anrufbeantworter

Das ideale Kombinationsgerät für den privaten
Gebrauch. Mit weiteren Mobilteilen zur Familien­anlage ausbaufähig.

alphaTel 3000 DT

DECT-System-Telefon

mit Anrufbeantworter und

Mobilteil mit Ladeschale

Kombination mit Komplettausstattung für
anspruchsvolle Vieltelefonierer, die auf Komfort
und einfache Bedienung Wert legen.

alphaTel 3000

alphaTel 3000 DL

Zusätzliches DECT-Mobilteil

mit Ladeschale

Die passende Ergänzung, wenn zusätzliche Mobil­teile zu den drei Geräten oben gebraucht werden.

Info-Hotline

0180-5 22 18 03

233-90345.913
