Table Stand CID Dynamic 32-46

Zubehör TV
Toebehoren TV
Accessories TV
Accessoires TV
Accessori TV
Accesorios TV

240–35121 000

Montageanleitung, Montage-instructies, Installation instructions,
Instructions de montage, Istruzioni di montaggio, Instrucciones de montaje

Table Stand CID Dynamic 32-46
Art. Nr. 71332T00

Edition 1, 01/12 CH

Änderungen vorbehalten
Wijzigingen voorbehouden
Subject to modifi cations
Modifi cations reservée
Con riserva di modifi che
Reservado el drecho a modifi caciones

Deutschland

Loewe Opta GmbH

Customer Care Center

Industriestraße 11
D-96305 Kronach
D-96317 Kronach

Telefon [phone]

Telefax (09261) 99500

Table Stand CID Dynamic 32-46 - 3 -



Montageanleitung Instructions de montage
Montage-instructies Istruzioni di montaggio
Installation instructions Instrucciones de montaje

Sicherheitshinweise

Beachten Sie die Informationen der Anleitung.
Lassen Sie im Umgang mit Werkzeug die nötige
Vorsicht walten. Stellen Sie Ihre Gerätekombinati­on so auf, dass sie, z.B. für spielende Kinder keine
Gefährdung darstellt und auch nicht beschädigt
werden kann.
Des weiteren haben die Sicherheitshinweise für
unsere TV-Geräte auch hier Gültigkeit.

Instructions de sécurité

Veuillez observer les informations du mode d’em­ploi. Soyez prudent lors de l’utilisation d’outils.
Positionnez votre combinaison d’appareils de telle
sorte qu’elle ne représente p. ex. aucun danger
pour des enfants en train de jouer et qu’elle ne
puisse pas être renversée.
Par ailleurs, les instructions de sécurité relatives à
nos téléviseurs sont également valables ici.

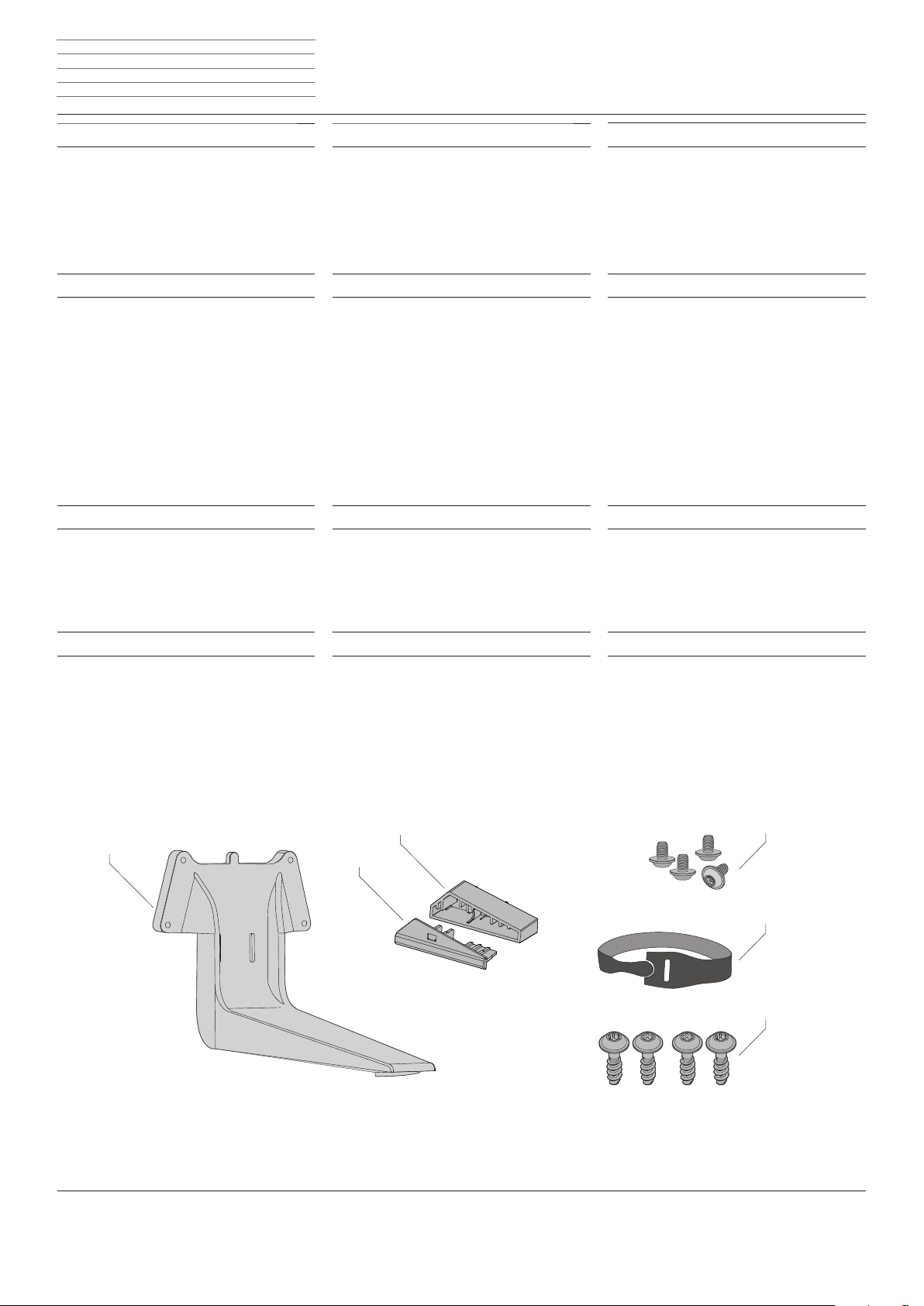

Lieferumfang

A Stütze
B 2 x Gerätefuß, links/rechts
C 2 x Kunststofffuß, links/rechts
D 4 x Flanschkopfschraube M4 x 6, Torx T20
E Klett-Kabelbinder
F 4 x Schraube Torx T10, selbstschneidend

d

f

d

Veiligheidsvoorschriften

Neem de aanwijzingen in de handleiding in acht.
Wees voorzichtig bij het werken met gereed­schap. Stel de apparatuur zo op dat ze geen
gevaar vormt voor spelende kinderen en ook niet
kan worden beschadigd.
Verder gelden hier ook de veiligheidsvoorschriften
voor onze tv-toestellen.

Indicazioni di sicurezza

Osservare le informazioni riportate nelle istruzioni.
Utilizzare gli attrezzi con la dovuta cautela.
Installare la combinazione di apparecchi in modo
tale che non possa essere danneggiata e che non
rappresenti un pericolo, ad esempio per i bambini
che giocano.
Anche in questo caso valgono le norme di sicu­rezza relative ai nostri apparecchi TV.

Inhoud van de levering

A Steun
B 2 x toestelvoet, links/rechts
C 2 x kunststofvoet, links/rechts
D4 x fl enskopschroef M4 x 6, Torx T20
E Klitteband-kabelbinder
F 4 x schroef Torx T10, zelfsnijdend

l

i

l

Safety instructions

Observe the information in the instructions. Han­dle tools with the necessary care and attention.
Install your combination of equipment in such a
way that it presents no danger to playing children
for example and also can not be damaged.
The safety instructions for our TV sets also apply
here.

Advertencias de seguridad

Respete las instrucciones del manual. Manipule
las herramientas con las precauciones necesarias.
Instale la combinación de aparatos de manera
que no presente riesgo de lesiones, p. ej., para
niños que estén jugando cerca, y de manera que
no pueda sufrir daños.
Por lo demás, las advertencias de seguridad de
nuestros televisores también tienen validez en
este caso.

Scope of delivery

A Support
B 2 x legs, left/right
C 2 x plastic feet, left/right
D 4 x fl ange head screws M4x6, Torx T20
E Velcro cable ties
F 4 x screws Torx T10, self-cutting

g

e

g

Contenu de la livraison

A Support
B 2 pieds du téléviseur, gauche/droit
C 2 pieds en plastique, gauche/droit
D 4 vis à tête bridée M4 x 6, Torx T20
E Attache-câbles auto-agrippant
F 4 vis Torx T10, autotaraudeuses

A

f

Dotazione

A Sostegno
B 2 x piede apparecchio, destro/sinistro
C 2 x piede in plastica, destro/sinistro
D 4 x vite a testa fl angiata M4 x 6, Torx T20
E Fascetta in velcro per cavi
F 4 x vite Torx T10, autofi lettante

B

C

i

Volumen de suministro

A Soporte
B 2 x pies de aparato, izda/dcha
C 2 x pies de plástico, izda/dcha
D 4 x tornillos avellanados M4 x 6, Torx T20
E Brida de velcro para cables
F 4 x tornillos Torx T10, de rosca cortante

D

E

F

e

Table Stand CID Dynamic 32-46 - 4 -



Montageanleitung Instructions de montage
Montage-instructies Istruzioni di montaggio
Installation instructions Instrucciones de montaje

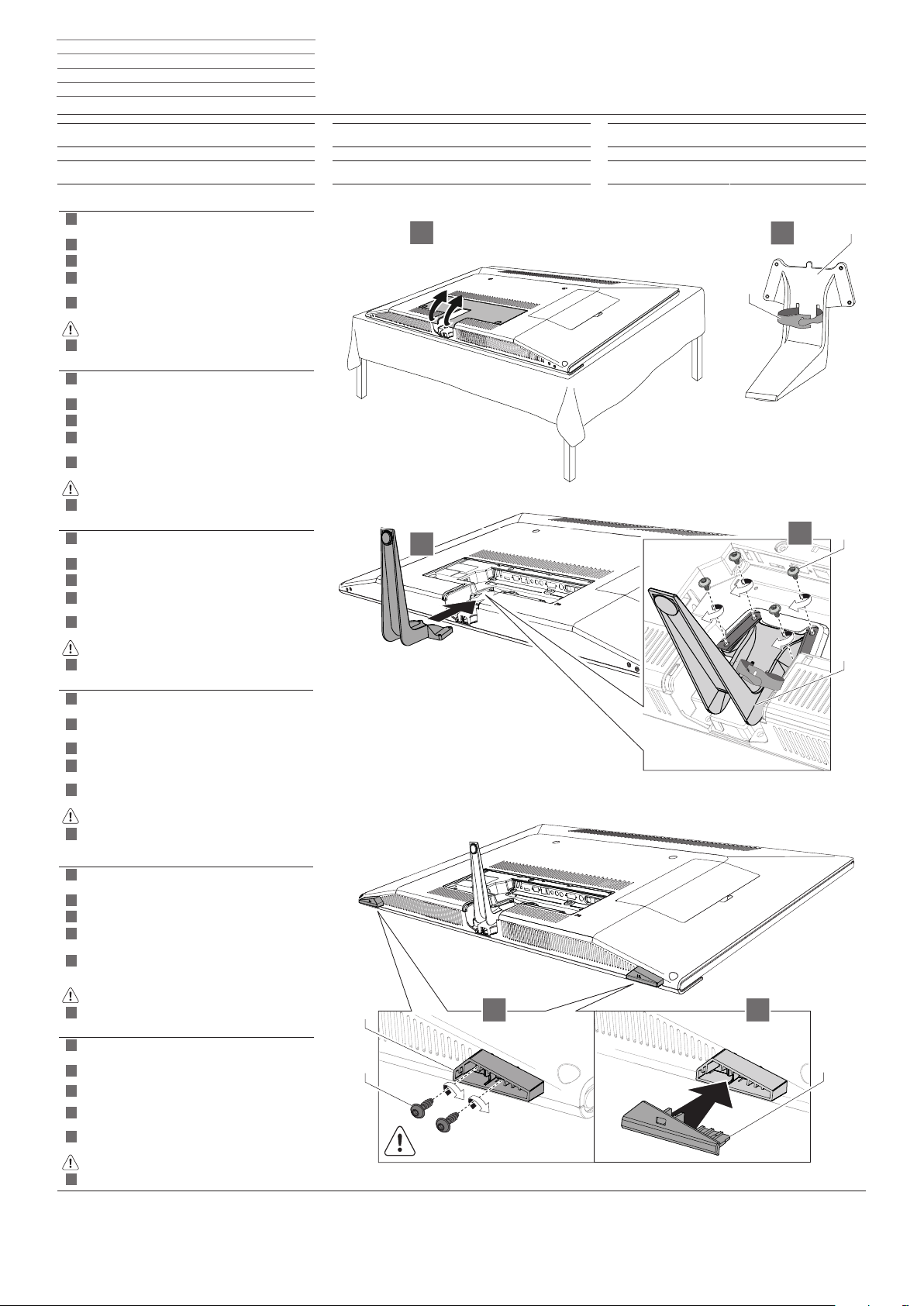

Table Stand montieren

Montage du Table Stand

TV-Gerät auf weiche Unterlage legen und

1

Kabelfachabdeckung abnehmen

2

Klett-Kabelbinder (E) in Stütze (A) einfädeln

3

Stütze (A) in die Halterung am TV-Gerät einsetzen
Flanschkopfschrauben (D) bis zum Anschlag

4

eindrehen – nicht festziehen!
Gerätefüße (B) an TV-Geräteunterseite einsetzen

5

und mit Schrauben (F) montieren (handfest)
Achtung! Schrauben (F) nicht überdrehen

6

Kunststofffüße (C) in Gerätefüße einsetzen

TV-toestel op zachte ondergrond leggen en

1

afdekking van het kabelvak demonteren

2

Klittenband-kabelbinder (E) in steun (A) inrijgen

3

Steun (A) in de houder op het TV-toestel inzetten
Flenskopschroeven (D) tot aan de aanslag indraaien

4

– niet aantrekken!
Toestelvoeten (B) aan TV-onderkant inzetten en met

5

schroeven (F) monteren (handvast)
Attentie! Schroeven (F) niet doldraaien

6

Kunststofvoeten (C) in toestelvoeten inzetten

Place the TV set on a soft underlayer and

1

remove the cable compartment cover

2

Thread the Velcro cable ties (E) into the support (A)

3

Insert the support (A) into the holder on the TV set
Screw in the fl ange head screws (D) as far as they

4

will go - do not tighten!
Insert the legs (B) into the base of the TV set and

5

attach with screws (F) hand tight
Attention! Do not overtighten the screws (F)

6

Insert the plastic feet (C) into the legs

Posez le téléviseur sur un support doux et

1

retirez le couvercle du compartiment de câbles
Enfi lez l’attache-câbles auto-agrippant (E) dans le

2

support (A)

3

Insérez le support (A) dans le logement du téléviseur
Insérez les vis à tête bridée (D) jusqu’en butée – ne

4

les serrez pas à fond !
Placez les pieds du téléviseur (B) sur la partie inférieure

5

du téléviseur et montez-les à l’aide des vis (F) (à la main)
Attention ! Ne serrez pas les vis (F) trop fort
Insérez les pieds en plastique (C) dans les pieds du

6

téléviseur

Stendere l’apparecchio TV su un supporto morbido

1

e rimuovere il coperchio del vano cavi

2

Infi lare la fascetta in velcro per cavi (E) nel sostegno

3

Montare il sostegno (A) nel supporto sull’apparecchio T
Avvitare le viti a testa fl angiata (D) fi no alla battuta

4

- non serrare!
Applicare i piedi dell’apparecchio (B) alla parte

5

inferiore dell’apparecchio TV e montare con le viti (F)
(manualmente)

Attenzione. Non stringere troppo le viti (F)

6

Inserire i piedi in plastica (C) nei piedi dell’apparecchio

Colocar el televisor sobre una base blanda y

1

retirar la cubierta del compartimento de cables

2

Insertar la brida de velcro (E) en el soporte (A)
Colocar el soporte (A) en el dispositivo de fi jación

3

del televisor
Enroscar los tornillos avellanados (D) hasta el tope,

4

¡pero no apretar!
Colocar los pies del aparato (B) en la parte inferior del

5

televisor y montar con los tornillos (F) (con la mano)
Atención: No apretar los tornillos (F) excesivamente

6

Colocar los pies de plástico (C) en los pies del aparato

d

f

d

l

g

f

i

e

Table Stand monteren

Montaggio del Table Stand

1

3

V

B

F

l

i

Install table stand

Montar el dispoitivo ‘table stand’

E

5 6

g

e

2

4

A

D

A

C

Table Stand CID Dynamic 32-46 - 5 -



Montageanleitung Instructions de montage
Montage-instructies Istruzioni di montaggio
Installation instructions Instrucciones de montaje

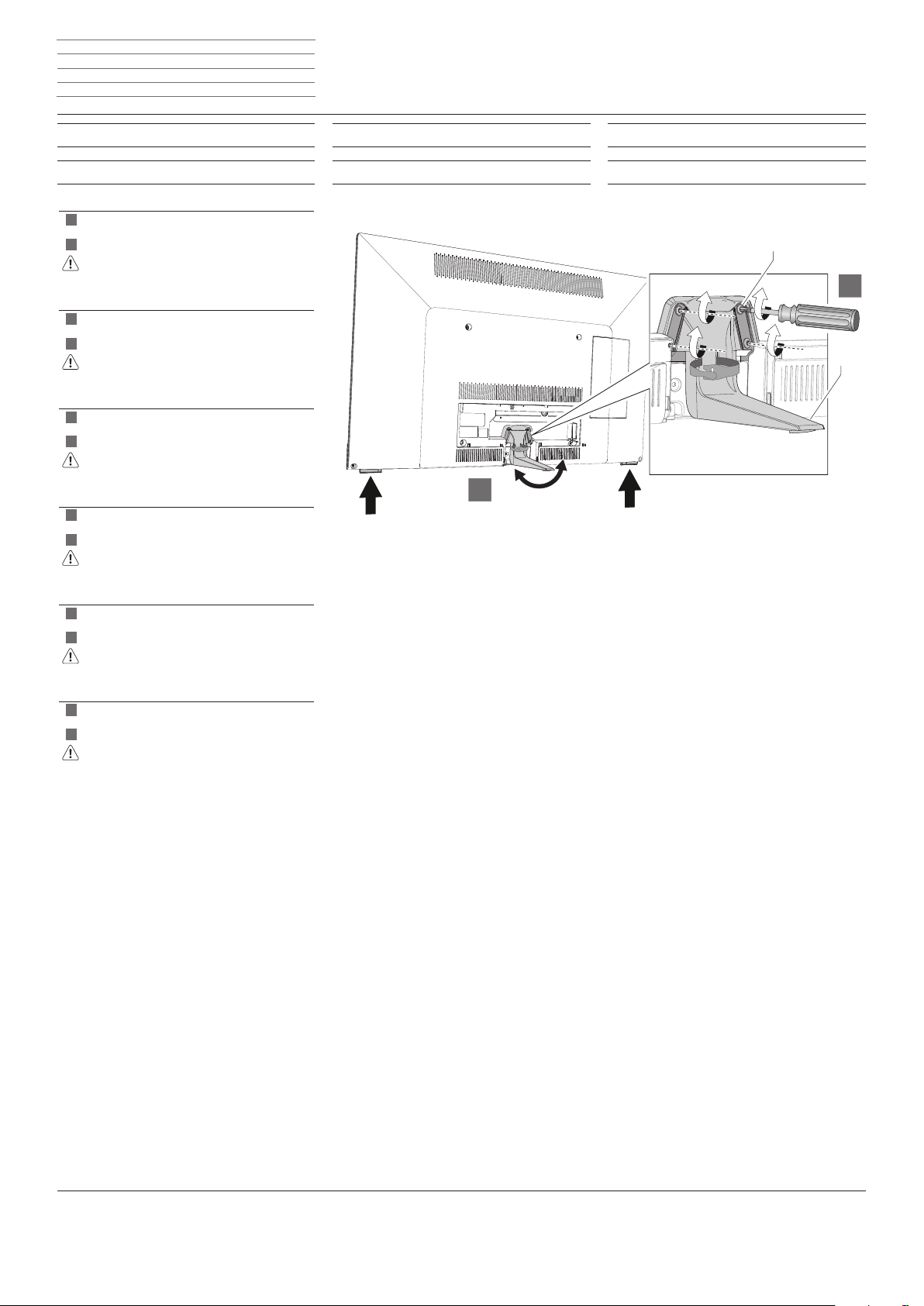

TV-Gerät ausrichten

Alignement du téléviseur

TV-Gerät auf die Füße stellen – dabei richtet sich die

1

Stütze (A) aus

2

Flanschkopfschrauben (D) festziehen (handfest)

Achtung! Schrauben (D) nicht überdrehen

TV-toestel op de voeten zetten - hierbij justeert zich

1

de steun (A)

2

Flenskopschroeven (D) aantrekken (handvast)

Attentie! Schroeven (D) niet doldraaien

Place the TV set on the legs - the support (A) is then

1

aligned

2

Tighten the fl ange head screws (D) hand tight

Attention! Do not overtighten the screws (D)

Posez le téléviseur sur les pieds – le support (A)

1

s‘aligne

2

Serrez les vis à tête bridée (D) (à la main)

Attention ! Ne serrez pas les vis (D) trop fort

d

f

d

l

g

f

TV-toestel justeren

Allineare l’apparecchio TV

l

i

Align the TV set

Orientar el televisor

D

g

e

2

A

1

Posizionare l‘apparecchio TV sui piedi - nel fare ciò

1

si orienta il sostegno (A)

2

Serrare le viti a testa fl angiata (D) (manualmente)

Attenzione. Non stringere troppo le viti (D)

Colocar el aparato de televisión sobre los pies – el

1

soporte (A) se orienta

2

Apretar con la mano los tornillos avellandos (D)

Atención: No apretar los tornillos (D) excesivamente

i

e

Table Stand CID Dynamic 32-46 - 6 -



Montageanleitung Instructions de montage
Montage-instructies Istruzioni di montaggio
Installation instructions Instrucciones de montaje

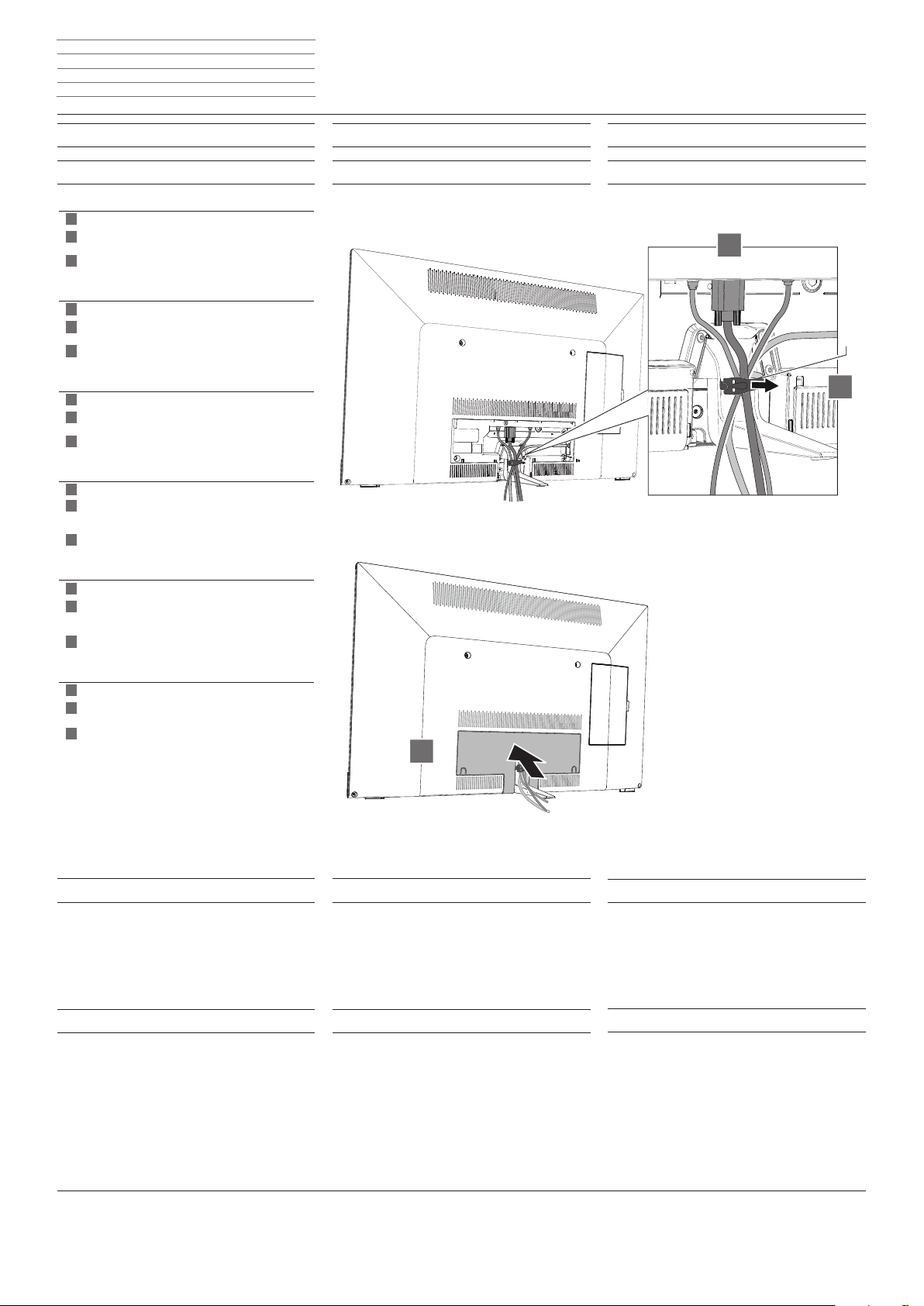

TV-Gerät verkabeln

Raccordement du téléviseur

1

Kabel am TV-Gerät anschließen
Kabel und ggf. Gewebeschlauch (siehe Hinweis

2

unten) mit Klett-Kabelbinder (E) fi xieren

3

Kabelfachabdeckung wieder einsetzen

1

Sluit de kabels aan op het tv-toestel
Kabel en evt. textielslang (zie opmerkingen be-

2

neden) met klittenband-kabelbinder (E) fi xeren

3

Breng de kabelvakafdekking opnieuw aan

1

Attach the cable to the TV set
Attach the cable and the fabric sleeve if present

2

(see note below) with Velcro cable ties (E)

3

Reinsert the cable compartment cover

1

Raccordez le câble au téléviseur
Fixez les câbles et un éventuel tuyau en tissu (voir

2

remarque ci-dessous) avec l‘attache-câbles auto­agrippant (E)

3

Replacez le couvercle du compartiment de câbles

1

Collegare il cavo all’apparecchio TV
Fissare i cavi ed eventualmente il tubo fl essibile

2

in tessuto (vedere indicazione in basso) con una
fascetta in velcro per cavi (E)

3

Applicare nuovamente il coperchio del vano cavi

d

f

d

l

g

f

i

TV-toestel met kabel aansluiten

Cablare l’apparecchio TV

l

i

Connect the cable to the TV set

Cablear el televisor

1

g

e

E

2

1

e

Conectar el cable al televisor
Fijar el cable y ev. el tubo textil (ver nota más abajo)

2

con una brida de velcro (E)
Volver a colocar la cubierta del compartimento de

3

cables

Hinweis

Es besteht die Möglichkeit die Kabel, die aus dem
TV-Gerät herausführen, in einem Gewebeschlauch
zu verlegen. Dieser Gewebeschlauch ist nicht Teil des
Lieferumfanges. Sie können den Gewebeschlauch in
unterschiedlicher Länge und Farbe von Ihrem Fach­händler erhalten.

Bestellnummer Gewebeschlauch: 31947 004

Remarque

Il est possible de mettre les câbles qui sortent du télé­viseur dans un tuyau en tissu. Ce tuyau en tissu ne fait
pas partie du contenu de la livraison. Vous pouvez vous
procurer un tuyau en tissu de longueurs et couleurs
différentes auprès de votre revendeur.

Numéro de commande du tuyau en tissu : 31947 004

d

f

3

Opmerking

Er bestaat de mogelijkheid, de kabels die uit het TV­toestel naar buiten komen, in een textielslang te verleg­gen. Deze textieslang behoort niet tot de levering. U
kunt de textielslang in verschillende lengte en kleur van
uw dealer verkrijgen.

Bestelnummer textielslang: 31947 004

Avvertenza:

Vi è la possibilità di posare i cavi, in uscita dall’apparec­chio TV, in un tubo fl essibile in tessuto. Questo tubo fl es-
sibile in tessuto non è contenuto nel volume di fornitura.
È possibile ottenere il tubo fl essibile in tessuto, in diverse
lunghezze e colori, dal proprio rivenditore specializzato.

Numero d’ordine tubo fl essibile in tessuto: 31947 004

l

i

Note

There is the option of laying the cables, which lead out
of the TV set, together in a fabric sleeve. This fabric
sleeve is not part of the scope of delivery. You can
obtain the fabric sleeve in different lengths and colours
from your specialist dealer.

Order number for fabric sleeve: 31947 004

Nota:

Los cables del aparato de televisión se pueden guiar a
través de un tubo textil. Dicho tubo no se incluye en
el volumen de suministro. Los tubos textiles se pueden
adquirir en diversos colores y tamaños en su comercio
especializado.

Número de pedido del tubo textil: 31947 004

g

e

Table Stand CID Dynamic 32-46 - 7 -



Montageanleitung Instructions de montage
Montage-instructies Istruzioni di montaggio
Installation instructions Instrucciones de montaje
