Loewe 35011_Rack Datasets

Page 1
35011000
Rack
Zubehör TV Toebehoren TV Accessories TV Accessoires TV Accessori TV Accesorios TV
Rack 165.30 Rack 165.45 CS Rack 165.45 SP
240–35011 000
Montageanleitung, Montage-instructies, Installation instructions, Instructions de montage, Istruzioni di montaggio, Instrucciones de montaje
Page 2
Rack 165.30 Art. Nr. 51487xxx
Rack 165.45 CS Art. Nr. 51488xxx
Rack 165.45 SP Art. Nr. 51489xxx
Printed in Germany AP 08.11
Änderungen vorbehalten. Wijzigingen voorbehouden.
Subject to modications. Modi cations reservée. Reservado el drecho con riserva di modiche. Reservado el drecho a modicaciones.
Deutschland
Loewe Opta GmbH
Customer Care Center
Industriestraße 11 D-96305 Kronach D-96317 Kronach
Telefon 01801/22256393
Telefax (09261) 99500
Page 3
Rack - 3 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Inhalt
Contenu
d
f
d
Sicherheitshinweise .................................................. 4
Adapterübersicht .....................................................6

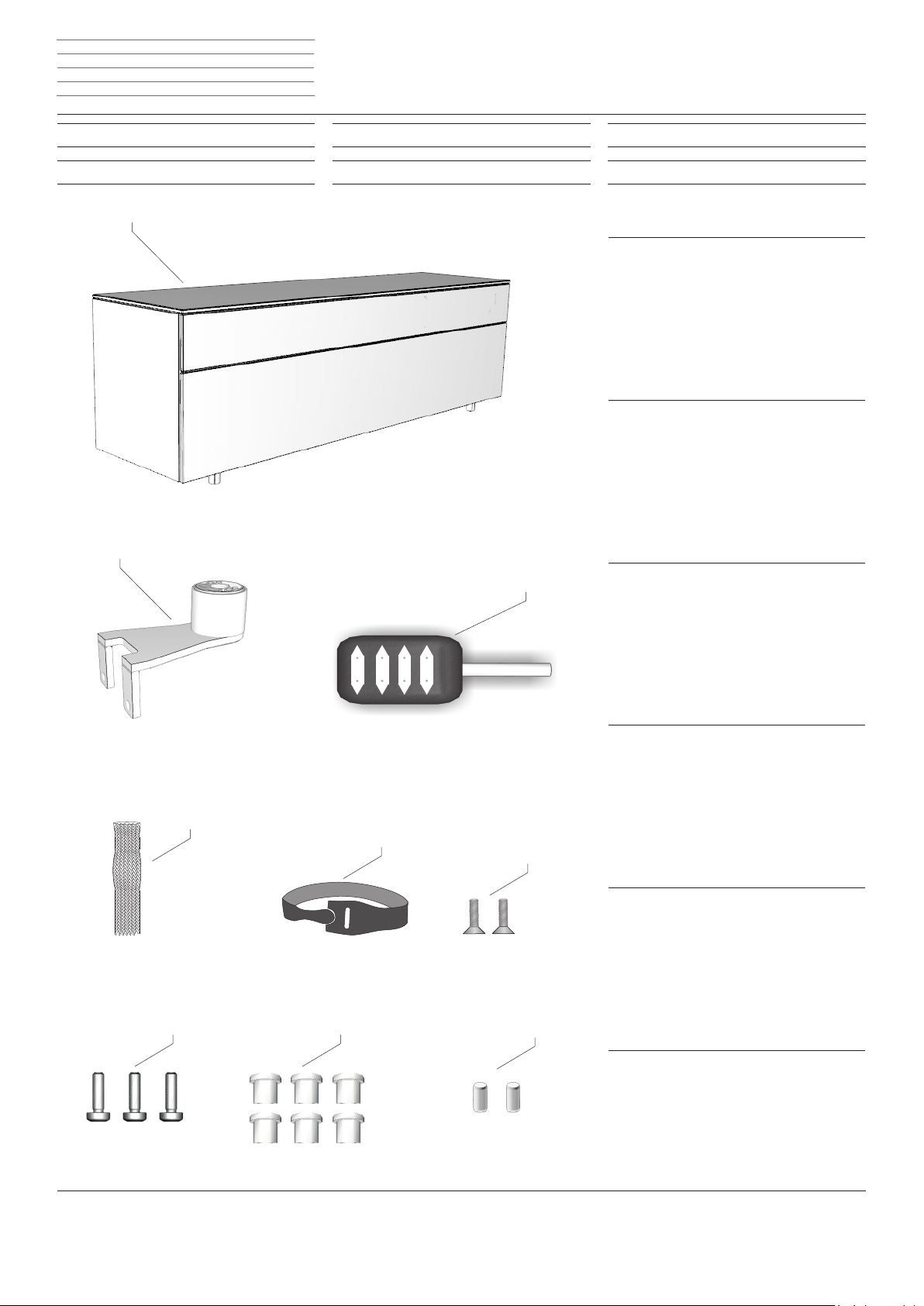

Lieferumfang ...........................................................7

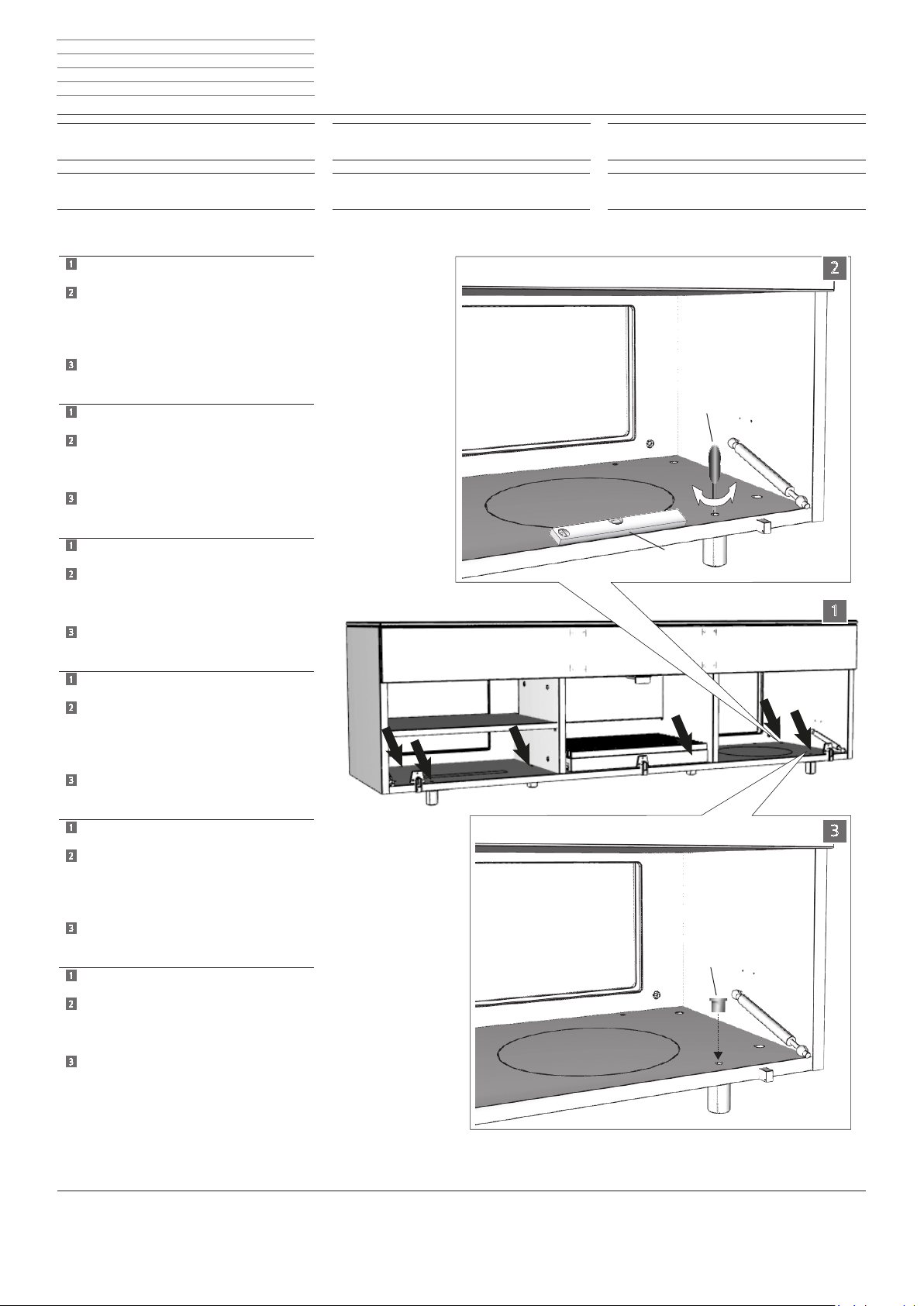

Rack vorbereiten ...................................................... 8

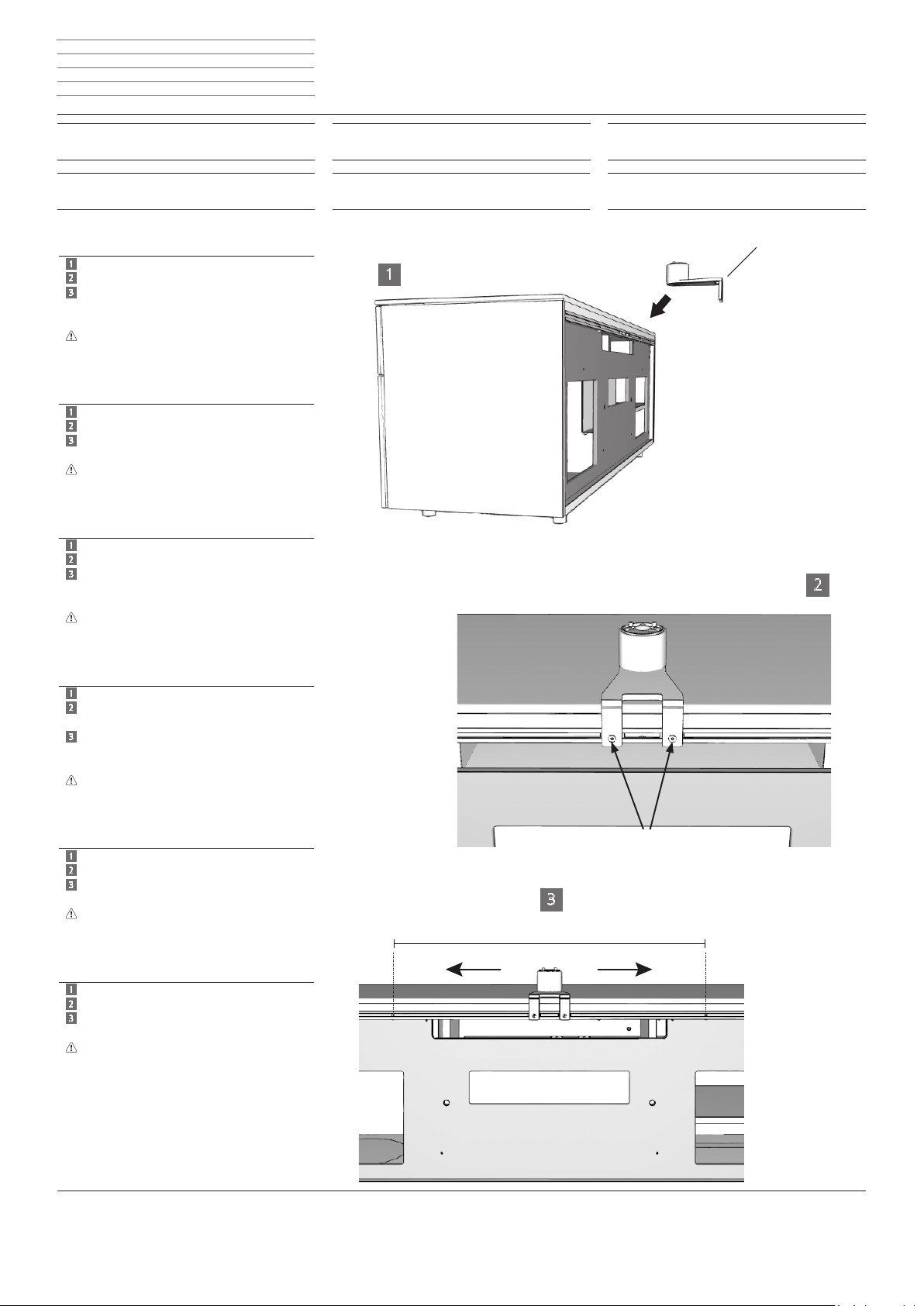

Montage TV-Halterung (gilt nicht für TV-Geräte
Individual Selection 46/40/32) ....................................8
Rack justieren ............................................................. 9

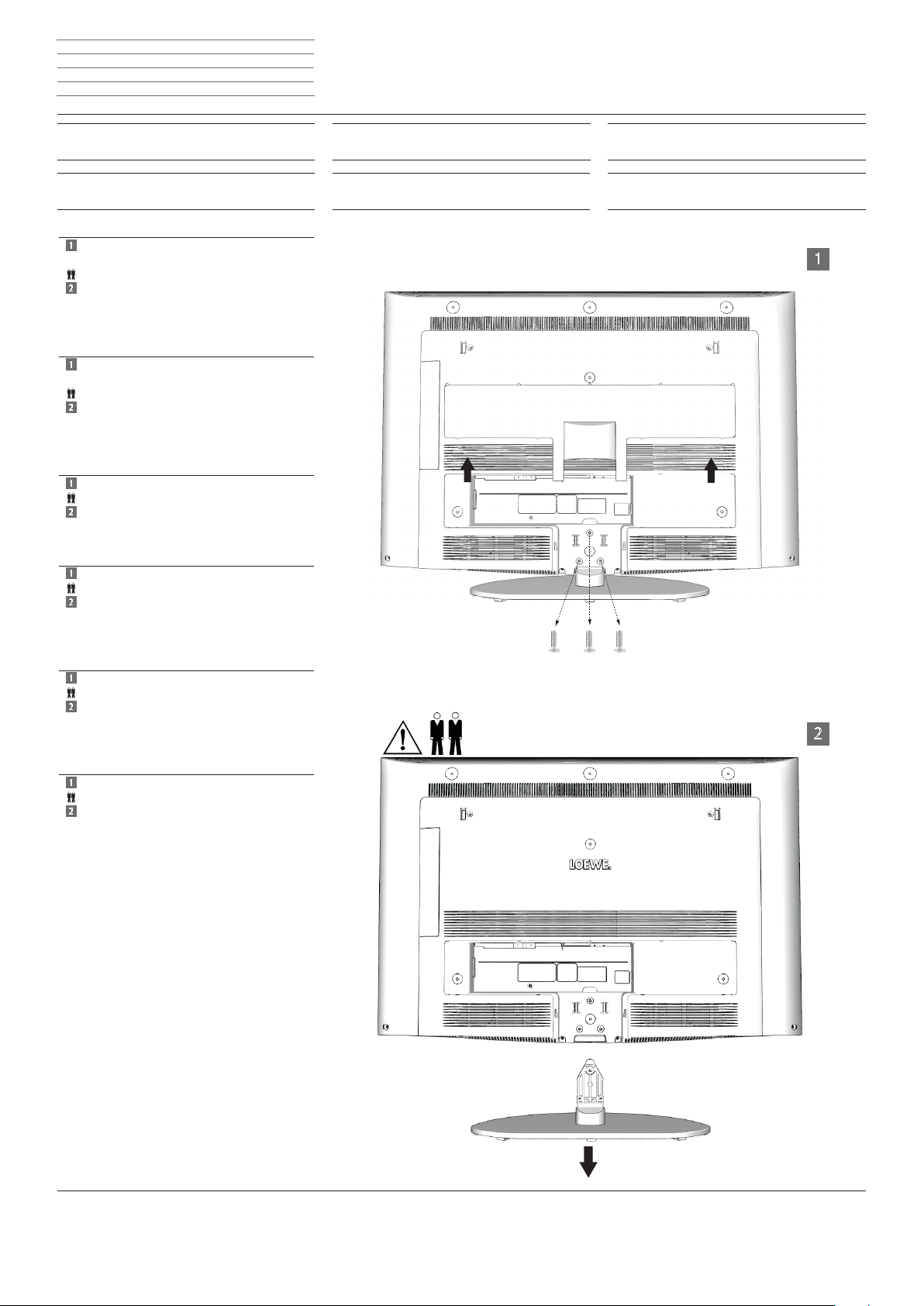

Montage TV auf Rack ............................................10
Connect 47-32 ......................................................... 10
Art SL, Xelos SL ........................................................ 12
Individual Selection 46-32 ........................................14
Individual Compose 46/40 ........................................ 17
Individual 32 LED/3D ................................................ 18
Individual 55-40 LED/3D ........................................... 20
Connect, Art, Xelos LED/3D ...................................... 22
TV-Gerät neigen ....................................................24
Equipment .............................................................25
Übersicht .............................................................25
Montage ............................................................. 26

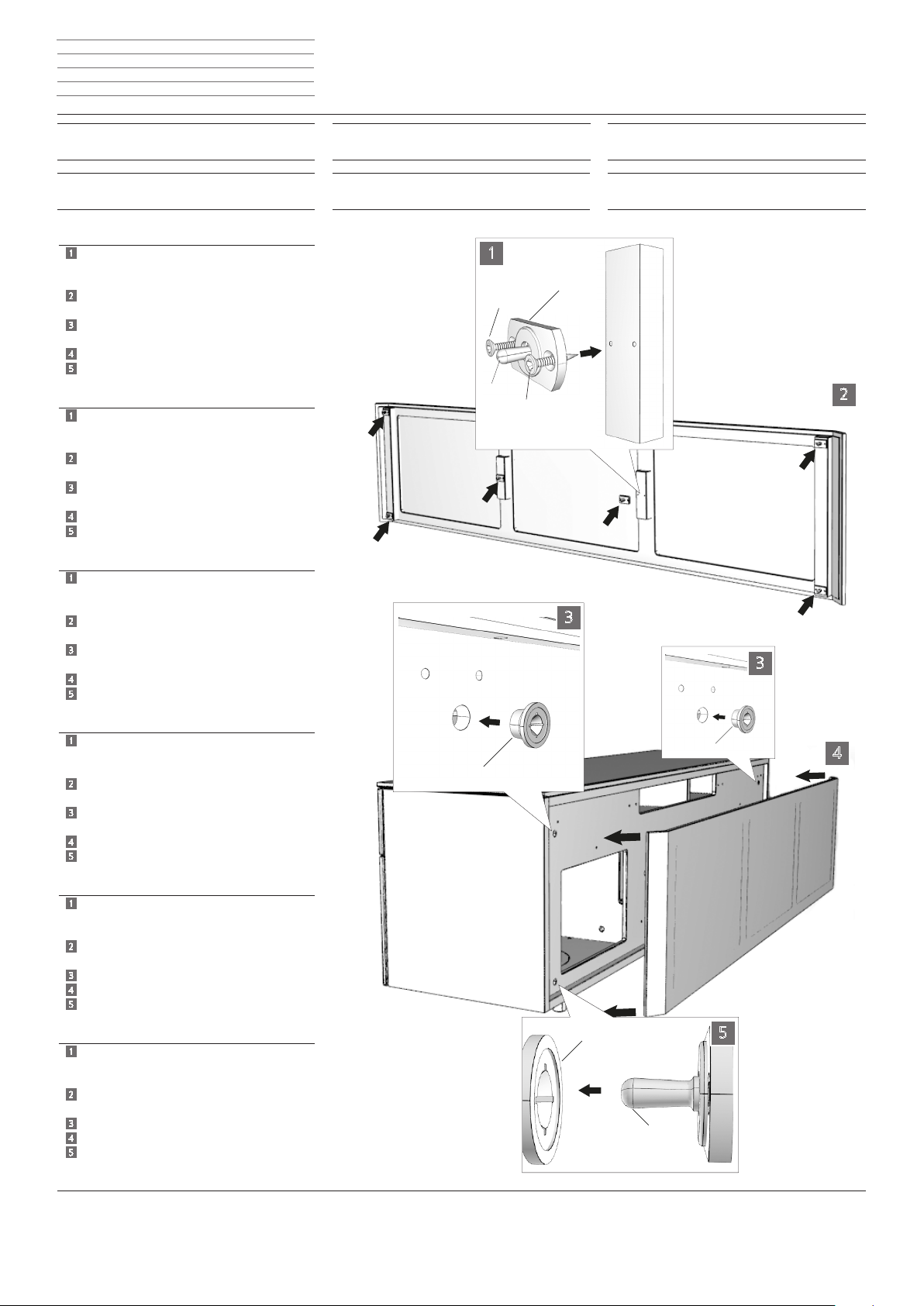

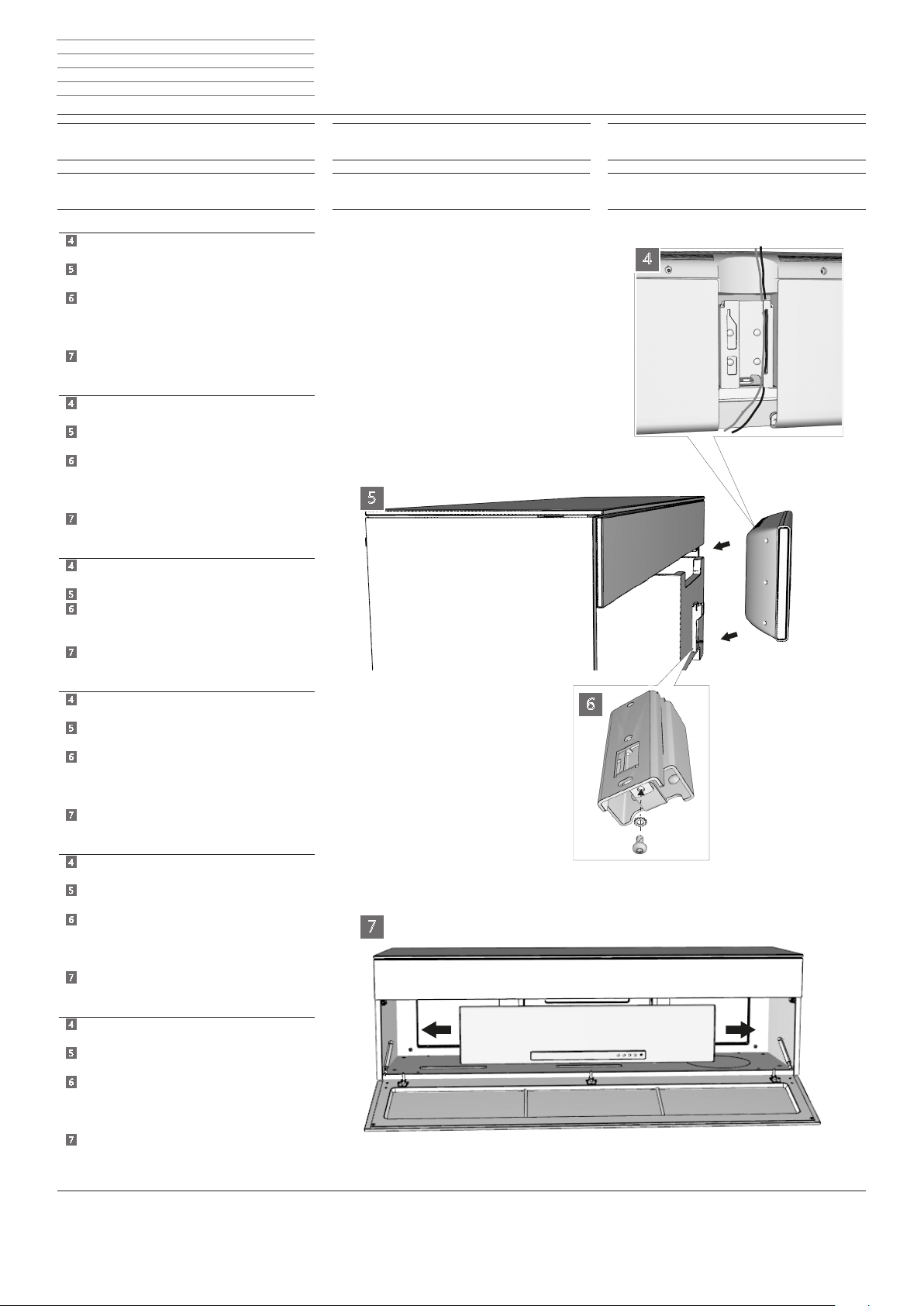

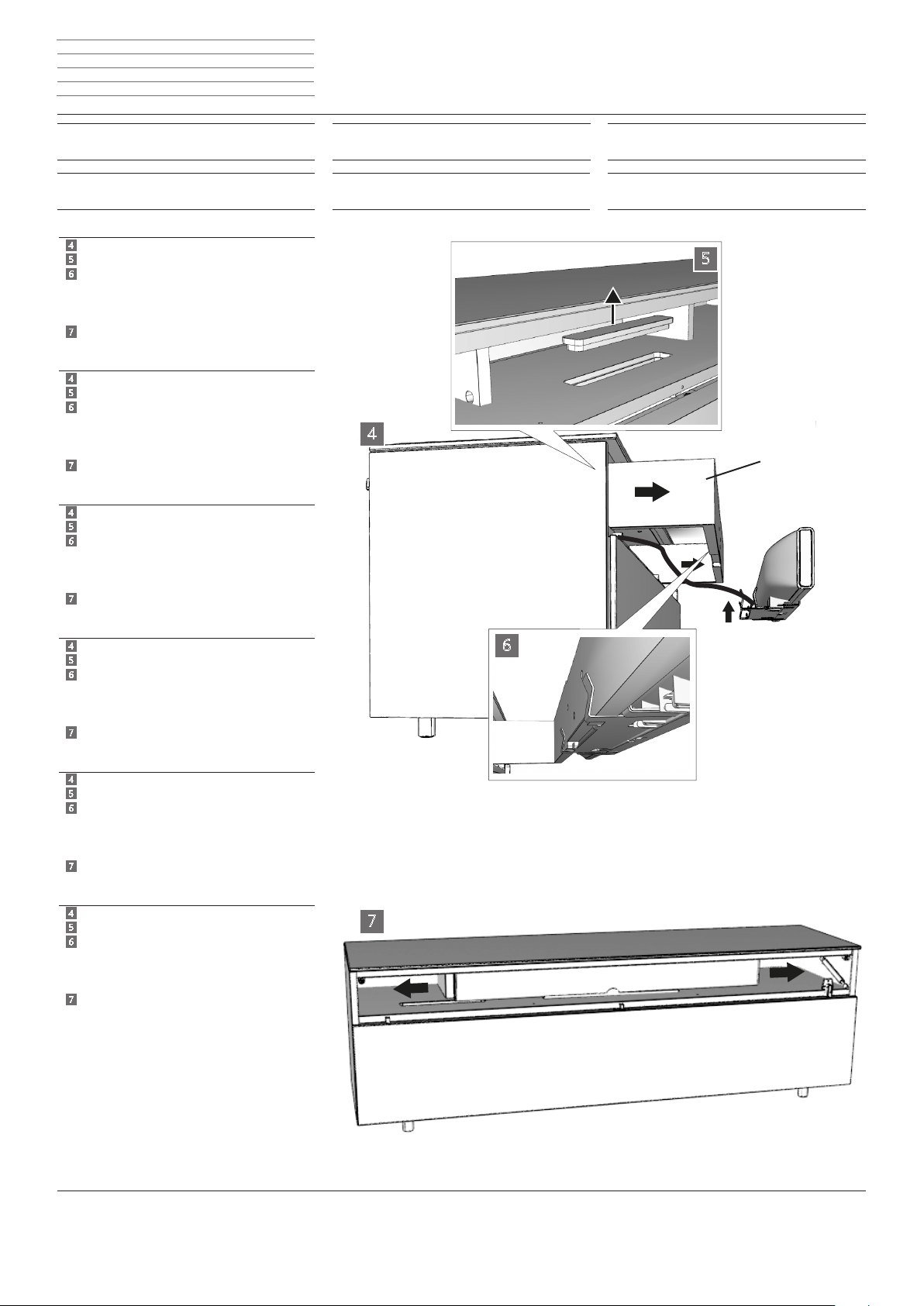

Rear Cover Rack (alle Racks) ..................................26
Stereo Speaker (Rack 165.45 CS) ........................... 28
Center Speaker (Rack 165.45 CS) ...........................30

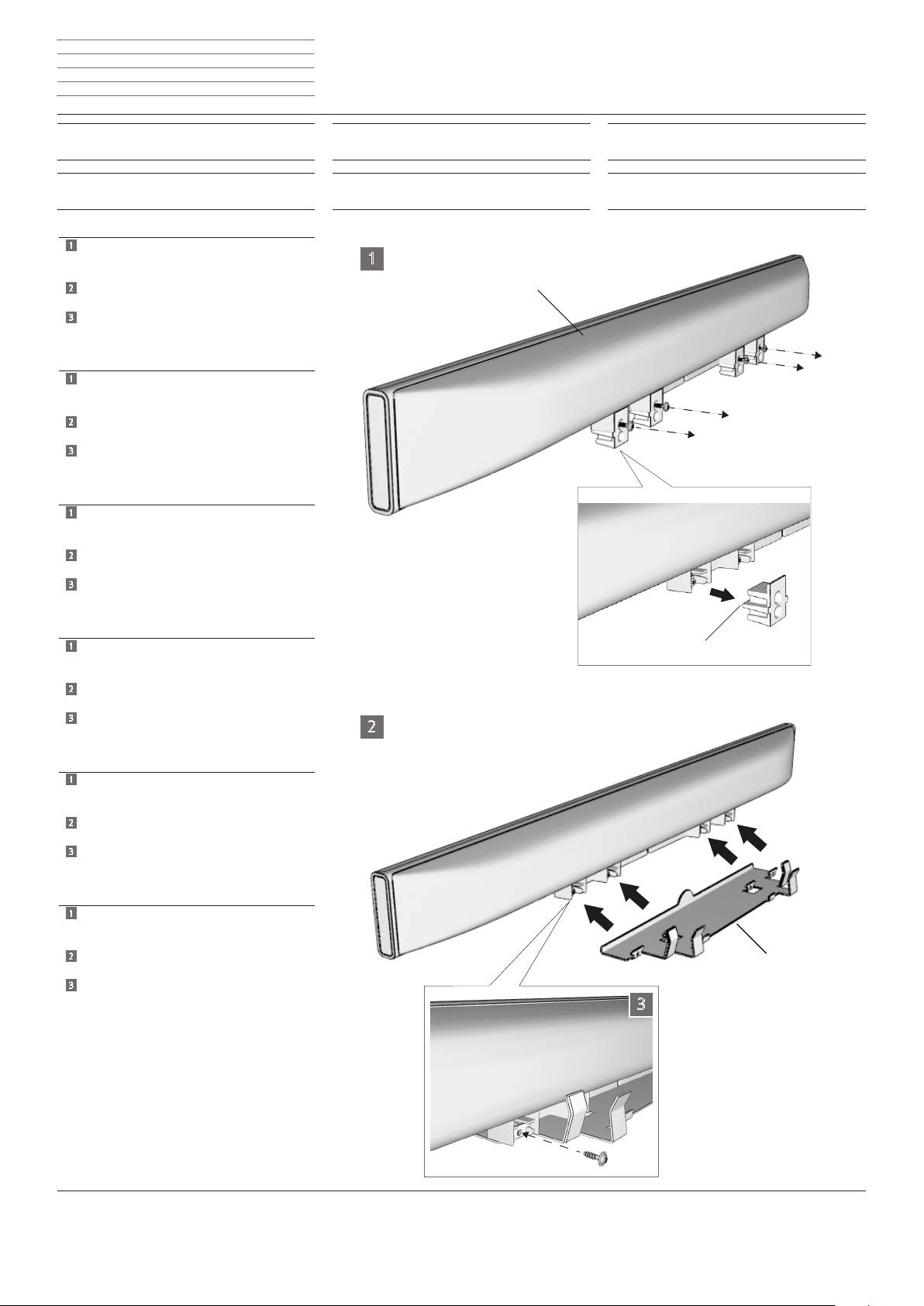

Sound Projector (Rack 165.45 SP) .......................... 32
Aufstellung..........................................................34
Rack 165.30 .......................................................... 34
Rack 165.30 CS mit Center Speaker .......................35
Rack 165.30 CS mit Stereo Speaker ....................... 36
Rack 165.30 SP ..................................................... 37

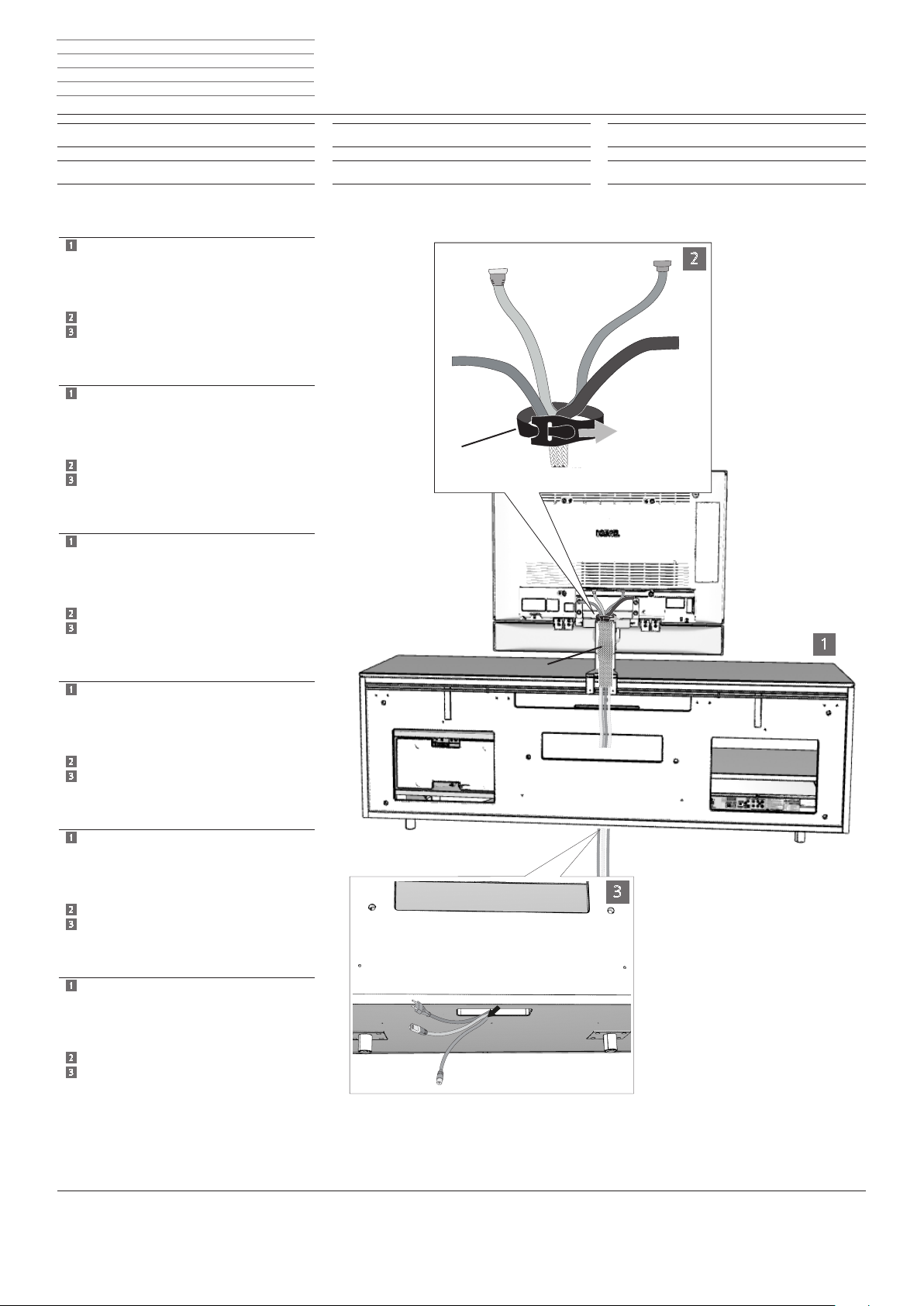

Rack verkabeln ....................................................... 38
Reinigung und Pege ............................................. 39
Inhoud
Indice
l
i
n g
Veiligheidsvoorschriften ...........................................4
Adapteroverzicht......................................................6
Leveringsinhoud ....................................................... 7
Rack voorbereiden ................................................... 8
Montage TV-houder (geldt niet voor tv-toestellen
Individual Selection 46/40/32) ....................................8
Rack afstellen ............................................................. 9
Montage TV op rack ..............................................10
Connect 47-32 ......................................................... 10
Art SL, Xelos SL ........................................................ 12
Individual Selection 46-32 ........................................14
Individual Compose 46/40 ........................................ 17
Individual 32 LED/3D ................................................ 18
Individual 55-40 LED/3D ........................................... 20
Connect, Art, Xelos LED/3D ...................................... 22
TV-toestel kantelen ................................................24
Equipment .............................................................25
Overzicht ............................................................ 25
Montage ............................................................. 26
Rear Cover Rack (alle racks) ................................... 26
Stereo Speaker (rack 165.45 CS) ............................28
Center Speaker (rack 165.45 CS) ...........................30
Sound Projector (rack 165.45 SP) ........................... 32
Opstelling ............................................................ 34
Rack 165.30 .......................................................... 34
Rack 165.30 CS met Center Speaker ......................35
Rack 165.30 CS met Stereo Speaker ...................... 36
Rack 165.30 SP ..................................................... 37
Rack bekabelen ...................................................... 38
Reinigung en verzorging ........................................39
Contents
Índice
Safety Instructions ...................................................4
Adapter Overview ................................................... 6
Scope of Supply ....................................................... 7
Rack Preparation ......................................................8
TV bracket assembly (does not apply to TV sets
Individual Selection 46/40/32) ....................................8
Rack adjustment ......................................................... 9
TV assembly on rack ..............................................10
Connect 47-32 ......................................................... 10
Art SL, Xelos SL ........................................................ 12
Individual Selection 46-32 ........................................14
Individual Compose 46/40 ........................................ 17
Individual 32 LED/3D ................................................ 18
Individual 55-40 LED/3D ........................................... 20
Connect, Art, Xelos LED/3D ...................................... 22
Tilting the TV set ................................................... 24
Equipment .............................................................25
Overview ............................................................. 25
Installation .......................................................... 26
Rear Cover Rack (all racks) ..................................... 26
Stereo Speaker (Rack 165.45 CS) ........................... 28
Center Speaker (Rack 165.45 CS) ...........................30
Sound Projector (Rack 165.45 SP) .......................... 32
Set-up ................................................................. 34
Rack 165.30 .......................................................... 34
Rack 165.30 CS with Center Speaker ..................... 35
Rack 165.30 CS with Stereo Speaker ..................... 36
Rack 165.30 SP ..................................................... 37
Rack Cabling .......................................................... 38
Cleaning and Care ..................................................39
g
e
f
Consignes de sécurité...............................................4
Aperçu des adaptateurs ...........................................6
Contenu de la livraison ............................................. 7
Préparation du rack ..................................................8
Montage du support téléviseur (ne concerne pas les
téléviseurs Individual Selection 46/40/32) .................... 8
Ajustage du rack ........................................................9
Montage du téléviseur sur le rack ..........................10
Connect 47-32 ......................................................... 10
Art SL, Xelos SL ........................................................ 12
Individual Selection 46-32 ........................................14
Individual Compose 46/40 ........................................ 17
Individual 32 LED/3D ................................................ 18
Individual 55-40 LED/3D ........................................... 20
Connect, Art, Xelos LED/3D ...................................... 22
Inclinaison du téléviseur .........................................24
Equipement ............................................................25
Aperçu ................................................................ 25
Montage ............................................................. 26
Rear Cover Rack (tous les racks) ............................. 26
Stereo Speaker (Rack 165.45 CS) ........................... 28
Center Speaker (Rack 165.45 CS) ...........................30
Sound Projector (Rack 165.45 SP) .......................... 32
Installation .......................................................... 34
Rack 165.30 .......................................................... 34
Rack 165.30 CS avec Center Speaker ..................... 35
Rack 165.30 CS avec Stereo Speaker ..................... 36
Rack 165.30 SP ..................................................... 37
Câblage du rack .....................................................38
Nettoyage et entretien ........................................... 39
i
Indicazioni di sicurezza ............................................. 4
Descrizione generale dell'adattatore ........................6
Dotazione ................................................................7
Predisposizione del rack ...........................................8
Montaggio del supporto TV (non vale per gli
apparecchi TV Individual Selection 46/40/32) .............. 8
Regolazione del rack ...................................................9
Montaggio dell'apparecchio TV sul rack .................10
Connect 47-32 ......................................................... 10
Tipo SL, Xelos SL ......................................................12
Individual Selection 46-32 ........................................14
Individual Compose 46/40 ........................................ 17
Individual 32 LED/3D ................................................ 18
Individual 55-40 LED/3D ........................................... 20
Connect, tipo Xelos LED/3D ......................................22
Inclinazione dell'apparecchio TV ............................ 24
Equipaggiamento ................................................... 25
Descrizione generale ........................................... 25
Montaggio .......................................................... 26
Rear Cover Rack (tutti i rack) .................................. 26
Stereo Speaker (rack 165.45 CS) ............................28
Center Speaker (rack 165.45 CS) ...........................30
Sound Projector (rack 165.45 SP) ........................... 32
Installazione ........................................................ 34
Rack 165.30 .......................................................... 34
Rack 165.30 CS con Center Speaker ...................... 35
Rack 165.30 CS con Stereo Speaker ......................36
Rack 165.30 SP ..................................................... 37
Cablaggio del rack .................................................38
Pulizia e cura .......................................................... 39
e
Indicaciones de seguridad ........................................ 4
Resumen de adaptadores ......................................... 6
Volumen de suministro ............................................7
Preparación del Rack ................................................8
Montaje del soporte de TV (no válido para televisores
Individual Selection 46/40/32) ....................................8
Ajuste del Rack ........................................................... 9
Montaje del TV en el Rack .....................................10
Connect 47-32 ......................................................... 10
Art SL, Xelos SL ........................................................ 12
Individual Selection 46-32 ........................................14
Individual Compose 46/40 ........................................ 17
Individual 32 LED/3D ................................................ 18
Individual 55-40 LED/3D ........................................... 20
Connect, Art, Xelos LED/3D ...................................... 22
Inclinar el televisor ................................................. 24
Equipamiento ......................................................... 25
Resumen ............................................................. 25
Montaje .............................................................. 26
Rear Cover Rack (todos los Racks) .......................... 26
Stereo Speaker (Rack 165.45 CS) ........................... 28
Center Speaker (Rack 165.45 CS) ...........................30
Sound Projector (Rack 165.45 SP) .......................... 32
Colocación .......................................................... 34
Rack 165.30 .......................................................... 34
Rack 165.30 CS con Center Speaker ...................... 35
Rack 165.30 CS con Stereo Speaker ......................36
Rack 165.30 SP ..................................................... 37
Cableado del Rack .................................................. 38
Limpieza y mantenimiento ..................................... 39
Page 4
Rack - 4 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Sicherheitshinweise
Beachten Sie die Informationen dieser Anleitung.
Lesen und beachten Sie auch die Sicherheitshin­weise in den Bedienungsanleitungen der Geräte, die Sie in das Rack stellen wollen.
Lassen Sie im Umgang mit Werkzeug die nötige Vorsicht walten.
Die Aufstelläche für Ihr Rack muss eben und
waagerecht sein.
Stellen Sie Ihre Gerätekombination so auf, dass sie, z. B. von spielenden Kindern, nicht umgeworfen werden kann und für diese keine Gefahr darstellt.
Das Rack darf nur in Gebäuden aufgestellt werden. Verlegen Sie Anschlussleitungen so, dass man nicht darüber stolpern kann.
Fassen Sie das TV-Gerät nicht an den Lautspre­chern an, soweit sich diese am TV-Gerät
be nden. Die Lautsprecher könnten sich
lösen.
Des Weiteren haben die Sicherheitshinweise für unsere TV-Geräte auch hier Gültigkeit.
Consignes de sécurité
d
f
Veiligheidsvoorschriften
Neem de aanwijzingen in de handleiding in acht.
Lees en volg ook de veiligheidsvoorschriften in de handleidingen van de toestellen die u in de Rack wenst onder te brengen.
Wees voorzichtig bij het werken met gereed­schap.
Uw Rack moet worden opgesteld op een vlakke en horizontale ondergrond.
Installeer uw toestelcombinatie zo dat ze niet omver kan worden gestoten door en geen gevaar inhoudt voor spelende kinderen.
Rack mag uitsluitend in gebouwen worden geïnstalleerd. Leg de aansluitingskabels zo dat ze geen hindernis vormen.
Neem het tv-toestel niet vast bij de luidsprekers, voor zover het tv-toestel luidsprekers heeft. De luidsprekers zouden los kunnen komen.
Verder gelden hier ook de veiligheidsvoorschriften voor onze tv-toestellen.
Indicazioni di sicurezza
l
i
Safety Instructions
See the information in the manual. Also read and observe the safety instructions in the operating manual for the equipment you want to install in the Rack.
You should always take care when using tools.
Install your Rack on a level, horizontal surface.
Install the equipment combination so that it cannot be knocked over, for example by children at play, and so that it presents no danger to them.
The rack may only be installed indoors. Lay connecting cables so that they do not cause an obstruction.
Do not pick up the TV set by the speakers if they are connected to the TV. The speakers could come off.
The safety instructions for our TV sets also apply here.
Indicaciones de seguridad
g
e
Veuillez respecter les informations du mode d’emploi.
Lisez et observez également les instructions de sécurité dans la notice d’utilisation des appareils que vous voulez déposer dans Rack.
Soyez prudent lors de l’utilisation d’outils.
La surface destinée à recevoir votre Rack doit
être plane et horizontale.
Placez votre combinaison d’appareils de telle
sorte qu’elle ne puisse pas être renversée, par
ex. par des enfants en train de jouer, et ne
représente ainsi aucun danger pour eux.
Rack doit être installé uniquement dans des
bâtiments. Placez les câbles de raccordement
de manière à ce qu‘ils ne constituent pas
d’obstacle.
Ne saisissez pas le téléviseur par les hautparleurs
tant que ces derniers se trouvent sur
le téléviseur. Les haut-parleurs pourraient se détacher.
Par ailleurs, les instructions de sécurité relatives à nos téléviseurs sont également valables
ici.
Osservare le informazioni riportate nelle istruzioni.
Leggere e seguire anche le indicazioni di sicurezza contenute nel manuale d’uso dell’apparecchio che si desidera inserire Rack.
Utilizzare gli attrezzi con la dovuta cautela.
La super cie di installazione per Rack deve
essere piana e orizzontale.
Installare gli apparecchi assemblati in modo tale da non poter essere ribaltati, ad es. da bambini che giocano, e da non costituire un pericolo.
Rack può essere installato solo in ambienti chiusi. I cavi vanno posati in modo tale da non costituire un ostacolo.
Non afferrare l’apparecchio per gli altoparlanti,
se  ssati all’apparecchio. Gli altoparlanti
potrebbero staccarsi.
Anche in questo caso valgono le norme di sicurezza relative ai nostri apparecchi TV.
Respete las instrucciones del manual.
También lea y tenga en cuenta las advertencias
de seguridad del manual de instrucciones de los equipos que quiere colocar en el Rack.
Manipule las herramientas con las precauciones necesarias.
La super cie de colocación del mueble Rack
debe ser plana y horizontal.
Instale la combinación de aparatos de manera
que no pueda ser volcado, p. ej., por niños
que estén jugando cerca, y no represente
ningún peligro para ellos.
El Rack sólo debe colocarse en edi cios. Tienda los cables de conexión de manera que
no estorben.
Si el televisor cuenta con altavoces, no sujete el televisor por estos. Los altavoces podrían soltarse.
Por lo demás, las advertencias de seguridad
de nuestros televisores también tienen validez
en este caso.
Page 5
Rack - 5 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Sicherheitshinweise
Transportieren Sie das Rack nicht mit der Front nach unten. Die Front könnte sich öffnen.
Stellen Sie Ihr Rack nicht in der Nähe von Wärme­quellen wie Heizkörpern auf (Abb. 1). Auch sollte direkte Sonneneinstrahlung vermieden werden.
Achten Sie auf ausreichende Luftzufuhr für die im Rack eingestellten Geräte. Es muss daher ein Abstand von der Rückseite des Racks bis zur Wand von mindestens 3 cm einge­halten werden. Die Öffnungen im Rack müssen frei bleiben und dürfen nicht abgedeckt werden.
Tragen Sie das Rack zu zweit an den vorgesehe­nen Aufstellort und packen Sie es aus.
Consignes de sécurité
Ne transportez pas le rack en positionnant l‘avant vers le bas. L‘avant pourrait alors s‘ouvrir.
Ne posez pas votre rack proche d‘une source de chaleur, comme un radiateur (ill. 1). Evitez égale-
ment tout ensoleillement direct.
Veillez à une bonne ventilation pour les appareils installés dans votre Rack. Un espace de 3 cm minimum doit donc être respecté entre l‘arrière du rack et le mur. Les ori ces du rack doivent rester libres et ne doivent pas être obturés.
Portez le rack à deux jusqu‘à l‘endroit prévu et
sortez-le de son emballage.
d
f
Veiligheidsvoorschriften
Transporteer het rack nooit met het front naar be­neden gericht. Het front zou open kunnen gaan.
Installeer uw Rack niet in de buurt van warmte­bronnen zoals verwarmingselementen (afb.1). Ook rechtstreeks zonlicht moet worden verme­den.
Zorg voor voldoende luchttoevoer voor de in het Rack opgestelde apparaten. Daarvoor dient u tus­sen de achterkant van het rack en de wand een afstand van minstens 3 cm te laten. De openin­gen in het rack moeten vrij blijven en mogen niet afgedekt worden.
Draag het rack met de hulp van een tweede per­soon naar de voorziene opstelplaats en pak het uit.
Indicazioni di sicurezza
Durante il trasporto non tenere il rack con la sezione frontale rivolta verso il basso. La sezione frontale potrebbe aprirsi.
Non montare il rack nelle vicinanze di fonti di
calore, come ad es. i termosifoni (g. 1). Evitare
anche la luce solare diretta.
Accertarsi che sia disponibile un apporto di aria
suf ciente per gli apparecchi da inserire Rack.
Rispettare una distanza di almeno 3 cm dal fondo
del rack  no alla parete. Le aperture nel rack
devono rimanere libere e non vanno coperte.
Il rack deve essere trasportato sul luogo di mon­taggio da due persone e quindi disimballato.
l
i
Safety Instructions
Do not move the rack with the front facing downwards. The front could open.

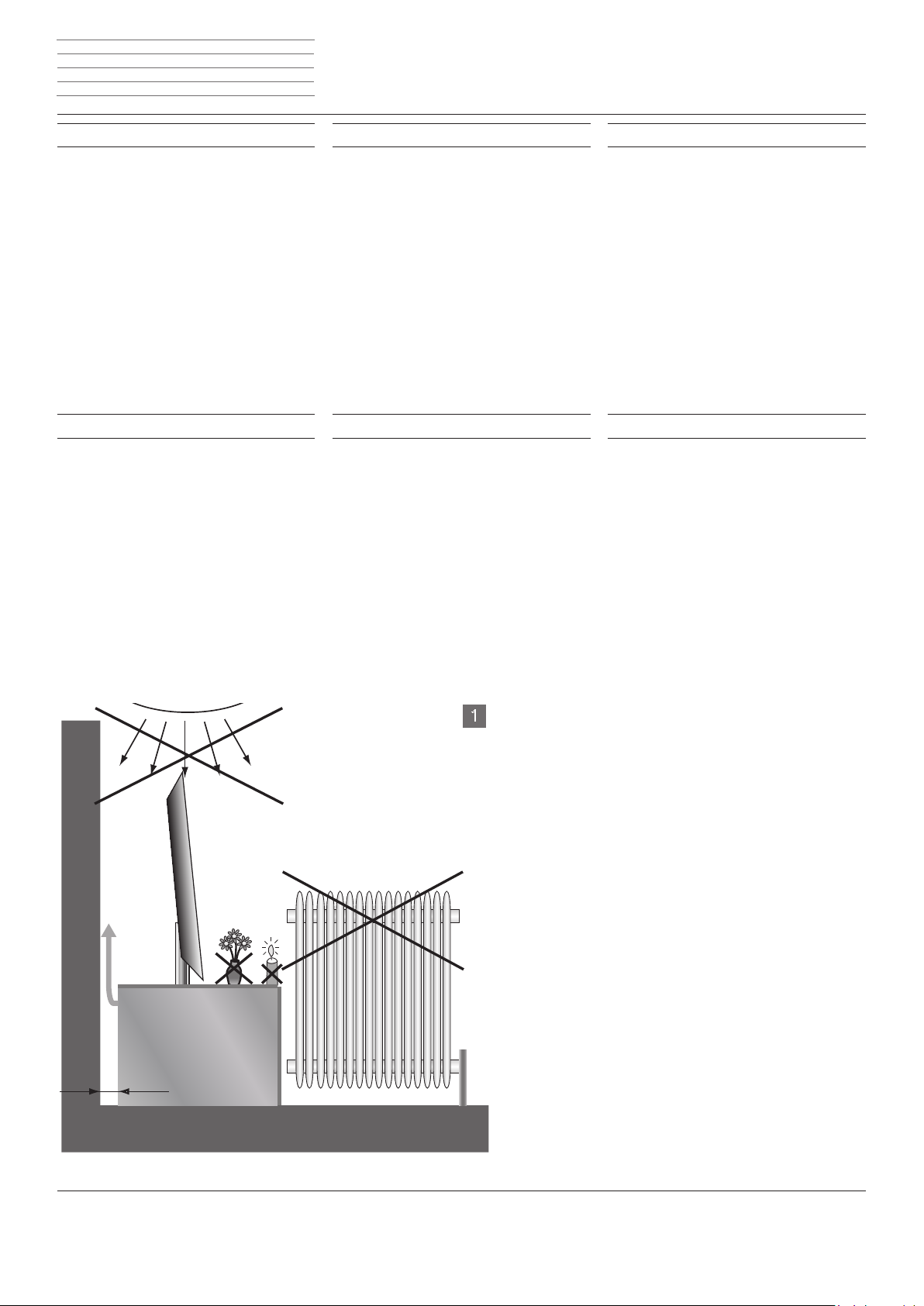

Do not place your rack close to heat sources such
as radiators (g. 1). Direct sunlight should
also be avoided.
Ensure adequate ventilation for the devices located in the rack. A space from the rear of the rack to the wall of at least 3 cm must therefore be ensured. The openings in the rack must be kept free and may not be covered.
Two people should carry the rack to the place where it is to be installed and unpack it.
Indicaciones de seguridad
No transporte el mueble rack con la parte frontal hacia abajo porque podría abrirse.
No coloque el mueble cerca de fuentes de calor
tales como radiadores de calefacción (g. 1). También deben evitarse los rayos directos del sol.
Asegúrese de que circula su ciente aire por los
aparatos colocados en el Rack. Deberá mantener­se cierta distancia entre la parte posterior del
mueble y la pared (3 cm como mínimo). Los ori
cios del mueble no deben cubrirse.
Transporte el mueble hasta el lugar de instalación
previsto con ayuda de otra persona y desempa-
quételo.
g
e
> 3 cm
1
Page 6
Rack - 6 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Adapterübersicht
Aperçu des adaptateurs
TV Artikelnummer TV
Individual 55 3D 50432... – – 51490B00 Individual 55 LED 69410… – – 51490B00 Individual 46 3D 50431... – 50499B00 51490B00 Individual 46 LED 69419/69409… – 50499B00 51490B00 Individual 40 3D 50430... – 50499B00 51490B00 Individual 40 LED 69418/69408… – 50499B00 51490B00 Individual 32 3D 51425... – 50498B00 – Individual 32 LED 69415… – 50498B00 – Individual 52 Compose 67440… * Individual 46 Compose 67439… * – – Individual 40 Compose 67437… * – – Individual 46 Selection 67443… ** – – Individual 40 Selection 67442… ** – – Individual 32 Selection 67441… ** – – Connect 40 3D 51409... 71042T00 – – Connect 40 LED 50404... 71042T00 – – Connect 32 3D 51408... 71042T00 – – Connect 32 LED 50402... 71042T00 – – Connect 42 68436... 70107B00 – – Connect 37 68435... 70107B00 – – Connect 32 68417... 70238B00 – – Art 46 3D 51414... 71042T00 – – Art 46 LED 50416... 71042T00 – – Art 40 3D 51413... 71042T00 – – Art 40 LED 50414... 71042T00 – – Art 37 LED 50413... 71042T00 – – Art 32 LED 50412... 71042T00 – – Art 47 SL 68403... 70465T00 – – Art 42 SL 68402... 70465T00 – – Art 37 SL 68423... 70465T00 – – Art 32 SL 68401... 70465T00 – – Xelos 40 LED 50424... 71042T00 – – Xelos 32 LED 50422... 71042T00 – – Xelos 42 SL 69416... 70465T00 – – Xelos 37 SL 69414... 70465T00 – – Xelos 32 SL 69413... 70465T00 – –
d
f
Codice articolo TV TV part number Référence téléviseur Número de referencia del televisor
Adapteroverzicht
Descrizione generale dell‘adattatore
manuell manuale manueel manual manuel manual
l
i
Número de referencia del adaptador
mit Lautsprecher con altoparlanti met luidspreker with loudspeaker avec haut-parleur con altavoz
Adapter Overview
Resumen de adaptadores
Artikelnummer Adapter
Codice articolo adattatore
Artikelnummer adapter
Adapter part number Référence adaptateur
ohne Lautsprecher senza altoparlanti zonder luidspreker without loudspeaker sans haut-parleur sin altavoz
g
e
*) Montagematerial ist über den LOEWE-
Kundendienst zu beziehen: 2x Inbus Ripp Schraube M6x20 Nr.: 33338 2x Distanzhülse Nr.: 70139001
**) kein Adapter erforderlich, da der Tischfuß
des Gerätes verwendet wird
*) Matériel de montage disponible auprès du
service après-vente LOEWE : 2x vis Inbus Ripp M6x20 Réf. : 33338 2x douilles d'écartement Réf. : 70139001
**) Aucun adaptateur nécessaire en raison de
l‘utilisation du pied de table de l'appareil
d
f
*) Montagemateriaal is via de LOEWE-
klantendienst verkrijgbaar: 2x inbusbout met getande ens M6x20 nr.: 33338 2x afstandshuls nr.: 70139001
**) geen adapter vereist, aangezien de tafelvoet
van het toestel wordt gebruikt
*) Il materiale di montaggio può essere richiesto al
Servizio Clienti Loewe: 2 viti Inbus Ripp M6x20 N.: 33338 2 boccole distanziatrici n.: 70139001
**) nessun adattatore richiesto in quanto viene
impiegato il piede dell'apparecchio
l
i
*) Installation material can be purchased by the
g
LOEWE Customer Service: 2x hexagon serrated ange screw M6x20 no.: 33338 2x spacer sleeve no.: 70139001
**) no adapter necessary, as the table foot
of the unit is used
e
*) Puede adquirir el material de montaje
a través del servicio técnico de Loewe:
2x tornillo Inbus Ripp M6x20 n.º: 33338 2x casquillo distanciador n.º: 70139001
**) no necesita adaptador, ya que se utiliza
el pie de mesa del televisor
Page 7
Rack - 7 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje

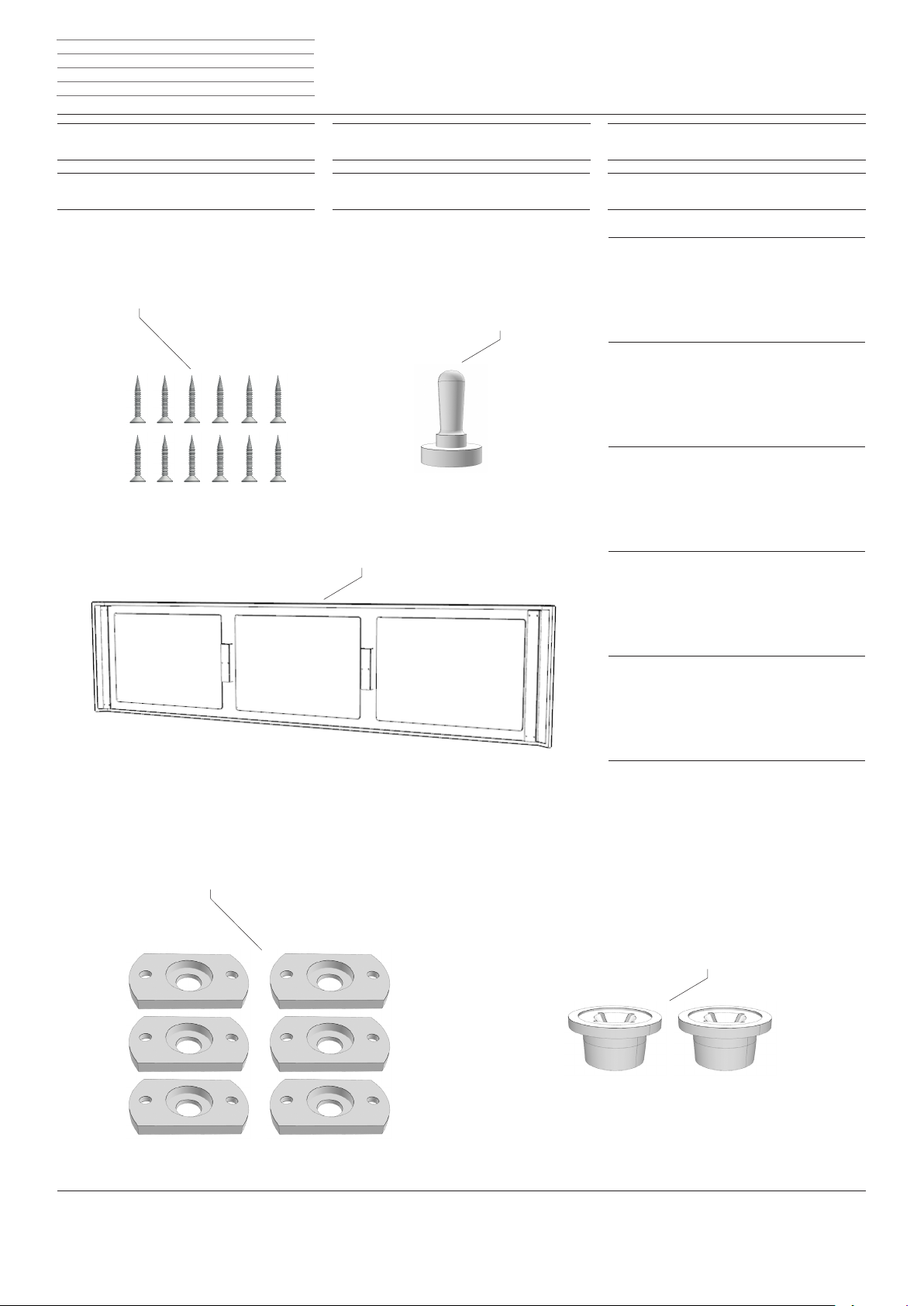

Lieferumfang
Contenu de la livraison
A
B
d
f
Leveringsinhoud
Dotazione
l
i
Scope of Supply
Volumen de suministro
g
e
d
A Rack B 1 Stk. TV Halterung C 1 Stk. 4-Fach Netzverteiler D 1x Geechtschlauch E 1x Klettkabelbinde F 2x Senkschrauben (M5x20) G 3x Innensechskant (M6x30) H 6x Abdeckkappen I 2x Zentrierstifte
l
A Rack B 1 st. TV-houder C 1 st. 4-voudige netverdeler D 1x textielslang E 1x klittenbandkabelbinder F 2x verzonken schroeven (M5x20) G 3x inbusschroeven (M6x30) H 6x afdekkapjes I 2x centreerstiften
g
A Rack
C
B 1 x TV bracket C 1 x 4-fold mains distributor D 1x braided hose E 1x Velcro cable tie F 2x countersunk screws (M5x20) G 3x hexagon socket (M6x30) H 6x covering caps I 2x centring pins
A Rack
f
B 1 support téléviseur C 1 distributeur de réseau quadruple D 1x gaine tressée E 1x serre-câbles Velcro F 2x vis à tête fraisée (M5x20) G 3x clés Allen (M6x30)
D
E
F
G
H
I
H 6x capuchons protecteurs I 2x ergots de centrage
i
A Rack B 1 pz. supporto TV C 1 pz. distributore rete quadruplo D 1 passacavo intrecciato E 1 fascetta fermacavi in velcro F 2 viti a testa svasata (M5x20) G 3 viti a esagono incassato (M6x30) H 6 tappi protettivi I 2 perni di centraggio
e
A Rack B 1x Soporte de TV C 1x Distribuidor de corriente con 4 tomas D 1x Tubo exible trenzado E 1x Sujetacables de velcro F 2x Tornillos avellanados (M5x20) G 3x Cabeza hexagonal interior (M6x30) H 6x Caperuzas para tornillos I 2x Pasadores de centrado
Page 8
Rack - 8 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje

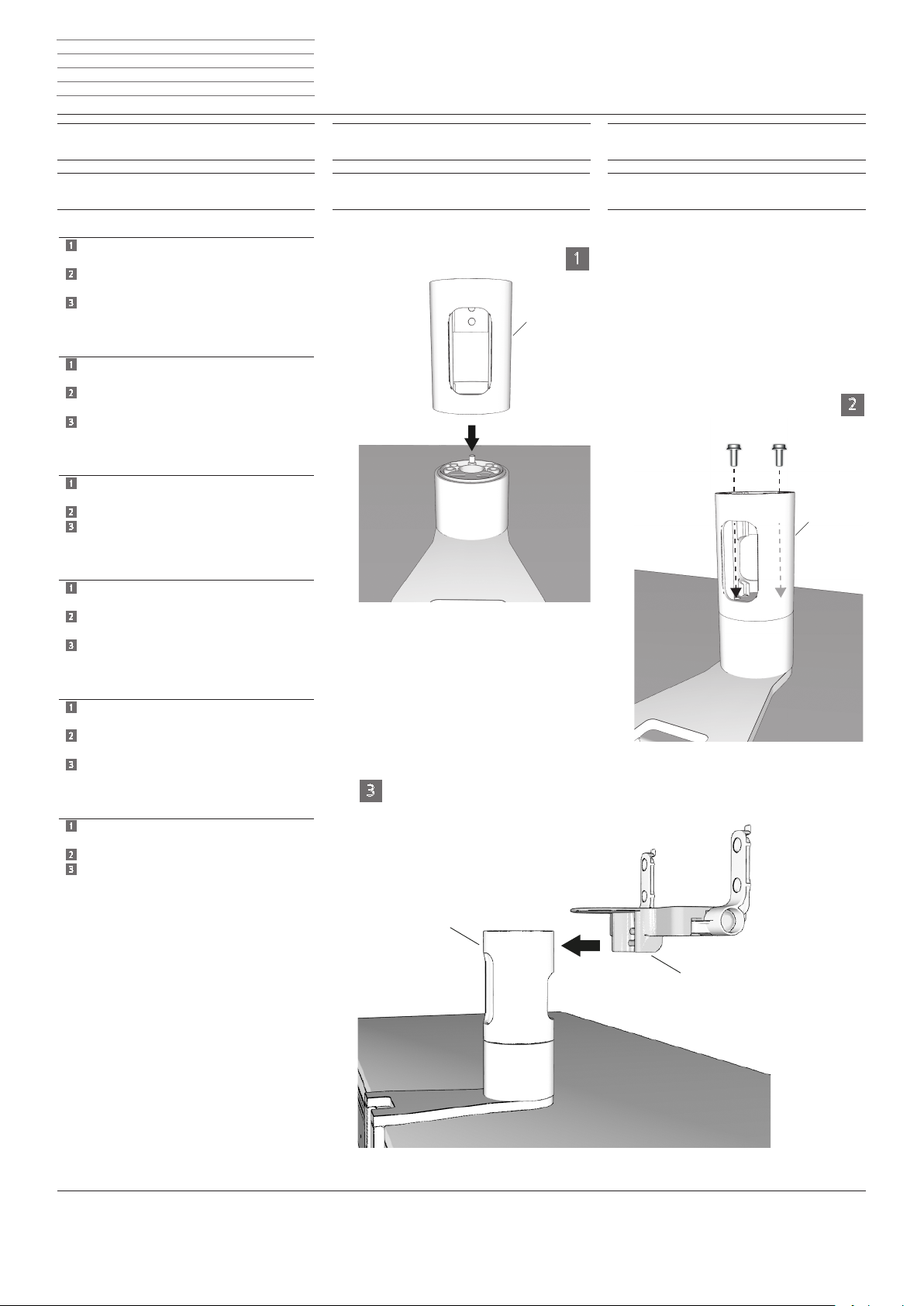

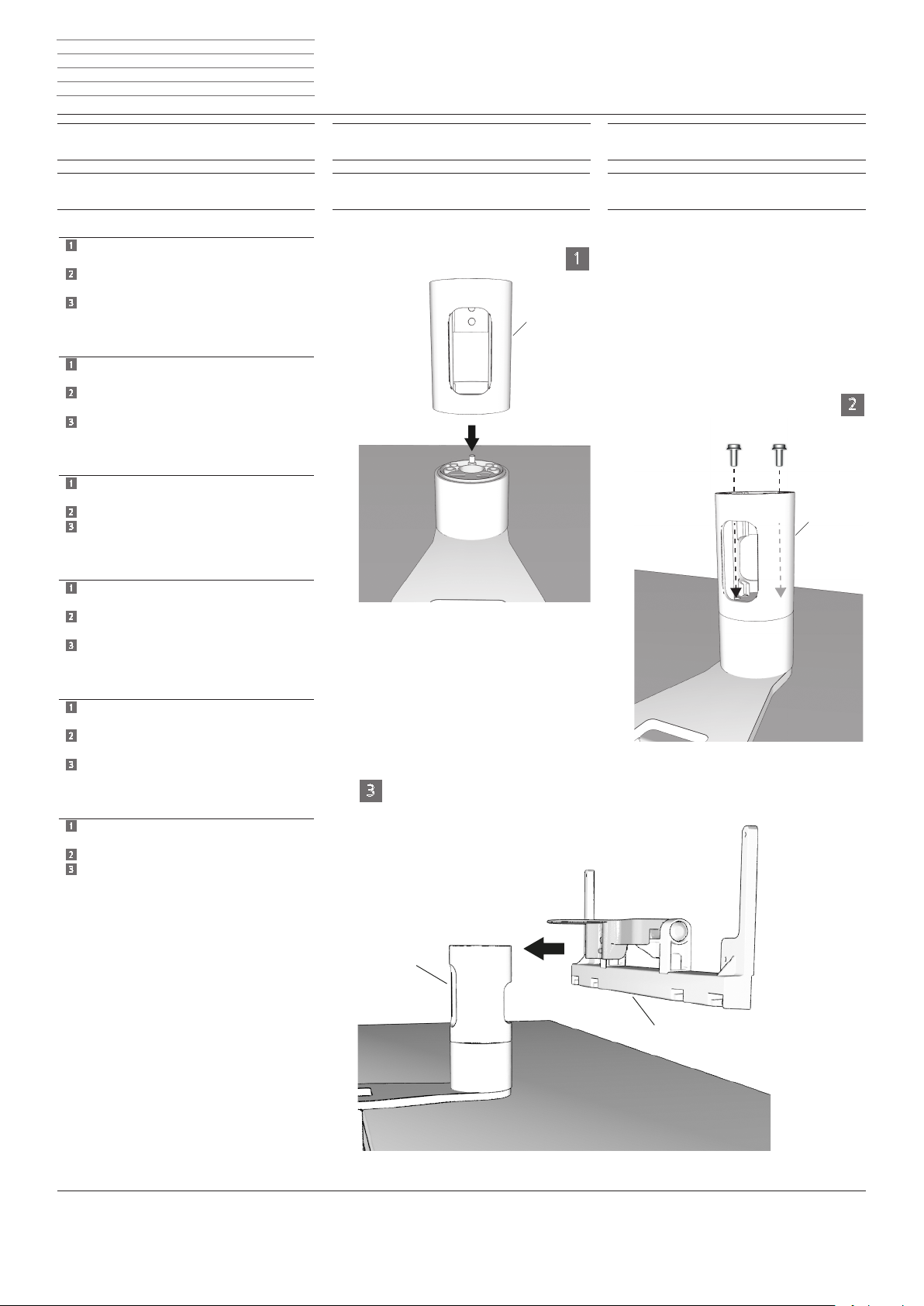

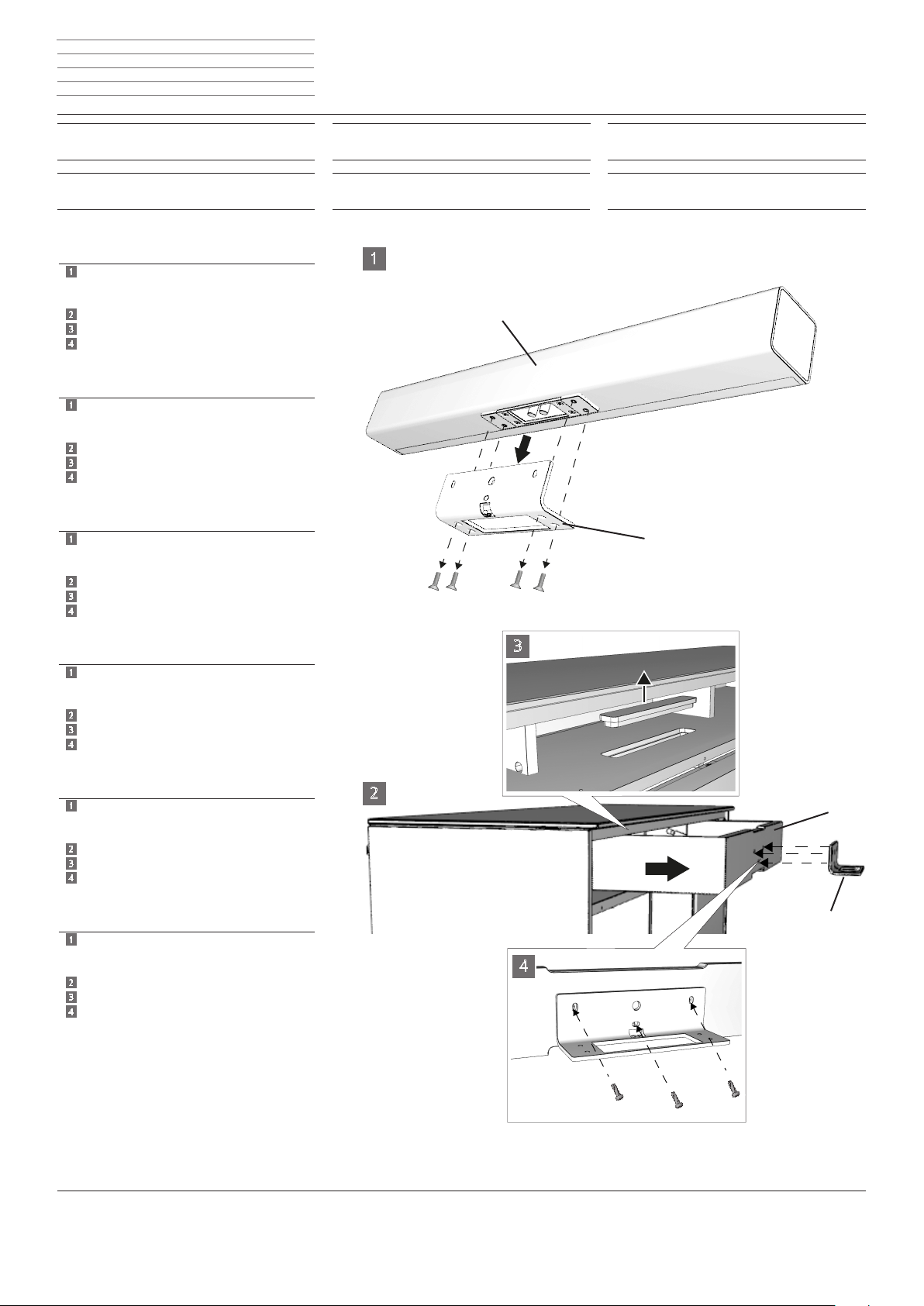

Montage TV-Halterung
Rack vorbereiten
Montage du support téléviseur
Préparation du rack
1
TV-Halterung (B) am Rack anbringen.
2
TV-Halterung mit zwei Schrauben (F) leicht xieren.
3
Position der TV-Halterung wählen (im Bereich zwischen L und R) und die beiden Schrauben handfest andrehen. Achtung. Es können leichte Schattierungen auf der Rackoberseite auftreten, sollte die TV-Halterung längere Zeit nicht in ihrer Position verändert werden
1
Breng de TV-houder (B) aan op het rack.
2
Bevestig de TV-houder lichtjes met twee schroeven (F).
3
Kies de positie van de tv-houder (in de zone tussen L en R) en draai beide schroeven handvast aan. Let op. Er kunnen lichte schakeringen ontstaan op de bovenkant van het rack, wanneer de positie van de TV-houder langere tijd niet gewijzigd wordt
1
Attach TV bracket (B) on the rack.
2
Fasten TV bracket loosely with two screws (F).
3
Choose position of the TV bracket (in the area between L and R) and fasten the two screws hand tight. Attention. Slight shadowing can occur on the rack surface if the position of the TV bracket is not changed for a longer period
d
f
d
l
g
Montage TV-houder
Rack voorbereiden
Montaggio del supporto TV
Predisposizione del rack
1
l
i
TV bracket assembly
Rack preparation
Montaje del soporte de TV
Preparación del Rack
g
e
B
2
1
Poser le support téléviseur (B) sur le rack.
2
Fixer légèrement le support téléviseur à l’aide de deux vis (F).
3
Sélectionner la position du support téléviseur (dans la zone entre L et R) et serrer manuellement les deux vis. Attention. De légères nuances de couleur peuvent apparaître sur la surface du rack si le support téléviseur garde sa position sur une période
prolongée
1
Appoggiare il supporto TV (B) sul rack.
2
Fissare leggermente il supporto TV con due viti (F).
3
Stabilire la posizione del supporto TV (nella zona tra sx e dx) e serrare le due viti a mano. Attenzione: si potrebbero evidenziare delle leggere ombreggiature sulla parte superiore del rack qualora la posizione del supporto TV non venisse modicata per un periodo prolungato
1
Colocar el soporte de TV (B) en el Rack.
2
Fijar levemente el soporte de TV con dos tornillos (F)
3
Elegir posición del soporte de TV (en el área entre L y R) y apretar a mano ambos tornillos. Atención: Pueden aparecer sombras en la parte superior del Rack si no se cambia la posición del soporte de TV durante un tiempo prolongado
f
i
e
F
3
L R
d Diese Information gilt nicht für TV-Geräte Individual Selection 46/40/32 l Deze informatie geldt niet voor tv-toestellen Individual Selection 46/40/32 g This information does not apply for TV sets Individual Selection 46/40/32
f Cette information ne concerne pas les téléviseurs Individual Selection 46/40/32 i Le presenti informazioni non valgono per gli apparecchi TV Individual Selection 46/40/32 e Esta información no es válida para televisores 46/40/32
Page 9
Rack - 9 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Rack vorbereiten
Rack justieren
Préparation du rack
Ajustage du rack
1
Im Rackinneren bendet sich über jedem Fuß
jeweils eine Justierschraube.
2
Justierschrauben mit Schraubenschlüssel SW 4 (S) nach links oder rechts drehen, bis das Rack in der waagrechten Position ist. Hinweis. Zum Justieren eine Wasserwage (W) verwenden.
3
Nach dem Justieren die Löcher mit den Abdeck­ kappen (H) verschließen.
1
Binnenin het rack bevindt zich boven iedere voet telkens een stelschroef.
2
Draai de stelschroeven met een schroevendraaier SW 4 (S) naar links of naar rechts, tot het rack in de horizontale positie staat. Opmerking. Voor het afstellen een waterpas (W) gebruiken.
3
Dek de gaten na het afstellen af met behulp van de afdekkappen (H).
1
An adjusting screw is located inside the rack above every foot.
2
Turn adjusting screw using a spanner width-across­ ats 4 (S) to the left or right until the rack is in a horizontal position. Note. use a spirit level (W) for the adjustment.
3
After adjustment, close up the holes with the covering caps (H).
1
Au-dessus de chaque pied à l’intérieur du rack se trouve une vis de réglage.
2
Visser les vis de réglage à l’aide de la clé SW 4 (S) en tournant vers la gauche ou vers la droite jusqu’à ce que le rack soit à l‘horizontale. Remarque. Utiliser un niveau à bulle (W) pour procéder à l’ajustage.
3
Une fois l’ajustage terminé, obturer les orices à
l‘aide des capuchons protecteurs (H).
1
All’interno del rack, su ciascun piede è prevista una vite di regolazione.
2
Girare le viti di regolazione con l’apposita chiave inglese SW 4 (S) verso sinistra o destra no a quando il rack è in posizione orizzontale. Nota: per una corretta regolazione utilizzare una livella (W) precedentemente rimosse.
3
Una volta eseguita la regolazione, chiudere i fori con i tappi protettivi (H).
1
averseEn el interior del Rack se encuentra sobre cada pie un tornillo de ajuste.
2
Girar los tornillos de ajuste con una llave de ancho 4 (S) hacia la izquierda o derecha hasta que el Rack esté en posición horizontal. Nota: Utilizar un nivel de agua (W) para el ajuste.
3
Cerrar los agujeros tras el ajuste con las caperuzas (H).
d
f
d
l
g
f
i
e
Rack voorbereiden
Rack afstellen
Predisposizione del rack
Regolazione del rack
l
i
Rack preparation
Rack adjustment
Preparación del Rack
Ajuste del Rack
S
W
H
g
e
2
1
3
Page 10
Rack - 10 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje

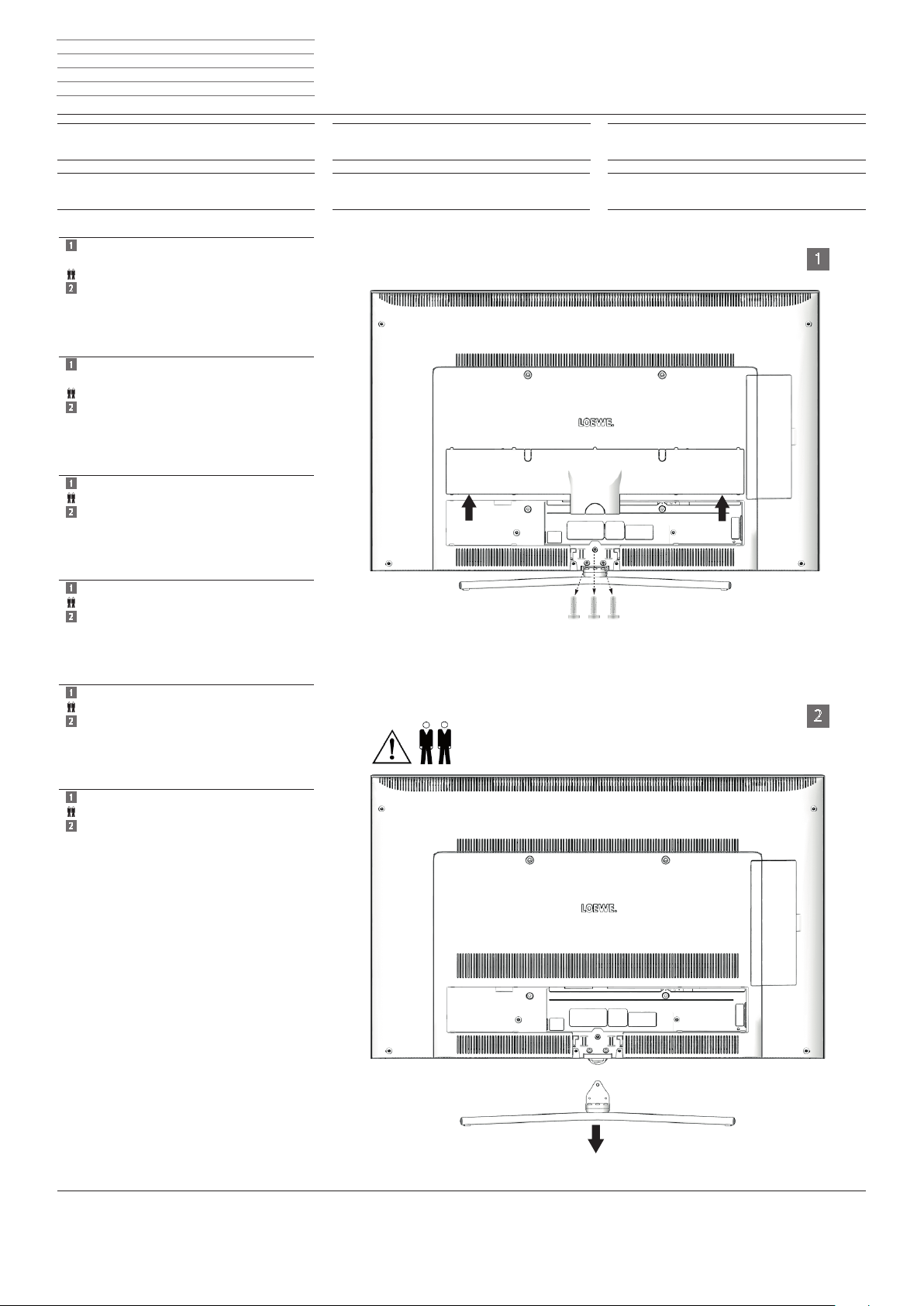

Connect 42/37/32
Standfuß demontieren
Connect 42/37/32
Démontage du pied

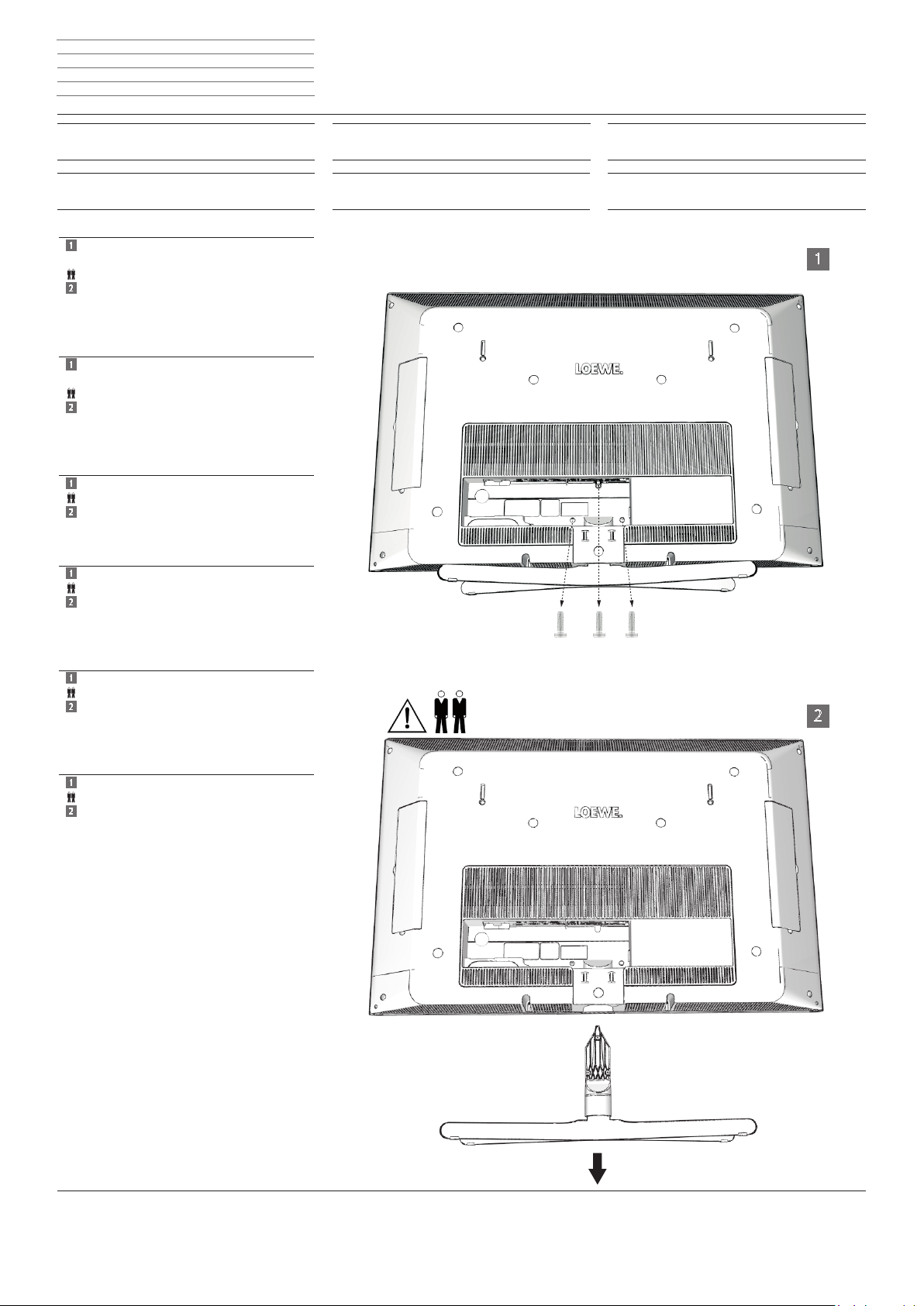

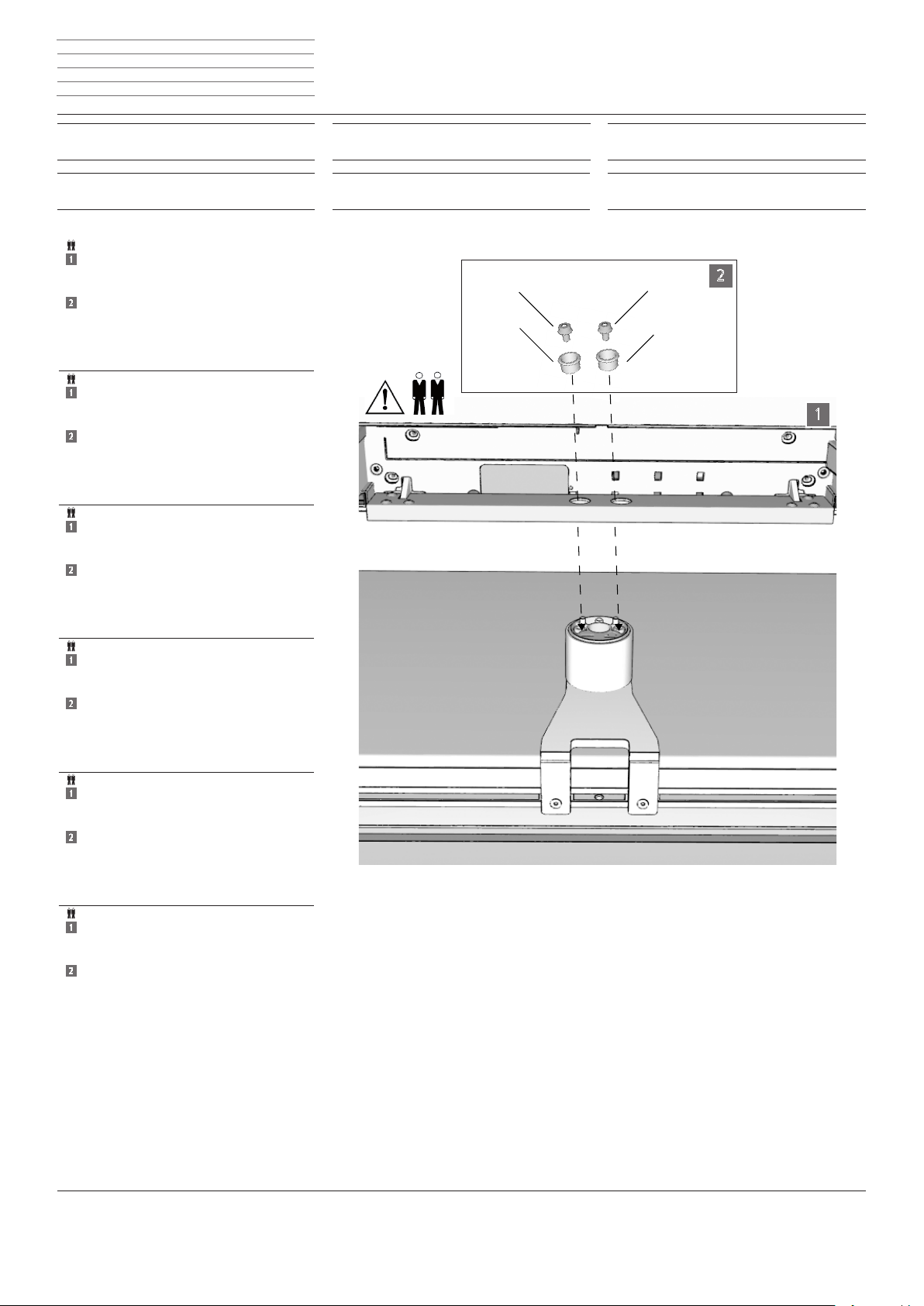

1
Die drei Schrauben mit einem Schraubenschlüssel (T20) lösen. Eine zweite Person zur Hilfe nehmen.
2
TV-Gerät nach oben abnehmen und mit der Bildschirmseite auf eine weiche Unterlage (Vlies oder Decke) ablegen.
1
Draai de drie schroeven met een schroevendraaier (T20) los. Roep de hulp van een tweede persoon in.
2
Neem het TV-toestel naar boven toe af en leg het met de schermzijde neer op een zachte ondergrond (vlies of deken).
1
Loosen the three screws using a spanner (T20). Enlist a second person for help.
2
Remove TV set upwards and place down with the screen on a soft base (eece or blanket).
1
Desserrer les trois vis à l’aide d’une clé (T20). Demander l’aide d’une deuxième personne.
2
Retirer le téléviseur par le haut et le déposer
avec le côté de l’écran sur un support souple (non-tissé ou couverture).
d
f
d
l
g
f
Connect 42/37/32
Voet monteren
Connect 42/37/32
Smontaggio del piedistallo
l
i
Connect 42/37/32
Disassemble standing foot
Connect 42/37/32
Desmontaje del pie
g
e
1
1
Allentare le tre viti con una chiave inglese (T20). Farsi aiutare da un’altra persona.
2
Sollevare l’apparecchio TV verso l’alto e
appoggiarlo dal lato dello schermo su una supercie
morbida (tessuto-non-tessuto oppure su una coperta).
1
Aojar los tres tornillos con una llave (T20). Solicitar la ayuda de otra persona.
2
Retirar el televisor hacia arriba y colocarlo sobre
una supercie blanda (eltro o manta) con la
pantalla hacia abajo.
i
2
e
Page 11
Rack - 11 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Connect 42/37/32
TV auf Rack montieren
Connect 42/37/32
Montage du téléviseur sur le rack

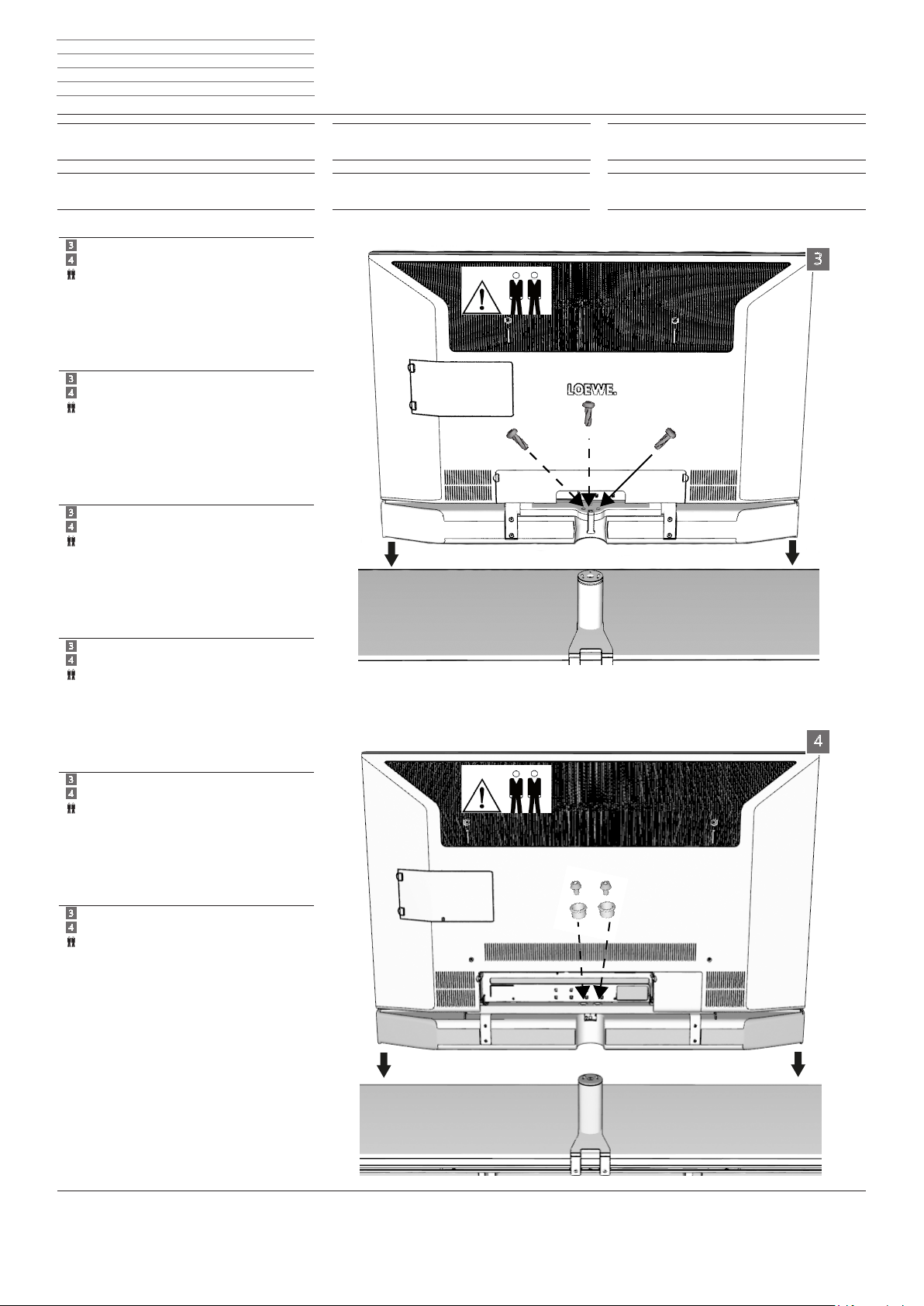

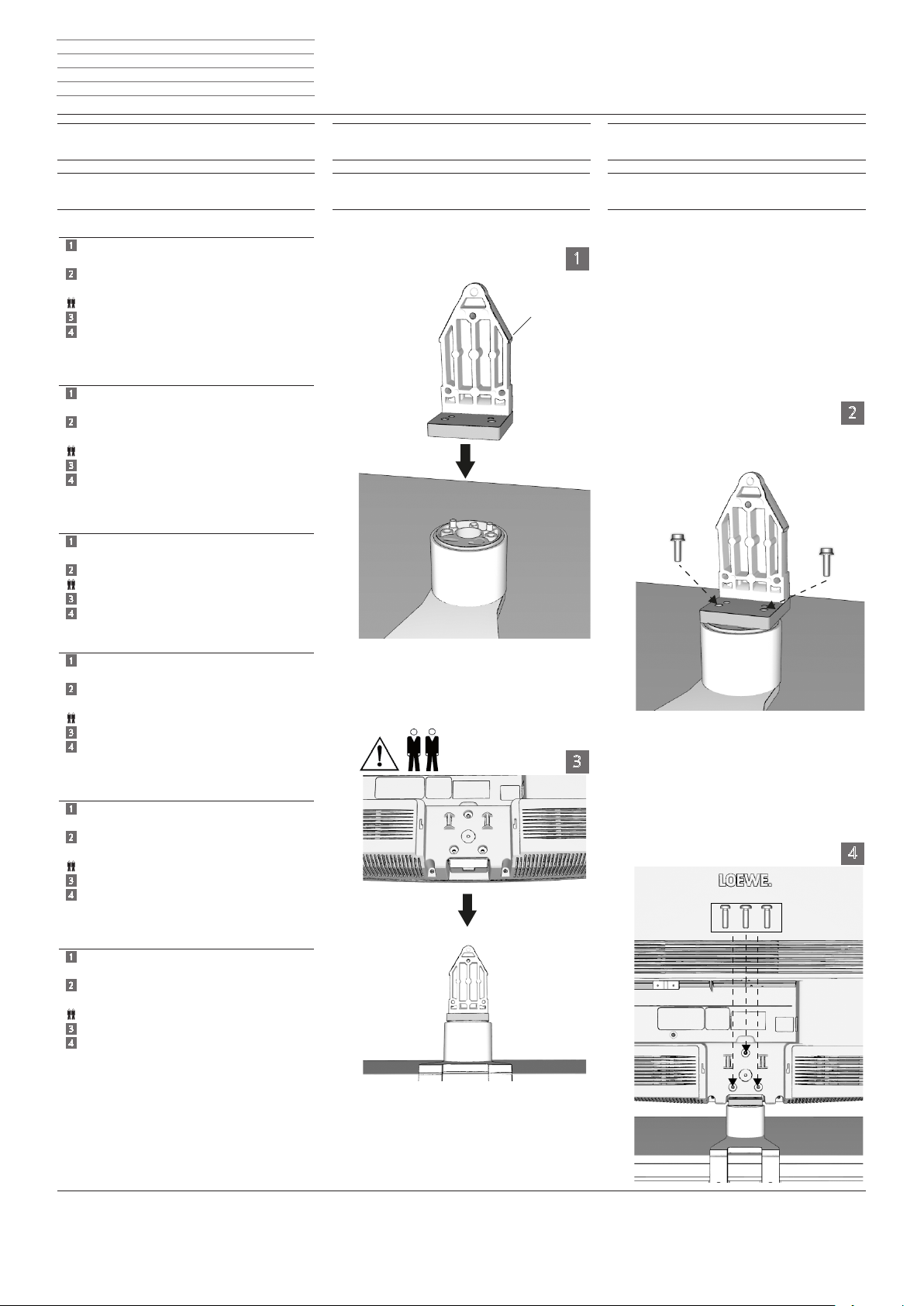

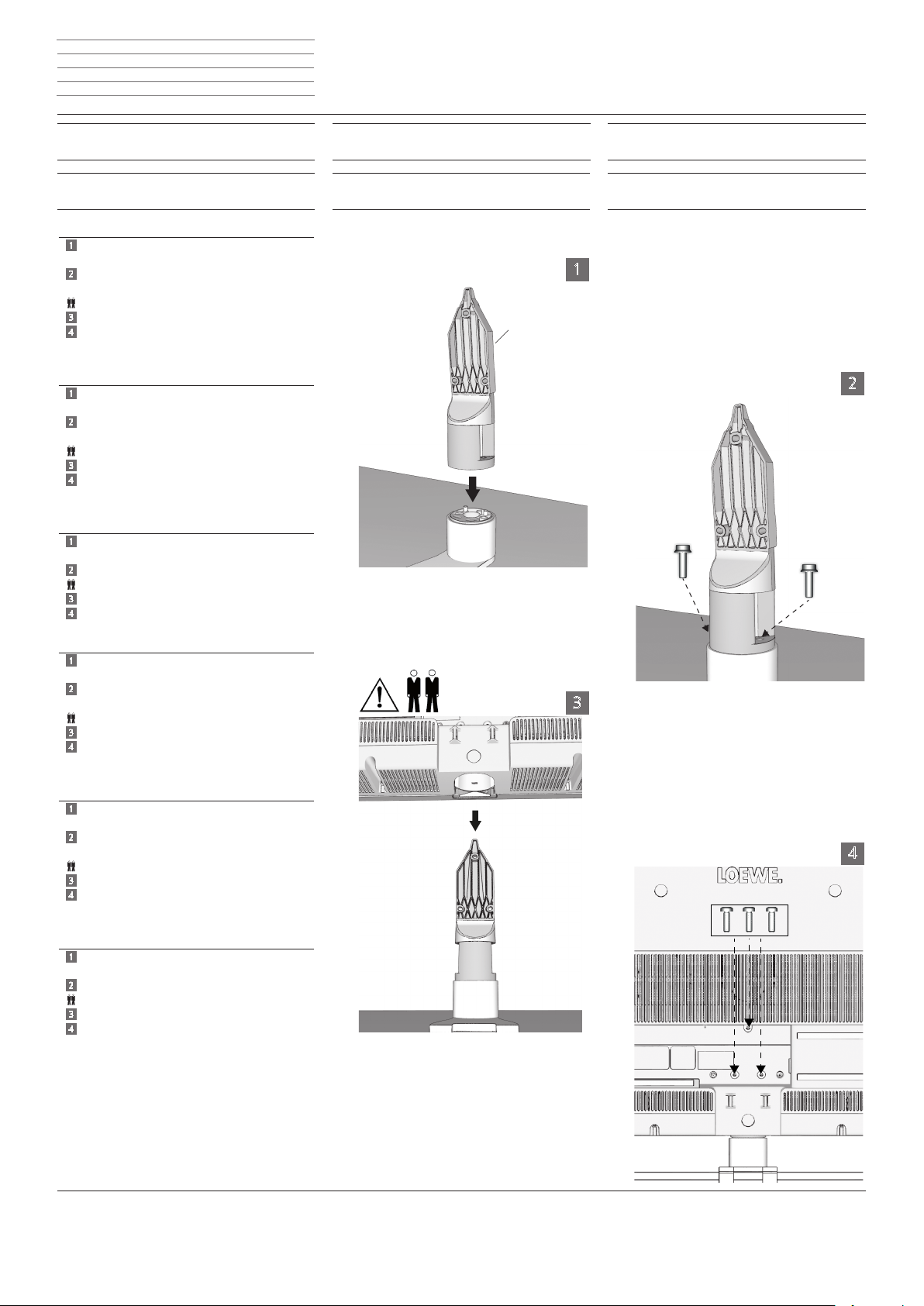

1
Zentrierstifte einsetzen und Adapter (A) auf die TV­ Halterung montieren.
2
Adapter mit zwei Schrauben (b1, b2) handfest
xieren.
Eine zweite Person zur Hilfe nehmen.
3
TV-Gerät auf das Rack setzen.
4
TV-Gerät mit vorher entfernten Schrauben befestigen.
1
Breng de centreerstiften aan en monteer de adapter (A) op de TV houder.
2
Adapter met twee schroeven (b1, b2) handvast bevestigen. Roep de hulp van een tweede persoon in.
3
Plaats het tv-toestel op het rack.
4
TV-toestel met eerder verwijderde schroeven bevestigen.
1
Insert centring pins and and mount adapter (A) on the TV bracket.
2
Fasten adapter hand tight with two screws (b1, b2). Enlist a second person for help.
3
Place TV set on the rack.
4
Fasten TV set using the screws previously removed.
d
f
d
l
g
Connect 42/37/32
TV op rack monteren
Connect 42/37/32
Montaggio dell‘apparecchio TV sul rack
A
l
i
Connect 42/37/32
Mount TV on rack
Connect 42/37/32
Montaje del TV en el Rack
1
g
e
2
b1
b2
1
Placer les ergots de centrage et monter l’adaptateur (A) sur le support téléviseur.
2
Visser l’adaptateur à la main avec les deux vis (b1, b2). Demander l’aide d’une deuxième personne.
3
Poser le téléviseur sur le rack.
4
Fixer le téléviseur à l’aide des vis retirées précédemment.
1
Inserire i perni di centraggio e l’adattatore (A) nel supporto TV.
2
Fissare l’adattatore con due viti (b1, b2) stringendolo a mano. Farsi aiutare da un’altra persona.
3
Appoggiare l’apparecchio TV sul rack.
4
Fissare l’apparecchio TV con le viti precedentemente rimosse.
1
Colocar los pasadores de centrado y montar el adaptador (A) en el soporte de TV.
2
Fijar el adaptador a mano con dos tornillos (b1, b2). Solicitar la ayuda de otra persona.
3
Colocar el televisor en el Rack.
4
Fijar el televisor con los tornillos retirados anteriormente.
f
3
i
4
e
Page 12
Rack - 12 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Art 47-32 SL / Xelos 42-32 SL
Standfuß demontieren
Art 47-32 SL / Xelos 42-32 SL
Démontage du pied
1
Die drei Schrauben mit einem Schraubenschlüssel (T20) lösen. Eine zweite Person zur Hilfe nehmen.
2
TV-Gerät nach oben abnehmen und mit der Bildschirmseite auf eine weiche Unterlage (Vlies oder Decke) ablegen.
1
Draai de drie schroeven met een schroevendraaier (T20) los. Roep de hulp van een tweede persoon in.
2
Neem het TV-toestel naar boven toe af en leg het met de schermzijde neer op een zachte ondergrond (vlies of deken).
1
Loosen the three screws using a spanner (T20). Enlist a second person for help.
2
Remove TV set upwards and place down with the screen on a soft base (eece or blanket).
1
Desserrer les trois vis à l’aide d’une clé (T20). Demander l’aide d’une deuxième personne.
2
Retirer le téléviseur par le haut et le déposer
avec le côté de l’écran sur un support souple (non-tissé ou couverture).
d
f
d
l
g
f
Art 47-32 SL / Xelos 42-32 SL
Voet monteren
Art 47-32 SL / Xelos 42-32 SL
Smontaggio del piedistallo
l
i
Art 47-32 SL / Xelos 42-32 SL
Disassemble standing foot
Art 47-32 SL / Xelos 42-32 SL
Desmontaje del pie
A
g
e
1
1
Allentare le tre viti con una chiave inglese (T20). Farsi aiutare da un’altra persona.
2
Sollevare l’apparecchio TV verso l’alto e
appoggiarlo dal lato dello schermo su una supercie
morbida (tessuto-non-tessuto oppure su una coperta).
1
Aojar los tres tornillos con una llave (T20). Solicitar la ayuda de otra persona.
2
Retirar el televisor hacia arriba y
colocarlo sobre una supercie blanda (eltro o
manta) con la pantalla hacia abajo.
i
2
e
Page 13
Rack - 13 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Art 47-32 SL / Xelos 42-32 SL
TV auf Rack montieren
Art 47-32 SL / Xelos 42-32 SL
Montage du téléviseur sur le rack
1
Zentrierstifte einsetzen und Adapter (A) auf die TV­ Halterung montieren.
2
Adapter mit zwei Schrauben (b1, b2) handfest
xieren.
Eine zweite Person zur Hilfe nehmen.
3
TV-Gerät auf das Rack setzen.
4
TV-Gerät mit vorher entfernten Schrauben befestigen.
1
Breng de centreerstiften aan en monteer de adapter (A) op de TV-houder.
2
Adapter met twee schroeven (b1, b2) handvast bevestigen. Roep de hulp van een tweede persoon in.
3
Plaats het tv-toestel op het rack.
4
TV-toestel met eerder verwijderde schroeven bevestigen.
1
Insert centring pins and and mount adapter (A) on the TV bracket.
2
Fasten adapter hand tight with two screws (b1, b2). Enlist a second person for help.
3
Place TV set on the rack.
4
Fasten TV set using the screws previously removed.
d
f
d
l
g
Art 47-32 SL / Xelos 42-32 SL
TV op rack monteren
Art 47-32 SL / Xelos 42-32 SL
Montaggio dell‘apparecchio TV sul rack
A
l
i
Art 47-32 SL / Xelos 42-32 SL
Mount TV on rack
Art 47-32 SL / Xelos 42-32 SL
Montaje del TV en el Rack
1
b1
g
e
2
b2
1
Placer les ergots de centrage et monter l’adaptateur (A) sur le support téléviseur.
2
Visser l’adaptateur à la main avec les deux vis (b1, b2). Demander l’aide d’une deuxième personne.
3
Poser le téléviseur sur le rack.
4
Fixer le téléviseur à l’aide des vis retirées précédemment.
1
Inserire i perni di centraggio e l’adattatore (A) nel supporto TV.
2
Fissare l’adattatore con due viti (b1, b2) stringendolo a mano. Farsi aiutare da un’altra persona.
3
Appoggiare l’apparecchio TV sul rack.
4
Fissare l’apparecchio TV con le viti precedentemente rimosse.
1
Colocar los pasadores de centrado y montar el adaptador (A) en el soporte de TV.
2
Fijar el adaptador a mano con dos tornillos (b1, b2). Solicitar la ayuda de otra persona.
3
Colocar el televisor en el Rack.
4
Fijar el televisor con los tornillos retirados anteriormente.
f
3
i
4
e
Page 14
Rack - 14 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje

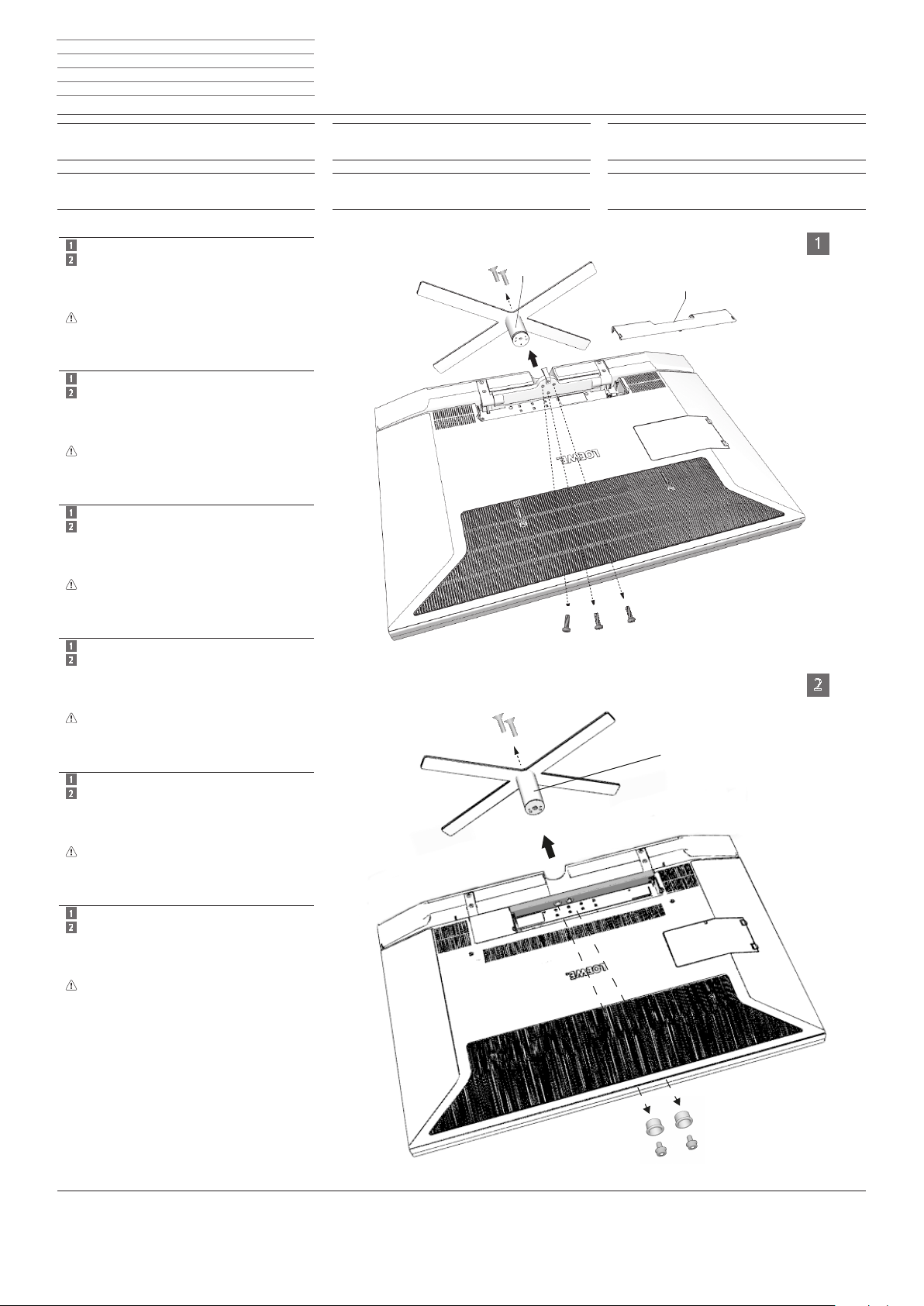

Individual Selection 46/40/32
Standfuß demontieren
Individual Selection 46/40/32
Démontage du pied
1
Individual Selection 40/32
2
Individual Selection 46
Standfuß wie in der Abbildung dargestellt demontieren. Dazu auch die Informationen in der Montageanleitung des Standfußes beachten. Hinweis. Zur Montage des TV-Gerätes am Rack wird die Säule (S) des Standfußes benötigt.
1
Individual Selection 40/32
2
Individual Selection 46 Voet zoals getoond in de afbeelding demonteren. Daarvoor ook de informatie in de handleiding van de voet in acht nemen. Opmerking. Voor de montage van het tv-toestel op het rack heeft u de kolom (S) van de voet nodig.
1
Individual Selection 40/32
2
Individual Selection 46 Disassemble standing foot as shown in the
gure. Consult the information in the
Installation Instructions of the standing foot for this. Note. To mount the TV set on the rack, you need the column (S) of the standing foot.
d
f
d
l
g
Individual Selection 46/40/32

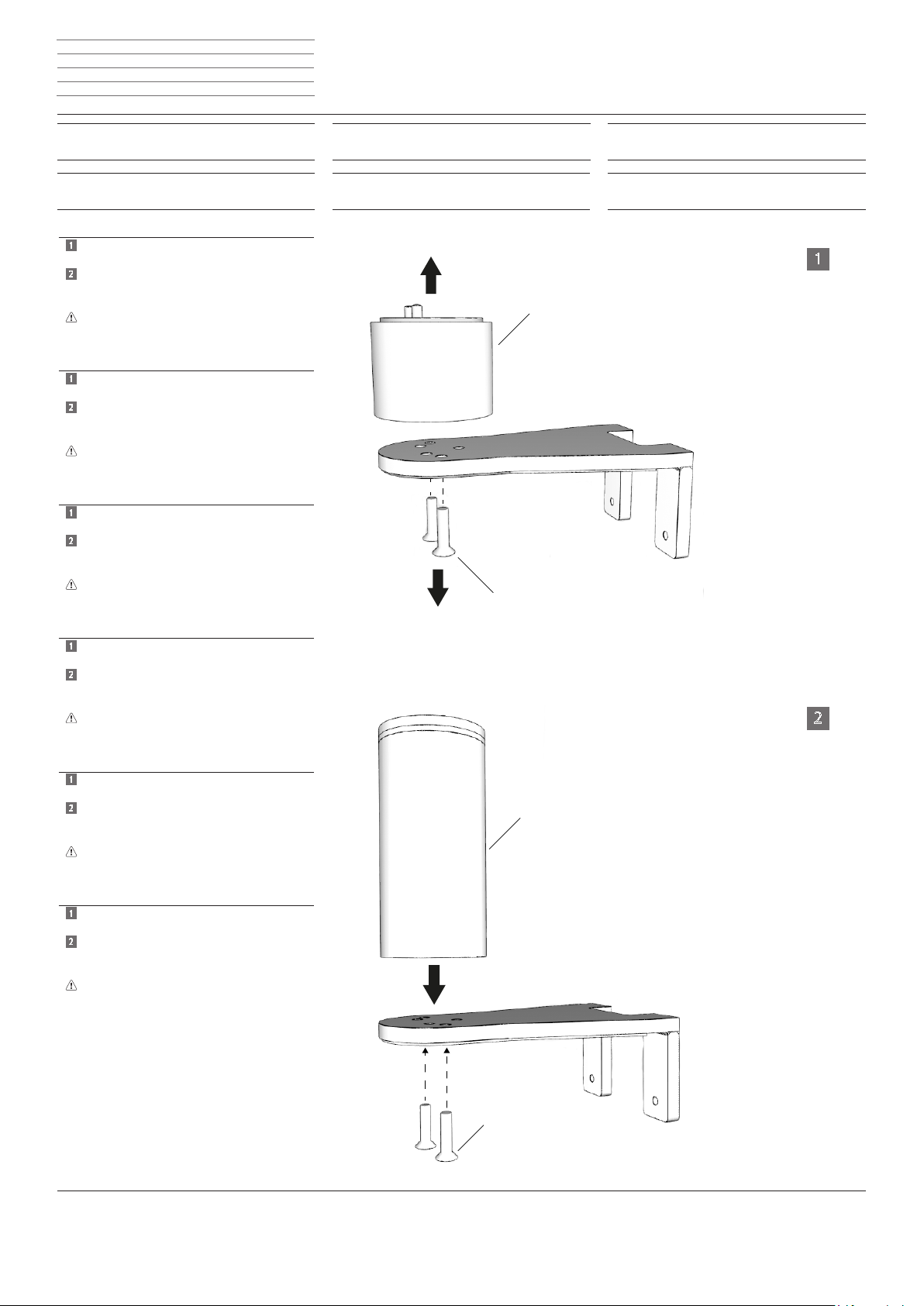

Voet monteren
Individual Selection 46/40/32
Smontaggio del piedistallo
l
i
Individual Selection 46/40/32
Disassemble standing foot
Individual Selection 46/40/32
Desmontaje del pie
g
e
1
S
A
Individual Selection 40/32
1
Individual Selection 40/32
2
Individual Selection 46
Démonter le pied comme indiqué sur l‘illustration.
Observer pour cela les informations contenues dans la notice de montage du pied.
Remarque. La colonne (S) du pied est nécessaire pour le montage du téléviseur sur le rack.
1
Individual Selection 40/32
2
Individual Selection 46 Smontare il piedistallo come illustrato
nell‘immagine. Osservare le informazioni nelle
istruzioni di montaggio del piedistallo.
Nota: per montare l‘apparecchio TV sul rack
è necessario utilizzare la colonna (S) del piedistallo.
1
Individual Selection 40/32
2
Individual Selection 46 Desmontar el pie como se muestra en la
imagen. Tener en cuenta para ello también la información del manual de montaje del pie.
Nota: Para el montaje del televisor en el Rack, se necesita la columna (S) del pie.
f
i
e
2
S
Individual Selection 46
Page 15
Rack - 15 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Individual Selection 46/40/32
TV auf Rack montieren
Individual Selection 46/40/32
Montage du téléviseur sur le rack
1
Säule (A) der TV-Halterung demontieren. Hierzu die beiden Schrauben (b1, b2) lösen.
2
Säule (S) des Standfußes auf die TV-Halterung montieren. Zur Befestigung die vorher entfernten Schrauben (b1, b2) verwenden. Anschließend die TV-Halterung am Rack befestigen (siehe Seite 8).
1
Kolom (A) van de tv-houder demonteren. Daarvoor de beide schroeven (b1, b2) losdraaien.
2
Kolom (S) van de voet op de TV-houder monteren. Ter bevestiging de eerder verwijderde schroeven (b1, b2) gebruiken. Vervolgens de tv-houder op het rack bevestigen (zie pagina 8).
1
Disassemble column (A) of the TV bracket. To do so, loosen the two screws (b1, b2).
2
Mount column (S) of the standing foot on the TV bracket. Use the screws previously removed (b1, b2) for the fastening. Now fasten the TV bracket on the rack (see page 8).
d
f
d
l
g
Individual Selection 46/40/32
TV op rack monteren
Individual Selection 46/40/32
Montaggio dell‘apparecchio TV sul rack
A
b1, b2
l
i
Individual Selection 46/40/32
Mount TV on rack
Individual Selection 46/40/32
Montaje del TV en el Rack
g
e
1
1
Démonter la colonne (A) du support téléviseur. Pour cela, desserrer les deux vis (b1, b2).
2
Monter la colonne (S) du pied sur le support
téléviseur. Pour la xation, utiliser les vis (b1, b2) retirées précédemment. Fixer ensuite le support téléviseur sur le rack
(voir page 8).
1
Smontare la colonna (A) del supporto TV. A tale scopo allentare le due viti (b1, b2).
2
Montare la colonna (S) del piedistallo sul supporto
TV. Per il ssaggio utilizzare le viti precedentemente
rimosse (b1, b2).
Al termine ssare il supporto TV sul rack
(vedi pag. 8).
1
Desmontar columna (A) del soporte de TV. Aojar para ello ambos tornillos (b1, b2).
2
Montar columna (S) del pie en el soporte de
TV. Para la jación, utilizar los tornillos
(b1, b2) retirados anteriormente.
Fijar a continuación el soporte de TV en el Rack
(consultar página 8).
f
2
i
S
e
b1, b2
Page 16
Rack - 16 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Individual Selection 46/40/32
TV auf Rack montieren
Individual Selection 46/40/32
Montage du téléviseur sur le rack
3
Individual Selection 40/32
4
Individual Selection 46
Eine zweite Person zur Hilfe nehmen. TV-Gerät auf das Rack setzen. TV-Gerät mit vorher entfernten Schrauben befestigen (Individual Sel. 40/32: 3 Schrauben, Individual Sel. 46: 2 Schrauben + 2 Hülsten).
3
Individual Selection 40/32
4
Individual Selection 46 Roep de hulp van een tweede persoon in. Plaats het tv-toestel op het rack. TV-toestel met eerder verwijderde schroeven bevestigen (Individual Sel. 40/32: 3 schroeven, Individual Sel. 46: 2 schroeven + 2 hulsen).
3
Individual Selection 40/32
4
Individual Selection 46 Enlist a second person for help. Place TV set on the rack. Fasten TV set using the screws previously (Individual Sel. 40/32: 3 screws, Individual Sel. 46: 2 screws + 2 sleeves).
d
f
d
l
g
Individual Selection 46/40/32
TV op rack monteren
Individual Selection 46/40/32
Montaggio dell‘apparecchio TV sul rack
l
i
Individual Selection 46/40/32
Mount TV on rack
Individual Selection 46/40/32
Montaje del TV en el Rack
g
e
3
3
Individual Selection 40/32
4
Individual Selection 46 Demander l’aide d’une deuxième personne.
Poser le téléviseur sur le rack. Fixer le téléviseur à l‘aide des vis retirées précédemment (Individual Sel. 40/32 : 3 vis,
Individual Sel. 46 : 2 vis + 2 douilles).
3
Individual Selection 40/32
4
Individual Selection 46 Farsi aiutare da una seconda persona.
Appoggiare l‘apparecchio TV sul rack. Fissare l‘apparecchio TV con le viti precedentemente
rimosse (Individual Sel. 40/32: 3 viti, Individual Sel. 46: 2 viti + 2 tasselli).
3
Individual Selection 40/32
4
Individual Selection 46 Solicitar la ayuda de otra persona. Colocar el televisor en el Rack. Fijar el televisor con los tornillos retirados anteriormente (Individual Sel. 40/32: 3 tornillos, Individual Sel. 46: 2 tornillos + 2 casquillos).
f
4
i
e
Page 17
Rack - 17 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Individual Compose 46/40
TV auf Rack montieren
Individual Compose 46/40
Montage du téléviseur sur le rack
Eine Zweite Person zur Hilfe nehmen.
1
Zentrierstifte einsetzen und TV-Gerät auf das Rack stellen. Hierbei darauf achten, dass die Traverse des TV-Geräts am Rack einrastet.
2
Die Hülsen (h1, h2) in die Befestigungsbohrungen der Traverse schieben. TV-Gerät mit zwei Schrauben (a1, a2) befestigen.
Roep de hulp van een tweede persoon in.
1
Centreerstiften aanbrengen en tv-toestel op het rack plaatsen. Let er daarbij op dat de dwarsregel van het tv-toestel in het rack vastklikt.
2
De hulzen (h1, h2) in de bevestigingsboringen van de dwarsregel schuiven. Tv-toestel met twee schroeven (a1, a2) bevestigen.
Enlist a second person for help.
1
Insert centring pins and and place TV set on the rack. When doing so, make sure that the cross bar of the TV set is latched in on the rack.
2
Slide the sleeves (h1, h2) into the fastening holes of the cross bar. Fasten TV set with two screws (a1, a2).
1
1
1
d
f
d
l
g
Individual Compose 46/40
TV op rack monteren
Individual Compose 46/40
Montaggio dell‘apparecchio TV sul rack
h1
l
i
Individual Compose 46/40
Mount TV on rack
Individual Compose 46/40
Montaje del TV en el Rack
a2a1
2
h2
g
e
1
Demander l’aide d’une deuxième personne.
1
Placer les ergots de centrage et poser le téléviseur sur le rack. Veiller à ce que la traverse du téléviseur s’enclenche dans le rack.
2
Faire coulisser les douilles (h1, h2) dans les trous de xation de la traverse. Fixer le téléviseur avec deux vis (a1, a2).
Farsi aiutare da una seconda persona.
1
Inserire i perni di centraggio e appoggiare l’apparecchio TV sul rack. Accertarsi che la traversa dell’apparecchio TV si innesti nel rack.
2
Far scorrere le bussole (h1, h2) nei fori di ssaggio della traversa. Fissare l’apparecchio TV con due viti (a1, a2).
Solicitar la ayuda de otra persona.
1
Colocar los pasadores de centrado y poner el televisor sobre el Rack. Tener en cuenta para ello que el tavesaño del televisor encaje en el Rack.
2
Introducir los casquillos (h1, h2) en los oricios de jación del tavesaño. Fijar el televisor con dos tornillos (a1, a2).
1
1
1
f
i
e
1)
d Montagematerial ist über den LOEWE-Kundendienst zu beziehen. l Montagemateriaal moet via de LOEWE-klantendienst worden aangekocht. g Installation material can be purchased via the LOEWE Customer Service.
f Matériel de montage disponible auprès du service après-vente LOEWE. i Il materiale di montaggio è acquistabile tramite il servizio clienti LOEWE. e Puede adquirir el material de montaje a través del servicio técnico de Loewe.
Page 18
Rack - 18 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje

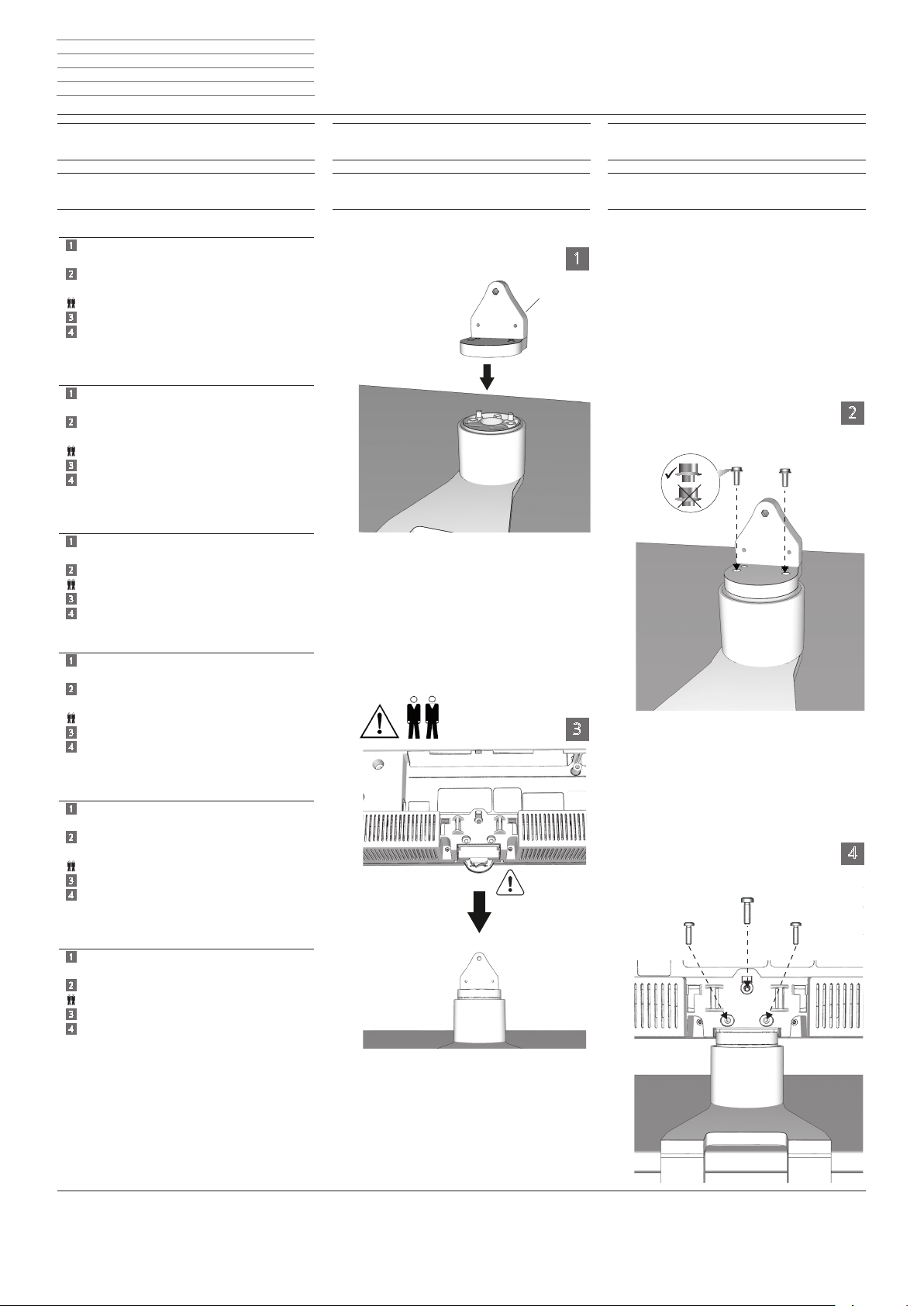

Individual 32 LED/3D
TV auf Rack montieren
Individual 32 LED/3D
Montage du téléviseur sur le rack
1
Zentrierstift einsetzen und Adapterteil (A1) auf die TV-Halterung montieren.
2
Adapter mit zwei Schrauben (b1, b2) handfest
xieren.
3
Adapterteil (A2) am vorher montierten Adapterteil (A1) anbringen.
1
Centreerstift aanbrengen en adapteronderdeel (A1) op de TV-houder monteren.
2
Adapter met twee schroeven (b1, b2) handvast bevestigen.
3
Adapteronderdeel (A2) op het eerder gemonteerde adapteronderdeel (A1) aanbrengen.
1
Insert centring pin and mount adapter part (A1) on the TV bracket.
2
Fasten adapter hand tight with two screws (b1, b2).
3
Attach adapter part (A2) on previously mounted adapter part (A1).
1
Placer l’ergot de centrage et monter la partie de l’adaptateur (A1) sur le support téléviseur.
2
Visser l’adaptateur à la main avec les deux vis (b1, b2).
3
Placer la partie de l’adaptateur (A2) sur la partie montée précédemment (A1).
d
f
d
l
g
f
Individual 32 LED/3D
TV op rack monteren
Individual 32 LED/3D
Montaggio dell‘apparecchio TV sul rack
A1
l
i
Individual 32 LED/3D
Mount TV on rack
Individual 32 LED/3D
Montaje del TV en el Rack
1
g
e
2
b2b1
A1
1
Inserire il perno di montaggio e montare il componente dell’adattatore (A1) sul supporto TV.
2
Fissare l’adattatore con due viti (b1, b2) stringendolo a mano.
3
Applicare il componente dell’adattatore (A2) sul componente dell’adattatore precedentemente montato (A1).
1
Colocar pasadores de centrado y montar el elemento adaptador (A1) en el soporte de TV.
2
Fijar el adaptador a mano con dos tornillos (b1, b2).
3
Colocar el elemento adaptador (A2) en el elemento adaptador (A1) montado anteriormente.
i
3
e
A1
A2
Page 19
Rack - 19 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Individual 32 LED/3D
TV auf Rack montieren
Individual 32 LED/3D
Montage du téléviseur sur le rack

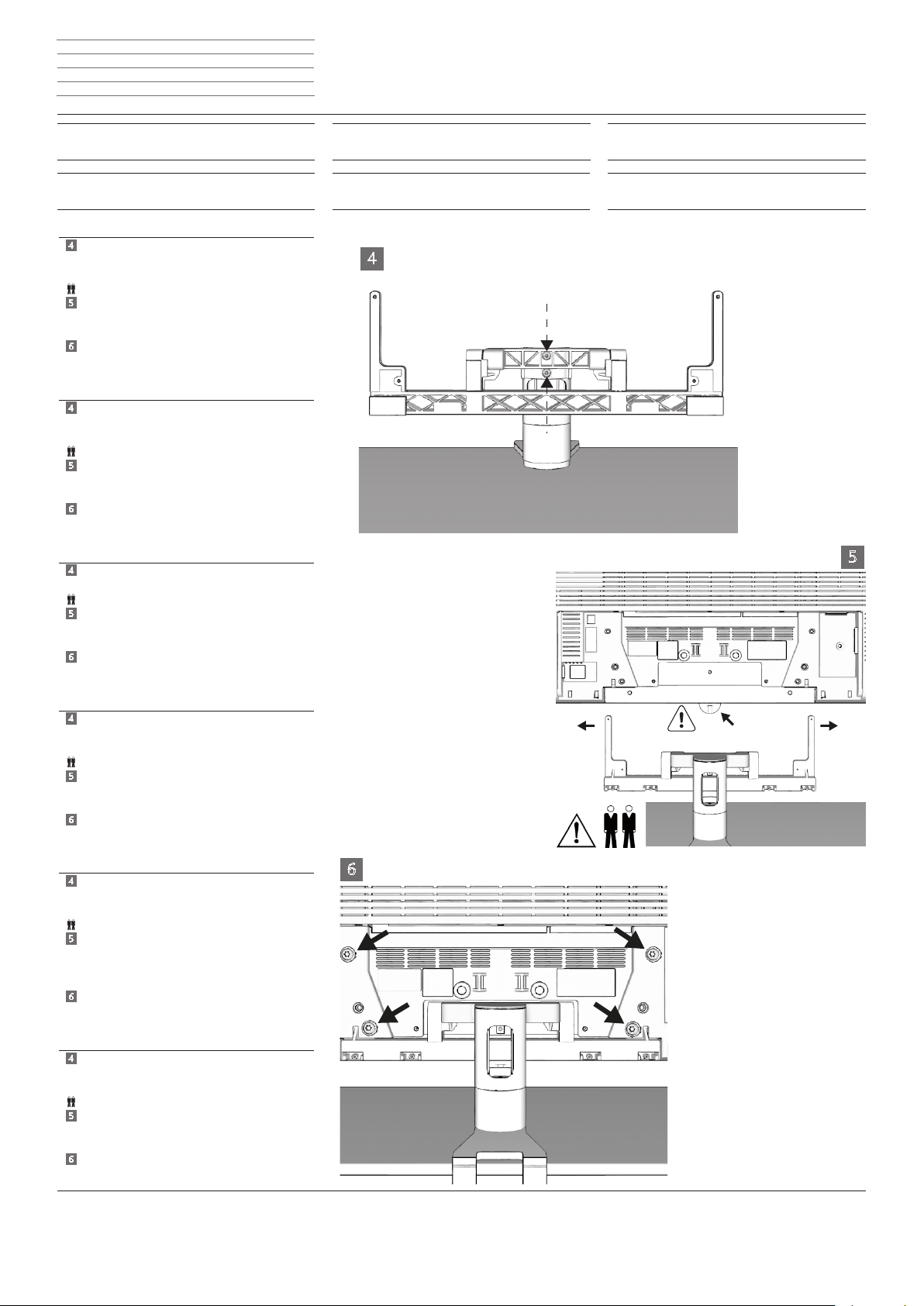

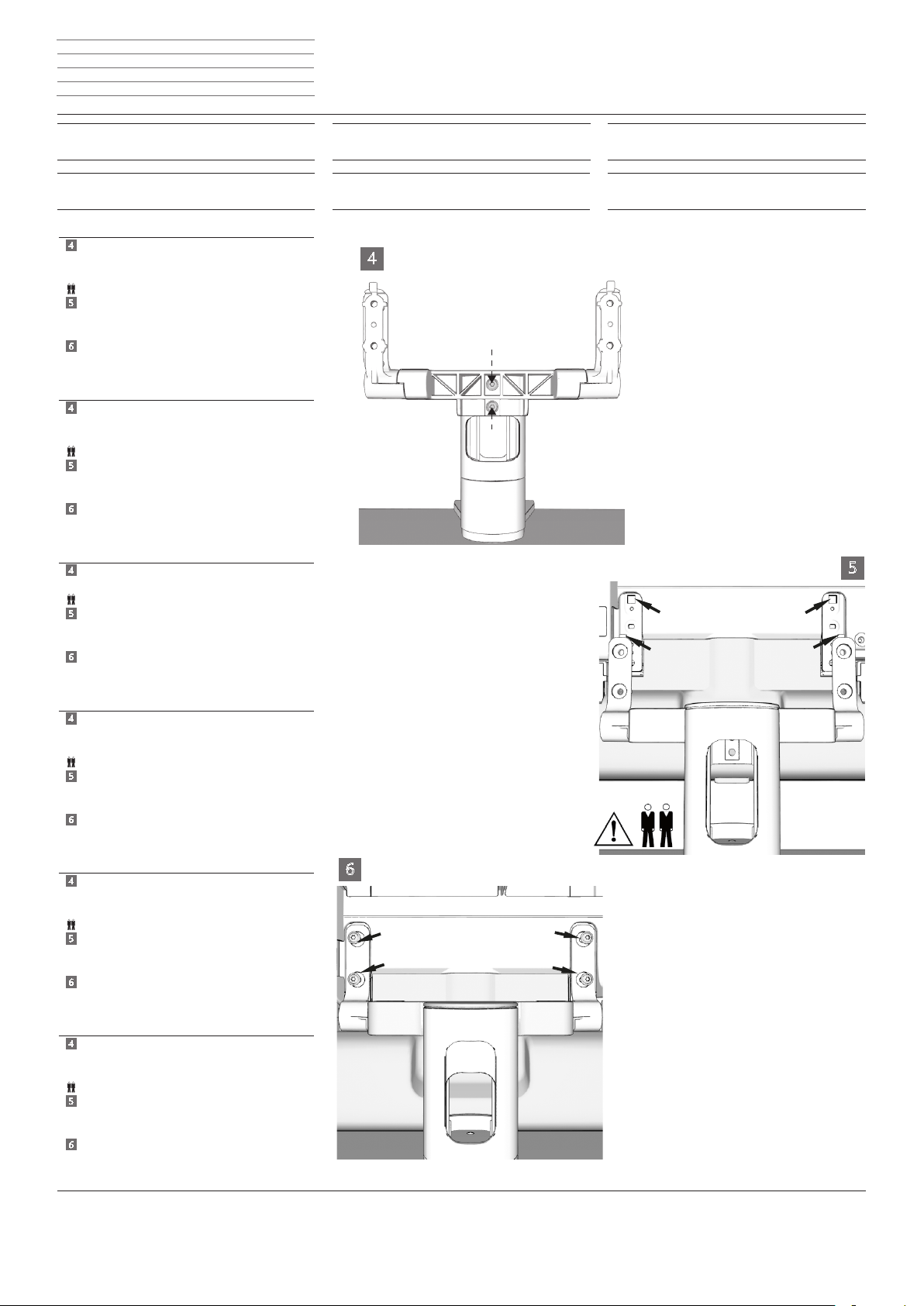

4
Die beiden Adapterteile mit zwei Schrauben (c1, c2)
xieren. Schrauben vorher mit Federringen
ausstatten. Eine zweite Person zur Hilfe nehmen.
5
TV-Gerät am Rack einhängen. Hierbei darauf achten, dass die Haltenasen (N) des Adapters in den Einbuchtungen (R) des TV-Gerätes einrasten.
6
TV-Gerät mit mitgelieferten Schrauben (d1, d2, d3, d4) befestigen.
4
De beide adapteronderdelen met twee schroeven (c1, c2) bevestigen. Schroeven eerst van veerringen voorzien. Roep de hulp van een tweede persoon in.
5
Tv-toestel in het rack hangen. Daarbij erop letten dat de bevestigingsnokjes (N) van de adapter in de inhammen (R) van het tv-toestel passen.
6
Tv-toestel met de bijgeleverde schroeven (d1, d2, d3, d4) bevestigen.
4
Fasten the two adapter parts with two screws (c1, c2). Provide screws with lock washers. Enlist a second person for help.
5
Hook TV set onto the rack. When doing so, make sure that the holding lugs (N) of the adapter latch into the indentations (R) of the TV set.
6
Fasten TV set with the screws provided (d1, d2, d3, d4).
d
f
d
l
g
Individual 32 LED/3D
TV op rack monteren
Individual 32 LED/3D
Montaggio dell‘apparecchio TV sul rack
4
c1
c2
l
i
Individual 32 LED/3D
Mount TV on rack
Individual 32 LED/3D
Montaje del TV en el Rack
R R
N N
g
e
5
4
Fixer les deux parties de l’adaptateur avec deux vis (c1, c2). Munir auparavant les vis de rondelles élastiques. Demander l’aide d’une deuxième personne.
5
Accrocher le téléviseur au rack. Veiller à ce que les crochets de xation (N) de l’adaptateur s’enclenchent dans les ouvertures (R) du téléviseur.
6
Fixer le téléviseur à l’aide des vis fournies (d1, d2, d3, d4)
4
Fissare i due componenti dell’adattatore con due viti (c1, c2). Prima di procedere, applicare gli anelli elastici sulle viti. Farsi aiutare da un’altra persona.
5
Appendere l’apparecchio TV sul rack, accertandosi che le sporgenze (N) dell‘adattatore siano innestate nelle rientranze (R) dell’apparecchio TV.
6
Fissare l’apparecchio TV con le viti fornite (d1, d2, d3, d4)
4
Fijar ambos elementos adaptadores con dos tornillos (c1, c2). Dotar antes los tornillos de arandelas elásticas. Solicitar la ayuda de otra persona.
5
Colgar el televisor en el Rack. Tener en cuenta que al hacerlo las jaciones (N) del adaptador encajen en las hendiduras (R) del televisor.
6
Fijar el televisor con los tornillos suministrados (d1, d2, d3, d4).
f
i
e
6
d1 d2 d3 d4
Page 20
Rack - 20 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Individual 55/46/40 LED/3D
TV auf Rack montieren
Individual 55/46/40 LED/3D
Montage du téléviseur sur le rack
1
Zentrierstift einsetzen und Adapterteil (A1) auf die TV-Halterung montieren.
2
Adapter mit zwei Schrauben (b1, b2) handfest
xieren.
3
Adapterteil (A2) am vorher montierten Adapterteil (A1) anbringen.
1
Centreerstift aanbrengen en adapteronderdeel (A1) op de TV-houder monteren.
2
Adapter met twee schroeven (b1, b2) handvast bevestigen.
3
Adapteronderdeel (A2) op het eerder gemonteerde adapteronderdeel (A1) aanbrengen.
1
Insert centring pin and mount adapter part (A1) on the TV bracket.
2
Fasten adapter hand tight with two screws (b1, b2).
3
Attach adapter part (A2) on previously mounted adapter part (A1).
1
Placer l’ergot de centrage et monter la partie de l’adaptateur (A1) sur le support téléviseur.
2
Visser l’adaptateur à la main avec les deux vis (b1, b2).
3
Placer la partie de l’adaptateur (A2) sur la partie montée précédemment (A1).
d
f
d
l
g
f
Individual 55/46/40 LED/3D
TV op rack monteren
Individual 55/46/40 LED/3D
Montaggio dell‘apparecchio TV sul rack
A1
l
i
Individual 55/46/40 LED/3D
Mount TV on rack
Individual 55/46/40 LED/3D
Montaje del TV en el Rack
1
g
e
2
b2b1
A1
1
Inserire il perno di montaggio e montare il componente dell’adattatore (A1) sul supporto TV.
2
Fissare l’adattatore con due viti (b1, b2) stringendolo a mano.
3
Applicare il componente dell’adattatore (A2) sul componente dell’adattatore precedentemente montato (A1).
1
Colocar pasadores de centrado y montar el elemento adaptador (A1) en el soporte de TV.
2
Fijar el adaptador a mano con dos tornillos (b1, b2).
3
Colocar el elemento adaptador (A2) en el elemento adaptador (A1) montado anteriormente.
i
3
e
A1
A2
Page 21
Rack - 21 -
c1
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Individual 55/46/40 LED/3D
TV auf Rack montieren
Individual 55/46/40 LED/3D
Montage du téléviseur sur le rack
4
Die beiden Adapterteile mit zwei Schrauben (c1, c2)
xieren. Schrauben vorher mit Federringen
ausstatten. Eine zweite Person zur Hilfe nehmen.
5
TV-Gerät auf das Rack heben. Hierbei darauf achten, dass die Arme (G) des Adapters in die Geräteunterseite eintauchen.
6
TV-Gerät mit mitgelieferten Schrauben (d1, d2, d3, d4) befestigen.
4
De beide adapteronderdelen met twee schroeven (c1, c2) bevestigen. Schroeven eerst van veerringen voorzien. Roep de hulp van een tweede persoon in.
5
Til het tv-toestel op het rack. Daarbij erop letten dat de armen (G) van de adapter in de onderkant van het toestel verdwijnen.
6
Tv-toestel met de bijgeleverde schroeven (d1, d2, d3, d4) bevestigen.
4
Fasten the two adapter parts with two screws (c1, c2). Provide screws with lock washers. Enlist a second person for help.
5
Lift TV set onto the rack. When doing so, make sure that the arms (G) of the adapter dip into the bottom of the unit.
6
Fasten TV set with the screws provided (d1, d2, d3, d4).
d
f
d
l
g
Individual 55/46/40 LED/3D
TV op rack monteren
Individual 55/46/40 LED/3D
Montaggio dell‘apparecchio TV sul rack
4
c2
l
i
Individual 55/46/40 LED/3D
Mount TV on rack
Individual 55/46/40 LED/3D
Montaje del TV en el Rack
g
e
5
4
Fixer les deux parties de l’adaptateur avec deux vis (c1, c2). Munir auparavant les vis de rondelles élastiques. Demander l’aide d’une deuxième personne.
5
Placer le téléviseur sur le rack en le soulevant. Veiller à ce que les bras (G) de l‘adaptateur s‘enfoncent dans la partie inférieure de l’appareil.
6
Fixer le téléviseur à l’aide des vis fournies (d1, d2, d3, d4).
4
Fissare i due componenti dell’adattatore con due viti (c1, c2). Prima di procedere, applicare gli anelli elastici sulle viti. Farsi aiutare da un’altra persona.
5
Sollevare l’apparecchio TV sul rack. Eseguendo questa operazione accertarsi che i bracci (G) dell’adattatore siano inseriti nella parte inferiore dell’apparecchio.
6
Fissare l’apparecchio TV con le viti fornite (d1, d2, d3, d4).
4
Fijar ambos elementos adaptadores con dos tornillos (c1, c2). Dotar antes los tornillos de arandelas elásticas. Solicitar la ayuda de otra persona.
5
Subir el televisor al Rack. Tener en cuenta al hacerlo que los brazos (G) del adaptador entren en la parte inferior del televisor.
6
Fijar el televisor con los tornillos suministrados (d1, d2, d3, d4).
f
i
e
G
B
G
6
d1 d2
d3 d4
d1
Page 22
Rack - 22 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Connect, Art, Xelos 46-32 LED/3D
Standfuß demontieren
Connect, Art, Xelos 46-32 LED/3D
Démontage du pied
1
Die drei Schrauben mit einem Schraubenschlüssel (T20) lösen. Eine zweite Person zur Hilfe nehmen.
2
TV-Gerät nach oben abnehmen und mit der Bildschirmseite auf eine weiche Unterlage (Vlies oder Decke) ablegen.
1
Draai de drie schroeven met een schroevendraaier (T20) los. Roep de hulp van een tweede persoon in.
2
Neem het TV-toestel naar boven toe af en leg het met de schermzijde neer op een zachte ondergrond (vlies of deken).
1
Loosen the three screws using a spanner (T20). Enlist a second person for help.
2
Remove TV set upwards and place down with with the screen on a soft base (eece or blanket).
1
Desserrer les trois vis à l’aide d’une clé (T20). Demander l’aide d’une deuxième personne.
2
Retirer le téléviseur par le haut et le déposer
avec le côté de l’écran sur un support souple (non-tissé ou couverture).
1
1
1
d
f
d
l
g
f
Connect, Art, Xelos 46-32 LED/3D
Voet monteren
Connect, Art, Xelos 46-32 LED/3D
Smontaggio del piedistallo
l
i
Connect, Art, Xelos 46-32 LED/3D
Disassemble standing foot
Connect, Art, Xelos 46-32 LED/3D
Desmontaje del pie
A
g
e
1
1
Allentare le tre viti con una chiave inglese (T20). Farsi aiutare da un’altra persona.
2
Sollevare l’apparecchio TV verso l’alto e
appoggiarlo dal lato dello schermo su una supercie
morbida (tessuto-non-tessuto oppure su una
1
coperta).
1
Aojar los tres tornillos con una llave (T20). Solicitar la ayuda de otra persona.
2
Retirar el televisor hacia arriba y
colocarlo sobre una supercie blanda (eltro o
manta) con la pantalla hacia abajo.
1
i
2
e
1)
d Als Beispiel beschrieben am TV-Gerät Connect 40 LED/3D. l Als voorbeeld beschreven op het tv-toestel Connect 40 LED/3D. g The description uses the TV set Connect 40 LED/3D as an example.
f Le téléviseur Connect 40 LED/3D sert ici d’exemple. i A titolo esempli cativo viene descritta la procedura per l’apparecchio TV Connect 40 LED/3D. e Se utiliza como ejemplo el televisor Connect 40 LED/3D.
Page 23
Rack - 23 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Connect, Art, Xelos 46-32 LED/3D
TV auf Rack montieren
Connect, Art, Xelos 46-32 LED/3D
Montage du téléviseur sur le rack
1
Zentrierstifte einsetzen und Adapter (A) auf die TV­ Halterung montieren.
2
Adapter mit zwei Schrauben (b1, b2) handfest
xieren.
Eine zweite Person zur Hilfe nehmen.
3
TV-Gerät auf das Rack setzen.
4
TV-Gerät mit vorher entfernten Schrauben befestigen.
1
Breng de centreerstiften aan en monteer de adapter (A) op de TV-houder.
2
Adapter met twee schroeven (b1, b2) handvast bevestigen. Roep de hulp van een tweede persoon in.
3
Plaats het tv-toestel op het rack.
4
TV-toestel met eerder verwijderde schroeven bevestigen.
1
Insert centring pins and and mount adapter (A) on the TV bracket.
2
Fasten adapter hand tight with two screws (b1, b2). Enlist a second person for help.
3
Place TV set on the rack.
4
Fasten TV set using the screws previously removed.
d
f
d
l
g
Connect, Art, Xelos 46-32 LED/3D
TV op rack monteren
Connect, Art, Xelos 46-32 LED/3D
Montaggio dell‘apparecchio TV sul rack
l
i
Connect, Art, Xelos 46-32 LED/3D
Mount TV on rack
Connect, Art, Xelos 46-32 LED/3D
Montaje del TV en el Rack
g
e
1
A
2
b1
b2
1
Placer les ergots de centrage et monter l’adaptateur (A) sur le support téléviseur.
2
Visser l’adaptateur à la main avec les deux vis (b1, b2). Demander l’aide d’une deuxième personne.
3
Poser le téléviseur sur le rack.
4
Fixer le téléviseur à l’aide des vis retirées précédemment.
1
Inserire i perni di centraggio e l’adattatore (A) nel supporto TV.
2
Fissare l’adattatore con due viti (b1, b2) stringendolo a mano. Farsi aiutare da un’altra persona.
3
Appoggiare l’apparecchio TV sul rack.
4
Fissare l’apparecchio TV con le viti precedentemente rimosse.
1
Colocar los pasadores de centrado y montar el adaptador (A) en el soporte de TV.
2
Fijar el adaptador a mano con dos tornillos (b1, b2). Solicitar la ayuda de otra persona.
3
Colocar el televisor en el Rack.
4
Fijar el televisor con los tornillos retirados anteriormente.
f
3
i
4
f2
f1 f1
e
Page 24
Rack - 24 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Connect, Art, Xelos 46-32 LED/3D
TV-Gerät neigen
Sie haben die Möglichkeit, den Neigewinkel Ihres TV-Gerätes auf dem Rack auf 2,5° oder 5° zu verändern. Benötigtes Werkzeug: Innensechskant­Schraubenschlüssel 5mm, Schraubenschlüssel (T20).
Nehmen Sie die Kabelanschlussabdeckung des TV-Gerätes ab. Entfernen Sie die Schraube f2 (Abb. 4) mit dem Schraubenschlüssel (T20). Ste­cken Sie den Innensechskant-Schraubenschlüssel in die vorgesehene Öffnung oberhalb der beiden Schrauben (Abb. 4, Pfeil f). Drehen Sie die Schrau­be und verstellen Sie so den Neigungswinkel des TV-Gerätes (Anschlag links: 5°, Anschlag rechts: 2,5°). Für den gesamten Verstellbereich von 2,5° reichen ca 1,5 Umdrehungen mit dem Schrauben­schlüssel.
Die Drehbewegung erfordert nur sehr geringe Kraft (ca. 2 Nm). Nötigenfalls kann die Neige­bewegung auch von Hand durch Drücken oder Ziehen oben am TV-Gerät unterstützt werden. Versuchen Sie nicht die Verstellschraube mit Gewalt weiter nach rechts zu drehen. Dies kann zu Beschädigungen am TV-Gerät führen!
Befestigen Sie anschließend die vorher entfernte Schraube und Kabelanschlussabdeckung wieder am TV-Gerät.
d
Connect, Art, Xelos 46-32 LED/3D
Inclinazione dell’apparecchio TV
É possibile regolare l’angolo d’inclinazione dell’apparecchio TV sul Rack tra 2,5° o 5°. Strumento necessario: chiave per viti a esagono incassato 5mm, cacciavite (T20).
Togliere la copertura del vano cavi dell‘apparec­chio TV. Rimuovere la vite f2 (Fig. 4) con il cac-
ciavite (T20). Inlare la chiave per viti a esagono incassato nell‘apertura prevista sulla sommità delle due viti (g. 4, freccia f). Girare la vite e
regolare in questo modo l’angolo di inclinazione dell’apparecchio (battuta a sinistra: 5°, battuta a destra: 2,5°). Per regolare l’inclinazione di 2,5°
sono suf cienti circa 1,5 giri di chiave.
Per avvitare è suf ciente applicare solo una
leggera forza (ca. 2 Nm). Se necessario è pos­sibile accentuare il movimento di inclinazione
spingendo o tirando l’apparecchio TV dall‘alto.
Non tentare di forzare ulteriormente la vite di regolazione verso destra per evitare di danneggia-
re l‘apparecchio TV!
Al termine,  ssare nuovamente sull’apparecchio
TV la copertura del vano cavi precedentemente rimossa.
i
Connect, Art, Xelos 46-32 LED/3D
Tilting the TV set
You can change the angle of tilt of your TV set on the Rack to 2.5° or 5°. Tool required: Allen key 5 mm, wrench (T20).
Remove the TV set‘s cable connection cover.
Remove screw f2 (Fig.4) using the wrench (T20). Insert the Allen key into the designated opening above the two screws (Fig 4, arrow f). By screw­ing in the screw, you can adjust the tilt angle of the TV set (turned to the left as far it will go: 5°, to the right as far as it will go: 2,5°). For the en­tire tilt range of up to 2.5°, turn the screw using the wrench approx. 1.5 times.
Turning the screw requires very little force (ap­prox. 2 Nm). If necessary, you can also support the tilting movement using a hand to push or pull the top of the TV set. Do not try to force the adjustment screw further to the right. This could damage the TV set!
Then attach the cable connection cover that you had previously removed to the TV set.
g
Connect, Art, Xelos 46-32 LED/3D
Instellen van de hellingshoek van het tv-toestel
U hebt de mogelijkheid de hellingshoek van uw tv-toestel op de Rack in te stellen binnen een bereik van 2,5° tot 5°. Benodigd gereedschap: inbussleutel 5mm, schroevendraaier (T20).
Verwijder de kabelaansluitafdekking van uw tv-toestel Verwijder de schroef f2 (afb. 4) met de schroevendraaier (T20). Steek de inbussleutel in de daartoe voorziene opening boven de beide schroeven (afb. 4, pijl f). Draai aan de schroef en verstel op die manier de hellingshoek van het tv-toestel (aanslag links: 5°, aanslag rechts: 2,5°). Voor het volledige verstelbereik van 2,5° volstaan ongeveer 1,5 omwentelingen van de schroeven­sleutel.
De draaibeweging vereist slechts zeer weinig kracht (ca. 2 Nm). Indien nodig kan de kantelbe­weging ook met de hand worden ondersteund, door boven aan het tv-toestel te trekken of te duwen. Probeer de stelschroef niet met geweld verder naar rechts te draaien. Dat kan resulteren in schade aan het tv-toestel!
Bevestig vervolgens de eerder verwijderde kabel­aansluitafdekking op het tv-toestel.
l
Connect, Art, Xelos 46-32 LED/3D
Inclinaison du téléviseur
Vous avez la possibilité de modi er l’angle d’inclinaison de votre téléviseur sur le Rack de 2,5° ou 5°. Outils nécessaires : clé Allen de 5 mm, clé (T20).
Retirez le couvercle du raccordement de câble
du téléviseur. Retirez la vis f2 (ill. 4) au moyen de laclé (T20). Placez la clé Allen dans l‘ori ce prévu à cet effet au-dessus des deux vis (ill. 4, èche f). Serrez la vis et positionnez l‘angle d‘inclinaison du téléviseur comme suit (butée gauche : 5°, butée droite : 2,5°). Pour obtenir la plage de réglage maximale de 2,5°, il suf t de tourner la clé d’un
tour et demi environ.
Le mouvement de rotation ne requiert pas beau­coup de force (environ 2 Nm). En cas de besoin, le mouvement d‘inclinaison peut aussi être sou­tenu manuellement en poussant ou tirant sur la
partie supérieure du téléviseur. N‘essayez pas de tourner plus à droite avec force la vis de réglage. Cela peut entraîner des dommages sur le télévi-
seur !
Fixez ensuite sur le téléviseur le couvercle du raccordement de câble que vous avez retiré
auparavant.
f
Connect, Art, Xelos 46-32 LED/3D
Inclinar el televisor
Puede modi car el ángulo de inclinación de su
televisor sobre el Rack en 2,5° o 5°. Herramienta necesaria: Llave de hexágono interior de 5 mm, ajuste (T20).
Retire la cubierta de conexiones de cables del televisor. Retire el tornillo f2 (Fig.4) con la llave de tornillos (T20). Introduzca la llave de hexágono
interior en el ori cio previsto, situado sobre los dos tornillos (g. 4,  echa f). Gire el tornillo y modi que, de esta forma, el ángulo de inclina­ción del televisor (tope a la izquierda: 5°, tope a la
derecha: 2,5°). Para toda el área de ajuste de 2,5° basta con aprox. 1,5 giros con la llave de ajuste.
El movimiento giratorio requiere una fuerza muy reducida (aprox. 2 Nm). En caso necesario, el movimiento giratorio se puede realizar con la mano, presionando o tirando de la parte superior del televisor. Intente no girar demasiado hacia la derecha el tornillo de ajuste con una fuerza exce­siva. Podría provocar daños en el televisor.
Por último, acople al televisor la tapa de conexio­nes de cables que había retirado previamente.
e
Page 25
Rack - 25 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Übersicht
Equipment
d
Sehr geherte Kunde, wir möchten Sie darauf hinweisen, dass Sie die
Möglichkeit haben, optionale Aufrüstsätze für Ihr Rack zu erwerben.
Eine Übersicht über die Aufrüstsätze nden Sie in
der unten dargestellten Tabelle.
Aperçu
Equipement
f
Cher client, Nous attirons votre attention sur le fait que
vous avez la possibilité de vous procurer des kits
d’extension en option pour votre rack. Vous trouverez une vue d’ensemble des kits
d’extension dans le tableau ci-dessous.
Aufrüstsatz Uitbreidingssets
Upgrade kits
Kits d‘extension
Artikelnummer Artikelnummer Article number
Réf. d’article
Kit di espansione
Kits de ampliación
Número de referencia
Overzicht
Equipment
Geachte klant, Wij maken u graag attent op het feit dat u optio-
nele uitbreidingssets voor uw rack kunt kopen. Een overzicht van de uitbreidingssets vindt u in de
hieronder getoonde tabel.
Descrizione generale
Equipaggiamento
Egregio Cliente,
Le facciamo presente che esiste la possibilità di
acquistare diversi kit di espansione per il Suo rack. Nella tabella riportata in basso è proposta una
sintesi dei kit di espansione disponibili.
N. articolo
l
i
Overview
Equipment
g
Dear customer, We wish to point out that you have the option of
purchasing upgrade kits for your rack.
You can nd an overview of the upgrade kits in
the table shown below.
Resumen
Equipamiento
e
Estimado cliente: Nos gustaría recordarle que tiene la posibilidad
de adquirir kits de ampliación opcionales para su
Rack.
Encontrará un resumen de los kits de ampliación
en la tabla mostrada abajo.
Rack
Rack 165.30 Rack 165.45 CS Rack 165.45 SP
Rear Cover Rack 165.30 51491W00
1
Rear Cover Rack 165.45 51494W00 – Background Lighting Rack 51496W00 Interior Lighting Rack 51497B00
1
2
Center Speaker 66209X00 – Sound Projector 69205X00 – –
Stereo Speaker Adapter Rack Stereospeaker I 40
1
) Die Kombination der Aufrüstsätze „Rear Cover
Rack“ und „Background Lighting Rack“ ist nicht möglich
2
) Der Aufrüstsatz „Interior Lighting Rack“ ist nur in
Kombination mit Aufrüstsatz „Background Lighting Rack“ verwendbar
1
) La combinaison des kits d'extension « Rear Cover
Rack » et « Background Lighting Rack » n'est pas possible
2
) Le kit d'extension « Interior Lighting Rack » est
utilisable uniquement en combinaison avec le
kit d‘extension « Background Lighting Rack »
69206X00 51498W00
d
f
–
1
) De combinatie van de uitbreidingsset „Rear Cover
Rack“ en „Background Lighting Rack“ is niet mogelijk
2
) De uitbreidingsset „Interior Lighting Rack“ is alleen in
combinatie met uitrustingsset „Background Lighting Rack“ bruikbaar
1
) I kit di espansione "Rear Cover
Rack“ e "Background Lighting Rack“ non sono abbinabili
2
) Il kit di espansione "Interior Lighting Rack“ è
utilizzabile soltanto in abbinamento con il kit di espansione „Background Lighting Rack"
l
i
1
) The combination of upgrade kits "Rear Cover
Rack" and "Background Lighting Rack" is not possible
2
) The upgrade kit "Interior Lighting Rack" can only
be used in combination with the upgrade kit „Background Lighting Rack"
1
) La combinación de los kits de ampliación "Rear
Cover Rack" y "Background Lighting Rack" no es posible
2
) El kit de ampliación "Interior Lighting Rack" solo
puede usarse en combinación con el kit de ampliación "Background Lighting Rack"
– –
1
1
2
 
1
1
– –
–
g
e
Page 26
Rack - 26 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Rear Cover Rack
Lieferumfang
Rear Cover Rack
Contenu de la livraison
B
d
f
Rear Cover Rack
Inhoud van de levering
Rear Cover Rack
Dotazione
A
l
i
Rear Cover Rack
Scope of delivery
Rear Cover Rack
Volumen de suministro
g
e
d
A Rear Cover Rack B 12x Schrauben (3,5x16) C 6x Raststift D 6x Raststifthalter E 2x Blindlochverschluss
C
A Rear Cover Rack B 12x schroeven (3,5x16) C 6x arrêteerpen D 6x arrêteerpenhouder E 2x blindgatafdekking
l
g
A Rear Cover Rack B 12x screws (3.5x16) C 6x locking pin D 6x locking pin holder E 2x blind hole plug
f
A Rear Cover Rack B 12x vis (3,5x16) C 6x chevilles d’arrêt D 6x supports de vis d’arrêt E 2x caches pour trous borgnes
A Rear Cover Rack B 12 viti (3,5x16) C 6 perni di arresto D 6 alloggiamenti perni di arresto E 2 tappi per fori ciechi
e
A Rear Cover Rack B 12x Tornillos (3,5x16) C 6x Pasador de retención D 6x Soporte de pasador de retención E 2x Cierre de agujero ciego
D
E
i
Page 27
Rack - 27 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Rear Cover Rack
Montage
Rear Cover Rack
Montage
1
Raststift (C) in die Öffnung des Raststifthalters (D) einführen und diesen mit zwei Schrauben (B) an der Sichtrückwand befestigen.
2
Mit den anderen Raststiften (ingesamt 6 Stück) in gleicher Weise verfahren.
3
Verschlusskappen (E) in die zwei Öffnungen am Rack einsetzen.
4
Die Sichtrückwand am Rack befestigen
5
Die Raststifte (C) müssen in den Öffnungen der Verschlusskappen (E) einrasten.
1
Arrêteerpen (C) in de opening van de arrêteerpenhouder (D) steken en die met twee schroeven (B) aan de sierachterwand bevestigen.
2
Met de andere arrêteerpennen (in het totaal 6 stuks) op dezelfde wijze te werk gaan.
3
Afdekkappen (E) in de twee openingen op het rack aanbrengen.
4
Bevestig de sierachterwand tegen het rack
5
De arrêteerpennen (C) moeten in de openingen van de afdekkappen (E) verdwijnen.
1
Guide locking pin (C) into the opening of the locking pin holder (D) and fasten this with two screws (B) on the see-through rear panel.
2
Proceed in the same way with the other locking pins (in total 6 items).
3
Insert locking caps (E) into the two openings on the rack.
4
Fasten the see-through rear panel
5
The locking pins (C) must latch into the openings of the locking caps (E).
1
Insérer la vis d’arrêt (C) dans l’ouverture du support de vis d’arrêt (D) et xer celle-ci à l‘aide de deux vis (B) au panneau arrière.
2
Procéder de la même manière avec les autres vis d’arrêt (6 au total).
3
Placer la plaquette d’obturation (E) dans les deux orices sur le rack.
4
Fixer le panneau arrière sur le rack
5
Les vis d’arrêt (C) doivent s’enclencher dans les
orices des plaquettes d‘obturation (E).
1
Inserire il perno di arresto (C) nel foro dell’ alloggiamento perno (D) e ssarlo con le due viti sul retro lavorato a vista.
2
Procedere allo stesso modo con gli altri perni di arresto (in totale 6 pezzi).
3
Inserire i tappi di chiusura (E) nei due fori del rack.
4
Fissare il retro lavorato a vista sul rack
5
Inserire i perni di arresto (C) nei fori dei tappi di chiusura (E).
1
Introducir el pasador de retención (C) en el oricio del soporte de pasador de retención (D) y jarlo al panel posterior presentable con dos tornillos (B).
2
Proceder del mismo modo con los otros pasadores de retención (6 en total).
3
Colocar caperuzas de cierre (E) en los dos oricios.
4
Fijar el panel posterior presentable en el Rack
5
Los pasadores de retención (C) deben encajar en
los oricios de las caperuzas de cierre (E).
d
f
d
l
g
f
i
e
Rear Cover Rack
Montage
Rear Cover Rack
Montaggio
l
i
Rear Cover Rack
Installation
Rear Cover Rack
Montaje
g
e
1
B
C
D
B
2
3
3
E
E
E
5
C
4
Page 28
Rack - 28 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Stereo Speaker
Montage
Stereo Speaker
Montage
1
Die Halter (H) am Stereo Speaker müssen zunächst demontiert werden. Hierzu die Schrauben lösen und die vier Halter entnehmen.
2
Den Adapter des Stereo Speakers (A) am Stereo Speaker montieren.
3
Zur Befestigung die vorher entfernten Schrauben verwenden.
1
De houders (H) op de Stereo Speaker moeten eerst gedemonteerd worden. Draai daarvoor de schroeven los en verwijder de vier houders.
2
De adapter van de Stereo Speaker (A) op de Stereo Speaker monteren.
3
Ter bevestiging de eerder verwijderde schroeven gebruiken.
1
The brackets (H) on the Stereo Speaker must rst
be removed. To do this, loosen the screws and remove the four holders.
2
Mount the adapter of the Stereo Speaker (A) on the Stereo Speaker.
3
Use the screws previously removed for the fastening.
d
f
d
l
g
Stereo Speaker
Montage
Stereo Speaker
Montaggio
1
Stereo Speaker
l
i
Stereo Speaker
Installation
Stereo Speaker
Montaje
g
e
1
Les supports (H) du Stereo Speaker doivent tout d’abord être démontés. Desserrer pour cela les vis et retirer les quatre supports.
2
Monter l’adaptateur du Stereo Speaker (A) sur le Stereo Speaker.
3
Pour la xation, utiliser les vis retirées précédemment.
1
Per cominciare, rimuovere i supporti (H) dello Stereo Speaker. A tale scopo, allentare le viti ed estrarre i quattro supporti.
2
Montare l’adattatore dello Stereo Speaker (A) sullo Stereo Speaker.
3
Per ssarlo, utilizzare le viti precedentemente rimosse.
1
Primero deben desmontarse los soportes (H) del Stereo Speaker. Aoje para ello los tornillos y retire los cuatro soportes.
2
Montar el adaptador del Stereo Speaker (A) en el Stereo Speaker.
3
Para la jación, utilizar los tornillos retirados anteriormente.
f
H
2
i
e
A
3
Page 29
Rack - 29 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Stereo Speaker
Montage
Stereo Speaker
Montage

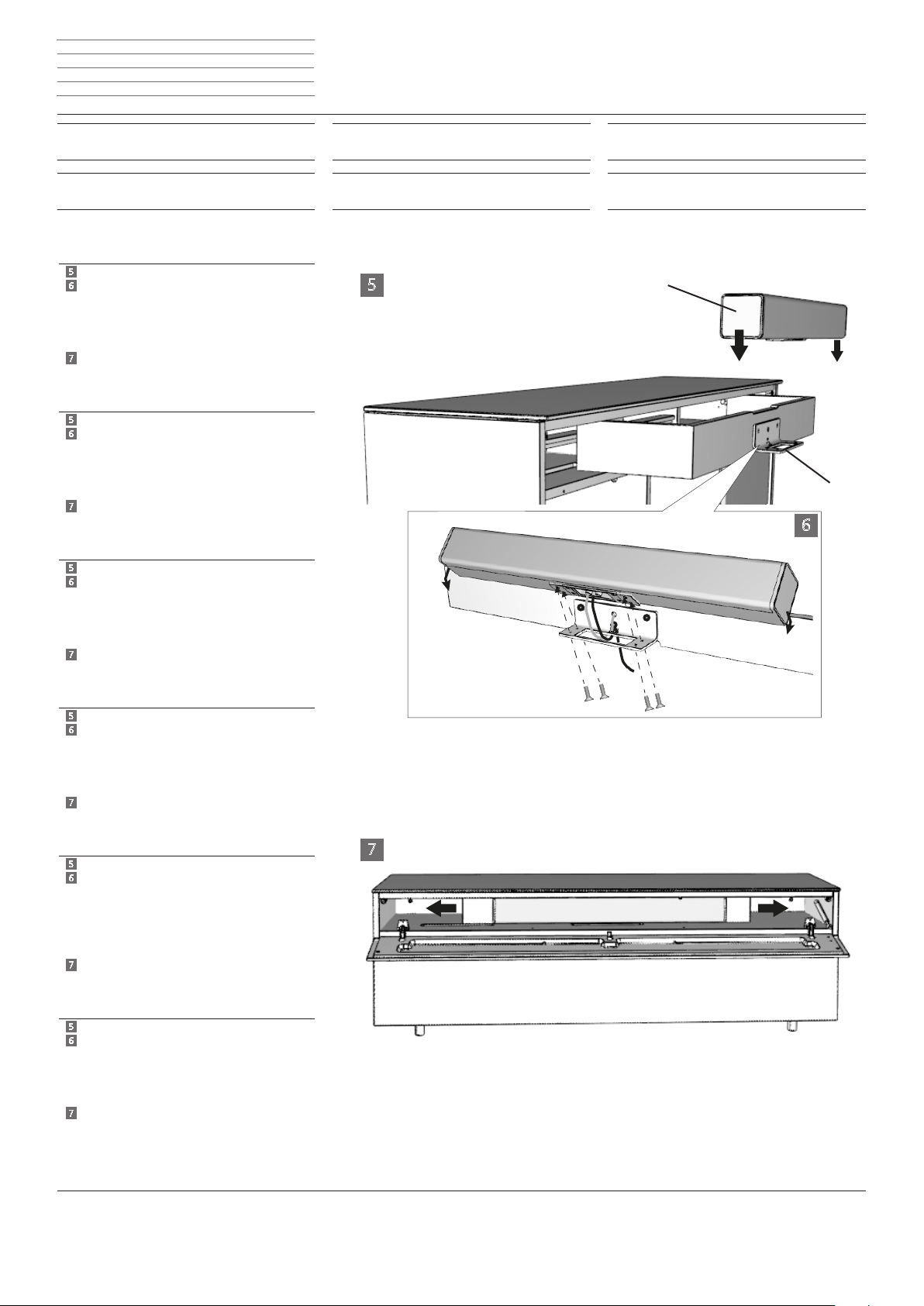

4
Träger (B) herausziehen.
5
Den Einleger der Belüftungsöffnung entfernen.
6
Den vormontierten Stereo Speaker wie abgebildet an der Unterseite des Trägers (B) befestigen. Der Träger (mit Stereo Speaker) kann jetzt wieder in das Rack geschoben werden.
7
Der Stereo Speaker im Rack kann nach Wunsch in seiner Position verändert werden.
4
Drager (B) uittrekken.
5
Verwijder de inlegger van de ventilatieopening.
6
De voorgemonteerde Stereo Speaker zoals getoond aan de onderkant van de drager (B) bevestigen. De drager (met Stereo Speaker) kan nu weer in het rack worden geschoven.
7
De Stereo Speaker in het rack kan naar wens van positie worden veranderd.
4
Pull out support (B).
5
Remove the insert from the ventilation opening.
6
Fasten the preassembled Stereo Speaker as shown on the base of the support (B). The support (with Stereo Speaker) can now be slid into the rack again.
7
The position of the Stereo Speaker in the rack can be changed as desired.
4
Retirer le support (B).
5
Retirer l’insert de l’ouverture d’aération.
6
Fixer le Stereo Speaker prémonté, comme indiqué sur l’illustration, sur la partie inférieure du support (B). Le support (avec le Stereo Speaker) peut maintenant être de nouveau coulissé dans le rack.
7
La position du Stereo Speaker peut être modiée dans le rack le cas échéant.
4
Estrarre l’elemento di appoggio (B).
5
Rimuovere l’innesto del foro di ventilazione.
6
Fissare lo Stereo Speaker premontato come illustrato nella parte inferiore dell’elemento di appoggio (B). L’elemento di appoggio (con lo Stereo Speaker) ora si può far scorrere nuovamente nel rack.
7
La posizione dello Stereo Speaker nel rack
si può modicare a propria discrezione.
4
Extraer el soporte (B).
5
Retirar el inserto del oricio de ventilación.
6
Fijar el Stereo Speaker premontado en la parte inferior del soporte (B) como se muestra en la imagen. El soporte (con Stereo Speaker) puede ahora ser colocado de nuevo en el Rack.
7
La posición del Stereo Speaker en el Rack
puede modicarse como se desee.
d
f
d
l
g
f
i
e
Stereo Speaker
Montage
Stereo Speaker
Montaggio
4
7
l
i
Stereo Speaker
Installation
Stereo Speaker
Montaje
g
e
5
B
6
Page 30
Rack - 30 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Center Speaker
Montage
Center Speaker
Montage
1
Wandhalter (W) vom Center Speaker demontieren. Hierzu die vier Schrauben lösen und Wandhalter abnehmen.
2
Träger (B) herausziehen.
3
Den Einleger der Belüftungsöffnung entfernen.
4
Den Wandhalter (A) am Träger (B) montieren und
mit drei Schrauben (G) xieren.
1
Demonteer de wandhouder (W) van de Center Speaker. Daarvoor moet u de vier schroeven losdraaien en de wandhouder afnemen.
2
Drager (B) uittrekken.
3
Verwijder de inlegger van de ventilatieopening.
4
Monteer de wandhouder (A) op de drager (B) en bevestig hem met drie schroeven (G).
1
Remove wall bracket (W) from the Center Speaker. For this, loosen the four screws and take off the wall bracket.
2
Pull out support (B).
3
Remove the insert from the ventilation opening.
4
Mount the wall bracket (A) on the support (B) and fasten with three screws (G).
1
Démonter le support mural (W) du Center Speaker. Retirer pour cela les quatre vis ainsi que le support mural.
2
Retirer le support (B).
3
Retirer l’insert de l’ouverture d’aération.
4
Monter le support mural (A) sur le support (B) et le xer avec trois vis (G).
d
f
d
l
g
f
Center Speaker
Montage
Center Speaker
Montaggio
1
Center Speaker
3
l
i
Center Speaker
Installation
Center Speaker
Montaje
W
g
e
1
Smontare il supporto da parete (W) dal Center Speaker. Per farlo, allentare le quattro viti ed asportare il supporto da parete.
2
Estrarre l’elemento di appoggio (B).
3
Rimuovere l’innesto del foro di ventilazione.
4
Montare il supporto da parete (A) sull’elemento di appoggio (B) e ssarlo con le tre viti (G).
1
Desmontar el soporte de pared (W) del Center Speaker. Aojar para ello los cuatro tornillos y retirar el soporte de pared.
2
Extraer el soporte (B).
3
Retirar el inserto del oricio de ventilación.
4
Montar el soporte de pared (A) en el soporte (B) y jar con tres tornillos (G).
i
e
2
B
W
4
G
G
G
Page 31
Rack - 31 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Center Speaker
Montage
Center Speaker
Montage
5
Center Speaker an den Wandhalter (W) montieren.
6
Zur Befestigung des Center Speakers die vorher entfernten Schrauben verwenden. Die Kabel durch die Öffnung am Wandhalter nach hinten führen. Der Träger (mit Center Speaker) kann jetzt wieder in das Rack geschoben werden.
7
Der Stereo Speaker im Rack kann nach Wunsch in seiner Position verändert werden.
5
Monteer de Center Speaker op de wandhouder (W).
6
Gebruik voor het bevestigen van de Center Speaker de eerder verwijderde schroeven. Leid de kabels door de opening in de wandhouder naar achter toe. De drager (met Center Speaker) kan nu weer in het rack worden geschoven.
7
De Stereo Speaker in het rack kan naar wens van positie worden veranderd.
5
Mount Center Speaker on the wall bracket (W).
6
Use the screws previously removed to fasten the Center Speaker. Guide the cables through the opening on the wall bracket to the rear. The support (with Center Speaker) can now be slid into the rack again.
7
The position of the Stereo Speaker in the rack can be changed as desired.
d
f
d
l
g
Center Speaker
Montage
Center Speaker
Montaggio
5
l
i
Center Speaker
Installation
Center Speaker
Montaje
Center Speaker
g
e
W
6
5
Monter le Center Speaker sur le support mural (W).
6
Pour la xation du Center Speaker, utiliser les vis retirées précédemment. Introduire les câbles par l’ouverture du support mural pour les faire passer à l’arrière. Le support (avec le Center Speaker) peut maintenant être de nouveau coulissé dans le rack.
7
La position du Stereo Speaker peut être modiée dans le rack le cas échéant.
5
Montare il Center Speaker sul supporto da parete (W).
6
Per ssare il Center Speaker, utilizzare le viti precedentemente rimosse. Inlare i cavi nell’ apertura del supporto da parete dal lato posteriore. A questo punto è possibile far scorrere l’elemento di appoggio (con il Center Speaker) far scorrere nuovamente nel rack.
7
La posizione dello Stereo Speaker nel rack si può modicare a propria discrezione.
5
Montar el Center Speaker en el soporte de pared (W).
6
Para la jación del Center Speaker, utilizar los tornillos retirados anteriormente. Guiar los cables hacia atrás a través del oricio del soporte de pared. El soporte (con Center Speaker) puede ahora ser colocado de nuevo en el Rack.
7
La posición del Stereo Speaker en el Rack puede modicarse como se desee.
f
i
e
7
Page 32
Rack - 32 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje

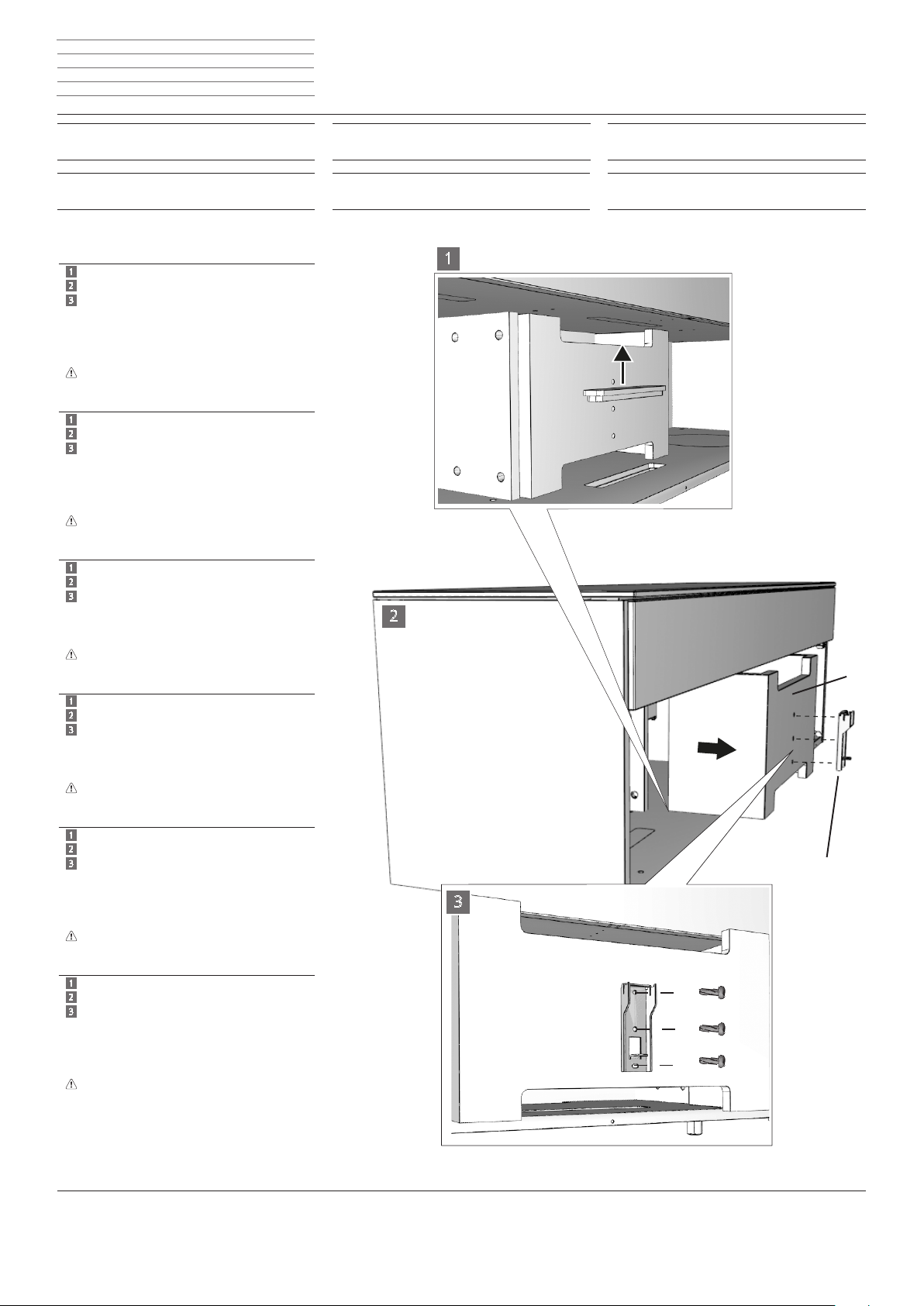

Sound Projector
Montage
Sound Projector
Montage
1
Den Einleger der Belüftungsöffnung entfernen.
2
Träger (B) herausziehen.
3
Zur Montage des Sound Projectors wird der Wand­ halter (W) benötigt, der sich im Lieferumfang des
Sound Projectors bendet. Den Wandhalter (A)
am Träger (B) montieren und mit drei Schrauben (G)
xieren.
Bei Montage ebenfalls die dem Sound Projector beiliegende Anleitung beachten.
1
Verwijder de inlegger van de ventilatieopening.
2
Drager (B) uittrekken.
3
Voor het monteren van de Sound Projector hebt u de wandhouder (W) nodig, die bij de Sound Projector wordt geleverd. De wandhouder (A) aan de drager (B) monteren en met drie schroeven (G) bevestigen. Bij montage eveneens de bij de Sound Projector geleverde handleiding in acht nemen.
1
Remove the insert from the ventilation opening.
2
Pull out support (B).
3
To assemble the Sound Projector, you need the wall bracket (W) included in the scope of supply of the Sound Projector. Mount the wall bracket (A) on the holder (B) and fasten with three screws (G). During assembly also follow the instructions enclosed with the Sound Projector.
1
Retirer l’insert de l’ouverture d’aération.
2
Retirer le support (B).
3
Le montage du Sound Projector s’effectue avec le support mural (W) contenu dans la livraison du Sound Projector. Monter le support mural (A) sur le support (B) et xer avec trois vis (G). Observer lors du montage également la notice jointe au Sound Projector.
1
Rimuovere l’innesto del foro di ventilazione.
2
Estrarre l’elemento di appoggio (B).
3
Per il montaggio del Sound Projector è indispensabile il supporto da parete (W) in dotazione con il Sound Projector. Montare il supporto da parete (A) sull’elemento di appoggio (B) e ssarlo con tre viti (G) a mano. Per il montaggio osservare anche in questo caso le istruzioni allegate al Sound Projector.
1
Retirar el inserto del oricio de ventilación.
2
Extraer el soporte (B).
3
Para el montaje del Sound Projector se necesita el soporte de pared (W) que se encuentra en el volumen de suministro del Sound Projector. Montar el soporte de pared (A) en el soporte (B) y jar con tres tornillos (G). Tener en cuenta también el manual adjunto del Sound Projector durante el montaje.
d
f
d
l
g
f
i
e
Sound Projector
Montage
Sound Projector
Montaggio
2
l
i
Sound Projector
Installation
Sound Projector
Montaje
g
e
1
B
W
3
G
G
G
Page 33
Rack - 33 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Sound Projector
Montage
Sound Projector
Montage
4
Verkabelung am Sound Projector vornehmen (siehe Bedienungsanleitung des Sound Projectors).
5
Sound Projector wie dargestellt am Träger einhängen.
6
Zur Befestigung die Sicherungsschraube aus dem Beipack des Sound Projectros verwenden. Der Träger (mit Sound Projector) kann jetzt wieder in das Rack geschoben werden.
7
Der Sound Projector im Rack kann nach Wunsch in seiner Position verändert werden.
4
Installeer de bekabeling van de Sound Projector (zie de handleiding van de Sound Projector).
5
Sound Projector zoals getoond aan de drager hangen.
6
Gebruik voor de bevestiging de borgschroef uit de nevenverpakking van de Sound Projector. De drager (met Sound Projector) kan nu weer in het rack worden geschoven.
7
De Sound Projector in het rack kan naar wens van positie worden veranderd.
4
Carry out cabling work for the Sound Projector (see Instructions for Use of the Sound Projector).
5
Hook Sound Projector into the support as shown.
6
Use the locking screw from the accessories kit of the Sound Projector. The support (with Sound Projector) can now be slid into the rack again.
7
The position of the Sound Projector in the rack can be changed as desired.
4
Procéder au câblage du Sound Projector (voir le mode d’emploi du Sound Projector).
5
Accrocher le Sound Projector comme indiqué sur le support.
6
Pour la xation, utiliser la vis de sécurité contenue dans le complément du Sound Projector. Le support (avec le Sound Projector) peut maintenant être de nouveau coulissé dans le rack.
7
La position du Sound Projector peut être modiée dans le rack le cas échéant.
4
Eseguire il cablaggio del Sound Projector (vedi le istruzioni di montaggio del Sound Projector).
5
Appendere il Sound Projector come illustrato sull’ elemento di appoggio.
6
Per il ssaggio, utilizzare la vite di sicurezza fornita con il Sound Projector. L’elemento di appoggio (con il Sound Projector) si può far scorrere far scorrere nuovamente nel rack.
7
La posizione del Sound Projector nel rack si può modicare a propria discrezione.
4
Realizar cableado del Sound Projector (consultar manual de instrucciones del Sound Projector).
5
Colgar el Sound Projector en el soporte como se muestra.
6
Para la jación, utilizar el tornillo de retención suministrado con el Sound Projector. El soporte (con Sound Projector) puede ahora ser colocado de nuevo en el Rack.
7
La posición del Sound Projector en el Rack puede modicarse como se desee.
d
f
d
l
g
f
i
e
Sound Projector
Montage
Sound Projector
Montaggio
5
7
l
i
Sound Projector
Installation
Sound Projector
Montaje
6
g
e
4
Page 34
Rack - 34 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje

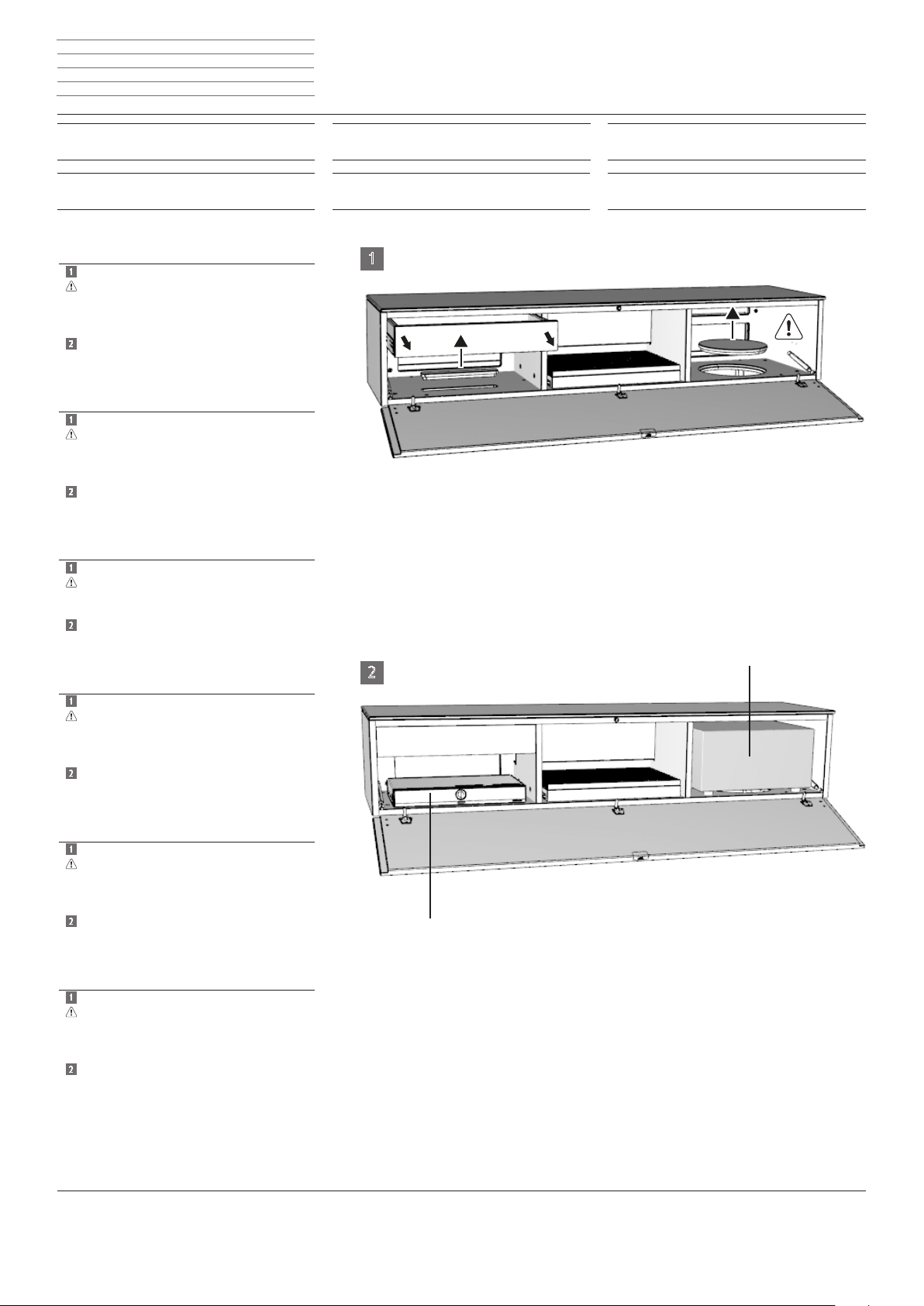

Rack 165.30
Aufstellung
Rack 165.30
Installation
1
In allen Fächern, in die Geräte eingestellt werden
können, benden sich im Boden Belüftungs-
öffnungen. Diese sind durch Einleger verschlossen. Vor dem Aufstellen der Geräte müssen die Einleger entnohmen werden.
2
Equipmentkomponenten im Rack platzieren und verkabeln (siehe Bedienungsanleitung des. jeweiligen Gerätes). Für Stromanschluss die beiliegende Steckdosenleiste verwenden.
1
In alle vakken waar toestellen in kunnen worden geplaatst bevinden zich in de bodem verluchtings­ openingen. Die zijn met inleggers afgesloten. Vóór het installeren van de toestellen moeten de inleggers verwijderd worden.
2
Equipmentcomponenten in het rack plaatsen en bekabelen (zie de handleiding van het betreffende toestel). Voor stroomaansluiting de bijgeleverde stopcontactenbalk gebruiken.
1
All compartments in which devices can be placed, have ventilation openings in the base. These are closed up by inserts. The inserts must be removed before installing the units.
2
Position equipment components in the rack and cable (see Instructions for Use of the relevant device). Use the enclosed outlet strip for the power connection.
1
Dans tous les compartiments dans lesquels des appareils peuvent être réglés, se trouvent des ouvertures d’aération au sol. Celles-ci sont fermées par des inserts. Avant d‘installer les appareils, les inserts doivent être retirés.
2
Placer et câbler les composants de l’équipement dans le rack (se reporter à la notice d‘utilisation de l’appareil correspondant). Pour le branchement électrique, utiliser le bloc multiprises fourni.
1
In tutti gli scomparti adatti al montaggio di apparecchi sono previsti appositi fori di ventilazione. Questi sono chiusi con appositi innesti. Prima di procedere con l’installazione degli apparecchi, estrarre gli innesti.
2
Collocare i componenti dell’attrezzatura nel rack ed eseguire il cablaggio (vedi il manuale di istruzioni del rispettivo apparecchio). Per il collegamento della corrente, utilizzare la presa multipla fornita.
1
En todos los compartimentos en los que se pueden colocar dispositivos, se encuentran en el el suelo unos oricios de ventilación. Estos están cerrados con unos insertos. Estos deben retirarse antes de colocar los dispositivos.
2
Colocar los componentes de equipamiento en el Rack y realizar el cableado (consultar el manual de instrucciones de cada dispositivo). Usar la regleta suministrada para la conexión de corriente.
d
f
d
l
g
f
i
e
Rack 165.30
Opstelling
Rack 165.30
Installazione
1
2
BluTechVision
l
i
Rack 165.30
Set-up
Rack 165.30
Colocación
g
e
Individual Sound
Subwoofer
Page 35
Rack - 35 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje

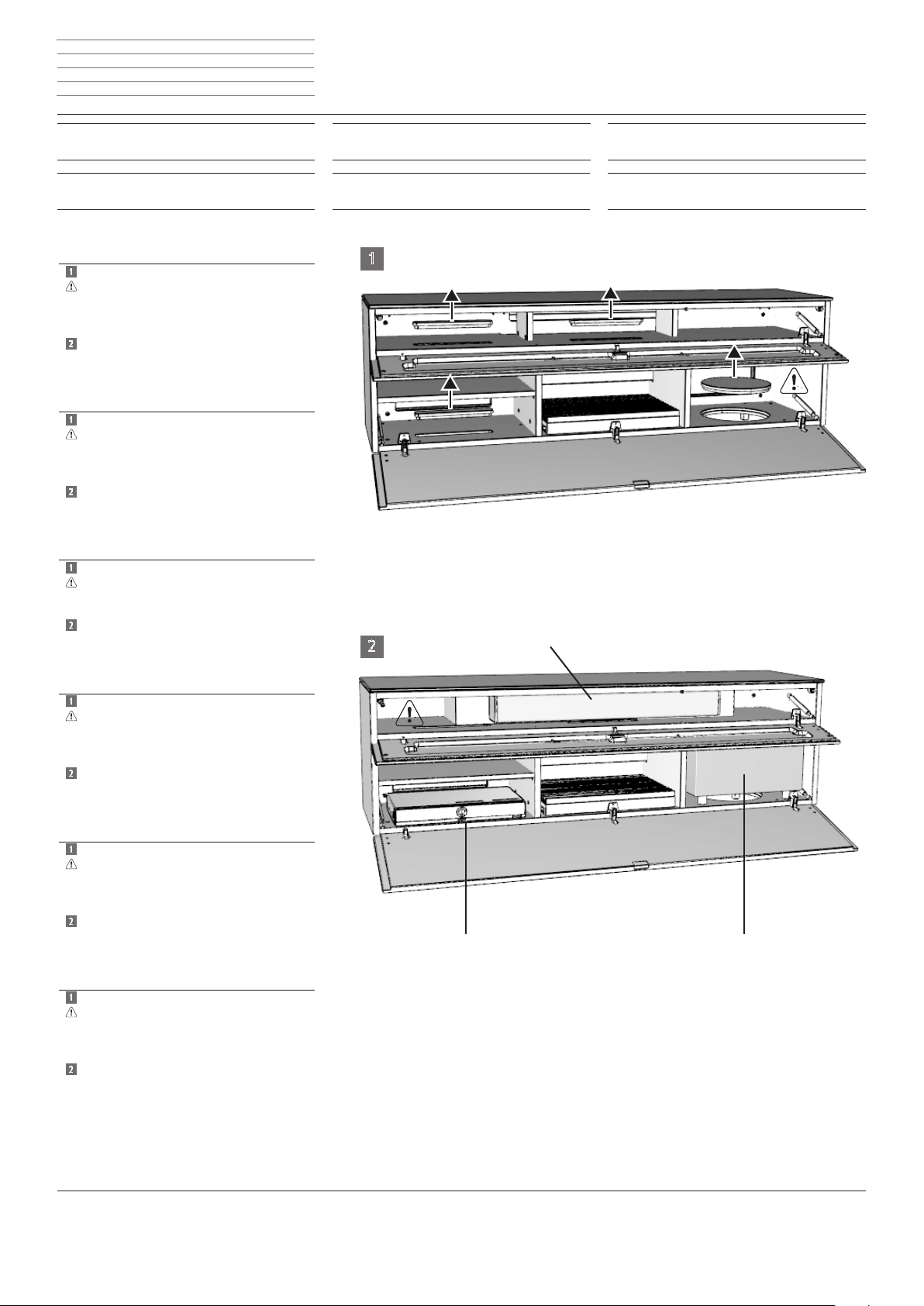

Rack 165.45 CS
Aufstellung (mit Center Speaker)
Rack 165.45 CS
Installation (avec Center Speaker)
1
In allen Fächern, in die Geräte eingestellt werden
können, benden sich im Boden Belüftungs-
öffnungen. Diese sind durch Einleger verschlossen. Vor dem Aufstellen der Geräte müssen die Einleger entnohmen werden.
2
Equipmentkomponenten im Rack platzieren und verkabeln (siehe Bedienungsanleitung des. jeweiligen Gerätes). Für Stromanschluss die beiliegende Steckdosenleiste verwenden.
1
In alle vakken waar toestellen in kunnen worden geplaatst bevinden zich in de bodem verluchtings­ openingen. Die zijn met inleggers afgesloten. Vóór het installeren van de toestellen moeten de inleggers verwijderd worden.
2
Equipmentcomponenten in het rack plaatsen en bekabelen (zie de handleiding van het betreffende toestel). Voor stroomaansluiting de bijgeleverde stopcontactenbalk gebruiken.
1
All compartments in which devices can be placed, have ventilation openings in the base. These are closed up by inserts. The inserts must be removed before installing the units.
2
Position equipment components in the rack and cable (see Instructions for Use of the relevant device). Use the enclosed outlet strip for the power connection.
1
Dans tous les compartiments dans lesquels des appareils peuvent être réglés, se trouvent des ouvertures d’aération au sol. Celles-ci sont fermées par des inserts. Avant d‘installer les appareils, les inserts doivent être retirés.
2
Placer et câbler les composants de l’équipement dans le rack (se reporter à la notice d‘utilisation de l’appareil correspondant). Pour le branchement électrique, utiliser le bloc multiprises fourni.
1
In tutti gli scomparti adatti al montaggio di apparecchi sono previsti appositi fori di ventilazione. Questi sono chiusi con appositi innesti. Prima di procedere con l’installazione degli apparecchi, estrarre gli innesti.
2
Collocare i componenti dell’attrezzatura nel rack ed eseguire il cablaggio (vedi il manuale di istruzioni del rispettivo apparecchio). Per il collegamento della corrente, utilizzare la presa multipla fornita.
1
En todos los compartimentos en los que se pueden colocar dispositivos, se encuentran en el el suelo unos oricios de ventilación. Estos están cerrados con unos insertos. Estos deben retirarse antes de colocar los dispositivos.
2
Colocar los componentes de equipamiento en el Rack y realizar el cableado (consultar el manual de instrucciones de cada dispositivo). Usar la regleta suministrada para la conexión de corriente.
d
f
d
l
g
f
i
e
Rack 165.45 CS
Opstelling (met Center Speaker)
Rack 165.45 CS
Installazione (con Center Speaker)
1
Center Speaker
2
BluTechVision Individual Sound
l
i
Rack 165.45 CS
Set-up (with Center Speaker)
Rack 165.45 CS
Colocación (con Center Speaker)
Subwoofer
g
e
Page 36
Rack - 36 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje

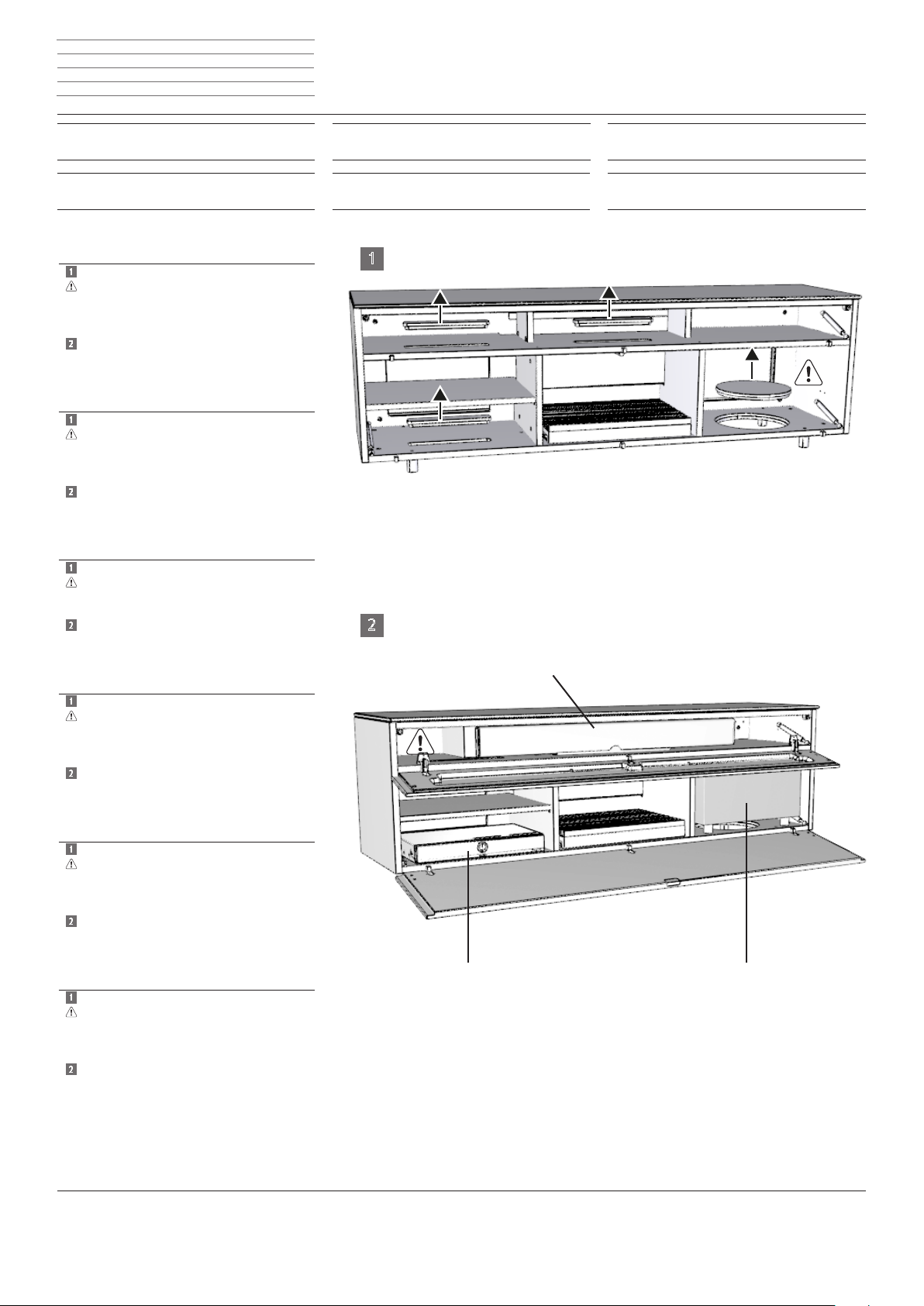

Rack 165.45 CS
Aufstellung (mit Stereo Speaker)
Rack 165.45 CS
Installation (avec Stereo Speaker)
1
In allen Fächern, in die Geräte eingestellt werden
können, benden sich im Boden Belüftungs-
öffnungen. Diese sind durch Einleger verschlossen. Vor dem Aufstellen der Geräte müssen die Einleger entnohmen werden.
2
Equipmentkomponenten im Rack platzieren und verkabeln (siehe Bedienungsanleitung des. jeweiligen Gerätes). Für Stromanschluss die beiliegende Steckdosenleiste verwenden.
1
In alle vakken waar toestellen in kunnen worden geplaatst bevinden zich in de bodem verluchtings­ openingen. Die zijn met inleggers afgesloten. Vóór het installeren van de toestellen moeten de inleggers verwijderd worden.
2
Equipmentcomponenten in het rack plaatsen en bekabelen (zie de handleiding van het betreffende toestel). Voor stroomaansluiting de bijgeleverde stopcontactenbalk gebruiken.
1
All compartments in which devices can be placed, have ventilation openings in the base. These are closed up by inserts. The inserts must be removed before installing the units.
2
Position equipment components in the rack and cable (see Instructions for Use of the relevant device). Use the enclosed outlet strip for the power connection.
1
Dans tous les compartiments dans lesquels des appareils peuvent être réglés, se trouvent des ouvertures d’aération au sol. Celles-ci sont fermées par des inserts. Avant d‘installer les appareils, les inserts doivent être retirés.
2
Placer et câbler les composants de l’équipement dans le rack (se reporter à la notice d‘utilisation de l’appareil correspondant). Pour le branchement électrique, utiliser le bloc multiprises fourni.
1
In tutti gli scomparti adatti al montaggio di apparecchi sono previsti appositi fori di ventilazione. Questi sono chiusi con appositi innesti. Prima di procedere con l’installazione degli apparecchi, estrarre gli innesti.
2
Collocare i componenti dell’attrezzatura nel rack ed eseguire il cablaggio (vedi il manuale di istruzioni del rispettivo apparecchio). Per il collegamento della corrente, utilizzare la presa multipla fornita.
1
En todos los compartimentos en los que se pueden colocar dispositivos, se encuentran en el el suelo unos oricios de ventilación. Estos están cerrados con unos insertos. Estos deben retirarse antes de colocar los dispositivos.
2
Colocar los componentes de equipamiento en el Rack y realizar el cableado (consultar el manual de instrucciones de cada dispositivo). Usar la regleta suministrada para la conexión de corriente.
d
f
d
l
g
f
i
e
Rack 165.45 CS
Opstelling (met Stereo Speaker)
Rack 165.45 CS
Installazione (con Stereo Speaker)
1
2
BluTechVision Individual Sound
l
i
Stereo Speaker
Rack 165.45 CS
Set-up (with Stereo Speaker)
Rack 165.45 CS
Colocación (con Stereo Speaker)
Subwoofer
g
e
Page 37
Rack - 37 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Rack 165.45 SP
Aufstellung
Rack 165.45 SP
Installation
1
In allen Fächern, in die Geräte eingestellt werden
können, benden sich im Boden Belüftungs-
öffnungen. Diese sind durch Einleger verschlossen. Vor dem Aufstellen der Geräte müssen die Einleger entnohmen werden.
2
Equipmentkomponenten im Rack platzieren und verkabeln (siehe Bedienungsanleitung des jeweiligen Gerätes).1 Für Stromanschluss die beiliegende Steckdosenleiste verwenden.
1
In alle vakken waar toestellen in kunnen worden geplaatst bevinden zich in de bodem verluchtings­ openingen. Die zijn met inleggers afgesloten. Vóór het installeren van de toestellen moeten de inleggers verwijderd worden.
2
Equipmentcomponenten in het rack plaatsen en bekabelen (zie handleiding van het betreffende toestel).1 Voor stroomaansluiting de bijgeleverde stopcontactenbalk gebruiken.
1
All compartments in which devices can be placed, have ventilation openings in the base. These are closed up by inserts. The inserts must be removed before installing the units.
2
Position equipment components in the rack and cable (see Instructions for Use of the relevant device).1 Use the enclosed outlet strip for the power connection.
1
Dans tous les compartiments dans lesquels des appareils peuvent être réglés, se trouvent des ouvertures d’aération au sol. Celles-ci sont fermées par des inserts. Avant d‘installer les appareils, les inserts doivent être retirés.
2
Placer et câbler les composants de l’équipement dans le rack (se reporter à la notice d‘utilisation de l’appareil corresponsant).1 Pour le branchement électrique, utiliser le bloc multiprises fourni.
1
In tutti gli scomparti adatti al montaggio di apparecchi sono previsti appositi fori di ventilazione. Questi sono chiusi con appositi innesti. Prima di procedere con l’installazione degli apparecchi, estrarre gli innesti.
2
Collocare i componenti dell’attrezzatura nel rack ed eseguire il cablaggio (vedi il manuale di istruzioni dell’apparecchio interessato).1 Per il collegamento della corrente, utilizzare presa multipla fornita.
1
En todos los compartimentos en los que se pueden colocar dispositivos, se encuentran en el el suelo unos oricios de ventilación. Estos están cerrados con unos insertos. Estos deben retirarse antes de colocar los dispositivos.
2
Colocar los componentes de equipamiento en el Rack y realizar el cableado (consultar el manual de instrucciones de cada dispositivo).1 Usar la regleta suministrada para la conexión de corriente.
d
f
d
l
g
f
i
e
Rack 165.45 SP
Opstelling
Rack 165.45 SP
Installazione
1
BluTechVision
2
l
i
Sound Projector
Rack 165.45 SP
Set-up
Rack 165.45 SP
Colocación
g
e
Individual Sound
Subwoofer
1)
d Wird der Sound Projector ganz rechts positioniert, kann nur der Loewe Subwoofer Compact
ins Rackinnere gestellt werden l Wanneer de Sound Projector helemaal rechts wordt gepositioneerd, kan alleen de Loewe Subwoofer Compact binnenin het rack worden geplaatst. g If the Sound Projector is positioned fully to the right, only the Loewe Subwoofer Compact can be placed inside the rack.
f Si le Sound Projector est positionné tout à droite, seul le Loewe Subwoofer Compact peut être installé à l‘intérieur du rack. i Se il Sound Projector viene posizionato completamente a destra, all‘interno del rack si può
posizionare soltanto il Loewe Subwoofer Compact. e Si se coloca el Sound Projector a la derecha del todo, el Loewe Subwoofer Compact solo puede ponerse en el interior del Rack.
Page 38
Rack - 38 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Rack verkabeln
Câblage du rack
1
Kabel am TV-Gerät anschließen (wie in dessen Bedienungsanleitung beschrieben). Kabel wie dargestellt verlegen (mit dem mitgelieferten Kabelschlauch, D) und durch die Öffnung hinten im Rack in das Rackinnere führen.
2
Kabel mit dem Klettband (E) befestigen.
3
Nach außen abgehende Kabel (z.B. Netz­ und Antennenkabel) nach hinten aus dem Rack führen.
1
Sluit de kabels aan op het tv-toestel (zoals beschreven in de bijbehorende handleiding). Kabels zoals getoond leiden (met de bijgeleverde kabelslang, D) ook door de opening achter in het rack naar de binnenzijde van het rack leiden.
2
Bevestig de kabels met klittenband (E).
3
Uitgaande kabels (bijv. netsnoer en antennekabel) naar achter toe uit het rack leiden (door de opening onder het rack).
1
Connect the cable to the TV set (as described in its Instructions for Use). Route cable as shown (with the enclosed cable lug, D) and guide inside the rack through the rear opening in the rack.
2
Fasten the cable with the Velcro strip (E).
3
Route outgoing cables (e.g. mains and antenna cables) to the rear out of the rack (through the opening below the rack).
1
Raccorder les câbles au téléviseur (comme décrit dans sa notice d‘utilisation). Brancher les câbles comme indiqué (avec la gaine de câbles fournie, D) et l’insérer à l’intérieur du rack par l’ouverture à l’arrière du rack.
2
Fixer les câbles à l’aide d’une bande Velcro (E).
3
Faire passer les câbles qui ressortent du rack (par ex. le câble de réseau et le câble d‘antenne) vers
l‘arrière (par l‘ouverture qui se trouve sous le rack).
1
Collegare il cavo all’apparecchio TV (come descritto nel rispettivo manuale di istruzioni). Posare i cavi come rappresentato (con il tubo passacavi fornito D) e farli passare attraverso il foro sul retro del rack al suo interno.
2
Fissare i cavi con il nastro in velcro (E).
3
Far passare i cavi rivolti verso l’esterno (ad es. il cavo di rete e dell’antenna) verso la parte posteriore uscendo dal rack (attraverso il foro sotto il rack).
1
Conectar el cable al televisor (como se describe en su manual de instrucciones). Tender el cable como se muestra en la imagen (con el tubo para cables suministrado, D) y guiar a través del oricio de la parte trasera del Rack hasta su interior.
2
Fijar el cable con el velcro (E).
3
Guiar los cables salientes (por ej., cable de alimentación y de antena) hacia atrás, fuera
del Rack (a través del oricio bajo el Rack).
d
f
d
l
g
f
i
e
Rack bekabelen
Cablaggio del rack
l
i
Rack Cabling
Cableado del Rack
g
e
2
E
1
D
3
Page 39
Rack - 39 -
n
Montageanleitung Instructions de montage Montage-instructies Istruzioni di montaggio Installation instructions Instrucciones de montaje
Reinigung und Pfelege
Reinigen Sie die Gerätekombination mit einem feuchten, weichen und sauberen Tuch (ohne jedes scharfe oder scheuernde Reinigungsmittel).
Wir empfehlen milde Seifenlauge und ein weiches Tuch am besten aus reiner Baumwolle. Microfa-
sertücher sind für die Reinigung der Lackober
ächen nicht geeignet. Auf keinen Fall Scheuermit­tel oder Scheuerschwämmchen verwenden. Bei Bedarf mit einem weichen Tuch nachtrocknen.
d
Hinweis
Weitere Angaben, wie Anschließen Ihres TVGe-
rätes oder Serviceadressen, nden Sie in der
Bedienungsanleitung des TV-Gerätes.
Nettoyage et entretien
Nettoyez la combinaison d’appareils avec un tissu humide, doux et propre (sans aucun produit d’entretient corrosif ou abrasif).
Nous conseillons de la lessive douce et une chiffon doux si possible 100% coton. Les chiffons
en micro bres ne sont pas adaptés pour le net­toyage de surfaces laquées. Ne jamais utiliser de détergents ou d‘éponges abrasives. Si nécessaire,
essuyez avec un chiffon doux.
f
Remarque
Vous trouverez de plus amples renseignements,
comme le raccordement de votre téléviseur ou
les adresses de service après-vente, dans la notice
d’utilisation du téléviseur.
Reiniging en onderhoud
Reinig de toestellencombinatie met een vochtige, zachte en schone doek (zonder bijtende of schu­rende reinigingsmiddelen).
Wij raden het gebruik aan van een milde zeepo­plossing en een zachte doek, liefst van zuiver katoen. Microvezeldoeken zijn niet geschikt voor het reinigen van lakoppervlakken. Gebruik in geen geval schuurmiddelen of schuursponsjes. Droog het oppervlak indien nodig af met een zachte doek.
l
Opmerking
Verdere informatie, bijvoorbeeld over hetaans­luiten van het tv-toestel of over serviceadressen, vindt u in de handleiding van het tv-toestel.
Pulizia e cura
Pulire gli apparecchi combinati con un panno umido sof ce e pulito (senza detergenti aggres­sivi o abrasivi).
Consigliamo di utilizzare del detergente delicato e un panno morbido, meglio se di puro cotone.
I panni in micro bra non sono adatti alla pulizia delle super ci laccate. Non utilizzare assoluta-
mente detergenti o spugne abrasive. In caso di
necessità, asciugare con un panno morbido.
i
Avvertenza
Ulteriori dati, come il collegamento dell’apparecchio TV oppure gli indirizzi dei centri d’assistenza, si trovano nel manuale d’uso dell’apparecchio.
Cleaning and care
Clean the devices using a soft, clean and damp cloth (do not use aggressive or abrasive cleaning agents).
We recommend using mild soapsuds and a soft
cloth (best made from pure cotton). Micro bre
cloths are not suitable for cleaning the painted surfaces. Never use abrasive cleaners or scouring pads. If need be, dry off with a soft cloth.
g
Note
Further data such as connection of the TV set or service addresses can be found in the TV opera­ting manual.
Limpieza y cuidado
Para la limpieza de la combinación de aparatos
utilice un paño limpio y suave humedecido (sin emplear detergentes corrosivos o abrasivos).
Recomendamos utilizar una lejía de jabón suave y un paño preferiblemente de algodón puro. Los paños de micro bras no son adecuados para la limpieza de super cies barnizadas. Nunca emplee
productos de limpieza ni estropajos. En caso necesario, seque con un paño suave.
e
Nota
Encontrará más información, como la conexión
del televisor o las direcciones de servicio, en el manual de instrucciones del televisor.
