Антенна
телевизионная индивидуальная
наружная
L021.62
АТИГ 7.1.1-60.44
Руководство по эксплуатации
ЛК381.00.00-02 РЭ
1.ОБЩИЕ СВЕДЕНИЯ
Антенна L021.62 серии МЕРИДИАН - новая модель, разработанная
для стационарного приема сигналов аналогового и цифрового
вещательного телевидения в диапазоне частот:
Диапазон частот, МГц МВ 48,5 - 100 МВ 174-230 ДМВ 470-790
Телевизионные каналы
Данная антенна предназначена для работы в пределах прямой
видимости от телецентра.
Новая конструкция антенны позволила улучшить характеристики,
повысить качество и надежность приема. Основные элементы
выполнены из алюминиевого профиля, что обеспечивает легкость и
долговечность конструкции. Для элементов изготовленных из стали
используются технологии порошкового покрытия и оцинкования,
надежно защищающие от коррозии.
Антенна может быть установлена в любое место для установки:
балкон, крыша, стена дома.
2.УСЛОВИЯ ЭКСПЛУАТАЦИИ
Антенна предназначена для работы на открытом воздухе в
интервале температур от –40 С° до +60 С°.
3.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон частот, МГц МВ 48,5-100 МВ 174-230 ДМВ 470-790
Коэффициент усиления (КУ) не менее,
дБи
Коэффициент защитного действия
(КЗД), дБ
Коэффициент стоячей волны (КСВН)
не более
Волновое сопротивление, Ом 75
Габаритные размеры (ДхШхВ), мм 1450х1990х550
Диаметр мачты или кронштейна, мм 25-60
Количество элементов 62
Масса, кг 1,8
1-5 6-12 21-60
1 2 10,5-15
0 0 15-18
2-5 2-5 1,2-1,8
р
ефлектора
ные коробки штанги
Рис.1
3
Тип винта
Тип винта
4.КОМПЛЕКТ ПОСТАВКИ
НАЗВАНИЕ РИСУНОК КОЛ-ВО
Штанга с установленными
монтажными коробками
Вибратор метрового
диапазона
Рефлектор
Стойка рефлектора
Петлевой вибратор
Трубчатый директор
L=164 мм
Пластинчатый директор
Кронштейн
Держатель рефлектора
Держатель стойки
Призма
(деталь узла крепления)
Скоба
(деталь узла крепления)
1
2
2
2
1
1
28
14
4
2
1
1
Подкладка
Плата согласования LSS-838 ЛК838.00.00
Плата согласования LSS-422 ЛК422.00.00-05
Установлены в монтаж-
Комплект крепежных деталей
(винты, шайбы, гайки)
Руководство по эксплуатации
ВНИМАНИЕ! В случае замены плат согласования при ремонте антенны, в заказе
на поставку следует указывать полное название и наименование: Плата согласования LSS-838 ЛК838.00.00 и плата согласования LSS-422 ЛК422.00.00-05
1
1
1
1
1

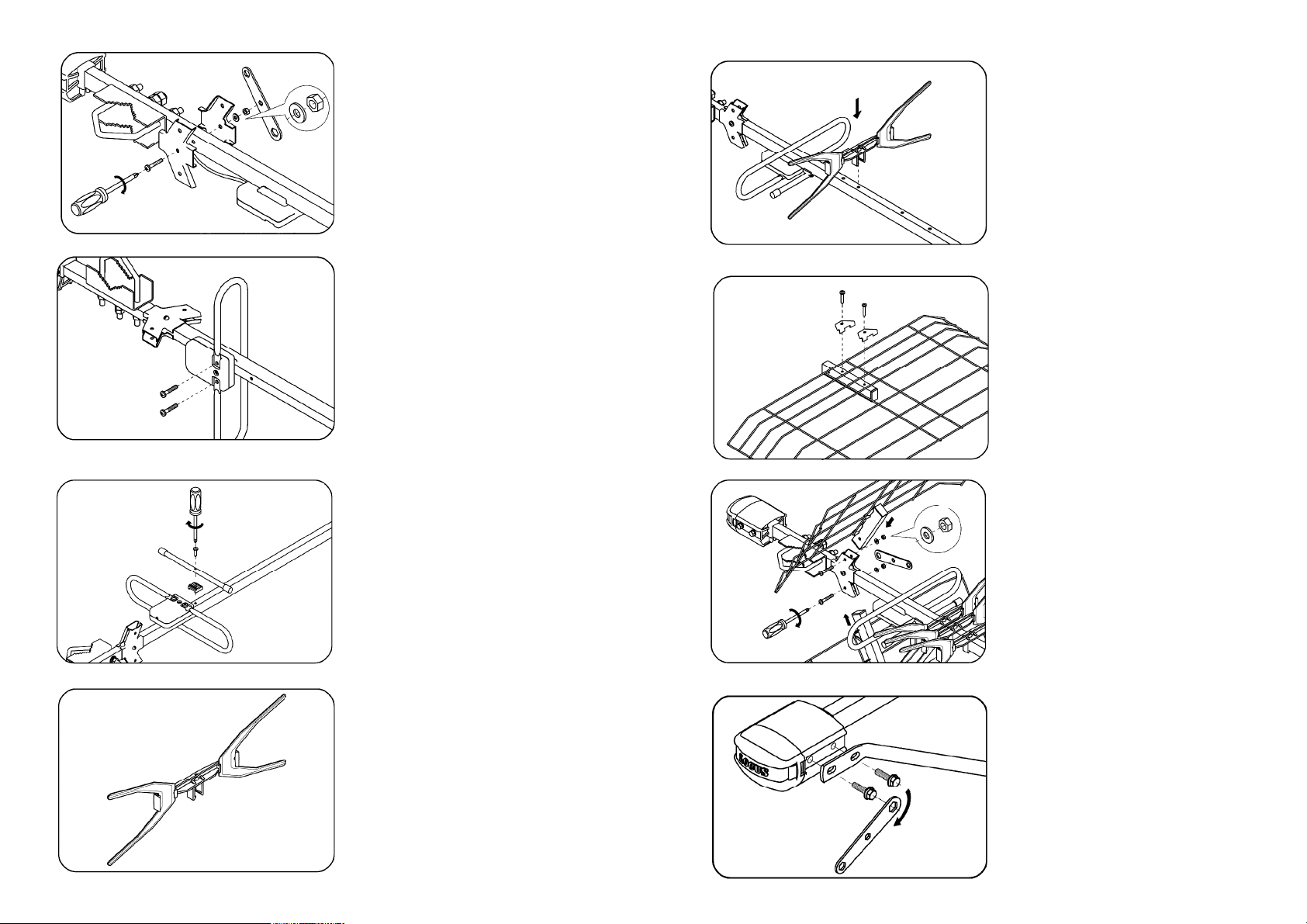

5. ИНСТРУКЦИЯ ПО СБОРКЕ И УСТАНОВКЕ АНТЕННЫ
5.1 Общий вид антенны представлен на рис.1.
5.2. Вскрыть упаковку. Проверить комплектность и убедиться в отсутствии
механических повреждений деталей.
5.3.Отсортировать винты по типу согласно таблице и подобрать к ним
шайбы и гайки.
№
№
1
Рис.2
2
5.4.Установить на штангу узел крепления согласно рис.2. Призму крепить
винтом №1.
Рис.3
Рис.4
Рис.5
Рис.6
частями держателя, не допуская его
Рис.7
Рис.8
Рис.9
коробке
(рис.
10).
должны быть направлены в сторону
Окончательно
5.5.Закрепить на штанге держатель
стоек рефлекторов, состоящий из
двух частей. Использовать для
этого винт №2 ,шайбу и гайку.
Гайку не затягивать! Аккуратно
уложить провод, идущий от малой
монтажной коробки, между
передавливания.
5.6. Установить петлевой вибратор в
следующей последовательности(рис.4):
-вывинтить два винта на лицевой
стороне малой монтажной коробки;
- установить на свое место петлевой
вибратор, вставив его плоские концы
в пазы монтажной коробки;
-закрепить двумя винтами с лицевой
стороны монтажной коробки.
5.7.Установить трубчатый директор
согласно рис.5,используя для
крепления самонарезающий винт №3.
Между штангой и директором
поставить пластмассовую подкладку.
5.8. Вставить по два пластинчатых
директора в каждый пластмассовый
кронштейн, как показано на рис.6.
Рис.10
5.9.Установить 14 кронштейнов с
установленными пластинчатыми
директорами на верхней стороне
штанги. Все пластинчатые директора открытой поверхностью
носовой части антенны (Рис.7).
Неправильная установка приведет
к значительному ухудшению
приема телевизионных сигналов.
5.10.Положить рефлектор
(сетку) на стойку рефлектора и
зафиксировать держателями.
(рис.8) Для крепления держателей
использовать самонарезающие
винты №3.
Аналогично закрепить второй
рефлектор на стойке.
5.11.Установить один рефлектор
в сборе в держатель и закрепите
винтом №2 с шайбой и гайкой.
Также установить второй
рефлектор в сборе.
затянуть винт с гайкой
крепления держателя
рефлекторов на штанге (рис.9).
5.12.Поочередно
присоединить вибраторы
метрового диапазона к
большой монтажной
Рис.1
3
Рис.11
5.13.Снять крышку большой
монтажной коробки (рис.11).
Рис.12
5.14.Отмерить кабель необходимой длины. Подготовить концы
кабеля согласно рис.12.
ЛК 381.00.05-02
5.15. Вставить подготовленный
конец кабеля в центральное
отверстие корпуса большой монтажной коробки и зафиксировать
на плате (рис.13).
Закрыть крышку большой
монтажной коробки.
Рис.14
5.16.Установить антенну на
мачте и присоединить провод
заземления к винту заземления
на узле крепления антенны
(Рис.14).
5.17.Подсоединить антенную вилку к телевизору.
5.18. Сориентировать антенну на телецентр по наилучшему качеству
изображения на экране телевизора. Окончательно зафиксировать
антенну.
5.19. Закрепить кабель снижения в нескольких местах, не допуская
его передавливания.
6. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
ВНИМАНИЕ! Запрещается эксплуатация антенны без надежного
заземления. При монтаже антенны необходимо соблюдать правила
техники безопасности при производстве высотных работ.
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Профилактический осмотр антенны производить не реже одного
раза в 6 месяцев. Особое внимание при осмотре необходимо
обращать на надежность крепления антенны, ее элементов,
целостность заземления.
8. ПРИМЕЧАНИЕ
Предприятие-изготовитель оставляет за собой право вносить
изменения в конструкцию изделия, не снижающие его качество.
9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации антенны 24 месяца со дня продажи
при соблюдении требований эксплуатации изделия, описанных в
данном руководстве.
Претензии, пожелания и предложения просим направлять по адресу:
Штамп торгующей организации
Россия 142517, д. Улитино, д. 81
Павлово-Посадский район,
Московской области,
ОАО “МЕТАЛЛОИЗДЕЛИЯ”
тел. (49643)5-92-96
e-mail: met_izdel@mail.ru
Дата продажи
“______’’______________________ 201 г.
Штамп ОТК
