LK ICS.2 Quick Manuals

LK ICS.2 Quick Guides - Installation & Reset

Installation Svenska

Reset Svenska

Installation English

Reset English

2

33.C.159.1409

Quick Guides | ICS.2

Back to start

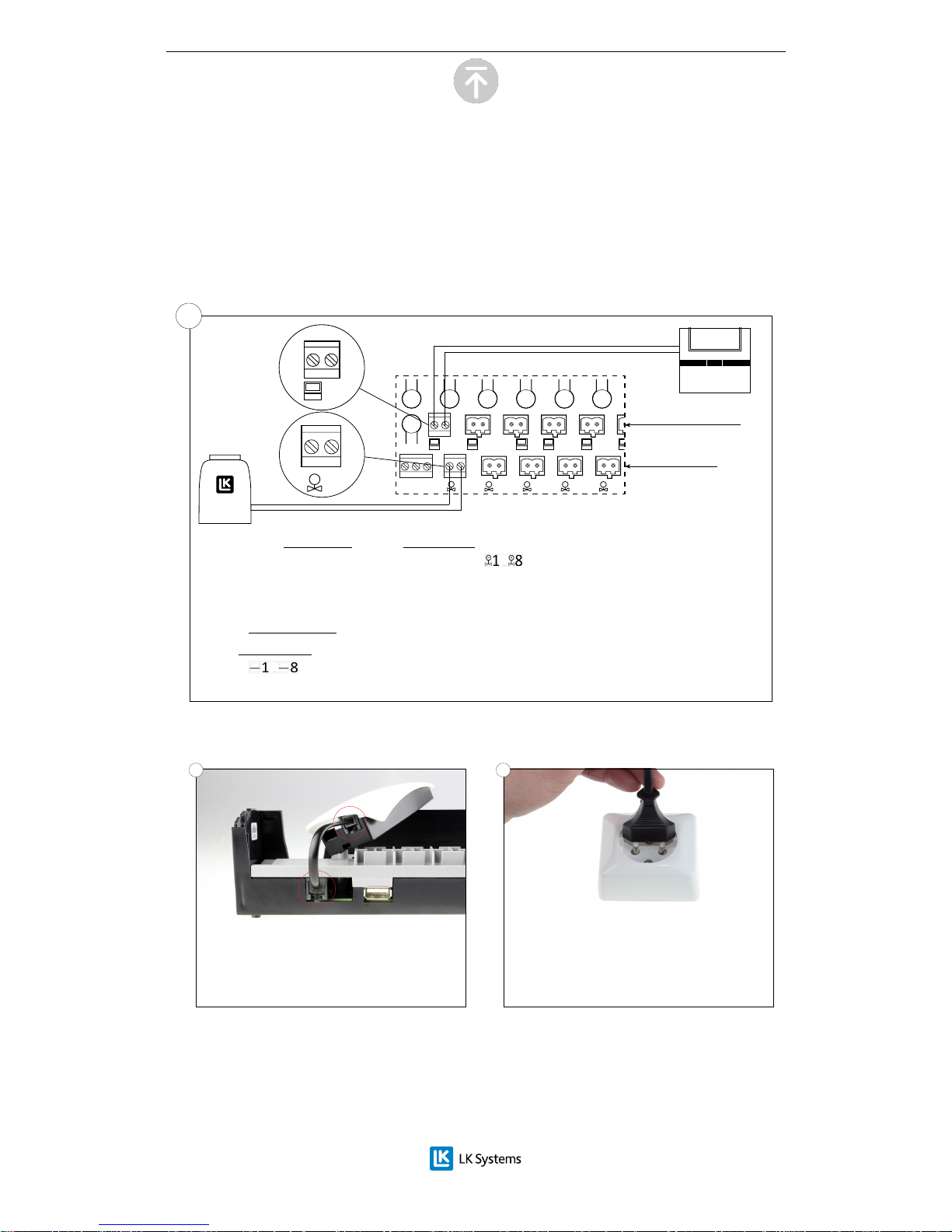

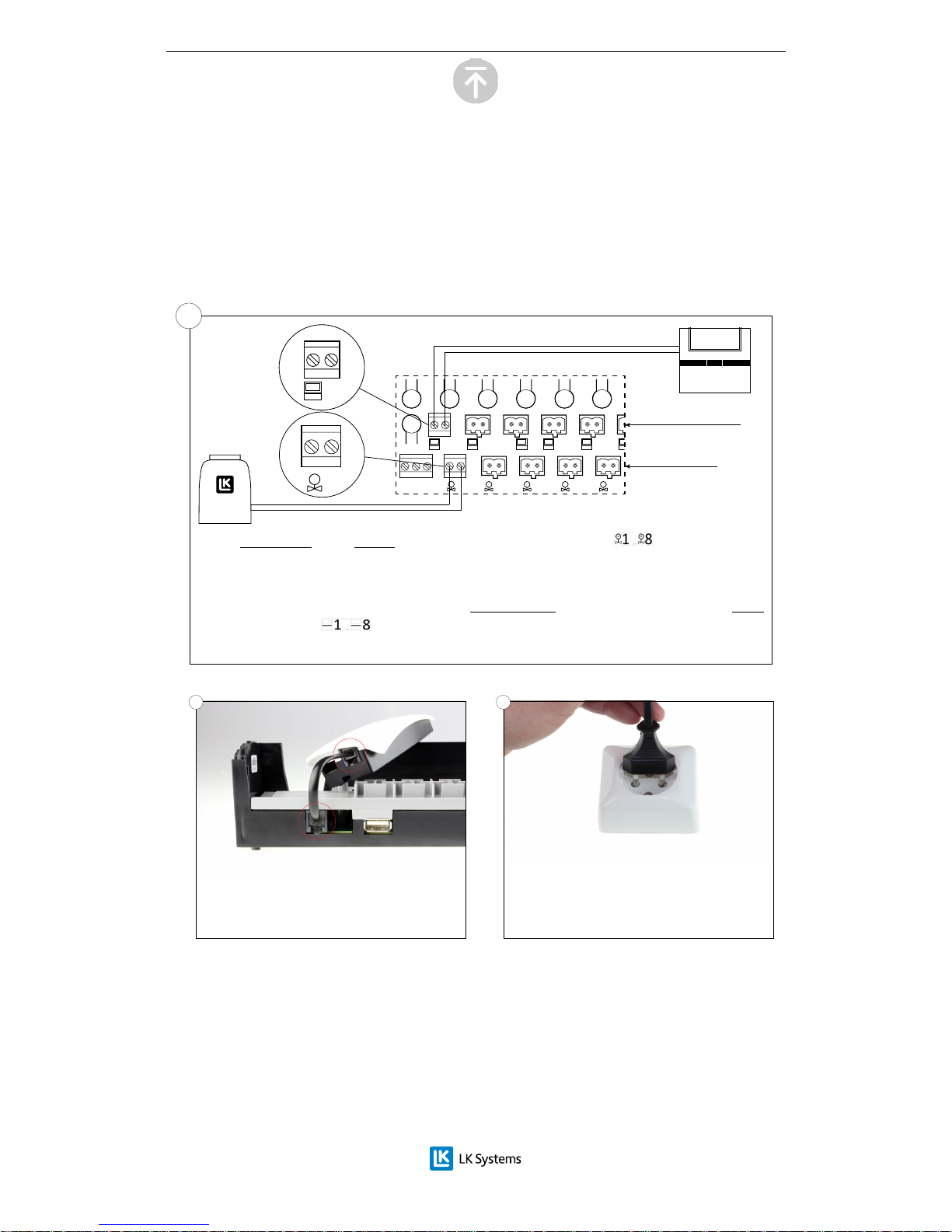

Check the antenna connections.

Connect the receiver unit to the
power grid.

Connect the actuators to the lower row of connectors in the receiver unit. The
connectors for the actuators are marked .
Up to three actuators can be connected to one connector.

If wired thermostats are to be used in the system, these should be connected
to the upper row in the receiver unit. The connectors for the thermostats are
marked .
A maximum of one thermostat per thermostat connector.

Installation of ICS.2 Systems

Connecting actuators and wired thermostats

1.1

Termostater / Thermostats

Ställdon / Actutators

1

M

A

1

12

374568

32 87654

230VAC

FUSE

BOILERPUMP

2

M

1

M

BUS

3

M

4

M

5

M

6

M

7

M

8

M

SET

V

V

1

1.2 1.3

3

33.C.159.1409

Quick Guides | ICS.2

Back to start

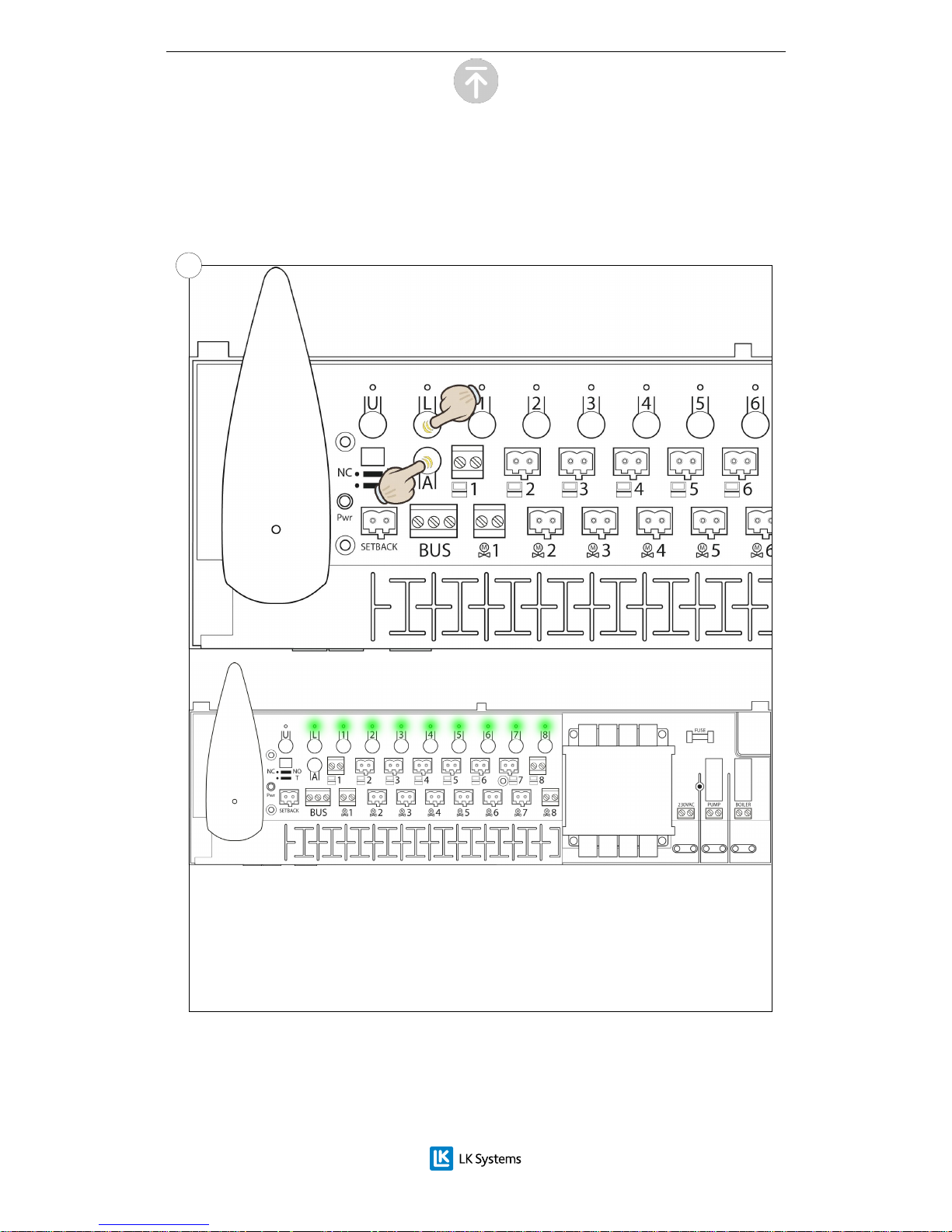

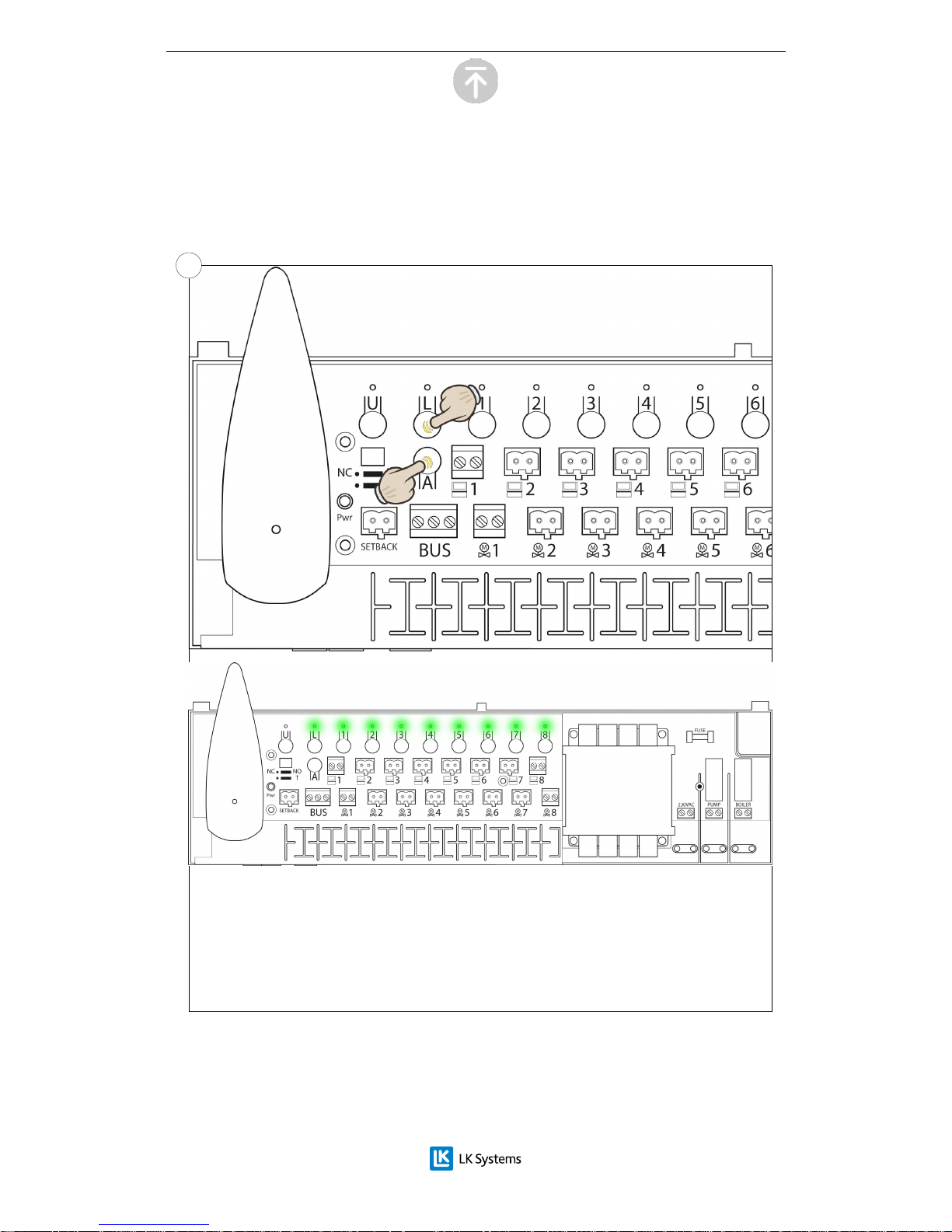

The Master unit is setup by pressing and holding the L and A buttons until the
lights of the receiver unit lights up to a solid green light. This shows that the unit
is set as Master.

In a system containing several receiver units, one of these is to be assigned as
being the Master unit.

Del 2 - Setup of the Master unit

Note: This part of the setup procedure should be performed in all systems.

2.1

4

33.C.159.1409

Quick Guides | ICS.2

Back to start

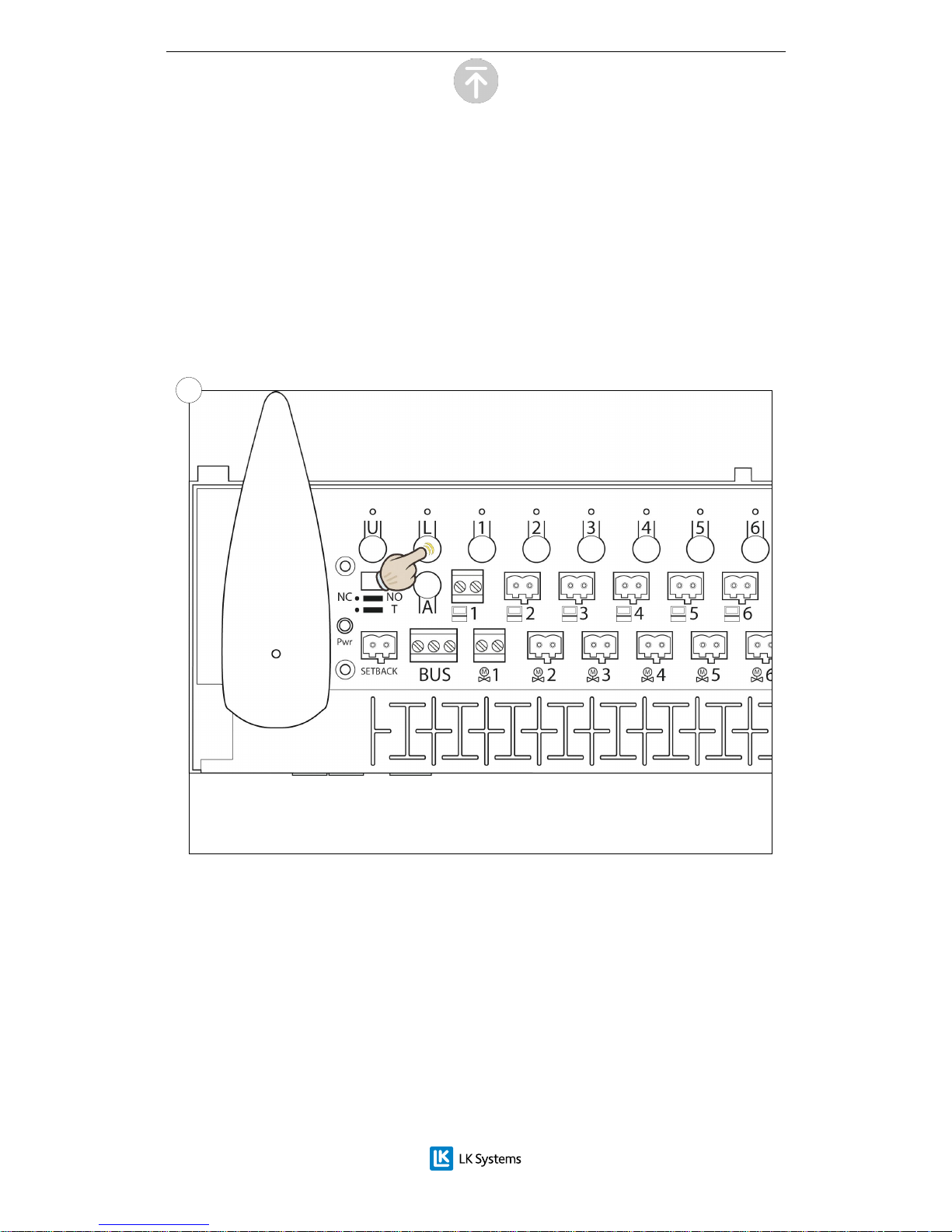

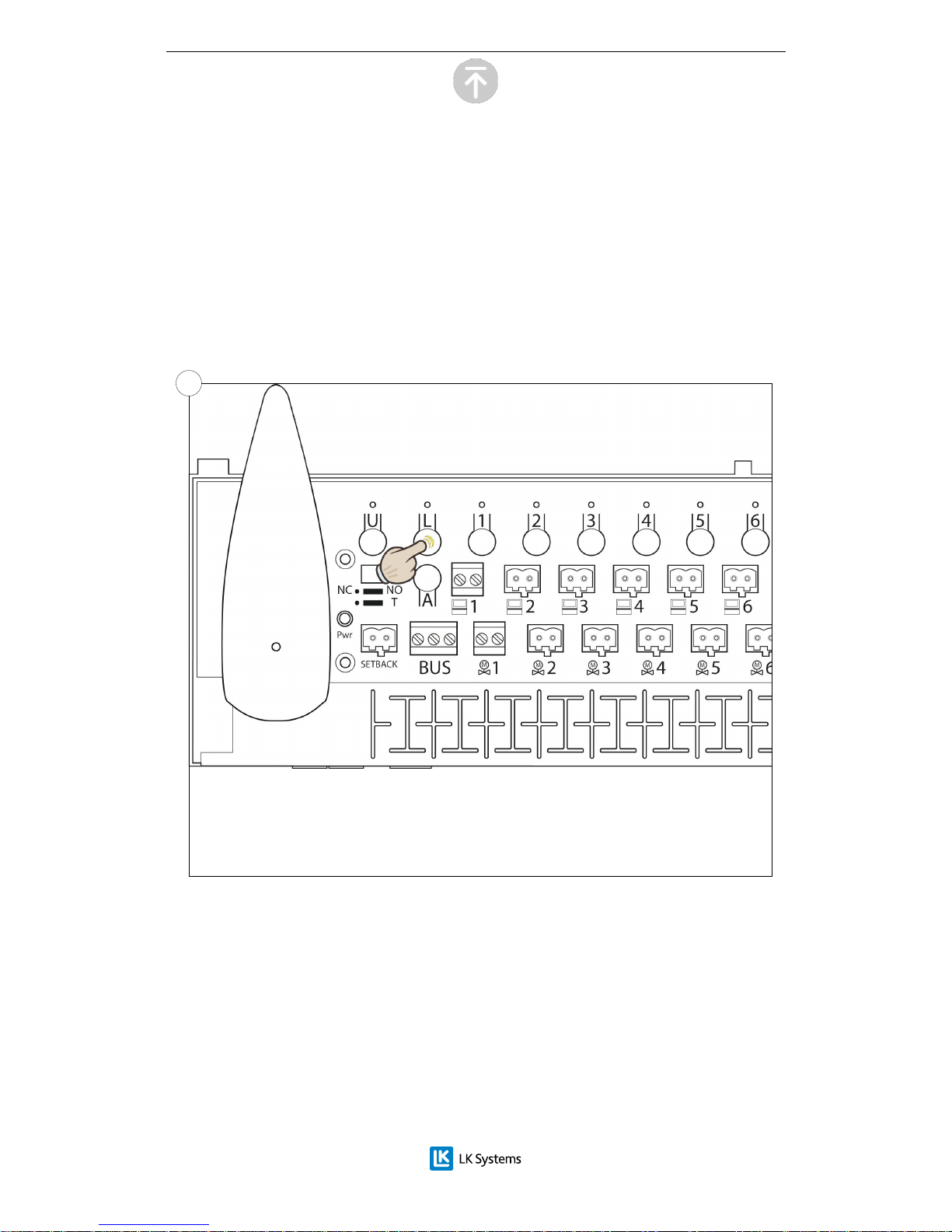

Confirm the setup of the Master unit by pressing the L button once. This
switches all the lights of the unit off.

The unit is preferably marked as Master in the lid of the receiver unit

.

2.2

5

33.C.159.1409

Quick Guides | ICS.2

Back to start

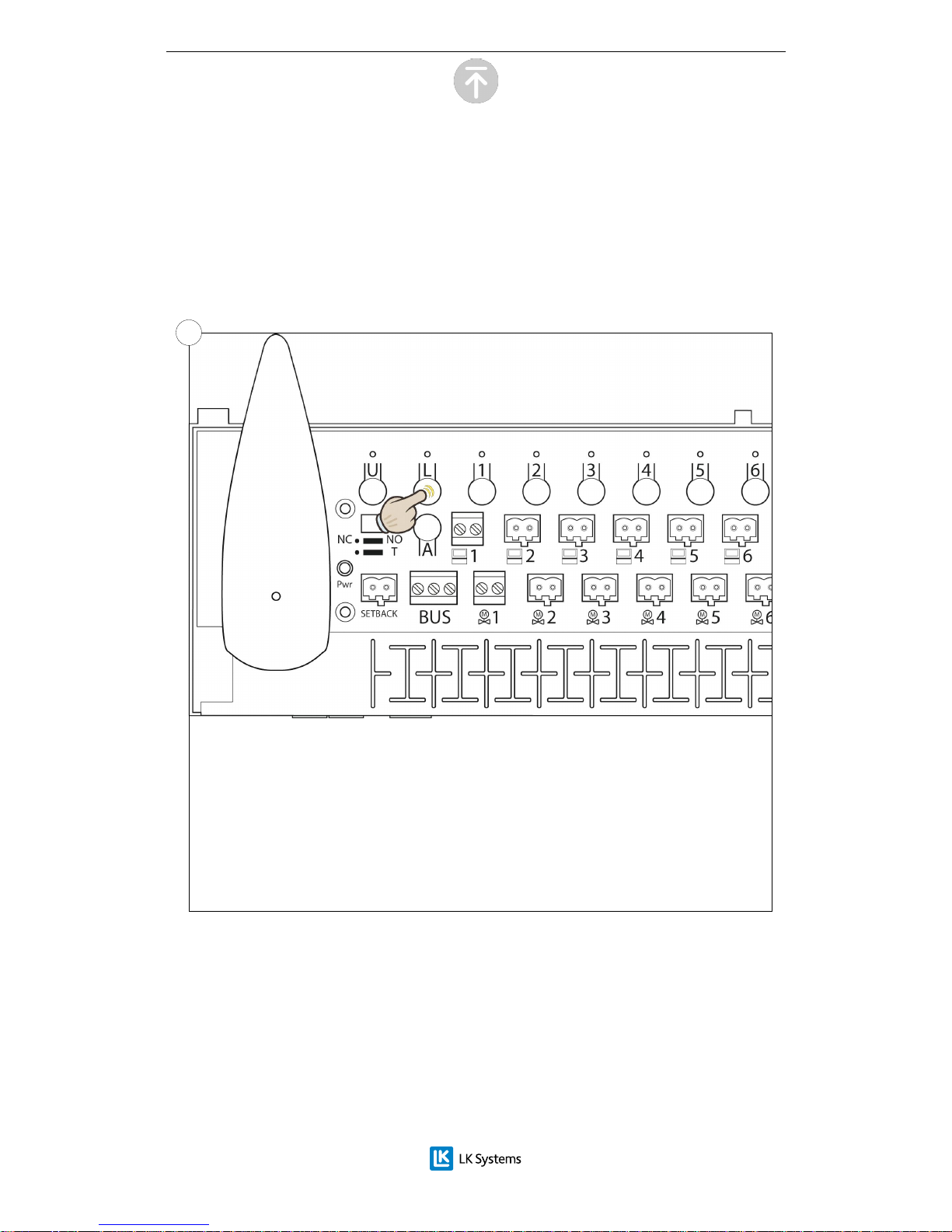

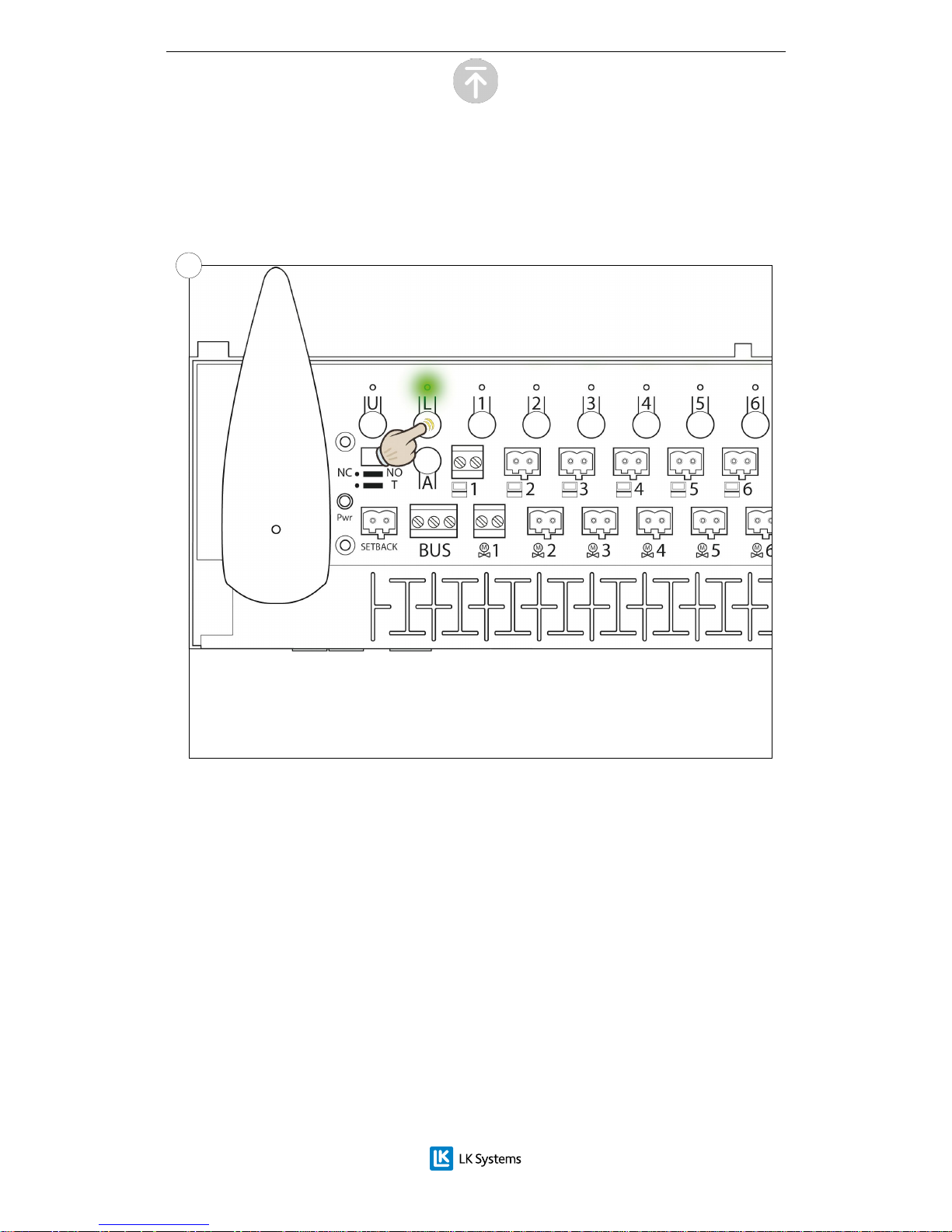

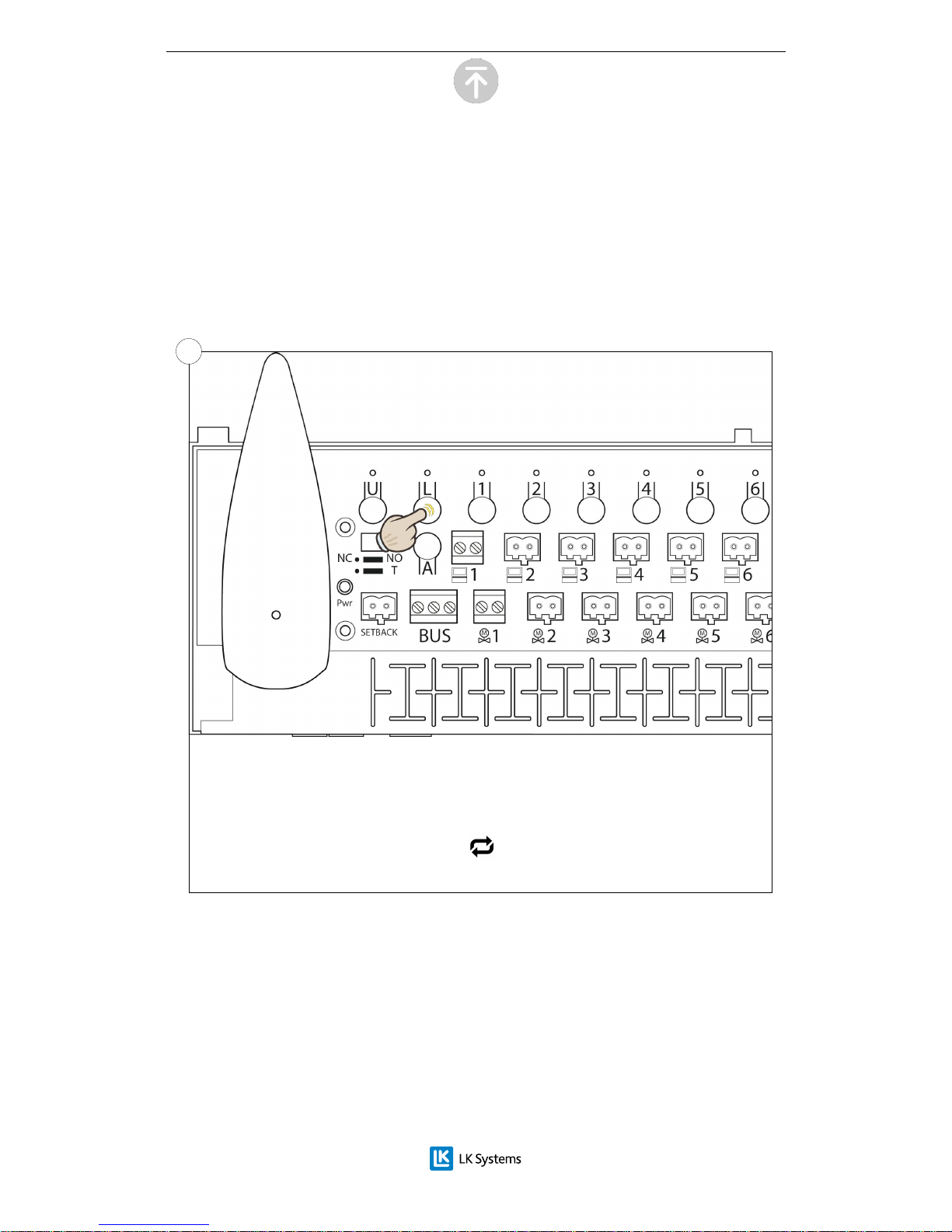

Put the Master unit in learning mode by holdning the L-button until the light
turns a solid green.

3.1

Del 3 - Setup of Slave units

Note: This part of the setup is only needed in systems with more than one receiver unit.

6

33.C.159.1409

Quick Guides | ICS.2

Back to start

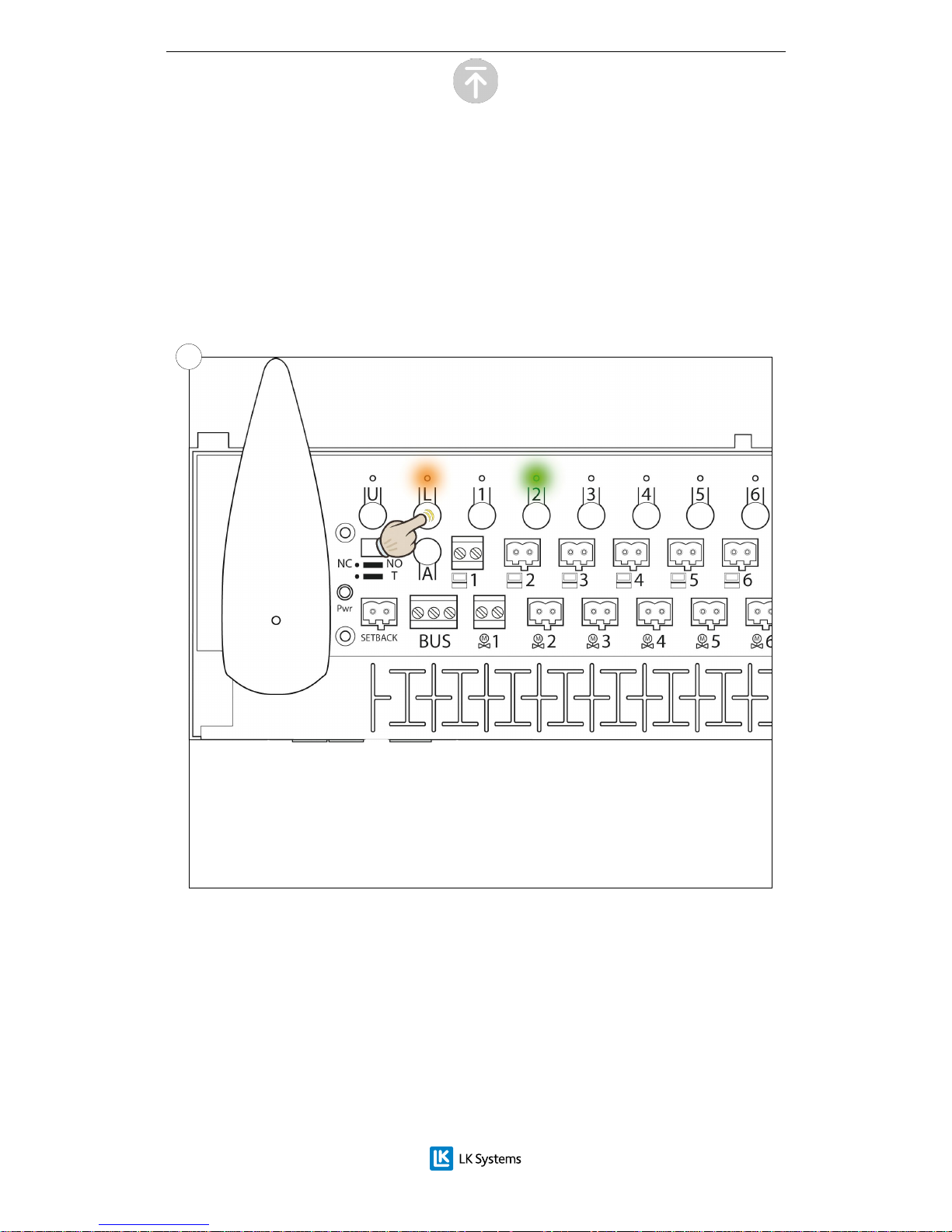

Hold the L button on one of the receiver units that are to be set as Slaves
until the L light turns orange. The light for the channel which is assigned to the
receiver unit turns on to a green light. Slave units are assigned a number ranging
from 2 to 8.

The receiver unit is preferably marked as a Slave and its assigned number in the
lid of the receiver unit.

3.2

7

33.C.159.1409

Quick Guides | ICS.2

Back to start

Push the L button on the Slave unit to confirm the setup. This turns all the lights
of the unit off.

Repeat these steps for each additional receiver unit in the system.

3.3

8

33.C.159.1409

Quick Guides | ICS.2

Back to start

When all Slave units are setup, the procedure is finalized by pressing the L button
on the Master unit once. All the lights on the Master unit will be switched off.

3.4

9

33.C.159.1409

Quick Guides | ICS.2

Back to start

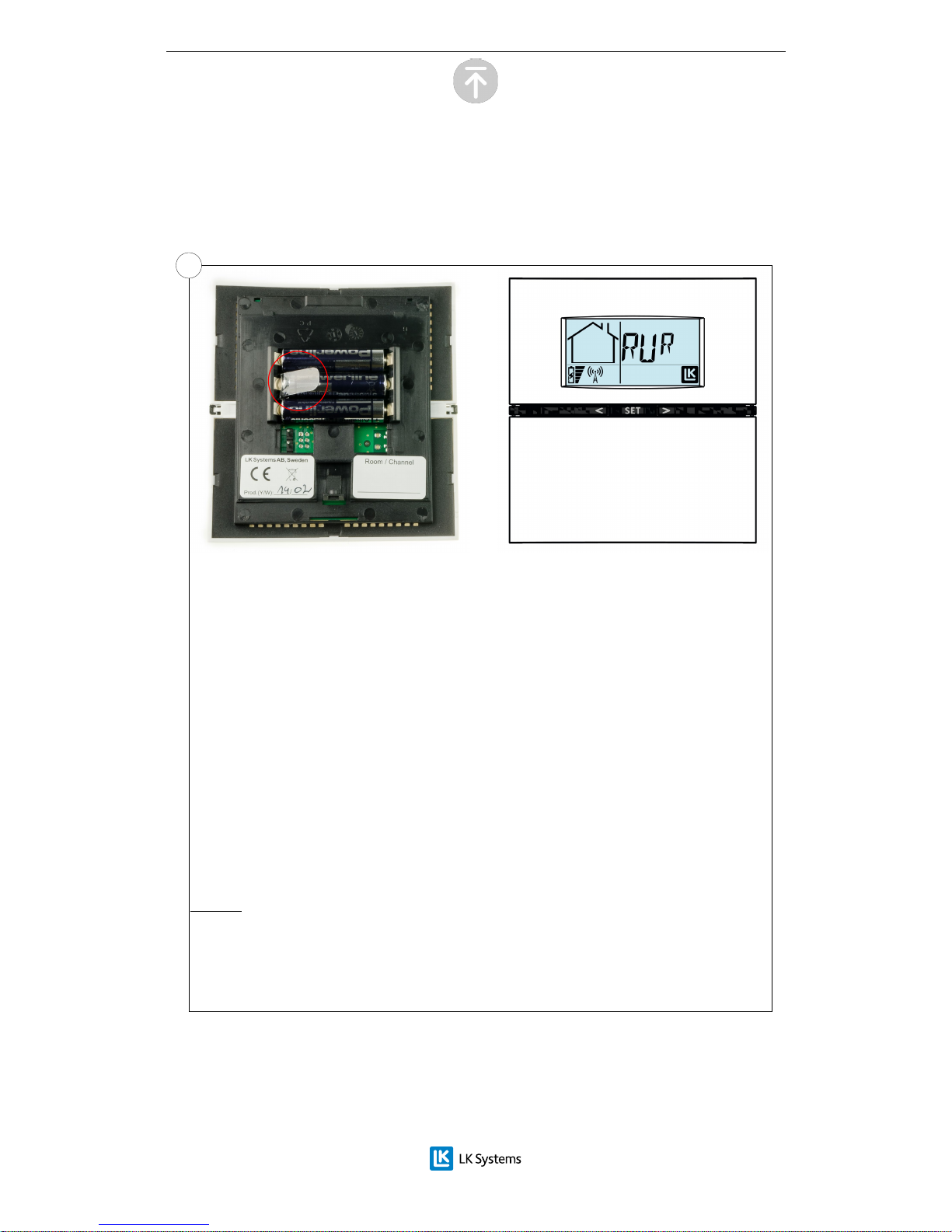

Prepare the themostats of the system.

For wireless thermostats:

Remove the plastic insulation from the battery compartment (marked in the red
circle). The room thermostat display will show RUR.

Wired room thermostat:

Check that the room thermostat is connected to
the receiver. The room thermostat display will
show RUW.

Note: The installation of the room thermostats is the same whether it is a
wireless or wired connection to the receiver.

Del 4 - Setup of room thermostats

4.1

10

33.C.159.1409

Quick Guides | ICS.2

Back to start

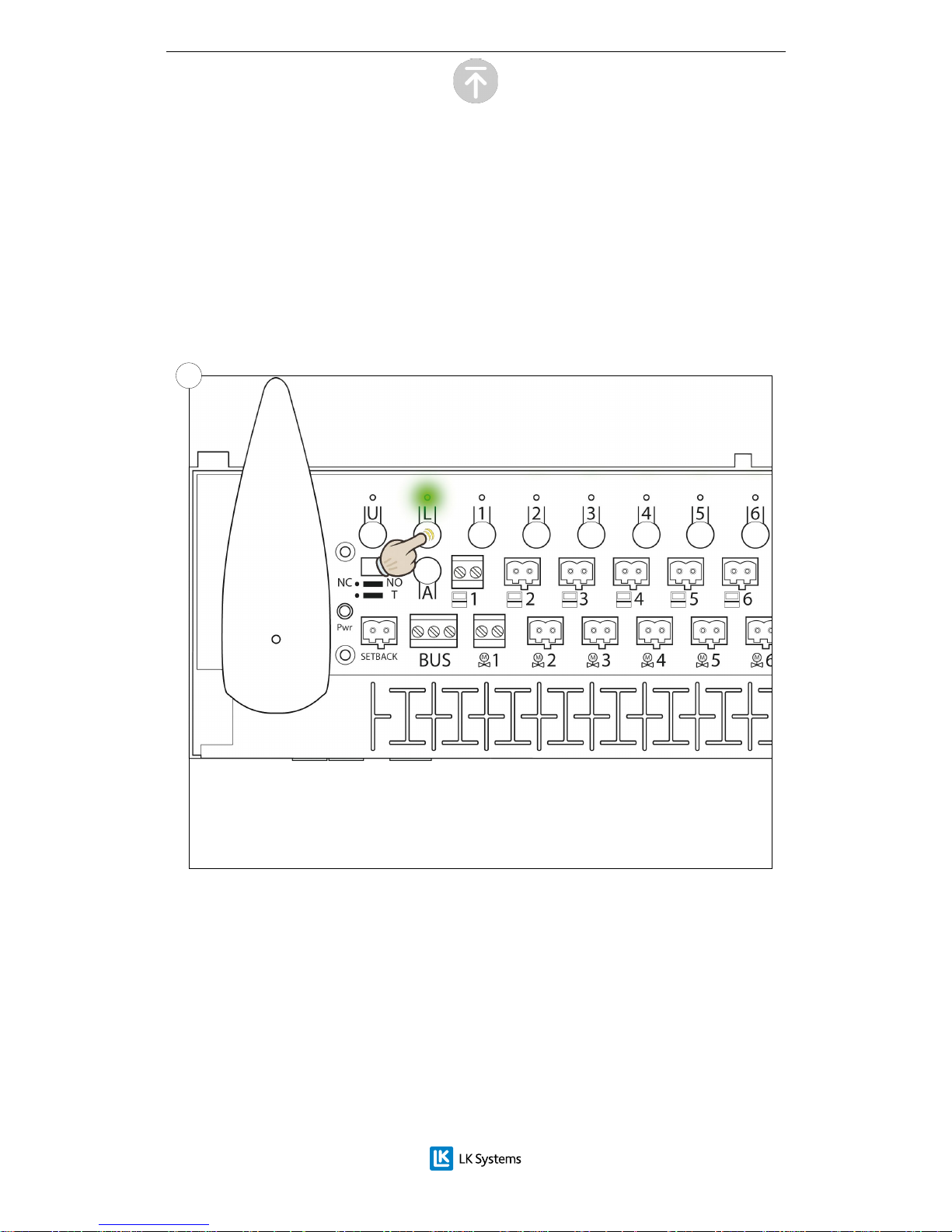

Put the receiver unit that is to be controlled by the room thermostat in learning mode
by pressing the L button until the L light turns green.

4.2

11

33.C.159.1409

Quick Guides | ICS.2

Back to start

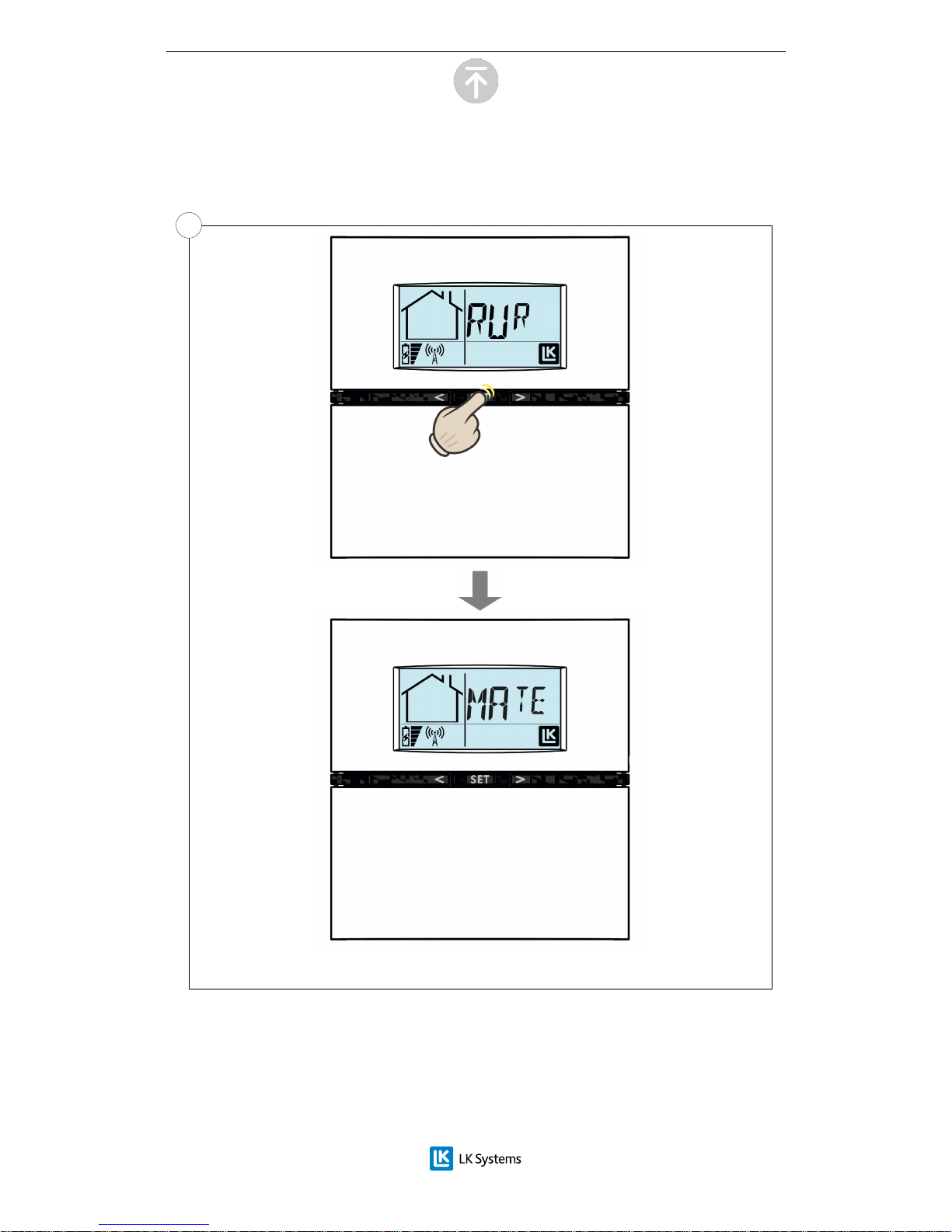

On the thermostat, hold SET until the display shows MATE.

4.3

12

33.C.159.1409

Quick Guides | ICS.2

Back to start

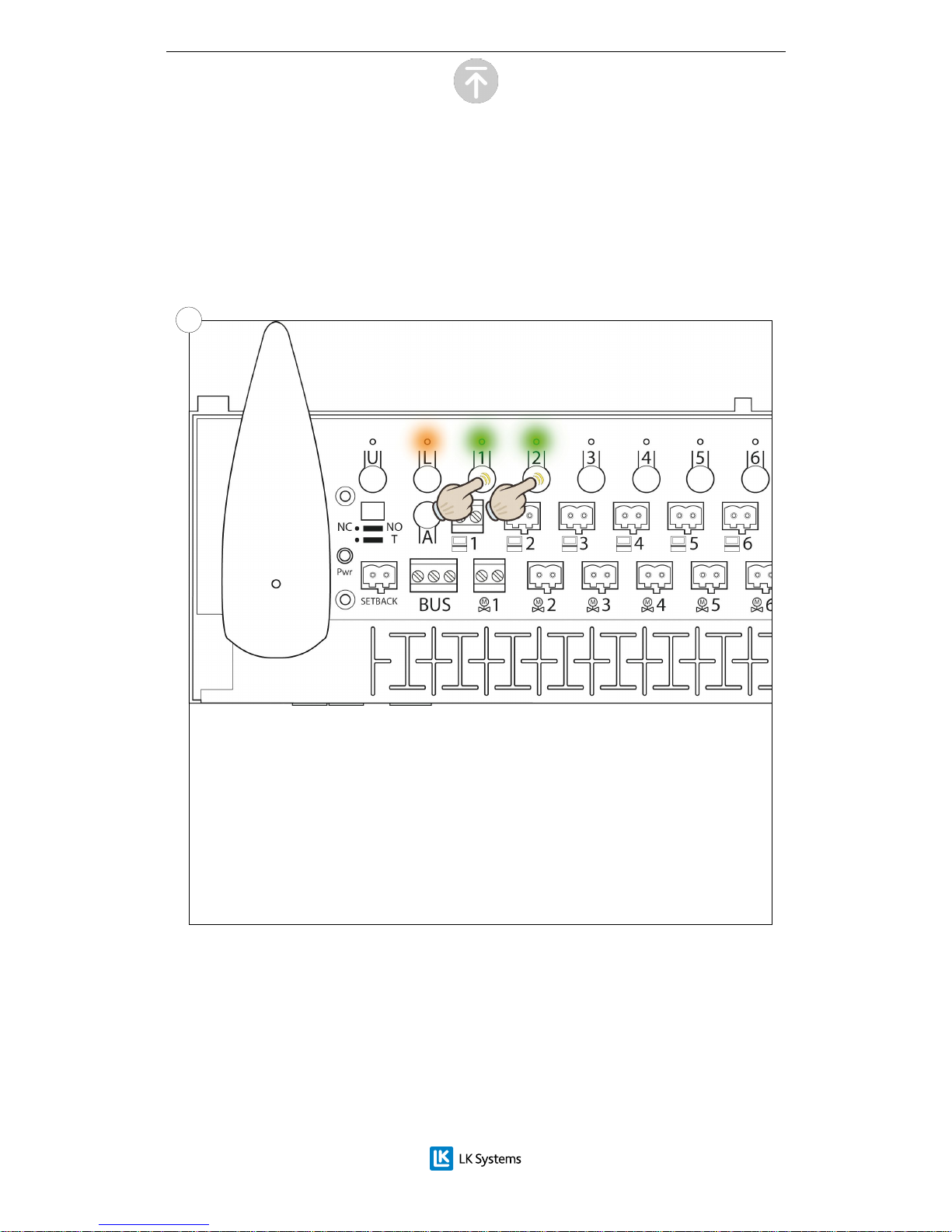

The lights of the receiver unit turns on to a orange light for the L light and a solid
green for the channel lights. Choose the channel or channels by pressing the
corresponding channel buttons (1 – 8). To show that a channel has been chosen
the light for that channel starts to blink.

Press the channel button again to undo a choice of channel.

Already occupied channels are shown by an orange light.

4.4

13

33.C.159.1409

Quick Guides | ICS.2

Back to start

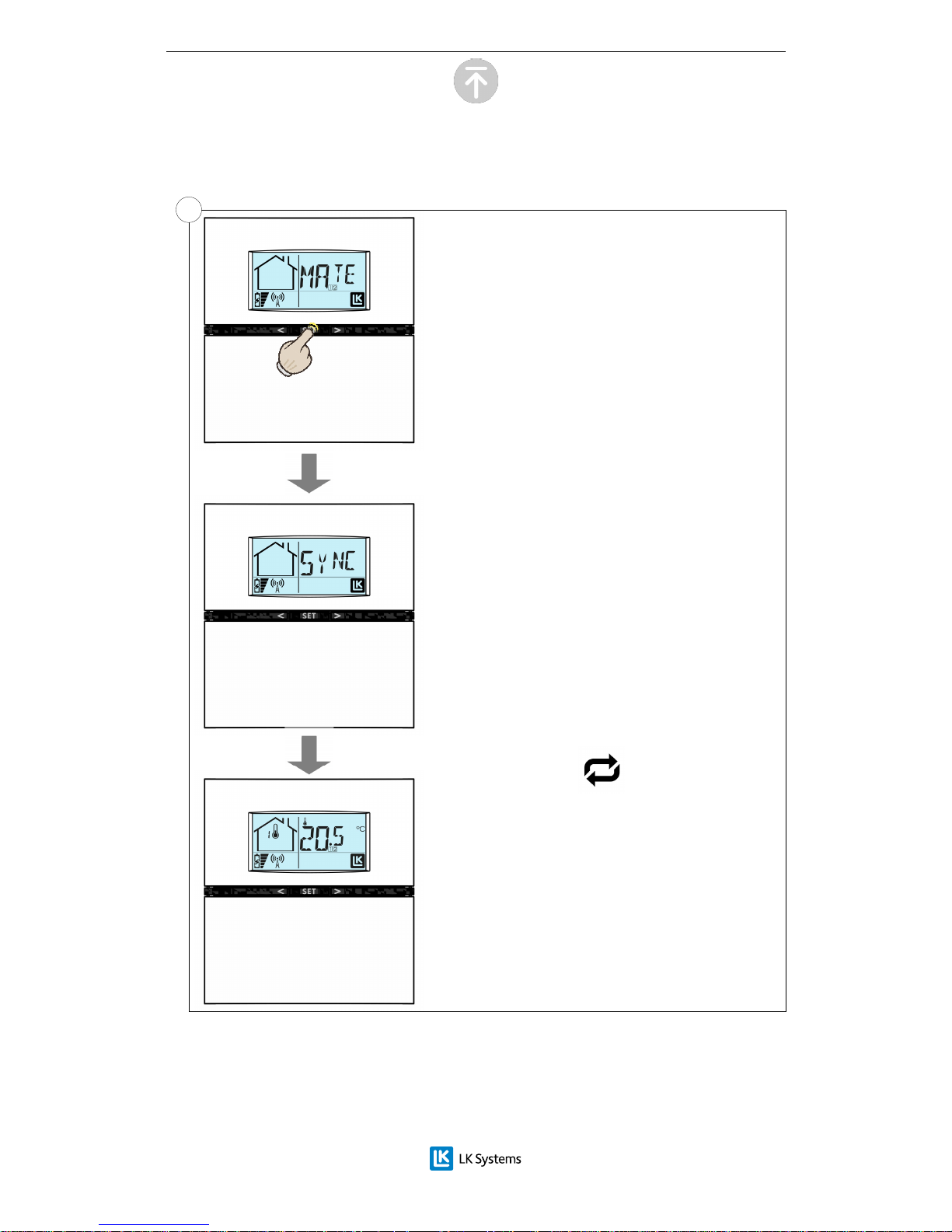

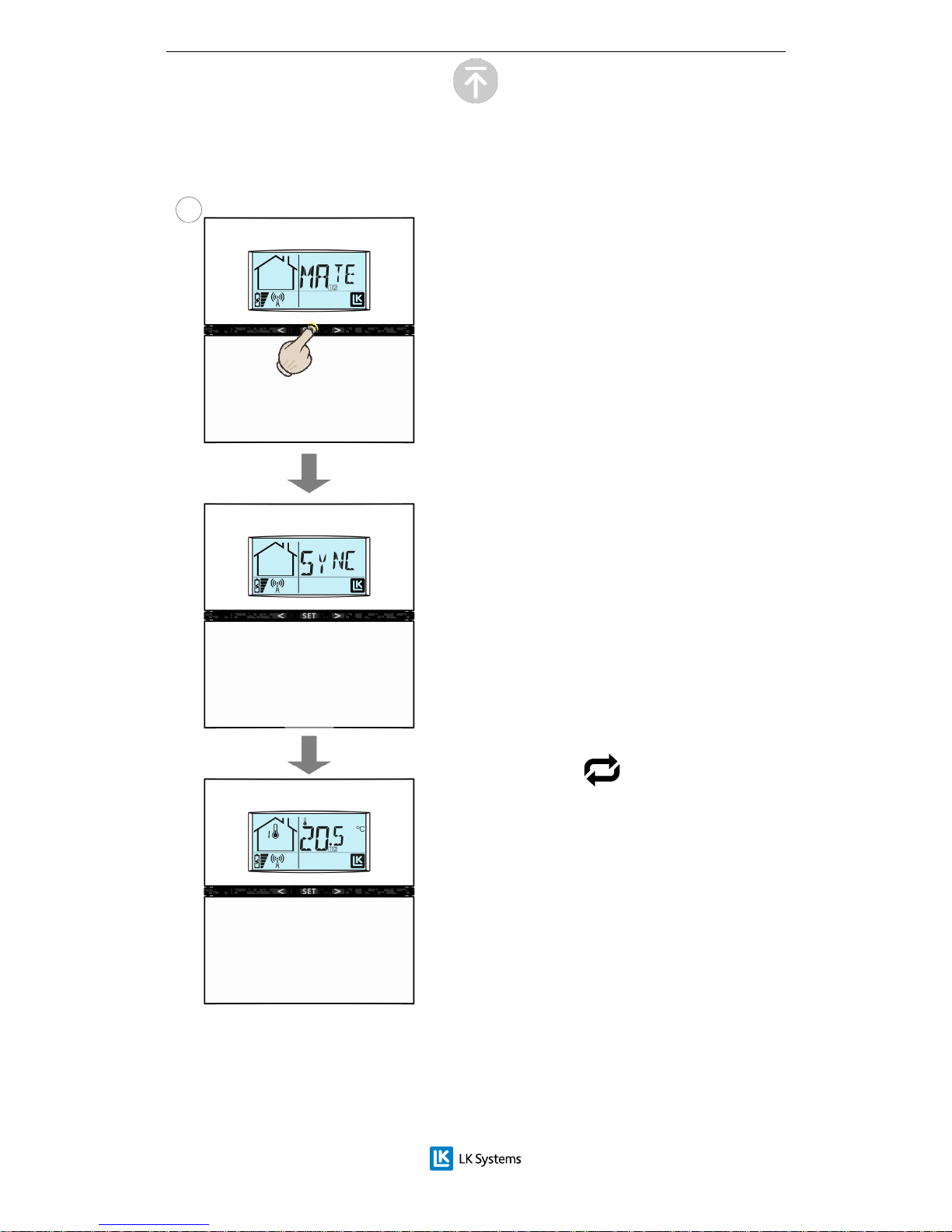

When the channels for the thermostat has
been chosen this is confirmed by pressing the
SET button of the thermostat. The display will
then show SYNC while synchronizing with the
receiver unit (this might take a while).

If this process takes an unreasonable long time
the synchronizing can be restarted by pressing
SET once more.

When the synchronizing process is done
the display will show the standard mode
showing temperature and other miscellaneous
information. This confirms that the setup is
completed for this thermostat.

Repeat the steps for each thermostat that is to
be connected to this receiver unit.

4.5

14

33.C.159.1409

Quick Guides | ICS.2

Back to start

When all the thermostats are setup the process is completed by pressing the L
button on the receiver unit once.

Repeat Part 4 of this Quick Guide for every receiver unit in the system.

The installation of ICS.2 is completed when all the thermostats are setup
together with their respective receiver unit,

4.6

15

33.C.159.1409

Quick Guides | ICS.2

Back to start

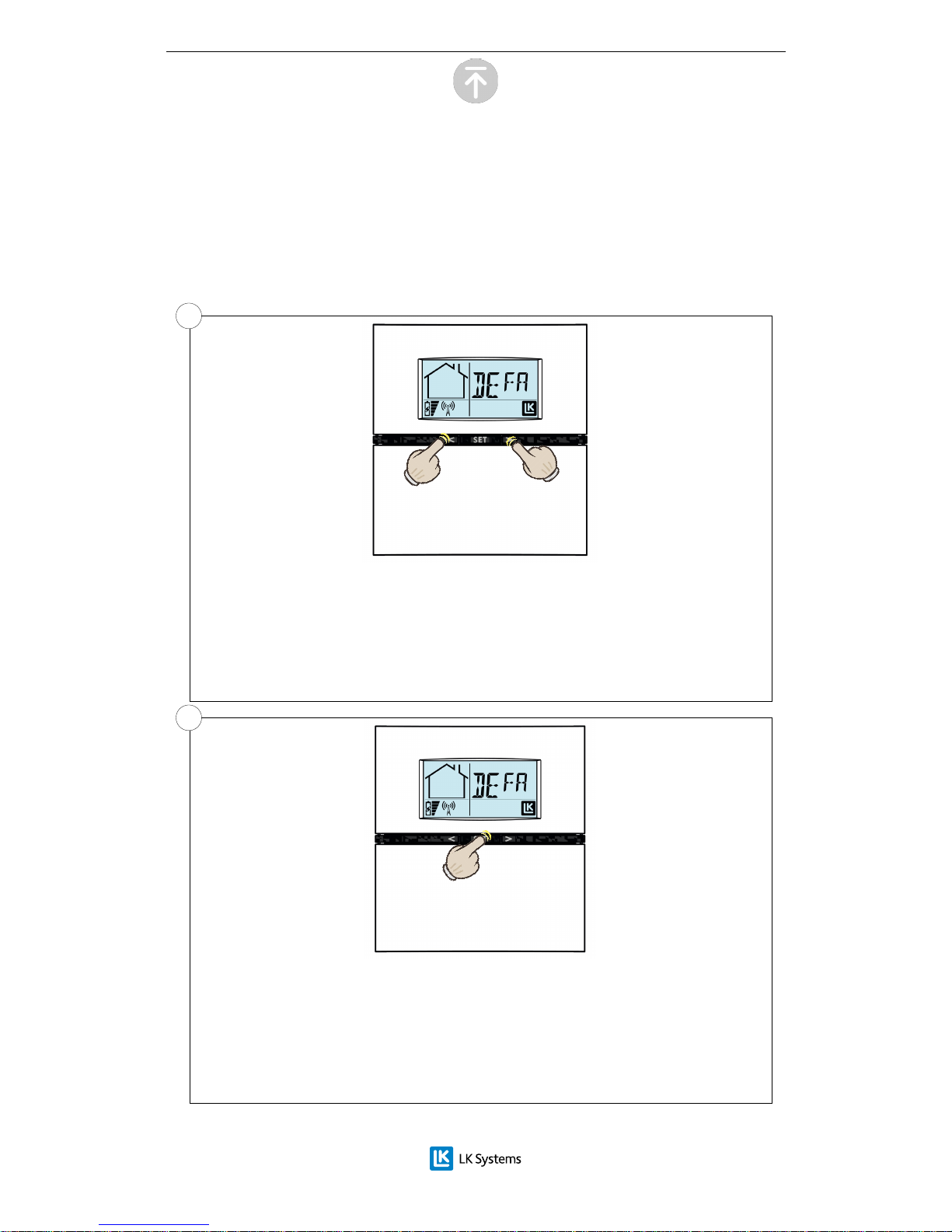

Confirm by pressing the SET button once.

If a termostat for some reason no longer is communicating with its receiver unit,
the termostat needs to be reset and setup once more.

To begin resetting a termostat, hold both the left and right arrow buttons until
the display shows DEFA.

Resetting of ICS.2 Systems

Resetting Thermostats

1.1

1.2

16

33.C.159.1409

Quick Guides | ICS.2

Back to start

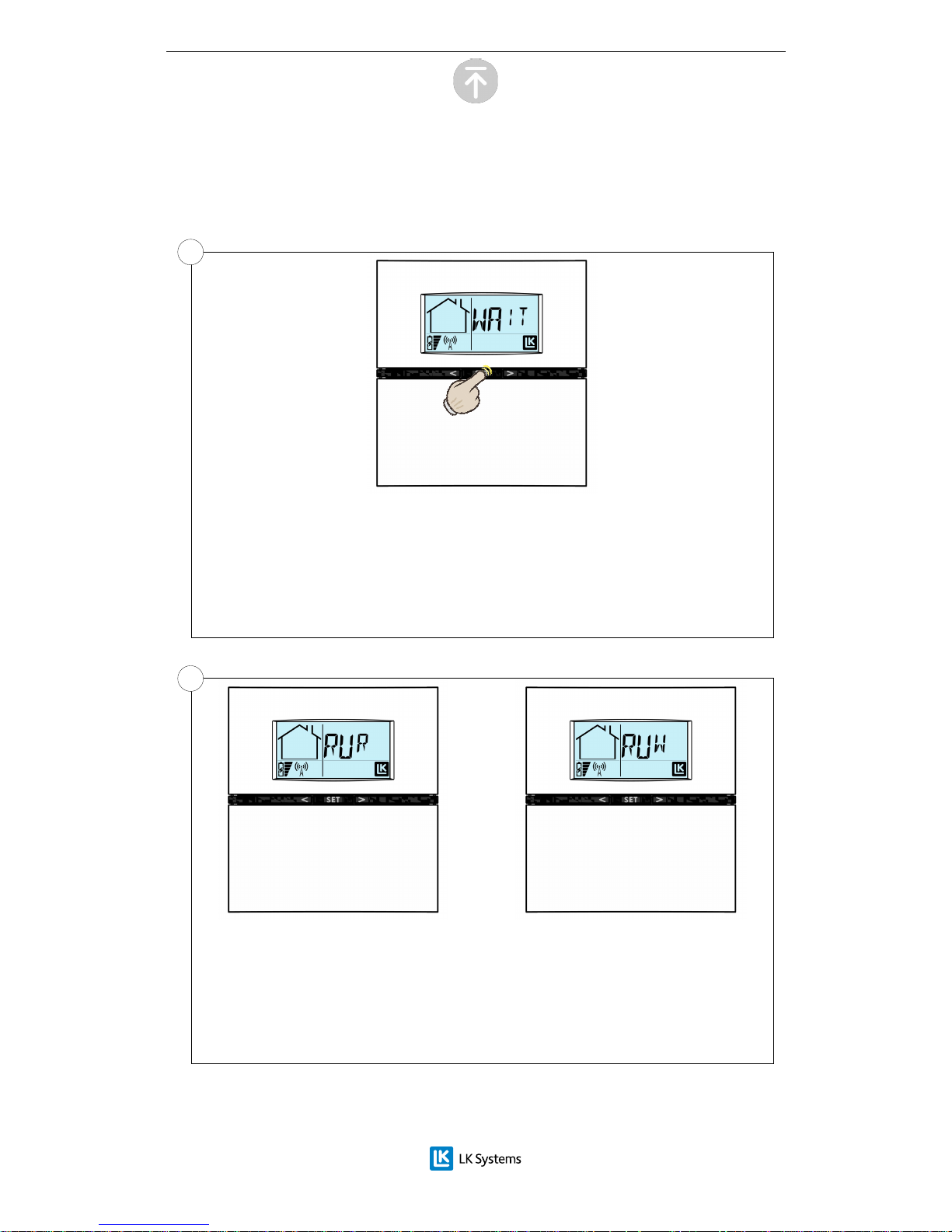

When the reset is completed the termostat will return to its factory default
mode.

Wireless thermostats will display RUR
Wired thermostats will display RUW

If the termostat can’t communicate with its receiver unit during the reset, the
display will show WAIT during a longer period. If this happens push both the left
and right arrow button once more to confirm the reset.

1.3

1.4

17

33.C.159.1409

Quick Guides | ICS.2

Back to start

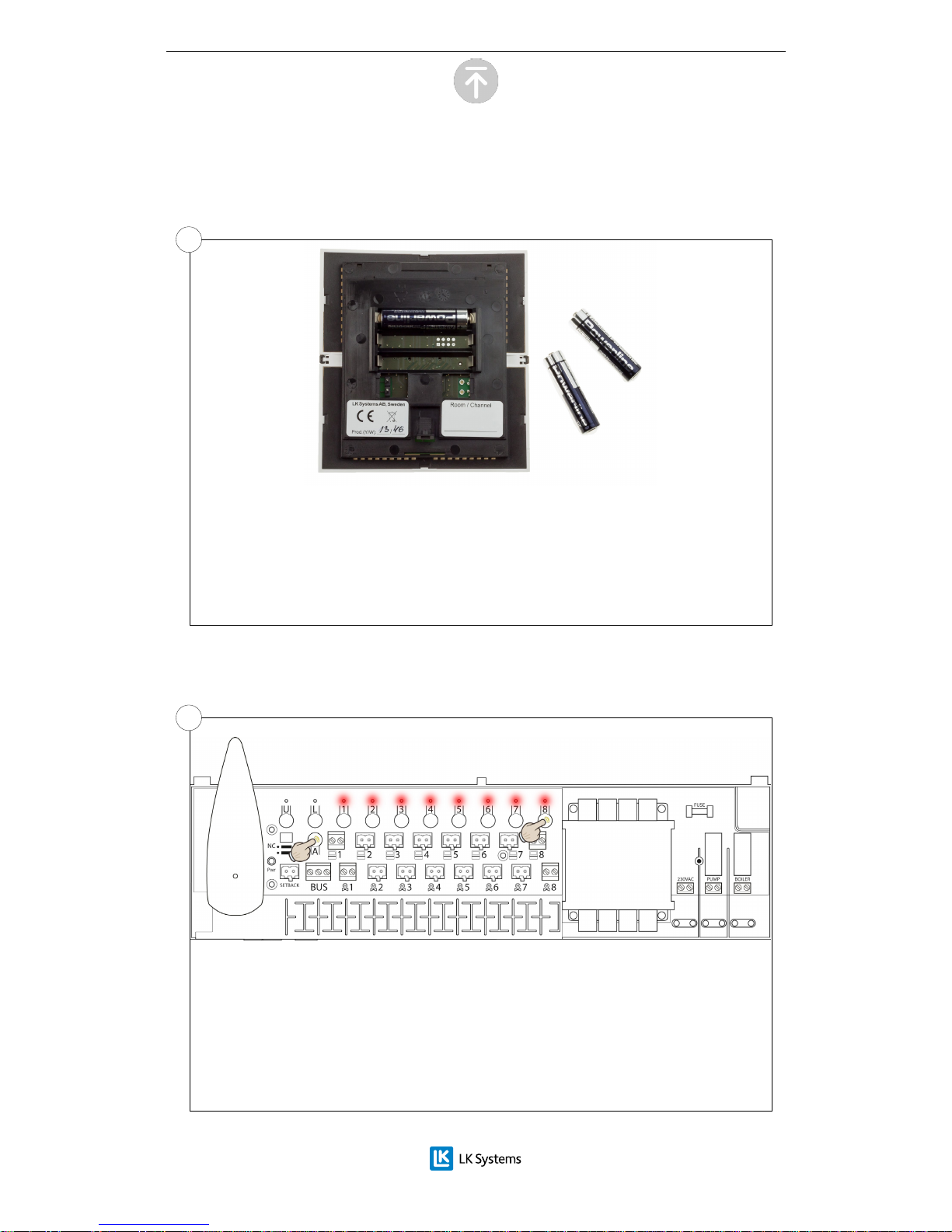

To reset a receiver unit, hold both the A and 8-buttons (A and 1 for RF 1 units)
for about 10 seconds until all the channel lights flashes red for a brief moment.

This erases all connections to all the termostats paired to this receiver unit as
well as all other receiver units. These connections needs to be setup again for the
system to function as intended.

Remove one of the batteries for about 15 seconds to make sure the reset is
completely carried out. Mind the polarity of the batteries and make sure that it
remains the same when the battery is put back in.

1.5

2.1

Resetting Receiver Units

18

33.C.159.1409

Quick Guides | ICS.2

Back to start

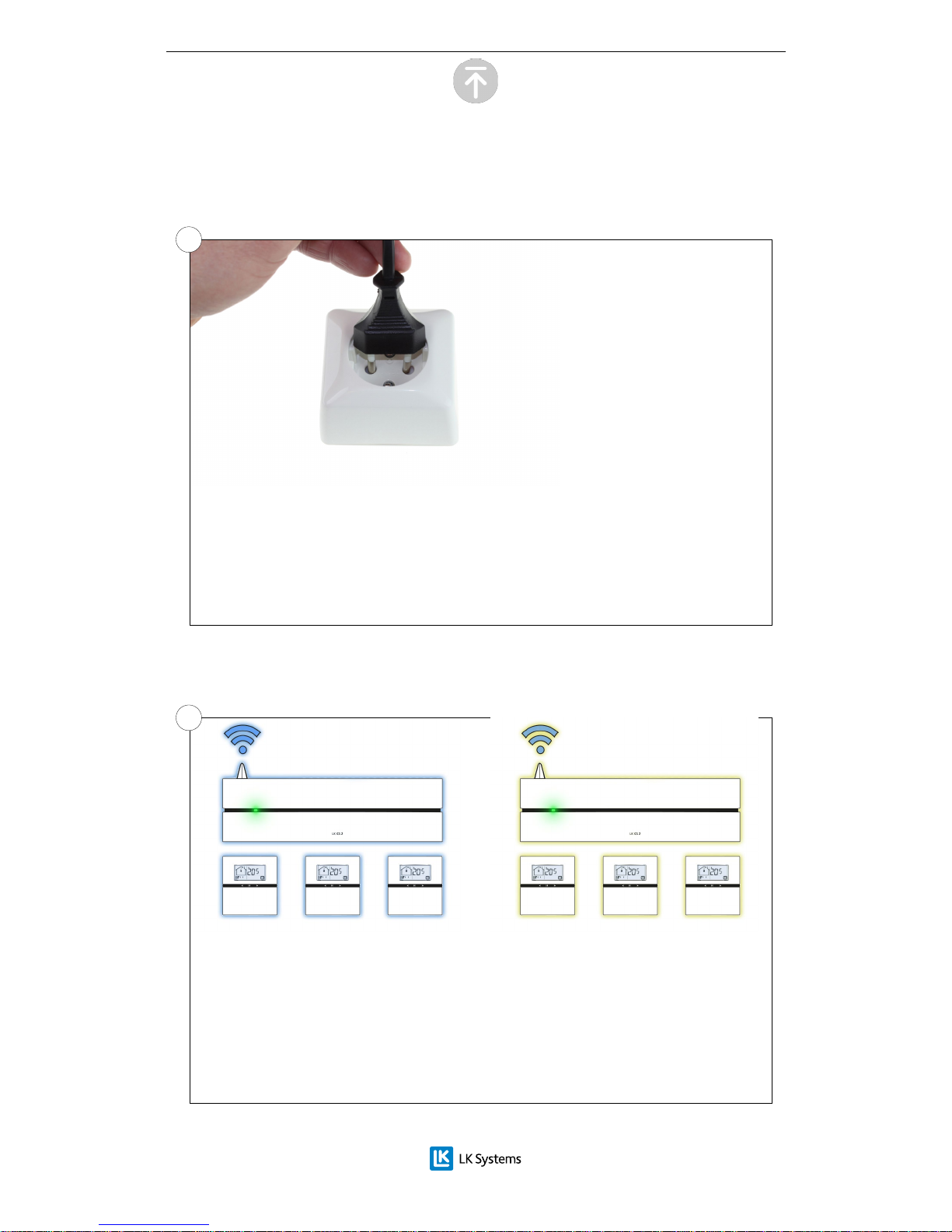

NOTE: If you reset the Master receiver unit in a system, all the Slave receivers
needs to be reset as well.

Disconnect the power to the receiver unit for about 30 seconds to make sure
the reset is fully completed.

2.2

2.3

Master Receiver Unit Slave Receiver Unit(s)

19

33.C.159.1409

Quick Guides | ICS.2

Tillbaka till start

Koppla in nätsladden till
mottagarenheten.

Kontrollera att antennen är ansluten.

Anslut ställdonen i den nedre av de två plintraderna märkta .
Upp till tre ställdon kan kopplas till varje ställdonsutgång.

Om systemet innehåller trådförbundna termostater ska dessa anslutas i den övre
plintraden märkta .
Max en rumstermostat per termostatingång.

Installation av ICS.2 System

Inkoppling av Ställdon och trådförbundna termostater

1.1

Termostater / Thermostats

Ställdon / Actutators

1

M

A

1

12

374568

32 87654

230VAC

FUSE

BOILERPUMP

2

M

1

M

BUS

3

M

4

M

5

M

6

M

7

M

8

M

SET

V

V

1

1.2 1.3

20

33.C.159.1409

Quick Guides | ICS.2

Tillbaka till start

Ställ in Master-enheten genom att hålla inne L och A knapparna tills lamporna
för L och samtliga kanaler tänds till ett grönt sken. Detta visar att denna enhet är
inställd som Master.

I system med flera mottagarenheter utses en av dessa till Master-enhet.

2.1

Del 2 - Inlärning av Masterenhet

Notera: Denna del ska utföras i alla installationer oavsett antal mottagarenheter.

21

33.C.159.1409

Quick Guides | ICS.2

Tillbaka till start

Bekräfta inställningen av Master-enheten genom att trycka en gång på
L-knappen. Detta släcker alla lampor på enheten.

Märk gärna enheten som Master i locket för mottagarenheten.

2.2

22

33.C.159.1409

Quick Guides | ICS.2

Tillbaka till start

Ställ Master-enheten i inlärningsläge genom att hålla inne L-knappen tills lampan
för L tänds till ett ett fast grönt sken.

3.1

Del 3 - Inlärning av Slave-enheter

Notera: Denna del behöver endast utföras i installationer med flera mottagarenheter.

23

33.C.159.1409

Quick Guides | ICS.2

Tillbaka till start

Håll inne L-Knappen på en mottagarenhet som ska vara Slave-enhet tills dess
L-lampa lyser orange. Lampan för den kanal som Slave-enheten blivit tilldelad
lyser grönt. Slaves blir tilldelade nummer från 2 till 8.

Märk gärna enheten som Slave och dess tilldelade kanal i locket för
mottagarenheten.

3.2

24

33.C.159.1409

Quick Guides | ICS.2

Tillbaka till start

Tryck en gång på L-knappen på Slave-enheten för att bekräfta inlärningen. Detta
släcker samtliga lampor på enheten.

Upprepa stegen för övriga mottagarenheter i systemet.

3.3

25

33.C.159.1409

Quick Guides | ICS.2

Tillbaka till start

När samtliga Slave-enheter är inlärda avslutas inlärningen genom att trycka en
gång på Master-enhetens L-knapp. Alla lampor på Master-enheten ska nu vara
släckta.

3.4

26

33.C.159.1409

Quick Guides | ICS.2

Tillbaka till start

Förbered systemets rumstermostater.

Om du har trådlösa rumstermostater:

Ta bort batterisäkringen (markerad i röd cirkel). Termostatens display ska visa
RUR.

Om du har trådbundna rumstermostater:

Kontrollera att termostaten är inkopplad i mottagarenheten på rätt plats (se del

1.1 av Quick Guiden). Termostatens display ska visa RUW.

Notera: I övrigt är installationen av termostaterna lika oavsett om det är en
trådlös eller trådförbunden förbindelse med mottagarenheten.

Del 4 - Inlärning av Rumstermostater

4.1

27

33.C.159.1409

Quick Guides | ICS.2

Tillbaka till start

Ställ den mottagarenhet som ska styras av rumstermostaten i inlärningsläge genom
att hålla inne L-knappen tills lampan för L tänds till ett ett fast grönt sken.

4.2

28

33.C.159.1409

Quick Guides | ICS.2

Tillbaka till start

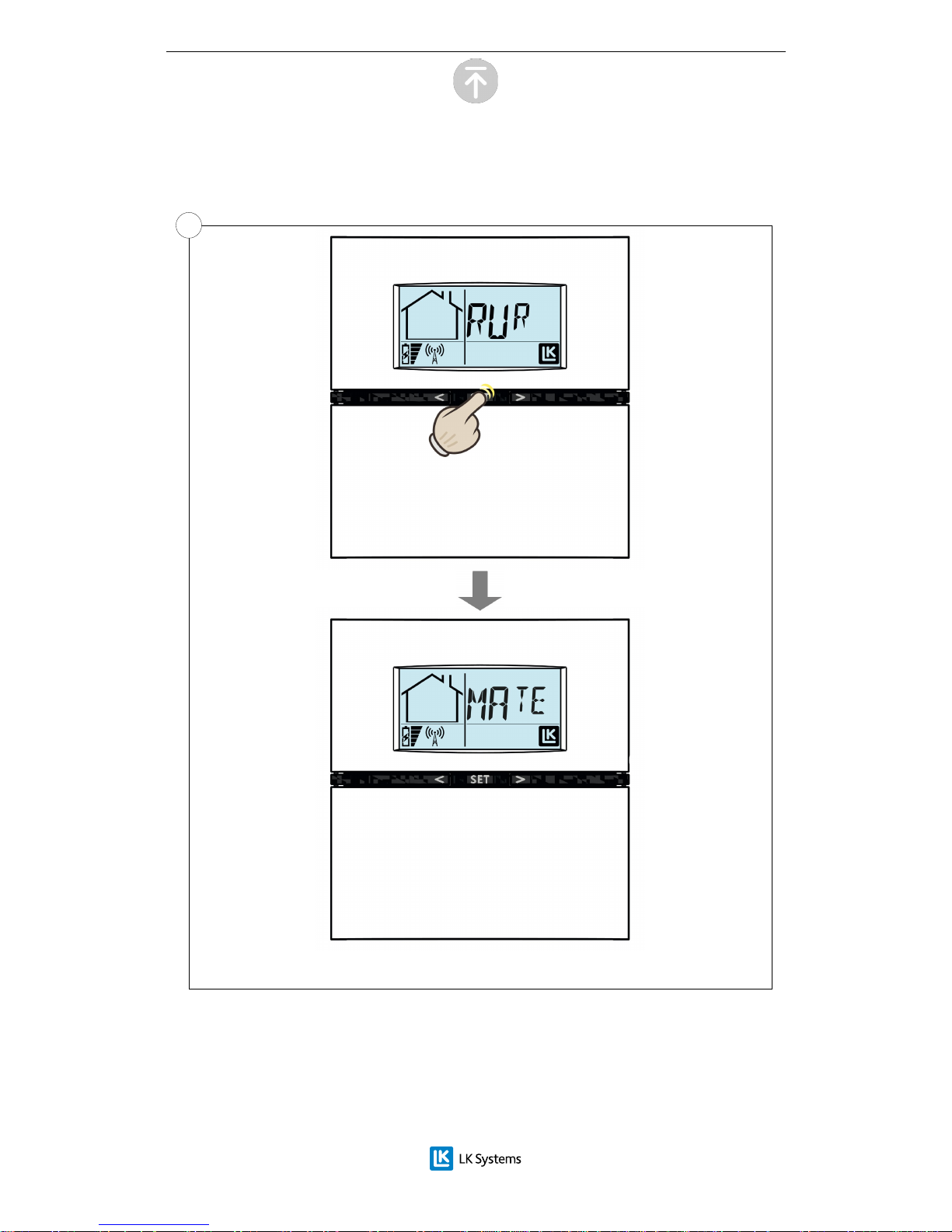

På termostaten, håll inne SET tills displayen visar MATE.

4.3

29

33.C.159.1409

Quick Guides | ICS.2

Tillbaka till start

Lamporna i mottagarenheten lyser upp med ett orange ljus för L-lampan och ett
fast grönt ljus för kanal-lamporna. Välj in den/de kanaler som termostaten ska
styra genom att trycka på motsvarande kanal-knapp (1 - 8). För att visa att en
kanal har blivit vald blinkar dess lampa.

Tryck igen på en kanal-knapp för att ångra ett val.

Redan upptagna kanaler visas med ett orange sken för dess kanal-lampor.

4.4

30

33.C.159.1409

Quick Guides | ICS.2

Tillbaka till start

När kanalerna för termostaten är valda
bekräftas detta genom att trycka en gång på
SET. Displayen visar då SYNC för att visa att den
synkroniserar med mottagarenheten (detta kan
ta en stund).

Om termostaten tar oväntat lång tid på sig att
synkronisera kan denna synkroniseringsprocess
startas om genom att trycka på SET knappen en
gång.

När synkroniseringen är färdig visar termostaten
standardläget med temperatur och övrig
information. Detta bekräftar att inställningen är
utförd.

Upprepa stegen för varje rumstermostat som
ska anslutas till denna mottagarenhet.

4.5

31

33.C.159.1409

Quick Guides | ICS.2

Tillbaka till start

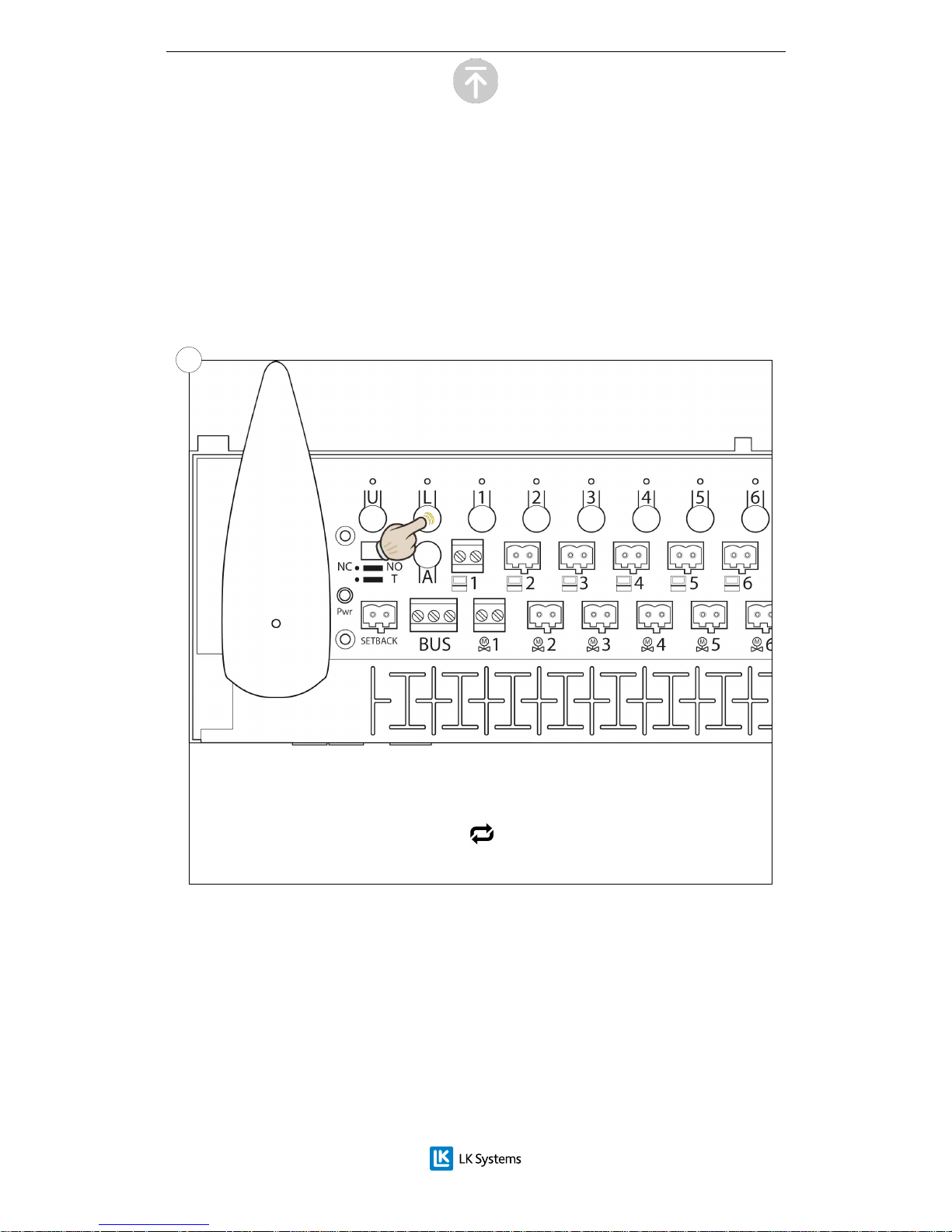

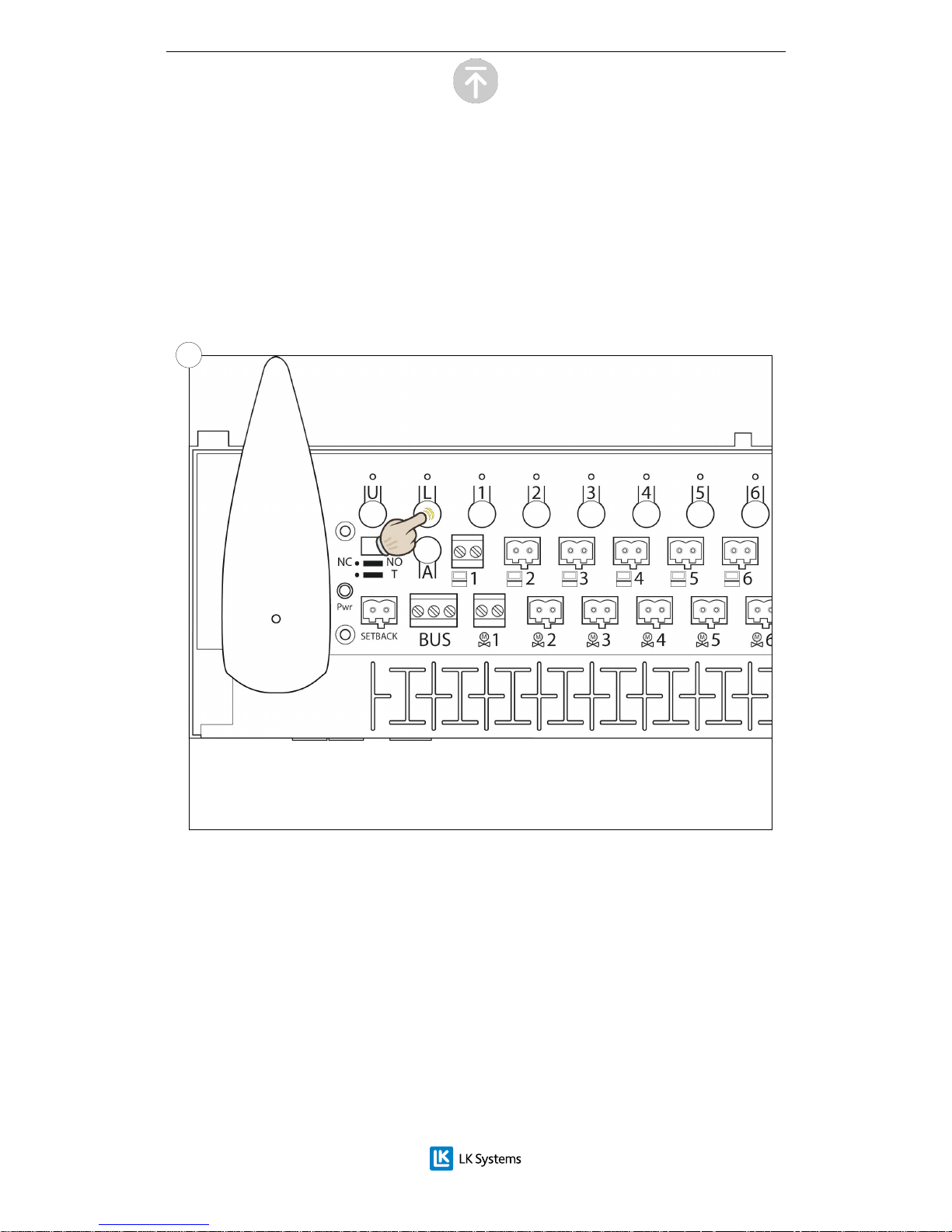

När samtliga Termostater är inlärda avslutas inlärningen genom att trycka en gång
på mottagarenhetens L-knapp.

Upprepa Del 4 av guiden för varje mottagarenhet i systemet.

Installationen av ICS.2 är slutförd när samtliga termostater är inlärda mot sina
respektive mottagarenheter.

Om du skulle vilja återställa hela eller delar av ICS.2 systemet, se Quick Guide ­Reset ICS.2
Denna innehåller också grundläggande felhantering vid problem.

4.6

32

33.C.159.1409

Quick Guides | ICS.2

Tillbaka till start

Bekräfta återställningen genom att trycka på SET-knappen en gång.

Om en rumstermostat av någon anledning inte längre kan kommunicera med sin
tilldelade mottagarenhet behöver denna termostat återställas och läras in på nytt.

För att påbörja en återställning av en rumstermostat hålls knapparna för både pil
höger och pil vänster ner samtidigt tills displayen visar DEFA.

Reset av ICS.2 Systems

Reset av Termostater

1.1

1.2

33

33.C.159.1409

Quick Guides | ICS.2

Tillbaka till start

När återställningen är utförd återgår termostaten till sitt icke inlärda
ursprungsläge.

Trådlösa termostater visar RUR i displayen.
Trådförbundna termostater visar RUW i displayen.

Om termostaten inte kan kommunicera med sin mottagarenhet visar displayen
WAIT under en längre period. Tryck då på både pil höger och pil vänster samtidigt
för att återställa termostaten.

1.3

1.4

34

33.C.159.1409

Quick Guides | ICS.2

Tillbaka till start

För att återställa en mottagarenhet, håll inne A-knappen samtidigt med knappen
för kanal 8 (för mottagarenhet RF 1, håll inne knappen för kanal 1) under ca 10
sekunder tills alla kanal-lampor lyser rött.

Detta raderar alla anslutningar till rumstermostater samt alla kommunikationer
mellan olika mottagarenheter i systemet. Detta behöver installeras på nytt för att
systemet ska fungera som tänkt.

Plocka ut ett batteri under en period på ca 15 sekunder för att säkerhetsställa att
återställningen är helt färdig. Notera polariteten och tillse att den blir samma när
batteriet åter sätts in i termostaten.

1.5

2.1

Reset av Mottagarenheter

35

33.C.159.1409

Quick Guides | ICS.2

Tillbaka till start

NOTERA: Om Master-enheten återställs så måste också alla Slave-enheter i ett
system återställas.

Koppla ur strömförsörjningen till mottagarenheten under ungefär 30 sekunders
tid för att säkerhetsställa att enheten blir helt återställd.

2.2

2.3

Master Mottagarenhet Slave Mottagarenhet(er)
