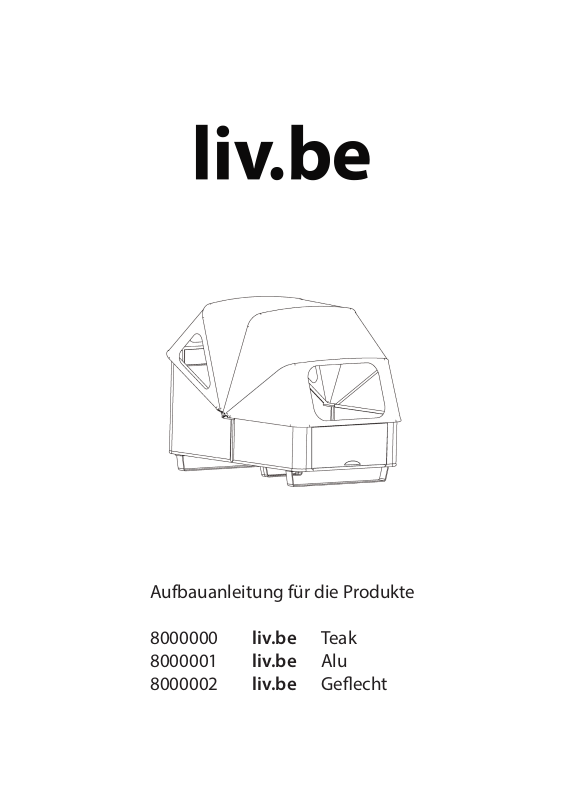

liv.be Teak, Alu, Geflecht Assembly instructions [de]

Aufbauanleitung für die Produkte

8000000 liv.be Teak
8000001 liv.be Alu
8000002 liv.be Geecht

Liebe Kundin, lieber Kunde!

Mit dem Kauf von liv.be haben Sie sich für ein hochwertiges, sorgfältig verarbeitetes
Qualitätsprodukt entschieden.

Nur noch wenige Schritte sind es bis zu den ersten Momenten in Ihrem liv.be.
Bitte lesen Sie diese Anleitung sorgfältig durch.

Bei Fragen stehen wir gerne mit Rat und Tat zur Seite und wünschen Ihnen schon jetzt
viele tolle Momente „Drinnen im Draussen“.

Ihr Team von liv.be

Lesen Sie die Anleitung vor dem Aufbau sorgfältig durch. Schäden, die durch Nichtbeachtung der Anlei­tung entstehen, sind von der Haftung und Gewährleistung ausgeschlossen.

WICHTIGE INFORMATION

Bitte beachten Sie diese Anleitung und bewahren sie sorgfältig auf. Des Weiteren empfehlen wir, die Durch­führung der Montage zu zweit vorzunehmen. Benutzen Sie den Artikel ausschließlich für den dafür vor­gesehenen Zweck. Wenn Sie weitere Fragen oder Probleme haben, wenden Sie sich bitte an Ihre Verkaufs­stelle.

Der Korpus sollte bei der Montage möglichst auf ebenem Grund stehen.

Aufbauablauf

1. Schritt - Korpus verbinden

• Verbindung der beiden Korpusteile mit den Schrauben in den Schienen
unterhalb der Rahmen.

• Achtung: erst wenn die unteren Schienen verbunden sind, kann der
gesamte liv.be angehoben werden. Ansonsten zerbricht er.

2. Schritt - Stangen zusammensetzen

• Die kleinste Kiste mit Dachgestänge und Tisch entpacken.

• Die Dachhaut auf einen sauberen, ebenen Untergrund ablegen, um Verschmutzungen und
Beschädigungen zu vermeiden.

• Vor Montage der Dachstangen die Schrauben lösen. Die Stangen ineinander schieben und mit den Schrauben
xieren. Jedes Rohr trägt eine, in das Metall gestanzte Markierung (I, II, III, IV…) I mit I verbinden, II mit II usw.

• Hinweis: erst sämtliche Gestänge zusammen stecken. Dann die Verbindungsschrauben hineindrehen.

Markierungen an den Stangen.

3. Schritt - Gestänge an Korpus anbringen

• Schrauben an den Beschlägen des Dachgestänges lösen. Die unterschiedliche Länge der Schrauben beachten.

• Das Dachgestänge kann nun auf den Korpus montiert werden.

• Die Beschläge mit den Schrauben am Korpus anbringen. Dabei die unterschiedlichen Längen beachten.

• Nun das Dachgestänge mit den Klettschlaufen am hinteren Teil xieren, um Schäden beim weiteren Aufbau
zu vermeiden.

4. Schritt - Dach

• Die Dachhaut vor dem liv.be auf sauberen, ebenen Grund mit der Vorderseite nach oben ablegen.

• Dachstange I nach vorne klappen und auf die Dachhaut aufziehen. Hierbei nur den mittleren
Reißverschluss verwenden. Die Laschen durch die dafür vorgesehenen Önungen ziehen.

• Diesen Prozess mit den weiteren Stangen 2-4 wiederholen.

• Auch auf Stange 5 die Dachhaut aufziehen und hier wieder die Laschen durch die Önungen ziehen.

• Die 5 mittleren Reißverschlüsse schließen und das gesamte Gestänge nach hinten klappen und mit den
Haken am Hinterteil xieren.

5. Schritt - Dach innen

• Im Inneren Dachhaut und Gestänge mit den Klettbändern verbinden.

6. Schritt - Innenraum ausstatten

• Die Böden in den Staufächern platzieren.

• Kissen, Schutzmatte und Tisch im Inneren platzieren.

• Für den Tisch den Fuß in das vorgesehene Loch im Boden drehen und die runde Tischplatte
oben aufschrauben.

Wir wünschen viele tolle Momente mit

®

liv.be

ist eine Marke der Ploß & Co. GmbH

Stemwarder Landstrasse 15 | 22885 Barsbüttel

[T] 040 – 537161-8 [E] [email protected] [W] livbe.de
