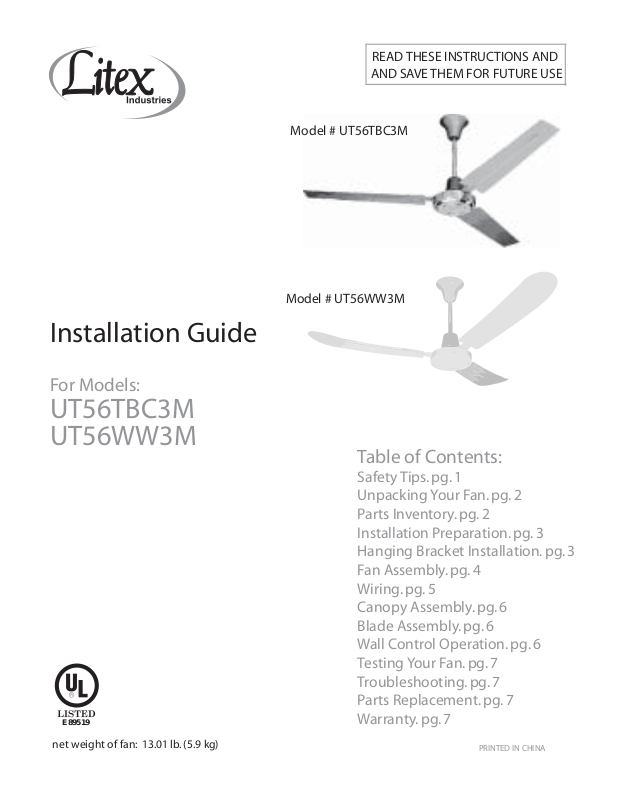

Litex UT56WW3M, UT56TBC3M User Manual [es, en]

Installation Guide

READ THESE INSTRUCTIONS AND

AND SAVE THEM FOR FUTURE USE

Model # UT56TBC3M

Model # UT56WW3M

For Models:

UT56TBC3M
UT56WW3M

Table of Contents:

Safety Tips. pg. 1
Unpacking Your Fan. pg. 2
Parts Inventory. pg. 2
Installation Preparation. pg. 3
Hanging Bracket Installation. pg. 3
Fan Assembly. pg. 4
Wiring. pg. 5
Canopy Assembly. pg. 6
Blade Assembly. pg. 6
Wall Control Operation. pg. 6
Testing Your Fan. pg. 7

E89519

net weight of fan: 13.01 lb. (5.9 kg)

Troubleshooting. pg. 7
Parts Replacement. pg. 7
Warranty. pg. 7

PRINTED IN CHINA

SAFETY TIPS.

WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit
panel before you begin the fan installation or before servicing the fan or installing accessories.

1. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN

AND SAVE THESE INSTRUCTIONS.

CAUTION: To avoid personal injury, the use of gloves may be necessary while handling fan parts with sharp

edges.

2. Make sure all electrical connections comply with Local Codes or Ordinances, the National Electrical Code,
and ANSI/NFPA 70-1999. If you are unfamiliar with electrical wiring or if the house/building wires are
different colors than those referred to in the instructions, please use a qualified electrician.

3. Make sure you have a location selected for your fan that allows clear space for the blades to rotate, and at

least ten (10) feet (3.05 meters) of clearance between the floor and the fan blade tips. The fan should be
mounted so that the tips of the blades are at least thirty (30) inches (76 centimeters) from walls or other
upright structures.

4. The outlet box and ceiling support joist used must be securely mounted, and capable of supporting at
least 35 pounds (16 kilograms). The outlet box must be supported directly by the building structure.
Use only UL listed outlet boxes marked "FOR FAN SUPPORT."

WARNING: To reduce the risk of fire, electrical shock, or personal injury, mount to the outlet box marked
"Acceptable for Fan Support," and use the mounting screws provided with the outlet box. Most outlet boxes
commonly used for the support of lighting fixtures are not acceptable for fan support and may need to be
replaced. Consult a qualified electrician if in doubt.

WARNING: To reduce the risk of fire, electrical shock, or personal injury, wire connectors provided with this fan
are designed to accept only one 12 gauge house wire and two lead wires from the fan. If your house wire is
larger than 12 gauge or there is more than one house wire to connect to the two fan lead wires, consult an
electrician for the proper size wire connectors to use.

5. Electrical diagrams are for reference only. Light kits that are not packed with the fan must be UL listed and
marked suitable for use with the model fan you are installing. Switches must be UL general use
switches. Refer to the instructions packaged with the light kits and switches for proper assembly.

6. After installation is complete, check that all connections are absolutely secure.

7. After making electrical connections, spliced conductors should be turned upward and pushed carefully up
into the outlet box. The wires should be spread apart with the grounded conductor and the
equipment-grounding conductor on opposite sides of the outlet box.

WARNING: To reduce the risk of electrical shock, fire and to prevent humming noise do not use this fan with any
solid state speed control device or control fan speed with a full range dimmer switch. [Using a full range dimmer
switch to control fan speed will cause a loud humming noise from fan.]

8. Do not insert anything between the fan blades while they are rotating.

WARNING: To reduce the risk of personal injury, do not bend the blade arms during assembly or after
installation. Do not insert objects into the path of the blades.

WARNING: To avoid personal injury or damage to the fan and other items, be cautious when working around or
cleaning the fan.

9. Do not use water or detergents when cleaning the fan or fan blades. A dry dust cloth or lightly dampened

cloth will be suitable for most cleaning.

WARNING: To reduce the risk of personal injury, use only parts provided with this fan. The use of parts OTHER
than those provided with this fan will void the warranty.

NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all

possible conditions and situations that may occur. It must be understood that common sense and caution are
necessary factors in the installation and operation of this fan.

page 1

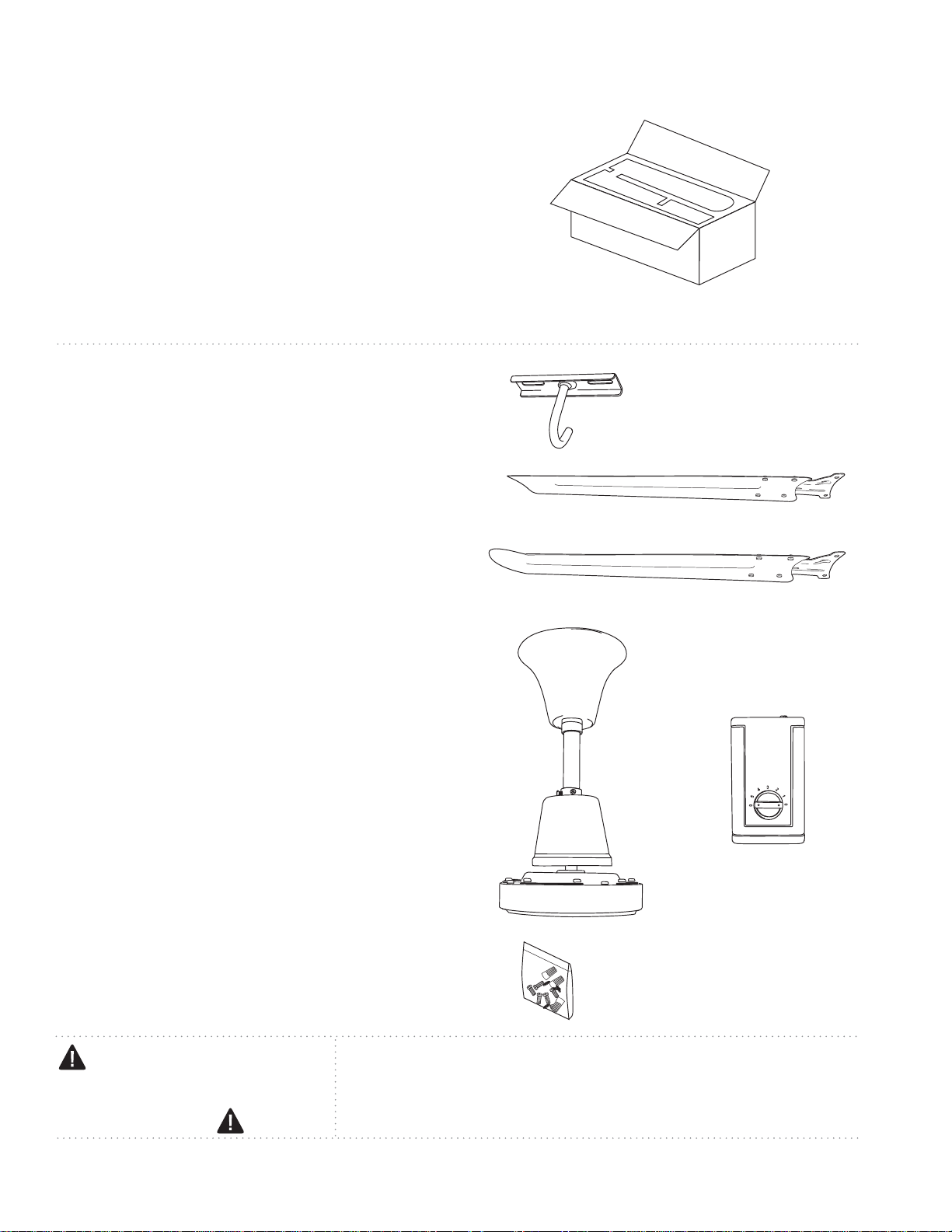

1. Unpacking Your Fan.

Carefully open the packaging. Remove items
from Styrofoam inserts. Remove motor housing
and place on carpet or Styrofoam to avoid
damage to finish. Do not discard fan carton or
Styrofoam inserts should this fan need to be
returned for repairs.
Check against parts inventory that all parts have
been included.

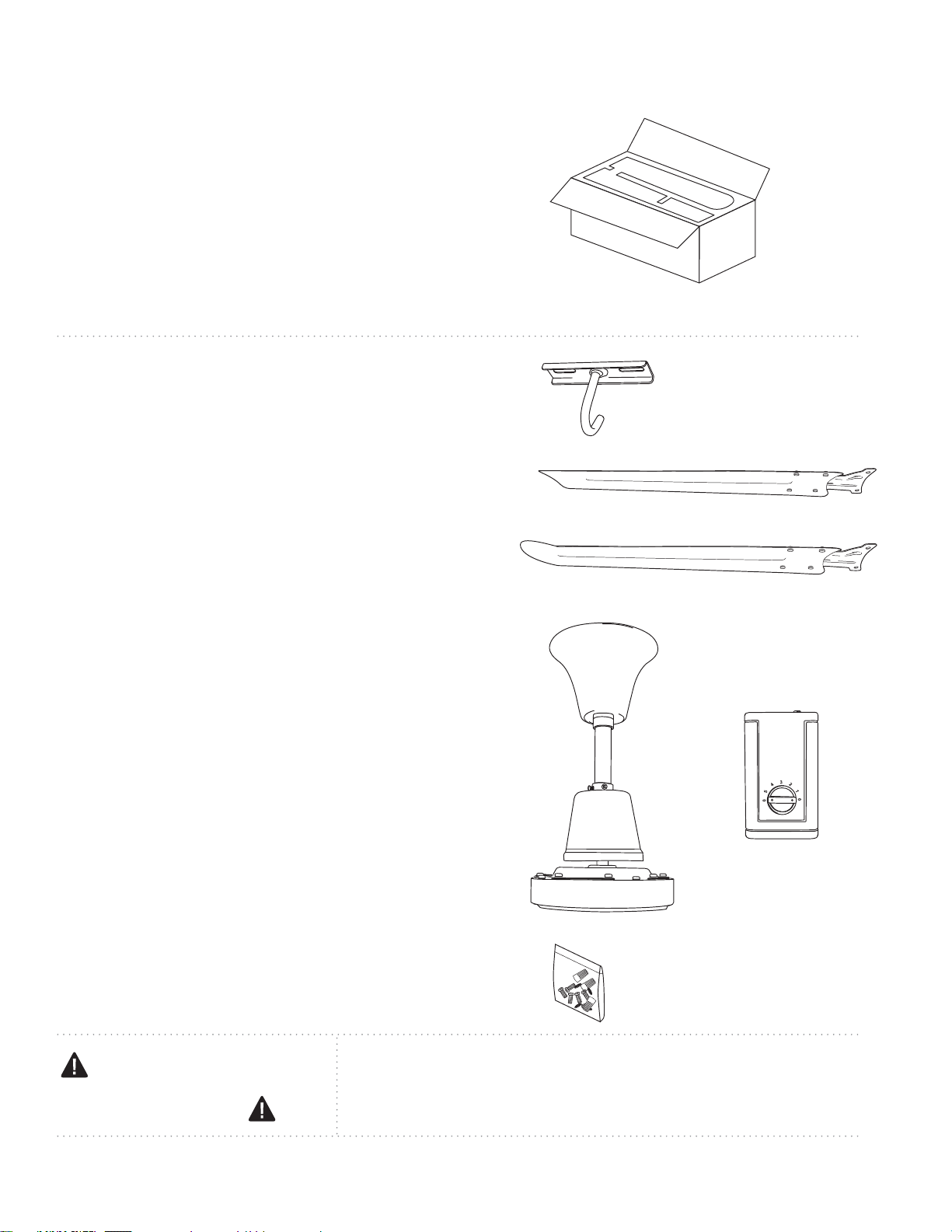

2. Parts Inventory.

a. j-hook hanging bracket. 1 piece

c. motor housing, downrod and canopy

(pre-assembled). 1 piece

d. wall control. 1 piece

b. blade. 3 pieces

e. hardware pack

a

b

(Model # UT56TBC3M blade)

(Model # UT56WW3M blade)

c

d

IMPORTANT REMINDER: You must

use the parts provided with this fan for
proper installation and safety.

e

page 2

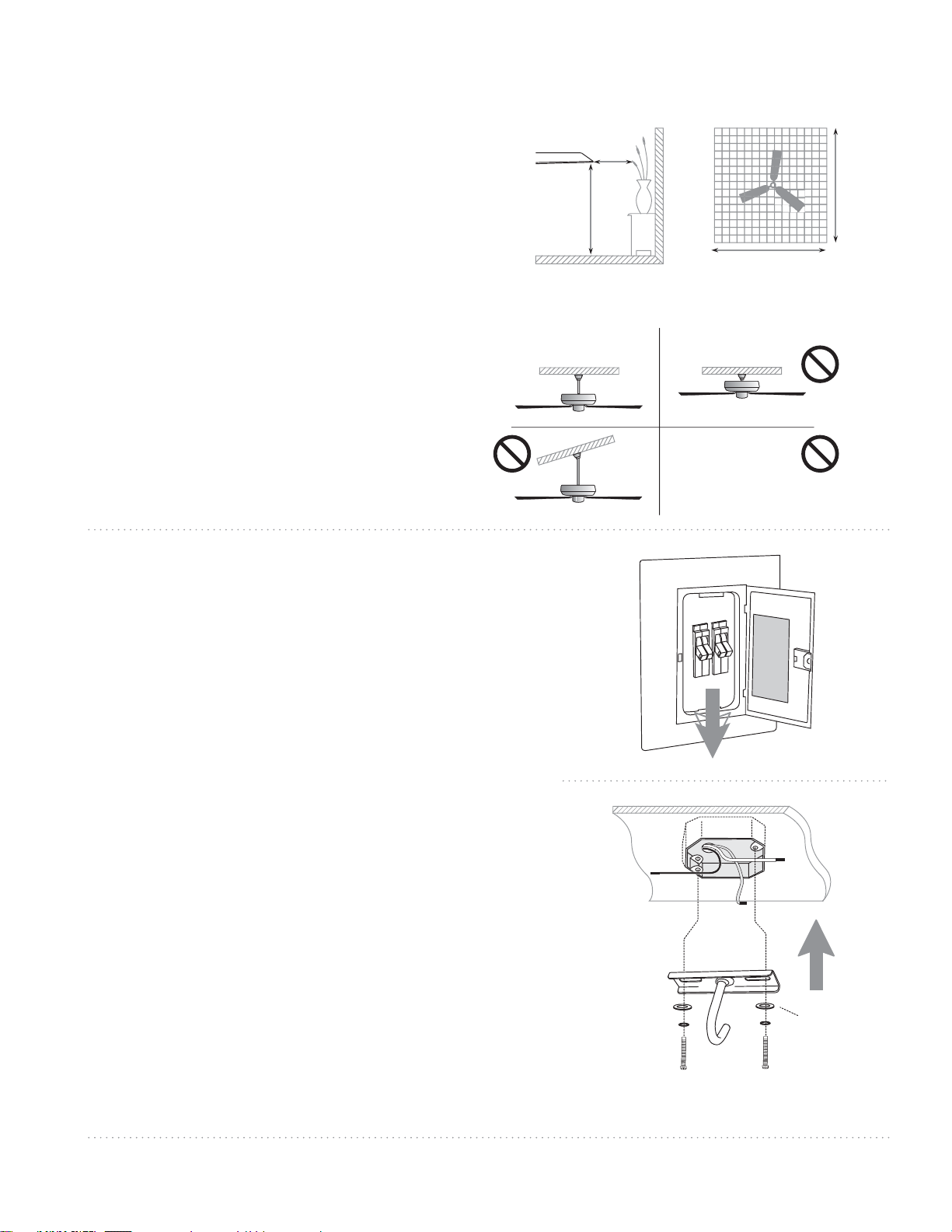

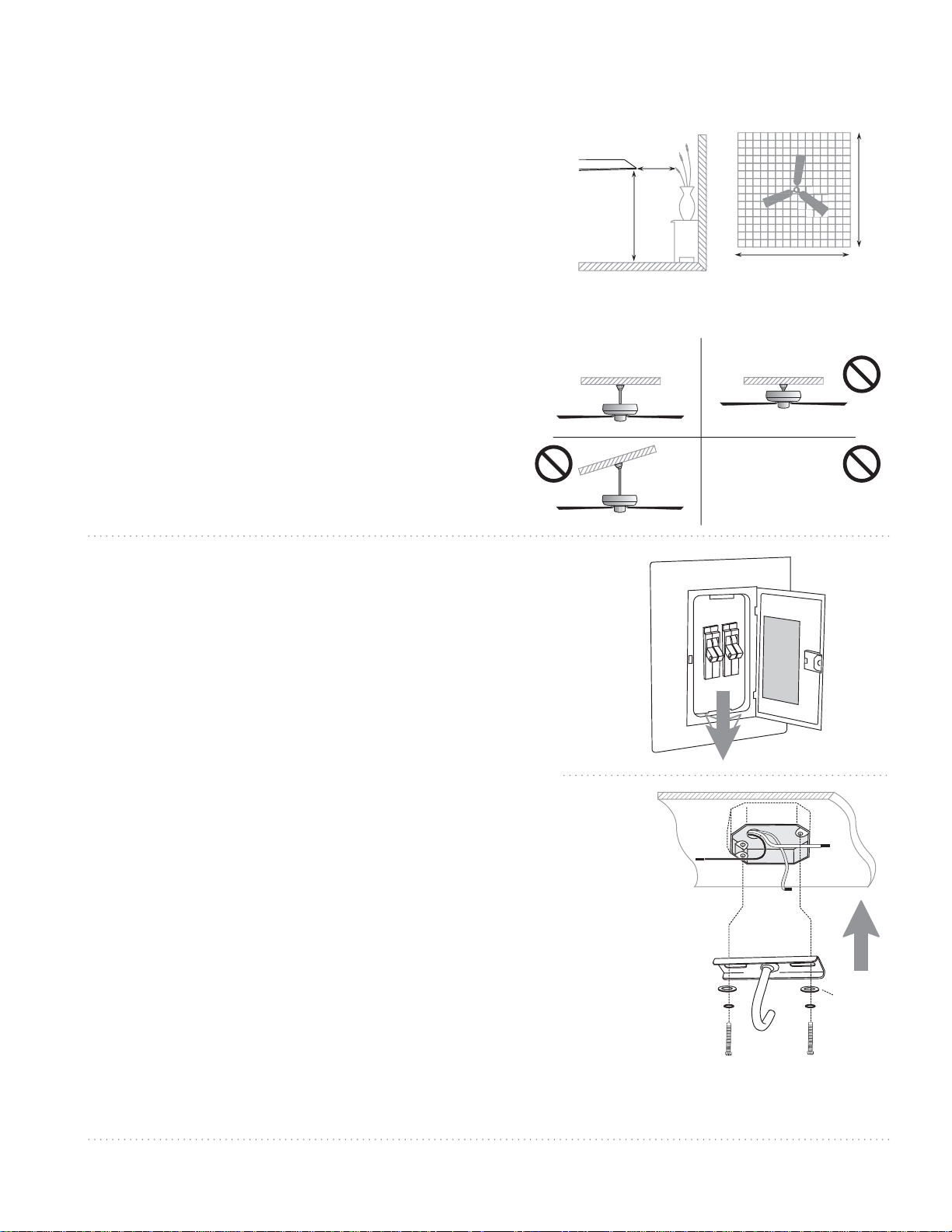

3. Installation Preparation.

To prevent personal injury and damage, ensure
that the hanging location allows the blades a
clearance of 10ft. (3.05m) from the floor and 30in.
(76cm) from any wall or obstruction.
This fan is suitable for room sizes up to 400
square feet (37.2 square meters).

blade edge

10

feet

(3.05m)

30

inches

(76cm)

12ft. - 20ft.

(3.66 m - 6.1m)

12ft. - 20ft.

(3.66m - 6.1m)

This fan can be mounted with a downrod on a
normal ceiling only. Fan cannot mount as a
flushmount installation nor on a vaulted ceiling.

Installation requires these tools:

Phillips screwdriver, flat-head screwdriver,
adjustable pliers or wrench, stepladder, wire
cutters, and rated electrical tape.

4. Hanging Bracket Installation.

Turn off circuit breakers to current fixture from
breaker panel and be sure operating light
switch is turned to the OFF position.

WARNING: Failure to disconnect power supply
prior to installation may result in serious injury.

Remove existing fixture.

WARNING: When using an existing outlet box, be
sure the outlet box is securely attached to the
building structure and can support the full weight
of the fan. Ensure outlet box is clearly marked
"Suitable for Fan Support." If not, it must be
replaced with an approved outlet box. Failure to
do so can result in serious injury.

downrod

installation

flushmount

installation

CANNOT be
installed on
angled or
vaulted ceilings

ON

ON

OFF

OFF

CAUTION: Be sure outlet box is properly
grounded and that a ground (green or bare) wire
is present.

Install hanging bracket to outlet box using
original screws, spring washers and flat
washers provided with new or original outlet
box.* Arrange electrical wiring to the front or
back side of the hanging bracket.

*Note: It is very important that you use the
proper hardware when installing the hanging
bracket as this will support the fan.

page 3

j-hook

hanging bracket

spring washers

outlet box screws

flat washers

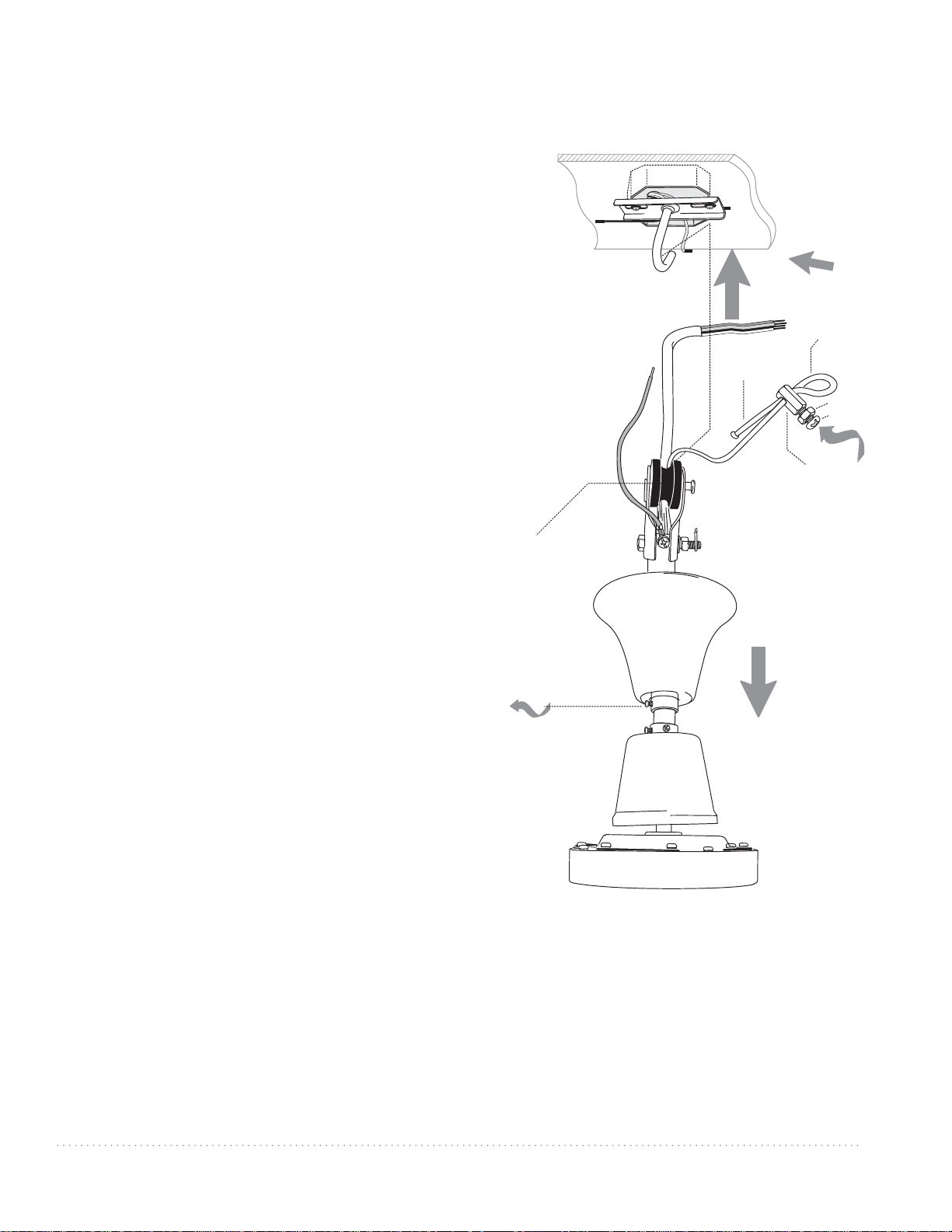

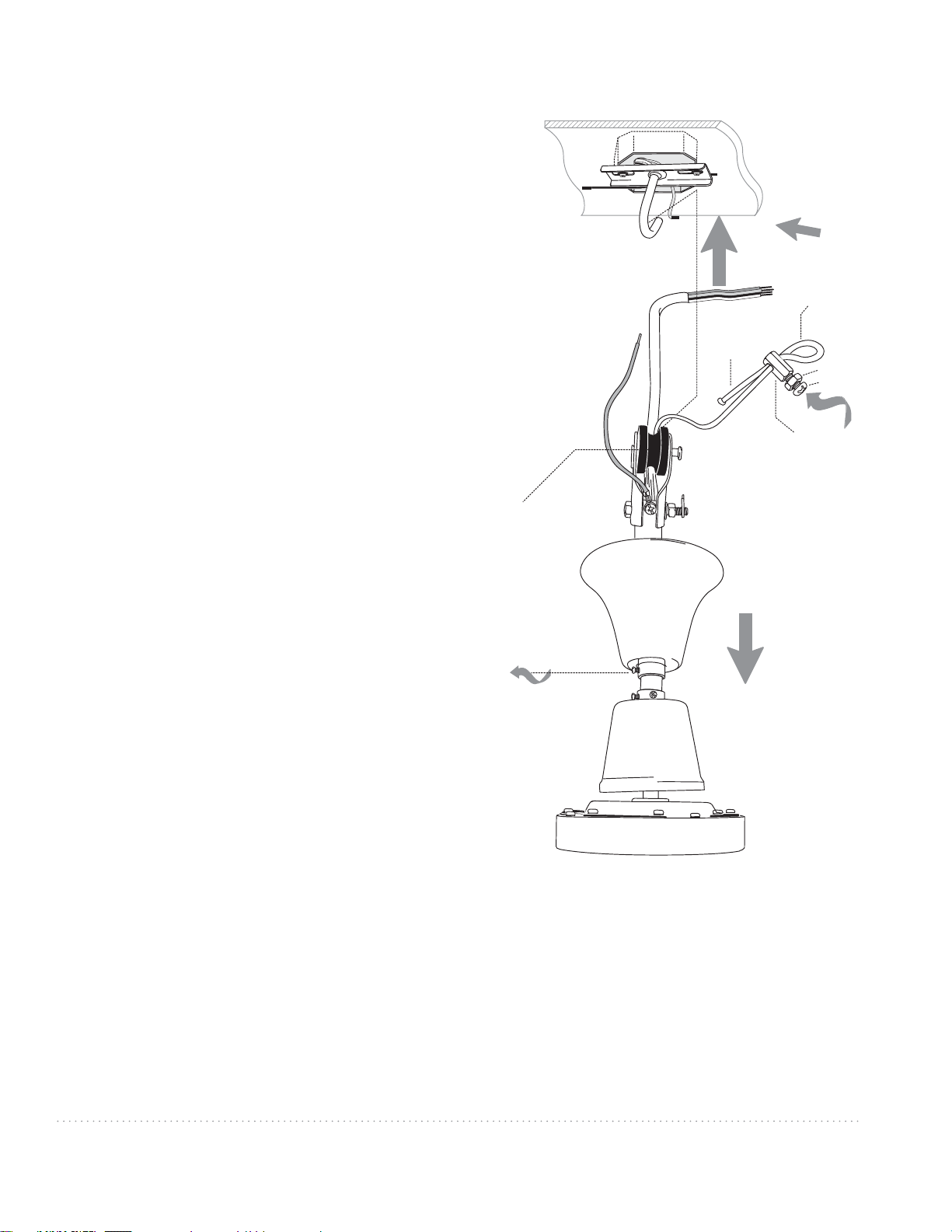

5. Fan Assembly.

Loosen canopy set screw and lower canopy
to expose hanging bar. Separate electrical
wiring and safety cable from rubber band.
Lift fan onto j-hook hanging bracket and
slide rubber bushing over hook. Make the

wiring connections as shown in Section 6 on
the following page.

Important: Find a secure attachment point
(wood ceiling joist highly recommended)
and secure safety cable--refer to diagram on
the following page as well. Use a heavy duty
wood screw, washer and lock washer (not
supplied) over safety cable loop.

Adjust safety cable length by loosening
screw and nut on safety cable vice. Adjust
slack to a hand's length and tighten nut on
vice securely. The loop at the end should just
fit over the threads on the wood screw. Test
cable by pulling on loose end with pliers. If
cable slips, then vice and nut must be set
tighter.

hanging bracket

ground wire

(green or bare)

rubber bushing

j-hook

electrical wiring

safety
cable loop

safety

cable

nut
screw

safety
cable vice

hanging bar

canopy

Extra cable slack can be left in ceiling area.

NOTE: The important safety precautions and
instructions appearing in the manual are not
meant to cover all possible conditions and
situations that may occur. It must be
understood that common sense and caution
are necessary factors in the installation and
operation of this fan.

canopy set screw

page 4

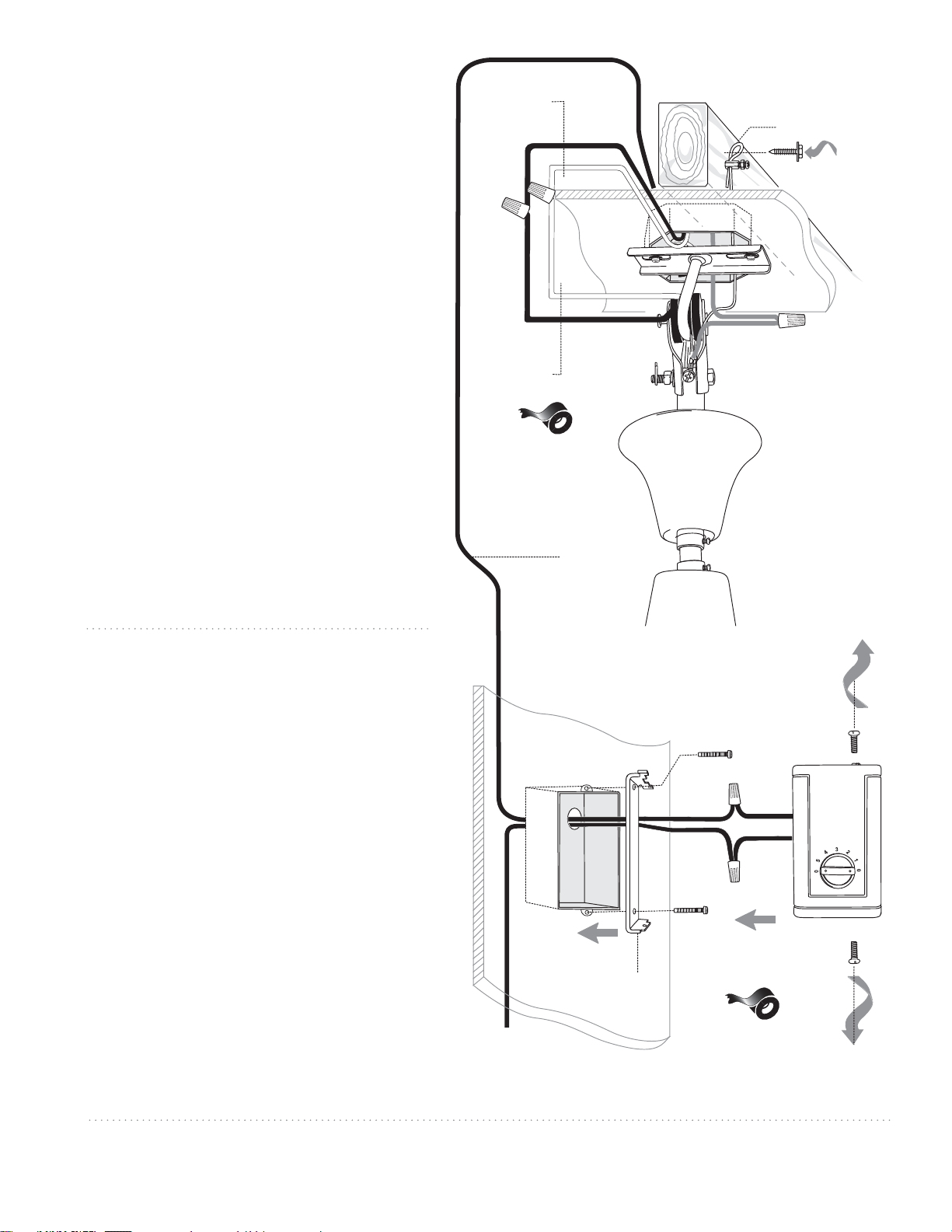

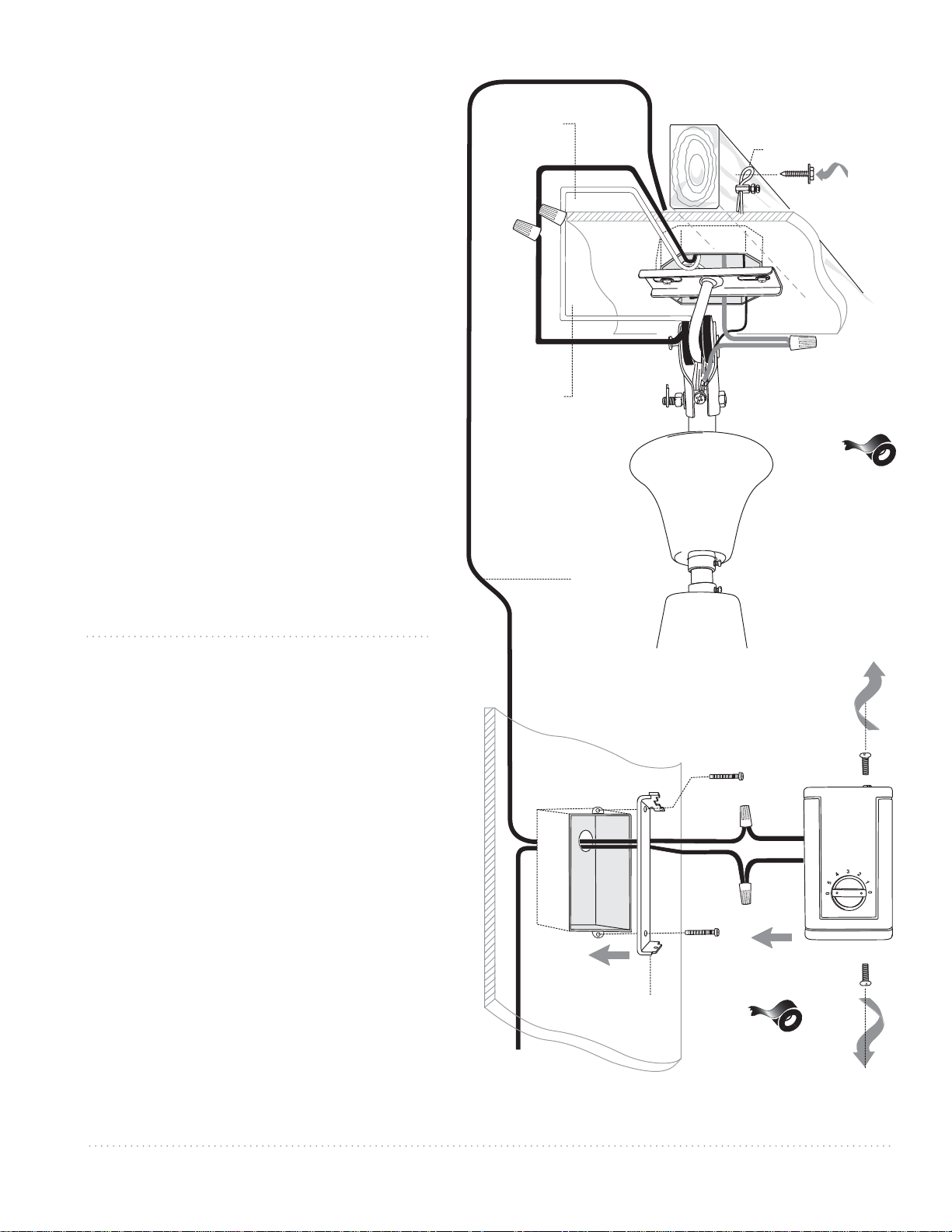

6. Wiring.

Important: Be sure outlet box is properly
grounded or that a ground wire (GREEN or
Bare) is present.

Make sure all electrical connections comply
with Local Codes or Ordinances and the
National Electrical Code. If you are unfamiliar
with electrical wiring or if the wires in the
house/building are different colors than those
mentioned below, please consult with a
qualified electrician.

from

ceiling

black
white

white

black

wall control
wire

wood joist

safety cable

wood screw
and washer

bare/ground

green/ground

Connect BLACK wire from fan to BLACK
wire from ceiling. Connect WHITE wire from
fan to WHITE wire from ceiling. Connect
GREEN wire from fan to BARE/GREEN wire
from ceiling. Use wire connectors provided
when making connections.

* Wrap each wire connector separately with
electrical tape as an extra safety measure.
Turn spliced/taped wires upward and gently
push these wires and wire connectors into
outlet box.

7. Wiring - Wall Control

Remove existing wall switch. Remove wall
control back plate by removing 2 screws on
the wall control--one on the top and one on
the bottom. Secure wall control back plate to
wall or structure with screws from existing
wall switch.

Connect BLACK wire from wall control to

BLACK (AC TO FAN) wire from wall. Connect
BLACK wire from wall control to BLACK (AC
IN) wire from wall. Use wire connectors

provided when making connections.

from fan

*

wall

black
AC TO FAN

black
AC TO FAN

black

AC IN

hanging bar

back plate screw

black
black

wall control

* Wrap each wire connector separately with
electrical tape as an extra safety measure.
Turn spliced/taped wires upward and gently
push these wires and wire connectors into
back plate.

Re-attach wall control to back plate using the
2 screws that were previously removed.

black

AC IN

page 5

wall control

back plate

*

back plate

screw

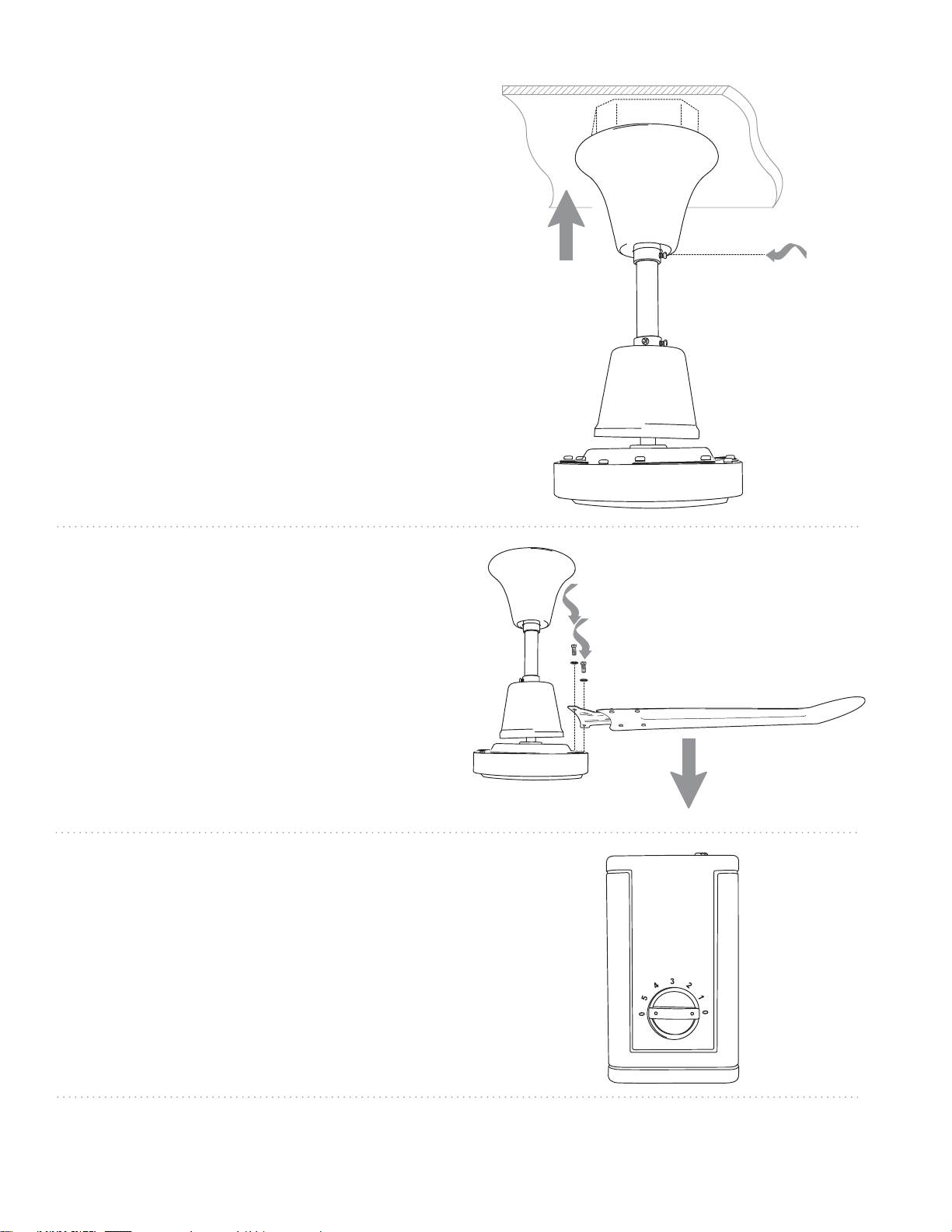

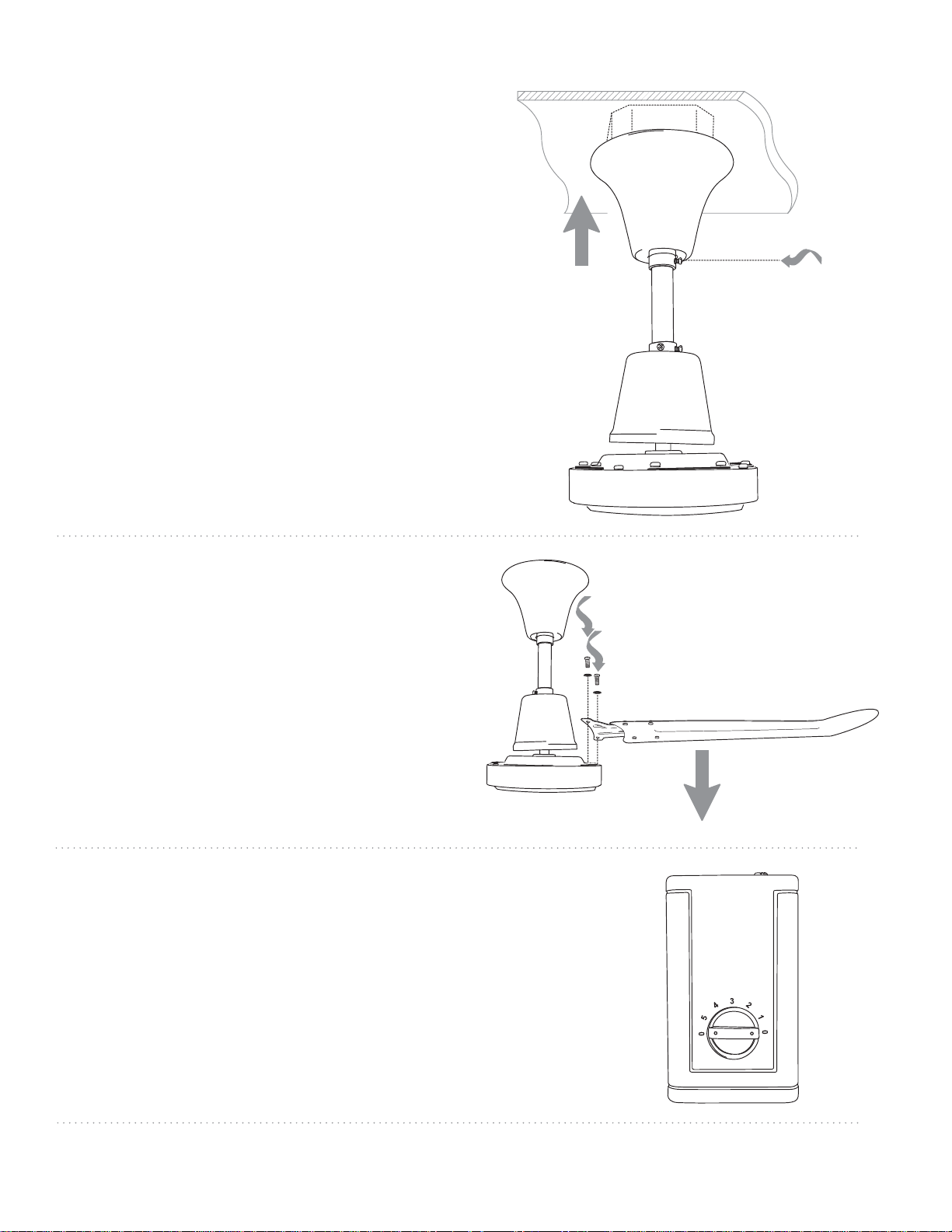

8. Canopy Assembly.

Lift canopy until it covers hanging bracket and
touches ceiling. Tighten canopy set screw to
secure canopy.

9. Blade Assembly.

canopy

canopy set screw

Remove blade screws and washers from top
of motor housing--leave rubber cushions
intact.

Lower one of the blades over a rubber
cushion and attach the blade with 2 of the
washers and blade screws that were just
removed, as shown. Tighten both blade
screws securely. Repeat with the remaining
blades.

10. Wall Control Operation.

0 - turns fan OFF
1 - turns fan to LOW speed
2 - turns fan to MEDIUM-LOW speed
3 - turns fan to MEDIUM speed
4 - turns fan to MEDIUM-HI speed
5 - turns fan to HI speed

blade screws
and washers

blade

motor housing

page 6

11. Testing Your Fan.

Warranty.

It is recommended that you test fan before
finalizing installation. Restore power from circuit
box. Test fan speeds with wall control. Start at the
OFF ("0") position (no blade movement) and try
each of the 5 different fan speeds.

If fan does not function, please refer to
"Troubleshooting" section to solve any issues
before contacting Customer Service.

Troubleshooting.

Problem: Fan fails to operate.
Solutions:

1. Check power to fan.

2. Check to be sure fan is wired properly.

3. Check to be sure wall control is wired properly.

Parts Replacement.

LITEX 15-YEAR LIMITED WARRANTY:
LITEX INDUSTRIES, LTD. warrants this fan to the original
household purchaser for indoor use under the following
provisions:
1-YEAR WARRANTY: LITEX INDUSTRIES, LTD. will replace or
repair any fan which has faulty performance due to a
defect in material or workmanship. Contact Litex Customer
Service at 1-800-527-1292 to arrange for return of fan.
Return fan, shipping prepaid, to Litex Industries, Ltd. We will
repair or ship you a replacement fan, and we will pay the
return shipping cost.
5-YEAR WARRANTY: LITEX INDUSTRIES, LTD. will repair or
replace, at no charge to the original purchaser, any fan
motor that fails to operate satisfactorily when failure
results from normal use.
RETURN FAN MOTOR ONLY, shipping prepaid, to Litex
Industries. We will repair or ship purchaser a replacement
motor and Litex will pay the return shipping cost.
6 to 15-YEAR WARRANTY: LITEX INDUSTRIES, LTD. will repair
the fan, at no charge to the original purchaser for labor
only, if the fan motor fails to operate satisfactorily when
failure results from normal use. Parts used in the repair will
be billed to the purchaser at prevailing prices at time of
repair.
The purchaser shall be responsible for all costs incurred
in the removal, reinstallation and shipping of the product
for repairs.
This warranty does not apply when damage from
mechanical, physical, electrical or water abuse results in
causing the malfunction. Deterioration of finishes or other
parts due to time or exposure to salt air is specifically
exempted under this warranty.
Neither Litex Industries nor the manufacturer will
assume any liability resulting from improper installation or
use of this product. In no case shall the company be liable
for any consequential damages for breach of this, or any
other warranty expressed or implied whatsoever. This
limitation as to consequential damages shall not apply in
states where prohibited.

For parts and information, please refer to
"Parts Inventory" on page 2.
Litex Customer Support:

1-800-527-1292

page 7

Guía de instalación

LEER ESTAS INSTRUCCIONES Y

GUARDARLAS PARA UTILIZACION FUTURA

Modelo # UT56TBC3M

Modelo # UT56WW3M

Para modelos:

UT56TBC3M
UT56WW3M

Indice de materias:

Sugerencias de seguridad. Pág. 1
Desempaquetado del ventilador. Pág. 2
Inventario de piezas. Pág. 2
Preparación para la instalación. Pág. 3
Instalación del soporte de montaje. Pág. 3
Ensamblaje del ventilador. Pág. 4
Instalación eléctrica. Pág. 5
Colocación de la cubierta decorativa. Pág. 6
Colocación de las aspas. Pág. 6
Funcionamiento del control de pared. Pág. 6
Verificación del funcionamiento del
ventilador. Pág. 7
Localización de fallas. Pág. 7
Piezas de repuesto. Pág. 7

E89519

peso neto del ventilador: 5,9 kg (13,01 lb)

Garantía. Pág. 7

IMPRESO EN CHINA

SUGERENCIAS DE SEGURIDAD.

ADVERTENCIA: Para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal
o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios.

1. LEER TODAS LAS INSTRUCCIONES E INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR

SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.

PRECAUCION: Para reducir el riesgo de daño corporal, es posible que sea necesario usar guantes al manejar las piezas del

ventilador que tengan bordes afilados.

2. Asegurarse de que todas las conexiones eléctricas cumplan con los Códigos o las Ordenanzas Locales, el Código
Nacional Eléctrico y ANSI/NFPA 70-1999. Si usted no está familiarizado con el alambrado eléctrico o los cables de la
casa/el edificio son de colores diferentes a los cuales se refieren en las instrucciones, favor de buscar un electricista
calificado.

3. Asegurarse de que haya localizado una ubicación para su ventilador que permite el espacio necesario para la rotación
de las aspas, y por lo menos 2,13 metros (7 pies) de espacio libre entre el piso y las puntas de las aspas. Debe
instalar el ventilador para que las puntas de las aspas queden a una distancia de por lo menos 76 centímetros (30
pulgadas) de las paredes y otras estructuras verticales.

4. La caja de salida eléctrica debe estar bien sujetada a la viga de soporte del techo y deben ser capaces de sostener por
lo menos 16 kilogramos (35 libras). La caja de salida debe tener apoyo directo de la estructura del edificio. Sólo
usar cajas de salida registradas con UL que indican que "sirven para ventilador" ("FOR FAN SUPPORT" en inglés).

ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o daño corporal, instalar en la caja de salida marcada
"Aceptable para sostener ventilador" (Acceptable for Fan Support) y utilizar los tornillos proporcionados con la caja de
salida. La mayoría de las cajas de salida que normalmente se usan para sostener los aparatos de alumbrado no siempre son
apropiadas para sostener ventiladores y es posible que las tenga que reemplazar. En caso de duda, consultar con un
electricista calificado.

ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o daño corporal, los conectores para cable provistos
con este ventilador son diseñados para aceptar sólo un cable de calibre 12 de la casa y dos cables principales del ventilador.
Si el calibre del cable de la casa es superior al 12 o hay más de un cable de la casa para conectar a los cables principales del
ventilador, consultar con un electricista para informarse sobre el tamaño correcto de conectores para cable que se debe
usar.

5. Los diagramas eléctricos son únicamente para referencia. Los juegos de luz que no se incluyen con el ventilador
deben tener el símbolo UL y también deben indicar que sirven para uso con este ventilador. Los interruptores
deben ser interruptores de uso general UL. Referirse a las instrucciones incluidas con el juego de luz y los
interruptores para ensamblarlos correctamente.

6. Después de haber terminado la instalación, asegurarse de que todas las conexiones estén totalmente seguras.

7. Después de haber terminado todas las conexiones eléctricas, los conductores empalmados deben ser volteados para
arriba y colocados cuidadosamente dentro de la caja de salida. Los alambres se deben de separar con el
conductor a tierra a un lado y el conductor a tierra del equipo al lado opuesto.

ADVERTENCIA: Para reducir el riesgo de incendio o un choque eléctrico, no usar el ventilador con ningún control de
velocidad de estado sólido ni controlar la velocidad del ventilador con un interruptor con reductor de luz de gama
completa. [El usar un interruptor con reductor de luz de gama completa para controlar la velocidad del ventilador causara

un zumbido recio del ventilador.] (Nota: Este ventilador sí sirve para usar con control remoto.)

8. No insertar ningún objeto entre las aspas mientras estén rotando.

ADVERTENCIA: Para reducir el riesgo de daño corporal, no doblar los brazos de las aspas durante el ensamblaje ni durante
la instalación. No insertar objetos entre las aspas mientras estén rotando.

ADVERTENCIA: Para reducir el riesgo de daño corporal o algún daño al ventilador, tener cuidado al estar trabajando
alrededor del ventilador o limpiándolo.

9. No utilizar agua ni detergentes para limpiar el ventilador ni las aspas. Usar un trapo seco o ligeramente húmedo

para su limpieza general.

ADVERTENCIA: Para reducir el riesgo de daño corporal, usar sólo las piezas provistas con este ventilador. Al usar piezas

DISTINTAS a las provistas con este ventilador se invalidará la garantía.

NOTA: No se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a abarcar

todas las condiciones y situaciones posibles que puedan ocurrir. Se debe entender que el sentido común y la precaución
son factores necesarios en la instalación y la operación de este ventilador.

página 1

1. Desempaquetado del ventilador.

Abrir el empaque cuidadosamente. Sacar los artículos
de los espacios en el embalaje. Sacar el motor y
ponerlo en una alfombra o en el embalaje para evitar
rayar el acabado. Guardar la caja de cartón o
empaquetamiento en caso de que tenga que mandar
el ventilador para alguna reparación.
Comprobar las piezas del ventilador con el inventario
de piezas y verificar si se incluyeron todas.

a

2. Inventario de piezas.

a. soporte de montaje (gancho en forma de "j").

1 unidad

b

b. aspa. 3 unidades

c. bastidor del motor, tubo y cubierta decorativa

(armados de antemano). 1 unidad

d. control de pared. 1 unidad

e. paquete de artículos de ferretería

(aspa del Modelo # UT56TBC3M)

(aspa del Modelo # UT56WW3M)

c

d

e

RECORDATORIO IMPORTANTE:

Se tienen que utilizar las piezas provistas
con este ventilador para una instalación
adecuada y su seguridad.

página 2

3. Preparación para la instalación.

Para prevenir daño corporal y otros daños, estar

borde del aspa

seguro de que el lugar en donde va a colgar el
ventilador le permite un espacio libre de 3,05m
(10 pies) entre las puntas de las aspas y el piso y
76cm (30 pulg.) entre las aspas y cualquier pared
u otra obstrucción.
Este ventilador es adecuado para habitaciones
hasta 37,2 metros cuadrados (400 pies
cuadrados).

Este ventilador sólo se puede colgar con el tubo
en un techo regular. No se puede colgar el
ventilador al ras con el techo ni en un techo
abovedado.

Se necesitan las herramientas siguientes para
la instalación:

Destornillador de estrella Phillips, destornillador
de paleta (plano), alicates ajustables o llave de
tuercas, escalera de tijera, cortaalambres y cinta
aisladora.

4. Instalación del soporte de montaje.

76cm

3,05m

(10 pies)

(30

pulg.)

instalación

con tubo

3,66m - 6,1m

12 pies - 20 pies

instalación al

ras con el techo

NO se permite
instalar en
techo angulado
ni abovedado.

3,66m - 6,1m

12 pies - 20 pies

Apagar los cortacircuitos en el panel de electricidad que
suplen corriente a la caja de salida y asegurarse de que el
interruptor de luz esté APAGADO.

ADVERTENCIA: El no desconectar el suministro de fuerza
antes de la instalación puede tener por resultado lesiones
graves.

Quitar el aparato existente.

ADVERTENCIA: Si utiliza una caja de salida eléctrica
existente, asegurarse de que la caja de salida esté
firmemente conectada a la estructura del edificio y que sea
capaz de sostener el peso total del ventilador. Asegurarse de
que la caja de salida indique claramente que "Sirve para
ventilador" (FOR FAN SUPPORT); si no, se debe reemplazar
con una caja de salida aprobada. El no hacer el cambio si es
necesario puede resultar en lesiones graves.

PRECAUCION: Asegúrese de que la caja de salida esté
conectada a tierra correctamente y que haya un conductor
a tierra (cable verde o pelado).

Instalar el soporte de montaje utilizando los tornillos
originales, las arandelas de resorte y las arandelas planas
de su nueva o existente caja de salida.* Arreglar el
alambrado eléctrico (los cables) en la parte de atrás o la
parte delantera del soporte de montaje.

soporte de montaje

(gancho en forma de "j")

arandelas de resorte

tornillos de la
caja de salida

ON

ON

OFF

OFF

arandelas

planas

*Nota: Es muy importante usar los artículos de ferretería
correctos al instalar el soporte de montaje puesto que sirve
para sostener el ventilador.

página 3

5. Ensamblaje del ventilador.

Aflojar el tornillo de fijación de la cubierta
decorativa y bajar la cubierta decorativa hasta
que se vea la barra de suspensión. Separar el
cableado de la goma elástica. Colgar el
ventilador en el gancho en forma de "j" y
colocar el buje de hule encima del gancho.

Hacer la conexión de cables como se muestra
en la sección 6 de la página siguiente.

Importante: Encontrar un punto de

acoplamiento seguro (se recomienda la viga
de madera en el techo) y asegurar el cable de
seguridad--referirse al diagrama en la página
siguiente también. Utilizar tornillo para madera
para trabajos pesados, arandela y arandela de
seguridad (no provistos) en el bucle del cable
de seguridad.

Ajustar el largo del cable de seguridad
aflojando el tornillo y la tuerca del seguro del
cable. Ajustar la parte floja del cable de
seguridad para que mida como el largo de una
mano. Apretar bien el tornillo y la tuerca del
seguro del cable. El bucle del cable debe ser de
tal tamaño que pase justo sobre la punta de la
parte roscada del tornillo para madera. Poner
el cable a prueba jalando la parte suelta en la
punta del cable con alicate. Si el cable se
desliza o se reduce el bucle del cable por
donde pasa el tornillo, hay que apretar el
tornillo y la tuerca del seguro del cable
nuevamente.

soporte de montaje

gancho en forma de "j"

toma de

tierra (verde

o pelada)

buje de hule

tornillo de fijación

de la cubierta

decorativa

cableado

cable de
seguridad

barra de suspensión

cubierta decorativa

bucle del
cable

tuerca
tornillo

seguro

del cable

Se puede poner el cable en exceso en el área
del techo.

NOTA: No se debe concluir que las precauciones
de seguridad importantes e instrucciones en este
manual van a abarcar todas las condiciones y
situaciones posibles que puedan ocurrir. Se debe
entender que el sentido común y la precaución
son factores necesarios en la instalación y la
operación de este ventilador.

página 4

6. Instalación eléctrica.

Importante: Asegurarse de que la caja de salida
esté conectada a tierra como es debido o que exista
un conductor a tierra (VERDE o pelado).

Asegurarse de que toda conexión eléctrica cumpla
con los Códigos y las Ordenanzas Locales o el
Código Nacional Eléctrico. Si usted no está
familiarizado con la instalación eléctrica o los cables
de la casa/el edificio son de colores diferentes a los
cuales se refieren a continuación, favor de consultar
a un electricista calificado.

Conectar el cable NEGRO del ventilador al cable
NEGRO que sale del techo. Conectar el cable
BLANCO del ventilador al cable BLANCO que sale

del techo. Conectar el cable VERDE del ventilador
al cable PELADO/VERDE que sale del techo. Usar
los conectores para cable provistos al hacer las
conexiones.

* Como una medida de seguridad adicional,
envolver cada conector para cable por separado
con cinta aisladora. Voltear los cables empalmados
(que tienen cinta aisladora) hacia arriba y
delicadamente meter dichos cables y los
conectores para cable dentro de la caja de salida.

del

techo

del

ventilador

cable del
control de pared

negro

blanco

blanco

negro

negro
CA AL VENTILADOR
(AC TO FAN)

viga de madera

cable de seguridad

tornillo para
madera y
arandela

pelado/tierra

verde/tierra

barra de suspensión

*

7. Instalación eléctrica ­control de pared.

Quitar el interruptor de pared actual. Quitar la placa
trasera del control de pared quitando los 2 tornillos
del control de pared--uno en la parte de arriba y el
otro en la parte de abajo. Sujetar la placa trasera del
control de pared a la pared (o la estructura) con los
tornillos del interruptor de pared actual.

Conectar el cable NEGRO del control de pared al
cable NEGRO (CA AL VENTILADOR o "AC TO FAN" en
inglés) de la pared. Conectar el cable NEGRO del
control de pared al cable NEGRO (ENTRADA CA o
"AC IN" en inglés) de la pared. Usar los conectores
para cable provistos al hacer las conexiones.

* Como una medida de seguridad adicional, envolver
cada conector para cable por separado con cinta
aisladora. Voltear los cables empalmados (que tienen
cinta aisladora) hacia arriba y delicadamente meter
dichos cables y los conectores para cable dentro de
la placa trasera.

Volver a sujetar el control de pared a la placa trasera
con los 2 tornillos que se quitaron anteriormente.

pared

negro

ENTRADA CA

(AC IN)

negro

CA AL VENTILADOR
(AC TO FAN)

ENTRADA CA

placa trasera

del control

de pared

tornillo para la

placa trasera

negro

negro

negro

(AC IN)

control de
pared

*

tornillo para la

placa trasera

página 5

8. Colocación de la cubierta
decorativa.

Subir la cubierta decorativa hasta que cubra el
soporte de montaje y esté pegada al techo.
Apretar el tornillo de fijación de la cubierta
decorativa para asegurar la cubierta decorativa.

cubierta
decorativa

tornillo de fijación de
la cubierta decorativa

9. Colocación de las aspas.

Sacar los tornillos para las aspas y las arandelas
de la parte de arriba del bastidor del
motor--dejar la protección de hule intacta en
cada una.

Poner una de las aspas encima de una
protección de hule y sujetar el aspa con 2 de
las arandelas y los tornillos para las aspas que
apenas se quitaron, como se muestra. Apretar
bien ambos tornillos para las aspas. Repetir
este proceso con las demás aspas.

bastidor del motor

10. Funcionamiento del control de pared.

0 - APAGA el ventilador
1 - pone el ventilador en velocidad BAJA
2 - pone el ventilador en velocidad MEDIA-BAJA
3 - pone el ventilador en velocidad MEDIA
4 - pone el ventilador en velocidad MEDIA-ALTA
5 - pone el ventilador en velocidad ALTA

tornillos y arandelas
para el aspa

aspa

página 6

11. Verificación del funciona­miento del ventilador.

Se le recomienda poner el ventilador a prueba
antes de terminar la instalación. Regresar la
corriente de electricidad en el cortacircuitos.
Poner a prueba las velocidades del ventilador
con el control de pared. Empezar en estado de
APAGADO ("0"--sin movimiento de las aspas) y
experimentar con las 5 diferentes velocidades
del ventilador.

Si el ventilador no funciona, favor de referirse a la
sección "Localización de fallas" para resolver
cualquier asunto antes de comunicarse con el
Servicio al Cliente.

Localización de fallas.

ADVERTENCIA:

fuerza eléctrica antes de hacer localización de fallas
para cualquier problema de instalación eléctrica puede
causar lesiones graves.

Problema: El ventilador no funciona.
Soluciones:

1. Comprobar la corriente de electricidad al

ventilador.

2. Verificar que se hizo correctamente la
instalación eléctrica del ventilador.

3. Verificar que se hizo correctamente la conexión
de cables en el control de pared.

El no desconectar el suministro de

Piezas de repuesto.

Para piezas o información, referirse al
"Inventario de piezas" en la página 2.
Servicio al cliente de Litex:

1-800-527-1292

Garantía.

GARANTIA LIMITADA DE 15 AÑOS DE LITEX:
LITEX INDUSTRIES, LTD. garantiza este ventilador al
comprador original de grupo familiar para uso interior con
las siguientes condiciones:
GARANTIA DE 1 AÑO: LITEX INDUSTRIES, LTD. reemplazará
o reparará cualquier ventilador que tenga funcionamiento
deficiente debido a defectos en los materiales o trabajo
manual. Comunicarse con el Servicio al Cliente de Litex al
1-800-527-1292 para acordar el reenvío del ventilador.
Devolver el ventilador, con los gastos de envío prepagados,
a Litex Industries, Ltd. Nosotros repararemos o
reemplazaremos el ventilador y pagaremos los gastos de
envío de regreso.
GARANTIA DE 5 AÑOS: LITEX INDUSTRIES, LTD. reemplazará
o reparará, sin costo al comprador original, cualquier motor
de ventilador que no funcione de manera satisfactoria a
causa de uso normal.
DEVOLVER EL MOTOR SOLAMENTE, los gastos de envío
prepagados, a Litex Industries. Nosotros repararemos el
motor al comprador o le enviaremos uno de reemplazo y
Litex pagará los gastos de envío de regreso.
GARANTIA DE 6 a 15 AÑOS: LITEX INDUSTRIES, LTD.
reparará el ventilador, sin costo al comprador original por
el coste laboral, si el motor del ventilador no funciona
satisfactoriamente a causa del uso normal. Las piezas que
se utilizan en hacer la reparación serán facturadas al
comprador a los precios prevalecientes en el momento de
la reparación.
El comprador original será responsable de todos los
gastos incurridos en sacar, reinstalar y enviar el producto
para reparación.
Esta garantía no se aplica cuando el ventilador tenga
daños por abuso mecánico, físico, eléctrico o por agua
resultando en su mal funcionamiento. Se exenta
especí-ficamente el deterioro en el acabado u otras partes
debido al tiempo o exposición al aire marino bajo esta
garantía.
Ni Litex Industries ni el fabricante se harán responsables
por lo que pasa por una instalación inadecuada o el uso
impropio de este producto. La compañía no se hará
responsable en ningún caso de ningún daño emergente
por incumplimiento de esta o cualquier otra garantía
expresada o implicada en absoluto. Esta limitación de
daños emergentes no se aplicará en estados donde es
prohibido.

página 7
