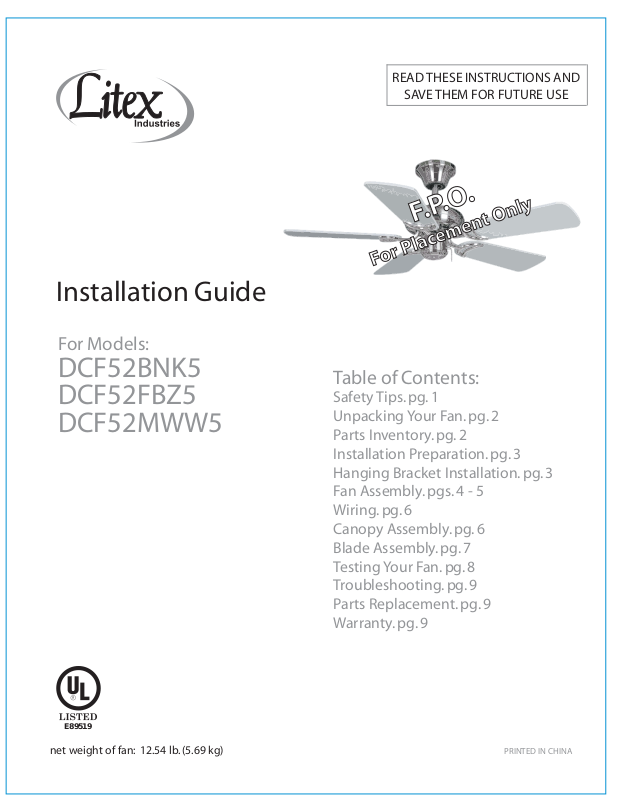

Litex DCF52BNK5, DCF52FBZ5, DCF52MWW5 Installation Manual [es, en]

Installation Guide

F.P.O.

For Placement Only

For Models:

READ THESE INSTRUCTIONS AND

SAVE THEM FOR FUTURE USE

F. P. O.

For Placement Only

DCF52BNK5
DCF52FBZ5
DCF52MWW5

Table of Contents:

Safety Tips. pg. 1
Unpacking Your Fan. pg. 2
Parts Inventory. pg. 2
Installation Preparation. pg. 3
Hanging Bracket Installation. pg. 3
Fan Assembly. pgs. 4 - 5
Wiring. pg. 6
Canopy Assembly. pg. 6
Blade Assembly. pg. 7
Testing Your Fan. pg. 8
Troubleshooting. pg. 9
Parts Replacement. pg. 9
Warranty. pg. 9

E89519

net weight of fan: 12.54 lb. (5.69 kg)

PRINTED IN CHINA

SAFETY TIPS.

WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit
panel before you begin the fan installation or before servicing the fan or installing accessories.

1. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN

AND SAVE THESE INSTRUCTIONS.

CAUTION: To avoid personal injury, the use of gloves may be necessary while handling fan parts with sharp

edges.

2. Make sure all electrical connections comply with Local Codes or Ordinances, the National Electrical Code,
and ANSI/NFPA 70-1999. If you are unfamiliar with electrical wiring or if the house/building wires are
different colors than those referred to in the instructions, please use a qualified electrician.

3. Make sure you have a location selected for your fan that allows clear space for the blades to rotate, and at

least seven (7) feet (2.13 meters) of clearance between the floor and the fan blade tips. The fan should
be mounted so that the tips of the blades are at least thirty (30) inches (76 centimeters) from walls or
other upright structures.

4. The outlet box and ceiling support joist used must be securely mounted, and capable of supporting at
least 35 pounds (16 kilograms). The outlet box must be supported directly by the building structure.
Use only UL listed outlet boxes marked "FOR FAN SUPPORT."

WARNING: To reduce the risk of fire, electrical shock, or personal injury, mount to the outlet box marked
"Acceptable for Fan Support of 15.9 kg (35 lbs.) or less," and use the mounting screws provided with the outlet
box. Most outlet boxes commonly used for the support of lighting fixtures are not acceptable for fan support
and may need to be replaced. Consult a qualified electrician if in doubt.

WARNING: To reduce the risk of fire, electrical shock, or personal injury, wire connectors provided with this fan
are designed to accept only one12 gauge house wire and two lead wires from the fan. If your house wire is larger
than 12 gauge or there is more than one house wire to connect to the corresponding fan lead wires, consult an
electrician for the proper size wire connectors to use.

5. Electrical diagrams are for reference only. Light kits that are not packed with the fan must be UL listed and
marked suitable for use with the model fan you are installing. Switches must be UL general use
switches. Refer to the instructions packaged with the light kits and switches for proper assembly.

6. After installation is complete, check that all connections are absolutely secure.

7. After making electrical connections, spliced conductors should be turned upward and pushed carefully up
into the outlet box. The wires should be spread apart with the grounded conductor and the
equipment-grounding conductor on opposite sides of the outlet box.

WARNING: To reduce the risk of electrical shock, fire and to prevent humming noise do not use this fan with any
solid state speed control device or control fan speed with a full range dimmer switch. [Using a full range dimmer
switch to control fan speed will cause a loud humming noise from fan.] (Note: This fan is suitable for use with
remote control.)

8. Do not operate the reverse switch until fan has come to a complete stop.

9. Do not insert anything between the fan blades while they are rotating.

WARNING: To reduce the risk of personal injury, do not bend the blade arms during assembly or after
installation. Do not insert objects into the path of the blades.

WARNING: To avoid personal injury or damage to the fan and other items, be cautious when working around or
cleaning the fan.

10. Do not use water or detergents when cleaning the fan or fan blades. A dry dust cloth or lightly dampened

cloth will be suitable for most cleaning.

WARNING: To reduce the risk of personal injury, use only parts provided with this fan. The use of parts OTHER
than those provided with this fan will void the warranty.

NOTE: The important safety precautions and instructions appearing in the manual are not meant to cover all

possible conditions and situations that may occur. It must be understood that common sense and caution are
necessary factors in the installation and operation of this fan.

page 1

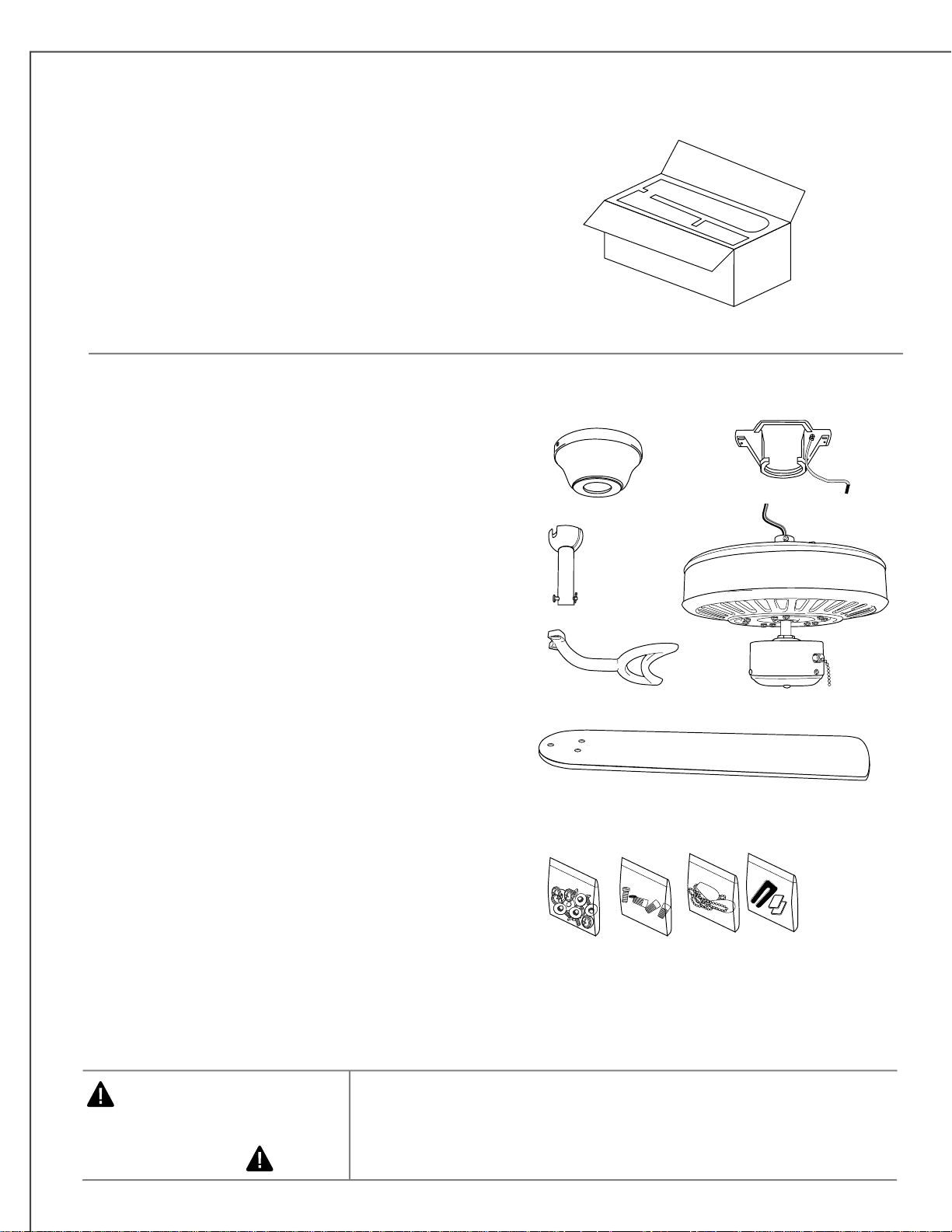

1. Unpacking Your Fan.

Carefully open the packaging. Remove items
from Styrofoam inserts. Remove motor housing
and place on carpet or Styrofoam to avoid
damage to finish. Do not discard fan carton or
Styrofoam inserts should this fan need to be
returned for repairs.
Check against parts inventory that all parts have
been included.

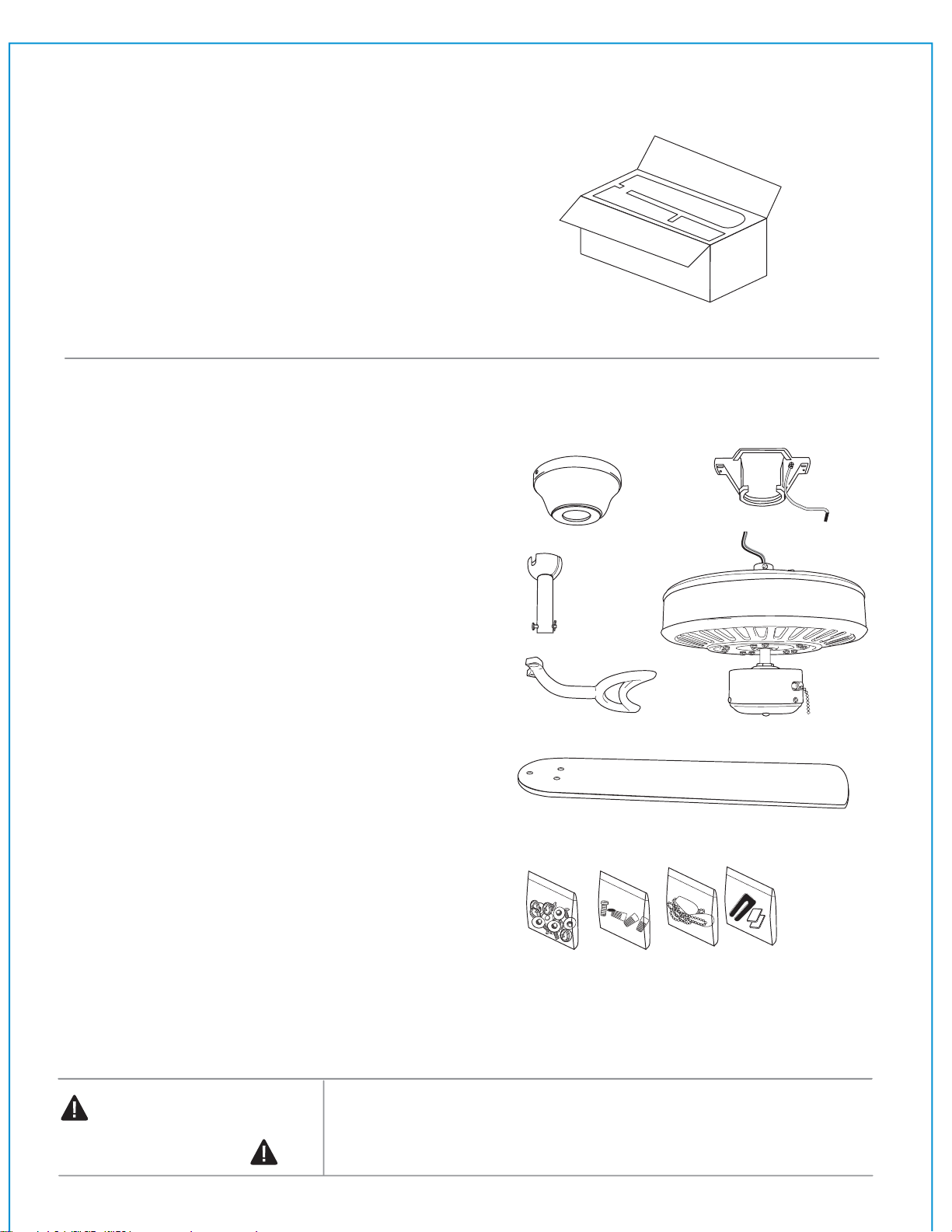

2. Parts Inventory.

a. canopy. 1 piece

b. hanging bracket (pre-attached to canopy).

1 piece

c. 4in. downrod and hanging ball (with pin and

clip). 1 piece

d. motor housing. 1 piece

e. blade arm. 5 pieces

f. blade. 5 pieces

g. hardware packs

a

c

e

f

g

b

d

IMPORTANT REMINDER: You must

use the parts provided with this fan for
proper installation and safety.

page 2

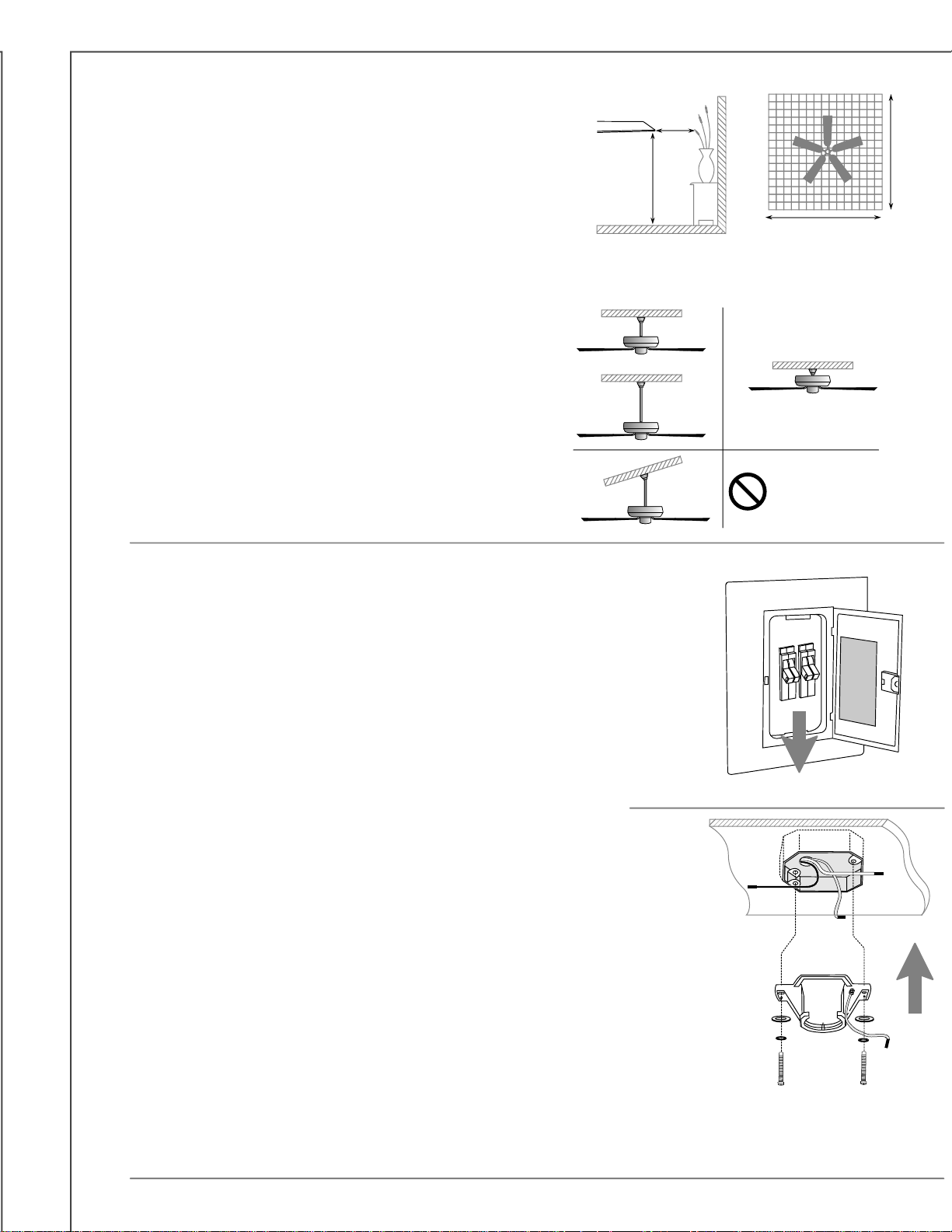

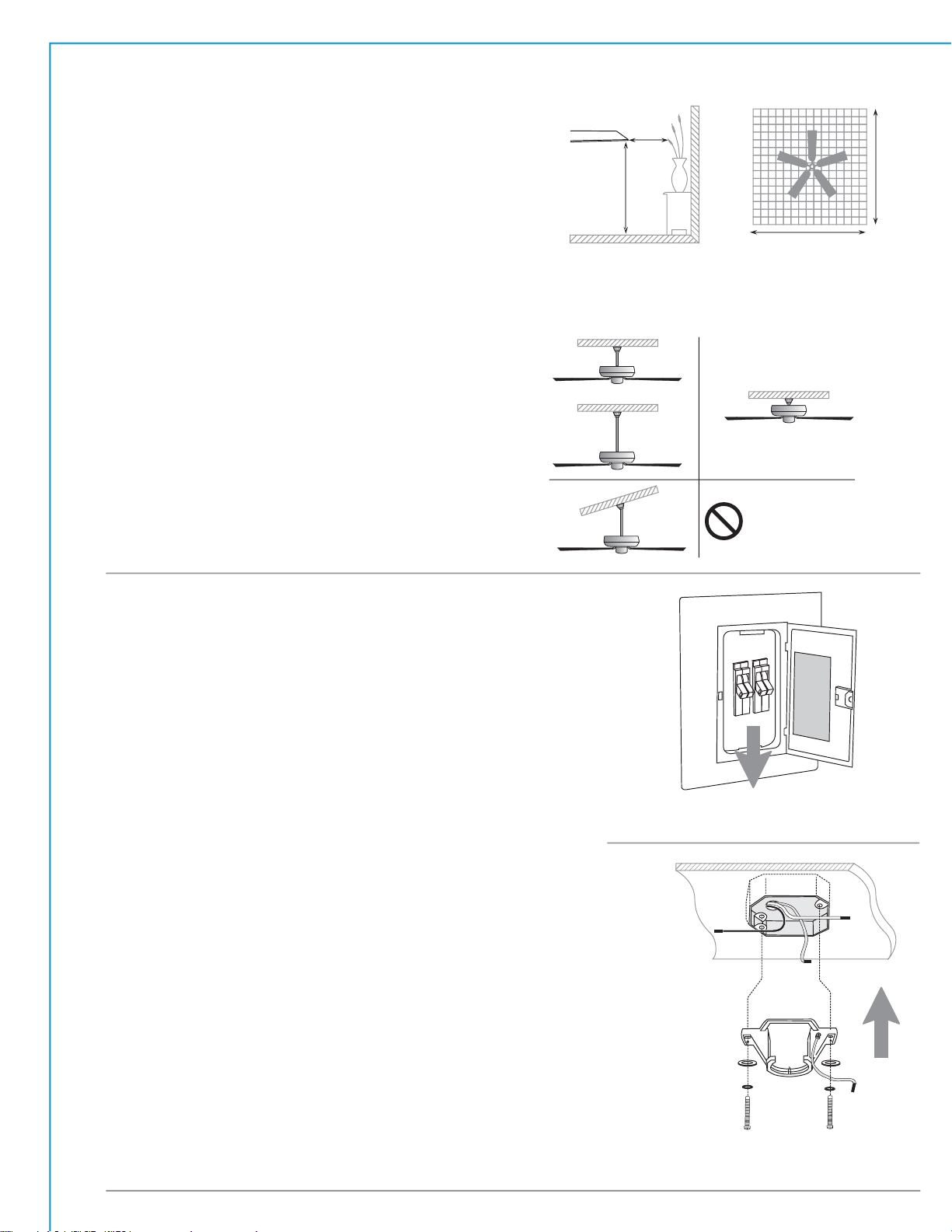

3. Installation Preparation.

f

f

.

.

To prevent personal injury and damage, ensure that
the hanging location allows the blades a clearance
of 7ft. (2.13m) from the floor and 30in. (76cm) from
any wall or obstruction.
This fan is suitable for room sizes up to 400 square
feet (37.2 square meters).

blade edge

7 feet

(2.13m)

30

inches

(76cm)

2ft. - 20ft

(3.66m - 6.1m)

t

t. - 20
2

(3.66m - 6.1m)

This fan can be mounted with a downrod
on a regular (no-slope) or vaulted ceiling. The
hanging length can be extended by purchasing a
longer downrod (0.5in./1.27cm diameter). After

installing hanging bracket, continue to Section 5 on
page 4 for those instructions. This fan can also be

mounted using flushmount installation only on a
regular (no-slope) ceiling. After installing hanging

bracket, continue to Section 6 on page 5 for those

Installation requires these tools:

Phillips screwdriver, flat-head screwdriver,
adjustable pliers or wrench, stepladder, wire cutters,
and rated electrical tape.

4. Hanging Bracket Installation.

Turn off circuit breakers to current fixture from breaker panel
and be sure operating light switch is turned to the OFF
position.

WARNING: Failure to disconnect power supply prior to
installation may result in serious injury.

downrod
installation

flushmount

installation

Vaulted ceiling
angle is not to
exceed 25 degrees.

ON

ON

OFF

OFF

Remove existing fixture.

WARNING: When using an existing outlet box, be sure the
outlet box is securely attached to the building structure and can
support the full weight of the fan. Ensure outlet box is clearly
marked "Suitable for Fan Support." If not, it must be replaced
with an approved outlet box. Failure to do so can result in
serious injury.

CAUTION: Be sure outlet box is grounded properly and that a
ground wire (green or bare) is present.

Partially loosen screws in slotted holes of canopy. Remove
the other 2 screws (along with the star washers)--save for
later use. Twist canopy to remove hanging bracket.

Install hanging bracket to outlet box using original screws,
spring washers and flat washers provided with new or
original outlet box.* If installing on a vaulted ceiling, face
opening of hanging bracket towards high point of ceiling.
Arrange electrical wiring around the back of the hanging
bracket and away from the hanging bracket opening.

*Note: It is very important that you use the proper hardware when
installing the hanging bracket as this will support the fan.

page 3

hanging bracket

flat washers

spring washers

outlet box screws

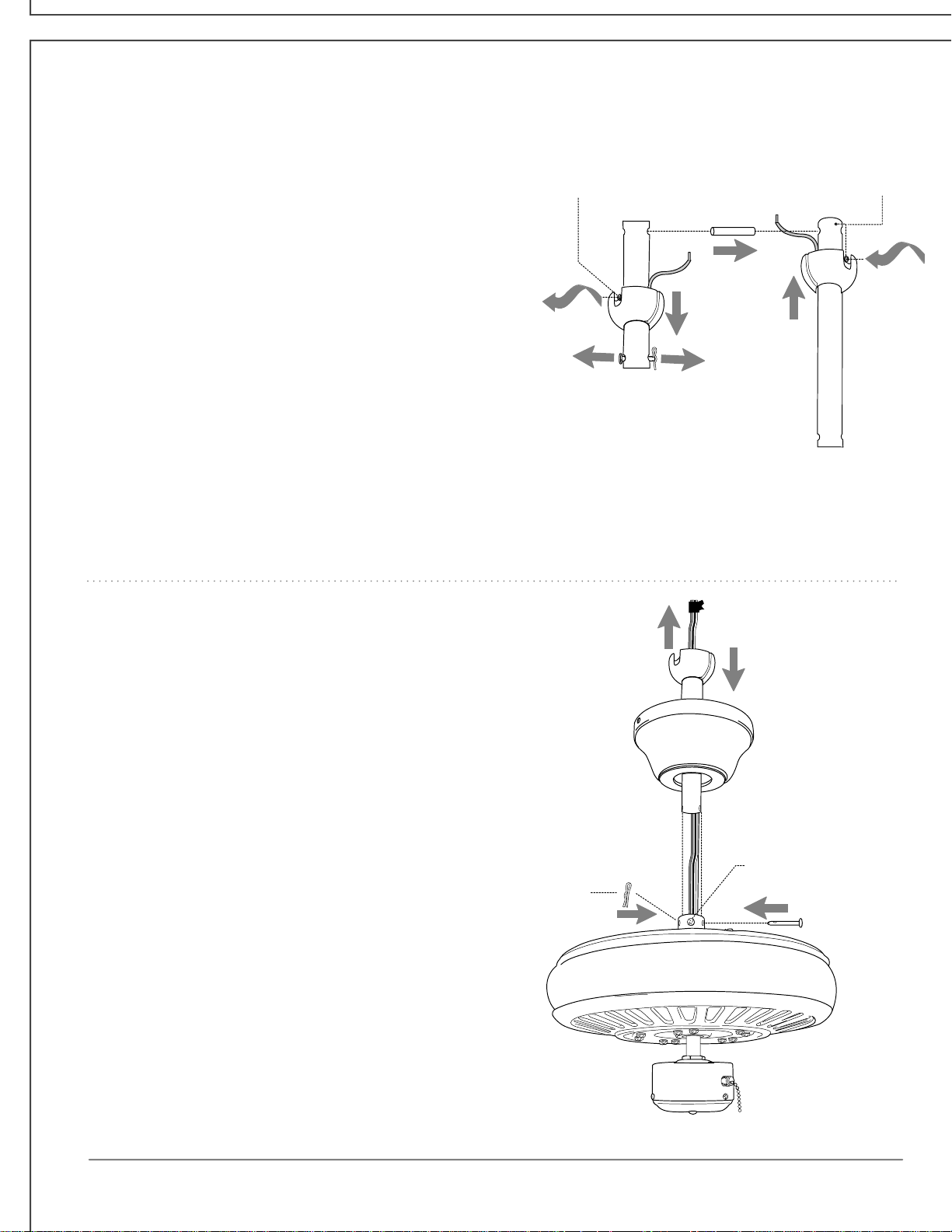

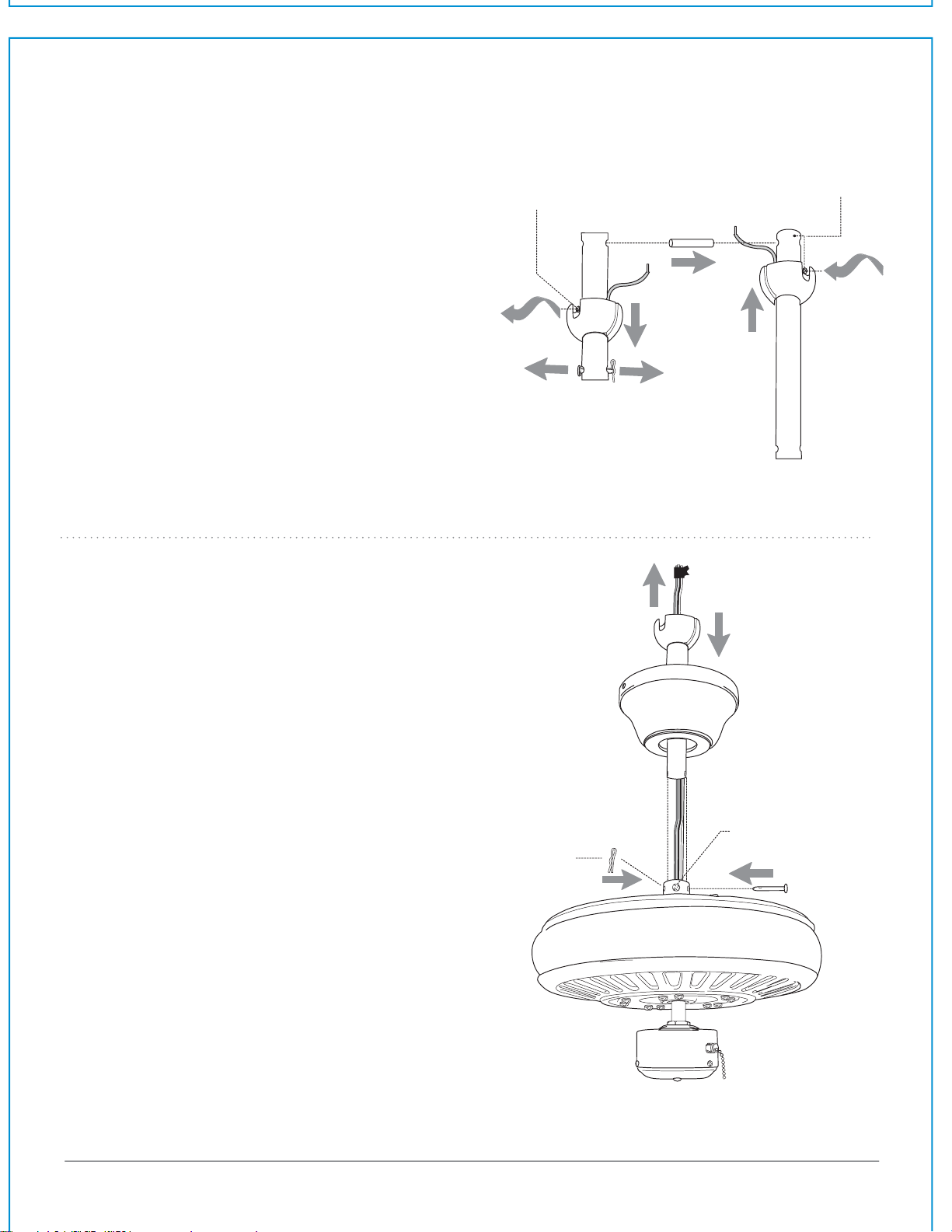

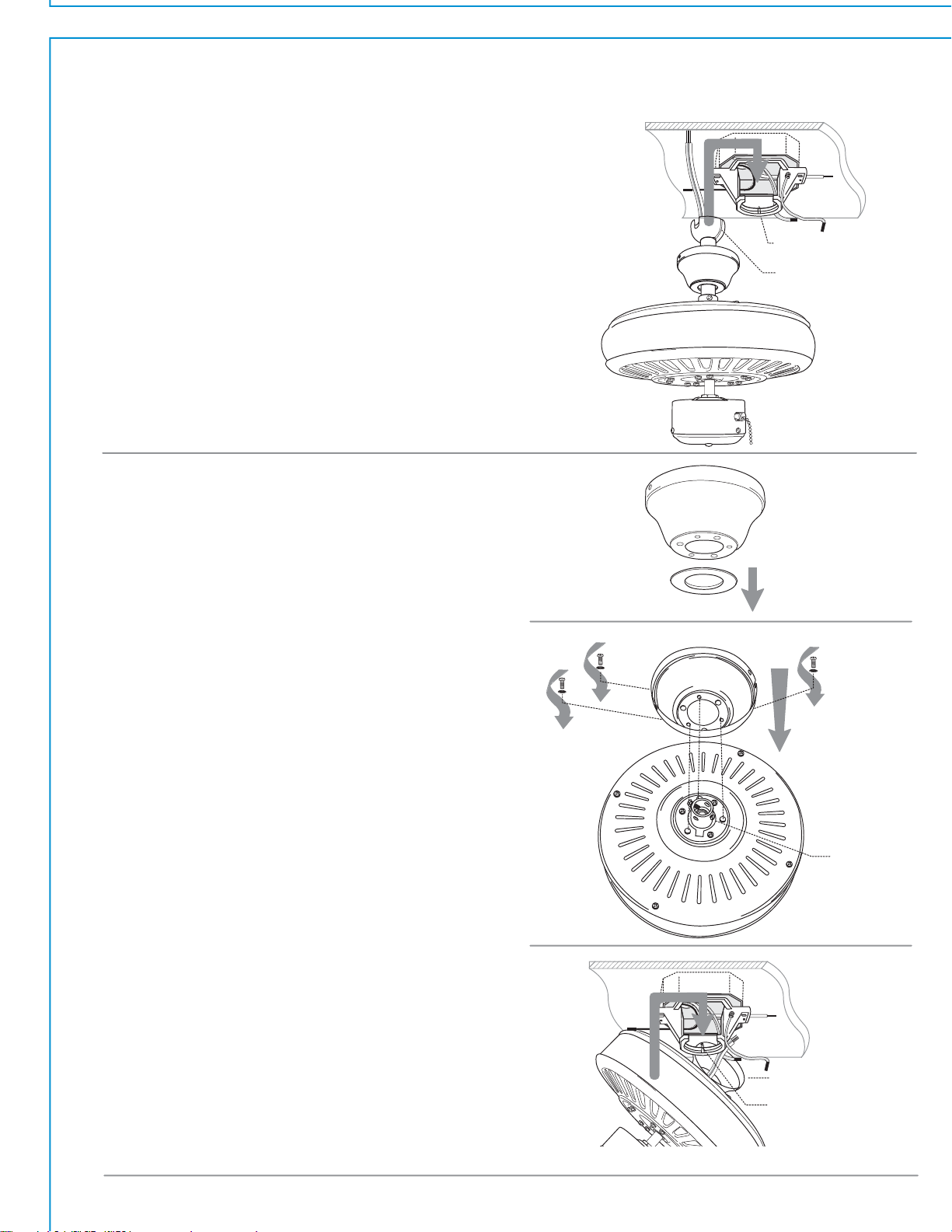

5. Fan Assembly (with downrod).

If you wish to extend the hanging length of your
fan, you must remove the hanging ball from the
4in. downrod provided to use with an extended
downrod (sold separately). [If you wish to use the

4in. downrod, please proceed to instructions
following the dotted line below.]

To remove hanging ball, loosen set screw on
hanging ball and remove pin and clip. Lower
hanging ball and remove stop pin. Slide
hanging ball off the original downrod, A, and
slide it down the longer downrod, B (the top of
the downrod should be noted as having a set
screw hole; use this hole when setting the set
screw). Insert stop pin into top of extended
downrod and raise hanging ball. Be sure stop
pin aligns with slots on the inside of the
hanging ball. Tighten set screw securely.

Tip: To prepare for threading electrical wires
through downrod, apply small piece of
electrical tape to the ends of the electrical
wires--this will keep the wires together when
threading them through the downrod.

set screw

pin

electrical wiring

set screw hole

stop pin

hanging ball

clip

A

B

downrod

Loosen yoke set screws and nut at top of motor
housing. Remove pin and clip from downrod (if
you have not already done so). Slide downrod
through canopy.

Thread electrical wires through downrod and
pull extra wire slack from the upper end of the
downrod.

Place downrod into the motor housing yoke
and re-insert pin and clip that were previously
removed. Tighten yoke set screws and nut
securely. Lower canopy to motor housing.

["Fan Assembly" continued on next page.]

NOTE: The important safety precautions and
instructions appearing in the manual are not meant
to cover all possible conditions and situations that
may occur. It must be understood that common
sense and caution are necessary factors in the
installation and operation of this fan.

canopy

yoke set screw

clip

pin

motor
housing

page 4

5. Fan Assembly (with downrod). (cont. )

With the hanging bracket secured to the outlet
box and able to support the fan, you are now
ready to hang your fan. Grab the fan firmly with
two hands. Slide downrod through opening in
hanging bracket and let hanging ball rest on the
hanging bracket. Turn the hanging ball slot until it
lines up with the hanging bracket tab.
Tip: Seek the help of another person to hold the
stepladder in place and to lift the fan up to you
once you are set on the ladder.

Continue to "Wiring" section for wiring diagram.

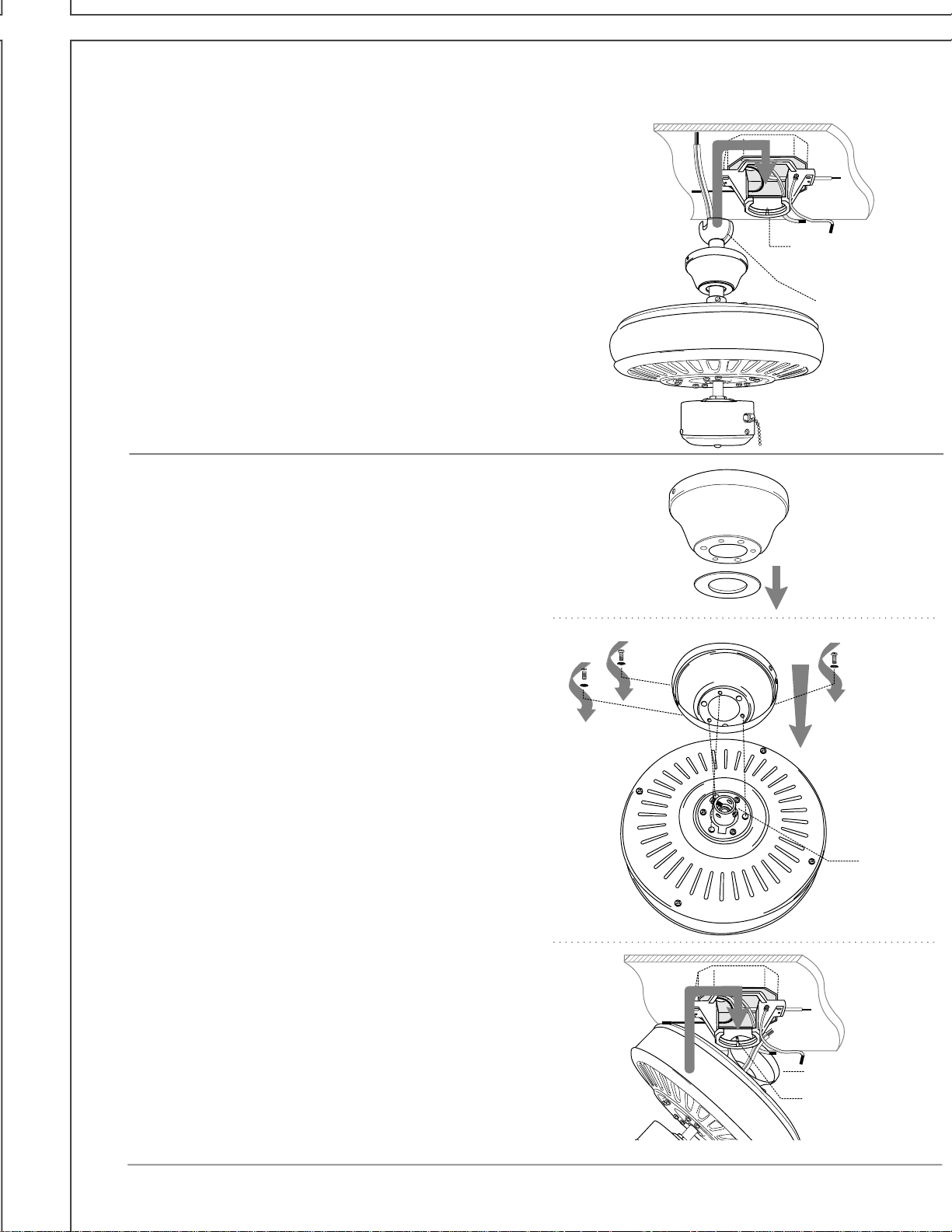

6. Fan Assembly (flushmount).

Remove and set aside canopy cover to reveal 6
holes. Notice that 3 of these holes are larger.

hanging bracket tab

hanging ball slot

canopy

canopy cover

If there are only 3 screws in top of motor
housing, please proceed to next paragraph. If
there are 6 screws in top of motor housing,
remove every other screw and lock washer.

Thread wiring through canopy. Place canopy
over yoke, aligning larger holes in canopy with
the 3 existing screws in top of motor housing.
Insert the 3 screws and 3 lock washers that had
been removed (if there were only 3 screws
located in top of motor housing, these
screws/lock washers will be located in one of
the hardware packs) into the remaining holes.
Securely tighten these screws.

To prepare the fan for wiring, hang fan onto
hanging bracket by sliding the canopy over the
hanging bracket tab. (Use one of the
non-slotted holes on the rim of the canopy to
do so.)

canopy

yoke

motor housing

page 5

canopy
hanging bracket tab

motor housing

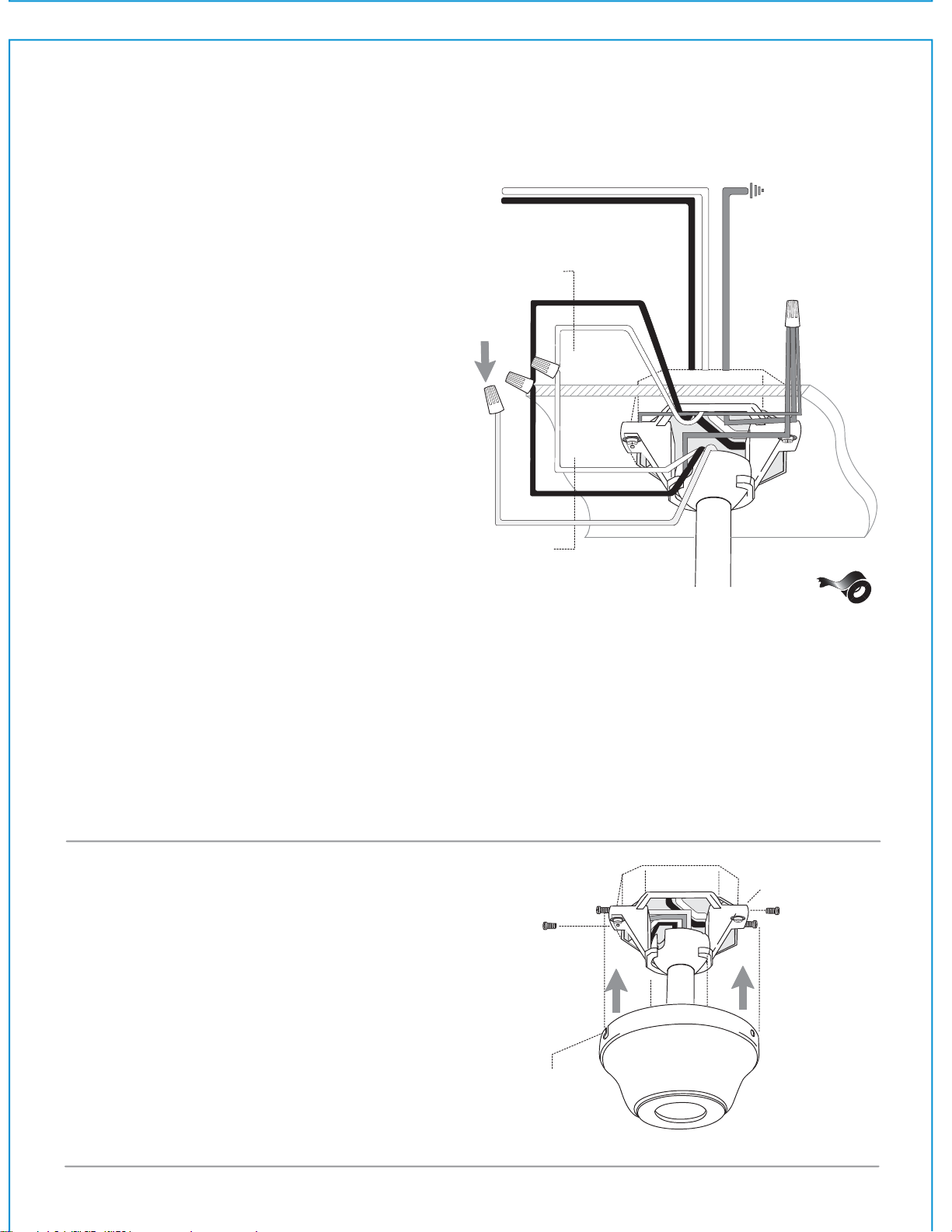

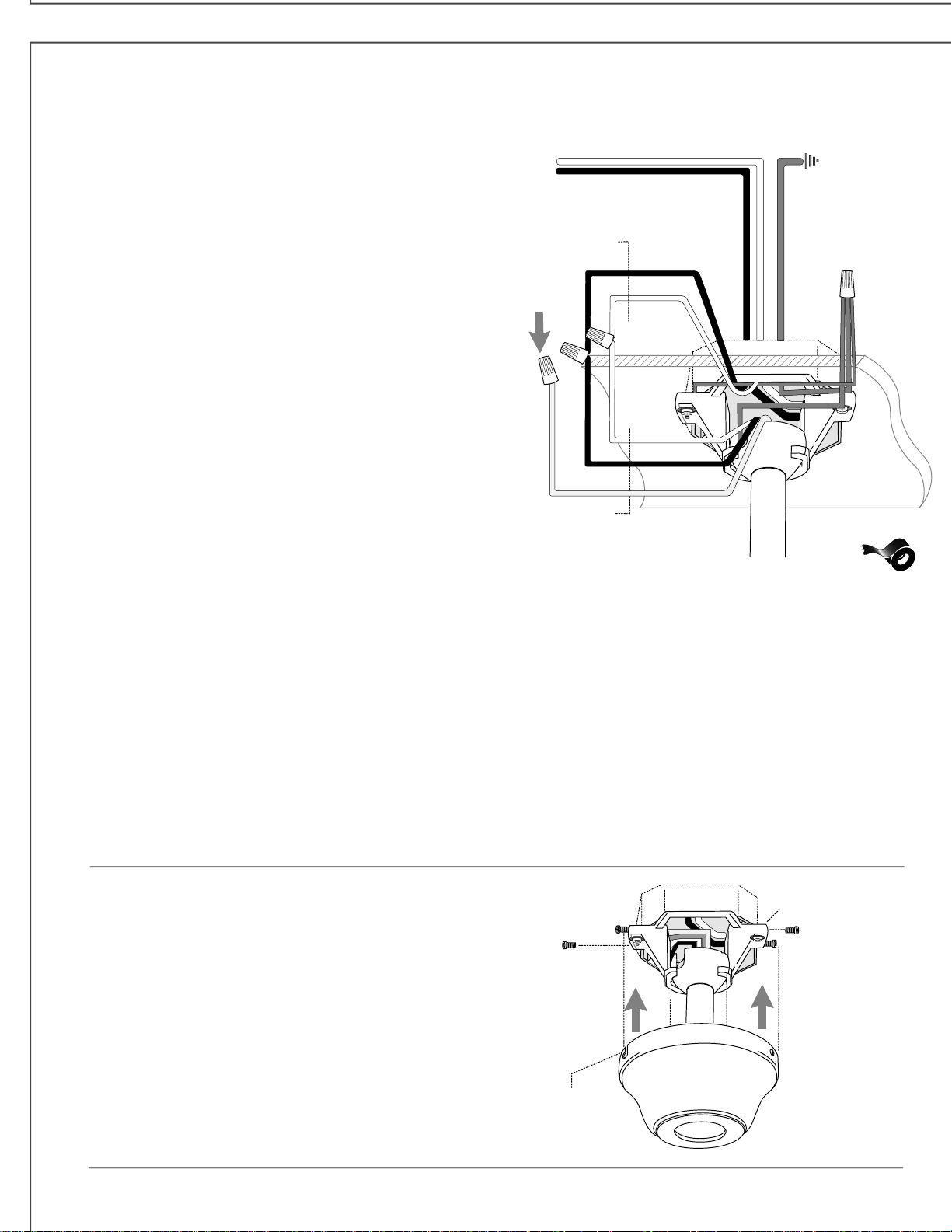

7. Wiring.

CAUTION: Be sure outlet box is properly grounded
and that a ground wire (GREEN or Bare) is present.

Make sure all electrical connections comply with
Local Codes or Ordinances and the National
Electrical Code. If you are unfamiliar with electrical
wiring or if the house/building wires are different
colors than those referred to below, please use a
qualified electrician.

When downrod is secured in place on the
hanging bracket, electrical wiring can be
made as follows:
Connect BLACK wire from fan to BLACK wire
from ceiling with wire connector provided.
Connect WHITE wire from fan to WHITE wire
from ceiling with wire connector provided.
Connect all GROUND (GREEN) wires together
from fan to BARE/GREEN wire from ceiling with
wire connector provided.

Since this fan does not come with a light kit, you
will need to cap off the BLUE wire with a wire
connector (as shown with arrow in diagram).
[Note: If you elect to purchase a light kit for the
fan, the BLUE wire from the fan must be
connected to the BLACK wire from the ceiling
instead.]

from ceiling

from fan

white supply wire

black supply wire

black

white

white

black

blue

ground
(green or bare)

ground (green
or bare)

*

* Wrap each wire connector separately with
electrical tape as an extra safety measure.

This fan is remote control adaptable (remote
control sold separately).

8. Canopy Assembly.

Raise canopy to hanging bracket, aligning
loosened screws in hanging bracket with
slotted holes in canopy. Twist canopy to lock.
Re-insert screws (with star washers) that were
previously removed (on page 3, Section 4) and
then secure all screws with Phillips screwdriver.

slotted

hole

hanging bracket

canopy

page 6

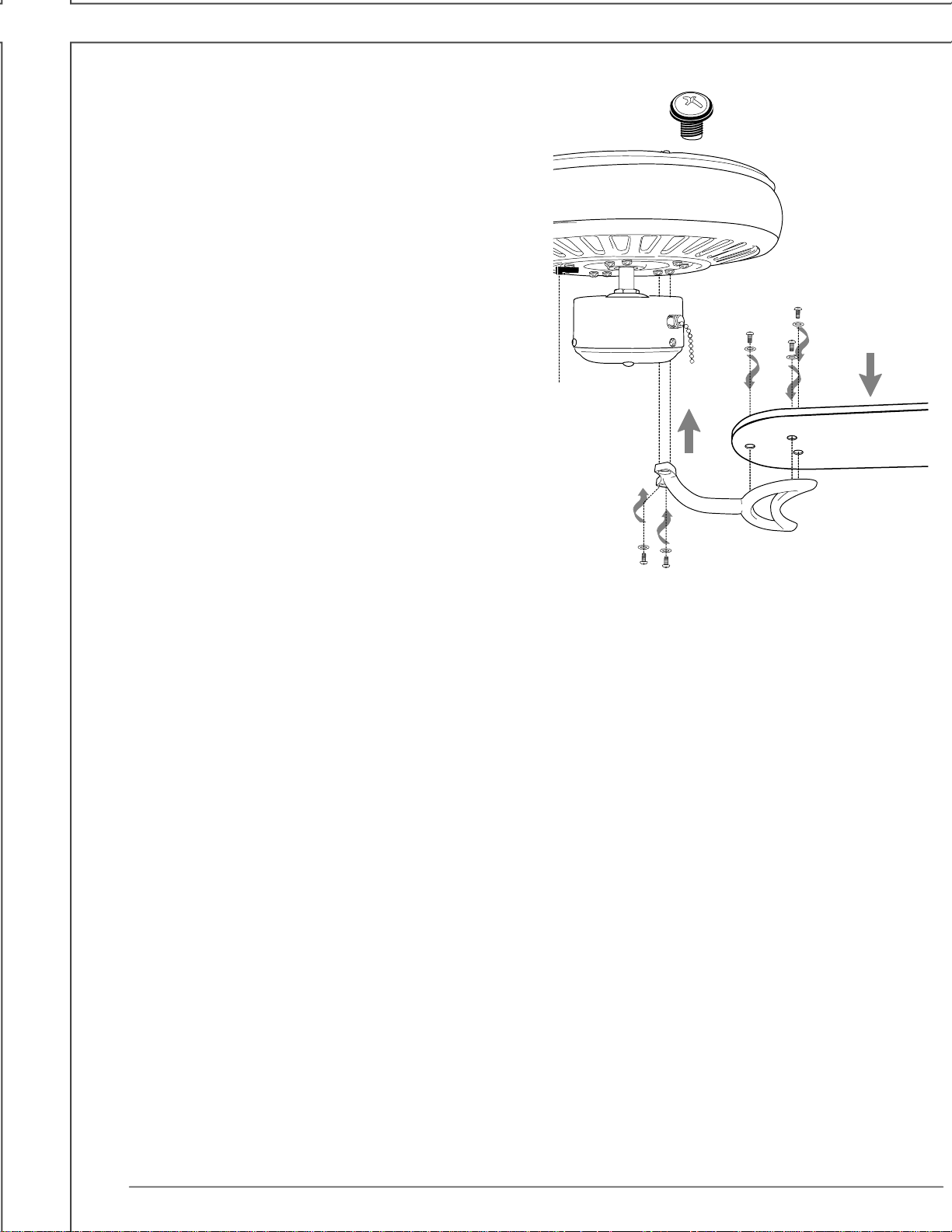

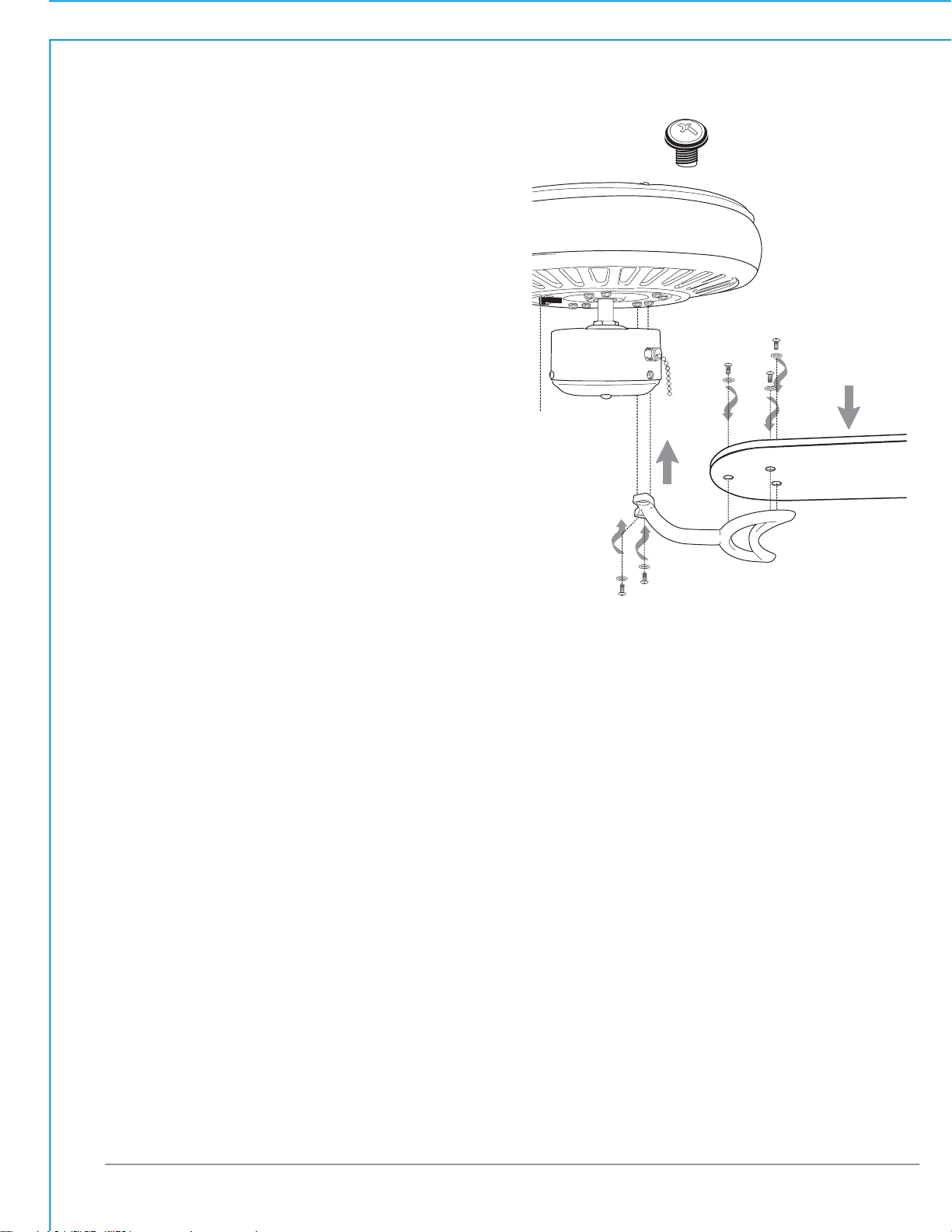

9. Blade Assembly.

Time Saver: Washers for blade screws can be
set on each blade screw prior to installing
blades.

Locate 15 blade attachment screws and
washers in one of the hardware packs. Hold
blade arm up to blade and align holes. Insert 3
blade attachment screws (along with washers)
with fingers first and then tighten screws
securely with a Phillips screwdriver. Repeat for
the remaining blades.

Remove blade arm screws and lock washers
from underside of motor. If plastic motor locks
are installed with blade arm screws, discard
plastic motor locks (save blade arm screws and
lock washers to secure blade arms). Align blade
arm holes with motor screw holes and attach
blade arm with lock washers and blade arm
screws. Before securing screws permanently,
repeat with remaining blade arms. Securely
tighten all screws.

plastic
motor
lock

lock washers

blade arm
screws

blade screw and washer

motor housing

blade attachment

screws and washers

blade

blade arm

Note: Tighten blade arm screws twice a year.

page 7

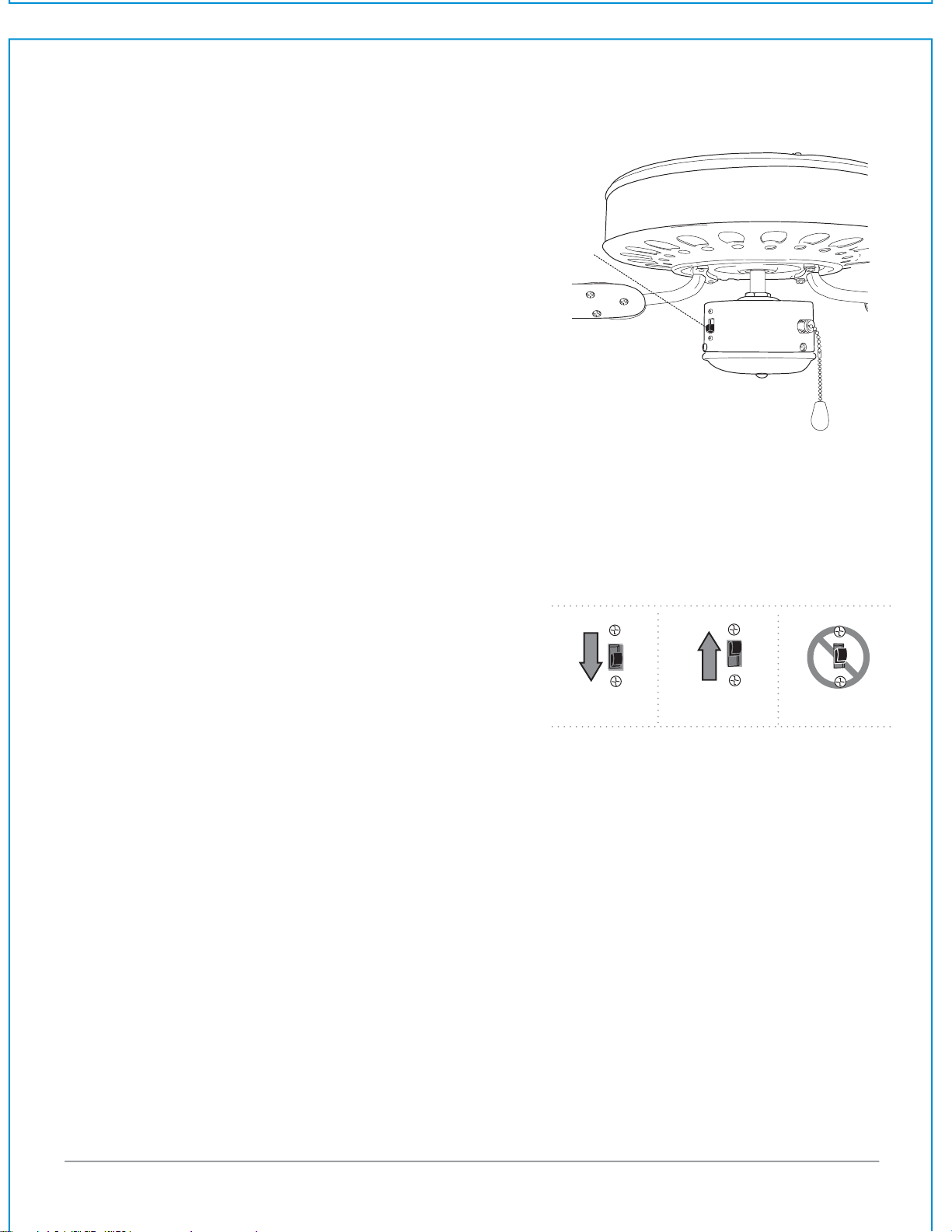

10. Testing Your Fan.

It is recommended that you test fan before finalizing
installation. Restore power from circuit box and light
switch (if applicable). Test fan speeds with the pull
chain on the switch housing. Start at the OFF position
(no blade movement). First pull will set the fan to HI.
Second pull will set the fan to MEDIUM. Third pull will
set the fan to LOW. Fourth pull will again set the fan
to the OFF setting. If fan does not function, please
refer to "Troubleshooting" section to solve any issues
before contacting Customer Service.

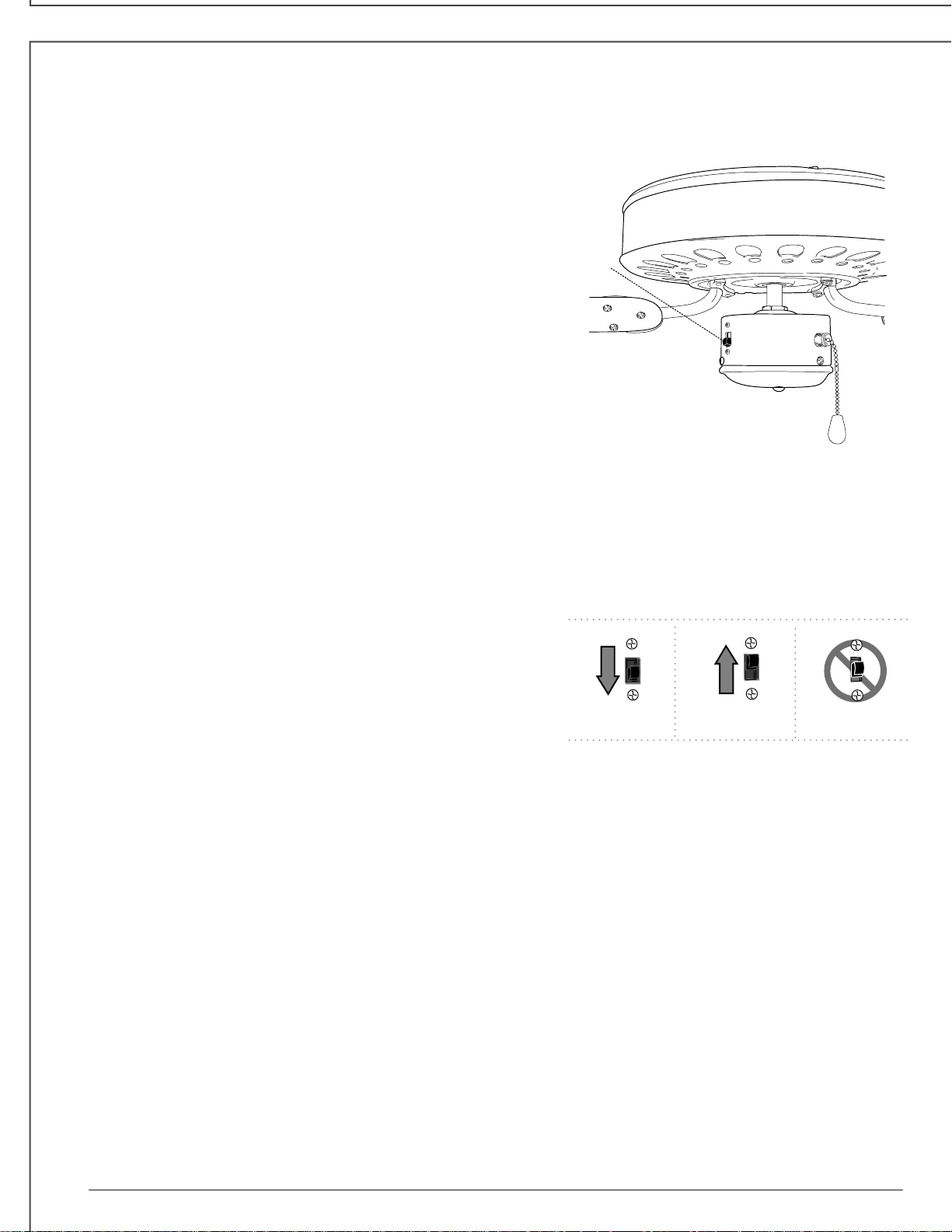

Turn fan completely off before moving the reverse
switch. Set reverse switch to recirculate air depending
on the season:

- DOWN position in summer (diagram 1)

- UP position in winter (diagram 2)
A ceiling fan will allow you to raise your thermostat
setting in summer and lower your thermostat setting
in winter without feeling a difference in your comfort.
Important: Reverse switch must be set either
completely UP or completely DOWN for fan to function.
If the reverse switch is set in the middle position
(diagram 3), fan will not operate.

motor housing

reverse

switch

Attach pull chain extension supplied or custom pull
chain extension (sold separately) to end of the pull
chain.

diagram 1 diagram 2 diagram 3

page 8

Troubleshooting.

Problem: Fan fails to operate.
Solutions:

1. Check wall switch to fan.

2. Verify that reverse switch is set completely in
either direction.

3. Check to be sure fan is wired properly.

Problem: Fan wobbles.
Solutions:

1. Use the balancing kit in one of the hardware
packs. If no blade balancing kit is provided, please

call Customer Support, 1-800-527-1292, to request
one.

2. Check to be sure set screw(s) on motor
housing yoke is (are) tightened securely.

3. Check to be sure set screw on hanging ball is
tightened securely.

Parts Replacement.

For parts and information, please refer to
"Parts Inventory" on page 2.
Litex Customer Support:

1-800-527-1292

Warranty.

LITEX LIFETIME LIMITED WARRANTY:
LITEX INDUSTRIES, LTD. warrants this fan to the original
household purchaser for indoor use under the following
provisions:
1-YEAR WARRANTY: LITEX INDUSTRIES, LTD. will replace or
repair any fan which has faulty performance due to a
defect in material or workmanship. Contact Litex Customer
Service at 1-800-527-1292 to arrange for return of fan.
Return fan, shipping prepaid, to Litex Industries, Ltd. We will
repair or ship you a replacement fan, and we will pay the
return shipping cost.
5-YEAR WARRANTY: LITEX INDUSTRIES, LTD. will repair or
replace, at no charge to the original purchaser, any fan
motor that fails to operate satisfactorily when failure
results from normal use.
RETURN FAN MOTOR ONLY, shipping prepaid, to Litex
Industries. We will repair or ship purchaser a replacement
motor and Litex will pay the return shipping cost.
6-YEAR to LIFETIME LIMITED WARRANTY: LITEX
INDUSTRIES, LTD. will repair the fan, at no charge to the
original purchaser for labor only, if the fan motor fails to
operate satisfactorily when failure results from normal use.
Parts used in the repair will be billed to the purchaser at
prevailing prices at time of repair.
The purchaser shall be responsible for all costs incurred
in the removal, reinstallation and shipping of the product
for repairs.
This warranty does not apply when damage from
mechanical, physical, electrical or water abuse results in
causing the malfunction. Deterioration of finishes or other
parts due to time or exposure to salt air is specifically
exempted under this warranty.
Neither Litex Industries nor the manufacturer will
assume any liability resulting from improper installation or
use of this product. In no case shall the company be liable
for any consequential damages for breach of this, or any
other warranty expressed or implied whatsoever. This
limitation as to consequential damages shall not apply in
states where prohibited.

page 9

Guía de instalación

F.P.O.

For Placement Only

Para modelos:

LEER ESTAS INSTRUCCIONES Y

GUARDARLAS PARA UTILIZACION FUTURA

F. P. O.

For Placement Only

DCF52BNK5
DCF52FBZ5
DCF52MWW5

Indice de materias:

Sugerencias de seguridad. Pág. 1
Desempaquetado del ventilador. Pág. 2
Inventario de piezas. Pág. 2
Preparación para la instalación. Pág. 3
Instalación del soporte de montaje. Pág. 3
Ensamblaje del ventilador. Págs. 4 - 5
Instalación eléctrica. Pág. 6
Colocación de la cubierta decorativa. Pág. 6
Colocación de las aspas. Pág. 7
Verificación del funcionamiento del
ventilador. Pág. 8
Localización de fallas. Pág. 9
Piezas de repuesto. Pág. 9
Garantía. Pág. 9

E89519

peso neto del ventilador: 5,69 kg (12,54 lb)

IMPRESO EN CHINA

SUGERENCIAS DE SEGURIDAD.

ADVERTENCIA: Para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles
principal o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar
accesorios.

1. LEER TODAS LAS INSTRUCCIONES E INFORMACION DE SEGURIDAD CUIDADOSAMENTE ANTES DE

INSTALAR SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.

PRECAUCION: Para reducir el riesgo de daño corporal, es posible que sea necesario usar guantes al manejar las piezas

del ventilador que tengan bordes afilados.

2. Asegurarse de que todas las conexiones eléctricas cumplan con los Códigos o las Ordenanzas Locales, el Código
Nacional Eléctrico y ANSI/NFPA 70-1999. Si usted no está familiarizado con el alambrado eléctrico o los cables
de la casa/el edificio son de colores diferentes a los cuales se refieren en las instrucciones, favor de buscar un
electricista calificado.

3. Asegurarse de que haya localizado una ubicación para su ventilador que permite el espacio necesario para la
rotación de las aspas, y por lo menos 2,13 metros (7 pies) de espacio libre entre el piso y las puntas de las
aspas. Debe instalar el ventilador para que las puntas de las aspas queden a una distancia de por lo menos

76 centímetros (30 pulgadas) de las paredes y otras estructuras verticales.

4. La caja de salida eléctrica debe estar bien sujetada a la viga de soporte del techo y deben ser capaces de
sostener por lo menos 16 kilogramos (35 libras). La caja de salida debe tener apoyo directo de la estructura
del edificio. Sólo usar cajas de salida registradas con UL que indican que "sirven para ventilador" ("FOR FAN
SUPPORT" en inglés).

ADVERTENCIA:
marcada "Aceptable para sostener ventilador

(35 lbs) or less"

usan normalmente para sostener aparatos de alumbrado no siempre son apropiadas para sostener ventiladores y es
posible que las tenga que reemplazar. En caso de duda, consultar con un electricista calificado.

ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o daño corporal, los conectores para cable
provistos con este ventilador son diseñados para aceptar sólo un cable de calibre 12 de la casa y dos cables principales
del ventilador. Si el calibre del cable de la casa es superior al 12 o hay más de un cable de la casa para conectar a los
cables principales del ventilador al cual corresponda cada uno, consultar con un electricista para informarse sobre el
tamaño correcto de conectores para cable que se debe usar.

5. Los diagramas eléctricos son únicamente para referencia. Los juegos de luz que no se incluyen con el ventilador
deben tener el símbolo UL y también deben indicar que sirven para uso con este ventilador. Los interruptores
deben ser interruptores de uso general UL. Referirse a las instrucciones incluidas con el juego de luz y los
interruptores para ensamblarlos correctamente.

6. Después de haber terminado la instalación, asegurarse de que todas las conexiones estén totalmente seguras.

7. Después de haber terminado todas las conexiones eléctricas, los conductores empalmados deben ser volteados
para arriba y colocados cuidadosamente dentro de la caja de salida. Los alambres se deben de separar con el
conductor a tierra a un lado y el conductor a tierra del equipo al lado opuesto.

ADVERTENCIA: Para reducir el riesgo de incendio o un choque eléctrico, no usar el ventilador con ningún control de
velocidad de estado sólido ni controlar la velocidad del ventilador con un interruptor con reductor de luz de gama
completa. [El usar un interruptor con reductor de luz de gama completa para controlar la velocidad del ventilador

causará un zumbido recio en el ventilador.] (Nota: Este ventilador sí sirve para usar con control remoto.)

8. No utilizar el interruptor de reversa hasta que el ventilador se haya parado completamente.

9. No insertar ningún objeto entre las aspas mientras estén rotando.

Para reducir el riesgo de incendio, descarga eléctrica o daño corporal, instalar en la caja de salida

de 15,9 kg (35 lb) o menos" ["Acceptable for Fan Support of 15.9 kg

]

y utilizar los tornillos proporcionados con la caja de salida. La mayoría de las cajas de salida que se

ADVERTENCIA: Para reducir el riesgo de daño corporal, no doblar los brazos de las aspas durante el ensamblaje ni
durante la instalación. No insertar objetos entre las aspas mientras estén rotando.

ADVERTENCIA: Para reducir el riesgo de daño corporal o algún daño al ventilador, tener cuidado al estar trabajando
alrededor del ventilador o limpiándolo.

10. No utilizar agua ni detergentes para limpiar el ventilador ni las aspas. Usar un trapo seco o ligeramente húmedo
para su limpieza general.

ADVERTENCIA: Para reducir el riesgo de daño corporal, usar sólo las piezas provistas con este ventilador. Al usar

piezas DISTINTAS a las provistas con este ventilador se invalidará la garantía.

NOTA: No se debe concluir que las precauciones de seguridad importantes e instrucciones en este manual van a

abarcar todas las condiciones y situaciones posibles que puedan ocurrir. Se debe entender que el sentido común y la
precaución son factores necesarios en la instalación y la operación de este ventilador.

página 1

1. Desempaquetado del ventilador.

Abrir el empaque cuidadosamente. Sacar los artículos
del embalaje. Sacar el motor y ponerlo en una alfombra
o en el embalaje para evitar rayar el acabado. Guardar
la caja de cartón o el empaquetamiento original en
caso de que tenga que mandar el ventilador para
alguna reparación.
Comprobar las piezas del ventilador con el inventario
de piezas y verificar que se incluyeron todas.

2. Inventario de piezas.

a. cubierta decorativa. 1 unidad

b. soporte de montaje (fijado de antemano a la

cubierta decorativa). 1 unidad

c. tubo de 10,16cm y bola que sirve para colgar

(con perno y clavija). 1 unidad

d. bastidor del motor. 1 unidad

e. brazo para el aspa. 5 unidades

f. aspa. 5 unidades

g. paquetes de artículos de ferretería

a

c

e

f

g

b

d

RECORDATORIO IMPORTANTE:

Se tienen que utilizar las piezas provistas
con este ventilador para una instalación
adecuada y su seguridad.

página 2

3. Preparación para la instalación.

o

Para prevenir daño corporal y otros daños, estar seguro
de que el lugar en donde va a colgar el ventilador le
permite un espacio libre de 2,13m (7 pies) entre las
puntas de las aspas y el piso y 76cm (30 pulg.) entre las
aspas y cualquier pared u otra obstrucción.
Este ventilador es adecuado para habitaciones hasta
37,2 metros cuadrados (400 pies cuadrados).

borde del aspa

76cm

2,13m

(7 pies)

pulg.)

(30

3,66m - 6,1m

12 pies - 20 pies

3,66m - 6,1m

Se puede colgar este ventilador con el tubo en un
techo regular sin inclinación o abovedado. La longitud

instalación

con tubo

colgante se puede extender comprando un tubo más
largo (con diámetro de 1,27cm/0,5 pulg.). Después de

instalar el soporte de montaje, continuar con el paso 5 en
la página 4 para esas instrucciones. También se puede

instalar este ventilador al ras con el techo sólo en un
techo regular sin inclinación. Después de instalar el

soporte de montaje, continuar con el paso 6 en la página 5
para esas instrucciones.

Se necesitan las herramientas siguientes para la
instalación:

Destornillador de estrella Phillips, destornillador de
paleta (plano), alicates ajustables o llave de tuercas,
escalera de tijera, cortaalambres y cinta aisladora.

4. Instalación del soporte de montaje.

Apagar los cortacircuitos en el panel de electricidad que suplen
corriente a la caja de salida y asegurarse de que el interruptor de
luz esté APAGADO.

ADVERTENCIA: El no desconectar el suministro de fuerza antes de
la instalación puede tener por resultado lesiones graves.

Quitar el aparato existente.

ADVERTENCIA: Si utiliza una caja de salida eléctrica existente,
asegurarse de que la caja de salida esté firmemente conectada a la
estructura del edificio y que sea capaz de sostener el peso total del
ventilador. Asegurarse de que la caja de salida indique claramente
que "Sirve para ventilador" (FOR FAN SUPPORT); si no, se debe
reemplazar con una caja de salida aprobada. El no hacer el cambio
si es necesario puede resultar en lesiones graves.

instalación al ras
con el techo

El ángulo de
inclina-ción de un tech
abovedado no puede
exceder los 25 grados.

ON

ON

OFF

OFF

PRECAUCION: Asegurarse de que la caja de salida esté conectada a
tierra correctamente y que haya un conductor a tierra (cable verde o
pelado).

Parcialmente aflojar los tornillos en los agujeros con ranura en la
cubierta decorativa. Quitar los otros 2 tornillos (junto con las
arandelas de estrella)--guardarlos para uso más adelante. Girar la
cubierta decorativa para sacar el soporte de montaje.

Instalar el soporte de montaje utilizando los tornillos originales,
las arandelas de resorte y las arandelas planas de su nueva o
existente caja de salida.* Si hace la instalación en un techo
abovedado, colocar el soporte de montaje con la abertura
dirigida hacia la parte alta del techo. Arreglar el alambrado
eléctrico (los cables) en la parte de atrás del soporte y lejos de la
abertura del soporte.

*Nota: Es muy importante usar los artículos de ferretería correctos al
instalar el soporte de montaje puesto que sirve para sostener el
ventilador.

página 3

soporte de montaje

arandelas planas

arandelas de resorte

tornillos de la caja

de salida

5. Ensamblaje del ventilador (con tubo).

Si usted desea extender la longitud colgante del
ventilador, usted tendrá que quitar la bola que sirve
para colgar del tubo de 10,16cm provisto para usarlo
con un tubo más largo (a la venta por separado). [Si

desea utilizar el tubo de 10,16cm, favor de pasar a las
instrucciones después de la línea punteada más abajo.]

Para quitar la bola que sirve para colgar, aflojar el
tornillo de fijación de la bola que sirve para colgar y
quitar el perno y la clavija. Bajar la bola que sirve
para colgar y sacar el perno de tope. Quitar la bola
que sirve para colgar del tubo original, A, y deslizarla
sobre el tubo más largo, B (la parte de arriba del
tubo debe tener el agujero para el tornillo de
fijación en ese extremo; usar ese agujero al colocar
el tornillo de fijación). Introducir el perno de tope en
la parte de arriba del tubo más largo y subir la bola
que sirve para colgar. Asegurarse de que el perno de
tope se ponga en línea con las ranuras dentro de la
bola que sirve para colgar. Apretar bien el tornillo de
fijación.

tornillo

de fijación

perno

agujero para

el tornillo

perno

de fijación

de tope

bola que

sirve para

colgar

clavija

A

B

Sugerencia: Para preparar los cables para pasarlos
por el tubo, poner un pedacito de cinta aisladora
en la punta de los cables--esto mantendrá los
cables juntos al pasarlos por el tubo.

Aflojar los tornillos de fijación del cuello y la tuerca
en la parte superior del bastidor del motor. Quitar
el perno y la clavija del tubo (si todavía no se hace).
Pasar el tubo por la cubierta decorativa.

Pasar los cables del ventilador a través del tubo y
con cuidado jalar el cableado en exceso por la
parte de arriba del tubo.

Colocar el tubo dentro del cuello del bastidor del
motor y volver a introducir el perno y la clavija que
se quitaron anteriormente. Apretar los tornillos de
fijación del cuello y la tuerca completamente. Bajar
la cubierta decorativa hasta el bastidor del motor.

[El "Ensamblaje del ventilador" continúa en la
página siguiente.]

NOTA: No se debe concluir que las precauciones de
seguridad importantes e instrucciones en este manual
van a abarcar todas las condiciones y situaciones posibles
que puedan ocurrir. Se debe entender que el sentido
común y la precaución son factores necesarios en la
instalación y la operación de este ventilador.

clavija

cableado

tubo

cubierta decorativa

tornillo de fijación
del cuello

perno

bastidor
del motor

página 4

5. Ensamblaje del ventilador (con tubo). (cont.)

Ya que esté sujetado el soporte de montaje a la
caja de salida y capaz de apoyar el ventilador,
usted está listo para colgar el ventilador. Agarrar
el ventilador firmemente con las dos manos.
Deslizar el tubo por la abertura del soporte de
montaje y dejar que se detenga la bola en el
soporte de montaje. Girar la bola que sirve para
colgar hasta que la ranura de la bola se alinee
con la parte saliente del soporte de montaje.
Sugerencia: Solicitar ayuda de otra persona para
mantener sujeto la escalera y para que le suba el
ventilador cuando usted ya esté preparado en la
escalera para colgarlo.

Ver la sección "Instalación eléctrica" para el
diagrama de instalación alámbrica.

6. Ensamblaje del ventilador
(al ras con el techo).

Quitar el anillo de hule de la cubierta decorativa
y echarlo a un lado dejando que se vean 6
agujeros. Darse cuenta de que 3 de ellos son más
grandes.

cubierta decorativa
Si hay solamente 3 tornillos en la parte de arriba
del bastidor del motor, favor de pasar al párrafo
siguiente. Si hay 6 tornillos en la parte de arriba
del bastidor del motor, quitar cada otro tornillo y
arandela de seguridad.

parte saliente del
soporte de montaje

ranura en la bola que
sirve para colgar

cubierta decorativa

anillo de hule

Pasar el cableado por la cubierta decorativa.
Colocar la cubierta decorativa encima del cuello,
alineando los agujeros más grandes en la
cubierta decorativa con los 3 tornillos existentes
en la parte de arriba del bastidor del motor.
Introducir los 3 tornillos y las 3 arandelas de
seguridad que se quitaron (si sólo habían 3
tornillos en la parte de arriba del bastidor del
motor, estos tornillos/arandelas de seguridad se
encontrarán en uno de los paquetes de artículos
de ferretería) en los demás agujeros. Apretar
bien dichos tornillos.

Para preparar el ventilador para hacer la
instalación eléctrica, colgar el ventilador en el
soporte de montaje colocando la cubierta
decorativa en la parte saliente del soporte de
montaje. (Usar uno de los agujeros que no tenga
ranura en el borde de la cubierta decorativa para
hacerlo.)

cuello

bastidor del motor

cubierta decorativa

parte saliente del
soporte de montaje

bastidor del motor

página 5

7. Instalación eléctrica.

PRECAUCION: Asegurarse de que la caja de salida
esté conectada a tierra como es debido y que exista un
conductor a tierra (VERDE o pelado).

Asegurarse de que toda conexión eléctrica cumpla con
los Códigos o las Ordenanzas Locales y el Código
Nacional Eléctrico. Si usted no está familiarizado con la
instalación eléctrica o los cables de la casa/el edificio
son de colores diferentes a los cuales se refieren a
continuación, favor de buscar un electricista calificado.

Una vez que el ventilador esté sujetado en el
soporte de montaje, se puede hacer la instalación
eléctrica como sigue:
Conectar el cable NEGRO del ventilador al cable
NEGRO que sale del techo con un conector para
cable provisto.
Conectar el cable BLANCO del ventilador al cable
BLANCO del techo con un conector para cable
provisto.
Conectar todos los conductores a TIERRA (VERDES)
del ventilador a los PELADOS/VERDES del techo
con un conector para cable provisto.

alambre conductor blanco

alambre conductor negro

del techo

del ventilador

negro

blanco

blanco

negro

azul

toma de tierra

(verde o

pelada)

toma de tierra

(verde o

pelada)

*

Puesto que este ventilador no incluye juego de luz,
es necesario colocar un conector para cable en la
punta del cable AZUL (como se indica con la flecha
en el diagrama). [Nota: Si elige comprar juego de luz
para el ventilador, hay que conectar el cable AZUL
del ventilador al cable NEGRO del techo en lugar de
eso.]

* Como una medida de seguridad adicional,
envolver cada conector para cable por separado con
cinta aisladora.

Este ventilador es adaptable para usar con control
remoto (a la venta por separado).

8. Colocación de la cubierta
decorativa.

Subir la cubierta decorativa al soporte de
montaje, alineando los tornillos aflojados en el
soporte de montaje con los agujeros con ranura
en la cubierta decorativa. Girar la cubierta
decorativa para cerrarla. Volver a introducir los
tornillos (con las arandelas de estrella) que se
quitaron anteriormente (en la página 3, sección 4)
y luego asegurar todos los tornillos con
destornillador de estrella Phillips.

agujero

con ranura

soporte de

montaje

cubierta

decorativa

página 6

9. Colocación de las aspas.

Para ahorrar tiempo: Se pueden poner las
arandelas en los tornillos que son para las aspas
antes de colocar las aspas.

Localizar 15 tornillos para sujetar las aspas y 15
arandelas en uno de los paquetes de artículos
de ferretería. Agarrar uno de los brazos para las
aspas y juntarlo con una de las aspas para
alinear los agujeros. Introducir 3 tornillos para
fijar las aspas (junto con las arandelas) con los
dedos primero y luego apretarlos bien con un
destornillador de estrella Phillips. Repetir el
procedimiento con las demás aspas.

Sacar los tornillos para los brazos para el aspa y
las arandelas de seguridad del lado inferior del
motor. Si se han instalado soportes de plástico
con los tornillos para el brazo para el aspa,
desechar los soportes de plástico (guardar los

tornillos para el brazo para el aspa y las arandelas
de seguridad para asegurar los brazos para el
aspa). Alinear los agujeros de uno de los brazos

para las aspas con los agujeros para los tornillos
en el motor y fijar el brazo para el aspa con
arandelas de seguridad y tornillos para el brazo
para el aspa. Antes de apretar los tornillos bien,
repetir el mismo procedimiento con los demás
brazos para las aspas. Apretar bien todos los
tornillos.

soporte
de plástico

arandelas de

seguridad

tornillo para el aspa y arandela

bastidor del motor

tornillos y arandelas

para fijar el aspa

aspa

brazo para

el aspa

tornillos para el

brazo para el aspa

Nota: Apretar los tornillos para los brazos para
las aspas dos veces al año.

página 7

10. Verificación del funciona­miento del ventilador.

Se le recomienda poner el ventilador a prueba
antes de terminar la instalación. Regresar la
corriente de electricidad en el cortacircuitos y
encender el interruptor de la luz en la pared (si se
aplica). Verificar las velocidades del ventilador con la
cadena de encendido en la caja de encendido.
Empezar en estado de APAGADO (sin movimiento
de las aspas). Con el primer tirón el ventilador estará
en marcha ALTA. El segundo tirón controla el
ventilador para que se baje a marcha MEDIA. El
tercer tirón bajará el ventilador a marcha BAJA. Con
el cuarto tirón se APAGARÁ el ventilador de nuevo.
Si el ventilador no funciona, favor de referirse a la
sección "Localización de fallas" para resolver
cualquier asunto antes de comunicarse con el
Servicio al Cliente.

Apagar el ventilador completamente antes de
mover el interruptor de reversa. Regularlo para que
se circule bien el aire dependiendo de las
estaciones del año:

- posición ABAJO en verano (diagrama 1)

- posición ARRIBA en invierno (diagrama 2)
Un ventilador de techo le permitirá subir el
termostato en verano y bajarlo en invierno sin notar
una diferencia en su comodidad.
Importante: Hay que mover el interruptor de
reversa o completamente hacia ARRIBA o
completamente hacia ABAJO para que funcione el
ventilador. Si el interruptor de reversa está puesto
en la posición de en medio (diagrama 3), no
funcionará el ventilador.

bastidor del motor

interruptor

de reversa

diagrama 1 diagrama 2 diagrama 3

Fijar la extension para la cadena de encendido
provista a la cadena de encendido o usar una hecha
a medida (a la venta por separado).

página 8

Localización de fallas.

Garantía.

ADVERTENCIA: El no desconectar el suministro de

fuerza eléctrica antes de hacer localización de fallas
para cualquier problema de instalación eléctrica
puede causar lesiones graves.

Problema: El ventilador no funciona.
Soluciones:

1. Inspeccionar el interruptor de pared del
ventilador.

2. Verificar que el interruptor de reversa del
ventilador está en una sola posición, no en medio
de las dos.

3. Verificar la instalación eléctrica del ventilador.

Problema: El ventilador se tambalea.
Soluciones:

1. Usar el juego para balancear las aspas incluido en
uno de los paquetes de artículos de ferretería. Si no

se incluye un juego para balancear las aspas, llamar
al Servicio al Cliente, 1-800-527-1292, para pedir uno.

2. Averiguar que se apretó (apretaron) bien el (los)
tornillo(s) de fijación en el cuello del bastidor del
motor.

3. Averiguar que se apretó bien el tornillo de
fijación en la bola que sirve para colgar.

Piezas de repuesto.

Para piezas o información, referirse al
"Inventario de piezas" en la página 2.
Servicio al Cliente de Litex:

1-800-527-1292

GARANTIA LIMITADA DE POR VIDA DE LITEX:
LITEX INDUSTRIES, LTD. garantiza este ventilador al
comprador original de grupo familiar para uso interior con
las siguientes condiciones:
GARANTIA DE 1 AÑO: LITEX INDUSTRIES, LTD. reemplazará
o reparará cualquier ventilador que tenga funcionamiento
deficiente debido a defectos en los materiales o trabajo
manual. Comunicarse con el Servicio al Cliente de Litex al
1-800-527-1292 para acordar el reenvío del ventilador.
Devolver el ventilador, con los gastos de envío prepagados,
a Litex Industries, Ltd. Nosotros repararemos o
reemplazaremos el ventilador y pagaremos los gastos de
envío de regreso.
GARANTIA DE 5 AÑOS: LITEX INDUSTRIES, LTD. reemplazará
o reparará, sin costo al comprador original, cualquier motor
de ventilador que no funcione de manera satisfactoria a
causa de uso normal.
DEVOLVER EL MOTOR SOLAMENTE, los gastos de envío
prepagados, a Litex Industries. Nosotros repararemos el
motor al comprador o le enviaremos uno de reemplazo y
Litex pagará los gastos de envío de regreso.
GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA: LITEX
INDUSTRIES, LTD. reparará el ventilador, sin costo al
comprador original por el costo laboral, si el motor del
ventilador no funcione satisfactoriamente a causa del uso
normal. Las partes que se utilizan en hacer la reparación
serán facturadas al comprador a los precios prevalecientes
en el momento de la reparación.
El comprador original será responsable de todos los
gastos incurridos en sacar, reinstalar y enviar el producto
para reparación.
Esta garantía no se aplica cuando el ventilador tenga
daños por abuso mecánico, físico, eléctrico o por agua
resultando en su mal funcionamiento. Se exenta
especí-ficamente el deterioro en el acabado u otras partes
debido al tiempo o exposición al aire marino bajo esta
garantía.
Ni Litex Industries ni el fabricante se harán responsables
por lo que pasa por una instalación inadecuada o el uso
impropio de este producto. La compañía no se hará
responsable en ningún caso de ningún daño emergente
por incumplimiento de esta o cualquier otra garantía
expresada o implicada en absoluto. Esta limitación de
daños emergentes no se aplicará en estados donde es
prohibido.

página 9
