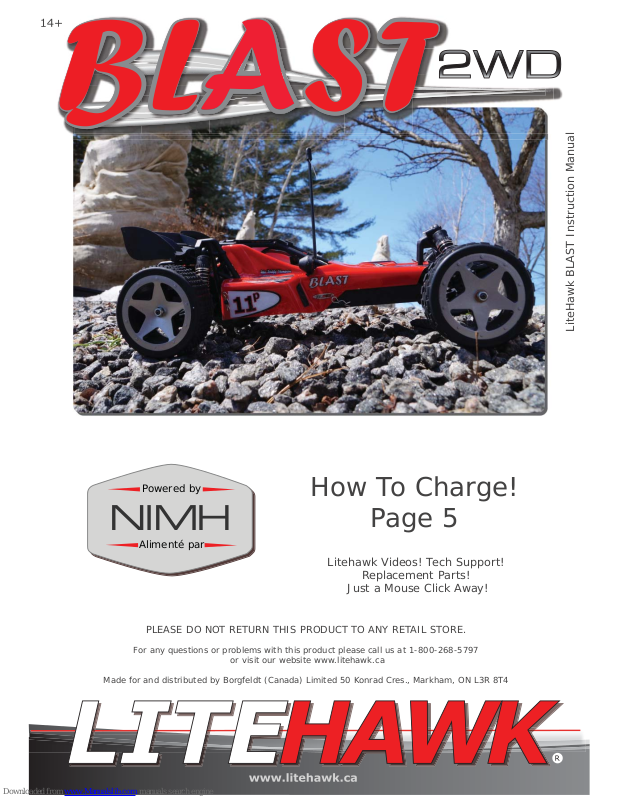

LiteHawk BLAST Instruction Manual

LiteHawk BLAST Instruction Manual

Powered by

NIMH

Alimenté par

PLEASE DO NOT RETURN THIS PRODUCT TO ANY RETAIL STORE.

For any questions or problems with this product please call us at 1-800-268-5797

or visit our website www.litehawk.ca

Made for and distributed by Borgfeldt (Canada) Limited 50 Konrad Cres., Markham, ON L3R 8T4

How To Charge!

Page 5

Litehawk Videos! Tech Support!

Replacement Parts!

Just a Mouse Click Away!

LiteHawk BLAST Precautions - The LiteHawk BLAST is not intended for children under the age of 14 unless
closely supervised by an adult. Improper use may cause serious injury. Please read NIMH Battery section before
use. Do not run in rain, snow or if there is lightning and/or thunder. Do not touch ANY moving parts while the
model is powered.

WARNING: CHOKING HAZARD - Small parts. Not For Children under 3 years

CAUTION: Do not touch the running model! Adult supervision is required!

CAUTION: Never insert any sharp objects, pins or screws into the model as this may puncture the internal

battery!

SAFETY PRECAUTIONS

- Keep hands, hair and loose clothing away from moving parts when the model is powered ON.

- Turn off controller/charger and BLAST when not in use.

- Remove battery from controller/charger when not in use.

- Parental guidance is recommended for use.

- Keep your BLAST in your sight so that you can supervise it at all times.

- New AA alkaline batteries are recommended for use in the controller to obtain maximum performance.

- Your charger is tailor made for the NIMH battery used in your LiteHawk BLAST. Do not use it to charge any
battery other than that in the LiteHawk BLAST.

BATTERY SAFETY INFORMATION

- Requires 4 x 1.5V AA batteries (not included)

LiteHawk BLAST Instruction Manual 2

- Batteries are small objects.

- Replacement of batteries must be done by adults.

- Follow the polarity (+/-) diagram.

- Promptly remove dead batteries from the toy.

- Dispose of used batteries properly.

CARE AND MAINTENANCE -

- Always remove batteries from the controller when it is not being used for a long period of time.

- Unplug battery from toy when not in use.

- Keep the toy away from direct heat or extreme cold.

- Do not expose the toy’s interior to water or moisture. This can damage the electronic assemblies.

Your LiteHawk BLAST is equipped with a NIMH
battery.

Special NIMH Battery Instructions:

- Never charge battery unattended.

- Charge battery in isolated area. Keep away from
flammable materials.

- Do not expose to direct sunlight. There is a risk of the
batteries exploding, overheating or igniting.

- Do not disassemble, modify, heat or short circuit the
batteries. Do not place them in fires or leave them in hot
places.

- Remove batteries for prolonged storage.

- DO NOT incinerate used batteries

- DO NOT dispose of batteries in fire, as batteries may
explode or leak.

- DO NOT mix old and new batteries or different types of
batteries (i.e. alkaline/standard)

- Always replace the whole set of batteries at one time.

- DO NOT short-circuit the supply terminals

- Only charge the batteries with the specified battery
charger.

- Only use the batteries in the device specified by
LiteHawk.

- In the unlikely event of leakage or explosion use sand
or a chemical fire extinguisher for the battery.

- Batteries must be recycled or disposed of properly.

- Do not leave plugged into model when not in use.

- Do not charge if battery or connector is wet.

Before charging the LiteHawk BLAST please read the following!

- DO NOT leave the battery unattended during charging.

- DO NOT leave the battery plugged into the charger any longer than 8 hours maximum. If the charging light does
not turn green in this time, the charger or battery could be faulty - unplug immediately!

- DO NOT install another battery without letting the motor cool first! 5-10 minutes is sufficient.

- DO NOT recharge the battery until it is cool to the touch! 10 minutes is sufficient.

- DO NOT charge if the battery or connector are wet.

- Remove battery from model when charging.

Welcome to the World of LiteHawk!

Before we get ready for your first driving adventure, let’s cover the basics together!
BLAST is a scaled down version of a Racing Buggy- it will blast across all types of
terrain and thrill with big slides! The chassis is designed with 4-wheel independent sus­pension, and long travel shocks that soak up bumps. Punch the throttle and race up to
speeds of 35 km/h (22 mph)!
Attempting to use your LiteHawk BLAST without completely reading the manual may
cause injury to yourself and people in the vicinity, as well as damage to the R/C model.
Please read the Instruction Manual thoroughly before using this product.

LiteHawk R/C Car and Truck Terms 101

Transmitter: The hand-held radio unit that sends throttle and steering inputs to your
model. Also known as the radio or controller.

Servo: Small motor unit in your model that operates the steering mechanism.
ESC: The Electronic Speed Control provides digital proportional throttle control to the

model’s motor based upon your throttle input on the radio.

LiteHawk BLAST - Transmitter Set Up

- Always use fresh AA batteries in the Pistol Grip Radio Controller (Transmitter).
1/ Make sure the transmitter is turned off.

2/ Remove the battery cover at the bottom of the Controller by pressing down and
sliding the cover as marked.
3/ Insert 4 x AA batteries, noting correct polarity. (If you turn on the transmitter the
indicator light will blink from red to green. If not check battery installation)
4/ Slide the battery cover back into place.

LiteHawk BLAST Instruction Manual 3

- ALWAYS REMOVE THE BATTERIES FROM THE TRANSMITTER WHEN YOU
WILL NOT BE USING YOUR MODEL FOR LONG PERIODS OF TIME.

- Dispose and recycle correctly when there is no longer life in the batteries, they should
be disposed of at an approved battery recycling center. DO NOT THROW IN HOUSEHOLD
WASTE!

- Never expose the transmitter or batteries to moisture.

LiteHawk BLAST - 2.4 Ghz

Your LiteHawk BLAST comes with a 2.4 Ghz radio system, which allows you to play
without the fear of ever losing control! Race or play with countless other drivers. The
range of your model is approximately 250ft which, due to its small size, is in excess of
normal vision. The farther the model goes away from you the smaller it will become and
the harder it will be to determine the model’s direction We suggest you stay at a
distance between 20ft-50ft, this keeps your BLAST within a safe operational distance.

Quick Tip: always turn the transmitter on first and
off last.

LiteHawk BLAST - Controller Functions

Steering: The steering wheel controls the

model’s direction. Turn the wheel left to
steer to the left. Turn the wheel to the
right and the model will steer to the right.
The steering is 100% proportional and will
react to even slight
inputs. The radio is
designed to self-cen­tre. Simply release the
wheel from a steering
input and it will go
straight.

Throttle: Forward
drive is initiated by
pulling the throttle
trigger towards the
grip or handle like a
trigger. The throttle
is 100% proportion­al and will react to

LiteHawk BLAST Instruction Manual 4

even slight input.
Release the trigger
to slow and stop the
model.

Power Button

Steering trim: Steering Trim – Run your

BLAST on a smooth level surface - your
model should drive straight.

- If your model steers
to the RIGHT, click the
LEFT trim button a few
times until your model
runs straight.

- If your model steers
to the LEFT, click the
RIGHT trim button a
few times until the
model runs straight.

Throttle trim: The throttle trim
adjusts the neutral (centre) point of
the throttle control. If your model is
moving forward or backwards when
the Throttle Trigger is at neutral,
push the trim button and this will
adjust the neutral point.

Brake/Reverse: To initiate the brake
you simply push the trigger away from
the grip just past the neutral position.
You will notice the model will stop much
quicker. By pushing the trigger away
from the grip a second time, reverse will
be activated.

LiteHawk BLAST - Battery & Charger

Your LiteHawk BLAST comes with an 7.2 Volt NIMH battery and a 120V wall mount
charger.

Battery:

The rechargeable NIMH battery provides the power to propel your model at high
speeds. You should expect 5-8 min run time. Extra batteries are available at www.lite­hawk.ca.

- Once the model starts to slow, drive your model to a safe place, walk over and turn it
off.

- Never dead short a NIMH battery!

- You Must FULLY charge the battery before using your new model.

- Do not leave the battery plugged into the model when it is not being used.

- Keep the battery dry at all times.

NIMH Battery and Charger Instructions:

Your New LiteHawk comes with a rechargeable NIMH 7.2 Volt battery. This battery
powers the vehicle.

Please read the following information before using your new LiteHawk.
STEP 1: Remove the wall plug charger from the package and plug it into the wall. When

plugged in a green LED light will come on.
STEP 2: Connect the 7.2 Volt battery to the charger. The green LED light will turn to
red.
STEP 3: When the LED indicator light on the charger turns back to green, the battery is
fully charged.
Charge times are (3.5-4.5hrs) do not leave on charge overnight. Battery should be
unplugged from the charger after a maximum 8 hours.
STEP 4: Unplug the battery from the charger and remove the charger from the wall
plug.
STEP 5: Install battery into your vehicle.

Quick Tip!

LiteHawk replacement batteries and a quick charger will speed up the wait time
between charges! Visit us at www.litehawk.ca

During charging:

- It is normal for the battery to get warm during the charging process. Do not charge
the battery on a surface that is flammable or can be damaged by heat.

- Do not leave the battery and charger unattended while charging.

- Do not store the battery plugged into the charger

LiteHawk BLAST Instruction Manual 5

Installation of battery into the BLAST:

Place your BLAST on a clean flat surface. Avoid areas where small parts may be lost.
The battery is housed in the battery compartment located in the bottom of the chassis.
You will see the lock bar or post that runs across the chassis with a body pin holding it in
place.

- Remove the body clip and remove the lock bar, open the battery compartment door.

- Place your fully charged battery in the battery slot. Connect the red connector. Don’t
force it, it only goes one way!

- Close the battery compartment door and slide the lock bar back into place. Secure by
re-installing the clip.

How to Start!

LiteHawk BLAST is ready to use - however you must follow these steps
carefully:

1. Switch ON the transmitter.

2. Plug in the battery in the BLAST.

3. Turn the BLAST power switch ON. The red switch is located in the
cockpit.

Battery Guidelines:

-The 7.2 Volt battery can be re-charged many times, however over time the battery will
lose its ability to take or hold a charge. At this point the battery will need to be properly
recycled.

- Do not store or leave batteries in areas with extreme heat or cold. Batteries should be
left and stored at room temperature.

- Always have the battery unplugged from the toy or charger when not being used.

- Do not submerge batteries under water. Always wipe off any water with a clean towel
or rag.

- It is best to store the battery out of the toy and on a non-flammable surface.

Before you drive:

Before every use it’s recommended to check that the steering and drivetrain are
moving freely and nothing is binding. Next ensure that the model and the transmitter are
working correctly. Before you drive your model, range test the radio system to ensure
that it operates properly! Turn on the transmitter and then the model, check its operat­ing as it should. Walk away from the model giving steering input with the radio until you
reach the maximum distance you are planning to drive your model. If you lose input
control walk back towards the model. You now know the safe operating distance for your
immediate environment. Do not attempt to operate the model if there is any problem
with the radio system/external interference with your radio signal at your location.

Let’s hit the road!

When heading out to drive your model, it’s important to always use common sense. Your

LiteHawk BLAST Instruction Manual 6

new Car/Truck is fast and at top speed you are covering over 32ft per second! For this
reason it is best to stand in the middle of the area that you want to use your car. Doing
this will keep the Car/Truck closer to you and maximize the radio range. Driving in an
abusive and or rough style will only result in damage, broken parts, or poor performance.
The ESC system is not waterproof. Avoid driving through puddles, mud, or snow. If water
gets into the electronics it could damage them.

- Avoid overloading your model. Never run it in areas where its movement will be restrict­ed, e.g.thick grass, weeds, mud etc. as this can over stress the motor and bind the drive­train.

- Ensure nothing prevents the smooth running of the moving parts.

- Do not run your model in confined spaces. This is an outdoor toy, do not run in your

home.

- Never run your model in a public space where it might upset or endanger people or wild­life.

- Immediately discontinue use of your vehicle and transmitter if you see lightning or hear
thunder. Never use your vehicle in the rain.

- Do not dismantle or tamper with this R/C vehicle or its transmitter. The manufacturer and
distributor will accept no responsibility, expressed or implied, for accidents or injuries
caused as a result of dis-assembly, modification and/or usage against the instructions for
this product.

- The transmitter’s range will vary depending on your surroundings and battery strength.
Do not operate the model too far away or control could be lost (stay within 20-50 ft).

- Ensure that all batteries are correctly installed and that the NIMH battery is fully charged
and in good condition.

- Do not touch ANY moving parts during operation.

- Don’t run in public roads with traffic!

- If your Car/Truck becomes stuck against something, release the throttle. Do not continue
to push the throttle or run the motor. Do not try to push, pull, or tow objects of any weight
as this will increase heat in the electronics and cause failures.

LiteHawk BLAST - After Use Care

1. When you have finished using your LiteHawk BLAST you should first disconnect the
NIMH battery, then switch OFF the transmitter.

2. Remove the NIMH battery from the vehicle.

3. Place body clips back on the vehicle to avoid loss.

Care and Maintenance:

When you are finished running your model for the day, blow it off with compressed air or
use a soft bristled paint brush to dust-off the vehicle. Always disconnect and remove the
battery from the model whenever the model is stored.
Your model is going to require maintenance in order to stay in tip top running order. Check
for the following:

1. Check the wheels and steering for binding.

2. Check the tightness of the wheel nuts with the wheel wrench.

3. Look for any cracked, bent, or damaged parts

4. Check for any loose screws in the chassis structure or suspension

5. Inspect the gears for wear, broken teeth.

LiteHawk BLAST - Storage

- Remove all batteries before storing your vehicle.

- Never store your LiteHawk BLAST near open flames, in high temperatures (including near
radiators) or in direct sunlight. Ideally, place the model in a warm dry location.

- Care must be taken when handling rechargeable batteries to avoid the possibility of injury
and/or damage to property.

- Fully charge battery before storage.

LiteHawk BLAST Instruction Manual 7

Soft All-Terrain
Tires

Bumper

Suspension
Components

Battery
Compartment

LiteHawk Parts & Tech

There’s nothing worse than buying a new toy, having a question, or needing a replace­ment part, and then being left out in the cold. No worries! We pride ourselves on the
very best customer service!
We have all the parts you’ll ever need to keep your new LiteHawk in tip top shape! Like

we always say, “accidents happen, even to the best of us”....with that in mind www.lite-

hawk.ca is available 24 hours a day, 7 days a week! Our technical personnel are just a
phone call away! Monday to Friday 8:30am to 4:00pm EST. 1-800-268-5797 toll free in
North America!
We ship your parts Same Day! Except weekends of course - that’s when we are out
playing too!

LiteHawk Guarantee

All LiteHawk products have been tested and designed to perform as claimed out of the
box. If you have an issue with a product or part of a product please contact us directly.
We cover claims towards manufacturing defects. We know that there is nothing worse
than having a question or needing a replacement part and having nowhere to go. Lite­Hawk is not responsible for covering the costs of replacement parts or repair on prod­ucts that have been damaged due to product use.

LiteHawk Forum

Trust us, this is no ordinary forum! Staffed by a full team of

LiteHawk BLAST Instruction Manual 8

LiteHawk Moderators whose backgrounds range from Engineer­ing, Component Design, Forum Management, R/C Build and

Developement....professionally, you are in good hands. We

cover everything under the LiteHawk sun! Do-It-Yourself Guides,
common questions, Tips and Tricks, User Custom Mods...that’s
just the beginning, really!
It all has to do with community and we want you to see for
yourself! With millions of views to date, we’re doing something
right!
Oh, Contests. We love to give away stuff, everything that we
make is up for grabs. Contests are run at least once per month,
so it’s a great way to meet everyone and have some fun too!

See all of our Litehawk products in action! Everything from
videos that show LiteHawks in their natural environments - flying,

sailing, power boating....to helpful In-Depth product information

too! It’s all just a mouse click away!

Get the inside scoop - by joining LiteHawk
INSIDER e-bulletin!
Keep up to speed with our newest product releases

- we have some great stuff just around the corner!
Ever missed a Forum contest, simply because it
happened so fast? Heck, it was over before you even
got to the party! LiteHawk will never, ever share
your email address - it’s private and we respect that.

Guide d’utilisation du LiteHawk BLAST

Powered by

NIMH

Alimenté par

VEUILLEZ NE PAS RETOURNER CE PRODUIT À UN MAGASIN DE DÉTAIL.

Si vous avez des questions à poser ou des problèmes à rapporter relativement à ce produit, veuillez

nous appeler au 1 800 268-5797 ou consulter notre site Web www.litehawk.ca.

Fabriqué pour et distribué par Borgfeldt (Canada) Limited, 50 Konrad Crescent, Markham (Ontario) L3R 8T4

Mode de chargement!

Page 5

Vidéos du LiteHawk! Soutien technique!

Pièces de rechange!

Tout cela à portée d’un clic de souris!

LITEHAWK BLAST- CONSIGNES DE SÉCURITÉ : Le LiteHawk BLAST n’est pas conçu pour être utilisé par des
enfants âgés de moins de 14 ans, sauf s’ils sont surveillés étroitement par un adulte. Tout mésusage peut causer
de graves lésions. Veuillez lire la section sur la batterie NIMH avant toute utilisation. Ne pas le faire fonctionner
sous la pluie, la neige ou lorsqu’il y a de la foudre ou du tonnerre. Ne toucher AUCUNE pièce mobile lorsque le
modèle est sous tension.

MISE EN GARDE! Danger d’étouffement –petites pièces. Ne convient pas aux enfants âgés de moins 3 ans

ATTENTION! Ne pas toucher le modèle en mouvement. La supervision d’un adulte est requise!

ATTENTION! Ne jamais insérer un objet acéré, une épingle ou une vis dans le modèle, car cela risque de

perforer la batterie interne!

CONSIGNES DE SÉCURITÉ

- Tenir les mains, les cheveux et tout vêtement ample loin des pièces mobiles lorsque le modèle est en MARCHE.

- Éteindre la télécommande, le chargeur et le BLAST lorsque ceux-ci ne sont pas utilisés.

- Enlever les batteries de la télécommande ou du chargeur lorsque ceux-ci ne sont pas utilisés.

- La surveillance parentale est recommandée lors de l’utilisation.

- Gardez votre appareil BLAST en vue en tout temps.

- L’utilisation de piles alcalines AA neuves dans la télécommande est recommandée afin d’assurer des performanc­es maximales.

- Votre chargeur mobile est conçu expressément pour charger la batterie NIMH utilisée dans votre LiteHawk BLAST.
Ne l’utilisez pas pour charger une batterie autre que celle du LiteHawk BLAST.

CONSIGNES DE SÉCURITÉ RELATIVES AUX PILES

- Ce jouet requiert 4 piles AA de 1,5 V (non comprises)

Guide d’utilisation du LiteHawk BLAST 2

- Les piles sont de petites pièces.

- Le remplacement des piles doit être effectué par un
adulte.

- Respectez la polarité (+/-) indiquée.

- Retirez les piles usées sans délai du jouet.

- Éliminez les piles usées convenablement.

- Enlevez les piles si vous entreposez le jouet longtemps.

ENTRETIEN -

- Enlevez toujours les piles de la télécommande lorsque celle-ci n’est pas utilisée pendant une longue période.

- Débranchez la batterie du jouet lorsque celui-ci n’est pas utilisé.

- Ce jouet craint la chaleur directe et le froid extrême.

- Ne pas exposer l’intérieur du jouet à l’eau ou à l’humidité, car celles-ci peuvent abîmer les dispositifs électro­niques.

Votre LiteHawk BLAST est muni d’une batterie
NIMH

Consignes spéciales pour la batterie NIMH :

- Ne jamais charger la batterie sans supervision.

- Charger la batterie dans un endroit à l’écart. Garder
loin des matières inflammables.

- Ne pas exposer aux rayons directs du soleil. Les
batteries risquent d’exploser, de surchauffer ou de
s’enflammer

- Ne pas démonter, modifier, chauffer ou court-circuiter
les batteries. Ne pas les mettre au feu ou les exposer à
la chaleur.

Avant de charger le LiteHawk BLAST, veuillez lire les consignes suivantes!

- NE PAS laisser la batterie sans surveillance pendant qu’elle se charge.

- NE PAS laisser la batterie branchée dans le chargeur pendant plus de 8 heures maximum. Si le voyant de chargement ne
passe pas au vert dans ce délai, il se pourrait que le chargeur ou la batterie soient défectueux – débrancher le tout immédi­atement!

- NE PAS installer une autre batterie sans avoir laissé le moteur refroidir au préalable! Un intervalle de 5 à 10 minutes suffi t.

- NE PAS recharger la batterie avant qu’elle ne soit redevenue froide au toucher! Un intervalle de 10 minutes suffit.

- N’effectuez pas le chargement si les piles ou le connecteur sont mouillés.

- Retirez la batterie du modèle lorsque vous la chargez.

- NE PAS incinérer les piles usées.

- NE PAS jeter les piles au feu, car elles risquent
d’exploser ou de laisser échapper leur contenu.

- NE PAS mélanger des piles neuves et des piles usées ou
des types différents de piles (p. ex., alcalines et
ordinaires)

- Toujours remplacer le lot complet des batteries en
même temps.

- NE PAS court-circuiter les bornes d’alimentation.

- Uniquement charger les batteries au moyen du char­geur spécifié.

- Uniquement utiliser les batteries dans l’appareil spécifié
par LiteHawk.

- Dans l’éventualité improbable d’une fuite ou d’une
explosion, utiliser du sable ou un extincteur chimique sur
la batterie.

- Les batteries doivent être recyclées ou éliminées
convenablement.

- Ne laissez pas la batterie branchée sur le jouet lorsque
celui-ci n’est pas utilisé.

- N’effectuez pas le chargement si les piles ou le connect­eur sont mouillés.

Bienvenue dans l’univers de LiteHawk!

Avant de nous préparer en vue de votre première aventure de conduite automobile,
étudions ensemble quelques notions élémentaires!
BLAST est un modèle réduit d’un course poussette — il se propulsera comme un bolide
sur toutes sortes de terrains et il vous ravira avec ses dérapages spectaculaires! Le
châssis est équipé d’une suspension à quatre roues indépendantes et d’amortisseurs à
longue course qui ne font qu’une bouchée des bosses. Enfoncez l’accélérateur et faites la
course à des vitesses pouvant atteindre 35 km/h (22 mi/h)!
Si vous essayez d’utiliser votre LiteHawk BLAST sans avoir lu le guide d’utilisation au
complet, vous risquez de vous blesser et de blesser les gens dans les environs, ainsi que
d’abîmer le modèle télécommandé. Veuillez lire le guide d’utilisation au complet avant
d’utiliser ce produit.

Vocabulaire de base des voitures et des modèles ra­diotéléguidés de LiteHawk

Émetteur : Appareil radio portable qui transmet les commandes de puissance et de
direction à votre modèle. Également appelé « la radio » ou « le contrôleur ».
Servo : Petit module à moteur installé dans votre modèle, qui actionne le mécanisme de
direction.
ESC : Le régulateur de vitesse automatique ou « ESC » assure la régulation numérique
de la puissance fournie au moteur de votre modèle, proportionnellement au déplace­ment de la manette de commande de la puissance de la radio.

LiteHawk BLAST – Configuration de l’émetteur

- Utilisez toujours des piles AA neuves dans la radiotélécommande à poignée-pistolet
(l’émetteur).

Guide d’utilisation du LiteHawk BLAST 3

1/ Assurez-vous que l’émetteur est éteint.
2/ Enlevez le couvercle du compartiment à piles dans la partie inférieure de la télécom­mande en appuyant sur le couvercle et en le faisant glisser tel que cela est indiqué.
3/ Insérez 4 piles AA en veillant à respecter la polarité indiquée. (Si vous allumez
l’émetteur, le témoin clignotera du rouge au vert. Sinon, vérifiez que les piles sont con­venablement installées.)
4/ Remettez le couvercle du compartiment des piles en le faisant glisser.

- ENLEVEZ TOUJOURS LES PILES DE L’ÉMETTEUR LORSQUE VOUS NE PRÉVOYEZ PAS
UTILISER VOTRE MODÈLE PENDANT UNE LONGUE PÉRIODE.

- Éliminez et recyclez convenablement les piles usées; celles-ci doivent être éliminées
dans un centre approuvé de recyclage de piles. NE LES JETEZ PAS AUX ORDURES!

- N’exposez jamais l’émetteur ou les piles à l’humidité.

LiteHawk BLAST– 2,4 GHz

Votre appareil LiteHawk BLAST est vendu avec un système de radiotélécommande à
2,4 GHz conçu pour vous permettre de jouer sans la moindre crainte de perdre le con­trôle de votre modèle! Faites la course ou jouez avec un nombre indéfini d’autres
pilotes. Votre modèle a une portée d’environ 250 pi; étant donné sa faible taille, cela
dépasse la portée visuelle normale. Plus votre modèle s’éloigne de vous, plus il devient
petit et plus vous aurez de la difficulté à déterminer sa direction. Nous vous conseillons
de le garder dans un rayon de 20 à 50 pi; votre BLAST restera ainsi à l’intérieur d’une
distance d’utilisation sécuritaire.

Conseil pratique : allumez toujours l’émetteur en pre­mier lieu et éteignez-le toujours en dernier lieu.

LiteHawk BLAST - Fonctions de la télécommande

Direction : Le volant contrôle la direction

du modèle. Tournez-le vers la gauche pour
faire tourner le modèle à gauche. Tournez-le
vers la droite et le modèle tournera à droite.
La commande de direc­tion est proportionnelle
à 100 %; elle réagit au
moindre déplacement
du volant. La
radiotélécommande est
conçue pour revenir au
centre automatique­ment. Il suffit de lâcher
le volant dans un virage
pour reprendre une
trajectoire rectiligne.

Puissance : Pour
déclencher la marche
avant, tirez sur le
levier de commande
de la puissance vers

Guide d’utilisation du LiteHawk BLAST 4

la poignée, tout
comme sur une
détente. La com­mande de puissance
est proportionnelle à
100 %; elle réagit au
moindre déplace­ment de la détente.
Pour ralentir et
arrêter le modèle,
relâcher la détente.

Bouton
d’alimentation

Frein/Marche arrière : Pour freiner, il suffit de pouss-

er le levier de commande de la
puissance de manière à l’éloigner de la poignée, en
dépassant légèrement le point neutre. Vous constaterez
que le modèle s’arrête beaucoup plus rapidement. Si
vous éloignez la détente de la poignée une deuxième
fois, le modèle fera marche arrière.

Compensation directionnelle : Faites
rouler votre BLAST sur une surface hori­zontale lisse; votre modèle devrait se
déplacer en ligne droite.

- Si votre modèle tourne
légèrement vers la DROITE,
appuyez à plusieurs repris­es sur le bouton de com­pensation vers la GAUCHE,
jusqu’à ce que votre
modèle maintienne une
trajectoire rectiligne.

- Si votre modèle tourne
légèrement vers la
GAUCHE, appuyez à plu­sieurs reprises sur le
bouton de compensation
vers la DROITE, jusqu’à ce

que votre modèle mainti­enne une trajectoire rec­tiligne.

Compensation de la puissance : La
compensation de puissance règle le point
neutre (centre) de la commande de
puissance. Si votre modèle avance ou
recule lorsque le levier de commande de
la puissance est au point neutre, réglez
le point neutre en appuyant sur le
bouton de compensation de la puissance.

LiteHawk BLAST – Batterie et recharge

Le LiteHawk BLAST est fourni avec une batterie NIMH de 7,2 V et un chargeur mural

de 120 V.

Batterie :

La batterie NIMH rechargeable fournit la puissance permettant de propulser le modèle
à haute vitesse. La durée de fonctionnement est d’environ 5 à 8 minutes. Il est possible
de se procurer des batteries supplémentaires en consultant le site www.litehawk.ca.

- Lorsque le modèle commence à ralentir, il convient de le conduire jusqu’à un endroit
sûr, puis de l’éteindre.

- Ne jamais vider complètement une batterie NIMH!

- Il importe de recharger COMPLÈTEMENT la batterie avant d’utiliser un modèle neuf.

- Ne pas laisser la batterie branchée dans le modèle lorsqu’on ne l’utilise pas.

- Garder la batterie au sec en tout temps.

Instructions relatives à la batterie NIMH et au chargeur :

Le LiteHawk est fourni avec une batterie NIMH de 7,2 V rechargeable. Cette batterie
alimente le véhicule.

Prière de lire les renseignements suivants avant d’utiliser le LiteHawk :
ÉTAPE 1 : Sortir le chargeur mural de l’emballage et le brancher dans le mur. Un voyant

DEL vert s’allume alors.
ÉTAPE 2 : Raccorder la batterie de 7,2 V au chargeur. Le voyant DEL vert passe au
rouge.
ÉTAPE 3 : Lorsque le voyant DEL situé sur le chargeur revient au vert, la batterie est
complètement chargée.
Le temps de chargement est de 3,5 à 4,5 h. Ne pas laisser le chargeur branché
pendant la nuit. Débrancher la batterie du chargeur au plus tard 8 heures après l’avoir
branchée.
ÉTAPE 4 : Débrancher la batterie du chargeur et le chargeur du mur.
ÉTAPE 5 : Insérer la batterie dans le véhicule.

Conseil rapide!

L’utilisation de batteries de rechange LiteHawk et d’un chargeur rapide permet de
réduire les temps d’attente entre deux charges! Consulter notre site Web à l’adresse
www.litehawk.ca

Pendant la charge:

- Il est normal que la batterie s’échauffe pendant la charge. Pendant la charge, ne posez
pas la batterie sur une surface inflammable ou susceptible d’être abîmée par la
chaleur.

- Ne pas laisser la batterie et le chargeur sans surveillance pendant la charge.

- Ne pas entreposer la batterie alors qu’elle est toujours branchée sur le chargeur.

Installation de la batterie dans le modèle BLAST :

Posez votre modèle BLAST sur une surface plane et propre. Évitez les endroits où il serait
facile de perdre les petites pièces. La batterie est installée dans le compartiment qui lui est
réservé, dans la partie inférieure du châssis. Vous observerez la barre ou tige de verrouil­lage coupant le châssis en travers, munie d’une goupille de retenue.

- Enlevez la goupille de retenue, puis enlevez la barre de verrouillage et ouvrez le couvercle
du compartiment de la batterie.

- Placez la batterie chargée à fond dans la fente prévue. Branchez le connecteur rouge sans
forcer; il n’entre que dans un sens!

- Fermez le couvercle du compartiment de la batterie, puis remettez la barre de verrouillage
en la faisant glisser. Fixez-la solidement en remettant la goupille de retenue.

Comment démarrer!

Le LiteHawk BLAST est prêt à être utilisé - toutefois, vous devez suivre
attentivement les étapes suivantes :

Guide d’utilisation du LiteHawk BLAST 5

1. Allumez l'émetteur.

2. Branchez la pile dans le BLAST.

3. Mettez l'interrupteur d'alimentation du BLAST sur la position ON
(MARCHE). L'interrupteur rouge est situé dans le cockpit.

Lignes directrices concernant la batterie :

- Il est possible de recharger la batterie de 7,2 V à de nombreuses reprises. Ceci étant, au
fil du temps, la batterie va perdre de sa capacité à se recharger ou à conserver sa charge.
À ce stade, il importe de recycler la batterie comme il se doit.

- Ne pas entreposer ou laisser la batterie dans une zone extrêmement chaude ou froide.
Il convient de l’entreposer à température ambiante.

- Veiller à toujours débr ancher la batterie du jouet ou du chargeur lorsqu’on ne l’utilise pas.

- Ne pas immerger la batterie. Toujours essuyer les traces d’eau avec une serviette ou un chiffon
propre.

- It est préférable d’entreposer la batterie à l’extérieur du jouet et sur une surface
ininflammable.

Avant d’utiliser le modèle :

Avant chaque utilisation du modèle, nous vous recommandons de vérifier que la direction et la
transmission se déplacent librement et que rien ne les coince. Vérifiez ensuite que le modèle et
l’émetteur fonctionnent convenablement. Avant de piloter v otre modèle, vérifiez la portée du
système radio pour vous assurer qu’il fonctionne convenablement! Allumez
l’émetteur, puis mettez le modèle en marche; vérifiez qu’ils fonctionnement comme ils le
devraient. Éloignez-vous du modèle tout en actionnant la commande de direction au moy en de
la radio, jusqu’à ce que vous atteigniez la distance maximale à laquelle vous prévo yez piloter
votre modèle. Si vous perdez le contrôle des commandes, marchez vers le modèle. V ous sa vez
maintenant quelle est la distance sécuritaire d’utilisation du système à l’endroit où vous vous
trouvez. N’essayez pas d’utiliser le modèle si vous décelez le moindre problème de radio ou
brouillage externe de votre signal radio à l’endroit où vous vous trouvez.

En route!

Lorsque vous sortez pour piloter votre modèle, souvenez-vous de toujours faire preuv e de bon sens. V otre

Guide d’utilisation du LiteHawk BLAST 6

nouveau véhicule est rapide. À sa vitesse maximale, il traverser a 32 pieds en une seconde! Il vaut donc
mieux vous tenir au centre de la zone où vous désirez utiliser votre véhicule. V ous garderez ainsi votre
véhicule plus près de vous et vous maximiserez la portée de la radio. Piloter votre modèle de manière
violente ou brutale entraînera à coup sûr des dommages, des bris de pièces ou de mauvaises performances.
Le système de régulation automatique de la vitesse (ESC) n’est pas étanche. Évitez de passer dans les
flaques, la boue ou la neige. Si de l’eau s’infiltre dans les dispositifs électroniques, elle pourrait les
endommager.

- Évitez de surcharger votre modèle. Ne le faites jamais rouler sur un terrain où ses
mouvements risquent d’être entravés (p. ex. , herbes longues, mauv aises herbes, boue), car cela pourrait
surcharger leur moteur et coincer la transmission.

- Assurez-vous que rien n’entrav e les mouvements des pièces mobiles.

- N’utilisez pas votre modèle dans un espace exigu. Ceci est un jouet pour l'extérieur, ne l'utilisez pas

à l'intérieur.

- N’utilisez jamais votre modèle dans un espace public où il risque de déranger ou de mettre en péril des
personnes ou des animaux sauvages.

- Cessez immédiatement d’utiliser votre modéle et votre émetteur si vous voyez un éclair ou que vous
entendez un bruit de foudre. N’utilisez jamais votre véhicule sous la pluie.

- Vous ne devez ni démonter ni tr afiquer ce modéle téléguidé ou son émetteur. Le fabricant et le distributeur
déclinent toute responsabilité, expresse ou tacite, quant aux accidents ou lésions découlant du démontage
de ce produit, de sa modification ou d’une utilisation qui déroge aux instructions.

- La portée de l’émetteur variera selon votre environnement et l’état des piles. Ne laissez pas le modèle
s’éloigner trop, car vous risquez d’en perdre le contrôle (gardez-le à l’intérieur d’un ray on de 20 à 50 pi).

- Assurez-vous que toutes les piles et la batterie sont convenablement installées;
assurez-vous également que la batterie NIMH est chargée à fond et en bon état.

- Ne touchez AUCUNE pièce mobile lorsque le modèle fonctionne.

- N’utilisez pas votre modèle sur un chemin public ouvert à la circulation!

- Si votre véhicule se coince contre un obstacle, lâchez le levier de commande de la puissance.
Ne continuez pas d’appuyer sur le levier de puissance ou de faire tourner le moteur. N’essayez
pas de pousser, de tirer ou de remorquer une masse, quelle qu’elle soit, car cela surchauffera les
dispositifs électroniques et cela provoquera des défaillances.

LiteHawk BLAST – Entretien après chaque utilisation

1. Lorsque vous avez terminé d’utiliser votre LiteHawk BLAST, vous devez d’abord débranch­er la batterie NIMH, puis éteindre l’émetteur.

2. Enlevez la batterie NIMH du véhicule.

3. Remettez les goupilles de retenue sur le véhicule afin d’éviter de les perdre.

Entretien :

Lorsque vous avez terminé d’utiliser votre modèle pour la journée, dépoussiérez-le en
vous servant d’air comprimé ou d’un pinceau à soies douces. Vous devez toujours
débrancher et enlever la batterie du modèle chaque fois que le modèle est rangé.
Votre modèle exige un entretien régulier pour rester en parfait état de fonctionne­ment. Vérifiez les éléments suivants :

1. Vérifiez si les roues ou la direction se coincent.

2. Vérifiez que les écrous des roues sont convenablement serrés en vous servant de la
clé pour écrous de roue.

3. Inspectez le modèle pour vérifier qu’aucune pièce n’est fendue, pliée ou abîmée.

4. Vérifiez qu’aucune des vis du châssis ou de la suspension n’est desserrée.

5. Inspectez les engrenages pour vérifier qu’aucune dent n’est usée excessivement ou
brisée.

LiteHawk BLAST – Entreposage

- Enlevez toutes les piles et la batterie avant d’entreposer votre véhicule.

- Ne rangez jamais votre LiteHawk BLAST à proximité de flammes ou de surfaces à
haute température (notamment les radiateurs), ou dans un endroit exposé aux rayons
directs du soleil. Idéalement, rangez le modèle dans un endroit tiède et sec.

- Lors du maniement des batteries rechargeables, prenez grand soin d’éviter tout
risque de blessure ou de dommage matériel.

- Rechargez la batterie à fond avant de l’entreposer.

Guide d’utilisation du LiteHawk BLAST 7

Pneus mous
tout-terrain

Pare-chocs

Éléments de la
suspension

Compartiment
de la batterie

Pièces et soutien technique LiteHawk

Après avoir acheté un nouveau jouet, rien n’est plus décevant que d’avoir une question
à poser ou d’avoir besoin d’une pièce de rechange, mais d’être laissé en plan. Ne vous
inquiétez pas! Nous nous targuons d’offrir à nos clients le meilleur service après-vente
qui soit!
Nous avons toutes les pièces dont vous pourriez avoir besoin pour garder votre Lite­Hawk en parfait état! Comme nous le répétons, « les accidents arrivent, même aux meil-

leurs d’entre nous ».... c’est pourquoi le site Web www.litehawk.ca est disponible 24

heures sur 24, 7 jours sur 7! Notre personnel technique est à portée de téléphone, du
lundi au vendredi, de 8 h 30 à 16 h HNE! Composez sans frais (en Amérique du Nord) le
1 800 268-5797!
Nous expédions vos pièces le jour même! sauf les fins de semaine, évidemment – car
nous aussi, nous aimons jouer dehors!

Garantie LiteHawk

Tous les produits LiteHawk sont testés et conçus pour offrir les performances publiées
dès la sortie de l’emballage. Si vous avez un problème avec un produit ou une pièce d’un
produit, veuillez communiquer directement avec nous. Nous couvrons les réclamations
pour vice de fabrication. Nous savons qu’il n’y a rien de plus décevant que d’avoir une
question à poser ou d’avoir besoin d’une pièce de rechange, mais de n’avoir nulle part où
s’adresser. LiteHawk décline toute responsabilité pour le coût des pièces de rechange ou
des réparations faites sur les produits abîmés en conséquence de leur utilisation.

Forum LiteHawk

Croyez-nous, ce forum n’a rien d’ordinaire! Il est animé par une équipe

Guide d’utilisation du LiteHawk BLAST 8

complète de modérateurs de LiteHawk, spécialisés en ingénierie, conception,
gestion de forum, construction et mise au point de jouets télécommandés…­professionnellement parlant, vous êtes en bonnes mains. Nous couvrons tout
sous le soleil LiteHawk! Guides de bricolage, foires aux questions, conseils et
trucs pratiques, modifications et personnalisations des utilisateurs… à vrai
dire, ce n’est que la pointe de l’iceberg!
C’est par-dessus tout une communauté et nous voulons que vous le con­statiez vous-même! Avec plusieurs millions de vues à ce jour, nous devons
être sur la bonne voie!
Et puis, parlons des concours. Nous aimons faire des cadeaux; tous les
produits que nous fabriquons y passent. Nous organisons des concours au
moins une fois par mois; c’est une excellente façon de rencontrer tout le
monde et de s’amuser aussi!

Joignez les initiés en vous abonnant à notre bulletin électronique
– LiteHawk INSIDER!
Tenez-vous au courant de nos lancements de nouveaux produits
– nous sommes toujours sur le point de mettre des merveilles sur
le marché! N’avez-vous jamais raté un concours tout simplement
parce que tout s’est passé trop vite? La fête avait peut-être
même pris fin avant même votre arrivée! LiteHawk ne partagera
jamais votre adresse électronique – ce renseignement est privé et
nous respectons cela.

Voyez tous les produits LiteHawk en action! Il y a de tout,
depuis des vidéos montrant les produits LiteHawk dans leur
milieu naturel – en vol ou propulsés par leurs voiles ou leur
moteur – jusqu’aux renseignements utiles sur les produits! Tout
cela est à portée d’un clic de souris!
