Litecraft WashX.21 User Manual

Page 1
Bedienungsanleitung
User Manual
Page 2
Vielen Dank für den Kauf dieses LITECRAFT Produktes. Zu Ihrer eigenen Sicherheit lesen Sie bitte vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig.
INHALTSVERZEICHNIS
SICHERHEITSHINWEISE 3
MONTAGE 5
ELEKTRISCHER ANSCHLUSS 6
REINIGUNG UND WARTUNG 6
BEDIENUNG 7
DISPLAY-MODUS 9
DMX-MODUS 12
PHOTOMETRISCHE DATEN 14
TECHNISCHE SPEZIFIKATIONEN 14
Thank you for purchasing this LITECRAFT product. For your own safety, please read the instruction manual carefully before turn on the product for the first time.
CONTENT
SAFETY NOTES 15
DESIGNATED USE 16
INSTALLATION 17
ELECTRICAL CONNECTION 18
CLEANING AND MAINTENANCE 18
OPERATION 19
DISPLAY-MODE 21
DMX-MODE 24
BEAM SPECS 26
TECHNICAL SPECIFICATION 26
Page 3
SICHERHEITSHINWEISE
Jede Person, die mit der Installation, dem Einsatz oder dem Service des Gerätes betraut ist, muss:
•
qualifiziert sein
•
den Anweisungen dieser Bedienungsanleitung folgen.
•
ACHTUNG! Seien Sie vorsichtig beim Einsatz des Gerätes. Sie riskieren einen elektrischen Schlag durch Hochspannung wenn Sie die Kabeladern berühren!
Das Gerät hat unser Haus in herstellergeprüftem Zustand verlassen. Um diesen Zustand zu erhalten und
•
einen sichern Betrieb dauerhaft zu gewährleisten, ist es absolut notwendig, den Sicherheitsvorschriften und Warnungen dieser Bedienungsanleitung zu folgen.
WICHTIG!
Fehler, die durch nicht Befolgen dieser Bedienungsanleitung entstehen, sind nicht Gegenstand der Garantie. Der Hersteller übernimmt keine Haftung für daraus entstehende Defekte oder Probleme.
Halten Sie das Gerät fern von Heizkörpern oder anderen Hitzequellen.
•
Wenn das Gerät enormen Temperaturschwankungen ausgesetzt war (z. B. nach einem Transport), schalten
•
Sie es nicht sofort ein. Das entstehende Kondenswasser könnte das Gerät beschädigen. Lassen Sie das Gerät ausgeschaltet bis das Gerät Raumtemperatur erreicht hat.
Dieses Gerät fällt unter die Schutzklasse I, daher ist es zwingend notwendig, dass die grün/gelbe Kabel-Ader
•
mit dem Erdungskontakt des Steckers verbunden ist. Der elektrische Anschluss muss von einer qualifizierten Person durchgeführt werden.
Versichern Sie sich, dass das Anschlusskabel niemals gequetscht oder durch scharfe Gegenstände
•
beschädigt wurde. Prüfen Sie das Gerät und das Anschlusskabel regelmäßig.
Sollte das Anschlusskabel beschädigt sein, so muss es umgehend vom Hersteller, seinem Service Partner
•
oder von einer qualifizierten Person ausgetauscht werden um Gefahren zu vermeiden.
Linsen, Gläser oder UV Filter müssen ausgetauscht werden, wenn Sie visuell beschädigt sind, oder Ihre
•
Effektivität beeinträchtigt ist, z. B. durch Splitter oder tiefe Kratzer.
Lassen Sie die Kabeladern niemals in Kontakt mit anderen Kabeladern kommen! Behandeln Sie das
•
Anschlusskabel und alle Steckverbindungen mit besonderer Vorsicht!
Versichern Sie sich, dass die vorhandene Netzspannung nicht höher als die in dieser Bedienungsanleitung
•
angegebene Spannung ist.
Trennen Sie das Gerät immer vom Stromnetz, wenn Sie es nicht verwenden, oder wenn Sie es reinigen.
•
Ziehen Sie das Anschlusskabel nur mittels Netzstecker heraus.
Während der ersten Inbetriebnahme kann es zu leichter Rauch- und Geruchsbildung kommen. Das ist ein
•
ganz normaler Vorgang und stellt keinen Defekt dar.
GEFAHR VON VERBRENNUNGEN!
Berühren Sie das Gerät nicht während des Betriebes! Das Gehäuse kann hohe Temperaturen erreichen.
GEFAHR FÜR DIE GESUNDHEIT!
Schauen Sie niemals direkt in die Lichtquelle, da speziell Epileptiker einen epileptischen Schock riskieren!
•
Defekte, die durch Modifikationen des Gerätes, durch unqualifizierte Handhabung oder durch unqualifiziertes
•
Personal entstehen, sind nicht Gegenstand der Garantie.
Halten Sie das Gerät fern von Kindern und unqualifizierten Personen.
•
Es befinden sich keine Verschleißteile im Gerät. Wartung und Service dürfen nur von autorisierten Service
•
Partnern durchgeführt werden.
Page 4
BESTIMMUNGSMÄßE VERWENDUNG
Bei diesem Produkt handelt es sich um einen Scheinwerfer, der ausschließlich für den professionellen Einsatz auf Bühnen, in Diskotheken, in Theatern, etc. bestimmt ist. Dieses Produkt ist für den Anschluss bis max. 230 V Wechselspannung zugelassen und wurde zur Verwendung im Innenbereich konzipiert.
Vermeiden Sie Erschütterungen und jegliche Art von äußeren Einwirkungen bei der Installation oder dem
•
Transport des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und
•
Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!
Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand
•
zwischen Lichtaustritt und der zu beleuchtenden Fläche darf 0,5 Meter nicht unterschreiten!
Achten Sie bei der Scheinwerfermontage, der Demontage und bei Wartungsarbeiten darauf, dass der Bereich
•
unterhalb des Montageortes abgesperrt ist.
Der Scheinwerfer und verwendetes Zubehör wie Farbfilterrahmen und Torblende sind immer mit einem
•
geeigneten Sicherungsseil zu sichern.
Die maximale Umgebungstemperatur darf niemals überschritten werden.
•
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
•
Lassen Sie das Gerät nicht von Personen bedienen, die nicht mit dem Gerät vertraut sind.
Page 5
MONTAGE
Bei der Montage des Scheinwerfers sind spezifische Bestimmungen wie die DGUV V17/18 (vormals BGV C1)
•
oder auch länderspezifische Baurichtlinien zu beachten.
Die Montage darf nur durch qualifizierte Personen erfolgen!
•
Die Aufhängevorrichtung des Scheinwerfers muss so gebaut und bemessen sein, dass sie eine Stunde lang
•
ohne dauernde und schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem Sicherungsseil
•
erfolgen. Die zweite Aufhängung muss so beschaffen und angebracht sein, dass im Falle eines Fehlers an der Hauptaufhängung kein Teil der Installation herabfallen kann.
Während der Installation ist der unnötige Aufenthalt im Gefahrenbereich unterhalb der Installation verboten.
•
Der Installateur hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor
•
der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige überprüft werden.
Der Installateur hat dafür Sorge zu tragen, dass sicherheitstechnische und maschinentechnische
•
Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Der Installateur hat dafür Sorge zu tragen, dass sicherheitstechnische und maschinentechnische
•
Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Der Scheinwerfer sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden
•
ACHTUNG!
Überkopfmontage erfordert ein hohes Maß an Erfahrung. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnung und Definition der Tragfähigkeit, verwendetes Installationsmaterial und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Scheinwerfers. Versuchen Sie niemals die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen.
Der Scheinwerfer muss außerhalb des Handbereichs von Personen installiert werden.
•
Wenn der Scheinwerfer von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer
•
mit Traversensystemen oder ähnlichen zugelassenen Aufhängungen gearbeitet werden. Der Scheinwerfer darf niemals frei schwingend im Raum befestigt werden.
ACHTUNG!
Scheinwerfer können beim Herabstürzen erhebliche Verletzungen herbeiführen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie den Scheinwerfer NICHT!
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung
•
des Eigengewichtes des Scheinwerfers aushalten kann
ACHTUNG!
Achten Sie bei der Installation auf die angegebenen Sicherheitsabstände zu brennbaren Materialien!
Befestigen Sie den Scheinwerfer mit dem Haltebügel mittels eines geeigneten Haken/einer Schelle an Ihrem
•
Traversensystem. Das hierfür vorgesehene Gewinde besitzt die Größe M10. Je nach Art der Installation sind natürlich auch vergleichbare, zugelassene Hängevorrichtungen einsetzbar.
Sichern Sie den Scheinwerfer bei Überkopfmontage immer mit einem Sicherungsseil, das mindestens für das
•
12-fache Eigengewicht zugelassen ist. Es dürfen nur Sicherungsseile mit zugelassenen Verbindungsgliedern eingesetzt werden. Hängen Sie das Sicherungsseil in die dafür vorgesehene Bohrung ein und führen Sie es um die Traverse oder einen vergleichbaren, sicheren Befestigungspunkt. Achten Sie darauf das Verbindungsglied entsprechend der Bestimmungen zu verschließen.
Öffnen Sie Feststellschrauben um den Neigungswinkel des Gerätes einzustellen und ziehen diesen danach
•
wieder handfest an.
Page 6
ELEKTRISCHER ANSCHLUSS
Der Anschluss an die Spannungsversorgung darf ausschließlich nur durch qualifiziertes Personal vorgenommen
•
werden.
Schließen Sie das Gerät an die Spannungsversorgung an. Vergewissern Sie sich das die Leistungsangaben
•
übereinstimmen.
Der Schutzleiter muss unbedingt in der gesamten Installation angeschlossen sein!
•
ACHTUNG!
Vor der ersten Inbetriebnahme muss die Installation durch einen Sachverständigen geprüft werden!
REINIGUNG UND WARTUNG
Der Installateur hat dafür Sorge zu tragen, dass sicherheitstechnische und maschinentechnische Einrichtungen
•
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Der Installateur hat dafür Sorge zu tragen, dass sicherheitstechnische und maschinentechnische Einrichtungen
•
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Dabei muss unter anderem auf folgende Punkte geachtet werden:
Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und
•
dürfen nicht korrodiert sein.
An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine
•
Verformungen sichtbar sein.
Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z. B.
•
poröse Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel behoben.
ACHTUNG!
Achten Sie darauf dass während der Arbeit am Gerät die Verbindung zur Spannungsquelle vollständig getrennt wird. Unbedingt Netzstecker ziehen!
Im Geräteinneren befinden sich außer der Lampe keine zu wartenden Teile. Wartungs- und Servicearbeiten
•
sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Verwenden Sie ausschließlich original Ersatzteile!
•
HINWEIS!
Sollten Sie noch Fragen haben, steht Ihnen Ihr Fachhändler gerne zur Verfügung.
Page 7
BEDIENUNG
• Dieses Gerät besitzt verschiedene DMX- und Stand-Alone-Modi. Im DMX-Modus können mehrere Geräte miteinander verbunden und von einem Kontroller gesteuert werden. Das Gerät übernimmt die Einstellungen des DMX-Kontrollers, sobald die entsprechende DMX-Startadresse eingestellt wurde.
Slave Modus:
•
Verbinden Sie den DMX-Ausgang des Master Gerätes (XLR female) mit dem DMX-Eingang des Slave Gerätes (XLR male). Bringen Sie das Slave Gerät in den Master/Slave Modus Slave (Anzeige Master/Slave/<Slave>). Das Slave Gerät übernimmt alle Einstellungen des Master Gerätes (z. B. Programm, Programm Geschwindigkeit, Farbe/Farbkombination).
Display Beschreibung:
•
Das Display zeigt die verschiedenen DMX-Modi & die DMX-Startadresse oder Programm, Programm Geschwindigkeit usw.; die erste Zeile zeigt den Modus, die zweite Zeile den entsprechenden Wert. Taster Beschreibung: Drücken Sie die MENU Taste um in das Menü zu gelangen. Drücken Sie die MENU Taste oder die UP/DOWN Tasten um den gewünschten Menüpunkt auszuwählen. Drücken Sie die ENTER Taste um den entsprechenden Menüpunkt anpassen zu können; passen Sie den entsprechenden Wert mittels UP/DOWN Tasten an um die gewünschte DMX-Startadresse oder einen der vorprogrammierten Modi bzw. die Geschwindigkeitswerte einzustellen. Mit der UP Taste erhöhen Sie den Wert. Mit der DOWN Taste verringern Sie ihn. Drücken Sie die ENTER Taste um Ihre Einstellung zu speichern bzw. um zum folgenden Menüpunkt zu gelangen
HINWEIS!
Wenn Sie die UP oder DOWN Taste länger gedrückt halten, verändern sich die Werte schneller. Das Gerät besitzt eine automatische Speicherung für alle Einstellungen. Wenn Sie das Gerät aus- und wieder einschalten, arbeitet es mit den zuvor eingestellten Werten.
Page 8

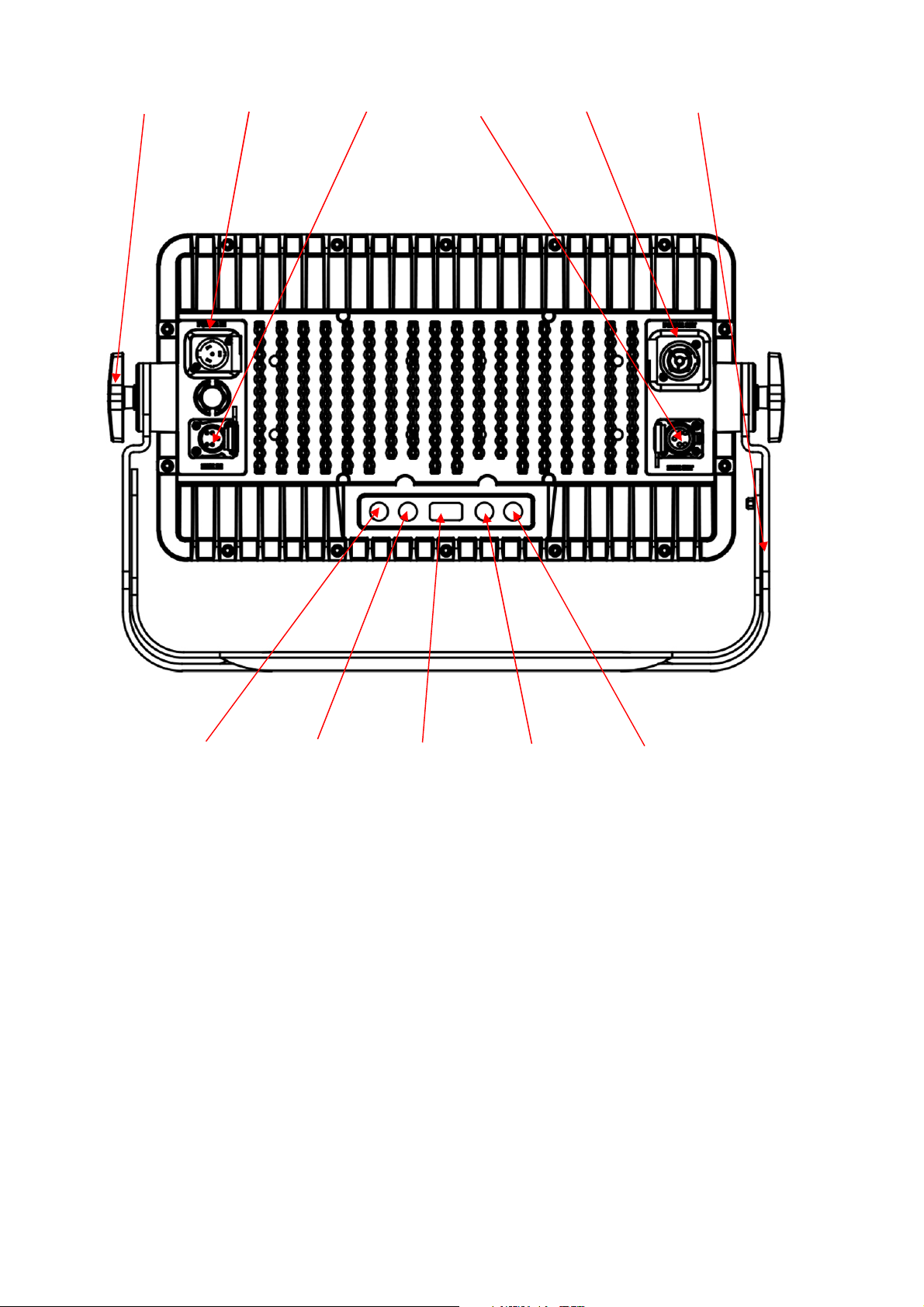

A. B. C. D. E. F.
G. H. I. J. K.
A. Feststellschraube B. Netz-Eingang C. DMX-Eingang 5 pol D. DMX-Ausgang 5 pol E. Netz-Ausgang F. Bügel G. Menu-Taste H. Enter-Taste I. OLED-Display J. UP-Taste K. Feststellschraube
Page 9
DISPLAY-MODUS
Display Funktion
LITECRAFT V *.*
<**°C> <Slave Mode> <No Signal>
<**°C> <Master Mode> <No Signal>
DMX Address <***>
DMX Channel <****>
LITECRAFT V *.** *.** = Software-Version
<**°C> <*** = Betriebstemperatur <Slave Mode> <No Signal>
<**°C> <*** = Betriebstemperatur <Master Mode> <******> <******> = Auto Programm 1-5
DMX Address <***> *** = DMX-Adresse
Channel <****> **** = < 4 Ch> < 6 Ch> <11 Ch>
Anzeige der Softwareversion direkt nach dem Einschalten des Gerätes. Dieser Menüpunkt verschwindet nach 3 Sekunden automatisch
Das Gerät befindet sich im Slave Modus und empfängt momentan kein DMX-Signal welches via DMX-Eingang empfangen wird
(informatorische Anzeige - keine Einstellung möglich)
Das Gerät befindet sich im Master Modus und gibt ein Auto Programm von 1-5 wieder) (informatorische Anzeige - keine Einstellung möglich)
Anzeige der DMX-Adresse
( 4 Ch = <001-509>) ( 6 Ch = <001-507>) (11 Ch = <001-502>)
(Standard Einstellung = 1)
Einstellung der DMX-Kanalmodi
(Beschreibung der Modi in nachfolgender Tabelle)
(Standard Einstellung = 11 Ch)
Static
White Presets
Fixture Color <R> <G> <B> <W> <GB> <RB> <RG> <RGB> <RW> <GW> <BW> <RGW> <RBW> <GBW> <RGBW>
<3.000 K> <4.000 K> <4.200 K> <5.000 K> <5.600 K>
Einstellung der Farbe/Farbkombination bei voller Helligkeit der entsprechenden Farbe wählbar
Einstellung von Weißmakros mit unterschiedlichen Farbtemperaturen (Standard Einstellung = 3.000 K)
Page 10
<6.000 K> <7.000 K> <8.000 K> <9.000 K> <10.000 K>
Manual Color
<Red> <***> *** = 0-255 <Green> <***> *** = 0-255 <Blue> <***> *** = 0-255 <White> <***> *** = 0-255
Auto Show <******>
Auto <********> ******** = <Auto 1> <Auto 2> <Auto 3> <Auto 4> <Auto 5>
<***>
*** = <1 - 100>
Einstellung der Helligkeit der einzelnen Farben in 256 Schritten wählbar
(Standard Einstellung = R = 255, G = 255, B = 255, W = 255)
5 vorprogrammierte Programme wählbar
(Deaktivierung aller Programme über Menüpunkt M&S Mode!)
Geschwindigkeit in 100 Schritten für das eingestellte Programm wählbar
(Standard Einstellung = Show Speed
100)
Master/Slave <******>
Dimmer Mode <********>
White <Balance>
Master/Slave <******> ****** = <Master> <Slave >
Dimmer Mode <********> ******** = <Off> <Dimmer 1> <Dimmer 2> <Dimmer 3>
Balance Value <Off> <Red> <***> *** = 125-255 <Green> <***> *** = 125-255 <Blue>
Einstellung des Betriebsmodus
(Master = Steuerung ohne externen Controller) (Slave = Steuerung durch externen Controller)
(Standard Einstellung = Slave)
Einstellung der Dimmerkurve Off = Dimmer linear Dimmer 1 = Dimmer S-Kurve 1 (schnell) Dimmer 2 = Dimmer S-Kurve 2 (medium) Dimmer 3 = Dimmer S-Kurve 3 (langsam)
(Standard Einstellung = Off)
Einstellung des Weißabgleich
(Standard Einstellung = off)
Page 11
<***> *** = 125-255 <White> <***> *** = 125-255
LED Frequency <****>
Key Lock Key Lock
Back Lite <***>
Information
LED Frequency <****> **** = <600 Hz> <1.200 Hz> <2.000 Hz> <4.000 Hz> <25 kHz>
<***> *** = <On> <Off>
BackLite <***> *** = <On> <10S> <20S> <30S>
FixHours <****H> **** = Betriebsstunden
Einstellung der PWM-Frequenz
(Standard Einstellung = 1.200 Hz)
Einstellung der automatischen Sperre des Displays
(Standard Einstellung = On) (Passwort: Up, Down, Up, Down, Enter)
Einstellung der automatischen Abschaltung der Display-Hintergrundbeleuchtung (permanent an, Abschaltung nach 10, 20, 30 Sekunden)
(Standard Einstellung = On)
Anzeige der Betriebsstunden
Version V*.** *.** = Softwareversion
Reset Factory Reset Factory
<***> *** = <NO> <YES>
Anzeige der Softwareversion
Rücksetzen aller Parameter auf Werkseinstellungen
Page 12
DMX-MODUS
Modus Display Funktion
4 Kanal Modus
6 Kanal Modus
11 Kanal Modus
Channel < 4 Ch>
Channel < 6 Ch>
Channel <11 Ch>
K1 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K2 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K3 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
K4 = Dimmer Weiß
000-255 stufenlose Helligkeit Weiß
K1 = Master Dimmer
000-255 stufenlose Helligkeit
K2 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K3 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K4 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
K5 = Dimmer Weiß
000-255 stufenlose Helligkeit Weiß
K6 = Blitz Frequenz
000-010 keine Funktion 011-255 Blitz Frequenz von l -> s
K1 = Master Dimmer
000-255 stufenlose Helligkeit
K2 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K3 = Dimmer Grün
000-255 stufenlose Helligkeit Grün K4 = Dimmer Blau 000-255 stufenlose Helligkeit Blau K5 = Dimmer Weiß
000-255 stufenlose Helligkeit Weiß K6 = Blitz Frequenz
000-010 keine Funktion 011-255 Blitz Frequenz von l -> s K7 = Farbmakro 000-010 eine Funktion 011-030 R = 100%, G = 0-100%, B = 0% 031-050 R = 100-0%, G = 100%, B = 0% 051-070 R = 0%, G = 100%, B = 0-100% 071-090 R = 0%, G = 100-0%, B = 100% 091-110 R = 0-100%, G = 0%, B = 100% 111-130 R = 100%, G = 0%, B = 100-0% 131-150 R = 100%, G = 0-100%, B = 0-100% 151-170 R = 100-0%, G = 100-0%, B = 100% 171-200 R=100%, G=100%, B=100%, W = 100%
201-205 Farbe 1 206-210 Farbe 2 211-215 Farbe 3 216-220 Farbe 4
Page 13
221-225 Farbe 5 226-230 Farbe 6 231-235 Farbe 7 236-240 Farbe 8 241-245 Farbe 9 246-250 Farbe 10 251-255 Farbe 11 K8 = Farbtemperatur 000-005 keine Funktion 006-029 3.000 K 030-053 4.000 K 054-077 4.200 K 078-101 5.000 K 102-125 5.600 K 126-149 6.000 K 150-173 7.000 K 174-197 8.000 K 198-221 9.000 K 222-245 10.000 K 246-255 keine Funktion K9 = Auto Programme 000-010 keine Funktion 011-060 Programm Auto 1 061-110 Programm Auto 2 111-160 Programm Auto 3 161-210 Programm Auto 4 211-255 Programm Auto 5 (1-4) K10 = Geschwindigkeit
000-255 stufenlose Geschwindigkeit K11 = Dimmer Modus
000-051 Modus lt. Display Einstellung
052-101 Off
102-152 Dimmer 1 (schnell)
153-203 Dimmer 2 (mittel)
204-255 Dimmer 3 (langsam)
Page 14
PHOTOMETRISCHE DATEN
1 m 3 m 5 m 7 m 10 m
Rot
Grün
Blau
Weiß
RGBW
7.921 Lux 880 Lux 316 Lux 162 Lux 80 Lux
16.038 Lux 1.782 Lux 642 Lux 327 Lux 160 Lux
1.881 Lux 209 Lux 75 Lux 38 Lux 19 Lux
18.548 Lux 2.061 Lux 742 Lux 379 Lux 186 Lux
39.207 Lux 4.356 Lux 1.568 Lux 800 Lux 392 Lux
TECHNISCHE SPEZIFIKATIONEN
Netzspannung: 100-240 V 50/60 Hz
•
Stromaufnahme: 0,8 A @ 230 V
•
Abmessungen: 49,3 x 32 x 9,9 cm
•
Gewicht: 8,8 kg
•
DMX-Kanäle: 4 / 6 / 11
•
Gehäuse-Schutzklasse: IP 65
•
Page 15
SAFETY NOTES
Each person which is responsible for the installation, the use or service of this unit must be:
•
qualified
•
has to follow the instructions in this manual.
•
WARNING!
Be careful when using the device. You risk an electrical shock from high voltage, if you touch the wires!
The device has left our company in manufacturer proofed state. To maintain this status and to ensure a
•
permanent safe operation, it is absolutely necessary to follow the safety instructions and warnings in this manual.
IMPORTANT!
Errors, caused by not following these instructions are not covered by the warranty. The manufacturer will not accept liability for any resulting defects or problems.
Keep the unit away from radiators or other heat sources!
•
If the unit has been exposed to tremendous temperature changes (e.g. after transportation), do not turn it on
•
immediately. The resulting condensation could damage the unit. Don`t switch unit on until the device reaches room temperature.
This device belongs to protection class I. Therefore, it is imperative that the green/yellow wire is connected to
•
the earth contact of the plug. The electrical connection must be made by a qualified person.
Make sure that the cable has never been squeezed or damaged by sharp objects. Check the device and the
•
cables regularly.
If the cable is damaged, it must be replaced immediately by the manufacturer, its service agent or a qualified
•
person in order to avoid danger.
Lenses, glasses or UV filters must be replaced if they are visually damaged, or their effectiveness is impaired,
•
e.g. by broken glass or by deep scratches.
Ensure that wires never come in contact with other wires! Handle the power cord and all connections with
•
caution!
Make sure that the line voltage is not higher than the voltage specified in this manual.
•
Disconnect the unit from the AC mains when it is not in use or when cleaning it. Disconnect the connection
•
only by pulling the cable plug.
Using the fixture for the first time, can result in light smoke and odors. This is a normal process and does not
•
constitute a defect.
RISK OF BURNS!
Do not touch the unit during operation! The housing may reach high temperatures.
RISK TO HEALTH!
Never look directly into the light source. Especially epileptics risk an epileptic shock! Disconnect the unit from the AC mains when not in use or when cleaning it.
Defects caused by modifications of the device by unqualified handling or an unqualified person are not
•
covered by the warranty.
Keep the product away from children and unskilled people.
•
There are no wear parts in the device. Maintenance and service must be performed only by an authorized
•
service partner.
Page 16
DESIGNATED USE
This product is a spotlight, which is designed only for professional use on stages, discotheques, theatres, etc. This product is approved for mains connection up to 230 VAC and designed for indoor use.
Please avoid any kind of shocks and outer actions during its installation or transportation.
•
Take care of too high ambient temperature, humidity and dust when choosing the installation location. Assure
•
that all cables are fixed. Incorrect operation may lead to danger.
Image shows the minimum distance to illuminated objects. Minimum distance between fixture and
•
illuminated surface is 0,5 meters
Assure that the area below the mounting position of the fixture is roped in while mounting, dismantling and
•
service.
The spotlight itself and its accessories like color frame and barndoors have to be safed with a suitable safety
•
chain.
Assure that the maximum ambient temperature is never exceeded.
•
Do not put the fixture in operation before you are familiar with its functions. Keep the product away from children
•
and unskilled people.
Page 17
INSTALLATION
There are specific regulations like DGUV V17/18 (old BGV C1) or country related regulations which need to
•
attend during the installation. The installation has to be handled by skilled persons only!
Suspension device hast to be built and calculated in order to handle up to 10 times its specific load limit over
•
a time of one hour without permanent or harmful deformation.
Installation has to be done with a separate, independent suspension device like a safety chain. A second
•
suspension device has to be built in order to assure that in case of error no part of an installation can fall off.
Trepassing the danger zone below the installation during the assembling is prohibited.
•
Installer has to take care of all safety and machinery installations are approved by authorized persons before
•
first operation or after changes before restarting.
Installer has to take care of all safety and machinery installations are approved by skilled persons at least
•
once a year.
Installer has to take care of all safety and machinery installations are approved by authorized persons at least
•
every four years during the acceptance inspection.
Spotlight should ideally installed outside peoples lounge area.
•
ATTENTION!
Installation overhead needs a high level of experience. This includes (but is not just limited to) calculation and definition of load capacity, used installation material and regular safety inspections of used material and the fixture itself. Never try to do the installation by yourself if you are not qualified, instead you have to instruct a skilled installer. Inappropriate installations can cause injuries and/or damage of property.
Spotlight has to be installed outside areas where people can touch it.
•
Professional truss system or similar licensed suspension systems have to be used if the spotlight is used in
•
suspension from ceiling or other constructions. Spotlights can never be installed freely suspended!
ATTENTION!
Spotlights can cause injuries when fall off. If you are not trained in questions of safety for the different kinds of installation do NOT install the spotlight!
Assure that the mounting surface can hold at least ten times the point load of the spotlight before installing the
•
fixture.
ATTENTION!
Assure the specified safety distances to flammable material.
Attach the spotlight with its yoke and the use of a suitable hook/clamp to your truss system. According to your
•
installation also similar but approved suspension devices are possible. The therefor used thread has a size of M10.
When installing the spotlight overhead make sure to safe the fixture by a safety chain which is specified at least
•
with a load limit of 12 times of the spotlights weight. Only safety chain with approved connective can be used. Attach the safety chain to its designated opening and attach it to the truss system or a similar and safe attachment point. Assure to close the fasteners as specified.
To adjust the angle of the fixture open the locking screw, set the fixure in its position and close it by hand.
•
Page 18
ELECTRICAL CONNECTION
Connection to the mains is only allowed by skilled persons.
•
Before connecting the fixture to the mains, assure that the specifications are corresponding.
•
Electrical grounding has to be used in the whole installation!
•
ATTENTION!
Installation has to be approved by an authorized person before first operation!
CLEANING AND MAINTENANCE
Installer has to take care of all safety and machinery installations are approved by skilled persons at least once
•
a year.
Installer has to take care of all safety and machinery installations are approved by authorized persons at least
•
every four years during the acceptance inspection. Following points need to receive special attention:
All screws used for mounting the fixture or parts of it need to be proof and must not show
•
corrosion.
Housing, Suspension device and installation site (ceiling, suspension, truss) must not show
•
deformation.
All power cords must not show any damage, aging (for example porous wires) or sediments.
•
Other, to the location related and usage aligned regulations will be observed by the skilled person and safety defects will be fixed.
ATTENTION!
Make sure that the fixture is disconnected from mains during all maintenance! Is it important to unplug mains connector!
The fixture must be regularly cleaned from dirt and dust. Only use a wetted, lint-free cloth for cleaning the
•
fixture. Never use alcohol or any kind of solvent for cleaning.
Inside the fixture there are no parts which need maintenance. Maintenance & service must be done by
•
authorized dealers only. Only use original spare parts!
Advice!
If you have further questions, your local dealer will be happy to help you.
Page 19
OPERATION
• This device has several DMX- and Stand-Alone-Modes. In DMX-mode, multiple devices can be connected and controlled by a controller. The device accepts the settings of the DMX-controller, as soon as the corresponding start address is set.
Slave mode:
•
Connect the DMX-output of the master device (XLR female) to the DMX-input of the slave device (XLR male). Set the slave device to Master/Slave mode Slave (display shows: Master/Slave/<Slave>). The slave device accepts all settings of the master device (such as programm, programm speed, color/color combination).
Display description:
•
The display shows the different DMX-modes & the DMX-start address or programm, programm speed, etc.; the first line shows the mode, the second line the corresponding value.
Button description:
•
Press the MENU button to get access to the menu. Press the MENU button or UP/DOWN button to select the relevant topic. Press ENTER button to change the relevant topic; change the relevant topic by pressing UP/DOWN button to set the DMX-start address or any of the pre-programmed modes or the speed values. Use the UP button to increase the value. Use the DOWN button to decrease it. Press ENTER button again to save your settings and get access to next menu.
NOTE!
If you hold the UP or DOWN button for longer, the value changes faster. The device has an automatic storage for all settings. When you turn the device off and on again, it works with the previously set values
Page 20
A. B. C. D. E. F.
A. Locking Screw B. Mains-Input C. DMX-Input 5 pin D. DMX-Output 5 pin E. Mains-Output F. Yoke G. Menu-Button H. Enter-Button I. OLED-Display J. Up-Button K. Down-Button
G. H. I. J. K.
Page 21
DISPLAY-MODE
display function
LITECRAFT V *.*
<**°C> <Slave Mode> <No Signal>
<**°C> <Master Mode> <No Signal>
DMX Address <***>
DMX Channel <****>
LITECRAFT V *.** *.** = Software-Version
<**°C> <*** = Betriebstemperatur <Slave Mode> <No Signal>
<**°C> <*** = Betriebstemperatur <Master Mode> <******> <******> = Auto Programm 1-5
DMX Address <***> *** = DMX-adress
Channel <****> **** = < 4 Ch> < 6 Ch> <11 Ch>
shows the software version direct after switching on the unit
(this messages appears after 3 seconds automaticly)
unit is in slave mode and is not receiving dmx-values by dmx-input (this menu is
only for information - no settings available)
unit is in master mode and is playing back one of five Auto programms
(this menu is only for information - no settings available)
display the DMX-adress
( 4 Ch = <001-509>) ( 6 Ch = <001-507>) (11 Ch = <001-502>)
(default setting = 1)
setting DMX-channel mode
(description of modes in next chart)
(default setting = 11 Ch)
Static
White Presets
Fixture Color <R> <G> <B> <W> <GB> <RB> <RG> <RGB> <RW> <GW> <BW> <RGW> <RBW> <GBW> <RGBW>
<3.000 K> <4.000 K> <4.200 K> <5.000 K> <5.600 K> <6.000 K>
setting color/color combination @ full brightness for selected color
setting white presets @ different color temperatures (default setting = 3.000 K)
Page 22
<7.000 K> <8.000 K> <9.000 K> <10.0000 K>
Manual Color
<Red> <***> *** = 0-255 <Green> <***> *** = 0-255 <Blue> <***> *** = 0-255 <White> <***> *** = 0-255
Auto Show <******>
Auto <********> ******** = <Auto 1> <Auto 2> <Auto 3> <Auto 4> <Auto 5>
<***>
*** = <0 - 100>
setting brightness for each color in steps of 256
(default setting = R = 255, G = 255, B = 255, W = 255)
5 pre-programmed chasers available
(deactivation of all pre-programmed chasers by menu M&S Mode!)
setting speed in 100 steps for the pre­programmed chaser available
(default setting = Show Speed 100)
Master/Slave <******>
Dimmer Mode <********>
White <Balance>
Master/Slave <******> ****** = <Master> <Slave >
Dimmer Mode <********> ******** = <Off> <Dimmer 1> <Dimmer 2> <Dimmer 3>
Balance Value <Off> <Red> <***> *** = 125-255 <Green> <***> *** = 125-255 <Blue> <***> *** = 125-255 <White>
setting working mode
(Master = control without external controller) (Slave = control with external controller)
(default setting = Slave)
setting dimmer curve Off = dimmer linear Dimmer 1 = dimmer s-curve 1 (fast) Dimmer 2 = dimmer s-curve 2 (medium) Dimmer 3 = dimmer s-curve 3 (slow)
(default setting = off)
setting white balance
(default setting = Off)
Page 23
<***> *** = 125-255
LED Frequency <****>
Key Lock Key Lock
Back Lite <***>
Information
LED Frequency <****> **** = <600 Hz> <1.200 Hz> <2.000 Hz> <4.000 Hz> <25 kHz>
<***> *** = <On> <Off>
BackLite <***> *** = <On> <10S> <20S> <30S>
FixHours <****H> **** = fixture hours
setting PWM-frequency
(default setting = 1.200 Hz)
setting automatic lock of display (default setting = On) (Password: Up, Down, Up, Down, Enter)
setting automatic switch off for lcd backlite (permanent on, switch off after 10, 20, 30 seconds)
(default setting = On)
display the fixture hours
Version V*.** *.** = software version
Reset Factory Reset Factory
<***> *** = <NO> <YES>
display the software version
reset all parameter to factory defaults
Page 24
DMX-MODE
mode display function
4 channel mode
6 channel mode
11 channel mode
Channel < 4 Ch>
Channel < 6 Ch>
Channel <11 Ch>
ch1 = dimmer red 000-255 stepless brightness red ch2 = dimmer green 000-255 stepless brightness green ch3 = dimmer blue 000-255 stepless brightness blue ch4 = dimmer white 000-255 stepless brightness white
ch1 = master dimmer 000-255 stepless brightness ch2 = dimmer red 000-255 stepless brightness red ch3 = dimmer green 000-255 stepless brightness green ch4 = dimmer blue 000-255 stepless brightness blue ch5 = dimmer white 000-255 stepless brightness white ch6 = flash rate
000-010 no function 011-255 flash rate from s -> f
ch1 = master dimmer 000-255 stepless brightness ch2 = dimmer red 000-255 stepless brightness red ch3 = dimmer green 000-255 stepless brightness green ch4 = dimmer blue 000-255 stepless brightness blue ch5 = dimmer white 000-255 stepless brightness white ch6 = flash rate
000-030 no function 031-100 flash rate from s -> f 101-130 no function 131-200 random strobe from s -> f
201-255 no function ch7 = color macro 000-010 no function 011-030 r = 100%, g = 0-100%, b = 0% 031-050 r = 100-0%, g = 100%, b = 0% 051-070 r = 0%, g = 100%, b = 0-100% 071-090 r = 0%, g = 100-0%, b = 100% 091-110 r = 0-100%, g = 0%, b = 100% 111-130 r = 100%, g = 0%, b = 100-0% 131-150 r = 100%, g = 0-100%, b = 0-100% 151-170 r = 100-0%, g = 100-0%, b = 100% 171-200 r=100%, g=100%, b=100%, w = 100%
201-205 color 1
Page 25
206-210 color 2 211-215 color 3 216-220 color 4 221-225 color 5 226-230 color 6 231-235 color 7 236-240 color 8 241-245 color 9 246-250 color 10 251-255 color 11 ch8 = color temperature 000-005 no function 006-029 3.000 k 030-053 4.000 k 054-077 4.200 k 078-101 5.000 k 102-125 5.600 k 126-149 6.000 k 150-173 7.000 k 174-197 8.000 k 198-221 9.000 k 222-245 10.000 k 246-255 no function ch9 = auto programm 000-010 no function 011-060 programm auto 1 061-110 programm auto 2 111-160 programm auto 3 161-210 programm auto 4 211-255 programm auto 5 (1-4) ch10 = speed 000-255 stepless speed ch11 = dimmer mode
000-051 mode set on display
052-101 off
102-152 dimmer 1 (fast)
153-203 dimmer 2 (medium) 204-255 Dimmer 3 (slow)
Page 26
BEAM SPECS
1 m 3 m 5 m 7 m 10 m
red
green
blue
white
rgbw
7.921 lx 880 lx 316 lx 162 lx 80 lx
16.038 lx 1.782 lx 642 lx 327 lx 160 lx
1.881 lx 209 lx 75 lx 38 lx 19 lx
18.548 lx 2.061 lx 742 lx 379 lx 186 lx
39.207 lx 4.356 lx 1.568 lx 800 lx 392 lx
TECHNICAL SPECIFICATION
voltage: 100-240 V 50/60 Hz
•
power consumption: 0,8 @ 230 V
•
measurements: 49,3 x 32 x 9,9 cm
•
weight: 8,8 kg
•
DMX-channels: 4 / 6 / 11
•
ip rating: IP 65
•
Loading...
