Page 1
Bedienungsanleitung
User Manual
Page 2
Vielen Dank für den Kauf dieses LITECRAFT Produktes. Zu Ihrer eigenen Sicherheit lesen Sie
bitte vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig.
INHALTSVERZEICHNIS
SICHERHEITSHINWEISE 3
BESTIMMUNGSGEMÄßE VERWENDUNG 4
MONTAGE 5
ELEKTRISCHER ANSCHLUSS 6
REINIGUNG UND WARTUNG 6
BEDIENUNG 7
DISPLAY-MODUS 9
DMX-MODUS 11
PHOTOMETRISCHE DATEN 15
TECHNISCHE SPEZIFIKATIONEN 15
Thank you for purchasing this LITECRAFT product. For your own safety, please read the instruction manual carefully
before turn on the product for the first time.
CONTENT
SAFETY NOTES 16
DESIGNATED USE 17
INSTALLATION 18
ELECTRICAL CONNECTION 19
CLEANING AND MAINTENANCE 19
OPERATION 20
DISPLAY-MODE 22
DMX-MODE 24
BEAM SPECS 28
TECHNICAL SPECIFICATION 28
Page 3
SICHERHEITSHINWEISE
•
Jede Person, die mit der Installation, dem Einsatz oder dem Service des Gerätes betraut ist, muss:
•
qualifiziert sein
•
den Anweisungen dieser Bedienungsanleitung folgen.
ACHTUNG!
Seien Sie vorsichtig beim Einsatz des Gerätes. Sie riskieren einen elektrischen Schlag durch Hochspannung wenn
Sie die Kabeladern berühren!
•
Das Gerät hat unser Haus in herstellergeprüftem Zustand verlassen. Um diesen Zustand zu erhalten und
einen sichern Betrieb dauerhaft zu gewährleisten, ist es absolut notwendig, den Sicherheitsvorschriften und
Warnungen dieser Bedienungsanleitung zu folgen.
WICHTIG!
Fehler, die durch nicht Befolgen dieser Bedienungsanleitung entstehen, sind nicht Gegenstand der Garantie. Der
Hersteller übernimmt keine Haftung für daraus entstehende Defekte oder Probleme.
•
Halten Sie das Gerät fern von Heizkörpern oder anderen Hitzequellen.
•
Wenn das Gerät enormen Temperaturschwankungen ausgesetzt war (z. B. nach einem Transport), schalten
Sie es nicht sofort ein. Das entstehende Kondenswasser könnte das Gerät beschädigen. Lassen Sie das
Gerät ausgeschaltet bis das Gerät Raumtemperatur erreicht hat.
•
Dieses Gerät fällt unter die Schutzklasse I, daher ist es zwingend notwendig, dass die grün/gelbe Kabel-Ader
mit dem Erdungskontakt des Steckers verbunden ist. Der elektrische Anschluss muss von einer qualifizierten
Person durchgeführt werden.
•
Versichern Sie sich, dass das Anschlusskabel niemals gequetscht oder durch scharfe Gegenstände
beschädigt wurde. Prüfen Sie das Gerät und das Anschlusskabel regelmäßig.
•
Sollte das Anschlusskabel beschädigt sein, so muss es umgehend vom Hersteller, seinem Service Partner
oder von einer qualifizierten Person ausgetauscht werden um Gefahren zu vermeiden.
•
Linsen, Gläser oder UV Filter müssen ausgetauscht werden, wenn Sie visuell beschädigt sind, oder Ihre
Effektivität beeinträchtigt ist, z. B. durch Splitter oder tiefe Kratzer.
•
Lassen Sie die Kabeladern niemals in Kontakt mit anderen Kabeladern kommen! Behandeln Sie das
Anschlusskabel und alle Steckverbindungen mit besonderer Vorsicht!
•
Versichern Sie sich, dass die vorhandene Netzspannung nicht höher als die in dieser Bedienungsanleitung
angegebene Spannung ist.
•
Trennen Sie das Gerät immer vom Stromnetz, wenn Sie es nicht verwenden, oder wenn Sie es reinigen.
Ziehen Sie das Anschlusskabel nur mittels Netzstecker heraus.
•
Während der ersten Inbetriebnahme kann es zu leichter Rauch- und Geruchsbildung kommen. Das ist ein
ganz normaler Vorgang und stellt keinen Defekt dar.
GEFAHR VON VERBRENNUNGEN!
Berühren Sie das Gerät nicht während des Betriebes! Das Gehäuse kann hohe Temperaturen erreichen.
GEFAHR FÜR DIE GESUNDHEIT!
•
Schauen Sie niemals direkt in die Lichtquelle, da speziell Epileptiker einen epileptischen Schock riskieren!
•
Defekte, die durch Modifikationen des Gerätes, durch unqualifizierte Handhabung oder durch unqualifiziertes
Personal entstehen, sind nicht Gegenstand der Garantie.
•
Halten Sie das Gerät fern von Kindern und unqualifizierten Personen.
•
Es befinden sich keine Verschleißteile im Gerät. Wartung und Service dürfen nur von autorisierten Service
Partnern durchgeführt werden.
Page 4
BESTIMMUNGSGEMÄßE VERWENDUNG
Bei diesem Produkt handelt es sich um einen Scheinwerfer, der ausschließlich für den professionellen Einsatz auf
Bühnen, in Diskotheken, in Theatern, etc. bestimmt ist. Dieses Produkt ist für den Anschluss bis max. 230 V
Wechselspannung zugelassen und wurde zur Verwendung im Innenbereich konzipiert.
•
Vermeiden Sie Erschütterungen und jegliche Art von äußeren Einwirkungen bei der Installation oder dem
Transport des Gerätes.
•
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und
Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene
und die Sicherheit Dritter!
•
Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand
zwischen Lichtaustritt und der zu beleuchtenden Fläche darf 0,3 Meter nicht unterschreiten!
•
Achten Sie bei der Scheinwerfermontage, der Demontage und bei Wartungsarbeiten darauf, dass der Bereich
unterhalb des Montageortes abgesperrt ist.
•
Der Scheinwerfer und verwendetes Zubehör wie Farbfilterrahmen und Torblende sind immer mit einem
geeigneten Sicherungsseil zu sichern.
•
Die maximale Umgebungstemperatur darf niemals überschritten werden.
•
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die nicht mit dem Gerät vertraut sind.
Page 5
MONTAGE
•
Bei der Montage des Scheinwerfers sind spezifische Bestimmungen wie die DGUV V17/18 (vormals BGV C1)
oder auch länderspezifische Baurichtlinien zu beachten.
•
Die Montage darf nur durch qualifizierte Personen erfolgen!
•
Die Aufhängevorrichtung des Scheinwerfers muss so gebaut und bemessen sein, dass sie eine Stunde lang
ohne dauernde und schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
•
Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem Sicherungsseil
erfolgen. Die zweite Aufhängung muss so beschaffen und angebracht sein, dass im Falle eines Fehlers an
der Hauptaufhängung kein Teil der Installation herabfallen kann.
•
Während der Installation ist der unnötige Aufenthalt im Gefahrenbereich unterhalb der Installation verboten.
•
Der Installateur hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor
der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch
Sachverständige überprüft werden.
•
Der Installateur hat dafür Sorge zu tragen, dass sicherheitstechnische und maschinentechnische
Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
•
Der Installateur hat dafür Sorge zu tragen, dass sicherheitstechnische und maschinentechnische
Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung
geprüft werden.
•
Der Scheinwerfer sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden
ACHTUNG!
Überkopfmontage erfordert ein hohes Maß an Erfahrung. Dies beinhaltet (aber beschränkt sich nicht allein auf)
Berechnung und Definition der Tragfähigkeit, verwendetes Installationsmaterial und regelmäßige
Sicherheitsinspektionen des verwendeten Materials und des Scheinwerfers. Versuchen Sie niemals die Installation
selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen
professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von
Eigentum führen.
•
Der Scheinwerfer muss außerhalb des Handbereichs von Personen installiert werden.
•
Wenn der Scheinwerfer von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer
mit Traversensystemen oder ähnlichen zugelassenen Aufhängungen gearbeitet werden. Der Scheinwerfer
darf niemals frei schwingend im Raum befestigt werden.
ACHTUNG!
Scheinwerfer können beim Herabstürzen erhebliche Verletzungen herbeiführen! Wenn Sie Zweifel an der Sicherheit
einer möglichen Installationsform haben, installieren Sie den Scheinwerfer NICHT!
•
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung
des Eigengewichtes des Scheinwerfers aushalten kann
ACHTUNG!
Achten Sie bei der Installation auf die angegebenen Sicherheitsabstände zu brennbaren Materialien!
•
Befestigen Sie den Scheinwerfer mit dem Haltebügel mittels eines geeigneten Haken/einer Schelle an Ihrem
Traversensystem. Die hierfür vorgesehene Bohrung hat einen Durchmesser von 10 Millimetern. Je nach Art
der Installation sind natürlich auch vergleichbare, zugelassene Hängevorrichtungen einsetzbar.
•
Sichern Sie den Scheinwerfer bei Überkopfmontage immer mit einem Sicherungsseil, das mindestens für das
12-fache Eigengewicht zugelassen ist. Es dürfen nur Sicherungsseile mit zugelassenen Verbindungsgliedern
eingesetzt werden. Hängen Sie das Sicherungsseil in die dafür vorgesehene Bohrung ein und führen Sie es
um die Traverse oder einen vergleichbaren, sicheren Befestigungspunkt. Achten Sie darauf das
Verbindungsglied entsprechend der Bestimmungen zu verschließen.
•
Öffnen Sie Feststellschrauben um den Neigungswinkel des Gerätes einzustellen und ziehen diesen danach
wieder handfest an.
Page 6
ELEKTRISCHER ANSCHLUSS
•
Der Anschluss an die Spannungsversorgung darf ausschließlich nur durch qualifiziertes Personal vorgenommen
werden.
•
Schließen Sie das Gerät an die Spannungsversorgung an. Vergewissern Sie sich das die Leistungsangaben
übereinstimmen.
•
Der Schutzleiter muss unbedingt in der gesamten Installation angeschlossen sein!
ACHTUNG!
Vor der ersten Inbetriebnahme muss die Installation durch einen Sachverständigen geprüft werden!
REINIGUNG UND WARTUNG
•
Der Installateur hat dafür Sorge zu tragen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
•
Der Installateur hat dafür Sorge zu tragen, dass sicherheitstechnische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Dabei muss unter anderem auf folgende Punkte geachtet werden:
•
Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und
dürfen nicht korrodiert sein.
•
An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine
Verformungen sichtbar sein.
•
Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z. B.
poröse Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die
Nutzung abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und
Sicherheitsmängel behoben.
ACHTUNG!
Achten Sie darauf dass während der Arbeit am Gerät die Verbindung zur Spannungsquelle vollständig getrennt wird.
Unbedingt Netzstecker ziehen!
•
Im Geräteinneren befinden sich außer der Lampe keine zu wartenden Teile. Wartungs- und Servicearbeiten
sind ausschließlich dem autorisierten Fachhandel vorbehalten!
•
Verwenden Sie ausschließlich original Ersatzteile!
HINWEIS!
Sollten Sie noch Fragen haben, steht Ihnen Ihr Fachhändler gerne zur Verfügung.
Page 7
BEDIENUNG
• Dieses Gerät besitzt verschiedene DMX- und Stand-Alone-Modi. Im DMX-Modus können mehrere Geräte
miteinander verbunden und von einem Kontroller gesteuert werden. Das Gerät übernimmt die Einstellungen des
DMX-Kontrollers, sobald die entsprechende DMX-Startadresse eingestellt wurde.
•
Slave Modus:
Verbinden Sie den DMX-Ausgang des Master Gerätes (XLR female) mit dem DMX-Eingang des Slave Gerätes
(XLR male). Bringen Sie das Slave Gerät in den Modus DMX-4CH mit der DMX-Startadresse 001 (Anzeige
DMX-4CH/DMX 001). Das Slave Gerät übernimmt alle Einstellungen des Master Gerätes (z. B. Farbmakro,
Programm, Programm Geschwindigkeit, Farbwahl).
•
Display Beschreibung:
Das Display zeigt die verschiedenen DMX-Modi & die DMX Startadresse oder Farbmakro, Programm,
Programm Geschwindigkeit, Farbwahl; die erste Zeile zeigt den Modus, die zweite Zeile den entsprechenden
Wert. Wenn im DMX-Modus kein DMX-Signal anliegt, zeigt das Display NO SIGNAL.
•
Taster Beschreibung:
Drücken Sie die MODE Taste mehrfach, um den gewünschten Modus auszuwählen. Drücken Sie die UP oder
DOWN Taste um die gewünschte DMX-Startadresse oder einen der vorprogrammierten Modi bzw. die
Geschwindigkeitswerte einzustellen. Mit der UP Taste erhöhen Sie den Wert. Mit der DOWN Taste verringern
Sie ihn.
HINWEIS!
Wenn Sie die UP oder DOWN Taste länger gedrückt halten, verändern sich die Werte schneller. Das Gerät besitzt eine
automatische Speicherung für alle Einstellungen. Wenn Sie das Gerät aus- und wieder einschalten, arbeitet es mit den
zuvor eingestellten Werten.
ACHTUNG!
Dieses Gerät ist mit einem Temperatur-Sensor ausgestattet der die interne Elektronik und die LEDs schützt.
• Wenn das Display “COLD” anzeigt ist die Umgebungstemperatur zu niedrig. Bitte warten Sie, bis das Display
wieder inseinen ursprünglichen Status zurückkehrt (Modus und Werte Anzeige).
• Wenn das Display „HOT OFF“ bzw. “HOT LOW” anzeigt ist die Temperatur im inneren des Gehäuse zu hoch.
Unter dem Menüpunkt „SAFETY“ stehen zwei Modi zur Auswahl die vom Anwender wählbar sind. Die Funktion
„HOT OFF“ schaltet die LEDs bei zu hoher Temperatur ab. Die Funktion „HOT LOW“ reduziert die Leistung der
LEDs bei zu hoher Temperatur um 25%. Sobald sich die Betriebstemperatur wieder im Normbereich befindet,
wechselt das Gerät in den ursprünglichen Status (Modus und Werte Anzeige).
• Wenn das Display “HEAT OFF” anzeigt ist die Temperatur im inneren des Gehäuse zu hoch. Die LEDs werden
aus Sicherheitsgründen abgeschaltet. Bitte warten Sie, bis das Display wieder in seinen ursprünglichen Status
zurückkehrt (Modus und Werte Anzeige).
Page 8

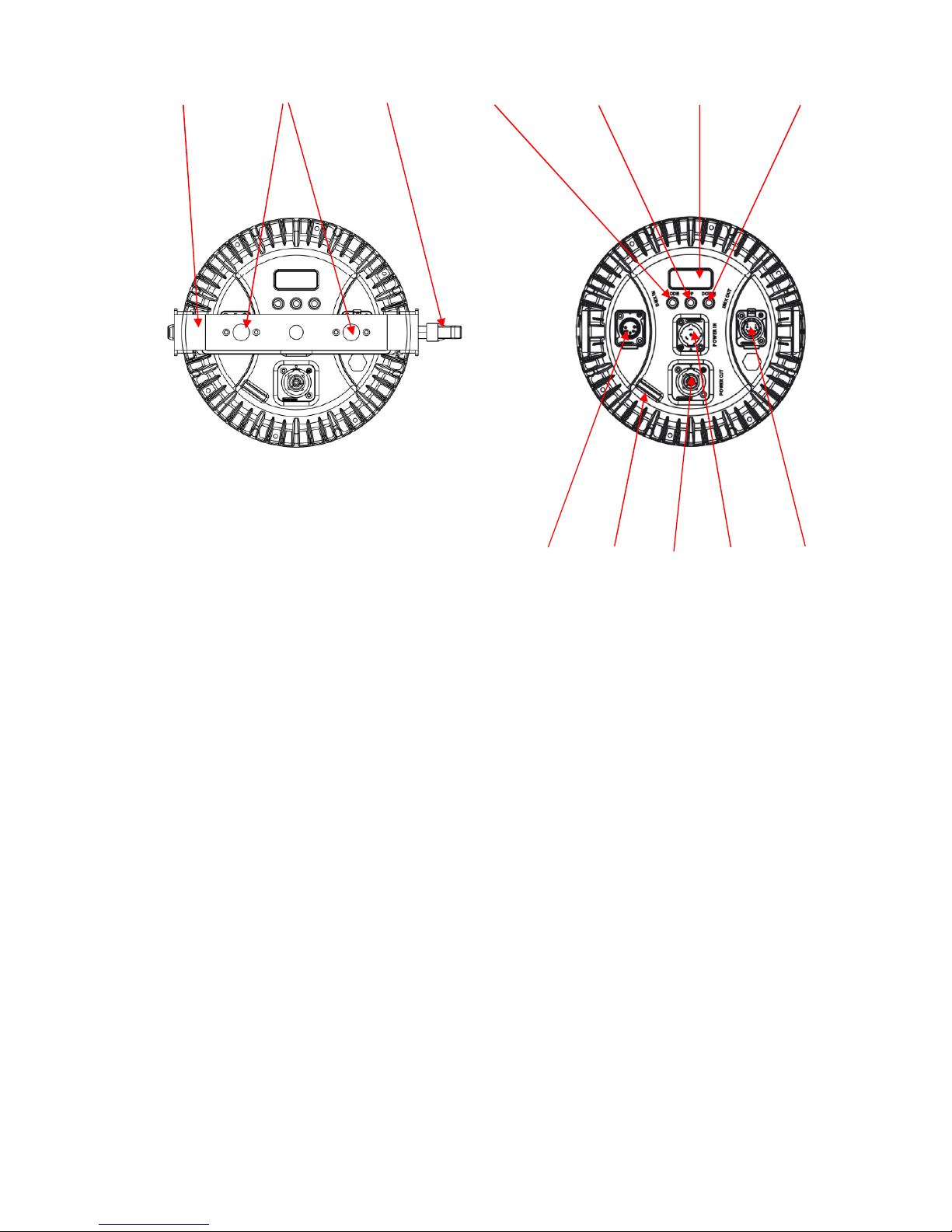

A. B. C. D. E. F. G.
H. I. J. K. L.
A. Bügel
B. Montagepunkte für Omega Braket
C. Feststellschraube
D. Mode-Taste
E. Up-Taste
F. LC-Display
G. Down-Taste
H. DMX-Eingang 5 pol
I. Öse für Sicherheitsfangseil
J. Netz-Ausgang
K. Netz-Eingang
L. DMX-Ausgang 5 pol
Page 9
DISPLAY-MODUS
Display Funktion
LITECRAFT
SW.V *.*
LITECRAFT
SW.V *.*
Anzeige der Softwareversion direkt
nach dem Einschalten des Gerätes
*.* = Software-Version
(Dieser Menüpunkt verschwindet
nach 3 Sekunden automatisch)
DEF. SET DEF. SET
<***>
*** =
<NO>
<YES>
Rücksetzen aller Parameter auf
Werkseinstellungen (Dieser
Menüpunkt verschwindet nach 5
Sekunden automatisch.)
(Standard Einstellung = DMX-4CH,
Adresse 001)
DispPerm
DispPerm
<***>
*** =
<On>
<OFF>
Einstellung der automatischen
Abschaltung der Display-Hintergrundbeleuchtung (Display schaltet nach 10
s automatisch ab und wird durch 3 s
langes Drücken eines Tasters wieder
aktiviert) (Standard Einstellung = On)
DMX-1CH DMX-1CH
DMX *** =
< DMX-Adresse
Einstellung des DMX-Kanalmodus 1
(Beschreibung der Modi in
nachfolgender Tabelle)
DMX-2CH DMX-2CH
DMX *** =
< DMX-Adresse
Einstellung der DMX-Kanalmodus 1
(Beschreibung der Modi in
nachfolgender Tabelle)
DMX-3CH DMX-3CH
DMX *** =
< DMX-Adresse
Einstellung der DMX-Kanalmodus 3
(Beschreibung der Modi in
nachfolgender Tabelle)
DMX-4CH DMX-4CH
DMX *** =
< DMX-Adresse
Einstellung der DMX-Kanalmodus 4
(Beschreibung der Modi in
nachfolgender Tabelle)
(Standard Einstellung = DMX-4CH)
DMX-8CH DMX-8CH
DMX *** =
< DMX-Adresse
Einstellung der DMX-Kanalmodus 8
(Beschreibung der Modi in
nachfolgender Tabelle)
ColMacro ColMacro
<Macro **>
*** = <black-43>
43 vorprogrammierte Farbmakros +
schwarz wählbar
ColProgr
ColProgr
<Prog **>
** = <1-8>
8 vorprogrammierte Programme
wählbar
ColSpeed
<**>
** = <1-16>
Geschwindigkeit in 16 Schritten für das
eingestellte Programm wählbar
Page 10
ColSet ColSet
<Red>
<***>
*** = <0-255>
<Green>
<***>
*** = <0-255>
<Blue>
<***>
*** = <0-255>
<Amb>
<***>
*** = <0-255>
Einstellung der Helligkeit der einzelnen
Farben in 256 Schritten wählbar
DimMode DimMode
<***>
*** =
<Off>
<1>
<2>
<3>
<4>
Einstellung des Dimmer Modus
Off = Dimmer linear
1 = Dimmer verzögert 1
2 = Dimmer verzögert 2
3 = Dimmer verzögert 3
4 = Dimmer verzögert 4
FixHours
***** h
FixHours
<*****> h
***** = <Betriebsstunden>
Anzeige der Betriebsstunden
Safety Safety
<*******>
******* =
Hot Off
Hot Low
Auswahl des LED Schutz-Modus
Off = LEDs schalten bei zu hoher
Betriebstemperatur ab
On = LEDs werden bei zu hoher
Betriebstemperatur um 25% Leistung
reduziert
UID UID
<********>
******** = UID
Anzeige der spezifischen GeräteNummer
Page 11
DMX-MODUS
Modus Display Funktion
1 Kanal
Modus
<DMX-1CH> K1 = Farbmakro
000-013 keine Macro
014-017 Farbmakro 1
018-022 Farbmakro 2
023-027 Farbmakro 3
028-032 Farbmakro 4
033-037 Farbmakro 5
038-042 Farbmakro 6
043-047 Farbmakro 7
048-052 Farbmakro 8
053-057 Farbmakro 9
058-062 Farbmakro 10
063-067 Farbmakro 11
068-072 Farbmakro 12
073-077 Farbmakro 13
078-082 Farbmakro 14
083-087 Farbmakro 15
088-092 Farbmakro 16
093-099 Farbmakro 17
100-105 Farbmakro 18
106-111 Farbmakro 19
112-117 Farbmakro 20
118-123 Farbmakro 21
124-129 Farbmakro 22
130-135 Farbmakro 23
136-141 Farbmakro 24
142-147 Farbmakro 25
148-153 Farbmakro 26
154-159 Farbmakro 27
160-165 Farbmakro 28
166-171 Farbmakro 29
172-177 Farbmakro 30
178-183 Farbmakro 31
184-189 Farbmakro 32
190-195 Farbmakro 33
196-201 Farbmakro 34
202-207 Farbmakro 35
208-213 Farbmakro 36
214-219 Farbmakro 37
220-225 Farbmakro 38
226-231 Farbmakro 39
232-237 Farbmakro 40
238-243 Farbmakro 41
244-249 Farbmakro 42
250-255 Farbmakro 43
2 Kanal
Modus
<DMX-2CH> K1 = Farbmakro
000-013 no macro
014-017 Farbmakro 1
018-022 Farbmakro 2
023-027 Farbmakro 3
Page 12
028-032 Farbmakro 4
033-037 Farbmakro 5
038-042 Farbmakro 6
043-047 Farbmakro 7
048-052 Farbmakro 8
053-057 Farbmakro 9
058-062 Farbmakro 10
063-067 Farbmakro 11
068-072 Farbmakro 12
073-077 Farbmakro 13
078-082 Farbmakro 14
083-087 Farbmakro 15
088-092 Farbmakro 16
093-099 Farbmakro 17
100-105 Farbmakro 18
106-111 Farbmakro 19
112-117 Farbmakro 20
118-123 Farbmakro 21
124-129 Farbmakro 22
130-135 Farbmakro 23
136-141 Farbmakro 24
142-147 Farbmakro 25
148-153 Farbmakro 26
154-159 Farbmakro 27
160-165 Farbmakro 28
166-171 Farbmakro 29
172-177 Farbmakro 30
178-183 Farbmakro 31
184-189 Farbmakro 32
190-195 Farbmakro 33
196-201 Farbmakro 34
202-207 Farbmakro 35
208-213 Farbmakro 36
214-219 Farbmakro 37
220-225 Farbmakro 38
226-231 Farbmakro 39
232-237 Farbmakro 40
238-243 Farbmakro 41
244-249 Farbmakro 42
250-255 Farbmakro 43
K2 = Master Dimmer
000-255 stufenlose Helligkeit
3 Kanal
Modus
<DMX-3CH> K1 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K2 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K3 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
4 Kanal
Modus
<DMX-4CH> K1 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K2 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K3 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
Page 13
K4 = Dimmer Amber
000-255 stufenlose Helligkeit Amber
8 Kanal
Modus
<DMX-8CH> K1 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K2 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K3 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
K4 = Dimmer Amber
000-255 stufenlose Helligkeit Amber
K5 = Farbmakro
000-013 keine Macro
014-017 Farbmakro 1
018-022 Farbmakro 2
023-027 Farbmakro 3
028-032 Farbmakro 4
033-037 Farbmakro 5
038-042 Farbmakro 6
043-047 Farbmakro 7
048-052 Farbmakro 8
053-057 Farbmakro 9
058-062 Farbmakro 10
063-067 Farbmakro 11
068-072 Farbmakro 12
073-077 Farbmakro 13
078-082 Farbmakro 14
083-087 Farbmakro 15
088-092 Farbmakro 16
093-099 Farbmakro 17
100-105 Farbmakro 18
106-111 Farbmakro 19
112-117 Farbmakro 20
118-123 Farbmakro 21
124-129 Farbmakro 22
130-135 Farbmakro 23
136-141 Farbmakro 24
142-147 Farbmakro 25
148-153 Farbmakro 26
154-159 Farbmakro 27
160-165 Farbmakro 28
166-171 Farbmakro 29
172-177 Farbmakro 30
178-183 Farbmakro 31
184-189 Farbmakro 32
190-195 Farbmakro 33
196-201 Farbmakro 34
202-207 Farbmakro 35
208-213 Farbmakro 36
214-219 Farbmakro 37
220-225 Farbmakro 38
226-231 Farbmakro 39
232-237 Farbmakro 40
238-243 Farbmakro 41
244-249 Farbmakro 42
250-255 Farbmakro 43
Page 14
K6 = Blitz Frequenz
000-015 keine Funktion
016-255 Blitz Frequenz von l -> s
K7 = Modus
000-035 keine Funktion
036-071 auf dimmen */**
072-107 ab dimmen */**
108-143 auf/ab dimmen */**
144-179 Farbmix Modus *
180-215 Farbverlauf Modus 3 Farben *
216-251 Farbverlauf Modus 7 Farben *
252-255 keine Funktion
K8= Master Dimmer
000-255 stufenlose Helligkeit
* Geschwindigkeit via Kanal 6
* Farbauswahl via Kanal 1, 2, 3, 4
Page 15
PHOTOMETRISCHE DATEN
1 m 3 m 5 m
Rot
6.250 Lux 793 Lux 282 Lux
Grün
7.090 Lux 1.024 Lux 380 Lux
Blau
1.970 Lux 284 Lux 102 Lux
Amber
6.330 Lux 790 Lux 274 Lux
RGBA
19.150 Lux 2.570 Lux 930 Lux
TECHNISCHE SPEZIFIKATIONEN
•
Netzspannung: 100-240 V 47-63 Hz
•
Stromaufnahme: 0,5 A @ 230 V
•
Abmessungen: 28,5 x 22,1 x 31 cm
•
Gewicht: 6 kg
•
DMX-Kanäle: 1 / 2 / 3 / 4 / 8
•
Gehäuse-Schutzklasse: IP 65
Page 16
SAFETY NOTES
•
Each person which is responsible for the installation, the use or service of this unit must be:
•
qualified
•
has to follow the instructions in this manual.
WARNING!
Be careful when using the device. You risk an electrical shock from high voltage, if you touch the wires!
•
The device has left our company in manufacturer proofed state. To maintain this status and to ensure a
permanent safe operation, it is absolutely necessary to follow the safety instructions and warnings in this
manual.
IMPORTANT!
Errors, caused by not following these instructions are not covered by the warranty. The manufacturer will not accept
liability for any resulting defects or problems.
•
Keep the unit away from radiators or other heat sources!
•
If the unit has been exposed to tremendous temperature changes (e.g. after transportation), do not turn it on
immediately. The resulting condensation could damage the unit. Don`t switch unit on until the device reaches
room temperature.
•
This device belongs to protection class I. Therefore, it is imperative that the green/yellow wire is connected to
the earth contact of the plug. The electrical connection must be made by a qualified person.
•
Make sure that the cable has never been squeezed or damaged by sharp objects. Check the device and the
cables regularly.
•
If the cable is damaged, it must be replaced immediately by the manufacturer, its service agent or a qualified
person in order to avoid danger.
•
Lenses, glasses or UV filters must be replaced if they are visually damaged, or their effectiveness is impaired,
e.g. by broken glass or by deep scratches.
•
Ensure that wires never come in contact with other wires! Handle the power cord and all connections with
caution!
•
Make sure that the line voltage is not higher than the voltage specified in this manual.
•
Disconnect the unit from the AC mains when it is not in use or when cleaning it. Disconnect the connection
only by pulling the cable plug.
•
Using the fixture for the first time, can result in light smoke and odors. This is a normal process and does not
constitute a defect.
RISK OF BURNS!
Do not touch the unit during operation! The housing may reach high temperatures.
RISK TO HEALTH!
Never look directly into the light source. Especially epileptics risk an epileptic shock! Disconnect the unit from the AC
mains when not in use or when cleaning it.
•
Defects caused by modifications of the device by unqualified handling or an unqualified person are not
covered by the warranty.
•
Keep the product away from children and unskilled people.
•
There are no wear parts in the device. Maintenance and service must be performed only by an authorized
service partner.
Page 17
DESIGNATED USE
This product is a spotlight, which is designed only for professional use on stages, discotheques, theatres, etc. This
product is approved for mains connection up to 230 VAC and designed for indoor use.
•
Please avoid any kind of shocks and outer actions during its installation or transportation.
•
Take care of too high ambient temperature, humidity and dust when choosing the installation location. Assure
that all cables are fixed. Incorrect operation may lead to danger.
•
Image shows the minimum distance to illuminated objects. Minimum distance between fixture and
illuminated surface is 0,3 meters
•
Assure that the area below the mounting position of the fixture is roped in while mounting, dismantling and
service.
•
The spotlight itself and its accessories like color frame and barndoors have to be safed with a suitable safety
chain.
•
Assure that the maximum ambient temperature is never exceeded.
•
Do not put the fixture in operation before you are familiar with its functions. Keep the product away from children
and unskilled people.
Page 18
INSTALLATION
•
There are specific regulations like DGUV V17/18 (old BGV C1) or country related regulations which need to
attend during the installation. The installation has to be handled by skilled persons only!
•
Suspension device hast to be built and calculated in order to handle up to 10 times its specific load limit over
a time of one hour without permanent or harmful deformation.
•
Installation has to be done with a separate, independent suspension device like a safety chain. A second
suspension device has to be built in order to assure that in case of error no part of an installation can fall off.
•
Trepassing the danger zone below the installation during the assembling is prohibited.
•
Installer has to take care of all safety and machinery installations are approved by authorized persons before
first operation or after changes before restarting.
•
Installer has to take care of all safety and machinery installations are approved by skilled persons at least
once a year.
•
Installer has to take care of all safety and machinery installations are approved by authorized persons at least
every four years during the acceptance inspection.
•
Spotlight should ideally installed outside peoples lounge area.
ATTENTION!
Installation overhead needs a high level of experience. This includes (but is not just limited to) calculation and
definition of load capacity, used installation material and regular safety inspections of used material and the fixture
itself. Never try to do the installation by yourself if you are not qualified, instead you have to instruct a skilled installer.
Inappropriate installations can cause injuries and/or damage of property.
•
Spotlight has to be installed outside areas where people can touch it.
•
Professional truss system or similar licensed suspension systems have to be used if the spotlight is used in
suspension from ceiling or other constructions. Spotlights can never be installed freely suspended!
ATTENTION!
Spotlights can cause injuries when fall off. If you are not trained in questions of safety for the different kinds of
installation do NOT install the spotlight!
•
Assure that the mounting surface can hold at least ten times the point load of the spotlight before installing the
fixture.
ATTENTION!
Assure the specified safety distances to flammable material.
•
Attach the spotlight with its yoke and the use of a suitable hook/clamp to your truss system. According to your
installation also similar but approved suspension devices are possible. The therefor used opening has a
diameter of about 10 mm.
•
When installing the spotlight overhead make sure to safe the fixture by a safety chain which is specified at least
with a load limit of 12 times of the spotlights weight. Only safety chain with approved connective can be used.
Attach the safety chain to its designated opening and attach it to the truss system or a similar and safe
attachment point. Assure to close the fasteners as specified.
•
To adjust the angle of the fixture open the locking screw, set the fixure in its position and close it by hand.
Page 19
ELECTRICAL CONNECTION
•
Connection to the mains is only allowed by skilled persons.
•
Before connecting the fixture to the mains, assure that the specifications are corresponding.
•
Electrical grounding has to be used in the whole installation!
ATTENTION!
Installation has to be approved by an authorized person before first operation!
CLEANING AND MAINTENANCE
•
Installer has to take care of all safety and machinery installations are approved by skilled persons at least once
a year.
•
Installer has to take care of all safety and machinery installations are approved by authorized persons at least
every four years during the acceptance inspection. Following points need to receive special attention:
•
All screws used for mounting the fixture or parts of it need to be proof and must not show
corrosion.
•
Housing, Suspension device and installation site (ceiling, suspension, truss) must not show
deformation.
•
All power cords must not show any damage, aging (for example porous wires) or sediments.
Other, to the location related and usage aligned regulations will be observed by the skilled person
and safety defects will be fixed.
ATTENTION!
Make sure that the fixture is disconnected from mains during all maintenance! Is it important to unplug mains
connector!
•
The fixture must be regularly cleaned from dirt and dust. Only use a wetted, lint-free cloth for cleaning the
fixture. Never use alcohol or any kind of solvent for cleaning.
•
Inside the fixture there are no parts which need maintenance. Maintenance & service must be done by
authorized dealers only. Only use original spare parts!
Advice!
If you have further questions, your local dealer will be happy to help you.
Page 20
OPERATION
• This device has several DMX- and Stand-Alone-Modes. In DMX-mode, multiple devices can be connected and
controlled by a controller. The device accepts the settings of the DMX-controller, as soon as the corresponding
start address is set.
•
Slave mode:
Connect the DMX-output of the master device (XLR female) to the DMX-input of the slave device (XLR male).
Set the slave device to mode DMX-4CH with the DMX-start address 001 (display shows: DMX-4CH/001). The
slave device accepts all settings of the master device (such as color macro, programm, programm speed,
color).
•
Display description:
The display shows the different DMX-modes & the DMX-start address or color macro, programm, programm
speed, color; the first line shows the mode, the second line the corresponding value.
•
Button description:
Press the UP/DOWN button repeatedly to select the relevant topic. Change the relevant topic by pressing
UP/DOWN button to set the DMX-start address or any of the pre-programmed modes or the speed values. Use
the UP button to increase the value. Use the DOWN button to decrease it.
NOTE!
If you hold the UP or DOWN button for longer, the value changes faster. The device has an automatic storage for all
settings. When you turn the device off and on again, it works with the previously set values.
WARNING!
This fixture is using a temperature-sensor used to protect internal electronic and LEDs.
• If the display shows “COLD” the ambient temperature is too low. (-20° C). Please wait until display comes back
to its normal state! (mode and value display)
• If the display shows “HOT OFF” or “HOT LOW” the internal temperature reaches a too high level. You can
choose between two functions in the menu called “SAFETY”. The function “HOT OFF” switches off LEDs if the
internal temperature reaches a too high level. The function “HOT LOW” reduces the LED driving about 25% if
the internal temperature reaches a too high level. As soon as the temperature reaches the normal level, the unit
comes back to its normal state! (mode and value display).
• If the display shows “HEAT OFF” the internal temperature reaches a too high level. The LEDs will be switched
off for safety reasons. Please wait until display comes back to its normal state (mode and value display).
Page 21
A. B. C. D. E. F. G.
H. I. J. K. L.
A. Yoke
B. Mointing Point for Omega Braket
C. Locking Screw
D. Mode-Button
E. Up-Button
F. LC-Display
G. Down-Button
H. DMX-Input 5 pin
I. Safety Attachment Point
J. Mains-Output
K. Mains-Input
L. DMX-Output 5 pin
Page 22
DISPLAY-MODE
display function
LITECRAFT
SW.V *.*
LITECRAFT
SW.V *.*
Shows the software-version direct after
switching on the unit
*.* = software-version
(this menu dissaperars automaticly
after 3 seconds)
DEF. SET DEF. SET
<***>
*** =
<NO>
<YES>
reset all parameter to factory defaults
(this menu dissaperars automaticly
after 5 s)
(default setting = DMX-4CH, Adresse
001)
DispPerm
DispPerm
<***>
*** =
<On>
>Off>
setting automatic switch off for lcd
backlite (display switches off
automaticly after 10 s and will be
activated by pressing one off the
buttons for at least 3 s)
(default setting = On)
DMX-1CH DMX-1CH
DMX *** =
< DMX-adress
setting DMX-channel mode 1
(description of modes in next chart)
DMX-2CH DMX-2CH
DMX *** =
< DMX-adress
setting DMX-channel mode 2
(description of modes in next chart)
DMX-3CH DMX-3CH
DMX *** =
< DMX-adress
setting DMX-channel mode 3
(description of modes in next chart)
DMX-4CH DMX-4CH
DMX *** =
< DMX-adress
setting DMX-channel mode 4
(description of modes in next chart)
(default setting = DMX-4CH)
DMX-8CH DMX-8CH
DMX *** =
< DMX-adress
setting DMX-channel mode 8
(description of modes in next chart)
ColMacro ColMacro
<Macro **>
** = <black-43>
choose one of 43 pre-programmed
colors + black
ColProgr
ColProgr
<Prog **>
** = <1-8>
choose of 8 pre-programmed chasers
ColSpeed
<**>
** =
<1-16>
choose speed in 16 steps for preprogrammed chasers
ColSet ColSet setting brightness for each color in
Page 23
<Red>
<***>
*** = <0-255>
<Green>
<***>
*** = <0-255>
<Blue>
<***>
*** = <0-255>
<Amb>
<***>
*** = <0-255>
steps of 256
DimMode DimMode
<***>
*** =
<Off>
<1>
<2>
<3
>
<4>
setting dimmer curve
Off = dimmer linear
1 = dimmer delayed 1
2 = dimmer delayed 2
3 = dimmer delayed 3
4 = dimmer delayed 4
FixHours. FixHours
<*****> h
***** = Betriebsstunden
display the fixture hours
Safety Safety
<*******>
******* =
Hot Off
Hot Low
choose LED safety mode
Off = LEDs will be switched off if
temperature reaches too high level
On = LEDs will be reduced about 25%
if temperature reaches too high level
UID UID
<********>
******** = UID
display the specific fixture id
Page 24
DMX-MODE
mode display function
1 channel
mode
<DMX-1CH> ch1 = color macro
000-013 no macro
014-017 color macro 1
018-022 color macro 2
023-027 color macro 3
028-032 color macro 4
033-037 color macro 5
038-042 color macro 6
043-047 color macro 7
048-052 color macro 8
053-057 color macro 9
058-062 color macro 10
063-067 color macro 11
068-072 color macro 12
073-077 color macro 13
078-082 color macro 14
083-087 color macro 15
088-092 color macro 16
093-099 color macro 17
100-105 color macro 18
106-111 color macro 19
112-117 color macro 20
118-123 color macro 21
124-129 color macro 22
130-135 color macro 23
136-141 color macro 24
142-147 color macro 25
148-153 color macro 26
154-159 color macro 27
160-165 color macro 28
166-171 color macro 29
172-177 color macro 30
178-183 color macro 31
184-189 color macro 32
190-195 color macro 33
196-201 color macro 34
202-207 color macro 35
208-213 color macro 36
214-219 color macro 37
220-225 color macro 38
226-231 color macro 39
232-237 color macro 40
238-243 color macro 41
244-249 color macro 42
250-255 color macro 43
2 channel
mode
<DMX-2CH> ch1 = color macro
000-013 no macro
014-017 color macro 1
018-022 color macro 2
023-027 color macro 3
Page 25
028-032 color macro 4
033-037 color macro 5
038-042 color macro 6
043-047 color macro 7
048-052 color macro 8
053-057 color macro 9
058-062 color macro 10
063-067 color macro 11
068-072 color macro 12
073-077 color macro 13
078-082 color macro 14
083-087 color macro 15
088-092 color macro 16
093-099 color macro 17
100-105 color macro 18
106-111 color macro 19
112-117 color macro 20
118-123 color macro 21
124-129 color macro 22
130-135 color macro 23
136-141 color macro 24
142-147 color macro 25
148-153 color macro 26
154-159 color macro 27
160-165 color macro 28
166-171 color macro 29
172-177 color macro 30
178-183 color macro 31
184-189 color macro 32
190-195 color macro 33
196-201 color macro 34
202-207 color macro 35
208-213 color macro 36
214-219 color macro 37
220-225 color macro 38
226-231 color macro 39
232-237 color macro 40
238-243 color macro 41
244-249 color macro 42
250-255 color macro 43
ch2 = master dimmer
000-255 stepless brightness
3 channel
mode
<DMX-3CH> ch1 = dimmer red
000-255 stepless brightness red
ch2 = dimmer green
000-255 stepless brightness green
ch3 = dimmer blue
000-255 stepless brightness blue
4 channel
mode
<DMX-4CH> ch1 = dimmer red
000-255 stepless brightness red
ch2 = dimmer green
000-255 stepless brightness green
ch3 = dimmer blue
000-255 stepless brightness blue
Page 26
ch4 = dimmer amber
000-255 stepless brightness amber
8 channel
mode
<DMX-8CH> ch1 = dimmer red
000-255 stepless brightness red
ch2 = dimmer green
000-255 stepless brightness green
ch3 = dimmer blue
000-255 stepless brightness blue
ch4 = dimmer amber
000-255 stepless brightness amber
ch5 = color macro
000-013 no macro
014-017 color macro 1
018-022 color macro 2
023-027 color macro 3
028-032 color macro 4
033-037 color macro 5
038-042 color macro 6
043-047 color macro 7
048-052 color macro 8
053-057 color macro 9
058-062 color macro 10
063-067 color macro 11
068-072 color macro 12
073-077 color macro 13
078-082 color macro 14
083-087 color macro 15
088-092 color macro 16
093-099 color macro 17
100-105 color macro 18
106-111 color macro 19
112-117 color macro 20
118-123 color macro 21
124-129 color macro 22
130-135 color macro 23
136-141 color macro 24
142-147 color macro 25
148-153 color macro 26
154-159 color macro 27
160-165 color macro 28
166-171 color macro 29
172-177 color macro 30
178-183 color macro 31
184-189 color macro 32
190-195 color macro 33
196-201 color macro 34
202-207 color macro 35
208-213 color macro 36
214-219 color macro 37
220-225 color macro 38
226-231 color macro 39
232-237 color macro 40
238-243 color macro 41
244-249 color macro 42
250-255 color macro 43
Page 27
K6 = flash rate
000-015 no function
016-255 flash rate from s -> f
K7 = mode
000-035 no function
036-071 ramp up */**
072-107 ramp down */**
108-143 ramp up/down */**
144-179 color mix mode *
180-215 color fade 3 colors *
216-251 color fade 7 color *
252-255 no function
ch8 = master dimmer
000-255 stepless brightness
* speed setting by channel 6
* color setting by channel 1, 2, 3, 4
Page 28
BEAM SPECS
1 m 3 m 5 m
red
6.250 lx 793 lx 282 lx
green
7.090 lx 1.024 lx 380 lx
blue
1.970 lx 284 lx 102 lx
amber
6.330 lx 790 lx 274 lx
rgba
19.150 lx 2.570 lx 930 lx
TECHNICAL SPECIFICATION
•
voltage: 100-240 V 47-63 Hz
•
power consumption: 0,5 A @ 230 V
•
measurements: 28,5 x 22,1 x 31 cm
•
weight: 6 kg
•
DMX-channels: 1 / 2 / 3 / 4 / 8
•
ip rating: IP 65
Loading...
