Litecraft DPiX.1 MKII LED Controller User Manual

Bedienungsanleitung
User Manual
Inhalt
Vielen Dank für den Kauf dieses LITECRAFT Produk- tes. Zu Ihrer eigenen Sicherheit lesen Sie bitte vor der ersten Inbetriebnahme diese Bedienungsan- leitung sorgfältig.
Sicherheitshinweise 4 Bestimmungsgemäße Verwendung 4 Montage 5 Elektrischer Anschluss 8 Reinigung und Wartung 8 Bedienung 9 Display-Modus 10 ArtNet Patching 11 Technische Spezifikation 16
Content
Thank you for purchasing this LITECRAFT product. For your own safety, please read the instruction manual carefully before turn on the product for the first time.
Safety Notes 18 Designated Use 18 Installation 19 Electrical Connection 22 Cleaning and Maintenance 22 Operation 23 Display-Mode 24 ArtNet Patching 26 Technical Specification 30
3
Sicherheitshinweise
• Jede Person, die mit der Installation, dem Einsatz oder dem Service des Gerätes betraut ist, muss:
• qualifiziert sein
• den Anweisungen dieser Bedienungsanleitung folgen.
ACHTUNG!
Seien Sie vorsichtig beim Einsatz des Gerätes. Sie riskieren einen elektrischen Schlag durch Hochspannung wenn Sie die Kabeladern berühren!
• Das Gerät hat unser Haus in herstellergeprüftem Zustand verlassen. Um diesen Zustand zu erhalten und einen sichern Betrieb dauerhaft zu gewährleisten, ist es absolut notwendig, den Sicherheitsvorschriften und Warnungen dieser Bedie­nungsanleitung zu folgen.
WICHTIG!
Fehler, die durch nicht Befolgen dieser Bedienungsanleitung entstehen, sind nicht Gegenstand der Garantie. Der Hersteller übernimmt keine Haftung für daraus entstehende Defekte oder Probleme.
• Halten Sie das Gerät fern von Heizkörpern oder anderen Hitzequellen.
• Wenn das Gerät enormen Temperaturschwankungen ausge­setzt war (z. B. nach einem Transport), schalten Sie es nicht sofort ein. Das entstehende Kondenswasser könnte das Gerät beschädigen. Lassen Sie das Gerät ausgeschaltet bis das Gerät Raumtemperatur erreicht hat.
• Dieses Gerät fällt unter die Schutzklasse I, daher ist es zwin­gend notwendig, dass die grün/gelbe Kabel-Ader mit dem Erdungskontakt des Steckers verbunden ist. Der elektrische Anschluss muss von einer qualifizierten Person durchgeführt werden.
• Versichern Sie sich, dass das Anschlusskabel niemals ge­quetscht oder durch scharfe Gegenstände beschädigt wurde. Prüfen Sie das Gerät und das Anschlusskabel regelmäßig.
• Sollte das Anschlusskabel beschädigt sein, so muss es umge­hend vom Hersteller, seinem Service Partner oder von einer qualifizierten Person ausgetauscht werden um Gefahren zu vermeiden.
• Linsen, Gläser oder UV Filter müssen ausgetauscht werden, wenn Sie visuell beschädigt sind, oder Ihre Effektivität beein­trächtigt ist, z. B. durch Splitter oder tiefe Kratzer.
• Lassen Sie die Kabeladern niemals in Kontakt mit anderen Kabeladern kommen! Behandeln Sie das Anschlusskabel und alle Steckverbindungen mit besonderer Vorsicht!
• Versichern Sie sich, dass die vorhandene Netzspannung nicht höher als die in dieser Bedienungsanleitung angegebene Spannung ist.
• Trennen Sie das Gerät immer vom Stromnetz, wenn Sie es nicht verwenden, oder wenn Sie es reinigen. Ziehen Sie das Anschlusskabel nur mittels Netzstecker heraus.
• Während der ersten Inbetriebnahme kann es zu leichter Rauch- und Geruchsbildung kommen. Das ist ein ganz norma­ler Vorgang und stellt keinen Defekt dar.
GEFAHR VON VERBRENNUNGEN!
Berühren Sie das Gerät nicht während des Betriebes! Das Gehäuse kann hohe Temperaturen erreichen.
GEFAHR FÜR DIE GESUNDHEIT!
Schauen Sie niemals direkt in die Lichtquelle, da speziell Epilep­tiker einen epileptischen Schock riskieren!
• Defekte, die durch Modifikationen des Gerätes, durch unqua­lifizierte Handhabung oder durch unqualifiziertes Personal entstehen, sind nicht Gegenstand der Garantie.
• Halten Sie das Gerät fern von Kindern und unqualifizierten Personen.
• Es befinden sich keine Verschleißteile im Gerät. Wartung und Service dürfen nur von autorisierten Service Partnern durch­geführt werden.
Bestimmungsmäße Verwendung
Bei diesem Produkt handelt es sich um einen Scheinwerfer, der ausschließlich für den professionellen Einsatz auf Bühnen, in Diskotheken, in Theatern, etc. bestimmt ist. Dieses Produkt ist für den Anschluss bis max. 240 V Wechselspannung zugelassen und wurde zur Verwendung im Innenbereich konzipiert.
• Vermeiden Sie Erschütterungen und jegliche Art von äußeren Einwirkungen bei der Installation oder dem Transport des Gerätes.
• Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausge­setzt wird. Vergewissern Sie sich, dass keine Kabel frei herum­liegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!
• Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchtenden Fläche darf 0,5 Meter nicht unterschreiten!
• Achten Sie bei der Scheinwerfermontage, der Demontage und bei Wartungsarbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist.
• Der Scheinwerfer und verwendetes Zubehör wie Farbfilter­rahmen und Torblende sind immer mit einem geeigneten Sicherungsseil zu sichern.
• Die maximale Umgebungstemperatur darf niemals überschrit­ten werden.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die nicht mit dem Gerät vertraut sind.
4
Montage
• Bei der Montage des Scheinwerfers sind spezifische Bestim­mungen wie die BGV C1 (vormals VBG 70) oder auch länder­spezifische Baurichtlinien zu beachten.
• Die Montage darf nur durch qualifizierte Personen erfolgen!
• Die Aufhängevorrichtung des Scheinwerfers muss so gebaut und bemessen sein, dass sie eine Stunde lang ohne dauernde und schädliche Deformierung das 10-fache der Nutzlast aus­halten kann.
• Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem Sicherungsseil erfolgen. Die zweite Aufhängung muss so beschaffen und angebracht sein, dass im Falle eines Fehlers an der Hauptaufhängung kein Teil der Installation herabfallen kann.
• Während der Installation ist der unnötige Aufenthalt im Ge­fahrenbereich unterhalb der Installation verboten.
• Der Installateur hat dafür zu sorgen, das sicherheitstechni­sche und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige überprüft werden.
• Der Installateur hat dafür Sorge zu tragen, dass sicherheits­technische und maschinentechnische Einrichtungen min­destens einmal jährlich durch einen Sachkundigen geprüft werden.
• Der Installateur hat dafür Sorge zu tragen, dass sicherheits­technische und maschinentechnische Einrichtungen mindes­tens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
• Der Scheinwerfer sollte idealerweise außerhalb des Aufent­haltsbereiches von Personen installiert werden
ACHTUNG!
Scheinwerfer können beim Herabstürzen erhebliche Verletzun­gen herbeiführen! Wenn Sie Zweifel an der Sicherheit einer möglichen Installationsform haben, installieren Sie den Schein­werfer NICHT!
• Vergewissern Sie sich vor der Montage, dass die Montage­fläche mindestens die 10-fache Punktbelastung des Eigenge­wichtes des Scheinwerfers aushalten kann
ACHTUNG!
Achten Sie bei der Installation auf die angegebenen Sicherheits­abstände zu brennbaren Materialien!
• Befestigen Sie den Scheinwerfer mit dem Haltebügel mittels eines geeigneten Haken/einer Schelle an Ihrem Traversensys­tem. Die hierfür vorgesehene Bohrung hat einen Durchmesser von 12 Millimetern. Je nach Art der Installation sind natür­lich auch vergleichbare, zugelassene Hängevorrichtungen einsetzbar.
• Sichern Sie den Scheinwerfer bei Überkopfmontage immer mit einem Sicherungsseil, das mindestens für das 12-fache Eigengewicht zugelassen ist. Es dürfen nur Sicherungsseile mit zugelassenen Verbindungsgliedern eingesetzt werden. Hängen Sie das Sicherungsseil in die dafür vorgesehene Bohrung ein und führen Sie es um die Traverse oder einen vergleichbaren, sicheren Befestigungspunkt. Achten Sie dar­auf das Verbindungsglied entsprechend der Bestimmungen zu verschließen.
• Öffnen Sie Feststellschrauben um den Neigungswinkel des Gerätes einzustellen und ziehen diesen danach wieder hand­fest an.
ACHTUNG!
Überkopfmontage erfordert ein hohes Maß an Erfahrung. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnung und Definition der Tragfähigkeit, verwendetes Installationsma­terial und regelmäßige Sicherheitsinspektionen des verwen­deten Materials und des Scheinwerfers. Versuchen Sie niemals die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen kön­nen zu Verletzungen und/oder zur Beschädigung von Eigentum führen.
• Der Scheinwerfer muss außerhalb des Handbereichs von Per­sonen installiert werden.
• Wenn der Scheinwerfer von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traver­sensystemen oder ähnlichen zugelassenen Aufhängungen gearbeitet werden. Der Scheinwerfer darf niemals frei schwin­gend im Raum befestigt werden.
5
Bei der Montage der unterschiedlichen Varianten sind nach folgende Hinweise besonders zu beachten.

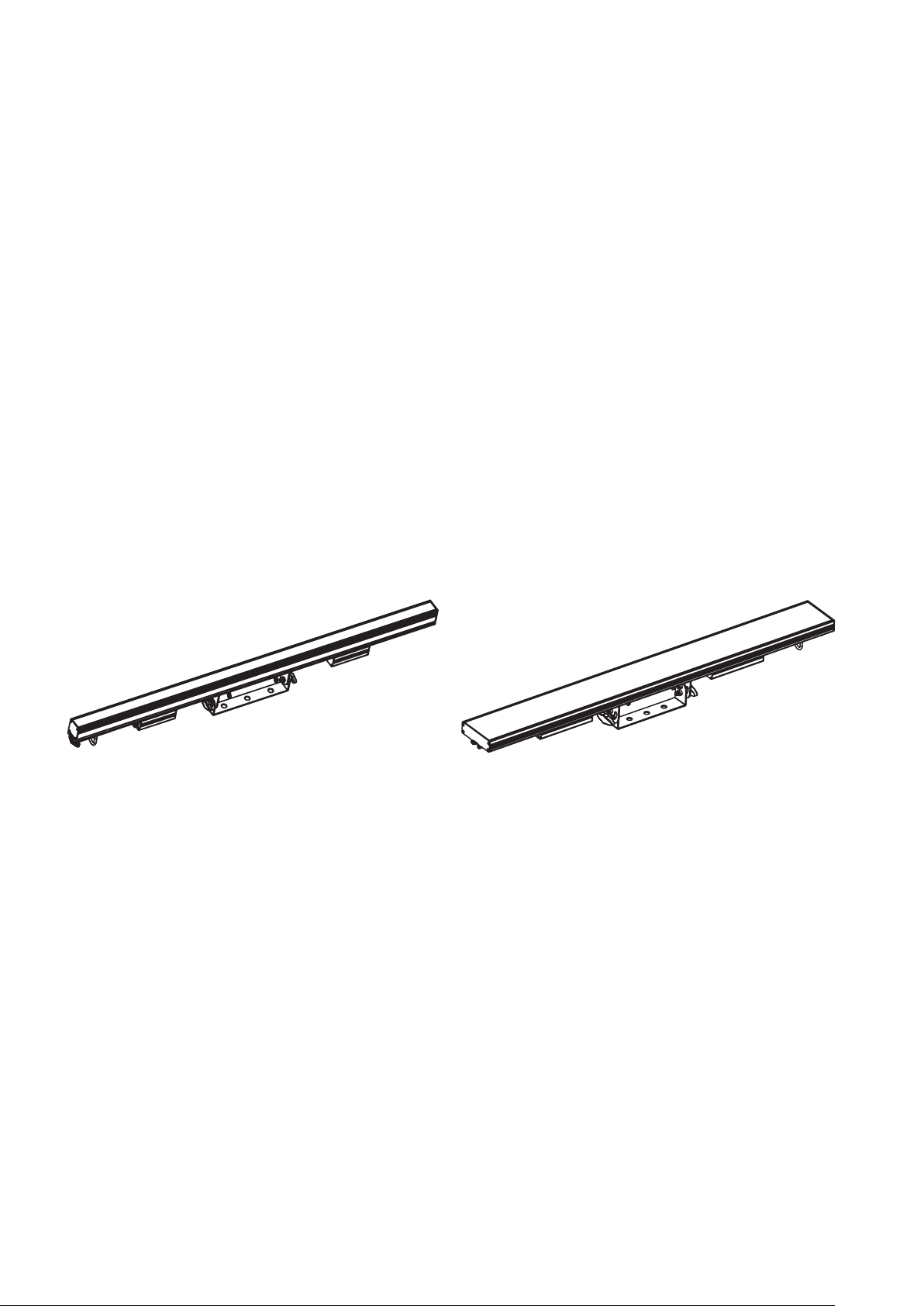

LPiX.40 Mk2
LPiX.40 Mk2 kann einzeln mittels des rückseitig angebrachten Bügels montiert werden. Verwenden Sie für die Installation ent­sprechend zugelassenes Anschlagmaterial welches der BGV C1 entspricht. Je nach örtlichen Gegebenheiten lässt sich der Bügel im Bereich von +/- 12 cm verschieben und an die Gegebenheiten anpassen. Vergewissern Sie sich das die Schrauben nach der Anpassung wieder fest angezogen sind.
WICHTIG! Die seitlichen Verbindungselemente dienen ausschließlich der Ausrichtung – sprich der Verbindung von mehreren LPiX.40 Mk2 miteinander. Diese Verbindungselemente sind statisch NICHT belastbar und dürfen nicht zur Montage der LPiX.40 Mk2 verwendet werden.
Sichern Sie den Scheinwerfer bei Überkopfmontage immer mit einem Sicherungsseil, das mindestens für das 12-fache Eigengewicht zugelassen ist. Es dürfen nur Sicherungsseile mit zugelassenen Verbindungsgliedern eingesetzt werden. Führen Sie das Sicherungsseil durch den Bügel sowie um die Traverse oder einen vergleichbaren, sicheren Befestigungspunkt. Achten Sie darauf das Verbindungsglied entsprechend der Bestimmun­gen zu verschließen.
BPiX.160 Mk2
BPiX.160 Mk2 kann einzeln mittels des rückseitig angebrachten Bügels montiert werden. Verwenden Sie für die Installation ent­sprechend zugelassenes Anschlagmaterial welches der BGV C1 entspricht. Je nach örtlichen Gegebenheiten lässt sich der Bügel im Bereich von +/- 6,5 cm verschieben und an die Gegebenhei­ten anpassen. Vergewissern Sie sich das die Schrauben nach der Anpassung wieder fest angezogen sind.
WICHTIG! Die seitlichen Verbindungselemente dienen ausschließlich der Ausrichtung – sprich der Verbindung von mehreren BPiX.160 Mk2 miteinander. Diese Verbindungselemente sind statisch NICHT belastbar und dürfen nicht zur Montage der BPiX.160 Mk2 verwendet werden.
Sichern Sie den Scheinwerfer bei Überkopfmontage immer mit einem Sicherungsseil, das mindestens für das 12-fache Eigengewicht zugelassen ist. Es dürfen nur Sicherungsseile mit zugelassenen Verbindungsgliedern eingesetzt werden. Führen Sie das Sicherungsseil durch den Bügel sowie um die Traverse oder einen vergleichbaren, sicheren Befestigungspunkt. Achten Sie darauf das Verbindungsglied entsprechend der Bestimmun­gen zu verschließen.
Montage der optionalen Diffusoren
• Im Lieferumfang des LPiX.40 Mk2 befinden sich zwei unter­schiedliche Diffusoren.
• Der Standard Diffusor „Frost“ kann gegen den Diffusor „Black“ ausgetauscht werden. Lösen Sie hierzu die seitlichen Schrauben des Gehäuses (nur eine Seite) und schieben den Diffusor seitlich aus dem Gehäuse heraus.
• Die Montage des Diffusors erfolgt in umgekehrter Reihen­folge.
6
Montage der optionalen Diffusoren
• Im Lieferumfang des BPiX.160 Mk2 befinden sich zwei unter­schiedliche Diffusoren.
• Der Standard Diffusor „Frost“ kann gegen den Diffusor „Black“ ausgetauscht werden. Lösen Sie hierzu die seitlichen Schrauben des Gehäuses (nur eine Seite) und schieben den Diffusor seitlich aus dem Gehäuse heraus.
• Die Montage des Diffusors erfolgt in umgekehrter Reihen­folge.
2PiX.80 Mk2
QPiX.144 Mk2
2PiX.80 Mk2 kann einzeln mittels der beiden am Kopf einge­lassenen M10 Gewinde montiert werden. Verwenden Sie für die Installation entsprechend zugelassenes Anschlagmaterial welches der BGV C1 entspricht. Je nach örtlichen Gegebenheiten lässt sich das Anschlagmaterial oben oder seitlich montieren.
WICHTIG! Sichern Sie den Scheinwerfer bei Überkopfmontage immer mit einem Sicherungsseil, das mindestens für das 12-fache Eigenge­wicht zugelassen ist. Es dürfen nur Sicherungsseile mit zugelas­senen Verbindungsgliedern eingesetzt werden. Führen Sie das Sicherungsseil durch die Öffnung an der Oberseite des 2PiX.80 Mk2 sowie um die Traverse oder einen vergleichbaren, sicheren Befestigungspunkt. Achten Sie darauf das Verbindungsglied entsprechend der Bestimmungen zu verschließen.
QPiX.144 Mk2 kann einzeln mittels des rückseitig angebrachten Bügels montiert werden. Verwenden Sie für die Installation entsprechend zugelassenes Anschlagmaterial welches der BGV C1 entspricht.
WICHTIG! Die seitlichen Verbindungselemente sowie die Verbindungsele­mente oben und unten dienen ausschließlich der Ausrichtung – sprich der Verbindung von mehreren QPiX.144 Mk2 miteinan­der. Diese Verbindungselemente sind statisch NICHT belastbar und dürfen nicht zur Montage der QPiX.144 Mk2 verwendet werden.
Sichern Sie den Scheinwerfer bei Überkopfmontage immer mit einem Sicherungsseil, das mindestens für das 12-fache Eigengewicht zugelassen ist. Es dürfen nur Sicherungsseile mit zugelassenen Verbindungsgliedern eingesetzt werden. Führen Sie das Sicherungsseil durch den Bügel sowie um die Traverse oder einen vergleichbaren, sicheren Befestigungspunkt. Achten Sie darauf das Verbindungsglied entsprechend der Bestimmun­gen zu verschließen.
Montage der optionalen Diffusoren
• Im Lieferumfang des QPiX.144 Mk2 befinden sich zwei unter­schiedliche Diffusoren.
• Der Standard Diffusor „Frost“ kann gegen den Diffusor „Black“ ausgetauscht werden. Lösen Sie hierzu die seitlichen Schrauben des Gehäuses (nur eine Seite) und schieben den Diffusor seitlich aus dem Gehäuse heraus.
• Die Montage des Diffusors erfolgt in umgekehrter Reihen­folge.
7
Elektrischer Anschluss
Reinigung und Wartung
Der Anschluss an die Spannungsversorgung darf ausschließlich nur durch qualifiziertes Personal vorgenommen werden.
Schließen Sie das Gerät an die Spannungsversorgung an. Vergewissern Sie sich das die Leistungsangaben übereinstim- men.
Der Schutzleiter muss unbedingt in der gesamten Installation angeschlossen sein!
ACHTUNG! Vor der ersten Inbetriebnahme muss die Installation durch einen Sachverständigen geprüft werden!
ACHTUNG! Bei der Sekundären Verkabelung mittels XLR 4 pol Kabel gilt es diverse Regeln zu beachten die im nachfolgenden aufgeführt sind!
Vermeiden Sie Steckvorgänge unter Last, sprich bei einge- schaltetem DPiX.1 Mk2. Schalten Sie den DPiX.1 Mk2 erst nach abgeschlossener Installation aller Komponenten ein.
Verwenden Sie ausschließlich original Verbindungskabel bzw. Kabel gemäß der Herstellerspezifikation die wir Ihnen auf Wunsch gerne zusenden.
Die maximale Kabellänge zwischen dem DPiX.1 Mk2 und dem ersten Gerät sollte nicht länger sein als:
DPiX.1 Mk2 – LPiX.40 Mk2 = 10 m DPiX.1 Mk2 – BPiX.160 Mk2 = 20 m DPiX.1 Mk2 – 2PiX.80 Mk2 = 20 m DPiX.1 Mk2 – QPiX.144 Mk2 = 30 m
• Der Installateur hat dafür Sorge zu tragen, dass sicherheits­technische und maschinentechnische Einrichtungen min­destens einmal jährlich durch einen Sachkundigen geprüft werden.
• Der Installateur hat dafür Sorge zu tragen, dass sicherheits­technische und maschinentechnische Einrichtungen
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Dabei muss unter anderem auf folgende Punkte geachtet werden:
• Alle Schrauben, mit denen das Gerät oder Geräteteile mon­tiert sind, müssen fest sitzen und dürfen nicht korrodiert sein.
• An Gehäuse, Befestigungen und Montageort (Decke, Abhän­gung, Traverse) dürfen keine Verformungen sichtbar sein.
• Die elektrischen Anschlussleitungen dürfen keinerlei Be­schädigungen, Materialalterung (z. B. poröse Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmän­gel behoben.
ACHTUNG! Achten Sie darauf dass während der Arbeit am Gerät die Verbindung zur Spannungsquelle vollständig getrennt wird. Unbedingt Netzstecker ziehen!
• Das Gerät muss regelmäßig gereinigt werden. Verwenden sie zur Reinigung lediglich ein feuchtes, fusselfreies Tuch. Ver­wenden sie niemals Alkohol oder chemische Reinigungsmittel.
• Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließlich dem autori­sierten Fachhandel vorbehalten!
• Verwenden Sie ausschließlich original Ersatzteile!
Die maximale Kabellänge zwischen zwei Geräten sollte nicht länger sein als:
LPiX.40 Mk2 – LPiX.40 Mk2 = 1 m BPiX.160 Mk2 – BPiX.160 Mk2 = 1 m 2PiX.80 Mk2 – 2PiX.80 Mk2 = 1 m QPiX.144 Mk2 – QPiX.144 Mk2 = 1 m
Die maximale Kabellänge zwischen dem DPiX.1 Mk2 und dem letzten Gerät in der Kette sollte nicht länger sein als:
DPiX.1 Mk2 – LPiX.40 Mk2 = 33 m DPiX.1 Mk2 – BPiX.160 Mk2 = 25 m DPiX.1 Mk2 – 2PiX.80 Mk2 = 25 m DPiX.1 Mk2 – QPiX.144 Mk2 = 35 m
8
HINWEIS! Sollten Sie noch Fragen haben, steht Ihnen Ihr Fachhändler gerne zur Verfügung.
Bedienung
Dieses Gerät besitzt verschiedene ArtNet- und Test-Modi. Im ArtNet-Modus können mehrere Geräte miteinander verbun- den und von einem Kontroller gesteuert werden. Das Gerät übernimmt die Einstellungen des ArtNet-Kontrollers, sobald entsprechend Protocol, IP-Adresse, SubNet, Universe einge- stellt wurden.
Display Beschreibung:
Das Display zeigt die verschiedenen Einstellmöglichkeiten
sowie Test-Modi.
• Taster Beschreibung: Drücken Sie die MENU Taste um in das Menü zu gelangen.
Drücken Sie die MENU Taste oder die UP/DOWN Tasten um den gewünschten Menüpunkt auszuwählen. Drücken Sie die ENTER Taste um den entsprechenden Menüpunkt anpassen zu können; passen Sie den entsprechenden Wert mittels UP/DOWN Tasten an um die gewünschten Werte einzustellen. Mit der UP Taste erhöhen Sie den Wert. Mit der DOWN Taste verringern Sie ihn. Drücken Sie die ENTER Taste um Ihre Einstellung zu speichern bzw. um zum folgen­den Menüpunkt zu gelangen
HINWEIS! Das Gerät besitzt eine automatische Speicherung für alle Ein­stellungen. Wenn Sie das Gerät aus- und wieder einschalten, arbeitet es mit den zuvor eingestellten Werten.
1
Rack-Montage
2
Menu-Taste
3
UP-Taste
1
7 86
7
OLED-Display
8
Down-Taste
9
XLR 4 pol Ausgang
4 52 3
9
10 11
4
Netz-Eingang
5
Sicherungshalter
6
Enter-Taste
10
RJ 45 Netzwerk-Eingang #1
11
RJ 45 Netzwerk-Eingang #2
9
Display-Modus
Display Funktion
LITECRAFT DPiX.1 Mk2 - V *.*
<Protocol> Kling-Net
<Auto Adress> <No>
Subnet <**> ** = 0-15
Universe #1 <**>
Universe #2 <**>
Universe #3 <**>
Universe #4 <**>
Universe #5 <**>
Universe #6 <**>
Pixel Layout <40 x 24>
Display-Modus
IP Adress #1 <**.***.***.***>
IP Adress #2 <**.***.***.***>
Device ID Device ID
<Output Test> <Red>
<Factory Reset> <No>
DPiX.1 Mk2 V *.** *.** = Software-Version
ArtNet
<YES>
Subnet <**> ** = 0-15
Universe #1 <**> ** = 0-15
Universe #2 <**> ** = 0-15
Universe #3 <**> ** = 0-15
Universe #4 <**> ** = 0-15
Universe #5 <**> ** = 0-15
Universe #6 <**> ** = 0-15
<12 x 72>
IP Adress #1 <**.***.***.***> **.***.***.*** = IP-Adresse
IP Adress #2 <**.***.***.***> **.***.***.*** = IP-Adresse
<********> ******** = Geräte-Adresse
<Green> <Blue> <White> <Fade> <Scroll>
<YES>
Anzeige der Softwareversion direkt nach dem Einschalten des Gerätes. Dieser Menüpunkt verschwindet nach 3 Sekunden automatisch
Kling-Net: Auswahl Kling-Net-Protokoll ArtNet: Auswahl ArtNet-Protokoll
(Standard Einstellung = ArtNet)
Automatische Adressierung aller ange- schlossen Geräte
Einstellung des ArtNet Subnet
(Standard Einstellung = 0)
Einstellung des ArtNet Universe #1
(Standard Einstellung = 0)
Einstellung des ArtNet Universe #2
(Standard Einstellung = 1)
Einstellung des ArtNet Universe #3
(Standard Einstellung = 2)
Einstellung des ArtNet Universe #4
(Standard Einstellung = 3)
Einstellung des ArtNet Universe #5
(Standard Einstellung = 4)
Einstellung des ArtNet Universe #6
(Standard Einstellung = 5)
Einstellung der Pixel Anordnung 40 x 24 (24x LPiX.40 Mk2) 40 x 24 (6x BPiX.160 Mk2) 40 x 24 (16x 2PiX.80 Mk2) 12 x 72 (6x QPiX.144 Mk2)
(Standard Einstellung = 40 x 24)
Einstellung der IP-Adresse Netzwerk Karte #1
Einstellung der IP-Adresse Netzwerk Karte #2
Anzeige der Geräte-Adresse
Auswahl eines Testmodi
Rücksetzen aller Einstellung auf die hier in der Bedienungsanleitung angegebenen Standard Einstellungen
10
ArtNet Patching
LPiX.40 Mk2
LPiX.40 Mk2 #01 0 0 1
LPiX.40 Mk2 #02 0 0 121 K121 = Dimmer Rot
SubNet Universe DMX Adresse Funktion
K1 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K2 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K3 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
K118 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K119 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K120 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
000-255 stufenlose Helligkeit Rot
K122 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K123 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
K238 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K239 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K240 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
LPiX.40 Mk2 #03 0 0 241 K241 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K242 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
ArtNet Patching
K243 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
K359 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K360 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K361 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
LPiX.40 Mk2 #04 0 0 362 K362 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K363 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K364 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
K478 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K479 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K480 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
11
LPiX.40 Mk2 (Fortsetzung)
SubNet Universe DMX Adresse Funktion
LPiX.40 Mk2 #05 0 1 1
LPiX.40 Mk2 #06 0 1 121
LPiX.40 Mk2 #07 0 1 241
LPiX.40 Mk2 #08 0 1 362
LPiX.40 Mk2 #09 0 2 1
LPiX.40 Mk2 #10 0 2 121
LPiX.40 Mk2 #11 0 2 241
LPiX.40 Mk2 #12 0 2 362
LPiX.40 Mk2 #13 0 3 1
LPiX.40 Mk2 #14 0 3 121
LPiX.40 Mk2 #15 0 3 241
LPiX.40 Mk2 #16 0 3 362
LPiX.40 Mk2 #17 0 4 1
LPiX.40 Mk2 #18 0 4 121
ArtNet Patching
LPiX.40 Mk2 #19 0 4 241
LPiX.40 Mk2 #20 0 4 362
LPiX.40 Mk2 #21 0 5 1
LPiX.40 Mk2 #22 0 5 121
LPiX.40 Mk2 #23 0 5 241
LPiX.40 Mk2 #24 0 5 362
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
12
BPiX.160 Mk2
BPiX.160 Mk2 #01 0 0 1
BPiX.160 Mk2 #02 0 1 1
BPiX.160 Mk2 #03 0 2 1
ArtNet Patching
BPiX.160 Mk2 #04 0 3 1
BPiX.160 Mk2 #05 0 4 1
BPiX.160 Mk2 #06 0 5 1
SubNet Universe DMX Adresse Funktion
K1 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K2 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K3 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
K478 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K479 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K480 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
13
2PiX.80 Mk2
2PiX.80 Mk2 #01 0 0 1
2PiX.80 Mk2 #02 0 0 121 K121 = Dimmer Rot
2PiX.80 Mk2 #03 0 0 241 K241 = Dimmer Rot
ArtNet Patching
SubNet Universe DMX Adresse Funktion
K1 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K2 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K3 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
K118 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K119 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K120 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
000-255 stufenlose Helligkeit Rot
K122 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K123 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
K238 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K239 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K240 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
000-255 stufenlose Helligkeit Rot
K242 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K243 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
K359 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K360 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K361 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
2PiX.80 Mk2 #04 0 0 362 K362 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K363 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K364 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
K478 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K479 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K480 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
14
2PiX.80 Mk2 (Fortsetzung)
SubNet Universe DMX Adresse Funktion
2PiX.80 Mk2 #05 0 1 1
2PiX.80 Mk2 #06 0 1 121
2PiX.80 Mk2 #07 0 1 241
2PiX.80 Mk2 #08 0 1 362
2PiX.80 Mk2 #09 0 2 1
2PiX.80 Mk2 #10 0 2 121
2PiX.80 Mk2 #11 0 2 241
2PiX.80 Mk2 #12 0 2 362
2PiX.80 Mk2 #13 0 3 1
ArtNet Patching
2PiX.80 Mk2 #14 0 3 121
2PiX.80 Mk2 #15 0 3 241
2PiX.80 Mk2 #16 0 3 362
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
QPiX.144 Mk2
QPiX.144 Mk2 #01 0 0 1
QPiX.144 Mk2 #02 0 1 1
QPiX.144 Mk2 #03 0 2 1
ArtNet Patching
QPiX.144 Mk2 #04 0 3 1
QPiX.144 Mk2 #05 0 4 1
QPiX.144 Mk2 #06 0 5 1
SubNet Universe DMX Adresse Funktion
K1 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K2 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K3 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
K430 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K431 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K432 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
siehe oben
siehe oben
siehe oben
siehe oben
siehe oben
15

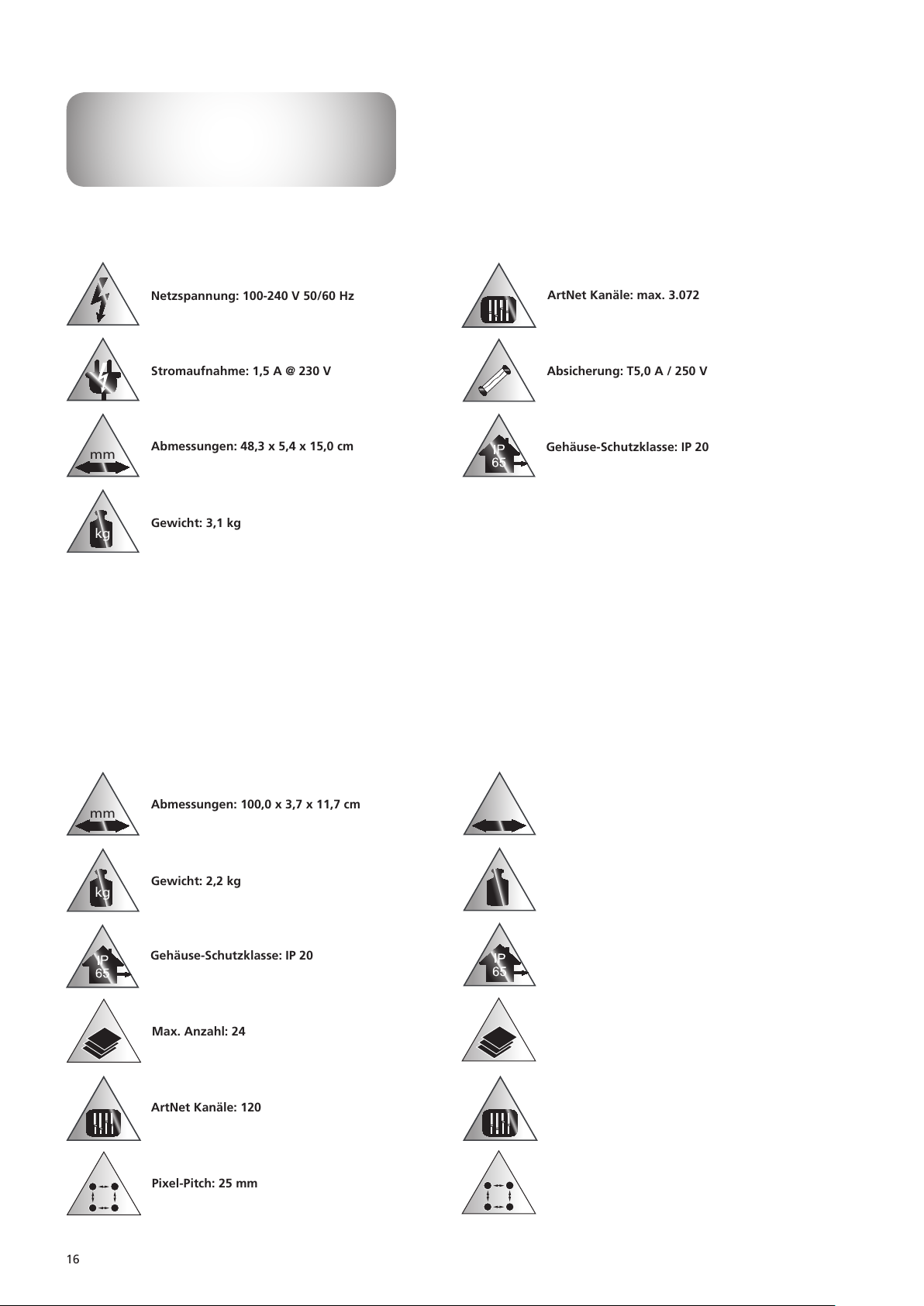

Technische Spezifikation
DPiX.1 Mk2
mm
kg
Netzspannung: 100-240 V 50/60 Hz
Stromaufnahme: 1,5 A @ 230 V
Abmessungen: 48,3 x 5,4 x 15,0 cm
Gewicht: 3,1 kg
ArtNet Kanäle: max. 3.072
Absicherung: T5,0 A / 250 V
Gehäuse-Schutzklasse: IP 20
LPiX.40 Mk2
mm
kg
Abmessungen: 100,0 x 3,7 x 11,7 cm
Gewicht: 2,2 kg
Gehäuse-Schutzklasse: IP 20
Max. Anzahl: 24
ArtNet Kanäle: 120
Pixel-Pitch: 25 mm
BPiX.160 Mk2
mm
kg
Abmessungen: 100,0 x 10,7 x 11,7 cm
Gewicht: 3,7 kg
Gehäuse-Schutzklasse: IP 20
Max. Anzahl: 6
ArtNet Kanäle: 480
Pixel-Pitch: 25 mm
16
2PiX.80 Mk2
QPiX.144 Mk2
mm
kg
Abmessungen: 115,5 x 2,8 cm
Gewicht: 0,33 kg
Gehäuse-Schutzklasse: IP 20
Max. Anzahl: 16
ArtNet Kanäle: 120
Pixel-Pitch: 25 mm
mm
kg
Abmessungen: 30,0 x 30,0 x 11,8 cm
Gewicht: 2,6 kg
Gehäuse-Schutzklasse: IP 20
Max. Anzahl: 6
DMX Kanäle: 432
Pixel-Pitch: 25 mm
17
Safety Notes
Each person which is responsible for the installation, the use or service of this unit must be:
• qualified
• has to follow the instructions in this manual.
WARNING! Be careful when using the device. You risk an electrical shock from high voltage, if you touch the wires!
The device has left our company in manufacturer proofed state. To maintain this status and to ensure a permanent safe operation, it is absolutely necessary to follow the safety instructions and warnings in this manual.
IMPORTANT! Errors, caused by not following these instructions are not cov- ered by the warranty. The manufacturer will not accept liability for any resulting defects or problems.
Keep the unit away from radiators or other heat sources!
If the unit has been exposed to tremendous temperature changes (e.g. after transportation), do not turn it on imme- diately. The resulting condensation could damage the unit. Don`t switch unit on until the device reaches room tempera- ture.
This device belongs to protection class I. Therefore, it is im- perative that the green/yellow wire is connected to the earth contact of the plug. The electrical connection must be made by a qualified person.
Make sure that the cable has never been squeezed or dam- aged by sharp objects. Check the device and the cables regu- larly.
If the cable is damaged, it must be replaced immediately by the manufacturer, its service agent or a qualified person in order to avoid danger.
Lenses, glasses or UV filters must be replaced if they are visually damaged, or their effectiveness is impaired, e.g. by broken glass or by deep scratches.
Ensure that wires never come in contact with other wires! Handle the power cord and all connections with caution!
Make sure that the line voltage is not higher than the voltage specified in this manual.
Disconnect the unit from the AC mains when it is not in use or when cleaning it. Disconnect the connection only by pulling the cable plug.
Using the fixture for the first time, can result in light smoke and odors. This is a normal process and does not constitute a defect.
RISK TO HEALTH! Never look directly into the light source. Especially epileptics risk an epileptic shock! Disconnect the unit from the AC mains when not in use or when cleaning it.
Defects caused by modifications of the device by unqualified handling or an unqualified person are not covered by the warranty.
Keep the product away from children and unskilled people.
There are no wear parts in the device. Maintenance and ser- vice must be performed only by an authorized service partner.
Designated Use
This product is a spotlight, which is designed only for profes- sional use on stages, discotheques, theatres, etc. This product is approved for mains connection up to 240 VAC and designed for indoor use.
Please avoid any kind of shocks and outer actions during its installation or transportation.
Take care of too high ambient temperature, humidity and dust when choosing the installation location. Assure that all cables are fixed. Incorrect operation may lead to danger.
Image shows the minimum distance to illuminated objects. Minimum distance between fixture and illuminated surface is 0,5 meters
Assure that the area below the mounting position of the fixture is roped in while mounting, dismantling and service.
The spotlight itself and its accessories like color frame and barndoors have to be safed with a suitable safety chain.
Assure that the maximum ambient temperature is never exceeded.
Do not put the fixture in operation before you are familiar with its functions. Keep the product away from children and unskilled people.
RISK OF BURNS! Do not touch the unit during operation! The housing may reach high temperatures.
18
Installation
There are specific regulations like BGV C1 (old VBG 70) or country related regulations which need to attend during the installation. The installation has to be handled by skilled persons only!
Suspension device hast to be built and calculated in order to handle up to 10 times its specific load limit over a time of one hour without permanent or harmful deformation.
Installation has to be done with a separate, independent sus- pension device like a safety chain. A second suspension device has to be built in order to assure that in case of error no part of an installation can fall off.
Trepassing the danger zone below the installation during the assembling is prohibited.
Installer has to take care of all safety and machinery instal- lations are approved by authorized persons before first opera- tion or after changes before restarting.
Installer has to take care of all safety and machinery installa- tions are approved by skilled persons at least once a year.
Installer has to take care of all safety and machinery installa- tions are approved by authorized persons at least every four years during the acceptance inspection.
Spotlight should ideally installed outside peoples lounge area.
ATTENTION! Assure the specified safety distances to flammable material.
• Attach the spotlight with its yoke and the use of a suitable hook/clamp to your truss system. According to your installa­tion also similar but approved suspension devices are possible. The therefor used opening has a diameter of about 12 mm.
• When installing the spotlight overhead make sure to safe the fixture by a safety chain which is specified at least with a load limit of 12 times of the spotlights weight. Only safety chain with approved connective can be used. Attach the safety chain to its designated opening and attach it to the truss system or a similar and safe attachment point. Assure to close the fasteners as specified.
• To adjust the angle of the fixture open the locking screw, set the fixure in its position and close it by hand.
ATTENTION! Installation overhead needs a high level of experience. This includes (but is not just limited to) calculation and definition of load capacity, used installation material and regular safety inspections of used material and the fixture itself. Never try to do the installation by yourself if you are not qualified, instead you have to instruct a skilled installer. Inappropriate installa- tions can cause injuries and/or damage of property.
Spotlight has to be installed outside areas where people can touch it.
Professional truss system or similar licensed suspension systems have to be used if the spotlight is used in suspension from ceiling or other constructions. Spotlights can never be installed freely suspended!
ATTENTION! Spotlights can cause injuries when fall off. If you are not trained in questions of safety for the different kinds of installa- tion do NOT install the spotlight!
Assure that the mounting surface can hold at least ten times the point load of the spotlight before installing the fixture.
19
During the mounting of the different versions the following advices have to be noted.
LPiX.40 Mk2
LPiX.40 Mk2 can be mount as single strip due to the yoke on the backside. Only use suitable hooks/clamps approved by the BGV C1 for this kind of installation. Depending on the unit surround­ings the yoke can be shifted in an range of +/- 12 cm to fit to the surroundings. Make sure that you tighten the screws after you adjust the yoke.
NOTE! The connection elements mounted at the sides are only used for alignment – means the connection of multiple LPiX.40 Mk.2 together. These connection elements are NOT used for static loads and cannot be used for mounting of LPiX.40 Mk2!
Make sure to safe the fixture by a safety chain which is specified at least with a load limit of 12 times of the fixtures weight. Only safety chain with approved connective can be used. Attach the safety chain through the yoke as well as to the truss system or similar and safe attachment point. Assure to close the fasteners as specified. or a similar and safe attachment point. Assure to close the fas­teners as specified.
BPiX.160 Mk2
BPiX.160 Mk2 can be mount as single bar due to the yoke on the backside. Only use suitable hooks/clamps approved by the BGV C1 for this kind of installation. Depending on the unit sur­roundings the yoke can be shifted in an range of +/- 6,5 cm to fit to the surroundings. Make sure that you tighten the screws after you adjust the yoke.
NOTE! The connection elements mounted at the sides are only used for alignment – means the connection of multiple BPiX.160 Mk2 together. These connection elements are NOT used for static loads and cannot be used for mounting of BPiX.160 Mk2!
Make sure to safe the fixture by a safety chain which is specified at least with a load limit of 12 times of the fixtures weight. Only safety chain with approved connective can be used. Attach the safety chain through the yoke as well as to the truss system or similar and safe attachment point. Assure to close the fasteners as specified. or a similar and safe attachment point. Assure to close the fas­teners as specified.
Mounting of optional diffusor
• The delivery of LPiX.40 Mk2 includes two different diffusor.
• Der standard diffusor „frost“ can be changed to the diffusor „black“. Lose the side screws of the housing (only one side) and slide the diffusor out of the housing.
• The mounting of diffusor is made in reverse order.
Mounting of optional diffusor
• The delivery of BPiX.160 Mk2 includes two different diffusor.
• Der standard diffusor „frost“ can be changed to the diffusor „black“. Lose the side screws of the housing (only one side) and slide the diffusor out of the housing.
• The mounting of diffusor is made in reverse order.
20
2PiX.80 Mk2
QPiX.144 Mk2
2PiX.80 Mk2 can be mount as single stick due to one of the both M10 treads on its head. Only use suitable hooks/clamps approved by the BGV C1 for this kind of installation. Depending on the unit surroundings the hooks/clamps can be mounted on top or on side.
NOTE! Make sure to safe the fixture by a safety chain which is speci­fied at least with a load limit of 12 times of the fixtures weight. Only safety chain with approved connective can be used. Attach the safety chain through the opening on top of the 2Pix.80 Mk2 as well as to the truss system or similar and safe attachment point. Assure to close the fasteners as specified. or a similar and safe attachment point. Assure to close the fasteners as specified.
QPiX.144 Mk2 can be mount as single panel due to the yoke on the backside. Only use suitable hooks/clamps approved by the BGV C1 for this kind of installation.
NOTE! The connection elements mounted at the sides and on top and bottom are only used for alignment – means the connection of multiple QPiX.144 Mk.2 together. These connection elements are NOT used for static loads and cannot be used for mounting of QPiX.144 Mk2!
Make sure to safe the fixture by a safety chain which is specified at least with a load limit of 12 times of the fixtures weight. Only safety chain with approved connective can be used. Attach the safety chain through the yoke as well as to the truss system or similar and safe attachment point. Assure to close the fasteners as specified. or a similar and safe attachment point. Assure to close the fas­teners as specified.
Mounting of optional diffusor
• The delivery of QPiX.144 Mk2 includes two different diffusor.
• Der standard diffusor „frost“ can be changed to the diffusor „black“. Lose the side screws of the housing (only one side) and slide the diffusor out of the housing.
• The mounting of diffusor is made in reverse order.
21
Electrical Connection
Cleaning and Maintenance
Connection to the mains is only allowed by skilled persons.
Before connecting the fixture to the mains, assure that the- specifications are corresponding.
Electrical grounding has to be used in the whole installation!
ATTENTION! Installation has to be approved by an authorized person before first operation!
ATTENTION! On the secondary cableing using XLR 4 pin cable the following rules which you can find below have to be taken care!
Avoid plugging with mains on load, means DPiX.1 Mk2 is powered on. Power on DPiX.1 Mk2 after the installation of all components is finished.
Use only original cable or cable according to the suppliers spe- cification which we can send on request.
The max. cable length between DPiX.1 Mk2 and the first unit should never be longer than:
DPiX.1 Mk2 – LPiX.40 Mk2 = 10 m DPiX.1 Mk2 – BPiX.160 Mk2 = 20 m DPiX.1 Mk2 – 2PiX.80 Mk2 = 20 m DPiX.1 Mk2 – QPiX.144 Mk2 = 30 m
The max. cable length between two units should never be longer than:
• Installer has to take care of all safety and machinery installati­ons are approved by skilled persons at least once a year.
• Installer has to take care of all safety and machinery installa­tions are approved by authorized persons at least every four years during the acceptance inspection. Following points need to receive special attention:
• All screws used for mounting the fixture or parts of it need to be proof and must not show corrosion.
• Housing, suspension device and installation site (ceiling,
suspension, truss) must not show deformation.
• All power cords must not show any damage, aging (for
example porous wires) or sediments. Other, to the loca- tion related and usage aligned regulations will be obser­ ved by the skilled person and safety defects will be fixed.
ATTENTION! Make sure that the fixture is disconnected from mains during all maintenance! It is important to unplug mains connector!
• The fixture must be regularly cleaned from dirt and dust. Only use a wetted, lint-free cloth for cleaning the fixture. Never use alcohol or any kind of solvent for cleaning.
• Inside the fixture there are no parts which need maintenance. Maintenance & service must be done by authorized dealers only.
• Only use original spare parts!
Advice! If you have further questions, your local dealer will be happy to help you.
LPiX.40 Mk2 – LPiX.40 Mk2 = 1 m BPiX.160 Mk2 – BPiX.160 Mk2 = 1 m 2PiX.80 Mk2 – 2PiX.80 Mk2 = 1 m QPiX.144 Mk2 – QPiX.144 Mk2 = 1 m
The max. cable length between DPiX.1 Mk2 and the last unit in chain should never be longer than:
DPiX.1 Mk2 – LPiX.40 Mk2 = 33 m DPiX.1 Mk2 – BPiX.160 Mk2 = 25 m DPiX.1 Mk2 – 2PiX.80 Mk2 = 25 m DPiX.1 Mk2 – QPiX.144 Mk2 = 35 m
22
Operation
This device has several ArtNet- and test-modes. In ArtNet- mode, multiple devices can be connected and controlled by a controller. The device accepts the settings of the ArtNet- controller, as soon as the corresponding ptotocol, ip address, subnet, universe is set.
Display description:
The display shows the different settings and test-modes.
• Button description: Press the MENU button to get access to the menu. Press the
MENU button or UP/DOWN button repeatedly to select the mode. Press ENTER button to change the relevant topic; change the relevant topic by pressing UP/DOWN button to change set­tings. Use the UP button to increase the value. Use the DOWN button to decrease it. Press ENTER button again to save your settings and get access to next menu.
NOTE! The device has an automatic storage for all settings. When you turn the device off and on again, it works with the previously set values
1
Rack mounting
2
Menu-Button
3
Up-Button
1
7 86
7
OLED-Display
8
Down-Button
9
XLR 4 pin Output
4 52 3
9
10 11
4
5
6
Mains-Input
Fuse
Enter-Button
10
RJ 45 Network Input #1
11
RJ 45 Network Input #2
23
Display-Mode
display function
LITECRAFT DPiX.1 Mk2 - V *.*
<Protocol> Kling-Net
<Auto Adress> <No>
Subnet <**> ** = 0-15
Universe #1 <**>
Universe #2 <**>
Universe #3 <**>
Universe #4 <**>
Universe #5 <**>
Universe #6 <**>
Display-Mode
Pixel Layout <40 x 24>
IP Adress #1 <**.***.***.***>
IP Adress #2 <**.***.***.***>
Device ID Device ID
<Output Test> <Red>
<Factory Reset> <No>
DPiX.1 Mk2 V *.** *.** = Software-Version
ArtNet
<YES>
Subnet <**> ** = 0-15
Universe #1 <**> ** = 0-15
Universe #2 <**> ** = 0-15
Universe #3 <**> ** = 0-15
Universe #4 <**> ** = 0-15
Universe #5 <**> ** = 0-15
Universe #6 <**> ** = 0-15
<12 x 72>
IP Adress #1 <**.***.***.***> **.***.***.*** = IP-Adresse
IP Adress #2 <**.***.***.***> **.***.***.*** = IP-Adresse
<********> ******** = Geräte-Adresse
<Green> <Blue> <White> <Fade> <Scroll>
<YES>
shows the software version direct after switching on the unit (this messages appears after 3 seconds automaticly)
Kling-Net: selection of Kling-Net-protocol Art-Net: selection of Art-Net-protocol
(default setting = ArtNet)
automatic adressing of all connected fixtures
setting of artnet subnet #1
(default setting = 0)
setting of artnet universe #1
(default setting = 0)
setting of artnet universe #2
(default setting = 1)
setting of artnet universe #3
(default setting = 2)
setting of artnet universe #4
(default setting = 3)
setting of artnet universe #5
(default setting = 4)
setting of artnet universe #6
(default setting = 5)
setting of pixel layout 40 x 24 (24x LPiX.40 Mk2) 40 x 24 (6x BPiX.160 Mk2) 40 x 24 (16x 2PiX.80 Mk2) 12 x 72 (6x QPiX.144 Mk2)
(default setting = 40 x 24)
setting of ip-adress network card #1
setting of ip-adress network card #2
display the device-id
choose of a test mode
factory reset of all settings to the default settings shown in the manual
24
ArtNet Patching
LPiX.40 Mk2
LPiX.40 Mk2 #01 0 0 1 ch1 = dimmer red
LPiX.40 Mk2 #02 0 0 121 ch121 = dimmer red
subnet universe DMX adress function
000-255 steppless brightness red ch2 = dimmer green 000-255 steppless brightness green ch3 = dimmer blue 000-255 steppless brightness blue …
ch118 = dimmer red 000-255 steppless brightness red ch119 = dimmer green 000-255 steppless brightness green ch120 = dimmer blue 000-255 steppless brightness blue
000-255 steppless brightness red ch122 = dimmer green 000-255 steppless brightness green ch123 = dimmer blue 000-255 steppless brightness blue …
ch238 = dimmer red 000-255 steppless brightness red ch239 = dimmer green 000-255 steppless brightness green ch240 = dimmer blue 000-255 steppless brightness blue
LPiX.40 Mk2 #03 0 0 241 ch241 = dimmer red
ArtNet Patching
LPiX.40 Mk2 #04 0 0 362 ch362 = dimmer red
000-255 steppless brightness red ch242 = dimmer green 000-255 steppless brightness green ch243 = dimmer blue 000-255 steppless brightness blue …
ch359 = dimmer red 000-255 steppless brightness red ch360 = dimmer green 000-255 steppless brightness green ch361 = dimmer blue 000-255 steppless brightness blue
000-255 steppless brightness red ch363 = dimmer green 000-255 steppless brightness green ch364 = dimmer blue 000-255 steppless brightness blue …
ch478 = dimmer red 000-255 steppless brightness red ch479 = dimmer green 000-255 steppless brightness green ch480 = dimmer blue 000-255 steppless brightness blue
25
LPiX.40 Mk2 (continuation)
subnet universe DMX adress function
LPiX.40 Mk2 #05 0 1 1 as above
LPiX.40 Mk2 #06 0 1 121 as above
LPiX.40 Mk2 #07 0 1 241 as above
LPiX.40 Mk2 #08 0 1 362 as above
LPiX.40 Mk2 #09 0 2 1 as above
LPiX.40 Mk2 #10 0 2 121 as above
LPiX.40 Mk2 #11 0 2 241 as above
LPiX.40 Mk2 #12 0 2 362 as above
LPiX.40 Mk2 #13 0 3 1 as above
LPiX.40 Mk2 #14 0 3 121 as above
LPiX.40 Mk2 #15 0 3 241 as above
LPiX.40 Mk2 #16 0 3 362 as above
LPiX.40 Mk2 #17 0 4 1 as above
LPiX.40 Mk2 #18 0 4 121 as above
ArtNet Patching
LPiX.40 Mk2 #19 0 4 241 as above
LPiX.40 Mk2 #20 0 4 362 as above
LPiX.40 Mk2 #21 0 5 1 as above
LPiX.40 Mk2 #22 0 5 121 as above
LPiX.40 Mk2 #23 0 5 241 as above
LPiX.40 Mk2 #24 0 5 362 as above
26
BPiX.160 Mk2
BPiX.160 Mk2 #01 0 0 1 ch1 = dimmer red
BPiX.160 Mk2 #02 0 1 1 as above
BPiX.160 Mk2 #03 0 2 1 as above
ArtNet Patching
BPiX.160 Mk2 #04 0 3 1 as above
BPiX.160 Mk2 #05 0 4 1 as above
BPiX.160 Mk2 #06 0 5 1 as above
subnet universe DMX adress function
000-255 steppless brightness red ch2 = dimmer green 000-255 steppless brightness green ch3 = dimmer blue 000-255 steppless brightness blue …
ch478 = dimmer red 000-255 steppless brightness red ch479 = dimmer green 000-255 steppless brightness green ch480 = dimmer blue 000-255 steppless brightness blue
27
2PiX.80 Mk2
2PiX.80 Mk2 #01 0 0 1 ch1 = dimmer red
2PiX.80 Mk2 #02 0 0 121 ch121 = dimmer red
2PiX.80 Mk2 #03 0 0 241 ch241 = dimmer red
ArtNet Patching
subnet universe DMX adress function
000-255 steppless brightness red ch2 = dimmer green 000-255 steppless brightness green ch3 = dimmer blue 000-255 steppless brightness blue …
ch118 = dimmer red 000-255 steppless brightness red ch119 = dimmer green 000-255 steppless brightness green ch120 = dimmer blue 000-255 steppless brightness blue
000-255 steppless brightness red ch122 = dimmer green 000-255 steppless brightness green ch123 = dimmer blue 000-255 steppless brightness blue …
ch238 = dimmer red 000-255 steppless brightness red ch239 = dimmer green 000-255 steppless brightness green ch240 = dimmer blue 000-255 steppless brightness blue
000-255 steppless brightness red ch242 = dimmer green 000-255 steppless brightness green ch243 = dimmer blue 000-255 steppless brightness blue …
ch359 = dimmer red 000-255 steppless brightness red ch360 = dimmer green 000-255 steppless brightness green ch361 = dimmer blue 000-255 steppless brightness blue
2PiX.80 Mk2 #04 0 0 362 ch362 = dimmer red
000-255 steppless brightness red ch363 = dimmer green 000-255 steppless brightness green ch364 = dimmer blue 000-255 steppless brightness blue …
ch478 = dimmer red 000-255 steppless brightness red ch479 = dimmer green 000-255 steppless brightness green ch480 = dimmer blue 000-255 steppless brightness blue
28
2PiX.80 Mk2 (continuation)
subnet universe DMX adress function
2PiX.80 Mk2 #05 0 1 1 as above
2PiX.80 Mk2 #06 0 1 121 as above
2PiX.80 Mk2 #07 0 1 241 as above
2PiX.80 Mk2 #08 0 1 362 as above
2PiX.80 Mk2 #09 0 2 1 as above
2PiX.80 Mk2 #10 0 2 121 as above
2PiX.80 Mk2 #11 0 2 241 as above
2PiX.80 Mk2 #12 0 2 362 as above
2PiX.80 Mk2 #13 0 3 1 as above
ArtNet Patching
2PiX.80 Mk2 #14 0 3 121 as above
2PiX.80 Mk2 #15 0 3 241 as above
2PiX.80 Mk2 #16 0 3 362 as above
QPiX.144 Mk2
QPiX.144 Mk2 #01 0 0 1 ch1 = dimmer red
QPiX.144 Mk2 #02 0 1 1 as above
QPiX.144 Mk2 #03 0 2 1 as above
ArtNet Patching
QPiX.144 Mk2 #04 0 3 1 as above
QPiX.144 Mk2 #05 0 4 1 as above
QPiX.144 Mk2 #06 0 5 1 as above
subnet universe DMX adress function
000-255 steppless brightness red ch2 = dimmer green 000-255 steppless brightness green ch3 = dimmer blue 000-255 steppless brightness blue …
ch430 = dimmer red 000-255 steppless brightness red ch431 = dimmer green 000-255 steppless brightness green ch432 = dimmer blue 000-255 steppless brightness blue
29
Technical Specification
DPiX.1 Mk2
mm
kg
voltage: 100-240 V 50/60 Hz
power consumption: 1,5 A @ 230 V
measurements: 48,3 x 5,4 x 15,0 cm
weight: 3,1 kg
artnet channels: max. 3.072
fuse: T5,0 A / 250 V
ip rating: IP 20
LPiX.40 Mk2
mm
kg
measurements: 100,0 x 3,7 x 11,7 cm
weight: 2,2 kg
ip rating: IP 20
max. quantity: 24
artnet channels: 120
pixel-pitch: 25 mm
BPiX.160 Mk2
mm
kg
measurements: 100,0 x 10,7 x 11,7 cm
weight: 3,7 kg
ip rating: IP 20
max. quantity: 6
artnet channels: 480
pixel-pitch: 25 mm
30
2PiX.80 Mk2
QPiX.144 Mk2
mm
kg
measurements: 115,5 x 2,8 cm
weight: 0,33 kg
ip rating: IP 20
max. quantity: 16
artnet channels: 120
pixel-pitch: 25 mm
mm
kg
measurements: 30,0 x 30,0 x 11,8 cm
weight: 2,6 kg
ip-rating: IP 20
max. quantity: 6
artnet channels: 432
pixel-pitch: 25 mm
Loading...
