Litecraft CPiX.4 User Manual

Bedienungsanleitung

User Manual

Inhalt

Vielen Dank für den Kauf dieses LITECRAFT Produk-
tes. Zu Ihrer eigenen Sicherheit lesen Sie bitte vor
der ersten Inbetriebnahme diese Bedienungsan-
leitung sorgfältig.

Sicherheitshinweise 3
Bestimmungsgemäße Verwendung 3
Montage 4
Elektrischer Anschluss 6
Reinigung und Wartung 6
Bedienung 6

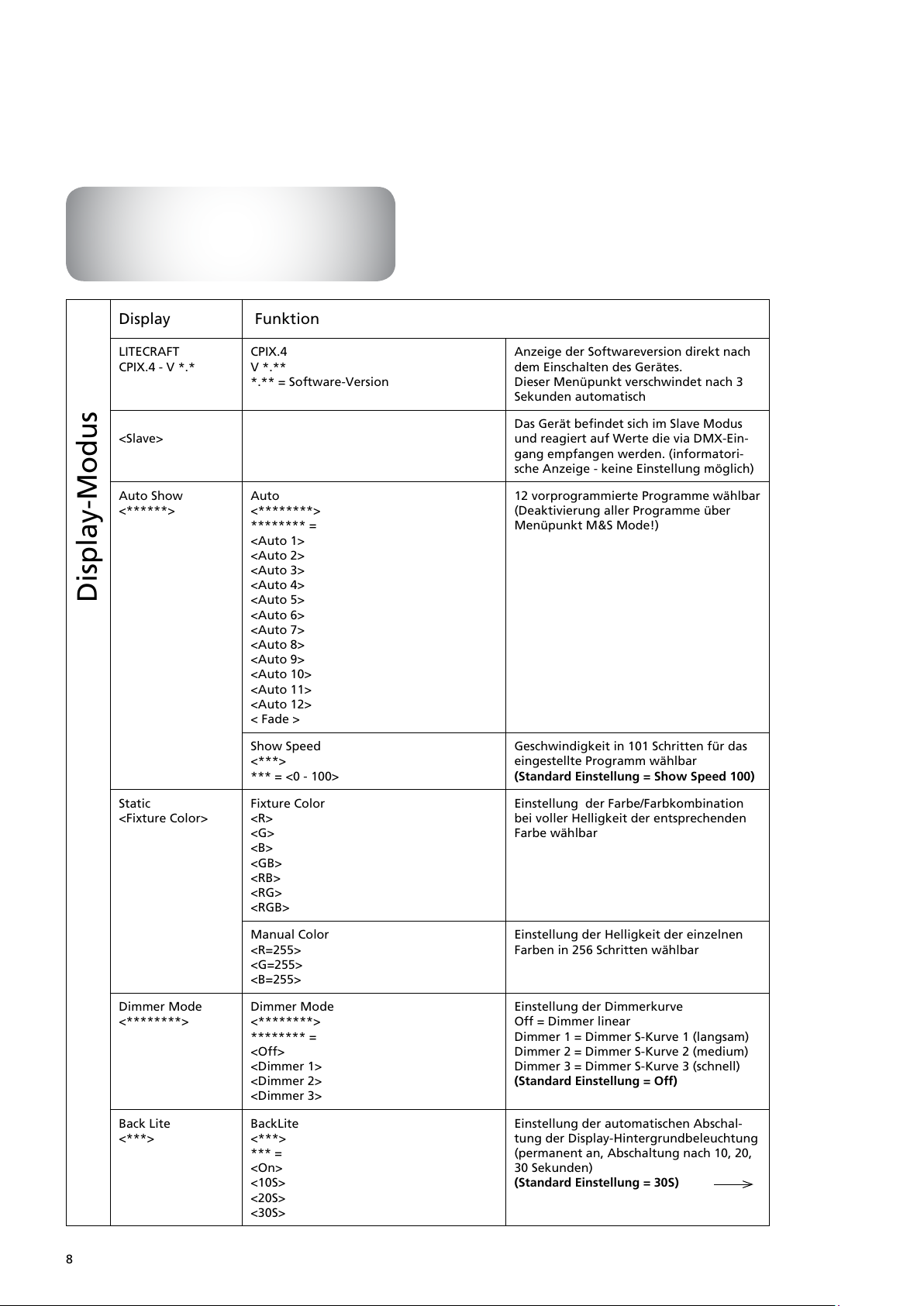

Display-Modus 8

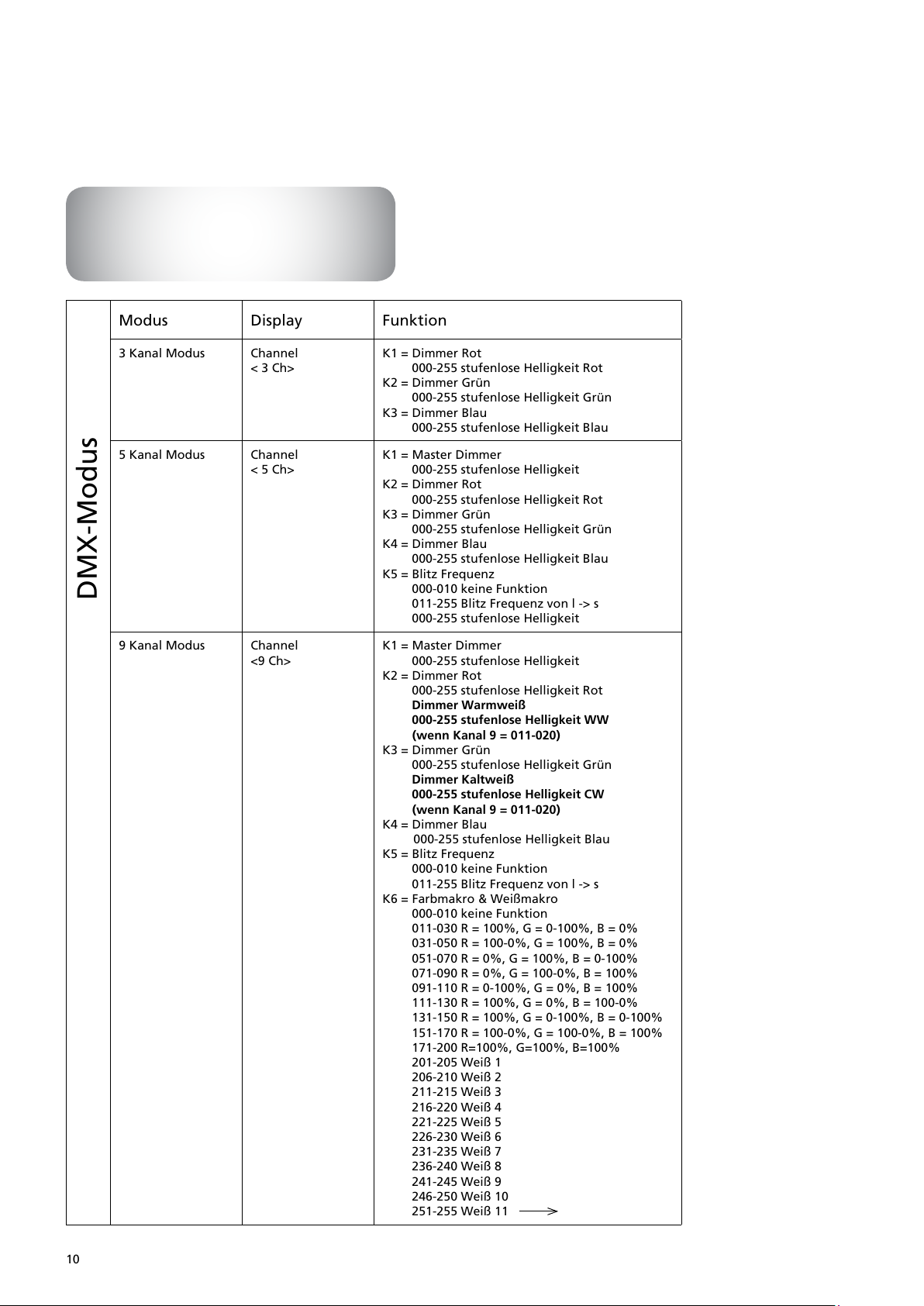

DMX-Modus 10

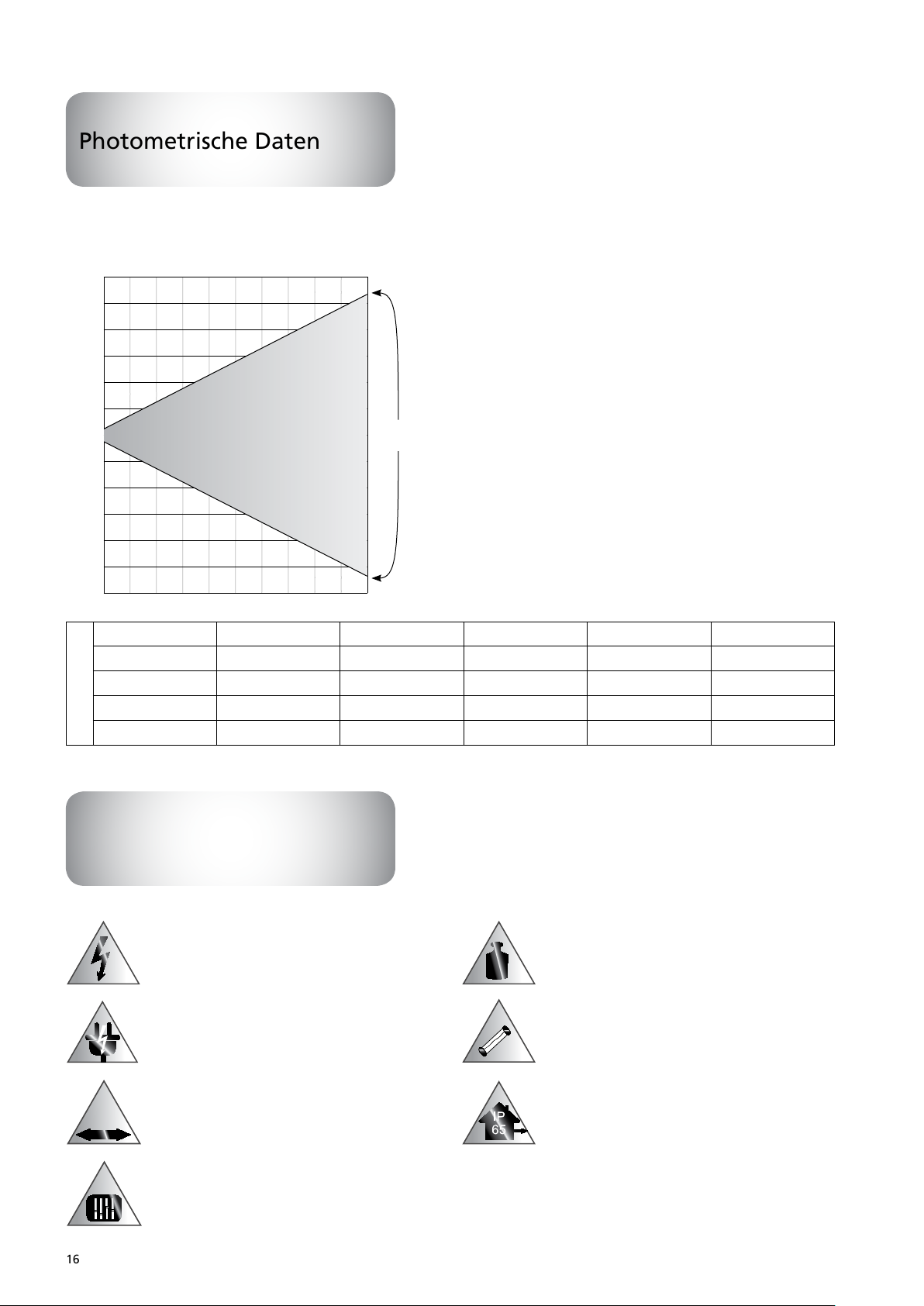

Photometrische Daten 16
Technische Spezifikation 16

Content

Thank you for purchasing this LITECRAFT product.
For your own safety, please read the instruction
manual carefully before turn on the product for
the first time.

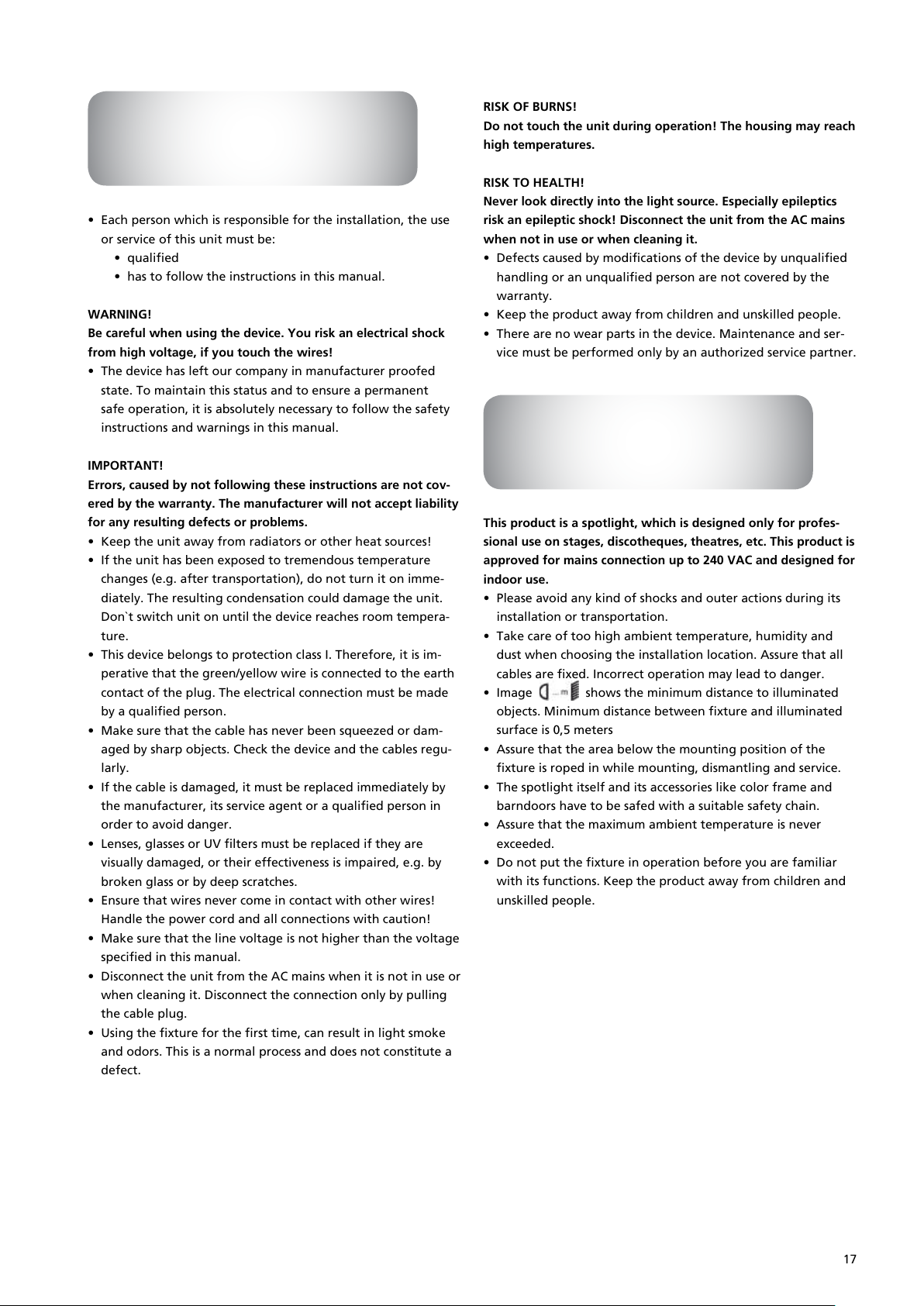

Safety Notes 17
Designated Use 17

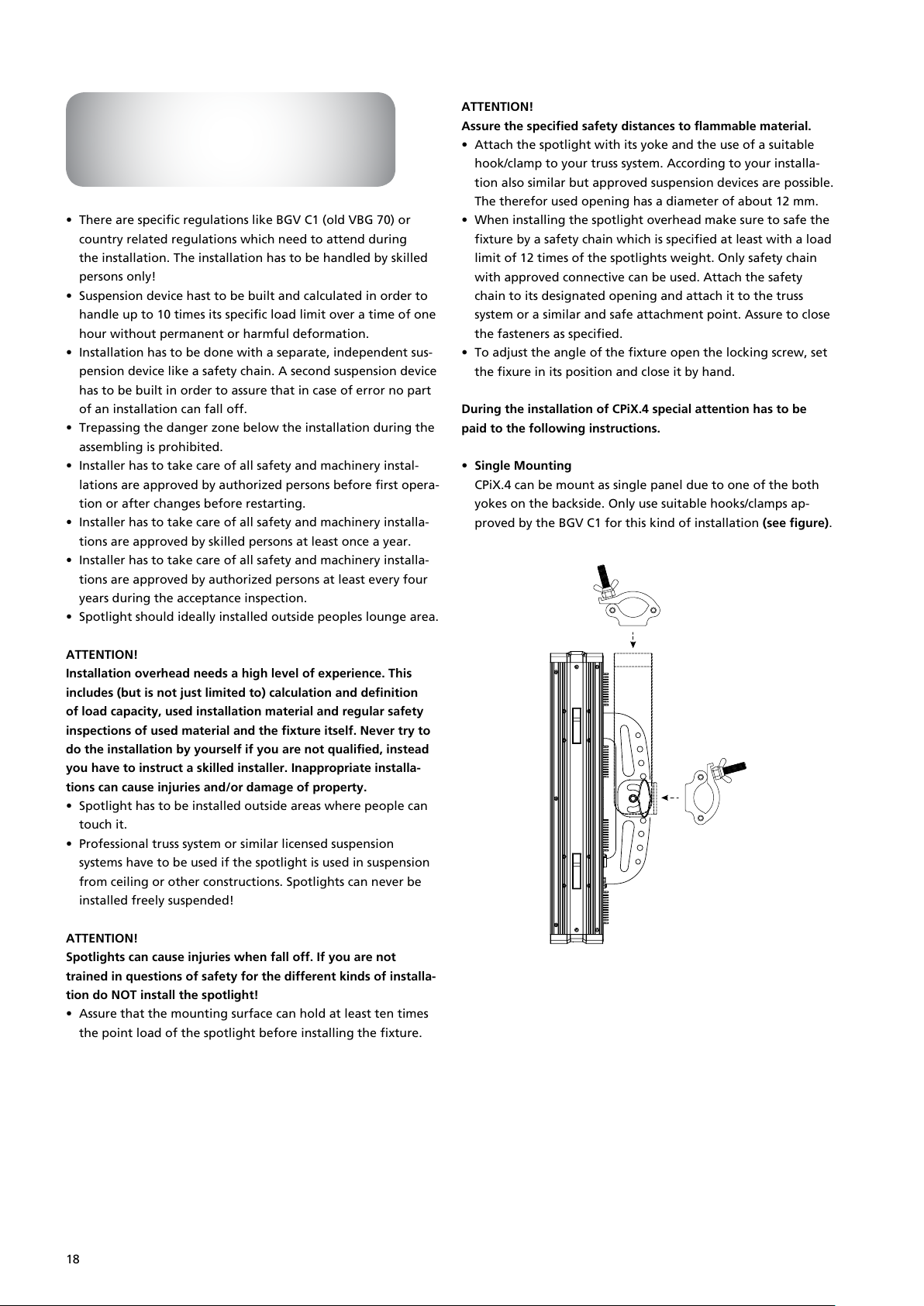

Installation 18
Electrical Connection 20
Cleaning and Maintenance 20
Operation 20

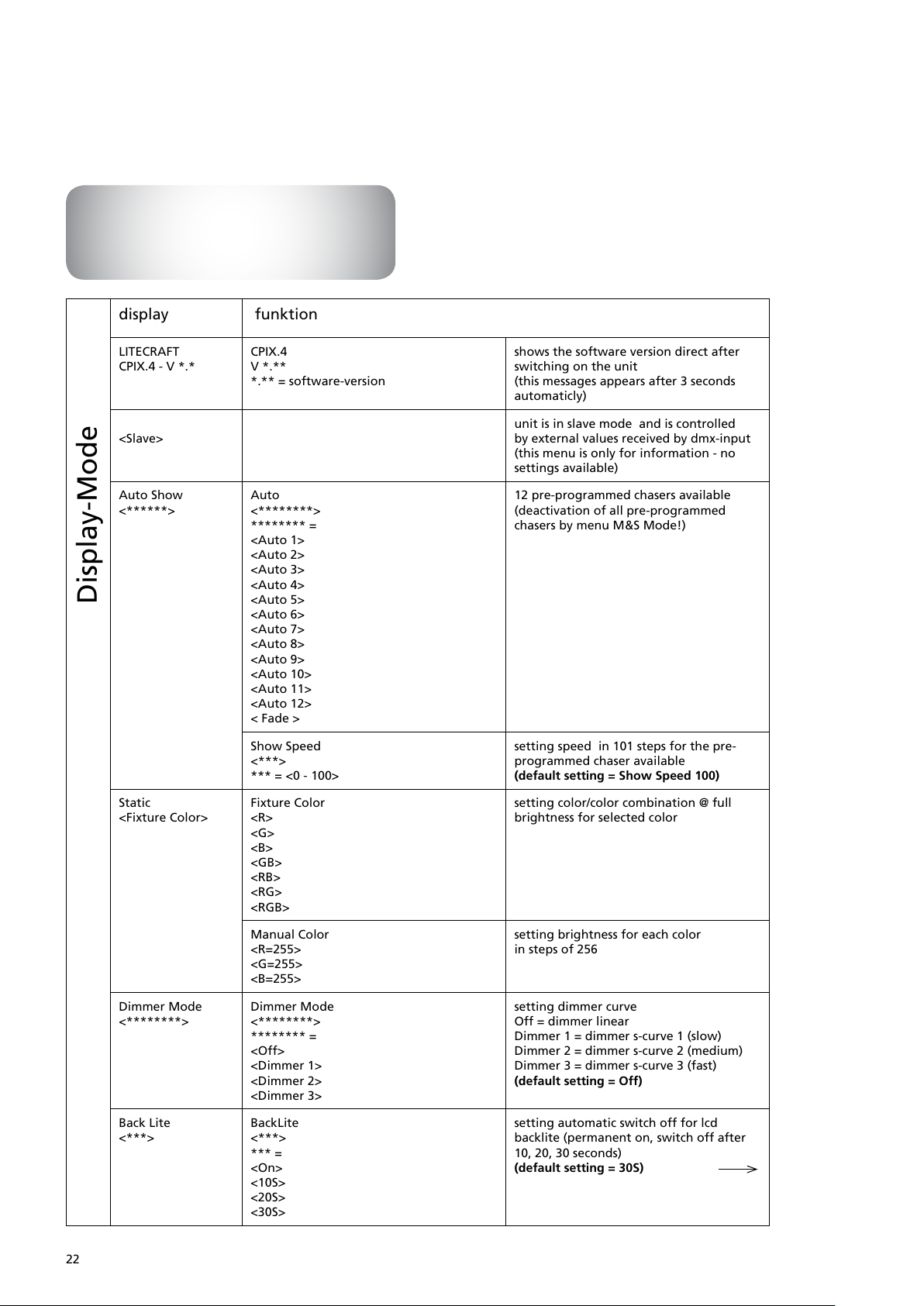

Display-Mode 22
DMX-Mode 24

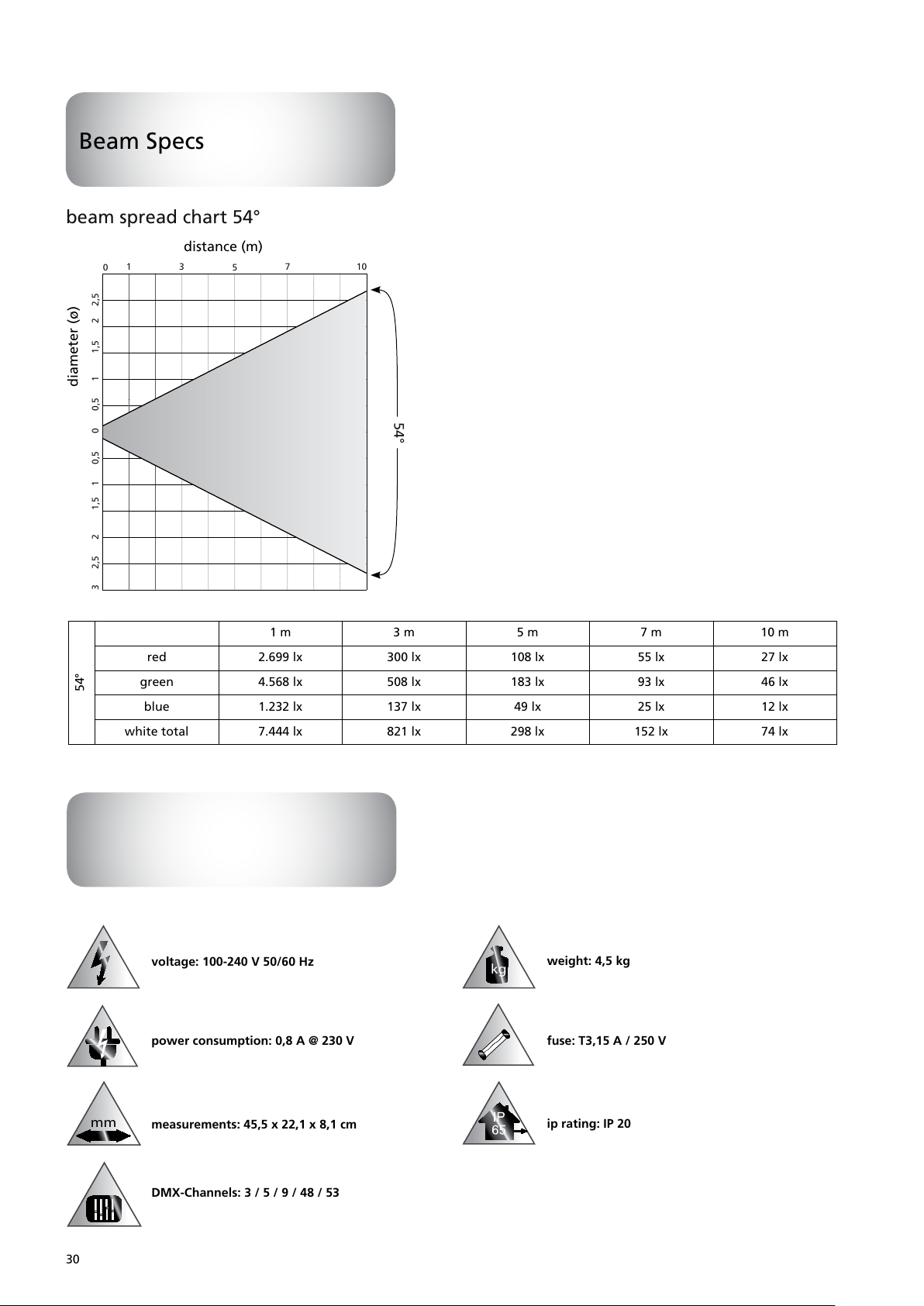

Beam Specs 30
Technical Specification 30

2

Sicherheitshinweise

• Jede Person, die mit der Installation, dem Einsatz oder dem
Service des Gerätes betraut ist, muss:

• qualifiziert sein

• den Anweisungen dieser Bedienungsanleitung folgen.

ACHTUNG!
Seien Sie vorsichtig beim Einsatz des Gerätes. Sie riskieren
einen elektrischen Schlag durch Hochspannung wenn Sie die
Kabeladern berühren!

• Das Gerät hat unser Haus in herstellergeprüftem Zustand
verlassen. Um diesen Zustand zu erhalten und einen sichern
Betrieb dauerhaft zu gewährleisten, ist es absolut notwendig,
den Sicherheitsvorschriften und Warnungen dieser Bedie­nungsanleitung zu folgen.

WICHTIG!
Fehler, die durch nicht Befolgen dieser Bedienungsanleitung
entstehen, sind nicht Gegenstand der Garantie. Der Hersteller
übernimmt keine Haftung für daraus entstehende Defekte oder
Probleme.

• Halten Sie das Gerät fern von Heizkörpern oder anderen
Hitzequellen.

• Wenn das Gerät enormen Temperaturschwankungen ausge­setzt war (z. B. nach einem Transport), schalten Sie es nicht
sofort ein. Das entstehende Kondenswasser könnte das Gerät
beschädigen. Lassen Sie das Gerät ausgeschaltet bis das Gerät
Raumtemperatur erreicht hat.

• Dieses Gerät fällt unter die Schutzklasse I, daher ist es zwingend
notwendig, dass die grün/gelbe Kabel-Ader mit dem Erdungs­kontakt des Steckers verbunden ist. Der elektrische Anschluss
muss von einer qualifizierten Person durchgeführt werden.

• Versichern Sie sich, dass das Anschlusskabel niemals ge­quetscht oder durch scharfe Gegenstände beschädigt wurde.
Prüfen Sie das Gerät und das Anschlusskabel regelmäßig.

• Sollte das Anschlusskabel beschädigt sein, so muss es umge­hend vom Hersteller, seinem Service Partner oder von einer
qualifizierten Person ausgetauscht werden um Gefahren zu
vermeiden.

• Linsen, Gläser oder UV Filter müssen ausgetauscht werden,
wenn Sie visuell beschädigt sind, oder Ihre Effektivität beein­trächtigt ist, z. B. durch Splitter oder tiefe Kratzer.

• Lassen Sie die Kabeladern niemals in Kontakt mit anderen
Kabeladern kommen! Behandeln Sie das Anschlusskabel und
alle Steckverbindungen mit besonderer Vorsicht!

• Versichern Sie sich, dass die vorhandene Netzspannung nicht
höher als die in dieser Bedienungsanleitung angegebene
Spannung ist.

• Trennen Sie das Gerät immer vom Stromnetz, wenn Sie es
nicht verwenden, oder wenn Sie es reinigen. Ziehen Sie das
Anschlusskabel nur mittels Netzstecker heraus.

• Während der ersten Inbetriebnahme kann es zu leichter
Rauch- und Geruchsbildung kommen. Das ist ein ganz norma­ler Vorgang und stellt keinen Defekt dar.

GEFAHR VON VERBRENNUNGEN!
Berühren Sie das Gerät nicht während des Betriebes! Das
Gehäuse kann hohe Temperaturen erreichen.

GEFAHR FÜR DIE GESUNDHEIT!
Schauen Sie niemals direkt in die Lichtquelle, da speziell Epilep­tiker einen epileptischen Schock riskieren!

• Defekte, die durch Modifikationen des Gerätes, durch unqua­lifizierte Handhabung oder durch unqualifiziertes Personal
entstehen, sind nicht Gegenstand der Garantie.

• Halten Sie das Gerät fern von Kindern und unqualifizierten
Personen.

• Es befinden sich keine Verschleißteile im Gerät. Wartung und
Service dürfen nur von autorisierten Service Partnern durch­geführt werden.

Bestimmungsmäße
Verwendung

Bei diesem Produkt handelt es sich um einen Scheinwerfer, der
ausschließlich für den professionellen Einsatz auf Bühnen, in
Diskotheken, in Theatern, etc. bestimmt ist. Dieses Produkt ist
für den Anschluss bis max. 240 V Wechselspannung zugelassen
und wurde zur Verwendung im Innenbereich konzipiert.

• Vermeiden Sie Erschütterungen und jegliche Art von äußeren
Einwirkungen bei der Installation oder dem Transport des
Gerätes.

• Achten Sie bei der Wahl des Installationsortes darauf, dass das
Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausge­setzt wird. Vergewissern Sie sich, dass keine Kabel frei herum­liegen. Sie gefährden Ihre eigene und die Sicherheit Dritter!

• Das Bildzeichen
zu beleuchteten Gegenständen. Der Abstand zwischen
Lichtaustritt und der zu beleuchtenden Fläche darf 0,5 Meter
nicht unterschreiten!

• Achten Sie bei der Scheinwerfermontage, der Demontage
und bei Wartungsarbeiten darauf, dass der Bereich unterhalb
des Montageortes abgesperrt ist.

• Der Scheinwerfer und verwendetes Zubehör wie Farbfilter­rahmen und Torblende sind immer mit einem geeigneten
Sicherungsseil zu sichern.

• Die maximale Umgebungstemperatur darf niemals überschrit­ten werden.

• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit
seinen Funktionen vertraut gemacht haben. Lassen Sie das
Gerät nicht von Personen bedienen, die nicht mit dem Gerät
vertraut sind.

bezeichnet den Mindestabstand

3

Montage

• Bei der Montage des Scheinwerfers sind spezifische Bestim­mungen wie die BGV C1 (vormals VBG 70) oder auch länder­spezifische Baurichtlinien zu beachten.

• Die Montage darf nur durch qualifizierte Personen erfolgen!

• Die Aufhängevorrichtung des Scheinwerfers muss so gebaut
und bemessen sein, dass sie eine Stunde lang ohne dauernde
und schädliche Deformierung das 10-fache der Nutzlast aus­halten kann.

• Die Installation muss immer mit einer zweiten, unabhängigen
Aufhängung, z. B. einem Sicherungsseil erfolgen. Die zweite
Aufhängung muss so beschaffen und angebracht sein, dass
im Falle eines Fehlers an der Hauptaufhängung kein Teil der
Installation herabfallen kann.

• Während der Installation ist der unnötige Aufenthalt im Ge­fahrenbereich unterhalb der Installation verboten.

• Der Installateur hat dafür zu sorgen, das sicherheitstechni­sche und maschinentechnische Einrichtungen vor der ersten
Inbetriebnahme und nach wesentlichen Änderungen vor der
Wiederinbetriebnahme durch Sachverständige überprüft
werden.

• Der Installateur hat dafür Sorge zu tragen, dass sicherheits­technische und maschinentechnische Einrichtungen min­destens einmal jährlich durch einen Sachkundigen geprüft
werden.

• Der Installateur hat dafür Sorge zu tragen, dass sicherheits­technische und maschinentechnische Einrichtungen mindes­tens alle vier Jahre durch einen Sachverständigen im Umfang
der Abnahmeprüfung geprüft werden.

• Der Scheinwerfer sollte idealerweise außerhalb des Aufent­haltsbereiches von Personen installiert werden

ACHTUNG!
Überkopfmontage erfordert ein hohes Maß an Erfahrung. Dies
beinhaltet (aber beschränkt sich nicht allein auf) Berechnung
und Definition der Tragfähigkeit, verwendetes Installationsma­terial und regelmäßige Sicherheitsinspektionen des verwen­deten Materials und des Scheinwerfers. Versuchen Sie niemals
die Installation selbst vorzunehmen, wenn Sie nicht über eine
solche Qualifikation verfügen, sondern beauftragen Sie einen
professionellen Installateur. Unsachgemäße Installationen kön­nen zu Verletzungen und/oder zur Beschädigung von Eigentum
führen.

• Der Scheinwerfer muss außerhalb des Handbereichs von Per­sonen installiert werden.

• Wenn der Scheinwerfer von der Decke oder hochliegenden
Trägern etc. abgehängt werden soll, muss immer mit Traver­sensystemen oder ähnlichen zugelassenen Aufhängungen
gearbeitet werden. Der Scheinwerfer darf niemals frei schwin­gend im Raum befestigt werden.

ACHTUNG!
Scheinwerfer können beim Herabstürzen erhebliche Verletzun­gen herbeiführen! Wenn Sie Zweifel an der Sicherheit einer
möglichen Installationsform haben, installieren Sie den Schein­werfer NICHT!

• Vergewissern Sie sich vor der Montage, dass die Montage­fläche mindestens die 10-fache Punktbelastung des Eigenge­wichtes des Scheinwerfers aushalten kann

ACHTUNG!
Achten Sie bei der Installation auf die angegebenen Sicherheits­abstände zu brennbaren Materialien!

• Befestigen Sie den Scheinwerfer mit dem Haltebügel mittels
eines geeigneten Haken/einer Schelle an Ihrem Traversensys­tem. Die hierfür vorgesehene Bohrung hat einen Durchmesser
von 12 Millimetern. Je nach Art der Installation sind natürlich
auch vergleichbare, zugelassene Hängevorrichtungen einsetz­bar.

• Sichern Sie den Scheinwerfer bei Überkopfmontage immer
mit einem Sicherungsseil, das mindestens für das 12-fache
Eigengewicht zugelassen ist. Es dürfen nur Sicherungsseile
mit zugelassenen Verbindungsgliedern eingesetzt werden.
Hängen Sie das Sicherungsseil in die dafür vorgesehene
Bohrung ein und führen Sie es um die Traverse oder einen
vergleichbaren, sicheren Befestigungspunkt. Achten Sie dar­auf das Verbindungsglied entsprechend der Bestimmungen zu
verschließen.

• Öffnen Sie Feststellschrauben um den Neigungswinkel des Ge­rätes einzustellen und ziehen diesen danach wieder handfest
an.

Bei der Montage des CPiX.4 sind nachfolgende Hinweise beson­ders zu beachten.

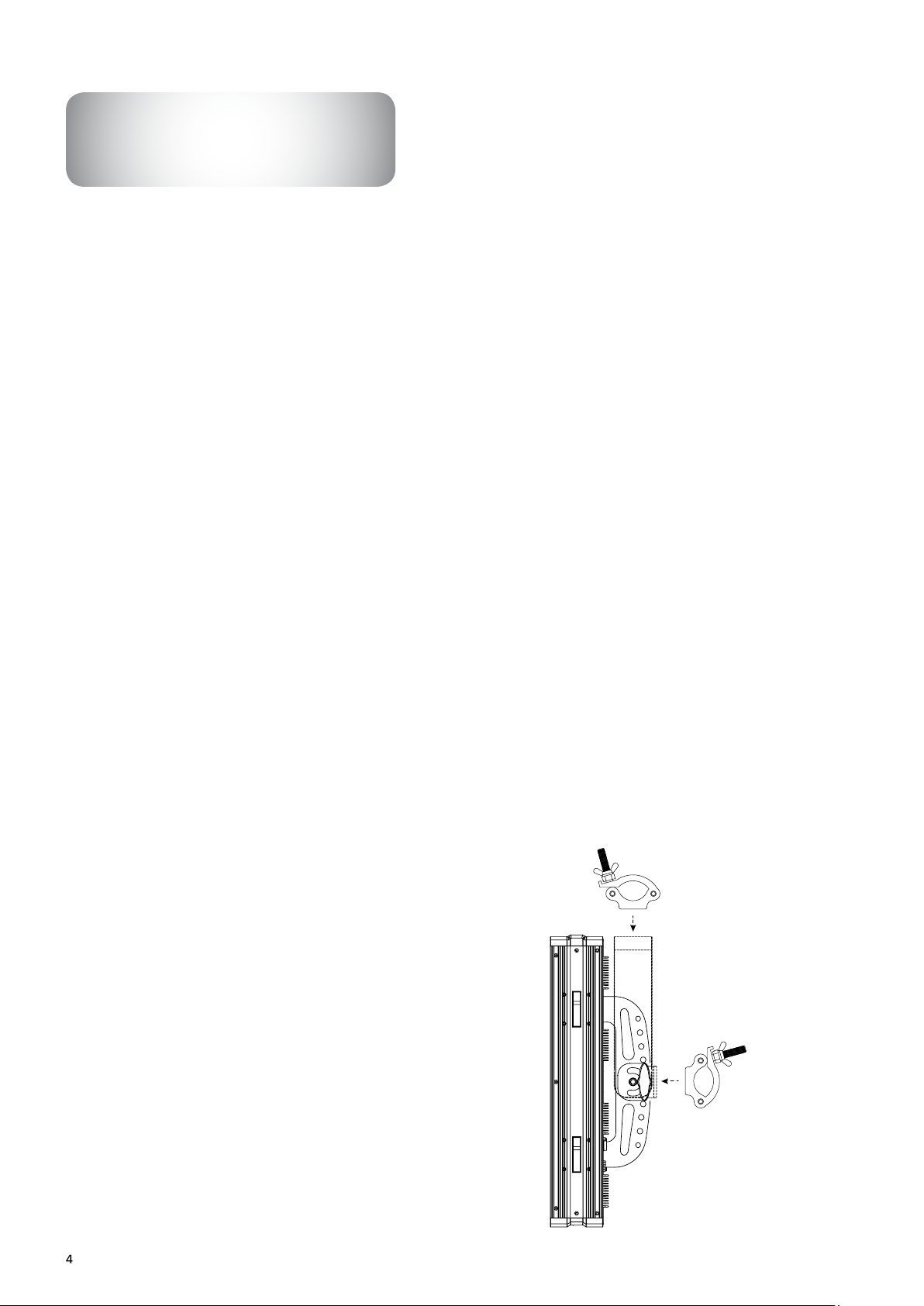

• Einzelne Montage

CPiX.4 kann einzeln mittels der beiden rückseitig angebrach-

ten Bügel montiert werden. Verwenden Sie für die Installati­on entsprechend zugelassenes Anschlagmaterial welches der
BGV C1 entspricht (siehe Abbildung).

4

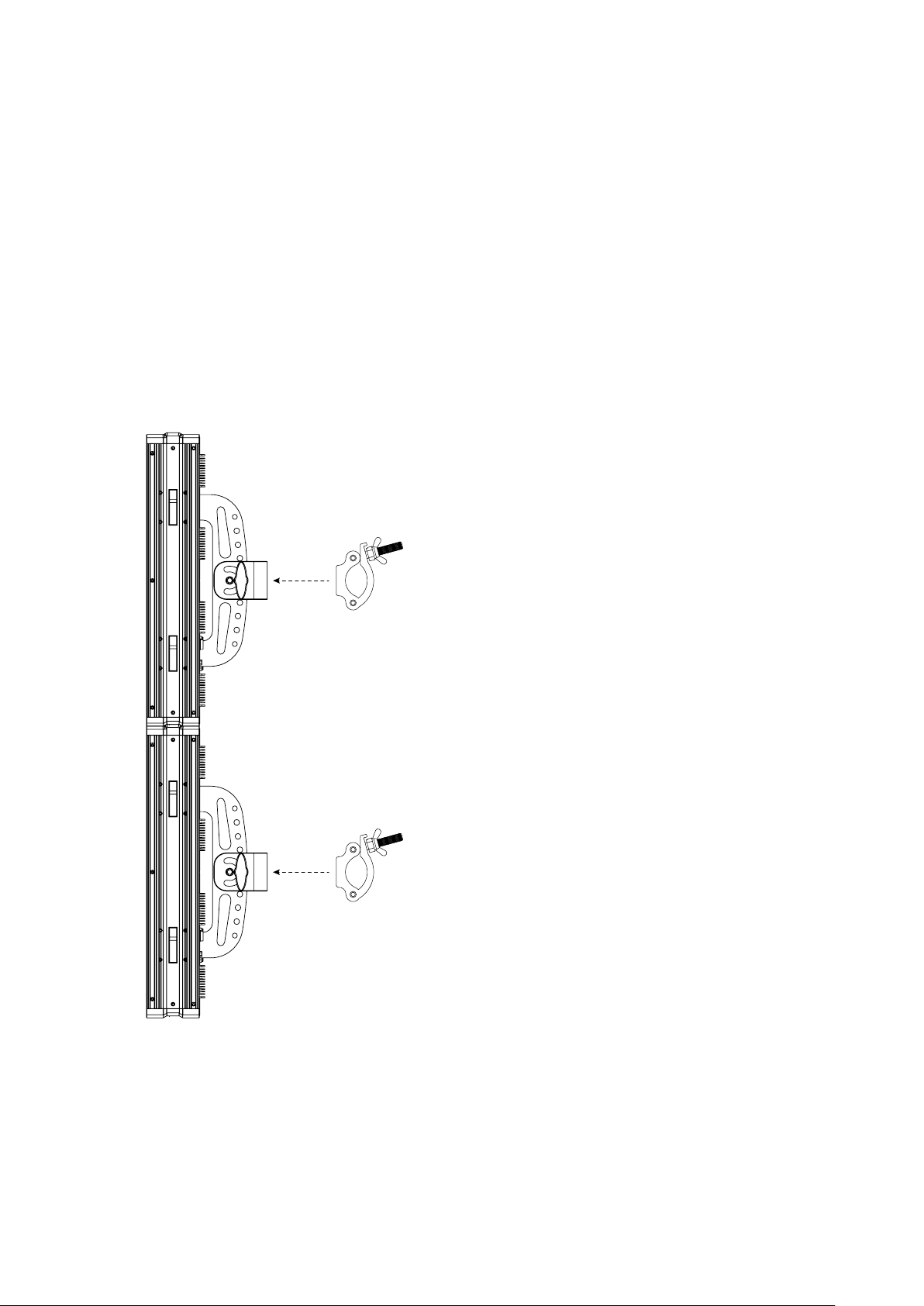

• Cluster Montage OHNE zusätzliches Zubehör

Multiple CPiX.4 lassen sich ohne zusätzliches Zubehör unter-

einander montieren (siehe Abbildung). Dabei muss JEDES
CPiX.4 mittels einem der beiden rückseitig angebrachten
Bügel montiert werden.

Verwenden Sie für die Montage an der Traverse oder einem

anderen geeigneten Hängepunkt einen der beiden rückseitig
angebrachten Bügel sowie für die Installation entsprechend
zugelassenes Anschlagmaterial welches der BGV C1 ent­spricht.

WICHTIG!
Die seitlich am CPiX.4 angebrachten ¼ Turn Locks dienen
ausschließlich der Ausrichtung – sprich der Verbindung von
mehreren CPiX.4 miteinander. Diese Verbindungselemente sind
statisch NICHT belastbar und dürfen nicht zur Montage der
CPiX.4 verwendet werden!

Sichern Sie den Scheinwerfer bei Überkopfmontage immer mit
einem Sicherungsseil, das mindestens für das 12-fache Eigenge­wicht zugelassen ist. Es dürfen nur Sicherungsseile mit zugelas­senen Verbindungsgliedern eingesetzt werden. Hängen Sie das
Sicherungsseil in die dafür vorgesehene Bohrung ein und füh­ren Sie es um die Traverse oder einen vergleichbaren, sicheren
Befestigungspunkt. Achten Sie darauf das Verbindungsglied
entsprechend der Bestimmungen zu verschließen.

5

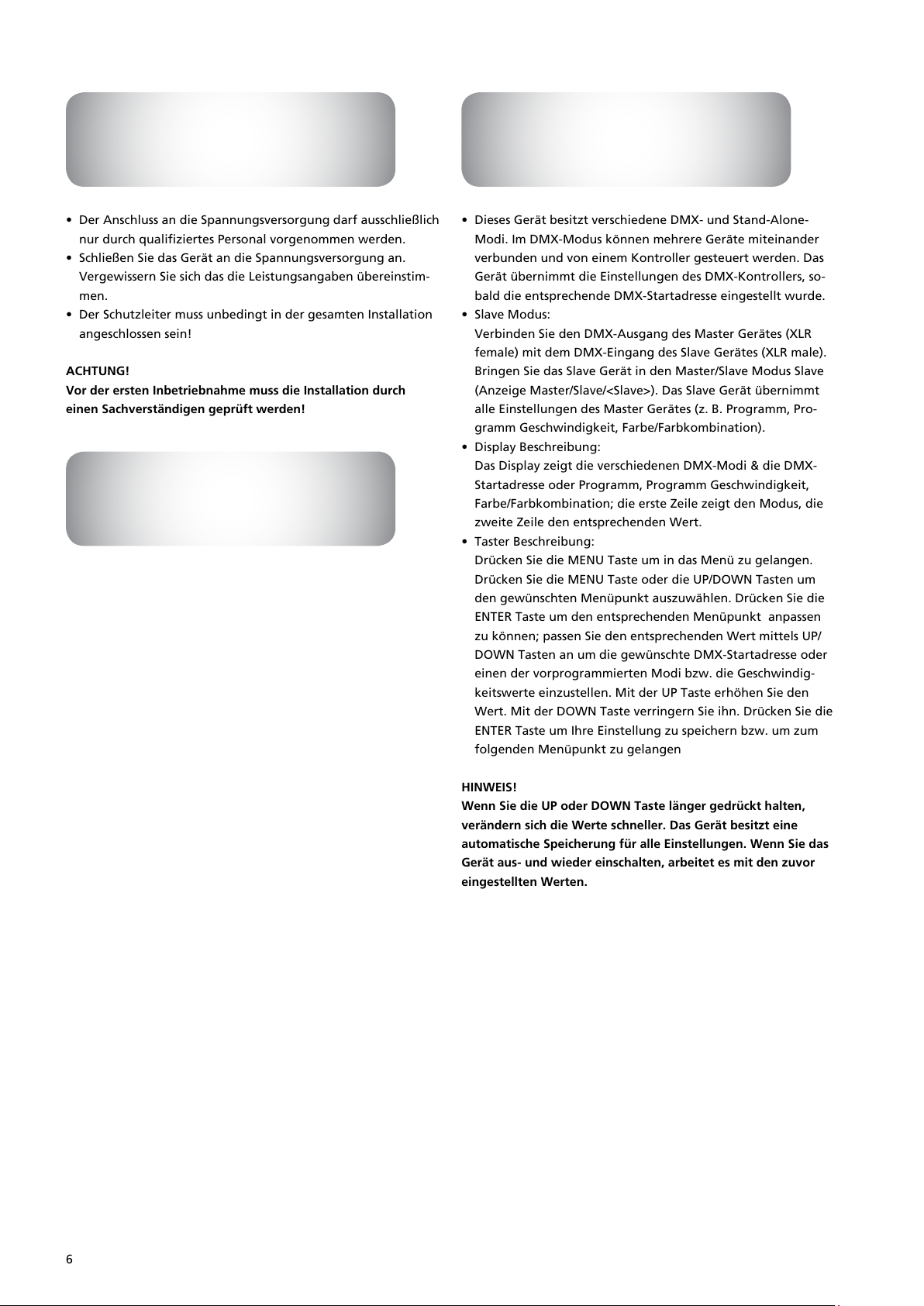

Elektrischer Anschluss Bedienung

• Der Anschluss an die Spannungsversorgung darf ausschließlich
nur durch qualifiziertes Personal vorgenommen werden.

• Schließen Sie das Gerät an die Spannungsversorgung an.
Vergewissern Sie sich das die Leistungsangaben übereinstim-
men.

• Der Schutzleiter muss unbedingt in der gesamten Installation
angeschlossen sein!

ACHTUNG!
Vor der ersten Inbetriebnahme muss die Installation durch
einen Sachverständigen geprüft werden!

Reinigung und Wartung

• Der Installateur hat dafür Sorge zu tragen, dass sicherheits­technische und maschinentechnische Einrichtungen min­destens einmal jährlich durch einen Sachkundigen geprüft
werden.

• Der Installateur hat dafür Sorge zu tragen, dass sicherheits­technische und maschinentechnische Einrichtungen

mindestens alle vier Jahre durch einen Sachverständigen im

Umfang der Abnahmeprüfung geprüft werden. Dabei muss
unter anderem auf folgende Punkte geachtet werden:

• Alle Schrauben, mit denen das Gerät oder Geräteteile mon­tiert sind, müssen fest sitzen und dürfen nicht korrodiert sein.

• An Gehäuse, Befestigungen und Montageort (Decke, Abhän­gung, Traverse) dürfen keine Verformungen sichtbar sein.

• Die elektrischen Anschlussleitungen dürfen keinerlei Be­schädigungen, Materialalterung (z. B. poröse Leitungen)
oder Ablagerungen aufweisen. Weitere, auf den jeweiligen
Einsatzort und die Nutzung abgestimmte Vorschriften werden
vom sachkundigen Installateur beachtet und Sicherheitsmän­gel behoben.

• Dieses Gerät besitzt verschiedene DMX- und Stand-Alone-
Modi. Im DMX-Modus können mehrere Geräte miteinander
verbunden und von einem Kontroller gesteuert werden. Das
Gerät übernimmt die Einstellungen des DMX-Kontrollers, so-
bald die entsprechende DMX-Startadresse eingestellt wurde.

• Slave Modus:

Verbinden Sie den DMX-Ausgang des Master Gerätes (XLR

female) mit dem DMX-Eingang des Slave Gerätes (XLR male).
Bringen Sie das Slave Gerät in den Master/Slave Modus Slave
(Anzeige Master/Slave/<Slave>). Das Slave Gerät übernimmt
alle Einstellungen des Master Gerätes (z. B. Programm, Pro-
gramm Geschwindigkeit, Farbe/Farbkombination).

• Display Beschreibung:

Das Display zeigt die verschiedenen DMX-Modi & die DMX-

Startadresse oder Programm, Programm Geschwindigkeit,
Farbe/Farbkombination; die erste Zeile zeigt den Modus, die
zweite Zeile den entsprechenden Wert.

• Taster Beschreibung:

Drücken Sie die MENU Taste um in das Menü zu gelangen.

Drücken Sie die MENU Taste oder die UP/DOWN Tasten um
den gewünschten Menüpunkt auszuwählen. Drücken Sie die
ENTER Taste um den entsprechenden Menüpunkt anpassen
zu können; passen Sie den entsprechenden Wert mittels UP/
DOWN Tasten an um die gewünschte DMX-Startadresse oder
einen der vorprogrammierten Modi bzw. die Geschwindig-
keitswerte einzustellen. Mit der UP Taste erhöhen Sie den
Wert. Mit der DOWN Taste verringern Sie ihn. Drücken Sie die
ENTER Taste um Ihre Einstellung zu speichern bzw. um zum
folgenden Menüpunkt zu gelangen

HINWEIS!
Wenn Sie die UP oder DOWN Taste länger gedrückt halten,
verändern sich die Werte schneller. Das Gerät besitzt eine
automatische Speicherung für alle Einstellungen. Wenn Sie das
Gerät aus- und wieder einschalten, arbeitet es mit den zuvor
eingestellten Werten.

ACHTUNG!
Achten Sie darauf dass während der Arbeit am Gerät die
Verbindung zur Spannungsquelle vollständig getrennt wird.
Unbedingt Netzstecker ziehen!

• Das Gerät muss regelmäßig gereinigt werden. Verwenden sie
zur Reinigung lediglich ein feuchtes, fusselfreies Tuch. Ver­wenden sie niemals Alkohol oder chemische Reinigungsmittel.

• Im Geräteinneren befinden sich keine zu wartenden Teile.
Wartungs- und Servicearbeiten sind ausschließlich dem autori­sierten Fachhandel vorbehalten!

• Verwenden Sie ausschließlich original Ersatzteile!

HINWEIS!
Sollten Sie noch Fragen haben, steht Ihnen Ihr Fachhändler
gerne zur Verfügung.

6

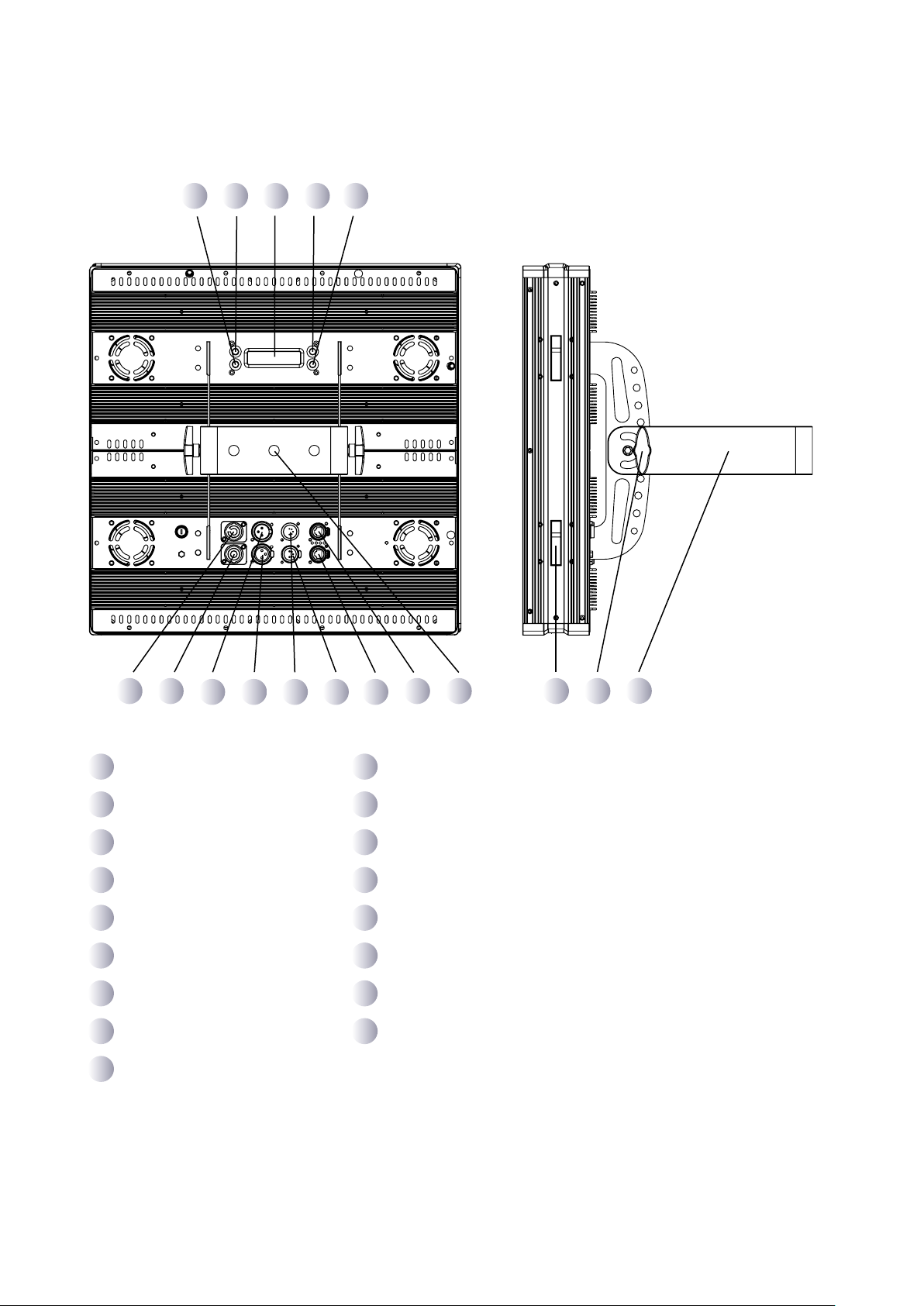

1 2 3 4 5

6 7

1

Enter-Taste

2

Menü-Taste

3

LC-Display

4

Up-Taste

5

Down-Taste

6

Netz-Eingang

7

Netz-Ausgang

8

DMX-Eingang 3 pol

9

DMX-Ausgang 3 pol

8 9 10 11 12

10

11

12

13

14

15

16

17

13 14

DMX-Eingang 5 pol

DMX-Ausgang 5 pol

EtherNet-Ausgang

EtherNet-Eingang

Bügel kurz

1/4 Turn Locks

Feststellschraube

Bügel lang

15 16

17

7

Display-Modus

Display Funktion

LITECRAFT
CPIX.4 - V *.*

<Slave>

Auto Show
<******>

Display-Modus

CPIX.4
V *.**
*.** = Software-Version

Auto
<********>
******** =
<Auto 1>
<Auto 2>
<Auto 3>
<Auto 4>
<Auto 5>
<Auto 6>
<Auto 7>
<Auto 8>
<Auto 9>
<Auto 10>
<Auto 11>
<Auto 12>
< Fade >

Show Speed
<***>
*** = <0 - 100>

Anzeige der Softwareversion direkt nach
dem Einschalten des Gerätes.
Dieser Menüpunkt verschwindet nach 3
Sekunden automatisch

Das Gerät befindet sich im Slave Modus
und reagiert auf Werte die via DMX-Ein-
gang empfangen werden. (informatori-
sche Anzeige - keine Einstellung möglich)

12 vorprogrammierte Programme wählbar
(Deaktivierung aller Programme über
Menüpunkt M&S Mode!)

Geschwindigkeit in 101 Schritten für das
eingestellte Programm wählbar

(Standard Einstellung = Show Speed 100)

Static
<Fixture Color>

Dimmer Mode
<********>

Back Lite
<***>

Fixture Color
<R>
<G>
<B>
<GB>
<RB>
<RG>
<RGB>

Manual Color
<R=255>
<G=255>
<B=255>

Dimmer Mode
<********>
******** =
<Off>
<Dimmer 1>
<Dimmer 2>
<Dimmer 3>

BackLite
<***>
*** =
<On>
<10S>
<20S>
<30S>

Einstellung der Farbe/Farbkombination
bei voller Helligkeit der entsprechenden
Farbe wählbar

Einstellung der Helligkeit der einzelnen
Farben in 256 Schritten wählbar

Einstellung der Dimmerkurve
Off = Dimmer linear
Dimmer 1 = Dimmer S-Kurve 1 (langsam)
Dimmer 2 = Dimmer S-Kurve 2 (medium)
Dimmer 3 = Dimmer S-Kurve 3 (schnell)

(Standard Einstellung = Off)

Einstellung der automatischen Abschal-
tung der Display-Hintergrundbeleuchtung
(permanent an, Abschaltung nach 10, 20,
30 Sekunden)

(Standard Einstellung = 30S)

8

Display Funktion

Info
<View>

DMX Address
<***>

DMX Channel
<****>

FixHours
<****H>
**** = Betriebsstunden

Version
V*.**
*.** = Softwareversion

IP Adress
<**.***.***.***>
**.***.***.*** = IP-Adresse

Device ID
<********>
******** = Geräte-Adresse

DMX Address
<***>
*** = DMX-Adresse

Channel
**** =
< 3 Ch>
< 5 Ch>
< 9 Ch>
<48 Ch>
<53 Ch>

Anzeige der Betriebsstunden

Anzeige der Softwareversion

Anzeige der IP-Adresse

Anzeige der Geräte-Adresse

Anzeige der DMX-Adresse
( 3 Ch = <001-510>)
( 5 Ch = <001-508>)
( 9 Ch = <001-504>)
(48 Ch = <001-465>)
(53 Ch = <001-460>)

(Standard Einstellung = 1)

Einstellung der DMX-Kanalmodi
(Beschreibung der Modi in nachfolgender
Tabelle)

(Standard Einstellung = 9 Ch)

Master/Slave
<******>

Display-Modus

White
<Balance>

Fan Speed
<****>

Temperature
<****>

Ethernet
Settings

Master/Slave
<******>
****** =
<Master>
<Slave >

Balance Value
<R=255>
<G=255>
<B=255>

Fan Speed
<****>
**** =
<Auto>
<High>

Temperature
<*****>
***** = Geräte-Temperatur

IP Mode
<******>
****** =
<Static>
<DHCP>
<Manual>

Einstellung des Betriebsmodus
(Master:

Steuerung ohne externen

Controller)

(Slave: Steuerung durch externen

Controller)

(Standard Einstellung = Slave)

Einstellung des Weißabgleich

(Standard Einstellung =
R = 255, G = 255, B = 255)

Einstellung der Lüftersteuerung
Auto:

automatische Temperatur-

regelung

High: maximale Leistung

(Standard Einstellung = Auto)

Anzeige der Geräte-Temperatur im inne­ren des Gerätes

Einstellung des IP Adress-Modus
Static:

feste IP Adresse

DHCP: Verwendung einer vom im

Netzwerk vorhanden DHCP
Server Adresse

Manual: Manuelle Vergabe einer

IP Adresse

Net
<***>
*** = 0-127

Subnet
<**>
** = 0-15

Universe
<**>
** = 0-15

Einstellung der ArtNet Net Adresse
(für Konsolen die ArtNet 3 ausgeben)

Einstellung des ArtNet Subnetz

Einstellung des ArtNet Universe

9

DMX-Modus

Modus Display Funktion

3 Kanal Modus Channel

5 Kanal Modus Channel

9 Kanal Modus Channel

DMX-Modus

< 3 Ch>

< 5 Ch>

<9 Ch>

K1 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K2 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K3 = Dimmer Blau
000-255 stufenlose Helligkeit Blau

K1 = Master Dimmer
000-255 stufenlose Helligkeit
K2 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K3 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K4 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
K5 = Blitz Frequenz
000-010 keine Funktion
011-255 Blitz Frequenz von l -> s
000-255 stufenlose Helligkeit

K1 = Master Dimmer
000-255 stufenlose Helligkeit
K2 = Dimmer Rot
000-255 stufenlose Helligkeit Rot

Dimmer Warmweiß
000-255 stufenlose Helligkeit WW
(wenn Kanal 9 = 011-020)

K3 = Dimmer Grün
000-255 stufenlose Helligkeit Grün

Dimmer Kaltweiß
000-255 stufenlose Helligkeit CW
(wenn Kanal 9 = 011-020)

K4 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
K5 = Blitz Frequenz
000-010 keine Funktion
011-255 Blitz Frequenz von l -> s
K6 = Farbmakro & Weißmakro
000-010 keine Funktion
011-030 R = 100%, G = 0-100%, B = 0%
031-050 R = 100-0%, G = 100%, B = 0%
051-070 R = 0%, G = 100%, B = 0-100%
071-090 R = 0%, G = 100-0%, B = 100%
091-110 R = 0-100%, G = 0%, B = 100%
111-130 R = 100%, G = 0%, B = 100-0%
131-150 R = 100%, G = 0-100%, B = 0-100%
151-170 R = 100-0%, G = 100-0%, B = 100%
171-200 R=100%, G=100%, B=100%
201-205 Weiß 1
206-210 Weiß 2
211-215 Weiß 3
216-220 Weiß 4
221-225 Weiß 5
226-230 Weiß 6
231-235 Weiß 7
236-240 Weiß 8
241-245 Weiß 9
246-250 Weiß 10
251-255 Weiß 11

10

Modus Display Funktion

9 Kanal Modus Channel

48 Kanal Modus Channel

DMX-Modus

<9 Ch>

<48 Ch>

K7 = Programme
000-010 keine Funktion
011-030 Programm Auto 1
031-050 Programm Auto 2
051-070 Programm Auto 3
071-090 Programm Auto 4
091-110 Programm Auto 5
111-130 Programm Auto 6
131-150 Programm Auto 7
151-170 Programm Auto 8
171-190 Programm Auto 9
191-210 Programm Auto 10
211-230 Programm Auto 11
231-255 Programm Auto 12
K8 = Geschwindigkeit
000-255 stufenlose Geschwindigkeit
K9 = Dimmer Modus
000-010 Modus lt. Display Einstellung
011-020 WW/CW Modus Ein

(Wert min. 5 Sek. halten)

021-030 WW/CW Modus Aus

(Wert min. 5 Sek. halten)

031-051 keine Funktion
052-101 Dimmer linear
102-152 Dimmer S-Kurve 1 (langsam)
153-203 Dimmer S-Kurve 2 (medium)
204-255 Dimmer S-Kurve 3 (schnell)

K1 = Dimmer Rot Pixel 1
000-255 stufenlose Helligkeit Rot
K2 = Dimmer Grün Pixel 1
000-255 stufenlose Helligkeit Grün
K3 = Dimmer Blau Pixel 1
000-255 stufenlose Helligkeit Blau
K4 = Dimmer Rot Pixel 2
000-255 stufenlose Helligkeit Rot
K5 = Dimmer Grün Pixel 2
000-255 stufenlose Helligkeit Grün
K6 = Dimmer Blau Pixel 2
000-255 stufenlose Helligkeit Blau
K7 = Dimmer Rot Pixel 3
000-255 stufenlose Helligkeit Rot
K8 = Dimmer Grün Pixel 3
000-255 stufenlose Helligkeit Grün
K9 = Dimmer Blau Pixel 3
000-255 stufenlose Helligkeit Blau
K10 = Dimmer Rot Pixel 4
000-255 stufenlose Helligkeit Rot
K11 = Dimmer Grün Pixel 4
000-255 stufenlose Helligkeit Grün
K12 = Dimmer Blau Pixel 4
000-255 stufenlose Helligkeit Blau
K13 = Dimmer Rot Pixel 5
000-255 stufenlose Helligkeit Rot
K14 = Dimmer Grün Pixel 5
000-255 stufenlose Helligkeit Grün
K15 = Dimmer Blau Pixel 5
000-255 stufenlose Helligkeit Blau
K16 = Dimmer Rot Pixel 6
000-255 stufenlose Helligkeit Rot
K17 = Dimmer Grün Pixel 6
000-255 stufenlose Helligkeit Grün
K18 = Dimmer Blau Pixel 6
000-255 stufenlose Helligkeit Blau
K19 = Dimmer Rot Pixel 7
000-255 stufenlose Helligkeit Rot
K20 = Dimmer Grün Pixel 7
000-255 stufenlose Helligkeit Grün
K21 = Dimmer Blau Pixel 7
000-255 stufenlose Helligkeit Blau
K22 = Dimmer Rot Pixel 8
000-255 stufenlose Helligkeit Rot
K23 = Dimmer Grün Pixel 8
000-255 stufenlose Helligkeit Grün

11

Modus Display Funktion

48 Kanal Modus Channel

<48 Ch>

K24 = Dimmer Blau Pixel 8
000-255 stufenlose Helligkeit Blau
K25 = Dimmer Rot Pixel 9
000-255 stufenlose Helligkeit Rot
K26 = Dimmer Grün Pixel 9
000-255 stufenlose Helligkeit Grün
K27 = Dimmer Blau Pixel 9
000-255 stufenlose Helligkeit Blau
K28 = Dimmer Rot Pixel 10
000-255 stufenlose Helligkeit Rot
K29 = Dimmer Grün Pixel 10
000-255 stufenlose Helligkeit Grün
K30 = Dimmer Blau Pixel 10
000-255 stufenlose Helligkeit Blau
K31 = Dimmer Rot Pixel 11
000-255 stufenlose Helligkeit Rot
K32 = Dimmer Grün Pixel 11
000-255 stufenlose Helligkeit Grün
K33 = Dimmer Blau Pixel 11
000-255 stufenlose Helligkeit Blau
K34 = Dimmer Rot Pixel 12
000-255 stufenlose Helligkeit Rot
K35 = Dimmer Grün Pixel 12
000-255 stufenlose Helligkeit Grün
K36 = Dimmer Blau Pixel 12
000-255 stufenlose Helligkeit Blau
K37 = Dimmer Rot Pixel 13
000-255 stufenlose Helligkeit Rot
K38 = Dimmer Grün Pixel 13
000-255 stufenlose Helligkeit Grün
K39 = Dimmer Blau Pixel 13
000-255 stufenlose Helligkeit Blau
K40 = Dimmer Rot Pixel 14
000-255 stufenlose Helligkeit Rot
K41 = Dimmer Grün Pixel 14
000-255 stufenlose Helligkeit Grün
K42 = Dimmer Blau Pixel 14
000-255 stufenlose Helligkeit Blau
K43 = Dimmer Rot Pixel 15
000-255 stufenlose Helligkeit Rot
K44 = Dimmer Grün Pixel 15
000-255 stufenlose Helligkeit Grün
K45 = Dimmer Blau Pixel 15
000-255 stufenlose Helligkeit Blau
K46 = Dimmer Rot Pixel 16
000-255 stufenlose Helligkeit Rot
K47 = Dimmer Grün Pixel 16
000-255 stufenlose Helligkeit Grün
K48 = Dimmer Blau Pixel 16
000-255 stufenlose Helligkeit Blau

DMX-Modus

12

53 Kanal Modus Channel

<53 Ch>

K1 = Dimmer Rot Pixel 1
000-255 stufenlose Helligkeit Rot
Dimmer Warmweiß

000-255 stufenlose Helligkeit WW
(wenn Kanal 53 = 011-020)

K2 = Dimmer Grün Pixel 1
000-255 stufenlose Helligkeit Grün

Dimmer Kaltweiß
000-255 stufenlose Helligkeit CW
(wenn Kanal 53 = 011-020)

K3 = Dimmer Blau Pixel 1
000-255 stufenlose Helligkeit Blau
K4 = Dimmer Rot Pixel 2
000-255 stufenlose Helligkeit Rot

Dimmer Warmweiß
000-255 stufenlose Helligkeit WW
(wenn Kanal 53 = 011-020)

K5 = Dimmer Grün Pixel 2
000-255 stufenlose Helligkeit Grün

Dimmer Kaltweiß
000-255 stufenlose Helligkeit CW
(wenn Kanal 53 = 011-020)

Modus Display Funktion

53 Kanal Modus Channel

DMX-Modus

<53 Ch>

K6 = Dimmer Blau Pixel 2
000-255 stufenlose Helligkeit Blau
K7 = Dimmer Rot Pixel 3
000-255 stufenlose Helligkeit Rot

Dimmer Warmweiß
000-255 stufenlose Helligkeit WW
(wenn Kanal 53 = 011-020)

K8 = Dimmer Grün Pixel 3
000-255 stufenlose Helligkeit Grün

Dimmer Kaltweiß
000-255 stufenlose Helligkeit CW
(wenn Kanal 53 = 011-020)

K9 = Dimmer Blau Pixel 3
000-255 stufenlose Helligkeit Blau
K10 = Dimmer Rot Pixel 4
000-255 stufenlose Helligkeit Rot

Dimmer Warmweiß
000-255 stufenlose Helligkeit WW
(wenn Kanal 53 = 011-020)

K11 = Dimmer Grün Pixel 4
000-255 stufenlose Helligkeit Grün

Dimmer Kaltweiß
000-255 stufenlose Helligkeit CW
(wenn Kanal 53 = 011-020)

K12 = Dimmer Blau Pixel 4
000-255 stufenlose Helligkeit Blau
K13 = Dimmer Rot Pixel 5
000-255 stufenlose Helligkeit Rot

Dimmer Warmweiß
000-255 stufenlose Helligkeit WW
(wenn Kanal 53 = 011-020)

K14 = Dimmer Grün Pixel 5
000-255 stufenlose Helligkeit Grün

Dimmer Kaltweiß
000-255 stufenlose Helligkeit CW
(wenn Kanal 53 = 011-020)

K15 = Dimmer Blau Pixel 5
000-255 stufenlose Helligkeit Blau
K16 = Dimmer Rot Pixel 6
000-255 stufenlose Helligkeit Rot

Dimmer Warmweiß
000-255 stufenlose Helligkeit WW
(wenn Kanal 53 = 011-020)

K17 = Dimmer Grün Pixel 6
000-255 stufenlose Helligkeit Grün

Dimmer Kaltweiß
000-255 stufenlose Helligkeit CW
(wenn Kanal 53 = 011-020)

K18 = Dimmer Blau Pixel 6
000-255 stufenlose Helligkeit Blau
K19 = Dimmer Rot Pixel 7
000-255 stufenlose Helligkeit Rot

Dimmer Warmweiß
000-255 stufenlose Helligkeit WW
(wenn Kanal 53 = 011-020)

K20 = Dimmer Grün Pixel 7
000-255 stufenlose Helligkeit Grün

Dimmer Kaltweiß
000-255 stufenlose Helligkeit CW
(wenn Kanal 53 = 011-020)

K21 = Dimmer Blau Pixel 7
000-255 stufenlose Helligkeit Blau
K22 = Dimmer Rot Pixel 8
000-255 stufenlose Helligkeit Rot

Dimmer Warmweiß
000-255 stufenlose Helligkeit WW
(wenn Kanal 53 = 011-020)

K23 = Dimmer Grün Pixel 8
000-255 stufenlose Helligkeit Grün

Dimmer Kaltweiß
000-255 stufenlose Helligkeit CW
(wenn Kanal 53 = 011-020)

K24 = Dimmer Blau Pixel 8
000-255 stufenlose Helligkeit Blau

13

Modus Display Funktion

53 Kanal Modus Channel

DMX-Modus

<53 Ch>

K25 = Dimmer Rot Pixel 9
000-255 stufenlose Helligkeit Rot
Dimmer Warmweiß

000-255 stufenlose Helligkeit WW
(wenn Kanal 53 = 011-020)

K26 = Dimmer Grün Pixel 9
000-255 stufenlose Helligkeit Grün

Dimmer Kaltweiß
000-255 stufenlose Helligkeit CW
(wenn Kanal 53 = 011-020)

K27 = Dimmer Blau Pixel 9
000-255 stufenlose Helligkeit Blau
K28 = Dimmer Rot Pixel 10
000-255 stufenlose Helligkeit Rot

Dimmer Warmweiß
000-255 stufenlose Helligkeit WW
(wenn Kanal 53 = 011-020)

K29 = Dimmer Grün Pixel 10
000-255 stufenlose Helligkeit Grün
Dimmer Kaltweiß

000-255 stufenlose Helligkeit CW
(wenn Kanal 53 = 011-020)

K30 = Dimmer Blau Pixel 10
000-255 stufenlose Helligkeit Blau
K31 = Dimmer Rot Pixel 11
000-255 stufenlose Helligkeit Rot

Dimmer Warmweiß
000-255 stufenlose Helligkeit WW
(wenn Kanal 53 = 011-020)

K32 = Dimmer Grün Pixel 11
000-255 stufenlose Helligkeit Grün

Dimmer Kaltweiß
000-255 stufenlose Helligkeit CW
(wenn Kanal 53 = 011-020)

K33 = Dimmer Blau Pixel 11
000-255 stufenlose Helligkeit Blau
K34 = Dimmer Rot Pixel 12
000-255 stufenlose Helligkeit Rot

Dimmer Warmweiß
000-255 stufenlose Helligkeit WW
(wenn Kanal 53 = 011-020)

K35 = Dimmer Grün Pixel 12
000-255 stufenlose Helligkeit Grün

Dimmer Kaltweiß
000-255 stufenlose Helligkeit CW
(wenn Kanal 53 = 011-020)

K36 = Dimmer Blau Pixel 12
000-255 stufenlose Helligkeit Blau
K37 = Dimmer Rot Pixel 13
000-255 stufenlose Helligkeit Rot

Dimmer Warmweiß
000-255 stufenlose Helligkeit WW
(wenn Kanal 53 = 011-020)

K38 = Dimmer Grün Pixel 13
000-255 stufenlose Helligkeit Grün

Dimmer Kaltweiß
000-255 stufenlose Helligkeit CW
(wenn Kanal 53 = 011-020)

K39 = Dimmer Blau Pixel 13
000-255 stufenlose Helligkeit Blau
K40 = Dimmer Rot Pixel 14
000-255 stufenlose Helligkeit Rot

Dimmer Warmweiß
000-255 stufenlose Helligkeit WW
(wenn Kanal 53 = 011-020)

K41 = Dimmer Grün Pixel 14
000-255 stufenlose Helligkeit Grün

Dimmer Kaltweiß
000-255 stufenlose Helligkeit CW
(wenn Kanal 53 = 011-020)

K42 = Dimmer Blau Pixel 14
000-255 stufenlose Helligkeit Blau

14

Modus Display Funktion

53 Kanal Modus Channel

DMX-Modus

<53 Ch>

K43 = Dimmer Rot Pixel 15
000-255 stufenlose Helligkeit Rot
Dimmer Warmweiß

000-255 stufenlose Helligkeit WW
(wenn Kanal 53 = 011-020)

K44 = Dimmer Grün Pixel 15
000-255 stufenlose Helligkeit Grün

Dimmer Kaltweiß
000-255 stufenlose Helligkeit CW
(wenn Kanal 53 = 011-020)

K45 = Dimmer Blau Pixel 15
000-255 stufenlose Helligkeit Blau
K46 = Dimmer Rot Pixel 16
000-255 stufenlose Helligkeit Rot

Dimmer Warmweiß
000-255 stufenlose Helligkeit WW
(wenn Kanal 53 = 011-020)

K47 = Dimmer Grün Pixel 16
000-255 stufenlose Helligkeit Grün
Dimmer Kaltweiß

000-255 stufenlose Helligkeit CW
(wenn Kanal 53 = 011-020)

K48 = Dimmer Blau Pixel 16
000-255 stufenlose Helligkeit Blau
K49 = Programme
000-010 keine Funktion
011-030 Programm Auto 1
031-050 Programm Auto 2
051-070 Programm Auto 3
071-090 Programm Auto 4
091-110 Programm Auto 5
111-130 Programm Auto 6
131-150 Programm Auto 7
151-170 Programm Auto 8
171-190 Programm Auto 9
191-210 Programm Auto 10
211-230 Programm Auto 11
231-255 Programm Auto 12
K50 = Geschwindigkeit
000-255 stufenlose Geschwindigkeit
K51 = Master Dimmer
000-255 stufenlose Helligkeit
K52 = Blitz Frequenz
000-010 keine Funktion
011-255 Blitz Frequenz von l -> s
K53 = Dimmer Modus
000-010 Modus lt. Display Einstellung
011-020 WW/CW Modus Ein

(Wert min. 5 Sek. halten)

021-030 WW/CW Modus Aus

(Wert min. 5 Sek. halten)

031-051 keine Funktion
052-101 Dimmer linear
102-152 Dimmer S-Kurve 1 (langsam)
153-203 Dimmer S-Kurve 2 (medium)
204-255 Dimmer S-Kurve 3 (schnell)

15

Photometrische Daten

Abstrahldiagramm 54°

Abstand (m)

1

0

5

7 103

0 0,5 11,5 1,5 2,52,5 12 23 0,5

Durchmesser (ø)

1 m 3 m 5 m 7 m 10 m

rot 2.699 lx 300 lx 108 lx 55 lx 27 lx

54°

grün 4.568 lx 508 lx 183 lx 93 lx 46 lx

blau 1.232 lx 137 lx 49 lx 25 lx 12 lx

weiß Summe 7.444 lx 821 lx 298 lx 152 lx 74 lx

Technische Spezifikation

54°

16

mm

Netzspannung: 100-240 V 50/60 Hz

Stromaufnahme: 0,8 A @ 230 V

Abmessungen: 45,5 x 22,1 x 8,1 cm

DMX-Kanäle: 3 / 5 / 9 / 48 / 53

kg

Gewicht: 4,5 kg

Absicherung: T3,15 A / 250 V

Gehäuse-Schutzklasse: IP 20

Safety Notes

• Each person which is responsible for the installation, the use
or service of this unit must be:

• qualified

• has to follow the instructions in this manual.

WARNING!
Be careful when using the device. You risk an electrical shock
from high voltage, if you touch the wires!

• The device has left our company in manufacturer proofed
state. To maintain this status and to ensure a permanent
safe operation, it is absolutely necessary to follow the safety
instructions and warnings in this manual.

IMPORTANT!
Errors, caused by not following these instructions are not cov-
ered by the warranty. The manufacturer will not accept liability
for any resulting defects or problems.

• Keep the unit away from radiators or other heat sources!

• If the unit has been exposed to tremendous temperature
changes (e.g. after transportation), do not turn it on imme-
diately. The resulting condensation could damage the unit.
Don`t switch unit on until the device reaches room tempera-
ture.

• This device belongs to protection class I. Therefore, it is im-
perative that the green/yellow wire is connected to the earth
contact of the plug. The electrical connection must be made
by a qualified person.

• Make sure that the cable has never been squeezed or dam-
aged by sharp objects. Check the device and the cables regu-
larly.

• If the cable is damaged, it must be replaced immediately by
the manufacturer, its service agent or a qualified person in
order to avoid danger.

• Lenses, glasses or UV filters must be replaced if they are
visually damaged, or their effectiveness is impaired, e.g. by
broken glass or by deep scratches.

• Ensure that wires never come in contact with other wires!
Handle the power cord and all connections with caution!

• Make sure that the line voltage is not higher than the voltage
specified in this manual.

• Disconnect the unit from the AC mains when it is not in use or
when cleaning it. Disconnect the connection only by pulling
the cable plug.

• Using the fixture for the first time, can result in light smoke
and odors. This is a normal process and does not constitute a
defect.

RISK OF BURNS!
Do not touch the unit during operation! The housing may reach
high temperatures.

RISK TO HEALTH!
Never look directly into the light source. Especially epileptics
risk an epileptic shock! Disconnect the unit from the AC mains
when not in use or when cleaning it.

• Defects caused by modifications of the device by unqualified
handling or an unqualified person are not covered by the
warranty.

• Keep the product away from children and unskilled people.

• There are no wear parts in the device. Maintenance and ser-
vice must be performed only by an authorized service partner.

Designated Use

This product is a spotlight, which is designed only for profes-
sional use on stages, discotheques, theatres, etc. This product is
approved for mains connection up to 240 VAC and designed for
indoor use.

• Please avoid any kind of shocks and outer actions during its
installation or transportation.

• Take care of too high ambient temperature, humidity and
dust when choosing the installation location. Assure that all
cables are fixed. Incorrect operation may lead to danger.

• Image
objects. Minimum distance between fixture and illuminated
surface is 0,5 meters

• Assure that the area below the mounting position of the
fixture is roped in while mounting, dismantling and service.

• The spotlight itself and its accessories like color frame and
barndoors have to be safed with a suitable safety chain.

• Assure that the maximum ambient temperature is never
exceeded.

• Do not put the fixture in operation before you are familiar
with its functions. Keep the product away from children and
unskilled people.

shows the minimum distance to illuminated

17

Installation

• There are specific regulations like BGV C1 (old VBG 70) or
country related regulations which need to attend during
the installation. The installation has to be handled by skilled
persons only!

• Suspension device hast to be built and calculated in order to
handle up to 10 times its specific load limit over a time of one
hour without permanent or harmful deformation.

• Installation has to be done with a separate, independent sus-
pension device like a safety chain. A second suspension device
has to be built in order to assure that in case of error no part
of an installation can fall off.

• Trepassing the danger zone below the installation during the
assembling is prohibited.

• Installer has to take care of all safety and machinery instal-
lations are approved by authorized persons before first opera-
tion or after changes before restarting.

• Installer has to take care of all safety and machinery installa-
tions are approved by skilled persons at least once a year.

• Installer has to take care of all safety and machinery installa-
tions are approved by authorized persons at least every four
years during the acceptance inspection.

• Spotlight should ideally installed outside peoples lounge area.

ATTENTION!
Assure the specified safety distances to flammable material.

• Attach the spotlight with its yoke and the use of a suitable
hook/clamp to your truss system. According to your installa-
tion also similar but approved suspension devices are possible.
The therefor used opening has a diameter of about 12 mm.

• When installing the spotlight overhead make sure to safe the
fixture by a safety chain which is specified at least with a load
limit of 12 times of the spotlights weight. Only safety chain
with approved connective can be used. Attach the safety
chain to its designated opening and attach it to the truss
system or a similar and safe attachment point. Assure to close
the fasteners as specified.

• To adjust the angle of the fixture open the locking screw, set
the fixure in its position and close it by hand.

During the installation of CPiX.4 special attention has to be
paid to the following instructions.

• Single Mounting

CPiX.4 can be mount as single panel due to one of the both

yokes on the backside. Only use suitable hooks/clamps ap-
proved by the BGV C1 for this kind of installation (see figure).

ATTENTION!
Installation overhead needs a high level of experience. This
includes (but is not just limited to) calculation and definition
of load capacity, used installation material and regular safety
inspections of used material and the fixture itself. Never try to
do the installation by yourself if you are not qualified, instead
you have to instruct a skilled installer. Inappropriate installa-
tions can cause injuries and/or damage of property.

• Spotlight has to be installed outside areas where people can
touch it.

• Professional truss system or similar licensed suspension
systems have to be used if the spotlight is used in suspension
from ceiling or other constructions. Spotlights can never be
installed freely suspended!

ATTENTION!
Spotlights can cause injuries when fall off. If you are not
trained in questions of safety for the different kinds of installa-
tion do NOT install the spotlight!

• Assure that the mounting surface can hold at least ten times
the point load of the spotlight before installing the fixture.

18

• Cluster Mounting WITHOUT extra accessories

Multiple CPiX.4 can be mounted among themselves without

extra accessories. (see figure). EVERY CPiX.4 has to be mount­ed by the use of one of the two backsite mounted yokes.

Only use one of the two backside mounted yokes for the

mounting on the truss or any other suitable hanging point
plus suitable hooks/clamps approved by the BGV C1 for this
kind of installation.

NOTE!
The ¼ turn looks mounted at the sides of CPiX.4 are only used
for alignment – means the connection of multiple CPiX.4
together. These connection elements are NOT used for static
loads and cannot be used for mounting of CPiX.4!

Make sure to safe the fixture by a safety chain which is speci­fied at least with a load limit of 12 times of the fixtures weight.
Only safety chain with approved connective can be used. At­tach the safety chain to its designated opening and attach it to
the truss system or a similar and safe attachment point. Assure
to close the fasteners as specified.

19

Electrical Connection Operation

• Connection to the mains is only allowed by skilled persons.

• Before connecting the fixture to the mains, assure that the
specifications are corresponding.

• Electrical grounding has to be used in the whole

installation!

ATTENTION!
Installation has to be approved by an authorized person before
first operation!

Cleaning and Maintenance

• Installer has to take care of all safety and machinery

installations are approved by skilled persons at least once
a year.

• Installer has to take care of all safety and machinery

installations are approved by authorized persons at least

every four years during the acceptance inspection.

Following points need to receive special attention:

• All screws used for mounting the fixture or parts of it
need to be proof and must not show corrosion.

• Housing, suspension device and installation site

(ceiling, suspension, truss) must not show deformation.

• All power cords must not show any damage, aging
(for example porous wires) or sediments. Other, to the
location related and usage aligned regulations will be
observed by the skilled person and safety defects will
be fixed.

• This device has several DMX- and Stand-Alone-Modes. In
DMX-mode, multiple devices can be connected and con-

trolled by a controller. The device accepts the settings of

the DMX-controller, as soon as the corresponding start
address is set.

• Slave mode:

Connect the DMX-output of the master device (XLR female)
to the DMX-input of the slave device (XLR male). Set the

slave device to Master/Slave mode Slave (display shows:
Master/Slave/<Slave>). The slave device accepts all settings
of the master device (such as programm, programm speed,
color/color combination).

• Display description:
The display shows the different DMX-modes & the DMX-

start address or programm, programm speed, color/color

combination; the first line shows the mode, the second line
the corresponding value.

• Button description: Press the MENU button to get access
to the menu. Press the MENU button or UP/DOWN button
repeatedly to select the mode. Press ENTER button to
change the relevant topic; change the relevant topic by
pressing UP/DOWN button to set the DMX-start address
or any of the pre-programmed modes or the speed values.
Use the UP button to increase the value. Use the DOWN
button to decrease it. Press ENTER button again to save
your settings and get access to next menu.

NOTE!
If you hold the UP or DOWN button for longer, the value chan­ges faster. The device has an automatic storage for all settings.
When you turn the device off and on again, it works with the
previously set values.

ATTENTION!
Make sure that the fixture is disconnected from mains during
all maintenance! It is important to unplug mains connector!

• The fixture must be regularly cleaned from dirt and dust.
Only use a wetted, lint-free cloth for cleaning the fixture.
Never use alcohol or any kind of solvent for cleaning.

• Inside the fixture there are no parts which need main-

tenance. Maintenance & service must be done by auth­ orized dealers only.

• Only use original spare parts!

ADVICE!
If you have further questions, your local dealer will be happy to
help you.

20

1 2 3 4 5

6 7

1

Enter-Button

2

Menü-Button

3

LC-Display

4

Up-Button

5

Down-Button

6

Mains-Input

7

Mains-Output

8

DMX-Input 3 pin

9

DMX-Output 3 pin

8 9 10 11 12

10

11

12

13

14

15

16

17

13 14

DMX-Input 5 pin

DMX-Output 5 pin

EtherNet-Output

EtherNet-Input

Yoke short

1/4 Turn Locks

Locking Screw

Yoke long

15 16

17

21

Display-Mode

display funktion

LITECRAFT
CPIX.4 - V *.*

<Slave>

Auto Show
<******>

CPIX.4
V *.**
*.** = software-version

Auto
<********>
******** =
<Auto 1>
<Auto 2>
<Auto 3>
<Auto 4>
<Auto 5>
<Auto 6>
<Auto 7>
<Auto 8>
<Auto 9>
<Auto 10>
<Auto 11>
<Auto 12>
< Fade >

Show Speed
<***>
*** = <0 - 100>

shows the software version direct after
switching on the unit
(this messages appears after 3 seconds
automaticly)

unit is in slave mode and is controlled
by external values received by dmx-input
(this menu is only for information - no
settings available)

12 pre-programmed chasers available
(deactivation of all pre-programmed
chasers by menu M&S Mode!)

setting speed in 101 steps for the pre-
programmed chaser available

(default setting = Show Speed 100)

Static
<Fixture Color>

Display-Mode

Dimmer Mode
<********>

Back Lite
<***>

Fixture Color
<R>
<G>
<B>
<GB>
<RB>
<RG>
<RGB>

Manual Color
<R=255>
<G=255>
<B=255>

Dimmer Mode
<********>
******** =
<Off>
<Dimmer 1>
<Dimmer 2>
<Dimmer 3>

BackLite
<***>
*** =
<On>
<10S>
<20S>
<30S>

setting color/color combination @ full
brightness for selected color

setting brightness for each color
in steps of 256

setting dimmer curve
Off = dimmer linear
Dimmer 1 = dimmer s-curve 1 (slow)
Dimmer 2 = dimmer s-curve 2 (medium)
Dimmer 3 = dimmer s-curve 3 (fast)

(default setting = Off)

setting automatic switch off for lcd
backlite (permanent on, switch off after
10, 20, 30 seconds)

(default setting = 30S)

22

display funktion

Info
<View>

DMX Address
<***>

DMX Channel
<****>

FixHours
<****H>
**** = fixture hours

Version
V*.**
*.** = software version

IP Adress
<**.***.***.***>
**.***.***.*** = ip-adress

IDevice ID
<********>
******** = device-id

DMX Address
<***>
*** = DMX-adress

Channel
**** =
< 3 Ch>
< 5 Ch>
< 9 Ch>
<48 Ch>
<53 Ch>

display the fixture hours

display the software version

display the ip-adress

display the device- id

display the DMX-adress
( 3 Ch = <001-510>)
( 5 Ch = <001-508>)
( 9 Ch = <001-504>)
(48 Ch = <001-465>)
(53 Ch = <001-460>)

(default setting = 1)

setting DMX-channel mode
(description of modes in next chart)

(default setting = 9 Ch)

Master/Slave
<******>

Display-Mode

White
<Balance>

Fan Speed
<****>

Temperature
<****>

Ethernet
Settings

Master/Slave
<******>
****** =
<Master>
<Slave >

Balance Value
<R=255>
<G=255>
<B=255>

Fan Speed
<****>
**** =
<Auto>
<High>

Temperature
<*****>
***** = fixture-temperature

IP Mode
<******>
****** =
<Static>
<DHCP>
<Manual>

Net
<***>
*** = 0-127

setting working mode
(Master:

control without external

controller)

(Slave: control with external controller)

(default setting = Slave)

setting white balance

(default setting =
R = 255, G = 255, B = 255)

setting fan control
Auto:

automatic temperature control

High: max. power

(default setting = Auto)

display the inside fixture-temperature

setting ip-adress mode
Static:

static ip-adress

DHCP: fetching ip-adress supplied by a

DHCP server in the network

Manual: manual setting of ip-adress

setting of artnet net adress
(for consoles running ArtNet 3)

Subnet
<**>
** = 0-15

Universe
<**>
** = 0-15

setting of artnet subnet

setting of artnet universe

23

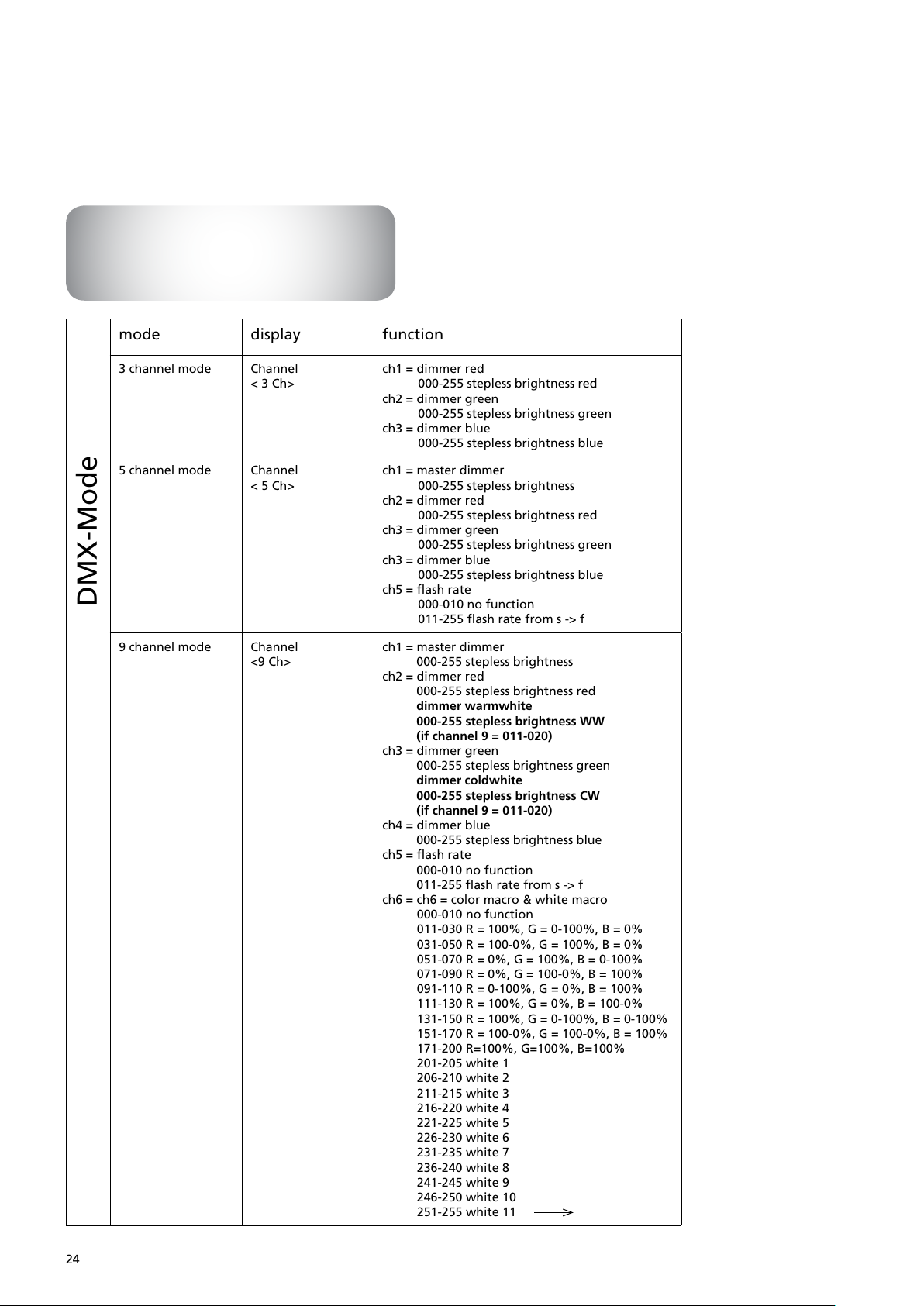

DMX-Mode

mode display function

3 channel mode Channel

5 channel mode Channel

9 channel mode Channel

DMX-Mode

< 3 Ch>

< 5 Ch>

<9 Ch>

ch1 = dimmer red
000-255 stepless brightness red
ch2 = dimmer green
000-255 stepless brightness green
ch3 = dimmer blue
000-255 stepless brightness blue

ch1 = master dimmer
000-255 stepless brightness
ch2 = dimmer red
000-255 stepless brightness red
ch3 = dimmer green
000-255 stepless brightness green
ch3 = dimmer blue
000-255 stepless brightness blue
ch5 = flash rate
000-010 no function
011-255 flash rate from s -> f

ch1 = master dimmer
000-255 stepless brightness
ch2 = dimmer red
000-255 stepless brightness red
dimmer warmwhite

000-255 stepless brightness WW
(if channel 9 = 011-020)

ch3 = dimmer green
000-255 stepless brightness green

dimmer coldwhite
000-255 stepless brightness CW
(if channel 9 = 011-020)

ch4 = dimmer blue
000-255 stepless brightness blue
ch5 = flash rate
000-010 no function
011-255 flash rate from s -> f
ch6 = ch6 = color macro & white macro
000-010 no function
011-030 R = 100%, G = 0-100%, B = 0%
031-050 R = 100-0%, G = 100%, B = 0%
051-070 R = 0%, G = 100%, B = 0-100%
071-090 R = 0%, G = 100-0%, B = 100%
091-110 R = 0-100%, G = 0%, B = 100%
111-130 R = 100%, G = 0%, B = 100-0%
131-150 R = 100%, G = 0-100%, B = 0-100%
151-170 R = 100-0%, G = 100-0%, B = 100%
171-200 R=100%, G=100%, B=100%
201-205 white 1
206-210 white 2
211-215 white 3
216-220 white 4
221-225 white 5
226-230 white 6
231-235 white 7
236-240 white 8
241-245 white 9
246-250 white 10
251-255 white 11

24

mode display function

9 channel mode Channel

48 channel mode Channel

DMX-Mode

<9 Ch>

<48 Ch>

ch7 = programms
000-010 no function
011-030 programm auto 1
031-050 programm auto 2
051-070 programm auto 3
071-090 programm auto 4
091-110 programm auto 5
111-130 programm auto 6
131-150 programm auto 7
151-170 programm auto 8
171-190 programm auto 9
191-210 programm auto 10
211-230 programm auto 11
231-255 programm auto 12
ch8 = speed
000-255 stepless speed
ch9 = dimmer mode
000-010 mode set on display
011-020 WW/CW mode on

(hold value for at least 5 sec.)

021-030 WW/CW mode off

(hold value for at least 5 sec.)

031-051 no function
052-101 dimmer linear
102-152 dimmer s-curve 1 (slow)
153-203 dimmer s-curve 2 (medium)
204-255 dimmer s-curve 3 (fast)

ch1 = dimmer red pixel 1
000-255 stepless brightness red
ch2 = dimmer green pixel 1
000-255 stepless brightness green
ch3 = dimmer blue pixel 1
000-255 stepless brightness blue
ch4 = dimmer red pixel 2
000-255 stepless brightness red
ch5 = dimmer green pixel 2
000-255 stepless brightness green
ch6 = dimmer blue pixel 2
000-255 stepless brightness blue
ch7 = dimmer red pixel 3
000-255 stepless brightness red
ch8 = dimmer green pixel 3
000-255 stepless brightness green
ch9 = dimmer blue pixel 3
000-255 stepless brightness blue
ch10 = dimmer red pixel 4
000-255 stepless brightness red
ch11 = dimmer green pixel 4
000-255 stepless brightness green
ch12 = dimmer blue pixel 4
000-255 stepless brightness blue
ch13 = dimmer red pixel 5
000-255 stepless brightness red
ch14 = dimmer green pixel 5
000-255 stepless brightness green
ch15 = dimmer blue pixel 5
000-255 stepless brightness blue
ch16 = dimmer red pixel 6
000-255 stepless brightness red
ch17 = dimmer green pixel 6
000-255 stepless brightness green
ch18 = dimmer blue pixel 6
000-255 stepless brightness blue
ch19 = dimmer red pixel 7
000-255 stepless brightness red
ch20 = dimmer green pixel 7
000-255 stepless brightness green
ch21 = dimmer blue pixel 7
000-255 stepless brightness blue
ch22 = dimmer red pixel 8
000-255 stepless brightness red
ch23 = dimmer green pixel 8
000-255 stepless brightness green

25

mode display function

48 channel mode Channel

DMX-Mode

<48 Ch>

ch24 = dimmer blue pixel 8
000-255 stepless brightness blue
ch25 = dimmer red pixel 9
000-255 stepless brightness red
ch26 = dimmer green pixel 9
000-255 stepless brightness green
ch27 = dimmer blue pixel 9
000-255 stepless brightness blue
ch28 = dimmer red pixel 10
000-255 stepless brightness red
ch29 = dimmer green pixel 10
000-255 stepless brightness green
ch30 = dimmer blue pixel 10
000-255 stepless brightness blue
ch31 = dimmer red pixel 11
000-255 stepless brightness red
ch32 = dimmer green pixel 11
000-255 stepless brightness green
ch33 = dimmer blue pixel 11
000-255 stepless brightness blue
ch34 = dimmer red pixel 12
000-255 stepless brightness red
ch35 = dimmer green pixel 12
000-255 stepless brightness green
ch36 = dimmer blue pixel 12
000-255 stepless brightness blue
ch37 = dimmer red pixel 13
000-255 stepless brightness red
ch38 = dimmer green pixel 13
000-255 stepless brightness green
ch39 = dimmer blue pixel 13
000-255 stepless brightness blue
ch40 = dimmer red pixel 14
000-255 stepless brightness red
ch41 = dimmer green pixel 14
000-255 stepless brightness green
ch42 = dimmer blue pixel 14
000-255 stepless brightness blue
ch43 = dimmer red pixel 15
000-255 stepless brightness red
ch44 = dimmer green pixel 15
000-255 stepless brightness green
ch45 = dimmer blue pixel 15
000-255 stepless brightness blue
ch46 = dimmer red pixel 16
000-255 stepless brightness red
ch47 = dimmer green pixel 16
000-255 stepless brightness green
ch48 = dimmer blue pixel 16
000-255 stepless brightness blue

26

53 channel mode Channel

<53 Ch>

ch1 = dimmer red pixel 1
000-255 stepless brightness red

dimmer warmwhite
000-255 stepless brightness WW
(if channel 53 = 011-020)

ch2 = dimmer green pixel 1
000-255 stepless brightness green

dimmer coldwhite
000-255 stepless brightness CW
(if channel 53 = 011-020)

ch3 = dimmer blue pixel 1
000-255 stepless brightness blue
ch4 = dimmer red pixel 2
000-255 stepless brightness red

dimmer warmwhite
000-255 stepless brightness WW
(if channel 53 = 011-020)

ch5 = dimmer green pixel 2
000-255 stepless brightness green
dimmer coldwhite

000-255 stepless brightness CW
(if channel 53 = 011-020)

mode display function

53 channel mode Channel

DMX-Mode

<53 Ch>

ch6 = dimmer blue pixel 2
000-255 stepless brightness blue
ch7 = dimmer red pixel 3
000-255 stepless brightness red
dimmer warmwhite

000-255 stepless brightness WW
(if channel 53 = 011-020)

ch8 = dimmer green pixel 3
000-255 stepless brightness green

dimmer coldwhite
000-255 stepless brightness CW
(if channel 53 = 011-020)

ch9 = dimmer blue pixel 3
000-255 stepless brightness blue
ch10 = dimmer red pixel 4
000-255 stepless brightness red
dimmer warmwhite

000-255 stepless brightness WW
(if channel 53 = 011-020)

ch11 = dimmer green pixel 4
000-255 stepless brightness green

dimmer coldwhite
000-255 stepless brightness CW
(if channel 53 = 011-020)

ch12 = dimmer blue pixel 4
000-255 stepless brightness blue
ch13 = dimmer red pixel 5
000-255 stepless brightness red

dimmer warmwhite
000-255 stepless brightness WW
(if channel 53 = 011-020)

ch14 = dimmer green pixel 5
000-255 stepless brightness green
dimmer coldwhite

000-255 stepless brightness CW
(if channel 53 = 011-020)

ch15 = dimmer blue pixel 5
000-255 stepless brightness blue
ch16 = dimmer red pixel 6
000-255 stepless brightness red
dimmer warmwhite

000-255 stepless brightness WW
(if channel 53 = 011-020)

ch17 = dimmer green pixel 6
000-255 stepless brightness green
dimmer coldwhite

000-255 stepless brightness CW
(if channel 53 = 011-020)

ch18 = dimmer blue pixel 6
000-255 stepless brightness blue
ch19 = dimmer red pixel 7
000-255 stepless brightness red
dimmer warmwhite

000-255 stepless brightness WW
(if channel 53 = 011-020)

ch20 = dimmer green pixel 7
000-255 stepless brightness green
dimmer coldwhite

000-255 stepless brightness CW
(if channel 53 = 011-020)

ch21 = dimmer blue pixel 7
000-255 stepless brightness blue
ch22 = dimmer red pixel 8
000-255 stepless brightness red
dimmer warmwhite

000-255 stepless brightness WW
(if channel 53 = 011-020)

ch23 = dimmer green pixel 8
000-255 stepless brightness green
dimmer coldwhite

000-255 stepless brightness CW
(if channel 53 = 011-020)

ch24 = dimmer blue pixel 8
000-255 stepless brightness blue

27

mode display function

53 channel mode Channel

DMX-Mode

<53 Ch>

ch25 = dimmer red pixel 9
000-255 stepless brightness red
dimmer warmwhite

000-255 stepless brightness WW
(if channel 53 = 011-020)

ch26 = dimmer green pixel 9
000-255 stepless brightness green
dimmer coldwhite

000-255 stepless brightness CW
(if channel 53 = 011-020)

ch27 = dimmer blue pixel 9
000-255 stepless brightness blue
ch28 = dimmer red pixel 10
000-255 stepless brightness red
dimmer warmwhite

000-255 stepless brightness WW
(if channel 53 = 011-020)

ch29 = dimmer green pixel 10
000-255 stepless brightness green
dimmer coldwhite

000-255 stepless brightness CW
(if channel 53 = 011-020)

ch30 = dimmer blue pixel 10
000-255 stepless brightness blue
ch31 = dimmer red pixel 11
000-255 stepless brightness red
dimmer warmwhite

000-255 stepless brightness WW
(if channel 53 = 011-020)

ch32 = dimmer green pixel 11
000-255 stepless brightness green
dimmer coldwhite

000-255 stepless brightness CW
(if channel 53 = 011-020)

ch33 = dimmer blue pixel 11
000-255 stepless brightness blue
ch34 = dimmer red pixel 12
000-255 stepless brightness red

dimmer warmwhite
000-255 stepless brightness WW
(if channel 53 = 011-020)

ch35 = dimmer green pixel 12
000-255 stepless brightness green
dimmer coldwhite

000-255 stepless brightness CW
(if channel 53 = 011-020)

ch36 = dimmer blue pixel 12
000-255 stepless brightness blue
ch37 = dimmer red pixel 13
000-255 stepless brightness red
dimmer warmwhite

000-255 stepless brightness WW
(if channel 53 = 011-020)

ch38 = dimmer green pixel 13
000-255 stepless brightness green
dimmer coldwhite

000-255 stepless brightness CW
(if channel 53 = 011-020)

ch39 = dimmer blue pixel 13
000-255 stepless brightness blue
ch40 = dimmer red pixel 14
000-255 stepless brightness red
dimmer warmwhite

000-255 stepless brightness WW
(if channel 53 = 011-020)

ch41 = dimmer green pixel 14
000-255 stepless brightness green
dimmer coldwhite

000-255 stepless brightness CW
(if channel 53 = 011-020)

ch42 = dimmer blue pixel 14
000-255 stepless brightness blue

28

mode display function

53 channel mode Channel

DMX-Mode

<53 Ch>

ch43 = dimmer red pixel 15
000-255 stepless brightness red
dimmer warmwhite

000-255 stepless brightness WW
(if channel 53 = 011-020)

ch44 = dimmer green pixel 15
000-255 stepless brightness green
dimmer coldwhite

000-255 stepless brightness CW
(if channel 53 = 011-020)

ch45 = dimmer blue pixel 15
000-255 stepless brightness blue
ch46 = dimmer red pixel 16
000-255 stepless brightness red
dimmer warmwhite

000-255 stepless brightness WW
(if channel 53 = 011-020)

ch47 = dimmer green pixel 16
000-255 stepless brightness green
dimmer coldwhite

000-255 stepless brightness CW
(if channel 53 = 011-020)

ch48 = dimmer blue pixel 16
000-255 stepless brightness blue
ch49 = programms
000-010 no function
011-030 programm auto 1
031-050 programm auto 2
051-070 programm auto 3
071-090 programm auto 4
091-110 programm auto 5
111-130 programm auto 6
131-150 programm auto 7
151-170 programm auto 8
171-190 programm auto 9
191-210 programm auto 10
211-230 programm auto 11
231-255 programm auto 12
ch50 = speed
000-255 stepless speed
ch51 = master dimmer
000-255 stepless brightness
ch52 = flash rate
000-010 no function
011-255 flash rate from s -> f
ch53 = dimmer mode
000-010 mode set on display
011-020 WW/CW mode on

(hold value for at least 5 sec.)

021-030 WW/CW mode off

(hold value for at least 5 sec.)

031-051 no function
052-101 dimmer linear
102-152 dimmer s-curve 1 (slow)
153-203 dimmer s-curve 2 (medium)
204-255 dimmer s-curve 3 (fast)

29

Beam Specs

beam spread chart 54°

distance (m)

1

0

diameter (ø)

0 0,5 11,5 1,5 2,52,5 12 23 0,5

5

7 103

54°

1 m 3 m 5 m 7 m 10 m

red 2.699 lx 300 lx 108 lx 55 lx 27 lx

54°

green 4.568 lx 508 lx 183 lx 93 lx 46 lx

blue 1.232 lx 137 lx 49 lx 25 lx 12 lx

white total 7.444 lx 821 lx 298 lx 152 lx 74 lx

Technical Specification

voltage: 100-240 V 50/60 Hz

power consumption: 0,8 A @ 230 V

kg

weight: 4,5 kg

fuse: T3,15 A / 250 V

30

mm

measurements: 45,5 x 22,1 x 8,1 cm

DMX-Channels: 3 / 5 / 9 / 48 / 53

ip rating: IP 20
