Page 1
Bedienungsanleitung V1.0
User Manual V1.0
Page 2
Vielen Dank für den Kauf dieses LITECRAFT Produktes. Zu Ihrer eigenen Sicherheit lesen Sie
bitte vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig.
INHALTSVERZEICHNIS
SICHERHEITSHINWEISE 4
AKKU-BETRIEB 5
SICHERHEITSINFORMATIONEN AKKU 5
BESTIMMUNGSGEMÄßE VERWENDUNG 6
MONTAGE 7
ELEKTRISCHER ANSCHLUSS 8
REINIGUNG UND WARTUNG 8
BEDIENUNG 9
WIRELESS DMX-BETRIEB 10
DISPLAY-MODUS 12
DMX-MODUS 14
PHOTOMETRISCHE DATEN 15
TECHNISCHE SPEZIFIKATIONEN 15
Page 3
Thank you for purchasing this LITECRAFT product. For your own safety, please read the instruction manual carefully
before turn on the product for the first time.
CONTENT
SAFETY NOTES 16
BATTERY-USE 17
SAFETY INSTRUCTIONS BATTERY 17
DESIGNATED USE 18
INSTALLATION 19
ELECTRICAL CONNECTION 20
CLEANING AND MAINTENANCE 20
OPERATION 21
WIRELESS DMX-MODE 23
DISPLAY-MODE 24
DMX-MODE 26
BEAM SPECS 27
TECHNICAL SPECIFICATION 27
Page 4
SICHERHEITSHINWEISE
Jede Person, die mit der Installation, dem Einsatz oder dem Service des Gerätes betraut ist, muss:
•
qualifiziert sein
•
den Anweisungen dieser Bedienungsanleitung folgen.
•
ACHTUNG!
Seien Sie vorsichtig beim Einsatz des Gerätes. Sie riskieren einen elektrischen Schlag durch Hochspannung wenn
Sie die Kabeladern berühren!
Das Gerät hat unser Haus in herstellergeprüftem Zustand verlassen. Um diesen Zustand zu erhalten und
•
einen sichern Betrieb dauerhaft zu gewährleisten, ist es absolut notwendig, den Sicherheitsvorschriften und
Warnungen dieser Bedienungsanleitung zu folgen.
WICHTIG!
Fehler, die durch nicht Befolgen dieser Bedienungsanleitung entstehen, sind nicht Gegenstand der Garantie. Der
Hersteller übernimmt keine Haftung für daraus entstehende Defekte oder Probleme.
Halten Sie das Gerät fern von Heizkörpern oder anderen Hitzequellen.
•
Wenn das Gerät enormen Temperaturschwankungen ausgesetzt war (z. B. nach einem Transport), schalten
•
Sie es nicht sofort ein. Das entstehende Kondenswasser könnte das Gerät beschädigen. Lassen Sie das
Gerät ausgeschaltet bis das Gerät Raumtemperatur erreicht hat.
Dieses Gerät fällt unter die Schutzklasse I, daher ist es zwingend notwendig, dass die grün/gelbe Kabel-Ader
•
mit dem Erdungskontakt des Steckers verbunden ist. Der elektrische Anschluss muss von einer qualifizierten
Person durchgeführt werden.
Versichern Sie sich, dass das Anschlusskabel niemals gequetscht oder durch scharfe Gegenstände
•
beschädigt wurde. Prüfen Sie das Gerät und das Anschlusskabel regelmäßig.
Sollte das Anschlusskabel beschädigt sein, so muss es umgehend vom Hersteller, seinem Service Partner
•
oder von einer qualifizierten Person ausgetauscht werden um Gefahren zu vermeiden.
Linsen, Gläser oder UV Filter müssen ausgetauscht werden, wenn Sie visuell beschädigt sind, oder Ihre
•
Effektivität beeinträchtigt ist, z. B. durch Splitter oder tiefe Kratzer.
Lassen Sie die Kabeladern niemals in Kontakt mit anderen Kabeladern kommen! Behandeln Sie das
•
Anschlusskabel und alle Steckverbindungen mit besonderer Vorsicht!
Versichern Sie sich, dass die vorhandene Netzspannung nicht höher als die in dieser Bedienungsanleitung
•
angegebene Spannung ist.
Trennen Sie das Gerät immer vom Stromnetz, wenn Sie es nicht verwenden, oder wenn Sie es reinigen.
•
Ziehen Sie das Anschlusskabel nur mittels Netzstecker heraus.
Während der ersten Inbetriebnahme kann es zu leichter Rauch- und Geruchsbildung kommen. Das ist ein
•
ganz normaler Vorgang und stellt keinen Defekt dar.
GEFAHR VON VERBRENNUNGEN!
Berühren Sie das Gerät nicht während des Betriebes! Das Gehäuse kann hohe Temperaturen erreichen.
GEFAHR FÜR DIE GESUNDHEIT!
Schauen Sie niemals direkt in die Lichtquelle, da speziell Epileptiker einen epileptischen Schock riskieren!
•
Defekte, die durch Modifikationen des Gerätes, durch unqualifizierte Handhabung oder durch unqualifiziertes
•
Personal entstehen, sind nicht Gegenstand der Garantie.
Halten Sie das Gerät fern von Kindern und unqualifizierten Personen.
•
Es befinden sich keine Verschleißteile im Gerät. Wartung und Service dürfen nur von autorisierten Service
•
Partnern durchgeführt werden.
Page 5
AKKU-BETRIEB
Dieses Gerät besitzt einen Lithium-Ionen-Akku (Li-Ion) der sich durch seine Robustheit und Langlebigkeit auszeichnet.
Zudem ist dieser Akkutyp besonders schnell-ladefähig und überzeugt durch eine geringe Selbstentladung. Je nach
Einsatz liegt die mittlere Laufzeit bei voller Ladung bei circa 3-11 Stunden. Dieser Wert kann aufgrund von
Umgebungstemperaturen und den Einsatz von bis zu vier LED-Farben variieren.
Das Ladegerät ist im Gerät bereits integriert; es ist sowohl ein kabelloser Akku-Betrieb als auch ein Betrieb an 100-260
V, 50-60 Hz Netzspannung möglich. Die 4-stellige LED-Ladestandsanzeige „Test“ informiert jederzeit in 25% Schritten
über den aktuellen Ladezustand. Bitte laden Sie den Akku wenn nur noch eine LED leuchtet. Der Akku muss umgehend
geladen werden wenn die letzte LED aus ist. Die Ladezeit beträgt bei einen völlig entladenen Akku circa 3 Stunden.
SICHERHEITSINFORMATIONEN AKKU
Der in diesem Gerät integrierte Lithium-Ionen-Akku (Li-Ion) zeichnet sich durch seine Robustheit und Langlebigkeit aus.
Dennoch gilt es den Akku richtig zu behandeln um eine lange und störungsfreie Lebensdauer zu gewährleisten. Eine
falsche Behandlung kann zu Leistungseinbußen und Defekten sowie im äußersten Fall zu Rauchentwicklung, Feuer bis
hin zur Explosion führen. Beachten Sie daher folgende Punkte sorgfältig:
• Laden Sie den Li-Ion Akku vor jedem Einsatz vollständig. Vermeiden Sie nicht notwendige Ladevorgänge. Jeder
Lade-/Entladevorgang verringert die Kapazität des Akkus.
• Laden Sie den Li-Ion Akku bevor Sie Ihn lagern vollständig.
• Laden Sie den Li-Ion Akku spätestens alle 2 Monate auch wenn Sie das Gerät nicht einsetzen.
• Laden Sie Sie den Li-Ion Akku ausschließlich mittels integriertem Ladegerät.
• Tiefenentladenen Li-Ion Akkus sind defekt und können ausschließlich durch original Ersatz Li-Ion Akkus ersetzt
werden.
• Lagern Sie den Li-Ion Akku möglichst bei Raumtemperatur – eine Lagerung unter zu hohen oder zu niedrigen
Temperaturen verringert die Kapazität des Li-Ion Akkus.
• Setzen Sie den Li-Ion Akku niemals mechanischen Schocks oder äußeren mechanischen Einflüssen aus.
• Bringen Sie den Li-Ion Akku niemals mit Flüssigkeiten jeglicher Art in Verbindung.
• Setzen Sie den Li-Ion Akku niemals Feuer oder offenen Flammen aus.
• Der Li-Ion Akku ist kein Spielzeug für Kinder und darf daher nicht in deren Hände gelangen.
• Wenden Sie sich bei Problemen mit dem Li-Ion Akku ausschließlich an einen vom Hersteller autorisierten
Servicepartner.
• Verwenden Sie bei einem Defekt des Li-Ion Akkus ausschließlich original Ersatzteile die Sie über den vom
Hersteller autorisierten Servicepartner erhalten.
• Sollten Sie den Akku einmal austauschen müssen so sichern Sie die Anschlüsse unbedingt gegen Kurzschluss.
Ein Kurzschluss lässt hohe Ströme fließen was zu Ausgasungen oder gar zur Explosionen führen kann.
Nichtbeachtung der oben genannten Punkte führt automatisch zum Verfall der Gewährleistung! Sollte es trotz Beachtung
aller Punkte dennoch zu einem Problem mit dem Li-Ion Akku kommen beachten Sie bitte folgende Hinweise. Keines der
verwendeten Materialien ist nach OSHA Standard 29 CFR 1910 gesundheitsgefährdend – dennoch sollten folgende
Punkte unbedingt befolgt werden:
• Einatmen von Dämpfen (Ausgasung) - umgehend den Raum verlassen und Frischluft zuführen – umgehend
einen Arzt aufsuchen!
• Aufnahme von Flüssigkeiten (Leckage) – umgehend Erbrechen herbeiführen – umgehend einen Arzt
aufsuchen!
• Hautkontakt mit Flüssigkeiten (Leckage) – umgehend viel mit lauwarmen Wasser für mindestens 30 Minuten
waschen – ggfls. einen Arzt aufsuchen – betroffene Kleidung vor erneuter Verwendung waschen!
• Augenkontakt mit Flüssigkeiten (Leckage) - umgehend mit viel lauwarmen Wasser für mindestens 30 Minuten
waschen – dabei auch die Augenlider mit einbeziehen und darauf achten, dass das unbeteiligte Auge keinen
Kontakt zum kontaminierten Wasser erhält – umgehend einen Arzt aufsuchen!
ACHTUNG!
Das Gerät ist durch eine durchgestrichene Mülltone gekennzeichnet und darf daher nicht dem normalen Hausmüll
zugeführt werden. Der Li-Ion Akku muss zwecks Entsorgung vom eigentlichen Gerät getrennt, und einer fachgerechten
Verwertung zugeführt werden. Sie können den Li-Ion Akku bei den Sammelstellen der Gemeinden oder allen offiziellen
Rücknahmestellen kostenlos entsorgen. Der Hersteller ist am Rücknahmesystem für Geräte-Altbatterien beteiligt und
unter der Nummer 12082200 geführt. Stellen Sie in jedem Fall sicher das die Anschlüsse des Li-Ion Akkus gegen
Kurzschluss gesichert sind!
Page 6
BESTIMMUNGSGEMÄßE VERWENDUNG
Bei diesem Produkt handelt es sich um einen Scheinwerfer, der ausschließlich für den professionellen Einsatz auf
Bühnen, in Diskotheken, in Theatern, etc. bestimmt ist. Dieses Produkt ist für den Anschluss bis max. 230 Volt
Wechselspannung zugelassen und wurde zur Verwendung im Außenbereich konzipiert.
Vermeiden Sie Erschütterungen und jegliche Art von äußeren Einwirkungen bei der Installation oder dem
•
Transport des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und
•
Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre eigene
und die Sicherheit Dritter!
Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand
•
zwischen Lichtaustritt und der zu beleuchtenden Fläche darf 0,1 Meter nicht unterschreiten!
Achten Sie bei der Scheinwerfermontage, der Demontage und bei Wartungsarbeiten darauf, dass der Bereich
•
unterhalb des Montageortes abgesperrt ist.
Der Scheinwerfer und verwendetes Zubehör wie Farbfilterrahmen und Torblende sind immer mit einem
•
geeigneten Sicherungsseil zu sichern.
Die maximale Umgebungstemperatur darf niemals überschritten werden.
•
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
•
Lassen Sie das Gerät nicht von Personen bedienen, die nicht mit dem Gerät vertraut sind.
Page 7
MONTAGE
Bei der Montage des Scheinwerfers sind spezifische Bestimmungen wie die DGUV V17/18 (vormals BGV C1)
•
oder auch länderspezifische Baurichtlinien zu beachten.
Die Montage darf nur durch qualifizierte Personen erfolgen!
•
Die Aufhängevorrichtung des Scheinwerfers muss so gebaut und bemessen sein, dass sie eine Stunde lang
•
ohne dauernde und schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem Sicherungsseil
•
erfolgen. Die zweite Aufhängung muss so beschaffen und angebracht sein, dass im Falle eines Fehlers an
der Hauptaufhängung kein Teil der Installation herabfallen kann.
Während der Installation ist der unnötige Aufenthalt im Gefahrenbereich unterhalb der Installation verboten.
•
Der Installateur hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor
•
der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch
Sachverständige überprüft werden.
Der Installateur hat dafür Sorge zu tragen, dass sicherheitstechnische und maschinentechnische
•
Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Der Installateur hat dafür Sorge zu tragen, dass sicherheitstechnische und maschinentechnische
•
Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung
geprüft werden.
Der Scheinwerfer sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden
•
ACHTUNG!
Überkopfmontage erfordert ein hohes Maß an Erfahrung. Dies beinhaltet (aber beschränkt sich nicht allein auf)
Berechnung und Definition der Tragfähigkeit, verwendetes Installationsmaterial und regelmäßige
Sicherheitsinspektionen des verwendeten Materials und des Scheinwerfers. Versuchen Sie niemals die Installation
selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen
professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von
Eigentum führen.
Der Scheinwerfer muss außerhalb des Handbereichs von Personen installiert werden.
•
Wenn der Scheinwerfer von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer
•
mit Traversensystemen oder ähnlichen zugelassenen Aufhängungen gearbeitet werden. Der Scheinwerfer
darf niemals frei schwingend im Raum befestigt werden.
ACHTUNG!
Scheinwerfer können beim Herabstürzen erhebliche Verletzungen herbeiführen! Wenn Sie Zweifel an der Sicherheit
einer möglichen Installationsform haben, installieren Sie den Scheinwerfer NICHT!
Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung
•
des Eigengewichtes des Scheinwerfers aushalten kann
ACHTUNG!
Achten Sie bei der Installation auf die angegebenen Sicherheitsabstände zu brennbaren Materialien!
Befestigen Sie den Scheinwerfer mit dem Haltebügel mittels eines geeigneten Haken/einer Schelle an Ihrem
•
Traversensystem. Die hierfür vorgesehene Bohrung hat einen Durchmesser von 10 Millimetern. Je nach Art
der Installation sind natürlich auch vergleichbare, zugelassene Hängevorrichtungen einsetzbar.
Sichern Sie den Scheinwerfer bei Überkopfmontage immer mit einem Sicherungsseil, das mindestens für das
•
12-fache Eigengewicht zugelassen ist. Es dürfen nur Sicherungsseile mit zugelassenen Verbindungsgliedern
eingesetzt werden. Hängen Sie das Sicherungsseil in die dafür vorgesehene Bohrung ein und führen Sie es
um die Traverse oder einen vergleichbaren, sicheren Befestigungspunkt. Achten Sie darauf das
Verbindungsglied entsprechend der Bestimmungen zu verschließen.
Öffnen Sie Feststellschrauben um den Neigungswinkel des Gerätes einzustellen und ziehen diesen danach
•
wieder handfest an.
Page 8
ELEKTRISCHER ANSCHLUSS
Der Anschluss an die Spannungsversorgung darf ausschließlich nur durch qualifiziertes Personal vorgenommen
•
werden.
Schließen Sie das Gerät an die Spannungsversorgung an. Vergewissern Sie sich das die Leistungsangaben
•
übereinstimmen.
Der Schutzleiter muss unbedingt in der gesamten Installation angeschlossen sein!
•
ACHTUNG!
Vor der ersten Inbetriebnahme muss die Installation durch einen Sachverständigen geprüft werden!
REINIGUNG UND WARTUNG
Der Installateur hat dafür Sorge zu tragen, dass sicherheitstechnische und maschinentechnische Einrichtungen
•
mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
Der Installateur hat dafür Sorge zu tragen, dass sicherheitstechnische und maschinentechnische Einrichtungen
•
mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.
Dabei muss unter anderem auf folgende Punkte geachtet werden:
Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und
•
dürfen nicht korrodiert sein.
An Gehäuse, Befestigungen und Montageort (Decke, Abhängung, Traverse) dürfen keine
•
Verformungen sichtbar sein.
Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z. B.
•
poröse Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die
Nutzung abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und
Sicherheitsmängel behoben.
ACHTUNG!
Achten Sie darauf dass während der Arbeit am Gerät die Verbindung zur Spannungsquelle vollständig getrennt wird.
Unbedingt Netzstecker ziehen!
Im Geräteinneren befinden sich außer der Lampe keine zu wartenden Teile. Wartungs- und Servicearbeiten
•
sind ausschließlich dem autorisierten Fachhandel vorbehalten!
Verwenden Sie ausschließlich original Ersatzteile!
•
HINWEIS!
Sollten Sie noch Fragen haben, steht Ihnen Ihr Fachhändler gerne zur Verfügung.
Page 9
BEDIENUNG
• Dieses Gerät besitzt verschiedene DMX- und Stand-Alone-Modi. Im DMX-Modus können mehrere Geräte
miteinander verbunden und von einem Kontroller gesteuert werden. Das Gerät übernimmt die Einstellungen des
DMX-Kontrollers, sobald die entsprechende DMX-Startadresse eingestellt wurde.
Slave Modus:
•
Verbinden Sie den DMX-Ausgang des Master Gerätes (XLR female) mit dem DMX-Eingang des Slave Gerätes
(XLR male). Bringen Sie das Slave Gerät in den Modus Slave (Anzeige <SLAVE>). Das Slave Gerät übernimmt
alle Einstellungen des Master Gerätes (z. B. Programm, Programm Geschwindigkeit, Farbe).
Display Beschreibung:
•
Das Display zeigt die verschiedenen DMX-Modi & die DMX-Startadresse oder Programm, Programm
Geschwindigkeit usw.
Taster Beschreibung:
•
Drücken Sie die MENU Taste um in das Menü zu gelangen. Drücken Sie die UP/DOWN Tasten um den
gewünschten Menüpunkt auszuwählen. Drücken Sie die ENTER Taste um den entsprechenden Menüpunkt
anpassen zu können; passen Sie den entsprechenden Wert mittels UP/DOWN Tasten an um die gewünschte
DMX-Startadresse oder einen der vorprogrammierten Modi beziehungsweise die Geschwindigkeitswerte
einzustellen. Mit der UP Taste erhöhen Sie den Wert. Mit der DOWN Taste verringern Sie ihn. Drücken Sie die
ENTER Taste um Ihre Einstellung zu speichern beziehungsweise um zum folgenden Menüpunkt zu gelangen
HINWEIS!
Wenn Sie die UP oder DOWN Taste länger gedrückt halten, verändern sich die Werte schneller. Das Gerät besitzt eine
automatische Speicherung für alle Einstellungen. Wenn Sie das Gerät aus- und wieder einschalten, arbeitet es mit den
zuvor eingestellten Werten. Wenn das Gerät 30 Sekunden lang nicht bedient wird, schaltet sich die automatische
Tastatursperre ein. Diese lösen Sie indem Sie eine beliebige Taste auf der Rückseite des Gerätes für circa drei
Sekunden gedrückt halten.
• Das Gerät ist zusätzlich mit einer Infrarot-Fernbedienung ausgestattet. Die Funktion dieser Infrarot-
Fernbedienung ist möglich solange kein DMX-Signal am Eingang anliegt. Richten Sie die InfrarotFernbedienung auf den Infrarot-Empfänger auf der Oberseite des Gerätes. Wählen Sie eine Farbe oder ein
Programm mithilfe der Infrarot-Fernbedienung aus. Um den Infrarot-Modus zu verlassen drücken Sie die Taste
„OFF“ auf der Fernbedienung, drücken Sie eine beliebige Taste auf der Rückseite des Gerätes oder schalten
Sie das Gerät aus und wieder ein indem Sie das Netzkabel vom Netz trennen.
Page 10

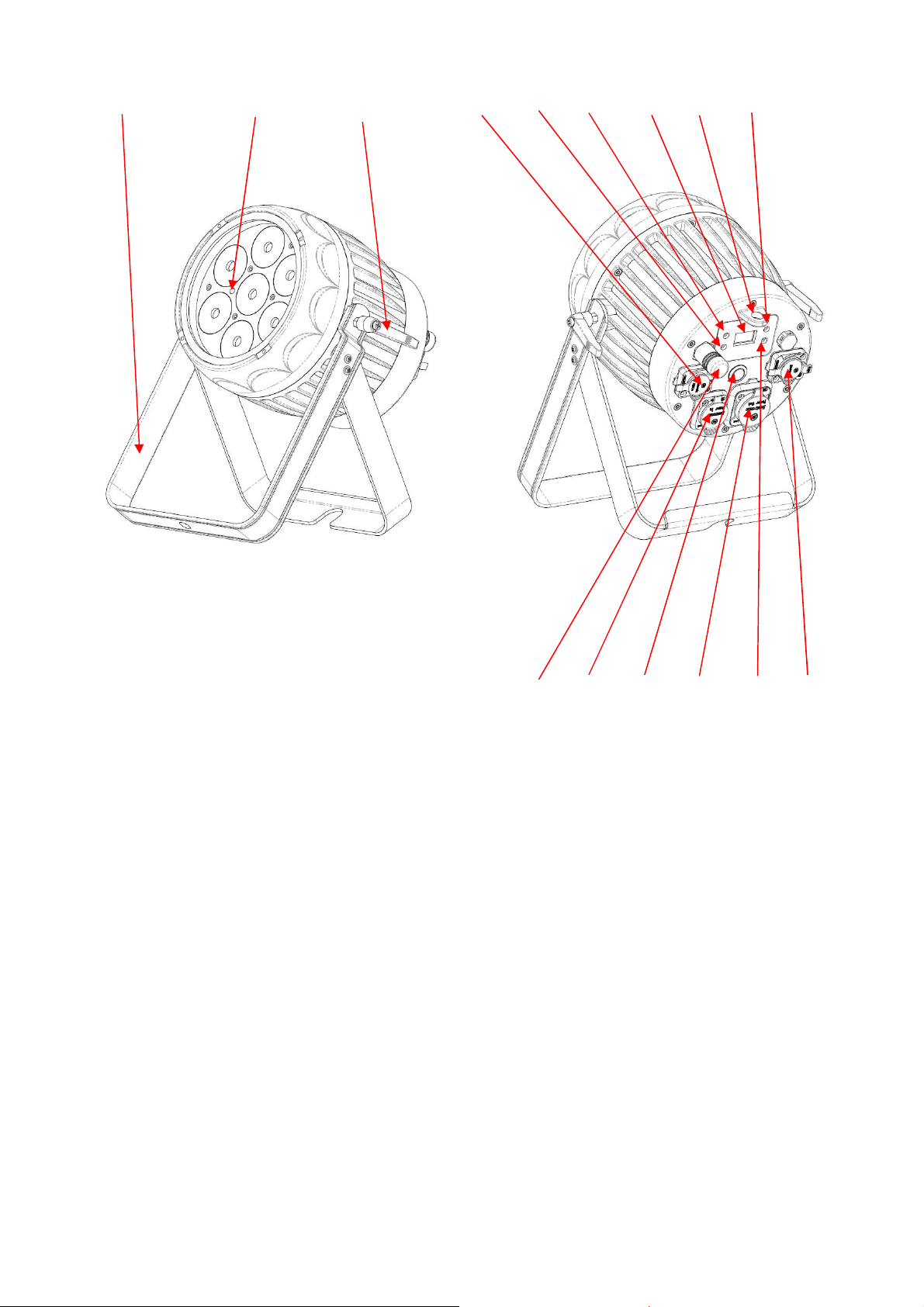

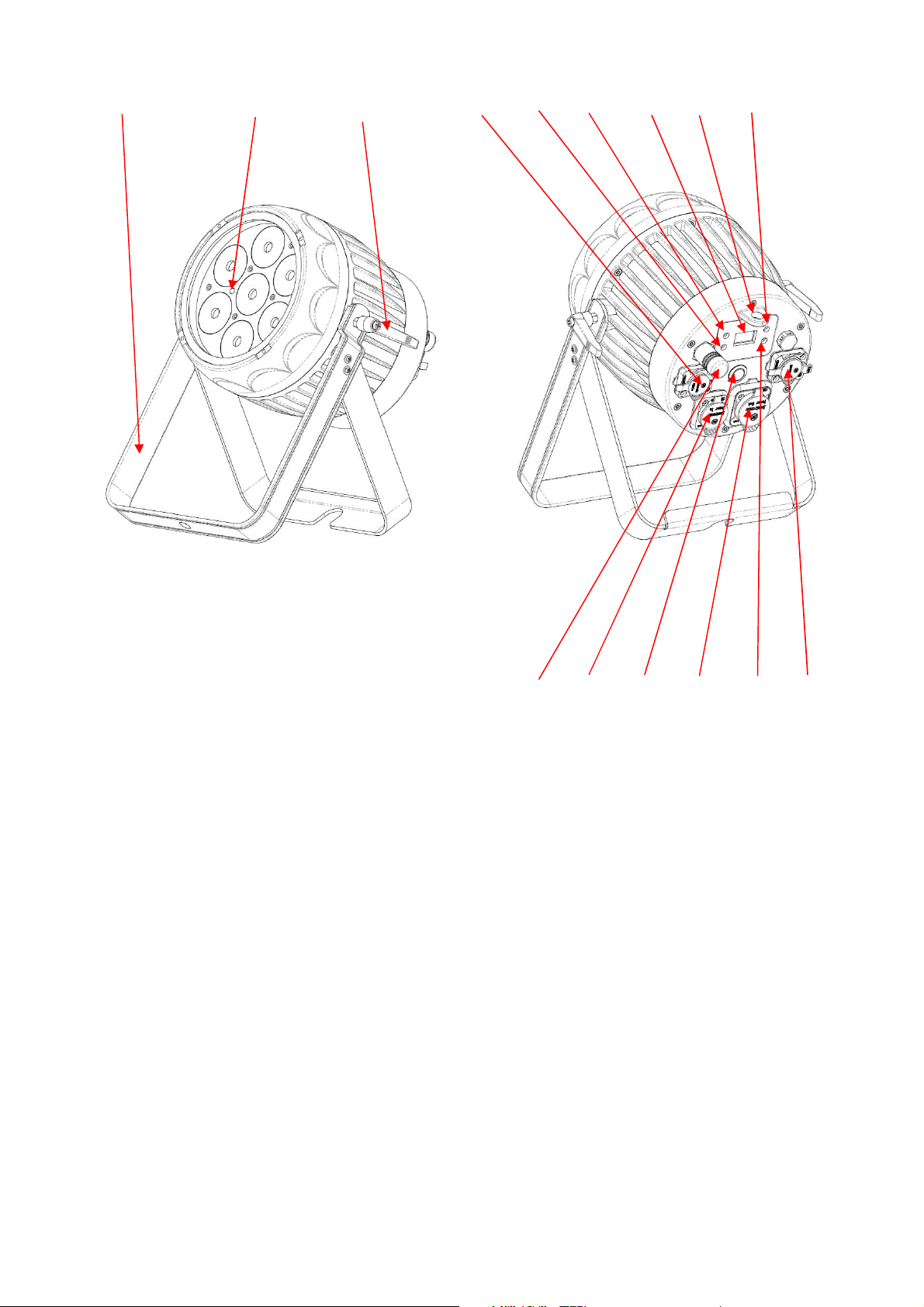

A. B. C. D. E. F. G. H. I.
A. Bügel
B. IR-Sensor
C. Feststellschraube
D. DMX-Eingang 5 pol
E. Enter-Taste
F. Menu-Taste
G. OLED-Display
H. Öse für Sicherheitsfangseil
I. Up-Taste
J. CRMX-Antenne
K. Netz-Eingang
L. On/Off Schalter
M. Netz-Ausgang
N. Down-Taste
O. DMX-Ausgang 5 pol
J. K. L. M. N. O.
Page 11
WIRELESS DMX-BETRIEB
Das Gerät verfügt über ein integriertes LumenRadio CRMX Wireless DMX-Modul. Das Modul arbeitet mit CRMX
Sendern von LumenRadio und ist kompatibel zu Wireless Solutions Sendern der Baureihe G3 und G4.
Für den CRMX-Betrieb muss das Gerät in einen der fünf DMX-Modi gebracht werden. Drücken Sie hierzu die MENU
Taste und verwenden die UP/DOWN Tasten bis im Menü „DMX Chan“ steht. Drücken Sie die ENTER Taste und
wählen mit den UP und DOWN Tasten den gewünschten DMX-Modus. Zudem wählen Sie eine entsprechende
DMX-Startadresse. Welcher DMX-Modus der richtige ist liegt am gewünschten Funktionsumfang sowie der Library
beziehungsweise der Kanalzahl Ihrer Lichtsteuerung. Unter dem Punkt DMX-MODUS in dieser Bedienungsanleitung
sehen Sie welche Kanäle in welchem DMX-Modus angesteuert werden können.
Es folgt die logische Verbindung (pairing) des Gerätes mit dem externen DMX-Sender. Drücken Sie die die
CONNECT Taste am DMX-Sender einmal kurz. Das Gerät sucht nun alle verfügbaren Geräte und verbindet sich mit
diesen. Die logische Verbindung (pairing) ist hergestellt und bleibt so lange bestehen bis diese manuell wieder
gelöscht wird.
HINWEIS!
Sollte sich ein Gerät nicht mit einem externen DMX-Sender verbinden, so ist es bereits logisch mit einem anderen
DMX-Sender verbunden. In diesem Fall muss die Verbindung manuell getrennt werden. Drücken Sie hierzu die
MENU Taste und verwenden die UP/DOWN Tasten bis im Menü „Wireless“ steht. Drücken Sie die ENTER Taste
und wählen mit den UP und DOWN Tasten den Menüpunkt „Unlink“. Trennen Sie die Verbindung durch drücken und
halten der ENTER Taste für mindestens 3 Sekunden. Danach wiederholen Sie die logische Verbindung (pairing)
indem Sie die CONNECT Taste am DMX-Sender erneut kurz drücken.
Page 12
DISPLAY-MODUS
Display Funktion
DEF. SET DEF. SET
<***>
*** =
<NO>
<YES>
DMX Addr DMX Addr
<***>
*** = DMX-Adresse
DMX Chan DMXChan
**** =
**** =
< 2Ch>
< 3Ch>
< 4Ch>
< 5Ch>
<10Ch>
Dimmer Dimmer
<***>
*** =
<OFF>
<1>
<2>
<3>
<4>
Rücksetzen aller Parameter auf
Werkseinstellungen inkl. Wireless CRMX
UNLINK
Anzeige der DMX-Adresse
(2 Ch = <001-511>)
(3 Ch = <001-510>)
(4 Ch = <001-509>)
(5 Ch = <001-508>)
(10 Ch = <001-503>)
(Standard Einstellung = 1)
Einstellung der DMX-Kanalmodi
(Beschreibung der Modi in nachfolgender
Tabelle)
(Standard Einstellung = 4Ch)
Einstellung des Dimmer Modus
OFF = Dimmer linear
1 = Dimmer verzögert 1
2 = Dimmer verzögert 2
3 = Dimmer verzögert 3
4 = Dimmer verzögert 4
Wireless <CRMX>
<***>
*** =
<On>
<Off>
<Unlink> Trennen der drahtlosen CRMX Verbindung
ColSet ColSet
<Red>
<***>
*** = <0-255>
<Green>
<***>
*** = <0-255>
<Blue>
<***>
*** = <0-255>
Ein-/Ausschalten des internen drahtlosen CRMX
Empfängers
durch halten der ENTER Taste für mindestens 3
Sekunden
Einstellung der Helligkeit der einzelnen Farben
in 256 Schritten wählbar
Page 13
<White>
<***>
*** = <0-255>
ColMac ColMac
<**>
** =
<00-43>
ColProgr
WhiteBal WhiteBal
ColProgr
<**>
** =
<00-31>
Speed
<**>
** =
<00-30>
<Red>
<***>
*** = 125-255
<Green>
<***>
*** = 125-255
<Blue>
<***>
*** = 125-255
43 vorprogrammierte Farbkombinationen
wählbar
(Deaktivierung aller Programme über
Menüpunkt Master/Slave!)
31 vorprogrammierte Programme wählbar
(Deaktivierung aller Programme über
Menüpunkt Master/Slave!)
Geschwindigkeit in 30 Schritten für das
eingestellte Programm wählbar
Einstellung des Weißabgleich (Standard
Einstellung =
R = 255, G = 255, B = 255)
Emergncy Emergncy
<***>
*** = Hold
*** = Blackout
*** = WhiteLED
DMX Fail DMX Fail
<***>
*** = Hold Action
*** = Blackout
*** = WhiteLED
*** = ColMac
Temp. Temp
<***C>
<***C = Betriebstemperatur
CurPower
<***>
*** = Percentage of output power
Auswahl der Funktion bei Ausfall der NetzStromversorgung um als Notfall Leuchte zu
agieren
Hold = Gerät hält letzten Wert
Blackout = Geräte LEDs schalten ab
WhiteLED = Nur weiße LEDs leuchten
Auswahl der Funktion bei Ausfall des DMXSignales (Kabel oder drahtlos) um als Notfall
Leuchte zu agieren
Hold = Gerät hält letzten Wert
Blackout = Geräte LEDs schalten ab
WhiteLED = Nur weiße LEDs leuchten ColMac =
ColMac 00-43 wird aktiviert
Anzeige der aktuellen Betriebstemperatur im
inneren des Gerätes
Anzeige der aktuellen Akku Leistung in Prozent
Page 14
DispPerm
<DispPerm ***>
*** = ON
*** = OFF
Einstellung der automatischen Abschaltung der
Display-Hintergrundbeleuchtung
(Standard Einstellung = On)
DMX-MODUS
Modus Display Funktion
2 Kanal Modus < 2 Ch> K1 = Farbmakro
000-255 stufenloser RGB Farbmix
K2 = Master Dimmer
000-255 stufenlose Helligkeit
3 Kanal Modus < 3 Ch> K1 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K2 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K3 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
4 Kanal Modus <4 Ch> K1 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K2 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K3 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
K4 = Dimmer Weiß
000-255 stufenlose Helligkeit Weiß
5 Kanal Modus <5 Ch> K1 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K2 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K3 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
K4 = Dimmer Weiß
000-255 stufenlose Helligkeit Weiß
K5 = Master Dimmer
000-255 stufenlose Helligkeit
10 Kanal Modus <10 Ch> K1 = Dimmer Rot
000-255 stufenlose Helligkeit Rot
K2 = Dimmer Grün
000-255 stufenlose Helligkeit Grün
K3 = Dimmer Blau
000-255 stufenlose Helligkeit Blau
K4 = Dimmer Weiß
000-255 stufenlose Helligkeit Weiß
K5 = Farbmakro
000-255 stufenloser RGB Farbmix
K6 = Blitz Frequenz
000-020 keine Funktion
021-255 Blitz Frequenz von l -> s
K7 = Programme
Page 15
1 m 3 m 5 m
Rot
Grün
Blau
Weiß
RGBW
PHOTOMETRISCHE DATEN
4.690 Lux 670 Lux 230 Lux
11.050 Lux 1.860 Lux 273 Lux
450 Lux 70 Lux 22 Lux
10.190 Lux 1.450 Lux 518 Lux
24.580 Lux 3.710 Lux 1.374 Lux
TECHNISCHE SPEZIFIKATIONEN
Netzspannung: 100-260 V 50-60 Hz
•
Stromaufnahme: 0,2 A @ 230 V
•
Abmessungen: 23,6 x 17 x 27,9 cm
•
Gewicht: 4,8 kg
•
DMX-Kanäle: 2 / 3 / 4 / 5 / 10
•
Gehäuse-Schutzklasse: IP 65
•
000-020 keine Funktion
021-099 Farb-Sprünge
100-149 Farb-Verläufe
150-255 keine Funktion
K8 = Geschwindigkeit
000-255 stufenlose Geschwindigkeit
K9 = Dimmer Modus
000-020 Modus lt. Display Einstellung
021-049 OFF = Dimmer linear
050-099 1 = Dimmer verzögert 1
100-149 2 = Dimmer verzögert 2
150-199 3 = Dimmer verzögert 3
200-255 4 = Dimmer verzögert 4
K10= Master Dimmer
000-255 stufenlose Helligkeit
Page 16
SAFETY NOTES
Each person which is responsible for the installation, the use or service of this unit must:
•
be qualified
•
follow the instructions in this manual.
•
WARNING!
Be careful when using the device. You risk an electrical shock from high voltage, if you touch the wires!
The device has left our company in manufacturer proofed state. To maintain this status and to ensure a
•
permanent safe operation, it is absolutely necessary to follow the safety instructions and warnings in this
manual.
IMPORTANT!
Errors, caused by not following these instructions are not covered by the warranty. The manufacturer will not accept
liability for any resulting defects or problems.
Keep the unit away from radiators or other heat sources!
•
If the unit has been exposed to tremendous temperature changes (e.g. after transportation), do not turn it on
•
immediately. The resulting condensation could damage the unit. Don`t switch unit on until the device reaches
room temperature.
This device belongs to protection class I. Therefore, it is imperative that the green/yellow wire is connected to
•
the earth contact of the plug. The electrical connection must be made by a qualified person.
Make sure that the cable has never been squeezed or damaged by sharp objects. Check the device and the
•
cables regularly.
If the cable is damaged, it must be replaced immediately by the manufacturer, its service agent or a qualified
•
person in order to avoid danger.
Lenses, glasses or UV filters must be replaced if they are visually damaged, or their effectiveness is impaired,
•
e.g. by broken glass or by deep scratches.
Ensure that wires never come in contact with other wires! Handle the power cord and all connections with
•
caution!
Make sure that the line voltage is not higher than the voltage specified in this manual.
•
Disconnect the unit from the AC mains when it is not in use or when cleaning it. Disconnect the connection
•
only by pulling the cable plug.
Using the fixture for the first time, can result in light smoke and odors. This is a normal process and does not
•
constitute a defect.
RISK OF BURNS!
Do not touch the unit during operation! The housing may reach high temperatures.
RISK TO HEALTH!
Never look directly into the light source. Especially epileptics risk an epileptic shock! Disconnect the unit from the AC
mains when not in use or when cleaning it.
Defects caused by modifications of the device by unqualified handling or an unqualified person are not
•
covered by the warranty.
Keep the product away from children and unskilled people.
•
There are no wear parts in the device. Maintenance and service must be performed only by an authorized
•
service partner.
Page 17
BATTERY-USE
This unit is using a lithium-ion-battery (Li-Ion) which is characterized by its sturdiness and durability. Furthermore this
type of battery is fast-rechargeable and features less self-discharge. The medium duration is about 3 to 11 hours
depending on its use. This value is variable cause of ambient temperature and the variable use of up to four LEDcolours.
The battery-charger is already included to the unit. A battery use is possible as well as a 100-260 V, 50-60 Hz mains use.
The 4 digit LED battery indicator is showing battery state in 25% steps. Please re-charge battery if just the last LED
indicator is lighting up. The battery has to be re-charged immediately if the last LED indicator switches off. The recharging time of an empty battery is 3 hours maximum.
SAFETY INSTRUCTIONS BATTERY
The integrated lithium-ferric-phosphate-battery (Li-Ion) is characterized by its sturdiness and durability. Nevertheless it is
important to handle battery in the right way to guarantee a trouble-free lifetime. A wrong handling can cause loss of
power or defects as well as smoke, fire and explosion in worst case. Therefore please consider following points carefully:
• Charge Li-Ion battery completly before using it. Avoid unnecessary charging. Every charge/discharge reduces
the capacity of the battery.
• Charge Li-Ion battery completely before you store it.
• Charge Li-Ion battery latest every 2 month even if you not use the unit.
• Charge Li-Ion battery only by the integrated charger.
• Deep discharged Li-Ion batteries are defect and can be replaced only original spare Li-Ion batteries.
• Store Li-Ion battery preferably under room conditions – storing under too high or too low temperature reduces
capacity of Li-Ion battery.
• Never expose Li-Ion battery to mechanical shock or other outer mechanical influence.
• Never let Li-Ion battery get in touch with any kind of liquids.
• Never let Li-Ion battery get in touch with fire or open flames.
• Li-Ion battery is no toy for children and must keep out of reach of children hands.
• In case of problems with Li-Ion battery please apply only to a manufacturer authorized service partner.
• In case of broken Li-Ion battery please use only original spare parts which you can order from manufacturer
authorized service partner.
• In case of changing battery you need to protect connections from short circuit. Short circuit comes to high
power flow and can cause gasify or even explosion.
Disregarding the mentioned points automaticly deletes warranty! If it comes to problems with Li-Ion battery even if
considered all mention points please take care of following advices. None of the used materials is dangerous to health
refering to OSHA Standard 29 CFR 1910 – nevertheless please consider following advices:
• inhalation of vapours (gasify) – immediatly exit room and supply fresh air – immediatly frequent a doctor!
• intake of liquids (leak) – immediatly induce vomiting – immediatly frequent a doctor!
• skin conntact with liquids (leak) – immediatly clean with lotsof lukewarm water for at least 30 minutes – if
necessary frequent a doctor – clean affected clothes before use again!
• eye contact with liquids (leak) – immediatly clean with lots of lukewarm water for at least 30 minutes – also
include eye lids and take care of not contact the unconcerned eye by contaminated water – immediately
frequent a doctor!
WARNING!
The unit is marked with a crossed out waste box which means it cannot be disposed to normal domestic waste. The LiIon battery needs to be separated from fixture for disposal for a skilled exploitation. You can dispose of Li-Ion battery at
every collecting point of your municipal for free. The manufacturer is a member of take-back system for old batteries and
listed by member id 12082200. Pleases take care of protecting Li-Ion battery connections against short circuit!
Page 18
DESIGNATED USE
This product is a spotlight, which is designed only for professional use on stages, discotheques, theatres, etc. This
product is approved for mains connection up to 230 VAC and designed for outdoor use.
Please avoid any kind of shocks and outer actions during its installation or transportation.
•
Take care of too high ambient temperature, humidity and dust when choosing the installation location. Assure
•
that all cables are fixed. Incorrect operation may lead to danger.
Image shows the minimum distance to illuminated objects. Minimum distance between fixture and
•
illuminated surface is 0,1 meters
Assure that the area below the mounting position of the fixture is roped in while mounting, dismantling and
•
service.
The spotlight itself and its accessories like color frame and barndoors have to be safed with a suitable safety
•
chain.
Assure that the maximum ambient temperature is never exceeded.
•
Do not put the fixture in operation before you are familiar with its functions. Keep the product away from children
•
and unskilled people.
Page 19
INSTALLATION
There are specific regulations like DGUV V17/18 (old BGV C1) or country related regulations which need to
•
attend during the installation. The installation has to be handled by skilled persons only!
Suspension device hast to be built and calculated in order to handle up to 10 times its specific load limit over
•
a time of one hour without permanent or harmful deformation.
Installation has to be done with a separate, independent suspension device like a safety chain. A second
•
suspension device has to be built in order to assure that in case of error no part of an installation can fall off.
Trepassing the danger zone below the installation during the assembling is prohibited.
•
Installer has to take care of all safety and machinery installations are approved by authorized persons before
•
first operation or after changes before restarting.
Installer has to take care of all safety and machinery installations are approved by skilled persons at least
•
once a year.
Installer has to take care of all safety and machinery installations are approved by authorized persons at least
•
every four years during the acceptance inspection.
Spotlight should ideally installed outside peoples lounge area.
•
ATTENTION!
Installation overhead needs a high level of experience. This includes (but is not just limited to) calculation and
definition of load capacity, used installation material and regular safety inspections of used material and the fixture
itself. Never try to do the installation by yourself if you are not qualified, instead you have to instruct a skilled installer.
Inappropriate installations can cause injuries and/or damage of property.
Spotlight has to be installed outside areas where people can touch it.
•
Professional truss system or similar licensed suspension systems have to be used if the spotlight is used in
•
suspension from ceiling or other constructions. Spotlights can never be installed freely suspended!
ATTENTION!
Spotlights can cause injuries when fall off. If you are not trained in questions of safety for the different kinds of
installation do NOT install the spotlight!
Assure that the mounting surface can hold at least ten times the point load of the spotlight before installing the
•
fixture.
ATTENTION!
Assure the specified safety distances to flammable material.
Attach the spotlight with its yoke and the use of a suitable hook/clamp to your truss system. According to your
•
installation also similar but approved suspension devices are possible. The therefor used opening has a
diameter of about 10 mm.
When installing the spotlight overhead make sure to safe the fixture by a safety chain which is specified at least
•
with a load limit of 12 times of the spotlights weight. Only safety chain with approved connective can be used.
Attach the safety chain to its designated opening and attach it to the truss system or a similar and safe
attachment point. Assure to close the fasteners as specified.
To adjust the angle of the fixture open the locking screw, set the fixure in its position and close it by hand.
•
Page 20
ELECTRICAL CONNECTION
Connection to the mains is only allowed by skilled persons.
•
Before connecting the fixture to the mains, assure that the specifications are corresponding.
•
Electrical grounding has to be used in the whole installation!
•
ATTENTION!
Installation has to be approved by an authorized person before first operation!
CLEANING AND MAINTENANCE
Installer has to take care of all safety and machinery installations are approved by skilled persons at least once
•
a year.
Installer has to take care of all safety and machinery installations are approved by authorized persons at least
•
every four years during the acceptance inspection. Following points need to receive special attention:
All screws used for mounting the fixture or parts of it need to be proof and must not show
•
corrosion.
Housing, Suspension device and installation site (ceiling, suspension, truss) must not show
•
deformation.
All power cords must not show any damage, aging (for example porous wires) or sediments.
•
Other, to the location related and usage aligned regulations will be observed by the skilled person
and safety defects will be fixed.
ATTENTION!
Make sure that the fixture is disconnected from mains during all maintenance! Is it important to unplug mains
connector!
The fixture must be regularly cleaned from dirt and dust. Only use a wetted, lint-free cloth for cleaning the
•
fixture. Never use alcohol or any kind of solvent for cleaning.
Inside the fixture there are no parts which need maintenance. Maintenance & service must be done by
•
authorized dealers only. Only use original spare parts!
Advice!
If you have further questions, your local dealer will be happy to help you.
Page 21
OPERATION
• This device has several DMX- and Stand-Alone-Modes. In DMX-mode, multiple devices can be connected and
controlled by a controller. The device accepts the settings of the DMX-controller, as soon as the corresponding
start address is set.
Slave mode:
•
Connect the DMX-output of the master device (XLR female) to the DMX-input of the slave device (XLR male).
Set the slave device to mode Slave (display shows: <SLAVE>). The slave device accepts all settings of the
master device (such as programm, programm speed, color).
Display description:
•
The display shows the different DMX-modes & the DMX-start address or programm, programm speed, etc.; the
first line shows the mode, the second line the corresponding value.
Button description:
•
Press the MENU button to get access to the menu. Press the UP/DOWN button to select the relevant topic.
Press ENTER button to change the relevant topic; change the relevant topic by pressing UP/DOWN button to
set the DMX-start address or any of the pre-programmed modes or the speed values. Use the UP button to
increase the value. Use the DOWN button to decrease it. Press ENTER button again to save your settings and
get access to next menu.
NOTE!
If you hold the UP or DOWN button for longer, the value changes faster. The device has an automatic storage for all
settings. When you turn the device off and on again, it works with the previously set values. If the unit is not operated or
about 30 seconds, the buttons are locked. Unlock these by pushing one of the backside buttons for about three seconds.
• The unit is additionally equipped with an infrared remote control. The use of this infrared remote control is
possible in every mode. Point the infrared remote control in direction of the infrared receiver on top of the
fixture. Choose a color or a program by use of the infrared remote control. To leave infrared-mode press the
button “OFF” on the remote control, press one of the backside buttons on the fixture or switch off the unit and on
again by removing the mains plug from the mains.
Page 22
A. B. C. D. E. F. G. H. I.
A. Yoke
B. IR-Sensor
C. Locking Screw
D. DMX-Input 5 pin
E. Enter-Button
F. Menu-Button
G. OLED-Display
H. Safety Attachment Point
I. Up-Button
J. CRMX-Antenna
K. Mains-Input
L. On/Off Button
M. Mains-Output
N. Down-Button
O. DMX-Output 5 pin
J. K. L. M. N. O.
Page 23
Page 24
WIRELESS DMX-MODE
The unit is equipped with an integrated LumenRadio CRMX wireless DMX-module. The module is compatible to
CRMX transmitter units from LumenRadio and Wireless Solutions transmitter units version G3 and G4.
For the use with CRMX the unit needs to be set to one of the five DMX-modes. Press MODE button and use
UP/DOWN buttons until display shows „PErS“. Press ENTER and choose the right mode by use of UP/DOWN
buttons. Furthermore you need to choose the corresponding DMX-start adress. Which mode is the right one for you
is up to the range of functions you would like to use, the library and the channels of the used DMX-controller. Please
read chapter DMX-Mode of this manual to get an idea of which channels can be controlled in which DMX-mode.
Up next there is a need for logical connection (pairing) of the unit with external DMX-transmitter. Press CONNECT
button on DMX-transmitter shortly. The transmitter searches for all available units and connects to them. The logical
connection (pairing) is done and safed until it is released manually.
NOTE!
If a unit is not connecting to an external DMX-transmitter it is already connected logical to another transmitter. In this
case the connection needs to be released manually. Press MENU button and use UP/DOWN buttons until display
shows “Wireless”. Press ENTER and choose the mode “Unlink” by use of UP/DOWN buttons. Release connection
by press and hold the ENTER button for at least 3 seconds. After this please repeat the procedure for logical
connection (pairing) whilst pressing CONNECT button on DMX-transmitter shortly again.
Page 25
DISPLAY-MODE
display function
DEF. SET DEF. SET
<***>
*** =
<NO>
<YES>
DMX Addr DMX Addr
<***>
*** = DMX-adress
DMX Chan DMXChan
**** =
**** =
< 2Ch>
< 3Ch>
< 4Ch>
< 5Ch>
<10Ch>
Dimmer Dimmer
<***>
*** =
<OFF>
<1>
<2>
<3>
<4>
reset all parameter to factory defaults incl.
wireless CRMX UNLINK
display the DMX-adress
(2 Ch = <001-511>)
(3 Ch = <001-510>)
(4 Ch = <001-509>)
(5 Ch = <001-508>)
(10 Ch = <001-503>)
(default setting = 1)
setting DMX-channel mode
(description of modes in next chart)
(default setting = 4 Ch)
setting dimmer curve
OFF = dimmer linear
1 = dimmer delayed 1
2 = dimmer delayed 2
3 = dimmer delayed 3
4 = dimmer delayed 4
Master/Slave
Wireless <CRMX>
ColSet ColSet
Master/Slave
<******>
****** = Master
****** = Slave
<***>
*** = On/Off
<Unlink> Unlink Wireless CRMX connection by pressing
<Red>
<***>
*** = <0-255>
<Green>
<***>
*** = <0-255>
<Blue>
setting working mode
(Master = control without external controller)
(Slave = control with external controller)
(default setting = Slave)
Switch Wireless CMRX receiver on or off
ENTER for about 3 seconds
setting brightness for each color in steps of 256
Page 26
<***>
*** = <0-255>
<White>
<***>
*** = <0-255>
ColMac ColMac
<**>
** =
<00-43>
ColProgr
WhiteBal WhiteBal
ColProgr
<**>
** =
<00-31>
Speed
<**>
** =
<00-30>
<Red>
<***>
*** = 125-255
<Green>
<***>
*** = 125-255
<Blue>
<***>
*** = 125-255
43 pre-programmed colors combinations
available
(deactivation of all pre-programmed chasers
by menu Master/Slave!)
31 pre-programmed chasers available
(deactivation of all pre-programmed chasers
by menu Master/Slave!)
setting speed in 30 steps for the preprogrammed chaser available
setting white balance
(default setting =
R = 255, G = 255, B = 255)
Emergncy Emergncy
<***>
*** = Hold
*** = Blackout
*** = WhiteLED
DMX Fail DMX Fail
<***>
*** = Hold Action
*** = Blackout
*** = WhiteLED
*** = ColMac
Temp. Temp
<***C>
<***C = Betriebstemperatur
CurPower
<***>
*** = Percentage of output power
choosing fixtures behavior in case of an ac
failure to act like an emergency light
Hold = fixture stays with last state
Blackout = fixture LEDs switch off
WhiteLED = switch on only White LEDs
choosing fixtures behavior in case of an DMX
failure (wired/wireless) to act like an emergency
light
Hold = fixture stays with last state
Blackout = fixture LEDs switch off
WhiteLED = switch on only White LEDs
ColMac = switch to ColMac 00-43
display the current temperature inside the fixture
display current output power in percent
Page 27
DispPerm
<DispPerm ***>
*** = ON
*** = OFF
setting automatic switch off for lcd backlite
(default setting = On)
DMX-MODE
mode display function
2 channel mode < 2 Ch> ch1 = color macro
000-255 stepless rgb color mix
ch2 = master dimmer
000-255 stepless brightness
3 channel mode < 3 Ch> ch1 = dimmer red
000-255 stepless brightness red
ch2 = dimmer green
000-255 stepless brightness green
ch3 = dimmer blue
000-255 stepless brightness blue
4 channel mode <4 Ch> ch1 = dimmer red
000-255 stepless brightness red
ch2 = dimmer green
000-255 stepless brightness green
ch3 = dimmer blue
000-255 stepless brightness blue
ch4 = dimmer white
000-255 stepless brightness white
5 channel mode <5 Ch> ch1 = dimmer red
000-255 stepless brightness red
ch2 = dimmer green
000-255 stepless brightness green
ch3 = dimmer blue
000-255 stepless brightness blue
ch4 = dimmer white
000-255 stepless brightness white
ch5 = master dimmer
000-255 stepless brightness
10 channel mode <10 Ch> ch1 = dimmer red
000-255 stepless brightness red
ch2 = dimmer green
000-255 stepless brightness green
ch3 = dimmer blue
000-255 stepless brightness blue
ch4 = dimmer white
000-255 stepless brightness white
ch5 = color macro
000-255 stepless rgb color mix
ch6 = flash rate
000-020 no function
021-255 flash rate from s -> f
ch7 = programms
Page 28
1 m 3 m 5 m
red
green
blue
white
r
gbw
BEAM SPECS
4.690 lx 670 lx 230 lx
11.050 lx 1.860 lx 273 lx
450 lx 70 lx 22 lx
10.190 lx 1.450 lx 518 lx
24.580 lx 3.710 lx 1.374 lx
TECHNICAL SPECIFICATION
voltage: 100-260 V 50-60 Hz
•
power consumption: 0,2 A @ 230 V
•
measurements: 23,6 x 17 x 27,9 cm
•
weight: 4,8 kg
•
DMX-channels: 2 / 3 / 4 / 5 / 10
•
ip rating: IP 65
•
000-020 no function
021-099 color jumps
100-149 color fades
150-255 no function
ch8 = speed
000-255 stepless speed
ch9 = dimmer mode
000-020 mode set on display
021-049 off = dimmer linear
050-099 1 = dimmer delayed 1
100-149 2 = dimmer delayed 2
150-199 3 = dimmer delayed 3
200-255 4 = dimmer delayed 4
ch10= master dimmer
000-255 stepless brightness
Loading...
