Lista X9 Diagram

SILHOUETTE
SILHOUETTE
SILHOUETTE
SILHOUETTE
SILHOUETTE

ZAPM 270W

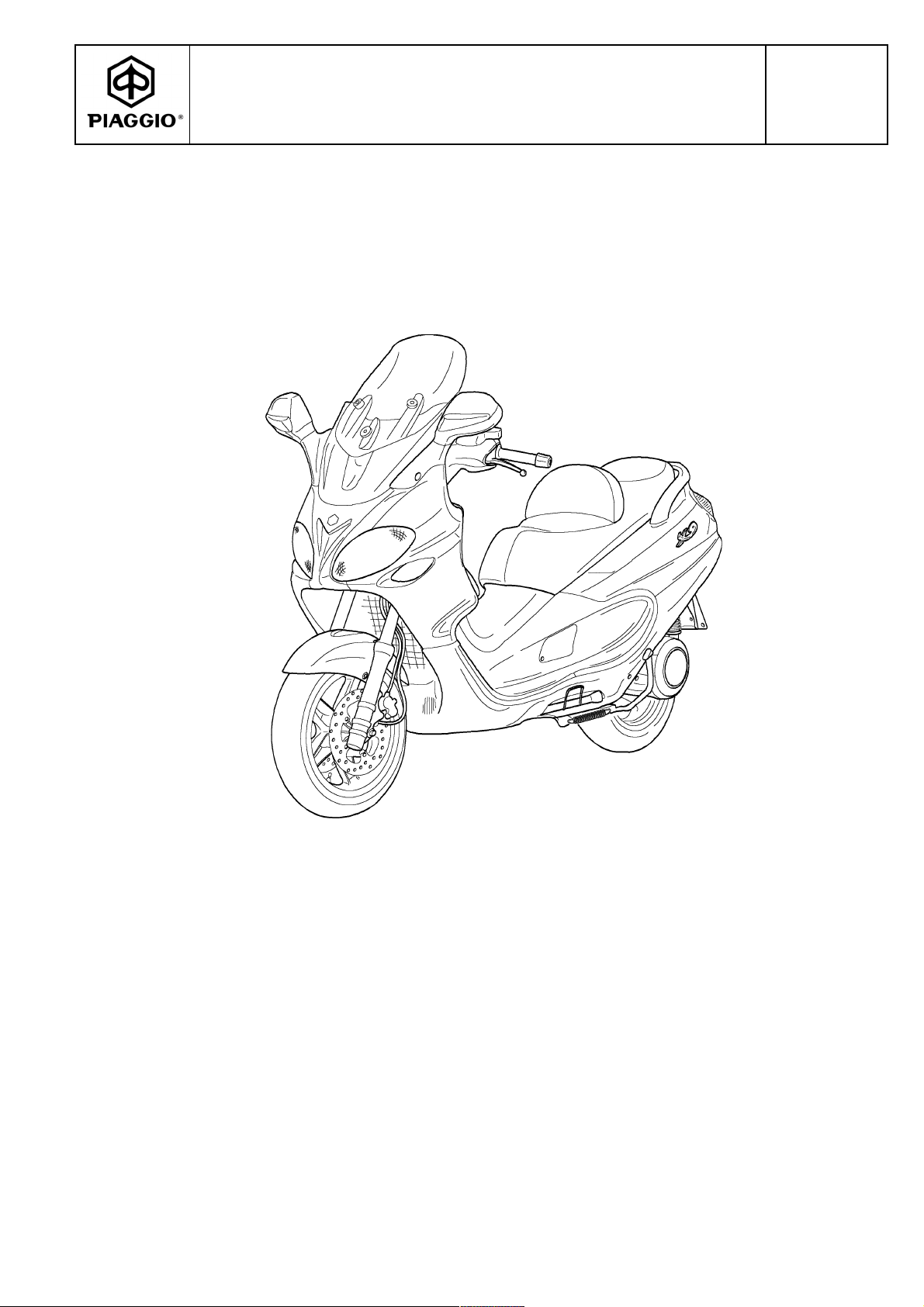

X9 Evolution 500

Mod. ZAPM 270W..5001001 ÷ .........

- 2004 ­(USA)

1

AVVERTENZE
NOTICE
NOTICE
ANMERKUNG
ADVERTENCIAS

ZAPM 270W

AVVERTENZE

1) Nel presente catalogo sono illustrati i particolari forniti come ricambi per i veicoli indicati in A1 a partire dai n° di
telaio a fianco riportati.

2) Per la ricerca delle tavole vedere lindice rappresentato in D1 e D2.

3) Lindice numerico dei particolari con le rispettive denominazioni è riportato da A2.

4) Per un corretto uso del Catalogo tener presente quanto segue:

- Lintestazione della tavola riporta la denominazione dei gruppo raffigurato e lindicazione dei Mod. per i quali la
tavola stessa è valida: eventuali tavole specifiche per il mercato Estero sono identificate anche dalla dicitura
Mercato Estero.

Nota bene - Consultare la tavola Chiave di lettura riportata in Cl a titolo di esempio.

NOTICE

1) En ce catalogue on a illustré les pièces livrées comme rechanges pour les véhicules indiqués en Al à partir des
n. de châssis indiqués à côte.

2) Pour la recherche des tables voir lindex donné en D1 et D2.

3) Lindex numérique des pièces avec les dénominations respectives est donné à partir de A2.

4) Pour interpréter correctement le catalogue observer ce qui suit:

- La tête de la table porte la dénomination du groupe illustré et lindication des modèles pour lesquels la table
méme est valable: déventuelles tables spécifiques pour le marché étranger sont identifiées même par
lexpression Marché Etranger.

N.B. - Consulter la table clé de lecture donnée en C1 à titre dexemple.

NOTICE

1) In this catalogue there are illustrated the parts supplied as spares for vehicles indicated in A1 starting from serial
chassis numbers carried on the side.

2) For the consultation of the tables see the index in D1 and D2.

3) The numeric index of the pieces with the concerning part name is carried out starting from A2.

4) For a correct interpretation of the catalogue bear in mind what follows:

- Tabie heading carries out part name of the illustrated unit and indication of models for which the table itself is
valid: eventuel specific tables for foreign market bear also the wording Foreign Market.

N.B. - Consult the reading key carried out in CI as an example.

ANMERKUNG

1) lm vorliegenden Katalog sind jene Teile wiedergegeben, welche als Ersatzteile der in A1 angeführten Fahrzeuge
ab seitlich angezeigten Rahmennummer geliefert werden.

2) Für das Auffinden der Tafeln siehe lnhaltserverzeichnis D1 und D2.

3) Das Nummernverzeichnis der Teile mit der entsprechenden Bezeichnung ist in A2 wiedergegeben.

4) Für den richtigen Gebrauch des Katalogs bitte folgendes beachten:

- Die Aufschritt der Tafel gibt die Benennung der abgebildeten Gruppe und die Bestimmung des Modells wieder,
für welche die Tafel gültig ist: eventuelle besondere Tafeln für den ausländischen Markt sind auch durch die
ufschritt Ausländischer Markt erkenntlich.

N.B. - Als Beispiel zur Aufschlüsselung dient die in C1 wiedergegebene Tafel.

ADVERTENCIAS

1) En este catálogo están ilustradas las piezas suministradas como repuestos para los vehículos indicados en A1
a partir de los números de chasis indicados al lado.

2) Para la consultacíon de las tablas ver il índice en D1 y D2.

3) El índice numérico de las piezas con las respectivas denominaciones empieza en A2.

4) Para una correcta interpretación del catálogo tener presente lo siguiente:

- El titulo de las tablas indica la denominación del grupo ilustrado y la indicación de los modelos para los cuales la
tabla misma es válida; en eventuales tablas específicas para el mercado extranjero figura también Mercado exterior.

N.B. - Consultar la Liave de lectura indicada en C1 come ejemplo.

2

AVVERTENZE
NOTICE
NOTICE
ANMERKUNG
ADVERTENCIAS

ZAPM 270W

7$%(//$$%%5(9,$=,21,(

6,0%2/,

7$%/(

$%%5(9,$7,216(7

6<0%2/(6

7$%/(2)

$%%5(9,$7,216$1'

6<0%2/6

7$%(//(

$%.h5=81* (181'

=(,&+(1

7$%/$

$%5(9,$&,21(6<

6,0%2/26

FC1 Categoria 1 Catégorie 1 Category 1 Kategorie 1 Cat. 1
FC2 Categoria 2 Catégorie 2 Category 2 Kategorie 2 Cat. 2
FC3 Categoria 3 Catégorie 3 Category 3 Kategorie 3 Cat. 3
FC4 Categoria 4 Catégorie 4 Category 4 Kategorie 4 Cat. 4

DX Destro Droit R.H. Rechte Der.

SX Sinistro Gauche L.H. Linke Izq.
CMP Champion Champion Champion Champion Champion
NGK NGK NGK NGK NGK NGK

PIR Pirelli Pirelli Pirelli Pirelli Pirelli

MIC Michelin Michelin Michelin Michelin Michelin

POST Posteriore AR. Rear Hinter Trasero

ANT Anteriore AV. Front Vorder Delantero

MT Fornibile a metri Demander en mètres Request by yards In metern bestellen Suminístrase por

metros

ASP Aspirazione Admission Intake Ansaugung Aspiración

SCA Scarico Vidange Exhaust Auspuff Descarga

7$%(//$6,*/(

(&2/25,

204/A Verniciato Blu Imperiale

204/A

731 Verniciato Grigio Smoky

731

7$%/(6,*/(6

&28/(856

Verni Bleu Impérial

204/A

7$%/(2)&2/285

$%%5(9,$7,216

Imperial Blue 204/A

Painted

7$%(//(

.(11=(,&+(1'(5

)$5%(1

Kaiserlich blau 204/A

lackier t

7$%/$6,*/$6

&2/25(6

Pintado Azul Imperial

204/A

Verni Gris Smoky 731 Smoky Grey 731 Painted Smoky Grau 731 lackiert Pintado Gris Smoky

731



3

CHIAVE DI LETTURA
CLE DI LECTURE
READING KEY-TABLE
TAFELERKÄRUNG
LLAVE DE LECTURA

ZAPM 270W

4

3

8

5

6

○○○○○○○○○○○○○○

○○○○○○○○○○○○○○ ○ ○○○○○○○○○○○○

7

9

○○○○○○○○○○○○○

1

2

1) Numero di tavola: progressivo, serve ad identificare la tavola.

2) Codice modello.

3) Definizione dellargomento trattato nella tavola.

4) Disegno esploso.

5) Numero di posizione: identifica il particolare dellesploso
di cui si indicano i dati caratteristici.

6) Numero di disegno dei particolare richiesto.

7) Quantità.

8) Codice nota: (indicata solo quando necessaria).

9) Denominazione.

1) Numéro de table: progressif, il sert à identifier la table.

2) Code modèle.

3) Définition du sujet traité dans la table.

4) Vue éclatée.

5) Numéro de position: il identifie la pièce de la vue éclatée
dont on indique les données caractéristiques.

6) Numéro de dessin de la pièce demandée.

7) Quantité.

8) Code note: (indiqué seuiement si nécessaire).

9) Dénomination.

1) Tafelnummer: ansteigend, dient zur tafelidentifizierung

2) Modellkennziffer

3) Beschreibung des Themas, das in der Tafel behandelt wird

4) Abbildung Explosionsbild

5) Positionsnummer: kennzeichnet das Einzelteil aus der
Abbildung, von dem die technischen Daten

angegeben werden.

6) Nummer der Abbildung des gewünschten Einzelteils

7) Menge.

8) Kennziffer Anmerkung: (nur wenn notwendig angegeben)

9) Bezeichnung

1) Table number: progressive, to identify the table.

2) Model code.

3) Definition of the issue in the table.

4) Exploded view.

5) Position number: identifier the part of the exploded view

with specification.

6) Drawing number of the required part.

7) Quantity.

8) Note code: (it is shown only when it is necessary).

9) Denomination.

1) Número de tabla: progresivo, para identificar la tabla.

2) Código módelo.

3) Definición del asunto tratado en la tabia.

4) Dibuio desarrollado.

5) Número de posición: identifica la pieza dei dibujo

desarrollado de la cual se indican los datos
caracterís ticos.

6) Número de dibujo de la pieza pedida.

7) Candidad.

8) Código nota: (indicada sólo si necesaria).

9) Denominación.

4

ELENCO DELLE NAZIONI CON LE SIGLE D'IDIVIDUAZIONE RELATIVE

AFGANISTAN

*

EGITTO

ISOLE RIUNIONE

6

REP. DOMINICANA

2

:7

500

REP. SUDAFRICAINE

COSTA D'AVORIO

(,5(

LISTE DES PAYS AVEC SIGLE D'IDENTIFICATION
LIST OF THE COUNTRIES WITH CONCERNING SYMBOLS
LISTA DER LÄNDER MIT BETREFFENDEN ABKÜRZUNGEN
ELENCO DE LAS NACIONES CON LAS SIGLAS DE INDIVID. CORRESPOND.

ZAPM 270W

AFGANISTAN
AFGANISTAN
AFGANISTAN

ALTO VOLTA
HAUTE-VOLTA
VOLTAIC REP.
OBER VOLTA

ARABIA SAUDITA
ARABIE
SEOUDITE
SAUDI ARABIA
SAUDIARABIEN

ARGENTINA
ARGENTINE
ARGENTINA
ARGENTINIEN

AUSTRALIA
AUSTRALIE
AUSTRALIA
AUSTRALIEN

AUSTRIA
AUTRICHE
AUSTRIA
ÖSTERREICH

BANGLADESH
BANGLADESH
BANGLADESH
BANGLADESH

BELGIO
BELGIQUE
BELGIUM
BELGIEN

BERMUDA
BERMUDES
BERMUDA IS.
BERMUDAS

BRASILE
BRÉSIL
BRAZIL
BRASILIEN

CANADA
CANADA
CANADA
KANADA

CEUTA
CEUTA
CEUTA
CEUTA

CONGO
CONGO
CONGO REP.
KONGO

CÓTE D'IVOIRE
IVORY COAST
ELFENBEINKÜ STE

COSTARICA
COSTARICA
COSTARICA
KOSTARICA

DANIMARCA
DANEMARK
DENMARK
DÄNEMARK

$)

$86 FORMOSA

%6+ GIAPPONE

%50 GRECIA

&' 1 GUATEMALA

&*2 IRAN

EGYPTE
EGYPT
AGYPTEN

$9 EL SALVADOR

EL SALVADOR
SALVADOR
EL SALVADOR

6$ EQUADOR

EQUATEUR
ECUATOR
EKUADOR

5$ FINLANDIA

FINLANDE
FINLAND
FINNLAND

FORMOSE
FORMOSA
TAI-WAN

$ FRANCIA

FRANCE
FRANCE
FRANKREICH

JAPON
JAPAN
JAPAN

% GIORDANIA

JORDANIE
JORDAN
JORDANIEN

GRÈCE
GREECE
GRIECHENLAND

%5 GUYANA FRANCESE

GUYANEZ FRANCAISE
FRENCH GUIANA
FRANZÖSISCHE GUAYANA

GUATEMALA
GUATEMALA
GUATEMALA

&( HONDURAS

HONDURAS
HONDURAS
HONDURAS

IRAN
IRAN
IRAN

&, IRLANDA

IRLANDE
REP. OF IRELAND
IRLAND

&5 INGHILTERRA

ANGLETERRE
ENGLAND
ENGLAND

'. ISOLE MAURIZIO

MAURITIUS
MAURITIUS
MAURITIUS

(7

LA REUNION
REUNION ISLAND
REUNION

(6 ISRAELE

ISRAÉL
ISRAEL
ISRAEL

(4 JUGOSLAVIA

YUGOSLAVIE
YUGOSLAVIA
IUGOSLAVIEN

6) KUWAIT
KOWEIT
KUWAIT
KUWAIT

5& KENIA

KENYA
KENYA
KENIALAND

) LIBANO

LIBAN
LEBANON
LIBANON

- MALI
MALI
MALI REP.
MALI

*5' MALTA

MALTE
MALTA
MALTA

*5 MARTINICA

MARTINIQUE
MARTINIQUE
MARTINIQUE

)* NORVEGIA

NORVÈGE
NORWAY
NORWEGEN

*7 NOVA CALEDONIA

NOUVELLE
CALEDONIE
NEW CALEDONIA
NEUE KALEDONIEN

%+ OLANDA

HOLLANDE
NETHERLANDS
HOLLAND

,5 PANAMA

PANAMA
PANAMA
PANAMA

PARAGUAY
PARAGUAY
PARAGUAY
PARAGUAY

*% PORTOGALLO

PORTUGAL
PORTUGAL
PORTUGAL

06 PORTORICO

PORTO-RICO
PUERTO RICO
PORTO RICO

5

,

RÉP. DOMINICAINE
DOMINICAN REP.
DOMINIKANISCHE
REPUBLIK

,/ REP. ZAIRE

RÉP. DU ZAIRE
REP. OF ZAIRE
REPUBLIK ZAIRE

<8 RODI

RHODES
RHODES
RHODHES

.

($. SENEGAL

REUNION
RÉUNION
REUNION
REUNION

SENEGAL
SENEGAL
SENEGAL

5/ SRILANKA

SRILANKA
SRI LANKA
SRI LANKA

SVEZIA
SUEDE
SWEDEN
SCHWEDEN

0 SUD AFRICA

SOUTH AFRICA
SÚDAFRIKA

07 SUDAN

SOUDAN
SUDAN
SUDAN

1 TAHITI

TAHITI
TAHITI
TAHITI

). TOGO

TOGO
TOGO REP.
TOGO

1/ TUNISIA

TUNISIE
TUNISIA
TUNESEIN

3$ VENEZUELA

VENEZUELA
VENEZUELA
VENEZUELA

3< SINGAPORE

SINGAPOUR
SINGAPORE
SINGAPUR

3

35

'

&*2

5'

,5

61

/.

6

=$

68'

7+

7*

71

9(

6*3

0

5

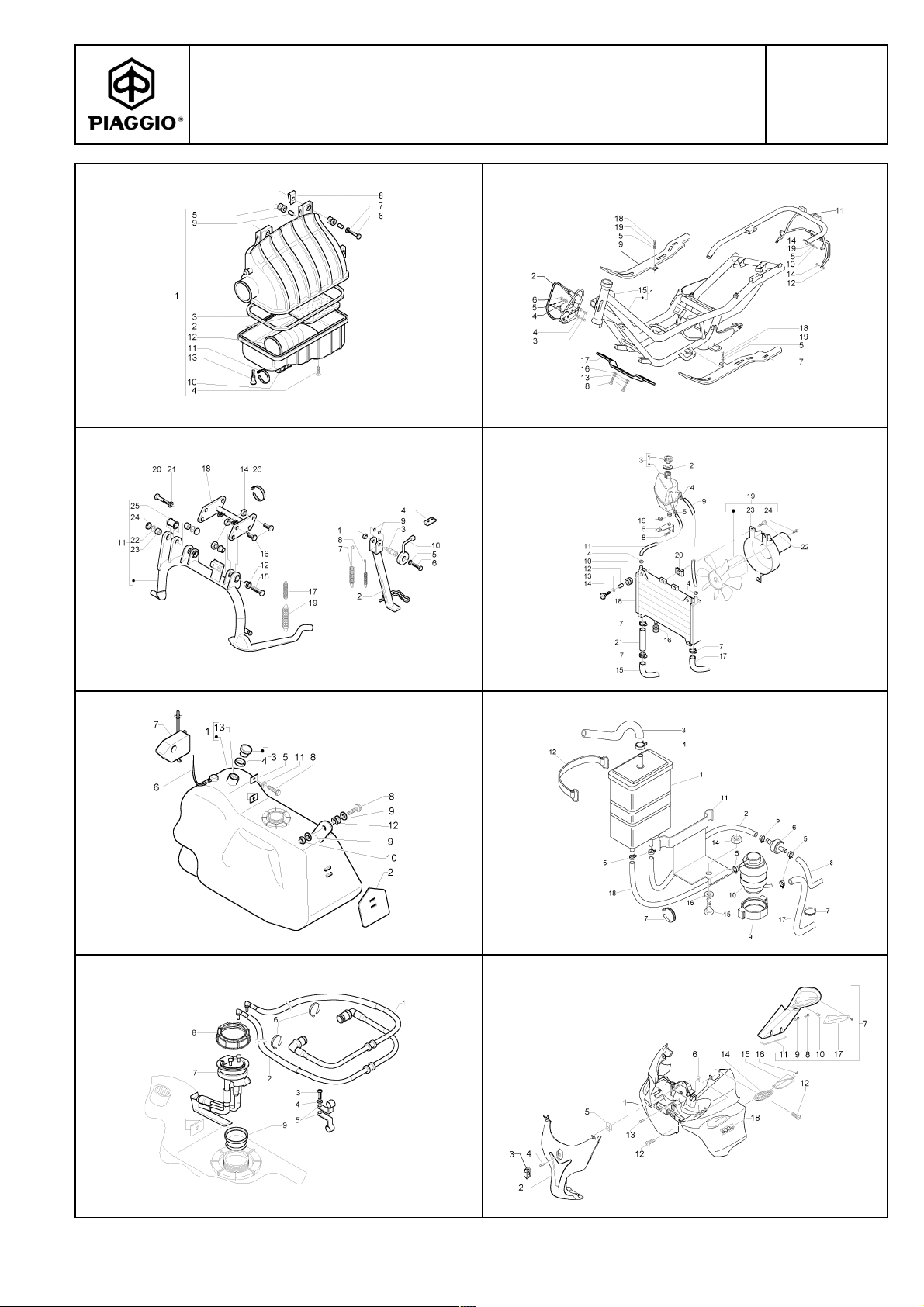

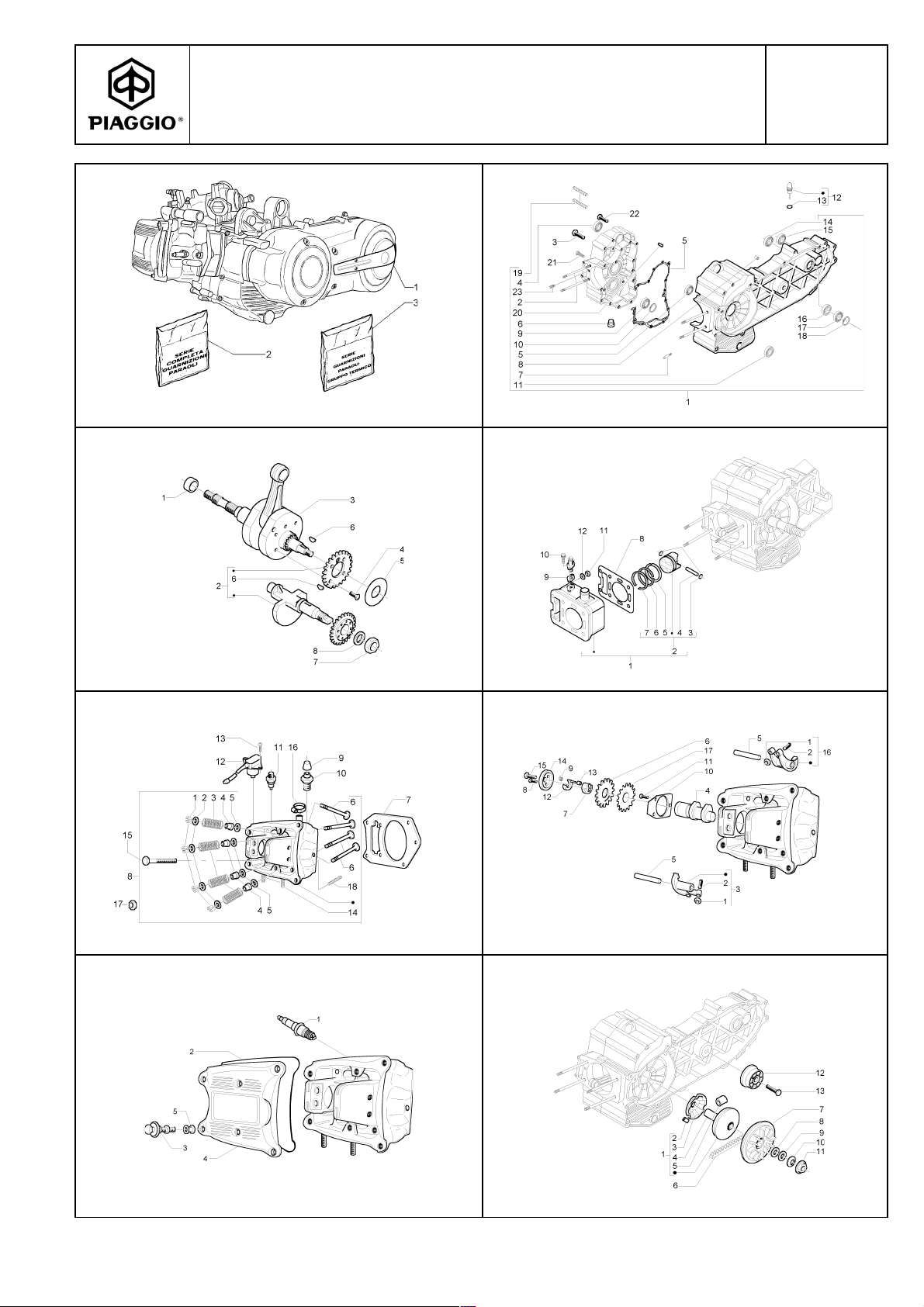

INDICE PER LA RICERCA E CONSULTAZIONE DELLE TAVOLE
TABLES DES MATIERES POUR LA RECHER. ET LA CONSULT. DES TABLES
SUMMARY FOR THE SEARCH AND REFERENCE OF THE TABLES
ZUSAMMENFASSUNG FÜR DIE SUCHE UND KONSULTIERUNG DER TAFELN
INDICE PARA LA BUSCA Y CONSULTACION DE LAS TABLAS

ZAPM 270W

T.1 PAG. 21 MOTORE - MOTEUR - ENGINE - MOTOR - MOTOR

T.2 PAG. 22 CARTER - CARTER - CRANKASE - KURBELGEHÄUSE - CARTER

T.3 PAG. 24 ALBERO MOTORE - VILEBREQUIN - CRANKSHAFT - KURBELWELLE - CIGÜENAL

T.4 PAG. 25 GRUPPO CILINDRO-PISTONE-SPINOTTO - ENSEMBLE CYLINDRE-PISTON-AXE DE PISTON -

CYLINDER-PISTON-WRIST PIN, ASSY - GRUPPE ZYLINDER-KOLBEN-KOLBENBOLZEN - GRUPO
CILINDRO-PISTON-EJE DE PISTON

T.5 PAG. 27 GR. TESTA-VALVOLE - ENSEMBLE CULASSE-SOUPAPES - HEAD-VALVES - EINHEIT KOPF-

VENTIL - CULATA-VALVULAS

T.6 PAG. 29 GRUPPO SUPPORTO BILANCIERI - ENSEMBLESUPPORT BALANCIERS - ROCKER LEVERS

SUPPORT-EINHEIT KIPPHEBELHÄLTER - SOPORTE BRAZO OSCILANTE

T.7 PAG. 30 COPERCHIO TESTA - COUVERCLE CULASSE - CYLINDER HEAD COVER -

ZYLINDERKOPFABDECKUNG - TAPA CULATA

T. 8 PA G . 3 1 PULEGGIA MOTRICE - POULIE MOTRICE - DRIVING PULLEY - TREIBENDE RIEMENSCHEIBE -

POLEA MOTRIZ

T. 9 PA G . 3 2 PULEGGIA CONDOTTA - POULIE ENTRAINEE - DRIVEN PULLEY - GETRIEBENE

RIEMENSCHEIBEN - POLEA CONDUCIDA

T. 1 0 PA G . 3 4 RAFFREDDAMENTO CARTER - REFROIDISSEMENT CARTER - CRANKCASE COOLING -

KÜHLUNG KURBELGEHÄUSE - REFRIGERACION CARTER

T. 1 1 PA G . 3 6 POMPA OLIO-AVVIAMENTO ELETTRICO - POMPE À HUILE-DÉMARRAGE ÉLECTIQUE - OIL PUMP-

ELECTRIC STARTER - ÖLPUMPE-ELEKTRISCHER STARTER - BOMBA DE ACEITE-ARRANQUE
ELECTRICO

T. 1 2 PA G . 3 8 VOLANO MAGNETE - VOLANT MAGNETIQUE - FLYWHEEL MAGNETO - LICHTMASCHINE - VOLANTE

MAGNETICO

T. 1 3 PA G . 3 9 COPERCHIO VOLANO-FILTRO OLIO - CARTER VOLANT-FILTRE À HUILE - FLYWHEEL COVER-OIL

FILTER - SCHWUNGRADDECKEL-ÖLFILTER - TAPA VOLANTE-FILTRO DE ACEITE

T. 1 4 PA G . 4 2 COPERCHIO RIDUTTORE - COUVERCLE RÉDUCTEUR - REDUCTION UNIT COVER - DECKEL

UNTERSETZUNGSGETRIEBE - TAPA REDUCTOR

T. 1 5 PA G . 4 3 RACCORDO AMMISSIONE-CORPO FARFALLATO-INIETTORE - RACCORD DADMISSION-CORPS

PAPILLON-INJECTEUR - UNION PIPE-THROTTLE BODY-INJECTOR - ANSAUGSTUTZEN­DROSSELKLAPPENGEHÄUSE-EINSPRITZDÜSE - RACORD ADMISIÓN-CUERPO CON MARIPOSA­INYECTOR

T. 1 6 PA G . 4 4 MARMITTA - SILENCIEUX - SILENCER - AUSPUFFTOPF - SILENCIADOR

T. 1 7 PA G . 4 6 FILTRO ARIA - FILTRE A AIR - AIR FILTER - LUFTFILTER - FILTRO DE AIRE

T. 1 8 PA G . 4 7 TELAIO - CHASSIS - CHASIS - RAHMEN - CHASIS

T. 1 9 PA G . 4 8 CAVALLETTI - BEQUILLES - CENTRAL STAND - STÄNDER - CABALLETES

T. 2 0 PA G . 5 0 IMPIANTO RAFFERDDAMENTO - CIRCUIT DE REFROIDISSEMENT - COOLING SYSTEM -

KÜHLANLAGE - INSTALACIÓN DE REFRIGERACIÓN

6

INDICE PER LA RICERCA E CONSULTAZIONE DELLE TAVOLE
TABLES DES MATIERES POUR LA RECHER. ET LA CONSULT. DES TABLES
SUMMARY FOR THE SEARCH AND REFERENCE OF THE TABLES
ZUSAMMENFASSUNG FÜR DIE SUCHE UND KONSULTIERUNG DER TAFELN
INDICE PARA LA BUSCA Y CONSULTACION DE LAS TABLAS

ZAPM 270W

T. 2 1 P A G . 5 2 SERBATOIO CARBURANTE - RESERVOIR CARBURANT - FUEL TANK - KRAFTSTOFFTANK -

DEPÓSITO CARBURANTE

T. 2 2 P A G . 5 3 CANISTER - CANISTER - CANISTER - CANISTER - CANISTER

T. 2 3 P A G . 5 4 IMPIANTO ALIMENTAZIONE - CIRCUIT D'ALIMENTATION - SUPPLY SYSTEM -

KRAFTSTOFFANLANGE - INSTALLACION DE ALIMENTACION

T. 2 4 P A G . 5 5 SCUDO - BOUCLIER - SHIELD - SCHUTZSCHILD - ESCUDO

T. 2 5 P A G . 5 7 PARABREZZA - PARE BRISE - WINDSCREEN - WINDSCHUTZSCHEIBE - PARABRISAS

T. 2 6 P A G . 5 9 BAULETTO ANTERIORE - COFFRE A L'AVANT - FRONT TOP CASE - VORDERES GEPÄCKFACH -

GUANTERA DELANTERA

T. 2 7 P A G . 6 1 PARTE CENTRALE - PARTIE CENTRALE - CENTRAL PART - MITTLERER TEIL - PARTE CENTRAL

T. 2 8 P A G . 6 2 PORTACASCO - PORTE-CASQUE - CASE-HELMET - STURZHELMBEHÄLTER - PORTA CASCO

T. 2 9 P A G . 6 4 COPERTURE LATERALI-SPOILER - PROTECTIONS LATERALES-SPOILER - SIDE COVERINGS-

SPOILER - SEITENABDECKUNGEN-SPOILER - CUBIERTAS LATERALES-SPOILER

T. 3 0 P A G . 6 7 VANO RUOTA-PARAFANGO - LOGEMENT ROUE-GARDE BOUE - WHEEL COMPARTMENT-

MUDGUARD - RADRAUM-KOTFLÜGEL - HUECO RUEDA-GUARDABARROS

T. 3 1 P A G . 6 8 SELLA-BORSA ATTREZZI - SELLE-TROUSSE D'OUTILIS - SADDLE-TOOLS KIT- SATTEL-

WERKZEUGTASCHE - SILLIN-BOLSA HERRAMIENTAS

T. 3 2 P A G . 6 9 FORCELLA - FOURCHE - FORK - GABEL - HORQUILLA

T. 3 3 P A G . 7 1 BRACCIO OSCILLANTE - BRAS OSCILLANT - SWINGING ARM - SCHWINGARM - BRAZO OSCILANTE

T. 3 4 P A G . 7 3 AMMORTIZZATORI - AMORTISSEUS - DAMPERS - STOßDÄMPFER - AMORTIGUADORES

T. 3 5 P A G . 7 4 COPERTURE MANUBRIO - PROTECTION GUIDON - HANDLEBAR COVERINGS -

LENKSTANGENÜBERZUNG - FUNDAS MANILLAR

T. 3 6 P A G . 7 5 GR. STRUMENTI - GROUPE DES INSTRUMENTS - INSTRUMENTS SET -

INSTRUMENTENAGGREGAT - GRUPO INSTRUMENTOS

T. 3 7 P A G . 7 6 DISPOSITIVI ELETTRICI-CLAXON - DISPOSITIFS ELECTRIQUES-CLAXON - ELECTRICAL DEVICES-

ELECTRIC HORN - ELEKTRISCHE AUSRÜSTUNG-HUPE - DISPOSITIVOS ELÉCTRICOS-CLAXON

T. 3 8 P A G . 7 7 MANUBRIO-POMPE FRENO - GUIDON-POMPE DU FREIN - HANDLEBAR-BRAKE PUMP -

LENKSTANGE - BREMSPUMPEN - MANILLAR-BOMBAS DEL FRENO

T. 3 9 P A G . 7 8 TUBAZIONI FRENO-PINZE FRENO - CANALISATION D'HUILE-PINCES FREIN - BRAKE PIPES-BRAKE

CALIPERS - BREMSLEITUNGEN-BREMSZANGEN - TUBERÍAS DEL FRENO-PINZAS DEL FRENO

T. 4 0 P A G . 8 0 FANALERIA ANTERIORE - FEUX AVANT - FRONT LIGHTS - VORDERBELEUCHTUNG - FAROS

DELANTEROS

T. 4 1 P A G . 8 1 FANALERIA POSTERIORE - FEUX ARRIERE - REAR LIGHTS - HINTERBELEUCHTUNG - FAROS

TRASEROS

7

INDICE PER LA RICERCA E CONSULTAZIONE DELLE TAVOLE
TABLES DES MATIERES POUR LA RECHER. ET LA CONSULT. DES TABLES
SUMMARY FOR THE SEARCH AND REFERENCE OF THE TABLES
ZUSAMMENFASSUNG FÜR DIE SUCHE UND KONSULTIERUNG DER TAFELN
INDICE PARA LA BUSCA Y CONSULTACION DE LAS TABLAS

ZAPM 270W

T. 4 2 PA G . 8 2 COPERTURE POSTERIORE -PROTECTIONS ARRIERE - REAR COVERINGS - HINTERÜBERZÜGE

- CUBIERTA TRASERAS

T. 4 3 PA G . 8 3 DISPOSITIVI ELETTRICI-BATTERIA - DISPOSITIFS ELECTRIQUES-BATTERIE - ELECTRICAL DEVICE-

BATTERY - ELEKTRISCHE AUSRÜSTUNG-BATTERIE - DISPOSITIVOS ELECTRICOS-BATERÍA

T. 4 4 PA G . 8 5 DISPOSITIVI ELETTRICI - DISPOSITIFS ELECTRIQUES - ELECTRICAL DEVICE - ELEKTRISCHE

AUSRÜSTUNG - DISPOSITIVOS ELECTRICOS

T. 4 5 PA G . 8 6 GR. CAVETTI PRINCIPALE - GROUPE PRINCIPAL DES CÂBLES - MAIN CABLES UNIT -

HAUPTLITZENAGGREGAT - GRUPO CABLES PRINCIPAL

T. 4 6 PA G . 8 7 SERRATURE - SERRURES - LOCKS - SCHLIEßVORRICHTUNG - CERRADURAS

T. 4 7 PA G . 8 9 RUOTA ANTERIORE - ROUE AV. - FRONT WHEEL - VORDERRAD - RUEDA DELANTERA

T. 4 8 PA G . 9 0 RUOTA POSTERIORE - ROUE AR. - REAR WHEEL - HINTERRAD - RUEDA TRASERA

8

INDICE ALFANUMERICO
INDEX ALPHANUMERIQUE
ALPHANUMERIC INDEX
NUMMERNVERZEICHNIS
INDICE ALFANUMERICO

ZAPM 270W

Numero
Numéro
Number
Nummer
Número

000097 12 12
000267 3 6
000674 2 18
003038 18 16
003056 18 19
003056 22 16
006635 33 4
006647 2 10
006966 39 13
008375 41 15
011109 32 3
012528 23 4
012543 38 9
012554 43 25
012770 28 5
012789 48 3
013092 20 13
013092 25 12
013777 29 16
013777 41 16
013880 19 5
013880 30 3
013880 43 2
013950 18 4
013950 42 9
013962 33 15
015330 38 8
015341 16 7
015597 44 6
015715 12 11
015715 13 22
015715 23 3
015727 40 5
015759 43 1
015759 43 8
015792 39 4
016404 45 8
016405 43 9
016406 11 19
016406 18 5
016406 43 3
016408 18 13
016670 10 18
016670 28 19
016670 31 2
018536 28 22
018538 6 8
018575 12 1
018640 42 8
018644 45 7
020003 43 23
020008 34 8

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos.
Pos.
Loc.
Pos.
Pos.

Numero
Numéro
Number
Nummer
Número

020106 18 6
020108 18 12
020206 25 8
030059 18 10
030059 18 3
031086 11 18
031086 39 16
031088 18 18
031088 19 13
031088 19 6
031088 22 15
031091 21 8
031092 17 7
031117 18 8
031119 18 14
031119 19 20
031153 19 16
031153 33 24
063435 5 9
071633 28 14
071671 43 22
078307 21 11
080341 43 16
090854 22 12
090854 43 5
109960 19 26
122637 12 7
122675 39 21
127927 39 18
145298 22 7
145298 23 6
145298 41 2
145298 46 24
145298 47 4
178149 33 8
178790 38 10
178790 4 12
179326 33 7
181351 29 32
181351 30 10
181746 41 7
181747 41 9
191189 19 9
194423 48 18
195482 21 10
217163 30 4
219277 22 14
223605 38 11
227199 33 10
227983 35 17
232108 19 1
232108 19 14

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos.
Pos.
Loc.
Pos.
Pos.

Numero
Numéro
Number
Nummer
Número

232108 33 6
232108 34 5
235661 19 25
237553 13 23
239388 2 8
246976 48 6
252099 10 19
252099 28 20
252099 31 5
252099 42 6
252420 26 4
252945 45 3
253293 15 7
253327 40 3
253937 46 2
254485 17 8
254485 20 20
254485 21 5
254485 24 6
254485 28 11
254485 28 18
254485 29 20
254485 40 6
255638 25 18
256856 15 8
257301 17 5
257302 17 9
257614 26 18
258146 17 4
258160 21 4
258249 24 4
258249 26 19
258249 27 12
258249 28 9
258249 29 10
258249 29 19
258249 29 26
258249 35 8
258249 42 3
258904 20 16
259151 13 12
259206 28 21
259348 10 14
259348 46 23
259349 26 26
259349 29 22
259349 29 30
259349 35 15
259372 35 13
259830 25 9
259830 30 8
259830 31 6

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos.
Pos.
Loc.
Pos.
Pos.

9

INDICE ALFANUMERICO
INDEX ALPHANUMERIQUE
ALPHANUMERIC INDEX
NUMMERNVERZEICHNIS
INDICE ALFANUMERICO

ZAPM 270W

Numero
Numéro
Number
Nummer
Número

259832 21 3
261319 33 14
261319 33 9
265451 39 12
265808 28 24
268158 34 9
268596 20 24
269755 14 14
270216 21 9
270793 10 15
270793 10 3
270793 20 8
270793 27 11
270793 29 27
270793 35 16
270793 36 4
270793 41 11
270793 41 17
271147 47 5
271434 38 4
271452 38 1
271453 38 1
271740 47 1
271891 17 6
271891 20 14
271891 24 12
271891 25 19
272426 19 4
272836 20 22
272836 24 9
272836 26 22
272836 28 6
272836 29 8
272836 30 6
272836 42 4
273288 20 12
273288 25 14
273779 23 5
274350 39 20
285536 11 16
285846 5 1
288245 39 19
288245 4 11
288474 11 20
289731 13 36
289731 15 4
290860 45 3
292022 41 13
292507 45 3
292823 28 12
293154 28 13
293256 45 3

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos.
Pos.
Loc.
Pos.
Pos.

Numero
Numéro
Number
Nummer
Número

293845 43 17
294341 37 1
294353 40 4
294770 28 17
295486 24 3
295788 19 8
295789 19 7
296456 31 9
296748 19 21
297275 26 6
297446 28 23
297498 24 16
297498 24 8
297498 26 5
297498 27 7
297498 29 21
298581 46 4
298594 46 9
298731 46 7
298838 46 8
299689 27 10
299972 26 24
299972 46 15
327187 47 8
351782 20 10
411311 13 6
411311 2 6
414834 10 6
414837 11 11
414837 13 32
414837 15 5
414838 13 31
414838 2 21
414838 39 15
430045 5 10
433477 11 6
433800 13 28
434541 37 6
434541 4 10
434541 43 26
434541 5 13
436438 5 4
436919 43 18
438073 7 1
463195 21 12
478115 2 20
478895 13 37
479132 17 13
479515 12 2
479986 13 34
479986 13 8
482290 39 27

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos.
Pos.
Loc.
Pos.
Pos.

Numero
Numéro
Number
Nummer
Número

484034 2 7
484654 6 2
484819 6 1
485084 13 30
485703 14 13
485912 2 15
486075 13 15
486216 13 2
487845 17 2
487948 14 12
496404 43 7
497031 38 14
497032 38 15
497090 1 3
497091 1 2
497394 39 3
497396 39 6
497397 36 3
497404 31 7
497405 31 8
560136 47 6
560173 25 15
56122R 39 28
56167R 39 2
563728 48 17
564446 47 2
564447 47 9
564448 47 11
564489 47 15
564491 47 10
564611 33 11
564784 39 25
57311R 20 18
573454 20 1
573530 28 2
574260 29 14
5743990095 25 11
575021 26 12
575062 26 11
575249 10 12
575249 10 16
575249 24 13
575249 29 24
575249 29 25
575249 40 7
575304 21 13
575357 18 15
575540 20 11
575541 20 3
5755444 18 11
575550 28 8
575551 28 1

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos.
Pos.
Loc.
Pos.
Pos.

10

INDICE ALFANUMERICO
INDEX ALPHANUMERIQUE
ALPHANUMERIC INDEX
NUMMERNVERZEICHNIS
INDICE ALFANUMERICO

ZAPM 270W

Numero
Numéro
Number
Nummer
Número

575558000P 27 1
575559000P 27 2
57556100D9 24 1
57556100EB 24 1
57556800E8 42 2
575572000C 29 15
575573000C 29 15
575574000P 26 16
575575000P 26 16
57557700E8 29 29
575597 29 5
575598 29 5
575604 27 4
575605 27 6
575606 27 3
575607 26 8
575608 26 7
575610 26 9
575810 46 5
575819 26 25
575844 26 17
575845 26 17
575846 26 14
575847 27 9
575849 26 13
575860 29 12
575863 26 23
575873 21 7
576061 31 4
57609800E8 42 5
576245 28 15
576301 20 23
576454 22 9
576468 22 1
576542 23 9
576544 21 1
576546 23 8
576552 46 6
576565 25 13
576688 23 7
576702 29 33
576704 35 18
576708 31 10
5767574 33 23
57676100E8 29 28
57676300E8 29 28
576766 20 9
576816 26 27
576835000P 35 1
576836 25 17
576847000P 26 2
576860 22 3

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos.
Pos.
Loc.
Pos.
Pos.

Numero
Numéro
Number
Nummer
Número

576953 28 25
577103 25 5
577104 25 5
577107 25 20
577108 25 3
577110 25 6
577128 46 18
577129 46 19
577131 46 14
577149 25 3
577194 46 11
577237 25 4
577249000C 29 17
57726500N3 25 2
577309 28 4
577313 43 10
577620 26 21
577620 46 17
577752000P 26 1
577790 21 2
577816 46 3
577861 26 10
57799600E8 29 1
57799700E8 29 2
57799800E8 29 2
58002R 44 5
58014R 47 3
580387 37 9
58040R 12 3
58057R 37 10
58058R 37 3
580653 45 10
581142 30 7
581175 35 10
581190 45 9
581191 45 6
581411 37 7
581441 37 5
581443 41 12
58149300A7 35 3
581494000P 35 7
581496000P 35 5
581497000P 35 6
581647 41 8
581648 41 6
581653 41 10
581855 36 5
581859 43 15
5818804 38 13
581957 35 4
582034 38 5
582136 40 2

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos.
Pos.
Loc.
Pos.
Pos.

Numero
Numéro
Number
Nummer
Número

582141 44 4
582163 37 8
582625 19 2
582633 19 10
582650 45 4
582660 37 4
582690 43 11
582699 19 23
582700 19 22
582756 19 12
582767 38 2
582768 38 3
582787 32 4
582893 19 24
582906 43 19
582930 45 3
582951 46 1
582990 46 12
583155 19 3
583161 19 19
583162 19 17
583236 43 24
583282 45 2
583282 45 5
583283 43 13
583480 19 15
583529 43 12
583575 38 12
583584 13 35
583973 13 38
584083 30 9
584084 30 9
584121 46 16
584124 29 31
584125 29 31
584332 24 10
584370 36 1
584533 44 1
584646 43 21
584739 44 3
5847685 5 12
584826 28 16
584843 11 17
584884 42 7
584969 45 1
597033 39 29
597178 34 2
597179 34 3
597262 33 17
597339 47 14
597340 47 14
597390 48 16

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos.
Pos.
Loc.
Pos.
Pos.

11

INDICE ALFANUMERICO
INDEX ALPHANUMERIQUE
ALPHANUMERIC INDEX
NUMMERNVERZEICHNIS
INDICE ALFANUMERICO

ZAPM 270W

Numero
Numéro
Number
Nummer
Número

597395 39 17
597519T 47 12
597520 48 11
597528 48 12
597564 48 10
597565 48 2
597565 48 9
597679 47 13
597679 48 13
597833 33 13
597836 33 12
597837 33 18
597838 33 20
597839 33 2
597844 33 3
597868 33 22
598022 48 1
598060 39 11
598068 33 16
598070 48 14
598076 33 1
598219000P 35 2
5982615 32 1
598288 30 2
59828900D9 30 1
59828900EB 30 1
598351 38 6
598919 39 9
598930 34 1
5990445 19 18
599065 48 7
599208 16 1
599315 47 7
599499 32 5
599501 32 13
599502 32 16
599503 32 15
599504 32 10
599505 32 17
599509 32 14
599510 32 11
599511 32 7
599512 32 8
599513 32 9
599514 39 24
599515 39 26
599545 39 23
599549 32 6
599550 32 6
599559 34 6
599564 34 4
599572 32 12

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos.
Pos.
Loc.
Pos.
Pos.

Numero
Numéro
Number
Nummer
Número

599582 48 7
599629 32 18
600161 33 5
600876 39 22
601059 19 11
601118 32 2
601166 32 19
602664M 25 7
62000300E8 29 4
620105 20 6
620106 22 11
620220 20 17
620333 26 29
620334 26 30
620335 26 28
620415 46 13
62042500D9 29 3
62042500EB 29 3
62042600D9 29 3
62042600EB 29 3
62043100D9 24 2
62043100EB 24 2
62043200D9 42 1
62043200EB 42 1
620433 24 15
620434 24 14
620661 24 15
620662 24 14
620737 20 2
620779 20 15
620830 29 7
620833 24 18
6208695 18 17
620871 20 21
620876 10 17
6209295 18 1
621030 20 19
6210465 18 2
621052 29 9
621053 29 9
621116 28 7
621117 28 3
62134600E8 30 5
621507 27 8
621616 23 2
621617 23 1
621940 25 16
622307 25 1
62236800E8 29 4
622375 22 6
622376 22 10
635096 31 3

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos.
Pos.
Loc.
Pos.
Pos.

Numero
Numéro
Number
Nummer
Número

638536 41 3
638635 43 14
638707 40 1
638708 37 2
638712 41 1
638713 24 17
638714 24 17
638727 41 4
638728 41 5
63873200E8 41 14
638733 43 6
638734 36 2
638834 46 25
638835 46 26
709037 33 21
709047 39 10
709047 39 5
709047 39 7
709047 48 5
709646 33 25
812592 39 14
825051 13 26
825176 9 14
825233 2 17
825237 9 8
825238 2 16
825239 9 7
825281 11 4
825381 8 4
825382 9 2
825384 9 11
825385 9 13
825431 12 13
825649 2 23
825665 13 7
825667 10 7
825725 12 9
825737 11 1
825758 48 4
825763 9 19
82580R 13 5
826000 15 6
8260275 6 16
8260285 6 3
826033 11 14
826103 5 3
826165 11 15
826256 5 5
826275 35 11
82627R 9 1
82656R 2 4
82658R 13 4

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos.
Pos.
Loc.
Pos.
Pos.

12

INDICE ALFANUMERICO
INDEX ALPHANUMERIQUE
ALPHANUMERIC INDEX
NUMMERNVERZEICHNIS
INDICE ALFANUMERICO

ZAPM 270W

Numero
Numéro
Number
Nummer
Número

82659R 14 10
82660R 14 8
82668R 2 9
826974 48 15
82699R 11 12
827018 5 14
827085 2 13
827116 12 6
827116 9 16
82736R 12 4
82737R 12 8
827706 4 6
827707 4 5
827820 4 4
827882 11 10
827884 13 13
827886 11 2
827889 11 5
827929 13 29
827951 2 2
827953 5 18
827991 6 5
828109 12 10
828114 2 5
828115 14 2
828116 4 3
828118 11 9
828185 16 13
828194 16 12
828205 3 1
828321 5 6
828322 5 6
828338 15 9
828341 17 10
828394 13 10
828396 5 2
828399 17 3
828646 5 11
828800 46 10
828817 43 20
828863 44 2
828909 2 3
828911 14 15
828922 2 22
828930 13 27
828974 9 9
828978 9 5
828984 9 18
829006 17 12
8290405 13 33
829047 13 21
829071 6 7

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos.
Pos.
Loc.
Pos.
Pos.

Numero
Numéro
Number
Nummer
Número

829097 6 13
829121 43 4
829195 2 11
829198 6 6
829201 14 9
829203 8 9
829205 8 8
829206 14 6
829211 6 17
829232 8 11
829247 6 14
829251 8 10
829252 6 9
829254 13 39
829287 6 15
8293655 6 4
829486 13 24
829557 13 3
829661 13 25
829693 8 13
829752 3 8
829808 9 3
829981 7 1
830008 5 7
830012 3 5
830056 27 5
830061 11 8
830061 15 3
830064 11 7
830112 3 7
830129 11 3
830129 3 4
830198 14 7
830248 7 3
830249 7 5
830275 4 8
830276 4 8
830277 4 8
830278 5 15
830298 16 14
8304275 15 2
830819 7 4
830820 7 2
830886 12 14
830899 8 5
830901 8 3
831039 5 8
831098 9 10
831153 6 11
8311615 6 12
831167 6 10
8320525 14 1

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos.
Pos.
Loc.
Pos.
Pos.

Numero
Numéro
Number
Nummer
Número

8321174 11 13
832130 2 12
8322150001 3 3
8322150002 3 3
832446 16 19
8324875 14 3
832697 8 7
832738 8 6
832770 4 7
832774 9 4
832783 5 17
832808 9 6
832811 4 1
8328120001 4 2
8328120002 4 2
8328120003 4 2
8328120004 4 2
833291 8 1
833314 10 8
833318 10 4
833320 10 5
833321 10 13
833417 16 15
833513 2 19
833569 16 18
833663 10 9
833664 10 10
833701 2 14
833717 13 11
833910 16 3
834038 16 8
834039 16 6
834040 16 5
834041 16 11
834046 16 17
8342335 14 4
834254 4 9
834304 8 12
834401 15 1
834484 13 18
834643 16 10
834770 14 5
834951 16 4
840062 13 19
840172 17 1
840277 10 2
840319 9 17
840320 9 20
840370 16 16
840439 10 21
840569 16 2
8405775 9 12

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos.
Pos.
Loc.
Pos.
Pos.

13

INDICE ALFANUMERICO
INDEX ALPHANUMERIQUE
ALPHANUMERIC INDEX
NUMMERNVERZEICHNIS
INDICE ALFANUMERICO

ZAPM 270W

Numero
Numéro
Number
Nummer
Número

840733 14 11
840826 13 17
840893 12 5
841030 48 8
841101 13 14
841102 13 41
841150 13 9
841456 3 2
841490 10 20
8415115 13 1
842175 8 2
8423545 10 1
842355 10 11
842559 9 15
842602 33 19
8439945 16 9
844483 34 7
844483 39 8
CM001903 20 4
CM001904 13 20
CM001904 20 5
CM001907 13 40
CM001914 22 13
CM001914 22 5
CM001915 20 7
CM001915 5 16
CM001917 13 16
CM002910 17 11
CM002912 22 4
CM006001 25 10
CM007503 22 18
CM007504 22 2
CM007515 22 17
CM007515 22 8
CM0102024 18 9
CM0102034 18 7
CM011101 29 6
CM011901 21 6
CM012805 46 20
CM012809 46 21
CM012812 26 3
CM017408 35 9
CM017409 29 13
CM017409 35 14
CM017410 24 5
CM017410 26 15
CM017410 26 20
CM017410 28 10
CM017410 29 11
CM017410 29 18
CM017410 29 23
CM017410 42 10

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos.
Pos.
Loc.
Pos.
Pos.

Numero
Numéro
Number
Nummer
Número

CM017418 35 12
CM018601 24 11
CM018602 24 11
CM020301 31 1
CM023704 46 22
CM02590100D9 24 7
CM02590100EB 24 7
CM02590200D9 24 7
CM02590200EB 24 7
CM072501 39 1
CM072502 39 1
CM072601 38 7
CM072602 38 7
CM1130135 1 1
CM1145175001 2 1
CM1145175002 2 1
CM1145175003 2 1
CM1145175004 2 1

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos.
Pos.
Loc.
Pos.
Pos.

Numero
Numéro
Number
Nummer
Número

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos.
Pos.
Loc.
Pos.
Pos.

14

INDICE DELLE TAVOLE
INDEX ILLUSTRE
TABLE INDEX
TAFEL VERZEICHNIS
INDICE DE LAS TABLAS

TA V. 1 TA V. 2

ZAPM 270W

TAV. 3

TAV. 5 TAV. 6

TAV. 4

TAV. 7 TAV. 8

15

INDICE DELLE TAVOLE
INDEX ILLUSTRE
TABLE INDEX
TAFEL VERZEICHNIS
INDICE DE LAS TABLAS

TAV. 9 TAV. 10

ZAPM 270W

TAV. 11

TAV. 13 TAV. 14

TAV. 12

TAV. 15 TAV. 16

16

INDICE DELLE TAVOLE
INDEX ILLUSTRE
TABLE INDEX
TAFEL VERZEICHNIS
INDICE DE LAS TABLAS

TAV. 17 TAV. 18

ZAPCM 270W

TAV. 19

TAV. 21 TAV. 22

TAV. 20

TAV. 23 TAV. 24

17

INDICE DELLE TAVOLE
INDEX ILLUSTRE
TABLE INDEX
TAFEL VERZEICHNIS
INDICE DE LAS TABLAS

TAV. 25 TAV. 26

ZAPM 270W

TAV. 27

TAV. 29 TAV. 30

TAV. 28

TAV. 31 TAV. 32

18

INDICE DELLE TAVOLE
INDEX ILLUSTRE
TABLE INDEX
TAFEL VERZEICHNIS
INDICE DE LAS TABLAS

TAV. 33 TAV. 34

ZAPM 270W

TAV. 35

TAV. 37 TAV. 38

TAV. 36

TAV. 39 TAV. 40

19

INDICE DELLE TAVOLE
INDEX ILLUSTRE
TABLE INDEX
TAFEL VERZEICHNIS
INDICE DE LAS TABLAS

TAV. 41 TAV. 42

ZAPM 270W

TAV. 43

TAV. 45 TAV. 46

TAV. 44

TAV. 47 TAV. 48

20

MOTORE
MOTEUR
ENGINE
MOTOR
MOTOR

T. 1

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 CM1130135 1 Motore completo Moteur complet Engine assy. Motor kompl. Motor compl.
2 497091 1 Serie guarnizioni Jeu bagues Oil seal and gasket Dicht. und ölschutz Juego retenes

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

e paraoli detanchéité set

3 497090 1 Serie guarnizioni Série de joints Gasket set thermic Dichtungssatz Juego de juntas

gruppo termico groupe thermique unit therm. Einheit grupo térmico

21

CARTER
CARTER
CRANKASE
KURBELGEHÄUSE
CARTER

T. 2

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 CM11451750011 FCI Carter motore Carter moteru Crankcase Kurbekgrhäuse Carter motor
1 CM11451750021 FC2 Carter motore Carter moteru Crankcase Kurbekgrhäuse Carter motor
1 CM11451750031 FC3 Carter motore Carter moteru Crankcase Kurbekgrhäuse Carter motor
1 CM11451750041 FC4 Carter motore Carter moteru Crankcase Kurbekgrhäuse Carter motor
2 827951 4 Prigioniero Goujon Stud Stiftschraube Espárrago
3 828909 12 Vite Vis Screw Schraube Tornillo
4 82656R 2 Cuscinetto Roulement Bearing Lager Cojinete
5 828114 1 0,4 Guarnizione Joint Gasket Dichtung Empaque
6 411311 2 Tappo Bouchon Plug Verschluß Tapa
7 484034 1 Ugello Buse Nozzle Düse Boquilla
8 239388 4 Spina Goujon Dowel Zapfen Pasador
9 82668R 2 Cuscinetto Roulement Bearing Lager Cojinete
10 006647 1 Anello elastico Circlips Circlip Sprengring Anillo elastico
11 829195 1 Paraolio Pare-huile Oil seal Dichtring Sello de lub.
12 832130 1 Asta olio Jauge niveau dhuile Oil dipstick Ölmeßstab Varilla
13 827085 1 Guarnizione Joint Packing Dichtung Junta
14 833701 1 Cuscinetto Palier Bearing Radiallager Cojinete
15 485912 1 Cuscinetto Palier Bearing Radiallager Cojinete
16 825238 1 Anello tenuta Bague détanchéite Oil seal Dichtring Reten de ac.
17 825233 1 Cuscinetto Palier Radial Radiallager Cojinete

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

22

CARTER
CARTER
CRANKASE
KURBELGEHÄUSE
CARTER

T. 2

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

18 000674 1 Anello elastico Circlips Circlip Sprengring Anillo elastico
19 833513 2 Prigioniero Goujon Stud Stiftschraube Espárrago
20 478115 4 Grano Goujon Dowel Stift Clavija
21 414838 1 Vite Vis Screw Schraube Tornillo
22 828922 1 Vite Vis Screw Schraube Tornillo
23 825649 1 Ugello Buse Nozzle Düse Boquilla

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

23

ALBERO MOTORE
VILEBREQUIN
CRANKSHAFT
KURBELWELLE
CIGÜENAL

T. 3

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 828205 1 Distanziale Entretoise Spacer Distanzstück Distanciador
2 841456 1 Kit contralbero Kit contre-arbre Countershaft-gears Bausatz Kit contraeje

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

ingranaggi engrenages kit Getriebezwischenw. engranajes

3 8322150001 1 FC1 Albero motore Arbre moteur Crankshaft Kurbelwelle Cigueñale completo
3 8322150002 1 FC2 Albero motore Arbre moteur Crankshaft Kurbelwelle Cigueñale completo
4 830129 4 Vite Vis Screw Schraube Tornillo
5 830012 1 Rasamento Epaulement Shim Ausgleichsscheibe Ras.
6 000267 2 Chiavetta Clavette Key Keil Chaveta
7 830112 1 Dado Ecrou Nut Mutter Tuerca
8 829752 1 Distanziale Entretoise Spacer Distanzstück Distanciador

24

GRUPPO CILINDRO-PISTONE-SPINOTTO
ENSEMBLE CYLINDRE-PISTON-AXE DE PISTON
CYLINDER-PISTON-WRIST PIN, ASSY
GRUPPE ZYLINDER-KOLBEN-KOLBENBOLZEN
GRUPO CILINDRO-PISTON-EJE DE PISTON

T. 4

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 832811 1 Gr.cil.-pist.-spin. Gr. cylindre- Cylinder-piston- Zylinder/Kolben kpl Gr. cilindro-pistón-

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

piston-axe wrist pin assy. eje

2 8328120001 1 FC1 Gr. pistone-spinotto Ens. piston-Axe Piston-wrist pin Gr. Kolben-bolzen Gr. pistón-bulón

de pist. assy.

2 8328120002 1 FC2 Gr. pistone-spinotto Ens. piston-Axe Piston-wrist pin Gr. Kolben-bolzen Gr. pistón-bulón

de pist. assy.

2 8328120003 1 FC3 Gr. pistone-spinotto Ens. piston-Axe Piston-wrist pin Gr. Kolben-bolzen Gr. pistón-bulón

de pist. assy.

2 8328120004 1 FC4 Gr. pistone-spinotto Ens. piston-Axe Piston-wrist pin Gr. Kolben-bolzen Gr. pistón-bulón

de pist. assy.

3 828116 2 Anello Anneau Ring Ring Anillo
4 827820 1 Spinotto Ax e Pin Zapfen Eje
5 827707 1 Raschiaolio Segment racleur Scraper ring Kolbenring Rascador de

dhuile ölabstreifer aceite

6 827706 1 Raschiaolio Segment racleur Scraper ring Kolbenring Rascador de

dhuile ölabstreifer aceite

7 832770 1 Segmento di compr. Segment de compr. Compr. ring Kompressions- Aro de compresion

Kolbenring

8 830275 1 0,8 Guarnizione Joint Packing Dichtung Junta
8 830276 1 0,6 Guarnizione Joint Packing Dichtung Junta

25

GRUPPO CILINDRO-PISTONE-SPINOTTO
ENSEMBLE CYLINDRE-PISTON-AXE DE PISTON
CYLINDER-PISTON-WRIST PIN, ASSY
GRUPPE ZYLINDER-KOLBEN-KOLBENBOLZEN
GRUPO CILINDRO-PISTON-EJE DE PISTON

T. 4

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

8 830277 1 0,4 Guarnizione Joint Packing Dichtung Junta
9 834254 1 Guarnizione Joint Packing Dichtung Junta
10 434541 2 Vite Vis Screw Schraube Tornillo
11 288245 2 Dado Ecrou Nut Mutter Tuerca
12 178790 4 Rondella Rondelle Washer U.Scheibe Arandela

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

26

GR. TESTA-VALVOLE
ENSEMBLE CULASSE-SOUPAPES
HEAD-VALVES
EINHEIT KOPF-VENTIL
CULATA-VALVULAS

T. 5

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 285846 8 Semiconi Demi-cônes Half cone Halbkonusse Semiconos
2 828396 4 Scodellino sup. Coupelle sup. Upper cap Oberer Caja de cojinete

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

ventilfederteller sup.

3 82 610 3 4 Molla Ressort Valve spring Feder Muelle
4 436438 4 Anello di tenuta Joint spie Oil seal Dichtring Retén de aceite
5 826256 4 Scodellino inf. Coupelle inf. Lower cap Unterer Caja de cojinete

ventilfederteller inf.

6 828321 2 SCA Valvola Soupape Valve Ventil Válvula
6 828322 2 ASP Valvola Soupape Valve Ventil Válvula
7 830008 1 Guarnizione Joint Packing Dichtung Junta
8 831039 1 Testa cilindro compl. Culasse compl. Cylinder head ass. Zylinderkopf komp. Culata compl.
9 063435 1 Cappuccio Cache Cap Kappe Capuchón
10 430045 1 Vite Vis Screw Schraube Tornillo
11 828646 1 Sensore Capteur Sensor Sensor Sensor
12 5847685 1 Sensore Capteur Sensor Sensor Sensor
13 434541 1 Vite Vis Screw Schraube Tornillo
14 827018 2 Prigioniero Goujon Stud Stiftschraube Espárrago
15 830278 3 Vite Vis Screw Schraube Tornillo
16 CM001915 2 Fascetta Collier Clamp Schelle Abrazadera

27

GR. TESTA-VALVOLE
ENSEMBLE CULASSE-SOUPAPES
HEAD-VALVES
EINHEIT KOPF-VENTIL
CULATA-VALVULAS

T. 5

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

17 832783 4 Dado Ecrou Nut Mutter Tuerca
18 827953 2 Prigioniero Goujon Stud Stiftschraube Espárrago

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

28

GRUPPO SUPPORTO BILANCIERI
ENSEMBLE SUPPORT BALANCIERS
ROCKER LEVERS SUPPORT
EINHEIT KIPPHEBELHÄLTER
SOPORTE BRAZO OSCILANTE

T. 6

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 484819 4 Dado Ecrou Nut Mutter Tuerca
2 484654 4 Vite Vis Screw Schraube Tornillo
3 8260285 1 SCA Bilanciere Culbuteur Equalizer Schwinghebel Balancín
4 8293655 1 Asse a camme Axe à cames Cam axle Nockenwelle Eje de levas
5 827991 2 Asse bilanciere Axe culbuteur Equalizer axle Schwinghebelwelle Eje balancín
6 829198 1 Corona distribuzione Couronne distribution Timing gear Zahnkranz Corona distribucion

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

Ventilsteuerung

7 829071 1 Contrappeso Contrepoids Counter weight Gegengewicht Contrapeso
8 018538 1 Vite Vis Screw Schraube Tornillo
9 829252 1 Molla Ressort Spring Feder Muelle
10 831167 1 Lamierino Tôle Sheet Blechstück Lámina
11 831153 3 Vite Vis Screw Schraube Tornillo
12 8311615 1 Massetta Masse Decompression Dekompressions Masa de

decompressione décompression counterweight masse decompresion

13 829097 1 Guarnizione Joint Packing Dichtung Junta
14 829247 1 Campana Cloche Decompression bell Dekompressionskorb Campana de

decompressione décompression decompresion

15 829287 1 Vite Vis Screw Schraube Tornillo
16 8260275 1 ASP Bilanciere Culbuteur Equalizer Schwinghebel Balancín
17 829211 1 Ruota fonica Codeur Encoder Encoder Tonrad Encoder

29

COPERCHIO TESTA
COUVERCLE CULASSE
CYLINDER HEAD COVER
ZYLINDERKOPFABDECKUNG
TAPA CULATA

T. 7

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 438073 1 CMP Candela accensione Bougie dallumage Spark plug Zündkerze Bujía de encendido
1 829981 1 NGK Candela accensione Bougie dallumage Spark plug Zündkerze Bujía de encendido
2 830820 1 Guarnizione Joint Packing Dichtung Junta
3 830248 6 Vite Vis Screw Schraube Tornillo

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

-abdeckung

4 830819 1 Coperchio testa Couvercle culasse Cylinder head cover Zylinderkopf- Tapa culata

-abdeckung

5 830249 6 Tampone Silentbloc Buffer Puffer Silent-block

30

PULEGGIA MOTRICE
POULIE MOTRICE
DRIVING PULLEY
TREIBENDE RIEMENSCHEIBE
POLEA MOTRIZ

T. 8

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 833291 1 Contenitore rulli Logement roleaux Roller housing Reglergehausehalfte Alojamento rodillos
2 842175 3 Pattino Doigt Shoe Gleitauflage Patín
3 830901 1 Contrasto rulli Couvercle rouleaux Rollers cover Rollenanschlag Contraste rodillos
4 825381 1 Distanziale Entretoise Spacer Distanzstück Distanciador
5 830899 8 Rullo Rouleau Roller Rollen Rodillo
6 832738 1 Cinghia trapezoidale Courroie trapéz V-belt Keilriemen Correa trapezoidal
7 832697 1 Semipuleggia Demi-poulie Half pulley Halbscheibe Semipolea
8 829205 1 Rondella Rondelle Washer U.Scheibe Arandela
9 829203 1 Rondella Rondelle Washer U.Scheibe Arandela
10 829251 1 Molla a tazza Ressort à Cup spring Tassenfeder Muelle

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

diaphragme

11 829232 1 Dado Ecrou Nut Mutter Tuerca
12 834304 1 Puleggia smorzatrice Poulie Damping pulley Dämpferscheibe Polea

damortissement amortiguadora

13 829693 1 Vite Vis Screw Schraube Tornillo

31

PULEGGIA CONDOTTA
POULIE ENTRAINEE
DRIVEN PULLEY
GETRIEBENE RIEMENSCHEIBEN
POLEA CONDUCIDA

T. 9

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 82627R 1 Cuscinetto Roulement Bearing Lager Cojinete
2 825382 1 Anello elastico Circlips Circlip Sprengring Anillo elastico
3 829808 1 Astuccio a rullini Cage á roul. Roller cage Rollenlagerkafig Jaula rodillos
4 832774 1 Semipuleggia Demi-poulie Half pulley Halbscheibe Semipolea
5 828978 4 Perno Pivot Pin Zapfen Perno
6 832808 1 Semipuleggia Demi-poulie Half pulley Halbscheibe Semipolea
7 825239 2 Anello tenuta Bague détanchéite Oil seal Dichtring Reten de ac.
8 825237 1 Guarnizione Joint Packing Dichtung Junta
9 828974 1 Scodellino Rondelle dar Stop washer Federaufnahme Platillo
10 831098 1 Molla variatore Ressort variateur Converter spring Feder Variator Muelle variador
11 825384 1 Scodellino frizione Coupelle embrayage Clutch cup Federteller Kupplung Tapa embrague
12 8405775 1 Frizione centrifuga Embrayage Centrifugal clutch Fliehkraftkupplung Embrague

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

compl. centrifuge compl. assy. kompl. centrífugo

13 825385 1 Ghiera Douille Ring nut Gewindering Casquillo
14 825176 1 Tamburo frizione Tambour dembr. Clutch drum Kupplungstrommel Tambor de embr.
15 842559 1 Puleggia condotta Groupe embrayage Driving pulley Riemenscheibe Polea conducida
16 827116 1 Dado Ecrou Nut Mutter Tuerca
17 840319 1 Rondella Rondelle Washer U.Scheibe Arandela
18 828984 1 Guarnizione Joint Packing Dichtung Junta
19 825763 1 Distanziale Entretoise Spacer Distanzstück Distanciador

32

PULEGGIA CONDOTTA
POULIE ENTRAINEE
DRIVEN PULLEY
GETRIEBENE RIEMENSCHEIBEN
POLEA CONDUCIDA

T. 9

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

20 840320 1 Rondella Rondelle Washer U.Scheibe Arandela

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

33

RAFFREDDAMENTO CARTER
REFROIDISSEMENT CARTER
CRANKCASE COOLING
KÜHLUNG KURBELGEHÄUSE
REFRIGERACION CARTER

T. 1 0

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 8423545 1 Coperchio Couvercle Transmission cover Getriebeabdeckung Tapa transmision

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

trasmissione transmission

2 840277 1 Cuscinetto Roulement Bearing Lager Cojinete
3 270793 2 Vite Vis Screw Schraube Tornillo
4 833318 1 Filtro aria Filtre à air Air filter Luftfilter Filtro de aire
5 833320 2 Insonorizzante Insonorisant Soundproofing Schalldämpfung Insonorizante

material

6 414834 7 Vite Vis Screw Schraube Tornillo
7 825667 1 Anello elastico Circlips Circlip Sprengring Anillo elastico
8 833314 1 Coperchio insonoriz. Couvercle insonoris. Transm. Soundproof. Schallgedämp. Deckel Tapa insonoriz.

trasm. Transm. cover für Antrieb Transm.

9 833663 2 Vite Vis Screw Schraube Tornillo
10 833664 2 Vite Vis Screw Schraube Tornillo
11 842355 1 Deflettore Déflecteur Deflector Deckblech Deflector
12 575249 2 Vite Vis Screw Schraube Tornillo
13 833321 2 Insonoriz. coperchio Insonoris.couvercle Cover soundproof. Schalldämpfung Insonorizante tapa

material Deckel

14 259348 2 Vite Vis Screw Schraube Tornillo
15 270793 4 Vite Vis Screw Schraube Tornillo
16 575249 4 Vite Vis Screw Schraube Tornillo

34

RAFFREDDAMENTO CARTER
REFROIDISSEMENT CARTER
CRANKCASE COOLING
KÜHLUNG KURBELGEHÄUSE
REFRIGERACION CARTER

T. 1 0

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

17 620876 1 Protezione Protection Guard Schutz Proteccion
18 016670 3 Rondella Rondelle Washer U.Scheibe Arandela
19 252099 3 Rivetto Rivet Rivet Niete Remache
20 841490 1 Convogliatore Canalisation Conveyor Luftzufuhr Deflector
21 840439 1 Coperchio Couvercle Cover Deckel Tapa

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

35

POMPA OLIO - AVVIAMENTO ELETTRICO
POMPE À HUILE - DÉMARRAGE ÉLECTIQUE
OIL PUMP - ELECTRIC STARTER
ÖLPUMPE - ELEKTRISCHER STARTER
BOMBA DE ACEITE - ARRANQUE ELECTRICO

T. 1 1

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 825737 1 Distanziale Entretoise Spacer Distanzstück Distanciador
2 827886 1 Asta tendicatena Axe tendeur de Chain tightener rod Kettenspanner Barra tens. de

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

chaîne cadena

3 830129 1 Vite Vis Screw Schraube Tornillo
4 825281 1 Pompa olio compl. Pompe à huile compl. Oil pump assy. Ölpumpe kompl. Bomba del aceite

5 827889 1 Catena distribuz. Chaîne de distribut. Timing chain Ventilsteuerkette Cadena distribuc.
6 433477 2 Vite Vis Screw Schraube Tornillo
7 830064 1 Paratia olio Paroi huile Oil wall Öl-Zwischenwand Separador aceite
8 830061 2 Vite Vis Screw Schraube Tornillo
9 828118 1 Guarnizione Joint carter/pompe Oil pump/crankcase Dichtung Junta carter/bomba

compl

.

carter/pompa olio huile gasket Motorgehäuse/ ölpumpe aceite

10 827882 1 Pattino fisso Patin fixe Fixed pad Fester Laufschuh Patín fijo
11 414837 2 Vite Vis Screw Schraube Tornillo
12 82699R 1 Motorino avviamento Moteur du démarreur Starter motor Startermotor Motor de arranque
13 8321174 1 Limitatore Limiteur de couple Torque limiter Drehmomentbegrenzer Limitador de par

coppia compl. compl. compl. kompl.

14 826033 1 Filtro olio aspiraz. Filtre huile admis. Intake oil filter Öl-Ansaugfilter Filtro aceite admis.
15 826165 1 Tappo filtro olio Bouchon filtre huile Oil filter plug Ölfilterverschluß Tapa filtro aceite
16 285536 1 O-ring O-Ring O-Ring O-Ring Anillo OR

36

POMPA OLIO - AVVIAMENTO ELETTRICO
POMPE À HUILE - DÉMARRAGE ÉLECTIQUE
OIL PUMP - ELECTRIC STARTER
ÖLPUMPE - ELEKTRISCHER STARTER
BOMBA DE ACEITE - ARRANQUE ELECTRICO

T. 1 1

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

17 584843 1 Cavetto di massa Cable masse Ground cable Masse kabel Cable masa
18 031086 1 Vite Vis Screw Schraube Tornillo
19 016406 1 Rondella Rondelle Washer U.Scheibe Arandela
20 288474 1 Guarnizione Joint Packing Dichtung Junta

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

37

VOLANO MAGNETE
VOLANT MAGNETIQUE
FLYWHEEL MAGNETO
LICHTMASCHINE
VOLANTE MAGNETICO

T. 1 2

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 018575 2 Vite Vis Screw Schraube Tornillo
2 479515 6 Rondella Rondelle Washer U.Scheibe Arandela
3 58040R 1 Rotore compl. Rotor compl. Rotor, assy. Rotor kpl. Rotor compl.
4 82736R 1 Statore compl. Stator, assy. Backplate, assy. Ankerplatte kpl. Estator compl.
5 840893 6 Vite Vis Screw Schraube Tornillo
6 827116 1 Dado Ecrou Nut Mutter Tuerca
7 122637 3 Vite Vis Screw Schraube Tornillo
8 82737R 1 Corona dentata Couronne dentée Ring gear Zahnrad Corona dentada
9 825725 1 Rondella Rondelle Washer U.Scheibe Arandela
10 828109 1 Lamierino Tôle Sheet Blechstück Lámina
11 015715 3 Vite Vis Screw Schraube Tornillo
12 000097 1 Chiavetta Clavette Key Keil Chaveta
13 825431 1 Ruota libera compl. Roue libre compl. Free wheel assy. Freilauf kpl. Rueda libre compl.
14 830886 1 Lamierino Tôle Sheet Blechstück Lámina

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

38

COPERCHIO VOLANO - FILTRO OLIO
CARTER VOLANT - FILTRE À HUILE
FLYWHEEL COVER - OIL FILTER
SCHWUNGRADDECKEL

- ÖLFILTER

TAPA VOLANTE - FILTRO DE ACEITE

T. 1 3

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 8415115 1 Coperchio volano Carter volant Flywheel cover Schwungraddeckel Tapa volante
2 486216 1 Inserto ceramico Pièce céramique Ceramic insert Keramikeinsatz Encaje ceràmico
3 829557 1 Rondella Rondelle Washer U.Scheibe Arandela
4 82658R 1 Filtro olio Filtre à huile Oil filter Ölfilter Filtro de aceite
5 82580R 1 Sensore pressione Capteur pression Oil pressure sensor Öldrucksensor Sensor presion de

6 411311 1 Tappo conico Bouchon conique Conical plug Konischer Verschluß Tapa conica
7 825665 1 Tappo olio Bouchon huile Oil plug Öleinfüllschraube Tapón aceite
8 479986 1 Guarnizione tappo Joint bouchon Packing for cap Deckeldichtung Junta tapón
9 841150 1 Guarnizione Joint Packing Dichtung Junta
10 828394 1 Albero pompa acqua Arbre de pompe a Coolant pump shaft Wasserpumpenwelle Eje bomba de agua

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

olio huile aceite

eau

11 833717 1 Coperchio pompa Couvercle pompe Pump cover Pumpendeckel Tapa bomba
12 259151 6 Vite Vis Screw Schraube Tornillo
13 827884 1 Guarnizione Joint Packing Dichtung Junta
14 841101 1 Tubo Tuyau Tube Schlauch Tubo
15 486075 1 Rondella Rondelle Washer U.Scheibe Arandela
16 CM001917 2 Fascetta Collier Clamp Schelle Abrazadera
17 840826 1 Tubo acqua Tuyau de leau Water pipe Kühlflüssigkeitsleitung Tubo agua

39

COPERCHIO VOLANO - FILTRO OLIO
CARTER VOLANT - FILTRE À HUILE
FLYWHEEL COVER - OIL FILTER
SCHWUNGRADDECKEL

- ÖLFILTER

TAPA VOLANTE - FILTRO DE ACEITE

T. 1 3

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

18 834484 1 Termostato acqua Thermostat de leau Water thermostat Thermostat Termostato agua

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

Kühlflüssigkeit

19 840062 1 Staffa Support Bracket Halterung Soporte
20 CM001904 1 Fascetta Collier Clamp Schelle Abrazadera
21 829047 1 Tubo sfiato Tuyau réniflard Breather tube Entlüftungsleitung Tubo respiradero
22 015715 1 Vite Vis Screw Schraube Tornillo
23 237553 1 O-ring O-Ring O-Ring O-Ring Anillo OR
24 829486 1 Molla valvola Ressort soupape Oil pressure Feder öldruckventil Muelle vàlvula

pressione olio pression dhuile valve spring presion aceite

25 829661 1 Valvola bypass Soupape bypass Bypass valve Schlauchventil Válvula bypass
26 825051 1 Supporto lamelle Support lamelles Reeds bracket Einlassmembran Soporte lamin.
27 828930 1 Paratia Panneau Panel Wand Panel
28 433800 2 Vite Vis Screw Schraube Tornillo
29 827929 1 Girante pompa Roue de pompe Rotor Wasserpumpenrad Rotor de la bomba
30 485084 1 Anello tenuta Bague détanchéite Oil seal Dichtring Reten de ac.
31 414838 8 Vite Vis Screw Schraube Tornillo
32 414837 2 Vite Vis Screw Schraube Tornillo
33 8290405 1 Tappo Bouchon Plug Verschluß Tapón
34 479986 1 Guarnizione tappo Joint bouchon Packing for cap Deckeldichtung Junta tapón
35 583584 1 Piastrina Plaquette Plate Plättchen Placa

40

COPERCHIO VOLANO - FILTRO OLIO
CARTER VOLANT - FILTRE À HUILE
FLYWHEEL COVER - OIL FILTER
SCHWUNGRADDECKEL

- ÖLFILTER

TAPA VOLANTE - FILTRO DE ACEITE

T. 1 3

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

36 289731 1 Vite Vis Screw Schraube Tornillo
37 478895 1 Vite Vis Screw Schraube Tornillo
38 583973 1 Tampone Silentbloc Buffer Puffer Silent-block
39 829254 1 Tubo Tuyau Tube Schlauch Tubo
40 CM001907 1 Fascetta Collier Clamp Schelle Abrazadera
41 841102 1 Tubo acqua Tuyau de leau Water pipe Kühlflüssigkeitsleitung Tubo agua

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

41

COPERCHIO RIDUTTORE
COUVERCLE RÉDUCTEUR
REDUCTION UNIT COVER
DECKEL UNTERSETZUNGSGETRIEBE
TAPA REDUCTOR

T. 1 4

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 8320525 1 Coperchio riduttore Couvercle réducteur Reduction unit cover Deckel Tapa reductor

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

Untersetzungsgetriebe

2 828115 1 Guarnizione Joint couvercle Cover gasket Dichtung Deckel Junta tapa

coperchio

3 8324875 1 Albero rinvio Arbre de renvoi Countershaft Vorgelegezahnrad Eje de reenvio
4 8342335 1 Albero puleggia Arbre poulie Driven pulley shaft Welle geführte Eje polea

condotta entraînée Scheibe conducida

5 834770 1 Asse ruota Axe roue Wheel axle Radachse Eje rueda
6 829206 1 Anello elastico Circlips Circlip Sprengring Anillo elastico
7 830198 4 Vite Vis Screw Schraube Tornillo
8 82660R 1 Cuscinetto Roulement Bearing Lager Cojinete
9 829201 1 Anello tenuta Bague détanchéite Oil seal Dichtring Reten de ac.
10 82659R 1 Cuscinetto Roulement Bearing Lager Cojinete
11 840733 1 Sfiato Purge Breather pipe Entlüftung Ventilacion
12 487948 1 Fascetta Collier Clamp Schelle Abrazadera
13 485703 1 Guarnizione Joint Packing Dichtung Junta
14 269755 1 Vite Vis Screw Schraube Tornillo
15 828911 3 Vite Vis Screw Schraube Tornillo

42

RACCORDO AMMISSIONE - CORPO FARFALLATO - INIETTORE
RACCORD DADMISSION - CORPS PAPILLON - INJECTEUR
UNION PIPE - THROTTLE BODY - INJECTOR
ANSAUGSTUTZEN - DROSSELKLAPPENGEHÄUSE - EINSPRITZDÜSE
RACORD ADMISIÓN - CUERPO CON MARIPOSA - INYECTOR

T. 1 5

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 834401 1 Raccordo ammiss. Raccord dadmiss. Union pipe Ansaugstutzen Racord admisión
2 8304275 1 Iniettore Injecteur avec Injector with Einspritzdüse mit Inyector con

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

support bracket Halter soporte

3 830061 1 Vite Vis Screw Schraube Tornillo
4 289731 3 Vite Vis Screw Schraube Tornillo
5 414837 3 Vite Vis Screw Schraube Tornillo
6 826000 1 Corpo farfallato Corps papillon Throttle body Drosselklappen- Cuerpo con

-gehäuse mariposa

7 253293 1 Fascetta Collier Clamp Schlauchschelle Abrazadera
8 256856 1 Fascetta Collier Clamp Schlauchschelle Abrazadera
9 828338 1 Manicotto di Manchon admission Intake sleeve Ansaugmuffe Manguito de

aspirazione aspiracion

43

MARMITTA
SILENCIEUX
SILENCER
AUSPUFFTOPF
SILENCIADOR

T. 1 6

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 599208 3 Vite Vis Screw Schraube Tornillo
2 840569 3 Rondella Rondelle Washer U.Scheibe Arandela
3 833910 1 Protezione Protection Guard Schutz Proteccion
4 834951 3 Rondella Rondelle Washer U.Scheibe Arandela
5 834040 3 Tampone Silentbloc Buffer Puffer Silent-block
6 834039 3 Rondella Rondelle Washer U.Scheibe Arandela
7 015341 2 Dado Ecrou Nut Mutter Tuerca
8 834038 3 Vite Vis Screw Schraube Tornillo
9 8439945 1 Marmitta compl. Pot dechappement Muffler, assy. Auspufftopf kpl. Silenciador

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

complet completo

10 834643 3 Rondella Rondelle Washer U.Scheibe Arandela
11 834041 3 Distanziale Entretoise Spacer Distanzstück Distanciador
12 828194 1 Guarnizione Joint pot Head/muffler Dichtung Junta escape/

marmitta/testa déchappement gasket Auspuff/ Zylinderkopf culata

13 828185 1 Boccola Moyeu Bush Buchse Buje
14 830298 1 Rondella Rondelle Washer U.Scheibe Arandela
15 833417 1 Tappo a vite Bouchon à vis Screw plug Schraubverschluß Tapa roscada
16 840370 1 Fascetta Collier Clamp Schlauchschelle Abrazadera
17 834046 1 Protezione Protection Guard Schutz Proteccion
18 833569 3 Vite Vis Screw Schraube Tornillo

44

MARMITTA
SILENCIEUX
SILENCER
AUSPUFFTOPF
SILENCIADOR

T. 1 6

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

19 832446 1 Collettore scarico Collecteur Exhaust manifold Abgaskrümmer Colector escape

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

Echappement

45

FILTRO ARIA
FILTRE À AIR
AIR FILTER
LUFTFILTER
FILTRO DE AIRE

T. 1 7

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 840172 1 Depuratore aria Filtre a air compl. Air cleaner, assy. Luftfilter, kompl. Depurador aire

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

compl. compl.

2 487845 1 Filtro aria Filtre à air Air filter Luftfilter Filtro de aire
3 828399 1 Guarnizione filtro Joint du filtre Packing Filterdichtung Junta
4 258146 6 Vite Vis Screw Schraube Tornillo
5 257301 3 Tampone Silentbloc Buffer Puffer Silent-block
6 271891 3 Vite Vis Screw Schraube Tornillo
7 031092 3 Rondella Rondelle Washer U.Scheibe Arandela
8 254485 2 Piastrina Plaquette Plate Plättchen Placa
9 257302 3 Distanziale Entretoise Spacer Distanzstück Distanciador
10 828341 1 Manicotto di Manchon admission Intake sleeve Ansaugmuffe Manguito de

aspirazione aspiracion

11 CM002910 1 Fascetta Collier Clamp Schelle Abrazadera
12 829006 1 Condotto Canalisation Pipe Ansaugleitung Conducto
13 479132 2 Pomello Bouton Knob Drehknopf Pomo

46

TELAIO
CHASSIS
CHASIS
RAHMEN
CHASIS

T. 1 8

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 6209295 1 Telaio Châssis Frame Fahrgestell Chasis
2 6210465 1 Telaietto Châssis Frame Kleiner Rahmen Chasis
3 030059 2 Vite Vis Screw Schraube Tornillo
4 013950 4 Rondella Rondelle Washer U.Scheibe Arandela
5 016406 12 Rondella Rondelle Washer U.Scheibe Arandela
6 020106 2 Dado Ecrou Nut Mutter Tuerca
7 CM0102034 1 SX Traversa Traverse Cross piece Traverse Travesaño
8 031117 2 Vite Vis Screw Schraube Tornillo
9 CM0102024 1 DX Traversa Traverse Cross piece Traverse Travesaño
10 030059 2 Vite Vis Screw Schraube Tornillo
11 5755444 1 Telaietto Châssis Frame Kleiner Rahmen Chasis
12 020108 2 Dado Ecrou Nut Mutter Tuerca
13 016408 4 Rondella Rondelle Washer U.Scheibe Arandela
14 031119 2 Vite Vis Screw Schraube Tornillo
15 575357 1 Supporto Support Bracket Halter Soporte
16 003038 2 Rondella Rondelle Washer U.Scheibe Arandela
17 6208695 1 Traversa Traverse Cross piece Traverse Travesaño
18 031088 8 Vite Vis Screw Schraube Tornillo
19 003056 10 Rondella Rondelle Washer U.Scheibe Arandela

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

47

CAVALLETTI
BEQUILLES
CENTRAL STAND
STÄNDER
CABALLETES

T. 1 9

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 232108 1 Dado Ecrou Nut Mutter Tuerca
2 582625 1 Cavalletto laterale Béquille latérale Side stand Seitenständer Caballete lateral
3 583155 1 Vite fissaggio Vis fix. Sec. screw Schraube Tornillo
4 272426 1 Tampone scontro Bloc darrêt Stop buffer Anschlagpuffer Tope goma
5 013880 1 Rondella Rondelle Washer U.Scheibe Arandela
6 031088 1 Vite Vis Screw Schraube Tornillo
7 295789 1 Molla esterna Ressort Spring Feder Muelle
8 295788 1 Molla interna Ressort Spring Feder Muelle
9 191189 2 Guarnizione Joint Packing Dichtung Junta
10 582633 1 Interruttore Interrupteur Switch Schalter Interruptor
11 601059 1 Cavalletto Béquille Central stand Kippständer Caballete
12 582756 4 Boccola Moyeu Bush Buchse Buje
13 031088 2 Vite Vis Screw Schraube Tornillo
14 232108 4 Dado Ecrou Nut Mutter Tuerca
15 583480 2 Vite Vis Screw Schraube Tornillo
16 031153 4 Vite Vis Screw Schraube Tornillo
17 583162 1 Molla interna Ressort Spring Feder Muelle
18 5990445 1 Piastra Plaque Plate Platte Chapa
19 583161 1 Molla esterna Ressort Spring Feder Muelle
20 031119 1 Vite Vis Screw Schraube Tornillo

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

48

CAVALLETTI
BEQUILLES
CENTRAL STAND
STÄNDER
CABALLETES

T. 1 9

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

21 296748 1 Rondella Rondelle Washer U.Scheibe Arandela
22 582700 2 Anello Circlips Ring Ring Anillo
23 582699 2 Boccola Moyeu Bush Buchse Buje
24 582893 2 Tappo Bouchon Plug Verschluß Tapón
25 235661 1 Guarnizione Joint Packing Dichtung Junta
26 109960 1 Fascetta Collier Clamp Schelle Abrazadera

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

49

IMPIANTO RAFFERDDAMENTO
CIRCUIT DE REFROIDISSEMENT
COOLING SYSTEM
KÜHLANLAGE
INSTALACIÓN DE REFRIGERACIÓN

T. 2 0

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 573454 1 Tappo serbatoio Bouchon de réserv. Filler cap Tankverschluss Tapón depósito
2 620737 1 Guarnizione Joint Packing Dichtung Junta
3 575541 1 Serbatoio Réservoir Tank Tank Deposito
4 CM001903 3 Fascetta Collier Clamp Schelle Abrazadera
5 CM001904 1 Fascetta Collier Clamp Schelle Abrazadera
6 620105 1 Staffa Support Bracket Halterung Soporte
7 CM001915 3 Fascetta Collier Clamp Schelle Abrazadera
8 270793 2 Vite Vis Screw Schraube Tornillo
9 576766 1 Tubo Tuyau Tube Schlauch Tubo
10 351782 2 Tampone Silentbloc Buffer Puffer Silent-block
11 575540 1 Tubo Tuyau Tube Schlauch Tubo
12 273288 2 Distanziale Entretoise Spacer Distanzstück Distanciador
13 013092 2 Rondella Rondelle Washer U.Scheibe Arandela
14 271891 2 Vite Vis Screw Schraube Tornillo
15 620779 1 Tubo Tuyau Tube Schlauch Tubo
16 258904 4 Tampone Silentbloc Buffer Puffer Silent-block
17 620220 1 Tubo Tuyau Tube Schlauch Tubo
18 57311R 1 Radiatore Radiateur Cooler Kühler Radiador
19 621030 1 Elettroventilatore Electroventilateur Electric fan Ventilator Electro ventilador
20 254485 3 Piastrina Plaquette Plate Plättchen Placa

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

50

IMPIANTO RAFFERDDAMENTO
CIRCUIT DE REFROIDISSEMENT
COOLING SYSTEM
KÜHLANLAGE
INSTALACIÓN DE REFRIGERACIÓN

T. 2 0

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

21 620871 1 Tubo Tuyau Tube Schlauch Tubo
22 272836 3 Vite Vis Screw Schraube Tornillo
23 576301 1 Supporto Support Bracket Halter Soporte
24 268596 3 Vite Vis Screw Schraube Tornillo

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

51

SERBATOIO CARBURANTE
RESERVOIR CARBURANT
FUEL TANK
KRAFTSTOFFTANK
DEPÓSITO CARBURANTE

T. 2 1

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 576544 1 Serbatoio Reservoir Fuel tank Kraftstofftank Depósito

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

carburante carburant carburante

2 577790 1 Protezione Protection Heat guard Hitzeschutz Proteccion

paracalore pare-chaleur paracalor

3 259832 1 Tappo serbatoio Bouchon de réserv. Filler cap Tankverschluss Tapón depósito
4 258160 1 Guarnizione Joint Packing Dichtung Junta
5 254485 1 Piastrina Plaquette Plate Plättchen Placa
6 CM011901 1 Tubo sfiato Tuyau dévent Tank breather pipe Tankentlüftungsleitung Tubo ventilación

serbatoio du réservoir depósito

7 575873 1 Vaschetta Cuvette Float ch. Schwimmergehäuse Cuba
8 031091 2 Vite Vis Screw Schraube Tornillo
9 270216 2 Rondella Rondelle Washer U.Scheibe Arandela
10 195482 1 Dado Ecrou Nut Mutter Tuerca
11 078307 1 Rondella Rondelle Washer U.Scheibe Arandela
12 463195 1 Tampone Silentbloc Buffer Puffer Silent-block
13 575304 1 Inserto Pièce Insert Insatz Encaje

52

CANISTER
CANISTER
CANISTER
CANISTER
CANISTER

T. 2 2

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 576468 1 Canister Canister Canister Canister Canister
2 CM007504 1 Tubo Tuyau Tube Schlauch Tubo
3 576860 4 Tubo Tuyau Tube Schlauch Tubo
4 CM002912 1 Fascetta Collier Clamp Schelle Abrazadera
5 CM001914 7 Fascetta Collier Clamp Schelle Abrazadera
6 622375 1 Valvola sicurezza Volet Valve Ventil Válvula
7 145298 3 Fascetta Collier Clamp Schelle Abrazadera
8 CM007515 1 Tubo Tuyau Tube Schlauch Tubo
9 576454 1 Supporto elastico Support élast. Spring support Elastischer Halter Soporte elástico
10 622376 1 Valvola roll-over Volet Valve Ventil Válvula
11 620106 1 Staffa attacco Support Bracket Halterung Soporte

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

canister

12 090854 1 Cinghietta Collier Clamp Schelle Abrazadera
13 CM001914 2 Fascetta Collier Clamp Schelle Abrazadera
14 219277 1 Dado Ecrou Nut Mutter Tuerca
15 031088 1 Vite Vis Screw Schraube Tornillo
16 003056 1 Rondella Rondelle Washer U.Scheibe Arandela
17 CM007515 1 Tubo Tuyau Tube Schlauch Tubo
18 CM007503 1 Tubo Tuyau Tube Schlauch Tubo

53

IMPIANTO ALIMENTAZIONE
CIRCUIT D'ALIMENTATION
SUPPLY SYSTEM
KRAFTSTOFFANLANGE
INSTALLACION DE ALIMENTACION

T. 2 3

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 621617 1 Tubo mandata Tuyau dalimentation Injection pipe Kraftstoffdruck- Tubo envío

2 621616 1 Tubo ritorno Tuyau de Return pipe Kraftstoffrückleitung Tubo retorno

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

-schlauch

refoulement

3 015715 1 Vite Vis Screw Schraube Tornillo
4 012528 1 Rondella Rondelle Washer Federring Arandela
5 273779 2 Fascetta Collier Clamp Schelle Abrazadera
6 145298 2 Fascetta Collier Clamp Schelle Abrazadera
7 576688 1 Pompa Pompe alimentation Fuel pump Kraftstoffpumpe Bomba de

alimentazione alimentación

8 576546 1 Ghiera Douille Ring nut Gewindering Casquillo
9 576542 1 Guarnizione Joint Packing Dichtung Junta

54

SCUDO
BOUCLIER
SHIELD
SCHUTZSCHILD
ESCUDO

T. 2 4

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 57556100D9 1 204/A Scudo Tablier Shield Frontschild, vorne Escudo
1 57556100EB 1 731 Scudo Tablier Shield Frontschild, vorne Escudo
2 62043100D9 1 204/A Cornice Encadrement Rim Ring Cerco
2 62043100EB 1 731 Cornice Encadrement Rim Ring Cerco
3 295486 1 Scudetto Ecusson Shield Schild Escudo
4 258249 7 Vite Vis Screw Schraube Tornillo
5 CM017410 7 Piastrina Plaquette Plate Plättchen Placa
6 254485 1 Piastrina Plaquette Plate Plättchen Placa
7 CM02590200D9 1 DX-204/A Specchio Rétroviseur Driving mirror Rückspiegel Retrovisor
7 CM02590200EB 1 DX-731 Specchio Rétroviseur Driving mirror Rückspiegel Retrovisor
7 CM02590100D9 1 SX-204/A Specchio Rétroviseur Driving mirror Rückspiegel Retrovisor
7 CM02590100EB 1 SX-731 Specchio Rétroviseur Driving mirror Rückspiegel Retrovisor
8 297498 4 Vite Vis Screw Schraube Tornillo
9 272836 2 Vite Vis Screw Schraube Tornillo
10 584332 2 12V-10W Lampada Ampoule Bulb Lampe Bombilla
11 CM018601 1 SX Guarnizione Joint Packing Dichtung Junta
11 CM018602 1 DX Guarnizione Joint Packing Dichtung Junta
12 271891 2 Vite Vis Screw Schraube Tornillo
13 575249 1 Vite Vis Screw Schraube Tornillo
14 620662 1 SX Griglia Grille Grill Abdeckung Rejilla

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

55

SCUDO
BOUCLIER
SHIELD
SCHUTZSCHILD
ESCUDO

T. 2 4

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

14 620434 1 DX Griglia Grille Grill Abdeckung Rejilla
15 620661 1 SX Presa aria Prise dair Air intake Luftansaugung Toma de aire
15 620433 1 DX Presa aria Prise dair Air intake Luftansaugung Toma de aire
16 297498 4 Vite Vis Screw Schraube Tornillo
17 638713 1 SX Trasparente Transparent Glass Kappe Transparente
17 638714 1 DX Trasparente Transparent Glass Kappe Transparente
18 620833 2 Targhetta Monogramme Name plate Plakette Letrero

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

56

PARABREZZA
PARE BRISE
WINDSCREEN
WINDSCHUTZSCHEIBE
PARABRISAS

T. 2 5

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 622307 1 Parabrezza sup. Pare-brise sup. Upper windscreen Windschutz oben Parabrisas sup.
2 57726500N3 1 Parabrezza inf. Pare-brise inf. Lower windscreen Windschutz unter Parabrisas inf.
3 577149 1 Guarnizione Joint Packing Dichtung Junta
3 577108 1 Guarnizione Joint Packing Dichtung Junta
4 577237 4 Tappo Bouchon Plug Verschluß Tapón
5 577104 1 SX Braccio Bras Arm Stütze Brazo
5 577103 1 DX Braccio Bras Arm Stütze Brazo
6 577110 1 Supporto Support Bracket Halter Soporte
7 602664M 1 Kit parabrezza Kit pare-brise Kit wind shield Windschutz Kit Kit parabrisas
8 020206 3 Dado Ecrou Nut Mutter Tuerca
9 259830 6 Vite Vis Screw Schraube Tornillo
10 CM006001 1 Guarnizione Joint Packing Dichtung Junta
11 5743990095 1 Targhetta Monogramme Name plate Plakette Letrero
12 013092 4 Rondella Rondelle Washer U.Scheibe Arandela
13 576565 6 Passacavo Passe-câble Grommet Kabeldurchgang Pasacables
14 273288 4 Distanziale Entretoise Spacer Distanzstück Distanciador
15 560173 3 Tampone Silentbloc Buffer Puffer Silent-block
16 621940 3 Guarnizione Joint Packing Dichtung Junta
17 576836 1 Vite Vis Screw Schraube Tornillo
18 255638 2 Vite Vis Screw Schraube Tornillo

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

57

PARABREZZA
PARE BRISE
WINDSCREEN
WINDSCHUTZSCHEIBE
PARABRISAS

T. 2 5

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

19 271891 4 Vite Vis Screw Schraube Tornillo
20 577107 1 Guarnizione Joint Packing Dichtung Junta

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

58

BAULETTO ANTERIORE
COFFRE A L'AVANT
FRONT TOP CASE
VORDERES GEPÄCKFACH
GUANTERA DELANTERA

T. 2 6

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 577752000P 1 Bauletto Coffre Gl.comp. Gepäckfach Maleta
2 576847000P 1 Portello Abattant Flap Klappe Registro
3 CM012812 1 Trasmissione Transmission Transmiss. Bowdenzüg Transmisión
4 252420 1 Squadretta Equerre Bracket Halter Escuadrita
5 297498 8 Vite Vis Screw Schraube Tornillo
6 297275 1 Guarnizione Joint Packing Dichtung Junta
7 575608 1 Molla Ressort Spring Feder Muelle
8 575607 1 Gancio Crochet Hook Haken Gancho
9 575610 1 Molla Ressort Spring Feder Muelle
10 577861 2 Levetta Levier Lever Hebel Palanca
11 575062 1 Perno Pivot Pin Zapfen Perno
12 575021 1 Perno Pivot Pin Zapfen Perno
13 575849 1 Vaschetta Cuvette Float ch. Schwimmergehäuse Cuba
14 575846 2 Molletta Ressort Spring Federklammer Muelle
15 CM017410 2 Piastrina Plaquette Plate Plättchen Placa
16 575574000P 1 SX Portello Abattant Flap Klappe Registro
16 575575000P 1 DX Portello Abattant Flap Klappe Registro
17 575844 1 SX Piastra Plaque Plate Platte Chapa
17 575845 1 DX Piastra Plaque Plate Platte Chapa
18 257614 2 Squadretta Equerre Bracket Halter Escuadrita

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

59

BAULETTO ANTERIORE
COFFRE A L'AVANT
FRONT TOP CASE
VORDERES GEPÄCKFACH
GUANTERA DELANTERA

T. 2 6

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

19 258249 12 Vite Vis Screw Schraube Tornillo
20 CM017410 12 Piastrina Plaquette Plate Plättchen Placa
21 577620 1 Dado Ecrou Nut Mutter Tuerca
22 272836 1 Vite Vis Screw Schraube Tornillo
23 575863 1 Levetta Levier Lever Hebel Palanca
24 299972 1 Vite Vis Screw Schraube Tornillo
25 575819 1 Gancio Crochet Hook Haken Gancho
26 259349 2 Vite Vis Screw Schraube Tornillo
27 576816 1 Controsportello Contre porte coffre Counter flap Gegenklappe Contratapa
28 620335 1 Targhetta Monogramme Name plate Plakette Letrero
29 620333 1 Targhetta Monogramme Name plate Plakette Letrero
30 620334 1 Targhetta Monogramme Name plate Plakette Letrero

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

60

PARTE CENTRALE
PARTIE CENTRALE
CENTRAL PART
MITTLERER TEIL
PARTE CENTRAL

T. 2 7

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 575558000P 1 Copertura Couvercle Cover Abdeckung Cubierta
2 575559000P 1 Portello Abattant Flap Klappe Registro
3 575606 1 Cagnoletto Cliquet Pawl Nase Pestillo
4 575604 1 Molla Ressort Spring Feder Muelle
5 830056 3 Boccola Moyeu Bush Buchse Buje
6 575605 1 Piastrina Plaquette Plate Plättchen Placa
7 297498 1 Vite autof. Vis taraud Self tapp.screw Schraube, Blech Tornillo autorrosc.
8 621507 1 Molla Ressort Spring Feder Muelle
9 575847 1 Supporto Support Bracket Halter Soporte
10 299689 1 Squadretta Equerre Bracket Halter Escuadrita
11 270793 4 Vite Vis Screw Schraube Tornillo
12 258249 2 Vite Vis Screw Schraube Tornillo

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

61

PORTACASCO
PORTE-CASQUE
CASE-HELMET
STURZHELMBEHÄLTER
PORTA-CASCO

T. 2 8

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 575551 1 Portello Abattant Flap Klappe Registro
2 573530 1 Spina Goupille Pin Zapfen Pasador
3 621117 1 Molla Ressort Spring Feder Muelle
4 577309 1 Protezione Protection Heat guard Hitzeschutz Proteccion

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

paracalore pare-chaleur paracalor

5 012770 1 Coppiglia Goupille Split pin Splint Grupilla
6 272836 8 Vite Vis Screw Schraube Tornillo
7 621116 1 Portacasco Porte-casque Case-helmet Sturzhelmbehälter Porta-casco
8 575550 1 Coperchio Couvercle Cover Deckel Tapa
9 258249 1 Vite Vis Screw Schraube Tornillo
10 CM017410 5 Piastrina Plaquette Plate Plättchen Placa
11 254485 2 Piastrina Plaquette Plate Plättchen Placa
12 292823 10 Vite Vis Screw Schraube Tornillo
13 293154 1 Plafoniera Plafonnier Lamp assy, room Deckenlampe Lampara de techo
14 071633 1 Lampada Ampoule Bulb Lampe Bombilla
15 576245 1 Tappetino Tapis Mat Teppich Alfombra
16 584826 1 Interruttore Interrupteur Switch Schalter Interruptor
17 294770 1 Presa B.T. Prise B.T. L.T. socket Nieder Toma de B.T.

spannungsbuchse

18 254485 7 Piastrina Plaquette Plate Plättchen Placa

62

PORTACASCO
PORTE-CASQUE
CASE-HELMET
STURZHELMBEHÄLTER
PORTA-CASCO

T. 2 8

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

19 016670 3 Rondella Rondelle Washer U.Scheibe Arandela
20 252099 3 Rivetto Rivet Rivet Niete Remache
21 259206 2 Rondella Rondelle Washer U.Scheibe Arandela
22 018536 1 Vite Vis Screw Schraube Tornillo
23 297446 1 Tampone Silentbloc Buffer Puffer Silent-block
24 265808 1 Vite Vis Screw Schraube Tornillo
25 576953 1 Targhetta Monogramme Name plate Plakette Letrero

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

63

COPERTURE LATERALI - SPOILER
PPROTECTIONS LATERALES - SPOILER
SIDE COVERINGS - SPOILER
SEITENAABDECKUNGEN - SPOILER
CUBIERTAS LATERALES - SPOILER

T. 2 9

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 57799600E8 1 Spoiler Spoiler Spoiler Spoiler Spoiler
2 57799700E8 1 SX Fiancata inf. Protection later. inf. Lower side panel Untere Proteccion lateral

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

Seitenverkleidung inf.

2 57799800E8 1 DX Fiancata inf. Protection later. inf. Lower side panel Untere Proteccion lateral

Seitenverkleidung inf.

3 62042500EB 1 731-SX Fiancata sup. Protection later. sup. Upper side panel Obere Proteccion lateral

Seitenverkleidung sup.

3 62042500D9 1 204/A-SX Fiancata sup. Protection later. sup. Upper side panel Obere Proteccion lateral

Seitenverkleidung sup.

3 62042600D9 1 204/A-DX Fiancata sup. Protection later. sup. Upper side panel Obere Proteccion lateral

Seitenverkleidung sup.

3 62042600EB 1 731-DX Fiancata sup. Protection later. sup. Upper side panel Obere Proteccion lateral

Seitenverkleidung sup.

4 62000300E8 1 SX Pedana Tapis Rubber mat Fußraumabdeckung Estribo
4 62236800E8 1 DX Pedana Tapis Rubber mat Fußraumabdeckung Estribo
5 575597 1 SX Tappetino Tapis Mat Teppich Alfombra
5 575598 1 DX Tappetino Tapis Mat Teppich Alfombra
6 CM011101 8 Bottone Bouton Knob Knopf Boton
7 620830 2 Targhetta Monogramme Name plate Plakette Letrero
8 272836 4 Vite Vis Screw Schraube Tornillo

64

COPERTURE LATERALI - SPOILER
PPROTECTIONS LATERALES - SPOILER
SIDE COVERINGS - SPOILER
SEITENAABDECKUNGEN - SPOILER
CUBIERTAS LATERALES - SPOILER

T. 2 9

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

9 621053 1 SX Targhetta Monogramme Name plate Plakette Letrero
9 621052 1 DX Targhetta Monogramme Name plate Plakette Letrero
10 258249 2 Vite Vis Screw Schraube Tornillo
11 CM017410 5 Piastrina Plaquette Plate Plättchen Placa
12 575860 6 Tappo Bouchon Plug Verschluß Tapón
13 CM017409 2 Piastrina Plaquette Plate Plättchen Placa
14 574260 8 Vite Vis Screw Schraube Tornillo
15 575572000C 1 SX Maniglia Poignée Grip Klinke Manilla
15 575573000C 1 DX Maniglia Poignée Grip Klinke Manilla
16 013777 8 Rondella Rondelle Washer U.Scheibe Arandela
17 577249000C 1 Coperchio Couvercle Cover Deckel Tapa
18 CM017410 2 Piastrina Plaquette Plate Plättchen Placa
19 258249 2 Vite Vis Screw Schraube Tornillo
20 254485 6 Piastrina Plaquette Plate Plättchen Placa
21 297498 10 Vite Vis Screw Schraube Tornillo
22 259349 4 Vite Vis Screw Schraube Tornillo
23 CM017410 5 Piastrina Plaquette Plate Plättchen Placa
24 575249 4 Vite Vis Screw Schraube Tornillo
25 575249 2 Vite Vis Screw Schraube Tornillo
26 258249 3 Vite Vis Screw Schraube Tornillo

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

65

COPERTURE LATERALI - SPOILER
PPROTECTIONS LATERALES - SPOILER
SIDE COVERINGS - SPOILER
SEITENAABDECKUNGEN - SPOILER
CUBIERTAS LATERALES - SPOILER

T. 2 9

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

27 270793 8 Vite Vis Screw Schraube Tornillo
28 57676300E8 1 DX Poggiapiedi Repose-pied Footrest Fussrasten Reposapiés
28 57676100E8 1 SX Poggiapiedi Repose-pied Footrest Fussrasten Reposapiés
29 57557700E8 1 Portello ispezione Porte dinsp. Insp. door Deckel f. Tapa
30 259349 1 Vite Vis Screw Schraube Tornillo
31 584125 1 SX Catadiottro Catadioptre Reflector Rückstrahler Catadioptrico
31 584124 1 DX Catadiottro Catadioptre Reflector Rückstrahler Catadioptrico
32 181351 4 Piastrina Plaquette Plate Plättchen Placa
33 576702 1 Targhetta Monogramme Name plate Plakette Letrero

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

66

VANO RUOTA - PARAFANGO
LOGEMENT ROUE - GARDE-BOUE
WHELL COMPARTMENT - MUDGUARD
RADRAUM - KOTFLÜGEL
HUECO RUEDA - GUARDABARROS

T. 3 0

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 59828900D9 1 204/A Parafango Garde -boue Mudguard Kotflügel Guardabarros
1 59828900EB 1 731 Parafango Garde -boue Mudguard Kotflügel Guardabarros
2 598288 4 Distanziale Entretoise Spacer Distanzstück Distanciador
3 013880 2 Rondella Rondelle Washer U.Scheibe Arandela
4 217163 4 Tampone Silentbloc Buffer Puffer Silent-block
5 62134600E8 1 Vano ruota Logement roue Wheel huosing Radgehäuse Alojamiento rueda
6 272836 1 Vite Vis Screw Schraube Tornillo
7 581142 1 Sensore Capteur Sensor Sensor Sensor
8 259830 4 Vite Vis Screw Schraube Tornillo
9 584083 1 SX Catadiottro Catadioptre Reflector Rückstrahler Catadioptrico
9 584084 1 DX Catadiottro Catadioptre Reflector Rückstrahler Catadioptrico
10 181351 8 Piastrina Plaquette Plate Plättchen Placa

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

67

SELLA - BORSA ATTREZZI
SELLE - TROUSSE D'OUTILIS
SADDLE - TOOLS KIT
SATTEL - WERKZEUGTASCHE
SILLIN - BOLSA HERRAMIENTAS

T. 3 1

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 CM020301 1 Sella Selle Saddle Sitzbank Sillín
2 016670 1 Rondella Rondelle Washer U.Scheibe Arandela
3 635096 1 Borsa attrezzi Trousse à outils Tool roll Werkzeugtasche Bolsa

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

herramientas

4 576061 1 Cuffia Coiffe Cooling hood Haube Deflector
5 252099 1 Rivetto Rivet Rivet Niete Remache
6 259830 3 Vite Vis Screw Schraube Tornillo
7 497404 1 Schienale Dossier Back Saddle Rückenlehne Respaldo
8 497405 1 Kit apertura sella Kit douverture de Saddle opening kit Sitzbank kit Kit apertura sillín

la selle

9 296456 4 Tampone Silentbloc Buffer Puffer Silent-block
10 576708 1 Targhetta Monogramme Name plate Plakette Letrero

68

FORCELLA
FOURCHE
FORK
GABEL
HORQUILLA

T. 3 2

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 5982615 1 Gr. ralle Gr. But. Dir. Steering bearing Lagerschale Gr. Coj. De dir.

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

assy.

2 601118 1 Forcella Fourche Fork Gabel Horquilla
3 011109 1 Ghiera Douille Ring nut Gewindering Casquillo
4 582787 1 Rondella Rondelle Washer U.Scheibe Arandela
5 599499 1 Piastra Plaque Plate Platte Chapa
6 599549 1 SX Fodero Protection Sleeve Schutzstuck Protección
6 599550 1 DX Fodero Protection Sleeve Schutzstuck Protección
7 599511 4 Vite Vis Screw Schraube Tornillo
8 599512 2 Vite Vis Screw Schraube Tornillo
9 599513 2 Vite Vis Screw Schraube Tornillo
10 599504 2 Rondella Rondelle Washer U.Scheibe Arandela
11 599510 4 Rondella Rondelle Washer U.Scheibe Arandela
12 599572 2 Rondella Rondelle Washer U.Scheibe Arandela
13 599501 2 Paraolio Pare-huile Oil seal Dichtring Sello de lub.
14 599509 2 Tampone Silentbloc Buffer Puffer Silent-block
15 599503 2 Anello ritegno Circlips Circlip Sprengring Anillo elastico
16 599502 2 Parapolvere Pare-poussière Dust cover Staubdeckel Guardapolvo
17 599505 2 Boccola Moyeu Bush Buchse Buje
18 599629 2 Boccola Moyeu Bush Buchse Buje

69

FORCELLA
FOURCHE
FORK
GABEL
HORQUILLA

T. 3 2

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

19 601166 2 Stelo Tige Stem Stange Varilla

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

70

BRACCIO OSCILLANTE
BRAS OSCILLANT
SWINGING ARM
SCHWINGARM
BRAZO OSCILANTE

T. 3 3

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 598076 1 Braccio oscillante Bras oscillant Swinging arm Schwingarm Brazo oscilante
2 597839 1 Distanziale Entretoise Spacer Distanzstück Distanciador
3 597844 1 Cuscinetto Roulement Bearing Lager Cojinete
4 006635 1 Anello elastico Circlips Circlip Sprengring Anillo elastico
5 600161 1 Boccola a rullini Cage Aiguille Roller cage Rollenkäfig Jaula rodillos
6 232108 1 Dado Ecrou Nut Mutter Tuerca
7 179326 1 Rondella Rondelle Washer U.Scheibe Arandela
8 178149 2 Tampone inf. Silentbloc inf. Lower buffer Puffer u. Silent-block inf.
9 261319 1 Dado Ecrou Nut Mutter Tuerca
10 227199 1 Rondella Rondelle Washer U.Scheibe Arandela
11 564611 1 Dado Ecrou Nut Mutter Tuerca
12 597836 1 Asse Essieu Shaft Achse Eje
13 597833 1 Distanziale Entretoise Spacer Distanzstück Distanciador
14 261319 1 Dado Ecrou Nut Mutter Tuerca
15 013962 2 Rondella Rondelle Washer U.Scheibe Arandela
16 598068 1 Tirante compl. Tirant Tie rod Zugstange Tirante
17 597262 1 Tampone Silentbloc Buffer Puffer Silent-block
18 597837 1 Scodellino Rondelle dar Stop washer Federaufnahme Platillo
19 842602 1 Dado Ecrou Nut Mutter Tuerca
20 597838 1 Asse Essieu Shaft Achse Eje

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

71

BRACCIO OSCILLANTE
BRAS OSCILLANT
SWINGING ARM
SCHWINGARM
BRAZO OSCILANTE

T. 3 3

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

21 709037 1 Rondella Rondelle Washer U.Scheibe Arandela
22 597868 1 Rondella Rondelle Washer U.Scheibe Arandela
23 5767574 1 Staffa Support Bracket Halterung Soporte
24 031153 2 Vite Vis Screw Schraube Tornillo
25 709646 2 Rondella Rondelle Washer U.Scheibe Arandela

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

72

AMMORTIZZATORI
AMORTISSEUS
DAMPERS
STOßDÄMPFER
AMORTIGUADORES

T. 3 4

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 598930 2 Ammortizzatore Amortisseur Damper Stoßdämpfer Amortiguador
2 597178 1 Distanziale Entretoise Spacer Distanzstück Distanciador
3 597179 1 Distanziale Entretoise Spacer Distanzstück Distanciador
4 599564 2 Vite Vis Screw Schraube Tornillo
5 232108 4 Dado Ecrou Nut Mutter Tuerca
6 599559 2 Staffa Support Bracket Halterung Soporte
7 844483 4 Vite Vis Screw Schraube Tornillo
8 020008 4 Dado Ecrou Nut Mutter Tuerca
9 268158 2 Vite Vis Screw Schraube Tornillo

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

73

COPERTURE MANUBRIO
PROTECTION GUIDON
HANDLEBARS COVERINGS
LENKSTANGENÜBERZUG
FUNDAS MANILLAR

T. 3 5

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 576835000P 1 Parte sup. Partie sup. Upper part Oberteil, Radgehäuse Parte super.
2 598219000P 1 Coprimanubrio Cache direction Handlebars cover Lenkerdeckel Cubre manillar
3 58149300A7 1 Coprimanubrio Cache direction Handlebars cover Lenkerdeckel Cubre manillar
4 581957 2 Vite Vis Screw Schraube Tornillo
5 581496000P 1 DX Coperchietto Couvercle Cover Deckel Tapa
6 581497000P 1 SX Coperchietto Couvercle Cover Deckel Tapa
7 581494000P 1 Coprimanubrio Cache direction Handlebars cover Lenkerdeckel Cubre manillar
8 258249 2 Vite Vis Screw Schraube Tornillo
9 CM017408 2 Piastrina Plaquette Plate Plättchen Placa
10 581175 2 Vite Vis Screw Schraube Tornillo
11 826275 2 Piastrina Plaquette Plate Plättchen Placa
12 CM017418 2 Piastrina Plaquette Plate Plättchen Placa
13 259372 1 Vite Vis Screw Schraube Tornillo
14 CM017409 3 Piastrina Plaquette Plate Plättchen Placa
15 259349 1 Vite Vis Screw Schraube Tornillo
16 270793 2 Vite Vis Screw Schraube Tornillo
17 227983 2 Vite Vis Screw Schraube Tornillo
18 576704 1 Targhetta Monogramme Name plate Plakette Letrero

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

74

GR. STRUMENTI
GROUPE DES INSTRUMENTS
INSTRUMENTS SET
INSTRUMENTENAGGREGAT
GRUPO INSTRUMENTOS

T. 3 6

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 584370 1 Gr. strumenti Groupe instr. Meter combination Cockpitinstrumente Tablero de instr.
2 638734 1 Gr. strumenti Groupe instr. Meter combination Cockpitinstrumente Tablero de instr.
3 497397 1 Trasparente Transparent Glass Kappe Transparente
4 270793 8 Vite Vis Screw Schraube Tornillo
5 581855 1 Gr. cavetti Faisceau de câbles Cable harness Kabelbaum Gr. de cables

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

75

DISPOSITIVI ELETTRICI - CLAXON
DISPOSITIFS ELECTRIQUES - CLAXON
ELECTRICAL DEVICES - ELECTRIC HORN
ELEKTRISCHE AUSRÜSTUNG - HUPE
DISPOSITIVOS ELÉCTRICOS - CLAXON

T. 3 7

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 294341 1 Deviatore luci Inverseur Headligt selector Umschalter Desviador luz

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

code/phare Fernlicht/Fahrlicht

2 638708 1 Comm. Co mm. clignotants Turn sign.lamps Blinklichtschalter Conmutador

Lampeggiatori switch intermitentes

3 58058R 1 Pulsante clacson Bouton avertisseur Horn button Sitzbank Hupe Pulsador claxon

sonore

4 582660 1 Cappuccio Cache Cap Kappe Capuchón
5 581441 1 Claxon Avertisseur sonore Horn Hupe Claxon
6 434541 1 Vite Vis Screw Schraube Tornillo
7 581411 1 Pulsante Bouton Button Sitzbank Pulsador
8 582163 1 Deviatore arresto Contact arrêt de Engine stop switch Maschine stop Interruptor de paro

moteur schalter del motor

9 580387 1 Tappo Bouchon Plug Verschluß Tapón
10 58057R 1 Pulsante avviamento Pouss. Démarr. Starting button Starterknopf Botón arranque

76

MANUBRIO - POMPE FRENO
GUIDON - POMPE DU FREIN
HANDLEBAR - BRAKE PUMP
LENKSTANGE - BREMSPUMPEN
MANILLAR - BOMBAS DEL FRENO

T. 3 8

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 271453 1 DX Manopola Poignée Grip Handgriff Puño
1 271452 1 SX Manopola Poignée Grip Handgriff Puño
2 582767 1 Trasmissione Transmission Transmiss. Bowdenzüg Transmisión
3 582768 1 Trasmissione Transmission Transmiss. Bowdenzüg Transmisión
4 271434 2 Vite Vis Screw Schraube Tornillo
5 582034 2 Terminale Embout Nipple Nippel Terminal
6 598351 1 Manicotto Manchon Sleeve Muffe Manguito
7 CM072602 1 DX Pompa freno Maître cylindre Master cil. Hauptbremszylinder Bomba freno
7 CM072601 1 SX Pompa freno Maître cylindre Master cil. Hauptbremszylinder Bomba freno
8 015330 1 Dado Ecrou Nut Mutter Tuerca
9 012543 1 Rondella Rondelle Washer U.Scheibe Arandela
10 178790 1 Rondella Rondelle Washer U.Scheibe Arandela
11 223605 1 Vite Vis Screw Schraube Tornillo
12 583575 2 Interruttore stop Interrupteur stop Stop switch Stopschalter Interruptor stop
13 5818804 1 Manubrio Guidon Handlebars Lenker Manillar
14 497031 2 Leva freno Levier du frein Brake lever Bremshebel Palanca de freno
15 497032 2 Tappo Bouchon Plug Verschluß Tapón

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

77

TUBAZIONI FRENO - PINZE FRENO
CANALISATION D'HUILE - PINCES FREIN
BRAKE PIPES - BRAKE CALIPERS
BREMSLEITUNGEN - BREMSZANGEN
TUBERÍAS DEL FRENO - PINZAS DEL FRENO

T. 3 9

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 CM072502 1 DX-ANT Pinza freno Etrier de frein Caliper Bremszange Pinza del freno
1 CM072501 1 SX-ANT Pinza freno Etrier de frein Caliper Bremszange Pinza del freno
2 56 1 6 7 R 1 POST Pi nza freno Etrier de frein Caliper Bremszange Pinza del freno
3 497394 1 POST Kit pasticche freno Jeu plaquettes freins Brake pads kit BremsklÖtze Juego pastillas

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

freno

4 015792 4 Vite Vis Screw Schraube Tornillo
5 709047 4 Rondella Rondelle Washer U.Scheibe Arandela
6 497396 2 ANT Kit pasticche freno Jeu plaquettes freins Brake pads kit BremsklÖtze Juego pastillas

freno

7 709047 2 Rondella Rondelle Washer U.Scheibe Arandela
8 844483 2 Vite Vis Screw Schraube Tornillo
9 598919 2 Vite Vis Screw Schraube Tornillo
10 709047 2 Rondella Rondelle Washer U.Scheibe Arandela
11 598060 1 Piastra Plaque Plate Platte Chapa
12 265451 7 Vite Vis Screw Schraube Tornillo
13 006966 5 Rondella Rondelle Washer Federring Arandela
14 812592 2 Vite Vis Screw Schraube Tornillo
15 414838 2 Vite Vis Screw Schraube Tornillo
16 031086 1 Vite Vis Screw Schraube Tornillo
17 597395 1 Fascetta Collier Clamp Schelle Abrazadera

78

TUBAZIONI FRENO - PINZE FRENO
CANALISATIOND'HUILE - PINCES FREIN
BRAKE PIPES - BRAKE CALIPERS
BREMSLEITUNGEN - BREMSZANGEN
TUBERÍAS DEL FRENO - PINZAS DEL FRENO

T. 3 9

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

18 127927 15 Guarnizione (CU) Joint (CU) Packing (CU) Dichtung (CU) Junta (CU)
19 288245 2 Dado Ecrou Nut Mutter Tuerca
20 274350 2 Passacavo Passe-câble Grommet Kabeldurchgang Pasacables
21 122675 2 Vite Vis Screw Schraube Tornillo
22 600876 1 Tubazione freno Conduite frein Brake pipe Bremsleitung Tubería freno
23 599545 1 Tubazione freno Conduite frein Brake pipe Bremsleitung Tubería freno
24 599514 1 Tubazione freno Conduite frein Brake pipe Bremsleitung Tubería freno
25 564784 1 Tubazione freno Conduite frein Brake pipe Bremsleitung Tubería freno
26 599515 1 Tubazione freno Conduite frein Brake pipe Bremsleitung Tubería freno
27 482290 2 Fascetta Collier Clamp Schelle Abrazadera
28 56122R 1 Valvola Soupape Valve Ventil Vàlvula
29 597033 1 Raccordo Raccord Joint.p. Stutzen Racor

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

79

FANALERIA ANTERIORE
FEUX AVANT
FRONT LIGHTS
VORDERBELEUCHTUNG
FAROS DELANTEROS

T. 4 0

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 638707 1 Proiettore compl. Projecteur compl. Headlamp, assy. Scheinwerfer kompl. Proyector compl.
2 582136 1 Gr. cavetti Faisceau de câbles Cable harness Kabelbaum Grupo de cables
3 253327 2 Portalampada Porte-ampoule Bulb socket Lampenhalter. Porta-lámp.
4 294353 2 12V-55W Lampada Ampoule Bulb Lampe Bombilla
5 015727 6 Vite Vis Screw Schraube Tornillo
6 254485 3 Piastrina Plaquette Plate Plättchen Placa
7 575249 3 Vite Vis Screw Schraube Tornillo

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

80

FANALERIA POSTERIORE
FEUX ARRIERE
REAR LIGHTS
HINTERBELEUCHTUNG
FAROS TRASEROS

T. 4 1

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 638712 1 Fanale stop Feu stop Stop light Stoplicht Luz stop
2 145298 1 Fascetta Collier Clamp Schelle Abrazadera
3 638536 1 12V-2,3W Lampada Ampoule Bulb Lampe Bombilla
4 638727 1 DX Fanalino Feu AR. Tail lamp Leuchte Piloto
5 638728 1 SX Fanalino Feu AR. Tail lamp Leuchte Piloto
6 581648 4 Portalampade Douille Lamp holder Lampenfassung Portalámparas
7 181746 2 12V-10W Lampada Ampoule Bulb Lampe Bombilla
8 581647 1 DX Gr.cavetti Faisceau de câbles Cable harn. Kabelbaum Gr. de cables
9 181747 2 12V-5WLampada Ampoule Bulb Lampe Bombilla
10 581653 1 SX Gr.Cavetti Faisceau de câbles Cable harn. Kabelbaum Gr. de cables
11 270793 3 Vite Vis Screw Schraube Tornillo
12 581443 1 Portalampada Porte-ampoule Bulb socket Lampenhalter. Porta-lámp.
13 292022 1 12W-5W Lampada Ampoule Bulb Lampe Bombilla
14 63873200E8 1 Fanalino Feu AR. Tail lamp Leuchte Piloto
15 008375 2 Vite Vis Screw Schraube Tornillo
16 013777 2 Rondella Rondelle Washer U.Scheibe Arandela
17 270793 2 Vite Vis Screw Schraube Tornillo

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

81

COPERTURE POSTERIORI
PROTECTIONS ARRIERE
REAR COVERINGS
HINTERÜBERZÜGE
CUBIERTAS TRASERAS

T. 4 2

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 62043200D9 1 204/A Chiusura Serrure Sec.lock Verschluß Cerradura
1 62043200EB 1 731 Chiusura Serrure Sec.lock Verschluß Cerradura
2 57556800E8 1 Chiusura Serrure Sec.lock Verschluß Cerradura
3 258249 4 Vite Vis Screw Schraube Tornillo
4 272836 4 Vite Vis Screw Schraube Tornillo
5 57609800E8 1 Paraspruzzi Pare-boue Splash guard Kotflügellappen Gomas aislantes
6 252099 3 Rivetto Rivet Rivet Niete Remache
7 584884 1 Portatarga Porte-plaque Plate holder Kennzeichenträger Porta matr.
8 018640 2 Vite Vis Screw Schraube Tornillo
9 013950 2 Rondella Rondelle Washer U.Scheibe Arandela
10 CM017410 2 Piastrina Plaquette Plate Plättchen Placa

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

82

DISPOSITIVI ELETTRICI-BATTERIA
DISPOSITIFS ELECTRIQUES-BATTERIE
ELECTRICAL DEVICES-BATTERY
ELEKTRISCHE AUSRÜSTUNG-BATTERIE
DISPOSITIVOS ELÉCTRICOS-BATERÍA

T. 4 3

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 015759 2 Vite Vis Screw Schraube Tornillo
2 013880 2 Rondella Rondelle Washer U.Scheibe Arandela
3 016406 2 Rondella Rondelle Washer U.Scheibe Arandela
4 829121 1 Decoder Décodeur Decoder Decoder Decodificador
5 090854 1 Cinghietta Courroie Strip Riemen Correa
6 638733 1 Batteria Batterie Battery Batterie Bateria
7 496404 1 30A Fusibile lamellare Fusible lamellaire Reed fuse Lamellensicherung Fusible de làminas
8 015759 1 Vite Vis Screw Schraube Tornillo
9 016405 2 Rondella Rondelle Washer U.Scheibe Arandela
10 577313 3 Tampone Silentbloc Buffer Puffer Silent-block
11 582690 1 12V-150A Teleruttore Relais Rem. control switch Fernschalter Telerruptor
12 583529 1 Dispositivo Dispositif Device Vorrichtung Dispositivo
13 583283 1 Guarnizione Joint Gasket Dichtung Empaque
14 638635 1 Centralina Centrale Electronic control Elektronisches Centralita

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

elettronica unit (ECU) Steuergerät electrónica

15 581859 1 Staffa Support Bracket Halterung Soporte
16 080341 1 MT Cavo A.T. Câble H.T. H.T. cable Züundkabel Cable A.T.
17 293845 1 Cappuccio Anti - Parasite Screened cap Zündkerzenstecker Capuchon blindado

schermato

18 436919 1 Collare Collier Clamp Schelle Abrazadera

83

DISPOSITIVI ELETTRICI-BATTERIA
DISPOSITIFS ELECTRIQUES-BATTERIE
ELECTRICAL DEVICES-BATTERY
ELEKTRISCHE AUSRÜSTUNG-BATTERIE
DISPOSITIVOS ELÉCTRICOS-BATERÍA

T. 4 3

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

19 582906 1 Supporto Support Bracket Halter Soporte
20 828817 1 Bobina A.T. Bobine H.T. H.T. coil Zündspule Bobina A.T.
21 584646 1 Staffa Support Bracket Halterung Soporte
22 071671 1 Cappuccio Cache Cap Kappe Capuchón
23 020003 4 Dado Ecrou Nut Mutter Tuerca
24 583236 4 Vite Vis Screw Schraube Tornillo
25 012554 4 Rondella Rondelle Washer U.Scheibe Arandela
26 434541 1 Vite Vis Screw Schraube Tornillo

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

84

DISPOSITIVI ELETTRICI
DISPOSITIFS ELECTRIQUES-BATTERIE
ELECTRICAL DEVICES-BATTERY
ELEKTRISCHE AUSRÜSTUNG-BATTERIE
DISPOSITIVOS ELÉCTRICOS-BATERÍA

T. 4 4

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 584533 1 Regolatore di Regulateur de tesion Voltage regualtor Spannungsregler Regulador de

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

tensione tension

2 828863 2 Vite Vis Screw Schraube Tornillo
3 584739 1 Centralina iniezione Dispositif électron. Electronic injection Elektron. einspritzung Dispositivo electró.

elettr. dinjection device -vorrichtung de la inyección

4 582141 1 Staffa Support Bracket Halterung Soporte
5 58002R 4 12V-30A Teleruttore Relais Rem. control switch Fernschalter Telerruptor
6 015597 2 Vite Vis Screw Schraube Tornillo

85

GRUPPO CAVETTI PRINCIPALE
GROUPE PRINCIPAL DES CÂBLES
MAIN CABLES UNIT
HAUPTLIZENAGGREGAT
GRUPO CABLES PRINCIPAL

T. 4 5

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 584969 1 Gr. cavetti Faisceau de câbles Cable harness Kabelbaum Gr. de cables
2 583282 2 Protezione Protection Guard Schutz Proteccion
3 582930 1 3A Fusibile lamellare Fusible lamellaire Reed fuse Lamellensicherung Fusible de làminas
3 293256 1 5A Fusibile lamellare Fusible lamellaire Reed fuse Lamellensicherung Fusible de làminas
3 292507 1 10A Fusibile lamellare Fusible lamellaire Reed fuse Lamellensicherung Fusible de làminas
3 290860 1 15A Fusibile lamellare Fusible lamellaire Reed fuse Lamellensicherung Fusible de làminas
3 252945 4 7,5A Fusibile lamellare Fusible lamellaire Reed fuse Lamellensicherung Fusible de làminas
4 582650 1 Gr. cavetti Faisceau de câbles Cable harness Kabelbaum Gr. de cables
5 583282 2 Protezione Protection Guard Schutz Proteccion
6 581191 1 Coperchio Couvercle Cover Deckel Tapa
7 018644 1 Vite Vis Screw Schraube Tornillo
8 016404 1 Rondella Rondelle Washer U.Scheibe Arandela
9 581190 1 Portafusibile Porte fus. Fuse holder Sicherungshalter Porta fusible
10 580653 1 Portafusibile Porte fus. Fuse holder Sicherungshalter Porta fusible

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

86

SERRATURE
SERRURES
LOCKS
SCHLIEßVORRICHTUNG
CERRADURAS

T. 4 6

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 582951 1 Commutatore a Commutateur à clef Key operated switch Zündschalter Conmutador de

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

chiave llave

2 253937 1 Molletta arresto Ressort darrêt Spring Drahtspannfeder Muelle parada
3 577816 1 Blocchetto Bloc Block Schloßriegel Bloque
4 298581 1 Corpo serratura Corps serrure Lock body Schloßaufnahme Cuerpo cerradura
5 575810 1 Sbozzato Clef éblanché Key blank Schlüsselrohling Llave semiacabada
6 576552 1 Cilindretto Cylindre Cylinder Bremszylinder Cilindro
7 298731 1 Anello di tenuta Joint spie Oil seal Dichtring Retén de aceite
8 298838 1 Molla Ressort Spring Feder Muelle
9 298594 1 Rondella Rondelle Washer U.Scheibe Arandela
10 828800 1 Antenna Antenne Antenna Antenne Antena
11 577194 1 Staffa Support Bracket Halterung Soporte
12 582990 1 Attuatore Actionneur Actuator Stellglied Accionador
13 620415 1 Molla Ressort Spring Feder Muelle
14 577131 1 Molla Ressort Spring Feder Muelle
15 299972 1 Vite Vis Screw Schraube Tornillo
16 584121 2 Vite Vis Screw Schraube Tornillo
17 577620 3 Dado Ecrou Nut Mutter Tuerca
18 577128 1 Giunto Joint Connecting joint Verbindung Racord
19 577129 1 Leva Levier Lever Hebel Palanca

87

SERRATURE
SERRURES
LOCKS
SCHLIEßVORRICHTUNG
CERRADURAS

T. 4 6

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

20 CM012805 1 Trasmissione Transmission Transmiss. Bowdenzüg Transmisión
21 CM012809 1 Trasmissione Transmission Transmiss. Bowdenzüg Transmisión
22 CM023704 1 Serratura sella Serrure selle Saddle lock Sitzbankschloß Cerradura sillín
23 259348 2 Vite Vis Screw Schraube Tornillo
24 145298 3 Fascetta Collier Clamp Schelle Abrazadera
25 638834 1 Centralina Centrale Electronic control Elektronisches Centralita

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

elettronica unit (ECU) Steuergerät electrónica

26 638835 1 Telecomando Telecommande Remote control Ferbedienung Control remoto

88

RUOTA ANTERIORE
ROUE AV.
FRONT WHEEL
VORDERRAD
RUEDA DELANTERA

T. 4 7

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 271740 1 Dado Ecrou Nut Mutter Tuerca
2 564446 1 Asse ruota Axe roue Wheel axle Radachse Eje rueda
3 58014R 1 Ruota fonica Codeur Encoder Encoder Tonrad Encoder
4 145298 2 Fascetta Collier Clamp Schelle Abrazadera
5 271147 10 Vite Vis Screw Schraube Tornillo
6 560136 1 Passacavo Passe-câble Grommet Kabeldurchgang Pasacables
7 599315 2 Disco freno Disque frein Brake plate Bremscheibe Disco freno
8 327187 2 Cuscinetto Roulement Bearing Lager Cojinete
9 564447 1 Distanziale Entretoise Spacer Distanzstück Distanciador
10 564491 1 Cuscinetto Roulement Bearing Lager Cojinete
11 564448 1 Distanziale Entretoise Spacer Distanzstück Distanciador
12 597519T 1 Ruota Roue Wheel Rad Rueda
13 597679 1 Valvola Volet de gaz Valve Ventil Válvula gas
14 597339 1 MIC Pneumatico Pneu Tyre Reifen Neumático
14 597340 1 PIR Pneumatico Pneu Tyre Reifen Neumático
15 564489 1 Scodellino Rondelle dar Stop washer Federaufnahme Platillo

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

89

RUOTA POSTERIORE
ROUE AR.
REAR WHEEL
HINTERRAD
RUEDA TRASERA

T. 4 8

ZAPM 270W

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 598022 1 Ruota Roue Wheel Rad Rueda
2 597565 5 Dado Ecrou Nut Mutter Tuerca
3 012789 1 Coppiglia Goupille Split pin Splint Grupilla
4 825758 5 Vite Vis Screw Schraube Tornillo
5 709047 5 Rondella Rondelle Washer U.Scheibe Arandela
6 246976 5 Rondella Rondelle Washer U.Scheibe Arandela
7 599582 1 MIC Pneumatico Pneu Tyre Reifen Neumático
7 599065 1 PIR Pneumatico Pneu Tyre Reifen Neumático
8 841030 1 Braccio sosp. Bras. de la susp. Suspension arm Schwingarm Brazo suspensión
9 597565 5 Dado Ecrou Nut Mutter Tuerca
10 597564 5 Vite Vis Screw Schraube Tornillo
11 597520 1 Disco freno Disque frein Brake plate Bremscheibe Disco freno
12 597528 1 Distanziale Entretoise Spacer Distanzstück Distanciador
13 597679 1 Valvola Volet de gaz Valve Ventil Válvula gas
14 598070 1 Tamburo Tambour Drum Trommel Tambor
15 826974 1 Cuscinetto Roulement Bearing Lager Cojinete
16 597390 1 Distanziale Entretoise Spacer Distanzstück Distanciador
17 563728 1 Dado Ecrou Nut Mutter Tuerca
18 194423 1 Cappellotto Cache Cap Kappe Capuchón

Q.tà
Q.té
Q.ty
M.ge
Cant.

Nota
Note
Nota
Anm.
Nota

Denominazione Désignation Description Beschreibung Descripción

90

PIAGGIO & C. S.p.A

AFTER SALES SERVICE

Pubblicazione dis. 633165

05/2004
