Lista ET4 150 Diagram

SILHOUETTE SILHOUETTE SILHOUETTE SILHOUETTE SILHOUETTE

ZAPM 19000

VESPA ET 4-150 USA Mod. ZAPM 19000 : 00001001÷ .........

- 2000 -

1

AVVERTENZE NOTICE NOTICE ANMERKUNG ADVERTENCIAS

ZAPM 19000

AVVERTENZE

1)

Nel presente Catalogo sono illustrati i particolari forniti come ricambi per i veicoli indicati in A1 a partire dai N° di telaio a fianco riportati.

2)

Per la ricerca delle tavole vedere l'indice rappresentato in D1 e D2.

3)

L'indice numerico dei particolari con le rispettive denominazioni è riportato da A2.

4)

Per un corretto uso del Catalogo tener presente quanto segue:

- L'intestazione della tavola riporta la denominazione del gruppo raffigurato e l'indicazione dei Mod. per i quali la tavola stessa è valida: eventuali tavole specifiche per il mercato Estero sono identificate anche dalla dicitura “Mercato Estero”.

Nota bene - Consultare la tavola «Chiave di lettura» riportata in C1 a titolo di esempio.

NOTICE

1)

En ce catalogue on a illustré les pièces livrées comme rechanges pour les véhicules indiqués en A1 à partir des n. de châssis indiqués à côte.

2)

Pour la recherche des tables voir l'index donné en D1 et D2.

3)

L'index numérique des pièces avec les dénominations respectives est donné à partir de A2.

4)

Pour interpréter correctement le catalogue observer ce qui suit:

- La tête de la table porte la dénomination du groupe illustré et l'indication des modèles pour lesquels la table même est valable: d'éventuelles tables spécifiques pour le marché étranger sont identifiées même par l'expression “Marché Etranger”.

N.B. - Consulter la table «clé de lecture» donnée en C1 à titre d'exemple.

NOTICE

1)

In this catalogue there are illustrated the parts supplied as spares for vehicles indicated in A1 starting from serial chassis numbers carried on the side.

2)

For the consultation of the tables see the index in D1 and D2.

3)

The numeric index of the pieces with the concerning part name is carried out starting from A2.

4)

For a correct interpretation of the catalogue bear in mind what follows:

- Table heading carries out part name of the illustrated unit and indication of models for which the table itself is valid: eventuel specific tables for foreign market bear also the wording “Foreign Market”.

N.B. - Consult the «reading key» carried out in C1 as an example.

ANMERKUNG

1)

Im vorliegenden Katalog sind jene Teile wiedergegeben, welche als Ersatzteile der in A1 angeführten Fahrzeuge ab der seitlich angezeigten Rahmennummer geliefert werden.

2)

Für das Auffinden der Tafeln siehe Inhaltserverzeichnis D1 und D2.

3)

Das Nummernverzeichnis der Teile mit der entsprechenden Bezeichnung ist in A2 wiedergegeben.

4)

Für den richtigen Gebrauch des Katalogs bitte folgendes beachten:

- Die Aufschritt der Tafel gibt die Benennung der abgebildeten Gruppe und die Bestimmung des Modells wieder, für welche die Tafel gültig ist: eventuelle besondere Tafeln für den ausländischen Markt sind auch durch die Aufschritt “Ausländischer Markt” erkenntlich.

N.B.: Als Beispiel zur «Aufschlüsselung» dient die in C1 wiedergegebene Tafel.

ADVERTENCIAS

En este catálogo están ilustradas las piezas suministradas como repuestos para los vehículos indicados en A1

1) a partir de los números de chasis indicados al lado. Para la consultacíon de las tablas ver il índice en D1 y D2.

2) El índice numérico de las piezas con las respectivas denominaciones empieza en A2.

3) Para una correcta interpretación del catálogo tener presente lo siguiente:

4)

- El titulo de las tablas indica la denominación del grupo ilustrado y la indicación de los modelos para los cuales la tabla misma es válida; en eventuales tablas específicas para el mercado extranjero figura también “Mercado exterior”.

N.B.: Consultar la “Llave de lectura” indicada en C1 come ejemplo.

2

AVVERTENZE NOTICE NOTICE ANMERKUNG ADVERTENCIAS

ZAPM 19000

TABELLA ABBREVIAZIONI

E SIMBOLI

Categoria 1

FC1

Categoria 2

FC2

Categoria 3

FC3

Categoria 4

FC4

Prima maggiorazione

1M

Seconda maggiorazione

2M

Terza maggiorazione

3M

Sinistro

SX

Destro

DX

Standard

STD

1 cilindretto con chiave

1CIL

2 cilindretti con chiave

2CIL

Colore Blu

BL

Colore Marrone

MR

Colore Nero

N

Colore Champagne

CHA

Grezzo

GR

Colore Bianco

B

Colore Giallo

G

PV996

Per veicoli colore 996 Montato fino al 09/00

➊

Montato dal 10/00

➋

TABELLA SIGLE

E COLORI

Verniciato Verde 336

336

Verniciato Bianco 913

913

Verniciato Nero 94

94

Verniciato Grigio 729

729

Verniciato Blu 251

251

Verniciato Perla 693

693

Verniciato Verde 329

329

Verniciato Celeste 270

270

Verniciato Rosso 996

996

TABLE ABBREVIATIONS

ET SYMBOLES

Catégorie 1 Catégorie 2 Catégorie 3 Catégorie 4

1.re majoration

2.e majoration

3.e majoration Gauche Droit Standard 1 cylindre avec clé 2 cylindres avec clé Couleur Bleu Couleur Marron Couleur Nero Couleur Champagne Brut Couleur Blanc Couleur Jaune Pour véhicules couleur 996 Monté jusqu'à 09/00 Monté du 10/00

TABLE SIGLES

COULEURS

Verni Vert 336 Verni Blanc 913 Verni Noir 94 Verni Gris 729 Verni Bleu 251 Verni Perle 693 Verni Vert 329 Verni Bleu clair 270 Verni Rouge 996

TABLE OF ABBREVIATIONS

AND SYMBOLS

Category 1 Category 2 Category 3 Category 4 1st o/s 2nd o/s 3 rd o/s L.H. R.H. Standard 1 cylinder with key 2 cylinders with key Blue colour Brown colour Black colour Champagne colour Raw White colour Yellow colour For vehicles colour 996 Assembled until 09/00 Assembled from 09/00

TABLE OF COLOUR

ABBREVIATIONS

Green 336 painted White 913 painted Black 94 painted Grey 729 painted Blue 251 painted Pearl 693 painted Green 329 painted Sky blue 270 painted Red 996 painted

TABELLE ABKÜRZUNGEN

UND ZEICHEN

Kategorie 1 Kategorie 2 Kategorie 3 Kategorie 4

1. Übermaß.

2. Übermaß.

3. Übermaß. Linke Rechte Standard 1 Schloßzylinder mit Schlüssel 2 Schloßzylinder mit Schlüssel Blau Farbe Braun Farbe Schwarz Farße Champagner Farße Rohteil Weiß Farbe Gelb Farbe Für 996 Fahrzeuge Eingebaut bis 09/00 Eingebaut ab 10/00

TABELLE KENNZEICHEN

DER FARBEN

Grün 336 lackiert Weiß 913 lackiert Schwarz 94 lackiert Grau 729 lackiert Blau 251 lackiert Perle 693 lackiert Grün 329 lackiert Himmelblau 270 lackiert Rot 996 lackiert

Cat. 1 Cat. 2 Cat. 3 Cat. 4 1 er. aum. 2° aum. 3° aum. Izq. Der. Standard 1 bloque cerradura con llave 2 bloques cerradura con llave Color Azul Color Marrón Color Negro Color Champaña Crudo Color Blanco Color Amarillo Para vehículos 996 Montado hasta 09/0 Montado desde 10/00

Pintado Verde 336 Pintado Blanco 913 Pintado Negro 94 Pintado Gris 729 Pintado Azul 251 Pintado Perla 693 Pintado Verde 329 Pintado Azul 270 Pintado Rojo 996

TABLA ABREVIACIONES

Y SÍMBOLOS

TABLA SIGLAS

COLORES

3

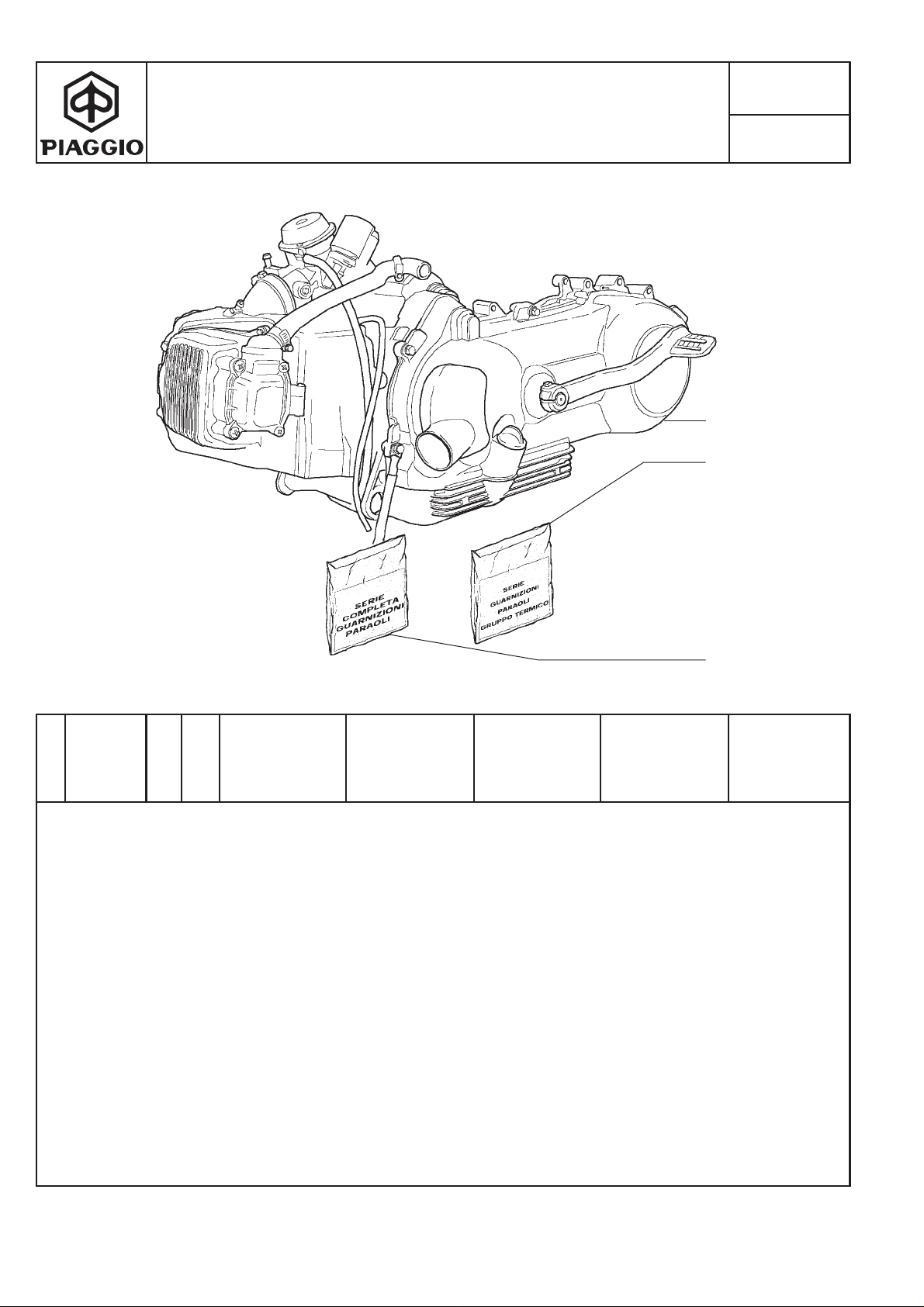

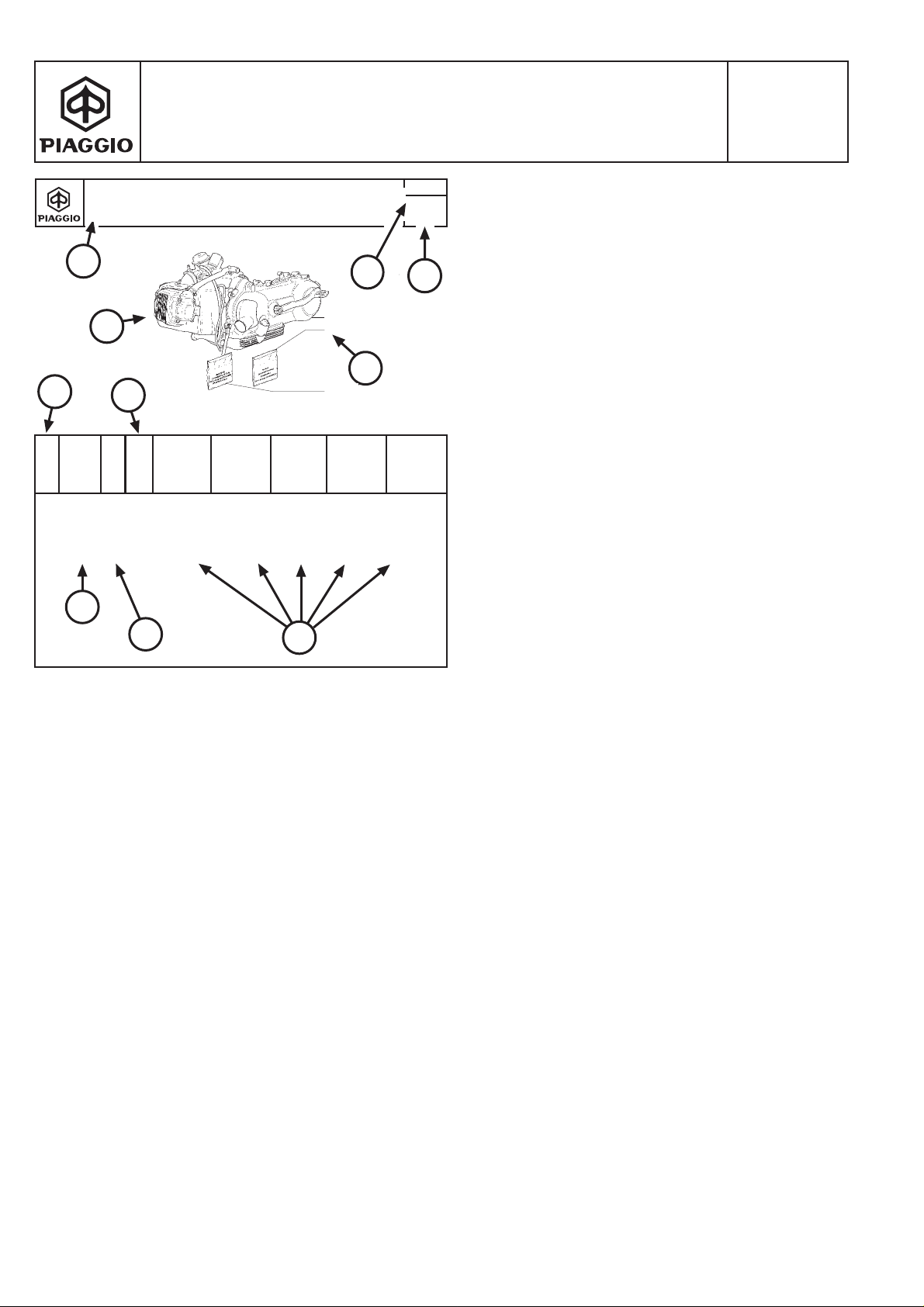

CHIAVE DI LETTURA CLE DI LECTURE READING KEY-TABLE TAFELERKLÄRUNG LLAVE DE LECTURA

ZAPM 19000

MOTORE MOTEUR ENGINE MOTOR MOTOR

3

4

Pos. Pos. Loc. Pos. Pos.

5

1 2

3

Numero Numéro Number

Nummer

Número

CM104102 494923

494922

Q.tà Q.té

Q.ty M.ge Cant.

8

Nota Note Nota Anm. Nota

1 1

1

Denominazione

Motore

2

Serie guarniz. gruppo termico Serie guarniz.e paraoli

2

Désignation

Moteur Set join. groupe thermique Jeu bagues d'et.

6

7

.................................................

T. 1

ZAPM 19000

1

1 2

2

5

3

Description

Engine Gasket set thermic unit Oil seal and gask.set

Beschreibung Descripción

Motor Dichtungssatz therm. Einheit Dicht. und Ölschutz

Motor Serie juntas grupo térmico Juego retenes

9

.................................................

1) Numero di tavola: progressivo, serve ad identificare la tavola.

2) Codice modello.

3) Definizione dell'argomento trattato nella tavola.

4) Disegno esploso.

5) Numero di posizione: identifica il particolare del l'esploso di cui si indicano i dati caratteristici.

6) Numero di disegno del particolare richiesto.

7) Quantità.

8) Codice nota: (indicata solo quando necessaria).

9) Denominazione.

1) Numéro de table: progressif, il sert à identifier la table.

2) Code modèle.

3) Définition du sujet traité dans la table.

4) Vue éclatée.

5) Numéro de position: il identifie la pièce de la vue éclatée dont on indique les données caractéristiques.

6) Numéro de dessin de la pièce demandée.

7) Quantité.

8) Code note: (indiqué seulement si nécessaire).

9) Dénomination.

1) Tafelnummer: ansteigend, dient zur Tafelidentifizierung

2) Modellkennziffer

3) Beschreibung des Themas, das in der Tafel behandelt wird

4) Abbildung Explosionsbild

5) Positionsnummer: kennzeichnet das Einzelteil aus der Abbildung, von dem die technischen Daten angegeben werden.

6) Nummer der Abbildung des gewünschten Einzelteils

7) Menge.

8) Kennziffer Anmerkung: (nur wenn notwendig angegeben)

9) Bezeichnung

1) Table number: progressive, to identify the table.

2) Model code.

3) Definition of the issue in the table.

4) Exploded view.

5) Position number: identifier the part of the exploded view with specification.

6) Drawing number of the required part.

7) Quantity.

8) Note code: (it is shown only when it is necessary).

9) Denomination.

1) Número de tabla: progresivo, para identificar la tabla.

2) Código módelo.

3) Definición del asunto tratado en la tabla.

4) Dibujo desarrollado.

5) Número de posición: identifica la pieza del dibujo desarrollado de la cual se indican los datos caracterís ticos.

6) Número de dibujo de la pieza pedida.

7) Candidad.

8) Código nota: (indicada sólo si necesaria).

9) Denominación.

4

ELENCO DELLE NAZIONI CON LE SIGLE D'INDIVIDUAZIONE RELATIVE LISTE DES PAYS AVEC SIGLE D'IDENTIFICATION LIST OF THE COUNTRIES WITH CONCERNING SYMBOLS LISTE DER LÄNDER MIT BETREFFENDEN ABKÜRZUNGEN ELENCO DE LAS NACIONES CON LAS SIGLAS DE INDIVID. CORRESPOND.

ZAPM 19000

AFGANISTAN AFGANISTAN AFGANISTAN AFGANISTAN

ALTO VOLTA HAUTE-VOLTA VOLTAIC REP. OBER VOLTA

ARABIA SAUDITA ARABIE SEOUDITE SAUDI ARABIA SAUDIARABIEN

ARGENTINA ARGENTINE ARGENTINA ARGENTINIEN

AUSTRALIA AUSTRALIE AUSTRALIA AUSTRALIEN

AUSTRIA AUTRICHE AUSTRIA ÖSTERREICH

BANGLADESH BANGLADESH BANGLADESH BANGLADESH

BELGIO BELGIQUE BELGIUM BELGIEN

BERMUDA BERMUDES BERMUDA IS. BERMUDAS

BRASILE BRÉSIL BRAZIL BRASILIEN

CANADA CANADA CANADA KANADA

CEUTA CEUTA CEUTA CEUTA

CONGO CONGO CONGO REP. KONGO

COSTA D'AVORIO CÔTE D'IVOIRE IVORY COAST ELFENBEINKÜSTE

COSTARICA COSTARICA COSTARICA KOSTARICA

DANIMARCA DANEMARK DENMARK DÄNEMARK

AFG

AV

SA

RA

AUS

BSH

BRM

BR

CDN

CE

CGO

CI

CR

DK

EGITTO EGYPTE EGYPT AGYPTEN

EL SALVADOR EL SALVADOR SALVADOR EL SALVADOR

EQUADOR EQUATEUR ECUATOR EKUADOR

FINLANDIA FINLANDE FINLAND FINNLAND

FORMOSA FORMOSE FORMOSA TAI-WAN

FRANCIA

A

FRANCE FRANCE FRANKREICH

GIAPPONE JAPON JAPAN JAPAN

GIORDANIA

B

JORDANIE JORDAN JORDANIEN

GRECIA GRÈCE GREECE GRIECHENLAND

GUYANA FRANCESE GUYANEZ FRANCAISE FRENCH GUIANA FRANZÖSISCHE GUAYANA

GUATEMALA GUATEMALA GUATEMALA GUATEMALA

HONDURAS HONDURAS HONDURAS HONDURAS

IRAN IRAN IRAN IRAN

IRLANDA IRLANDE REP. OF IRELAND IRLAND

INGHILTERRA ANGLETERRE ENGLAND ENGLAND

ISOLE MAURIZIO MAURITIUS MAURITIUS MAURITIUS

ET

ES

EQ

SF

RC

GRD

GR

FG

GT

BH

EIRE

GB

MS

ISOLE RIUNIONE LA REUNION REUNION ISLAND REUNION

ISRAELE ISRAÉL ISRAEL ISRAEL

JUGOSLAVIA YUGOSLAVIE YUGOSLAVIA IUGOSLAVIEN

KUWAIT KOWEIT KUWAIT KUWAIT

KENIA KENYA KENYA KENIALAND

F

LIBANO LIBAN LEBANON LIBANON

J

MALI MALI MALI REP. MALI

MALTA MALTE MALTA MALTA

MARTINICA MARTINIQUE MARTINIQUE MARTINIQUE

NORVEGIA NORVÈGE NORWAY NORWEGEN

NOVA CALEDONIA NOUVELLE CALEDONIE NEW CALEDONIA NEUE KALEDONIEN

OLANDA HOLLANDE NETHERLANDS HOLLAND

IR

PANAMA PANAMA PANAMA PANAMA

PARAGUAY PARAGUAY PARAGUAY PARAGUAY

PORTOGALLO PORTUGAL PORTUGAL PORTUGAL

PORTORICO PORTO-RICO PUERTO RICO PORTO RICO

ISR

YU

KWT

EAK

RL

RMM

MT

FK

NL

PA

PY

PR

REP. DOMINICANA RÉP. DOMINICAINE DOMINICAN REP. DOMINIKANISCHE

IL

M

REPUBLIK REP. ZAIRE

RÉP. DU ZAIRE REP. OF ZAIRE REPUBLIK ZAIRE

RODI RHODES RHODES RHODHES

REUNION RÉUNION REUNION REUNION

SENEGAL SENEGAL SENEGAL SENEGAL

SRI LANKA SRI LANKA SRI LANKA SRI LANKA

SVEZIA SUEDE SWEDEN SCHWEDEN

SUD AFRICA REP. SUDAFRICAINE SOUTH AFRICA SÜDAFRIKA

SUDAN SOUDAN SUDAN SUDAN

N

TAHITI TAHITI TAHITI TAHITI

TOGO TOGO TOGO REP. TOGO

TUNISIA TUNISIE TUNISIA TUNESEIN

VENEZUELA VENEZUELA VENEZUELA VENEZUELA

SINGAPORE SINGAPOUR SINGAPORE SINGAPUR

P

DOM

CGO

RD

IR

SN

LK

S

ZA

SUD

TH

TG

TN

VE

SGP

5

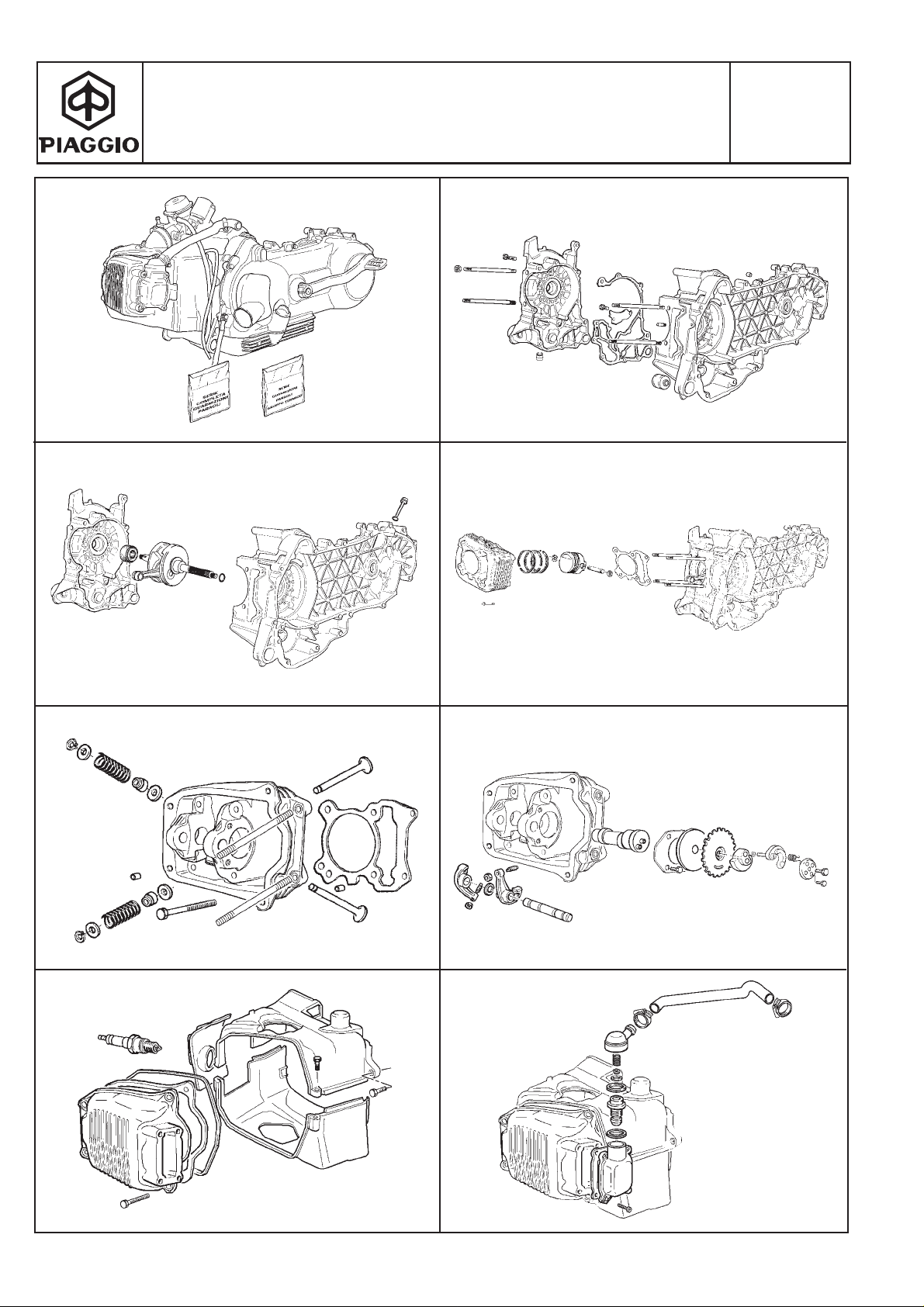

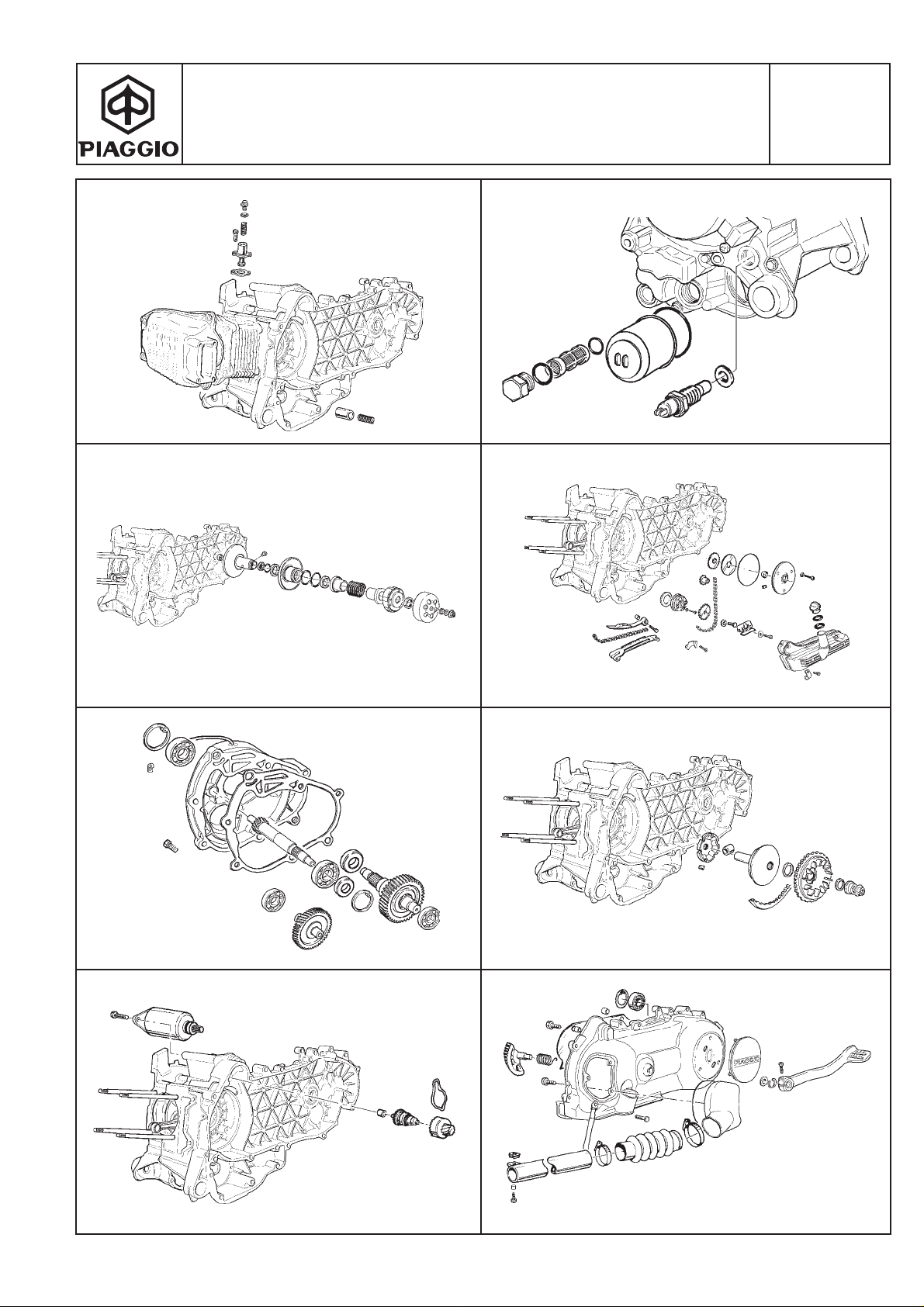

INDICE PER LA RICERCA E LA CONSULTAZIONE DELLE TAVOLE TABLES DES MATIERES POUR LA RECHER. ET LA CONSULT. DES TABLES SUMMARY FOR THE SEARCH AND REFERENCE OF THE TABLES ZUSAMMENFASSUNG FÜR DIE SUCHE UND KONSULTIERUNG DER TAFELN INDICE PARA LA BUSCA Y CONSULTACION DE LAS TABLAS

ZAPM 19000

T. 1 :

T. 2 :

T. 3 :

T. 4 :

T. 5 :

T. 6 :

T. 7 :

Pag. 22

Pag. 23

Pag. 24

Pag. 25/26

Pag. 27

Pag. 28

Pag. 29

MOTORE - MOTEUR - ENGINE - MOTOR - MOTOR

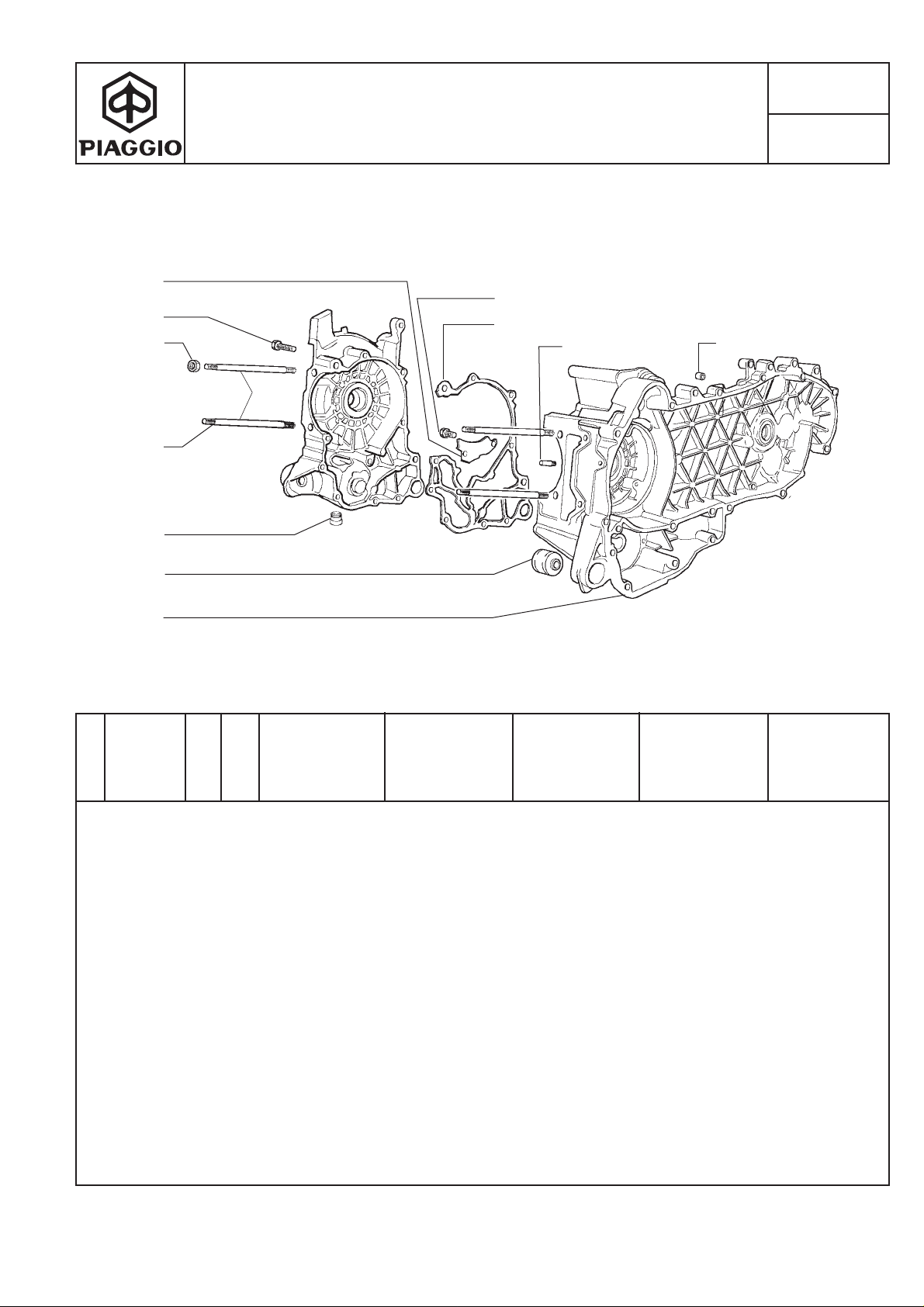

CARTER - CARTER - CRANKCASE - KURBELGEHÄUSE - CARTER

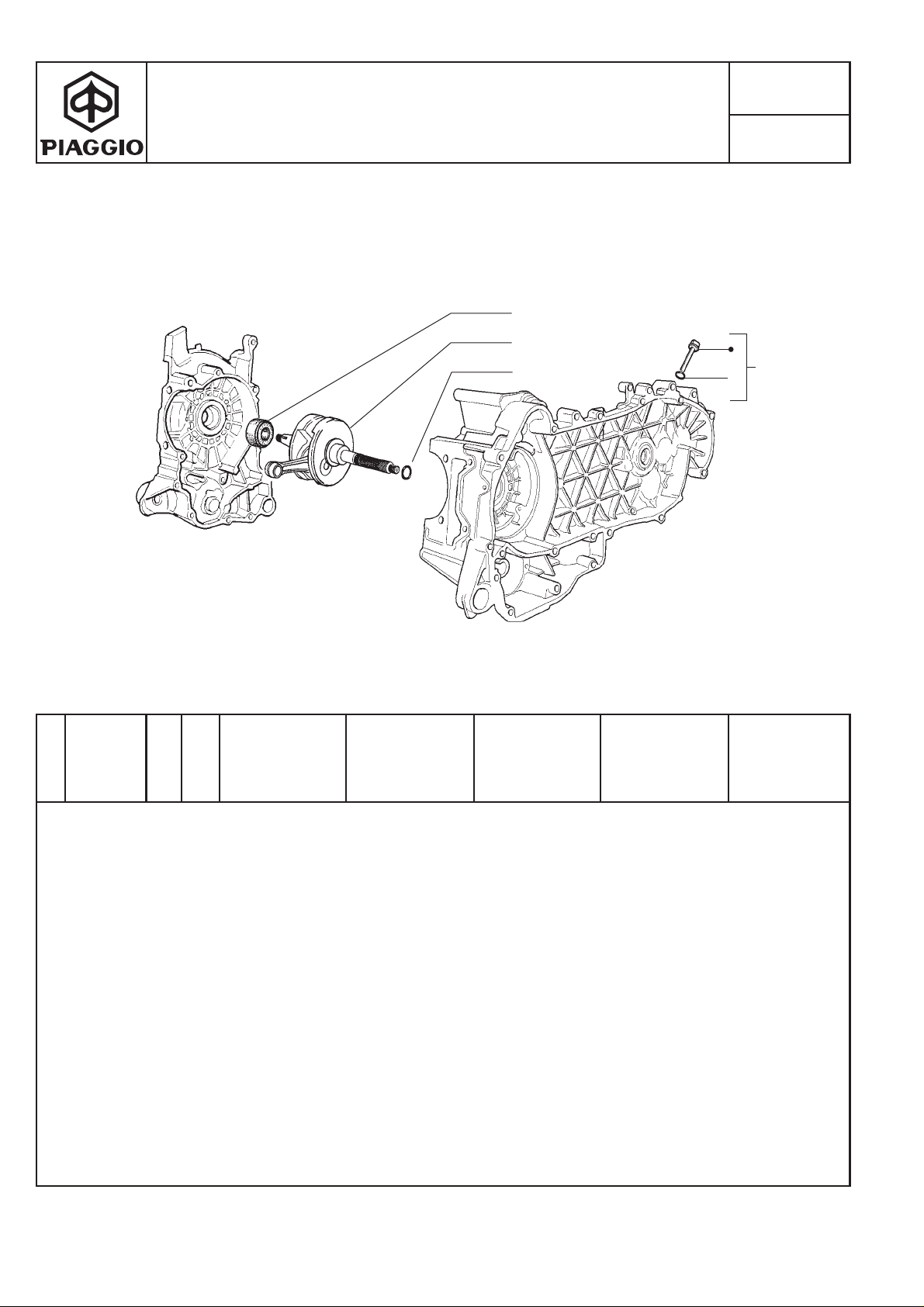

ALBERO MOTORE - VILEBREQUIN - CRANKSHAFT - KURBELWELLE - CIGÜEÑAL

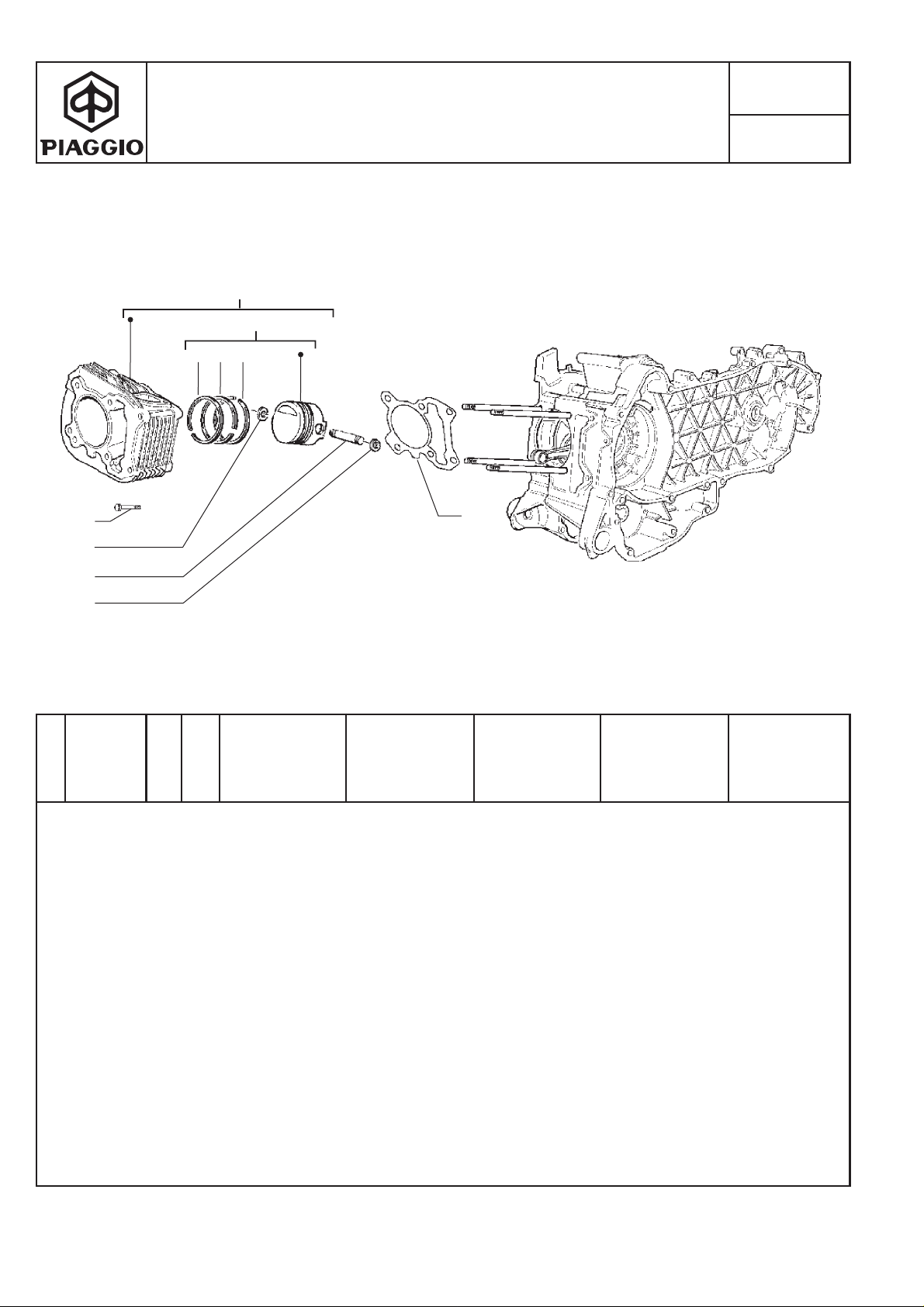

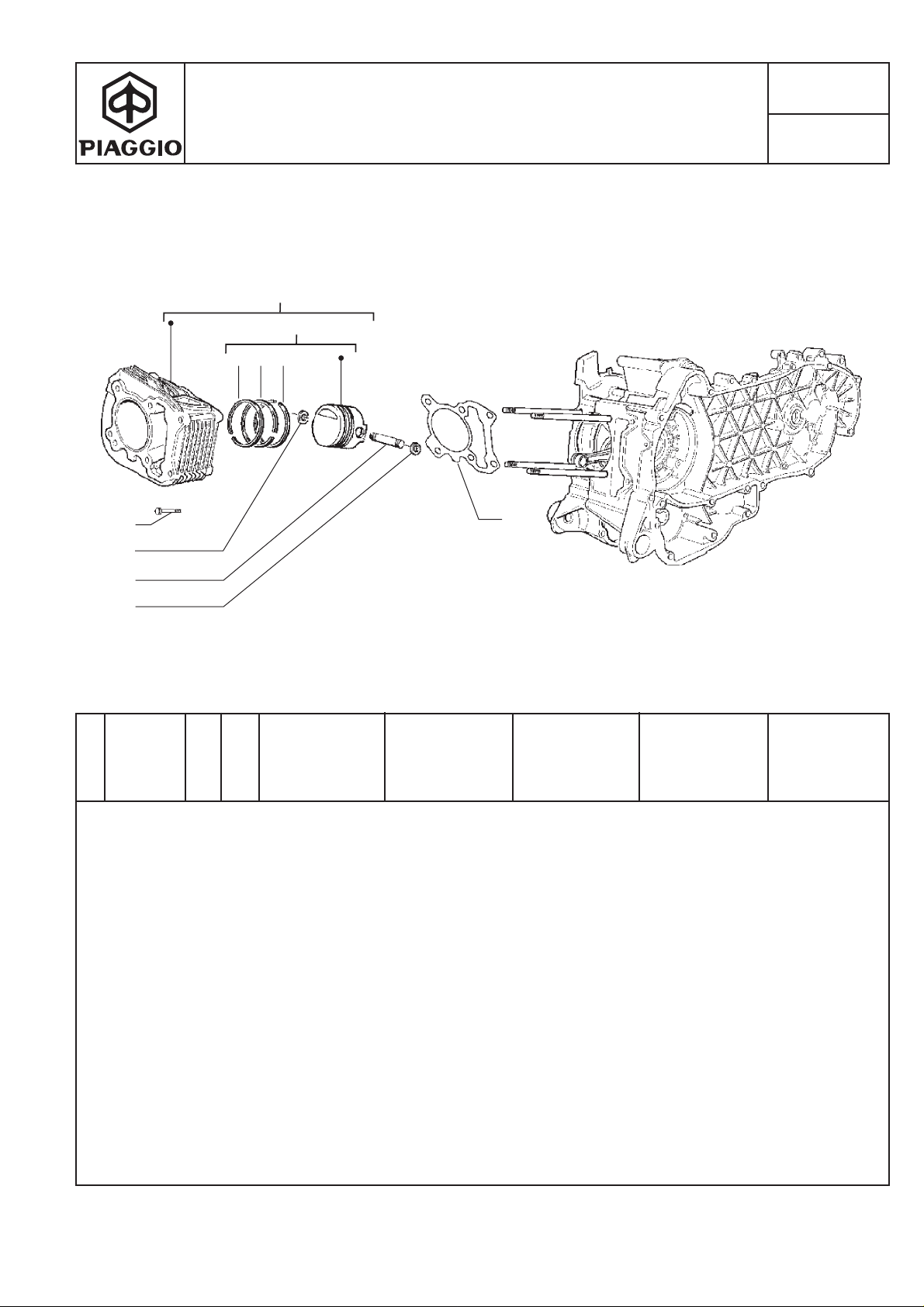

GRUPPO CILINDRO-PISTONE-SPINOTTO - ENSEMBLE CYLINDRE-PISTON-AXE DE PISTON CYLINDER-PISTON-WRIST PIN, ASSY - GRUPPE ZYLINDER-KOLBEN-KOLBENBOLZEN - GRUPO CILINDRO-PISTONE-EJE DE PISTON

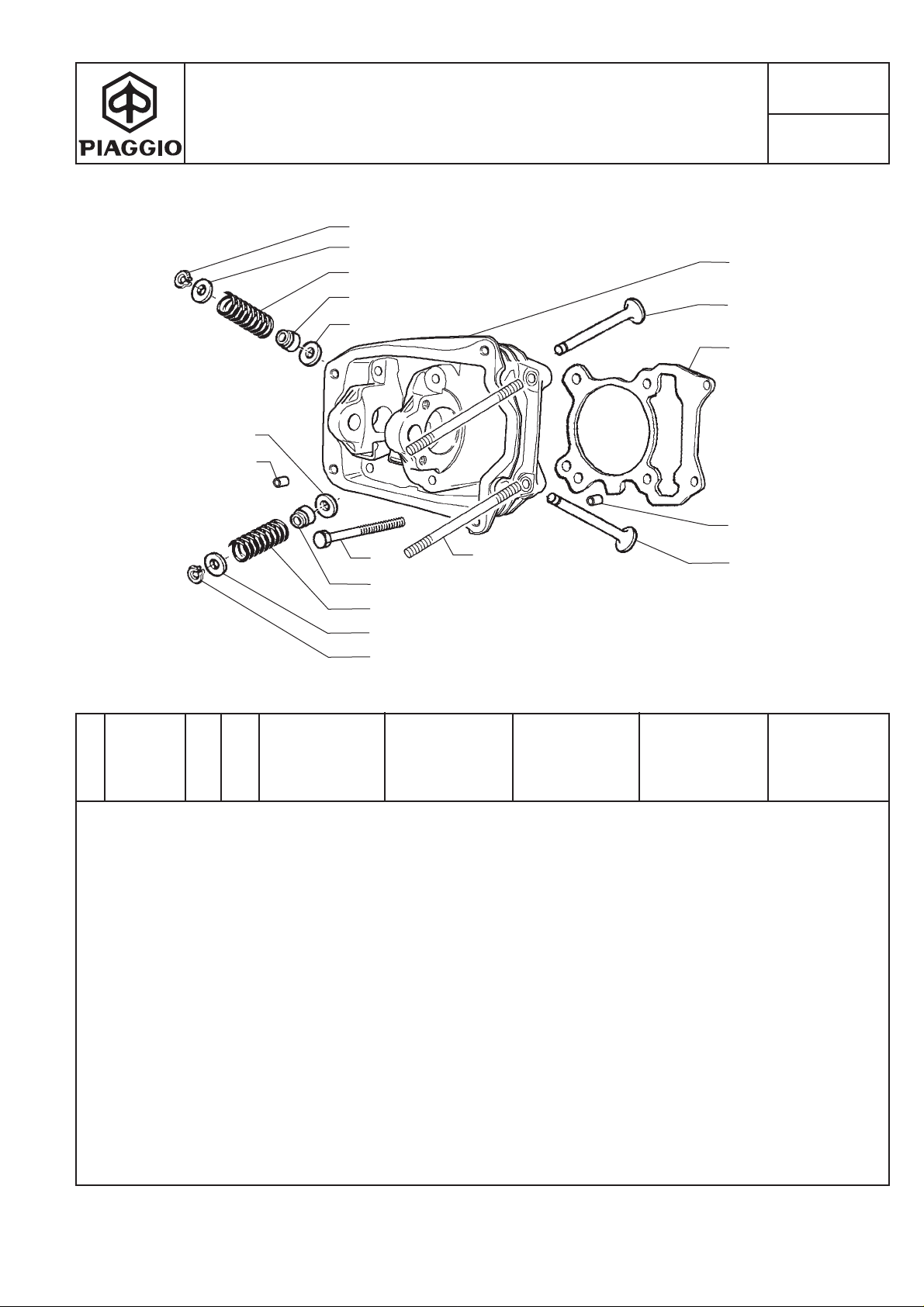

GR. TESTA-VALVOLE - ENSEMBLE CULASSE-SOUPAPES - HEAD-VALVES - EINHEIT KOPFVENTIL - CULATA-VÁLVULAS

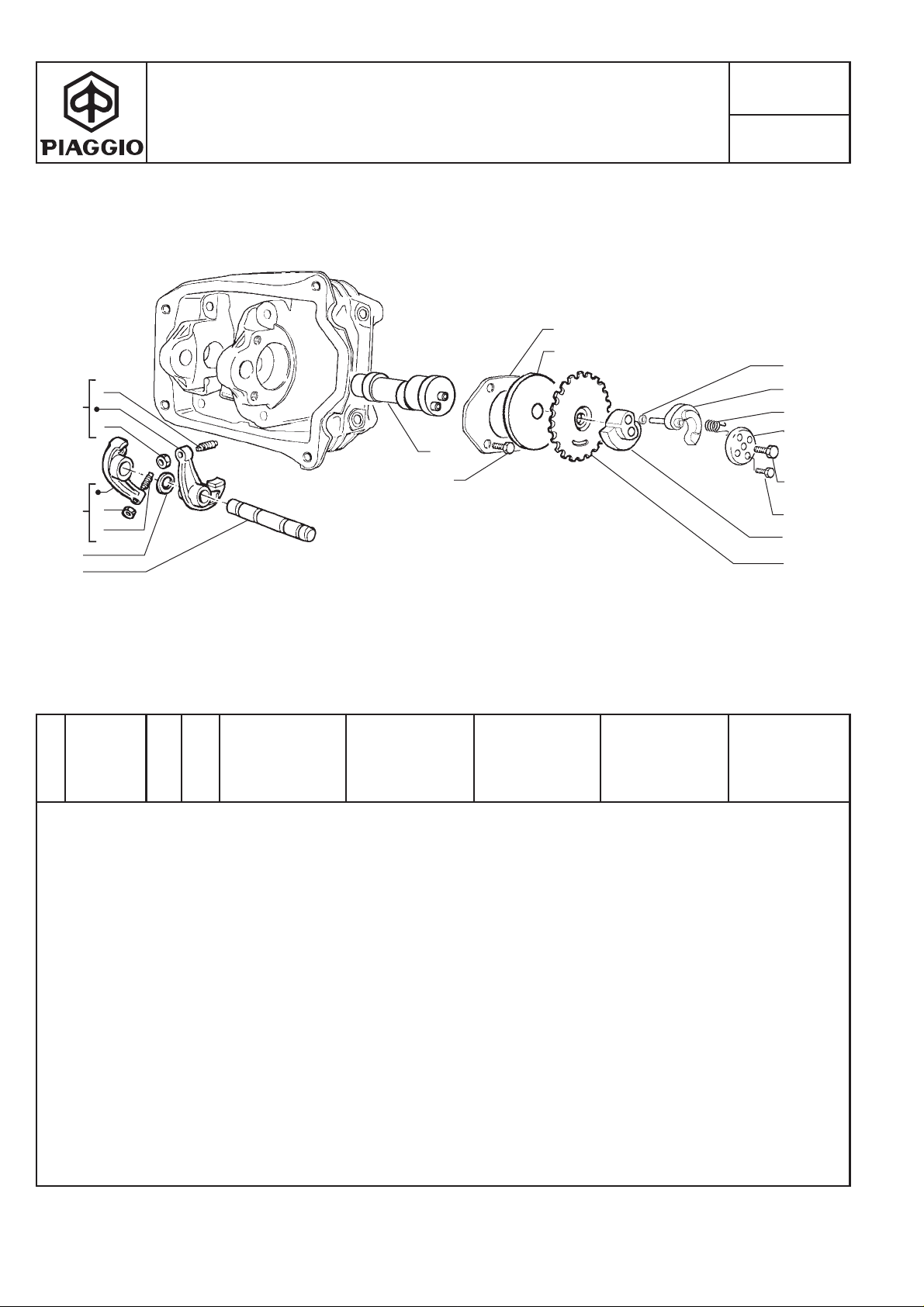

GRUPPO SUPPORTO BILANCIERI - ENSEMBLE SUPPORT BALANCIERS - ROCKER LEVERS SUPPORT - EINHEIT KIPPHEBELHÄLTER - SOPORTE BRAZO OSCILANTE

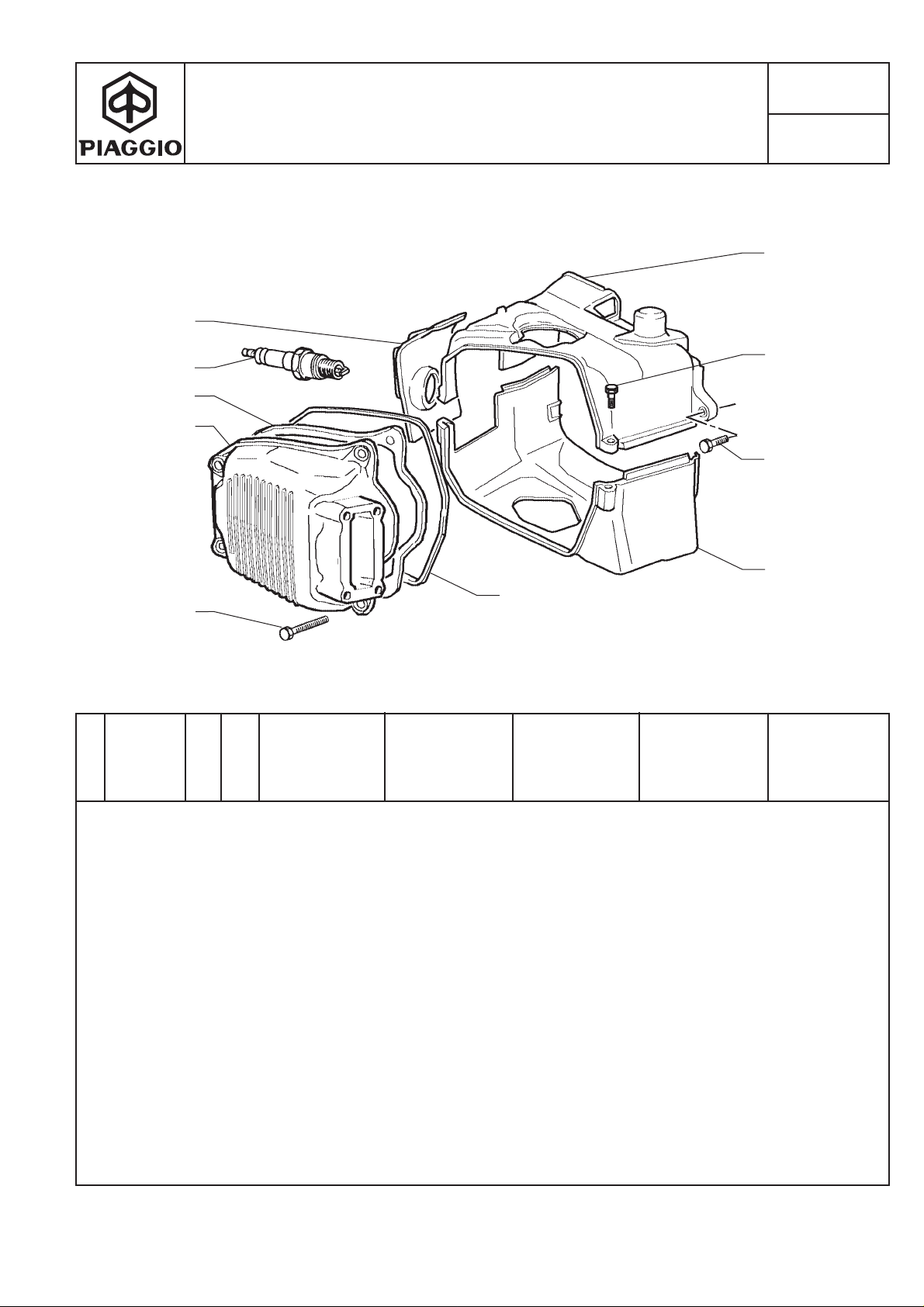

COPERCHIO TESTA - COUVERCLE CULASSE - CYLINDER HEAD COVER - ZYLINDERKOPFABDECKUNG - TAPA CULATA

T. 8 :

T. 9 :

T. 10 :

T. 11 :

T. 12 :

T. 13 :

T. 14 :

Pag. 30

Pag. 31

Pag. 32

Pag. 33

Pag. 34/35

Pag. 36

Pag. 37

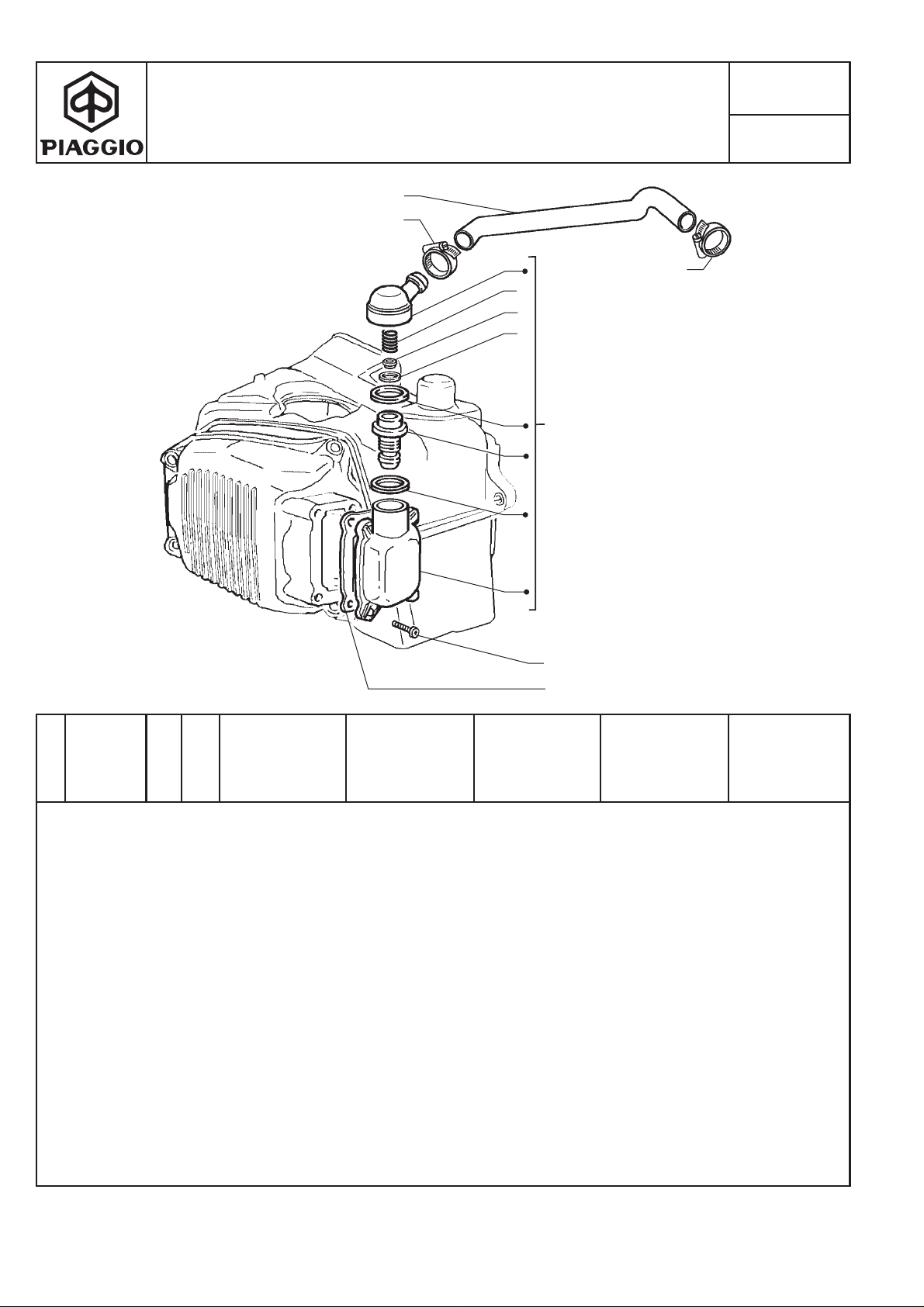

VALVOLA SFIATO OLIO - SOUPAPE RENIFLARD HUILE - OIL DRAIN VALVE - ÖLENTLÜFTUNGSVENTIL - VALVULA DESFOGUE ACEITE

TENDICATENA-VALVOLA BY-PASS - TENDEUR DE CHAÎNE-SOUPAPE BY-PASS - CHAIN TIGHTENER-BY-PASS VALVE - KETTEN SPANNER-BY-PASS VENTIL - TENSOR DE CADENAVALVULA BY-PASS

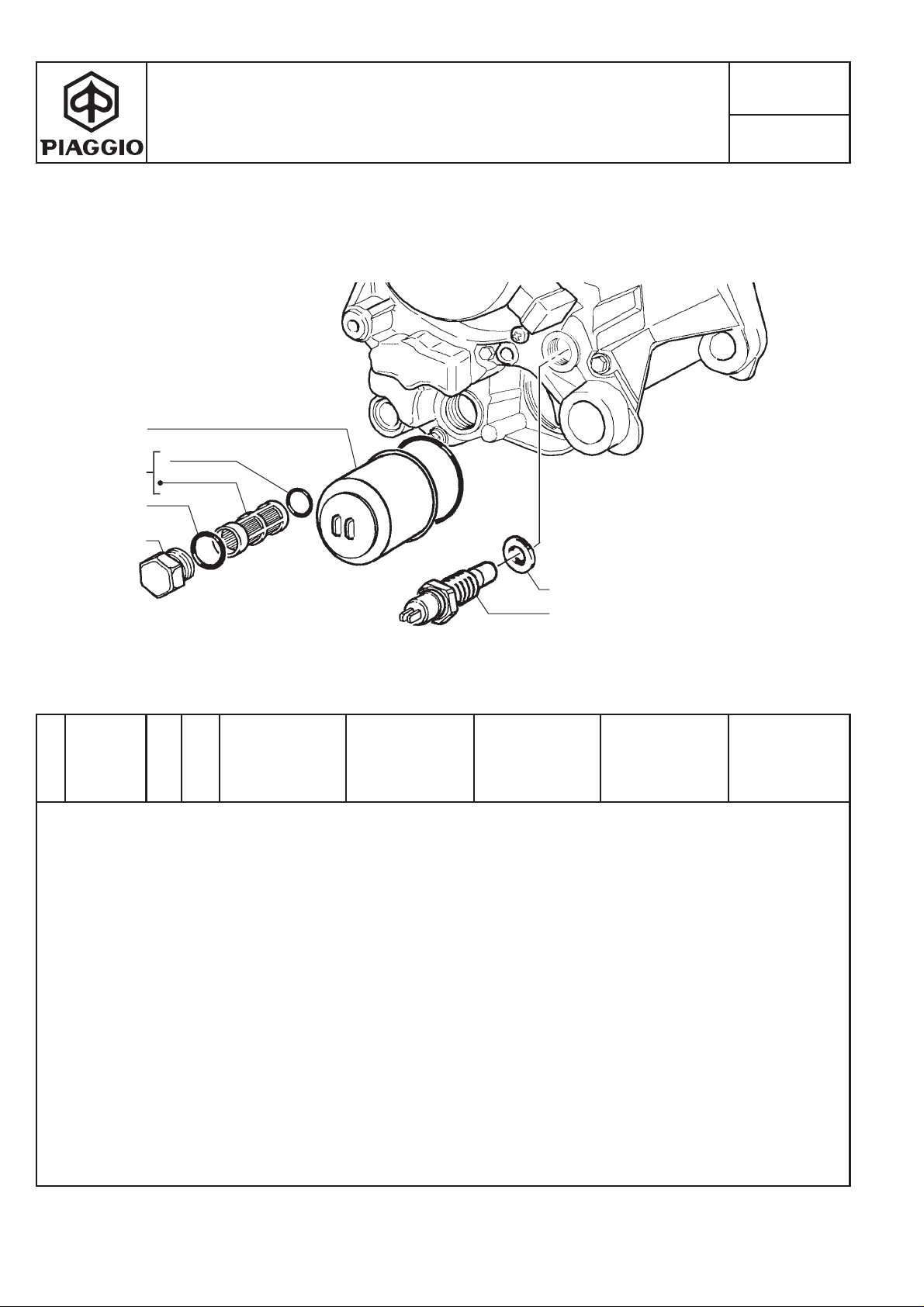

FILTRO OLIO - FILTRE À HUILE - OIL FILTER - ÖLFILTER - FILTRO DE ACEITE

PULEGGIA CONDOTTA - POULIE ENTRAINEE - DRIVEN PULLEY - GETRIEBENE RIEMENSCHEIBEN

- POLEA CONDUCIDA

GRUPPO POMPA-CARTER OLIO - ENSEMBLE POMPE-CARTER HUILE - PUMP GROUP-OIL PAN

- EINHEIT PUMPE-KURBELGEHÄUSE ÖL - GRUPO BOMBA-COLECTOR DE ACEITE

ASSE RUOTA POST. - AXE ROUE AR. - REAR WHEEL AXLE - HINTERRAD ACHSE - EJE RUEDA TRASERA

SEMIPULEGGIA MOTRICE - DEMI-POULIE MOTRICE - DRIVING HALF PULLEY - TREIBENDE RIEMENSCHEIBENHÄLFTE - SEMIPOLEA MOTRIZ

6

INDICE PER LA RICERCA E LA CONSULTAZIONE DELLE TAVOLE TABLES DES MATIERES POUR LA RECHER. ET LA CONSULT. DES TABLES SUMMARY FOR THE SEARCH AND REFERENCE OF THE TABLES ZUSAMMENFASSUNG FÜR DIE SUCHE UND KONSULTIERUNG DER TAFELN INDICE PARA LA BUSCA Y CONSULTACION DE LAS TABLAS

ZAPM 19000

T. 15 :

T. 16 :

T. 17 :

T. 18 :

T. 19 :

T. 20:

T. 20/A:

T. 21 :

Pag. 38

Pag. 39/40

Pag. 41

Pag. 42

Pag. 43

Pag. 44/45

Pag. 46

Pag. 47

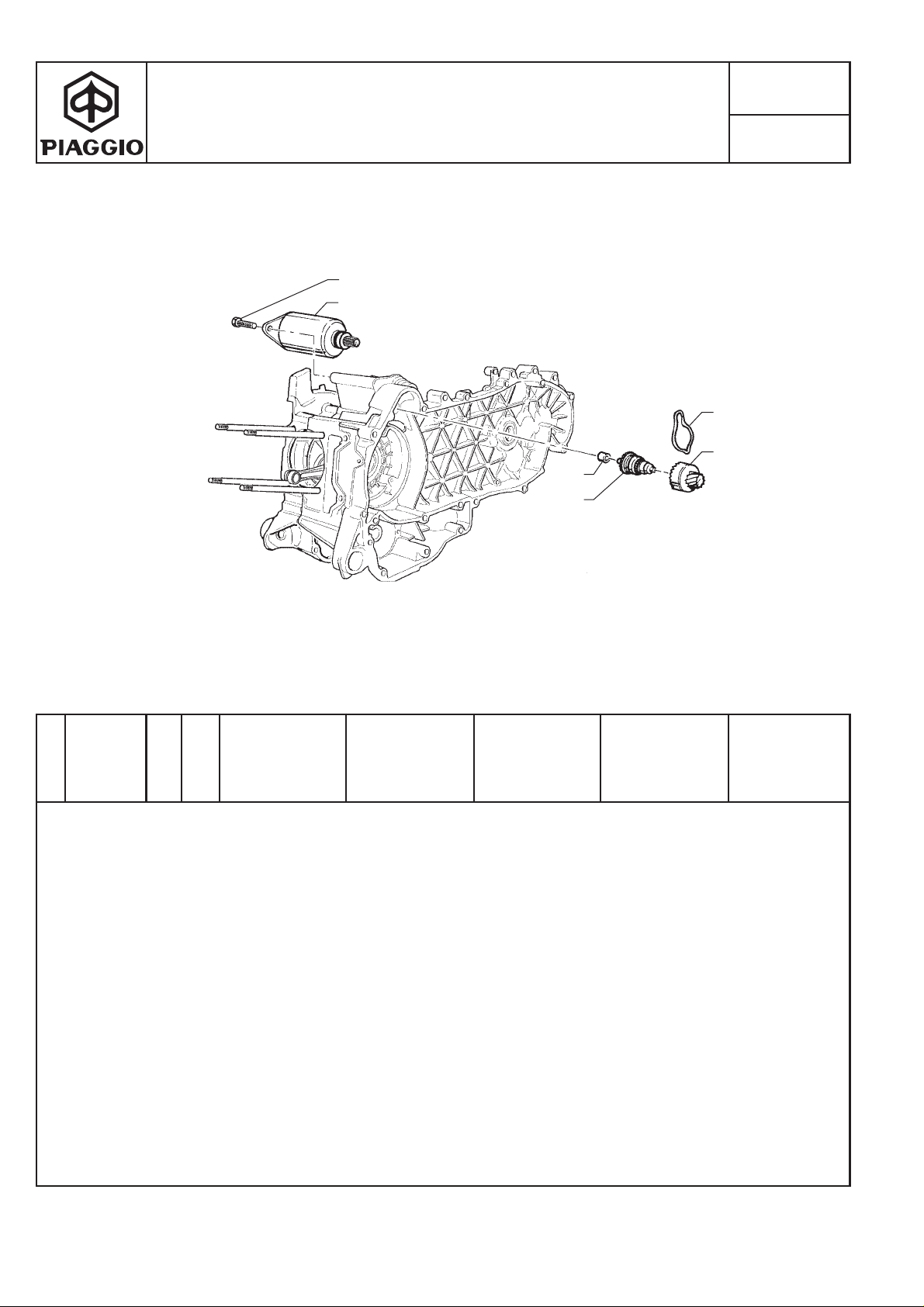

AVVIAMENTO ELETTRICO - DÉMARRAGE ÉLECTRIQUE - ELECTRIC STARTER - ELEKTRISCHER START - ARRANQUE ELECTRICO

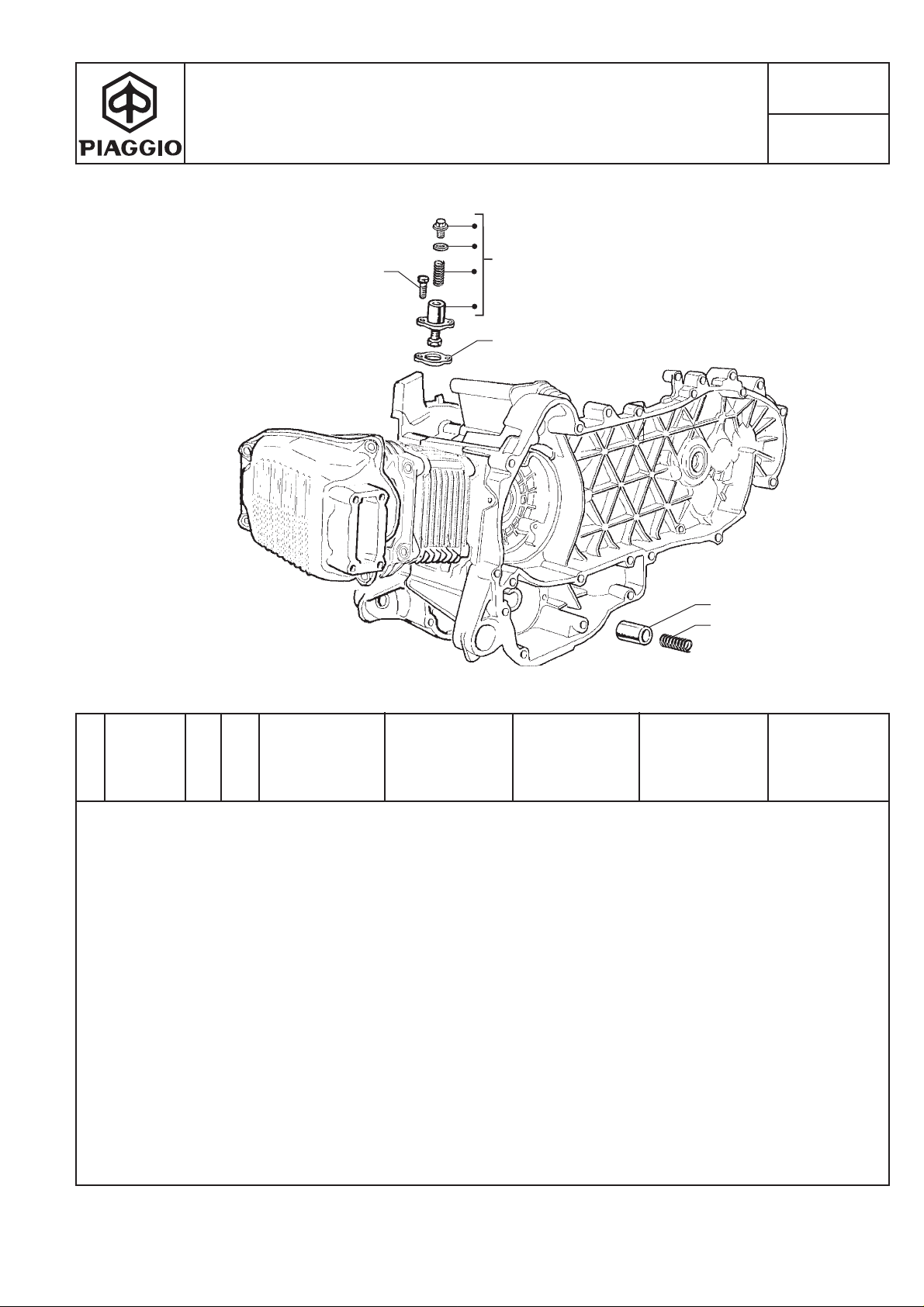

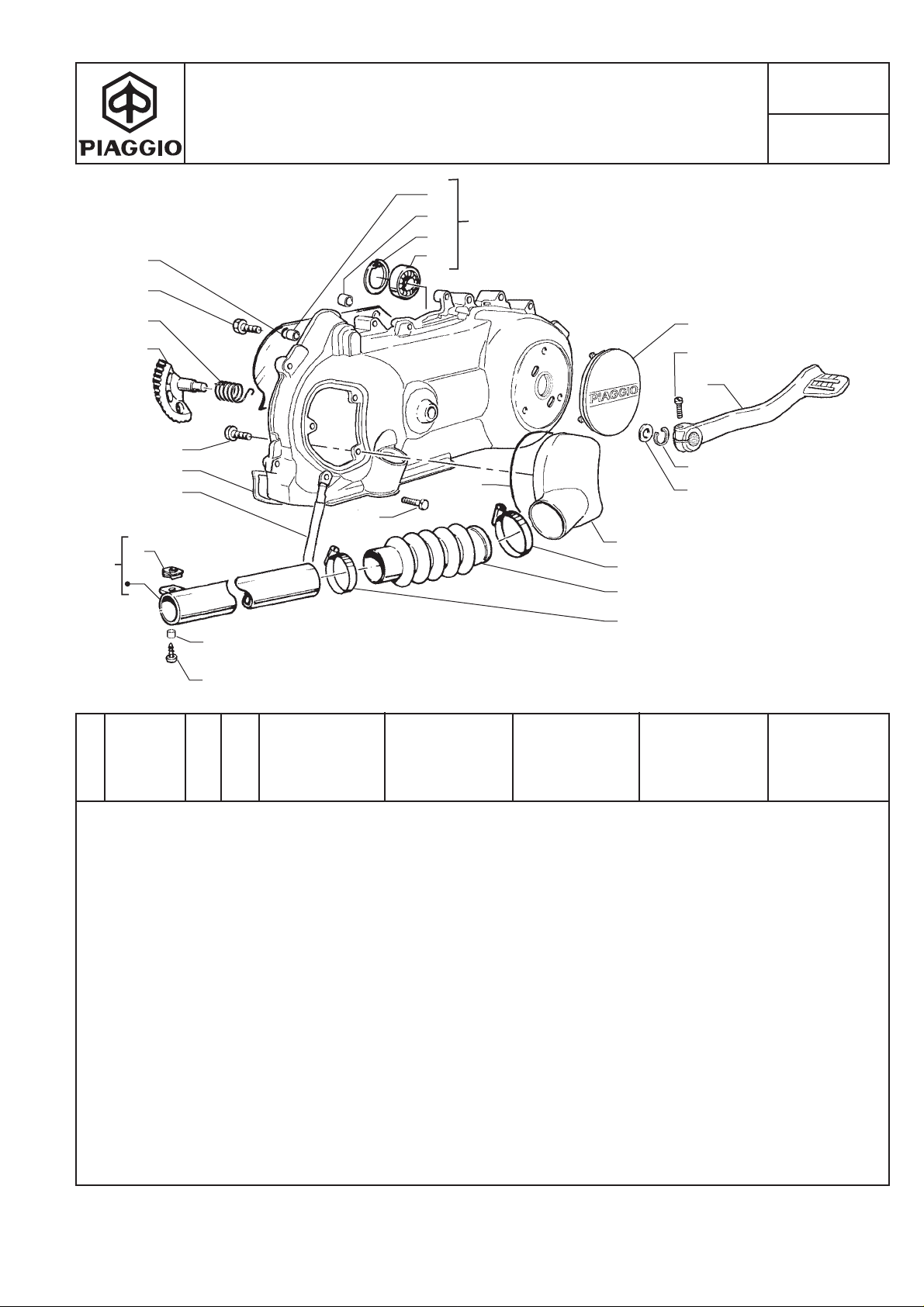

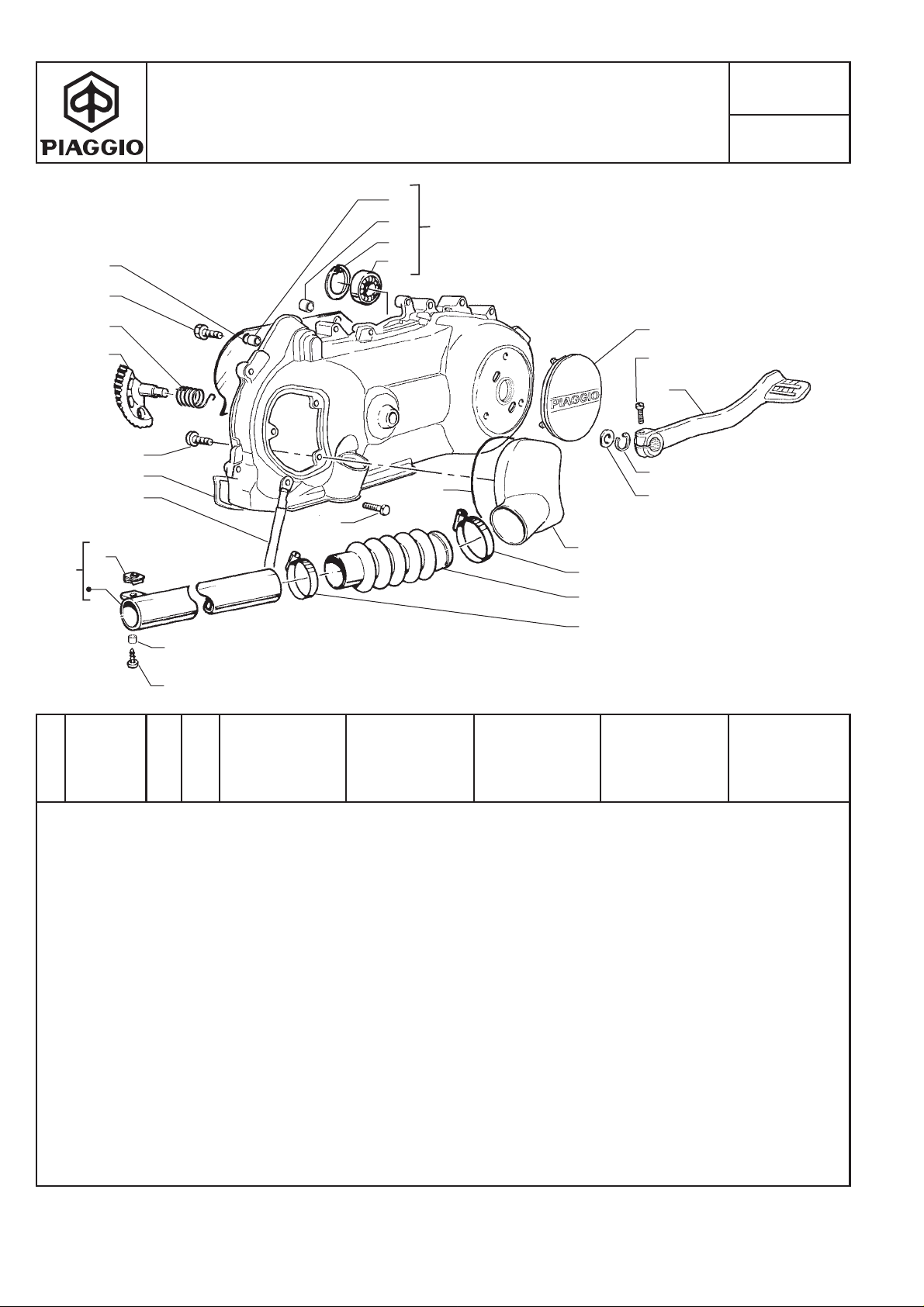

AVVIAMENTO A PEDALE-RAFFREDDAMENTO CARTER - DÉMARRAGE À PEDALREFROIDISSEMENT CARTER - KICKSTARTER-CRANKCASE COOLING - PEDALSTART-KÜHLUNG KURBELGEHÄUSE - ARRANQUE A PEDAL-REFRIGERACION CARTER

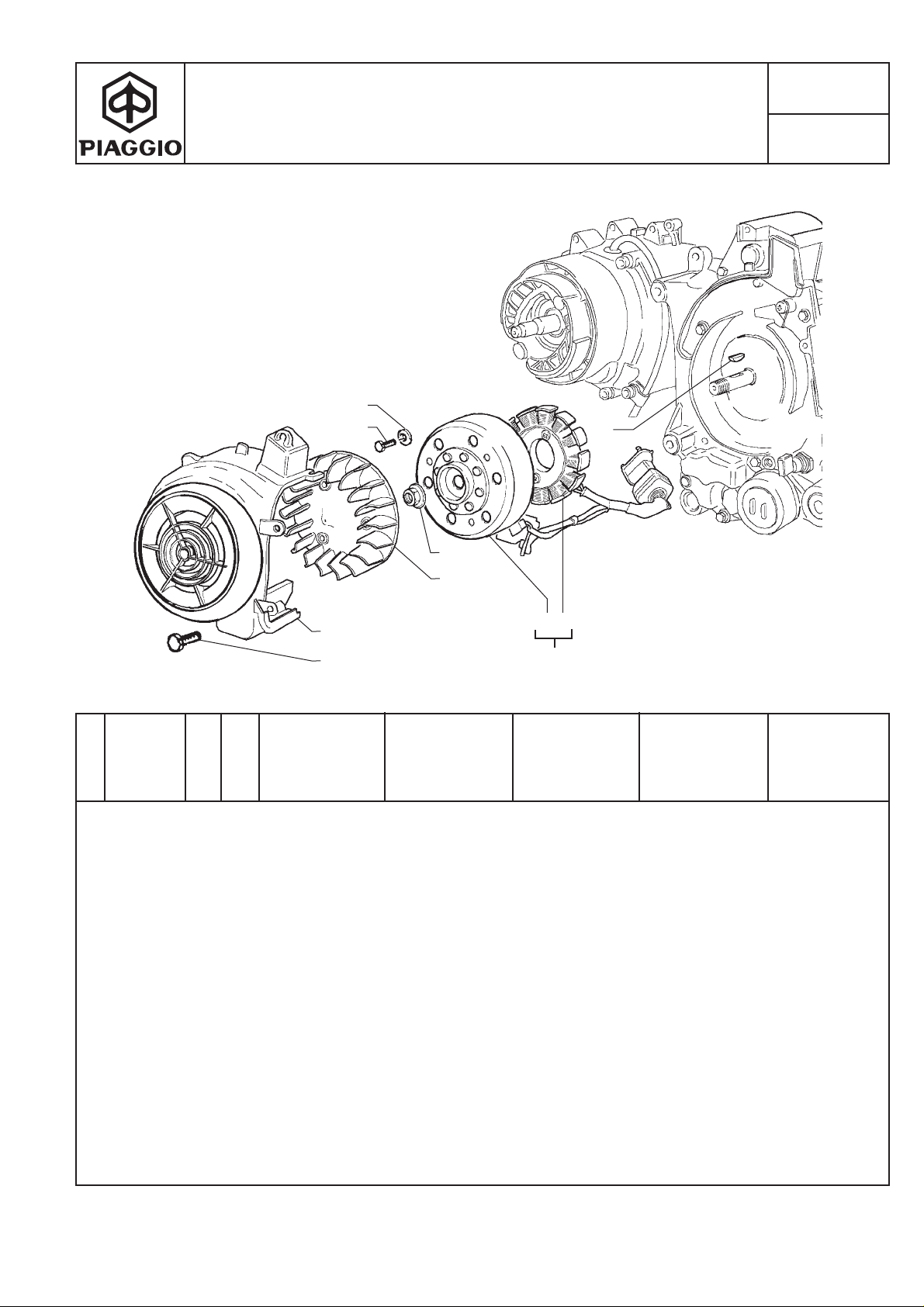

VOLANO MAGNETE - VOLANT MAGNETIQUE - FLYWHEEL MAGNETO - LICHTMASCHINE VOLANTE MAGNETICO

LEVA FRENO - LEVIER DU FREIN - BRAKE LEVER - BREMSHEBEL - PALANCA FRENO

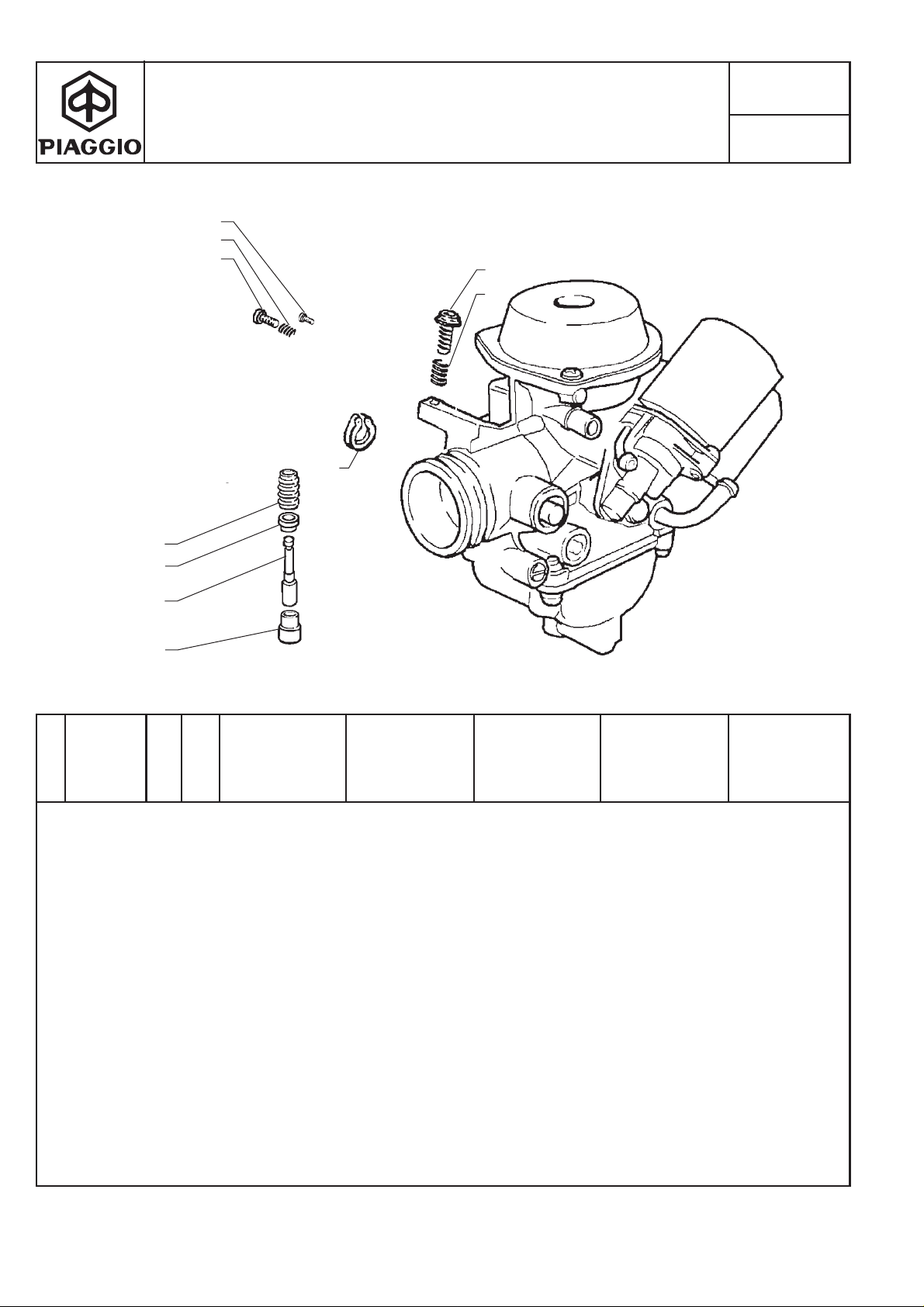

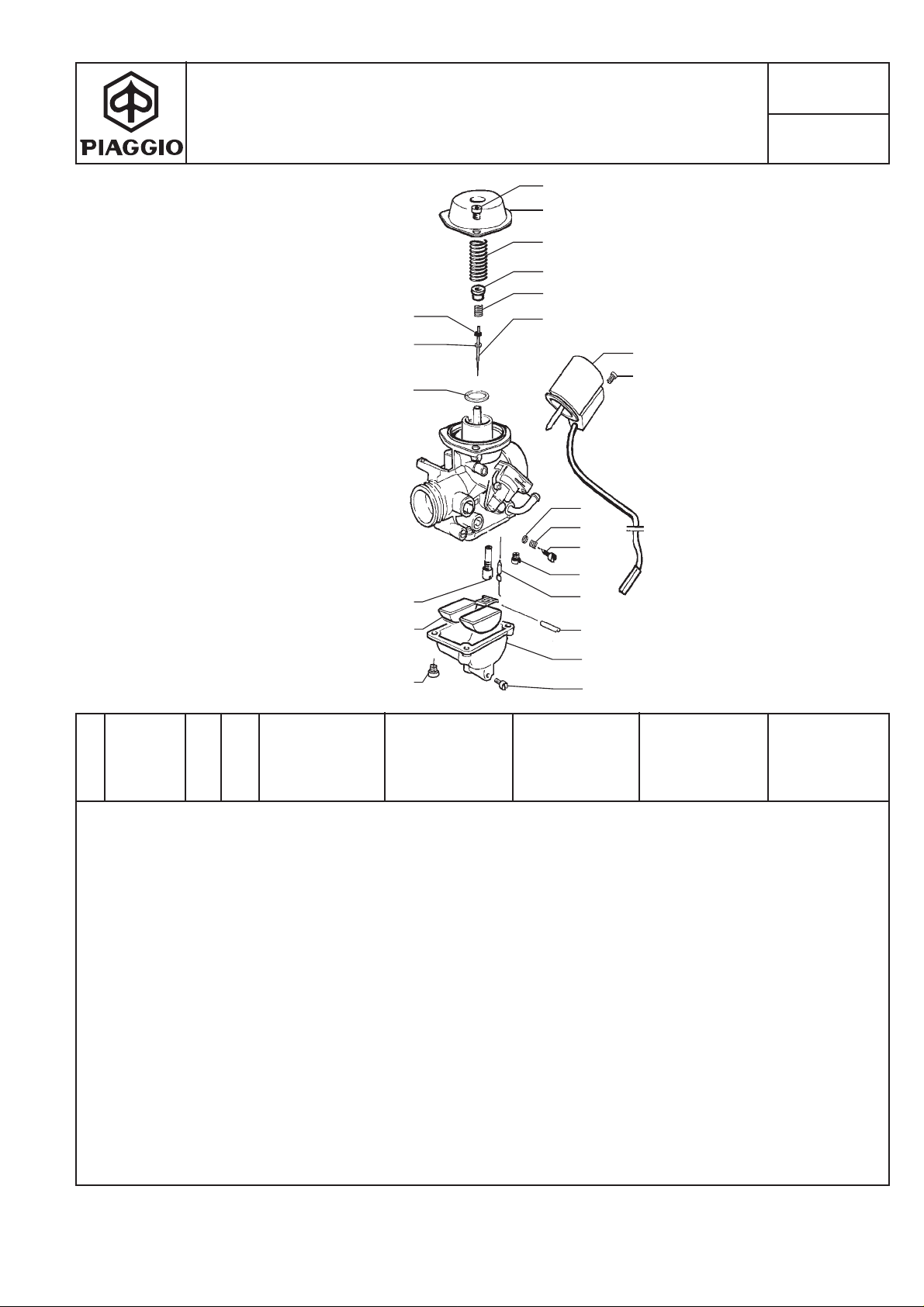

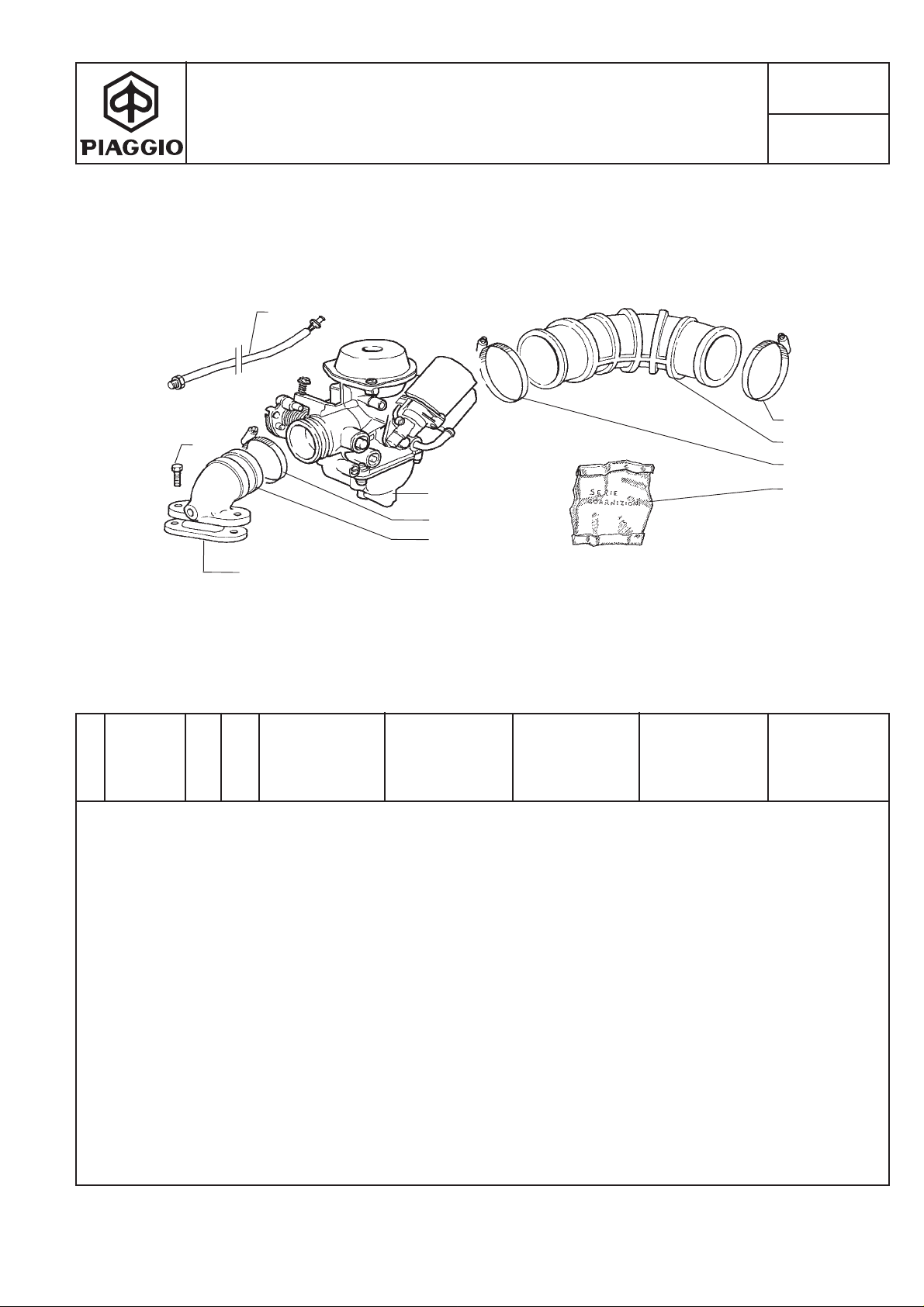

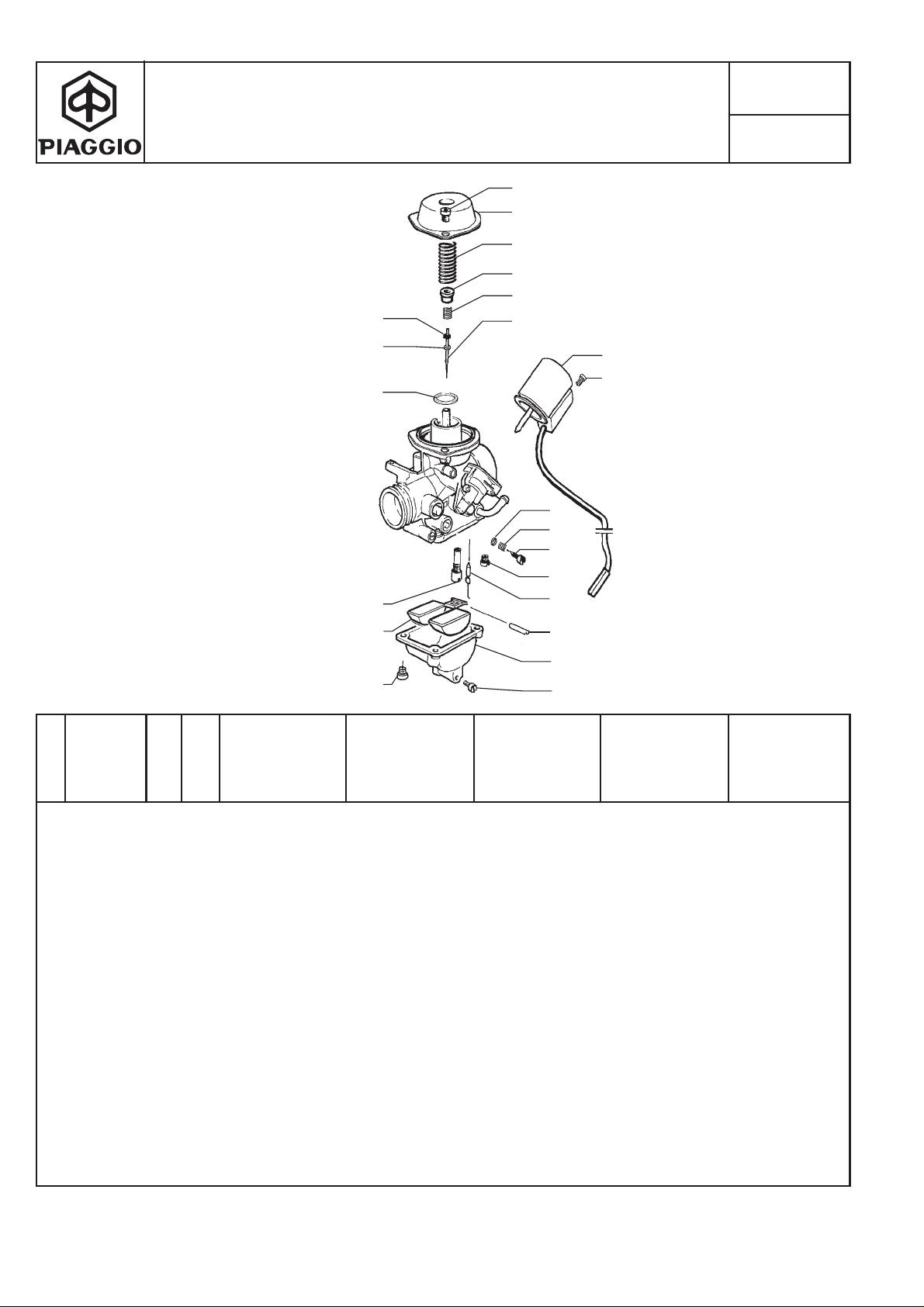

CARBURATORE - CARBURATEUR - CARBURETTOR - VERGASER - CARBURADOR

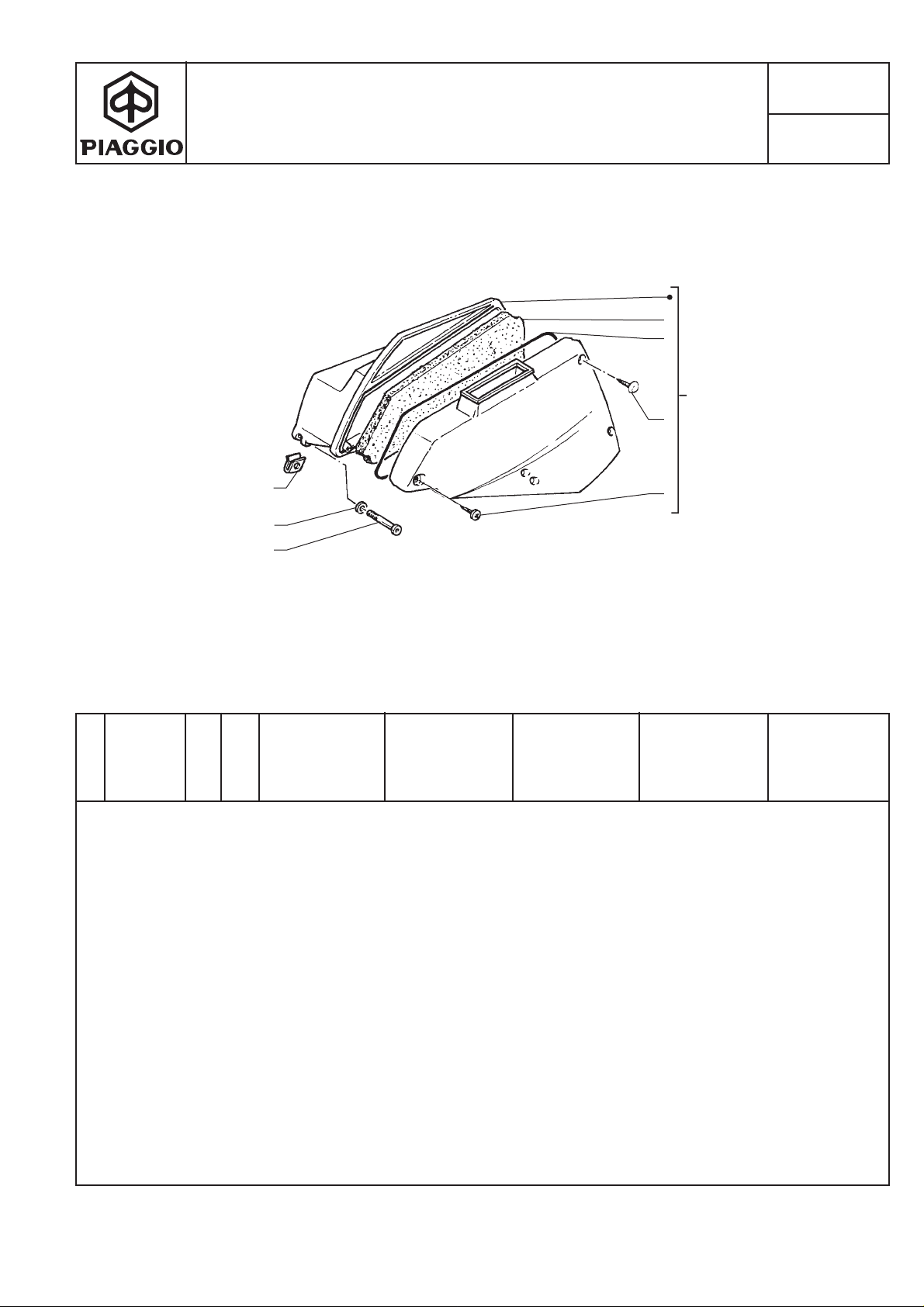

DEPURATORE - FILTRE À AIR - AIR CLEANER - LUFTFILTER - FILTRO DE AIRE

T. 22 :

T. 23 :

T. 24 :

T. 25 :

T. 26 :

T. 27 :

T. 28 :

Pag. 48

Pag. 49

Pag. 50/53

Pag. 54

Pag. 55/57

Pag. 58/59

Pag. 60

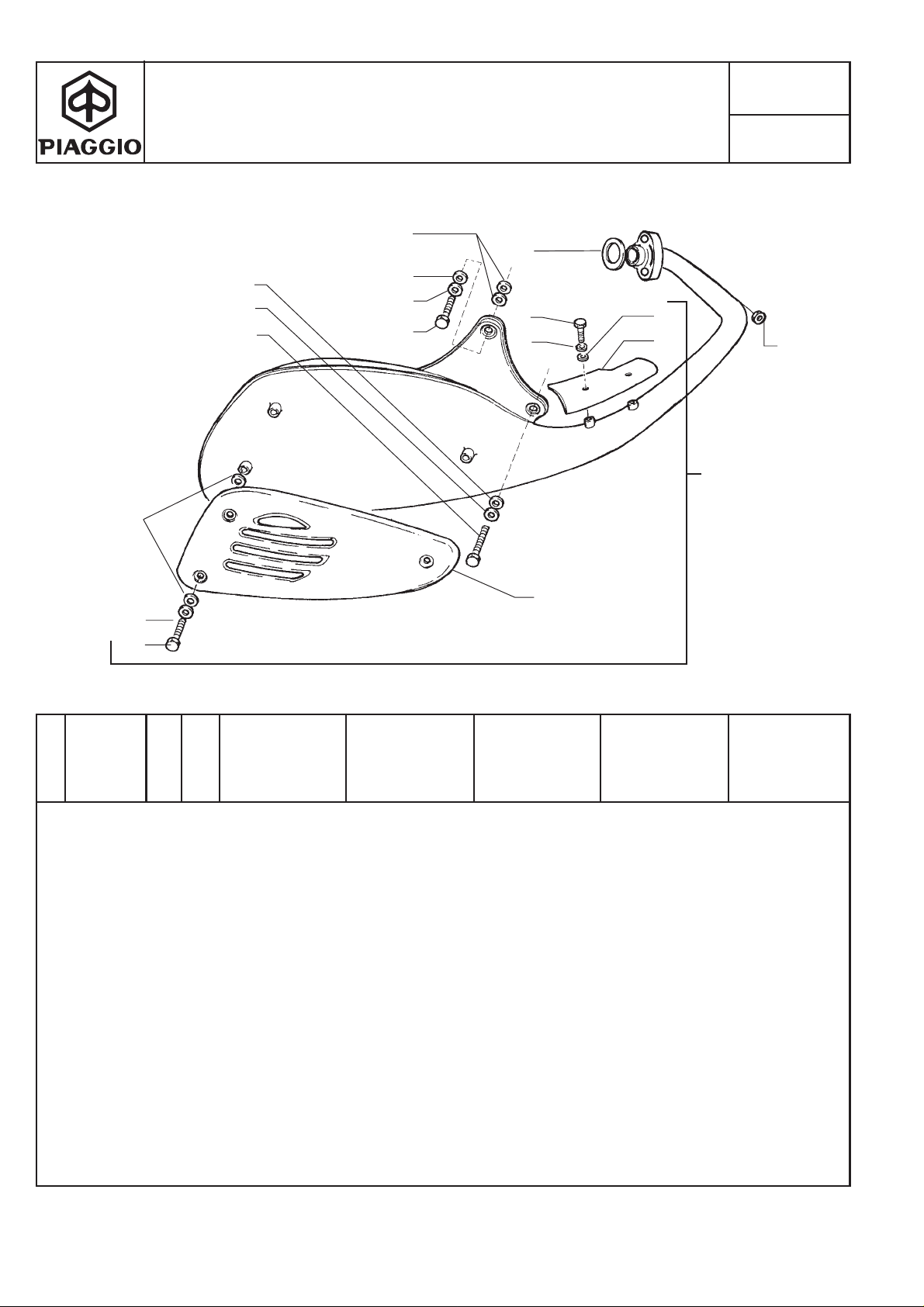

MARMITTA - SILENCIEUX - SILENCER - AUSPUFFTOPF - SILENCIADOR

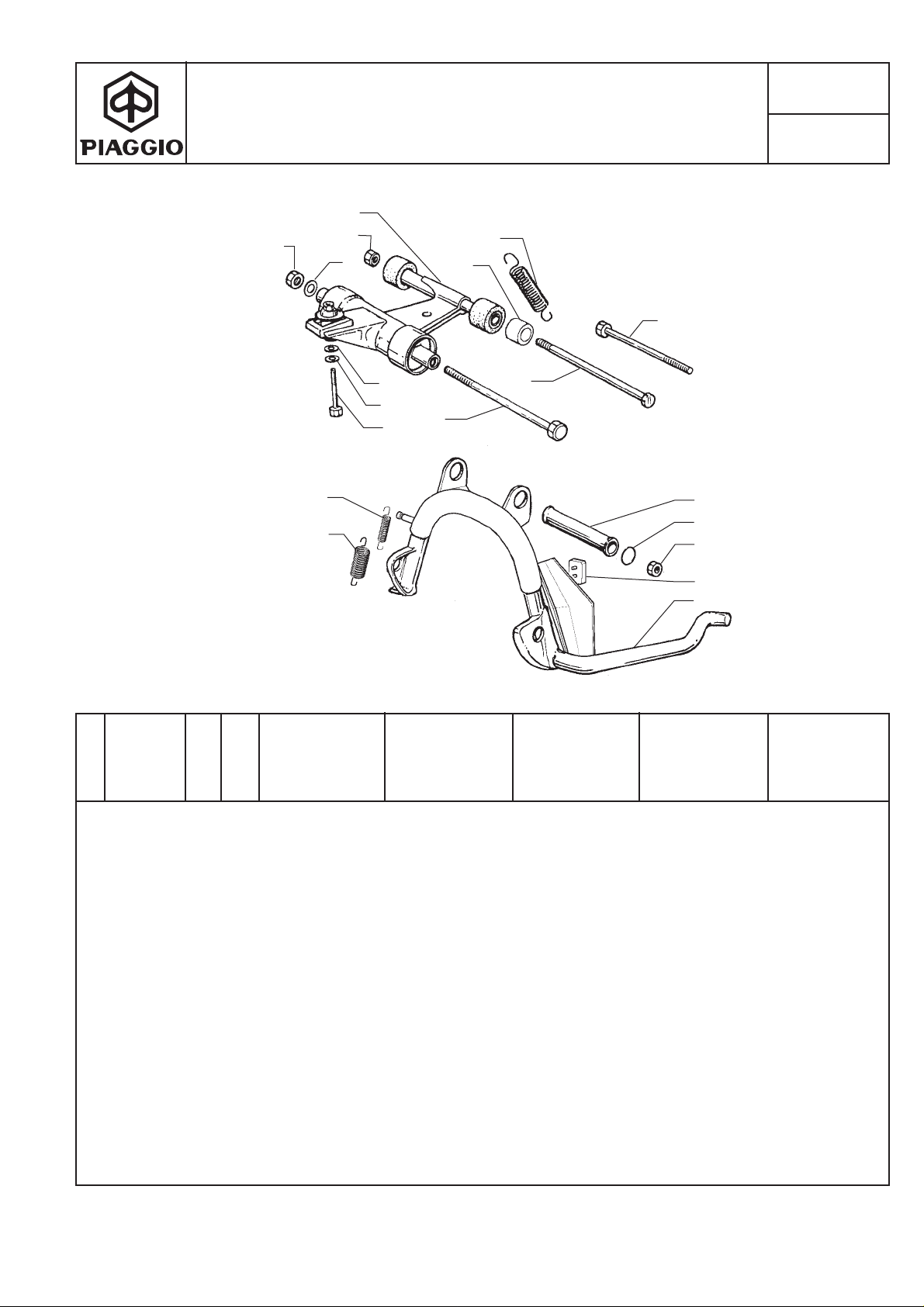

CAVALLETTO-BRACCIO OSCILLANTE - BEQUILLE-BRAS OSCILLANT - CENTRAL STANDSWINGING ARM - KIPPSTÄNDER-SCHWINGARM - CABALLETE-BRAZO OSCILANTE

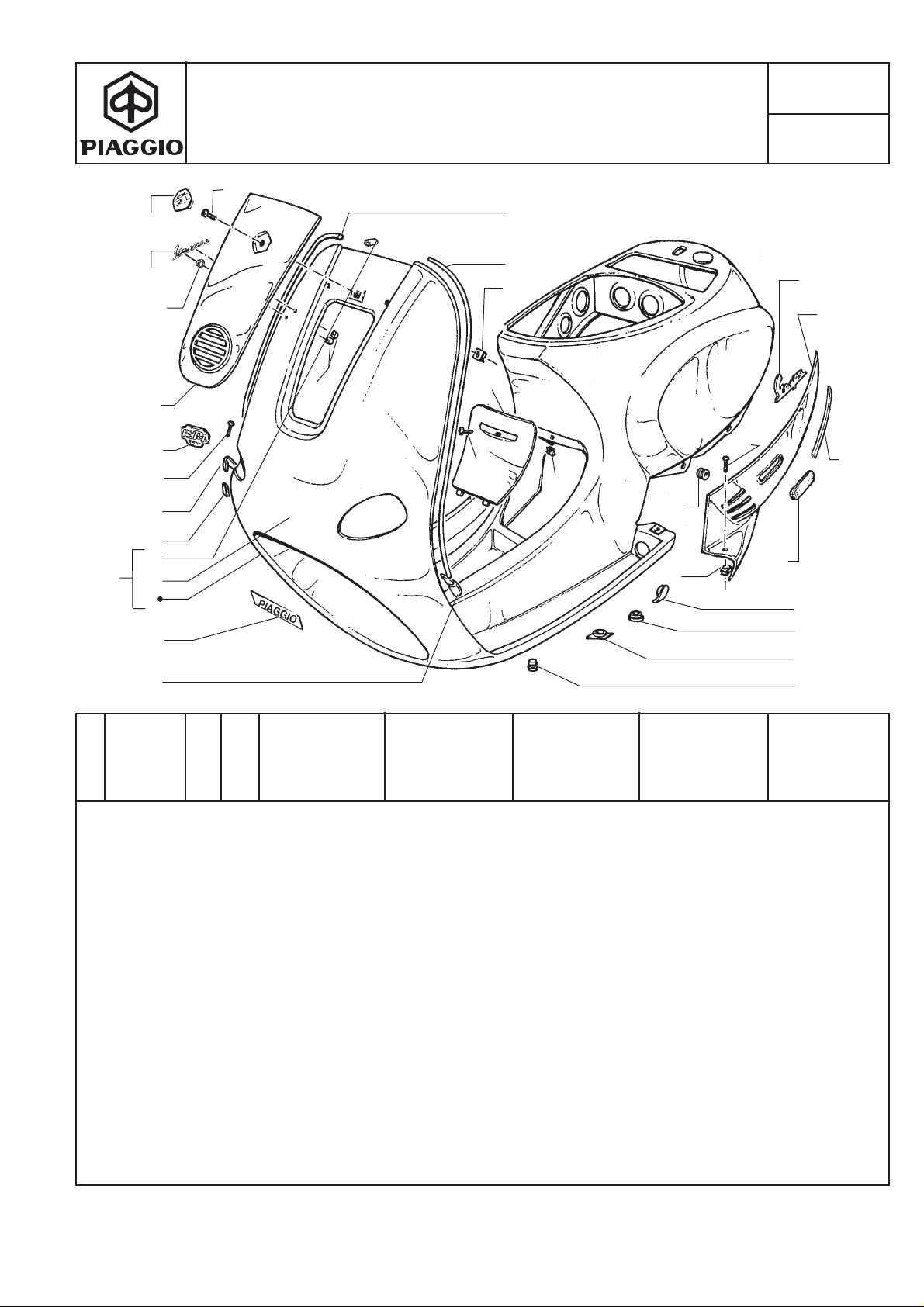

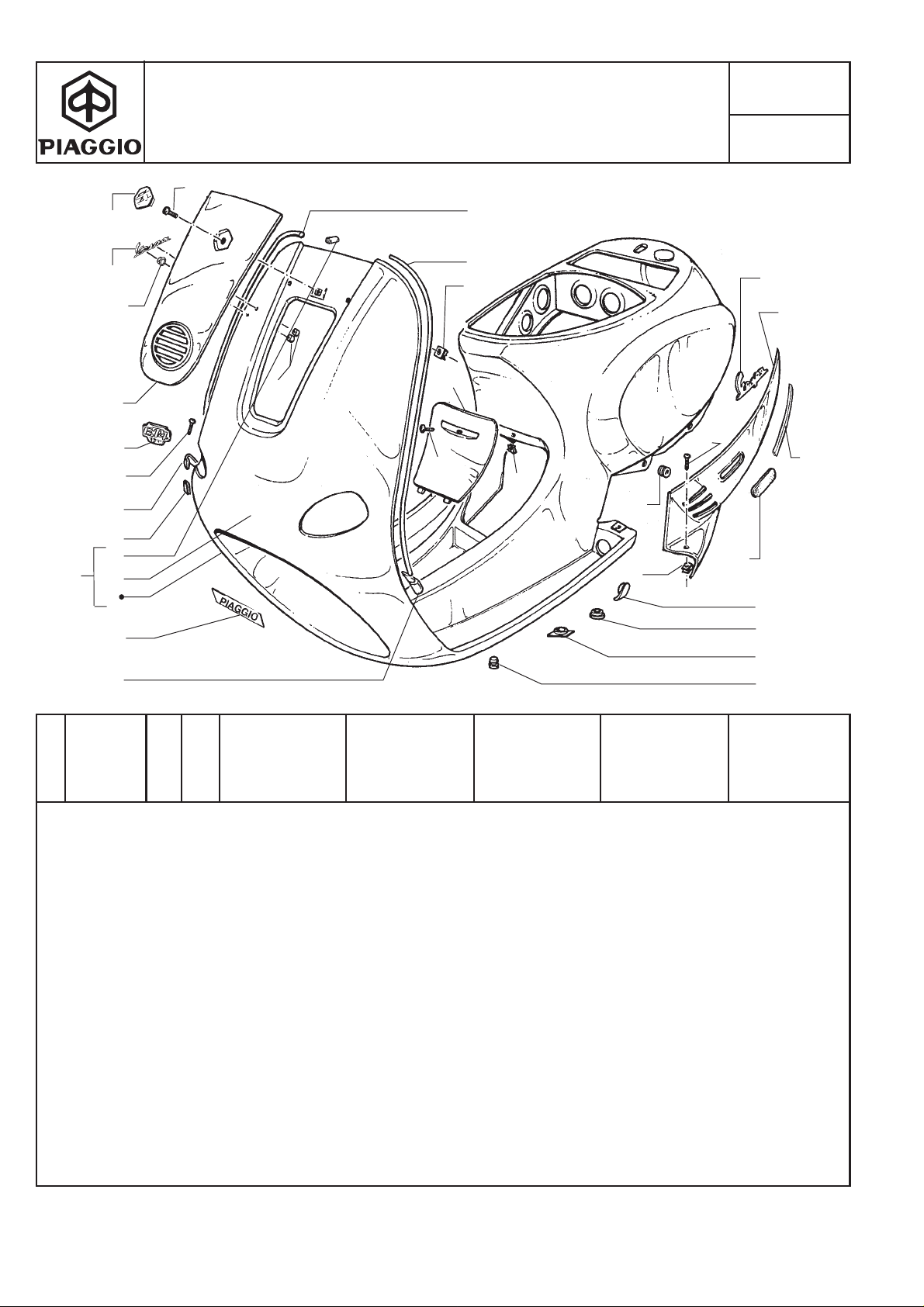

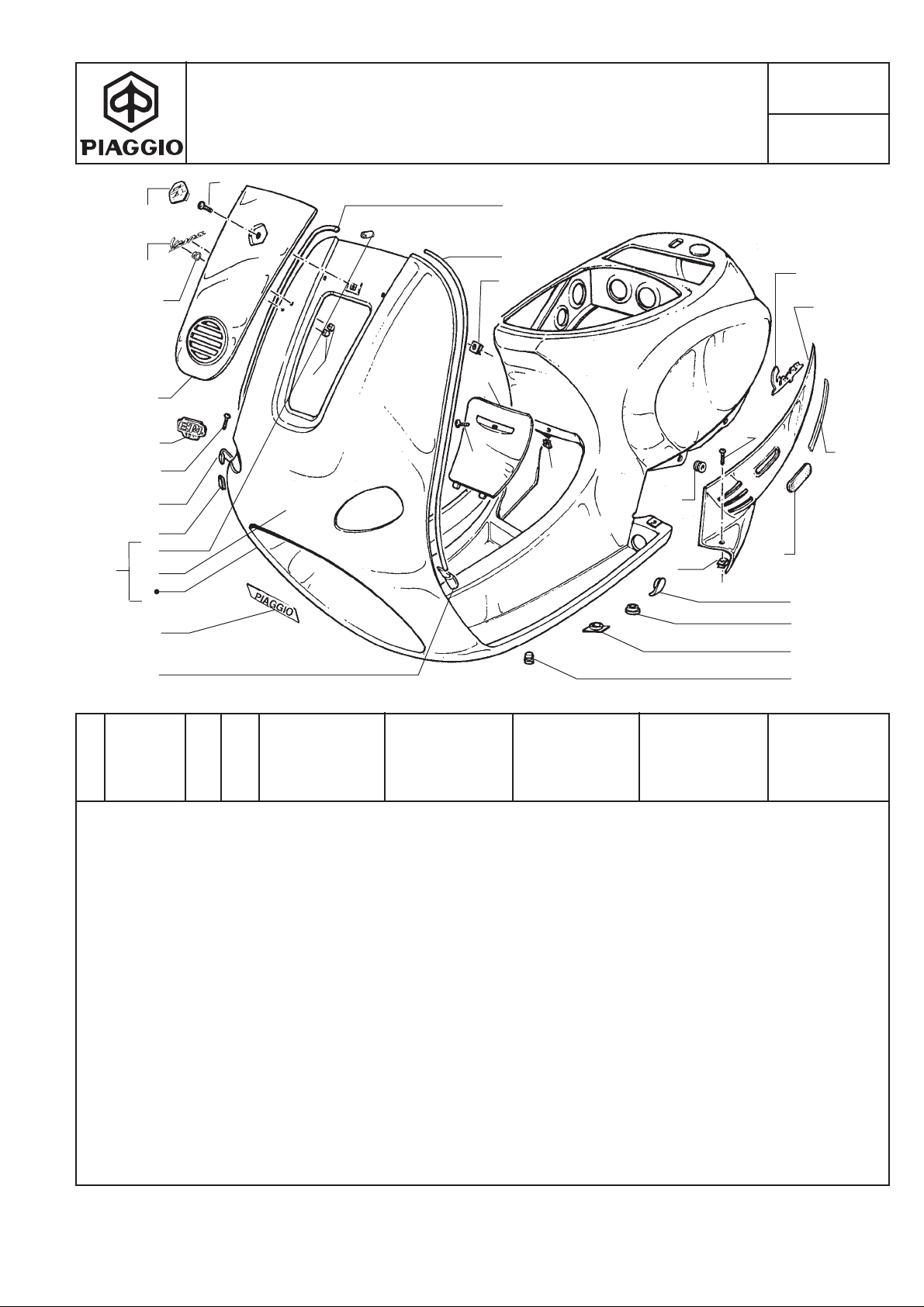

TELAIO - CHASSIS - CHASSIS - RAHMEN - CHASIS

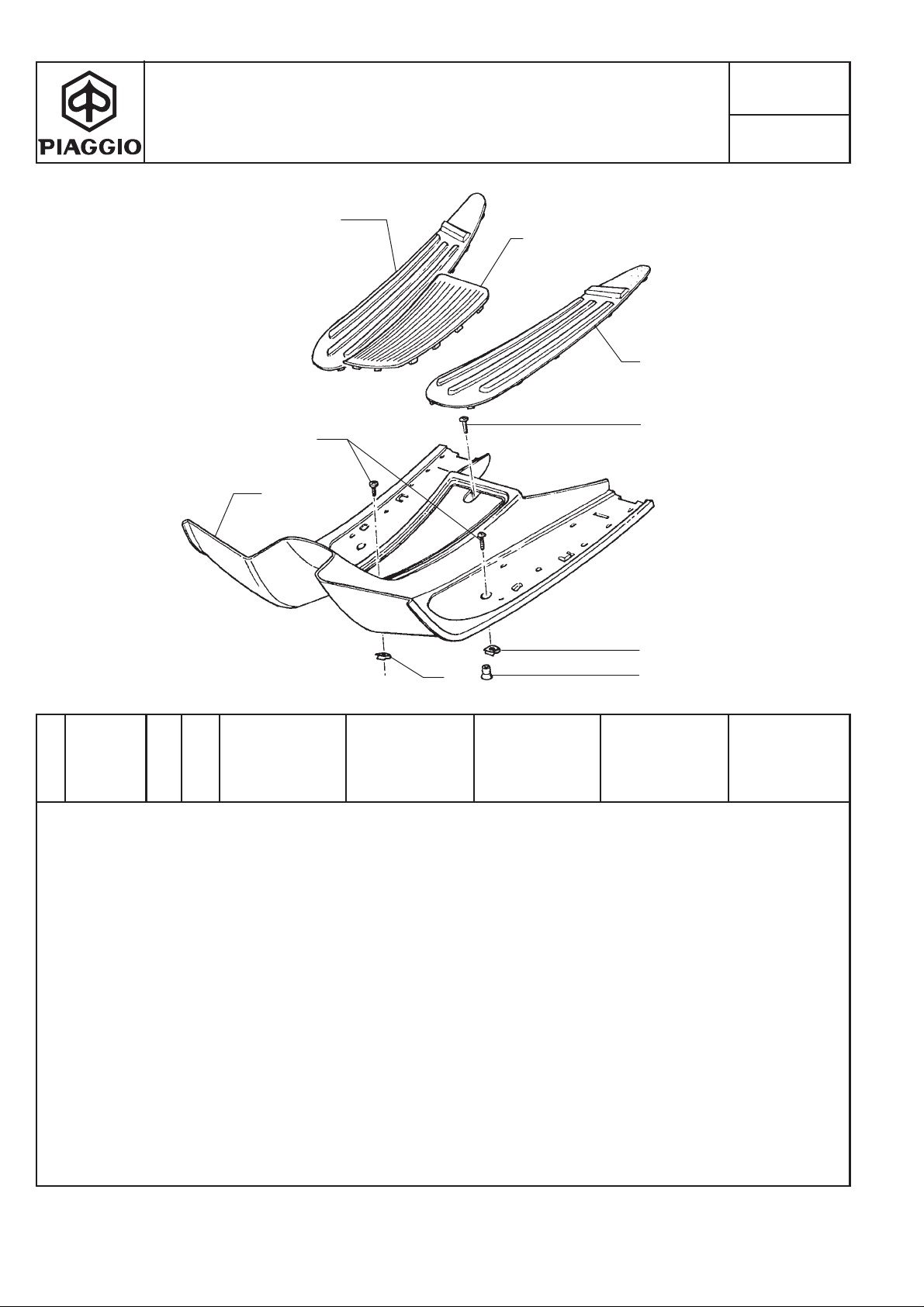

PEDANA-TAPPETINI - REPOSE-PIEDS-TAPIS - FOOTREST-RUBBER MATS - FUßBLECHFUßMATTE - ESTRIBO-ALFOMBRILLAS

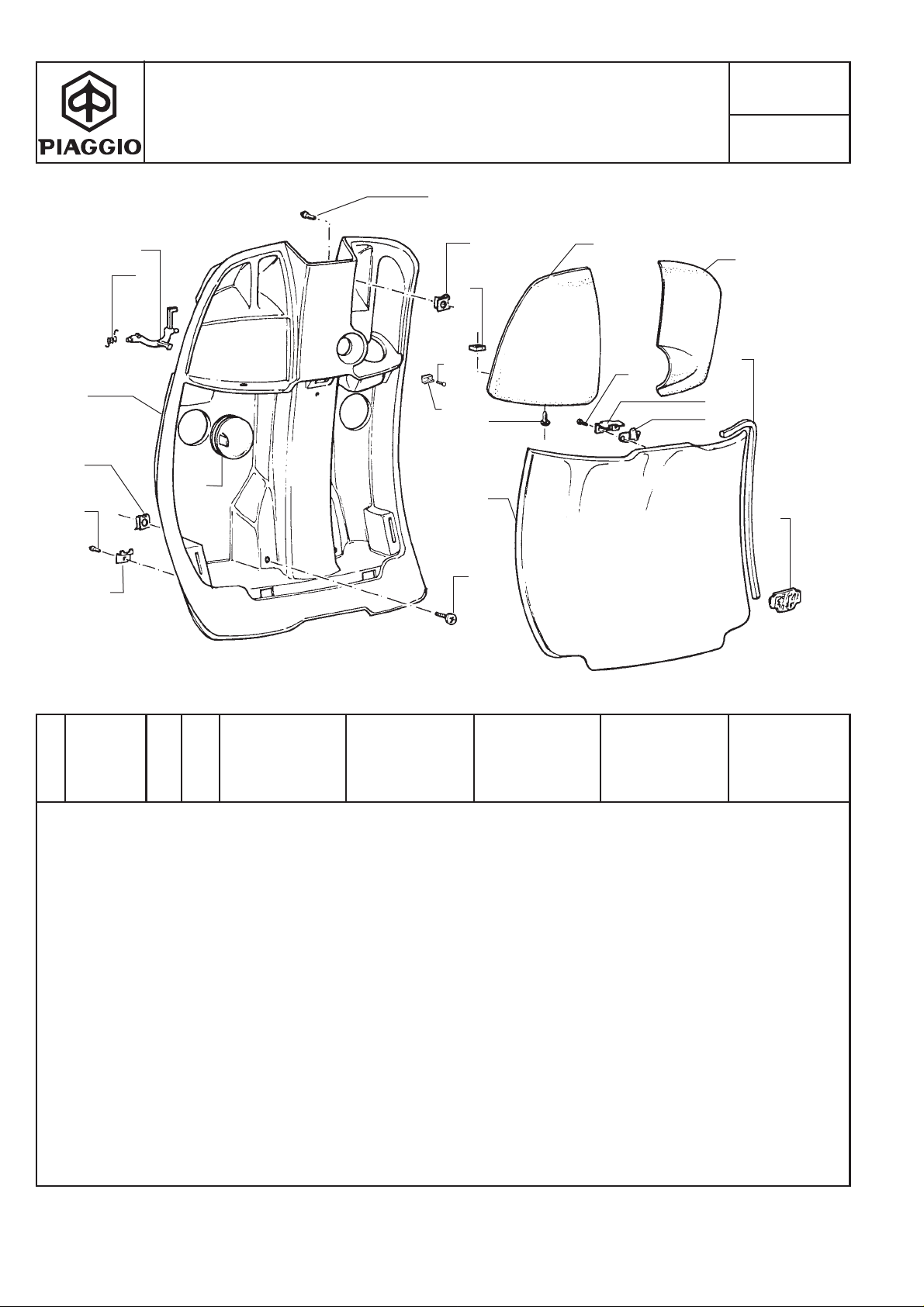

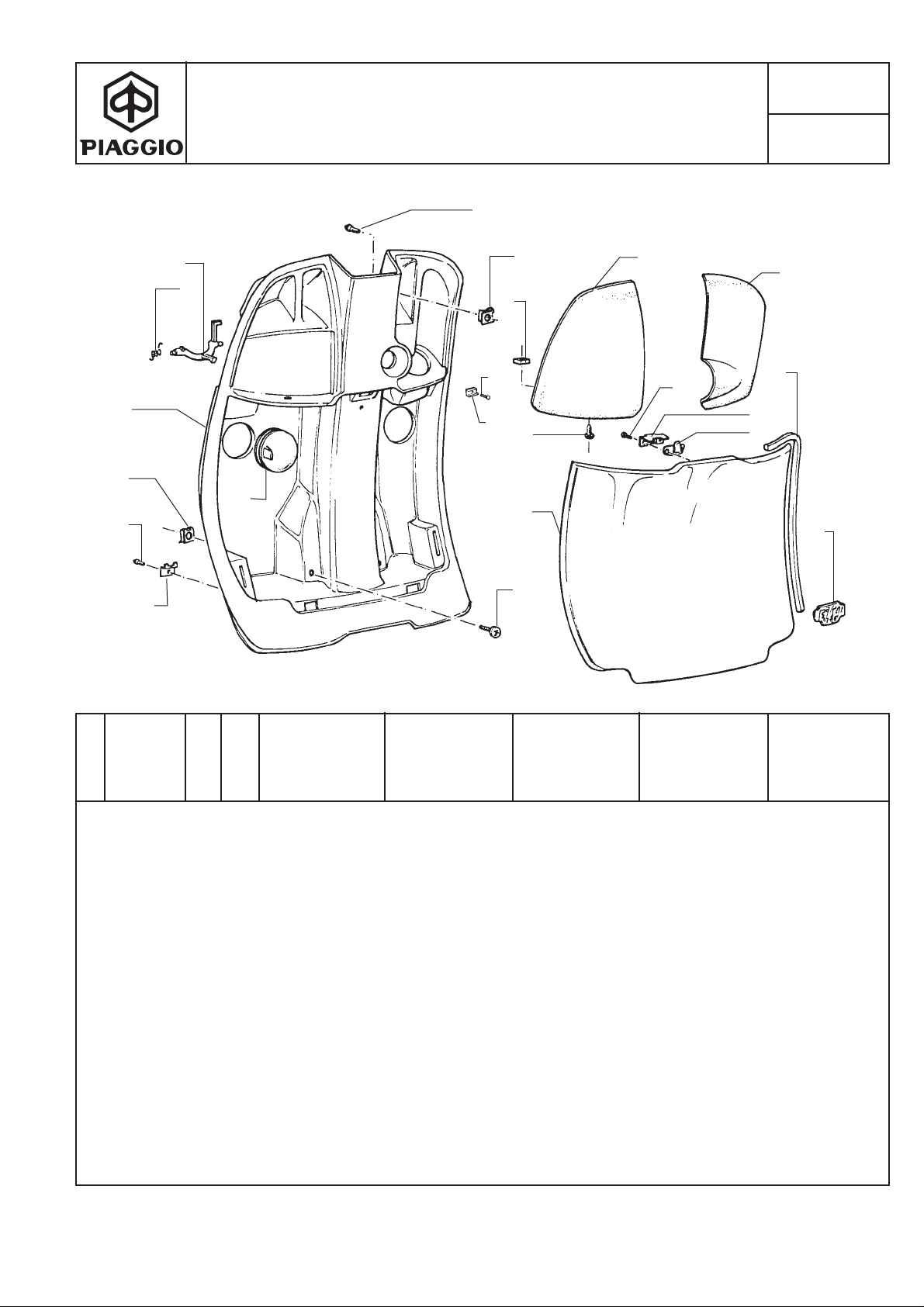

BAULETTO ANTERIORE - COFFRE A L'AVANT - FRONT GLOVE COMPARTMENT - VORDERES GEPÄCKFACH - MALETA DELANTERA

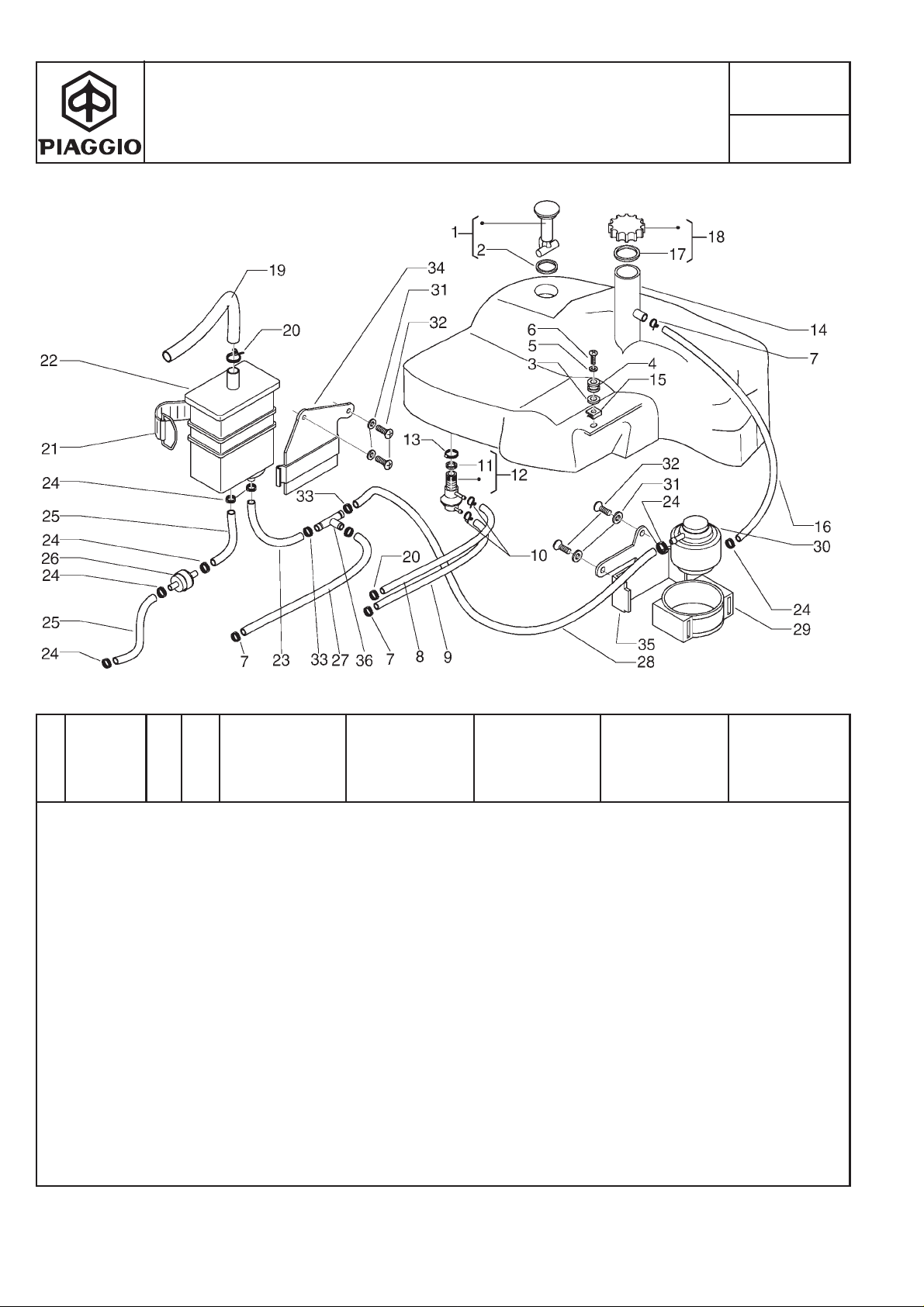

SERBATOIO CARBURANTE-GRUPPO CANISTER - RESERVOIR-ENSEMBLE CANISTER - FUEL TANK-CANISTER UNIT - KRAFTSTOFFTANK-CANISTER GRUPPE - DEPOSITO CARBURANTEGRUPO CANISTER

PORTACASCO - PORTE-CASQUE - CASE-HELMET - STURZHELMBEHÄLTER - PORTA-CASCO

T. 29 :

Pag. 61

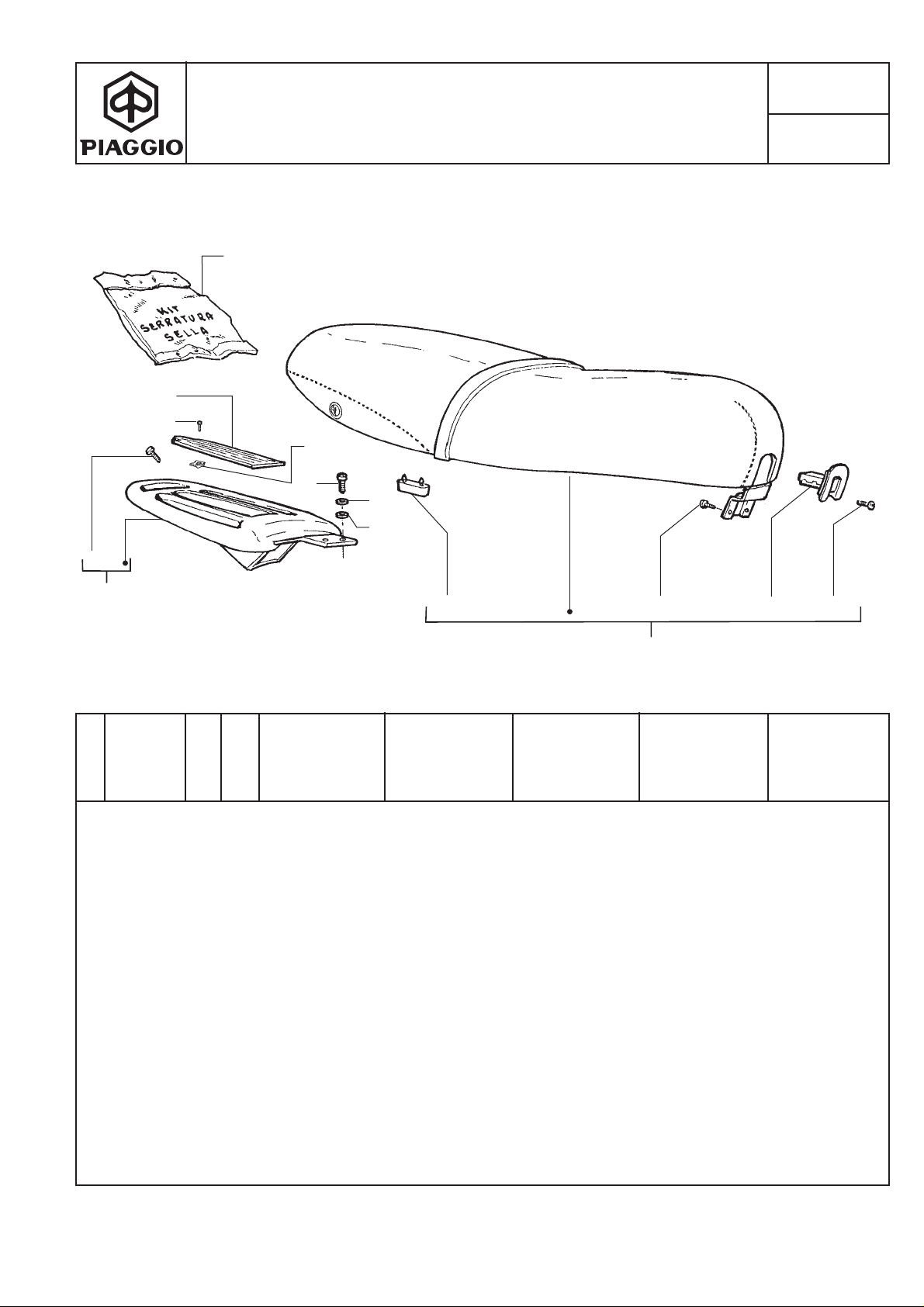

SELLA - SELLE - SADDLE - SATTEL - SILLIN

7

INDICE PER LA RICERCA E LA CONSULTAZIONE DELLE TAVOLE TABLES DES MATIERES POUR LA RECHER. ET LA CONSULT. DES TABLES SUMMARY FOR THE SEARCH AND REFERENCE OF THE TABLES ZUSAMMENFASSUNG FÜR DIE SUCHE UND KONSULTIERUNG DER TAFELN INDICE PARA LA BUSCA Y CONSULTACION DE LAS TABLAS

ZAPM 19000

T. 30 :

T. 31 :

T. 32 :

T. 33 :

T. 34 :

T. 35 :

T. 36 :

Pag. 62

Pag. 63

Pag. 64/65

Pag. 66

Pag. 67/68

Pag. 69

Pag. 70/71

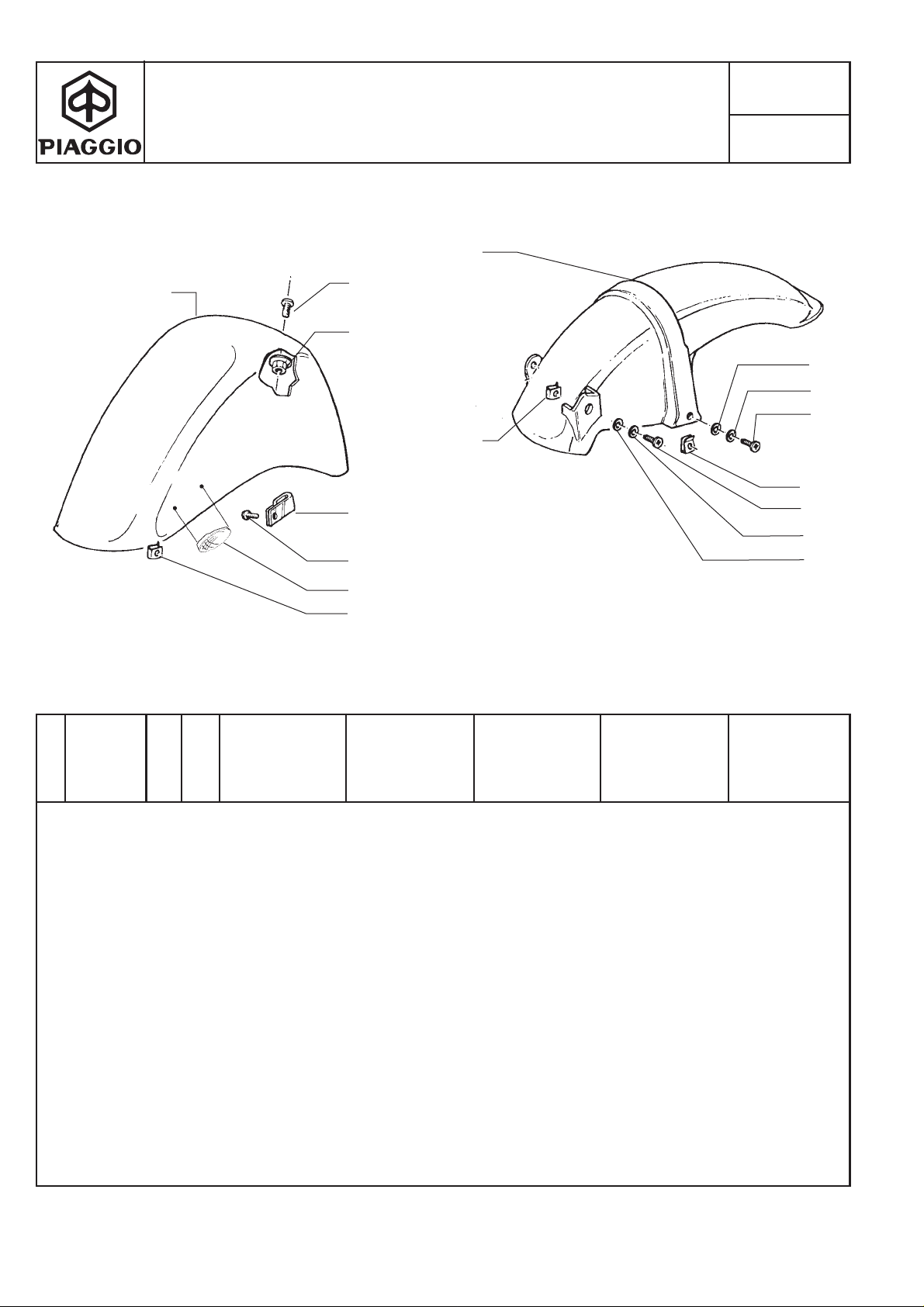

PARAFANGO ANT. E POST. - GARDE BOUE AV. ET AR. - FRONT AND REAR MUDGUARD VORDERKOTFLÜGEL - HINTERKOTFLÜGEL - GUARDABARROS DEL. Y TRAS.

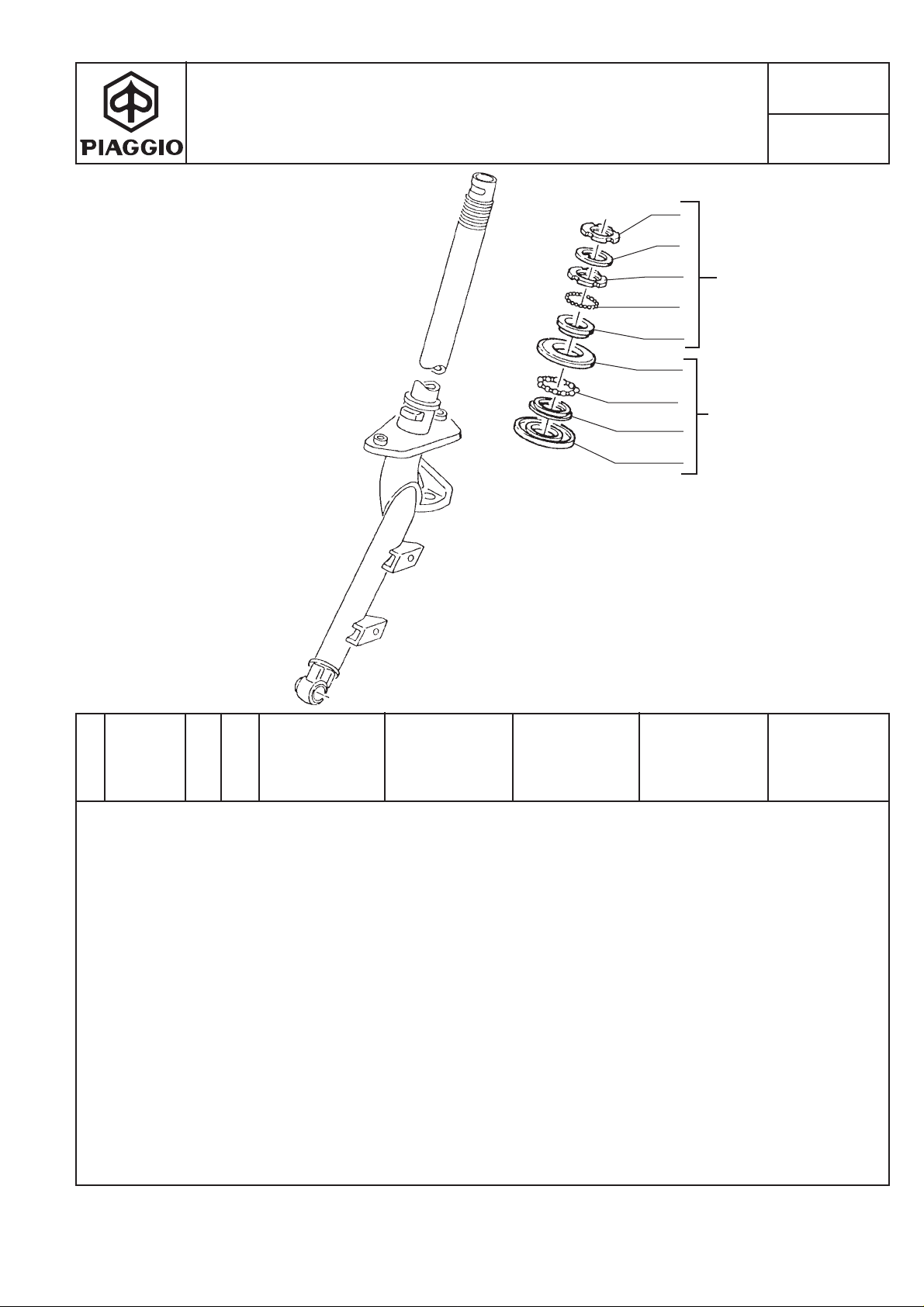

RALLE STERZO - SIEGES DIRECTION - STEERING BEARING BALL TRACKS - LAGERRUNGEN STEUERROHR - COJINETES DE DIRECCION

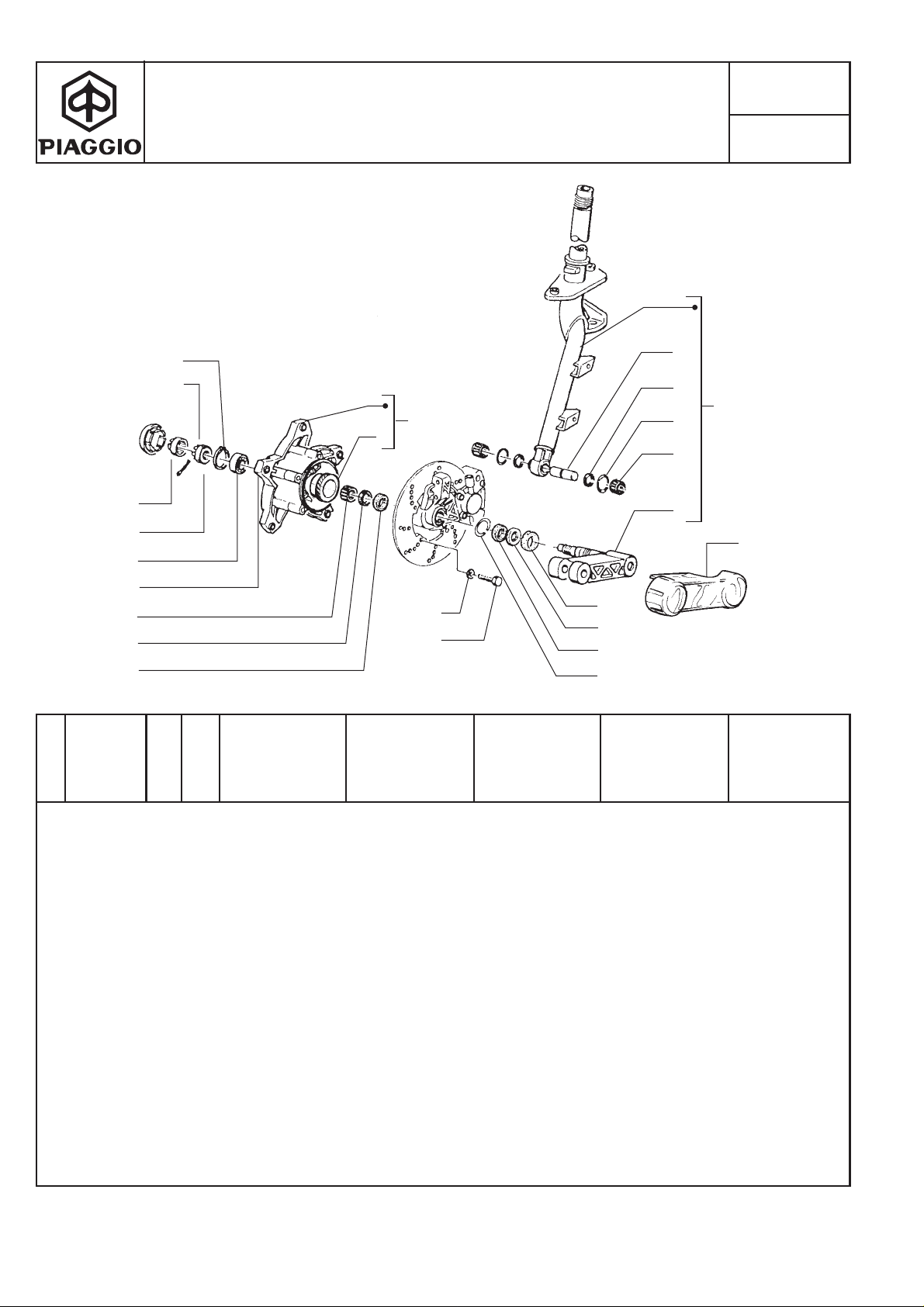

STERZO-FRENO A DISCO - DIRECTION-FREIN A DISQUE - STEERING COLUMN-DISC BRAKE STEUER-SCHEIBENBREMSE - DIRECCION-FRENO DE DISCO

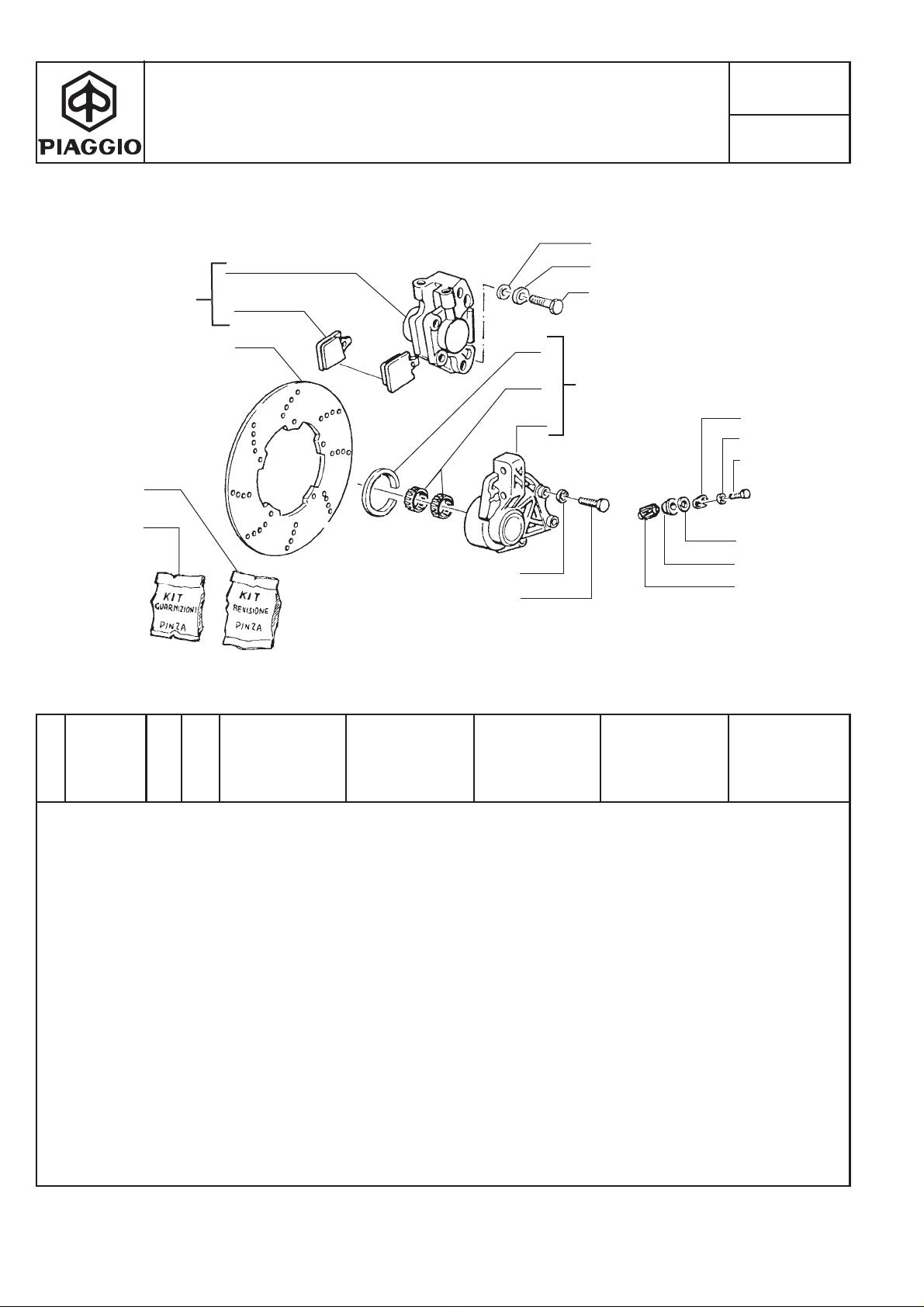

PINZA FRENO DISCO - ETRIER FREIN A DISQUE - DISC BRAKE CALIPER - BREMSZANGE SCHEIBE - PINZA FRENO DE DISCO

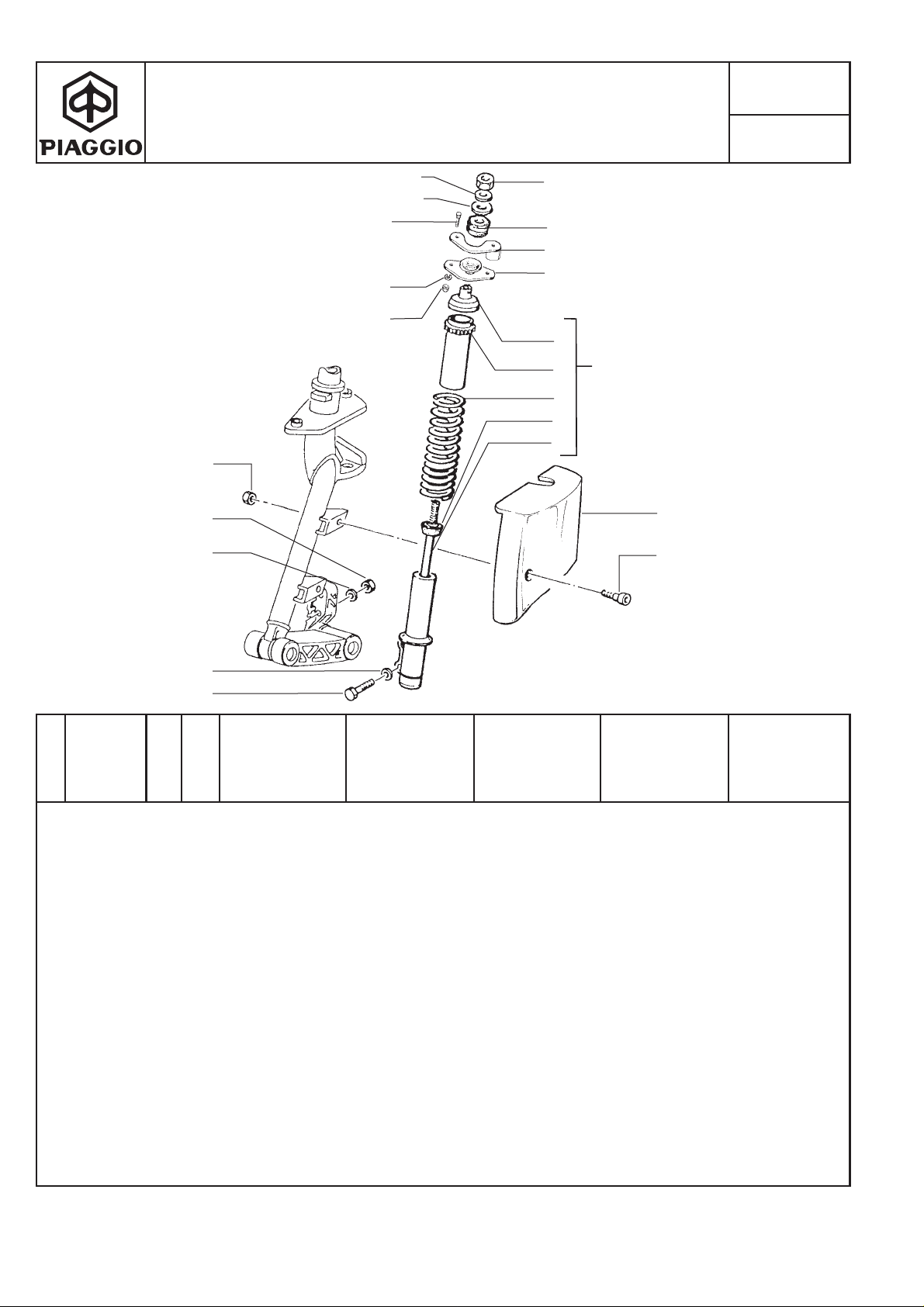

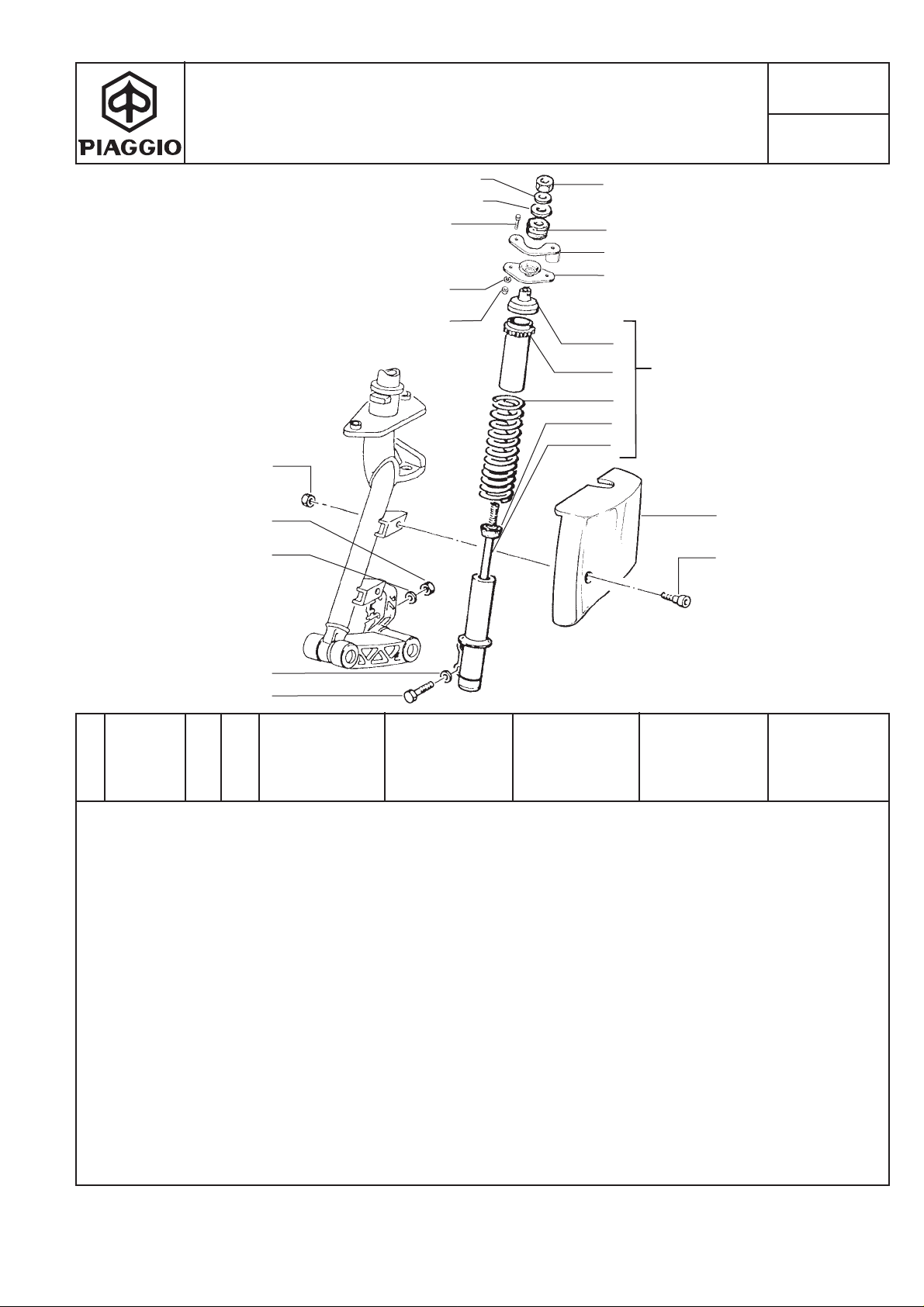

COPERTURA AMMORTIZZATORE ANTERIORE - COUVERTURE AMORTISSEUR AV. - FR. DAMPER COVER - ABDECKUNG VORDERER STOßDÄMPFER - CUBIERTA AMORTIGUADOR DELANTERO

AMMORTIZZATORE POSTERIORE - AMORTISSEUR AR. - REAR DAMPER - HINTERE STOßDÄMPFER - AMORTIGUADOR TRASERO

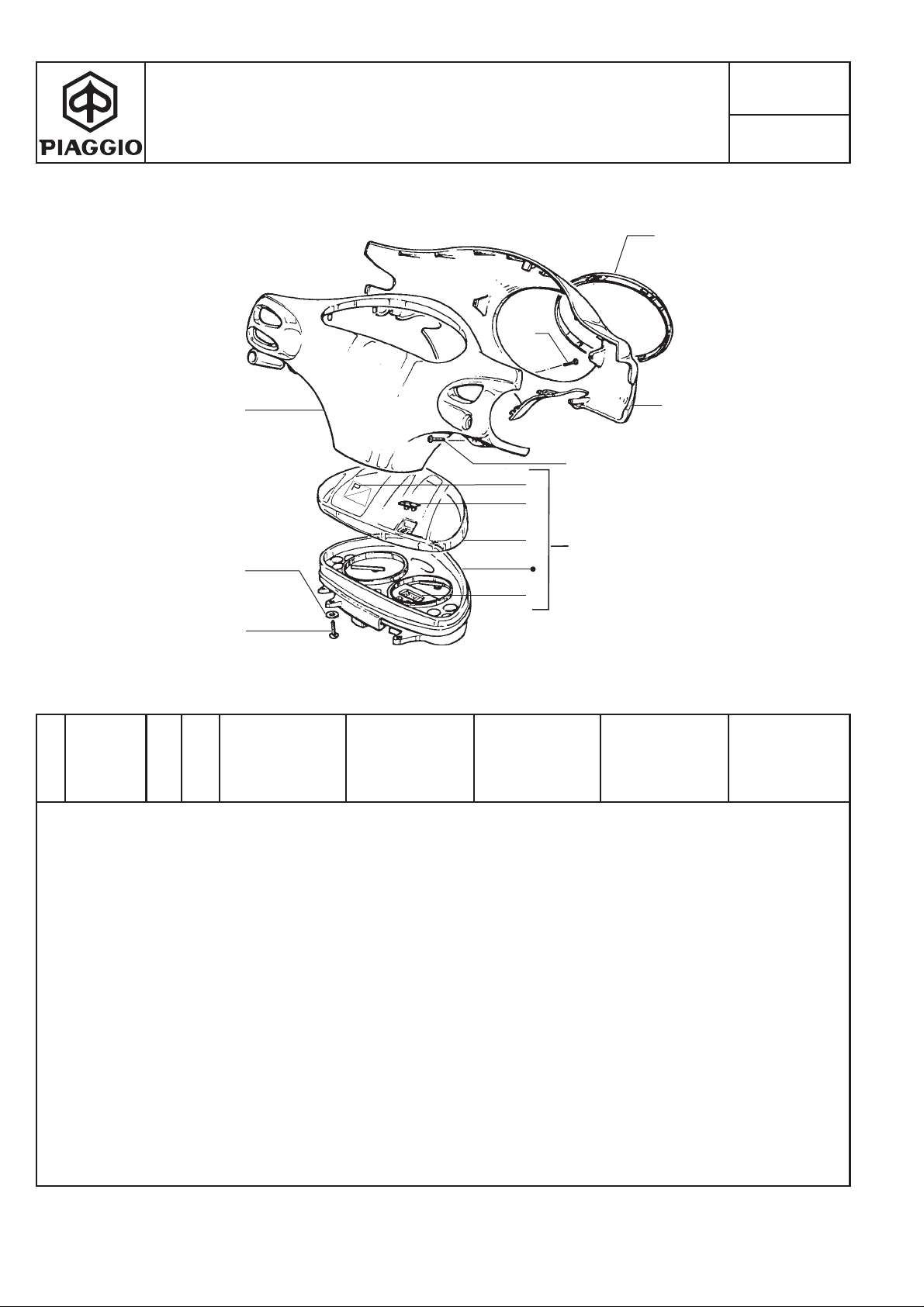

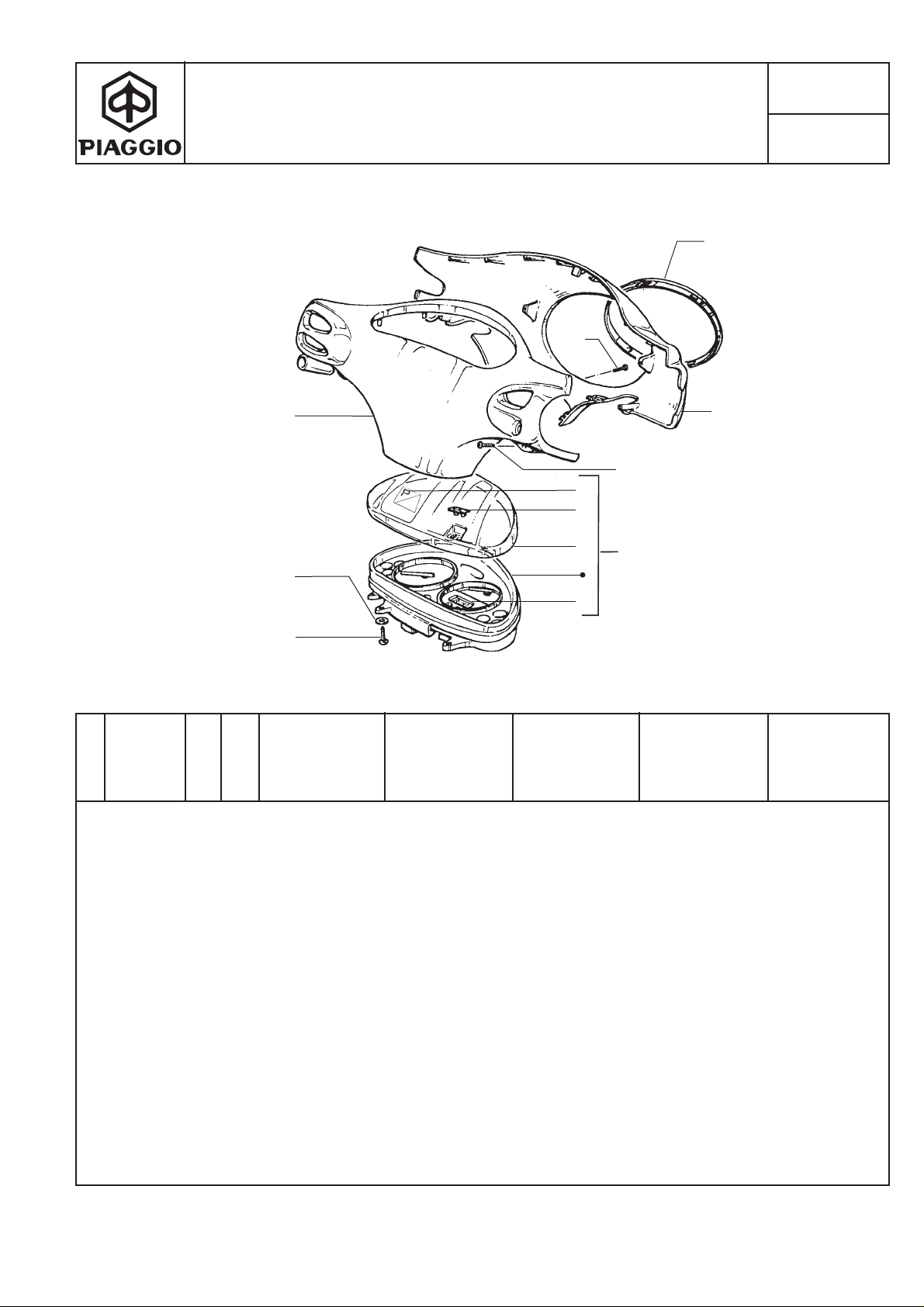

CONTACHILOMETRI-COPERCHI MANUBRIO - COMPTEUR KILOMETRIQUE-COUVERCLES DU GUIDON - SPEEDOMETERS KMS.-HANDLEBAR COVERS - TACHOMETER-LENKERDECKEL CUENTAKM.-TAPAS MANILLAR

T. 37 :

T. 38 :

T. 39 :

T. 40 :

T. 41 :

T. 42 :

T. 43 :

Pag. 72

Pag. 73/74

Pag. 75

Pag. 76

Pag. 77

Pag. 78/79

Pag. 80

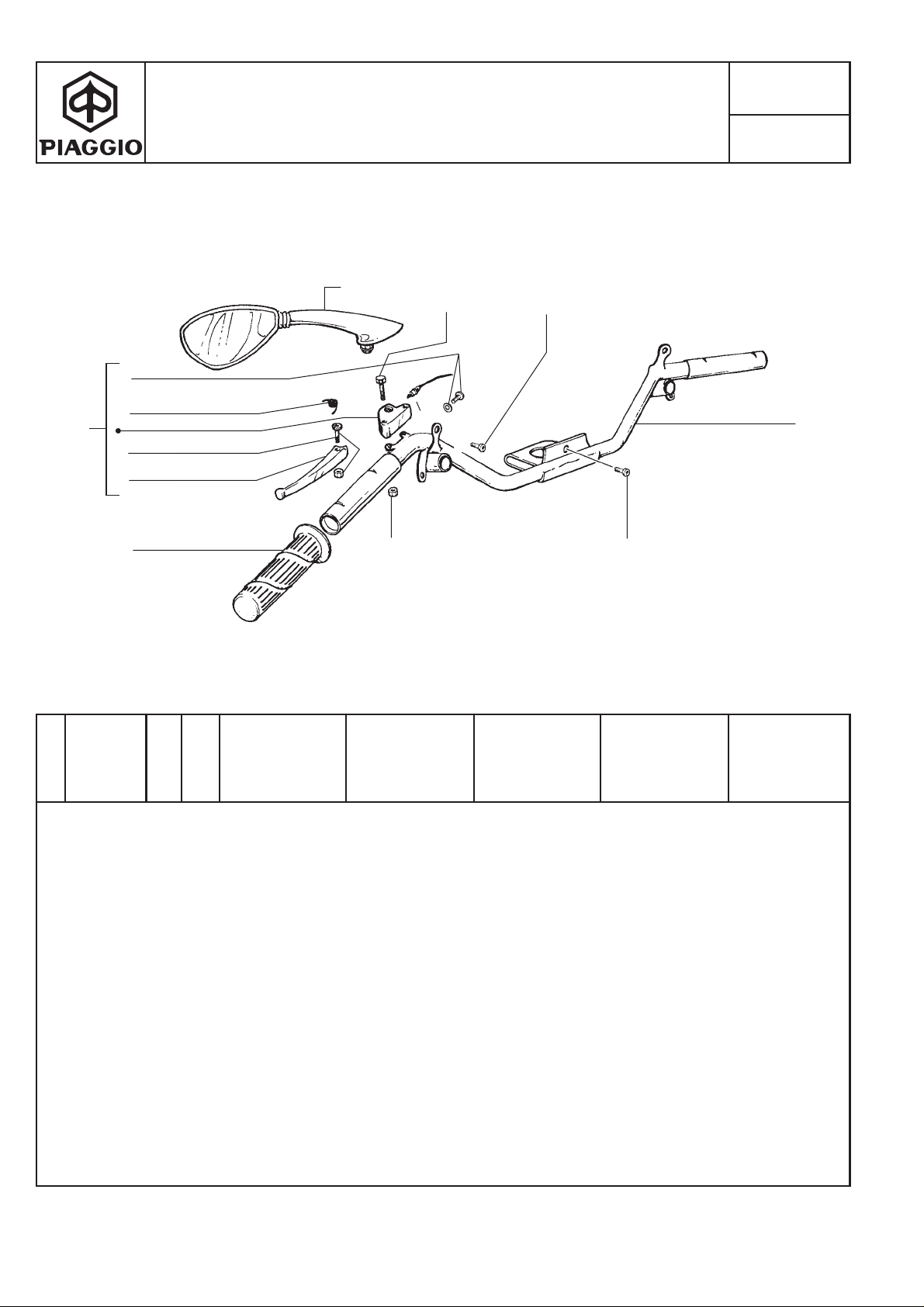

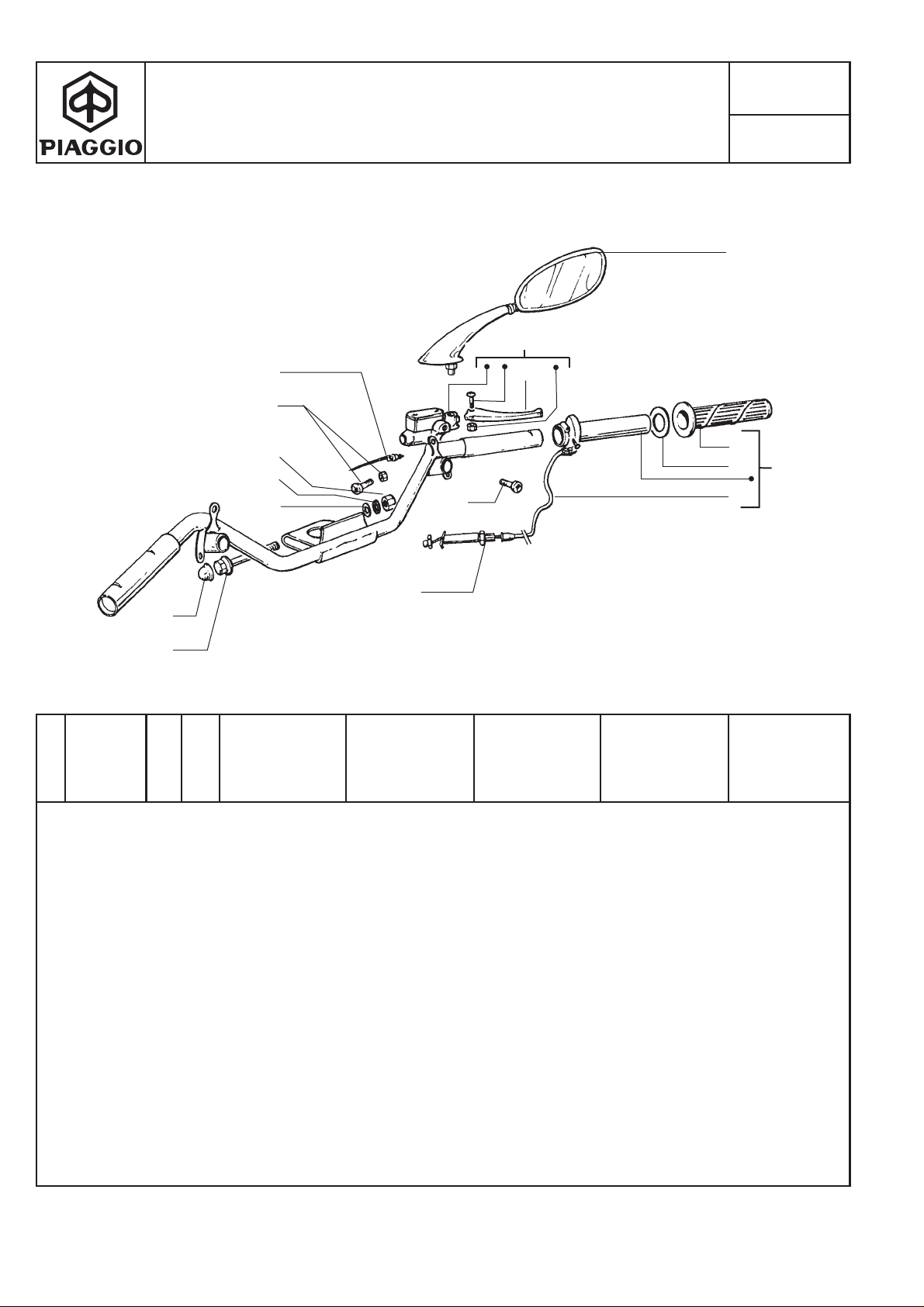

COMPONENTI DEL MANUBRIO - PIECES COMPOSANT LE GUIDON - HANDLEBARS COMPONENT PARTS - LENKER BESTANDTEILE - PIEZAS QUE COMPONEN EL MANILLAR

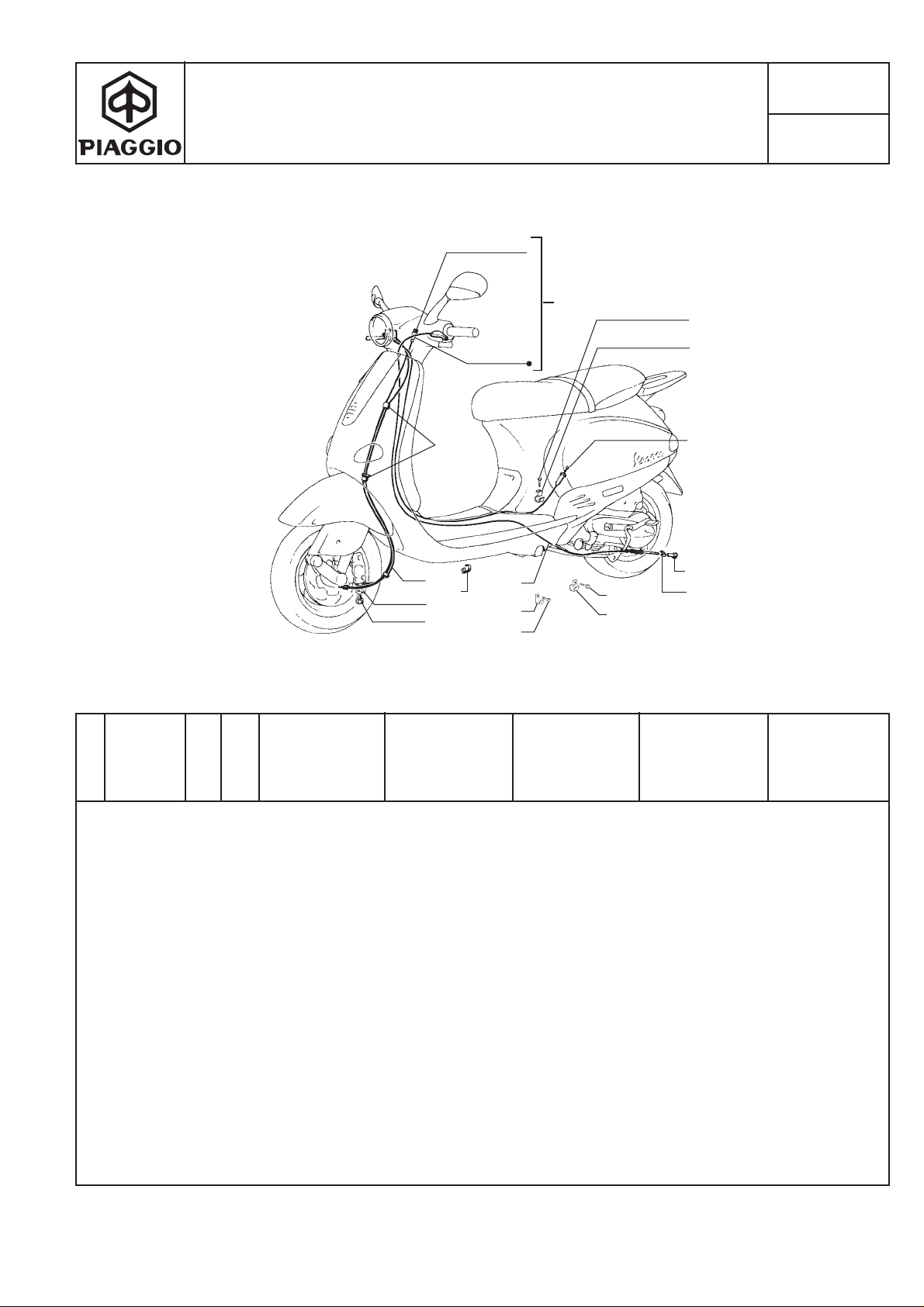

TRASMISSIONI - TRANSMISSIONS - TRANSMISSIONS - BOWDENZÜGE - TRANSMISIONES

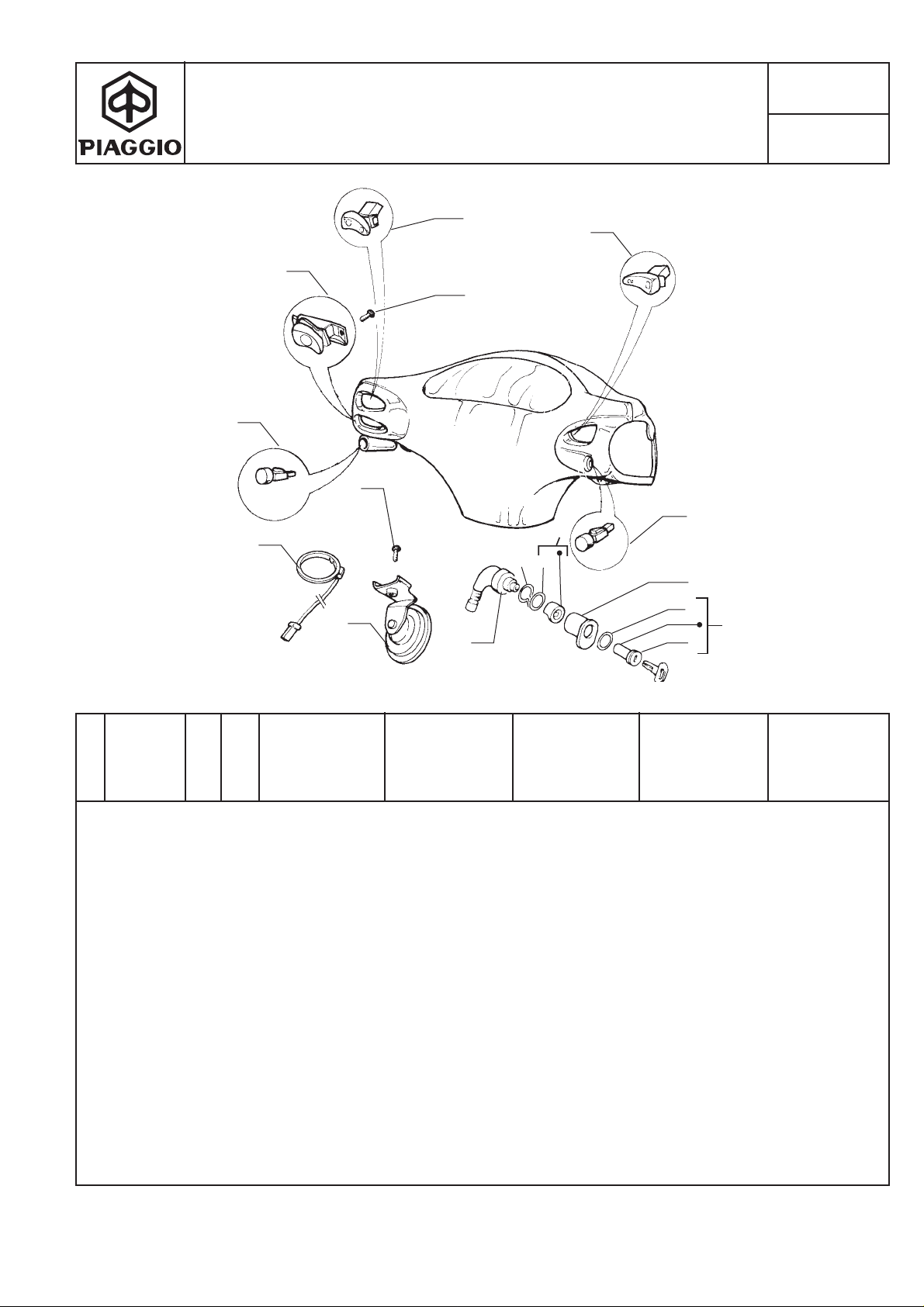

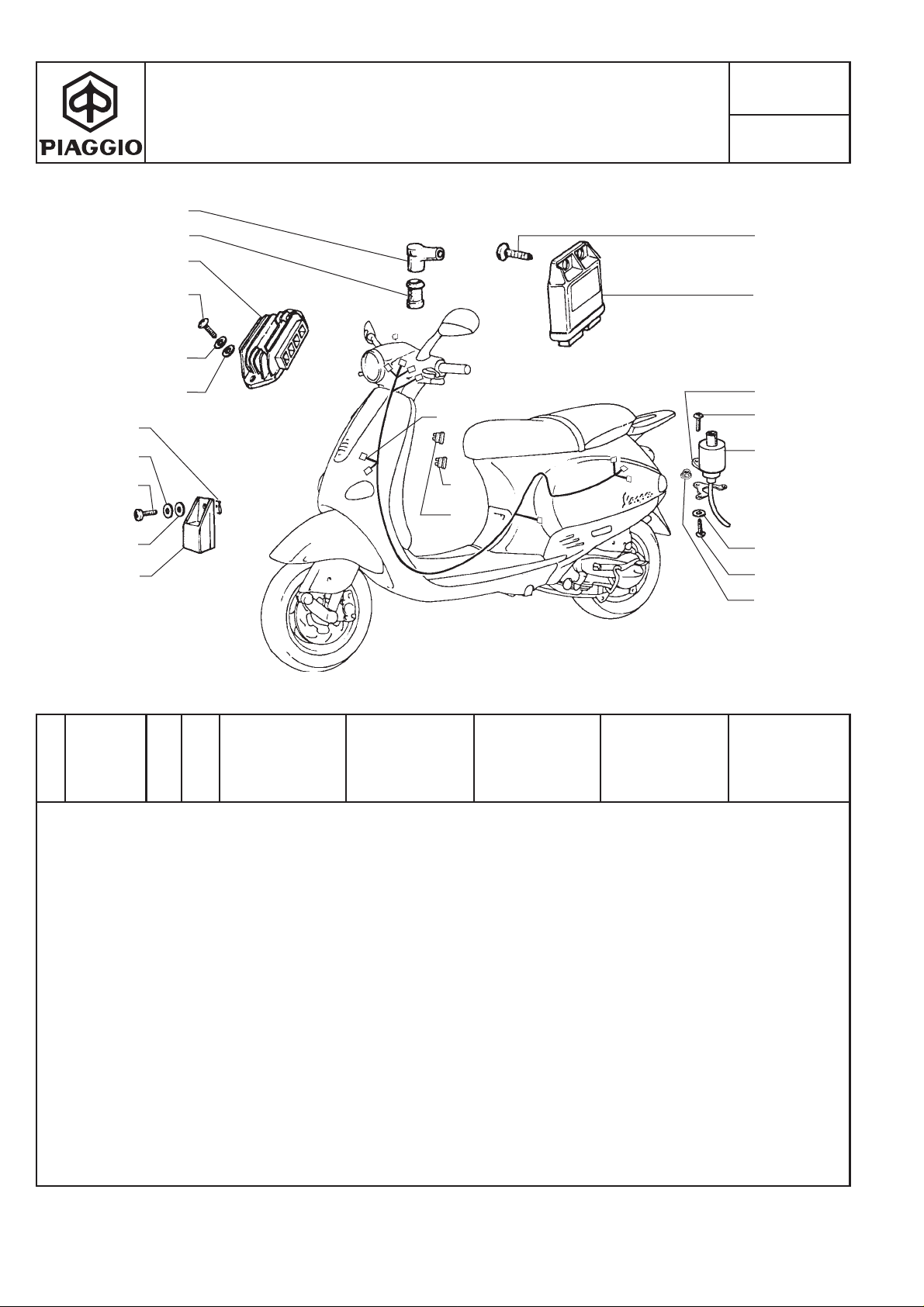

DISPOSITIVI ELETTRICI - DISPOSITIFS ELECTRIQUES - ELECTRICAL DEVICES - ELEKTRISCHE AUSRÜSTUNG - DISPOSITIVOS ELECTRICOS

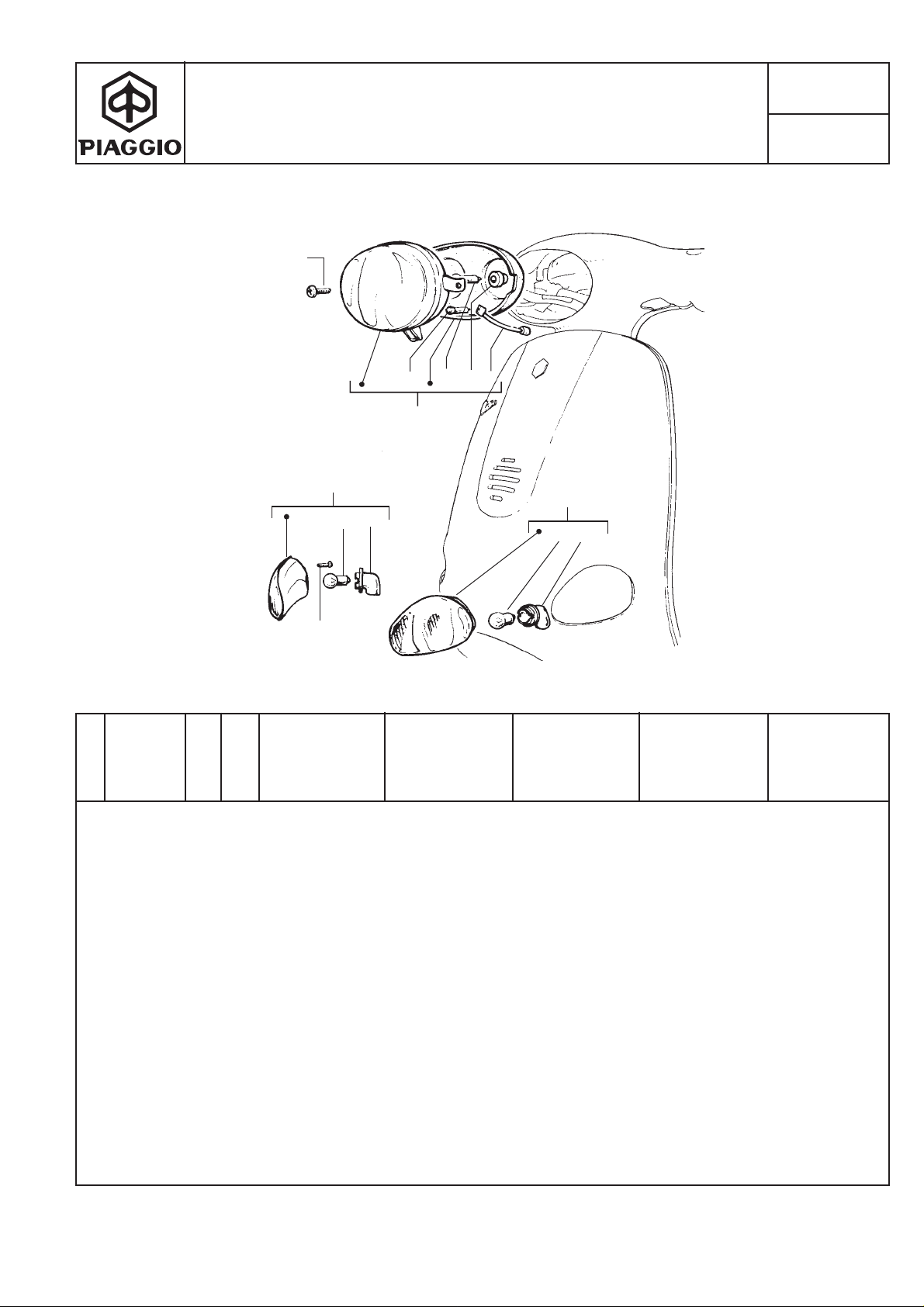

PROIETTORE - PROJECTEUR - HEADLAMP - SCHEINWERFER - FARO

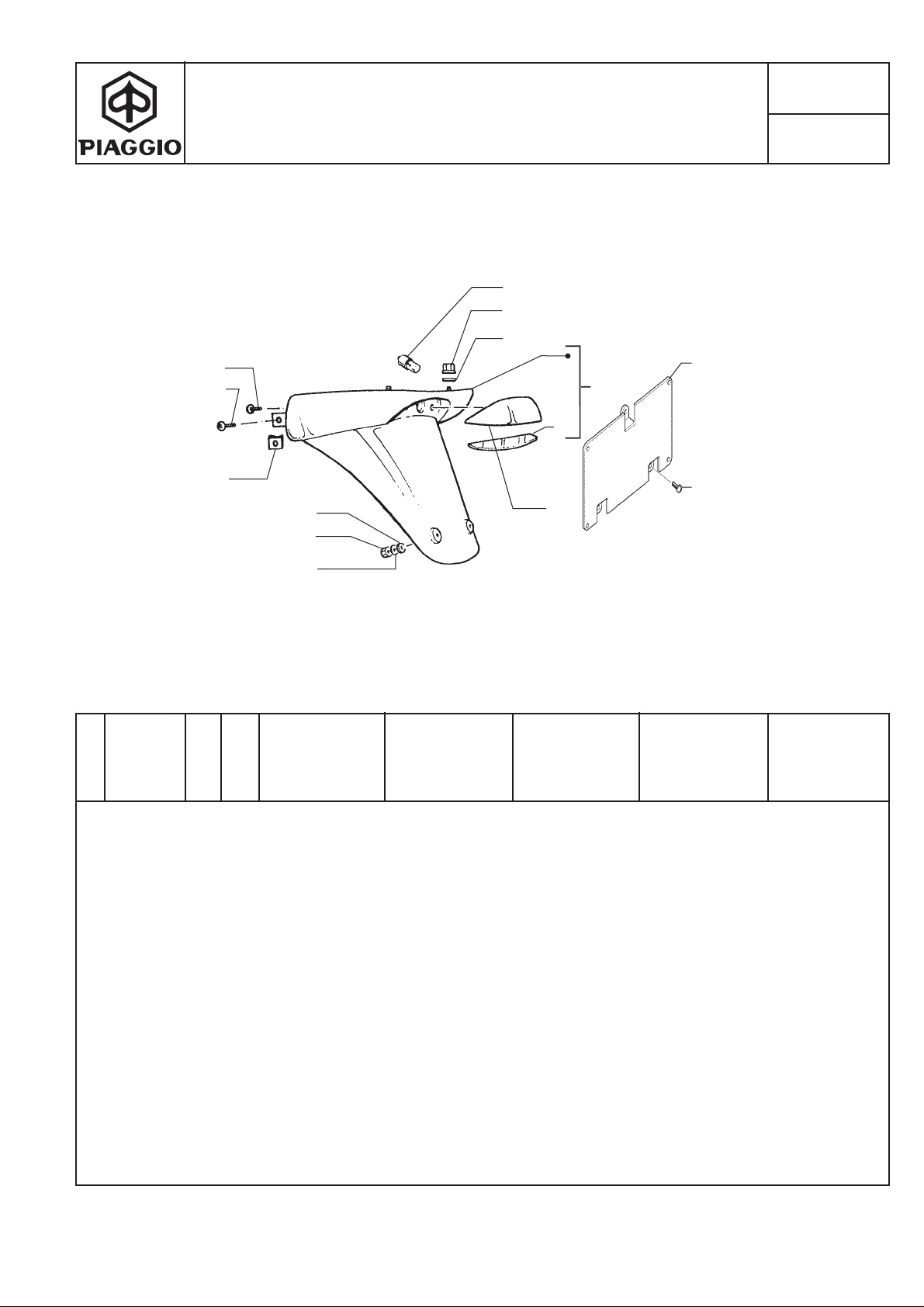

PROTEZIONE POSTERIORE - PROTECTION AR. - REAR PROTECTION - SCHUTZ HINTEN PROTECCION TRAS.

FANALINO POSTERIORE - FEU AR. - REAR TAIL LAMP - HINTERRAD SCHLUßLEUCHTE - PILOTO

8

INDICE PER LA RICERCA E LA CONSULTAZIONE DELLE TAVOLE TABLES DES MATIERES POUR LA RECHER. ET LA CONSULT. DES TABLES SUMMARY FOR THE SEARCH AND REFERENCE OF THE TABLES ZUSAMMENFASSUNG FÜR DIE SUCHE UND KONSULTIERUNG DER TAFELN INDICE PARA LA BUSCA Y CONSULTACION DE LAS TABLAS

ZAPM 19000

T. 44 :

T. 45 :

T. 46 :

T. 47 :

T. 48 :

Pag. 81

Pag. 82

Pag. 83

Pag. 84

Pag. 85

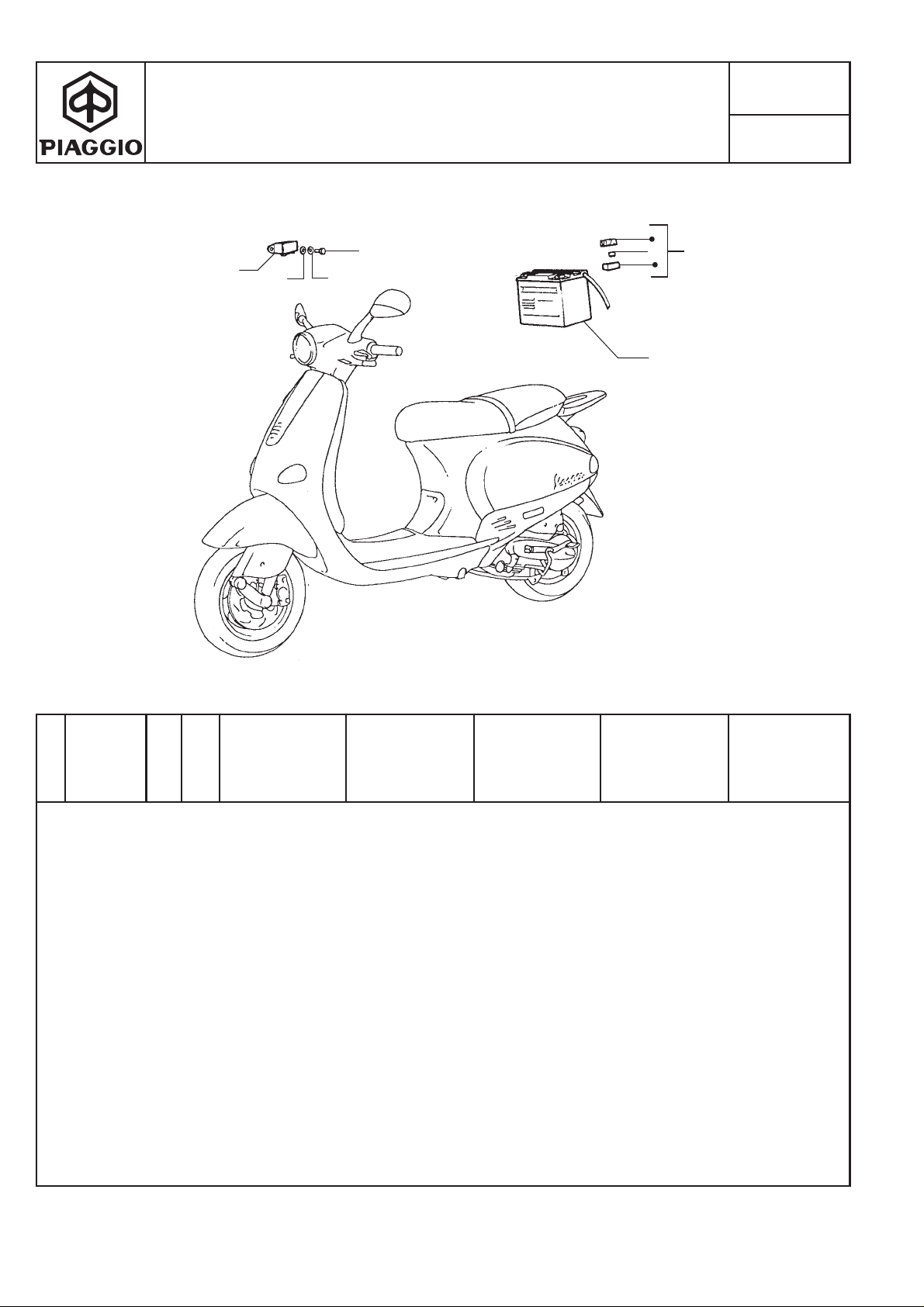

DISPOSITIVI ELETTRICI - DISPOSITIFS ELECTRIQUES - ELECTRICAL DEVICES - ELEKTRISCHE AUSRÜSTUNG - DISPOSITIVOS ELECTRICOS

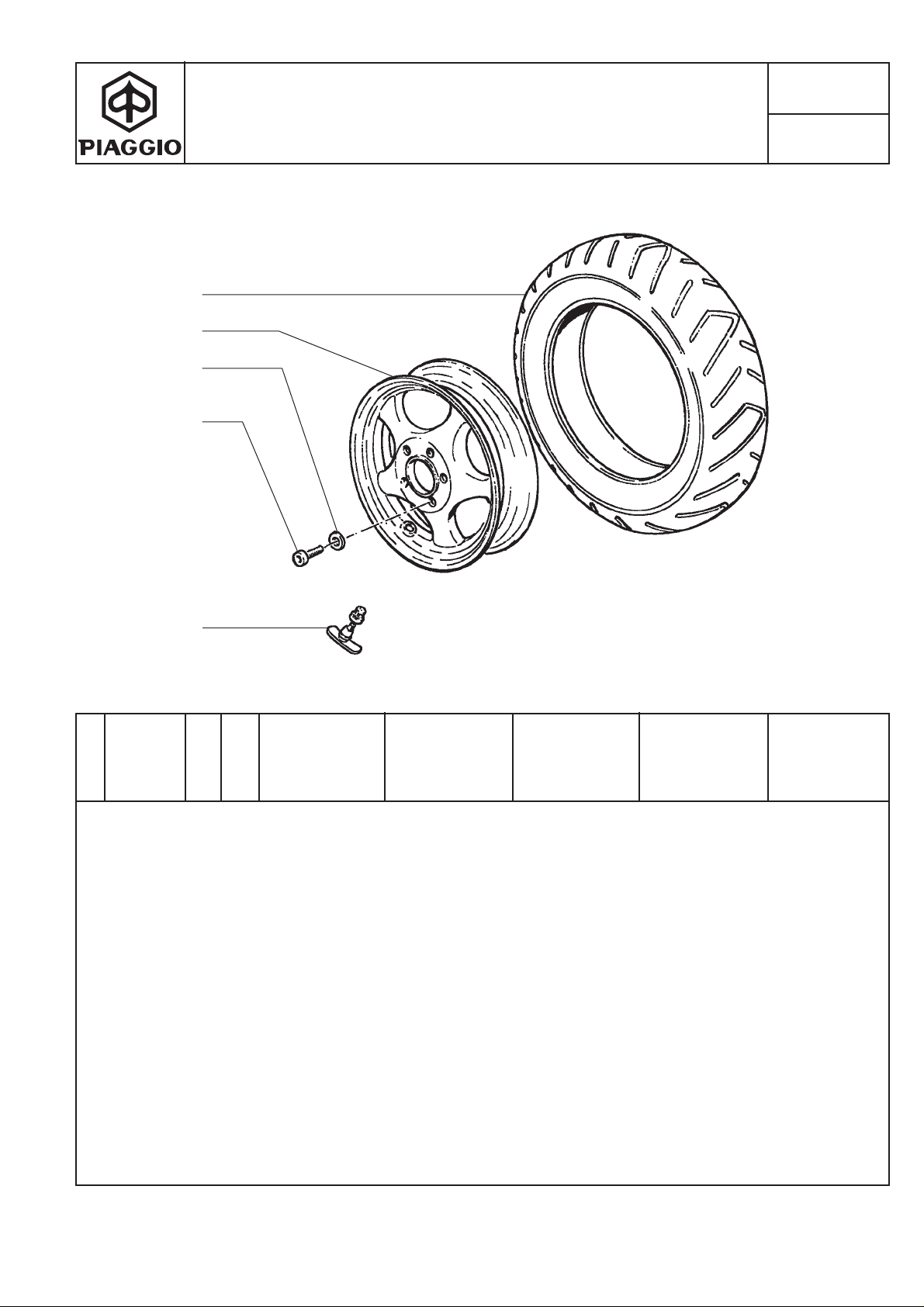

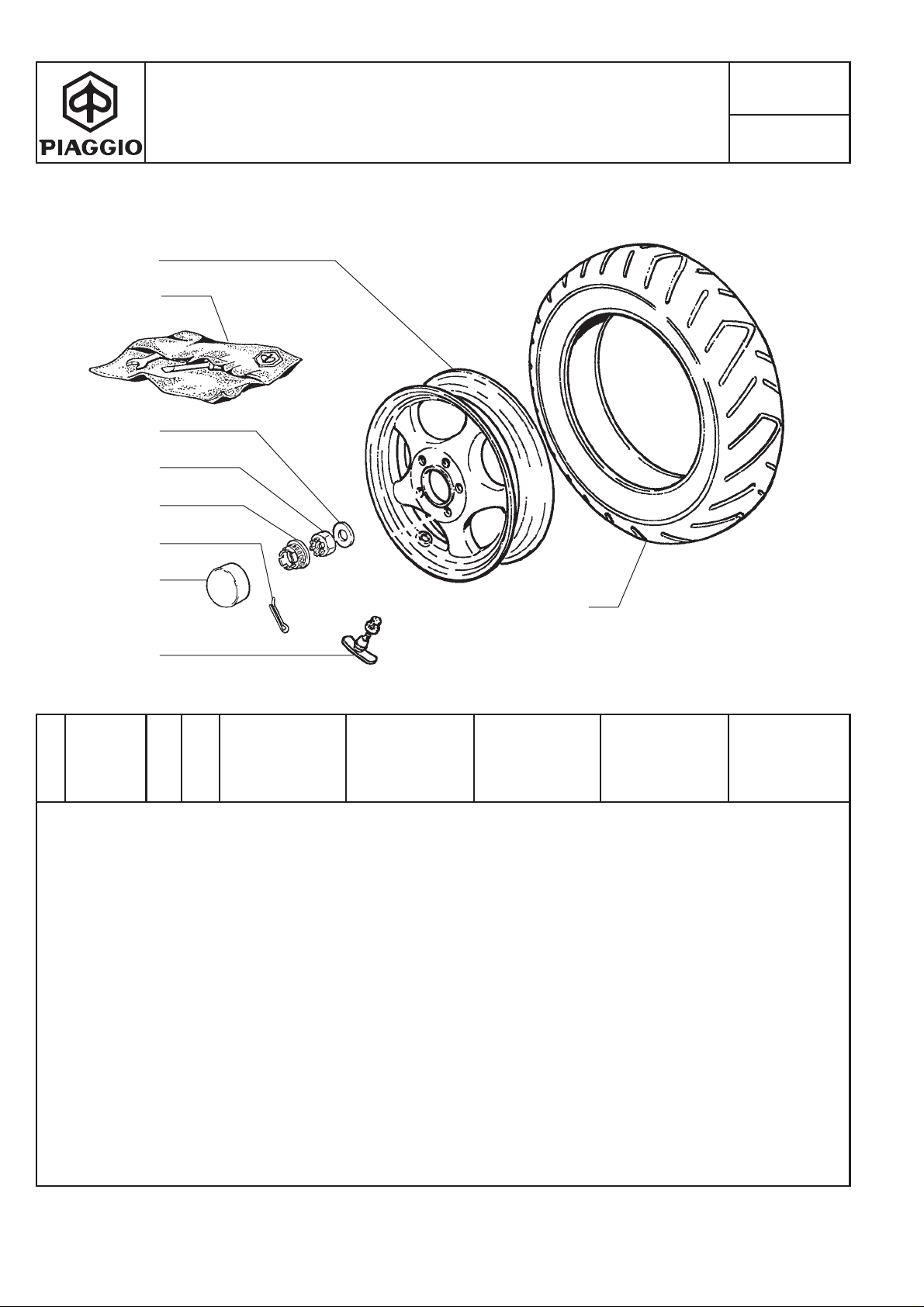

RUOTA POSTERIORE - ROUE AR. - REAR WHEEL - HINTERRAD - RUEDA TRASERA

RUOTA ANTERIORE - ROUE AV. - FRONT WHEEL - VORDERRAD - RUEDA DELANTERA

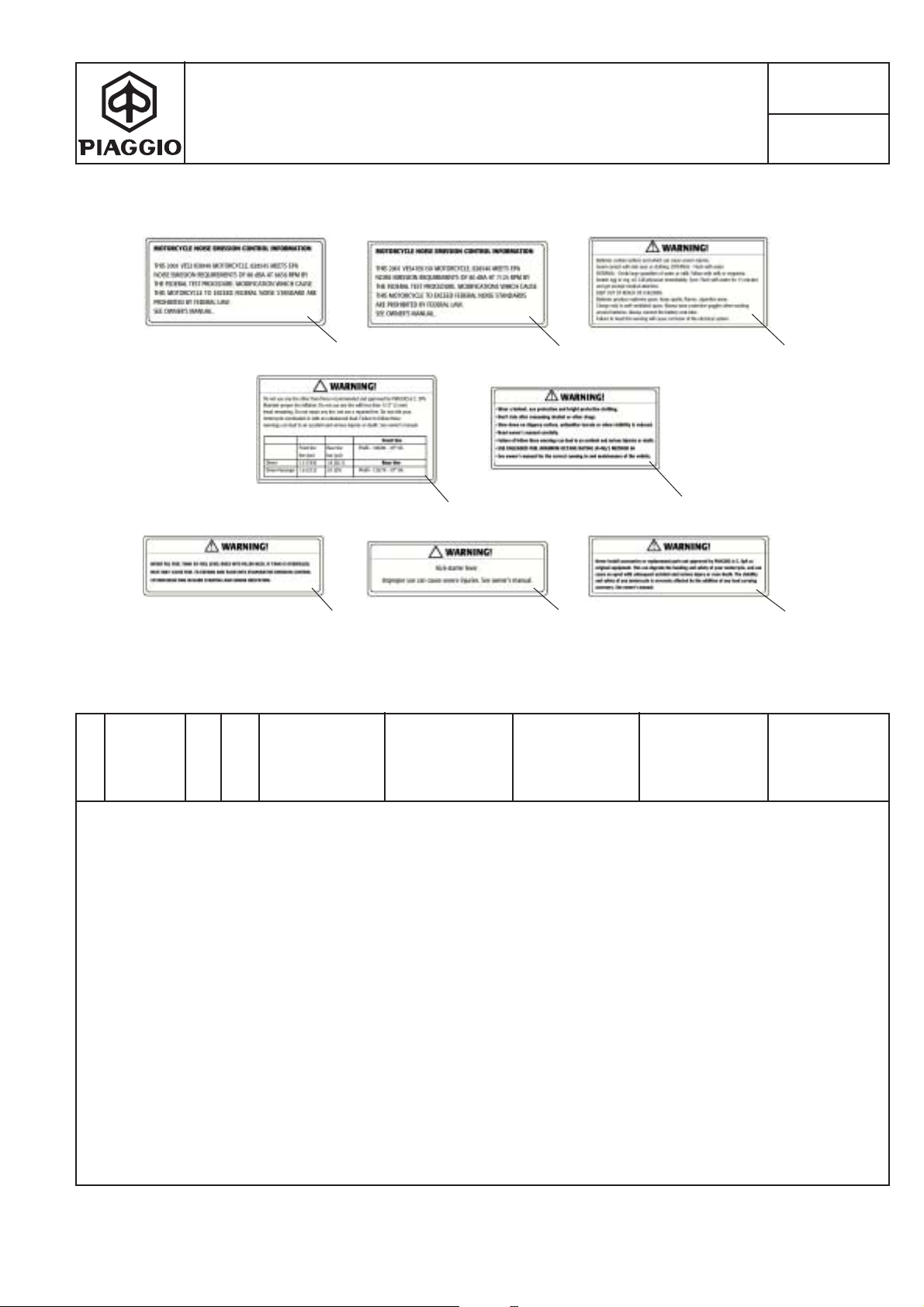

TARGHETTE - MONOGRAMMES - ADHESIVE LABELS - PLAKETTEN - LETREROS

9

INDICE ALFANUMERICO INDEX ALPHANUMERIQUE ALPHANUMERIC INDEX NUMMERNVERZEICHNIS INDICE ALFANUMERICO

ZAPM 19000

Numero Numéro Number

Nummer

Número

000267 T.17 6 000674 T.13 16 003056 T.30 8 003056 T.42 9 003056 T.45 6 003058 T.33 17 003058 T.35 3 003751 T.31 6 006416 T.16 13 006422 T.32 24 006635 T.16 20 006635 T.32 9 006652 T.13 4 006731 T.32 17 006965 T.22 5 006965 T.17 2 006966 T.32 14 006968 T.33 8 006975 T.33 11 008080 T.24 27 008080 T.28 9 008080 T.42 8 008108 T.24 20 008372 T.43 13 008432 T.24 10 008457 T.38 12 011109 T.31 5 012528 T.40 2 012533 T.21 5 012533 T.30 5 012535 T.34 16 012543 T.38 11 012789 T.32 8 012789 T.47 6 013755 T.40 23 013763 T.42 11 013769 T.36 9 013769 T.43 10 013861 T.22 15 013880 T.26 15 013880 T.29 15 015330 T.38 13 015558 T.27 32 015558 T.45 4 015715 T.12 25 015715 T.29 3 015729 T.43 7 015835 T.7 4 015856 T.40 16 015900 T.30 9 015901 T.17 1

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number

Nummer

Número

015911 T.39 18 015911 T.29 11 015911 T.24 26 015996 T.43 11 016404 T.27 31 016404 T.42 12 016405 T.22 4 016406 T.29 6 016406 T.40 21 016406 T.45 5 016408 T.34 10 016408 T.34 19 016408 T.23 9 016408 T.22 14 016408 T.35 13 016410 T.23 2 016626 T.35 5 018538 T.6 17 018575 T.12 11 018575 T.2 10 018575 T.40 22 018583 T.22 13 018591 T.42 15 018640 T.21 6 018640 T.30 6 020008 T.35 1 020104 T.42 13 020108 T.34 11 020108 T.34 20 021108 T.35 14 021114 T.32 5 021210 T.34 14 030034 T.37 12 030115 T.23 14 031058 T.33 12 031091 T.7 6 031091 T.15 1 031091 T.19 1 031091 T.40 12 031092 T.29 7 031120 T.34 18 031120 T.33 9 045637 T.27 10 077023 T.31 4 077024 T.31 3 090854 T.27 21 109960 T.16 14 109960 T.19 6 109960 T.28 4 109960 T.39 7 119219 T.32 18

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number

Nummer

Número

122781 T.23 1 123394 T.38 17 123394 T.37 2 127927 T.39 5 128009 T.38 15 129953 T.43 5 137146 T.32 16 145298 T.16 16 149104 T.34 9 174088 T.34 15 177408 T.32 21 177414 T.32 3 177436 T.33 5 177442 T.32 11 177443 T.32 12 177445 T.32 22 177451 T.32 19 177494 T.33 4 177521 T.32 23 177609 T.32 6 177610 T.32 10 178149 T.35 2 178150 T.35 11 178790 T.38 16 179575 T.27 5 179640 T.39 9 181351 T.30 12 181746 T.43 2 181746 T.41 7 182302 T.26 20 182546 T.32 7 182546 T.47 7 184142 T.26 7 184142 T.28 13 194423 T.47 5 196868 T.27 11 199190 T.16 27 199190 T.24 4 199190 T.25 8 216209 T.34 13 219528 T.41 1 232108 T.23 10 232108 T.35 6 232108 T.23 4 239388 T.16 22 239388 T.2 9 241937 T.40 13 250521 T.41 8 250521 T.43 12 250522 T.43 9 252420 T.26 13

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

10

INDICE ALFANUMERICO INDEX ALPHANUMERIQUE ALPHANUMERIC INDEX NUMMERNVERZEICHNIS INDICE ALFANUMERICO

ZAPM 19000

Numero Numéro Number

Nummer

Número

252945 T.45 9 252945 T.40 6 253937 T.44 17 254485 T.16 18 254485 T.21 2 254485 T.24 21 254485 T.25 5 254485 T.26 9 254485 T.26 14 254485 T.27 15 254485 T.29 14 254485 T.30 4 254485 T.40 24 256074 T.27 13 257301 T.27 4 257302 T.27 3 257403 T.27 6 257614 T.26 10 257617 T.26 11 258146 T.16 9 258146 T.21 7 258146 T.37 11 258160 T.27 17 258161 T.27 2 258249 T.26 17 258403 T.44 13 259349 T.28 12 259349 T.42 7 259349 T.26 8 259372 T.28 15 259830 T.28 6 259830 T.28 7 259830 T.29 4 259830 T.29 13 259832 T.27 18 261319 T.23 17 265249 T.37 4 265451 T.39 4 265809 T.42 6 266724 T.18 15 266725 T.18 2 266841 T.33 13 267038 T.35 12 267115 T.36 2 267115 T.41 6 267166 T.24 11 267166 T.43 6 267818 T.32 2 267819 T.33 15 267837 T.34 3 267948 T.37 3

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number

Nummer

Número

267958 T.36 1 267958 T.16 19 267958 T.24 3 268139 T.36 11 268158 T.35 8 268172 T.39 6 268596 T.26 14 269118 T.33 10 269145 T.38 7 270310 T.39 10 270793 T.25 7 270793 T.37 10 270991 T.46 6 270991 T.47 8 271147 T.32 13 271710 T.24 28 271779 T.23 15 272492 T.34 5 273099 T.47 3 2736235 T.18 1 273754 T.23 11 273779 T.39 17 273847 T.47 1 273849 T.46 2 274246 T.11 18 274722 T.34 4 274939 T.38 1 277916 T.5 10 277916 T.12 6 285536 T.10 3 285846 T.5 1 287913 T.12 14 288245 T.30 1 288245 T.34 12 288245 T.42 10 288474 T.10 8 288673 T.15 4 289495 T.16 2 289731 T.16 11 289731 T.18 12 289731 T.39 16 289919 T.9 2 290402 T.45 10 290405 T.26 19 290860 T.40 7 292022 T.41 4 292022 T.42 3 293549 T.44 5 293550 T.44 3 293556 T.24 24 293845 T.40 10

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number

Nummer

Número

293880 T.41 12 294067 T.26 6 294073 T.44 7 294112 T.41 2 294829 T.44 9 294877 T.44 1 295486 T.24 5 295528 T.26 12 296324 T.7 5 296456 T.29 12 2972674 T.24 32 297276 T.26 3 297277 T.26 2 298086 T.26 18 298241 T.25 2 298242 T.25 3 298243 T.25 1 298548 T.16 15 298581 T.44 15 298604 T.24 30 298620 T.28 2 298731 T.44 18 298838 T.44 4 298903 T.44 16 299250 T.24 15 299557 T.24 13 299558 T.24 12 299559 T.24 14 299570 T.27 1 299964 T.24 8 299965 T.24 9 411295 T.2 2 411311 T.2 7 414837 T.12 4 414837 T.12 13 414837 T.16 5 414838 T.6 9 4272005 T.36 3 4272005023 T.36 3 4272005066 T.36 3 4272005090 T.36 3 4272005095 T.36 3 42720050B2 T.36 3 42720050C1 T.36 3 42720050D1 T.36 3 42720050R8 T.36 3 4274005 T.36 4 4274005066 T.36 4 42740050B2 T.36 4 42740050C1 T.36 4 42740050D1 T.36 4

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

11

INDICE ALFANUMERICO INDEX ALPHANUMERIQUE ALPHANUMERIC INDEX NUMMERNVERZEICHNIS INDICE ALFANUMERICO

ZAPM 19000

Numero Numéro Number

Nummer

Número

42740050R8 T.36 4 4274235 T.36 4 4274905 T.36 4 4274955 T.36 4 430264 T.16 3 430350 T.9 3 430585 T.11 8 430769 T.8 5 430770 T.8 4 430771 T.8 3 431089 T.11 7 4310935 T.11 9 431860 T.15 6 431860 T.16 23 432142 T.2 3 432334 T.22 16 432334 T.35 4 433232 T.11 13 433391 T.14 8 433477 T.12 7 433800 T.22 3 433800 T.22 10 433987 T.16 12 434078 T.2 4 434345 T.12 23 434541 T.40 17 434541 T.44 11 434541 T.9 1 434716 T.22 11 434855 T.14 2 434885 T.14 5 435251 T.16 7 435571 T.5 11 435629 T.5 12 436438 T.5 4 436695 T.12 8 436783 T.14 10 436783 T.17 3 436788 T.12 9 436919 T.40 9 436947 T.22 12 440785 T.37 13 463195 T.24 23 4721005 T.24 25 4721005066 T.24 25 4721005087 T.24 25 4721005090 T.24 25 4721005095 T.24 25 47210050B2 T.24 25 47210050C1 T.24 25 47210050D1 T.24 25

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number

Nummer

Número

4721235 T.24 25 4722005 T.24 2 4722005066 T.24 2 47220050B2 T.24 2 47220050C1 T.24 2 47220050D1 T.24 2 47220050R8 T.24 2 4722235 T.24 2 4722905 T.24 2 4722955 T.24 2 478984 T.13 8 478985 T.16 21 479132 T.21 8 479178 T.22 6 479415 T.11 5 479985 T.12 27 479986 T.12 28 480401 T.22 2 482325 T.11 17 482335 T.4 4 483226 T.11 2 483261 T.11 3 483539 T.15 5 483706 T.5 6 483707 T.5 6 483711 T.5 5 483727 T.10 6 483766 T.12 18 483767 T.12 10 483775 T.12 24 4837772 T.12 15 483783 T.16 26 483784 T.12 16 483841 T.10 2 483914 T.5 2 483915 T.5 3 483918 T.12 20 483923 T.9 5 484033 T.8 2 484034 T.2 8 484123 T.6 12 484316 T.16 10 484573 T.7 7 484614 T.5 8 484654 T.6 2 484709 T.6 3 484726 T.16 8 484819 T.6 1 485047 T.12 30 485118 T.14 7 485603 T.4 1

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number

Nummer

Número

485603 T.5 9 485608 T.16 24 485655 T.9 4 485710 T.14 3 485868 T.12 1 485879 T.13 1 485912 T.13 13 485912 T.13 5 485913 T.13 14 485974 T.3 1 486075 T.10 1 486081 T.2 5 486082 T.12 17 486140 T.17 4 486294 T.4 6 486295 T.4 7 486324 T.11 16 486331 T.6 8 486334 T.6 13 486336 T.6 7 486337 T.6 11 486339 T.6 6 486355 T.4 8 486954 T.40 5 486967 T.19 5 486974 T.6 10 486989 T.5 7 487060 T.3 4 487126 T.13 9 487127 T.13 2 487170 T.14 6 487211 T.13 7 487343 T.12 5 487383 T.13 12 487384 T.12 31 487401 T.21 3 487402 T.21 4 487824 T.12 32 487832 T.6 14 487833 T.6 15 487936 T.11 11 487937 T.12 29 487948 T.13 11 487968 T.7 8 487989 T.8 7 487990 T.8 6 488008 T.4 6 488009 T.4 7 488010 T.4 8 488012 T.4 6 488013 T.4 7

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

12

INDICE ALFANUMERICO INDEX ALPHANUMERIQUE ALPHANUMERIC INDEX NUMMERNVERZEICHNIS INDICE ALFANUMERICO

ZAPM 19000

Numero Numéro Number

Nummer

Número

488014 T.4 8 488016 T.4 6 488017 T.4 7 488018 T.4 8 494097 T.33 2 494473 T.38 3 494511 T.29 8 494518 T.36 5 494519 T.36 7 494521 T.36 8 494634 T.29 10 494921 T.19 7 494964 T.2 1 494965 T.2 1 494984 T.1 3 494985 T.1 2 498849 T.33 7 498850 T.33 19 56002R T.31 1 56003R T.31 2 560045 T.23 3 56004R T.33 1 560286 T.33 6 560298 T.39 14 560298 T.39 15 560565 T.23 21 560580 T.37 5 560582 T.38 4 560660 T.46 1 560661 T.47 9 560671 T.36 10 561433 T.32 4 561756 T.34 6 561806 T.39 2 562305 T.34 17 562310 T.23 22 562427 T.34 2 562605 T.23 20 562919 T.30 10 562923 T.38 10 563246 T.33 3 563324 T.35 7 563728 T.47 4 563872 T.34 21 563984 T.23 23 564053 T.33 14 564134 T.18 4 564136 T.18 3 564141 T.35 15 564157 T.32 1 564215 T.18 14

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number

Nummer

Número

564217 T.39 11 564223 T.23 7 564257 T.31 3 564260 T.31 4 564627 T.39 3 564638 T.32 15 564642 T.37 6 564977 T.32 20 573001 T.24 6 573002 T.24 7 573057 T.26 15 573128 T.28 10 573225 T.44 12 573289 T.24 16 573290 T.24 19 573426 T.44 8 573430 T.44 12 573633 T.29 2 5736405 T.42 1 5736405023 T.42 1 5736405066 T.42 1 5736405090 T.42 1 5736405095 T.42 1 57364050B2 T.42 1 57364050C1 T.42 1 57364050D1 T.42 1 57364050R8 T.42 1 573677 T.29 5 574423 T.28 1 575079 T.30 3 575249 T.34 8 575249 T.24 22 575249 T.25 6 575249 T.30 7 575320 T.27 12 575424000L T.26 2 57542400M1 T.26 2 575425000L T.26 3 57542500M1 T.26 3 575776 T.27 14 575887 T.24 31 576017 T.28 11 576250 T.24 29 576267 T.16 17 576452 T.27 35 576453 T.27 34 576454 T.27 29 5764550023 T.24 1 5764550066 T.24 1 5764550090 T.24 1 5764550095 T.24 1

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number

Nummer

Número

57645500B2 T.24 1 57645500C1 T.24 1 57645500D1 T.24 1 57645500R8 T.24 1 57645501 T.24 1 576461 T.27 30 576468 T.27 22 576469 T.27 26 576511 T.27 36 576521 T.36 12 576702 T.48 3 576703 T.48 4 576704 T.48 5 576705 T.48 6 576707 T.48 7 576708 T.48 8 576859 T.26 16 576860 T.27 19 58002R T.40 20 580621 T.44 14 581051 T.40 4 581079 T.44 6 581082 T.41 10 581083 T.41 9 581084 T.43 1 581085 T.43 3 581103 T.40 1 581107 T.41 11 581109 T.44 2 581115 T.43 8 581248 T.23 18 581249 T.23 12 581309 T.16 25 581693 T.39 1 581716 T.37 9 582151 T.23 13 582224 T.45 2 582251 T.47 2 582298 T.23 16 582367 T.42 5 582367 T.42 16 582368 T.42 17 582388 T.38 8 582440 T.36 6 582518 T.45 3 582691 T.42 14 582838 T.37 7 582842 T.37 8 582877 T.43 4 597048 T.38 2 597150 T.33 18

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

13

INDICE ALFANUMERICO INDEX ALPHANUMERIQUE ALPHANUMERIC INDEX NUMMERNVERZEICHNIS INDICE ALFANUMERICO

ZAPM 19000

Numero Numéro Number

Nummer

Número

597150 T.46 5 597316 T.34 1 709037 T.23 5 709047 T.33 16 709047 T.34 22 709047 T.46 3 709532 T.19 8 709676 T.8 8 709677 T.19 3 8212005 T.26 4 8212005066 T.26 4 82120050B2 T.26 4 82120050C1 T.26 4 82120050D1 T.26 4 82120050R8 T.26 4 8212235 T.26 4 8212905 T.26 4 8212955 T.26 4 8213005 T.25 4 8213005023 T.25 4 8213005066 T.25 4 82130050B2 T.25 4 82130050C1 T.25 4 82130050D1 T.25 4 82130050R8 T.25 4 8213905 T.25 4 8213955 T.25 4 8215005 T.24 17 8215005066 T.24 17 82150050B2 T.24 17 82150050C1 T.24 17 82150050D1 T.24 17 82150050R8 T.24 17 8215235 T.24 17 8215905 T.24 17 8215955 T.24 17 8216005 T.24 17 8216005066 T.24 17 8216005087 T.24 17 82160050B2 T.24 17 82160050C1 T.24 17 82160050D1 T.24 17 82160050R8 T.24 17 8216235 T.24 17 8216905 T.24 17 8216955 T.24 17 8217005 T.34 7 8217005066 T.34 7 8217005090 T.34 7 8217005095 T.34 7 82170050B2 T.34 7

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number

Nummer

Número

82170050C1 T.34 7 82170050D1 T.34 7 82170050R8 T.34 7 8217235 T.34 7 8249005 T.30 2 8249005066 T.30 2 8249005095 T.30 2 82490050B2 T.30 2 82490050C1 T.30 2 82490050D1 T.30 2 82490050R3 T.30 2 8249235 T.30 2 82501R T.40 15 825080 T.8 1 82517R T.11 14 82518R T.11 1 825363 T.6 4 825364 T.7 10 825368 T.7 1 82539R T.13 15 82541R T.13 3 825420 T.7 2 825421 T.7 3 825426 T.17 8 825430 T.17 10 825495 T.2 11 825595 T.12 19 825620 T.12 21 825726 T.11 10 82572R T.17 7 82580R T.10 5 82581R T.40 3 825952 T.3 6 826117 T.22 7 826118 T.22 9 82611R T.15 2 82612R T.15 3 826165 T.10 4 826176 T.19 11 826396 T.6 16 826770 T.20 12 826775 T.20/A 13 826778 T.20 7 826780 T.20 29 826783 T.20 28 826786 T.20 15 826811 T.20 14 826812 T.20 10 826814 T.20 19 826818 T.20 25 826820 T.20 26

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number

Nummer

Número

826821 T.20 2 826822 T.20 1 826825 T.20/A 17 826826 T.20/A 12 826839 T.20 4 826843 T.20 3 826846 T.20/A 9 826857 T.20 11 826858 T.20/A 8 826865 T.20/A 7 826874 T.13 10 826901 T.20 6 8270280001 T.4 5 8270280002 T.4 5 8270280003 T.4 5 8270280004 T.4 5 827029 T.4 5 827030 T.4 5 827031 T.4 5 827041 T.4 3 827085 T.3 5 827091 T.12 26 827124 T.21 1 827295 T.6 5 827382 T.16 1 827386 T.14 9 827499 T.11 6 827608 T.16 6 827611 T.16 4 827756 T.12 12 827772 T.12 12 827773 T.2 6 827774 T.12 31 827855 T.20/A 5 827856 T.20/A 6 827919 T.19 12 827981 T.11 12 827982 T.11 15 828135 T.17 5 828146 T.4 9 828147 T.4 9 828148 T.4 9 828303 T.12 2 828308 T.12 3 828424 T.19 2 8284300001 T.3 3 8284300002 T.3 3 828540 T.22 1 828662 T.17 9 828708 T.7 9 828713 T.11 4

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

14

INDICE ALFANUMERICO INDEX ALPHANUMERIQUE ALPHANUMERIC INDEX NUMMERNVERZEICHNIS INDICE ALFANUMERICO

ZAPM 19000

Numero Numéro Number

Nummer

Número

828781 T.19 4

829120 T.28 3

829416 T.13 6

963486 T.4 2

CM000402000N T.24 18

CM0004020036 T.24 18

CM000903000N T.29 1

CM0009030038 T.29 1

CM0009030044 T.29 1

CM0009040048 T.29 1

CM001509 T.27 9

CM001912 T.27 10

CM001912 T.27 7

CM001913 T.27 33

CM001914 T.27 24

CM002912 T.27 20

CM0036025 T.26 1

CM0036025066 T.26 1

CM0036025090 T.26 1

CM0036025095 T.26 1

CM00360250B2 T.26 1

CM00360250C1 T.26 1

CM00360250D1 T.26 1

CM00360250R8 T.26 1

CM003803 T.28 14

CM006303 T.26 5

CM007501 T.27 23

CM007502 T.27 25

CM007503 T.27 16

CM007504 T.27 28

CM007601 T.27 8

CM007602 T.27 27

CM009402 T.48 1

CM009502 T.48 2

CM060912 T.38 6

CM065907 T.38 5

CM065907 T.39 12

CM0666010023 T.37 1

CM0666010066 T.37 1

CM0666010090 T.37 1

CM0666010095 T.37 1

CM06660100B2 T.37 1

CM06660100C1 T.37 1

CM06660100D1 T.37 1

CM06660100R8 T.37 1

CM0666020023 T.38 14

CM0666020066 T.38 14

CM0666020090 T.38 14

CM0666020095 T.38 14

CM06660200B2 T.38 14

CM06660200C1 T.38 14

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number

Nummer

Número

CM06660200D1 T.38 14 CM06660200R8 T.38 14 CM067301 T.30 11 CM067302 T.30 11 CM1038015 T.14 4 CM103901 T.14 1 CM1040115 T.1 1 CM105301 T.20 9 CM105401 T.20 18 CM106401 T.20 5 CM106401 T.20/A 16 CM106501 T.20 24 CM106602 T.20 27 CM109803 T.20 13

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number

Nummer

Número

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

15

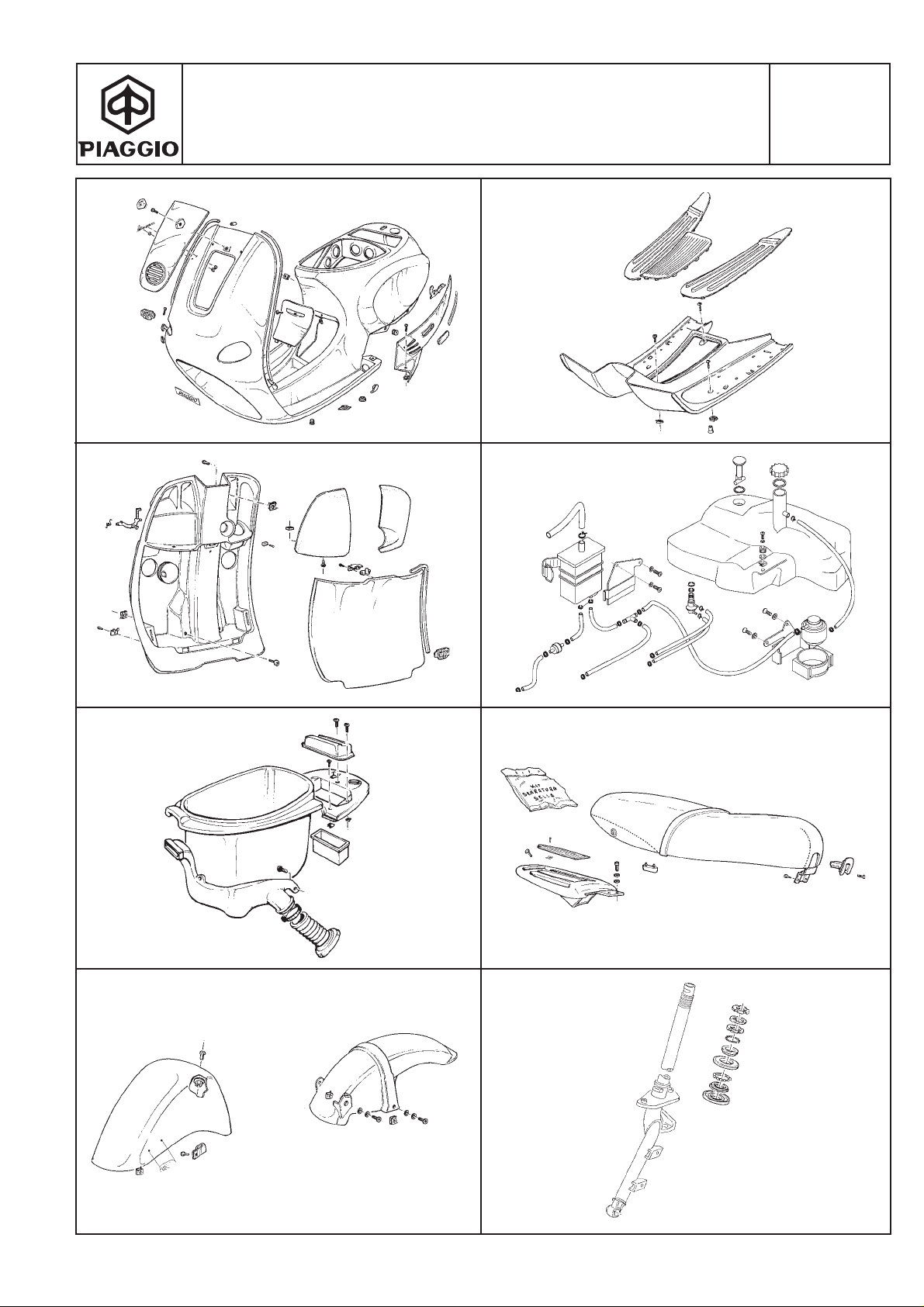

INDICE DELLE TAVOLE INDEX ILLUSTRE TABLE INDEX TAFEL VERZEICHNIS INDICE DE LAS TABLAS

ZAPM 19000

TAV. 1

TAV. 3

TAV. 2

TAV. 4

TAV. 5

TAV. 7

TAV. 6

TAV. 8

16

INDICE DELLE TAVOLE INDEX ILLUSTRE TABLE INDEX TAFEL VERZEICHNIS INDICE DE LAS TABLAS

ZAPM 19000

TAV. 9

TAV. 11

TAV. 10

TAV. 12

TAV. 13

TAV. 15

TAV. 14

TAV. 16

17

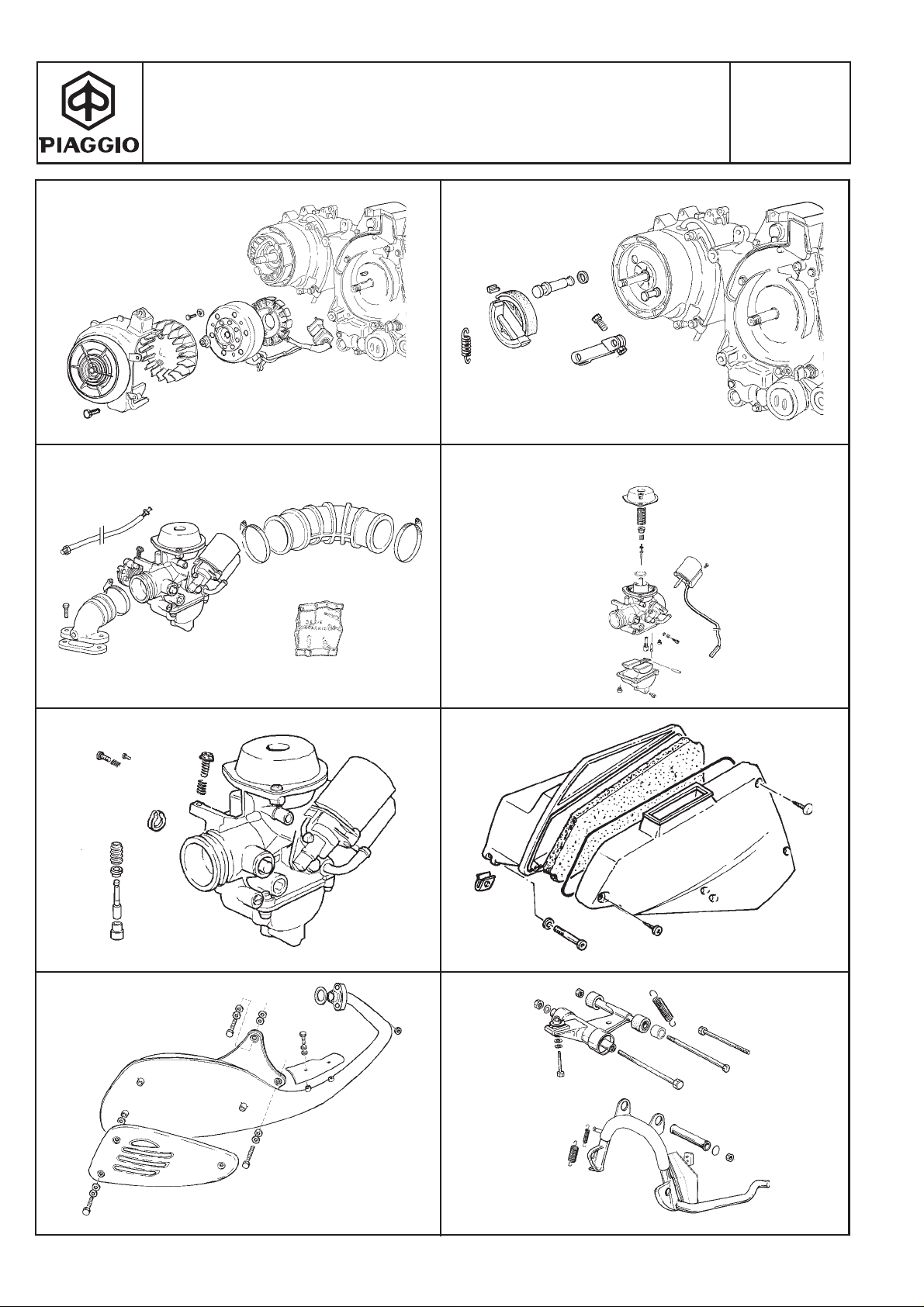

INDICE DELLE TAVOLE INDEX ILLUSTRE TABLE INDEX TAFEL VERZEICHNIS INDICE DE LAS TABLAS

ZAPM 19000

TAV. 17

TAV. 19

TAV. 18

TAV. 20

TAV. 20/A

TAV. 22

TAV. 21

TAV. 23

18

INDICE DELLE TAVOLE INDEX ILLUSTRE TABLE INDEX TAFEL VERZEICHNIS INDICE DE LAS TABLAS

ZAPM 19000

TAV. 24

TAV. 26

TAV. 25

TAV. 27

TAV. 28

TAV. 30

TAV. 29

TAV. 31

19

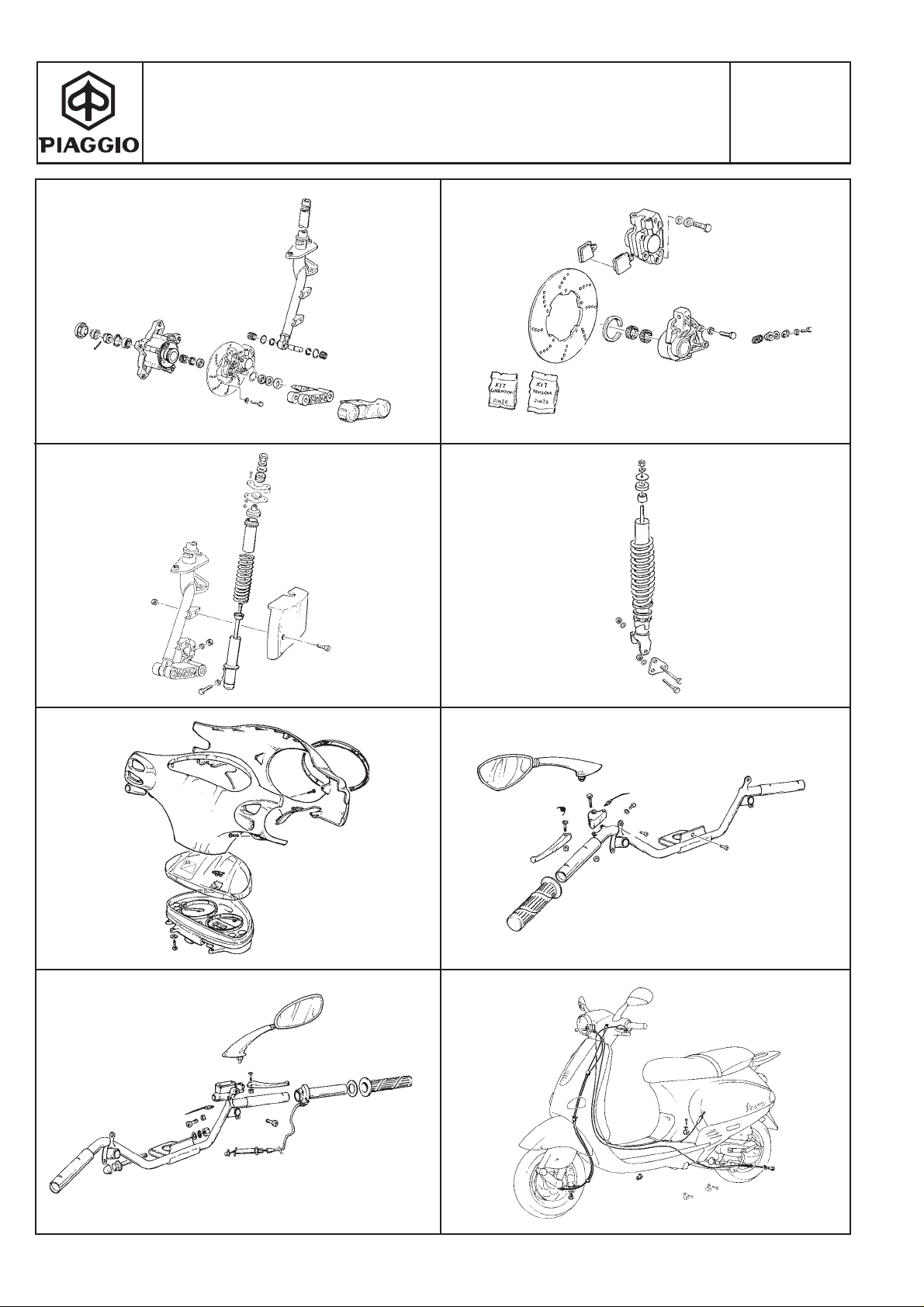

INDICE DELLE TAVOLE INDEX ILLUSTRE TABLE INDEX TAFEL VERZEICHNIS INDICE DE LAS TABLAS

ZAPM 19000

TAV. 32

TAV. 34

TAV. 33

TAV. 35

TAV. 36

TAV. 38

TAV. 37

TAV. 39

20

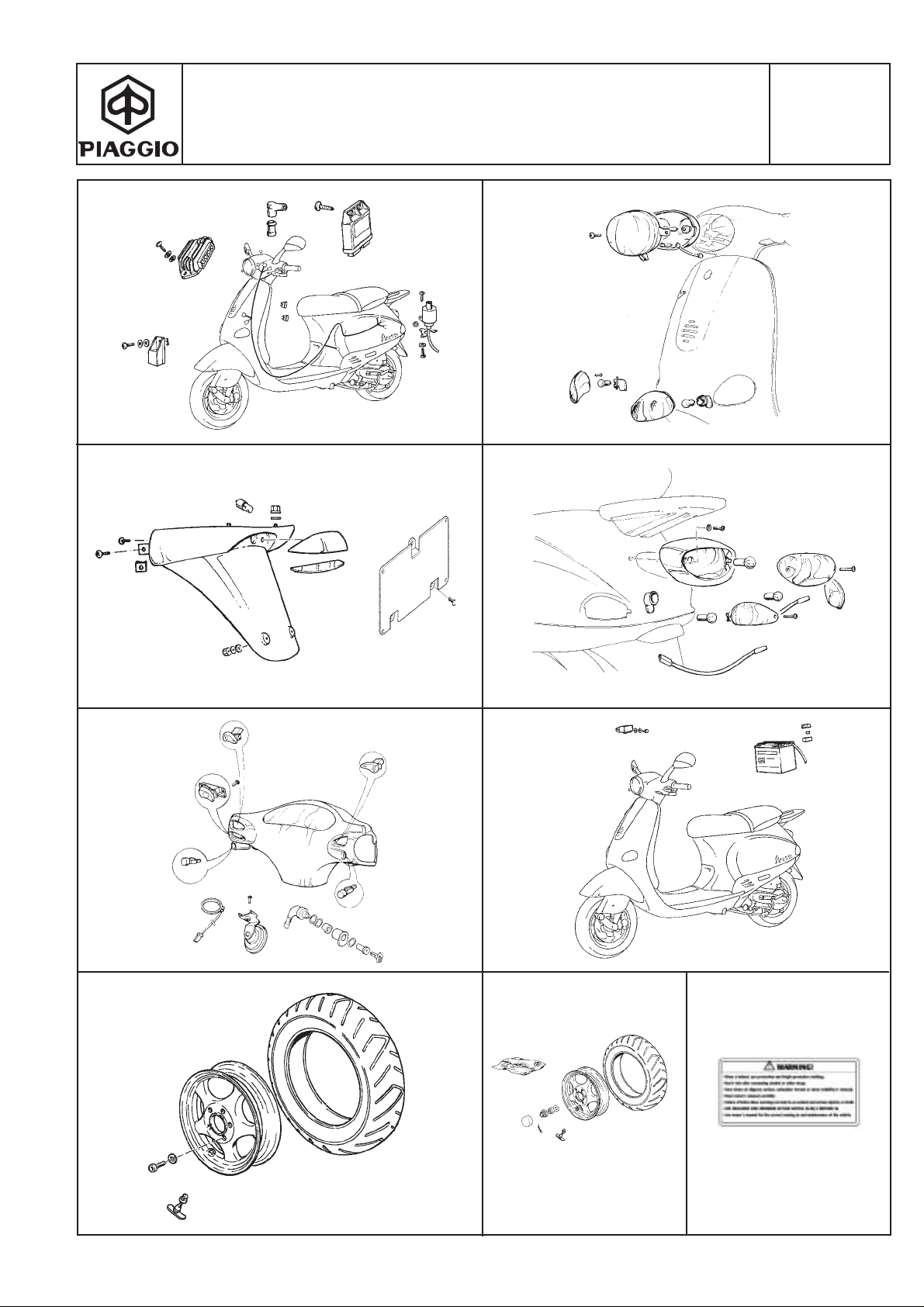

INDICE DELLE TAVOLE INDEX ILLUSTRE TABLE INDEX TAFEL VERZEICHNIS INDICE DE LAS TABLAS

ZAPM 19000

TAV. 40

TAV. 42

TAV. 41

TAV. 43

TAV. 44

TAV. 46

TAV. 45

TAV. 47

TAV. 48

21

MOTORE MOTEUR ENGINE MOTOR MOTOR

T. 1

ZAPM 19000

1 2

3

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 CM1040115 1 Motore Moteur Engine Motor Motor 2 494985 1 3 494984 1

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Serie guarniz. gruppo termico Set join. groupe thermique Gask. set thermic unit Dichtungssatz therm. Einheit Serie jun. grupo térmico Ser. guarn. e paraoli Jeu bagues d’et. Oil seal and gask. set Dicht. und Ölschutz Juego retenes

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

22

11

CARTER CARTER CRANKCASE KURBELGEHÄUSE CARTER

3 4

2

10

6

T. 2

ZAPM 19000

8

9

7 5

1

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 494964 1 FC1 Carter Carter Crankcase 1 494965 1 FC2 Carter Carter Crankcase 2 411295 1 Prigioniero Goujon Stud Stiftschraube Espárrago 3 432142 11 Vite Vis Screw Schraube Tornillo 4 434078 4 Dado Ecrou Nut Mutter Tuerca 5 486081 2 Silentbloc Silentbloc Sil.block Puffer Silent-block 6 827773 1 Guarnizione Joint Packing Dichtung Junta 7 411311 2 Tappo Bouchon Plug Verschluß Tapón 8 484034 1 Ugello Gicleur Nozzle Duse Boquilla

9 239388 2 Spina Goupille Pin Stift Pasador 10 018575 1 Vite Vis Screw Schraube Tornillo 11 825495 1 Lamierino Tôle Sheet Blechstück Lámina

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Kurbelwellengehäuse Kurbelwellengehäuse

Descripción

Cárter Cárter

.............................................................................................. ..............................................................................................

23

ALBERO MOTORE VILEBREQUIN CRANKSHAFT KURBELWELLE CIGÜEÑAL

T. 3

ZAPM 19000

1

3 6

4

5

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 485974 1 Anello Circlips Ring Ring Anillo 3 8284300001 1 FC1 Albero motore Vilebrequin Crankshaft Kurbelwelle Cigüeñal 3 8284300002 1 FC2 Albero motore Vilebrequin Crankshaft Kurbelwelle Cigüeñal 4 487060 1 Asta olio Jauge niveau d’huile Oil dipstick Ölmeßstab Varilla 5 827085 1 Guarnizione Joint Packing Dichtung Junta 6 825952 1 Guarnizione Joint Packing Dichtung Junta

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

24

GRUPPO CILINDRO - PISTONE - SPINOTTO

6

7

8

5

3

1 2

4 2

9

ENSEMBLE CYLINDRE - PISTON - AXE DE PISTON CYLINDER - PISTON - WRIST PIN, ASSY GRUPPE ZYLINDER - KOLBEN - KOLBENBOLZEN GRUPO CILINDRO - PISTONE - EJE DE PISTON

T. 4

ZAPM 19000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 485603 2 Bullone Boulon Bolt Bolzen Tornillo

2 963486 2 Anello el. Circlips Circlip Sprengring Anillo

3 827041 1 Gr.cilindro Gr.cil. Cyl.unit Zylinder Gr.cilind.

4 482335 1 Spinotto Axe Pin Zapfen Eje

5 8270280001 1 FC1 Gr.pist.spin. Ens pist.-Axe Pist.-wrist pin assy. Kolben kpl. Gr. Pistón-bulón

5 8270280002 1 FC2 Gr.pist.spin. Ens pist.-Axe Pist.-wrist pin assy. Kolben kpl. Gr. Pistón-bulón

5 8270280003 1 FC3 Gr.pist.spin. Ens pist.-Axe Pist.-wrist pin assy. Kolben kpl. Gr. Pistón-bulón

5 8270280004 1 FC4 Gr.pist.spin. Ens pist.-Axe Pist.-wrist pin assy. Kolben kpl. Gr. Pistón-bulón

5 827029 1 1M Gr.pist.spin. Ens pist.-Axe Pist.-wrist pin assy. Kolben kpl. Gr. Pistón-bulón

5 827030 1 2M Gr.pist.spin. Ens pist.-Axe Pist.-wrist pin assy. Kolben kpl. Gr. Pistón-bulón

5 827031 1 3M Gr.pist.spin. Ens pist.-Axe Pist.-wrist pin assy. Kolben kpl. Gr. Pistón-bulón

6 486294 1 STD Anello tenuta Bague d’étanchéite Oil seal Dichtring Retén de aceite

6 488008 1 1M Anello tenuta Bague d’étanchéite Oil seal Dichtring Retén de aceite

6 488012 1 2M Anello tenuta Bague d’étanchéite Oil seal Dichtring Retén de aceite

6 488016 1 3M Anello tenuta Bague d’étanchéite Oil seal Dichtring Retén de aceite

7 486295 1 STD Raschiaolio

7 488009 1 1M Raschiaolio

7 488013 1 2M Raschiaolio

7 488017 1 3M Raschiaolio

8 486355 1 STD Raschiaolio

Q.tà

Nota

Q.té

Note

Q.ty

M.ge

Cant.

Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

Segment racleur d’huile Segment racleur d’huile Segment racleur d’huile Segment racleur d’huile Segment racleur d’huile

Scraper Ring Ölabstreifring Aro Rascaceite Scraper Ring Ölabstreifring Aro Rascaceite Scraper Ring Ölabstreifring Aro Rascaceite Scraper Ring Ölabstreifring Aro Rascaceite Scraper Ring Ölabstreifring Aro Rascaceite

.............................................................................................. ..............................................................................................

25

GRUPPO CILINDRO - PISTONE - SPINOTTO ENSEMBLE CYLINDRE - PISTON - AXE DE PISTON CYLINDER - PISTON - WRIST PIN, ASSY GRUPPE ZYLINDER - KOLBEN - KOLBENBOLZEN GRUPO CILINDRO - PISTONE - EJE DE PISTON

3

5

6

8

7

T. 4

ZAPM 19000

1

9

2

4

2

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

8 488010 1 1M Raschiaolio 8 488014 1 2M Raschiaolio 8 488018 1 3M Raschiaolio 9 828146 1 0,4 Guarnizione Joint Packing Dichtung Junta 9 828147 1 0,6 Guarnizione Joint Packing Dichtung Junta 9 828148 1 0,8 Guarnizione Joint Packing Dichtung Junta

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Segment racleur d’huile Segment racleur d’huile Segment racleur d’huile

Description Beschreibung

Scraper Ring Ölabstreifring Aro Rascaceite Scraper Ring Ölabstreifring Aro Rascaceite Scraper Ring Ölabstreifring Aro Rascaceite

Descripción

.............................................................................................. ..............................................................................................

26

GR. TESTA - VALVOLE ENSEMBLE CULASSE - SOUPAPES HEAD - VALVES EINHEIT KOPF - VENTIL CULATA - VÁLVULAS

1 2

3 4

5

11

T. 5

ZAPM 19000

8

6

7

10

9

12

6

4 3

2 1

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 285846 4 Semicono Demi bague Cone, half Buchse halb Semicasquillo 2 483914 2 Scodellino Rondelle d’ar Stop washer Federaufnahme Platillo 3 483915 2 Molla Ressort Spring Feder Muelle 4 436438 2 Anello di tenuta Joint spie Oil seal Dichtring Retén de aceite 5 483711 2 Scodellino Rondelle d’ar Stop washer Federaufnahme Platillo 6 483706 1 Valvola aspirazione Soupape aspir. Suction valve Einlaßventil Válvula aspiración 6 483707 1 Valvola di scarico Soupape d’échapp. Exhaust valve Auslassventil 7 486989 1 0,3 Guarnizione Joint Packing Dichtung Junta 8 484614 1 Testa Culasse Cylinder head Kopf Culata

9 485603 2 Bullone Boulon Bolt Bolzen Tornillo 10 277916 2 Grano Goujon Dowel Stift Clavija 11 435571 2 Grano Goujon Dowel Stift Clavija 12 435629 2 Prigioniero Goujon Stud Stiftschraube Espárrago

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

Válvula de descarga

.............................................................................................. ..............................................................................................

27

GRUPPO SUPPORTO BILANCIERI ENSEMBLE SUPPORT BALANCIERS ROCKER LEVERS SUPPORT EINHEIT KIPPHEBELHÄLTER SOPORTE BRAZO OSCILANTE

T. 6

ZAPM 19000

11 14

15

2

3

1

13 10

16

5 12

1

3

2

4 6

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 484819 2 Dado Ecrou Nut Mutter Tuerca 2 484654 2 Vite Vis Screw Schraube Tornillo 3 484709 2 Bilanciere Balancier Lever Kipphebel Balancin 4 825363 1 Rondella Rondelle Washer U.Scheibe Arandela 5 827295 1 Albero a camme Arbre à Cames Camshaft Nockenwelle Eje de excéntricas 6 486339 1 Asse bilancieri Axe du culbuteurs Rocker arm shaft Spindel 7 486336 1 Corona Couronne Ring gear Zahnkranz Corona 8 486331 1 Contrappeso Contrepoids Counter weight Gegengewicht Contrapeso

9 414838 1 Vite Vis Screw Schraube Tornillo 10 486974 1 Molla Ressort Spring Feder Muelle 11 486337 1 Lamierino Tôle Sheet Blechstück Lámina 12 484123 2 Vite Vis Screw Schraube Tornillo 13 486334 1 Massetta Masselotte Centrif.weights Schleudermassen Masa 14 487832 1 Rondella Rondelle Washer U.Scheibe Arandela 15 487833 1 Guarnizione Joint Packing Dichtung Junta 16 826396 1 Coperchio Couvercle Cover Deckel Tapa 17 018538 4 Vite Vis Screw Schraube Tornillo

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

17

9 8

7

Descripción

Eje brazos oscilantes

.............................................................................................. ..............................................................................................

28

COPERCHIO TESTA COUVERCLE CULASSE CYLINDER HEAD COVER ZYLINDERKOPFABDECKUNG TAPA CULATA

1

T. 7

ZAPM 19000

2

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number

Nummer

Número

9 8 7

6

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

10

Description Beschreibung

4

5

3

Descripción

1 825368 1 Chiusura Serrure Sec.lock Verschluß Cerradura 2 825420 1 Cuffia Coiffe Cooling hood Haube Deflector 3 825421 1 Cuffia Coiffe Cooling hood Haube Deflector 4 015835 1 Vite Vis Screw Schraube Tornillo 5 296324 1 Vite Vis Screw Schraube Tornillo 6 031091 1 Bullone Boulon Bolt Bolzen Tornillo 7 484573 1 Coperchio testa Couvercle culasse Cylinder head cover 8 487968 1 Guarnizione Joint Packing Dichtung Junta 9 828708 1 Candela Bougie Spark.plug Zundkerze Bujia

10 825364 1 Guarnizione Joint Packing Dichtung Junta

.............................................................................................. ..............................................................................................

Zylinderkopfabdeckung

Tapa culata

29

VALVOLA SFIATO OLIO SOUPAPE RENIFLARD HUILE OIL DRAIN VALVE ÖLENTLÜFTUNGSVENTIL VALVULA DESFOGUE ACEITE

T. 8

ZAPM 19000

2 8

8

3 4 5

1

6 7

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 825080 1 Coperchio Couvercle Cover Deckel Tapa

2 484033 1 Tubo sfiato Tuyau réniflard Breather tube Entlüftungsleitung Tubo respiradero

3 430771 1 Molla Ressort Spring Feder Muelle

4 430770 1 Scodellino Rondelle d’ar Stop washer Federaufnahme Platillo

5 430769 1 Membrana Membrane Diaphragm Membrane Membrana

6 487990 4 Bullone Boulon Bolt Bolzen Tornillo

7 487989 1 Guarnizione Joint Packing Dichtung Junta

8 709676 2 Fascetta Collier Clamp Schelle Abrazadera

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

30

TENDICATENA - VALVOLA BY-PASS TENDEUR DE CHAÎNE - SOUPAPE BY-PASS CHAIN TIGHTENER - BY-PASS VALVE KETTEN SPANNER - BY-PASS VENTIL TENSOR DE CADENA - VALVULA BY-PASS

T. 9

ZAPM 19000

1

2

3

5

4

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 434541 2 Vite Vis Screw Schraube Tornillo 2 289919 1 Supporto Support Bracket Halter Soporte 3 430350 1 Guarnizione Joint Packing Dichtung Junta 4 485655 1 Molla Ressort Spring Feder Muelle 5 483923 1 Valvola Volet de gaz Valve Ventil Válvula gas

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

31

FILTRO OLIO FILTRE À HUILE OIL FILTER ÖLFILTER FILTRO DE ACEITE

6

8

2

3

T. 10

ZAPM 19000

4

1

5

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 486075 1 Rondella Rondelle Washer U.Scheibe Arandela

2 483841 1 Filtro olio Filtre à huile Oil filter Ölfilter Filtro de aceite

3 285536 2 Anello di tenuta Joint spie Oil seal Dichtring Retén de aceite

4 826165 1 Coperchio Couvercle Cover Deckel Tapa

5 82580R 1 Sensore Capteur Sensor Sensor Sensor

6 483727 1 Cartuccia olio Filtre à huile Oil cartridge Ölpatrone Cartucho aceite

8 288474 1 Guarnizione Joint Packing Dichtung Junta

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

32

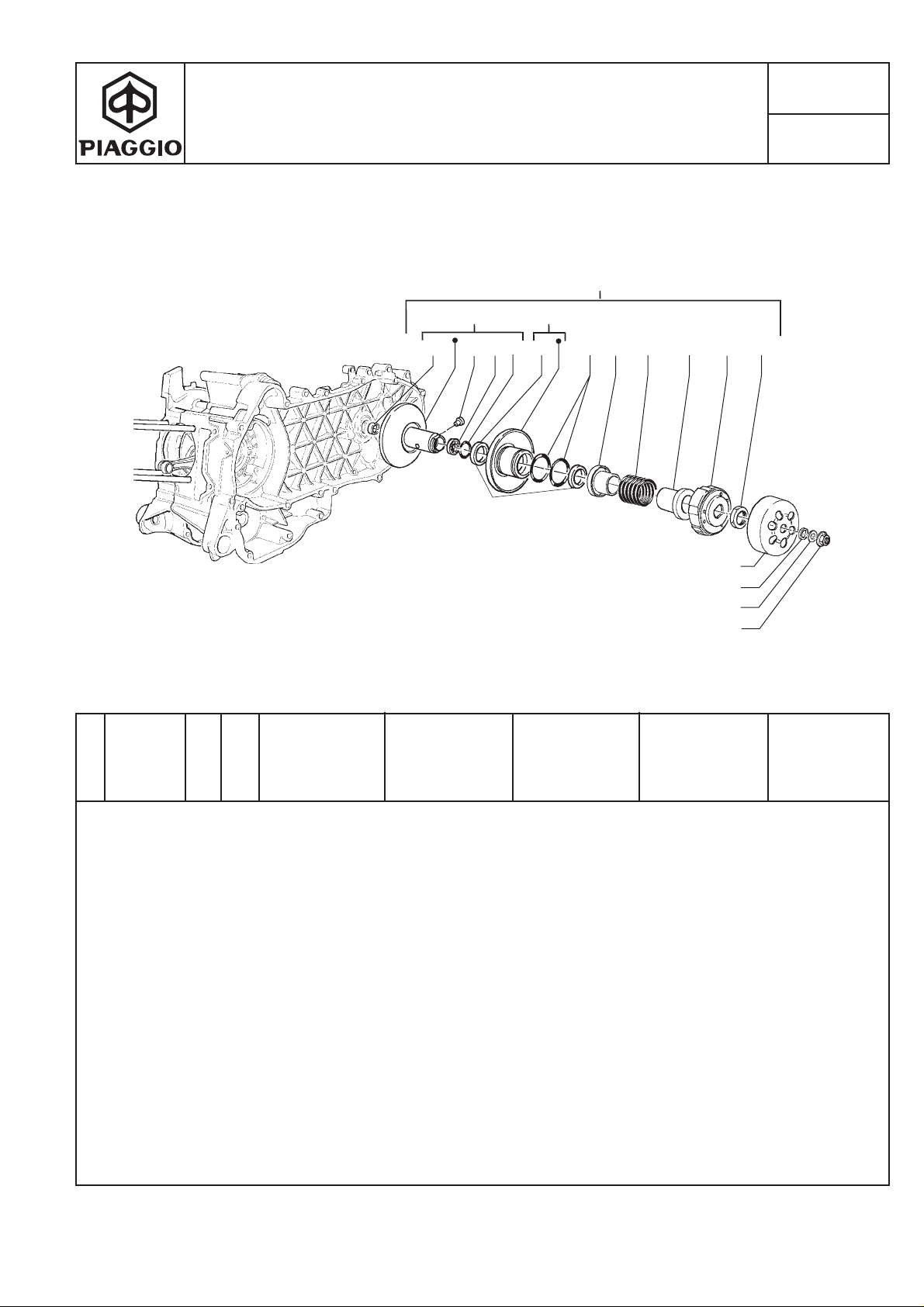

PULEGGIA CONDOTTA POULIE ENTRAINEE DRIVEN PULLEY GETRIEBENE RIEMENSCHEIBEN POLEA CONDUCIDA

T. 11

ZAPM 19000

15

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number

Nummer

Número

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

4

3

Désignation

5 1

6

2

7

8

Description Beschreibung

10 11 12

9

13

14 17

18

16

Descripción

1 82518R 1 Astuccio Douille Drawn cap Büchse Casquillo 2 483226 1 Anello Circlips Ring Ring Anillo 3 483261 1 Cuscinetto Roulement Bearing Lager Cojinete 4 828713 1 Semipuleggia Demi poulie Pulley, half Riemenscheibenhälfte Semipolea 5 479415 3 Perno Pivot Pin Zapfen Perno 6 827499 1 Semipuleggia Demi poulie Pulley, half Riemenscheibenhälfte Semipolea 7 431089 2 Anello Circlips Ring Ring Anillo 8 430585 2 Guarnizione Joint Packing Dichtung Junta

9 4310935 1 Scodellino Rondelle d’ar Stop washer Federaufnahme Platillo 10 825726 1 Molla Ressort Spring Feder Muelle 11 487936 1 Scodellino Rondelle d’ar Stop washer Federaufnahme Platillo 12 827981 1 Gr.frizione Gr.embrayage Clutch assy Kupplungbacken Gr.embrague 13 433232 1 Ghiera Douille Ring nut Gewindering Casquillo 14 82517R 1 Tamburo Tambour Drum Trommel Tambor 15 827982 1 Puleggia Poulie Pulley Riemenscheibe Polea 16 486324 1 Dado Ecrou Nut Mutter Tuerca 17 482325 1 Distanziale Entretoise Spacer Distanzstück Distanciador 18 274246 1 Rondella Rondelle Washer U.Scheibe Arandela

.............................................................................................. ..............................................................................................

33

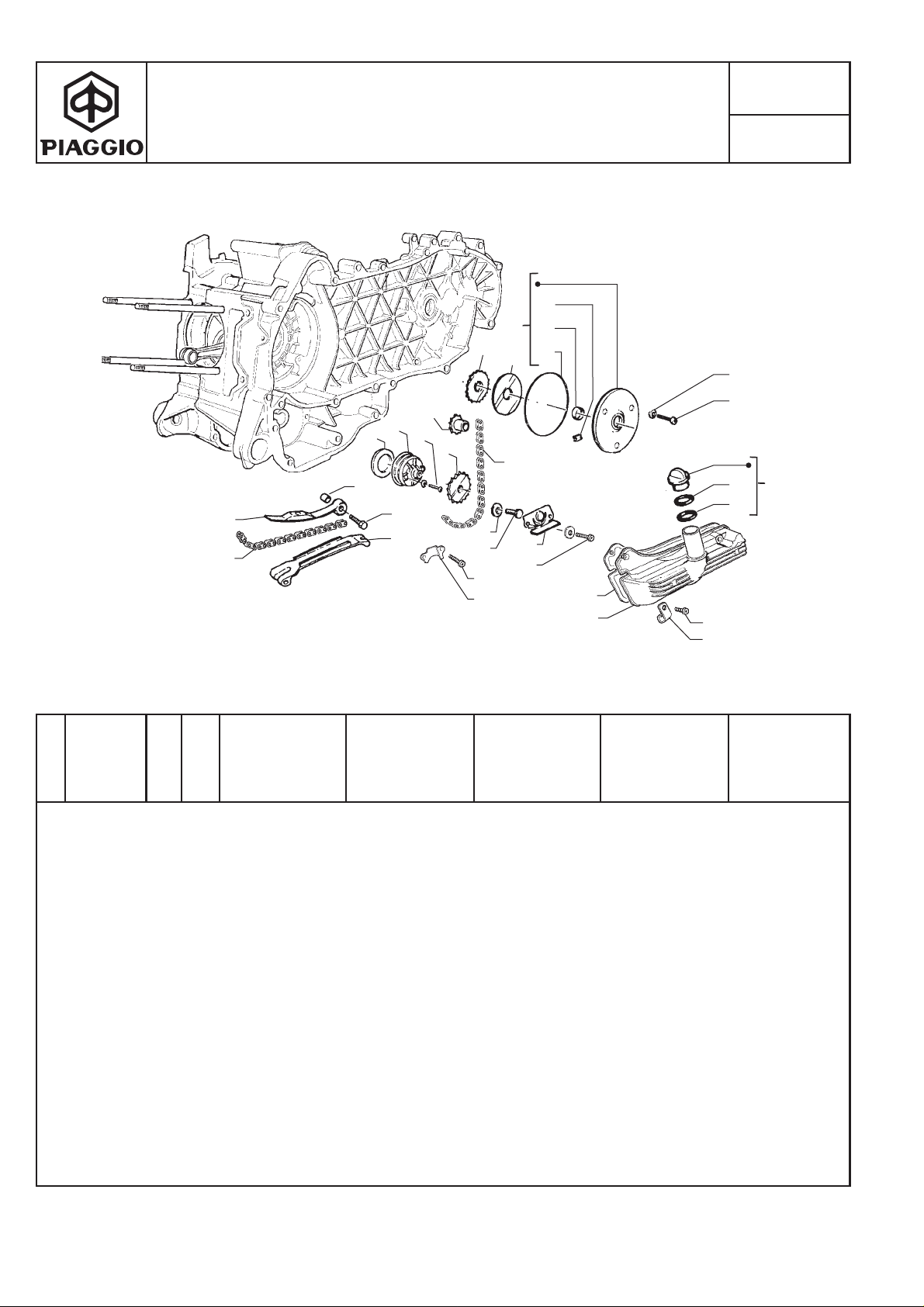

GRUPPO POMPA - CARTER OLIO ENSEMBLE POMPE - CARTER HUILE PUMP GROUP - OIL PAN EINHEIT PUMPE - KURBELGEHÄUSE ÖL GRUPO BOMBA - COLECTOR DE ACEITE

16

5

17

7

1

2

4 3

18

14

19

8 9

13 30

24

20

15

10

11

23 22 21

31

12

T. 12

ZAPM 19000

29 25

27 28

6 32

26

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 485868 1 Distanziale Entretoise Spacer Distanzstück Distanciador 2 828303 1 Asta Tige Rod Stange Varilla 3 828308 1 Pattino Doigt Shoe Gleitauflage Patín 4 414837 1 Vite fiss. Vis Screw Schraube Tornillo 5 487343 1 Pompa olio Pompe huile Oil pump Ölpumpe Bomba aceite 6 277916 2 Grano Goujon Dowel Stift Clavija 7 433477 4 Vite Vis Screw Schraube Tornillo 8 436695 1 Molla a tazza

9 436788 1 Vite fiss. Vis Screw Schraube Tornillo 10 483767 1 Paratia inf. Panneau inférieure Lower panel Wand, unten Panel inferior 11 018575 2 Vite Vis Screw Schraube Tornillo 12 827756 1 ➊ Coppa olio Carter à huile Pan oil Ölwanne 12 827772 1 ➋ Coppa olio Carter à huile Pan oil Ölwanne 13 414837 7 Vite fiss. Vis Screw Schraube Tornillo 14 287913 1 Corona Couronne Ring gear Zahnkranz Corona 15 4837772 1 Catena Chaîne Chain Kette Cadena 16 483784 1 Pignone Pignon Pinion Ritzel Piñón 17 486082 1 Guarnizione Joint Packing Dichtung Junta 18 483766 1 Catena Chaîne Chain Kette Cadena 19 825595 1 Pignone Pignon Pinion Ritzel Piñón

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Ressort à diaphragme

Description Beschreibung

Cup spring Tassenfeder Muelle Belleville

Descripción

Recolector de aceite Recolector de aceite

.............................................................................................. ..............................................................................................

34

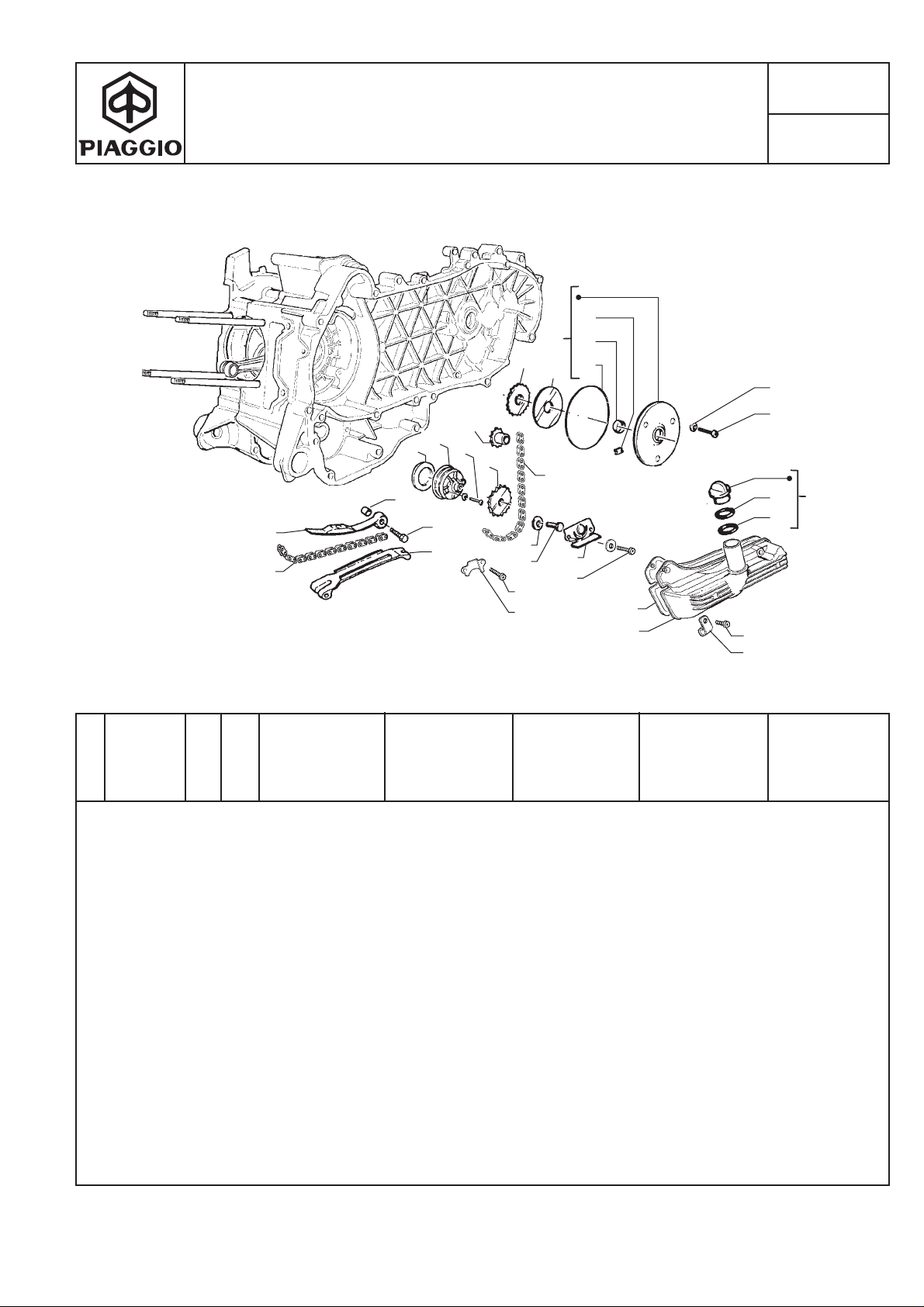

GRUPPO POMPA - CARTER OLIO ENSEMBLE POMPE - CARTER HUILE PUMP GROUP - OIL PAN EINHEIT PUMPE - KURBELGEHÄUSE ÖL GRUPO BOMBA - COLECTOR DE ACEITE

5

17

7

1

2

4 3

18

16

14

19

8 9

13 30

24

20

15

10

11

23 22 21

31

12

T. 12

ZAPM 19000

29 25

27 28

6

32

26

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

20 483918 1 Rondella Rondelle Washer U.Scheibe Arandela 21 825620 1 Anello di tenuta Joint spie Oil seal Dichtring Retén de aceite 23 434345 1 Tampone Silentbloc Buffer Puffer Silent-block 24 483775 1 Coperchio Couvercle Cover Deckel Tapa 25 015715 3 Vite Vis Screw Schraube Tornillo 26 827091 1 Tappo olio Bouchon huile Oil plug Pfropfen für Öl Tapón aceite 27 479985 1 Guarnizione Joint Packing Dichtung Junta 28 479986 1 Guarnizione Joint Packing Dichtung Junta 29 487937 1 Rondella Rondelle Washer U.Scheibe Arandela 30 485047 1 Paratia sup. Panneau supérieure Upper panel Wand, oben Panel superior 31 487384 1 ➊ Guarnizione Joint Packing Dichtung Junta 31 827774 1 ➋ Guarnizione Joint Packing Dichtung Junta 32 487824 2 Fascetta Collier Clamp Schelle Abrazadera

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

35

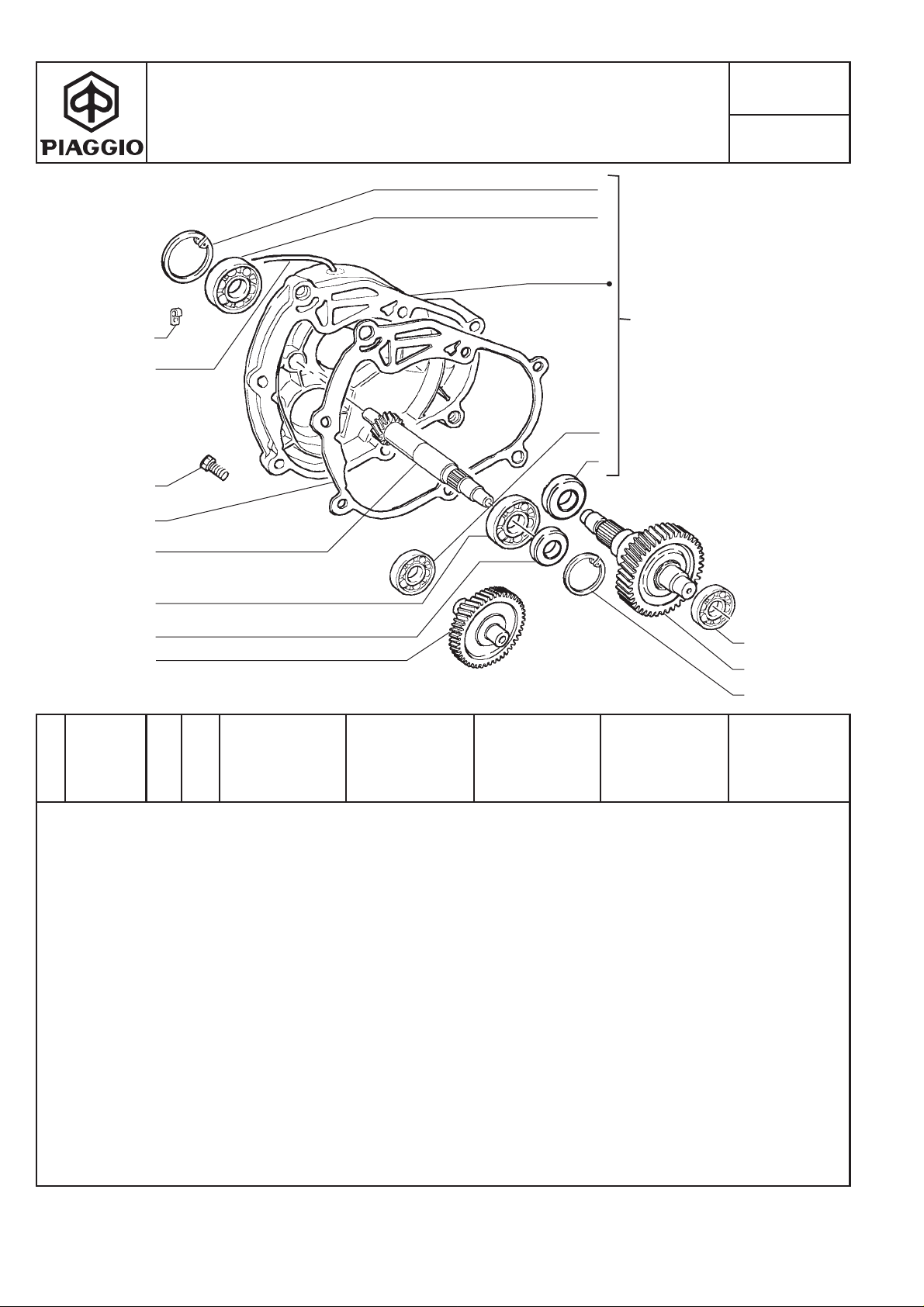

ASSE RUOTA POST. AXE ROUE AR. REAR WHEEL AXLE HINTERRAD ACHSE EJE RUEDA TRASERA

11

10

7

12

T. 13

ZAPM 19000

4 8

6

5 3

1

14 15

9

13 2 16

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 485879 1 Albero pul. Arbre de poulie Pulley shaft Scheibenwelle Eje para polea

2 487127 1 Asse ruota Axe roue Wheel axle Radachse Eje rueda

3 82541R 1 Anello ten. Joint spie Oil seal Dichtring Ret.de ac.

4 006652 1 Anello Circlips Ring Ring Anillo

5 485912 1 Cuscinetto Roulement Bearing Lager Cojinete

6 829416 1 Coperchio Couvercle Cover Deckel Tapa

7 487211 7 Vite Vis Screw Schraube Tornillo

8 478984 1 Cuscinetto Roulement Bearing Lager Cojinete

9 487126 1 Albero rinvio Arbre de renvoi Countershaft Vorgelegezahnrad Eje de reenvio 10 826874 1 Sfiato Reniflard Breather Entlüfter Respiradero 11 487948 2 Fascetta Collier Clamp Schelle Abrazadera 12 487383 1 Guarnizione Joint Packing Dichtung Junta 13 485912 1 Cuscinetto Roulement Bearing Lager Cojinete 14 485913 1 Cuscinetto Roulement Bearing Lager Cojinete 15 82539R 1 Anello Circlips Ring Ring Anillo 16 000674 1 Anello Circlips Ring Ring Anillo

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

36

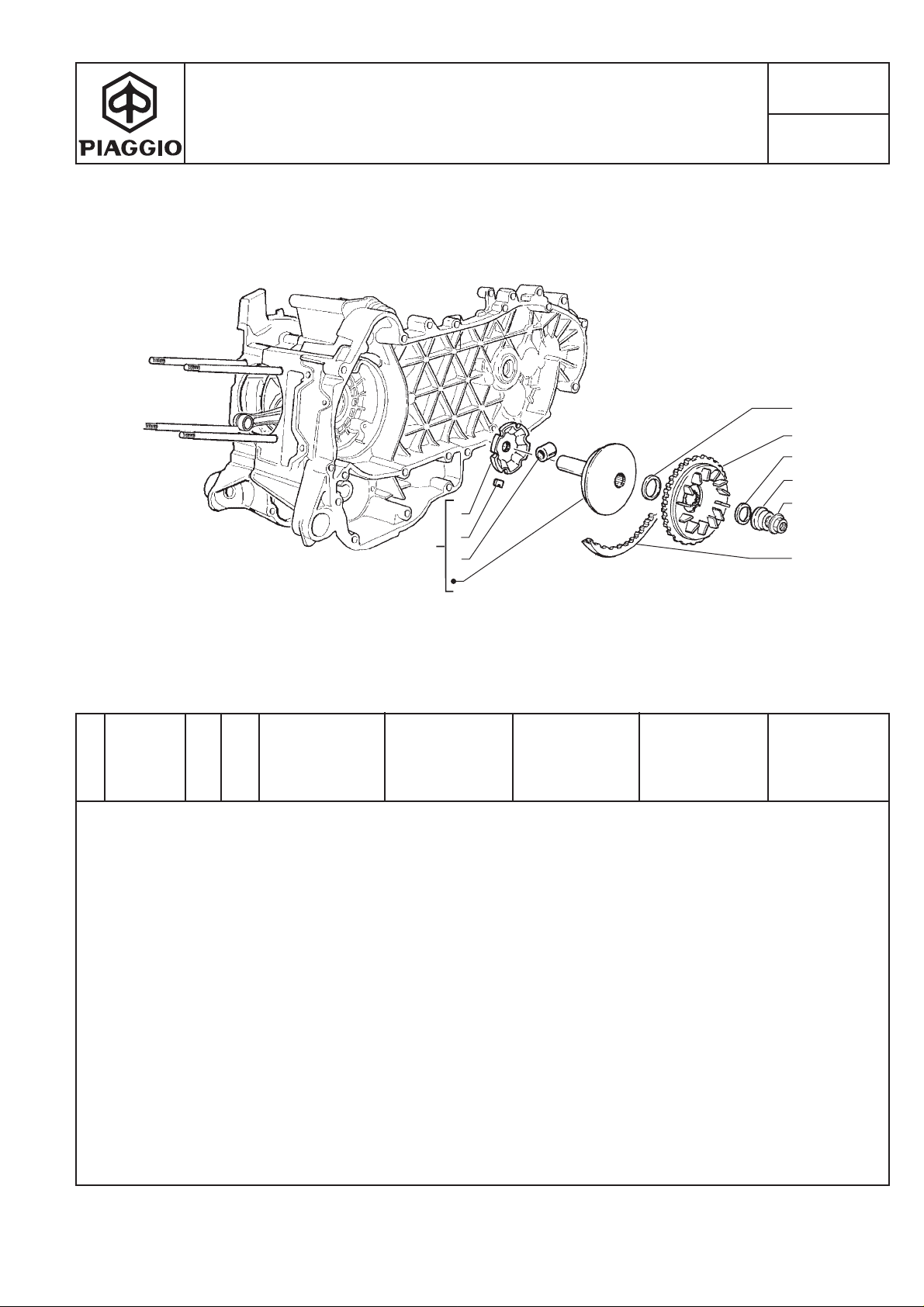

SEMIPULEGGIA MOTRICE DEMI-POULIE MOTRICE DRIVING HALF PULLEY TREIBENDE RIEMENSCHEIBENHÄLFTE SEMIPOLEA MOTRIZ

3

2

1

4

T. 14

ZAPM 19000

5 7

8 9 10

6

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 CM103901 1 Semipuleggia Demi poulie Pulley, half 2 434855 3 Pattino Doigt Shoe Gleitauflage Patín 3 485710 1 Contrasto Cuvette Fixed plate Klammer Platillo 4 CM1038015 1 10gr. Kit rulli Kit rouleaux Rollers kit Bausatz Rollen Kit rodillos 5 434885 1 Rondella Rondelle Washer U.Scheibe Arandela 6 487170 1 Cinghia trapezoidale Courroie trapéz V-belt Trapezriemen 7 485118 1 Semipuleggia Demi poulie Pulley, half 8 433391 1 Rondella Rondelle Washer U.Scheibe Arandela 9 827386 1 Boccolo Joint Bush Buchse Casquillo

10 436783 1 Dado Ecrou Nut Mutter Tuerca

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Riemenscheibenhälfte

Descripción

Semipolea

Correa trapezoidal Semipolea

.............................................................................................. ..............................................................................................

37

AVVIAMENTO ELETTRICO DÉMARRAGE ÉLECTRIQUE ELECTRIC STARTER ELEKTRISCHER START ARRANQUE ELECTRICO

T. 15

ZAPM 19000

1 2

4 5

6 3

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 031091 2 Bullone Boulon Bolt Bolzen Tornillo

2 580442 1 Motorino avv. Mot du démar. Starter motor Startermotor Mot.de arr.

3 580446 1 Gruppo rinvio Ensamble renvoi Pinion, assy Ritzel Grupo reenvío

4 288673 1 Molletta Ressort Spring Federklammer Muelle

5 483539 1 Pignone Pignon Pinion Ritzel Piñón

6 431860 1 Bussola Joint Bush Buchse Buje

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

38

AVVIAMENTO A PEDALE - RAFFREDDAMENTO CARTER

8 14 15

16

27

19

18

17

7

11

25

26

9

1

2

3

4

21

20

23

22

10

13 12

24 5 6

DÉMARRAGE À PEDAL - REFROIDISSEMENT CARTER KICKSTARTER - CRANKCASE COOLING PEDALSTART - KÜHLUNG KURBELGEHÄUSE ARRANQUE A PEDAL - REFRIGERACION CARTER

T. 16

ZAPM 19000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 827382 1 Asse m.m. Arbre démarr. Start.shaft Kickersegment Eje arranque 2 289495 1 Molla Ressort Spring Feder Muelle 3 430264 4 Vite Vis Screw Schraube Tornillo 4 827611 1 Deviatore aria calda 5 414837 1 Vite fiss. Vis Screw Schraube Tornillo 6 827608 1 Leva m.moto Levier du dem Start.lever Kickstarterhebel Pal.de ar. 7 435251 1 Guarnizione Joint Packing Dichtung Junta 8 484726 1 Coperchio Couvercle Cover Deckel Tapa

9 258146 3 Vite Vis Screw Schraube Tornillo 10 484316 1 Coperchio Couvercle Cover Deckel Tapa 11 289731 11 Vite Vis Screw Schraube Tornillo 12 433987 1 Rosetta Rondelle Washer Federring Arandela 13 006416 1 Anello el. Circlips Circlip Sprengring Anillo 14 109960 1 Fascetta Collier Clamp Schelle Abrazadera 15 298548 1 Soffietto Manchon Bellows Balg Fuelle 16 145298 1 Fascetta Collier Clamp Schelle Abrazadera 17 576267 1 Tubo Tuyau Tube Schlauch Tubo 18 254485 1 Piastrina Plaquette Plate Plättchen Placa 19 267958 1 Vite autof. Vis taraud Self tapp.screw Schraube, Blech Tornillo autorr. 20 006635 1 Anello Circlips Ring Ring Anillo

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Diaphragme pour air chaud

Description Beschreibung

Warm air diaphragm Warmluftabweichung

.............................................................................................. ..............................................................................................

Descripción

Desviador de aire caliente

.............................................................................................. ..............................................................................................

39

AVVIAMENTO A PEDALE - RAFFREDDAMENTO CARTER DÉMARRAGE À PEDAL - REFROIDISSEMENT CARTER KICKSTARTER - CRANKCASE COOLING PEDALSTART - KÜHLUNG KURBELGEHÄUSE ARRANQUE A PEDAL - REFRIGERACION CARTER

T. 16

ZAPM 19000

22 23

10

20

4

21

3

Pos. Pos.

Loc. Pos. Pos.

17

2 1

18

Numero Numéro Number

Nummer

Número

26 25

9

19

Q.tà Q.té Q.ty

M.ge

Cant.

27

Nota Note Nota

Anm.

Nota

Denominazione

11

Désignation

24 5 6

13

7

12

8 14 15

16

Description Beschreibung

Descripción

21 478985 1 Cuscinetto Roulement Bearing Lager Cojinete 22 239388 2 Spina Goupille Pin Stift Pasador 23 431860 1 Bussola Joint Bush Buchse Buje 24 485608 1 Coperchietto Couvercle Cover Deckel Tapa 25 581309 1 Calza di massa Tresse de masse Earth braid Massegeflecht Pantalla del cable 26 483783 1 Guarnizione Joint Packing Dichtung Junta 27 199190 1 Tassello Taquet Plate Pfropfen Taco

.............................................................................................. ..............................................................................................

40

VOLANO MAGNETE VOLANT MAGNETIQUE FLYWHEEL MAGNETO LICHTMASCHINE VOLANTE MAGNETICO

T. 17

ZAPM 19000

2 1

6

3

10

5

8 9

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 015901 2 Vite Vis Screw Schraube Tornillo 2 006965 5 Rondella Rondelle Washer U.Scheibe Arandela 3 436783 1 Dado Ecrou Nut Mutter Tuerca 4 486140 1 Rotore Rotor Rotor Rotor Rotor 5 828135 1 Statore Stator Backplate Ankerplatte Estator 6 000267 1 Chiavetta Clavette Key Keil Chaveta 7 82572R 1 Volano magnete Volant magnetique Flywh.magn. Lichtmaschine, kpl. Volante magn. 8 825426 1 Convogliatore Canalisation Conveyor Luftzufuhr Deflector 9 826276 5 Vite Vis Screw Schraube Tornillo

10 825430 1 Ventola Ventilateur Fan Lüfterrad Ventilador

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

4

7

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

41

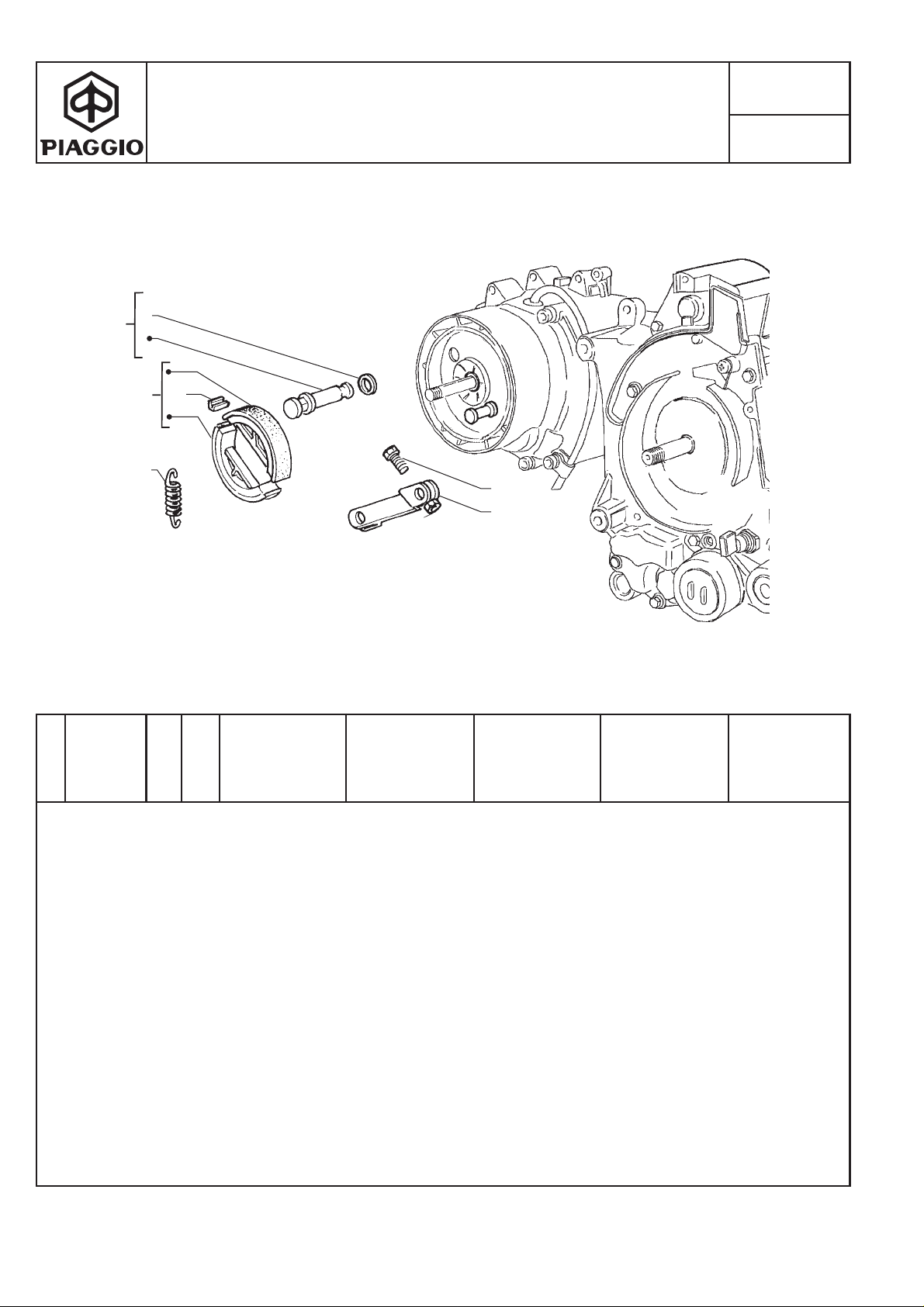

LEVA FRENO LEVIER DU FREIN BRAKE LEVER BREMSHEBEL PALANCA FRENO

4

3

15

1

2

T. 18

ZAPM 19000

12 14

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 2736235 1 2 266725 2 Molla Ressort Spring Feder Muelle 3 564136 1 Leva freno Levier du frein Brake lever Bremshebel Pal.freno

4 564134 1 O-ring O-Ring O-Ring O-Ring O-Ring 12 289731 1 Vite Vis Screw Schraube Tornillo 14 564215 1 Leva freno Levier du frein Brake lever Bremshebel Pal.freno 15 266724 1 Piastra Plaque Plate Platte Chapa

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Coppia ganasce freno Couple mâchoires frein Brake shoes couple Bremsbackensatz Par. de zapatas

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

42

CARBURATORE CARBURATEUR CARBURETTOR VERGASER CARBURADOR

11

1

T. 19

ZAPM 19000

6 5 8

4 3

2

7

12

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 031091 2 Bullone Boulon Bolt Bolzen Tornillo 2 828424 1 Raccordo amm. Racc. d’admiss. Union pipe Ansaugstutzen Rac. admisión 3 709677 1 Fascetta Collier Clamp Schelle Abrazadera 4 828781 1 Carburatore Carburateur Carburettor Vergaser Carburador 5 486967 1 Manicotto Manchon Sleeve Muffe Manguito 6 109960 2 Fascetta Collier Clamp Schelle Abrazadera 7 494921 1 Serie guarnizioni Jeu de joints Set of gaskets Dichtungssatz Serie juntas

8 709532 1 Fascetta Collier Clamp Schelle Abrazadera 11 826176 1 Resistenza Résistance Resistance Widerstand Resistencia 12 827919 1 Guarnizione Joint Packing Dichtung Junta

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

43

CARBURATORE CARBURATEUR CARBURETTOR VERGASER CARBURADOR

22

T. 20

ZAPM 19000

29 28

27 26

25

1 2

24

6 7

3 4 5

18

9

10

15

14 13

12

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 826822 1 Anello ritegno Circlips Circlip Ring zur Befest. der Anillo de retencion

2 826821 1 Rondella Rondelle Washer U.Scheibe Arandela 3 826843 1 Rondella Rondelle Washer U.Scheibe Arandela 4 826839 1 Molla Ressort Spring Feder Muelle 5 CM106401 1 Vite reg. Vis Screw Schraube Tornillo regulación 6 826901 1 Dispositivo avv. el. 7 826778 2 Vite Vis Screw Schraube Tornillo

9 CM105301 1 34 Getto min. Gicleur ralenti Idling jet Leerlaufdu. Surtidor ralenti 10 826812 1 Galleggiante Flotteur Float Schwimmer Flotador 11 826857 1 Vite spurgo Vis Screw Schraube Tornillo 12 826770 4 Vite Vis Screw Schraube Tornillo 13 CM109803 1 Vaschetta Cuvette Float ch. Schwimmergehäuse Cuba 14 826811 1 Spina Goupille Pin Stift Pasador 15 826786 1 Spillo benzina Pointeau essence Petrol needle Nadel Aguja gasolina 18 CM105401 1 82 Getto max. Jet maximum Maximum jet Maximalstrahl Chorro máximo 19 826814 1 Tubo emulsionatore Tube d’émulsion Diffuser tube Mischrohr Tubo difusor 24 CM106501 1 Spillo conico Pointeau con. Conical needle Nadelventil. Aguja con. 25 826818 1 Molla Ressort Spring Feder Muelle 26 826820 1 Scodellino Rondelle d’ar Stop washer Federaufnahme Platillo

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Dispositif du démarr. el.

Description Beschreibung

El. start device Srartervorrichtung Dispos. arr. el.

11

Descripción

Zapfen

.............................................................................................. ..............................................................................................

44

CARBURATORE

29 28

27

26 25

24

1 2

22

6 7

3 4 5

18

15 14

13 11

12

10

9

CARBURATEUR CARBURETTOR VERGASER CARBURADOR

T. 20

ZAPM 19000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

27 CM106602 1 Molla Ressort Spring Feder Muelle 28 826783 1 Coperchio valvola Couvercle soupape Valve cover Ventilabdeckung Tapa válvula 29 826780 1 Vite Vis Screw Schraube Tornillo

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

45

CARBURATORE CARBURATEUR CARBURETTOR VERGASER CARBURADOR

12 13 12

T. 20/A

ZAPM 19000

16 17

9

5 6

7

8

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

5 827855 1 Soffietto Manchon Bellows Balg Fuelle 6 827856 1 Fermo Arrêt Retainer Buchse Sujetador 7 826865 1 Pistoncino Piston Piston Kolben Pistón 8 826858 1 Molla Ressort Spring Feder Muelle 9 826846 1 Anello ritegno Circlips Circlip Ring zur Befest. der Anillo de retencion

12 826826 2 Vite Vis Screw Schraube Tornillo 13 826775 1 Molla Ressort Spring Feder Muelle 16 CM106401 1 Vite reg. Vis Screw Schraube Tornillo regulación 17 826825 1 Molla Ressort Spring Feder Muelle

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Zapfen

Descripción

.............................................................................................. ..............................................................................................

46

DEPURATORE FILTRE À AIR AIR CLEANER LUFTFILTER FILTRO DE AIRE

T. 21

ZAPM 19000

3 4

1

8

2

7

5 6

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 827124 1 Scatola dep. Boîte filtre Air.cl.case Luftfiltergehäuse Caja filtro 2 254485 2 Piastrina Plaquette Plate Plättchen Placa 3 487401 1 Filtro aria Filtre à air Air filter Luftfilter Filtro de aire 4 487402 1 Guarnizione Joint Packing Dichtung Junta 5 012533 2 Rondella Rondelle Washer U.Scheibe Arandela 6 018640 2 Vite Vis Screw Schraube Tornillo 7 258146 6 Vite Vis Screw Schraube Tornillo 8 479132 2 Pomello Bouton Knob Drehknopf Pomo

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

47

MARMITTA SILENCIEUX SILENCER AUSPUFFTOPF SILENCIADOR

T. 22

ZAPM 19000

10

17

11

15 14 13

15 14

16

3

4

5 2

12

1

7

6

9

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 828540 1 Marmitta Silencieux Silencer Auspufftopf Silenciador

2 480401 1 Deflettore Déflecteur Deflector Deckblech Deflector

3 433800 2 Vite Vis Screw Schraube Tornillo

4 016405 2 Rondella Rondelle Washer U.Scheibe Arandela

5 006965 2 Rondella Rondelle Washer U.Scheibe Arandela

6 479178 1 Protezione Protection Protection Schutzstück Protección

7 826117 6 Distanziale Entretoise Spacer Distanzstück Distanciador

9 826118 3 Rondella Rondelle Washer U.Scheibe Arandela 10 433800 3 Vite Vis Screw Schraube Tornillo 11 434716 1 Guarnizione Joint Packing Dichtung Junta 12 436947 2 Dado Ecrou Nut Mutter Tuerca 13 018583 1 Vite Vis Screw Schraube Tornillo 14 016408 2 Rondella Rondelle Washer U.Scheibe Arandela 15 013861 2 Rondella Rondelle Washer U.Scheibe Arandela 16 297582 1 Vite Vis Screw Schraube Tornillo 17 825643 1 Rondella Rondelle Washer U.Scheibe Tornillo

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

48

CAVALLETTO - BRACCIO OSCILLANTE BEQUILLE - BRAS OSCILLANT CENTRAL STAND - SWINGING ARM KIPPSTÄNDER - SCHWINGARM CABALLETE - BRAZO OSCILANTE

20

17

4 5

22

T. 23

ZAPM 19000

7

14

1

15

2

21

3

18 12

16 11 10

23

13

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 122781 1 Rondella Rondelle Washer U.Scheibe Arandela 2 016410 1 Rondella Rondelle Washer U.Scheibe Arandela 3 560045 1 Vite Vis Screw Schraube Tornillo 4 232108 1 Dado Ecrou Nut Mutter Tuerca 5 709037 1 Rondella Rondelle Washer U.Scheibe Arandela 7 564223 1 Molla Ressort Spring Feder Muelle

9 016408 1 Rondella Rondelle Washer U.Scheibe Arandela 10 232108 1 Dado Ecrou Nut Mutter Tuerca 11 273754 2 Anello tenuta Bague d’étanchéite Oil seal Dichtring Retén de aceite 12 581249 1 Molla Ressort Spring Feder Muelle 13 582151 1 Cavalletto Béquille Central stand Kippständer Caballete 14 030115 1 Vite Vis Screw Schraube Tornillo 15 271779 1 Vite Vis Screw Schraube Tornillo 16 582298 1 Distanziale Entretoise Spacer Distanzstück Distanciador 17 261319 1 Dado Ecrou Nut Mutter Tuerca 18 581248 1 Molla Ressort Spring Feder Muelle 20 562605 1 Braccio oscillante Bras oscillant Swinging arm Schwingarm Brazo oscilante 21 560565 1 Bullone Boulon Bolt Bolzen Tornillo 22 562310 1 Distanziale Entretoise Spacer Distanzstück Distanciador 23 563984 1 Tampone Silentbloc Buffer Puffer Silent-block

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

49

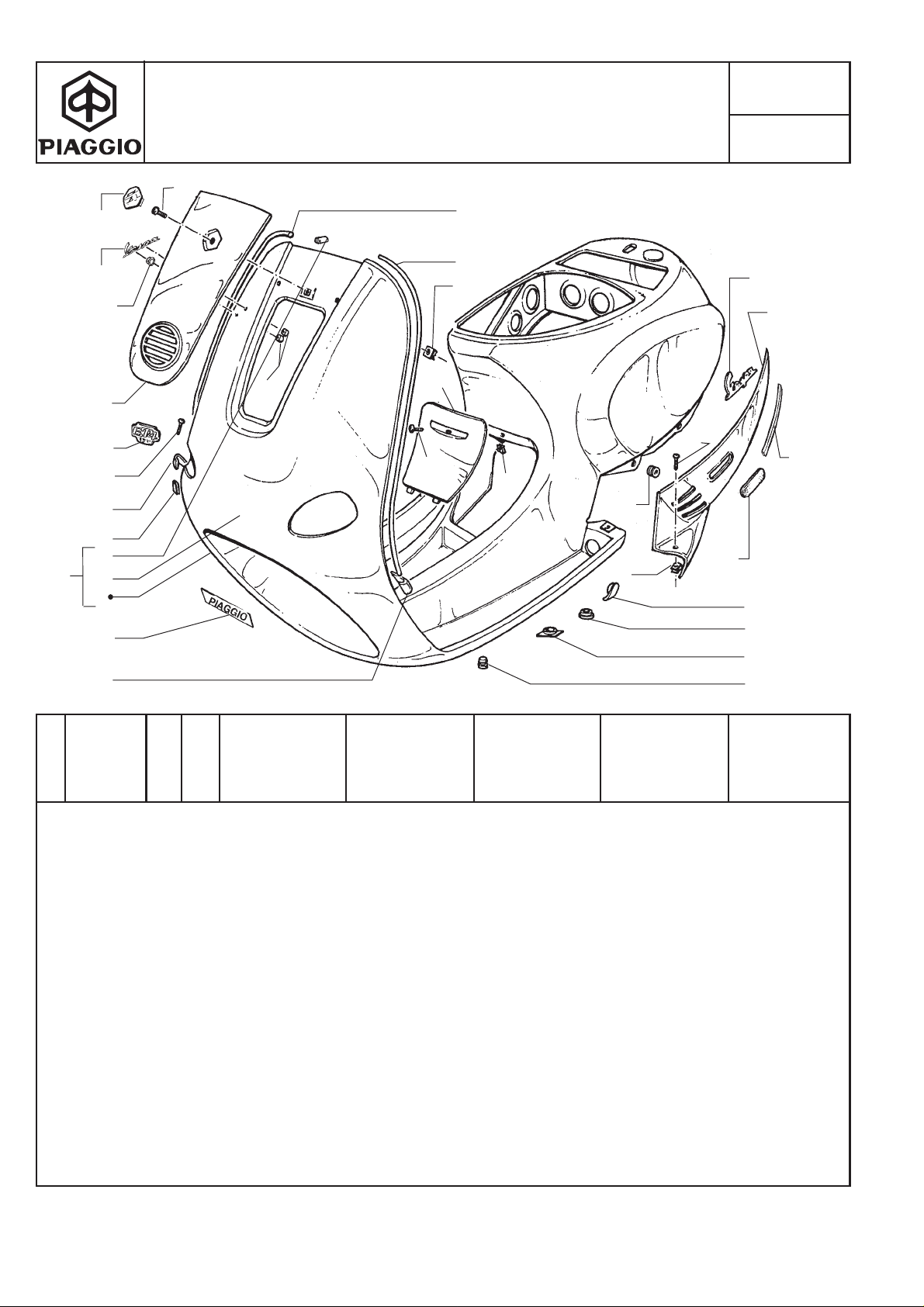

TELAIO CHASSIS CHASSIS RAHMEN CHASIS

T. 24

ZAPM 19000

3

5

7

25

6

4

19

17

16 28

20

2

29

10

26

27

9

23

22

31

11

30

1

32

21

24

15

18

14 13

8

12

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 576455 1 GR Telaio Châssis Frame Fahrgestell Chasis 1 5764550023 1 329 Telaio Châssis Frame Fahrgestell Chasis 1 5764550060 1 336 Telaio Châssis Frame Fahrgestell Chasis 1 5764550066 1 913 Telaio Châssis Frame Fahrgestell Chasis 1 5764550095 1 729 Telaio Châssis Frame Fahrgestell Chasis 1 57645500B2 1 693 Telaio Châssis Frame Fahrgestell Chasis 1 57645500C1 1 270 Telaio Châssis Frame Fahrgestell Chasis 1 57645500D1 1 251 Telaio Châssis Frame Fahrgestell Chasis 1 57645500R8 1 996 Telaio Châssis Frame Fahrgestell Chasis 2 4722005 1 GR Copristerzo Cache-direction Steering cover 2 4722005066 1 913 Copristerzo Cache-direction Steering cover 2 47220050B2 1 693 Copristerzo Cache-direction Steering cover 2 47220050C1 1 270 Copristerzo Cache-direction Steering cover 2 47220050D1 1 251 Copristerzo Cache-direction Steering cover 2 47220050R8 1 996 Copristerzo Cache-direction Steering cover 2 4722235 1 329 Copristerzo Cache-direction Steering cover 2 4722905 1 94 Copristerzo Cache-direction Steering cover 2 4722955 1 729 Copristerzo Cache-direction Steering cover 3 267958 1 Vite autof. Vis taraud Self tapp.screw Schraube, Blech Tornillo autorr. 4 199190 1 Tassello Taquet Plate Pfropfen Taco

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Steuerrohrabdeckung Steuerrohrabdeckung Steuerrohrabdeckung Steuerrohrabdeckung Steuerrohrabdeckung Steuerrohrabdeckung Steuerrohrabdeckung Steuerrohrabdeckung Steuerrohrabdeckung

Descripción

Cubre dirección Cubre dirección Cubre dirección Cubre dirección Cubre dirección Cubre dirección Cubre dirección Cubre dirección Cubre dirección

.............................................................................................. ..............................................................................................

50

TELAIO

3

16

5

2

10

9

11

7

6

4

25

26

27

18

1

8

12

13

14

15

23

21

24

22

19

17

20

28

31

30

29

32

CHASSIS CHASSIS RAHMEN CHASIS

T. 24

ZAPM 19000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

5 295486 1 Scudetto Piaggio Ecusson Piaggio Shield Piaggio Schild Piaggio Escudo Piaggio

6 573001 1 Bordo scudo Bordure de tableau Windshield beading Schlitzrohr Recuadro escudo

7 573002 1 Bordo scudo Bordure de tableau Windshield beading Schlitzrohr Recuadro escudo

8 299964 1 Coprigiunto

9 299965 1 Coprigiunto 10 008432 2 Vite Vis Screw Schraube Tornillo 11 267166 2 Piastrina Plaquette Plate Plättchen Placa 12 299558 1 Tappo Bouchon Plug Verschluß Tapón 13 299557 2 Tappo Bouchon Plug Verschluß Tapón 14 299559 1 Tappo Bouchon Plug Verschluß Tapón 15 299250 2 Tappo Bouchon Plug Verschluß Tapón 16 573289 1 Targhetta Monogramme Name plate Plakette Letrero 17 8215005 1 DX-GR Fiancata Carenage Fairing Seitenverkleidung Carenado 17 8215005066 1 DX-913 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82150050B2 1 DX-693 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82150050C1 1 DX-270 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82150050D1 1 DX-251 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82150050R8 1 DX-996 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 8215235 1 DX-329 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 8215905 1 DX-94 Fiancata Carenage Fairing Seitenverkleidung Carenado

.............................................................................................. ..............................................................................................

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Plaquette de fermeture Plaquette de fermeture

Description Beschreibung

Tighteing flap Lasche Cubrejuntas Tighteing flap Lasche Cubrejuntas

Descripción

51

5

TELAIO CHASSIS CHASSIS RAHMEN CHASIS

3

T. 24

ZAPM 19000

7

25

6

4

19

17

16 28

20

2

29

10

26

27

9

23

22

31

11

30

1

32

21

24

15

18

14 13

8

12

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

17 8215955 1 DX-729 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 8216005 1 SX-GR Fiancata Carenage Fairing Seitenverkleidung Carenado 17 8216005066 1 SX-913 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 8216005087 1 SX-724 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82160050B2 1 SX-693 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82160050C1 1 SX-270 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82160050D1 1 SX-251 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82160050R8 1 SX-996 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 8216235 1 SX-329 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 8216905 1 SX-94 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 8216955 1 SX-729 Fiancata Carenage Fairing Seitenverkleidung Carenado

CM000402000N

18

CM0004020036

18 19 573290 1 Targhetta Monogramme Name plate Plakette Letrero 20 008108 2 Piastrina Plaquette Plate Plättchen Placa 21 254485 2 Piastrina Plaquette Plate Plättchen Placa 22 575249 2 Vite Vis Screw Schraube Tornillo 23 463195 6 Tampone Silentbloc Buffer Puffer Silent-block 24 293556 2 Catadiottro Catadioptre Reflector Rückstrahler Catafaro 25 4721005 1 GR Portello Abattant Flap Klappe Registro

Q.tà

Nota

Q.té

Note

Q.ty

Nota

M.ge

Anm.

Cant.

Nota

1NETarghetta Piaggio Monogr.Piaggio Piaggio name plate Piaggio Plakette Letrero Piaggio 1 CHA Targhetta Piaggio Monogr.Piaggio Piaggio name plate Piaggio Plakette Letrero Piaggio

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

52

TELAIO CHASSIS CHASSIS RAHMEN CHASIS

T. 24

ZAPM 19000

3

5

7

25

6

4

19

17

16

28

20

2

29

10

26

27

9

23

22

31

11

30

1

32

21

24

15

18

14 13

8

12

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

25 4721005066 1 913 Portello Abattant Flap Klappe Registro 25 4721005087 1 724 Portello Abattant Flap Klappe Registro 25 4721005090 1 94 Portello Abattant Flap Klappe Registro 25 4721005095 1 729 Portello Abattant Flap Klappe Registro 25 47210050B2 1 693 Portello Abattant Flap Klappe Registro 25 47210050C1 1 270 Portello Abattant Flap Klappe Registro 25 47210050D1 1 251 Portello Abattant Flap Klappe Registro 25 4721235 1 329 Portello Abattant Flap Klappe Registro 26 015911 1 Vite Vis Screw Schraube Tornillo 27 008080 1 Piastrina Plaquette Plate Plättchen Placa 28 271710 2 Rondella Rondelle Washer U.Scheibe Arandela 29 576250 1 Targhetta Monogramme Name plate Plakette Letrero 30 298604 1 Supporto Support Bracket Halter Soporte 31 575887 2 Striscia Joint Packing Profilgummi Junta 32 2972674 1 GR Scudo Tablier Shield Frontschild, vorne Escudo

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

53

PEDANA - TAPPETINI REPOSE-PIEDS - TAPIS FOOTREST - RUBBER MATS FUßBLECH -FUßMATTE ESTRIBO - ALFOMBRILLAS

3

T. 25

ZAPM 19000

1

2

6

7

4

5

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 298243 1 Tappeto Tapis Mat Fussmatte Alfombrilla 2 298241 1 SX Tappeto Tapis Mat Fussmatte Alfombrilla 3 298242 1 DX Tappeto Tapis Mat Fussmatte Alfombrilla 4 8213005 1 GR Pedana Tapis Rubber mat Fußraumabdeckung Estribo 4 8213005023 1 329 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 4 8213005066 1 913 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 4 82130050B2 1 693 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 4 82130050C1 1 270 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 4 82130050D1 1 251 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 4 82130050R8 1 996 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 4 8213905 1 94 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 4 8213955 1 729 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 5 254485 2 Piastrina Plaquette Plate Plättchen Placa 6 575249 2 Vite Vis Screw Schraube Tornillo 7 270793 1 Vite Vis Screw Schraube Tornillo 8 199190 1 Tassello Taquet Plate Pfropfen Taco

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

8

Descripción

.............................................................................................. ..............................................................................................

54

BAULETTO ANTERIORE COFFRE A L'AVANT FRONT GLOVE COMPARTMENT VORDERES GEPÄCKFACH MALETA DELANTERA

T. 26

ZAPM 19000

17

14

12

7

3

2

11

7

20

14

1

19

8

5

13 15

9

6

4

16

18

10

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 CM0036025 1 GR Bauletto anteriore Coffre a l’av. Fr. glove comp. Gepäckfach vorne Maleta del.

CM0036025066

1

CM0036025090

1

CM0036025095

1

CM00360250B2 CM00360250C1

1

CM00360250D1

1

CM00360250R8

1

CM00360250R8 2 297277 1 N Portello Abattant Flap Klappe Registro 2 575424000L 1 BL Portello Abattant Flap Klappe Registro 2 57542400M1 1 MR Portello Abattant Flap Klappe Registro 3 297276 1 N Portello Abattant Flap Klappe Registro 3 575425000L 1 BL Portello Abattant Flap Klappe Registro 3 57542500M1 1 MR Portello Abattant Flap Klappe Registro 4 8212005 1 GR Portello Abattant Flap Klappe Registro 4 8212005066 1 913 Portello Abattant Flap Klappe Registro 4 82120050B2 1 693 Portello Abattant Flap Klappe Registro 4 82120050C1 1 270 Portello Abattant Flap Klappe Registro 4 82120050D1 1 251 Portello Abattant Flap Klappe Registro

Q.tà

Nota

Q.té

Note

Q.ty

Nota

M.ge

Anm.

Cant.

Nota

1 913 Bauletto anteriore Coffre a l’av. Fr. glove comp. Gepäckfach vorne Maleta del. 194Bauletto anteriore Coffre a l’av. Fr. glove comp. Gepäckfach vorne Maleta del. 1 729 Bauletto anteriore Coffre a l’av. Fr. glove comp. Gepäckfach vorne Maleta del. 1 693 Bauletto anteriore Coffre a l’av. Fr. glove comp. Gepäckfach vorne Maleta del. 1 270 Bauletto anteriore Coffre a l’av. Fr. glove comp. Gepäckfach vorne Maleta del. 1 251 Bauletto anteriore Coffre a l’av. Fr. glove comp. Gepäckfach vorne Maleta del. 1 996 Bauletto anteriore Coffre a l’av. Fr. glove comp. Gepäckfach vorne Maleta del. 1 329 Bauletto anteriore Coffre a l’av. Fr. glove comp. Gepäckfach vorne Maleta del.

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

55

BAULETTO ANTERIORE COFFRE A L'AVANT FRONT GLOVE COMPARTMENT VORDERES GEPÄCKFACH MALETA DELANTERA

T. 26

ZAPM 19000

17

14

12

7

3

2

11

7

20

14

1

19

8

5

13 15

9

6

4

16

18

10

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

4 82120050R8 1 996 Portello Abattant Flap Klappe Registro 4 8212235 1 329 Portello Abattant Flap Klappe Registro 4 8212905 1 94 Portello Abattant Flap Klappe Registro 4 8212955 1 729 Portello Abattant Flap Klappe Registro 5 CM006303 1 Guarnizione Joint Packing Dichtung Junta 6 294067 2 Tappo Bouchon Plug Verschluß Tapón 7 184142 4 Piastrina Plaquette Plate Plättchen Placa 8 259349 2 Vite Vis Screw Schraube Tornillo

9 254485 2 Piastrina Plaquette Plate Plättchen Placa 10 257614 1 Squadretta Equerre Bracket Halter Escuadrita 11 257617 1 Molla Ressort Spring Feder Muelle 12 295528 1 Gancio Crochet Hook Haken Gancho 13 252420 1 Squadretta Equerre Bracket Halter Escuadrita 14 254485 1 Piastrina Plaquette Plate Plättchen Placa 14 268596 4 Vite Vis Screw Schraube Tornillo 15 013880 2 Rondella Rondelle Washer U.Scheibe Arandela 15 573057 1 Molletta Ressort Spring Federklammer Muelle 16 576859 1 Targhetta Monogramme Name plate Plakette Letrero 17 258249 2 Vite Vis Screw Schraube Tornillo 18 298086 3 Vite Vis Screw Schraube Tornillo

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

56

BAULETTO ANTERIORE

17

7

3

2

8

14

13 15

4

5

16

18

10

14

9

6

11

12

1

20

19

COFFRE A L'AVANT FRONT GLOVE COMPARTMENT VORDERES GEPÄCKFACH MALETA DELANTERA

T. 26

ZAPM 19000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

19 290405 1 Basetta Support Bracket Halter Soporte 20 182302 1 Rivetto Rivet Rivet Niete Remache

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

57

SERBATOIO CARBURANTE - GRUPPO CANISTER RESERVOIR - ENSEMBLE CANISTER FUEL TANK - CANISTER UNIT KRAFTSTOFFTANK - CANISTER GRUPPE DEPOSITO CARBURANTE - GRUPO CANISTER

T. 27

ZAPM 19000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 299570 1 Indicatore livello Jauge Level gauge Kraftstoffanzeige Indicador de nivel 2 258161 1 Guarnizione Joint Packing Dichtung Junta 3 257302 2 Distanziale Entretoise Spacer Distanzstück Distanciador 4 257301 2 Tampone Silentbloc Buffer Puffer Silent-block 5 179575 2 Rondella Rondelle Washer U.Scheibe Arandela 6 257403 2 Vite Vis Screw Schraube Tornillo 7 CM001912 1 Fascetta Collier Clamp Schelle Abrazadera 8 CM007601 1 Tubo Tuyau Tube Schlauch Tubo

9 CM001509 1 Tubo sfiato Tuyau réniflard Breather tube Entlüftungsleitung Tubo respiradero 10 045637 1 Fascetta Collier Clamp Schelle Abrazadera 10 CM001912 2 Fascetta Collier Clamp Schelle Abrazadera 11 196868 1 Guarnizione Joint Packing Dichtung Junta 12 575320 1 Rubinetto Robinet Fuel tap Kraftstoffhahn. Grifo 13 256074 1 Fascetta Collier Clamp Schelle Abrazadera 14 575776 1 Serbatoio Réservoir Tank Tank Deposito 15 254485 3 Piastrina Plaquette Plate Plättchen Placa 16 CM007503 1 Tubo Tuyau Tube Schlauch Tubo 17 258160 1 Guarnizione Joint Packing Dichtung Junta 18 259832 1 Tappo serb. Bouch.voy.h. Oil ins.pl. Tankverschluss Tap.d.ac. 19 576860 1 Tubo Tuyau Tube Schlauch Tubo

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

58

SERBATOIO CARBURANTE - GRUPPO CANISTER RESERVOIR - ENSEMBLE CANISTER FUEL TANK - CANISTER UNIT KRAFTSTOFFTANK - CANISTER GRUPPE DEPOSITO CARBURANTE - GRUPO CANISTER

T. 27

ZAPM 19000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

20 CM002912 4 Fascetta Collier Clamp Schelle Abrazadera 21 090854 1 Cinghietta Courroie Strip Riemen Correa 22 576468 1 Canister Canister Canister Canister Canister 23 CM007501 1 Tubo Tuyau Tube Schlauch Tubo 24 CM001914 8 Fascetta Collier Clamp Schelle Abrazadera 25 CM007502 2 Tubo Tuyau Tube Schlauch Tubo 26 576469 1 Valvola Volet de gaz Valve Ventil Válvula gas 27 CM007602 1 Tubo Tuyau Tube Schlauch Tubo 28 CM007504 1 Tubo Tuyau Tube Schlauch Tubo 29 576454 1 Supporto Support Bracket Halter Soporte 30 576461 1 Valvola Volet de gaz Valve Ventil Válvula gas 31 016404 4 Rondella Rondelle Washer U.Scheibe Arandela 32 015558 4 Vite Vis Screw Schraube Tornillo 33 CM001913 2 Fascetta Collier Clamp Schelle Abrazadera 34 576453 1 Staffa Support Bracket Halterung Soporte 35 576452 1 Staffa Support Bracket Halterung Soporte 36 576511 1 Raccordo Raccord Joint.p. Stutzen Racor

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

59

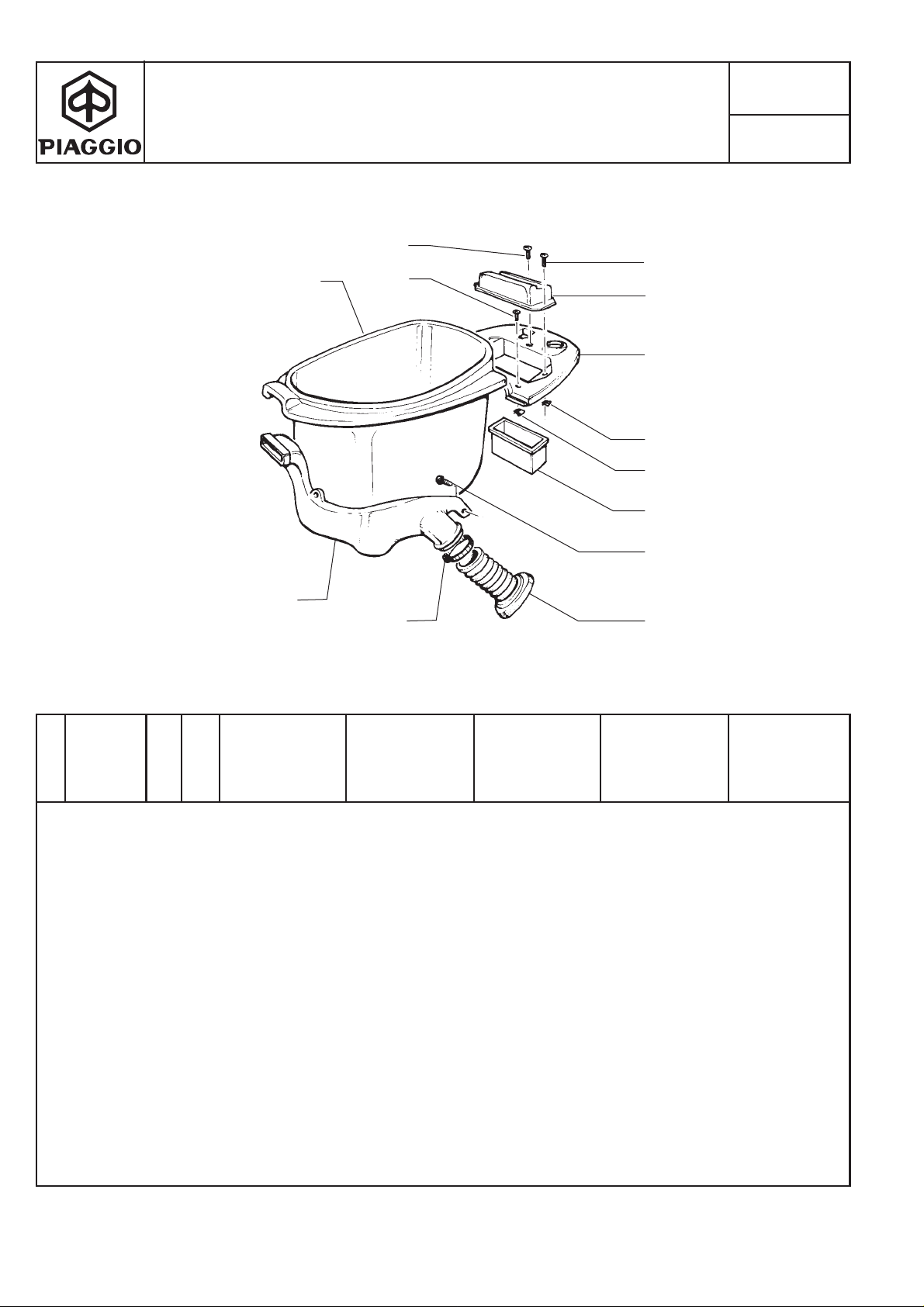

PORTACASCO PORTE-CASQUE CASE-HELMET STURZHELMBEHÄLTER PORTA-CASCO

T. 28

ZAPM 19000

6

12

1

15

11

14

13

9

10

7

2

4

3

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 574423 1 Portacasco Porte-casque Case-helmet Sturzhelmbehälter Porta-casco 2 298620 1 Tubo aspirazione 3 827126 1 Soffietto Manchon Bellows Balg Fuelle 4 109960 1 Fascetta Collier Clamp Schelle Abrazadera 6 259830 2 Vite Vis Screw Schraube Tornillo 7 259830 1 Vite Vis Screw Schraube Tornillo

9 008080 2 Piastrina Plaquette Plate Plättchen Placa 10 573128 1 Vaschetta Cuvette Float ch. Schwimmergehäuse Cuba 11 576017 1 Portello Abattant Flap Klappe Registro 12 259349 1 Vite Vis Screw Schraube Tornillo 13 184142 1 Piastrina Plaquette Plate Plättchen Placa 14 CM003803 1 Copertura Couvercle Cover Abdeckung Cubierta 15 259372 2 Vite Vis Screw Schraube Tornillo

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Canalisation aspiaration

Air suction pipe Ansaugleitung

Description Beschreibung

Descripción

Tubo de aspiración

.............................................................................................. ..............................................................................................

60

13

5

SELLA SELLE SADDLE SATTEL SILLIN

8

T. 29

ZAPM 19000

14 7

6 15

3

2

12

4

10

11

1

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1

CM000903000N CM0009030038

1

CM0009030044

1

CM0009040048

1 2 573633 1 Portapacchi Porte-bagages Lugg. carrier Gepäckträger Porta-equipajes 3 015715 2 Vite Vis Screw Schraube Tornillo 4 259830 2 Vite Vis Screw Schraube Tornillo 5 573677 1 Coperchio Couvercle Cover Deckel Tapa 6 016406 2 Rondella Rondelle Washer U.Scheibe Arandela 7 031092 2 Bullone Boulon Bolt Bolzen Tornillo

8 494511 1 Gr. serratura Ens.serrure Lock,assy Schloßsatz Gr.cerrad. 10 494634 1 Gancio portaborsa Crochet porte-sac Hook for bag Taschenhaken Gancho porta-bolsa 11 015911 2 Vite Vis Screw Schraube Tornillo 12 296456 2 Tampone Silentbloc Buffer Puffer Silent-block 13 259830 1 Vite Vis Screw Schraube Tornillo 14 254485 1 Piastrina Plaquette Plate Plättchen Placa 15 013880 2 Rondella Rondelle Washer U.Scheibe Arandela

Q.tà

Nota

Q.té

Note

Q.ty

Nota

M.ge

Anm.

Cant.

Nota

1NSella Selle Saddle Sitzbank Sillín 1BLSella Selle Saddle Sitzbank Sillín 1MRSella Selle Saddle Sitzbank Sillín 1 PV996 Sella Selle Saddle Sitzbank Sillín

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

61

PARAFANGO ANT. E POST. GARDE BOUE AV. ET AR. FRONT AND REAR MUDGUARD VORDERKOTFLÜGEL - HINTERKOTFLÜGEL GUARDABARROS DEL. Y TRAS.

T. 30

ZAPM 19000

3

Pos. Pos.

Loc. Pos. Pos.

Numero Numéro Number

Nummer

Número

2

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

7

1

10

9 11

12

Désignation

4

Description Beschreibung

8 5

6

4 6

5 8

Descripción

1 288245 3 Dado Ecrou Nut Mutter Tuerca 2 8249005 1 GR Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 8249005066 1 913 Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 8249005095 1 729 Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 82490050B2 1 693 Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 82490050C1 1 270 Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 82490050D1 1 251 Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 82490050R3 1 178 Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 8249235 1 329 Parafango Garde -boue Mudguard Kotflügel Guardabarros 3 575079 1 Parafango post. Garde-boue AR. Rear mudguard Hinterradkotflügel Guardabarros tras. 4 254485 2 Piastrina Plaquette Plate Plättchen Placa 5 012533 2 Rondella Rondelle Washer U.Scheibe Arandela 6 018640 2 Vite Vis Screw Schraube Tornillo 7 575249 3 Vite Vis Screw Schraube Tornillo 8 003056 1 Rondella Rondelle Washer U.Scheibe Arandela

9 015900 1 Vite Vis Screw Schraube Tornillo 10 562919 1 Fascetta Collier Clamp Schelle Abrazadera 11 CM067301 1 DX Catadiottro Catadioptre Reflector Rückstrahler Catafaro 11 CM067302 1 SX Catadiottro Catadioptre Reflector Rückstrahler Catafaro 12 181351 1 Piastrina Plaquette Plate Plättchen Placa

.............................................................................................. ..............................................................................................

62

RALLE STERZO SIEGES DIRECTION STEERING BEARING BALL TRACKS LAGERRUNGEN STEUERROHR COJINETES DE DIRECCION

T. 31

ZAPM 19000

5 6

1

• 3

•

• 4

2

•

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 56002R 1 Gruppo ralle Gr. but. dir. 2 56003R 1 Gruppo ralle Gr. but. dir. 3 077024 1 B Gabbia a sfere Cage à billes Ball cage Kugelkäfig Jaula de bolas 3 564257 1 G Gabbia a sfere Cage à billes Ball cage Kugelkäfig Jaula de bolas 4 077023 1 B Gabbia a sfere Cage à billes Ball cage Kugelkäfig Jaula de bolas 4 564260 1 G Gabbia a sfere Cage à billes Ball cage Kugelkäfig Jaula de bolas 5 011109 1 Ghiera Douille Ring nut Gewindering Casquillo 6 003751 1 Rondella Rondelle Washer U.Scheibe Arandela

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Steering bearing assy. Steering bearing assy.

Steuersatz Gr. coj. de dir. Steuersatz Gr. coj. de dir.

Descripción

.............................................................................................. ..............................................................................................

63

STERZO - FRENO A DISCO DIRECTION - FREIN A DISQUE STEERING COLUMN - DISC BRAKE STEUER - SCHEIBENBREMSE DIRECCION - FRENO DE DISCO

T. 32

ZAPM 19000

Pos. Pos.

Loc. Pos. Pos.

10

11

12 24

Numero Numéro Number

Nummer

Número

5 6

19 18

20

1

17

2

16

7

8

15

4

9

14

21 22

13

23

3

Q.tà

Nota

Q.té

Note

Q.ty

M.ge

Cant.

Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

1 564157 1 Mozzo Moyeu Hub Nabe Buje 2 267818 1 Corona dentata Couronne dentée Ring gear Zahnrad Corona dentada 3 177414 1 Rondella Rondelle Washer U.Scheibe Arandela 4 561433 1 Protezione Protection Protection Schutzstück Protección 5 021114 1 Dado Ecrou Nut Mutter Tuerca 6 177609 1 Cappellotto Cache Cap Kappe Capuchón 7 182546 1 Tappo Bouchon Plug Verschluß Tapón 8 012789 1 Coppiglia Goupille Split pin Splint Grupilla

9 006635 1 Anello Circlips Ring Ring Anillo 10 177610 1 Cuscinetto Roulement Bearing Lager Cojinete 11 177442 1 Astuccio Douille Drawn cap Büchse Casquillo 12 177443 1 Anello Circlips Ring Ring Anillo 13 271147 1 Vite Vis Screw Schraube Tornillo 14 006966 1 Rondella Rondelle Washer U.Scheibe Arandela 15 564638 1 Braccio sosp. Bras. de la susp. Suspension arm Schwingarm Brazo suspensión 16 137146 2 Astuccio Douille Drawn cap Büchse Casquillo 17 006731 2 Guarnizione Joint Packing Dichtung Junta 18 119219 2 Anello ten. Joint spie Oil seal Dichtring Ret.de ac. 19 177451 1 Spinotto Axe Pin Zapfen Eje 20 564977 1 Tubo sterzo Tuyau de direction Steer.column Steuerrohr Tubo de dir.

.............................................................................................. ..............................................................................................

64

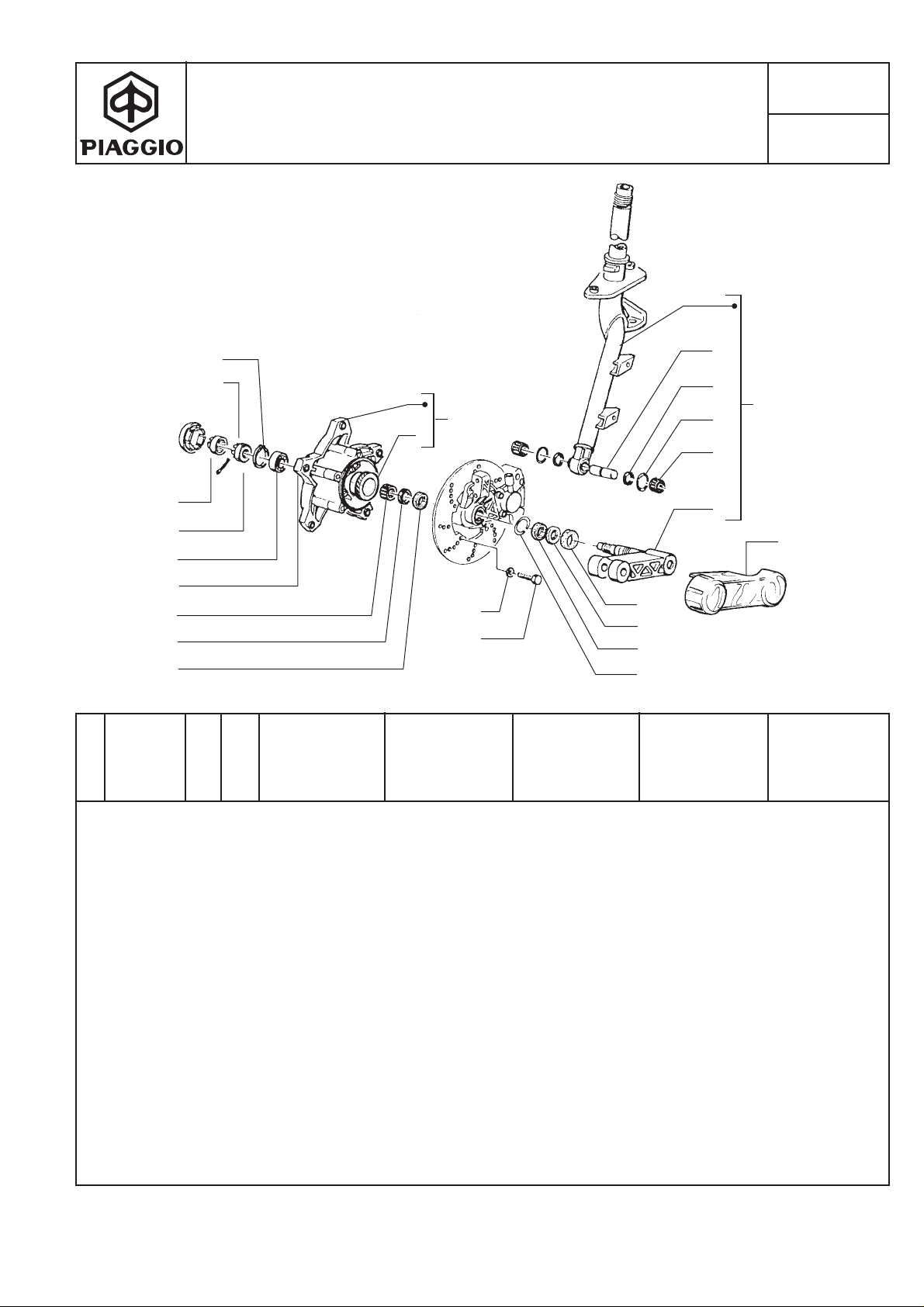

STERZO - FRENO A DISCO DIRECTION - FREIN A DISQUE STEERING COLUMN - DISC BRAKE STEUER - SCHEIBENBREMSE DIRECCION - FRENO DE DISCO

T. 32

ZAPM 19000

Pos. Pos. Loc. Pos. Pos.

10

11

12 24

Numero Numéro Number

Nummer

Número

5 6

19 18

20

1

17

2

16

7 8

15

4

9

14

21 22

13

23 3

Q.tà

Nota

Q.té

Note

Q.ty

M.ge

Cant.

Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

21 177408 1 Anello Circlips Ring Ring Anillo 22 177445 1 Rondella Rondelle Washer U.Scheibe Arandela 23 177521 1 Anello Circlips Ring Ring Anillo 24 006422 1 Anello Circlips Ring Ring Anillo

.............................................................................................. ..............................................................................................

65

PINZA FRENO DISCO ETRIER FREIN A DISQUE DISC BRAKE CALIPER BREMSZANGE - SCHEIBE PINZA FRENO DE DISCO

•

1

2

T. 33

ZAPM 19000

16 17 18

Pos. Pos.

Loc. Pos. Pos.

Numero Numéro Number

Nummer

Número

7 19

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

3

Denominazione

Désignation

4

6

5

•

8 9

Description Beschreibung

10 11 12

13 14 15

Descripción

1 56004R 1 Pinza freno Etrier de frein Caliper Bremszange Pinza del freno 2 494097 1 Kit pasticche freno Jeu past. fr. Brake pads kit Bremsklötze Juego past. frenos 3 563246 1 Disco freno Disque frein Brake plate Bremscheibe Disco freno 4 177494 1 Anello Circlips Ring Ring Anillo 5 177436 2 Astuccio Douille Drawn cap Büchse Casquillo 6 560286 1 Supporto Support Bracket Halter Soporte 7 498849 1 Kit rev. pinza Kit révision etr. Kit caliper overh. 8 006968 2 Rondella Rondelle Washer U.Scheibe Arandela

9 031120 2 Bullone Boulon Bolt Bolzen Tornillo 10 269118 1 Piastrina Plaquette Plate Plättchen Placa 11 006975 1 Rosetta Rondelle Washer Federring Arandela 12 031058 1 Bulloncino Boulon Screw Bolzen Tornillo 13 266841 1 Tampone Silentbloc Buffer Puffer Silent-block 14 564053 1 Supporto Support Bracket Halter Soporte 15 267819 1 Rocchetto Pignon Pinion Ritzel Piñón 16 709047 2 Rondella Rondelle Washer U.Scheibe Arandela 17 003058 1 Rondella Rondelle Washer U.Scheibe Arandela 18 597150 2 Vite Vis Screw Schraube Tornillo 19 498850 1 Kit rev. pinza Kit révision etr. Kit caliper overh.

.............................................................................................. ..............................................................................................

Reparatursatz Bremszange

Kit revis. pinza

66

COPERTURA AMMORTIZZATORE ANTERIORE COUVERTURE AMORTISSEUR AV. FR. DAMPER COVER ABDECKUNG VORDERER STOßDÄMPFER CUBIERTA AMORTIGUADOR DELANTERO

T. 34

ZAPM 19000

12

11

10

18

19

20

16

15

14

13 21 17

2

1

3 4 5

6

7 8

22

9

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 597316 1 Ammortizzatore Amortisseur Damper Stoßdämpfer Amortiguador 2 562427 1 Piattello Disque Plate Platte Platillo 3 267837 1 Protezione Protection Protection Schutzstück Protección 4 274722 1 Molla Ressort Spring Feder Muelle 5 272492 1 Distanziale Entretoise Spacer Distanzstück Distanciador 6 561756 1 Ammortizzatore Amortisseur Damper Stoßdämpfer Amortiguador 7 8217005 1 GR Copertura Couvercle Cover Abdeckung Cubierta 7 8217005066 1 913 Copertura Couvercle Cover Abdeckung Cubierta 7 8217005090 1 94 Copertura Couvercle Cover Abdeckung Cubierta 7 8217005095 1 729 Copertura Couvercle Cover Abdeckung Cubierta 7 82170050B2 1 693 Copertura Couvercle Cover Abdeckung Cubierta 7 82170050C1 1 270 Copertura Couvercle Cover Abdeckung Cubierta 7 82170050D1 1 251 Copertura Couvercle Cover Abdeckung Cubierta 7 82170050R8 1 996 Copertura Couvercle Cover Abdeckung Cubierta 7 8217235 1 329 Copertura Couvercle Cover Abdeckung Cubierta 8 575249 1 Vite Vis Screw Schraube Tornillo

9 149104 2 Vite Vis Screw Schraube Tornillo 10 016408 2 Rondella Rondelle Washer U.Scheibe Arandela 11 020108 2 Dado Ecrou Nut Mutter Tuerca 12 288245 1 Dado Ecrou Nut Mutter Tuerca

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

67

COPERTURA AMMORTIZZATORE ANTERIORE COUVERTURE AMORTISSEUR AV. FR. DAMPER COVER ABDECKUNG VORDERER STOßDÄMPFER CUBIERTA AMORTIGUADOR DELANTERO

T. 34

ZAPM 19000

12

11

10

18

19

20

16

15

14

13 21 17

2

1

3 4 5

6

7 8

22

9

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

13 216209 2 Tampone Silentbloc Buffer Puffer Silent-block 14 021210 1 Dado Ecrou Nut Mutter Tuerca 15 174088 1 Rondella Rondelle Washer U.Scheibe Arandela 16 012535 1 Rondella Rondelle Washer U.Scheibe Arandela 17 562305 1 Mensola Support Bracket Halter Soporte 18 031120 2 Bullone Boulon Bolt Bolzen Tornillo 19 016408 2 Rondella Rondelle Washer U.Scheibe Arandela 20 020108 2 Dado Ecrou Nut Mutter Tuerca 21 563872 1 Staffa Support Bracket Halterung Soporte 22 709047 1 Rondella Rondelle Washer U.Scheibe Arandela

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

68

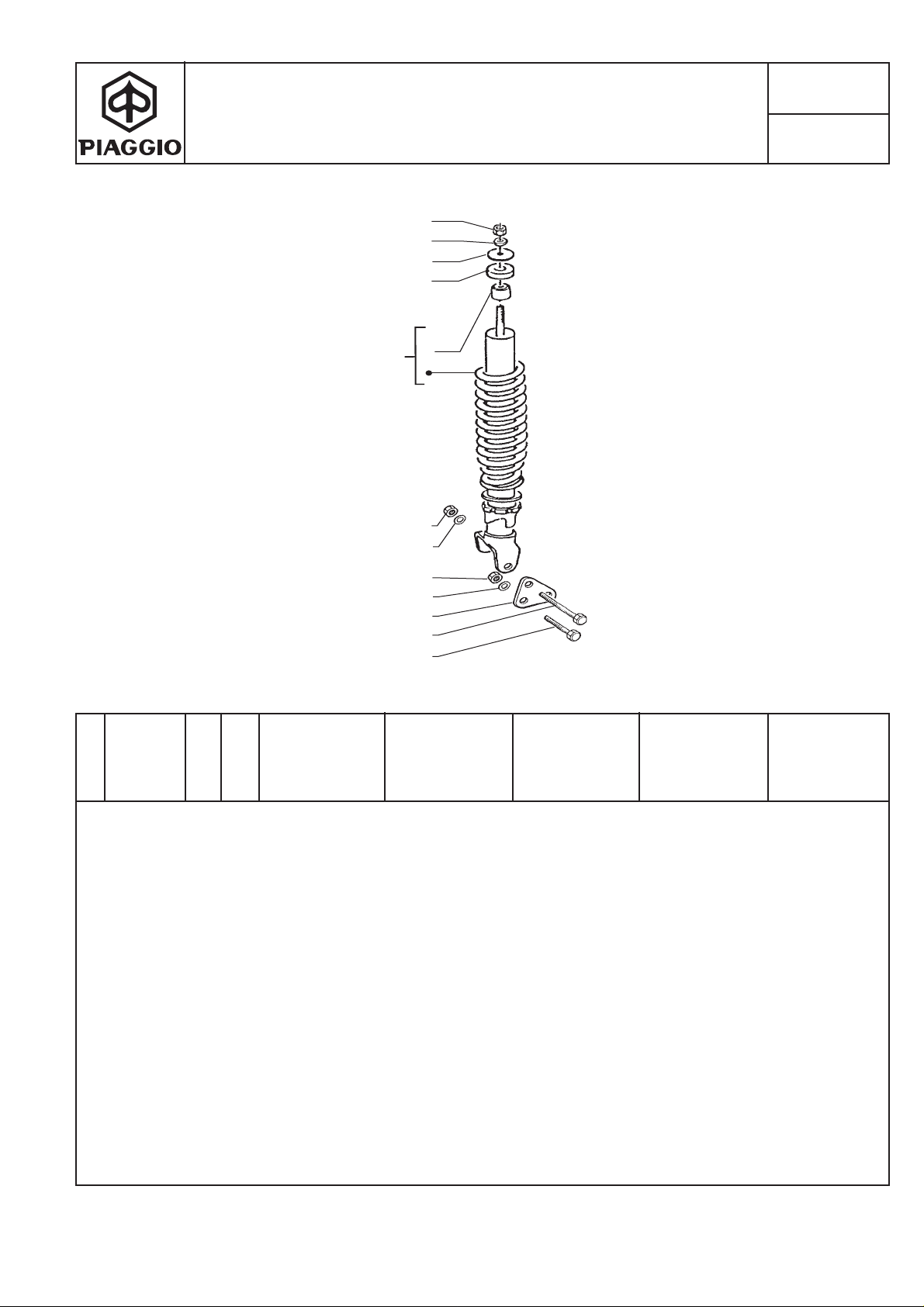

AMMORTIZZATORE POSTERIORE

2

11

12

13

14

15

6

5

1

3 7 8

4

AMORTISSEUR AR. REAR DAMPER HINTERE STOßDÄMPFER AMORTIGUADOR TRASERO

T. 35

ZAPM 19000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 020008 2 Dado Ecrou Nut Mutter Tuerca 2 178149 1 Tampone inf. Silentbloc inf. Lower buffer Puffer u. Silent-block inf. 3 003058 1 Rondella Rondelle Washer U.Scheibe Arandela 4 432334 2 Vite Vis Screw Schraube Tornillo 5 016626 1 Rondella Rondelle Washer U.Scheibe Arandela 6 232108 1 Dado Ecrou Nut Mutter Tuerca 7 563324 1 Piastra Plaque Plate Platte Chapa

8 268158 1 Vite Vis Screw Schraube Tornillo 11 178150 1 Tampone sup. Silentbloc sup. Upper buffer Puffer o. Silent-block sup. 12 267038 1 Rondella Rondelle Washer U.Scheibe Arandela 13 016408 1 Rondella Rondelle Washer U.Scheibe Arandela 14 021108 1 Dado Ecrou Nut Mutter Tuerca 15 564141 1 Ammortizzatore Amortisseur Damper Stoßdämpfer Amortiguador

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

.............................................................................................. ..............................................................................................

Descripción

69

CONTACHILOMETRI - COPERCHI MANUBRIO COMPTEUR KILOMETRIQUE - COUVERCLES DU GUIDON SPEEDOMETERS KMS. - HANDLEBAR COVERS TACHOMETER - LENKERDECKEL CUENTAKM. - TAPAS MANILLAR

11

T. 36

ZAPM 19000

10

4

3

1

12

7 5

6

9

8

2

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 267958 1 Vite autof. Vis taraud Self tapp.screw Schraube, Blech Tornillo autorr. 2 267115 4 Vite Vis Screw Schraube Tornillo 3 4272005 1 GR Coprimanubrio ant. Cache direction AV. 3 4272005023 1 329 Coprimanubrio ant. Cache direction AV. 3 4272005066 1 913 Coprimanubrio ant. Cache direction AV. 3 4272005090 1 94 Coprimanubrio ant. Cache direction AV. 3 4272005095 1 729 Coprimanubrio ant. Cache direction AV. 3 42720050B2 1 693 Coprimanubrio ant. Cache direction AV. 3 42720050C1 1 270 Coprimanubrio ant. Cache direction AV. 3 42720050D1 1 251 Coprimanubrio ant. Cache direction AV. 3 42720050R8 1 996 Coprimanubrio ant. Cache direction AV. 4 4274005 1 GR Coprimanubrio post. Cache direction AR. 4 4274005066 1 913 Coprimanubrio post. Cache direction AR. 4 42740050B2 1 693 Coprimanubrio post. Cache direction AR. 4 42740050C1 1 270 Coprimanubrio post. Cache direction AR. 4 42740050D1 1 251 Coprimanubrio post. Cache direction AR. 4 42740050R8 1 996 Coprimanubrio post. Cache direction AR. 4 4274235 1 329 Coprimanubrio post. Cache direction AR. 4 4274905 1 94 Coprimanubrio post. Cache direction AR. 4 4274955 1 729 Coprimanubrio post. Cache direction AR.

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Front handlebars cover Front handlebars cover Front handlebars cover Front handlebars cover Front handlebars cover Front handlebars cover Front handlebars cover Front handlebars cover Front handlebars cover Rear handlebars cover Rear handlebars cover Rear handlebars cover Rear handlebars cover Rear handlebars cover Rear handlebars cover Rear handlebars cover Rear handlebars cover Rear handlebars cover

Lenkerdeckel vorderer Cubre manillar del. Lenkerdeckel vorderer Cubre manillar del. Lenkerdeckel vorderer Cubre manillar del. Lenkerdeckel vorderer Cubre manillar del. Lenkerdeckel vorderer Cubre manillar del. Lenkerdeckel vorderer Cubre manillar del. Lenkerdeckel vorderer Cubre manillar del. Lenkerdeckel vorderer Cubre manillar del. Lenkerdeckel vorderer Cubre manillar del. Lenkerdeckel hinterer Cubre manillar tras. Lenkerdeckel hinterer Cubre manillar tras. Lenkerdeckel hinterer Cubre manillar tras. Lenkerdeckel hinterer Cubre manillar tras. Lenkerdeckel hinterer Cubre manillar tras. Lenkerdeckel hinterer Cubre manillar tras. Lenkerdeckel hinterer Cubre manillar tras. Lenkerdeckel hinterer Cubre manillar tras. Lenkerdeckel hinterer Cubre manillar tras.

Descripción

.............................................................................................. ..............................................................................................

70

CONTACHILOMETRI - COPERCHI MANUBRIO

4

10

3

11

1

7 5

8

6

9

2

12

COMPTEUR KILOMETRIQUE - COUVERCLES DU GUIDON SPEEDOMETERS KMS. - HANDLEBAR COVERS TACHOMETER - LENKERDECKEL CUENTAKM. - TAPAS MANILLAR

T. 36

ZAPM 19000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

5 494518 1 Coperchio contakm. Couvercle comp. kil. Speed. kms. cover Tachoglas Tapa cuentak.

6 582440 1 Gr. strumenti Groupe instr. Meter combination Cockpitinstrumente Tablero de instr.

7 494519 1 Pulsante Poussoir Pushbutton Druckknopf Pulsador

8 494521 1 Orologio Horloge Watch Uhr Reloj

9 013769 4 Rondella Rondelle Washer U.Scheibe Arandela 10 560671 1 Cornice Encadrement Rim Ring Cerco 11 268139 1 Vite Vis Screw Schraube Tornillo 12 576521 1 Scudetto PIAGGIO Ecusson Piaggio Shield Piaggio Schild Piaggio Escudo Piaggio

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

71

COMPONENTI DEL MANUBRIO PIECES COMPOSANT LE GUIDON HANDLEBARS COMPONENT PARTS LENKER BESTANDTEILE PIEZAS QUE COMPONEN EL MANILLAR

T. 37

ZAPM 19000

Pos. Pos.

Loc. Pos. Pos.

8

Numero Numéro Number

Nummer

Número

1

12

11

2

3

7

9

4 6

5

Q.tà

Nota

Q.té

Note

Q.ty

M.ge

Cant.

Nota

Anm.

Nota

Denominazione

13

Désignation

10

Description Beschreibung

Descripción

1

CM0666010023 CM06660100B2

1

CM06660100C1

1 1

CM06660100R8 CM0666015066

1

CM0666015090

1

CM0666015095

1

CM06660150D1

1 2 123394 1 Vite buss. Vis Screw Schraube Tornillo 3 267948 1 Molla sx. Ressort g. Spring, L.H. Feder Muelle izq. 4 265249 1 Vite Vis Screw Schraube Tornillo 5 560580 1 Manopola Poignée Grip Handgriff Puño 6 564642 1 Leva Levier Lever Hebel Palanca 7 582838 1 Interruttore stop Interrupteur stop Stop switch Stopschalter Interruptor stop 8 582842 1 Manicotto Manchon Sleeve Muffe Manguito

9 581716 1 Manubrio Guidon Handlebars Lenker Manillar 10 270793 1 Vite Vis Screw Schraube Tornillo 11 258146 2 Vite Vis Screw Schraube Tornillo 12 030034 1 Vite Vis Screw Schraube Tornillo 13 440785 2 Dado Ecrou Nut Mutter Tuerca

.............................................................................................. ..............................................................................................

1 329 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 693 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 270 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 996 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 913 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 194Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 729 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 251 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor

72

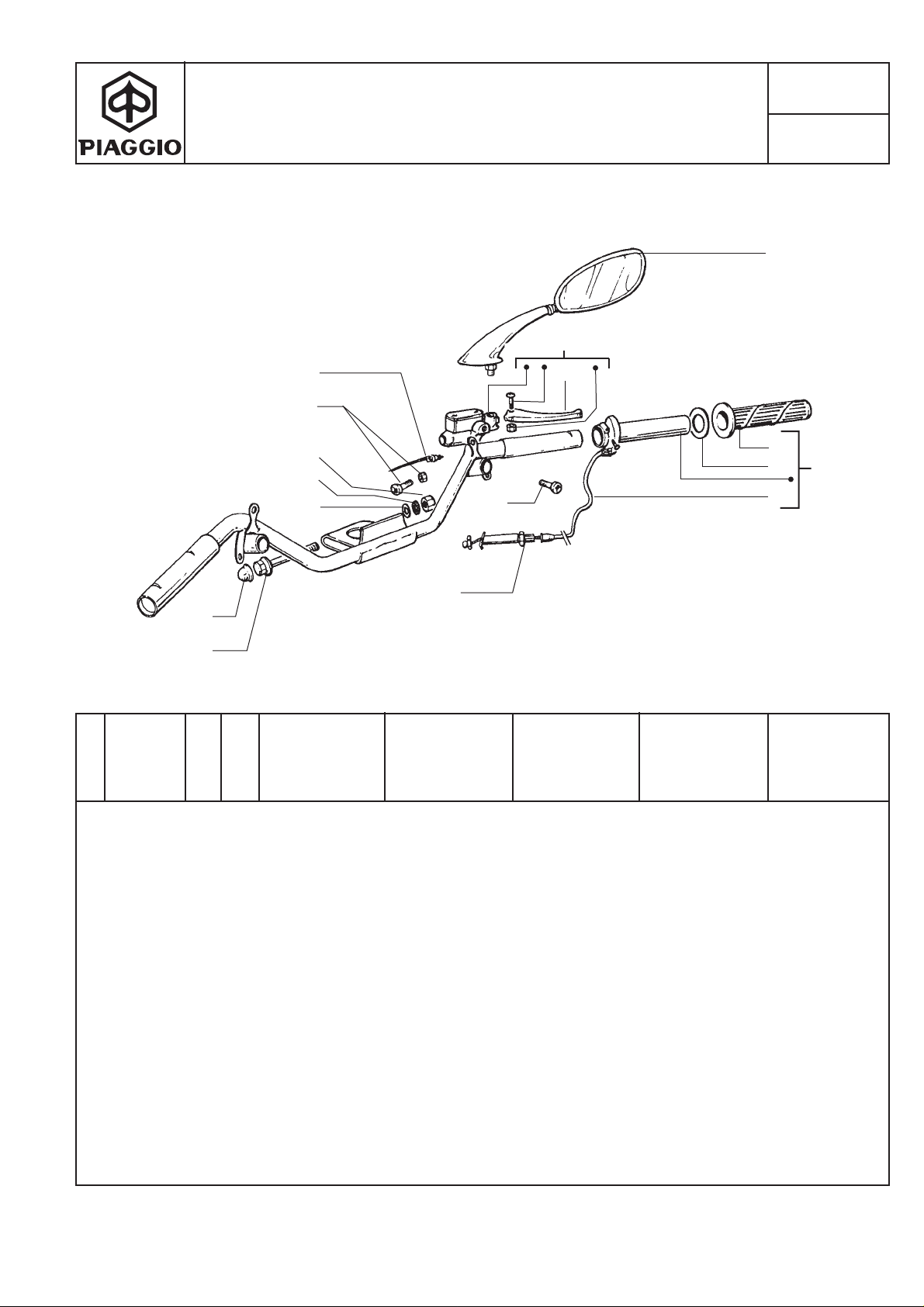

COMPONENTI DEL MANUBRIO PIECES COMPOSANT LE GUIDON HANDLEBARS COMPONENT PARTS LENKER BESTANDTEILE PIEZAS QUE COMPONEN EL MANILLAR

T. 38

ZAPM 19000

14

2

8

3

17

13

11 16

12

4 10

5

6

7

15

1

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 274939 1 Bullone Boulon Bolt Bolzen Tornillo 2 597048 1 Pompa freno Maître cylindre Master cil. Hauptbremszylinder Bomba freno 3 494473 1 Leva Levier Lever Hebel Palanca 4 560582 1 Manopola dx. Poignée dr. Grip, R.H. Handgriff rechts Puño der. 5 CM065907 1 Trasmissione Transmission Transmiss. Bowdenzüg Transmisión 6 CM060912 1 Manicotto Manchon Sleeve Muffe Manguito 7 269145 1 Vite reg. Vis Screw Schraube Tornillo regulación

8 582388 1 Interruttore stop Interrupteur stop Stop switch Stopschalter Interruptor stop 10 562923 1 Rondella Rondelle Washer U.Scheibe Arandela 11 012543 1 Rondella Rondelle Washer U.Scheibe Arandela 12 008457 1 Vite Vis Screw Schraube Tornillo 13 015330 1 Dado Ecrou Nut Mutter Tuerca

CM0666020023

14 14

CM0666020066 CM0666020090

14

CM0666020095

14

CM06660200B2

14 14

CM06660200C1 CM06660200D1

14

CM06660200R8

14

Q.tà

Nota

Q.té

Note

Q.ty

Nota

M.ge

Anm.

Cant.

Nota

1 329 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 913 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 194Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 729 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 693 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 270 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 251 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 996 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

73

COMPONENTI DEL MANUBRIO PIECES COMPOSANT LE GUIDON HANDLEBARS COMPONENT PARTS LENKER BESTANDTEILE PIEZAS QUE COMPONEN EL MANILLAR

T. 38

ZAPM 19000

14

2

8

3

17

13

4 10

11 16

12

5

7

15

1

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

15 128009 1 Capsula Capsule Cap Hülse Cápsula 16 178790 1 Rondella Rondelle Washer U.Scheibe Arandela 17 123394 1 Vite buss. Vis Screw Schraube Tornillo

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

6

.............................................................................................. ..............................................................................................

74

TRASMISSIONI TRANSMISSIONS TRANSMISSIONS BOWDENZÜGE TRANSMISIONES

T. 39

ZAPM 19000

2

1

18 17

7

3

6

5 4

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 581693 1 2 561806 1 Cavo Câble Cable Kabel Cable 3 564627 1 Tubazione Tuyau Piping Schlauch Tubo 4 265451 1 Vite Vis Screw Schraube Tornillo 5 127927 1 Guarnizione Joint Packing Dichtung Junta 6 268172 1 Molletta Ressort Spring Federklammer Muelle 7 109960 2 Fascetta Collier Clamp Schelle Abrazadera

9 179640 1 Perno Pivot Pin Zapfen Perno 10 270310 1 Registro fr. Vis régl. frein Brake adj. screw Bremseinstellschr. Tornillo reg. freno 11 564217 1 Trasmissione freno Transmission frein Brake transmiss. Bremsseil Transmisión freno 12 CM065907 1 Trasmissione Transmission Transmiss. Bowdenzüg Transmisión 14 560298 1 Fascetta Collier Clamp Schelle Abrazadera 15 560298 2 Fascetta Collier Clamp Schelle Abrazadera 16 289731 2 Vite Vis Screw Schraube Tornillo 17 273779 1 Fascetta Collier Clamp Schelle Abrazadera 18 015911 1 Vite Vis Screw Schraube Tornillo

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Trasmissione contakm Transmission compteur km. Speedom. transmiss.

Désignation

11

15

16 14

16

Description Beschreibung

12

10

9

Tachowelle

Descripción

Transmisión cuenta km.

.............................................................................................. ..............................................................................................

75

DISPOSITIVI ELETTRICI DISPOSITIFS ELECTRIQUES ELECTRICAL DEVICES ELEKTRISCHE AUSRÜSTUNG DISPOSITIVOS ELECTRICOS

10

9

15

T. 40

ZAPM 19000

17

Pos. Pos.

Loc. Pos. Pos.

20 21

22

23

20

Numero Numéro Number

Nummer

Número

12

13

14

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

5

4

1

22 3

6

7

2 16 13

Description Beschreibung

Descripción

1 581103 1 Gr. cavetti Faisc. de câbles Cable harness Kabelbaum Grupo cables 2 012528 1 Rondella Rondelle Washer U.Scheibe Arandela 3 82581R 1 Bobina A.T. Bobine H.T. H.T. coil Zündspule Bobina A.T. 4 581051 1 Fascetta Collier Clamp Schelle Abrazadera 5 486954 1 Dispositivo Dispositif Device Vorrichtung Dispositivo 6 252945 3 7,5A Fusibile Fusible Fuse Sicherung Fusible 7 290860 1 15A Fusibile Fusible Fuse Sicherung Fusible

9 436919 1 Collare Collier Clamp Schelle Abrazadera 10 293845 1 Cappuccio Cache Cap Kappe Capuchón 12 031091 2 Bullone Boulon Bolt Bolzen Tornillo 13 241937 1 Dado Ecrou Nut Mutter Tuerca 15 82501R 1 Regolatore Régulateur Regulator Regler Regulador 16 015856 1 Vite Vis Screw Schraube Tornillo 17 434541 1 Vite Vis Screw Schraube Tornillo 20 58002R 1 21 016406 1 Rondella Rondelle Washer U.Scheibe Arandela 22 018575 1 Vite Vis Screw Schraube Tornillo 23 013755 1 Rondella Rondelle Washer U.Scheibe Arandela

.............................................................................................. ..............................................................................................

12V-30A

Teleruttore Relais Rem. control switch Fernschalter Telerruptor

76

PROIETTORE PROJECTEUR HEADLAMP SCHEINWERFER FARO

T. 41

ZAPM 19000

6

4

12

1

2

11

9

10

8

7

8

7

6

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 219528 1 2 294112 1 Portalampada Porta-amp. Bulb socket Lampenhalter. Porta-lámp. 4 292022 1 12V-5WLampada Ampoule Bulb Lampe Bombilla 6 267115 4 Vite Vis Screw Schraube Tornillo 7 181746 2 8 250521 2 Portalampada Porta-amp. Bulb socket Lampenhalter. Porta-lámp.

9 581083 1 DX Indicatore ant. Clignotant AV. Fr. turn sig.lamp Blinkleuchte vorne Intermitente 10 581082 1 SX Indicatore ant. Clignotant AV. Fr. turn sig.lamp Blinkleuchte vorne Intermitente 11 581107 1 Proiettore Projecteur Headlamp Scheinwerfer Faro 12 293880 1 Portalampada Porta-amp. Bulb socket Lampenhalter. Porta-lámp.

Q.tà Q.té Q.ty

M.ge

Anm.

Cant.

12V-35/35W

12V-10W

Nota Note Nota

Nota

Denominazione

Lampada Ampoule Bulb Lampe Bombilla

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

77

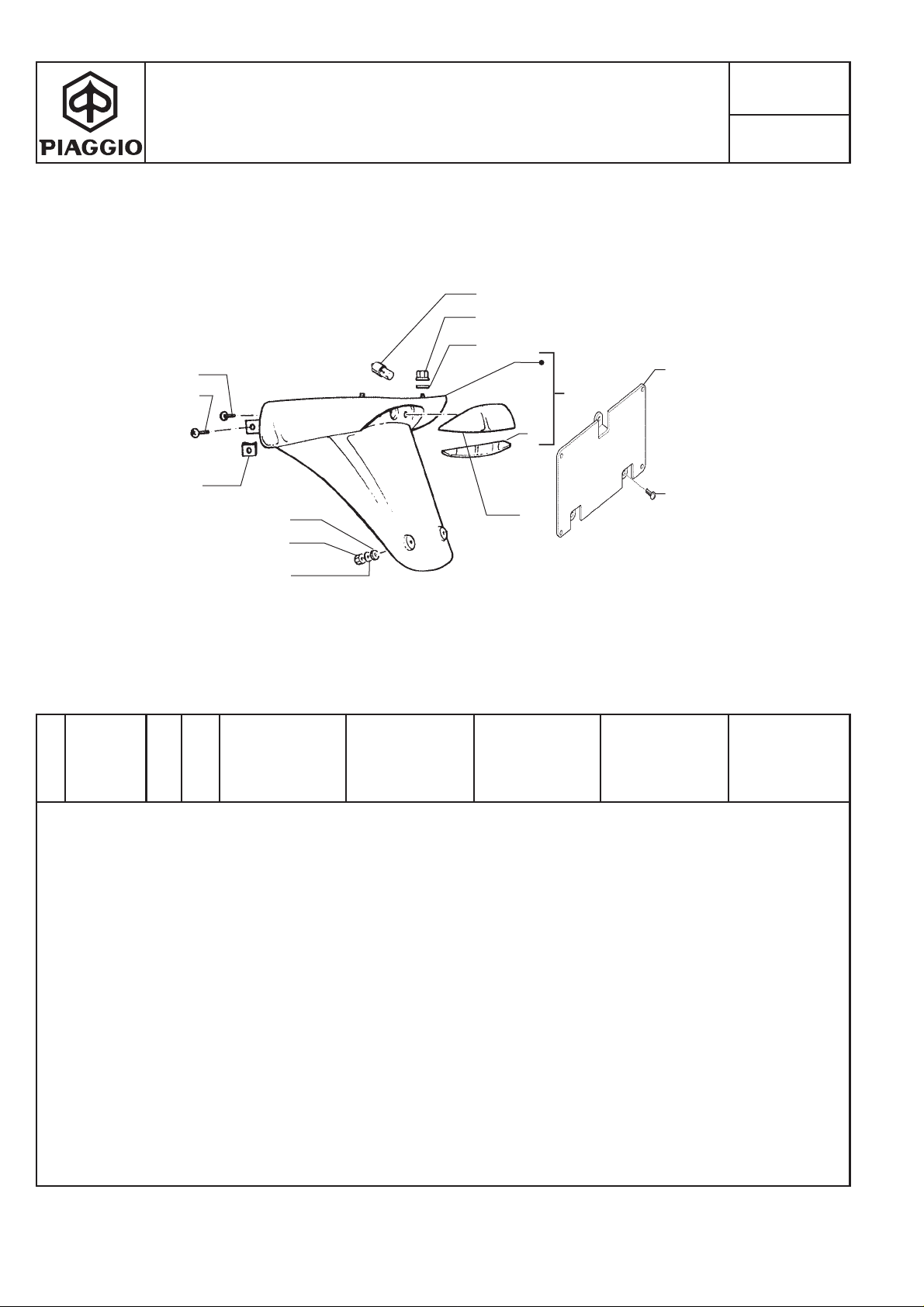

PROTEZIONE POSTERIORE PROTECTION AR. REAR PROTECTION SCHUTZ HINTEN PROTECCION TRAS.

6 7

T. 42

ZAPM 19000

3 9

10

11

1

16

8

13

17

12

15

14

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 5736405 1 GR Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 5736405023 1 329 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 5736405066 1 913 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 5736405090 1 94 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 5736405095 1 729 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 57364050B2 1 693 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 57364050C1 1 270 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 57364050D1 1 251 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 57364050R8 1 996 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 3 292022 1 12V-5WLampada Ampoule Bulb Lampe Bombilla 5 582367 1 Trasparente Transparent Glass Kappe Transparente 6 265809 2 Vite Vis Screw Schraube Tornillo 7 259349 2 Vite Vis Screw Schraube Tornillo 8 008080 2 Piastrina Plaquette Plate Plättchen Placa

9 003056 2 Rondella Rondelle Washer U.Scheibe Arandela 10 288245 2 Dado Ecrou Nut Mutter Tuerca 11 013763 3 Rondella Rondelle Washer U.Scheibe Arandela 12 016404 3 Rondella Rondelle Washer U.Scheibe Arandela 13 020104 3 Dado Ecrou Nut Mutter Tuerca 14 582691 1 Portatarga Porte-plaque Plate holder Kennzeichenträger Porta matr.

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

78

T. 42

ZAPM 19000

3 9

10

6 7

1

16

11

8

13

17

12

15

14

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

15 018591 3 Vite Vis Screw Schraube Tornillo 16 582367 1 Trasparente Transparent Glass Kappe Transparente 17 582368 1 Coperchietto Couvercle Cover Deckel Tapa

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

79

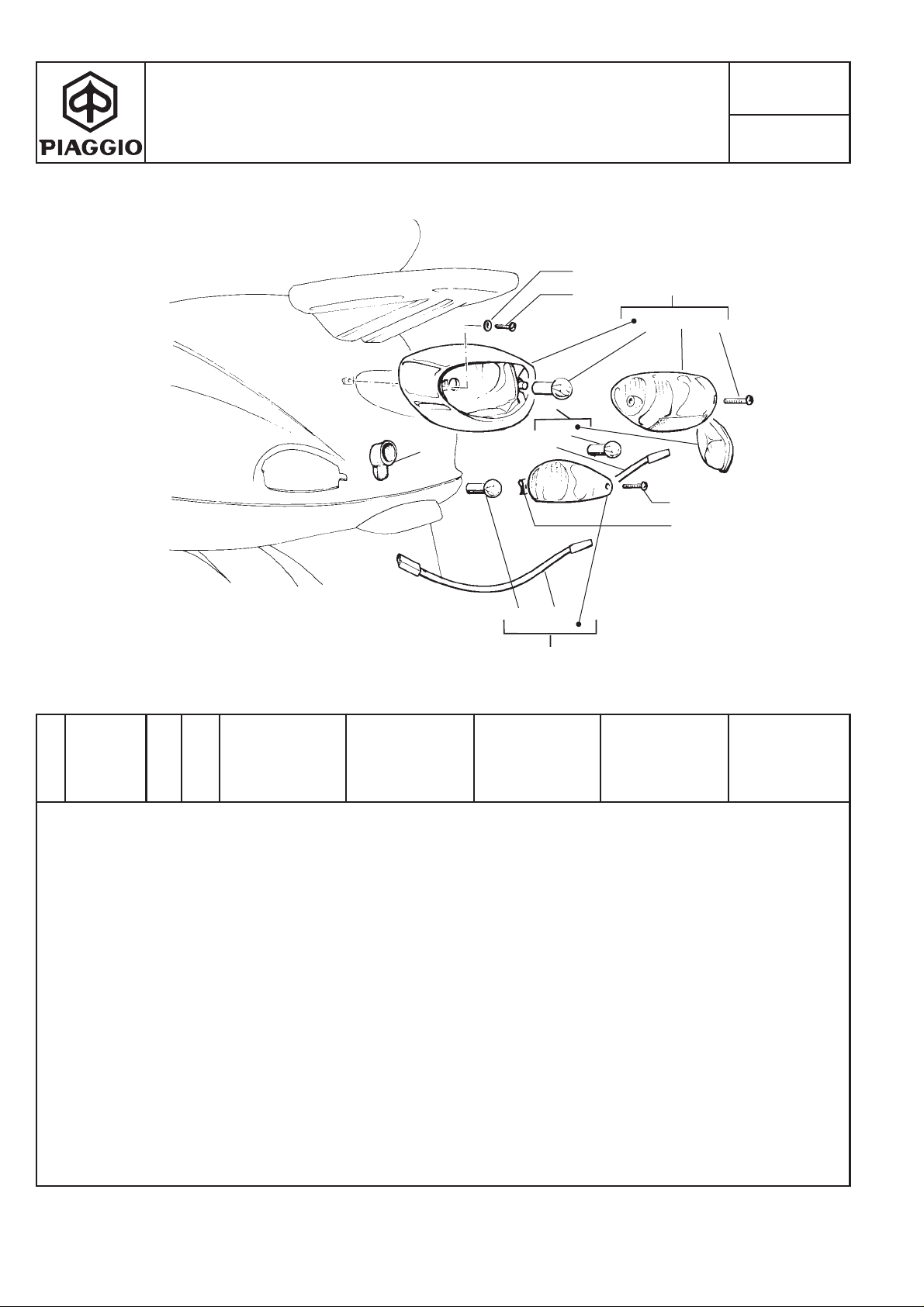

FANALINO POSTERIORE FEU AR. REAR TAIL LAMP HINTERRAD SCHLUßLEUCHTE PILOTO

T. 43

ZAPM 19000

10

11

3

2

9

12

8

4

5

7

13

6

12

2

1

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 581084 1 SX Indicatore dir. Clignotant Turn signal lamp Blinkleuchte Intermitente

2 181746 2

3 581085 1 DX Indicatore dir. Clignotant Turn signal lamp Blinkleuchte Intermitente

4 582877 1 Trasparente Transparent Glass Kappe Transparente

5 129953 1

6 267166 2 Piastrina Plaquette Plate Plättchen Placa

7 015729 2 Vite Vis Screw Schraube Tornillo

8 581115 1 Fanale post. Feu AR. Tail lamp Rückleuchte Piloto

9 250522 2 Cappuccio Cache Cap Kappe Capuchón 10 013769 2 Rondella Rondelle Washer U.Scheibe Arandela 11 015996 2 Vite Vis Screw Schraube Tornillo 12 250521 2 Portalampada Porta-amp. Bulb socket Lampenhalter. Porta-lámp. 13 008372 2 Vite Vis Screw Schraube Tornillo

Q.tà Q.té Q.ty

M.ge

Cant.

12V-10W

12V-5/21W

Nota Note Nota

Anm.

Nota

Denominazione

Lampada Ampoule Bulb Lampe Bombilla

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

80

DISPOSITIVI ELETTRICI DISPOSITIFS ELECTRIQUES ELECTRICAL DEVICES ELEKTRISCHE AUSRÜSTUNG DISPOSITIVOS ELECTRICOS

T. 44

ZAPM 19000

1

6

2

13

3

11

5

16

7

17

4

15

18

9

14

12

8

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 294877 1 Deviatore luci 2 581109 1 Commutatore Commutateur Switch Schalter Conmutador 3 293550 1 Pulsante claxon 4 298838 1 Molletta arresto Ressort d’arrêt Spring Drahtspannfeder Muelle parada 5 293549 1 Pulsante avv.to Pouss. démarr. Starting button Starterknopf Botón arranque 6 581079 1 7 294073 1 Antenna Antenne Antenna Antenne Antena 8 573426 1 Sbozzato Clef éblanché Key blank Schlüsselrohling

9 294829 1 Claxon Avertisseur sonore Horn Hupe Claxon 11 434541 1 Vite Vis Screw Schraube Tornillo 12 573225 1 1CIL Cilindretto Cylindre Cylinder Bremszylinder Cilindro 12 573430 1 2CIL Gr. Cilindretti GR. Cylindres Cylinder set 13 258403 1 Vite Vis Screw Schraube Tornillo 14 580621 1 15 298581 1 Corpo serratura Corps serrure Lock body Schloßaufnahme Cuerpo cerradura 16 298903 1 Blocchetto Bloc Block Schlossriegel Bloque 17 253937 1 Molletta arresto Ressort d’arrêt Spring Drahtspannfeder Muelle parada 18 298731 1 Anello Circlips Ring Ring Anillo

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Interruttore arresto motore Interrupteur arrêt moteur Switch for engine cut-out

Commutatore a chiave Commutateur à clef Key operated switch Zündschalter Conmutador de llave

Désignation

Inverseur code/phare

Poussoir pour avertisseur

Description Beschreibung

Headlight selector

Horn button Hupendruckknopf Botón claxon

Umschalter Fernlicht/Fahrlicht

Schalter für Motorabstellung Interruptor parada motor

Bausatz schloßzylinder

Descripción

Desviador luz

Llave semiacabada

Grupo cilindros

.............................................................................................. ..............................................................................................

81

DISPOSITIVI ELETTRICI DISPOSITIFS ELECTRIQUES ELECTRICAL DEVICES ELEKTRISCHE AUSRÜSTUNG DISPOSITIVOS ELECTRICOS

T. 45

ZAPM 19000

4

3

6

5

9

10

2

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

2 582224 1 3 582518 1 4 015558 1 Vite Vis Screw Schraube Tornillo 5 016406 1 Rondella Rondelle Washer U.Scheibe Arandela 6 003056 1 Rondella Rondelle Washer U.Scheibe Arandela 9 252945 3 7,5A Fusibile Fusible Fuse Sicherung Fusible

10 290402 2 Portafusibile Porte fus. Fuse holder Sicherungshalter Porta fus.

Q.tà

Nota

Q.té

Note

Q.ty

Nota

M.ge

Anm.

Cant.

Nota

12V-10A 12V-80A Teleruttore avviamento Télérupteur de démarrage Starter relay Starterrelais

Denominazione

Batteria Batterie Battery Batterie Bateria

Désignation

Description Beschreibung

Descripción

Telerruptor de arranque

.............................................................................................. ..............................................................................................

82

RUOTA POSTERIORE ROUE AR. REAR WHEEL HINTERRAD RUEDA TRASERA

1 2 3

5

T. 46

ZAPM 19000

6

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 560660 1 Pneumatico Pneu Tyre Reifen Neumático 2 273849 1 Cerchione Roue Wheel Rod Rueda 3 709047 5 Rondella Rondelle Washer U.Scheibe Arandela 5 597150 5 Vite Vis Screw Schraube Tornillo 6 270991 1 Valvola Volet de gaz Valve Ventil Válvula gas

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

.............................................................................................. ..............................................................................................

83

RUOTA ANTERIORE ROUE AV. FRONT WHEEL VORDERRAD RUEDA DELANTERA

1 2

3 4 5

T. 47

ZAPM 19000

6 7

9

8

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 273847 1 Cerchione Roue Wheel Rod Rueda 2 582251 1 Borsa attrezzi Trousse à outils Tool roll Werkzeugtasche 3 273099 1 Rondella piana Rondelle plate Plain washer U.Scheibe Arandela plana 4 563728 1 Dado Ecrou Nut Mutter Tuerca 5 194423 1 Cappellotto Cache Cap Kappe Capuchón 6 012789 1 Coppiglia Goupille Split pin Splint Grupilla 7 182546 1 Tappo Bouchon Plug Verschluß Tapón 8 270991 1 Valvola Volet de gaz Valve Ventil Válvula gas 9 560661 1 Pneumatico Pneu Tyre Reifen Neumático

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

Denominazione

Désignation

Description Beschreibung

Descripción

Bolsa herramientas

.............................................................................................. ..............................................................................................

84

TARGHETTE MONOGRAMMES ADHESIVE LABELS PLAKETTEN LETREROS

T. 48

ZAPM 19000

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number

Nummer

Número

Q.tà Q.té Q.ty

M.ge

Cant.

Nota Note Nota

Anm.

Nota

1

6

Denominazione

4

Désignation

2

5

7

Description Beschreibung

3

8

Descripción

1 CM009402 1 Targhetta Monogramme “Noise emission” “Noise emission” Letrero

“Noise emission” “Noise emission” name plate Plakette “Noise emission”

2 CM009502 1 Targhetta Monogramme “Emission control” “Emission control” Letrero

“Emission control” “Emission control” name plate Plakette “Emission control” 3 576702 1 Targhetta “Warning” Monogr. “Warning” 4 576703 1 Targhetta “Warning” Monogr. “Warning” 5 576704 1 Targhetta “Warning” Monogr. “Warning” 6 576705 1 Targhetta “Warning” Monogr. “Warning” 7 576707 1 Targhetta “Warning” Monogr. “Warning” 8 576708 1 Targhetta “Warning” Monogr. “Warning”

.............................................................................................. ..............................................................................................

“Warning” name plate “Warning” name plate “Warning” name plate “Warning” name plate “Warning” name plate “Warning” name plate

“Warning” Plakette Letrero “Warning” “Warning” Plakette Letrero “Warning” “Warning” Plakette Letrero “Warning” “Warning” Plakette Letrero “Warning” “Warning” Plakette Letrero “Warning” “Warning” Plakette Letrero “Warning”

85

PIAGGIO & C. S.p.A

AFTER SALES SERVICE

Pubblicazione dis. 594376

07 / 2000

Grafica e Stampa C.L.D.

- Pontedera (PI) - Tel. (0587) 422800 - Fax (0587) 422801
