Lista ET2 50 Diagram

Download

Page 1

SILHOUETTE SILHOUETTE SILHOUETTE SILHOUETTE SILHOUETTE

ZAPC 16000

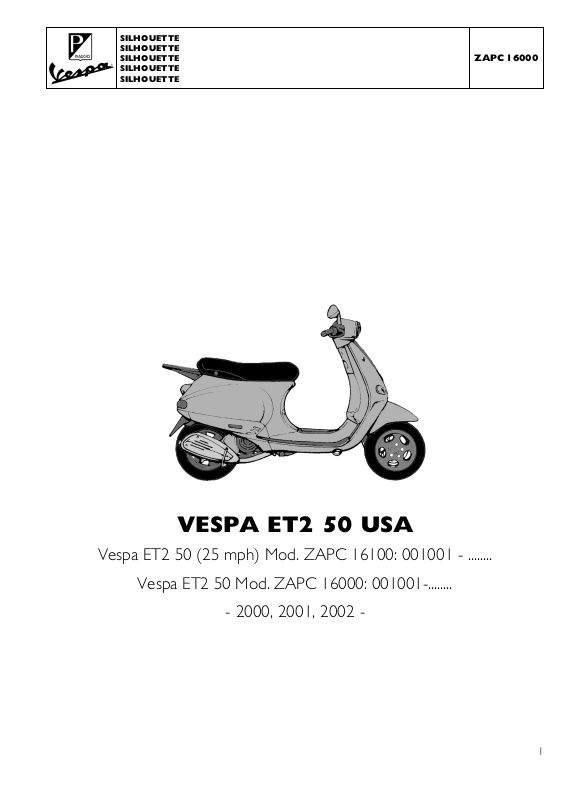

VESPA ET2 50 USA

Vespa ET2 50 (25 mph) Mod. ZAPC 16100: 001001 - ........

Vespa ET2 50 Mod. ZAPC 16000: 001001-........

- 2000, 2001, 2002 -

Page 2

AVVERTENZE NOTICE NOTICE ANMERKUNG ADVERTENCIAS

ZAPC16000

AVVERTENZE

1) Nel presente catalogo sono illustrati i particolari forniti come ricambi per i veicoli indicati in A1 a partire dai n° di telaio a fianco riportati.

2) Per la ricerca delle tavole vedere lindice rappresentato in D1 e D2.

3) Lindice numerico dei particolari con le rispettive denominazioni è riportato da A2.

4) Per un corretto uso del Catalogo tener presente quanto segue:

- Lintestazione della tavola riporta la denominazione dei gruppo raffigurato e lindicazione dei Mod. per i quali la tavola stessa è valida: eventuali tavole specifiche per il mercato Estero sono identificate anche dalla dicitura Mercato Estero.

Nota bene - Consultare la tavola Chiave di lettura riportata in Cl a titolo di esempio.

NOTICE

1) En ce catalogue on a illustré les pièces livrées comme rechanges pour les véhicules indiqués en Al à partir des n. de châssis indiqués à côte.

2) Pour la recherche des tables voir lindex donné en D1 et D2.

3) Lindex numérique des pièces avec les dénominations respectives est donné à partir de A2.

4) Pour interpréter correctement le catalogue observer ce qui suit:

- La tête de la table porte la dénomination du groupe illustré et lindication des modèles pour lesquels la table méme est valable: déventuelles tables spécifiques pour le marché étranger sont identifiées même par lexpression Marché Etranger.

N.B. - Consulter la table clé de lecture donnée en C1 à titre dexemple.

NOTICE

1) In this catalogue there are illustrated the parts supplied as spares for vehicles indicated in A1 starting from serial chassis numbers carried on the side.

2) For the consultation of the tables see the index in D1 and D2.

3) The numeric index of the pieces with the concerning part name is carried out starting from A2.

4) For a correct interpretation of the catalogue bear in mind what follows:

- Tabie heading carries out part name of the illustrated unit and indication of models for which the table itself is valid: eventuel specific tables for foreign market bear also the wording Foreign Market.

N.B. - Consult the reading key carried out in CI as an example.

ANMERKUNG

1) lm vorliegenden Katalog sind jene Teile wiedergegeben, welche als Ersatzteile der in A1 angeführten Fahrzeuge ab der seitlich angezeigten Rahmennummer geliefert werden.

2) Für das Auffinden der Tafeln siehe lnhaltserverzeichnis D1 und D2.

3) Das Nummernverzeichnis der Teile mit der entsprechenden Bezeichnung ist in A2 wiedergegeben.

4) Für den richtigen Gebrauch des Katalogs bitte folgendes beachten:

- Die Aufschritt der Tafel gibt die Benennung der abgebildeten Gruppe und die Bestimmung des Modells wieder, für welche die Tafel gültig ist: eventuelle besondere Tafeln für den ausländischen Markt sind auch durch die ufschritt Ausländischer Markt erkenntlich.

N.B. - Als Beispiel zur Aufschlüsselung dient die in C1 wiedergegebene Tafel.

ADVERTENCIAS

1) En este catálogo están ilustradas las piezas suministradas como repuestos para los vehículos indicados en A1 a partir de los números de chasis indicados al lado.

2) Para la consultacíon de las tablas ver il índice en D1 y D2.

3) El índice numérico de las piezas con las respectivas denominaciones empieza en A2.

4) Para una correcta interpretación del catálogo tener presente lo siguiente:

- El titulo de las tablas indica la denominación del grupo ilustrado y la indicación de los modelos para los cuales la tabla misma es válida; en eventuales tablas específicas para el mercado extranjero figura también Mercado exterior.

N.B. - Consultar la Liave de lectura indicada en C1 come ejemplo.

Page 3

AVVERTENZE NOTICE NOTICE ANMERKUNG ADVERTENCIAS

ZAPC 16000

TABE LLA ABBREVIAZIONI E

SIMBOLI

FC1 Categoria 1 Catégorie 1 Category 1 Kategorie 1 Cat. 1 FC2 Categoria 2 Catégorie 2 Category 2 Kategorie 2 Cat. 2 FC3 Categoria 3 Catégorie 3 Category 3 Kategorie 3 Cat. 3 FC4 Categoria 4 Catégorie 4 Category 4 Kategorie 4 Cat. 4

1M Prima maggiorazione 1.iére majoration 1 sr o/s 1. Übermaß. 1 er. Aum. 2M Seconda maggiorazione 2.éme majoration 2 nd o/s 2. Übermaß. 2° aum.

B Colore Bianco Couleur Blanc White Colour Weiß Farbe Color Blanco

DX Destro Droit R.H. Rechte Der.

SX Sinistro Gauche L.H. Linke Izq.

25mph Versione 25mph Version 25mph Version 25mph Version 25mph Versión 25mph

M.02 Modello 2002 Modèle 2002 Model 2002 Modell 2002 Modelo 2002 CHA Champion Champion Champion Champion Champion

MT Fornibile a metri Demander en mètres Request by yards In metern bestellen Sumìnistrase por metros MR Colore Marrone Couleur Marron Brown colour Braun Farbe Color Márron

N Colore Nero Couleur Noir Black Colour Schwarz Farbe Color Negro BE Colore Beige Couleur Beige Beige Colour Beige Farbe Color Beige BL Colore Blu Couleur Bleu Blue colour Blau Farbe Color Azul

GR Gr ezzo Brut Raw Rohteil Crudo

G Colore giallo Couleur Jaune Yellow colour Gelb Farbe Color Amarillo

B Colore Bianco Couleur Blanc White Colour Weiß Farbe Color Blanco

2CIL 2 cilindretti con chiave 2 cylindres avec clé 2 cylinders with key 2 Schloßzylinder mit Schlüssel 2 bloques cerradura con llave M.01 Modello 2001 Modèle 2001 Model 2001 Modell 2001 Modelo 2001 M.02 Modello 2002 Modèle 2002 Model 2002 Modell 2002 Modelo 2002

TABELLA SIGLE

E COLORI

94 Verniciato Nero 94 Verni Noir 94 Black 94 Painted Schwarz 94 lackiert Pintado Negro 94

251 Verniciato Blu Cobalto 251 Verni Bleu de Cobalt 251 Cobalt Blue251 Painted Kobaltfarbe 251 lakiert Pintado Azul Cobalto 251 270 Verniciato Celeste 270 Verni Bleu Clair 270 Sky Blue 270 Painted Himmelblau 270 lackiert Pintado Azul 270 894 Verniciato Rosso 894 Verni Rouge 894 Red 894 Painted Rot 894 lakiert Pintado Rojo 894 208 Vern./Pigm. Alabastro 208 Verni./Pigm. Alabâtre 208 Alabaster 208 paint./pigm. Alabaster 208 lack./pigm. Pint./pigm. Alabastro 208 329 Vern./Pigm.V erde 329 Verni./ Pigm Vert 329 Green 329 paint./pigm. Grün 329 lack./pigm. Pint./pigm. Verde 329 336 Vern./Pigm. Verde 336 Verni./Pigm Vert 336 Green 336 paint./pigm. Grün 336 lack./pigm. Pint./pigm. Verde 336 374 Vern./Pigm. Verde 374 Verni./Pigm Vert 374 Green 374 paint./pigm. Grün 374 lack./pigm. Pint./pigm. Verde 374 386 Vern./Pigm. Verde 386 Verni./Pigm Vert 386 Green 386 paint./pigm. Grün 386 lack./pigm. Pint./pigm. Verde 386 521 Vern./Pigm. Cipria 521 Verni./Pigm Poudre 521 Powder 521 paint./pigm. Puder 521 lack./pigm. Pint./pigm. Polvos 521 686 693 724 729 913 996 Verniciato Rosso 996 Verni Rouge 996 Red 996 Painted Rot 996 lakiert Pintado Rojo 996

Verniciato Platino 686 Verni Platine 686 Platinum 686 Painted Platin 686 lackiert Pintado Platino 686

Verniciato Perla 693 Verni Perle 693 Pearl 693 Painted Perle 693 lackiert Pintado Perla 693 Verniciato Bianco 724 Verni Blanc 724 White 724 Painted Weiß 724 lackiert Pintado Blanco 724 Verniciato Grigio 729 Verni Gris 729 Grey 729 Painted Grau 729 lackiert Pintado Gris 729 Verniciato Bianco 913 Verni Blanc 913 Wite 913 Painted Weiß 913 lackiert Pintado Blanco 913

TABL E

ABBREVIATIONS ET

SYMBOLES

TABLE SIGLES

COULEURS

TABL E OF

ABBREVIATIONS

AND SYMBOLS

TABL E OF COLOUR

ABBREVIATIONS

TABE LLE

ABKÜRZUNGEN

UND ZEICHEN

TABE LLE

KENNZEICHEN DE R

FARBEN

TABL A

ABREVIACIONES Y

SIMBOLOS

TABL A SIGLAS

COLORES

Page 4

CHIAVE DI LETTURA CLE DI LECTURE READING KEY-TABLE TAFELERKÄRUNG LLAVE DE LECTURA

ZAPC 16000

○○○○○○○○○○○○○○

○○○○○○○○○○○○○○ ○ ○○○○○○○○○○○○

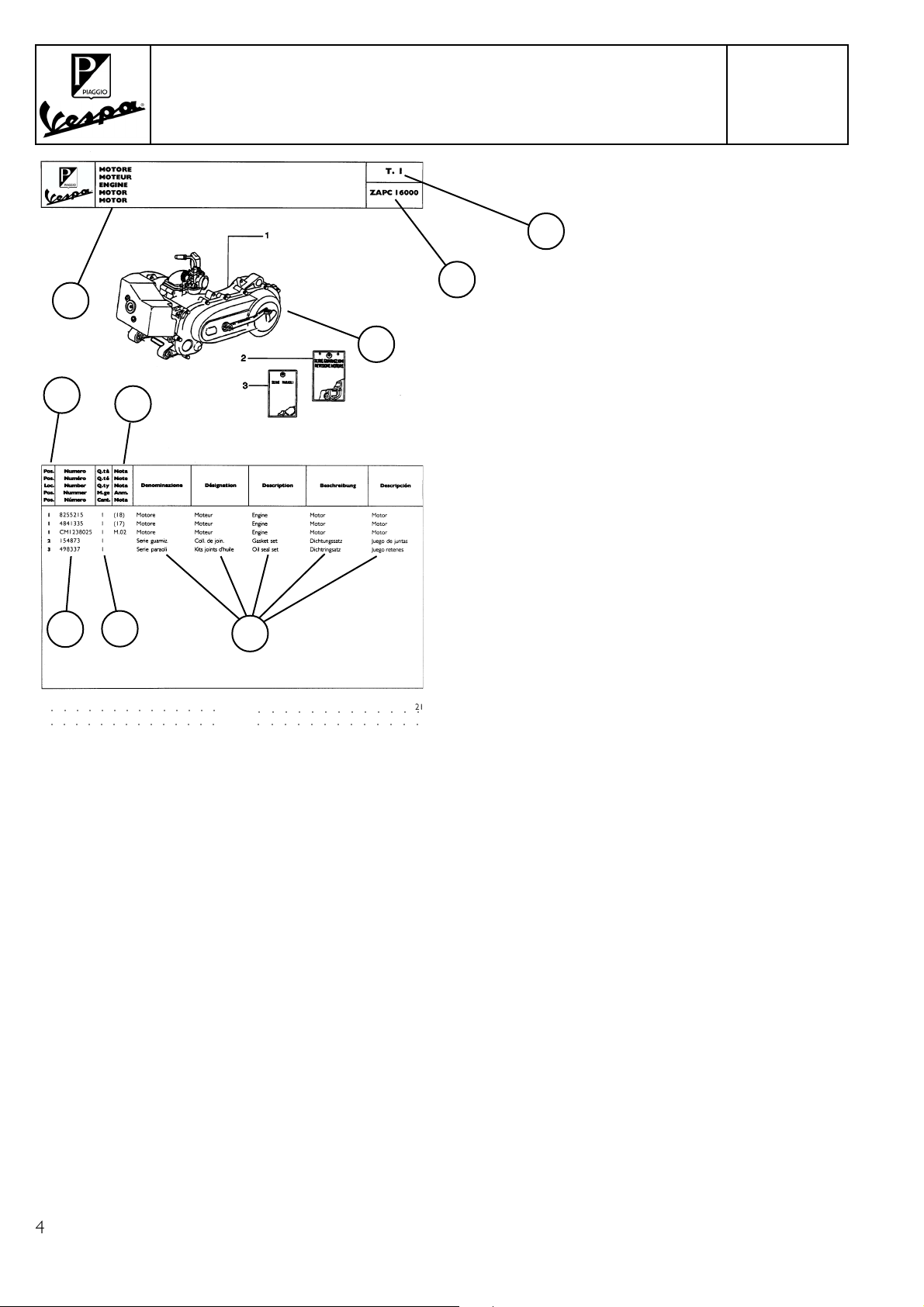

1) Numéro de table: progressif, il sert à identifier la table.

2) Code modèle.

3) Définition du sujet traité dans la table.

4) Vue éclatée.

5) Numéro de position: il identifie la pièce de la vue éclatée dont on indique les données caractéristiques.

6) Numéro de dessin de la pièce demandée.

7) Quantité.

8) Code note: (indiqué seuiement si nécessaire).

9) Dénomination.

○○○○○○○○○○○○○

1) Numero di tavola: progressivo, serve ad identificare la tavola.

2) Codice modello.

3) Definizione dellargomento trattato nella tavola.

4) Disegno esploso.

5) Numero di posizione: identifica il particolare dellesploso di cui si indicano i dati caratteristici.

6) Numero di disegno dei particolare richiesto.

7) Quantità.

8) Codice nota: (indicata solo quando necessaria).

9) Denominazione.

1) Table number: progressive, to identify the table.

2) Model code.

3) Definition of the issue in the table.

4) Exploded view.

5) Position number: identifier the part of the exploded view with specification.

6) Drawing number of the required part.

7) Quantity.

8) Note code: (it is shown only when it is necessary).

9) Denomination.

1) Tafelnummer: ansteigend, dient zur tafelidentifizierung

2) Modellkennziffer

3) Beschreibung des Themas, das in der Tafel behandelt wird

4) Abbildung Explosionsbild

5) Positionsnummer: kennzeichnet das Einzelteil aus der Abbildung, von dem die technischen Daten angegeben werden.

6) Nummer der Abbildung des gewünschten Einzelteils

7) Menge.

8) Kennziffer Anmerkung: (nur wenn notwendig angegeben)

9) Bezeichnung

1) Número de tabla: progresivo, para identificar la tabla.

2) Código módelo.

3) Definición del asunto tratado en la tabia.

4) Dibuio desarrollado.

5) Número de posición: identifica la pieza dei dibujo desarrollado de la cual se indican los datos caracterís ticos.

6) Número de dibujo de la pieza pedida.

7) Candidad.

8) Código nota: (indicada sólo si necesaria).

9) Denominación.

Page 5

ELENCO DELLE NAZIONI CON LE SIGLE D'INDIVIDUAZIONE RELATIVE LISTE DES PAYS AVEC SIGLE D'IDENTIFICATION LIST OF THE COUNTRIES WITH CONCERNING SYMBOLS LISTA DER LÄNDER MIT BETREFFENDEN ABKÜRZUNGEN ELENCO DE LAS NACIONES CON LAS SIGLAS DE INDIVID. CORRESPOND.

ZAPC 16000

AFGANISTAN AFGANISTAN AFGANISTAN AFGANISTAN

ALTO VOLTA HAUTE-VOLTA VOLTAIC REP. OBER VOLTA

ARABIA SAUDITA ARABIE SEOUDITE SAUDI ARABIA SAUDIARABIEN

ARGENTINA ARGENTINE ARGENTINA ARGENTINIEN

AUSTRALIA AUSTRALIE AUSTRALIA AUSTRALIEN

AUSTRIA AUTRICHE AUSTRIA ÖSTERREICH

BANGLADESH BANGLADESH BANGLADESH BANGLADESH

BELGIO BELGIQUE BELGIUM BELGIEN

BERMUDA BERMUDES BERMUDA IS. BERMUDAS

BRASILE BRÉSIL BRAZIL BRASILIEN

CANADA CANADA CANADA KANADA

CEUTA CEUTA CEUTA CEUTA

CONGO CONGO CONGO REP. KONGO

COSTA D'AVORIO CÓTE D'IVOIRE IVORY COAST ELFENBEINKÜSTE

COSTARICA COSTARICA

COSTARICA KOSTARICA

DANIMARCA DANEMARK DENMARK

DÄNEMARK

AFG

AUS

BSH

BRM

CDN

CGO

EGITTO EGYPTE EGYPT AGYPTEN

EL SALVADOR EL SALVADOR SALVADOR EL SALVADOR

EQUADOR EQUATEUR ECUATOR EKUADOR

FINLANDIA FINLANDE FINLAND FINNLAND

FORMOSA FORMOSE FORMOSA TAI-WAN

FRANCIA FRANCE FRANCE FRANKREICH

GIAPPONE JAPON JAPAN JAPAN

GIORDANIA JORDANIE JORDAN JORDANIEN

GRECIA GRÈCE GREECE GRIECHENLAND

GUYANA FRANCESE GUYANEZ FRANCAISE FRENCH GUIANA FRANZÖSISCHE GUAYANA

GUATEMALA GUATEMALA GUATEMALA GUATEMALA

HONDURAS HONDURAS HONDURAS HONDURAS

IRAN IRAN IRAN IRAN

IRLANDA IRLANDE REP. OF IRELAND IRLAND

INGHILTERRA ANGLETERRE

ENGLAND ENGLAND

ISOLE MAURIZIO MAURITIUS MAURITIUS

MAURITIUS

GRD

EIRE

ISOLE RIUNIONE LA REUNION REUNION ISLAND REUNION

ISRAELE ISRAÉL ISRAEL ISRAEL

JUGOSLAVIA YUGOSLAVIE YUGOSLAVIA IUGOSLAVIEN

KUWAIT KOWEIT KUWAIT KUWAIT

KENIA KENYA KENYA KENIALAND

LIBANO LIBAN LEBANON LIBANON

MALI MALI MALI REP. MALI

MALTA MALTE MALTA MALTA

MARTINICA MARTINIQUE MARTINIQUE MARTINIQUE

NORVEGIA NORVÈGE NORWAY NORWEGEN

NOVA CALEDONIA NOUVELLE CALEDONIE NEW CALEDONIA NEUE KALEDONIEN

OLANDA HOLLANDE NETHERLANDS HOLLAND

PANAMA PANAMA PANAMA PANAMA

PARAGUAY PARAGUAY PARAGUAY PARAGUAY

PORTOGALLO PORTUGAL

PORTUGAL PORTUGAL

PORTORICO PORTO-RICO PUERTO RICO

PORTO RICO

ISR

KWT

EAK

RMM

REP. DOMINICANA RÉP. DOMINICAINE DOMINICAN REP. DOMINIKANISCHE REPUBLIK

REP. ZAIRE RÉP. DU ZAIRE REP. OF ZAIRE REPUBLIK ZAIRE

RODI RHODES RHODES RHODHES

REUNION RÉUNION REUNION REUNION

SENEGAL SENEGAL SENEGAL SENEGAL

SRILANKA SRILANKA SRI LANKA SRI LANKA

SVEZIA SUEDE SWEDEN SCHWEDEN

SUD AFRICA REP. SUDAFRICAINE SOUTH AFRICA SÚDAFRIKA

SUDAN SOUDAN SUDAN SUDAN

TAHITI TAHITI TAHITI TAHITI

TOGO TOGO TOGO REP. TOGO

TUNISIA TUNISIE TUNISIA TUNESEIN

VENEZUELA VENEZUELA VENEZUELA VENEZUELA

SINGAPORE SINGAPOUR SINGAPORE SINGAPUR

DOM

CGO

SUD

SGP

Page 6

INDICE PER LA RICERCA E CONSULTAZIONE DELLE TAVOLE TABLES DES MATIERES POUR LA RECHER. ET LA CONSULT. DES TABLES SUMMARY FOR THE SEARCH AND REFERENCE OF THE TABLES ZUSAMMENFASSUNG FÜR DIE SUCHE UND KONSULTIERUNG DER TAFELN INDICE PARA LA BUSCA Y CONSULTACION DE LAS TABLAS

ZAPC 16000

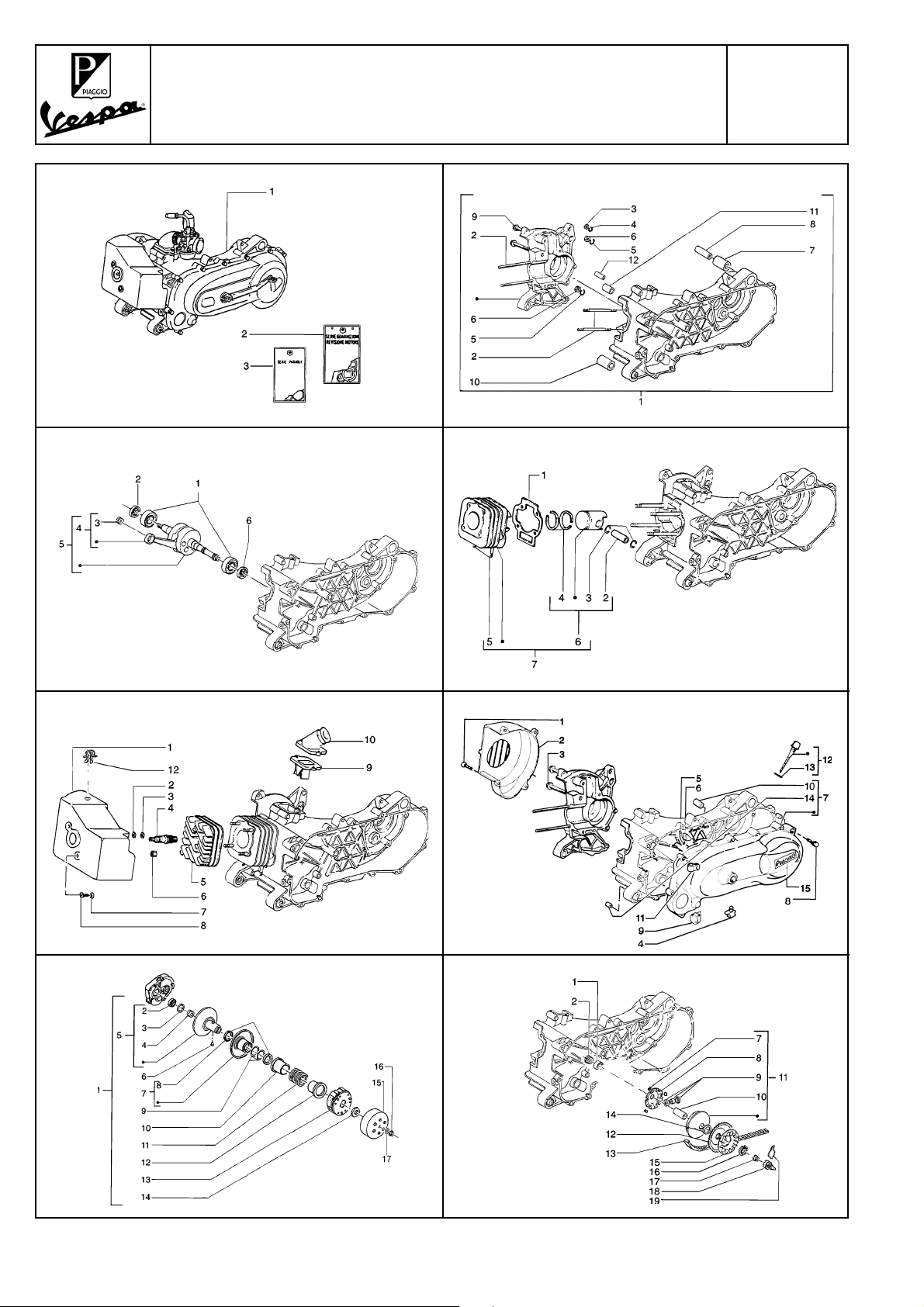

T.1 PAG. 20 MOTORE - MOTEUR - ENGINE - MOTOR - MOTOR

T.2 PAG. 21 CARTER - CARTER - CRANKASE - KURBELGEHÄUSE - CARTER

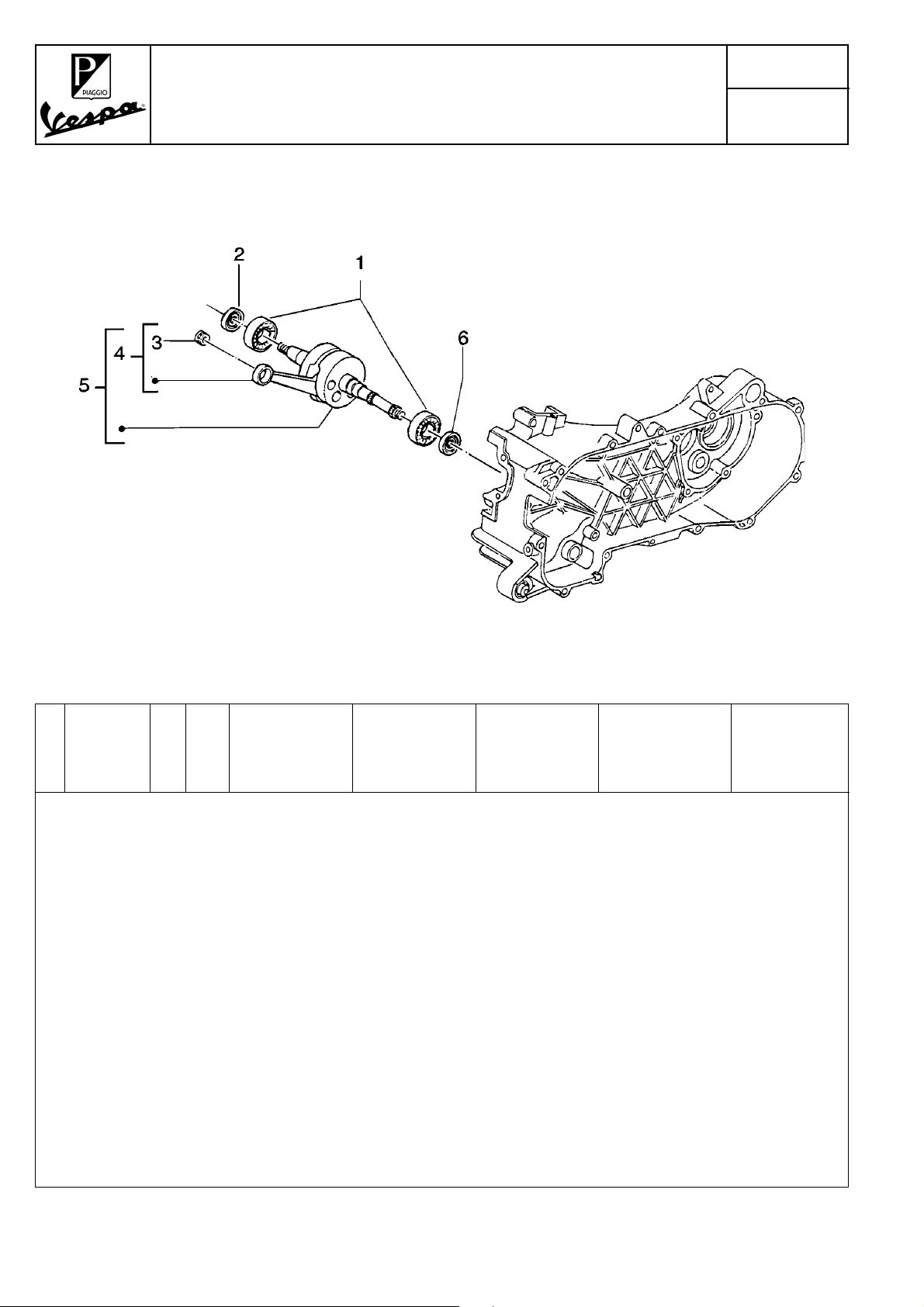

T.3 PAG. 22 ALBERO MOTORE - VILEBREQUIN - CRANKSHAFT - KURBELWELLE - CIGÜENAL

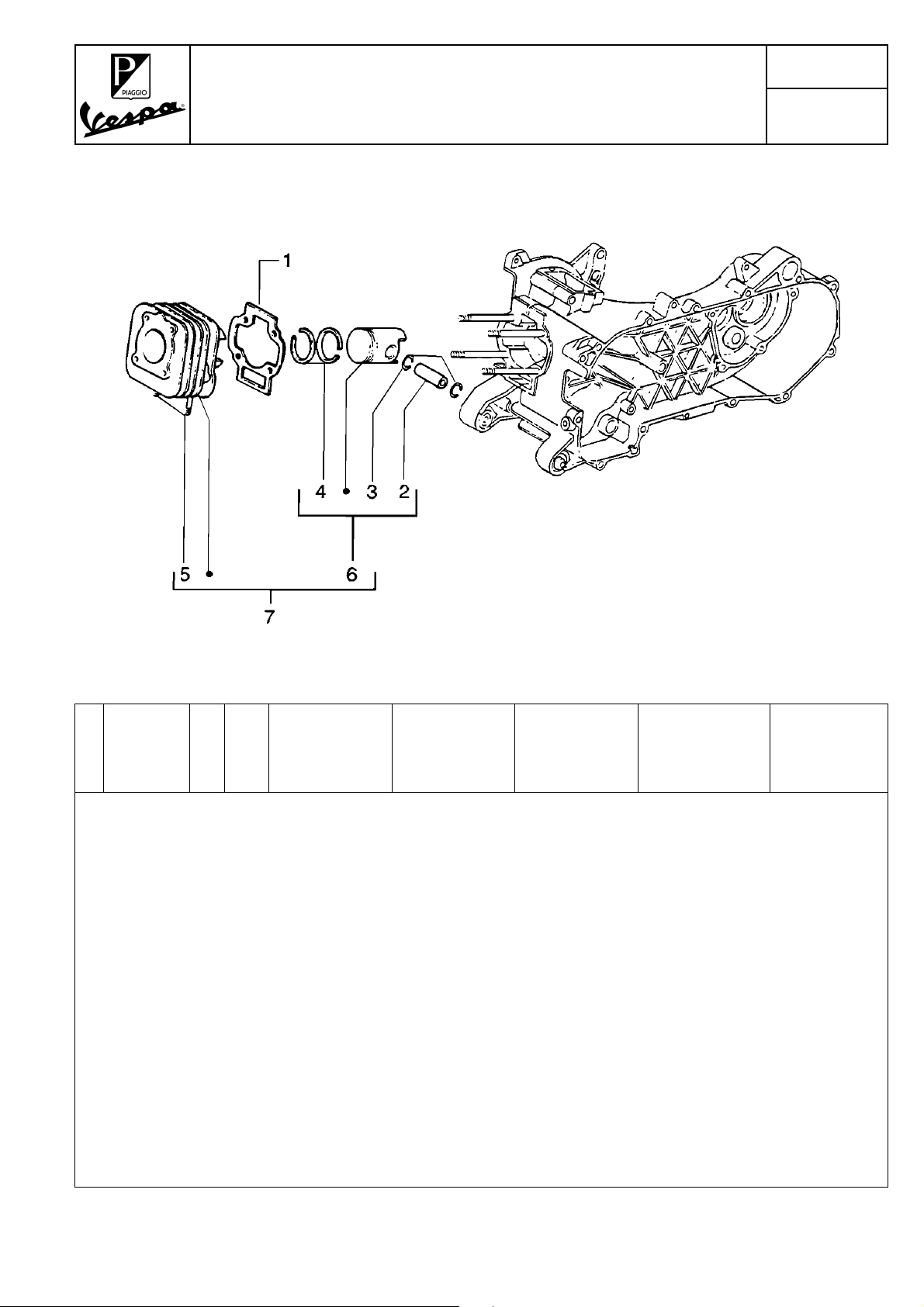

T.4 PAG. 23 GRUPPO CILINDRO-PISTONE-SPINOTTO - ENSEMBLE CYLINDRE-PISTON-AXE DE PISTON - CYLINDER-

PISTON-WRIST PIN, ASSY - GRUPPE ZYLINDER-KOLBEN- KOLBENBOLZEN - GRUPO CILINDRO-PISTONEJE DE PISTON

T.5 PAG. 24 TESTA-CUFFIA DI RAFFREDDAMENTO E RACCORDO DI AMMISSIONE - ENSEMBLE CULASSE-COIFFRE ET

RACCORD D'ADMISSION - CYLINDER HEAD-COOLING HOOD-INLET AND INDUCTION PIPE ZYLINDERKOPFKUHLUNG UND ANSAUGVERBINDUNG - CULATA-DEFLECTOR Y RACOR DE ADMISION

T.6 PAG. 25 COPERCHIO FRIZIONE-COPERCHIO CHIOCCIOLA - COUVERCLE D'EMBRAYAGE-COUVERCLE LIMAÇON

CLUTCH COVER-SCROOL COVER - KUPPLUNGSDECKEL-LÜFTERGEHÄUSEDECKEL - TAPA DE EMBRAGUE-TAPA CARACOL

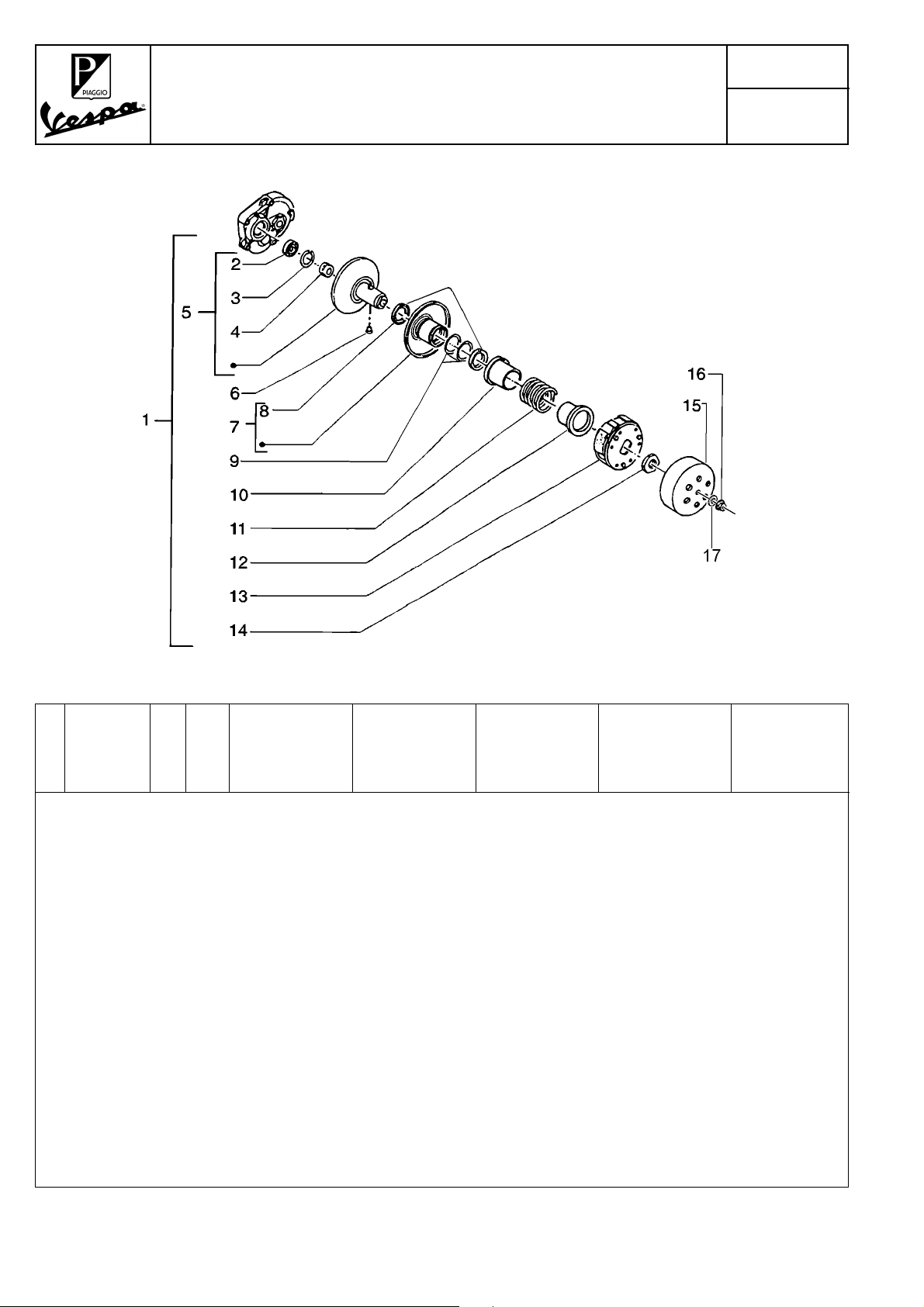

T.7 PAG. 26 PULEGGIA CONDOTTA - POULIE ENTRAINEE - DRIVEN PULLEY - GETRIEBENE RIEMENSCHEIBEN - POLEA

CONDUCIDA

T.8 PAG. 27 PULEGGIA MOTRICE - POULIE MOTRICE - DRIVEN PULLEY - TRIEBENDE RIEMENSCHEIBE - POLEA MOTRIZ

T.9 PAG. 28 ASSE RUOTA POST. - ARBRE ROUE AR. - REAR WHEEL SHAFT - HINTERRAD ACHSE - EJE RUEDA TRASERA

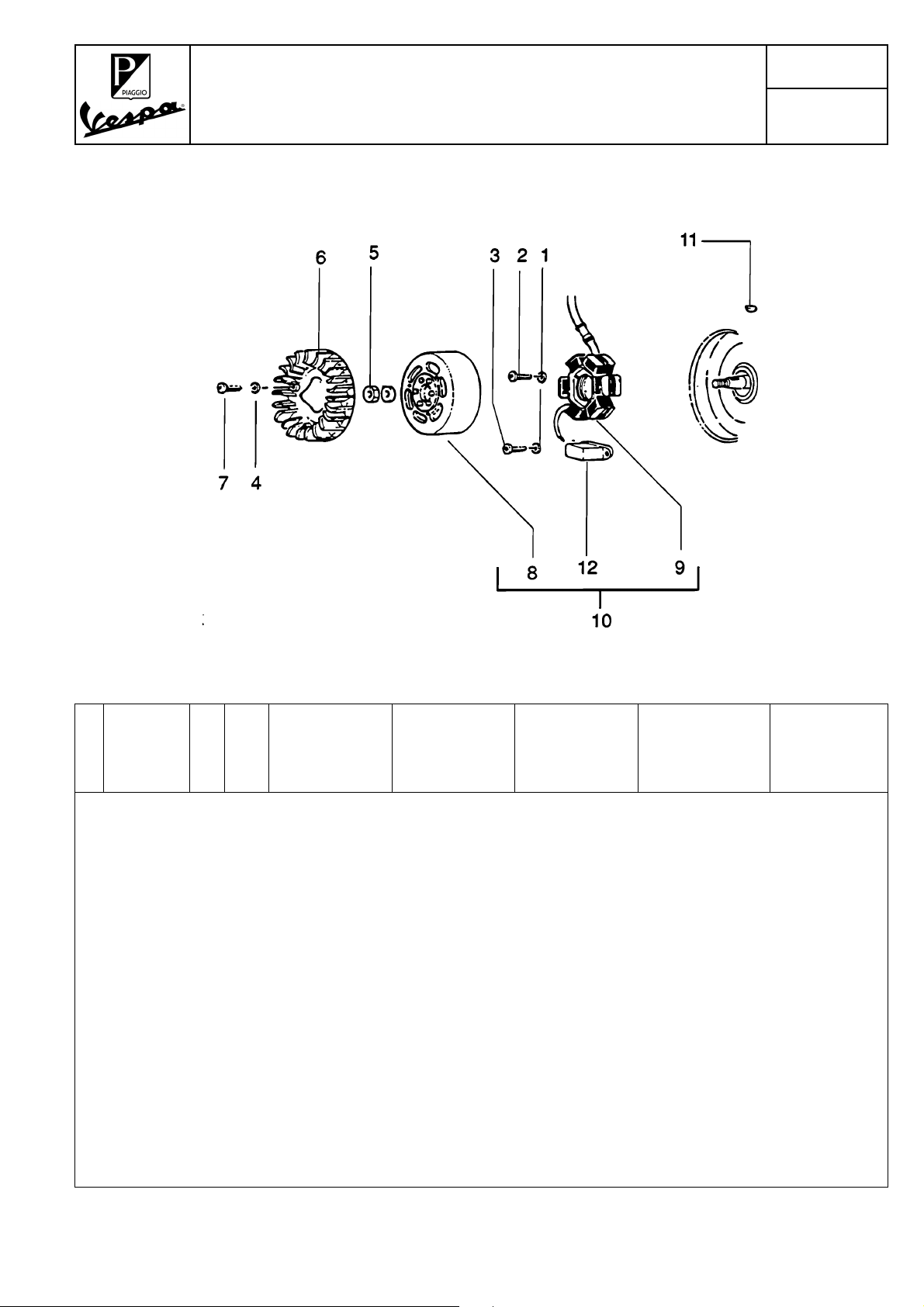

T.10 PAG. 29 VOLANO MAGNETE - VOLANT MAGNETIQUE - FLYWHEEL MAGNETO - LICHTMASCHINE - VOLANTE

MAGNETICO

T.11 PAG. 30 MOTORINO AVVIAMENTO-LEVA AVVIAMENTO - DEMARREUR ELECTRIQUE-LEVIER DE DEMARRAGE -

STARTING MOTOR-STARTER LEVER - ANLASSERMOTOR-KICKSTARTER - MOTOR DE ARRANQUE-PALANCA DE ARRANQUE

T.12 PAG. 31 POMPA OLIO - POMPE D'HUILE - OIL PUMP - ÖLPUMPE - BOMBA DE ACEITE

T.13 PAG. 32 LEVA FRENO - LEVIER DU FREIN - BRAKE LEVER - BREMSHEBEL - PALANCA FRENO

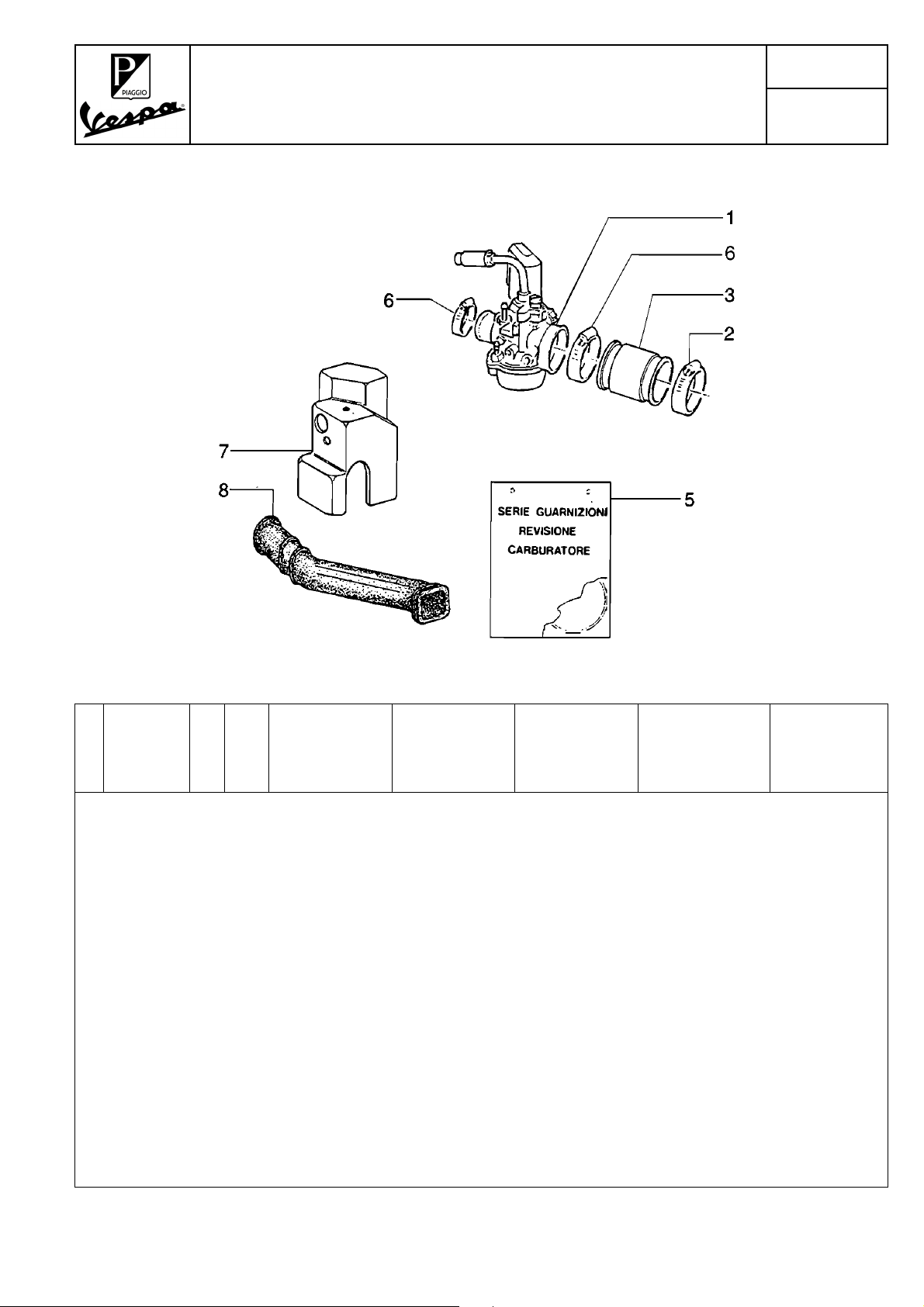

T.14 PAG. 33 CARBURATORE - CARBURATEUR - CARBURETTOR - VERGASER - CARBURADOR

T.15 PAG. 34 CARBURATORE - CARBURATEUR - CARBURETTOR - VERGASER - CARBURADOR

T.16 PAG. 37 DEPURATORE - FILTRE A AIR - AIR CLEANER - LUFTFILTER - FILTRO DE AIRE

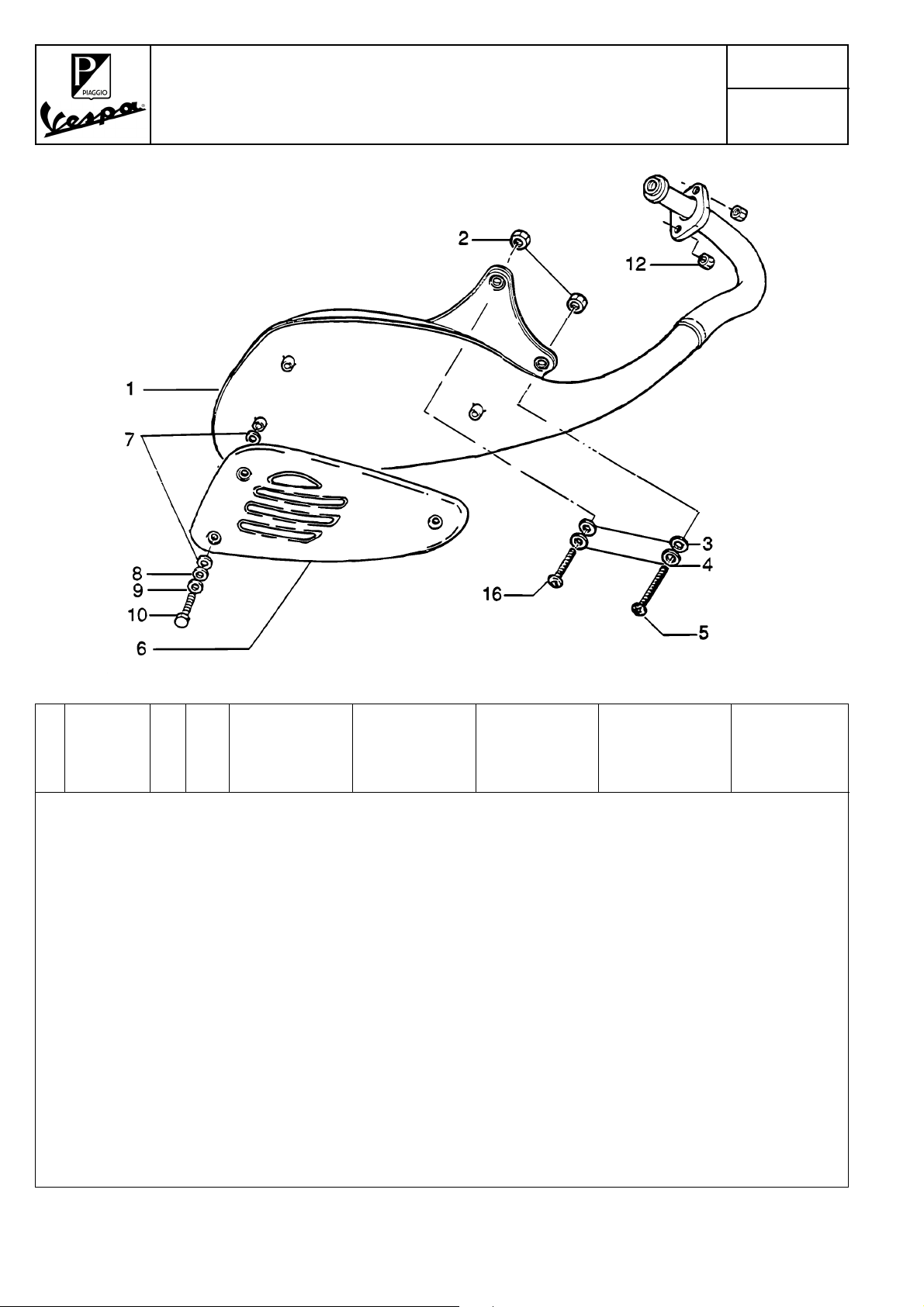

T.17 PAG. 38 MARMITTA - SILENCIEUX - SILENCER - AUSPUFFTOPF - SILENCIADOR

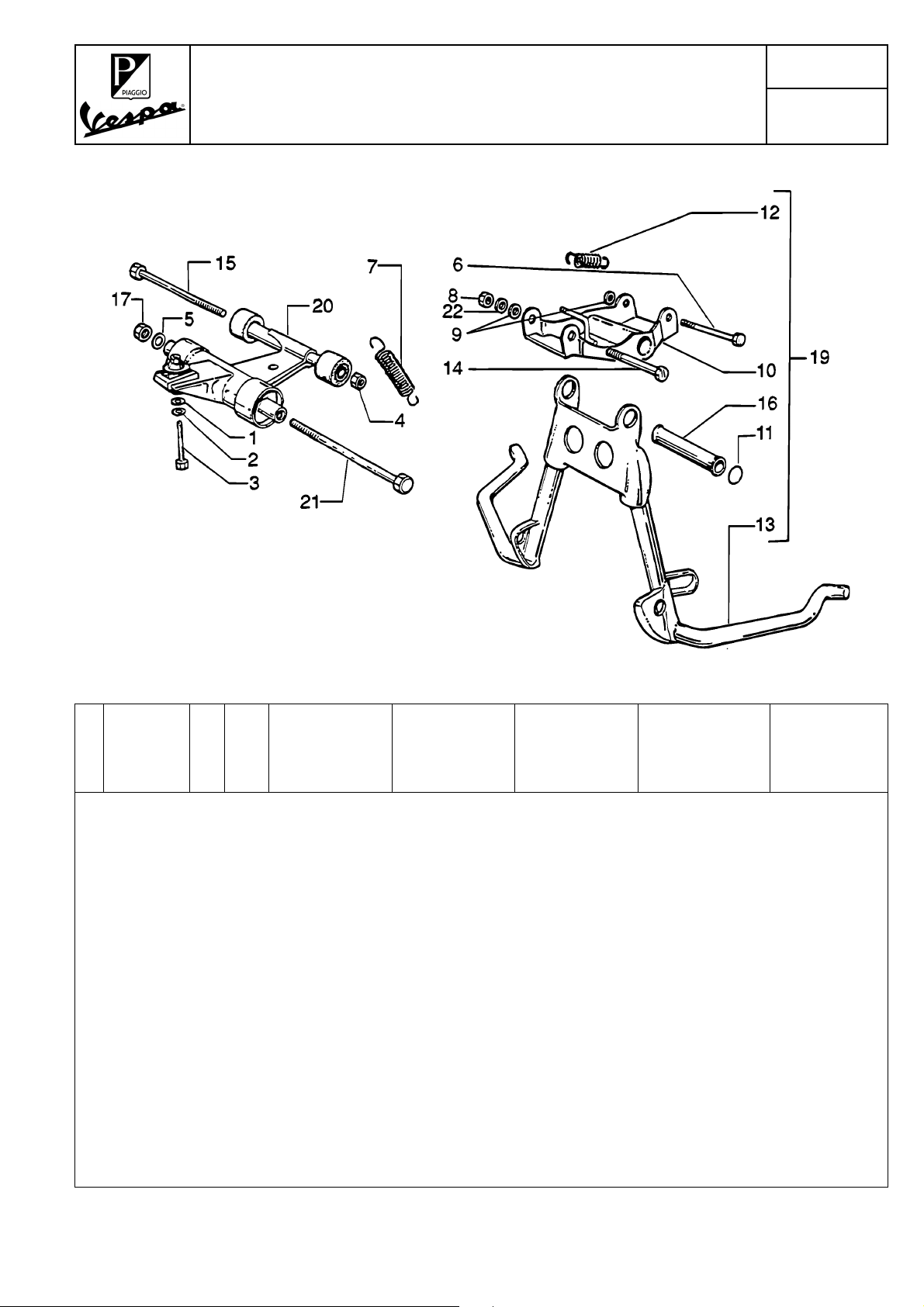

T.18 PAG. 39 CAVALLETTO-BRACCIO OSCILLANTE - BEQUILLE-BRAS OSCILLANT - CENTRAL STAND-SWINGING ARM

KIPPSTÄNDER-SCHWINGARM - CABALLETE-BRAZO OSCILANTE

T.19 PAG. 41 TELAIO-CAVALLETTO - CHASSIS-BEQUILLE - CHASIS-CENTRAL STAND - RAHMEN-STÄNDER -

CHASIS-CABALLETE

T.20 PAG. 47 PEDANA-TAPPETINI - MARCHEPIED-TAPIS - FOOT BOARD-RUBBER MATS - FUßRETT-FUßMATTE - ESTRIBO

-ALFOMBRILLAS

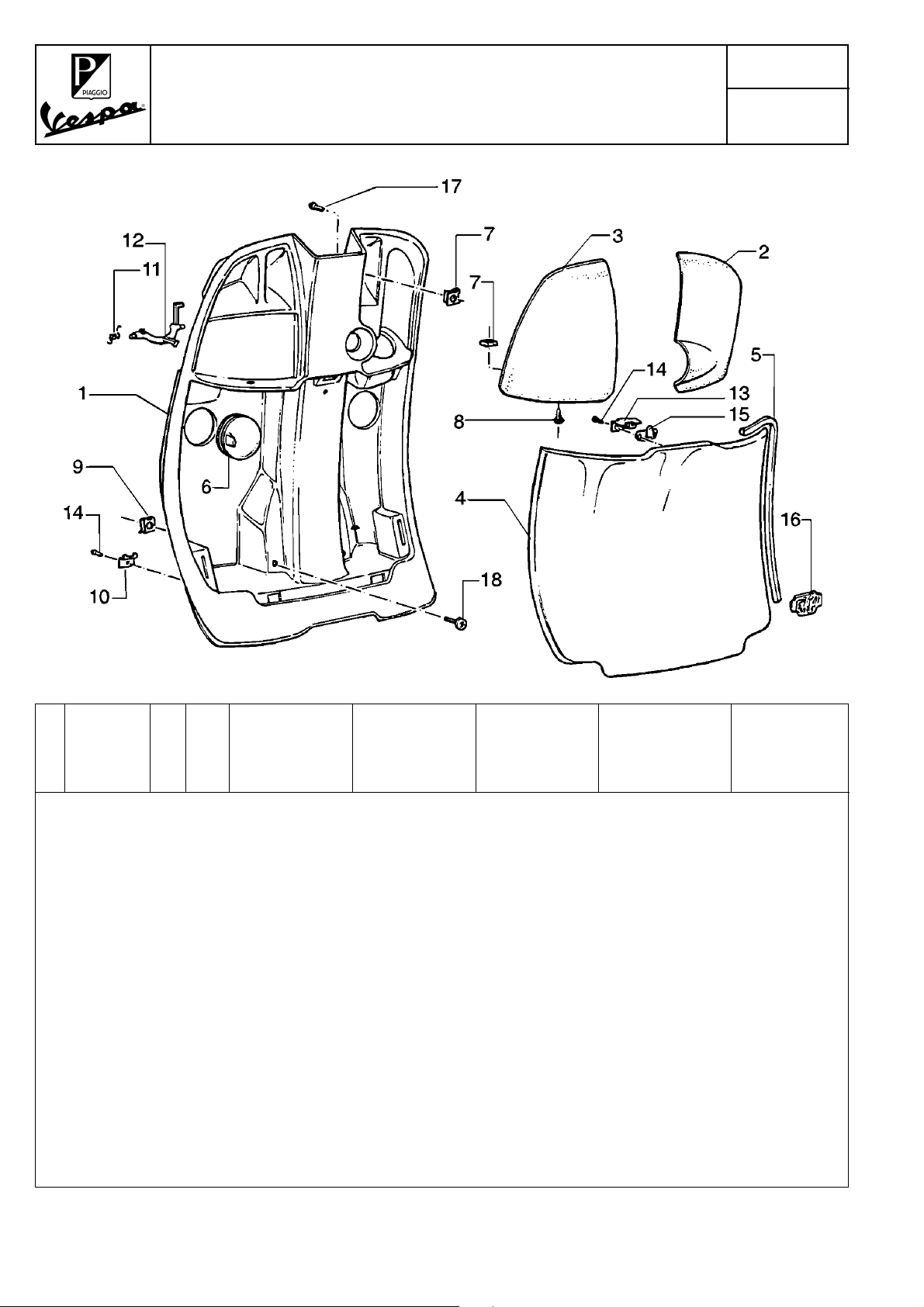

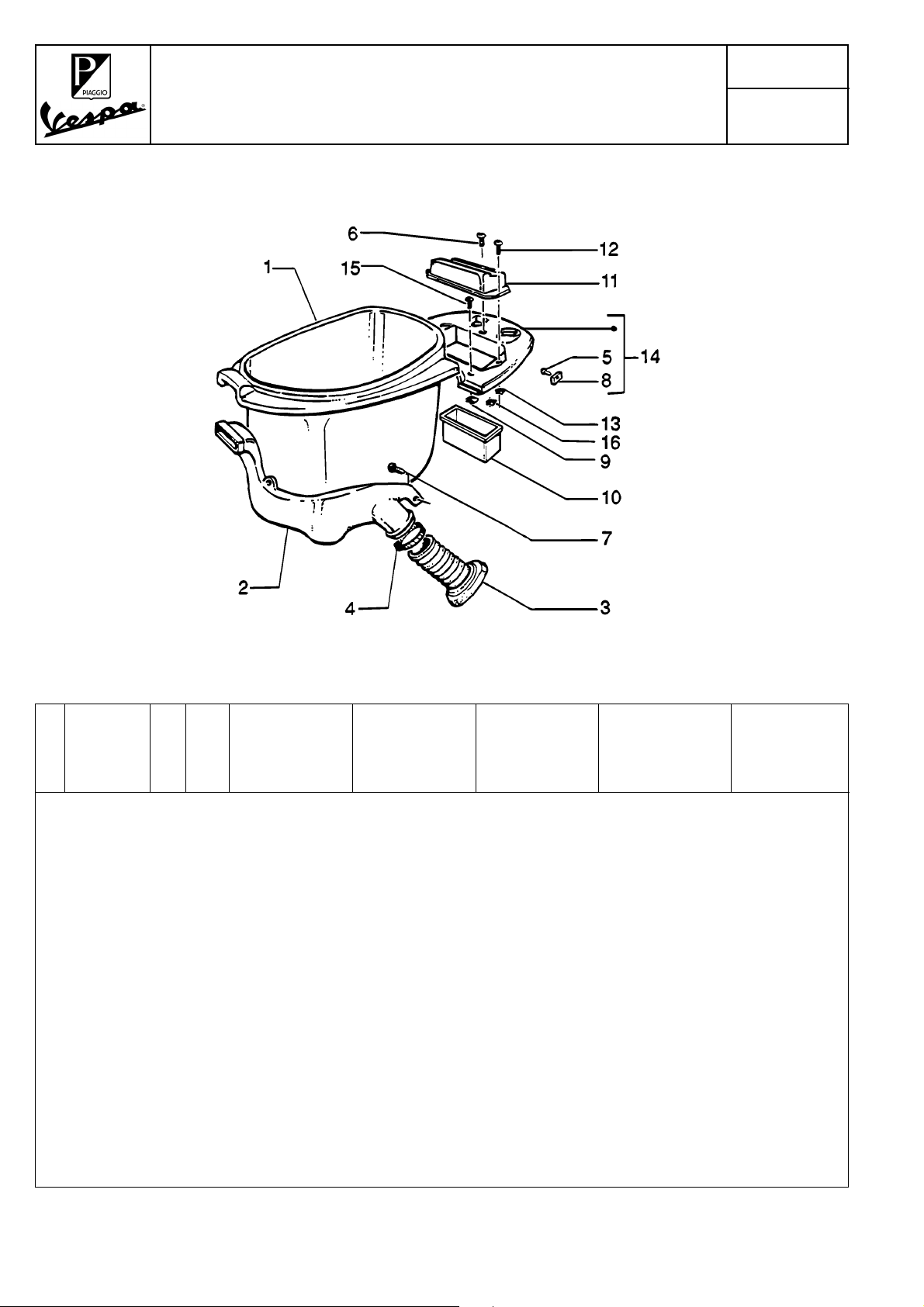

T.21 PAG. 48 BAULETTO ANTERIORE - COFFRE A L'AVANT - FRONT GLOVE COMPARTMENT - VORDERES GEPÂCKFACH

- MALETA DELANTERA

Page 7

ZAPC 16000

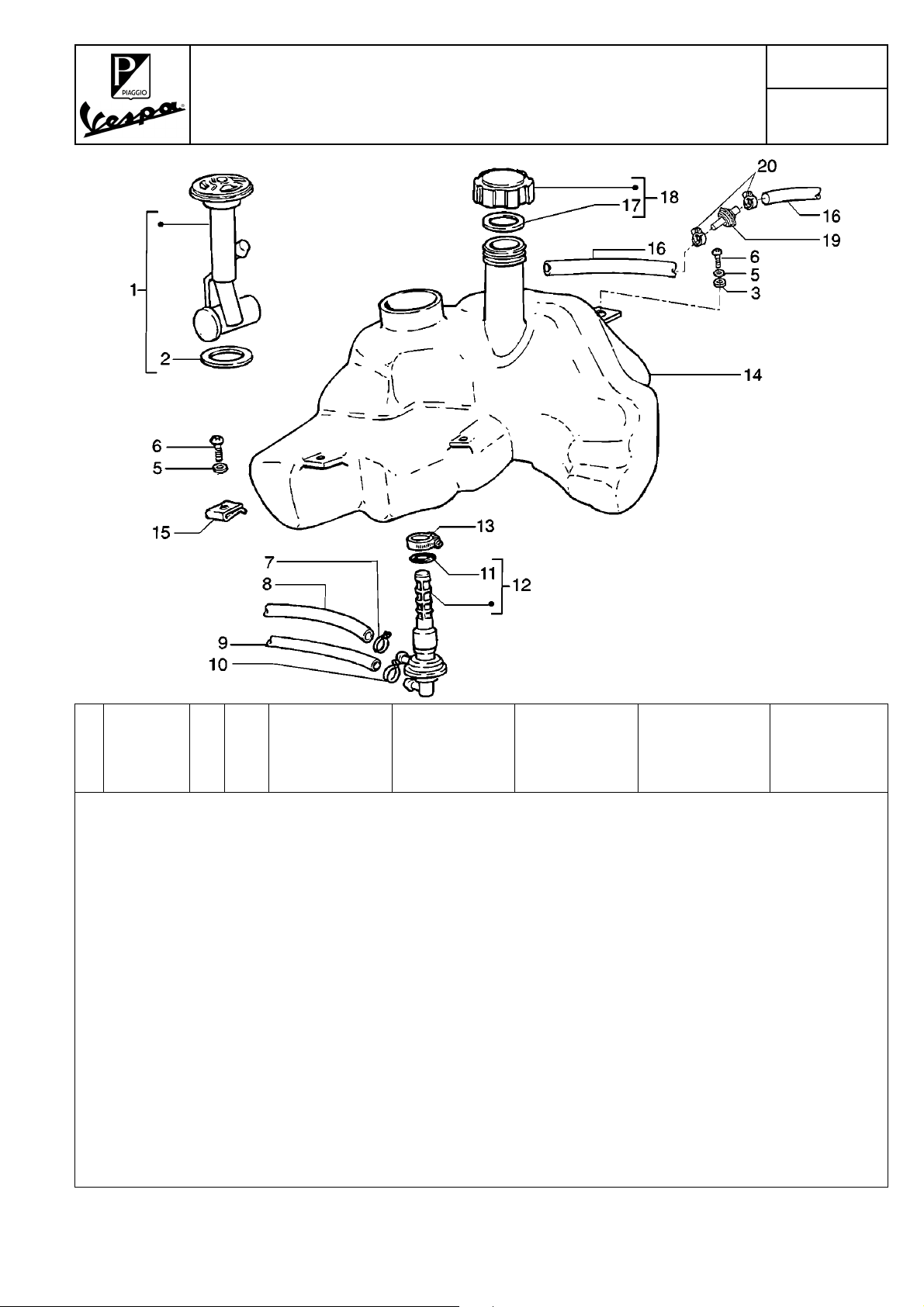

T.22 PAG. 51 SERBATOIO CARBURANTE - RESERVOIR - FUEL TANK - KRAFTSTOFFTANK - DEPOSITO CARBURANTE

T.23 PAG. 52 PORTACASCO - PORTE CASQUE - CASE HELMET - SCHUTZHELMTRÄGER - PORTA CASCO

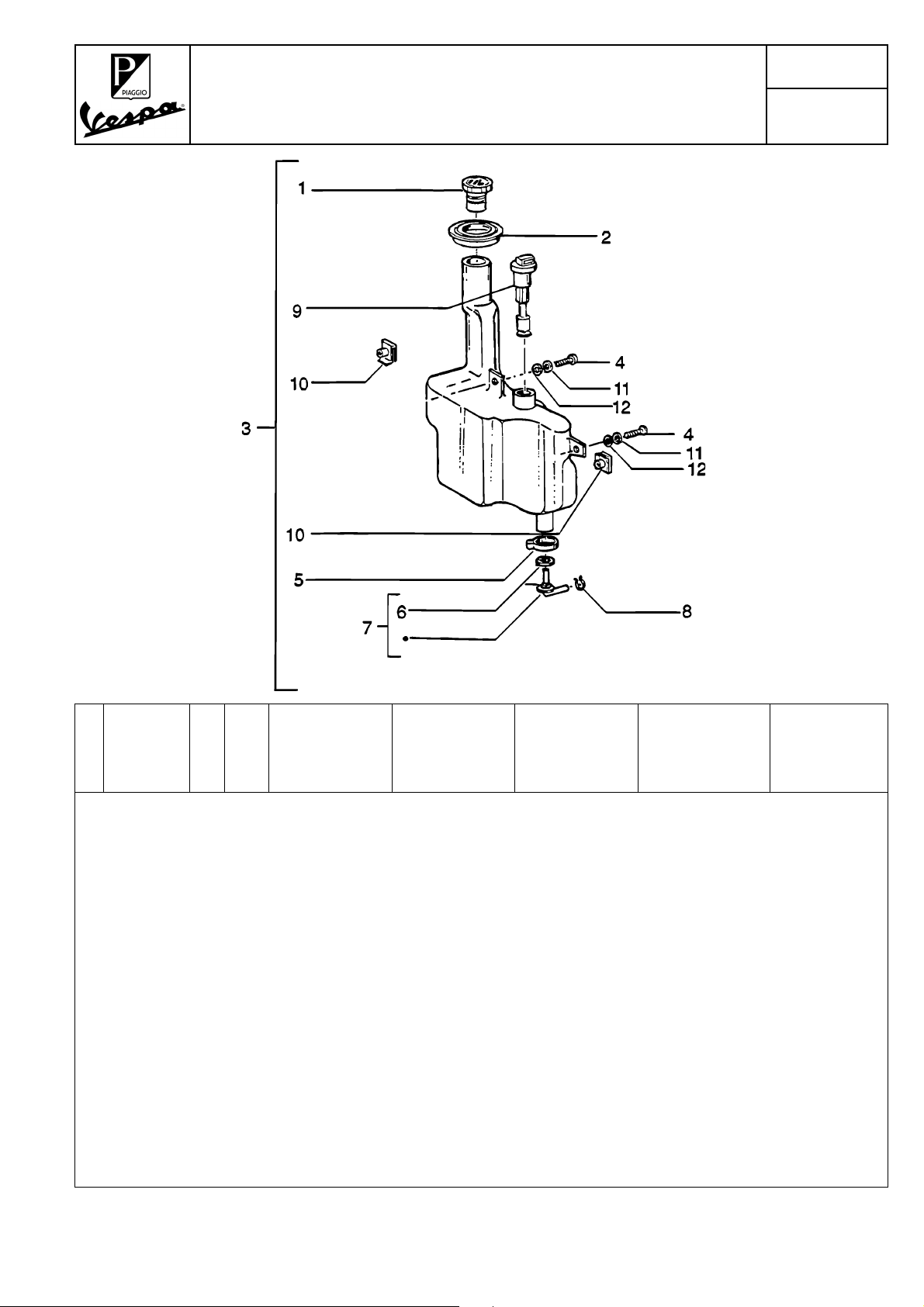

T.24 PAG. 53 SERBATOIO OLIO - RESERVOIR D'HUILE - OIL TANK - ÖLTANK - DEPOSITO ACEITE

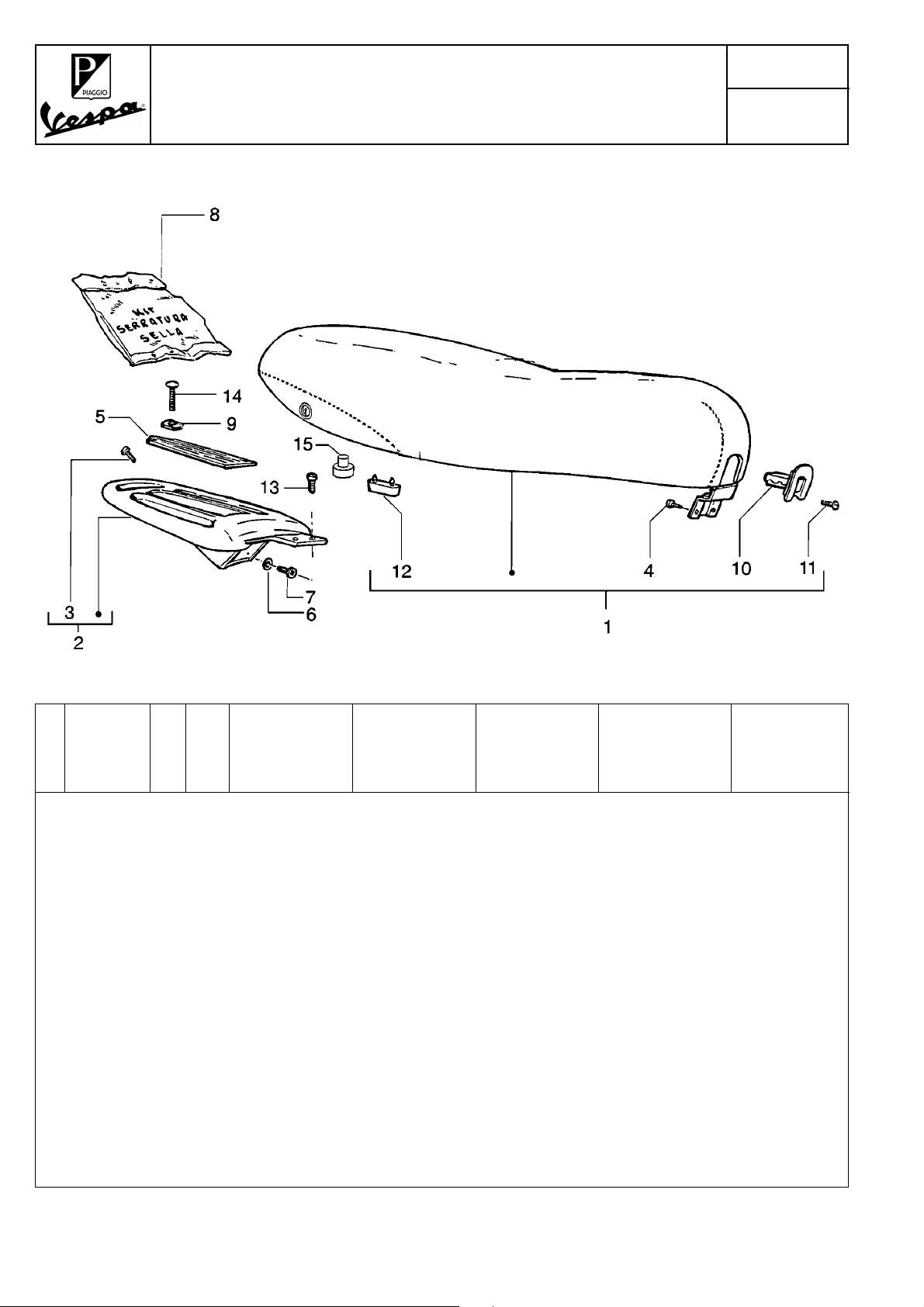

T.25 PAG. 54 SELLA - SELLE - SADDLE - SATTEL - SILLIN

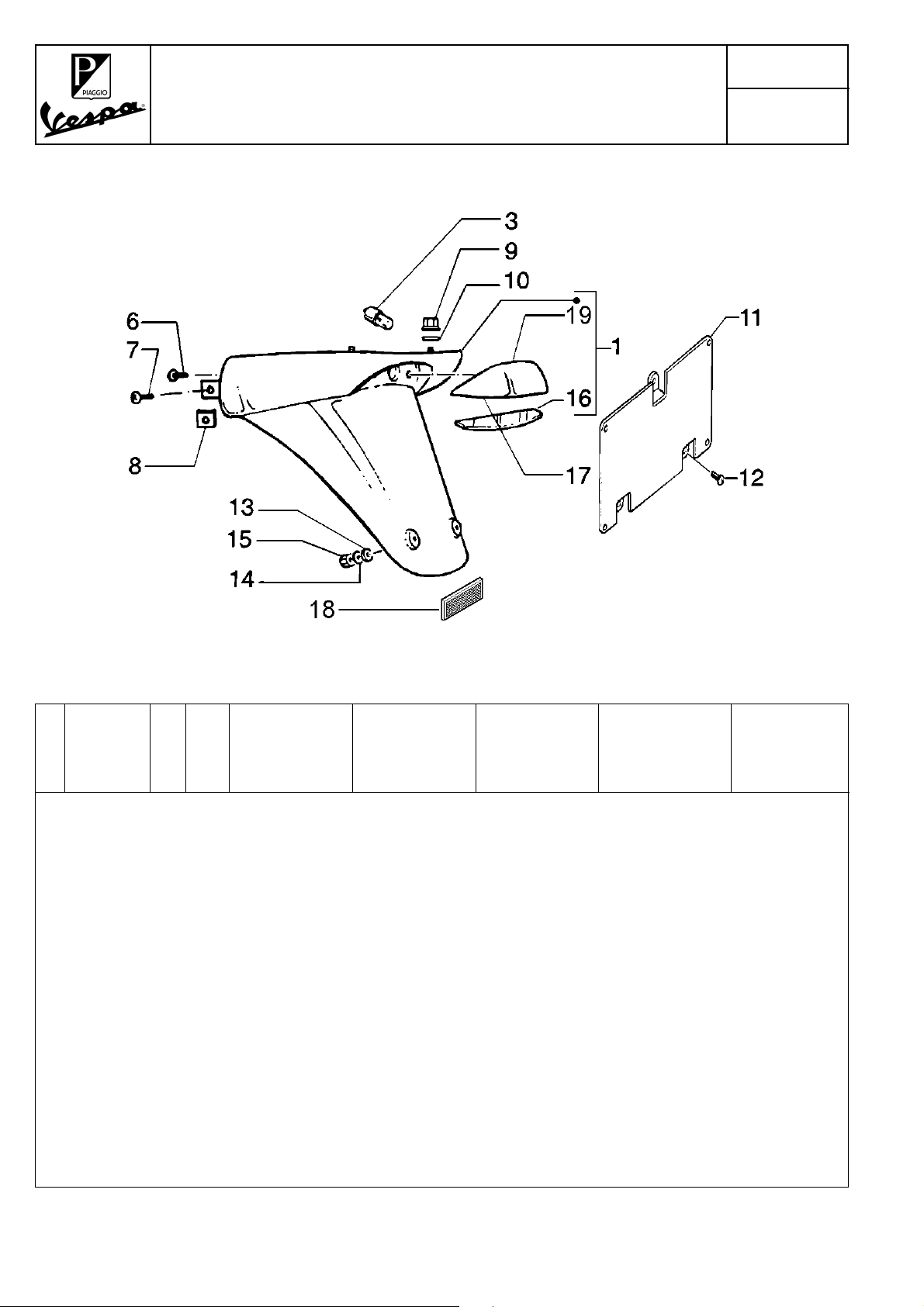

T.26 PAG. 55 PARAFANGO ANT. E POST. - GARDE BOUE AV. ET AR. - FRONT AND REAR MUDGUARD

VORDERKOTFLÜGEL-HINTERKOTFLÜGEL - GUARDABARROS DEL. Y TRAS.

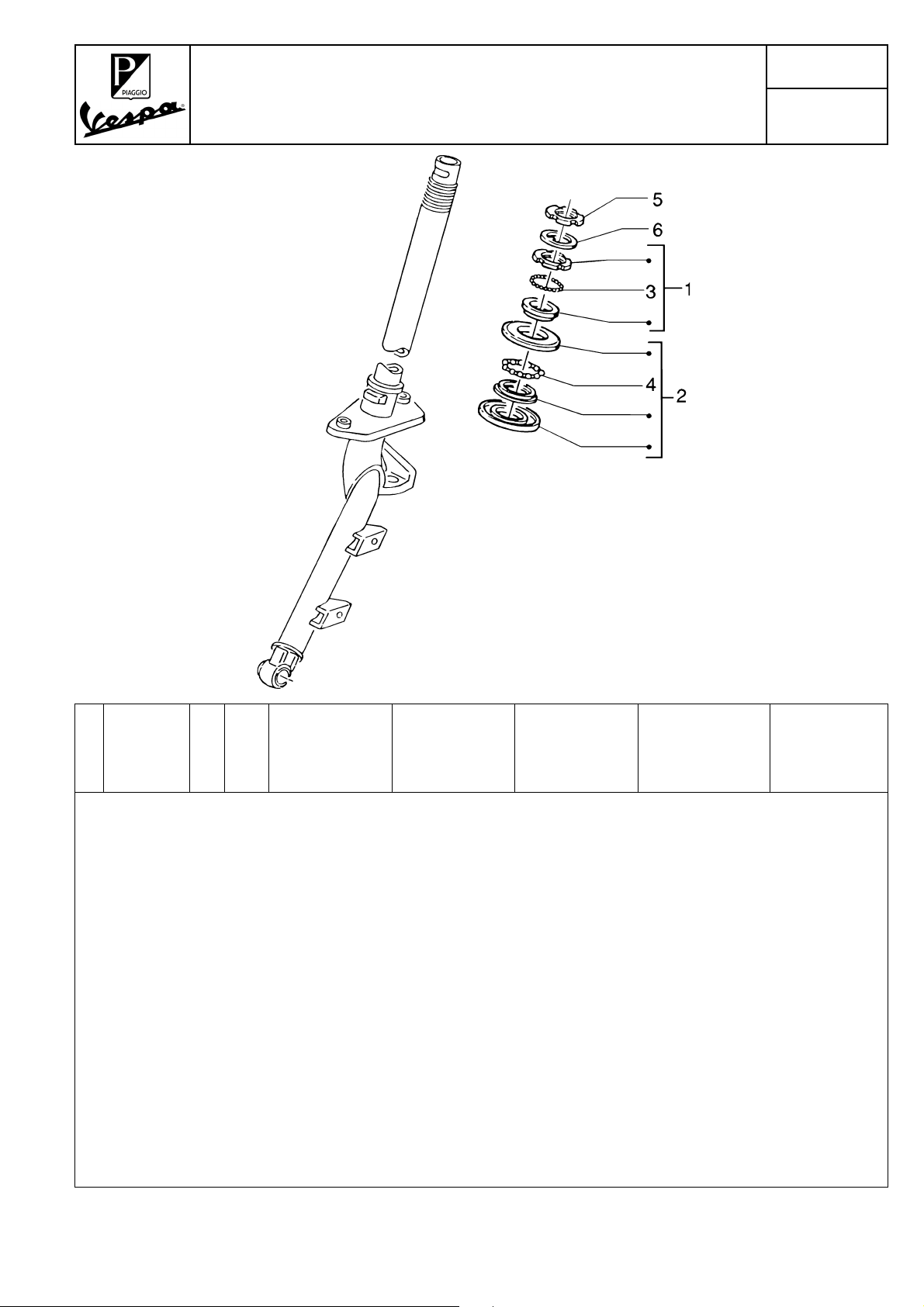

T.27 PAG. 57 RALLE STERZO - SIEGES DIRECTION - STEERING BEARING BALL TRACKS - LAGERRUNGEN STEUERROHR

- COJINETES DE DIRECCION

T.28 PAG. 58 STERZO-FRENO A DISCO - TUBE DE DIRECTION-FREIN À DISQUE - STEERING COLUMN-DISC BRAKE

STEUERROHR-SCHEIBENBREMSE - TUBO DE DIRECCION-FRENO DE DISCO

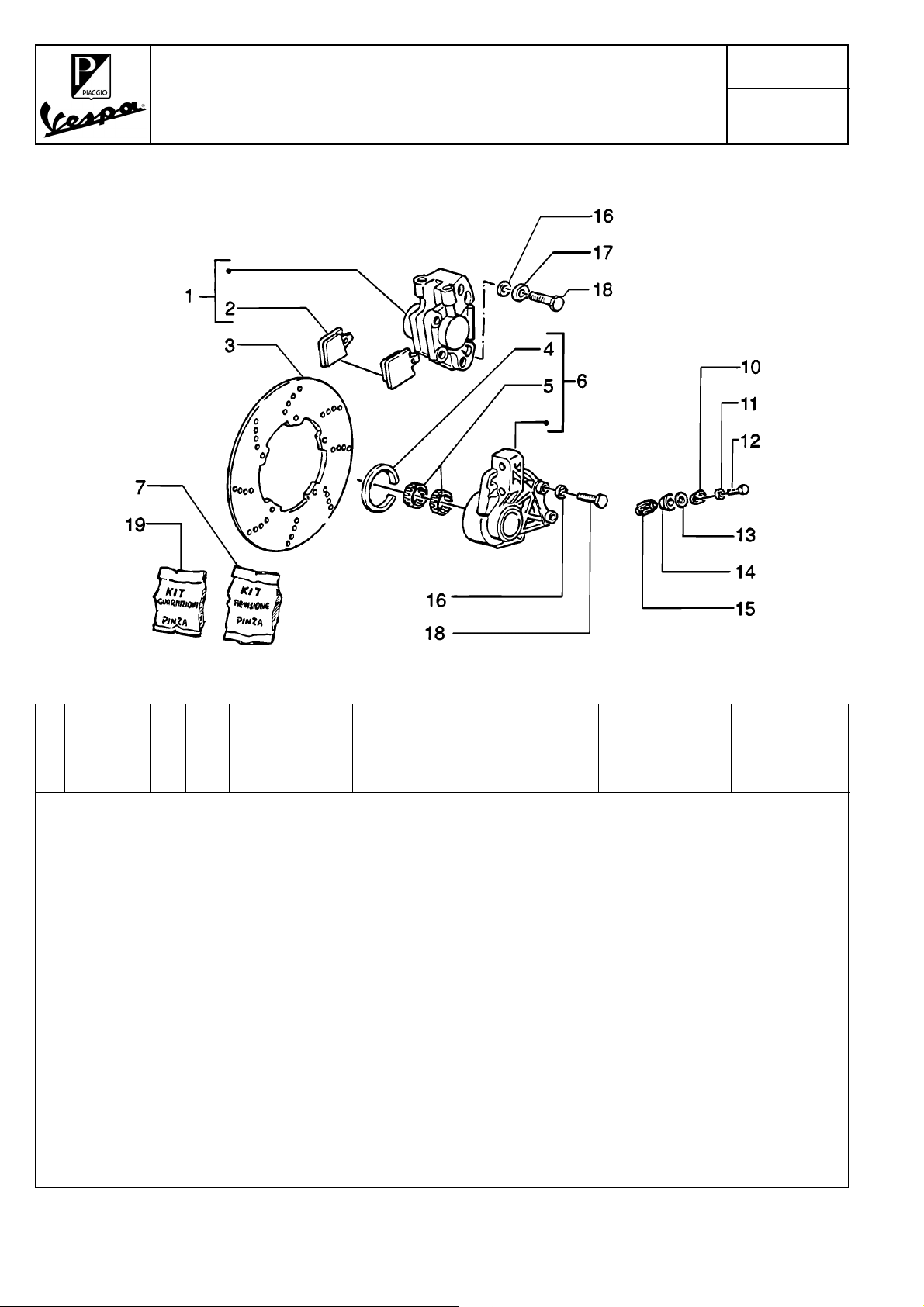

T.29 PAG. 60 PINZA FRENO A DISCO - ETRIER FREIN A DISQUE - DISC BRAKE CALIPER - BREMSZANGE-SCHEIBE -

PINZA FRENO DE DISCO

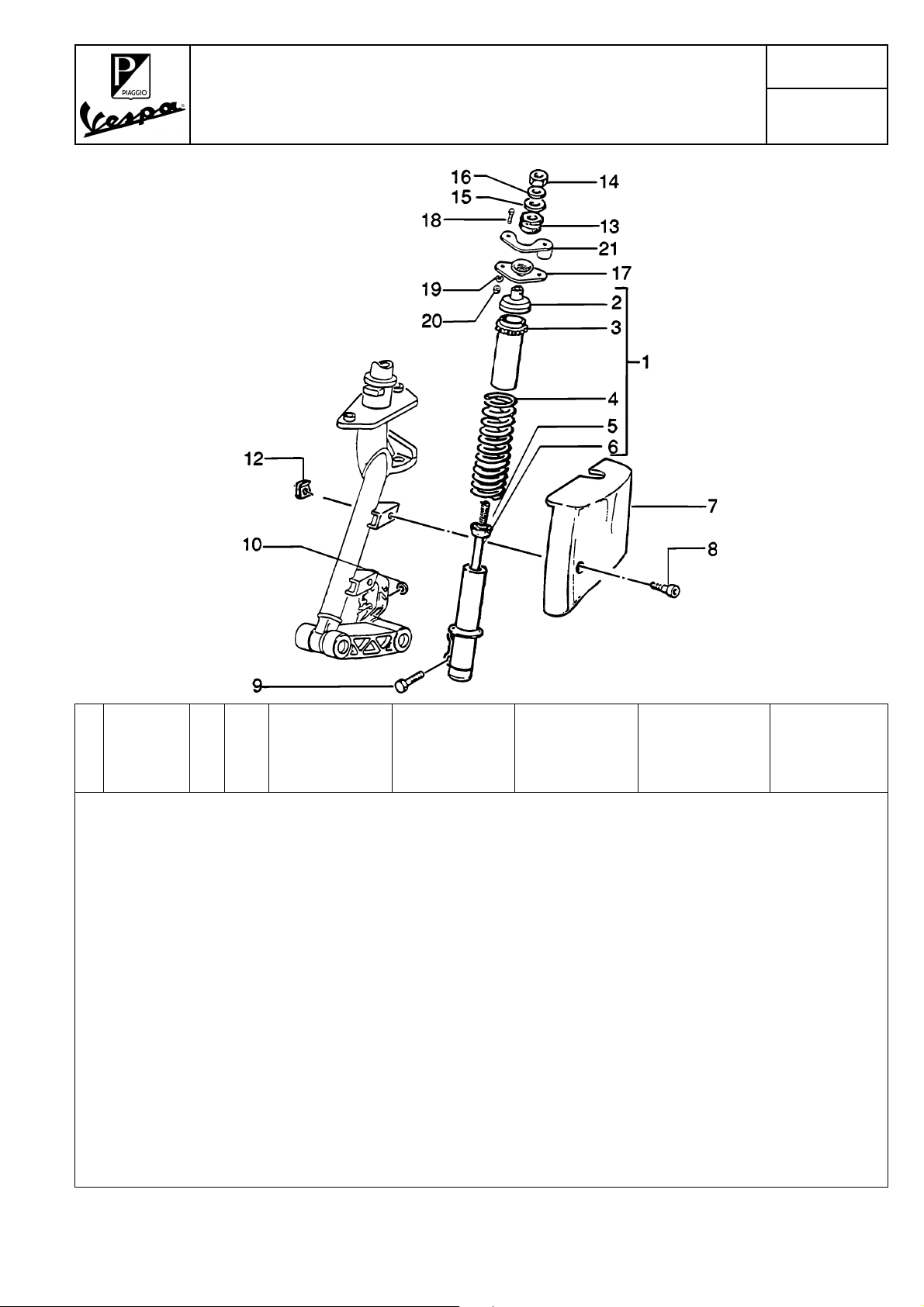

T.30 PAG. 61 COPERTURA AMMORTIZZATORE ANTERIORE - COUVERTURE AMORTISSEUR AV. - FRONT DAMPER COVER

- ABDECKUNG VORDERER STOßDÄMPFER - CUBIERTA AMORTIGUADOR DELANTERO

T.31 PAG. 63 AMMORTIZZATORE POSTERIORE - AMORTISSEUR AR. - REAR DAMPER - HINTERER STOßDAMPFER

- AMORTIGUADOR TRASERO

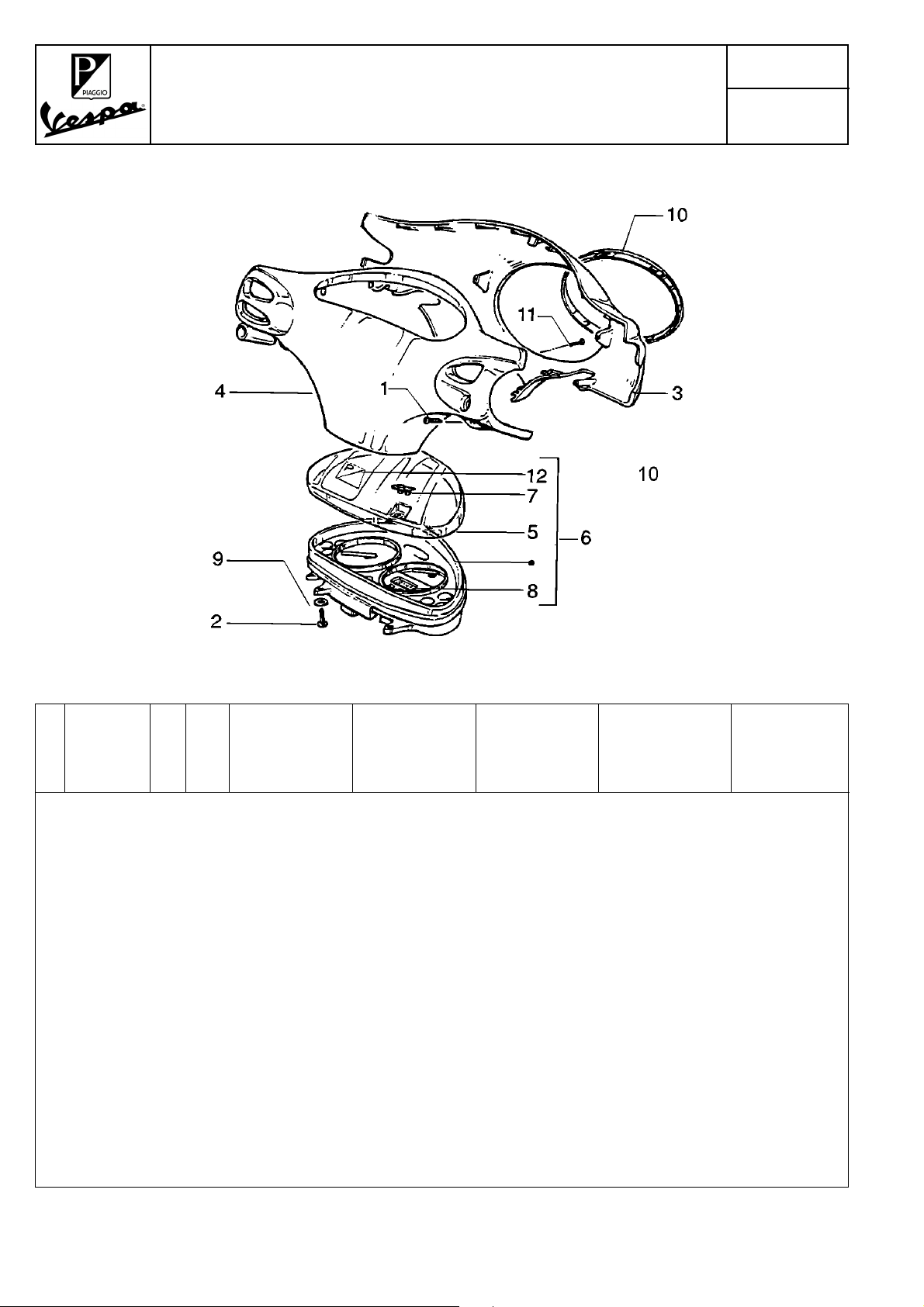

T.32 PAG. 64 CONTACHILOMETRI-COPERCHI MANUBRIO - COMPTEUR KILOMETRIQUE-COUVERCLE DU GUIDON -

SPEEDOMETERS KMS.-HANDLEBAR COVERS - TACHOMETER-LENKERDECKEL - CUENTAKM.-TAPAS MANILLAR

T.33 PAG. 66 COMPONENTI DEL MANUBRIO - PIECES COMPOSANT LE GUIDON - HANDLEBARS COMPONENT PARTS

LENKER BAUTEILE - PIEZAS QUE COMPONEN EL MANILLAR

T.34 PAG. 68 COMPONENTI DEL MANUBRIO - PIECES COMPOSANT LE GUIDON - HANDLEBARS COMPONENT PARTS

LENKER BAUTEILE - PIEZAS QUE COMPONEN EL MANILLAR

T.35 PAG. 70 TRASMISSIONI - TRANSMISSIONS - TRANSMISSIONS - BOWDENZÜGE - TRANSMISIONES

T.36 PAG. 71 PROIETTORE - PROJECTEUR - HEADLAMP - SCHEINWERFER - FARO

T.37 PAG. 72 PROTEZIONE POSTERIORE - PROTECTION POSTÉRIEURE - REAR GUARD - HINTERE ABDECKUNG -

PROTECCIÓN TRASERA

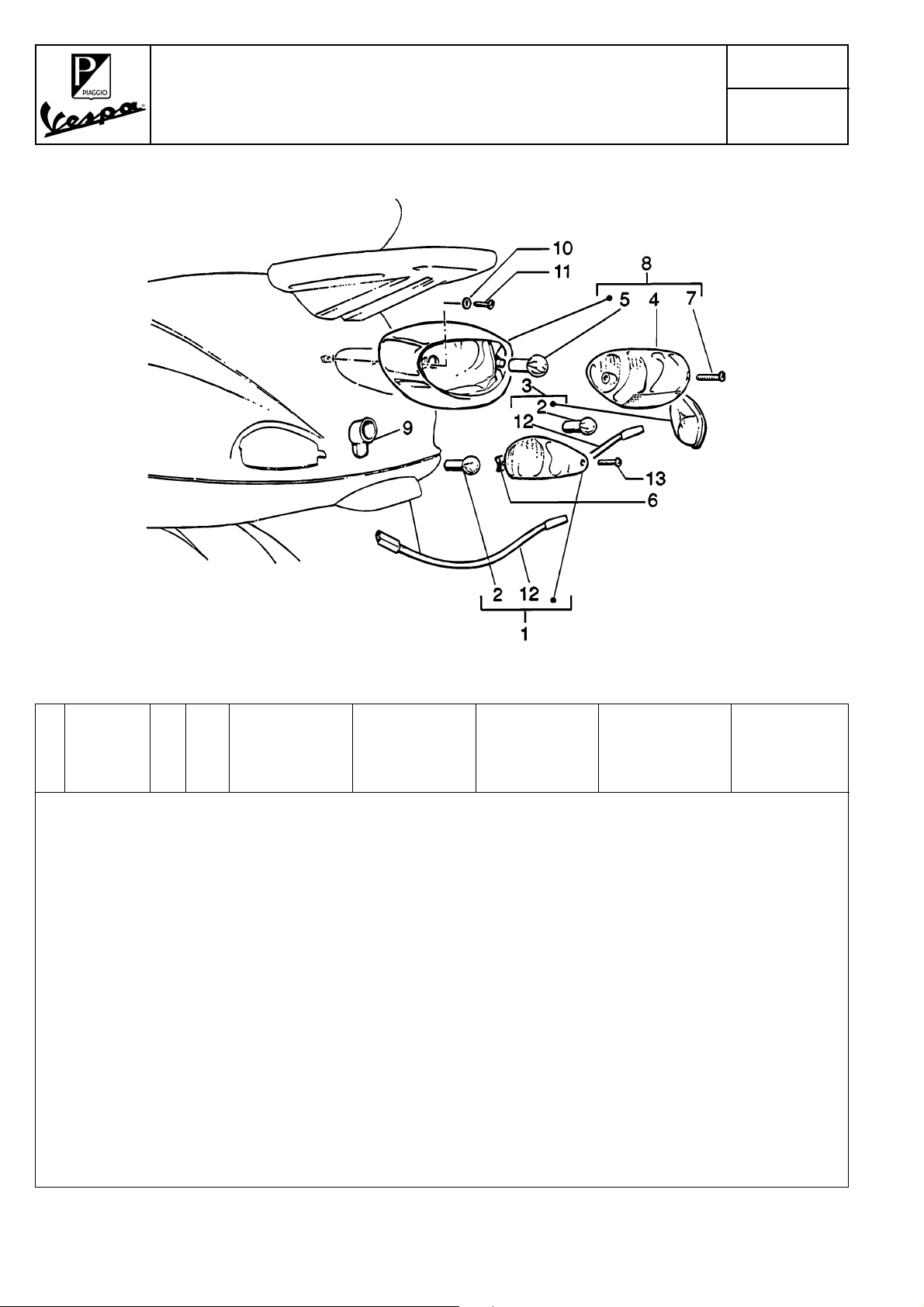

T.38 PAG. 74 FANALINO POSTERIORE - FEU A.R. - REAR TAIL LAMP - HINTERRAD SCHLUßLEUCHTE - PILOTO

T.39 PAG. 75 DISPOSITIVI ELETTRICI - DISPOSITIFS ELECTRIQUES - ELECTRICAL DEVICE - ELEKTRISCHE AUSRÜSTUNG

- DISPOSITIVOS ELECTRICOS

T.40 PAG. 76 DISPOSITIVI ELETTRICI - DISPOSITIFS ELECTRIQUES - ELECTRICAL DEVICE - ELEKTRISCHE AUSRÜSTUNG

- DISPOSITIVOS ELECTRICOS

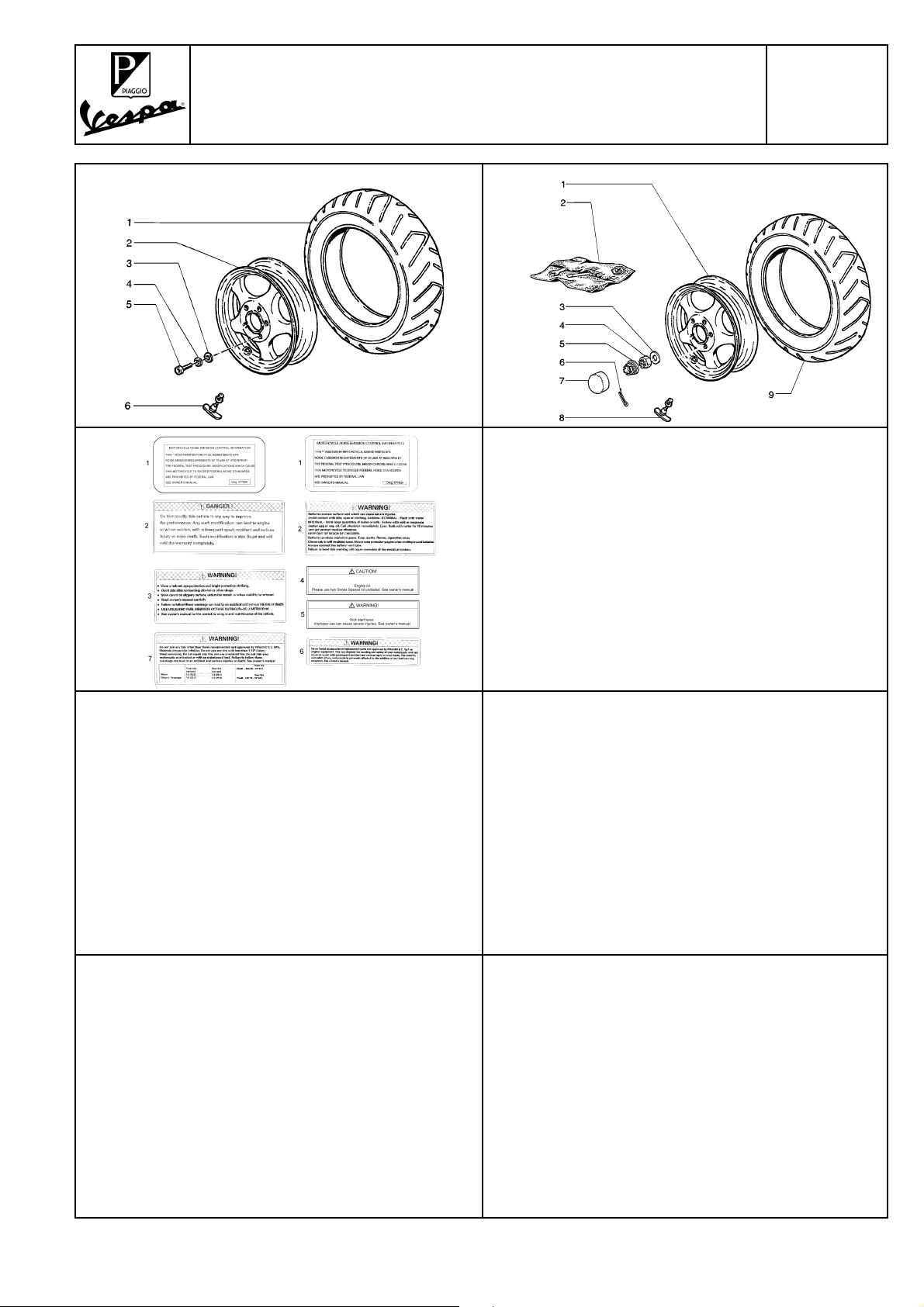

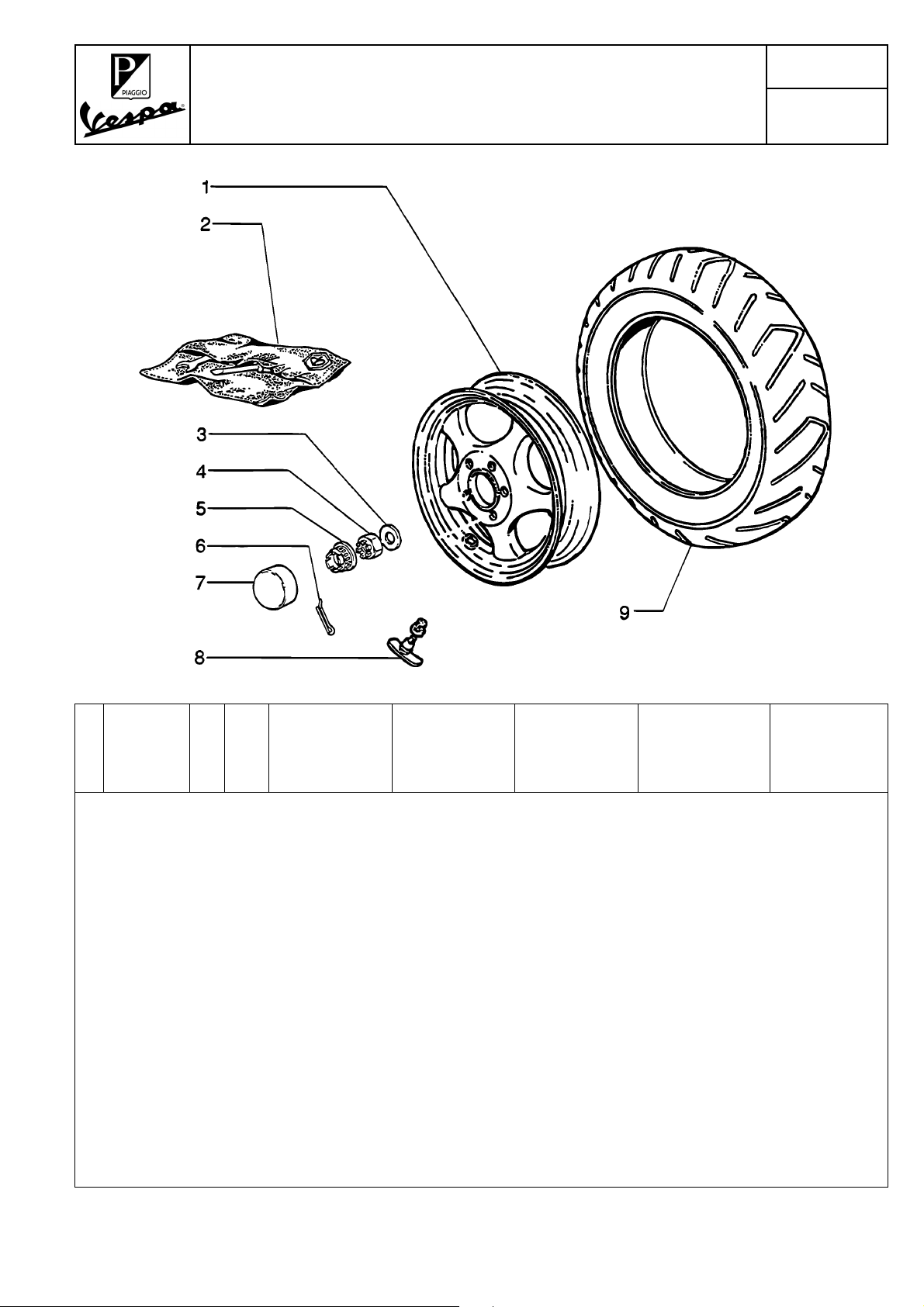

T.41 PAG. 78 RUOTA ANTERIORE - ROUE AV. - FRONT WHEEL - VORDERRAD - RUEDA DELANTERA

T.42 PAG. 79 RUOTA POSTERIORE - ROUE AR. - REAR WHEEL - HINTERRAD - RUEDA TRASERA

T.43 PAG. 80 TARGHETTE - MONOGRAMME - NAME PLATE - PLAKETTE - LETRERO

Page 8

INDICE ALFANUMERICO INDEX ALPHANUMERIQUE ALPHANUMERIC INDEX NUMMERNVERZEICHNIS INDICE ALFANUMERICO

ZAPC 16000

Numero Numéro Number Nummer Número

000267 10 11 000397 13 9 003056 26 11 003056 37 10 003056 40 6 003056 40 15 003058 29 17 006416 11 15 006422 28 24 006624 7 3 006635 28 9 006647 9 9 006731 28 17 006966 28 14 006968 29 8 006975 10 1 006975 10 4 006975 12 7 006975 12 14 008080 19 27 008080 23 9 008080 26 12 008080 37 8 008108 19 20 008372 38 13 008375 5 8 008432 19 10 008457 33 10 011109 27 5 012533 16 5 012533 26 5 012533 5 3 012535 30 16 012535 34 11 012789 28 8 012789 42 6 013763 37 13 013769 32 9 013769 38 10 013861 18 22 013880 22 3 013880 24 11 013880 25 13 015330 34 13 015558 24 4 015558 40 4 015558 40 14 015585 10 3 015585 10 7 015585 12 8 015715 25 3 015729 38 7

N. Tavola

Nr. Planche Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number Nummer Número

015759 22 6 015856 10 2 015856 12 10 015856 6 1 015900 26 9 015911 19 26 015911 25 11 015996 38 11 016404 11 10 016404 37 14 016405 17 9 016405 29 11 016406 22 5 016406 24 12 016406 25 6 016406 39 10 016406 40 5 016406 40 16 016408 18 9 016408 30 10 016408 30 19 016408 31 13 016408 41 4 016410 18 2 016626 31 10 016686 40 24 018591 37 12 018644 11 9 020006 2 3 020008 2 6 020104 37 15 020108 18 8 020108 30 20 021108 31 14 021114 28 5 021210 30 14 030034 33 12 030080 18 14 031058 29 12 031091 11 1 031092 25 7 031119 30 18 031120 29 9 077023 27 4 077024 27 3 078307 5 7 080341 40 17 097733 17 8 104296 12 9 104296 24 8 109960 14 2 109960 23 4

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number Nummer Número

109960 35 7 113533 2 5 114164 40 20 119219 28 18 122781 18 1 123394 34 17 127927 35 5 128009 34 15 129953 38 5 1304912 9 15 137146 28 16 138345 13 8 149104 30 9 154873 1 2 174088 30 15 177408 28 21 177414 28 3 177436 29 5 177442 28 11 177443 28 12 177445 28 22 177451 28 19 177494 29 4 177521 28 23 177609 28 6 177610 28 10 178149 31 5 178150 31 11 178790 34 16 179640 35 9 181351 26 14 181746 36 7 181746 38 2 182302 23 5 182546 28 7 182546 42 7 184142 21 7 184142 23 13 194423 42 5 196868 22 11 196868 24 6 198513 28 16 199190 19 4 216209 30 13 216983 6 11 219528 36 3 223605 34 1 231571 40 22 231590 5 12 232108 18 4 232108 31 9 239382 2 2

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Page 9

INDICE ALFANUMERICO INDEX ALPHANUMERIQUE ALPHANUMERIC INDEX NUMMERNVERZEICHNIS INDICE ALFANUMERICO

ZAPC 16000

Numero Numéro Number Nummer Número

239388 2 12 239388 9 12 239397 4 5 239404 4 2 239455 4 3 241937 40 25 250521 36 8 250521 38 12 250522 38 9 252420 21 13 252945 40 9 253937 39 17 254485 16 2 254485 19 21 254485 20 5 254485 21 9 254485 22 15 254485 23 16 254485 24 10 254485 25 9 254485 26 4 254485 30 12 257614 21 10 257617 21 11 258146 16 7 258146 32 1 258146 33 11 258160 22 17 258161 22 2 258249 21 17 258403 39 13 258536 16 10 259349 21 8 259349 23 12 259349 37 7 259372 23 15 259625 6 4 259829 24 1 259830 23 6 259830 23 7 259830 25 4 259830 25 14 259832 22 18 261319 18 17 265249 33 4 265300 7 17 265451 35 4 265809 37 6 266625 2 8 266724 13 2 266725 13 3 266773 2 10

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number Nummer Número

266841 29 13 267038 31 12 267115 32 2 267115 36 5 267166 19 11 267166 38 6 267518 29 14 267818 28 2 267819 29 15 267823 2 7 267837 30 3 267948 33 3 267958 19 3 268139 32 11 268158 31 8 268172 35 6 268596 21 14 269118 29 10 269145 34 7 269571 35 14 269572 35 16 270310 35 10 270991 41 6 270991 42 8 271147 28 13 271451 6 9 271695 18 11 271710 19 28 271807 18 15 271976 35 15 271977 35 13 272492 30 5 272929 18 10 273099 42 3 273419 13 10 2736235 13 1 2737115 28 15 273847 41 2 273849 42 1 274245 13 4 274722 30 4 277330 26 8 278940 18 12 286143 2 11 286143 6 14 286158 8 2 286162 12 4 286163 12 5 286165 12 11 286206 6 5 286207 6 6 286209 6 10

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number Nummer Número

2865345 5 5 286810 4 1 287021 12 1 287073 12 2 287223 2 4 288245 17 2 288245 17 12 288245 26 1 288245 37 9 288245 5 2 288327 12 15 288531 5 6 288633 40 21 288639 9 7 289005 10 5 289191 12 3 289309 12 16 289495 11 6 289519 7 16 289519 8 17 289731 11 8 289831 8 12 289840 7 9 289871 14 8 289931 8 7 289933 7 15 289950 7 8 289952 7 4 289953 7 2 289955 7 14 290402 40 10 290405 23 8 291017 40 8 292022 36 4 2921945 40 23 293492 10 8 293549 39 5 293550 39 3 293556 19 24 293880 36 1 293902 11 16 294067 21 6 294075 24 9 294112 36 2 294163 40 12 294816 40 2 294835 37 16 294877 39 1 295528 21 12 296456 25 12 2972674 19 30 297275 21 5

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Page 10

INDICE ALFANUMERICO INDEX ALPHANUMERIQUE ALPHANUMERIC INDEX NUMMERNVERZEICHNIS INDICE ALFANUMERICO

ZAPC 16000

Numero Numéro Number Nummer Número

297276 21 3 297277 21 2 297582 17 5 298241 20 2 298242 20 3 298243 20 1 298528 23 3 298573 24 2 298581 39 15 298604 19 29 298838 39 4 298903 39 16 299250 19 15 299557 19 13 299558 19 12 299559 19 14 299964 19 8 299965 19 9 414834 9 16 414835 2 9 414835 6 3 414838 6 8 42720000P1 32 3 42720000VA 32 3 4272005 32 3 4272005018 32 3 4272005023 32 3 4272005087 32 3 4272005090 32 3 4272005095 32 3 42720050A7 32 3 42720050B2 32 3 42720050C1 32 3 42720050D1 32 3 42720050R7 32 3 42720050R8 32 3 4274000095 32 4 42740000P1 32 4 42740000VA 32 4 4274005 32 4 4274005066 32 4 4274005087 32 4 42740050A7 32 4 42740050B2 32 4 42740050C1 32 4 42740050D1 32 4 42740050R7 32 4 42740050R8 32 4 4274185 32 4 4274235 32 4 4274905 32 4 430264 17 10

N. Tavola

Nr. Planche Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number Nummer Número

431125 3 1 4316255 3 5 431654 15 2 432071 15 29 433987 11 14 434541 39 11 434735 9 8 435684 15 11 435685 15 7 435686 15 6 435688 15 25 435691 15 1 435692 15 23 435694 15 3 435696 15 20 435697 15 17 435699 15 18 435702 15 13 435703 15 9 435704 15 4 435707 15 12 435707 15 28 435708 15 8 435708 15 13 436095 5 10 436096 14 3 436206 15 20 436478 16 3 436480 16 4 436688 17 4 436719 5 1 436785 7 7 438034 5 4 440785 33 13 463195 19 23 4721000023 19 25 47210000P1 19 25 47210000VA 19 25 4721005 19 25 4721005066 19 25 4721005087 19 25 4721005090 19 25 4721005095 19 25 47210050A7 19 25 47210050B2 19 25 47210050C1 19 25 47210050D1 19 25 47210050R7 19 25 47210050R8 19 25 4721185 19 25 47220000P1 19 2 47220000VA 19 2

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number Nummer Número

4722005 19 2 4722005066 19 2 4722005087 19 2 4722005090 19 2 4722005095 19 2 47220050A7 19 2 47220050B2 19 2 47220050C1 19 2 47220050D1 19 2 47220050R7 19 2 47220050R8 19 2 4722185 19 2 4722235 19 2 478024 15 27 478028 7 11 478171 16 6 478172 16 9 478197 9 18 4784925 9 6 478498 9 10 478761 17 16 478954 8 13 479132 16 8 479178 17 6 479495 8 1 4795526 7 5 479561 8 12 4795715 9 2 4795935 9 2 479866 8 16 479882 17 7 480066 9 3 480227 8 8 480230 8 10 480410 8 15 480482 12 6 480953 9 4 482314 3 6 482315 3 2 482766 7 6 482915 15 8 482916 15 9 482942 15 3 483164 17 3 483443 7 10 483510 6 15 483537 8 18 483790 16 1 484704 15 10 485535 3 4 486149 12 18 486353 5 9

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Page 11

INDICE ALFANUMERICO INDEX ALPHANUMERIQUE ALPHANUMERIC INDEX NUMMERNVERZEICHNIS INDICE ALFANUMERICO

ZAPC 16000

Numero Numéro Number Nummer Número

4872095 9 6 4874805 9 17 4874855 9 11 4878020001 4 6 4878020002 4 6 4878020003 4 6 4878020004 4 6 487851 4 7 487890 6 2 487935 7 12 494097 29 2 494511 25 8 494512 25 15 494518 32 5 494519 32 7 494521 32 8 494634 25 10 494948 34 3 498337 1 3 498339 12 17 498475 14 5 498849 29 7 498850 29 19 498865 10 12 500501 3 3 500502 3 3 500503 3 3 500504 3 3 56002R 27 1 56003R 27 2 560045 18 3 560284 28 1 560286 29 6 560565 18 21 560580 33 5 560582 34 4 560660 41 1 560661 42 9 560671 32 10 56072R 30 1 561032 18 7 561433 28 4 561756 30 6 561806 35 2 561866 42 2 562305 30 17 562408 35 18 562424 35 11 562427 30 2 562605 18 20 562919 26 10 562923 34 10

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number Nummer Número

562960 31 6 563246 29 3 563728 42 4 563872 30 21 563872 35 19 563886 35 3 564053 29 6 564257 27 3 564260 27 4 564642 33 6 5649775 28 20 573001 19 6 573002 19 7 573057 21 15 573633 25 2 57364000P1 37 1 57364000VA 37 1 5736405 37 1 5736405018 37 1 5736405023 37 1 5736405066 37 1 5736405087 37 1 5736405090 37 1 5736405095 37 1 57364050A7 37 1 57364050B2 37 1 57364050C1 37 1 57364050D1 37 1 57364050R7 37 1 57364050R8 37 1 573868 23 2 573905 39 12 573960 39 8 574362 24 7 574423 23 1 575079 26 3 575249 19 22 575249 20 6 575249 21 18 575249 26 6 575249 26 7 575249 30 8 575320 22 12 5754240060 21 2 57542400D6 21 2 57542400M2 21 2 5754250060 21 3 57542500D6 21 3 57542500M2 21 3 576012 23 10 576017 23 11 576243 19 31

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number Nummer Número

5764550018 19 1 57645501 19 1 5764556023 19 1 5764556066 19 1 5764556087 19 1 5764556090 19 1 5764556095 19 1 57645560A7 19 1 57645560B2 19 1 57645560C1 19 1 57645560D1 19 1 57645560P1 19 1 57645560R7 19 1 57645560R8 19 1 57645560VA 19 1 576464 19 5 576521 32 12 576559 21 16 576702 43 2 576703 43 7 576704 43 3 576706 43 4 576707 43 5 576708 43 6 576748 22 19 576875 22 14 577081 19 19 577082 19 16 577119 21 16 577545 25 5 577545 37 17 577557 22 13 577557 24 5 577626 43 1 577929 24 3 577994 43 1 577995 43 2 58003R 39 9 580075 40 11 580621 39 14 580659 40 7 581079 39 6 581107 36 11 581109 39 2 581115 38 8 581693 35 1 5817164 33 9 581883 35 12 582058 37 18 582155 18 19 582156 18 13 582368 37 19

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Page 12

INDICE ALFANUMERICO INDEX ALPHANUMERIQUE ALPHANUMERIC INDEX NUMMERNVERZEICHNIS INDICE ALFANUMERICO

ZAPC 16000

Numero Numéro Number Nummer Número

582441 32 6 5826914 37 11 582787 27 6 582828 33 14 582838 33 7 582838 34 8 582842 33 8 582877 38 4 582908 35 17 582909 34 5 583029 11 2 583029 40 1 583337 40 3 583461 11 2 583603 18 16 583629 36 10 583630 36 9 583631 38 1 583632 38 3 584083 26 13 584084 26 13 597048 34 2 597150 29 18 597150 41 5 597151 18 6 709037 18 5 709047 29 16 709047 41 3 82120000P1 21 4 82120000VA 21 4 8212005018 21 4 8212005066 21 4 8212005087 21 4 8212005090 21 4 8212005095 21 4 82120050A7 21 4 82120050B2 21 4 82120050C1 21 4 82120050D1 21 4 82120050R7to= 21 4 82120050R8 21 4 8212235 21 4 82130000P1 20 4 82130000VA 20 4 8213005018 20 4 8213005023 20 4 8213005066 20 4 8213005087 20 4 8213005090 20 4 8213005095 20 4 82130050A7 20 4 82130050B2 20 4

N. Tavola

Nr. Planche Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number Nummer Número

82130050C1 20 4 82130050D1 20 4 82130050R7 20 4 82130050R8 20 4 82150000P1 19 17 82150000VA 19 17 8215005018 19 17 8215005066 19 17 8215005087 19 17 8215005090 19 17 8215005095 19 17 82150050A7 19 17 82150050B2 19 17 82150050C1 19 17 82150050D1 19 17 82150050R7 19 17 82150050R8 19 17 8215235 19 17 82160000P1 19 17 82160000VA 19 17 8216005018 19 17 8216005066 19 17 8216005087 19 17 8216005090 19 17 8216005095 19 17 82160050A7 19 17 82160050B2 19 17 82160050C1 19 17 82160050D1 19 17 82160050R7 19 17 82160050R8 19 17 8216235 19 17 82170000P1 30 7 82170000VA 30 7 8217005 30 7 8217005066 30 7 8217005087 30 7 8217005090 30 7 8217005095 30 7 82170050A7 30 7 82170050B2 30 7 82170050C1 30 7 82170050D1 30 7 82170050R7 30 7 82170050R8 30 7 8217185 30 7 8217235 30 7 82490000P1 26 2 82490000VA 26 2 8249005 26 2 8249005066 26 2 8249005087 26 2

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number Nummer Número

8249005090 26 2 8249005095 26 2 82490050A7 26 2 82490050B2 26 2 82490050C1 26 2 82490050D1 26 2 82490050R7 26 2 82490050R8 26 2 82490050V3 26 2 8249185 26 2 8249235 26 2 825155 15 19 825182 4 6 825185 4 6 825187 40 19 82521R 9 1 82530R 11 3 82531R 11 4 825416 4 4 82566R 15 5 8256935 9 11 825865 14 6 82587R 40 13 82605R 12 13 82651R 12 13 82684R 14 1 827037 15 10 827085 6 13 827173 11 12 827893 7 7 828074 15 19 8284175 6 7 828483 13 7 8284845 1 1 828546 17 1 8285925 2 1 828765 10 6 828862 13 6 828863 13 5 829685 14 1 829920 5 4 830212 8 19 830293 10 10 830294 10 9 831458 11 5 832130 6 12 832186 14 7 8328925 1 1 832893 17 1 942135 9 5 969421 11 7 CM000402000N 19 18

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Page 13

INDICE ALFANUMERICO INDEX ALPHANUMERIQUE ALPHANUMERIC INDEX NUMMERNVERZEICHNIS INDICE ALFANUMERICO

ZAPC 16000

Numero Numéro Number Nummer Número

CM0004020036 19 18 CM000903000N 25 1 CM0009030038 25 1 CM0009030054 25 1 CM0009030054 25 1 CM0009040049 25 1 CM001215 22 16 CM001507 22 9 CM001901 22 10 CM001914 22 7 CM001914 22 20 CM00360200P1 21 1 CM00360200VA 21 1 CM0036025018 21 1 CM0036025023 21 1 CM0036025066 21 1 CM0036025087 21 1 CM0036025090 21 1 CM0036025095 21 1 CM00360250A7 21 1 CM00360250B2 21 1 CM00360250C1 2 1 1 CM00360250D1 21 1 CM00360250R7 21 1 CM00360250R8 21 1 CM003801 23 14 CM007605 22 8 CM060931 34 6 CM066101 29 1 CM0666010018 33 1 CM0666010023 33 1 CM0666010066 33 1 CM0666010087 33 1 CM0666010090 33 1 CM0666010095 33 1 CM06660100A7 33 1 CM06660100B2 33 1 CM06660100C1 3 3 1 CM06660100D1 33 1 CM06660100P1 33 1 CM06660100R7 33 1 CM06660100R8 33 1 CM06660100VA 33 1 CM0666020018 34 14 CM0666020023 34 14 CM0666020066 34 14 CM0666020087 34 14 CM0666020090 34 14 CM0666020095 34 14 CM06660200A7 34 14 CM06660200B2 34 14 CM06660200C1 3 4 14

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number Nummer Número

CM06660200D1 34 14 CM06660200P1 34 14 CM06660200R7 34 14 CM06660200R8 34 14 CM06660200VA 34 14 CM066902 22 1 CM1001015 7 1 CM100108 7 1 CM100201 7 13 CM100608 8 14 CM101509 12 12 CM101735 15 14 CM101822 15 14 CM101833 15 14 CM102010 15 15 CM102105 15 15 CM102701 15 26 CM102702 15 26 CM106001 15 5 CM107704 6 13 CM107814 15 22 CM108401 15 24 CM108901 15 16 CM109001 15 2 CM1102025 8 9 CM110301 8 11 CM110501 15 21

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Numero Numéro Number Nummer Número

N. Tavola

Nr. Planche

Drawing No.

Zeichnung Nr.

N. Tabla

Pos. Pos. Loc. Pos. Pos.

Page 14

INDICE DELLE TAVOLE INDEX ILLUSTRE TABLE INDEX TAFEL VERZEICHNIS INDICE DE LAS TABLAS

TAV. 1 TAV. 2

TAV. 3 TAV. 4

ZAPC 16000

TAV. 5 TAV. 6

TAV. 7 TAV. 8

Page 15

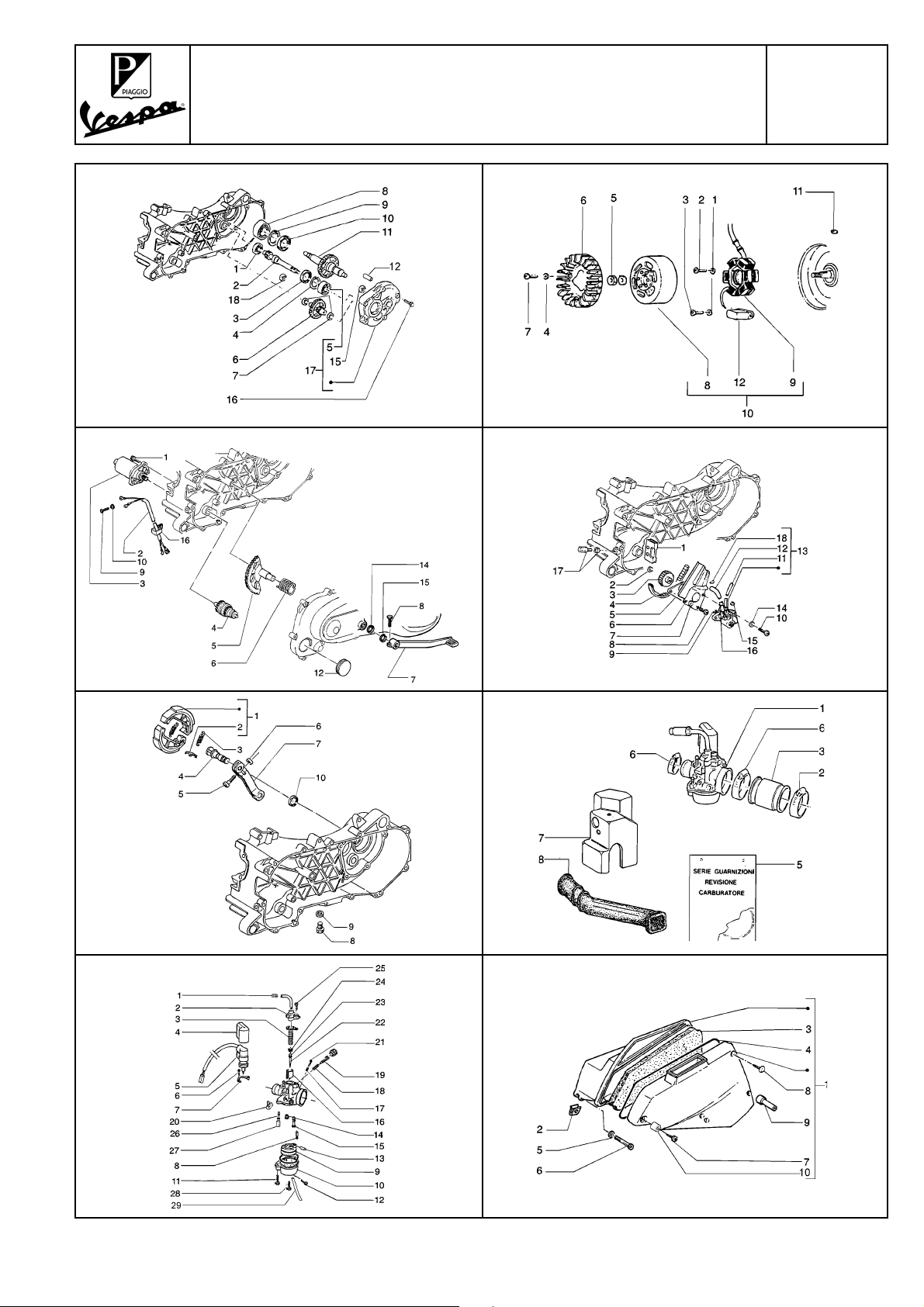

INDICE DELLE TAVOLE INDEX ILLUSTRE TABLE INDEX TAFEL VERZEICHNIS INDICE DE LAS TABLAS

TAV. 9 TAV. 10

TAV. 11 TAV. 12

ZAPC 16000

TAV. 13 TAV. 14

TAV. 15 TAV. 16

Page 16

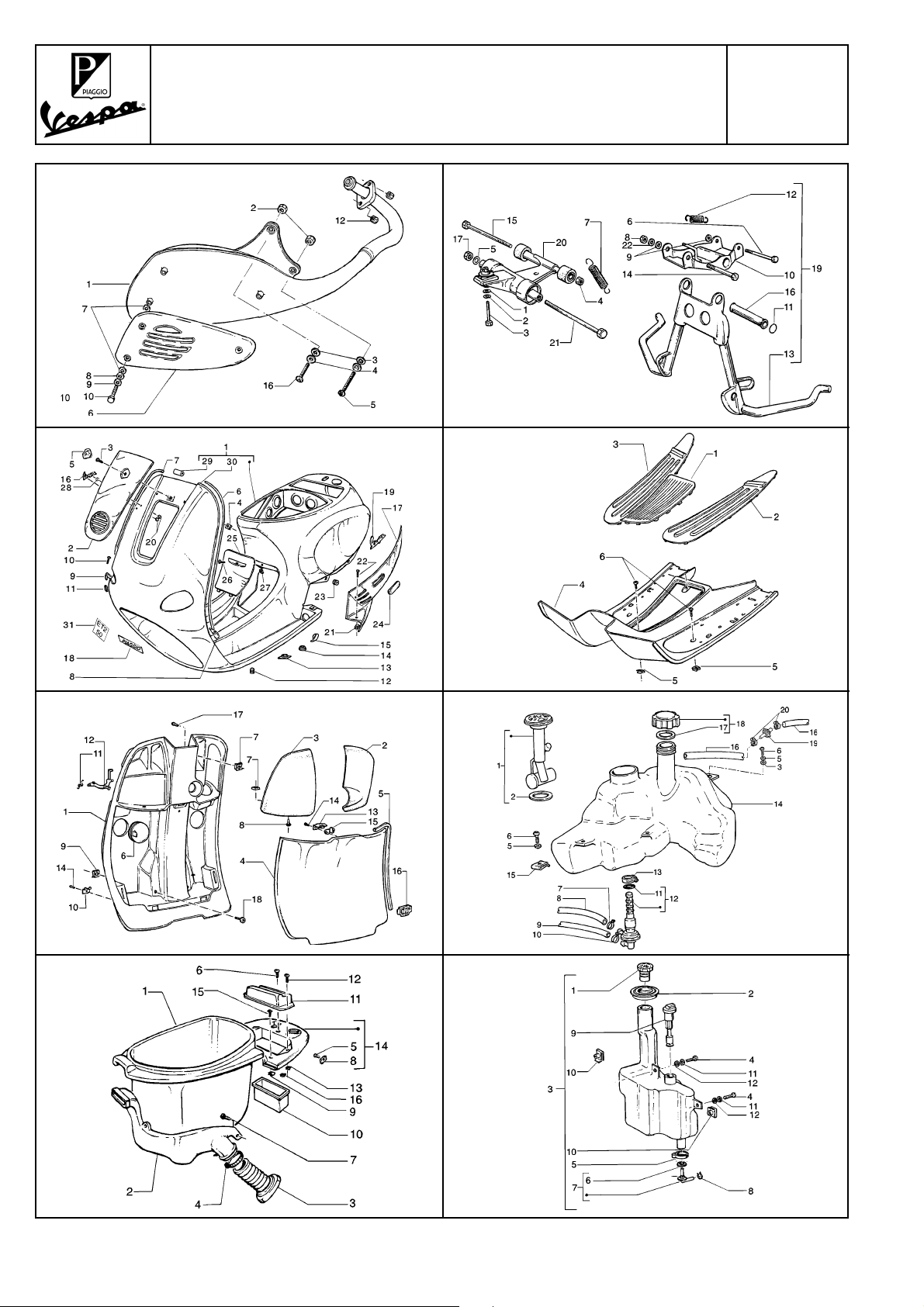

INDICE DELLE TAVOLE INDEX ILLUSTRE TABLE INDEX TAFEL VERZEICHNIS INDICE DE LAS TABLAS

TAV. 17 TAV. 18

TAV. 19 TAV. 20

ZAPC 16000

TAV. 21 TAV. 22

TAV. 23 TAV. 24

Page 17

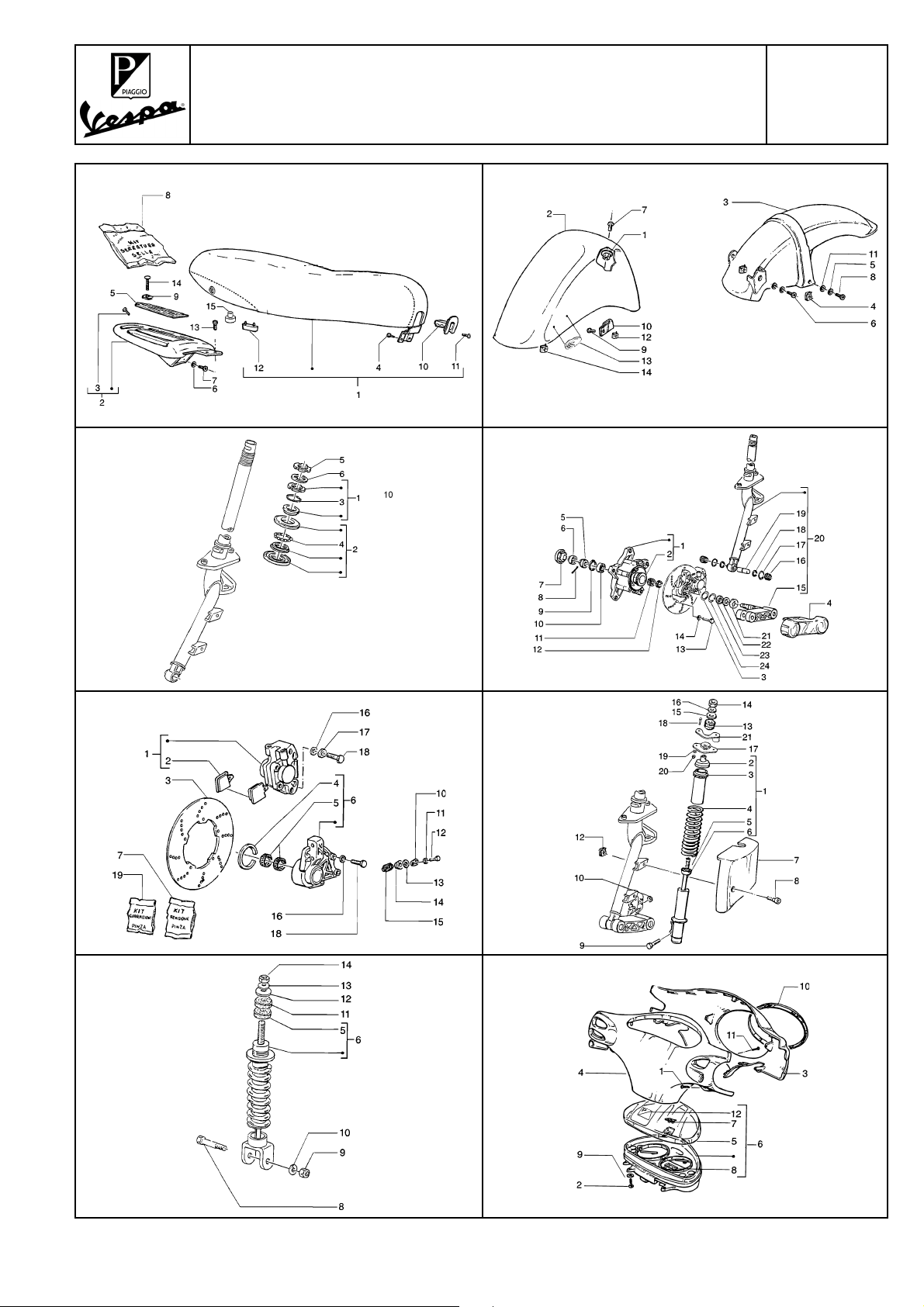

INDICE DELLE TAVOLE INDEX ILLUSTRE TABLE INDEX TAFEL VERZEICHNIS INDICE DE LAS TABLAS

TAV. 25 TAV. 26

TAV. 27 TAV. 28

ZAPC 16000

TAV. 29 TAV. 30

TAV. 31 TAV. 32

Page 18

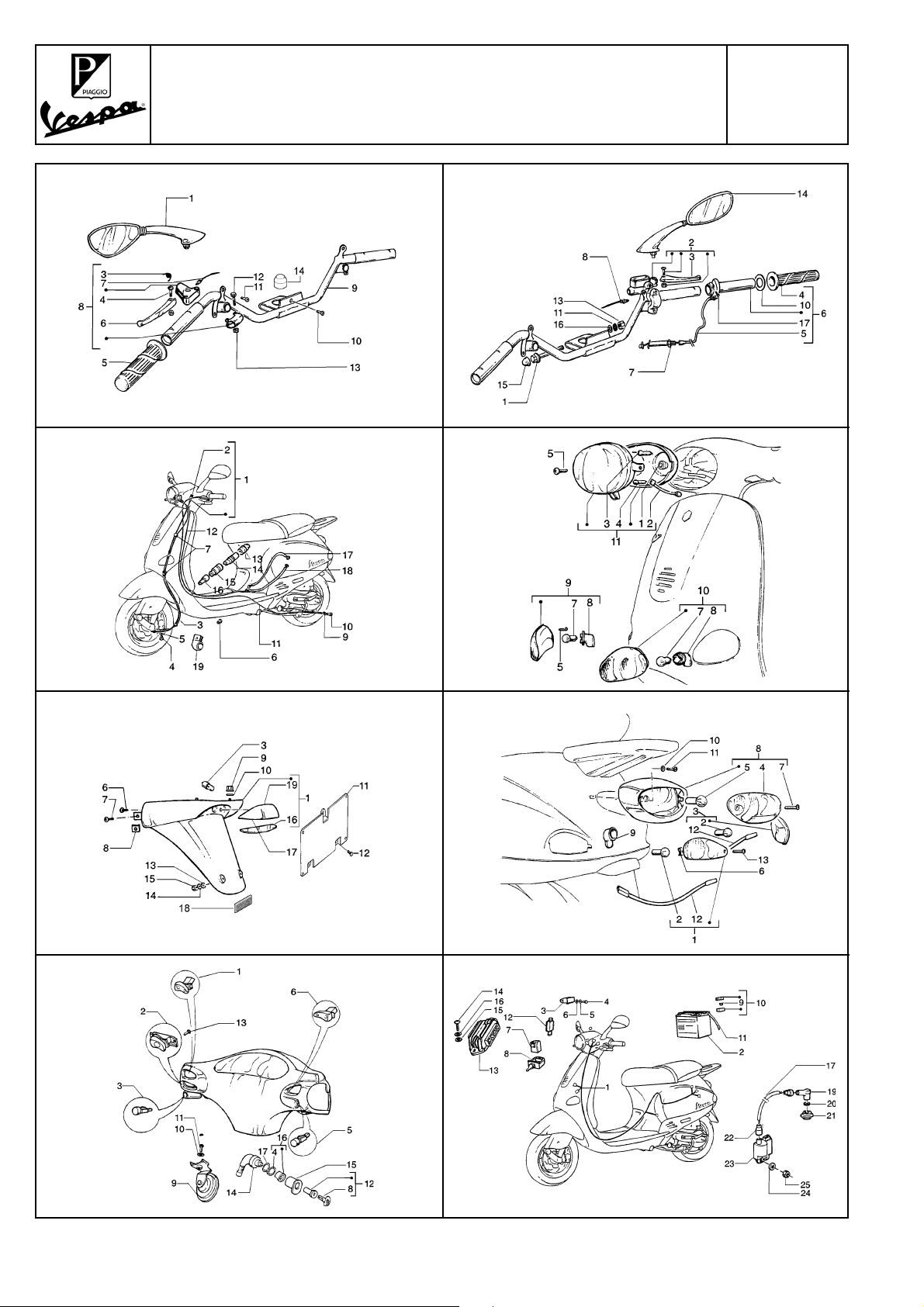

INDICE DELLE TAVOLE INDEX ILLUSTRE TABLE INDEX TAFEL VERZEICHNIS INDICE DE LAS TABLAS

TAV. 33 TAV. 34

TAV. 35 TAV. 36

ZAPC 16000

TAV. 37 TAV. 38

TAV. 39 TAV. 40

Page 19

INDICE DELLE TAVOLE INDEX ILLUSTRE TABLE INDEX TAFEL VERZEICHNIS INDICE DE LAS TABLAS

TAV. 41 TAV. 42

TAV. 43

ZAPC 16000

Page 20

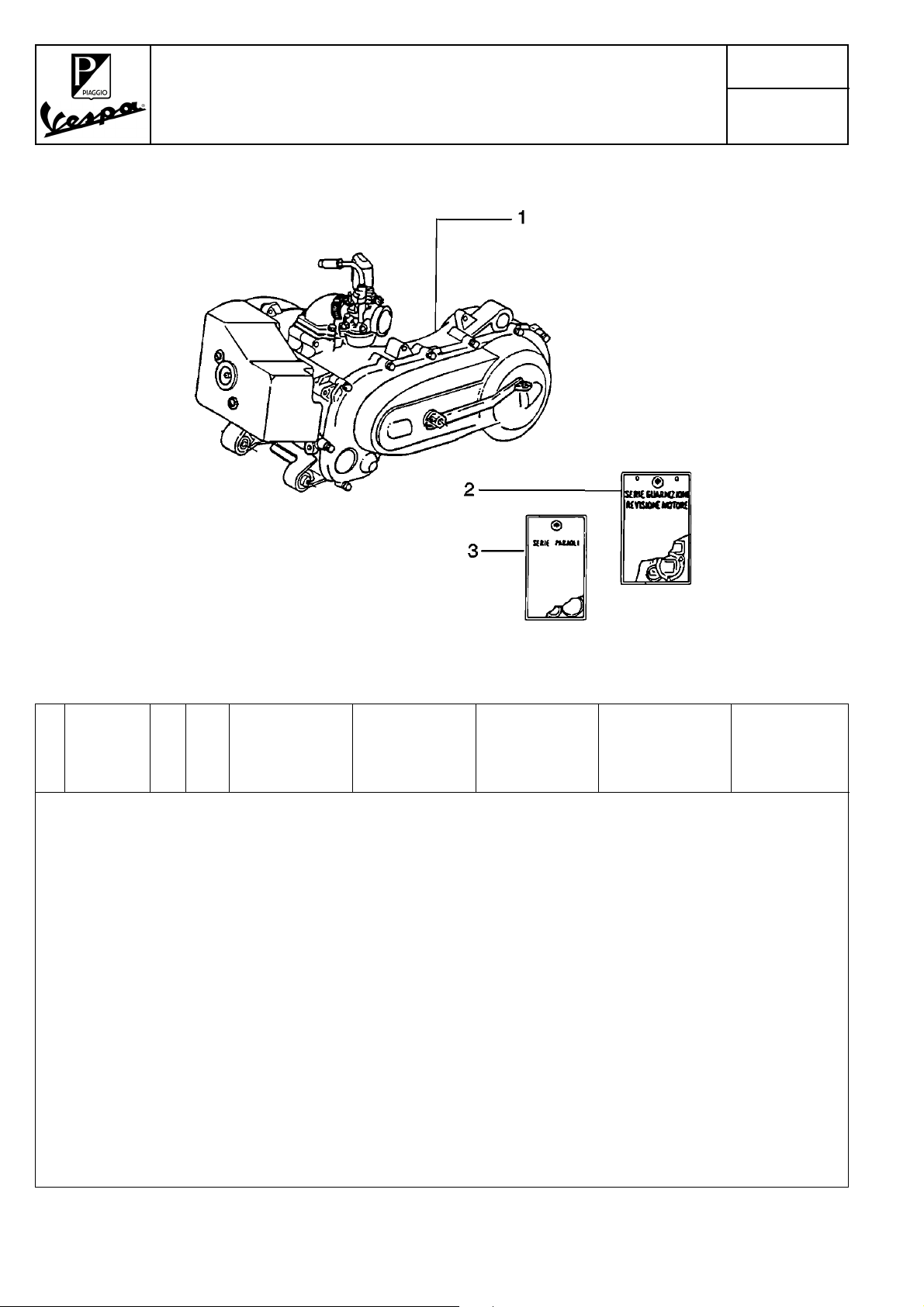

MOTORE MOTEUR ENGINE MOTOR MOTOR

T. 1

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 8284845 1 Motore Moteur Engine Motor Motor 1 8328925 1 25mph Motore Moteur Engine Motor Motor 2 15487 3 1 Serie guarniz. Coll. de join. Gasket set Dichtungssatz Juego de juntas 3 49 8337 1 Serie paraoli Kits joints dhuile Oil seal set Dichtringsatz Juego retenes

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 21

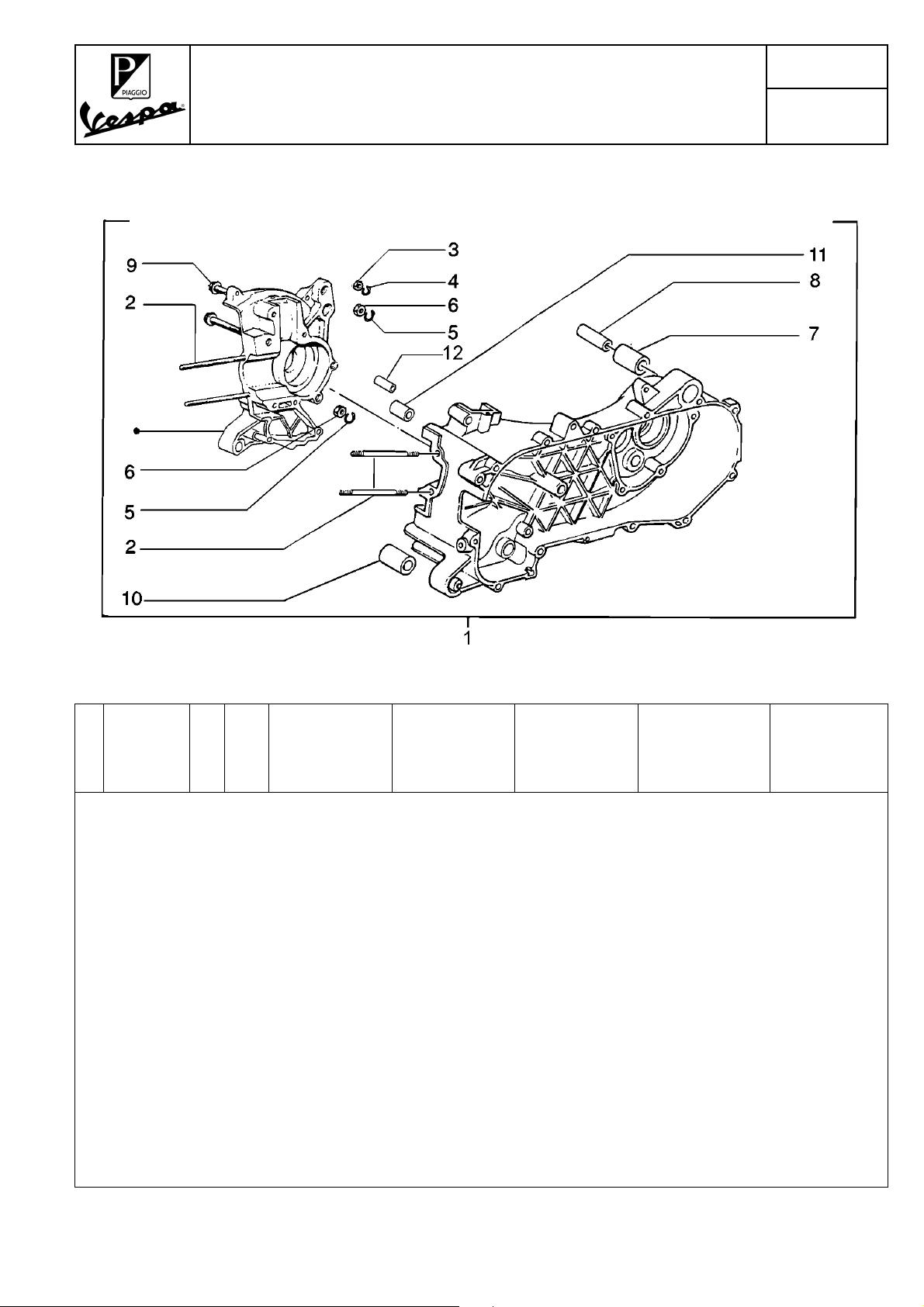

CARTER CARTER CRANKASE KURBELGEHÄUSE CARTER

T. 2

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 8285925 1 Carter Carter Crankcase Kurbelwellengehäuse Cárter 2 23 93 82 4 Prigioniero Goujon Stud Stiftschraube Espárrago 3 020006 1 Dado Ecrou Nut Mutter Tuerca 4 287 22 3 1 Anello rit. Bague dét. Oil seal Sprengring Reten de ac. 5 113533 1 Anello rit. Bague dét. Oil seal Sprengring Reten de ac. 6 020008 1 Dado Ecrou Nut Mutter Tuerca 7 26 7823 1 Silentbloc Silentbloc Sil.block Puffer Silent-block 8 266625 1 Distanziale Entretoise S pacer Distanzstück Distanciador 9 414835 8 Vite Vis Screw Schraube Tornillo 10 26 67 73 1 Silentbloc Silentbloc Sil.block Puffer Silent-block 11 286143 1 Bussola Joint Bush Buchse Buje 12 23 93 88 2 Spina Goupille Pin Stift Pasador

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 22

ALBERO MOTORE VILEBREQUIN CRANKSHAFT KURBELWELLE CIGÜENAL

T. 3

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 431125 2 Cuscinetto Roulement Bearing Lager Cojinete 2 482315 1 Paraolio Pare-huile Oil seal Dichtring Sello de lub. 3 500501 1 FC1 Gabbia a rulli Cage a roul. Roller cage Rollenkäfig Jaula de rod. 3 500502 1 FC2 Gabbia a rulli Cage a roul. Roller cage Rollenkäfig Jaula de rod. 3 500503 1 FC3 Gabbia a rulli Cage a roul. Roller cage Rollenkäfig Jaula de rod. 3 500504 1 FC4 Gabbia a rulli Cage a roul. Roller cage Rollenkäfig Jaula de rod. 4 485535 1 Gr.biella Bielle Conn.-rod Pleuel Biela 5 4316255 1 Albero motore Vilebrequin Crankshaft Kurbelwelle Cigüeñal 6 482314 1 Paraolio Pare-huile Oil seal Dichtring Sello de lub.

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 23

GRUPPO CILINDRO - PISTONE - SPINOTTO ENSEMBLE CYLINDRE-PISTON-AXE DE PISTON CYLINDER-PISTON-WRIST PIN, ASSY GRUPPE ZYLINDER-KOLBEN-KOLBENBOLZEN GRUPO CILINDRO-PISTON-EJE DE PISTON

T. 4

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 28681 0 1 Guarnizione Joint Packing Dichtung Junta 2 23940 4 1 Spinotto del pistone Axe de piston Wrist pin Kolbenbolzen Bulón del pistón 3 239455 2 Anello el. Circlips Circlip Sprengring Anillo 4 825416 2 Segmento el. Segment de piston Piston-ring Kolbenring Segm. del embolo 5 23 93 97 2 Prigioniero Goujon Stud Stiftschraube Espárrago 6 4878020001 1 FC1 Gr.pist.spin. Ens pist.-Axe Pist.-wrist pin assy. Kolben kpl. Gr. Pistón-bulón 6 4878020002 1 FC2 Gr.pist.spin. Ens pist.-Axe Pist.-wrist pin assy. Kolben kpl. Gr. Pistón-bulón 6 4878020003 1 FC3 Gr.pist.spin. Ens pist.-Axe Pist.-wrist pin assy. Kolben kpl. Gr. Pistón-bulón 6 4878020004 1 FC4 Gr.pist.spin. Ens pist.-Axe Pist.-wrist pin assy. Kolben kpl. Gr. Pistón-bulón 6 825182 1 1M Gr.pist.spin. Ens pist.-Axe Pist.-wrist pin assy. Kolben kpl. Gr. Pistón-bulón 6 825185 1 2M Gr.pist.spin. Ens pist.-Axe Pist.-wrist pin assy. Kolben kpl. Gr. Pistón-bulón 7 487851 1 Gr.cil.pist. En.cyl.pist. Cil.pis.as. Zylinder kpl. Gr.cilindro pistón

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 24

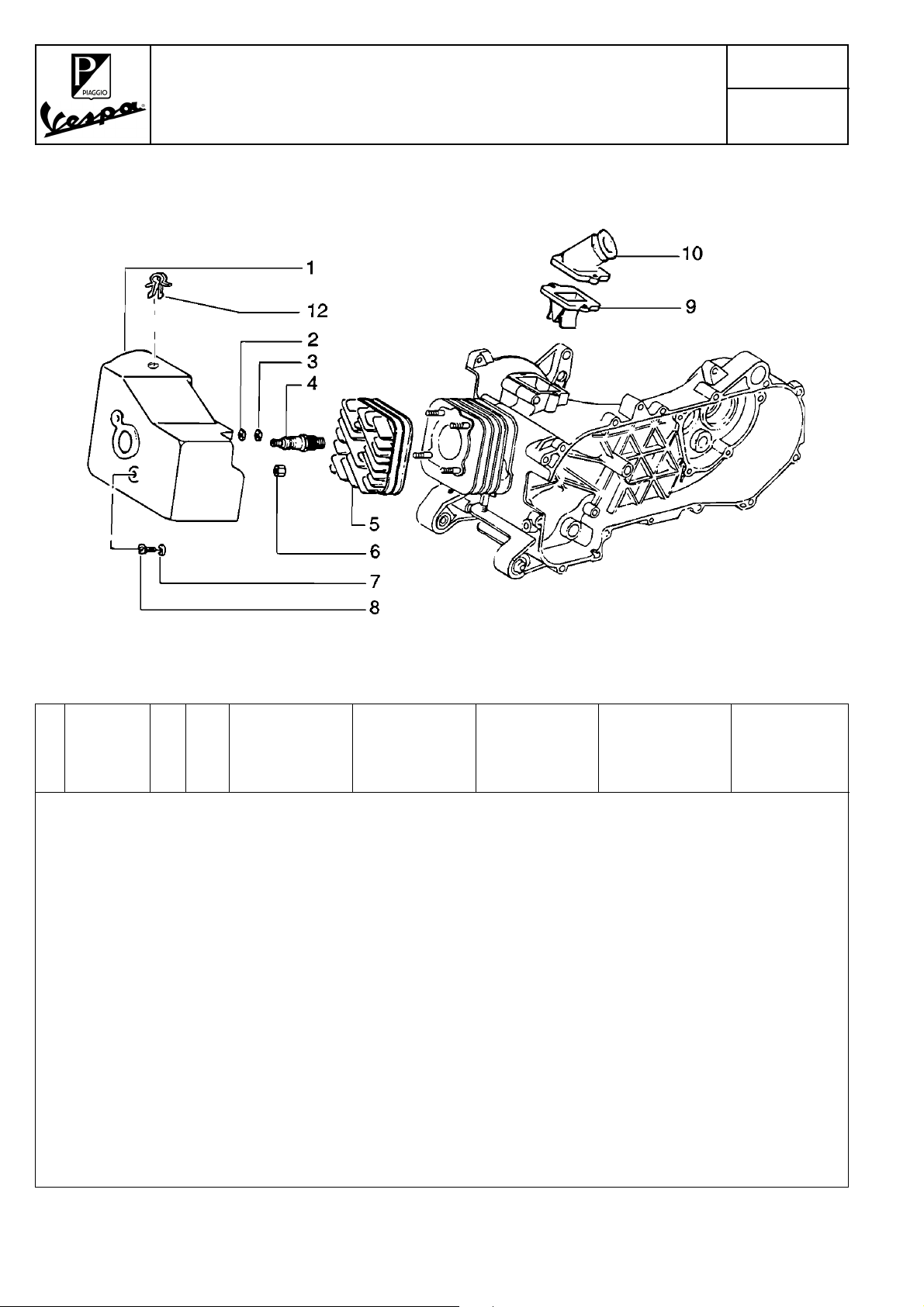

TESTA - CUFFIA DI RAFFREDDAMENTO E RACCORDO DI AMMISSIONE ENSEMBLE CULASSE - COIFFRE ET RACCORD D'ADMISSION CYLINDER HEAD - COOLING HOOD-INLET AND INDUCTION PIPE ZYLINDERKOPFKUHLUNG UND ANSAUGVERBINDUNG CULATA - DEFLECTOR Y RACOR DE ADMISION

T. 5

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 436719 1 Cuffia Coiffe Cooling hood Haube Deflector 2 288245 2 Dado Ecrou Nut Mutter Tuerca 3 012533 2 Rondella Rondelle Washer U.Scheibe Arandela 4 82992 0 1 25mph Candela resistiva Bougie Spark plug Hochleistungs-Zündkerze Bujía resistiva 4 43 8034 1 Candela resistiva Bougie Spark plug Hochleistungs-Zündkerze Bujía resistiva 5 2865345 1 Testa cilindro Culasse Cylinder head Zylinder Kopf Culata 6 288531 2 Dado Ecrou Nut Mutter Tuerca 7 078307 1 Rondella Rondelle Washer U.Scheibe Arandela 8 00 8375 2 Vite Vis Screw Schraube Tornillo 9 486353 1 Supporto lamelle Support lamelles Reeds bracket Einlassmembran Soporte lamin. 10 436095 1 Raccordo amm. Racc. dadmiss. Union pipe Ansaugstutzen Rac. admisión 12 231590 2 Molletta Ressort Spring Federklammer Muelle

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 25

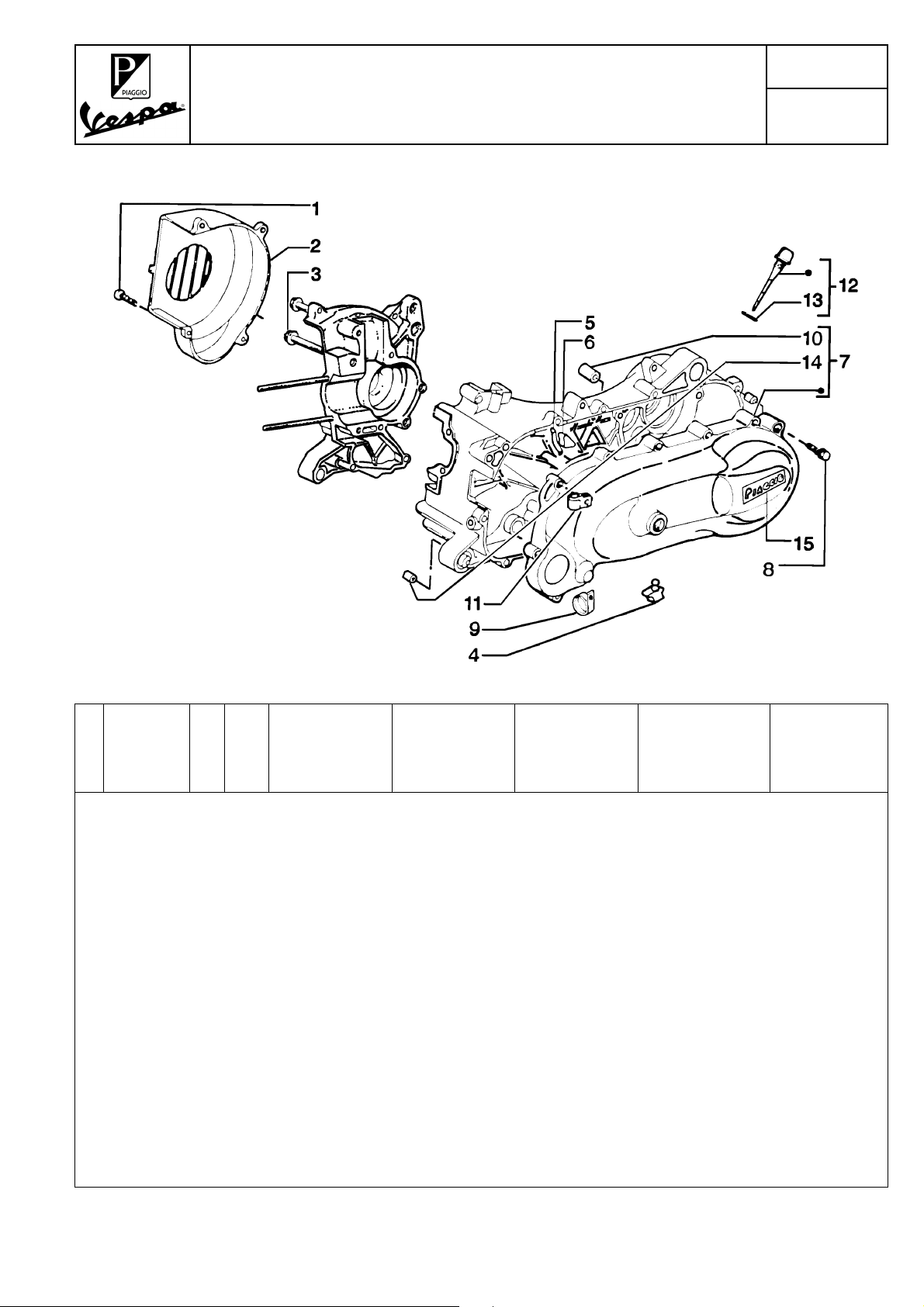

COPERCHIO FRIZIONE - COPERCHIO CHIOCCIOLA COUVERCLE D'EMBRAYAGE - COUVERCLE LIMAÇON CLUTCH COVER - SCROOL COVER KUPPLUNGSDECKEL - LÜFTERGEHÄUSEDECKEL TAPA DE EMBRAGUE - TAPA CARACOL

T. 6

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 015856 4 Vite Vis Screw Schraube Tornillo 2 487890 1 Coper.chioc. Couv.canales Cover Abdeckung Tapa canalíz. 3 414835 8 Vite Vis Screw Schraube Tornillo 4 25 9625 1 Tampone Silentbloc Buffer Puffer Silent-block 5 286206 1 Piastrina Plaquette Plate Plättchen Placa 6 286207 1 Tampone Silentbloc Buffer Puffer Silent-block 7 8284175 1 Coperchio trasm. Couvercle transmission Transmission cover Getriebeabdeckung Tapa transmision 8 414838 11 Vite Vis Screw Schraube Tornillo 9 271451 1 Fascetta Collier Clamp Schelle Abrazadera 10 286209 1 Spina Goupille Pin Stift Pasador 11 216983 1 Fascetta Collier Clamp Schelle Abrazadera 12 832130 1 Asta olio Jauge niveau dhuile Oil dipstick Ölmeßstab Varilla 13 82708 5 1 M.02 Anello Circlips Ring Ring Anillo 13 CM107704 1 Anello Circlips Ring Ring Anillo 14 286143 1 Bussola Joint Bush Buchse Buje 15 483510 1 Targhetta Monogramme Name plate Plakette Letrero

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 26

PULEGGIA CONDOTTA POULIE ENTRAINEE DRIVEN PULLEY GETRIEBENE RIEMENSCHEIBEN POLEA CONDUCIDA

T. 7

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 CM1001015 1 Puleggia Poulie Pulley Riemenscheibe Polea 1 CM100108 1 M.02 Puleggia Poulie Pulley Riemenscheibe Polea 2 289953 1 Cuscinetto Roulement Bearing Lager Cojinete 3 006624 1 Anello Circlips Ring Ring Anillo 4 289952 1 Astuccio a rulli Cage á roul. Roller cage Rollenlagerkafig Jaula rodillos 5 4795526 1 Semipuleggia Demi poulie Pulley, half Riemenscheibenhälfte Semipolea 6 48 2766 3 Perno Pivot Pin Zapfen Perno 7 827893 1 M.02 Semipuleggia Demi poulie Pulley, half Riemenscheibenhälfte Semipolea 7 43 6785 1 Semipuleggia Demi poulie Pulley, half Riemenscheibenhälfte Semipolea 8 289950 1 Anello Circlips Ring Ring Anillo 9 289840 1 Guarnizione Joint Packing Dichtung Junta 10 483443 1 Scodellino Rondelle dar Stop washer Federaufnahme Platillo 11 47 8028 1 Molla Ressort Spring Feder Muelle 12 487935 1 Scodellino Rondelle dar Stop washer Federaufnahme Platillo 13 CM100201 1 Gr.frizione Gr.embrayage Clutch assy Kupplungbacken Gr.embrague 14 289955 1 Ghiera Douille Ring nut Gewindering Casquillo 15 289933 1 Tamburo frizione Tambour dembr. Clutch drum Kupplungstrommel Tambor de embr. 16 289519 1 Dado Ecrou Nut Mutter Tuerca 17 265300 1 Rondella Rondelle Washer U.Scheibe Arandela

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 27

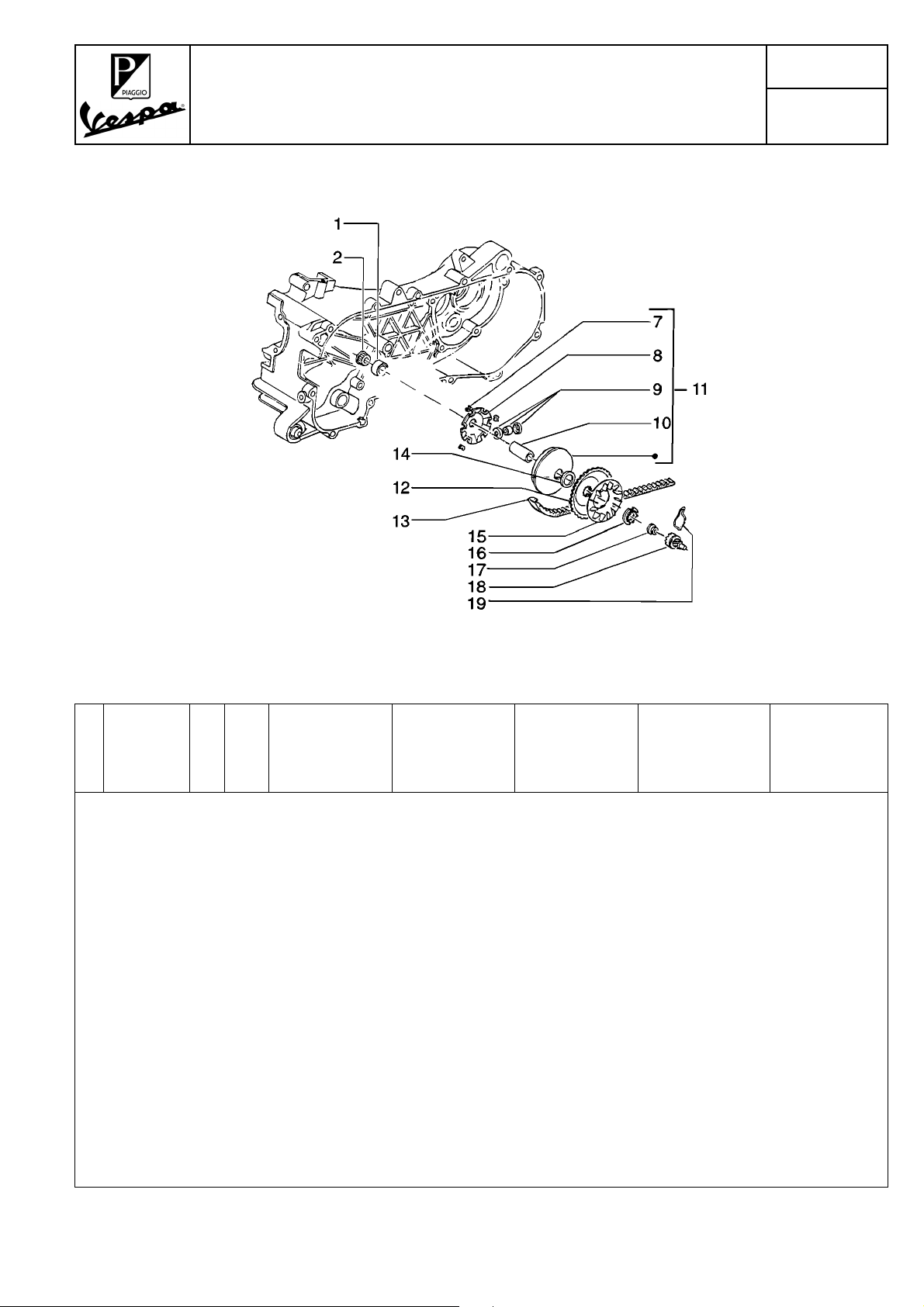

PULEGGIA MOTRICE POULIE MOTRICE DRIVEN PULLEY TRIEBENDE RIEMENSCHEIBE POLEA MOTRIZ

T. 8

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 479 49 5 1 Distanziale Entretoise Spacer Distanzstück Distanciador 2 286158 1 Ingranaggio Engrenage Gear Zahnrad Engranaje 7 289931 3 Pattino Doigt Shoe Gleitauflage Patín 8 480227 1 Contenitore Logement Housing Behälter Contenedor 9 CM1102025 1 Kit rulli Kit rouleaux Rollers kit Bausatz Rollen Kit rodillos 10 480230 1 Distanziale Entretoise Spacer Distanzstück Distanciador 11 CM110301 1 Semipuleggia Demi poulie Pulley, half Riemenscheibenhälfte Semipolea 12 47 9561 1 M.02 Semipuleggia Demi poulie Pulley, half Riemenscheibenhälfte Semipolea 12 289831 1 Semipuleggia Demi poulie Pulley, half Riemenscheibenhälfte Semipolea 13 478954 1 Cinghia Courroie Belt Keilriemen Correa 14 CM100608 1 Distanziale Entretoise Spacer Distanzstück Distanciador 15 480410 1 Disco puleggia Disque poulie Pulley disk Scheibe Disco polea 16 479866 1 Boccolo Joint Bush Buchse Casquillo 17 289519 1 Dado Ecrou Nut Mutter Tuerca 18 483537 1 Pignone Pignon Pinion Ritzel Piñón 19 830212 1 Molletta Ressort Spring Federklammer Muelle

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 28

ASSE RUOTA POST. ARBRE ROUE AR. REAR WHEEL SHAFT HINTERRAD ACHSE EJE RUEDA TRASERA

T. 9

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 82521R 1 Cuscinetto Roulement Bearing Lager Cojinete 2 47 95715 1 Albero puleggia Arbre de poulie Pulley shaft Scheibenwelle Eje polea 2 47 95935 1 25mph Albero puleggia Arbre de poulie Pulley shaft Scheibenwelle Eje polea 3 480066 1 Anello Circlips Ring Ring Anillo 4 48 0953 1 Anello Circlips Ring Ring Anillo 5 942135 1 Cuscinetto Roulement Bearing Lager Cojinete 6 47 849 25 1 Albero rinvio Arbre de renvoi Countershaft Vorgelegezahnrad Eje de reenvio 6 48 72095 1 25mph Albero rinvio Arbre de renvoi Countershaft Vorgelegezahnrad Eje de reenvio 7 288639 1 Rondella Rondelle Washer U.Scheibe Arandela 8 434735 1 Cuscinetto Roulement Bearing Lager Cojinete 9 006647 1 Anello Circlips Ring Ring Anillo 10 478 498 1 Anello ten. Joint spie Oil seal Dichtring Reten de ac. 11 48 748 55 1 Asse ruota Axe roue Wheel axle Radachse Eje rueda 11 8256935 1 25mph Asse ruota Axe roue Wheel axle Radachse Eje rueda 12 23 93 88 2 Spina Goupille Pin Stift Pasador 15 1304912 1 Astuccio Douille Drawn cap Büchse Casquillo 16 414834 5 Vite Vis Screw Schraube Tornillo 17 48 74805 1 Coperchio mozzo Couvercle Moyeu Roue Wheel hub cap Radnabenabdeckung Tapa cubo rueda 18 478 19 7 1 Anello compensatore Circlips Ring Sprengring Anillo

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 29

VOLANO MAGNETE VOLANT MAGNETIQUE FLYWHEEL MAGNETO LICHTMASCHINE VOLANTE MAGNETICO

T. 10

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 00 69 75 5 Rosetta Rondelle Washer Federring Arandela 2 015856 3 Vite Vis Screw Schraube Tornillo 3 015585 2 Vite Vis Screw Schraube Tornillo 4 00 69 75 5 Rosetta Rondelle Washer Federring Arandela 5 289005 1 Dado Ecrou Nut Mutter Tuerca 6 828765 1 Ventola Ventilateur Fan Lüfterrad Ventilador 7 015585 3 Vite Vis Screw Schraube Tornillo 8 29 3492 1 Rotore Rotor Rotor Rotor Rotor 9 830294 1 Statore Stator Backplate Ankerplatte Estator 10 830293 1 Volano magnete Volant magnetique Flywh.magn. Lichtmaschine, kpl. Volante magn. 11 000267 1 Chiavetta Clavette Key Keil Chaveta 12 498865 1 Pick up Capteur Pick-up Pick-up Pick-up

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 30

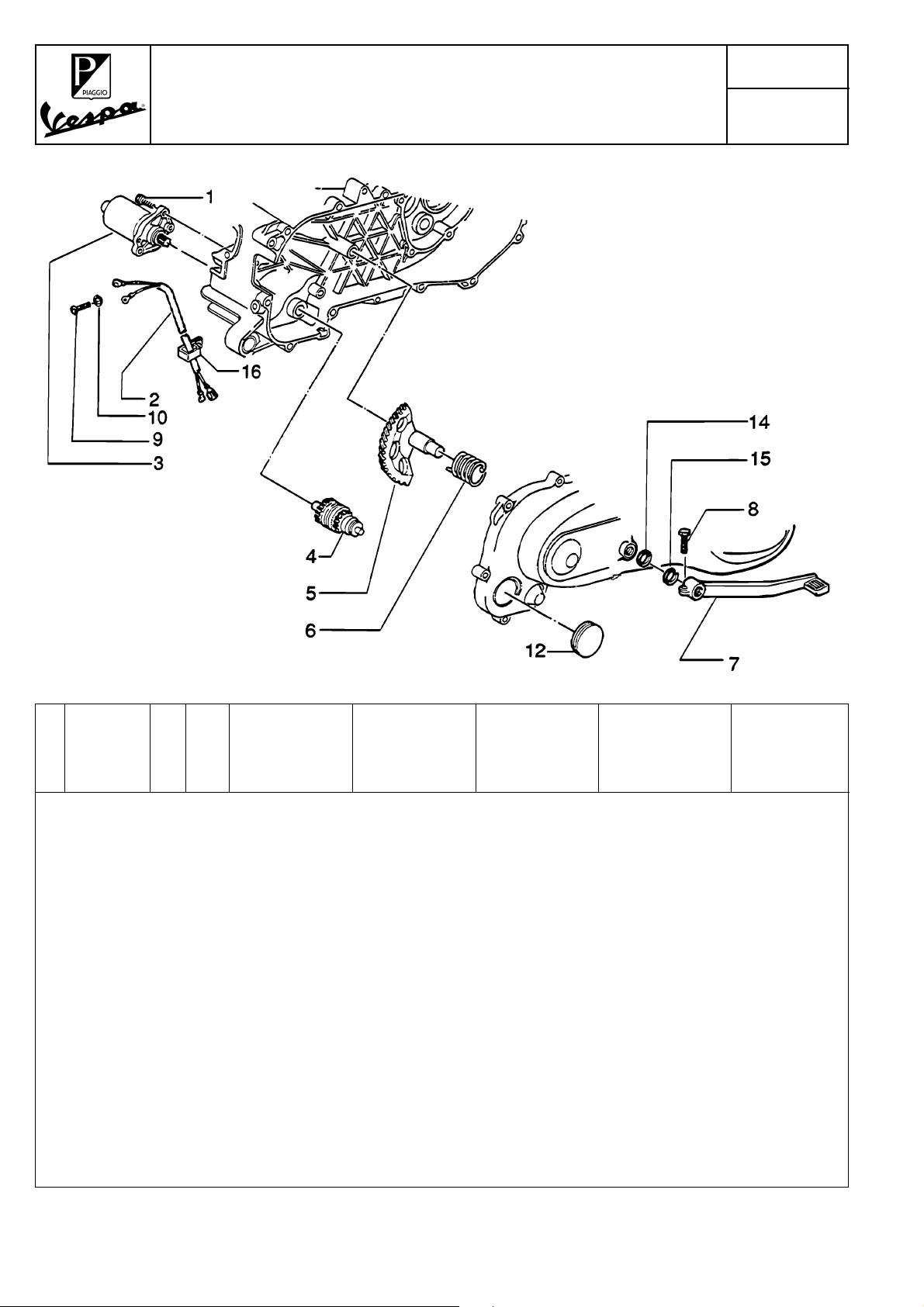

MOTORINO AVVIAMENTO-LEVA AVVIAMENTO DEMARREUR ELECTRIQUE-LEVIER DE DEMARRAGE STARTING MOTOR-STARTER LEVER ANLASSERMOTOR-KICKSTARTER MOTOR DE ARRANQUE-PALANCA DE ARRANQUE

T. 11

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 031091 2 Bullone Boulon Bolt Bolzen Tornillo 2 583461 1 Gr. cavetti Faisc. de câbles Cable harness Kabelbaum Grupo cables 2 583029 1 M.02 Gr. cavetti Faisc. de câbles Cable harness Kabelbaum Grupo cables 3 82530R 1 Motorino avv. Mot du démar. Starter motor Startermotor Motor de arr. 4 82531R 1 Gruppo rinvio Ensamble renvoi Pinion, assy Ritzel Grupo reenvío 5 831458 1 Asse m.m. Arbre démarr. Start.shaft Kickersegment Eje arranque 6 28 9495 1 Molla Ressort Spring Feder Muelle 7 969 42 1 1 Leva m.moto Levier du démarrage Start. lever Kickstarterhebel Palanca de arranque 8 289731 1 Vite fiss. Vis fix. Sec. screw Schraube Tornillo 9 01 8644 1 Vite Vis Screw Schraube Tornillo 10 016404 1 Rondella Rondelle Washer U.Scheibe Arandela 12 827173 1 Tappo Bouchon Plug Verschluß Tapón 14 43 39 87 1 Rosetta Rondelle Washer Federring Arandela 15 006416 1 Anello el. Circlips Circlip Sprengring Anillo 16 29 39 02 1 Fascetta Collier Clamp Schelle Abrazadera

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 31

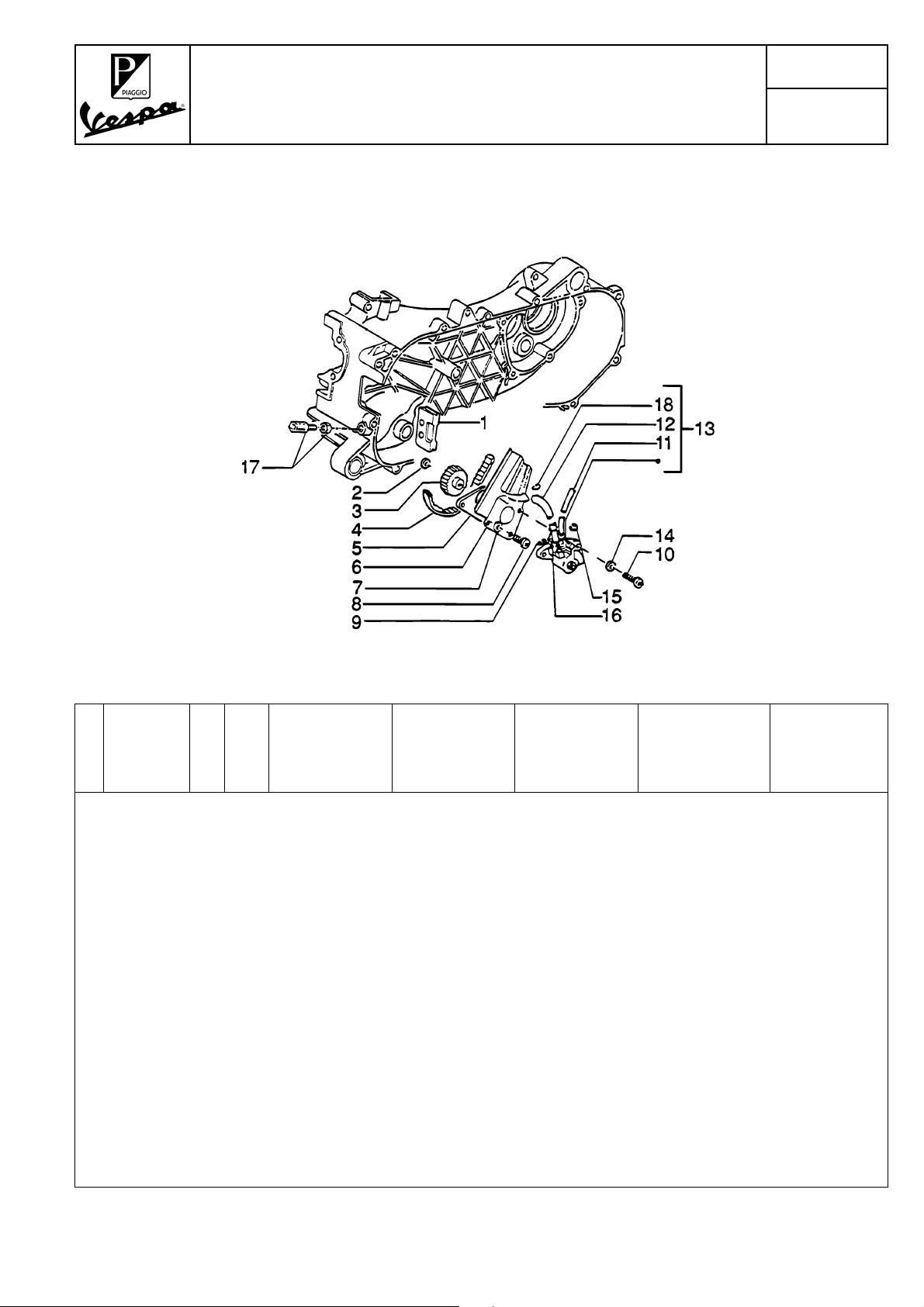

POMPA OLIO POMPE D'HUILE OIL PUMP ÖLPUMPE BOMBA DE ACEITE

T. 12

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 287021 1 Passacavo Passe-câble Grommet Kabeldurchgang Pasacables 2 28707 3 1 Rondella Rondelle Washer U.Scheibe Arandela 3 28 9191 1 Ingranaggio Engrenage Gear Zahnrad Engranaje 4 286162 1 Cinghia Courroie Belt Keilriemen Correa 5 286163 1 Piastra Plaque Plate Platte Chapa 6 48 0482 1 Protezione Protection Protection Schutzstück Protección 7 00 69 75 1 Rosetta Rondelle Washer Federring Arandela 8 015585 1 Vite Vis Screw Schraube Tornillo 9 104296 1 Fascetta elastica Collier él. Spring clamp Federklammer Abrazadera elástica 10 015856 2 Vite Vis Screw Schraube Tornillo 11 286165 1 Tubo olio Tuyau huile Oil tube Schlauch Tubo aceite 12 CM101509 1 Tubo Tuyau Tube Schlauch Tubo 13 82651R 1 25mph Pompa olio Pompe huile Oil pump Ölpumpe Bomba aceite 13 82605R 1 Pompa olio Pompe huile Oil pump Ölpumpe Bomba aceite 14 00 69 75 2 Rosetta Rondelle Washer Federring Arandela 15 28 8327 1 Fascetta elastica Collier él. Spring clamp Federklammer Abrazadera elástica 16 28 9309 1 Fascetta elastica Collier él. Spring clamp Federklammer Abrazadera elástica 17 498 33 9 1 Kit vite dado Jeu vis-écrou Screw, nut kit Schraube/Mutter Kit tor.tuer. 18 486149 1 Molletta Ressort Spring Federklammer Muelle

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 32

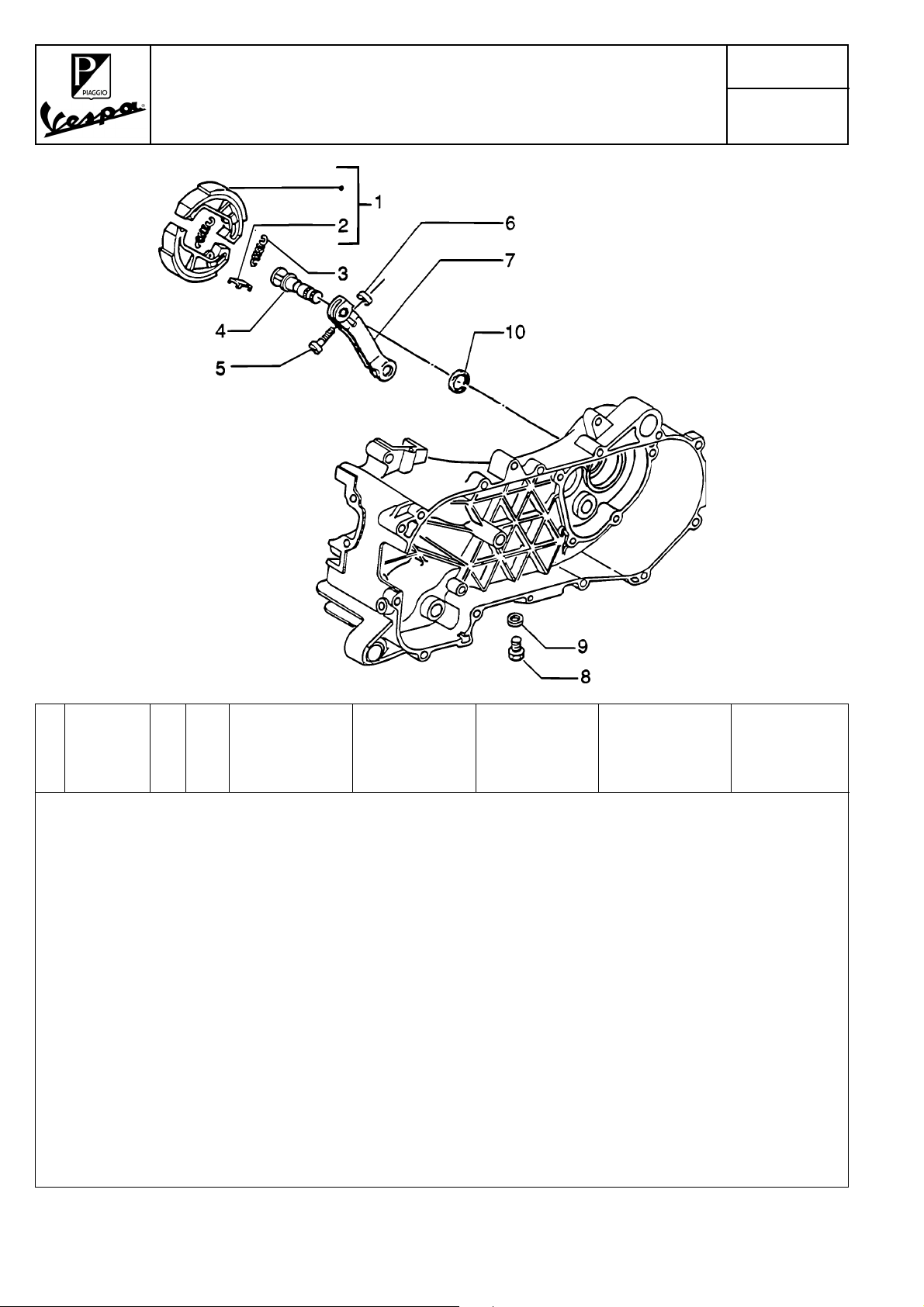

LEVA FRENO LEVIER DU FREIN BRAKE LEVER BREMSHEBEL PALANCA FRENO

T. 13

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 2736235 1 Coppia ganasce freno Couple mâchoires frein Brake shoes couple Bremsbackensatz Juego de zapatas 2 266724 2 Piastra Plaque Plate Platte Chapa 3 266725 2 Molla Ressort Spring Feder Muelle 4 274245 1 Asse leva freno Essieux lever fr. Brake lever shaft Bremshebellachse Eje palanca freno 5 828 863 1 Vite fiss. Vis fix. Sec. screw Schraube Tornillo 6 828862 1 Dado Ecrou Nut Mutter Tuerca 7 828 48 3 1 Leva freno Levier du frein Brake lever Bremshebel Palanca de freno 8 13 8345 2 Tappo olio Bouchon huile Oil plug Öleinfüllschraube Tapón aceite 9 000397 2 Guarnizione Joint Packing Dichtung Junta 10 273419 1 Parapolvere Pare-poussière Dust cover Staubdeckel Guardapolvo

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 33

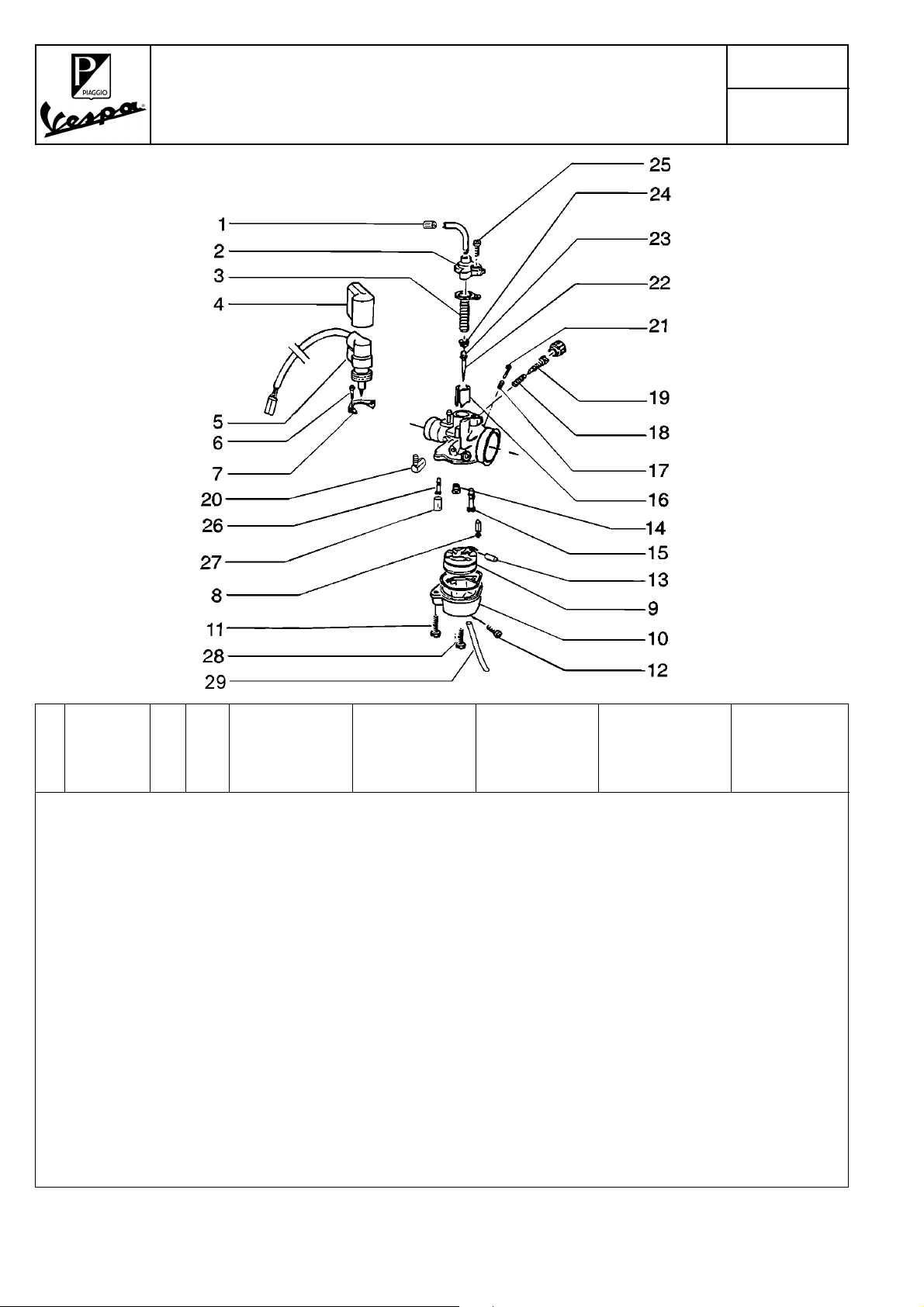

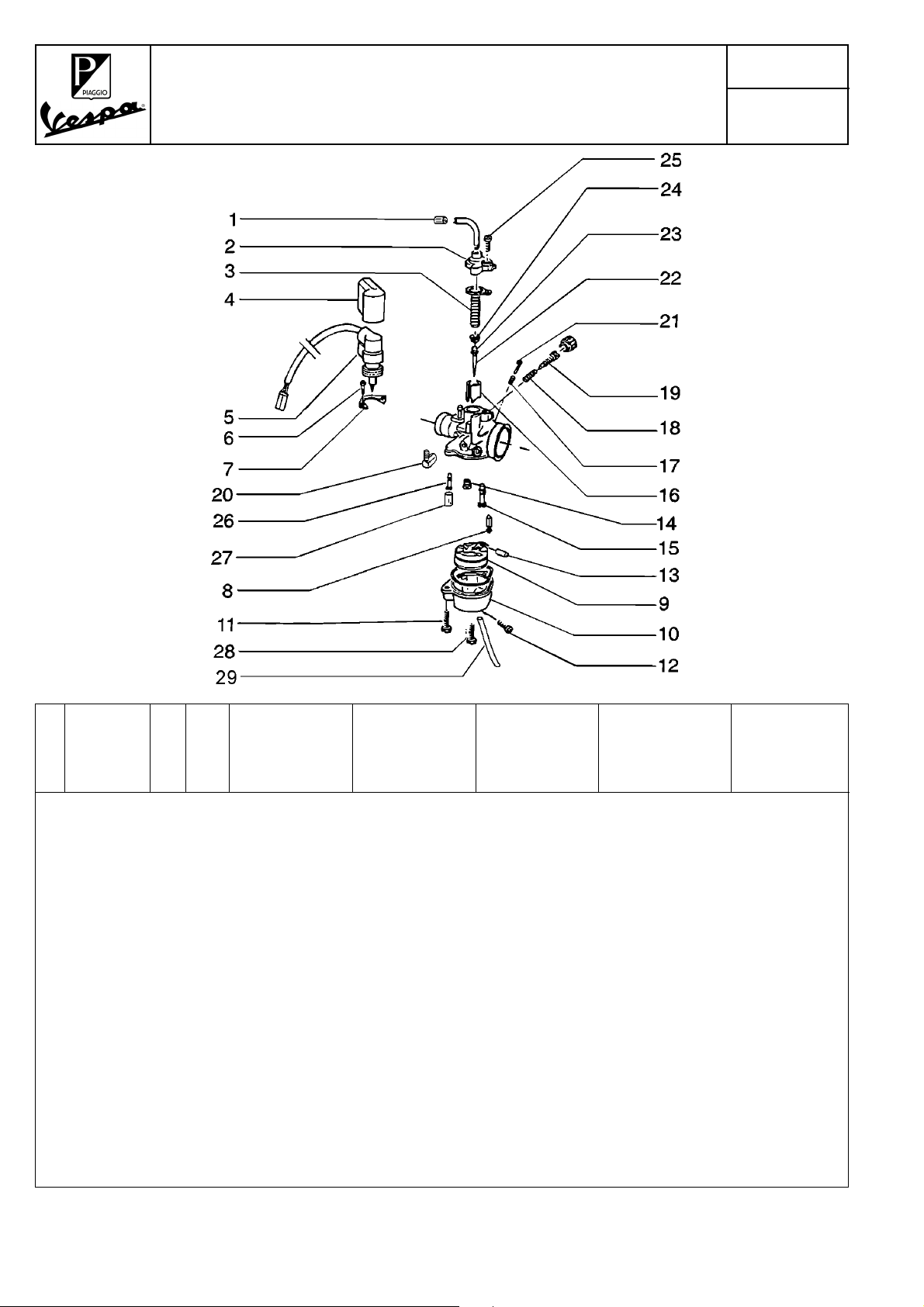

CARBURATORE CARBURATEUR CARBURETTOR VERGASER CARBURADOR

T. 14

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 829 68 5 1 Carburatore completo Carburateur complet Carburettor assy. Vergaser, komplett Carburador completo 1 826 84R 1 25mph Carburatore completo Carburateur complet Carburettor assy. Vergaser, komplett Carburador completo 2 1099 60 1 Fascetta Collier Clamp Schelle Abrazadera 3 436096 1 Tubo Tuyau Tube Schlauch Tubo 5 498 47 5 1 Serie guarniz. Coll. de join. Gasket set Dichtungssatz Juego de juntas 6 8258 65 1 Fascetta Collier Clamp Schelle Abrazadera 7 832186 1 Cuffia Coiffe Cooling hood Haube Deflector 8 289871 1 Convogliatore Canalisation Conveyor Luftzufuhr Deflector

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 34

CARBURATORE CARBURATEUR CARBURETTOR VERGASER CARBURADOR

T. 15

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 435691 1 Registro Vis régl. fr. Brake ad. sc. Einstellschraube Tornilllo de reg. 2 CM109001 1 Coperchio Couvercle Cover Deckel Tapa 2 431654 1 25mph Coperchio Couvercle Cover Deckel Tapa 3 435694 1 Molla Ressort Spring Feder Muelle 3 482942 1 25mph Molla Ressort Spring Feder Muelle 4 435704 1 Cuffia Coiffe Cooling hood Haube Deflector 5 CM106001 1 Dispositivo avv. el. Dispositif du démarr. el. El. start device Srartervorrichtung Dispos. arr. el. 5 82566R 1 25mph Dispositivo avv. el. Dispositif du démarr. el. El. start device Srartervorrichtung Dispos. arr. el. 6 435686 2 Vite Vis Screw Schraube Tornillo 7 435685 1 Piastrina Plaquette Plate Plättchen Placa 8 435708 1 Spillo Pointeau Needle Düsennadel Aguja 8 48 29 15 1 25mph Spillo Pointeau Needle Düsennadel Aguja 9 435703 1 Galleggiante Flotteur Float Schwimmer Flotador 9 48 2916 1 25mph Galleggiante Flotteur Float Schwimmer Flotador 10 8270 37 1 Vaschetta Cuvette Float ch. Schwimmergehäuse Cuba 10 48 47 04 1 25mph Vaschetta Cuvette Float ch. Schwimmergehäuse Cuba 11 435684 2 Vite Vis Screw Schraube Tornillo 12 435707 1 Vite Vis Screw Schraube Tornillo 13 435708 1 Spillo Pointeau Needle Düsennadel Aguja 13 435702 1 25mph Spillo Pointeau Needle Düsennadel Aguja

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 35

CARBURATORE CARBURATEUR CARBURETTOR VERGASER CARBURADOR

T. 15

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

14 CM101833 1 76 Getto max Gicl.maxi Main jet Hauptdüse Surtidor max 14 CM101822 1 67-25mph Getto max Gicl.maxi Main jet Hauptdüse Surtidor max 14 CM101735 1 83-25mph Getto max Gicl.maxi Main jet Hauptdüse Surtidor max 15 CM102010 1 34 Getto minimo Gicleur starter Starter jet Starterdüse Surtidor starter 15 CM102105 1 34-25mph Getto minimo Gicleur starter Starter jet Starterdüse Surtidor starter 16 CM108901 1 Valvola gas Volet de gaz Throttle valve Gasschieber Válvula gas 17 435697 1 Molla Ressort Spring Feder Muelle 18 435699 1 Molla Ressort Spring Feder Muelle 19 825155 1 Vite reg. Vis Screw Schraube regelung Tornillo regulación 19 828 07 4 1 25mph Vite reg. Vis Screw Schraube regelung Tornillo regulación 20 435696 1 Valvola Volet de gaz Valve Ventil Válvula gas 20 436206 1 25mph Valvola Volet de gaz Valve Ventil Válvula gas 21 CM110501 1 Vite Vis Screw Schraube Tornillo 22 CM107814 1 Spillo conico Pointeau con. Conical needle Nadelventil. Aguja con. 23 435692 1 O-Ring O-Ring O-Ring O-Ring Anillo 24 CM108401 1 Fermo Arrêt Retainer Buchse Sujetador 25 435688 1 Vite Vis Screw Schraube Tornillo 26 CM102701 1 M.02 Getto starter Gicleur starter Starter jet Starterdüse Surtidor starter 26 CM102702 1 Getto starter Gicleur starter Starter jet Starterdüse Surtidor starter 27 478024 1 Cappuccio Cache Cap Kappe Capuchón

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 36

CARBURATORE CARBURATEUR CARBURETTOR VERGASER CARBURADOR

T. 15

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

28 435707 1 Vite Vis Screw Schraube Tornillo 29 432071 1 25mph Tubo Tuyau Tube Schlauch Tubo

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 37

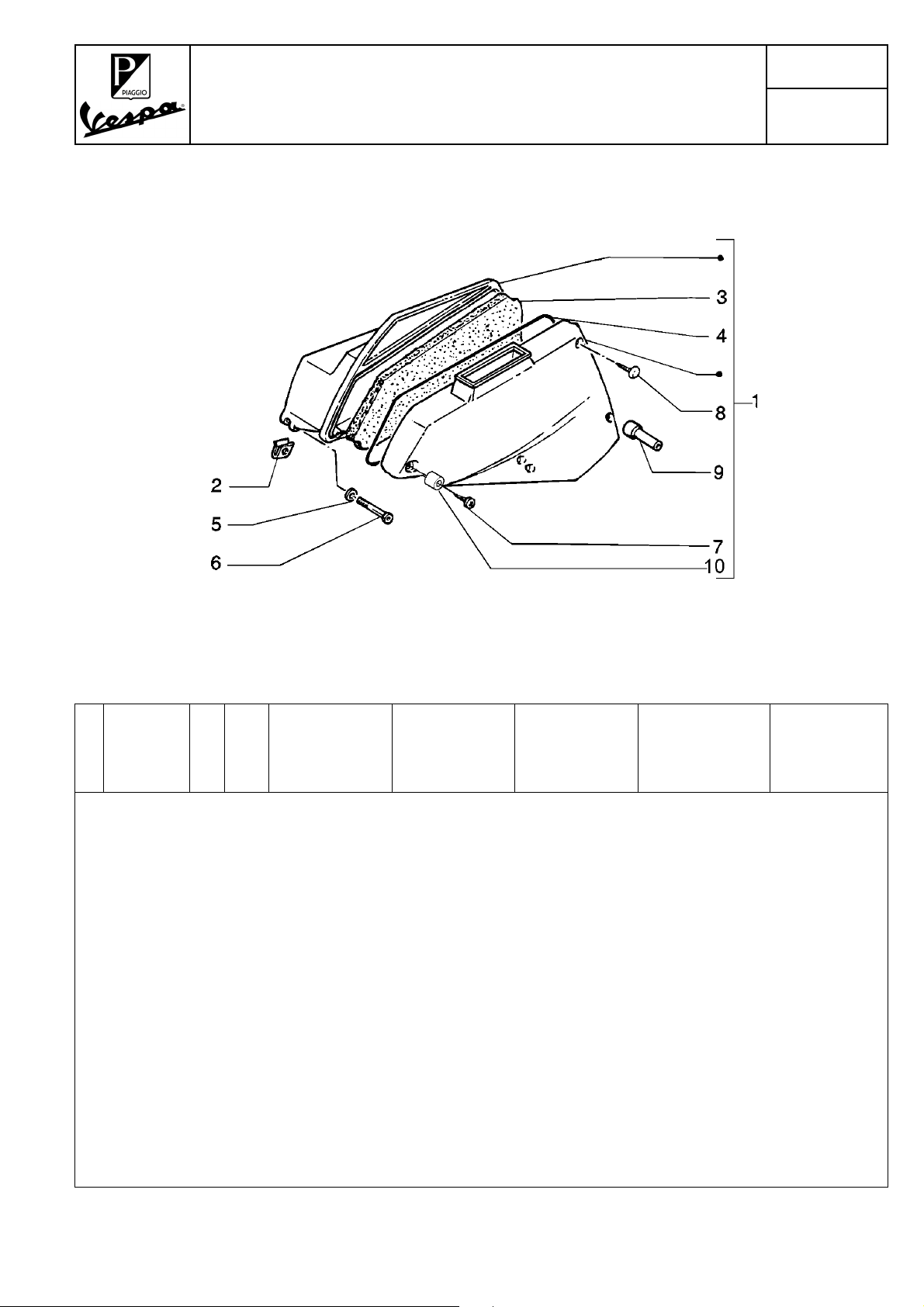

DEPURATORE FILTRE A AIR AIR CLEANER LUFTFILTER FILTRO DE AIRE

T. 16

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 48379 0 1 Scatola dep. Boîte filtre Air.cl.case Luftfiltergehäuse Caja filtro 2 254485 2 Piastrina Plaquette Plate Plättchen Placa 3 436478 1 Filtro aria Filtre à air Air filter Luftfilter Filtro de aire 4 436480 1 Guarnizione Joint Packing Dichtung Junta 5 012533 2 Rondella Rondelle Washer U.Scheibe Arandela 6 47 8171 1 Vite Vis Screw Schraube Tornillo 7 25 8146 4 Vite Vis Screw Schraube Tornillo 8 47 9132 2 Pomello Bouton Knob Drehknopf Pomo 9 478 17 2 1 Distanziale Entretoise Spacer Distanzstück Distanciador 10 258536 4 Boccola Moyeu Bush Buchse Buje

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 38

MARMITTA SILENCIEUX SILENCER AUSPUFFTOPF SILENCIADOR

T. 17

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 828546 1 Marmitta Silencieux Silencer Auspufftopf Silenciador 1 8328 93 1 25mph Marmitta Silencieux Silencer Auspufftopf Silenciador 2 288245 1 Dado Ecrou Nut Mutter Tuerca 3 483164 2 Rondella Rondelle W asher U.Scheibe Arandela 4 436688 2 Rondella Rondelle Washer U.Scheibe Arandela 5 29 7582 2 Vite Vis Screw Schraube Tornillo 6 47 9178 1 Protezione Protection Protection Schutzstück Protección 7 479882 6 Distanziale Entretoise Spacer Distanzstück Distanciador 8 097733 3 Rondella Rondelle Washer U.Scheibe Arandela 9 016405 3 Rondella Rondelle Washer U.Scheibe Arandela 10 430264 3 Vite Vis Screw Schraube Tornillo 12 288245 2 Dado Ecrou Nut Mutter Tuerca 16 478761 1 Vite Vis Screw Schraube Tornillo

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 39

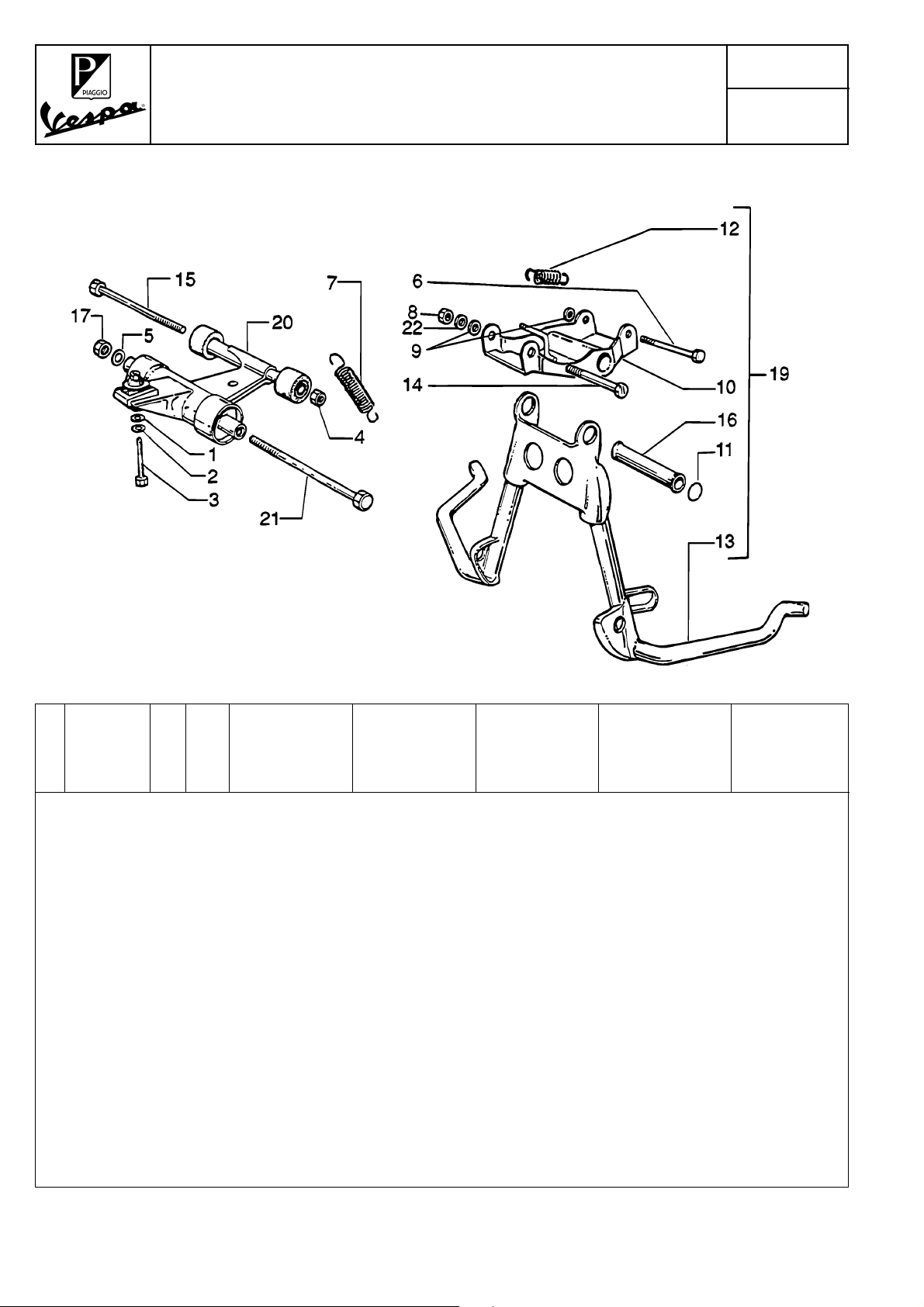

CAVALLETTO - BRACCIO OSCILLANTE BEQUILLE - BRAS OSCILLANT CENTRAL STAND - SWINGING ARM KIPPSTÄNDER - SCHWINGARM CABALLETE - BRAZO OSCILANTE

T. 18

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 122781 1 Rondella Rondelle Washer U.Scheibe Arandela 2 016410 1 Rondella Rondelle Washer U.Scheibe Arandela 3 560045 1 Vite Vis Screw Schraube Tornillo 4 232108 1 Dado Ecrou Nut Mutter Tuerca 5 709037 1 Rondella Rondelle Washer U.Scheibe Arandela 6 59 7151 1 Vite Vis Screw Schraube Tornillo 7 561032 1 Molla Ressort Spring Feder Muelle 8 020108 1 Dado Ecrou Nut Mutter Tuerca 9 016408 3 Rondella Rondelle Washer U.Scheibe Arandela 10 27 2929 1 Supporto Support Bracket Halter Soporte 11 27169 5 2 Anello ten. Joint spie Oil seal Dichtring Reten de ac. 12 278940 1 Molla Ressort Spring Feder Muelle 13 582156 1 Cavalletto Béquille Central stand Kippständer Caballete 14 030080 1 Vite Vis Screw Schraube Tornillo 15 27 1807 1 Vite Vis Screw Schraube Tornillo 16 583603 1 Perno Pivot Pin Zapfen Perno 17 261319 1 Dado Ecrou Nut Mutter Tuerca 19 582155 1 Cavalletto Béquille Central stand Kippständer Caballete 20 562605 1 Braccio oscillante Bras oscillant Swinging arm Schwingarm Brazo oscilante 21 560565 1 Bullone Boulon Bolt Bolzen Tornillo

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 40

CAVALLETTO - BRACCIO OSCILLANTE BEQUILLE - BRAS OSCILLANT CENTRAL STAND - SWINGING ARM KIPPSTÄNDER - SCHWINGARM CABALLETE - BRAZO OSCILANTE

T. 18

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

22 013861 2 Rondella Rondelle W asher U.Scheibe Arandela

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 41

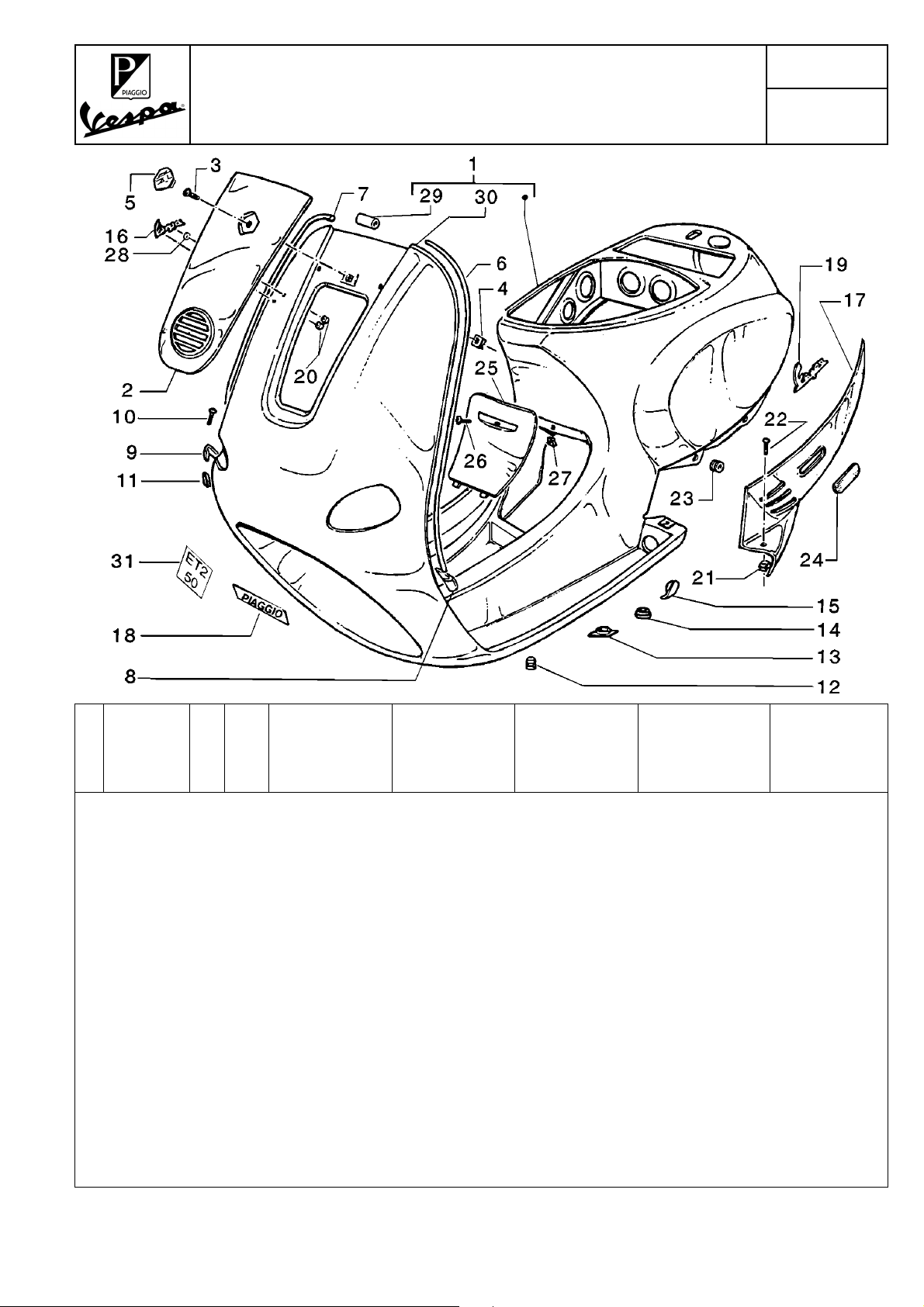

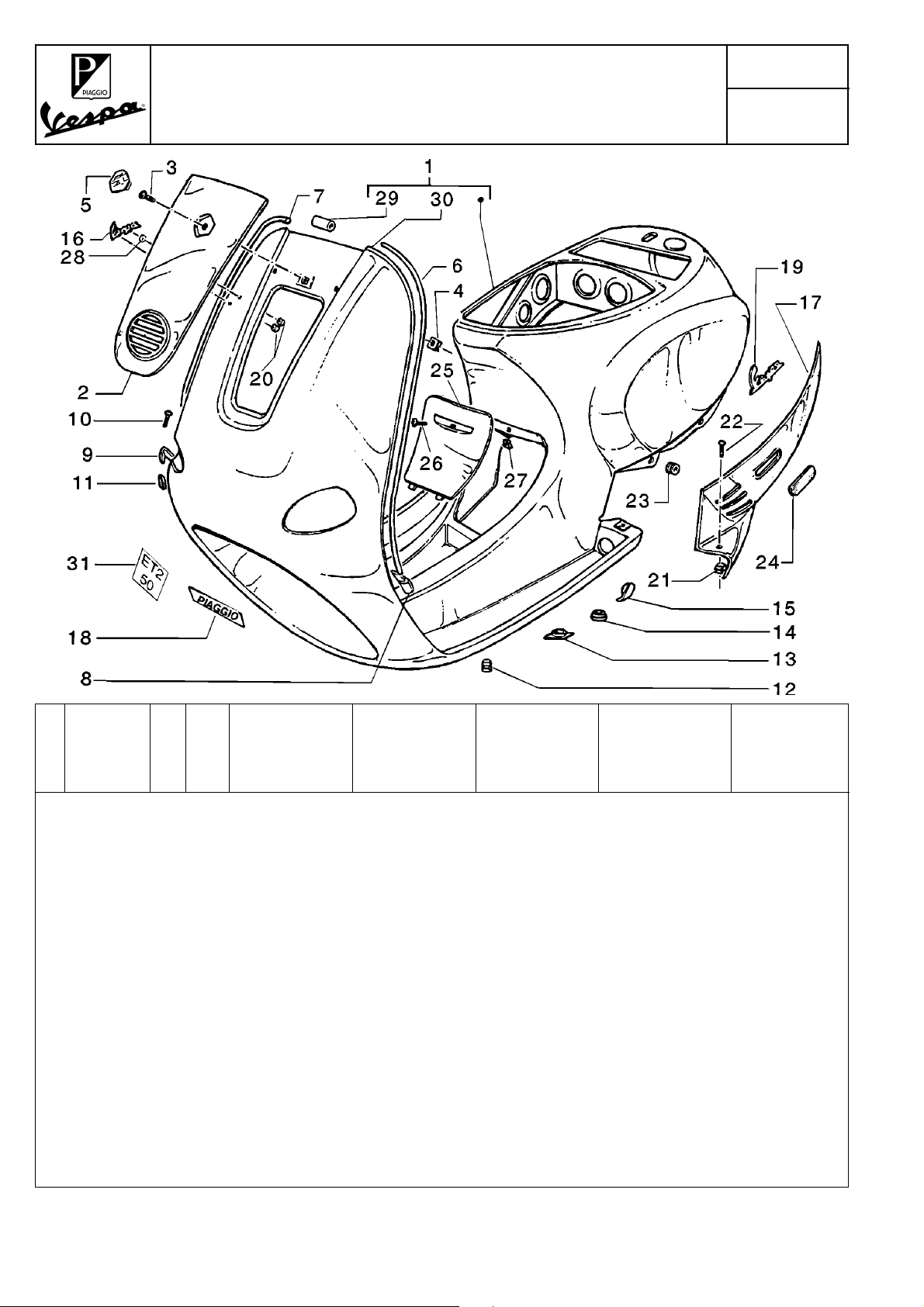

TELAIO CHASSIS CHASIS RAHMEN CHASIS

T. 19

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 57645501 1 GR Scocca Coque Bodywork Karosserie Carrocería 1 5764556023 1 329 Scocca Coque Bodywork Karosserie Carrocería 1 5764556066 1 913 Scocca Coque Bodywork Karosserie Carrocería 1 5764556090 1 94 Scocca Coque Bodywork Karosserie Carrocería 1 5764556095 1 729 Scocca Coque Bodywork Karosserie Carrocería 1 57645560B2 1 693 Scocca Coque Bodywork Karosserie Carrocería 1 57645560C1 1 270 Scocca Coque Bodywork Karosserie Carrocería 1 57645560D1 1 251 Scocca Coque Bodywork Karosserie Carrocería 1 57645560R8 1 996 Scocca Coque Bodywork Karosserie Carrocería 1 5764550018 1 208 Scocca Coque Bodywork Karosserie Carrocería 1 57645560A7 1 686 Scocca Coque Bodywork Karosserie Carrocería 1 57645560R7 1 894 Scocca Coque Bodywork Karosserie Carrocería 1 57645560P1 1 521 Scocca Coque Bodywork Karosserie Carrocería 1 5764556087 1 724 Scocca Coque Bodywork Karosserie Carrocería 1 57645560VA 1 374 Scocca Coque Bodywork Karosserie Carrocería 2 4722005 1 GR Copristerzo Cache-direction Steering cover Steuerrohrabdeckung Cubre dirección 2 4722005066 1 913 Copristerzo Cache-direction Steering cover Steuerrohrabdeckung Cubre dirección 2 4722005090 1 94 Copristerzo Cache-direction Steering cover Steuerrohrabdeckung Cubre dirección 2 4722005095 1 729 Copristerzo Cache-direction Steering cover Steuerrohrabdeckung Cubre dirección 2 47220050B2 1 693 Copristerzo Cache-direction Steering cover Steuerrohrabdeckung Cubre dirección

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 42

TELAIO CHASSIS CHASIS RAHMEN CHASIS

T. 19

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

2 47220050C1 1 270 Copristerzo Cache-direction Steering cover Steuerrohrabdeckung Cubre dirección 2 47220050D1 1 251 Copristerzo Cache-direction Steering cover Steuerrohrabdeckung Cubre dirección 2 47220050R8 1 996 Copristerzo Cache-direction Steering cover Steuerrohrabdeckung Cubre dirección 2 4722235 1 329 Copristerzo Cache-direction Steering cover Steuerrohrabdeckung Cubre dirección 2 4722185 1 208 Copristerzo Cache-direction Steering cover Steuerrohrabdeckung Cubre dirección 2 47220050A7 1 686 Copristerzo Cache-direction Steering cover Steuerrohrabdeckung Cubre dirección 2 47220050R7 1 894 Copristerzo Cache-direction Steering cover Steuerrohrabdeckung Cubre dirección 2 47220000P1 1 521 Copristerzo Cache-direction Steering cover Steuerrohrabdeckung Cubre dirección 2 4722005087 1 724 Copristerzo Cache-direction Steering cover Steuerrohrabdeckung Cubre dirección 2 47220000VA 1 374 Copristerzo Cache-direction Steering cover Steuerrohrabdeckung Cubre dirección 3 26795 8 1 Vite autof. Vis taraud Self tapp.screw Schraube, Blech Tornillo autorrosc. 4 19 9190 1 Tassello Taquet Plate Pfropfen Taco 5 576464 1 Scudetto Piaggio Ecusson Piaggio Shield Piaggio Schild Piaggio Escudo Piaggio 6 573001 1 SX Bordo scudo Bordure de tableau Windshield beading Schlitzrohr Recuadro escudo 7 573002 1 DX Bordo scudo Bordure de tableau Windshield beading Schlitzrohr Recuadro escudo 8 299964 1 Coprigiunto Plaquette de fermeture Tighteing flap Lasche Cubrejuntas 9 299965 1 Coprigiunto Plaquette de fermeture Tighteing flap Lasche Cubrejuntas 10 00 8432 2 Vite Vis Screw Schraube Tornillo 11 267166 2 Piastrina Plaquette Plate Plättchen Placa 12 29 9558 1 Tappo Bouchon Plug Verschluß Tapón

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 43

TELAIO CHASSIS CHASIS RAHMEN CHASIS

T. 19

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

13 29 9557 2 Tappo Bouchon Plug Verschluß Tapón 14 29 9559 1 Tappo Bouchon Plug Verschluß Tapón 15 29 9250 2 Tappo Bouchon Plug Verschluß Tapón 16 57 7082 1 Targhetta Monogramme Name plate Plakette Letrero 17 8215005066 1 DX-913 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 8215005090 1 DX-94 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 8215005095 1 DX-729 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82150050B2 1 DX-693 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82150050C1 1 DX-270 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82150050D1 1 DX-251 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82150050R8 1 DX-996 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 8215235 1 DX-329 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 8215005018 1 DX-208 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82150050A7 1 DX-686 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82150050R7 1 DX-894 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82150000P1 1 DX-521 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 8215005087 1 DX-724 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82150000VA 1 DX-374 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 8216005066 1 SX-913 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 8216005090 1 SX-94 Fiancata Carenage Fairing Seitenverkleidung Carenado

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 44

TELAIO

CHASSIS

CHASIS

RAHMEN

CHASIS

T. 19

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

17 8216005095 1 SX-729 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82160050B2 1 SX-693 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82160050C1 1 SX-270 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82160050D1 1 SX-251 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82160050R8 1 SX-996 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 8216235 1 SX-329 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 8216005018 1 SX-208 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82160050A7 1 SX-686 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82160050R7 1 SX-894 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82160000P1 1 SX-521 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 8216005087 1 SX-724 Fiancata Carenage Fairing Seitenverkleidung Carenado 17 82160000VA 1 SX-374 Fiancata Carenage Fairing Seitenverkleidung Carenado 18

CM000402000N

CM0004020036

19 57 708 1 1 Targhetta VESPA Monogramme Vespa Vespa name plate Vespa Plakette Letrero Vespa 20 008108 2 Piastrina Plaquette Plate Plättchen Placa 21 254485 2 Piastrina Plaquette Plate Plättchen Placa 22 575249 2 Vite Vis Screw Schraube Tornillo 23 463195 6 Tampone Silentbloc Buffer Puffer Silent-block 24 293556 2 Catadiottro Catadioptre Reflector Rückstrahler Catafaro

Q.tà

Nota Q.té Q.ty M.ge Cant.

Note

Nota

Anm.

Nota

Denominazione Désignation Description Beschreibung Descripción

1 N Targhetta Piaggio Monogr.Piaggio Piaggio name plate Piaggio Plakette Letrero Piaggio 1 CHA Targhetta Piaggio Monogr.Piaggio Piaggio name plate Piaggio Plakette Letrero Piaggio

Page 45

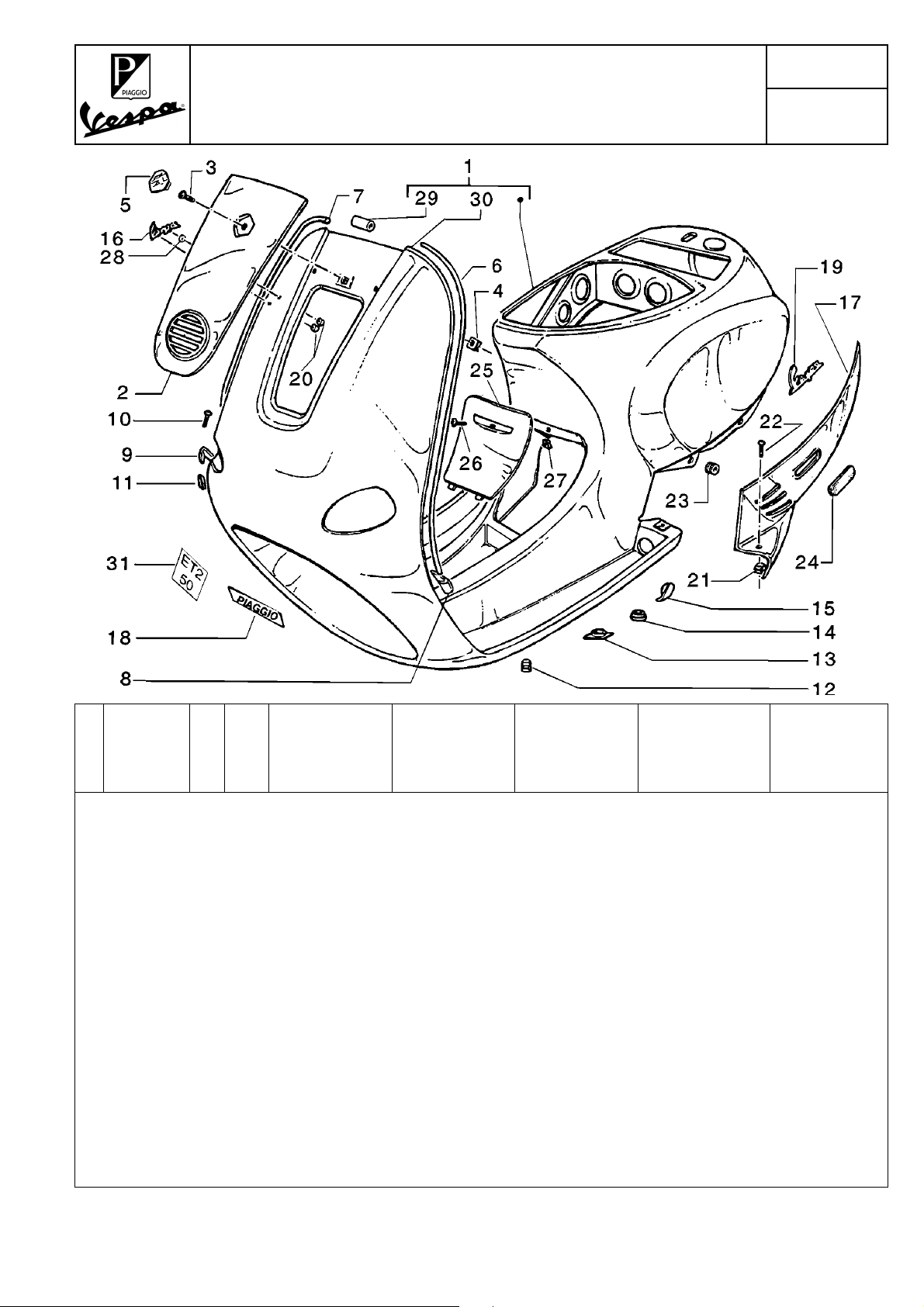

TELAIO CHASSIS CHASIS RAHMEN CHASIS

T. 19

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

25 4721005 1 GR Portello Abattant Flap Klappe Registro 25 4721005066 1 913 Portello Abattant Flap Klappe Registro 25 4721005090 1 94 Portello Abattant Flap Klappe Registro 25 4721005095 1 729 Portello Abattant Flap Klappe Registro 25 47210050B2 1 693 Portello Abattant Flap Klappe Registro 25 47210050C1 1 270 Portello Abattant Flap Klappe Registro 25 47210050D1 1 251 Portello Abattant Flap Klappe Registro 25 47210050R8 1 996 Fiancata Carenage Fairing Seitenverkleidung Carenado 25 4721000023 1 329 Portello Abattant Flap Klappe Registro 25 4721185 1 208 Portello Abattant Flap Klappe Registro 25 47210050A7 1 686 Portello Abattant Flap Klappe Registro 25 47210050R7 1 894 Portello Abattant Flap Klappe Registro 25 47210000P1 1 521 Portello Abattant Flap Klappe Registro 25 4721005087 1 724 Portello Abattant Flap Klappe Registro 25 47210000VA 1 374 Portello Abattant Flap Klappe Registro 26 015911 1 Vite Vis Screw Schraube Tornillo 27 008080 1 Piastrina Plaquette Plate Plättchen Placa 28 271710 1 Rondella Rondelle Washer U.Scheibe Arandela 29 29 8604 1 Supporto Support Bracket Halter Soporte 30 2972674 1 Scudo Tablier Shield Frontschild, vorne Escudo

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 46

TELAIO CHASSIS CHASIS RAHMEN CHASIS

T. 19

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

31 576243 1 Targhetta Monogramme Name plate Plakette Letrero

Q.tà Q.té Q.ty M.ge Cant.

Nota

Note

Nota

Anm.

Nota

Denominazione Désignation Description Beschreibung Descripción

Page 47

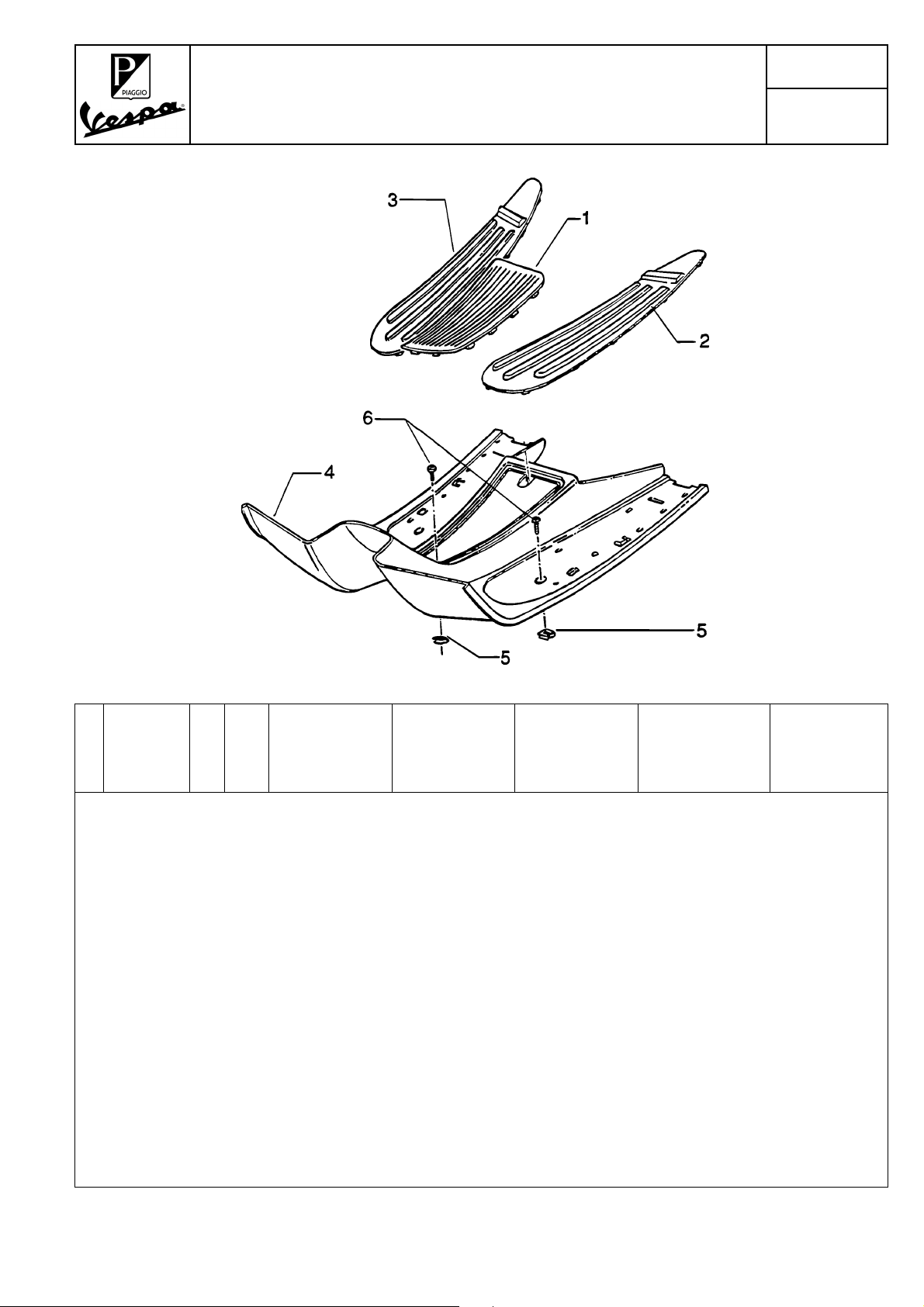

PEDANA - TAPPETINI MARCHEPIED - TAPIS FOOT BOARD - RUBBER MATS FUßRETT - FUßMATTE ESTRIBO - ALFOMBRILLAS

T. 20

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 29 8243 1 Tappeto Tapis Mat Fussmatte Alfombrilla 2 29 8241 1 SX Tappeto Tapis Mat Fussmatte Alfombrilla 3 29 8242 1 DX Tappeto Tapis Mat Fussmatte Alfombrilla 4 8213005066 1 913 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 4 8213005090 1 94 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 4 8213005095 1 729 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 4 82130050B2 1 693 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 4 82130050C1 1 270 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 4 82130050D1 1 251 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 4 82130050R8 1 996 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 4 8213005023 1 329 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 4 8213005018 1 208 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 4 82130050A7 1 686 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 4 82130050R7 1 894 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 4 82130000P1 1 521 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 4 8213005087 1 724 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 4 82130000VA 1 374 Pedana Tapis Rubber mat Fußraumabdeckung Estribo 5 254485 6 Piastrina Plaquette Plate Plättchen Placa 6 575249 6 Vite Vis Screw Schraube Tornillo

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 48

BAULETTO ANTERIORE COFFRE A L'AVANT FRONT GLOVE COMPARTMENT VORDERES GEPÄCKFACH MALETA DELANTERA

T. 21

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 CM0036025023 1 3 29 Bauletto anteriore Coffre a lav. Fr. glove comp. Gepäckfach vorne Maleta del. 1 CM0036025066 1 9 13 Bauletto anteriore Coffre a lav. Fr. glove comp. Gepäckfach vorne Maleta del. 1 CM0036025090 1 9 4 Bauletto anteriore Coffre a lav. Fr. glove comp. Gepäckfach vorne Maleta del. 1 CM0036025095 1 7 29 Bauletto anteriore Coffre a lav. Fr. glove comp. Gepäckfach vorne Maleta del. 1 CM00360250B2 1 693 Bauletto anteriore Coffre a lav. Fr. glove comp. Gepäckfach vorne Maleta del. 1 CM00360250C1 1 270 Bauletto anteriore Coffre a lav. Fr. glove comp. Gepäckfach vorne Maleta del. 1 CM00360250D1 1 2 51 Bauletto anteriore Coffre a lav. Fr. glove comp. Gepäckfach vorne Maleta del. 1 CM00360250R8 1 9 96 Bauletto anteriore Coffre a lav. Fr. glove comp. Gepäckfach vorne Maleta del. 1 CM0036025018 1 2 08 Bauletto anteriore Coffre a lav. Fr. glove comp. Gepäckfach vorne Maleta del. 1 CM00360250A7 1 686 Bauletto anteriore Coffre a lav. Fr. glove comp. Gepäckfach vorne Maleta del. 1 CM00360250R7 1 8 94 Bauletto anteriore Coffre a lav. Fr. glove comp. Gepäckfach vorne Maleta del. 1 CM00360200P1 1 521 Bauletto anteriore Coffre a lav. Fr. glove comp. Gepäckfach vorne Maleta del. 1 CM0036025087 1 724 Bauletto anteriore Coffre a lav. Fr. glove comp. Gepäckfach vorne Maleta del. 1 CM00360200VA 1 374 Bauletto anteriore Coffre a lav. Fr. glove comp. Gepäckfach vorne Maleta del. 2 29 7277 1 N Portello Abattant Flap Klappe Registro 2 5754240060 1 336-M.01 Portello Abattant Flap Klappe Registro 2 57542400D6 1 BL-M.01 Portello Abattant Flap Klappe Registro 2 57542400M2 1 MR-M.01 Portello Abattant Flap Klappe Registro 3 29 7276 1 N Portello Abattant Flap Klappe Registro 3 5754250060 1 336-M.01 Portello Abattant Flap Klappe Registro

Q.tà Q.té Q.ty M.ge Cant.

Nota

Note

Nota

Anm.

Nota

Denominazione Désignation Description Beschreibung Descripción

Page 49

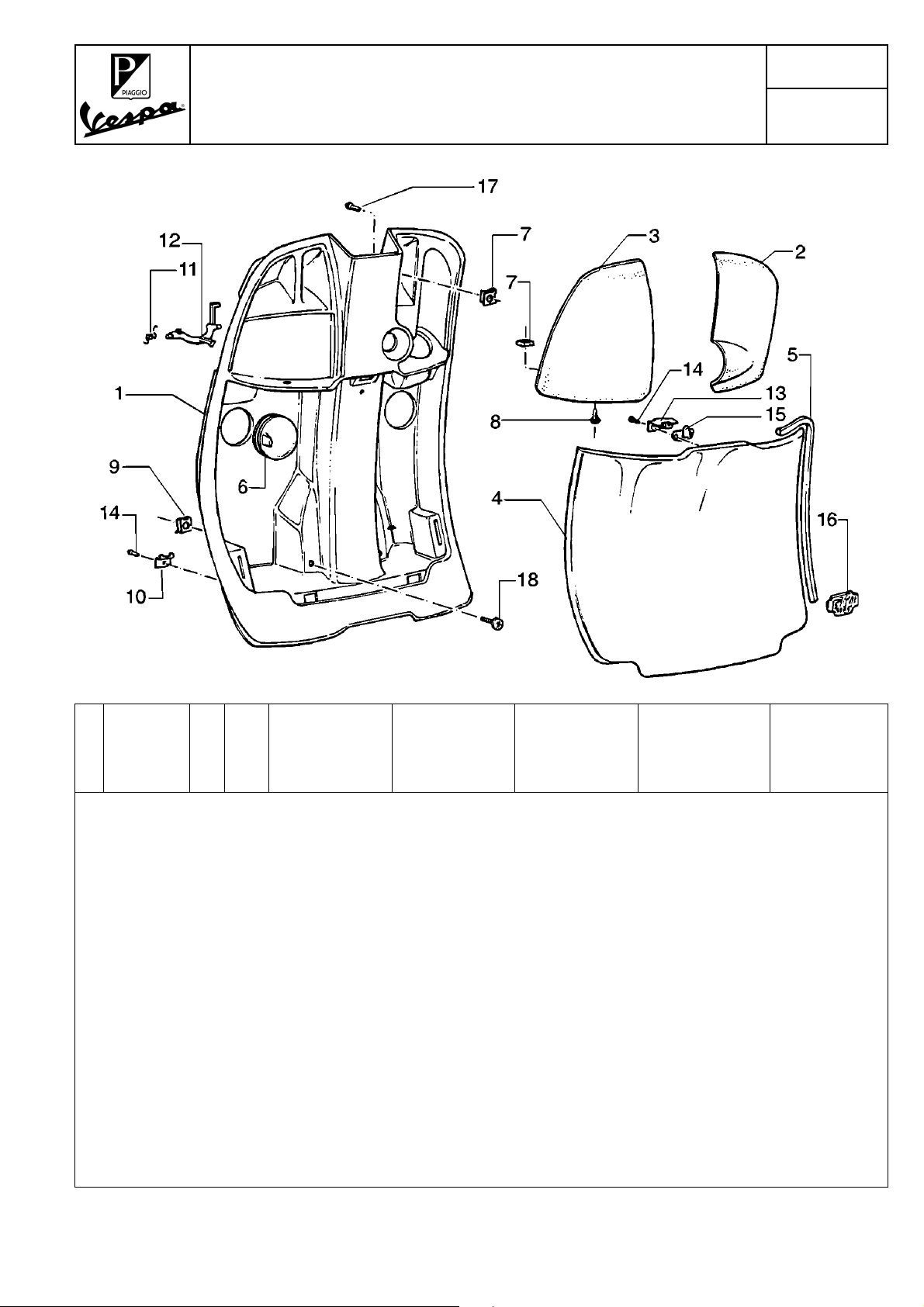

BAULETTO ANTERIORE COFFRE A L'AVANT FRONT GLOVE COMPARTMENT VORDERES GEPÄCKFACH MALETA DELANTERA

T. 21

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

3 57542500D6 1 BL-M.01 Portello Abattant Flap Klappe Registro 3 57542500M2 1 MR-M.01 Portello Abattant Flap Klappe Registro 4 8212005066 1 913 Portello Abattant Flap Klappe Registro 4 8212005090 1 94 Portello Abattant Flap Klappe Registro 4 8212005095 1 729 Portello Abattant Flap Klappe Registro 4 82120050B2 1 693 Portello Abattant Flap Klappe Registro 4 82120050C1 1 270 Portello Abattant Flap Klappe Registro 4 82120050D1 1 251 Portello Abattant Flap Klappe Registro 4 82120050R8 1 996 Portello Abattant Flap Klappe Registro 4 8212235 1 329 Portello Abattant Flap Klappe Registro 4 8212005018 1 208 Portello Abattant Flap Klappe Registro 4 82120050A7 1 686 Portello Abattant Flap Klappe Registro 4 82120050R7 1 894 Portello Abattant Flap Klappe Registro 4 82120000P1 1 521 Portello Abattant Flap Klappe Registro 4 8212005087 1 724 Portello Abattant Flap Klappe Registro 4 82120000VA 1 374 Portello Abattant Flap Klappe Registro 5 297 27 5 1 Guarnizione Joint Packing Dichtung Junta 6 294067 2 Tappo Bouchon Plug Verschluß Tapón 7 184142 4 Piastrina Plaquette Plate Plättchen Placa 8 25 9349 2 Vite Vis Screw Schraube Tornillo

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 50

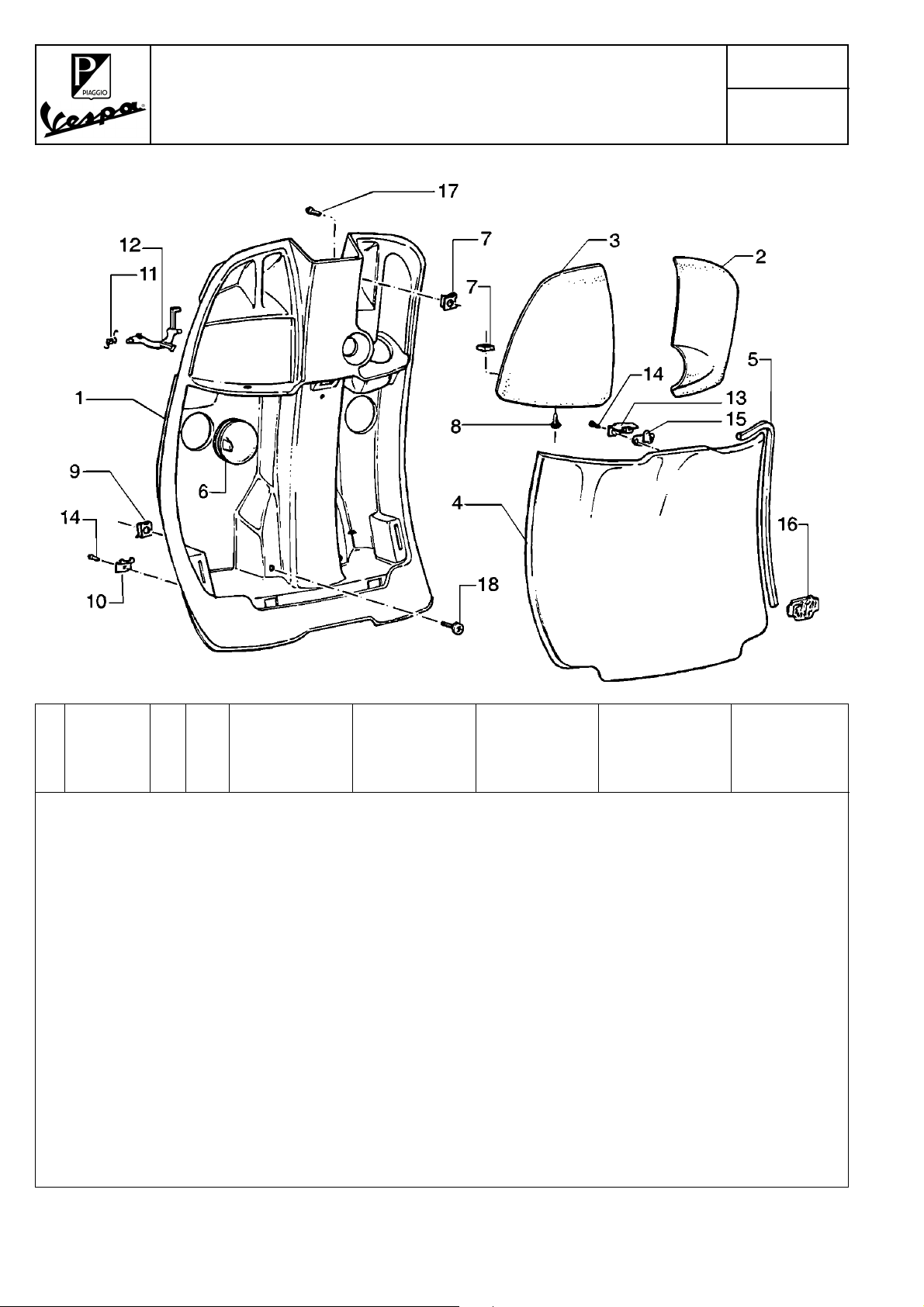

BAULETTO ANTERIORE COFFRE A L'AVANT FRONT GLOVE COMPARTMENT VORDERES GEPÄCKFACH MALETA DELANTERA

T. 21

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

9 254485 2 Piastrina Plaquette Plate Plättchen Placa 10 257614 1 Squadretta Equerre Bracket Halter Escuadrita 11 257617 1 Molla Ressort Spring Feder Muelle 12 295528 1 Gancio Crochet Hook Haken Gancho 13 252420 1 Squadretta Equerre Bracket Halter Escuadrita 14 26 8596 4 Vite Vis Screw Schraube Tornillo 15 573057 1 Molletta Ressort Spring Federklammer Muelle 16 576559 1 M.02 Targhetta Monogramme Name plate Plakette Letrero 16 57 7119 1 Targhetta Monogramme Name plate Plakette Letrero 17 25 8249 2 Vite Vis Screw Schraube Tornillo 18 575249 3 Vite Vis Screw Schraube Tornillo

Q.tà Q.té Q.ty M.ge Cant.

Nota

Note

Nota

Anm.

Nota

Denominazione Désignation Description Beschreibung Descripción

Page 51

SERBATOIO CARBURANTE RESERVOIR FUEL TANK KRAFTSTOFFTANK DEPOSITO CARBURANTE

T. 22

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 CM066902 1 Indicatore livello Jauge Level gauge Kraftstoffanzeige Indicador de nivel 2 258161 1 >145138 Guarnizione Joint Packing Dichtung Junta 3 013880 1 Rondella Rondelle Washer U.Scheibe Arandela 5 016406 2 Rondella Rondelle Washer U.Scheibe Arandela 6 015759 3 Vite Vis Screw Schraube Tornillo 7 CM001914 1 Fascetta Collier Clamp Schelle Abrazadera 8 CM007605 1 Tubo carburante Tuyau carburant Fuel pipe Benzinleitung Tubo combustible 9 CM001507 1 Tubo benzina Tuyau dessence Petrol tube Benzinschlauch Tubo gasolina 10 CM001901 1 Fascetta Collier Clamp Schelle Abrazadera 11 19686 8 1 Guarnizione Joint Packing Dichtung Junta 12 575320 1 Rubinetto Robinet Fuel tap Kraftstoffhahn. Grifo 13 57 7557 1 Fascetta Collier Clamp Schelle Abrazadera 14 576 875 1 Serbatoio Réservoir Tank Tank Deposito 15 254485 3 Piastrina Plaquette Plate Plättchen Placa 16 CM001215 2 Tubo Tuyau Tube Schlauch Tubo 17 258160 1 Guarnizione Joint Packing Dichtung Junta 18 25 9832 1 Tappo serb. Bouch.voy.h. Oil ins.pl. Tankverschluss Tapa d.ac. 19 57674 8 1 Valvola Volet de gaz Valve Ventil Válvula gas 20 CM001914 2 Fascetta Collier Clamp Schelle Abrazadera

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 52

PORTACASCO PORTE-CASQUE CASE HELMET SCHUTZHELMTRÄGER PORTA-CASCO

T. 23

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 574423 1 Portacasco Porte-casque Case-helmet Sturzhelmbehälter Porta-casco 2 57 3868 1 Tubo aspiraz. Canalisation aspiaration Air suction pipe Ansaugleitung Tubo de aspiración 3 29 8528 1 Soffietto Manchon Bellows Balg Fuelle 4 1099 60 1 Fascetta Collier Clamp Schelle Abrazadera 5 182302 1 Rivetto Rivet Rivet Niete Remache 6 25 9830 1 Vite Vis Screw Schraube Tornillo 7 25 9830 1 Vite Vis Screw Schraube Tornillo 8 290405 1 Basetta Support Bracket Halter Soporte 9 008080 2 Piastrina Plaquette Plate Plättchen Placa 10 576012 1 Scatola Boîte Box Gehäuse Caja 11 576017 1 Portello Abattant Flap Klappe Registro 12 25 9349 1 Vite Vis Screw Schraube Tornillo 13 184142 1 Piastrina Plaquette Plate Plättchen Placa 14 CM003801 1 Copertura Couvercle Cover Abdeckung Cubierta 15 25 9372 2 Vite Vis Screw Schraube Tornillo 16 254485 1 Piastrina Plaquette Plate Plättchen Placa

Q.tà Q.té Q.ty M.ge Cant.

Nota

Note

Nota

Anm.

Nota

Denominazione Désignation Description Beschreibung Descripción

Page 53

SERBATOIO OLIO RESERVOIR D'HUILE OIL TANK ÖLTANK DEPOSITO ACEITE

T. 24

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 25 9829 1 Tappo serb. Bouch.voy.h. Oil ins.pl. Tankverschluss Tapa d.ac. 2 29 85 73 1 Vaschetta Cuvette Float ch. Schwimmergehäuse Cuba 3 577929 1 Serbatoio Réservoir Tank Tank Deposito 4 015558 3 Vite Vis Screw Schraube Tornillo 5 57 7557 1 Fascetta Collier Clamp Schelle Abrazadera 6 19686 8 1 Guarnizione Joint Packing Dichtung Junta 7 574362 1 Raccordo Raccord Joint.p. Stutzen Racor 8 104296 1 Fascetta elastica Collier él. Spring clamp Federklammer Abrazadera elástica 9 29407 5 1 Indicatore livello Jauge Level gauge Kraftstoffanzeige Indicador de nivel 10 254485 2 Piastrina Plaquette Plate Plättchen Placa 11 013880 1 Rondella Rondelle Washer U.Scheibe Arandela 12 016406 1 Rondella Rondelle Washer U.Scheibe Arandela

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 54

SELLA SELLE SADDLE SATTEL SILLIN

T. 25

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 CM000903000N 1 N Sella Selle Saddle Sitzbank Sillín 1 CM0009030038 1 BL Sella Selle Saddle Sitzbank Sillín 1 CM0009030054 1 MR Sella Selle Saddle Sitzbank Sillín 1 CM0009040049 1 BE Sella Selle Saddle Sitzbank Sillín 2 573633 1 Portapacchi Porte-bagages Lugg. carrier Gepäckträger Porta-equipajes 3 015715 2 Vite Vis Screw Schraube Tornillo 4 25 9830 2 Vite Vis Screw Schraube Tornillo 5 577 545 1 Coperchio Couvercle Cover Deckel Tapa 6 016406 2 Rondella Rondelle Washer U.Scheibe Arandela 7 031092 2 Bullone Boulon Bolt Bolzen Tornillo 8 494511 1 Gr. serratura Ens.serrure Lock,assy Schloßsatz KIT cerradura 9 254485 1 Piastrina Plaquette Plate Plättchen Placa 10 494634 1 Gancio portaborsa Crochet porte-sac Hook for bag Taschenhaken Gancho porta-bolsa 11 015911 2 Vite Vis Screw Schraube Tornillo 12 296456 2 Tampone Silentbloc Buffer Puffer Silent-block 13 013880 2 Rondella Rondelle Washer U.Scheibe Arandela 14 25 9830 2 Vite Vis Screw Schraube Tornillo 15 494512 2 Tampone Silentbloc Buffer Puffer Silent-block

Q.tà Q.té Q.ty M.ge Cant.

Nota

Note

Nota

Anm.

Nota

Denominazione Désignation Description Beschreibung Descripción

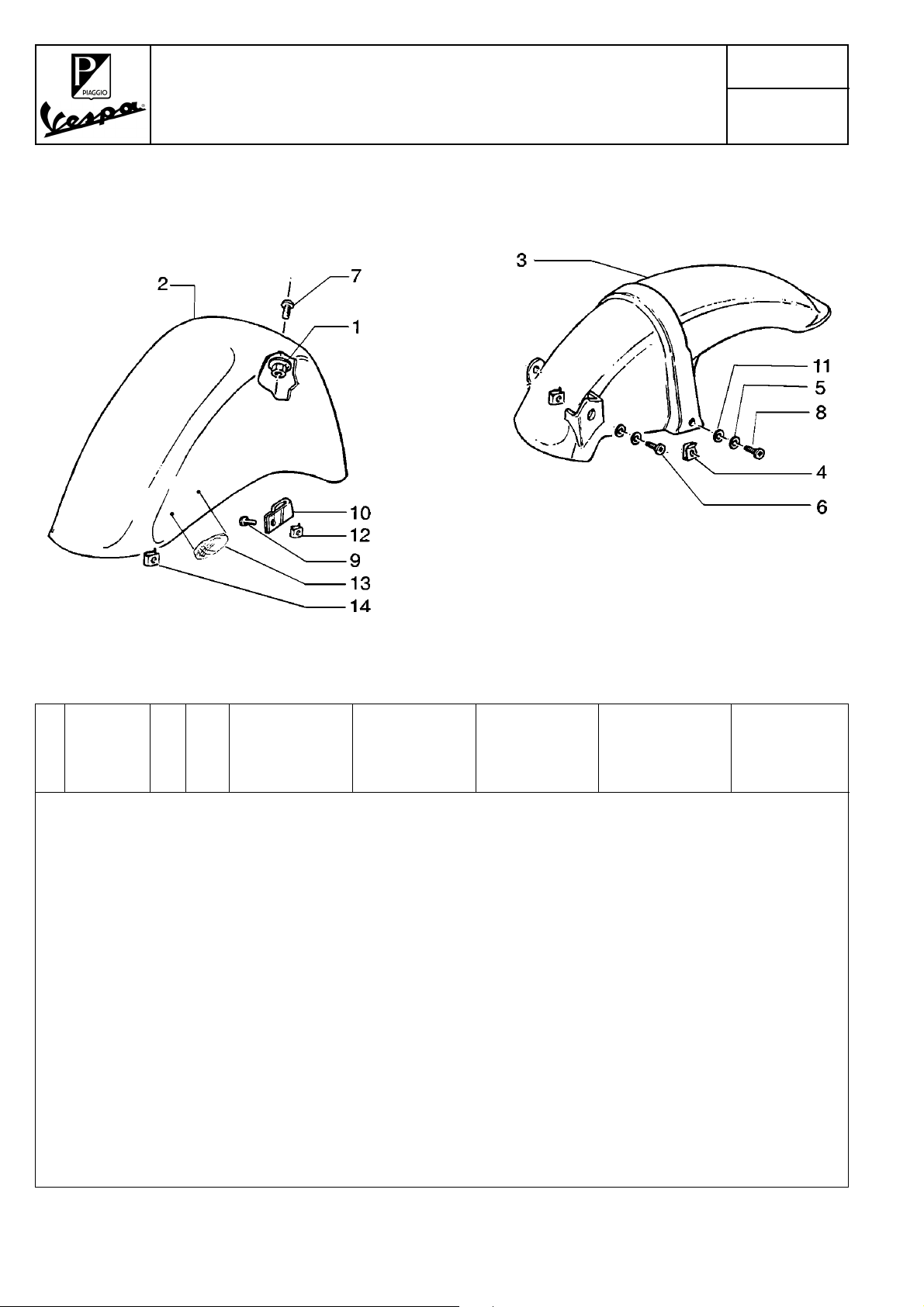

Page 55

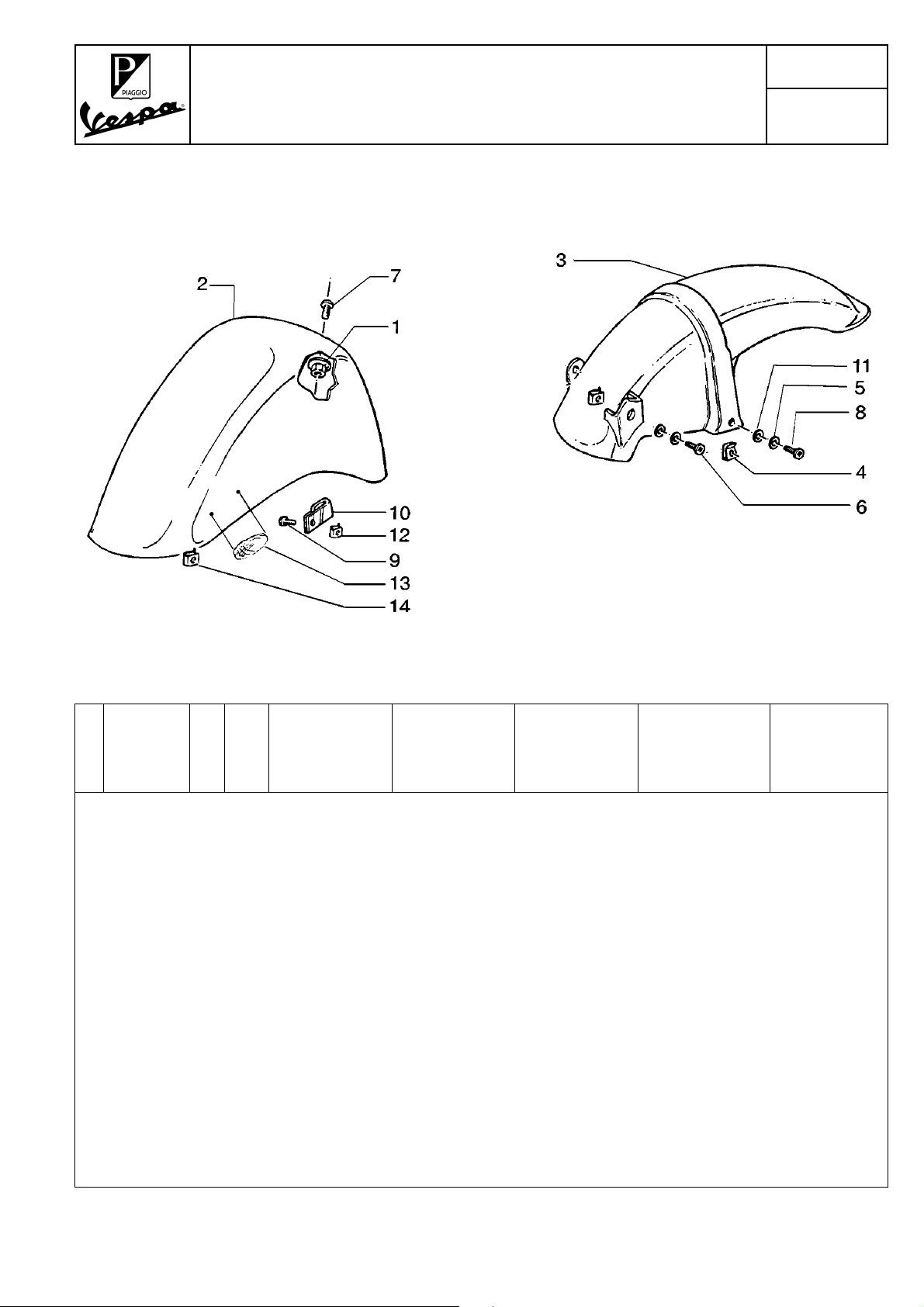

PARAFANGO ANT. E POST. GARDE BOUE AV. ET AR. FRONT REAR MUDGUARD VORDERKOTFLÜGEL - HINTERKOTFLÜGEL GUARDABARROS DEL. Y TRAS.

T. 26

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 288245 1 Dado Ecrou Nut Mutter Tuerca 2 8249005 1 GR Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 8249005066 1 913 Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 8249005090 1 94 Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 8249005095 1 729 Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 82490050B2 1 693 Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 82490050C1 1 270 Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 82490050D1 1 251 Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 82490050R8 1 996 Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 82490050V3 1 386 Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 8249235 1 329 Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 8249185 1 208 Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 82490050A7 1 686 Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 82490050R7 1 894 Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 82490000P1 1 521 Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 8249005087 1 724 Parafango Garde -boue Mudguard Kotflügel Guardabarros 2 82490000VA 1 374 Parafango Garde -boue Mudguard Kotflügel Guardabarros 3 57 5079 1 Parafango post. Garde-boue AR. Rear mudguard Hinterradkotflügel Guardabarros tras. 4 254485 2 Piastrina Plaquette Plate Plättchen Placa 5 012533 2 Rondella Rondelle Washer U.Scheibe Arandela

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 56

PARAFANGO ANT. E POST. GARDE BOUE AV. ET AR. FRONT REAR MUDGUARD VORDERKOTFLÜGEL - HINTERKOTFLÜGEL GUARDABARROS DEL. Y TRAS.

T. 26

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

6 575249 1 Vite Vis Screw Schraube Tornillo 7 575249 3 Vite Vis Screw Schraube Tornillo 8 27 7330 1 Vite Vis Screw Schraube Tornillo 9 015900 1 Vite Vis Screw Schraube Tornillo 10 562919 1 Fascetta Collier Clamp Schelle Abrazadera 11 003056 1 Rondella Rondelle Washer U.Scheibe Arandela 12 008080 1 Piastrina Plaquette Plate Plättchen Placa 13 58 40 84 1 DX Catadiottro Catadioptre Reflector Rückstrahler Catafaro 13 58 40 83 1 SX Catadiottro Catadioptre Reflector Rückstrahler Catafaro 14 181351 4 Piastrina Plaquette Plate Plättchen Placa

Q.tà Q.té Q.ty M.ge Cant.

Nota

Note

Nota

Anm.

Nota

Denominazione Désignation Description Beschreibung Descripción

Page 57

RALLE STERZO SIEGES DIRECTION STEERING BEARING BALL TRACKS LAGERRUNGEN STEUERROHR COJINETTES DE DIRECCION

T. 27

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 56002R 1 Gruppo ralle Gr. but. dir. Steering bearing assy. Steuersatz Gr. coj. de dir. 2 56003R 1 Gruppo ralle Gr. but. dir. Steering bearing assy. Steuersatz Gr. coj. de dir. 3 07702 4 1 B Gabbia a sfere Cage à billes Ball cage Kugelkäfig Jaula de bolas 3 564257 1 G Gabbia a sfere Cage à billes Ball cage Kugelkäfig Jaula de bolas 4 07702 3 1 B Gabbia a sfere Cage à billes Ball cage Kugelkäfig Jaula de bolas 4 564260 1 G Gabbia a sfere Cage à billes Ball cage Kugelkäfig Jaula de bolas 5 011109 1 Ghiera Douille Ring nut Gewindering Casquillo 6 58278 7 1 Rondella Rondelle Washer U.Scheibe Arandela

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 58

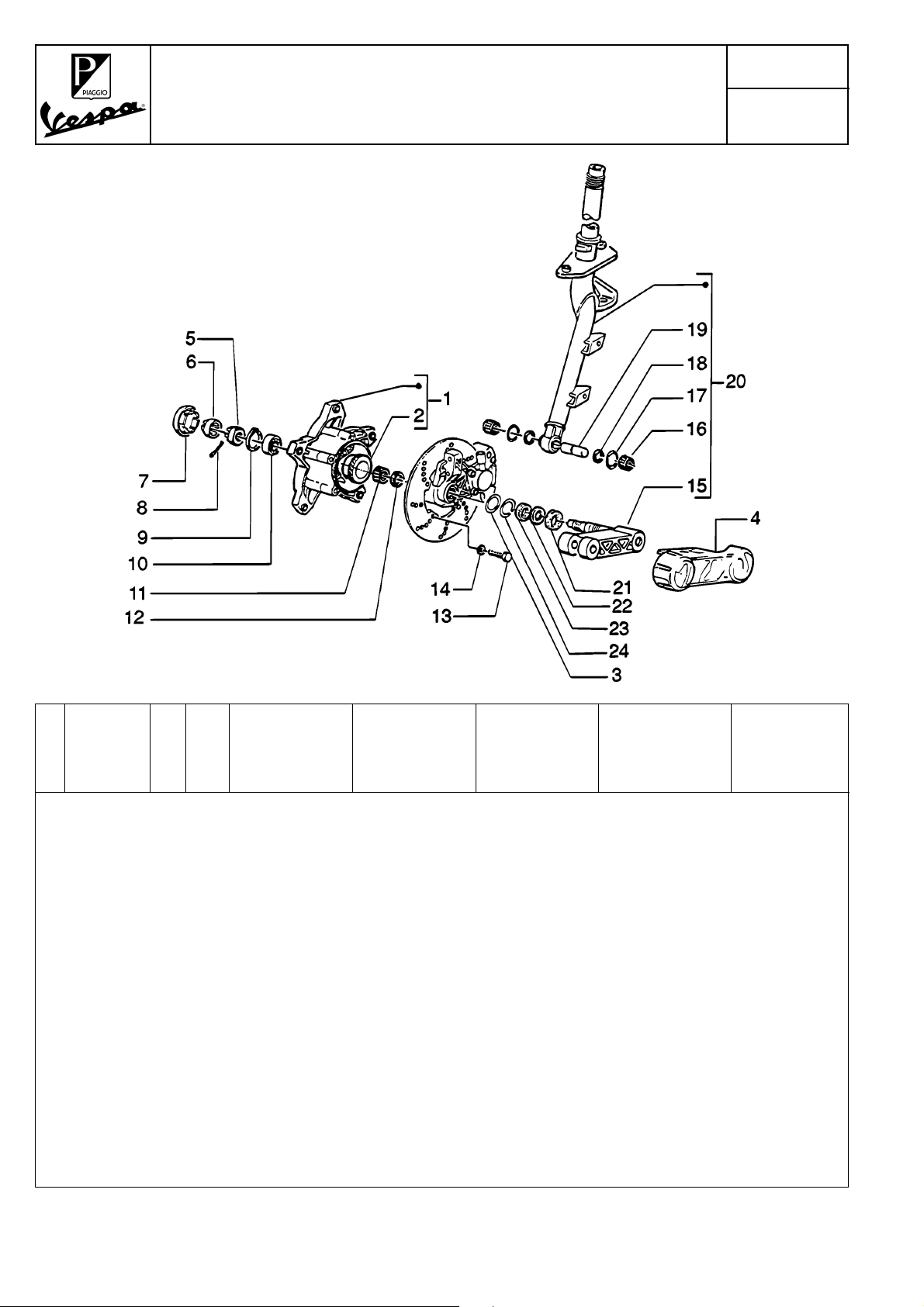

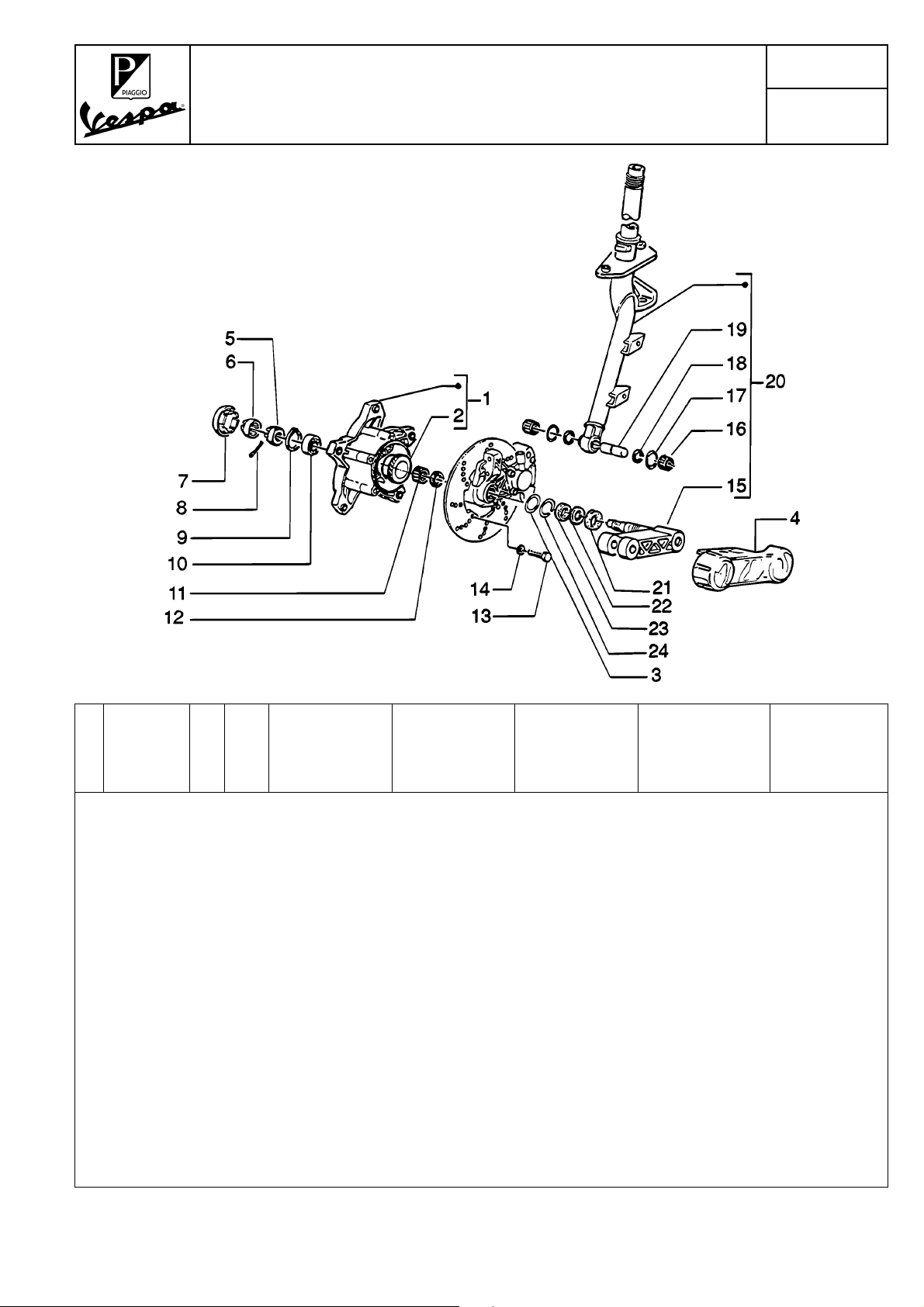

STERZO - FRENO A DISCO TUBE DE DIRECTION - FREIN À DISQUE STEERING COLUMN - DISC BRAKE STEUERROHR - SCHEIBENBREMSE TUBO DE DIRECCION - FRENO DE DISCO

T. 28

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 560284 1 Mozzo Moyeu Hub Nabe Buje 2 26781 8 1 Corona dentata Couronne dentée Ring gear Zahnrad Corona dentada 3 177414 1 Rondella Rondelle Washer U.Scheibe Arandela 4 561433 1 Protezione Protection Protection Schutzstück Protección 5 021114 1 Dado Ecrou Nut Mutter Tuerca 6 17 7609 1 Cappellotto Cache Cap Kappe Capuchón 7 182546 1 Tappo Bouchon Plug Verschluß Tapón 8 012789 1 Coppiglia Goupille Split pin Splint Grupilla 9 006635 1 Anello Circlips Ring Ring Anillo 10 177 610 1 Cuscinetto Roulement Bearing Lager Cojinete 11 17 7442 1 Astuccio Douille Drawn cap Büchse Casquillo 12 17 7443 1 Anello Circlips Ring Ring Anillo 13 271147 1 Vite Vis Screw Schraube Tornillo 14 006966 1 Rondella Rondelle W asher U.Scheibe Arandela 15 27 37115 1 Braccio sosp. Bras. de la susp. Suspension arm Schwingarm Brazo suspensión 16 13 7146 2 Astuccio Douille Drawn cap Büchse Casquillo 16 19 8513 2 M.02 Astuccio Douille Drawn cap Büchse Casquillo 17 006731 2 Guarnizione Joint Packing Dichtung Junta 18 119219 2 Anello ten. Joint spie Oil seal Dichtring Reten de ac. 19 17 7451 1 Spinotto Axe Pin Zapfen Eje

Q.tà Q.té Q.ty M.ge Cant.

Nota

Note

Nota

Anm.

Nota

Denominazione Désignation Description Beschreibung Descripción

Page 59

STERZO - FRENO A DISCO TUBE DE DIRECTION - FREIN À DISQUE STEERING COLUMN - DISC BRAKE STEUERROHR - SCHEIBENBREMSE TUBO DE DIRECCION - FRENO DE DISCO

T. 28

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

20 5649775 1 Tubo sterzo Tuyau de direction Steer.column Steuerrohr Tubo de dir. 21 17 7408 1 Anello Circlips Ring Ring Anillo 22 177445 1 Rondella Rondelle Washer U.Scheibe Arandela 23 17 7521 1 Anello Circlips Ring Ring Anillo 24 006422 1 Anello Circlips Ring Ring Anillo

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 60

PINZA FRENO A DISCO ETRIER FREIN A DISQUE DISC BRAKE CALIPER BREMSZANGE - SCHEIBE PINZA FRENO DE DISCO

T. 29

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 CM066101 1 Pinza freno Etrier de frein Caliper Bremszange Pinza del freno 2 49409 7 1 Kit pasticche freno Jeu plaquettes freins Brake pads kit Bremsklötze Juego pastillas freno 3 563246 1 Disco freno Disque frein Brake plate Bremscheibe Disco freno 4 17 749 4 1 Anello Circlips Ring Ring Anillo 5 17 7436 2 Astuccio Douille Drawn cap Büchse Casquillo 6 564053 1 M.02 Supporto Support Bracket Halter Soporte 6 560286 1 Supporto Support Bracket Halter Soporte 7 498849 1 Kit rev. pinza Kit révision etr. Kit caliper overh. Reparatursatz Bremszange Kit revis. pinza 8 006968 2 Rondella Rondelle Washer U.Scheibe Arandela 9 031120 2 Bullone Boulon Bolt Bolzen Tornillo 10 269118 1 Piastrina Plaquette Plate Plättchen Placa 11 016405 1 Rondella Rondelle Washer U.Scheibe Arandela 12 031058 1 Bulloncino Boulon Screw Bolzen Tornillo 13 266841 1 Tampone Silentbloc Buffer Puffer Silent-block 14 267518 1 Supporto Support Bracket Halter Soporte 15 26 7819 1 Rocchetto Pignon Pinion Ritzel Piñón 16 709047 2 Rondella Rondelle Washer U.Scheibe Arandela 17 003058 1 Rondella Rondelle W asher U.Scheibe Arandela 18 59 7150 2 Vite Vis Screw Schraube Tornillo 19 498850 1 Kit rev. pinza Kit révision etr. Kit caliper overh. Reparatursatz Bremszange Kit revis. pinza

Q.tà Q.té Q.ty M.ge Cant.

Nota

Note

Nota

Anm.

Nota

Denominazione Désignation Description Beschreibung Descripción

Page 61

COPERTURA AMMORTIZZATORE ANTERIORE COUVERTURE AMORTISSEUR AV. FRONT DAMPER COVER ABDECKUNG VORDERER STOßDÄMPFER CUBIERTA AMORTIGUADOR DELANTERO

T. 30

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 56072R 1 Ammortizzatore Amortisseur Damper Stoßdämpfer Amortiguador 2 562427 1 Piattello Disque Plate Platte Platillo 3 26 7837 1 Protezione Protection Protection Schutzstück Protección 4 27 4722 1 Molla Ressort Spring Feder Muelle 5 27249 2 1 Distanziale Entretoise S pacer Distanzstück Distanciador 6 561756 1 Ammortizzatore Amortisseur Damper Stoßdämpfer Amortiguador 7 8217 005 1 GR Copertura Couvercle Cover Abdeckung Cubierta 7 8217005066 1 913 Copertura Couvercle Cover Abdeckung Cubierta 7 8217005090 1 94 Copertura Couvercle Cover Abdeckung Cubierta 7 8217005095 1 729 Copertura Couvercle Cover Abdeckung Cubierta 7 82170050B2 1 693 Copertura Couvercle Cover Abdeckung Cubierta 7 82170050C1 1 270 Copertura Couvercle Cover Abdeckung Cubierta 7 82170050D1 1 251 Copertura Couvercle Cover Abdeckung Cubierta 7 82170050R8 1 996 Copertura Couvercle Cover Abdeckung Cubierta 7 8217 235 1 329 Copertura Couvercle Cover Abdeckung Cubierta 7 8217 185 1 208 Copertura Couvercle Cover Abdeckung Cubierta 7 82170050A7 1 686 Copertura Couvercle Cover Abdeckung Cubierta 7 82170050R7 1 894 Copertura Couvercle Cover Abdeckung Cubierta 7 82170000P1 1 521 Copertura Couvercle Cover Abdeckung Cubierta 7 8217005087 1 724 Copertura Couvercle Cover Abdeckung Cubierta

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 62

COPERTURA AMMORTIZZATORE ANTERIORE COUVERTURE AMORTISSEUR AV. FRONT DAMPER COVER ABDECKUNG VORDERER STOßDÄMPFER CUBIERTA AMORTIGUADOR DELANTERO

T. 30

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

7 82170000VA 1 374 Copertura Couvercle Cover Abdeckung Cubierta 8 575249 1 Vite Vis Screw Schraube Tornillo 9 14 9104 2 Vite Vis Screw Schraube Tornillo 10 016408 2 Rondella Rondelle W asher U.Scheibe Arandela 12 254485 1 Piastrina Plaquette Plate Plättchen Placa 13 216209 2 Tampone Silentbloc Buffer Puffer Silent-block 14 021210 1 Dado Ecrou Nut Mutter Tuerca 15 174088 1 Rondella Rondelle Washer U.Scheibe Arandela 16 012535 1 Rondella Rondelle Washer U.Scheibe Arandela 17 562305 1 Mensola Support Bracket Halter Soporte 18 031119 2 Bullone Boulon Bolt Bolzen Tornillo 19 016408 2 Rondella Rondelle W asher U.Scheibe Arandela 20 020108 2 Dado Ecrou Nut Mutter Tuerca 21 563872 1 Staffa Support Bracket Halterungo= Soporte

Q.tà Q.té Q.ty M.ge Cant.

Nota

Note

Nota

Anm.

Nota

Denominazione Désignation Description Beschreibung Descripción

Page 63

AMMORTIZZATORE POSTERIORE AMORTISSEUR AR. REAR DAMPER HINTERER STOßDAMPFER AMORTIGUADOR TRASERO

T. 31

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

5 178 14 9 1 Tampone inf. Silentbloc inf. Lower buffer Puffer u. Silent-block inf. 6 562960 1 Ammortizzatore post. Amortisseur AR. Rear damper Stoßdämpfer hinten Amortig. trasero 8 26 8158 1 Vite Vis Screw Schraube Tornillo 9 232108 1 Dado Ecrou Nut Mutter Tuerca 10 016626 1 Rondella Rondelle Washer U.Scheibe Arandela 11 178 15 0 1 Tampone sup. Silentbloc sup. Upper buffer Puffer o. Silent-block sup. 12 267038 1 Rondella Rondelle Washer U.Scheibe Arandela 13 016408 1 Rondella Rondelle Washer U.Scheibe Arandela 14 021108 1 Dado Ecrou Nut Mutter Tuerca

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 64

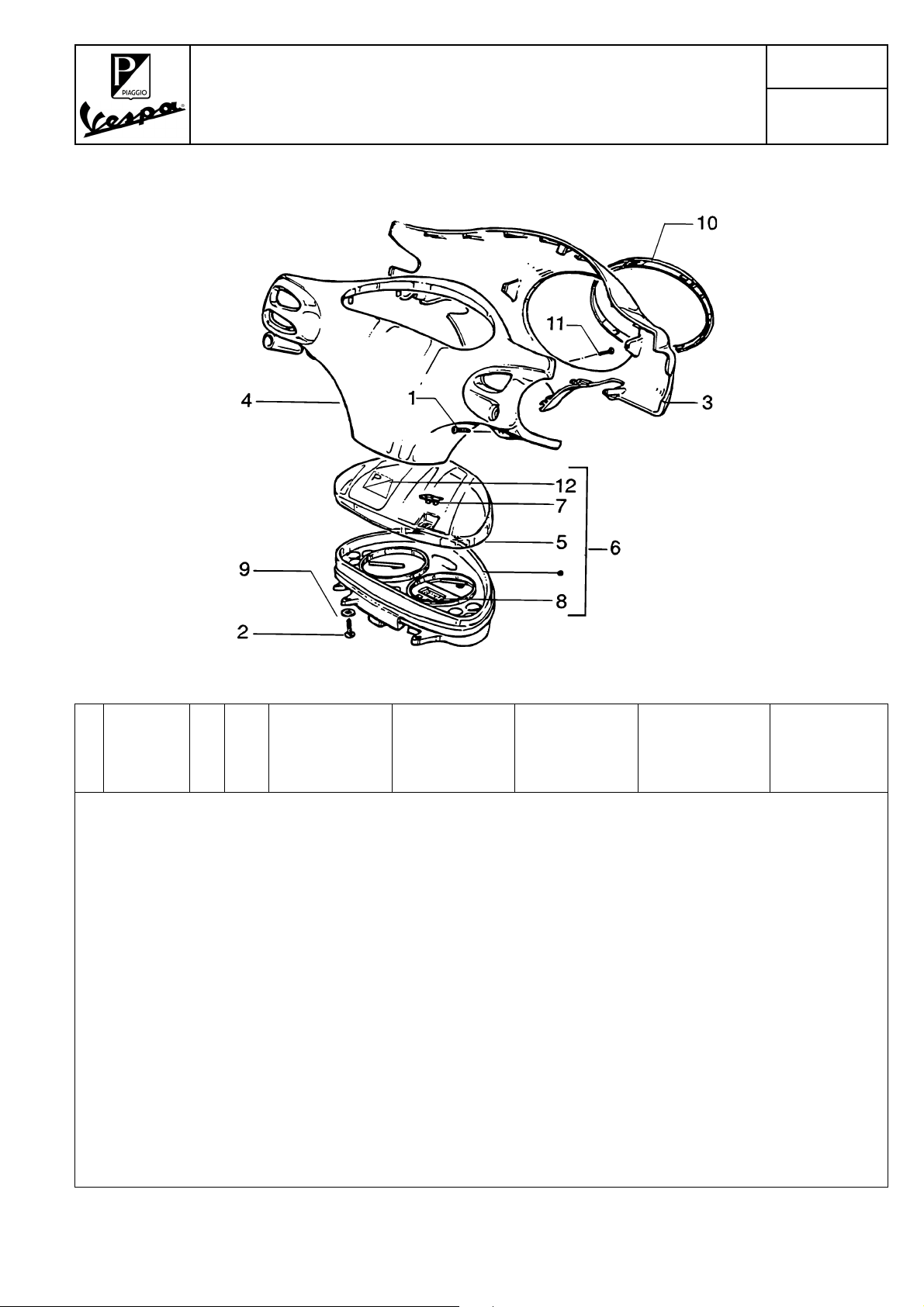

CONTACHILOMETRI - COPERCHI MANUBRIO COMPTEUR KILOMETRIQUE - COUVERCLE DU GUIDON SPEEDOMETERS KMS. - HANDLEBAR COVERS TACHOMETER - LENKERDECKEL CUENTAKM. - TAPAS MANILLAR

T. 32

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 25 8146 1 Vite Vis Screw Schraube Tornillo 2 26 7115 4 Vite Vis Screw Schraube Tornillo 3 4272005 1 GR Coprimanubrio ant. Cache direction AV. Front handlebars cover Lenkerdeckel vorderer Cubre manillar del. 3 4272005023 1 329 Coprimanubrio ant. Cache direction AV. Front handlebars cover Lenkerdeckel vorderer Cubre manillar del. 3 4272005090 1 94 Coprimanubrio ant. Cache direction AV. Front handlebars cover Lenkerdeckel vorderer Cubre manillar del. 3 4272005095 1 729 Coprimanubrio ant. Cache direction AV. Front handlebars cover Lenkerdeckel vorderer Cubre manillar del. 3 42720050B2 1 693 Coprimanubrio ant. Cache direction AV. Front handlebars cover Lenkerdeckel vorderer Cubre manillar del. 3 42720050C1 1 270 Coprimanubrio ant. Cache direction AV. Front handlebars cover Lenkerdeckel vorderer Cubre manillar del. 3 42720050D1 1 251 Coprimanubrio ant. Cache direction AV. Front handlebars cover Lenkerdeckel vorderer Cubre manillar del. 3 42720050R8 1 996 Coprimanubrio ant. Cache direction AV. Front handlebars cover Lenkerdeckel vorderer Cubre manillar del. 3 4272005018 1 208 Coprimanubrio ant. Cache direction AV. Front handlebars cover Lenkerdeckel vorderer Cubre manillar del. 3 42720050A7 1 686 Coprimanubrio ant. Cache direction AV. Front handlebars cover Lenkerdeckel vorderer Cubre manillar del. 3 42720050R7 1 894 Coprimanubrio ant. Cache direction AV. Front handlebars cover Lenkerdeckel vorderer Cubre manillar del. 3 42720000P1 1 521 Coprimanubrio ant. Cache direction AV. Front handlebars cover Lenkerdeckel vorderer Cubre manillar del. 3 4272005087 1 724 Coprimanubrio ant. Cache direction AV. Front handlebars cover Lenkerdeckel vorderer Cubre manillar del. 3 42720000VA 1 374 Coprimanubrio ant. Cache direction AV. Front handlebars cover Lenkerdeckel vorderer Cubre manillar del. 4 4274005 1 GR Coprimanubrio post. Cache direction AR. Rear handlebars cover Lenkerdeckel hinterer Cubre manillar tras. 4 4274005066 1 913 Coprimanubrio post. Cache direction AR. Rear handlebars cover Lenkerdeckel hinterer Cubre manillar tras. 4 42740050B2 1 693 Coprimanubrio post. Cache direction AR. Rear handlebars cover Lenkerdeckel hinterer Cubre manillar tras. 4 42740050C1 1 270 Coprimanubrio post. Cache direction AR. Rear handlebars cover Lenkerdeckel hinterer Cubre manillar tras.

Q.tà Q.té Q.ty M.ge Cant.

Nota

Note

Nota

Anm.

Nota

Denominazione Désignation Description Beschreibung Descripción

Page 65

CONTACHILOMETRI - COPERCHI MANUBRIO COMPTEUR KILOMETRIQUE - COUVERCLE DU GUIDON SPEEDOMETERS KMS. - HANDLEBAR COVERS TACHOMETER - LENKERDECKEL CUENTAKM. - TAPAS MANILLAR

T. 32

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

4 42740050D1 1 251 Coprimanubrio post. Cache direction AR. Rear handlebars cover Lenkerdeckel hinterer Cubre manillar tras. 4 42740050R8 1 996 Coprimanubrio post. Cache direction AR. Rear handlebars cover Lenkerdeckel hinterer Cubre manillar tras. 4 4274235 1 329 Coprimanubrio post. Cache direction AR. Rear handlebars cover Lenkerdeckel hinterer Cubre manillar tras. 4 427 4905 1 9 4 Coprimanubrio post. Cache direction AR. Rear handlebars cover Lenkerdeckel hinterer Cubre manillar tras. 4 4274000095 1 729 Coprimanubrio post. Cache direction AR. Rear handlebars cover Lenkerdeckel hinterer Cubre manillar tras. 4 427 4185 1 208 Coprimanubrio post. Cache direction AR. Rear handlebars cover Lenkerdeckel hinterer Cubre manillar tras. 4 42740050A7 1 686 Coprimanubrio post. Cache direction AR. Rear handlebars cover Lenkerdeckel hinterer Cubre manillar tras. 4 42740050R7 1 894 Coprimanubrio post. Cache direction AR. Rear handlebars cover Lenkerdeckel hinterer Cubre manillar tras. 4 42740000P1 1 521 Coprimanubrio post. Cache direction AR. Rear handlebars cover Lenkerdeckel hinterer Cubre manillar tras. 4 4274005087 1 724 Coprimanubrio post. Cache direction AR. Rear handlebars cover Lenkerdeckel hinterer Cubre manillar tras. 4 42740000VA 1 374 Coprimanubrio post. Cache direction AR. Rear handlebars cover Lenkerdeckel hinterer Cubre manillar tras. 5 494518 1 Coperchio contakm. Couvercle comp. kil. Speed. kms. cover Tachoglas Tapa cuentakm. 6 582441 1 Gruppo strumenti Groupe instr. Meter assy, combination Cockpitinstrumente 7 494519 1 Pulsante Poussoir Pushbutton Druckknopf Pulsador 8 494521 1 Orologio Horloge Watch Uhr Reloj 9 013769 4 Rondella Rondelle Washer U.Scheibe Arandela 10 560671 1 Cornice Encadrement Rim Ring Cerco 11 26 8139 1 Vite Vis Screw Schraube Tornillo 12 576521 1 Scudetto PIAGGIO Ecusson Piaggio Shield Piaggio Schild Piaggio Escudo Piaggio

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Tablero de instrumentos

Page 66

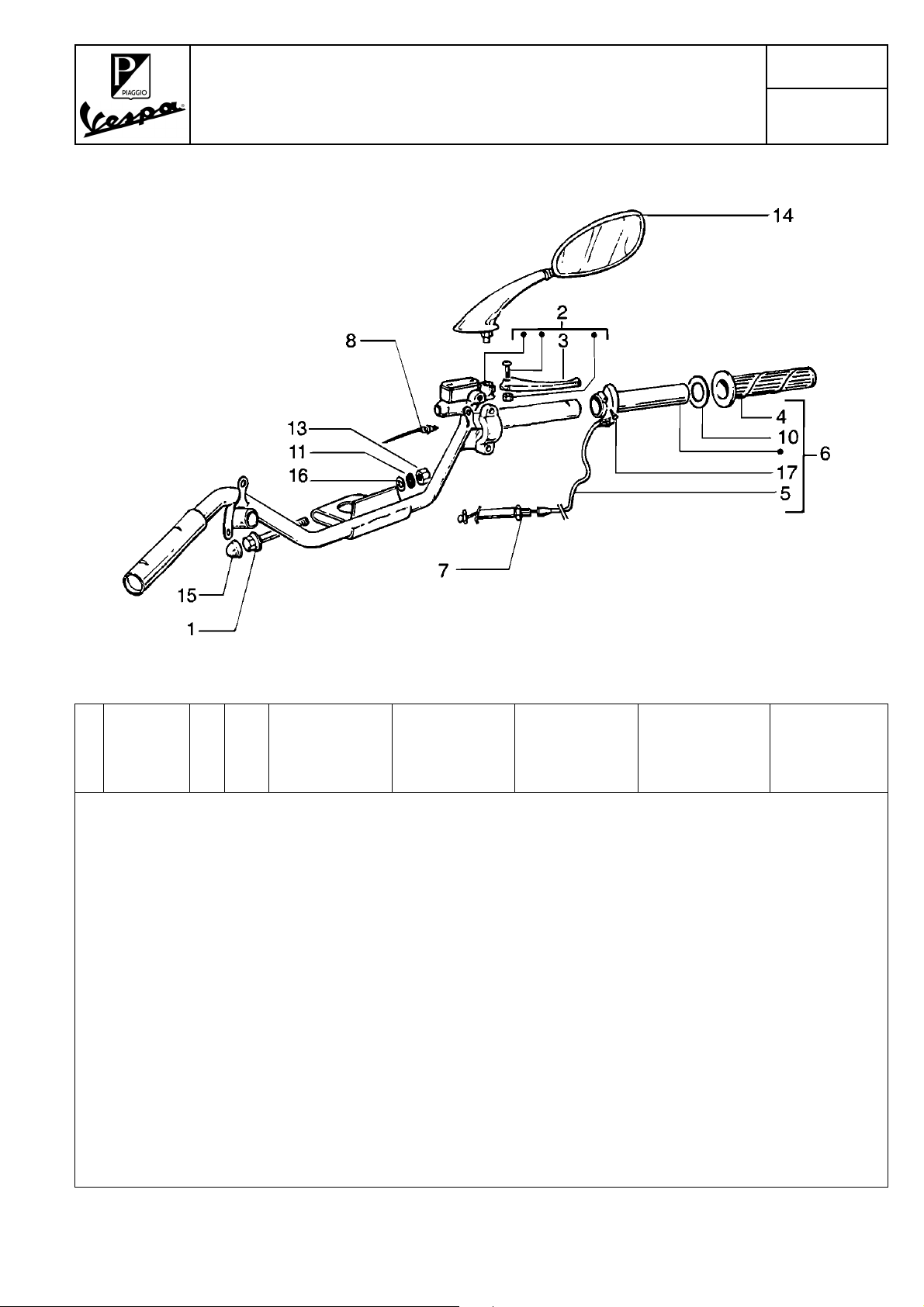

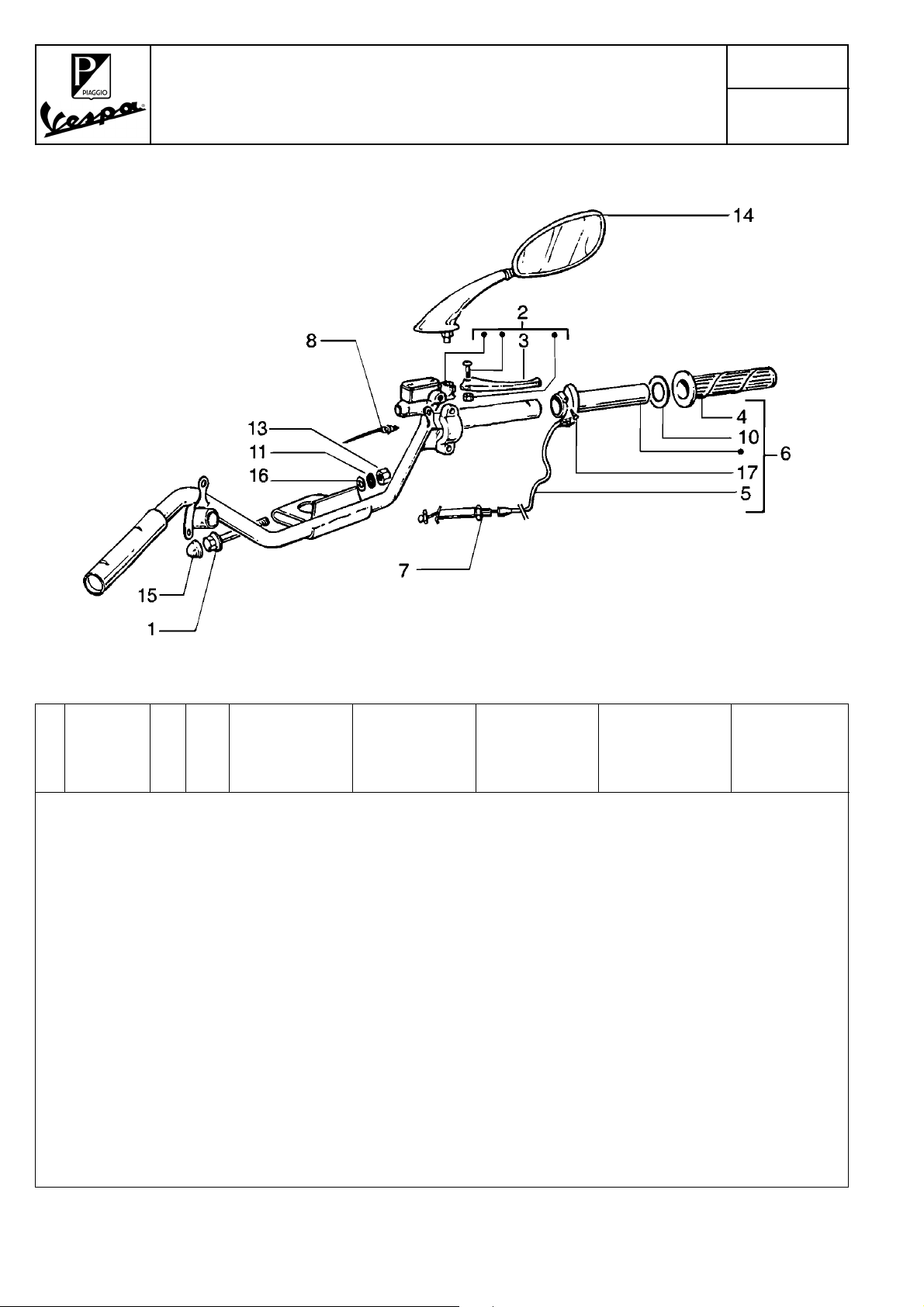

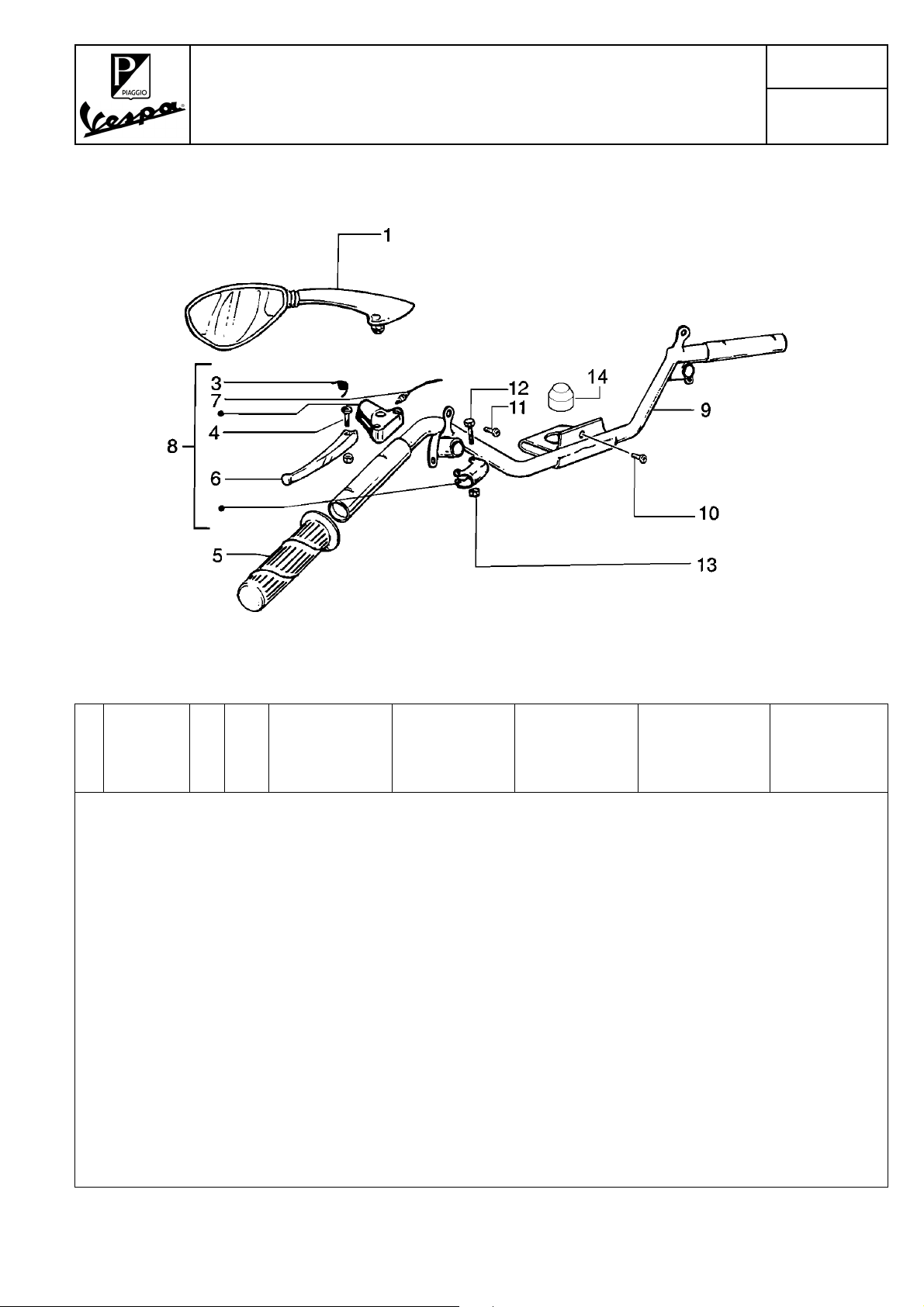

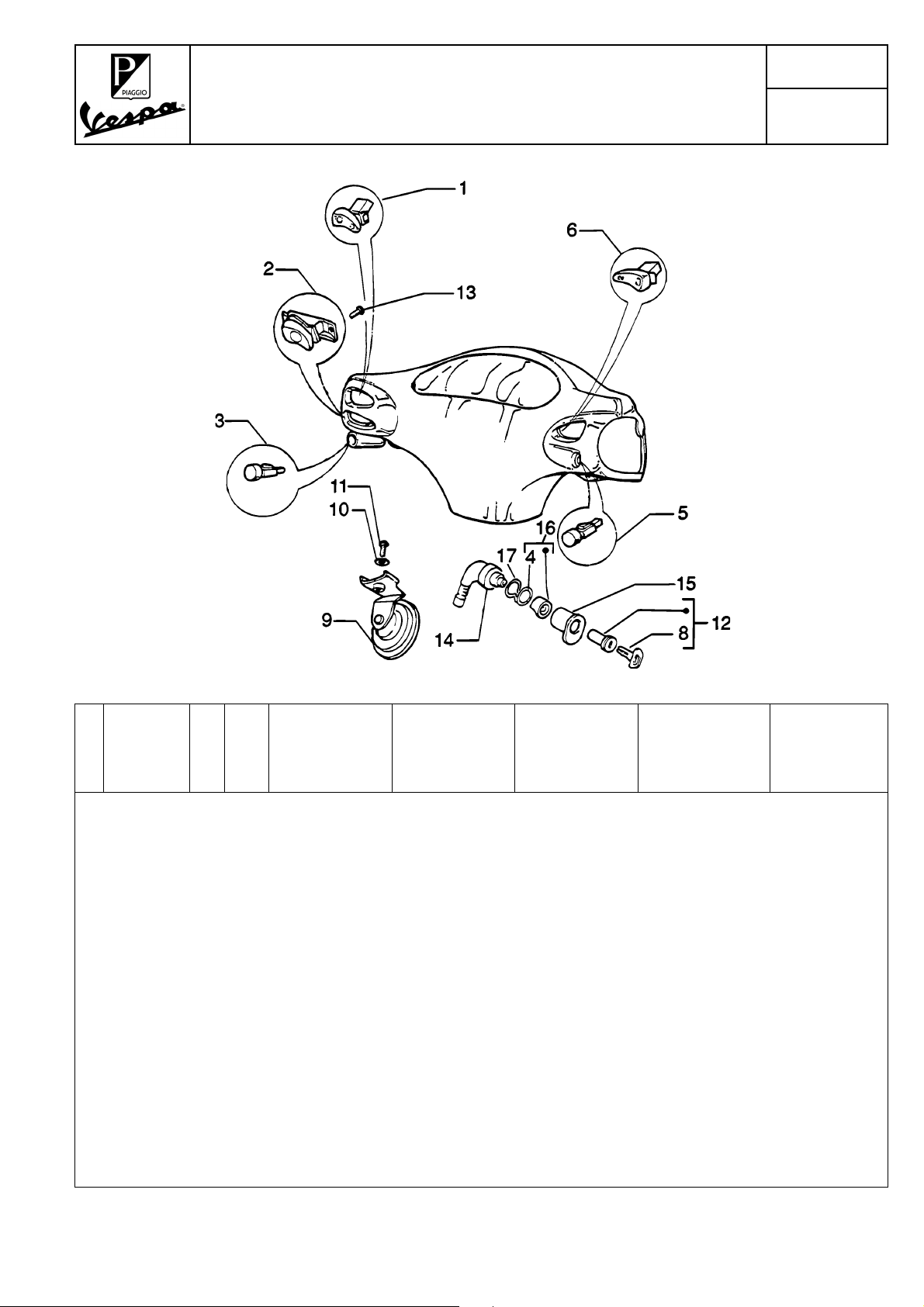

COMPONENTI DEL MANUBRIO PIECES COMPOSANT LE GUIDON HANDLEBARS COMPONENT PARTS LENKER BAUTEILE PIEZAS QUE COMPONEN EL MANILLAR

T. 33

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 CM0666010023 1 SX-329 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 CM0666010066 1 SX-913 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 CM0666010090 1 SX-94 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 CM0666010095 1 SX-729 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 CM06660100B2 1 SX-693 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 CM06660100C1 1 SX-270 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 CM06660100D1 1 SX-251 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 CM06660100R8 1 SX-996 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 CM0666010018 1 SX-208 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 CM06660100A7 1 SX-686 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 CM06660100R7 1 SX-894 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 CM06660100P1 1 SX-521 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 CM0666010087 1 S X-724 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 1 CM06660100VA 1 SX-374 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 3 26794 8 1 Molla sx. Ressort g. Spring, L.H. Feder Muelle izq. 4 265249 1 Vite Vis Screw Schraube Tornillo 5 560580 1 Manopola Poignée Grip Handgriff Puño 6 564642 1 Leva Levier Lever Hebel Palanca 7 58283 8 1 Interruttore stop Interrupteur stop Stop switch Stopschalter Interruptor stop 8 58 28 42 1 Manicotto Manchon Sleeve Muffe Manguito

Q.tà Q.té Q.ty M.ge Cant.

Nota

Note

Nota

Anm.

Nota

Denominazione Désignation Description Beschreibung Descripción

Page 67

COMPONENTI DEL MANUBRIO PIECES COMPOSANT LE GUIDON HANDLEBARS COMPONENT PARTS LENKER BAUTEILE PIEZAS QUE COMPONEN EL MANILLAR

T. 33

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

9 5817164 1 Manubrio Guidon Handlebars Lenker Manillar 10 00 8457 1 Vite Vis Screw Schraube Tornillo 11 25 8146 2 Vite Vis Screw Schraube Tornillo 12 030034 1 Vite Vis Screw Schraube Tornillo 13 440785 1 Dado Ecrou Nut Mutter Tuerca 14 58282 8 1 Collare di protezione Collier Clamp Schelle Abrazadera

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 68

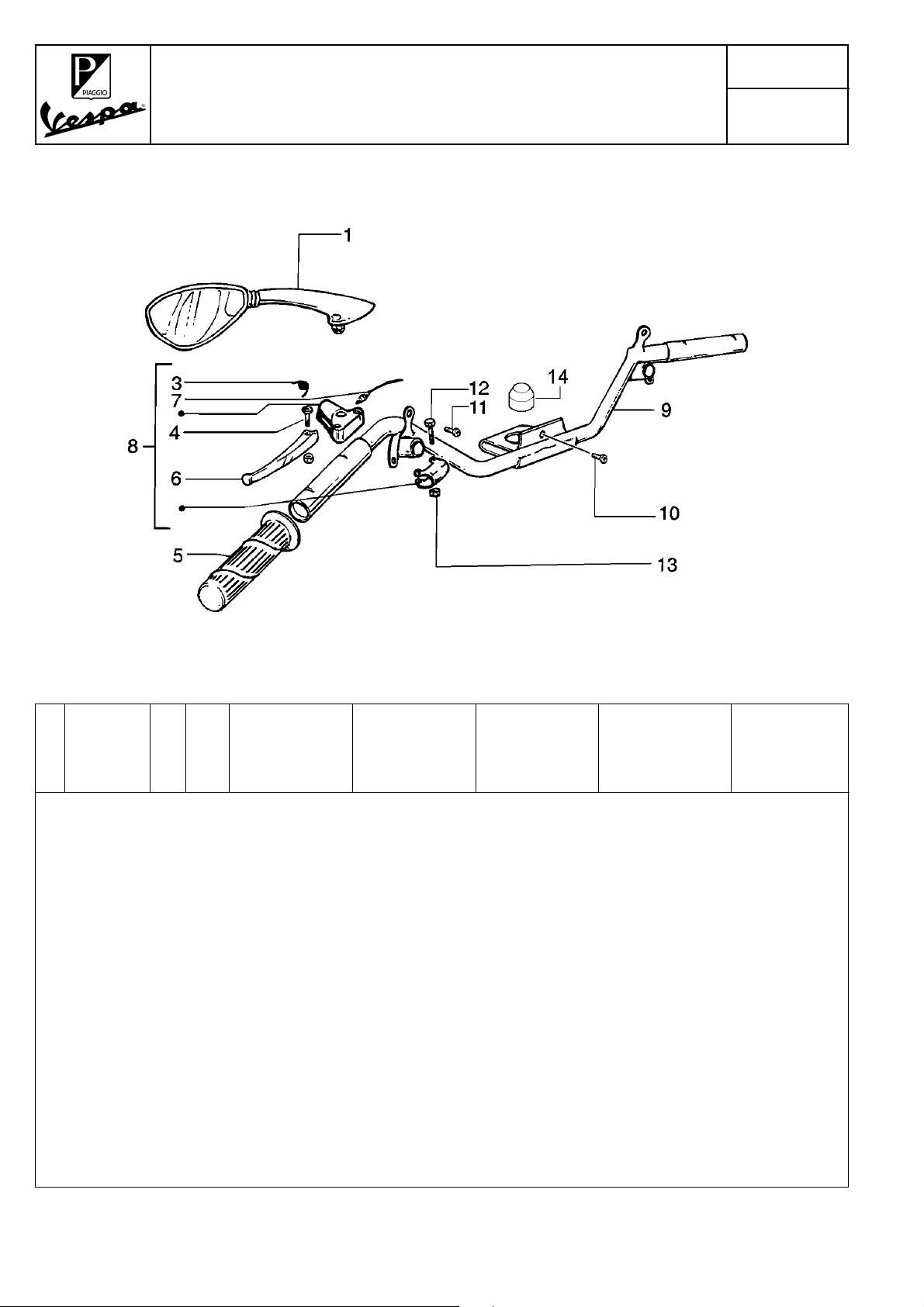

COMPONENTI DEL MANUBRIO PIECES COMPOSANT LE GUIDON HANDLEBARS COMPONENT PARTS LENKER BAUTEILE PIEZAS QUE COMPONEN EL MANILLAR

T. 34

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 223605 1 Bullone Boulon Bolt Bolzen Tornillo 2 59 7048 1 Pompa freno Maître cylindre Master cil. Hauptbremszylinder Bomba freno 3 49494 8 1 Leva freno Levier du frein Brake lever Bremshebel Palanca de freno 4 560582 1 Manopola dx. Poignée dr. Grip, R.H. Handgriff rechts Puño der. 5 582909 1 Trasmiss. com. gas sdopp. Tr. gaz. desd. Doub. throt. feed Gaszug gas Vernteil Tr. gas a desd. 6 CM060931 1 Manicotto Manchon Sleeve Muffe Manguito 7 269145 1 Vite reg. Vis Screw Schraube regelung Tornillo regulación 8 58283 8 1 Interruttore stop Interrupteur stop Stop switch Stopschalter Interruptor stop 10 562923 1 Rondella Rondelle W asher U.Scheibe Arandela 11 012535 1 Rondella Rondelle Washer U.Scheibe Arandela 13 015330 1 Dado Ecrou Nut Mutter Tuerca 14 CM0666020066 1 DX-913 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 14 CM0666020023 1 DX-329 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 14 CM0666020090 1 DX-94 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 14 CM0666020095 1 DX-729 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 14 CM06660200B2 1 DX-693 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 14 CM06660200D1 1 DX-251 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 14 CM06660200C1 1 DX-270 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 14 CM06660200R8 1 DX-996 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 14 CM0666020018 1 DX-208 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor

Q.tà Q.té Q.ty M.ge Cant.

Nota

Note

Nota

Anm.

Nota

Denominazione Désignation Description Beschreibung Descripción

Page 69

COMPONENTI DEL MANUBRIO PIECES COMPOSANT LE GUIDON HANDLEBARS COMPONENT PARTS LENKER BAUTEILE PIEZAS QUE COMPONEN EL MANILLAR

T. 34

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

14 CM06660200A7 1 DX-686 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 14 CM06660200R7 1 DX-894 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 14 CM06660200P1 1 DX-521 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 14 CM0666020087 1 DX-724 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 14 CM06660200VA 1 DX-374 Specchietto Rétroviseur Driving mirror Rückspiegel Retrovisor 15 128009 1 Capsula Capsule Cap Hülse Cápsula 16 178790 1 Rondella Rondelle Washer U.Scheibe Arandela 17 123394 1 Vite buss. Vis Screw Schraube Tornillo

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 70

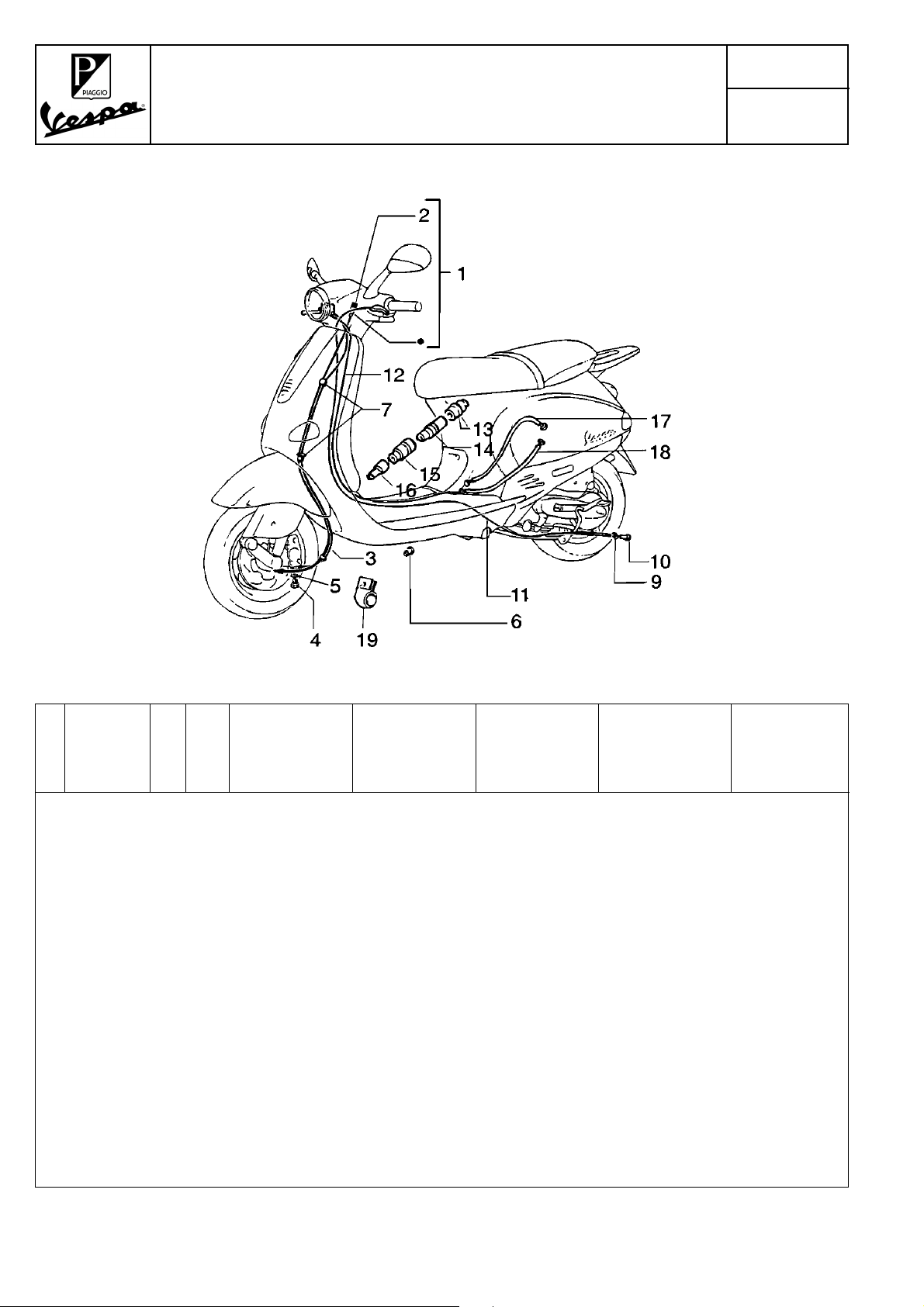

TRASMISSIONI TRANSMISSIONS TRANSMISSIONS BOWDENZÜGE TRANSMISIONES

T. 35

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 5816 93 1 Trasmissione contakm Transmission compteur km. Speedom. transmiss. Tachowelle Transmisión cuenta km.

561806 1 Cavo Câble Cable Kabel Cable

2 3 56 38 86 1 Tubazione Tuyau Piping Schlauch Tubo 4 265451 1 Vite Vis Screw Schraube Tornillo 5 12792 7 2 Guarnizione Joint Packing Dichtung Junta 6 26 8172 1 Molletta Ressort Spring Federklammer Muelle 7 1099 60 2 Fascetta Collier Clamp Schelle Abrazadera 9 17 9640 1 Perno Pivot Pin Zapfen Perno 10 270310 1 Registro fr. Vis régl. frein Brake adj. screw Bremseinstellschr. Tornillo reg. freno 11 562424 1 Trasmissione freno Transmission frein Brake transmiss. Bremsseil Transmisión freno 12 581883 1 Trasmiss. com. gas sdopp. Tr. gaz. desd. Doub. throt. feed Gaszug gas Vernteil Tr. gas a desd. 13 27 1977 1 Protezione Protection Protection Schutzstück Protección 14 269571 1 Sdoppiatore Dedoublateur Splitter Verteiler Desdoblador 15 27 1976 1 Protezione Protection Protection Schutzstück Protección 16 26 9572 1 Collarino Collier Clamp Schelle Collar 17 582908 1 Trasmissione gas Transmission gaz Throttle transmiss. Gaszug Transmisión gas 18 562408 1 Trasm. sdopp. miscel. Tr. désd. mel. Doub. mixer trans. Gaszug Verteil/Ölpumpe Trasm. desd. mezcl. 19 563872 1 Staffa Support Bracket Halterung Soporte

Q.tà Q.té Q.ty M.ge Cant.

Nota

Note

Nota

Anm.

Nota

Denominazione Désignation Description Beschreibung Descripción

Page 71

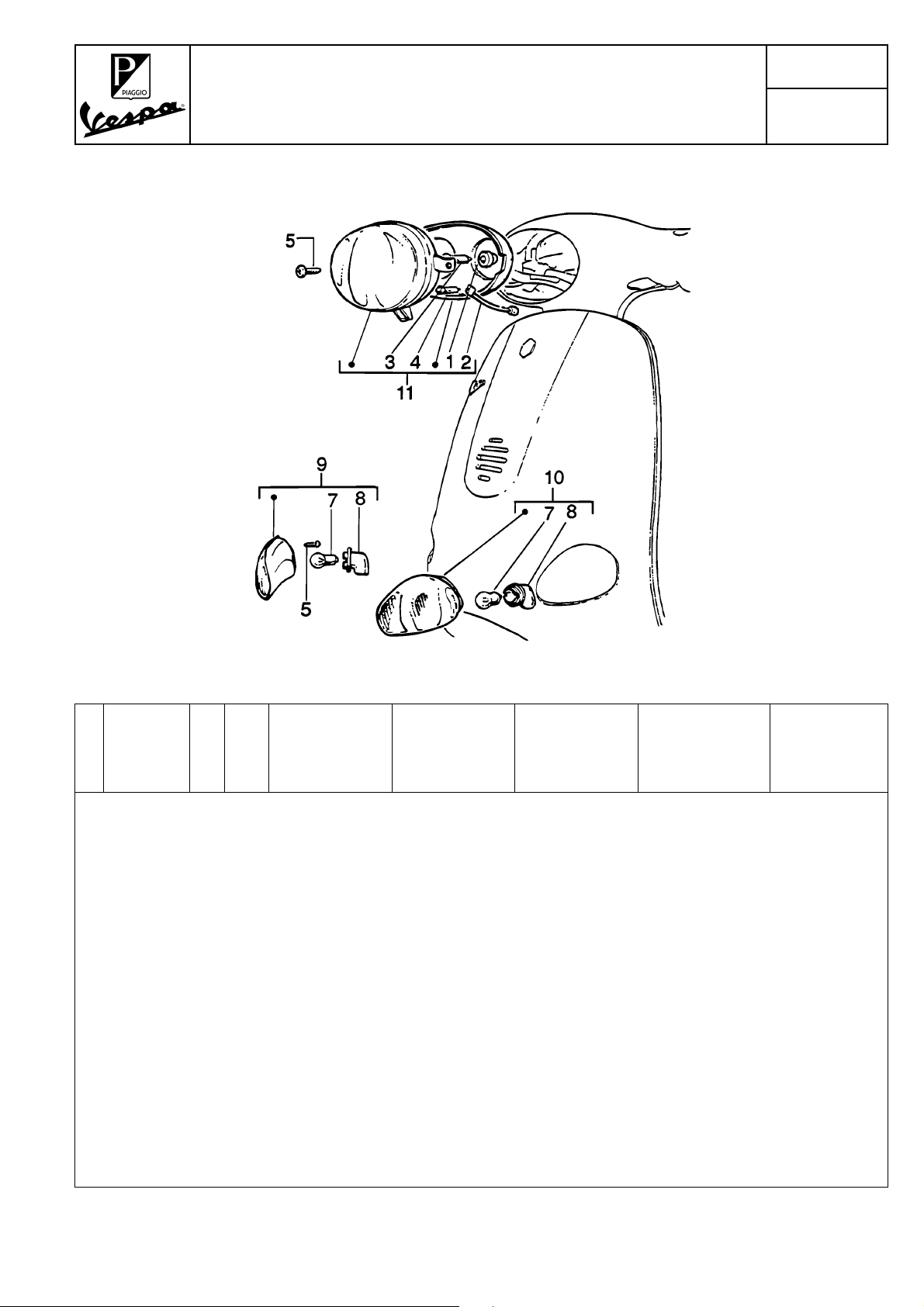

PROIETTORE PROJECTEUR HEADLAMP SCHEINWERFER FARO

T. 36

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 293880 1 Portalampada Porte-ampoule Bulb socket Lampenhalter. Porta-lámp. 2 294112 1 Portalampada Porte-ampoule Bulb socket Lampenhalter. Porta-lámp. 3 219528 1 12V-35/35W Lampada Ampoule Bulb Lampe Bombilla 4 292022 1 12V-5W Lampada Ampoule Bulb Lampe Bombilla 5 26 7115 4 Vite Vis Screw Schraube Tornillo 7 181746 2 12V-10W Lampada Ampoule Bulb Lampe Bombilla 8 250521 2 Portalampada Porte-ampoule Bulb socket Lampenhalter. Porta-lámp. 9 583630 1 DX Indicatore ant. Clignotant AV. Fr. turn sig.lamp Blinkleuchte vorne Intermitente 10 583629 1 SX Indicatore ant. Clignotant AV. Fr. turn sig.lamp Blinkleuchte vorne Intermitente 11 581107 1 Proiettore Projecteur Headlamp Scheinwerfer Faro

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 72

PROTEZIONE POSTERIORE PROTECTION POSTÉRIEURE REAR GUARD HINTERE ABDECKUNG PROTECCIÓN TRASERA

T. 37

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 5736405 1 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 5736405023 1 329 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 5736405066 1 913 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 5736405090 1 94 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 5736405095 1 729 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 57364050B2 1 693 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 57364050C1 1 270 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 57364050D1 1 251 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 57364050R8 1 996 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 5736405018 1 208 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 57364050A7 1 686 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 57364050R7 1 894 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 57364000P1 1 521 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 5736405087 1 724 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 1 57364000VA 1 374 Protezione post. Prot. AR. Rear protection Schutz hinten Protección tras. 6 265809 2 Vite Vis Screw Schraube Tornillo 7 25 9349 2 Vite Vis Screw Schraube Tornillo 8 008080 2 Piastrina Plaquette Plate Plättchen Placa 9 288245 2 Dado Ecrou Nut Mutter Tuerca 10 003056 2 Rondella Rondelle Washer U.Scheibe Arandela

Q.tà Q.té Q.ty M.ge Cant.

Nota

Note

Nota

Anm.

Nota

Denominazione Désignation Description Beschreibung Descripción

Page 73

PROTEZIONE POSTERIORE PROTECTION POSTÉRIEURE REAR GUARD HINTERE ABDECKUNG PROTECCIÓN TRASERA

T. 37

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

11 5826914 1 Portatarga Porte-plaque Plate holder Kennzeichenträger Porta matr. 12 01 8591 3 Vite Vis Screw Schraube Tornillo 13 013763 3 Rondella Rondelle Washer U.Scheibe Arandela 14 016404 3 Rondella Rondelle Washer U.Scheibe Arandela 15 020104 3 Dado Ecrou Nut Mutter Tuerca 16 29 48 35 1 Trasparente Transparent Glass Kappe Transparente 17 577545 1 Coperchietto Couvercle Cover Deckel Tapa 18 582058 2 Catadiottro Catadioptre Reflector Rückstrahler Catafaro 19 582368 1 Coperchietto Couvercle Cover Deckel Tapa

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 74

FANALINO POSTERIORE FEU A.R. REAR TAIL LAMP HINTERRAD SCHLUßLEUCHTE PILOTO

T. 38

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 583631 1 SX Indicatore dir. Clignotant Turn signal lamp Blinkleuchte Intermitente 2 181746 2 12V-10W Lampada Ampoule Bulb Lampe Bombilla 3 583632 1 DX Indicatore dir. Clignotant Turn signal lamp Blinkleuchte Intermitente 4 58 28 77 1 Trasparente Transparent Glass Kappe Transparente 5 129953 1 12V-5/21W Lampada Ampoule Bulb Lampe Bombilla 6 267166 2 Piastrina Plaquette Plate Plättchen Placa 7 015729 2 Vite Vis Screw Schraube Tornillo 8 581115 1 Fanale post. Feu AR. Tail lamp Rückleuchte Piloto 9 250522 2 Cappuccio Cache Cap Kappe Capuchón 10 013769 2 Rondella Rondelle Washer U.Scheibe Arandela 11 01 59 96 2 Vite Vis Screw Schraube Tornillo 12 250521 2 Portalampada Porte-ampoule Bulb socket Lampenhalter. Porta-lámp. 13 00 8372 2 Vite Vis Screw Schraube Tornillo

Q.tà Q.té Q.ty M.ge Cant.

Nota

Note

Nota

Anm.

Nota

Denominazione Désignation Description Beschreibung Descripción

Page 75

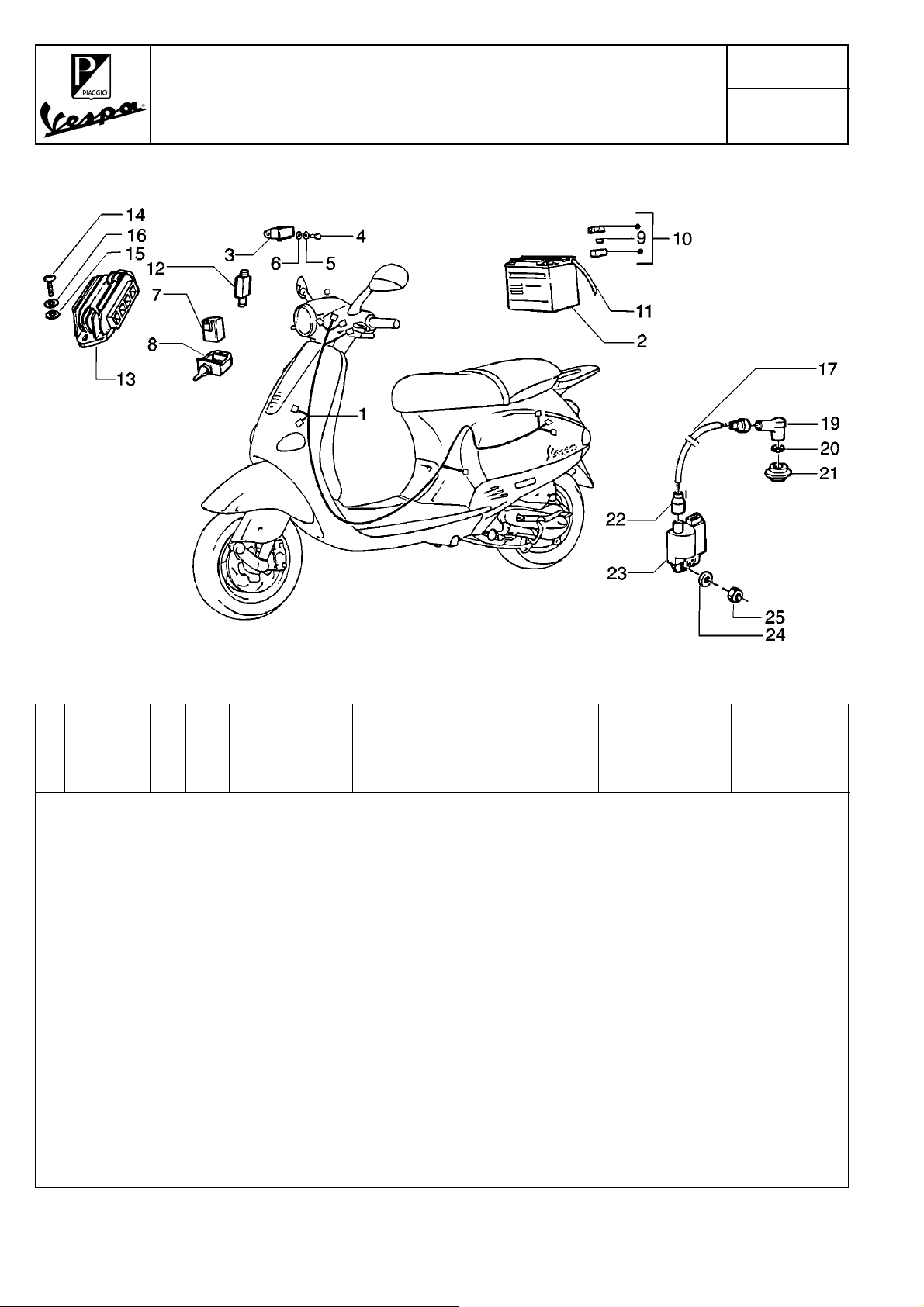

DISPOSITIVI ELETTRICI DISPOSITIFS ELECTRIQUES ELECTRICAL DEVICE ELEKTRISCHE AUSRÜSTUNG DISPOSITIVOS ELECTRICOS

T. 39

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 29487 7 1 Deviatore luci Inverseur code/phare Headlight selector Umschalter Fernlicht/Fahrlicht Desviador luz 2 581109 1 Commutatore Commutateur Switch Schalter Conmutador 3 293550 1 Pulsante claxon Poussoir pour avertisseur Horn button Hupendruckknopf Botón claxon 4 298838 1 Molletta arresto Ressort darrêt Spring Drahtspannfeder Muelle parada 5 293549 1 Pulsante avv.to Pouss. démarr. Starting button Starterknopf Botón arranque 6 581079 1 8 57 3960 1 Sbozzato Clef éblanché Key blank Schlüsselrohling Llave semiacabada 9 58003R 1 Claxon Avertisseur sonore Horn Hupe Claxon 10 016406 1 Rondella Rondelle Washer U.Scheibe Arandela 11 434541 1 Vite Vis Screw Schraube Tornillo 12 57390 5 1 2CIL Gr. Cilindretti GR. Cylindres Cylinder set Bausatz schloßzylinder Grupo cilindros 13 25 8403 1 Vite Vis Screw Schraube Tornillo 14 580621 1 Commutatore a chiave Commutateur à clef Key operated switch Zündschalter 15 29858 1 1 Corpo serratura Corps serrure Lock body Schloßaufnahme Cuerpo cerradura 16 298903 1 Blocchetto Bloc Block Schloßriegel Bloque 17 253937 1 Molletta arresto Ressort darrêt Spring Drahtspannfeder Muelle parada

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Interruttore arresto motore Interrupteur arrêt moteur Switch for engine cut-out Schalter für Motorabstellung Interruptor parada motor

Conmutador de llave

Page 76

DISPOSITIVI ELETTRICI DISPOSITIFS ELECTRIQUES ELECTRICAL DEVICE ELEKTRISCHE AUSRÜSTUNG DISPOSITIVOS ELECTRICOS

T. 40

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 583029 1 Gruppo cavetti Faisceau de câbles Cable harness Kabelbaum Grupo de cables 2 294816 1 3 583337 1 12V-80A Teleruttore Relais Rem. control switch Fernschalter Telerruptor 4 015558 1 Vite Vis Screw Schraube Tornillo 5 016406 1 Rondella Rondelle Washer U.Scheibe Arandela 6 003056 1 Rondella Rondelle Washer U.Scheibe Arandela 7 580659 1 Dispositivo lampegg. Disp. comm. clignot. Unit turn signal lamps Blinkgeber Disp. intermitentes 8 291017 1 Supporto el. Support Bracket Elastischer Halter Soporte elástico 9 252945 1 7,5A Fusibile Fusible Fuse Sicherung Fusible 10 290402 1 Portafusibile Porte fus. Fuse holder Sicherungshalter Porta fusible 11 58007 5 1 Tubo sfiato Tuyau réniflard Breather tube Entlüftungsleitung Tubo respiradero 12 294163 1 Diodo Diode Diode Diode Diodo 13 82587R 1 Regolatore Régulateur Regulator Regler Regulador 14 015558 2 Vite Vis Screw Schraube Tornillo 15 003056 2 Rondella Rondelle Washer U.Scheibe Arandela 16 016406 2 Rondella Rondelle Washer U.Scheibe Arandela 17 080341 1 MT Cavo a.t. Câble H.T. H.T. cable Zündkabel Cable A.T. 19 825187 1 Cappuccio sch. Anti - Parasite Screened cap Zündkerzenstecker Capuch. blind. 20 114164 1 Passacavo Passe-câble Grommet Kabeldurchgang Pasacables 21 28 8633 1 Collare Collier Clamp Schelle Abrazadera

Q.tà Q.té Q.ty M.ge Cant.

12V-4AH-ERM

Nota

Note

Nota

Anm.

Nota

Denominazione Désignation Description Beschreibung Descripción

Batteria Batterie Battery Batterie Bateria

Page 77

DISPOSITIVI ELETTRICI DISPOSITIFS ELECTRIQUES ELECTRICAL DEVICE ELEKTRISCHE AUSRÜSTUNG DISPOSITIVOS ELECTRICOS

T. 40

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

22 231571 1 Cappuccio Cache Cap Kappe Capuchón 23 29 21945 1 Bobina a.t. Bobine H.T. H.T. coil Zündspule Bobina A.T. 24 016686 1 Rondella Rondelle Washer U.Scheibe Arandela 25 241937 1 Dado Ecrou Nut Mutter Tuerca

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 78

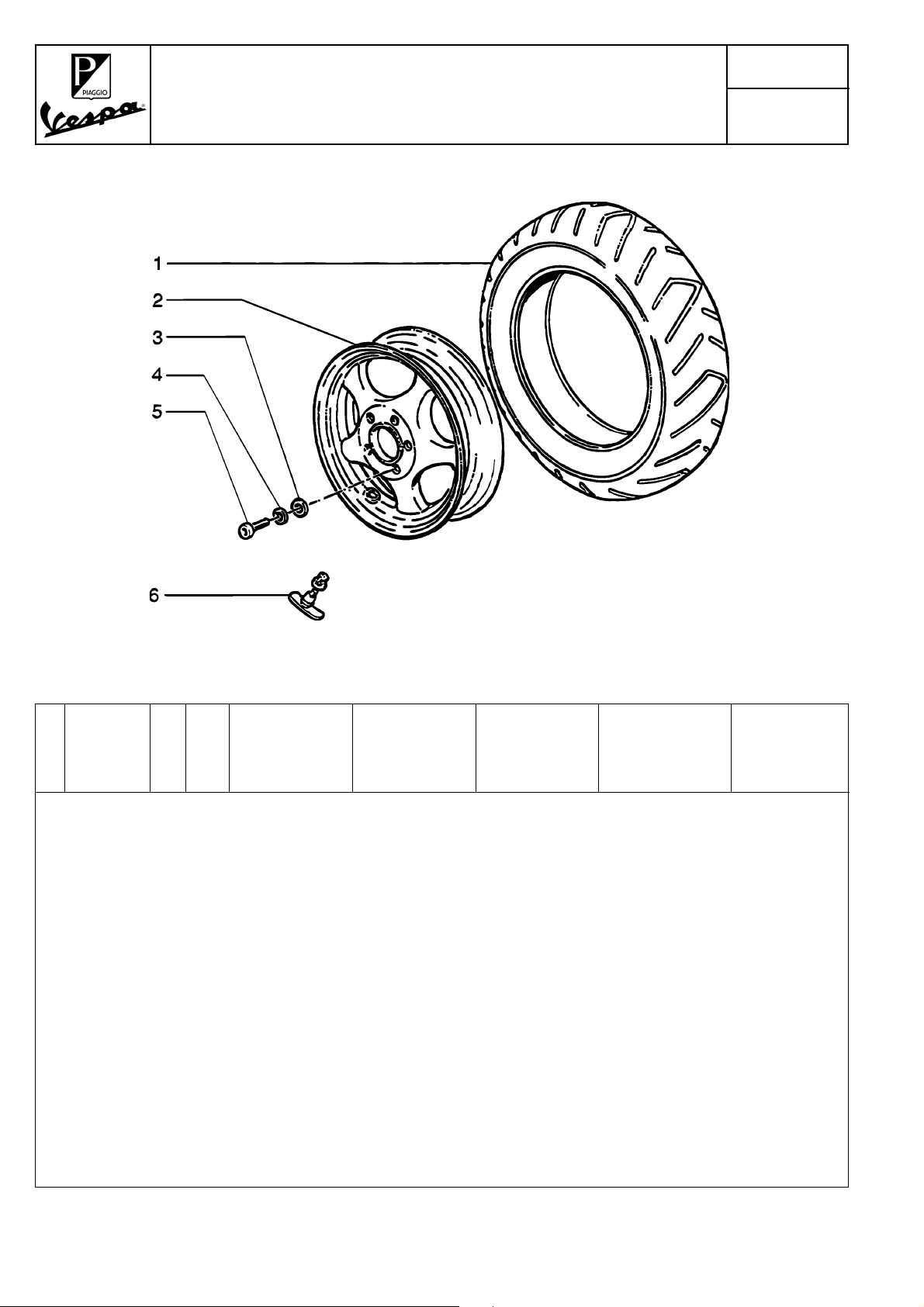

RUOTA ANTERIORE ROUE AV. FRONT WHEEL VORDERRAD RUEDA DELANTERA

T. 41

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 560660 1 Pneumatico Pneu Tyre Reifen Neumático 2 27 3847 1 Cerchione Roue Wheel Rod Rueda 3 709047 5 Rondella Rondelle Washer U.Scheibe Arandela 4 016408 5 Rondella Rondelle W asher U.Scheibe Arandela 5 59 7150 5 Vite Vis Screw Schraube Tornillo 6 27099 1 1 Valvola Volet de gaz Valve Ventil Válvula gas

Q.tà Q.té Q.ty M.ge Cant.

Nota

Note

Nota

Anm.

Nota

Denominazione Désignation Description Beschreibung Descripción

Page 79

RUOTA POSTERIORE ROUE AR. REAR WHEEL HINTERRAD RUEDA TRASERA

T. 42

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 27 3849 1 Cerchione Roue Wheel Rod Rueda 2 561866 1 Borsa attrezzi Trousse à outils Tool roll Werkzeugtasche Bolsa herramientas 3 27309 9 1 Rondella piana Rondelle plate Plain washer U.Scheibe Arandela plana 4 563728 1 Dado Ecrou Nut Mutter Tuerca 5 194423 1 Cappellotto Cache Cap Kappe Capuchón 6 012789 1 Coppiglia Goupille Split pin Splint Grupilla 7 182546 1 Tappo Bouchon Plug Verschluß Tapón 8 27099 1 1 Valvola Volet de gaz Valve Ventil Válvula gas 9 560661 1 Pneumatico Pneu Tyre Reifen Neumático

Q.tà Q.té Q.ty M.ge Cant.

Nota Note Nota Anm. Nota

Denominazione Désignation Description Beschreibung Descripción

Page 80

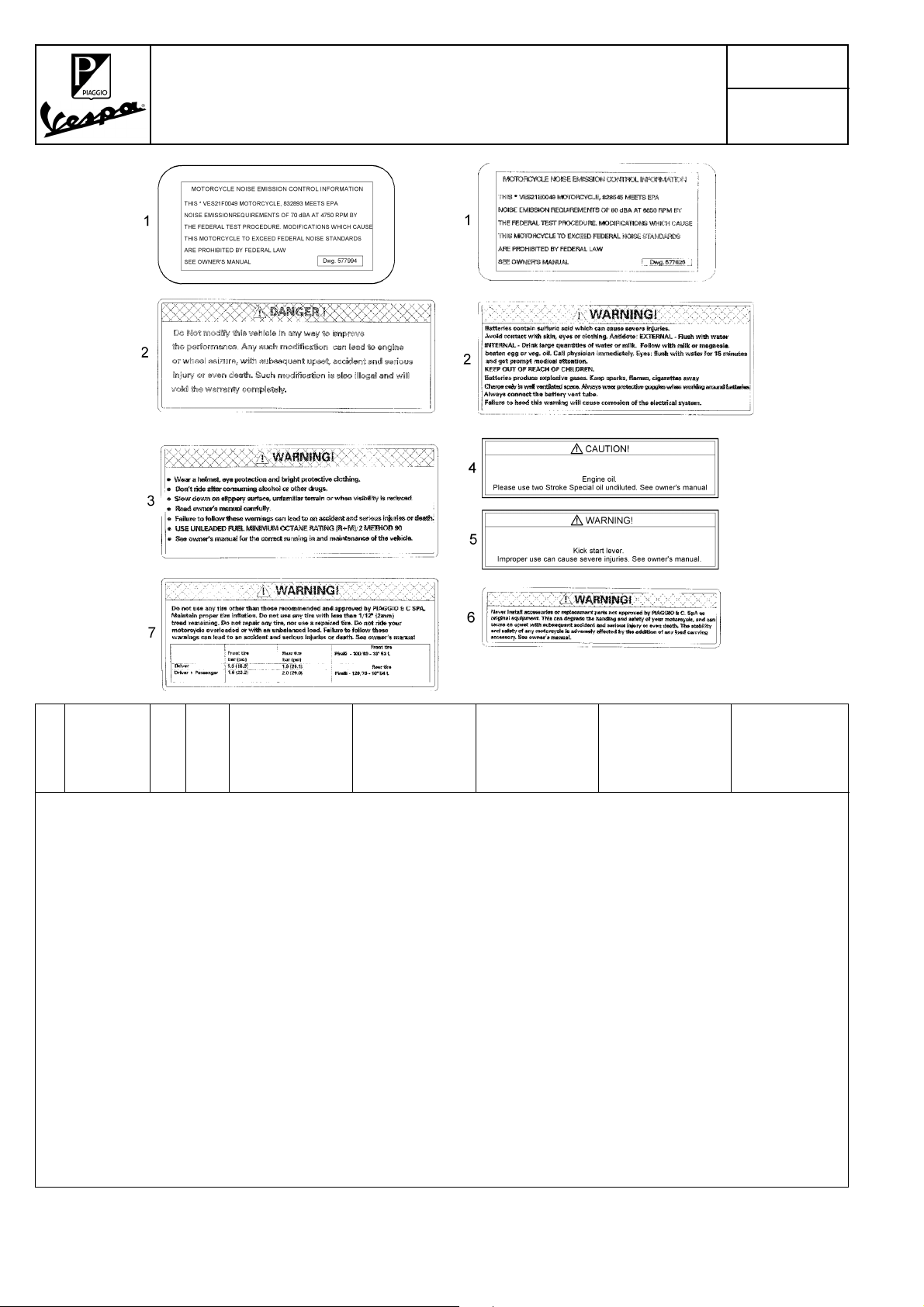

TARGHETTE MONOGRAMME NAME PLATE PLAKETTE LETRERO

T. 43

ZAPC 16000

Pos.

Numero

Pos.

Numéro

Loc.

Number

Pos.

Nummer

Pos.

Número

1 577626 1 Targhetta Noise emission

577994 1 25mph Targhetta Noise emission

577995 1 25mph Targhetta Warning Monogramme Warning Warning name plate Warning Plakette Letrero Warning

2 2 57 6702 1 Targhetta Warning Monogramme Warning Warning name plate Warning Plakette Letrero Warning 3 57 6704 1 Targhetta Warning Monogramme Warning Warning name plate Warning Plakette Letrero Warning 4 57 6706 1 Targhetta Warning Monogramme Warning Warning name plate Warning Plakette Letrero Warning 5 57 6707 1 Targhetta Warning Monogramme Warning Warning name plate Warning Plakette Letrero Warning 6 57 6708 1 Targhetta Warning Monogramme Warning Warning name plate Warning Plakette Letrero Warning 7 57 6703 1 Targhetta Warning Monogramme Warning Warning name plate Warning Plakette Letrero Warning

Q.tà Q.té Q.ty M.ge Cant.

Nota

Note

Nota

Anm.

Nota

Denominazione Désignation Description Beschreibung Descripción

Monogramme Noise emission Monogramme Noise emission

Noise emission name plate Noise emission Plakette Letrero Noise emission Noise emission name plate Noise emission Plakette Letrero Noise emission

Page 81

Page 82

PIAGGIO & C. S.p.A

AFTER SALES SERVICE

Pubblicazione dis. 617599

04/2002
