Page 1
RF time
flash
D
Bedienungsanleitung
Blitzwecker
mit
lisa
-Funkempfänger
Seite 2
GB
Operating Instructions
Flashing alarm clock
with
lisa
radio receiver
Page 8
F
Mode d’emploi
Réveil à flash avec la partie réception
du système
lisa
radio
Page 14
NL
Gebruiksaanwijzing
Flitswekker
met
lisa
radio ontvanger
Pagina 20
I
Istruzioni per l’uso
Sveglia ad impulsi luminosi tipo flash
con radioricevitore
lisa
Pagina 26
E
Instrucciones de servicio
Despertador de destellos
con radiorrecteptor
lisa
Página 32
HUMANTECHNIK
lisa
Page 2
Licht/Snooze
Anzeige-LED’s
für
lisa
Signale
Tongeber
EIN / AUS
Schallaustritt des
Tongebers
Weck-Alarm
EIN /AUS
Blitzfläche
2 Deutsch
Anschlussbuchse
für Vibrationskissen
und Module
(Sonderzubehör)
Stellknopf
für Uhr /
Alarmzeit
230 V
Anschluss
Page 3
Deutsch 3
Uhrzeit einstellen
Stellknopf für Uhr/Alarmzeit leicht
herausziehen und gleichzeitig in
Pfeilrichtung drehen bis die gewünschte Uhrzeit eingestellt ist.
Anmerkung: Bitte nur mit geringem
Kraftaufwand am Stellknopf für
Uhr/Alarmzeit ziehen.
Weckzeit einstellen
Stellknopf für Uhr/Alarmzeit in Pfeilrichtung drehen bis die gewünschte
Weckzeit eingestellt ist.
Weck-Alarm ein/ausschalten
Der Weckalarm ist eingeschaltet,
wenn am Tastschalter die grüne
Markierung sichtbar ist. Bei eingedrücktem Tastschalter (grüne
Markierung nicht sichtbar) ist der
Weckalarm ausgeschaltet.
Tongeber ein/ausschalten
Der Tongeber ist eingeschaltet,
wenn am Tastschalter die grüne
Markierung sichtbar ist. Bei eingedrücktem Tastschalter (grüne Markierung nicht sichtbar) ist der Tongeber ausgeschaltet.
Weck-Wiederholung (SnoozeFunktion)
Durch Druck auf die Taste Licht/
Snooze wird ein anstehender WeckAlarm unterbrochen. Der Weckalarm
wird nach ca. 5 Minuten wiederholt.
Ziffernblattbeleuchtung einschalten
Durch Druck auf die Taste Licht/
Snooze wird die Beleuchtung eingeschaltet.
Wir beglückwünschen Sie zum
Erwerb Ihres
lisa RF time flash
und
hoffen, dass Sie lange Zeit daran
Freude haben. Sie haben sich dabei
für ein modernes und zuverlässiges
System entschieden.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, um den
Hörer richtig in Betrieb nehmen zu
können und mit allen Möglichkeiten
des Systems vertraut zu werden.
Der
lisa RF time flash
ist eine elektronische Uhr mit analoger Zeitanzeige und einem Empfänger für
Funksignale verschiedener
lisa
Funksender. Ein erkanntes Funksignal wird mit Lichtblitz/Ton und 6
Leuchtdioden dargestellt. Ein als
Zubehör erhältliches Vibrationskissen sowie Module können ebenfalls angeschlossen werden.
Standard-Lieferumfang
Überprüfen Sie bitte, ob alle nachfolgend aufgeführten Teile enthalten
sind:
• lisa RF time flash
• 230 V Netzkabel
• Bedienungsanleitung
• Garantiekarte
Sollten Teile fehlen, wenden Sie sich
bitte an Ihren Fachhändler oder
direkt an den Hersteller.
Inbetriebnahme
Verbinden Sie das mitgelieferte
Netzgerät mit der Anschlussbuchse
des Weckers und einer 230 V Steckdose.
Page 4
4 Deutsch
unterschiedliche Funkkanäle eingestellt werden.
Der Kanalwahlschalter befindet sich
auf der Geräteunterseite.
Alle Sender und Empfänger müssen
auf den gleichen Kanal eingestellt
sein!
Sendesignal-Erkennung
Die unterschiedlichen Sendesignale werden vom Wecker in unterschiedliche
Blitzfolgen und Signalanzeigen umgesetzt.
Telefon: Telefon-LED leuchtet
Blitzrhythmus
Türklingel I: Türklingel-LED leuchtet
Blitzrhythmus
Türklingel II: Türklingel-LED blinkt
Blitzrhythmus
Babyruf: Babyruf-LED leuchtet
Blitzrhythmus
Personenruf: Personenruf-LED leuchtet
Blitzrhythmus
Einstellen des richtigen Funkkanals
Durch ein spezielles digitales Übertragungsverfahren ist das fehlerfreie
Erkennen der Funksignale gewährleistet. Dieses Verfahren ermöglicht
auch das Einstellen von 10 verschiedenen Funkkanälen.
Ab Werk ist der Wecker auf Kanal 0
eingestellt. Nur wenn in einem Haus
Anlagen von ver
schiedenen Benut-
zern betrieben
werden, müssen die
Geräte der einzelnen Benutzer auf
Page 5

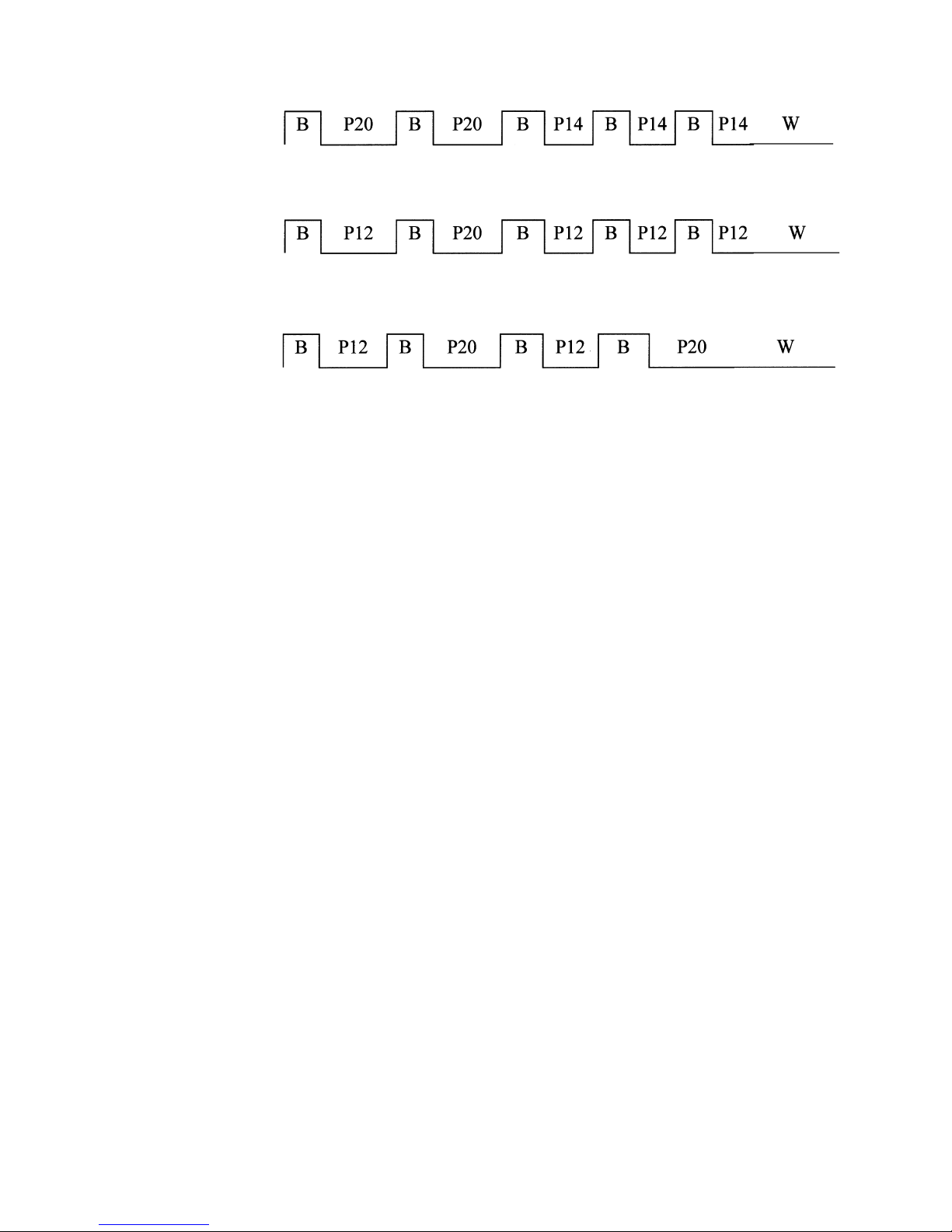

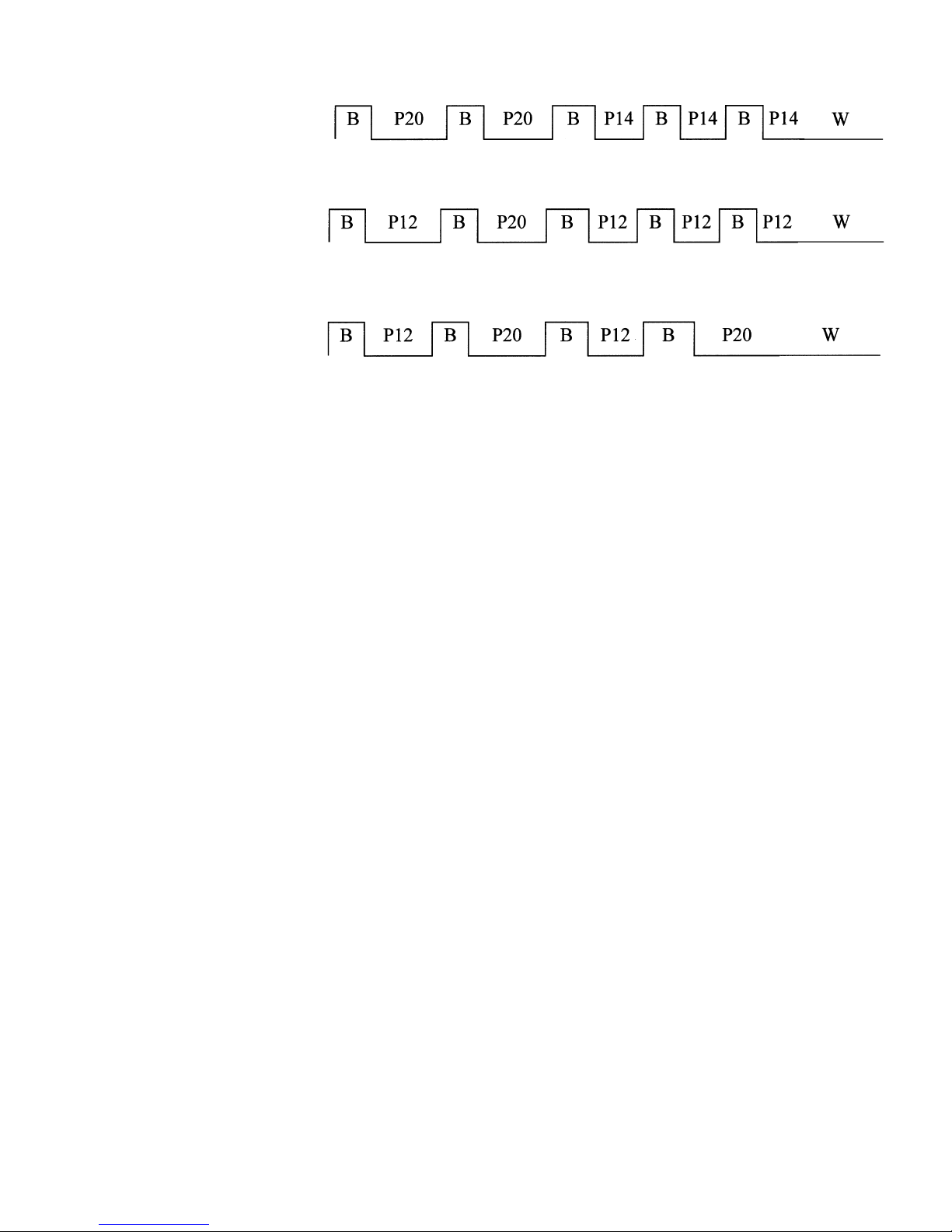

Alarm: alle LED’s blinken.
Blitzrhythmus
Wasser-Alarm:
Wasser-Alarm-LED leuchtet
Blitzrhythmus
Feuer-Alarm: Feuer-Alarm-LED leuchtet
Blitzrhythmus
P12 Pause 1,2 Sekunden P30 Pause 3,0 Sekunden
P14 Pause 1,4 Sekunden P35 Pause 3,5 Sekunden
P20 Pause 2,0 Sekunden P40 Pause 4,0 Sekunden
B Lichtblitz W Wiederholung
Die Anzeige LED’s leuchten/blinken 40 Sekunden lang.
Durch Druck auf die Licht/Snooze Taste wird der Blitzalarm unterbrochen, die
Leuchtdauer der Leuchtdioden wird nicht zurückgesetzt.
Wiederaufrufen des letzten Signals
Der
lisa RF time flash
speichert ein eingegangenes Signal 3 Minuten lang.
In dieser Zeit können Sie es durch Drücken der Licht/Snooze Taste noch einmal
aufrufen, das Signal wird dann über die Leuchtdioden angezeigt.
Eine Blitzfolge wird nicht mehr ausgelöst.
Funkreichweite
Die Reichweite der Funksignale der Sender ist auf 80 Meter unter optimalen
Bedingungen ausgelegt.
Mögliche Ursachen für eine verminderte Reichweite können sein:
- Bebauung oder Vegetation.
- Störstrahlungen von Bildschirmen und Mobiltelefonen, diese können
sogar ein Aussetzen des Empfängers auslösen.
- Der Abstand des Senders zu strahlenreflektierenden Flächen wie
Deutsch 5
Page 6
Böden und Wänden ist ungünstig
gewählt, so dass sich Signalwelle
und reflektierte Welle gegenseitig
schwächen oder sogar auslöschen.
- Metallische Gegenstände verkür-
zen die Reichweite durch metallische Abschirmung.
- Besonders in städtischen Gebie-
ten gibt es viele Strahlungsquellen, die das Ursprungssignal
verfälschen können.
- Geräte mit ähnlichen Arbeitsfre-
quenzen und geringem Abstand
können sich ebenfalls gegenseitig
stören.
Besonderheiten
• Wird ein Wecksignal nicht durch
die Taste Licht/Snooze oder die
Taste Weck-Alarm EIN/AUS unterbrochen, wiederholt sich das
Wecksignal nach 4 Minuten
(Autosnooze).
• Bei anstehendem Weckalarm wird
zusätzlich die Ziffernblattbeleuchtung eingeschaltet.
• Zusätzlich zur grünen Markierung
des Alarm EIN/AUS-Schalters
wird bei eingeschaltetem Weckalarm die Snooze-Taste beleuchtet.
• Sie können zwischen zwei unter-
schiedlichen Weckrhythmen
wählen. Der Weckrhythmus wird
wie nachgehend beschrieben
verändert:
– Weckalarm ausschalten: Snooze-
Taste für 3 Sekunden gedrückt halten.
– Weckalarm wieder einschalten.
Die Auswahl des zweiten Weckrhythmus wird durch Blinken der
Snooze-Taste angezeigt.
Wartung und Pflege
Der
lisa RF time flash
ist wartungsfrei. Bei Verschmutzung sollten Sie
das Gerät gelegentlich mit einem
weichen, angefeuchteten Tuch reinigen. Verwenden Sie niemals Alkohol, Verdünner oder andere organische Lösungsmittel.
Das Gerät sollte nicht über längere
Zeit direkter Sonneneinstrahlung
ausgesetzt werden und darüber hinaus vor großer Hitze, Feuchtigkeit
oder starker mechanischer Erschütterung geschützt werden.
Achtung: Das Gerät ist nicht gegen
Spritzwasser geschützt. Stellen Sie
keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, auf das Gerät. Ebenfalls dürfen keine offenen
Brandquellen, wie z.B. brennende
Kerzen, auf das Gerät gestellt werden.
Garantie
Der
lisa RF time flash
weist eine
hohe Betriebssicherheit auf. Sollten
trotz sachgerechter Bedienung Störungen auftreten, setzen Sie sich
bitte mit Ihrem Fachhändler in Verbindung oder wenden Sie sich direkt
an den Hersteller.
6 Deutsch
Page 7
Die Garantieleistung umfasst die
kostenlose Reparatur sowie den
kostenlosen Rückversand. Voraussetzung dafür ist das Einsenden in der
Originalverpackung, werfen Sie
diese also nicht weg. Die Garantie
verfällt bei Schäden, die durch
unsachgemäße Behandlung oder
Reparaturversuchen von nicht autorisierten Personen (Zerstörung des
Gerätesiegels) herbeigeführt wurden. Garantiereparaturen werden
nur bei Einsendung der ausgefüllten
Garantiekarte des Fachhändlers bzw.
des Originalgarantiescheins bei
Direktbezug durchgeführt.
Die Gerätenummer muss in jedem Fall mit angegeben werden.
Entsorgung
von gebrauchten elektrischen
und elektronischen Geräten (Anzuwenden in den Länder der Europäischen Union und anderen europäischen Ländern mit einem separaten
Sammelsystem für diese Geräte).
Das Symbol auf dem Produkt oder
seiner Verpackung weist darauf hin,
dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist,
sondern an einer Annahmestelle für
das Recycling von elektrischen und
elektronischen Geräten abgegeben
werden muss. Durch Ihren Beitrag
zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und
die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden
durch falsches Entsorgen gefährdet.
Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern.
Weitere Informationen über das
Recycling dieses Produkts erhalten
Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder
dem Geschäft, in welchem Sie das
Produkt gekauft haben.
Technische Daten:
Stromversorgung: 230 V, 50 Hz
Leistungsaufnahme: 3 W
Frequenz: 868,35 MHz
Dieses Produkt entspricht den
Normen der Europäischen Union.
EG Konformitätserklärungen können
Sie bei Ihrem Fachhändler oder
direkt beim Hersteller dieses
Produkts erhalten.
Technische Änderungen vorbehalten.
Deutsch 7
Page 8
8 English
Light/ Snooze
LED displays for
lisa
signals
Audible alarm
ON / OFF
Switch outlet of the
audible alarm
Wake-up alarm
ON / OFF
Light flash
Connection socket
for vibrating pillow or
modules
(special accessories)
Button for setting
clock/alarm time
230 V (+/- 10 %)
mains connection
Page 9
English 9
We would like to congratulate you
on the purchase of our
lisa RF time
flash
and hope that it will serve you
well for a long time to come. You
have chosen a modern and reliable
system. Please read the operating
instruction through carefully to be
able to start the unit correctly and to
familiarize yourself with all of the
system features.
The
lisa RF time flash
is an electronic clock with an analogue time display and a receiver for the radio signals from various
lisa
radio transmitters. When a radio signal is detected, you are alerted in the form of a
flashing light / acoustic alarm and 6
light-emitting diodes. It is also possible to connect a vibrating pillow or
modules
(special accessories).
Standard components
Please check if all following components are included:
-
llisa RF time flash
- 230 V power supply unit
- Operating instruction
- Warranty card
If any parts are missing please
immediately contact your dealer or
the manufacturer directly.
Startup
Connect the supplied mains lead to
the socket on the alarm clock and
plug it into a 230 V (+/- 10 %) power
outlet.
Time setting
Lightly pull the time and alarm setting knob and turn it in the direction
of the arrow.
Warning: Pull the knob out carefully
and only turn it in the direction of
the arrow!
Alarm setting
Turn the time and alarm setting knob
in the direction of the arrow.
Switching on the alarm
Push the Alarm On/Off button. When
you see the green marking the alarm
is on.
Switching on the sound
Push the Sound On/Off button. When
you see the green marking the sound
is on.
Snooze Alarm
Touching the Light/Snooze
Alarm/
lisa
signal cancel switch will
stop the alarm and it will start again
in approximately
5 minutes.
Face illumination (back light)
Touching the Light/Snooze Alarm/
lisa
signal cancel switch will light
the face.
Setting the correct radio channel
A special digital transmission process ensures that the radio signals
are received error-free. This process
also makes it possible to set 10 different radio channels. When sup-
Page 10
10 English
Transmission Signal Recognition
The
lisa RF time flash
converts the various transmission signals into
varying sequences of flash and signal displays.
Telephone: Telephone LED lights
Flashingsequence
Doorbell I: Doorbell LED lights
Flashingsequence
Doorbell II: Doorbell LED flashes
Flashing sequence
Babymonitor: Baby Monitor LED lights
Flashing sequence
Pager: Pager LED lights
Flashing sequence
Alarm: All LEDs flash
Flashing sequence
plied from the factory, the
lisa RF time
flash
is set to channel 0. It is only necessary to set units to other channels if
you have several different users operating units in the same building. Set the
channel you want by adjusting the channel selector switch on the underside
of the unit to the required channel number. Use a small screwdriver to adjust
this switch. All transmitters and receivers within your system must be set to
the same channel.
Page 11
P12 Pause 1,2 seconds P30 Pause 3,0 seconds
P14 Pause 1,4 seconds P35 Pause 3,5 seconds
P20 Pause 2,0 seconds P40 Pause 4,0 seconds
B flash W repeat
The indicator LEDs remain on for 40 seconds.
Touching the Light/Snooze switch cancel any flash alarm caused by
lisa
sig-
nals. The indicator LEDs light the normal time (40 seconds).
Recalling the most recent signal
The
lisa RF time flash
stores each signal it receives for a period of 3 minutes.
During this time, you can call up the signal again by pressing the Light/Snooze
lisa
signal cancel switch button. The signal is then displayed on the indicator
LEDs. A flash signal is not triggered.
Radio range
The
lisa
transmitters are designed to have a radio signal range of 80 meters
under optimum conditions.
The following conditions may result in a reduced range:
- Signal transmission through building structures or vegetation
- Interference from TVs, computer monitors and mobile phones.
Under certain circumstances, this may prevent the receiver from
functioning at all.
- Positioning of the transmitter at an unfavorable distance from surfaces
which reflect radio waves, for example floors and walls. This may lead to
the signal wave being weakened or even cancelled out by the reflected
wave.
Water alarm:
Water Alarm LED lights
Flashing sequence
Fire alarm: Fire Alarm LED lights
Flashing sequence
English 11
Page 12
12 English
- Metallic objects reduce the range
due to the shielding effect of the
metal.
- Particularly in towns and cities,
there may be many other sources
of radio waves which can disrupt
the original signal.
- Having units operating at similar
frequencies located close to one
another may also result in mutual
interference.
Special aspects
• The alarm signal is repeated after
4 minutes (Autosnooze) unless
you press the Light/Snooze button
or the Wake-up alarm ON / OFF
button.
• The clock face illumination is also
activated when the alarm is triggered.
• As well as the green marking of the
Alarm ON / OFF switch, the Snooze
button is also illuminated when the
alarm is triggered.
• You can select between two diffe-
rent alarm types. The alarm type is
altered as described below:
-- Switch off the alarm --
Press and hold the Snooze button
for 3 seconds.
-- Switch the alarm back on.
The Snooze button flashes to indicate that the second alarm type has
been selected.
Maintenance and care
The
lisa RF time flash
does not
require any maintenance. If the unit
does become dirty, simply wipe it
clean with a soft, damp cloth. Never
use spirits, thinners or other organic
solvents. Do not set up the
llisa RF
time flash
where it will be exposed
to full sunlight for long periods. In
addition, it must be protected
against excessive heat, moisture and
severe mechanical shocks.
Note: This product is not protected
against splash water. Do not place
any containers filled with water,
such as flower vases, or anything
with an open flame, such as a lit
candle, on or near the product.
Warranty
The
lisa RF time flash
is a very reliable product. Should a malfunction
occur despite the unit having been
set up and operated correctly, please
contact your dealer or the manufacturer directly. This warranty covers
the repair of the product and returning it to you free of charge during
the warranty period. It is essential
that you send in the product in its
original packaging, so do not throw
the packaging away. The warranty
does not apply to damage caused by
incorrect handling or attempts to
repair the unit by people not authorized to do so (do not break the seal
on the unit).
Page 13
English 13
Repairs under warranty are only carried out providing you have filled in
and returned the enclosed warranty
card from the dealer or the original
warranty certificate
if you purchased
the unit directly
from the manufactu-
rer.
Always specify the product number in all cases.
Disposal
Disposal of used electrical
and electronic units (applicable in
the countries of the European Union
and other European countries with a
separate collection system).
The symbol on the product or the
packaging indicates that this product
is not to be handled as ordinary household waste but has to be returned
to a collecting point for the recycling
of electrical and electronic units.
You protect the environment and
health of your fellow man by the correct disposal of this product. Environment and health are endangered
by incorrect disposal. Material recycling helps to reduce the consumption of raw material. You will receive
further information on the recycling
of products from your local community, your communal disposal company or your local dealer.
Technical data:
Power supply: 230 V, 50 Hz
Power consumpt. 3 W
Frequency: 868.35 MHz
This product complies with
European Union norms.
You can obtain EC compliance
declarations from your dealer,
or directly from the manufacturer
of this product.
Technical specifications subject to
change without notice.
Page 14
14 Français
Éclairage/ Snooze
LED d'affichage pour
lisa
signale
Bruiteur
MARCHE/ARRÊT
Sortie acoustique du
bruiteur
Alarme de réveil
MARCHE /ARRÊT
Zone du flash
Prise de raccordement
pour coussin vibrant
ou modules
(accessoires spécial)
Bouton de
réglage pour
heure/heure
de réveil
Branchement au
réseau 230 V
Page 15
Français 15
Nous vous félicitons d'avoir acheté
le
lisa RF time flash
et espérons
qu'elle vous satisfera longtemps.
Vous avez opté pour un système moderne et fiable. Veuillez lire attentivement ce mode d´emploi pour une
bonne mise en service de l´appareil
et pour vous familiariser avec toutes
les possibilités du système.
lisa RF time flash
est une pendule
électronique avec affichage analogique de l'heure et récepteur pour signaux radio de différents émetteurs
radio
lisa
. La détection d'un signal
radio est indiquée par un flash lumineux/signal acoustique et 6 diodes
électroluminescentes. Un coussin
vibrant ou modules disponible en
option peut également être raccordé.
Livraison standard :
Vérifiez si les pièces suivantes sont
incluses :
- Réveil
lisa RF time flash
- câble d'alimentation 230 V
- mode d’emploi
- carte de garantie
En cas de livraison incomplète
veuillez contacter immédiatement
votre revendeur.
Mise en service
Raccordez le bloc d'alimentation
fourni à la prise de raccordement du
réveil et à une prise 230 V.
Réglage de l´heure
Retirez légèrement le bouton de
réglage de l´heure et de l´alarme et
tournez-le dans le sens de la flèche
jusqu´à l´heure désirée.
Attention : Veuillez retirer le
bouton
de réglage délicatement !
Réglage de l´heure de réveil
Tournez le bouton de réglage de
l´heure et de l´alarme dans le sens
de la flèche jusqu´à l´heure de réveil
désirée.
Marche / arrêt de l´alarme de
réveil
Si la partie verte de l´interrupteur
d´alarme est visible, l´alarme est en
position "Marche". Si l´interrupteur
d´alarme est enfoncé et la partie
verte invisible, l´alarme est en position "Arrêt".
Marche / arrêt du bip sonore
Si la partie verte de l´interrupteur du
bip sonore est visible, le bip sonore
est en position "Marche". Si l´interrupteur du bip sonore est enfoncé et
la partie verte invisible, le bip
sonore est en position "Arrêt".
Répétition de l´alarme
(fonction snooze)
En appuyant sur la touche "Illumination du cadran / Répétition de
l´alarme", l´alarme est interrompue
et répétée après environ 5 minutes.
Illumination du cadran
En appuyant sur la touche "Illumination du cadran / Répétition de
l´alarme", le cadran est illuminé.
Page 16
16 Français
Réglage du canal approprié
Un procédé de transmission spécial
garantit l´identification correcte des
signaux radio. Ce procédé permet
également de programmer 10 canaux
différents. Départ usine, le réveil
lisa RF time flash
est réglé sur le
canal 0.
Il est nécessaire de régler les
appareils des différents utilisateurs
sur des canaux différents uniquement si l´on utilise simultanément
dans un même bâtiment différentes
installations.
Le sélecteur de canal se trouve au
bas du réveil.
Tournez à l´aide d´un petit tournevis
le sélecteur de canal, jusqu´à ce que
l´encoche du commutateur se trouve
sur le canal souhaité.
Identification des signaux émetteurs :
Les différents signaux émetteurs sont convertis par le réveil
lisa RF time flash
en différentes séquences de vibrations et différents
signaux lumineux.
Téléphone : La diode du téléphone s’allume
flashes
Sonnette de porte I : La diode de la sonnette de porte s’allume
flashes
Sonnette de porte II :
La diode de la sonnette de porte clignote
flashes
Cris de bébé : La diode des cris de bébé s’allume
flashes
Appel de personnes :
La diode de l’appel de personnes s’allume
flashes
Page 17
Français 17
Alarme: Toutes les diodes clignotent
flashes
Détecteur d’eau :
La diode du détécteur d’eau s’allume
flashes
Détecteur de fumée :
La diode du détécteur de fumée s’allume
flashes
P12 Pause 1,2 secondes P30 Pause 3,0 secondes
P14 Pause 1,4 secondes P35 Pause 3,5 secondes
P20 Pause 2,0 secondes P40 Pause 4,0 secondes
B Flashes W Répétition
Les diodes restent allumées pendant 40 secondes.
En appuyant sur la touche "Illumination du cadran / Répétition de l´alarme",
les flashes sont interrompues mais les diodes restent allumées pendant
40 secondes.
Rappel du dernier signal
Le réveil
lisa RF time flash
mémorise un signal pendant 3 minutes. Durant ce
temps vous pouvez rappeler ce signal en appuyant sur la touche "Illumination
du cadran / Répétition de l´alarme". Le signal sera représenté par la diode
correspondante. Les flashes ne seront pas déclenchées.
Portée du signal radio du réveil
lisa RF time fash
La portée des signaux radio est de 80 m dans des conditions optimales.
Une portée réduite peut être due aux causes suivantes :
- Constructions ou végétation
- Rayonnements parasites d´écrans d´ordinateurs ou de téléphones sans fil.
Ceux-ci peuvent même provoquer une interruption de fonctionnement du
récepteur.
- La distance de l´émetteur par rapport à des surfaces réfléchissantes
comme les sols et les murs a été mal choisie ce qui fait que l´onde du signal et l´onde réfléchie s´affaiblissent voire même s´annulent mutuellement.
Page 18
- Des objets métalliques réduisent
la portée du fait du blindage
métallique.
- Particulièrement dans les zones
urbaines, de nombreuses sources
de rayonnement sont susceptibles
de fausser le signal d´origine.
- Des appareils avec des fréquen-
ces de travail similaires se trouvant à une faible distance les uns
des autres peuvent également se
brouiller mutuellement.
Particularités
• Si un signal de réveil n'est pas
interrompu avec la touche
Éclairage/Snooze ou la touche
Alarme de réveil MARCHE/ARRÊT,
le signal de réveil se répète au
bout de 4 min. (autosnooze).
• Si l'alarme de réveil est déclen-
chée, l'éclairage du cadran s'allume aussi.
• En plus du marquage vert du bou-
ton d'alarme MARCHE/ARRÊT, la
touche Snooze est éclairée si
l'alarme de réveil est activée.
• Vous pouvez choisir entre deux
rythmes de réveils différents.
Le rythme de réveil est modifié
comme suit :
– Arrêter l'alarme de réveil –
Appuyer pendant 3 secondes sur
la touche Snooze – Remettre
l'alarme de réveil en marche –
La sélection du second rythme de
réveil est indiquée par le clignotement de la touche Snooze.
Maintenance et entretien
Le réveil
lisa RF time flash
est
exempt de maintenance. S´il est
sale, nettoyez l´appareil avec un
chiffon doux et légèrement humide.
N´utilisez jamais d´alcool, de diluant
ni d´autres solvants organiques.
Le réveil
lisa RF time flash
ne doit
pas être exposé en plein soleil de
façon prolongée et il doit être
protégé contre une chaleur importante, l´humidité et de fortes
secousses mécaniques.
Important : Cet appareil n’est pas
protégé contre les projections d’eau.
Ne pas poser d’objet rempli d’un
liquide, par exemple un vase, près
de l’appareil. De même, ne pas
poser près de l’appareil une source
de combustion comme par exemple
une bougie allumée.
Garantie
Le réveil
lisa RF time flash
présente
une grande sécurité de fonctionnement. Si en dépit d´un montage et
d´un emploi corrects, des disfonctionnements apparaissaient, veuillez
contacter votre vendeur spécialisé
ou vous adresser directement au
fabricant. La garantie comprend la
réparation gratuite y compris la
réexpédition. La seule condition est
de renvoyer l´appareil dans son
emballage d´origine. Ne le jetez
donc pas. Cette garantie ne s´applique pas pour des dommages occasionnés par une mauvaise manipula-
18 Français
Page 19
Français 19
tion ou encore des tentatives de
réparation par des personnes non
autorisées par le fabricant (endommagement du cachet signalétique de
l´appareil). Les réparations sous
garantie ne sont exécutées que si la
carte de garantie dûment remplie est
jointe à l´appareil. Le numéro de
série doit être indiqué dans tous
les cas.
Consigne environnementale/
élimination
Elimination des appareils électriques
et électroniques usagés (à appliquer
dans les pays de l'Union Européenne
et dans les autres pays européens
avec un système de collecte séparée
de ces appareils).
Ce symbole figurant sur le produit ou
sur son emballage signifie que ce
produit ne doit pas être éliminé avec
les déchets ménagers mais doit être
remis à une déchetterie ou à un
point de collecte pour le recyclage
des appareils électriques et électroniques. Toute contribution à l'élimination correcte de ce produit protège l'environnement et la santé de
tous. L'environnement et la santé
sont mis en danger par une élimination inadaptée des déchets. Le recyclage des matériaux aide à réduire
la consommation de matières premières. Pour obtenir de plus amples
informations sur le recyclage de ce
produit, se renseigner auprès de sa
commune, des services municipaux
d'élimination des déchets ou auprès
du magasin revendeur.
Spécifications techniques :
Alimentation électrique :
230 V, 50Hz,
Puissance absorbée : 3 W
Fréquence : 868,35 MHz
Ce produit répond aux normes de
l'Union Européenne.
Les déclarations de conformité CE
sont disponibles auprès de votre
revendeur ou directement auprès du
fabricant du produit.
Sous réserves de modifications
techniques.
Page 20
20 nederlands
Licht/Snooze
Indicatie-LED’s voor
lisa
-signalen
Akoestisch
alarm
AAN / UIT
Geluidsuitgang
van het akoestisch
alarm
Wekalarm
AAN / UIT
Knippervlak
Aansluitbus voor
trilschijf of module
(speciaal accessoire)
Instelknop voor
uur / alarmtijd
230 V
netaansluiting
Page 21
Wij feliciteren u met de aankoop
van
uw
lisa RF time flash
. U hebt gekozen voor een modern en betrouwbaar
systeem. Lees deze gebruiksaanwijzing zorgvuldig door om het systeem
correct in gebruik te kunnen nemen
en met alle mogelijkheden
van het
systeem vertrouwd te worden.
De
lisa RF time flash
is een elektronische wekker met analoge tijdweergave en een ontvanger voor radiosignalen van verschillende
lisa
-radiozenders. Een herkend radiosignaal wordt
met behulp van een knipperlicht /
akoestisch signaal en 6 lichtdioden
weergegeven. Een trilschijf of module
(speciaal accessoire) kunnen eveneens worden aangesloten.
Standaardlevering:
Controleer of alle hieronder vermelde onderdelen meegeleverd werden:
-
lisa RF time flash
- 230 V-voedingskabel
- gebruiksaanwijzing
- garantiekaart
Indien bepaalde onderdelen ontbreken, dient u onmiddellijk contact op
te nemen met uw audicien of rechtstreeks met de fabrikant.
Ingebruikname
Verbind de meegeleverde voedingseenheid met de aansluitbus van de
wekker en een 230 V-contactdoos.
Tijd instellen
Regelknop voor tijd/ alarm lichtjes
uittrekken en tegelijkertijd in de
richting van de pijl draaien
tot de
gewenste tijd ingesteld is.
Opmerking: Trek slechts met geringe
kracht aan de regelknop voor tijd/
alarm!
Wektijd instellen
Regelknop voor tijd/alarm in de
richting van de pijl draaien tot de
gewenste wektijd ingesteld is.
Wekalarm in-/uitschakelen
Het wekalarm is ingeschakeld,
wanneer op de drukschakelaar de
groene markering zichtbaar is. Bij
ingedrukte drukschakelaar (groene
markering niet zichtbaar) is het wekalarm uitgeschakeld.
Akoestisch signaal
in-/uitschakelen
Het akoestisch signaal is ingeschakeld, wanneer op de drukschakelaar
de groene markering zichtbaar is. Bij
ingedrukte drukschakelaar (groene
markering niet zichtbaar) is het akoestisch signaal uitgeschakeld.
Wekherhaling (Snooze-functie)
Door op de toets Licht/Snooze te
drukken, wordt een geactiveerd
wekalarm onderbroken. Het wekalarm
wordt na ca. 5 minuten herhaald.
Cijferverlichting inschakelen
Door op de toets Licht/Snooze te
drukken, wordt de verlichting ingeschakeld.
nederlands 21
Page 22
Instellen van het correcte radiokanaal
Door een speciale, digitale transmissiemethode wordt de foutloze herkenning van de zendersignalen
gewaarborgd. Bij deze methode is
het mogelijk 10 verschillende radiokanalen inte stellen. Fabrieksmatig
is de
lisa RF time flash
ingesteld op
kanaal 0. Alleen wanneer er in een
huis systemen van verschillende
gebruikers werkzaam zijn, moeten de
apparaten van de afzonderlijke
gebruikers op verschil
lende kanalen
ingesteld worden.
De kanaalkeuzeschakelaar bevindt
zich op de onderzijde van het apparaat. Stel het gewenste kanaalnummer in met een kleine schroevendraaier. Alle zenders en ontvangers
moeten ingesteld zijn op hetzelfde
kanaal!
Zendersignaal-herkenning:
De verschillende zendersignalen worden door de
lisa RF time flash
omgezet in
verschillende trillingsreeksen en lichtsignalen.
Telefoon: Telefoon-LED brandt
Flitspatroon
Deurbel I: Deurbel-LED brandt
Flitspatroon
Deurbel II: Deurbel-LED knippert
Flitspatroon
Babygehuil: Babygehuil-LED brandt
Flitspatroon
Personenoproep:
Personenoproep-LED brandt
Flitspatroon
22 nederlands
Page 23
nederlands 23
P12 Pauze 1,2 seconden P30 Pauze 3,0 seconden
P14 Pauze 1,4 seconden P35 Pauze 3,5 seconden
P20 Pauze 2,0 seconden P40 Pauze 4,0 seconden
B Lichtflits W Herhaling
De indicatie-LED's branden gedurende 40 seconden.
Door op de Licht/Snooze-toets te drukken, wordt het flitspatroon onderbroken,
de verlichtingsduur van de lichtdioden wordt niet teruggezet.
Opnieuw oproepen van het laatste signaal
De
lisa RF time flash
slaat een ontvangen signaal 3 minuten lang op. Gedurende deze tijd kan u dit signaal nog een keer oproepen door op de Licht/Snoozetoets te drukken, het signaal wordt dan weergegeven via de lichtdioden.
Er wordt geen trilling meer geactiveerd.
Radiobereik van de
lisa RF time flash
:
De radiosignalen van de zender hebben in optimale omstandigheden een
bereik van 80 meter. Mogelijke oorzaken van een verminderd bereik kunnen
zijn:
- Bebouwing of vegetatie
- Stoorstralingen van beeldschermen en mobiele telefoons. Deze kunnen
zelfs een uitval van de ontvanger veroorzaken.
- De afstand van de zender tot reflecterende oppervlakken zoals vloeren en
muren is ongunstig gekozen, zodat de signaalgolf en de reflecterende golf
elkaar verzwakken of zelfs uitdoven.
- Metalen voorwerpen verkorten het bereik door afscherming.
Alarm: Alle LED’s knipperen
Flitspatroon
Wateralarm:
Wateralarm-LED brandt
Flitspatroon
Brandalarm: Brandalarm-LED brandt
Flitspatroon
Page 24
24 nederlands
- Met name in stedelijke gebieden
zijn er veel stralingsbronnen, die
het bronsignaal kunnen vervormen.
- Apparaten met overeenkomstige
werkfrequenties, die op korte
afstand van elkaar gebruikt worden, kunnen eveneens onderlinge
storingen veroorzaken.
Bijzonderheden
• Indien een weksignaal niet door
de toets Licht/Snooze of de toets
Wekalarm AAN/UIT wordt onderbroken, dan wordt het weksignaal
na 4 minuten herhaald (Autosnooze).
• Bij geactiveerd wekalarm wordt
bijkomend de cijferverlichting
ingeschakeld.
• Naast de groene markering van
de schakelaar Alarm AAN/UIT
wordt bij geactiveerd wekalarm
de Snooze-toets verlicht.
• U kan kiezen tussen twee ver-
schillende wekritmes. Het wekritme wordt als volgt veranderd:
-- Wekalarm uitschakelen --
Snooze-toets gedurende 3 seconden ingedrukt houden.
--
Wekalarm opnieuw inschakelen -De keuze van het tweede wekritme wordt weergegeven door
het knipperen van de Snoozetoets.
Onderhoud en verzorging
De
lisa RF time flash
is onderhoudsvrij. Wanneer het apparaat vuil is,
hoeft u het enkel met een zachte,
vochtige doek te reinigen. Gebruik
nooit alcohol, verdunner of andere
organische oplosmiddelen.
De
lisa RF time flash
mag niet langdurig blootgesteld worden aan rechtstreekse zonnestralen en moet beschermd worden tegen grote hitte,
vocht of sterke mechanische trillingen.
Opmerking: Het apparaat is niet
beschermd tegen spatwater. Plaats
geen met vloeistof gevulde voorwerpen, bijv. vazen, op het apparaat.
Ook open vuur, zoals bijv. brandende
kaarsen, mag in geen geval op het
apparaat worden geplaatst.
Garantie
De
lisa RF time flash
is zeer
betrouw
baar en veilig. Mochten er
ondanks vakkundige montage en
bediening storingen optreden, neem
dan contact op met uw audicien of
rechtstreeks met de fabrikant.
De garantie omvat de kostenloze
reparatie en het gratis terugsturen
van defecte apparaten. Voorwaarde
voor de garantie is dat het apparaat
in de originele verpakking teruggestuurd wordt. Gooi de originele verpakking dus niet weg!
Page 25
nederlands 25
De garantie vervalt bij beschadigingen die veroorzaakt werden door
onoordeelkundig gebruik of bij reparatiepogingen van niet erkende personen (verbreking van het garantiezegel).
Garantiereparaties worden enkel uitgevoerd bij inzending van de ingevulde garantiekaart van de audicien of
bij inzending van het originele
garantiebewijs bij directe aankoop.
Het serienummer van het apparaat moet steeds vermeld worden.
Milieu/Verwijdering
Verwijdering van gebruikte
elektrische en elektronische apparatuur (toe te passen in de landen van
de Europese Unie en andere Europese landen met een afzonderlijk inzamelsysteem voor deze apparaten).
Het symbool op het product of de
verpakking wijst erop dat dit product
niet als normaal huishoudelijk afval
mag worden behandeld maar bij een
inzamelpunt voor de recyclage van
elektrische en elektronische apparatuur moet worden afgegeven. Met
uw bijdrage tot de correcte verwijdering van dit product beschermt u
het milieu en de gezondheid van uw
medemensen. Milieu en gezondheid
worden geschaad door een foute
verwijdering. Materiaalrecyclage
helpt het gebruik van grondstoffen
te reduceren. Meer informatie over
de recyclage van dit product krijgt u
bij uw gemeente, de gemeentelijke
afvalverwijderingsbedrijven of de
zaak waar u dit product heeft
gekocht.
Technische gegevens:
Voeding: 12 V, 50 Hz,
Vermogensopname: 3 W
Frequentie: 868,35 MHz
Dit product is in overeenstemming
met de normen van de Europese
Unie. EG-conformiteitsverklaringen
zijn verkrijgbaar bij uw akhandel of
direct bij de fabrikant van dit product.
Technische wijzigingen
voorbehouden.
Page 26
26 Italiano
Luce/snooze
LED per segnalazioni
lisa
Segnalatore
acustico
ON / OFF
Altoparlanti
segnalatore
acustico
Allarme sveglia
ON / OFF
Superficie
lampeggiante
Presa per cuscino
vibrante o per moduli
(accessorio)
Pulsante per
regolazione
ora/ sveglia
Attacco di
rete
da 230 V
Page 27
Italiano 27
Le facciamo i nostri complimenti per
l’acquisto della sveglia
lisa RF time
flash
. Ha scelto un sistema moderno
ed affidabile. Vi invitiamo a leggere
attentamente
le istruzioni per l'uso
che vi permet
teranno di mettere correttamente in funzione l'impianto e
di conoscere tutte le possibilità che
questo offre.
lisa RF time flash
è un orologio elettronico con indicatore dell’ora analogico e con un ricevitore di segnali
radio provenienti dai diversi trasmettitori radio
lisa
.
Il riconoscimento del segnale radio è
visualizzato tramite flash luminoso/
segnale acustico e 6 diodi luminosi.
All’orologio può anche essere collegato un cuscino vibrante o per moduli (accessorio opzionale).
Fornitura standard
Controllare che la fornitura contenga
tutti i seguenti elementi:
-
lisa RF time flash
- alimentatore da 230 V
- istruzioni per l’uso
- certificato di garanzia
Se dovessero mancare alcuni degli
oggetti elencati nel volume di fornitura, rivolgersi subito al rivenditore
autorizzato o direttamente al produttore.
Messa in funzione
Collegare l’alimentatore, compreso
nella fornitura, con la presa per il
cavo di rete della sveglia e con una
presa di corrente da 230 V.
Regolazione dell'ora
Estrarre leggermente la manopola di
regolazione dell'ora/allarme e ruotarla in direzione della freccia fino a
quando non si è impostata l'ora desiderata.
Nota: estrarre delicatamente la
manopola di regolazione!
Regolazione della sveglia
Ruotare la manopola di regolazione
dell'ora/allarme in direzione della
freccia fino a quando non si è
impostata l'ora desiderata per la
sveglia.
Accensione/Spegnimento allarme sveglia
L'allarme sveglia è acceso quando è
visibile il segno verde sull'interruttore con richiamo.
Se l'interruttore è premuto (segno
verde non visibile) significa che
l'allarme sveglia non è attivato.
Accensione/Spegnimento del
trasmettitore acustico
Il trasmettitore acustico è acceso
quando è visibile il segno verde
sull'interruttore con richiamo.
Se l'interruttore è premuto (contrassegno verde non visibile) significa
che il trasmettitore è spento.
Ripetizione della sveglia (funzione snooze)
Premendo sul tasto Luce/Snooze si
interrompe la segnalazione
dell'allarme. L'allarme sveglia viene
ripetuto dopo 5 minuti circa.
Page 28
28 Italiano
Accensione dell'illuminazione
del quadrante
Premendo il tasto Luce/ Snooze si
attiva l'illuminazione del quadrante.
Impostazione del canale radio
esatto
Grazie ad uno speciale procedimento
di trasmissione digitale si assicura il
perfetto riconoscimento dei segnali
radio e viene permessa anche l'impostazione di 10 canali radio diversi.
In fase di produzione,
lisa RF time
flash
è impostata sul canale 0. Solo
se vengono usati sistemi di diversi
Riconoscimento del segnale di trasmissione
I diversi segnali di trasmissione vengono commutati da
lisa RF time flash
in
diverse sequenze di vibrazione ed indicazioni di segnale.
Telefono: Si accende il LED del telefono
Ritmo di
lampeggiante
Campanello diporta I: Si accende il LED del campanello di porta
Ritmo di
lampeggiante
Campanello diporta I: Lampeggia il LED del campanello di porta
Ritmo di
lampeggiante
Babyphone: Si accende il LED del Babyphone
Ritmo di
lampeggiante
Cercapersone: Si accende il LED del cercapersone
Ritmo di
lampeggiante
utilizzatori in una stessa casa, i singoli apparecchi devono essere
impostati su diversi canali radio.
Il selettore di canale si trova sul lato
inferiore dell'apparecchio.
Impostare il numero del canale desiderato con l'ausilio di un piccolo
cacciavite. Tutte i trasmettitori e
tutti i ricevitori devono essere
impostati sullo stesso canale!
Page 29
P12 Pausa di 1,2 secondi P30 Pausa di 3,0 secondi
P14 Pausa di 1,4 secondi P35 Pausa di 3,5 secondi
P20 Pausa di 2,0 secondi P40 Pausa di 4,0 secondi
B Lampeggia W Ripetizione
I LED di indicazione rimangono accesi per 40 secondi.
Premendo il tasto Luce/Snooze si interrompe l'allarme a lampeggiante, la
durata luminosa dei diodi luminosi non viene ripristinata.
Richiamo dell'ultimo segnale
lisa RF time flash
memorizza un segnale in entrata per 3 minuti. Durante
questo periodo lo si può richiamare premendo il tasto Luce/Snooze, il segnale
viene quindi visualizzato tramite i diodi luminosi. Non avviene nessun'altra
vibrazione.
Portata radio di
lisa RF time flash
:
La portata dei segnali radio del trasmettitore è di 80 metri con condizioni
ottimali. Le possibili cause di una portata ridotta possono essere dovute a:
- fabbricati o vegetazione;
- radiazioni di disturbo provenienti da teleschermi e telefoni portatili. Questi
possono addirittura mettere fuori funzione il ricevitore;
- un erroneo posizionamento del trasmettitore rispetto a superfici che
riflettono le radiazioni come pavimenti e pareti, in modo che le onde di
segnalazione e le onde riflesse si disturbano o si annullano a vicenda;
Alarme: Lampeggiano tutti i LED
Ritmo di
lampeggiante
Allarme acqua:
Si accende il LED dell'allarme acqua
Ritmo di
lampeggiante
Allarmeincendio: Si accende il LED dell'allarme incendio
Ritmo di
lampeggiante
Italiano 29
Page 30
30 Italiano
- oggetti metallici che accorciano la
portata agendo da schermi;
- fonti di radiazioni,
specialmen
te in
zone urbane, che posso
no alterare
il segnale
d'origine.
- Gli apparecchi con frequenze di
lavoro simili e con una distanza
ridotta si possono anche disturbare reciprocamente.
Le caratteristiche
• Se non s’interrompe il segnale
d’allarme della sveglia premendo
il tasto Luce/snooze o il tasto
Allarme sveglia ON / OFF, il segnale si ripete dopo 4 minuti
(snooze automatico).
• Insieme all’allarme sveglia si at-
tiva anche l'illuminazione del
quadrante.
• Oltre al contrassegno verde del-
l’interruttore ON/OFF, s’illumina
anche il tasto snooze quando l’allarme sveglia è attivato.
• Si possono selezionare due
diverse suonerie. Per modificare
la suoneria:
-- disattivare l’allarme sveglia --
tenere premuto il tasto snooze
per 3 secondi.
-- riattivare l’allarme sveglia --
La selezione della seconda suoneria viene visualizzata dal
lampeggiare del tasto snooze.
Manutenzione
lisa RF time flash
non ha bisogno di
manutenzione. Pulire le possibili
impurità con un panno umido e morbido. Non utilizzare mai alcool, diluenti o altri solventi organici.
lisa RF time flash
non deve essere
esposta per lunghi periodi ai diretti
raggi del sole e deve essere protetta
dalle temperature elevate, dall'umidità o da vibrazioni meccaniche.
Avviso importante: Questo prodotto non è protetto dagli schizzi.
Non appoggiare contenitori di liquidi
(ad esempio un vaso da fiori), né
fiamme libere (ad esempio una candela) nelle vicinanze del prodotto.
Garanzia
lisa RF time flash
ha un funzionamento estremamente sicuro. Se si
dovessero però presentare dei
guasti, nonostante la si sia montata
ed utilizzata correttamente, contattare il rivenditore specializzato o
rivolgersi direttamente al produttore.
La prestazione di garanzia comprende la riparazione gratuita e la spedizione di ritorno gratuita dopo che è
stata inviata anche la confezione originale, che deve pertanto essere
conservata.
La garanzia perde validità in caso di
danni provocati da un utilizzo improprio o da tentativi di riparazione da
parte di persone non autorizzate
(distruzione del sigillo di garanzia).
Page 31
Italiano 31
Le riparazioni coperte da garanzia
vengono effettuate solo se viene
inviato il certificato di garanzia compilato dal rivenditore autorizzato o
quello originale in caso si fosse
acquistato l'apparecchio direttamente presso il produttore. Deve in
qualsiasi caso essere indicato
anche il numero dell'apparecchio.
Istruzioni per la salvaguar
dia dell'ambiente/Smalti
mento
Smaltimento delle apparecchiatura
elettriche ed elettroniche utilizzate
(valido nei paesi dell'Unione Europea
e negli altri paesi europei che prevedono un sistema di smaltimento separato per queste apparecchiature).
Questo simbolo che appare sul prodotto o sulla confezione indica che il
prodotto non deve essere smaltito
assieme agli altri rifiuti domestici
bensì portato al centro di raccolta
indicato per il successivo riciclo
delle apparecchiature elettriche ed
elettroniche. La raccolta separata e
il riciclo delle apparecchiature da
rottamare favoriscono la conservazione delle risorse naturali e garantiscono che tali apparecchiature vengano rottamate nel rispetto dell'ambiente e della tutela della salute. Il
riciclaggio dei materiali riduce il
consumo delle materie prime. Per
ulteriori informazioni sui punti di
raccolta delle apparecchiature da
rottamare, contattare il proprio
Comune di residenza, il servizio di
smaltimento dei rifiuti locale o il
negozio presso il quale è stato
acquistato il prodotto.
Dati tecnici:
Alimentazione: 230 V, 50 Hz,
Consumo: 3 W
Frequenza: 868,35 MHz
Prodotto conforme alle direttive
dell'Unione Europea.
Per ottenere una dichiarazione di
conformità CE di questo articolo
rivolgersi al proprio rivenditore o
direttamente al produttore.
Ci riserviamo di effettuare
modifiche tecniche.
Page 32
32 español
luz / snooze
diodos emisores de
luz para indicar señales
lisa
emisor de sonido
CON. / DESCON:
salida del emisor de
sonido
alarma de
despertador
CON. / DESCON.
área del flash
caja de unión para
almohada vibratoria o
módulos (accesorio
especial)
botón de ajuste
del reloj / de la
alarma
conexión a la red
de 230 V
Page 33
Le felicitamos por haber adquirido el
lisa RF time flash
. Con él, Usted ha
elegido un sistema moderno y fiable.
Por favor lea las instrucciones de
servicio atentamente para poder
poner la instalación en funcionamiento correctamente y familiarizarse con todas las posibilidades
que ofrece el sistema.
El
lisa RF time flash
es un reloj electrónico con indicación analógica del
tiempo y con un receptor de radioseñales de diferentes radiotransmisores
lisa
. Una radioseñal detectada
se indica mediante flash/sonido y 6
diodos emisores de luz. También se
puede conectar una almohada vibratoria o módulos que se entrega como
(accesorio especial).
Volumen de entrega estándar:
Le rogamos comprobar si están
incluidas todas las piezas ennumeradas a continuación:
-
lisa RF time flash
-
Cable de la red para 230 V
- Instrucciones de servicio
- Tarjeta de garantía
En caso de que falten piezas, le
rogamos ponerse en contacto inmediatemante con su establecimiento
especializado o directamente con el
fabricante.
Puesta en servicio
Conectar el bloque de alimentación
suministrado con la caja de unión del
despertador y un enchufe de 230 V.
Ajustar la hora
Jalar el botón de ajuste del reloj /
de la alarma ligeramente hacia afuera y girarlo simultáneamente en
dirección de la flecha hasta que se
haya ajustado la hora deseada.
Nota: ¡Favor de no jalar con
demasiada fuerza en el botón de ajuste del reloj / de la alarma!
Ajustar el tiempo de alarma
Girar el botón de ajuste del tiempo /
de la alarma en dirección de la
flecha hasta que se haya ajustado la
hora de alarma deseada.
Conectar/desconectar la
alarma despertadora
La alarma despertadora se encuentra conectada si se puede ver la
marca verde en el pulsador.
Estando el pulsador presionado
hacia adentro (la marca verde no se
puede ver) la alarma despertadora
se encuentra desconectada.
Conectar/desconectar emisor de
sonido
El emisor de sonido se encuentra
conectado si se puede ver la marca
verde en el pulsador.
Estando el pulsador presionado
hacia adentro (la marca verde no se
puede ver) el emisor de sonido se
encuentra desconectado.
español 33
Page 34
34 español
Repetición de la alarma
(función snooze)
Presionando el pulsador luz/snooze se
interrumpe una alarma despertadora
inminente. La alarma despertadora se
repite después de aprox. 5 minutos.
Conectar la iluminación de la
esfera/carátula
Presionando el pulsador luz/snooze se
conecta la iluminación.
Ajustar el radiocanal correcto
Mediante un método de transmisión
digital especial se garantiza la identificación correcta de las radioseñales.
Este método también permite el ajuste
de 10 radiocanales diferentes.
Ex fábrica, el
lisa RF time flash
tiene
ajustado el canal 0. Únicamente en el
caso de que en la casa se operen
instalaciones por diferentes usuarios,
deberán ajustarse los aparatos de los
usuarios individuales en radiocanales
diferentes.
El selector de canales se encuentra
en el lado inferior del aparato.
Ajustar el número del canal deseado
con ayuda de un pequeño destornillador.
¡Todos los emisores y receptores
deberán estar ajustados en el mismo
canal!
Identificación de señales emitidas:
El
lisa RF time flash
transforma las diferentes señales de emisión en diferen-
tes secuencias de vibraciones e indicaciones de señales.
Teléfono: diodo emisor de luz "teléfono" iluminado
ritmo de
flash
Timbre de la puerta I: diodo emisor de luz "timbre de la puerta" iluminado
ritmo de
flash
Timbre de la puerta II: diodo emisor de luz "timbre de la puerta" parpadea
ritmo de
flash
Page 35
Llamada de bebé: diodo emisor de luz "llamada de bebé" iluminado
ritmo de
flash
Llamada de persona: diodo emisor de luz "llamada de persona" iluminado
ritmo de
flash
Alarma: Todos los diodos emisores de luz parpadean
ritmo de
flash
Allarme de agua:
diodo emisor de luz "alarma de agua" iluminado
ritmo de
flash
Alarma de incendio: diodo emisor de luz "alarma de incendio" iluminado
ritmo de
flash
P12 pausa de 1,2 segundos P30 pausa de 3,0 segundos
P14 pausa de 1,4 segundos P35 pausa de 3,5 segundos
P20 pausa de 2,0 segundos P40 pausa de 4,0 segundos
B flash W repetición
Los diodos emisores de luz de indicación se iluminan por 40 segundos.
Presionando el pulsador luz/snooze se interrumpe la alarma de flash, la dura-
ción de la iluminación de los diodos emisores de luz no se repone.
Volver a llamar la última señal
El
lisa RF time flash
guarda una señal recibida por 3 minutos. Durante este
tiempo ésta se puede volver a llamar presionando el pulsador luz/snooze. A
continuación se visualizará la señal mediante los diodos emisores de luz.
Las vibraciones no se vuelven a activar.
español 35
Page 36
36 español
Cobertura del
lisa RF time flash
:
El alcance de las radioseñales de los
emisores está dimensionada en 80
metros bajo condiciones óptimas.
Posibles causas de un alcance reducido podrían ser:
- Construcciones o vegetación
- Radiaciones perturbadoras de
pantallas y teléfonos móviles.
Éstas incluso pueden causar
un paro del receptor.
- Se ha elegido una distancia
del emisor desfavorable hacia
superficies que reflejan radiaciones como pisos y paredes;
de tal manera que la onda de
señales y la onda reflejada se
atenuan o incluso se extinguen una a la otra.
- Objetos metálicos reducen la
cobertura mediante apantallamiento.
- Sobre todo en zonas urbanas
hay muchas fuentes de radiación que pueden perturbar la
señal original.
- Aparatos con frecuencias de
trabajo similares que se
encuentran demasiado cerca
también pueden perturbarse
uno al otro.
Particularidades
• En caso de que la señal despertadora no sea interrumpida mediante el botón luz / snooze o el botón
alarma de despertador CON. /
DESCON., después de 4 minutos
se repetirá la señal despertadora
(Autosnooze).
• Con una alarma de despertador
inminente, además se conectará
la iluminación de la esfera/carátula
• En adición a la marca verde del
botón de alarma CON./DESCON.,
con alarma de despertador conectada también se iluminará el
botón snooze.
• Vd. puede elegir entre dos tipos
diferentes del ritmo del despertador.
El ritmo del despertador se cambia
de la manera descrita a continuación:
-- desconectar alarma de despertador -mantener el botón snooze presionado por 3 segundos -volver a conectar la alarma de
despertador -La selección del segundo ritmo
del despertador se visualiza
mediante el botón snooze parpadeante.
Page 37
español 37
Mantenimiento y cuidado
El
lisa RF time flash
no requiere
mantenimiento. De haberse ensuciado el aparato, éste se debería limpiar ocasionalmente con un trapo
suave y húmedo. Nunca se deberá
utilizar alcohol, diluyente u otros
disolventes orgánicos.
El
lisa RF time flash
no debería
exponerse por tiempos prolongados
a irradiación solar directa, y debería
protegerse contra calor intenso,
humedad o fuertes sacudidas mecánicas.
Aviso importante: Este producto
no está protegido contra derrames o
salpicaduras accidentales de agua.
No coloque recipientes con agua
(como por ejemplo floreros) ni
objetos que produzcan una llama
viva (tales como velas encendidas)
encima o cerca del producto.
Garantía
El
lisa RF time flash
presenta una
gran seguridad efectiva de funcionamiento. En caso de que, a pesar
de haberse montado y operado de
forma adecuada, se presenten fallos,
le rogamos contactar su establecimiento especializado o directamente
el fabricante.
La prestación bajo garantía incluye
la reparación gratuita al igual que la
expedición de retorno. Requisito
indispensable para ello es la expedición del embalaje original; por lo
que le rogamos no desechar éste.
La garantía expira con daños causados por tratamiento incorrecto o
intentos de reparación por personas
no autorizadas (destrucción del sello
del aparato).
Reparaciones de garantía sólo se
ejecutan si se remite la tarjeta de
garantía rellenada por el comerciante especializado resp. el certificado
de garantía original al haber adquirido el aparato directamente.
En todo caso se deberá indicar
el número de aparato.
Page 38
Datos técnicos
Suministro de corriente: 230 V, 50 Hz,
Consumo de potencia: 3 W
Frecuencia: 868,35 MHz
Este producto cumple las normas de la Unión Europea.
Puede obtener la declaración CE de conformidad directamente del
fabricante de este producto o en un comercio especializado.
Salvo modificaciones técnicos.
38 español
Indicación medioambiental/eliminación
Eliminación de equipos eléctricos y electrónicos usados (de aplicación
en los países de la Unión Europea y en otros países europeos con un sistema
colector separado para estos equipos).
El símbolo en el producto o en su embalaje indica que este producto no se
debe manipular como residuo doméstico normal, sino que se debe depositar
en un punto de recogida para el reciclaje de equipos eléctricos y electrónicos.
Gracias a su contribución a una eliminación correcta de este producto está
protegiendo el medio ambiente y la salud de sus semejantes. Una eliminación inapropiada daña el medio ambiente y la salud. El reciclaje de materiales ayuda a reducir el consumo de materias primas. Podrá obtener más información acerca del reciclaje de este producto en su ayuntamiento, en las
empresas de eliminación municipales o en el comercio en el que ha adquirido
este producto.
Page 39
39
Page 40
Germany
D
Humantechnik GmbH
Im Wörth 25
D-79576 Weil am Rhein
Tel.: 0 76 21/ 9 56 89-0
Fax.: 0 76 21/ 9 56 89-70
Humantechnik Austria KG
Wagnitzer Strasse 29
A-8401 Kalsdorf b. Graz
Tel.:
++43 3135/ 5 62 87
Fax.:
++43 3135/ 5 62 87
SMS
Audio Electronique Sàrl
173 rue du Général de Gaulle
F-68440 Habsheim
Tel.: ++33-3 89 4414 00
Fax.: ++33-3 89 44 6213
Humantechnik GHL AG
Rastatterstrasse 9
CH-4057 Basel
Tel.: 0 61/ 6 93 22 60
Fax.: 0 61/ 6 93 22 61
For other service-partners
in Europe please contact:
Humantechnik Germany
Tel.: ++49-76 21- 9 56 89-0
Fax.: ++49-76 21- 9 56 89-70
Internet: www.humantechnik.com
e-mail: [email protected]
HUMANTECHNIK
RM324100 · 0508
Switzerland
CH
Austria
Eastern Europe
A
France
Belgium
F/B
Humantechnik Service-Partner
Loading...
