Lisa DS-2/RF Operation Instructions Manual

DE

Bedienungsanleitung

EN

Operation Instructions

FR

Mode d’emploi

NL

Gebruiksaanwijzing

Digitalwecker lisa DS-2/RF

Réveil digital lisa DS-2/RF avec

Alarm clock lisa DS-2/RF

Seite 2

Pagina 26

Page 18

Page 10

IT

Istruzioni per l’uso

ES

Instrucciones de servicio

Página 42

Pagina 34

Digitale wekker lisa DS-2/RF

Sveglia digitale lisa DS-2/RF
con radioricevitore lisa

Despertador lisa DS-2/RF

DS-2/RF

mit lisa-Funkempfänger

with lisa radio receiver

réception du système radio lisa

met lisa radio ontvanger

con radioreceptor lisa

Deutsch 2

Snooze / Weck­wiederholungs­knopf

Anzeige:
Tongeber
EIN/AUS

Blitzfläche

Weckalarm
EIN/AUS

12 V-Anschluss-

buchse

Anschlussbuchse für
Erweiterungsmodule

Signal-LEDs

für lisa Signale

Zeit-Stellrad

24/12 Std­Anzeige

lisa-Kanal
Wahlschalter

Batteriefach

Anzeige:
Blitz
EIN/AUS

Anzeige:
Weckzeit

Stellknöpfe:
Uhrzeit Weckzeit Blitz Tongeber

Deutsch 3

Wir beglückwünschen Sie zum Er­werb Ihres »lisa DS-2/RF«.
Sie haben sich dabei für ein modernes
und zuverlässiges System entschie­den. Bitte lesen Sie diese Bedie­nungsanleitung aufmerksam durch,
um die Anlage richtig in Betrieb neh­men zu können und mit allen Mög­lichkeiten des Systems vertraut zu
werden.

Standard-Lieferumfang

Überprüfen Sie bitte, ob alle nach­folgend aufgeführten Teile enthalten
sind:

- »lisa DS-2/RF«

- 12V-Steckernetzteil

- Bedienungsanleitung

- Garantiekarte
Sollten Teile fehlen, wenden Sie sich

bitte an Ihren Fachhändler oder direkt
an den Hersteller.

Funktionsprinzip

Der »lisa DS-2/RF« ist eine elektro­nische Uhr mit digitaler Zeitan zeige
und einem Empfänger für Funksigna­le verschiedener lisa Funksender. Ein
erkanntes Funksignal wird mit Licht­blitz/Ton und 6 Signal-Leuchtdioden
(LEDs) dargestellt.
Zusätzlich kann folgendes Sonder­zubehör über die »AUX«-Buchse an
den Wecker angeschlossen werden:

- Vibrationskissen A-3303-0

- Blitzmodul A-3320-0

- Schaltmodul A-3330-0

- Akustikmodul A-3340-0

Inbetriebnahme

Stecken Sie das Netzteil des »lisa
DS-2 / RF« in eine Hausstrom-Netz-

steckdose ein und verbinden Sie das
Kabel mit der 12 Volt- Anschlussbuch­se auf der Rückseite des Weckers.

Uhrzeit einstellen

Zum Einstellen der Uhrzeit drücken
Sie den Uhrzeit-Stellknopf »

« eine
Sekunde lang. Die Stundenziffern be­ginnen zu blinken. Durch das Drehen
des Stellrads (Geräterückseite) nach
links oder rechts können Sie die ge­wünschte Stundenzahl einstellen.
Drücken Sie erneut den Uhrzeit-Stell­knopf » «. Die Minutenziffern be­ginnen zu blinken. Durch das Drehen
des Stellrads nach links oder rechts
können Sie nun die gewünschte Mi­nutenzahl einstellen. Ein erneutes
Drücken des Uhrzeit-Stellknopfes
» « schliesst den Einstellvorgang
ab und die eingestellte Uhrzeit wird
übernommen.

Weckzeit einstellen

Zum Einstellen der Weckzeit drücken
Sie den Weckzeit-Stellknopf »

«
eine Sekunde lang. Die Stunden­ziffern der Weckzeit-Anzeige begin­nen zu blinken. Durch das Drehen
des Stellrads nach links oder rechts
können Sie die gewünschte Stunden­zahl einstellen. Drücken Sie erneut
den Weckzeit-Stellknopf » «. Die
Minutenziffern der Weckzeit-Anzeige
beginnen zu blinken.

Deutsch 4

Durch das Drehen des Stellrads nach
links oder rechts können Sie nun die
gewünschte Minutenzahl einstellen.
Ein erneutes Drücken des Weckzeit­Stellknopfes » « schliesst den Ein­stellvorgang ab und die eingestellte
Weckzeit wird übernommen.

Weckalarm ein-/ausschalten

Der Weckalarm kann mittels des EIN/
AUS-Schiebers auf der linken Seite
des Weckers ein- und ausgeschaltet
werden.

Schieber auf obere Position (grüner
Rand unterhalb des Schiebers sicht­bar): Weckalarm ist eingeschaltet.

Schieber auf untere Position: Weck­alarm ist ausgeschaltet.

Tongeber ein/ausschalten

Drücken Sie den Tongeber-Stellknopf
» « eine Sekunde lang um den
Weckton ein- oder auszuschalten. Bei
aktiviertem Weckton ist das Lautspre­chersymbol in der Anzeige sichtbar.

Weckton-Lautstärke einstellen

Halten Sie während des Einstellvor­gangs der Lautstärke den Tongeber­Stellknopf » « gedrückt. Nach 2 Se­kunden ist der Weckton zu hören. Bei
gleichzeitiger Drehung des Stellrads
nach links oder rechts können Sie die
gewünschte Lautstärke einstellen.

Weckton-Tonhöhe einstellen

Halten Sie während des Einstellvor­gangs der Tonhöhe den Tongeber­Stellknopf »

« und die kugelförmige
Snoozetaste gleichzeitig gedrückt.
Nach 2 Sekunden ist der Weckton
zu hören. Bei gleichzeitiger Drehung
des Stellrads nach links oder rechts
können Sie die gewünschte Tonhöhe
einstellen.

Blitzlicht ein-/ausschalten

Drücken Sie den Blitzlicht-Stellknopf
» « eine Sekunde lang um die Blitz­lichtfunktion ein- oder auszuschalten.
Bei aktiviertem Blitz ist das Blitzlicht­symbol in der Anzeige sichtbar.

Anzeigehelligkeit für Nachtbetrieb
einstellen

Die Helligkeit der Ziffern wird automa­tisch den Lichtverhältnissen im Raum
angepasst. Bei Tag erscheint die An­zeige mit voller Helligkeit. Bei Dunkel­heit wird die eingestellte Helligkeits­stufe für den Nachtbetrieb aktiviert.
Um die Anzeigehelligkeit für den
Nachtbetrieb einzustellen, halten Sie
den Blitzlicht-Stellknopf » « ge­drückt. Bei gleichzeitiger Drehung
des Stellrads nach links oder rechts
können Sie die gewünschte Helligkeit
für die Nacht einstellen.
Falls diese Einstellung bei Tag durch­geführt wird, schaltet sich die Anzei­ge nach ein paar Sekunden auf die
normale Tageshelligkeit zurück.

Deutsch 5

Einstellen des richtigen Funkkanals

Durch ein spezielles digitales Über­tragungsverfahren ist das fehlerfreie
Erkennen der Funksignale gewähr­leistet. Dieses Verfahren ermöglicht
auch das Einstellen von 10 verschie­denen Funkkanälen.
Ab Werk ist der Wecker auf Kanal 0
eingestellt. Nur wenn in einem Haus
Anlagen von verschiedenen Benut­zern betrieben werden, müssen die
Geräte der einzelnen Benutzer auf
unterschiedliche Funkkanäle einge­stellt werden.
Der Kanalwahlschalter befindet sich
auf der Geräterückseite.
Alle Sender und Empfänger müssen
auf den gleichen Kanal eingestellt
sein!

Abb.: Einstellen des Funkkanals.

Wiederaufrufen des letzten Signals

Der »lisa DS-2/RF« speichert ein ein­gegangenes Signal 3 Minuten lang.
In dieser Zeit können Sie es durch
Drücken der Snooze-Taste noch ein­mal aufrufen, das Signal wird dann
über die Leuchtdioden angezeigt.
Eine Blitzfolge wird nicht mehr aus­gelöst.

Weckwiederholung
(Snooze-Funktion)

Durch Druck auf die kugelförmige
Snoozetaste wird ein anstehen­der Weck-Alarm unterbrochen. Der
Weckalarm wird nach ca. 5 Minuten
wiederholt.

12 / 24 Stundenmodus

Die Uhrzeit kann im 12- oder 24-Stun­denmodus angezeigt werden.
Die Einstellung erfolgt über den mit
»24h/12h« bezeichneten Schiebe­schalter auf der Rückseite des We­ckers.

Stromausfall-Überbrückung

Im Batteriefach können 4 Batterien
der Größe AAA (nicht im Lieferum­fang enthalten) eingelegt werden. Bei
Stromausfall garantieren diese eine
Weiterführung der Uhrzeit und den
Empfang der lisa-Signale.

Hinweis: Bei Stromausfall ist die An­zeige und das Blitzlicht nicht aktiv, da
ansonsten der Strombedarf für die
Batterien zu hoch ist!

Funk-lisa-Empfängerfunktion:

Der Wecker besitzt alle Funktionen
eines lisa-Funkempfängers.

Deutsch 6

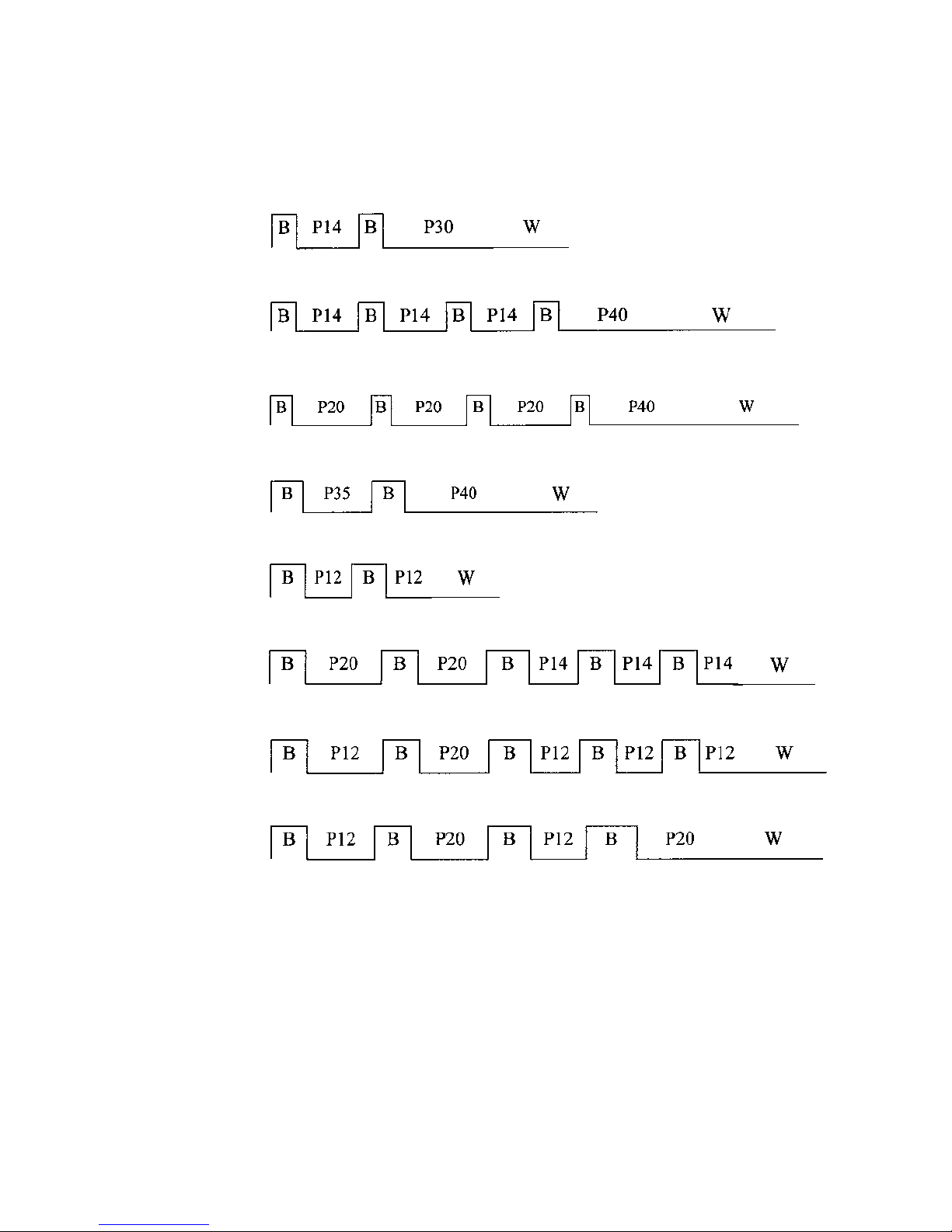

Sendesignal-Erkennung

Die unterschiedlichen Sendesignale werden vom Wecker in unterschiedliche
Blitzfolgen und Signalanzeigen umgesetzt.

Telefon: Telefon-LED leuchtet

Blitzrhythmus

Türklingel I: Türklingel-LED leuchtet

Blitzrhythmus

Türklingel II: Türklingel-LED blinkt

Blitzrhythmus

Babyruf: Babyruf-LED leuchtet

Blitzrhythmus

Personenruf: Personenruf-LED leuchtet

Blitzrhythmus

Alarm: alle LEDs blinken.

Blitzrhythmus

Wasser-Alarm: Wasser-Alarm-LED leuchtet

Blitzrhythmus

Feuer-Alarm: Feuer-Alarm-LED leuchtet

Blitzrhythmus

P12 Pause 1,2 Sekunden P30 Pause 3,0 Sekunden
P14 Pause 1,4 Sekunden P35 Pause 3,5 Sekunden
P20 Pause 2,0 Sekunden P40 Pause 4,0 Sekunden
B Lichtblitz W Wiederholung

Die Anzeige-LEDs leuchten/blinken 40 Sekunden lang.

Durch Druck auf die Snooze-Taste wird der Blitzalarm unterbrochen, die
Leuchtdauer der Leuchtdioden wird nicht zurückgesetzt.

Deutsch 7

Achtung: Das Gerät ist nicht gegen
Spritzwasser geschützt. Stellen Sie
keine mit Flüssig keit gefüllten Gegen­stände, z.B. Vasen, auf oder direkt
neben das Gerät.
Ebenfalls dürfen keine offenen Brand­quellen, wie z.B. brennende Kerzen,
auf oder direkt neben das Gerät ge­stellt werden.

Garantie

Der »lisa DS-2/RF« weist eine hohe
Betriebssicherheit auf. Sollten trotz
sachgerechter Bedienung Störungen
auftreten, setzen Sie sich bitte mit Ih­rem Fachhändler in Verbindung oder
wenden Sie sich direkt an den Her­steller. Die Garantieleistung umfasst
die kostenlose Reparatur sowie den
kostenlosen Rückversand. Bitte sen­den Sie die Geräte, wenn möglich in
der Originalverpackung ein. Werfen
Sie diese also nicht weg. Die Garan­tie verfällt bei Schäden, die durch
unsachgemäße Behandlung oder
Reparaturversuche von nicht auto­risierten Personen (Zerstörung des
Gerätesiegels) herbeigeführt wurden.
Garantiereparaturen werden nur bei
Einsendung der ausgefüllten Garan­tiekarte und einer Kopie der Rech­nung/Kassenbeleg des Fachhändlers
durchgeführt.

Die Geräte nummer muss in jedem
Fall mit angegeben werden.

Funkreichweite

Die Reichweite der Funksignale der
Sender ist auf 80 Meter unter optima­len Bedingungen ausgelegt.
Mögliche Ursachen für eine vermin­derte Reichweite können sein:

- Bebauung oder Vegetation.

-

Störfelder von Bildschirmen und Mo­ biltelefonen, diese können sogar
ein Aussetzen des Empfängers aus­ lösen.

- Der Abstand des Senders zu strah­ lenreflektierenden Flächen wie
Böden und Wänden ist ungünstig
gewählt, so dass sich Signalwelle
und reflektierte Welle gegenseitig
schwächen oder sogar auslöschen.

- Metallische Gegenstände verkürzen
die Reichweite durch metallische
Abschirmung.

- Besonders in städtischen Gebieten
gibt es viele Strahlungsquellen, die
das Ursprungssignal verfälschen
können.

- Geräte mit ähnlichen Arbeitsfrequen­ zen und geringem Abstand können
sich ebenfalls gegenseitig stören.

Wartung und Pflege

Der »lisa DS-2/RF« ist wartungsfrei.
Bei Verschmutzung sollten Sie das
Gerät gelegentlich mit einem wei­chen, angefeuchteten Tuch reinigen
(Achtung: Geräte vor Reinigung
ausstecken!). Niemals Alkohol, Ver­dünner oder andere organische Stof­fe verwenden.

Deutsch 8

Technische Daten

Stromversorgung: 230 V, 50 Hz; 12V DC 1000mA
Leistungsaufnahme: ca. 2 W
Frequenz: 868,35 MHz
Höhe: 103 mm
Breite: 212 mm
Tiefe: 70 mm
Gewicht: 337 g

Dieses Gerät erfüllt die Anforderungen folgender EU-Richtlinie:

- 2011 / 65 / EG RoHS-Richtlinie

- 2002 / 96 / EG WEEE-Richtlinie
Die Konformität mit den o. a. Richtlinien wird durch das CE-Zeichen auf dem

Gerät bestätigt. CE Konformitätserklärungen stehen im Internet unter
www.humantechnik.com im Bereich „Service“ zur Verfügung.

Technische Änderungen vorbehalten.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten
(anzu wenden in den Länder der Europäischen Union und anderen euro­ päischen Ländern mit einem separaten Sammelsystem für diese Geräte).

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an
einer Annahmestelle für das Recycling von elektrischen und elektronischen Ge­räten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmen­schen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet.
Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern. Weitere In­formationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemein­de, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in welchem
Sie das Produkt gekauft haben.

Deutsch 9

English 10

Snooze / alarm
repeat button

Display:
Sound
ON/OFF

Flash lens

Alarm
ON/OFF

12 V - power
socket

Connector for modules

lisa
indicator LEDs

lisa RF channel
selector

Adjusting wheel

24/12 hour­display

Battery com

-

partment

Display:
Flash
ON/OFF

Display:
Alarm time

Set buttons:
Time Alarm time Flash Alarm tone

English 11

We would like to congratulate you on
purchasing the »lisa DS-2/RF«. You
have chosen a modern and reliable
system. Kindly read the instruction
manual carefully in order to use the
device properly and to familiarise
yourself with all the possibilities of the
system.

Package contents

Kindly check if all following parts are
included:

- »lisa DS-2/RF«

- 12 volts power supply unit

- Instruction manual

- Warranty card
Should any parts be missing, kindly

contact your specialist dealer or the
manufacturer directly.

Functioning principle

The »lisa DS-2/RF« is an electronic
clock with a digital time display. It
wakes you up with an acoustic signal
which is adjustable in pitch and volu­me. It is also a complete lisa receiver,
capable of displaying the signals of
all lisa transmitters. A received signal
is displayed with flash and/or sound
and identified by 6 indicator LEDs.
The following accessories can be
connected to the »AUX« connector of
the alarm clock:

- Vibrating pillow A-3303-0

- Flash module A-3320-0

- Switch module A-3330-0

- Acoustic module A-3340-0

Setup

Connect the power supply unit to the
12 V power socket of the alarm clock
and plug it into a 230 V power outlet.

Setting the time

To set the time, press the time set
button »

« for one second. The
hour digits will start to flash. Set the
desired hour by turning the adjusting
wheel (on the reverse side of the of
the clock) to the left or right.
Press the time set button » « again.
The minute digits will start to flash.
Turn the adjusting wheel to the left or
right to set the desired minutes.
Pressing the time set button » «
again will end the time setting proce­dure and the set time is displayed.

Setting the alarm time

To set the alarm time, press the alarm
time button » « for one second. The
hour digits of the alarm time will start
to flash. Set the desired hour by tur­ning the adjusting wheel to the left or
right.
Press the alarm time button » « again.
The minute digits of the alarm time will
start to flash. Turn the adjusting wheel
to the left or right to set the desired
minutes.
Pressing the alarm time button » «
again will end the alarm time setting
procedure and the set alarm time is
displayed.

English 12

Alarm ON / OFF

The waking alarm can be switched on
and off with the slider switch on the
left side of the alarm clock.

Slider in upper position (green area is
visible): Alarm is switched ON.

Slider in lower position: Alarm is swit­ched OFF.

Alarm tone ON / OFF

Press the alarm tone button » « for
one second to switch the alarm tone
ON or OFF. If the alarm tone is on, the
speaker symbol will be visible in the
display.

Setting the alarm tone volume

Press and hold the alarm tone button
» « while adjusting the volume of
the alarm tone. After 2 seconds, the
alarm tone can be heard. Keep the
alarm tone button pressed and turn
the adjusting wheel to the left or right
to adjust the desired alarm tone vo­lume. Release the alarm tone button
to end the volume setting procedure.

Setting the alarm tone pitch

While adjusting the alarm tone pitch,
press and hold both the alarm tone
button » « and the spherical snooze
button at the same time. After 2 se­conds, the alarm tone can be heard.
Keep the alarm tone button and the
snooze button pressed and turn the
adjusting wheel to the left or right to

adjust the desired alarm tone pitch.
Release the buttons to end the pitch
setting procedure.

Flash ON / OFF

Press and hold the flash button »

«
for one second to switch the flash
ON or OFF. If the flash is on, the flash
symbol will be visible in the display.

Setting the nighttime display
brightness

The brightness of the displayed
digits is automatically adjusted ac­cording to the light conditions within
the room. During the day, the digits
are displayed with full brightness. In
darkness, the set nighttime display
brightness is activated.
To set the nighttime display bright­ness, press and hold the flash button
» «. Keep the flash button pressed
and turn the adjusting wheel to the left
or right to adjust the desired display
brightness for the night. Release the
button to end the setting procedure.
If this adjustment is done during day­light conditions, the display will switch
back to full brightness after a few se­conds.

Snooze function

You can interupt a current alarm by
pressing on the spherical snooze but­ton. The alarm will be repeated after
5 minutes.

English 13

Setting the correct radio channel

A special digital transmission pro­cess ensures that the radio signals
are received error-free. This process
also makes it possible to set 10 dif­ferent radio channels. When supplied
from the factory, the »lisa DS-2/RF« is
set to channel 0. It is only necessary to
set units to other channels if you have
several different users operating units
in the same building. Set the channel
you want by adjusting the channel
selector switch on the underside of
the unit to the required channel num­ber. Use a small screwdriver to adjust
this switch. All transmitters and recei­vers within your system must be set to
the same channel.

Fig. setting the correct radio channel.

Recalling the most recent signal

The »lisa DS-2/RF« stores each
signal it receives for a period of 3
minutes.
During this time, you can call up the
signal again by pressing the Light/
Snooze lisa signal cancel switch but­ton. The signal is then displayed on
the indicator LEDs. A flash signal is
not triggered.

12 / 24 hour mode

The time can be displayed in a 12- or
24 hour mode.
The adjustment is made with the
»24h/12h« switch on the reverse side
of the alarm clock.

Power cut backup

The battery compartment can hold 4
batteries of size AAA (not included).
In the event of a power cut, these
guarantee the continuation of the set
time and the display of the lisa sig­nals.

Please note: During a power cut, the
time display and the flash are not ac­tive as the power consumption is too
high for the backup batteries!

lisa receiver functions:

The alarm clock is equipped with all
functions of a lisa RF receiver.

English 14

Transmission Signal Recognition

The »lisa DS-2/RF« converts the various transmission signals into varying
sequences of flash and signal displays.

Telephone: Telephone LED lights

Doorbell I: Türklingel-LED leuchtet

Doorbell II: Doorbell LED flashes

Babymonitor: Baby LED lights

Pager: Pager LED lights

Alarm: All LEDs flash

Water alarm: Water Alarm LED lights

Fire alarm: Fire Alarm LED lights

P12 Pause 1,2 seconds P30 Pause 3,0 seconds
P14 Pause 1,4 seconds P35 Pause 3,5 seconds
P20 Pause 2,0 seconds P40 Pause 4,0 seconds
B Flash W Repeat

The indicator LEDs remain on for 40 seconds.

Touching the Light/Snooze switch cancel any flash alarm caused by lisa signals.
The indicator LEDs light the normal time (40 seconds).

Flashing­sequence

Flashing­sequence

Flashing­sequence

Flashing­sequence

Flashing­sequence

Flashing­sequence

Flashing­sequence

Flashing­sequence

English 15

Radio range

The lisa transmitters are designed to
have a radio signal range of 80 me­ters under optimum conditions.
The following conditions may result in
a reduced range:

-

Signal transmission through building

structures or vegetation

- Interference from TVs, computer
monitors and mobile phones. Under
certain circumstances, this may
prevent the receiver from functio­ ning at all.

- Positioning of the transmitter at an
unfavorable distance from surfaces
which reflect radio waves, for ex­ ample floors and walls. This may
lead to the signal wave being wea­ kened or even cancelled out by the
reflected wave.

- Metallic objects reduce the range
due to the shielding effect of the
metal.

- Particularly in towns and cities, there
maybe many other sources of radio
waves which can disrupt the original
signal.

- Having units operating at similar fre­ quencies located close to one an­ other may also result in mutual inter­ ference.

Maintenance and care

The »lisa DS-2/RF« does not re­quire any maintenance. If the unit
does become dirty, simply wipe it
clean with a soft, damp cloth. Never
use spirits, thinners or other organic

solvents. Do not set up the unit where
it will be exposed to full sunlight for
long periods. In addition it must be
protected against excessive heat,
moisture and severe mechanical
shock.

Note: This product is not protected
against splash water. Do not place
any containers filled with water, such
as flower vases, or anything with an
open flame, such as a lit candle, on
or near the product.

Warranty

The »lisa DS-2/RF« is a very reliable
product. Should a malfunction occur
despite the unit having been set up
and operated correctly, please con­tact your dealer or the manufacturer
directly.
This warranty covers the repair of the
product and returning it to you free of
charge. It is essential that you send
in the product in its original packag­ing, so do not throw the packaging
away. The warranty does not apply to
damage caused by incorrect hand­ling or attempts to repair the unit by
people not authorised to do so (de­struction of the seal on the unit).
Repairs will only be carried out under
warranty if the completed warranty
card is returned accompanied by a
copy of the dealer’s invoice/till re­ceipt.

Always specify the product number
in any event.

English 16

Technical data

Power supply: 230 V, 50 Hz; 12V DC 1000mA
Power consumption: approx. 2 W
Height: 103 mm
Width: 212 mm
Depth: 70 mm
Weight: 337 g

This device complies with the following EU directives:

- 2011 / 65 / EC RoHS directive

- 2002 / 96 / EC WEEE directive
Compliance with the directives listed above is confirmed by the CE seal on

the device. CE compliance declarations are available on the Internet at
www.humantechnik.com.

Technical specifications subject to change without prior notice.

Disposal of used electrical and electronic units (applicable in the countries
of the European Union and other European countries with a separate
collection system). The symbol on the product or the packaging indicates
that this product is not to be handled as ordinary household waste but has to
be returned to a collecting point for the recycling of electrical and electronic
units. You protect the environment and health of your fellow man by the correct
disposal of this product.
Environment and health are endangered by incorrect disposal. Material recy­cling helps to reduce the consumption of raw material. You will receive further
information on the recycling of products from your local community, our com­munal disposal company or your local dealer.

English 17

Français 18

Sélecteur de
canal radio lisa

Voyants de signalisation
radio lisa

Boutons de commande :
Heure Heure de réveil Flash Sonnerie

Affichage :
sonnerie
MARCHE /
ARRÊT

Surface de
flash

Heure de
réveil
MARCHE /
ARRÊT

Affichage :
flash
MARCHE /
ARRÊT

Affichage :
heure de
réveil

Touche
snooze

Prise de raccordement

12 V

Raccordement pour
coussin vibrant ou
modules d’extension

12/24 heures

Molette

Logement de
piles

Français 19

Nous vous félicitons d’avoir acheté le
« lisa DS-2/RF ». Vous avez opté pour
un système moderne et fiable. Veuil­lez lire attentivement ce mode d’em­ploi pour une bonne mise en service
de l’appareil et pour vous familiariser
avec toutes les possibilités du sys­tème.

Livraison standard

Vérifiez si les pièces suivantes sont
incluses :

- « lisa DS-2/RF »

- Bloc-secteur 12 V DC

- mode d’emploi

- Certificat de garantie
En cas de livraison incomplète veuil-

lez contacter immédiatement votre
vendeur.

Principe de fonctionnement

Le réveil « lisa DS-2/RF » est une hor­loge électronique avec affichage digi­tal de l’heure et un récepteur pour les
signaux radio émis par les différents
émetteurs radio lisa. Un signal radio
transmis est représenté par un flash
lumineux / une sonnerie et 6 diodes
lumineuses (LEDs).
En outre, les accessoires spéciaux
suivants peuvent être raccordés au
réveil :

- coussin vibrant A-3303-0

- module à flash A-3320-0

- module de commutation A-3330-0

- module acoustique A-3340-0

Mise en service

Raccordez le bloc d’alimentation à
la prise de raccordement de 12 V du
réveil.

Réglage de l’heure

Pour le réglage de l’heure, appuyez
sur le bouton réglage de l’heure «

»
pendant une seconde. Les chiffres
des heures commencent à cligno­ter. En tournant la molette (à l’arrière
du boîtier) vers la gauche ou vers
la droite, vous pouvez régler l’heure
souhaitée. Réappuyez sur le bouton
réglage de l’heure « ». Les chiffres
des minutes commencent à clignoter.
En tournant la molette vers la gauche
ou vers la droite, vous pouvez régler
les minutes souhaitées. Une nou­velle pression sur le bouton réglage
de l’heure « » permet de valider
l’heure souhaitée.

Réglage de l’heure de réveil

Pour le réglage de l’heure de réveil,
appuyez sur le bouton réglage de
l’heure de réveil «

» pendant une
seconde. Les chiffres des heures
de réveil commencent à clignoter.
En tournant la molette vers la gau­che ou vers la droite, vous pouvez
régler l’heure de réveil souhaitée.
Réappuyez sur le bouton réglage de
l’heure de réveil « ». Les chiffres
des minutes commencent à clignoter.
En tournant la molette vers la gauche
ou vers la droite, vous pouvez régler

Français 20

les minutes souhaitées. Une nouvelle
pression sur le bouton réglage de
l’heure de réveil « » permet de vali­der l’heure de réveil souhaitée.

Activer/désactiver la fonction
d’alarme

La fonction alarme peut être activée
ou désactivée à l’aide de l’interrupteur
MARCHE/ARRÊT situé sur la partie
gauche du réveil.

Interrupteur sur la position du haut
(bordure verte au-dessous de
l’interrupteur visible) : la fonction alarme
est activée.

Interrupteur sur la position du bas : la
fonction alarme est désactivée.

Activer/Désactiver la sonnerie

Appuyez pendant une seconde sur
le bouton sonnerie «

» pour activer
ou désactiver la sonnerie du réveil.
Lorsque la sonnerie du réveil est
activée, le symbole du haut-parleur
s’affiche.

Réglage du volume de la sonnerie

Pendant le réglage du volume de la
sonnerie, restez appuyé sur le bouton
sonnerie «

». Après 2 secondes, on
peut entendre la sonnerie. Vous pou­vez régler le volume du signal acous­tique du réveil avec la molette vers la
gauche ou vers la droite.

Réglage de la fréquence acoustique

Appuyez simultanément sur le bouton
sonnerie «

« et sur la touche ronde
Snooze. Après 2 secondes, on peut
entendre la sonnerie. La fréquence
acoustique du signal du réveil peut
être modifiée avec la molette en
tournant vers la gauche ou vers la
droite.

Activation / Désactivation du flash

Appuyez sur le bouton de réglage du
flash «

» pendant une seconde afin
d’activer ou de désactiver le flash.
Lorsque le flash est activé, le symbole
du flash lumineux s’affiche.

Réglage de la luminosité de l’écran
pour l’utilisation nocturne

La clarté des chiffres se règle auto­matiquement en fonction de la lu­minosité dans la pièce. Les chiffres
apparaissent en pleine luminosité
pendant le jour. Dans l’obscurité, le
niveau de luminosité enregistré pour
la nuit est activé.
Pour activer la luminosité pour
l’utilisation nocturne, laissez appuyer
le bouton de réglage du flash «

».
La luminosité souhaitée pour la nuit
se règle en tournant la molette vers
la gauche ou vers la droite. Si cette
manipulation est effectuée pendant la
journée, l’affichage se règle au bout
de quelques secondes en fonction de
la lumière du jour.

Français 21

Réglage du canal approprié

Un procédé de transmission spécial
garantit l’identification correcte des
signaux radio. Ce procédé permet
également de programmer 10 ca­naux différents. Départ usine, le réveil
»lisa

DS-2/RF« est réglé sur le canal

0.
Il est nécessaire de régler les
appareils des différents utilisateurs
sur des canaux différents uniquement
si l’on utilise simultanément dans un
même bâtiment différentes installati­ons.
Le sélecteur de canal se trouve au
bas du réveil.
Tournez à l’aide d’un petit tournevis
le sélecteur de canal, jusqu’à ce que
l’encoche du commutateur se trouve
sur le canal souhaité.

Réglage du canal approprié.

Répétition du réveil (fonction Snooze)

Une pression sur la touche Snooze
interrompt une alarme de réveil en
cours. L’alarme de réveil est répétée
au bout de 5 minutes environ.

Mode 12 / 24 heures

L’heure peut être affichée en mode 12
heures ou 24 heures. Le réglage se
fait au moyen d’un commutateur à
coulisse au dos du réveil.

Alimentation secourue en cas de
coupure de courant

Dans le logement à piles se trouve
la place pour 4 piles AAA (non inclu­ses). En cas de coupure de courant,
elles garantissent le fonctionnement
de l’heure et la réception des signaux
lisa.

Remarque : en cas de coupure de
courant, l’affichage digital et le flash
ne sont pas actifs car le besoin en
courant est trop important pour le fon­ctionnement par des piles.

Fonction de réception lisa :

Le réveil possède toutes les fonctions
d’un récepteur radio lisa.

Français 22

Identification des signaux émetteurs

Les différents signaux émetteurs sont convertis par le réveil «lisa DS-2/RF» en
différentes séquences de vibrations et différents signaux lumineux.

Téléphone : La diode du téléphone s’allume

flashs

Sonnette de porte I : La diode de la porte s’allume

flashs

Sonnette de porte II : La diode de la porte clignote

flashs

Cris de bébé : La diode des cris de bébé s’allume

flashs

Appel de personnes : La diode de l’appel de personnes s’allume

flashs

Alarme : Toutes les diodes clignotent

flashs

Détecteur d’eau : La diode s’allume de l’indicateur du niveau de liquide

flashs

Détecteur de fumée : La diode de l’alarme incendie s’allume

flashs

P12 Pause 1,2 seconds P30 Pause 3,0 secondes
P14 Pause 1,4 seconds P35 Pause 3,5 secondes
P20 Pause 2,0 seconds P40 Pause 4,0 secondes
B Flashes W Répétition

Les diodes restent allumées pendant 40 secondes.
En appuyant sur la touche „Eclairage / Snooze“, les flashs sont interrompus
mais les diodes restent allumées pendant 40 secondes.

Français 23

Portée du signal radio du réveil
«lisa DS-2/RF»

La portée des signaux radio est de
80 m dans des conditions optimales.
Une portée réduite peut être due aux
causes suivantes :

- Constructions ou végétation

- Rayonnements parasites d’écrans
d’ordinateurs ou de téléphones
sans fil. Ceux-ci peuvent même pro­ voquer une interruption de fonction
nement du récepteur.

- La distance de l’émetteur par rap­ port à des surfaces réfléchissantes
comme les sols et les murs a été
mal choisie ce qui fait que l’onde du
signal et l’onde réfléchie s’affaiblis­ sent voire même s’annulent mutuel­ lement.

- Des objets métalliques réduisent la
portée du fait du blindage métallique.

- Particulièrement dans les zones ur­ baines, de nombreuses sources de
rayonnement sont susceptibles de
fausser le signal d’origine.

- Des appareils avec des fréquences
de travail similaires se trouvant à une
une faible distance les uns des autres
peuvent également se brouiller
mutuellement.

Maintenance et entretien

Le réveil «lisa DS-2/RF» est exempt
de maintenance. S’il est sale,
nettoyez l’appareil avec un chiffon
doux et légèrement humide. N’utilisez
jamais d’alcool, de diluant ni d’autres
solvants organiques. Le réveil »lisa
RF time flash« ne doit pas être exposé

en plein soleil de façon prolongée et
il doit être protégé contre une chaleur
importante, l’humidité et de fortes
secousses mécaniques.

Important : Cet appareil n’est pas
protégé contre les projections d’eau.
Ne pas poser d’objet rempli d’un
liquide, par exemple un vase, près
de l’appareil. De même, ne pas poser
près de l’appareil une source de
combustion comme par exemple une
bougie allumée.

Garantie

Le «lisa DS-2/RF» présente une
grande sécurité de fonctionnement.
Si en dépit d’un montage et d’un em­ploi corrects, des dysfonctionnements
apparaissaient, veuillez contacter
votre vendeur spécialisé ou vous
adresser directement au fabricant.
La garantie comprend la réparation
gratuite y compris la réexpédition. La
seule condition est de renvoyer
l’appareil dans son emballage d’ori­gine. Ne le jetez donc pas. Cette
garantie ne s’applique pas pour des
dommages occasionnés par une
mauvaise manipulation ou encore
des tentatives de réparation par des
personnes non autorisées (endom­magement du cachet signalétique
de l’appareil). Les réparations sous
garantie ne sont exécutées que si la
carte de garantie dûment remplie est
jointe à l’appareil.

Le numéro de série doit être indiqué
dans tous les cas.

Français 24

Spécifications techniques

Alimentation électrique : 230 V, 50 Hz; 12 V DC 1000 mA
Consommation : env. 2 W
Hauteur : 103 mm
Largeur : 212 mm
Profondeur : 70 mm
Poids : 337 g

Cet appareil est conforme aux exigences des directives de l’Union Européenne
suivantes:

- 2011 / 65 / CE Directive RoHS

- 2002 / 96 / CE Directive WEEE
La conformité avec les directives ci-dessus est attestée par le logo CE apposé

sur l’appareil. Les déclarations de conformité CE sont consultables sur le site
Internet www.humantechnik.com.

Sous réserve de modifications techniques.

Gestion des déchets électriques et électroniques (dans les pays de
l’Union européenne et dans les autres pays européens disposant d’un
système de collecte distinct pour cette classe de déchets).
Le symbole sur le produit ou l’emballage indique que ce produit ne doit pas
être jeté comme les déchets ménagers ordinaires, mais apporté à un point de
collecte pour le recyclage des déchets électriques et électroniques.
En respectant ces règles pour votre équipement usagé, vous apportez une
contribution importante à la protection de l’environnement et de votre santé. Le
non-respect de ces règles pour votre équipement usagé constitue une atteinte
à l’environnement et une menace pour votre santé. Le recyclage des matériaux
contribue à réduire la quantité de matières premières utilisées. Pour en savoir
plus sur le recyclage de ce produit, veuillez contacter les autorités locales com­pétentes, votre mairie ou le magasin où vous avez effectué votre achat.

Français 25

Nederlands 26

Snoozetoets

lisa

signaallampjes

Knoppen:
Tijd Wektijd Flitslamp Wekalarm

Aansluiting voor vibratie

­kussen of uitbreidings­module

12 V aansluitbus

kanaalkeuze

-

schakelaar

12/24 uur

melodiekeuze

-

toets

Batterijruimte Instelwieltje

Alarm
Aan / Uit

Scherm:
Akoestisch alarm
AAN/UIT

Flitslamp

Scherm:
flitslamp
AAN/UIT

Scherm:
Wektijd

Nederlands 27

Wij feliciteren u met de aankoop van
uw »lisa DS-2/RF« en hopen dat u er
lang plezier aan zal beleven.
Gelieve deze gebruiksaanwijzing
eerst aandachtig door te nemen, zo­dat u de installatie correct in gebruik
kan nemen en vertrouwd wordt met
alle mogelijkheden van het systeem.

Leveringsomvang

Controleer of alle hierna opgesomde
onderdelen aanwezig zijn:

- »

lisa DS-2/RF«

- 12 V Voedingseenheid

- Gebruiksaanwijzing

- Garantiekaart
Indien bepaalde onderdelen ontbreken,

dient u onmiddellijk contact op te ne­men met uw audicien of rechtstreeks
met de fabrikant.

Werkingsprincipe

De »

lisa DS-2/RF« is een elektronische

wekker met een digitale tijdsaandui­ding. De wekker heeft een akoestisch
weksignaal dat in voume en toonh­oogte bijgesteld kan worden.
De wekker is tevens een complete
lisa RF ontvanger, die de signalen
van de de lisa zenders kan weerge­ven in het display. Een binnenkomend
signaal wordt kenbaar gemaakt met
flitslicht en/of geluid. 6 LED-lampjes
geven het verschil tussen de verschil­lende zenders aan.
De volgende modules (niet inbegre­pen) kunnen aangesloten worden via
de AUX output aansluiting:

- Trilkussen A-3303-0

- Flitsmodule A-3320-0

- Schakelmodule A-3330-0

- Akoestische module A-3340-0

Ingebruikname

Verbind de voedingseenheid met de
12 V-aansluitbus van de wekker.

Tijd instellen

Om de tijd in te stellen, drukt u een se­conde op de tijd-instelknop »

«. De
uur-aanduiding gaat knipperen. Stel
het juiste uur in door het instelwieltje
(aan de achterkant van de wekker)
naar links of rechts te draaien. Druk
nogmaals op de tijd-instelknop » «.
De minuten-aanduideling gaat knip­peren. Met het instelwieltje stelt u de
minuten in. Door hierna te drukken op
de tijd-instelknop » « is de gewens­te tijd ingesteld.

Wektijd instellen

Om de wektijd in te stellen, drukt
u een seconde op de wektijdwek­instelknop » «. De uur-aanduiding
gaat knipperen. Stel het juiste uur in
door het instelwieltje (aan de ach­terkant van de wekker) naar links of
rechts te draaien. Druk nogmaals op
de wektijd-instelknop » «. De minu­ten-aanduideling gaat knipperen. Met
het instelwieltje stelt u de minuten in.
Door hierna te drukken op de wektijd­instelknop » « is de gewenste tijd
ingesteld.

Nederlands 28

Alarmfunctie in-/uitschakelen

Het wekalarm kan aan- en uitgezet
worden met de schuifknop aan de
linkerzijde van de wekker.

Schuifknop naar boven: Wekalarm
ingeschakeld (groene rand van de
schakelaar is zichtbaar).

Schuifknop naar beneden: Wekalarm
is uitgeschakeld.

Akoestisch signaal in-/uitschakelen

Houd de alarmtoon-knop » « een
seconde ingedrukt om de alarmtoon
AAN of UIT te zetten. Als de alarm­toon aan staat, zal er een speaker­symbool zichtbaar zijn in het display.

Instelling van het volume

Houd de alarmtoon-knop » « inge­drukt, om het volume te veranderen. Na
2 seconden hoort u de alarmtoon. Blijf
de alarmtoon-knop ingedrukt houden,
terwijl u het instelwieltje naar links of
rechts draait om het gewenste volume
in te stellen. Wanneer u de knop loslaat,
is het gewenste volume ingesteld.

Instelling van de geluidsfrequentie

Om de alarmtoon-toonhoogte in te
stellen, houd u de alarmtoon-knop » «
en de snooze-knop beide tegelijkerti­jd ingedrukt. Na 2 seconden hoort
u de alarmtoon. Blijf beide knoppen
ingedrukt houden, terwijl u het instel­wieltje naar links of rechts draait om
de gewenste toonhoogte in te stellen.
Laat beide knoppen los om de instel­ling te beëindigen.

De flitslamp aan/uit zetten

Houd de flits-knop » « een seconde
ingedrukt om de flitslamp AAN of UIT
te zetten. Als de flitslamp aan staat,
zal er een flits-symbool zichtbaar zijn
in het display.

Instelling van de helderheid van het
scherm’s nachts

De helderheid van de weergegeven
cijfers wordt automatisch aangepast
aan de lichtomstandigheden in de
kamer. Gedurende de dag worden
de cijfers weergegeven met volledige
helderheid. In het donker wordt de
ingestelde nachtelijke helderheid van
het scherm geactiveerd.
Om de nachtelijke helderheid van het
scherm in te stellen, houd u de flits­knop » « ingedrukt en draait u de
regelknop naar links of rechts om de
gewenste helderheid van het scherm
voor de nacht aan te passen. Laat de
knop los om de instelling te beëindi­gen .
Als deze aanpassing tijdens daglicht
wordt gedaan, zal de weergave na
een paar seconden terugschakelen
naar volledige helderheid.

Wekherhaling (Snooze-functie)

Door een druk op de toets Snooze
wordt een actief wekalarm onderbro­ken. Het wekalarm wordt na ca. 5 mi­nuten herhaald.

Nederlands 29

12/24 urenmodus

De tijd kan in de 12- of 24-urenmodus
worden weergegeven. De instelling
gebeurt via een schuifschakelaar aan
de achterzijde van de wekker.

Stroomstoring backup

Het batterijcompartiment kan 4 bat­terijen, maat AAA, houden (niet inbe­grepen). Deze garanderen de voort­zetting van de ingestelde tijd en de
weergave van de lisa signalen, in het
geval van een stroomstoring.

Let op: Tijdens een stroomstoring zijn
de tijdweergave en de flitslamp niet
actief, aangezien het stroomverbruik
te hoog is voor de back-up batterijen!

lisa ontvanger functies:

De wekker is voorzien van alle functies
van een lisa RF ontvanger.

Instellen van het correcte radio­kanaal

Door een speciale, digitale trans­missiemethode wordt de foutloze
herkenning van de zendersignalen
gewaarborgd. Bij deze methode is
het mogelijk 10 verschillende radio­kanalen inte stellen. Fabrieksmatig
is de »lisa DS-2/RF« ingesteld op
kanaal 0. Alleen wanneer er in een
huis systemen van verschillende ge­bruikers werkzaam zijn, moeten de
apparaten van de afzonderlijke ge­bruikers op verschillende kanalen

ingesteld worden.
De kanaalkeuzeschakelaar bevindt
zich op de onderzijde van het appa­raat. Stel het gewenste kanaalnum­mer in met een kleine schroeven­draaier. Alle zenders en ontvangers
moeten ingesteld zijn op hetzelfde
kanaal!

Instellen van het correcte radiokanaal.

Opnieuw oproepen van het laatste
signaal

De »lisa DS-2/RF« slaat een ontvan­gen signaal 3 minuten lang op. Gedu­rende deze tijd kan u dit signaal nog
een keer oproepen door op de Licht/
Snooze-toets te drukken, het signaal
wordt dan weergegeven via de licht­dioden. Er wordt geen trilling meer
geactiveerd.

Nederlands 30

Zendersignaal-herkenning

De verschillende zendersignalen worden door de »lisa DS-2/RF« omgezet
in verschillende trillingsreeksen en lichtsignalen.

Telefoon: Telefoon-LED brandt

Deurbel I: Deurbel-LED brandt

Deurbel II: Deurbel-LED knippert

Babygehuil: Babyoproep-LED brandt

Personenoproep: Personenoproep-LED brandt

Alarm: Alle LED’s knippern

Wateralarm: Wateralarm-LED brandt

Brandalarm: Brandalarm-LED brandt

P12 Pauze 1,2 seconden P30 Pauze 3,0 seconden
P14 Pauze 1,4 seconden P35 Pauze 3,5 seconden
P20 Pauze 2,0 seconden P40 Pauze 4,0 seconden
B Lichtflits W Herhaling

De indicatie-LED’s branden gedurende 40 seconden.
Door op de Licht/Snooze-toets te drukken, wordt het flitspatroon onderbroken,

de verlichtingsduur van de lichtdioden wordt niet teruggezet.

Flitsritme

Flitsritme

Flitsritme

Flitsritme

Flitsritme

Flitsritme

Flitsritme

Flitsritme

Nederlands 31

Radiobereik van de »lisa DS-2/RF«

De radiosignalen van de zender heb­ben in optimale omstandigheden een
bereik van 80 meter.
Mogelijke oorzaken van een vermin­derd bereik kunnen zijn:

- Bebouwing of vegetatie

- Stoorstralingen van beeldschermen
en mobiele telefoons. Deze kunnen
zelfs een uitval van de ontvanger
veroorzaken.

- De afstand van de zender tot reflec­ terende oppervlakken zoals vloeren
en muren is ongunstig gekozen,
zodat de signaalgolf en de reflecte­ rende golf elkaar verzwakken of
zelfs uitdoven.

- Metalen voorwerpen verkorten het
bereik door afscherming.

- Met name in stedelijke gebieden zijn
er veel stralingsbronnen, die het
bronsignaal kunnen vervormen.

- Apparaten met overeenkomstige
werkfrequenties, die op korte afstand
van elkaar gebruikt worden, kunnen
eveneens onderlinge storingen ver­ oorzaken.

Onderhoud en storingen

Alle »lisa DS-2/RF« is onder­houdsvrij. Wanneer het apparaat vuil
is, hoeft u het enkel met een zachte,
vochtige doek te reinigen (let op:
eerst de stekkers uit het stopcontact
halen). Gebruik nooit alcohol, verdun­ner of andere organische oplosmid­delen. De »lisa DS-2/RF« mag niet
langdurig blootgesteld worden aan
rechtstreekse zonnestralen en moet

beschermd worden tegen grote
hitte, vocht of sterke mechanische
trillingen.

Opmerking: Het apparaat is niet be­schermd tegen spatwater. Plaats
geen met vloeistof gevulde voorwer­pen, bijv. vazen, op het apparaat.
Ook open vuur, zoals bijv. brandende
kaarsen, mag in geen geval op het
apparaat worden geplaatst.

Garantie

De »lisa DS-2/RF« is zeer betrouw­baar en veilig. Mochten er ondanks
correcte bediening storingen optre­den, neem dan contact op met uw
audicien of rechtstreeks met de fabri­kant. De garantie omvat de kostenlo­ze reparatie en het gratis terugsturen
van defecte apparaten. Voorwaarde
voor de garantie is dat het apparaat
in de originele verpakking terugge­stuurd wordt. Gooi de originele ver­pakking dus niet weg!
De garantie vervalt bij beschadigin­gen die veroorzaakt werden door
verkeerd gebruik of bij reparatiepo­gingen van niet erkende personen
(verbreking van het garantiezegel op
het apparaat).
Reparaties op garantie kunnen alleen
worden uitgevoerd als de garantie­kaart samen met een kopie van de
rekening/bon van de handelaar wordt
ingestuurd.

Het serienummer van het apparaat
moet steeds vermeld worden.

Nederlands 32

Technische gegevens

Voeding: 230 V, 50 Hz; 12V DC 1000mA
Energieverbruik: ca. 2 W
Frequentie: 868,35 MHz
Hoogte: 103 mm
Breedte: 212 mm
Diepte: 70 mm
Gewicht: 337 g

Dit apparaat voldoet aan de eisen van de volgende EU-richtlijnen:

- 2011 / 65 / EG RoHS-Richtlijn

- 2002 / 96 / EG WEEE-Richtlijn
De conformiteit met de voornoemde richtlijnen wordt bevestigd door het CE-teken

op het apparaat. EG-conformiteitsverklaringen staan online ter beschikking on­der www.humantechnik.com.

Technische wijzigingen voorbehouden.

Verwijdering van gebruikte elektrische en elektronische apparatuur
(toe te passen in de landen van de Europese Unie en andere Europese
landen met een eigen inzamelsysteem voor zulke apparaten).
Het symbool op het product en de verpakking wijst erop dat dit product niet
als normaal huisafval mag worden behandeld maar op een verzamelpunt voor
de recyclage van elektrisch en elektronisch moet worden afgegeven. Door
uw bijdrage tot de correcte verwijdering van dit product, beschermt u de het
milieu en de gezondheid van uw medemensen.
Milieu en gezondheid worden door foute verwijdering in gevaar gebracht.
Materiaalrecyclage helpt het verbruik van grondstoffen te reduceren. Meer
informatie over de recyclage van dit product krijgt u bij uw gemeente, de
communale afvalverwijderingsbedrijven of in de zaak waar u dit product heeft
gekocht.

Nederlands 33

Italiano 34

Allarme
sveglia
ON/OFF

Presa da 12 V Attacco per moduli

di ampliamento

12/24 ore

selettore di
canale lisa

Vano batterie

Visualizzazione:
Segnalatore
acustico ON/OFF

Rotella di regolazione

Visualizzazione:
Flash
ON/OFF

Visualizzazione:
Sveglia

Pulsanti di regolazione:
Ora Sveglia Lampeggio Segnalatore acustico

Superficie
lampeggiante

Tasto
snooze

LED indicatori

lisa

Italiano 35

Le facciamo i nostri complimenti per
l’acquisto della sveglia »lisa DS-2/RF«.

Ha scelto un sistema moderno ed affida

­bile. Vi invitiamo a leggere attentamente
le istruzioni per l’uso che vi permetteran

­no di mettere correttamente in funzione
l’impianto e di conoscere tutte le possi

­bilità che questo offre.

Fornitura standard

Controllare che la fornitura contenga
tutti i seguenti elementi:

- »lisa DS-2/RF«

- Alimentatore a spina da 12V

- Istruzioni per l’uso

- Scheda di garanzia
Se dovessero mancare alcuni degli og-

getti elencati nel volume di fornitura, ri­volgersi subito al rivenditore autorizzato
o direttamente al produttore.

Funzionamento

»lisa DS-2/RF« è un orologio elettronico
con indicatore dell’ ora digitale e con un
ricevitore di segnali radio provenienti dai
diversi trasmettitori lisa.
Il riconoscimento del segnale radio è
visualizzato tramite flash luminoso / se

­gnale acustico e 6 diodi luminosi.
Alla sveglia si possono collegare anche
i seguenti accessori:

- Cuscino vibrante A-3303-0

- Modulo flash A-3320-0

- Modulo switch A-3330-0

- Modulo acustico A-3340-0

Messa in funzione

Inserire l’alimentatore del »lisa DS-2/RF«
in un 230-volt presa elettrica e collegare
il cavo alla presa 12 volt.

Regolazione dell’ora

Per la regolazione dell’ora premere il
pulsante di regolazione dell’ora »

«

per un secondo. Le cifre delle ore ini

­ziano a lampeggiare. Ruotando la ro­tella di regolazione (parte posteriore
dell’apparecchio) verso sinistra o verso
destra è possibile regolare il numero di
ore desiderato. Premere nuovamente il
pulsante di regolazione dell’ora »

«.

Le cifre dei minuti iniziano a lampeggi

­are.
Ruotando la rotella di regolazione verso
sinistra o verso destra è possibile rego

­lare il numero di minuti desiderato. Una
nuova pressione del pulsante di regola

­zione dell’ora » « conclude la proce­dura di regolazione; l’ora regolata viene
acquisita.

Regolazione della sveglia

Per la regolazione della sveglia premere
il pulsante di regolazione della sveglia »

«
per un secondo. Le cifre delle ore della
visualizzazione della sveglia iniziano a
lampeggiare.
Ruotando la rotella di regolazione verso
sinistra o verso destra è possibile rego

­lare il numero di ore desiderato. Premere
nuovamente il pulsante di regolazione
della sveglia »

«. Le cifre dei minuti

della visualizzazione della sveglia inizi

­ano a lampeggiare.
Ruotando la rotella di regolazione verso
sinistra o verso destra è possibile rego

­lare il numero di minuti desiderato.
Una nuova pressione del pulsante di re

­golazione della sveglia » « conclude
la procedura di regolazione; la sveglia
impostata viene acquisita.

Italiano 36

Attivazione dell’allarme sveglia

L’allarme sveglia può essere acceso e
spento per mezzo del cursore ON/OFF
sul lato sinistro della sveglia.
Cursore in posizione superiore (bordo
verde visibile sotto il cursore): l’allarme
sveglia è acceso.
Cursore in posizione inferiore: l’allarme
sveglia è spento.

Attivazione della segnalazione acustica

Premere il pulsante di regolazione del
segnalatore acustico »

« per un se­condo per accendere o spegnere la
suoneria. Il simbolo dell’altoparlante è
visibile nella visualizzazione con la
suoneria accesa.

Regolazione del volume della suoneria

Tenere premuto il pulsante di regola

­zione del segnalatore acustico » «
durante la procedura di regolazione del
volume. Dopo 2 secondi si udrà la suo

­neria. Azionando contemporaneamente
la rotella di regolazione verso sinistra o
verso destra è possibile regolare il volu

­me desiderato.

Regolazione dell’altezza del suono
della suoneria

Tenere premuti contemporaneamente il
pulsante di regolazione del segnalatore

acustico »

« e il tasto snooze sferico
durante la procedura di regolazione
dell’altezza del suono. Dopo 2 secondi
si udrà la suoneria. Ruotando contem

­poraneamente la rotella di regolazione
verso sinistra o verso destra è possibile
regolare l’altezza del suono desiderata.

Accensione / Spegnimento della luce
lampeggiante

Premere il pulsante di regolazione della
luce lampeggiante »

« per un secon­do per accendere o spegnere la funzi­one della luce lampeggiante. Il simbolo
della luce lampeggiante è visibile nella
visualizzazione con il lampeggio acce

-

so.

Regolazione della luminosità della visua

-

lizzazione per il funzionamento notturno

La luminosità delle cifre viene adegua

­ta automaticamente ai rapporti di luce
nella stanza. Di giorno la visualizzazio

­ne compare con la luminosità massima.
Nell’oscurità viene attivato il livello di lu

­minosità impostato per il funzionamento
notturno.
Tenere premuto il pulsante di regolazi

­one della luce lampeggiante » «. per
regolare la luminosità della visualizzazi

­one per il funzionamento notturno. Ruo­tando contemporaneamente la rotella di
regolazione verso sinistra o verso destra
è possibile regolare la luminosità desi

­derata per la notte.
Qualora questa regolazione venga
eseguita di giorno, la visualizzazione
ritornerà alla normale luminosità diurna
dopo alcuni secondi.

Ripetizione allarme sveglia (funzione
snooze)

Premendo sul tasto snooze s’interrompe
l’allarme sveglia. L’allarme sveglia si riatti

­va dopo 5 minuti.

se vengono usati sistemi di diversi
utilizzatori in una stessa casa, i sin­goli apparecchi devono essere imposta­ti su diversi canali radio.
Il selettore di canale si trova sul lato in

­feriore dell’apparecchio. Impostare il nu­mero del canale desiderato con l’ausilio
di un piccolo cacciavite.
Tutte i trasmettitori e tutti i ricevitori devo

­no essere impostati sullo stesso canale!

Impostazione del canale radio

Richiamo dell’ultimo segnale

»lisa DS-2/RF« memorizza un segnale
in entrata per 3 minuti. Durante questo
periodo lo si può richiamare premendo
il tasto snooze, il segnale viene quindi
visualizzato tramite i diodi luminosi. Non
avviene nessun’altra vibrazione.

Italiano 37

Modalità 12 / 24 ore

L’ora può essere visualizzata in modalità
a 12 o 24 ore.
La regolazione avviene tramite l’inter­ruttore a cursore contrassegnato con
»24h/12h« sulla parte posteriore della
sveglia.

Superamento della mancanza di corrente

Il vano batterie può contenere 4 batterie
tipo AAA (non incluse). Questi, in caso
di mancanza di corrente, garantiscono il
mantenimento dell’ora e la ricezione dei
segnali lisa.

Indicazione: la visualizzazione e la luce
lampeggiante non sono attive in caso di
mancanza di corrente, in quanto il fab

­bisogno di corrente per l’alimentazione
d’emergenza tramite gli batterie sareb

­be eccessivo!

Funzione di ricevitore lisa:

La sveglia possiede tutte le funzioni di
un ricevitore lisa.

Impostazione del canale radio esatto

Grazie ad uno speciale procedimen­to di trasmissione digitale si assicura
il perfetto riconoscimento dei segnali
radio e viene permessa anche l’imposta­zione di 10 canali radio diversi.
In fase di produzione, »lisa DS-2/
RF« è impostata sul canale 0. Solo

Italiano 38

Riconoscimento del segnale di trasmissione

I diversi segnali di trasmissione vengono commutati da »lisa DS-2/RF« in
diverse sequenze di vibrazione ed indicazioni di segnale.

Telefono: Si accende il LED del telefono

Campanello di porta I: Si accende il LED del campanello di porta

Campanello di porta II: Lampeggia il LED del campanello di porta

Babyphone: Si accende il LED del Babyphone

Chiamapersone: Si accende il LED del chiamapersone

Allarme: Lampeggiano tutti i LED

Allarme acqua: Si accende il LED dell’allarme acqua

Allarme incendio: Si accende il LED dell’allarme incendio

P12 Pausa di 1,2 secondi P30 Pausa di 3,0 secondi
P14 Pausa di 1,4 secondi P35 Pausa di 3,5 secondi
P20 Pausa di 2,0 secondi P40 Pausa di 4,0 secondi
B Lampeggia W Ripetizione

I LED di indicazione rimangono accesi per 40 secondi.

Premendo il tasto snooze si interrompe l’allarme a lampeggiante, la durata lumi­nosa dei diodi luminosi non viene ripristinata.

Ritmo di
lampeggiante

Ritmo di
lampeggiante

Ritmo di
lampeggiante

Ritmo di
lampeggiante

Ritmo di
lampeggiante

Ritmo di
lampeggiante

Ritmo di
lampeggiante

Ritmo di
lampeggiante

Italiano 39

Avviso importante: Questo prodotto
non è protetto dagli schizzi. Non

appoggiare contenitori di liquidi (ad
esempio un vaso da fiori), né fiamme
libere (ad esempio una candela) nelle
vicinanze del prodotto.

Garanzia

»lisa DS-2/RF« ha un funzionamento
estremamente sicuro. Se si dovesse­ro però presentare dei guasti, nono­stante la si sia montata ed utilizzata
correttamente, contattare il rivenditore
specializzato o rivolgersi direttamente
al produttore. La prestazione di ga­ranzia comprende la riparazione gra­tuita e la spedizione di ritorno gratuita
dopo che è stata inviata anche la con­fezione originale, che de ve pertanto
essere conservata. La garanzia perde
validità in caso di danni provocati da
un utilizzo improprio o da tentativi di
riparazione da parte di persone non
autorizzate (distruzione del sigillo di
garanzia). Le riparazioni saranno
eseguite solo durante il periodo di va­lidità della garanzia, dietro invio della
scheda di garanzia unitamente a una
copia della fattura o dello scontrino di
acquisto.

Deve in qualsiasi caso essere in­dicato anche il numero dell’appa­recchio.

Portata radio di »lisa DS-2/RF«

La portata dei segnali radio del tra­smettitore è di 80 metri con condizioni
ottimali.
Le possibili cause di una portata ri­dotta possono essere dovute a:

- fabbricati o vegetazione;

- radiazioni di disturbo provenienti da
teleschermi e telefoni portatili. Que­ sti possono addirittura mettere fuori
funzione il ricevitore;

- un erroneo posizionamento del tra­ smettitore rispetto a superfici che ri­ flettono le radiazioni come pavimenti
e pareti, in modo che le onde di se­ gnalazione e le onde riflesse si di­ sturbano o si annullano a vicenda;

- oggetti metallici che accorciano la
portata agendo da schermi;

- fonti di radiazioni, specialmen te in
zone urbane, che posso no alterare
il segnale d’origine.

- Gli apparecchi con frequenze di
lavoro simili e con una distanza ri­ dotta si possono anche disturbare
reciprocamente.

Manutenzione

»lisa DS-2/RF« non ha bisogno
di manutenzione. Pulire le possibili
impurità con un panno umido e mor­bido. Non utilizzare mai alcool, di­luenti o altri solventi organici. »lisa RF
time flash« non deve essere esposta
per lunghi periodi ai diretti raggi del
sole e deve essere protetta dalle tem­perature elevate, dall’umidità o da
vibrazioni meccaniche.

Italiano 40

Dati tecnici

Alimentazione di corrente: 230 V, 50 Hz; 12V DC 1000mA
Potenza assorbita: circa 2 W
Altezza: 103 mm
Larghezza: 212 mm
Profondita: 70 mm
Peso: 337 g

Il presente apparecchio è conforme ai requisiti delle seguenti direttive UE:

- 2011 / 65 / CE Direttiva RoHS

- 2002 / 96 / CE Direttiva WEEE
La conformità con le direttive di cui sopra viene confermata dalla marcatura

CE sull’apparecchio. Le dichiarazioni CE di conformità sono disponibili sul sito
Internet www.humantechnik.com.

Ci riserviamo di effettuare modifiche tecniche.

Smaltimento delle apparecchiatura elettriche ed elettroniche utilizzate
(valido nei paesi dell’Unione Europea e negli altri paesi europei che
prevedono un sistema di smaltimento separato per queste apparecchiature).
Questo simbolo che appare sul prodotto o sulla confezione indica che il prodot­to non deve essere smaltito assieme agli altri rifiuti domestici bensì portato al
centro di raccolta indicato per il successivo riciclo delle apparecchiature elet­triche ed elettroniche.
La raccolta separata e il riciclo delle apparecchiature da rottamare favoriscono
la conservazione delle risorse naturali e garantiscono che tali apparecchiature
vengano rottamate nel rispetto dell’ambiente e della tutela della salute.
Il riciclaggio dei materiali riduce il consumo delle materie prime. Per ulteriori
informazioni sui punti di raccolta delle apparecchiature da rottamare, contattare
il proprio Comune di residenza, il servizio di smaltimento dei rifiuti locale o il
negozio presso il quale è stato acquistato il prodotto.

Italiano 41

Español 42

Área del flash

Jack de 12 V Conexión para módulos

suplementarios

12/24
horas

Compartimiento
para baterías

Botones de ajustes:
Hora Despertador Destello Emisor de tono

indicación de
señales lisa

Pulsador
snooze

Indicación:
Emisor de tono
ON/OFF

Indicación:
Destello
ON/OFF

Indicación:
Hora del
despertador

selector de

canales

Rueda
de ajuste

Alarma del
despertador
ON/OFF

Español 43

Le felicitamos por haber adquirido el
»lisa DS-2/RF«. Con él, usted ha elegido
un sistema moderno y fiable. Por favor
lea las instrucciones de servicio atenta

­mente para poder poner la instalación
en funcionamiento correctamente y fa

­miliarizarse con todas las posibilidades
que ofrece el sistema.

Volumen de entrega

Le rogamos comprobar si están inclui

­das todas las piezas ennumeradas a
continuación:

- »lisa DS-2/RF«

- Bloque de alimentación de
enchufe de 12V

- Instrucciones de servicio

- Tarjeta de garantía
En caso de que falten piezas, le roga

­mos ponerse en contacto inmediate­mante con su establecimiento especia­lizado o directamente con el fabricante.

Principio de funcionamiento

El »lisa DS-2/RF« es un reloj elec­trónico con indicación digital del
tiempo y con un receptor de radio­señales de diferentes radiotransmi­sores lisa. Una radioseñal detectada
se indica mediante flash/sonido y 6
diodos emisores de luz. Adicionalmen­te, podrán conectarse los accesorios
siguientes al despertador:

- almohada vibratoria A-3303-0

- módulo de destellos A-3320-0

- módulo de conmutación A-3330-0

- módulo acústico A-3340-0

Puesta en servicio

Enchufe le bloque de alimentación
de la »lisa DS-2/RF« en una
230 V de corriente y conectar el ca­ble a la toma de 12 V.

Ajustar la hora

Para ajustar la hora oprima el botón de
ajuste de la hora »

« durante un se­gundo. El dígito de horas comienzan a
parpadear. Girando la rueda de ajuste
(lado posterior del dispositivo) hacia
la izquierda o hacia la derecha puede
ajustar el dígito de horas deseado.
Oprima nuevamente el botón de ajuste
de la hora »

«. La cifra de minutos co­mienzan a parpadear. Girando la rueda
de ajuste hacia la izquierda o hacia la
derecha puede ajustar el dígito de mi

­nutos deseado. Oprimiendo nuevamen­te el botón de ajuste de la hora » «
se cierra el procedimiento de ajuste y se
asume la hora ajustada.

Ajustar la hora del despertador

Para ajustar la hora del despertador op

­rima el botón de ajuste de la hora del
despertador »

« durante un segundo.
Los dígitos de horas de la indicación del
despertador comienzan a parpadear.
Girando la rueda de ajuste hacia la iz

­quierda o hacia la derecha puede ajus­tar el dígito de horas deseado.
Oprima nuevamente el botón de ajuste
de la hora del despertador »

«. Los
dígitos de minutos de la indicación del
despertador comienzan a parpadear.

Español 44

Girando la rueda de ajuste hacia la iz

­quierda o hacia la derecha puede ajus­tar el dígito de minutos deseado.
Oprimiendo nuevamente el botón
de ajuste de la hora del despertador
»

« se cierra el procedimiento de

ajuste y se asume la hora del des

­pertador ajustada.

Conectar/desconectar la alarma del
despertador

La alarma del despertador puede ser
conectada y desconectada mediante la
corredera ON/OFF sobre el lado izquier

­do del despertador.

Corredera en la posición superior (borde
verde visible debacho la corredera): La
alarma del despertador está conectada.

Corredera en la posición inferior: La
alarma del despertador está descon

­ectada.

Conectar/desconectar el emisor de tono

Oprima el botón de ajuste del emisor
de tono »

« durante un segundo para

conectar o desconectar el tono del de

­spertador. Con el tono del despertador
activado es visible el símbolo de altavoz
en la indicación.

Ajustar el volumen del tono del des

-

pertador

Durante el procedimiento de ajuste del
volumen mantenga oprimido el botón de
ajuste del emisor de tono »

« Tras 2
segundos se puede escuchar el tono
del despertador. Accionando simul

-

táneamente la rueda de ajuste hacia

la izquierda o hacia la derecha puede
ajustar el volumen deseado.

Ajustar la altura de sonido del tono
del despertador

Durante el procedimiento de ajuste de
la altura de sonido mantenga oprimido
simultáneamente el botón de ajuste
de tono »

« y el botón de repetición

esférico. Tras 2 segundos se puede es

­cuchar el tono del despertador. Girando
simultáneamente la rueda de ajuste ha

­cia la izquierda o hacia la derecha pue­de ajustar la altura de sonido deseada.

Conectar/desconectar la luz de destello

Oprima el botón de ajuste de de la luz
de destello »

« durante un segundo
para conectar o desconectar la función
de luz de destello. Con la luz de destello
activada es visible el símbolo de destel

-

lo en la indicación.

Ajustar la luminosidad de la indicaci

-

ón para servicio nocturno

La luminosidad de los dígitos se adap

­ta automáticamente a las condiciones
de luz del ambiente. Durante el día la
indicación aparece con toda su lumi

­nosidad. Al oscurecer se activa el nivel
de luminosidad ajustado para el servicio
nocturno.
Para ajustar la luminosidad de indicaci

­ón para el servicio nocturno mantenga
oprimido el botón de ajuste de la luz de
destello »

« Girando simultáneamente
la rueda de ajuste hacia la izquierda o
hacia la derecha puede ajustar la lumi

-

nosidad deseada para la noche.

Español 45

En caso de que este ajuste se realice
durante el día la indicación retorna tras
algunos segundos a la luminosidad di

-

urna normal.

Repetición de la alarma (función snoo

-

ze)

Presionando el pulsador snooze se inter­rumpe una alarma despertadora inmi

­nente. La alarma despertadora se repite
después de aprox. 5 minutos.

Modo de 12 / 24 horas

La hora puede ser indicada en modo de
12 o 24 horas.
El ajuste se realiza a través del inter

­ruptor de corredera identificado con
»24h/12h« sobre el lado posterior del
despertador.

Transición ante falta de corriente

El compartimiento para pilas puede
almacenar 4 pilas tamaño AAA (no in­cluidas). En caso de falta de corriente
estas garantizan la continuidad de la
hora y la recepción de las señales lisa.

Nota: ¡En caso de falta de corriente la
indicación y la luz de destello no están
activas debido a que el requerimien

­to de corriente para el suministro de
emergencia por las pilas es demasiado
elevado!

Función de receptor lisa:

El despertador posee todas las funcio­nes de un receptor radio lisa.

Ajustar el radiocanal correcto

Mediante un método de transmisión
digital especial se garantiza la identifi­cación correcta de las radioseñales.
Este método también permite el ajuste
de 10 radiocanales diferentes.
Ex fábrica, el »lisa DS-2/RF« tiene
ajustado el canal 0. Únicamente en
el caso de que en la casa se operen
instalaciones por diferentes usuarios,
deberán ajustarse los aparatos de
los usuarios individuales en radiocana­les diferentes.
El selector de canales se encuentra en
el posterior del aparato.
Ajustar el número del canal deseado
con ayuda de un pequeño destornilla­dor.
¡Todos los emisores y receptores
deberán estar ajustados en el mismo
canal!

Ejemplo: número de canal justado: 0

Volver a llamar la última señal

El »lisa DS-2/RF« guarda una señal reci

­bida por 3 minutos. Durante este tiempo
ésta se puede volver a llamar presionan

­do el pulsador snooze. A continuación
se visualizará la señal mediante los dio

­dos emisores de luz.
Las vibraciones no se vuelven a activar.

Español 46

Identificación de señales emitidas

El »lisa DS-2/RF« transforma las diferentes señales de emisión en diferentes
secuencias de vibraciones e indicaciones de señales.

Teléfono: Diodo emisor de luz „teléfono“ iluminado

Timbre de la puerta I: Diodo emisor de luz „timbre de la puerta“ iluminado

Timbre de la puerta II: Diodo emisor de luz „timbre de la puerta“ parpadea

Llamada de bebé: Diodo emisor de luz „llamada de bebé“ iluminado

Llamada de persona: Diodo emisor de luz „llamada de persona“ iluminado

Alarma: Todos los diodos emisores de luz parpadean

Alarma de agua: Diodo emisor de luz „alarma de agua“ iluminado

Alarma de incendio: Diodo emisor de luz „alarma de incendio“ iluminado

P12 pausa de 1,2 segundos P30 pausa de 3,0 segundos
P14 pausa de 1,4 segundos P35 pausa de 3,5 segundos
P20 pausa de 2,0 segundos P40 pausa de 4,0 segundos
B flash W repetición

Los diodos emisores de luz de indicación se iluminan por 40 segundos.

Presionando el pulsador snooze se interrumpe la alarma de flash, la duración
de la iluminación de los diodos emisores de luz no se repone.

ritmo de
flash

ritmo de
flash

ritmo de
flash

ritmo de
flash

ritmo de
flash

ritmo de
flash

ritmo de
flash

ritmo de
flash

Español 47

Cobertura del »lisa DS-2/RF«

El alcance de las radioseñales de los
emisores está dimensionada en 80
metros bajo condiciones óptimas.

Posibles causas de un alcance redu­cido podrían ser:

- Construcciones o vegetación

- Radiaciones perturbadoras de pan­ tallas y teléfonos móviles. Éstas in­ cluso pueden causar un paro del re­ ceptor.

- Se ha elegido una distancia del emi­ sor desfavorable hacia superficies
que reflejan radiaciones como pisos
y paredes; de tal manera que la
onda de señales y la onda reflejada
se atenuan o incluso se extinguen
una a la otra.

- Objetos metálicos reducen la cober­ tura mediante apantallamiento.

- Sobre todo en zonas urbanas hay
muchas fuentes de radiación que
pueden perturbar la señal original.

- Aparatos con frecuencias de trabajo
similares que se encuentran dema­ siado cerca también pueden pertur­ barse uno al otro.

Mantenimiento y cuidado

El »lisa DS-2/RF« no requiere man­tenimiento. De haberse ensuciado
el aparato, éste se debería limpiar
ocasionalmente con un trapo suave
y húmedo. Nunca se deberá utilizar
alcohol, diluyente u otros disolventes
orgánicos. El »time flash« no debería
exponerse por tiempos prolongados
a irradiación solar directa, y debería

protegerse contra calor intenso, hu­medad o fuertes sacudidas mecáni­cas.

Aviso importante: Este producto no
está protegido contra derrames o
salpicaduras accidentales de agua.
No coloque recipientes con agua
(como por ejemplo floreros) ni objetos
que produzcan una llama viva (tales
como velas encendidas) encima o
cerca del producto.

Garantía

El »lisa DS-2/RF« presenta una gran
seguridad efectiva de funcionamien­to. En caso de que, a pesar de ha
berse
montado y operado de forma ade­cuada, se presenten fallos, le roga­mos contactar su establecimiento
especializado o directamente el fa­bricante. La prestación bajo garantía
incluye la reparación gratuita al igual
que la expedición de retorno. Re­quisito indispensable para ello es la
expedición del em balaje original; por
lo que le rogamos no desechar éste.
La garantía expira con daños cau­sados por tratamiento in cor recto o
intentos de reparación por personas
no autorizadas (des trucción del sello
del aparato). Reparaciones de ga­rantía sólo se ejecutan si se remite
la tarjeta de garantía rellenada por el
comerciante especializado resp. el
certificado de garantía.

En todo caso se deberá indicar el
número de aparato.

Español 48

Datos técnicos

Suministro de corriente: 230 V, 50 Hz; 12V DC 1000mA
Consumo de potencia: aprox. 2 W
Altura: 103 mm
Anchura: 212 mm
Fondo: 70 mm
Peso: 337 g

Este aparato cumple los requisitos de las siguientes Directivas de la UE:

- Directiva 2011 / 65 / CE (RoHS)

- Directiva 2002 / 96 / CE (WEEE)
La conformidad con las directivas anteriores está avalada por la marca CE que

lleva el aparato. Las declaraciones de conformidad CE están disponibles en
Internet en www.humantechnik.com.

Salvo modificaciones técnicos.

Eliminación de equipos eléctricos y electrónicos usados (de aplicación
en los países de la Unión Europea y en otros países europeos con un
sistema colector separado para estos equipos).
El símbolo en el producto o en su embalaje indica que este producto no se debe
manipular como residuo doméstico normal, sino que se debe depositar en un
punto de recogida para el reciclaje de equipos eléctricos y electrónicos.
Gracias a su contribución a una eliminación correcta de este producto está pro­tegiendo el medio ambiente y la salud de sus semejantes.
Una eliminación inapropiada daña el medio ambiente y la salud. El reciclaje de
materiales ayuda a reducir el consumo de materias primas. Podrá obtener más
información acerca del reciclaje de este producto en su ayuntamiento, en las
empresas de eliminación municipales o en el comercio en el que ha adquirido
este producto.

Español 49

50

51

Humantechnik Service-Partner

D

NL

CH

For other service-partners
in Europe please contact:

Humantechnik Germany

Tel.: [phone]
Fax.: [phone]
Internet: www.humantechnik.com
e-mail: [e-mail]

RM32520 · 2017-04

Netherlands

Switzerland

Germany

Humantechnik GmbH

Im Wörth 25
D-79576 Weil am Rhein

F/B

France
Belgium

Humantechnik GHL AG

Rastatterstrasse 9
CH-4057 Basel

SMS
Audio Electronique Sàrl

173 rue du Général de Gaulle
F-68440 Habsheim

Hoorexpert BV

Gildenstraat 30
NL-4143 HS Leerdam

Tel.: [phone]
Fax.: [phone]
E-mail: [e-mail]

GB

Great Britain

Tel.: [phone]
Fax.: [phone]
E-mail: [e-mail]

Tel.: [phone]
Fax.: [phone]
E-mail: [e-mail]

Tel.: [phone]
Fax.: [phone]
E-mail: [e-mail]

Sarabec Ltd

15 High Force Road
GB-Middlesbrough TS2 1RH

Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]
