СПАСИБО!

Мы благодарны вам за то, что вы выбрали ра-

диостанцию LINTON для применения в наземных

беспроводных системах связи. Мы уверены, что эта

удобная для использования радиостанция обеспечит

надежную и уверенную связь для работы с максимальной

эффективностью.

Радиостанции LINTON изготовлены с использова-

нием новейших технологий, и мы надеемся, что вы

останетесь довольны качеством, техническими и эксплуа-

тационными характеристиками нашей продукции.

Page 3

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Прочтите данные инструкции. Несоблюдение следующих инструкций является нарушением и может представлять опасность. Для получения подробной информации необходимо полностью прочесть инструкции по эксплуатации.

БЕЗОПАСНОЕ ВКЛЮЧЕНИЕ

Не включайте устройство, когда использование приемопередатчика запрещено или может вызвать помехи /опасность.

СОБЛЮДЕНИЕ БЕЗОПАСНОСТИ НА ДОРОГЕ

Соблюдайте все местные нормативные требования. Находясь за рулем, не держите устройство в руке. В первую очередь позаботьтесь о безопасности дорожного движения.

ПОМЕХИ

На все радиотехнические устройства могут воздействовать помехи, влияющие на качество их работы.

ОТКЛЮЧЕНИЕ В МЕДУЧРЕЖДЕНИЯХ

Соблюдайте все ограничительные требования. Выключите устройство вблизи медицинского оборудования.

ОТКЛЮЧЕНИЕ В САМОЛЕТЕ

Соблюдайте все ограничительные требования. Радиотехнические устройства могут создавать помехи для электронного оборудования самолетов.

Page 7

ОТКЛЮЧЕНИЕ ПРИ ЗАПРАВКЕ

Не используйте устройство в пунктах заправки, местах хранения топлива или химикатов.

ОТКЛЮЧЕНИЕ В МЕСТАХ ВЗРЫВОВ

Соблюдайте все ограничительные требования. Не используйте устройство вблизи мест взрывов.

ПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ

Используйте устройство только в нормальном положении, как рекомендовано в инструкции. Без необходимости не прикасайтесь к антенне.

КВАЛИФИЦИРОВАННОЕ ОБСЛУЖИВАНИЕ

Устано вку или ремонт радиостанции может осуществлять только квалифицированный персонал.

АДАПТЕРЫ И АККУМУЛЯТОРЫ

Используйте только совместимые адаптеры и аккумуляторы. Не подключайте несовместимые изделия.

ВОДОСТОЙКОСТЬ

Устройство не является водостойким. Не допускайте контакта с водой.

РЕЗЕРВНЫЕ КОПИИ

Не забывайте делать резервные копии при программировании каналов или записывать всю важную информацию.

ПОДКЛЮЧЕНИЕ К ДРУГИМ УСТРОЙСТВАМ

При подключении к любому другому устройству прочите подробные инструкции по технике безопасности, указанные в данном документе. Не подключайте несовместимые изделия.

Page 8

РАСПАКОВКА И ПРОВЕРКА КОМПЛЕКТНОСТИ

Осторожно распакуйте радиостанцию. Проверьте наличие стандартных принадлежностей, перечисленных в следующей таблице, прежде чем выбрасывать упаковку. Если не хватает каких-либо принадлежностей или они были повреждены во время транспортировки, сразу обратитесь к поставщику с рекламацией

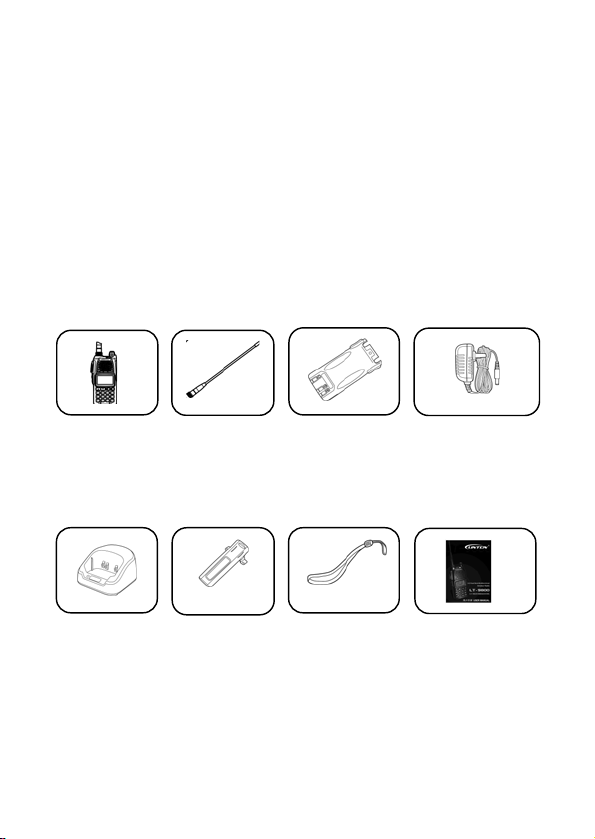

Комплект поставки:

Радиостанция 1 шт.

Зарядное устройство (стакан) - 1 шт.

Антенна 1 шт.

Клипса - 1 шт. Ремешок

Аккумулятор 1 шт.

на запястье - 1 шт.

Сетевой адаптер зарядного устройства 1 шт.

Руководство пользователя

- 1 шт.

Page 9

ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ

Зарядка аккумулятора.

Первоначально заряжая аккумулятор после покупки, или длительного хранения, емкость аккумулятора не будет равна номинальной. После двух или трех циклов зарядразряд, она должна полностью восстановиться.

1. Использование аккумулятора.

Аккумулятор поставляется в разряженном состоянии, Пожалуйста, зарядите его перед использованием. Для продления срока службы аккумулятора выключайте радиостанцию, если долго ей не пользуетесь. Храните аккумулятор отдельно от радиостанции, в тёплом или прохладном месте.

2. Характеристики аккумулятора.

Аккумулятор постепенно разряжается даже если не используется. Со временем, после нескольких десятков циклов заряда и разряда, ёмкость аккумулятора начинает уменьшаться, что сказывается на времени непрерывной работы радиостанции в режимах приёма и передачи. Кроме того, ёмкость аккумулятора сокращается, если пользоваться радиостанцией или хранить аккумулятор при повышенных температурах. Перезарядка также отрицательно влияет на ёмкость аккумулятора.

Page 10

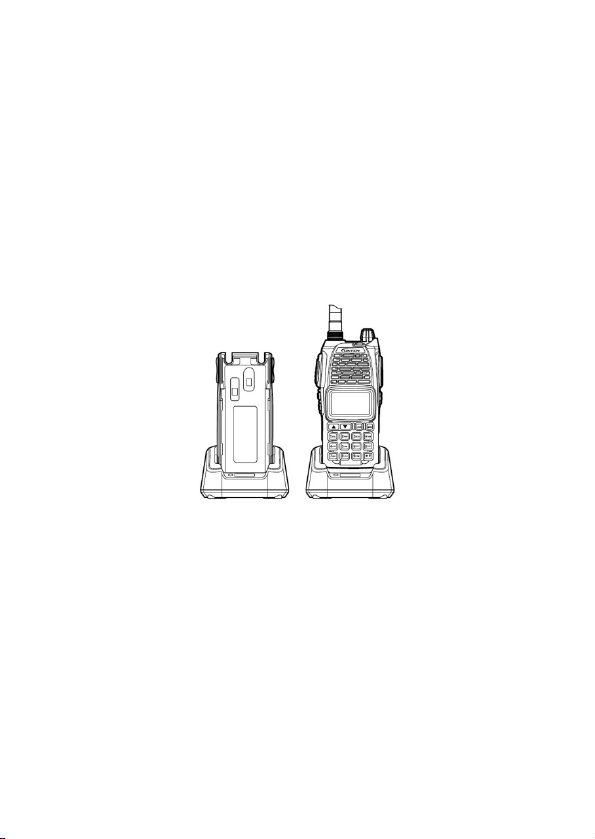

3. Зарядка аккумулятора.

Заряжать аккумулятор необходимо только оригинальным зарядным устройством LINTON. Использование других зарядных устройств не допускается! После покупки радиостанции, либо после длительного хранения аккумулятора (более 2 мес.), необходима подзарядка аккумулятора. Для достижения максимальной ёмкости аккумулятора необходимо провести два или три цикла заряд-разряд.

Для подзарядки необходимо:

1. Вставить аккумулятор или радиостанцию вместе с аккумулятором в зарядное устройство.

2. Убедиться в надёжном соединении контактов аккумулятора и зарядного устройства.

3. Отметить время начала заряда аккумулятора:

светодиод, расположенный на зарядном устройстве, в процессе заряда будет красным.

4. Зарядку аккумулятора прекратить приблизительно после 4-х часов, когда светодиод станет зелёным.

Page 11

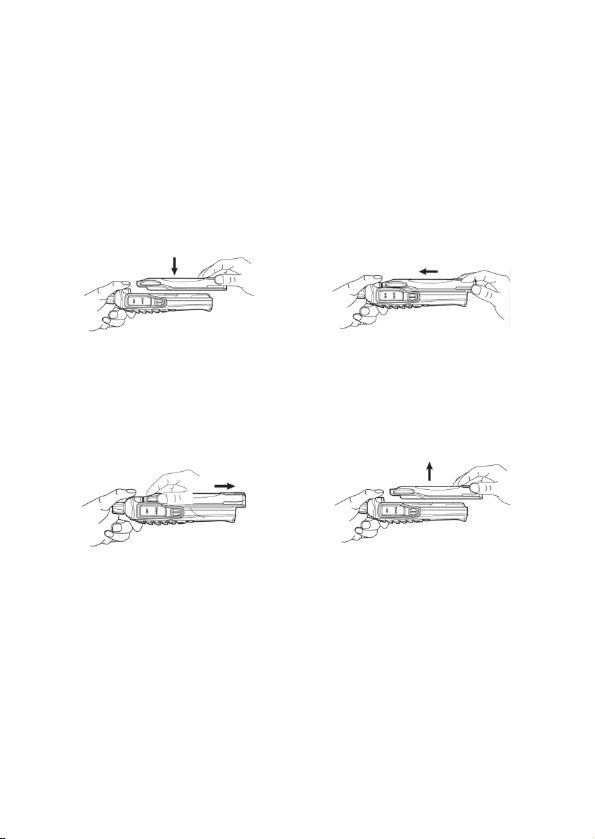

Установка и снятие аккумулятора.

Для установки аккумулятора в радиостанцию необходимо совместить выступы на корпусе аккумулятора с направляющими на корпусе радиостанции. Сдвинуть аккумулятор вверх (в сторону антенного разъёма) до щелчка фиксаторов аккумулятора, находящихся в верхней части корпуса.

Для снятия аккумулятора сожмите защёлки фиксаторов аккумулятора и сдвиньте его вниз, затем полностью снимите аккумулятор.

Page 12

Установка и снятие антенны.

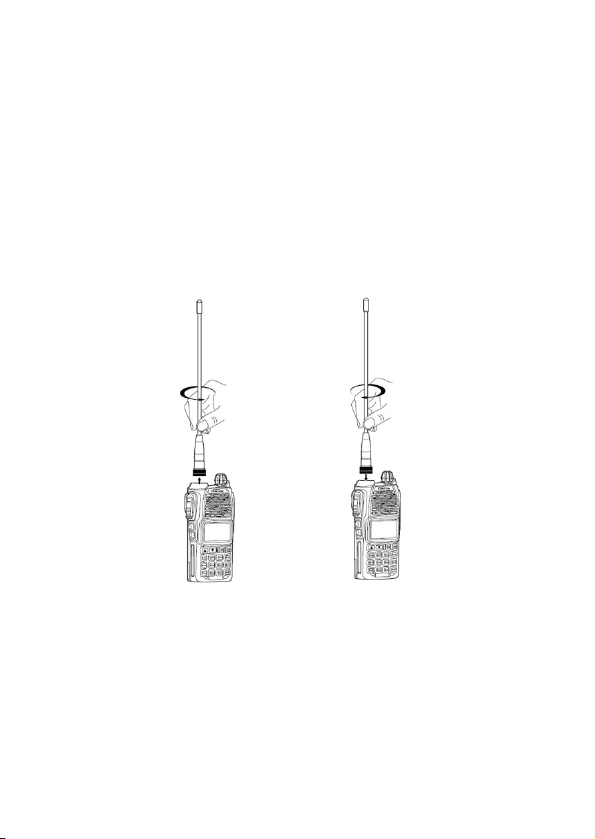

Для установки антенны в антенный разъём радиостанции необходимо аккуратно вращать антенну, удерживая её за основание, по часовой стрелке до надёжной фиксации антенны в разъёме (Рис. 1.). Для снятия антенны необходимо вращать её против часовой стрелки (Рис. 2.).

Рис.1. Рис. 2.

Page 13

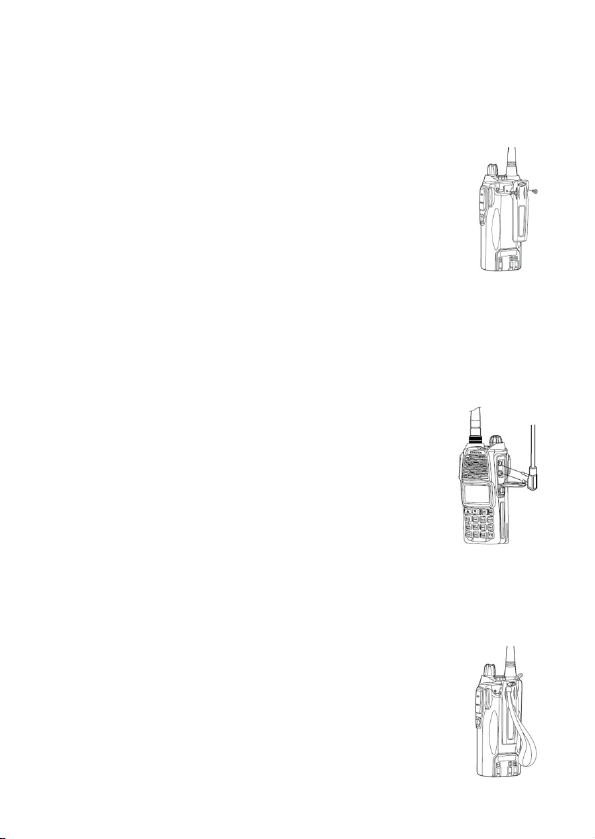

Установка клипсы.

Клипса прикручивается к металлическому шасси радиостанции двумя винтами, идущими в комплекте клипсы.

Установка гарнитуры.

Для установки гарнитуры необходимо предварительно снять или отогнуть резиновую заглушку специального разъёма гарнитуры, расположенного сбоку радиостанции.

Установка ремешка на запястье.

Для удобства ношения радиостанции ремешок на запястье устанавливается в отверстие клипсы.

Page 14

ОБЩИЕ СВЕДЕНИЯ

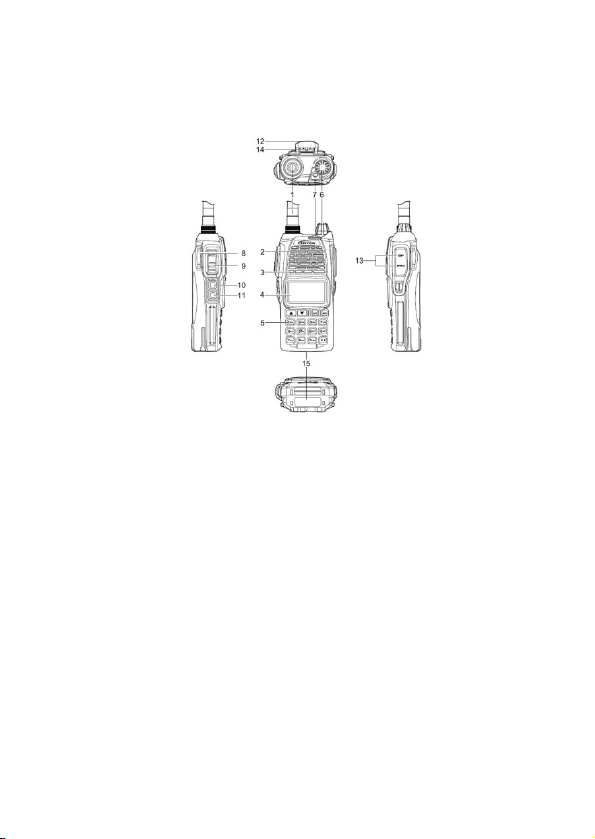

Органы управления.

1. Антенна.

Антенна используется для приёма и передачи сигналов.

2. Динамик.

Используется для воспроизведения звука.

3. Микрофон.

Используется для преобразования звука во время передачи. Говорить нужно голосом обычной громкости, держа микрофон радиостанции в 5 -10 см. ото рта.

4. ЖКИ дисплей.

Служит для отображения состояния используемых функций радиостанции и индикации установленной частоты/номера канала.

Page 15

5. Клавиатура.

Служит для ввода различной информации — номер канала, частоты, ячейки памяти, функций и режимов работы радиостанции.

6. Регулятор громкости/выключатель питания.

Используется для включения/выключения радиостанции и установки необходимого уровня громкости звукового сигнала.

7. Светодиодный индикатор «ПРИЁМ/ПЕРЕДАЧА».

Отображает режим работы радиостанции — зелёный цвет — «ПРИЁМ», красный — «ПЕРЕДАЧА».

8. Фиксаторы аккумулятора.

Позволяют установить/снять аккумулятор.

9. Кнопка PTT.

Кнопка коммутации режимов «ПРИЁМ»/«ПЕРЕДАЧА» радиостанции. Нажать и удерживать — «ПЕРЕДАЧА», отпустить — «ПРИЁМ».

10. Программируемая кнопка [P1].

Первоначально запрограммирована на «короткое» нажатие (менее 1 сек.) и функцию выключения шумоподавителя — Monitor. Для включения требуется повторное нажатие.

11. Программируемая кнопка [P2] .

Первоначально запрограммирована на «короткое» нажатие (менее 1 сек.) и функцию включения подсветки ЖКИ и клавиатуры — Lamp. Повторное нажатие выключает подсветку.

Page 16

12. Отверстие в клипсе для ремешка на запястье.

В отверстие клипсы устанавливается ремешок на запястье.

13. Разъём для гарнитуры/для программирования

радиостанции.

Предназначен для подключения гарнитуры (выносные микрофон, наушник и кнопка PTT). Также к этому разъёму подключается кабель для программирования радиостанции с помощью компьютера.

14. Клипса.

Удерживает радиостанцию при ношении её на поясном ремне.

15. Li-Ion аккумулятор.

Источник питания радиостанции.

Page 17

Программируемые дополнительные функции радиостанции.

С помощью специального программного обеспечения кнопкам [P1] и [P2] для «коротких» (менее 1 сек.) и «длинных» (более 1 сек.) нажатий можно присвоить следующие функции:

Инди-

№

1 2

кация

ALARM 1750 Hz

SCN SW

LAMP

NONE

SQ OFF

SQ MOM

MONI

MONI M

Передача сигнала тревоги. Передача служебного тона сигнала 1750 Гц. Включение функции сканирования. Для выхода — нажать любую кнопку, кроме

[ВВЕРХ]/[ВНИЗ]

Включение подсветки ЖКИ и клавиатуры. Повторное нажатие выключает подсветку. Зарезервировано — функций нет. Выключение шумоподавителя. Для включения требуется повторное нажатие. Моментальное выключение шумоподавителя (удерживая кнопку). Для включения – отпустить кнопку. Выключение шумоподавителя. Для включения требуется повторное нажатие. Моментальное выключение шумоподавителя (удерживая кнопку). Для включения – отпустить кнопку.

Описание

Page 18

При включенной функции передачи

DTMF нажать и удерживать

CALL

Примечание: время «длительного» нажатия может

быть установлено в пределах 0,3 — 2,5 сек. (по умолчанию — 1 сек.) устанавливается при программировании с компьютера.

Функции кнопок [P1] и [P2] , запрограммированные первоначально.

запрограммированную кнопку с функцией CALL, кнопками 0-9 выбрать нужную тоновую последовательность.

Кнопка

[P1]

[P2]

Функция,

«короткое» нажатие

MONI НЕТ

LAMP НЕТ

Функция,

«длинное» нажатие

Page 19

Клавиатура. Кнопки управления и выбора режимов и функций.

Кнопка

1 SQL

2 PWR

3 SCN

4 STP

5 DW

6 SQT

7 ANI

8 VOX

9 DTMF

Диапа

зон

B1/B2/

B3/B4

B2/B4

B1/B2/

B3/B4

B1/B2/

B3/B4

B1/B2/

B3/B4

B2/B4

ОПИСАНИЕ

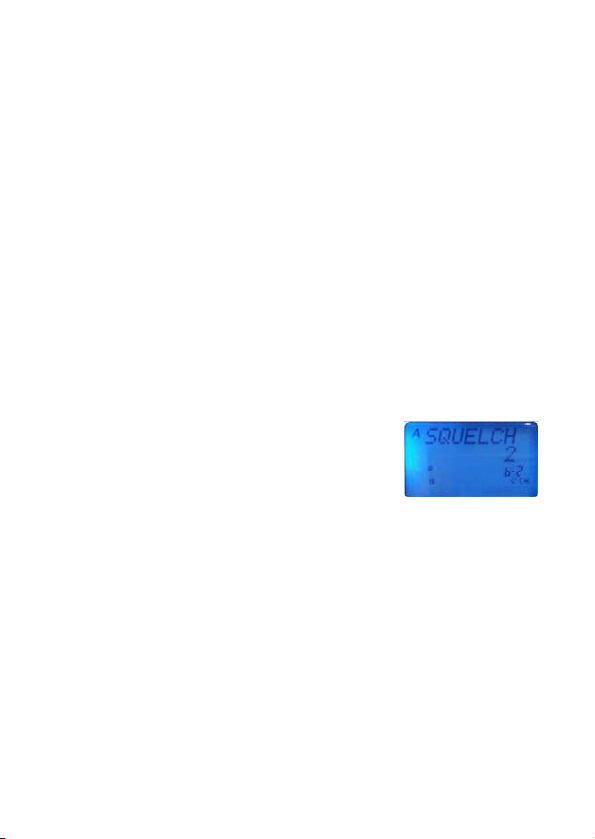

В режиме VFO/MR/CH/NM нажать [F]+[1] — установка уровня

шумоподавителя. В режиме VFO/MR/CH/NM нажать [F]+[2] — переключение уровня выходной мощности. В режиме VFO/MR/CH/NM нажать [F]+[3] — сканирование частот/ каналов памяти. В режиме VFO/MR/CH/NM нажать [F]+[4] — выбор шага сетки частот: 5, 6.25, 10, 12.5, 25, 50, 100 кГц и 1МГц. В режиме VFO/MR/CH/NM нажать [F]+[5] — включение функции слежения за двумя каналами/частотами. В режиме VFO/MR/CH/NM нажать [F]+[6] — включение/выключение режима CTCSS/DCS. В режиме VFO/MR/CH/NM нажать [F]+[7] — включение/выключение отображения ANI кода. В режиме VFO/MR/CH/NM нажать [F]+[8] — включение/выключение режима VOX. В режиме VFO/MR/CH/NM нажать

[F]+[9] +[1-9 * #] – при нажатии PTT – передача DTMF посылки.

Page 20

0 SET

* V/M

# F

ВВЕРХ

B1/B2/

B3/B4

B1/B2/

B3/B4

B1/B2/

B3/B4

B1/B2/

B3/B4

В режиме VFO/MR/CH/NM нажать [F]+[0] – доступ в меню

радиостанции.

1. В режиме VFO/MR/CH/NM

нажать [V/M] — выбор режима: VFO либо MR/CH/NM

2. В режиме VFO нажать [F]+[V/M]

— сохранение выбранного канала в ячейке памяти.

3. В режиме доступа в меню и редактирования информации либо названия канала нажать [V/M] — удаление ранее введённой информации, возврат в режим редактирования.

1. В режиме VFO/MR/CH/NM нажать и удерживать более 3 сек. [F] — блокирование/разбло- кирование клавиатуры.

2. В режиме VFO/MR/CH/NM нажать [F] — вызов второй функции клавиатуры (действие в течении 10 сек.).

3. В режиме доступа в меню нажать [F] — управление функциями меню и подтверждение действия.

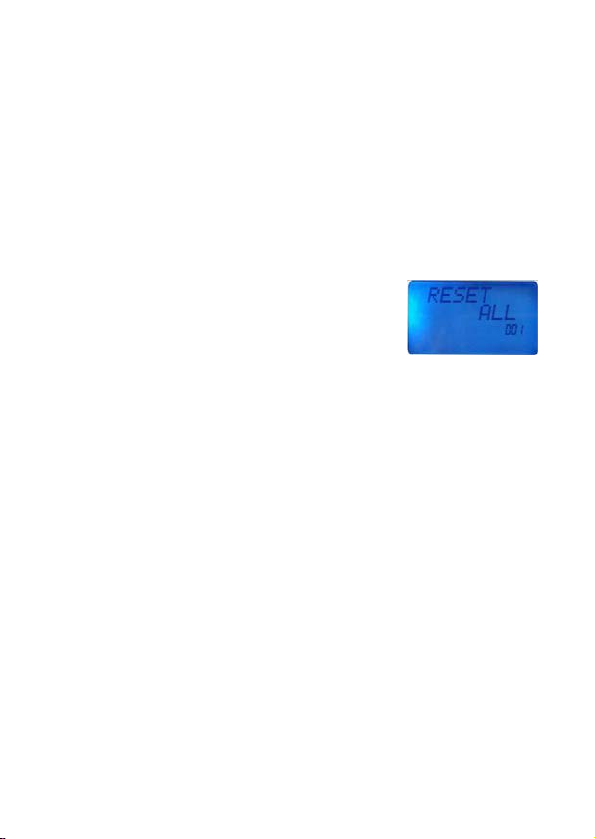

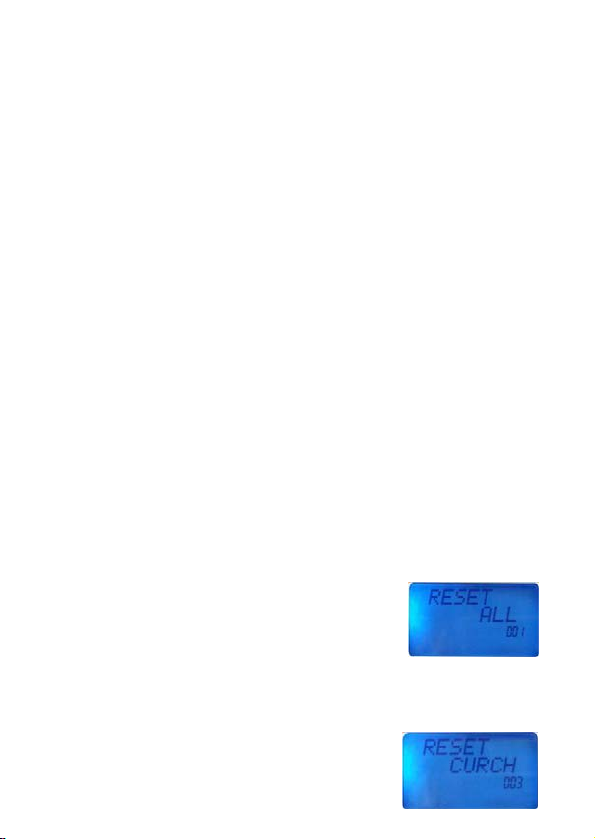

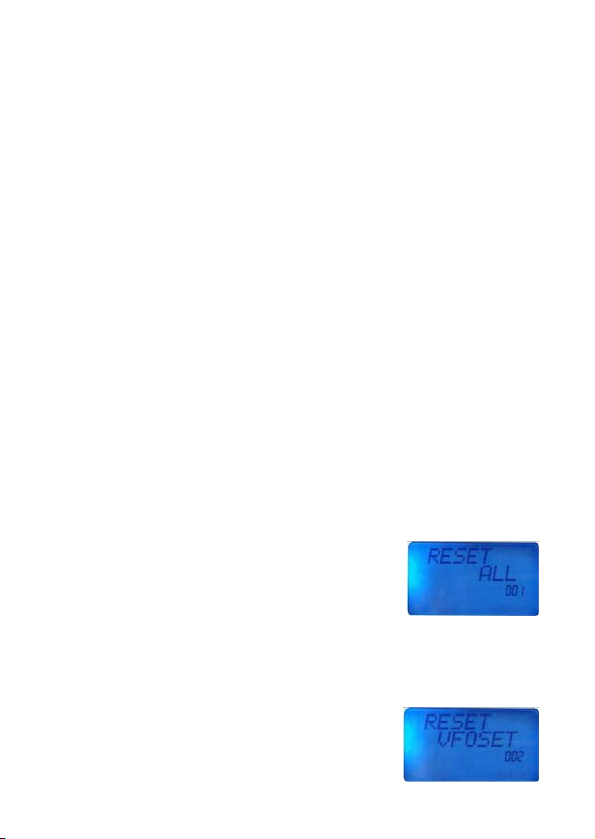

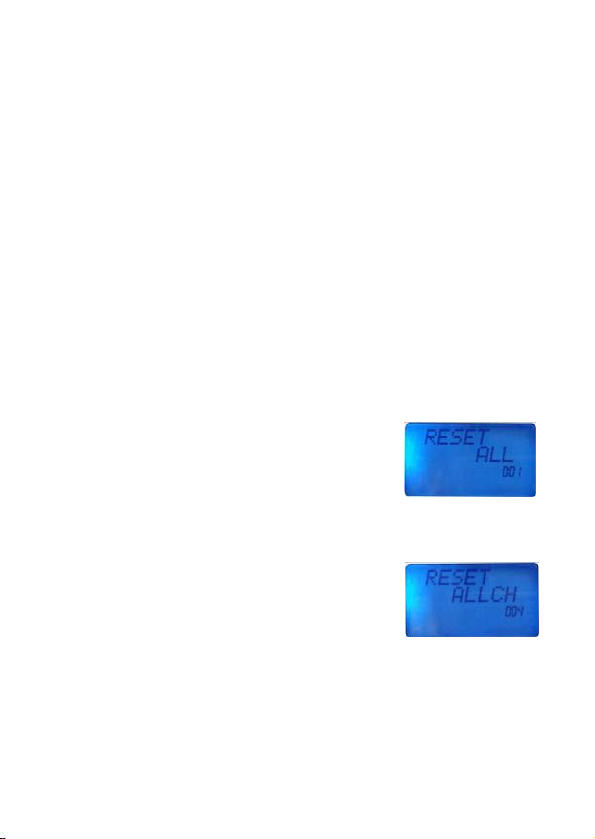

4. Нажать [F] и удерживая включить питание — возврат к заводским установкам (инициализация и очистка ячеек памяти). Нажать [ВВЕРХ] – изменение частоты (канала), в режиме дост

па в меню —изменение

Page 21

DOWN

A/B

Band

B1/B2/

B3/B4

B1/B2/

B3/B4

B1/B2/

B3/B4

пунктов меню. Нажать [ВНИЗ] — изменение частоты (канала), в режиме доступа в меню — изменение пунктов меню.

1. В режиме VFO/MR/CH/NM,

нажмите [A/B] для изменения главного рабочего диапазона.

2. При открытии системного меню

для редактирования открытого сообщения или имени канала, нажмите [A/B], чтобы стереть введенные данные и вернуться к предыдущему меню настроек.

1. В режиме VFO/MR/CH/NM,

нажмите [Band] для выбора текущего рабочего диапазона.

2. В режиме VFO при вводе

частоты с клавиатуры, до ввода 6го знака, нажмите [Band], чтобы стереть предыдущий знак. Нажимайте до тех пор, пока все знаки не будут удалены и будет сделан выход из меню настроек.

Page 22

Диапазон рабочих частот

Имеется два главных рабочих диапазона частот и четыре выборочных рабочих диапазона. Выберите нужный диапазон для корректной работы радиостанции.

 Изменение главного рабочего диапазона

Нажмите [A/B] для смены диапазонов: Band A или Band B.

• Индикация A или B появится на дисплее и укажет текущий рабочий диапазон.

 Изменение текущего рабочего диапазона

После выбора главного диапазона, выберите текущий рабочий диапазон. В режиме VFO, нажимайте [Band], чтобы выбрать требуемый текущий диапазон (банк памяти) B1, B2, B3 или B4.

• Текущее значение главного рабочего диапазона и банка памяти отобразится на дисплее.

• Вы можете изменять главный рабочий диапазон и банк памяти только режиме VFO. В режиме VFO/MR/CH/NM изменить рабочий диапазон нельзя.

Диапазон

(Значение)

Первый (B1) b-1

Второй (B2) b-2

Третий (B3) b-3

Четвертый (B4) b-4

Индикация TX(MHz) RX(MHz)

Нет 87.500~108.000

136.000~174.000 134.000~176.000

Нет 200.000~260.000

400.000~470.00 400.000~470.000

Page 23

 Двухчастотный режим/Двухстрочный

дисплей/Двухканальный приём

Чтобы одновременно прослушивать две частоты или два канала, используйте функцию DW.

1. После подтверждения главного рабочего диапазона

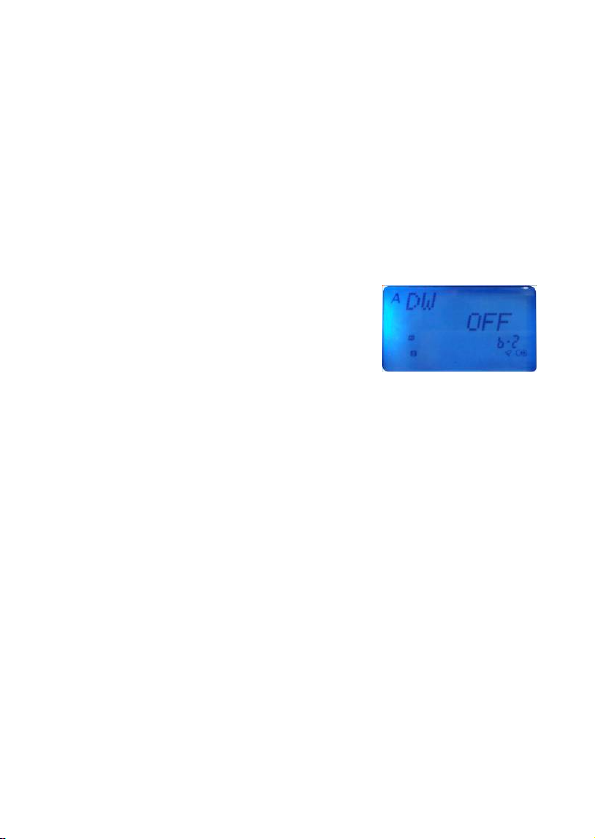

нажмите [F]+[5]

• Отображается меню выбора режима

2. Используйте кнопки [ВВЕРХ]/[ВНИЗ] для выбора или

отмены режима DW.

3. Нажмите [F] для завершения выбора и выхода из

меню установок.

• Появление DW на дисплее означает активизацию этого режима, отсутствие индикации DW — отмену данного режима.

Примечание:

Если функция DW включена, радиостанция будет автоматически сканировать два частотных диапазона. При обнаружении сигнала приостанавливает сканирование примерно на 3 секунды и, затем снова возобновляет сканирование.

Page 24

Основные режимы работы радиостанции.

Эта часть ознакомит Вас с основными режимами работы радиостанции.

 Режим VFO (VFO) VFO — (дословно "генератор переменной частоты"),

означает возможность выбора частот передачи и приема, контролируемых синтезатором радиостанции. В этом режиме (после включения радиостанции) вы можете выбрать желаемую рабочую частоту клавишами [ВВЕРХ]/[ВНИЗ], либо прямым вводом с цифровой клавиатуры.

 Режим вызова каналов из памяти (MR)

Режим повторного вызова канала из памяти используется для оперативного поиска запрограммированных ранее частот. Нажмите клавишу [V/M]. В этом режиме, Вы можете выбирать сохраненные каналы, используя клавиши [ВВЕРХ]/[ВНИЗ] или цифровую клавиатуру, где вы записали частоты и другие данные.

Примечание: Вы не сможете войти в этот режим, если вы не запрограммируете по крайней мере один канал в память.

Page 25

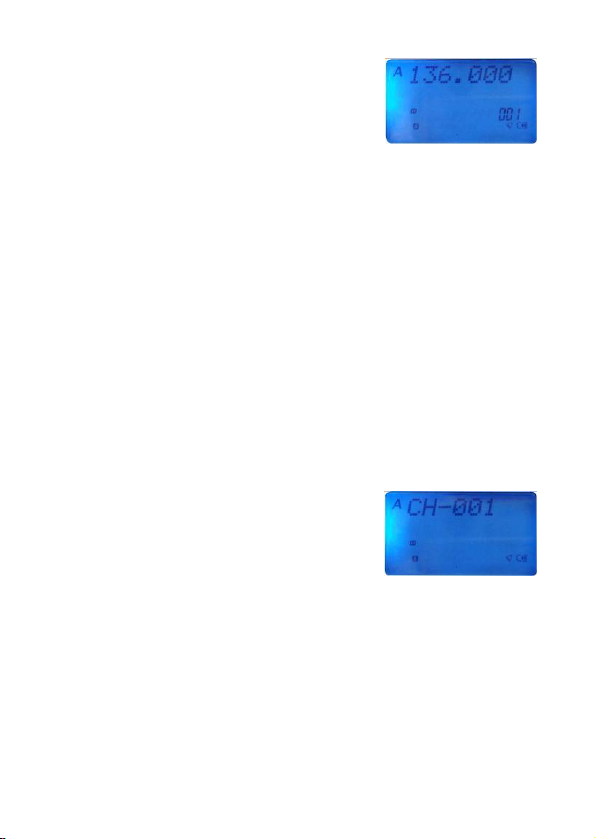

 Режим визуального отображения канала (CH)

Режим визуального отображения канала используется для того, чтобы программировать нечасто изменяемые данные или функции. В режиме MR нажмите клавиши [F]+[0], чтобы выбрать этот режим, далее используя клавиши [ВВЕРХ]/[ВНИЗ] выберите пункт меню №2 для диапазона Band A или №3 для диапазона Band B. Затем нажмите [F] для подтверждения выбора, используя снова клавиши [ВВЕРХ]/[ВНИЗ] выберите “CHANNEL” и клавишу [F] для подтверждения выбора. Затем нажмите [PTT] для выхода из системного меню и нажмите клавишу [V/M] для выбора режима CH.

Примечание: Вы не сможете войти в этот режим, если Вы не запрограммируете, по крайней мере, один канал в память.

 Режим отображения имени канала (NM)

Режим отображения имени канала используется для того, чтобы программировать нечасто изменяемые данные или функции.

Page 26

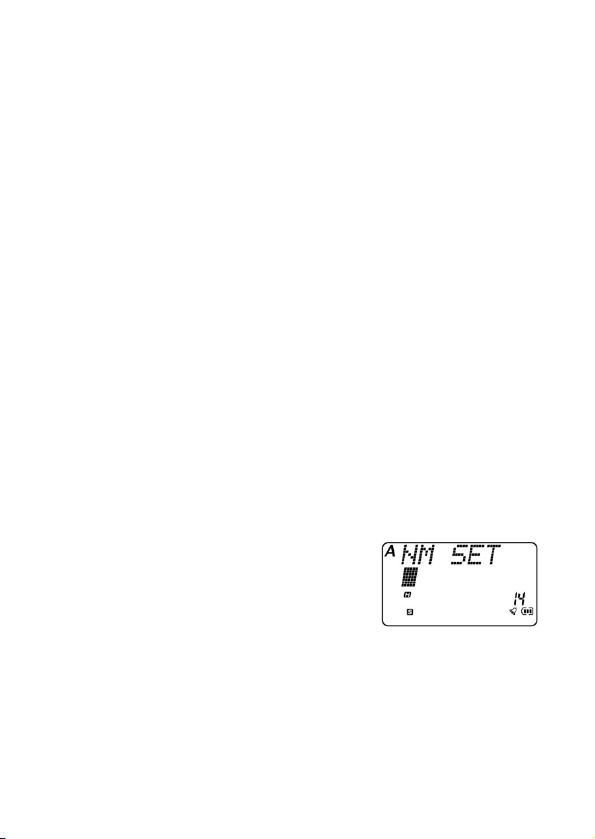

В режиме MR нажмите клавиши [F]+[0], чтобы выбрать этот режим, далее используя клавиши [ВВЕРХ]/[ВНИЗ] выберите пункт меню №2 для диапазона Band A или №3 для диапазона Band B. Затем нажмите [F] для подтверждения выбора, используя снова клавиши [ВВЕРХ]/[ВНИЗ] выберите “NAME” и клавишу [F] для подтверждения выбора. Затем нажмите [PTT] для выхода из системного меню и нажмите клавишу [V/M] для выбора режима NM.

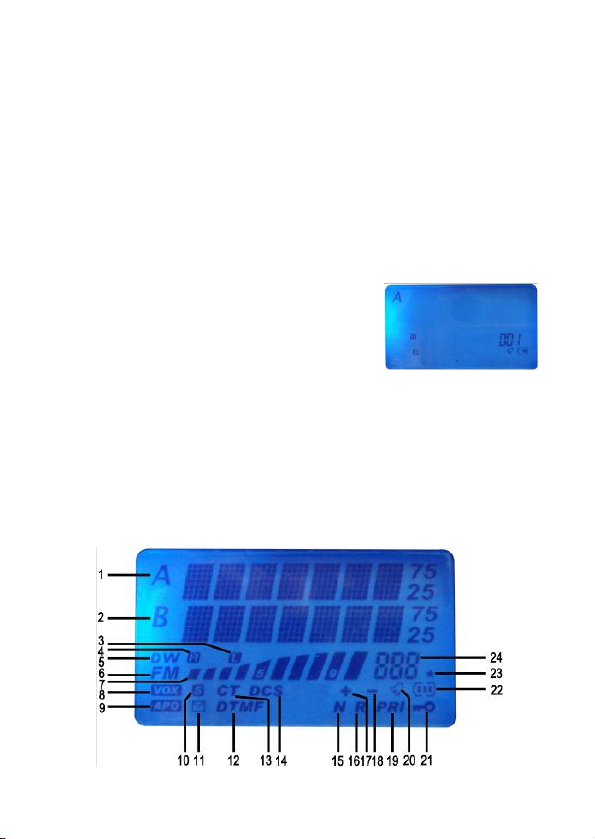

ЖКИ дисплей

На жидкокристаллическом дисплее индикаторы отображают различные функции, которые вы выбрали. Иногда возникает необходимость повторно вызвать ту или иную функцию, или уточнить обозначение индикаторов. Для решения вопросов вам окажется полезным следующее описание.

Page 27

№

Индика-

ция

Описание

Отображает различную буквенноцифровую информацию диапазона “A”, такую как: текущий канал или выбор пункта меню.

Отображает различную буквенноцифровую информацию диапазона “B”, такую как: текущий канал или выбор пункта меню.

Низкая выходная мощность

Высокая выходная мощность

Двойное прослушивание принимаемых сигналов.

FM радиоприёмник B1

● Во время передачи, отображается относительный уровень выходной мощности:

:HI

:LOW

● При приеме отображается относительный уровень принимаемого сигнала.

Диапа-

зон

--- ---

B2/B4

B1/B2/B 3/B4

Нажмите [F]+[2]

Нажмите [F]+[5]

Нажмите клавишу [Band] несколько раз для выбора “B1” как текущего рабочего диапазон.

--- ---

Действия

Page 28

Режим "свободные

VOX

руки" (Vox) Автоматическое

APO

отключение энергии

Сохранение энергии

Индикатор успеха отправки и получения сообщений

DTMF

DTMF B2/B4

CTCSS B2/B4

DCS

DCS B2/B4

Narrow Band

Reserve function B2/B4

Положительное нап-

равление смещения

Отрицательное нап-

равление смещения

Приоритетное

PRI

сканирование

Звуковое

сопровождение нажатия клавиш

Появляется когда активирована блокировка клавиатуры.

Индикатор заряда аккумулятора

B2/B4

B1/B2/ B3/B4

B2/B4

B1/B2/ B3/B4

Нажмите [F]+[8]

Используйте меню №1

Используйте меню №24

--- ---

Используйте меню №7

Нажмите [F]+[6]

Нажмите [F]+[6] Используйте

меню №38 Используйте

меню №23 Используйте

меню №15 В режиме VFO,

используйте меню №15

В режиме

MR/CH/NM

используйте меню №20

Используйте меню №4

Нажмите и удерживайте клавишу [F] в течение 3 сек.

--- ---

Page 29

С помощью выбора одного из меню №.25, 26, 27, 28 запрограммировать функцию на длинное или короткое нажатие, выбрав для кнопок [P1] или

[P2] значение SCN SW

(Добавить/удали ть текущий канал в набор для сканирования каналов), затем в режиме

MR/CH/NM,

нажмите функциональную клавишу.

--- ---

Заблокировать/разбло кировать канал памяти во время сканирования.

Отображает текущий

канал памяти или меню №.

B2/B4

Page 30

ОСНОВНЫЕ ОПЕРАЦИИ

Включение/выключение радиостанции

1. Поверните выключатель питания по часовой стрелке,

чтобы включить радиостанцию.

• Появится звуковой сигнал

2. Поверните выключатель питания против часовой

стрелки, чтобы выключить радиостанцию.

Настройка громкости

Поверните регулятор громкости [Volume] по часовой стрелке, чтобы увеличить уровень громкости звукового сигнала или против часовой стрелки, чтобы уменьшить уровень громкости звукового сигнала.

• Если фоновый шум не слышен из-за включенного шумоподавителя, нажмите и удерживайте клавишу [P2] (значение по умолчанию SQ OFF), затем поверните регулятор [Volume], чтобы настроить желаемый уровень громкости.

Выбор частоты/канала

Нажмите клавишу [ВВЕРХ] для увеличения частоты или номера канала, либо [ВНИЗ] для уменьшения частоты или номера канала.

• Вы можете вводить частоту или номер канала непосредственно с клавиатуры.

Page 31

Передача

1. Когда будете готовы начать передачу, нажмите и удерживайте клавишу [PTT] и говорите с обычным разговорным уровнем громкости.

• Индикатор TX/RX на верхней панели загорится красным цветом, а измеритель S/RF, показывает уровень мощности сигнала на выходе.

• Говоря слишком близко к микрофону, или слишком громко, может увеличить искажения и понизить разборчивость Вашей речи в радиостанции абонента, принимающего Ваш сигнал.

2. Когда Вы закончите говорить, освободите клавишу [PTT], чтобы принимать сигнал.

Приём

Ваш поставщик мог запрограммировать CTCSS/DCS кодирование или скремблер в радиостанцию. Если выбранный канал запрограммирован с одной из этих функций, будут слышны только вызовы, при аналогичных настройках передающих раций. При приеме некодированного сигнала от других радиостанций или при не совпадающих кодовых настройках, вызовы не будут приняты. Если в принимающей радиостанции отсутствует кодирование на приём, все сигналы будут приняты независимо от кодировок излучаемых сигналов.

Page 32

ИСПОЛЬЗОВАНИЕ МЕНЮ

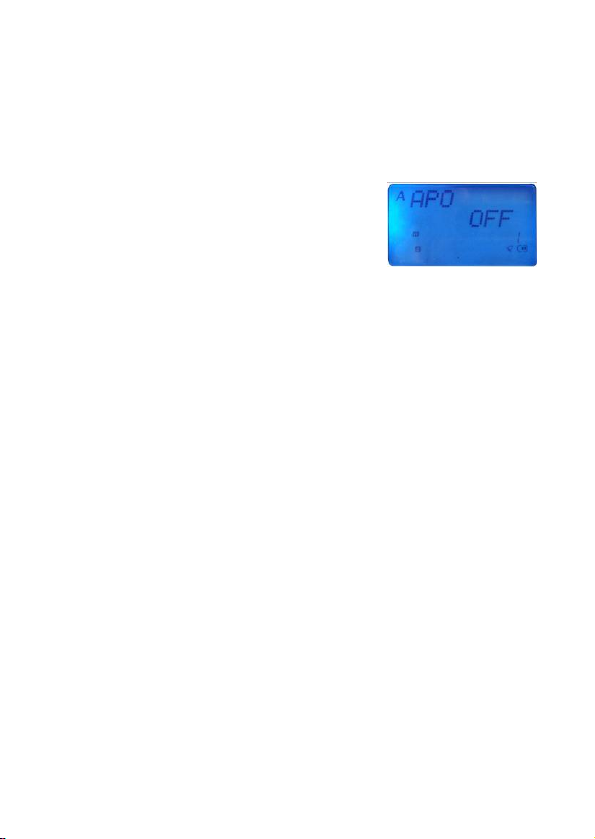

Доступ к меню

1. В режиме VFO/MR/CH/NM нажмите клавиши [F] + [0], чтобы войти в режим меню.

• меню появляется на дисплее.

2. Используйте клавиши [ВВЕРХ]/[ВНИЗ], чтобы выбрать желаемый пункт меню.

3. Нажмите клавишу [F], чтобы подтвердить выбор

4. Затем используйте клавиши [ВВЕРХ]/[ВНИЗ], чтобы

переключить значение функции (вкл./выкл.), либо выбрать нужное числовое значение.

5. Нажмите снова клавишу [F], чтобы завершить настройку.

6. Нажмите любую клавишу кроме [A/B], [Band], [PTT], [P1], [P2], чтобы выйти из режима меню.

Примечание:

Пожалуйста, обратите внимание, что когда вы входите и используете систему меню, чтобы выбрать значение, или активизировать вторую функцию, при нажатии клавиши [F] с другими клавишами, пожалуйста, убедитесь, что операция выполнена за 10 секунд после нажатия клавиши [F]. Иначе, приемопередатчик возвратится к предыдущему режиму (по умолчанию).

Page 33

Конфигурация Меню

Пункт Описание Значение

№

APO

A.DISP

B.DISP

BEEP

BCLO

DC VOLT

DTMF

DTMF ST

LAMP MD Режим подсветки KEY/CONT/OFF KEY

Автоматическое отключение питания

Выбор рабочего режима диапазона A

Выбор рабочего режима диапазона B

Звуковой сигнал нажатия клавиш

Блокировка занятого канала

Индикатор заряда аккумулятора

Двухтональный многочастотный набор

Двухтональное многочастотное звуковое сопровождение

OFF, 1-15 Часов OFF

FREQ/CHANNEL/NAME FREQ

ON/OFF ON

OFF/ON OFF

--- ---

OFF/ON OFF

ON/OFF ON

По

умол-

чанию

LAMP T Время посветки 1S-10S 5S

LAMP C Цвет подсветки LAMP1/LAMP2/LAMP3 LAMP1

LOCK MD

Режим блокировки

K+S/ ALL /PTT/KEY K+S

Page 34

13 MSG SET

14 NM SET

15 OFFSET

16 0.FREQ

17 OPN MSG

18 PASWORD Защита паролем OFF/ON OFF

19 PSWDSET Ус тан ов к а пароля Уста но вка пользователем ---

20 PRI SET

21 PTT-ID

22 ROGER

23 RPT MD

24 RX SAVE

25 SK1 LOG

26 SK1 SHT

Уст ан овк и сообщений

Уст ан овк а имени канала

Выбор направления смещения

Выбор частоты смещения

Открытое сообщение

Уст ан овк а приоритетного канала

Push-To-Talk ID (идентификатор вызова)

Roger Tone (сигнал окончания передачи)

Reserve/Talk Off (метод резерва)

Экономайзер питания

Выбор функции по умолчанию клавиши [P1] при долгом нажатии.

Выбор функции по умолчанию клавиши [P1] при коротком нажатии.

Уст ан овк а пользователем ---

OFF/OFSET+/OFSET- OFF

00.000~ 99.999 00.000

LOGO/MESSAGE/OFF/DC VOLT

OFF,CH001-CH200 OFF

OFF/ON

OFF/REVERSE/TALKARN OFF

ON/OFF ON

NONE/SQ OFF/SQ MOM/MONI/MONI M/CALL/ ALARM/1750Hz/SCN SW/LAMP

LAMP/NONE/ SQ OFF/ MONI/CALL/SCN SW

LOGO

OFF

NONE

LAMP

Page 35

Выбор функции

27 SK2 LOG

28 SK2 SHT

29 STE

30 SCAN MD

31 SQ MODE

32 TOT

33 TX STOP

34 VOL FM

35 VOX BCL

36 VOX LVL

37 VOX DLY

38 WID/NAR Выбор ширины WIDE/NARROW WIDE

по умолчанию клавиши [P2] при долгом нажатии.

Выбор функции по умолчанию клавиши [P2] при коротком нажатии.

Ограничение задержки шумоподавителя

Метод сканирования

Режим шумоподавителя

Time-Out Timer (Автоотключение)

Прерывание передачи

Регулировка громкости FM радио

VOX Busy (занятый режим VOX)

Чувствительность VOX

Время задержки VOX

NONE/SQ OFF/SQ MOM/MONI/MONI M/CALL/ ALARM/1750Hz/SCN SW/LAMP

SQ OFF/ MONI/CALL/SCN SW/LAMP/NONE

ON/OFF ON

TO/CO/SE TO

AND/OR/QT/SIG AND

OFF,1-7MIN 3M

OFF/ON OFF

1-10 5

OFF/ON OFF

LEVEL 1 - LEVEL 4 LEVEL 2

1S-4S 3S

NONE

SQ OFF

Page 36

39 DW RET

FM STRO

канала

В двухстрочном/дежурном режиме, при пропадании сигнала, радиостанция вернется к основному рабочему диапазону.

Приём только наиболее мощных FM-радиопрограмм.

ON/OFF ON

OFF/ON ON

Page 37

CTCSS/DCS

Иногда необходимо принять сообщения только от определенных людей или групп. CTCSS/DCS коды позволят Вам игнорировать нежелательные сигналы от других участников, которые работают на той же частоте, что и вы. Для этого выберите одинаковые коды

CTCSS/DCS для участников связи в вашей группе. Тоны CTCSS — частоты, которые выбираются из 51

доступных субтональных частот. Коды DCS (цифровые тоны) выбираются из 214 нормальных и инверсных кодов.

Приём сигналов с кодами CTCSS/DCS

1. В режиме VFO/MR/CH/NM диапазонов B2/B4,

используйте клавиши [ВВЕРХ]/[ВНИЗ] или клавиатуру для выбора нужной частоты или канала.

2. Нажмите клавиши [F] + [6] , чтобы включить или выключить CTCSS/DCS кодирование передачи данных.

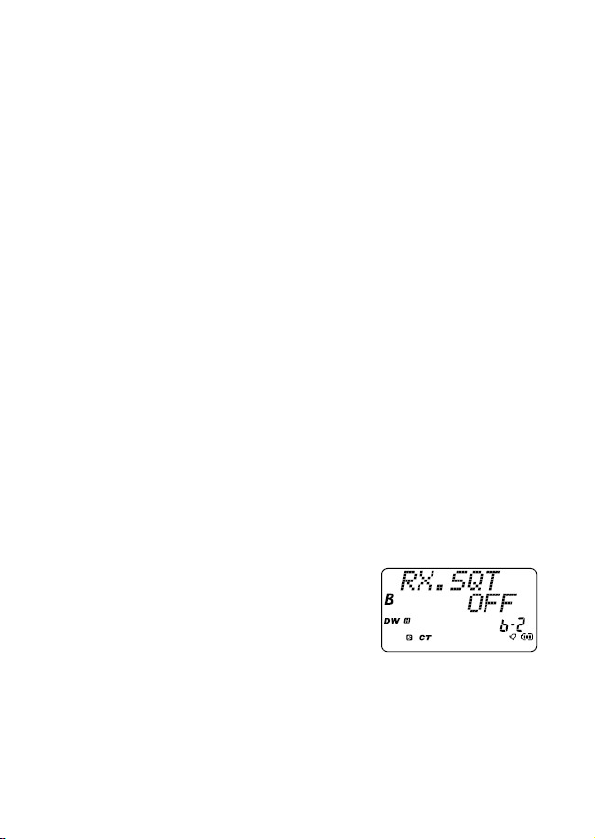

• появится индикация “RX.SQT” на ЖКИ-дисплее.

3. Используйте клавиши [ВВЕРХ]/[ВНИЗ], чтобы выбрать следующие варианты:

RX.SQT OFF: приём без CTCSS/DCS RX.CTC 63.0: приём с тоном CTCSS

Page 38

RX. NDCS 017: приём c кодом DCS RX. IDCS 017: приём с инверсным кодом DCS

4. Нажмите [F], чтобы войти в режим установок и

клавишами [ВВЕРХ]/[ВНИЗ] выберите CTCSS/DCS режим.

5. Нажмите [F], чтобы закончить настройку приёма с тонами CTCSS/DCS, вы можете установить передачу с тонами CTCSS/DCS.

• На дисплее отобразится “TX.SQT”

Передача сигналов с кодами CTCSS/DCS

Функция установки передачи с кодами CTCSS/DCS аналогична установке приёма сигнала с кодами CTCSS/DCS, но после выбора [F] + [6] на ЖКИ-дисплее вместо “RX” используйте “TX”.

Замечание:

• Индикация "CT" появится на дисплее, когда функция CTCSS будет активирована.

• “DCS" появится на дисплее, когда функция DCS будет активирована.

• "Обе функции “CT” и “DCS” появятся на дисплее, когда функции CTCSS и DCS будут активированы.

• Все операции должны быть выполнены за 10 секунд, иначе, радиостанция возвратится в рабочий режим. Тогда необходимо повторить программирование с начала.

Page 39

Таблица стандартных тонов CTCSS

1 – 63,0 14 — 100,0 27 — 156,7 40 — 196,6

2 — 67,0 15 — 103,5 28 — 159,8 41 — 199,5

3 — 69,3 16 — 107,2 29 — 162,2 42 — 203,5

4 — 71,9 17 — 110,9 30 — 165,5 43 — 206,5

5 — 74,4 18 — 114,8 31 — 167,9 44 — 210,7

6 — 77,0 19 — 118,8 32 — 171,3 45 — 218,1

7 — 79,7 20 — 123,0 33 — 173,8 46 — 225,7

8 — 82,5 21 — 127,3 34 — 177,3 47 — 229,1

9 — 85,4 22 — 131,8 35 — 179,9 48 — 233,6

10 — 88,5 23 — 136,5 36 — 183,5 49 — 241,8

11 — 91,5 24 — 141,3 37 — 186,2 50 — 250,3

12 — 94,8 25 — 146,2 38 — 189,9 51 — 254,1

13 — 97,4 26 — 151,4 39 — 192,8

Таблица стандартных кодов DCS

017 054 132 212 263 346 445 523 654

023 065 134 223 265 351 446 526 662

025 071 143 225 266 356 452 532 664

026 072 145 226 271 364 454 546 703

031 073 152 243 274 365 455 565 712

032 074 155 244 306 371 462 606 723

036 114 156 245 311 411 464 612 731

043 115 162 246 315 412 465 624 732

047 116 165 251 325 413 466 627 734

050 122 172 252 331 423 503 631 743

051 125 174 255 332 431 506 632 754

053 131 205 261 343 432 516 645

Page 40

КАНАЛЫ ПАМЯТИ

В каналах в памяти Вы можете запомнить частоту и другие параметры связи, которые Вам часто необходимы в работе. Это позволит Вам не вводить эти данные каждый раз. Нужно лишь повторно вызвать необходимые каналы. Можно сохранить до 200 каналов для последующего вызова из памяти.

Сохранение данных в каналах памяти

1. В режиме VFO, выберите желаемую частоту.

2. Нажмите клавиши [F]+[V/M].

• появляется номер канала в памяти.

3. Введите 3-х значный номер канала с клавиатуры.

• Если выбранный в предыдущем шаге канал уже содержит данные, этот номер канала будет мигать, иначе в канале данные не содержатся.

4. Нажмите клавишу [V/M], чтобы завершить операцию и возвратиться в рабочий режим VFO.

• Выбранная частота и другие настройки канала будут записаны в канале в памяти радиостанции.

• Если выбранный канал ранее уже содержал данные, новые данные запишутся поверх старых настроек канала.

Page 41

Редактирование имени сохраняемого канала в памяти.

Вы можете записать название канала в памяти, используя до 7 алфавитно-цифровых символов. При повторном вызове канала из памяти отобразится его имя, вместо номера канала. Можно присвоить названиям каналов имена людей, репитеров и др. Названия также можно изменять, используя программное обеспечение.

Переключение/установка/исправление/стирание имен каналов

1. В режиме MR/CH/NM, нажмите клавиши [A/B] или

[ВВЕРХ]/[ВНИЗ], чтобы выбрать канал, который Вы

хотели бы редактировать.

2. Нажмите [F] + [0], чтобы вызвать меню системы.

3. Нажмите клавиши [ВВЕРХ]/[ВНИЗ], чтобы вызвать

меню №14, затем нажмите [F] для подтверждения.

• первый символ будет мигать.

4. Клавишами [ВВЕРХ]/[ВНИЗ] выберите первый алфа-

витно-цифровой символ.

● можно выбрать символы: “0”-“9”,“A”-“Z”,“a”-

“z”,“!”,“””,“#”,“$”,“%”,“&”,“’”,“(”,“)”,“*”,“+”,“,”,“”,“.”,“/”,“:”,“;”,“<”,“=”,“>”,“?”,“@”,“[”,“]”,“^”,“_”,“`”,“{”,“|”,“}” или пробел.

Page 42

5. Нажмите [Band] чтобы ввести следующий символ.

● первый символ будет мигать.

6. Повторите Шаг 4 и Шаг 5, введя до 7 символов

7. После ввода 7-го символа, нажмите [F], чтобы

сохранить название канала и выйти из меню установки.

• Если хотите очистить все символы, или переименовать имя только что введенного канала, нажмите [Band] при завершении ввода 7-го символа. Курсор будет перемещен к 1-му символу, после чего повторите шаг 4.

• Если хотите установить следующее имя канала, повторите действия, начиная с пункта 1.

8. Нажмите [PTT] для выхода из меню настроек.

Режим визуального отображения канала

Если эта функция активизирована, радиостанция будет отображать только номер канала памяти, вместо частоты.

1. В режиме MR/CH/NM, нажмите клавиши [A/B] или

[ВВЕРХ]/[ВНИЗ], чтобы выбрать канал из памяти

• Вы не сможете войти в этот режим, если Вы не запрограммируете, по крайней мере, один канал в память.

1. Нажмите клавиши [F]+[0], чтобы войти в меню

системы.

2. С помощью клавиш [ВВЕРХ]/[ВНИЗ], выберите меню

№2 для диапазона [Band A] или меню №3 для диапа-

зона [Band B], и нажмите [F] для подтверждения выбора.

Page 43

• На дисплее будет мигать надпись "Name".

3. С помощью клавиш [ВВЕРХ]/[ВНИЗ], выберите

рабочий режим.

FREQ: отображает частоту и номер канала памяти. CHANNEL: отображает только номер канала памяти. NAME: отображает номер канала памяти, измененный

пользователем.

4. Для отключения этой функции, пожалуйста, начните

с шагов 3-4.

5. Нажмите [PTT] для выхода из режима установок.

Очистка выбранного канала памяти

1. В режиме MR/CH/NM, используйте клавиши

[ВВЕРХ]/[ВНИЗ], чтобы выбрать стираемый канал

памяти

2. Выключите радиостанцию. Затем нажмите и удержи-

вайте клавишу [F], одновременно включая радиостанцию.

• Появится подтверждающее сообщение “RESET

ALL 001”.

3. С помощью клавиш [ВВЕРХ]/[ВНИЗ], выберите меню

“RESET CURCH 003”.

Page 44

4. Затем нажмите [F] для подтверждения. Канал памяти

будет очищен и будет возвращение на предыдущий рабочий режим.

Стирание всех каналов памяти

1. В режиме MR/CH/NM, используйте клавиши

[ВВЕРХ]/[ВНИЗ], чтобы выбрать все стираемые каналы

памяти.

2. Выключите радиостанцию. Затем нажмите и

удерживайте клавишу [F], одновременно включая радиостанцию.

• Появится подтверждающее сообщение “RESET

ALL 001”.

3. С помощью клавиш [ВВЕРХ]/[ВНИЗ], выберите меню

“RESET ALLCH 004”.

4. Затем нажмите [F] для подтверждения. Канал памяти

будет очищен и будет возвращение на предыдущий рабочий режим.

Page 45

Инициализация Памяти

Если Ваша радиостанция работает не корректно, повторная инициализация памяти может решить проблему. Помните, что Вам необходимо будет снова перепрограммировать каналы с памятью после инициализации. С другой стороны, инициализация - это быстрый способ очистить все каналы с памятью.

Примечание:

Используя функцию блокировки канала или радиостанции, Вы не сможете сделать ни частичного, ни полного сброса настроек.

Частичная инициализация (VFO)

Используется, для инициализации всех настроек кроме сохраненных каналов и заблокированных каналов в памяти радиостанции.

1. Нажимая [F], включите радиостанцию.

• на дисплее появится подтверждающее сообщение.

2. Используйте клавиши [ВВЕРХ]/[ВНИЗ] для выбора

“RESET VFOSET 002”.

• на дисплее появится подтверждающее сообщение.

Page 46

3. Нажмите [F], чтобы завершить установку и вернуться

в режим VFO.

Полная инициализация (MR)

Используется, чтобы инициализировать все настройки.

1. Нажимая клавишу [F], включите радиостанцию.

• на дисплее появляется подтверждающее сооб-

щение “RESET ALL 001”.

2. Нажмите клавишу [F] для завершения операции.

Page 47

СКАНИРОВАНИЕ КАНАЛОВ

Сканирование — полезная функция для автоматического поиска предпочитаемых каналов. Все режимы сканирования служат для удобства работы и улучшения производительности.

Методы возобновления сканирования каналов

Прежде, чем использовать сканирование, необходимо решить, какой способ продолжения сканирования Вам выбрать после остановки сканирования сигнала при его обнаружении. Вы можете выбрать один из следующих режимов.

1.В режиме VFO/MR/CH/NM, нажмите [F]+[0] для дос-

тупа к меню системы, используйте клавиши

[ВВЕРХ]/[ВНИЗ] для выбора меню №30.

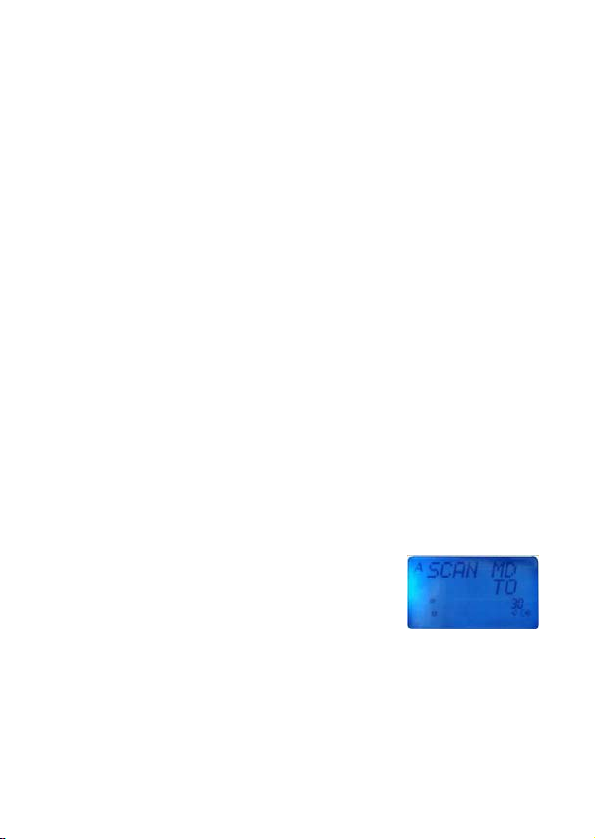

2.Нажмите [F] для выбора одного из режимов ска-

нирования.

● На дисплее мигает индикация “TO”.

3.Используйте клавиши [ВВЕРХ]/[ВНИЗ] для выбора

одного из 3-х режимов:

Page 48

TO (Временной режим ограничения )

При обнаружении сигнала, трансивер остается в обнаруженном канале в течение приблизительно 5 секунд, и затем снова продолжает сканировать, даже если сигнал в канале всё еще присутствует.

CO (Режим сопровождения занятого канала)

Радиостанция, обнаруживая сигнал остается на этом канале, пока несущий сигнал не пропадет. После задержки в 2 секунды при пропадании сигнала, сканирование возобновляется, чтобы позволить Вам принять любых других участников связи.

SE (Режим сохранения найденного канала)

Ваша радиостанция останавливает сканирование и остается на первом найденном канале.

4.Нажмите клавишу [F] для завершения установок и

возвращения обратно в меню системы.

5.Нажмите любую из клавиш [A/B],[Band],[PTT],[P1],[P2]

для выхода из меню системы и возвращению к предыдущему рабочему режиму.

Page 49

Сканирование каналов

Сканирование позволяет сканировать все частоты от самой низкой до самой высокой в диапазоне. Используется выбранный шаг сетки частот.

1. В режиме VFO/MR/CH/NM, нажмите [F]+[3] для на-

чала сканирования.

● Начинается сканирование с текущей отобра-

жаемой частоты.

● Для изменения направления сканирования испо-

льзуйте клавиши [ВВЕРХ] (прямо сканирование) или [ВНИЗ] (обратное сканирование).

2. Для выхода из сканирования, нажмите любую кла-

вишу, кроме [ВВЕРХ]/[ВНИЗ].

Примечания:

● В режиме MR/CH ложно быть запрограммировано по

меньшей мере 2 канала.

● Функция "Шумоподавитель" должна быть закрыта до

начала сканирования.

Блокирование каналов памяти

Вы можете заблокировать сканирование каналов памяти, которые Вам не нужно прослушивать во время режима сканирования каналов памяти.

1. Используйте одно из меню №25, 26, 27 или 28 для программирования долгого или короткого нажатия для функциональных клавиш [P1] or [P2]: выберите “SCN

Page 50

SW”(добавить/удалить текущий канал для списка сканируемых каналов).

2. В режиме MR/CH/NM, используйте клавиши [ВВЕРХ]/[ВНИЗ] для выбора канала памяти, который

будет заблокирован/разрешен для сканирования.

3. Затем выберите функциональную клавишу“SCN SW”

для блокировки/разблокировки.

● Если на дисплее появится значок “”, это озна-

чает, что текущий канал памяти не заблокирован, иначе канал заблокирован.

Приоритетное сканирование

Эта функция позволяет автоматически контролировать активность приоритетного канала, во время приема сигнала в дополнительном канале.

1. В режиме MR/CH/NM нажмите клавиши [F]+[0] для

доступа к меню системы, используйте клавиши

[ВВЕРХ]/[ВНИЗ] для доступа к меню №20.

2. Нажмите [F] для доступа к меню установок.

3. Используйте клавиши [ВВЕРХ]/[ВНИЗ] для выбора

желаемого приоритетного канала сканирования.

● Вы можете выбрать каналы CH-001~CH-200 или

OFF (без приоритетного канала).

4. Нажмите [PTT] для сохранения и выхода из меню

системы.

Page 51

ИДЕНТИФИКАТОР АБОНЕНТА PTT ID

PTT ID — общая аббревиатура для систем авто-

матического определения номера (ANI-системы), используемых в приёмо-передающих радиоустановках. Они обеспечивают идентификацию переданного радиосигнала, и часто используются в системах цифрового избирательного вызова.

Примечание:

Только когда DTMF функция выключена, Вы сможете использовать функцию PTT ID. Если Вы включаете функцию DTMF, Вы не можете использовать функцию PTT ID, даже если Вы уже включили функцию PTT ID.

Включение/отключение PTT ID при приёме

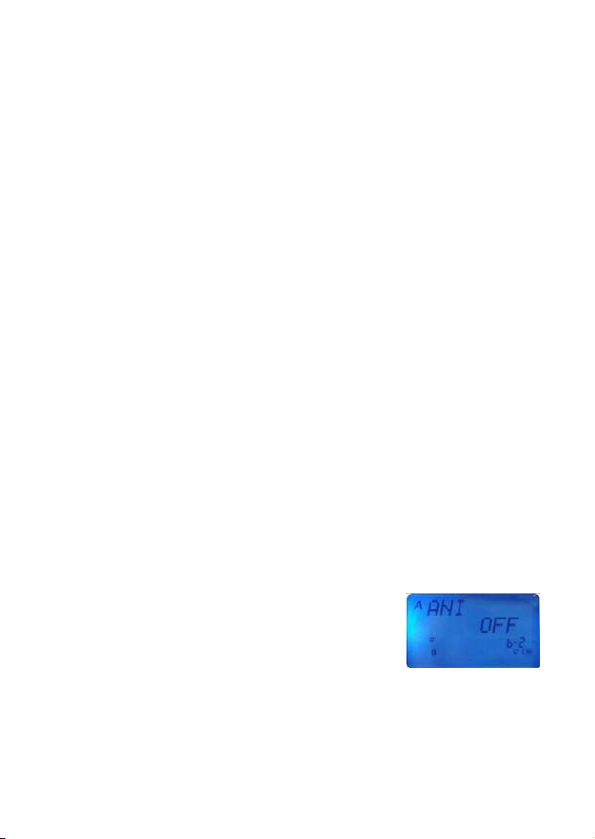

1. В режиме VFO/MR/CH/NM в диапазонах B2/B4, испо-

льзуйте клавиши [ВВЕРХ]/[ВНИЗ] для выбора частоты или канала памяти.

2. Нажмите клавиши [F]+[7] для доступа к меню

установок.

● Меню появляется на дисплее.

3. Используйте клавиши [ВВЕРХ]/[ВНИЗ] для выбора

“ON” или “OFF”.

4.Нажмите клавишу [F] для подтверждения и выхода из

меню установок.

Page 52

Включение/отключение PTT ID во время передачи

1. В режиме VFO/MR/CH/NM диапазонов B2/B4, исполь-

зуйте клавиши [ВВЕРХ]/[ВНИЗ] или клавиатуру для выбора частоты или канала памяти.

2. Нажмите клавиши [F]+[0] для доступа к меню системы

и используйте клавиши [ВВЕРХ]/[ВНИЗ] для выбора меню №21.

3. Нажмите клавишу [F] key для доступа к меню

установок.

● Меню появляется на дисплее.

4. Используйте клавиши [ВВЕРХ]/[ВНИЗ] для

цикличного выбора одного из следующих 4-х режимов:

OFF (Выключено): При нажатии и отпускании клавиши

[PTT], радиостанция не передает код PTT ID.

BOT (Начало TX): При нажатии [PTT], трансивер пере-

даёт код PTT ID.

EOT (Конец TX): При освобождении кнопки [PTT], тран-

сивер передаёт код PTT ID перед окончанием передачи.

BOTH (Начало и конец TX): При нажатии [PTT], трансивер передаёт код PTT ID. При освобождении кнопки [PTT], трансивер передаёт код PTT ID перед окончанием передачи.

Page 53

5. Нажмите клавишу [F] для завершения установки и

возращения к меню системы.

6. Нажмите любую клавишу, кроме [A/B], [Band], [PTT],

[P1], [P2] для выхода из меню системы и возвращения

к предыдущему рабочему режиму.

Прямая передача идентификатора радиостанции

1. В VFO/MR/CH/NM режиме каналов B2/B4, используйте

клавиши [ВВЕРХ]/[ВНИЗ], либо клавиатуру и выберите желаемую частоту, либо канал памяти.

2. Нажмите и удерживайте кнопку [PTT]. Во время

передачи введите код ID с клавиатуры для передачи относительного кода PTT ID .

● Доступно — 16 клавиш, включая 0~9,*,#, A,B,C,D.

UP DOWN A/B Band

1 2 3

4 5 6 0

7 8 9 #

3. Чтобы закончить передачу, отпустите кнопку [PTT].

• После нажатия, либо отпускания кнопки [PTT], переданный тон будет услышан, количество переданных тонов соответствует запрограммированнному из программного обеспечения PTT ID.

A B C D

1 2 3 *

4 5 6 0

7 8 9 #

Page 54

• Если Вы хотите отключить озвучивание переданного тона, отключите его через меню №8.

Передача идентификатора из памяти

Существует память кодов PTT ID . Вы можете быстро передавать эти коды. Эта функция доступна только с помощью программного обеспечения.

1. Запрограммируйте PTT ID код в память посредством

программного обеспечения.

● Вы можете вводить до 15 кодов PTT ID цифр,

включая: A

2. Выберите желаемый тип идентификатора PTT ID .

3. Выберите желаемую частоту / канал памяти.

● Убедитесь, что функция PTT ID включена.

4. Нажмите кнопку [PTT], или отпустите кнопку [PTT],

код PTT ID будет отправлен на передачу.

● После нажатия или освобождения кнопки [PTT],

переданный тон будет принят, а количество переданных сигналов — будет таким же, как в DTMF-коде, запрограммированном из программного обеспечения.

● Если Вы хотите отключить озвучивание пере-

данного тона, отключите его через меню №8.

，B，C，D，*，#，

0~9

Page 55

DTMF (Двухтональный многочастотный вызов)

Используя эту функцию Вы сможете выбирать абонентов с которыми хотите связаться.

Включение/отключение функции DTMF

1. В режиме VFO/MR/CH/NM диапазонов B2/B4, испо-

льзуя клавиши [ВВЕРХ]/[ВНИЗ], либо клавиатуру, выберите частоту или канал из памяти.

，

● В режиме MR/CH/NM может быть настроен на включение/отключения функции DTMF.

2. Нажмите [F]+[0] для доступа к меню системы.

3. Используйте [ВВЕРХ]/[ВНИЗ] для выбора Меню №7.

4. Нажмите клавишу [F].

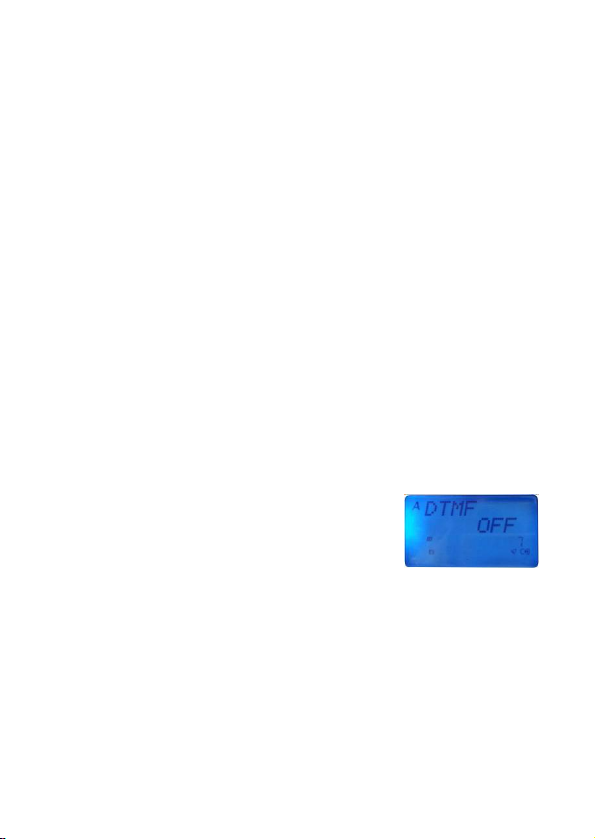

● На дисплее появится меню “OFF”(по умолчанию).

5. Используйте клавиши [ВВЕРХ]/[ВНИЗ] для включе-

ния/отключения функции DTMF.

6. Нажмите клавишу [F] для подтверждения выбора и

возврату к меню системы.

7. Нажмите любую клавишу из: [A/B], [Band], [PTT], [P1],

[P2] для выхода из меню системы и возвращению к

предыдущему режиму работы.

каждый отдельный канал

Page 56

Прямая передача кода DTMF

1. В режиме VFO/MR/CH/NM диапазонов B2/B4, исполь-

зуйте клавиши [ВВЕРХ]/[ВНИЗ] или клавиатуру для выбора частоты или канала памяти.

2. Нажмите клавиши [F]+[9].

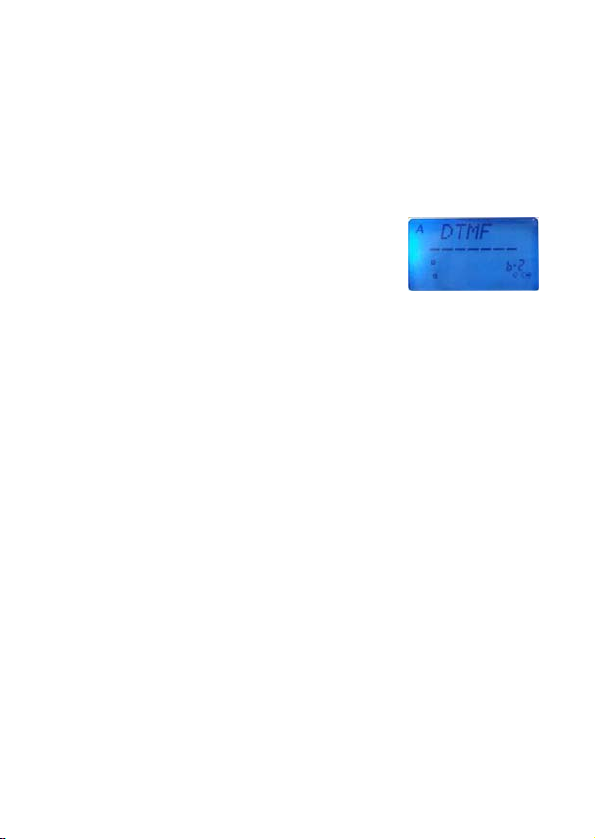

● На дисплее появится меню.

3. Введите требуемые коды DTMF с клавиатуры.

●Осуществляйте ввод каждого кода за 10 секунд, иначе произойдет выход из режима ввода кодов и возврат к предыдущему режиму работы.

● Вы можете вводить до 15 кодов PTT ID цифр, включая

4. По окончании ввода кодов нажмите [PTT] для передачи.

● После нажатия или освобождения кнопки [PTT], переданный тон будет принят, а количество переданных сигналов — будет таким же, как в DTMF-коде, запрограммированном из программного обеспечения.

● Если Вы хотите отключить озвучивание пере-

данного тона, отключите его через меню №8.

：A，B，C，D，*，#，

0~9.

Page 57

Передача идентификатора из памяти

Существует память на 16 кодов PTT ID. Вы можете быстро выбрать и передавать эти коды. Эта функция доступна только с помощью программного обеспечения.

1. Запрограммируйте PTT ID код в память посредством программного обеспечения.

● Вы можете вводить до 15 кодов PTT ID цифр,

включая: A

2. Выберите желаемую частоту / канал памяти.

● Убедитесь, что функция PTT ID включена.

3. Используйте одно из меню №25, 26, 27 или 28 для программирования функции CALL (вызов) для долгого или короткого нажатия функциональных клавиш [P1] или [P2].

4. Кратковременно либо долго нажмите запрограммированную клавишу [P1] или [P2] на функцию CALL, затем используйте клавиши [ВВЕРХ]/[ВНИЗ] для выбора вызываемого номера.

5. Нажмите кнопку [PTT] для передачи.

● Убедитесь, что клавиша [P2] активирует функцию CALL.

，B，C，D，*，#，

0~9

Удаленное приглушение/остановка

Эта функция программируется только из программного обеспечения, либо Вашим дилером.

Page 58

ВСПОМОГАТЕЛЬНЫЕ ФУНКЦИИ

Регулировка шумоподавителя

Функция шумоподавителя служит для того, чтобы отключить динамик, когда принимаемые сигналы отсутствуют. При правильно отрегулированном уровне "Squelch" Вы услышите звук только при фактическом приеме сигнала. Чем выше выбранный уровень шумоподавителя, тем более мощный сигнал должен быть принят, чтобы "открыть" шумоподавитель. Подходящий выбор уровня шумоподавителя зависит от окружающих шумовых условий радиоэфира.

1. В режиме VFO/MR/CH нажмите клавиши [F] + [1] для включения шумоподавителя.

● Отобразится текущий уровень шумоподавителя.

2. Используйте клавиши [ВВЕРХ]/[ВНИЗ], чтобы выбрать уровень шумоподавителя от 0 до 9 (значение

по умолчанию: SQL 2).

● Значение “Level 0”, указывает на непрерывно отк-

рытый шумоподавитель, “Level 1” рассчитан на прием оч ен ь слабых сигналов, а значение “Level 9” оптимально для ближних мощных сигналов в условиях сильных помех.

● Выберите такой уровень, при котором устра-

нены ненужные помехи и фоновый шум.

3. Нажмите клавишу [F], чтобы завершить регулировку.

Page 59

Выбор уровня мощности передатчика

У радиостанции есть два значения выходной мощности, для выбора наиболее подходящего уровня. Низкая мощность при ближней связи поможет снизить возможность создания помех и понизит потребляемый ток.

1. Нажмите клавишу [Band], чтобы убедиться, что выбранный диапазон B2/B4.

2. В режиме VFO/MR/NM нажмите клавиши [F]+[2] для активизации меню.

● На дисплее появится текущее значение уровня выходной мощности

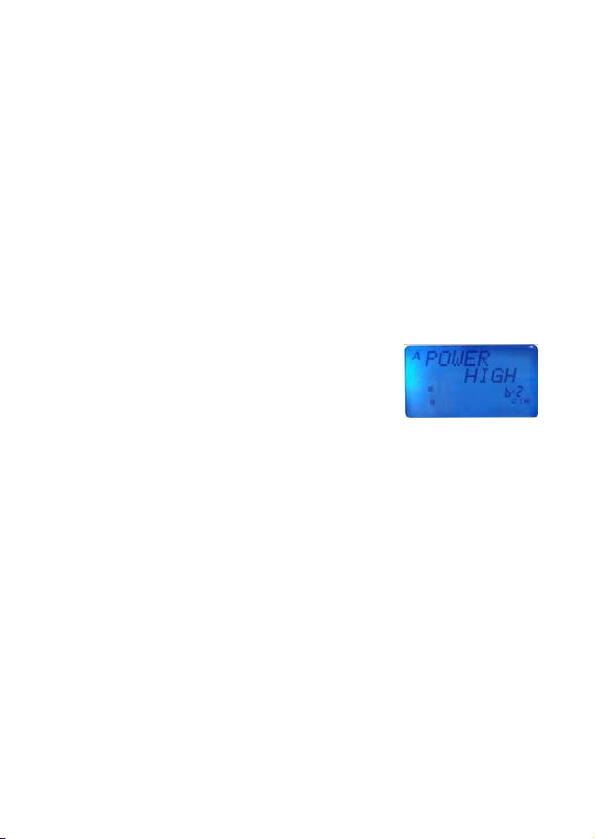

3. Используйте клавиши [ВВЕРХ]/[ВНИЗ], чтобы выбрать нужный уровень мощности передатчика

High/Low.

• Если на дисплее отображается H, это означает повышенную выходную мощность передатчика.

• Если на дисплее отображается L, это означает пониженную выходную мощность передатчика.

4. Нажмите клавишу [F], чтобы завершить регулировку.

Изменение шага сетки частот

Выбор корректного значения шага сетки является важным условием точной настройки частоты.

Page 60

1. В режиме VFO нажмите клавиши [F] + [4], чтобы войти в меню изменения частотного шага.

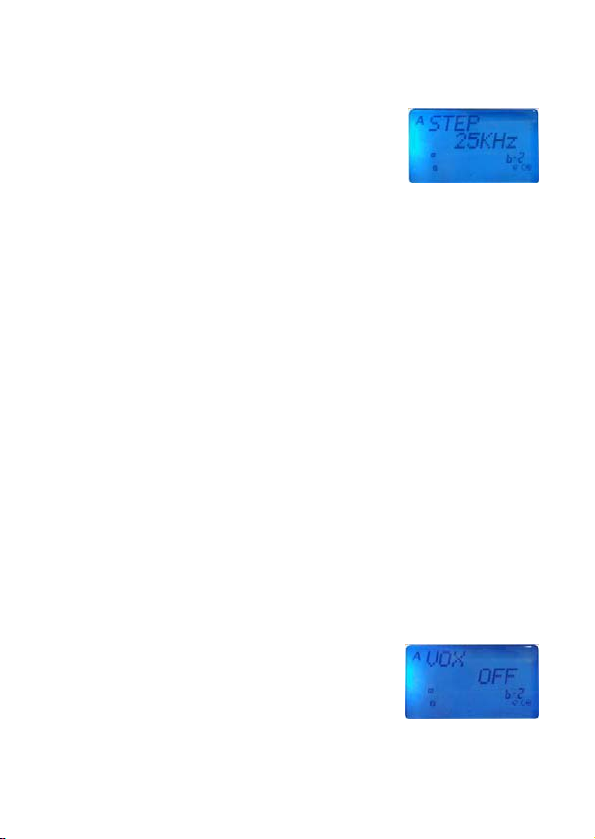

2. Используйте клавиши [ВВЕРХ]/[ВНИЗ], чтобы выбрать желаемый размер шага.

● Имеются варианты выбора: 5, 6.25, 10, 12.5, 25,

50,100 кГц и 1 МГц.

3. Нажмите любую клавишу, кроме [A/B], [Band], [V/M],

[P1], [P2] и [PTT], чтобы завершить изменение шага.

Режим «Свободные руки» (VOX)

Режим VOX позволяет Вам произвести передачу, как через встроенный в рацию микрофон, так и через специальную гарнитуру. Когда Вы закончите говорить,

VOX автоматически остановит передачу.

1. Нажмите клавишу [Band] для выбора активного диапазона B2/B4.

2. В режиме VFO/MR/CH/NM нажмите клавиши [F]+[8] для включения/отключения VOX.

● Появится следующее меню:

Page 61

3.Используйте клавиши [ВВЕРХ]/[ВНИЗ] для

переключения OFF(по умолчанию — выключено)/ON(включено).

● Если функция VOX — включена, на дисплее появится индикация VOX.

4. Нажмите клавишу [F], чтобы завершить установку и вернуться к предыдущему режиму работы.

Использование VOX через микрофон радиостанции:

a. Говорите непосредственно в микрофон для активации

передачи.

b. Сделайте паузу для остановки передачи.

Использование VOX через внешнюю гарнитуру:

a. Установите чувствительность срабатывания VOX. Эта

настройка позволяет отличить речевой сигал от помех.

b. Если чувствительность слишком высокая, передача

начнется самопроизвольно из-за шума.

c. Если чувствительность недостаточная, передача не

включится даже во время Вашего разговора. Проверьте регулировку уровня чувствительности VOX, для обеспечения четкой и комфортной передачи.

Page 62

FM радиоприёмник

В радиостанции имеется возможность прослушивания FM радиопередач.

● Убедитесь, что антенна установлена, иначе, FM радиоприёмник не будет принимать сигнал.

Функция включения/отключения FM радиоприёмника

1. В режиме VFO/MR/CH/NM нажмите кнопку [BAND], чтобы выбрать "B1" в качестве текущего диапазона. Включится FM радиоприёмник.

● на дисплее появится текущая частота FM радиовещания.

2. Используйте клавиши [ВВЕРХ]/[ВНИЗ], чтобы выбрать частоту, или введите частоту прямо с цифровой клавиатуры (87.500MHz~108.500 МГц).

3. Используйте регулировку громкости [Volume] для настройки звука.

4. Для выключения FM радиоприёмника нажмите кнопку [BAND] и измените диапазон.

Сканирование каналов FM радиовещания

Если вы не знаете частоту радиопередачи, Вам поможет функция сканирования каналов, для поиска радиопередачи.

1. В режиме VFO/MR/CH/NM нажмите клавишу [BAND], чтобы выбрать "B1" в качестве текущего диапазона. Включится FM радиоприёмник.

Page 63

2. Нажмите клавиши [F] + [3], чтобы начать сканирование.

● Когда будет найден канал, трансивер остановит

сканирование и покажет текущую частоту

радиовещательного диапазона.

● Вы можете находить только уверенно принимаемые FM программы, используя меню №40.

3. Используйте клавиши [ВВЕРХ]/[ВНИЗ], чтобы найти следующий канал.

4. Чтобы выйти из режима сканирования, снова нажмите любую клавишу, кроме [ВВЕРХ]/[ВНИЗ].

Сохранение каналов FM приёмника в память

2. Выберите кал памяти с помощью клавиатуры, или используйте функцию сканирования для выбора канала, затем нажмите [F] + [V/M].

3. Введите канал памяти с клавиатуры.

• Если выбранный канал в предыдущем шаге уже

содержал данные, то номер канала будет

мигать, иначе канал свободен.

4. Нажмите клавишу [V/M], чтобы сохранить настройки и вернуться в рабочий режим VFO.

Page 64

Выбор сохраненного канал из памяти FM приёмника

2. Нажмите клавишу [V/M], чтобы войти в режим повторного вызова каналов памяти FM радиовещания.

● будет вызван последний использованный канал

памяти FM радиовещания.

3. Используйте клавиши [ВВЕРХ]/[ВНИЗ], чтобы

выбрать желаемый канал из памяти.

● Вы не сможете повторно вызывать из памяти

пустые каналы.

● Чтобы выйти из режима VFO FM радиовещания, снова нажмите клавишу [V/M].

Page 65

ТЕХНИЧЕСКИЕ НЕПОЛАДКИ

Проблема Решение

 Возможно аккумулятор

вышел из строя. Зарядите

Радиостанция

не включается.

Быстрая разрядка аккумулятора после зарядки.

Невозможно передавать/ принимать сигналы от членов вашей группы.

На вашей частоте слышны сигналы от нежелательных

станций.

или поменяйте аккумулятор.

 Возможно аккумулятор

неправильно установлен. Извлеките аккумулятор и повторно установите его.

 Аккумулятор вышел из

строя. Поменяйте аккумулятор.

 Убедитесь, что Вы и ваша

группа настроены на одну частоту, и на всех радиостанциях, работающих в группе, установлен один и тот же тон/код CTCSS/DCS.

 Члены вашей группы,

возможно, находятся на слишком большом расстоянии. Убедитесь, что Вы находитесь в диапазоне приема/передачи сигналов с вашей группой.

 Поменяйте настройки тонов/

кодов CTCSS/DCS. Убедитесь, что настройки тона CTCSS были изменены на всех радиостанциях вашей группы.

Page 66

Модель: ______________________________

Серийный номер: ________________________

Дата продажи: ________________________

Продавец: ________________________

Срок гарантии: ________________________

М.П.

Linton LT-9800 User guide

ОГЛАВЛЕНИЕ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ОТКЛЮЧЕНИЕ В МЕСТАХ ВЗРЫВОВ

РАСПАКОВКА И ПРОВЕРКА КОМПЛЕКТНОСТИ

Комплект поставки:

ПОДГОТОВКА К ИСПОЛЬЗОВАНИЮ

Зарядка аккумулятора.

Установка и снятие аккумулятора.

Установка и снятие антенны.

Установка клипсы.

Установка гарнитуры.

Установка ремешка на запястье.

ОБЩИЕ СВЕДЕНИЯ

Органы управления.

Программируемые дополнительные функции радиостанции.

Клавиатура. Кнопки управления и выбора режимов и функций.

Диапазон рабочих частот

Основные режимы работы радиостанции.

ОСНОВНЫЕ ОПЕРАЦИИ

Включение/выключение радиостанции

Настройка громкости

Выбор частоты/канала

Передача

Приём

ИСПОЛЬЗОВАНИЕ МЕНЮ

Доступ к меню

Конфигурация Меню

Пункт Описание Значение

Приём сигналов с кодами CTCSS/DCS

Передача сигналов с кодами CTCSS/DCS

Таблица стандартных тонов CTCSS

Таблица стандартных кодов DCS

КАНАЛЫ ПАМЯТИ

Сохранение данных в каналах памяти

Редактирование имени сохраняемого канала в памяти.

Режим визуального отображения канала

Очистка выбранного канала памяти

Стирание всех каналов памяти

Инициализация Памяти

Частичная инициализация (VFO)

Полная инициализация (MR)

СКАНИРОВАНИЕ КАНАЛОВ

Методы возобновления сканирования каналов

Блокирование каналов памяти

Приоритетное сканирование

ИДЕНТИФИКАТОР АБОНЕНТА PTT ID

Прямая передача идентификатора радиостанции

Передача идентификатора из памяти

Передача идентификатора из памяти

Удаленное приглушение/остановка

ВСПОМОГАТЕЛЬНЫЕ ФУНКЦИИ

Регулировка шумоподавителя

Выбор уровня мощности передатчика

Изменение шага сетки частот

Использование VOX через микрофон радиостанции:

Использование VOX через внешнюю гарнитуру:

Функция включения/отключения FM радиоприёмника

Сканирование каналов FM радиовещания

Сохранение каналов FM приёмника в память

Выбор сохраненного канал из памяти FM приёмника
