Linton LT-3300 User guide

Linton

LT-3300

СПАСИБО!

Мы благодарны Вам за то, что Вы выбрали

радиостанцию LINTON для применения в наземных

беспроводных системах связи. Мы уверены, что эта

удобная для использования радиостанция обеспечит

надежную и бесперебойную связь для работы с

максимальной эффективностью.

Радиостанции LINTON изготовлены с

использованием новейших технологий, и мы

надеемся, что Вы останетесь довольны качеством,

техническими и эксплуатационными

характеристиками нашей продукции!

СОДЕРЖАНИЕ

МЕРЫ ПРЕДОСТОРОЖНОСТИ ..................................1

РАСПАК ОВКА И КОМПЛЕКТАЦИЯ ............................4

Стандартные принадлежности............................4

ПОГДОТОВКА К РАБ ОТЕ ............................................5

Зарядка аккумулятора..........................................5

Уст анов к а и снятие аккумулятора .......................7

Уст анов к а и снятие антенны................................9

Уст анов к а клипсы ...............................................10

Подключение выносной гарнитуры...................10

ОЗНАКОМЛЕНИЕ....................................................... 11

Расположение компонентов .............................. 11

ОСНОВНЫЕ ФУНКЦИИ .............................................14

Включение/выключение питания.......................14

Настройка громкости..........................................14

Переключатель каналов ....................................14

Передача.............................................................15

Прием ..................................................................15

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ ..............................16

Выбор выходной мощности ...............................16

Настройка шумоподавления..............................17

Объявление номера канала..............................17

Таймер ограничения времени передачи (TOT) 18
Режим экономии аккумулятора (Battery Saver) 19

Предупреждение о разряде аккумулятора (Low

Battery Alert) ........................................................19

Monitor .................................................................20

CTCSS/DCS ........................................................20

Сканирование (Scan) .........................................21

Блокировка занятого канала (BCLO) ................23

Тревога (Emergency Alert) ..................................23

Таблица стандартных тонов CTCSS......................24

Таблица стандартных кодов DCS ..........................24

ТЕХНИЧЕСКИЕ НЕПОЛАДКИ...................................25

ЧАСТОТНЫЙ ПЛАН...................................................26

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Прочтите данные инструкции. Несоблюдение

следующих инструкций является нарушением и

может представлять опасность. Для получения

подробной информации необходимо полностью

прочесть инструкции по эксплуатации.

БЕЗОПАСНОЕ ВКЛЮЧЕНИЕ

Не включайте устройство, когда

использование радиостанций запрещено или

может создавать помехи/опасность.

СОБЛЮДЕНИЕ БЕЗОПАСНОСТИ НА
ДОРОГЕ

Соблюдайте все местные нормативные

требования. Находясь за рулем, не держите

устройство в руке. В первую очередь

позаботьтесь о безопасности дорожного

движения.

ПОМЕХИ

На все радиотехнические устройства могут

воздействовать помехи, влияющие на

качество их работы.

ОТКЛЮЧЕНИЕ В МЕДУЧРЕЖДЕНИЯХ

Соблюдайте все ограничительные

требования. Отключайте устройство вблизи

медицинского оборудования.

1

ОТКЛЮЧЕНИЕ В САМОЛЕТЕ

Соблюдайте все ограничительные

требования. Радиотехнические устройства

могут создавать помехи для электронного

оборудования самолетов.

ОТКЛЮЧЕНИЕ ПРИ ЗАПРАВКЕ

Не используйте устройство в пунктах

заправки, местах хранения топлива или

химикатов.

ОТКЛЮЧЕНИЕ В МЕСТАХ ВЗРЫВОВ

Соблюдайте все ограничительные

требования. Не используйте устройство

вблизи мест взрывов.

ПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ

Используйте устройство только в

нормальном положении, как рекомендовано

в инструкции. Без необходимости не

прикасайтесь к антенне.

КВАЛИФИЦИРОВАННОЕ ОБСЛУЖИВАНИЕ

Уст анов к у или ремонт радиостанции может

осуществлять только квалифицированный

персонал.

2

АДАПТЕРЫ И БАТАРЕИ

Используйте только совместимые адаптеры

и батареи. Не подключайте несовместимые

изделия.

ВОДОСТОЙКОСТЬ

Устройство не является водостойким. Не

допускайте контакта с водой.

РЕЗЕРВНЫЕ КОПИИ

Не забывайте делать резервные копии при

программированнии каналов или записывать

всю важную информацию.

ПОДКЛЮЧЕНИЕ К ДРУГИМ УСТРОЙСТВАМ

При подключении к любому другому

устройству прочите подробные инструкции

по технике безопасности, указанные в

данном документе. Не подключайте

несовместимые изделия.

3

РАСПАКОВКА И КОМПЛЕКТАЦИЯ

Осторожно распакуйте радиостанцию. Проверьте

наличие стандартных принадлежностей,

перечисленных в следующей таблице, прежде чем

выбрасывать упаковку. Если не хватает каких-либо

принадлежностей или они были повреждены во

время транспортировки, сразу обратитесь к

поставщику с рекламацией.

Стандартные принадлежности

ПРИНАДЛЕЖНОСТИ КОЛИЧЕСТВО

Антенна 1

Аккумулятор 1

Сетевой адаптер 1

Настольное зарядное устройство 1

Клипса 1

Инструкция по эксплуатации 1

Реме шок 1

4

ПОГДОТОВКА К РАБО ТЕ

Зарядка аккумулятора

1. Использование аккумулятора

Поскольку аккумулятор поставляется незаряженным,

зарядите его перед использованием. Чтобы продлить

срок службы аккумулятора, выключите радиостанцию,

извлеките аккумулятор и оставьте его в теплом или

прохладном месте, если устройство не используется.

2. Характеристики аккумулятора

Даже в нерабочем режиме радиостанции

аккумулятор теряет свой заряд. Это нормально,

когда после зарядки и перезарядки время разговора

и ожидания становится заметно короче обычного.

Если оставить аккумулятор в условиях сильно

повышенной температуры, это понизит его емкость и

срок службы. Чрезмерная перезарядка также

сокращает срок службы аккумулятора.

3. Зарядка аккумулятора

Для зарядки Вашего аккумулятора используйте

только совместимое зарядное устройство LINTON.

5

Сразу после приобретения или после длительного

хранения (более 2-х месяцев) аккумулятор не может

зарядиться до номинальной емкости. Толь к о после

двух или трех циклов заряда/разряда емкость

аккумулятора увеличится до номинального значения.

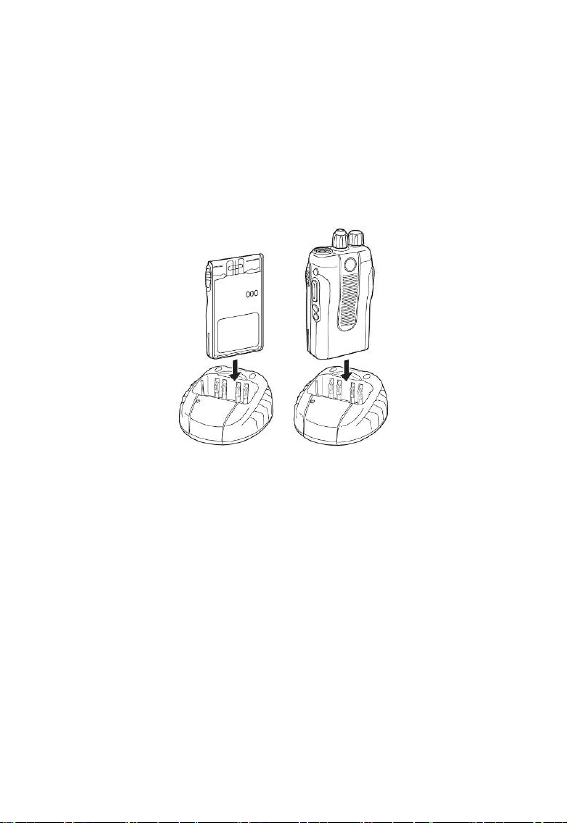

Порядок зарядки аккумулятора:

1. Убедитесь, что контакты аккумулятора

соприкасаются с выводами зарядного устройства.

2. Вставьте аккумулятор или радиостанцию с

подключенным аккумулятором в настольное

зарядное устройство.

3. Индикатор состояния загорится красным цветом и

начнется зарядка.

4. После зарядки в течение примерно 4 часов, когда

6

зарядка закончится, индикатор загорится зеленым

цветом.

5. Затем можно достать аккумулятор или

радиостанцию с аккумулятором и приступать к

эксплуатации.

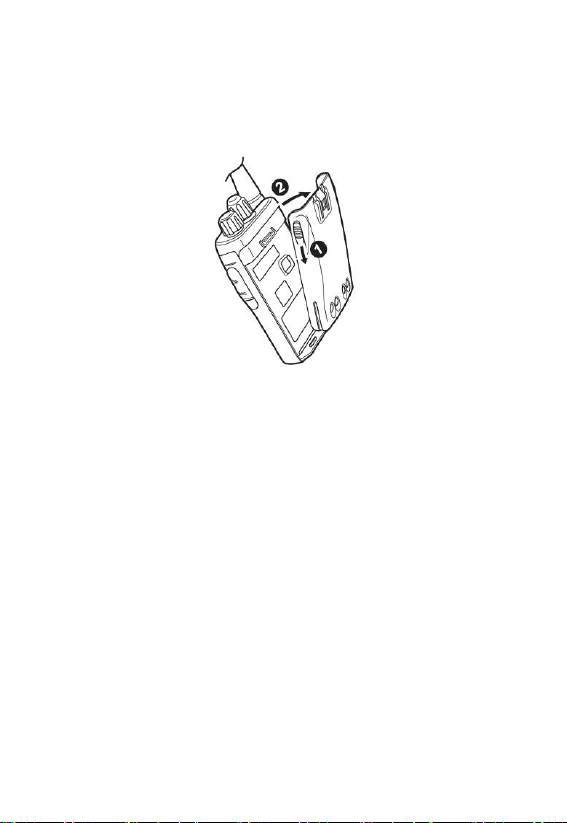

Установка и снятие аккумулятора

Чтобы установить аккумулятор, совместите выступы

в нижней части аккумулятора с пазами в нижней

части радиостанции. Совместите верхние части

аккумулятора и радиостанции пока не услышите

характерный щелчок.

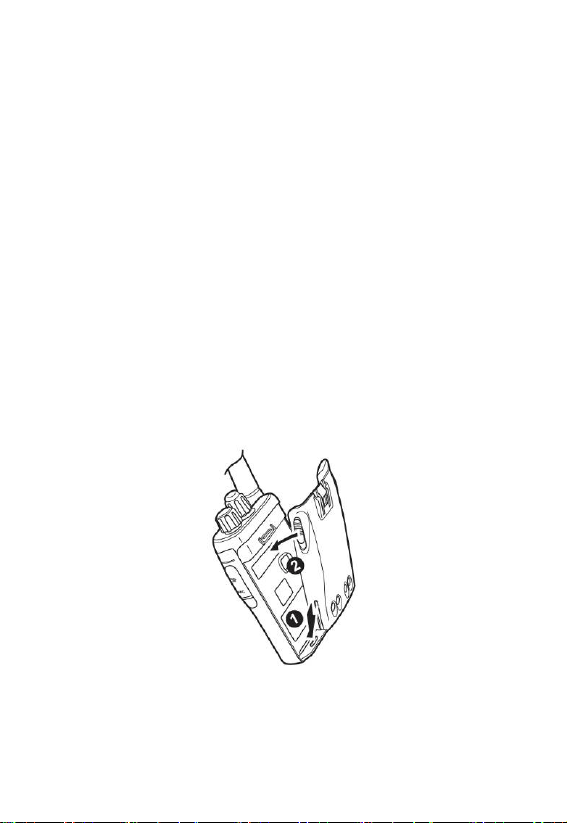

Чтобы извлечь аккумулятор, нажмите на защелку в

7

верхней части аккумулятора и отведите назад верх

аккумулятора. Разъедините нижнюю часть

радиостанции и аккумулятора.

8

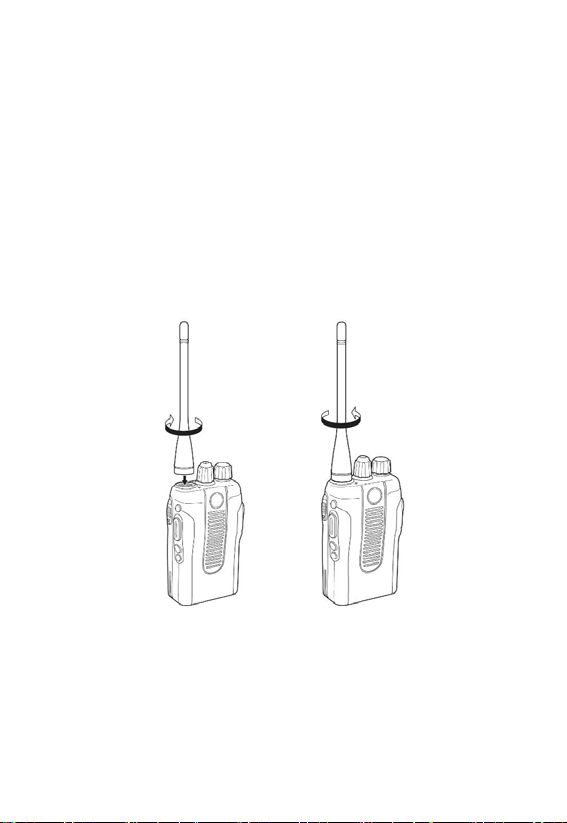

Установка и снятие антенны

1. Вкрутите антенну по часовой стрелке до упора в

соединение сверху радиостанции, удерж ивая ее за
основание (Рисунок 1).

2. Чтобы снять антенну, вращайте ее против часовой

стрелки (Рисунок 2).

(Рисунок 1) (Рисунок 2)

9

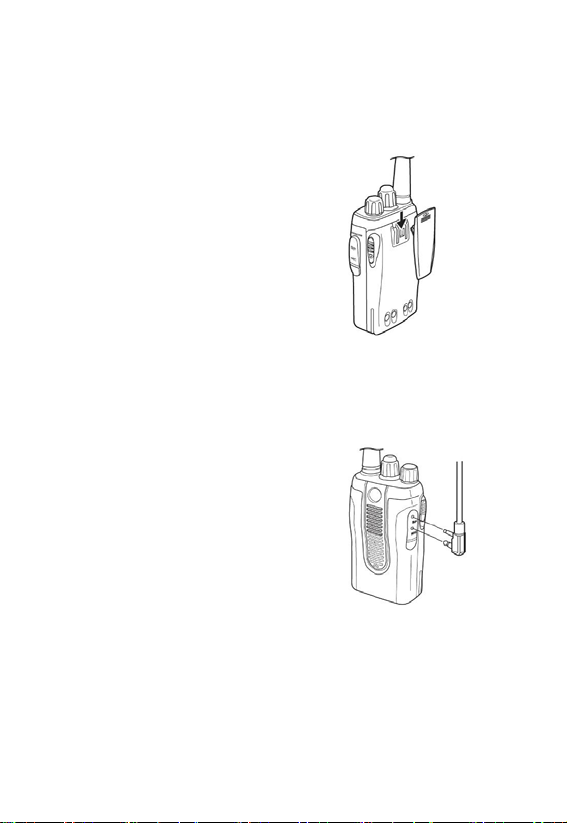

Установка клипсы

Если необходимо, прикрепите клипсу к задней части

алюминиевой аккумулятора.

Подключение выносной гарнитуры

Вставьте вилку выносной гарнитуры в гнездо для

подключения внешнего динамика/микрофона.

10

ОЗНАКОМЛЕНИЕ

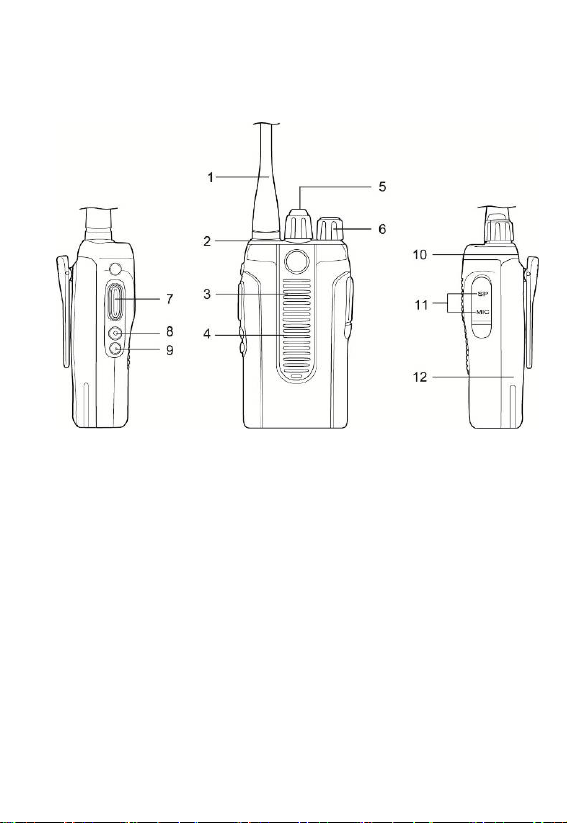

Расположение компонентов

1. Антенна

Предназначена для приема и передачи сигналов

радиостанцией.

2. Индикатор приема-передачи

Зеленая подсветка при приеме сигнала или

активном режиме шумоподавления; красная

подсветка при передаче с высокой выходной

мощностью, оранжевая – при передаче с низкой

выходной мощностью.

3. Динамик

Из него слышен звук при приеме.

11

4. Встроенный микрофон

Принимает аудио сигнал при разговоре.

5. Переключатель каналов

Позволяет выбирать рабочий канал.

6. Включатель/выключатель питания, регулятор
громкости

Вращайте по часовой стрелке, чтобы включить

радиостанцию и увеличить громкость. Вращайте

против часовой стрелки, чтобы уменьшить

громкость и выключить радиостанцию.

7. Кнопка PTT

Нажмите и удерживайте для осуществления

передачи; отпустите для осуществления приема.

8. Кнопка Тревоги (Emergency Alert)

Вы можете нажать эту кнопку в чрезвычайной

ситуации.

9. Кнопка Monitor

Нажмите и уд ерживайте эту кнопку, что бы

временно отключить шумоподавитель.

10. Защелка аккумулятора

Используйте для установки/снятия аккумулятора.

11. Аудио гнездо/порт программирования

Предназначено для подключения внешнего

12

динамика/микрофона и для компьютерного

программирования.

12. Аккумулятор

Источник питания радиостанции.

13

ОСНОВНЫЕ ФУНКЦИИ

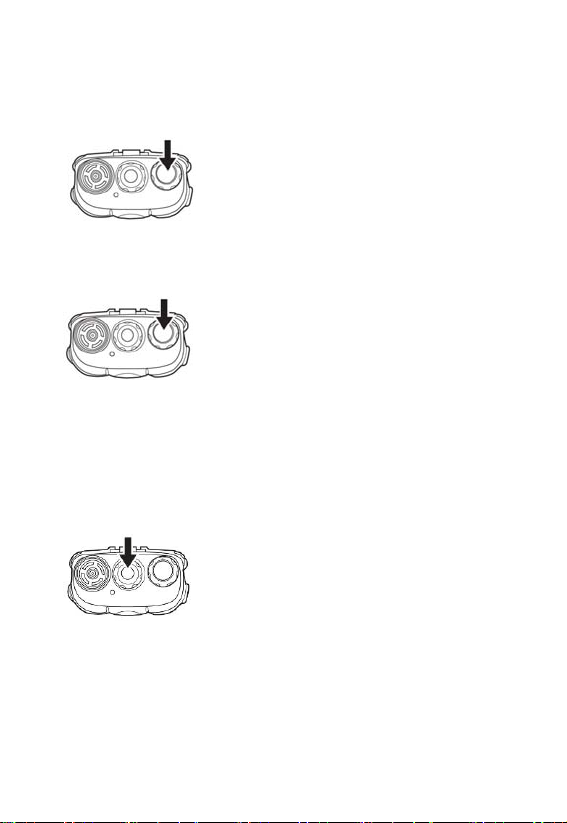

Включение/выключение питания

Настройка громкости

Переключатель каналов

Поверните выключатель
питания по часовой стрелке,

чтобы включить радиостанцию.
Поверните выключатель
питания против часовой стрелки,
чтобы выключить радиостанцию.

Поверните регулятор
громкости, чтобы настроить
громкость звука. Поворот по
часовой стрелке увеличивает
громкость; против часовой
стрелки - уменьшает. Во время
связи вам может понадобиться
более точная регулировка
громкости.

Поверните переключатель
каналов, чтобы выбрать

желаемый канал. Поворот по
часовой стрелке увеличивает
номер канала; против часовой
стрелки – уменьшает. Если канал
не запрограммирован, его не
удастся использовать. Когда
выбран незапрограммированный
канал, световой индикатор мигает
попеременно красным и оранже­вым, и раздается звуковой
сигнал.

14

Передача

Убедитесь, что никто не передает

на выбранном канале.

1.Нажмите кнопку PTT, затем

говорите в микрофон обычным

разговорным голосом. Чтобы

качество звука было хорошим,

держите радиостанцию на

расстоянии 3–6 см ото рта.

2. Отпустите кнопку PTT, чтобы

работать на прием.

Прием

В радиостанции может быть запрограммировано

кодированное шумоподавление (CTCSS/DCS). Если

в выбранном канале запрограммировано

кодированное шумоподавление, то Вы будете

слышать только радиостанции, работающие в вашей

группе.

Если в выбранном канале не запрограммировано

кодированное шумоподавление, то Вы будете

слышать все сигналы, передаваемые на этом канале

(не только сигналы вашей группы).

15

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

Выбор выходной мощности

Если удается обеспечивать уверенную связь без

использования большой выходной мощности,

используйте малую выходную мощность, таким

образом вы сэкономите ресурс аккумулятора.

1.Выключите радиостанцию

2.Нажмите и удерживайте кнопку РТТ. Не отпуская,

включите питание радиостанции.

 Удерживайте кнопку РТТ как минимум 2 секунды

после включения радиостанции

Раздавшийся щелчок будет свидетельствовать о



том, что выходная мощность изменена на низкую

или высокую

 Световой индикатор покажет:

Красный: выбрана высокая выходная мощность.
Оранжевый: выбрана низкая выходная мощность.

 Каждый канал может быть запрограммирован как с

высокой, так и с низкой выходной мощностью.

3. Отпустите кнопку РТТ, закончив настройку

Эта функция включается только при

программировании через компьютер.

16

Настройка шумоподавления

Шумоподавление предназначено для того,

чтобы устранять эфирные шумы при отсутствии

полезного сигнала. При правильно настроенном

шумоподавлении будут слышны только полезные

сигналы. Чем выше настроен уровень, тем сильнее

потребуется сигнал, чтобы открыть схему

шумоподавления. Конкретный уровень

шумоподавления зависит от уровня окружающих

высокочастотных шумов. Существует 9 уровней
шумоподавления (по умолчанию: уровень 2).

Эта функция регулируется только при

программировании через компьютер.

Объявление номера канала

Радиостанция может объявлять номер канала

следующими типами: «Chinese Male Voice»

(мужской голос на китайском языке), «English Male
Voice» (мужской голос на английском языке –

настройка по умолчанию), «None» (нет звукового

объявления номера канала). При повороте
переключателя каналов прозвучит текущий номер

соответствующего канала радиостанции.

17

Чтобы выбрать один из предлагаемых типов

объявления, нужно:

1.Выключить радиостанцию

2. Нажать и удерживать кнопку тревоги. Не отпуская

ее, включить радиостанцию.

 Удерживайте кнопку тревоги как минимум 2

секунды после включения радиостанции

3.Отпустите кнопку тревоги, закончив настройку.

4.Повторите операцию 1-3 раза, пока не выберите

желаемый тип объявления номера канала.

Таймер ограничения времени передачи

(TOT)

Таймер ограничения времени передачи

предназначен для того, чтобы пользователь не
занимал канал слишком долго (от 1 до 7 минут).

Если непрерывно передавать больше
установленного времени (по умолчанию: 3 минуты),

радиостанция прекратит передачу и раздастся

звуковой сигнал. Чтобы убрать звуковой сигнал,
отпустите кнопку PTT. Перед тем как время

закончится, возможен предзвуковой сигнал, если эта

функция запрограммирована в радиостанции. Эта

18

функция включается только при программировании

через компьютер.

Режим экономии аккумулятора (Battery

Saver)

Функция экономии аккумулятора сокращает

потребление тока в режиме ожидания (когда нет

приема, передачи и нажатий на кнопки). Если в

течение 5 секунд канал свободен и не совершается

никаких операций, режим экономии аккумулятора

включается. Когда использование устройства

возобновляется, режим выключается. Эта функция

включается только при программировании через

компьютер.

Предупреждение о разряде аккумулятора

(Low Battery Alert)

Эта функция предназначена для того чтобы

предупредить вас, когда аккумулятор нуждается в

подзарядке или замене. Если аккумулятор близок к

разрядке, при передаче или приеме световой

индикатор будет гореть красным и раздастся

звуковой сигнал. Эта функция включается только при

программировании через компьютер.

19

Monitor

Нажмите кнопку Monitor для временного

отключения шумоподавителя.

Вы можете использовать кнопку Monitor для

прослушивания слабого прерывающегося сигнала,

не слышного при работе в обычном режиме. Также

вы можете настроить громкость звука, когда на
выбранном канале нет сигналов. Нажмите кнопку

Monitor, чтобы прослушать слабые сигналы, и

отпустите ее, чтобы вернуться в обычный режим.

CTCSS/DCS

В радиостанции может быть запрограммирована

Система Кодированного Шумоподавления

Непрерывным То ном (CTCSS/DCS). CTCSS/DCS -

это не воспринимаемый на слух тон/код, который

позволяет не слышать нежелательные сигналы от

станций, работающих на этой же частоте.

Для этого требуется установить один и тот же тон

CTCSS и код DCS на всех радиостанциях,

работающих в одной группе.

Если на вашей частоте поступит сигнал от

радиостанции, на которой установлен другой тон/код,

20

вы не услышите этот сигнал. Однако CDCSS/DCS не

делает ваши переговоры недоступными для

прослушивания, а лишь избавляет вас от

прослушивания чужих переговоров. Эта функция

включается только при программировании через

компьютер.

Сканирование (Scan)

Эта функция используется для проверки всех

каналов радиостанции на наличие полезного сигнала.

Когда в процессе сканирования радиостанция

обнаруживает сигнал, она задерживается на канале

еще приблизительно 5 секунд, а затем продолжает

сканирование, даже если обнаруженный сигнал все

еще присутствует.

1. Вы можете установить на 16-й канал радиостанции

функцию «Scan key» через компьютер.

 Если функция «Scan key» отключена, 16-й канал

функционирует как обычный, при переключении на

него процесс сканирования автоматически не

запускается.

2. При включенной функции «Scan key»

21

сканирование автоматически начинается при

переключении на 16-й канал. Световой индикатор

при этом загорается зеленым.

3. Чтобы отключить сканирование, сначала

выключите радиостанцию, затем нажмите и
удерживайте кнопку Monitor и включите

радиостанцию. При этом раздастся звуковой сигнал и

световой индикатор загорится зеленым.

4. Чтобы снова включить сканирование, повторите

3-й шаг.

Примечание:

• Нажмите и удерживайте кнопку Monitor,

чтобы остановить сканирование; отпустите

кнопку, чтобы продолжить.

• Сканирование может быть использовано

только в том случае, если на вашей

радиостанции запрограммировано как

минимум 2 канала. Также, минимум два

канала не должны быть заблокированы от

сканирования.

22

Блокировка занятого канала (BCLO)

Когда активирована функция BCLO, то при

приеме сигнала пользователь не может осуществлять

передачу на канал, который уже используется. Эта

функция включается только при программировании

через компьютер.

Тревога (Emergency Alert)

Режим тревоги следует включать в крайних

обстоятельствах. Нажмите и удерживайте кнопку
тревоги в течение 2-х секунд, чтобы включить, и

повторно нажмите, чтобы выключить режим. Эта

функция включается только при программировании

через компьютер.

23

Таблица стандартных тонов CTCSS

1 - 67.0 11 - 94.8 21 - 131.8 31 - 171.3 41 - 203.5

2 - 69.3 12 - 97.4 22 - 136.5 32 - 173.8 42 - 206.5

3 - 71.9 13 - 100.0 23 - 141.3 33 - 177.3 43 - 210.7

4 - 74.4 14 - 103.5 24 - 146.2 34 - 179.9 44 - 218.1

5 - 77.0 15 - 107.2 25 - 151.4 35 - 183.5 45 - 225.7

6 - 79.7 16 - 110.9 26 - 156.7 36 - 186.2 46 - 229.1

7 - 82.5 17 - 114.8 27 - 159.8 37 - 189.9 47 - 233.6

8 - 85.4 18 - 118.8 28 - 162.2 38 - 192.8 48 - 241.8

9 - 88.5 19 - 123.0 29 - 165.5 39 - 196.6 49 - 250.3

10 - 91.5 20 - 127.3 30 - 167.9 40 - 199.5 50 - 254.1

Таблица стандартных кодов DCS

023 071 143 225 266 356 452 532 703

025 072 145 226 271 364 454 546 712

026 073 152 243 274 365 455 565 723

031 074 155 244 306 371 462 606 731

032 114 156 245 311 411 464 612 732

036 115 162 246 315 412 465 624 734

043 116 165 251 325 413 466 627 743

047 122 172 252 331 423 503 631 754

051 125 174 255 332 431 506 632

053 131 205 261 343 432 516 654

054 132 212 263 346 445 523 662

065 134 223 265 351 446 526 664

24

ТЕХНИЧЕСКИЕ НЕПОЛАДКИ

Проблема Решение

 Возможно аккумулятор вышел

из строя. Зарядите или

Радиостанция
не включается.

Быстрая
разрядка
аккумулятора
после зарядки.

Невозможно
передавать/
принимать
сигналы от
членов вашей
группы.

На вашей
частоте
слышны
сигналы от
нежелательных
станций.

поменяйте аккумулятор.

 Возможно аккумулятор

неправильно установлен.
Извлеките аккумулятор и
повторно установите его.

 Аккумулятор вышел из строя.

Поменяйте аккумулятор.

 Убедитесь, что Вы и ваша

группа настроены на одну
частоту, и на всех
радиостанциях, работающих в
группе, установлен один и тот
же тон/код CTCSS/DCS.

 Члены вашей группы,

возможно, находятся на
слишком большом расстоянии.
Убедитесь, что Вы находитесь в
диапазоне приема/передачи
сигналов с вашей группой.

 Поменяйте настройки тонов/

кодов CTCSS/DCS. Убедитесь,
что настройки тона CTCSS были
изменены на всех
радиостанциях вашей группы.

25

ЧАСТОТНЫЙ ПЛАН

канал

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

передача прием

Модель: _________________________________________

Серийный номер: ________________________________

Дата продажи: ____________________________________

Продавец: _________________________________________

Срок гарантии: ____________________________________

М.П.

CTCSS/DCS

26
