МЕРЫ ПРЕДОСТОРОЖНОСТИ
Пожалуйста, соблюдайте следующие меры, чтобы не
нанести ущерб радиостанции:
Не вносите изменений в конструкцию радиостанции,
если это не оговорено данной инструкцией по
эксплуатации или технической документацией.
Не прикасайтесь к антенне радиостанции во время
передачи.
При использовании выносной гарнитуры не
рекомендуется задавать максимальную громкость.
Длительное использование радиостанции при
максимальной громкости может повредить вашему
слуху.
Не пользуйтесь радиостанцией во время вождения
автомобиля или другого вида транспорта, ваша
безопасность зависит от вашего внимания.
Выключайте радиостанцию во время заправки
топливом и при парковке на автозаправочных
станциях.
Не подключайте радиостанцию к электросети
мощностью более 10 Ватт постоянного тока, или к
электросети с противоположной полярностью, это
может стать причиной поломки радиостанции.
3
Page 4
Не пользуйтесь радиостанцией в условиях
повышенной влажности и избегайте попадания на нее
воды и других жидкостей, это может повредить ей.
Не работайте с радиостанцией вблизи незащищенных
взрывчатых веществ или в других взрывоопасных
условиях.
Будьте внимательны: во время длительного
использования радиостанции возможно нагревание
корпуса.
Не используйте и не оставляйте радиостанцию под
прямыми солнечными лучами и в помещениях с
температурой, превышающей +60 С.
Храните радиостанцию в недоступном для детей
месте.
Не используйте химические средства для чистки
радиостанции, так как они могут повредить
поверхность устройства.
Если почувствуете запах гари или увидите дым идущий
от радиостанции, немедленно выключите питание и
отсоедините аккумулятор от радиостанции. Свяжитесь
с технической службой вашего поставщика.
4
Page 5
РАСПАКОВКА И КОМПЛЕКТАЦИЯ------------------ 8
Стандартные принадлежности ------------------------ 8
ПОДГОТОВКА К РАБ ОТ Е ------------------------------- 9
Меры предосторожности при работе с
аккумулятором-------------------------------------------- 9
Зарядка аккумулятора----------------------------------- 9
Подключение и отключение аккумулятора-------- 11
Подключение и отключение антенны---------------12
Уст а н о вк а поясной клипсы----------------------------13
Подключение выносной гарнитуры----------------- 13
Крепление ремешка-------------------------------------14
ЗНАКОМСТВО С РАДИОСТАНЦИЕЙ---------------15
Расположение и назначение компонентов-------15
ОСНОВНЫЕ ОПЕРАЦИИ -------------------------------18
Включение/выключение питания------------------ 18
Настройка громкости ---------------------------------18
Переключатель каналов ------------------------------18
Передача --------------------------------------------------19
Прием------------------------------------------------------19
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ---------------------20
Изменение тона голоса---------------------------------21
Выбор выходной мощности -------------------------- 21
Настройка шумоподавления-------------------------- 22
5
Page 6
Проверка параметров шумоподавления------------ 23
Изменение размера шага частоты -------------------23
Режим экономии аккумулятора ----------------------23
Индикатор емкости батареи---------------------------24
Таймер ограничения времени передачи (TOT) ---24
Автоматическое выключение питания (APO)-----25
Звуковой сигнал начала работы---------------------- 25
Предупреждение о низком заряде аккумулятора-25
Monitor/Шумоподавитель -----------------------------26
CTCSS/DCS ---------------------------------------------- 27
PTT ID -----------------------------------------------------27
Сканирование --------------------------------------------28
Добавление/уда ление при сканировании ----------28
Устранение остаточного шумоподавления (STE) 29
Блокировка занятого канала (BCLO) --------------- 29
Функция «Compand» -----------------------------------29
Функция «Compand Backup» -------------------------30
Функция «Scrambler»-----------------------------------30
Функция «Scramble Backup»--------------------------31
Функция «Talk Around»-------------------------------- 31
Функция «Talk Around Backup» ---------------------- 31
Функция «Reverse» -------------------------------------32
Функция «Reverse Backup» ---------------------------32
6
Page 7
Функция «Clock Shift» ---------------------------------32
Функция «Clock Shift Backup» -----------------------33
Функция «VOX» ---------------------------------------- 33
Функция «VOX Backup» ------------------------------ 33
Функция «Whisper»-------------------------------------34
Функция «Whisper Backup»---------------------------34
Функция «Roger»----------------------------------------35
Функция аварийного оповещения «Emergency»--35
1750 Гц ----------------------------------------------------35
Таблица стандартных тонов CTCSS ----------------36
Таблица стандартных кодов DCS --------------------36
ТЕХНИЧЕСКИЕ НЕПОЛАДКИ------------------------37
ЧАСТОТНЫЙ ПЛАН -------------------------------------38
7
Page 8
РАСПАКОВКА И КОМПЛЕКТАЦИЯ
Осторожно распакуйте радиостанцию. Проверьте
наличие стандартных принадлежностей, перечисленных
в следующей таблице, прежде, чем выбрасывать
упаковку. Если не хватает каких-нибудь
принадлежностей или они были повреждены во время
транспортировки, сразу обратитесь к поставщику с
рекламацией.
Стандартные принадлежности
ПРИНАДЛЕЖНОСТИ КОЛИЧНСТВО
Аккумулятор 1
Сетевой адаптер 1
Настольное зарядное устройство 1
Антенна 1
Клипса 1
Инструкция по эксплуатации 1
8
Page 9
ПОДГОТОВКА К РАБО ТЕ
Меры предосторожности при работе с
аккумулятором
Не заряжайте аккумулятор, если он уже полностью
заряжен. Это приводит к сокращению срока службы
или повреждению аккумулятора.
После зарядки аккумулятора извлеките его из
зарядного устройства. При отключении зарядного
устройства из розетки или пропадания напряжения
электросети, зарядка начнется снова и аккумулятор
перезарядится.
Не пользуйтесь радиостанцией во время зарядки
аккумулятора. Рекомендуется выключать питание
радиостанции во время зарядки.
Не замыкайте выводы аккумулятора и не
выбрасывайте его в огонь.
Не пытайтесь снять оболочку с аккумулятора.
Зарядка аккумулятора
Поскольку аккумулятор поставляется незаряженный,
зарядите его перед использованием. Сразу после
приобретения или после длительного хранения (более
2-х месяцев) аккумулятор не может зарядиться до
номинальной емкости. Толь к о после двух или трех
9
Page 10
циклов заряда/разряда емкость аккумулятора
увеличится до номинального значения.

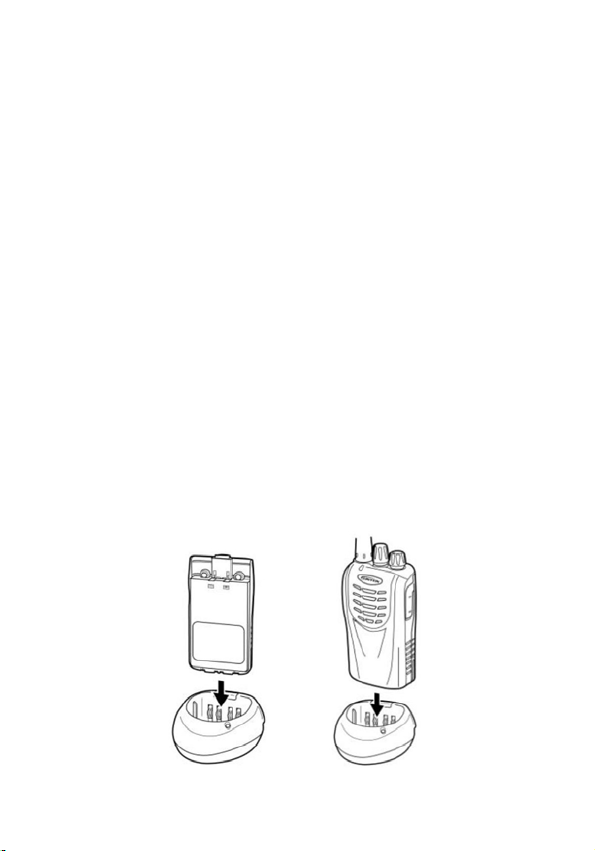

1.Убедитесь, что контакты аккумулятора соприкасаются
с выводами зарядного устройства.
2.Вставьте аккумулятор или радиостанцию с
подключенным аккумулятором в настольное зарядное
устройство.
3.Индикатор состояния загорится красным цветом и
начнется зарядка; когда зарядка закончится,
индикатор загорится зеленым цветом.
4.По прошествии 4-х часов, когда зарядка закончится,
индикатор загорится зеленым цветом.
5. Извлеките аккумулятор или радиостанцию с
подключенным аккумулятором из зарядного
устройства.
10
Page 11
Подключение и отключение аккумулятора
1.Чтобы подключить аккумулятор, совместите выступы в
нижней части аккумулятора с пазами корпуса
радиостанции. Нажимайте на верхнюю часть
аккумулятора по направлению к радиостанции, пока
не раздастся щелчок (Рисунок 1).
2.Чтобы отключить аккумулятор, сдвиньте вниз защелку,
расположенную посередине в верхней части
аккумулятора. Потяните за верхнюю часть
аккумулятора по направлению от радиостанции и
поднимите его вверх (Рисунок 2).

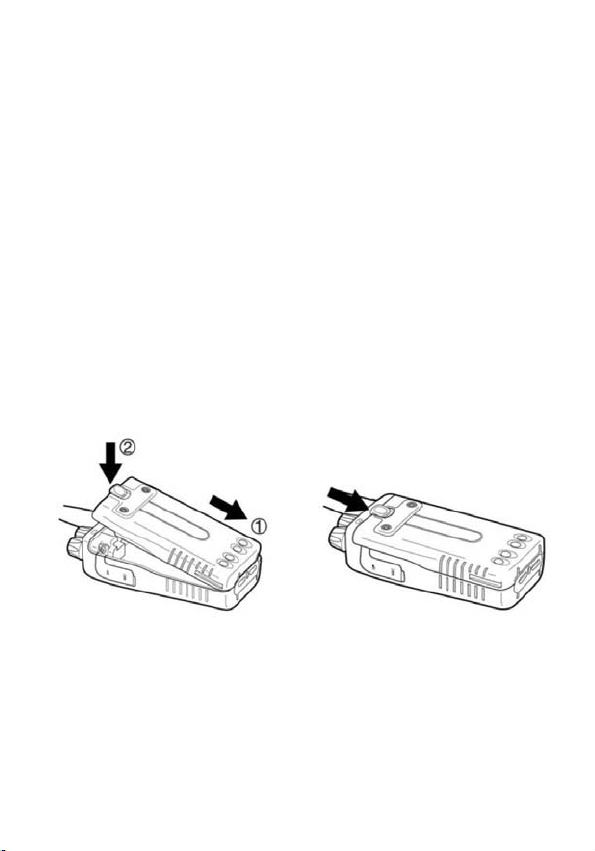

Рисунок 1 Рисунок 2
11
Page 12

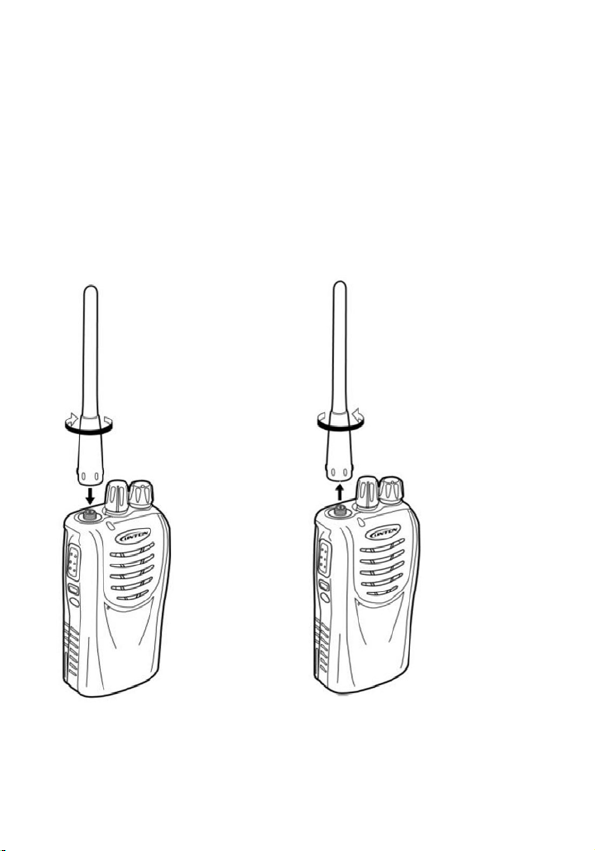

Подключение и отключение антенны
1.Удерживая за основание, заверните антенну в
антенное гнездо в верхней части радиостанции по
часовой стрелке до упора (Рисунок 1).
2.Чтобы снять антенну, вращайте ее против часовой
стрелки (Рисунок 2).
Рисунок 1 Рисунок 2
12
Page 13

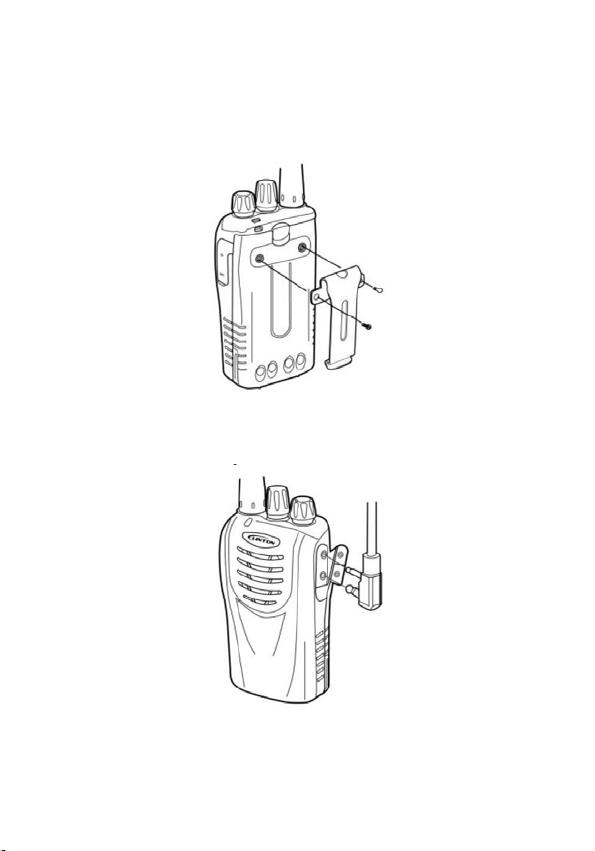

Установка поясной клипсы
Если необходимо, вставьте клипсу в паз на задней части
аккумулятора.

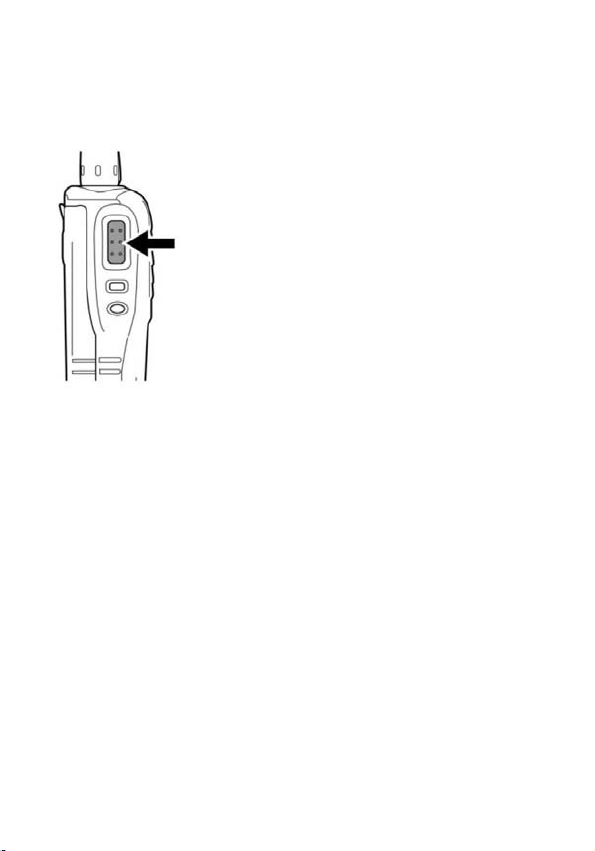

Подключение выносной гарнитуры
Вставьте вилку выносной гарнитуры в разъем.
13
Page 14

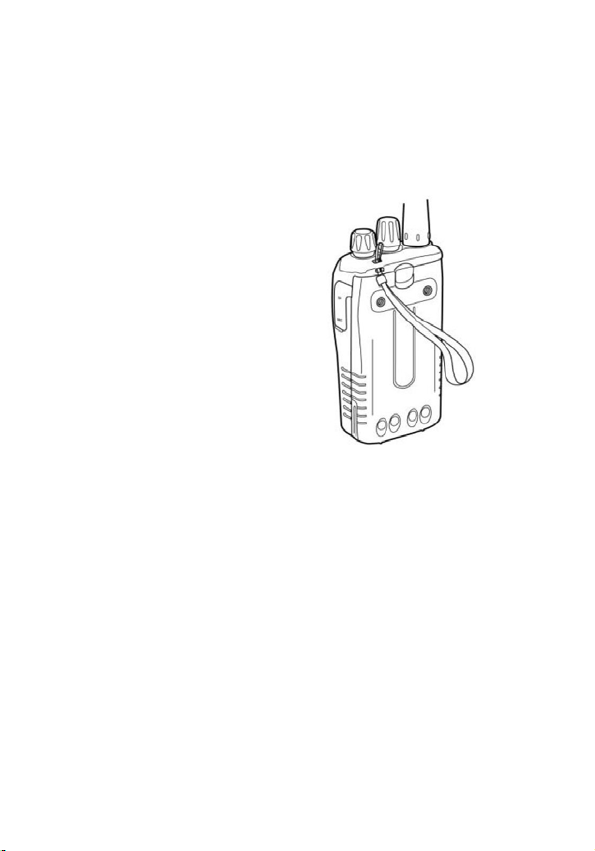

Крепление ремешка
Если необходимо, проденьте ремешок через петлю для
ремешка в верхней части радиостанции, как показано на
рисунке.
14
Page 15
ЗНАКОМСТВО С РАДИОСТАНЦИЕЙ

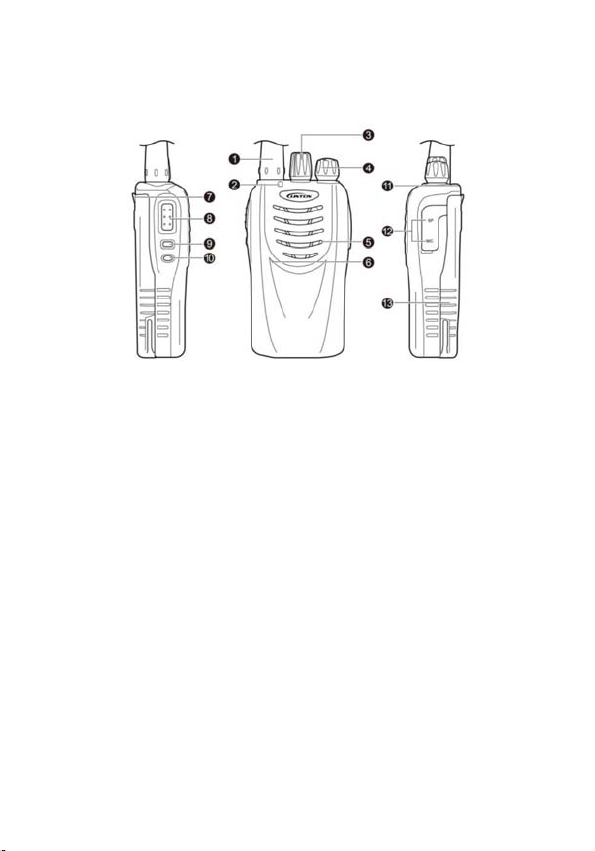

Расположение и назначение компонентов
1. Антенна
Предназначена для приема и передачи сигналов
радиостанцией.
2 .Световой индикатор
Загорается зеленым во время приема сигналов или когда
включена функция шумоподавления; загорается красным
во время передачи.
3 .Переключатель каналов
Предназначен для выбора используемой частоты.
4 .Выключатель питания/регулятор громкости
Поворотом по часовой стрелке включает радиостанцию и
увеличивает громкость; поворотом против часовой стрелки
уменьшает громкость и выключает радиостанцию.
15
Page 16
5.Динамик
Из него слышен звук при приеме.
6 .Микрофон
В него нужно говорить при передаче.
7.Защелка на аккумуляторе
Закрепляет аккумулятор на радиостанции.
8. Кнопка PTT
Нажмите и удерживайте эту кнопку, чтобы начать передачу;
разрешить прием.
9.Программируемая кнопка (P1)
По умолчанию длительное нажатие переключает язык
объявления номера канала. Выключите радиостанцию, а
затем удерживая кнопку (Р1) включите, чтобы изменить
язык.
Короткое нажатие включает функцию аварийного
оповещения.
10. Программируемая кнопка (P2)
По умолчанию кнопка запрограммирована на фукцию
Monitor. Нажмите и удерживайте эту кнопку, что бы
временно отключить функцию шумоподавления.
11. Петля для ремешка
Небольшое отверстие в верхней части радиостанции для
более удобно го использования устройства.
16
Page 17
12. Аудио гнездо/порт программирования
Предназначено для подключения гарнитуры и для
компьютерного программирования.
13. Аккумулятор
Источник питания радиостанции.
17
Page 18
ОСНОВНЫЕ ОПЕРАЦИИ

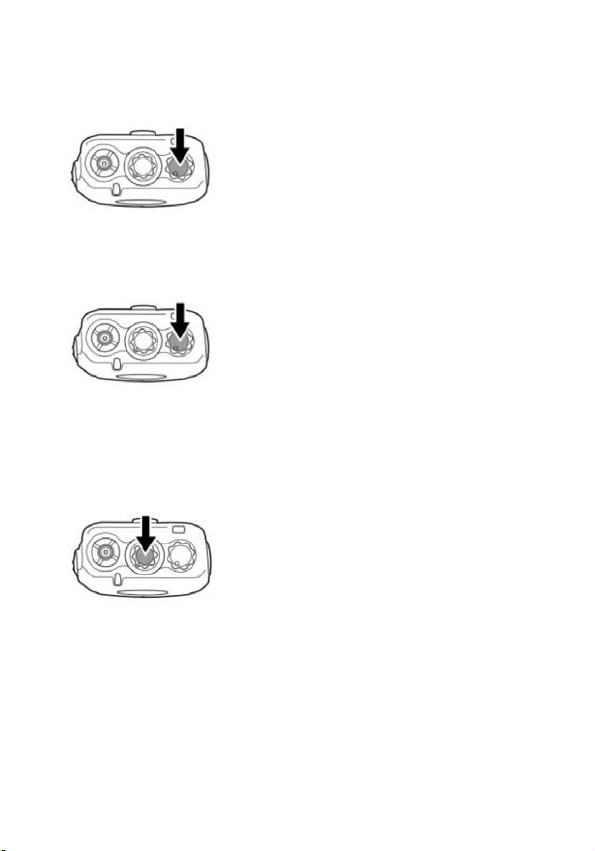

Включение/выключение питания
Поверните выключатель питания
по часовой стрелке, чтобы
включить радиостанцию.
Поверните выключатель питания
против часовой стрелки, чтобы
выключить радиостанцию.
Настройка громкости
Поверните регулятор громкости,
чтобы настроить громкость звука.
Поворот по часовой стрелке
увеличивает громкость; против
часовой стрелки - уменьшает.
Во время связи вам может
понадобиться более точная
регулировка громкости.
Переключатель каналов
Поверните переключатель кана-
лов, чтобы выбрать желаемый
канал. Поворот по часовой стрелке
увеличивает номер канала; против
часовой стрелки - уменьшает. Если
канал не запрограммирован, его не
удастся использовать. Когда
выбран незапрограммированный
канал, световой индикатор мигает
попеременно красным и
оранжевым, и раздается звуковой
сигнал.
18
Page 19
Передача
Убедитесь, что никто не передает на выбранном канале.
1.Нажмите кнопку PTT, затем говорите
в микрофон обычным голосом.
Чтобы качество звука было хорошим,
держите радиостанцию на
расстоянии 3 - 6 см ото рта.
2. Отпустите кнопку PTT для приема.
Прием
В радиостанции может быть запрограммировано
кодированное шумоподавление (CTCSS/DCS). Если в
выбранном канале запрограммировано
шумоподавление, то вы будете слышать только
радиостанции, работающие в вашей группе.
Если в выбранном канале не запрограммировано
шумоподавление, то вы будете слышать все сигналы,
передаваемые на этом канале (не только сигналы вашей
группы).
19
Page 20
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
VOX
VOX
б
о
Д
Вы можете запрограммировать на кнопки [P1] и [P2]
следующие дополнительные функции:
No. Функция No. Функция
1 None 15 Reverse
2 (*)Тревога 16 Reverse Backup
3 Шумоподавление 17
(*) Моментальное
4
шумоподавление
Отключение
5
шумоподавления
(*)Моментальное
6
тключение
шумоподавления
7 Сканирование 21
Изменение рабочей
8
группы
9 Compand 23
10 Compand Backup 24 (*)1750Hz
11 Scrambler 25 Clock Shift
12 Scramble Backup 26 Clock Shift Backup
13 Talk Around 27 Whisper
14 Talk Around Backup 28 Whisper Backup
18
19
20
22
Backup
Индикатор заряда
атареи
Изменение мощности
передатчика
Проверка параметров
шумоподавления
Изменение параметров
шумоподавления
обавление/удаление
при сканировании
20
Page 21
Примечание:
• При программировании вы можете
устанавливать время длинного нажатия на
кнопки в диапазоне 0,5-2,5 секунд. Если при
нажатии вы будете удерживать кнопку меньшее
время, то нажатие будет распознаваться как
короткое.
• Пункты, отмеченные (*) работают только при
длинном нажатии.
Изменение тона голоса
Функция изменения тона голоса, объявляющего
номер канала, позволяет выбрать нужный тон из
следующих: «Chinese Male Voice», «English Male
Voice» (Настройка по умолчанию), «None». Изменить
тон голоса можно только при программировании
через компьютер.
Выбор выходной мощности
Если удается обеспечивать уверенную связь без
использования высокой выходной мощности,
используйте низкую выходную мощность, таким образом
вы сэкономите ресурс аккумулятора.
21
Page 22
Нажмите запрограммированную на изменение
мощности кнопку.
Трансивер издаст звук «1» - низкая мощность, «2»
-высокая мощность. При этом световой индикатор
показывает:
Красный: выбрана высокая выходная мощность.
Оранжевый: выбрана низкая выходная мощность.
Каждый канал может быть запрограммирован как с
высокой, так и с низкой выходной мощностью.
Эта функция возможна только при программировании
через компьютер.
Настройка шумоподавления
Шумоподавление предназначено для того, чтобы
устранять эфирные шумы при отсутствии полезного
сигнала. При правильно настроенном шумоподавлении
будут слышны только полезные сигналы. Чем выше
настроен уровень, тем сильнее потребуется сигнал,
чтобы открыть схему шумоподавления. Конкретный
уровень шумоподавления зависит от уровня
окружающих высокочастотных шумов. Существует 9
уровней шумоподавления (по умолчанию: уровень 2).
Эта функция возможна только при программировании
22
Page 23
через компьютер.
Проверка параметров шумоподавления
Нажмите запрограммированную кнопку проверки
параметров шумоподавления, чтобы проверить текущий
уровень шумоподавления, который отражается звуковым
сигналом радиостанции.
Изменение размера шага частоты
Для получения точной рабочей частоты важно
правильно выбрать размер шага. Предусмотрено два
размера шага：(NARROW) 12,5 КГц и (WIDE) 25 КГц.
Настройка по умолчанию – (WIDE) 25 КГц.
Режим экономии аккумулятора
Функция экономии аккумулятора сокращает потребление
тока в режиме ожидания (когда нет приема, передачи и
нажатий на кнопки). Когда в течение 5 секунд канал
свободен и не совершается никаких операций, режим
экономии аккумулятора включается. Когда
использование устройства возобновляется, режим
выключается. Эта функция возможна только при
программировании через компьютер. По умолчанию
функция включена.
23
Page 24
Индикатор емкости батареи
После нажатия запрограммированной кнопки
индикатора емкости батареи радиостанция издает звуки
«1», «2», «3» или «4» для обозначения текущего уровня
аккумулятора. По умолчанию функция включена.
Звуковой индикатор Уровень заряда
“1” Очень слабый
“2” Слабый
“3” Удовлетворительный
“4” Высокий
Таймер ограничения времени передачи (TOT)
Таймер ограничения времени передачи предназначен
для того, чтобы пользователь не занимал канал
слишком долго (от 1 до 7 минут). Если непрерывно
передавать больше установленного времени (по
умолчанию: 3 минуты), радиостанция прекратит
передачу и раздастся звуковой сигнал. Чтобы убрать
звуковой сигнал, отпустите кнопку PTT. Перед тем как
время закончится, возможен предзвуковой сигнал, если
24
Page 25
эта функция запрограммирована в радиостанции. Эта
функция возможна только при программировании через
компьютер. По умолчанию функция выключена.
Автоматическое выключение питания (APO)
Автоматическое выключение питания – это фоновая
функция, которая проверяет, были ли нажаты все кнопки
или контролирует активацию какого-либо элемента
управления. Если время настройки проходит без
операций, APO автоматически выключает питание. По
умолчанию функция выключена.
Звуковой сигнал начала работы
После включения радиостанции раздается звуковой
сигнал начала работы. По умолчанию функция
включена.
Предупреждение о низком заряде аккумулятора
Для дополнительного удобства при разрядке
аккумулятора и нажатии [PTT] для осуществления
передачи каждые 30 секунд радиостанция будет
25
Page 26
издавать звуковой сигнал «Зарядите аккумулятор»,
чтобы предупредить о необходимости его перезарядки.
По умолчанию функция включена.
Monitor/Шумоподавитель
●Monitor
Нажмите кнопку Monitor для активации шумоподавления
при передаче сигналов. Повторно нажмите кнопку для
отключения шумоподавления.
●Monitor Momentary
Нажмите кнопку моментального монитора для активации
шумоподавления при передаче сигналов. Отпустите
кнопку для отключения шумоподавления.
●Отключение шумоподавления
Нажмите кнопку отключения шумоподавления для его
активации. Повторно нажмите кнопку для отключения
шумоподавления.
●Моментальное отключение шумоподавления
Нажмите кнопку моментального отключения
шумоподавления для его активации. Отпустите кнопку
для отключения шумоподавления.
26
Page 27
CTCSS/DCS
В радиостанции может быть запрограммирована
Система Кодированного Шумоподавления Непрерывным
Тон ом (CTCSS/DCS). CTCSS/DCS - это не
воспринимаемый на слух тон/код, который позволяет не
слышать нежелательные сигналы от станций,
работающих на этой же частоте.
Для этого требуется установить один и тот же тон
CTCSS и код DCS на всех радиостанциях, работающих в
одной группе.
Если на вашей частоте поступит сигнал от радиостанции,
на которой установлен другой тон/код, вы не услышите
этот сигнал. Однако CDCSS/DCS не делает ваши
переговоры недоступными для прослушивания, а лишь
избавляет вас от прослушивания чужих переговоров.
Эта функция возможна только при программировании.
По умолчанию функция выключена.
PTT ID
На радиостанции может быть установлено «Соединить
ID» (BOT ID) или «Разъединить ID» (EOT ID) при
соединении или разъединении промежуточного
27
Page 28
усилителя или системы телефонной связи. По
умолчанию функция выключена.
●При выборе BOT ID нажмите PTT для передачи BOT
ID.
●При выборе EOT ID отпустите PTT для передачи EOT
ID.
●При выборе одновременно BOT ID и EOT ID, BOT ID
передается при каждом нажатии PTT, и EOT ID - при
каждом отпускании PTT.
Сканирование
Нажмите запрограммированную кнопку сканирования
для начала сканирования радиостанции с текущего
канала и далее по восходящей по номерам каналов в
списке сканирования. Зеленый световой индикатор
будет непрерывно гореть при повторном приеме сигнала,
когда сигнализация соответствует каналу. Снова
нажмите кнопку сканирования для выхода из режима
сканирования.
Добавление/удаление при сканировании
Вы можете блокировать/разблокировать каналы с
28
Page 29
памятью, которые не хотите контролировать во время
сканирования
Устранение остаточного шумоподавления (STE)
По окончании связи имеет место остаточное
шумоподавление, для устранения которого можно
использовать такую функцию. По умолчанию функция
выключена.
Блокировка занятого канала (BCLO)
Когда активирована функция BCLO, при приеме
сигнала пользователь не может осуществлять
передачу на канал, который уже используется.
Нажмите PTT на уже используемом канале,
радиостанция издаст предупреждающий
звуковой сигнал и вернется в режим приема.
умолчанию функция выключена.
По
Функция «Compand»
Активируйте данную функцию для более четкого
выходного аудио сигнала. Нажмите
запрограммированную кнопку «Compand» для активации
29
Page 30
функции и повторно нажмите для выхода из такого
режима. Статус «Compand» не сохраняется в памяти
радиостанции после ее выключения и включения. По
умолчанию функция выключена.
Функция «Compand Backup»
Активируйте данную функцию для более четкого
выходного аудио сигнала. Нажмите
запрограммированную кнопку «Compand Backup» для
активации функции. Статус «Compand» сохранится в
памяти радиостанции после ее выключения и
включения.
Функция «Scrambler»
Нажмите запрограммированную кнопку «Scrambler» для
активации соответствующей функции. Когда скремблер
активирован, любой другой пользователь, настроенный
на ту же частоту, не сможет понять ни слова из ваших
переговоров. Статус «Scrambler» не сохраняется в
памяти радиостанции после ее выключения и включения.
По умолчанию функция выключена.
30
Page 31
Функция «Scramble Backup»
Нажмите запрограммированную кнопку «Scrambler
Backup» для активации функции и заново нажмите для
выхода из режима. Когда скремблер активирован, любой
другой пользователь, настроенный на ту же частоту, не
сможет понять ни слова из Ваших переговоров. Статус
«Scrambler» сохранится в памяти радиостанции после
ее выключения и включения
Функция «Talk Around»
Нажмите запрограммированную кнопку «Talk Around»
для активации функции и заново нажмите для выхода из
режима. Если функции активна, то при передаче вместо
частоты передачи используется частота приема. «Talk
Around» не сохраняется в памяти радиостанции после
ее выключения и включения. По умолчанию функция
выключена.
Функция «Talk Around Backup»
Нажмите запрограммированную кнопку «Talk Around
Backup» для активации функции и заново нажмите для
выхода из режима. Если функции активна, то при
передаче вместо частоты передачи используется
31
Page 32
частота приема. «Talk Around» сохранится в памяти
радиостанции после ее выключения и включения
Функция «Reverse»
При осуществлении контроля промежуточного усилителя
нажмите запрограммированную кнопку «Reverse», чтобы
вручную проверить силу сигнала станции, вызывающей
ретранслятор. «Reverse» не сохраняется в памяти
радиостанции после ее выключения и включения. По
умолчанию функция выключена.
Функция «Reverse Backup»
При осуществлении контроля промежуточного усилителя
нажмите запрограммированную кнопку «Reverse key»,
чтобы вручную проверить силу сигнала станции,
вызывающей ретранслятор. «Reverse» сохранится в
памяти радиостанции после ее выключения и
включения.
Функция «Clock Shift»
Нажмите запрограммированную кнопку «Clock Shift»,
чтобы переключить синхронизирующую частоту
микропроцессорной системы на один канал для
32
Page 33
предотвращения помех. «Clock Shift» не сохраняется в
памяти радиостанции после ее выключения и включения.
По умолчанию функция выключена.
Функция «Clock Shift Backup»
Нажмите запрограммированную кнопку «Clock Shift
Backup», чтобы переключить синхронизирующую
частоту микропроцессорной системы на один канал для
предотвращения помех. «Clock Shift» сохранится в
памяти радиостанции после ее выключения и
включения.
Функция «VOX»
Нажмите запрограммированную кнопку «VOX», чтобы
осуществлять передачу, оставляя руки свободными, с
помощью радиостанции или гарнитуры. «VOX» не
сохраняется в памяти радиостанции после ее
выключения и включения. По умолчанию функция
выключена.
Функция «VOX Backup»
Нажмите запрограммированную кнопку «VOX Backup»,
чтобы осуществлять передачу, оставляя руки
33
Page 34
свободными, с помощью радиостанции или гарнитуры.
«VOX» сохранится в памяти радиостанции после ее
выключения и включения.
Функция «Whisper»
Нажмите запрограммированную кнопку «Whisper» для
активации соответствующей функции. Если функция
активна, Вы можете говорить тихим голосом, но Вас
будет хорошо слышно. Снова нажмите кнопу для выхода
из режима. Статус «Whisper» не сохраняется в памяти
радиостанции после ее выключения и включения. По
умолчанию функция выключена.
Функция «Whisper Backup»
Нажмите запрограммированную кнопку «Whisper
Backup» для активации соответствующей функции. Если
функция активна, Вы можете говорить тихим голосом, но
Вас будет хорошо слышно. Снова нажмите кнопу для
выхода из режима. Статус «Whisper» сохранится в
памяти радиостанции после ее выключения и включения.
По умолчанию функция выключена.
34
Page 35
Функция «Roger»
При активации данной функции после завершения
разговора раздастся звуковой сигнал. Нажимайте
запрограммированную кнопку «Roger» для включения и
отключения функции. По умолчанию функция
выключена.
Функция аварийного оповещения «Emergency»
В чрезвычайных ситуациях можно использовать
функцию аварийного предупреждения. Нажмите
запрограммированную кнопку «Emergency» для
активации аварийной сигнализации. Нажмите кнопку
PTT для отмены аварийной процедуры.
1750 Гц
Для вызова некоторых европейских ретрансляторов
требуется тональный сигнал 1750 Гц. В этом случае
можно нажать запрограммированную кнопку 1750 Гц.
35
Page 36
Таблица стандартных тонов CTCSS
1 – 63.0 12 - 94.8 23 - 136.5 34 - 177.3 45 - 218.1
2 - 67.0 13 - 97.4 24 - 141.3 35 - 179.9 46 - 225.7
3 - 69.3 14 - 100.0 25 - 146.2 36 - 183.5 47 - 229.1
4 - 71.9 15 - 103.5 26 - 151.4 37 - 186.2 48 - 233.6
5 - 74.4 16 - 107.2 27 - 156.7 38 - 189.9 49 - 241.8
6 - 77.0 17 - 110.9 28 - 159.8 39 - 192.8 50 - 250.3
7 - 79.7 18 - 114.8 29 - 162.2 40 - 196.6 51 - 254.1
8 - 82.5 19 - 118.8 30 - 165.5 41 - 199.5
9 - 85.4 20 - 123.0 31 - 167.9 42 - 203.5
10 - 88.5 21 - 127.3 32 - 171.3 43 - 206.5
11 - 91.5 22 - 131.8 33 - 173.8 44 - 210.7
Таблица стандартных кодов DCS
017 054 132 212 263 346 445 523 654
023 065 134 223 265 351 446 526 662
025 071 143 225 266 356 452 532 664
026 072 145 226 271 364 454 546 703
031 073 152 243 274 365 455 565 712
032 074 155 244 306 371 462 606 723
036 114 156 245 311 411 464 612 731
043 115 162 146 315 412 465 624 732
047 116 165 251 325 413 466 627 734
050 122 172 252 331 423 503 631 743
051 125 174 255 332 431 506 632 754
053 131 205 261 343 432 516 645
36
Page 37
ТЕХНИЧЕСКИЕ НЕПОЛАДКИ
Проблема Решение
Аккумулятор, возможно, вышел из
строя. Зарядите или поменяйте
Радиостанция не
включается.
аккумулятор.
Аккумулятор, возможно, не
правильно установлен. Извлеките
аккумулятор и повторно установите
его.
Быстрая разрядка
аккумулятора после
зарядки.
Невозможно
передавать/принимать
сигналы от членов
вашей группы.
На вашей частоте
слышны сигналы от
нежелательных
станций.
Аккумулятор вышел из строя.
Поменяйте аккумулятор.
Убедитесь, что вы и ваша группа
настроены на одну частоту, и на
всех радиостанциях, работающих в
группе, установлен один и тот же
тон/код CTCSS/DCS.
Члены вашей группы, возможно,
находятся на слишком большом
расстоянии. Убедитесь, что вы
находитесь в диапазоне
принятия/передачи сигналов с
вашей группой.
Поменяйте настройки тонов/кодов
CTCSS/DCS. Убедитесь, что
настройки тона CTCSS были
изменены на всех радиостанциях
вашей группы.
37
Page 38
ЧАСТОТНЫЙ ПЛАН
Модель:______________________________
Серийный номер:______________________
канал
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
передача прием
CTCSS/DCS
38
Loading...
