Linksys WPC54GR Quick Start Manual

A Division of Cisco Systems, Inc.

®

2

4

,

Wireless

Model No.

Model No.

GHz

802.11g

WPC54GR (EU/LA)

Package Contents

• Wireless-G Notebook Adapter with RangeBooster

• Setup Wizard CD-ROM

• User Guide (English only) on CD-ROM

• Quick Installation

Wireless-G

Notebook Adapter
with RangeBooster

Quick Installation Guide

1

1

IMPORTANT: Do not insert the Adapter until you are instructed to do so; otherwise,

the setup will not work.

Begin Installation

A To begin, insert the Setup

Wizard CD-ROM into your
notebook’s CD-ROM drive. The
Setup Wizard should run
automatically, and the
Welcome screen should
appear.

B Click Click Here to Start.
C After reading the License

Agreement, click Next, and
Windows will begin copying
files onto your notebook.

D The Setup Wizard will now

prompt you to insert the
Adapter into your notebook.

After inserting the Adapter, click
Next.

B

C

D

2

2

The Available Wireless Network
screen offers two options for setting
up the Adapter.

Set Up the Adapter

NOTE:Later you can use this screen

again to set up configuration
profiles with connection
settings for different
networks.

• Available Wireless Network.

Most users should use this
option. The networks available
to this Adapter will be listed on
this screen. You can choose
one of these networks and
click Connect to connect to it.
Click Refresh to update the
Available Wireless Network list.

• Manual Setup. To set up the

Adapter manually, select
Manual Setup.

Follow the instructions for the option
you are using.

Setting Up the Adapter with an
Available Network

The available networks are listed in
the table by SSID. Select the wireless
network you wish to connect to and
click Connect. If the network uses
wireless security, you will need to
configure security on the Adapter. If
not, you will be taken directly to the
Congratulations screen.

Available Wireless Network

3

A If wireless security has been

enabled on this network, you
will see a wireless security
screen. If your network uses
WEP (Wired Equivalent Privacy)
encryption, the WEP Key
Needed for Connection
screen will appear. If your
network uses WPA Personal or

PSK2 security, a screen

will appear for one of
those encryption methods.

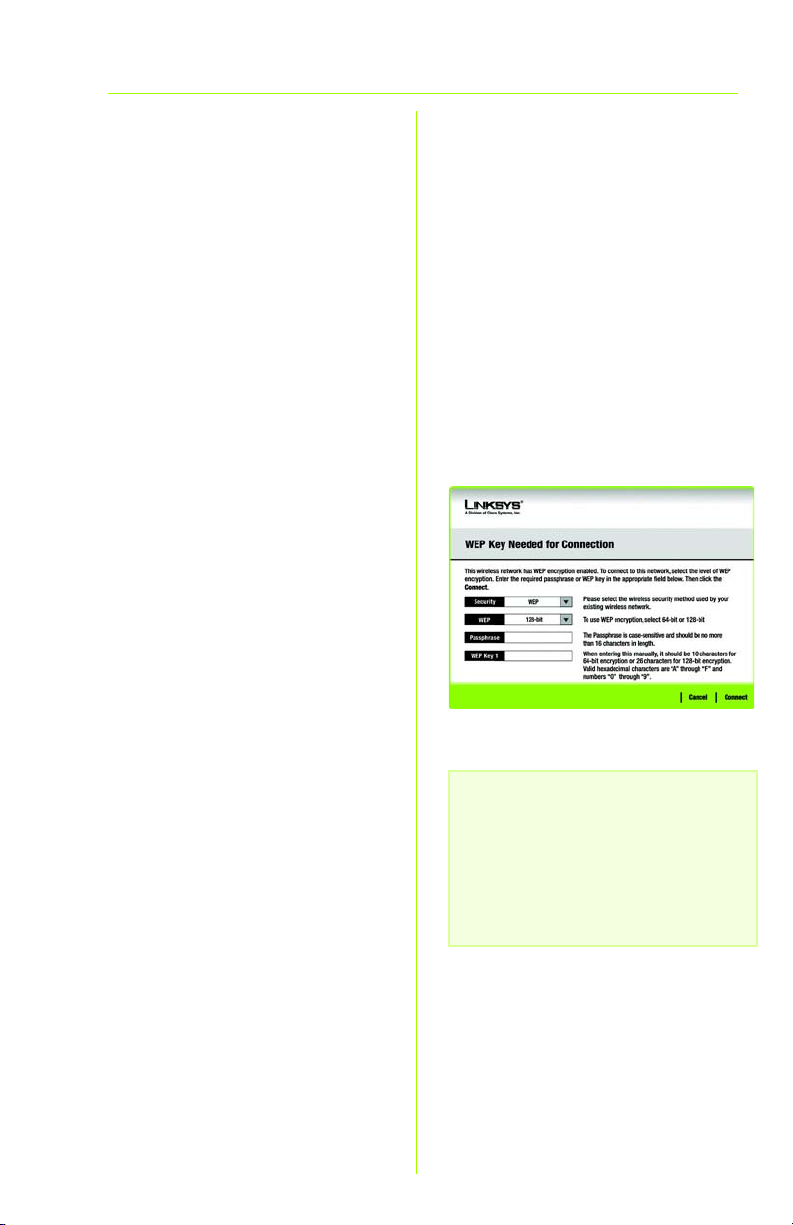

WEP Key Needed for
Connection

Select the level of encryption
you want to use, 64-bit or
128-bit. Then, enter a
passphrase or WEP key.

Passphrase - Enter a
passphrase, so a WEP key is
automatically generated. The
passphrase is case-sensitive
and should not be longer than
31 alphanumeric characters.

WEP Key 1 - For 64-bit
encryption, enter exactly 10
hexadecimal characters. For
128-bit encryption, enter
exactly 26 hexadecimal
characters. Valid hexadecimal
characters are “0” to “9” and
“A” to “F”.

WEP Key

NOTE: Some older wireless

access points, routers, or
gateways may only support a
passphrase up to 16 characters
in length.

Then, click Connect.

4

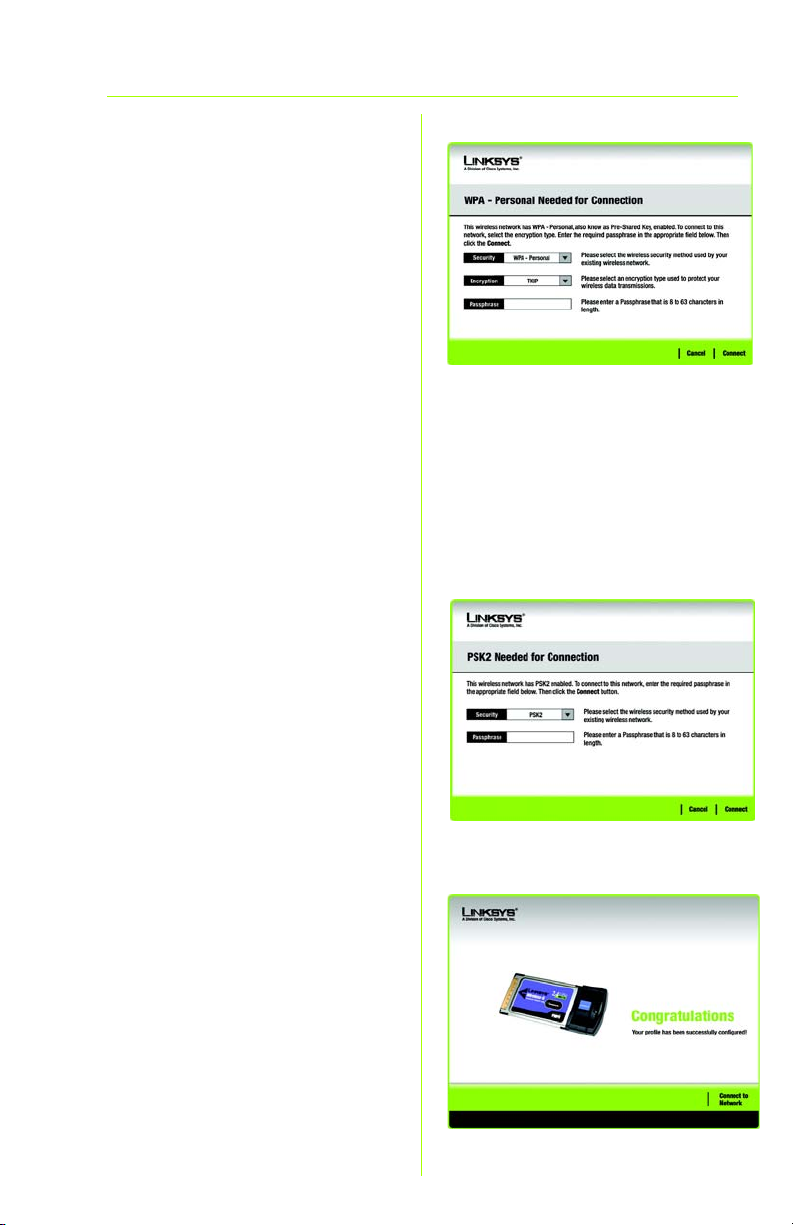

WPA-Personal for Connection

Select one of the encryption
method you want to use. Then
enter a passphrase.

Encryption - Select the type of
algorithm you want to use, TKIP
or AES.

Passphrase - Enter a
Passphrase, also called a pre­shared key, of 8-63 characters.

Then, click Connect.

PSK2 Personal Needed for
Connection

AES is automatically used as
the encryption method. Enter
a passphrase.

Passphrase - Enter a
Passphrase, also called a pre­shared key, of 8-63 characters.

Then, click Connect.

B Click Connect to Network to

connect to your network.

Congratulations! Setup is

complete.

WPA-Personal

PSK2

Proceed to Step 3 to learn about

the Wireless Network Monitor.

B

5

Setting Up the Adapter with
Manual Setup

Click Manual Setup on the Available
Wireless Network screen to set up

the Adapter manually.

A If your network has a router or

other DHCP server, click Obtain

network settings
automatically (DHCP).

If your network does not have a
DHCP server, click Specify
network settings. You must
specify the IP Address and
Subnet Mask on this screen. If
you are unsure about the
Default Gateway and DNS
addresses, leave those blank.

IP Address - This must be
unique to your network.

Subnet Mask - The Adapter’s
Subnet Mask must match your
wired network’s Subnet Mask.

Default Gateway - Enter the IP
address of your network’s
Gateway here.

DNS 1 and DNS 2 - Enter the
DNS address(es) of your wired
Ethernet network here.

Available Wireless Network

A

6

Click Next.

B Select the wireless mode you

want to use. Then, enter the
SSID for your network.

Infrastructure Mode - Use this
mode if the Adapter will
connect to a wireless router or
access point.

Ad-Hoc Mode - Use this mode
if the Adapter will directly
connect to another wireless
device.

SSID - Enter the wireless network
name used by all devices in
your wireless network.

Click Next.

C If you chose Infrastructure

Mode, go to Step D. If you
chose Ad-Hoc Mode, the Ad-
Hoc Mode Settings screen will
appear. Select your channel
and network mode settings.

Channel - Select the correct
channel for your network.

Network Mode - Select Mixed
Mode if you want both

Wireless-B and Wireless-G
devices in the network. Select
G-Only Mode if you do not
want any Wireless-B devices in
the network.

B

C

Click Next.

7

D The Wireless Security screen will

appear.

If your wireless network doesn’t
use wireless security, select
Disabled and then click Next.
Proceed to Step E.

Select the security method you
want to use: WEP, WPA

Personal, PSK2, WPA

Enterprise, or RADIUS. WEP

stands for Wired Equivalent
Privacy, and WPA uses a
security standard stronger than
WEP encryption. RADIUS stands
for Remote Authentication Dial­In User Service.

For WEP, WPA Personal, and

PSK2, proceed to the

appropriate instructions for your
security method.

Disabled

For WPA Enterprise and RADIUS,
refer to the User Guide (English
only) on the CD-ROM for
instructions.

WEP

Select a level of WEP
encryption to use, and then
enter a passphrase or WEP key.

WEP - Select 64-bit or 128-bit.

Passphrase - Enter a

passphrase, so a WEP key is

8

WEP

automatically generated. The
passphrase is case-sensitive
and should not be longer than
31 alphanumeric characters.

WEP Key - For 64-bit
encryption, enter exactly 10
hexadecimal characters. For
128-bit encryption, enter
exactly 26 hexadecimal
characters. Valid hexadecimal
characters are “0” to “9” and
“A” to “F”.

Advanced Users:
TX Key - Select the appropriate

transmit key number.

Authentication - Select the
appropriate authentication
method.

Click Next.

NOTE: Some older wireless

access points, routers, or
gateways may only support a
passphrase up to 16 characters
in length.

WPA Personal

Select an encryption method

and then enter a passphrase.

Encryption - Select the type of
algorithm you want to use, TKIP
or AES.

Passphrase - Enter a
Passphrase, also called a pre­shared key, of 8-63 characters.

Click Next.

WPA Personal

9

PSK2

AES is automatically used as
the encryption method. Enter
a passphrase.

Passphrase - Enter a
Passphrase, also called a pre­shared key, of 8-63 characters.

Click Next.

E Review the new settings. Click

Save to save these settings.

F After the software has been

successfully installed, the
Congratulations screen will
appear. Click Connect to
Network to connect to your
network. Click Return to Profiles
screen to open the Wireless
Network Monitor’s Profiles
screen.

Congratulations! Setup is

complete.

Proceed to Step 3 to learn about

the Wireless Network Monitor.

PSK2

E

10

F

3

After the Adapter has been
configured, the Wireless Network
Monitor icon will appear in your
notebook’s system tray. Double-click
the icon to open the Wireless
Network Monitor.

Use the Wireless Network Monitor to
check the link information, search for
available wireless networks, or create
profiles that hold configuration
settings for different networks.

To work with profiles, click the Profiles
tab. The Profile screen will list the
current profiles and offer five
options:

Use the Wireless Network Monitor

Monitor Icon

Wireless Network

• New - Click New to create a

profile.

• Edit - To change a profile,

select the profile, and then

click Edit.

• Import and Export - Refer to

the User Guide (English only) on

the CD-ROM for instructions.

• Delete - To delete a profile,

select the profile, and then

click Delete.

To create a new profile, follow these
instructions:

A On the Profiles screen, click

New.

Monitor

Profiles

11

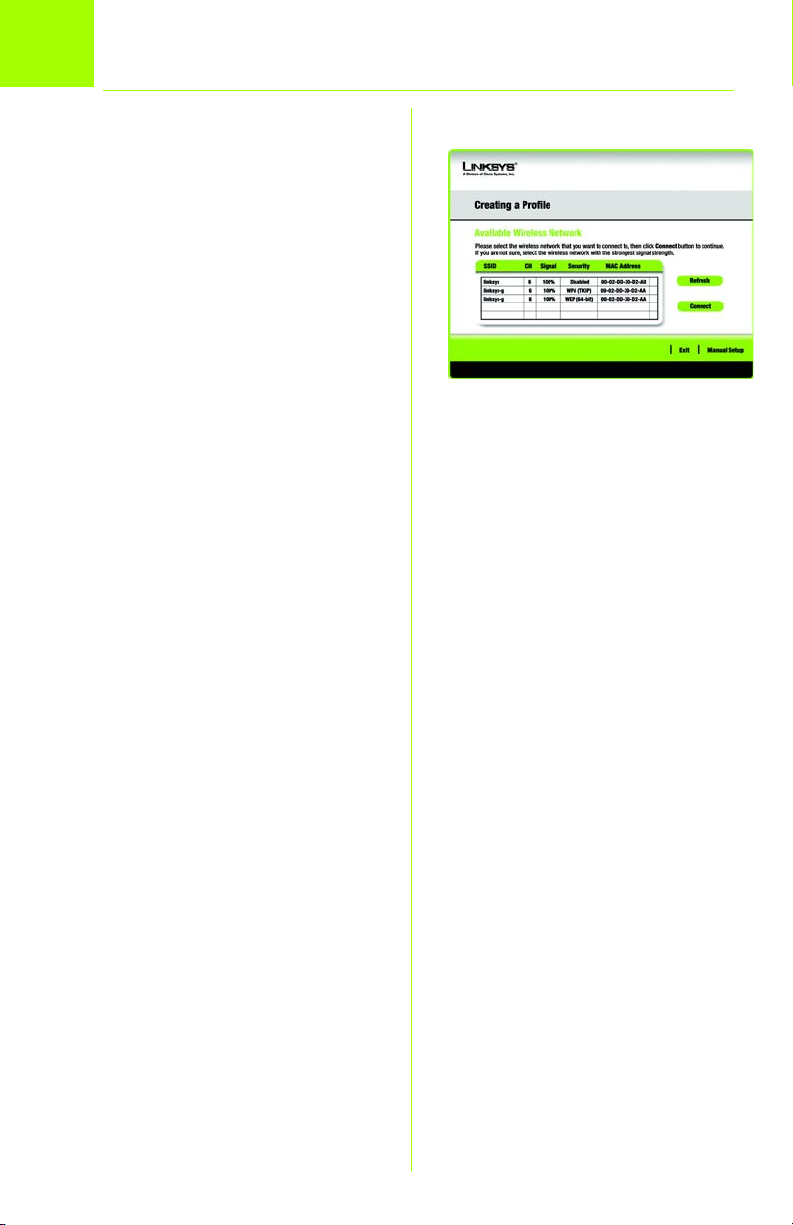

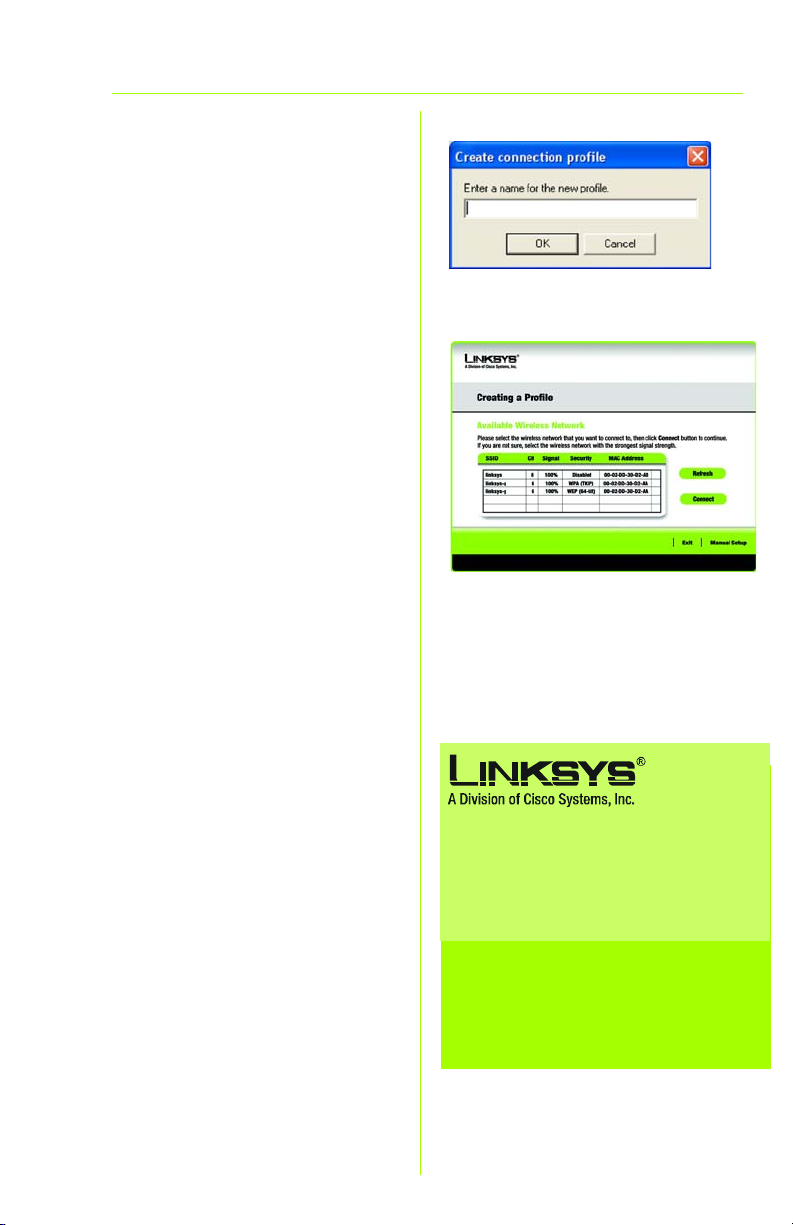

B Enter a name for the new

profile, and click OK.

C The next screen to appear will

be the Available Wireless
Network screen. This provides
two options for setting up the
Adapter.

Return to Step 2 of this Quick
Installation Guide for
instructions.

B

C

12

For additional information or troubleshooting
help, refer to the User Guide on the CD-ROM
or the Technical Support Insert. You can also
e-mail for further support.

Website

http://www.linksys.com/international

Product Registration

http://www.linksys.com/registration

Linksys is a registered trademark or trademark of
Cisco Systems, Inc. and/or its affiliates in the U.S.
and certain other countries. Copyright © 2006
Cisco Systems, Inc. All rights reserved.

WPC54GR-EU-LA-QIG-51115NC BW

A Division of Cisco Systems, Inc.

®

2

4

,

Wireless

Modelnr.

Modelnr.

GHz

802.11g

WPC54GR (DK)

Pakkens indhold

• Trådløs-G-notebook-netværkskort med
RangeBooster

• Cd-rom med guidet konfiguration

• Brugervejledning (kun på engelsk) på cd-rom

• Installationsvejledning

Trådløs-G

Notebook-netværkskort
med RangeBooster

Installationsvejledning

1

1

VIGTIGT: Tilslut ikke netværkskortet, før du bliver bedt om at tilslutte det – ellers

kan konfigurationen ikke gennemføres.

Start installation

A Placer først cd-rom'en med den

guidede konfiguration i cd-rom­drevet på din notebook. Den
guidede konfiguration køres
automatisk, og skærmbilledet
Welcome (Velkommen) vises.

B Klik på Click Here to Start (Klik

her for at starte).

C Når du har læst licensaftalen,

skal du klikke på Next (Næste).
Windows begynder derefter at
kopiere filer til din notebook.

D Den guidede konfiguration

beder dig om at slutte
netværkskortet til din notebook.

Klik på Next (Næste), når du har
tilsluttet netværkskortet.

B

C

D

2

2

Skærmbilledet Available Wireless
Network (Tilgængelige trådløse

netværk) indeholder to muligheder for
at konfigurere netværkskortet.

BEMÆRK:

•

•

Følg vejledningen til den indstilling, du
bruger.

Konfiguration af netværkskortet

Senere kan du bruge
dette skærmbillede
igen for at oprette
konfigurationsprofiler i
forbindelse med indstillinger
for forskellige netværk.

Available Wireless Network

(Tilgængelige trådløse netværk).
De fleste brugere bør bruge
denne indstilling. Dette skærm­billede indeholder en oversigt over
tilgængelige netværk for dette
netværkskort. Du kan vælge et af
disse netværk og klikke på

Connect

oprette forbindelse til det. Klik på

Refresh

oversigten Available Wireless
Network (Tilgængelige trådløse
netværk).

Manual Setup

konfiguration). Hvis du vil
konfigurere netværkskortet
manuelt, skal du vælge

Setup

(Opret forbindelse) for at

(Opdater) for at opdatere

(Manuel

(Manuel konfiguration).

Manual

Available Wireless Network
(Tilgængelige trådløse
netværk)

Konfiguration af netværkskortet
med et tilgængeligt netværk

Det tilgængelige netværk opstilles i
tabellen efter SSID. Vælg det trådløse
netværk, du vil oprette forbindelse til, og

Connect

klik på
netværket bruger trådløs sikkerhed, skal du
konfigurere sikkerhed på netværkskortet.
Hvis ikke, bliver du ført direkte til skærm­billedet

Congratulations

(Opret forbindelse) Hvis

(Tillykke).

3

A Hvis du har aktiveret trådløs

sikkerhed på netværket, får du
vist et skærmbillede for trådløs
sikkerhed. Hvis dit netværk
bruger WEP-kryptering (Wired
Equivalent Privacy), vises
skærmbilledet WEP Key Needed
for Connection (WEP-nøgle skal
bruges til oprettelse af for­bindelse). Hvis dit netværk
bruger WPA Personal- eller
PSK2-sikkerhed, vises der et
skærmbillede for en af disse
krypteringsmetoder.

WEP Key Needed for Connection
(WEP-nøgle skal bruges til
oprettelse af forbindelse)

Vælg det sikkerhedsniveau, du
vil bruge: 64-bit eller 128-bit.
Indtast derefter et adgangsord
eller en WEP-nøgle.

Passphrase (Adgangsord) –
indtast et adgangsord, så der
automatisk oprettes en WEP­nøgle. Der skelnes mellem store
og små bogstaver i adgangs­ordet, og det bør ikke være
længere end 31 alfanumeriske
tegn.

WEP Key (WEP-nøgle)

BEMÆRK:

access points, routere eller
gateways understøtter muligvis
kun adgangsord på maks. 16 tegn.

Nogle ældre trådløse

WEP Key 1 (WEP-nøgle 1) – ved
64-bit kryptering, skal du indtaste
præcis 10 tegn. Ved 128-bit­kryptering skal du indtaste
præcis 26 hexadecimale tegn.
Gyldige hexadecimale tegn er
"0" til "9" og "A" til "F".

Klik derefter på Connect
(Opret forbindelse).

4

WPA-Personal for Connection
(WPA-Personal til oprettelse af
forbindelse)

Vælg en krypteringsmetode,
du vil bruge. Indtast derefter et
adgangsord.

Encryption (Kryptering) – vælg
den algoritmetype, du vil bruge,

TKIP eller AES.

Passphrase (Adgangsord) –

indtast et adgangsord, også
kaldet en Pre-Shared Key, på
mellem 8 og 63 tegn.

Klik derefter på Connect
(Opret forbindelse).

PSK2 Needed for Connection
(PSK2 skal bruges til oprettelse
af forbindelse)

AES bruges automatisk som
krypteringsmetode. Indtast et
adgangsord.

WPA-Personal

Passphrase (Adgangsord) –
indtast et adgangsord, også
kaldet en Pre-Shared Key, på
mellem 8 og 63 tegn.

Klik derefter på Connect
(Opret forbindelse).

B Klik på Connect to Network

(Opret forbindelse til netværk) for
at oprette forbindelse til dit
netværk.

Tillykke! Konfigurationen er færdig.

Fortsæt til trin 3 for at læse mere

om trådløs netværksovervågning.

PSK2

B

5

Konfiguration af netværkskortet
med Manual Setup (Manuel
konfiguration)

Klik på Manual Setup (Manuel
konfiguration) på skærmbilledet
Available Wireless Network
(Tilgængelige trådløse netværk) for at
konfigurere netværkskortet manuelt.

A Hvis netværket har en router eller

en anden DHCP-server, skal du
klikke på Obtain network
settings automatically (DHCP)
(Automatisk indstilling af
netværksindstillinger (DHCP)).

Hvis netværket ikke har en
DHCP-server, skal du klikke på
Specify network settings (Angiv
netværksindstillinger). På dette
skærmbillede, skal du angive
IP-adresse og undernetmaske.
Hvis du ikke kender standard­gateway og DNS-adresser, skal
du ikke udfylde disse felter.

Available Wireless Network
(Tilgængelige trådløse
netværk)

IP Address (IP-adresse) – skal
være entydig på netværket.

Subnet Mask (Undernetmaske) –
netværkskortets undernetmaske
skal stemme overens med dit
kabelbaserede netværks
undernetmaske.

Default Gateway (Standard­gateway) – indtast IP-adressen til
netværkets gateway her.

DNS 1 og DNS 2 – indtast DNS­adresse(rne) til dit kabelbaserede
Ethernet-netværk her.

Klik på Next (Næste).

6

A

B Vælg den trådløse tilstand, du vil

bruge. Indtast derefter SSID'et til
dit netværk.

Infrastructure Mode

(Infrastrukturtilstand) – brug denne
tilstand, hvis netværkskortet skal
oprette forbindelse til en trådløs
router eller et trådløst access point.

Ad-Hoc Mode (Ad-hoc-tilstand) –
brug denne tilstand, hvis
netværkskortet skal oprette
direkte forbindelse til en anden
trådløs enhed.

SSID – indtast navnet på det
trådløse netværk, som bruges af
alle enheder på dit trådløse
netværk.

Klik på Next (Næste).

C

Hvis du vælger

(Infrastrukturtilstand), skal du

Mode

gå til trin D. Hvis du vælger

Hoc Mode

skærmbilledet

Settings

tilstand). Vælg indstillinger for
kanal og netværkstilstand.

(Ad-hoc-tilstand), vises

(Indstillinger for ad-hoc-

Infrastructure

Ad-Hoc Mode

B

Ad-

Channel (Kanal) – vælg den

korrekte kanal til netværket.

Network Mode (Netværkstilstand)
– vælg Mixed Mode (Blandet
tilstand), hvis du vil have både
Trådløs-B- og Trådløs-G-enheder
på netværket. Vælg G-Only
Mode (Kun G-tilstand), hvis du
ikke vil have Trådløs-B-enheder
på netværket.

Klik på Next (Næste).

C

7

D Skærmbilledet Wireless Security

(Trådløs sikkerhed) vises.

Hvis dit trådløse netværk ikke
bruger trådløs sikkerhed, skal du
vælge Disabled (Deaktiveret)
og derefter klikke på Next
(Næste). Fortsæt til trin E.

Vælg den sikkerhedsmetode, du
vil bruge:

PSK2, WPA Enterprise

WEP står for Wired Equivalent
Privacy og WPA bruger en
sikkerhedsstandard, som er mere
effektiv end WEP-kryptering.
RADIUS står for Remote
Authentication Dial-In User Service.

For WEP, WPA Personal og PSK2
skal du fortsætte til den
relevante vejledning for
sikkerhedsmetoden.

For WPA Enterprise og RADIUS
skal du læse brugervejledningen
(kun på engelsk) på cd-rom'en

WEP, WPA Personal

eller

,

RADIUS

.

Disabled
(Deaktiveret)

WEP

Vælg et niveau for WEP­kryptering, og indtast derefter et
adgangsord eller en WEP-nøgle.

WEP – vælg 64-bit eller 128-bit.

Passphrase (Adgangsord) –

indtast et adgangsord, så der
automatisk oprettes en WEP­nøgle. Der skelnes mellem store
og små bogstaver i adgangs­ordet, og det bør ikke være
længere end 31 alfanumeriske
tegn.

8

WEP

WEP Key (WEP-nøgle) – ved
64-bit kryptering, skal du indtaste
præcis 10 tegn. Ved 128-bit­kryptering skal du indtaste
præcis 26 hexadecimale tegn.
Gyldige hexadecimale tegn er
"0" til "9" og "A" til "F".

Advanced Users (Superbrugere):
TX Key (TX-nøgle) – vælg det

relevante transmissionnøglenr.

Authentication (Godkendelse) –
vælg den relevante god­kendelsesmetode.

Klik på Next (Næste).

WPA Personal

Vælg en krypteringsmetode, og
indtast derefter et adgangsord.

Encryption (Kryptering) – vælg
den algoritmetype, du vil bruge,
TKIP eller AES.

BEMÆRK:

Nogle ældre trådløse
access points, routere eller
gateways understøtter muligvis
kun adgangsord på maks. 16 tegn.

Passphrase (Adgangsord) –
indtast et adgangsord, også
kaldet en Pre-Shared Key, på
mellem 8 og 63 tegn.

Klik på Next (Næste).

WPA Personal

9

PSK2

AES bruges automatisk som
krypteringsmetode. Indtast et
adgangsord.

Passphrase (Adgangsord) –
indtast et adgangsord, også
kaldet en Pre-Shared Key, på
mellem 8 og 63 tegn.

Klik på Next (Næste).

E Gennemse de nye indstillinger.

Klik på Save (Gem) for at
gemme disse indstillinger.

F Når softwaren er installeret vises

skærmbilledet Congratulations
(Tillykke). Klik på Connect to
Network (Opret forbindelse til
netværk) for at oprette for­bindelse til dit netværk. Klik på
Return to Profiles screen (Vend
tilbage til skærmbilledet Profiler)
for at åbne skærmbilledet
Profiles (Profiler) for den trådløse
netværksovervågning.

Tillykke! Konfigurationen er færdig.

Fortsæt til trin 3 for at læse mere

om trådløs netværksovervågning.

PSK2

E

10

F

Brug af den trådløse

3

Når netværkskortet er konfigureret,
vises ikonet for den trådløse netværks­overvågning i proceslinjen på din
notebook. Dobbeltklik på
ikonet for at åbne den trådløse
netværksovervågning.

Du kan bruge den trådløse netværks­overvågning til at kontrollere
linkoplysninger, søge efter
tilgængelige trådløse netværk eller
oprette profiler med forskellige
konfigurationer for forskellige netværk.

Klik på fanen Profiles (Profiler) for at
arbejde med profiler. Skærmbilledet
Profile (Profil) indeholder en oversigt
over de aktuelle profiler og har fem
muligheder:

• New (Ny) – klik på New (Ny) for at

netværksovervågning

oprette en profil.

Netværksovervågning

Trådløs
netværksovervågning

• Edit (Rediger) – hvis du vil ændre

en profil, skal du vælge profilen
og derefter klikke på Edit
(Rediger).

• Import (Importer) og Export

(Eksporter) – læs
brugervejledningen (kun på
engelsk) på cd-rom'en.

• Delete (Slet) – hvis du vil slette

en profil, skal du vælge profilen
og derefter klikke på Delete
(Slet).

Profiles (Profiler)

11

Følg denne vejledning, hvis du vil
oprette en ny profil:

A Klik på New (Ny) på skærm-

billedet Profiles (Profiler).

B Angiv et navn på den nye profil,

og klik på OK.

C Det næste skærmbillede, der

vises, er Available Wireless
Network (Tilgængelige trådløse
netværk). Det indeholder to
muligheder for at konfigurere
netværkskortet.

Gå tilbage til trin 2 i denne
installationsvejledning.

B

C

12

Yderligere oplysninger eller hjælp til
fejlfinding finder du i brugervejledningen på
cd-rom'en eller på arket med teknisk
support. Du kan også sende en e-mail for at
få yderligere support.

Websted

http://www.linksys.com/international

Produktregistrering

http://www.linksys.com/registration

Linksys er et registreret varemærke tilhørende
Cisco Systems, Inc. og/eller Cisco Systems'
associerede selskaber i USA og visse andre lande.
Copyright © 2006 Cisco Systems, Inc. Alle
rettigheder forbeholdes.

WPC54GR-DK-QIG-51115NC BW

A Division of Cisco Systems, Inc.

®

2

4

,

Wireless

Modell-Nr.

Modell-Nr.

GHz

802.11g

WPC54GR (DE)

Lieferumfang

• Wireless-G Notebook-Adapter mit RangeBooster

• Setup-Assistenten-CD-ROM

• Benutzerhandbuch (nur auf Englisch verfügbar)
auf CD-ROM

• Kurzanleitung

Wireless-G

Notebook-Adapter
mit RangeBooster

Kurzanleitung

1

1

WICHTIG: Setzen Sie den Adapter erst dann ein, wenn Sie dazu aufgefordert

werden. Andernfalls schlägt die Installation fehl.

Starten mit der Installation

A Legen Sie die Setup Wizard

CD-ROM (Setup-Assistenten­CD-ROM) in das CD-ROM­Laufwerk Ihres Notebooks ein.
Der Setup-Assistent sollte
automatisch gestartet und das
Willkommensfenster angezeigt
werden.

B Klicken Sie auf Click Here to Start

(Klicken Sie hier, um zu starten).

B

C Lesen Sie die Lizenzvereinbarung,

und klicken Sie anschließend auf
Next (Weiter). Windows beginnt,
die Dateien auf Ihr Notebook zu
kopieren.

D Der Setup-Assistent fordert Sie nun

auf, den Adapter in Ihr Notebook
einzusetzen.

Nachdem Sie den Adapter
eingesetzt haben, klicken Sie auf
Next (Weiter).

2

C

D

2

Einrichten des Adapters

Das Fenster
(Verfügbares Wireless-Netzwerk) enthält zwei
Optionen für die Einrichtung des Adapters.

•

•

Available Wireless Network

HINWEIS: Zu einem späteren

Zeitpunkt können
Sie in diesem Fenster
Konfigurationsprofile mit
Verbindungseinstellungen
für verschiedene
Netzwerke einrichten.

„Available Wireless Network“

(Verfügbares Wireless-Netzwerk). Die
meisten Benutzer werden diese
Option wählen. Die für diesen
Adapter verfügbaren Netzwerke
werden in diesem Fenster aufgeführt.
Wählen Sie eines dieser Netzwerke
aus, und klicken Sie auf
(Verbinden), um eine Verbindung mit
dem Netzwerk herzustellen. Klicken
Sie auf

Refresh

Liste der verfügbaren Wireless­Netzwerke zu aktualisieren.

„Manual Setup“

Einrichten). Um den Adapter manuell
einzurichten, klicken Sie auf

Setup

(Manuelles Einrichten).

(Aktualisieren), um die

Connect

(Manuelles

Manual

Available Wireless Network
(Verfügbares
Wireless-Netzwerk)

Befolgen Sie die Anweisungen für die
jeweils verwendete Option.

Einrichten des Adapters mit einem
verfügbaren Wireless-Netzwerk

Die verfügbaren Netzwerke werden in der
Tabelle nach SSID aufgeführt. Wählen Sie
das Wireless-Netzwerk aus, zu dem Sie eine
Verbindung herstellen möchten, und
klicken Sie auf
das Netzwerk Wireless-Sicherheit verwendet,
müssen Sie die Sicherheitsfunktionen im
Adapter konfigurieren. Andernfalls werden
Sie direkt zum
(Gratulation) geführt.

Connect

Fenster

(Verbinden). Wenn

Congratulations

3

A

Wenn im Netzwerk die Wireless­Sicherheit aktiviert wurde, wird ein
Fenster für die Sicherheit im Wireless­Netzwerkbetrieb angezeigt. Wenn Ihr
Netzwerk WEP-Verschlüsselung (Wired
Equivalent Privacy) verwendet, wird
das Fenster

Connection

Verbindung erforderlich) angezeigt.
Wenn in Ihrem Netzwerk die
Sicherheitsmethode WPA-Personal
oder PSK2 angewendet wird, wird
ein Fenster zu der jeweiligen
Verschlüsselungsmethode
angezeigt.

„WEP Key Needed for
Connection“ (WEP-Schlüssel für
Verbindung erforderlich)

Wählen Sie die gewünschte
Verschlüsselungsebene aus:
(64-Bit) oder
Sie anschließend eine Passphrase
oder einen WEP-Schlüssel ein.

Passphrase

Passphrase in das Feld ein, sodass
automatisch ein WEP-Schlüssel
generiert wird. Bei der Passphrase wird
zwischen Groß- und Kleinschreibung
unterschieden. Die Länge von
31 alphanumerischen Zeichen darf
nicht überschritten werden.

WEP Key 1

Sie für die 64-Bit-Verschlüsselung
genau 10 hexadezimale Zeichen
ein. Geben Sie für die 128-Bit­Verschlüsselung genau
26 hexadezimale Zeichen ein.
Gültige hexadezimale Zeichen sind
Zeichen von „0“ bis „9“ und von „A“
bis „F“.

WEP Key Needed for

(WEP-Schlüssel für

128-bit

: Geben Sie eine

(WEP-Schlüssel 1): Geben

(128-Bit). Geben

64-bit

„WEP Key“
(WEP-Schlüssel)

HINWEIS: Ältere Wireless Access

Points, Router oder Gateways
unterstützen unter Umständen
nur Passphrasen mit bis zu
16 Zeichen.

Klicken Sie anschließend auf
Connect (Verbinden).

4

„WPA-Personal for Connection“

(WPA-Personal für Verbindung

erforderlich)

Wählen Sie die gewünschte

Verschlüsselungsmethode aus.

Geben Sie anschließend eine

Passphrase ein.

Encryption (Verschlüsselung):

Wählen Sie den gewünschten

Algorithmus aus (TKIP oder AES).

Passphrase: Geben Sie eine

Passphrase (auch als vorläufiger

gemeinsamer Schlüssel

bezeichnet) mit einer Länge von

8 bis 63 Zeichen ein.

Klicken Sie anschließend auf

Connect (Verbinden).

„PSK2 Needed for Connection“

(PSK2 für Verbindung erforderlich)

AES wird automatisch als

Verschlüsselungsmethode

verwendet. Geben Sie eine

Passphrase ein.

Passphrase: Geben Sie eine

Passphrase (auch als vorläufiger

gemeinsamer Schlüssel

bezeichnet) mit einer Länge von

8 bis 63 Zeichen ein.

Klicken Sie anschließend auf

Connect (Verbinden).

WPA-Personal

PSK2

B Klicken Sie auf Connect to

Network (Mit Netzwerk verbinden),

um eine Verbindung zu Ihrem

Netzwerk herzustellen.

Gratulation! Die Einrichtung ist

abgeschlossen.

Fahren Sie mit Schritt 3 fort, um

Näheres zum Wireless-Netzwerkmonitor

zu erfahren.

B

5

Einrichten des Adapters mit der
Funktion „Manual Setup“
(Manuelles Einrichten)

Klicken Sie im Fenster Available Wireless
Network (Verfügbares Wireless-Netzwerk)

auf Manual Setup (Manuelles Einrichten),
um den Adapter manuell einzurichten.

A Wenn Ihr Netzwerk über einen

Router oder einen anderen DHCP­Server verfügt, klicken Sie auf

Obtain network settings
automatically (DHCP)

(Netzwerkeinstellungen
automatisch beziehen (DHCP)).

Wenn Ihr Netzwerk nicht über einen
DHCP-Server verfügt, klicken Sie auf

Specify network settings

(Netzwerkeinstellungen angeben). In
diesem Fenster ist die Angabe der
IP-Adresse und der Subnetzmaske
obligatorisch. Wenn Sie sich nicht
sicher sind, welches die korrekten
Einstellungen für das Standard­Gateway und die DNS-Adressen
sind, lassen Sie diese Felder leer.

IP Address (IP-Adresse): Diese
IP-Adresse muss im Netzwerk
eindeutig sein.

Subnet Mask

Subnetzmaske des Adapters muss mit
der Subnetzmaske Ihres verdrahteten
Netzwerks übereinstimmen.

Default Gateway (Standard­Gateway): Geben Sie hier die
IP-Adresse des Gateways Ihres
Netzwerks ein.

DNS 1 und DNS 2: Geben Sie die
DNS-Adresse(n) Ihres verdrahteten
Ethernet-Netzwerks hier ein.

Klicken Sie auf Next (Weiter).

(Subnetzmaske): Die

6

Available Wireless Network
(Verfügbares
Wireless-Netzwerk)

A

B Wählen Sie den gewünschten

Wireless-Modus aus. Geben Sie

anschließend die SSID für Ihr

Netzwerk ein.

Infrastructure Mode

(Infrastrukturmodus): Verwenden Sie

diesen Modus, wenn der Adapter

mit einem Wireless-Router oder

Access Point verbunden werden soll.

Ad-Hoc Mode (Ad-Hoc-Modus):

Verwenden Sie diesen Modus,

wenn der Adapter direkt mit

einem anderen Wireless-Gerät

verbunden werden soll.

SSID: Geben Sie den Wireless-

Netzwerknamen ein, der von allen

Geräten im Wireless-Netzwerk

verwendet wird.

Klicken Sie auf Next (Weiter).

C

Wenn Sie die Option

Mode

(Infrastrukturmodus)
ausgewählt haben, fahren Sie mit
Schritt D fort. Wenn Sie die Option

Ad-Hoc Mode

ausgewählt haben, wird das Fenster

Ad-Hoc Mode Settings

für Ad-Hoc-Modus) angezeigt.
Wählen Sie die Einstellungen für
Kanal und Netzwerkmodus aus.

Channel (Kanal): Wählen Sie den
korrekten Betriebskanal für Ihr
Netzwerk aus.

Network Mode

Wählen Sie
(Gemischter Modus) aus, wenn nur
Wireless-B-Geräte bzw. Wireless-G­Geräte an das Netzwerk
angeschlossen werden sollen.
Wählen Sie den Modus

Mode

Wireless-B-Geräte an das Netzwerk
angeschlossen werden sollen.

Klicken Sie auf Next (Weiter).

Mixed Mode

(Nur G) aus, wenn keine

Infrastructure

(Ad-Hoc-Modus)

(Einstellungen

(Netzwerkmodus):

G-Only

B

C

7

D

Das Fenster

(Wireless-Sicherheit) wird angezeigt.
Wenn Ihr Wireless-Netzwerk keine

Wireless-Sicherheitsmethode
verwendet, wählen Sie Disabled
(Deaktiviert) aus, und klicken Sie
auf Next (Weiter). Fahren Sie mit
Schritt E fort.

Wählen Sie die gewünschte
Sicherheitsmethode aus:

Personal
RADIUS

Wired Equivalent Privacy

höherer Sicherheitsstandard als die
WEP-Verschlüsselung. RADIUS ist die
Abkürzung für

Authentication Dial-In User Service

Zur Verwendung von WEP, WPA­Personal und PSK2 fahren Sie mit den
entsprechenden Anweisungen für die
jeweilige Sicherheitsmethode fort.

Die entsprechenden Anweisungen
zur Verwendung von WPA-Enterprise
und RADIUS entnehmen Sie dem
Benutzerhandbuch (nur auf Englisch
verfügbar) auf der CD-ROM.

Wireless Security

,

PSK2, WPA-Enterprise

. WEP ist die Abkürzung für

Remote

WEP, WPA-

oder

. WPA ist ein

.

Disabled
(Deaktiviert)

WEP

Wählen Sie die gewünschte WEP­Verschlüsselungsebene aus, und
geben Sie anschließend eine
Passphrase oder einen WEP­Schlüssel ein.

WEP: Wählen Sie 64-bit (64-Bit)
oder 128-bit (128-Bit).

Passphrase

Passphrase in das Feld ein, sodass
automatisch ein WEP-Schlüssel
generiert wird. Bei der Passphrase wird
zwischen Groß- und Kleinschreibung
unterschieden. Die Länge von
31 alphanumerischen Zeichen darf
nicht überschritten werden.

: Geben Sie eine

8

WEP

WEP Key (WEP-Schlüssel): Geben
Sie für die 64-Bit-Verschlüsselung
genau 10 hexadezimale Zeichen
ein. Geben Sie für die 128-Bit­Verschlüsselung genau
26 hexadezimale Zeichen ein.
Gültige hexadezimale Zeichen
sind Zeichen von „0“ bis „9“ und
von „A“ bis „F“.

Advanced Users (Benutzer mit
fortgeschrittenen Kenntnissen):
TX Key (TX-Schlüssel): Wählen Sie

die entsprechende Nummer des
Übertragungsschlüssels aus.

Authentication (Authentifizierung):
Wählen Sie die entsprechende
Authentifizierungsmethode aus.

Klicken Sie auf Next (Weiter).

„WPA Personal“ (WPA-Personal)

Wählen Sie eine
Verschlüsselungsmethode aus,
und geben Sie anschließend eine
Passphrase ein.

HINWEIS: Ältere Wireless Access

Points, Router oder Gateways
unterstützen unter Umständen
nur Passphrasen mit bis zu
16 Zeichen.

Encryption (Verschlüsselung):
Wählen Sie den gewünschten
Algorithmus aus (TKIP oder AES).

Passphrase: Geben Sie eine
Passphrase (auch als vorläufiger
gemeinsamer Schlüssel
bezeichnet) mit einer Länge von
8 bis 63 Zeichen ein.

Klicken Sie auf Next (Weiter).

„WPA Personal“
(WPA-Personal)

9

PSK2

AES wird automatisch als
Verschlüsselungsmethode
verwendet. Geben Sie eine
Passphrase ein.

Passphrase: Geben Sie eine
Passphrase (auch als vorläufiger
gemeinsamer Schlüssel
bezeichnet) mit einer Länge von
8 bis 63 Zeichen ein.

Klicken Sie auf Next (Weiter).

E Überprüfen Sie die neuen

Einstellungen. Klicken Sie auf Save
(Speichern), um diese
Einstellungen zu speichern.

F Nach der erfolgreichen

Installation der Software wird das
Glückwunschfenster angezeigt.
Klicken Sie auf Connect to
Network (Mit Netzwerk verbinden),
um eine Verbindung zu Ihrem
Netzwerk herzustellen. Klicken Sie
auf Return to Profiles screen
(Zurück zum Fenster „Profile“), um
das Fenster Profiles (Profile) des
Wireless-Netzwerkmonitors zu
öffnen.

PSK2

E

Gratulation! Die Einrichtung ist

abgeschlossen.

Fahren Sie mit Schritt 3 fort, um

Näheres zum Wireless-

Netzwerkmonitor zu erfahren.

10

F

3

Nachdem der Adapter konfiguriert
wurde, wird das Symbol für den Wireless­Netzwerkmonitor in der Taskleiste Ihres
Notebooks angezeigt. Doppelklicken Sie
auf das Symbol, um den Wireless­Netzwerkmonitor zu öffnen.

Verwenden Sie den Wireless­Netzwerkmonitor, um die
Verbindungsdaten zu überprüfen, nach
verfügbaren Wireless-Netzwerken zu
suchen oder Profile zu erstellen, die
Konfigurationseinstellungen für
verschiedene Netzwerke enthalten.

Zum Arbeiten mit Profilen klicken Sie auf
die Registerkarte Profiles (Profile). Im
Fenster Profiles (Profile) werden die
aktuellen Profile aufgeführt. Zudem
stehen fünf Optionen zur Verfügung:

Wireless-Netzwerkmonitor verwenden

Monitorsymbol

Wireless­Netzwerkmonitor

• New (Neu): Klicken Sie auf die
Schaltfläche New (Neu), um ein
Profil zu erstellen.

• Edit (Bearbeiten): Wählen Sie ein
Profil aus, und klicken Sie auf Edit
(Bearbeiten), um das Profil zu
ändern.

• Import (Importieren) und Export
(Exportieren): Die entsprechenden
Anweisungen entnehmen Sie
dem Benutzerhandbuch (nur auf
Englisch verfügbar) auf der
CD-ROM.

• Delete (Löschen): Wählen Sie ein
Profil aus, und klicken Sie auf
Delete (Löschen), um es zu
löschen.

Profiles (Profile)

11

Zum Erstellen eines neuen Profils gehen
Sie wie folgt vor:

A Klicken Sie im Fenster Profiles

(Profile) auf New (Neu).

B Geben Sie einen Namen für das

neue Profil ein, und klicken Sie auf
OK.

C Als nächster Schritt wird das

Fenster Available Wireless Network
(Verfügbares Wireless-Netzwerk)
angezeigt. Dieses Fenster enthält
zwei Optionen für die Einrichtung
des Adapters.

B

Entsprechende Anweisungen
finden Sie unter Schritt 2 dieser
Kurzanleitung.

12

C

Weitere Informationen und Anleitungen zur
Fehlerbehebung finden Sie im Benutzerhandbuch
auf der CD-ROM und in der Beilage zum
technischen Support. Sie können auch per E-Mail
weitere Unterstützung anfordern.

Website

http://www.linksys.com/international

Produktregistrierung

http://www.linksys.com/registration

Linksys ist eine eingetragene Marke bzw. eine
Marke von Cisco Systems, Inc. und/oder deren
Zweigunternehmen in den USA und anderen
Ländern. Copyright © 2006 Cisco Systems, Inc.
Alle Rechte vorbehalten.

WPC54GR-DE-QIG-51115NC BW

A Division of Cisco Systems, Inc.

®

2

4

,

Wireless

Nº de modelo

Nº de modelo

GHz

802.11g

Contenido del paquete

• Adaptador para ordenador portátil Wireless-G con
RangeBooster

• Asistente de configuración en CD-ROM

• Guía del usuario (sólo en inglés) en CD-ROM

• Guía de instalación rápida

Wireless-G

Adaptador para ordenador portátil
con RangeBooster

Guía de instalación rápida

1

WPC54GR (ES)

1

IMPORTANTE: No introduzca el adaptador hasta que no reciba la indicación a tal

efecto; de lo contrario, la configuración será incorrecta.

Comienzo de la instalación

A Para comenzar, introduzca el

Setup Wizard CD-ROM (CD-ROM
del asistente de configuración)
en la unidad de CD-ROM del
ordenador portátil. El asistente
de configuración se debe
ejecutar de forma automática y
debe aparecer la pantalla
Welcome (Bienvenido).

B Haga clic en Click Here to Start

(Haga clic aquí para empezar).

C Una vez leído el acuerdo de

licencia, haga clic en Next
(Siguiente) y Windows
comenzará a copiar archivos
en el ordenador portátil.

D El asistente de configuración le

solicitará que introduzca el
adaptador en el ordenador
portátil.

Una vez introducido el
adaptador, haga clic en Next
(Siguiente).

B

C

D

2

2

Configuración del adaptador

La pantalla
(Red inalámbrica disponible) ofrece dos
opciones para configurar el adaptador.

•

• Manual Setup (Configuración

Available Wireless Network

NOTA: Más adelante podrá utilizar

esta pantalla para establecer
perfiles de configuración con
parámetros de conexión para
distintas redes.

Available Wireless Network

inalámbrica disponible).
mayoría de usuarios deben utilizar
esta opción. En esta pantalla se
mostrarán las redes disponibles
para este adaptador. Puede
elegir una de estas redes y hacer
clic en
conectarse a ella. Haga clic en

Refresh

la lista Available Wireless Network
(Red inalámbrica disponible).

manual). Para configurar el
adaptador manualmente,
seleccione Manual Setup
(Configuración manual).

Connect

(Actualizar) para actualizar

(Conectar) para

La

(Red

Available Wireless Network
(Red inalámbrica
disponible)

Siga las instrucciones de la opción
que esté utilizando.

Configuración del adaptador
con una red disponible

Las redes disponibles se enumeran en la
tabla por SSID. Seleccione la red
inalámbrica a la que desee conectarse
y haga clic en
red utiliza seguridad inalámbrica,
necesitará configurarla en el adaptador.
Si no, pasará directamente a la pantalla

Congratulations

Connect

(Enhorabuena).

(Conectar). Si la

3

A

Si se ha activado la seguridad
inalámbrica en esta red, verá una
pantalla de seguridad inalámbrica.
Si la red utiliza la encriptación WEP
(privacidad equivalente a conexión
con cables), aparecerá la pantalla

WEP Key Needed for Connection

(Se necesita clave WEP para la
conexión). Si la red utiliza la
seguridad WPA Personal o PSK2,
aparecerá una pantalla para
uno de dichos métodos de
encriptación.

WEP Key Needed for
Connection (Se necesita clave
WEP para la conexión)

Seleccione el nivel de
encriptación que desea utilizar,

64-bit

(64 bits) o
A continuación, introduzca una
frase de paso o una clave WEP.

128-bit

(128 bits).

Passphrase

Introduzca una frase de paso para
que se genere automáticamente
una clave WEP. La frase de paso
distingue entre mayúsculas y
minúsculas y no debe tener una
longitud superior a los 31
caracteres alfanuméricos.

WEP Key 1

encriptación de 64 bits, introduzca
exactamente 10 caracteres
hexadecimales. Para encriptación
de 128 bits, introduzca
exactamente 26 caracteres
hexadecimales. Los caracteres
hexadecimales válidos van de “0”
a “9” y de “A” a “F”.

A continuación, haga clic en
Connect (Conectar).

(Frase de paso):

(Clave WEP 1): Para

4

WEP Key (Clave WEP)

NOTA: Es posible que algunos

puntos de acceso inalámbricos,
ruteadores o puertas de enlace
antiguos sólo admitan una frase
de paso con un máximo de 16
caracteres.

WPA-Personal for Connection
(WPA-Personal para conexión)

Seleccione el método de
encriptación que desee utilizar.
A continuación, introduzca una
frase de paso.

Encryption (Encriptación):
Seleccione el tipo de algoritmo
que desee utilizar, TKIP o AES.

Passphrase (Frase de paso):
Introduzca una frase de paso
(también denominada clave
precompartida) de entre 8 y 63
caracteres.

A continuación, haga clic en

Connect (Conectar).

PSK2 Needed for Connection
(Se necesita PSK2 para la
conexión)

AES se utiliza automáticamente
como el método de encriptación.
Introduzca una frase de paso.

WPA-Personal

Passphrase (Frase de paso):
Introduzca una frase de paso
(también denominada clave
precompartida) de entre 8 y 63
caracteres.

A continuación, haga clic en
Connect (Conectar).

B Haga clic en Connect to

Network (Conectar a la red)
para conectarse a la red.

Enhorabuena. La configuración ha

finalizado.

Vaya al paso 3 para obtener

información sobre el monitor de red

inalámbrica.

PSK2

B

5

Configuración del adaptador
con Manual Setup
(Configuración manual)

Haga clic en
(Configuración manual) en la pantalla

Available Wireless Network

inalámbrica disponible) para configurar
el adaptador manualmente.

A

Si la red tiene un ruteador u otro

servidor DHCP, haga clic en

network settings automatically
(DHCP)

red automáticamente, DHCP).
Si la red no tiene servidor DHCP,

haga clic en

settings

de red). Debe especificar la
dirección IP y la máscara de
subred en esta pantalla. Si no
está seguro de cuáles son la
puerta de enlace
predeterminada y las direcciones
DNS, deje los campos en blanco.

IP Address (Dirección IP): Debe
ser única para la red.

Manual Setup

(Obtener parámetros de

Specify network

(Especificar parámetros

(Red

Obtain

Available Wireless Network
(Red inalámbrica
disponible)

A

Subnet Mask (Máscara de
subred): La máscara de subred
del adaptador debe coincidir
con la de la red con cables.

Default Gateway (Puerta de
enlace predeterminada):
Introduzca la dirección IP de la
puerta de enlace de la red aquí.

DNS 1 y DNS 2: Introduzca las
direcciones DNS de la red
Ethernet con cables aquí.

Haga clic en Next (Siguiente).

6

B

Seleccione el modo inalámbrico
que desee utilizar. A continuación,
introduzca el SSID de la red.

Infrastructure Mode

infraestructura): Utilice este modo
si el adaptador va a conectarse
a un ruteador o a un punto de
acceso inalámbrico.

Ad-Hoc Mode

Utilice este modo si el adaptador
va a conectarse directamente a
otro dispositivo inalámbrico.

SSID: Introduzca el nombre de
red inalámbrica que utilizan
todos los dispositivos de la red
inalámbrica.

Haga clic en Next (Siguiente).

C

Si selecciona
(Modo de infraestructura), vaya al
paso D. Si selecciona

(Modo ad-hoc), aparecerá

Mode

la pantalla
(Parámetros del modo ad-hoc).
Seleccione los parámetros de
canal y modo de red.

(Modo ad-hoc):

Infrastructure Mode

Ad-Hoc Mode Settings

(Modo de

B

Ad-Hoc

Channel (Canal): Seleccione el

canal correcto de la red.

Network Mode

Seleccione
mixto) si desea incluir en la red
dispositivos Wireless-B y Wireless-G.
Seleccione
sólo G) si no desea tener ningún
dispositivo Wireless-B en la red.

Haga clic en Next (Siguiente).

(Modo de red):

Mixed Mode

G-Only Mode

(Modo

(Modo

C

7

D Aparecerá la pantalla Wireless

Security (Seguridad inalámbrica).
Si la red inalámbrica no utiliza

seguridad inalámbrica, seleccione

Disabled

continuación, haga clic en
(Siguiente). Vaya al paso E.

Seleccione el método de seguridad
que desea utilizar:

Personal
RADIUS

equivalente a conexión con cables;
WPA utiliza un estándar de seguridad
más fiable que la encriptación WEP.
RADIUS significa servicio de usuario
de acceso telefónico de
autenticación remota.

Para WEP, WPA Personal y PSK2, vaya
a las instrucciones adecuadas
para el método de seguridad.

Para WPA Enterprise y RADIUS,
consulte las instrucciones de la
guía del usuario (sólo en inglés)
del CD-ROM.

(Desactivada) y, a

Next

WEP, WPA

,

PSK2, WPA Enterprise

. WEP significa privacidad

o

Disabled
(Desactivada)

WEP
Seleccione el nivel de encriptación

WEP que desea utilizar y, a
continuación, introduzca una frase
de paso o clave WEP.

WEP: Seleccione 64-bit (64 bits)
o 128-bit (128 bits).

Passphrase

Introduzca una frase de paso para
que se genere automáticamente
una clave WEP. La frase de paso
distingue entre mayúsculas y
minúsculas y no debe tener una
longitud superior a los 31
caracteres alfanuméricos.

8

(Frase de paso):

WEP

WEP Key

encriptación de 64 bits, introduzca

exactamente 10 caracteres

hexadecimales. Para encriptación

de 128 bits, introduzca

exactamente 26 caracteres

hexadecimales. Los caracteres

hexadecimales válidos van de “0”

a “9” y de “A” a “F”.

Advanced Users

(Usuarios avanzados):

TX Key (Clave de transmisión):

Seleccione el número de clave

de transmisión adecuado.

Authentication (Autenticación):

Seleccione el método de

autenticación adecuado.

Haga clic en Next (Siguiente).

(Clave WEP): Para

WPA Personal

Seleccione un método de

encriptación y, a continuación,

introduzca una frase de paso.

NOTA: Es posible que algunos

puntos de acceso inalámbricos,
ruteadores o puertas de enlace
antiguos sólo admitan una frase
de paso con un máximo de 16
caracteres.

Encryption (Encriptación):

Seleccione el tipo de algoritmo

que desee utilizar, TKIP o AES.

Passphrase (Frase de paso):

Introduzca una frase de paso

(también denominada clave

precompartida) de entre 8 y 63

caracteres.

Haga clic en Next (Siguiente).

WPA Personal

9

PSK2

AES se utiliza automáticamente

como el método de

encriptación. Introduzca una

frase de paso.

Passphrase (Frase de paso):

Introduzca una frase de paso

(también denominada clave

precompartida) de entre 8 y 63

caracteres.

Haga clic en Next (Siguiente).

E Revise los nuevos parámetros

y haga clic en Save (Guardar)

para guardarlos.

F Una vez instalado

correctamente el software,

aparece la pantalla

Congratulations (Enhorabuena).

Haga clic en Connect to

Network (Conectar a la red)

para conectarse a la red. Haga

clic en Return to Profiles screen

(Volver a la pantalla Perfiles)

para abrir la pantalla Profiles

(Perfiles) del monitor de red

inalámbrica.

PSK2

E

Enhorabuena. La configuración

ha finalizado.

Vaya al paso 3 para obtener

información sobre el monitor de

red inalámbrica.

10

F

3

Una vez configurado el adaptador,
aparecerá el icono del monitor de
red inalámbrica en la bandeja del
sistema del ordenador portátil. Haga
doble clic en el icono para abrir el
monitor de red inalámbrica.

Utilice el monitor de red inalámbrica
para comprobar la información de
enlace, buscar las redes inalámbricas
disponibles o crear perfiles con
parámetros de configuración para las
distintas redes.

Para trabajar con perfiles, haga clic
en la ficha Profiles (Perfiles). En la
pantalla Profiles (Perfiles) se enumeran
los perfiles actuales y se ofrecen
cinco opciones:

Uso del monitor de red inalámbrica

Icono del monitor

Monitor de red
inalámbrica

• New (Nuevo): Haga clic en New
(Nuevo) para crear un perfil.

• Edit (Editar): Para cambiar un
perfil, selecciónelo y haga clic
en Edit (Editar).

• Import (Importar) y Export
(Exportar): Consulte las
instrucciones de la guía del
usuario (sólo en inglés) del CD­ROM.

• Delete (Eliminar): Para eliminar
un perfil, selecciónelo y haga
clic en Delete (Eliminar).

Profiles (Perfiles)

11

Para crear un nuevo perfil, siga estas
instrucciones:

A En la pantalla Profiles (Perfiles),

haga clic en New (Nuevo).

B Introduzca un nombre para el

nuevo perfil y haga clic en OK
(Aceptar).

C A continuación aparece la

pantalla Available Wireless
Network (Red inalámbrica
disponible). Aquí se ofrecen dos
opciones para configurar el
adaptador.

B

Vuelva al paso 2 de esta guía
de instalación rápida para
obtener instrucciones.

C

Para obtener información adicional o ayuda
sobre resolución de problemas, consulte la
guía del usuario que se incluye en el CD-ROM
o el suplemento de asistencia técnica.
También puede solicitar asistencia mediante
el correo electrónico.

Sitio Web

http://www.linksys.com/international

Registro de productos

http://www.linksys.com/registration

Linksys es una marca registrada o marca
comercial de Cisco Systems, Inc. y/o sus filiales
en EE.UU. y otros países. Copyright © 2006 Cisco
Systems, Inc. Todos los derechos reservados.

12

WPC54GR-ES-QIG-51115NC BW

A Division of Cisco Systems, Inc.

®

2

4

,

Sans fil

Modèle

Modèle

GHz

802.11g

WPC54GR (FR)

Contenu de l'emballage

• Adaptateur pour ordinateur portable sans fil G
avec RangeBooster

• CD-ROM de l'Assistant de configuration

• Guide de l'utilisateur (en anglais uniquement)
sur CD-ROM

• Guide d'installation rapide

Sans fil - G

Adaptateur pour ordinateur portable
avec RangeBooster

Guide d'installation rapide

1

1

IMPORTANT : N'insérez pas l'adaptateur avant d'y être invité.

L'installation pourrait échouer.

Début de l'installation

A Commencez par insérer le

CD-ROM de l'Assistant de
configuration dans le lecteur
de CD-ROM de votre ordinateur
portable. L'Assistant de
configuration démarre
automatiquement et l'écran
Welcome (Bienvenue) apparaît.

B Cliquez sur Click Here to Start

(Cliquez ici pour démarrer).

B

C Après avoir pris connaissance de

l'accord de licence, cliquez sur
Next (Suivant). Windows
commence à copier les fichiers
sur votre ordinateur portable.

D L'Assistant de configuration vous

invite ensuite à insérer
l'adaptateur dans votre ordinateur
portable.

Une fois l'adaptateur inséré,
cliquez sur Next (Suivant).

2

C

D

2

L'écran Available Wireless Network
(Réseaux sans fil disponibles) contient
deux options de configuration de
l'adaptateur.

REMARQUE : Vous pourrez utiliser cet écran

Configuration de l'adaptateur

ultérieurement pour définir des
profils de configuration à l'aide
de paramètres de connexion
pour différents réseaux.

• Available Wireless Network
(Réseaux sans fil disponibles) La
plupart des utilisateurs doivent
utiliser cette option. Les réseaux
disponibles pour l'adaptateur
s'affichent à l'écran. Vous pouvez
sélectionner l'un d'entre eux et
cliquer sur le bouton Connect
(Se connecter) pour vous y
connecter. Cliquez sur Refresh
(Actualiser) pour mettre à jour la
liste de réseaux sans fil
disponibles.

• Manual Setup (Configuration
manuelle) : pour configurer
l'adaptateur manuellement,
sélectionnez Manual Setup
(Configuration manuelle).

Suivez les instructions relatives à l'option
que vous utilisez.

Configuration de l'adaptateur
avec un réseau disponible

Available Wireless
Network (Réseaux

sans fil disponibles)

Les réseaux disponibles sont répertoriés
par SSID dans le tableau. Sélectionnez
le réseau sans fil auquel vous souhaitez
vous connecter et cliquez sur Connect
(Se connecter). Si ce réseau utilise la
sécurité sans fil, vous devez configurer la
sécurité sur l'adaptateur. Dans le cas
contraire, l'écran Congratulations
(Félicitations) s'affiche.

3

A Si la sécurité sans fil a été activée

sur ce réseau, un écran de sécurité
sans fil apparaît. Si votre réseau
utilise le cryptage WEP (Wired
Equivalent Privacy), l'écran WEP Key
Needed for Connection (Clé WEP
requise pour la connexion) s'affiche.
Si le paramètre de sécurité
WPA Personal (WPA personnel) ou
PSK2 est activé sur votre réseau, un
écran relatif à la méthode de
cryptage correspondante s'affiche.

WEP Key Needed for Connection
(Clé WEP requise pour la
connexion)

Sélectionnez le niveau de
cryptage que vous souhaitez
utiliser 64-bit (64 bits) ou 128-bit
(128 bits). Saisissez ensuite une
phrase de passe ou une clé WEP.

Passphrase (Phrase de passe) :
saisissez une phrase de passe.
Une clé WEP est alors générée
automatiquement. La phrase de
passe est sensible à la casse et
ne doit pas comporter plus de
31 caractères alphanumériques.

WEP Key 1 (Clé WEP 1) : pour un
mode de cryptage à 64 bits,
saisissez exactement
10 caractères hexadécimaux.
Pour un mode de cryptage à
128 bits, saisissez exactement
26 caractères hexadécimaux. Les
caractères hexadécimaux valides
sont: «0» à «9» et «A» à «F».

WEP Key (Clé WEP)

REMARQUE : Il se peut que

certains points d'accès, routeurs
et passerelles anciens ne
prennent pas en charge les
phrases de passe d'une longueur
supérieure à 16 caractères.

Cliquez ensuite sur Connect
(Connecter).

4

WPA - Personal Needed for
Connection (WPA personnel
requis pour la connexion)

Sélectionnez la méthode de
cryptage que vous souhaitez
utiliser. Ensuite, saisissez une
phrase de passe.

Encryption (Cryptage) : sélectionnez
le type d'algorithme que vous
souhaitez utiliser (TKIP ou AES).

Passphrase (Phrase de passe) :
saisissez une phrase de passe,
également appelée « clé
pré-partagée », composée
de 8 à 63 caractères.

Cliquez ensuite sur Connect
(Connecter).

PSK2 Needed for Connection
(PSK2 requise pour la connexion)

AES est la méthode de cryptage
utilisée automatiquement.
Saisissez une phrase de passe.

WPA-Personal

(WPA personnel)

Passphrase (Phrase de passe) :
saisissez une phrase de passe,
également appelée « clé
pré-partagée », composée
de 8 à 63 caractères.

Cliquez ensuite sur Connect
(Connecter).

B Cliquez sur Connect to Network

(Se connecter au réseau) pour
vous connecter à votre réseau.

Félicitations ! La configuration est

terminée.

Passez à l'étape 3 pour en savoir plus

sur Wireless Network Monitor.

PSK2

B

5

Configuration de l’adaptateur à
l’aide de la fonction Manual
Setup (Configuration manuelle)

Cliquez sur Manual Setup (Configuration
manuelle) dans l'écran Available
Wireless Network (Réseaux sans fil
disponibles) pour configurer
manuellement l'adaptateur.

A Si votre réseau utilise un routeur ou

un autre serveur DHCP,
sélectionnez Obtain network
settings automatically (DHCP)
(Obtenir les paramètres réseau
automatiquement (DHCP)).

Si votre réseau n'utilise pas de
serveur DHCP, sélectionnez Specify
network settings (Spécifier les
paramètres réseau). Vous devez
définir l'adresse IP et le masque de
sous-réseau dans cet écran. Si vous
n'êtes pas certain de la passerelle
par défaut et des adresses DNS,
laissez ces champs vides.

Available Wireless
Network (Réseaux

sans fil disponibles)

IP Address (Adresse IP) : doit être
unique pour tout votre réseau.

Subnet Mask (Masque de sous­réseau) : doit correspondre au
masque de sous-réseau de votre
réseau câblé.

Default Gateway (Passerelle par
défaut) : adresse IP de la
passerelle du réseau.

DNS 1 et DNS 2 : saisissez la ou les
adresse(s) DNS de votre réseau
Ethernet câblé.

Cliquez sur Next (Suivant).

6

A

B Sélectionnez le mode sans fil que

vous souhaitez utiliser. Saisissez
ensuite le SSID de votre réseau.

Infrastructure Mode (Mode
Infrastructure) : sélectionnez ce
mode si l'adaptateur est
connecté à un routeur ou à un
point d'accès sans fil.

Ad-Hoc Mode (Mode Ad hoc) :
sélectionnez ce mode si
l'adaptateur est connecté à un
autre périphérique sans fil.

SSID : nom de réseau sans fil qui
doit être utilisé pour tous les
périphériques de votre réseau
sans fil.

Cliquez sur Next (Suivant).

C Si vous avez sélectionné

Infrastructure Mode (Mode
Infrastructure), passez à l'étape D.
Si vous avez sélectionné Ad-Hoc

Mode (Mode Ad hoc), l'écran Ad­Hoc Mode Settings (Paramètres

du mode Ad hoc) s'affiche.
Configurez le canal et le mode
réseau que vous souhaitez utiliser.

B

Channel (Canal) : sélectionnez le
canal approprié à votre réseau.

Network Mode (Mode réseau) :
sélectionnez Mixed Mode (Mode
mixte) si vous souhaitez utiliser des
périphériques sans fil B et G sur le
réseau. Sélectionnez G-Only
Mode (G uniquement) si vous ne
souhaitez utiliser aucun
périphérique sans fil B sur le réseau.

Cliquez sur Next (Suivant).

C

7

D L'écran Wireless Security (Sécurité

sans fil) s'affiche.

Si votre réseau sans fil n'utilise pas
la sécurité sans fil, sélectionnez
Disabled (Désactivée), puis
cliquez sur Next (Suivant). Passez à
l'étape E.

Sélectionnez la méthode de
sécurité que vous souhaitez
utiliser : WEP, WPA Personal
(WPA personnel), PSK2, WPA

Enterprise (WPA entreprise) ou
RADIUS. WPE est l'acronyme de

Wired Equivalent Privacy et WPA,
celui de WEP Protected Access,
une norme de sécurité plus
puissante que le système de
cryptage WEP. RADIUS est
l'acronyme de Remote
Authentication Dial-In User Service.

Pour les méthodes de sécurité
WEP, WPA Personal (WPA personnel)
et PSK2, reportez-vous aux
instructions appropriées relatives à
votre méthode de sécurité.

Disabled

(Désactivé)

Pour consulter les instructions
relatives à WPA Enterprise
(WPA entreprise) et RADIUS,
reportez-vous au Guide de
l'utilisateur (en anglais
uniquement) figurant sur le
CD-ROM.

WEP

Sélectionnez le niveau de
cryptage WEP à utiliser, puis
saisissez la phrase de passe ou la
clé WEP.

8

WEP

WEP : sélectionnez 64-bit (64 bits)
ou 128-bit (128 bits).

Passphrase (Phrase de passe) :
saisissez une phrase de passe.
Une clé WEP est alors générée
automatiquement. La phrase de
passe est sensible à la casse et
ne doit pas comporter plus de
31 caractères alphanumériques.

WEP Key (Clé WEP) : pour un
mode de cryptage 64 bits,
saisissez exactement
10 caractères hexadécimaux.
Pour un mode de cryptage à
128 bits, saisissez exactement
26 caractères hexadécimaux. Les
caractères hexadécimaux valides
sont : « 0 » à « 9 » et « A » à « F ».

Advanced Users (Utilisateurs
avancés) :
TX Key (Clé TX) : sélectionnez le

numéro de clé de transmission
approprié.

REMARQUE : Il se peut que

certains points d'accès, routeurs
et passerelles anciens ne
prennent pas en charge les
phrases de passe d'une longueur
supérieure à 16 caractères.

Authentication (Authentification) :
sélectionnez la méthode
d'authentification appropriée.

Cliquez sur Next (Suivant).

WPA Personal (WPA personnel)

Sélectionnez une méthode de
cryptage, puis saisissez une
phrase de passe.

Encryption (Cryptage) :
sélectionnez le type d'algorithme
que vous souhaitez utiliser
(TKIP ou AES).

WPA Personal

(WPA personnel)

9

Passphrase (Phrase de passe) :
saisissez une phrase de passe,
également appelée « clé
pré-partagée », composée
de 8 à 63 caractères.

Cliquez sur Next (Suivant).

PSK2

AES est la méthode de cryptage
utilisée automatiquement.
Saisissez une phrase de passe.

Passphrase (Phrase de passe) :
saisissez une phrase de passe,
également appelée « clé
pré-partagée », composée
de 8 à 63 caractères.

Cliquez sur Next (Suivant).

E Vérifiez les nouveaux paramètres.

Cliquez sur Save (Enregistrer) pour
enregistrer ces paramètres.

PSK2

F Une fois l'installation du logiciel

terminée, l'écran Congratulations
(Félicitations) s'affiche. Cliquez sur
Connect to Network (Se connecter
au réseau) pour vous connecter à
votre réseau. Cliquez sur Return to
Profiles Screen (Revenir à l'écran
Profils) pour ouvrir l'écran Profiles
(Profils) de l'application Wireless
Network Monitor.

Félicitations ! La configuration est

terminée.

Passez à l'étape 3 pour en savoir plus

sur Wireless Network Monitor.

10

E

F

Utilisation de Wireless Network

3

Monitor

Une fois l'adaptateur configuré, l'icône
Wireless Network Monitor apparaît dans
la barre d'état système de votre
ordinateur portable. Cliquez deux fois
sur l'icône pour ouvrir l'application
Wireless Network Monitor.

Le logiciel Wireless Network Monitor
permet de vérifier les informations de
liaison, de rechercher les réseaux sans fil
disponibles et de créer des profils
présentant des paramètres de
configuration sur différents réseaux.

Pour manipuler les profils, cliquez sur
l'onglet Profiles (Profils). L'écran Profile
(Profil) affiche alors la liste des profils
actuels et vous propose cinq options :

• New (Nouveau) : cliquez sur le
bouton New (Nouveau) pour
créer un profil.

Icône Wireless
Network Monitor

Wireless Network

Monitor

• Edit (Modifier) : sélectionnez le
profil que vous souhaitez modifier,
puis cliquez sur le bouton Edit
(Modifier).

• Import (Importer) et Export
(Exporter) : reportez-vous au
Guide de l'utilisateur (en anglais
uniquement) figurant sur le
CD-ROM pour consulter les
instructions relatives à ces options.

• Delete (Supprimer) : sélectionnez
le profil que vous souhaitez
supprimer, puis cliquez sur Delete
(Supprimer).

Profiles (Profils)

11

Pour créer un profil, procédez comme suit :

A Dans l'écran Profiles (Profils),

cliquez sur New (Nouveau).

B Saisissez le nom de ce profil et

cliquez sur OK.

C L'écran suivant est Available

Wireless Network (Réseaux sans fil
disponibles). Il propose deux
options de configuration de
l'adaptateur.

Suivez les instructions proposées à
l'étape 2 du présent Guide
d'installation rapide.

B

C

12

Pour obtenir de plus amples informations
ou bénéficier d'une assistance technique,
reportez-vous au Guide de l'utilisateur du
CD-ROM ou à la fiche d'assistance
technique. Pour obtenir davantage d'aide,
vous pouvez également envoyer un e-mail.

Site Web

http://www.linksys.com/international

Enregistrement du produit

http://www.linksys.com/registration

Linksys est une marque déposée ou une marque
commerciale de Cisco Systems, Inc. et/ou de ses
filiales aux Etats-Unis et dans certains autres pays.
Copyright © 2006 Cisco Systems, Inc. Tous droits
réservés.

WPC54GR-FR-QIG-51115NC BW

A Division of Cisco Systems, Inc.

®

2

4

,

Wireless

N. modello

N. modello

GHz

802.11g

WPC54GR (IT)

Contenuto della confezione

• Adattatore per notebook Wireless-G con
RangeBooster

• CD-ROM per l'installazione guidata

• Guida per l'utente (solo in inglese) su CD-ROM

• Guida di installazione rapida

Wireless-G

Adattatore per notebook
con RangeBooster

Guida di installazione rapida

1

1

IMPORTANTE Non inserire l'adattatore finché non ne viene richiesto l'inserimento.

In caso contrario l'installazione potrebbe non funzionare.

Avvio dell'installazione

A Per iniziare, inserire il CD-ROM per

l'installazione guidata
nell'apposita unità del notebook.
L'installazione guidata dovrebbe
avviarsi automaticamente
visualizzando la schermata
Welcome (Benvenuti).

B Fare clic su Click Here to Start

(Fare clic qui per iniziare).

C Dopo aver letto il Contratto di

licenza, fare clic su Next (Avanti).
Windows inizierà a copiare i file sul
notebook.

D L'installazione guidata richiederà

di inserire l'adattatore nel
notebook.

Dopo aver inserito l'adattatore,
fare clic su Next (Avanti).

B

C

D

2

2

La schermata Available Wireless
Network (Rete wireless disponibile)

fornisce due opzioni per l'installazione
dell'adattatore.

Configurazione dell'adattatore

NOTA Successivamente si potrà

utilizzare nuovamente questa
schermata per impostare i profili
di configurazione con le
impostazioni di connessione
delle diverse reti.

• Available Wireless Network
(Rete wireless disponibile). Questa
opzione è adatta alla maggior
parte degli utenti. Le reti
disponibili per l'adattatore
vengono elencate in questa
schermata. È possibile scegliere
una di queste reti e fare clic sul
pulsante Connect (Connetti) per
effettuare la connessione. Fare
clic su Refresh (Aggiorna) per
aggiornare l'elenco delle reti
wireless disponibili.

• Manual Setup (Installazione
manuale). Per installare
l'adattatore manualmente,
selezionare Manual Setup
(Installazione manuale).

Attenersi alle istruzioni relative all'opzione
selezionata.

Configurazione dell'adattatore con
una rete disponibile

Le reti disponibili vengono riportate nella
tabella in base all'identificativo SSID.
Selezionare la rete wireless a cui si
desidera collegarsi e fare clic su
Connect (Connetti). Se la rete utilizza la
protezione wireless, è necessario
configurare la protezione sull'adattatore.
In caso contrario, viene visualizzata
direttamente la schermata
Congratulations (Congratulazioni).

(Available Wireless
Network) Rete
wireless disponibile

3

A Se sulla rete è attiva la protezione

wireless, viene visualizzata la
schermata corrispondente. Se la
rete utilizza la cifratura WEP (Wired
Equivalent Privacy), viene
visualizzata la schermata WEP Key
Needed for Connection (Chiave
WEP richiesta per la connessione).
Se la rete utilizza la protezione WPA
Personal o PSK2, viene visualizzata
la schermata relativa a uno di
questi metodi di cifratura.

WEP Key Needed for Connection
(Chiave WEP richiesta per la
connessione)

Selezionare il livello di cifratura
che si desidera utilizzare: 64-bit o
128-bit. Immettere quindi una
passphrase o una chiave WEP.

Passphrase - Immettere una
passphrase per generare
automaticamente una chiave
WEP. La passphrase è sensibile alla
distinzione tra maiuscole e
minuscole e può contenere un
massimo di 31 caratteri
alfanumerici.

WEP Key 1 (Chiave WEP 1) - Per la
cifratura a 64 bit, immettere 10
caratteri esadecimali. Per la cifratura
a 128 bit, immettere 26 caratteri
esadecimali. Sono caratteri
esadecimali validi le lettere dalla A
alla F e i numeri da 0 a 9.

WEP Key
(Chiave WEP)

NOTA Alcuni modelli precedenti di

punti di accesso, router o gateway
wireless potrebbero supportare
solo passphrase contenenti un
massimo di 16 caratteri.

Fare clic su Connect (Connetti).

4

WPA - Personal Needed for
Connection (Chiave WPA ­Personal richiesta per la
connessione)

Selezionare il metodo di cifratura
che si desidera utilizzare e inserire
una passphrase.

Encryption (Cifratura) ­Selezionare il tipo di algoritmo da
utilizzare: TKIP o AES.

Passphrase - Immettere una
passphrase (denominata anche
chiave precondivisa) di lunghezza
compresa tra 8 e 63 caratteri.

Fare clic su Connect (Connetti).

PSK2 Needed for Connection
(Chiave PSK2 - Richiesta per la
connessione)

Viene automaticamente utilizzato
il metodo di cifratura AES.
Immettere una passphrase.

WPA - Personal

Passphrase - Immettere una
passphrase (denominata anche
chiave precondivisa) di lunghezza
compresa tra 8 e 63 caratteri.

Fare clic su Connect (Connetti).

B Fare clic su Connect to Network

(Collega alla rete) per effettuare il
collegamento alla rete.

Congratulazioni! La configurazione è

stata completata.

Passare alla Fase 3 per informazioni sul

monitor di rete wireless.

PSK2

B

5

Configurazione dell'adattatore con la
procedura di installazione manuale

Fare clic su Manual Setup (Installazione
manuale) nella schermata Available
Wireless Network (Rete wireless
disponibile) per configurare
manualmente l'adattatore.

A Se la rete dispone di un router o di

altro server DHCP, fare clic su Obtain

network settings automatically
(DHCP) (Ottieni automaticamente

impostazioni di rete - DHCP).

Se la rete non dispone di un server
DHCP, fare clic su Specify network
settings (Specifica impostazioni di
rete). È necessario specificare
l'indirizzo IP e la maschera di
sottorete in questa schermata. Se
non si è certi di conoscere gli
indirizzi DNS e del gateway
predefinito, lasciare vuoti i campi
corrispondenti.

Available Wireless
Network (Rete wireless
disponibile)

IP Address (Indirizzo IP) - Deve
essere univoco per la rete.

Subnet Mask (Maschera di
sottorete) - La maschera di
sottorete dell'adattatore deve
corrispondere alla maschera di
sottorete della rete cablata.

Default Gateway (Gateway
predefinito) - Immettere in questo
campo l'indirizzo IP del gateway
di rete.

DNS 1 e DNS 2 - Immettere in
questo campo gli indirizzi DNS
della rete Ethernet cablata.

Fare clic su Next (Avanti).

6

A

B Selezionare la modalità wireless

che si desidera utilizzare. Quindi,
immettere l'identificativo SSID
relativo alla rete in uso.

Infrastructure Mode (Modalità
infrastruttura) - Utilizzare questa
modalità se l'adattatore verrà
collegato a un router o a un
punto di accesso wireless.

Ad-Hoc Mode (Modalità ad hoc) ­Utilizzare questa modalità se
l'adattatore verrà collegato
direttamente a un altro dispositivo
wireless.

SSID - Immettere il nome della
rete wireless utilizzato da tutti i
dispositivi in rete.

Fare clic su Next (Avanti).

C Se si sceglie l'opzione

Infrastructure Mode (Modalità
infrastruttura), passare alla Fase D.
Se si sceglie l'opzione Ad-Hoc
Mode (Modalità ad hoc), viene
visualizzata la schermata Ad-Hoc
Mode Settings (Impostazioni
modalità ad hoc). Selezionare le
impostazioni relative al canale e
alla modalità di rete.

B

Channel (Canale) - Selezionare il
canale corretto per la rete in uso.

Network Mode (Modalità di rete) ­Selezionare Mixed Mode
(Modalità mista) se si desidera
installare dispositivi Wireless-B e
Wireless-G sulla rete. Selezionare
G-Only Mode (Modalità solo G)
se non si desidera installare
dispositivi Wireless-B sulla rete.

Fare clic su Next (Avanti).

C

7

D Viene visualizzata la schermata

Wireless Security (Protezione wireless).
Se la rete wireless non utilizza

alcuna protezione wireless,
selezionare Disabled (Disabilitata)
e fare clic su Next (Avanti).
Passare alla Fase E.

Selezionare il metodo di
protezione che si desidera
utilizzare: WEP, WPA Personal,
PSK2, WPA Enterprise o RADIUS.
WEP è l'acronimo di Wired
Equivalent Privacy, mentre il
sistema WPA utilizza uno standard
di protezione più potente rispetto
alla cifratura WEP. RADIUS è
l'acronimo di Remote
Authentication Dial-In User Service.

Per WEP, WPA Personal e PSK2,
attenersi alle istruzioni relative al
metodo di protezione selezionato.

Per WPA Enterprise e RADIUS, fare
riferimento alle istruzioni contenute
nella Guida per l'utente (solo in
inglese) inclusa nel CD-ROM.

Disabled
(Disattivata)

WEP

Selezionare il livello di cifratura
WEP che si desidera utilizzare,
quindi immettere una passphrase
o una chiave WEP.

WEP - Selezionare 64-bit o 128-bit.
Passphrase - Immettere una

passphrase per generare
automaticamente una chiave
WEP. La passphrase è sensibile alla
distinzione tra maiuscole e
minuscole e può contenere un
massimo di 31 caratteri
alfanumerici.

8

WEP

WEP Key (Chiave WEP) - Per la
cifratura a 64 bit, immettere 10
caratteri esadecimali. Per la cifratura
a 128 bit, immettere 26 caratteri
esadecimali. Sono caratteri
esadecimali validi le lettere dalla A
alla F e i numeri da 0 a 9.

Advanced Users (Utenti esperti):
TX Key (Chiave TX) - Selezionare il

numero della chiave di
trasmissione appropriato.

Authentication (Autenticazione) ­Selezionare il metodo di
autenticazione appropriato.

Fare clic su Next (Avanti).

WPA Personal

Selezionare un metodo di
cifratura, quindi immettere una
passphrase.

Encryption (Cifratura) ­Selezionare il tipo di algoritmo da
utilizzare: TKIP o AES.

NOTA Alcuni modelli precedenti di

punti di accesso, router o gateway
wireless potrebbero supportare
solo passphrase contenenti un
massimo di 16 caratteri.

Passphrase - Immettere una
passphrase (denominata anche
chiave precondivisa) di lunghezza
compresa tra 8 e 63 caratteri

Fare clic su Next (Avanti).

WPA Personal

9

PSK2

Viene automaticamente utilizzato
il metodo di cifratura AES.
Immettere una passphrase.

Passphrase - Immettere una
passphrase (denominata anche
chiave precondivisa) di lunghezza
compresa tra 8 e 63 caratteri.

Fare clic su Next (Avanti).

E Rivedere le nuove impostazioni.

Fare clic su Save (Salva) per
salvare queste impostazioni.

F Dopo aver installato il software,

viene visualizzata la schermata
Congratulations (Congratulazioni).
Fare clic su Connect to Network
(Collega alla rete) per effettuare il
collegamento alla rete. Fare clic
sulla schermata Return to Profiles
(Torna ai profili) per aprire la
schermata Profiles (Profili) del
monitor di rete wireless.

Congratulazioni! La configurazione è

stata completata.

Passare alla Fase 3 per informazioni sul

monitor di rete wireless.

PSK2

E

10

F

3

Dopo aver completato la
configurazione dell'adattatore, l'icona
del monitor di rete wireless verrà
visualizzata sulla barra delle applicazioni
del notebook. Fare doppio clic
sull'icona per aprire il monitor di rete
wireless.

Utilizzare il monitor di rete wireless per
controllare le informazioni sul
collegamento, cercare le reti wireless
disponibili o creare profili con
impostazioni di configurazione per le
diverse reti.

Per gestire i profili, fare clic sulla scheda
Profiles (Profili). Nella schermata Profiles
(Profili) viene visualizzato un elenco dei
profili correnti con cinque opzioni:

Uso del monitor di rete wireless

Icona monitor

Monitor di rete

• New (Nuovo) - Fare clic su New
(Nuovo) per creare un profilo.

• Edit (Modifica) - Per modificare un
profilo, selezionarlo e fare clic su
Edit (Modifica).

• Import (Importa) e Export
(Esporta) - Fare riferimento alle
istruzioni contenute nella Guida
per l'utente (solo in inglese)
inclusa nel CD-ROM.

• Delete (Elimina) - Per eliminare un
profilo, selezionarlo e fare clic su
Delete (Elimina).

wireless

Profiles (Profili)

11

Per creare un nuovo profilo, attenersi
alle istruzioni riportate di seguito:

A Nella schermata Profiles (Profili),

fare clic su New (Nuovo).

B Immettere un nome per il nuovo

profilo e fare clic su OK.

C Viene visualizzata la schermata

Available Wireless Network (Rete
wireless disponibile) che contiene
due opzioni per la configurazione
dell'adattatore.

Per ulteriori istruzioni, tornare alla
Fase 2 di questa Guida di
installazione rapida.

B

C

12

Per ulteriori informazioni o istruzioni relative
alla risoluzione dei problemi, consultare la
Guida per l'utente (solo in inglese) inclusa nel
CD-ROM oppure il Supplemento per
l'assistenza tecnica. È possibile ricevere
ulteriore assistenza anche inviando un
messaggio di posta elettronica.

Sito Web

http://www.linksys.com/international

Registrazione del prodotto

http://www.linksys.com/registration

Linksys è un marchio o marchio registrato di
Cisco Systems, Inc. e/o delle relative aziende
affiliate negli Stati Uniti e in altri Paesi. Copyright
© 2006 Cisco Systems, Inc. Tutti i diritti riservati.

WPC54GR-IT-QIG-51115NC BW

A Division of Cisco Systems, Inc.

®

2

4

,

Wireless

Modelnr.

Modelnr.

GHz

802.11 g

WPC54GR (NL)

Inhoud van de verpakking

• Wireless-G notebookadapter met RangeBooster

• Cd-rom met Setup Wizard

• Gebruikershandleiding (alleen Engelstalig)
op cd-rom

• Installatiehandleiding

Wireless-G

Notebookadapter
met RangeBooster

Installatiehandleiding

1

1

BELANGRIJK: Steek de adapter pas in de sleuf nadat u hiervoor de instructie krijgt,

want anders werkt de installatie niet.

Installatie starten

A Plaats om te beginnen de cd-

rom met de installatiewizard in
het cd-romstation van uw
notebook. De installatiewizard
wordt automatisch gestart en
het venster Welcome (Welkom)
wordt weergegeven.

B Klik op Click Here to Start

(Klik hier om te beginnen).

B

C Klik na het lezen van de

licentieovereenkomst op Next
(Volgende) om Windows de
bestanden naar uw notebook
te laten kopiëren.

D De installatiewizard zal u vragen

de adapter in uw notebook te
steken.

Klik nadat u de adapter in de
sleuf hebt gestoken op Next
(Volgende).

2

C

D

2

In het scherm Available Wireless
Network (Beschikbaar draadloos

werk) kunt u kiezen uit twee opties
voor het installeren van de adapter.

OPMERKING:Later kunt u naar dit scherm

•

• Manual Setup (Handmatig

Volg de instructies bij de door u
gekozen optie.

Adapter installeren

terugkeren om
configuratieprofielen in te
stellen met specifieke
verbindingsinstellingen voor
verschillende netwerken.

Available Wireless Network

(Beschikbaar draadloos netwerk).
Deze optie is van toepassing op
de meeste gebruikers. De voor
deze adapter beschikbare
netwerken worden op dit scherm
weergegeven. U kunt één van
deze netwerken kiezen en op

Connect

klikken om er verbinding mee te
maken. Klik op
(Vernieuwen) om de lijst Available
Wireless Network (Beschikbaar
draadloos netwerk) bij te werken.

installeren). Wilt u de adapter
handmatig installeren,
selecteer dan Manual Setup
(Handmatig installeren).

(Verbinding maken)

Refresh

Available Wireless Network
(Beschikbaar draadloos
netwerk)

De adapter installeren met een
beschikbaar netwerk

De beschikbare netwerken staan in de
tabel gerangschikt volgens SSID. Selecteer
het draadloze netwerk waarmee u een
verbinding wilt maken en klik op
(Verbinden). Als het netwerk gebruikmaakt
van een draadloze beveiliging, moet u
op de adapter de beveiliging instellen. Is
dit niet het geval, dan komt u direct
terecht bij het scherm
(Gefeliciteerd).

Congratulations

Connect

3

A

Als voor het netwerk draadloze
beveiliging is ingeschakeld, ziet u
het scherm voor draadloze
beveiliging. Maakt uw netwerk
gebruik van WEP-codering (Wired
Equivalent Privacy), dan wordt
het scherm

Connection

voor verbinding) weergegeven.
Maakt uw netwerk gebruik van
WPA Personal- of PSK2­beveiliging, dan wordt een
scherm weergegeven voor één
van beide coderingsmethoden.

WEP Key Needed for
Connection (WEP-sleutel nodig
voor verbinding)

Selecteer het coderingsniveau
dat u wilt gebruiken: 64-bit
(64-bits) of 128-bit (128-bits).
Voer vervolgens een wachtzin
of een WEP-sleutel in.

WEP Key Needed for

(WEP-sleutel nodig

Passphrase (Wachtzin) - Voer
een wachtzin in. Vervolgens
wordt automatisch een WEP­sleutel gegenereerd. De
wachtzin is hoofdlettergevoelig
en mag niet langer zijn dan 31
alfanumerieke tekens.

WEP Key 1

voor een 64-bits codering exact
10 hexadecimale tekens in. Voer
voor een 128-bits codering exact
26 hexadecimale tekens in. “0” tot
en met “9” en “A” tot en met “F”
zijn geldige hexadecimale tekens.

Klik vervolgens op Connect
(Verbinding maken).

4

(WEP-sleutel 1) - Voer

WEP Key
(WEP-sleutel)

OPMERKING: Sommige oudere

draadloze toegangspunten of
gateways ondersteunen slechts
een wachtzin met een lengte van
maximaal 16 tekens.

WPA-Personal for Connection

(WPA-Personal voor verbinding)

Selecteer één van de

coderingsmethoden die u wilt

gebruiken. Voer vervolgens een

wachtzin in.

Encryption (Codering) -

Selecteer het algoritme dat u

wilt gebruiken: TKIP of AES.

Passphrase (Wachtzin) - Voer

een wachtzin in, ook wel 'vooraf

gedeelde sleutel' genoemd,

van 8-63 tekens.

Klik vervolgens op Connect

(Verbinding maken).

PSK2 Needed for Connection

(PSK2 nodig voor verbinding)

Als coderingsmethode wordt

automatisch AES gebruikt. Voer

een wachtzin in.

WPA Personal
(WPA - Persoonlijk)

Passphrase (Wachtzin) - Voer

een wachtzin in, ook wel 'vooraf

gedeelde sleutel' genoemd,

van 8-63 tekens.

Klik vervolgens op Connect

(Verbinding maken).

B Klik op Connect to Network

(Verbinding maken met

netwerk) om verbinding te

maken met uw netwerk.

Gefeliciteerd! De installatie is

voltooid.

Ga verder met stap 3 voor meer

informatie over de

draadloosnetwerkmonitor.

PSK2

B

5

De adapter handmatig installeren

Klik in het scherm Available Wireless
Network (Beschikbaar draadloos

netwerk) op Manual Setup
(Handmatig installeren), als u de
adapter handmatig wilt installeren.

A Heeft uw netwerk een router of

een andere DHCP-server, klik
dan op Obtain network

settings automatically (DHCP)

(Netwerkinstellingen
automatisch ophalen (DHCP)).

Heeft uw netwerk geen DHCP-

server, klik dan op

settings

opgeven). In dit scherm dient u
het IP-adres en het subnetmasker
op te geven. Weet u niet zeker wat
de standaard-gateway en de
DNS-adressen zijn, laat deze
velden dan open.

(Netwerkinstellingen

Specify network

Available Wireless Network
(Beschikbaar draadloos
netwerk)

IP Address (IP-adres) - Dit moet

uniek zijn voor uw netwerk.

Subnet Mask (Subnetmasker) ­Het subnetmasker van de
adapter moet overeenkomen
met het subnetmasker van uw
draadloze netwerk.

Default Gateway

gateway) - Voer hier het IP-adres in
van de gateway van uw netwerk.

DNS 1 en DNS 2 - Voer hier het/
de DNS-adres(sen) in van uw
draadloze netwerk.

Klik op Next (Volgende).

6

(Standaard-

A

B

Selecteer de draadloze modus die
u wilt gebruiken. Voer vervolgens
het SSID in van uw netwerk.

Infrastructure Mode

(Infrastructuurmodus) - Gebruik
deze modus als de adapter
verbinding gaat maken met
een draadloze router of een
draadloos toegangspunt.

Ad-Hoc Mode

Kies deze modus als de adapter
een directe verbinding gaat
maken met een ander
draadloos apparaat.

SSID - Voer de naam in van
het draadloze netwerk dat
alle apparaten binnen uw
draadloze netwerk gebruiken.

Klik op Next (Volgende).

C

Selecteert u
(Infrastructuurmodus), ga dan
verder met stap D. Selecteert u

Ad-Hoc Mode

dan wordt het scherm

Mode Settings

Ad-hocmodus) weergegeven.
Selecteer de instellingen voor uw
kanaal en netwerkmodus.

Channel

juiste kanaal voor uw netwerk.

Network Mode

Selecteer
modus) als u apparaten met zowel
Wireless-B als Wireless-G in het
netwerk wilt gebruiken. Selecteer

Only Mode

als u geen apparaten met Wireless­B in uw netwerk wilt gebruiken.

(Ad-hocmodus) -

Infrastructure Mode

(Ad-hocmodus),

(Instellingen

(Kanaal) - Selecteer het

(Netwerkmodus) -

Mixed Mode

(Modus voor alleen G)

B

Ad-Hoc

C

(Gemengde

G-

Klik op Next (Volgende).

7

D Het scherm Wireless Security

(Draadloze beveiliging) wordt
weergegeven.

Maakt uw draadloze netwerk
geen gebruik van draadloze
beveiliging, selecteer dan
Disabled (Uitgeschakeld) en klik
vervolgens op Next (Volgende).
Ga verder met stap E.

Selecteer de beveiligingsmethode
die u wilt gebruiken:

Personal, PSK2, WPA Enterprise,
RADIUS

Equivalent Privacy. WPA maakt
gebruik van een hogere
beveiligingsstandaard dan
WEP-codering. RADIUS staat voor
Remote Authentication Dial-In User
Service.

PSK2 verder bij instructies die bij
uw beveiligingsmethode horen.

. WEP staat voor Wired

Ga voor WEP, WPA Personal en

WEP, WPA

of

Disabled
(Uitgeschakeld)

Raadpleeg voor instructies voor
WPA Enterprise en RADIUS de
gebruikershandleiding (alleen in
het Engels beschikbaar) op de
cd-rom.

WEP

Selecteer voor WEP-codering
het niveau dat u wilt gebruiken
en voer vervolgens een
wachtzin of een WEP-sleutel in

WEP - Selecteer 64-bit (64-bits)
of 128-bit (128-bits).

8

WEP

Passphrase (Wachtzin) - Voer
een wachtzin in. Vervolgens
wordt automatisch een WEP­sleutel gegenereerd. De
wachtzin is hoofdlettergevoelig
en mag niet langer zijn dan 31
alfanumerieke tekens.

OPMERKING: Sommige oudere

draadloze toegangspunten of
gateways ondersteunen slechts
een wachtzin met een lengte van
maximaal 16 tekens.

WEP Key

64-bits codering exact 10
hexadecimale tekens in. Voer
voor een 128-bits codering exact
26 hexadecimale tekens in. “0” tot
en met “9” en “A” tot en met “F”
zijn geldige hexadecimale tekens.

Advanced Users
(Voor de ervaren gebruiker):
TX Key (TX-sleutel) - Selecteer

het nummer van de gewenste
zendsleutel.

Authentication (Verificatie) ­Selecteer de gewenste
verificatiemethode.

Klik op Next (Volgende).

WPA Personal (WPA - Persoonlijk)

Selecteer een
coderingsmethode en voer
vervolgens een wachtzin in.

(WEP-sleutel) - Voer voor

Encryption (Codering) ­Selecteer het algoritme dat u
wilt gebruiken: TKIP of AES.

Passphrase (Wachtzin) - Voer
een wachtzin in, ook wel 'vooraf
gedeelde sleutel' genoemd,
van 8-63 tekens.

Klik op Next (Volgende).

WPA Personal
(WPA - Persoonlijk)

9

PSK2

Als coderingsmethode wordt
automatisch AES gebruikt. Voer
een wachtzin in.

Passphrase (Wachtzin) - Voer
een wachtzin in, ook wel 'vooraf
gedeelde sleutel' genoemd,
van 8-63 tekens.

Klik op Next (Volgende).

E Controleer de nieuwe

instellingen. Klik op Save
(Opslaan) om deze instellingen
op te slaan.

F Na installatie van de software

wordt het scherm
Congratulations (Gefeliciteerd)
weergegeven. Klik op Connect
to Network (Verbinding maken
met netwerk) om verbinding te
maken met uw netwerk. Klik op
Return to Profiles screen (Terug
naar het scherm Profielen) om
het scherm Profiles (Profielen)
op de netwerkmonitor te
openen.

PSK2

E

Gefeliciteerd! De installatie is

voltooid.

Ga verder met stap 3 voor meer

informatie over de

draadloosnetwerkmonitor.

10

F

3

Gebruik de monitor van het draadloze netwerk

Na configuratie van de adapter is het
pictogram van de monitor van het
draadloze netwerk zichtbaar in de
systeembalk. Dubbelklik op het
pictogram om naar de monitor van
het draadloze netwerk te gaan.

Controleer op de monitor van het
draadloze netwerk de
koppelingsgegevens, kijk welke
draadloze netwerken beschikbaar zijn
of maak profielen met de specifieke
configuratie-instellingen voor de
verschillende netwerken.

Wilt u met profielen werken, klik dan
op het tabblad Profiles (Profielen). In
het scherm Profile (Profiel) worden de
op dat moment beschikbare
profielen weergegeven. Verder
kunt u hier kiezen uit vijf opties:

Monitorpictogram

Monitor van
draadloos netwerk

• New (Nieuw) - Klik op New
(Nieuw) als u een profiel wilt
maken.

• Edit (Bewerken) - Selecteer het
profiel dat u wilt wijzigen en klik
vervolgens op Edit (Bewerken).

• Import (Importeren) en
Export (Exporteren) ­Raadpleeg voor instructies de
gebruikershandleiding (alleen in
het Engels beschikbaar) op de
cd-rom.

• Delete (Verwijderen) - Selecteer
het profiel dat u wilt verwijderen
en klik vervolgens op Delete
(Verwijderen).

Profiles (Profielen)

11

U maakt een nieuw profiel als volgt:

A Klik in het scherm Profiles

(Profielen) op New (Nieuw).

B Voer een naam in voor het

profiel en klik op OK.

C Het volgende scherm dat wordt

weergegeven is Available
Wireless Network (Beschikbaar
draadloos netwerk). In dit
scherm kunt u kiezen uit twee
opties voor het installeren van
de adapter.

Zie voor verdere instructies stap
2 in deze Aan de slag-gids.

B

C

Raadpleeg voor meer informatie of
probleemoplossing de gebruikershandleiding
op de cd-rom of het inlegvel voor technische
ondersteuning. U kunt ook per e-mail om
verdere ondersteuning vragen.

12

Website

http://www.linksys.com/international

Product Registration (Productregistratie)

http://www.linksys.com/registration

Linksys is een geregistreerd handelsmerk van
Cisco Systems, Inc. en/of zijn
dochterondernemingen in de VS en bepaalde
andere landen. Copyright © 2006 Cisco Systems,
Inc. Alle rechten voorbehouden.

WPC54GR-NL-LA-QIG-51115NC BW

A Division of Cisco Systems, Inc.

®

2

4

,

Wireless

Modelo n.º

Modelo n.º

GHz

802.11g

WPC54GR (PT)

Conteúdo da embalagem

• Placa sem fios G para computador portátil com
RangeBooster

• CD-ROM do Setup Wizard (Assistente de
configuração)

• Manual do Utilizador (disponível apenas em
inglês) no CD-ROM

• Instalação Rápida

Sem fios G

Placa para computador portátil
com RangeBooster

Manual de Instalação Rápida

1

1

IMPORTANTE: Não introduza a Placa até receber instruções para o fazer,

pois, caso contrário, a configuração não funcionará.

Iniciar a instalação

A Para começar, coloque o

CD-ROM do Setup Wizard
(Assistente de configuração) na
unidade de CD-ROM do
computador portátil. O Setup
Wizard (Assistente de
configuração) deverá ser
executado automaticamente e
deverá ser apresentado o ecrã
Welcome (Bem-vindo).

B Clique em Click Here to Start

(Clique aqui para iniciar).

C Depois de ler o License Agreement

(Contrato de licença), clique em
Next (Seguinte) e o Windows
começará a copiar os ficheiros
para o computador portátil.

D O Setup Wizard (Assistente de

configuração) solicitar-lhe-á que
introduza a Placa no computador
portátil.

Depois de introduzir a Placa,
clique em Next (Seguinte).

B

C

D

2

2

O ecrã Available Wireless Network
(Rede sem fios disponível) fornece duas
opções para configurar a Placa.

• Available Wireless Network (Rede

Configurar a placa

NOTA: Posteriormente, poderá utilizar

novamente este ecrã para
configurar perfis de
configuração com definições de
ligação para redes diferentes.

sem fios disponível). A maioria
dos utilizadores deve utilizar esta
opção. As redes disponíveis para
esta Placa serão listadas neste
ecrã. Pode escolher uma destas
redes e clicar em Connect (Ligar)
para ligar à rede. Clique em
Refresh (Actualizar) para
actualizar a lista Available Wireless
Network (Rede sem fios
disponível).

Available Wireless Network
(Rede sem fios disponível)

• Manual Setup (Configuração
manual). Para configurar a Placa
manualmente, seleccione
Manual Setup (Configuração
manual).

Siga as instruções da opção que está a
utilizar.

Configurar a placa com uma rede
disponível

As redes disponíveis são listadas na
tabela por SSID. Seleccione a rede sem
fios à qual pretende ligar e clique em
Connect (Ligar). Se a rede utilizar
segurança sem fios, será necessário
configurar a segurança na Placa. Caso
contrário, irá directamente para o ecrã
Congratulations (Parabéns).

3

A Se a segurança sem fios tiver sido

activada nesta rede, será
apresentado um ecrã de
segurança sem fios. Se a rede
utilizar encriptação WEP (Wired
Equivalent Privacy), será
apresentado o ecrã WEP Key
Needed for Connection (Chave
WEP necessária para ligação). Se
a rede utilizar segurança WPA
Personal ou PSK2, será
apresentado o ecrã de um
desses métodos de encriptação.

WEP Key Needed for Connection
(Chave WEP necessária para
ligação)

Seleccione o nível de
encriptação que pretende utilizar,
64-bit (64 bits) ou 128-bit (128
bits). Em seguida, introduza uma
frase-passe ou chave WEP.

Passphrase (Frase-passe) ­Introduza uma frase-passe, para
que seja gerada
automaticamente uma chave
WEP. A frase-passe é sensível a
maiúsculas e minúsculas e não
deve ter mais de 31 caracteres
alfanuméricos.

WEP Key 1 (Chave WEP 1) - Para a
encriptação de 64 bits, introduza
exactamente 10 caracteres
hexadecimais. Para a
encriptação de 128 bits,
introduza exactamente 26
caracteres hexadecimais. Os
caracteres hexadecimais válidos
são de “0” a “9” e de “A” a “F”.

WEP Key
(Chave WEP)

NOTA: Alguns pontos de acesso,

routers ou gateways sem fios
mais antigos poderão suportar
apenas frases-passe com um
máximo de 16 caracteres.

Em seguida, clique em Connect
(Ligar).

4

WPA-Personal Needed for
Connection (WPA-Personal
necessária para ligação)

Seleccione o método de
encriptação que pretende utilizar.
Em seguida, introduza uma
frase-passe.

Encryption (Encriptação) ­Seleccione o tipo de algoritmo
que pretende utilizar, TKIP ou AES.

Passphrase (Frase-passe) ­Introduza uma frase-passe,
também designada por chave
pré-partilhada, com 8 a 63
caracteres.

Em seguida, clique em Connect
(Ligar).

PSK2 Needed for Connection
(PSK2 necessária para ligação)

AES é automaticamente utilizado
como método de encriptação.
Introduza uma frase-passe.

WPA-Personal

Passphrase (Frase-passe) ­Introduza uma frase-passe,
também designada por chave
pré-partilhada, com 8 a 63
caracteres.

Em seguida, clique em Connect
(Ligar).

B Clique em Connect to Network

(Ligar à rede) para estabelecer
ligação à rede.

Parabéns! A configuração está

concluída.

Avance para o Passo 3 para obter

informações sobre o

Monitor de redes sem fios.

PSK2

B

5

Configurar a placa com Manual
Setup (Configuração manual)

Clique em Manual Setup
(Configuração manual) no ecrã
Available Wireless Network (Rede sem
fios disponível) para configurar a Placa
manualmente.

A Se a rede tiver um router ou outro

servidor DHCP, clique em Obtain

network settings automatically
(DHCP) (Obter definições da rede

automaticamente (DHCP)).

Se a rede não tiver um servidor
DHCP, clique em Specify network
settings (Especificar definições da
rede). É necessário especificar o
IP Address (Endereço IP) e a
Subnet Mask (Máscara de sub­rede) neste ecrã. Se não tiver a
certeza quanto aos endereços
do Default Gateway (Gateway
predefinido) e de DNS, deixe-os
em branco.

Available Wireless

Network (Rede sem

fios disponível)

IP Address (Endereço IP) - Este
endereço tem de ser exclusivo na
rede.

Subnet Mask (Máscara de sub­rede) - A máscara de sub-rede
da Placa tem de corresponder à
máscara de sub-rede da rede
com fios.

Default Gateway (Gateway
predefinido) - Introduza aqui o
endereço IP do Gateway da rede.

DNS 1 e DNS 2 - Introduza aqui
o(s) endereço(s) de DNS da rede
Ethernet com fios.

Clique em Next (Seguinte).

6

A

B Seleccione o modo sem fios que

pretende utilizar. Em seguida,
introduza o SSID da rede.

Infrastructure Mode (Modo de
infra-estrutura) - Utilize este modo se
pretender ligar a Placa a um ponto
de acesso ou router sem fios.

Ad-Hoc Mode (Modo ad hoc) ­Utilize este modo se pretender
ligar a Placa directamente a
outro dispositivo sem fios.

SSID - Introduza o nome da rede
sem fios utilizado por todos os
dispositivos da rede sem fios.

Clique em Next (Seguinte).

C Se tiver escolhido Infrastructure

Mode (Modo de infra-estrutura), vá
para o Passo D. Se tiver escolhido
Ad-Hoc Mode (Modo ad hoc), será
apresentado o ecrã Ad-Hoc Mode
Settings (Definições do modo ad
hoc). Seleccione as definições do
canal e do modo de rede.

B

Channel (Canal) - Seleccione o
canal correcto para a rede.

Network Mode (Modo de rede) ­Seleccione Mixed Mode (Modo
misto) se pretender ter dispositivos
Sem fios B e Sem fios G na rede.
Seleccione G-Only Mode (Modo
só G) se não pretender ter nenhum
dispositivo Sem fios B na rede.

Clique em Next (Seguinte).

C

7

D Será apresentado o ecrã Wireless

Security (Segurança sem fios).
Se a rede sem fios não utilizar

segurança sem fios, seleccione
Disabled (Desactivado) e, em
seguida, clique em Next
(Seguinte). Avance para o Passo E.

Seleccione o método de
segurança que pretende utilizar:

WEP, WPA Personal, PSK2, WPA
Enterprise, ou RADIUS. WEP

significa Wired Equivalent Privacy
(Privacidade equivalente com
fios), e o WPA utiliza uma norma
de segurança mais forte do que
a encriptação WEP. RADIUS
significa Remote Authentication
Dial-In User Service (Serviço de
autenticação remota de
utilizadores de acesso telefónico).

Para o WEP, o WPA Personal e o
PSK2, avance para as instruções
adequadas ao método de
segurança.

Para o WPA Enterprise e o RADIUS,
consulte o Manual do Utilizador
(disponível apenas em inglês) no
CD-ROM para obter instruções.

Disabled
(Desactivado)

WEP

Seleccione o nível de
encriptação WEP que pretende
utilizar e, em seguida, introduza
uma frase-passe ou chave WEP.

WEP - Seleccione 64-bit (64 bits)
ou 128-bit (128 bits).

Passphrase (Frase-passe) ­Introduza uma frase-passe, para
que seja gerada
automaticamente uma chave
WEP. A frase-passe é sensível a
maiúsculas e minúsculas e não
deve ter mais de 31 caracteres
alfanuméricos.

8

WEP

WEP Key (Chave WEP) - Para a
encriptação de 64 bits, introduza
exactamente 10 caracteres
hexadecimais. Para a
encriptação de 128 bits,
introduza exactamente 26
caracteres hexadecimais. Os
caracteres hexadecimais válidos
são de “0” a “9” e de “A” a “F”.

Advanced Users (Utilizadores
avançados):
TX Key (Chave TX) - Seleccione o

número da chave de transmissão
adequado.

Authentication (Autenticação) ­Seleccione o método de
autenticação adequado.

Clique em Next (Seguinte).

WPA Personal

Seleccione um método de
encriptação e, em seguida,
introduza uma frase-passe.

NOTA: Alguns pontos de acesso,

routers ou gateways sem fios
mais antigos poderão suportar
apenas frases-passe com um
máximo de 16 caracteres.

Encryption (Encriptação) ­Seleccione o tipo de algoritmo
que pretende utilizar, TKIP ou AES.

Passphrase (Frase-passe) ­Introduza uma frase-passe,
também designada por chave
pré-partilhada, com 8 a 63
caracteres.

Clique em Next (Seguinte).

WPA Personal

9

PSK2

AES é automaticamente utilizado
como método de encriptação.
Introduza uma frase-passe.

Passphrase (Frase-passe) ­Introduza uma frase-passe,
também designada por chave
pré-partilhada, com 8 a 63
caracteres.

Clique em Next (Seguinte).

E Reveja as novas definições.

Clique em Save (Guardar) para
guardar estas definições.

F Depois de o software ter sido

instalado com êxito, será
apresentado o ecrã
Congratulations (Parabéns). Clique
em Connect to Network (Ligar à
rede) para estabelecer ligação à
rede. Clique em Return to Profiles
screen (Regressar ao ecrã Perfis)
para abrir o ecrã Profiles (Perfis) do
Monitor de redes sem fios.

PSK2

E

Parabéns! A configuração está

concluída.

Avance para o Passo 3 para obter

informações sobre o

Monitor de redes sem fios.

10

F

3

Depois de configurar a Placa, o ícone
do Monitor de redes sem fios será
apresentado no tabuleiro do sistema do
computador portátil. Faça duplo clique
no ícone para abrir o Monitor de redes
sem fios).

Utilize o Monitor de redes sem fios para
consultar as informações da ligação,
procurar redes sem fios disponíveis ou
criar perfis com definições de
configuração para diferentes redes.

Para trabalhar com perfis, clique no
separador Profiles (Perfis). O ecrã Profile
(Perfil) apresentará os perfis actuais e
fornecerá cinco opções:

Utilizar o Monitor de redes sem fios

Ícone do Monitor

• New (Novo) - Clique em New
(Novo) para criar um perfil.

• Edit (Editar) - Para alterar um
perfil, seleccione o perfil e, em
seguida, clique em Edit (Editar).

• Import (Importar) e Export
(Exportar) - Consulte o Manual do
Utilizador (disponível apenas em
inglês) no CD-ROM para obter
instruções.

• Delete (Eliminar) - Para eliminar
um perfil, seleccione o perfil e,
em seguida, clique em Delete
(Eliminar).

Monitor de redes
sem fios

Profiles (Perfis)

11

Para criar um perfil novo, siga estas
instruções:

A No ecrã Profiles (Perfis), clique em

New (Novo).

B Introduza um nome para o novo

perfil e clique em OK.

C O ecrã apresentado a seguir será

o ecrã Available Wireless Network
(Rede sem fios disponível). Este
ecrã fornece duas opções para
configurar a Placa.

Regresse ao Passo 2 deste
Manual de Instalação Rápida
para obter instruções.

B

C

12

Para obter informações adicionais ou ajuda
para resolução de problemas, consulte o
Manual do Utilizador no CD-ROM ou a Folha
de Suporte Técnico. Também poderá enviar
uma mensagem de correio electrónico para
obter suporte.

Web site

http://www.linksys.com/international

Registo do produto

http://www.linksys.com/registration

Linksys é uma marca registada ou marca
comercial da Cisco Systems, Inc. e/ou das
respectivas afiliadas nos E.U.A. e noutros países.
Copyright © 2006 Cisco Systems, Inc. Todos os
direitos reservados.

WPC54GR-PT-QIG-51115NC BW

A Division of Cisco Systems, Inc.

®

2

4

,

Wireless

Modellnr:

Modellnr:

GHz

802.11g

WPC54GR (SE)

Innehåll i förpackningen

• Wireless-G Adapter med RangeBooster för
bärbar dator

• Cd-skiva med installationsguide

• Användarhandbok (endast engelska) på cd-skiva

• Snabbinstallation

Wireless-G

Adapter för bärbar dator
med RangeBooster

Snabbinstallationshandbok

1

1

VIKTIGT! Sätt inte i adaptern innan en uppmaning visas om att du ska göra det,

annars fungerar inte installationen.

Börja med installationen

A Börja med att sätta in cd-

skivan med installationsguiden
i den bärbara datorns cd­enhet. Installationsguiden ska
köras automatiskt och fönstret
Welcome (Välkommen) ska
visas.

B Klicka på Click Here to Start

(Klicka här om du vill starta).

B

C Läs igenom licensavtalet och

klicka på Next (Nästa), så
börjar Windows att kopiera filer
till din bärbara dator.

D I installationsguiden

uppmanas du att sätta in
adaptern i datorn.

När du satt i adaptern klickar
du på Next (Nästa).

2

C

D

2

I fönstret Available Wireless Network
(Tillgängliga trådlösa nätverk) får du
två olika alternativ för konfiguration
av adaptern.

•

Konfigurera adaptern

Du kan använda det här fönstret

OBS!

igen vid ett senare tillfälle och
ange konfigurationsprofiler med
anslutningsinställningar för
olika nätverk.

Available Wireless Network

(Tillgängliga trådlösa nätverk).
flesta användare bör välja det
här alternativet. De nätverk som
är tillgängliga för den här
adaptern visas i det här fönstret.
Du kan välja något av nätverken
och klicka på
för att ansluta till det. Klicka på

Refresh

uppdatera listan över tillgängliga
trådlösa nätverk.

Connect

(Uppdatera) om du vill

De

(Anslut)

Available Wireless Network
(Tillgängliga trådlösa
nätverk)

• Manual Setup (Manuell

konfiguration). Om du vill
konfigurera adaptern manuellt
väljer du Manual Setup
(Manuell konfiguration).

Följ anvisningarna för det alternativ
du använder.

Ställa in adaptern med ett
tillgängligt nätverk

Tillgängliga nätverk visas i tabellen
sorterade efter SSID. Välj det trådlösa
nätverk du vill ansluta till och klicka
på Connect (Anslut). Om trådlös
säkerhet används i nätverket måste
du konfigurera säkerhet för
adaptern. I annat fall öppnas
fönstret Congratulations (Klart).

3

A

Om trådlös säkerhet har
aktiverats i nätverket visas ett
fönster för trådlös säkerhet. Om
WEP-kryptering (Wired Equivalent
Privacy) används i nätverket visas
fönstret

Connection

anslutning). Om WPA Personal
(WPA – privat) eller PSK2 används
i nätverket visas ett fönster för en
av krypteringsmetoderna.

WEP Key Needed for
Connection (WEP-nyckel krävs
för anslutning)

Välj den krypteringsnivå du vill
använda, 64-bit (64-bitars)
eller 128-bit (128-bitars). Ange
sedan ett lösenord eller en
WEP-nyckel.

WEP Key Needed for

(WEP-nyckel krävs för

Passphrase (Lösenord): Ange
ett lösenord så genereras en
WEP-nyckel automatiskt.
Lösenordsfrasen är skiftläges­känslig och får inte bestå av
fler än 31 alfanumeriska
tecken.

WEP Key 1 (WEP-nyckel 1): För
64-bitars kryptering anger du
exakt 10 hexadecimala
tecken. För 128-bitars
kryptering anger du exakt 26
hexadecimala tecken. Giltiga
hexadecimala tecken är ”0” till
”9” och ”A” till ”F”.

Klicka sedan på Connect
(Anslut).

4

WEP Key (WEP-nyckel)

OBS! En del äldre trådlösa

accesspunkter, routrar eller
gatewayer fungerar bara med
lösenord som är högst 16 tecken
långa.
