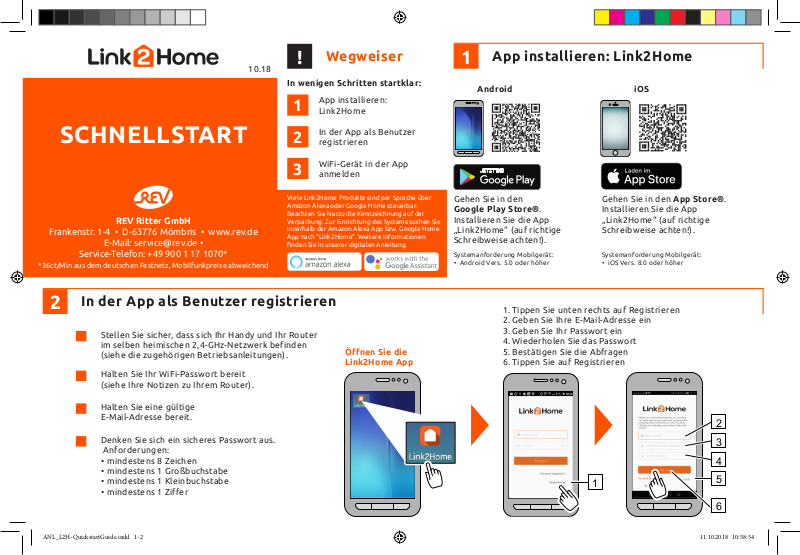

SCHNELLSTART

10.18

Wegweiser App installieren: Link2Home

! 1

In wenigen Schritten startklar:

App installieren:

Link2Home

In der App als Benutzer

registrieren

WiFi-Gerät in der App

anmelden

Android

iOS

REV Ritter GmbH

Frankenstr. 1-4 • D-63776 Mömbris • www.rev.de

E-Mail: [email protected] •

Service-Telefon: +49 900 1 17 1070*

*36ct/Min aus dem deutschen Festnetz, Mobilfunkpreise abweichend

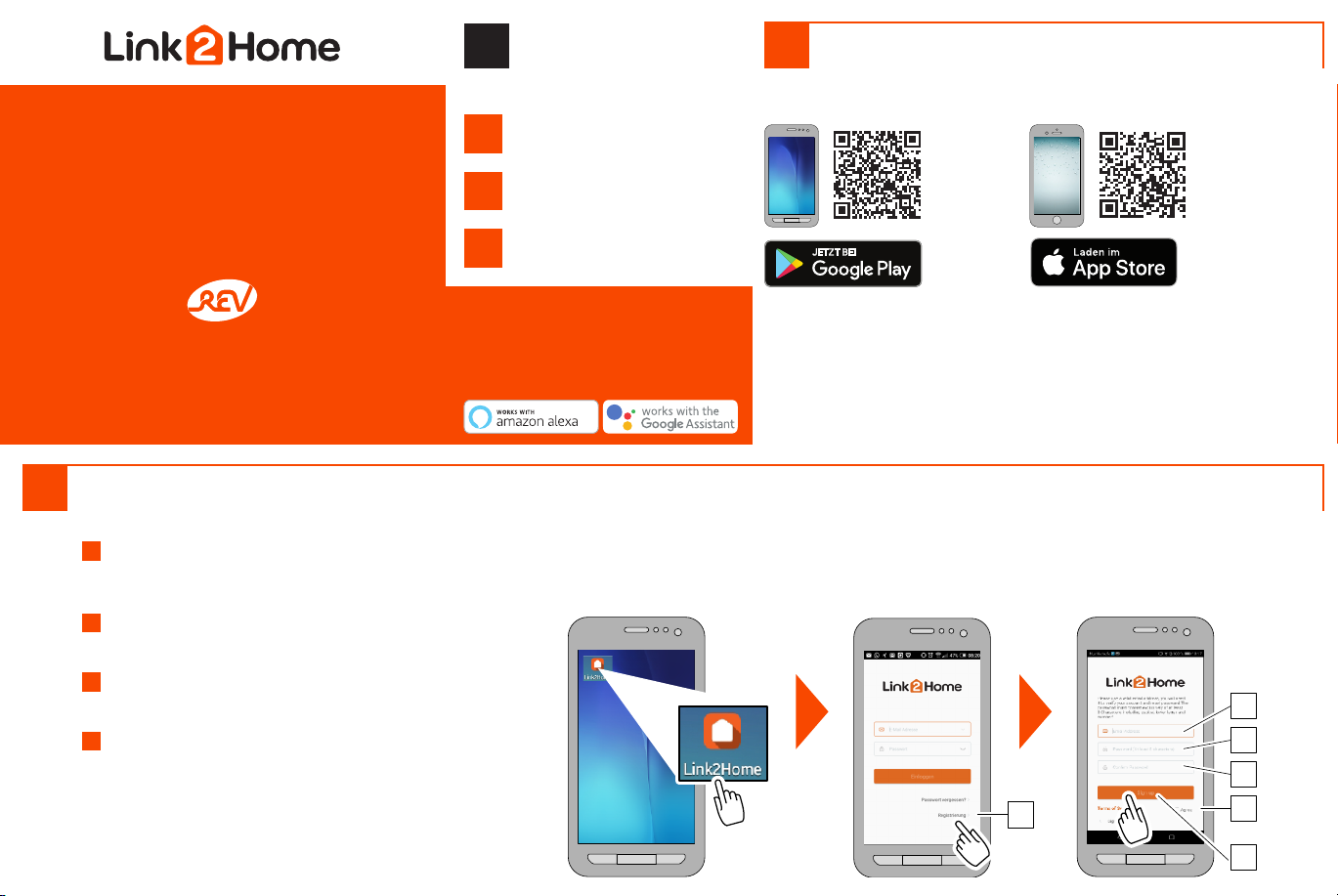

In der App als Benutzer registrieren

Stellen Sie sicher, dass sich Ihr Handy und Ihr Router im selben heimischen 2,4-GHz-Netzwerk befinden (siehe die zugehörigen Betriebsanleitungen).

Halten Sie Ihr WiFi-Passwort bereit (siehe Ihre Notizen zu Ihrem Router).

Halten Sie eine gültige E-Mail-Adresse bereit.

Denken Sie sich ein sicheres Passwort aus. Anforderungen:

• mindestens 8 Zeichen

• mindestens 1 Großbuchstabe

• mindestens 1 Kleinbuchstabe

• mindestens 1 Ziffer

Viele Link2Home Produkte sind per Sprache über Amazon Alexa oder Google Home steuerbar. Beachten Sie hierzu die Kennzeichnung auf der Verpackung. Zur Einrichtung des Systems suchen Sie innerhalb der Amazon Alexa App bzw. Google Home App nach "Link2Home". Weitere Informationen

nden Sie in unserer digitalen Anleitung.

Öffnen Sie die Link2Home App

Gehen Sie in den Google Play Store®. Installieren Sie die App „Link2Home“ (auf richtige Schreibweise achten!).

Systemanforderung Mobilgerät:

• Android Vers. 5.0 oder höher

1. Tippen Sie unten rechts auf Registrieren

2. Geben Sie Ihre E-Mail-Adresse ein

3. Geben Sie Ihr Passwort ein

4. Wiederholen Sie das Passwort

5. Bestätigen Sie die Abfragen

6. Tippen Sie auf Registrieren

Gehen Sie in den App Store®. Installieren Sie die App „Link2Home“ (auf richtige Schreibweise achten!).

Systemanforderung Mobilgerät:

• iOS Vers. 8.0 oder höher

Page 2

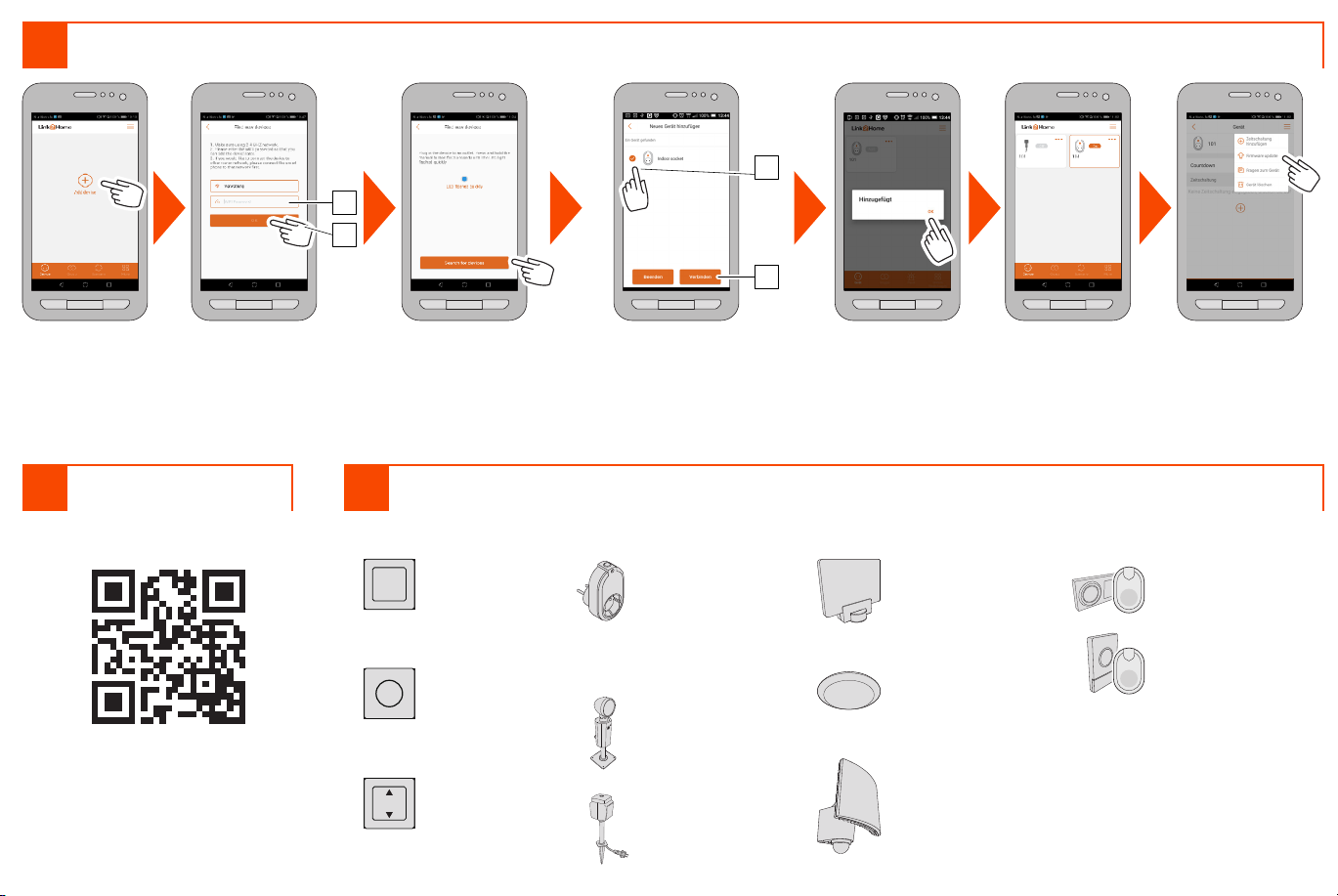

WiFi-Gerät in der App anmelden

Tippen Sie auf „Neues Gerät hinzufügen“.

Gerät nutzen Welche Geräte gibt es? Derzeit noch nicht alle Artikel lieferbar.

4 5

Eine ausführliche, aktuelle Anleitung zur Nutzung Ihres WiFi-Geräts finden Sie mit Hilfe der Artikelnummer im Internet auf www.rev.de.

1. Geben Sie das WiFi-Passwort ein.

2. Tippen Sie auf „OK“.

Schließen Sie Ihr WiFiGerät an die Netzspannung an. Sobald die Geräte-LED schnell blinkt, tippen Sie auf „Gerät finden“.

Wohnen

WiFi Aus-/ Wechselschalter Art. 0088267090 Art. 0088267006 (Sockel)

WiFi Helligkeitsregler Art. 0088157090 Art. 0088157006 (Sockel)

WiFi Jalousieschalter Art. 0088167090 Art. 0088167006 (Sockel)

Die gefundenen WiFiGeräte werden angezeigt.

1. Wählen Sie Ihr WiFi-Gerät aus.

2. Tippen Sie auf „Verbinden“.

WiFi Steckdose & Zeitschaltuhr Art. 0088707012

Garten

WiFi RGB Gartenspot Art. 0088827112

WiFi Außensteckdose Art. 0088807112

Die Anmeldung wird bestätigt. Tippen Sie auf „OK“.

Leuchten

WiFi LED Sensor Wandleuchte Art. 0088927112

WiFi LED Sensor Wand-/Deckenleuchte Art. 0088937112 Art. 0088937116

WiFi LED Sensor Leuchte Art. 0088917112 Art. 0088917116

Das angemeldete Gerät ist in Ihre Liste aufgenommen.

Vor der Nutzung des Gerätes bitte auf aktuelle Firmware prüfen und ggf. updaten.

Türkommunikation

WiFi Funkgong Art. 0088277012

WiFi Funkgong Edelstahl Art. 0088287012

Amazon, Alexa and all related logos are trademarks of

Amazon.com, Inc. or its aliates.

Google Assistant, the Google Assistant logo, Google Play and the Google Play logo are trademarks of Google LLC. The Apple logo is a trademark of Apple Inc., registered in the U.S. and other countries and regions. App Store is a service mark of Apple Inc.

Page 3

ZUSATZGONG

Typ: REV-AB01A

Frankenstr. 1-4 • D-63776 Mömbris • www.rev.de

E-Mail: [email protected] • Service-Telefon: +49 900 1 17 1070*

*36ct/Min aus dem deutschen Festnetz, Mobilfunkpreise abweichend

REV Ritter GmbH

09.18

Page 4

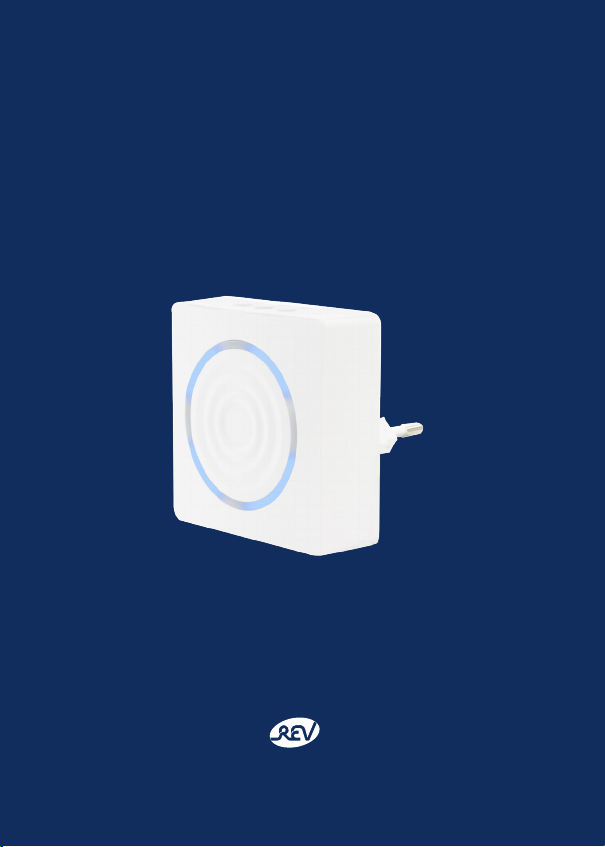

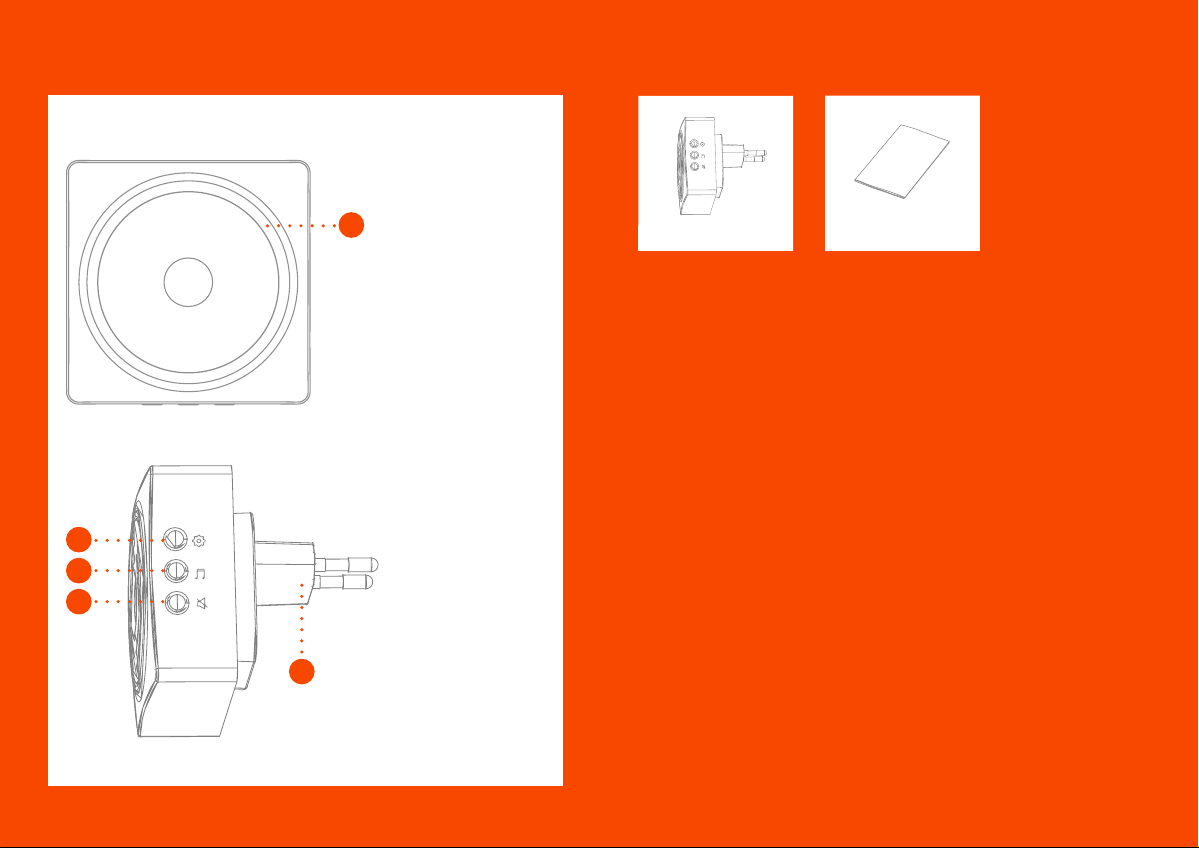

ÜBERSICHT

LIEFERUMFANG

Zusatzgong

Bedienungsanleitung

INHALT

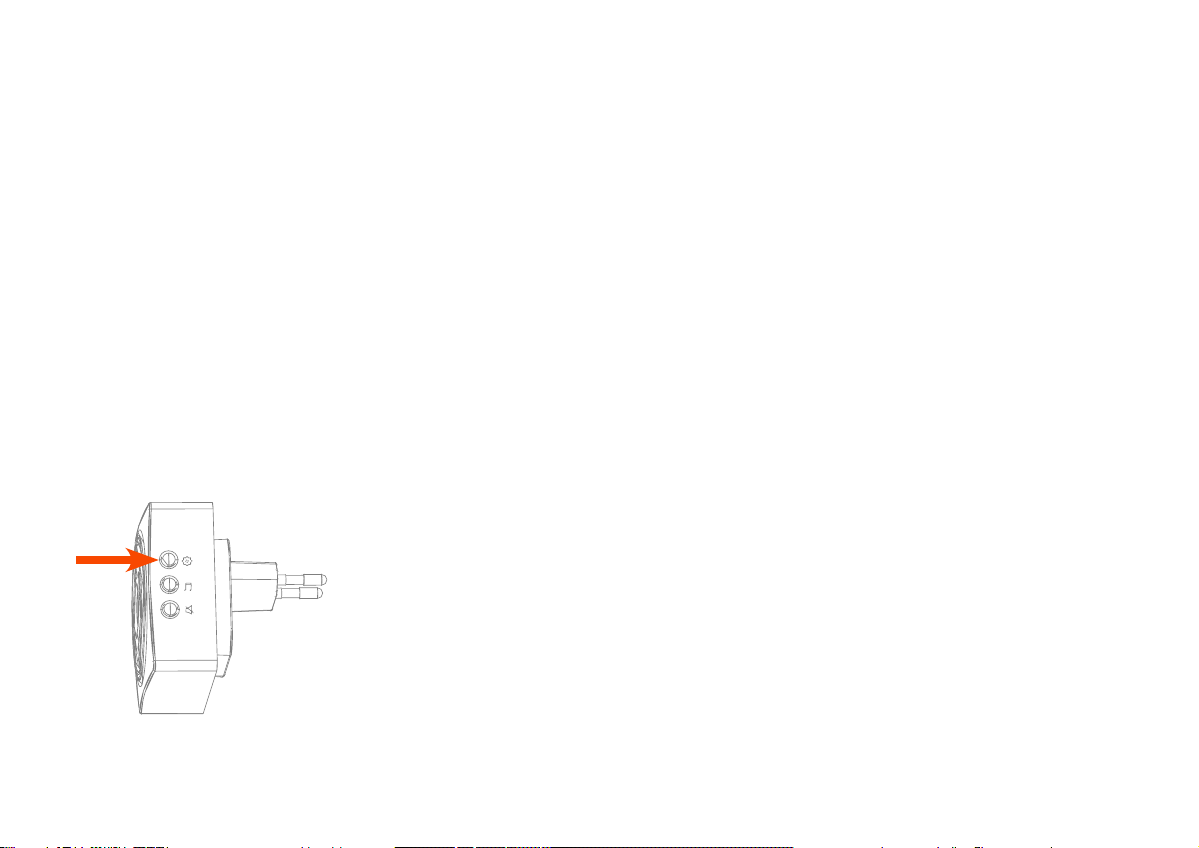

1. Leuchtring

2. Einstellungen

3. Klingeltonmelodie

4. Stummschaltung/Lautstärke

5. Stecker um 90° drehbar

Hinweis: Der um 90° drehbare Stecker des Gerätes muss in einer Endanschlagsposition

eingesteckt werden und darf nicht in einer Mittelposition

eingestellt werden.

Sicherheitshinweise 4

Verbinden des Gongs mit der Türsprechanlage 6

Funktionen 8

Melodienauswahl 8

Stummschaltung / Lautstärke 8

Klingelzeit 8

Lautstärkeregelung 8

Standby-Status-Anzeige 8

Zurücksetzen 9

Technische Daten 10

CE-Konformitätserklärung 10

WEEE-Entsorgungshinweis 10

Service 10

2 3

Page 5

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns, dass Sie sich für unser Produkt entschieden haben. Bitte lesen Sie die folgende Bedienungsanleitung, vor der Inbetriebnahme, aufmerksam durch und bewahren Sie sie für späteres Nachschlagen gut auf. Eine aktuelle Version dieser Anleitung nden Sie auf www.rev.de mit Hilfe der Artikelnummer oder Typnummer. Bitte beachten Sie, dass die iOS und Android Version der App leicht vom Design abweichen können.

Sicherheitshinweise

• Vor Inbetriebnahme diese Anleitung sorgfältig durchlesen! Gebrauchsanweisung beachten, aufbewahren und an Nachbesitzer weitergeben!

• Alle Komponenten auf Schäden überprüfen! Bei Beschädigungen am Gerät oder losen Schrauben: Produkt nicht anschließen und nicht in Betrieb nehmen!

• Dieses Produkt ist für normale Haushaltsanwendungen geeignet; es darf nicht als Sicherheitseinrichtung eingesetzt werden!

• Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose

(230V~, 50Hz, mit Schutzleiter) des öentlichen Versorgungsnetzes

verwendet werden.

• Gehäuse nicht önen!

• Führen Sie keine eigenmächtigen Reparaturen oder Änderungen am Gerät durch!

• Sobald Sie mehrere Geräte verwenden, achten Sie auf ausreichenden Abstand zwischen den Geräten (ca. 1,5m – 2m)!

• Stellen Sie sicher, dass zur guten Belüftung genug Freiraum um das Gerät vorhanden ist! Alle Objekte im Umkreis des Gerätes sollten mindestens 10cm entfernt sein!

• Einsatz des Gerätes nur unter Beachtung der technischen Daten!

• Das Gerät ist nicht für den rauen Einsatz (z.B. Baustellen) geeignet!

• Dieses Gerät ist mit IP20 gekennzeichnet und darf nur in trockenen Innenräumen eingesetzt werden.

• Das Gerät muss frei zugänglich bleiben (auch im Betrieb). Verwenden Sie für den Anschluss nur Steckdosen, die gut erreichbar sind!

• Gerät nicht abgedeckt betreiben. Dies könnte zu gefährlichen Hitzestaus führen!

• Spannungsfrei nur bei gezogenem Stecker!

• Nicht in Räumen mit Explosionsrisiko benutzen (z. B. Schreinerei, Lackierbetrieb oder ähnliches)!

• Betreiben Sie das Gerät nicht an, auf oder in der Umgebung oener Flammen (z.B. Kerzen)!

• Nicht mit nassen Händen bedienen!

• Bedienen Sie die Knöpfe des Gerätes nicht mit elektrisch leitenden Gegenständen!

• Setzen Sie das Gerät nicht dem direkten Sonnenlicht aus und schützen Sie es vor starker Hitze!

• Dieses Gerät ist nicht für die Benutzung durch Personen (inklusive Kinder) vorgesehen, deren physische, sensorische oder mentale Fähigkeiten begrenzt sind, oder Erfahrung und Wissen fehlt! Benutzung des Gerätes durch diese Personen nur, sofern sie von einer für ihre Sicherheit verantwortlichen Person überwacht werden oder in die Benutzung des Gerätes eingeführt wurden!

• Die Aufsicht und Benutzung des Gerätes muss von einer verantwortungsvollen Person erfolgen!

• Achten Sie darauf, dass dieses Produkt nicht in die Hände von Kindern oder unbefugten Personen gelangen kann!

• Niemals mit oenem Gehäuse betreiben!

• Ziehen Sie das Gerät vor der Reinigung aus der Steckdose oder trennen es vom Stromnetz! Nehmen Sie für die Reinigung nur ein trockenes, fusselfreies Tuch – keine scheuernden oder ätzenden Reinigungsmittel.

• Das Gerät kann unter starkem Funkfrequenz-Einuss nicht wie unter normalen Bedingungen betrieben werden. In diesem Fall ist eine Änderung des Standortes notwendig!

• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung Verletzungsgefahr!

• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder Fall aus bereits geringer Höhe beschädigt werden.

• Das Gerät darf nur für den vorgesehenen Zweck, gemäß dieser Gebrauchsanweisung, verwendet werden.

• Ziehen Sie den Netzstecker des Gerätes, bei Störungen während des Betriebes.

• Das Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungszwecke bestimmt. Es darf nicht für gewerbliche Zwecke verwendet werden!

• Der um 90° drehbare Stecker des Gerätes muss in einer

Endanschlagsposition eingesteckt werden und darf nicht in einer Mittelposition eingestellt werden.

4 5

Page 6

Verbinden des Gongs mit der Türsprechanlage

Schritt 1:

Stecken Sie den Gong in eine gut erreichbare Wandsteckdose ein. Die

LED an der Vorderseite des Gongs leuchtet blau und bendet sich im

Standby-Modus.

Schritt 2:

Rufen Sie in der App „Link2HomeCom“ die Live-Ansicht der Türsprechanlage auf, indem Sie das gewünschte Gerät in Ihrer Geräteliste antippen.

Tippen Sie auf „...“ in der rechten oberen Ecke und gehen Sie zu „Gongeinstellungen“.

Schritt 3:

Drücken Sie die Taste „Einstellungen“ am Gong. Die LED leuchtet rot

und bendet sich im Kopplungs-Modus.

Hinweis: Ab diesem Zeitpunkt haben Sie 15 Sekunden Zeit, um den Gong mit der Türsprechanlage zu verbinden.

Schritt 4: Audio Türsprechanlage (0088617112 - Typ: REV-AD01B)

Drücken Sie den Klingeltaster.

Wenn die Verbindung erfolgreich ist, gibt der Gong einen Ton von sich und blinkt kurz rot. Anschließend wechselt die LED zu blau.

Wenn die Verbindung fehlgeschlagen ist, gibt der Gong zwei Töne von sich und blinkt 3 mal rot.

Hinweis: Versuchen Sie, den Gong für die erste Verbindung so nah wie möglich an der Türsprechanlage anzuschließen. Danach können Sie den Gong an die gewünschte Position umsetzen, die Verbindung geht nicht verloren.

Video Türsprechanlage (0088627112 - Typ: REV-VD01A)

Tippen Sie in der App auf „Gong verbinden“, dann auf „Kopplung starten“ und anschließend auf den Klingeltaster der Türsprechanlage, um eine Verbindung zum Gong herzustellen.

Wenn die Verbindung erfolgreich ist, gibt der Gong einen Ton von sich und blinkt kurz rot. Anschließend wechselt die LED zu blau.

Wenn die Verbindung fehlgeschlagen ist, gibt der Gong zwei Töne von sich und blinkt 3 mal rot.

6 7

Page 7

Funktionen

Melodienauswahl

Drücken Sie auf die Taste „Klingeltonmelodie“, um die Melodie auszuwählen. Die zuletzt gewählte Melodie wird gespeichert.

Stummschaltung / Lautstärke

Drücken Sie kurz die Taste „Stummschaltung/Lautstärke“, um den Ton ein- / auszuschalten. Wenn die Stummschaltung aktiv ist, wird ein rotblaues Licht angezeigt. Wenn der Ton eingeschaltet ist, leuchtet nur das blaue Licht.

Klingelzeit

Drücken Sie gleichzeitig die Tasten „Einstellungen“ und „Klingeltonmelodie“, um die Klingelzeit auszuwählen (die voreingestellte Klingelzeit beträgt 30 Sekunden):

• Die rote LED blinkt 3 Sekunden, der Gong läutet 15 Sekunden

• Die blaue LED blinkt 3 Sekunden, der Gong läutet 30 Sekunden.

• Die rote und blaue LED blinken für 3 Sekunden, der Gong läutet 60 Sekunden.

Hinweis: Es ist möglich, dass während dieses Vorgangs der Klingelton geändert wird, wenn Sie nicht gleichzeitig auf diese Tasten drücken. Nach der Auswahl der Klingelzeit wählen Sie erneut den Klingelton.

Lautstärkeregelung

Drücken Sie gleichzeitig die Tasten „Einstellungen“ und „Stummschaltung/Lautstärke“, um die Lautstärke auf niedrig, mittel, oder hoch einzustellen.

Zurücksetzen

Drücken Sie die Taste „Einstellungen“ 7 Sekunden lang, um den Gong auf die Werkseinstellungen zurückzusetzen. Der Gong blinkt rot-blau und gibt 3 Signaltöne von sich. Der Gong ist auf die Werkseinstellungen zurückgesetzt und alle Verbindungen zu Türsprechanlagen sind aufgehoben.

Hinweis: Alle oben genannten Einstellungen können Sie auch in der App vornehmen.

Hinweis: Sie können über die App eine Rufunterscheidung einrichten, wenn Sie z.B. eine Audio Türsprechanlage und eine Video Türsprechanlage in Betrieb haben.

Hinweis: Sie können bis zu 10 Geräte (Audio-/ und oder Video Türsprechanlagen) mit einem Gong verbinden.

Standby-Status-Anzeige

Drücken Sie die Taste „Stummschaltung/Lautstärke“ für 5 Sekunden um die Status-Anzeige an/aus zu schalten.

8 9

Page 8

Technische Daten

Nenndaten: 230V~, 50Hz Frequenz: 868,35MHz Frequenzband: 863-870MHz Max. Sendeleistung: 500mW Reichweite (Freifeld): max. 100m Lautstärke: max. 90dB, 3-Stufen regelbar, Stummschaltung möglich Klingelton: 10 Melodien zur Auswahl Schutzklasse: II Schutzart: IP20, nur zur Verwendung in trockenen Innenräumen

CE-Konformitätserklärung

Hiermit erklärt REV Ritter GmbH, dass der Funkanlagentyp REV-AB01A der Richtlinie 2014/53/EU entspricht. Vollständige CE-Konformitätserklärung siehe: www.rev.de unter der entsprechenden Artikel- oder Typnummer.

WEEE-Entsorgungshinweis

Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben nicht mehr zum unsortierten Abfall gegeben werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr nutzen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben. RICHTLINIE 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 04. Juli 2012 über Elektro- und Elektronik-Altgeräte.

Service

Haben Sie Fragen zu unserem Produkt oder eine Beanstandung, dann informieren Sie sich bitte im Internet unter www.rev.de über die Kontaktaufnahme und Retourenabwicklung oder senden eine E-Mail an [email protected]. Wir weisen darauf hin, dass wir keine Sendungen ohne Retouren nummer bearbeiten können und deren Annahme verweigern müssen.

10 11

Page 9

Frankenstr. 1-4 • D-63776 Mömbris • www.rev.de

E-Mail: [email protected] • Service-Telefon: +49 900 1 17 1070*

*36ct/Min aus dem deutschen Festnetz, Mobilfunkpreise abweichend

REV Ritter GmbH

Page 10

09.18

ALLGEMEINES

& SICHERHEIT

REV Ritter GmbH

Frankenstr. 1-4 • D-63776 Mömbris • www.rev.de

E-Mail: [email protected] •

Service-Telefon: +49 900 1 17 1070*

*36ct/Min aus dem deutschen Festnetz, Mobilfunkpreise abweichend

Sicherheitshinweise

• Vor Inbetriebnahme diese Anleitung sorgfältig durchlesen! Gebrauchsanweisung beachten, aufbewahren und an Nachbesitzer weiter geben!

• Alle Komponenten auf Schäden überprüfen! Bei Beschädigungen am Gerät / Zuleitungen oder losen Schrauben: Produkt nicht anschließen und nicht in Betrieb nehmen!

• Dieses Produkt ist für normale Haushaltsanwendungen geeignet; es darf nicht als Sicherheitseinrichtung eingesetzt werden!

• Anschluss nur durch autorisiertes Fachpersonal nach den geltenden Installationsvorschriften!

• Spannungsfrei arbeiten! Haussicherung ausschalten!

• Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (230V~, 50Hz, mit Schutzleiter) des öffentlichen Versorgungsnetzes verwendet werden.

• Gehäuse nicht öffnen!

• Führen Sie keine eigenmächtigen Reparaturen oder Änderungen am Gerät durch!

• Sobald Sie mehrere Geräte verwenden, achten Sie auf ausreichenden Abstand zwischen den Geräten (ca. 1,5m – 2m)!

• Stellen Sie sicher, dass zur guten Belüftung genug Freiraum um das Gerät vorhanden ist! Alle Objekte im Umkreis des Gerätes sollten mindestens 10cm entfernt sein!

• Einsatz der Komponenten nur unter Beachtung der technischen Daten! Beachten Sie die maximal zulässige Belastung des Gerätes!

• Das Gerät ist nicht für den rauen Einsatz (z.B. Baustellen) geeignet!

• Verwenden Sie mit IP20 gekennzeichnete Geräte nur in trockenen Innenräumen. Setzen Sie sie keinem Tropf- oder Spritzwasser aus!

• Die Geräte, die mit IP44 gekennzeichnet sind, sind spritzwassergeschützt und können im Außenbereich verwendet werden!

• Das Gerät muss frei zugänglich bleiben (auch im Betrieb). Verwenden Sie für den Anschluss nur Steckdosen, die gut erreichbar sind!

• Gerät nicht abgedeckt betreiben. Dies könnte zu gefährlichen Hitzestaus führen!

• Spannungsfrei nur bei gezogenem Stecker!

• Nicht hintereinander stecken!

• Nicht in Räumen mit Explosionsrisiko benutzen (z. B. Schreinerei, Lackierbetrieb oder ähnliches)!

• Betreiben Sie das Gerät nicht an, auf oder in der Umgebung offener Flammen (z.B. Kerzen)!

• Immer mindestens 1m von angestrahlten Flächen entfernt anbringen — besonders das Anschlusskabel darf nicht angestrahlt werden oder in Berührung mit dem Metallgehäuse kommen — sowie die erforderlichen Mindestabstände

Page 11

einhalten!

• Nicht mit nassen Händen bedienen und niemals direkt in die Lichtquelle sehen!

• Wenn eine Leuchte betrieben wird, darf diese nicht im Bereich des Dämmerungssensors sein!

• Bedienen Sie den manuellen Einschaltknopf des Gerätes nicht mit elektrisch leitenden Gegenständen oder feuchten Händen!

• Setzen Sie das Gerät nicht dem direkten Sonnenlicht aus und schützen Sie es vor starker Hitze!

• Dieses Gerät ist nicht für die Benutzung durch Personen (inklusive Kinder) vorgesehen, deren physische, sensorische oder mentalen Fähigkeiten begrenzt sind, oder Erfahrung und Wissen fehlt! Benutzung des Gerätes durch diese Personen nur, sofern sie von einer für ihre Sicherheit verantwortlichen Person überwacht werden oder in die Benutzung des Gerätes eingeführt wurden!

• Die Aufsicht und Benutzung der Geräte muss von einer verantwortungsvollen Person erfolgen!

• Achten Sie darauf, dass dieses Produkt nicht in die Hände von Kindern oder unbefugten Personen gelangen kann!

• Betreiben Sie keine Geräte deren unbeaufsichtigter Betrieb zu einer Gefährdung für Leben und Sachwerte führen kann!

• Niemals mit offenem Gehäuse, fehlender oder beschädigter Abdeckung des Anschlussraumes oder fehlender oder beschädigter Schutzscheibe betreiben!

• Niemals zur Reinigung abspritzen oder einen Dampfdruckreiniger verwenden, dabei können Isolierungen und Dichtungen beschädigt werden!

• Das Gerät kann unter starkem Funkfrequenz-Einfluss nicht wie unter normalen Bedingungen betrieben werden. In diesem Fall ist eine Änderung des Standortes notwendig!

• Die Lichtquelle in der Leuchte ist nicht ersetzbar. Am Ende ihrer Lebensdauer muss die ganze Leuchte ersetzt werden!

Technische Daten

Typ EMW303WF (WiFi Steckdose und Zeitschaltuhr)

• IP20, nur zur Verwendung in trockenen Innenräumen

• 230V~, 10A, 50Hz

• Max. 2300W

• Frequenz: 2,4GHz, IEEE 802.11b/g/n

• Frequenzband: 2,412GHz-2,484GHz

• Kinderschutz

• Interne, nicht austauschbare Temperatursicherung zur Leistungbegrenzung von 2300W

Typ EMP701WF (WiFi 2fach-Gartensteckdose)

• IP44, spritzwassergeschützt

• 230V~, 2x16A, 50Hz

• Max. 3680W

• Frequenz: 2,4GHz, IEEE 802.11b/g/n

• Frequenzband: 2,412GHz-2,484GHz

• Kinderschutz

Typ EMP711WF (WiFi Gartenspot)

• IP44, spritzwassergeschützt

• 230V~, 50Hz

• Leuchtmittel: max. 3W RGB-LED + max. 3W white-LED

• 6000K

• 240Lm

• Frequenz: 2,4GHz, IEEE 802.11b/g/n

• Frequenzband: 2,412GHz-2,484GHz

• Max. Sendeleistung: <100mW

Typ EMP717WF (WiFi LED Deckenlampe)

• IP44, spritzwassergeschützt

• 230V~, 50/60Hz

• Leuchtmittel: 30W LED

• Bi-Color: 1.500Lm; 5000K, 3000K

• Lebensdauer: >30.000h

• Sensor-Typ: HF-Sensor, 360°, 5,8Ghz

• Schaltzeit: 2±1 Sek. - 20 Min.

• Reichweite: 8m

• Abmessungen: ø312x76mm

Page 12

• Frequenz: 2,4GHz, IEEE 802.11b/g/n

• Frequenzband: 2,412GHz-2,484GHz

• Max. Sendeleistung: <100mW

Typ EMP715WF (WiFi LED Sensorleuchte)

• IP44, spritzwassergeschützt

• 230V~, 50Hz

• Leuchtmittel: 28W LED

• Bi-Color: 2.000Lm; 5000K, 3000K

• Lebensdauer: >36.000h

• Sensor: 180°, max. 10m

• Schaltzeit: 2±1 Sek. – 70 Min.

• Abmessungen: 215x198x148mm

• Frequenz: 2,4GHz, IEEE 802.11b/g/n

• Frequenzband: 2,412GHz-2,484GHz

• Max. Sendeleistung: <100mW

Typ EMP716WF (WiFi LED Wandleuchte + Hausnummer)

• IP44, spritzwassergeschützt

• 230V~, 50Hz

• Leuchtmittel: 10W LED

• Bi-Color: 750Lm; 5000K, 3000K

• Hintergrundbeleuchtung: 2x1W RGB; 16 Mio. Farben

• Lebensdauer: >30.000h

• Sensor: 180°, max. 8m

• Schaltzeit: 2±1 Sek. – 20 Min.

• Abmessungen: 280x250x83mm

• Frequenz: 2,4GHz, IEEE 802.11b/g/n

• Frequenzband: 2,412GHz-2,484GHz

• Max. Sendeleistung: <100mW

Typ RF303DB-PC (WiFi Klingel Kunststoff) Außen-Bedieneinheit

• IP44, spritzwassergeschützt

• 4x 1,5V (Typ AA)

• Frequenz Funk: 868MHz

• Frequenzband: 867,5 - 868,5 MHz

• Reichweite Funk: 25m

• Abmessungen: 134x73x26mm

• Max. Sendeleistung: <100mW

Innen-Empfangseinheit Typ EMW303WF-DBR

• IP20, nur zur Verwendung in trockenen Innenräumen

• 230V~, 50Hz

• Frequenz Funk: 868MHz

• Reichweite Funk: 25m

• Frequenz: 2,4GHz, IEEE 802.11b/g/n

• Frequenzband: 2,412GHz-2,484GHz

• Abmessungen: 94x60x60 (eingesteckter Zustand)

• Max. Sendeleistung: <100mW

Typ RF303DB (WiFi Klingel Metall) Außen-Bedieneinheit

• IP44, spritzwassergeschützt

• 4x 1,5V (Typ AA)

• Frequenzband: 867,5 - 868,5 MHz

• Frequenzband: 2,412GHz-2,484GHz

• Reichweite Funk: 25m

• Abmessungen: 126x84x26mm

• Max. Sendeleistung: <100mW

Innen-Empfangseinheit Typ EMW303WF-DBR

• IP20, nur zur Verwendung in trockenen Innenräumen

• 230V~, 50Hz

• Frequenz Funk: 868MHz

• Reichweite Funk: 25m

• Frequenz: 2,4GHz, IEEE 802.11b/g/n

• Frequenzband: 2,412GHz-2,484GHz

• Abmessungen: 94x60x60mm (eingesteckter Zustand)

Page 13

Typ M55F10A-WF (WiFi Aus-/Wechselschalter)

• IP20, nur zur Verwendung in trockenen Innenräumen

• 230V~, 50Hz

• Frequenz: 2,4GHz

• Frequenzband: 2,412GHz-2,484GHz

• Max. Sendeleistung: <100mW

Geeigent für:

• Dimmbare LED-Lampen 3 - 100W

• Glühlampen 20 - 300W

• Hochvolt-Halogen-Lampen 20 - 300W

• Dimmbare Energiesparlampen 3 - 100W

• Niedervolt-Halogenlampen mit elektronischem Trafo 20 - 300VA (cosφ=0,8)

• Sicherung: 5A/250V~ (nicht austauschbar)

• Abisolierlänge 6-8mm

Typ M55F20B-WF (WiFi Jalousieschalter)

• IP20, nur zur Verwendung in trockenen Innenräumen

• 230V~, 50Hz

• Frequenz: 2,4GHz

• Frequenzband: 2,412GHz-2,484GHz

• Max. Sendeleistung: <100mW

• P= max. 500VA (cos(ϕ)=0,8)

• Sicherung: 5A/250V~ (nicht austauschbar)

• Abisolierlänge 6-8mm

CE-Konformitätserklärung

Hiermit erklärt REV Ritter GmbH, dass die Funkanlagentypen EMW303WF, EMP701WF,

EMP711WF, EMP717WF, EMP715WF, EMP716WF, RF303DB-PC, RF303DB, 84475-W, 84479-W der

Richtlinie 2014/53/EU entsprechen. Vollständige CE-Konformitätserklärung siehe: www.rev.de unter der entsprechenden Artikel- oder Typnummer.

WEEE-Entsorgungshinweis

Batterie-Entsorgungshinweis

Batterien und Akkus dürfen nicht in den Hausmüll. Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Batterien und Akkus bitte nur in entladenem Zustand abgeben!

Service

Haben Sie Fragen zu unseren Produkten oder eine Beanstandung, dann informieren Sie sich bitte im Internet unter www.rev.de über die Kontaktaufnahme und Retourenabwicklung oder senden eine E-Mail an [email protected]. Wir weisen Sie darauf hin, dass wir keine Sendungen ohne Retourennummer bearbeiten können und deren Annahme verweigern müssen.
