TECHNORAMA 617S III
LINHOF PRÄZISIONS - SYSTEMTECHNIK GMBH
MADE IN GERMANY
Page 2
2
Zum Kauf der Technorama 617 S III beglückwünschen wir Sie. Mit
dieser Kamera haben Sie ein wertvolles Linhof Präzisionsgerät erworben, das Ihnen eine sachgemäße Behandlung durch stete Funktionsbereitschaft und lange Lebensdauer danken wird. Diese Bedienungsanleitung wird Ihnen beim Einsatz Ihrer Kamera eine Hilfe sein. Bitte
beachten Sie die folgenden Hinweise:
Die Technorama 617 S III gestattet Panorama-Aufnahmen im Hochund Querformat mit dem Extremformat 6x17 cm auf Rollfilm aus der
Hand in hervorragender Fachqualität. Als Systemkamera wird sie derzeit mit vier Wechselobjektiven - XL 5,6 / 72, XL 5,6 / 90, 5,6 / 180 und
5,6 / 250 mm - angeboten. Für jedes Objektiv steht ein spezieller
Sucher zur Verfügung.
We would like to congratulate you on acquiring your new Linhof
Technorama 617 S III. This is a sophisticated precision camera with
many exclusive features which should be treated as a fine optical
instrument and operated with proper care. The following instructions
will help you to use your Technorama correctly and to get excellent
results and many years of reliable service from your camera.
The Technorama 617 S III permits professional hand-held panorama
shots in vertical or horizontal format on rollfilm using the extreme
format 6x17 cm (2
1
/4 x 6 3/4 in.). The Technorama 617 S III is a system

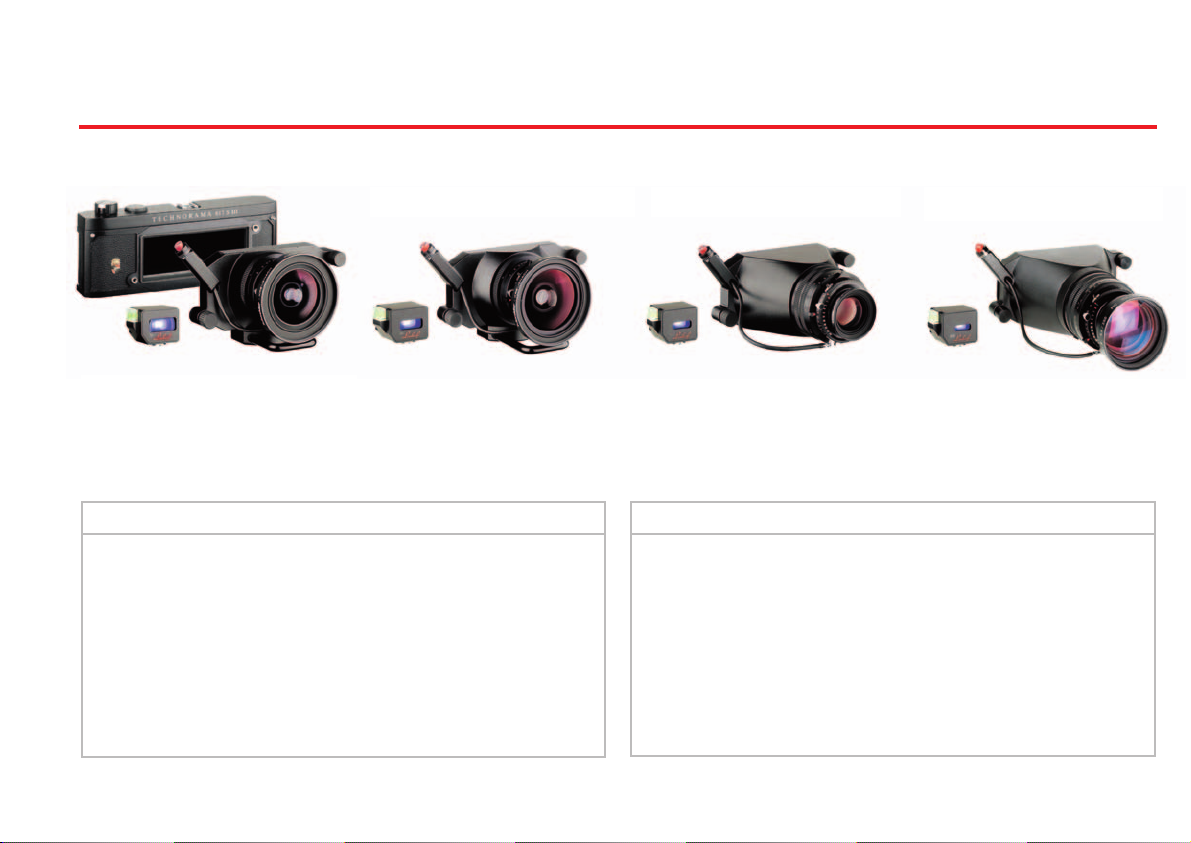

camera with 4 interchangeable lenses XL 5,6 / 72, XL 5,6 / 90, 5,6 / 180
and 5,6 / 250 mm. For each lens a special finder is offered.
BEDIENUNGSHINWEISE
LINHOF TECHNORAMA 617 S III
OPERATING INSTRUCTIONS
LINHOF TECHNORAMA 617 S III

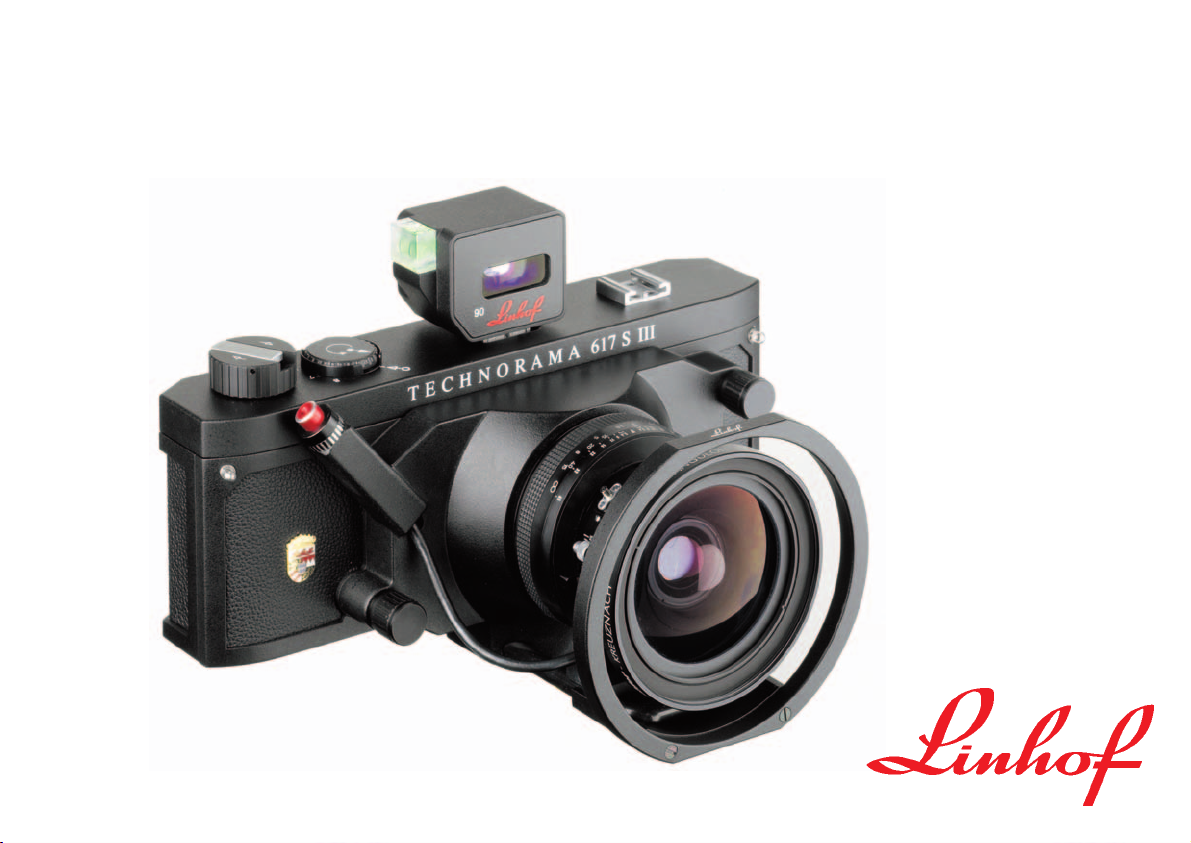

Technorama
617 S III mit
Super-Angulon
XL 5,6 / 90 und
Schlagschutzring
Technorama
617 S III with
Super-Angulon XL
5,6 / 90 and
Protection Ring
Outdoor Edition “Fire”
mit Apo-Tele-Xenar
5,6 / 250 und
Schlagschutzring
Outdoor Edition “Fire”
with Apo-Tele-Xenar
5,6 / 250 and Protection
Ring
Page 3
3
CONTENTSINHALT
1. FEATURES AND CONTROLS 5
2. LOADING AND UNLOADING 7
3. CAMERA OPERATION 9
4. LENSES AND LENS CHANGE 10
5. DEPTH-OF-FIELD CONTROL 13
6. CENTER FILTER 14
7. THE PRECISION OPTICAL VIEWFINDERS 15
8. SECTIONAL ENLARGEMENTS 17
9. LENS PROTECTION RINGS 18
10. USE OF FLASH 20
11. TECHNICAL DATES / ORDERING INFORMATIONS 22
12. GENERAL HINTS 23
1. TECHNISCHE BESCHREIBUNG 5
2. FILMEINLEGEN UND FILMENTNAHME 7
3. BEDIENUNG DER KAMERA 9
4. OBJEKTIVE, OBJEKTIVWECHSEL 10
5. BLENDE UND SCHÄRFENTIEFE 13
6. CENTERFILTER 14
7. DIE OPTISCHEN SUCHER 15
8. AUSSCHNITT-VERGRÖSSERUNGEN 17
9. SCHLAGSCHUTZRINGE 18
10. BLITZAUFNAHMEN 20
11. TECHNISCHE DATEN / BESTELLINFORMATIONEN 21
12. HINWEISE 23
Page 4
4
10
11
3
6
4
1
2
4
5
9
L
R
3
12
78
Page 5
5
1. FEATURES AND CONTROLS
TECHNORAMA 617 S III

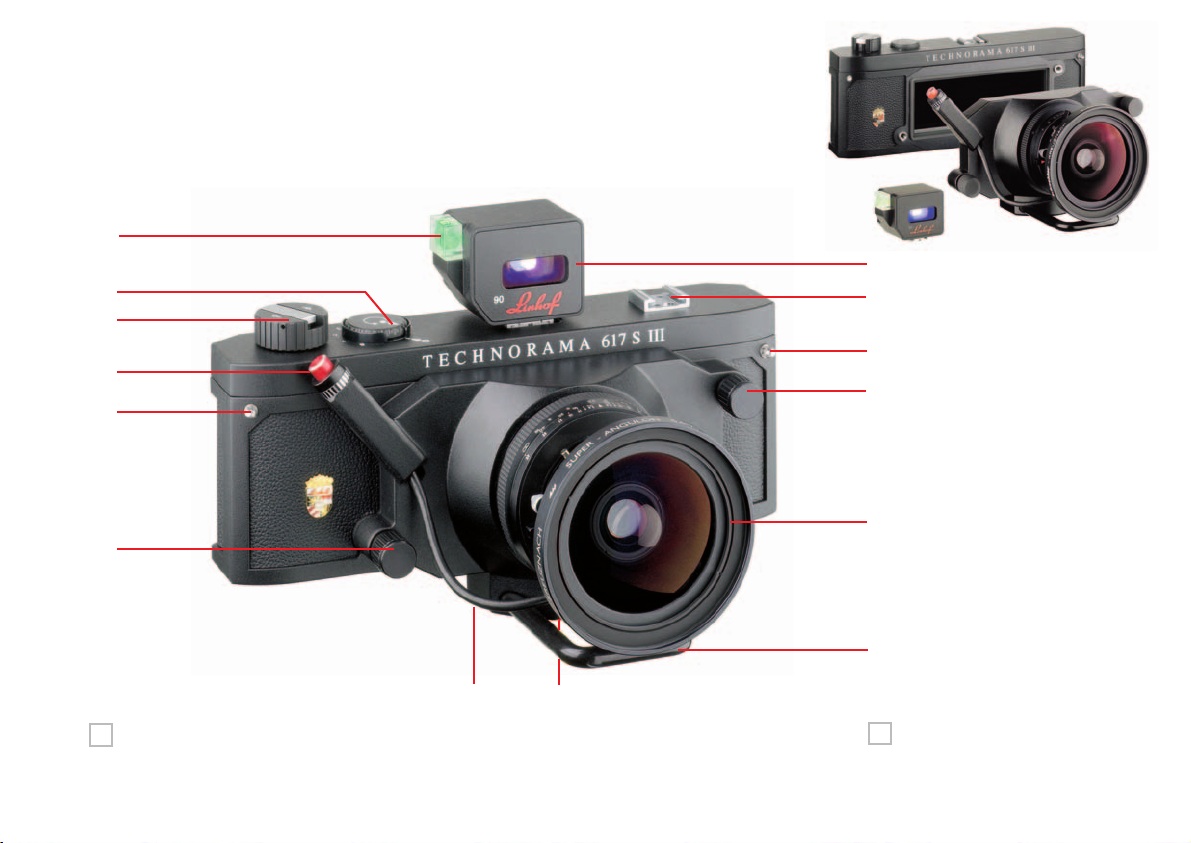

1 Abnehmbarer Präzisions-Leuchtrahmensucher für Wechselobjektive,
zu jedem Objektiv der entsprechende Sucher.
2 Zubehörschuh für Blitz, Belichtungsmesser etc.
3 Ösen für Umhängeriemen
4 Drehrändelschrauben, links-/rechts-drehend für Objektivwechsel
5 Objektiv in Copal-Verschluss mit Schneckengang
6 Objektiv-Schutzbügel
7 Gesenktes 3/8” Stativgewinde, Unterseite Objektivtubus
(in Abbildung verdeckt)
8 Versenkter Dreh-Schließbügel zum Öffnen/Schließen der
Kamerarückwand (in Abbildung verdeckt)
9 Auf Objektivplatine integrierter Auslöser mit Gewinde für Drahtauslöser
10 Ausklappbarer Kurbeltrieb für Filmtransport, Filmtransportknopf
11 Zählscheibe mit Indexanzeige für Filmtransport.
4 Aufnahmen mit Film 120, 8 Aufnahmen mit Film 220.

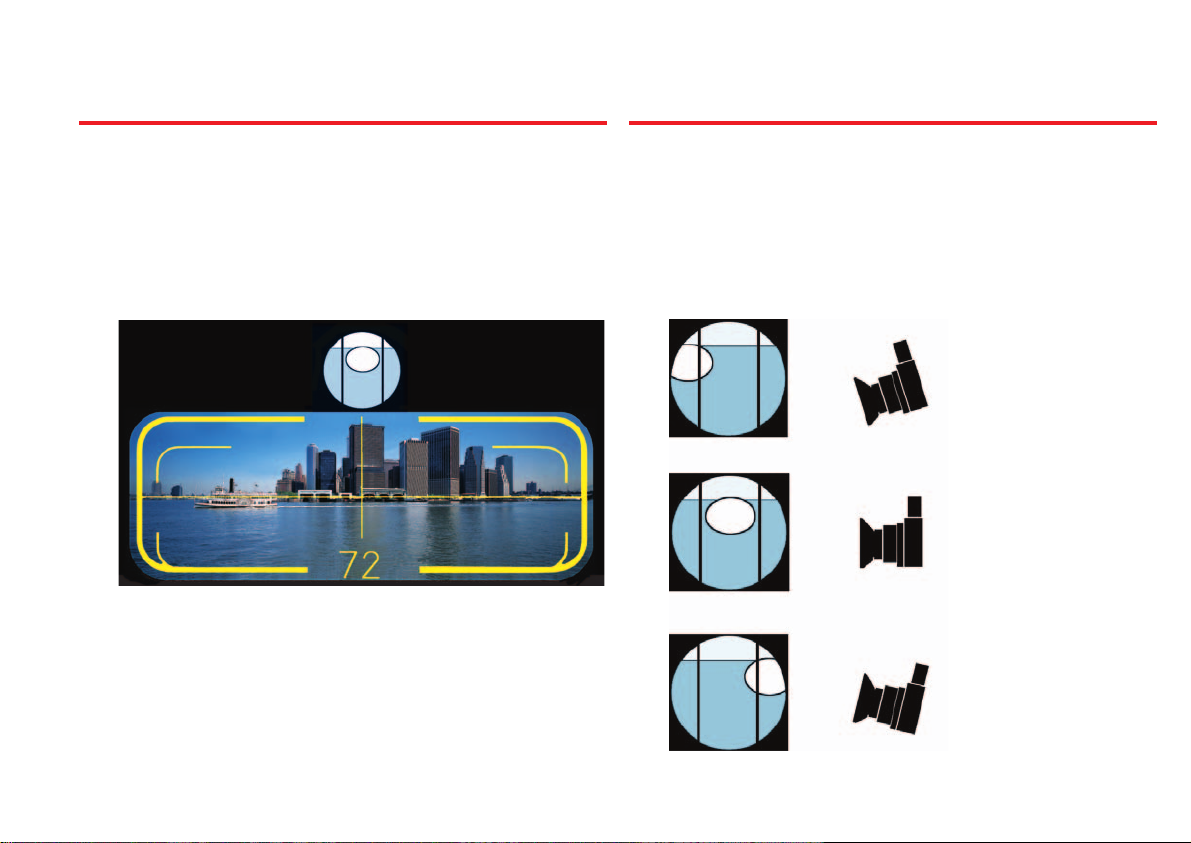

12 In Sucher integrierte Wasserwaage (Kontrolle zur Senkrechtausrichtung
der Kamera im Quer- und Hochformat)
13 Präzisions-Verschluss-Spannhebel
14 Blitz-Synchronisationsnippel
1 Detachable, precision bright line frame finder with reference cross and
reflected spirit level visible in finder. For each interchangeable lens an
optical viewfinder is provided.
2 Accessory shoe for flash, exposure meter etc.
3 Eyelets for neck strap
4 Knurled screws for locking and unlocking of lens panels
5 Lens in Copal shutter and focusing mount
6 Lens protector
7 Tripod socket 3/8” (not visible)
8 Recessed, fold-down retaining lock for detachable camera back (not
visible). To close, turn locking key firmly through approx. 180°.
9 Ergonomically placed lens release with cable release socket
(use of Linhof release with extra long release pin recommended).
10 Film transport knob with fold-out crank
11 Rotating film counter with index for 4 exposures on 120 and
8 exposures on 220 film.
12 Spirit level, visible in optical finder, controls the vertical orientation of
the film plane in any camera position.
13 Shutter cocking lever
14 X-sync nipple, shutter fully synchronized to 1/500 sec.
1. TECHNISCHE BESCHREIBUNG
TECHNORAMA 617 S III
Page 6
6
17
15
10

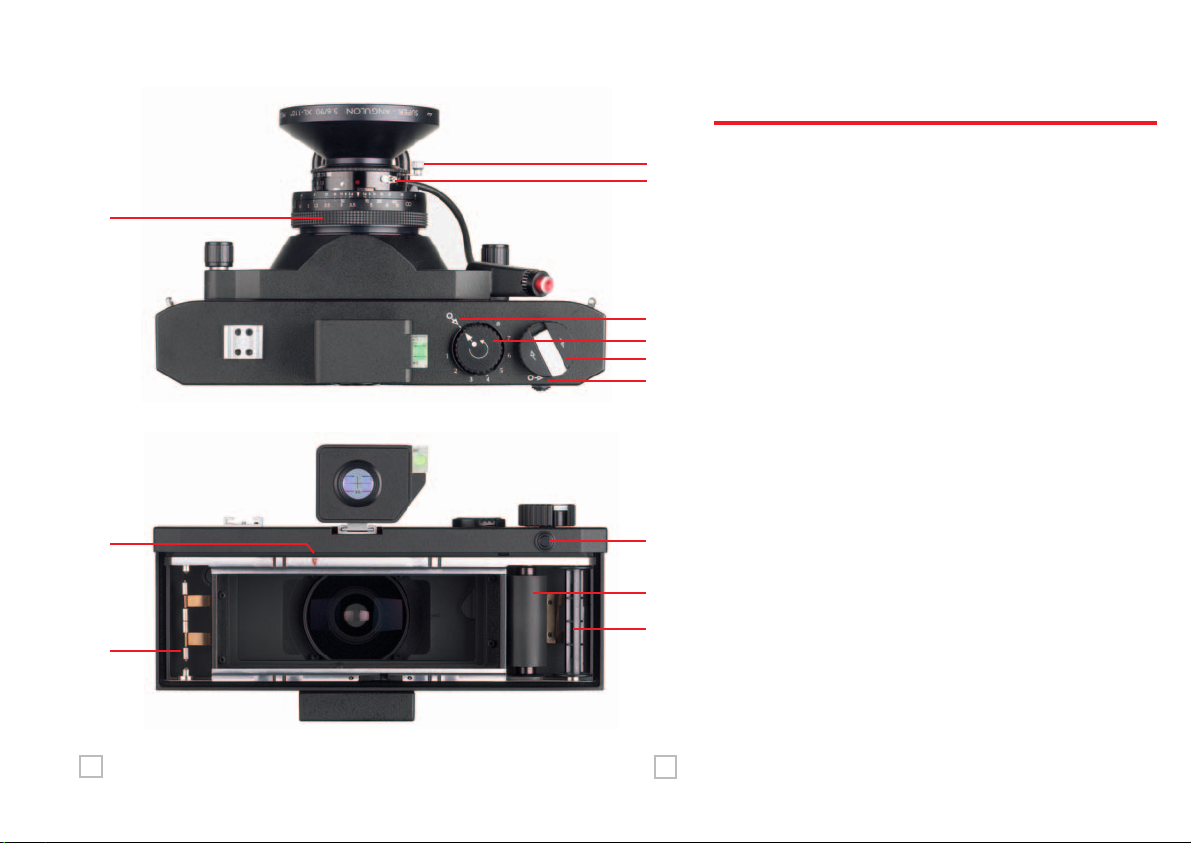

15 Einstellmarke für Filmvorlauf (Bezugsposition Dreieck für
Filmvorlauf)
16 Richtungspfeil für Entriegelungsstaste (18)
17 Einstellring, links-rechtseitig drehbar für Entfernung
18 Entriegelungstaste, rechtsseitig schiebbar
(zur jeweiligen Transportfreigabe nach Auslösung,
Infomarke (16) an Kameraoberseite)
19 Präzisions-Filmtransportwalze (empfindliche Oberfläche)
20 Spannfeder mit Spulenzentrierbolzen, nach außen biegbar
(Leerspule eingelegt)
21 Spannfeder mit Spulenzentrierbolzen, nach außen biegbar
(zur Aufnahme der unbelichteten Filmspule)
22 Gravierte Bezugsmarke für Filmaufgabe, Startposition
(Anfangsmarkierung am Filmschutzpapier sowie
Bezugsmarke liegen bei Filmaufgabe nebeneinander)
15 Reference arrow on counterdisk to indicate the start
position of film travel.
16 Direction indicator for sliding film transport release
knob (18)
17 Easy-to-grip focusing ring
18 Sliding film transport release knob
19 Rubber transport roller
20 Empty spool
21 Film supply with leaf spring
22 Red triangle: reference mark for correct positioning of
paper leader.
14
L
R
22
21
18
19
20
13
11
16
Page 7
7
2.1 Zum Öffnen der Kamera Drehen des Dreh-Schließbügels (8) an der
Unterseite des Objektivtubus in Position “OFF” und Abnehmen der
Rückwand. Leerspule rechts in Aufwickelseite durch Drücken der Spannhalterung nach unten einsetzen, dabei beachten, dass die Spule am
Zentrierbolzen einwandfrei einrastet. Spule hilfsweise drehen.
2.2 Zum Einlegen eines unbelichteten Rollfilms: Filmspule in die Abwickelseite (21) einsetzen, Klebestreifen völlig entfernen und Film mit Filmschutzpapier über die Filmbühne ziehen, Lasche an Schutzpapier mittig
in Leerspule einfädeln. Film durch Drehung des Kurbeltriebs (10) und
vorheriger Entriegelung (18) so weit aufspulen, bis die Anfangsmarkierung auf dem Filmschutzpapier (Pfeil oder Dreieck) mit gravierter Markierung (22) nebeneinander liegen, auf Planlage des Films achten.
2.3 Einstellen der Filmandruckplatte für Rollfilm 120 oder 220 durch Andruck, Verschieben und Einrasten auf rote bzw. grüne Signalmarke.
2.4 Die Kamerarückwand wieder ansetzen, parallel andrücken und durch
Drehung des Schließbügels (8) verriegeln.
2.5 Zählscheibe einstellen: Zählscheibe (11) bei gleichzeitiger Entriegelung
von (18) drehen. Bezugsmarkierungen “Dreiecke” in gegenüberliegende
Position bringen. Zählscheibe rastet ein. Hilfsweise Scheibe geringfügig
vorwärts-/rückwärts drehen.
2.6 Filmtransport, Aufnahmebereitschaft herstellen: Mit (18) entriegeln. Mit
(10) so lange drehen, bis Transportsperre wirksam wird. Das Zählwerk
zeigt Bild 1 an, die Kamera ist aufnahmebereit. Bei Verwendung von Rollfilm 120 stehen 4, bei Rollfilm 220 stehen 8 Aufnahmen zur Verfügung.
Nach jeder Aufnahme und vor dem Filmtransport mit (18) entriegeln.
2.7 Nach der letzten Aufnahme Entriegelungstaste (18) betätigen, gedrückt
halten und den Film mit (10) restlos aufspulen, bis sich die Zählscheibe
(11) nicht mehr dreht. So ist gewährleistet, dass der exponierte Film vollkommen aufgespult ist. Danach Rückwand öffnen und Film entnehmen.
2.1 Remove camera back after turning the fold-down locking key (8) to the
"off" position. Insert empty film spool in the take-up chamber, be sure
that the wind key engages properly.
2.2 Place fresh roll of film in the supply chamber (21), remove tape seal
completely, thread paper leader into take-up spool (push release knob
(18) in the direction of the arrow if necessary) and advance with (10) the
film until the marks on the backing paper (either arrow or triangles), are
opposite the red reference triangle (22) in the camera housing.
2.3 Check film pressure plate for correct adjustment. For change-over from
120 to 220 film, push down and slide pressure plate as indicated by the
arrow and the red/green reference marks.
2.4 Attach camera back and lock it by turning the fold-down key (8).
2.5 Rotate film counter disk (11) on top of camera (push release knob 18)
until the two reference triangles face each other and you can definitely
notice the click.
2.6 Push release knob (18). Turn film transport knob (10) until it stops auto-
matically and locks in position for the first exposure. Index on film counter disk now points to frame 1, camera is ready for use. With 120 film
4 exposures, with 220 film 8 exposures will be provided. After every
exposure push release knob (18) and then wind the film to the next stop.
2.7 After the exposure 4 (with 120 film) or exposure 8 (with 220 film) slide
film transport release knob (18). Whilst contineously pressing the
release button, wind film with the film transport knob until film counter
disk (11) does not move anymore. This guarantees that the exposed film
is fully spooled onto the take-up spool. Now take out the film.
2. FILMEINLEGEN UND
FILMENTNAHME
2. LOADING AND
UNLOADING
Page 8
8
13 Präzisions-Verschluss-Spannhebel, mit
Freilauf in eine Richtung ziehbar: Vor
jeder Auslösung nach rechts spannen.
14 Blitz-Synchronisationsnippel,
Verschluss-Vollsynchronisation bis
1/500 s
17 Entfernungs-Einstellring mit
Entfernungsskala in Meter und Fuß.
Die Dreiecksmarke (24) in der Mitte
des Schärfentieferings zeigt die effektive Entfernungseinstellung (optimale
Schärfenebene). Die Entfernungszahlen
links des Doppelstrichs dienen zur
Ermittlung der Schärfentiefe im
Nahbereich.
23 Einstellhebel, links-rechtsseitig schieb-
bar, für Blende in 1/3-Blendenwerten
24 Markierung für Entfernungseinstellung
(Symbol: Dreieck), links und rechts
davon Blendenpaare zur Bestimmung
der Schärfentiefe, je nach Arbeitsblende.
25 Blendenskala, 1/3-Blendenwerte
26 Einstellring, links-rechtsseitig drehbar
für Verschlusszeiten, B, T, 1 – 1/500 s
B-Einstellung: Verschluss offen,
solange Auslöser gedrückt ist.
T-Einstellung: Verschluss öffnet mit
erstem Auslösen, nochmaliges
Auslösen - Verschluss schließt.

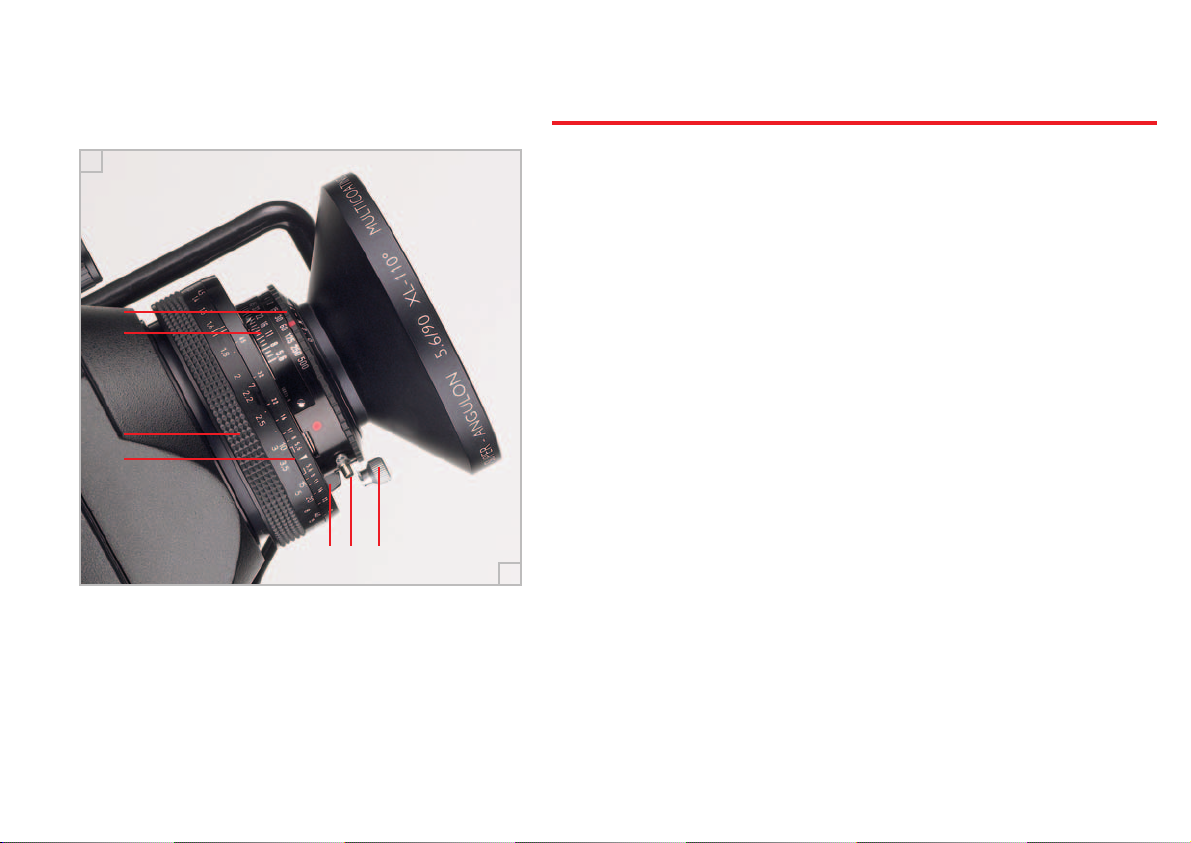

13 Shutter cocking lever. Cocking
necessary before each release.
14 X-sync nipple; shutter fully synchro-
nized from B to 1/500 sec.
17 Helical focusing ring and distance
scale in metric and feet calibration.
Triangle (24) in the middle of the
depth of field scale indicates focusing distance selected.
The close-up distances shown left
from the double bar are for reference purposes only, indicating the
depth-of-field available at short
distances.
23 Diaphragm setting lever with in
1/3 increments
24 Index mark for focusing. Depth-of-
field available is indicated by the
pairs of f-stop figures at either side
of the focusing index.
25 Diaphragm scale in 1/3 increments.
26 Shutter speed selector ring, B, T and
range from 1 to 1/500 sec.
B-setting: shutter open as long as
release button is pressed.
T-setting: First press - shutter open,
second press - shutter closed.
14 13
17
Die Schärfentiefeskala zwischen Entfernungs-Einstellring (17) und
Verschluss erstreckt sich zu beiden Seiten der Einstellmarke (24)
durch spiegelgleiche Blendenzahlen
The depth-of-field scale located between shutter and focusing ring
(17) shows symmetrically arranged pairs of f-stop figures.
L
R
24
26
25
23
Page 9
9
3.1 Fotografieren: Nachdem der Verschluss gespannt ist, Zeit, Blende (mit
externem Belichtungsmesser) und Entfernung (mit Hilfe des Schärfentieferings) eingestellt ist, kann fotografiert werden.
3.2 Auslösen: Der Auslösedruckpunkt liegt im unteren Drittel des Auslöseweges (9). Nach erfolgter Aufnahme Entriegelungstaste (18) betätigen
und den Film mit Kurbeltrieb (10) transportieren. Verschluss jeweils mit
Spannhebel (13) spannen. Die Kamera ist erneut aufnahmebereit.
3.3 Verwenden eines Drahtauslösers: Es kann der Linhof Drahtauslöser
022767 verwendet werden.
3.4 Die Auslösung ist nicht möglich: Wenn der Verschluss nicht gespannt
ist, ist die Auslösung nicht möglich.
3.5 Film vollständig vor Entnahme aufspulen: Nach der vierten und letzten
Aufnahme bei Verwendung von Film 120, bzw. der 8. Aufnahme bei Film
220, Entriegelungsknopf (18) in Pfeilrichtung betätigen, gedrückt halten
und den Film mit Kurbeltrieb (10) restlos aufspulen, bis sich die
Zählscheibe (11) nicht mehr dreht. So ist gewährleistet, dass der exponierte Film vollständig aufgespult ist. Danach den Film entnehmen.
3.6 Doppelbelichtung: Für Doppelbelichtungen kann der Verschluss beliebig
oft gespannt und ausgelöst werden, ohne dabei den Film zu transportieren.
3.1 Taking photos: Shutter speeds, aperture settings and focusing distance
are adjusted manually in the conventional way using the scales and
levers provided. Each shutter is fitted with a depth-of-field indicator ring
that facilitates optimum focusing.
3.2 Release: Before each exposure, the shutter has to be cocked manually.
After releasing the shutter (9), push knob (18) and the film transport
knob (10) can be turned until it locks for the next picture. The camera is
ready for the next exposure.
3.3 Cable release: Shutter release either through the red body release (9) or
cable release which screws into the cable release socket in the release
button. For best results, use original Linhof T-lock cable release with
extra long release pin (022767).
3.4 Release lock: The shutter cannot be released as long as the shutter is
not cocked.
3.5 After last exposure: After the exposure 4 (with type 120 film) or exposure 8 (with type 220 film) the film transport release knob (18) is to be
slided. Whilst contineously pressing the release knob (18), wind film
with the film transport knob (10) until film counter disk (11) does not
move anymore. This ensures the complete transport of the exposed film
onto the take-up spool.
3.6 Double/multiple exposures: Double and multiple exposures can be
effected by simply recocking the shutter as often as required.
3. BEDIENUNG DER KAMERA 3. CAMERA OPERATION
Page 10
10
4.1 Wechselobjektive: Die Technorama 617 S III wird derzeit mit vier
Wechselobektiven XL 5,6/72, XL 5,6/90, 5,6/180 und 5,6/250 mm angeboten. Jedes Objektiv wird in Copal-Verschluss und Einstellschnecke, auf
Präzisions-Objektivplatte montiert mit integriertem Auslöser geliefert.
Für jedes Objektiv steht als Systemzubehör ein spezieller Sucher zur Verfügung.
4.2 Objektivwechsel: Lösen der 2 griffigen Rändelschrauben an der Objek-
tivplatine. Das Objektiv kann dann mit der Platine, Tubus und dem integrierten Auslöser abgenommen werden. Beim Objektivwechsel darf kein
Film in der Kamera eingelegt sein.
Beim Wiedereinsetzen des Objektivs wird umgekehrt verfahren: Objektiv
aufsetzen und die 2 Rändelschrauben gleichmäßig bis zum Anschlag
festdrehen.
4.3 Stativaufnahmen: Das Stativgewinde befindet sich am Objektivtubus
und beim Lösen der Objektiv-Rändelschrauben wird das Kamera-Gehäuse frei. Zum Objektivwechsel Kamera immer vom Stativ nehmen.

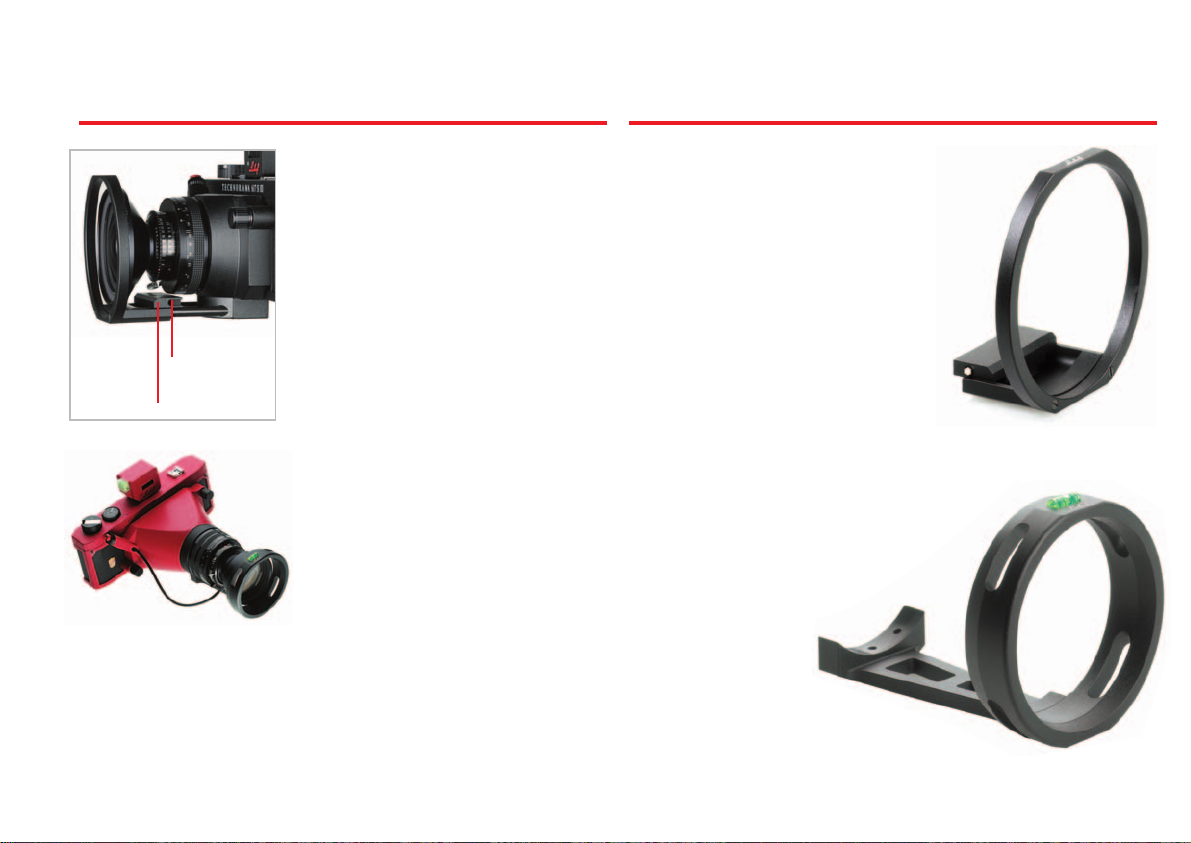

4.4 Integrierter Schutzbügel: Die Weitwinkelobjektive besitzen einen inte-
grierten Schutzbügel, der an der Bodenplatte mit Gewinde für Stativbefestigung stabilisiert ist und den Stand der Kamera auf ebenen
Unterlagen gewährleistet. Somit wird das stoßempfindliche Objektiv
gestützt. Beim Apo-Symmar ist eine Stellfläche im Tubus integriert, die
die gleiche Funktion erfüllt.
4.5 Schlagschutzringe: Zusätzliche Schlagschutzringe schützen die wert-
vollen Objektive bei Druck oder Stoß auf die Objektiv-Vorderfassung
(siehe Seite 18).
4. OBJEKTIVE, OBJEKTIVWECHSEL 4. LENSES AND LENS CHANGE
4.1 Interchangeable lenses: The Technorama 617 S III is a system camera
with 4 interchangeable lenses XL 5,6/72, XL 5,6/90, 5,6/180 and
5,6/250 mm. All lenses in Copal shutter and focus mount on lens panel
with integrated body release. For each lens a special finder is offered.
4.2 Lens change: Lens change is extremely simple: unlock 2 screws (left
turn) holding the lens panel which houses the tube, lens in helical focus,
release and protection. Since there is no dark slide provided, lens change should not be made with a film remaining in the camera. Re-attaching
the lens: attach lens panel and tighten locking knobs (right turn).
4.3 When using a tripod: Please remember that the tripod socket is situated
in the lens tube. When unlocking the knurled screws of the lens panel the
camera body is no more connected with the tripod. Therefore, the com-
plete camera must be taken from the tripod when changing lenses.
4.4 Lens protector: The wide angle lenses are equipped with an integrated
lens protector. This stabilizes the position of the camera on even surfaces being an ideal support for the shock-sensitive lenses. The longer
tube of the Apo-Symmar 5,6/180 does not necessitate an additional lens
bracket.
4.5 Protection rings: For protecting the valuable lenses against pressure and
shock of the front elements the use of the additional protection ring is
recommened (see page 18).
Page 11
11
Brennweite 72 mm 90 mm 180 mm 250 mm
Effektiver Bildwinkel
Bildwinkel vertikal 42,5˚ 34,6˚ 17,7˚ 12,8˚
Bildwinkel horizontal 99,5˚ 86,7˚ 50,6˚ 37,6˚
Kürzeste Einstellentfernung 1,1 m 1,7 m 2,3 m 3,90 m
Blendenreihe 5,6 - 45 5,6 - 45 5,6 - 64 5,6 - 64
Belichtungszeit T, B, 1 s - 1/500 s T, B, 1 s - 1/400 s
Focal length 72 mm 90 mm 180 mm 250 mm
Effective angle of view
Angle of view vertical 42,5˚ 34,6˚ 17,7˚ 12,8˚
Angle of view horizontal 99,5˚ 86,7˚ 50,6˚ 37,6˚
Shortest distance 1,1 m 1,7 m 2,3 m 3,90 m
f-stop 5,6 - 45 5,6 - 45 5,6 - 64 5,6 - 64
Shutter speed T, B, 1 s - 1/500 s T, B, 1 s - 1/400 s

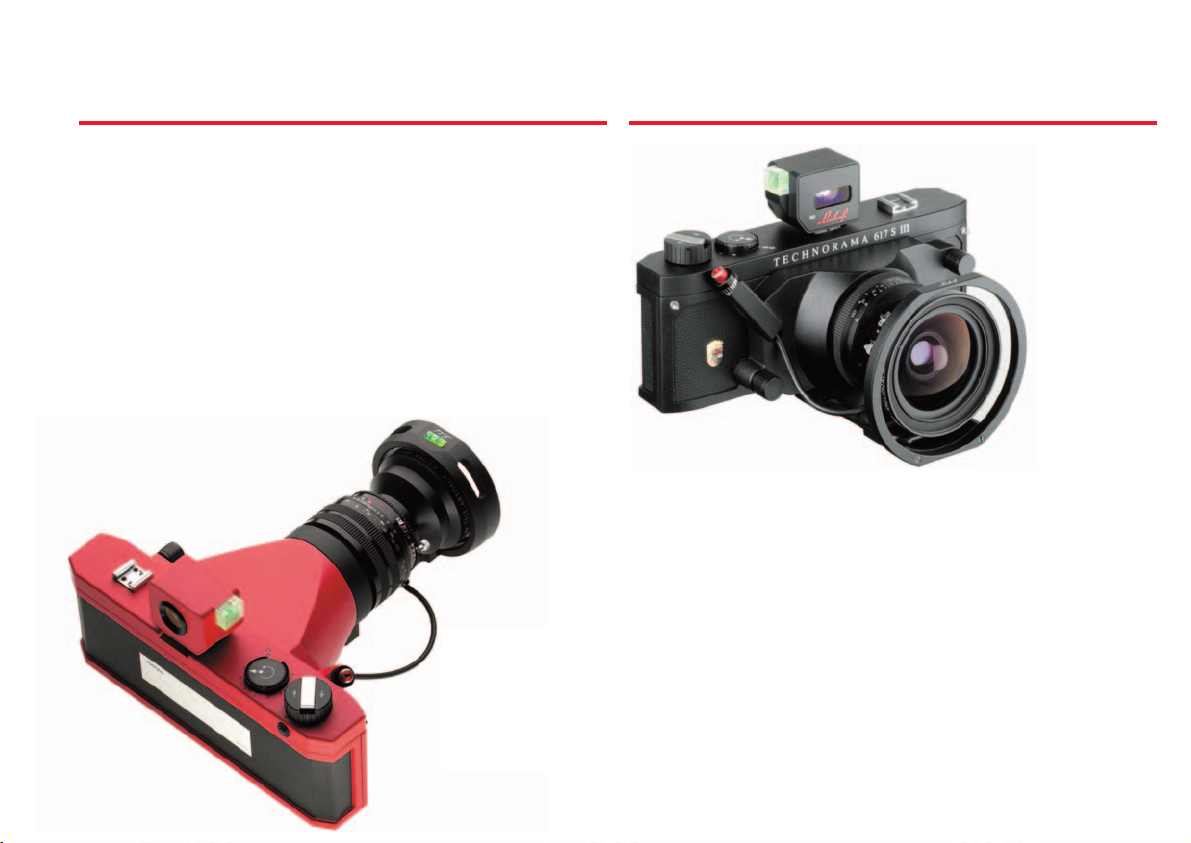

Technorama 617 S III - Body
Technorama Super-Angulon XL 5,6 / 72
Sucher / Viewfinder
Technorama Apo-Tele-Xenar 5,6 / 250
Technorama Apo-Symmar 5,6 / 180
Technorama Super-Angulon XL 5,6 / 90
Page 12
12
72 mm
90 mm
180 mm
250 mm

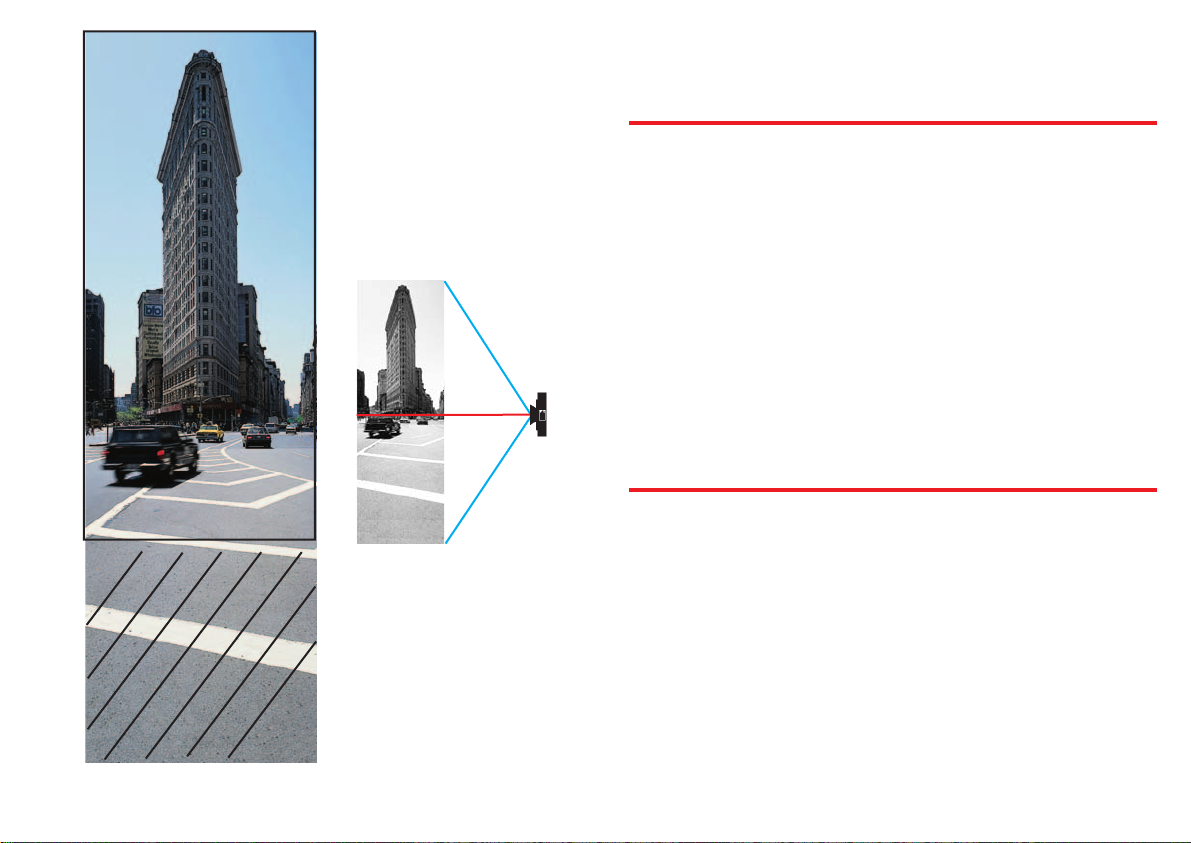

Die Brennweitenwirkung des Motivausschnitts ist in der Aufnahme eingezeichnet.
The focal effect of the picture section is visible in this photo.
Page 13
13
5.1 Blendeneinstellung: Die Blende ist entsprechend der Skala im Bereich
von Blende 5,6 bis Blende 45 bzw. 64 in Drittelwerten einstellbar. Die
Arbeitsblende soll zwischen Blende 16 und 32 liegen, da bei größeren
Blenden (8 oder 11) die volle Schärfeleistung am Bildrand nicht erreicht
wird. Über Blende 22 hinaus tritt keine Verbesserung der Bildqualität ein.
Es nimmt zwar die Schärfentiefe noch zu (siehe Schärfentiefering), aber
bei extrem kleinen Blenden (45) können bereits Kontrastverluste und
Schärfeminderung durch Beugung auftreten.
5.2 Schärfentiefe festlegen: Die Schärfentiefe bezeichnet den Bereich noch
ausreichender, aber kontinuierlich abnehmender Schärfe im Vorder- und
Hintergrund bei normaler Bildbetrachtung. Der Schärfentiefering zwischen Entfernungs-Skala und Verschluss ermöglicht die Bestimmung
der Schärfentiefe. Optimale Schärfe wird grundsätzlich in der Ebene der
exakten Entfernungseinstellung (24) erreicht. Die Blendenpaare auf beiden Seiten der Skala begrenzen den jeweiligen Schärfentiefebereich.
Dabei gilt, je kleiner die Blende, desto größer die Schärfentiefe (Blende
22 gilt dabei als kleiner als z.B. Blende 16 oder 11).
5.3 Schärfentiefe im Nahbereich: Die Entfernungsskala reicht über den kür-
zesten Einstellbereich hinaus. Der Bereich links neben dem Doppelstrich
ist also nicht bis auf die Einstellmarke beziehbar, er dient lediglich der
Schärfentiefedefinition im Nahbereich bei entsprechender Abblendung.
5.1 Aperture: The aperture scale covers a range from f/5,6 to f/45 or f/64 in
1/3 increments. For optimum edge to edge sharpness, the diaphragm
setting of between f/16 and f/32 is recommended. Larger openings do
not produce maximum sharpness. Extremely small openings, while
increasing the depth-of-field, may degrade the image on account of diffraction.
5.2 Depth-of-field: The depth-of-field ring (24) between scale and shutter
allows convenient depth-of-field calculation with any given lens opening.
An important point to remember: Maximum sharpness is obtained at the
established point of focus only, the so-called depth-of-field zone is considered as an area of acceptable, but gradually diminishing sharpness.
5.3 Close-up distances: Although a minimum distance is indicated the focusing scale extends further down. These close-up distances serve only to
indicate the depth-of-field available at close range which can be obtained
by stopping the lens down accordingly.
5. BLENDE UND SCHÄRFENTIEFE 5. DEPTH-OF-FIELD CONTROL
Page 14
14
6.1 Einsatz des Centerfilters: Super-Weitwinkelobjektive haben physikalisch
bedingt einen natürlichen Randlichtabfall im Bildkreis und damit auch zu
den Bildecken hin. Um diesem Helligkeitsabfall entgegenzuwirken,
wurden für die Weitwinkelobjektive konzentrische Grauverlauffilter entwickelt, die eine von innen nach außen zunehmende Lichtdurchlässigkeit
aufweisen. Dabei wurde auf den vollständigen Ausgleich des Randlichtabfalls der Objektive verzichtet, um die dadurch erforderliche Verlängerung der Belichtungszeiten nicht überproportional ansteigen zu lassen.
Wenn mit Centerfiltern gearbeitet wird, sollte das Objektiv um ein bis
zwei Blendenstufen abgeblendet werden, da erst dann die ausgleichende
Wirkung des Centerfilters voll zur Geltung kommt.
Bei Nachtaufnahmen kann auf den Centerfilter u.U. verzichtet werden.
6.2 Zusätzliche Filter: Diese sollten in das Einschraubgewinde des Center-
filters geschraubt werden, da sonst die Wirkung des Centerfilters ungünstig verändert wird.
6.3 Auf das Super-Angulon XL 5,6/72 wurde das Präzisionsfilter, Code
022302, abgestimmt. Der Verlängerungsfaktor beim Einsatz dieses
Filters beträgt ca. 4 x, also 2 Blenden.
Auf das Super-Angulon XL 5,6/90 wurde das Präzisionsfilter, Code
022283, abgestimmt. Der Verlängerungsfaktor beim Einsatz dieses
Filters beträgt ca. 3 x, also 1
1
/3 bis 12/3 Blenden je nach Motiv.
6.4 Bei Verwendung von Color- oder SW-Negativmaterial kann wegen des
größeren Belichtungsspielraums und der Kompensationsmöglichkeiten
im Positiv auf das Centerfilter in den meisten Fällen verzichtet werden.
Oftmals ist eine leichte Abdunkelung an den Formatecken zur Steigerung der Bildwirkung erwünscht.
6.5 Achtung: Den Centerfilter beim Einschrauben nicht
zu fest anziehen, damit beim Herausschrauben
Objektivverbindungen nicht gelöst werden.
6.1 Center filter: Super-wide-angle lenses have a natural fall-off of illumination towards the corners, physically caused. In order to compensate this
loss in brightness, concentric graduated grey filters have been designed
for the wide-angle lenses. These filters have a transparency which increases gradually from the center to the edges. To avoid too long exposure times and with consideration of the exposure latitude of the film
emulsions, the vignetting of the lenses has not been fully compensated.
For maximum results and definition when using Center filter, it is necessary to stop down the lens by one to two full stops, since only then the
maximum compensating effect of the Center filter can be achieved.
6.2 Additional filters: Additionally used filters should be screwed in the thread of the Center filter, since other-wise the effect of the Center filter will
be changed negatively.
6.3 For the lens Super-Angulon XL 5,6/72 we recommend the Center filter,
code number 022302. This Center filter requires an approximate 4 x
exposure increase which is equivalent to opening the lens by 2 stops. For
the lens Super-Angulon XL 5,6/90 we recommend the Center filter, code
number 022283. This Center filter requires an approximate 3 x exposure
increase which is equivalent to opening the lens by 1
1
/3 or 12/3 stops.
6.4 As color negative and black-and-white films have a wider exposure latitude and allow to correct the image in the printing process, one can often
do without a Center filter and still obtain a well-balanced print. In many
instances, slightly darker corners even help to enhance the image and to
dramatize the pictorial content of a picture.
6.5 Attention: The Center filter should not be screwed in too tightly to avoid
inadvertent unscrewing ofthe front lens section when removing the filter.
6. CENTERFILTER 6. CENTER FILTER

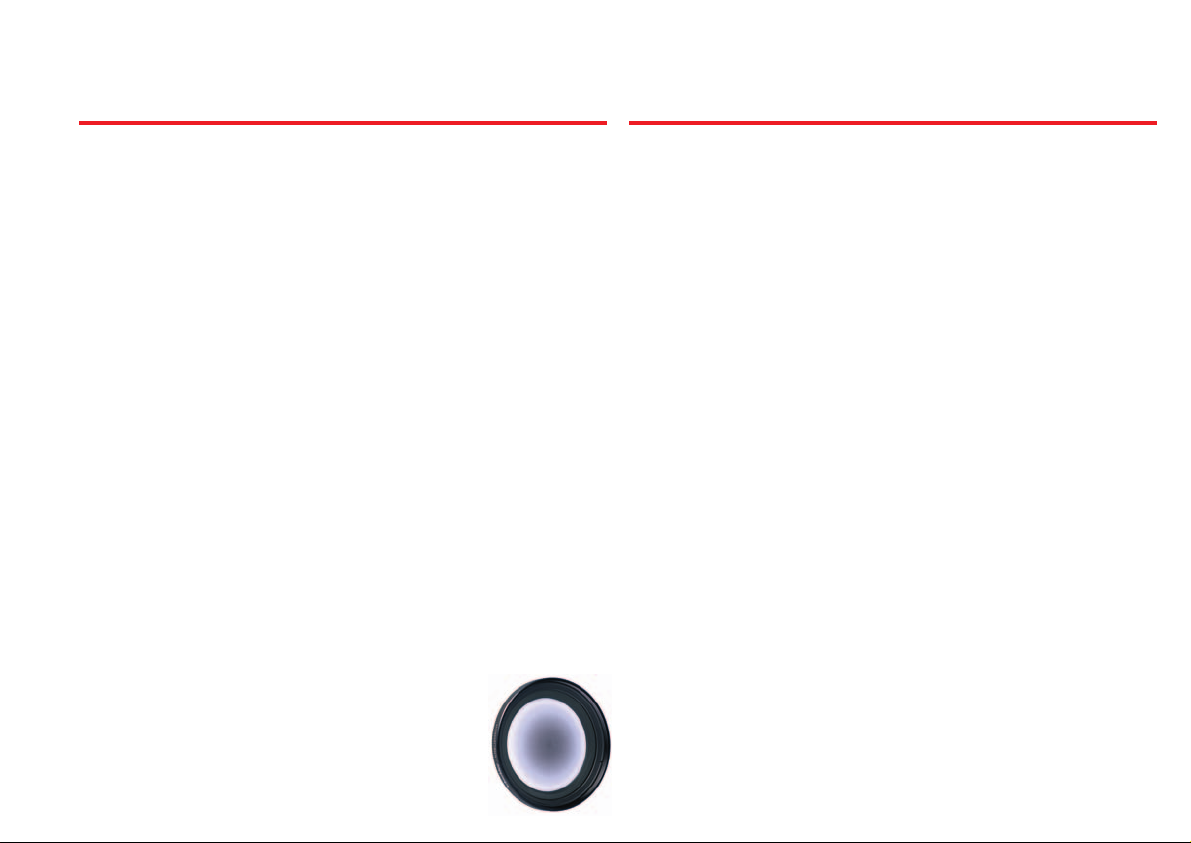

Center filter to reduce the light fall-off at the edges.
Centertfilter gleichen den Helligkeitsabfall zum Rand des Bildkreises aus.
Page 15

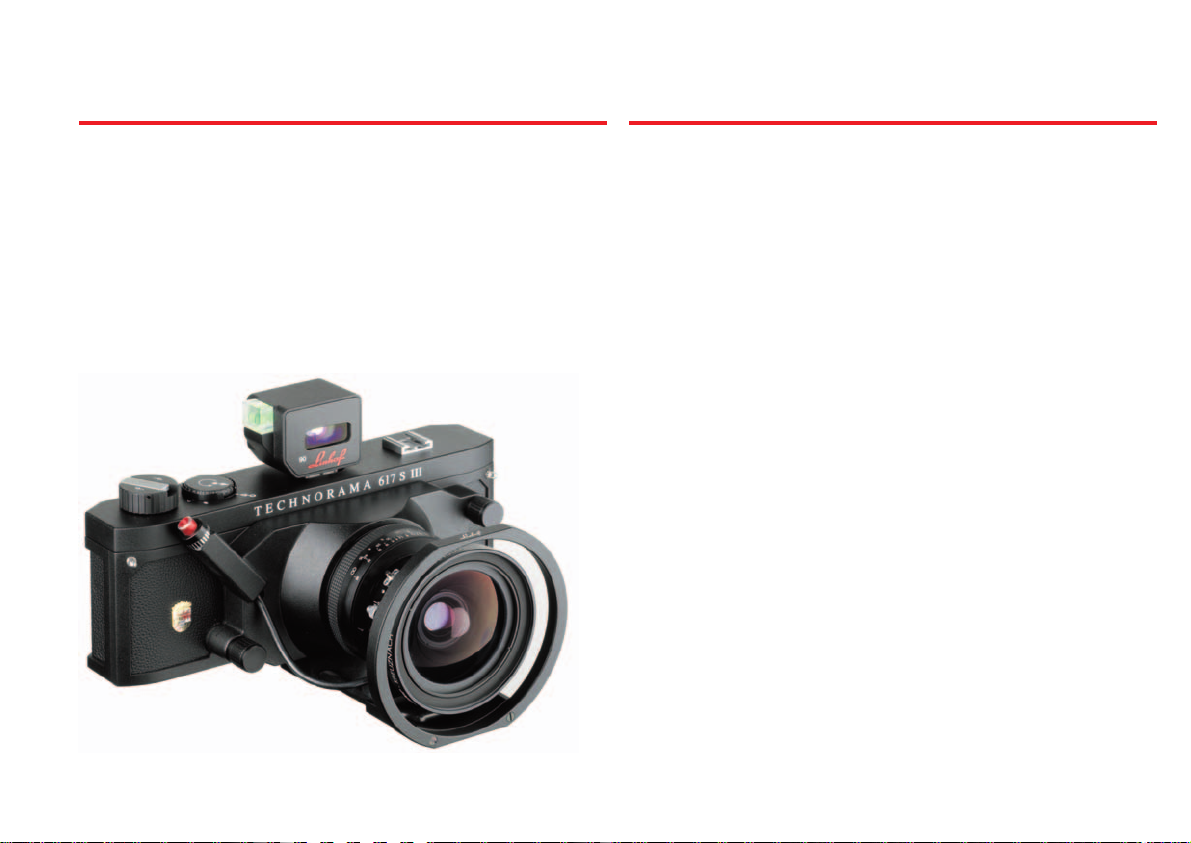

15
7.1 Hochwertige Sucher: Zu jedem der Wechselobjektive der Technorama
617 S III wird je ein spezieller hochwertiger optischer Sucher angeboten.
Die Verbindung mit der Kamera erfolgt über den mittleren Sucherschuh.
7.2 Leuchtrahmen im Sucher: Der eingespiegelte Leuchtrahmen zeigt den
exakten Bildausschnitt mit einer Sicherheitsreserve von ca. 10% an, das
Sucherbild zeigt also etwas weniger als später auf dem Film zu sehen ist.
Für Nahaufnahmen, d.h. bei der kürzesten Einstellentfernung, dient der
eingezeichnete Parallaxenausgleich (innere obere und innere seitliche
Begrenzungslinie).
7.3 Motivbetrachtung: Wegen des großen Bildwinkels der Weitwinkelob-
jektive wurden im entsprechenden Sucher die optisch bedingte, tonnenförmige Verzeichnung beibehalten.
In der Abbildung auf dem Film werden die waagerechten und senkrechten Linien ohne Krümmung verzeichnungsfrei wiedergegeben.
7.4 Eingespiegelte Wasserwaage: Die Wasserwaage, die auch von außen
ablesbar ist, ermöglicht und kontrolliert die Vertikalausrichtung der
Kamera (Neigung nach oben oder unten) und zeigt somit jeweils die
Lotrechte der Filmebene an. Auf diese Weise werden stürzende Linien
sowohl im Quer- als auch im Hochformat vermieden.
7.5 Ausrichtung der Kamera: Das eingespiegelte Referenzkreuz erlaubt die
waagerechte Ausrichtung der Kamera (Horizont waagerecht, lotrechte
Objektlinien senkrecht) und ermöglicht außerdem die parallele Ausrichtung der Kamera zur Objektebene (z.B. Hausfassade). Dies geschieht folgendermaßen: Es ist die vom eigenen Standpunkt senkrecht auf das
Objekt stoßende (gedachte) Linie zu suchen; Bodenlinien können dabei
hilfreich sein. Dort, wo die Linie das Objekt trifft, ist die Senkrechte des
Sucherkreuzes zu positionieren. So wird das Objekt ohne Fluchtlinien
abgebildet. Diese Methode kann für horizontale wie auch vertikale Motive
angewandt werden.
7.1 The optical viewfinder: For each interchangeable lens an optical viewfinder is provided. It is attached to the camera using the accessory shoe
on top of the camera body.
7.2 Precise framing: Precise framing of the subject is accomplished by the
bright line frame and the reference cross indicating the optical axis to
facilitate camera alignment. The viewfinder shows the image area with a
safety margin of approximately 10%, so there will be slightly more on the
negative than what is shown in the finder. For close-range photos the
inner top and inner lateral line frames mark the parallax correction.
7.3 Angle of view: On account of the extremely large viewing angle, the
viewfinder shows a slight amount of barrel distortion which, for technical reasons, is not fully eliminated. This distortion is apparent in the finder only and does not affect the actual image. All lenses are totally distortion-free and, naturally, all horizontals and verticals are reproduced as
straight lines on film.
7.4 Spirit level: The reflected spirit level visible in the finder controls the vertical orientation of the film plane not only with the camera in the conventional horizontal position, but in the vertical mode als well. To avoid
converging lines do not tilt the camera, always check the spirit level to
be sure, that the camera is properly aligned.
7.5 Horizontal alignment: Horizontal alignment (lateral levelling) is controlled by the reflected reference cross which shows if the camera is tilted
to the left or right side. A convenient method to control parallelism between film plane and main subject plane (front of the building, for instance) is to project an imaginary line from the camera position to the object
which meets the main object plane at a 90° angle. The point where the
projected line meets the object should be positioned in the center of the
reference cross. This method works both with horizontal and vertical
subjects.
7. DIE OPTISCHEN SUCHER 7. THE PRECISION OPTICAL
VIEWFINDERS
Page 16
16
7.6 The viewfinder can also be used separately for easy determining the
selected picture area.
7.6 Motivsuche ohne Kamera: Der von der Kamera abgenommene Sucher
kann zur Motivsuche und Motivbetrachtung im Vorfeld der Aufnahme
verwendet werden.
Die eingespiegelte Wasserwaage zeigt die lotrechte
Kameraposition an.
Spirit level shows the
orientation of the camera.
Im Sucher eingespiegelt: Objektivbrennweite, Wasserwaage, Leuchtrahmen
zur Bildausschnittsbestimmung, Parallaxenausgleich im Nahbereich und
Referenzkreuz zur horizontalen und vertikalen Ausrichtung.
Visible in the finder: Focal length, spirit level, bright-line frame for picture
section, inner top and inner lateral line frames marking the parallax correction for close range photos, reference cross indicating the optical axis to
facilitate camera alignment.
Page 17
17
8. AUSSCHNITT-VERGRÖSSERUNGEN
8. SECTIONAL ENLARGEMENTS
8.1 Das Großformat 6x17 cm eignet sich besonders im Hochformat zu Aus-
schnitt-Vergrößerungen. Dabei kann z.B. bei senkrechter Kamerahaltung
(Kontrolle nach Wasserwaage) ein Gebäude ohne stürzende Linien auf
einer Hälfte des Gesamtbilds dargestellt werden. Die Resthälfte (Vordergrund) kann im Ausschnitt einfach weggelassen werden. So ergibt sich
eine einfache und wirksame Perspektive-Kontrolle wie bei einer verstellbaren Kamera. Dasselbe gilt auch für Aufsichten (erhöhter KameraStandpunkt) im Hochformat, wobei in diesem Fall der untere Teil der
Aufnahme als Ausschnitt verwendet wird.
8.1 The elongated 6x17 cm format with its 1:3 aspect ratio is particularly
suitable for sectional enlargements from vertical images. Architectural
views without converging lines, shot from street level, can be obtained
by cutting off any unwanted foreground matter in the final print. This
gives the same effect as if you were using an extreme lens rise with an
adjustable large format camera.
Naturally, this method works also with views taken from an elevated
camera position, as in this case a sectional enlargement is made only
from the bottom portion of the vertical 6x17 cm image.
Kamera in Bodennähe
Ground level
Page 18
18
9.1 Die Schlagschutzringe schützen im harten Praxiseinsatz die wertvollen
Objektive der Technorama 617 S III und der Outdoor Edition bei Druck
oder Stoß auf die Objektiv-Vorderfassung. Schon geringste Abweichungen könnten einseitige Unschärfen zur Folge haben.
Der Ansatz der Schlagschutzringe verhindert diese Gefahr und gibt
Sicherheit auch unter extremen Arbeitsbedingungen.
9.1 For protecting the valuable lenses of the Technorama 617 S III against
pressure and shock of the front elements even under hard working conditions we have developed new protection rings. The use of these rings
will minimize the danger of even small deformations resulting into
unwanted lateral unsharpness.
Technorama 617 S III mit Super-Angulon
XL 5,6 / 90 und Schlagschutzring
Technorama 617 S III with Super-Angulon
XL 5,6 / 90 and Protection Ring
9. SCHLAGSCHUTZRINGE 9. LENS PROTECTION RINGS
Page 19
19
Schlagschutzring für Technorama
Apo-Tele-Xenar 5,6 / 250
Technorama Apo-Tele-Xenar 5,6 / 250 und
Tele-Arton S 5,6 / 250, geliefert ab Februar
2003, verfügen über die notwendigen Bohrungen zur Montage des Schlagschutzrings.
Alle vor Februar 2003 gelieferten Objektive
müssen im Werk entsprechend modifiziert
werden.
MONTAGEANLEITUNG
Der Schlagschutzring wird mit den 3
Schrauben, die sich bereits im Tubus des
Objektivs befinden, montiert.
Schlagschutzring für Technorama
Super-Angulon XL 5,6 / 72
und Super-Angulon XL 5,6 / 90
MONTAGEANLEITUNG
Schlagschutzring auf den Schutzbügel des
Objektivs von unten aufsetzen, Klemmstück
über den Schutzbügel schieben und mittels
mitgelieferter Schraube und Imbusschlüssel
montieren.
Imbusschlüssel zum Transport in das Depot
einschieben, dabei zeigt der Imbusschlüssel
mit dem kurzen Ende in Richtung Kameragehäuse.
Protection Ring for Technorama
Apo-Tele-Xenar 5,6 / 250
All lenses Technorama Apo-Tele-Xenar 5,6 /
250 produced since February 2003
include the necessary holes plus
screws for mounting of
Protection Rings.
All lenses supplied before
February 2003 will have to
be modified in the factory.
MOUNTING INSTRUCTIONS
Mounting of the Protection Ring is handled
with the 3 screws already placed in the holes
of the lens tube.
Protection Ring for Technorama
Super-Angulon XL 5,6 / 72
and Super-Angulon XL 5,6 / 90
MOUNTING INSTRUCTIONS
Place Protection Ring at the lower protection
bracket. Slide the clamp piece over the lower
bracket and fasten with hex wrench and
screw supplied. Store hex wrench for transportation with shorter end in direction of
camera body.
Klemmstück
Clamp piece
Depot
Storage
Outdoor T 617 “Fire” mit
Apo-Tele-Xenar 5,6 / 250
und Schlagschutzring mit
integrierter Wasserwaage
Outdoor T 617 "Fire" with Apo-
Tele-Xenar
5,6 / 250 and
Protection Ring with integrated
spirit level
Page 20
20
10. BLITZAUFNAHMEN 10. USE OF FLASH
10.1 Die Verschlüsse der Objektive gestatten eine Blitzsynchronisation von B
bis 1/500 s.
10.2 Beim Einsatz von aufsteckbaren Blitzgeräten mit Mittenkontakt im linken
Aufsteckschuh muss ein Verbindungskabel vom Blitz zur X-Synchronisation (14) des Verschlusses verwendet werden.
10.3 Für eine gleichmäßige Ausleuchtung sollten zwei Blitzgeräte (auf jeder
Seite der Kamera ein Blitzgerät) unter Verwendung einer geeigneten
Halteschiene verwendet werden.
10.1 The shutter is fully synchronized from B to 1/500 sec.
10.2 The accessory shoe can be used to mount a compact flash unit. As this
accessory shoe is not equipped with a flash contact, connect flash gun
with the X-sync nipple (14) on the shutter by means of a suitable flash
cord.
10.3 When working with the Technorama 617 S III, the use of 2 flash units,
mounted on a suitable flash bracket, is recommended. To avoid a hot
spot in the center, the flash guns should be angled outward.
Linhof Umhängeriemen (022610)
Linhof camera strap (022610)
Page 21
21
11. TECHNISCHE DATEN / BESTELLINFORMATIONEN
Ident-Nummer
000113 Technorama 617 S III (6x17cm) Länge x Tiefe x Höhe Gewicht
Gehäuse ohne Sucher, ohne Objektiv, mit Umhängeriemen 270 x 58 x 114 mm 1285 g
000909 Technorama Super-Angulon XL 5,6/72 221 x 103 x 124 mm 1130 g
T, B, 1s - 1/500 s, Blende 5,6 - 45,
effektiver Formatwinkel 99,5°, kürzeste Einstellentfernung 1,1 m
001301 Technorama-Sucher für f 72 65 x 40 x 52 mm 100 g
022302 Centerfilter für f 72, Filtergewinde M 95 x 1 / M 110 x 1 180 g
001901 Schlagschutzring für Super-Angulon XL 5,6 / 72 und XL 5,6 / 90 60 x 135 x 135 mm
000910 Technorama Super-Angulon XL 5,6/90 212 x 131 x 124 mm 1280 g
T, B, 1s - 1/500 s, Blende 5,6 - 45,
effektiver Formatwinkel 86,7°, kürzeste Einstellentfernung 1,7 m
001302 Technorama-Sucher für f 90 65 x 39 x 52 mm 100 g
022283 Centerfilter für f 90, Filtergewinde M 95 x 1 / M 110 x 1 180 g
001901 Schlagschutzring für Super-Angulon XL 5,6 / 72 und XL 5,6 / 90 60 x 135 x 135 mm 190 g
000911 Technorama Apo-Symmar 5,6/180 212 x 176 x 106 mm 1160 g
T, B, 1s - 1/400 s, Blende 5,6 - 64, effektiver Formatwinkel 50,6°,
kürzeste Einstellentfernung 2,2 m, Filtergewinde M 72 x 0,75
001303 Technorama-Sucher für f 180 65 x 39 x 52 mm 100 g
001304 Technorama Apo-Tele-Xenar 5,6/250 222 x 215 x 110 mm 1450 g
T, B, 1s - 1/400 s, Blende 5,6 - 64, effektiver Formatwinkel 37,6°,
kürzeste Einstellentfernung 3,9 m, Filtergewinde M 82 x 0,75
001304 Technorama-Sucher für f 250 65 x 39 x 52 mm 100 g
001904 Schlagschutzring für Technorama Apo-Tele-Xenar 5,6/250 150 x110 x110 mm 257 g

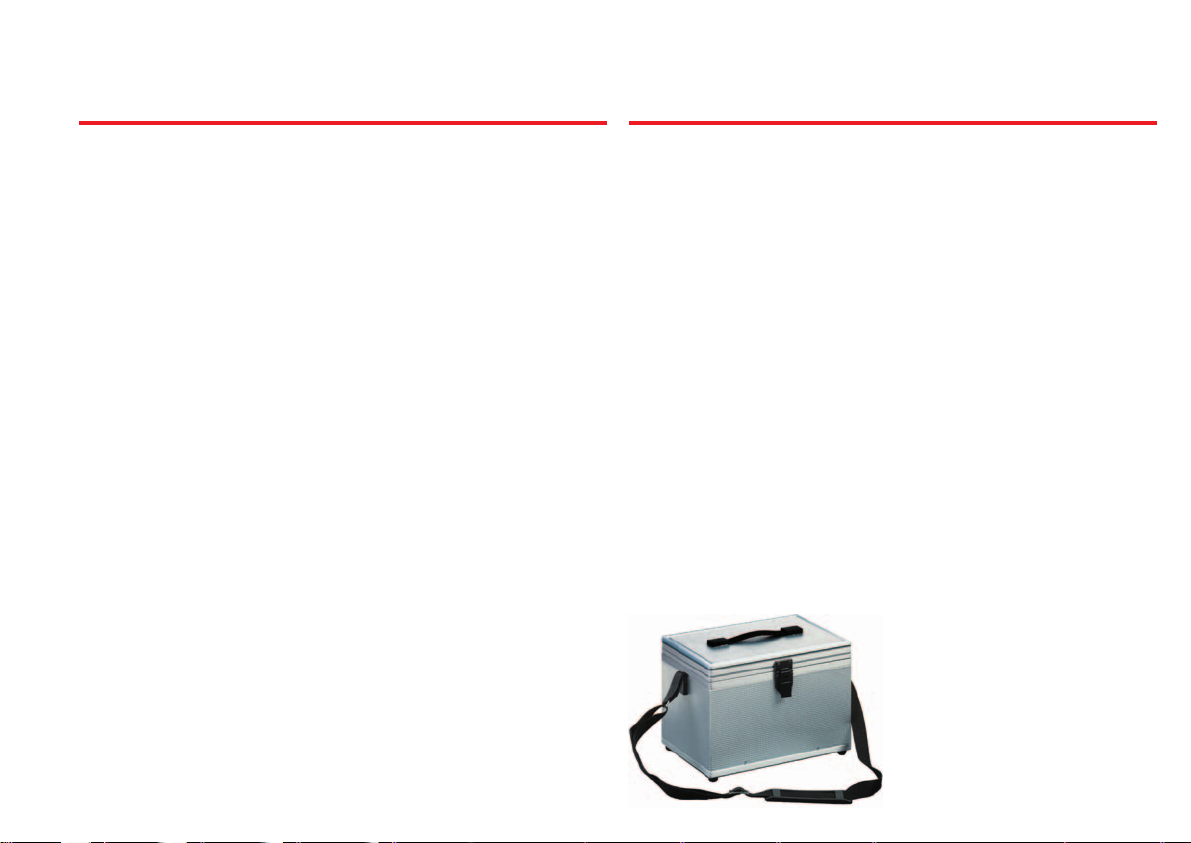

022489 Alu-Koffer 290 x 200 x 205 mm 1960 g
für Gehäuse mit Weitwinkel-Objektiv, Normalobjektiv und Sucher
Page 22
22
Code
000113 Technorama 617 S III (6x17cm) Length x Depth x Height Weight
camera body without lens and viewfinder, with camera strap 270 x 58 x 114 mm 1285 g
000909 Technorama Super-Angulon XL 5,6/72 221 x 103 x 124 mm 1130 g
T, B, 1s - 1/500 s, aperture range 5,6 - 45,
effective angle of view 99,5°, shortest distance 1,1 m / 3.6 ft
001301 Technorama viewfinder for f 72 65 x 39 x 52 mm 100 g
022302 Center filter for f 72, filter mount M 95 x 1 / M 110 x 1 180 g
001901 Protection ring for Technorama Super-Angulon XL 5,6/72 60 x 135 135 mm
000910 Technorama Super-Angulon XL 5,6/90 212 x 131 x 124 mm 1280 g
T, B, 1s - 1/500 s, aperture range 5,6 - 45,
effective angle of view 86,7°, shortest distance 1,7 m / 5,6 ft
001302 Technorama viewfinder for f 90 65 x 39 x 52 mm 100 g
022283 Center filter for f 90, filter mount M 95 x 1 / M 110 x 1 180 g
001901 Protection ring for Super-Angulon XL 5,6/72 and XL 5,6/90 60 x 135 135 mm 190 g
000911 Technorama Apo-Symmar 5,6/180 212 x 176 x 106 mm 1160 g
T, B, 1s - 1/400 s, aperture range 5,6 - 64, effective angle of view 50,6°,
shortest distance 2,2 m / 7,2 ft, filter mount M 72 x 0,75
001303 Technorama viewfinder for f 180 65 x 39 x 52 mm 100 g
000915 Technorama Apo-Tele-Xenar 5,6/250 222 x 215 x 110 mm 1450 g
T, B, 1s - 1/400 s, aperture range 5,6 - 64, effective angle of view 37,6°,
shortest distance 3,9 m / 13 ft, filter mount M 82 x 0,75
001304 Technorama viewfinder for f 250 65 x 39 x 52 mm 100 g
001904 Protection ring for Technorama Apo-Tele-Xenar 5,6/250 150 x 110 x 110 mm 257 g
022489 Aluminium case 290 x 200 x 205 mm 1960 g
for body with wide angle and normal lens and viewfinders
11. TECHNICAL DATES / ORDERING INFORMATIONS
Page 23
23
Zum Transport sollte unbedingt der speziell für die Technorama 617 S III eingerichtete Aluminium-Koffer verwendet werden.
ALU-KOFFER 022489
für Technorama 617 S III Body, Super-Angulon XL 5,6/72 und Sucher oder
Super-Angulon XL 5,6/90 und Sucher und zusätzlichem Normalobjektiv ApoSymmar 5,6/180 (bei 90 mm-Objektiv: Kamera auf Unendlich einstellen und
Centerfilter abnehmen, um Druck auf das Objektiv zu vermeiden).
PFLEGE DER PRÄZISIONS-FILMTRANSPORTWALZE
Die Oberfläche der Gummi-Transportwalzen wird nach längerem Gebrauch
glänzend. Es empfiehlt sich daher, die Gummiwalze von Zeit zu Zeit mit einem
Tuch und etwas Extraktionsbenzin (fettfreies Reinigungsbenzin: Isohexan) zu
reinigen, so dass sie ihre Griffigkeit behält.
For maximum protection during transport, use of the specially designed
Technorama aluminium carrying case is strongly recommended.
CAMERA ALUMINIUM CASE 022489
for Technorama 617 S III body, Super-Angulon XL 5,6/72 and viewfinder or
Super-Angulon XL 5,6/90 and viewfinder and Apo-Symmar 5,6/180 (90 mm
lens: When putting the camera into the aluminium case, be sure the helical
focusing mount is in the infinity position so that the camera fits smoothly.
Remove filters or lens hoods which exceed the inner dimensions of the case to
avoid undue pressure on the lens/shutter assembly.)
RUBBER TRANSPORT ROLLER
After prolonged use, the surface of the rubber transport rollers may beome
shiny and slightly slippery. It is recommended to clean these rollers from time
to time with a soft cloth and some cleansing solvent (Isohexan).
Alu-Koffer für Kamera mit zwei
Objektiven, Sucher, Filter und Filmen
Alu Case for camera, two lenses,
viewfinder, filter und film rolls
12. HINWEISE 12. GENERAL HINTS
Page 24
TECHNISCHE ÄNDERUNGEN VORBEHALTEN SPECIFICATIONS SUBJECT TO CHANGE PRINTED IN GERMANY 025129/03.04/ 200 DE
LINHOF PRÄZISIONS - SYSTEMTECHNIK GMBH
RUPERT - MAYER - STRASSE 4 5 • D - 81379 MÜNCHEN
TEL. +49 (0)89 /72 49 2 -0 • FAX +49 (0)89 /72 49 2 -250
e-mail: [email protected] • INTERNET http://www.linhof.de/
Loading...
