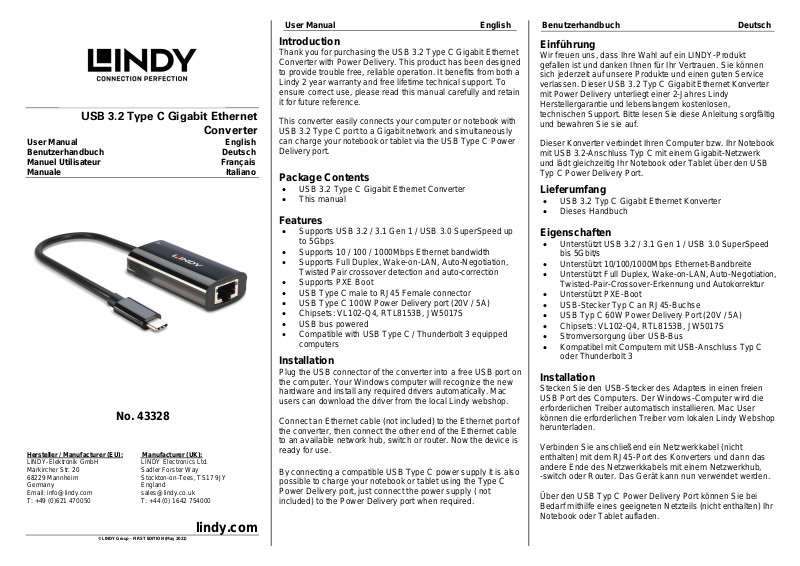

Page 1
USB 3.2 Type C Gigabit Ethernet
Converter
User Manual English
Benutzerhandbuch Deutsch
Manuel Utilisateur Français
Manuale Italiano
No. 43328
Hersteller / Manufacturer (EU): Manufacturer (UK):
LINDY-Elektronik GmbH LINDY Electronics Ltd.
Markircher Str. 20 Sadler Forster Way
68229 Mannheim Stockton-on-Tees, TS17 9JY
Germany England
Email: [email protected] [email protected]
T: +49 (0)621 470050 T: +44 (0) 1642 754000
lindy.com
© LINDY Group - FIRST EDITION (May 2021)
User Manual English
Benutzerhandbuch Deutsch
Introduction
Thank you for purchasing the USB 3.2 Type C Gigabit Ethernet
Converter with Power Delivery. This product has been designed
to provide trouble free, reliable operation. It benefits from both a
Lindy 2 year warranty and free lifetime technical support. To
ensure correct use, please read this manual carefully and retain
it for future reference.
This converter easily connects your computer or notebook with
USB 3.2 Type C port to a Gigabit network and simultaneously
can charge your notebook or tablet via the USB Type C Power
Delivery port.
Package Contents
• USB 3.2 Type C Gigabit Ethernet Converter
• This manual
Features
• Supports USB 3.2 / 3.1 Gen 1 / USB 3.0 SuperSpeed up
to 5Gbps
• Supports 10 / 100 / 1000Mbps Ethernet bandwidth
• Supports Full Duplex, Wake-on-LAN, Auto-Negotiation,
Twisted Pair crossover detection and auto-correction
• Supports PXE Boot
• USB Type C male to RJ45 Female connector
• USB Type C 100W Power Delivery port (20V / 5A)
• Chipsets: VL102-Q4, RTL8153B, JW5017S
• USB bus powered
• Compatible with USB Type C / Thunderbolt 3 equipped
computers
Installation
Plug the USB connector of the converter into a free USB port on
the computer. Your Windows computer will recognize the new
hardware and install any required drivers automatically. Mac
users can download the driver from the local Lindy webshop.
Connect an Ethernet cable (not included) to the Ethernet port of
the converter, then connect the other end of the Ethernet cable
to an available network hub, switch or router. Now the device is
ready for use.
By connecting a compatible USB Type C power supply it is also
possible to charge your notebook or tablet using the Type C
Power Delivery port, just connect the power supply ( not
included) to the Power Delivery port when required.
Einführung
Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt
gefallen ist und danken Ihnen für Ihr Vertrauen. Sie können
sich jederzeit auf unsere Produkte und einen guten Service
verlassen. Dieser USB 3.2 Typ C Gigabit Ethernet Konverter
mit Power Delivery unterliegt einer 2-Jahres Lindy
Herstellergarantie und lebenslangem kostenlosen,
technischen Support. Bitte lesen Sie diese Anleitung sorgfältig
und bewahren Sie sie auf.
Dieser Konverter verbindet Ihren Computer bzw. Ihr Notebook
mit USB 3.2-Anschluss Typ C mit einem Gigabit-Netzwerk
und lädt gleichzeitig Ihr Notebook oder Tablet über den USB
Typ C Power Delivery Port.
Lieferumfang
• USB 3.2 Typ C Gigabit Ethernet Konverter
• Dieses Handbuch
Eigenschaften
• Unterstützt USB 3.2 / 3.1 Gen 1 / USB 3.0 SuperSpeed
bis 5Gbit/s
• Unterstützt 10/100/1000Mbps Ethernet-Bandbreite
• Unterstützt Full Duplex, Wake-on-LAN, Auto-Negotiation,
Twisted-Pair-Crossover-Erkennung und Autokorrektur
• Unterstützt PXE-Boot
• USB-Stecker Typ C an RJ45-Buchse
• USB Typ C 60W Power Delivery Port (20V / 5A)
• Chipsets: VL102-Q4, RTL8153B, JW5017S
• Stromversorgung über USB-Bus
• Kompatibel mit Computern mit USB-Anschluss Typ C
oder Thunderbolt 3
Installation
Stecken Sie den USB-Stecker des Adapters in einen freien
USB Port des Computers. Der Windows-Computer wird die
erforderlichen Treiber automatisch installieren. Mac User
können die erforderlichen Treiber vom lokalen Lindy Webshop
herunterladen.
Verbinden Sie anschließend ein Netzwerkkabel (nicht
enthalten) mit dem RJ45-Port des Konverters und dann das
andere Ende des Netzwerkkabels mit einem Netzwerkhub,
-switch oder Router. Das Gerät kann nun verwendet werden.
Über den USB Typ C Power Delivery Port können Sie bei
Bedarf mithilfe eines geeigneten Netzteils (nicht enthalten) Ihr
Notebook oder Tablet aufladen.
Page 2
Radio Frequency Energy, Certifications
CE Certification
LINDY declares that this equipment complies with relevant European CE requirements.
CE Konformitätserklärung
LINDY erklärt, dass dieses Equipment den europäischen CE-Anforderungen entspricht
UKCA Certification
LINDY declares that this equipment complies with relevant UKCA requirements.
FCC Warning
This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to part 15 of the FCC Rules. Operation is subject to the following two
conditions:
1. This device may not cause harmful interference, and
2. This device must accept any interference received, including interference that may
cause undesired
WEEE (Waste of Electrical and Electronic Equipment),
Recycling of Electronic Products
Europe, United Kingdom
In 2006 the European Union introduced regulations (WEEE) for the collection and
recycling of all waste electrical and electronic equipment. It is no longer allowable to simply
throw away electrical and electronic equipment. Instead, these products must enter the
recycling process.
Each individual EU member state, as well as the UK, has implemented the WEEE regulations
into national law in slightly different ways. Please follow your national law when you want to
dispose of any electrical or electronic products. More details can be obtained from your
national WEEE recycling agency.
Germany / Deutschland Rücknahme Elektroschrott und Batterie-Entsorgung
Die EU WEEE Direktive wurde im ElektroG in deutsches Recht umgesetzt. Das Entsorgen
von Elektro- und Elektronikgeräten über die Hausmülltonne ist verboten! Diese Geräte
müssen den Sammel- und Rückgabesystemen zugeführt werden! Dort werden sie kostenlos
entgegen genommen. Die Kosten für den weiteren Recyclingprozess übernehmen die
Gerätehersteller. LINDY bietet deutschen Endverbrauchern ein kostenloses
Rücknahmesystem an, beachten Sie bitte, dass Batterien und Akkus vor der Rückgabe an
das Rücknahmesystem entnommen werden müssen und über die Sammel- und
Rückgabesysteme für Batterien separat entsorgt werden müssen. Ausführliche
Informationen finden Sie stets aktuell auf der LINDY Webseite.
France
En 2006, l'union Européenne a introduit la nouvelle réglementation (DEEE) pour le
recyclage de tout équipement électrique et électronique.
Chaque Etat membre de l’ Union Européenne a mis en application la nouvelle réglementation
DEEE de manières légèrement différentes. Veuillez suivre le décret d’application
correspondant à l’élimination des déchets électriques ou électroniques de votre pays.
Italy
Nel 2006 l’unione europea ha introdotto regolamentazioni (WEEE) per la raccolta e il riciclo
di apparecchi elettrici ed elettronici. Non è più consentito semplicemente gettare queste
apparecchiature, devono essere riciclate. Ogni stato membro dell’ EU ha tramutato le
direttive WEEE in leggi statali in varie misure. Fare riferimento alle leggi del proprio Stato
quando si dispone di un apparecchio elettrico o elettronico.
Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato.
LINDY Herstellergarantie – Hinweis für Kunden in Deutschland
LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus
eine zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser
Garantie finden Sie auf der LINDY Website aufgelistet bei den AGBs.
© LINDY Group - FIRST EDITION (May 2021)
Manuel Utilisateur Français
Manuale Italiano
Introduction
Nous sommes heureux que votre choix se soit porté sur un
produit Lindy et vous remercions de votre confiance. Vous
pouvez compter à tout moment sur la qualité de nos produits
et de notre service. Ce Convertisseur USB 3.2 Type C vers
Ethernet Gigabit avec Power Delivery est soumis à une durée
de garantie Lindy de 2 ans et d’une assistance technique
gratuite à vie. Merci de lire attentivement ces instructions et de
les conserver pour future référence.
Ce convertisseur connecte de façon simple votre ordinateur ou
notebook avec port USB 3.2 Type C à un réseau. La fonction
USB Power Delivery fournit jusqu'à 100W à un ordinateur
portable via un port USB type C, l'alimentation externe est à
connecter sur le convertisseur.
Contenu de l’emballage
• Convertisseur USB 3.2 Type C vers Ethernet Gigabit
• Ce manuel
Caractéristiques
• Prise en charge USB 3.2 / 3.1 Gen 1 / USB 3.0
SuperSpeed jusqu’à 5Gbit/s
• Prise en charge bandes passantes 10/100/1000Mbit/s
• Prise en charge Full Duplex, Wake-on-LAN, Auto-
Négociation, détection des paires croisées et
autocorrection
• Fonctionnalité PXE
• USB Type C mâle vers RJ45 femelle
• Port USB Type C Power Delivery, max. 100W (20V / 5A)
• Chipsets: VL102-Q4, RTL8153B, JW5017S
• Alimenté par le bus USB
• Compatible avec les ordinateurs équipés en USB Type C
ou Thunderbolt 3
Installation
Branchez le connecteur USB du convertisseur dans un port
USB libre de l'ordinateur. Votre ordinateur Windows
reconnaîtra le nouveau matériel et installera automatiquement
les pilotes nécessaires. Les utilisateurs sous Mac peuvent
télécharger les pilotes à partir de notre site web lindy.fr.
Connectez un câble Ethernet (non fourni) au port Ethernet du
convertisseur, puis connectez l'autre extrémité du câble
Ethernet à un hub, switch ou routeur réseau disponible.
L'appareil est maintenant prêt à l'emploi.
En branchant une alimentation USB Type C compatible, il est
également possible de charger la batterie de votre notebook
ou tablette en utilisant le port Type C Power Delivery délivrant
une puissance de jusqu’à 100W, connectez pour ce faire
l’alimentation au port Power Delivery.
Introduzione
Vi ringraziamo per aver acquistato il convertitore USB 3.2
Tipo C a Gigabit Ethernet con Power Delivery. Questo
prodotto è stato progettato per garantirvi la massima
affidabilità e semplicità di utilizzo ed è coperto da 2 anni di
garanzia Lindy oltre che da un servizio di supporto tecnico a
vita. Per assicurarvi di farne un uso corretto vi invitiamo a
leggere attentamente questo manuale e a conservarlo per
future consultazioni.
Questo convertitore collega il vostro computer o notebook
dotato di porte USB 3.2 Tipo C ad una rete. La funzione
USB Power Delivery fino a 100W consente di alimentare e
ricaricare un notebook o ultrabook tramite porta USB Tipo C,
collegando al Converter un alimentatore compatibile.
Contenuto della confezione
• Convertitore USB 3.2 Tipo C a Gigabit Ethernet
• Questo manuale
Caratteristiche
• Supporto USB 3.2 / 3.1 Gen 1 / USB 3.0 SuperSpeed
fino a 5Gbps
• Supporto protocollo Ethernet 10/100/1000Mbps
• Supporto Full Duplex, Wake-on-LAN, Auto-Negotiation,
rilevamento automatico ed utilizzo di cavi CrossOver
• Funzione PSE Boot
• Connettore USB Tipo C maschio a RJ45 Femmina
• Porta USB Tipo C Power Delivery, max. 100W (20V a
5A)
• Chipsets: VL102-Q4, RTL8153B, JW5017S
• Alimentato dal bus USB
• Compatibile con computer con porta USB Tipo C o
Thunderbolt 3
Installazione
Inserite il connettore USB del convertitore in una porta USB
disponibile del computer.
Il vostro computer Windows riconoscerà il nuovo hardware e
installerà i driver richiesti in modo automatico. Per installarlo
su Mac OS scaricate l’ultima versione disponibile dei driver
dal sito lindy.it.
Collegate un cavo Ethernet (non incluso) alla porta RJ45 del
convertitore e ad una porta libera di uno hub, switch o router
di rete. Il convertitore è ora pronto all’uso. É possibile anche
ricaricare il notebook o tablet collegando un alimentatore
compatibile alla porta USB Tipo C dell’ adattatore con
funzione Power Delivery.
Tested to comply with FCC
standards.
For home and office use.
Loading...
