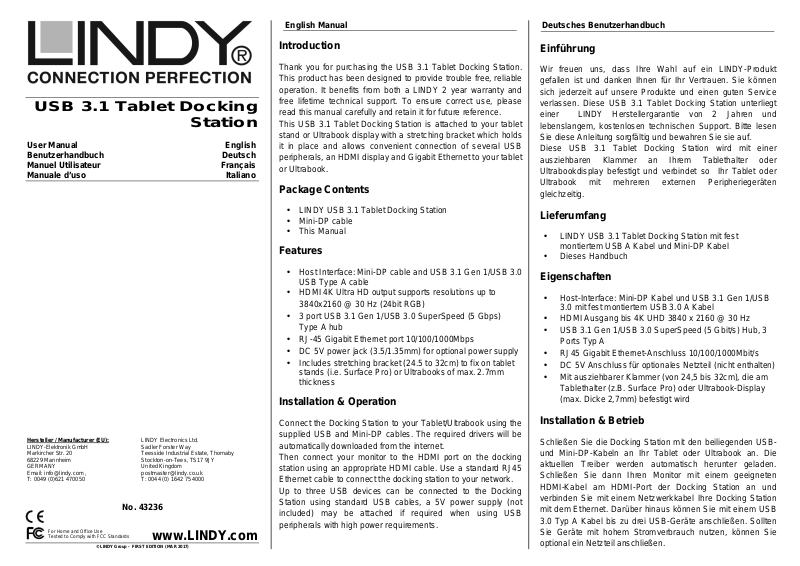

LINDY 43236 User guide

Page 1

USB 3.1 Tablet Docking

Station

User Manual English Benutzerhandbuch Deutsch Manuel Utilisateur Français Manuale d’uso Italiano

Hersteller / Manufacturer (EU): LINDY Electronics Ltd.

LINDY-Elektronik GmbH Sadler Forster Way Markircher Str. 20 Teesside Industrial Estate, Thornaby 68229 Mannheim Stockton-on-Tees, TS17 9JY GERMANY United Kingdom Email: [email protected] , [email protected] T: 0049 (0)621 470050 T: 0044 (0) 1642 754000

No. 43236

For Home and Office Use Tested to Comply with FCC Standards

www.LINDY.com

English Manual

Introduction

Thank you for purchasing the USB 3.1 Tablet Docking Station. This product has been designed to provide trouble free, reliable operation. It benefits from both a LINDY 2 year warranty and free lifetime technical support. To ensure correct use, please read this manual carefully and retain it for future reference. This USB 3.1 Tablet Docking Station is attached to your tablet stand or Ultrabook display with a stretching bracket which holds it in place and allows convenient connection of several USB peripherals, an HDMI display and Gigabit Ethernet to your tablet or Ultrabook.

Package Contents

• LINDY USB 3.1 Tablet Docking Station

• Mini-DP cable

• This Manual

Features

• Host Interface: Mini-DP cable and USB 3.1 Gen 1/USB 3.0 USB Type A cable

• HDMI 4K Ultra HD output supports resolutions up to 3840x2160 @ 30 Hz (24bit RGB)

• 3 port USB 3.1 Gen 1/USB 3.0 SuperSpeed (5 Gbps) Type A hub

• RJ-45 Gigabit Ethernet port 10/100/1000Mbps

• DC 5V power jack (3.5/1.35mm) for optional power supply

• Includes stretching bracket (24.5 to 32cm) to fix on tablet

stands (i.e. Surface Pro) or Ultrabooks of max. 2.7mm thickness

Installation & Operation

Connect the Docking Station to your Tablet/Ultrabook using the supplied USB and Mini-DP cables. The required drivers will be automatically downloaded from the internet. Then connect your monitor to the HDMI port on the docking station using an appropriate HDMI cable. Use a standard RJ45 Ethernet cable to connect the docking station to your network. Up to three USB devices can be connected to the Docking Station using standard USB cables, a 5V power supply (not included) may be attached if required when using USB peripherals with high power requirements.

Deutsches Benutzerhandbuch

Einführung

Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen. Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Diese USB 3.1 Tablet Docking Station unterliegt einer LINDY Herstellergarantie von 2 Jahren und lebenslangem, kostenlosen technischen Support. Bitte lesen Sie diese Anleitung sorgfältig und bewahren Sie sie auf. Diese USB 3.1 Tablet Docking Station wird mit einer ausziehbaren Klammer an Ihrem Tablethalter oder Ultrabookdisplay befestigt und verbindet so Ihr Tablet oder Ultrabook mit mehreren externen Peripheriegeräten gleichzeitig.

Lieferumfang

• LINDY USB 3.1 Tablet Docking Station mit fest montiertem USB A Kabel und Mini-DP Kabel

• Dieses Handbuch

Eigenschaften

• Host-Interface: Mini-DP Kabel und USB 3.1 Gen 1/USB

3.0 mit fest montiertem USB 3.0 A Kabel

• HDMI Ausgang bis 4K UHD 3840 x 2160 @ 30 Hz

• USB 3.1 Gen 1/USB 3.0 SuperSpeed (5 Gbit/s) Hub, 3

Ports Typ A

• RJ45 Gigabit Ethernet-Anschluss 10/100/1000Mbit/s

• DC 5V Anschluss für optionales Netzteil (nicht enthalten)

• Mit ausziehbarer Klammer (von 24,5 bis 32cm), die am

Tablethalter (z.B. Surface Pro) oder Ultrabook-Display (max. Dicke 2,7mm) befestigt wird

Installation & Betrieb

Schließen Sie die Docking Station mit den beiliegenden USBund Mini-DP-Kabeln an Ihr Tablet oder Ultrabook an. Die aktuellen Treiber werden automatisch herunter geladen. Schließen Sie dann Ihren Monitor mit einem geeigneten HDMI-Kabel am HDMI-Port der Docking Station an und verbinden Sie mit einem Netzwerkkabel Ihre Docking Station mit dem Ethernet. Darüber hinaus können Sie mit einem USB

3.0 Typ A Kabel bis zu drei USB-Geräte anschließen. Sollten Sie Geräte mit hohem Stromverbrauch nutzen, können Sie optional ein Netzteil anschließen.

Page 2

Radio Frequency Energy, Certifications

Introduction

Introduzione

CE Certification

This equipment complies with the requirements relating to electromagnetic compatibility. It has been manufactured under the scope of RoHS compliance.

FCC Warning

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. Operation is subject to the following two conditions:

1. This device may not cause harmful interference, and

2. This device must accept any interference received, including interference that may cause

undesired

WEEE (Waste of Electrical and Electronic Equipment), Recycling of Electronic Products

Europe, United Kingdom

In 2006 the European Union introduced regulations (WEEE) for the collection and recycling of a ll waste electrical and electronic equipment. It is no longer allowable to simply throw away electrical and electronic equipment. Instead, these products must enter the recycling process. Each individual EU member state has implemented the WEEE regulations into national law in slightly different ways . Please follow you r national law when you want to dispose of any electrical or electronic products. More details can be obtained from your national WEEE recycling agency. Battery Remark: Do not put empty batteries in your domestic waste bin. Empty batteries can be returned fo r recycling at our trade counter or at your local household recycling center. The raw materials enclosed in batteries such as Zinc, Iron and Nickel can be reused to a very la rge proportion. The recycling of batteries and disused/obsolete electronic equipment is one of the most efficient environment protection actions you can easily take.

Germany / Deutschland Rücknahme Elektroschrott und Batterie-Entsorgung

Die EU WEEE Direktive wurde im ElektroG in deutsches Recht umgesetzt. Das Entsorgen von Elektro- und Elektronikgeräten über die Hausmülltonne ist verboten! Diese Geräte müssen den Sammel- und Rückgabesystemen zugeführt werden! Dort werden sie kostenlos entgegen genommen. Die Kosten für den weiteren Recyclingprozess übernehmen die Gerätehersteller. LINDY bietet deutschen Endverbrauchern ein kostenloses Rücknahmesystem an, beachten Sie bitte, dass Batterien und Akkus v or der Rückgabe an das Rücknahmesystem entnommen werden müssen und über die Sammel- und Rückgabesysteme für Batterien separat entsorgt werden müssen. Ausführliche Informationen finden Sie stets aktuell auf der LINDY Webseite.

France

En 2006, l'union Européenne a introduit la nouvelle réglementation (DEEE) pour le recyclage de tout équipement électrique et électronique. Chaque Etat membre de l’ Union Européenne a mis en application la nouvelle réglementation DEEE de manières légèrement différentes. Veuillez suivre le décret d’application correspondant à l’élimination des déchets électriques ou électroniques de votre pays.

Italy

Nel 2006 l’unione europea ha introdotto regolamentazioni (WEEE) per la raccolta e il riciclo di apparecchi elettrici ed elettronici. Non è più consentito semplicemente get tare queste apparecchiature, devono esse re riciclate. Ogni stato membro dell’ EU ha tramutato le dirett ive WEEE in leggi statali in varie misure. Fare riferimento alle leggi del proprio Stato quando si dispone di un apparecchio elettrico o elettronico. Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato.

LINDY Herstellergarantie – Hinweis für Kunden in Deutschland

LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus eine zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet bei den AGBs.

Tested to comply with FCC Standards. For Home and Office Use

LINDY No. 43236

Manuel Utilisateur

Nous vous remercions d’avoir choisi ce produit LINDY et pour la confiance que vous nous accordez. Vous pouvez compter à tout moment sur la qualité de nos produits et de notre service. Ce produit bénéficie d’une garantie de 2 ans et d’un support technique à vie. Merci de lire attentivement ces instructions et de les conserver pour future référence. Cette Docking Station USB 3.1 pour Tablette se fixe sur votre tablette ou sur l’écran de votre Ultrabook grâce à son support extensible et permet de réaliser la connexion de périphériques USB, un écran HDMI et une connexion Ethernet Gigabit.

Contenu de l’emballage

• Docking Station USB 3.1 pour Tablette LINDY

• Câble Mini-DP

• Ce manuel

Caractéristiques

• Interface Host: câble Mini-DP et câble USB 3.1 Gen 1/USB 3.0 USB Type A

• Prise en charge des résolutions HDMI 4K Ultra HD jusqu’à 3840x2160 @ 30 Hz (24bit RGB) en sortie

• Hub USB 3.1 Gen 1/USB 3.0 SuperSpeed (5 Gbit/s) Type A 3 ports

• Port RJ-45 Ethernet Gigabit 10/100/1000Mbit/s

• Port DC 5V (3,5/1,35mm) pour alimentation optionnelle

• Support rétractable (24,5 à 32cm) pour fixer tablette

(Surface Pro par exemple) ou Ultrabooks d’une épaisseur maximale de 2,7mm

Installation & Utilisation

Connectez la Docking Station à votre Tablette/Ultrabook en utilisant les câbles USB et Mini-DP fournis. Les pilotes requis s’installent automatiquement à partir d’internet. Connectez ensuite l’écran au port HDMI de la Docking Station en utilisant un câble HDMI. Utilisez un câble RJ45 Ethernet standard pour connecter la Docking Station à votre réseau. Jusqu’à 3 périphériques USB peuvent être connectés à la Docking Station en utilisant des câbles USB standards, une alimentation 5V (non inclus) peut être raccordée pour des périphériques USB nécessitant plus de courant.

Manuale d’uso

Grazie per aver scelto la Docking Station USB 3.1. Questo prodotto è stato progettato per garantirvi la massima affidabilità e semplicità di utilizzo ed è coperto da 2 anni di garanzia LINDY oltre che da un servizio di supporto tecnico a vita. Per assicurarvi di farne un uso corretto vi invitiamo a leggere attentamente questo manuale e a conservarlo per future consultazioni. Questa Docking Station può essere fissata ad un supporto per tablet o al display di un Ultrabook grazie ad una staffa regolabile che consente di collegare facilmente periferiche USB, monitor HDMI e un cavo di rete.

Contenuto della confezione

• LINDY USB 3.1 Tablet Docking Station

• Cavo Mini-DP

• Questo manuale

Caratteristiche

• Interfacce: cavo Mini-DP e cavo USB 3.1 Gen 1/USB

3.0 USB Tipo A

• Uscita HDMI 4K Ultra HD, supporta risoluzioni fino a 3840x2160 @ 30 Hz (24bit RGB)

• Hub 3 porte USB 3.1 Gen 1/USB 3.0 SuperSpeed (5 Gbps) Tipo A

• Porta RJ-45 Gigabit Ethernet 10/100/1000Mbps

• Connettore DC 5V (3.5/1.35mm) per alimentatore

opzionale

• Staffa regolabile inclusa (da 24.5 a 32cm) per il fissaggio a supporti per tablet (per esempio Surface Pro) o Ultrabook con spessore fino a 2.7mm

Installazione & Utilizzo

Collegate la Docking Station al Tablet/Ultrabook tramite i cavi USB e Mini-DP inclusi. I driver necessari verranno scaricati automaticamente da internet. Quindi collegate il monitor alla porta HDMI della docking station con un cavo HDMI. Utilizzate un cavo Ethernet RJ45 per connettere la docking station alla vostra rete. Potete collegare fino a tre periferiche USB tramite cavi USB standard, potrebbe essere necessario utilizzare anche un alimentatore 5V (non incluso) nel caso in cui si colleghino periferiche ad alto consumo.
