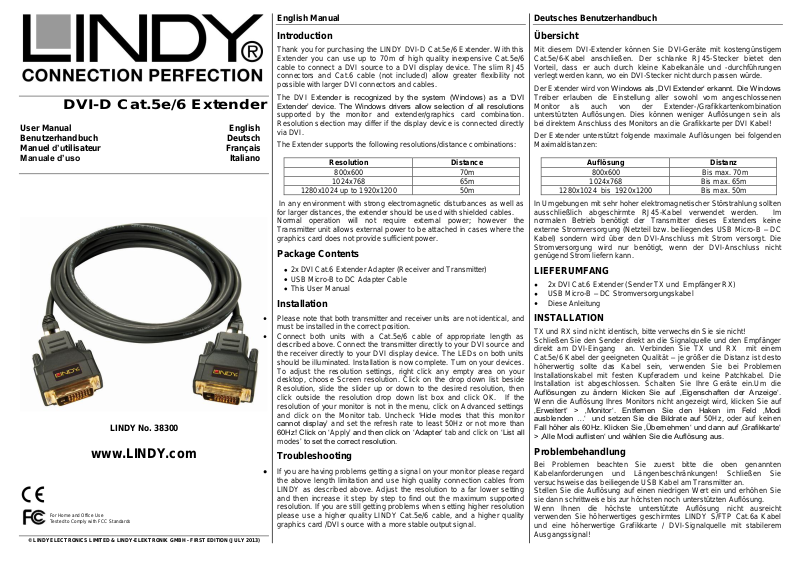

LINDY 38300 User Manual [ml]
English Manual
Resolution
Distance
800x600
70m
1024x768
65m
1280x1024 up to 1920x1200
50m
Auflösung
Distanz
800x600
Bis max. 70m
1024x768
Bis max. 65m
1280x1024 bis 1920x1200
Bis max. 50m
For Home and Office Use
Tested to Comply with FCC Standards
Deutsches Benutzerhandbuch
DVI-D Cat.5e/6 Extender
User Manual English
Benutzerhandbuch Deutsch
Manuel d’utilisateur Français
Manuale d’uso Italiano
LINDY No. 38300
www.LINDY.com
© LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (JULY 2013)
Introduction
Thank you for purchasing the LINDY DVI-D Cat.5e/6 Extender. With this
Extender you can use up to 70m of high quality inexpensive Cat.5e/6
cable to connect a DVI source to a DVI display device. The slim RJ45
connectors and Cat.6 cable (not included) allow greater flexibility not
possible with larger DVI connectors and cables.
The DVI Extender is recognized by the system (Windows) as a ‘DVI
Extender’ device. The Windows drivers allow selection of all resolutions
supported by the monitor and extender/graphics card combination.
Resolution selection may differ if the display device is connected directly
via DVI.
The Extender supports the following resolutions/distance combinations:
In any environment with strong electromagnetic disturbances as well as
for larger distances, the extender should be used with shielded cables.
Normal operation will not require external power; however the
Transmitter unit allows external power to be attached in cases where the
graphics card does not provide sufficient power.
Package Contents
2x DVI Cat.6 Extender Adapter (Receiver and Transmitter)
USB Micro-B to DC Adapter Cable
This User Manual
Installation
Please note that both transmitter and receiver units are not identical, and
must be installed in the correct position.
Connect both units with a Cat.5e/6 cable of appropriate length as
described above. Connect the transmitter directly to your DVI source and
the receiver directly to your DVI display device. The LEDs on both units
should be illuminated. Installation is now complete. Turn on your devices.
To adjust the resolution settings, right click any empty area on your
desktop, choose Screen resolution. Click on the drop down list beside
Resolution, slide the slider up or down to the desired resolution, then
click outside the resolution drop down list box and click OK. If the
resolution of your monitor is not in the menu, click on Advanced settings
and click on the Monitor tab. Uncheck ‘Hide modes that this monitor
cannot display’ and set the refresh rate to least 50Hz or not more than
60Hz! Click on ‘Apply’ and then click on ‘Adapter’ tab and click on ‘List all
modes’ to set the correct resolution.
Troubleshooting
If you are having problems getting a signal on your monitor please regard
the above length limitation and use high quality connection cables from
LINDY as described above. Adjust the resolution to a far lower setting
and then increase it step by step to find out the maximum supported
resolution. If you are still getting problems when setting higher resolution
please use a higher quality LINDY Cat.5e/6 cable, and a higher quality
graphics card /DVI source with a more stable output signal.
Übersicht
Mit diesem DVI-Extender können Sie DVI-Geräte mit kostengünstigem
Cat.5e/6-Kabel anschließen. Der schlanke RJ45-Stecker bietet den
Vorteil, dass er auch durch kleine Kabelkanäle und -durchführungen
verlegt werden kann, wo ein DVI-Stecker nicht durch passen würde.
Der Extender wird von Windows als ‚DVI Extender‘ erkannt. Die Windows
Treiber erlauben die Einstellung aller sowohl vom angeschlossenen
Monitor als auch von der Extender-/Grafikkartenkombination
unterstützten Auflösungen. Dies können weniger Auflösungen sein als
bei direktem Anschluss des Monitors an die Grafikkarte per DVI Kabel!
Der Extender unterstützt folgende maximale Auflösungen bei folgenden
Maximaldistanzen:
In Umgebungen mit sehr hoher elektromagnetischer Störstrahlung sollten
ausschließlich abgeschirmte RJ45-Kabel verwendet werden. Im
normalen Betrieb benötigt der Transmitter dieses Extenders keine
externe Stromversorgung (Netzteil bzw. beiliegendes USB Micro-B – DC
Kabel) sondern wird über den DVI-Anschluss mit Strom versorgt. Die
Stromversorgung wird nur benötigt, wenn der DVI-Anschluss nicht
genügend Strom liefern kann.
LIEFERUMFANG
2x DVI Cat.6 Extender (Sender TX und Empfänger RX)
USB Micro-B – DC Stromversorgungskabel
Diese Anleitung
INSTALLATION
TX und RX sind nicht identisch, bitte verwechseln Sie sie nicht!
Schließen Sie den Sender direkt an die Signalquelle und den Empfänger
direkt am DVI-Eingang an. Verbinden Sie TX und RX mit einem
Cat.5e/6 Kabel der geeigneten Qualität – je größer die Distanz ist desto
höherwertig sollte das Kabel sein, verwenden Sie bei Problemen
Installationskabel mit festen Kupferadern und keine Patchkabel. Die
Installation ist abgeschlossen. Schalten Sie Ihre Geräte ein.Um die
Auflösungen zu ändern klicken Sie auf ‚Eigenschaften der Anzeige‘.
Wenn die Auflösung Ihres Monitors nicht angezeigt wird, klicken Sie auf
‚Erweitert‘ > ‚Monitor‘. Entfernen Sie den Haken im Feld ‚Modi
ausblenden …‘ und setzen Sie die Bildrate auf 50Hz, oder auf keinen
Fall höher als 60Hz. Klicken Sie ‚Übernehmen‘ und dann auf ‚Grafikkarte‘
> ‚Alle Modi auflisten‘ und wählen Sie die Auflösung aus.
Problembehandlung
Bei Problemen beachten Sie zuerst bitte die oben genannten
Kabelanforderungen und Längenbeschränkungen! Schließen Sie
versuchsweise das beiliegende USB Kabel am Transmitter an.
Stellen Sie die Auflösung auf einen niedrigen Wert ein und erhöhen Sie
sie dann schrittweise bis zur höchsten noch unterstützten Auflösung.
Wenn Ihnen die höchste unterstützte Auflösung nicht ausreicht
verwenden Sie höherwertiges geschirmtes LINDY S/FTP Cat.6a Kabel
und eine höherwertige Grafikkarte / DVI-Signalquelle mit stabilerem
Ausgangssignal!
Radio Frequency Energy, Certifications
Résolution
Distance
800x600
70m
1024x768
65m
De 1280x1024 jusqu’à 1920x1200
50m
Risoluzione
Distanza
800x600
70m
1024x768
65m
Da 1280x1024 fino a 1920x1200
50m
For Home and Office Use
Tested to Comply with FCC Standards
FCC Warning
This equipment has been tested and found to comply with the limits for a Class B Digital device,
pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment generates, uses, and can
radiate radio frequency energy and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one or more of the following
measures:
Reorient or relocate the receiving antenna
Increase the separation between the equipment and receiver
Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected
Consult the dealer or an experienced technician for help
You are cautioned that changes or modifications not expressly approved by the party responsible
for compliance could void your authority to operate the equipment.
CE Certification
This equipment complies with the requirements relating to Electromagnetic Compatibility
Standards EN55022/EN55024 and the further Standards cited therein. It must be used with
shielded cables only. It has been manufactured under the scope of RoHS compliance.
CE Konformitätserklärung
Dieses Produkt entspricht den einschlägigen EMV Richtlinien der EU für IT-Equipment und darf
nur zusammen mit abgeschirmten Kabeln verwendet werden. Diese Geräte wurden unter
Berücksichtigung der RoHS Vorgaben hergestellt. Die formelle Konformitätserklärung können wir
Ihnen auf Anforderung zur Verfügung stellen
WEEE (Waste of Electrical and Electronic Equipment),
Recycling of Electronic Products
Europe, United Kingdom
In 2006 the European Union introduced regulations (WEEE) for the collection and recycling of all
waste electrical and electronic equipment. It is no longer allowable to simply throw away electrical
and electronic equipment. Instead, these products must enter the recycling process.
Each individual EU member state has implemented the WEEE regulations into national law in
slightly different ways. Please follow your national law when you want to dispose of any electrical
or electronic products. More details can be obtained from your national WEEE recycling agency.
Germany
Die Europäische Union hat mit der WEEE Direktive Regelungen für die Verschrottung und das
Recycling von Elektro- und Elektronikprodukten geschaffen. Diese wurden im Elektro- und
Elektronikgerätegesetz – ElektroG in deutsches Recht umgesetzt. Dieses Gesetz verbietet das
Entsorgen von entsprechenden, auch alten, Elektro- und Elektronikgeräten über die
Hausmülltonne! Diese Geräte müssen den lokalen Sammelsystemen bzw. örtlichen
Sammelstellen zugeführt werden! Dort werden sie kostenlos entgegen genommen. Die Kosten für
den weiteren Recyclingprozess übernimmt die Gesamtheit der Gerätehersteller.
France
En 2006, l'union Européenne a introduit la nouvelle réglementation (DEEE) pour le recyclage de
tout équipement électrique et électronique.
Chaque Etat membre de l’ Union Européenne a mis en application la nouvelle réglementation
DEEE de manières légèrement différentes. Veuillez suivre le décret d’application correspondant
à l’élimination des déchets électriques ou électroniques de votre pays.
Italy
Nel 2006 l’unione europea ha introdotto regolamentazioni (WEEE) per la raccolta e il riciclo di
apparecchi elettrici ed elettronici. Non è più consentito semplicemente gettare queste
apparecchiature, devono essere riciclate. Ogni stato membro dell’ EU ha tramutato le direttive
WEEE in leggi statali in varie misure. Fare riferimento alle leggi del proprio Stato quando si
dispone di un apparecchio elettrico o elettronico.
Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato.
www.LINDY.com
© LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - First Edition – JULY 2013
No. 38300
Manuel d’utilisateur
Introduction
Merci d’avoir commandé l’extender DVI-D LINDY cat.5e/6. Il peut être
utilisé jusqu’à 70m avec du câble réseau cat.5e/6 pour connecter une
source DVI vers un écran DVI. Le câble réseau cat.6 permet une
flexibilité, ce qui n’est pas possible avec des câbles DVI.
L’extender DVI est reconnu par le système (Windows) comme un
périphérique ‘Extender DVI’. Les pilotes Windows permettent une
sélection de toutes les résolutions supportées par la combinaison écran
et extender/carte graphique. La sélection de la résolution peut différer si
l’écran est connecté directement en DVI.
Cet extender supporte ces résolutions & distances suivantes :
Dans un environnement avec perturbations électromagnétiques et/ou
lors de longues distances, l’extender doit être utilisé avec des câbles
blindés.
Une utilisation normale ne nécessite pas une alimentation externe.
Cependant, l’unité émettrice peut accepter une alimentation externe si le
signal de la carte graphique est trop faible.
Contenu
2x unites extender DVI cat.6 (récepteur et émetteur)
Câble USB Micro-B vers DC
Ce manuel
Installation
Connectez les deux unités avec du câble cat.5e/6/6a UTP / S/FTP à la
longueur désirée. Les boîtiers émetteur et récepteur ne sont PAS
identiques, et doivent être installés correctement.
Connectez l’émetteur directement sur votre source DVI source et le
récepteur directement sur l’écran DVI. Les LEDs des deux unités doivent
être allumées.
L’installation est à présent terminée. Allumez l’ensemble ensuite.
Pour ajuster la résolution, clic droit sur le bureau Windows puis
choisissez propriétés et paramètres. Sélectionnez ensuite la résolution
désirée, puis OK. Si la résolution de votre écran n’est pas dans le menu,
cliquez sur Avancé, puis sur l’onglet Ecran. Décochez ‘Masques les
modes que ce moniteur ne peut pas afficher’ et mettez une fréquence de
rafraîchissement entre 50Hz et 60Hz! Cliquez ensuite sur ‘Appliquer’ et
cliquez sur l’onglet Carte, puis ‘Lister tous les modes’ pour sélectionner
la résolution voulue.
Problèmes rencontrés
Si vous avez des problèmes pour obtenir un signal sur l’écran, vérifiez la
longueur de câble (voir la limitation ci-dessus) et utilisez du câble de
haute qualité, en cat 5e/6.
Ajustez la résolution au plus bas, puis augmentez-la petit à petit pour
connaître la résolution maximale supportée.
Si vous avez encore des problèmes, merci d’utiliser un câble LINDY
S/FTP cat.5e/6/6a, et une carte graphique haut de gamme/source DVI
avec signal plus stable !
Manuale d’uso
Introduzione
Grazie per aver scelto l’Extender LINDY DVI-D Cat.5e/6. Con questo
dispositivo potrete utilizzare un cavo di rete Cat.5e/6 lungo fino a 70m
per collegare una sorgente DVI ad un Monitor DVI. I cavi di rete RJ45
garantiscono un’ottima flessibilità nelle installazioni dove non è possibile
utilizzare cavi e connettori DVI. L’Extender DVI è riconosciuto dal
sistema (Windows) come ‘DVI Extender’. I driver di Windows consentono
di selezionare tutte le risoluzioni supportate dal monitor e dalla
combinazione extender/scheda grafica. La scelta tra le risoluzioni può
essere differente se il monitor è collegato direttamente tramite interfaccia
DVI. Attualmente la risoluzione di 1920x1200 non è supportata.
L’Extender supporta le seguenti combinazioni di risoluzioni e :
In ambienti con disturbi elettromagnetici elevati, specialmente su
distanze limite, occorre utilizzare cavi schermati. In condizioni normali
l’extender non richiede alimentazione aggiuntiva tuttavia è possibile
collegare un alimentatore nei casi in cui la scheda grafica non fornisca
sufficiente corrente.
Contenuto della confezione
2x DVI Cat.6 Extender (Ricevitore e Trasmettitore)
Cavo Adattatore da USB MicroB a DC
Questo manuale
Installazione
Per prima cosa notate che ricevitore e trasmettitore non sono identici ne
intercambiabili. Vi preghiamo quindi di collegarli nella posizione corretta.
Collegate entrambe le unità con un cavo Cat.5e/6 della lunghezza
desiderata, come descritto qui sopra.
Collegate il trasmettitore alla sorgente DVI e il ricevitore al monitor DVI.
I LED su entrambe le unità dovrebbero accendersi L’installazione è
completa, potete accendere i dispositivi ed utilizzarli.
Per regolare la risoluzione, cliccate col tasto destro sul desktop e aprite
le impostazioni video. Cliccate sul cursore che mostra la lista di
risoluzioni, selezionate la risoluzione desiderata e cliccate il tasto OK. Se
la risoluzione del monitor non è nel menu, cliccate su Avanzate e sulla
finestra Monitor. Togliete la spunta su ‘Nascondi modalità non
visualizzabili con questo monitor’ e impostate la frequenza di
aggiornamento a 50Hz o non più di 60Hz! Cliccate su ‘Applica’ e tornate
alla lista di risoluzioni per scegliere quella corretta.
Soluzione problemi
Se risultano problemi a ricevere il segnale sul monitor considerate le
limitazioni di lunghezza sopra elencate e utilizzate cavi di alta qualità.
Regolate la risoluzione partendo dalla più bassa e impostate la
risoluzione sempre maggiore fino a raggiungere la risoluzione massima
supportata. Se riscontrate ancora problemi provate utilizzando un cavo
Cat.5e/6 di qualità superiore o una scheda grafica di qualità superiore
per garantire maggiore stabilità al segnale.
Se continuate ad avere problemi ad impostare una risoluzione superiore
utilizzate un cavo di rete LINDY S/FTP Cat.6a di alta qualità e una
scheda grafica / sorgente DVI con un segnale in uscita più stabile!
Loading...
